Обзор и тестирование материнской платы MSI X370 KRAIT GAMING

Мир компьютерных комплектующих потряс выходRyzen 7 и Ryzen 5 от компании AMD. Сочетая в себе высокую производительностьи невысокую стоимость, данные процессоры перевернули представление о доступной многоядерности. Применениесовременных технологий, переход на новый для AMD тип памяти, а также вынужденное изменение количества процессорных контактов привели к невозможности использования новых процессоров с существующими ранее сокетами. Новый процессорный разъем получил название AM4. Инесмотря на то, что процессоры Ryzen по сути являются системой на кристалле, способнойработать без использования дополнительной процессорной логики, было анонсировано 3 процессорных чипсета (X370, B350, A320), которые расширяют функциональные возможности процессоров, и два чипсета без дополнительной логики (A300 и X300).

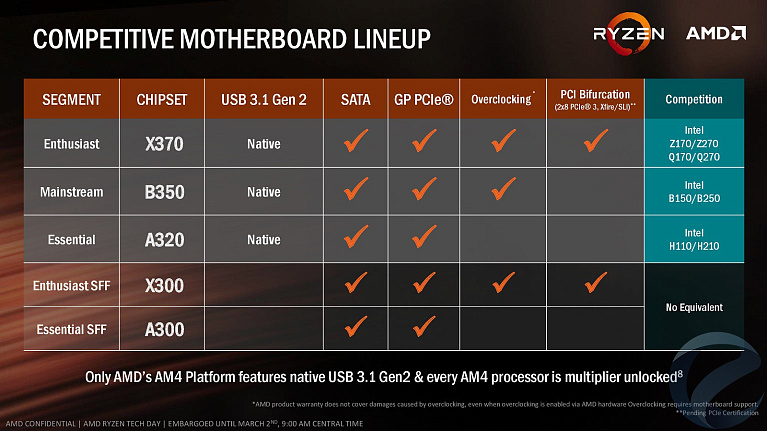

В редакцию нашего сайта попала материнская платаMSI X370 KRAIT GAMING, основанная на самой функциональной на данный момент версии чипсета - AMD X370.

Упаковка и комплектация

Материнская платаMSI X370 KRAIT GAMING поставляется в картонной коробке, имеющей черно-белую цветовую гамму с нанесенным логотипом компании и некоторыми ключевыми особенностями.

С обратной стороны коробки обозначены ключевые характеристики материнкой платы, а также примененные в ней технологии. В левой части расположена фотография материнской платы, в нижней правой -описаны разъемы задней (интерфейсной) части материнской платы.

Внутри коробки мы обнаруживаем материнскую плату в антистатическом пакете. Внижнем отсеке расположены комплектные аксессуары.

Комплектация ничем не примечательна. Внеё входят руководство пользователя, мануалы по установке процессора и оперативной памяти, диск с программным обеспечением, заглушка на интерфейсную панель, два кабеля SATA (с прямым и угловым подключением), гибкий мостик SLI, а также наклейки для кабелей.

Дизайн и особенности материнской платы

Материнская плата имеет своеобразный дизайн - количество цветов ограничено градациями черного и белого, при этом нанесенный на плату абстрактный рисунок объединяет все элементы платы в единое целое.

Обратная сторона платы пестрит точками паек, также на черном фоне выделяется дорожка звукового тракта. Немного ниже слота для подключения M.2 дисков расположены пины для сброса настроек BIOS.

Под пластиковым кожухом с названием платы прячутся интерфейсные порты:

Слоты расширения PCI-E выполнены из пластика, не имеют никакой металлизации, как это встречается в более дорогих платах компании. Чипсет логики прикрыт стильным и достаточно большим радиатором.

Справа от чипсета расположены разъемы SATA и колодка USB 3.1.

Радиаторы на подсистеме питания через термопрокладки охлаждают самую горячую точку платы. На чипсете логики AMD X370 радиатор крепится через термоинтерфейс с помощью подпружиненныхвинтов, сам радиатор не имеет никакой подсветки.

Без радиаторов плата выглядит не менее привлекательно.

Система питания выполнена по схеме 8+2. В роли ШИМ-контроллера используетсяRichtek RT8894A, который работает в режиме 4+2 с удвоенным набором компонентов для каждого драйвера. Для каждого канала установлена пара транзисторовPK616BA и PK632BA.

Чипсет логики AMD X370 произведен в Тайване.

Питание платы осуществляется через стандартный 24-pin ATX разъем, для дополнительного питания процессора имеется 8-pin разъем.

Четыре разъема DDR сделаны из пластика, с двух сторон присутствуют защелки. С помощью EZ Debug LED можно следить за этапами загрузки компьютера и в случае неудачного старта понять, в чем его причина (дополнительный экран для вывода POST Code, к сожалению, отсутствует).

В левой части материнской платы расположен аудиомодуль AUDIO BOOST.

Основанный наRealtek ALC892, данный модуль не преподносит никаких особенных впечатлений и возможностей, но и ожидать от встроенного звукового решения на материнской плате X370 начального уровня не приходилось.

Реализация подсветки аудиомодуля смотрится интересно.

Подсветка материнской платы в целом выглядит ненавязчивои, несмотря на небольшие функциональные возможности, радует глаз.

Технические характеристики

  • Сокет: AM4;
  • Чипсет: AMD X370;
  • Поддерживаемые процессоры:AMDRYZEN серии и процессоры 7го поколения A-series / Athlonдля сокета AM4;
  • Поддержка памяти:4 x DIMM DDR4 1866 / 2133 / 2400 / 2667(OC) / 2933(OC) / 3200(OC)+ МГц, макс. до 64 Гбайт;
  • Слоты расширения:2 x PCIe 3.0 x16 (x16/x0, x8/x8),1 x PCIe 2.0 x16,3 x PCIe 2.0 x1;
  • Графика (только дляпроцессоров 7го поколения A-series):1 × HDMI 1.4 порт с поддержкой максимального разрешения 2560×1600 при 60 Гци 1 × DVI-D порт с поддержкой максимального разрешения 1920×1200 при 60 Гц;
  • Поддержка Multi-GPU: 2-Way NVIDIASLI /3-Way AMD CrossFire;
  • Интерфейсы систем хранения данных: чипсетAMDX370 Chipset, 6x SATA 6Гбит/с (RAID 0,1,10), 1х M.2. (Key M),PCIe 3.0 x4 (для процессоров RYZEN) илиPCIe 3.0 x2 (дляпроцессоров 7го поколения A-series) иSATA 6 Гбит/с 2242/ 2260 /2280/ 22110;
  • Порты USB: AMD CPU - 4x USB 3.1 Gen1 Type-A; чипсет AMD X370 -4x USB 3.1 Gen1,6 x USB 2.0; чипсетASMedia ASM2142 Chipset -1 x USB 3.1 Gen2 Type-C (10 Гбит/с),1 x USB 3.1 Gen2 Type-A (10 Гбит/с);
  • Звук:HD-кодек 7.1, Realtek ALC892;
  • Сетевая карта: 10/100/1000 Мбит/с, Realtek 8111H;
  • Форм-фактор: ATX (30,4 x 24,3 см, 9 монтажных отверстий);

Разъемы на плате:

  • 1 × 24-pin ATX основной коннектор питания;
  • 1 × 8-pin ATX 12V коннектор питания;
  • 6 ×SATA 6 Гбит/с;
  • 2 × USB 2.0 (поддерживается дополнительно 4 порта USB 2.0);
  • 2 × USB 3.1 Gen1 (поддерживается дополнительно 4 портов USB 3.1 Gen1);
  • 1 × 4-pin коннектор вентилятора CPU;
  • 1 × 4-pin коннектор помпы СЖО (до 2 А);
  • 4 × 4-pin коннектора системных вентиляторов;
  • 1 × коннектор RGB LED;
  • 1 × коннектор TPM модуля;
  • 1 × коннектор последовательного порта;
  • 1 × коннектор параллельного порта;
  • 1 × коннектор звуковых разъемов передней панели;
  • 2× разъем системной панели;
  • 1 × разъем датчика открытия корпуса;
  • 1 × Clear CMOS джампер;

Порты ввода/вывода задней панели:

  • Комбинированныйпорт PS/2 клавиатура/мышь;
  • 2 x USB 2.0 Type-A;
  • 1 x DVI-D;
  • 1 x HDMI1.4;
  • 1 x LAN (RJ45);
  • 4 x USB 3.1 Gen1 Type-A;
  • 1 x USB 3.1 Gen2 Type-A;
  • 1 x USB 3.1 Gen2 Type-C;
  • 6 звуковых разъемов;

BIOS и программное обеспечение

Для того, чтобы войти в BIOS, необходимо во время загрузки компьютера (первый загрузочный экран) нажать кнопку F2/DEL.

Графический интерфейс носит название Click BIOS 5 и имеет соответствующую материнской плате раскраску.Изначально оболочка работает в режиме EZ Mode, который предоставляет ограниченные возможности. Здесь мы видим данные об установленном процессоре:

...оперативной памяти:

... подключенных накопителях:

... оборотах подключенных вентиляторов и помп жидкостного охлаждения:

Здесь же можно перейти к обновлению микрокода материнской платы с помощью программы M-Flash:

Наш образец материнской платы работал уже на последней доступной версии с официального сайта компании - 1.30.

Доступны кнопки GAME BOOSTи A-XMP, которые позволяют произвести автоматический разгон в два клика. В нашем случае нажатие первой кнопки повысило частоту всех ядер процессора до 4000 МГц без изменения прочих характеристик, а A-XMP предоставил выбор из двух режимов работы - на частоте 2933 МГц и 3200 МГц с зашитыми в модули оперативной памяти таймингами.

Нажатие кнопки F7 (или же клик мыши по надписи Advanced) переводит нас в расширенный режим.

Помимо функций, доступных в EZ Mode, появились многие необходимые возможности.

Во вкладке Settings расположены настройки основных периферийных устройств, системного времени, а также очередности и режимов загрузки компьютера.

Основную ценность несет вкладка OC. Все процессоры RYZEN имеют разблокированный множитель, чипсет X370 тоже не ставит здесь никаких ограничений.

Материнская плата имеет широкий набор настроек напряжения, во вкладке DigitALL Power также есть несколько режимов LLC. Но что бросается в глаза - отсутствие возможности ввода смещения напряжения (только режим Авто и ручной ввод напряжения), отсутствие P-states, нет базового генератора (BCLK). И, если последний не так часто встречается даже на топовых материнских платах, то отсутствие первых двух пунктов выглядит несколько странным.

Для оперативной памяти присутствует минимальный набор настроек, но на данный момент это характерно для всех материнских плат сокета AM4, обновление AGESA в ближайший месяц должно исправить ситуацию.

Вкладка CPU Features предлагает нам настройки энергосбережения, отключения технологий SMT (многопоточность) и Spread Spectrum.

Переключение режима OC Explore Mode из Normal в Expert, к сожалению, никаких принципиально новых возможностей не принесло.

Как и говорилось раньше,возможен выбор двух режимов работы оперативной памяти:

Во вкладке OC Profile реализована возможность сохранения и загрузки настроек BIOS, как в ПЗУ микросхемы, так и на устройства USB и память внутренних накопителей.

Board Explorer расскажет нам о подключенных устройствах.

В Click BIOS 5 присутствует поддержка многих языков, среди которых есть русский.

Перейдем к работе в операционной системе. Хотелось бы отметить несколько долгий старт системы:с момента нажатия на кнопку включения компьютера до появления рабочего стола в среднем уходит 28-30 секунд. Не сказать, что это критично, но для многих данный момент может быть непривычным.

Несмотря на то, что все процессоры RYZEN в операционной системе можно разгонятьс помощью специальной программыAMD Ryzen Master,MSI X370 KRAIT GAMING совместима с фирменной утилитой MSI -Command Center (к слову, ее оформление для данной материнской платы совпадает с оформлением BIOS).

С помощью данной программы без использования BIOS и без перезагрузки системы мы можем настроить частоту ядер процессора (с шагом 25 МГц), выставить необходимые напряжения и настроить работу вентиляторов.

К сожалению, изменить частоту оперативной памяти невозможно, а для изменения таймингов требуется перезагрузка компьютера.

Проверка показала, что настройки применяются корректно.

С помощьюMSI Gaming APP осуществляется настройка режимов работы подсветки материнской платы, без изменения цвета подсветки. Есть возможность регулировки светодиодных лент и устройств, подключенных к соответствующему разъему на материнской плате и поддерживаемыхMSI Mystic Light.

ПрограммаMSI X-Boost автоматически подстраивает производительность компьютера в зависимости от выбранной задачи из предлагаемого списка.

MSI RAMDisk создаёт в оперативной памяти виртуальный диск, куда вы можете разместить необходимые вам программы для ускорения их работы (например, папку Temp или используемый браузер).

Диспетчер Realtek HD каких-либо существенный изменений не приобрел.

Тестовый стенд

  • Материнская плата:MSI X370 Krait Gaming (BIOS 1.30);
  • Процессор: AMD Ryzen 5 1600X;
  • Система охлаждения:MSI Core Frozr L;;
  • Термоинтерфейс: Arctic Cooling MX-2;
  • Оперативная память: 2 x 8 Гбайт Geil Evo X DDR4-3200 (GEX416GB3200C16DC; 16-16-16-36 CR1);
  • Видеокарты:MSI Radeon RX480 Gaming X8G / AMD Radeon RX 480 8 Гбайт GDDR5;
  • Блок питания:Aerocool HIGGS-750W мощностью 750 Ватт;
  • Системный накопитель:SSD Plextor m7v128 Гбайт;
  • Корпус:Thermaltake Versa C22 RGB Snow Edition;

Программное обеспечение:

  • Операционная система: Windows 10 x64 «Профессиональная» со всеми текущими обновлениями с Windows Update;
  • Драйвер видеокарты: Radeon Software Crimson ReLive Edition 17.5.1

Тестирование и разгон

На заводских настройках материнская плата установила следующие режимы:

  • Для процессора: при однопоточной нагрузке частота нагруженного ядра поднималась до 4100 МГц, при многопоточной нагрузке частота всех ядер составляла 3700 МГц, при этом напряжение достигало 1.45 В в обоих случаях. В режиме бездействия частота ядер опускалась до 2115 МГц.
  • Для оперативной памяти: частота равнялась 2133 МГц при таймингах 15-15-15-36CR1.

Работа компьютераво время тестирования была стабильной, никаких сбоев замечено не было.

В LinX 0.7.0 температура процессора не превысила 70оС, а вот температура датчика материнской платы показывала практически неизменное значение в 29оС. Замеры пирометром для всех трех радиаторов материнской платы заставили засомневаться в этих показаниях:

Показания мониторинга совпадали разве что с радиатором на логике X370. При этом температуры нельзя назвать критическими, и повышеннуютемпературу VRM можно обосновать высоким напряжением для процессора, которое выставляет материнская плата. В нашем случае радиаторы обдувались воздухом от системы охлаждения процессора, для систем с жидкостным охлаждением необходимо будет организовывать дополнительное охлаждение.

С помощью манипуляций в BIOS была достигнута частота 4000 МГц при напряжении 1.385 В. С данными настройками процессор работал без сбоев и проходил любые бенчмарки и стрессовые тесты. Это отличный результат, так как на других материнских платах для такой частоты было необходимо повышать напряжение до 1.435 В. Мы считаем, что здесь важную роль сыграло наличие LLC - напряжение под нагрузкой не проседало.

С разгоном оперативной памяти возникли трудности. Комплект Geil Evo X из двух модулей по 8 Гб, который проверено работал с предустановленным режимом 3200 МГц (16-16-16-36 CR1), на тестируемой материнской плате работал нестабильно. После применения A-XMP профиля (3200 МГц)материнская плата удачно загружалась, но после перезагрузки компьютера проиходил периодический ребут, после которого настройки BIOS сбрасывались на заводские. При этом со вторым профилем (2933 МГц) всё работало стабильно. После увеличения напряжения CPU Nb до 1.25 В и напряжения DRAM до 1.4 В материнская плата стала стабильно работать на частоте 3200 МГц.

Мелочь, но неприятно, что приходится для A-XMP увеличивать вручную напряжения.

При этомиз-за отсутствия P-stateпроцессор работал на максимальных частотах и напряжениях при любой нагрузке.

В LinX 0.7.0 температура процессора достигла 70оС, показания датчика на материнской плате изменились - температура по ним достигала 50оС.

Измерения пирометром серьезных температурных изменений не выявили, только радиатор на чипсете логики нагрелся до 40оС.

Тестирование производительности проводилось в популярных бенчмарках в заводском режиме и максимальном полученном разгоне. Были получены следующие результаты:

Заключение

Материнская платаMSI X370 KRAIT GAMING является недорогим решением на самом функциональном на данный момент чипсете от AMD - X370. Стоимость данной материнской платы начинается от $140, и, несмотря на недостатки, качествооправдывается ценой изготовления. Компонентная база находится на приемлемом уровне, система охлаждения справляется со стрессовыми нагрузками. Да, для разгона процессоров Ryzen 7, возможно, необходимо было несколько продуманнее сделать систему питания, но для повседневного использования ее будет вполне достаточно. Программное обеспечение для материнской платы тоже существует на любой вкус, как для разгона, так и для множества оптимизаций, призванных ускорить работу системы. Но чувствуется недоработка BIOS, которая выливается в трудности с разгоном оперативной памяти, несколько долгой загрузкой системы и отсутствием настройки P-States. Надеемся, что многие вещи будут исправленыв будущих реализациях микрокода.

Плюсы:

  • Привлекательный дизайн;
  • Большой выбор функционального программного обеспечения;
  • Поддержка SLI иCrossFire;
  • Стабильная работа и невысокие температуры.

Минусы:

  • Некоторые проблемы с BIOS;
  • Скромная комплектация.

Может не устроить:

  • Отсутствие базового генератора (оправдывается ценой материнской платы);
  • Компонентная база для подсистемы питания.

В целом, MSI X370 KRAIT GAMING является хорошим выбором из материнских начальных решений, основанных на чипсете X370. Здесь наблюдается баланс функциональности, качества и цены, а внешний вид позволит плате вписаться в любой корпус.
