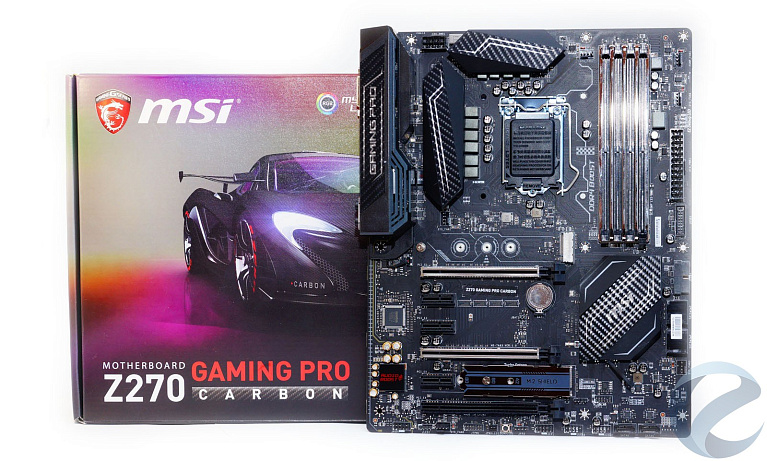

Обзор и тестирование материнской платы MSI Z270 GAMING PRO CARBON

Сегодня мы рассмотрим очередную материнскую плату от компании MSIна чипсете intel Z270. Это будет модель Z270 GAMING PRO CARBON. Рассчитана она на сборку игровых конфигураций на основе процессоров Kaby Lake с индексом К. Материнские платы на чипсете Z270 стоят довольно дорого, но модель GAMING PRO CARBON относится к доступной серии, ее цена - от 10 до 13 тысяч рублей. Если сравнить этумодельс ранее протестированными топовыми платами данногопроизводителя, то можно заметить, что уменьшение цены сказалось на отсутствии дополнительных функций. Но несмотря на это, GAMING PRO CARBONотлично подойдет для сборки игровой системы без компромиссов.

Технические характеристики

  • Сокет: Intel LGA1151;
  • Поддерживаемые процессоры: 7-го/6-го поколений Intel Core i7/i5/i3/Pentium/Celeron;
  • Чипсет: Intel Z270;
  • Оперативная память: 4 x DIMM DDR4 2133 – 3800 (ОС), макс. до 64 Гбайт;
  • Слоты расширения: 3 × PCI-е ×16 v3.0 (×16/×0/×4, ×8/×8/×4), 3 × PCI-E ×1 v3.0;
  • Графика: 1 x HDMI порт с поддержкой максимального разрешения 4096x2160 при 30 Гц, 2560x1600 при 60 Гц и 1 x DVI-D порт с поддержкой максимального разрешения 1920×1200 при 60 Гц;
  • Поддержка Multi-GPU: 3-Way AMD CrossFire и 2-Way NVIDIA SLI;
  • Интерфейсы систем хранения данных: чипсет Intel Z270 – 6 x SATA 6 Гбит/сек, 2 × M.2 слот (Key M) 2242/2260/2280/22110. Примечание: два порта SATA будут недоступны, если в слоты M.2 установлены модули M.2 SATA; поддержка памяти Intel Optane;
  • Порты USB: чипсет Intel Z270 – 8 × USB 3.1 Gen1 (5 Гбит/сек), 6 × USB 2, чипсет ASMedia: 1 × USB 3.1 Gen 2 Type-C, 1 × USB 3.1 Gen 2 Type-A (10 Гбит/сек);
  • Звук: HD-кодек 7.1, Realtek ALC1220;
  • Сетевая карта: 1 × 1000 Мбит/сек, Intel I219-V;
  • Форм-фактор: ATX;
  • Размеры: 30,5 см × 24,4 см.

Схема разводки материнской платы Z270 GAMING M5:

Разъемы на плате:

  • 1 × 24-pin ATX основной коннектор питания;
  • 1 × 8-pin ATX 12V коннектор питания;
  • 6 × коннекторов SATA 6 Гбит/сек;
  • 2 × M.2 слота;
  • 2 × коннектор USB 2.0 (поддерживается дополнительно 4 порта USB 2.0);
  • 2 × коннектор USB 3.1 Gen1 (поддерживается дополнительно 4 портов USB 3.1 Gen1);
  • 1 × 4-pin коннектор вентилятора CPU;
  • 1 × 4-pin коннектор помпы СЖО;
  • 4 × 4-pin коннектора системных вентиляторов;
  • 1 × Clear CMOS джампер;
  • 1 × коннектор звуковых разъемов передней панели;
  • 1 × коннектор TPM модуля;
  • 1 × разъем датчика открытия корпуса;
  • 1 × коннектор последовательного порта;
  • 1 × коннектор RGB LED.

Порты ввода/вывода задней панели:

  • порт PS/2 клавиатура/мышь;
  • DVI-D;
  • USB 3.1 Gen2 Type-A;
  • LAN (RJ45);
  • 5 звуковых разъемов;
  • USB 2.0;
  • HDMI;
  • USB 3.1 Gen2 Type-C;
  • USB 3.1 Gen1;
  • Optical S/PDIF-Out.

Упаковка и комплектация

Материнская плата поставляется в стандартной картонной коробке с цветной полиграфией. На лицевой стороневместо фотографии материнской платымы видим изображение спорткара McLaren P1, в честь которого названа модель.

На обратной стороне подробно с иллюстрациями расписаны преимущества и особенности материнской платы. Представлены две таблицы: спецификация и порты интерфейсной панели.

Внутри коробки имеется два отсека. Наверху находится материнская плата в антистатическом пакете, а ниже расположен весь набор всевозможных аксессуаров.

Комплектация стандартная, без излишеств:

  • Руководство пользователя;
  • Диск с драйверами;
  • Два черных SATA кабеля, разъемы с защелками, один с угловым разъемом;
  • SLI мостик;
  • Заглушка на интерфейсную панель;
  • Два кабеля для подключения RGB лент;
  • Наклейки для маркировки SATA кабелей;
  • Руководство по установке процессора;
  • Карточка регистрации;
  • Гарантийный талон.

Внешний вид и особенности платы

Материнская плата выполнена в классическом форм-факторе ATX. Для монтажа имеется девять отверстий. Текстолит традиционного черного цвета. Интерфейсная панель прикрывается пластиковым кожухом с подсветкой. На чипсете и силовых транзисторах присутствуют радиаторы пассивного охлаждения. Еще один радиатор предусмотрен для охлаждения SSD накопителей формата M.2.

Обратная сторона текстолита украшена схемой гоночной трассы. Еще одна дорожка с подсветкой выделяет область звукового тракта. По левому краю расположено еще несколько светодиодов подсветки.

Питание подключается через стандартный 24-контактный разъем, дополнительное питание 8-контактный. Подсистема питания выполнена по 10-ти фазной схеме, с обратной стороны платы располагаются удвоители фаз uP1961. На каждый канал распаяно по паре транзисторов PK6328A и PK616BA.

Охлаждаются они через термопрокладки двумя радиаторами, зафиксированными на винты.

Радиатор чипсета крепится на подпружиненные винты и снабжен подсветкой.

Для активного охлаждения системы предусмотрено подключение шести вентиляторов, все коннекторы 4-пиновые, один из них предназначен для подключения помпы СВО.

Для установки оперативной памяти предусмотрены 4 слота. Возможна установка до 64 Гб. Поддерживается частота от 2133 МГц до 3800 МГц в разгоне. С двух сторон слотов находятся защелки. Все слоты усилены металлической рамкой Steel Armor и имеют дополнительные точки пайки с обратной стороны. С правого бока от слотов находится LED индикатор XMP режима.

На правом краю платы разместились индикаторы состояния инициализации устройств: CPU, Dram, VGA, Boot.

Ниже - разъем 24-пин питания материнской платы. Под ним вертикально размещены две колодкиподключения USB 3.1, нижняя ориентирована вбок.

Интерфейсов SATA шесть штук. Четыре парных размещены вертикально для подключения кабелей сбокуи два - горизонтально на нижнем краю платы.

При установке накопителей М.2 SATA SSD или М.2 PCI-e SSD некоторые порты SATA не будут работать. В инструкции этот момент подробно расписан.

Для установки карт расширения имеется шесть слотов PСI-e. Три слота PCI-e 3.0 × 16 с дополнительными точками пайки, два из них армированные. Материнская плата поддерживает создание игровой связки из нескольких видеокарт: 3-Way AMD CrossFire и 2-Way NVIDIA SLI.

Армирован и верхний М.2 разъем. Внего можно установить накопитель типоразмера 22110. Нижний М.2 разъем дополнительно оснащен специальным радиатором для охлаждения чипов накопителя. Контактирует он через термопрокладку. Поддерживается технология M.2 GENIE, позволяющая объединять твердотельные накопители М.2 и PCI-e в RAID массивы.

Левый край текстолита отведен для звука. Audio Boost 4 PRO работает как отдельная звуковая карта. Звук представлен микросхемой Realtek ALC1220, это новый флагманский HDA кодек. Эта часть платы изолирована от остальной электроники, граница с обеих сторон обозначена линией с подсветкой. Кроме этого, левый и правый аудиоканалы разведены по разным слоям печатной платы.

Особо хочется отметить отдельный усилитель для наушников на основе аудиоконденсаторов Chemi-Con. Подключать можно наушники с импедансом до 600 Ом. Программное обеспечение Nahimic 2 обеспечивает настройку звука в играх, в том числе и виртуальный объемный звук в наушниках. Дополнительно данная программа поддерживает виртуальный «аудиорадар», демонстрирующий направление на источник звука. В тестах было отмечено хорошее качество звука, сравнимое с дискретными звуковыми картами среднего уровня.

Микросхема VR Boost уменьшает колебания сигнала через специальные USB порты на задней панели, что дает лучшую плавность изображения при использовании шлема виртуальной реальности.

Разъемы LAN имеют фирменную защиту от скачков напряжений и статического электричества. На плате установлен гигабитный сетевой контроллер Intel I219-V.

Из дополнительных особенностей можно отметить наличие контактов для подключения RGB светодиодных ленти кнопки DemoLED.

BIOS и фирменные утилиты

При запуске BIOS нас встречает графический интерфейс Click BIOS 5. По умолчанию включен режим «EZ Mode». Доступно несколько языков интерфейса, в том числе и русский. В этом режиме мы можем просмотреть информацию о системе, выбрать загрузочный накопитель, включить/отключить некоторые опции.

В режиме «Advanced» можно выполнить более тонкие настройки.

Все возможности BIOS, в том числе и по разгону процессора и памяти, мы подробно рассматривали в обзорах материнских плат от MSI Z270 XPower Gaming Titanium и GAMING M5. Все параметры актуальны и для данной материнской платы.

Основной утилитой для разгона и мониторинга системы является Command Center. Если в BIOS активировать функцию Game Boost, то можно воспользоваться автоматическим разгоном. Правда предустановка всего одна, для процессора i7 7700К это значение 4.8 ГГц.

Для топовой материнки XPower Gaming Titanium предлагалось семь различных профилей. В этой же программе можно изменять множитель вручную, а также базовую частоту шины. Возможность изменения напряжений не предусмотрена и будет выставляться в автоматическом режиме. Как правило, на автомате напряжение завышено, что приводит к увеличению температуры ядер процессора. Более целесообразно разгонять процессор через настройки BIOS. Дополнительно Command Center поддерживает возможность управления всеми вентиляторами, подключенными к материнской плате.

Еще одна необходимая утилита – это Gaming Aрр.

С ее помощью можно выполнить разнообразную настройку всех RGB светодиодов на материнской плате. Все зоны подсветки настраиваются независимо.

Выбор режимов огромен. Такими возможностями не могут похвастаться и ранее рассмотренные старшие модели материнских плат. Есть подсветка радиатора чипсета, кожуха интерфейсной панели, аудиотрактаи правой части текстолита с тыльной стороны.

В этой же программе можно программировать поддерживаемую игровую периферию: клавиатуру и мышь.

Тестирование

Тестовый стенд:

Ранее мы разгоняли данный экземпляр процессора на материнской плате MSI Z270 XPower Gaming Titanium до стабильных 5 ГГц с напряжением 1.28 В и значением AVX -3.

На тестируемой материнской плате процессор успешно работал при этих же значениях. Это говорит о хорошем разгонном потенциале материнской платы MSI Z270 GAMING PRO CARBON. Вэтом она ничем не уступает более дорогим и навороченным моделям на чипсете Z270.

Как мы и обещали в предыдущем обзоре, приведем сравнение производительности трех материнских плат, протестированных на одном тестовом стенде:

Тесты проводились в двух режимах: на автоматических настройках BIOS с включенным режимом Turbo Boost. Процессор работал на частоте 4.5 ГГц с номинальным напряжением, и на частоте 5 ГГц с напряжением 1.28 В, при значении AVX -3.

Производительность материнских плат находится примерно на одном уровне, различия незначительные и укладываются в погрешность измерений. В среднем тестируемая плата PRO CARBON показывает результаты идентичные «старшим» моделям материнских плат от MSI.

Выводы

Материнская плата MSI Z270 GAMING PRO CARBON представляет собойстандартную плату на чипсете Z270. Реализованы все возможности чипсета, дополнительных портов на основе сторонних контроллеров нет. Нет дополнительных опций, характерных для топовых моделей. Но это не всем нужно, только энтузиастам. Зато цена вполне адекватная, пользователь не переплачивает за ненужный ему функционал.

По всем остальным параметрам плата не уступает своим более дорогим сородичам. В BIOS реализованы все возможности для разгона процессора и памяти. В наличии современные интерфейсы, разъемы и порты. Можно собрать мощную игровую систему на основе пары видеоускорителей от nVidia или трех от AMD. Установить два накопителя М.2 в RAID массив. В наличии хороший аудиокодек Realtek ALC1220.

Техническое исполнение Z270 GAMING PRO CARBON на высоком уровне. Армированные слоты, эффективные радиаторы, в том числе и для накопителя М.2, независимая область аудио тракта. Используются качественные компоненты согласно фирменной концепции Military Class 5.

У платы привлекательный дизайн с имитацией карбонового покрытия спорткаров. Индивидуально для каждого элемента реализована настраиваемая RGB подсветка.

Явных недостатков у материнской платы нет. Можно отметить скудную комплектацию и наличиевсего лишьдвухSATA кабелей. Нет кнопки перезапуска BIOS, только стандартная перемычка.

Плюсы:

  • Качественная элементная база;
  • Наличие всех современных интерфейсов;
  • Качественный встроенный аудиокодек с усилителем для наушников;
  • Поддержка 3-Way CrossFire и 2-Way SLI;
  • Армированные слоты;
  • Радиатор для накопителя М.2;
  • Гибкие возможности разгона;
  • Индикация инициализации устройств;
  • Дизайн, гибкие настройки RGB подсветки;
  • Доступная цена для Z270 чипсета.

Минусы:

  • Комплектация.
