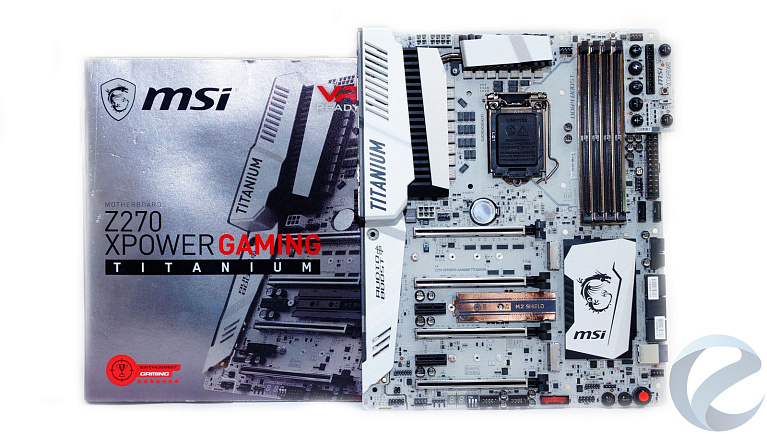

Обзор и тестирование материнской платы MSI Z270 XPower Gaming Titanium

Мы продолжаем знакомить наших читателей с материнскими платами на новом чипсете intel Z270. Сегодня у нас в гостях флагманская модель от компании MSI для платформы LGА 1151 - MSI Z270 XPower…
Обзор и тестирование материнской платы MSI Z270 XPower Gaming Titanium

Мы продолжаем знакомить наших читателей с материнскими платами на новом чипсете intel Z270. Сегодня у нас в гостях флагманская модельот компании MSI для платформы LGА 1151 - MSI Z270 XPower Gaming Titanium.

Данное устройствоне рассчитанона массовый рынок. Такие материнки выпускаются для энтузиастов и для сборок бескомпромиссных по производительности компьютеров. Как правило, в топовых моделях производитель пытается показать все свои наработки и выделится на фоне конкурентов.

Технические характеристики

  • Сокет: Intel LGA1151;
  • Поддерживаемые процессоры: 7-го/6-го поколений Intel Core i7/i5/i3/Pentium/Celeron;
  • Чипсет: Intel Z270;
  • Оперативная память: 4 x DIMM DDR4 2133 – 4000 (ОС), макс. до 64 Гбайт;
  • Слоты расширения: 4 × PCI-е ×16 v3.0 (×16/×0/×0/×4, ×8/×0/×8/×4, ×8/×4/×4/×4), 2 × PCI-E ×1 v3.0;
  • Графика: 1 x HDMI порт с поддержкой максимального разрешения 4096x2160 при 30 Гц, 2560x1600 при 60 Гц и 1 x DispleyPort с поддержкой максимального разрешения 4096x2304 при 24 Гц;
  • Поддержка Multi-GPU: 4-Way AMD CrossFire и 2-Way NVIDIA SLI;
  • Интерфейсы систем хранения данных: чипсет Intel Z270 – 6 x SATA 6 Гбит/сек, 3 × M.2 слот (Key M) 2242/2260/2280/22110. Примечание: два порта SATA будут недоступны, если в слоты M.2 установлены модули M.2 SATA; чипсет ASMedia ASM1061 2 × SATA 6 Гбит/сек; поддержка памяти Intel Optane;
  • 1 порт U.2 поддержка скорости PCI-e 3.0 ×4 NVMe накопители;
  • Порты USB: чипсет Intel Z270 – 6 × USB 3.1 Gen1 (5 Гбит/сек), 7 × USB 2, чипсет ASMedia ASM2142: 1 × USB 3.1 Gen 2 Type-C, 1 × USB 3.1 Gen 2 Type-A (10 Гбит/сек); чипсет ASMedia ASM1042: 2 × USB 3.1 Gen 1 внешний USB коннектор;
  • Звук: HD-кодек 7.1, Realtek ALC1220;
  • Сетевая карта: 1 × intel I219-V Gigabit, 1 × intel I211AT Gigabit;
  • Форм-фактор: ATX;
  • Размеры: 30,5 см × 24,4 см;
  • Цена: 329,99 $.

Схема разводки материнской платы MSI Z270 XPower Gaming Titanium:

Разъемы на плате:

  • 1 × 24-pin ATX основной коннектор питания;
  • 1 × 8-pin ATX 12V коннектор питания;
  • 1 × 6-pin ATX 12V коннектор питания;
  • 1 × 4-pin ATX 12V коннектор питания;
  • 8 × коннекторов SATA 6 Гбит/сек;
  • 1 × U.2 порт;
  • 3 × M.2 слота;
  • 2 × коннектор USB 2.0 (поддерживается дополнительно 4 порта USB 2.0);
  • 2 × коннектор USB 3.1 Gen1 (поддерживается дополнительно 4 портов USB 3.1 Gen1);
  • 1 × 4-pin коннектор вентилятора CPU;
  • 1 × 4-pin коннектор помпы СЖО;
  • 4 × 4-pin коннектора системных вентиляторов;
  • 1 × Clear CMOS джампер;
  • OC DASHBOARD коннектор;
  • перемычка Slow mode;
  • кнопка GAME BOOST;
  • кнопка включения;
  • кнопка сброса;
  • переключатель HOTKEY;
  • переключатель PCIe CeaseFire;
  • переключатель Multi-BIOS;
  • двух цифровой индикатор отладки;
  • 1 × коннектор звуковых разъемов передней панели;
  • 1 × коннектор TPM модуля;
  • 1 × разъем датчика открытия корпуса;
  • 1 × BIOS FLASHBACK + кнопка;
  • 1 × коннектор RGB LED.

Порты ввода/вывода задней панели:

  1. порт PS/2 GAMING порт;
  2. LAN (RJ45);
  3. LAN (RJ45);
  4. DisplayPort;
  5. LIGHTNING USB 3.1 Gen2 Type-A;
  6. звуковыеразъемы;
  7. USB 2.0;
  8. Кнопка Clear CMOS;
  9. BIOS FLASHBACK+;
  10. VR Ready USB 3.1 Gen1;
  11. VR Ready USB 3.1 Gen1;
  12. HDMI;
  13. USB 3.1 Gen2 Type-C;
  14. Optical S/PDIF-Out.

Упаковка и комплектация

Материнская плата поставляется в крупной картонной коробке серебристого цвета. На лицевой стороне находится изображение устройства иввиде значков указаны основные возможности модели: поддержка VR и Intel Optane.

На обратной стороне расписаны возможности чипсета Z270 в виде таблицы. Схематично показаны порты на интерфейсной панели, порты и слоты на самой материнской плате.

У коробки имеется крышка на липучках. На обратной стороне крышки выделены основные особенности и преимущества модели XPower Gaming Titanium.

Внутри внешней коробки находятся еще две коробочки. В одной из них под прозрачной крышкой расположена сама материнская плата. Во второй коробке размещены аксессуары и документация.

Комплектматеринской платы впечатляет:

  • Шесть серебристых кабелей SATA с защелками, три с прямыми разъемами, еще три с угловым разъемом на одном конце;
  • Заглушка на интерфейсную панель;
  • Кабель для подключения светодиодной ленты;
  • Гибкий SLI-мостик;

  • Плата с дополнительными портами USB кабель для ее подключения и липучка для фиксации;

  • Модуль OC Dashboard и удлинительный кабель к нему;

  • Набор коннекторов для замера напряжений;

  • Набор крепежных болтов с шайбами и шестигранный ключ к нему;

  • Набор наклеек для кабелей;
  • Краткая инструкция по установке на нескольких языках, включая русский;
  • Подробное руководство пользователя на английском языке;
  • Диск с программным обеспечением и драйверами;
  • Карточка для регистрации продукта на сайте производителя;
  • Квалификационный лист, повествующий о заводском тестировании с перечислением тестового стенда и результатов в бенчмарках.

Внешний вид и особенности платы

Материнская плата выполнена в классическом форм-факторе ATX. Текстолит модного светло-серебристого цвета. Интерфейсная панель и область звукового тракта прикрывается пластиковыми кожухами. На чипсете и силовых транзисторах присутствуют радиаторы пассивного охлаждения. Еще один радиатор предусмотрен для охлаждения SSD накопителей формата M.2.

Слоты DDR и PCI-е усилены металлическими рамками. Обратная сторона платы украшена узором, стилизованным под токопроводящие дорожки.

Все компоненты расположены классически. Проблем при сборке возникнуть не должно.

Интерфейсная панель включает в себя следующие разъемы:

  • 1 × порт PS/2 GAMING порт;
  • 1 × DisplayPort;
  • 1 × LIGHTNING USB 3.1 Gen2 Type-A;
  • 2 × LAN (RJ45);
  • 5 позолоченных звуковых разъемов;
  • 2 × USB 2.0;
  • 1 × порт BIOS FLASHBACK+;
  • Кнопка Clear CMOS;
  • 1 × HDMI;
  • 1 × USB 3.1 Gen2 Type-C;
  • 4 × USB 3.1 Gen1;
  • 1 ×Optical S/PDIF-Out.

Подробнее отметим технологию перепрошивки BIOS без установки процессора. Необходимо USB накопитель в формате FAT32с записанным образом нового BIOS вставить в специальный USB порт. Для запуска процесса нажимаем кнопку FLASHB1, находящуюся над слотами DIMM. При этом светодиод начинает мигать,по окончании записи он отключится. Есть и кнопка сброса BIOS – она находится возле порта USB, используемого для перепрошивки.

Силовые транзисторы охлаждаются с помощью массивных радиаторов, посаженных на винты. Радиаторы соединены между собой тепловой трубкой. Контакт с транзисторами происходитчерез термопрокладку. Радиатор чипсета крепится на пару подпружиненных винтов. Контакт - через термоклей.

Процессорный сокет имеет одну особенность. В центре сделано отверстие для подвода к процессору термодатчика.

Дополнительное питание осуществляется через 8-пин коннектор, имеется дополнительный 4-пин коннектор. Подсистема питания выполнена по 16-ти фазной схеме и с цифровым управлением DigitALL Power.

Управляет подсистемой питания ШИМ-контроллер IR35201 производства компании International Rectifier, на обратной стороне платы распаяны удвоители IR3599.

Элементная база в полном соответствии с фирменной концепцией Military Class 5 оснащена качественными комплектующими. Твердотельные конденсаторы DARK CAP, титановые дроссели с ферритовыми сердечниками. Предусмотрены и все виды защиты:от влажности, перегрева, статического электричества и от электромагнитных помех.

Для установки оперативной памяти предусмотрены 4 слота DIMM. Возможна установка до 64 Гб. Поддерживается частота от 2133 МГц до 4000 МГц в разгоне. Защелки на слотах с одной стороны – сверху. Все слоты усилены металлической рамкой Steel Armor и имеют дополнительные точки пайки с обратной стороны. Над каждым слотом расположен LED индикатор установленной планки. Каждый канал памяти разведен в своем слое текстолита и дополнительно изолирован. ШИМ-контроллер памяти PV3205 производства Powervation Ltd.

Над контроллером памяти располагается колодка с контактами для замера напряжений. Для удобства в комплекте есть коннекторы для подключения щупов мультиметра. Рядом с ней находится коннектор для панели OC Dashboard с кнопками, отвечающими за разгон.

В нижнем правом углу платы продублированы кнопки включения, перезагрузки и Turbo Bооst. Рядом с ними распаяны две микросхемы BIOS и кнопка переключения между ними. Активная микросхема обозначается подсветкой.

Для установки карт расширения имеется шесть слотов PСI-e. На слотах ×16 имеется LED индикация установленных карт. Слоты для установки видеокарт армированные, с дополнительными точками пайки. В случае установки нескольких видеокарт может понадобиться дополнительный 6-пин разъем для подключения питания. Переключением режимов работы между слотами занимаются коммутаторы ASM1480.

На нижнем краю платы расположен переключатель PCI-e CeaseFire, управляющий активными портами.

У материнской платы большой потенциал по подключению накопителей. Интерфейсов SATA восемь штук. Два из них реализованы на контроллере ASMedia ASM1061, они не зависят от установки накопителей М.2 и расположены отдельно.

Рядом с ними расположился порт U.2 с поддержкой скорости PCI-e 3.0 ×4. Теперь, если у вас есть накопитель с этим разъемом, не нужно будет покупать специальный переходник. Хороший задел на будущее. Порт дополнительно имеет металлическую защиту.

Еще одна заявка на будущее – поддержка накопителей Intel Optane, в которых используется память 3D XPoint, а это скорости до 2 Гбит/сек.

Для установки SSD накопителей стандарта NVMe предусмотрено три слота Turbo M.2 с пропускной способностью до 32 Гбит/с. Два из них защищены металлическими кожухами. На одном (среднем)находится специальный радиатор для охлаждения чипов накопителя. Контактирует он через термопрокладку. Данный радиатор съемный, но его нельзя переставить на другие слоты, т.к. на них нет специальных креплений. Производитель мог бы оснастить все разъемы такими радиаторами, ведь стоимость металлической планки незначительна. Верхний слот позволяет установить накопитель длиной до 11 см, два других - только до 8 см. Все разъемы работают как в режиме PCI-Express, так и в режиме SATA.

При установке накопителей М.2 SATA SSD или М.2 PCI-e SSD некоторые порты SATA не будут работать. Связано это с ограничением чипсетных линий. В инструкции есть специальная таблица демонстрирующая активные порты при том или ином подключении.

Руководят распределением ресурсов между портамираспаянные вокруг чипсета контроллеры ASMedia .

Также впечатляет количество USB разъемов. Вобщей сложности их 17 штук, плюс через комплектную панель-хаб можно подключить еще 8 портов. Дополнительные порты USB 3.1 реализованы через контроллеры ASMedia ASM1042AE (пара Gen1 на нижнем краю платы) и ASMedia ASM2142 (пара Gen2 С, А, на задней панели).

Микросхема VR Boost уменьшает колебания сигнала через специальные USB порты на задней панели, что дает лучшую плавность изображения при использовании шлема виртуальной реальности.

Сетевых контроллеров на плате два: Intel I219-V и Intel I211AT. Разъемы LAN имеют фирменную защиту от скачков напряжений и статического электричества.

Левый край текстолита отведен для звука. Audio Boost 4 работает как отдельная звуковая карта. Эта часть устройстваизолирована от остальной электроники, граница с обеих сторон обозначена линией с подсветкой. Для левого и правого каналаиспользуются разные слои печатной платы. Звук представлен микросхемой Realtek ALC1220, это новый флагманский HDA кодек.

Особо хочется отметить отдельный усилитель для наушников на основе аудио конденсаторов Chemi-Con. Подключать можно наушники с импедансом до 600 Ом. Программное обеспечение Nahimic 2 обеспечивает настройку звука в играх, в том числе и виртуальный объемный звук в наушниках. В тестах было отмечено хорошее качество звука сравнимое с дискретными звуковыми картами среднего уровня.

Для подключения вентиляторов имеется шесть 4-пин коннекторов. Один из них предназначен для подключения охлаждения CPU и еще один - для подключения помпы CЖO. Имеется коннектор для подключения светодиодной ленты.

Дополнительно материнская плата оснащена индикатором POST-кодов на два знака. В инструкции имеется полный список кодов. После запуска ОС на нем демонстрируется температура процессора.

Интерфейс UEFI BIOS

При запуске BIOS нас встречает графический интерфейс Click BIOS 5. По умолчанию включен режим «EZ Mode». Доступно несколько языков интерфейса, в том числе и русский. В этом режиме мы можем просмотреть информацию о системе, выбрать загрузочный накопитель.

Расширенные настройки доступны в режиме «Advanced». Во вкладке Settings настраиваются параметры загрузки, защиты и опции сохранения изменений. Здесь же можно включать/отключать контроллеры, в том числе и сетевые. При подтверждении сохранения во всплывающем окне выводится информация о всех выполненных изменениях.

Вкладка ОС позволяет настраивать параметры разгона: множитель процессора, частоту памяти и таймингов, изменение всевозможных питающих напряжений, в том числе и второстепенных. Дополнительно для процессоров Kaby Lake есть пункт CPU Ratio Offset When Running AVX, позволяющий снижать множитель при выполнении инструкций AVX. Плюс дополнительная вкладка настройки тактового генератора. Все настройки можно сохранять в 6 профилях.

Две вкладки реализованы в виде всплывающего окна. Hardware Monitоr позволяет выполнять настройку скорости всех вентиляторов в зависимости от температурных режимов. Вкладка Board Explorer наглядно выдает информацию о задействованных разъемах и подключенных устройствах.

Фирменные утилиты мы подробно рассматривали в обзоре материнской платы MSI Z270 GAMING M5. Стоит только остановиться на вкладке Game Boost утилиты Command Center. Здесь нам предлагается несколько предустановок по разгону процессора. В автоматическом режиме удалось запустить процессор на частоте 4.9 ГГц, автоматически напряжение выставилось 1.33 В, температура самого горячего ядра под нагрузкой составила 81 °С. Эти же установкипод соответствующими номерами дублируются на кнопку "Turbo Boost" на материнской плате. Поворотом кольца возле кнопки выбираем нужный номер предустановки частоти активируем разгон нажатием кнопки. Предварительно в BIOS необходимо выбрать, каким методом будет осуществлятся авторазгон: через Command Center или кнопкой на материнской плате.

Тестовый стенд:

  • Процессор: Intel Core i7 7700K;
  • Материнская плата: MSI Z270 XPower Gaming Titanium;
  • Охлаждение: СЖО Deepcool CAPTAIN 240 EX;
  • Термоинтерфейс: ARCTIC MX-4;
  • Оперативная память: Qumo DDR-4 2400 8 GB;
  • Видеокарта: PowerColor PCS+ R9 370;
  • Блок питания: Thermaltake Toughpower DPS G RGB 850W Gold;
  • Накопитель: SSD OCZ Solid-3 60 GB;
  • Корпус: Thermaltake Core P3 Snow Edition;
  • Операционная система: Windows 10 64-bit.

Разгон

У процессоров семейства Kaby Lake разгон во многом зависит именно от возможностей материнской платы. И Z270 XPower Gaming Titanium эти возможности представляет:в BIOS можно изменять множество параметров, особенно разнообразны всевозможные напряжения. Профессиональным оверклокерам будет, где поэкспериментировать.

Мы же со своей стороны попробуем разогнать наш тестовый процессор. В сети к этому времени набралась определенная статистика по разгону Intel Core i7 7700K. Разгонный потенциал у различных экземпляров колеблется от 4.8 до 5.2 ГГц на воздушном охлаждении.

Стабильность работы проверялась тестом LinX 0.6.4 не менее 10 минут. Температура замерялась по самому горячему ядру в программе Real Temp GT 3.70. В дальнейшем стабильность проверялась в тестах.

Первый тест прошел на автоматических настройках BIOS с включенным режимом Turbo Boost. Процессор работал на частоте 4.5 ГГц с номинальным напряжением. В простое напряжение сбрасывалось до 0.8 В, а частота оставалась на одном уровне.

В дальнейшем мы увеличивали множитель до стабильных результатов в тестах, затем понижали напряжение Vcore до минимально возможных параметров.

В результате нам удалось добиться стабильной работы процессора на частоте 5 ГГц с напряжением 1.28 В, при значении AVX -3. Это позволяло сбрасывать 300 МГц при выполнении AVX инструкций. С этим напряжением температура самого горячего ядра составила 71 °С.

Компьютер успешно загружался и на частоте 5.1 ГГц с напряжением 1.35 Ви даже проходил тест LinX с максимальной температурой всего 81 °С. Но вот бенчмарки CINEBENCH R15 и Fritz Chess Benchmark вылетали с ошибками.

Манипуляции по увеличению частоты BCLK и соответствующему уменьшению множителя не позволили подняться выше 5 ГГц.

Производительность

Сравнить производительность материнской платы MSI Z270 XPower Gaming Titanium нам пока не с чем. На подходе еще несколько плат на чипсете Z270. Накопив базу результатов в следующих статьях проведем сравнительный анализ, в том числе и с конкурентами, апока сравним разницу в производительности работы процессора на разных частотах.

Прибавка в производительностипри разгоне процессора с 4.5 ГГц до 5.0 ГГцсоставила от 3 до 9 % в различных тестовых утилитах.

Заключение

Материнская плата MSI Z270 XPower Gaming Titanium, безусловно, подойдет для энтузиастов оверклокинга. У нее высокий потенциал и масса возможностей по разгону процессоров Kaby Lake с разблокированным множителем. В наличии дополнительные функции по замеру напряжений, индикатор POST-кодов, кнопки включения/перезагрузки, плата OC Dashboard с возможностью подключения через кабель удлинитель и кнопками, изменяющими настройки разгона. На плате распаяны две микросхемы BIOS с кнопкой оперативного переключения, имеется опция Flashback+, позволяющую обновлять BIOS без установленного процессора.

Техническое исполнение XPower Gaming Titanium на высоком уровне. Армированные слоты, эффективные радиаторы, в том числе и для накопителя М.2, независимая область аудио тракта. Используются качественные компоненты согласно фирменной концепции Military Class 5, шестнадцати фазная система питания. Имеется светодиодная индикация установленных комплектующих.

На основе данной материнской платы можно реализовать сборку без компромиссов. Восемь накопителей SATA, три накопителя формата М.2, до четырех видеокарт AMD, множество периферии, подключаемой по USB с поддержкой современных стандартов. В наличии два сетевых контроллера, микросхема VR Boost, и многое другое.

Из нюансов нужно обязательно отметить близкое расположение первого слота PCI-e к процессорному сокету. При установке габаритного радиатора охлаждениявидеокарту в этот слот уже не установить. Также приналичии у видеокарты массивногобэкплейта, последнийупираетсяв слоты оперативной памяти. Из пожеланий для производителя: можно было бы сделать радиаторы на все слоты M.2или добавить возможность переставить имеющийся радиатор на любой из слотов.

Данную плату можно назвать идеальным вариантом для разгона процессоров intel Kaby Lake. Единственный ее недостаток -это высокая цена, находящаяся на уровне стоимости процессора i7 7700K. Но, когда это останавливало энтузиастов?

Плюсы:

  • Качественная элементная база Military Class 5;
  • Высокий потенциал для разгона;
  • Возможность подключения дополнительного питания;
  • Наличие всех современных интерфейсов в достаточном количестве;
  • Качественный встроенный аудиокодек с усилителем для наушников;
  • Поддержка 4-Way CrossFire и 2-Way SLI;
  • Армированные слоты;
  • Радиатор для накопителя М.2;
  • Функция BIOS FLASHBACK+;
  • Хорошая комплектация;
  • Наличие платы OC Dashboard;
  • Дополнительная панель-хаб USB;
  • Два сетевых контроллера
  • Дизайн.

Минусы:

  • Габаритная система охлаждения процессора будет блокировать верхний слот PCI-E x16;
  • Высокая цена.
