Обзор и тест MidTower корпуса be quiet! Pure Base 600 Black

19 января 2017 года немецкая компания be quiet! представила новую серию корпусов Pure Base под девизом «исключительно тихий и функциональный». На текущий момент в нее входит только одна модель be quiet! Pure Base 600 в цветовых решениях Black и Silver.

Примечательна и рекомендуемая стоимость нового корпуса – 89 евро. Тем самым, на момент выхода, продуктполучается самымбюджетнымвариантом среди всех корпусов компании be quiet!, но что он обеспечит конечным пользователям?

Технические характеристики

• Модель: be quiet! Pure Base 600;
• Цвет: черный;
• Тип: MidTower;
• Материал: ABS пластик, сталь;
• Размеры без подставки: 492 мм (Глубина) х 220 мм (Ширина) х 445 мм (Высота);
• Размеры с подставкой: 492 мм (Глубина) х 220 мм (Ширина) х 470 мм (Высота);
• Вес: 7,44 кг;
• Поддержка материнских плат: mini-ITX/mATX/ATX;
• Слотов расширения: 7;
• Места под установку накопителей: 2 х 5.25", 3 х 3.5" и 8 х 2.5";
• Всего корзин для накопителей: 3;
• Слоты для установки HDD: 1;
• Разъемы: 2 x USB 3.0, 2 x 3.5 мм миниджек (наушники/микрофон), питание, сброс;
• Регулятор оборотов вентиляторов: трехпозиционный на 3 вентилятора;
• Предустановленные вентиляторы: спереди 1 x 140 мм be quiet! Pure Wings 2 (900 rpm, 17.1 дБ), сзади 1 x 120 мм be quiet! Pure Wings 2 (1200 rpm, 16.8 дБ);
• Места под вентиляторы: спереди 3 х 120 или 2 х 140 мм, сверху 3 х 120 или 2 х 140 мм или 2 х 200 мм, сзади 1 х 120 мм;
• Места под радиаторы СЖО: спереди 1 х 120/140/240/280*/360* мм, сверху 1 х 120/240/360* мм, сзади 1 х 120 мм. *Без 5.25" корзины;
• Ограничение по высоте кулера: до 165 мм;
• Ограничение по длине блока питания: до 210 мм;
• Ограничение по длине плат расширения: до 280/425 мм (с корзиной под HDD и без);
• Особенности: шумоизоляционное покрытие передней панели и боковых стенок, антивибрационное крепление HDD и блока питания.

Упаковка и комплектация

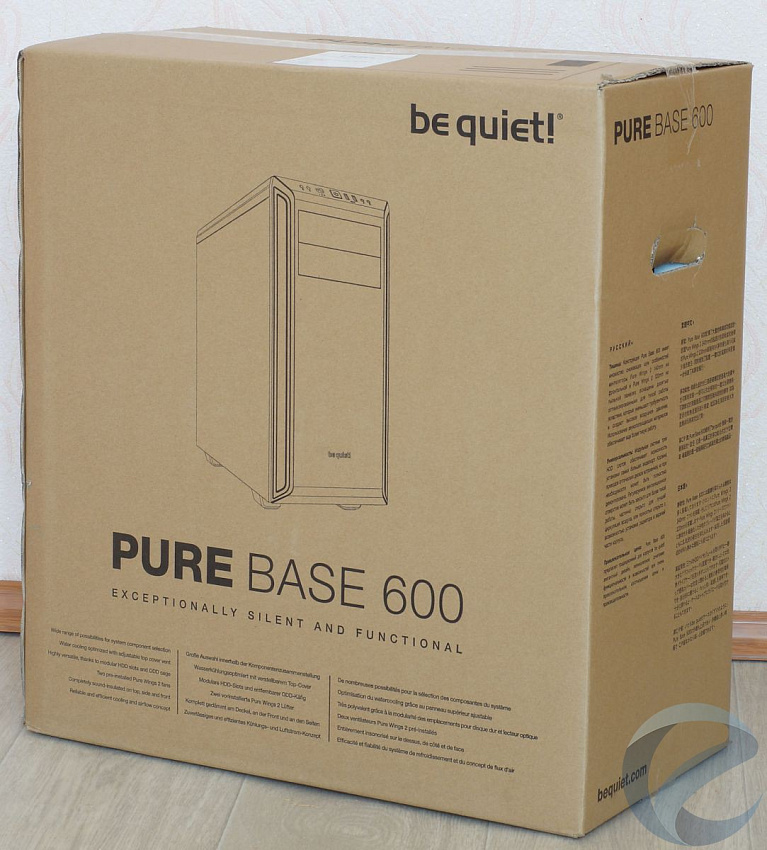

Упаковка корпуса be quiet! Pure Base 600 Black лишена какого-либо цветового оформления, которое можно встретить в старших моделях корпусов Silent Base 800 и Dark Base 900/Pro 900, но в остальном объем приводимой информации сопоставим, и он большой.

Так наиболее полная многоязычная текстовая информация, вид со строением корпуса, приведены с обратной стороны коробки.

Имеется и русскоязычное описание, которое можно найти с одной из узких сторон – привычно для be quiet! отмечается оптимизация корпуса по снижению уровня шума (вентиляторы Pure Wings 2, применение звукопоглощающих материалов), универсальность (возможность повышения эффективности охлаждения путем снятия верхней панели или отрегулировав высоту), лучшее соотношение в плане цены/производительности. Еще одна сторона – это технические характеристики корпуса и указание цвета корпуса. В нашем случае это черный (Black).

В комплект поставки входят необходимый набор винтов (каждый вид в отдельном пакете), четыре стяжки на липучках и руководство пользователя.

Внешний вид и организация

Внешний дизайн корпуса be quiet! Pure Base 600 Black несколько напоминает другую модель be quiet! Silent Base 600 и по-прежнему обеспечивает корпусу солидный внешний вид. Но все-таки корпус имеет чуть меньшие размеры за счет высоты и ширины: 492 мм (Глубина) х 220 мм (Ширина) х 470 мм (Высота).

Напомним, что на момент выхода корпус be quiet! Pure Base 600 является самым бюджетным решением компании be quiet!, поэтому в нем есть некоторые «удешевления», но не особо влияющие на функционал. Например, на передней панели отсутствует дверца, поэтому видны две заглушки под внешние 2 х 5.25" накопители. Чтобы снизить уровень шума от вентиляторов, которые можно разместить спереди, доступ воздуха обеспечивается через вентиляцию с боков. На задней стороне мы не найдем отверстий для прокладки шлангов системы жидкостного охлаждения, хотя имеется перфорация, призванная обеспечить пассивную вентиляцию корпуса и предустановленный 120 мм вентилятор be quiet! Pure Wings 2.ц

Индикация (питание, активность HDD), органы управления (кнопки питания, сброса, трехпозиционный переключатель управления скоростью вращения вентиляторов) и порты (2 x USB 3.0 и HD-аудио) разместились на скошенном торце в передней части.

Боковые стенки монолитные – без места под установку дополнительного вентилятора.

Верх корпуса закрывает съемная панель.

Подобный подход позволяет снизить уровень шума, особенно с учетом того, что на внутренней стороне панели наклеен зкупоглощающий материал. Сняв ееможно добиться максимальной эффективности за счет пассивной вентиляции (горячий воздух будет уходить вверх через перфорацию) или активной, установив дополнительные 3х120/2х140 мм вентиляторы и даже 120/240/360 мм радиатор жидкостной системы охлаждения. Отметим, что радиатор/вентиляторы можно «двигать» в пределах посадочных прорезей, тем самым снимается головная боль при их установке.

Новшество – панель не обязательно снимать, достаточно "приподнять". Это позволяет уменьшить количество пыли, проникаемой внутрь и обеспечить неплохую эффективность охлаждения в случае использования вентиляторов/радиаторов.

На дне корпуса присутствует перфорация в области установки блока питания, закрытая съемным противопылевым фильтром.

Как и в старших моделях на боковых стенках корпуса be quiet! Pure Base 600 Black наклеен звукопоглощающий материал. Микрометр показал толщину стенок 0,8 мм.

MidTower корпус поддерживает установку материнских плат ATX/mATX/mini-ITX. Интересно внутреннее модульное строение, позволяющее получить достаточно большое свободный объем – корзины под накопители сверху и снизу можно демонтировать. В итоге, при необходимости, в корпусе можно установить радиаторы до 360 мм сверху и спереди, а также длинные видеокарты (до 425 мм).

На задней стенке место под фиксацию блока питания имеет мягкий демфер. Глубина ATX блока питания ограничена только окнами для вывода кабеля за поддон – 210 мм. Сразу же отметим, что питание для трехпозиционного реобаса на 3 вентилятора осуществляется через SATA (разъем виден на фото).

Выше находятся 7 отверстий со съемными заглушками под установку плат расширения, что вполне типично для подавляющего большинства MidTower корпусов и на стенке можно увидеть фирменный 120 мм вентилятор be quiet! Pure Wings 2.

Спереди вверху установлена съемная корзина под внешние 2 х 5.25" накопители (она крепится с помощью 6-и винтов по два спереди и с боков).

Более интересен подход по размещению 3 х 3.5" накопителей – для них предусмотрены отдельные корзины-салазки и целых пять слотов, в которые их можно установить, позволяя разместить длинные видеокарты, оптимизировать воздушный поток от передних вентиляторов и «по максимуму» использовать накопители.

В самих корзинах, вместо 1 х 3.5" накопителя, можно закрепить 2 х 2.5" устройства. Все они крепятся с помощью винтов, но для 3.5" накопителя предусмотрен резиновый демпфер в местах фиксации. Сама корзина фиксируется в корпусе с внешней стороны поддона 3-я винтами.

Передняя панель корпуса легко снимается и с внутренней стороны наклеен звукопоглощающий материал. Таким образом мы получаем доступ к установке 120/140 мм вентиляторов или радиатора с размерами до 360 мм. Чистить от пыли придется саму съемную панель, что будет не очень удобно.

Обратная сторона поддона – это место для проводки кабелей и установки 2 х 2.5" накопителей. Еще одним элементом удешевления конструкции является отсутствие резиновых вставок на отверстиях для кабельменеджмента, поэтому края завальцованы.

2.5" накопители так же придется фиксировать винтами.

Особенности сборки

Учитывая «модульную» конструкцию MidTower корпуса be quiet! Pure Base 600 Black с большим внутренним пространством (для таких размеров) процедура установки в него комплектующих будет простой и легкой.

Последовательность сборки особо не регламентируется, но проще начать установку с блока питания (мы использовали модель be quiet! STRAIGHT POWER 10 600W CM). Как видно, места для него хватает и можно задействовать все окна для прокладки кабелей.

Далее идет материнская плата с процессором и системой охлаждения. Кулер Noctua NH-D15 поместился без каких-либо проблем, все-таки высота устанавливаемого кулера может быть до 165 мм. Сразу же подключаем к плате необходимые кабели питания и разъемы передней панели корпуса.

Подготавливаем накопители для установки (в обоих случаях потребуется отвертка) и ставим их.

Ставим видеокарту. Для ASUS Radeon R9 390 8Gb DirectCU II (R9390-DC2-8GD5) длиной 287 мм пришлось отказаться от установки одной из корзин. PCI-E кабели питания пришлось проводить через одно из окон для фиксации салазок накопителей.

С обратной стороны поддона можно стянуть кабели, но так, чтобы они не были в одном большом пучке. Лучше распределить вдоль поддона, чтобы боковая стенка закрывалась легко. Учитывая большую длину кабелей блока питания, то их так же пришлось вытягивать за поддон – места хватило с запасом.

Вид после всех этапов без установленной боковой стенки. 3.5" жесткий диск был размещен в самом низу корпуса, поэтому прямого обдува со стороны переднего вентилятора нет. Видеокарта и процессорный кулер достаточно близко расположены друг к другу, так что очевидно их влияние друг на друга и передний 140 мм вентилятор be quiet! Pure Wings 2, размещенный напротив них будет явно не лишним.

Тестовый стенд и методика тестирования

• Процессор: Intel Core i7-6800K;
• Система охлаждения: Noctua NH-D15 (с одним вентилятором);
• Термопаста: ARCTIC MX-2;
• Материнская плата: ASUS ROG STRIX X99 GAMING;
• Оперативная память: 4 x 8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8;
• Видеокарта: ASUS Radeon R9 390 8Gb DirectCU II (R9390-DC2-8GD5);
• SSD: накопитель Kingston HyperX FURY 240Gb (SHFS37A/240G);
• Жесткий диск: Samsung HD753LJ (7200 rpm);
• Корпус: be quiet! Pure Base 600 Black;
• Блок питания: be quiet! STRAIGHT POWER 10 600W CM (600 Вт).

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX v0.6.5 (8192 Мбайта, 3 прохода) и FurMark v1.16.0.0 (1920х1080, сглаживание 4xMSAA) – время выполнения ~20 минут (до стабилизации температуры видеокарты). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 2006.07.27, пресет Default, 20 минут. Показания датчиков считывались с помощью утилиты CPUID HWMonitor v1.28.

Температура в помещении во время тестирования составляла 24,2 °С.

Тестирование корпуса производилось с закрытыми и со снятыми боковыми стенками, а также изменение скорости вращения вентиляторов с помощью штатного трехпозиционного реобаса: минимальная (min), средняя (avg) и максимальная (max).

Используя шумомер китайского производства был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ (никаких внутренних источников звука не было).

Результаты тестирования

Нагрев компонент. Простой системы.

В простое, при изменении скорости вращения штатных вентиляторов, особой разницы в нагреве компонент нет. Отсутствие прямого обдува для жесткого диска повлияло на высокую разницу в нагреве при закрытых и открытых боковых стенках, составив 4 °С.

Нагрузка системы.

Хорошо чувствуется разница в нагреве компонент (особенно процессора и видеокарты) под нагрузкой в корпусе с закрытыми боковыми стенками и открытыми, а также влияние реобаса. Разница в температуре ядер процессора Intel Core i7 6800K в корпусе с закрытыми стенками достигает 7 °С и для не самого холодного процессора работа корпусных вентиляторов на минимальной скорости противопоказана – вентиляторы просто не справляются с отводом горячего воздуха от процессора и видеокарты за пределы корпуса. Невысокая разница в температурах видеокарты ASUS R9 390 в корпусе с закрытыми стенками (1-2 °С) «компенсировалась» повышением оборотов вентиляторов ее системы охлаждения и, как следствие, ростом уровня шума. Температура жесткого диска повышенная (по сравнению с некоторыми другими протестированными нами корпусами, где используется активное охлаждение области для накопителей), но в принципе нормальная.

Уровень шума.

В первую очередь стоит сказать об уровне шума в простое – корпус позволяет получить реально тихую систему. Он хорошо «гасит» шум от работы систем охлаждения процессора, видеокарты и штатных вентиляторов на минимальной, средней их скорости вращения. Только на максимальных оборотах корпусных вентиляторов от корпуса заметен приглушенный шум, но он не вызывает дискомфорта.

Что касается шума под нагрузкой, то тут все будет зависеть от установленных компонент и их систем охлаждения – корпус хоть и снижает шум от их работы в состоянии с закрытыми боковыми стенками, но из-за недостаточной эффективности охлаждения (наблюдали более высокиетемпературы процессора и видеокарты) при минимальных оборотах корпусных вентиляторов шум оказывается выше, чем при работе вентиляторов на средних/максимальных оборотах.

Однако напомним, что есть компромисс в виде «приоткрытия» верхней панели – температуры снизятсяи шум при работе будет несколько меньше.

Заключение

Новый корпус be quiet! Pure Base 600 Black сохранил в себе черты старших моделей и доказал, что он является хорошим выбором при сборки тихого ПК. Из фирменных черт компании отметим использование в нем звукопоглощающих материалов, антивибрационных креплений для накопителей, двух тихих вентиляторов из серии be quiet! Pure Wings 2, которыми, с помощью трехпозиционного реобаса, можно управлять. Онобладает весьма неплохим функционалом, позволяющим установить дополнительные вентиляторы, до двух 360 мм радиаторов (правда в этом случае придется отказаться от установки 5.25"/3.5" накопителей), видеокарты длиной до 425 мм (с корзинами под накопители только до 280 мм) и кулер высотой до 165 мм.

Но все-таки, чтобы выпустить недорогой корпус с рекомендованной стоимостью 89 евро, производителю пришлось чем-то жертвовать – большая часть из "жертв"несущественная. Примером этого является наличие только двух портов USB 3.0, отсутствие дверцы спереди, резиновых накладок в окнах поддона, невозможности установки дополнительных вентиляторов на боковых стенках. На наш взгляд основными проблемами корпуса является отсутствие съемного противопылевого фильтра для передней панели (придется чистить ее) и недостаточная эффективность охлаждения внутренних компонент при минимальной скорости вращения штатных вентиляторов. Последний факт нужно учитывать при выборе комплектующих (процессора, видеокарты и кулера).

В целом, инженеры компании be quiet! смогли представить "бюджетный" вариант тихого корпуса и им стал be quiet! Pure Base 600.

Плюсы:

• Неплохой внешний вид;
• Применение звукопоглощающих материалов;
• Возможность увеличения внутреннего пространства путем снятия "не нужных" корзин;
• Оригинальная конструкция съемной верхней панели (можно приподнимать для повышения эффективности охлаждения);
• Поддержка установки 2 х 5.25" накопителей;
• Поддержка радиаторов системы жидкостного охлаждения до 360 мм (до 2 шт);
• Поддержка видеокарт длиной до 280/425 мм (с корзиной HDD и без);
• Применение двух тихих (120 мм и 140 мм) вентиляторов be quiet! Pure Wings 2;
• Встроенный трехпозиционный реобас на три вентилятора;
• Демократичная цена.

Минусы:

• Недостаточная эффективность охлаждения компонент при минимальной скорости вращения штатных вентиляторов;
• Отсутствие отдельного съемного противопылевого фильтра для передней панели.
