Обзор и тест системы охлаждения Noctua NH-C14S

Когда речь заходит об эффективных и топовых системах охлаждения, то сразу же вспоминаешь производителей Noctua, Thermalright и Scythe. В этом нет ничего удивительного, ведь эта троица завоевала рынок и сердца многих пользователей высоким качеством и производительностью своих решений. Конечно же сейчас спустя много лет начинают появляться все новые и новые компании, которые ни в чем не уступают нашим героям, но последние и не собираются сдаваться.

Австрийский производитель систем охлаждения Noctua до сих пор удерживает планку первенства и временами напоминает о себе анонсами обновленных моделей. В ассортименте компании множество кулеров стандартной башенной компоновки, но и есть версии, отходящие от классических принципов. И один из данных радиаторов - Noctua NH-C14S. Интересное расположение охладителя и размещение вентилятора делает новинку невысокой, всего 115 мм, что отлично подойдет владельцам компактных корпусов.Посмотрим, как при указанных габаритах модель сохраняет звание «Premium Cooler» и справляется с горячим шестиядерным процессором от Intel.

Спецификация

• Бренд: Noctua;
• Модель: NH-C14S;
• Тип: Воздушный кулер;
• Совместимые сокеты: Intel LGA2011-0 & LGA2011-3 (Square ILM), LGA1156, LGA1155, LGA1151, LGA1150 & AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+;
• Размеры кулера: 140 х 163х 115 мм;
• Масса: 1015г (820 г радиатор);
• Количество тепловых трубок: 7х 6 мм;
• Количество пластин радиатора: 67;
• Модель вентилятора:Noctua NF-A14PWM;
• Размеры вентилятора: 140 х 140 х 25 мм;
• Скоростьвращения: 300-1500 об/мин;
• Гарантия: 6 лет;
• Стоимость: 5 500 руб.

Упаковка и комплектация

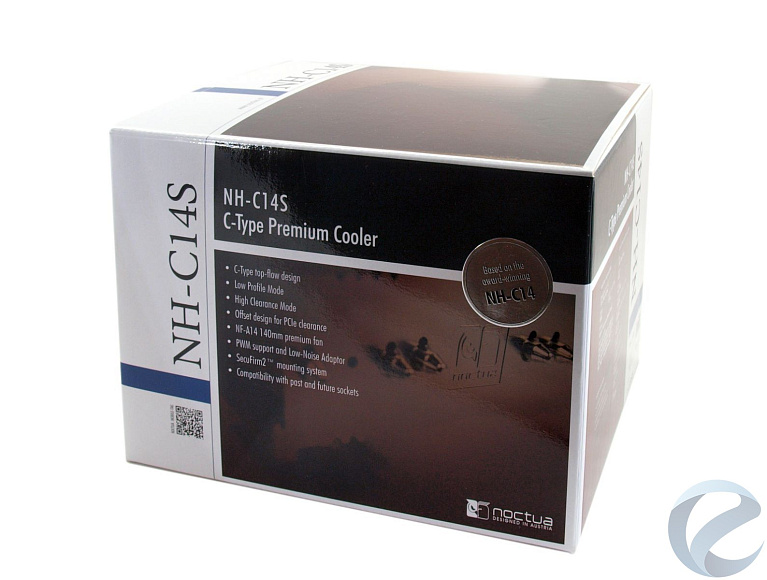

Кулер Noctua NH-C14S поставляется в большой упаковке с фирменным бело-коричневым оформлением коробки, изготовленной из плотного картона. Разработчики с первых минут нашего знакомства приводят полную информацию о своем продукте. На лицевой стороне отмечены наименования системы охлаждения, дизайн радиатораи полный перечень всех его основных преимуществ, из которых можно выделить низкий профиль, тихий и производительный вентилятор NF-A14, совместимость со всеми актуальными сокетами и высокую эффективность охлаждения!

С более детальными и техническими характеристиками можно ознакомится на других сторонах упаковки. Разработчики приводят полное описание кулера: ничего не может скрыться от их опытного взгляда. Помимо изображения с замерами габаритов радиатора, каждый пункт из перечня особенностей расписан в отдельной графе.

Внутри упаковки находятся несколько коробочек, в которых разделили комплектацию по используемым сериям креплений к материнской плате и сам кулер Noctua NH-C14S. Стоит отметить, что бережному отношению в компании всегда уделяли немаловажное значение.

Здесь во всех боксах расположены все необходимые компоненты и элементы. Помимо любезного предоставления руководство по использованию в каждом из них, на упаковках приведена краткая информация.

В перечень аксессуаров вошли:

• Термопаста Noctua NT-H1;
• Пара скоб для крепления второго вентилятора;
• Крепление для сокетов AMD;
• Крепление для сокетов Intel 115x;
• Крепление для сокетов Intel 2011 и 2011-v3;
• Универсальный бэкплейт;
• Стальная крестовая отвертка;
• Адаптер для снижения скорости вращения (L.N.A.);
• Набор стоек и винтов;
• Металлическая наклейка-логотип Noctua на корпус;
• Руководства по установке кулера на разные платформы.

Внешний вид и дизайн

В основе кулера Noctua NH-C14S лежит конструкция радиатора так называемого С-типа, где тепловые трубки изогнуты в виде формы буквы «С». Их нижняя часть запаяна в основание, а на верхней смонтированы пластины перпендикулярно материнской плате. В компании прибегнули к хитрой задумке, позволяющей использовать комплектный вентилятор как в нижней, так и в верхней его части!

Несмотря на множественные достоинства данного вида систем охлаждения, они менее распространены, чем привычные башенные кулера. Неким особняком стоят box-версии.

Вентилятор на Noctua NH-C14S установлен в нижней плоскости, при этом вертушка обдувает ребра. На основании не отмечено нанесении термопасты, тюбик с ней можно обнаружить в комплекте, и закрыто оно пластиковой крышкой.

Система охлаждения использует семь медных тепловых трубок диаметром 6 мм, на которые нанизаны 67 алюминиевых пластин. Они имеют толщину 0.42 мм и размещены на расстоянии 1.7 мм друг от друга. Все соединения тщательно проработаны и аккуратно пропаяны, что соответствует высокому качеству австрийской компании.

Крепление Noctua NH-C14S осуществлено с помощью боковых «ушек» и пары винтов с пружинами. Они монтируются непосредственно в крепежную пластину, установленную заранее на материнскую плату.

При боковом осмотре отлично видна усиливающая конструкция радиатора, заключающаяся в отличительной четвертой по порядку тепловой трубке. Она выходит из центра основания и снабжена дополнительными пластинами для повышения жесткости, и пронизывает 2/3 кулера.

Само основание системы охлаждения несколько смещено относительно от его центра. Согласно технической документации это сделано для совместимости данного кулера с материнскими платами microATX и избегания перекрытия слотов для оперативной памяти.

Для оценки качества основания прибегаем к помощи фигурки героя мультфильма «Ледниковый период» - Бака. Разработчики отполировали поверхность до зеркального блеска круговой фрезой с заметным рисунком шлифовального круга.

И как отмечалось много раз, продукция компании Noctua имеет характерную выпуклость, ставшую уже отличительным знаком австрийцев.

В качестве активной части использован фирменный вентилятор Noctua NF-A14 PWM, рассмотренный ранее в материале «Обзор вентиляторов Noctua NF-A14 PWM и Noctua NF-NF-A15 PWM». Он крепится парой удобных скоб, которые фиксируется в пазах ребрах радиатора. Разработчики посчитали не лишним оснастить модель дополнительной парой креплений, если пользователь захочет установить второй вентилятор!

Единственное отличие – штатный вентилятор Noctua NF-A14 PWM отличается от ранее рассмотренного более темным коричневым цветом лопастей и наклейкой на обратной стороне ротора.

Благодаря возможности установки вентилятора в двух плоскостях продемонстрируем готовые вариации его монтажа.

Стоит отметить, что высота кулера при нижнем расположении вентилятора составляет всего 115 мм, а при верхнем - 142 мм. Даже при таком расположении последнее значение ниже отметки для большинства корпусов с ограничением в 155 мм, что позволяет использовать новинку практически повсеместно.

При монтаже сразу двух вентиляторовна кулер Noctua NH-C14S.

Монтаж

Установка системы охлаждения Noctua NH-C14S достаточно проста и занимает несколько минут. В качестве тестового примера продемонстрирован процесс монтажа на сокете 2011-v3 (платформа Intel Х99). Фиксация опорных элементов начинается с гнезда процессора с помощью четырех винтов.

Далее устанавливаем опорные рамки из соответствующего комплекта (они все именные), и крепим их винтиками.

Настает очередь радиатора Noctua NH-C14S. Выбираем одну из двух позиций, наносим термопасту, ставим кулер. В его ребрах имеются два отверстия, которые упрощают с помощью комплектной отвертки зафиксировать два прижимных винта.

Несколько фотографий получившейся работы. Тестирование происходило в каждом из трех режимов работы – с одним вентилятором на нижней и верхней части радиатора, и с двумя вертушками.

Тестирование

Конфигурация тестового стенда

• Процессор: Intel Core i7-6800K (6 ядер, 3400 МГц);
• Материнская плата: Asus Rampage V Edition 10;
• Кулер: Noctua NH-C14S;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
• Видеокарта: Radeon HD 5570;
• Накопитель SSD: Plextor PX-256M6Pro;
• Блок питания: Corsair RM850x;
• Корпус: Phanteks Evolv ATX;
• Монитор: BenQ GW2460HM;
• Операционная система: Windows 10 64-bit.

Тестирование происходило с центральным процессором Intel Core i7-6800K с тактовой частотой 3400 МГц при напряжении 1.089 В. Настройки в BIOS материнской платы были установлены по умолчанию, для оперативной памяти активирован XMP Профиль №1 «2800 МГц «14-16-16-39-CR2».

Нагрузка и нагрев процессора выполнялся в стресс-тесте Linx 0.6.5 с объемом задачи 4096 Мб. Мониторинг осуществлялся с помощью программ: Core Temp 1.2 и HWiNFO64. Температура в помещении поддерживалась на уровне 26 градусов.

Результаты

Для начала посмотрим на результаты системы охлаждения Noctua NH-C14S при стоковой частоте процессора Intel Core i7-6800K.

Были выбраны следующие вариации установки вентиляторов:

• 1х fan down – вентилятор Noctua NF-A14 PWM установлен сверху;
• 1х fan up – вентилятор Noctua NF-A14 PWM установлен снизу;
• 2х fan – два вентилятора Noctua NF-A14 PWM.

Разница между выбором куда устанавливать единственный вентилятор практически отсутствует. А вот наличие второй вертушки позволяет увеличить разрыв в тихом режиме при 500 об/мин до 7°С!

Посмотрим на результаты кулера Noctua NH-C14S при разогнанном процессоре Intel Core i7-6800K до частоты 4100 МГц при напряжении 1.25 В.

Ситуация остается практически без изменений: разрыв между одним и двумя вентиляторами сохраняется на прежней отметке.

И наконец, сравним нашего героя со следующими противниками: топовым кулером компании Noctua NH-D15S, популярной и доступной жидкостной системой охлаждения Deepcool Captain 240 EX и более производительной СЖО с радиатором 280 мм от компании Corsair – моделью H110i.

Заключение

В распоряжении компании Noctua большой модельный ряд систем охлаждения, что позволяет пользователям выбрать кулер под определенные задачи и возможности. По этой причине Noctua NH-C14S выглядит интересным решением в своем сегменте с конструкцией радиатора С-типа. Новинка примечательна своей компактностью и качеством изготовления, удобством установки и высокой эффективностью!

Несмотря на высоту кулера при нижнем расположении вентилятора равной всего 115 мм, новинка соперничает с более топовой моделью Noctua NH-D15S практически на равных. Положим в копилку достоинств также тихий и производительный вентилятор NF-A14, высокое качество исполнения и шестилетнюю гарантию. Все это делает кулер Noctua NH-C14S хорошим выбором для построения эффективной системы.

Достоинства:

• Тихая и производительная система охлаждения;
• Низкий уровень шума;
• Высота кулера составляет 115 мм (142 мм при установке вентилятора сверху);
• Простота установки;
• Качество изготовления;
• Комплект поставки;
• 6-летняя гарантия.

Недостатки:

• Высокая стоимость.
