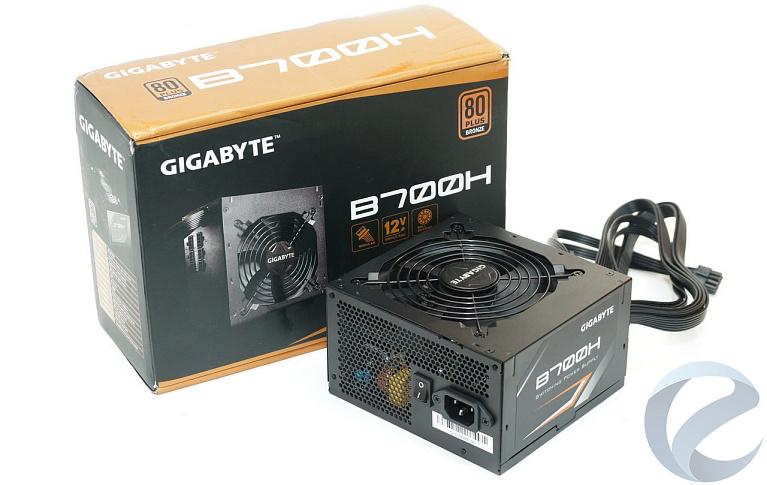

Обзор и тестирование блока питания Gigabyte B700H

В нашей редакции очередной блок питания от компании Gigabyte, на этот разс сертификатом 80 Plus Bronze. Блок питания Gigabyte B700H имеет модульную систему подключения кабелей, его мощности достаточно для питания производительной конфигурации даже на основе двух видеокарт.

«Бронзовые» решения вполне доступны по цене.Кним приближаются и некоторые модели на 650 Вт с сертификатом 80 Plus Gold. Поэтому конкуренция в данном сегменте очень большая. Давайте рассмотрим, что нам предлагает компания Gigabyte.

Технические характеристики

• Модель: Gigabyte B700H;
• Номинальная мощность: 700 Вт;
• Максимальная эффективность: 85%;
• Полученный сертификат: 80 PLUS Bronze;
• Поддерживаемые стандарт: Intel ATX 12V 2.31, SSI EPS 12V;
• Диапазон рабочих напряжений: 100 – 240 В;
• Частота входного сигнала: 47 – 63 Гц;
• Входной ток: 10 A;
• Выходы: 3,3В - 22 А, 5В – 18 А, 12В – 54 А;
• Выходная мощность линии: +3,3В и 5В, - 130 Вт;
• Выходная мощность линии: +12В, - 648 Вт;
• PFC: Активный;
• Защиты: OVP, UVP, OPP, SCP;
• Диаметр используемого вентилятора: 120 мм;
• Тип подшипника: Double ball bearing fan;
• Максимальная скорость вращения: 1400 об/мин;
• Среднее время наработки на отказ: 100 000 часов;
• Система кабелей: модульная;
• Размеры: 140 × 150 × 86 мм;
• Гарантия: 5 лет;
• Средняя стоимость: 6 000 руб.

Нагрузочные характеристики:

Кабели и разъемы:

Упаковка и комплектация

Блок питания поставляется в обычной коробке из плотного картона. В оформлении используется черный фон и бронзовые вставки, символизирующие сертификат Bronze. На лицевой стороне расположеноизображение самого блока питания с черными глянцевыми вставками, придающими емуобъем. Также здесь указанонаименованиемодели, присутствует значок сертификата и три пиктограммы: модульные кабели, японские конденсаторы и шарикоподшипник.

На обратной стороне коробки расположеныдополнительные пиктограммы: виды защиты, умный контроль вращения вентилятора и 2013 ErP. Здесь же находится таблица нагрузочных характеристик и перечисление количества кабелей и разъемов.

На торце коробки перечислены технические характеристики, а наднедана краткая спецификация на нескольких языках, в том числе и на русском.

Внутри коробки под отдельной картонной крышкой находится отсек с кабелями. Блок питания бережно упакован в прокладки из вспененного полиуретана.

В комплекте кроме самого блока питания и съемных кабелей есть тканевый мешок для проводов, четыре многоразовыестяжки на липучках, винты для крепления и инструкция по установке. Комплект поставки неожиданно впечатляющий, все то же самое мы видели и у старшей модели Gigabyte G750H с сертификатом 80 PLUS Gold,

Все кабели, кроме сетевого, плоские и довольно мягкие. Всего шесть съемных кабелей. Есть небольшие расхождения с описанием на коробке и на официальном сайте: кабелей со штекерами SATA в комплекте два по три колодки, а не два с двумя и один с тремя колодками. Но и шести штекеров вполне достаточно, длины проводов хватит для любого корпуса. Неотсоединяемые кабели также плоские, для удобства они разделены на два шлейфа.

Все разборные колодки на кабелях, кроме PCI-E, соединяются на защелках, что довольно редко встречается в этом ценовом сегменте.

Внешний вид

Иногда производители экономят на внешнем виде: можно увидеть штампованную вентиляцию и покраску в один слой, но не в случае с B700H. Перед нами предстает стандартная призма корпуса, которая имеет качественную сборку и покраску. Вентилятор закрывает съемная решетка.

Корпус с трех сторон обклеен информационными наклейками: снизу - с нагрузочными характеристиками, по бокам - с наименованием модели. Задняя сторона выполненас традиционной сотовой перфорацией и наклейкой серийного номера под сетевым разъемом и кнопкой включения.

На передней стороне имеется круглое отверстие с пластиковым кольцом для вывода основных кабелей и шесть разъемов в два ряда для подключения съемных кабелей.

Сверху за решеткой расположен вентилятор, а по центру находится вставка с логотипом.

Охлаждение

Электронные компоненты охлаждает семилопастной 120-мм вентилятор Ong Hua HA1225H12B-Z на основе двойного шарикоподшипника со сроком службы 50000 часов. Подключается он 2-х контактным разъемом. Часть вентилятора закрыта пластиковой вставкой, предназначенной для распределения воздушных потоков.

Минимальная скорость вращения составляет 1000 об/мин, при этом вентилятор остается очень тихим. И только при нагрузке близкой к максимальным(обороты растут до 1500 об/мин)систему охлаждения становиться явно слышно. Но, естественно, при таких нагрузках шум других комплектующих все равно будет перекрывать шум от блока питания.

Схемотехника

Блок питания Gigabyte B700H выполнен на популярной OEM платформе от CWT (Channel Well Technology). Принципиальных отличий схемотехники от используемой в блоках питания конкурентовмы не увидим. Все та же групповая стабилизация напряжений, диоды Шоттки. Отличие только в наличии отдельной платы для подключения кабелей.

На входе мы видим полноценный фильтр; присутствует и варистор, и предохранитель.

Диодный мост с собственным радиатором. Внашем экземпляре он приклеенпод небольшим углом, что, конечно, не скажетсяна его эффективности.

На общем радиаторе разместились диод корректора 8S2TH06I и пара транзисторов;на левом краю - парочка транзисторов преобразователя - GP28S50G.

На краю платы - дроссель APFC в пластиковом кожухе. За ним расположен сглаживающий конденсатор японского производства Nippon Chemi-Con емкостью 390 мкФ, рассчитанный на напряжение до 400 В и температуру до 105 °C. Это несомненный плюс в пользу данной модели блока питания:чаще можно встретить конденсаторы тайваньского производства с меньшей максимальной температурой.

Работой преобразователя и корректора управляет микросхема CM6800TX.Она распаяна на обратной стороне платы. Стоит заметить, чтоданная микросхема стоит в большинстве бюджетных блоков питания.

Далее за радиатором разместились два трансформатора: силовой и источника питания. Возле меньшего находиться и источник дежурного напряжения на популярной микросхеме TNY177PN.

За трансформаторами начинается вторичная цепь. Все диодные сборки разместились на одном радиаторе. На канал +12 В приходится четыре сборки 40V60CТ по две на каждой из сторон радиатора, на канал +5 В одна сборка 30L30С и одна 40L45P на канал +3,3 В.

Два дросселя низковольтной части нормального размера, на одном из них - более толстая медная обмотка.

Фильтрация на выходе осуществляется за счет конденсаторов компаний CapXon и Su’scon высокотемпературной серии. В наличии последних видится экономия.

За защиту блока питания отвечает микросхема Sitronix ST9S313-DAG. Рядом с ней виденконденсатор от компании JunFu. Вданном случае это не принципиально.

На плате с разъемами для подключения кабелей дополнительных элементов фильтра нет. Напряжение на плату подается толстыми кабелями на пайке.

Пайка и монтаж на обратной стороне платы выполнены аккуратно и качественно.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В, и +5 В подключались к постоянной нагрузке в 50 Вт, что является типичной нагрузкой на этих линиях в реальной системе.

По требованиям стандарта ATX отклонение не должно превышать 5%;таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В.

Стабильность напряжений на очень хорошем уровне, отклонения во всем диапазоне не более 3%. Это отличный результат для блока питания с групповой стабилизацией напряжения. Данная модель без проблем способна обеспечить стабильным питанием процессор и одну или две видеокарты.

КПД «бронзового» блока питания очень высокий. Максимальный показатель на мощности 300 Вт составил 88%. Он точно вписывается в стандарт, предусмотренный сертификатом 80 PLUS Bronze – 85% КПД при нагрузке 50%.При минимальных и максимальных нагрузках показатель не опускается ниже 82%.

Заключение

Блок питания Gigabyte B700H смотрится очень достойно на фоне своих конкурентов в указанном ценовом диапазоне: модульная конструкция плоских и мягких кабелей, тихая работа при средней нагрузке, достойная комплектация. Есть возможность подключить две видеокарты и шесть SATA накопителей. Качественная сборка и хорошая стабилизация напряжений.

Наша редакция может рекомендовать данную модель блока питанияк покупке. Унего, конечно, есть ряд конкурентов с идентичными характеристиками, но порой на выбор влияют мелкие нюансы и предпочтения. Мы постараемся выделить основные особенности B700H.

Плюсы:

• Хороший уровень КПД, до 88% максимально;
• Широкий диапазон входных напряжений (актуально для российских сетей);
• Частично модульная конструкция кабелей;
• Плоские мягкие кабелис замками на разборных колодках;
• Качественная сборка и окраска корпуса;
• Добротная схемотехника;
• Японский сглаживающий конденсатор;
• Отклонение напряжений не превышает 3%;
• Достаточное количество разъемов;
• Вентилятор на двойном шарикоподшипнике;
• Тихая работа до нагрузки в 500 Вт;
• Возможность подключения двух графических адаптеров;
• Комплектация, хорошая упаковка;
• 5 лет гарантии;
• Доступная цена.

Минусы:

• Использование конденсаторов Su’scon;
• Комплект кабелей не соответствует заявленному;
• Рост шума при нагрузке свыше 500 Вт.
