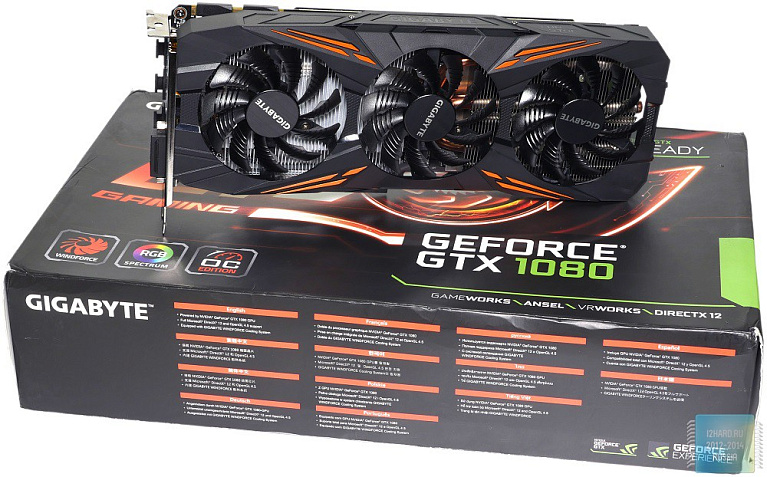

Обзор и тест Gigabyte GTX 1080 G1 Gaming (GV-N1080G1 GAMING-8GD)

Появление GTX 1080 на архитектуре Pascal буквально всполошило рынок настольных графических систем. Всевозможные тесты в различных играх показали насколько успешны новинки. Цель поставлена, взят курс на достижение максимальногоFPS любой ценой, в любых задачах, будь то гейминг на мониторах 144 Гц с разрешением 4К или использование VR шлемов. Теперь есть нагрузка способная поглотить всю мощь от объединения двух топовых ускорителей в SLI. Но какую модификацию GTX 1080 следует выбрать? Дабы ответить на столь важный вопрос мы сегодня познакомимся с одной интересной моделью, которая способна на многое. Тем более, что речь пойдёт о Gigabyte, продукция которой в последнее время претерпела значительную модернизацию как в технологическом, так и в маркетинговом плане.

Спецификация

• Фирма производитель: Gigabyte;
• Код модели: GV-N1080G1 GAMING-8GD;
• Графический процессор: GP104;
• Техпроцесс: 16 нм;
• Частота GPU: 1695/турбо режим 1835 МГц;
• Кол-во шейдерных процессоров: 2560;
• Видеопамять: 8 Гб;
• Тип видеопамяти: GDDR5Х;
• Разрядность шины видеопамяти: 256 бит;
• Частота видеопамяти: 2500 МГц (10 ГГц QDR);
• Поддержка SLI: есть;
• Порты: 3х DisplayPort, HDMI, DVI-D;
• Разъем дополнительного питания: 8-pin;
• Длина: 280 мм;
• Цена: 53000 руб.

Упаковка и комплектация

Для вновь прибывших или тех, кто долгое время обходился без информации связанной с миром IT новинок поясню, что искомая модель под кодовым обозначением GV-N1080G1 GAMING-8GD относится к серии G1 Gaming. Столь громкое название означает принадлежность ускорителя к особой касте избранных моделей, которые создаются с целью удовлетворения потребительского спроса направленного на игры. Обождите секундочку, а разве не все видеокарты предназначены для игр? Конечно все, только вот слово Gaming надо здесь воспринимать не напрямую, а в переносном смысле. Кто хоть раз сталкивался с игровой периферией сразу поймёт о чём здесь речь. Все что касается игровой тематики должно выполнять не только базовые функции, но также предоставлять клиенту полный набор всей атрибутики, а это как минимум означает яркий внешний вид. Помимо этого G1 Gaming позволит вам насладиться бесшумной работой вашей видеокарты, а также гарантирует ощутимую прибавку FPS, в сравнении с обычной версией GTX 1080 от NVIDIA. Пожалуй, именно таков посыл в тех иллюстрациях, которые отображены на фирменной упаковке. В остальном же перед нами коробка со стандартными размерами без отличительных признаков, за исключением выразительности в оформлении.

Видеокарта обёрнута в антистатический пакет и уложена в специальный желоб. Здесь мы видим достаточное внимание к мерам по сохранности. Таким образом вашему устройству ничто не угрожает. Но и на этом не всё, есть еще одна картонная коробка в которой находится диск с драйверами и руководство пользователя. Честно скажу, учитывая ориентацию на геймерское сообщество, следовало включить в комплектацию фирменный плакат или плакат с изображением какой-нибудь популярной игры.

Внешний вид изделия

Итак, что мы прежде всего видим? Три вентилятора, черный пластиковый кожух с оранжевым иксом и чёрную же металлическую пластину с обратной стороны. Глянца здесь нет, а пластик на кожухе матовый, поэтому за практичность и сохранение внешнего вида переживать не стоит. Качество исполнения нареканий не вызывает, никаких дефектов в ходе осмотра обнаружить не удалось. Все порты и разъемы для сохранности укомплектованы пластиковыми заглушками.

На фоне гигантов с трёхслотовой системой охлаждения видеокарта от Gigabyte выглядит предельно аккуратно, если не сказать компактно. Что и подтверждают размеры, ведь длина видеокарты всего на всего 280 мм и это с тремя-то вентиляторами. Очень интересный подход к реализации системы охлаждения, в котором отдаётся предпочтение трём небольшим вентиляторам супротив двух широких. Что позволяет дополнительно сократить глубину до 114 мм. Инженерами компании проделана поистине хорошая работа.

Для придания видеокарте большей выразительности в плане дизайна, кожух снабжён всевозможными углублениями и вырезами. В дополнении к этому здесь находятся две зоны с мульти подсветкой с надписями Fan Stop и Gigabyte. Для сохранения общей стилистики плата также выполнена в черном, поэтому в тех местах где она выходит за пределы это смотрится гармонично.

Панель с разъемами не претерпела изменений и по-прежнему состоит из трёх DisplayPort, одного HDMI и одного DVI-D. По сравнению с референсной моделью изменена лишь последовательность расположения этих портов.

Система охлаждения

Были времена, когда производительность зависела не только от процессора и видеокарты, но в какой-то мере и от материнской платы. Затем произошла эволюция и практически весь значимый функционал был интегрирован в чипсеты Intel. Создаётся впечатление, что компания NVIDIA старается проделать тоже самое и максимально снизить влияние модификаций от партнёров на конечный результат. Таким образом, роль системы охлаждения постепенно снижается, так как GPU становятся всё более энергоэффективными и уже не требуют повышенного внимания при отводе тепла. Так что как знать, возможно в не столь отдалённом будущем видеокарты повторят судьбу материнских плат и уже не будет особого смысла заморачиваться над выбором той или иной модели. Но это время ещё не настало и от системы охлаждения все же зависит насколько тихо будет работать ваш компьютер и насколько низким при этом будет нагрев. Не будем забывать, что при использовании малоэффективной СО происходит постепенное повышение температуры в вашем корпусе, что может вызвать перегрев остальных комплектующих. Чтобы этого не случилось, Gigabyte снабдила GTX 1080 G1 Gaming фирменной СО Windforce 3X. Разбирается видеокарта легко и единственным здесь нареканием является расположение разъемов для кабелей подсветки и питания вентиляторов. Было бы гораздо удобнее, будь они расположены под углом 90°, тогда бы можно было предварительно их отсоединить, а уже затем откручивать шурупы.

Кожух пластиковый, но достаточно прочный. Пластик шероховатый, устойчив к износу. Все вентиляторы посажены на крестовины, которые являются частью кожуха. Все три кабеля от вентиляторов сведены в один, а оставшиеся два служат для подачи питания на зоны с мульти подсветкой.

Вентиляторы произведены Power Logiс. На наклейках с обратной стороны указана модель PLD08010S12HH. На вертушке одиннадцать модифицированных лопастей и построена она на подшипнике качения. Диаметр крыльчатки 77 мм. Необычная форма лопастей призвана увеличить статическое давление для оптимальной продувки радиатора.

Радиатор представляет собой двухсекционную конструкцию с возможностью отвода тепла от графического процессора, чипов памяти и силовых транзисторов. В основании расположены три спрессованные тепловые трубки диаметром 8 мм. Есть повод говорить о прямом контакте и правильном отпечатке, что указывает на то, что все трубки принимают участие в охлаждении GPU. В местах контакта трубок с пластинами применена пайка.

Не могу оставить без внимания малую толщину прокладок соприкасающихся с силовыми элементами и чипами видеопамяти, при повторном использовании они могут рассыпаться. На самом деле это даже плюс, потому что чем меньше их толщина, тем меньше препятствий для передачи тепла от элементов к радиатору.

Оставшийся элемент является металлической пластиной, которая служит для защиты элементов с обратной стороны платы, а также улучшает внешний вид ускорителя. Практически по всей площади обклеена плёнкой, чтобы исключить соприкосновение металлической поверхности с PCB.

Печатная плата

Важной особенностью нереференсных моделей является улучшенная печатная плата. На деле это должно гарантировать увеличение стабильности работы видеокарты, в том числе и во время разгона.

Чип лишён защитной рамки, поэтому ставьте радиатор аккуратно, чтобы избежать сколов. Следуя модным тенденциям серия G1 Gaming снабжена разгоном GPU. В сравнении с базовым вариантом, частота которого 1506 МГЦ, здесь мы видим увеличение до 1696 МГц. А вот частота памяти осталась без изменений. Кстати о памяти, здесь распаяны микросхемы Micron стандарта GDDR5X объемом 1024 МБ каждая.

В отличии от эталонного образца, где подсистема питания построена по схеме 5+1, в GTX 1080 G1 Gaming отведено восемь фаз для графического чипа и две фазы для памяти. На каждую фазу отведено по одному силовому транзистору 6414A и 6508.

Оставшиеся силовые элементы распаяны с обратной стороны PCB. Здесь же располагается ШИМ-контроллер uP 9511P, который отвечает за управление питанием GPU.

На базе 32-х битного микроконтроллера HT32F52241 от Holtek реализовано управление подсветкой.

Конфигурация тестового стенда

• Процессор: Intel Core i7 6700K;
• Материнская плата: ASUS Z170 PRO GAMING;
• Кулер: Thermalright Macho 120;
• Термоинтерфейс: Arctic Cooling MX4;
• Память: 2 x 8 Гбайт Samsung DDR4 2133 МГц (PC-12800)
• Видеокарта: Gigabyte GTX 1080 G1 Gaming;
• Накопитель SSD: Crucial MX200250 ГБ;
• Блок питания: Corsair CS750M 750 Вт;
• Корпус: Zalman Z11 NEO;
• Монитор: AOC Q2577PWQ;
• Операционная система: Windows 10 64-bit;
• Драйвера: GeForce 372.70.

Фирменное ПО

Обновление коснулось программного центра для тонкой настройки работы ускорителей Gigabyte. Теперь утилита получила название XTREME GAMING ENGINE, что переводится как экстремальный игровой двигатель. Что больше всего мне понравилось в этом ПО, так это совмещение всех необходимых настроек воедино. В то время как у ASUS и MSI потребуется устанавливать не одну, а две вспомогательных утилиты (GPU Tweak II + AURA и AfterBurner + Gaming App).

Оформлен интерфейс очень красиво и здесь наблюдается внимание к мелочам, в частности удобное расположение всех изменяемых настроек и логичное распределение их по нужным вкладкам. Изменяя какой-то параметр можно всё сохранить и сделать привязку к профилю.

Первое окно содержит настройки для самостоятельного разгона. Здесь всё предельно понятно и просто. Двигаем нужные бегунки вправо и проверяем результат.

Во втором окне можно переключиться на разные заводские режимы или поиграть с графиком зависимости частоты от питающего напряжения. На самом деле это тот же разгон, но основанный на динамике изменении одного параметра и подстройки под это изменение другого параметра.

Если вас интересует поведение видеокарты в разных режимах, то можно с ними ознакомиться по следующих изображениям. Наибольшую производительность получим при установке режима OC Mode. В этом случае частота GPU поднимается до 1722 МГц (в режиме турбо 1936 МГц). Учитывая тот факт, что сэмплы некоторых производителей снабжены модифицированным БИОС, тестировать GTX 1080 G1 Gaming мы будем в OC Mode. Это справедливо, так как Gigabyte поставляет на обзоры видеокарты с частотами, которые соответствуют розничным экземплярам.

В третьем окне вас ожидает дополнительный заряд позитива. Здесь можно настроить работу системы охлаждения как только вам заблагорассудится. Ограничивать вас никто не будет, что позволит сделать видеокарту практически бесшумной в любой системе. Остается только поставить утилиту в автозагрузку.

Финальное окно это аналог утилиты AURA. Но как я уже упомянул, здесь все совмещено воедино, отдельно ничего устанавливать не придётся. При смене цвета меняется свечение сразу в двух зонах подсветки. Подсветку можно отключить, применить статичное свечение или снабдить подсветку каким-нибудь динамичным эффектом. В общем любители гирлянд будут в восторге.

Предлагаю оценить качество подсветки по следующим снимкам.

Синтетические тесты

Для оценки производительности в синтетике использовались тесты Valley Benchmark, Heaven Benchmark и 3DMark13.

Игровые тесты

Перейдем к игровым приложениям и остановимся на методике тестирования. Измерение FPS проводилось с помощью утилиты FRAPS. Все игры были протестированы в трех наиболее актуальных разрешениях: 1920х1080 и 2560х1440. Вручную отключены следующие параметры:

• VSync (вертикальная синхронизация)

Все остальные настройки, были установлены на максимальные.

Температура и разгон

Простой. Частота ядра снижается до 240 МГц, а памяти до 405 МГц. Температура снижается до 45 °С, при этом вентиляторы останавливаются и видеокарта становится бесшумной.

Нагрузка. Частота ядра повышается до 1911 МГц, а частота памяти до 2500 МГц. Типичная температура под нагрузкой 68 °С, при этом вентиляторы не издают излишнего шума и сидеть около компьютера по-прежнему комфортно.

При частотном подборе достигнуты следующие показатели. Для GPU частоту удалось увеличить на 120 МГц, что составило результат в 1816 МГц (турбо режим 2076 МГц). Память получила прибавку в 476 МГц, что составило результат в 1370МГц (эффективная частота 10962 МГц).

Предлагаю ознакомиться с заметно возросшими показателями Fire Strike, Fire Strike Extreme и Fire Strike Ultra:

Заключение

Ассортимент Gigabyte пополнился еще одной добротной видеокартой включенной в серию G1 Gaming. Рассмотренная сегодня GV-N1080G1 GAMING-8GD позволяет в полной мере насладиться 3D играми в высоком разрешении. В ходе тестирования не было выявлено ни одного значимого минуса. Оговорку можно сделать оценив результат разгона графического ядра, но здесь мы сталкиваемся с ограничением архитектуры чипа, нежели с чем-то другим. Зато положительных сторон здесь в достатке. Отметим приятный дизайн, регулируемую мульти подсветку, заводское повышение частоты, модифицированную печатную плату и качественную элементную базу стандарта Ultra Durable VGA. Порадовала и эффективность системы охлаждения Windforce 3X, которую можно дополнительно подстроить через фирменный программный пакет XTREME GAMING ENGINE.

Плюсы:

• Высокий уровень производительности;
• Заводской разгон;
• Регулируемая мульти подсветка;
• Качественная элементная база Ultra Durable VGA;
• Эффективная и тихая система охлаждения;
• Наличие поддержки программного пакета XTREME GAMING ENGINE.

Минусы:

• Разгон по ядру не превышает результат эталонной версии;
• Стоимость.
