Обзор и тест системы охлаждения Noctua NH-D15S

Австрийская компания Noctua является одним из лидеров по воздушным системам охлаждения, компания признана во всем мире. И сегодня мы познакомимся с одним из шедевров кулеростроения, моделью Noctua NH-D15S. Этот высокоэффективны воздушный охладитель вышел более двух лет назад, до сих пор актуален и является частым гостем во многих стендах и тестовых системах за свои выдающиеся характеристики, и выступает в качестве оппонента жидкостным системам охлаждения. В данном материале мы постараемся изучить все его особенности с новым горячим центральным процессором поколения Broadwell-E – шестиядерным процессором Intel Core i7-6800K и ответить на вопрос: остался ли еще порох в пороховницах?

Спецификация

• Бренд: Noctua;
• Модель: NH-D15S;
• Тип: Воздушный кулер;
• Совместимые сокеты: Intel LGA2011-0 & LGA2011-3 (Square ILM), LGA1156, LGA1155, LGA1151, LGA1150 & AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+;
• Размеры кулера: 165 х 150 х 135 мм (160 х 150 х 135 мм без вентилятора);
• Масса: 1150 г (980 г радиатор);
• Количество тепловых трубок: 6 х 6 мм;
• Количество пластин радиатора: 2 х 45;
• Модель вентилятора:Noctua NF-A15 PWM;
• Размеры вентилятора: 150 х 140 х 25 мм;
• Скоростьвращения: 300-1500 об/мин;
• Гарантия: 6 лет;
• Стоимость: 6500 руб.

Упаковка и комплектация

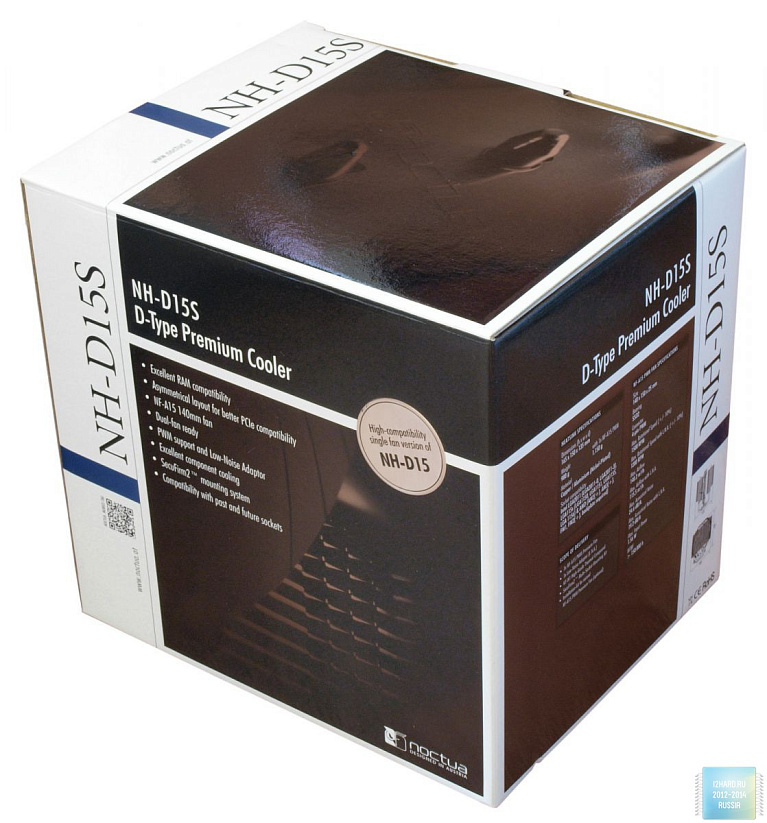

Кулер Noctua NH-D15S поставляется в большой кубической упаковке с фирменной полиграфией и дизайном коробки. Разработчики на бело-коричневом фоне отметили наименование модели, основные характеристики, перечень достоинств и особенностей. Разработчики помечают свою продукцию и золотистой наклейкой, в которой сказаны к какому классу систем охлаждения относится радиатор. Согласно ей, тестируемая модель принадлежит к серии кулеров NH-D15 с одним высокоэффективным вентилятором.

В более детальных подробностях можно познакомится на обратной стороне упаковке. Производитель отметил все немаловажные преимущества своего продукта, включая наличие в комплекте тюбика с термопастой Noctua NT-H1, совместимость с высокими планками оперативной памяти, возможность установки двух вентиляторов и расширенную шестилетнюю гарантию. Характеристики и спецификация вынесены в две удобные таблицы.

Внутри коробки находятся кулер Noctua NH-D15S и комплект поставки, они бережно упакованы в отдельные боксы, каждый из которых отделен слоем вспененного полиэтилена.

Радиатор вместе с вентилятором помещены в большую картонную коробку. Стоит отдать разработчикам должное за такое ценное отношение к своей продукции.

Они крепко зажаты листами толстой бумаги в одной секции, да так плотно что необходимо применить усилия для их извлечения.

Комплект поставки бережно разложен по пакетам в отдельной коробочке, разделенной на несколько отсеков, и является сильной стороной кулера Noctua NH-D15S.

В перечень аксессуаров вошли:

• Термопаста Noctua NT-H1;
• Пара скоб для крепления второго вентилятора;
• Крепление для сокетов AMD;
• Крепление для сокетов Intel 115x;
• Крепление для сокетов Intel 2011 и 2011-v3;
• Универсальный бэкплейт;
• Стальная крестовая отвертка;
• Адаптер для снижения скорости вращения (L.N.A.);
• Набор стоек и винтов;
• Металлическая наклейка-логотип Noctua на корпус;
• Руководства по установке кулера на разные платформы.

Внешний вид и дизайн

Кулер Noctua NH-D15S представляет собой классическую двухсекционную башенную конструкцию, характерную для многих топовых воздушных систем охлаждения. Модель отличается большими габаритами, которые составляют 165 х 150 х 135 мм вместе с установленным комплектным вентилятором. Масса радиатора составляет впечатляющие 980 грамм, а общая площадь рассеивания приближается к фантастической цифре 12000 квадратных сантиметров.

В качестве активной части системы охлаждения выступает известная модель вентилятораNoctua NF-A15 PWM, которая, к счастью, нами уже была протестирована и оценена по достоинству.Особенность конструкции радиатора в том, что при установленной вертушке размеры кулера возрастают по высоте на 5 мм, а именно, с 160 до 165 мм, что является критичным фактором для многих владельцев среднестатистических корпусов с возможностью устанавливать охладители не выше 160 мм.

Количество алюминиевых ребер, спрессованных на тепловые трубки, составляет по 63 шт. на каждую из секций радиатора. Толщина ребер равна 0,4 мм, а межреберное расстояние 1,5 мм. Материал ребер - никелированный алюминий.

Количество пластин составляет 90 ед., по 45 на каждую секцию. Толщина ребер составляет 0.45 мм, межреберное расстояние – 1.9 мм. Материал пластин – никелированный алюминий.

Расстояние между секциями составляет 35 мм.

Модель Noctua NH-D15S отличается от своего старшего собрата NH-D15 одной конструктивно особенностью. Если посмотреть на кулер в профиль, то можно отметить, что нижние ребра укорочены по длине. Это было сделано для совместимости системы охлаждения с высокими модуля оперативной памяти, в частности, из-за их радиаторов, что мешало установке Noctua NH-D15в определенных ситуациях.

Площадь основания кулера Noctua NH-D15S составляет 40 х 38 мм. Тепловые трубки плотно зафиксированы в подошве с помощью припоя, зазоры между ними минимальные. Поверхность основания кулера закрыта пластиковой насадкой.

Для оценки качества основания используем фигурку героя мультфильма «Ледниковый период» - Бака. Разработчики отполировали поверхность до зеркального блеска, небольшое помутнение присутствует.

Однако тест с линейкой выявил небольшую выпуклость в центре.

Монтаж

Процессорная система охлаждения Noctua NH-D15S обладает огромными габаритами, однако, процесс установки очень прост и не затребует дополнительной помощи. В качестве тестового примера продемонстрирован процесс монтажа на сокете 2011-v3 (платформа Intel Х99). Фиксация опорных элементов начинается с гнезда процессора с помощью четырех винтов.

Далее происходит установка опорных рамок. Для удобства поиска каждая из них подписана. Крепим их четырьмя винтами сверху.

В этом нам помогает комплектная крестовая отвертка, которая еще пригодится в процессе монтажа кулера Noctua NH-D15S.

После остается нанести термопаста, установить радиатор на процессор и зафиксировать конструкцию с помощью прижимных двух винтов.

Отпечаток термоинтерфейса получился качественны, все излишки были выдавлены, что свидетельствует о сильном и качественном прижиме.

Затем надевается вентилятор с помощью комплектных скоб. Весь процесс установки занял не более пяти минут без сторонней помощи. Результат вы можете наблюдать на материнской плате Asus Rampage V Edition 10.

С нашего недавнего материала у нас сохранился дополнительный вентилятор Noctua NF-A15 PWM. Он также принимал участие в тестировании кулера.

Стоит оговорится, что второй вентилятор увеличивает высоту радиатора с 165 мм до 168 мм в нашем конкретном случае, который зависит от размеров модулей оперативной памяти, в которые он упирается.

Тестирование

Конфигурация тестового стенда

• Процессор: Intel Core i7-6800K (6 ядер, 3400 МГц);
• Материнская плата: Asus Rampage V Edition 10;
• Кулер: Noctua NH-D15S;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
• Видеокарта: Radeon HD 5570;
• Накопитель SSD: Plextor PX-256M6Pro;
• Блок питания: Corsair RM850x;
• Корпус: Phanteks Evolv ATX;
• Монитор: BenQ GW2460HM;
• Операционная система: Windows 10 64-bit.

Тестирование происходило с центральным процессором Intel Core i7-6800K с тактовой частотой 3400 МГц при напряжении 1.089 В. Настройки в BIOS материнской платы были установлены по умолчанию, для оперативной памяти активирован XMP Профиль №1 «2800 МГц «14-16-16-39-CR2».

Нагрузка и нагрев процессора выполнялся в стресс-тесте Linx 0.6.5 с объемом задачи 4096 Мб. Мониторинг осуществлялся с помощью программ: Core Temp 1.2 и HWiNFO64. Температура в помещении поддерживалась на уровне 26 градусов.

Результаты

• Intel Core i7-6800K с тактовой частотой 3400 МГц при напряжении 1.089 В
• Кулер Noctua NH-D15S с одним вентилятором

Даже в базовом своем исполнении кулеру Noctua NH-D15S без труда удается удержать температуру самого горячего ядра на отметке 63°С. Этого вполне хватает с определенным запасом для многих задач при повседневном использовании.

• Intel Core i7-6800K с тактовой частотой 3400 МГц при напряжении 1.089 В
• Кулер Noctua NH-D15S с двумя вентиляторами

Второй вентилятор позволяет отыграть еще четыре градуса по Цельсию! Однако посмотрим, как система охлаждения справится с разогнанным процессором.

С разгном ситуация конкретно меняется. Процессор Intel Core i7-6800K удалось разогнать до 4400 МГц при 1.44 В, но он быстро перегревался, не справился кулер и с 4300 МГц при 1.35 В.

Пришлось остановится на отметке 4200 МГц при 1.286 В. Память была разогнана до 3200 МГц «16-17-17-36-CR1».

• Intel Core i7-6800K с тактовой частотой 4200 МГц при напряжении 1.286 В
• Кулер Noctua NH-D15S с одним вентилятором

Температура самого горячего ядра составила 89°С.

• Intel Core i7-6800K с тактовой частотой 4200 МГц при напряжении 1. 286 В
• Кулер Noctua NH-D15S с двумя вентиляторами

А второй вентилятор понизил нагрев на 3°Сдо 86°С.

Заключение

Обновленная процессорная система охлаждения Noctua NH-D15 является отличным примером идеала топового кулера. Разработчики взяли все самое лучшее из прошлой модели, исправили ошибки, доработали конструкцию и снова выпустили охладитель на рынок. Разве можно в чем-то упрекнуть компанию Noctua?

На нашем тестовом стенде кулер Noctua NH-D15S показал отличные результаты при низком уровне шума за счет превосходного вентилятора NF-A15 PWM и массивном радиаторе. Даже на максимальной скорости вращения двух вентиляторов система охлаждения была едва различима на фоне остальных комплектующих.

В заключении хочется отметить, что кулер Noctua NH-D15S является одним из лидеров топовых охладителей на современном рынке, однако, с поправкой «воздушных». Массовый «бум» вокруг готовых жидкостных СО все набирает обороты: модели с каждым разом получаются все более производительнее, тише, а главное дешевле, сдвигая баланс сил в свою строну. Кто победит – покажет время, а пока Noctua NH-D15S «до сих пор актуален и является частым гостем во многих стендах и тестовых системах за свои выдающиеся характеристики».

Достоинства:

• Эффективность и производительность;
• Низкий уровень шума;
• Качество сборки;
• Простота установки;
• Совместимость со всеми современными платформами;
• Комплект поставки;
• 6-летняя гарантия.

Недостатки:

• Стоимость, сопоставимая с двухсекционными готовыми СЖО.
