Обзор и тестирование процессорного кулера be quiet DARK ROCK 3

Продукция компанииbe Quiet!хорошо известна читателям нашего ресурса. Мы уже не раз рассказывали вам и о корпусах, и о блоках питания, и о системах охлаждения этого производителя. И всегда отмечали их качество и удобство.

Всего в арсенале компании три серии процессорных кулеров: DARK ROCK, SHADOW ROCK и PURE ROCK. Сегодня мы расскажем о очередном процессорном кулере из этого семейства - DARK ROCK 3. Ранее мы уже тестировалиPRO версию этого кулера, в отличии от него, наш сегодняшний герой имеет более компактный размер за счет одного радиатора, но оснащен идентичным тихим вентилятором 140-мм Silent Wings. Так же кулер be Quiet! DARK ROCK 3 имеет привлекательный внешний вид за счет черного анодированного радиатора и алюминиевой панели сверху.

Данную модель процессорного кулера довольно сложно найти в продаже в российских магазинах, а жаль, при цене менее 4000 рублей он мог бы стать хорошим конкурентом для изделий от популярных компаний производителей.

Технические характеристики

  • Габаритные размеры без монтажного материала (Д х Ш х В): 97 × 137 × 160 мм;
  • Общий вес: 0.976 кг;
  • TDP: 190 Вт;
  • Совместимость с разъемами: Intel: LGA 775 / 115x / 1366 / 2011(-3) Square ILM
    AMD: 754 / 939 / 940 / AM2(+) / AM3(+) / FM1 / FM2(+);
  • Модель вентилятора: 1 x SilentWings PWM 135 мм;
  • Антивибрационное крепление вентилятора: есть;
  • Уровень шума на 50/75/100% (об/мин): 8.4 / 13.6 / 21.1 dB(A);
  • Количество пластин радиатора: 51;
  • Материал ребер: алюминий;
  • Материал основания: медь;
  • Кол-во тепловых трубок: 6, диаметр 6 мм;
  • Обработка покрытия: никелированный;
  • Размеры вентилятора: 135 x 135 x 22 мм;
  • Скорость вентилятора 100% PWM: 1400 об/мин;
  • Поток воздуха: от 67.8 до 113.8 cfm, м3/ч;
  • Воздушное давление при 12 В: 2.1 мм H2O;
  • Тип подшипника: гидродинамический;
  • Технология моторчика: 6-полюсный двигатель;
  • Номинальное напряжение постоянного тока: 12 В
  • Разъем: 4-pin PWM;
  • Длина кабеля: 220 мм;
  • Аксессуары: термопаста Corning TC-5121, 1 г; набор опорных пластин Intel & AMD, дополнительные скобы для крепления второго вентилятора;
  • Гарантия: 3 года;
  • Цена: 50 €.

Упаковка и комплектация

Кулер поставляется в картонной коробке черного цвета. На лицевой стороне мы видим само изделие, указание модели, используемый вентилятор и максимальное теплорассеивание в 190 Вт. Указан низкий уровень шума и совместимость с платформами AMD и Intel.

На боках коробки можно прочитать описание на нескольких языках и увидеть награды кулера.

На обратной стороне коробки мы видим схему кулера с подробным описанием элементов, таблицу с техническими характеристиками и описание моторчика вентилятора.

Внутри коробки кулер зафиксирован демпферами из вспененного полиуретана. Вся комплектация поставляется в отдельной картонной коробочке, все разложено по пакетикам.

В комплекте имеется:

  • Две крепежные пластины для сокетов Intel;
  • Две крепежные пластины для сокетов AMD;
  • Универсальная усилительная пластина;
  • Иллюстрированная инструкция по установке;
  • Проволочные скобы для крепления второго вентилятора;
  • Четыре винтика для фиксации крепежных пластин;
  • Четыре пластиковых стопорных полукольца;
  • Четыре гайки;
  • Четыре шпильки;
  • Четыре крепежных болта для сокетов Intel;
  • Четыре крепежных болта для разъема Intel LGA2011;
  • Гаечный ключ;
  • Шприц с термопастой.

Внешний вид

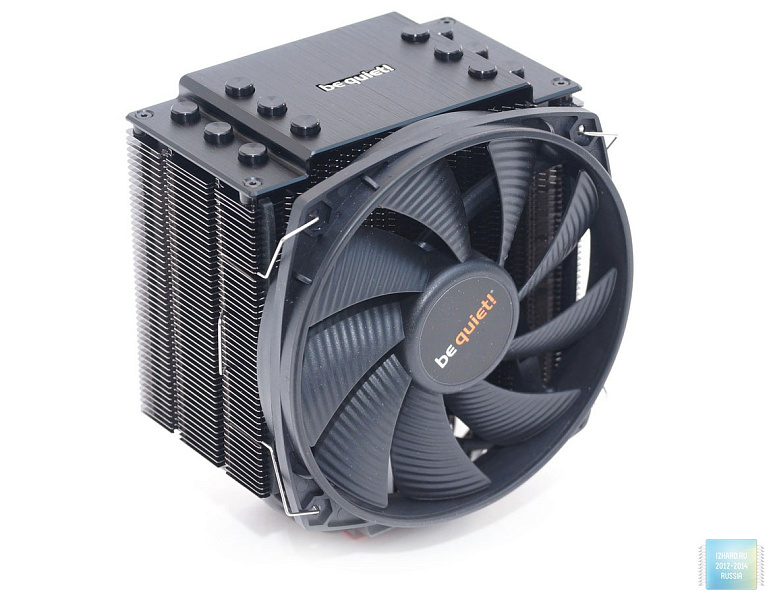

Кулер be Quiet! DARK ROCK 3 выглядит очень солидно: черный строгий цвет, декоративная пластина сверху, закругленный корпус вентилятора, и крупный размер вызывают уважение.

Если сам радиатор призматической формы выглядит вполне стандартно для кулеров, то верхняя крышка из шлифованного алюминия является действительно дизайнерским украшением. На пластине есть логотип компании и колпачки закрывающие концы тепловых трубок. Именно этот элемент корпуса кулера будет виден через прозрачное окно вашего корпуса.

Подошва кулера цельная, отшлифована до зеркального блеска. К основанию скорее всего припаяны тепловые трубки, следов припоя визуально не видно. Непосредственно над основанием примостился довольно крупный дополнительный радиатор, что встречается не так и часто.

Через основание параллельно проходят шесть 6-ти мм трубок. На трубки нанизаны 52 алюминиевых пластины практически прямоугольной формы. По всей поверхности пластин имеются насечки. Расстояние между пластинами довольно малое, всего 2 мм, что потребует от вентилятора мощного воздушного потока.

Та часть пластин радиатора, которая обращена к вентилятору, имеет по краям зубчатую форму и немного заглублена. По краю наклеены два вертикальных резиновых полоза для изоляции вибраций от вентилятора. Противоположная сторона пластин имеет угловые вырезы. Общая площадь рассеивания пластин радиатора составляет 9400 см2, это очень хороший показатель для кулера такой высоты.

Кулер be Quiet! DARK ROCK 3 комплектуется вентилятором SilentWings PWM, посадочные отверстия кулера соответствуют 120-мм моделям. Кабель с тканевой оплеткой, длиной 22 см, на конце 4-х контактный штекер. На лопастях вентилятора нанесены насечки, призванные оптимизировать воздушный поток и уменьшить уровень шума. Что касается шума, то вентилятор можно смело назвать очень тихим, даже на максимальных оборотах.

Монтаж

У кулера be Quiet! DARK ROCK 3 универсальное крепление под все актуальные сокеты. На разъемах Intel есть возможность сориентировать башню в любую сторону, а на платформе AMD только горизонтально.

Монтаж довольно простой. Вначале к основанию прикручиваем нужные нам крепежные пластины. Затем в отверстиях пластин для Intel фиксируем гайками болты с внутренней резьбой, для креплений под AMD этого не требуется.

Далее к материнской плате крепим усилительную пластину на шпильки, фиксируя их на пластиковые шайбы. Все, дальше остается только нанести термопасту и зафиксировать кулер.

Для наглядности продемонстрирован монтаж на платформу AMD FM2. Для удобства кладем материнку на кулер, совмещаем шпильку с отверстиями на крепежных пластинах и вкручиваем шпильки отверткой.

Вроде все просто, но на нашем экземпляре материнской платы тепловые трубки уперлись в крайнюю планку оперативной памяти, что привело к ее наклону. Вывод очевиден, на платформе AMD установить кулер получится не на всякую материнскую плату, возможны проблемы с совместимостью по размерам. И связано это прежде всего с такой ориентацией кулера.

В случае платформы Intel никаких проблем не предвидится, кулер не помешает установке практически любой оперативной памяти, хотя опять же, в некоторых материнских платах mATX формата с близко расположенном слотом PCI, кулер может не вместится по ширине при вертикальном размещении, он будет цепляться за видеокарту.

Тестирование

Для тестирования кулер установим на платформу intel.

Тестовый стенд:

  • Процессор: Intel Core i7-2600К;
  • Материнская плата: GIGABYTE GA-Z77X-UD3H;
  • Память: DDR3-1866 Kingston HyperX FURY 16 ГБ;
  • Видеокарта: Asus Radeon HD7970 DC2-3GD5;
  • Диск под систему: Seagate 600 SSD 480 ГБ;
  • Блок питания: be Quiet! Pure Power 9 CM 700W;
  • Корпус: NZXT Phantom;
  • Контрольная панель: Thermaltake Commander FT Touchscreen Fan Controller;
  • ОС: Windows 10 64bit.

На данную материнку кулер встал без проблем, для совместимости с высотой модулей памяти пришлось вентилятор поставить чуть выше, что конечно же скажется на эффективности обдува радиатора. Но вентилятор перекрывал только самый ближний слот оперативной памяти.

Процессор был протестирован в двух вариантах: при номинальной частоте с включенным Turbo Boost, 3.5 ГГц с автоматическим регулированием напряжения, и на частоте 4.5 ГГц с фиксированным напряжением 1,330 В. Технология Hyper – Threading для повышения тепловыделения была активирована.

Вентилятор кулера был подключен к контрольной панели Thermaltake Commander FT Touchscreen Fan Controller, что позволило оперативно контролировать его обороты. В спецификации указана скорость вращения вентилятора SilentWings PWM в 1400 об/мин, но панель демонстрировала максимальную скорость в 2100 об/мин. Далее привожу показатели оборотов именно с контрольной панели, но вполне вероятно, что она считывает некорректные показатели. Связано это скорее всего именно с использованием шести полюсного двигатели вместо стандартного четырех полюсного, поэтому могу допустить, что 2100 об/мин - это именно 1400, 1600 об/мин - это 1200, а минимальные 1000 - это 600 об/мин.

Для тестирования использовалось следующее ПО: LinХ AVX2, RealTempGT 370, тест в LinХ прогонялся до 20 минут, температура фиксировалась по самому горячему ядру. Температура в комнате составила 24-25 °С.

Тесты проводились на максимальных оборотах, на минимальных, и на наиболее комфортном значении по уровню шума.

Процессор архитектуры Sandy Bridge, хоть и не актуален на сегодня, но обладает отличным разгонным потенциалом. Он позволит оценить возможности кулера be Quiet! DARK ROCK 3 и сравнить его эффективность с ранее протестированной СВО Deepcool CAPTAIN 240 White.

Еще одно сравнение будет с популярным кулером Thermalright HR-02 Macho, идентичным по конструкции и цене с be Quiet! DARK ROCK 3.

Если сравнивать два башенных кулера, то на низких оборотах пару градусов отыгрывает Macho, а DARK ROCK 3 выигрывает у него те же 2 градуса на максимальных оборотах. По уровню шума эти два кулера практически идентичны. Но если учесть, что показания контрольной панели по оборотам вентилятора SilentWings некорректны, то мы видим преимущество DARK ROCK 3 в эффективности, за счет меньших оборотов вентилятора.

Как видим по графику, кулер be Quiet! DARK ROCK 3 отлично справляется с разогнанным процессором на средних и максимальных оборотах вентилятора, при этом его эффективность вполне идентична необслуживаемой СВО. Картина несколько меняется на минимальных оборотах, в этих условиях вентилятор чуть хуже справляется с отводом тепла от пластин радиатора, сказывается их близкое расположение друг к другу.

В целом по уровню шума штатный вентилятор be Quiet! DARK ROCK 3 выглядит очень достойно. Даже на максимальных оборотах шум не превышает комфортный уровень в 40 дБА, чего не скажешь о шуме двух штатных вентиляторов СВО Deepcool CAPTAIN 240 White.

Заключение

Процессорное охлаждение be Quiet! DARK ROCK 3 произвело очень хорошее впечатление. Презентабельный внешний вид полностью подтверждает свое название: «Черный камень». Очень качественный вентилятор порадует своего хозяина тишиной. Эффективность кулера на уровне прямых конкурентов по цене и конструкции. По размеру DARK ROCK 3 вместится в большинство типовых корпусов.

Есть конечно и свои нюансы в его эксплуатации, которые могут повлиять на выбор. В первую очередь это установка кулера на платформу AMD, где возможна его установка только в горизонтальной ориентации, при этом по ширине радиатор может быть не совместим с большинством модулей оперативной памяти на материнских платах mATX формата.

Второй фактор – это не совсем обычный способ крепления кулера, он фиксируется отверткой с обратной стороны материнской платы.

Еще один немаловажный фактор при покупке охлаждения, это его цена. be Quiet! DARK ROCK 3 возможно и стоит чуть дороже своих столь же эффективных конкурентов, но при этом выглядит действительно солиднее, обеспечивает тишину и хорошую совместимость. А также может тягаться на равных с системами СВО бюджетного уровня, выигрывая у них опять же по тишине.

Плюсы:

  • Дизайн;
  • Качество изготовления;
  • Тихий вентилятор в комплекте;
  • Эффективность охлаждения;
  • Хорошая комплектация;
  • Универсальность;
  • Небольшие габариты;
  • Гарантия 3 года.

Минусы:

  • Цена выше, чем у сопоставимых по эффективности кулеров;
  • Проблемы совместимости по габаритам на платформе AMD;
  • Некорректное отображение оборотов вентилятора.
