Обзор и тест видеокарты NVIDIA GeForce GTX 1070

NVIDIA продолжает пополнять свою новую линейку и вот уже три графических ускорителя GTX 1080/1070/1060 заняли своё место в различных ценовых сегментах. На примере всех перечисленных моделей можно сделать вывод о том, что компания всерьез вознамерилась завоевать еще большую часть рынка. Несмотря на то, что подавляющее большинство интересуется бюджетными решениями, многие также будут наблюдать и за более дорогими ускорителями в надежде на снижение цен в результате конкурентной борьбы с AMD, если таковая вообще будет. В пору говорить о монополии одного производителя в настольном сегменте видеокарт. Но не будем о грустном и обратим свой взор на референсную модель GeForce GTX 1070 от компании NVIDIA.

Спецификация

  • Производитель: NVIDIA;
  • Модель: GeForce GTX 1070;
  • Графический процессор: GP104;
  • Техпроцесс: 16 нм;
  • Частота GPU: 1506/турбо режим 1683 МГц;
  • Кол-во шейдерных процессоров: 1920;
  • Видеопамять: 8 Гб;
  • Тип видеопамяти: GDDR5;
  • Разрядность шины видеопамяти: 256 бит;
  • Частота видеопамяти: 2000 МГц (8 ГГц QDR);
  • Поддержка SLI: есть;
  • Поддержка HDCP: есть (1080p);
  • Порты: 3х DisplayPort, DVI-D, HDMI 2.0;
  • Макс. кол-во подключаемых мониторов: 4 (до 3-х для 3D Vision Surround);
  • Разъем дополнительного питания: 8-pin;
  • Уровень потребления: 150 Вт;
  • Длина: 267 мм;
  • Цена: 35000 руб.

Что новенького?

По утверждениям компании NVIDIA новая архитектура является революционной, но так ли это на самом деле? Наиболее ярким нововведением в случае с PASCAL является переход на новый техпроцесс 16 нм. Это позволило добиться значительного прироста рабочей частоты GPU, что привело к заметному росту производительности. Еще одной важной особенностью стало применение FinFET (Field Effect Transistor with Fin) – транзисторов, благодаря чему произошло снижение энергопотребления и повышение эффективности. Несмотря на это, архитектура PASCAL представляет собой скорее эволюцию Maxwell, чем что-то принципиальное новое.

Интересные нововведения коснулись и SLI. Теперь компания станет уделять больше внимания тандему из двух ускорителей, т.е. постарается максимально оптимизировать масштабирование производительности именно для подобного сценария. Однако это не означает, что использование трех или даже четырех видеокарт теперь станет невозможным, отнюдь нет, просто акцент будет смещён в сторону наиболее востребованного варианта. Ни для кого не секрет, что позволить себе систему из трех или четырех видеокарт могут лишь единицы.

Для любителей многомониторных конфигураций и шлемов виртуальной реальности NVIDIA заготовила технологию единовременного мультипроецирования (Simultaneous Multi-Projection). По сути это оптимизация призвана осуществлять одновременный просчёт геометрических данных для нескольких заранее заготовленных проекций. Для чего это нужно? Во-первых, для устранения различных искажений при использовании изогнутых мониторов или конфигураций с несколькими дисплеями. Во-вторых, это позволяет повысить производительность для подобных сценариев использования вашей системы. Немногие из нас имели возможность опробовать в своё время NVIDIA 3D Vision, но те кому довелось, отмечали заметную нехватку производительности, так как на видеокарту ложилась двойная нагрузка при прорисовке изображений для каждого глаза. С внедрением SMP эта проблема устраняется.

Также, нельзя не упомянуть еще о двух интересных новшествах, которые озаглавлены как Ansel и Fast Sync.

Ansel – бесценный инструмент для создания сопутствующего игрового контента, что пригодится стримерам и авторам различных игровых блогов. В процессе игры вы можете нажать на паузу и отрегулировать камеру под любым требуемым углом для создания скриншота. Помимо этого вам будет доступен ряд эффектов для улучшения изображение, а также возможность сделать снимок с потрясающей четкостью. Помимо этого существует возможность создания 3D изображения, панорамных скриншотов и 360° снимков. Правда следует оговориться, что доступно это будет только в тех играх, где будет введена соответствующая поддержка данной опции.

Fast Sync – это своеобразное дополнение к такой функции, как VSYNC. В общих чертах, активация этого нововведения позволит вам избавиться от задержек, что происходит при включении VSYNC. Помимо этого устраняются артефакты в виде разрыва картинки, что может быть заметно при отключении вертикальной синхронизации. Данный сценарий справедлив только в том случае, если значение FPS превышает порог частоты обновления экрана.

Позиционирование

Для начала определимся с типичным портретом потребителя. NVIDIA GeForce GTX 1070 обладает весьма приличной производительностью, но ориентирована в первую очередь на тех, кто хочет с комфортом поиграть на мониторах с разрешением WQXGA (2560x1440). Для Full HD (1920х1080) производительность такой видеокарты избыточна, а для 4к UHD (3840х2160) её явно недостаточно. Учитывая среднюю цену в 35 тысяч такая модель найдёт гораздо больше поклонников, нежели заметно более дорогая GTX 1080. Также, при такой стоимости GTX 1070 становится отличным выбором для объединения видеокарт в SLI. AMD на данный момент ответить нечем, поэтому какой-либо заметной альтернативы здесь пока не предвидится.

Упаковка и комплектация

Видеокарта приехала на тест без упаковки. Однако, коробка и комплектация ничем не отличаются от рассмотренных ранее в материале по Geforce GTX 1080 Founders Edition. В свою очередь хочу отметить, что в версиях от сторонних брендов комплектация может быть дополнена всевозможными переходниками и аксессуарами или бонус кодами для актуальных игровых проектов.

Внешний вид изделия

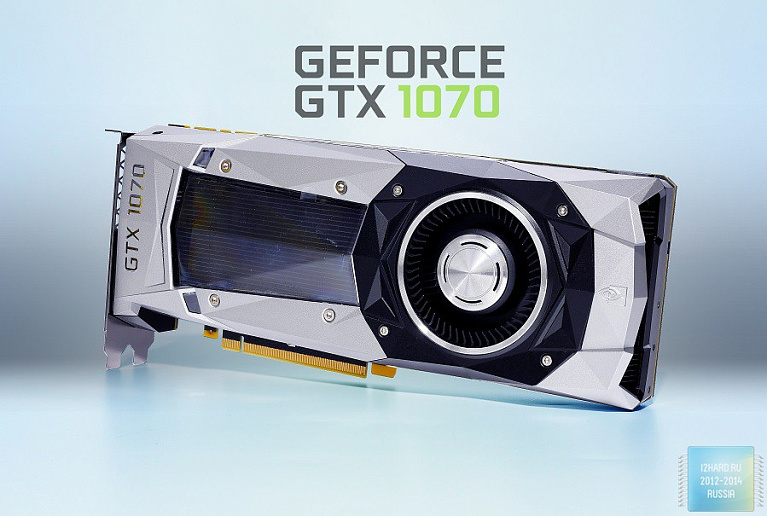

Дизайн ускорителя полностью повторяет очертания GTX 1080 за тем лишь исключением, что надпись теперь указывает на рассматриваемую модель. В остальном же, её длина, количество занимаемых слотов и все прочее – осталось неизменным. К плюсам Founders Edition можно отнести сравнительно компактные габариты, что позволяет устанавливать такие видеокарты в корпуса самого различного форм-фактора. И это не пустой звук, взгляните к примеру на нереференсные модели с длиной до 300 мм и трёхслотовой системой охлаждения.

К несомненным плюсам можно отнести наличие на обратной стороне пластины, что положительным образом влияет на внешний вид компьютерной сборки, а также придаёт дополнительную жесткость конструкции для борьбы с провисанием видеокарты.

Как и в случае с GTX 1080 для подключения дополнительного питания устройство снабжено одним разъёмом на 8-пин, который располагается на торце ближе к концу платы. Для исправной работы вам потребуется блок питания мощностью от 500 Вт или выше. Любопытно наблюдать, как с ростом производительности видеокарты становятся все более экономичными в потреблении и на этом фоне отпадает какая-либо потребность в сверхмощных блоках питания. Кроме того, нельзя не отметить некоторые улучшения в дизайне, в данном ракурсе GTX 1070 Founders Edition смотрится более агрессивно и выразительно. Вдобавок к этому, видеокарта снабжена зеленой подсветкой, которую можно отрегулировать через приложение GeForce Experience.

На передней части наблюдается отсутствие каких-либо дополнительных разъемов, здесь просматриваются лишь ребра радиатора.

Интерфейсная панель ничем не примечательна и повторяет типовой набор портов, который нам уже неоднократно встречался на видеокартах прошлого поколения: 3х DisplayPort, DVI-D, HDMI 2.0.

Система охлаждения

Система охлаждения GeForce GTX 1070 Founders Edition лишена каких-либо значительных изменений и соответствует ранее описанной в материале по GTX 1080. Единственное отличие коснулось радиатора, который контактирует с графическим процессором. Если в случае с GTX 1080 применялась конструкция в основании которой находилась испарительная камера, то в данном случае решили прибегнуть к использованию трёх медных тепловых трубок. Для отвода тепла от чипов памяти и силовых транзисторов используется специальная пластина, на которой в конце расположен вентилятор турбинного типа. Крыльчатка вентилятора снабжена некоторыми оптимизациями, благодаря чему удалось уменьшить уровень шума без снижения воздушного потока.

На обратной стороне, для придания жесткости и защиты элементов печатной платы, используются две пластины. Подобный элемент увидишь далеко не на всех альтернативных моделях, особенно, если речь заходит о бюджетных решениях. Таким образом, наличие бэклпейта оказывает положительное влияние на итоговый вешний вид компьютерной сборки.

Чаще всего видеокарты с референсной системой охлаждения используются там, где необходимо выводить горячий воздух за пределы корпуса. Обычно это означает эксплуатацию ускорителя в компактных сборках или в системах с несколькими видеокартами в SLI.

Печатная плата

Перед нами печатная плата черного цвета с классическим расположением элементов. В центральной части расположен графический процессор вокруг которого распаяны микросхемы памяти. Немного правее расположена подсистема питания.

Обратите внимание на отсутствие защитной рамки вокруг GPU. Это означает, что необходимо предельно осторожно снимать или устанавливать систему охлаждения, чтобы случайно не повредить чип.

Общий объем памяти набран восемью чипами с маркировкой K4G80325FB производства Samsung. Подсистема питания насчитывает 5 фаз, четыре из которых отведены для GPU и одна на память. Для управления питанием используется ШИМ-контроллер uP9511P производства uPI Semiconductor. В качестве транзисторов используются NTMFD4C85N производства ON Semiconductor.

Конфигурация тестового стенда

  • Процессор: Intel Core i7-6700K (4000 МГц);
  • Материнская плата: GIGABYTE GA-Z170X-Gaming 7;
  • Кулер: CRYORIG M9I;
  • Термоинтерфейс: Cryorig CP15;
  • Память: 4 x 4 Гбайт DDR4 3400, GeiL DDR4 SUPER LUCE GLB416GB3400C16AQC;
  • Видеокарта: NVIDIA GeForce GTX 1070;
  • Накопитель SSD: Transcend MTS800 256GB (TS256GMTS800);
  • Регулятор вращения вентиляторов: Schyte Kaze Q-12;
  • Блок питания: SeaSonic Snow Silent-1050 1050W;
  • Корпус: NZXT Switch 810;
  • Монитор: SAMSUNG U32E850R;
  • Операционная система: Windows 10 64-bit.
  • Драйвера: GeForce 368.69.

В качестве центрального процессора использовался Intel Core i7-6700K, при этом частота процессора была номинальной. Роль платформы выполняла материнская плата GIGABYTE GA-Z170X-Gaming 7. Значение FCLK было задано вручную и соответствовало 1000 МГц. Память функционировала на частоте 3400 МГц при активном профиле XMP с таймингами 16-18-18-36.

Рассматриваемый экземпляр является эталонным: частота ядра и памяти соответствует стандартным значениям, а для охлаждения используется референсная СО. Термоинтерфейс для GPU соответствует стандартному.

Синтетические тесты

Для оценки производительности в синтетике использовались тесты Valley Benchmark, Heaven Benchmark и 3DMark13.

Игровые тесты

Перейдем к игровым приложениям и остановимся на методике тестирования. Измерение FPS проводилось с помощью утилиты FRAPS. Все игры были протестированы в трех наиболее актуальных разрешениях: 1920х1080, 2560х1440 и 3840х2160. Вручную отключены следующие параметры:

  • VSync (вертикальная синхронизация)

Все остальные настройки, включая сглаживание, были установлены на максимально возможные. Для наглядности каждая игра снабжена скриншотами с меню настроек графики, изменялось лишь разрешение, все остальные параметры оставались неизменными.

Исходя из полученных результатов можно сделать вывод о том, что GTX 1070 прекрасно справляется с большинством игр на разрешении 2560х1440. Если же обратиться к 4К, то подойдёт такая видеокарта только непривередливым игрокам, которые способны пойти на компромисс и отключать помимо сглаживания такие параметры как тени, объемное освещение или дальность прорисовки объектов. Недостаток FPS в таком разрешении особенно заметен на примере таких игр, как: Assassin's Creed Syndicate, Crysis 3 и Metro Last Light.

Для повышения информативности материала приведу несколько видео снятых на разрешении 3840х2160 на максимальной графике, но с отключенным сглаживанием. Таким образом можно будет оценить влияние этого параметра на итоговое значение FPS. Для просмотра крайне рекомендую использовать браузер Google Chrome.

Температура и разгон

Тестирование происходило в открытом корпусе при комнатной температуре в 25 градусов. В режиме бездействия частота GPU и памяти снижается до 139/405 МГц, что напрямую сказывается на энергоэффективности и улучшает температурные показатели. В режиме покоя температура опустилась до 37°С, а под нагрузкой не превысила 81°С. Что же до уровня шума, то при малых нагрузках видеокарта работает достаточно тихо и навряд ли кого-то может не устроить по этому параметру. Под нагрузкой шум также не выходит из комфортной зоны. В общем и целом, благодаря снижению потребляемой мощности и, как следствие, снижению нагрева – референсная система охлаждения достаточно уверенно справляется с отводом тепла.

Разгон осуществлялся при помощи последней версии утилиты EVGA PrecisionX 16.

Помимо стандартного меню с изменением параметров частоты и напряжения в данной утилите доступно еще три режима:

  • Basic – выбираем точку на графике с определенным значением напряжения и указываем требуемый уровень частоты, при этом происходит линейное построение этой зависимости.
  • Linear – осуществляем построение по двум точка, что даёт возможность задать начальное и конечное значение, что влияет на крутизну линии.
  • Manual – выставляем вручную каждую точку частоты для соответствующего значения питающего напряжения.

Для того, чтобы проверить стабильность установленных параметров рекомендуется использовать встроенный ОС сканер, благодаря которому происходит проверка стабильности работы видеокарты в зависимости от частоты и уровня питающего напряжения. По итогам можно сохранить профиль, где будут отмечены все точки на графике.

Результат разгона:

  • Частоту графического процессора удалось повысить на 215 МГц, что в итоговом варианте составило 1721 МГц. Однако, с учетом GPU Boost искомое значение выросло до 2100 МГц, что гарантирует весьма существенную прибавку в производительности.
  • Частота памяти была увеличена на 655 МГц и достигла значения 2328 МГц (9,3 ГГц QDR), получилась отличная прибавка.

Предлагаю ознакомиться с возросшими показателями Fire Strike Extreme и Fire Strike Ultra:

Заключение

NVIDIA GeForce GTX 1070 Founders Edition получилась во всех отношениях удачной. Прежде всего отмечу высокую производительность, которая позволяет поиграть во многие игры в разрешении 4К, если вы готовы снизить некоторые графические настройки. Помимо этого, нельзя не упомянуть сравнительно невысокое потребление видеокарты, что поможет избежать излишних затрат на блок питания. Ко всему прочему можно отнести и вполне приемлемый уровень шума издаваемый СО под нагрузкой. Но больше всего порадовал отличный разгонный потенциал, который гарантирует дополнительную вычислительную мощность и заметную прибавку FPS в играх.

Стоит ли покупать Founders Edition или подождать выхода в свет альтернативных версий? По мнению автора, спешить с покупкой не следует. Начнём с того, что варианты от партнёров NVIDIA будут снабжены полупассивной системой охлаждения и будут работать значительно тише. Еще одним плюсом в копилку альтернативных вариантов является более низкое значение максимальной температуры под нагрузкой и как следствие, более высокие значения частоты в режиме BOOST. Не будем забывать и про заводской разгон, что окажет заметное влияние на производительность. Вспомним также о всевозможных дизайнерских изысках, как-то RGB подсветка, цветовое оформление и прочее. Последним аргументом для покупателей может стать цена. Доподлинно известно, что некоторые модели будут стоить дешевле, чем Founders Edition, что при всех перечисленных ранее плюсах делает покупку референса практически бессмысленным занятием.

Плюсы:

  • Дизайн, внешний вид;
  • Высокая производительность;
  • Отличный разгонный потенциал;
  • Сравнительно невысокое потребление;
  • Тихая в простое и ненавязчива под нагрузкой;
  • Хорошая эффективность системы охлаждения.

Минусы:

  • Не выявлены.

По мнению редакции, учитывая все плюсы и минусы, NVIDIA GeForce GTX 1070 Founders Edition получает награду "Золото".
