Обзор и тест низкопрофильного кулера be quiet! Shadow Rock LP

Свою серию систем охлаждения для процессоров Shadow Rock компания be quiet! отмечает как обеспечивающую «исключительное охлаждение и тишину» и модельный ряд включает кулеры, обеспечивающие отвод 130-180 Вт тепла. С одним из представителей серии, башенным кулером be quiet! Shadow Rock Slim, мы уже знакомили читателей, теперь настала очередь низкопрофильного топ-кулера be quiet! Shadow Rock LP, который производитель позиционирует для использования в HTPC и компактных ПК.

Технические характеристики

  • Модель: be quiet! Shadow Rock LP;
  • Размеры: 134 мм (Длина) х 122 мм (Ширина) х 75,4 мм (Высота);
  • Вес: 390 грамм;
  • TDP: 130 Вт;
  • Поддержка сокетов: AMD AM2(+)/AM3(+)/FM1/FM2(+) и Intel LGA 775/115x/1366/2011(-v3);
  • Бекплейт: в комплекте;
  • Модель вентилятора: Pure Wings 2;
  • Антивибрационное крепление вентилятора: отсутствует;
  • Уровень шума (дБ(А)) @ 50/75/100 % (об/мин): 14,8/18,6/25,5;
  • Комплектация: термопаста (нанесена на основание), набор креплений для платформ AMD и Intel, руководство пользователя;
  • Гарантия: 3 года;

Характеристики радиатора

  • Размеры: 134 мм (Длина) х 122 мм (Ширина) х 50,4 мм (Высота);
  • Количество пластин: сверху 54 шт, снизу 34 шт;
  • Материал ребер: алюминий;
  • Материал основания: медь;
  • Количество тепловых трубок и диаметр: 4 шт, 6 мм;

Характеристики вентилятора

  • Размер: 120 х 120 х 25 мм;
  • Максимальная скорость вращения: 1500 rpm;
  • Максимальный воздушный поток: 51,4 CFM / 87 м3/ч;
  • Максимальное воздушное давление: 1,25 мм водного столба;
  • Тип подшипника: улучшенный скольжения (Rifle);
  • Номинальное напряжение: 12 В;
  • Потребляемый ток: 0.2 А;
  • Потребляемая мощность: 1.1 Вт;
  • Разъем: 4-пин PWM;
  • Длина кабеля: 220 мм;
  • Время работы (при 25 °C): 80000 часов.

Упаковка и комплектация

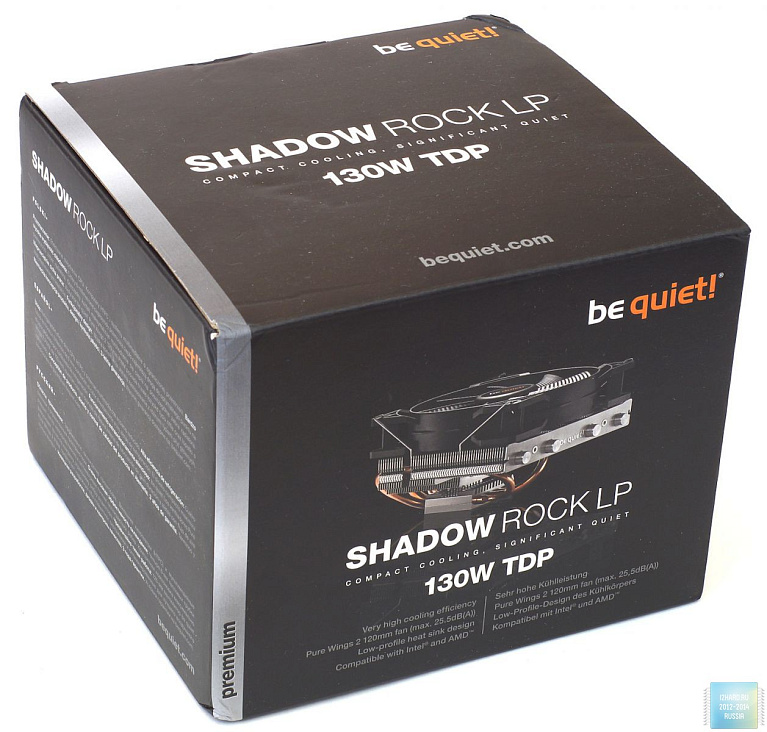

Черная коробка с надписью Premium и изображением продукта является неотъемлемой чертой кулеров компании be quiet!. На ней, для кулера be quiet! Shadow Rock LP, отмечается его высокая эффективность охлаждения с обеспечением отвода 130 Вт тепла, применение тихого 120 мм вентилятора из серии be quiet! Pure Wings 2, совместимость с платформами AMD/Intel и низкопрофильный дизайн.

Упаковка и комплектация кулера be quiet! Shadow Rock LP

Технические характеристики и пояснения «в картинках» нашли свое место на противоположной стороне коробки. О них мы уже писали.

Упаковка и комплектация кулера be quiet! Shadow Rock LP

Краткое многоязычное описание присутствует с узких боков. На одном из них имеется русскоязычная часть, где подчеркивается, что разработка, дизайн и контроль качества выполнены в Германии.

Упаковка и комплектация кулера be quiet! Shadow Rock LP

Комплект содержит подробную инструкцию, 2 скобы для установки 120 мм вентилятора, бекплейт для платформ Intel, наборы креплений для платформ AMD и Intel.

Упаковка и комплектация кулера be quiet! Shadow Rock LP

В комплекте также идет 120 мм вентилятор be quiet! Pure Wings 2 с фирменным профилем лопастей и максимальными оборотами 1500 rpm. Его маркировка BQ PUW2-12025-MS-PWM.

Упаковка и комплектация кулера be quiet! Shadow Rock LPУпаковка и комплектация кулера be quiet! Shadow Rock LP

Внешний вид

Внешне кулер be quiet! Shadow Rock LP кажется крупным, чему способствует типовой 120 мм вентилятор Pure Wings 2, производя эффект премиум-продукта. Ведь размери вес у кулера немаленькие: 134 мм (Длина) х 122 мм (Ширина) х 75,4 мм (Высота), 390 грамм. За счет конструкции радиатора и производительного вентилятора кулер способен отвести 130 Вт тепла, а значит в компактной системе можно использовать практически любые производительные процессоры, но корпус (особенно если это слим-корпус) должен поддерживать установку относительно высокого для компактных систем кулера (75,4 мм).

Внешний вид кулера be quiet! Shadow Rock LP

Единственный вариант, позволяющий использовать кулеры в узких корпусах – это применение топ-радиатора с С-образными тепловыми трубками. У нашего экземпляра радиатор имеет 4 медные 6 мм тепловые трубки и оригинальную конструкцию с двумя рядами пластин.

Внешний вид кулера be quiet! Shadow Rock LP

Верхний ряд состоит из 54 алюминиевых пластин, нижний – из 34, причем там, где тепловые трубки контактируют с обоими рядами применяется пайка. Еще одна особенность конструкции – это две центральных тепловых трубки, которые берут на себя максимум тепловой нагрузки, сделаны длиннее как минимум на треть двух крайних. Хорошо заметно, что на основании уже нанесена термопаста.

Внешний вид кулера be quiet! Shadow Rock LPВнешний вид кулера be quiet! Shadow Rock LP

Имеется и характерная черта для кулеров be quiet! – толстая алюминиевая декоративная пластина с надписью be quiet! и металлические колпачки, скрывающих концы трубок.

Внешний вид кулера be quiet! Shadow Rock LP

Правда с обратной стороны этого нет. :) Крайние тепловые трубки контактируют только с верхними пластинами радиатора, причем пластины имеют прорези в местах крепления трубок, тем самым воздушный поток будет напрямую их обдувать.

Внешний вид кулера be quiet! Shadow Rock LP

Общая высота радиатора равна 50,4 мм.

Внешний вид кулера be quiet! Shadow Rock LP

Кстати, если внимательно присмотреться, то основание радиатора также содержит мини-ребра, дополнительно повышая эффективность охлаждения.

Внешний вид кулера be quiet! Shadow Rock LP

Пайка также используется для лучшего контакта трубок с подошвой. Удалив термопасту с основания можно увидеть следы обработки, но оно гладкое, хоть и имеет небольшую выпуклость в плоскости, перпендикулярнойтепловым трубкам.

Внешний вид кулера be quiet! Shadow Rock LP

Последнее на качестве отпечатка практически не сказалось – лишняя термопаста как раз оказалась на краях.

Внешний вид кулера be quiet! Shadow Rock LPВнешний вид кулера be quiet! Shadow Rock LP

Процесс установки

Процедура монтажа кулера be quiet! Shadow Rock LP несколько отличается от других кулеров компании из-за использования иной системы прижима с центральной планкой, но сам процесс достаточно простой:

1. Для платформы Intel LGA1150 собираем бекплейт.

Установка кулера be quiet! Shadow Rock LP

2. Собираем на плате крепление для радиатора. Обратите внимание на радиатор материнской платы ASUS Z97-PRO – при установке кулера в положении с обдувом модулей оперативной памяти тепловые трубки кулера упирались в радиатор системы питания материнской платы, поэтому радиатор пришлось развернуть на 180 градусов.

Установка кулера be quiet! Shadow Rock LP

3. Через отверстия в радиаторе, с помощью двух винтов и прижимной планки фиксируем радиатор.

Установка кулера be quiet! Shadow Rock LP

4. И собственно, с помощью скоб, остается закрепить 120 мм вентилятор Pure Wings 2.

Установка кулера be quiet! Shadow Rock LP

При подобной ориентации кулер ничего не блокирует, обдувая систему питания материнской платы.

Установка кулера be quiet! Shadow Rock LP

Тестовый стенд

  • Центральный процессор: Intel Core i5 4670K (Vcore = 1.000V);
  • Система охлаждения: be quiet! Shadow Rock LP и Noctua NH-L9x65;
  • Термоинтерфейс: ARCTIC MX-2;
  • Материнская плата: ASUS Z97-PRO;
  • Оперативная память: DDR3-2133 2х8Гб Kingston HyperX Beast KHX21C11T3K2/16X;
  • Видеокарта: ASUS Radeon R9 390 8Gb DirectCU II (R9390-DC2-8GD5);
  • Накопитель: SSD Kingston HyperX FURY 240Gb (SHFS37A/240G);
  • Корпус: Fractal Design Define R5;
  • Контрольная панель: Scythe Kaze Master KM01-BK;
  • Блок питания: be queit! STRAIGHT POWER E9 450W.

Потребление системы в простое 58 Вт, под нагрузкой – 152 Вт. Для измерения нагрева ядер использовалась утилита HWMonitor и тестовый пакет LinX 0.6.5 (3 прогона, объем памяти 12288 Мбайт) со временем выполнения ~20 минут. Бралась температура самого горячего ядра. Температура в помещении на момент тестирования составляла 25,4–26,0 °C.

Тестовый стенд с кулером be quiet! Shadow Rock LP

Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками:

  • Диапазон измерений: 30–130 дБ
  • Погрешность измерений: ±1,5 дБ
  • Точность измерений: 0,1 дБ

Тестовый стенд с кулером be quiet! Shadow Rock LP

Дистанция измерения – 30 и 100 см. Измеренный фоновый уровень шума был равен 33,8 дБ.

В качестве эталонного кулера использовался Noctua NH-L9x65 с 4 тепловыми трубками и 92 мм вентилятором. Обороты вентиляторов обоих кулеров регулировались с помощью контрольной панели Scythe Kaze Master KM01-BK.

Результаты тестирования

Уровень шума.

Результаты тестирования кулера be quiet! Shadow Rock LP

Работа штатного 120 мм вентилятора Pure Wings 2 впечатляет – даже на своей максимальной скорости вращения 1500 rpm шум от его работы комфортный, при оборотах ниже 1200 rpm слышен только шелест, а ниже 1000 rpm шум от него едва заметен с расстояния 1 метр.

Температура.

Результаты тестирования кулера be quiet! Shadow Rock LP

Тихая работа вентилятора не помешала показать кулеру be quiet! Shadow Rock LP хорошую эффективность охлаждения, «обогнав» эталонный кулер Noctua NH-L9x65, имеющий более компактный размер и 92 мм вентилятор. Разница между лучшими результатами составила 4 °С.

Выводы

Выпустив низкопрофильный кулер be quiet! Shadow Rock LP компания в очередной раз показала, что, помимо высокого качестве изготовления, она заботится о низком уровне шума своих кулеров и комплектует их своими фирменными тихими вентиляторами. Вместе с низким уровнем шума кулер имеет продуманную конструкцию радиатора, направленную на достижение высокой эффективности охлаждения.

При покупке кулера be quiet! стоит помнить, что он все-таки имеет относительно крупные размеры для низкопрофильного кулера, а значит надо будет учитывать высоту радиаторов околосокетного пространства материнской платы, если таковые используются. Также, в зависимости от ориентации, он «накрывает» слоты оперативной памяти, поэтому необходимо будет использовать оперативную память стандартной высоты.

Казалось бы кулер be quiet! Shadow Rock LP с ценой около 3700 рублей практически идеален для покупки, но тут же возникает вопрос: «В какой из современных низкопрофильных корпусов он войдет?» Ведь производители сейчас выпускают компактные корпуса, имеющие ограничение по высоте кулера 60-65 мм и меньше, например такие корпуса как Fractal Design NODE 202, SilverStone ML08B. Очень надеемся, что у компании be quiet! найдется достойный ответ и она выпустит обновленную модель с меньшей высотой, например за счет использования вентилятора меньшей толщины, а пока, если использовать данный кулер при его высоте 75,4 мм, то придется еще подбирать для него корпус.

В целом кулер be quiet! Shadow Rock LP будет неплохим выбором, особенно для «горячих» процессоров с TDP до 130 Вт.

Плюсы:

  • Солидный внешний вид;
  • Оригинальная и продуманная конструкция радиатора;
  • Высокое качество изготовления;
  • Поддержка современных платформ AMD/Intel;
  • Возможность использования процессоров с TDP до 130 Вт;
  • Высокая эффективность охлаждения;
  • Тихий 120 мм вентилятор Pure Wings 2;
  • Простая процедура установки;
  • Гарантия 3 года;
  • Демократичная цена.

Минусы:

  • По современным меркам для низкопрофильного кулера относительно высокий (75,4 мм);
  • Возможные проблемы с ориентацией кулера при установке на материнские платы, имеющие радиаторы в системе питания.
