Обзор и тестирование контроллера Thermaltake Commander FT Touchscreen Fan Controller

Компания Thermaltake выпускает большое разнообразие компьютерной продукции. Без корпуса или блока питания не обойдется ни один ПК. Но есть и аксессуары, которые являются не обязательным компонентом, но они привносят удобство и комфорт в эксплуатацию вашего компьютера.

Среди этих аксессуаров и герой сегодняшнего обзора - Thermaltake Commander FT Touchscreen Fan Controller. Данный контроллер отличается большим цветным сенсорным экраном на 5,5-дюймов. С его помощью вы сможете управлять скоростью вращения пяти корпусных вентиляторов, и отслеживать температуру внутри корпуса.

Управление работой контроллера очень простое и интуитивно понятное. И он способен украсить собой ваш корпус, если есть один свободный 5,25-дюймовый внешний отсек.

Технические характеристики

  • Размеры: 148 × 88 × 42 mm;
  • Форм-фактор: 5.25” отсек;
  • Материал: сталь, пластик;
  • Вес: 300 г.;
  • Каналов: 5;
  • Один канал: 10 Вт;
  • Изменение скорости: 0 – 9990 RPM;
  • Размер экрана: 5.5 Inches;
  • Управление: сенсорный экран;
  • Температурный сенсор: 1;
  • Измерение температур: 0 - 90 ℃;
  • Подключение вентиляторов: 3-Pin или 4-Pin;
  • Питание: 4-Pin Molex.

Упаковка и комплектация

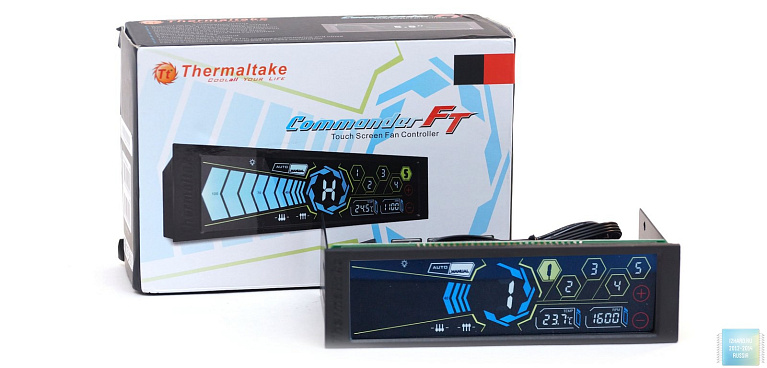

Контроллер Commander FT поставляется в картонной коробке с цветной полиграфией. На лицевой стороне изображение самого контроллера с включенным экраном. На обратной стороне таблица с техническими характеристиками. По бокам указание особенностей продукта: пять независимых каналов, большой сенсорный экран, общая мощность до 50 Вт.

Сам контроллер бережно упакован во вставки из пеноматериала, на экран наклеена защитная пленка.

В комплекте только все самое необходимое: иллюстрированная инструкция, гарантийный талон, четыре крепежных винта. Все провода уже подключены к контроллеру на разъемные штекеры. Это пять кабелей для подключения вентиляторов, кабель питания и кабель термодатчика. Длина кабелей 60 см, кроме кабеля питания, он покороче – 40 см. Такой длины хватит практически для любого корпуса.

Внешний вид

Почти весь объем лицевой части панели занимает 5,5” экран, вокруг него немного выступающая пластиковая рамка. На левой стороне рамки выдавлена надпись Thermaltake.

К корпусу на двух винтах крепится стальная направляющая для фиксации панели в 5.25” отсеке. На боках направляющей по шесть отверстий с резьбой под винты.

Электроника контрольной панели не закрывается крышкой, выводы проводов не фиксируются к корпусу.

Сенсорная панель закрывает индикационный экран, к которому крепится текстолитовая плата с электроникой. Стеклянная панель сенсора крепится на отсоединяемом гибком шлейфе. На плате мы видим управляющую микросхему, маркированную как Н2046. Колодки с проводами для подключения вентиляторов разместились сверху слева. На каждый канал по одному транзистору NEK B772P и одному конденсатору. В углу мы видим сигнальный динамик тревоги. Ниже его две колодки: 2-пин для датчика температуры, и 4-пин для подключения питания.

Экран

  • (A) По центру экрана у нас крупный индикатор канала вентилятора. Здесь, цифрами от 1 до 5 показан номер демонстрируемого и настраиваемого канала. В производительном режиме канал будет отображаться как «Н», а в бесшумном режиме как «L».
  • (B) Кроме этого, в нумерованных шестигранных окошках справа сверху, подсвечивается выбранный канал.
  • (C) Слева – ползунок в виде угловых линий, демонстрирующий скорость вращения вентилятора, цифры всего три: 100, 70 и 40, они обозначают процент от максимальной скорости. Всего у ползунка десять делений – шаг по 10%.
  • (D) Сама скорость, в RPM, демонстрируется в отдельной ячейке в нижнем правом углу экрана.
  • (E) Выше ползунка три переключателя: первый изменяет яркость экрана (всего два уровня), второй включает авто режим, и третий ручной режим.
  • (F) В авто режиме скорость вентиляторов будет регулироваться в зависимости от температуры датчика. В ручном режиме скорость можно настраивать или ползунком, или значками «+» и «-».
  • (G) Ниже ползунка еще две пиктограммы – это переключение режимов: производительный и бесшумный, в первом случае 100% скорость вращения, во втором скорость 30% .
  • (H) Еще в одной ячейке демонстрируется температура, можно выбрать в каких единицах будут измерения: в Цельсиях или Фаренгейтах. При нажатии на эту ячейку в течении 3х секунд, можно будет установить критическую температуру, при нагреве выше которой, сработает звуковой датчик.

Тестирование

К панели можно подключить практически любой вентилятор с коннектором 3-Pin или 4-Pin. Только один вентилятор из моей коллекции не понравился контроллеру, он не отображал его обороты на экране, но исправно их регулировал.

Управлять сенсорной панелью можно как пальцем, так и любым предметом: ручкой, стилусом и т. д. Сенсор довольно чувствительный, с хорошей реакцией на нажатия

При активации режима «L», обороты падают до минимальных: 30%. Менее этого значения обороты снизить нельзя и в ручном режиме, то есть полностью отключать вентиляторы контроллер не обучен. В режиме «H» обороты увеличиваются до 100%.

В автоматическом режиме регулировка оборотов не плавная, а в три шага: при температуре менее 40 °С – 40%, выше 40 – 70%, и выше 50 °С – 100%.

По умолчанию критическая температура выставлена в 60 °С, при ее превышении начинает пищать аварийная сигнализация. Порог можно выставить самостоятельно.

В ручном режиме можно установить скорость оборотов каждого из пяти вентиляторов от 30 до 100% с шагом в 10%. Кроме этого, на отдельные вентиляторы, можно установить автоматический режим или выбрать тихий и производительный режим. Полностью индивидуальная настройка для каждого вентилятора, все настройки сохраняются при отключении компьютера, настраивать заново не придется.

Обороты вентилятора будут зависеть от его модели, для примера я использовал два вентилятора: от Corsair и NZXT. В таблице можно посмотреть, как изменяется их скорость в зависимости от выставленных значений:

У подсветки экрана три режима: яркий, тусклый и полностью отключенный экран. Первые два режима меняются при однократном нажатии, последний при удержании значка подсветки 3 секунды. Нажав на экран, можно вновь его включить.

Удерживая значок индикатора канала в течении 3х секунд, можно сбросить все настройки до заводских.

Заключение

Сенсорная контрольная панель Thermaltake Commander FT Touchscreen Fan Controller может стать для вас хорошим помощником по поддержанию оптимального режима вентиляции в вашем компьютерном корпусе. Намного удобнее контролировать этот момент вручную. Хотите тишины при работе с приложениями, не нагружающими ваше железо – ставите тихий режим. Хотите поиграть - включаете производительный режим, и гарантируете отсутствие перегрева комплектующих. Имея хорошее представление о потоках воздуха внутри корпуса – регулируете каждый вентилятор индивидуально. Правильно разместив внутри корпуса датчик температуры можно оперативно контролировать температурный режим. А аварийная сигнализация предупредит о критических значениях, даже если вы увлеклись онлайн баталией.

Есть конечно и спорные моменты: невозможность полностью отключить вентиляторы, всего один датчик температуры, нельзя заблокировать экран от случайных нажатий.

Плюсы:

  • Большой экран;
  • Сенсорное управление;
  • Отключаемая подсветка;
  • Независимое управление пятью каналами;
  • Четыре режима работы;
  • Интуитивно понятный интерфейс;
  • Мониторинг температуры;
  • Аварийная сигнализация;
  • Простая установка;
  • Длинные кабеля;
  • Совместимость с 3х и 4х пиновыми вентиляторами.

Минусы:

  • Нет возможности остановки вентиляторов;
  • Всего один датчик температуры;
  • Нет плавной регулировки в авто режиме.
