Обзор и тест кулера be quiet! Shadow Rock Slim

Сегодня мы расскажемо кулере be quiet! Shadow Rock Slim,появившемсяна рынке несколько лет назад ипозиционируемыйпроизводителем как премиум-решение для небольших и мощных игровых/мультимедийных ПК.

Посмотрим, чем же он выделяется среди других башенных систем охлаждения.

Технические характеристики

• Модель: be quiet! Shadow Rock Slim;
• Размеры: 74 мм (Длина) х 137 мм (Ширина) х 161 мм (Высота);
• Вес: 730 грамм;
• TDP: 160 Вт;
• Поддержка сокетов: AMD 754/939/940/AM2(+)/AM3(+)/FM1/FM2(+) и Intel LGA 775/115x/1366/2011(-v3);
• Бекплейт: в комплекте;
• Количество вентиляторов: 1 шт со оптимизацией по снижению уровня шума;
• Антивибрационное крепление вентилятора: отсутствует;
• Уровень шума (дБ(А)) @ 50/75/100 % (об/мин): 11.5/18.7/23.7;
• Аксессуары: термопаста, набор креплений для платформ AMD и Intel, руководство пользователя;
• Гарантия: 3 года.

Характеристики радиатора

• Размеры: 52 мм (Длина) х 130 мм (Ширина) х 161 мм (Высота);
• Количество пластин: 52 шт;
• Материал ребер: алюминий;
• Материал основания: медь;
• Количество тепловых трубок и диаметр: 4 шт, 6 мм.

Характеристики вентилятора

• Размер: 135 х 135 х 22 мм;
• Максимальная скорость вращения: 1400 rpm;
• Максимальный воздушный поток: 67.8 CFM / 113.8 м3/ч;
• Максимальное воздушное давление: 2.1/1.23 мм водного столба;
• Тип подшипника: улучшенный скольжения (Rifle);
• Номинальное напряжение: 12 В;
• Потребляемый ток: 0.11 А;
• Потребляемая мощность: 1.32 Вт;
• Разъем: 4-пин PWM;
• Длина кабеля: 220 мм;
• Время работы (при 25 °C): 80000 часов.

Упаковка и комплектация

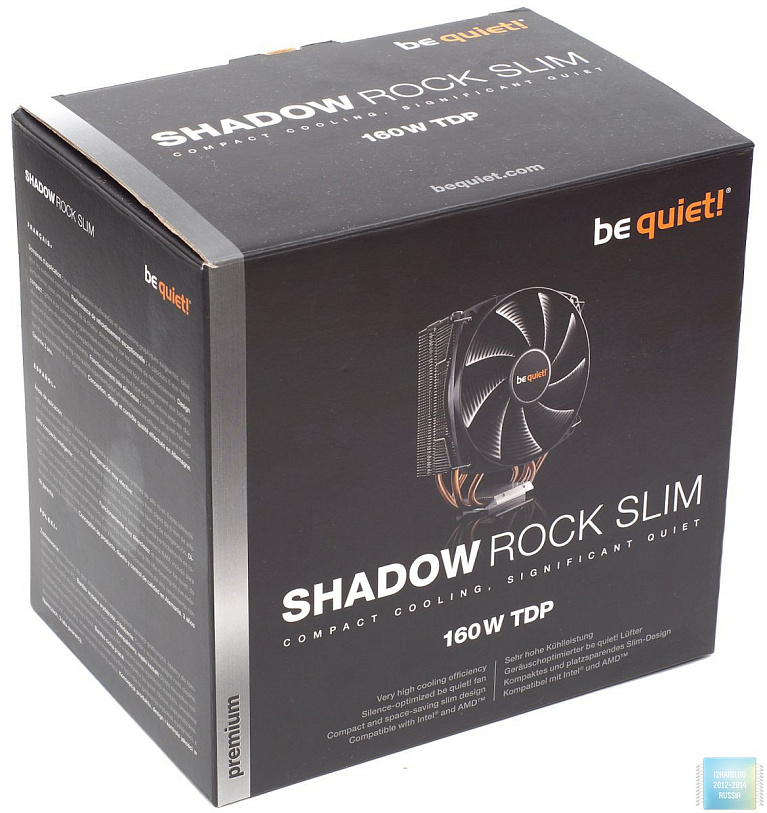

Кулер be quiet! Shadow Rock Slim не первый кулер компании be quiet!, побывавший у нас, и дизайн коробки очень хорошо узнаваем – черный картон с выделяющимся названием кулера и его фотографией на лицевой стороне. На коробке указани уровень тепловыделения TDP 160 Вт, который способен отвести кулер.

На узких боках размещена многоязычная информация о возможностях кулера (к сожалению, русского языка нет): разработан для применения в небольших игровых/мультимедийных ПК, не мешает установке модулей памяти (узкий радиатор), применение тихого 135 мм вентилятора. Конечно же на коробке подчеркивается страна (Германия), где был разработан кулер и немецкий контроль качества. Подтверждением этого является 3-х летняя гарантия, даваемая на кулер.

На широкой задней части можно найти пояснения к конструкции кулера и его характеристики: алюминиевые пластины, тонкий (Slim) дизайн, тихий 135 мм вентилятор и четыре 6 мм тепловые трубки. Местом изготовлением является Тайвань.

Набор аксессуаров предусматривает установку кулера на платформы AMD и Intel (есть соответствующие крепления), второго вентилятора (есть дополнительная пара скоб), у которого должны быть посадочные отверстиями под 120 мм вентилятор. Внутри так же находятся термопаста, металлический бекплейт и инструкция по установке.

В комплект входит один 135 мм вентилятор be quiet! из серии SilentWings(маркировка BQ SlW3-13525-MR-PWM) с оптимизированным профилем лопастей для снижения уровня шума. Его максимальная паспортная скорость вращения составляет 1400 rpm. «Обод» корпуса (место контакта с радиатором) имеет резиновую основу, что снижает вибрации, передаваемые на радиатор.

Внешний вид

Позиционирование be quiet! Shadow Rock Slim в качестве премиум-кулера повлияло и на его солидный внешний вид – большой 135 мм вентилятор, полированная алюминиевая декоративная пластина, металлические колпачки на концах тепловых трубок. На первый взгляд не скажешь, что кулер be quiet! Shadow Rock Slim предназначен для небольших ПК, так как его высота (161 мм) сравнима суперкулерами, а значит в узкие корпуса он не влезет,но за счет остальных размеров (длина 74 мм, ширина 137 мм) он получается действительно небольшим, позволяя использовать модули памяти с высокими радиаторами (из-за особенностей крепления это касается только платформ Intel) и не блокируя ближайший слот PCI-E на материнской плате.Вес у него приличный – 730 грамм.

Конструкция радиатора представляет собой четыре медные U-образные 6 мм тепловые трубки, на которых закреплены 52 алюминиевые пластины. С использованием штатного вентилятора это позволяет отвести 160 Вт тепла.

Большую высоту радиатора предопределило не только количество алюминиевых пластин с толщиной ~0,8 мм, но и межреберное расстояние, составляющее ~2 мм. Таким образом производитель позаботился о том, чтобы кулер был максимально эффективным при небольших скоростях вращения. Для повышения эффективности на радиатор может быть установлен еще один вентилятор.

Для лучшего эстетического вида сверху установлена алюминиевая пластина с названием производителя be quiet! и металлические колпачки, скрывающие концы тепловых трубок. Под декоративной пластиной хорошо заметен профиль основных пластин – выступы, направляющие воздушный поток к тепловым трубкам.

Еще один момент с точки зрения высокого качества изготовления – контакт тепловых трубок с медным основанием реализован с помощью пайки. Само основание сделано зеркальным...

… и оно оказалось неровным – в одной плоскости оно выпуклое по центру, а в другой наоборот – вогнутое. Это хорошо видно по обильному слою термопасты на основании и теплораспределительной крышке процессора Intel Core i5 4670K, но причина такого оказалась еще и в особенностях установки.

Процесс установки

Нельзя сказать, что установка кулера be quiet! Shadow Rock Slim сложная, но все-таки могут возникнуть проблемы/нюансы, как при установке на платформы Intel из-за широкого бекплейт (подробности далее), так и AMD из-за единственного варианта фиксации крепления, отчего кулер будет перекрывать ближайшие слоты памяти, блокируя установку высоких модулей памяти.

1. Для начала собираем и фиксируем на радиаторе крепление под нужный сокет – в нашем случае это Intel LGA1150. Снимать вентилятор не обязательно.

2. Закрепляем бекплейт кулера.

3. Наносим термопасту и с помощью винтов со стороны бекплейт фиксируем радиатор с вентилятором(ами).

Казалось бы, все хорошо и кулер ничему не мешает...

… но присмотревшись внимательно, было обнаружено, что бекплейт упирается в элементы материнской платы ASUS Z97-PRO. Конечно на бекплейт наклеена пленка, не позволяющая закоротить контакты, но возможна ситуация, когда края бекплейт могут все-таки закоротить, да и от этого не достигается наилучший прижим основания кулера к теплораспределительной крышке процессора Intel Core i5 4670K, а значит и эффективность охлаждения будет хуже. Поэтому от тестирования с разгоном процессора пришлось отказаться.

А если у платы сзади есть дополнительные пластины? Например, как уASUS Z170-DELUXE. Тогда установка бекплейт (и кулера) будет невозможной.

Так что производителю стоит подумать над «уменьшением» размеров бекплейт или выпуском отдельного бекплейт для платформы Intel, как это делают некоторые другие компании, напримерNoctua.

Тестовый стенд

Конфигурация стенда:

• Центральный процессор: Intel Core i5 4670K (Vcore = 1.100V)
• Система охлаждения: be quiet! Shadow Rock Slim и Noctua NH-U9S
• Термоинтерфейс: ARCTICMX-2
• Материнская плата: ASUS Z97-PRO
• Оперативная память: DDR3-1600 2x8Gb Kingston HyperX FURY HX316C10FWK2/16
• Видеокарта: PowerColor PCS+ R9 380 4GB
• Накопители: SSD Kingston HyperX FURY 240Gb (SHFS37A/240G)
• Корпус: Fractal Design Define R5
• Контрольная панель: Scythe Kaze Master KM01-BK
• Блок питания: Deepcool Quanta DQ850 (850 Вт)
• Операционная система: Windows 8.1 Профессиональная x64

Потребление системы в простое 65 Вт, под нагрузкой – 165 Вт. Для измерения нагрева ядер использовалась утилита HWMonitor и тестовый пакет LinX 0.6.5 (4 прогона, объем памяти 12288 Мбайт) со временем выполнения ~20 минут. Бралась температура самого горячего ядра.

Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками:

• Диапазон измерений: 30–130 дБ
• Погрешность измерений: ±1,5 дБ
• Точность измерений: 0,1 дБ

Дистанция измерения – 30 см.

В качестве эталонного кулера использовался Noctua NH-U9S (5 тепловых трубок, 92 мм вентилятор). Обороты вентиляторов обоих кулеров регулировались с помощью контрольной панели Scythe Kaze Master KM01-BK.

Результаты тестирования

Уровень шума.

Кулер действительно получился тихим. Комфортный уровень шума 135 мм вентилятор be quiet! SilentWingsобеспечивает даже на своей максимальной скорости вращения 1400 rpm, а если обороты снизить до 1000 rpm и ниже, то с небольшого расстояния будет слышен шелест воздуха.

Температура.

Из-за вогнутогооснования и не идеального прижима мы не ожидали чуда в результатах, но все-равно кулер Shadow Rock Slim уверенно обошел «конкурента» (на 3-4 °С). В большинстве режимов работы вентилятора температура самого горячего ядра процессора Intel Core i5 4670K, с учетом все-таки немного повышенного напряжения Vcore, находилась в пределах нормы и только на минимальных оборотах (800 rpm) была достигнута отметка 90 °С.

Выводы

Кулер be quiet! Shadow Rock Slim оставил о себе двойственное впечатление: с одной стороны, по внешнему виду, конструкции радиатора, качеству изготовления и применением тихого 135 мм вентилятора его можно охарактеризовать как премиум-кулер для небольших систем на платформе Intel, позволяющий использовать высокие модули памяти и видеокарту в ближайшем к сокету процессора слоте PCI-E.

С другой стороны он достаточно высокий и может не влезть в «узкие» корпуса. В нем используется не самая удачная система крепления для платформ AMD, отчего возможны только два варианта установки радиатора, при которых он будет блокировать ближайшие слоты оперативной памяти. Универсальный «широкий» бекплейт может вызвать проблемы с установкой кулера на платформы Intel и даже повлиять на прижим, а значит и общую эффективность охлаждения, которая в нашем случае оказалась не идеальной из-за наличия у тестируемого экземпляра еще и вогнутого по центру основания. Что еще может «отпугнуть», так это, с учетом высокого курса доллара/евро, его завышенная в российской рознице цена, составляющая около 5000 рублей.

Если не гнаться за максимальным результатом и искать тихий кулер, то стоит обратить внимание наbe quiet! Shadow Rock Slim.

Преимущества:

• Внешний вид;
• Высокое качество изготовления;
• Тихий 135 мм вентилятор;
• Поддержка "устаревших" платформ AMD и Intel;
• Совместимость с высокими модулями памяти (для платформ Intel) и не блокирует ближайший слот PCI-E;
• Возможность установки второго вентилятора;
• Неплохая комплектация.

Недостатки:

• Из-за высоты 161 мм не подойдет для действительно компактных систем (узких корпусов);
• У платформ AMD может блокировать ближайшие 1-2 слота оперативной памяти;
• Бекплейт может помешать установке кулера на платформы Intel LGA775/115x/1366;
• Вогнутое основание у тестируемого экземпляра;
• Высокая цена.
