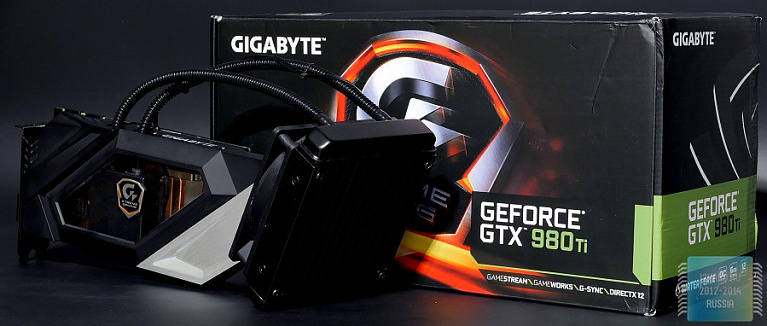

Обзор и тест видеокарты Gigabyte GTX 980 Ti Waterforce Xtreme Gaming (GV-N98TXTREME W-6GD)

В сегменте наиболее дорогих и функциональных графических ускорителей появилось несколько интересных новинок от Gigabyte. И судя по всему, данный производитель всерьез вознамерился заявить о себе во всеуслышание. Рассматриваемая сегодня видеокарта относится к новой серии XTREME Gaming, которая сочетает в себе самые передовые разработки и многолетний опыт этой компании. Также, данная модель создана на базе самого быстрого чипа от NVIDIA и оснащена системой жидкостного охлаждения. Всего перечисленного более чем достаточно, чтобы обратить внимание на столь интересное устройство и рассказать о нём нашим постоянным читателям.

Спецификация

  • Производитель: Gigabyte;
  • Модель: GV-N98TXTREME W-6GD;
  • Графический процессор: GM200;
  • Техпроцесс: 28 нм;
  • Частота GPU: 1216 МГц;
  • Кол-во шейдерных процессоров: 2816;
  • Видеопамять: 6 Гб;
  • Тип видеопамяти: GDDR5;
  • Разрядность шины видеопамяти: 384 бит;
  • Частота видеопамяти:1800 МГц (7.2 ГГц QDR);
  • Поддержка SLI: есть, 4-way;
  • Поддержка HDCP: есть;
  • Порты: 3х DisplayPort, DVI-I, HDMI;
  • Макс. кол-во подключаемых мониторов: 4;
  • Разъем дополнительного питания: 8-pin + 8-pin;
  • Длина: 270 мм;
  • Цена: 68000 руб.

Позиционирование

Gigabyte GTX 980 Ti Waterforce Xtreme Gaming метит в самую верхушку ТОП-сегмента, где люди не привыкли считать деньги и готовы доплатить за необычный дизайн или расширенный функционал. Однако, в текущей экономической ситуации даже наиболее обеспеченный потребитель скорее всего задумается об экономии, что может существенным образом отразиться на продажах.

Обратимся к конкурентам, может ли кто-то предложить нечто похожее? Да, есть в ассортименте MSI одна модель (GTX 980Ti SEA HAWK), которая также оснащена системой жидкостного охлаждения. Справедливости ради отметим, что устройство Gigabyte дополнительно снабжено необычным защитным покрытием и RGB подсветкой, что говорит не в пользу решения от MSI. Если же взять немного шире, то следует упомянуть такие модели, как: ASUS ROG MATRIX GTX 980 Ti Platinum, MSI GTX 980Ti LIGHTNING и GALAX GeForce GTX 980 Ti HOF.

Упаковка и комплектация

Те кто много раз сталкивался с продукцией Gigabyte наверняка устали от повторяющегося внешнего вида упаковки, который никак не отражал стоимость устройства. Эти времена закончились и теперь для каждого сегмента (бюджетный – средний - премиальный) производитель подобрал своё оформление. Наиболее ярко выглядит упаковка серии XTREME Gaming в центре которой находится щит с текстурой напоминающей пчелиные соты.

В особенностях заявлено наличие системы жидкостного охлаждения, возможность изменения цвета подсветки, дополнительный коннектор питания и режим LN2 Mode для повышения стабильности при разгоне, защитное покрытие печатной платы и усиленная подсистема питания с использованием качественной элементной базы.

Хочется особо отметить старания производителя по защите содержимого упаковки, это весьма актуально с учётом стоимости рассматриваемой видеокарты. Устройство и комплектация надежно зафиксированы в специальной вспененной форме.

А вот комплект поставки можно назвать весьма скудным и единственным необычным элементом здесь является напульсник. Помимо этого вы найдете диск с драйверами, документацию, наклейку с логотипом серии и коннектор 2х6-pin -> 8-pin.

Внешний вид изделия

Благодаря необычному дизайну видеокарта сильно выделяется на фоне других моделей. Помимо радиатора и трубок отличительным элементом является большое окно в центре, благодаря чему можно осмотреть внутреннее устройство системы охлаждения. Кроме того, здесь находятся две прозрачные подсвечиваемые трубки, которые призваны еще более подчеркнуть внешний вид. Некоторые сейчас могут возразить, что все равно при стандартном размещении графического ускорителя внутри корпуса ничего не увидеть и это верно. Но все течёт и меняется и на смену уже зарекомендовавшему себя формату приходят различные нововведения, которые находят отражения в новых моделях компьютерных кейсах. Взгляните, например, на такие модели как Thermaltake Core X1, Corsair 380T, SilverStone RVZ01 и вы поймете, что дизайнерские изыски Gigabyte в будущем окупятся с лихвой.

На обратной стороне расположена стильная металлическая пластина с перфорацией, которая призвана защитить элементы печатной платы, а также дополнительно подчеркнуть внешний вид. Кстати, это не первый опыт компании по использованию замкнутого контура СЖО, я думаю некоторые вспомнят модель GV-N980X3WA-4GD, которая представляла собой тандем из трёх GTX 980.

Длина видеокарты не превышает 270 мм, что позволяет разместить её в более компактных корпусах. При этом, система охлаждения занимает ровно два слота.

С обратной стороны предусмотрены специальные вырезы для вывода шлангов и провода от вентилятора, который закреплён на одной из трубок черными стяжками.

Вторым подсвечиваемым элементом является надпись Gigabyte и здесь наблюдается некоторая непоследовательность в действиях компании. Дело в том, что на видеокартах с воздушной системой охлаждения серии G1 Gaming и XTREME GAMING подсвечивается надпись Windforce. Тогда в случае с GV-N98TXTREME W-6GD было бы логично использовать словосочетание Waterforce, а не Gigabyte.

Для питания видеокарты предусмотрено наличие двух восьмиконтактных разъемов. Для обеспечения стабильной работы системы вам потребуется качественный блок питания мощностью 600 Вт, но учитывая возможный разгон видеокарты и процессора рекомендую взять модель с запасом.

Отличительной особенностью Gigabyte GTX 980 Ti Waterforce Xtreme Gaming является наличие дополнительного шестиконтактного разъема и кнопки для активации режима LN2 Mode. По заверениям производителя это должно поспособствовать более уверенному разгону.

Интерфейсная панель несёт на себе типичный для GTX 980 Ti набор портов: 3х DisplayPort, DVI-I, HDMI.

Система охлаждения

В первую очередь при разборе снимается кожух. Хочу отметить, что этот элемент как и прозрачное окно выполнен из пластика, что как-то несолидно для видеокарты высшей ценовой категории. Сделано это видимо не только из соображений экономии. Такое решение позволяет облегчить конструкцию в целом и не допустить провисание печатной платы.

Также, потребуется отсоединить два 4-х пиновых коннектора, которые питают подсветку окна и логотипа компании.

Для снятия помпы потребуется открутить девять шурупов. Следует упомянуть, на самой видеокарте нет никаких пломб или наклеек препятствующих разбору, что следует отнести к плюсам.

От помпы идёт двухконтактный разъем, который подключается через разветвитель на разъеме от вентилятора, т.е. питание помпы и вентилятора совмещенное. Обратите внимание на единственную тепловую трубку, которая отходит на металлическую пластину служащую для снятия тепла с силовых элементов.

В основе конструкции лежит принцип испарительной камеры. Основание водоблока совмещено с медной пластиной, которая отводит тепло от чипов памяти. Во всех местах контакта с элементами используются теплопроводящие прокладки. Как упоминалась ранее, для фиксации этой части системы охлаждения используется девять шурупов, что гарантирует хороший прижим и надежность крепления.

Так как радиатор является частью СЖО, то вам потребуется дополнительное посадочное место для его установки. При этом, длина трубок достигает 28 см и в связи с этим могут возникнуть некоторые проблемы с совместимостью. Но в большинстве случаев у вас все же получится установить эту модель практически в любой корпус, так как наличие на задней стенке посадочного места для 120 мм вентилятора является чуть ли не стандартом.

К плюсам Gigabyte GTX 980 Ti Waterforce Xtreme Gaming можно отнести использование лишь одного вентилятора (Power Logic PLA12025B12HH-LV ), что позволит избежать лишнего шума. А вот если обратить внимание на ближайшего конкурента в лице GTX 980Ti SEA HAWK, то там охлаждение реализовано на двух вентиляторах, причём один из них турбинного типа. Это может косвенно свидетельствовать о более шумной системе охлаждения у MSI.

Для фиксации на стенке корпуса в радиатор уже вкручено четыре дополнительных болта. В общей сложности здесь 12 плоских каналов, между которыми проклеена гофролента. С обоих сторон в конструкции радиатора можно заметить дополнительные расширения, которые призваны увеличить объём жидкости циркулирующей в контуре.

И завершающей составляющей СО становится бэкплейт, который по сути не участвует в теплоотводе, а используется для улучшения внешнего вида и защиты печатной платы.

Печатная плата

Здесь применяется модифицированная печатная плата с усиленной подсистемой питания и качественной элементной базой. Помимо этого, отличительной особенностью является защитное покрытие против влаги, коррозии и пыли. Да-да вы не ослышались, если случится протечка в процессорной СВО, то Gigabyte GTX 980 Ti Waterforce Xtreme Gaming останется исправной. Чего не скажешь о MSI GTX 980Ti SEA HAWK, которую постигнет незавидная участь.

С обратной стороны можно лишь отметить наличие большого количества танталовых конденсаторов.

Графический процессор GM200-310-A1 произведен по 28 нм техпроцессу и несет на борту 8 млрд. транзисторов и 2816 шейдерных процессоров. Кристалл снабжен металлической рамкой, что предохраняет его от возможных сколов. Важной особенностью здесь является заводское повышение частоты чипа со стандартных 1000 МГц до 1216 МГц.

Все микросхемы памяти распаяны с одной стороны и контактируют с медной пластиной, которая совмещена с водоблоком. На чипах Samsung нанесена маркировка K4G41325FC-HC28. Общий объем памяти составляет 6 ГБ и набран 12 микросхемами. Разрядность шины составляет 384 бита. Эффективная частота памяти в следствии заводского разгона также увеличена на 200 МГц.

Подсистема питания выполнена по схеме 12+2+1. Двенадцать фаз отведено на графический процессор, две фазы на память и одна на PLL (генератор с фазовой автоподстройкой частоты).

Силовые ключи выполнены в виде готового интеллектуального модуля FDMF6823C, включающего в себя полевые транзисторы с драйвером и всевозможные защиты.

Чуть выше можно найти два разъема, один из которых не задействован (2-х пиновый), а второй используется для подключения подсветки окна (4-х пиновый).

Управляет подсистемой питания ШИМ-контроллер промаркированный как uP1984a. Левее расположен микроконтроллер Texas Instruments с маркировкой MSP430, на базе которого реализовано управление подсветкой.

Как уже упоминалось ранее, две фазы отведено на память. Правее находятся два четырёхконтактных разъема для подсветки и питания помпы с вентилятором. Так как коннекторы одного цвета, производитель отметил их надписями LED и FAN, чтобы во время сборки вы не перепутали куда и что подключать.

Конфигурация тестового стенда

  • Процессор: Intel Core i7-6700K (4000 МГц);
  • Материнская плата: ASUS Z170-DELUXE, версия БИОС 0901;
  • Кулер: Raijintek Triton 280;
  • Термоинтерфейс: Arctic Cooling MX-2;
  • Память: 4 x 4 Гбайт DDR4 2800, CORSAIR Vengeance LPX CMK16GX4M4A2800C16;
  • Видеокарта: Gigabyte GTX 980 Ti Waterforce Xtreme Gaming;
  • Накопитель SSD: OCZ Vector 180 240 Гбайт;
  • Регулятор вращения вентиляторов: Schyte Kaze Q-12;
  • Блок питания:SeaSonic Snow Silent-1050 1050W;
  • Корпус: NZXT Switch 810;
  • Монитор: VIEWSONIC VP2770-LED;
  • Операционная система: Windows 7 64-bit Service Pack 1;
  • Драйвера: GeForce 359.06.

Следует отметить, что при установке в корпус видеокарта не провисает. Для начала лучше зафиксировать видеокарту в слоте PCI-E, а уже затем крепить радиатор предварительно открутив четыре комплектных шурупа с обратной стороны.

Трубки жестковаты и если радиатор не встаёт на место, то обратите внимание на провод идущий от вентилятора. Из-за стяжек и определенного положения он может немного мешаться при монтаже радиатора, в таком случае стяжки можно прокрутить и ослабить натяжение кабеля.

В качестве центрального процессора использовался Intel Core i7-6700K, при этом частота процессора была номинальной. Роль платформы выполняла материнская плата ASUS Z170-DELUXE (версия BIOS 0901). Значение FCLK было задано вручную и соответствовало 1000 МГц. Память функционировала на частоте 2800 МГц при активном профиле XMP с таймингами 16-18-18-36. Термоинтерфейс для GPU был заменён на Arctic Cooling MX-2.

Рассматриваемый экземпляр Gigabyte GTX 980 Ti Waterforce Xtreme Gaming отличается от эталонного образца использованием системы жидкостного охлаждения, увеличенной на 216 МГц частотой GPU и увеличенной на 200 МГц эффективной частотой памяти. Помимо этого была полностью переработана печатная плата и усилена подсистема питания.

Синтетические тесты

Для оценки производительности в синтетике использовались тесты Valley Benchmark, Heaven Benchmark и 3DMark13.

Игровые тесты

Перейдем к игровым приложениям и остановимся на методике тестирования. Измерение FPS проводилось с помощью утилиты FRAPS, разрешение во всех играх было установлено на 2560х1440 точек. Вручную отключены следующие параметры:

  • VSync (вертикальная синхронизация)

Все остальные настройки были установлены на максимально возможные. Для сравнительного анализа в некоторых играх приведены результаты полученные на других графических ускорителях.

Температура и разгон

Для начала приведу скриншот c ASIC Quality.

Разгон проводился при активации режима LN2 Mode и подключении дополнительного питания.

Для LN2 mode характерны дефолтные настройки для GPU и памяти. Но в нашем случае произошло небольшое недоразумение. Все дело в том, что частота чипа вместо стандартного значения 1000 МГц соответствовала 1100 МГц, что подтверждает следующее изображение. В следствии чего образовались эти дополнительные 100 МГц времени разбираться не было, да и на разгон это совершенно не повлияет.

Для разгона использовалась утилита MSI Afterburner, разгон осуществлялся с поднятием напряжения:

  • Частоту GPU удалось повысить на 250 МГц, что в итоговом варианте составило 1350 МГц. С учетом GPU Boost (+138 МГц в режиме LN2 mode) значение выросло до 1490 МГц.
  • Частота памяти была увеличена на 544 МГц и достигла значения 2025 МГц (8ГГц QDR), получилась хорошая прибавка.

На данный момент это рекордный показатель достигнутый в Fire Strike Extreme на нашем тестовом стенде. Следует учитывать, что процессор работал в номинальном режиме, т.е. без разгона.

Перейдем к рассмотрению эффективности системы охлаждения. Тестирование происходило в открытом корпусе при комнатной температуре 26 градусов. Замкнутый контур СЖО хорошо справляется с поставленной задачей и даже под максимальной нагрузкой с повышением питающего напряжения температура не превышает 64 градусов. Что же до минимального значения, оно составило 29 градусов. Но тут есть одна загвоздка. Дело в том, что рассмотренная ранее ASUS ROG MATRIX GTX 980 Ti Platinum при использовании воздушного охлаждения продемонстрировала практически такой же результат. И это с учетом того, что там применяется технология прямого контакта и из-за небольшой площади чипа часть трубок по сути не задействована.

Скорость вентилятора варьируется в зависимости от загруженности видеокарты (от 863 до 1170 об/мин.). Отсутствие полупассивного режима совершенно не вредит. Вентилятор совершенно не слышно, как при минимальной, так и при максимальной нагрузке. Но есть один нюанс. Все дело в том, что иногда помпа начинает издавать высокочастотный писк, что может огорчить любителей полной тишины.

Фирменное ПО и подсветка

Все видеокарты Gigabyte поддерживают фирменное программное обеспечение OC GURU II. Данная утилита предоставит доступ к опциям для осуществления разгона, а также позволит отрегулировать работу вентиляторов. Здесь же доступен мониторинг ключевых параметров ускорителя, выбор режима работы (OC/GAMING/ECO) и настройка подсветки (яркость, интенсивность, выбор цвета или эффекта).

Режимы OC/GAMING/ECO отличаются между собой частотой графического процессора и памяти. Было бы правильным решением использовать по умолчанию профиль OC, чтобы не приходилось прибегать к установке какого-либо режима.

Перейдём к подсветке, здесь Gigabyte удалось дополнительно выделиться на фоне конкурентов. Все дело в том, что вы можете установить буквально любой требуемый цвет, а также активировать интересные эффекты. Наиболее выигрышно данная модель будет смотреться в тех корпусах, где видеокарта располагается нестандартным образом. Этого можно достичь при использовании рейзеров. Кроме того, есть корпуса где видеокарта ориентирована обратной стороной, взгляните, например, на Raijintek STYX или Corsair Carbide 600C.

Заключение

У компании Gigabyte получилось создать добротное устройство на базе топового чипа от NVIDIA, которое пополнит пантеон моделей сегмента премиум. Среди плюсов можно особенно отметить прибавку в производительности благодаря заводскому разгону и использование высокоэффективного all-in-one решения для отвода тепла. Следует также упомянуть про ключевые отличия, которые пока доступны только для ускорителей Gigabyte: RGB подсветка и специальное покрытие для PCB, которое защищает от влаги, коррозии и пыли.

Но есть и некоторые нюансы. Во-первых, это позиционирование ускорителя, которое нацелено на самый верхний сегмент рынка. Из-за этого приходится соперничать с другими моделями класса премиум, которые способны показать сопоставимый уровень эффективности системы охлаждения не прибегая к использованию замкнутого контура СЖО. Сильной стороной в данном случае являются компактные габариты GV-N98TXTREME W-6GD, что допускает установку даже в небольшие корпуса, где предусмотрено хотя бы одно посадочное место для радиатора. Применение системы жидкостного охлаждения также по достоинству оценят те, кто хочет собрать систему из двух таких видеокарт, ведь не секрет, что при таком подходе горячий воздух будет выбрасываться за пределы корпуса гораздо быстрее. Да и в целом, две такие видеокарты будут меньше греться и соответственно греть все остальные компоненты системы. Но если мы говорим про использование одной видеокарты и достаточно просторном корпусе, то выбор уже становится не столь очевидным.

Во-вторых, это отсутствие пассивного режима, когда вентилятор останавливается при малых нагрузках. Проблема даже не столько в вентиляторе, он работает достаточно тихо, а именно в помпе, которая издает при работе высокочастотные звуки.

В-третьих, это использование маркого пластика в оформлении. Я понимаю, что другие производители также используют пластиковый кожух, но вот качество материалов здесь несопоставимо.

Из мелких недоработок и пожеланий хотелось бы отметить отсутствие возможности сохранения выбранных параметров для подсветки в памяти устройства. При включении или перезагрузки подсветка будет оранжевой и вы никак этого не измените. Сюда же можно отнести установку режима GAMING в качестве основного. Зачем это делать, если есть режим OC, который пусть и незначительно, но повышает частоту GPU до 1241 МГц.

Плюсы:

  • Стильный дизайн;
  • Наличие изменяемой RGB подсветки;
  • Усиленная подсистема питания;
  • Качественная элементная база;
  • Заводской разгон графического ядра и памяти;
  • Высокий уровень производительности;
  • Высокая эффективность системы охлаждения;
  • Видеокарта занимает два слота, при этом длина не превышает 27 см;
  • Видеокарта не провисает под тяжестью системы охлаждения;
  • Поддержка фирменного ПО OC GURU II.

Минусы:

  • Высокочастотный писк издаваемый помпой;
  • Кожух и прозрачное окно выполнены из пластика;
  • Настройки для подсветки не сохраняются в памяти устройства;
  • В корпусе потребуется наличие одного посадочного места для установки радиатора;
  • Цена, за премиум сегмент придётся раскошелится.

По мнению редакции, учитывая все плюсы и минусы, Gigabyte GTX 980 Ti Waterforce Xtreme Gaming (GV-N98TXTREME W-6GD) получает награду "Серебро".
