Обзор и тест корпуса be quiet! Silent Base 800 Window

Компания be quiet! решила попробовать себя в чем-то новом- в прошлом году под этим брендом было представлено 2 корпуса:Silent Base 800 иSilent Base 600. Обе модели имеют несколько модификаций. Так, вы можете приобрести эти модели в нескольких расцветках -Black, Orange, Silver и Red, последняя расцветка доступна только дляSilent Base 800.Стоит отметить, что яркие цветные модификациине подразумевают под собой полную покраску корпуса в обозначенный цвет, акцент делается только на некоторых его элементах.Атакже вы можетевыбрать между вариантами со стеклом сбоку или же с глухой стенкой. Будет интересно узнать, насколько инженерам компании удался новый для нихпродукт?Редакции i2HARD был предоставлен корпусbe quiet! Silent Base 800 в черном цветовом решении со стеклом сбоку. Вместе с вами, уважаемые читатели, мы узнаем, удачно лиbe quiet! дебютировали в этом направлении?

Технические характеристики

Общая информация:

• Форм-фактор: ATX;
• Совместимый формат материнских плат:ATX, Micro-ATX, Mini-ITX;
• Размеры корпуса без подставки (Д х Ш х В) вмм: 495 x 230 x 542;
• Размеры корпуса с подставкой (Д х Ш х В) вмм:495 x 266 x 559;
• Вес в кг: 9,31;
• Количество портов USB 3.0 / USB 2.0 на передней панели: 2 / 2;
• Слоты расширения: 7;
• Количество местдля установки вентиляторов: 6;
• Корзины для жестких дисков: 2 корзины, съемные;
• Макс. высота процессорного кулера (мм): 170.

Материалы:

• Верхняя /нижняя панели:ABS Plastic;
• Боковыепанели: сталь,0,7 мм;
• Двойное стекло: Polycarbonate;
• Передняя панель: ABS Plastic;
• Подставка: Nylon, Fiber, Rubber.

Слоты для устройств

• Количество слотов 5,25":3;
• Количество слотов3,5":7;
• Количество слотов2,5": 4.

Система охлаждения

• Фронтальные вентиляторы: 2 x be quiet! Pure Wing 2,140 мм,1000 об/мин;
• Тыловой вентилятор: 1 x be quiet! Pure Wings 2,120 мм,1500 об/мин;
• Уровень шума при12 В (дБ(А)): фронтальные: 18,8 /тыловой: 19,2;
• Поток воздуха при 12 В (cfm, м³/ч): фронтальные: 61,2 /тыловой: 51,4;
• Воздушное давление при12 В (мм H2O): фронтальные: 0,76 /тыловой: 1,25;
• Входная мощность (Вт): фронтальные: 1,08, тыловой: 1,04;
• Входной ток (A): 0,09;
• Разъем: 3-pin.

Совместимые БП

• Макс.размер без дополнительного нижнего вентилятора(мм):290;
• Макс. размер с дополнительным нижним вентилятором (мм): 160.

Совместимость с видеокартами

• Макс. длина сустановленной верхней корзиной HDD (мм): 290;
• Макс. длина без верхней корзины HDD (мм): 400.

Шумо- и виброизоляция

• Изоляционное покрытие передней панели: ✓
• Изоляционноепокрытие боковой панели: ✓
• Антивибрационное крепление HDD: ✓
• Антивибрационное крепление вентиляторов: ✓
• Антивибрационное крепление БП: ✓

Съемные пылевые фильтры

• Спереди, снизу, сбоку.

Сервис

• Гарантия: 3 года.

Описание упаковки икомплектации

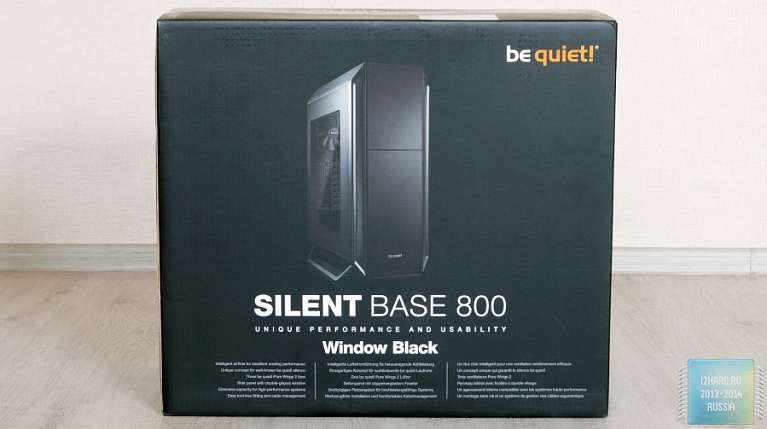

be quiet! Silent Base 800 поставляется в объемной картонной коробке в фирменном цветовом оформлении. На коробкеимеется подробное описание продукта и всех его технических характеристик.

Внутри корпус надежнозафиксирован тремявставкамииз пенопласта. Также на корпус одет мешок из нетканого материала.

Внутри корпуса вы обнаружите небольшой коробок с крепежными элементами и подробное руководство пользователя.

Внешний вид и внутреннее устройство

Сразу хочется отметить солидный внешний вид корпуса. Черное матовое покрытие, скошенные углы, металлические решетки и минимум ненавистного многим глянца.

Фронтальная панель сделана полностью из пластика. Доступ к слотам5,25" закрытдверцей, которая удерживается в закрытом положении небольшими магнитиками.Имеется возможность изменениянаправленияоткрытия дверцы путем её перевешивания(потребуется снять фронтальную панель, она закреплена на пластиковых защелках). Внутренняя сторона фронтальных пластиковых поверхностей покрыта толстым слоем шумоизолирующегоматериала. Нижняя пластиковая панель закреплена при помощи двух нажимных замков (аналогичные стоят на корпусах Corsair, как показала практика, не самый надежный элемент - легко сломать). 2 фронтальные 140 мм«вертушки» закрыты мелкоячеистым противопылевым фильтром. Фильтр легко снимается для осуществления его очистки.

Верхняя панель также сделана из пластика. В задней её частиимеются поперечные прорези для выхода нагретого воздуха от вентиляторов, которые вы сможете установить сверху - 2 х 140 мм или 2 х 120 мм(также возможно установитьрадиатор / необслуживаемуюСЖОдлиной не более 240 / 280 (Slim-радиатор) мм). Сразу предостерегу потенциального покупателя о том, чтоСЖО, вроде Corsair H110i (GT/X),не подойдут- там попросту не хватит места для нормального размещения подобных систем. Оптимальный вариант - Corsair H100i (GTX) и аналоги. Монтажные отверстия под установку 240 мм радиатораудлиненные, поэтому при установке такогорадиатора будет возможность сместить его в сторону стенки с окном (до 1,5 см), что исключит конфликт СО с материнской платой.В передней части расположен следующий набор интерфейсов: 2× USB 3.0, 2× USB 2.0 и разъемы для подключения гарнитуры. По центру располагается большая квадратная кнопка включения и индикатор активности HDD, который по совместительству является кнопкой RESET.

Правая боковая стенка сделана из стали. Внутренняя часть стенкипокрыта слоем шумоизолирующего материала.В середине находится квадратнаязаглушка. Честно говоря, не совсем понимаю, для чего она там размещена - вентилятор за поддоном не нужен, да и разместить его там не выйдет. А вот некоторые неудобства при сборке конфигурацииона доставляет, но об этом позже. По всей видимости вbe quiet! решили упроститьпроизводство. В базовой версии корпуса используются точно такие же стенки, которые являются полностью идентичными и взаимозаменямыми.

Задняя часть корпуса не отличается чем-то особенным. Место под установку 120 мм вентилятора, 3 отверстия для шлангов СЖО, 7 слотов расширения, место под БП, ручка для изъятия противопылевогофильтра, который размещен под блокомпитания. Противопылевой фильтр, кстати, довольно длинный. Такая длина идет с расчетом на возможную установку вентилятора в нижней частикорпуса для нагнетания холодного воздуха внутрь.

На левой стенке имеется большое акриловое окно. Желающие любоваться своим«железом», несомненно, будут довольны. Стекло установленодовольно-таки толстое. «Раз уж не получилось наклеить шумоизоляцию - сделаем стекло потолще», по всей видимости, именно этим руководствовались инженеры be quiet!

Нижняя часть корпуса сплошная. Никакой дополнительной перфорации или иных элементов, которые могли бы поспособствовать забору холодного воздуха нижним вентиляторомизвне нет.Лишь на боковых скосахсделаны четыре отверстия, которые нужны для установки ножек корпуса. После установки ножек корпус становится немного шире, но благодаря им же приобретает хорошую устойчивость на поверхности.

Теперь перейдем к внутреннему устройству. Ничего необычного нет. Все это мы уже могли наблюдать где-то ранее. Двесъемные корзины для накопителей, безвинтовое крепление устройств 5,25", большой вырез в поддоне, облегчающий монтаж процессорных СОи пучок проводов, идущих от интерфейсов, расположенных в верхнейчасти корпуса.

Процесс установки накопителей довольно интересен. Чтобы закрепить 3,5" HDD потребуется использовать 2 резиновые прокладки и 4 винта (прикручиваем накладки с накопителю). После этого нужно будет открутить держатель на корзине, приподнять его, установить в корзину HDD и зафиксировать его держателем. По одному2,5" накопителю можно разместитьв верхней части корзины (см. 4 отверстиядля винтов сверху корзин). Расположенная сверху корзина вмещает 3 накопителя, нижняя - 4. Корзины можно менять местами.

Внизу, в том месте, где располагается блок питания, имеются 4 прорезиненные накладки, которые предназначены для гашения вибраций создаваемых системой охлажденияБП.

За поддоном расположено еще 2 места для крепления 2,5" накопителей. Само крепление удобное, а вот его место, на мой взгляд, выбрано не очень удачно. Места за поддоном не сказать чтобы много, а установленные туда накопители отнимут еще почти сантиметр.

Теперь о системе охлаждения. Мест для установки вентиляторов целых шесть - 2 сверху (2 х 140 мм или 2 х 120 мм), 2 спереди (2 х 140 мм или 2 х 120 мм), 1 сзади (120 мм) и 1 снизу (140 мм или 120 мм). На передней панели установлено два фирменных 140 мм вентилятораPure Wing 2. Сзади установлен вентилятор из той же серии, только иного размера -120 мм. Вентиляторы из линейкиPure Wing 2 довольно неплохи - хороший воздушный поток при относительно невысоких шумовых показателях. Единственное, что разочаровывает - проблема, которая имела местои в случае с Corsair 750D - фронтальные вентиляторы засасывают воздух через небольшие перфорированные отверстия сбоку, что существенно ограничивает приток холодного воздуха внутрь системы. В комплекте, кстати, имеется один переходник-резистор понижающий скорость работы вентилятора (установлен на выдувающий вентилятор сзади). Так как вbe quiet! решили отказаться от встроенногореобаса - любителям тишины он придется как нельзя кстати.Если говорить о размещении вентилятора снизу, то стоит учесть длину вашего блока питания, так, например, если использовать 160 мм БП, торазместить 140 мм вентилятор не составит труда. Использование более длинных моделей не даст возможность установить 140 мм вентилятор и в таком случаепридется ограничиться 120 мм моделью, либо вовсе отказаться от его установки.

Сборка

Процесс сборки тестовой конфигурации в корпус полностью описываться не будет. Акцент будет сделанна некоторых важных, на мой взгляд, нюансах.

1. Блок питания на свое положенное место встает туго, так какмешает небольшая торчащая над ним пластина, которая прижимает БП к антивибрационным ножкам.
2. Как уже говорил ранее, об установке готовой СЖО с радиатором 280 мм вы можете позабыть. Только 240 мм. Спереди установить СЖО с 280 мм радиатором также не выйдет.
3. Неудобное расположение креплений для 2,5" накопителей за поддоном. Если есть возможность, то устанавливайте их только в корзины для накопителей. Установка накопителей за поддоном отнимет драгоценное свободное место, которого тамне так много.
4. Кабелипопросту не за чтозакрепить (мало выштампованных ушек для стяжек).
5. Помните ту квадратную вставку на правой стенке? Она своим выступающим креплением также мешает размещениюкабелей.
6. Снимайте пластиковые панели с осторожностью. Защелки не внушают доверия.

Но несмотря на вышеперечисленные недостатки, результат в целом смотрится симпатично. На небольшой пучок над корзиной для накопителей прошу внимания не заострять - это невостребованные провода, идущие от реобаса.

Тестирование

Тестовый стенд:

• Процессор: Intel i7-3930K (Socket LGA2011), 4 GHz, напряжение зафиксировано на 1,215 В;
• Система охлаждения: Corsair H100i GTX;
• Видеокарта: Sapphire R9 290X Vapor-X 4 GB;
• Мат. плата: ASUS P9X79 Pro;
• Оперативная память: Corsair Dominator Platinum, 4 x 8 GB, 1866 MHz;
• Накопители: Corsair Neutron GTX 240 GB + Seagate ST1000DM003;
• Блок питания: Corsair AX760i;
• Звуковая карта: CreativeSound Blaster X-Fi Titanium HD;
• Реобас: Lamptron FC Touch.

Тестирование будет заключаться в следующем: будут замерены максимальные показатели температурыядер процессора,видеокарты и жесткого дискав нагрузке. Температура в помещении на момент тестирования ~27-28°C.

Фронтальные вентиляторы отлично справляются с охлаждением корзины для накопителей.

Уточнение - процессор охлаждался СЖО Corsair H100i GTX с установленными комплектными вентиляторами.Скорость работы помпы была максимальной, скорость работы вентиляторов зафиксирована на ~2350 об/мин.

Для корпуса, который позиционируется как тихое решение - вполне себе достойныепоказатели. Отсутствие нормального притока холодного воздуха спереди сказывается на горячих комплектующих, так, в сравнении с Corsair 780T эта модель проигрывает 3 градуса в плане охлаждения видеокарты и целых 5 градусов открытому стенду.

Заключение

Впечатление оbe quiet! Silent Base 800 Window осталось хорошее. Корпус, несомненно, красив и необычен, что, как мне кажется, и является его главной фишкой. Неплохая, аглавноетихая комплектная система охлаждения тоже, конечно же, идет плюсом. Нельзя не отметить наличие противопылевых фильтров во всех нужных местах, что ограничит приток пыли в корпус.Но нужно отметить и недостатки, инженерам есть над чем поработать. Первое - нужно переделать правую стенку. Отверстие в центре там попросту не нужно, а заглушка там только мешает. Также за счет переработки этой стенки можно было бы увеличить место за поддоном, что совсем не помешает.Второе - значительно увеличить количество выштампованных «ушек» за поддоном, закреплять провода не к чему, что, конечно же, вызывает уйму неудобств при их укладке.

Стоит признать, что дебют компании be quiet!в данном направлении можно считать достаточно неплохим. Будем надеяться, что инженерыbe quiet! учтут все свои недочеты и последующие модели будут становиться только лучше.

Плюсы:

• Без сомнений - дизайн;
• Относительно тихая система охлаждения, хорошая звукоизоляция;
• Модульная система креплениянакопителей;
• Противопылевые фильтры.

Минусы:

• Установка 2,5" накопителей за поддоном существенно сократит количество свободного места для укладывания кабелей;
• Креплениявставки, расположенной направой стенке, мешает укладыванию кабелей;
• Мало креплений для стяжек за поддоном.
