Обзор и тест видеокарты GIGABYTE GTX 950 GV-N950XTREME-2GD

На просторах нашей родины GIGABYTE всегда входила в тройку сильнейших брендов по продажам графических ускорителей и системных плат.Правда, не могу сказать, что данная компания старалась как-то выделиться из общего потока и серьезно потеснить конкурентов, отвоевав тем самым часть рынка. Но в последнее время стало очевидно, что GIGABYTE не намерена больше мериться с таким положением дел и серьезно взялась за детальную проработку своего ассортимента. Так появилась на свет серия Extreme Gaming, в которой воплощены все передовые наработки и многолетний опыт производителя. В этой статье мы познакомимся с младшей моделью из этой серии и постараемся оценитьеё плюсы и минусы.

Спецификация

• Производитель:GIGABYTE
• Серия: Extreme Gaming
• Модель: GV-N950XTREME-2GD;
• Графический процессор: GM206;
• Техпроцесс: 28 нм;
• Частота GPU: 1203МГц;
• Кол-во шейдерных процессоров: 768;
• Видеопамять: 2 Гб;
• Тип видеопамяти: GDDR5;
• Разрядность шины видеопамяти: 128 бит;
• Частота видеопамяти: 1750 МГц (7 ГГц QDR);
• Поддержка SLI: есть;
• Поддержка HDCP: есть;
• Порты: DVI-I, HDMI, 3х DisplayPort;
• Макс. кол-во подключаемых мониторов: 4;
• Разъем дополнительного питания: 8-pin;
• Длина: 240 мм;
• Цена: 14000 руб.

Позиционирование

Графический ускоритель GTX 950 позиционируется как недорогое решение для игр. При этом, по производительности искомая модель расположена между GeForce GTX 750Ti и GeForce GTX 960. Если же рассмотреть альтернативу, то здесь с GeForce GTX 950 конкурируют AMD Radeon R9 270X и AMD Radeon R7 370. Однако, видеокарты AMD лишены целого ряда опций, которые предлагает в своих продуктах NVIDIA, к ним можно отнести:

• MFAA (многокадровое сглаживание);
• VXGI (воксельная глобальная иллюминация);
• DSR (динамическое суперразрешение);
• Adaptive V-Sync (адаптивная вертикальная синхронизация);
• NVIDIA GameStream (использование мощности GPU удаленно);
• NVIDIA ShadowPlay (запись игр на ПК).

Что же касаемо GIGABYTE, то в ассортименте этого производителя четыре разновидности GTX 950, две из которых снабжены «клонами» с измененной частотой ядра, итого получаем шесть штук. Этого вполне достаточно, чтобы выбрать подходящую модель.

Упаковка и комплектация

Для видеокарт серии Extreme Gaming было полностью переработано оформление упаковки. На лицевой части красуется яркий и стильный логотип в виде щита.

На обратной стороне говорится о том, что видеокарты данной линейки перенесут ваш игровой опыт на следующий уровень. Также, здесь отмечены некоторые ключевые особенности:

• Xtreme Cooling – видеокарта снабжена фирменной СО WindForce 2X с индикацией включения/выключения вентиляторов.
• Xtreme Outlook – изменение подсветки логотипа через фирменную утилиту OC GURU II.
• Xtreme Perfomance – чтобы гарантировать отсутсвие проблем с заводским разгоном, все видеокарты этой серии проходят дополнительные стресс-тесты на стабильность.
• Xtreme Protection – помимо бэкплейта производитель снабдил печатную плату специальным покрытием, благодаря чему видеокарта не боится воды, пыли и коррозии.
• Xtreme Durability – использование только качественной элементной базы, что непременнопродлит срок службы самогоустройства.

В комплект поставки входит руководство пользователя, переходник VGA -> DVI, диск с драйверами и фирменная наклейка, которая где-то затерялась.

Внешний вид изделия

Что ни говори, а если брать во внимание бюджетный сегмент, то видеокарта GIGABYTE GTX 950 GV-N950XTREME-2GD выгодно отличается по дизайну от ближайших конкурентов. Кожух выполнен из пластика. По всей видимости это сделали в угоду экономии, иначе видеокарта могла бы получиться и экстремально дорогой, ведь данная модель заряжена различными технологиями по полной. Но в оформлении все-таки присутствуют металлическиевставкисеребристого цвета. Отличительной особенностью является наличие в центре фирменного логотипа Extreme Gaming.

Наличие металлической пластины с обратной стороны печатной платы стало уже доброй традицией, когда речь заходит о премиальных моделях. Не стала исключением и GV-N950XTREME-2GD, которая снабжена стильным бэкплейт и наклейкой с указанием серийного и номера модели.

Система охлаждения занимает ровно два слота. С этого ракурса отчётливо видно, что для отвода тепла от подсистемы питания предусмотрен отдельный радиатор небольших размеров. А также видно, что один из чипов памяти соприкасается с массивным радиатором через термопрокладку. Кабеля для питания и регулировки скорости вращения вентиляторов аккуратно спрятаны за кожухом.

Длина видеокарты 240 мм, что гарантирует совместимость с большинством компактных систем. Однако, в ассортименте GIGABYTE есть решения и с меньшими габаритами. Кстати, на коробке мелким шрифтом упоминается, что в качестве минимальных требований по питанию достаточно будет блокана 400 Вт. Причем, данный расчёт базируется на системе с процессором Core i7 3.2 GHz. Для питания также потребуется наличие одного кабеля с 8-ми контактным разъемом.

На передней части выступает элемент кожуха, который рискует быть отломанным вследствие неаккуратной эксплуатации. Крайне не рекомендую лишний раз к нему прикасаться и тем более держать за него видеокарту.

Интерфейсная панель включает следующие разъемы: DisplayPort, DVI-D, DVI-I, HDMI.

Система охлаждения

Для отвода тепла производитель оснастил GV-N950XTREME-2GD фирменной системой охлаждения Windforce 2X. Хочется отметить небольшие размеры видеокарты. Правда, за это следует похвалить и конкурирующие модели GeForceGTX 950.

Никаких препятствий для снятия системы охлаждения здесь вы не найдете. Подобный ход со стороны производителя определенно оценят те, кто собирает кастомные проекты с СВО. Причем, защита печатной платы при попадании жидкости реализована здесь весьма кстати.

Два вентилятора довольно внушительных размеров крепятся на кожухе тремя шурупами. Кожух же в свою очередь фиксируется через соответствующие отверстия на радиаторе и затягивается четырьмя шурупами. Все сделано прочно и добротно.

Для быстрого рассеивания тепла с радиатора используются два вентилятора Power Logic. На обратной стороне нанесена маркировка PLA09215S12H. Вертушки построены на подшипнике скольжения. Диаметр крыльчатки составляет 86 мм. Для снижения турбулентности и увеличения воздушного потока на лопастях можно заметить ряд модификаций, в частности, изменен угол наклона и форма.

Односекционный радиатор состоит из 36 металлических никелированных пластин, которые пронзает одна S-образная тепловая трубка.

По отпечатку хорошо видно, что можно было прибегнуть к использованию двух тепловых трубок, благо площадь чипа это позволяет. В основании применяется технология прямого контакта, когда трубка напрямую контактирует с графическим процессором.

Бэкплейт выполнен из обработанного алюминия ичастично снабжен перфорацией. Помимо того, что пластина придает конструкции некоторую жесткость, она также защищает элементы размещенные на обратной стороне платы.

Печатная плата

Компактная печатная плата черного цвета выполнена по стандарту Ultra Durable VGA, что гарантирует использование только качественной элементной базы. Следует отметить, что для силовой части отдельно предусмотрен радиатор небольших размеров, который контактируется с транзисторами через специальную термопрокладку.

На обратной стороне распаян ряд значимых компонентов, о которых мы поговорим позже.

Вокруг кристалла нет защитной рамки, ее функцию отчасти выполняют специальные выступы на площадке радиатора, которые предназначены для фиксации шурупов. Графический процессор GM206-250-A1 произведен по 28 нм техпроцессу и несет на борту 768 шейдерных процессоров, 48 блоков текстурирования и 32 блока растеризации.

Память набрана четырьмя микросхемами Samsung, на корпусе которых можно разобрать маркировку K4G41325FC-HC28. Чипы распаяны с двух сторон и непосредственно с радиатором соприкасается лишь один из них. Разрядность шины памяти 128 бит.

Подсистема питания GPU построена по четырехфазной схеме, при этом, еще одна отводится на память.

Каждая фаза набрана двумя транзисторами 6508 и одним 6414A.

Для управления подсветкой используется микроконтроллер MPS430G2хх.

За управление питанием отвечает ШИМ-контроллер NCP81174 производства ON SEMICONDUCTOR. Распаян он на обратной стороне платы.

Конфигурация тестового стенда

• Процессор: Intel Core i7-6700K (4000 МГц);
• Материнская плата: ASUS Z170-DELUXE, версия БИОС 0901;
• Кулер: CRYORIG H7;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 4 x 4 Гбайт DDR4 2800, CORSAIR Vengeance LPX CMK16GX4M4A2800C16;
• Видеокарта: GIGABYTE GTX 950 GV-N950XTREME-2GD;
• Накопитель SSD: OCZ Vector 180 240 Гбайт;
• Регулятор вращения вентиляторов: Schyte Kaze Q-12;
• Блок питания: Thermaltake Toughpower Grand 1200W Platinum;
• Корпус: NZXT Switch 810;
• Монитор: VIEWSONIC VP2770-LED;
• Операционная система: Windows 7 64-bit Service Pack 1;
• Драйвера: GeForce 358.50.

В качестве центрального процессора использовался Intel Core i7-6700K.При этом, частота процессора была номинальной. Роль платформы выполняла материнская плата ASUS Z170-DELUXE (версия BIOS 0901). Значение FCLK было задано вручную и соответствовало 1000 МГц. Память функционировала на частоте 2800 МГц при активном профиле XMP с таймингами 16-18-18-36. Термоинтерфейс для GPU был заменён на Arctic Cooling MX-2.

Рассматриваемый экземпляр GTX 950 (GV-N950XTREME-2GD) отличается от эталонного образца увеличенной на 179 МГц частотой GPU и увеличенной на 100 МГц (эффективная - 400 МГц) частотой памяти.

Синтетические тесты

Для оценки производительности в синтетике использовались тесты Valley Benchmark, Heaven Benchmark и 3DMark13.

Игровые тесты

Перейдем к игровым приложениям и остановимся на методике тестирования. Измерение FPS проводилось с помощью утилиты FRAPS, разрешение во всех играх было установлено на 1920х1080 точек. Вручную отключены следующие параметры:

• VSync (вертикальная синхронизация)
• Anti-Aliasing (сглаживание)

Все остальные настройки в играх были установлены на максимально возможные.

Как видно из результатов, при таких настройках недостаток ФПС может наблюдаться разве что в третьем Ведьмаке, поэтому рекомендую отключить некоторые параметры в постобработке. Также, могут возникать просадки ФПС в Watch Dogs.Происходит это при обилии эффектов на экране, например,во время множественных взрывов.

Температура и разгон

Для разгона использовалась утилита MSI Afterburner, разгон осуществлялся без изменения питающего напряжения:

• Частоту GPU удалось повысить на 77 МГц, что в итоговом варианте составило 1280 МГц. Учитывая приличные заводской разгон такой результат можно признать хорошим.
• Частота памяти была увеличена на 500 МГц и достигла значения 2000 МГц (8 ГГц QDR), получилась отличная прибавка.

Вот таким стало значение в тесте 3DMark13 Fire Strike Extreme после разгона вручную.

Тестирование происходило в открытом корпусе при комнатной температуре 25 градусов. Система охлаждения хорошо справляется с поставленной задачей и даже под максимальной нагрузкой температура не превышает 64 градуса. Что же до минимального значения, оно составило 42 градуса. Инженеры GIGABYTE здесь постарались на славу.

Скорость вертушек варьируется от загруженности видеокарты (от 0 до 2654 об/мин.). До тех пор, пока температура не достигает 60°С, вентиляторы не начинают вращаться. Поэтому, при малых нагрузках видеокарта остается бесшумной. Свиста или писка дросселей замечено не было. Под нагрузкой GIGABYTE GTX 950 GV-N950XTREME-2GD продолжает работать тихо, хоть и не дотягивает по этому параметру до рассмотренной ранее Asus GTX 950 Strix. Хотя, придраться по этому пункту сможет разве что любитель полнойтишины.

Фирменное ПО

Многие уже знакомыс программным пакетом OC GURU II. Данная утилита позволяет изменять частоту GPU/MEM, осуществлять мониторинг ключевых параметров, регулировать скорость вращения вентиляторов, а также даёт доступ для настройки подсветки. Если я не ошибаюсь, до появления GV-N950XTREME-2GD еще не было моделей с возможностью выбора подсветки в ручную. Были варианты, когда цвет логотипа изменялся в зависимости от нагрузки, но эта опция была доступна на самых дорогих ускорителях, а здесь то бюджетный сегмент. Помимо выбора из 7 цветов или их чередования, можно задать эффект подсветки: дыхание, мерцание и двойное мерцание.

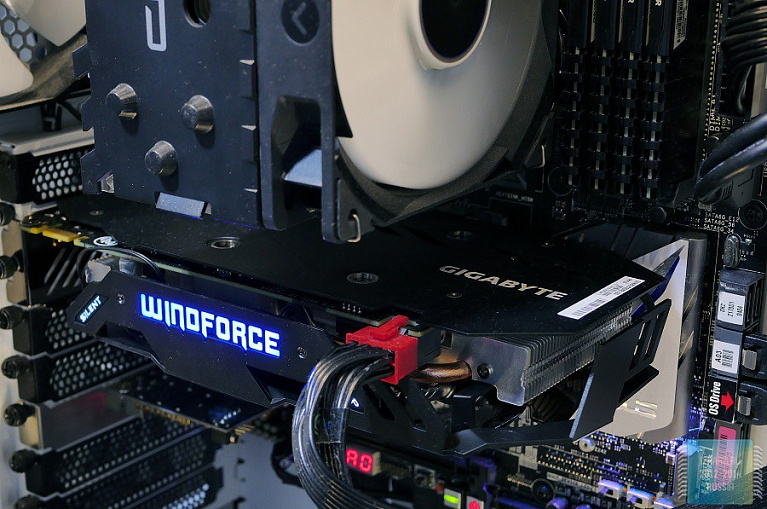

Далее приведу пример того, как выглядит подсветка во всех возможных вариантах.

Заключение

Итак, какие выводы можно сделать на основании изложенного? Во-первых, GV-N950XTREME-2GD это самая передовая и функциональная модель из всех GeForce GTX 950, которые существуют на данный момент. И во-вторых, эта модель обладает неоспоримыми преимуществами, такими как мультиподсветка и специальное защитное покрытие.

Правда, тут возникает интересный нюанс. В этом ценовом сегменте сильна конкуренция не только со стороны других брендов, но и внутренняя конкуренция среди видеокарт GIGABYTE. Взять к примеру GV-N950OC-2GD, которую можно приобрести за 11500 рублей. Затем, сравним ее с премиальным решением GV-N950XTREME-2GD, которое реализуется по цене 14000 рублей. А теперь постараемся подумать, следует ли переплачивать 2500 рублей за такую GTX 950, когда можно приобрести двухгиговую версию GTX 960 (GV-N960IXOC-2GD) по той же цене? Выпускать премиальные версии в бюджетном сегменте далеко не лучшая затея. Из-за ценовой выгоды покупатель готов пойти на многие жертвы и простить видеокарте шумную систему охлаждения, отсутствие заводского разгона и подсветки, более высокую температуру в нагрузке и т.д. Возможно в дальнейшем, когда из розницы уйдут версии GTX 960 с двумя гигабайтами, а цена на GV-N950XTREME-2GD будет немного снижена, можно будет утверждать о широкой популярности этой видеокарты.

Плюсы:

• Компактный размер;
• Дизайн;
• Высококачественная элементная база;
• Отличный заводской разгон;
• Хороший уровень производительности;
• Тихая работа системы охлаждения в покое и под нагрузкой;
• Наличие изменяемой подсветки с эффектами;
• Покрытие защищающее от влаги, пыли и коррозии;
• Поддержка фирменного программного пакета OC GURU II.

Минусы:

• Пластиковый кожух;
• Цена.
