Обзор и тест видеокарты Inno3D iChiLL GeForce GTX 980 Ti X4 Ultra

Компания Inno3D всегда отличалась интересным мышлением в плане своего видения нереференсных моделей видеокарт, и старалась подойти к решению задачи с охлаждением более изощрено. Разработчики ранее отметились отличной системой HerculeZ X3, но прежними заслугами сыт не будешь, поэтому инженеры снова взялись за карандаши и чертежные бумаги, чтобы предоставить свое новое творение.

В сегодняшнем материале мы познакомим вас с графическим ускорителемInno3D iChill GeForce GTX 980 Ti X4 Ultra, где каждый суффикс что-нибудь да значит, к примеру цифра "4" в названии подчеркивает, что система охлаждения оснащена четырьмя вентиляторами, а "iChill" - принадлежность к топовой линейке видеокарт. Благодаря своему внешнему дизайну и наличию подсветки, после установки в системный корпус новинка смотрится прекрасно. Работа над мелочами и наличию всевозможных переключателей, тумблеров позволяют настроить видеокарту под себя, а имеющаяся опорная пластина исключит прогибание текстолита.

Спецификация

• Производитель: Inno3D
• Модель: iChill GeForce GTX 980 Ti X4 Ultra;
• Графический процессор: GM200;
• Техпроцесс: 28 нм;
• Частота GPU: 1152 МГц;
• Кол-во шейдерных процессоров: 2816;
• Видеопамять: 6 Гб;
• Тип видеопамяти: GDDR5;
• Разрядность шины видеопамяти: 384 бит;
• Частота видеопамяти:1800 МГц (7.2 ГГц QDR);
• Поддержка SLI: есть, 4-way;
• Порты: 3х DisplayPort, DVI-I, HDMI;
• Макс. кол-во подключаемых мониторов: 4;
• Разъем дополнительного питания: 6-pin + 8-pin;
• Длина:300 мм;
• Цена: 47000 руб.

Упаковка и комплектация

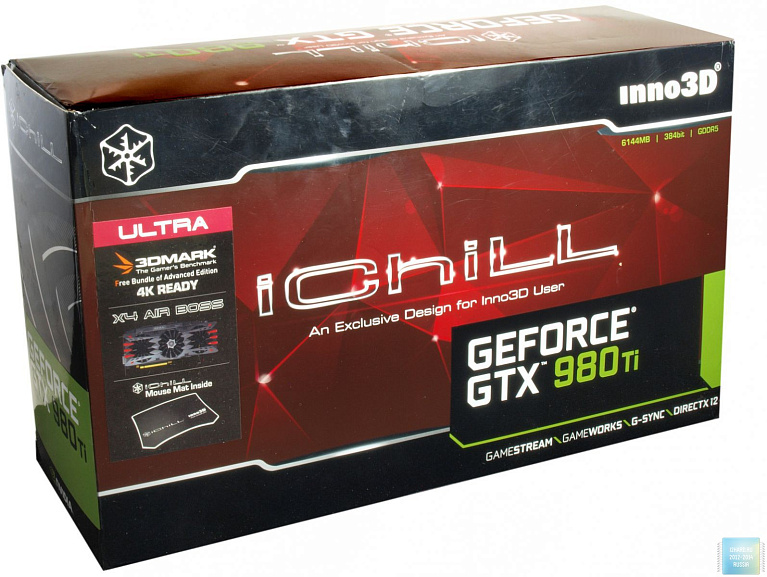

Графический ускорительInno3D iChill GeForce GTX 980 Ti X4 Ultra поставляется в большой упаковке с глянцевым покрытием и красочной полиграфией. На лицевой стороне производитель отметил наименование продукта, подчеркнув принадлежность к топовой линейке iChill. Специальная наклейка раскрывает наличие расширенной комплектации, которая включает в себя фирменный тканевый коврик и ключ для регистрации бенчмарка 3DMark Advanced Edition. В нижней части перечислены все новые возможности и поддерживаемые функции, среди которых поддержка G-Sync и DirectX 12.

Вся детальная информация и описание скрываются на обратной стороне игранях упаковки.

Внутри находится черная коробка из плотного картона с серебряной надписью "iChill" с одной стороны и "Inno3D" - с другой. Видеокарта помещена между двумя толстыми листами мягкого материала для предотвращения ее от повреждений при транспортировке.

Весь комплект поставки спрятани аккуратно разложенв специальных нишах. В него входят:

• Документация;
• Диск с программным обеспечением и драйверами;
• Ключ 3DMark Advanced Edition;
• Брошюра по блокам питания;
• Переходник с DVI на D-Sub;
• Переходник питания Molex - 6-Pin;
• Фирменный коврик для мыши.

Внешний вид

ВидеокартаInno3D iChill GeForce GTX 980 Ti X4 Ultraвыделяется на фоне своих конкурентов оригинальным дизайном и запоминающимся внешним видом. Конечно системой охлаждения с тремя вентиляторами типоразмера 90 мм сегодня никого не удивишь, особенно на моделях топ-уровня, однако, новинка помимо этого оснащается металлическим кожухом с красными вставками, а также ребром жесткости с небольшим вентилятором в верхней части корпуса.

Основной недостаток, который бросается в глаза - это возросшие размеры. Видеокарта имеет длину300 мм и ширину 115 мм. Помимо этого, разработчики перешли планку в два слота расширения, поэтому в системном корпусе графический ускорительInno3D iChill GeForce GTX 980 Ti X4 Ultra перекроет целых три! Добавим к этому и большой вес: целых 1300 грамм, и получим по сегодняшним меркам видеокарту с одними из самых крупныхгабаритов.

Для предотвращения от прогибания текстолита печатной платы и егоповреждений, разработчики оснастили новинку опорной пластиной со сквозными отверстиями для беспрепятственного выхода горячего воздуха.

Многие со мной согласятся, что самый запоминающийся элемент конструкции в системе охлажденияInno3D iChill GeForce GTX 980 Ti X4 Ultra - это маленький 47 мм вентилятор. Но не все так просто как вам кажется! Во-первых, он занимается отводом тепла не с главного радиатора, а с вспомогательного, который соприкасается с подсистемой питания с помощью тепловой трубки. Во-вторых, это по совместительству и ребро жесткости, которое тянется к интерфейсно панели.

Среди прочих характеристик заявлены следующие видеовыходы, которые полностью повторяют эталонную модель:

• один DVI-I;
• один HDMI 2.0;
• три DisplayPort 1.2.

Дополнительное питание реализовано с помощью одного шести- и одного восьмиконтактного разъемов питания на краю печатной платы. Они размещены защелками к радиатору, поэтому отсоединять кабели приходится с небольшим трудом. Заявленный уровень TDP равен 280 Вт, а согласно рекомендациям разработчиков, блок питания должен обладать мощностью не менее 600 Вт.

Немногие отметят тот факт, что рядом расположился специальный шестигранный ключ для снятия системы охлаждения, который спрятан в корпусе за полосой красной подсветки. Если вам захочется ее отключить или же сменить алгоритм работы, то тут же находится и трехпозиционный тумблер для осуществления подобного действия.

Для установки нескольких видеокарт в единый тандемInno3D iChill GeForce GTX 980 Ti X4 Ultra имеет два коннектора близ интерфейсной панели. Это позволяет подключать до четырех графических ускорителей вместе. Здесь же находятся и несколько разъемов для вентиляторов.

Система охлаждения

Переходим к изучению конструкции системы охлаждения HerculeZ X4 AirBoss. Сначала открутим четыре подпружиненных винтика в области графического процессора. Далее следует отсоединить пять проводков от вентиляторов и подсветки.

Массивный двухсекционный радиатор набран из большого количества алюминиевых пластин, пронизанных тремя 6 мм и двумя 8 мм тепловыми трубками, которые исходят из никелированного медного основания. Для повышения эффективности работы кулера все соединения тщательно пропаяны: с этим проблем у инженеров из компании Inno3D никогда не было.

Для демонтажа кожуха и вентиляторов необходимо прибегнуть к помощи к шестигранному ключику, который спрятан в ребре жесткости. С его участием снимаем металлические накладки. После этой процедуры подобраться к вентиляторам уже не составляет никакого труда. Они представлены компаниейColorFul, модели CF-12915S, скорость вращения лежит в диапазоне 1000-3200 об/мин.

Основной охладитель имеет внушительные габариты, ведь на его плечи ложится непростая задача по отводе тепла от графического процессора GM200, которые лежит в основе последних топовых продуктов компании NVIDIA.

Открутив еще с десяток винтиков, снимаем заднюю опорную пластину и радиатор, совмещенный с ребром жесткости. Контакт с мироксхемами подсистемы питания осуществляется через зеленые термопрокладки. Разработчики сделали уверенный и правильный шаг вперед, использовав для повышения теплопереноса восьмимиллиметровую тепловую трубку, которая в виде формы "Г" выходит на боковую пластину, обдуваемую 47 мм вентилятором.

Отдельной пластиной с невысоким оребрением охватываются оставшиеся восемь микросхем видеопамяти. При представившейся возможности нам удалось разобрать конструкцию с пластиной и посмотреть, как реализовано управление подсветкой и небольшим вентилятором. Всего же использованы две маленькие печатные платы с простой разводкой. Кулер подключается здесь же посредством 3-pin разъема.

Печатная плата

ВидеокартаInno3D iChill GeForce GTX 980 Ti X4 Ultra построена на оригинальной печатной плате черного цвета, полностью копирующей эталонную модель. Важным достоинством является высококачественная элементная база, компоненты которой значительно повышают надежность всей системы при работе под нагрузкой. К ним относятся твердотельные конденсаторы, полевые транзисторы с низким сопротивлением открытого канала и дроссели с ферритовыми сердечниками.

Графический процессор GM200-310-A1произведен по 28-нм техпроцессу в конце ноября 2014 года. В его состав входит 2816 ядер CUDA, 176 текстурных блоков и 96 блока растеризации. Графическое ядро работает на повышенных частотах: с номинальных 1000 / 1075 МГц они были увеличены в заводских условиях до 1152 / 1241МГц.

Подсистема питания построена по эталонной схеме и выглядит как 6+2 (для графического процессора и видеопамяти). Использован знакомый ШИМ-контроллер NCP 4206.Он позволяет изменять напряжение в пределах от 0,375 до 1,6 В. Преимуществом данного чипа является то, что им легко управлять посторонними утилитами. В частности, можно без проблем поднять границу программного вольтмода к значению 1,3 В.

Всего на плате распаяны двенадцать микросхем памяти по 512 Мбайт каждая производства SK Hynix с шиной обмена данных 384 бита, что дает общий объем памяти в 6 Гбайта. Паспортная частота памяти – 1800 МГц (эффективная частота 7200 МГц).

Конфигурация тестового стенда

• Процессор: Intel Core i7-4770K (4000 МГц);
• Материнская плата: MSI Z97 Gaming 5, версия БИОС 1.11;
• Кулер: Thermalright Macho Le Grand;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 2 x 4 Гбайт DDR3 2133, Kingston HyperX Genesis (KHX18C10/4);
• Видеокарта: Inno3D iChill GeForce GTX 980 Ti X4 Ultra;
• Накопитель SSD: SanDisk X110 256 Гбайт;
• Блок питания: CHIEFTEC APS-1000C 1000W;
• Корпус: Cooler Master HAF 922;
• Монитор: BenQ GW2460HM;
• Операционная система: Windows 7 64-bit Service Pack 1;
• Драйвера: GeForce 358.91.

В качестве центрального процессора был использованIntel Core i7-4770K, частота которого была повышена до 4000 МГц. Частота памяти была зафиксирована на отметке 1600 МГц при таймингах 9-9-9-27.Роль платформы выполняла материнская платаMSI Z97 Gaming 5.

Рассматриваемый экземпляр Inno3D iChill GeForce GTX 980 Ti X4 Ultra отличается от эталонного образца альтернативной системой охлаждения, увеличенной на 152 МГц частотой GPU и увеличенной на 200 МГц эффективной частотой памяти.

Синтетические тесты

Для оценки производительности в синтетике использовались тесты Valley Benchmark, Heaven Benchmark и 3DMark13, а также бенчмарки Resident Evil 6 и STALKER: Зов Припяти.

Игровые тесты

Перейдем к игровым приложениям и остановимся на методике тестирования. Измерение FPS проводилось с помощью утилит FRAPS и MSI AfterBurner, разрешение во всех играх было установлено на 1920х1080точек. Вручную отключены следующие параметры:

• VSync (вертикальная синхронизация)

Все остальные настройки в играх были установлены на максимально возможные.

Температура и разгон

Разгон осуществлялся всеми известной и популярной программой MSI AfterBurner, которая нас не раз выручала. После нескольких попыток нам удалось достичь следующих результатов: частота ядра была повышена с 1152 МГц до 1254 МГц, видеопамяти - с 1800 МГц до 2050 МГц. В процентном соотношении результат составил 9% и 14% соответственно при следующих настройках:

• частотаядра +102 МГц;
• частота видеопамяти +500 МГц;
• напряжение + 87 мВ;
• PowerLimit 111%;
• скорость вращения вентиляторов - AUTO.

В итоге нам удалось повысить производительность на 10% согласно результатам теста Fire Strike Extreme 1.1. Похожего роста FPS мы наблюдали и в предложенных играх.

Теперь внимательно рассмотрим результаты температуры, уровня шума и скорости вращения вентиляторов, которые также фиксировались. И здесь у видеокартыInno3D iChill GeForce GTX 980 Ti X4 Ultra конкурентов просто нет! В простое температура графического процессора составляет всего 32*С, частота ядра и видеопамяти снижаются до 135/202 МГц при 0.862 В

При включении игр благодаря технологии GPU Boost версии 2.0 частота ядра повышается с заявленной 1152 МГц до 1380 МГц, при это вырастает и уровень производительности! В таком режиме температура поднимается до щадящих 62*С, что для графического процессора GM200 просто отличный результат!

Скорость вращения вентиляторов - один из параметров, который влияет как на степень нагрева, так и на уровень шума! Инженеры нашли оптимальный баланс в работе системы, поэтому вряд ли вы увидите цифры более 1400 об/мин для данной СО.

Несмотря на тот факт, что новинка лишена возможности останавливать вентиляторы в простое в режиме 2D, вентиляторы практически не слышно даже в открытом корпусе, не говоря уже о закрытом!? С увеличением нагрузки растет и уровень шума, однако, он настолько низко, что даже не приходится прибегать к надеванию наушников или даже увеличению громкости в самих играх!

Подобные результаты очень радуют и должны ставится другим производителям в пример. Еще раз отмечаем, что разработчики превзошли самих себя.

Заключение

После нашего знакомства с видеокартойInno3D iChill GeForce GTX 980 Ti X4 Ultra у нас сложились благоприятные впечатления! Разработчикам удалось найти оптимальный баланс между уровнем шума и нагревом топового графического процессора GM200, оснастив модель системой охлаждения, которая прекрасно справилась с поставленной задачей. Среди прочих положительных черт стоит выделить высокий заводской разгон, высококачественную элементную базу, пластину жесткости на обратной стороне текстолитаи расширенный комплект поставки. Следует отметить и яркий, запоминающийся дизайн видеокарты.

Плюсы:

• Эффективная и производительная система охлаждения;
• Продуманное охлаждение силовой части;
• Высокая производительность;
• Заводской разгон;
• Расширенный комплект поставки;
• Опорная пластина на обратной стороне текстолита;
• Оригинальный дизайн.

Минусы:

• Видеокарта перекрывает 3 слота расширения.
