Обзор мини-ПК Pegatron Jupiter

Бренд Pegatron пока представлен на российском рынке не очень широко и для кого-то вовсе может оказаться незнакомым. Следует пояснить, что сама компания — вовсе не новичок в мире железа. Pegatron — это один из крупнейших тайваньских контрактных производителей компьютерного оборудования, изначально полностью принадлежавший ASUS. Pegatron производит железо по заказу других брендов (в их числе Apple), а также, в меньшей степени, под собственной торговой маркой.

Модель неттопа, которая была предоставлена нам на обзор, называется Jupiter. Это оказался инженерный образец, поэтому релизная версия экземпляра может незначительно отличаться от того, что мы покажем в этом материале. Jupiter — это высокопроизводительная платформа на базе нового чипсета Intel Q170 и сокета LGA 1151. Перед отправкой на обзор неттоп был доукомплектован процессором Intel Core i5 6400 Skylake 2,7 ГГц, двумя 4 Гб модулями оперативной памяти ADATA 4GBDDR3L и твердотельным накопителем ADATA SP600 на 256 Гб, установлена ОС Windows 8.1. Честно говоря, называть столь крутой аппарат неттопом несколько негуманно. Ему больше подойдёт звание «миникомпьютер».

Технические характеристики

• Производитель: Pegatron;
• Операционная система: Windows 8.1
• Процессор: Intel Core i5 6400 2,7 ГГц;
• Видеокарта: Intel HD Graphics 530;
• Чипсет: Intel Q170;
• Память: 8 Гб DDR3;
• Жесткий диск: SSD ADATA SP600 256 GB;
• Беспроводные интерфейсы: WIFI поддержка IEEE 802.11 b/g/n ; Bluetooth 4.0;
• Входы/Выходы: 1x DisplayPort, 1x HDMI, 1x VGA, 1x Ethernet RJ45, 8x USB 3.0, 2x Audio‐out, 1x MIC‐in,1x COM;
• Питание 19 В, 4,74 A;
• Размеры: 180 X 180 X 35 мм.

Упаковка и внешний вид

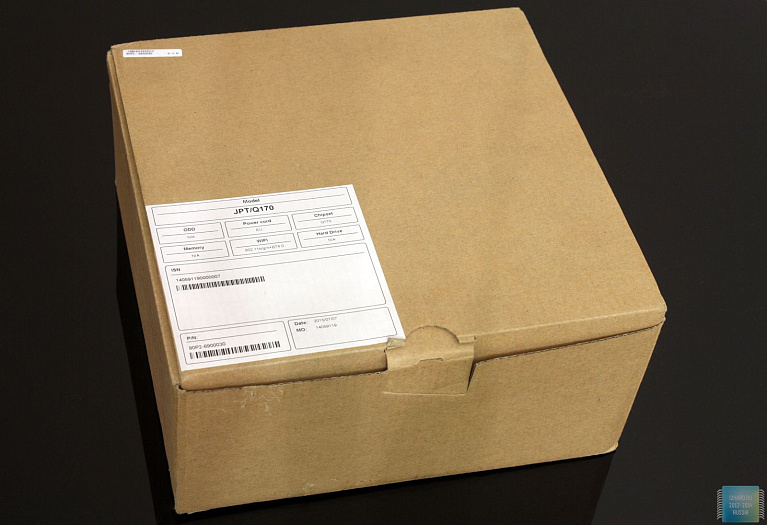

Инженерный образец поставляется без маркетинговых излишеств. Обычная картонная коробка без полиграфии.

На крышке есть стикер с указанием некоторых компонентов системы: чипсета, беспроводного адаптера. В большинстве граф стоят «прочерки», так как образец доукомплектовывался вручную. Серийные модели будут поставляться полностью укомплектованными.

Девайс упакован в мягкий материал и располагается в верхнем отсеке коробки.

Под ним находится комплект поставки: блок питания с силовым кабелем, две антенны, брошюра с информацией по монтажу твердотельного накопителя, подставка для вертикальной установки компьютера и стикер с пустой графой. Возможно, для серийного номера.

Корпус устройства — металлический с матовым напылением. Лицевая панель выполнена из чёрной пластмассы. Частично глянцевая, частично матовая. Почти всю площадь панели занимает вентиляционная решётка. Смотрится достаточно привлекательно, однако не помешало бы снабдить её декоративной вставкой-фильтром изнутри, чтобы через неё не просвечивали внутренности устройства. На лицевой панели расположены 4 порта USB 3.0, порты аудио, кнопка включения и два индикатора: активность диска и режим ожидания. Мы надеялись увидеть под кнопкой включения индикатор питания, но ничего подобного в Jupiter не оказалось. Отличить работающее устройство от выключенного можно только в режиме ожидания (мигает второй индикатор) или на слух. Последний способ, впрочем, спорный: без нагрузки неттоп работает очень тихо.

Задняя панель оборудована тремя выходными портами для подключения устройств отображения: DisplayPort, HDMI, VGA; четырьмя портами USB 3.0, сетевым портом с разъёмом RJ45, одним стереофоническим аудиовыходом и (внезапно) последовательным портом. Здесь же расположены два вывода под антенны, закрытые ПВХ-заглушками, и отверстие под кенсингтонский замок.

Никаких декоративных элементов с других сторон Pegatron Jupiter нет. И это прекрасно. Общее качество изготовления корпуса и сборки оставляет исключительно положительное впечатление. Строгие линии с косыми углами смотрятся великолепно. Слегка удешевляет внешний вид лицевая панель. Качество пластика и глянцевые элементы в оформлении не в полной мере подходят общему стилю, но это уже придирки.

На нижней стороне расположены 4 резиновые ножки для горизонтальной установки компьютера. Они очень хорошо удерживают девайс на месте.

Разборка Jupiter потенциально проста, но в первый раз проблематична. Для снятия крышки необходимо выкрутить два винта на задней панели, а затем сдвинуть одну часть компьютера относительно другой, что удаётся не сразу. К тому же, зазоры между деталями выверены неидеально, поэтому требуется сноровка. При неосторожном обращении можно повредить два аудио порта на лицевой стороне. Приятно удивило, что все винты в устройстве на заводе были смазаны фиксатором резьбы.

После вскрытия корпуса внутри мы обнаружили уже установленный, но не подключенный твердотельный накопитель и воздушную систему охлаждения. Её оказалось вполне достаточно для поддержания i5 6400 в пределах допустимых температур, об этом ниже.

Батарейка и джампер сброса CMOS расположены рядом с системой охлаждения.

Чтобы добраться до слотов оперативной памяти, кулер необходимо снять. Радиатор процессора при этом снимать не обязательно, это отдельная деталь. На креплении под накопитель есть кнопка, которая препятствует включению компьютера со снятой крышкой корпуса, если в BIOS включена соответствующая функция.

Мы, впрочем, решили снять всё, что снимается, чтобы посмотреть, что там вообще есть на материнской плате. Радиатор был ну очень щедро смазан термоинтерфейсом.

Рядом с мостом PCI-to-PCI-e Pericom P17C9X припарковался беспроводной модуль Wi-Fi и Bluetooth Realtek RTL8723BE.

С обратной стороны материнской платы расположен северный мост. Ядро ничем не защищено, поэтому демонтаж платы нужно производить очень осторожно. Где, кстати, радиатор?

Оказалось, что роль радиатора играет металлический корпус компьютера. Его нижняя панель имеет искривление под северным мостом. После установки платы детали контактируют, и теплораспределяется по корпусу. Не самое эффективное решение с точки зрения охлаждения, но весьма удачное с позиции схемотехники. Особенно для неттопа.

Синтетические тесты

Несмотря на то, что штатная частота у Intel Skylake i5 6400 — 2,7 ГГц, при активных загрузках в Origin частота не опускалась ниже 3,1 ГГц. Под максимальной же нагрузкой процессор разгонялся до 3,3 ГГц. В режиме простоя — 1,6 ГГц. Делать какие-либо замечания неттопу на Skylake вообще стыдно. Благодаря отдельному сокету Pegatron Jupiter на момент публикации статьи — один из самых мощных неттопов и может стать ещё мощнее, если скормить ему ещё более производительный процессор.

Память DDR3 работает в Dual-режиме на частоте 2х800 МГц. Платформа поддерживает апгрейд до 16 Гб ОЗУ. С такими коробками можно перевести на неттопы с WIndows 10 весь офис, и никто не будет жаловаться на тормоза.

Встроенная графика Intel HD Graphics 530 — это тоже достаточно мощный компонент для мобильного решения. Под нагрузкой Battlefield 4 GPU-Z отчитывался о энергопотреблении 11 Вт и температуре 79 °С. Штатная частота графического адаптера — 350 МГц.

Кстати, о температурах. Во время интернет-сёрфинга и чтения документов SpeedFan показывал около 30 градусов на всех четырёх ядрах. Под нагрузкой около 80% датчики сообщали о температуре 50-55 градусов. На 100% загрузке всех четырёх ядер температура не превышала 60 градусов, но корпус был очень горячим. Это, кстати, плюс: металлические стенки очень хорошо рассеивают тепло. Возможно, именно поэтому до максимальных оборотов СО не разгонялась ни разу. При негромко включённой музыке шум кулера не был слышен. Обороты, тем не менее, вручную регулировать нельзя.

Сводка HWinfo.

Тест памяти производился в утилите AIDA64 Extreme.

SSD показал очень хорошие результаты в тестировании Anvil Benchmark и Crystal Disk Mark.

Результаты тестов:

Игровые тесты

Думаем, не стоит объяснять, почему встроенная графика Intel HD Graphics 530 не подходит для запуска next-gen игр. Чтобы комфортно играть в что-то современное, понадобится больше, чем неттоп. Все тесты производились в разрешении 1920х1080 на низких настройках графики.

Очевидно, что интегрированная графика шагает вперёд по сравнению со своими предшественниками и даже позволяет играть в одни игры с относительным, а в другие — и с полным комфортом. Остановить всю работу в офисе с помощью World of Tanks и Pegatron Jupiter можно без каких бы то ни было проблем.

Заключение

Pegatron Jupiter показывает очень высокую производительность для неттопа. Решение реализовать устройство на базе сокета было правильным, поскольку открыло возможность для использования полноценных, а не слабых мобильных, процессоров и предоставило простор для экспериментов с конфигурациями. При этом мы отдельно заметим, что речь идёт о поддержке новой архитектуры Skylake! В отличие от неттопов с интегрированным ЦПУ, Jupiter всегда можно улучшить, просто купив новый камень. Сюда же добавим предел в целых 16 Гб оперативной памяти, что в совокупности с хорошим SSD и довольно тихой системой охлаждения превратит ваш настольный чёрный ящик в высокопроизводительный вычислительный центр, единственным отличием которого от игрового ПК будет отсутствие полноценного видеоадаптера. К сожалению, цена модели пока неизвестна, но вряд ли Pegatron Jupiter будет бюджетным решением.

Плюсы:

• Очень высокая производительность;
• Широкие возможности для апгрейда ЦПУ и памяти;
• Поддержка новых процессоров Intel архитектуры Skylake;
• Простая замена модулей памяти;
• Тихая и эффективная система охлаждения;
• Три интерфейса для подключения монитора;
• Очень много портов USB 3.0 (8 штук);
• Аудиовыходы есть и на лицевой, и на задней панели корпуса;
• Строгий дизайн без излишеств.

Минусы:

• Нет индикации питания;
• Обороты системы охлаждения не регулируются;
• Разборка-сборка компьютера требует сноровки;
• Стоимость комплектующих подразумевает, что цена будет высокой.
