Обзор и тестирование корпуса Zalman R1 White

Корпуса компанииZalmanпользуются на рынке большой популярностью. Связано это с высоким качеством, хорошей вентиляцией и приемлемой ценой. На смену чрезвычайно популярному хиту продаж - Zalman Z9, уверенно выходит более современная модель R1. Этот корпус настолько понравился пользователям, что компания выпустила в этом году его обновленный вариант белого цвета.

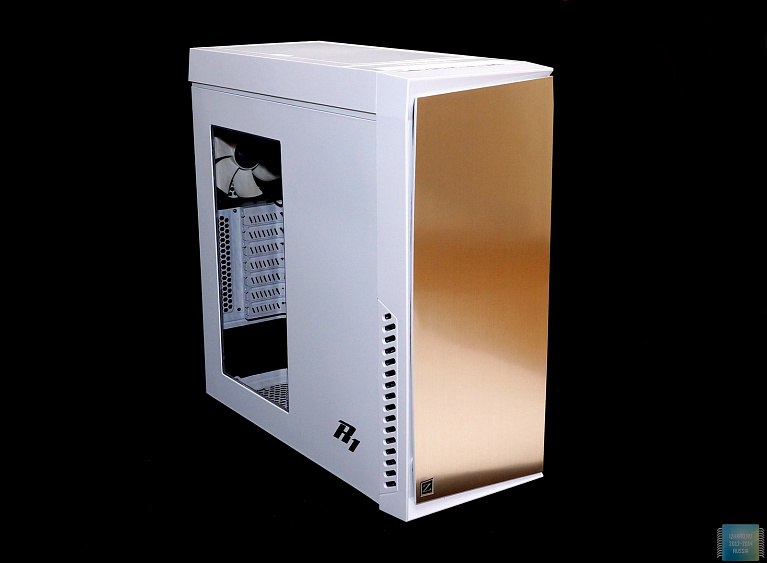

Zalman R1 Whiteвыглядит действительно очень стильно, что выгодно отличает его от своего черного близнеца, который практически не выделялся среди однотипных классических корпусов.

Давайте посмотрим: как сочетается привлекательный внешний вид, с внутренним содержанием и доступной ценой.

Спецификации

• Тип корпуса: ATX Mid Tower;
• Материнские платы: ATX/Micro ATX/ITX;
• Материал: сталь, ABS пластик;
• Цвет: белый;
• Отсеки:
  • внешний 5.25" x 2;
  • внешний FDD 3.5" x 1 (с возможностью внутренней установки накопителя 3.5");
  • внутренний HDD x 4 (для 2.5" или 3.5" накопителей);
  • внутренний SSD x 1 x 2.5";
• Слоты расширения: 7;
• Охлаждение:
  • спереди 2 × 120 мм (1 в комплекте с LED подсветкой);
  • сзади 1 × 120 мм (в комплекте);
  • сверху 2 × 120 мм (1 в комплекте);
  • контроллер скорости вращения вентиляторов: на 2 вентилятора, двухступенчатый;
• Максимальная длина видеокарты: 360 мм;
• Максимальная высота процессорного кулера: 155 мм;
• Разъемы на верхней панели - 2 x USB 2.0, 1 x USB 3.0, 2 х аудиовыхода (наушники, микрофон);
• Габариты – 450 мм х 465 мм х 192 мм;
• Вес: 4.9 кг;
• Дополнительно: боковое акриловое окно, дверца, стойка поддержки видеоадаптеров.

Упаковка и комплектация

Корпус упакован в обычную картонную коробку с изображением корпуса и описанием основных особенностей на английском языке. Сбоку информация дублируется на нескольких языках, в том числе и на русском. На другом боку описаны подробные спецификации корпуса. По бокам коробки вырезаны ручки, это для удобной транспортировки. Корпус в коробке фиксируется пенопластовыми вставками и упакован в целлофан. Окно и глянцевые вставки дополнительно обклеены пленкой.

Внутри корпуса закреплена коробка с комплектацией:

• Пакет с винтами и стойками;
• Пять пластиковых стяжек;
• Спикер;
• Четыре пары салазок для установки HDD;
• Подробная, иллюстрированная инструкция по сборке.

Внешний вид

Если вы знакомы с корпусами этого производителя, то сразу увидите схожесть данной модели с корпусом Z3, особенно это касается интерьера. А вот внешние пластиковые панели изменились кардинально. Zalman R1 выглядит намного лучше: нет решеток или сеток снаружи, большая ориентированность на шумоизоляцию.

Дизайн более строгий и лаконичный, но с особенностями, присущими корпусам компании Zalman. На передней и верхней панелях присутствуют скошенные, несимметричные грани. Они облицованы глянцевым пластиком и уходят спереди под дверцу, сверху под съемную панель - оставляя между ними и собой зазоры для вентиляции. По идее, видимо, такие углы способствуют лучшей аэродинамике потоков воздуха.

Весь остальной пластик и металл снаружи белоснежно матовый. Контрастом выступает только черное шасси внутри корпуса и черная шумоизолирующая наклейка на внутренней стороне дверцы. С наружи дверца обклеена золотисто-бежевой пленкой, под фактуру нешлифованного металла с зеркальным эффектом – выглядит просто замечательно.

В нижнем левом углу - логотип в виде буквы Z. Дверца навешана на три шарнира, с возможностью ее снятия, фиксируется в закрытом положении на двух магнитах. Открывается дверца вправо на 90 °.

За дверцей мы видим заглушки внешних отсеков. По правому боку расположен переключатель контроллера оборотов для двух вентиляторов, у него три положения: High, Stop, Low. Замечательная возможность полностью отключать вентиляторы. Здесь же съемная решетка, с ее обратной стороны закреплен съемный фильтр из мелкоячеистого металла. За решеткой скрываются два посадочных места под 120 мм вентиляторы. Установленный вентилятор сделан из прозрачного акрила с синей подсветкой. При закрытой крышке, подсветку видно сквозь боковые вентиляционные отверстия, сделанные по торцам в нижней половине фронтальной панели. С внутренней стороны эти отверстия так же закрыты фильтром.

Верхняя панель выполнена в едином с фронтальной панелью дизайне. Также под углом под крышку осуществляется вентиляция. Сама крышка съемная, с ручкой в виде углубления. Для улучшения вентиляции крышку можно легко снять, она фиксируется на пластиковых направляющих. Под крышкой пластиковая редкая решетка без фильтров. И два посадочных места под 120 мм вентиляторы. По виду, сюда хорошо вписывается система необслуживаемого водяного охлаждения, но установить сюда радиатор не получиться – очень мало места по высоте. Между установленным вентилятором и краем материнской платы всего 10 мм.

В передней части панели, на глянцевой вставке, разместились в ряд интерфейсы и кнопки включения и перезагрузки. Кнопка включения с синей подсветкой, возле кнопки перезагрузки красный индикатор активности жесткого диска.

Левая боковая панель с крупным акриловым окном 135 × 170 мм. В нижнем правом углу нанесена модель корпуса – R1. По периметру дверцы, с внутренней стороны идут ребра жесткости, что компенсирует тонкий и мягкий металл.

Правая боковая панель, кроме ребер жесткости, имеет штамповку глубиной 8 мм, что необходимо не только для придания ей жесткости, но и для удобства укладки кабелей.

Расстояние между дверцей и шасси для установки материнской платы очень мало. Обе дверцы снимаются по направляющим назад, имеют выгнутые ручки и фиксируются винтами с пластиковыми накатанными головками.

Задняя панель выглядит вполне стандартно: посадочное место под 120 мм вентилятор, прорезиненные отверстия для СВО, семь слотов расширения, вентиляционные отверстия для отвода тепла от видеокарты и снизу посадочное место под БП.

Снизу также все стандартно: съемным фильтром закрыта решетка под вентилятором БП, высокие, 20 мм, пластиковые ножки и вырез для удобства снятия фронтальной панели.

Интерьер

Шасси под материнскую плату все в крупной сотовой перфорации. В районе установки CPU крупное окно. По периметру идут отверстия для продевания кабелей, без резиновых заглушек и петли для крепления стяжек. Сверху корзина для установки внешних устройств. Для 5.25" устройств предусмотрены фиксаторы в виде защелок. В нижний отсек можно установить, закрепив на винты, одно 3,5″ устройство. Снизу корзина для установки четырех 3,5″ HDD и одного 2,5″ SSD диска.

Жесткие диски устанавливаются при помощи специальных салазок, салазки на накопитель фиксируются пластиковыми выступами. Дополнительно их можно зафиксировать винтами, также винтами можно зафиксировать в корзине установленные диски, но они и без этого хорошо держаться. SSD диск вставляется в металлические штыри одним боком, а второй просто зажимается в металлическом выступе, для надежности его так же можно зафиксировать винтом.

Под блоком питания наклеены два длинных резиновых демпфера. Блок питания вместится практически любой длины, если не устанавливать комплектную стойку для поддержки карт расширения. Эта стойка съемная, пластиковая. На стойке фиксируются перемещаемые лапки. Такой лапкой можно зафиксировать, например, видеокарту, для предотвращения ее провисания. На этих же фиксаторах можно закрепить дополнительный вентилятор, отрегулировав его положение.

Слоты расширения закрыты одноразовыми заглушками, они выламываются во внутрь, поэтому лучше это сделать до установки материнской платы, заранее определив какой слот будет использоваться. Иначе, при их извлечении, заглушки могут цепляться за выступающие элементы материнской платы.

Сзади, в поддоне для материнской платы, есть по периметру два углубления до 15 мм глубиной. Именно в них нужно постараться уложить все кабеля. С учетом штамповки на дверце, расстояния в 23 мм будет вполне достаточно. Минимальное же расстояние от стенки до дверцы всего 5 мм.

Под передней панелью на штекер крепятся провода контроллера вентиляторов. Под верхней панелью пучок проводов от интерфейсной панели, кабелю USB 3.0 здесь было тесно, и его петли вывели за пределы панели.

Набор кабелей достаточной длины для подключения к любой материнской плате с их удобным размещением за поддоном.

Вот так шасси выглядит без пластиковых панелей:

Сборка

Сборка системы в этом корпусе проходит удобно и без проблем, интерьер для этого сделан очень дружественный. Но нужно учитывать несколько особенностей, которые, впрочем, вполне обычны для таких корпусов. Так, кабель дополнительного питания процессора, нужно продевать в правое верхнее отверстие, до установки материнской платы.

Стойка поддержки карт расширения будет мешать: как при установке материнской платы, так и при установке видеокарты. Ее желательно снять при сборке. И скорее всего вам не потребуется ее устанавливать – если у вас широкий видеоадаптер, если габаритный кулер. Также данная стойка может упираться в разъемы питания видеокарты. При удалении заглушек на слотах расширения после установки материнской платы, нужно действовать аккуратно, чтобы не свернуть элементы, распаянные на плате.

Материнская плата ATX формата устанавливается точно под размер поддона, запаса по размеру нет. Основные стойки уже вкручены, добавляем еще три по дальнему краю.

Видеокарта занимает три слота и без проблем вмещается между корзинами накопителей. А вот собрать тандем из двух таких видеокарт, не получиться, снизу можно установить видеоадаптер длиной только 260 мм.

С укладкой кабелей у меня проблем не возникло, они хорошо вошли в выемку поддона. Но это благодаря полностью модульной системе БП, с плоскими кабелями. Если у вас блок питания без модульной системы, то лишние кабеля придется оставлять с внутренней стороны, возле блока питания, здесь они не будут влиять на циркуляцию воздуха.

Тестирование

Тестовый стенд

Для тестирования вентиляции был собран тестовый стенд из довольно «горячих» комплектующих:

• Процессор: Intel Core i7-2600K
• Кулер: Zalman CNPS8X Optima
• Видеокарта: Asus Radeon HD7970 DC2-3GD5
• Материнская плата: GIGABYTE GA-Z77X-UD3H
• Память: DDR3-1866 Kingston HyperX FURY 16 Гб
• Блок питания: Zalman ZM-850EBT
• Термопаста ZM-STG2M
• SSD накопитель - OCZ Solid 3 60GB
• HDD накопитель –WD 2 ТБ
• ОС: Windows 10 64bit.

Для тестирования сборки использовалось следующее ПО: Linx AVX2, RealTempGT 370, CrystalDiskInfo, FurMark 1.10.2.

Тестирование проведем в нескольких вариантах: открытый корпус в качестве образца (Open), в закрытом корпусе в трех режимах: High, Stop, Low, (Closed) и в режиме High с открытой верхней крышкой, и открытой дверцей (Open top). Передний вентилятор подключен к материнской плате, а задний и верхний подключались к встроенному контроллеру. Температура в комнате составила 24 °С. Регулировка скорости вентиляторов CPU и GPU происходит в автоматическом режиме. Фиксировались максимальные температуры.

CPU

Как видим, температура в открытом корпусе и в закрытом с открытой верхней крышке практически не отличаются, что говорит о хорошей вентиляции. Но стоит закрыть крышку, температура поднимается на 3-4 градуса. Это конечно не критично, но говорит о недостаточной циркуляции воздуха. Положение контроллера вентиляторов High и Low практически не влияет на изменение температур, как в прочем и на уровень шума. А вот остановка вентиляторов на выдув, сразу дает значительную прибавку температуры CPU. Стоит учесть конечно и бюджетный вариант кулера, данный процессор требует более эффективного охлаждения, особенно в разгоне.

GPU

А вот видеокарте приходится несколько тяжелее. Разница между открытым и закрытым стендом составляет 7 градусов, и открытие верхней крышки лишь незначительно улучшает положение. При отключении вытяжки горячего воздуха, температура и вовсе подскакивает на 11 градусов, против открытого стенда.

HDD

Жесткому диску комфортнее всех, его напрямую обдувает вентилятор, а его температура под нагрузкой, хоть в открытом, хоть в закрытом корпусе, не превышала 34-35 °С.

Также, нас в этом корпусе, будет интересовать уровень шума. При нагрузке большой вклад в этот показатель привносят комплектующие. Поэтому оценим уровень шума корпуса без нагрузки. Показания измерим при открытом корпусе с расстояния 50 см, при закрытом корпусе, с работающими всеми корпусными вентиляторами, и с двумя отключенными.

В целом уровень шума можно назвать приемлемым, закрытие корпуса дает снижение уровня шума на 2 дБ, еще на 2 дБ понижается шум при отключении двух корпусных вентиляторов.

Заключение

Корпус Zalman R1 White получился очень презентабельный внешне. Стильный экстерьер перевешивает и некоторые недостатки конструкции, которые в этом ценовом сегменте, в принципе, и недостатками то не являются. Довольно тонкий и мягкий металл критически не влияет на конструкцию. Корпус жесткий, перекосы шасси отсутствуют. Система вентиляции сконструирована с уклоном на подавление шумов, этому способствует и отсутствие лишних сквозных отверстий, а наличие контроллера с возможностью отключения вентиляторов и шумопоглощающая наклейка на дверце. Три комплектных вентилятора с уверенностью справляются с охлаждением комплектующих с высоким тепловыделением. Есть возможность и добавить пару вентиляторов для улучшения вентиляции. Корпус довольно вместительный и удобный для сборки. Ограничения только по высоте процессорного кулера. Видеоускоритель вместится любой без проблем, как и блок питания. За боковой дверцей вполне достаточно места для скрытой укладки кабелей.

Zalman R1 отлично подойдет для средне бюджетной сборки, в нем с комфортом разместятся комплектующие, и своим внешним видом корпус способен украсить интерьер комнаты.

Плюсы:

• Белый цвет корпуса;
• Шумоизоляция;
• Удобство сборки;
• Скрытая укладка кабелей;
• Наличие съемных фильтров;
• Наличие окна;
• Наличие дверцы;
• Установка габаритных видеокарт;
• Удобный монтаж накопителей;
• USB 3.0 на верхней панели;
• Контроллер работы вентиляторов;
• Возможность установки до 5 вентиляторов, плюс крепление вентилятора на стойку внутри корпуса.

Минусы:

• Тонкий металл;
• Одноразовые заглушки.
