Обзор и тестирование корпуса Aerocool DS Cube Pink

У компанииAerocoolполучается выпускать нестандартные, необычные и хорошо запоминающиеся корпуса. К нам в редакцию был представлен именно такой корпус -Aerocool DS Cube Pink. Нестандартный размер и конструкция, яркая расцветка и полная тишина. Бесшумность является одной из основных «фишек» корпуса: DS в названии расшифровывается как Dead Silence. Еще одна оригинальная особенность – это розовый пластик с Soft-touch покрытием. По Фэн-шуй, этот цвет символизирует счастье, общительность и открытость для окружающих, притягивает деньги и подавляет агрессию.

Технические характеристики

• Типоразмер корпуса - Cube Case
• Материал – сталь 0.8 мм, пластик с Soft-touch покрытием
• Цвет – черный, розовый
• Форм-фактор материнских плат - Mini-ITX / microATX
• Отсеки:
  • внешний 5.25" x 1
  • внешний FDD 3.5" x 1 (с возможностью внутренней установки накопителя 3.5")
  • внутренний HDD x 2 (для 2.5" или 3.5" накопителей)
  • внутренний SSD x 2 x 2.5"
• Слоты расширения – 4
• Охлаждение – вентиляторы: 1 х 200 мм, 1 х 120 мм
• Максимальная длина видеокарты – 320 мм (350 мм без фронтального вентилятора)
• Максимальная высота процессорного кулера – 200 мм (190 мм при установке сверху вентилятора)
• Разъемы на верхней панели - 2 x USB 2.0, 2 x USB 3.0, 2 х аудиовыхода (наушники, микрофон)
• Габариты – 411 мм х 265 мм х 381 мм
• Вес – 7.3 кг

Комплектация

Корпус к нам на тестирование был представлен без упаковки. А вот на комплектации стоит остановиться подробнее. В комплекте десяток пластиковых стяжек, системный динамик, переходник для подключения USB 3.0 разъемов верхней панели к контактам USB 2.0 на материнской плате. Это актуально при использовании старых материнских плат, два разъема не будут простаивать, похвальная забота производителя, ранее при тестировании корпусов мне такой вариант не встречался. Восемь резиновых шайб для установки 2.5” накопителей в отдельную корзину. И лента с упакованными винтами, каждый пакетик подписан – что для чего, и сколько штук:

• стойки для материнской платы – 5 шт, (4 уже установлены), плюс ключ для их вкручивания
• для крепления внешних устройств – 25 винтов
• для крепления БП – 4 винта
• для крепления HDD – 8 винтов
• для крепления 2.5” накопителей – 16 винтов
• для крепления вентиляторов – 8 винтов

Еще в комплекте должна быть еще одна верхняя крышка, с решеткой вентиляции, на случай установки дополнительных вентиляторов сверху. Но у тестового образца такой крышки в комплекте не было.

Внешний вид

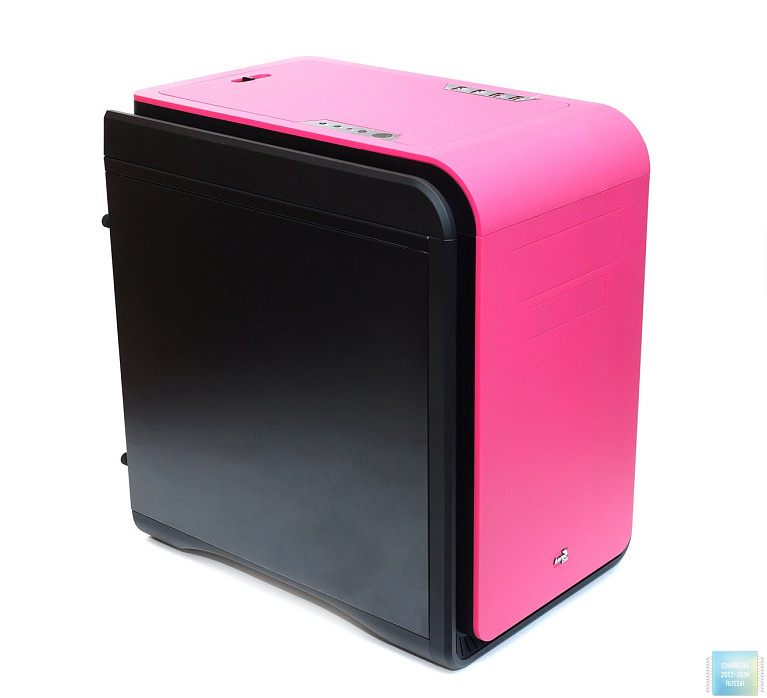

На фоне массово распространенных стандартных корпусов, AeroCool DS Cube выглядит очень необычно: форм-фактор Cube Case довольно редко встречается и на прилавках, и у пользователей. На самом деле это не куб по форме – обычная призма, но в ширину этот корпус превосходит своих собратьев. Такая ширина связана с нетрадиционным размещением комплектующих в корпусе.

Первое впечатление от внешнего вида просто восторженное. Розовые передняя и верхняя панели плавно сопрягаются по дуге, в сочетании с черным металлом выглядит это все очень стильно. Пластик матовый, с Soft-touch покрытием, тактильно очень приятный – что-то среднее между кожей и резиной. Мне такой вариант встречается впервые – как оказалось это довольно практичное решение. Отпечатков не собирает и смотрится здорово. После первых восторженных эпитетов давайте рассмотрим корпус поподробнее.

Передняя панель ровная, по контуру идет угловое углубление с вентиляционными отверстиями. В верхней части панели два отсека под 3.5’’ и 5.25” устройства, закрытых съемными заглушками. Сложно будет подобрать устройства под этот цвет. В нижней части панели наклеен логотип компании.

Верхняя панель составляет единую поверхность с передней. По краям также идет угловое углубление. Крупная, съемная крышка, в дальней части имеет замок-задвижку. По бокам крышки вырезы под интерфейсные панели. У панелек зеркальное покрытие. Слева аудио разъёмы для подключения наушников и микрофона, и кнопки включения и перезагрузки. Кнопки не выступают выше уровня панели, случайные нажатия исключены. У кнопки включения синяя индикация, рядом красный индикатор активности жесткого диска.

Справа четыре параллельных разъема USB, два из них стандарта 3.0, кстати в комплекте есть переходник, который в случае отсутствия на материнской плате разъема для подключения USB 3.0, позволяет подключить все четыре разъема как 2.0.

Под крышкой находятся посадочные места под СВО или под вентиляторы. При их установке крышка меняется на комплектную решетку с пылевым фильтром.

Боковые панели полностью из металла. Металл толстый, жесткий. Есть идентичные модели корпуса с окном на левой панели.

Задняя панель сразу дает понять о горизонтальном размещении материнской платы. Сверху слева установлен 120 мм вентилятор, при желании его можно заменить на 140 мм. Справа, под отверстиями для СЖО с резиновыми шторками, находятся четыре вертикальных слота для плат расширения. Заглушки на них съемные, фиксируются специальной планкой, планка фиксируется винтом. Снимать ее не нужно, достаточно ослабить винт и поднять планку вверх. Очень практичное решение.

Снизу окно для установки блока питания и вентиляционные отверстия. Под отсеком блока питания есть съемный пластиковый пылевой фильтр.

На дне корпуса закреплена винтами съемная пластиковая панель, с крупными прорезями для вентиляции. Винты спрятаны под резиновыми наклейками на ножках. Резина предотвращает скольжение корпуса. Дополнительно, нижняя панель крепится на специальных направляющих.

Интерьер

Несмотря на свой довольно компактный размер, внутри корпус очень просторный. Шасси для крепления материнской платы делят корпус на два отсека. Снизу устанавливается блок питания и накопители. Здесь же будем прятать и кабеля, идущие от БП. Сверху остается много места для габаритной системы охлаждения центрального процессора и видеокарты. Все металлические конструкции внутри корпуса, кроме шасси материнской платы, съемные. Если у вас не задействованы внешние отсеки, то их корзины лучше сразу снять. Отвинтить можно, например, только одну верхнюю корзину на 3.5” – тогда в корпус без проблем можно вместить любую габаритную видеокарту.

За блоком питания установлена корзина для 2.5” накопителей. Для их установки нужно к накопителю прикрутить четыре резиновых шайбы из комплекта, и просто вставить ее в направляющие, там накопитель фиксируется пластиковой защелкой.

Корзина под 3.5” жесткие диски так же съемная. Всего можно установить два HDD, специальные салазки имеют раздвижную конструкцию – раздвинул, установил жесткий диск, сдвинул, и вставляй в направляющие. Дополнительно их можно зафиксировать винтами. Салазки фиксируются жестко, нежелательные вибрации отсутствуют. К этим же салазкам можно на винты прикрутить и SSD накопитель.

Под блок питания предусмотрены резиновые антивибрационные прокладки. Место для БП ограничено в длину, всего 190 мм. Блок питания длиной в 180 мм с отсоединяемыми кабелями установить не получиться.

На передней стенке крепится огромный 200 мм вентилятор, вращающийся со скоростью 480 об/мин, на такой скорости он практически бесшумен, производитель заявляет всего 19.5 дБ.

Еще один, столь же тихий вентилятор, на 120 мм, установлен на задней стенке, его скорость вращения 1080 об/мин.

Если снять все пластиковые панели, то увидим мощное стальное основание, корпус очень жесткий, не гнется, не перекашивается. Все грани качественно обработаны, острых углов и кромок нет. Сборка будет безопасной как для рук, так и для комплектующих.

А снимать все панели понадобиться, если вы задумаете снять корзины накопителей или внешних устройств. С панелями будьте аккуратны – пластиковые крепления, направляющие и защелки, имеют тенденцию откалываться при чрезмерных усилиях. Сами панели, в свою очередь, также разбираются: они состоят из черного каркаса и розовых вставок. Теоретически данные вставки, при возможности, можно заменить на другой цвет, данная модель корпуса выпускается с большим разнообразием цветовых вариантов.

От интерфейсов верхней панели идут длинные кабеля. К панели они крепятся на разъемы. Их размера хватает для укладки в любой нужной вам комбинации.

Сборка

В корпусе, для примера, соберем две разных системы. Первая будет мультимедийная, на основе APU от AMD, без дискретной видеокарты. Вторая сборка будет игровая, высокопроизводительная, с системой необслуживаемого водяного охлаждения, с дискретной видеокартой, дополнительными платами расширения, тремя накопителями, задействованы будут и все корзины под внешние устройства. Заполним корпус по максимуму.

Тестовый стенд №1:

• материнская плата - ASUS A88XM-E
• процессор - A8-7650K
• оперативная память - Corsair Value Select DDR3 8192MB 1333MHz
• кулер - Zalman CNPS8X Optima
• блок питания - Aerocool VX-600

Тестовый стенд №2:

• материнская плата – MSI B75MA-E33
• процессор - Intel Core i7-3770
• оперативная память - DDR3 2133MHz Kingston HyperX Savage 16 Гб
• видеокарта - GIGABYTE Radeon R9 280 3072MB
• блок питания - Corsair CS650M
• охлаждение CPU – Corsair Hydro Series H105
• SSD накопитель - Seagate 600 SSD 480 Гб
• HDD накопители – 2 × WD по 3 ТБ
• Контрольная панель - GELID Solutions SpeedTouch 6

Материнская плата устанавливается на стандартные стойки, четыре из них уже были вкручены. Две нижних прикрутим самостоятельно, для этого в комплекте есть специальная накидная головка под отвертку. При установке второй сборки, одну из стоек пришлось перекручивать в другое отверстие. В шасси под материнскую плату предусмотрено отверстие под сокетом, но устанавливать охлаждение CPU после установки материнской платы не самый лучший вариант. Снизу элементарно мало места. На стойках есть выступающие направляющие, на них фиксируются отверстия материнской платы, остается только вкрутить винты. В верхней части шасси есть два окошка для вывода кабелей питания. В случае первой сборки, материнская плата перекрыла ближнее окошка, и кабеля выводились через второе, а материнская плата во второй сборке была уже, и кабеля выводились через ближнее окошко.

При установке процессорного кулера стоит обратить внимание на его габариты: если в высоту ограничений практически нет - 200 мм, не устанавливая вентиляторы сверху корпуса, то в ширину, особо габаритные кулеры могут упираться в вентилятор на задней стенке, и его придется снимать.

В первой сборке HDD и SSD накопители были установлены в салазки, а корзина для 2.5” накопителей была снята. Освободившееся место пригодилось для укладки кабелей блока питания, часть из них осталась не востребована. Кстати, блок питания Aerocool VX-600, используемый в первой сборке, после фиксации винтами, оказался немного «на весу», с небольшим зазором между ним и резиновыми подставками.

Кабели от интерфейсной панели в первой сборке были проведены прямо сверху. Что особенно оказалось удобно при таком расположении материнской платы – так это подключение всех этих штекеров к контактам на нижнем краю материнской платы.

В качестве эксперимента, в первой сборке, я попробовал установить видеокарту GIGABYTE Radeon R9280, длина ее 285 мм, а ширина 126 мм. Видеокарта встала без проблем, удалось и подключить к ней питание без демонтажа 3.5” корзины внешнего отсека. Эта возможность повлияла и на решение наполнить корпус по максимуму, с установкой радиатора СВО, несмотря на отсутствие верхней вентиляционной крышки в комплекте. Это позволит более адекватно протестировать возможности корпуса по охлаждению комплектующих. В первой сборке греться практически нечему, в тестах изменений температур что в закрытом, что в открытом корпусе не наблюдалось (при тестах без видеокарты, естественно).

Первая сборка была собрана быстро и без проблем. А вот со второй пришлось повозиться основательно. Все же места в корпусе не так и много. Особенно сложно оказалось с кабелями блока питания. Они хоть и отстегивающиеся, но довольно жесткие и длинные. А так как за блоком питания установлена корзина с SSD накопителем, то и укладывать их было практически некуда.

Радиатор СВО и вентиляторы встали без проблем – отверстия крепления выполнены по стандарту, верхняя корзина не мешалась, и в нее была установлена контрольная панель.

В нижнюю корзину установил картридер, правда его корпус пришлось доработать и укоротить – он упирался в разъемы питания видеокарты.

Кроме видеокарты были установлены еще две платы расширения: звуковая карта и контроллер USB. Звуковая карта требует дополнительного питания, а это лишний кабель, и она немного перекрывает охлаждение видеокарты.

С укладкой проводов вышло не очень эстетично, если с левого бока все еще более-менее прилично, то с правого выглядит не очень красиво. Но боковые крышки закрылись без проблем.

Тестирование

При тестировании первой сборки я изначально предполагал, что все будет хорошо. И результат был предсказуем. Температура процессора под нагрузкой, а нужно сказать, он в принципе не горячий, что в открытом, что в закрытом корпусе была одинаковая – 38 °С. С его охлаждением без проблем справляется бюджетный кулер. И эта сборка получилась бесшумная, без нагрузки закрытый корпус вообще не слышно. Под нагрузкой вентилятор Zalmanа начинает подавать голос, но на комфортном уровне. В такой конфигурации корпус можно использовать в качестве мультимедийного компьютера. Он отлично будет смотреться возле домашнего кинотеатра, не займет много места, и не будет беспокоить шумом своих вентиляторов.

Для тестирования второй сборки использовалось следующее ПО: Linx AVX2, RealTempGT 370, CrystalDiskInfo, FurMark 1.10.2, температура внутри корпуса отслеживалась на контрольной панели GELID Solutions SpeedTouch 6.

Начнем с теста охлаждения центрального процессора. Температура тестировалась в трех условиях: полностью открытый корпус, со снятой верхней крышкой, и полностью закрытый. Вентиляторы СВО устанавливались в двух вариантах: на выдув и на вдув. В обоих случаях они устанавливались сверху радиатора. Корпусные вентиляторы во время тестирования работали на максимальных оборотах: 1080 об/мин 200 мм, и 480 об/мин 120 мм. Скорость всех вентиляторов регулировалась и контролировалась с помощью контрольной панели GELID. Комнатная температура 23 °С. Смотрим график:

Немного более эффективным оказалось положение вентиляторов СВО на вдув, как с закрытой крышкой, так и с открытой. Показатель в 1600 об/мин использовался как комфортный по уровню шума, с увеличением оборотов шум значительно возрастал, а эффективность была лучше всего на несколько градусов. При выставлении минимально возможных оборотов: 1100 у СВО, 750 у 200 мм, и 360 у 120 мм вентиляторов, температурные показатели увеличивались в среднем на 4-5 °С. Эти же комплектующие, в обычном просторном корпусе (где они были установлены ранее) при 1600 об/мин, демонстрировали температуру процессора под нагрузкой в 57 °С.

При этих показателях корпус становился практически бесшумным, если конечно не нагружать видеокарту. В простое, без нагрузки, вентиляторы у видеокарты GIGABYTE Radeon R9280 полностью останавливаются, запускаются при температуре выше 40 °С. Видеокарту будем нагружать в тех же условиях, с автоматическим регулированием вращения ее вентиляторов в зависимости от температуры.

Разница между закрытым и открытым корпусом значительная - целых 7 °С. Видеокарте приходится трудится в тесных условиях, ее ничто не обдувает дополнительно, так еще и карта расширения перекрывает частично вентиляторы. В своем прошлом корпусе, максимально видеокарта прогревалась до 63 °С под нагрузкой, при этом ее сбоку обдувал большой, 200 мм вентилятор.

Жесткие диски трудятся в более комфортных условиях: 32 °С в открытом корпусе и 34 °С в закрытом корпусе.

Стоит признать, что компактный корпус с охлаждением справляется довольно хорошо, лишь немного хуже своих полноразмерных товарищей. И это при установке производительных компонентов. Как правило для такого «железа» выбираются корпуса просторнее и эффективнее в качестве охлаждения.

Но, в общем, при тестовых нагрузках температуры были в разумных пределах, и не подскакивали до критических значений. Тестовый стенд работал стабильно.

С менее горячими комплектующими штатное охлаждение корпуса справиться без проблем. И продемонстрирует при этомполную тишину.

Заключение

У компании Aerocool получился просто замечательный корпус. DS Cube Pink никого не оставит равнодушным: очень интересный дизайн, яркая расцветка, компактный размер, используется оригинальное Soft-touch покрытие. Кроме внешнего вида у корпуса масса достоинств: он вместительный, тихий, хорошо справляется с охлаждением комплектующих. Используются качественные материалы, жесткий металл с безупречной обработкой. Удобная конструкция интерьера обеспечит комфорт при сборке, есть возможность демонтировать все лишнее и не используемое внутри корпуса. В этом корпусе можно с успехом собрать как мультимедийный компьютер, так и производительный игровой, единственным ограничением при сборке будет только форм-фактор материнской платы. А все остальное – габаритный кулер, длинная видеокарта, встанут без проблем. Энтузиасты, при желании, могут немного доработать корпус. Заменив штатные вентиляторы на более эффективные, можно добиться снижения температур, но при этом придется пожертвовать тишиной. Боковые крышки и переднюю панель можно обклеить шумопоглощающим материалом.

Плюсы:

• Эффектный внешний вид;
• Необычный дизайн;
• Soft-touch покрытие пластиковых панелей;
• Отличная жесткость металлического шасси;
• Бесшумность штатной системы охлаждения;
• Съемный фильтр для блока питания;
• Возможность установки габаритных видеокарт и кулеров;
• Установка СВО;
• Удобство сборки и установки накопителей;
• Возможность демонтировать корзины накопителей;
• Наличие четырех портов USB на верхней панели;
• Переходник с USB 3.0 на 2.0 в комплекте.

Минусы:

• Нет фильтров на вентиляционных отверстиях передней панели;
• Нет подробного руководства пользователя.
