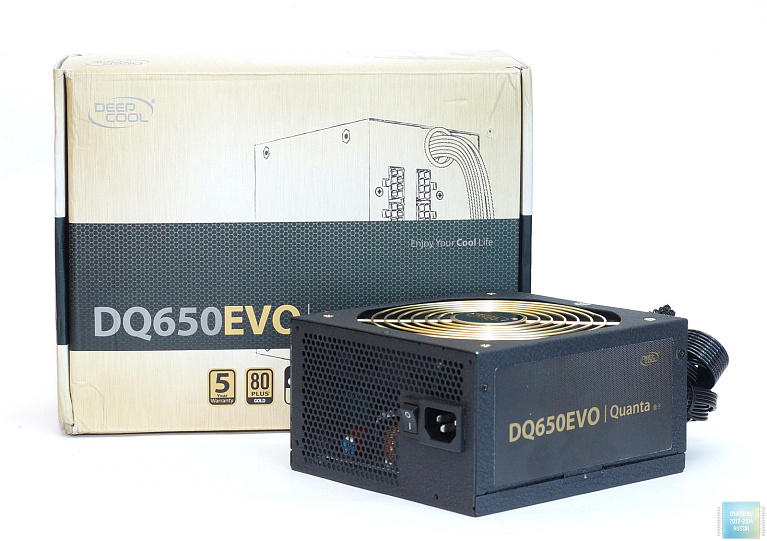

Обзор и тестирование блока питания Deepcool DQ650 EVO Quanta

Компания Deepcool прежде всего известна своими эффективными и доступными по цене системами охлаждения. В последнее время на полках магазинов появились еще изделия под этой маркой – это компьютерные корпуса и блоки питания. Мы уже начали знакомить своих читателей с блоками питания этой компании, на примере серии DA. Сегодня мы рассмотрим блок питания серии DQ Quanta.

Технические спецификации

Упаковка и комплектация

Блок питания поставляется в картонной коробке бежевого цвета с черной широкой полосой посередине. Такая упаковка характерна для всех серий блоков питания.

На лицевой стороне изображение самого блока питания, указание модели и девиз – «Enjoy Your Cool Life". В нижней части указаны основные достоинства модели, среди которых: сертификат 80 Plus Gold и 5 лет гарантии. На обратной стороне расписаны технические характеристики изделия. К сожалению, вся информация на английском, думаю, массовое освоение российского рынка приведет и к появлению русской локализации на упаковке.

На боках коробки указаны нагрузочные характеристики и количество разъемов, информации о длине кабелей нет.

Больше всего понравилась оригинальная защитная упаковка. Пакет с мощными воздушными отсеками надежно защищает блок питания при транспортировке.

В комплект входят:

• Сетевой кабель;
• Четыре винта;
• Гарантийный талон;
• Комплект модульных кабелей.

Длину кабелей можно оценить на картинке:

Пять из них – модульные. Все кабели плоские, черного цвета. Все SATA и Molex разъемы угловые. Колодка кабеля для подключения питания материнской платы 24-pin, не разборная. Кабеля с floppy-разъемом в комплекте нет. Стяжек, для фиксации кабелей в корпусе, также нет.

Внешний вид

Оригинальность дизайна проявляется в покраске корпуса – текстурная черная краска имитирует кожу. И визуально, и тактильно как будто корпус обтянут и обклеен кожей, смотрится здорово.

С трех боков наклейки – нагрузочные характеристики, название модели и схема подключения модульных кабелей. Выполнены они не из бумаги, как это обычно бывает, а из пластика.

И еще одним необычным элементом в оформлении является золотая решетка, зафиксированная на золотые винты. По центру решетки логотип компании, для сохранности заклеенный пленкой.

Все остальное выглядит более обычно: на лицевой панели сетевой разъем, кнопка включения и традиционная сотовая перфорация.

С обратной стороны выходят встроенные кабеля: для питания материнской платы и дополнительного питания процессора.

Два разъема красного цвета для подключения кабелей PCI-E и четыре черных разъема для подключения кабелей периферии. Здесь же мы видим наклейку о тестировании блока питания на заводе.

Охлаждением компонентов занимается вентилятор Yate Loon D14BM-12. Это вентилятор 140 мм диаметра, основан на подшипнике качения. Максимальные обороты 1400 в минуту. При этом он создает воздушный поток в 62 CFM и шум 29 dB. Треть вентилятора закрыта пластиковой вставкой, что должно оптимизировать воздушные потоки в корпусе БП. Вентилятор показал себя очень тихим, при росте нагрузки от 350 Вт он начинает увеличивать обороты, при нагрузке свыше 500 Вт его уже хорошо слышно. Но даже при максимальной нагрузке шум вентилятора в комфортных пределах.

Нагрузочные характеристики:

Для мощности шины +12VDC заявлено значение 648 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет единицу, что является очень высоким показателем для современных решений подобной мощности. Нагрузочный ток 54 А. На «виртуальные» линии она не разделена, так что проблем с подключением, скажем, пары видеокарт не возникнет. На линиях +5V и +3.3V заявлена мощность в 100 Вт, нагрузочный ток 20 А.

Схемотехника

Основан Deepcool DQ650 EVO на платформе известного ОЕМ производителя – компании CWT. Плата свободно размещается в корпусе. Снять ее получилось без проблем – контакты, идущие от розетки, съемные. Основные силовые элементы размещаются на одном мощном радиаторе с частым оребрением.

Начнем осмотр с фильтров на входе. На сетевой розетке распаяны два Y-конденсатора, далее идет, уже на самой плате, предохранитель, пара Х-конденсаторов, в углу платы еще два Y-конденсатора. Справа от фильтров расположен супервизор на микросхеме WT7502V.

Далее, на радиаторе, под широкой «крышей» стоит диодный мост, маркировку не видно, между ним и дросселем фильтра пластиковая вставка. На радиаторе разместились силовые элементы корректора мощности: диод Шоттки C3D06060G и транзисторы FMP20N60S1. На краю радиатора транзисторы преобразователя F22N60E.

В высоковольтной части установлен конденсатор Nippon Chemi-Con емкостью 470 мкФ (420 В) рассчитанный на температуру 105 °C.

С внутренней стороны радиатора стоит вертикальная плата с основной микросхемой - CM6802TAHX от Champion Microelectronic.

Далее мы видим крупный основной трансформатор источника питания. За ним разместилась плата DC-DC преобразователя, отвечающие за +5 В и +3.3 В линии питания. В синхронном выпрямителе используются четыре мосфета BSC028N06NS на тонких металлических радиаторах.

На выходе электролитические конденсаторы CapXon.

К задней стенке крепится отдельная плата с разъемами для модульных кабелей. Кроме разъемов на плате размещены: преобразователи +5 В и +3.3 В каналов с твердотельными конденсаторами, и управляющий работой преобразователя ШИМ-контроллер APW7159 с четырьмя мосфетами M3006D.

На обратной стороне платы мы видим еще несколько силовых элементов и микросхему OB5269CP - управляющую дежурным источником питания. Пайка качественная, дорожки усилены припоем.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт.

По требованиям стандарта ATX отклонение не должно превышать 5%, таким образом, норма для линии +12 В лежит в пределах 11,4-12, 6 В.

При нагрузке, напряжение по линии +12 В не проседало ниже 11,9 В, а без нагрузки составило 12,13 В. В результате отклонение укладывалось в 2%. Что является очень хорошим показателем. Отклонения по каналам +5 В и +3.3 В укладывается в эти же 2%. Блок питания Deepcool DQ650 EVO демонстрирует отличную стабильность по всем линиям.

КПД «золотого» блока питания очень высокий. Он точно входит в стандарт предусмотренный сертификатом 80 PLUS Gold: 92% при 50% нагрузки. И не опускается ниже 88% при минимальных и максимальных нагрузках.

Очень порадовала тихая работа системы охлаждения. Без нагрузки его вообще неслышно, и только при увеличении нагрузки выше 50% вентилятор начинает выделятся над шумовым фоном помещения. Даже при максимальной нагрузке шум вентилятора в комфортных пределах, и он отлично справляется с охлаждением на средних оборотах.

Так же я проверил защиту от короткого замыкания, при замыкании на любой из линий, блок питания моментально отключался.

Заключение

Модель Deepcool DQ650 EVO отличается хорошим качеством и оригинальным внешним видом. Надежная, классическая схемотехника, примененная в этой модели, отлично справляется с нагрузкой. Блок питания без проблем обеспечит энергией современную конфигурацию компьютера с топовым «железом». Полноценный набор модульных шлейфов и разъемов, достаточная длина кабелей, позволят красиво и удобно подключить, и уложить их, практически в любом корпусе. Низкий уровень шума не будет раздражать пользователя. И цена, для этого уровня качества, вполне приемлемая. Все эти моменты позволяют без сомнений рекомендовать данный блок питания к покупке.

Плюсы:

• Качество сборки;
• Стабильность выходных напряжений;
• Широкий диапазон входных напряжений;
• Наличие кабель менеджмента;
• Наличие всех необходимых разъемов в достаточном количестве;
• Достаточный запас по мощности для игровой системы;
• Низкий уровень шума;
• Сертификат 80 Plus Gold;
• Приемлемая цена;
• Пять лет гарантии;
• Надежная, оригинальная упаковка.

Минусы:

• Есть замечания только по поставке: нет русской локализации, нет описания длины кабелей на коробке, нет стяжек в комплекте. А у блока питания минусы не обнаружены.
