Обзор и тест материнской платы MSI Z97 MPOWER MAX AC

Среди всех пользователей персональных компьютеров разгоном увлекается лишь меньшая их часть. И лишь ограниченный круг лиц занимается этим на профессиональном уровне и ради "спортивных"…
Обзор и тест материнской платы MSI Z97 MPOWER MAX AC

Среди всех пользователей персональных компьютеров разгоном увлекается лишь меньшая их часть. И лишь ограниченный круг лиц занимается этим на профессиональном уровне и ради "спортивных" достижений. Однако, порой именно для данной категории лиц делается столь специфичный продукт, как материнская плата MSI Z97 MPOWER MAX AC. В линейке продуктов MSI она относится к серии Overclocking, и именно на эту аудиторию она рассчитана. MSI Z97 MPOWER MAX AC, основанная на чипсете Intel Z97, представляет собой мощную комплексную основу для успешного разгона как на любительском, так и на экстремальном уровне. Материнская плата подобного уровня всегда привлекает внимание, поскольку является своеобразным лицом компании и олицетворением надежности ее продуктов. По этой причине мы не могли пройти мимо столь интересного девайса, и желаем рассказать о нем здесь и сейчас.

Упаковка и комплектация

Если серия Gaming материнских плат MSI была оформлена в традиционно красно-черные тона, то серия Overclocking представлена в черно-желтом окрасе. Это касается оформления, как упаковки, так и материнской платы. Но начнем изучать материнскую плату MSI Z97 MPOWER MAX AC мы именно с упаковки.

Лицевая сторона коробки выполнена в виде буквы «М». Здесь указан производитель, название модели и логотип, дающий понять, что внутри находится плата серии Overclocking.

Тыльная сторона коробки буквально изобилует техническим описанием и возможностями материнской платы. Присутствует не только карта разъемов задней панели, но и ключевые технологические особенности, которыми оснащена MSI Z97 MPOWER MAX AC.

Буква «М» у коробки откидная, и на внутренней стороне содержит множество полезной информации о разгонных возможностях данной материнской платы. Сама же коробка под откидной картонной буквой «М» имеет вырез, закрытый пластиковым блистером, через который можно рассмотреть материнскую плату не вскрывая упаковки.

Залог успешного разгона – во всем. Поэтому инженеры MSI как никто, подчеркивают важность фирменных технологий, которыми они наделили MSI Z97 MPOWER MAX AC для достижения высоких результатов в мире оверклокинга.

Внутри коробки пользователь обнаружит два отдельных короба. В одном, прикрытом прозрачным пластиковым блистером, находится сама материнская плата, а во втором весь остальной комплект поставки.

Комплектация топового продукта часто бывает богатой, и материнская плата MSI Z97 MPOWER MAX AC яркое тому подтверждение. В комплектвходит:

  • Руководство пользователя;
  • Руководство по разгону;
  • Руководство по работе с ПО;
  • Ограниченная лицензия на ПО XSplit Gamecaster;
  • Табличка на дверь с надписью «BUSY BREAKING WORLD RECORDS»;
  • Краткая инструкция по сборке системы;
  • Набор наклеек для подписи кабелей;
  • Два диска с драйверами/ПО;
  • Значок «Overclocking Series»;
  • SLI-мостик;
  • Заглушка на заднюю панель корпуса;
  • Wi-Fi антенны – 2 шт;
  • Модуль Wi-Fi / Bluetooth (Intel 7260NGW);
  • Корпусная планка с двумя портами eSATA;
  • Набор проводов для точек замера напряжений;
  • Шесть кабелей SATA-3;
  • Переходники M-Connector .

Внешний вид и технологические особенности

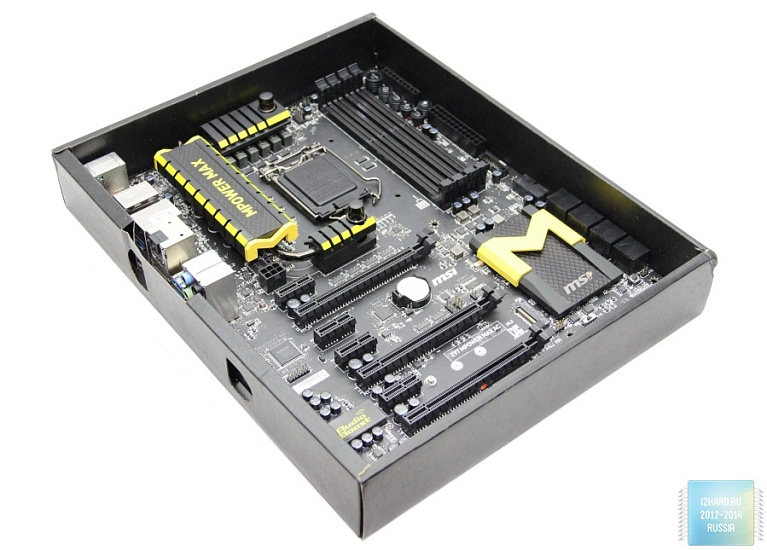

Материнская плата MSI Z97 MPOWER MAX AC выполнена в форм-факторе АТХ, размеры платы составляют 305х244 мм. Фирменной чертой серии материнских плат MSI, на чипсете Intel Z97 для оверклокинга, является черно-желтое оформление. Так, радиаторы подсистемы питания CPU и радиатор чипсета Intel Z97, благодаря ярко-желтому окрасу, легко узнаваемы и бросаются в глаза. Также желтого цвета досталось и надписи «Audio Boost», нанесенной на крышку звукового процессора ALC1150.

Разводка платы выполнена весьма грамотно, навесные элементы располагаются плотно, и на поверхности текстолита практически нет свободного места.

Тыльная сторона платы не представляет множества интересной информации, но уже здесь прослеживается то, что разъемы PCI-E x16 в количестве трех штук распаяны на плате по схеме х16+х8+х8. Забегая вперед, стоит оговориться, что при задействовании сразу трех слотов PCI-E x16 плата может работать лишь по схеме х8+х4+х4. Кроме того плата может функционировать по схеме х8+х8+х0 и х16+х0+х0.

Оснащение задней панели на плате MSI Z97 MPOWER MAX AC благодаря чипсету Intel Z97 выполнено с размахом. Из десяти портов USB только два имеют протокол USB 2.0. Все остальные порты USB уже функционируют по стандарту USB 3.0. Кроме этого здесь присутствует порт PC/2, HDMI, Gigabit LAN, S/PDIF, шесть разъемов 3.5 jack и DisplayPort.

Сокет материнской платы практически со всех сторон окружен радиаторами системы охлаждения, соединяемых между собой одной металлической трубкой. Невзирая на массивность радиаторов, находятся они от процессорного гнезда на значительном расстоянии, и установке крупногабаритных систем охлаждения не мешают. Система питания процессора реализована по 12 фазной схеме. За контроль напряжения питания процессора отвечает микросхема ISL6388 компании Intersil.

Питание материнской платы MSI Z97 MPOWER MAX AC назвать усиленным недостаточно. Потому что здесь питание платы усилено до предела. Во-первых, помимо уже стандартных разъемов 24+8pin, для более качественного питания процессора присутствует дополнительный разъем 4pin.

А во-вторых, для более качественного питания устанавливаемых видеокарт, материнская плата MSI Z97 MPOWER MAX AC оснащена также и дополнительным разъемом питания 6pin. Такое оснащение говорит о серьезных намерениях платы на достижение рекордов в плане экстремального разгона.

Как и любая другая материнская плата с разъемом LGA1150, MSI Z97 MPOWER MAX AC оснащена максимум четырьмя слотами под оперативную память стандарта DDR3. Платой поддерживаются любые модули DDR3 с частотой до 3300 МГц в разгоне, в том числе и с XMP-профилями. Максимально возможный объем памяти, поддерживаемой платой, может составлять 32Гб.

Про схему работы слотов PCI-E x16 уже было сказано выше. Помимо их плата также располагает четырьмя слотами PCI-E x1 версии 2.0. Все они реализованы силами чипсета Intel Z97.

Разъем М.2, появившийся на платах с приходом чипсета Intel Z97, на плате MSI Z97 MPOWER MAX AC присутствует в полной мере. Он имеет ключ типа М. Здесь возможно установить модули М.2 SATA и M.2 PCIe c длиной платы 42, 60 и 80 мм.

Основная функциональность платы MSI Z97 MPOWER MAX AC держится на чипсете Intel Z97, который охлаждается массивным алюминиевым радиатором.

Всего плата располагает восемью портами SATA 6 Гбит/с. Шесть из них реализованы с помощью контроллера SATA, встроенного в чипсет Intel Z97, а еще пара с помощью отдельного контроллера ASMedia1061. Интересной особенностью MSI Z97 MPOWER MAX AC также является наличие на плате двух колодок 19pin для вывода портов USB 3.0 на лицевую часть корпуса. Такое в материнских платах встречается совсем нечасто.

Для диагностики системы при загрузке у MSI Z97 MPOWER MAX AC в правом нижнем углу платы присутствует двух-символьный индикатор POST-кодов.

Звуковой кодек ALC1150 и причастные к нему навесные элементы материнской платы отделены от прочих элементов конструкции специальным аудио трактом. Такое решение позволяет свести помехи на аудиокодек к минимуму.

Как у любой истинной платы для оверклокинга, у MSI Z97 MPOWER MAX AC есть все, чтобы управлять разгоном прямо на ходу. Для этого на плате присутствуют несколько кнопок, позволяя включить систему, активировать функцию ОС Genie, сбросить настройки BIOS кнопкой Discharge, использовать RESET, а также регулировать частоту тактового генератора BCLK кнопками BCLK+ и BCLK-. Кроме этого на плате присутствует переключатель Slow Mode Booting, маркированный как Slow_1, который оптимизирует плату для разгона под экстремальным азотным охлаждением.

И еще одна интересная особенность материнской платы MSI Z97 MPOWER MAX AC, которая будет интересная любителям систем водяного охлаждения. Это возможность включить в контур системы водяного охлаждения радиаторы охлаждения силовой части процессора. Для этого металлическая трубка сконструирована так, что имеет на концах отверстия, прикрытые пластиковыми заглушками. После монтажа шлангов и фиксации их хомутами, данные радиаторы питания процессора станут частью контура вашей системы водяного охлаждения.

Возможности BIOS

Про структуру Click BIOS 4 материнских плат MSI уже рассказывали вам ранее, когда писали про материнские платы MSI Z97 серии Gaming. В материнской плате MSI Z97 MPOWER MAX AC прошивка во многом похожа, но свои особенности у нее все же имеются.

Цветовое оформление оболочки выполнено в традиционных, для данной серии материнских плат, желто-черном цветах.

Вкладка "Settings" содержит базовые настройки чипсета Intel Z97, включая управление загрузкой операционной системы.

Все самые лакомые настройки для оверклокеров сосредоточены в разделе "ОС". И здесь по-настоящему есть где разгуляться.

Присутствуют два предустановленных профиля "LN2 Normal" и "LN2 Extreme" для разгона процессора, охлаждаемого жидким азотом.

Не забыта и оперативная память. Соответствующие инструменты для ее разгона также имеются в данном разделе BIOS.

Помимо всего прочего, BIOS платы MSI Z97 MPOWER MAX AC располагает множеством регулировок напряжений, причем верхние границы которых доступны пользователю в весьма экстремальных значениях.

В настройках BIOS даже есть предустановленные профили разгона определенных модулей памяти. Такое встречается весьма нечасто. А если и бывает, то, как правило, в материнских платах для оверклокеров, как например в нашей MSI Z97 MPOWER MAX AC.

По возможностям управления центральным процессором материнская плата MSI Z97 MPOWER MAX AC может дать фору любой другой плате. Столь широкое изобилие настроек в BIOS говорит само за себя.

Не осталась в стороне и функция резервного копирования и обновления микросхемы BIOS c внешнего носителя. Данные операции доступны во вкладке "M-Flash".

Для фиксации удачного набора настроек в BIOS присутствует возможность сохранения до 6 профилей. При этом доступен как экспорт, так и импорт профилей настроек на съемные USB устройства.

Вкладка "Hardware Monitor", несмотря на свое название, позволяет не только отслеживать показания температур и обороты вращения вентиляторов, но и управлять скоростью последних по четырем ступеням. Причем зависимость скорости вращения вентиляторов от температуры может задаваться пользователем.

Раздел BIOS "Board Explorer" будет интересен тем, кто желает увидеть, какой из разъемов на материнской плате занят, а какой свободен. В случае занятого разъема, плата показывает не только производителя установленного устройства, но и в некоторых случаях даже модель. Так, в качестве живого примера видно, что установленный на MSI Z97 MPOWER MAX AC процессор Intel Core i7-4790k был инициализирован верно.

И завершая краткий экскурс по BIOS материнской платы MSI Z97 MPOWER MAX AC, стоит отметить, что здесь пользователю доступно на выбор 15 языков, среди которых русский также присутствует.

Технические характеристики

Процессор

Intel® Socket 1150 for 4th and 5th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors

Чипсет

Intel® Z97

Оперативная память

4 x DIMM, Max. 16GB, DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/3000*/3100*/3200*/3300* (OC) Non-ECC
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)

Питание

24pin+8pin+4pin+6pin

Слоты расширения

• 3 x PCIe 2.0 x16 слота Gen3 (16, 0, 0), (8, 8, 0), (8, 4, 4)

Хранилище данных

6x SATA 6G с поддержкой RAID 0, 1, 5, 10 через Intel Z97
2x SATA 6G с поддержкой RAID 0, 1, 5, 10 через ASMedia ASM1061
1x слот M.2 через Intel Z97 (общий с портами SATA 5 и 6)

Локальная сеть

1x Intel I218-V Gigabit-LAN

Порты USB

12x USB 3.0 (8x на панели ввода/вывода, 4x через гребёнку ) четыре черз Z97 напрямую, шесть через 2x ASMedia ASM1074, два через ASMedia ASM1042AE
6x USB 2.0 через Intel Z97 (2x на панели ввода/вывода, 4x через гребёнку)

Звук

• Realtek® Audio Boost ALC1150 Codec
- 7.1-кан. High Definition Audio
-Поддерживается S/PDIF output

Разъемы на задней панели

1 × HDMI
1 × DisplayPort
8 × USB 3.0
2 × USB 2.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
6 аудиоразъемов типа миниджек
1 × PS/2

Разъeмы на плате

24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6-контактный разъем питания ATX 12 В
4-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с
5 разъемов для подключения 4-контактных вентиляторов
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0

BIOS

2 х 64 Mб Flash ROM UEFI AMI BIOS ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0

Форм-фактор

• 305 mm x 244 mm) ATX форм-фактор

Конфигурация тестовогостенда и тестирование

Процессор

Intel Core i7-4790k 4,0GHz LGA1150 (HyperThreading On, TurboBoost 4,4GHz)

Система охлаждения

Thermalright Silver Arrow IB-E

Оперативная память

Kingston HyperX Beast DDR3-2133 16Gb (8Gb*2)

Видеокарта

MSI GeForce GTX 970 Gaming 4G

Блок питания

Thermaltake ToughPower XT 775W

Жесткий диск

SATA-3 1Tb Seagate 7200 Barracuda (ST1000DM003)

Монитор

ASUS PB298Q, 29" (2560x1080)

Корпус

Open Stand

Термоинтерфейс

Gelid GC-Extreme

Операционная система

Windows 7 x64 SP1

Прочее ПО

CPU-Z ROG 1.72.0, Aida64, RealTemp 3.70

Для тестирования материнской платы MSI Z97 MPOWER MAX AC мы использовали наш штатный процессор Intel Core i7-4790k, работающий на частоте 4400 МГц при напряжении 1,216 В. После первого же запуска системы выяснилось, что материнская плата MSI Z97 MPOWER MAX AC уже имеет на борту свежую BIOS v.1.9B1 от 26.01.2015, поэтому обновлять прошивку нам не пришлось.

Оперативная память Kingston Hyper Beast во всех режимах тестирования работала на частоте 1866 МГц с таймингами 9-10-9-27-2Т. В качестве графической составляющей тестового стенда была использована видеокарта MSI GeForce GTX 970 Gaming 4G.

При тестировании системы на стабильность с помощью пакета LinX 0.6.4 максимальный нагрев процессораIntel Core i7-4790k на частоте 4400 МГц составил 75 градусов Цельсия.

А вот с разгоном процессора вместе с материнской платой MSI Z97 MPOWER MAX AC возникла приятная неожиданность. Дело в том, что наш тестовый процессор Intel Core i7-4790k на других материнских платах всегда разгонялся максимум до 4700 МГц, и мы искренне считали, что данная частота является пределом нашего процессора. Однако, какое же удивление было, когда Intel Core i7-4790k заработал стабильно на материнской плате MSI Z97 MPOWER MAX AC на частоте 4800 МГц при напряжении питания 1,320 В. Процессор запускался даже на 4900 МГц, однако проходить тесты на стабильность отказывался. Поэтому итоговой частотой при разгоне Intel Core i7-4790k стали 4800 МГц.

Разогнанный Intel Core i7-4790k во время 20 проходов LinX 0.6.4 прогрелся до 84 градусов Цельсия.

Сравнить производительность системы с материнской платой MSI Z97 MPOWER MAX AC было решено в двух режимах - при работе процессора на номинальной тактовой частоте, и с достигнутым разгоном.

Тестовый пакет рендеринга Cinebench показал, что разгон процессора дал неплохую прибавку в операциях рендеринга силами CPU.

То же самое смог подтвердить и синтетический пакет Fritz Chess Benchmark, эмулирующий расчет ходов в популярной настольной игре.

Архиватор WinRar не столь активно отреагировал на разгон процессора. Здесь большие дивиденды, как известно, приносит разгон оперативной памяти. А в нашем случае ее частота в обоих режимах была одинакова. Поэтому разгон Intel Core i7-4790k в данном приложении дал весьма скромный прирост.

wPrime Benchmark, являясь ярким представителем синтетических тестовых пакетов, достаточно бурно отреагировал на разгон Intel Core i7-4790k.

А вот графический тестовый пакет 3D Mark13 почти не поменял своего отношения к процессору Intel Core i7-4790k, что с разгоном, что без. Причина такого явления понятна - в данном тесте основная нагрузка приходится на видеокарту.

Если же рассматривать набранные в 3D Mark13 баллы по оценкам просчета физики средствами CPU, то есть эффект от разгона процессора Intel Core i7-4790k был более чем заметен.

Заключение

За высокую цену материнскую плату MSI Z97 MPOWER MAX AC можно не любить, но совершенно точно ее нельзя ненавидеть. Этот столь специфичный для оверклокеров продукт обладает весьма богатым техническим оснащением, и замечательно приспособлен как для любительского, так и экстремального разгона.

MSI Z97 MPOWER MAX AC - плата не для всех, но для тех, кто увлекается разгоном, это мощный инструмент для высоких достижений в мире оверклокинга. Материнская плата MSI Z97 MPOWER MAX AC готова буквально ко всему - топовые системы воздушного охлаждения, системы водяного охлаждения и даже азот.

Плюсы:

  • высокая приспособленность к экстремальному разгону;
  • богатые настройки BIOS для оверклокинга;
  • качественная и мощная подсистема питания платы;
  • грамотная и удобная разводка;
  • наличие на плате кнопок для разгона;
  • выделенные точки замера напряжений;
  • богатая комплектация.

Минусы:

  • завышенная стоимость в РФ 13990 рублей (на момент написания обзора).

За время тестирования материнская плата MSI Z97 MPOWER MAX AC оставила о себе сугубо положительные впечатления, и мы не смогли найти в ней каких-либо явных недостатков. Поэтому редакция i2HARD.ru справедливо награждает материнскую плату MSI Z97 MPOWER MAX AC наивысшей оценкой - золото.
