"Заявка на золото" - обзор и тест видеокарты Sapphire VAPOR-X R9 280X TRI-X OC (11221-12-40G)

Компания Sapphire, которая вот уже на протяжении более десяти лет является производителем видеокарт линейки Radeon, знает как никто другой, как делать качественные графические ускорители с эффективной, надежной и малошумной системой охлаждения. Типичным представителем, попадающим под такое лестное описание является новая модель графического ускорителя на базе видеоядра AMD Tahiti, а именно видеокарта Sapphire VAPOR-X R9 280X TRI-X OC with Boost. Интересной особенностью этой новинки является обновленный дизайн системы охлаждения Sapphire VAPOR-X, а также высокий заводской разгон. Познакомиться с Sapphire VAPOR-X R9 280X TRI-X OC, оценить ее внешний вид и дизайн, эффективность системы охлаждения, энергопотребление, разгон и конечно же производительность редакция i2HARDпредлагает прямо в этом обзоре.

Технические характеристики

• Производитель: Sapphire;
• Модель: Sapphire VAPOR-X R9 280X TRI-X OC;
• Графический процессор: AMD Tahiti;
• Техпроцесс: 28 нм;
• Частота GPU: 1000 МГц (Boost 1100МГц);
• Кол-во шейдерных процессоров: 2048;
• Видеопамять: 3 Гб;
• Тип видеопамяти: GDDR5;
• Разрядность шины видеопамяти: 384 бит;
• Частота видеопамяти: 1500 МГц (6,00 ГГц QDR);
• Поддержка CrossFire: Есть;
• Поддержка HDCP: Есть;
• Поддержка API: DirectX 11.2, Mantle, OpenGL 4.x;
• Порты: DisplayPort, DVI-D, DVI-I, HDMI;
• Макс. кол-во подключаемых мониторов: 4;
• Разъем дополнительного питания: 8pin+8pin;
• Длина: 320 мм;
• Цена - 12500 рублей (средняя цена по данным Яндекс Маркет на момент обзора).

Упаковка и комплектация

Видеокарта упакована в большую картонную коробку, оформленную черно-бирюзовыми цветами. На передней стороне упаковки присутствует уже знакомое изображение киборга, ставшего визитной карточкой видеокарт линейки Sapphire AMD Radeon R9. Помимо этого на коробке присутствуют ярлыки основных технических особенностей графического ускорителя.

Информация на тыльной стороне упаковки дает представление о новой системе охлаждения Vapor-X, а также о новых функциональных возможностях видеокарты.

Комплект поставки Sapphire VAPOR-X R9 280X TRI-X OC можно оценить на твердую четверку. И состоит он из:

• видеокарта Sapphire VAPOR-X R9 280X TRI-X OC;
• переходник molex*2 > 8*pin, 2шт;
• мостик CrossFire;
• кабель HDMI;
• документация;
• CD с драйверами;
• наклейка Sapphire.

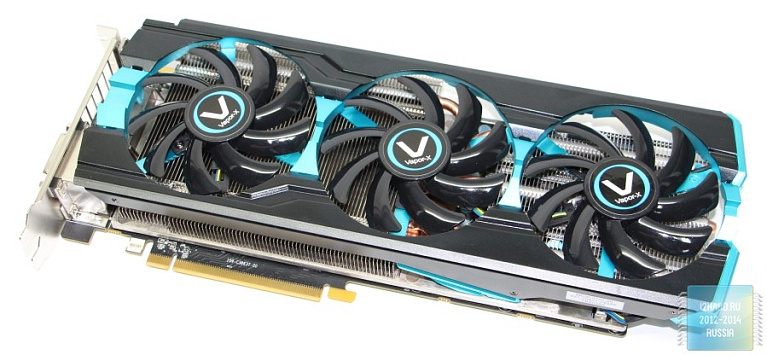

Внешний вид и система охлаждения

Дизайн системы охлаждения явно удался. Применение бирюзового цвета, который практически не встречается в компьютерных комплектующих, позволило освежить внешний вид видеокарты и придать ей броский, и в какой-то степени даже дерзкий вид.

Говоря про габариты видеокарты, стоит считать ее компактной по толщине - Sapphire VAPOR-X R9 280X TRI-X OC займет в системном блоке всего два слота. Но если говорить о длине видеокарты, то даже слова "большой" здесь недостаточно. Графический ускоритель просто огромен, его длина составляет 320 мм, что, безусловно, накладывает ограничения на совместимость с некоторыми компактными корпусами.

Таким габаритам видеокарта обязана в первую очередь системе охлаждения Sapphire VAPOR-X.

Сама печатная плата видеокарты имеет длину 265 мм, и дополнительные 55 мм являются небольшим выступом системы охлаждения за пределы печатной платы.

Сама система охлаждения Sapphire VAPOR-X спроектирована таким образом, что воздушный поток от вентиляторов, соударяясь о радиатор системы охлаждения, выходит с торцов видеокарты.

Такое решение открытого типа позволит не только свободно циркулировать воздушному потоку под системой охлаждения, но и позволить продувать и чистить саму систему охлаждения без ее демонтажа.

На Sapphire VAPOR-X R9 280X TRI-X OC присутствуют четыре разъема вывода изображения: DVI-I, DVI-D, HDMI и DisplayPort.

Несмотря на новое название, графический ускоритель основан на уже знакомой нам архитектуре AMD Tahiti, на базе которой производились видеокарты AMD Radeon HD7970. Именно поэтому на Sapphire VAPOR-X R9 280X TRI-X OC сохранились разъемы для мостиков CrossFire. Напомним, что более современные видеокарты в лице AMD Radeon R9 290 и выше, уже лишены этих разъемов и работают в CrossFire по другой схеме. Рядом с этими разъемами расположился переключатель Биос, доступны два положения, UEFI и Legacy.

Sapphire VAPOR-X R9 280X TRI-X OC сделана на печатной плате черного цвета. Расположение элементов на печатной плате выполнено очень плотно. Особенно ярко выражено это в области сосредоточения элементов питания видеокарты.

Память видеокарты расположена вокруг графического процессора.

Сам графический процессор AMD Tahiti, выполненный по 28 нм технологии, повернут относительно видеокарты на 180 градусов, и имеет защитную металлическую рамку, предотвращающую скол графического чипа во время установки системы охлаждения.

В Sapphire VAPOR-X R9 280X TRI-X OC используется память производства SK Hynix. Двенадцать чипов памяти с маркировкой H5GQ2H24AFR образуют совокупный объем памяти в 3Гб.

Схема питания видеокарты выполнена по формуле 6+1+1, где шесть фаз питания отвечают за графический процессор, одна фаза питания за PPL и еще одна фаза питания за память.

Источник вторичного питания управляется специализированным многофазным контроллером напряжения IOR 3567B.

Поддержка дополнительным питанием в виде двух коннекторов 8pin говорит о перестраховке производителя на случай экстремального разгона видеокарты. Регламентированное потребление Sapphire VAPOR-X R9 280X TRI-X OC не должно превышать 250 Вт.

Система охлаждения является главной изюминкой видеокарты Sapphire VAPOR-X R9 280X TRI-X OC. Кулер TRI-X еще после тестирования Sapphire Radeon R9 290 Tri-X OC зарекомендовал себя с отличной стороны. Данное решение основано на системе в виде испарительной камеры и большой металлической пластины, отвод тепла от которых возложен на пять тепловых трубок с двухсекционным радиатором.

Сама металлическая пластина также играет роль охладителя, забирая тепло от микросхем памяти и силовых элементов питания через термопрокладки.

Сверху радиаторную часть конструкции закрывает массивный кожух с тремя 92-мм вентиляторами.

Используемые вентиляторы фирмы FirstD работают при напряжении 12 В и силе тока 0,35 А.

И приятная новость для любителей моддинга. Видеокарта Sapphire VAPOR-X R9 280X TRI-X OC имеет подсветку фаз питания видеокарты, и надписи VAPOR-X на кожухе системы охлаждения. Светодиодов фаз питания всего шесть, и подсвечиваются они в зависимости от нагрузки: в простое светится только один светодиод, при неполной нагрузке три, и при полной нагрузке все шесть.

Выглядит данное решение в темное время суток эффектно и выразительно.

Конфигурация тестового стенда

Для того чтобы оценить уровень производительности видеокарты Sapphire VAPOR-X R9 280X TRI-X OC мы собрали тестовую систему с процессором Intel Core i7-4770k и материнской платой ASUS Z87-PLUS.

Анализируя технические данные, предоставляемые программой GPU-Z, можно сказать, что перед нами та самая реинкарнация AMD Radeon HD7970. Отличия лишь в том, что Sapphire VAPOR-X R9 280X TRI-X OC обладает более высокими частотами чипа и памяти, а также реализована поддержка DirectX 11.2. В остальном перед нами все тот же самый старый добрый 28нм графический чип Tahiti XT.

Тестирование на нагрев, разгон и энергопотребление

Температура окружающего воздуха в помещении на момент тестирования составляла 26 градусов Цельсия. В этих условиях можно наблюдать умеренно средний нагрев графического чипа видеокарты в состоянии простоя, температура которого составляла 43 градуса. Штатная система охлаждения при холостом режиме работы видеокарты ничем не выдавала себя из общего шума системы.

Нагрузив видеокарту с помощью программы MSI Combustor на 100%, графический чип удалось разогреть до 72 градусов Цельсия. Вентиляторы системы охлаждения при этом увеличили скорость вращения до ~2000 об/мин, оставаясь также практически бесшумными.

Попытка разгона видеокарты Sapphire VAPOR-X R9 280X TRI-X OC принесла неплохие плоды. Частоту графического чипа удалось увеличить до 1220 МГц, а частоту памяти до 6600 МГц.

С точки зрения энергопотребления собранная система с видеокартой Sapphire VAPOR-X R9 280X TRI-X OC обещает быть экономной и не предъявлять повышенных требований к блоку питания. Так, потребление все тестовой системы в режиме 100% нагрузки на процессор и разогнанную видеокарту, не превысило значение в 350 Вт. Поэтому можно уверенно говорить о том, что для системы подобного уровня с видеокартой Sapphire VAPOR-X R9 280X TRI-X OC будет достаточно качественного блока питания на 450-500 Вт.

Тестирование в бенчмарках и играх

Список синтетических тестов составили:

• 3D Mark 11;
• 3D Mark 13;
• Valley Benchmark;
• Ungine Heaven Benchmark.

В игровые тесты вошли следующие игры:

• Sniper Elite V2;
• Hitman Absolution;
• Metro Last Light;
• Thief;
• Tomb Raider;
• Battlefield 4;
• Batman.Archam City.

Во всех играх использовались максимально возможные настройки графики, доступные из меню игры. Все тесты в играх, за исключением Battlefield 4, были проведены с помощью встроенных бенчмарков производительности. В игре Balltefield 4 тестирование было проведено в режиме мультиплеер на карте "Дорога Голмуд" с 64 игроками. В Balltefield 4 для подсчета кадров в секунду была использована программа Fraps. Разрешение во всех играх использовалось 1920х1080 и 2560х1080 пикселей. На графиках представлено минимальное и среднее значение количества кадров в секунду.

Тестирование производительности Sapphire VAPOR-X R9 280X TRI-X OC показало, что мощности этой видеокарты при популярном разрешении 1920х1080 достаточно даже в самых требовательных и современных играх. Использование набирающего популярность разрешения 2560х1080 заставляет видеокарту Sapphire VAPOR-X R9 280X TRI-X OC работать на грани комфортного уровня, но в ряде игр производительности видеокарты хватает даже в таком тяжелом режиме.

Вывод

Видеокарта Sapphire VAPOR-X R9 280X TRI-X OC - это именно тот случай, когда можно сказать "идеальная видеокарта". Приятный внешний вид, интересный дизайн и отличная производительность, это именно то, что в первую очередь с положительной стороны характеризует эту видеокарту. Приятной особенностью новинки является и высокопроизводительный кулер TRI-X, бесшумность и эффективность которого позволяют заявить как о самом лучшем решении среди систем охлаждения для AMD Radeon R9 280X. Порадовало в Sapphire VAPOR-X R9 280X TRI-X OC и не высокое энергопотребление, что позволяет рекомендовать данную видеокарту в системы с блоками питания от 500 Вт. Явный минус у видеокарты только один - это ее габариты, а именно длина. Но когда перед нами представитель из верхнего массового ценового сегмента, то на такие нюансы хочется просто закрыть глаза. А для кого-то покупка графического ускорителя Sapphire VAPOR-X R9 280X TRI-X OC будет и поводом обновить свой корпус.

Плюсы:

• надежный производитель;
• высокая производительность;
• эффективное и тихое охлаждение;
• качественная система питания;
• хороший разгонный потенциал;
• не высокое энергопотребление.

Минусы:

• длина видеокарты 320 мм.

В тестировании видеокарты Sapphire VAPOR-X R9 280X TRI-X OC количество плюсов многократно превалирует над отрицательными моментами, именно поэтому редакция дает этому графическому ускорителю наивысшую оценку i2Hard.ru - золото.
