«Очередная реинкарнация» или знакомство с Thermalright Archon SB-E X2!

Компания Thermalright прочно закрепилась в верхнем ценовом сегменте систем воздушного охлаждения для различных компонентов персонального компьютера. Знакомство с данной компанией началось у меня с модели SI-128 SE, довольно удачный кулер для своего времени, тем более порадовала поддержка от производителя в виде выпуска крепежных комплектов, что позволило установить его на тот же Core i5 2500K без каких-либо проблем. Но сегодня речь пойдет о гораздо более именитом творении Thermalright, встречаем Archon SB-EX2! Без преувеличения можно сказать, что среди односекционных радиаторов данная модель занимает пальму первенства. Но нет предела совершенству, компания решила доработать свое творение и выпустить на свет еще более совершенный продукт - Archon SB-EX2. В данном обзоре мы ознакомимся с новинкой и составим свое впечатление о производительности и изменениях по сравнению с его прародителем Archon SB-E.

Упаковка и комплектация

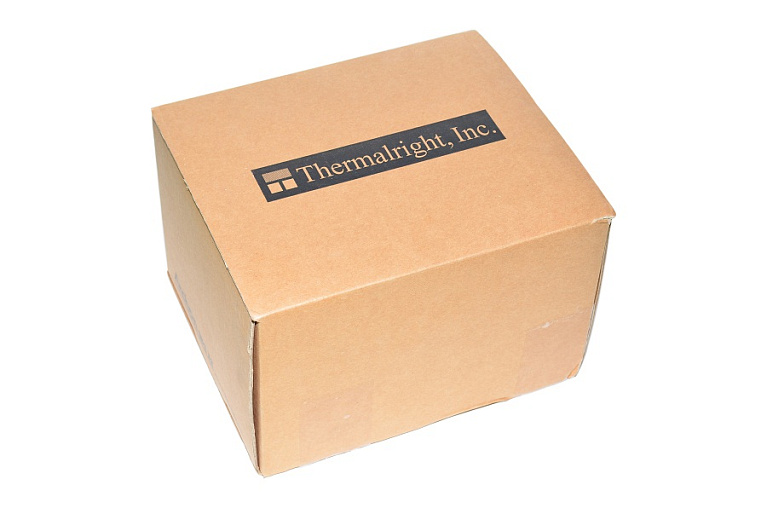

Еще с незапамятных времен, производитель взял за моду поставлять свои творения в скромных картонных коробках, без помпезных речей, без яркого оформления, акцентируя тем самым внимание на то, что внутри, а не снаружи.Archon SB-EX2 не стал исключением из данного правила, на упаковке лишь скромно расположен логотип производителя.

В упаковке три отсека, сверху расположена белая коробочка, затем вентиляторы и на последнем уровне – радиатор.

Подробно остановимся на комплектации, в нее входит: радиатор, два вентилятора TR-TY141, руководство пользователя.

В пакетике можно обнаружить комплект креплений для вентиляторов, термопасту, вспомогательный ключ для монтажа устройства, переходник для подключения вентиляторов и необходимый набор крепежей и шурупов для установки на различные сокеты.

В руководстве два языка, английский и немецкий, но даже без знания данных языков, смотря на изображения можно без проблем установить данную систему охлаждения.

Наименование модели Archon первоначально ассоциировалось у меня со Starcraft. У расы протоссов есть такая боевая единица, образующаяся при слиянии двух тамплиеров. По аналогии можно сказать, что присутствие двух вентиляторов в комплекте как бы намекает…

Но позже я прочитал, что Archon - высшее должностное лицо (правитель, начальник). Подобным названием Thermalright жестко заявляет о своем лидерстве в данном сегменте.

Рассмотрим более подробно комплектных тамплиеров, т.е. вертушки! Вентялиторы довольно увесистые, обладают следующими размерами - 140x152x27 мм. Скорость вращения 900-1300 об/мин, объем воздушного потока 28.3 - 74 CFM, диаметр крыльчатки 131 мм, а количество лопастей – 7 штук. Уровень шума составляет 17-21 дБ.

Комплектные вентиляторы снабжены двойным подшипником качения. Также привлекает внимание фирменная защитная наклейка, которая переливается при изменении освещения.

Вертушки подключаются к 4-pin, причем если у вас на материнской плате всего один свободный разъем, то проблем не возникнет, так как в комплекте есть сплиттер для двух вентиляторов.

Перечень характеристик устройства:

• Тип: башенный, односекционный;
• Поддерживаемые сокеты: S775, S1150/1155/S1156, S1356/S1366, S2011, AM2, AM2+, AM3/AM3+/FM1;
• Размеры радиатора: 155 x 53.6 x 170.2 мм;
• Количество тепловых трубок: 8;
• Диаметр тепловых трубок: 6 мм;
• Вес: 750 г
• Модель вентиляторов: TR-TY141;
• Размеры вентилятора: 140 x 140 x 25 мм;
• Скорость вращения: 900 - 1300 об/мин
• Воздушный поток: 28.3 - 73.6 CFM
• Уровень шума: 17 - 21 дБ
• Тип коннектора вентиляторов: 4-pin PWM
• Вес с двумя установленными вентиляторами: 1100 г.

Конструктивные особенности

Никелированный радиатор выглядит эффектно и станет украшением любой производительной системы, особенно если корпус с боковым окном. К минусам стоит отнести высоту самого радиатора, далеко не в каждый корпус он влезет.

Весит радиатор 750 граммов, а с установленными вентиляторами вес доходит до 1.1 кг. Состоит радиатор из восьми медных никелированных трубок, которые пронзают 44 пластины. Межреберное расстояние между пластинами составляет 1.9 мм, а диаметр тепловых трубок 6 мм.

Тепловые трубки припаяны в местах контакта с пластинами.

Фирменная наклейка расположена под нижней частью радиатора.

В основании радиатора также использовали пайку для закрепления тепловых трубок.

Основание не вызывает нареканий, полировка до зеркального отображения.

Установка

Опишем установку для сокета 1156/1155. Первым делом находим данную пластину.

Затем фиксируем каждый зажим посередине.

Надеваем пластиковые кольца.

Затем устанавливаем пластиковую заглушку на пластину.

Вставляем в материнскую плату и закручиваем специальными шайбами.

Сверху устанавливается дополнительная пластина, которая также фиксируется шайбами.

Затем остается установить прижимную пластину и закрутить два шурупа. Уровень прижима можно регулировать с помощью комплектного ключа. Вот так выглядит радиатор после установки на материнскую плату:

Следует отметить, что до того как установить и закрепить радиатор, вам следует установить креления для вентиляторов. После установки вертушек кулер выглядит очень массивным.

Если вы используете модули памяти с низкими радиаторами или без радиаторов, то проблем с установкой памяти в первый слот не возникнет. Но если память с высокими радиаторами, то в первый слот установить ее не получится.

Из особенностей также следует отметить, что верхний слот PCI-e будет занят, если у вас основной слот для видеокарты идет первым, то данный кулер вам не подойдет. В данном же случае, возможна установка небольшой платы расширения PCI-e, например миниатюрного ТВ-тюнера, кулер при этом не помешает.

Тестирование

Конфигурация тестового стенда:

• Процессор: Intel Core i7-3770k 3,5GHz LGA1155
• Материнская плата: MSI Z77A-G45
• Оперативная память: Crucial Ballistix BLT4G3D1869DT2TXOB (x2)
• Видеокарта: ASUS GTX670-DC2-2GD5 2Гб, GDDR5
• Блок питания: Corsair AX 860
• Твердотельный накопитель: CRUCIAL M4 CT128M4SSD2 128Гб, SATA III
• Монитор: VIEWSONIC VP2770-LED, 27"
• Реобас: ZALMAN ZM-MFC2
• Корпус: Open Stand
• Термоинтерфейс: Thermalright Chill Factor 3
• Операционная система: Windows 7 x64 SP1

В качестве соперника Archon мы подобрали другой башенный односекционный кулер с возможностью крепления 140 мм вентиляторов - Prolimatech Armageddon. Проведем тестирование в двух режимах, с разгоном и без. Процессор Core i7-3770k был разогнан до 4.5 Ггц, при фиксированном в БИОС напряжении питания 1,312 В. Температура в помещении составляла 27 градусов по Цельсию. Нагрузка на процессор осуществлялась утилитой LinX, а температура фиксировалась с помощью RealTemp. Обороты вентиляторов регулировались и фиксировались посредством реобаса.

При работе на номинальной частоте под нагрузкой оба участника справляются отлично. Температура в разумных приделах.

Ситуация меняется при разгоне процессора, а именно повышении напряжения питания до 1,312 В, что существенно сказывается на повышении температуры. Archon SB-EX2 вырывается вперед и показывает свою высокую эффективность.

Заключение

Archon SB-EX2 по праву заслужил свое гордое имя и безусловно является на сегодняшний день лучшей односекционной системой охлаждения «из коробки». Вам не потребуется что-то докупать или «допиливать», вы получаете высокоэффективную систему охлаждения без компромиссов. Пожелаем удачи Thermalright при создании будущих шедевров среди систем охлаждения!

Плюсы:

• богатая комплектация;
• эффективность;
• простота установки;
• отличная обработка основания.

Минусы:

• цена;
• высота радиатора;
• блокировка первого слота расширения на мат. плате.
