Обзор и тестирование блока питания MSI MAG A850GL

В линейку MAG (MSI Arsenal Gaming) входят комплектующие игровой направленности, доступные по стоимости, но в качественном исполнении и дизайнерском оформлении.

Блоки питания из этой линейки имеют сертификаты от 80 PLUS Standard до Gold и мощность от 550 до 1250 Вт.

У нас на обзоре модель A850GL в черном исполнении (также эта модель доступна в белом варианте).

Нам и нашим читателям будет интересно узнать, чем представитель данной серии отличается от моделей MPG и MEG с идентичными параметрами, и на чем пришлось сэкономить с целью снижения стоимости.

Характеристики

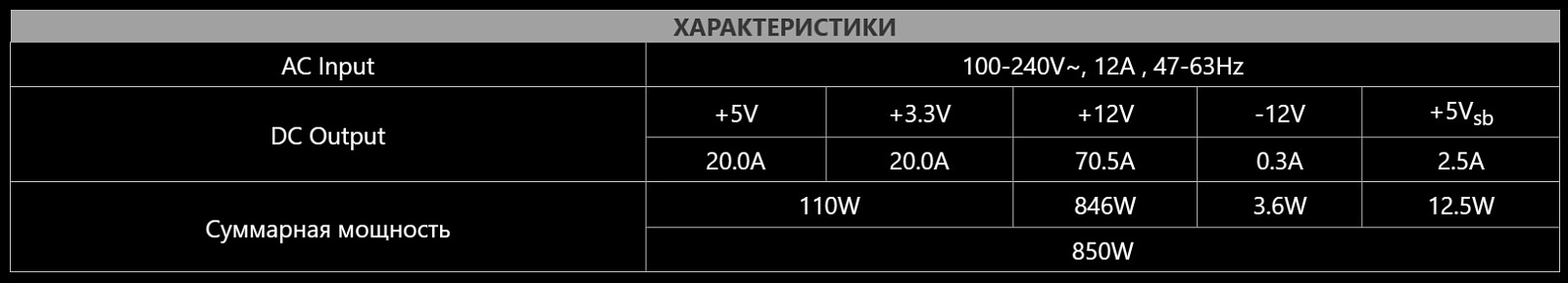

Нагрузочные характеристики:

Упаковка и комплектация

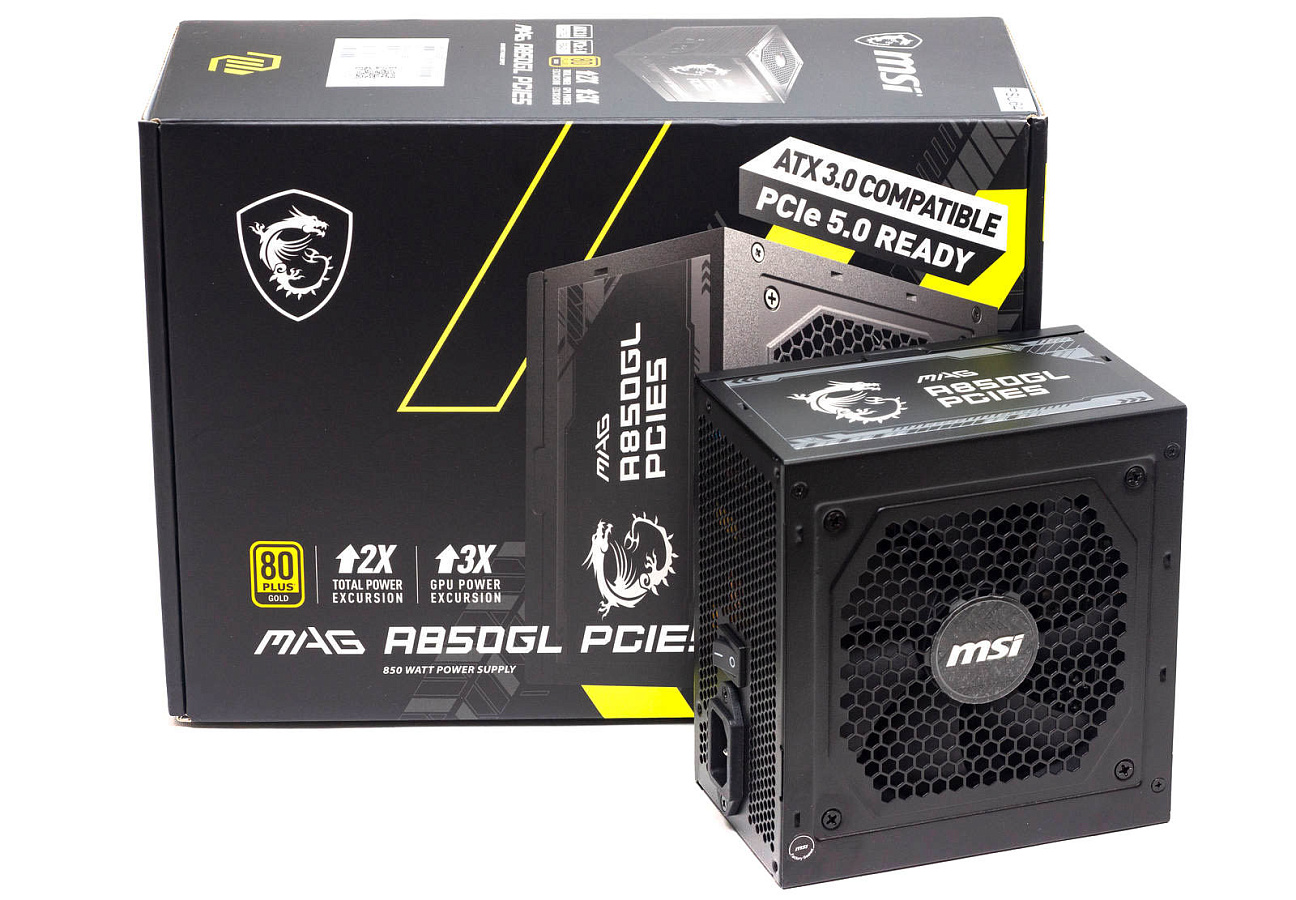

Блок питания поставляется в черной картонной коробке. На лицевой стороне находится его изображение, описание особенностей и наименование модели.

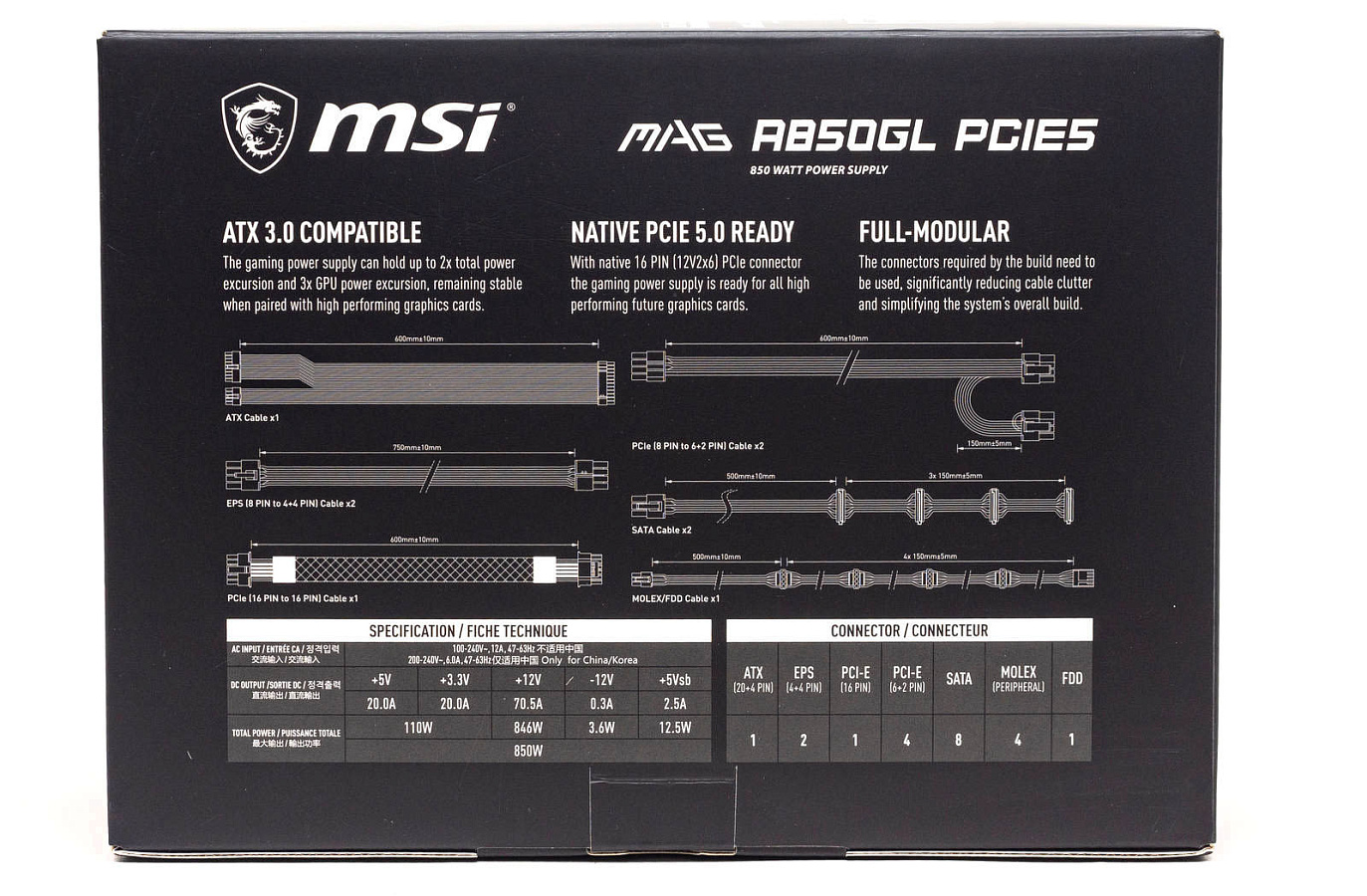

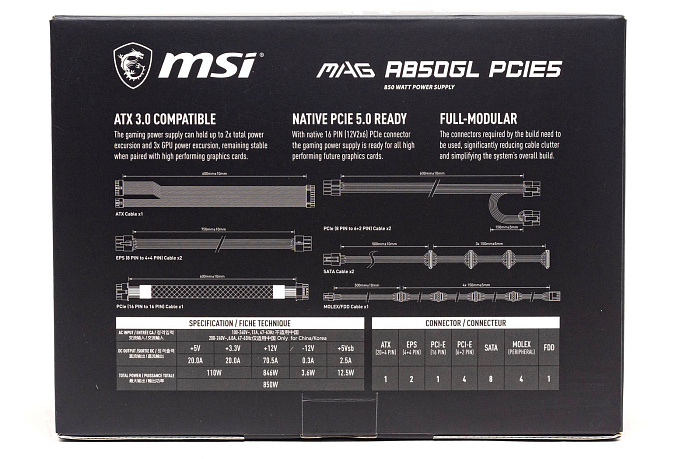

С обратной стороны - подробная информация о кабелях и коннекторах, а также таблица с нагрузочными характеристиками.

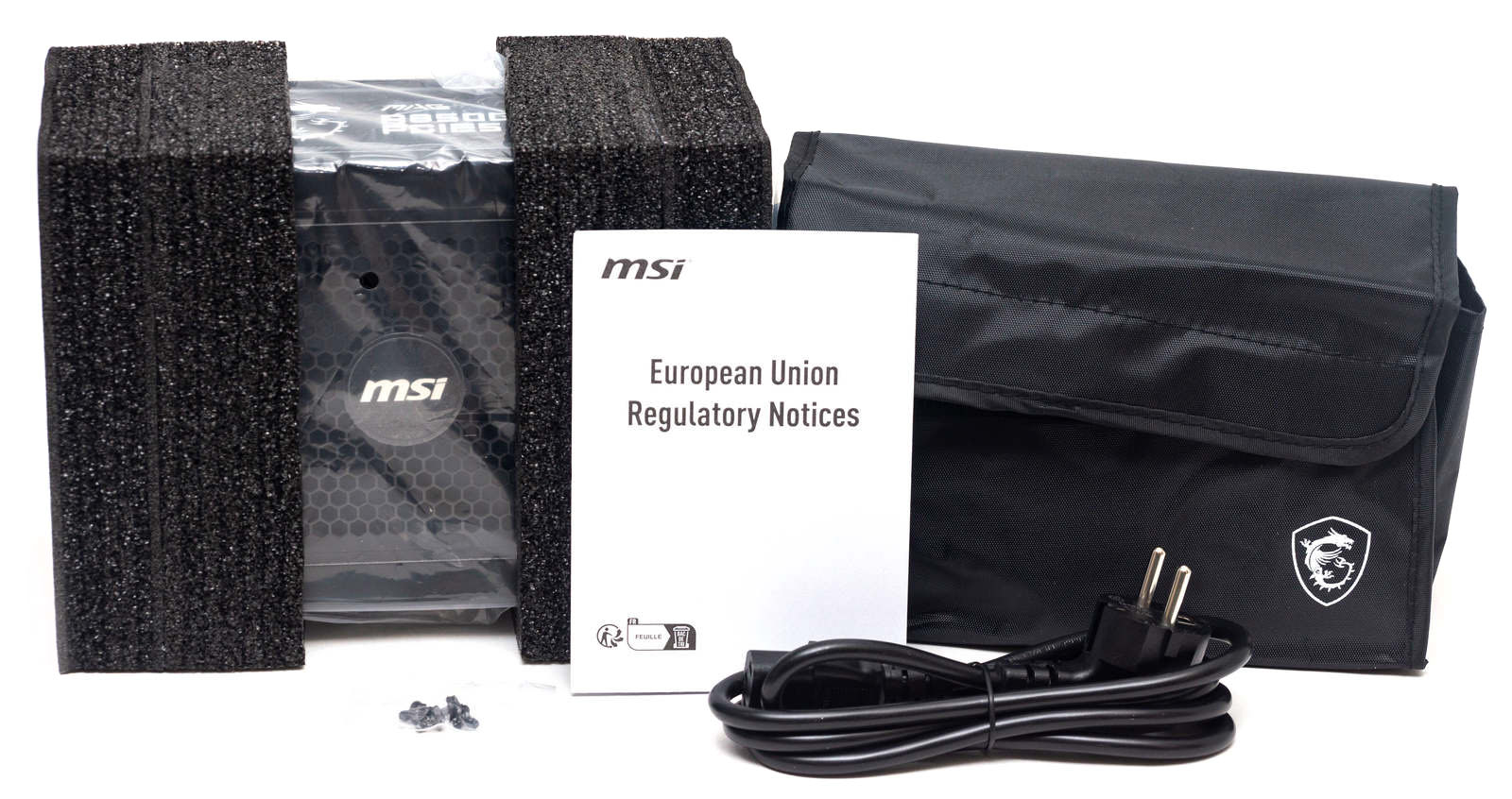

Блок питания упакован в целлофан и зафиксирован демпферами из вспененного полиуретана. Все кабели в отдельном тканевом футляре с клапаном на липучке. В комплект входят винты крепления и инструкция.

Кабели и коннекторы

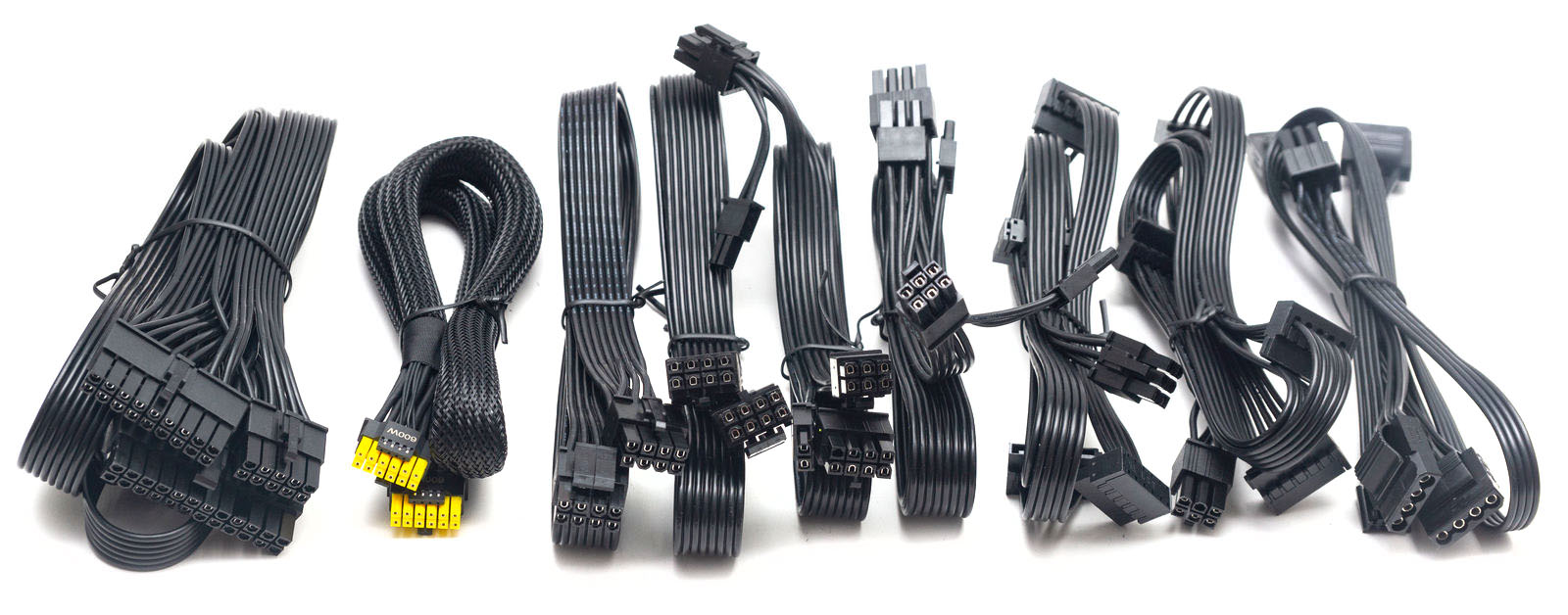

Все кабели, кроме PCI-E Gen 5.0 16-пин, в виде плоских шлейфов.

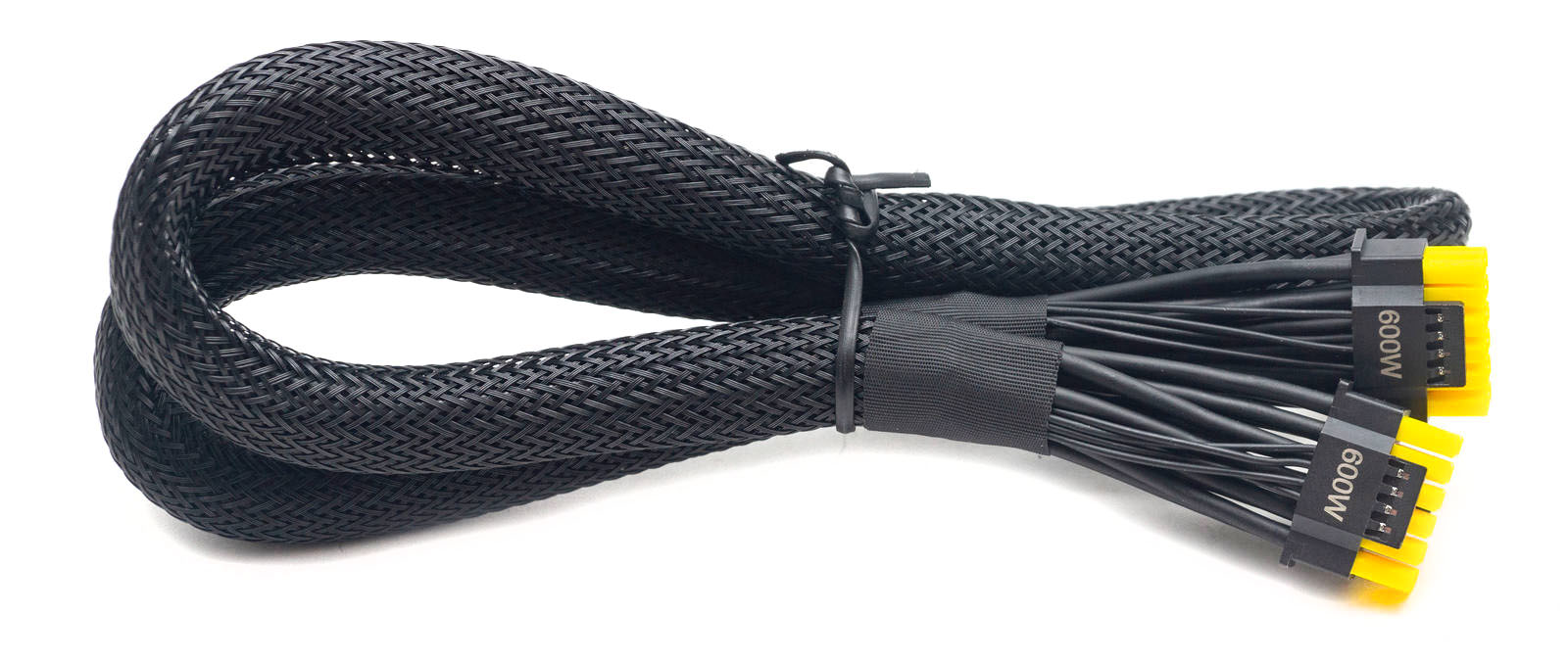

Кабель 16-пин в оплетке, особенностью является желтый коннектор с обеих сторон. Яркая расцветка должна исключить не полное вставление коннектора в разъем, вся желтая часть должна быть не видна снаружи.

Коннектор имеет маркировку 600W.

Внешний вид

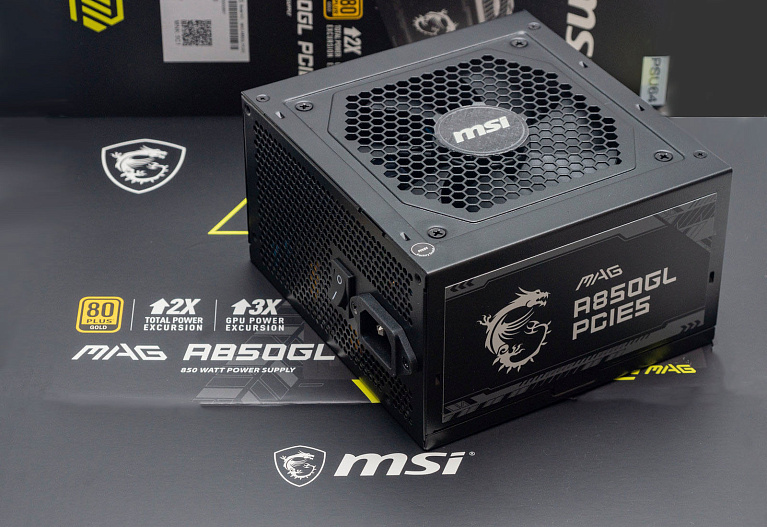

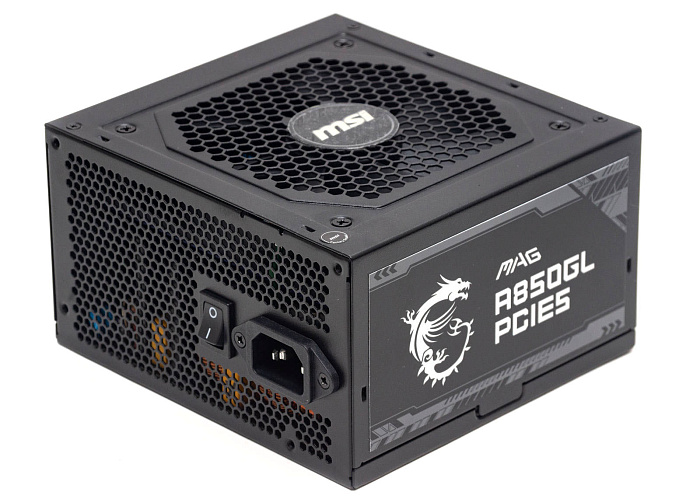

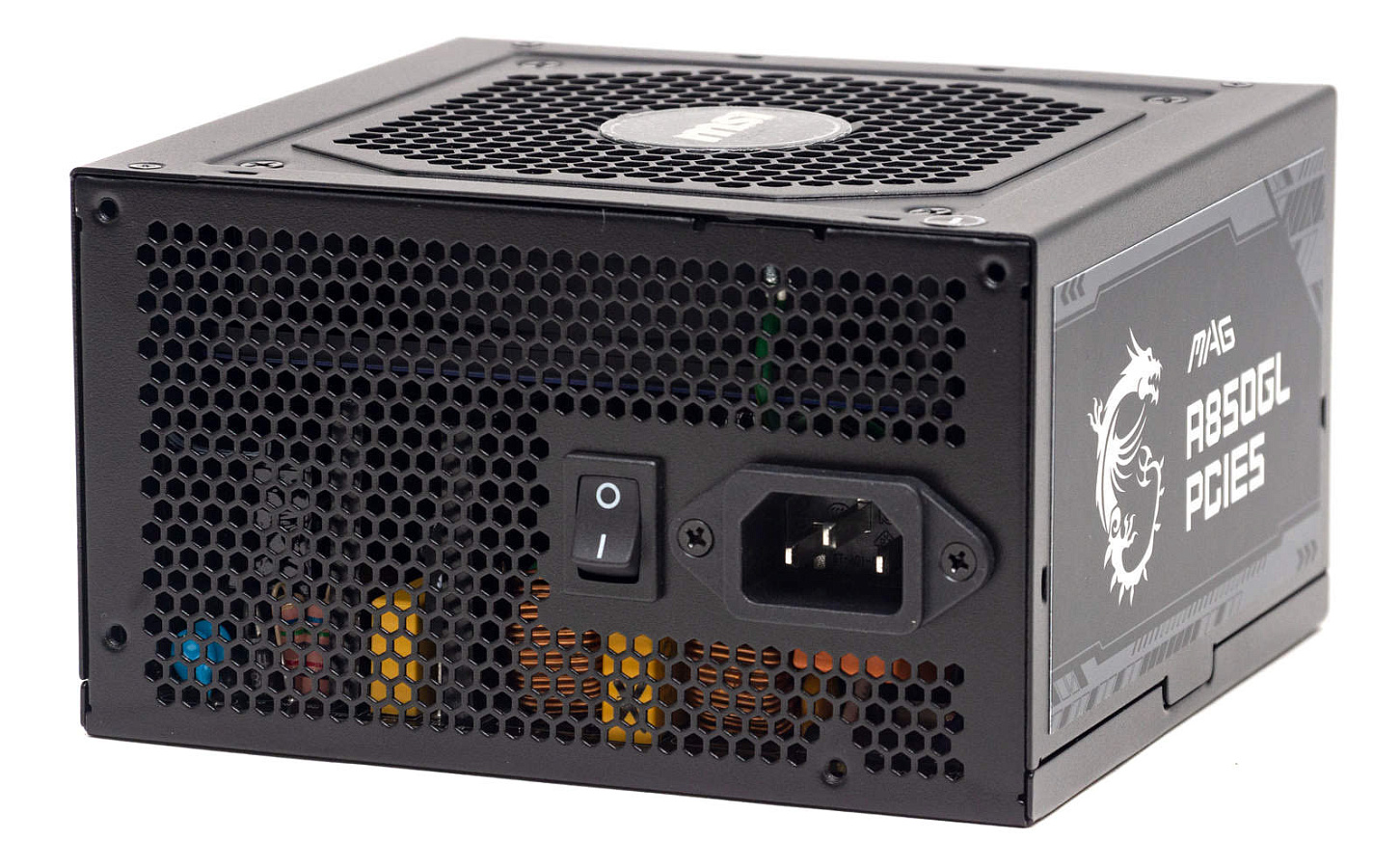

Обычный корпус без дизайнерских изысков украшен лишь наклейками на боковых сторонах с логотипом в виде дракона.

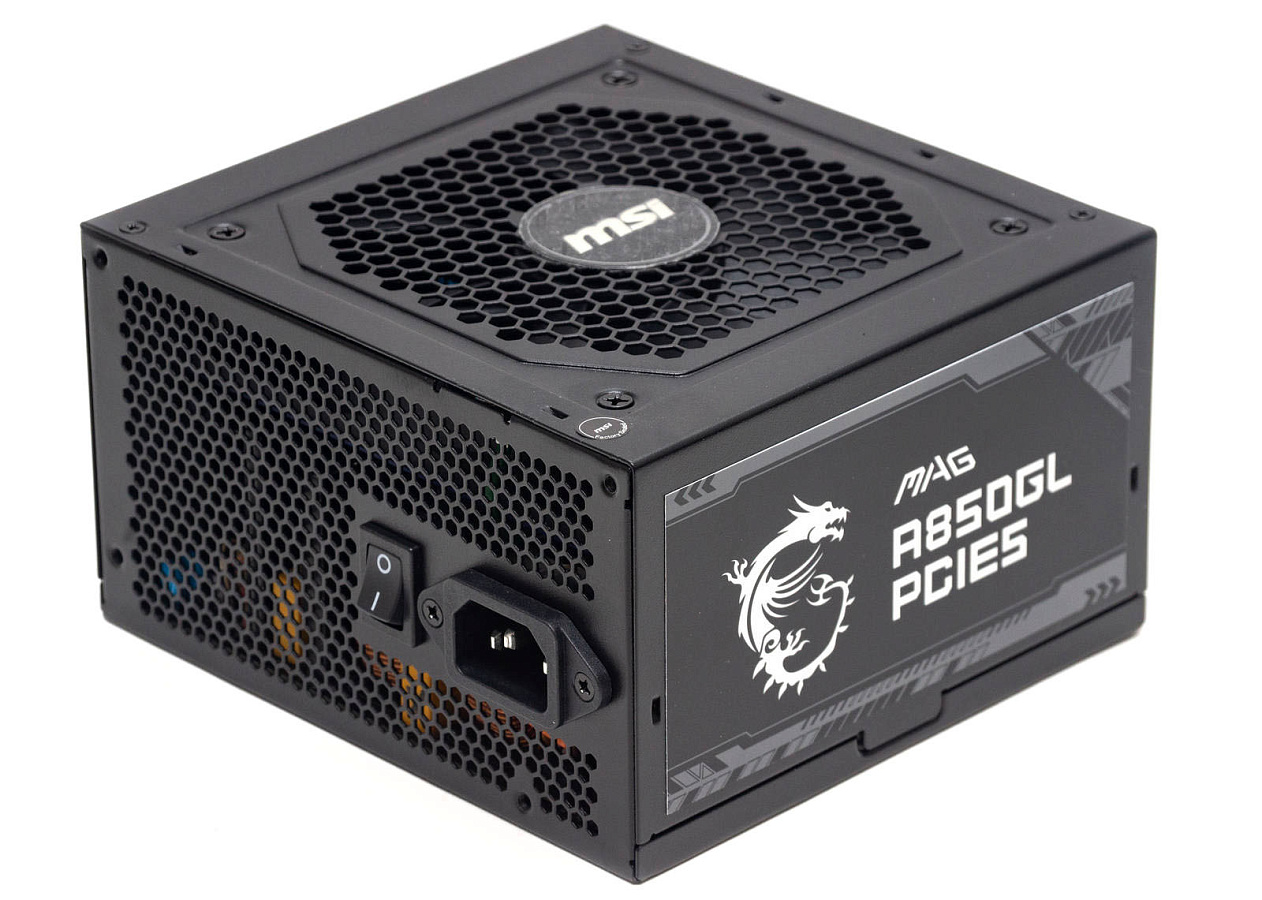

На лицевой стороне находится розетка, тумблер включения и мелкая перфорация.

С нижней стороны - перфорированная решетка в виде восьмиугольника, по центру - круглая вставка с логотипом. Общая площадь вентиляции небольшая.

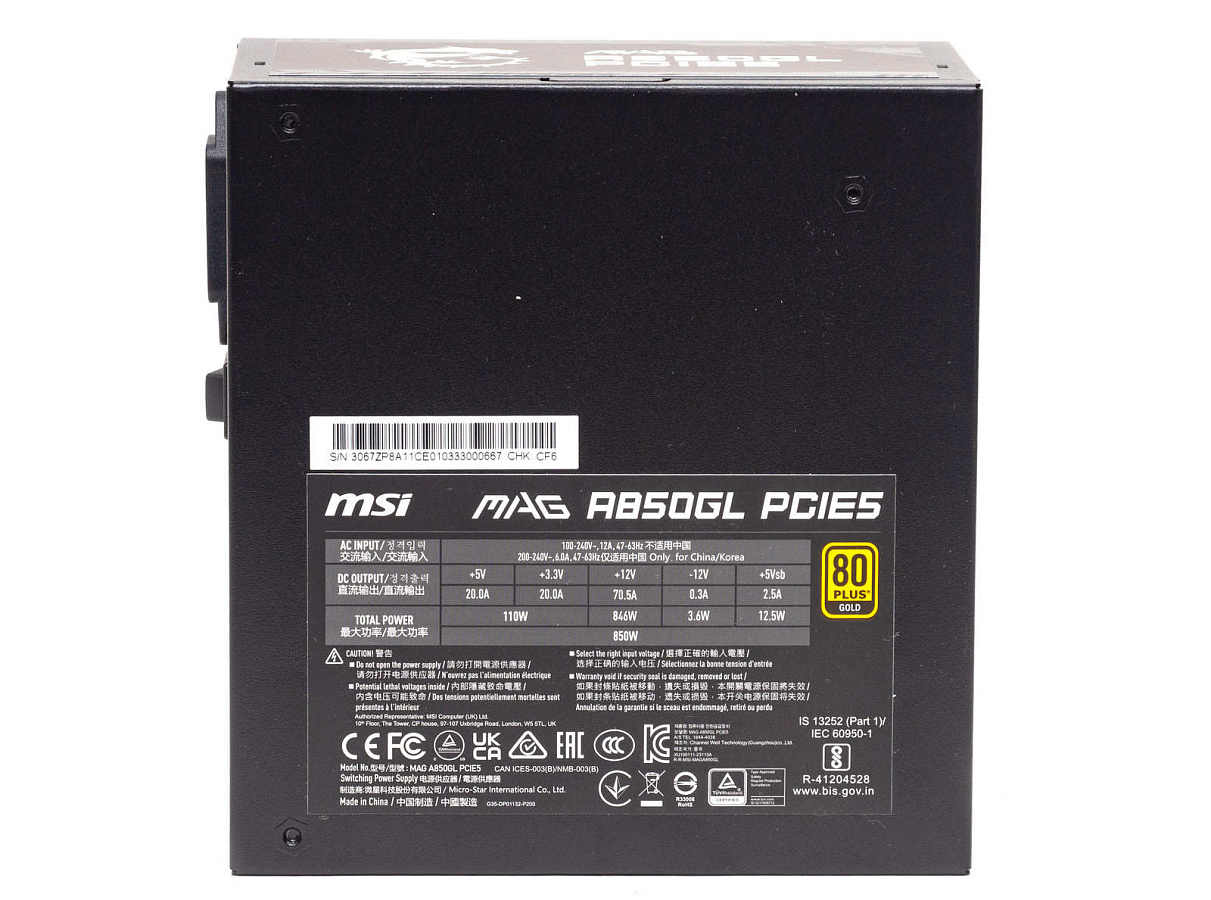

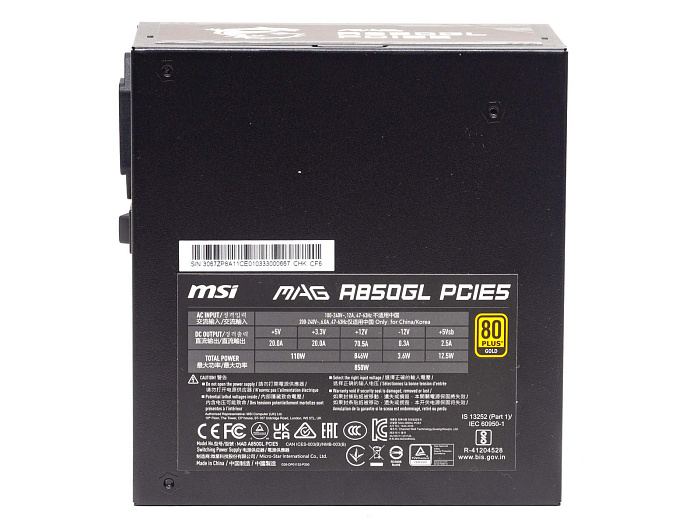

На верхней грани имеется наклейка с нагрузочными характеристиками и серийным номером.

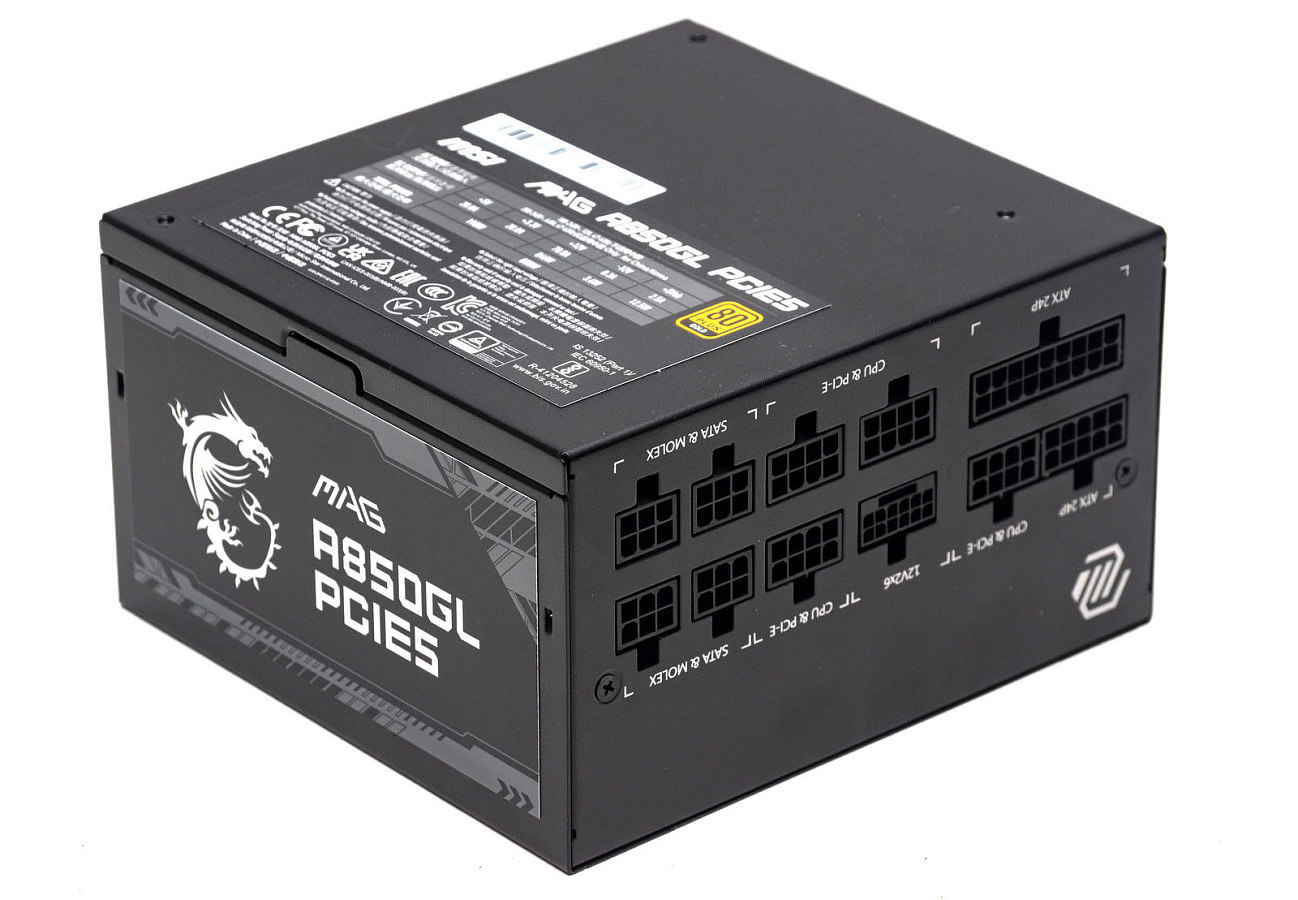

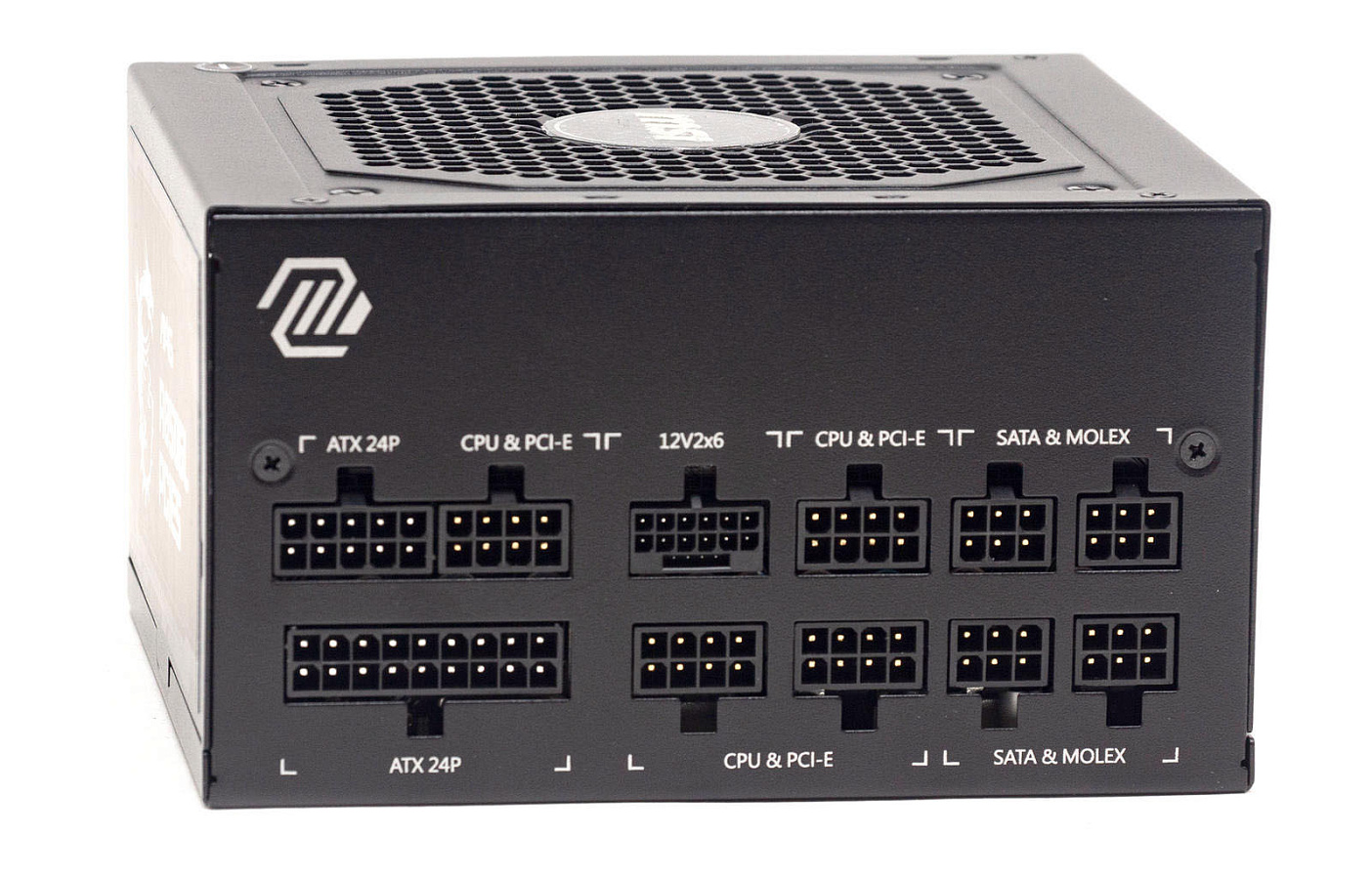

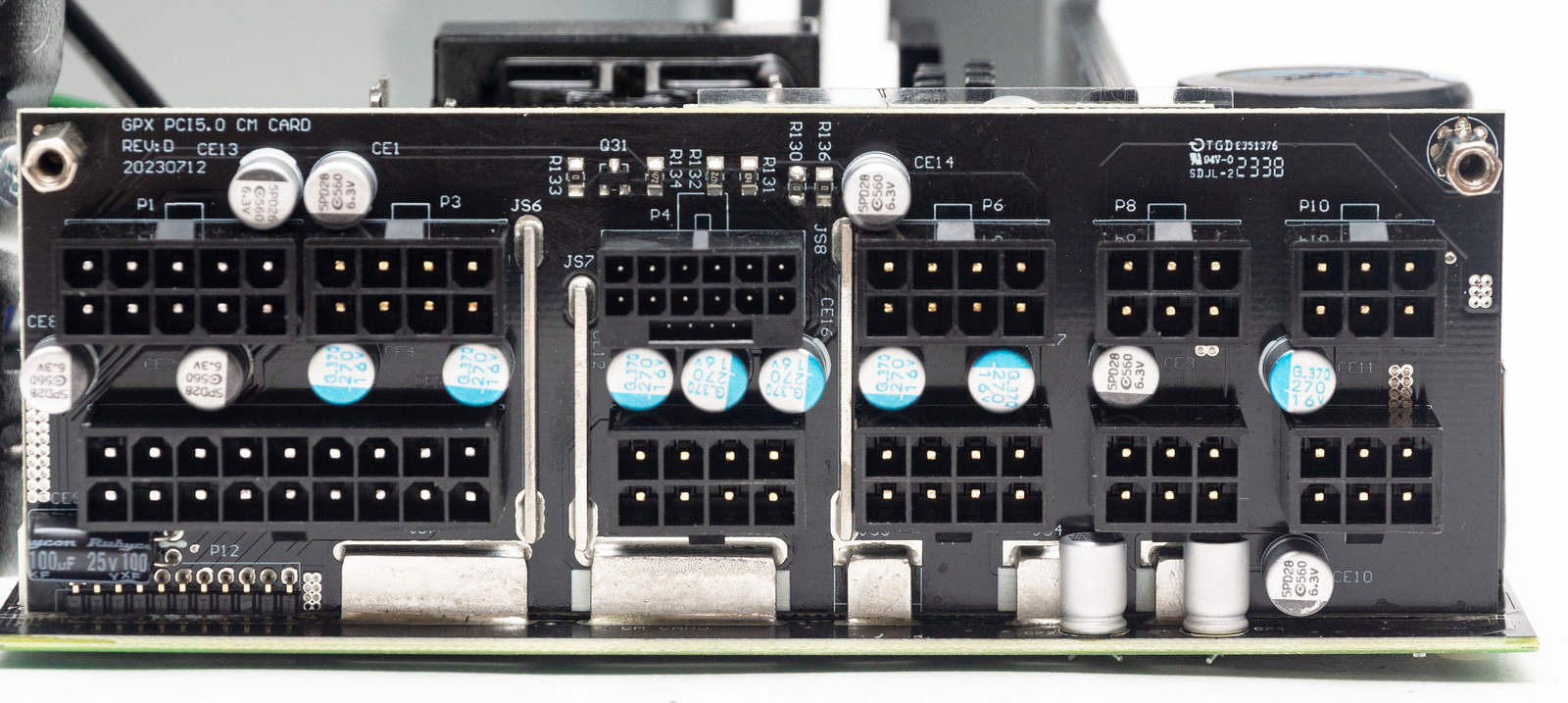

С тыльной стороны в два ряда разместились вилки для коннекторов модульных кабелей. Все разъемы подписаны. Разъем PCI-E Gen 5.0 подписан как 12V-2x6.

Охлаждение

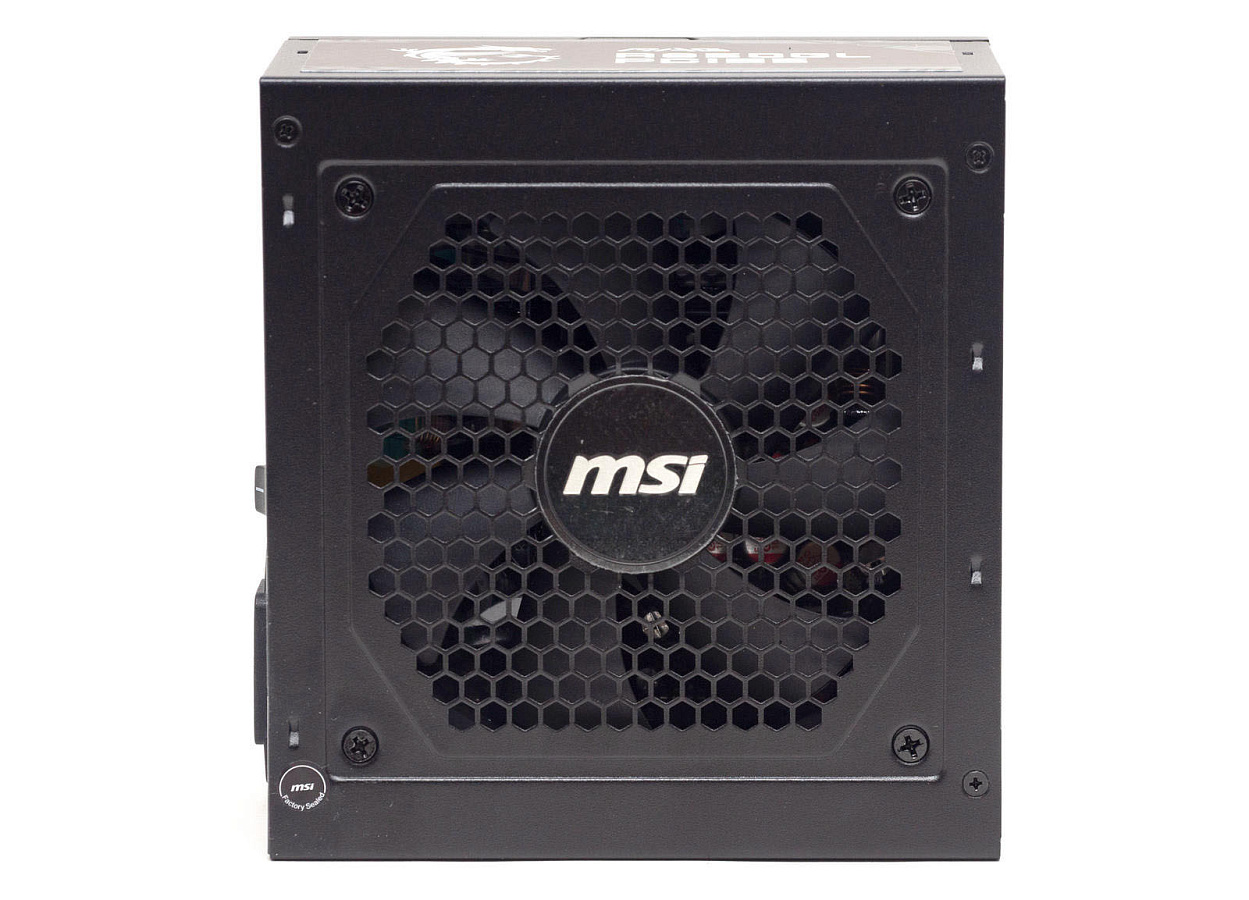

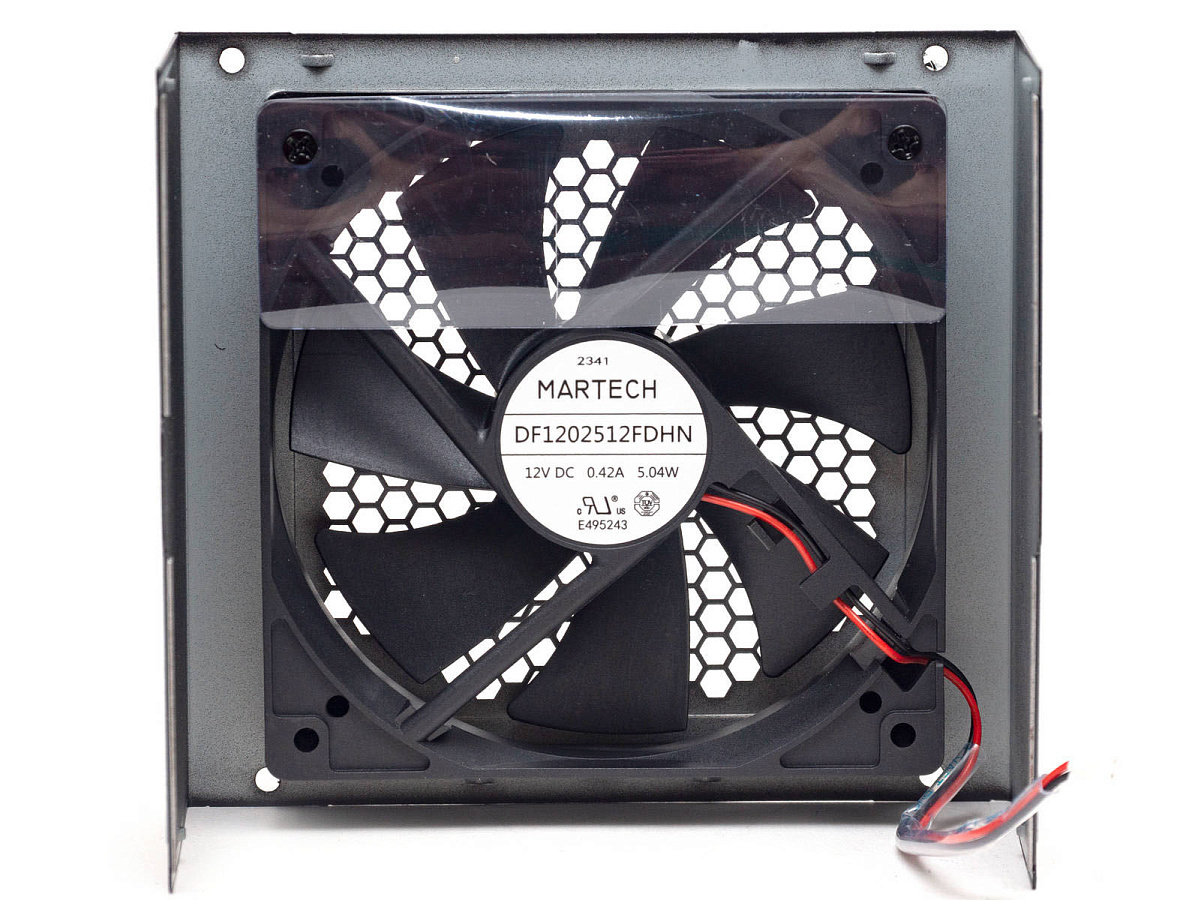

Здесь установлен вентилятор с маркировкой Martech DF1202512FDHN на гидродинамическом подшипнике.

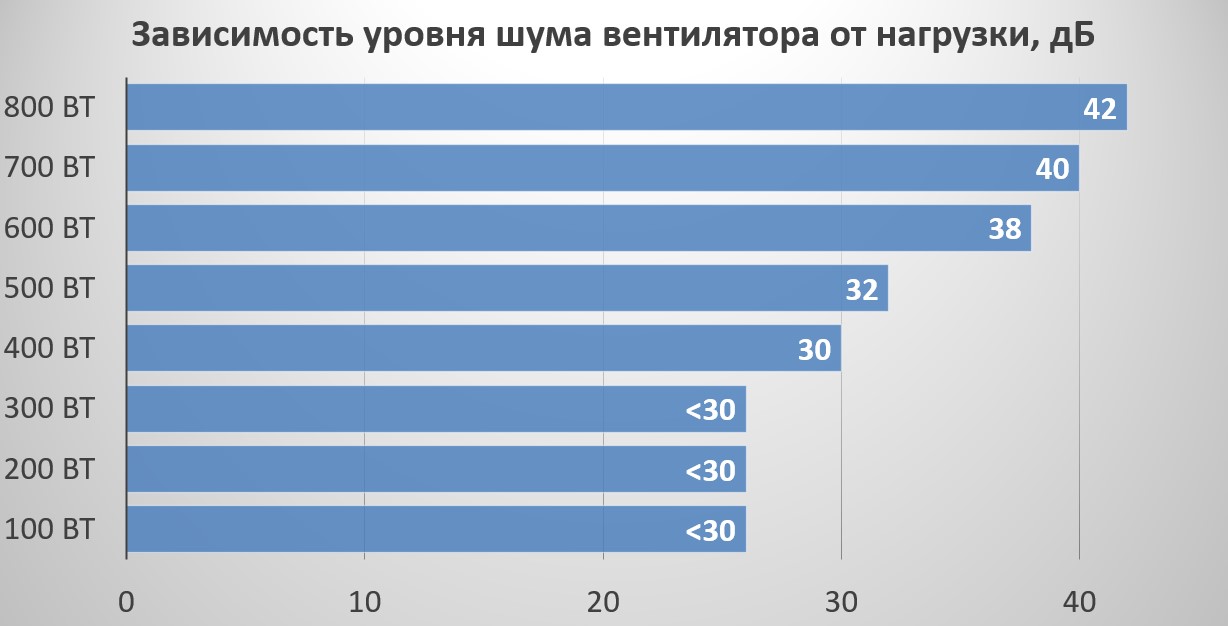

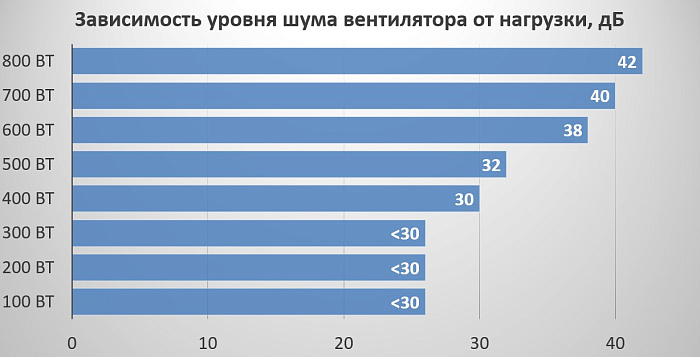

Полупассивный режим работы отсутствует. Вентилятор работает достаточно тихо до нагрузки в 600 Вт, далее обороты и уровень шума быстро растут и становится очень шумным на высокой мощности.

Схемотехника

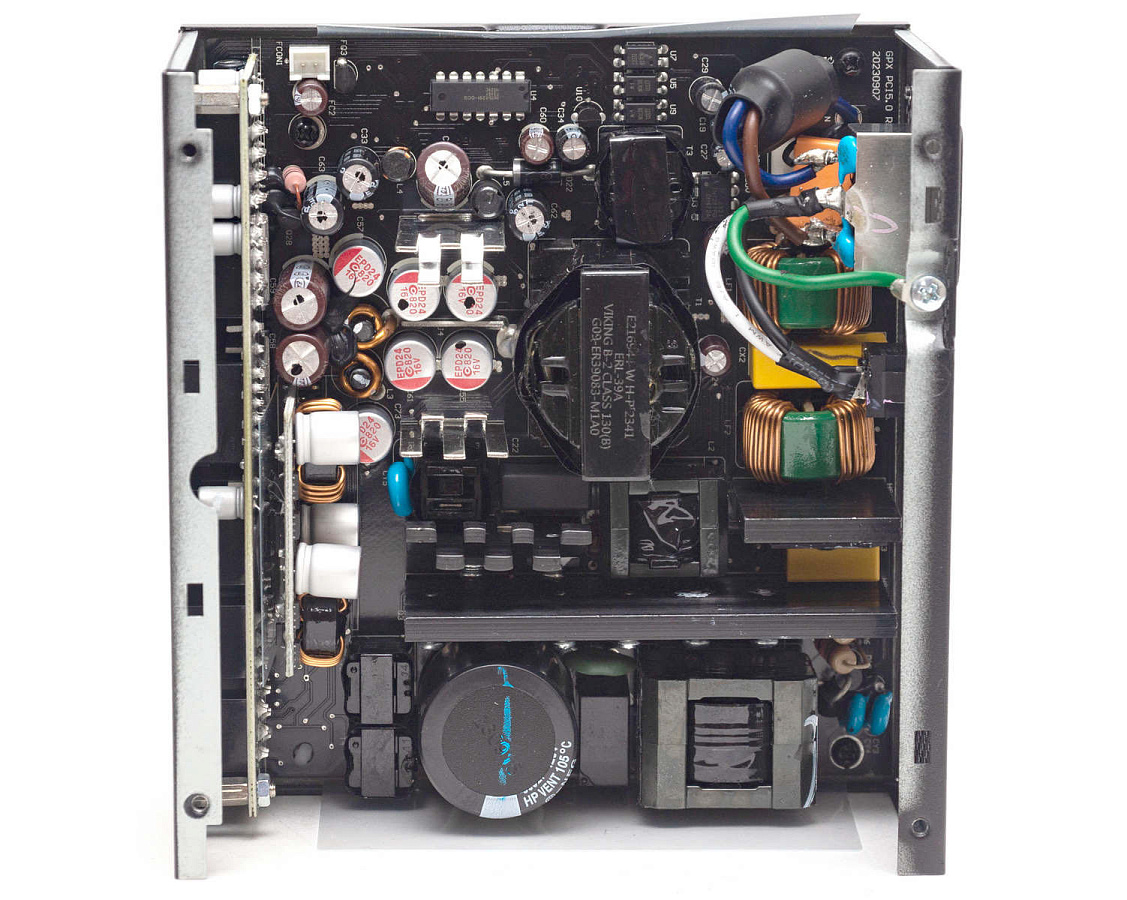

Блок питания основан на ОЕМ-платформе CWT GPX. Топология полного моста с LLC-преобразователем на высоковольтной линии и синхронный выпрямитель с DC-DC преобразователями на низковольтных линиях.

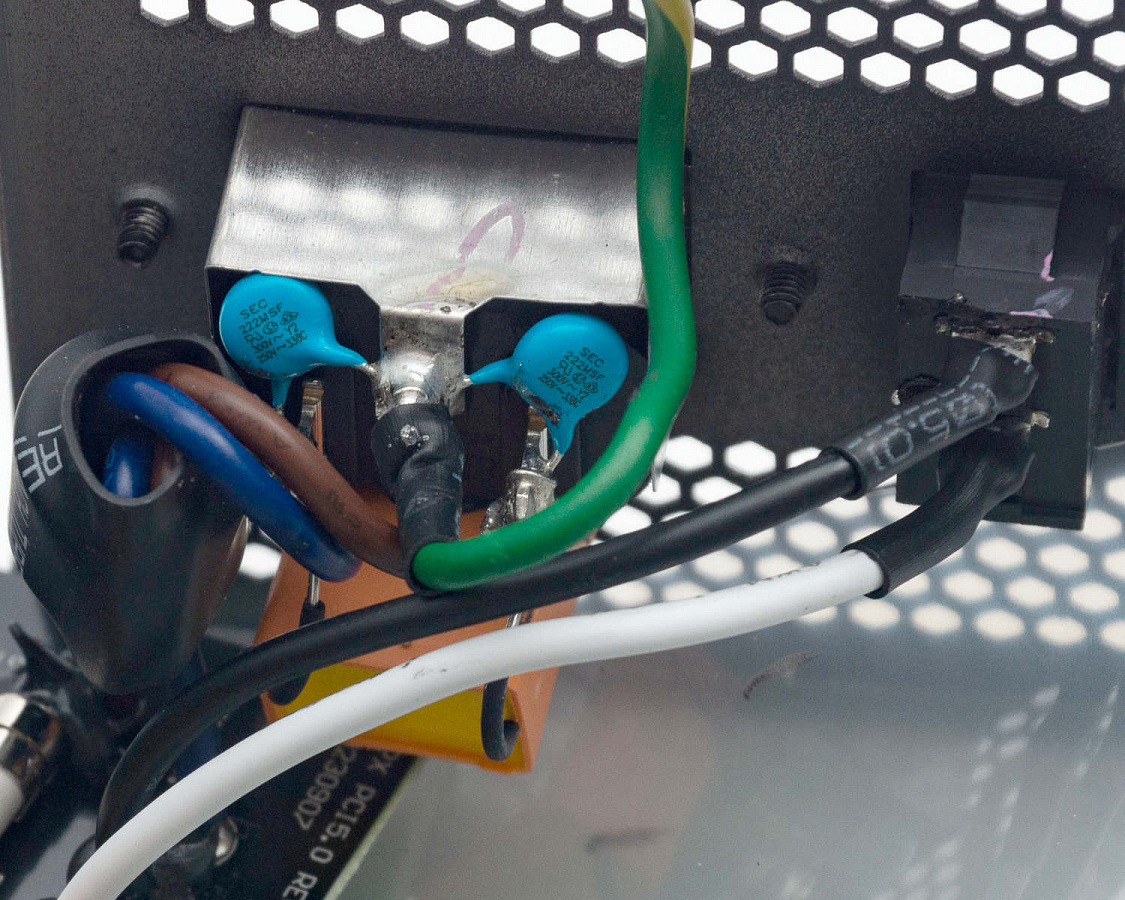

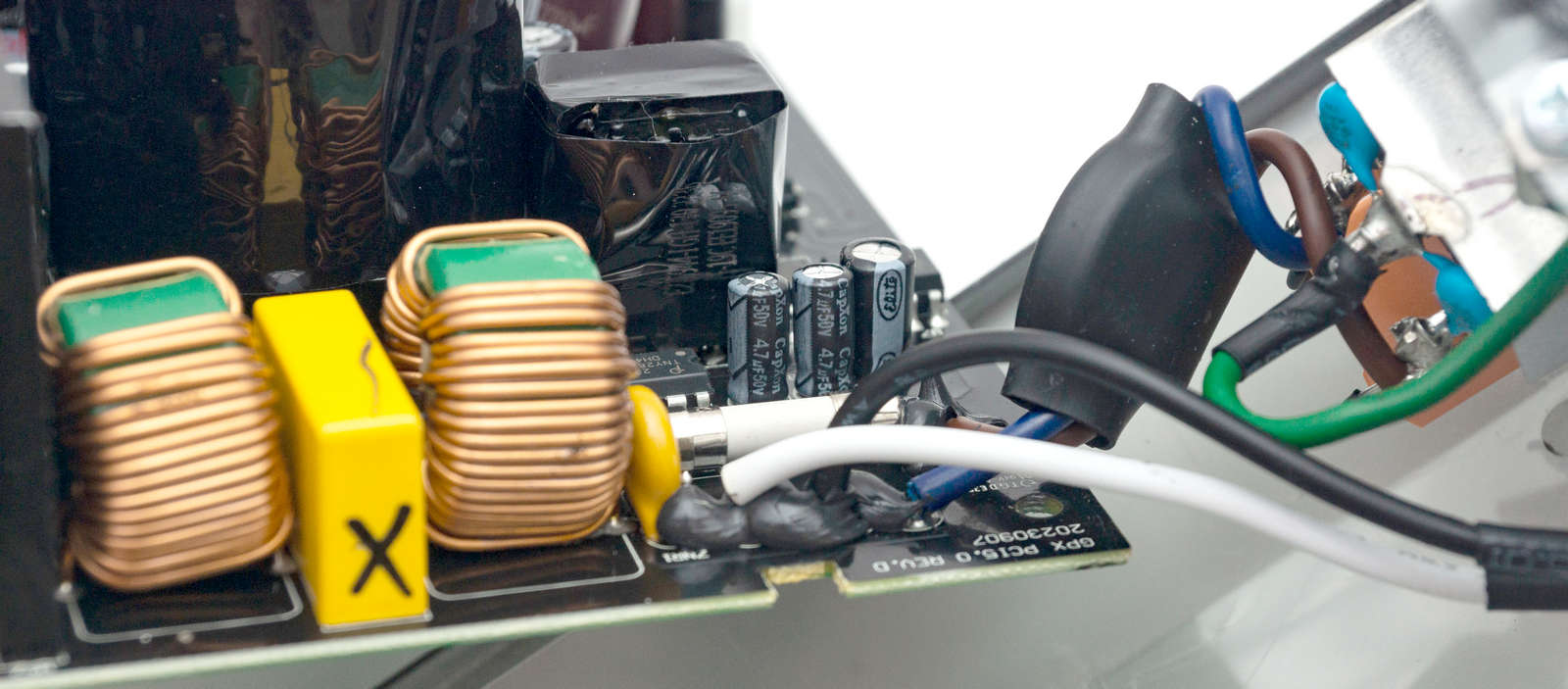

В фильтре на входе установлены два Y-конденсатора, два Х-конденсатора, два дросселя. Для защиты имеется варистор, предохранитель и термистор SCK-056 с реле.

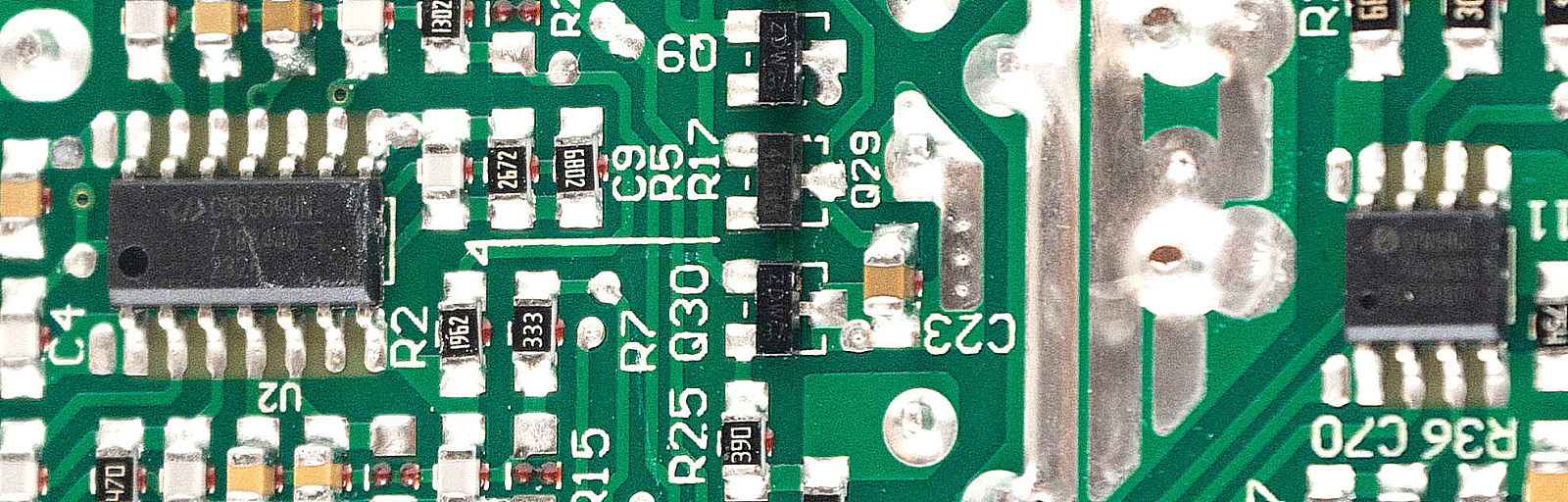

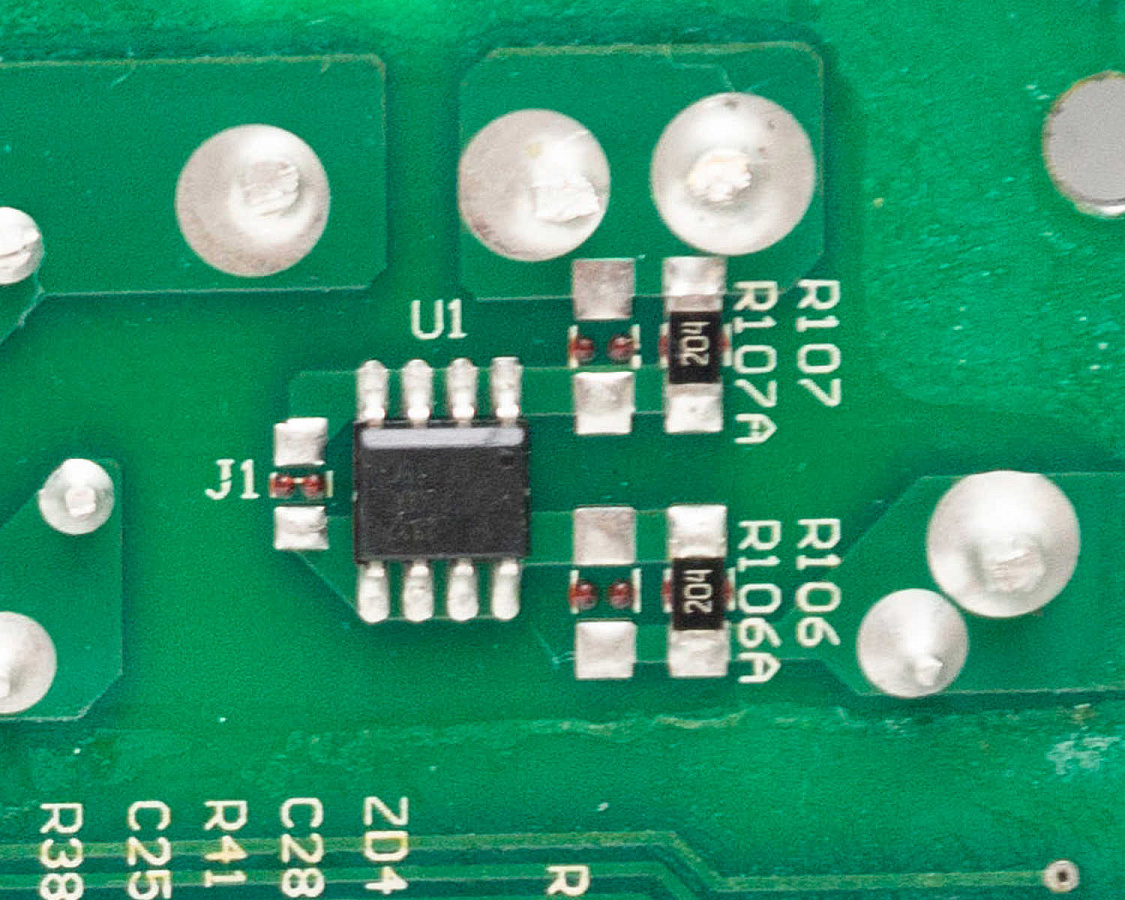

С обратной стороны платы установлена микросхема CAP200DG с резисторами для разряда конденсаторов.

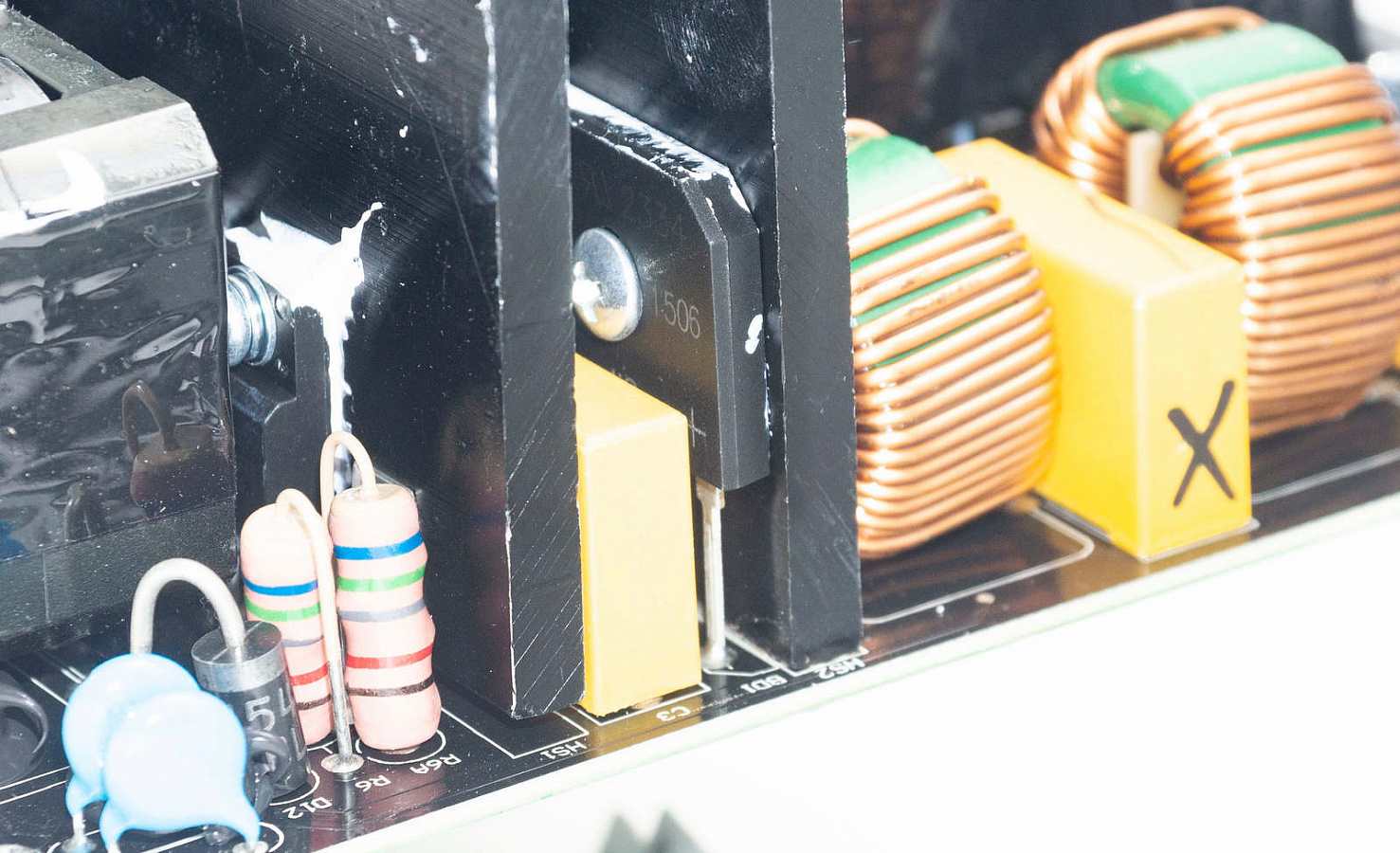

На отдельном радиаторе диодная сборка GBU1506 (800 В, 15 А).

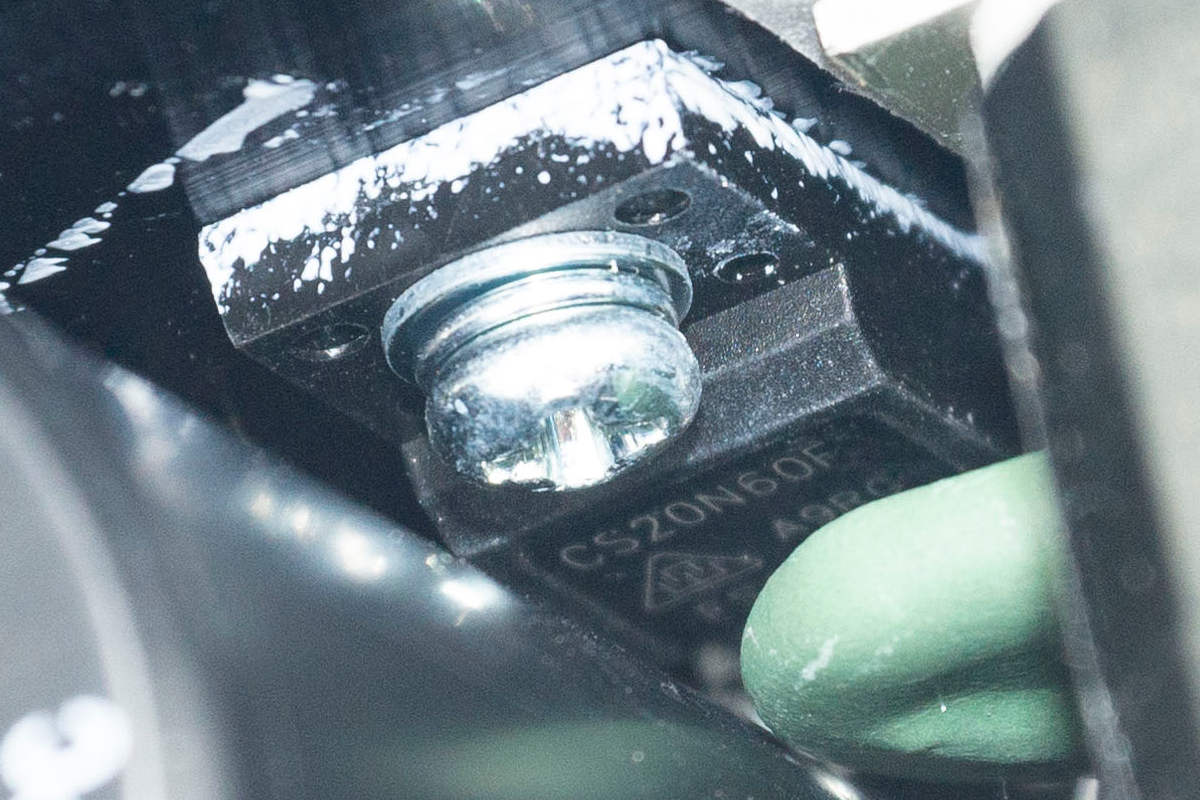

Следующий радиатор охлаждает силовые элементы APFC и первые два мосфета преобразователя Convert Semiconductor CS20N60F (600 В, 20 А). Еще два мосфета преобразователя на отдельном радиаторе. Управляет преобразователем контроллер CM6901X.

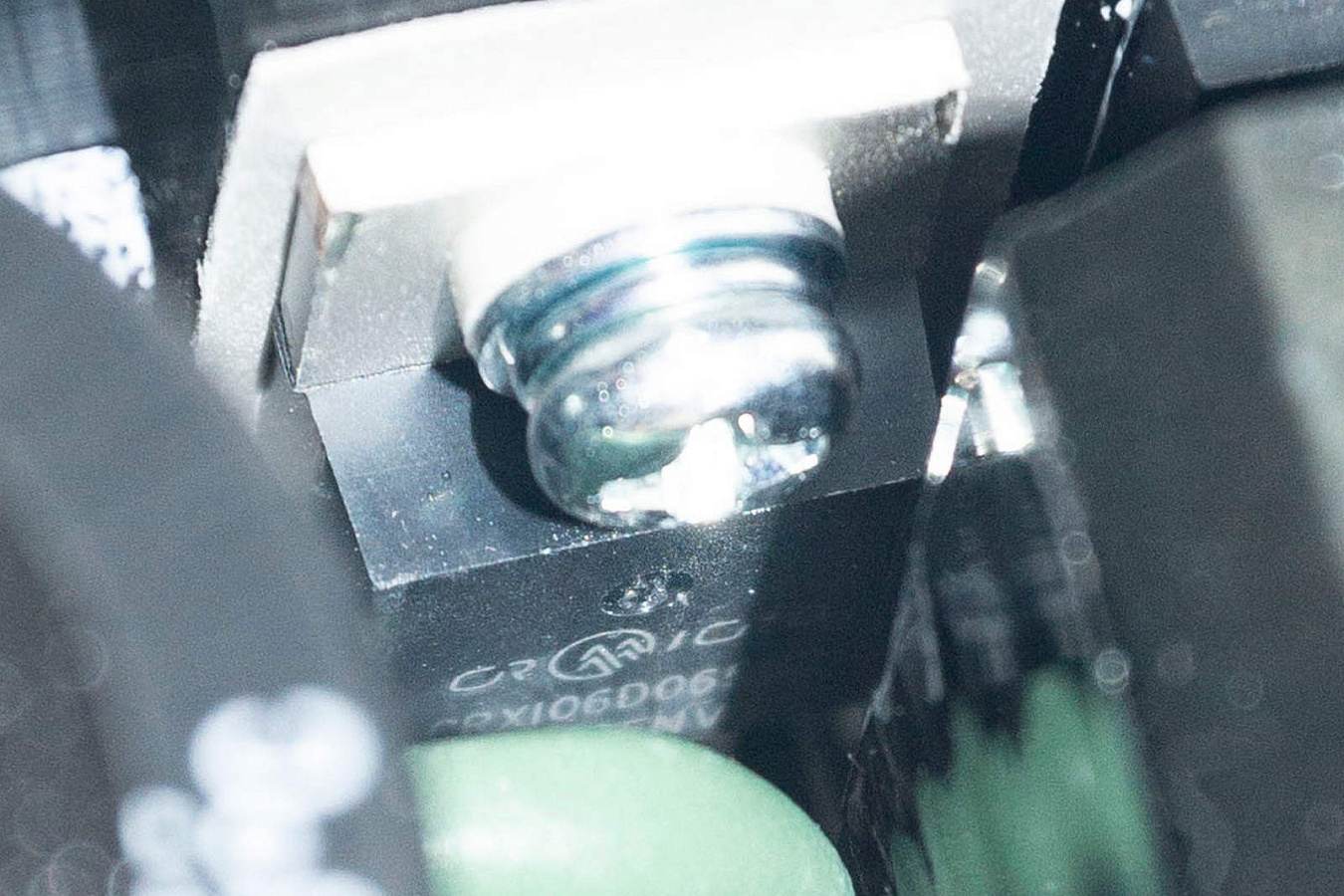

В APFC используется диод CRXI06D065G2 (600 В, 6 А) и два транзистора GP28S50 (500 В, 28 А), плюс транзистор SPN5003 для снижения энергопотребления в режиме ожидания.

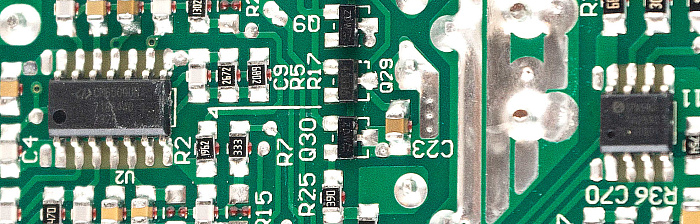

Контроллер CM6500UNX установлен с обратной стороны платы.

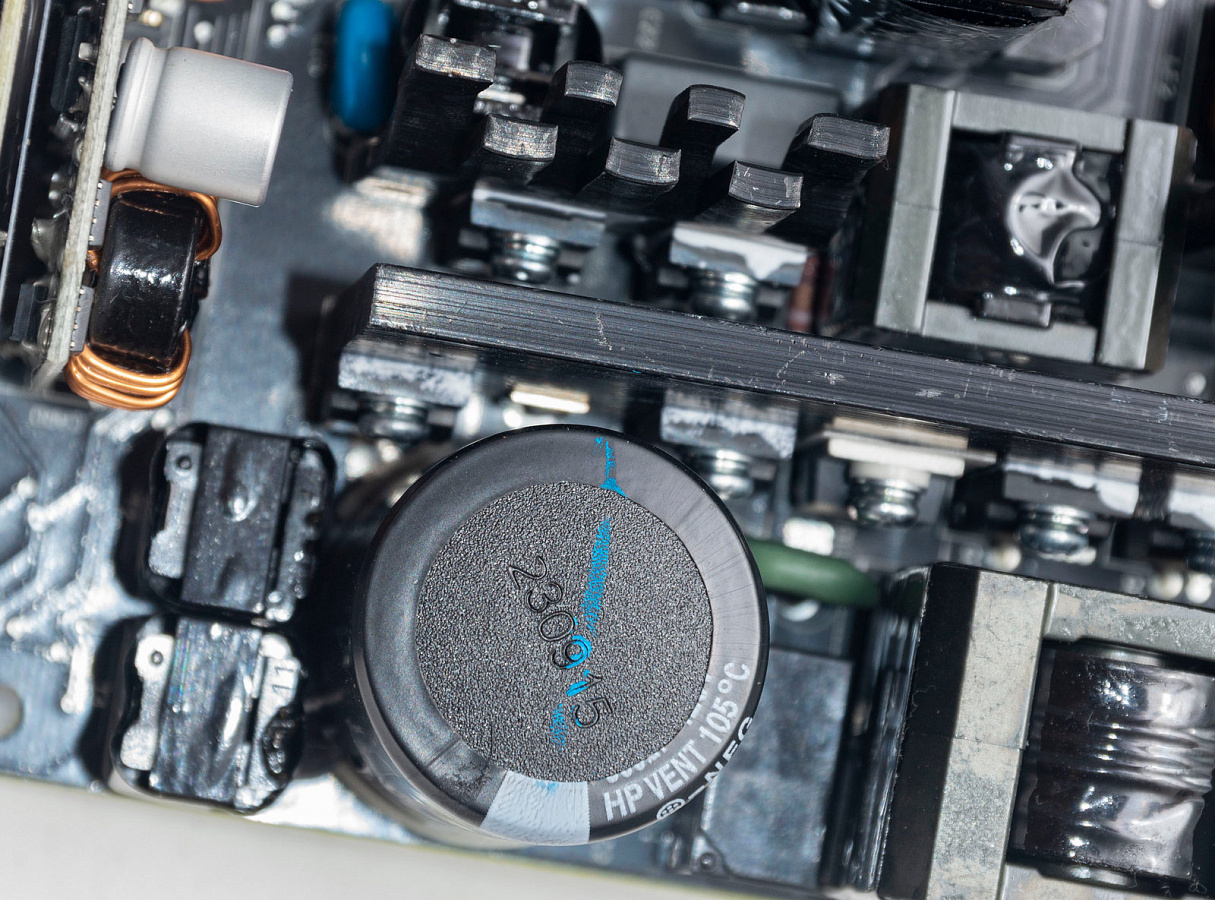

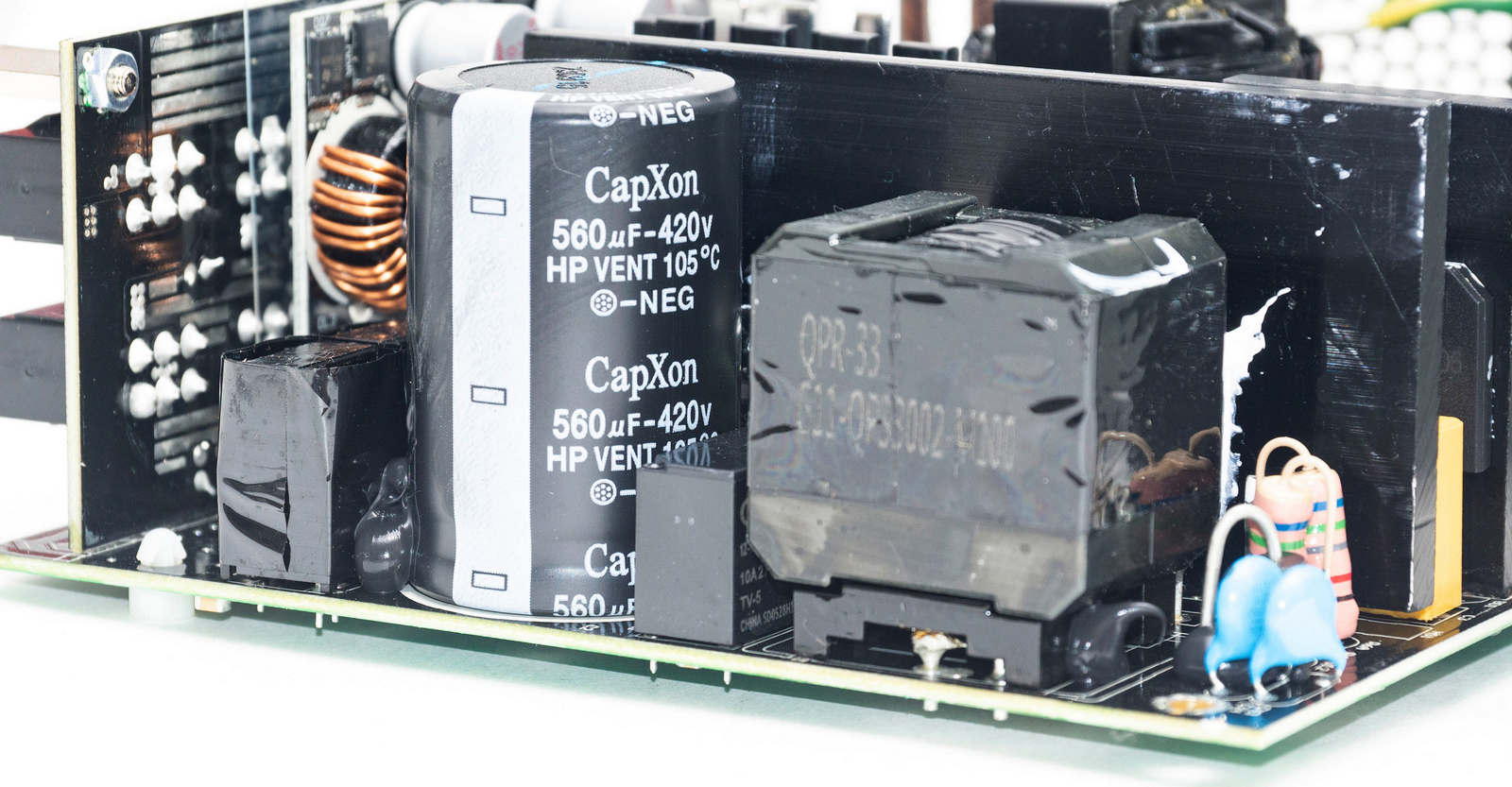

Высоковольтный конденсатор CapXon на 560 мФ, 420 В, из температурной серии 105°С.

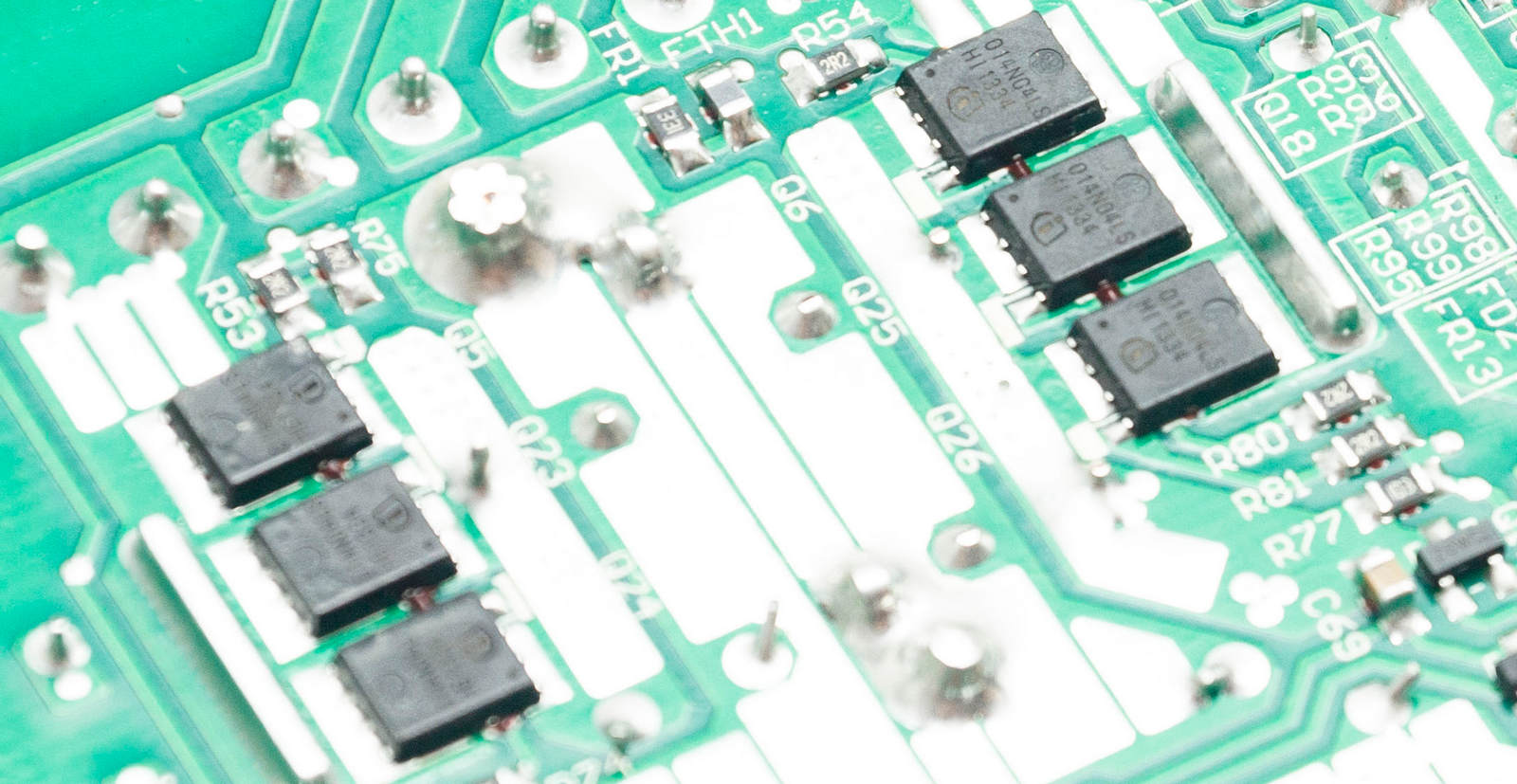

Линию +12 В формируют шесть транзисторов Infineon BSC014N04LS (40 В, 107 А), размещенных с обратной стороны платы.

Охлаждаются они радиаторами с лицевой стороны.

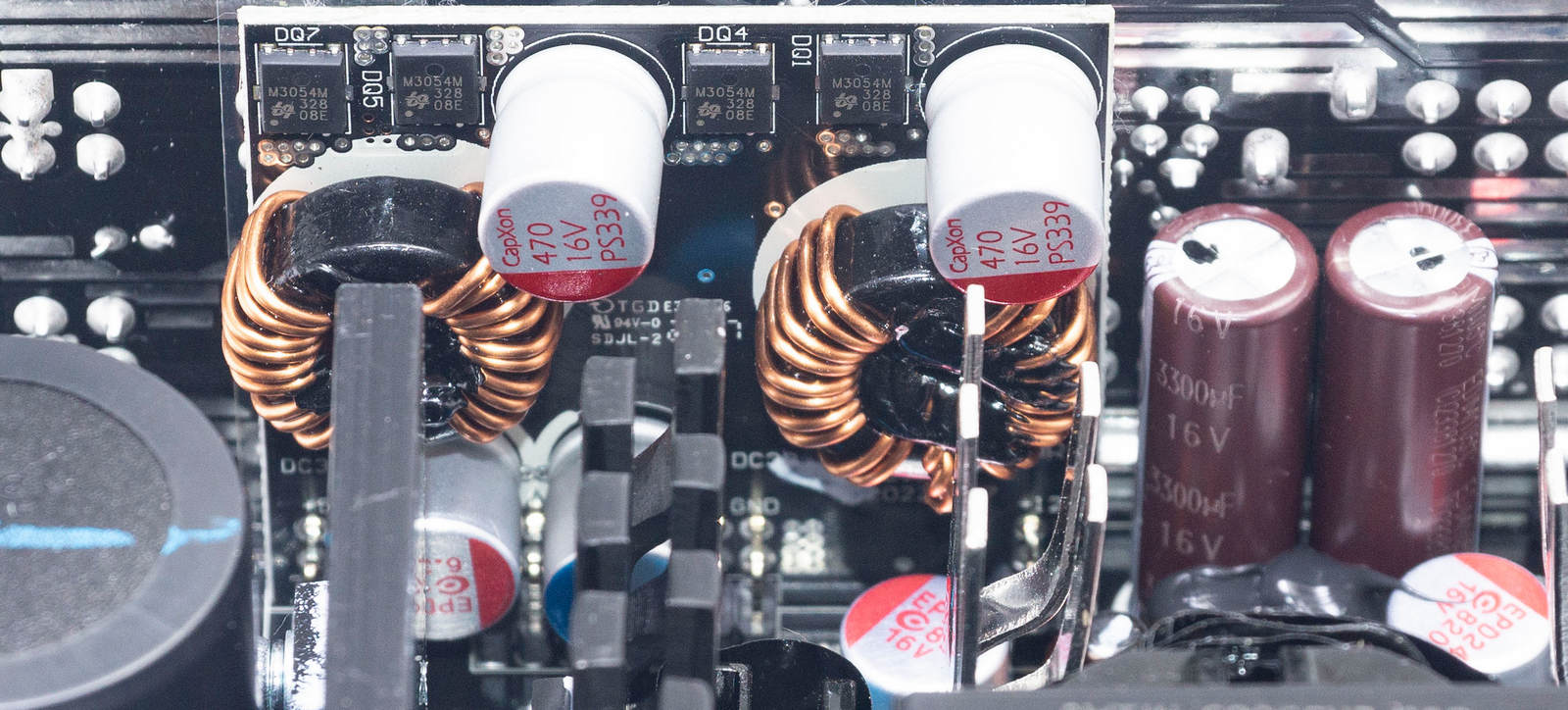

Возле модульной платы установлена плата с DC-DC преобразователями, с лицевой стороны мы видим четыре транзистора UBIQ M3054M (30 В, 61 А).

Контроллер с обратной стороны платы, маркировка не видна, скорее всего, это APW7159C.

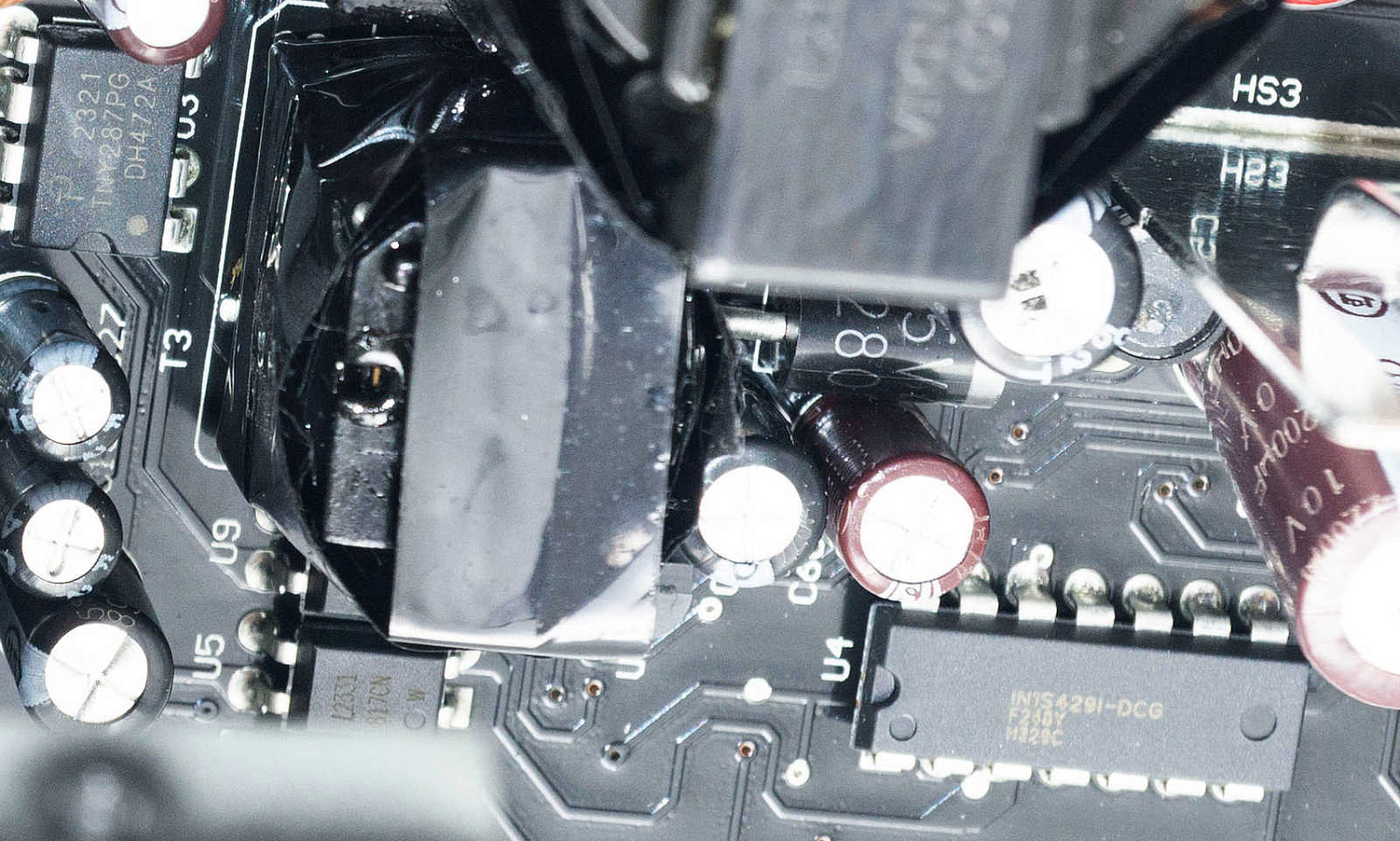

В качестве супервизора, обеспечивающего все виды защиты, используется IN1S429I – DCG.

В дежурном питании установлен ШИМ-контроллер TNY287PG.

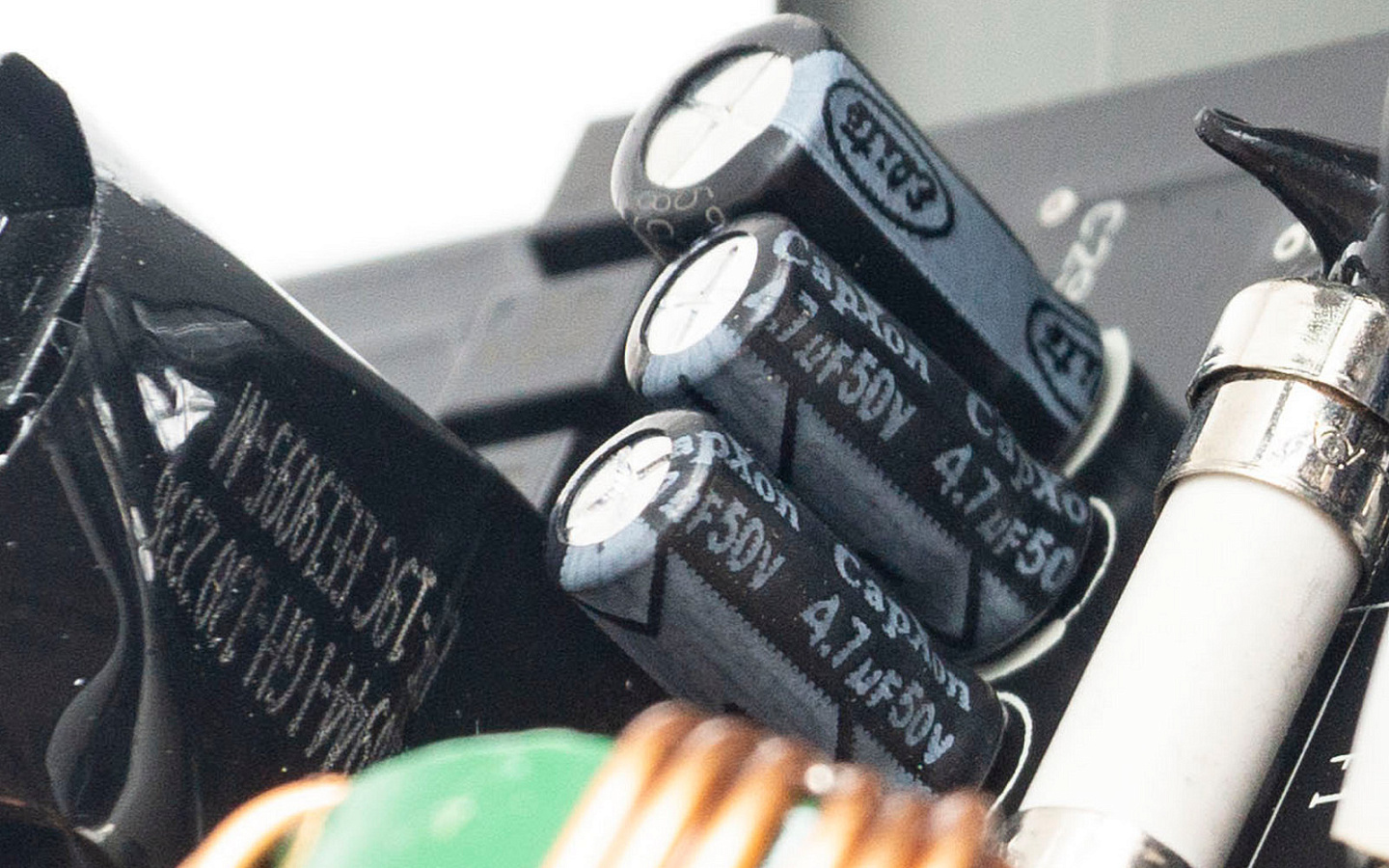

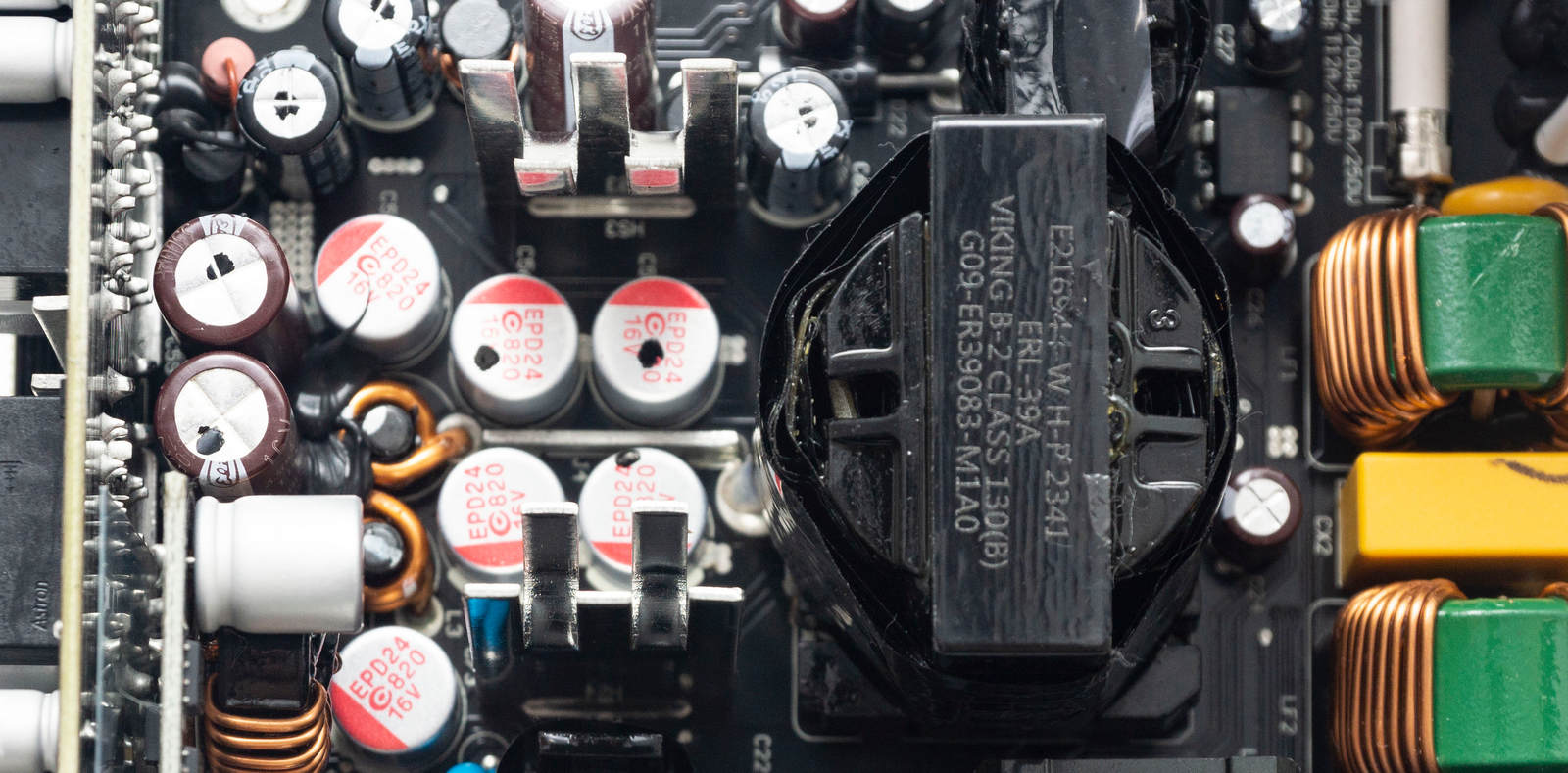

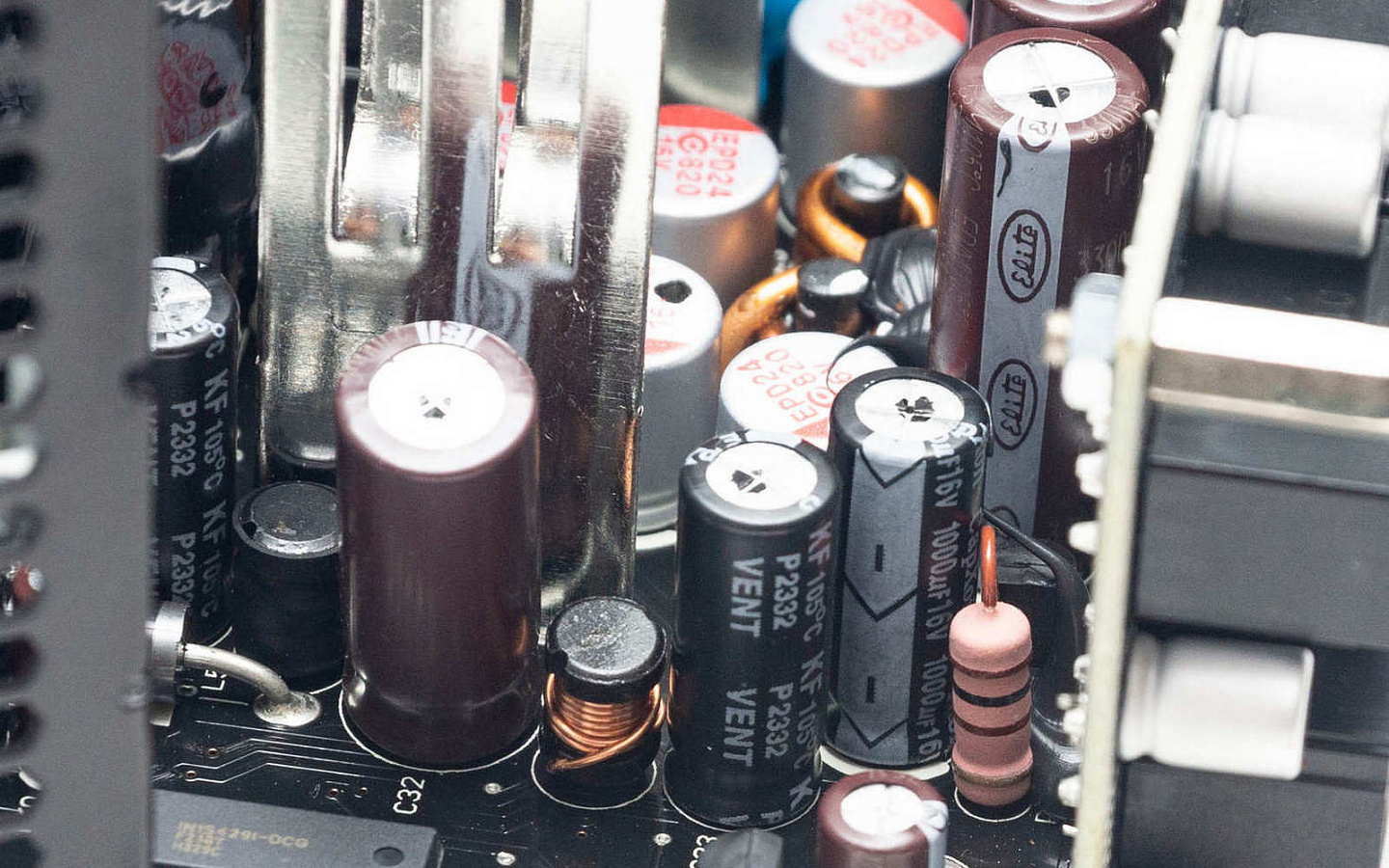

В фильтре на выходе используются электролитические конденсаторы Elite, несколько CapXon, один Rubicon, а также полимерные CapXon.

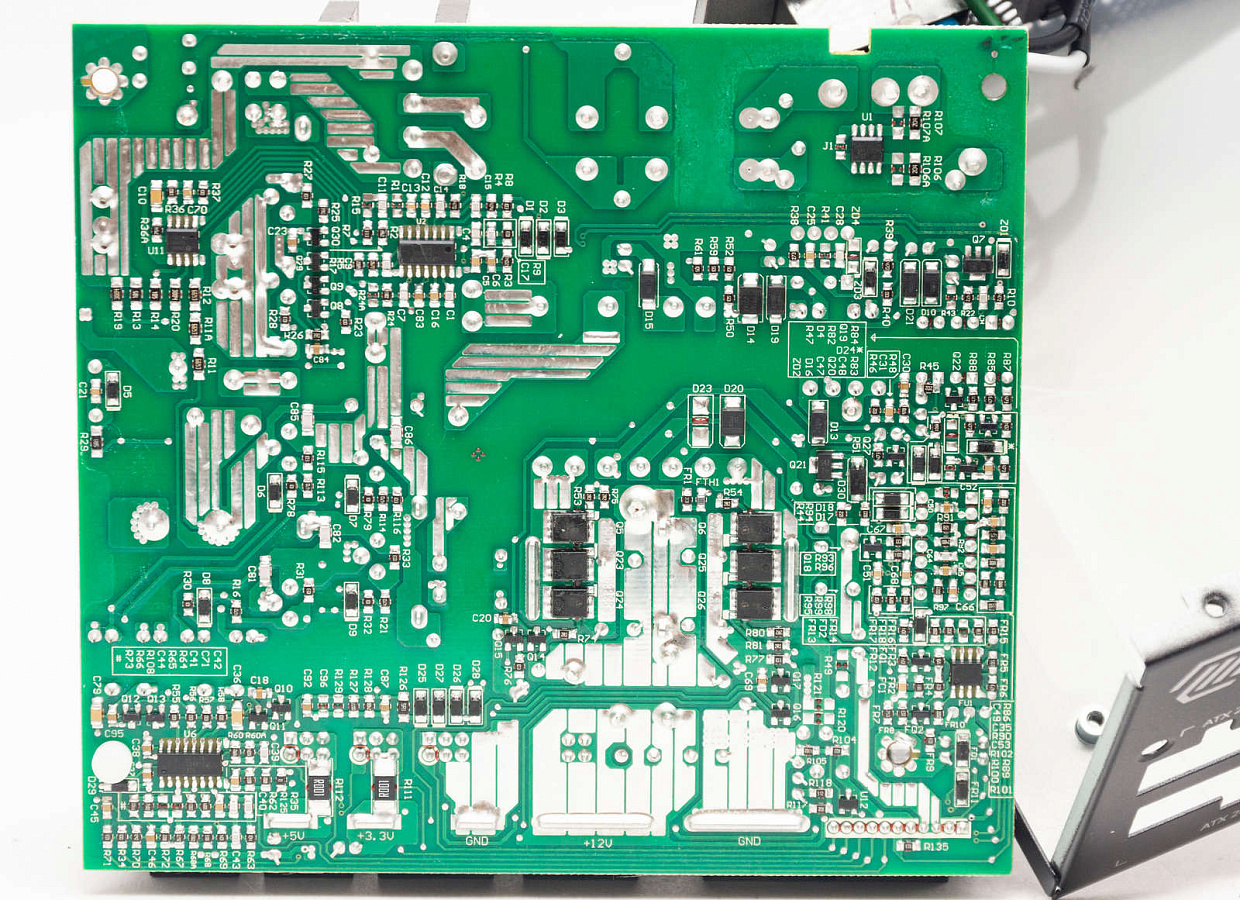

С обратной стороны платы хорошее качество монтажа, дорожки усилены припоем.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.

По требованиям стандарта ATX 3.0 отклонения по линии +12 В должно укладываться в диапазон от +5% до -7%, что соответствует значениям от +11.16 до +12.6 В.

Современные блоки питания с сертификатом 80 PLUS Gold чаще всего укладываются по отклонениям на значение в 1-2 %.

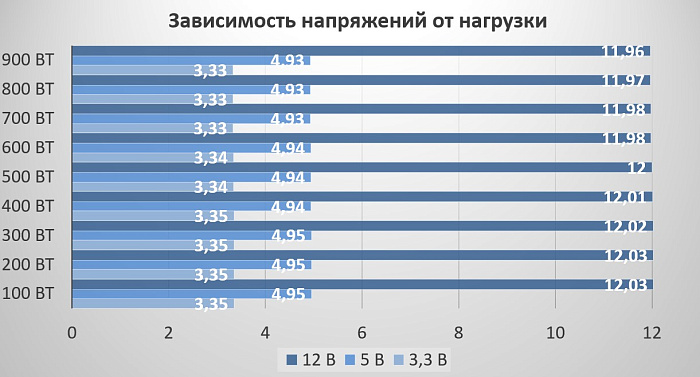

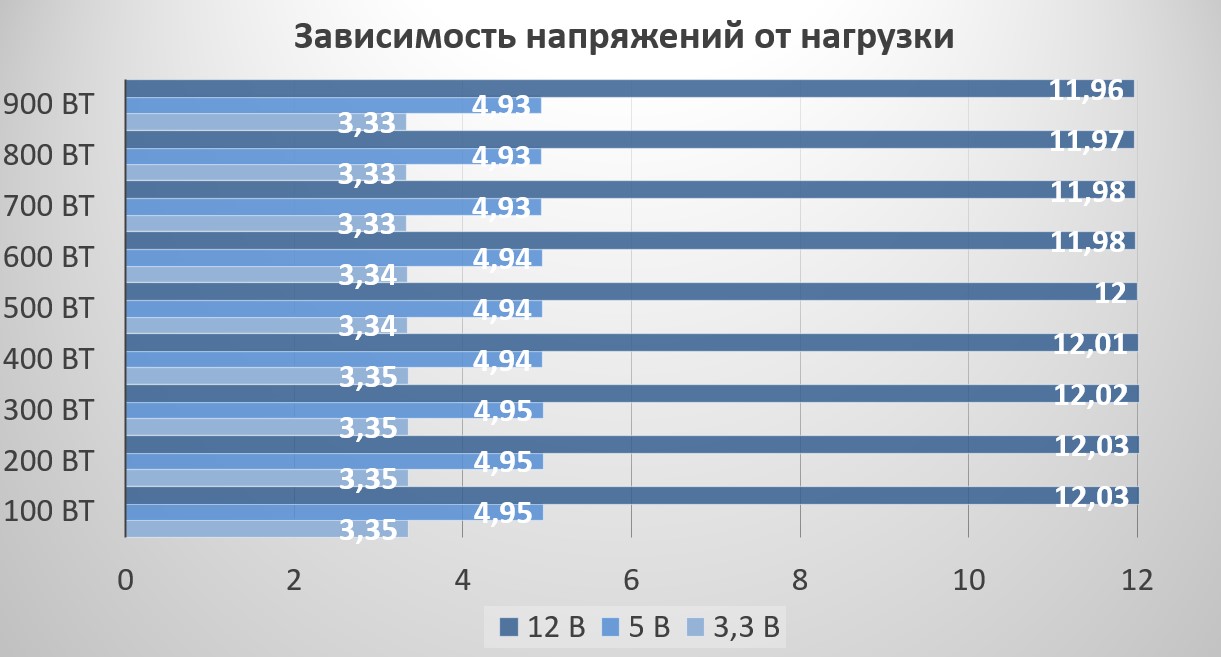

Линия +12В стабильная, отклонения менее ±0,5% от номинального значения.

Линия +5В изначально занижена на 1% и проседает незначительно, на 0,02В. Линия +3,3В, наоборот, завышена почти на 2% и проседает также незначительно, всего на 0,02В.

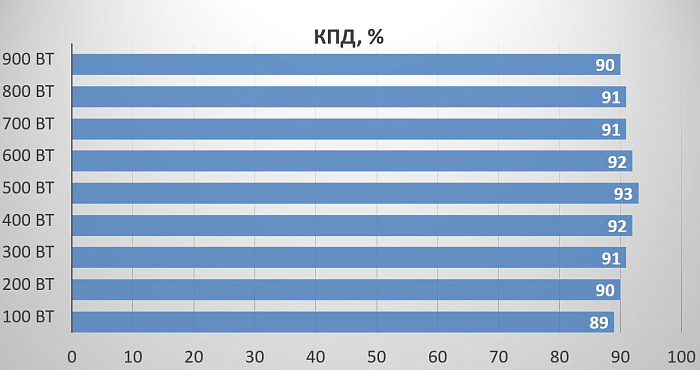

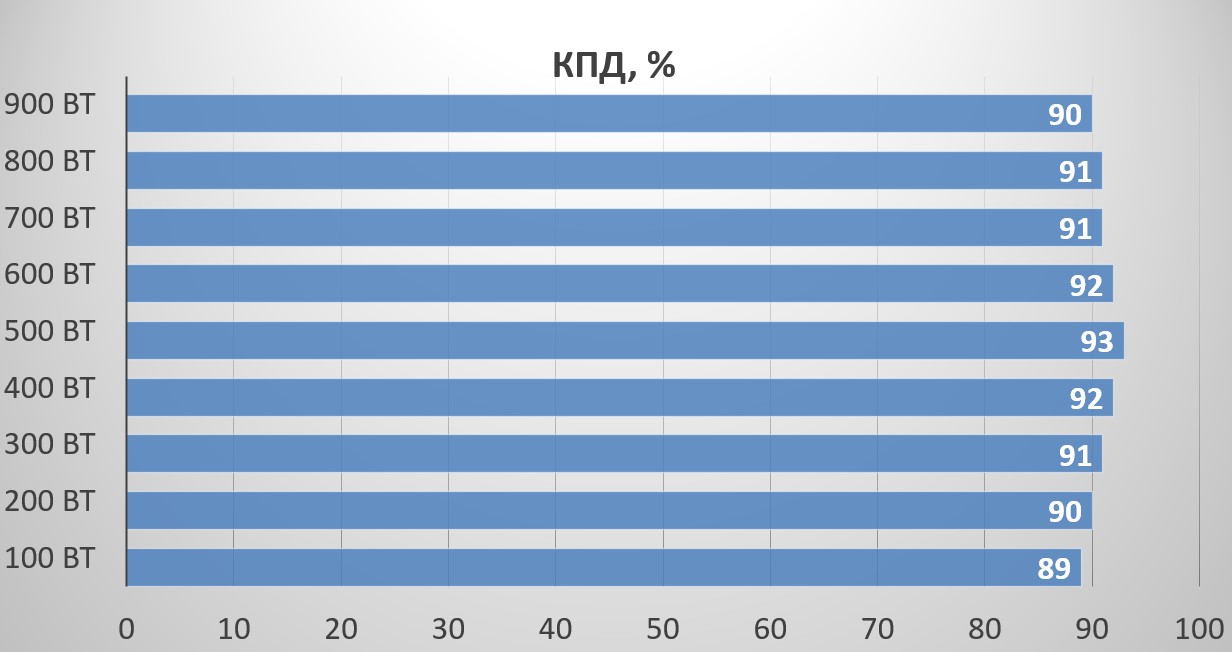

Уровень КПД соответствует сертификату 80 PLUS Gold для сетей 230 В. На 10% нагрузке эффективность низкая, но это не противоречит сертификату.

По размеру пульсаций на выходе стандарт АТХ допускает 120 мВ для линии +12В и 50 мВ для линий +5В и +3,3В.

Пульсации мы измеряли портативным осциллографом Fnirsi DSO-150. Приводим значения, полученные на максимальной нагрузке.

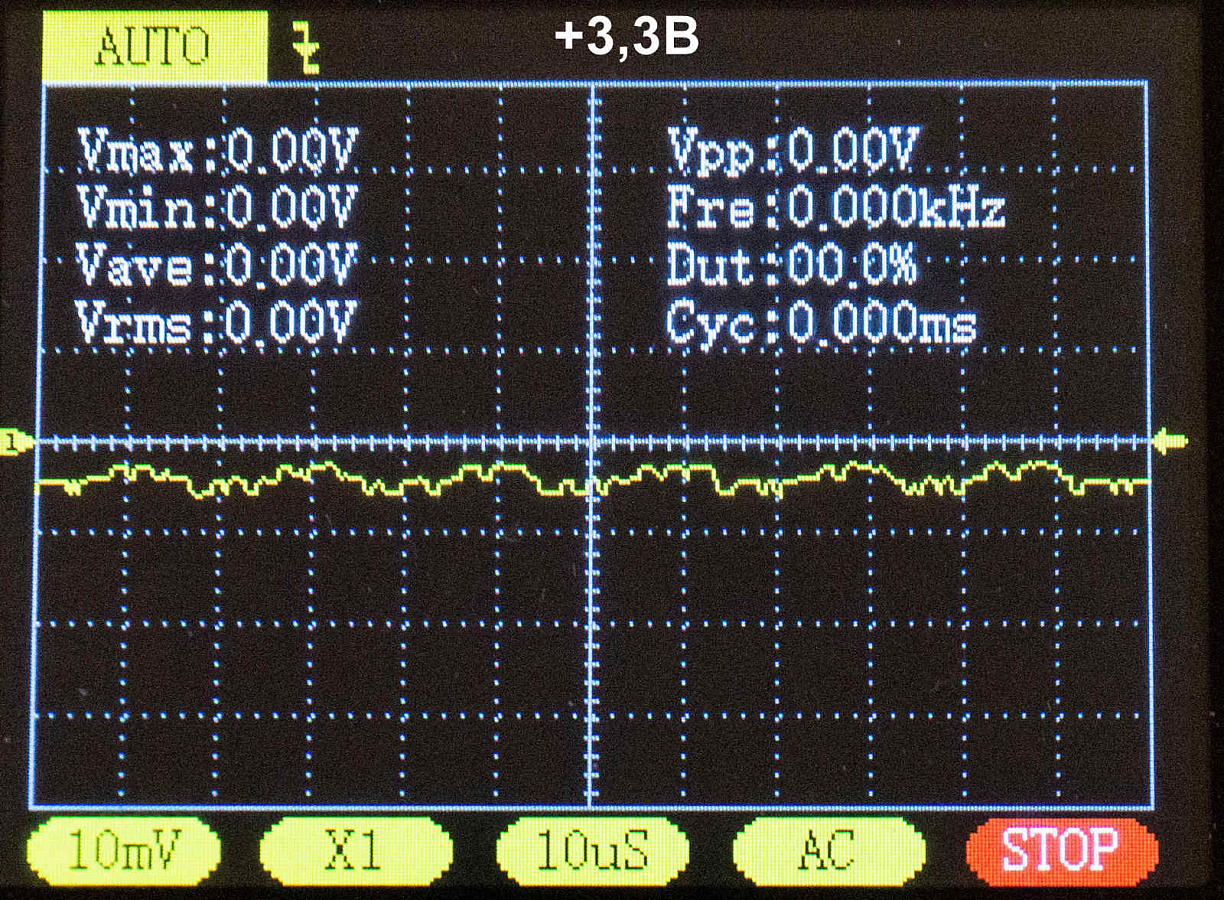

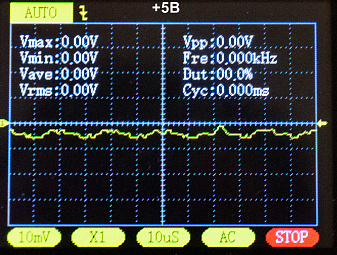

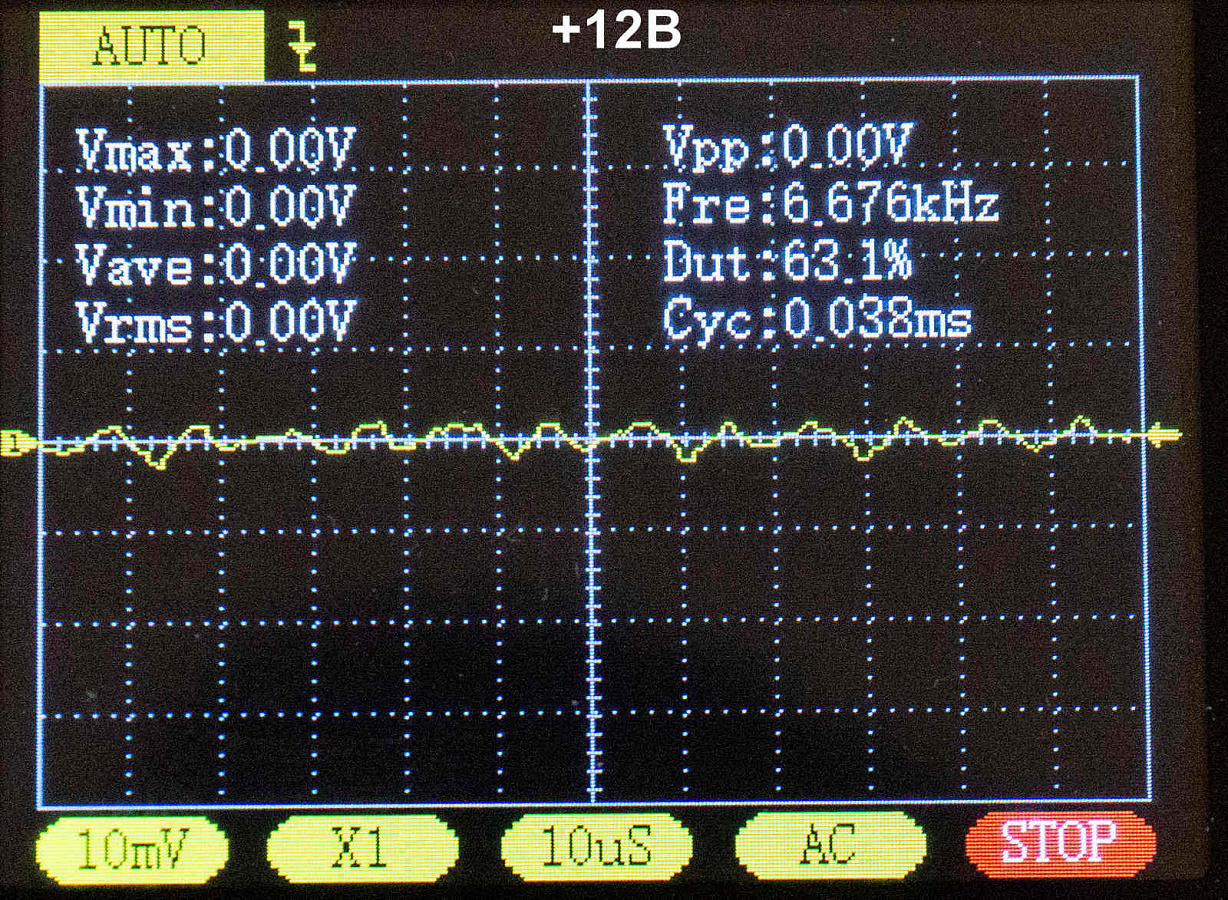

По всем линиям пульсации очень низкие, меньше 10 мВ, что является отличным показателем.

Конкуренты

Блок питания MSI MAG A850GL на сегодня можно найти в продаже по цене от 12 000 до 16 000 рублей. Это вполне адекватная цена для платформы собранной на таких комплектующих.

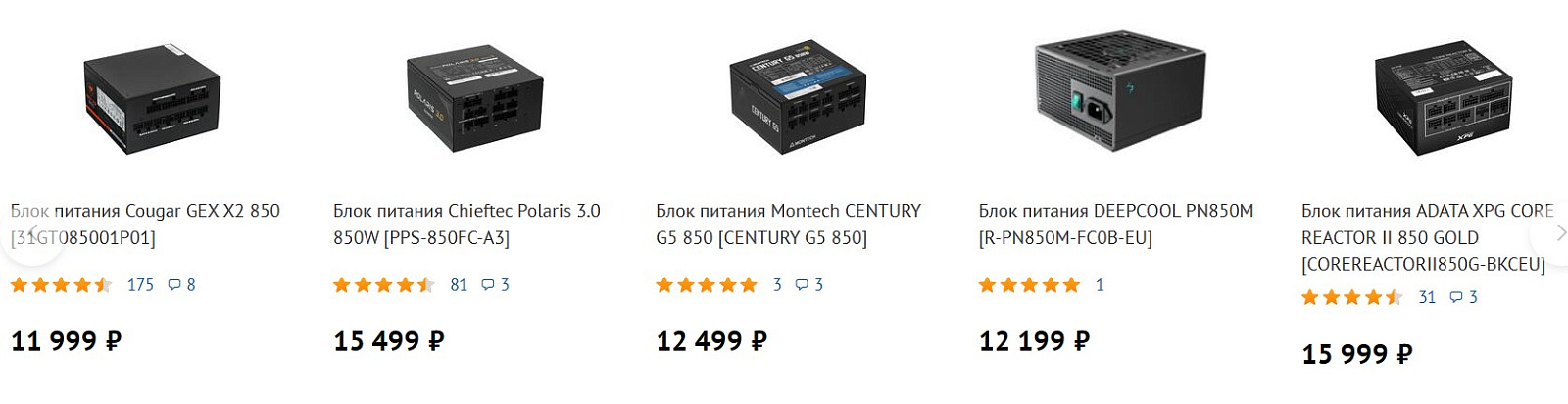

При цене 12 000 -13 000 рублей данная модель выгодна для покупки на фоне конкурирующих вариантов: Cougar GEX X2 850, Montech CENTURY G5 850, DEEPCOOL PN850M.

Но в ценовом диапазоне 15 000 -16 000 рублей конкуренты выглядят предпочтительнее по своим характеристикам: Chieftec Polaris 3.0 850W, ADATA XPG CORE REACTOR II 850 GOLD, Montech TITAN GOLD 850W.

И добавив до 17 000 рублей, мы можем взять уже «старшего брата» MSI MPG A850G PCIE5 или Thermaltake Toughpower GF3 850W и DEEPCOOL PX850G.

Заключение

Модель блока питания MSI MAG A850GL - хороший вариант для покупки в ценовом диапазоне от 12 до 15 тысяч рублей, если рассматривать варианты с поддержкой ATX v3.0 и PCI-E 5.0.

Качественное исполнение, разумная экономия на комплектующих, использование транзисторов Infineon, ОЕМ-платформа от известного производителя. На выходе мы получаем стабильные напряжения, очень низкие пульсации.

Плюс производитель заявляет поддержку разъема 12V-2x6 и оснащает соответствующий кабель ярким коннектором для визуализации плотного подключения.

Вентилятор почти на всем диапазоне нагрузки можно назвать тихим, кроме работы на высокой нагрузке.
