Обзор и тест вентиляторов APNX FP2 120 мм

На страницах i2hard уже рассмотрено несколько моделей компьютерных вентиляторов с инвертированными крыльчатками. Например, пара обзоров была посвящена Thermaltake SWAFAN 12 RGB Radiator Fan и SWAFAN EX 12 RGB PC Cooling Fan. Постепенно в этом узкоспециальном сегменте корпусных и радиаторных вентиляторов появляются новые игроки со своими наработками. В рамках обзора рассмотрим новинку конца 2023 - начала 2024 года — APNX FP2 типоразмера 120 мм в белом исполнении.

Спецификация

Упаковка и комплектация

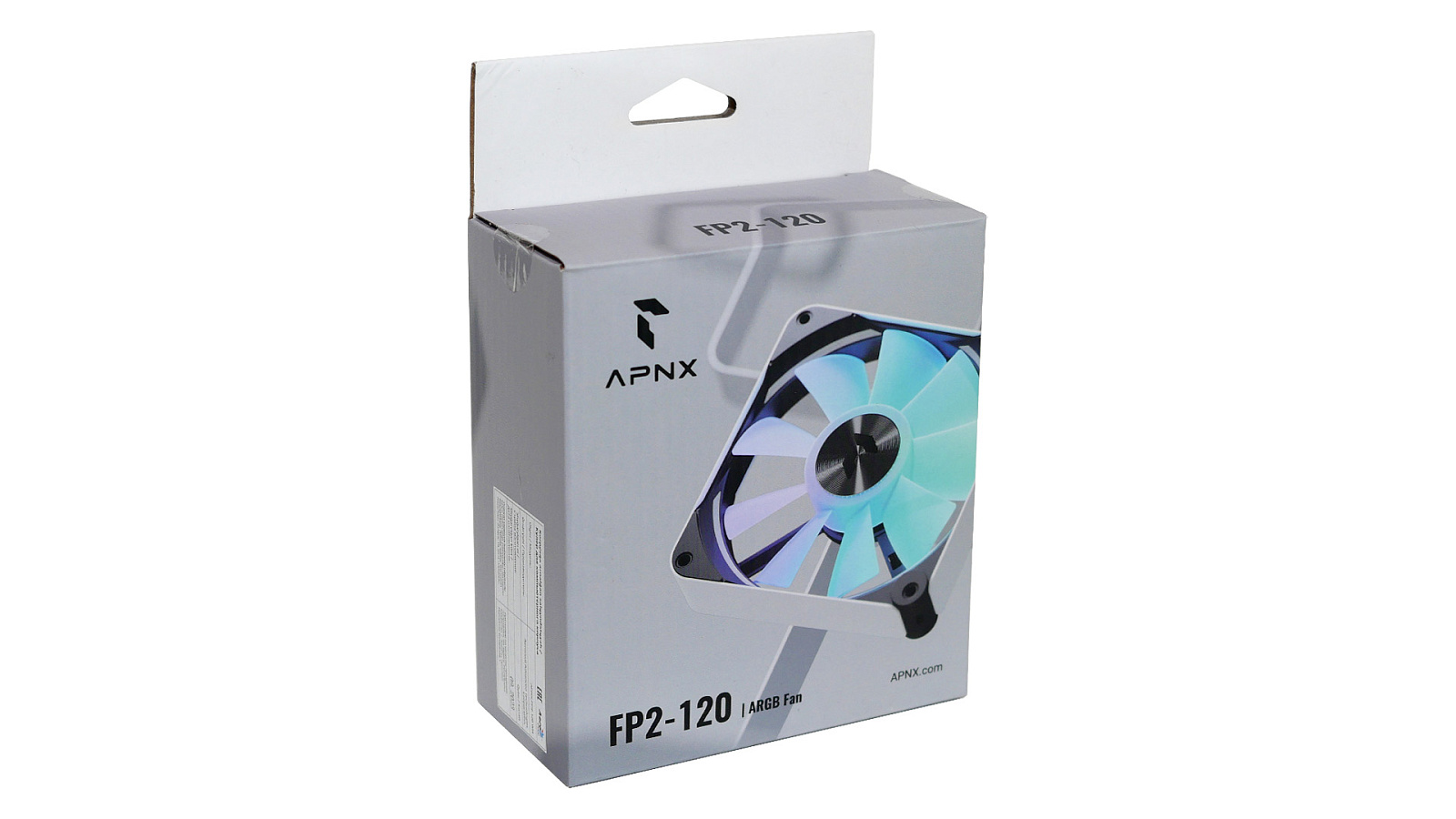

Вентиляторы APNX FP2-120 продаются поштучно в retail-упаковке, представляющей собой картонную коробочку размерами 124 х 139 (180 мм с выступом) х 58 мм с ушком для подвешивания на витринах магазинов. Верхняя часть опечатана прозрачными заводскими стикерами. Оформление англоязычное. Обязательная информация о производителе у поставляемых на рынок РФ экземпляров нанесена наклейкой на одной из боковых граней.

Комплектация каждого APNX FP2-120 PWM ARGB White:

• 120-мм вентилятор APNX FP2-120 с предустановленной крыльчаткой прямого типа — 1 шт;
• Сменная крыльчатка обратного типа — 1 шт;
• Пакетик с набором из четырёх коротких винтов по пластику — 1 шт;
• Пакетик с набором из ещё четырёх крепёжных винтов длиной 29 мм для радиаторов — 1 шт;
• Пакетик с набором из ещё четырёх крепёжных винтов длиной 34 мм для корпусов — 1 шт;
• Резиновая антивибрационная прокладка — 1 шт.


Внешний вид и особенности конструкции

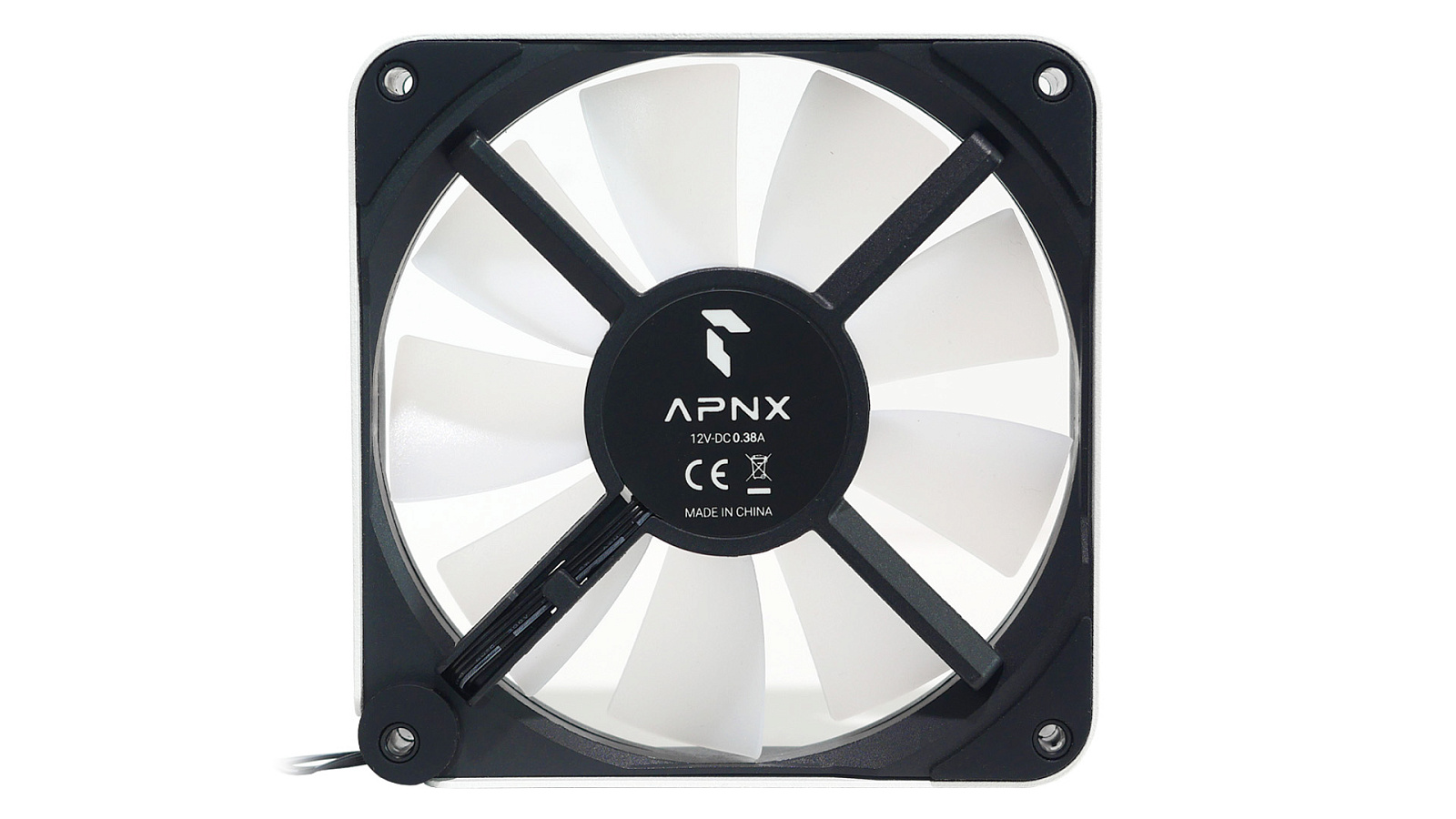

Дизайн APNX FP2 базируется на простых формах и скруглённых гранях рамы вентилятора. Качество исполнения — хорошее. Наружная часть рамы — металлическая. У пластиковых и резиновых деталей нет неприятного запаха. Окраска поверхностей качественная.

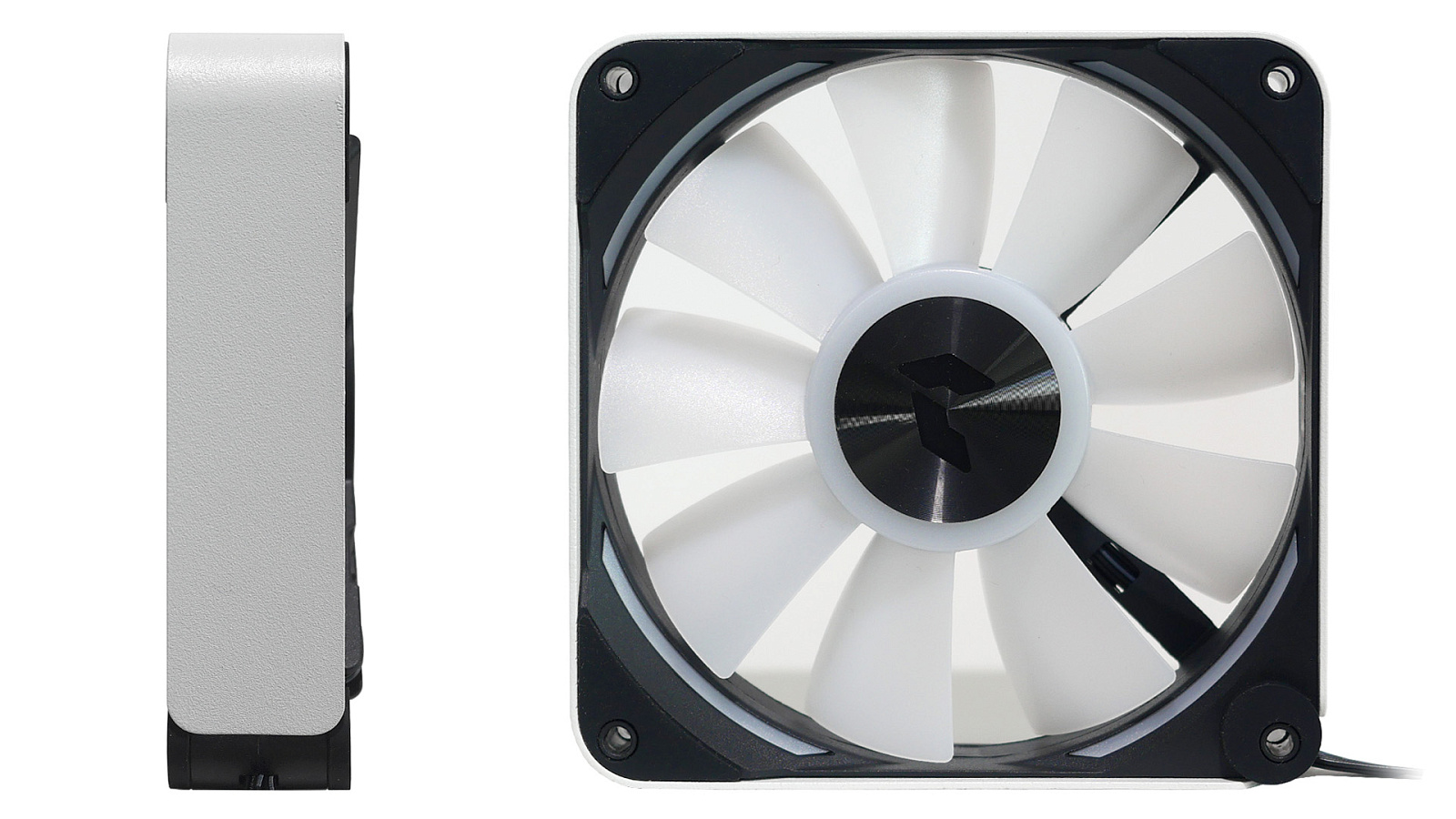

Вентиляторы продаются в двух расцветках: чёрной и белой (рассмотрена в обзоре). Габариты "стодвадцаток" — 120 x 120 x 30 мм. Ширина намеренно увеличена производителем для повышения площади лопастей крыльчатки и, как следствие, эффективности в целом.

Расстояние между крепежными отверстиями составляет стандартные 105 мм. По углам рамы сделаны плотные резиновые антивибрационные вставки.

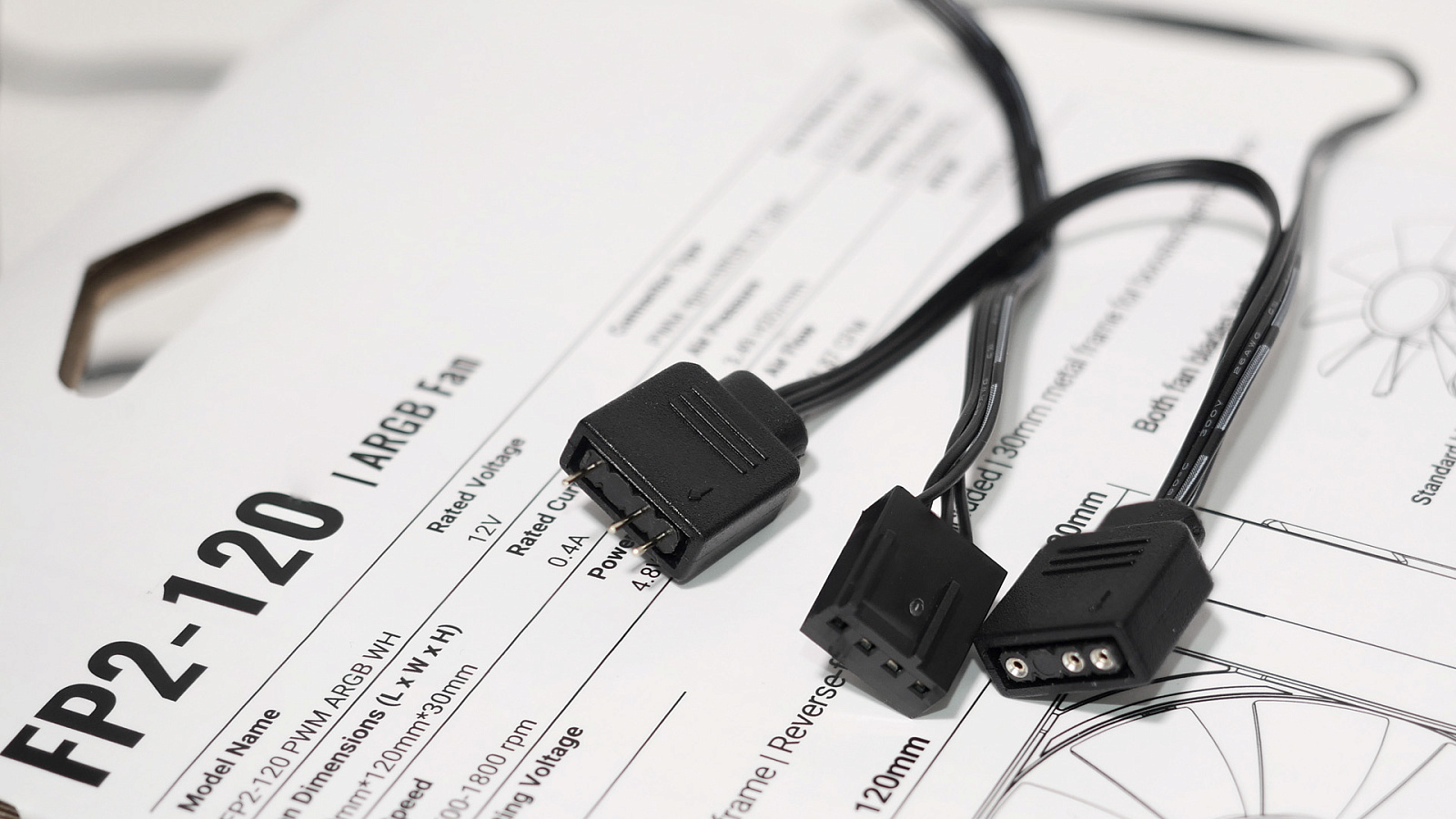

Для подключения используются несъёмные провода, оканчивающиеся типовыми штекерами: 4-pin PWM (2510-4) для питания моторов вентиляторов и 3-pin ARGB (+5V-D-G) типа "мама" для подсветки с ответвлением типа "папа" для включения по цепочке с другими ARGB-устройствами.

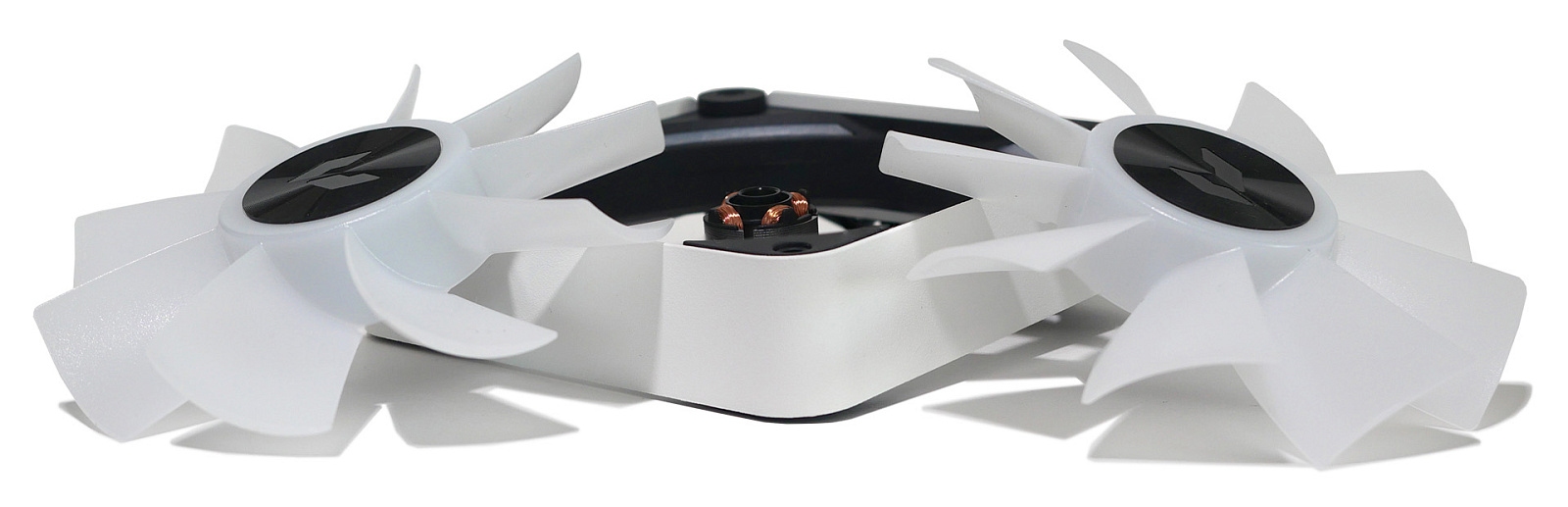

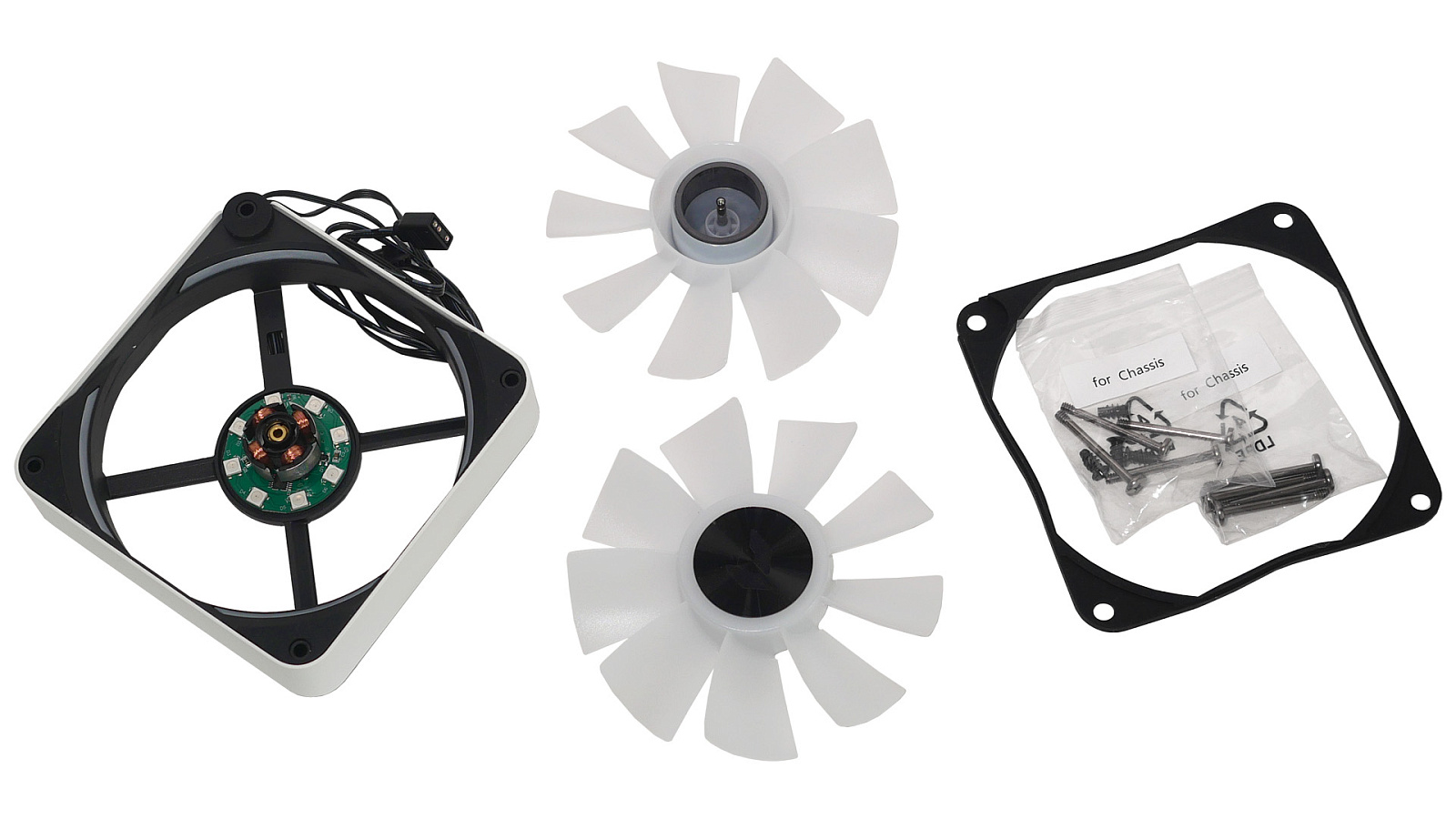

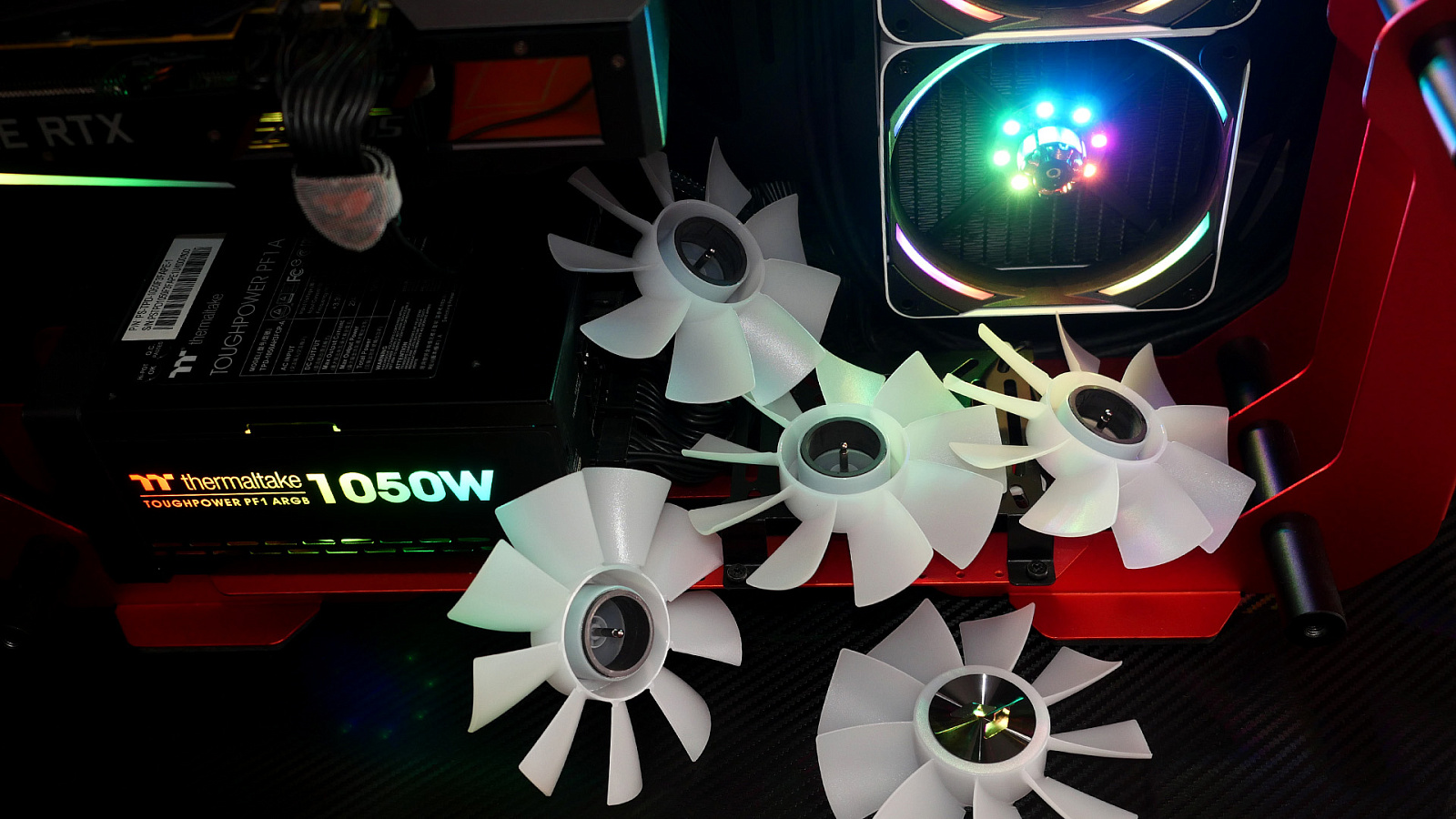

Крыльчатка APNX FP2 съёмная. Для извлечения из посадочного места достаточно потянуть её с умеренным усилием. В первый раз получается туго, в последующие разы уже проще. Установка обратно осуществляется до характерного щелчка. Примечательно, что в отличии от тех же Thermaltake SWAFAN, в комплекте вентиляторов APNX FP2 нет шприца со смазкой, но внутри подшипника она виднеется. При перестановке лопастей дополнительная смазка на валу всё же пригодилась бы.

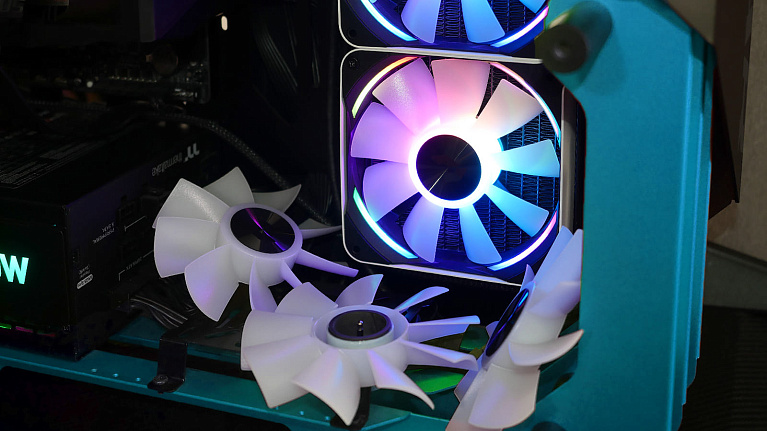

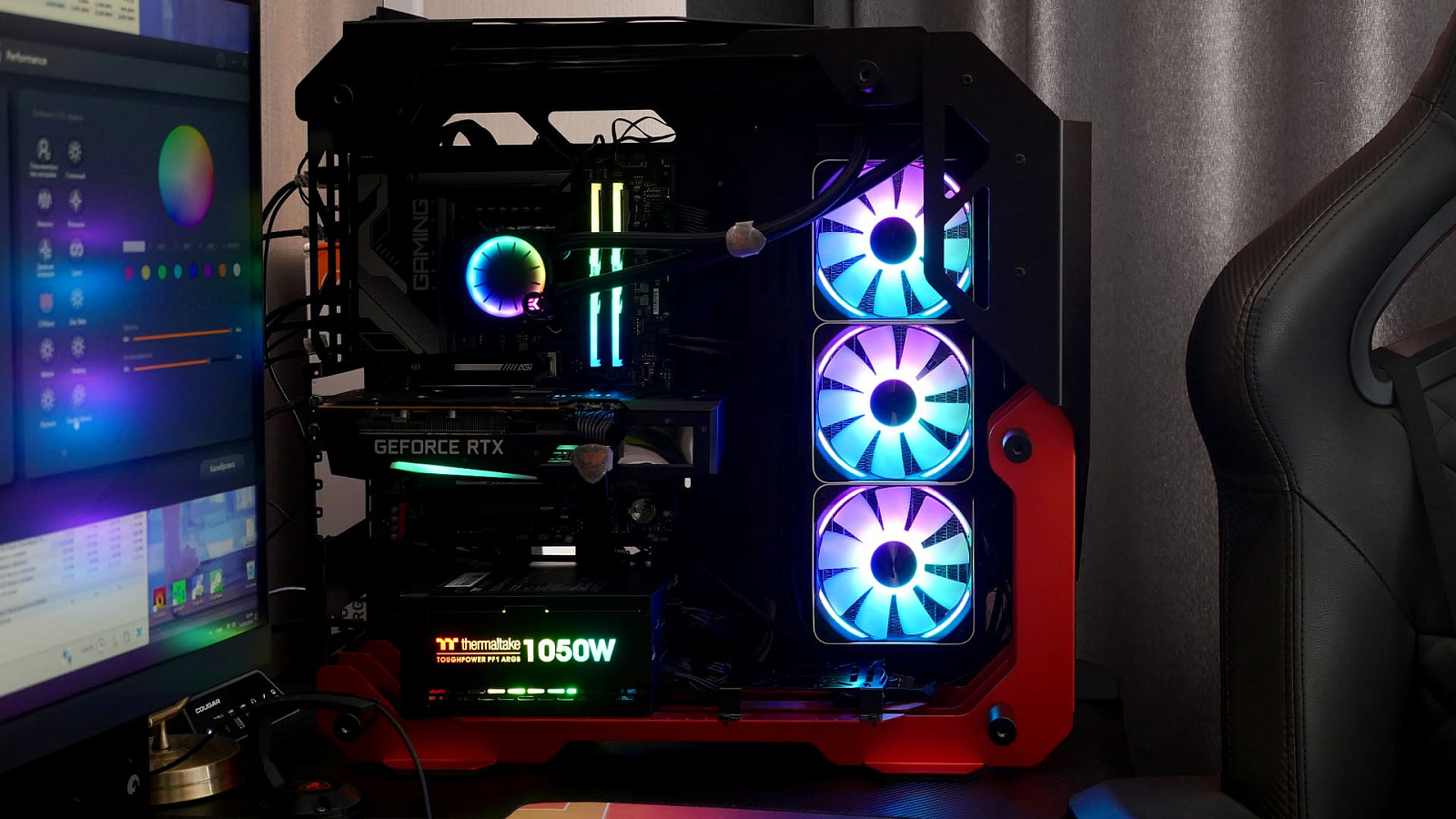

Два типа полупрозрачных крыльчаток позволяют добиться хорошей видимости подсвеченной области при различных вариантах крепления вентиляторов в корпусах ПК или на радиаторах систем охлаждения без особых компромиссов с направлением воздушных потоков.

Подсветка

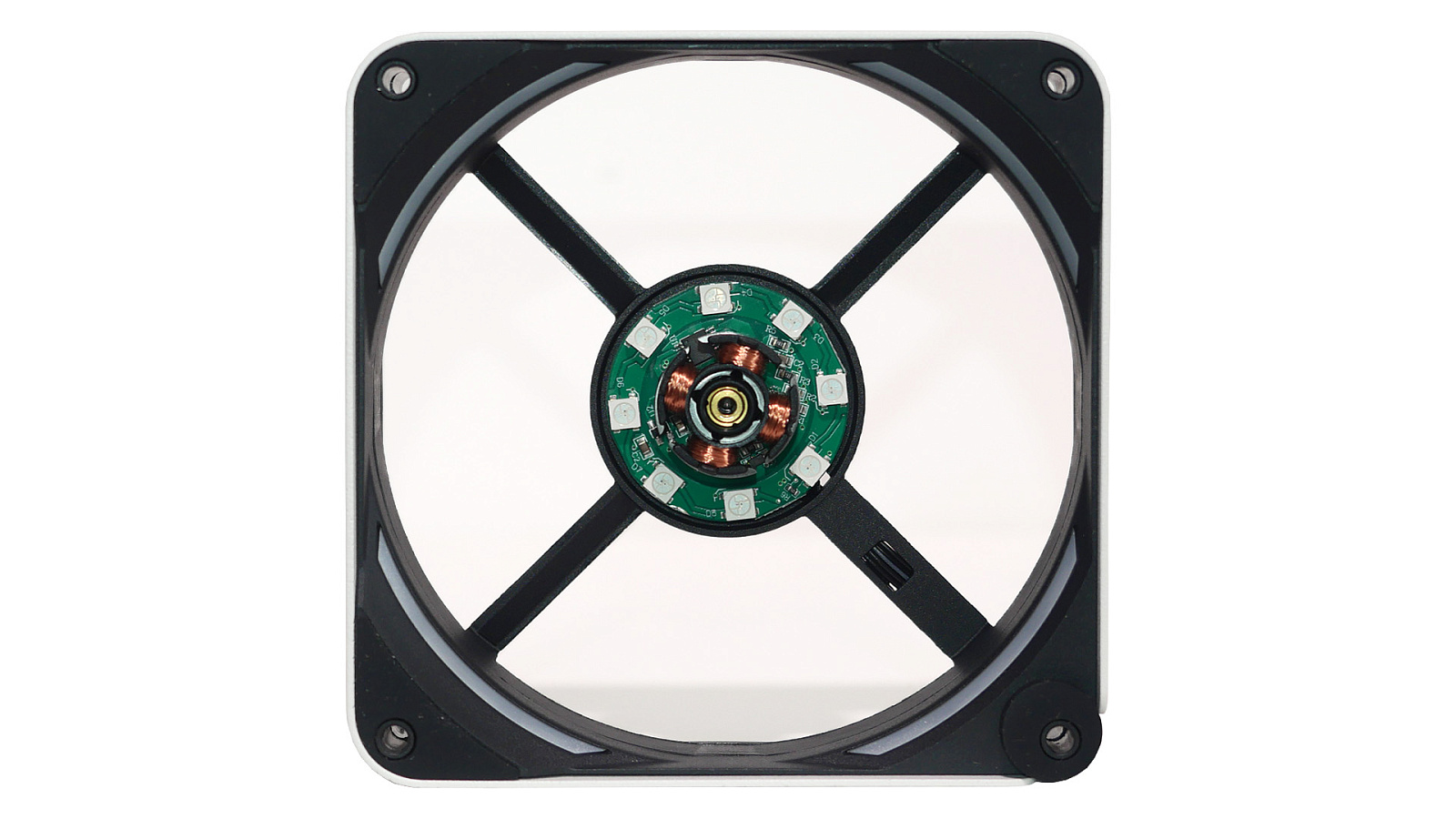

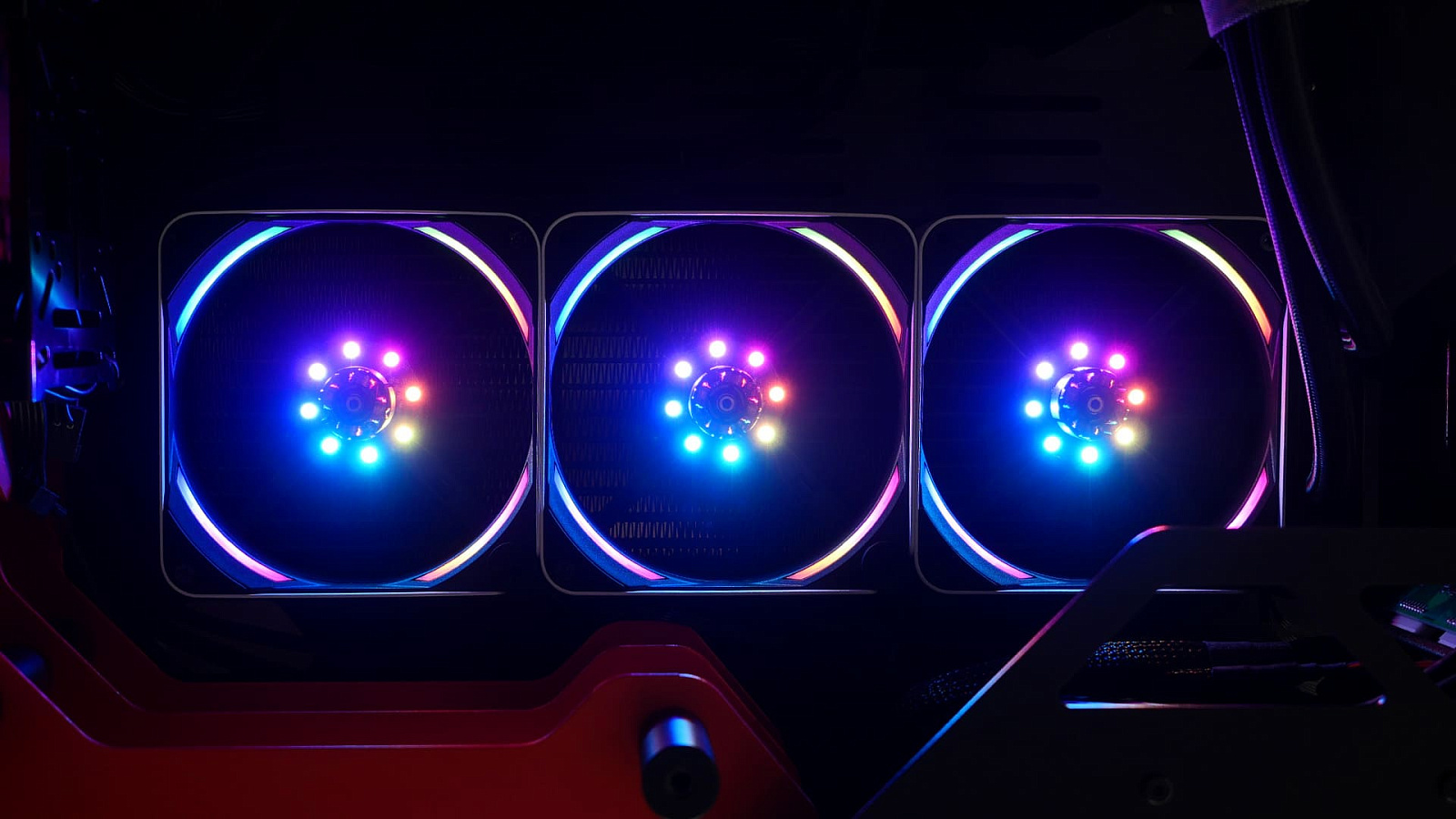

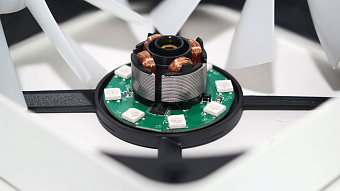

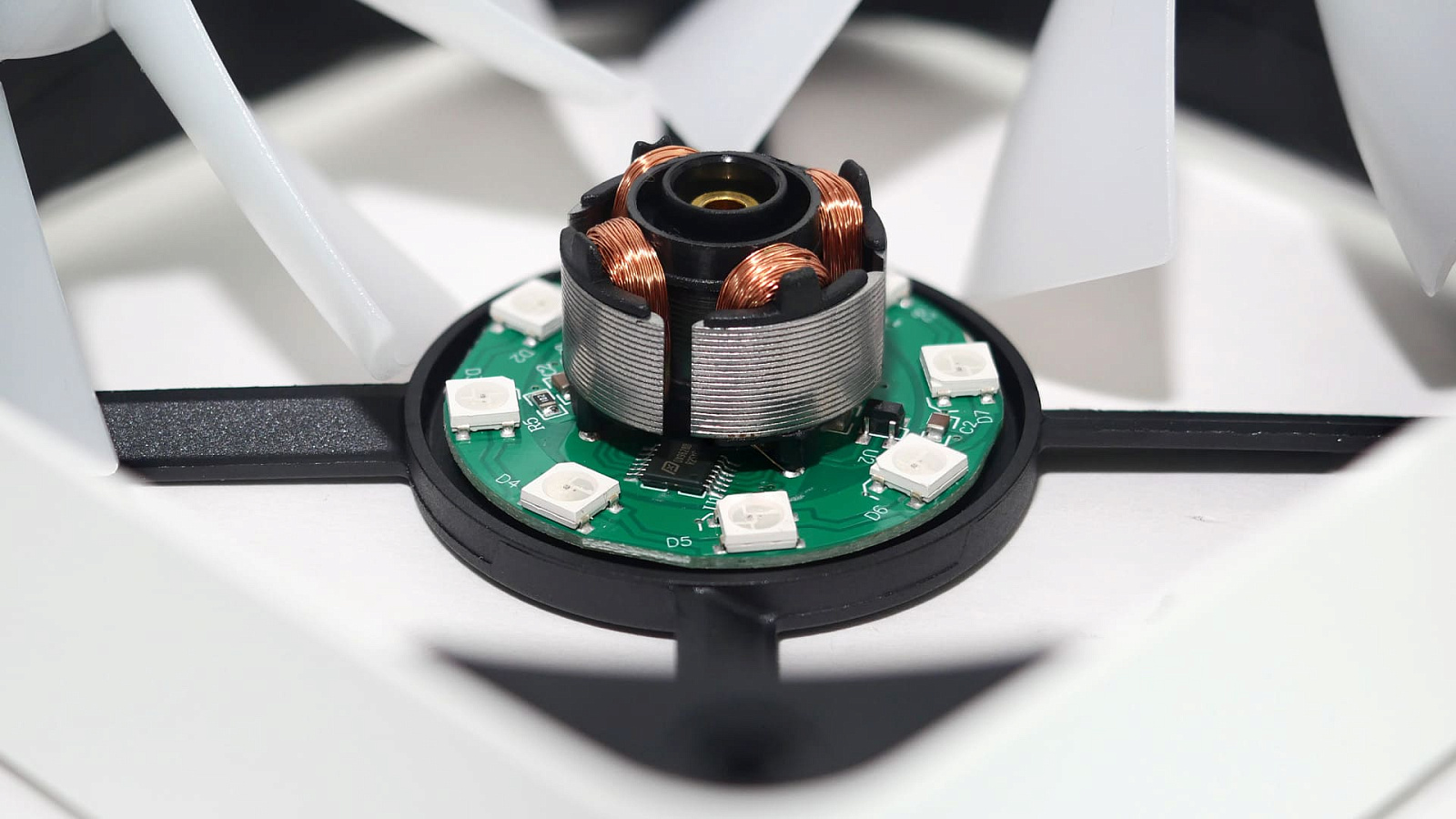

В вентиляторах реализована система подсветки, которая базируется на полупрозрачной крыльчатке, подсвечиваемой семью светодиодами, размещенными вокруг мотора. Ещё несколько спрятано в элементах подсветки на раме.

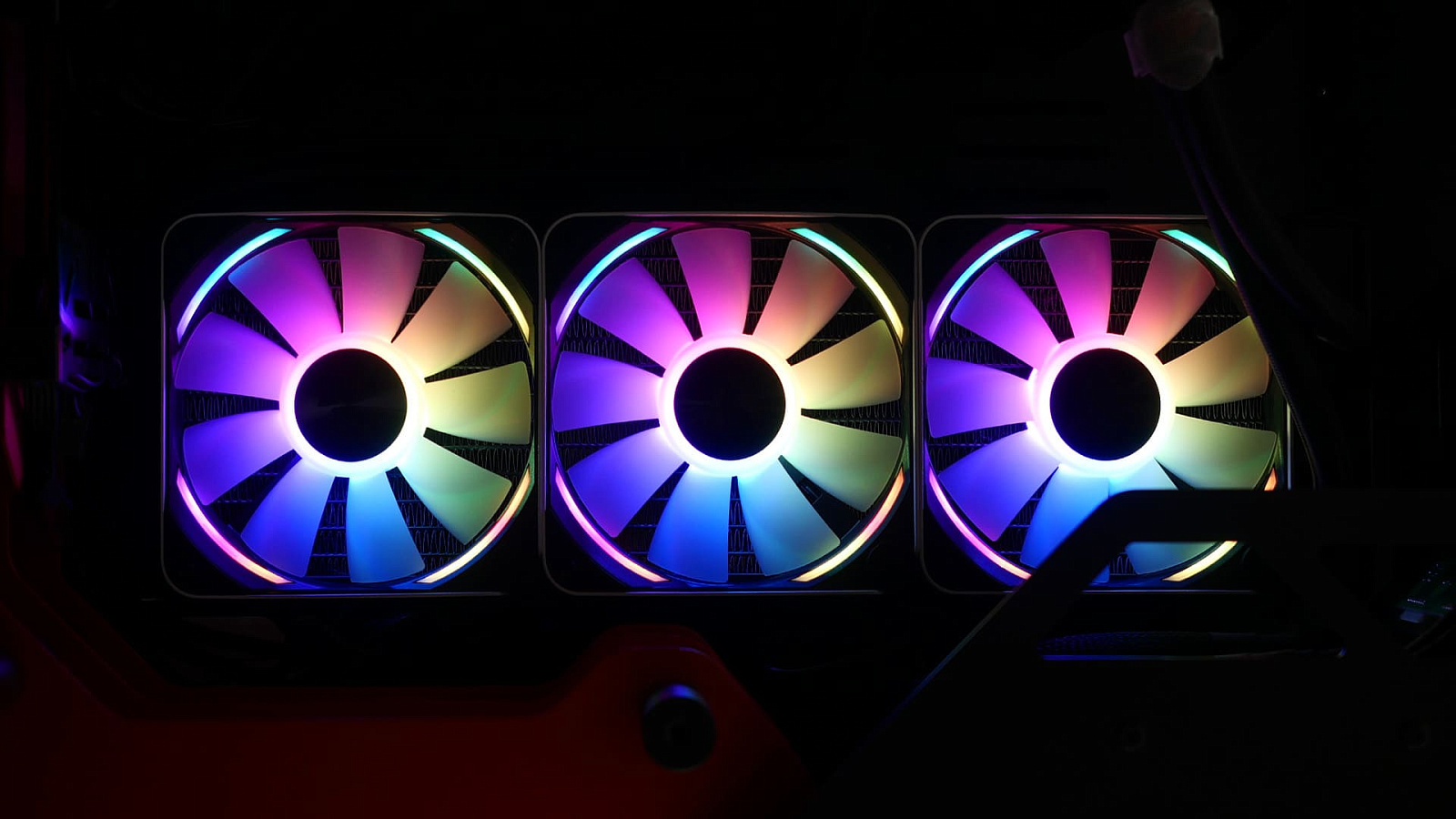

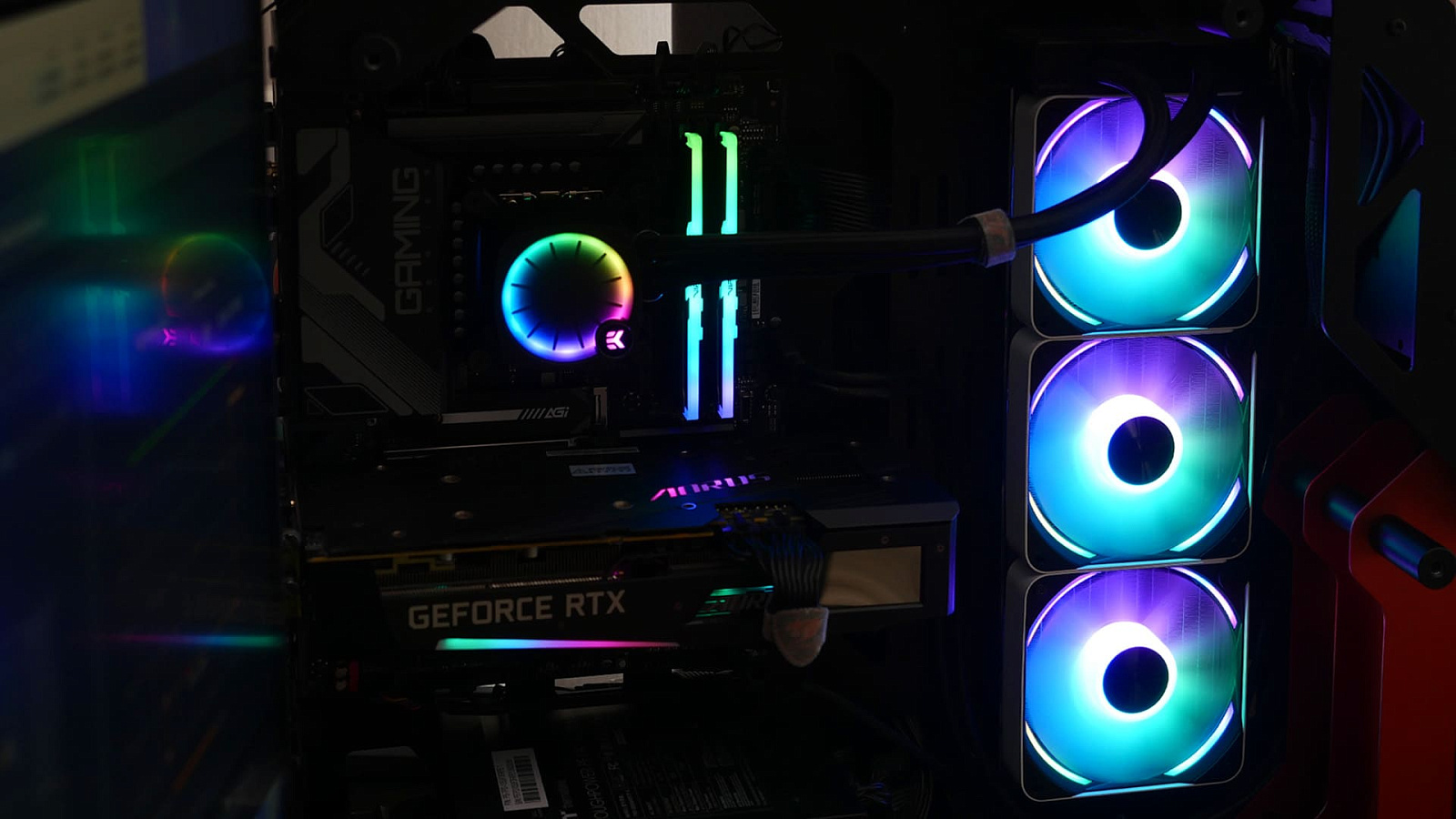

Они создают равномерное мягкое свечение, которое хорошо смотрится как со статичными одноцветными заливками, так и с различными видами бегущих огней и радужными эффектами. Подсветка яркая и хорошо заметна не только в полутьме, но и при ярком внешнем освещении, а также в дневное время.

В самих вентиляторах и в комплекте с ними нет ARGB-контроллера, поэтому подсветка будет работать только при подключении к совместимому разъёму материнской платы с поддержкой питания +5 В или с внешним контроллером ARGB-эффектов. Соответственно и управление будет полностью внешним. Как правило, эту функцию берёт на себя специальное программное обеспечение от производителя материнской платы.

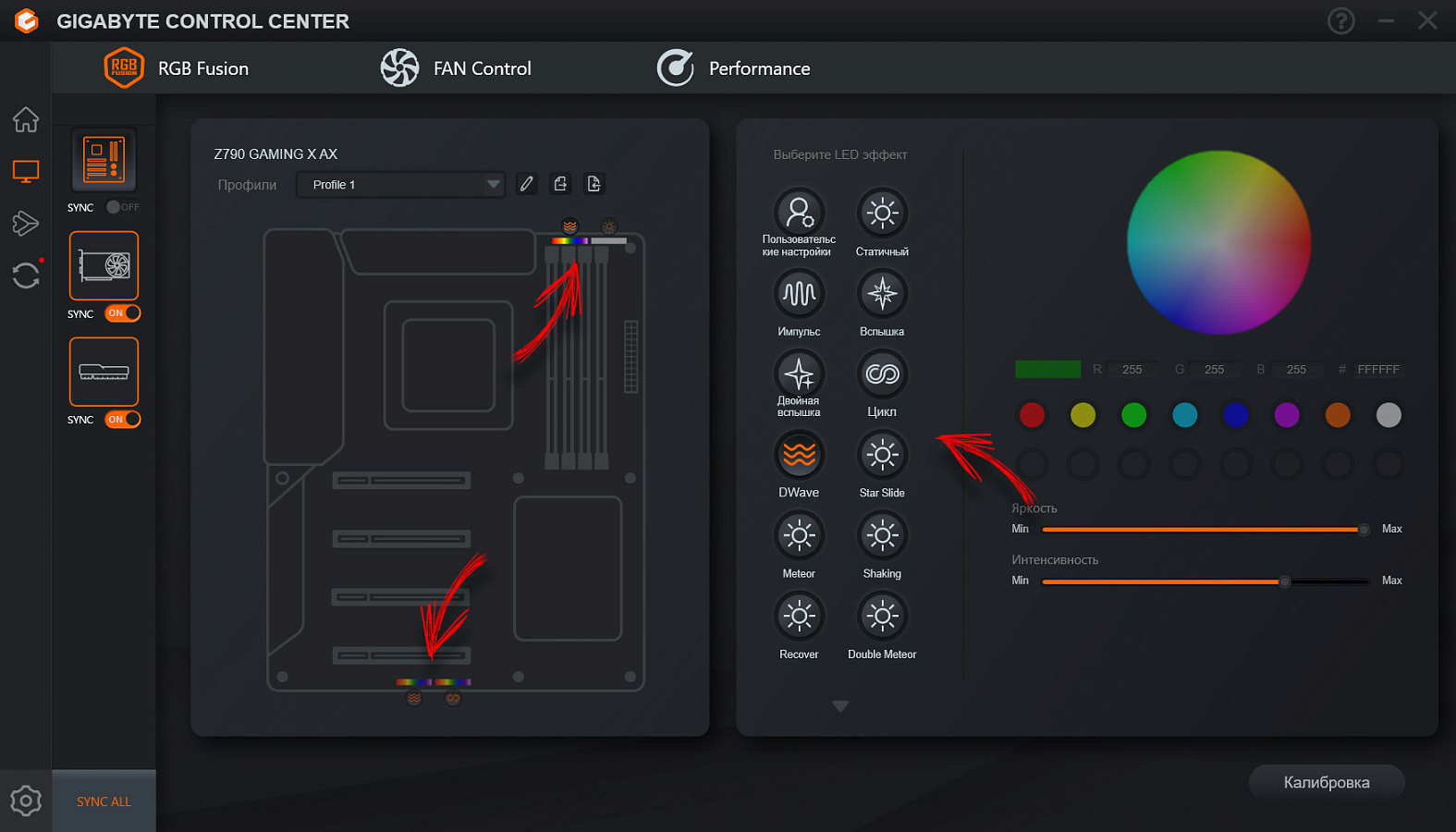

Например, при подключении к разъёму D_LED на материнской плате Gigabyte Z790 Gaming X AX настройки подсветки задаются с помощью раздела RGB Fusion 2.0 утилиты GCC (Gigabyte Control Center).

Тестирование

Конфигурация тестового стенда

Скорость вращения

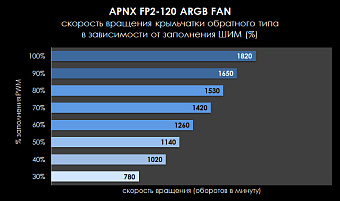

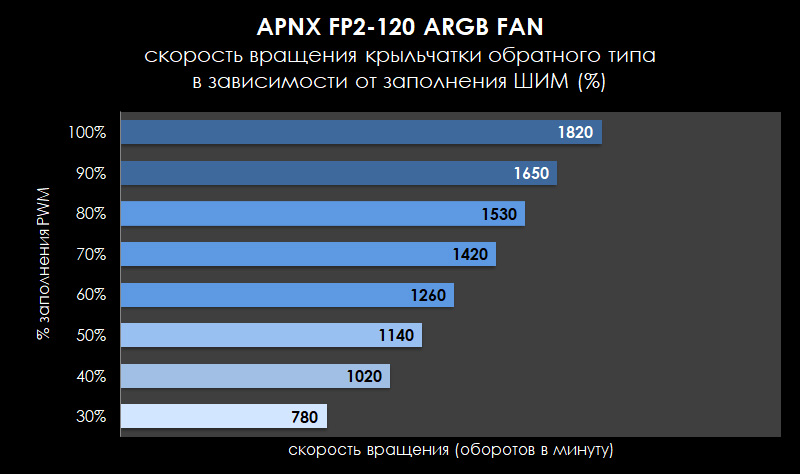

Измеренная на тестовом стенде скорость вращения крыльчатки прямого типа при ШИМ-управлении (PWM) лежит в диапазоне от 790 до 1720 оборотов в минуту. У крыльчатки обратного типа скорость вращения немного отличается и находится в диапазоне от 1020 до 1800 оборотов в минуту. Нижний порог % заполнения PWM, при котором вентиляторы уверенно стартуют — 30%.

Уровень шума

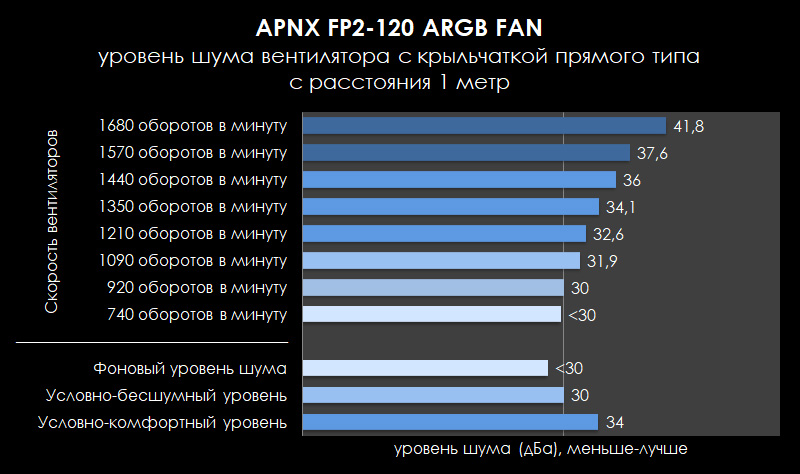

Шум оценивался на основании измерений прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки и с фоном менее 30 дБА. Максимальный шум одного вентилятора APNX FP2-120 с крыльчаткой прямого типа на скорости ~1680 оборотов в минуту достигал отметки 43 дБА. Это достаточно высокое значение, которое выше комфортного порога для размещения в близком поле. При настольном расположении системного блока придётся ограничивать скорость вращения в пределах ~1200 оборотов в минуту в угоду умеренно-тихой работы.

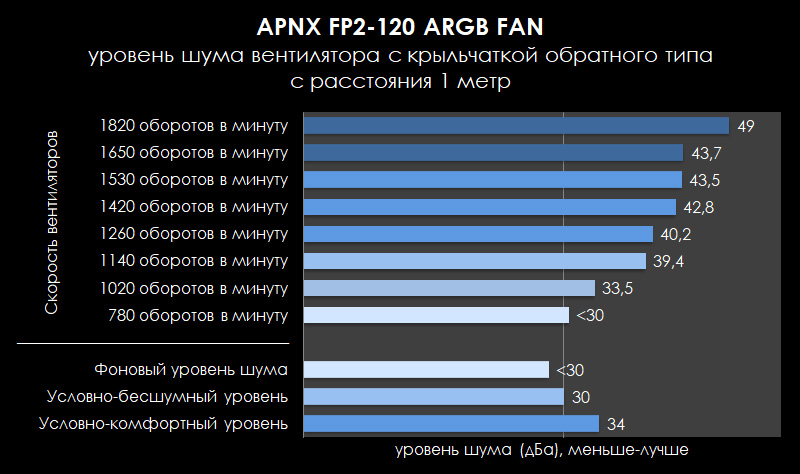

При установке крыльчатки обратного типа на максимальной скорости шум выше и ещё больше заметен на общем фоне ПК и без ограничений добиться тихой работы также не получится. Рекомендуемый "потолок" — приблизительно 1100 оборотов в минуту (~50% PWM).

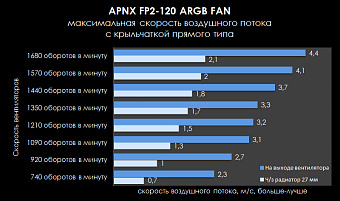

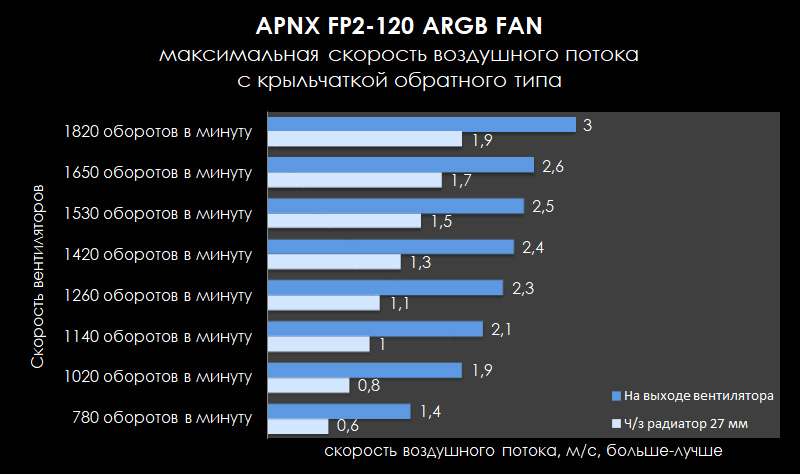

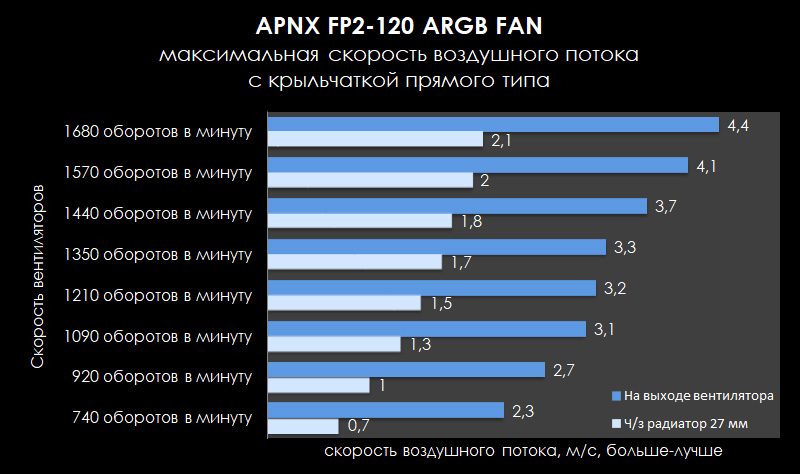

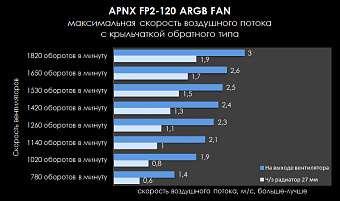

При размещении анемометра BTMeter BT-100 вплотную к выдуву вентилятора APNX FP2-120 максимальная скорость воздушного потока с крыльчаткой прямого типа достигала значения 4,0 м/с, а с крыльчаткой реверсного типа — 2,9 м/с. При нагнетании воздуха через рёбра типового радиатора СЖО толщиной 27 мм максимальная скорость потока воздуха с крыльчаткой прямого типа падала до 2,1 м/с, а с крыльчаткой реверсного типа - до 1,9 м/с.

Эффективность

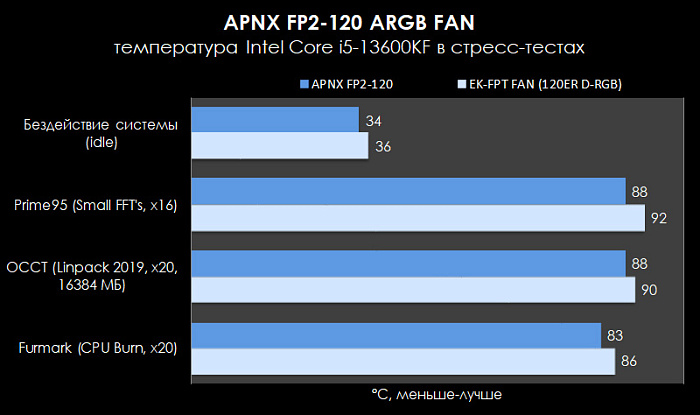

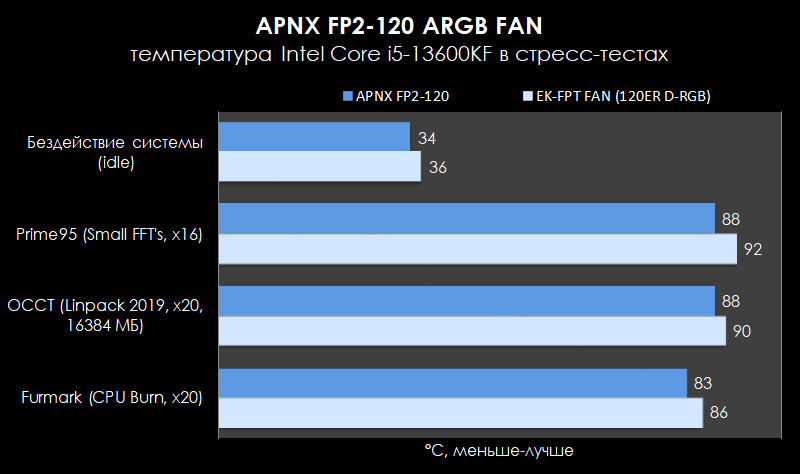

Во время тестов на 360-мм радиаторе AIO-СЖО EK Nucleus AIO CR360 Lux D-RGB в сравнении со штатными EK-FPT FAN (120ER D-RGB) в силу большей толщины и площади крыльчатки APNX FP2 выиграли по эффективности, но уступили по уровню шума. При близком расположении системного блока на столе около пользователя APNX FP-120 обеспечивают чуть менее комфортный уровень шума по сравнению со стоковыми вентиляторами СЖО. Ситуация меняется при ограничении скорости вентиляторов до 50% от максимума, когда разница в генерируемом шуме становится относительно небольшой, а падение эффективности охлаждения сопоставима у сравниваемых вентиляторов.

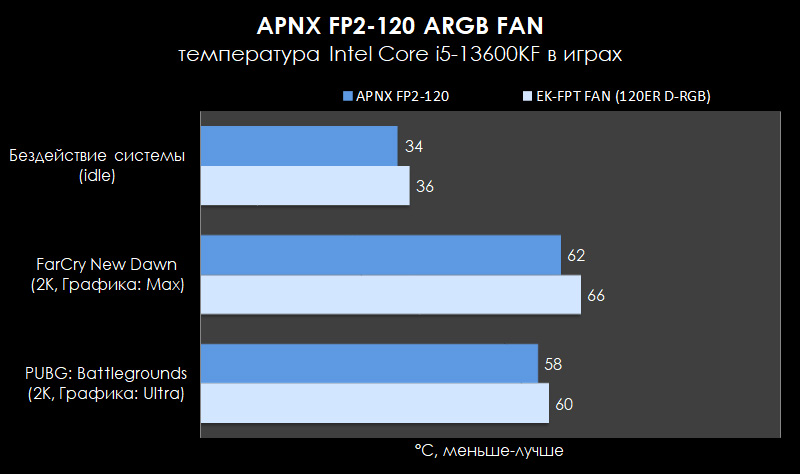

Учитывая, что в реальном повседневном использовании, а особенно в играх, современные процессоры греются умеренней, чем в стресс-тестах, переживать за недостаток производительности вентиляторов не приходится. Вентиляторы APNX FP2 хорошо справляются со своей задачей.

Заключение

APNX FP2-120 — универсальный и производительный вариант, который подходит для использования как в качестве корпусных вентиляторов, так и для замены штатных вентиляторов на радиаторах систем жидкостного охлаждения форматов 120 мм, 240 мм, 360 мм. Благодаря комплектованию легкосъёмными крыльчатками двух типов с их помощью можно собрать многовентиляторную конфигурацию систем охлаждения в едином стиле без компромиссов в правильности направленных воздушных потоков внутри системного блока. Из особенностей можно отметить лишь их увеличенную толщину, но в корпусах размера middle-tower и больше это не должно сильно сказаться на совместимости.

Преимущества APNX FP2-120:

Недостатки:
