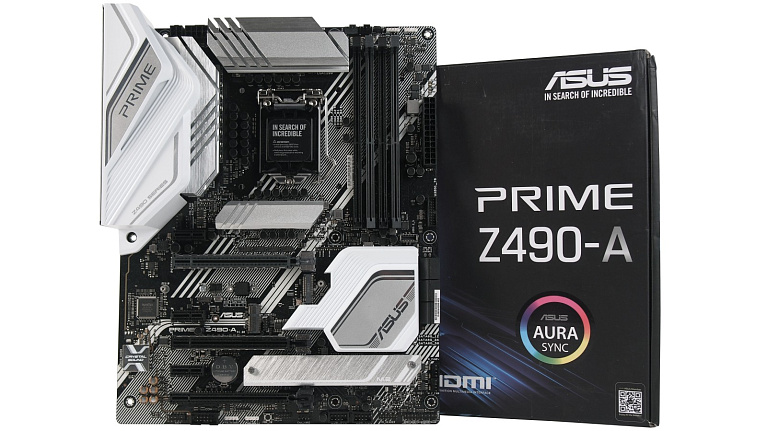

Обзор и тест материнской платы ASUS Prime Z490-A

Материнская плата ASUS Prime Z490-A в линейке тайваньского производителя занимает место между продуктами серии ROG Strix и TUF Gaming. По техническим характеристикам она ближе к недавно протестированной ASUS ROG Strix Z490-A Gaming, а по стоимости - к ASUS TUF Gaming Z490-Plus Wi-Fi. В рамках данного обзора мы постараемся разобраться, что представляет собой новая Prime Z490-A, а главное - на что способна эта материнская плата в разгоне процессора и оперативной памяти. Тестировать будем с процессором Intel Core i7-10700k и оверклокерскими модулями G.Skill Trident Z RGB DDR4-4266.

• Модель - ASUS Prime Z490-A
• Socket - LGA 1200
• Чипсет - Intel Z490
• Тип памяти - DDR-4
• Количество слотов памяти - 4
• Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 4600 - 3000(O.C.), 2933 - 2133 МГц
• Слоты расширения - 3*PCI-E 3.0 x16, 3*PCI-E x1, 3*PCI-E M.2
• Тип слотов M.2: М.2_1 - 2242/2260/2280/22110 (PCIe 3.0 x4 или SATA), М.2_2 - 2242/2260/2280/22110 (PCIe 3.0 x4), M.2_3 - Key E
• Звук - 8-канальный (7.1) Realtek ALC S1220A

• Сетевой интерфейс - 2.5-Gigabit Ethernet (Intel I225-V)
• Разъёмы на задней панели - 2*USB 2.0, 2*USB 3.2 Gen1, 3*USB 3.2 Gen2, USB 3.2 Gen2 Type-C, HDMI, DisplayPort, RJ-45, S/PDIF
• Форм-фактор - ATX (305 мм*244 мм)

Особенностью внешнего вида Prime Z490-A является использование серебристо-белых радиаторов и декоративных панелей. Представление о дизайне материнской плате дают фотографии на упаковке продукта. Дополнительно подчеркивается поддержка экосистемы ASUS Aura Sync, которая определенно пригодится любителям светодиодной подсветки.

Много подробных технических характеристик Prime Z490-A содержится на тыльной стороне коробки. Здесь же производитель акцентирует внимание пользователей на ключевых особенностях Prime Z490-A. Это - оптимизации для интеллектуального оверклокинга, поддержка частоты оперативной памяти DDR4-4600, предустановленная панель для тыльных разъемов, а также радиатор для М.2 накопителя.

Комплектация Prime Z490-Aвключает в себя:

• руководство пользователя;
• диск с драйверами и фирменным ПО;
• три кабеля SATA-3 6 Гбит/с;
• кронштейн для 40-мм вентилятора VRM;
• переходник Q-connectors;
• винты и стойки на два М.2 накопителя.

С данной моделью материнской платы ASUS словно напоминает, что не забыла про любителей белых игровых сборок. И действительно, с имеющимся оформлением Prime Z490-A неплохо впишется в подобные кастомные проекты на базе процессоров Comet Lake. Печатная плата Prime Z490-A осталась черной, но получила стильные белые линии с лицевой стороны PCB. Габариты Prime Z490-A составляют 305 х 244 мм, для установки в корпус предусмотрено десять крепежных отверстий.

Одной из фирменных особенностей Prime Z490-A является предустановленная панель для тыльных разъемов материнской платы. Перечень самих разъемов здесь следующий:

• три USB 3.2 Gen2 Type-A;
• один USB 3.2 Gen2 Type-C;
• два USB 3.2 Gen1;
• два USB 2.0;
• один HDMI;
• один DisplayPort;
• один 2.5-гигабитный LAN;
• один оптический S/PDIF Out;
• пять аудиоразъемов 3.5 мм.

Сверху колодки разъемов материнской платы закрывает пластиковая декоративная панель со встроенным модулем RGB-подсветки.

Питание на Prime Z490-A организовано по схеме 24+8+4-пин, где последние два разъема предназначены для центрального процессора.

На плате распаяны четыре слота DIMM DDR4 с поддержкой модулей памяти объемом до 32 Гб. Совокупно Prime Z490-A может принять на борт до 128 Гб памяти с частотой от 2133 до 2933 МГц. Оверклокерские возможности Prime Z490-A в отношении ОЗУ документированы частотами от 3000 до 4600 МГц.

Материнская плата Prime Z490-A оборудована шестью слотами расширения в следующей конфигурации:

• PCI-E 3.0 x1;
• PCI-E 3.0 x16;
• PCI-E 3.0 x1;
• PCI-E 3.0 x8;
• PCI-E 3.0 x1;
• PCI-E 3.0 x4.

По причине ограниченного количества линий PCI Express последние распределяются по следующим правилам:

• если используется слот PCI-E 3.0 x8, то PCI-E 3.0 x16 переходит в режим работы х8;
• если используется М.2 Key E, то второй слот PCI-E 3.0 x1 становится недоступен.

Для накопителей формата М.2 материнская плата предлагает два слота с поддержкой NVME устройств. Оба разъема М.2_1 и М.2_2 рассчитаны на установку накопителей с размерами 2242/2260/2280/22110.

Нижний М.2_2 разъем не поддерживает устройства с протоколом передачи SATA, но оснащается радиатором охлаждения с термопрокладкой. Этот же радиатор можно переставить на верхний разъем М.2_1.

Для устройств с интерфейсом подключения SATA-3 реализовано шесть соответствующих разъемов. Все они располагаются на правом торце Prime Z490-A. Стоит отметить, что если на материнской плате задействован М.2_2 разъем, то для системы становятся недоступны разъемы SATA_5 и SATA_6.

Радиатор чипсета Intel Z490 скрыт под декоративной накладкой из белого пластика.

Сам радиатор охлаждения представляет собой небольшой кусок алюминия, который контактирует с кристаллом чипсета через небольшую термопрокладку.

Звуковые возможности Prime Z490-A представлены аудиосистемой Crystal Sound, в основе которой находится 7.1-канальный аудиокодек Realtek ALC S1220A.

Материнская плата Prime Z490-A может похвастать наличием сразу четырех разъемов для подключения элементов подсветки RGB. Это - два разъема +12В RGB и два +5В RGB, разнесенные на верхнюю и нижнюю грань платы.

Для подключения элементов охлаждения, включая помпы СЖО, плата располагает семью разъемами 4-пин PWM. Четыре из них находятся недалеко от процессорного разъема и еще три в нижней части Prime Z490-A.

Чтобы рассмотреть детально системы питания материнской платы, мы демонтированы часть навесных элементов Prime Z490-A. Так с внутренней стороны выглядит декоративная панель с модулем RGB-подсветки, которую производитель установил поверх колодок разъемов Prime Z490-A.

Три массивных алюминиевых радиатора с многоуровневым оребрением предусмотрены для охлаждения силовой обвязки Prime Z490-A.

Система питания процессора на Prime Z490-A состоит из 14-ти силовых модулей DrMOS, расположенных в Г-образном порядке. Согласно технической документации, производитель использовал сборки ON Semiconductor 302045 с силой тока 45А. Ниже процессорного разъема располагаются фазы питания VCCSA и VCCIO.

Управление питанием возложено на цифровой ШИМ-контроллер Digi+ ASP1900B, который располагается в правом верхнем углу Prime Z490-A.

Для Prime Z490-A производитель дал возможность установки беспроводного адаптера через разъем М.2 Key E. При этом сам модуль Wi-Fi с комплект поставки материнской платы не входит, о чем упоминается в руководстве пользователя.



Оболочка BIOS выполнена в бирюзово-черных цветах, что характерно не только для Prime Z490-A, но и для всех материнских плат этой серии. Переключение между интерфейсами осуществляется клавишей F7. EZ Mode отличается кратким выводом наиболее важной информации о системе.

Полный доступ к настройкам материнской платы Prime Z490-A предоставляет интерфейс Advanced Mode. На скриншотах ниже продемонстрированы основные настройки BIOS версии 0707 для Prime Z490-A.

Материнская плата Prime Z490-A тестировалась на актуальной версии BIOS 0707. Основу тестовой конфигурации составили процессор Intel Core i7-10700k и пара модулей памяти G.Skill Trident Z RGB DDR4-4266.

Для охлаждения центрального процессора использовалась система жидкостного охлаждения с 240-мм радиатором.

Работа "из коробки"

С настройками BIOS по умолчанию материнская плата Prime Z490-A работает так, будто опция MCE активирована. При рендеринге в Cinebench R20 плата выходит за лимиты энергопотребления процессора и позволяет Core i7-10700k работать на полной скорости турбо частот.

Поскольку частота оперативной памяти на дефолтных настройках материнской платы устанавливается на значение в 2133 МГц, то и результаты в бенчмарке AIDA64 получаются соответствующие.

Более серьезная нагрузка системы стресс-тестом Prim95 сложно пробуждает материнскую плату, заставляя соблюдать лимит энергопотребления CPU в 125 Вт. Как следствие, под такой нагрузкой падают и рабочие частоты Core i7-10700k - в среднем до 4100 МГц.

Работа с активированными MCE и XMP

Сняв лимиты через настройки BIOS, а также активировав профиль XMP-4266, продолжаем тестирование Prime Z490-A.

Нагрузка системы рендером в пакете Cinebench R20 не меняет общую ситуацию. Процессор также продолжает работать на полном ускорении турбо частот, потребляя в районе 140 Вт.

Зато существенно вырастают показатели пропускной способности  и снижаются задержки оперативной памяти. Разумеется, что в этом заслуга ОЗУ, которая теперь работает на частоте 4266 МГц вместо дефолтных 2133 МГц.

Запуск стресс-теста Prime95 демонстрирует истинные аппетиты Core i7-10700k, который с сохранением частоты 4700 МГц потребляет уже порядка 190 Вт.

Разгон процессора и памяти

Используя оверклокерские возможности Prime Z490-A, мы разогнали процессор Core i7-10700k до 5.2 ГГц с сохранением активности всех 8-ми ядер. Модули памяти G.Skill Trident Z RGB DDR4-4266 удалось разогнать до частоты 4400 МГц, значительно снизив вторичные и третичные тайминги, а также настроив блок RTL. Для этого потребовалось установить напряжения: vCore=1.48В, vRAM=1.55В.

С разгоном Core i7-10700k до 5.2 ГГц его энергопотребление при рендеринге в Cinebench R20 составило 215 Вт.

Тонкая настройка оперативной памяти позволила добиться впечатляющих результатов пропускной способности и латентности ОЗУ.

Для оценки итоговой производительности тестовой системы с материнской платой Prime Z490-A были выбраны следующие режимы:

• старт "из коробки": MCE авто, память авто - 2133 МГц;
• работа с активированной MCE и выключенными лимитами, память XMP-4266 МГц;
• разгон Core i7-10700k до 5200 МГц, разгон памяти до 4400 МГц с таймингами 17-17-17-38-2Т-368.

Сильнее всего VRM материнской платы нагревался после разгона CPU до 5.2 ГГц. Замеры пирометром показали, что наиболее высокую температуру имел основной радиатор, расположенный слева. Пиковая температура составила 76 градусов Цельсия. Однако даже при энергопотреблении процессора в 215 Вт материнская плата сохраняла полную стабильность работы, что свидетельствует о качественной обвязке VRM и готовности Prime Z490-A принять на борт старшие 10-ядерные Comet Lake в лице Core i9-10900k и Core i9-10850k.

Тестирование ASUS Prime Z490-A показало, что данная материнская плата представляет собой достаточно добротное решение, но не лишенное компромиссов. Сильной стороной Prime Z490-A является система питания процессора с 14-ю силовыми модулями DrMOS и качественным охлаждением зоны VRM. На материнской плате есть все инструменты для разгона процессора и оперативной памяти, возможности которых устроят большинство неискушенных оверклокингом пользователей. Вместе со стильным внешним видом в серебристом исполнении Prime Z490-A может предложить 2.5-гигабитную проводную сеть, современные разъемы USB 3.2 Gen2 и сразу несколько разъемов для подключения RGB-подсветки. В организации охлаждения пользователь не будет сильно ограничен, поскольку на Prime Z490-A присутствует сразу 7 разъемов 4-пин PWM. Что касается компромиссов, то ими, на наш взгляд, являются отсутствие модуля Wi-Fi и наличие всего одного радиатора для накопителей М.2. В остальном Prime Z490-A является неплохой материнской платой и по праву занимает место между моделями ROG Strix и TUF Gaming.

Плюсы:

• качественная система питания CPU с 14-ю модулями DrMOS;
• хорошее охлаждение зоны VRM в виде трех массивных радиаторов;
• предустановленная панель для тыльных разъемов платы;
• множество современных разъемов USB 3.2 Gen2;
• семь разъемов 4-пин PWM для подключения охлаждения;
• четыре разъема для подключения элементов подсветки RGB;
• 2.5-гигабитный проводной сетевой контроллер;
• разгон процессора и оперативной памяти до достойных частот.

Минусы:

• всего один радиатор для М.2 накопителей;
• отсутствие Wi-Fi модуля в комплекте.
