Обзор корпуса Geometric Future Model 2 The Ark

Корпус Model 2 The Ark– новая модель GEOMETRIC FUTURE в необычном форм-факторе – корпус имеет вертикальную компоновку и может похвастаться огромной вместимостью по меркам micro-ATX/ITX: видеокарта длиной до 350 мм, СЖО 360, плюс одновременно до 4 вентиляторов 120 мм. Процессорный кулер можно поставить башенный – причём высотой до 172 мм, что не всегда получается сделать даже в стандартных корпусах. Model 2 The Ark также поддерживает блоки питания ATX-формата до 180 мм, кроме SFX, и имеет множество вариантов внутренней компоновки. На рынке модель представлена в трёх расцветках – серой, белой и чёрной.

Характеристики

Комплектация

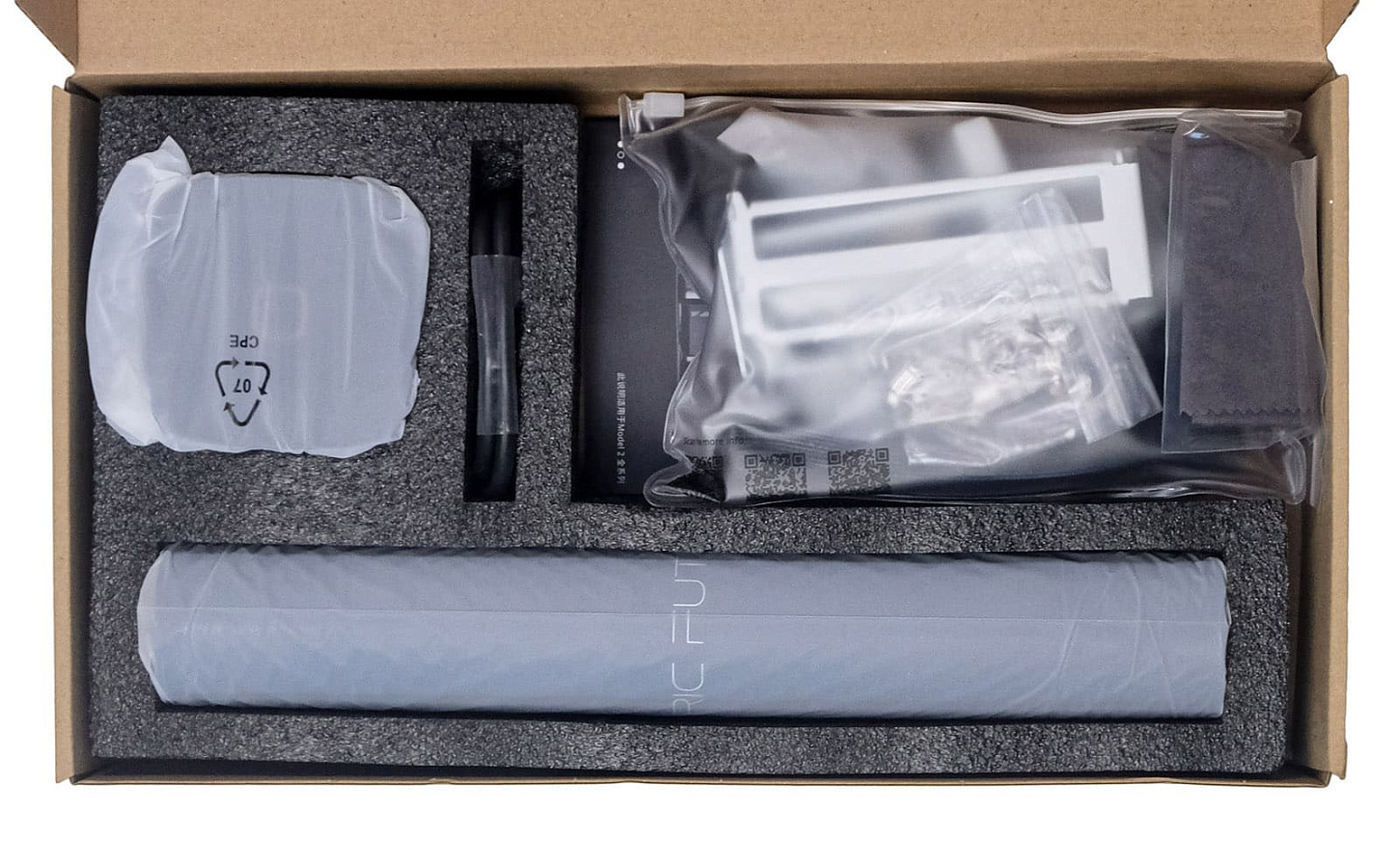

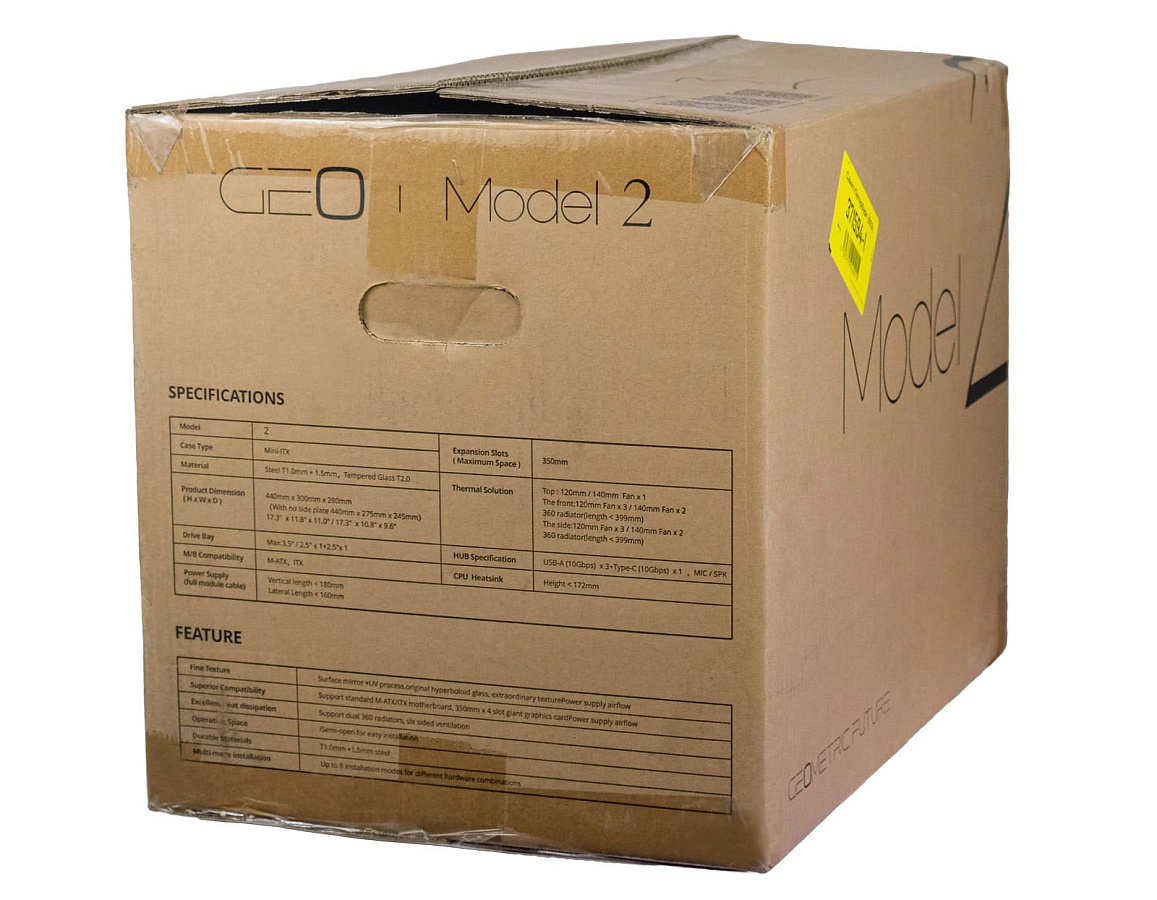

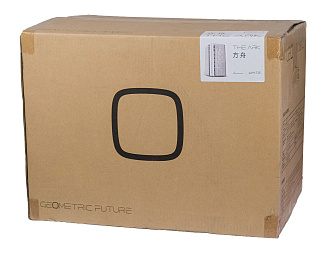

GEOMETRIC FUTURE Model 2 The Ark поставляется в картонной коробке без цветной полиграфии, зато с полной технической информацией о модели. Внутри также есть ещё одна коробка с дополнительной комплектацией и аксессуарами.

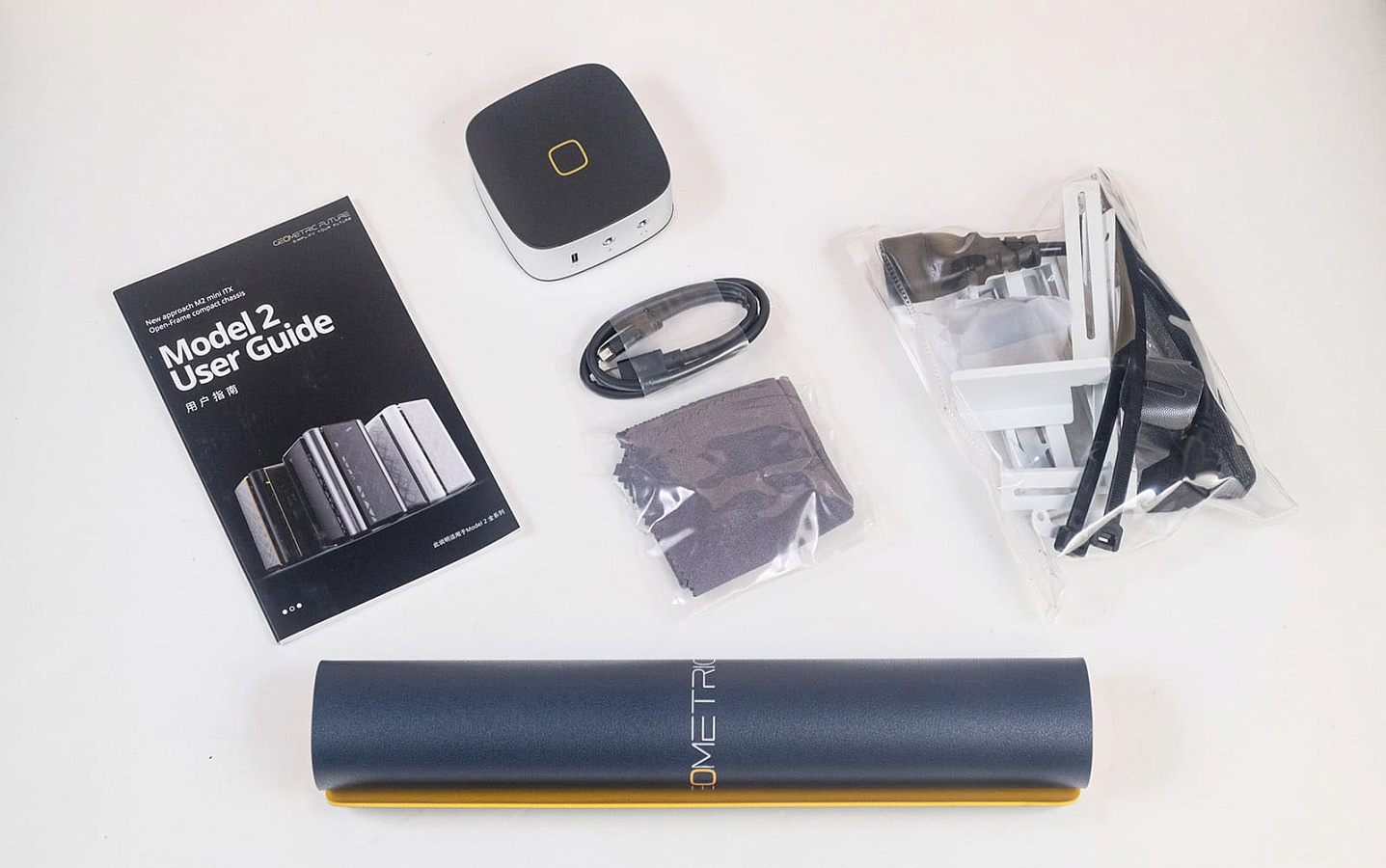

Комплектация у корпуса не совсем обычная – модель Model 2 The Arkможно назвать концептуальной, и к ней прилагаются некоторые соответствующие аксессуары: коврик для установки корпуса, внешний USB-хаб с набором интерфейсов, Г-образный переходник DP для подключения к видеокарте кабеля монитора, а также набор крепежа, кронштейнов, кабель-удлинитель для разъёма блока питания, а также салфетка-микрофибра и цветная книжка-руководство.

Внешний вид и особенности

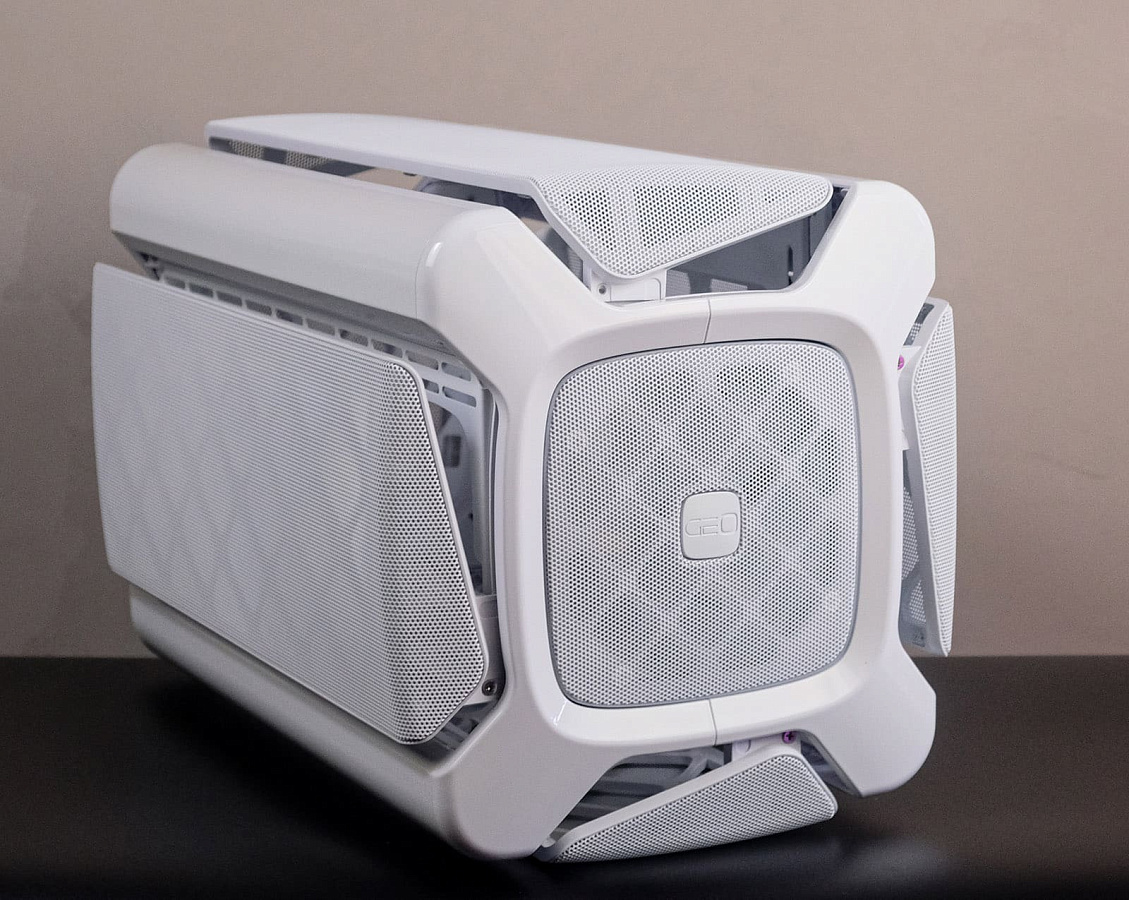

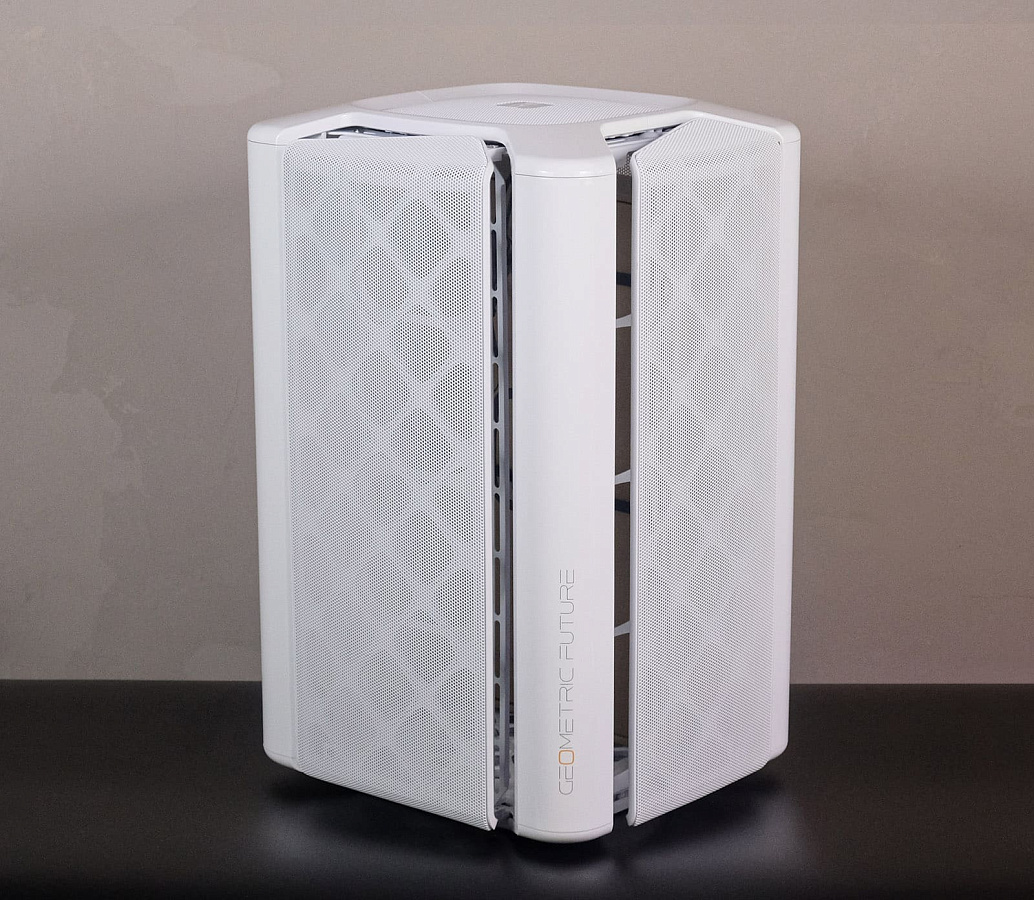

Корпус GEOMETRIC FUTURE Model 2 The Ark имеет габариты 330х440х280 мм, так что по размерам довольно компактен и занимает на столе немного места – область 33х28 см, а высоту он сравним с full-tower корпусами. Заявлена поддержка плат micro-ATX и mini-ITX. В Ark 2 применены комбинированные материалы: внутренний жёсткий каркас имеет как стальные части (сталь толщиной 1 мм), так и пластиковые – продольные боковые грани как раз выполнены из него. Пластик прочный, глянцевый, на одной из граней нанесено название бренда - GEOMETRIC FUTURE.

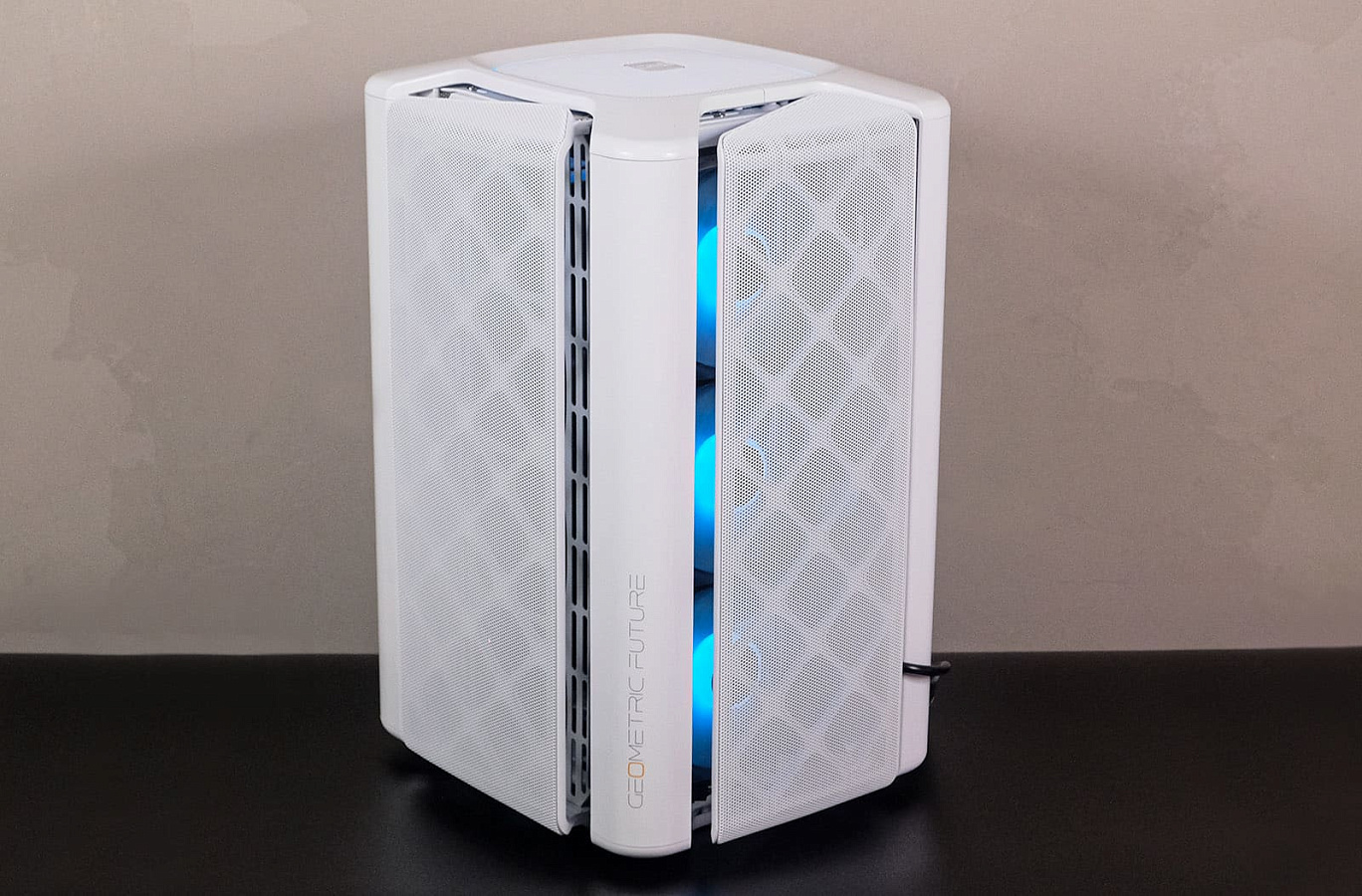

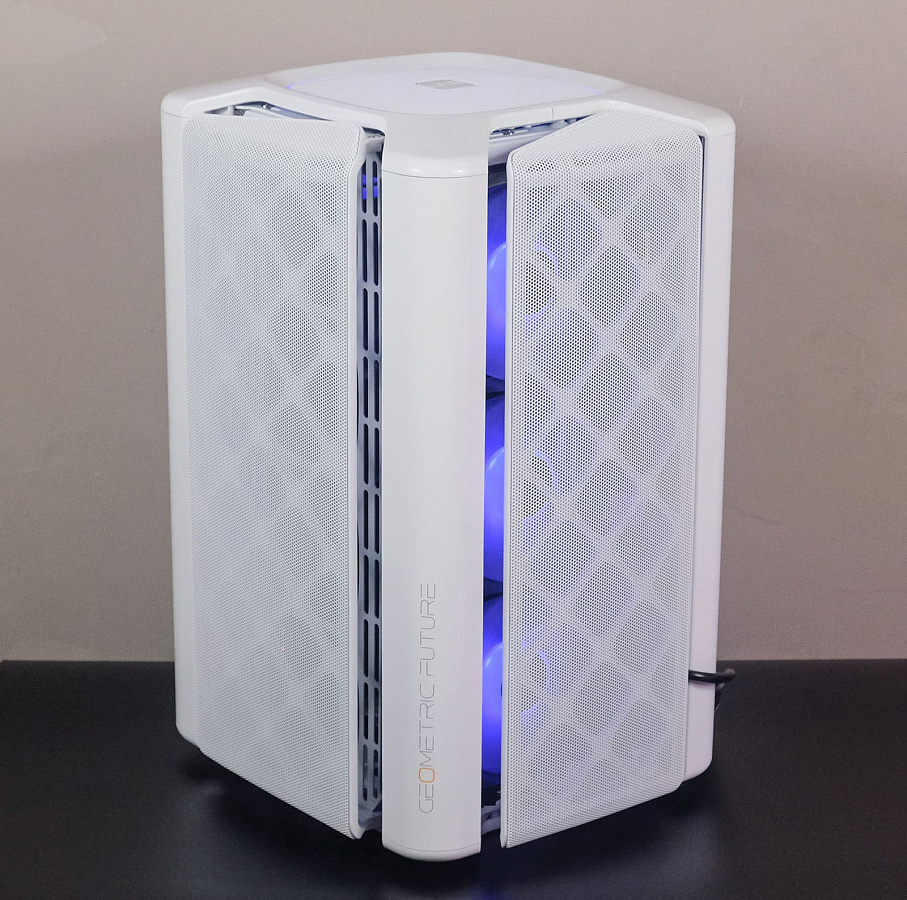

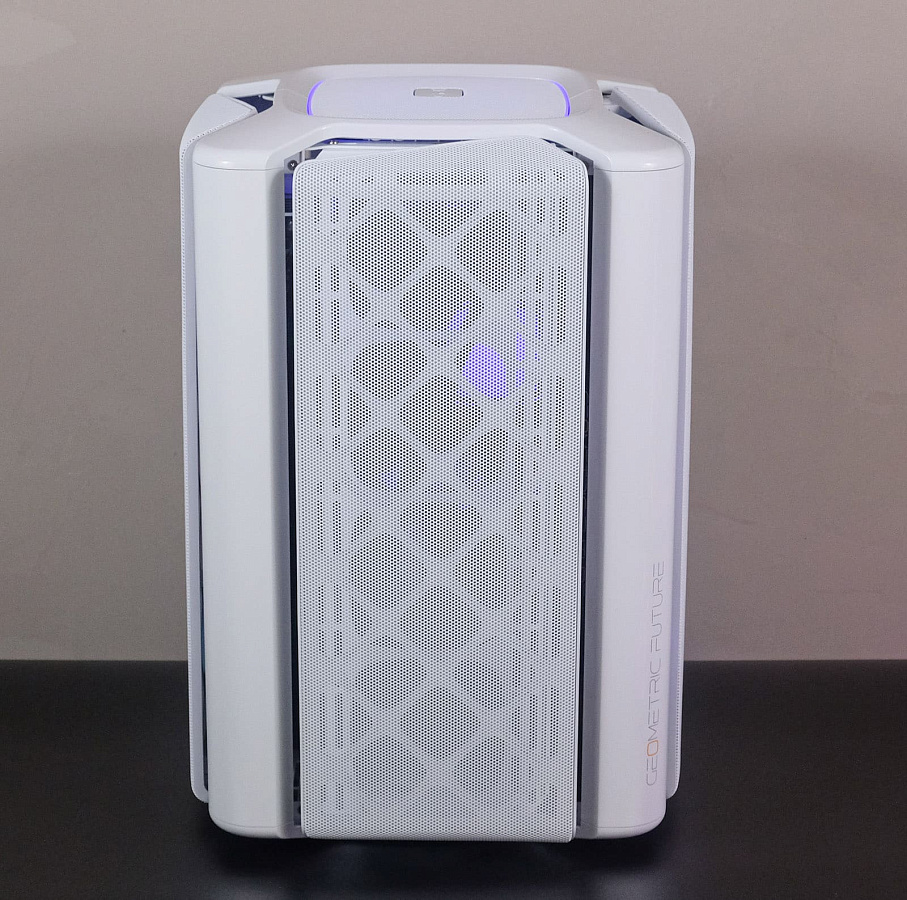

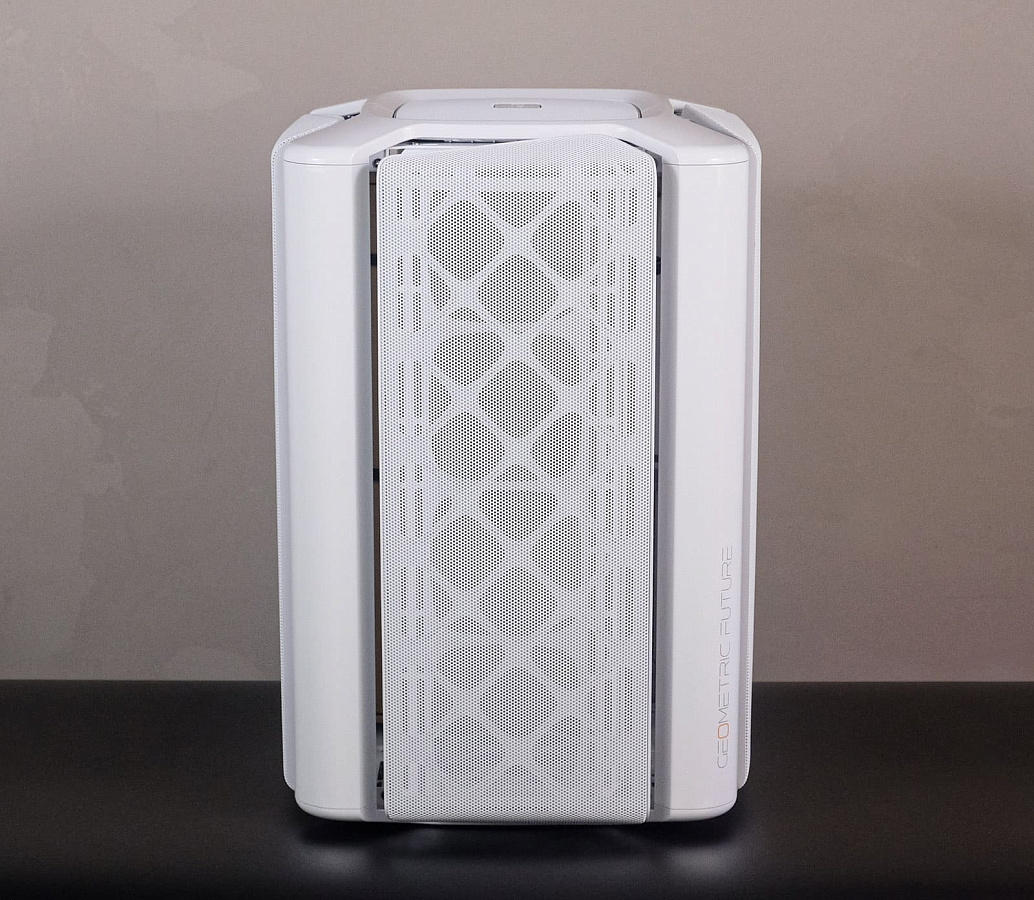

По сути, корпус представляет собой вертикальную стойку, закрытую со всех сторон одинаковыми панелями – крупной решёткой из пластика, прикрытой металлической сеткой. Между ними остаются большие щели, так что никакого смысла в пылевых фильтрах тут нет, но зато обеспечивается хорошая вентилируемость внутреннего пространства – корпус похож на открытый стенд.

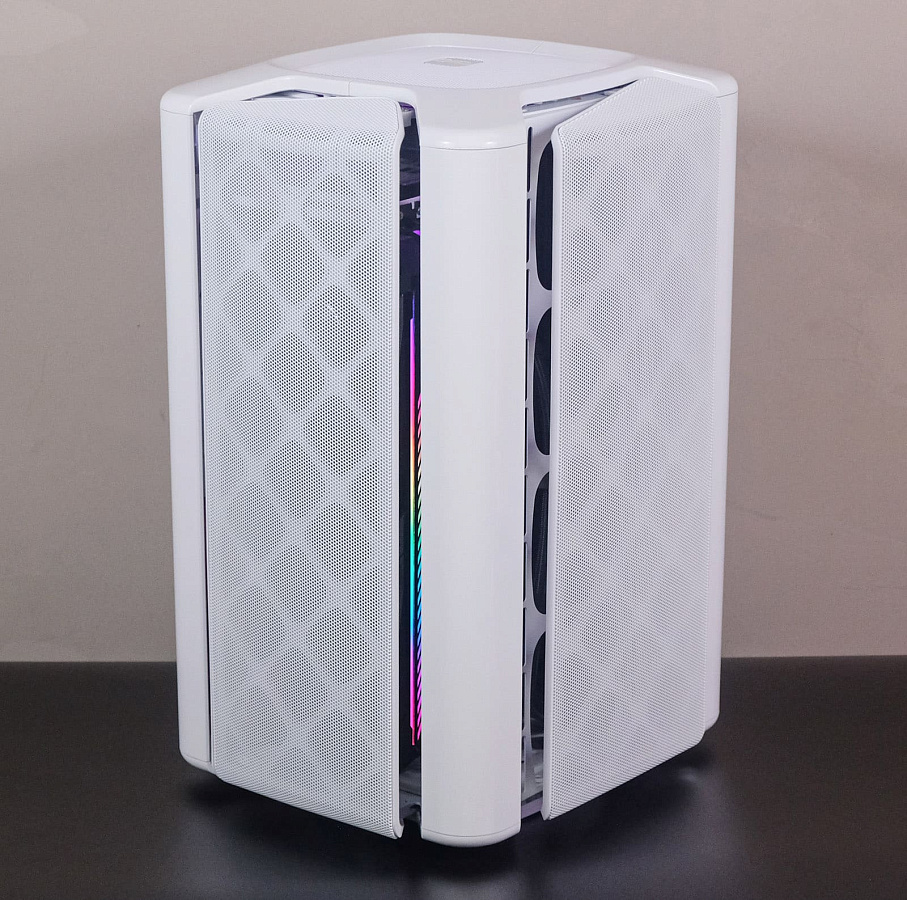

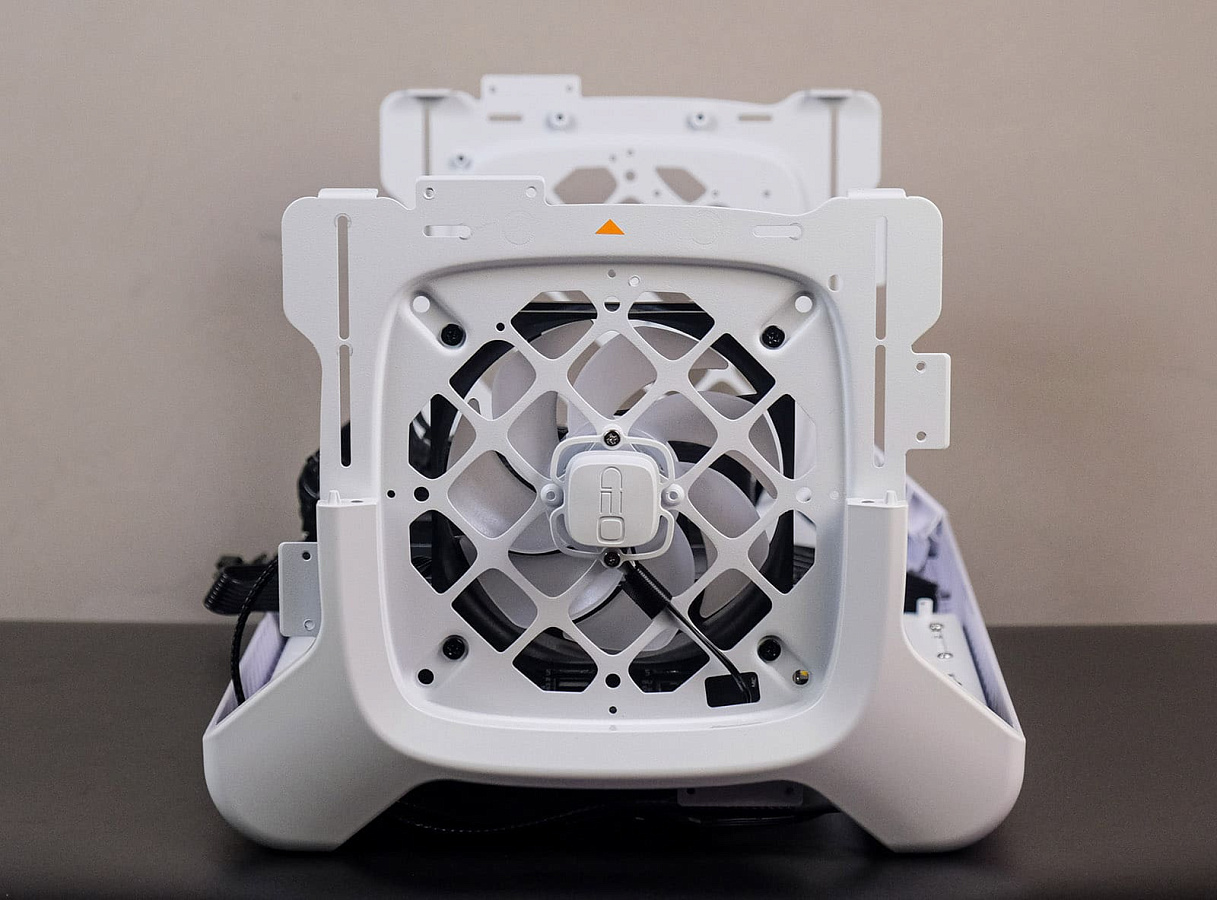

Сверху в качестве «крыши» установлена такая же панель из сетки – под ней может разместиться вентилятор 120/140 мм, а также по контуру панели вставлена светодиодная настраиваемая RGB-лента. По центру тут располагается единственный элемент внешнего интерфейса Model 2 The Ark– кнопка включения.

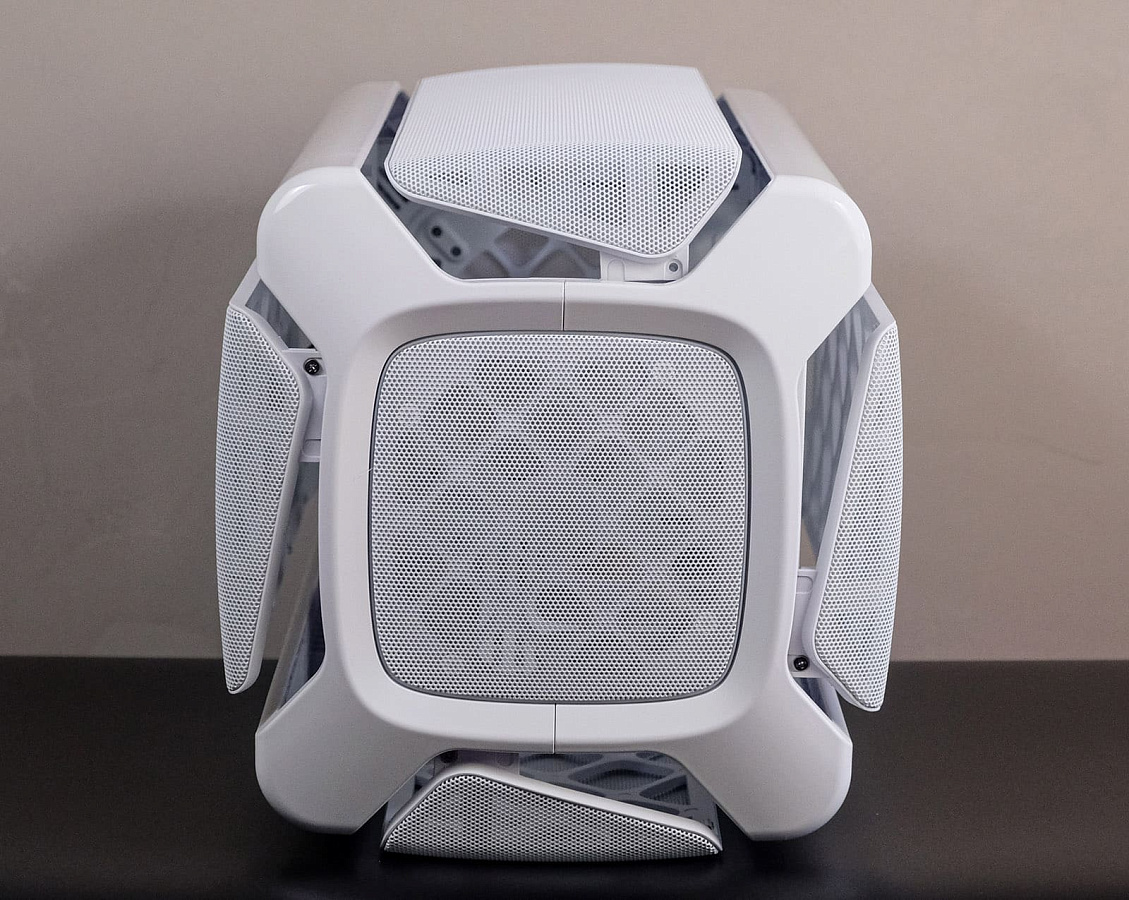

Снизу корпус выглядит точно так же, как и сверху, за исключением отсутствия кнопок и подсветки, но сама панель здесь точно такая же. Странноватой особенностью The Ark является полное отсутствие каких-либо ножек – корпус стоит просто на пластиковых элементах каркаса. А поскольку пластик тут скользкий и не очень ровный, производитель прикладывает в комплект коврик для установки корпуса на него.

При это уже на этом этапе можно отметить, что никаких внешних панелей с разъёмами или хотя бы окна для доступа к разъёмам на материнской плате не предусмотрено вовсе, и в качестве решения производитель предлагает внешний USB-хаб.

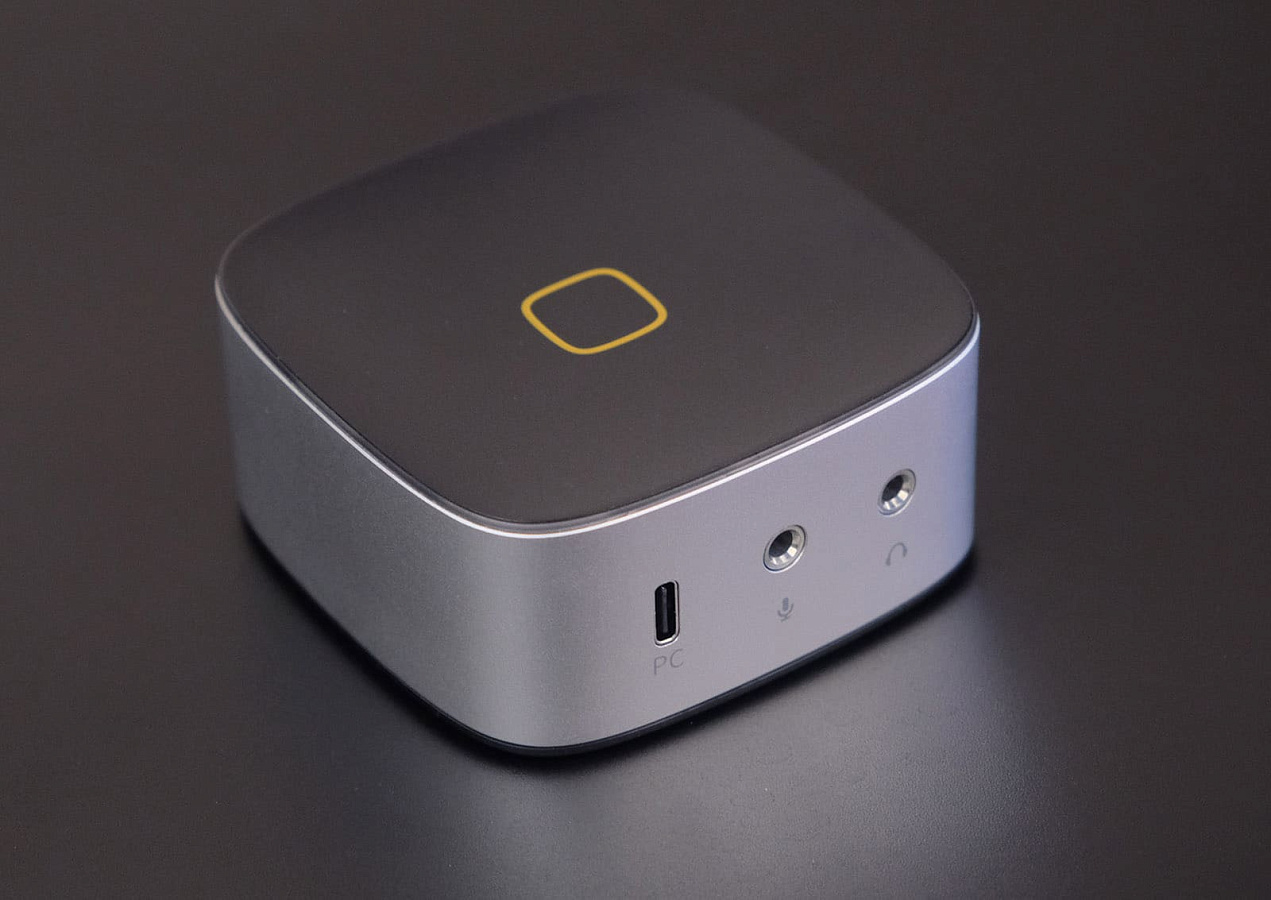

Внешний USB-хаб

Хаб имеет в комплекте кабель с интерфейсом USB Type-C header (0,5 м), то есть подключается к внутреннему разъёму USB 3 на материнской плате (он есть далеко не на всех платах). Как вариант, можно подключить к USB или USB-C на задней панели платы, так он тоже будет работать.

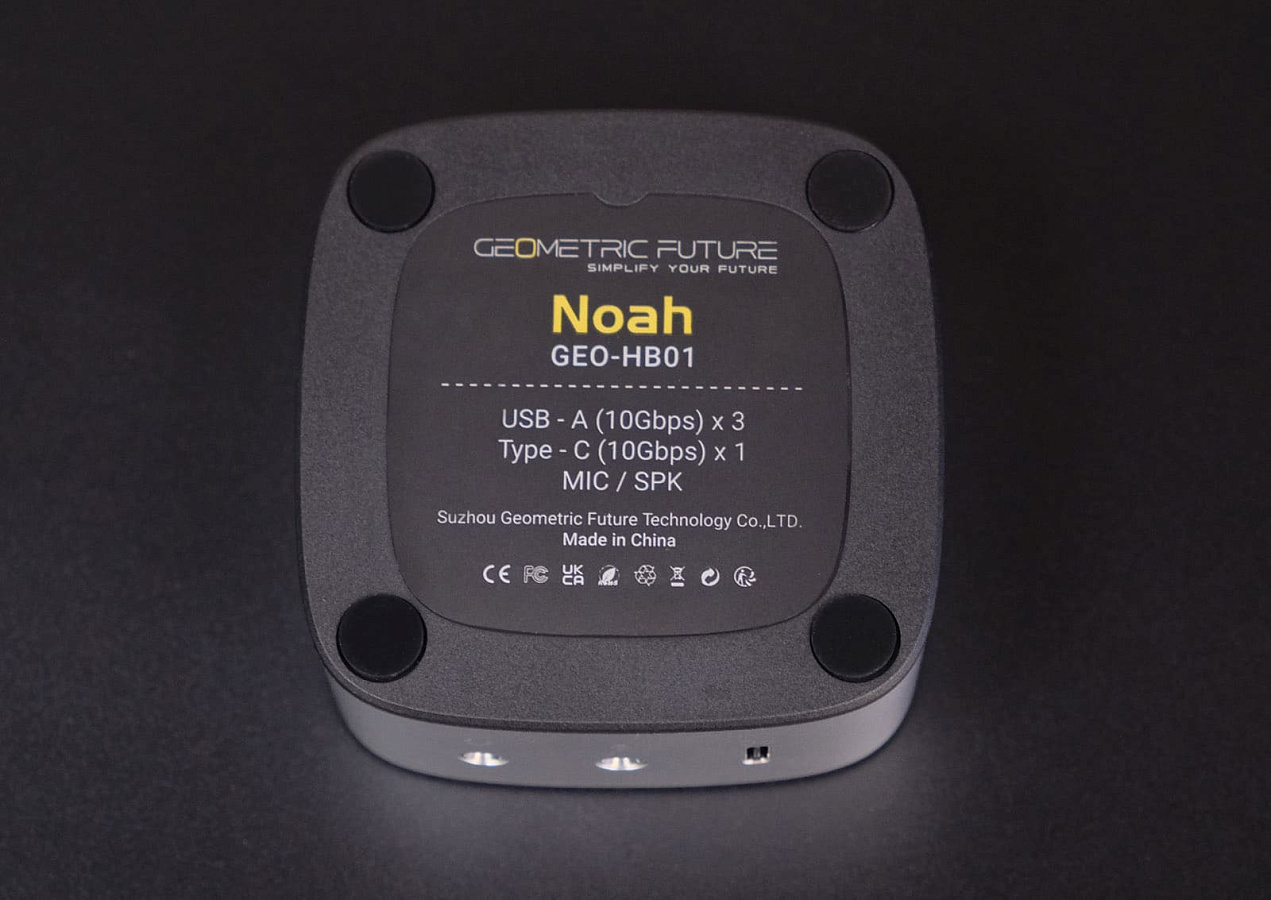

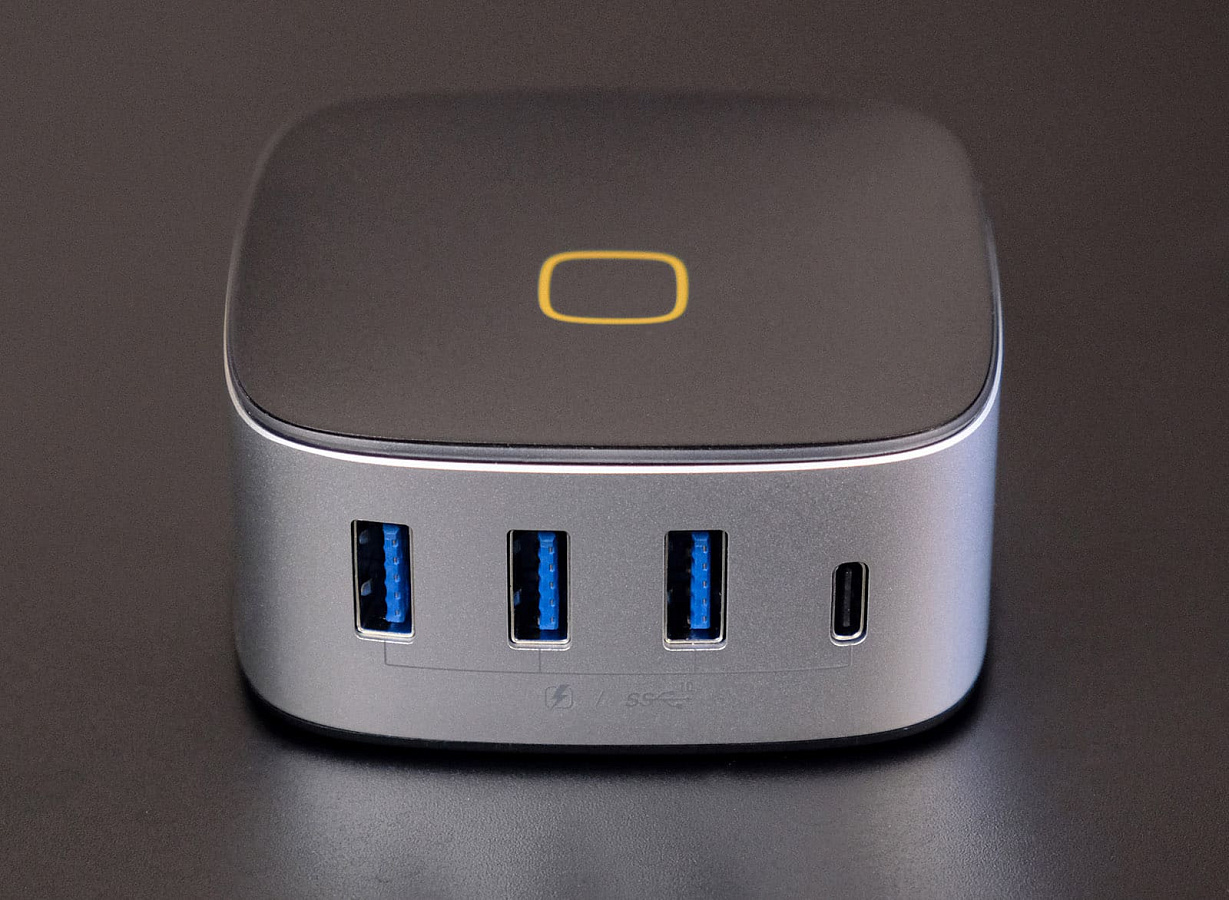

Корпус хаба – алюминий пополам с софт-тач пластиком, окантовка верхней боковой грани имеет оранжевую подсветку, а снизу есть качественный ножки из силикона. Модель промаркирована как Noah GEO-HB01, обещана скорость до 10 ГБ/с как для разъёмов USB-A, так и для USB-C.

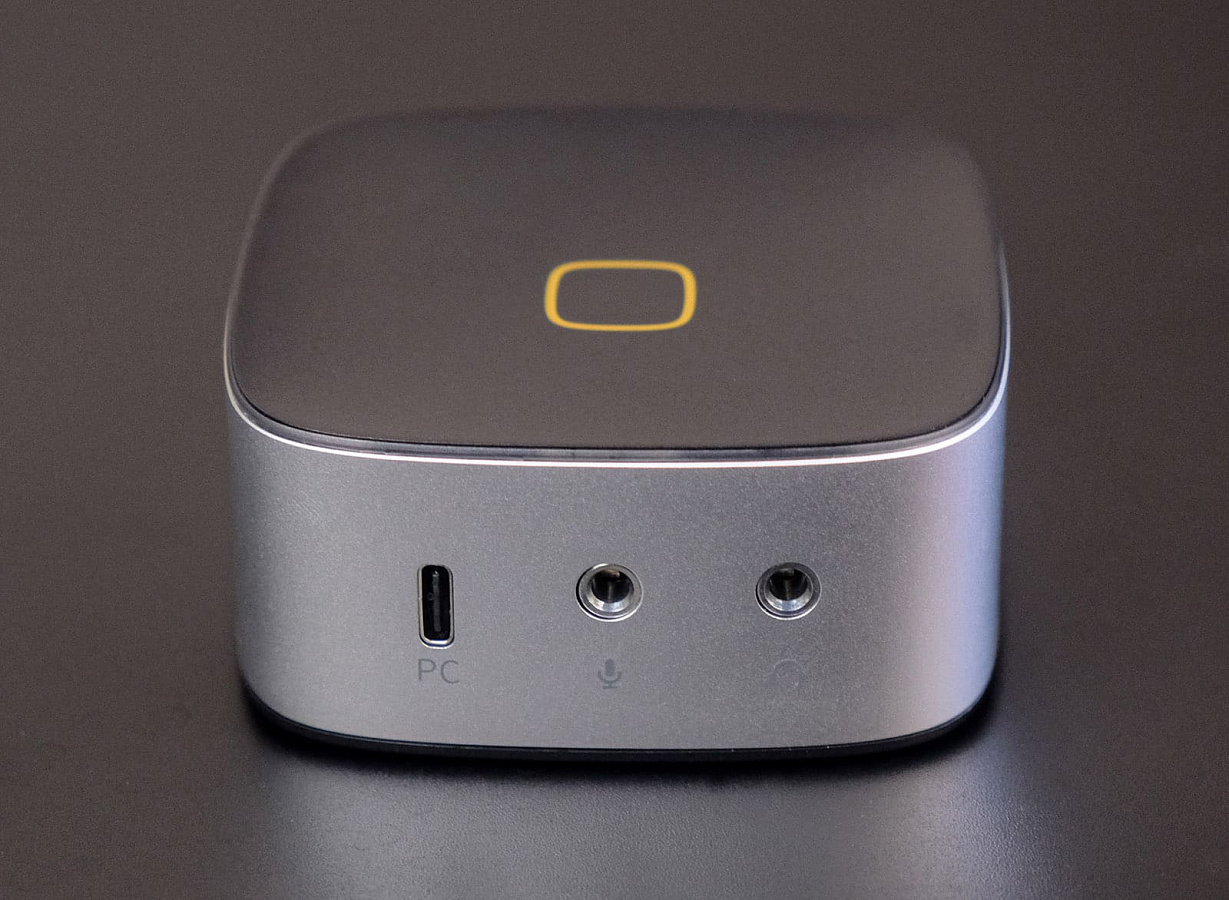

Всего на хаб вынесено семь разъёмов: два отдельных 3.5 мм jack под микрофон и аудио, три USB 3.2 Gen 2 Type-A, и один USB 3.2 Gen 2 Type-C. Не очень много для хаба, но больше чем на среднестатистической контрольной панели корпуса. Жалко, что тут нет картридера.

Интерьер

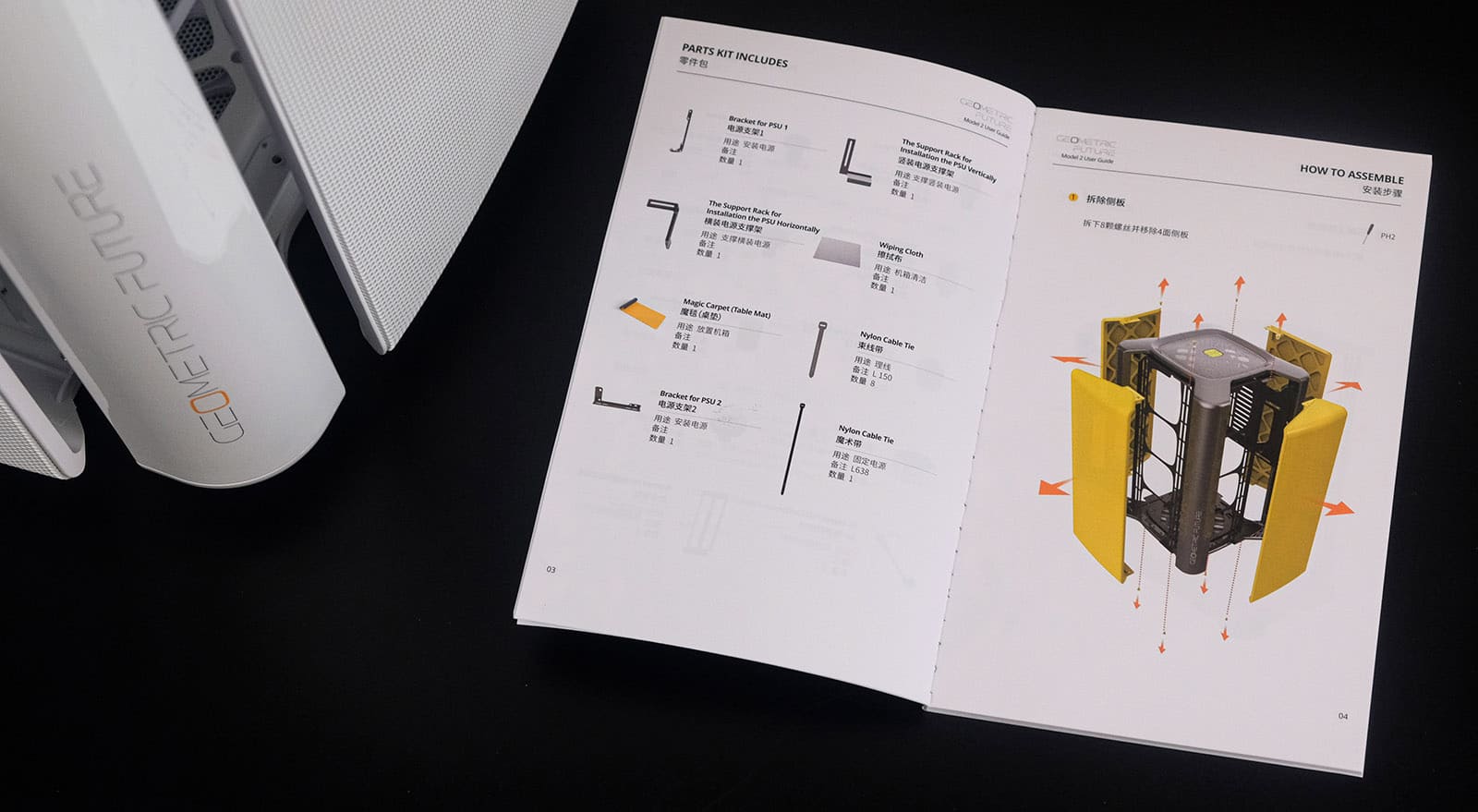

Познакомимся с организацией внутреннего пространства Model 2 The Arkперед сборкой – в этом нам поможет руководство пользователя. Книжка выполнена в цветной полиграфии, так что содержит много наглядных изображений и таблиц, сильно облегчающих сборку системы.

Для начала нужно снять боковые панели: на удивление, они крепятся не на защёлках, а при помощи двух винтов сверху и снизу (а это значит, что для выкручивания нижнего корпус потребуется перевернуть). Такую процедуру придётся повторить 4 раза.

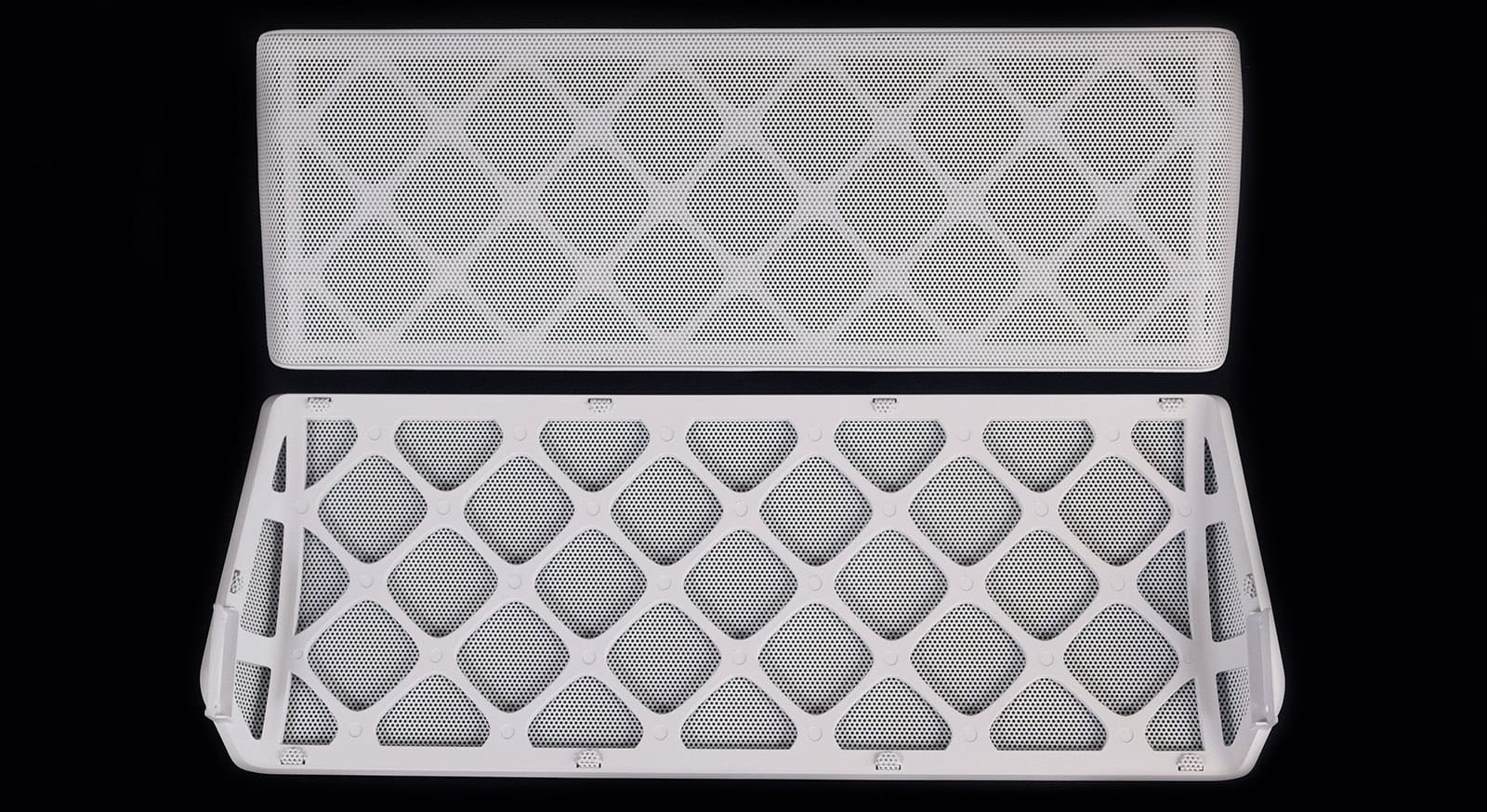

Сами панели идентичны, только одна пара отличается от другой размерами. Пластиковая основа с крупной металлической сеткой, не предохраняющей от пыли.

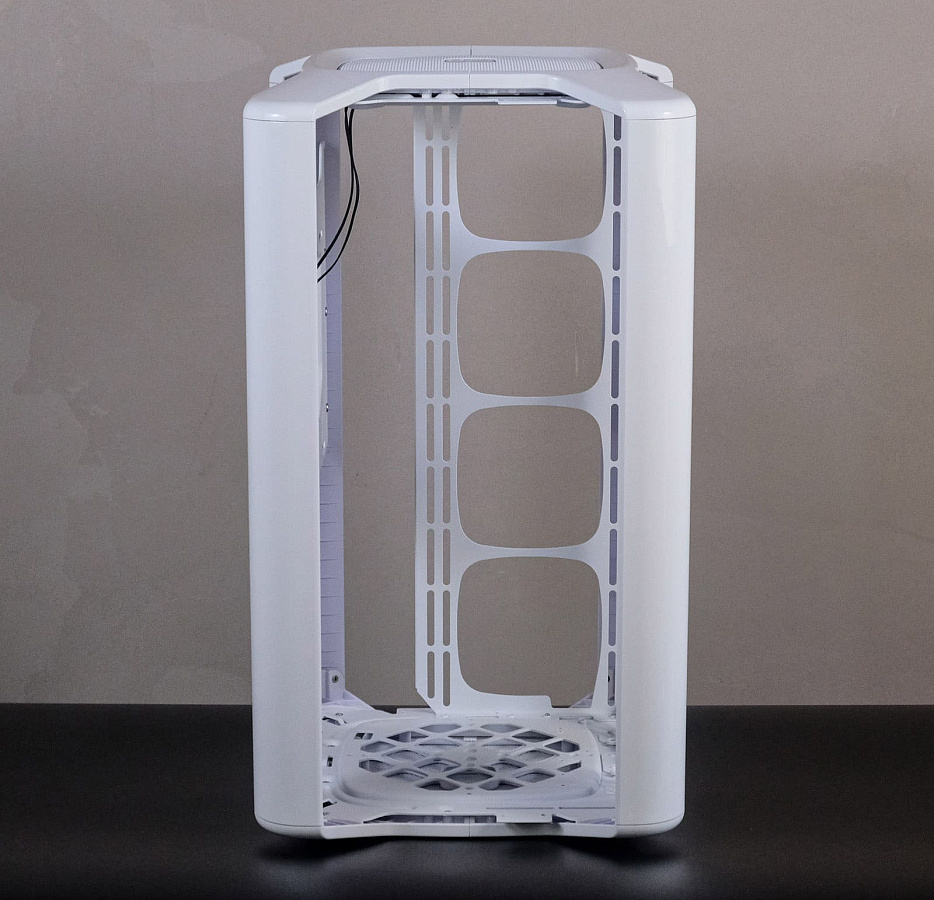

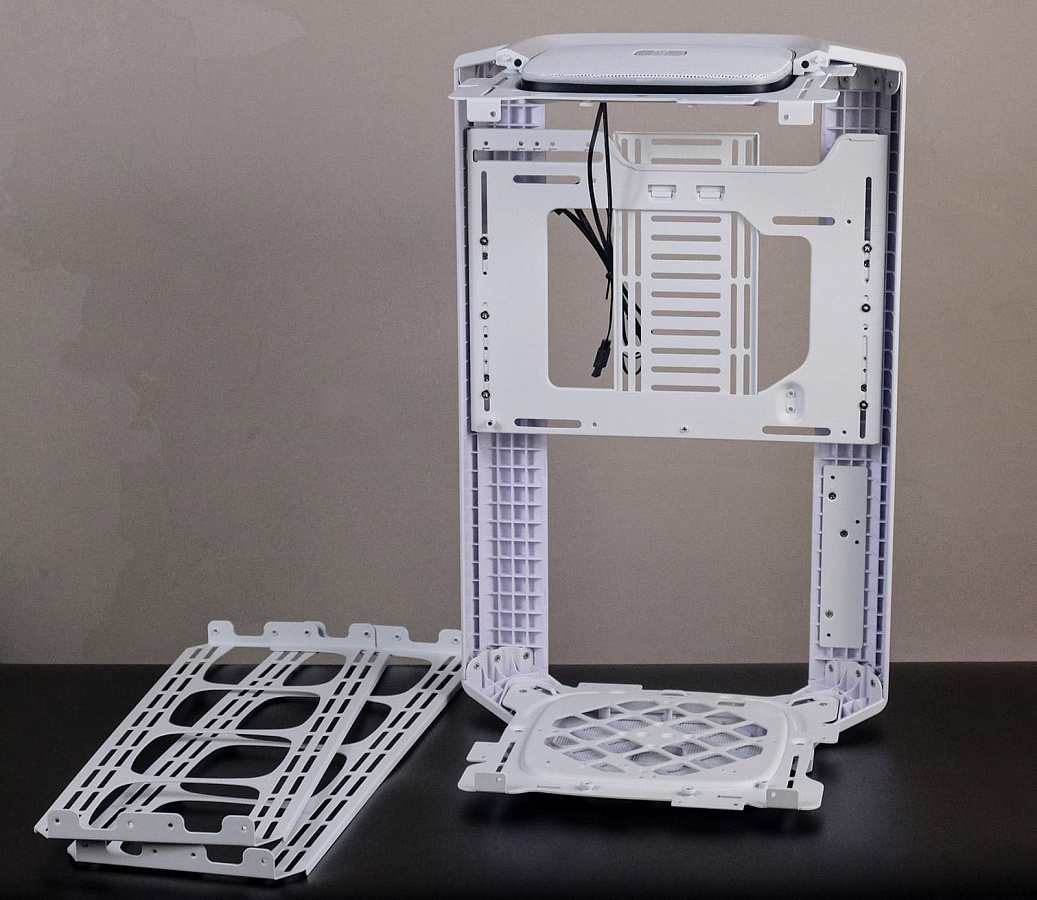

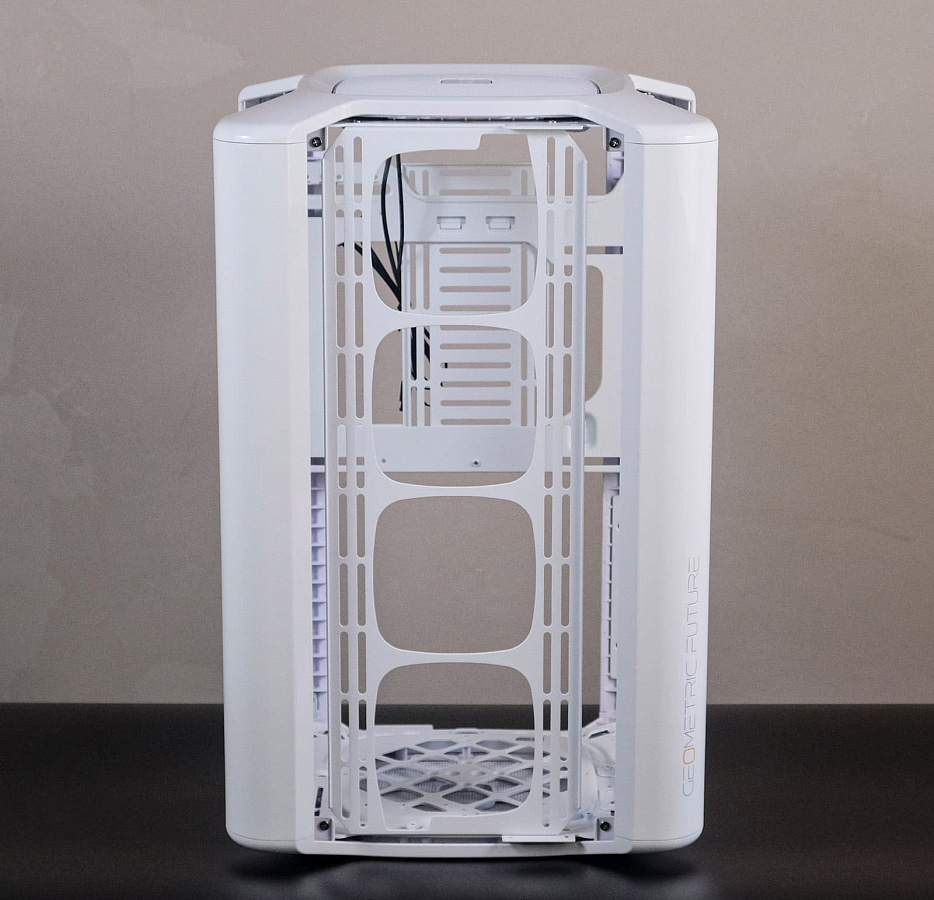

Основная логика внутреннего пространства строится так: есть стойка материнской платы у задней стенки, у фронтальной и боковой располагаются две консоли, на которых можно размещать элементы системы охлаждения. На каждой может поместится либо СЖО 360, либо 3х120 мм/2х140 мм вентилятора.

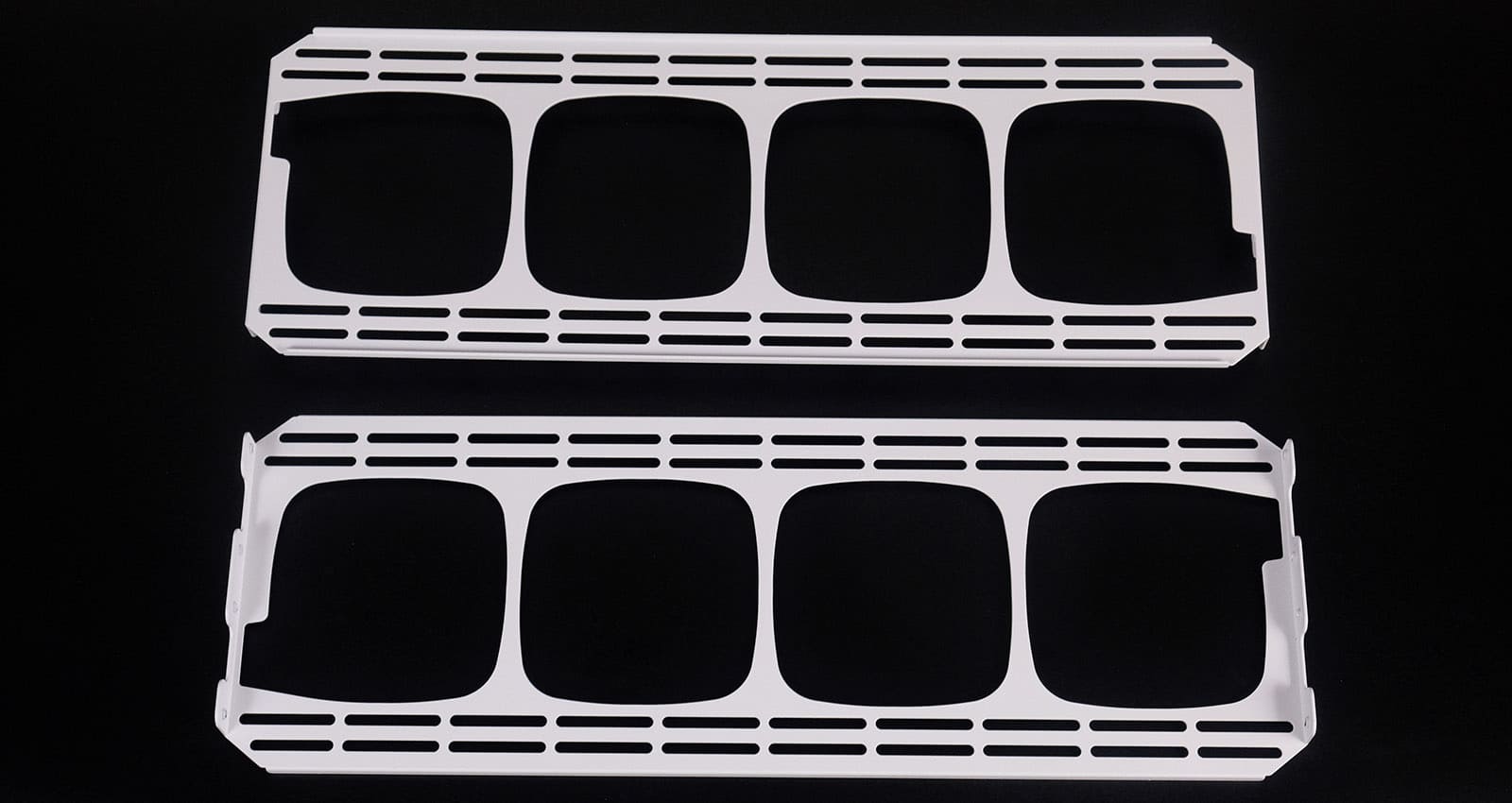

Консоли абсолютно идентичны, имеют два ряда креплений под различные форматы вентиляторов и выполнены из стали. Боковую консоль можно установить как справа, так и слева. Также её можно вообще убрать, хотя тогда каркас корпуса и несколько потеряет в жёсткости.

Каждая консоль крепится двумя винтами сверху и двумя снизу – тут также придётся переворачивать корпус, чтобы снять их.

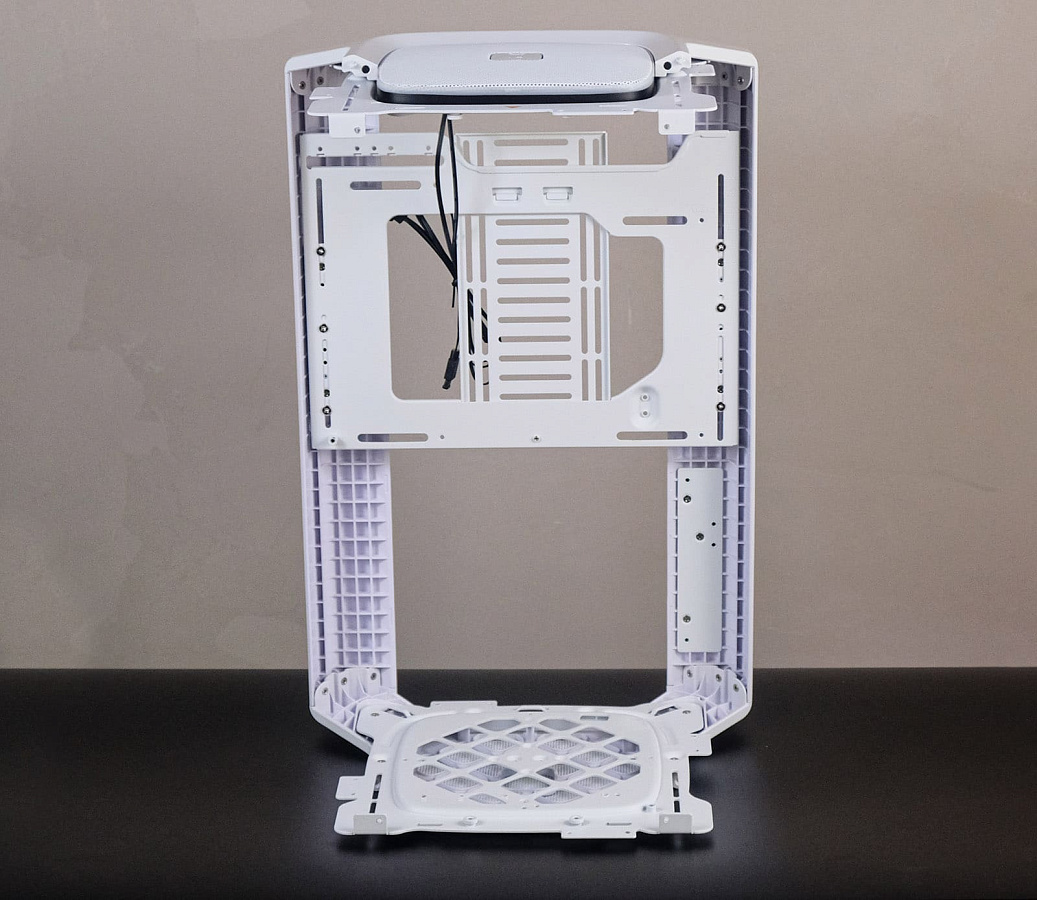

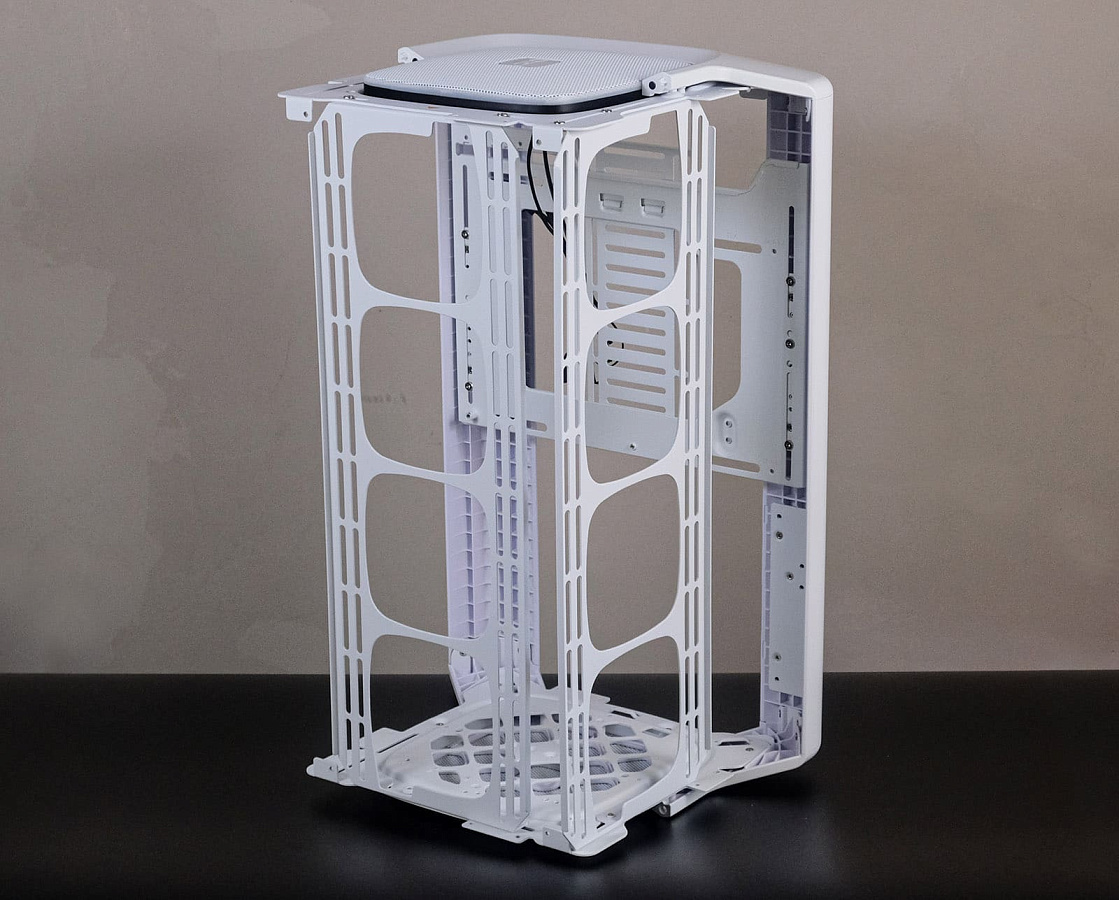

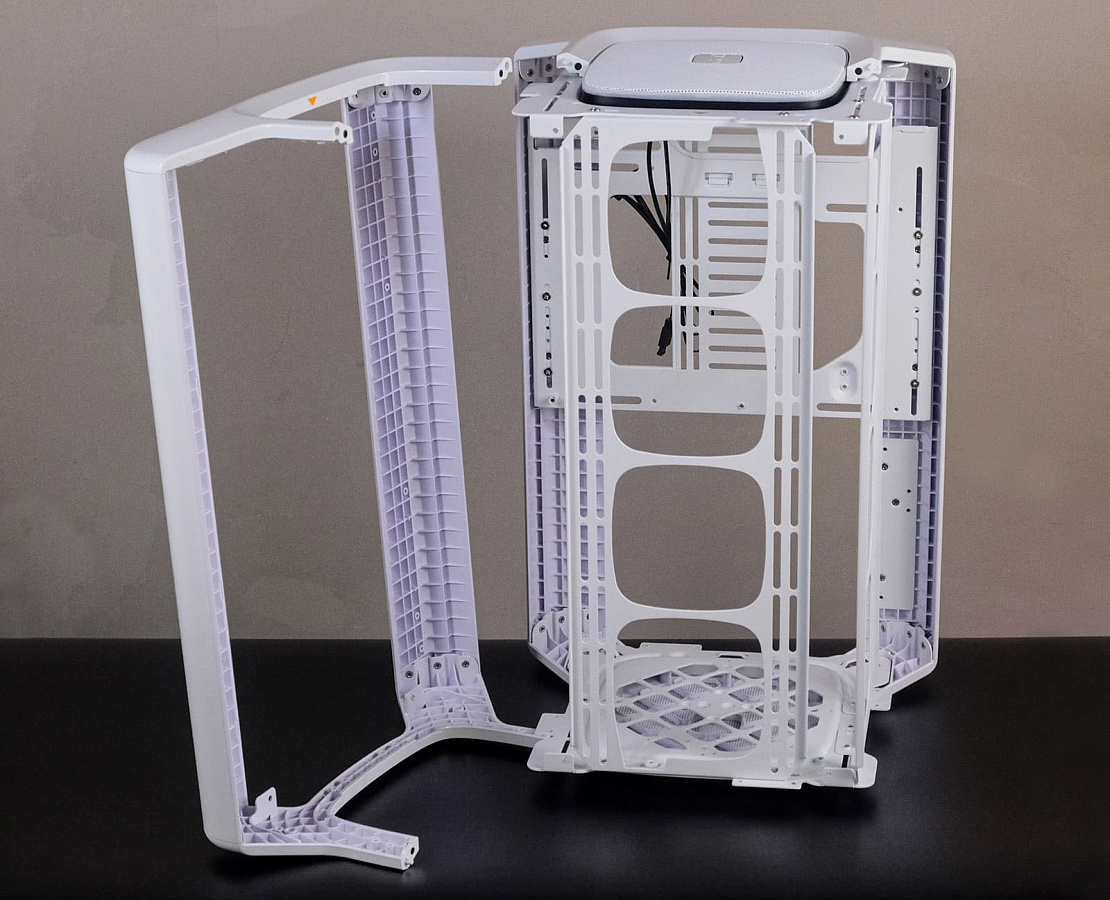

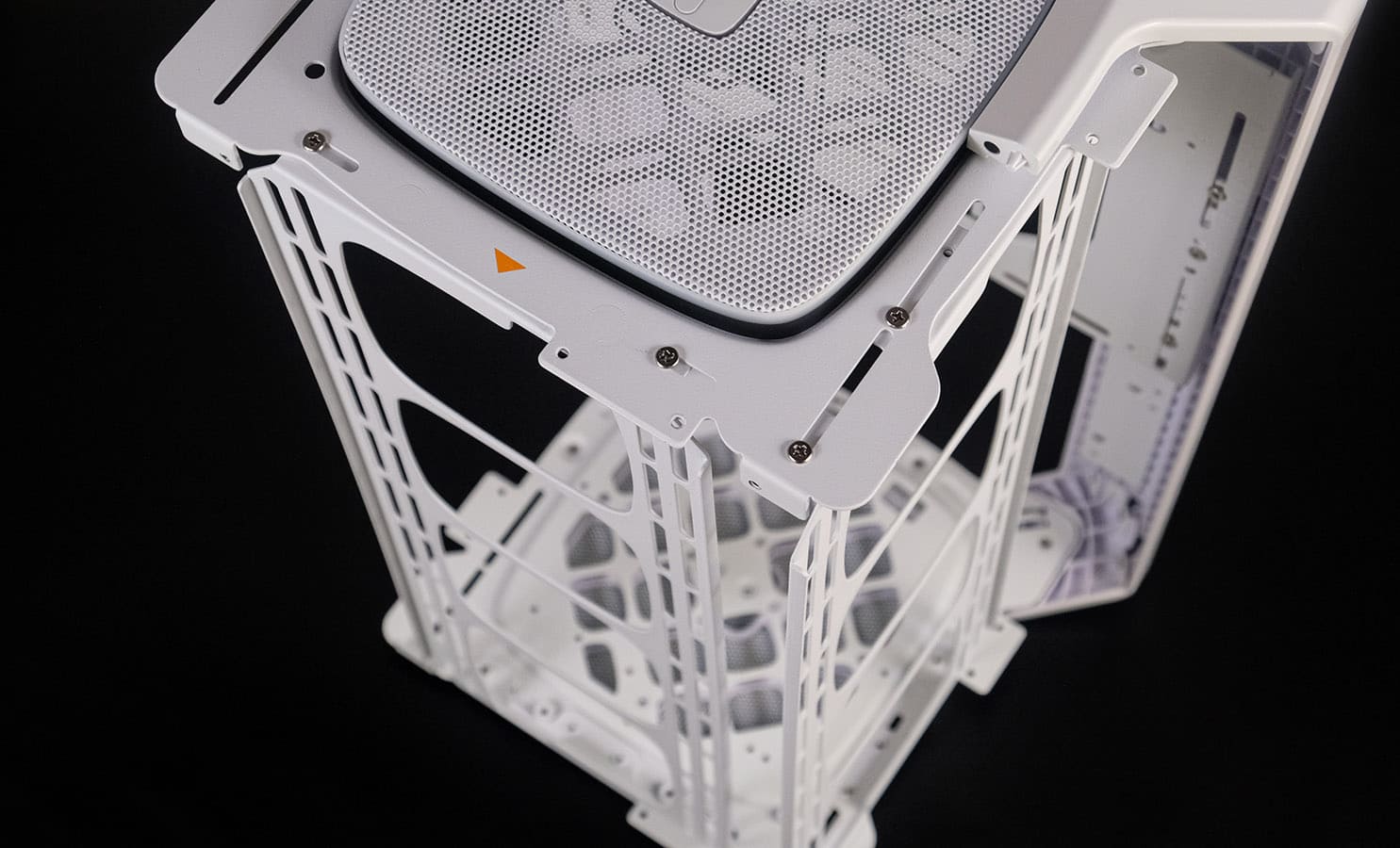

Пластиковая половина каркаса снимается, чтобы облегчить доступ. В таком состоянии корпус плохо стоит, и для сборки его будет проще положить на бок.

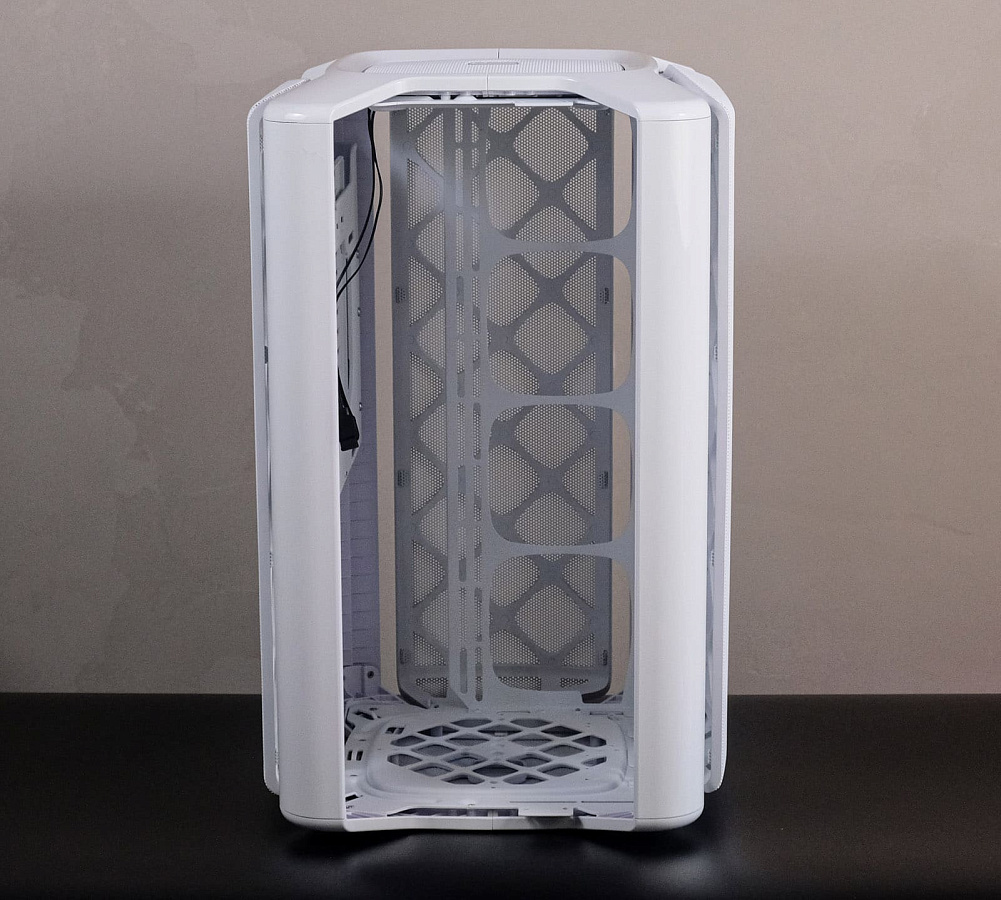

Консоли в целом снимать не всегда обязательно, но без них сборку проводить будет гораздо проще – открывается прямой доступ к стойке материнской платы и площадке под монтаж блока питания.

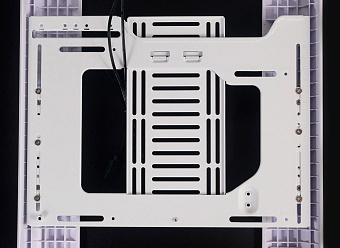

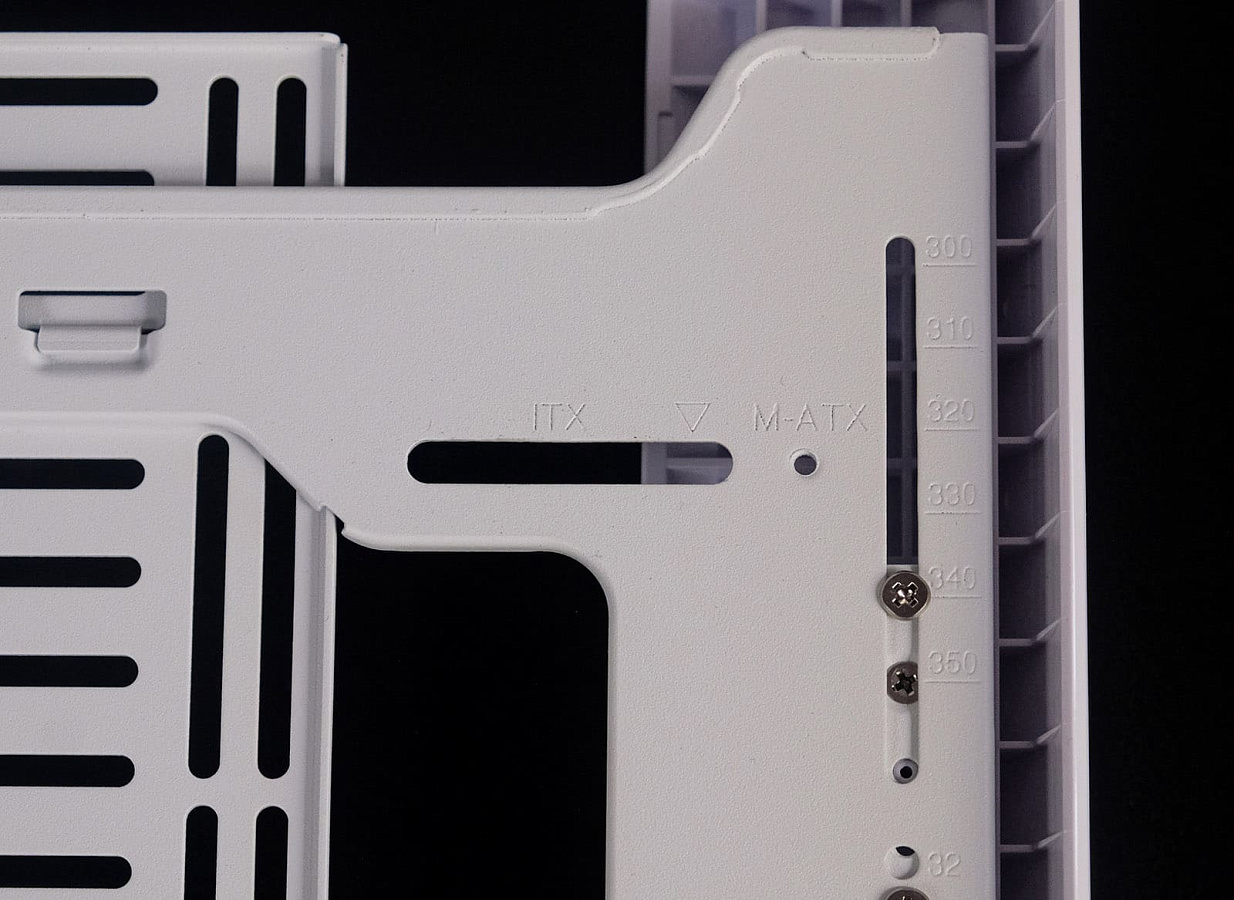

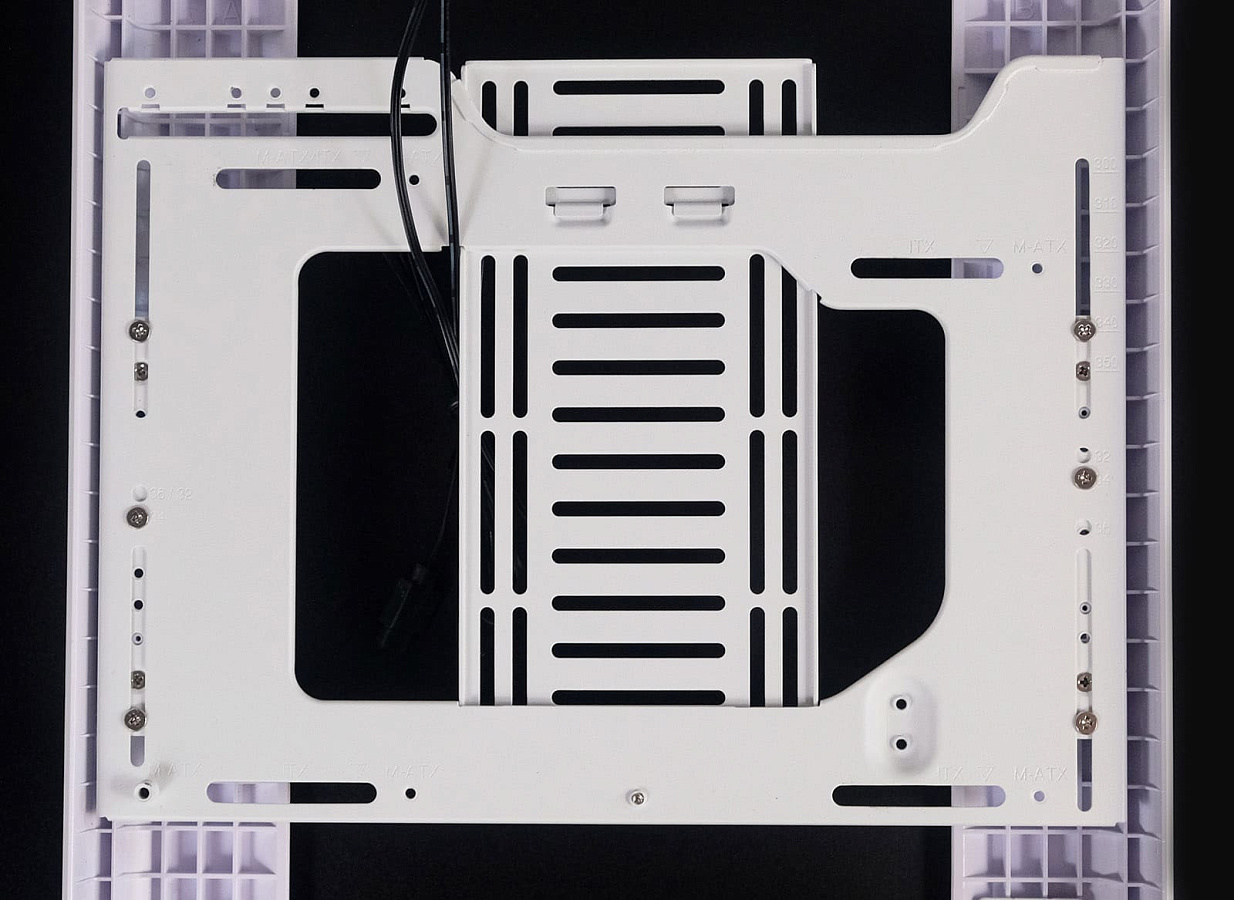

Стойка материнкой платы имеет регулировку по высоте – таким образом выставляется удобное расстояние, чтобы поместилась вертикально стоящая видеокарта и сверху над материнской платой осталось максимальное пространство для доступа к разъёмам задней панели. Вдоль дорожки крепления нанесены риски с длиной видеокарты – от 300 до 350 мм, так что при сборке будет легко сориентироваться. Есть возможность установки плат micro-ATX и mini-ITX.

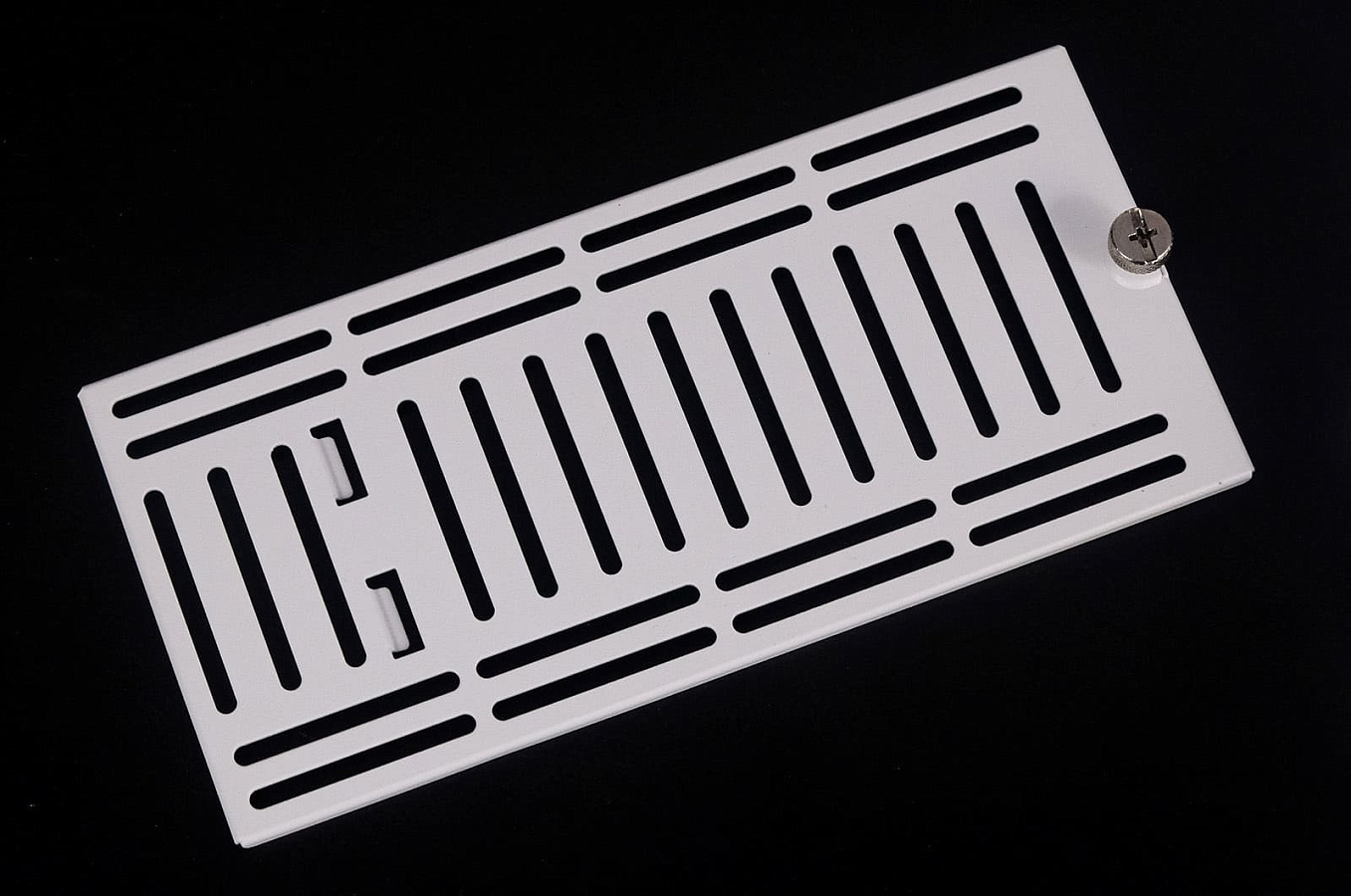

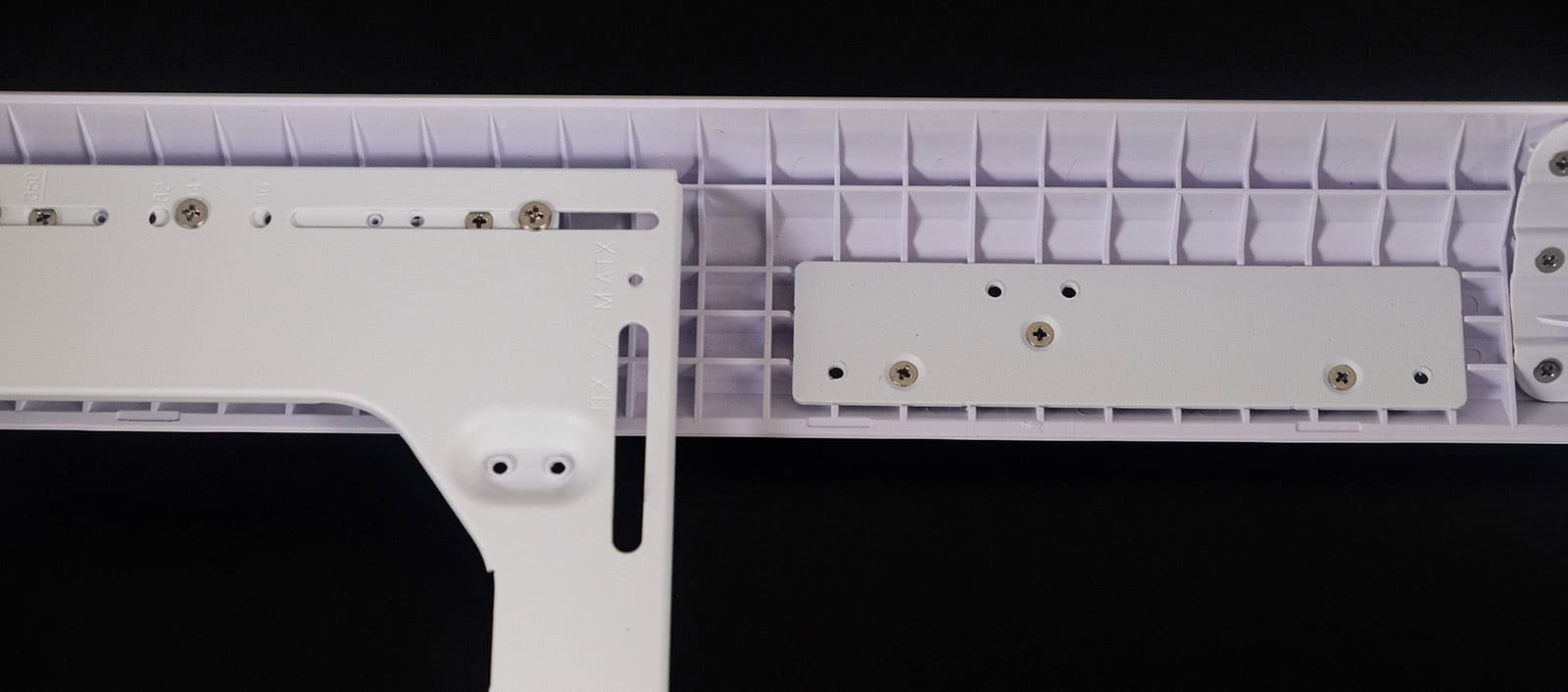

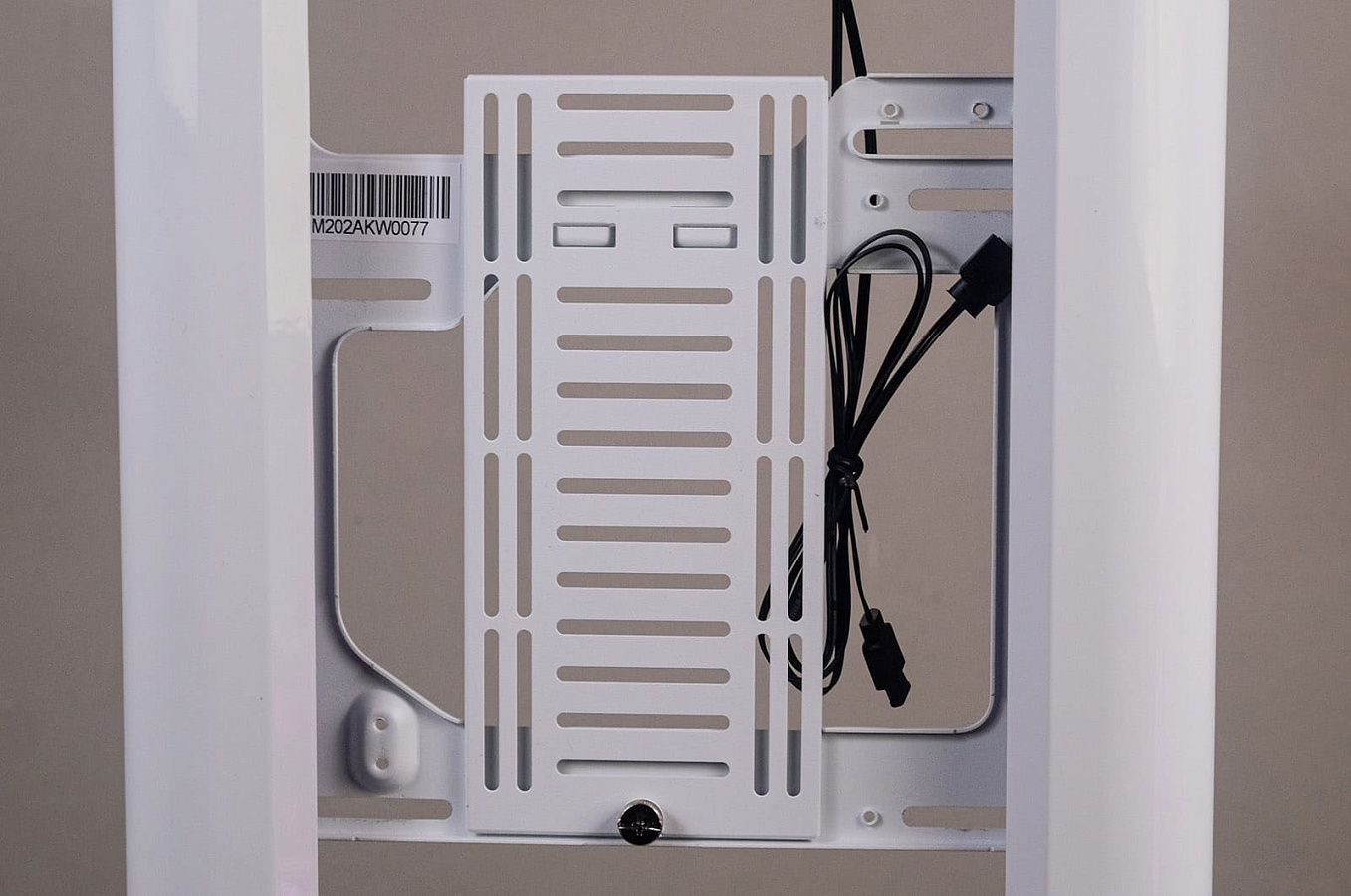

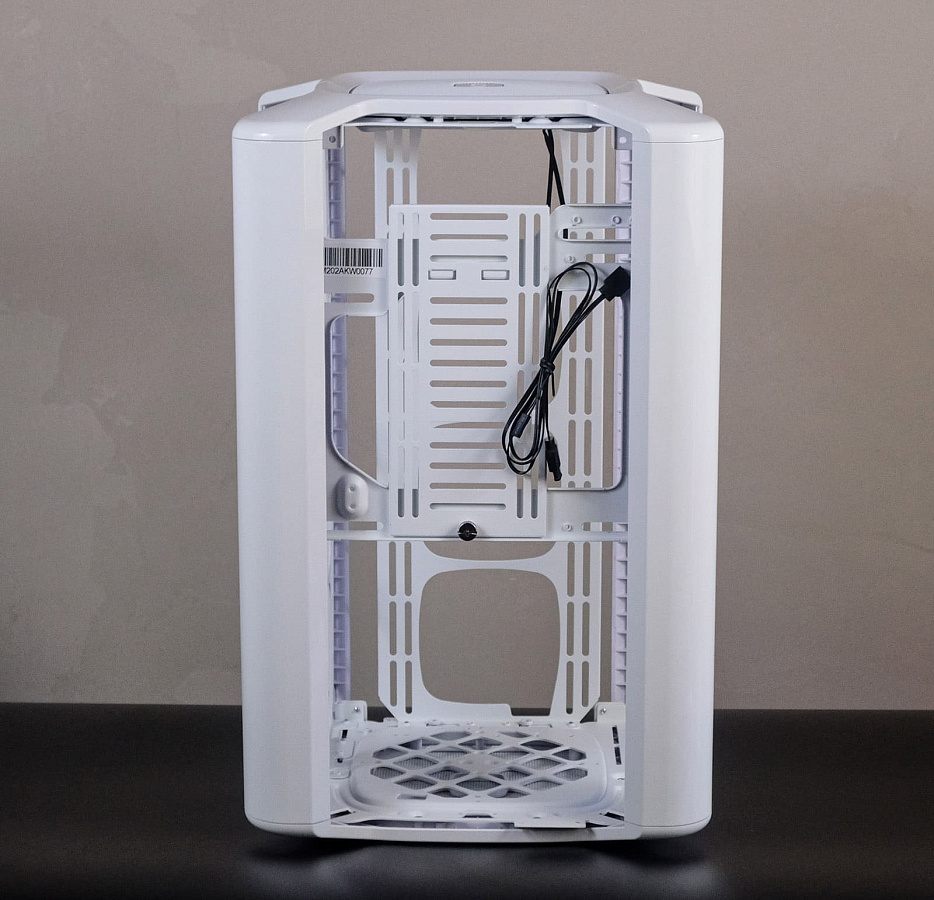

Сзади на стойке материнской платы закреплена консоль для накопителей – на ней можно разместить два 2.5" диска или один 3.5" вертикально. Консоль крепится одним винтом с головкой под пальцы.

Блоки питания в Model 2 The Arkжелательно устанавливать SFX, но и ATX тоже можно разместить, хотя он будет менее удобнее в сборке (тут лучше ограничиться длиной PSU-блока в 160 мм – поддержка 180 мм заявлена, но только в одном, и не самом удобном положении, которое исключит поддержку СЖО). Для монтажа консолей блока питания в корпусе предусмотрена снизу металлическая вставка, к которой они будут крепиться.

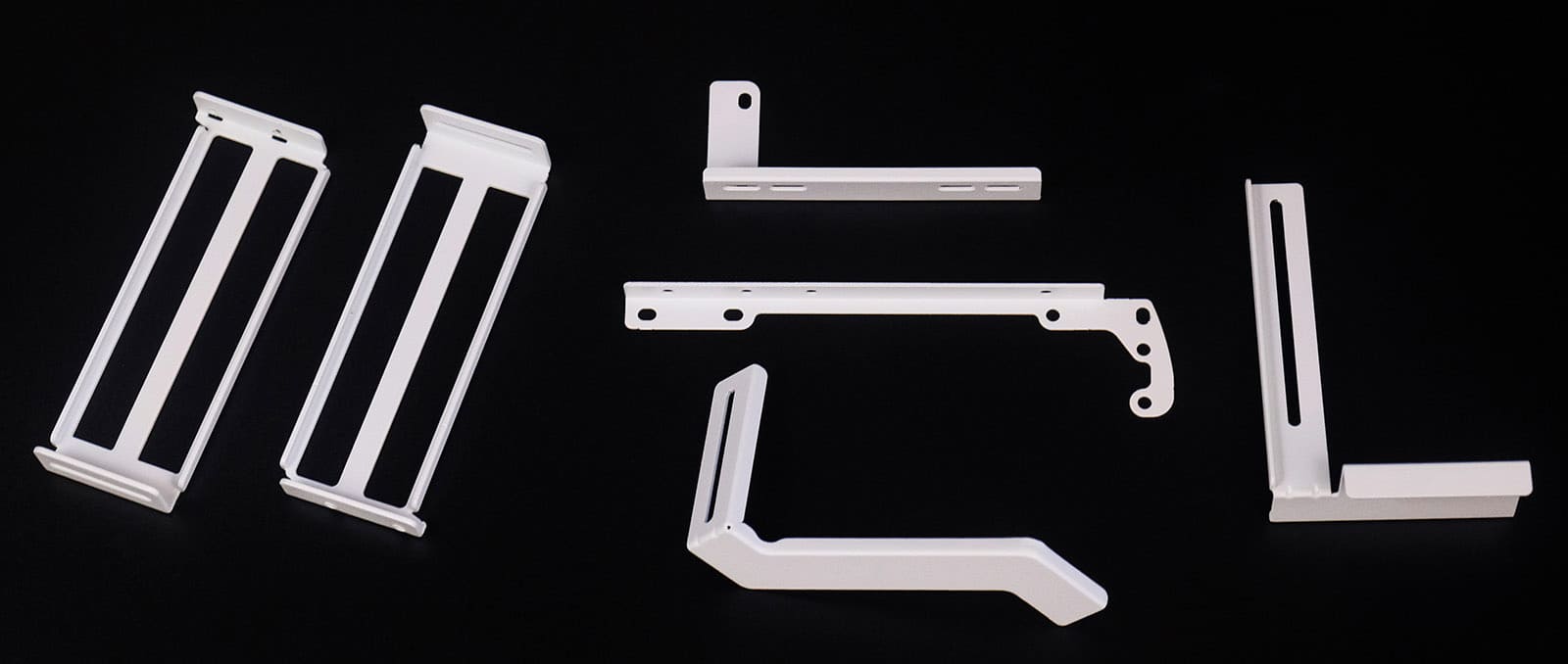

Всего в комплекте пара консолей для видеокарты и целых четыре – для монтажа блоков питания разных форматов и в разных ориентациях. Подробнее всё многообразие проиллюстрировано в руководстве пользователя, так что тут сильной путаницы не возникнет.

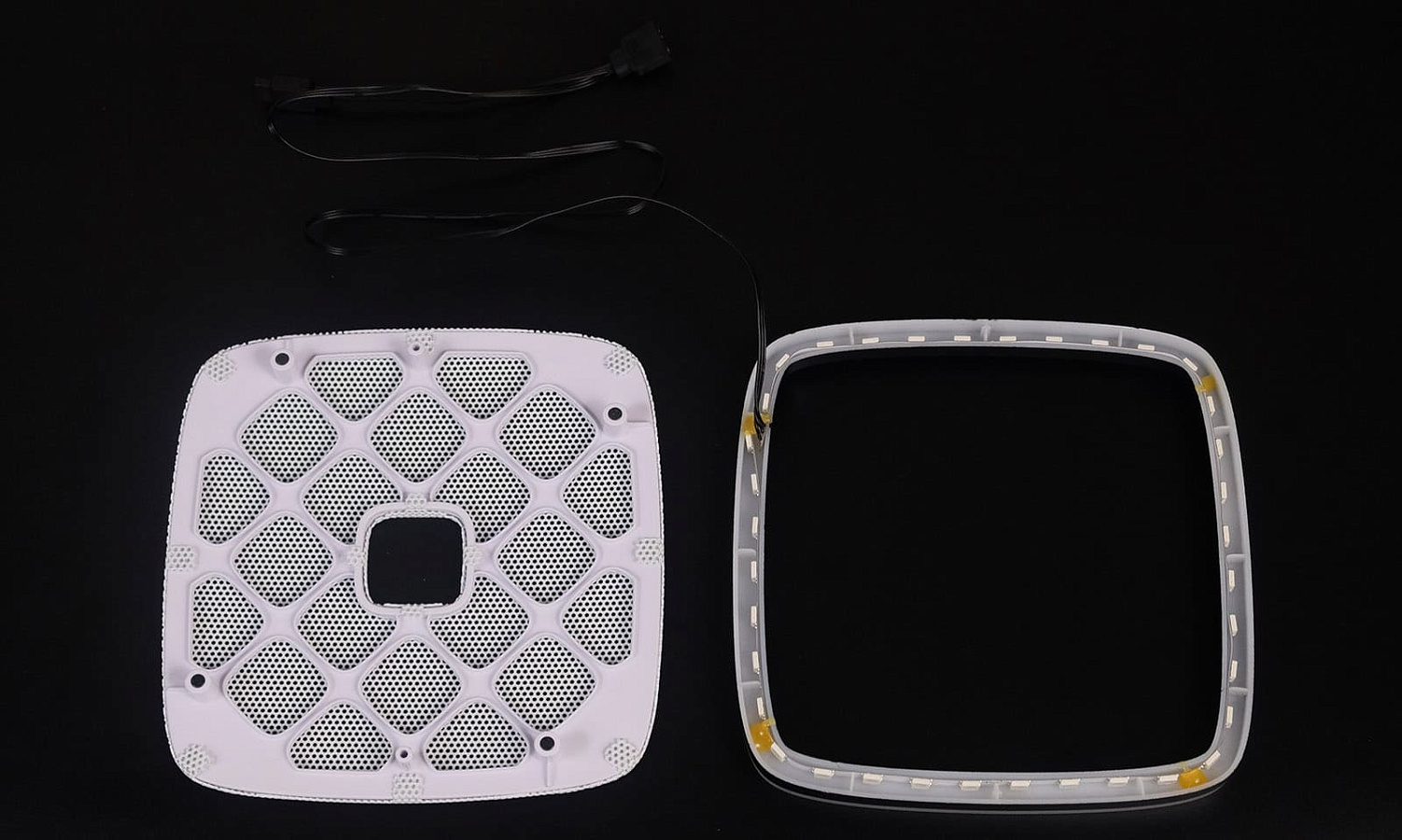

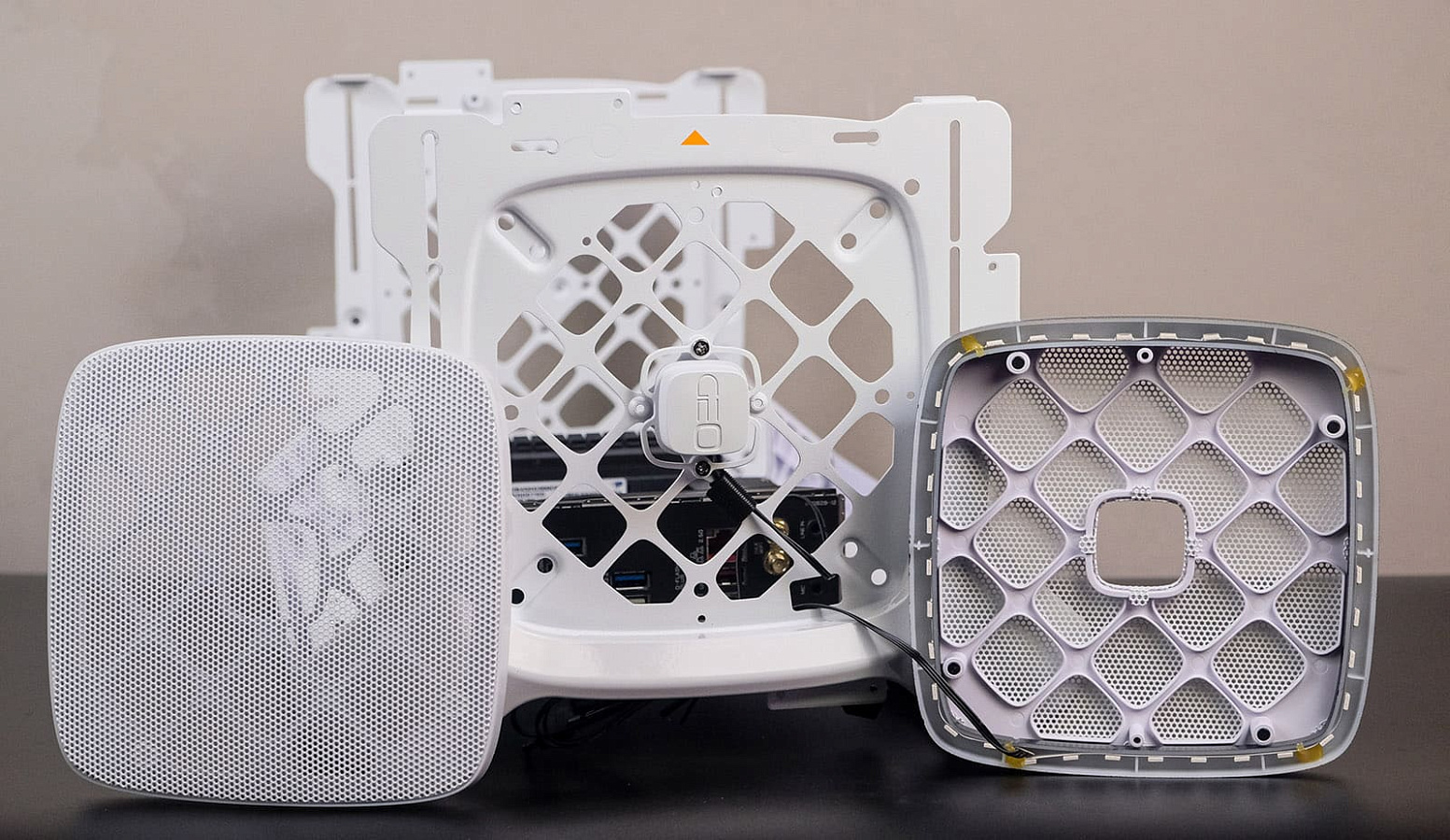

Верхняя и нижняя панель съёмные – они фиксируются на магнитах, так что их легко снять. Рамку светодиодной ленту также можно снять, и при желании вытащить ленту или переставить её в другое место. Кабель RGB подключается в разъём материнской платы, так что подсветку можно настраивать.

Сборка системы

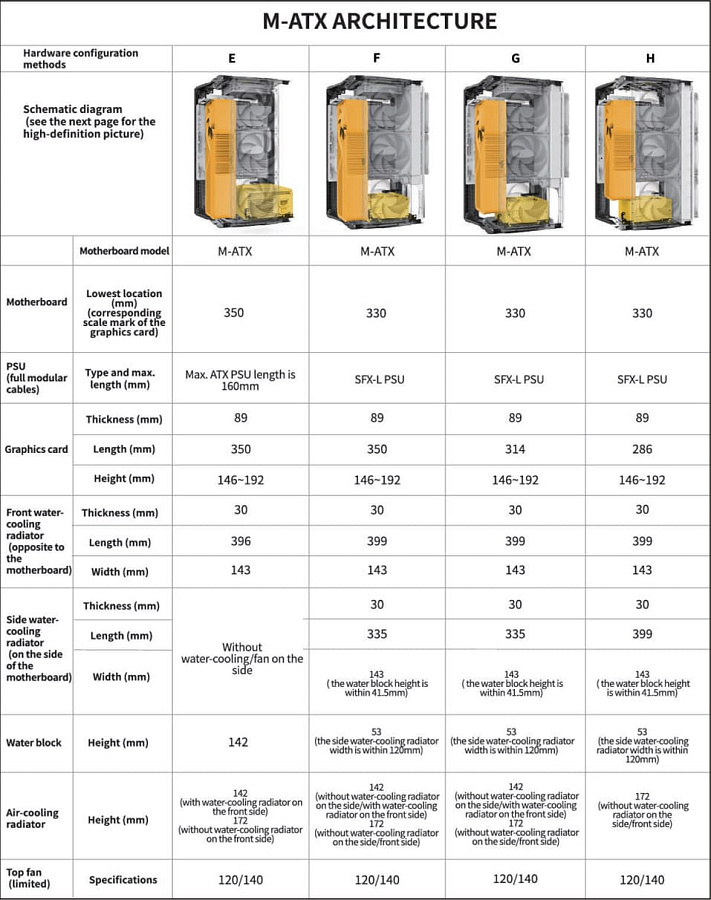

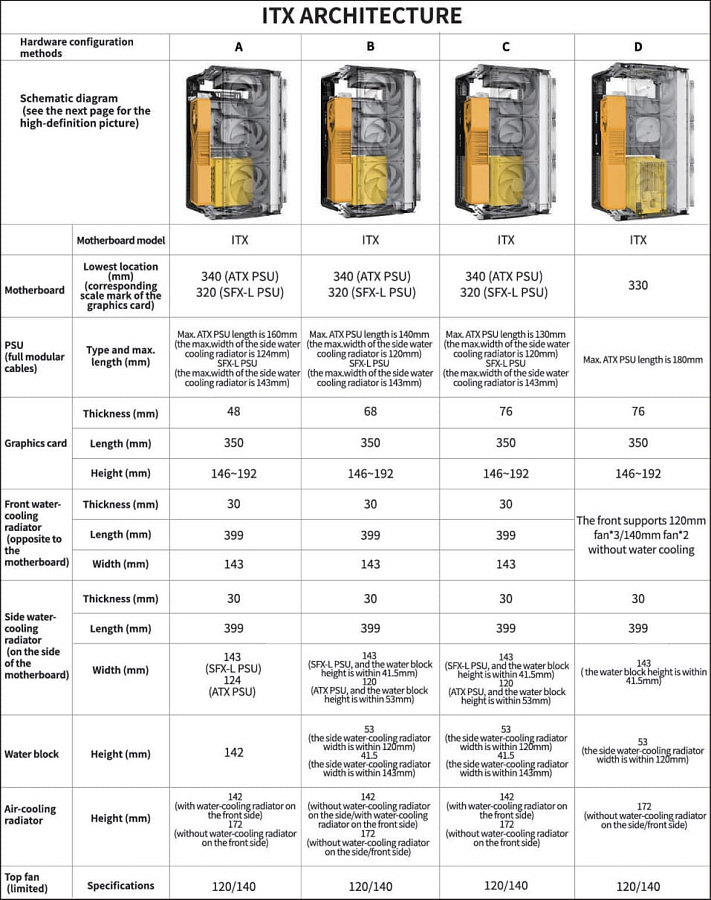

GEOMETRIC FUTURE Model 2 The Arkимеет целых 8 вариантов компоновки комплектующих при сборке: различия основаны на выборе между ATX и SFX блоков разной длины, а также на их ориентации в корпусе. Важных моментов тут два: первый – лучше использовать SFX, это позволит поставить видеокарту длиной 350 мм и не ограничит в выборе элементов системы охлаждения, и второй – если всё же выбрали ATX-блок, то не стоит размещать его вертикально, иначе придётся не только потерять в длине видеокарты, но и остаться без СЖО.

Ещё стоит учитывать, что если ставить СЖО на фронтальную консоль, то максимальная длина кулера CPU будет не 172, а 142 мм, а также при выборе ITX-платы толщины видеокарты будет ограничена – 48-76 мм против 89 мм при сборке на micro-ATX (допустимая ширина всегда будет 146-192 мм). Максимальная толщина радиатора СЖО – до 30 мм, а длина – до 399.

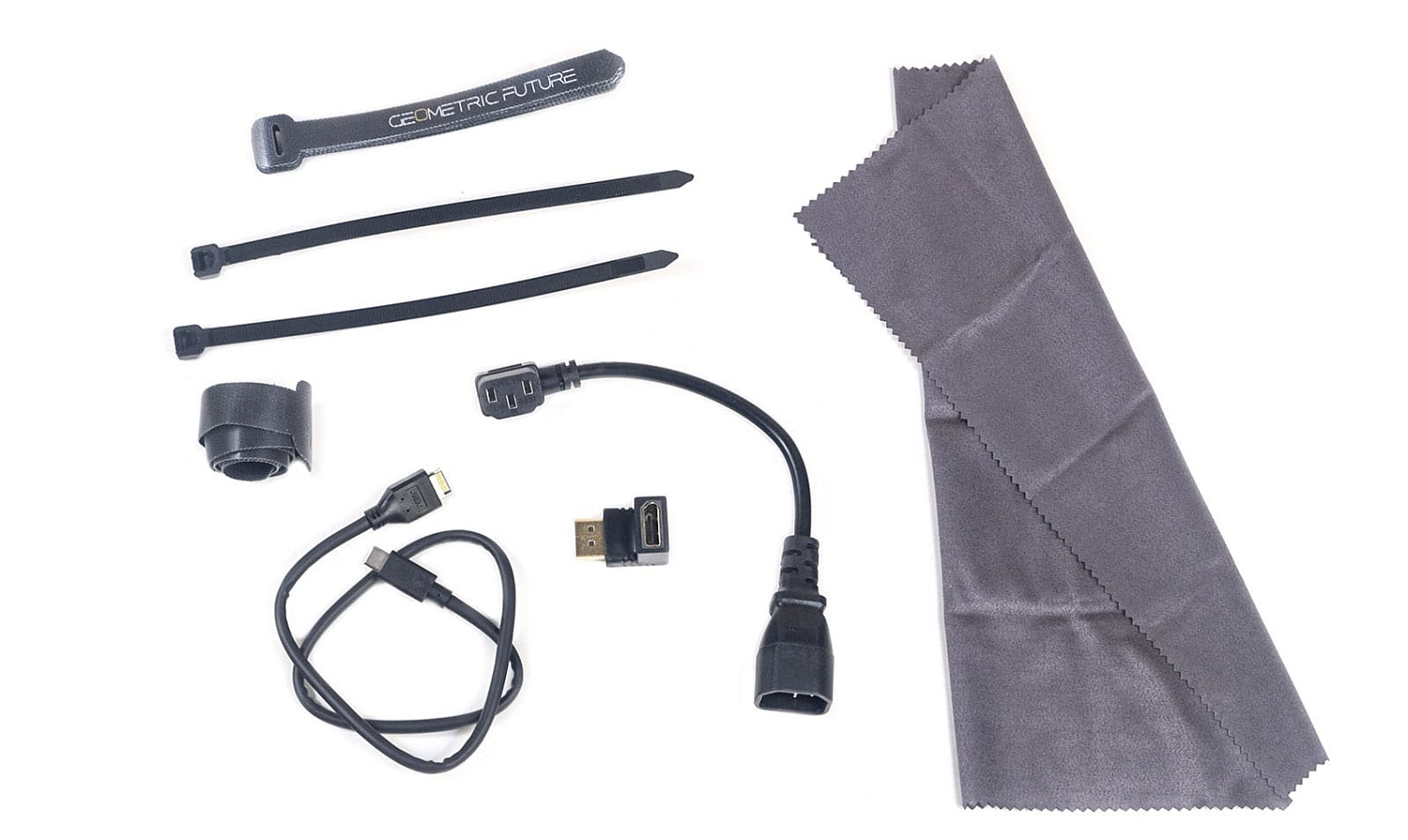

Итак, приступим к сборке системы. Для начал определимся с набором аксессуаров из комплекта, которые могут нам понадобиться – это два хомута-стяжки для вертикального размещения блока питания (нам не потребуются), велкро-стяжки, стяжка под кабели БП, удлинитель для разъёма питания БП, кабель для хаба, и салфетка.

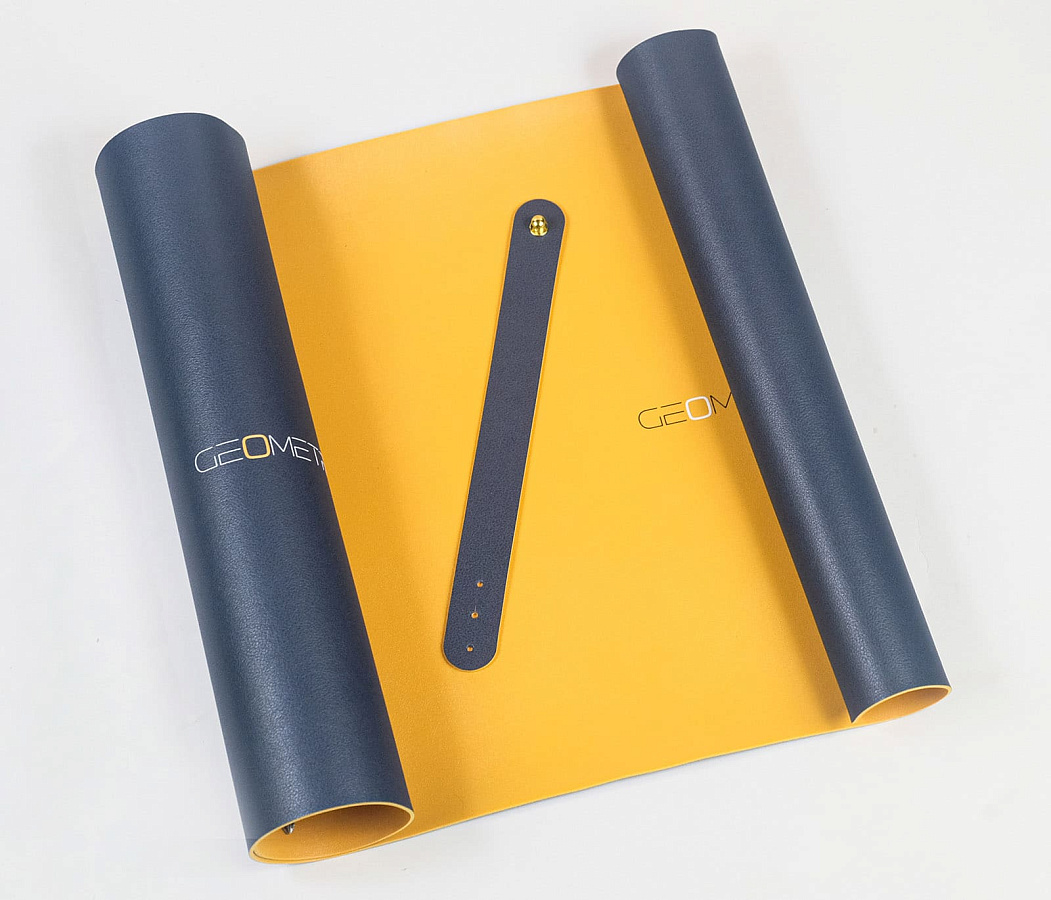

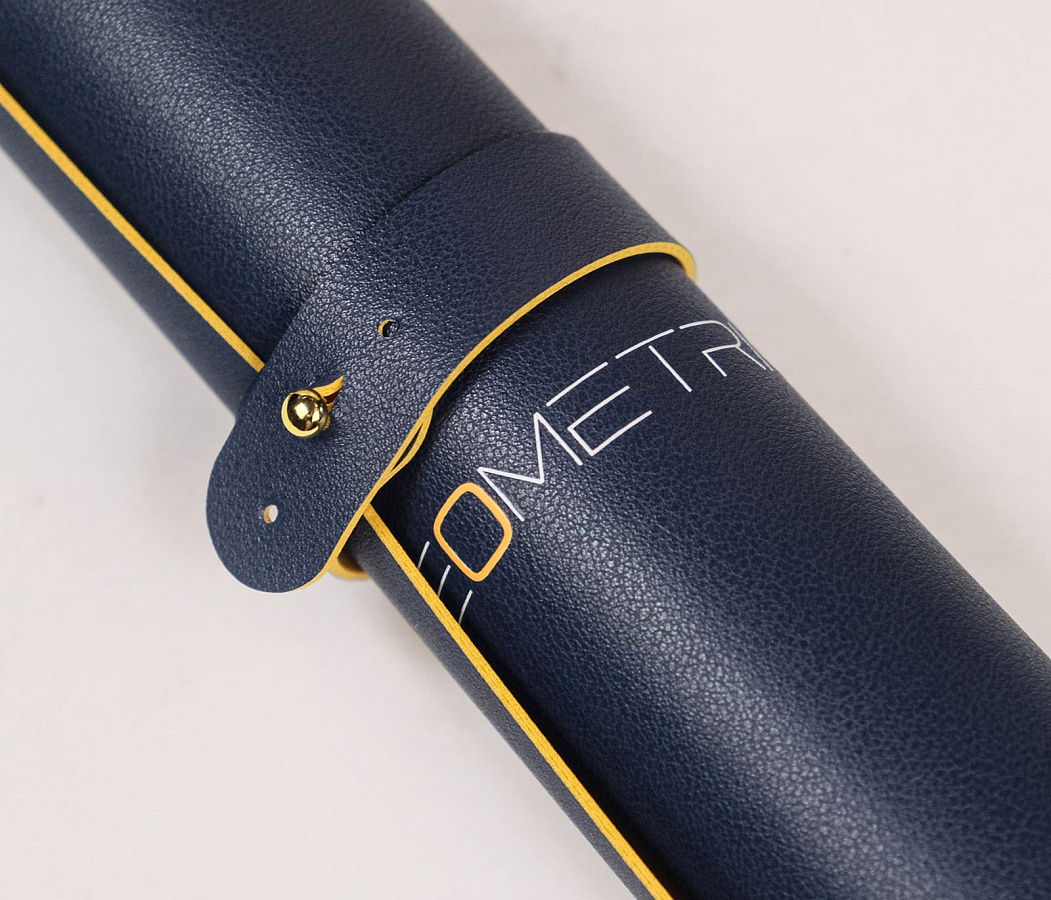

Также в комплекте есть коврик – он выполнен из винила (эко-кожи), и имеет две стороны – тёмно-синюю и жёлтую. Коврик не толстый, но выполнен очень качественно, и на нём нанесены брендовые лого GEOMETRIC FUTURE.

Конфигурация тестового стенда:

• Материнская плата mini-ITX GIGABYTE В550I AORUS PRO AX;
• Процессор Ryzen 7 2700X 4 ГГц;
• СЖО Geometric Future Eskimo Pro 360 Black;
• Оперативная память Patriot Viper 4 Blackout 2х16 ГБ 3200 МГц;
• Видеокарта AMD Radeon RX 6700 XT ROG STRIX GAMING 12 ГБ;
• Накопитель m.2 2280 ADATA Falcon 512 ГБ;
• Накопитель SATA SSD 2,5” GOODRAM CX400 512 ГБ;
• Блок питания SFX Silverstone SX650 650 Вт;
• Корпусной вентилятор Cooler Master Sickleflow ARGB 120 мм х3.

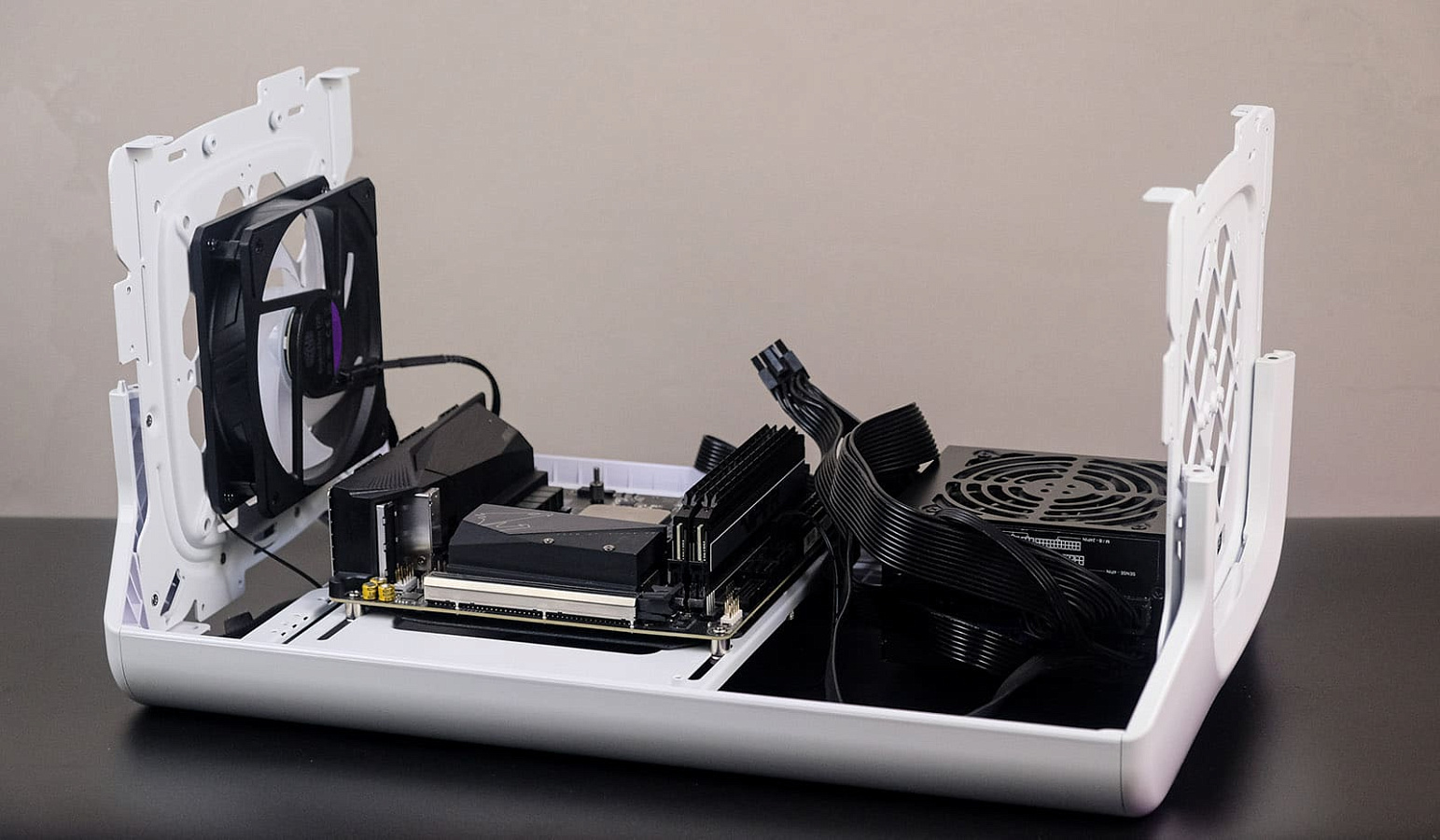

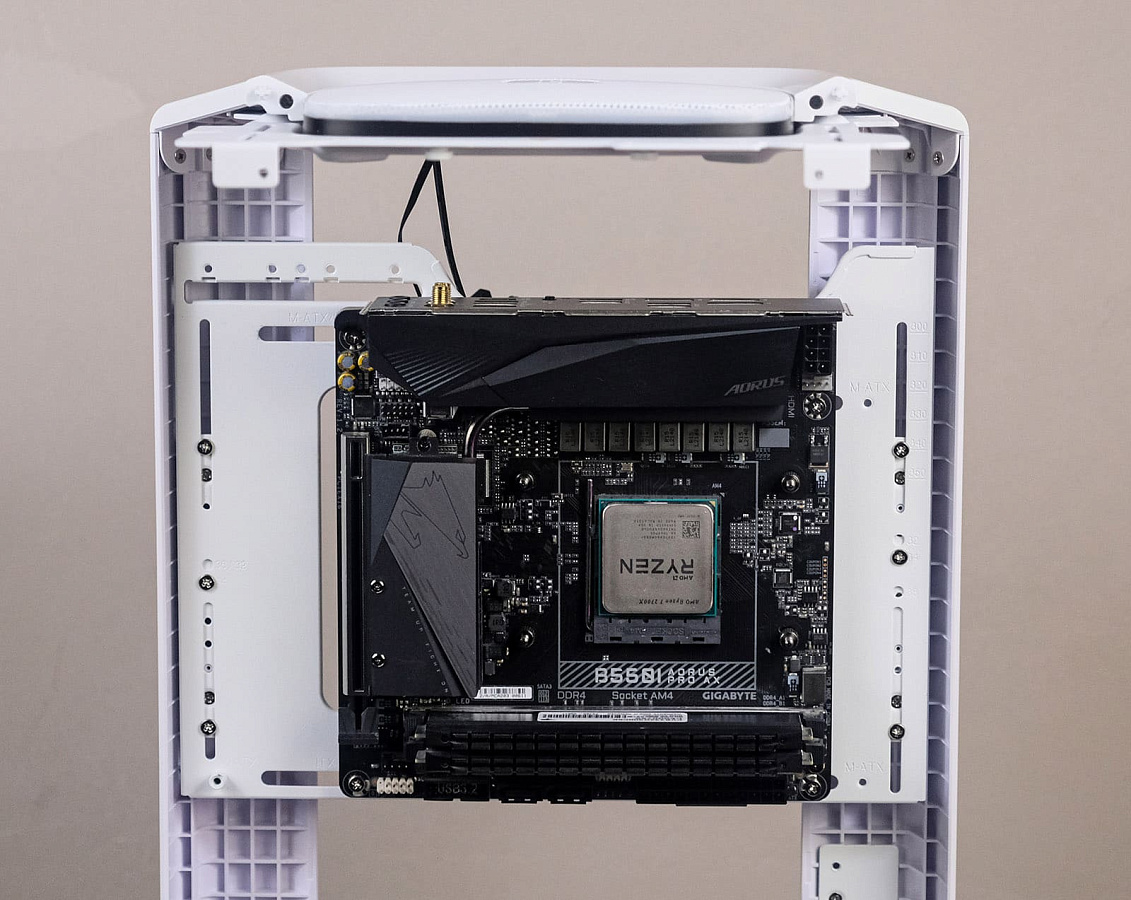

Основой сборки будет выступать mini-ITX материнская плата. Плата располагается вертикально, панелью разъёмов вверх. Остаётся порядка 60 мм пространства над панелью до верхней стенки.

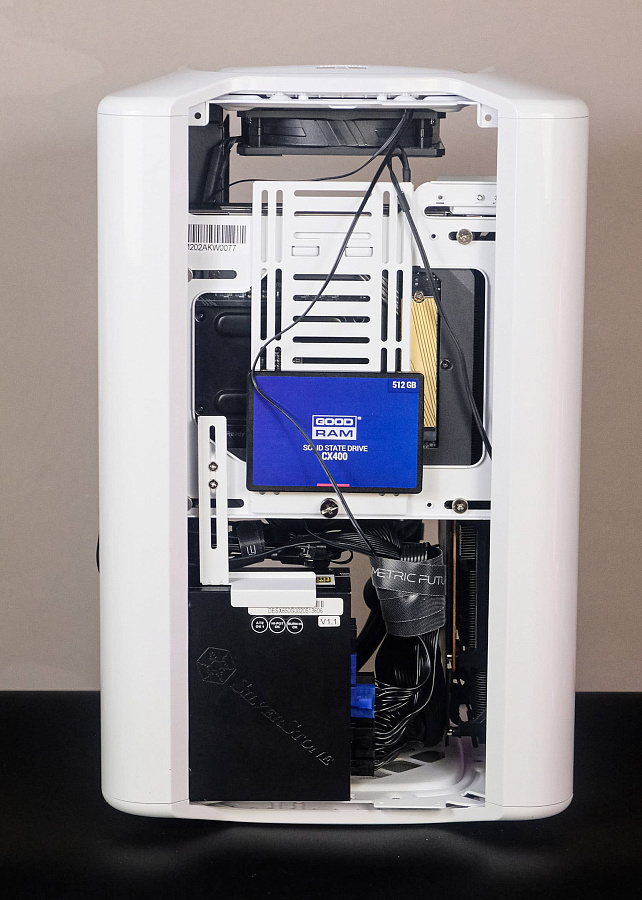

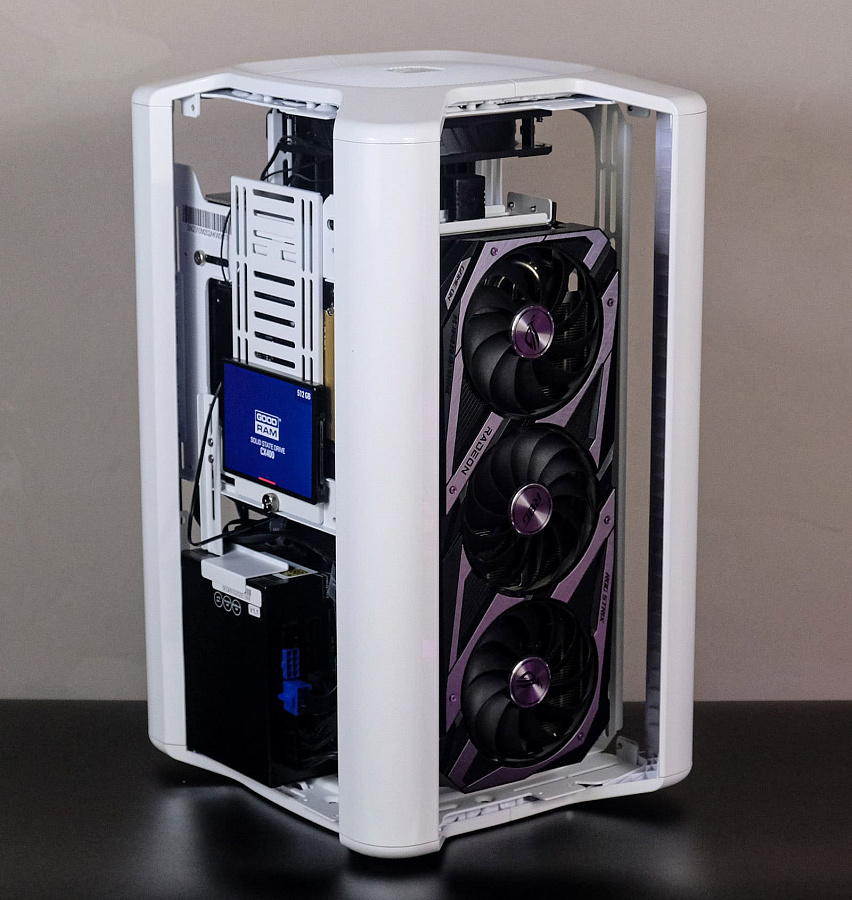

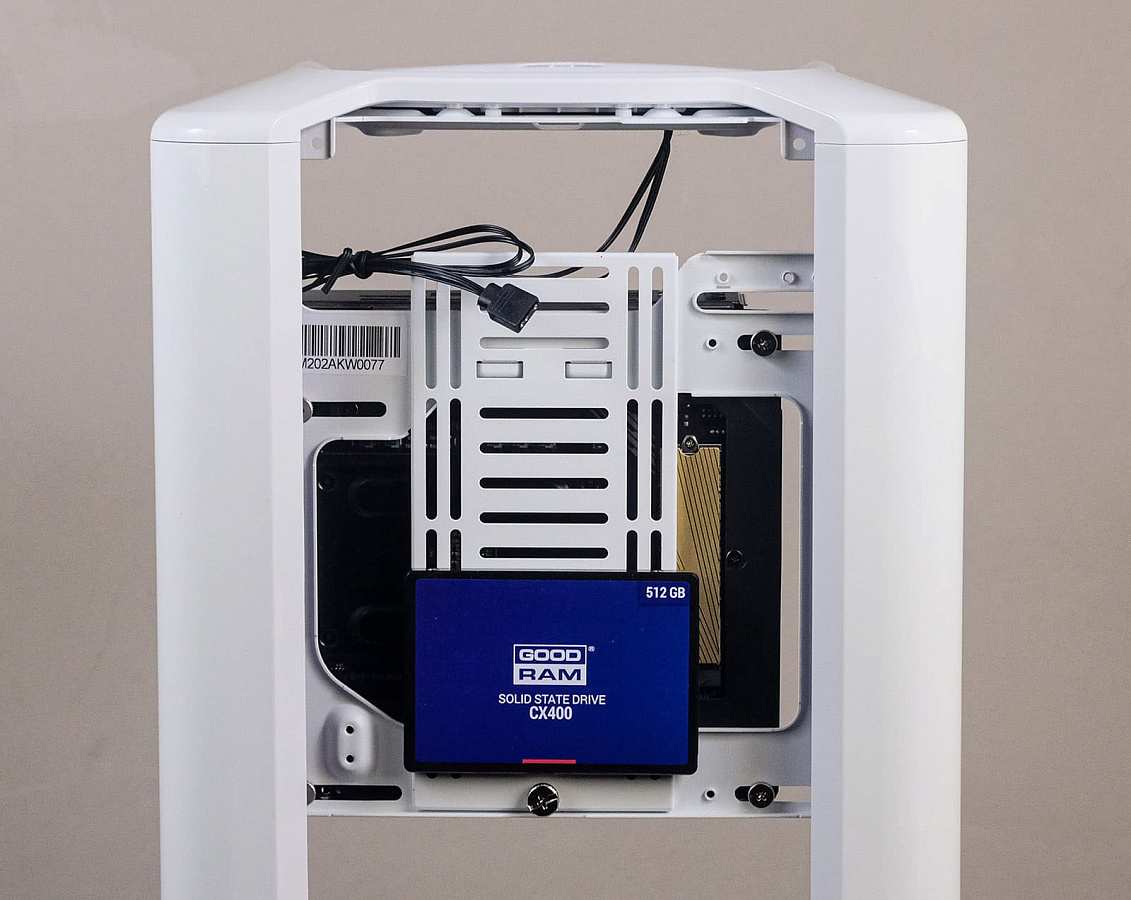

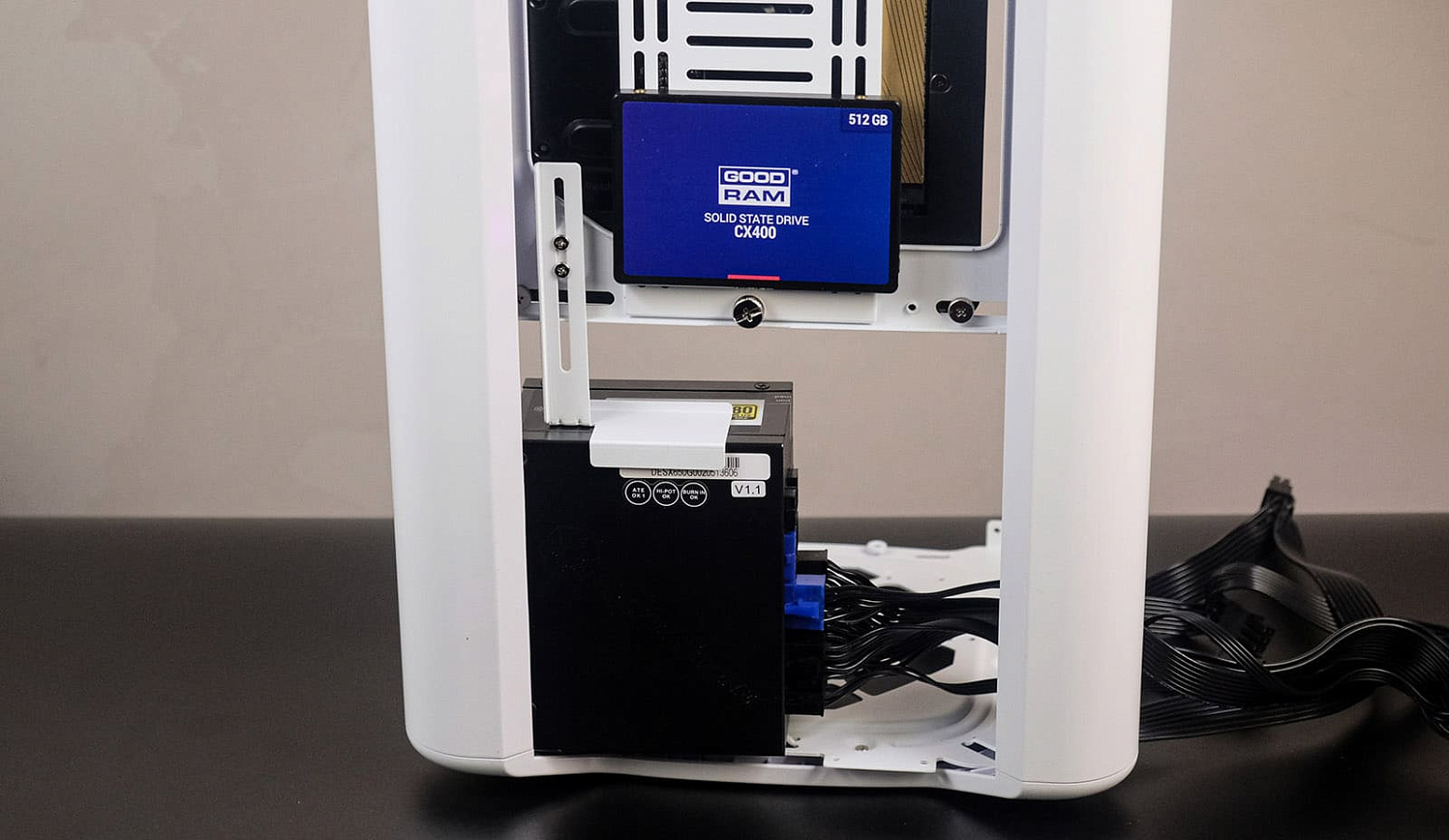

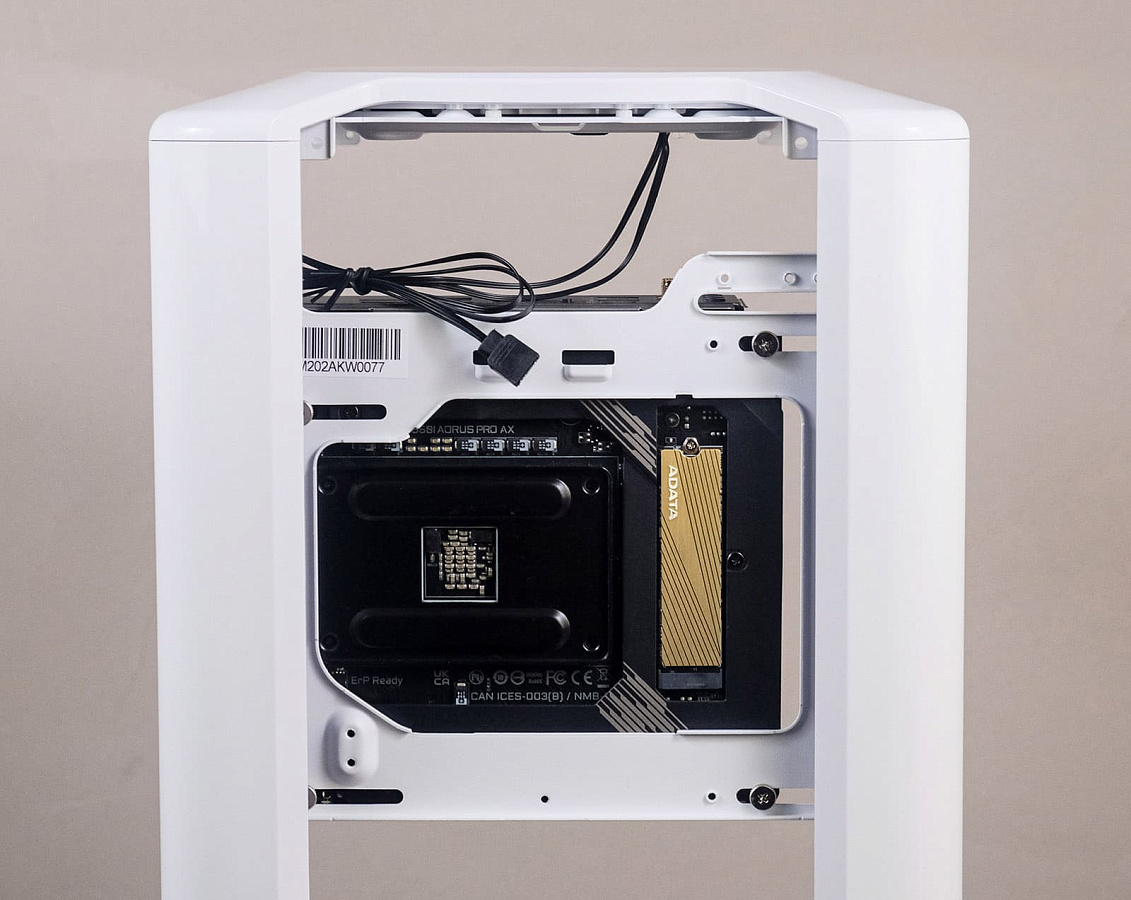

С обратной стороны закрепляем на консоли накопитель 2,5” – горизонтально. Также на материнской плате сзади есть разъём M.2, который занят накопителем 2280 – консоль ему не мешает.

Блок питания выбран формата SFX, как наиболее подходящий по размерам (единственный момент, с ним мы сможем установить менее толстую видеокарту из-за особенностей монтажа).

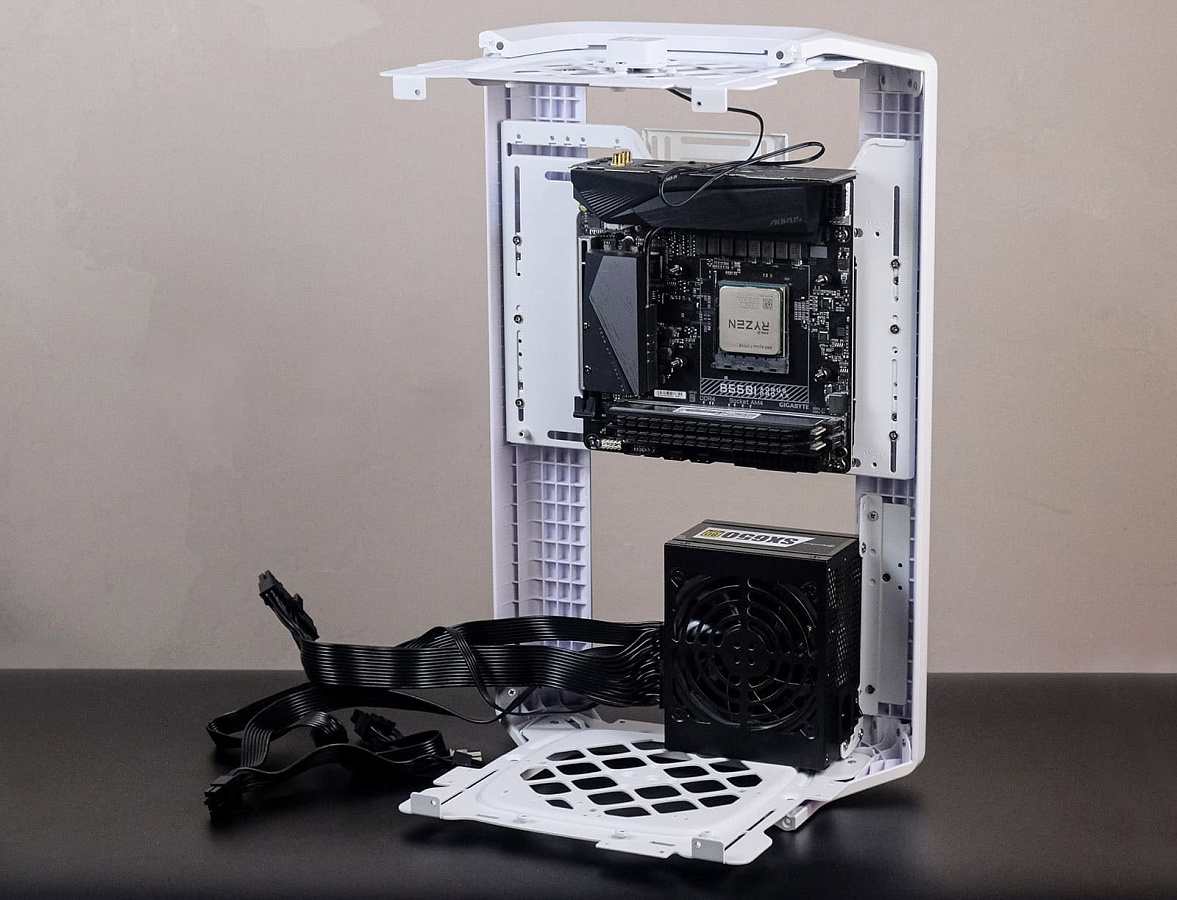

Блок питания крепится отдельной консолью к металлической планке на каркасе корпуса, и затем над ним монтируется ещё одна консоль, которая служит упором для блока.

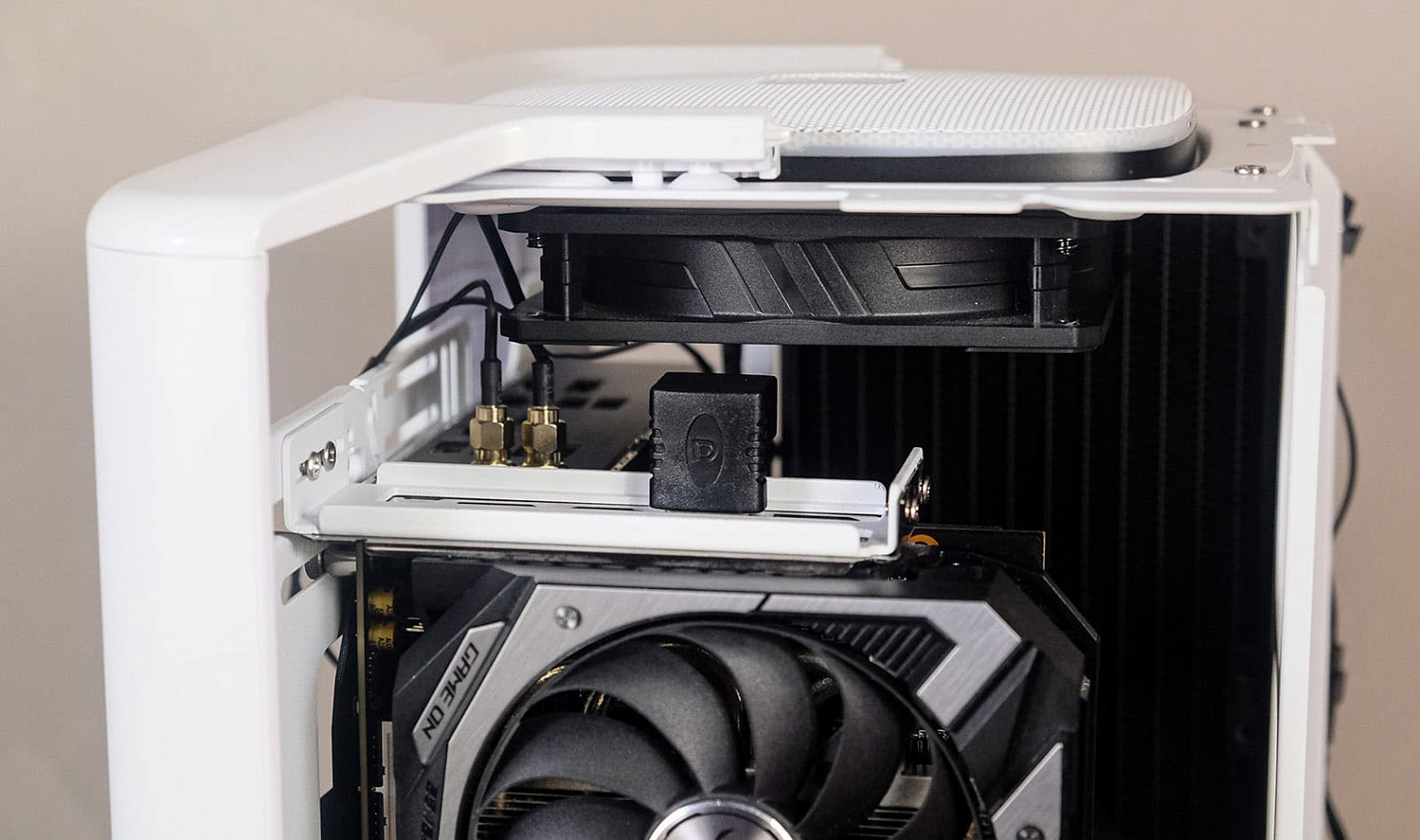

Снизу после установки бп не остаётся пространства для монтажа вентилятора, хотя он бы там и не помешал в теории. Остаётся разместить 120 мм вентилятор сверху – для отвода тёплого воздуха из корпуса вверх.

Для удобства монтажа панель легкосъёмная – крепится на магнитах. Странно, почему похожие решение не применили на боковых стенках.

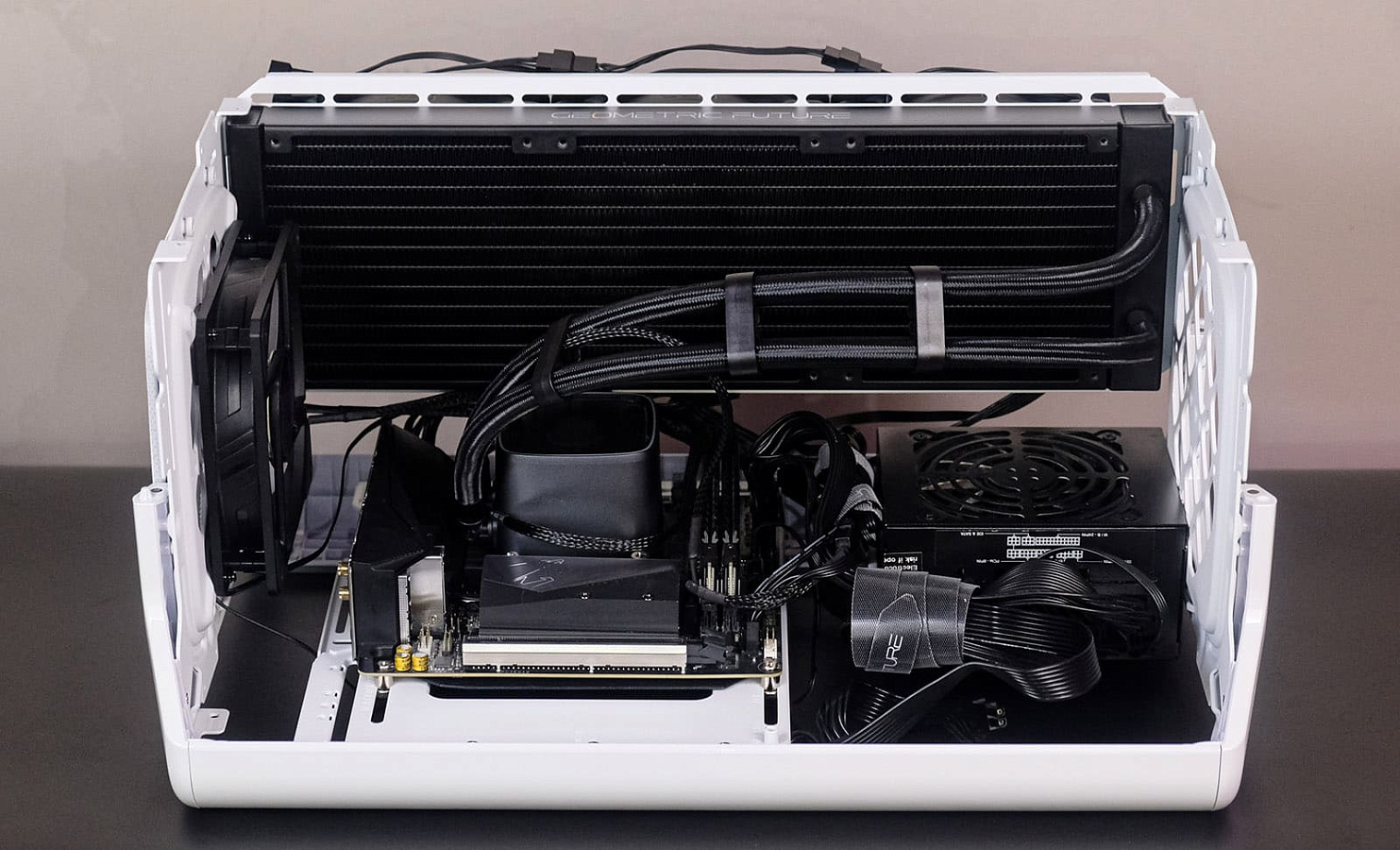

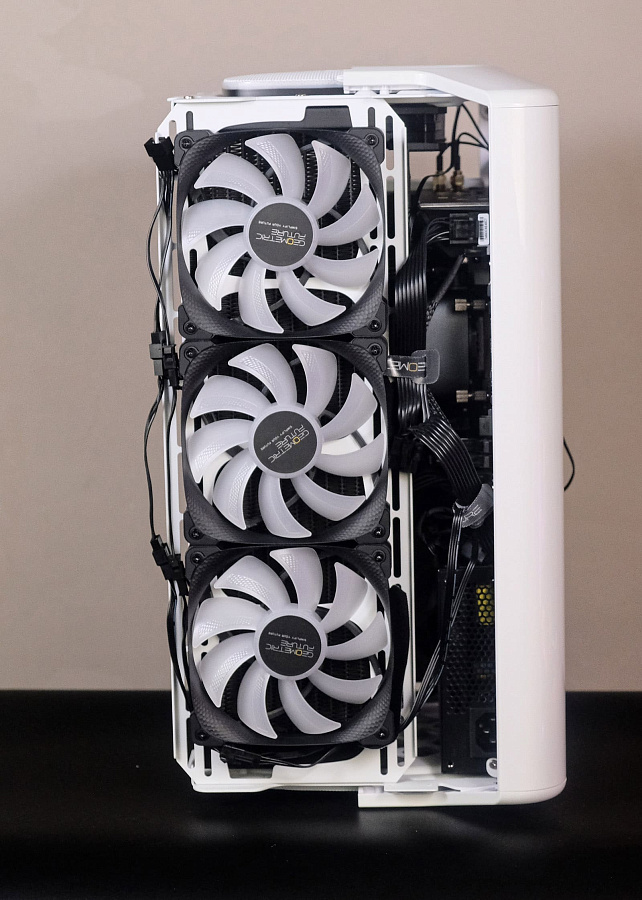

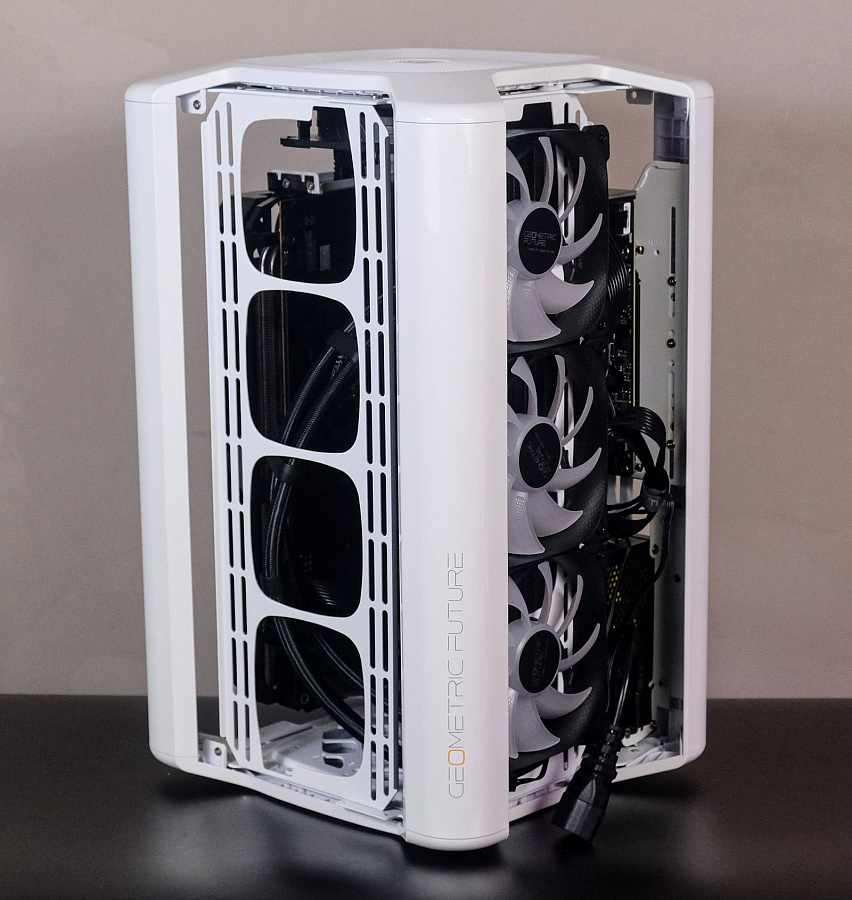

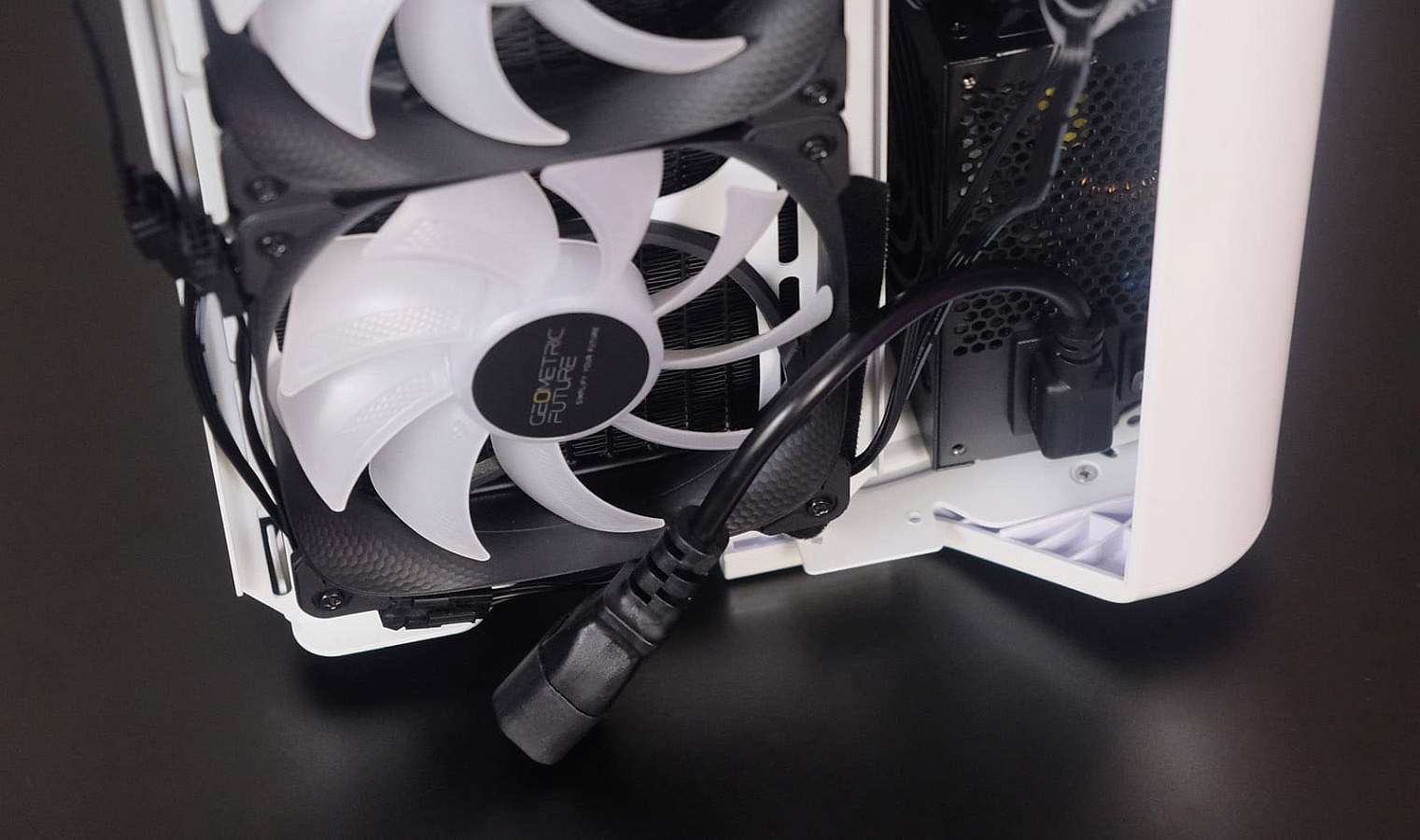

В систему установлена СЖО 360 с габаритами 397x120x27 мм. Она полностью занимает боковую консоль. Радиатор располагается за консолью, а вентиляторы помещаются с внешней стороны, забирая для охлаждения наружный воздух.

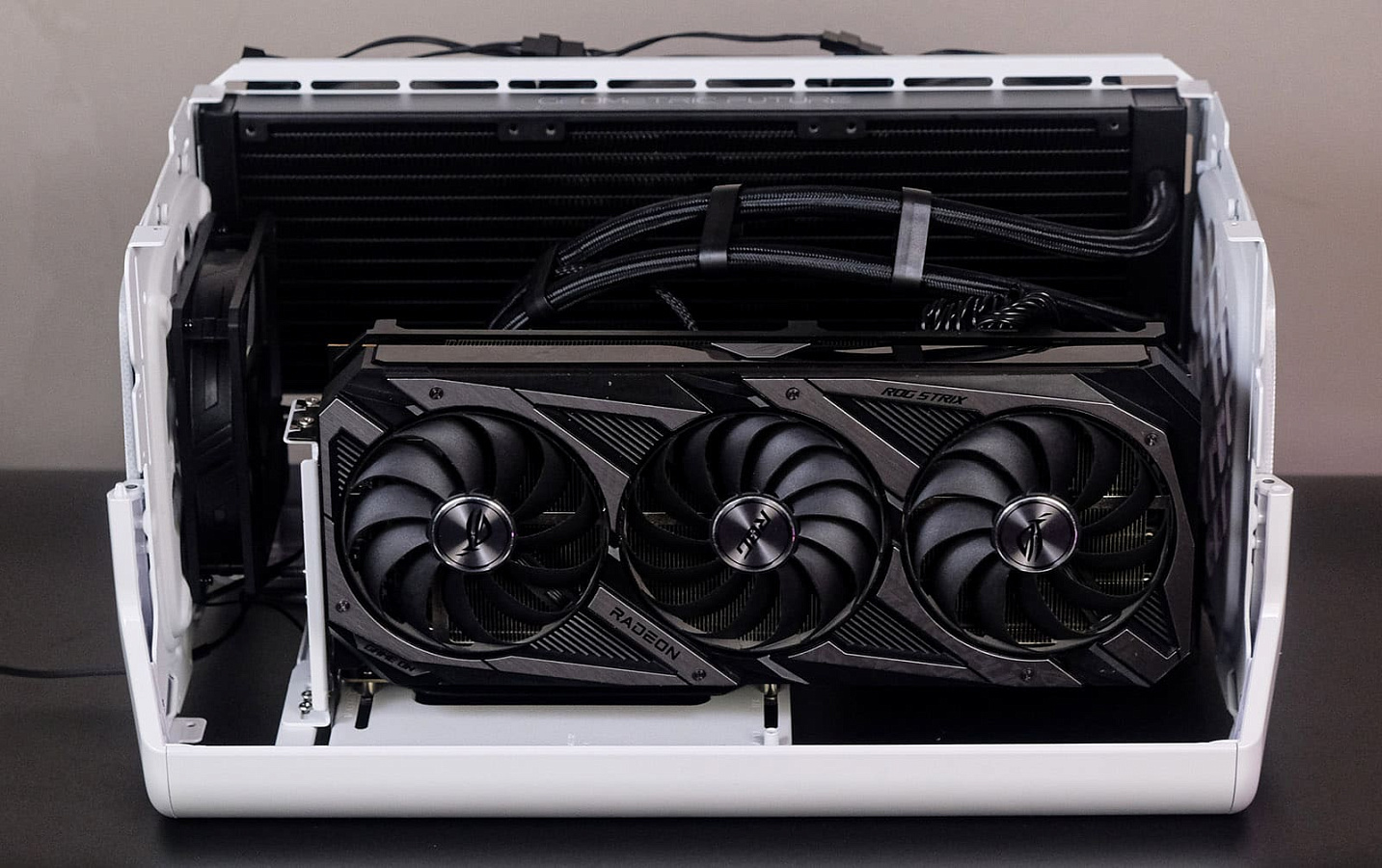

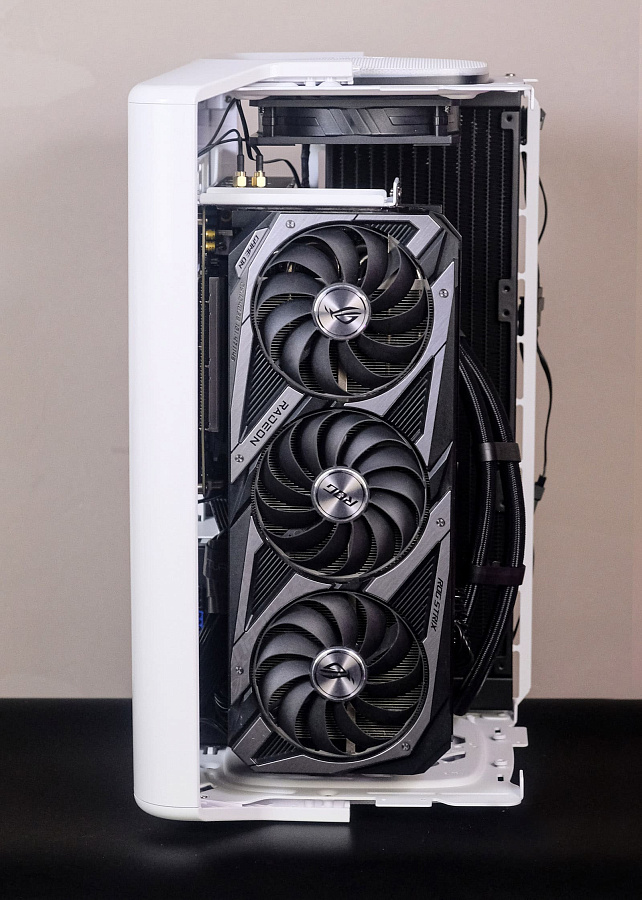

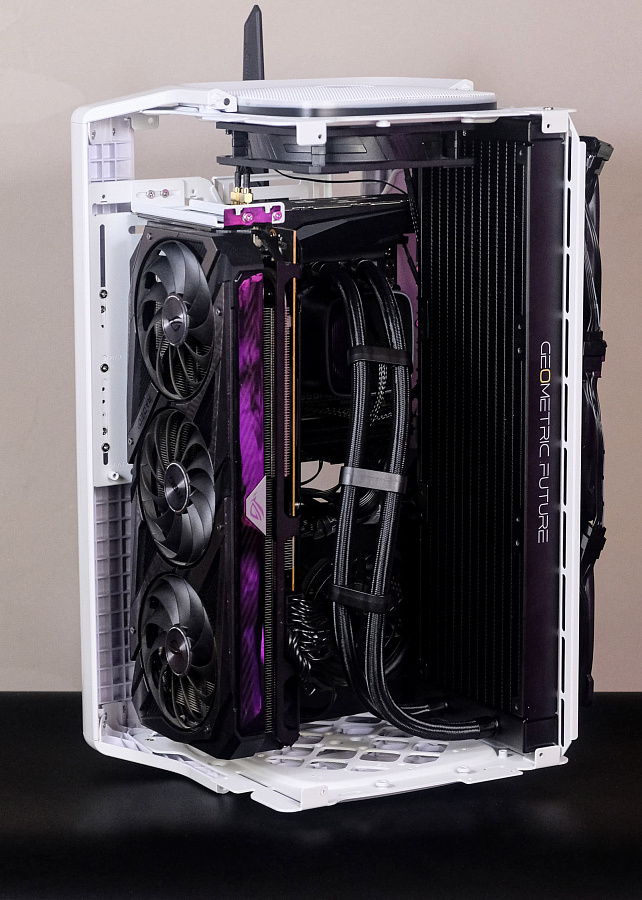

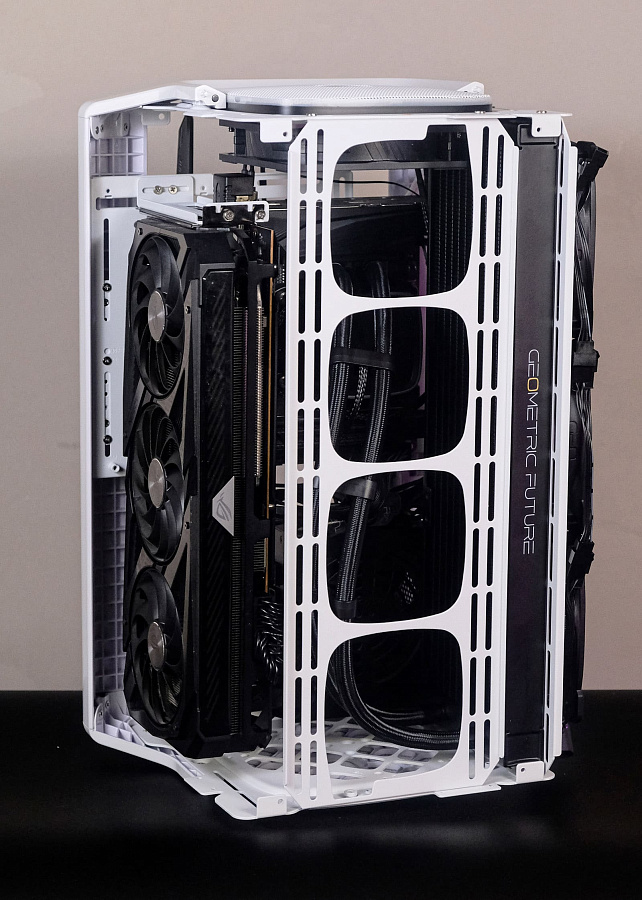

Для установки видеокарты требуется установить консоль со слотами расширения, после чего зафиксировать на ней видеокарту в вертикально положении. В нашем случае это Radeon RX 6700 XT ROG STRIX GAMING 12 ГБ – карта достаточно внушительных размеров: 322 x 141 x 56.5 мм. Она поместилась легко, но видно, что карта максимальной длиной 350 мм оставит совсем немного места для доступа к разъёмам материнской платы, так как плата сдвинется ещё выше.

В целом, GEOMETRIC FUTURE Model 2 The Ark оставляет достаточно пространства для комфортной сборки и прокладки кабелей, особенно при использовании SFX БП.

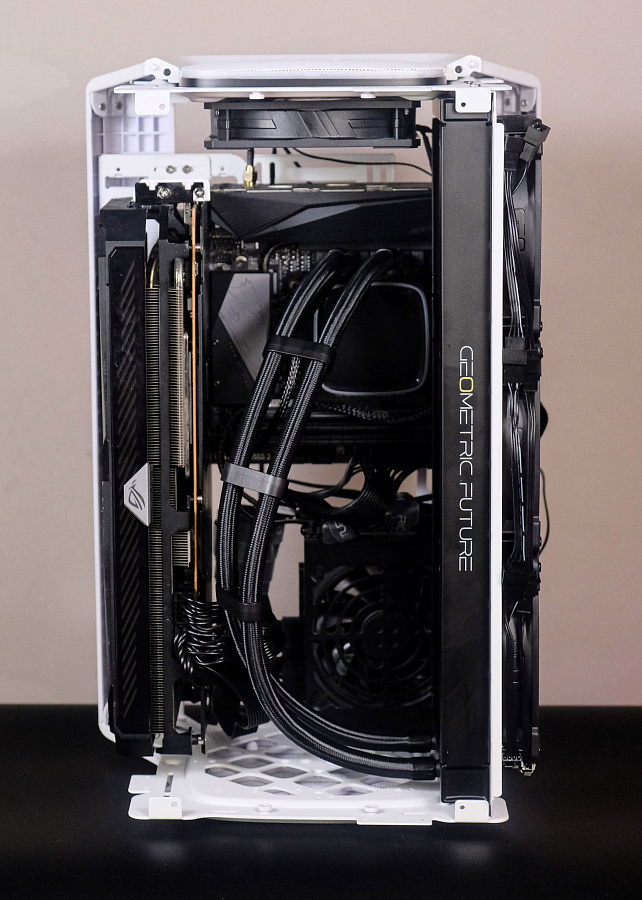

После установки всех компонентов можно поставить на место вторую, свободную в нашем случае консоль. При использовании в такой сборке СЖО на ней можно было разместить ещё 3х120 мм вентилятора для отвода горячего воздуха наружу, но в данном корпусе много щелей и нет не единой сплошной стенки, так что они совсем здесь не обязательны.

Остаётся установить на место пластиковую деталь каркаса, но перед эти желательно убедиться, что подключён удлинитель в разъём блока питания, и, если это необходимо – Г-образный переходник установлен в разъём DP на видеокарте.

Собираем корпус, прикручиваем обратно боковые стенки – на это уходит много времени, всего 8 винтов, плюс придётся переворачивать корпус, чтобы закрутить нижние.

Эксплуатация и тестирование

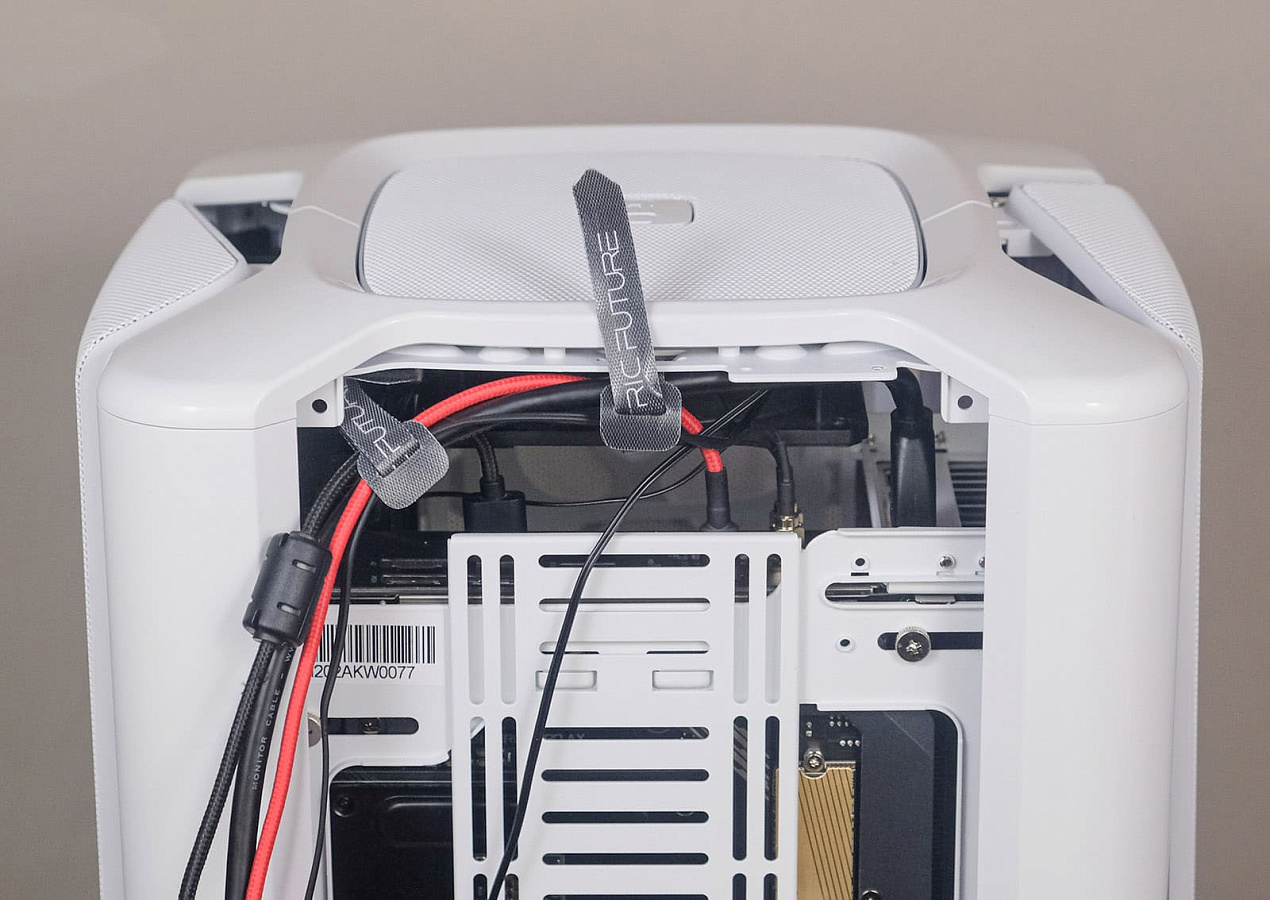

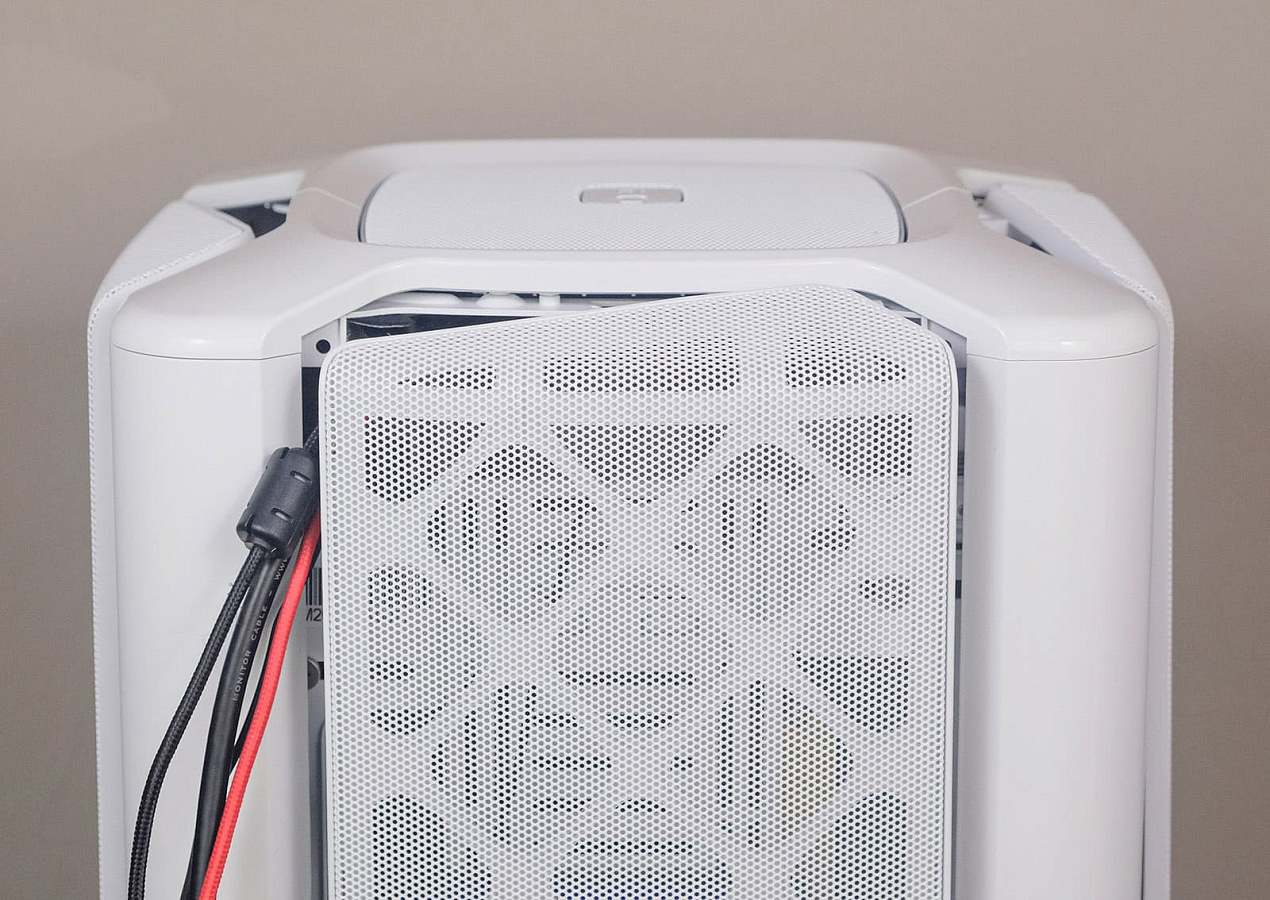

После сборки GEOMETRIC FUTURE Model 2 The Ark при подключении всех кабелей сразу становится очевидной его не слишком непродуманная эргономика: кабели подключать крайне неудобно из-за малого пространства над материнской платой (около 60 мм, и это ещё не самое верхнее её положение). В отдельных случаях жёсткие кабели могут и вовсе не поместиться, особенно если установлен верхний корпусной вентилятор 140 мм. Также лишний раз подключить что-то на панели материнской платы может стать проблемой, поскольку для этого придётся снимать боковую панель, а какого-то окна для постоянного доступа не предусмотрено. Всё, что здесь есть из удобств, это скобы для велкро-стяжек, чтобы хоть как-то организовать выходящие кабели.

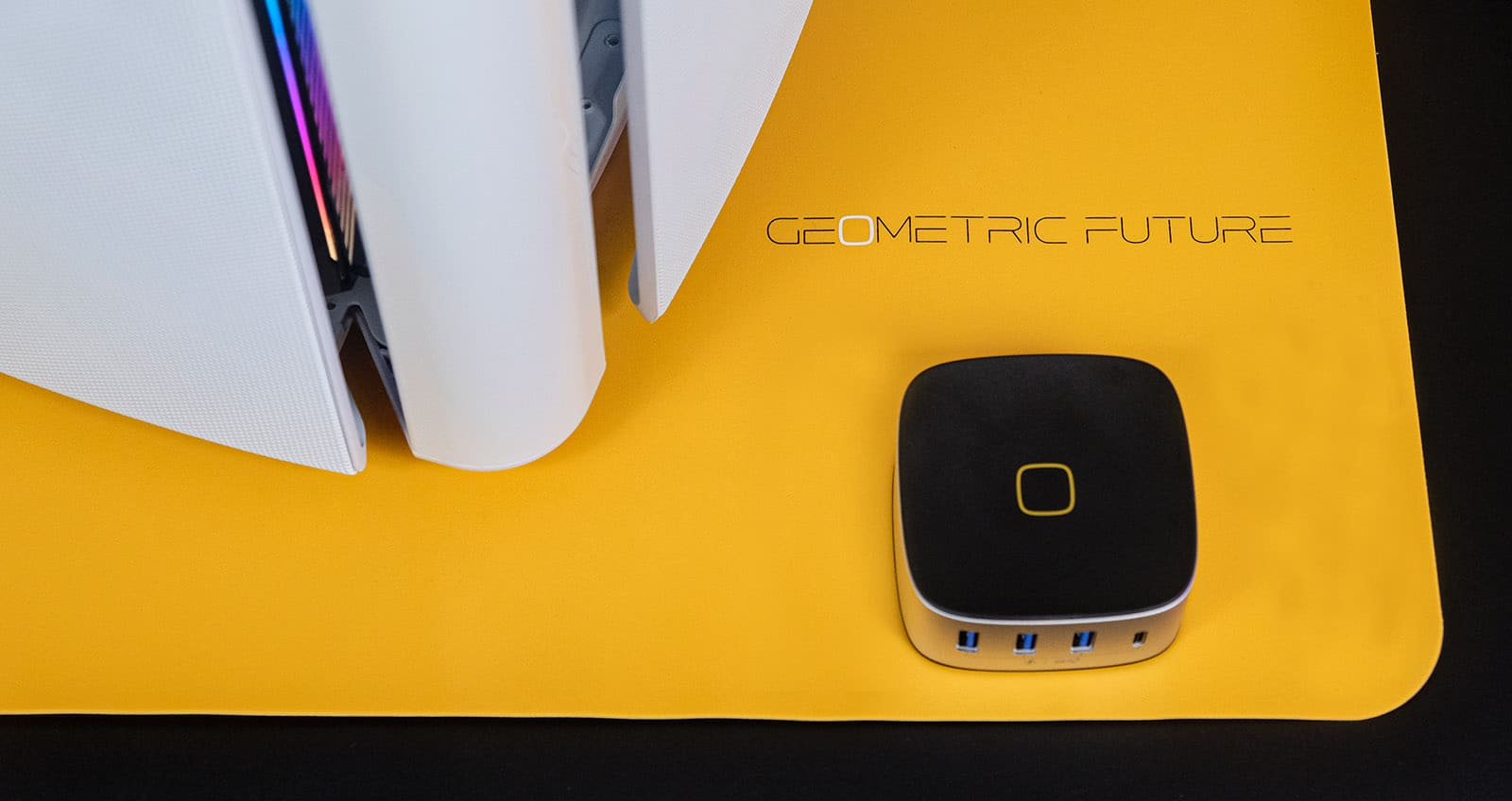

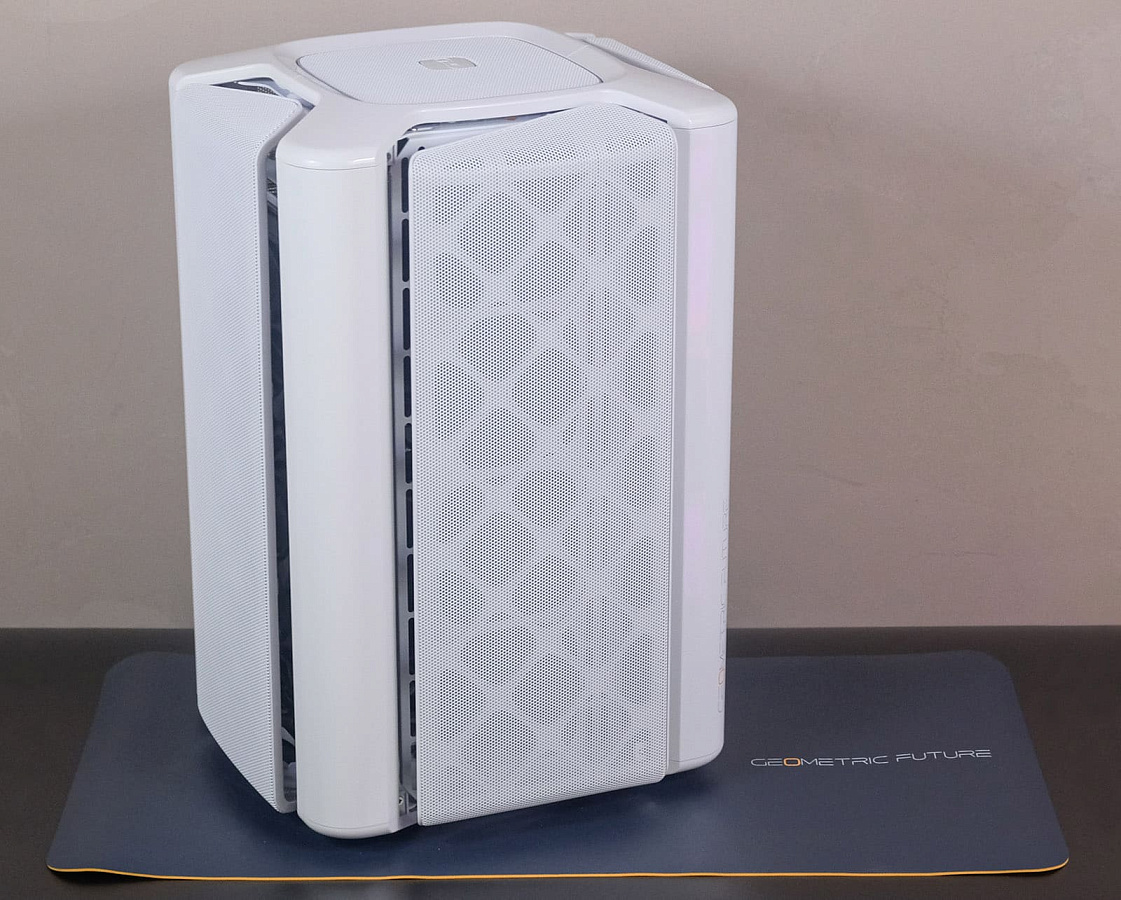

Ещё одной особенностью модели является полное отсутствие ножек – для размещения корпуса предусмотрен коврик, на нём он не проскальзывает. Габариты коврика – 30х60 см, и это опять не слишком удобно - вторая половина коврика не всегда будет рационально применена и может просто занимать пространство.

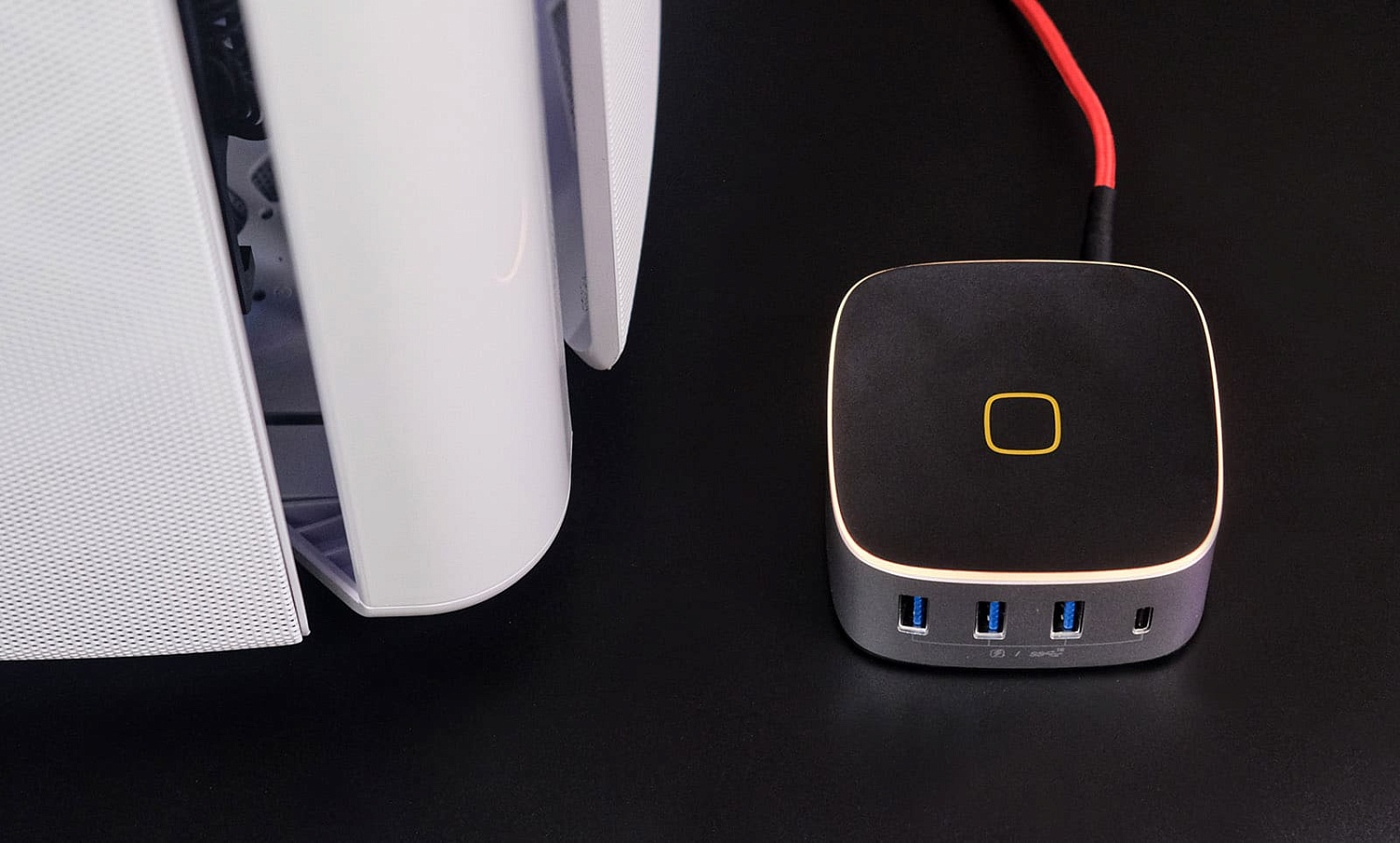

Как вариант, на коврике можно размещать USB-хаб. К слову, без хаба ситуация со спрятанными внутри корпуса интерфейсами была бы совсем грустной, но даже хаб не решает её в полной мере. Да, на нём есть USB 3.2 и USB-C, и раздельные 3,5 мм джеки, но их немного и этого мало – тут не помешали бы сквозные HDMI/DP, картридер, LAN (так, чтобы доступ внутрь корпуса после сборки нужен был бы только в исключительно редких случаях). В целом же хаб достаточно качественный и обеспечивает заявленные скорости работы (до 10 ГБ/с).

В целом же хаб достаточно качественный и обеспечивает заявленные скорости работы (до 10 ГБ/с). Подсветка не слишком навязчивая, не яркая.

Зато GEOMETRIC FUTURE Model 2 The Ark явно может похвастать хорошей вентилируемостью внутреннего пространства – абсолютно все стенки выполнены из сетки, плюс с каждой стороны есть больше щели, вообще ничем не прикрытые. Обратная сторона этой медали – явные проблемы с пылью в будущем, корпус будет требовать частого ухода. При этом надо признать, что у модели интересный и необычный дизайн – в белом цвете корпус напоминает скорее технику для очистки воздуха, чем ПК, но смотрится в интерьере приятно и легко, да и места на столе занимает очень мало благодаря вертикальной компоновке.

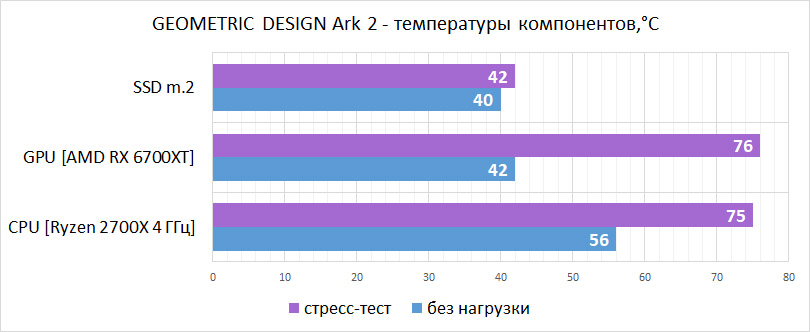

Проверим максимальные температуры комплектующих, проведя нагрузочные стресс-тесты: Furmark для видеокарты + OCCT 8.0.1 для процессора. На момент теста в комнате была температура 27° С.

Результаты хорошие: все температуры в пределах нормы, стресс тесты смогли прогреть процессор и видеокарту до 75° С и 76° С соответственно. Это не слишком много, и сравнимо с температурами открытого стенда (тут надо учитывать, что в вертикальном положении видеокарты обычно охлаждаются чуть менее эффективно). таким образом, можно предположить, что, если добавить ещё 3 вентилятора на отвод воздуха на фронтальную консоль в нашей сборке, можно будет выиграть ещё пару градусов.

Заключение

Корпус GEOMETRIC FUTURE Model 2 The Ark оставил впечатление уникальной, но концептуальной модели, в которой на первом месте стоит идея и дизайн, а эргономика и комфорт эксплуатации уже не настолько важны. Среди достоинств корпуса в первую очередь стоит отметить огромную вместительность и вариативность компоновки: при довольно компактных размерах модель может вместить длинные игровые видеокарты до 350 мм, СЖО 360, при это остаётся ещё место для 4х120 мм вентиляторов. Удобно, что можно использовать как micro-ATX, так и mini-ITX платы, и БП форматов SFX и ATX. Комплектующие неплохо охлаждаются благодаря сплошным сетчатым стенкам. Также корпус выделяется интересным дизайном и богатой комплектацией – фирменный коврик и USB-хаб в придачу встретишь не часто. Есть также RGB-лента, которую можно снять при желании.

GEOMETRIC FUTURE Model 2 The Ark вроде бы даёт большую свободу для сборок, но, похоже, местами это играет против нас: у корпуса очень неудобная организация подключения кабелей – сверху над мат платой остаётся мало места, а USB-хаб решает проблему только частично. Также расстраивает архаичная и крайне неудобная система крепления панелей и консолей – везде применены мелкие винты, причём для снятия боковых стенок корпус придётся переворачивать, что совсем уж нонсенс. В итоге лишний раз лезть внутрь корпуса может показаться каторгой. Также корпус напрочь лишён ножек, и хорошо стоять будет только на какой-то подложке (для этого в комплекте и идёт коврик).

Как вывод, можно заключить, что GEOMETRIC FUTURE Model 2 The Ark – корпус, без сомнений, интересный, не лишённый достоинств и привлекающий внимание дизайном, но ориентирован в первую очередь на энтузиастов, любящих сложные сборки и ищущих эстетики. Стоит рассмотреть модель, если подыскиваете компактный, но вместительный вертикальный корпус под мощную сборку, и готовы ради внешнего вида смириться с рядом недостатков в эргономике.

Достоинства

Недостатки
