Сводный обзор сетевых фильтров Ritmix RM-2123C и RM-242C

Для подключения множества электротехники в современной квартире или офисе требуется надежный сетевой фильтр, он же удлинитель с розетками.

В последнее время получили популярность фильтры дизайна «башня» с USB-портами. Именно такие две модели от бренда Ritmix мы и рассмотрим в данном обзоре. Один на двенадцать розеток, второй на четыре, обе модели с портами USB Type C и USB Type A.

В характеристиках заявлено суммарное энергопотребление подключенных устройств до 4000 Ватт, что воспринимается немного скептически для бытового сетевого фильтра – как такую нагрузку смогут выдержать провода и контакты?

Технические характеристики

Упаковка и комплектация

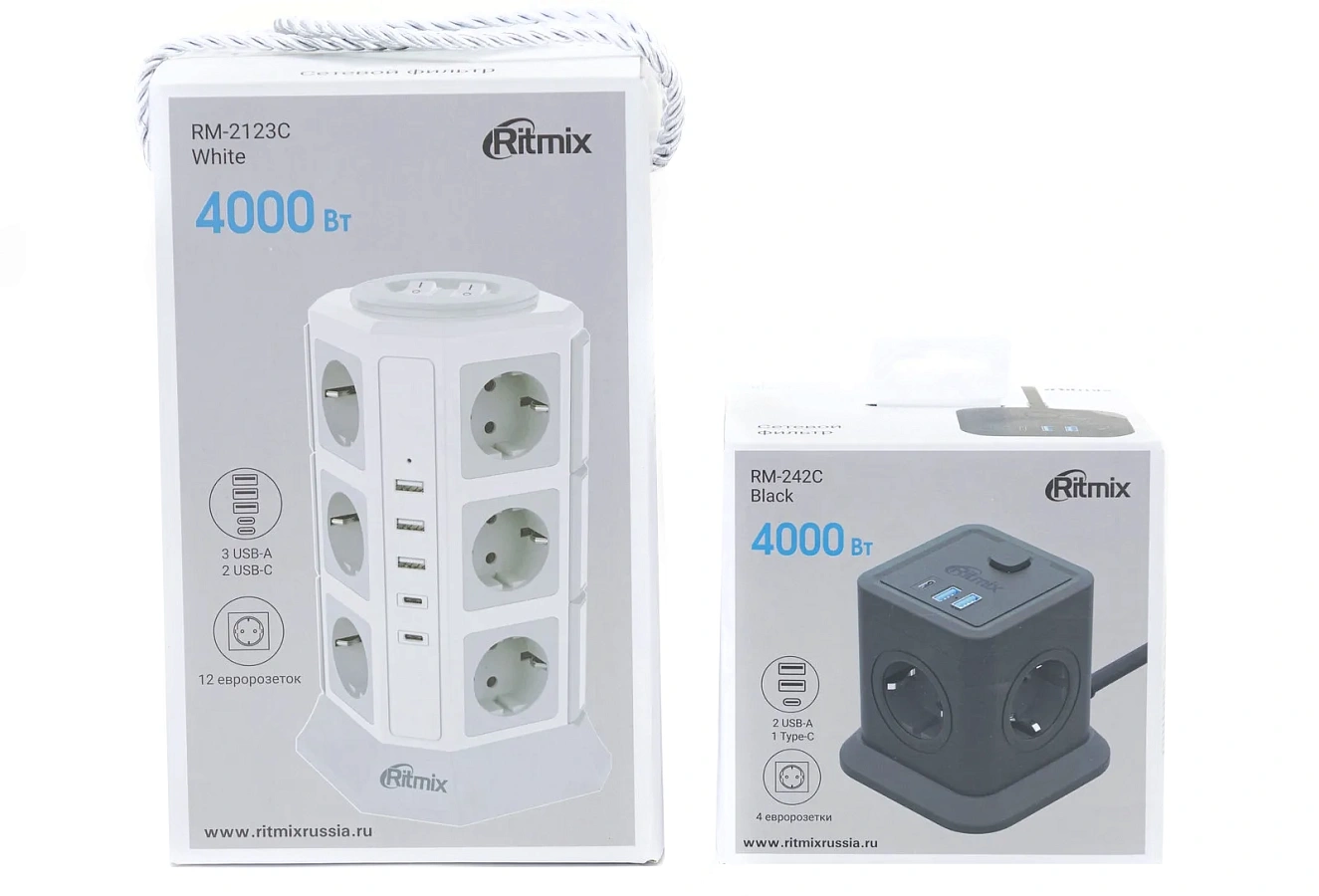

Фильтры поставляются в светлых картонных коробках. У старшей модели имеются веревочные ручки для транспортировки.

На лицевой стороне изображение девайсов, для каждого цветового решения своя иллюстрация. Обе модели выпускаются в черном и белом исполнении.

Особенность (выдерживаемая мощность - 4000 Вт) выделена синим цветом.

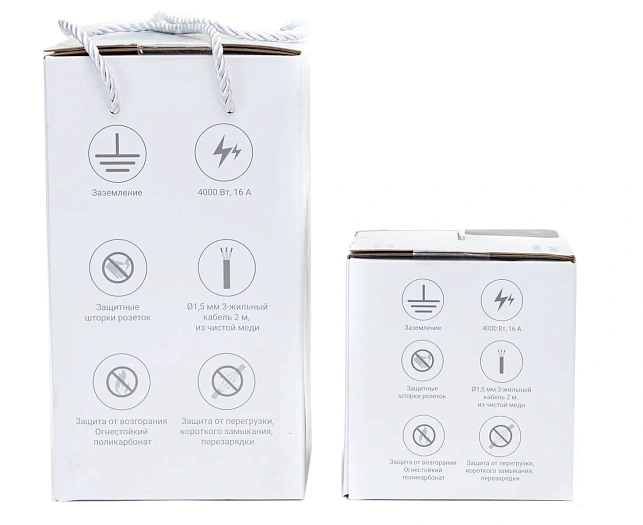

Все остальные особенности в виде пиктограмм на боковой поверхности.

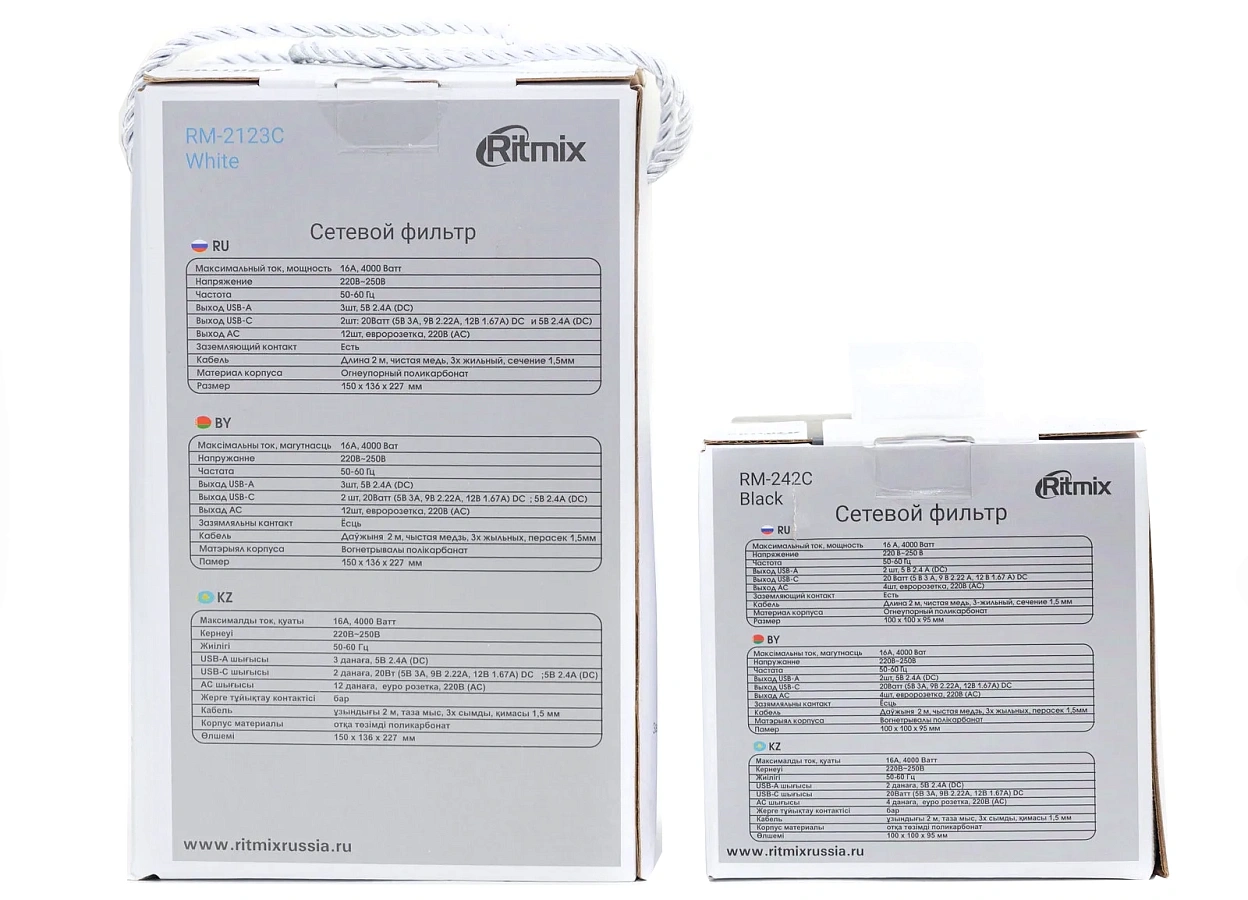

С тыльной стороны коробки перечислены технические спецификации сетевых фильтров.

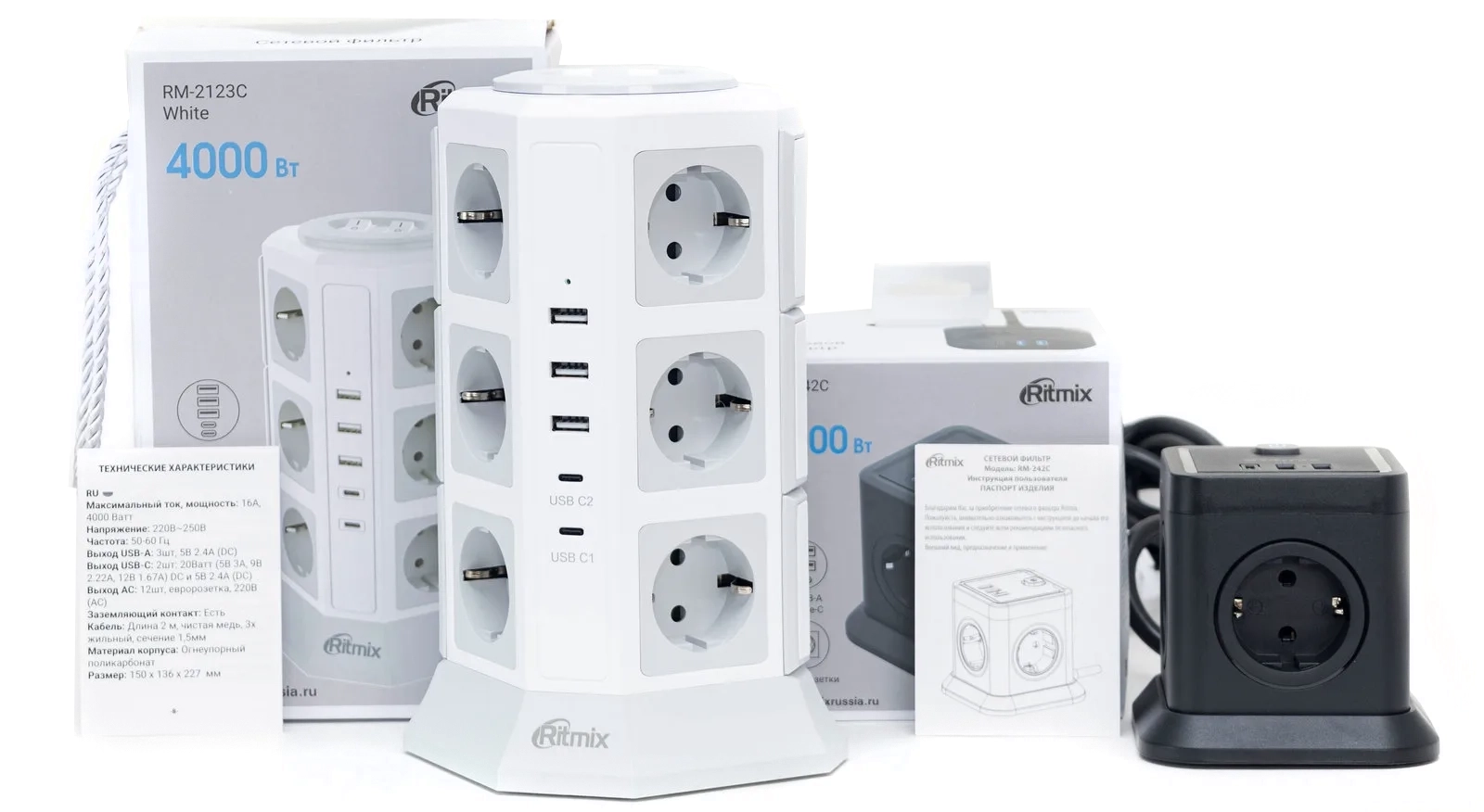

В коробках находятся сами фильтры, упакованные в целлофан, и бумажные инструкции/паспорта изделия.

Внешний вид

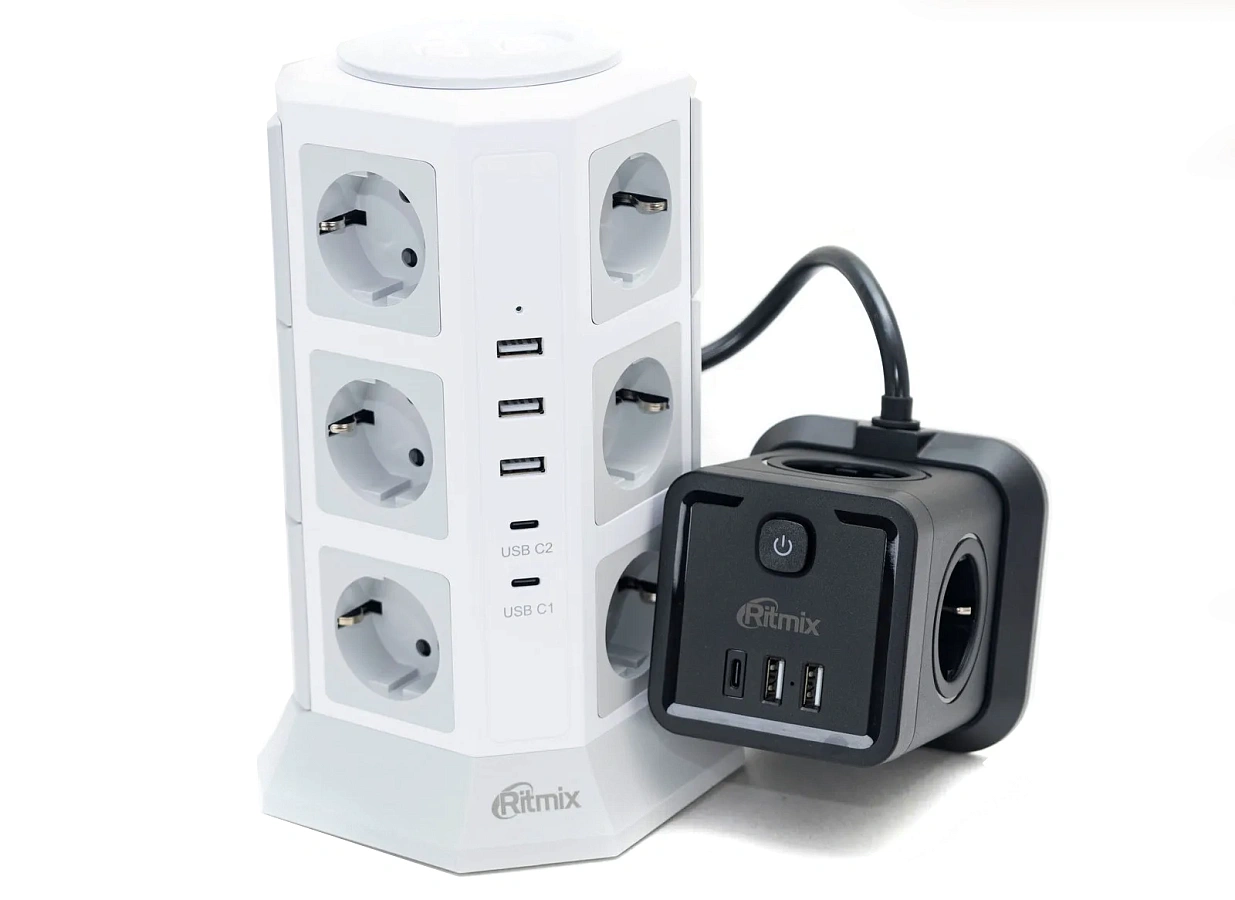

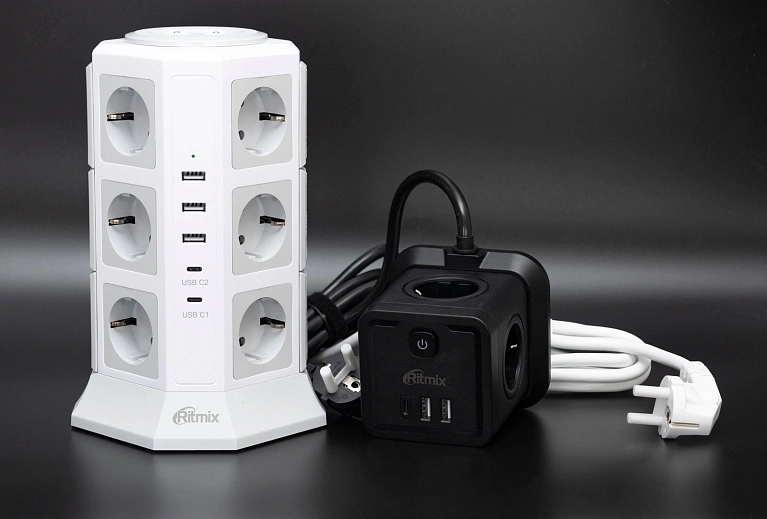

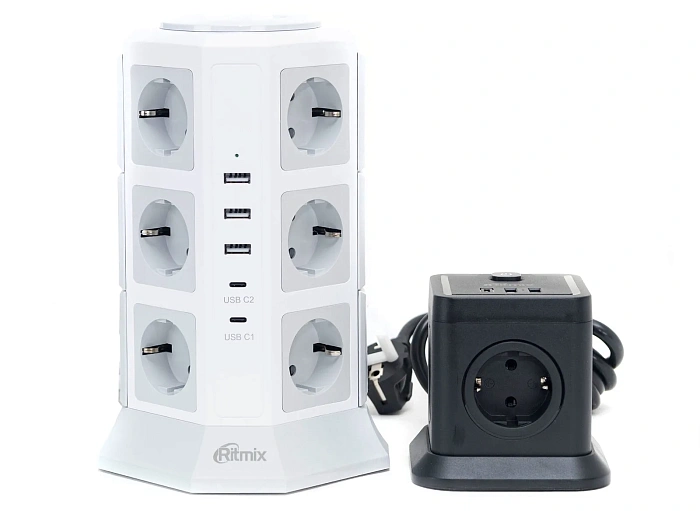

Модели RM выполнены в дизайне «башня» и «куб». Смотрится такое решение необычно, на столе занимает меньше места. Но у башен не предусмотрено закрепление на поверхности и для вставления вилки в розетку их необходимо будет придерживать рукой, что менее удобно и оперативно, чем у традиционных горизонтальных фильтров, у многих из которых предусмотрено настенное крепление.

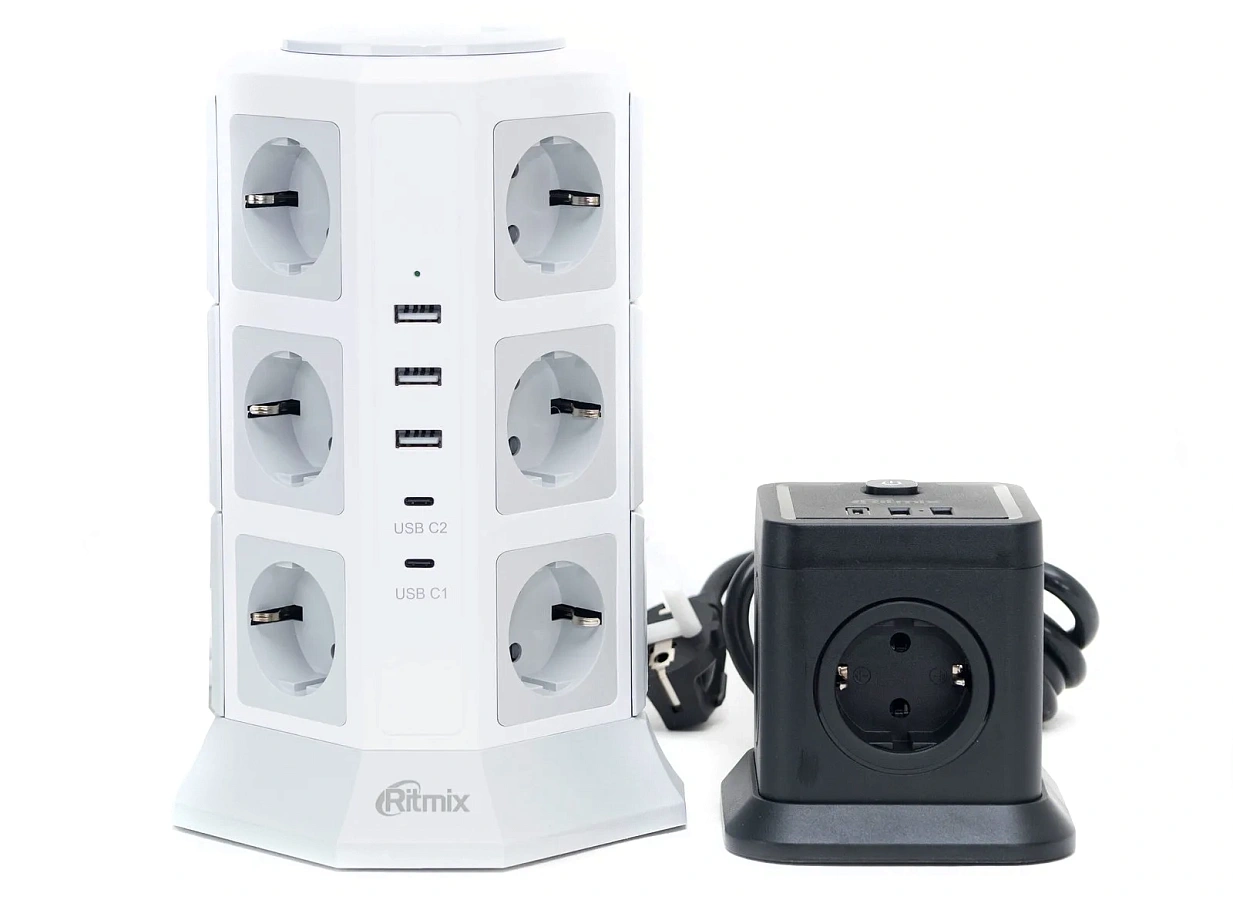

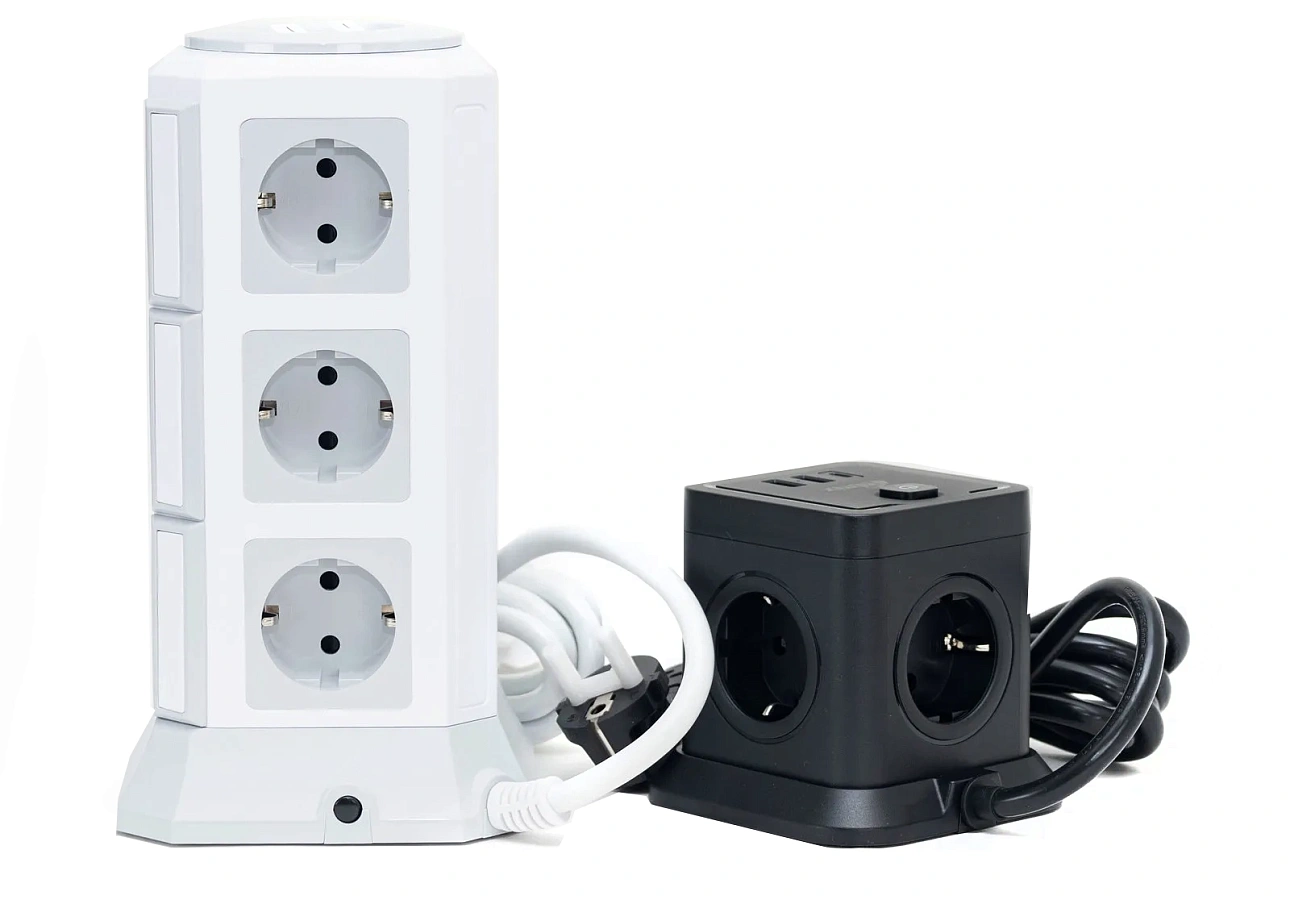

Старшая модель на 12 розеток имеет форму восьмигранной «башни» с таким же трапециевидным основанием. Младшая модель четырехгранная, «куб» с закругленными углами.

Основание широкое и устойчивое. На широких гранях располагаются розетки, по три на каждой грани, ориентированы для подключения вилок вертикально. В случае Г-образных вилок провода будут выходить вбок.

У младшей модели две розетки ориентированы также вертикально, а две горизонтально.

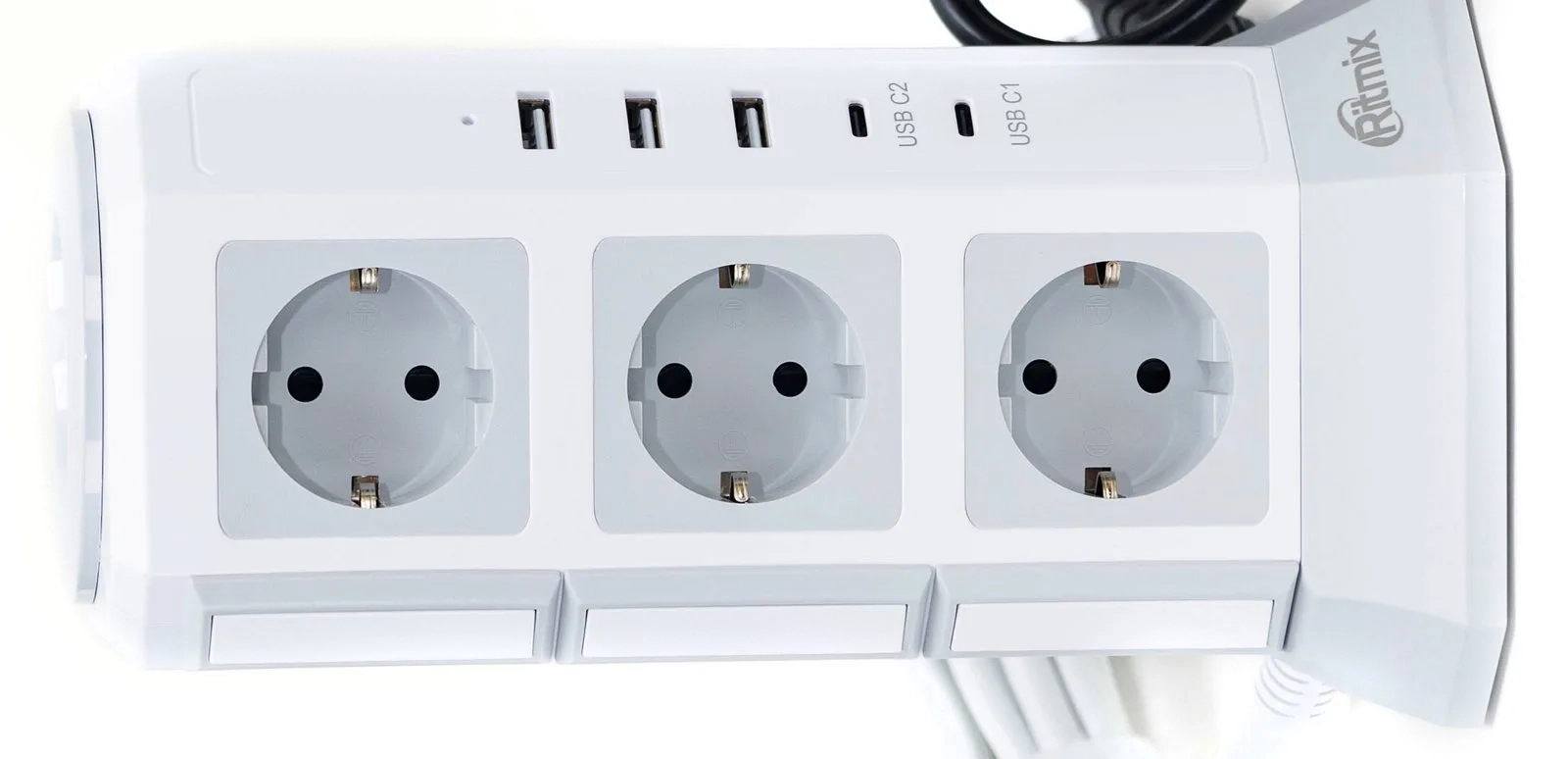

У старшей модели на отдельной грани с лицевой стороны вертикально размещены USB-порты: сверху три Type-A, ниже два Type-C – один обычный, второй скоростной. Над портами находится зеленый индикатор подключения питания.

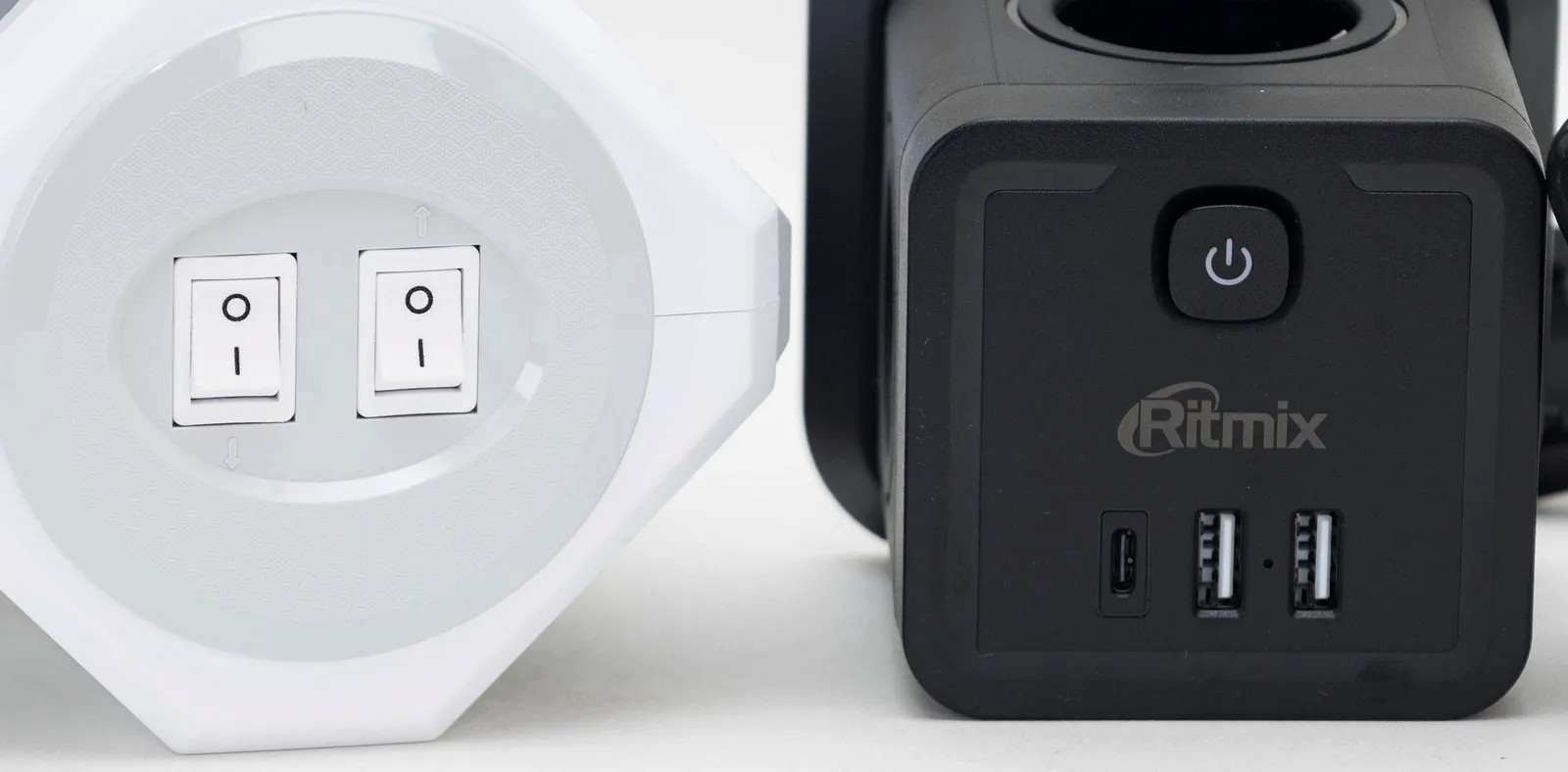

У младшей модели USB-порты находятся на верхней поверхности: два Type-A и один Type-C. Там же сверху одна кнопка включения с индикатором питания.

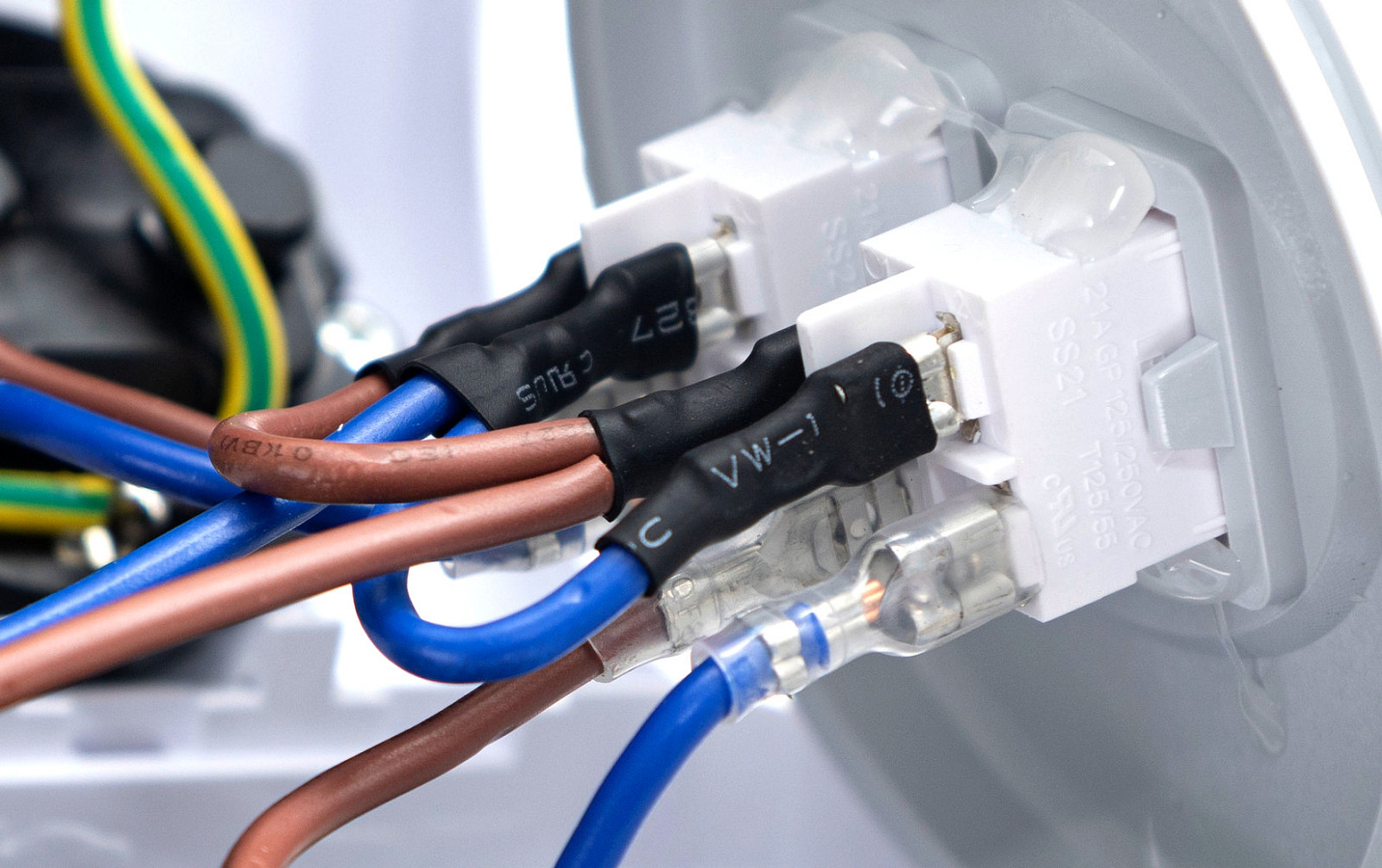

Сверху у старшей модели две кнопки включения – стрелками указано, какую сторону розеток они включают/отключают.

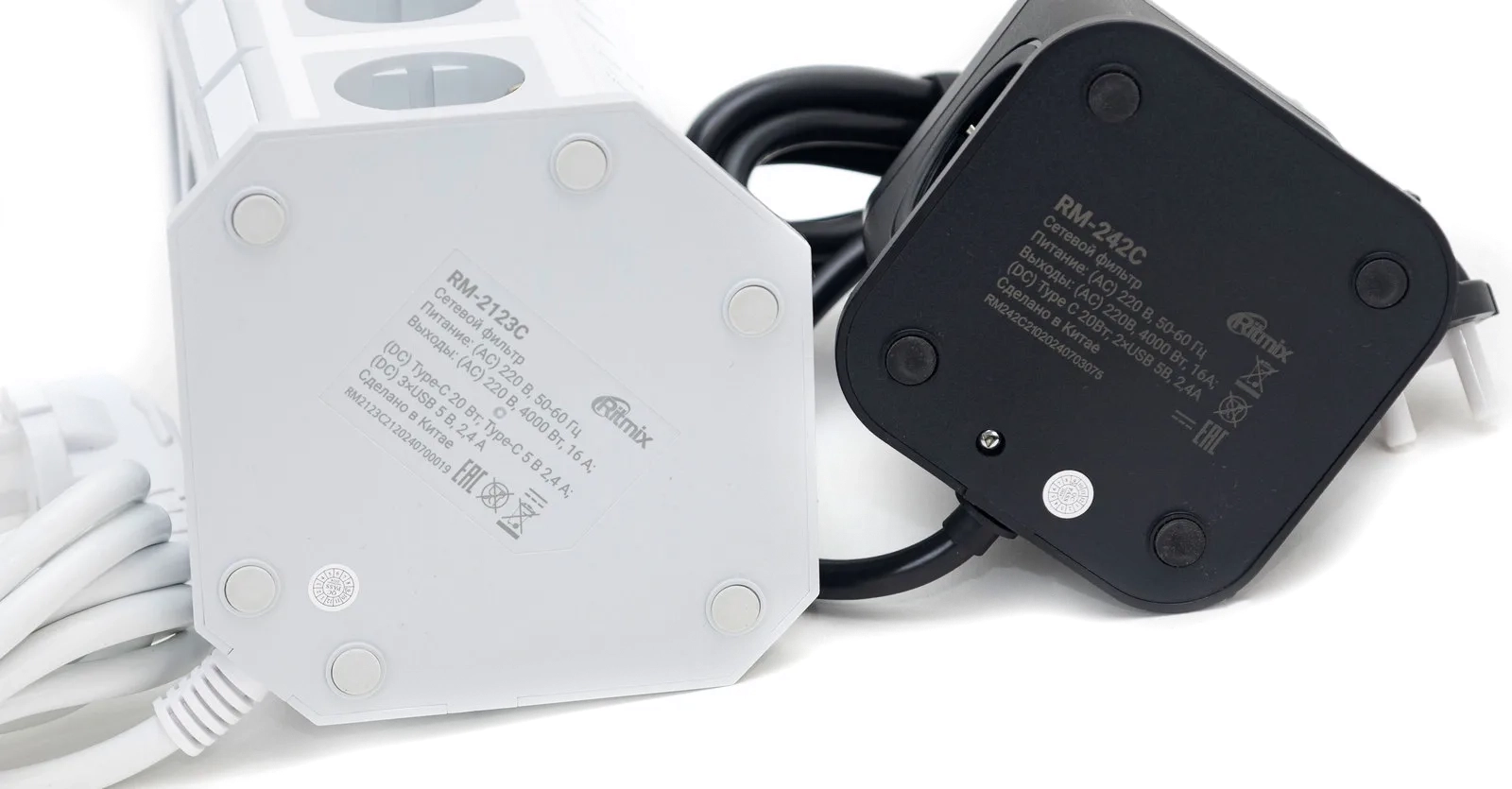

Снизу фильтров находятся прорезиненные ножки, под ними скрываются винты крепления. На наклейках указаны модели и нагрузочные характеристики.

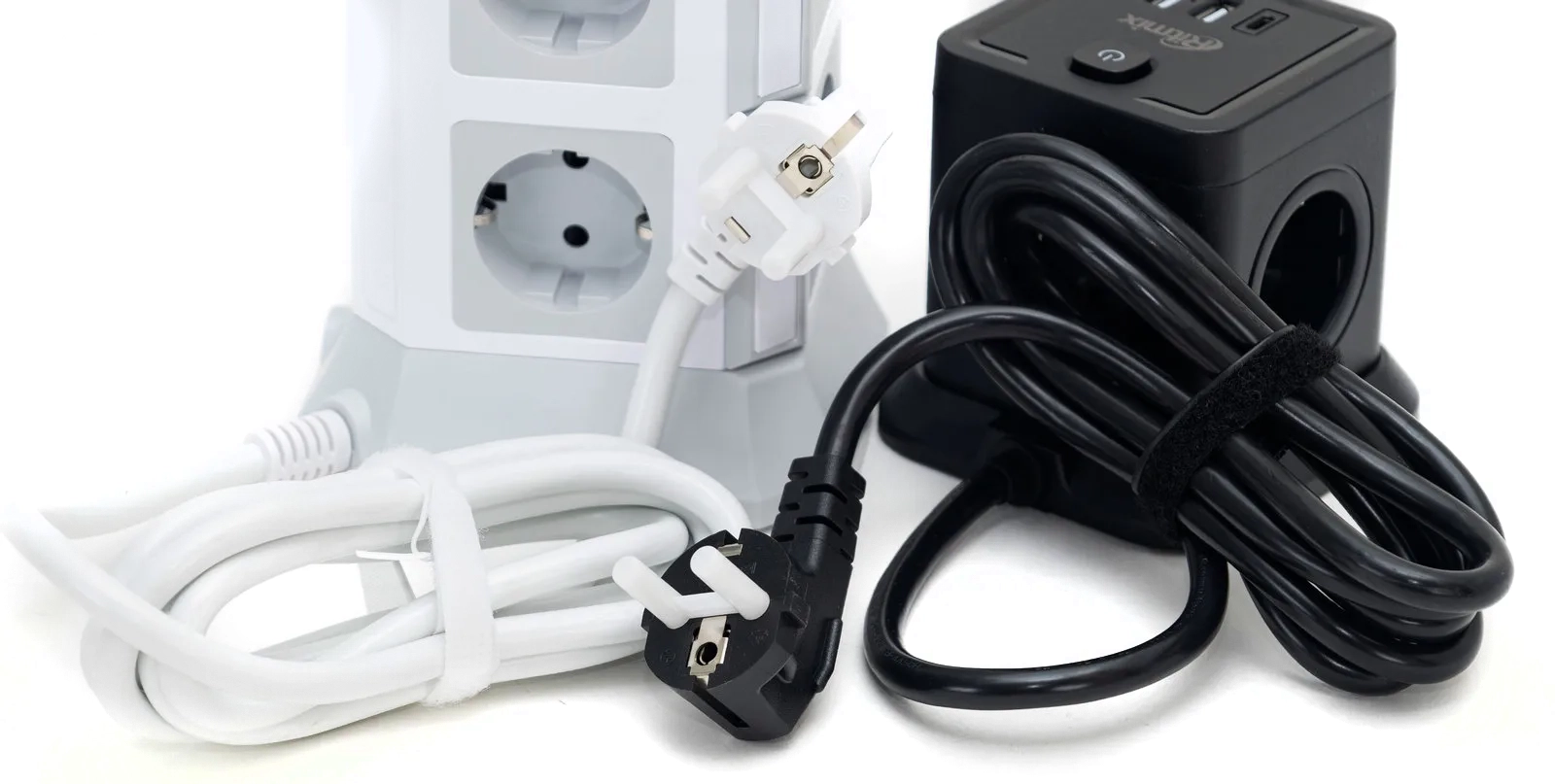

Кабель питания длиной 2 метра крепится к корпусу через защитную вставку. Оплетка кабеля в меру жесткая, укладывается хорошо. Вилки с Г-образным выходом кабеля. Для сборки в пучок имеется стяжка на липучке.

Разборка

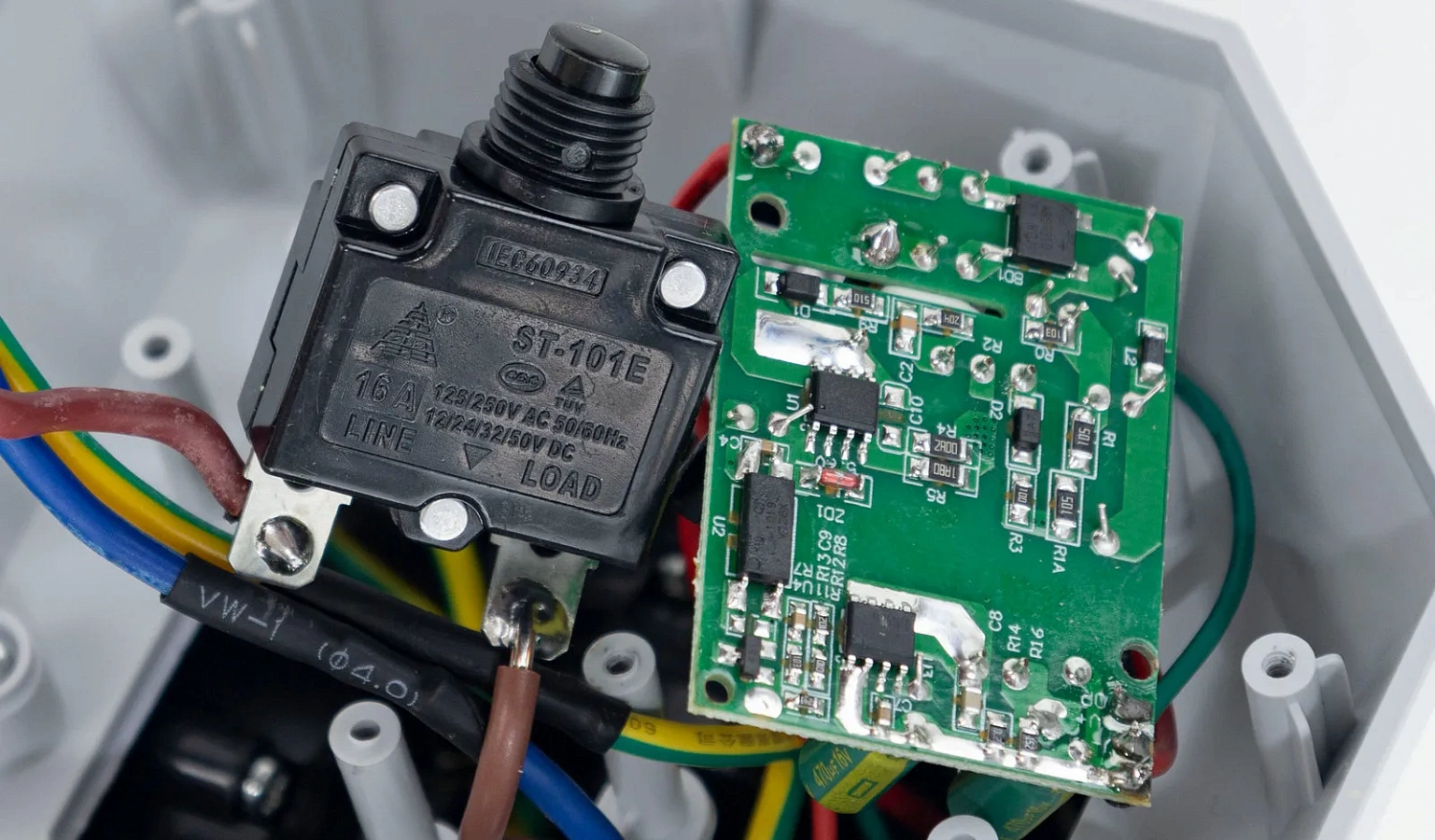

В модели RM-2123C снизу установлен автоматический предохранитель ST-101E на 16А, 250 В. Подключен на коричневый провод.

Кнопка, активирующая предохранитель после аварийного отключения, находится слева от кабеля питания рядом с основанием.

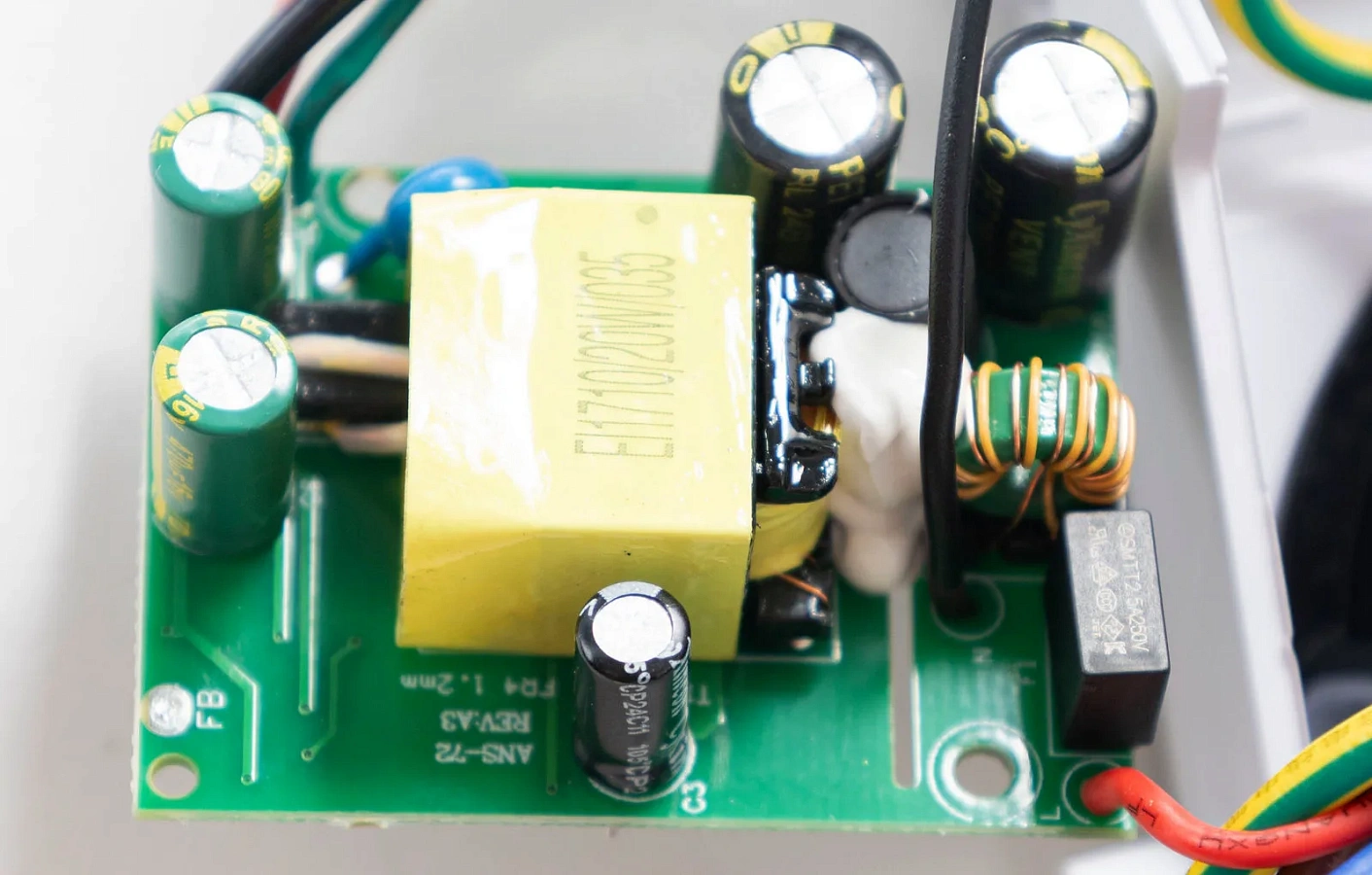

На плате собран AC-DC преобразователь для USB-портов.

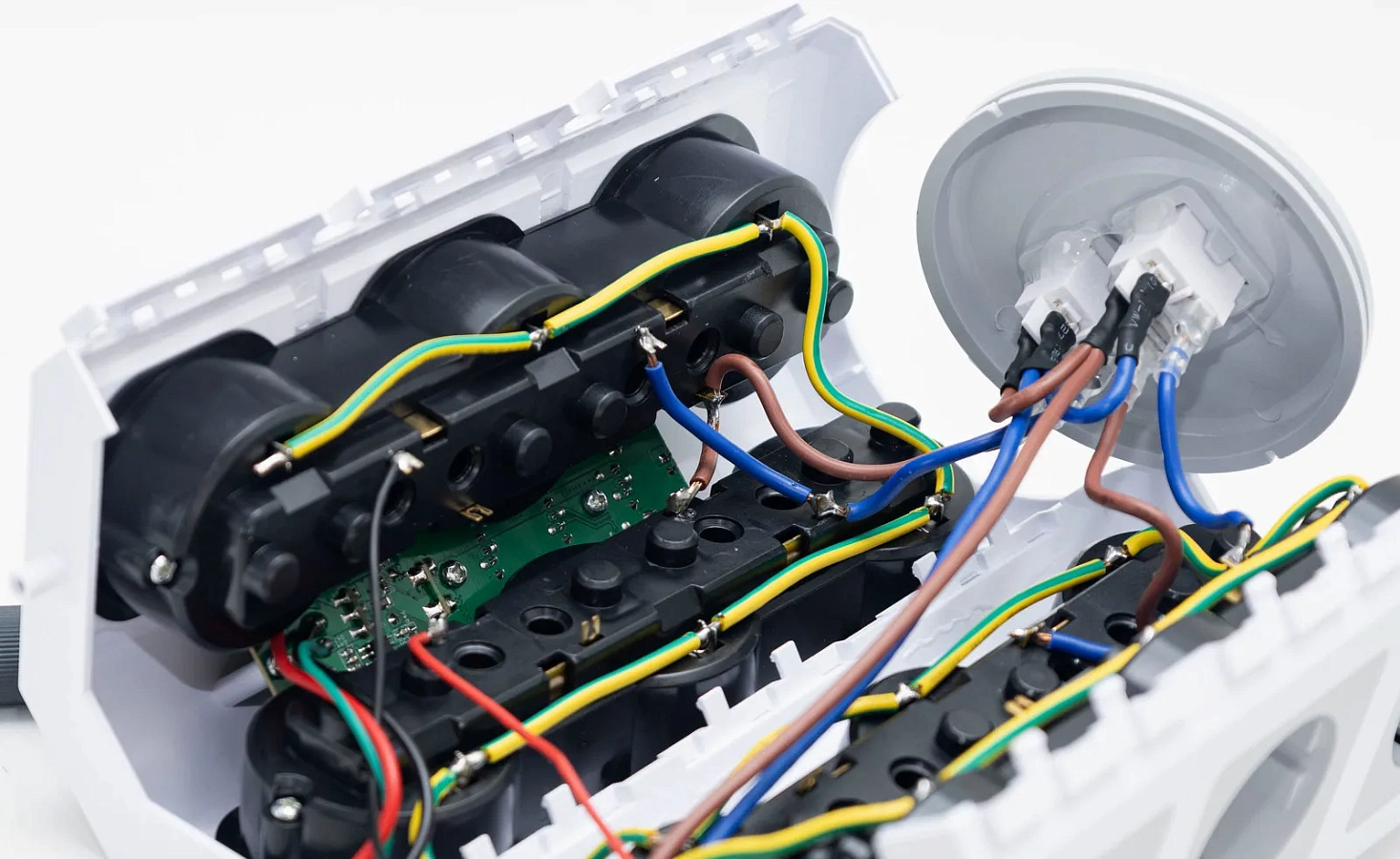

Розетки собраны в общих корпусах по три штуки, такая конструкция более надежна. Провода на припое, существует более надежный вариант на точечной сварке.

Половинки корпуса закрепляются на специальные рамки по торцам корпуса.

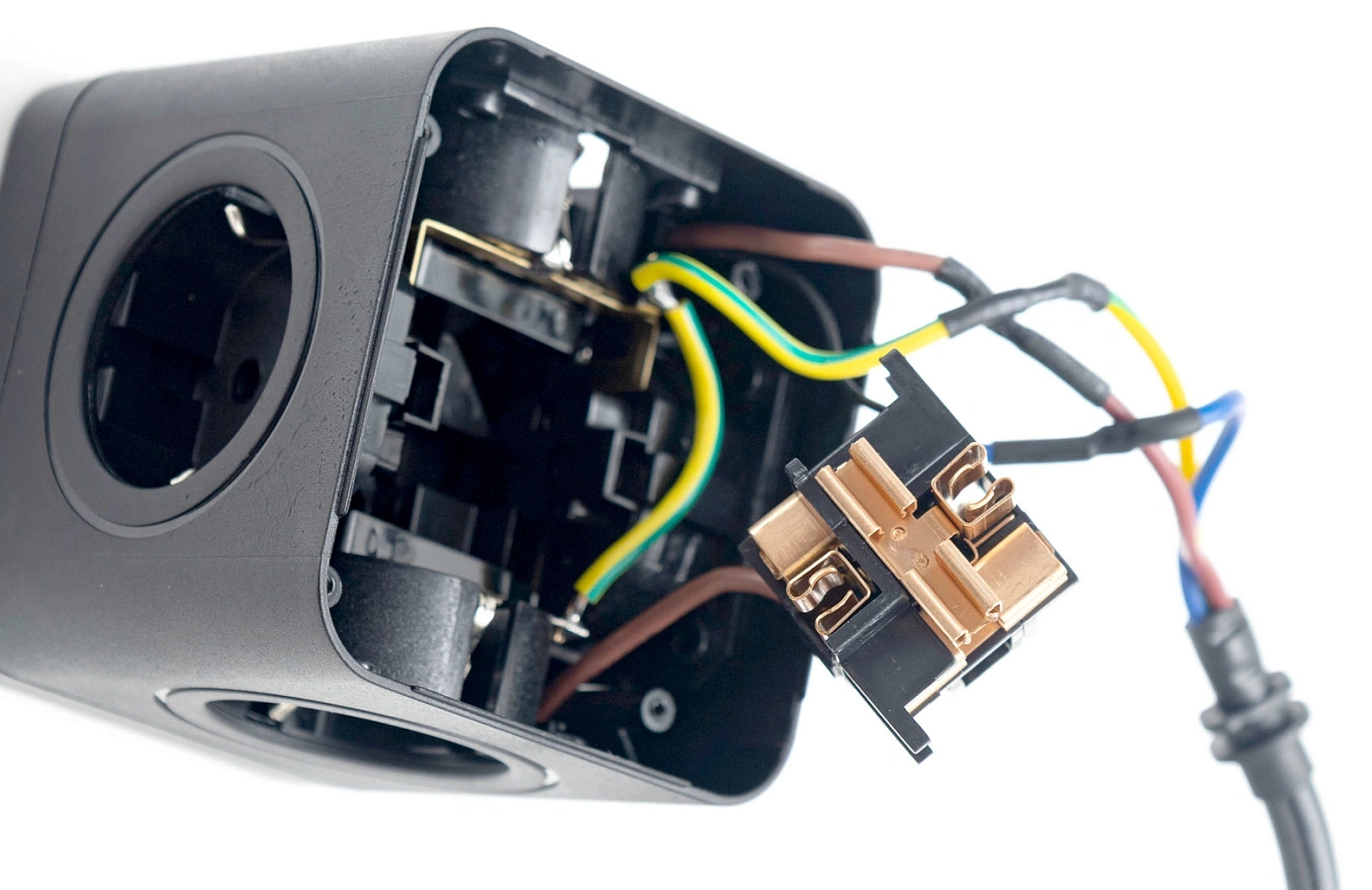

Модель RM-242C сконструирована попроще. Автоматического предохранителя нет. Добраться до платы AC-DC преобразователя мы не смогли – он находится в верхней части, корпус на защелках, снять без повреждения пластика и сохранения внешнего вида не получится.

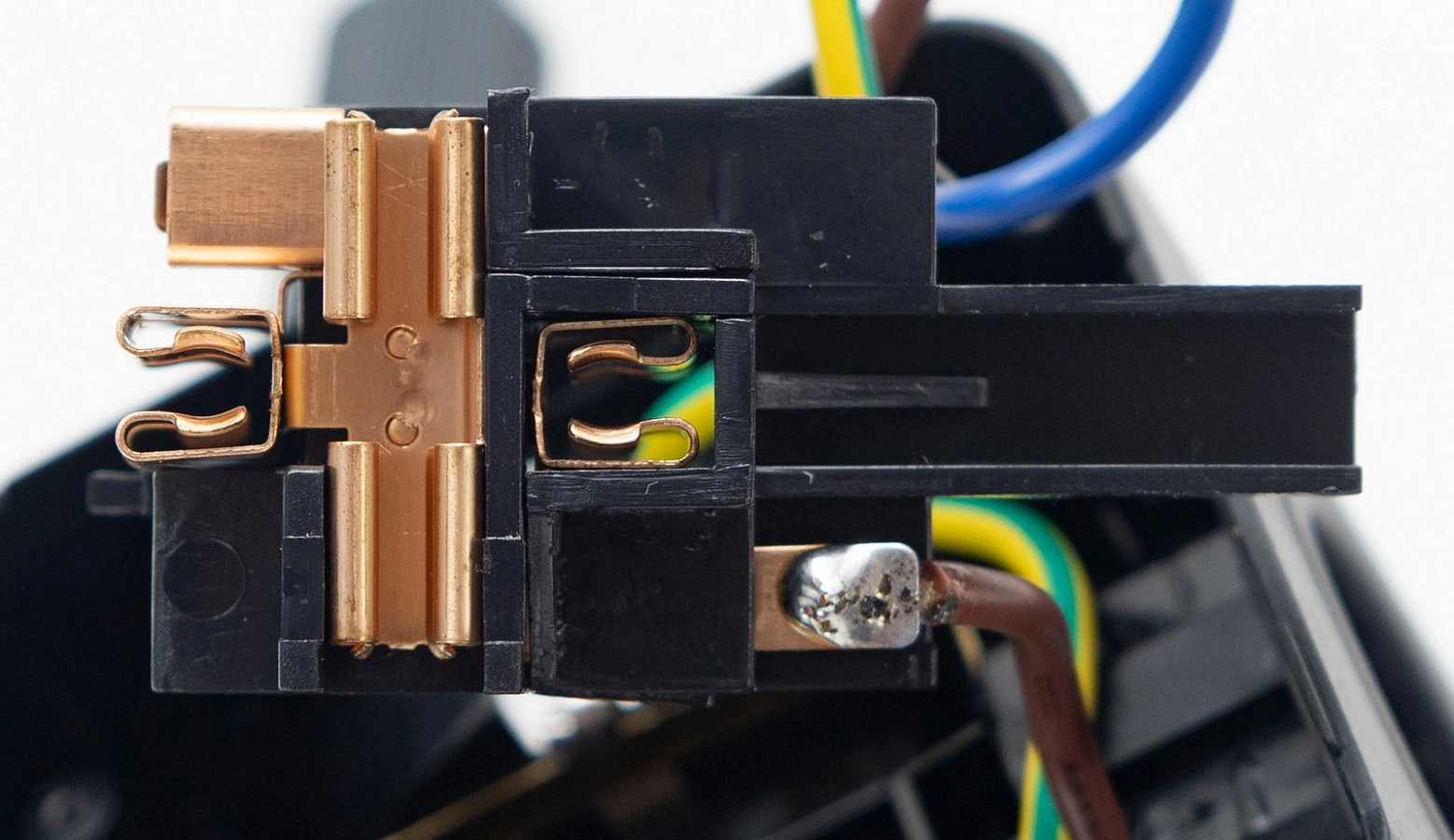

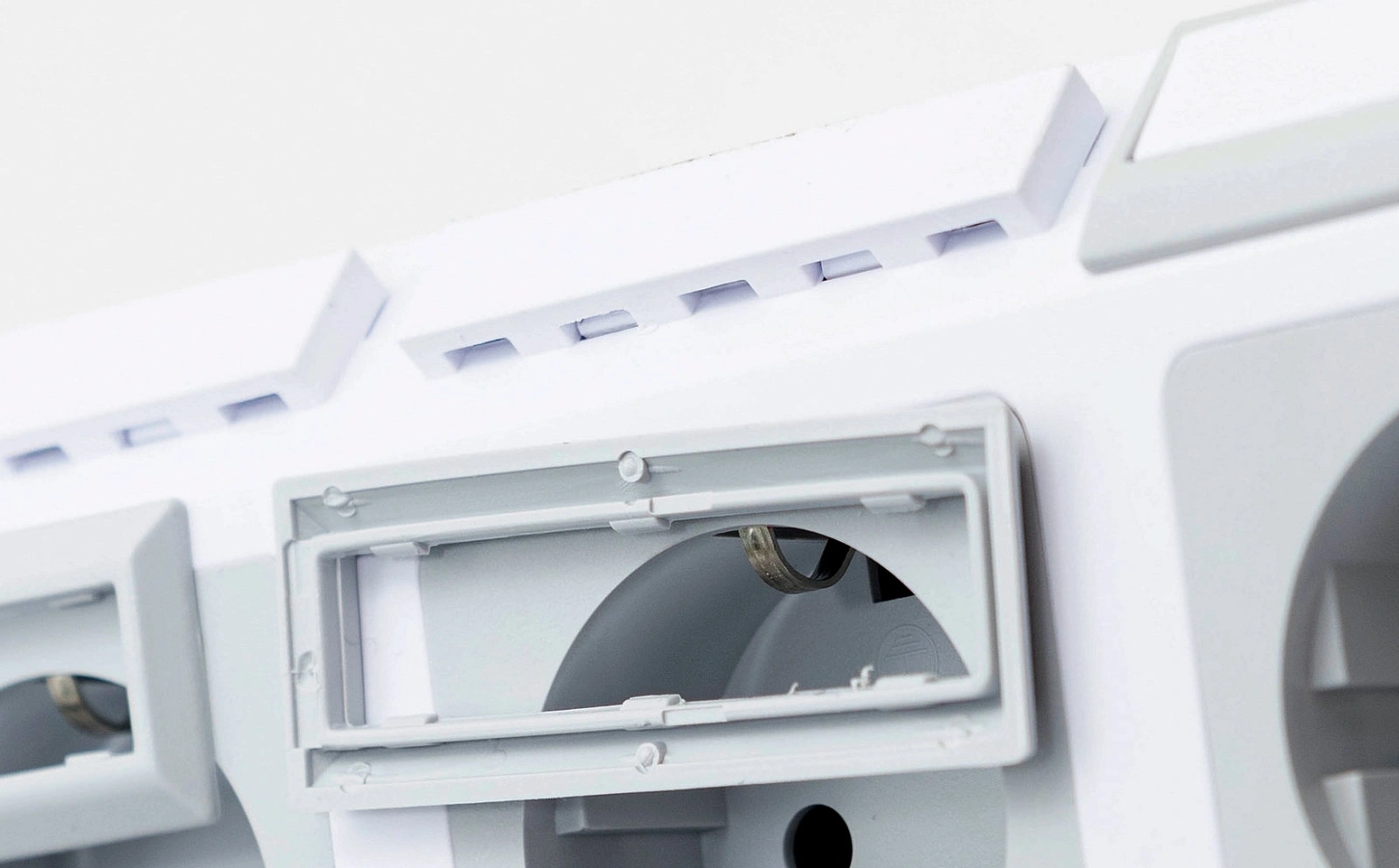

Пластиковые корпуса розеток вставлены отдельно, между ними устанавливается общая конструкция с контактами.

Как мы видим на фото, элементы фильтра высокочастотных помех отсутствуют. Но они не особо востребованы для бытовых приборов, в большинство современной техники фильтры уже встроены.

Тестирование

Больше всего вопросов у пользователей должно возникнуть к заявленной мощности в 4000 Вт - это достаточно большая цифра для бытового удлинителя. Не каждая розетка в типовых домах старой постройки может выдержать такую мощность: возможен нагрев контактов, проводных соединений, самих вилок и розеток, срабатывание автоматических предохранителей на входном электрощитке.

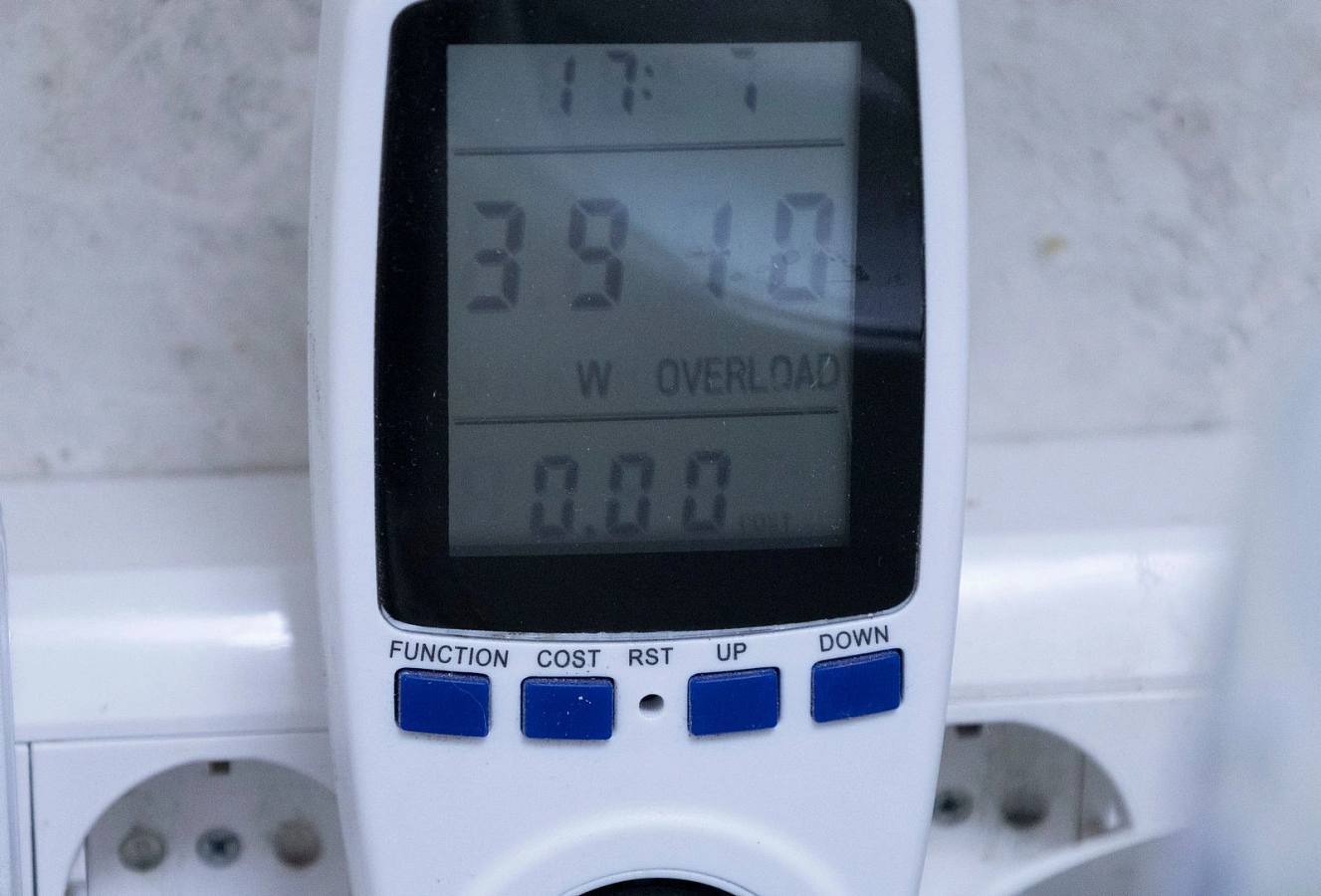

Для тестирования сетевой фильтр RM-2123C был подключен к розетке через ваттметр Intertek Cat 2. К фильтру подключен чайник на 1500 Вт, микроволновка 1000 Вт и утюг на 1500 Вт, общее энергопотребление составило 3900 Вт с колебаниями в большую сторону. Время под нагрузкой до нагрева утюга и до закипания чайника.

Во время тестирования автоматический предохранитель на 16А, установленный в сетевом фильтре, не сработал, успешно справившись с нагрузкой. Розетка, к которой подключен фильтр, вилка самого фильтра оставались холодными. Нагрева вилок или кабелей подключенных приборов и контактов в самом фильтре не зафиксировано.

Младшая модель RM-242C так же успешно прошла идентичное испытание.

Но это кратковременные нагрузки, длительная эксплуатация в таком режиме, например, при подключении электрообогревателей суммарной мощностью до 4000 Вт, все же будет рискованна.

Но все же надо отдать должное: рассмотренные модели Ritmix RM смогли нас удивить, выдержав такую нагрузку. Большинство обычных бытовых сетевых фильтров уходят в защиту уже при превышении нагрузки в 3000 Вт.

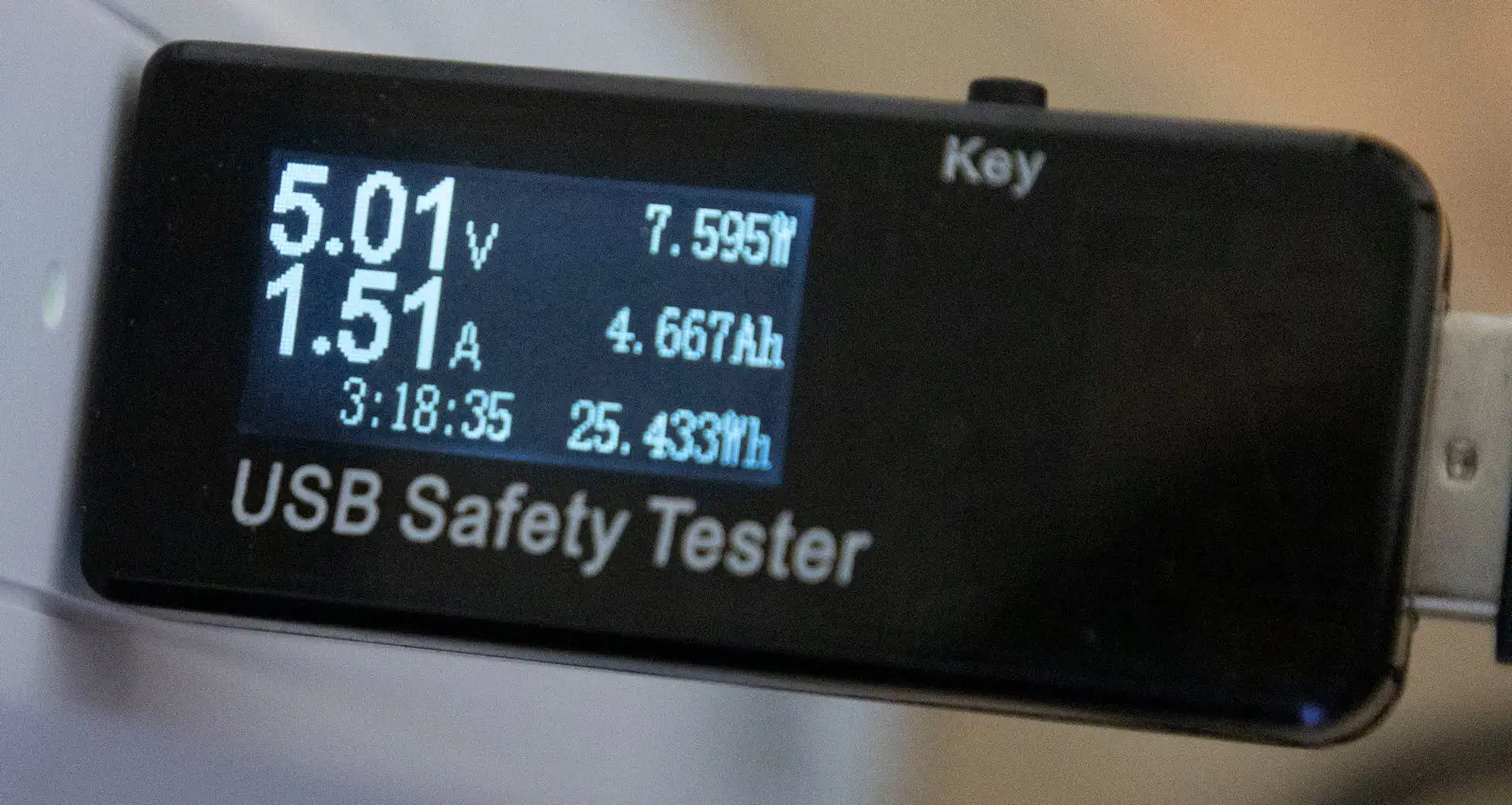

На модели RM-2123C USB-порты типа А работают с напряжением 5 В, 1,5 А на одном гнезде, при подключении двух или трех девайсов нагрузка пропорционально уменьшается, суммарно немного более 2 А на все три гнезда.

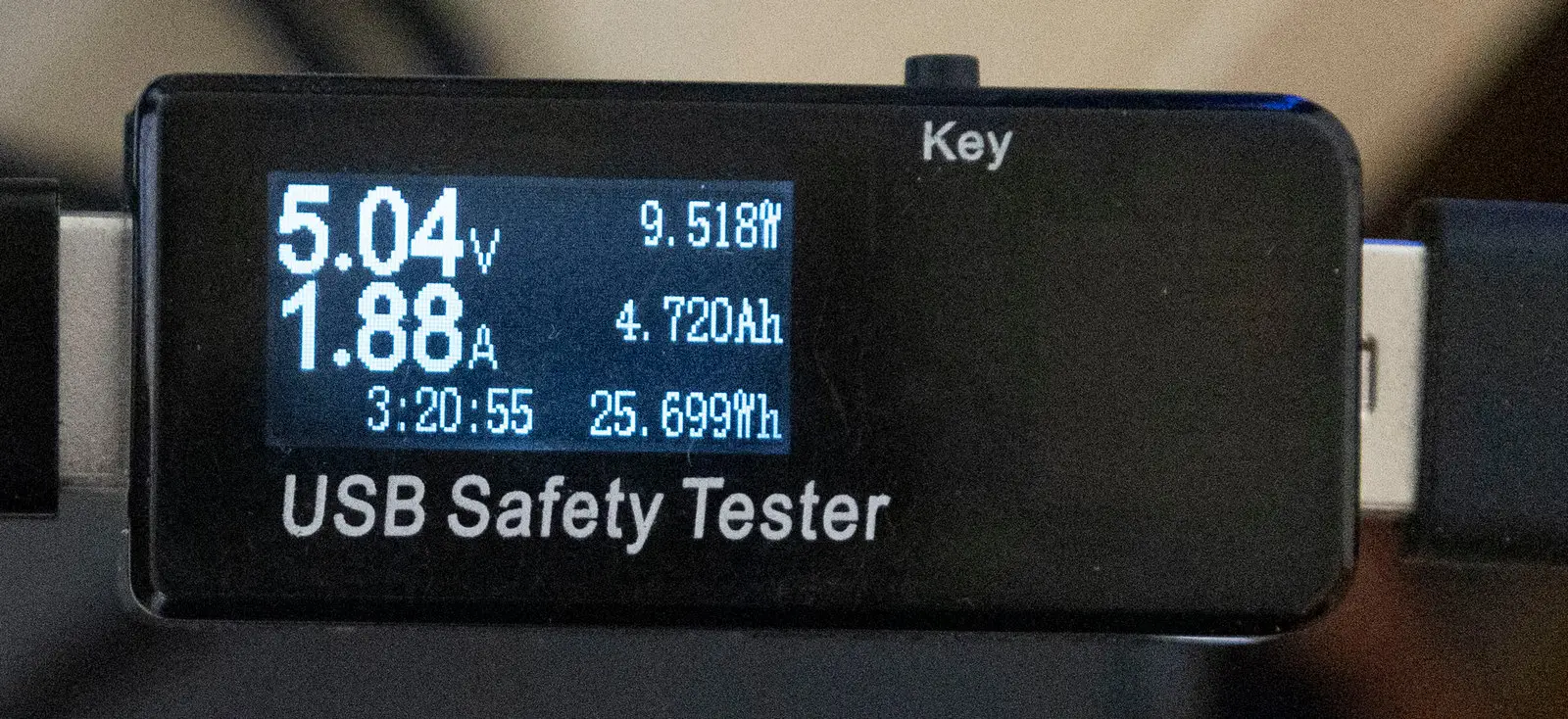

Порт USB C2 выдает 5 В мощностью до 2 А, (в наших тестах 1,9 А).

Порт USB C1 может работать в трех режимах в зависимости от подключенного девайса: 5 В/3 А, 9 В/2,22 А, 12 В/1,67 А.

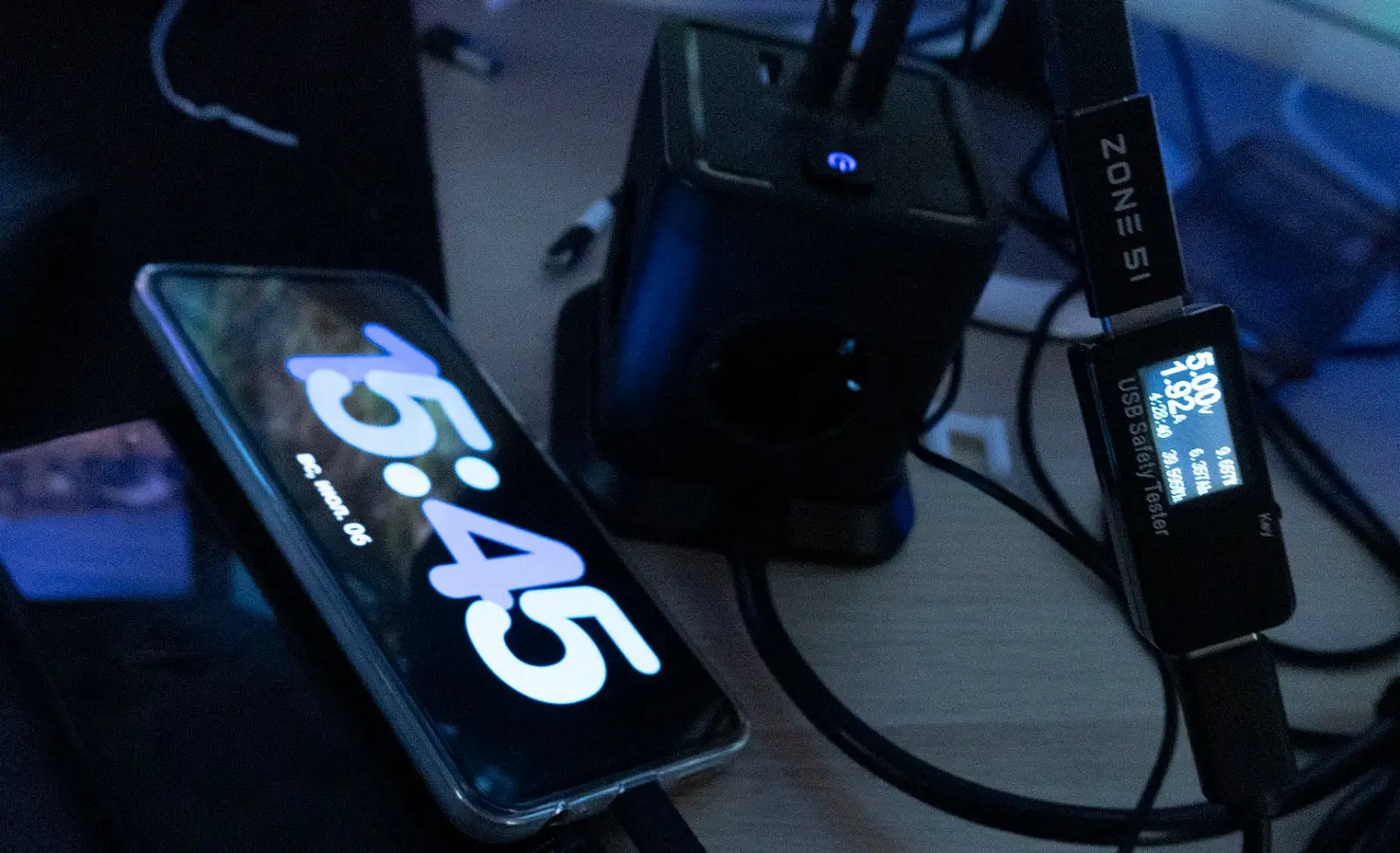

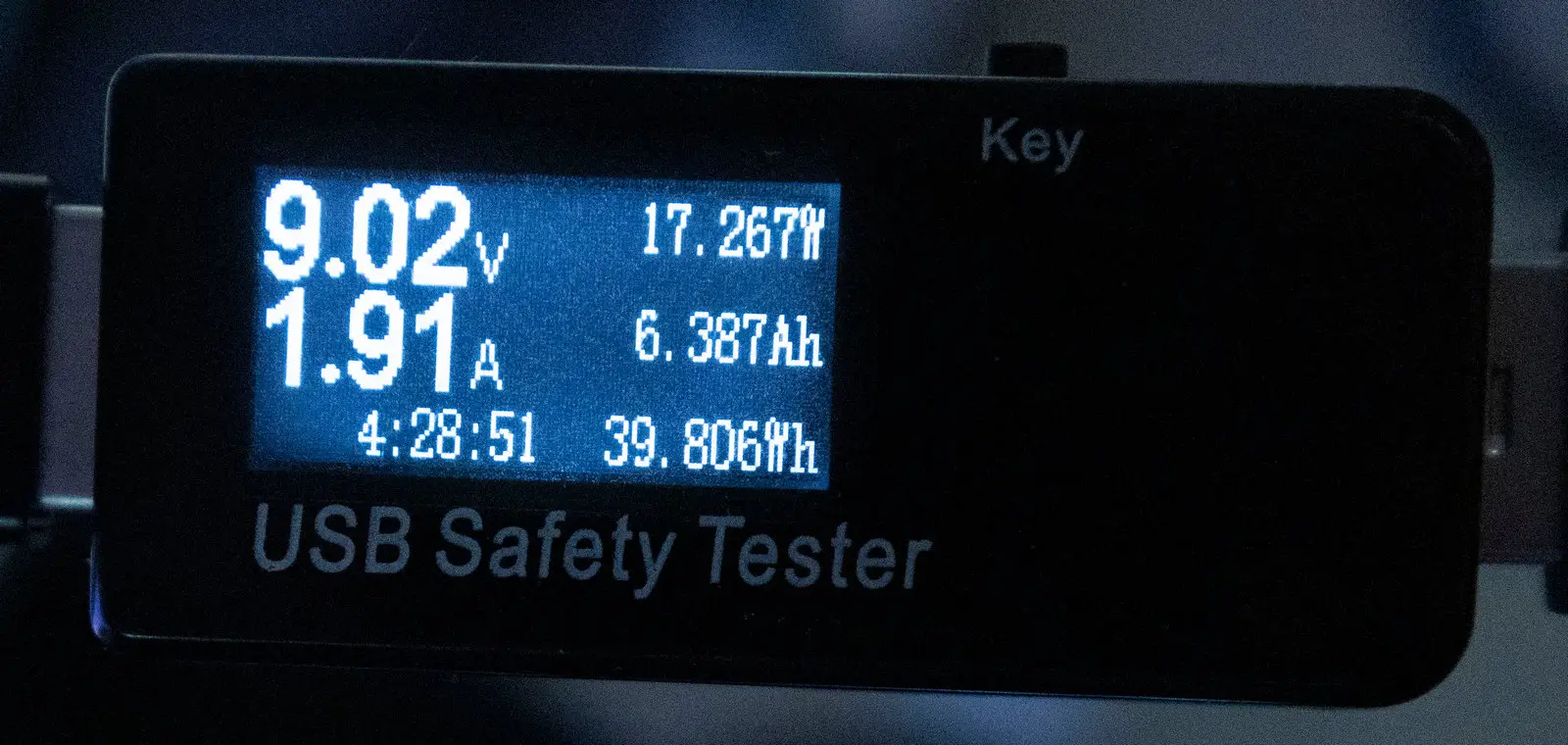

В наших тестах при зарядке смартфона порт выдавал 9 В, до 2 А.

Модель RM-242C немного отличается по работе USB-портов.

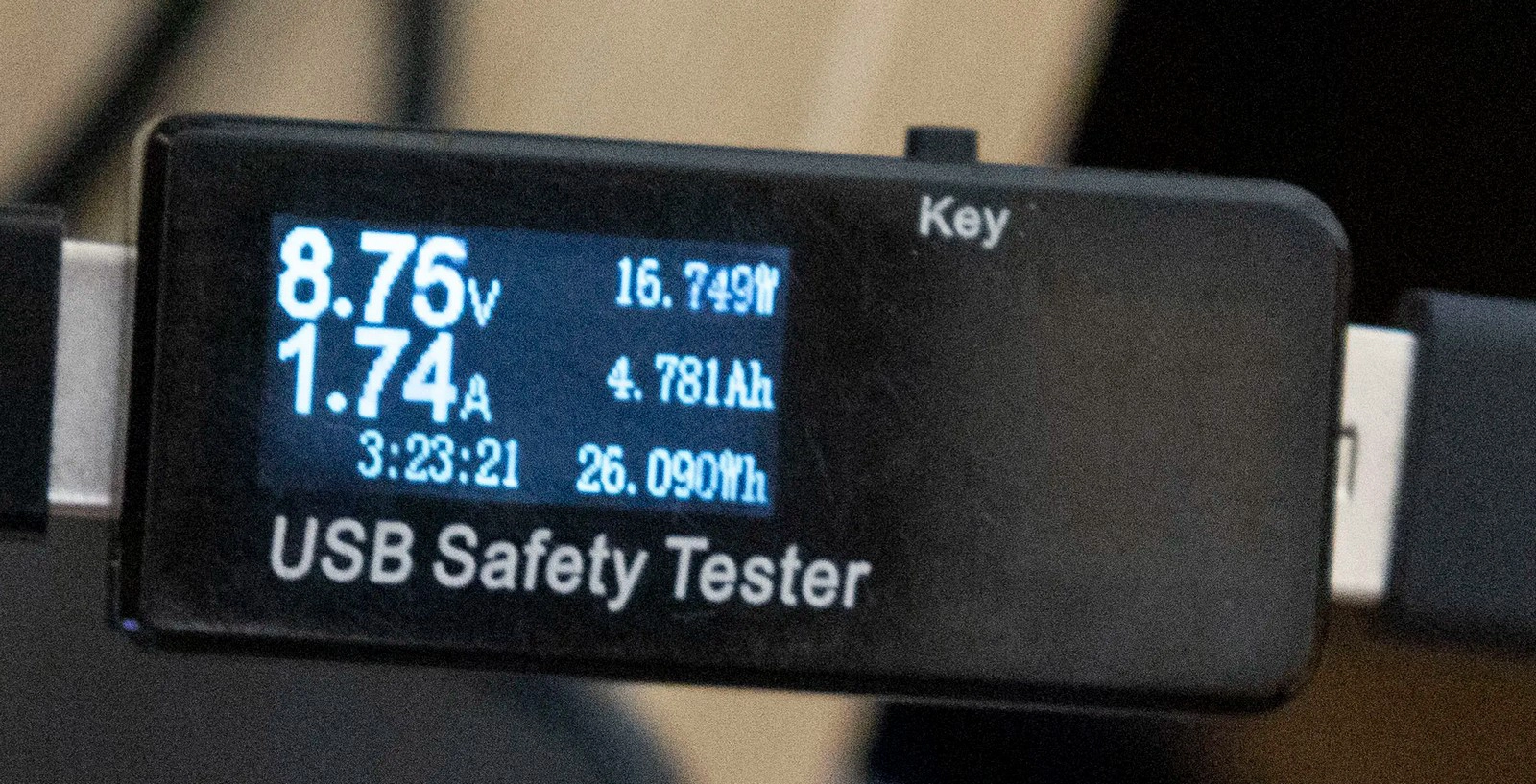

Порт Type-C здесь один и с него были получены такие же значения, как с порта USB C1 на старшей модели.

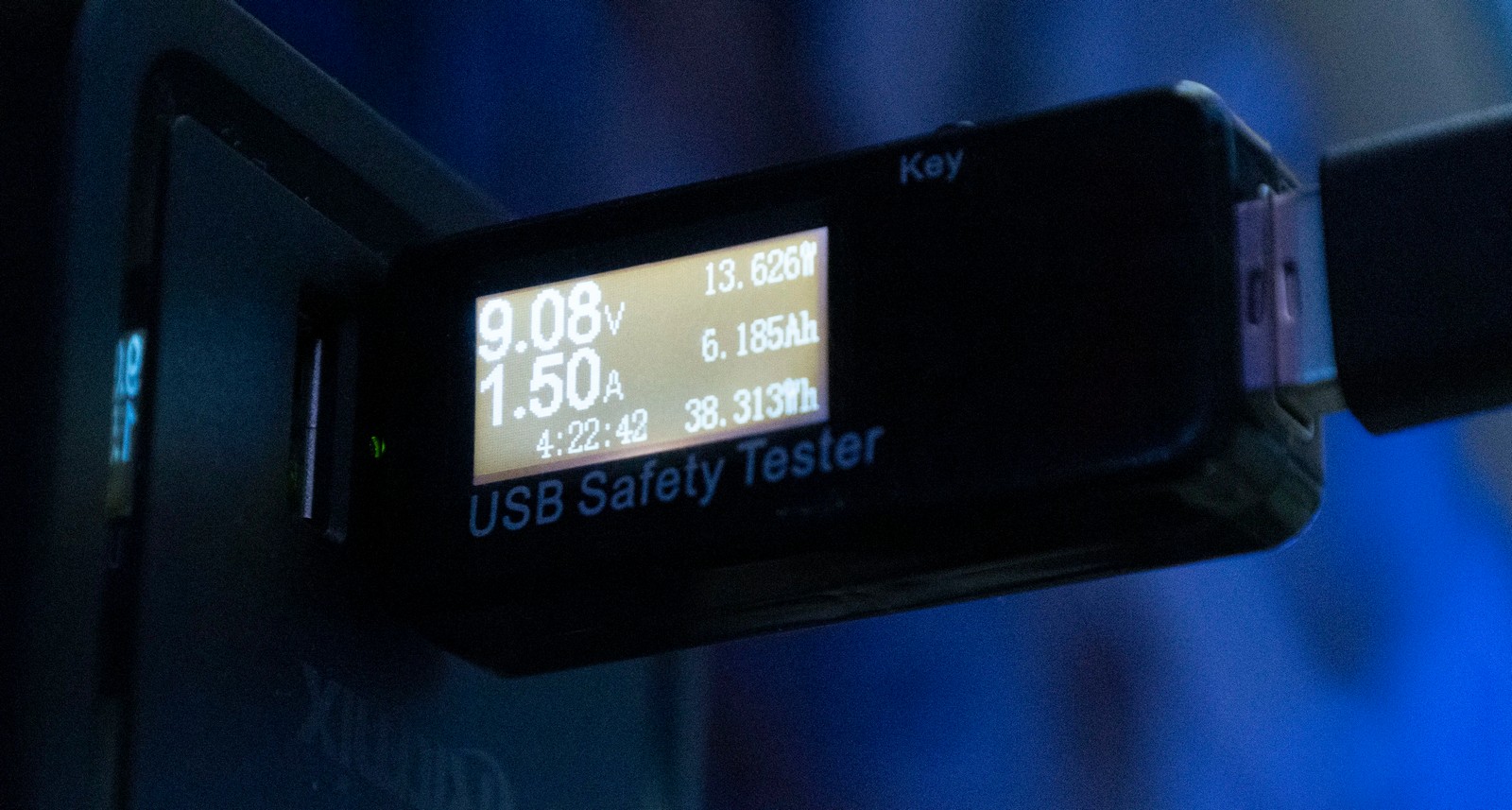

Порт USB-A, ближайший к порту Type-C, так же является скоростным. При зарядке девайсов он демонстрировал значения 9 В, 2 А.

Второй порт Type-A работал как обычный порт – 5 В, 1,5 А. Нагрузка между этими двумя портами при подключении двух девайсов достигала суммарно до 3,5 А.

Заключение

Сетевые фильтры Ritmix RM-2123C и RM-242C являются отличным девайсом для домашнего или офисного использования. Современное решение с поддержкой не только обычных розеток, но и портов USB, в том числе и скоростных.

Оригинальный дизайн «башня» и «куб» позволяет экономить место на столе и уменьшить размер самого фильтра: традиционный горизонтальный фильтр на 12 розеток получился бы очень длинным, даже если розетки размещать не в один, а в два ряда по шесть штук.

Башенная конструкция особо не влияет на устойчивость самого девайса, хотя на практике подключать и отключать вилки не совсем удобно, но это делается нечасто.

Сборка качественная и надежная, провода, кабель и контакты внутри розеток без экономии на металле за счет его толщины.

В наших тестовых испытаниях сетевые фильтры успешно выдерживают кратковременную нагрузку до 4000 Вт, хотя мы изначально скептически в этом сомневались.

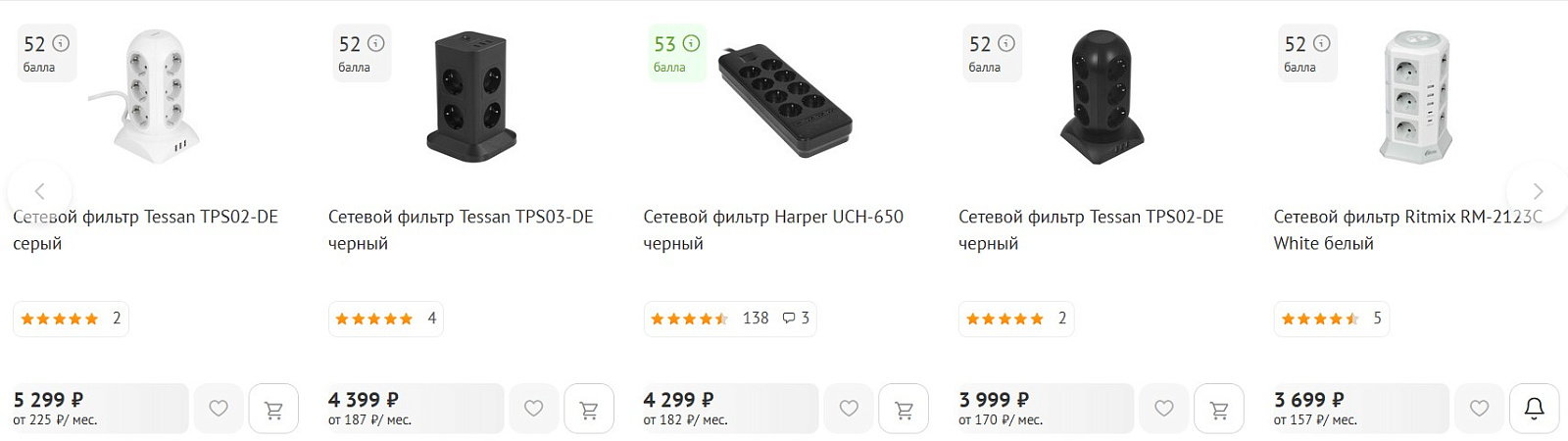

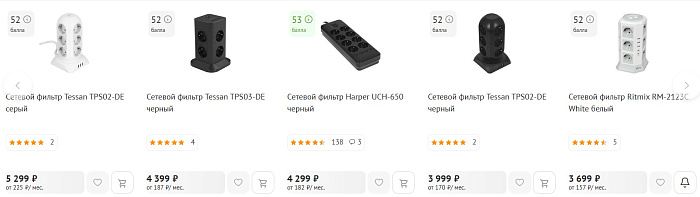

Стоимость может показаться завышенной, но если сравнивать с фильтрами с такими же характеристиками, то цена вполне приемлемая, остальные варианты стоят еще дороже.

Немного удивило отсутствие привычных фильтров высокочастотных помех внутри (но скорее всего в современных решениях надобности в них нет - это только сделает дороже конструкцию и снизит надежность), а также отсутствие в младшей модели автоматического предохранителя, но, возможно, он встроен в кнопку включения (разобрать его нам не удалось).

Плюсы Ritmix RM-2123C:

Минусы Ritmix RM-2123C:

Плюсы Ritmix RM-242C:

Минусы Ritmix RM-242C:
