Обзор и тестирование блока питания 1STPLAYER SFX 850W GOLD

В линейки блоков питания SFX от компании 1STPLAYER пополнение: модель на 850 Вт с сертификатом 80 PLUS Gold. Ранее в этой линейке были блоки мощностью 650 и 750 Вт, последний с сертификатом 80 PLUS Platinum.

Новая модель обзавелась поддержкой ATX 3.1 и PCI-E Gen 5.1, а также коннектором 12v-2x6.

Технические характеристики

Нагрузочные характеристики

Внешний вид и комплект поставки

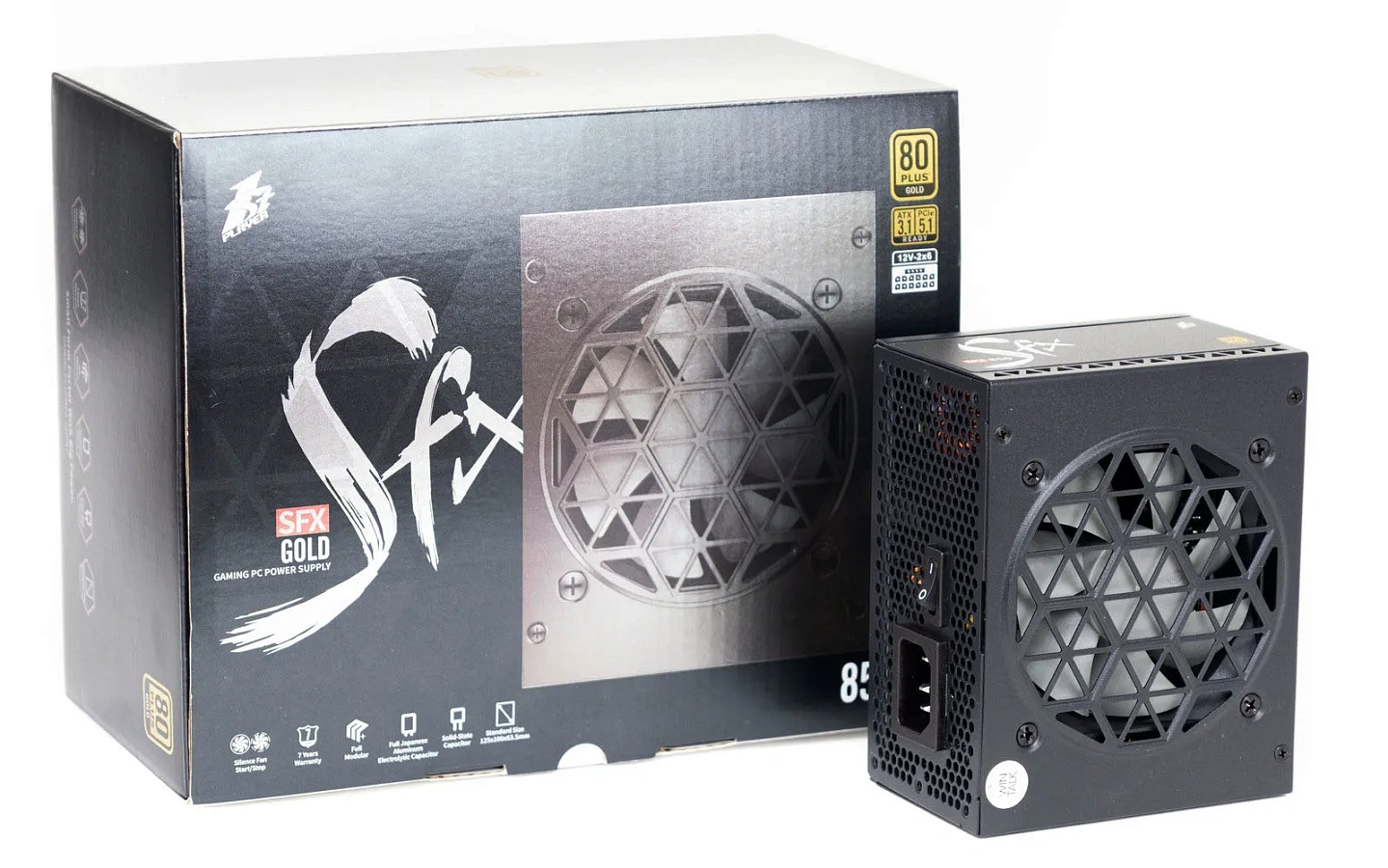

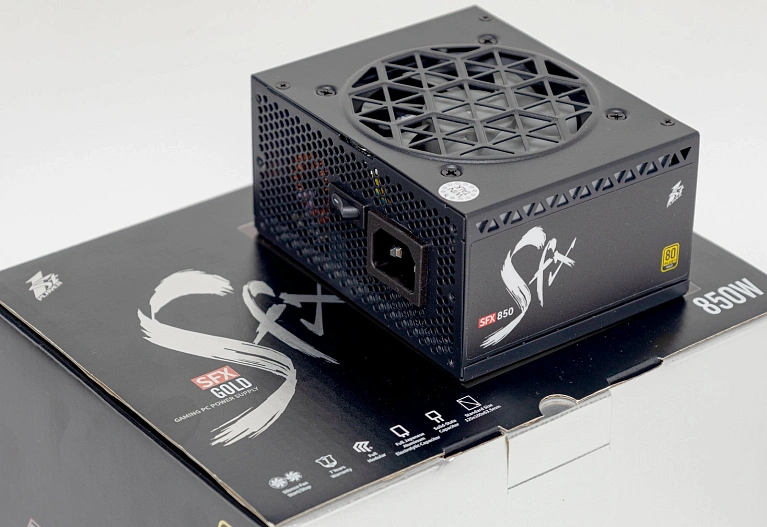

Картонная коробка с глянцевым оформлением на черном и серебристом фоне.

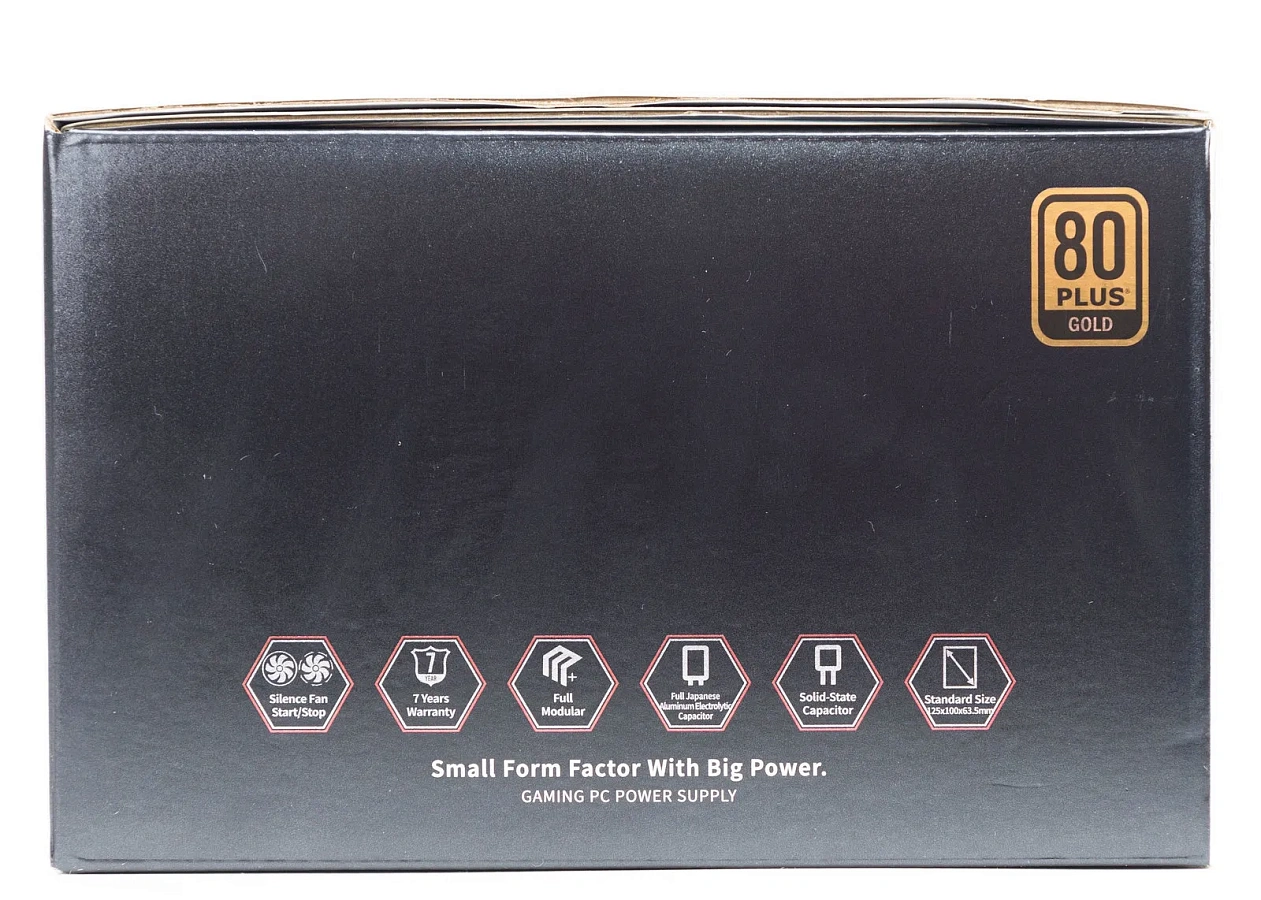

С лицевой стороны изображение БП и пиктограммы основных характеристик, они же дублируются на боковой грани. На втором боку информация о производителе и наклейка с серийным номером и указанием модели.

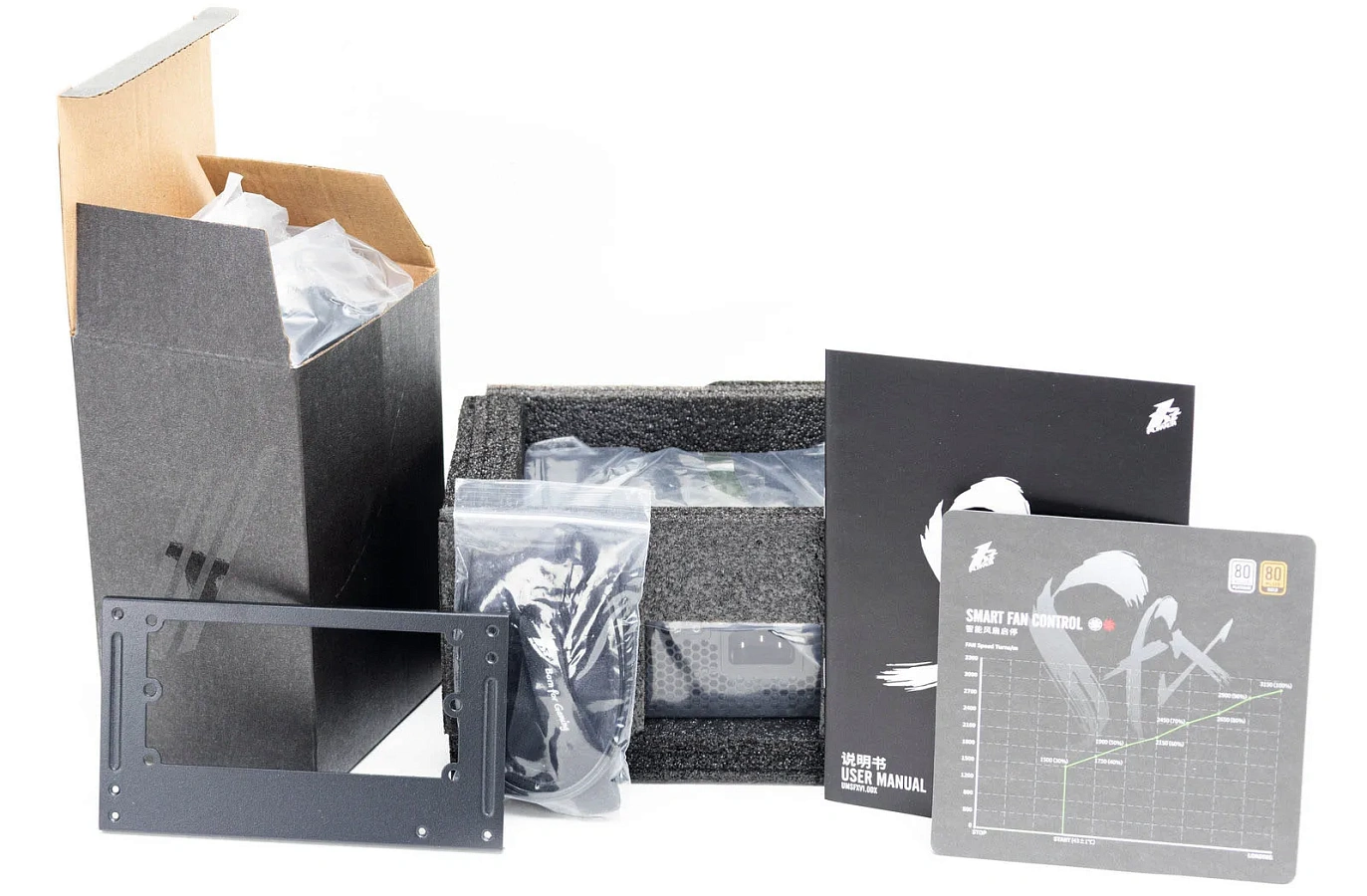

В коробке блок зафиксирован демпферами из вспененного полиуретана. В отдельной коробочке модульные кабели. В комплекте винты крепления, рамка под АТХ формат, набор стяжек на липучках и пластиковых хомутков.

Кабели и коннекторы

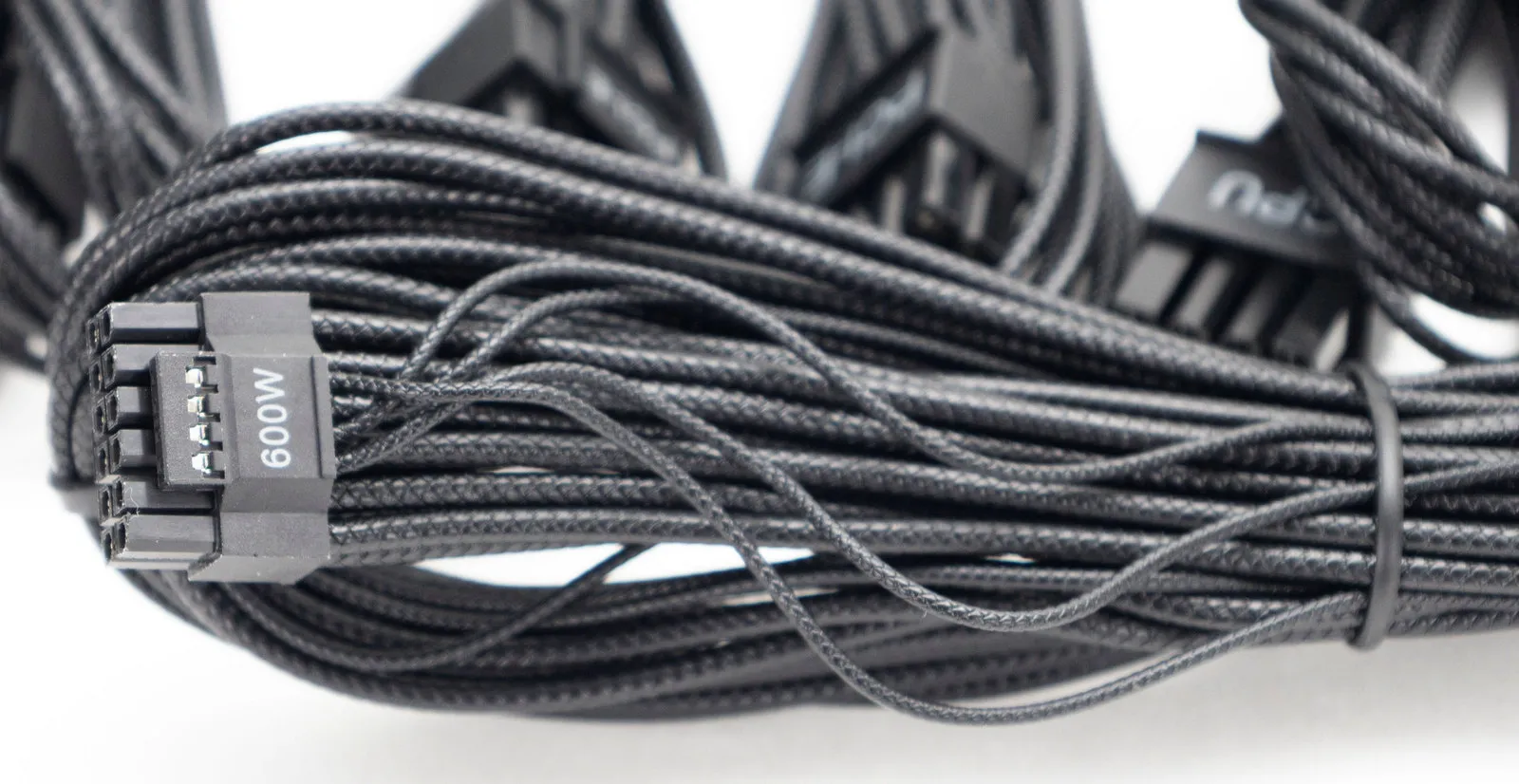

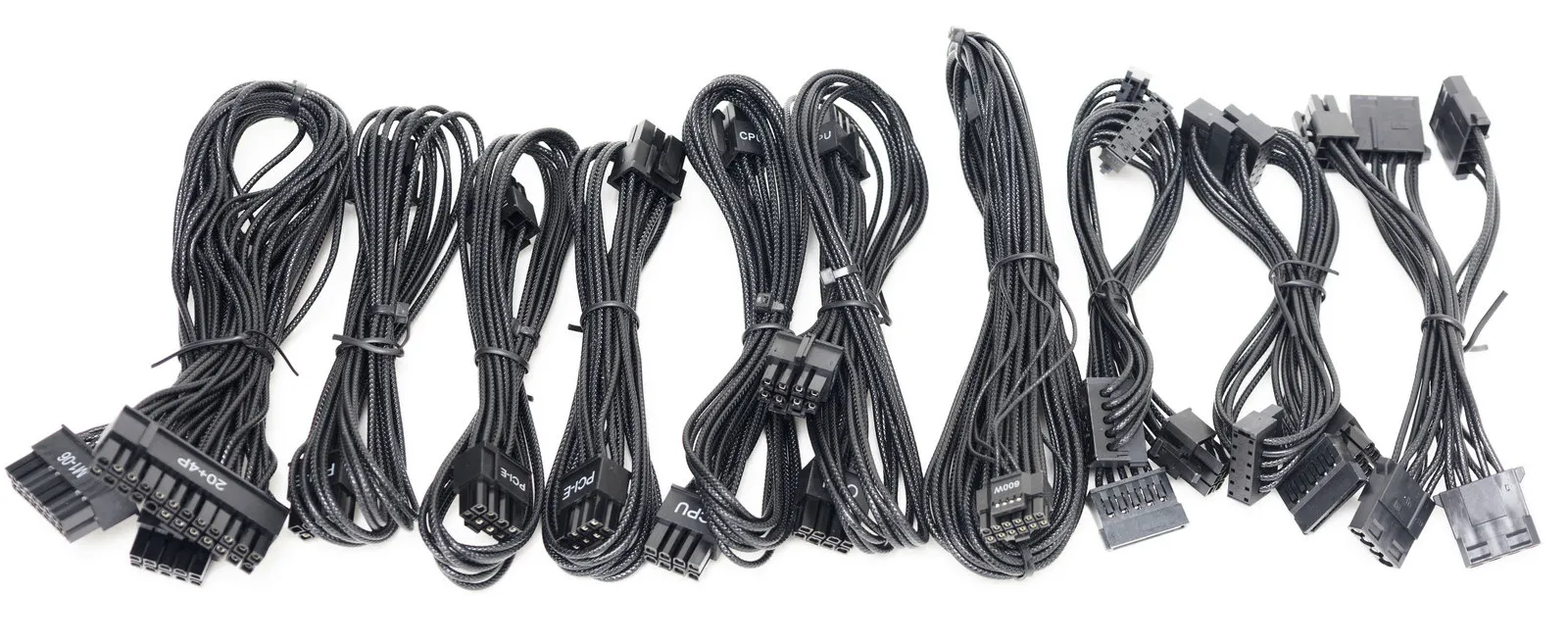

Все кабели в виде жгутов из проводов в индивидуальной оплетке с текстурой под ткань. Пучки проводов перехвачены на стяжки. Калибр проводов 18AWG, кабель с коннектором 12v-2x6, провода калибром 16AWG.

Внешний вид

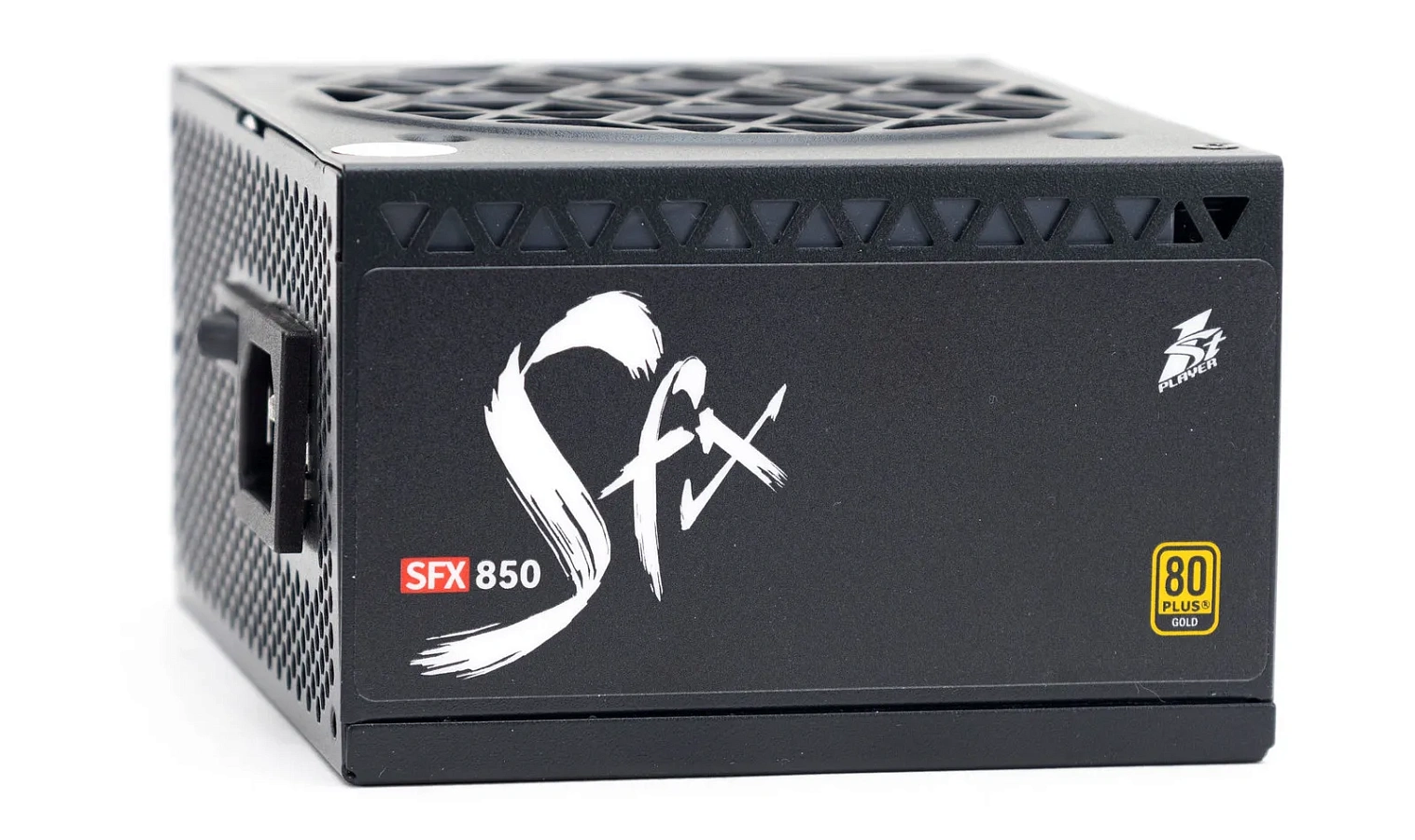

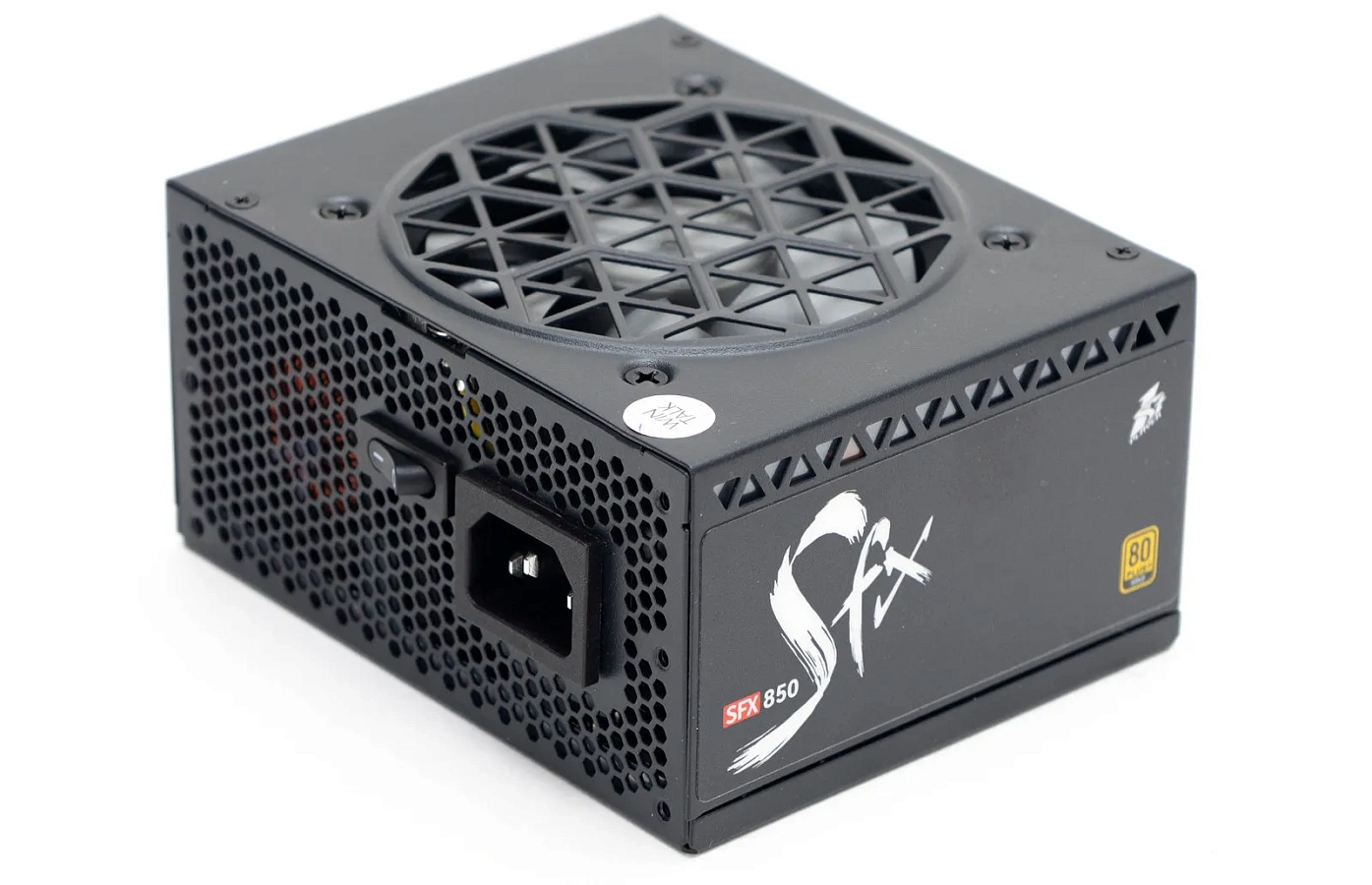

Призматический корпус из металла, окрашенного в черный цвет.

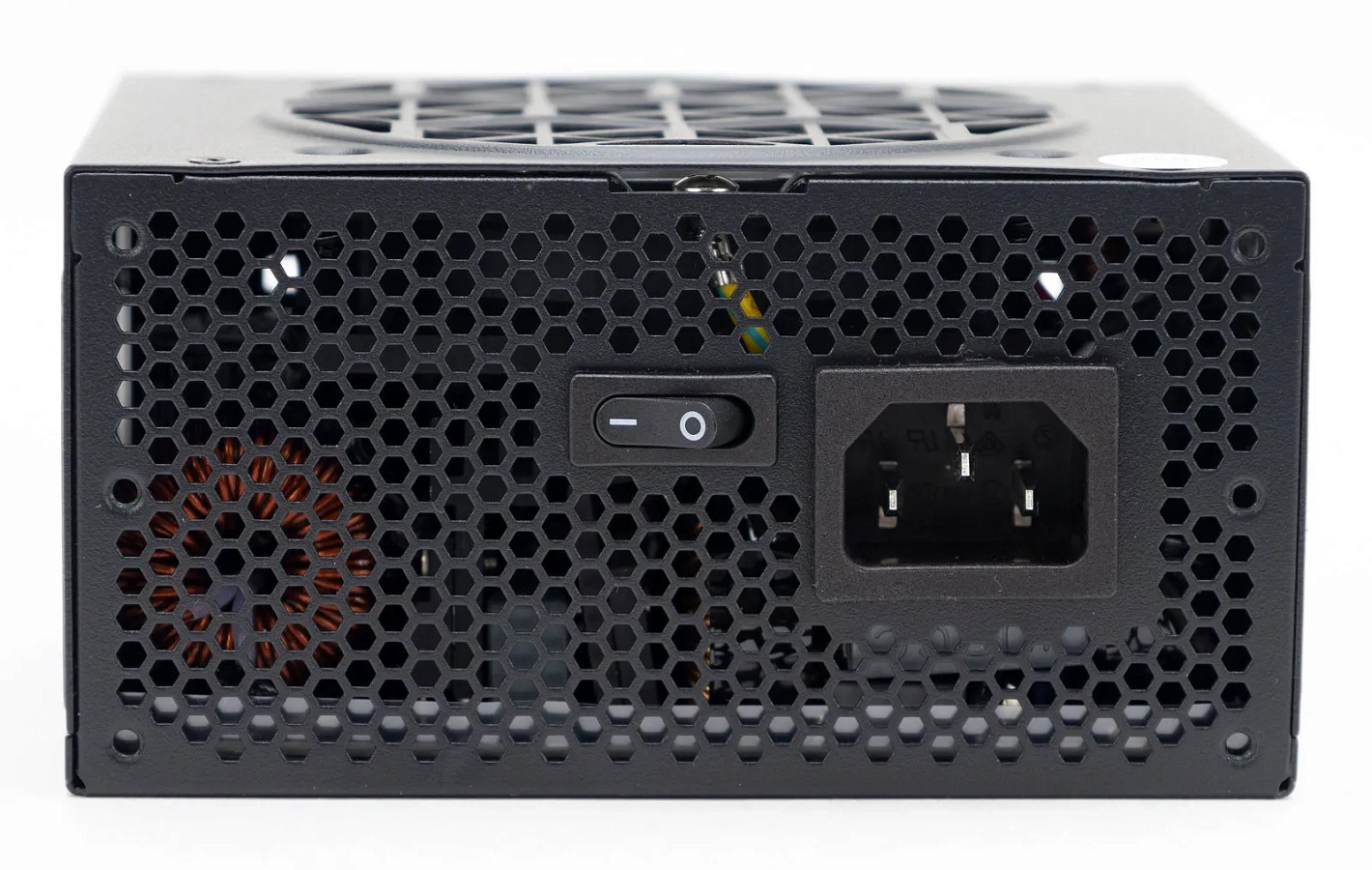

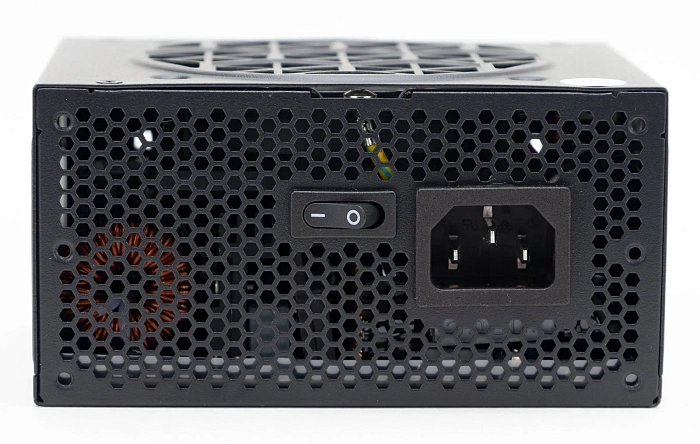

С лицевой стороны сетевая вилка, узкий тумблер включения и вентиляционные отверстия в виде сот.

На боковых гранях наклейки с логотипом и указанием модели, по нижнему краю линия из треугольных перфораций в один ряд.

Снизу на корпусе выступ круглой формы с перфорированными отверстиями в виде треугольников, скомпонованных в шестигранники.

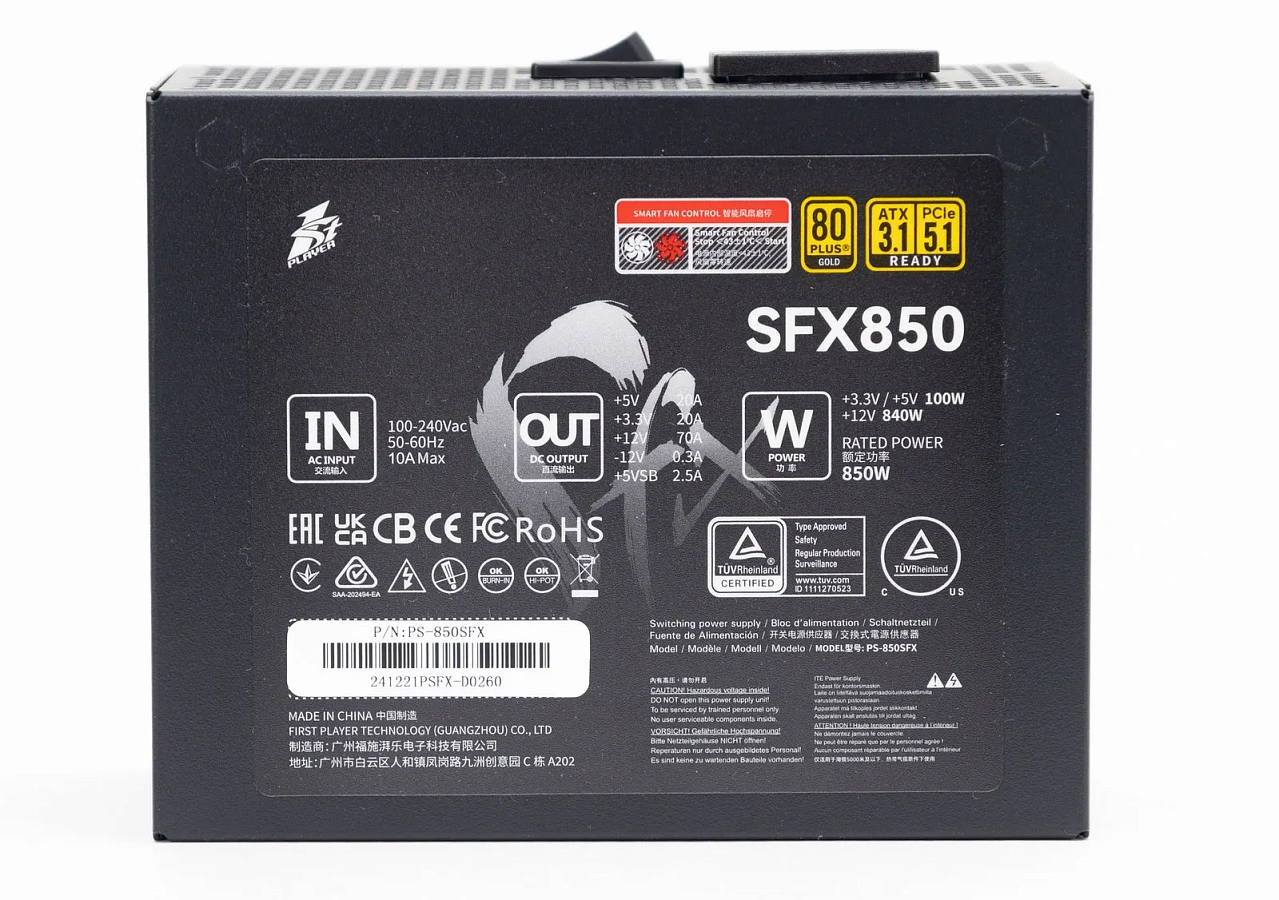

Сверху корпуса наклейка с нагрузочными характеристиками и предупреждающей надписью о полупассивном режиме работы вентилятора.

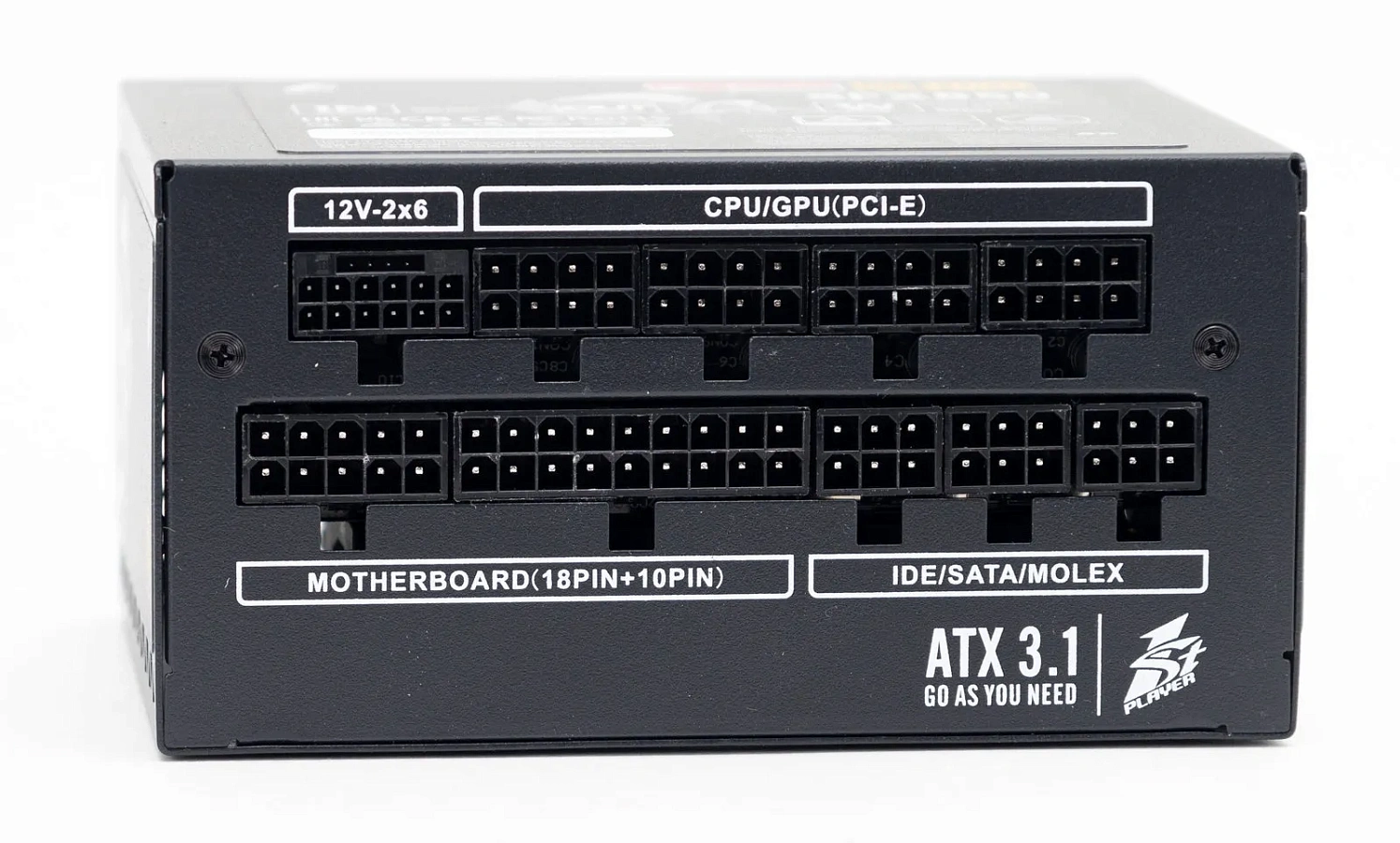

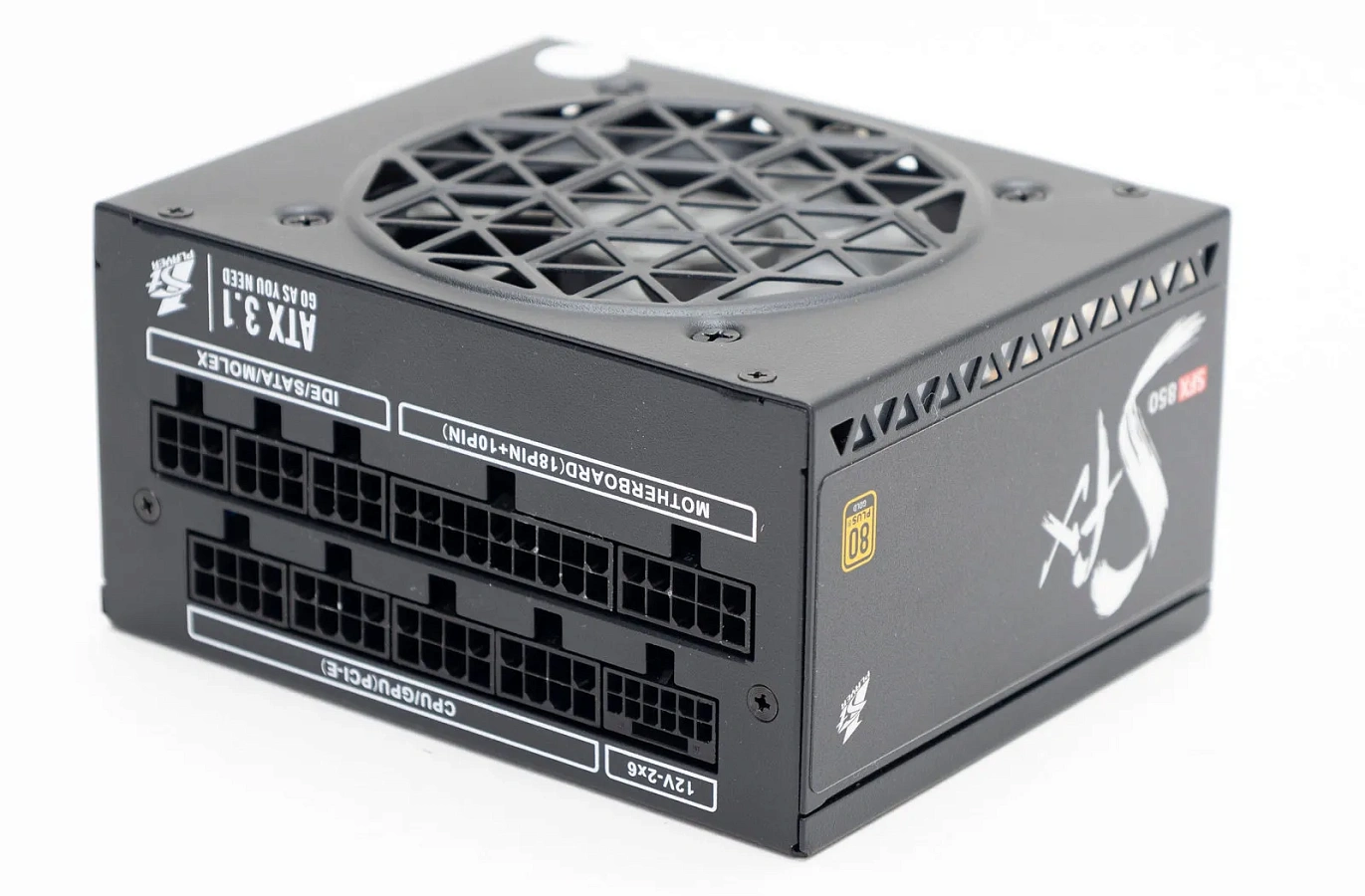

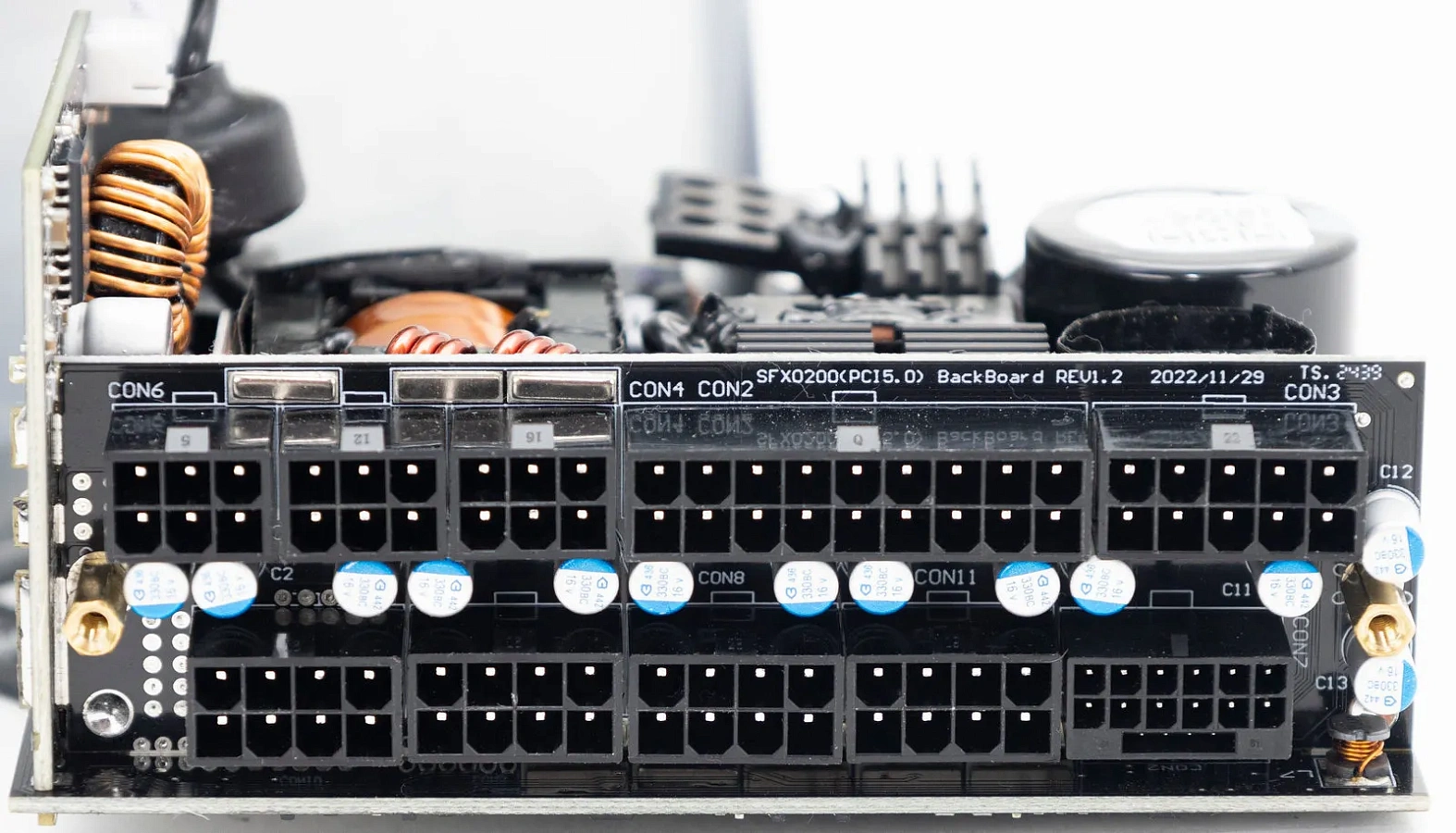

С тыльной стороны разъемы для подключения модульных кабелей расположены в два ряда с горизонтальной ориентацией. Все разъемы подписаны.

Охлаждение

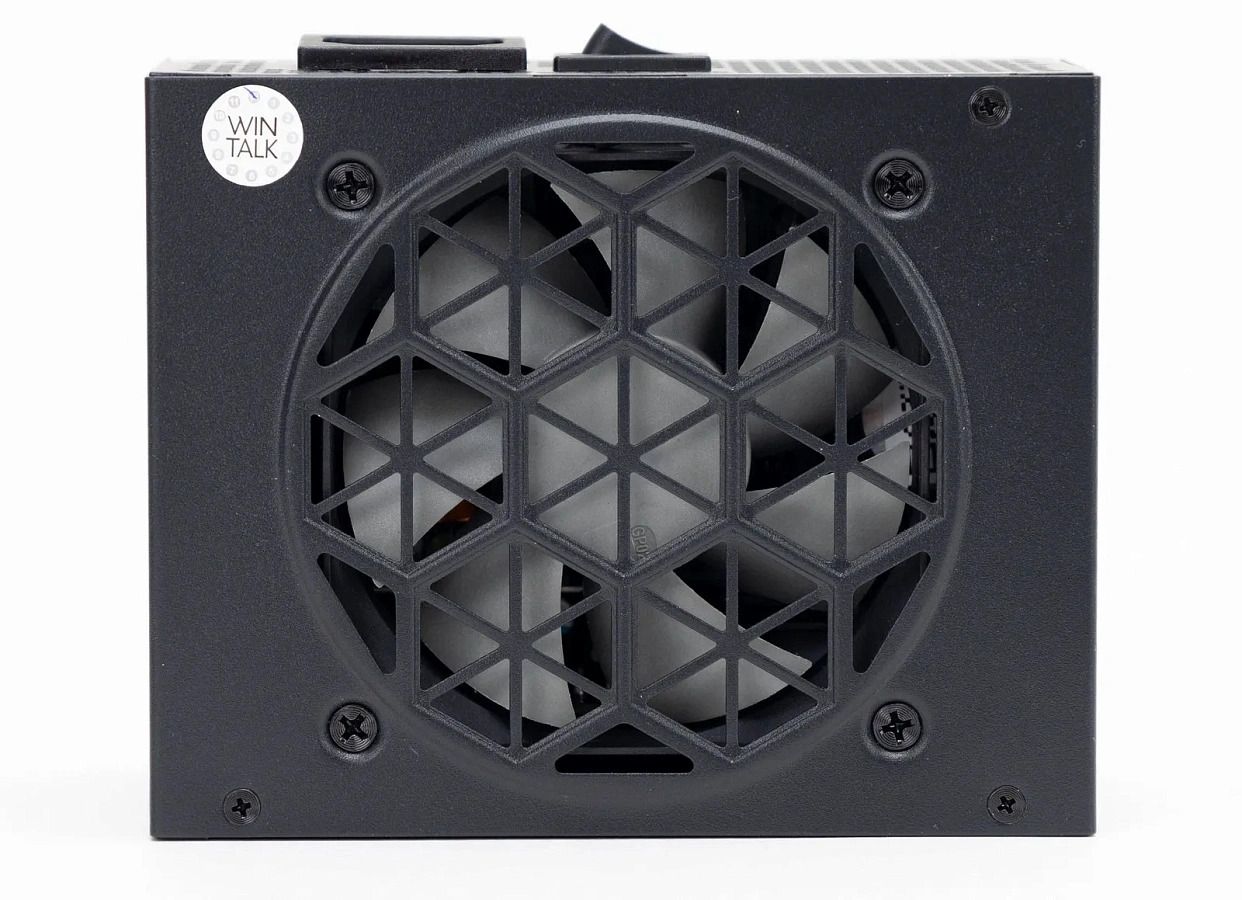

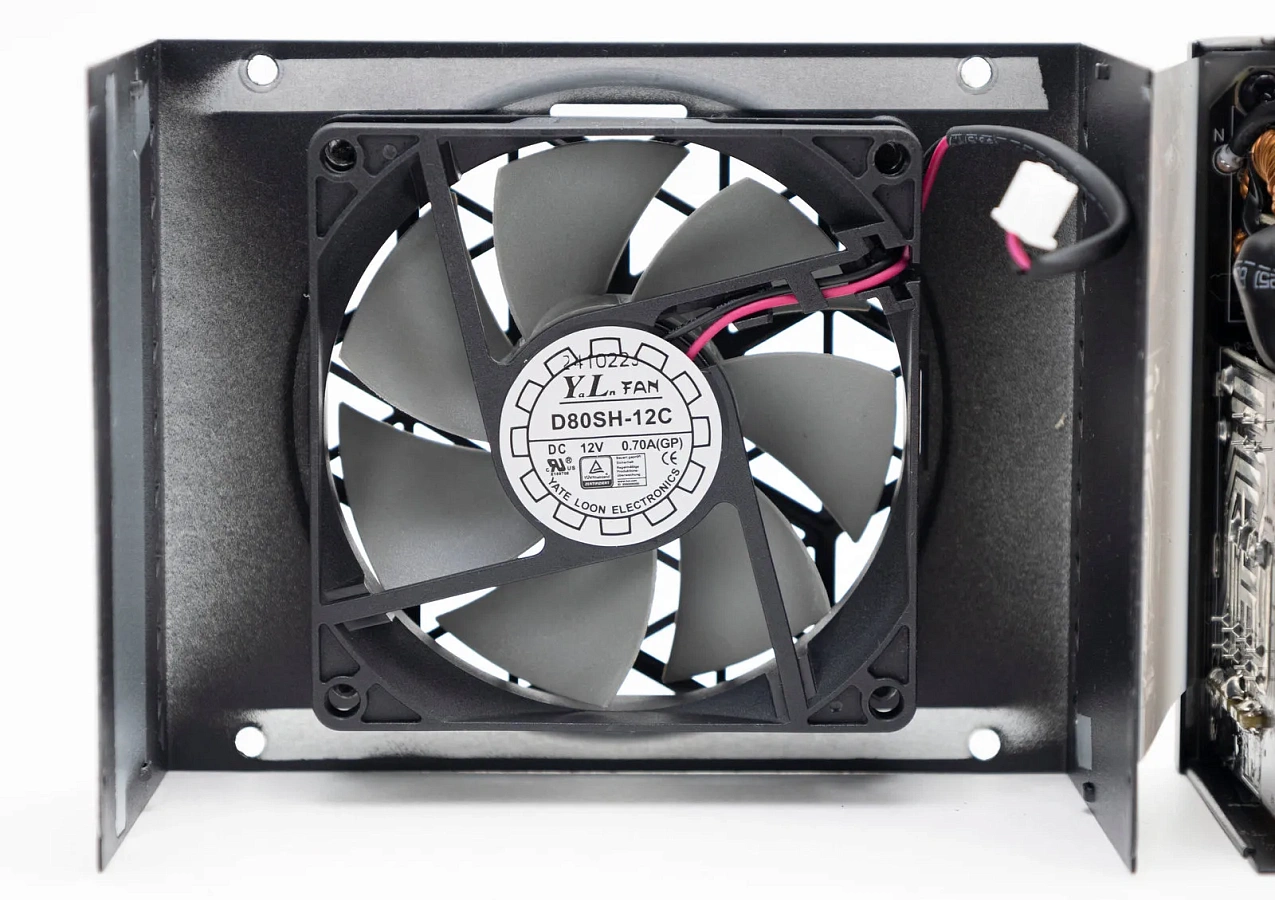

В блоке питания установлен миниатюрный 80-мм вентилятор на втулочном подшипнике от компании Yate Loon, модель - D80SH-12C.

Полупассивный режим работы обеспечивает бесшумную работу до достижения рабочей температуры комплектующих в 43°С.

На тестовом стенде вентилятор не стартовал длительное время при нагрузке 800 Вт на линию +12В. Запустить его удалось, только перекрыв вентиляционные отверстия, подняв тем самым температуру внутри корпуса. После старта вентилятора уровень шума был 39 дБ, после снижения нагрузки вентилятор длительное время продолжает вращаться на минимальных оборотах, а не останавливается сразу после снижения температуры.

На высоких оборотах уровень шума был 46-48 дБ.

Схемотехника

В основе платформа Helly Technology SFX0200 от бренда First Player Technology CO., LTD.

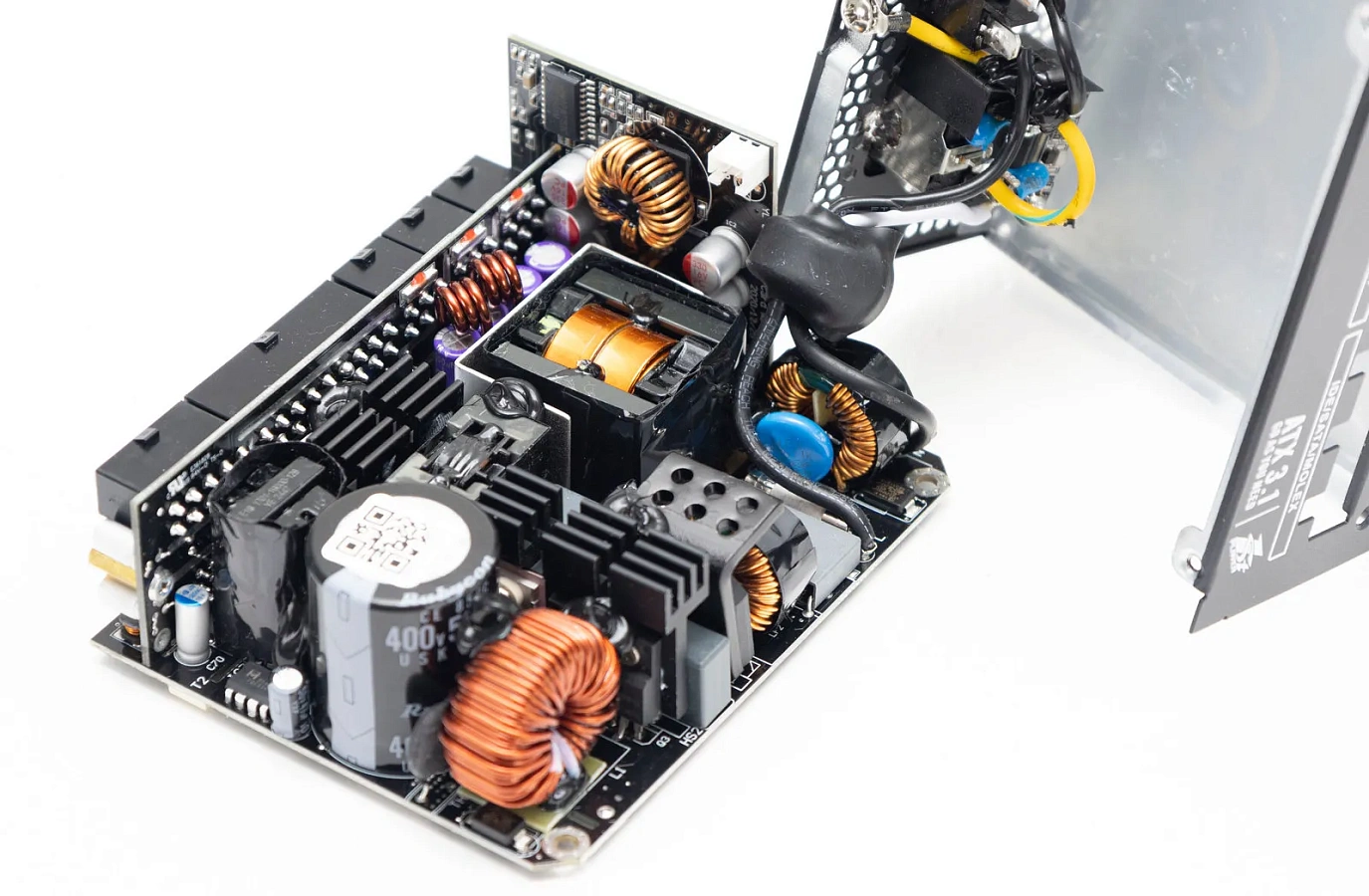

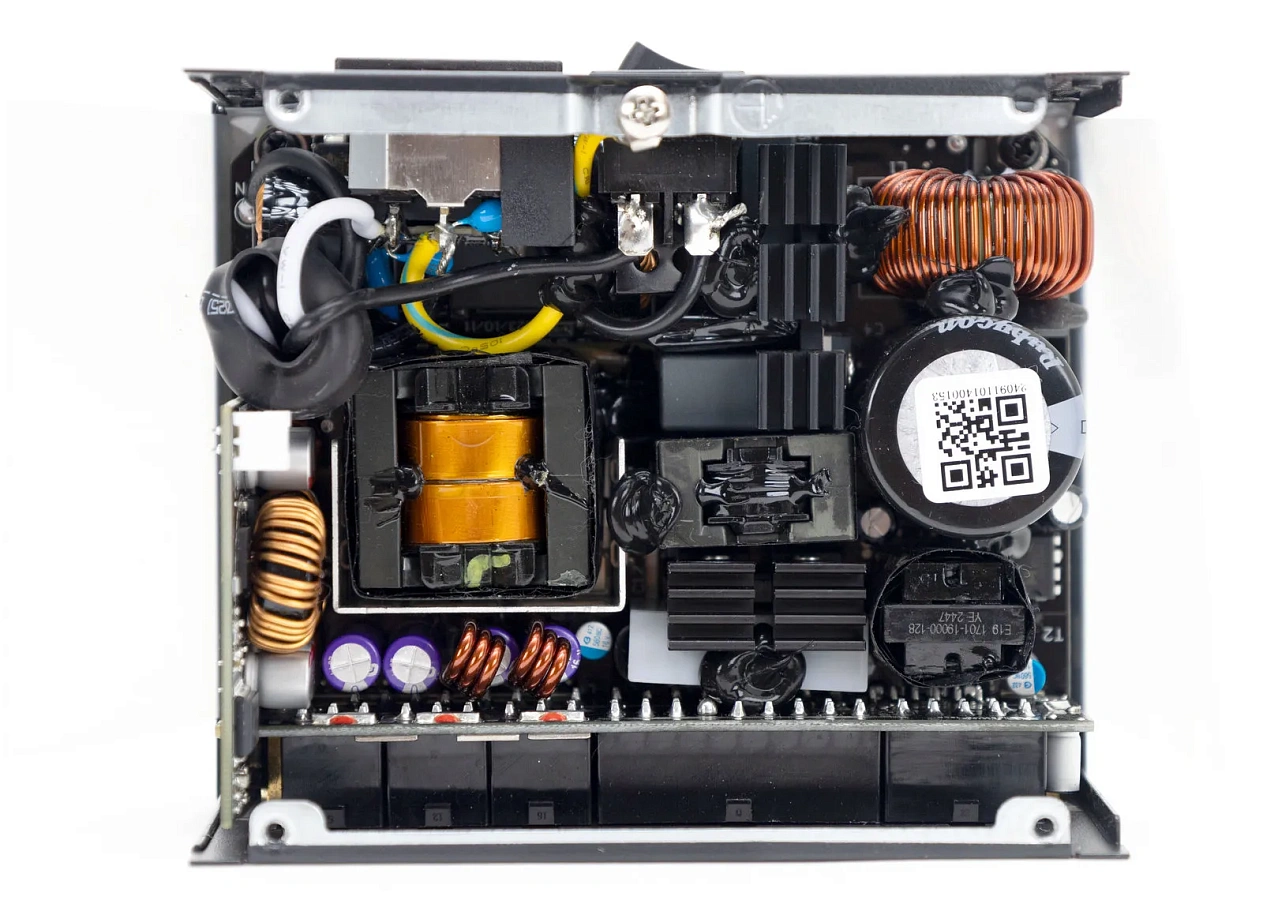

Используется полумостовая топология с резонансным преобразователем LLC в первичной цепи, синхронным выпрямителем и DC-DC преобразователями во вторичной.

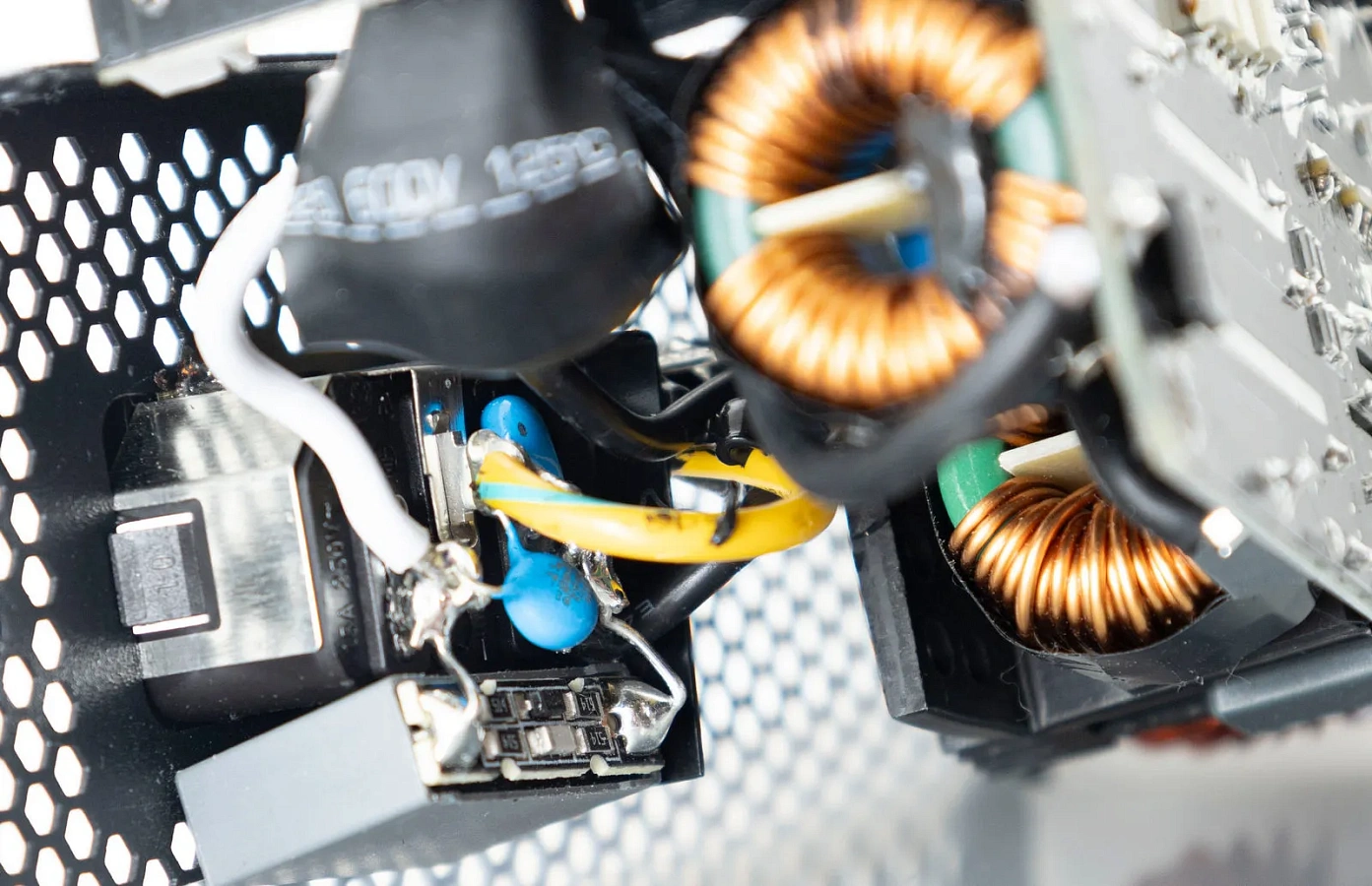

На входной розетке первая часть фильтра электромагнитных помех: два Y-конденсатора и один Х-конденсатор, на основании которого схема для разрядки конденсаторов.

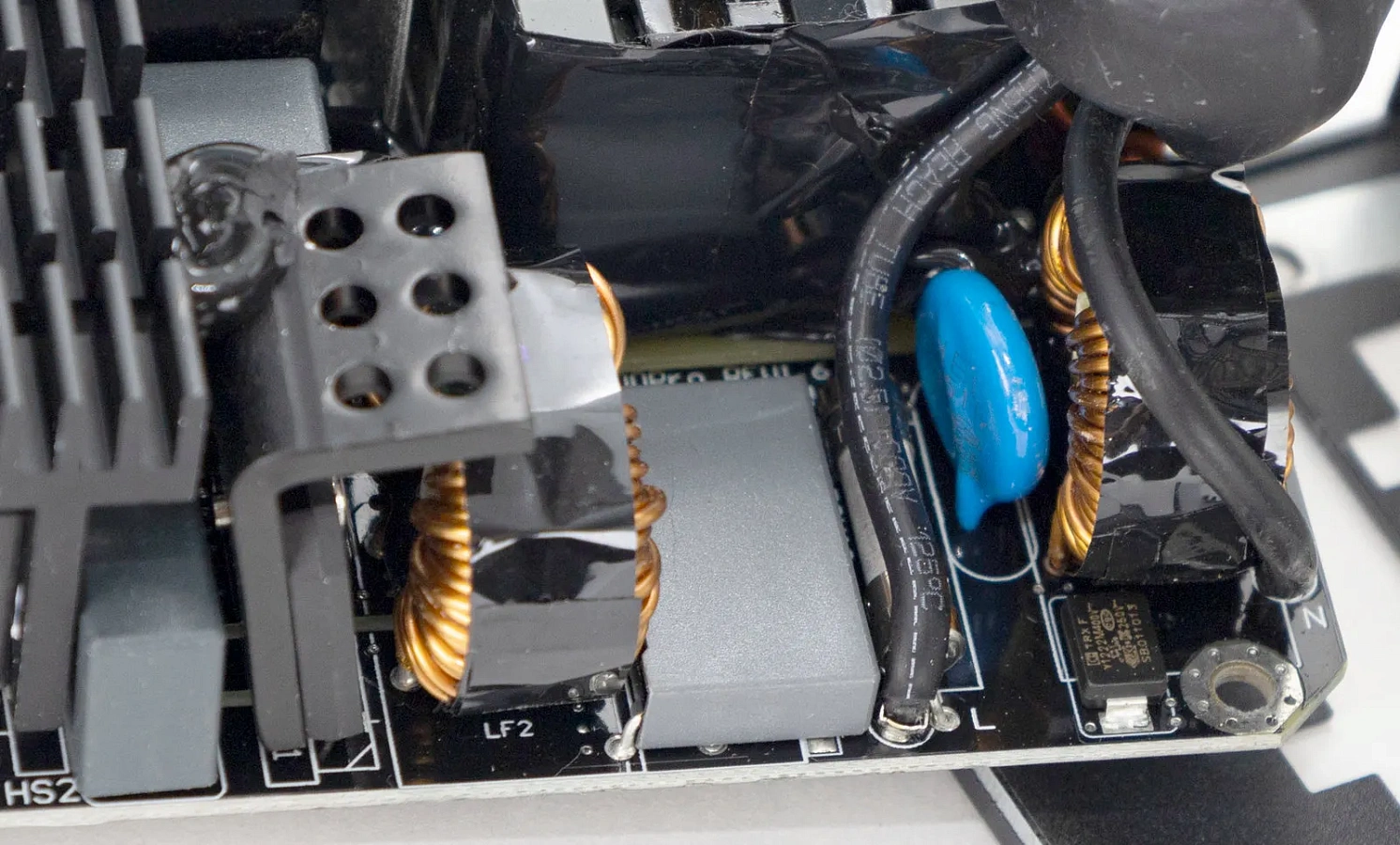

Вторая часть фильтра на основной плате: два SMD-Y конденсатора TRX NB210108 (по одному с двух сторон платы), один Х-конденсатор, два дросселя.

Имеется варистор и предохранитель для защиты самого БП, а также термистор с реле.

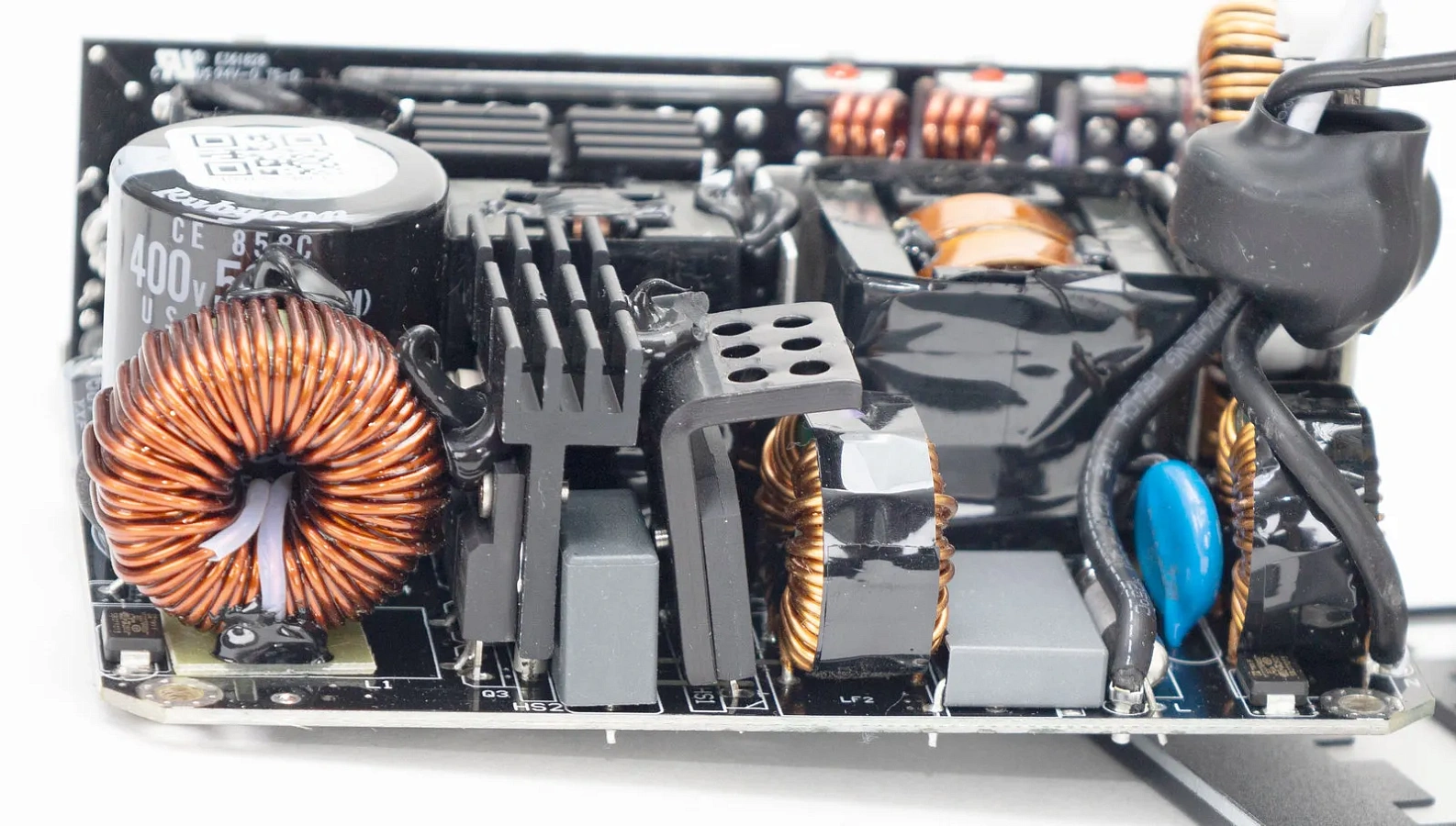

Г-образный радиатор с круглыми отверстиями отводит тепло от диодной сборки выпрямителя, маркировка не видна.

Следующий радиатор охлаждает силовые элементы APFC: два мосфета Infineon C60R099F13 (600В, 30A) и диод (маркировка не видна).

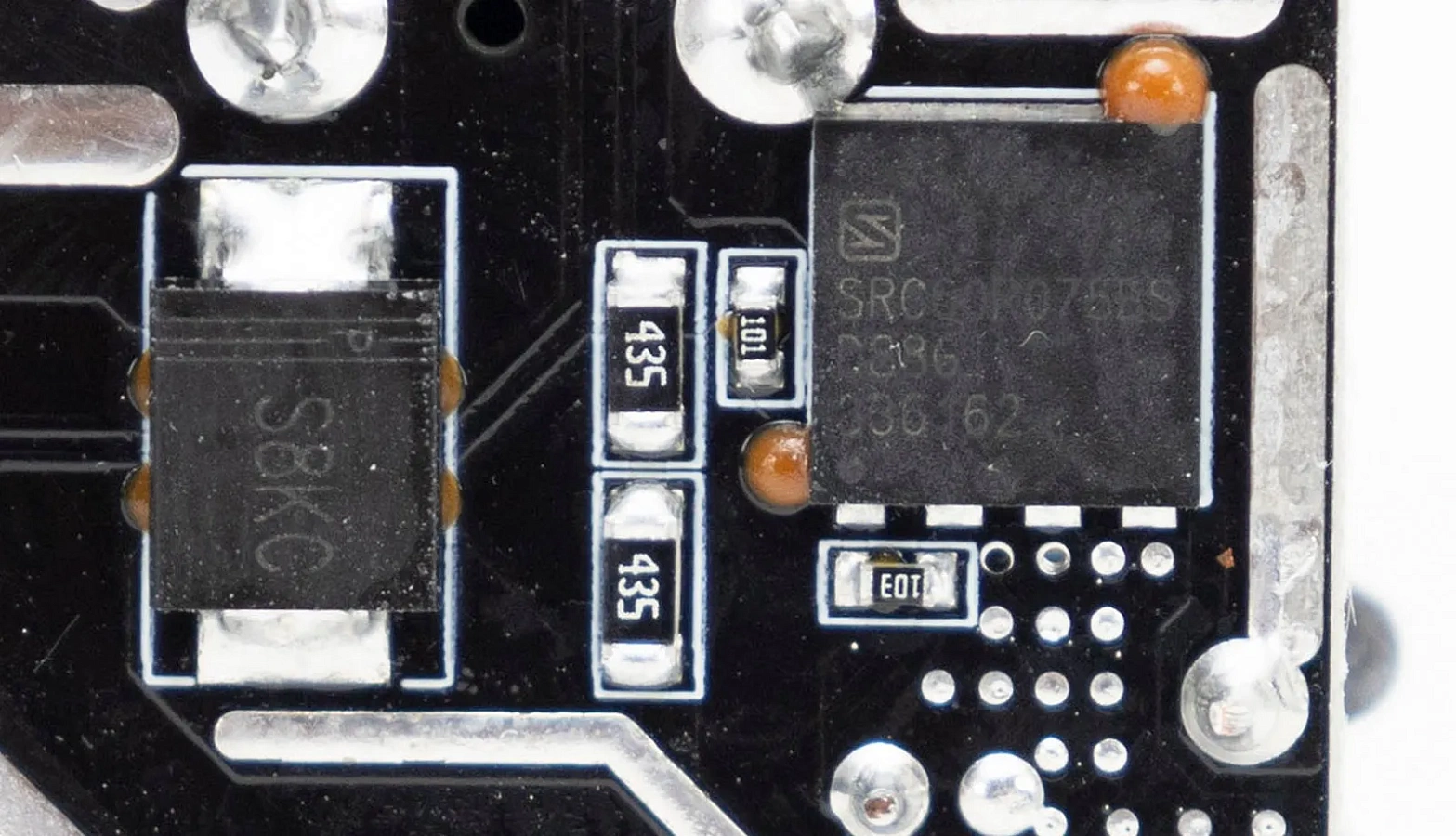

С обратной стороны платы мосфет SRC60R075BS, входящий в схему APFC. Контроллер на вертикальной плате с диэлектрическим экраном.

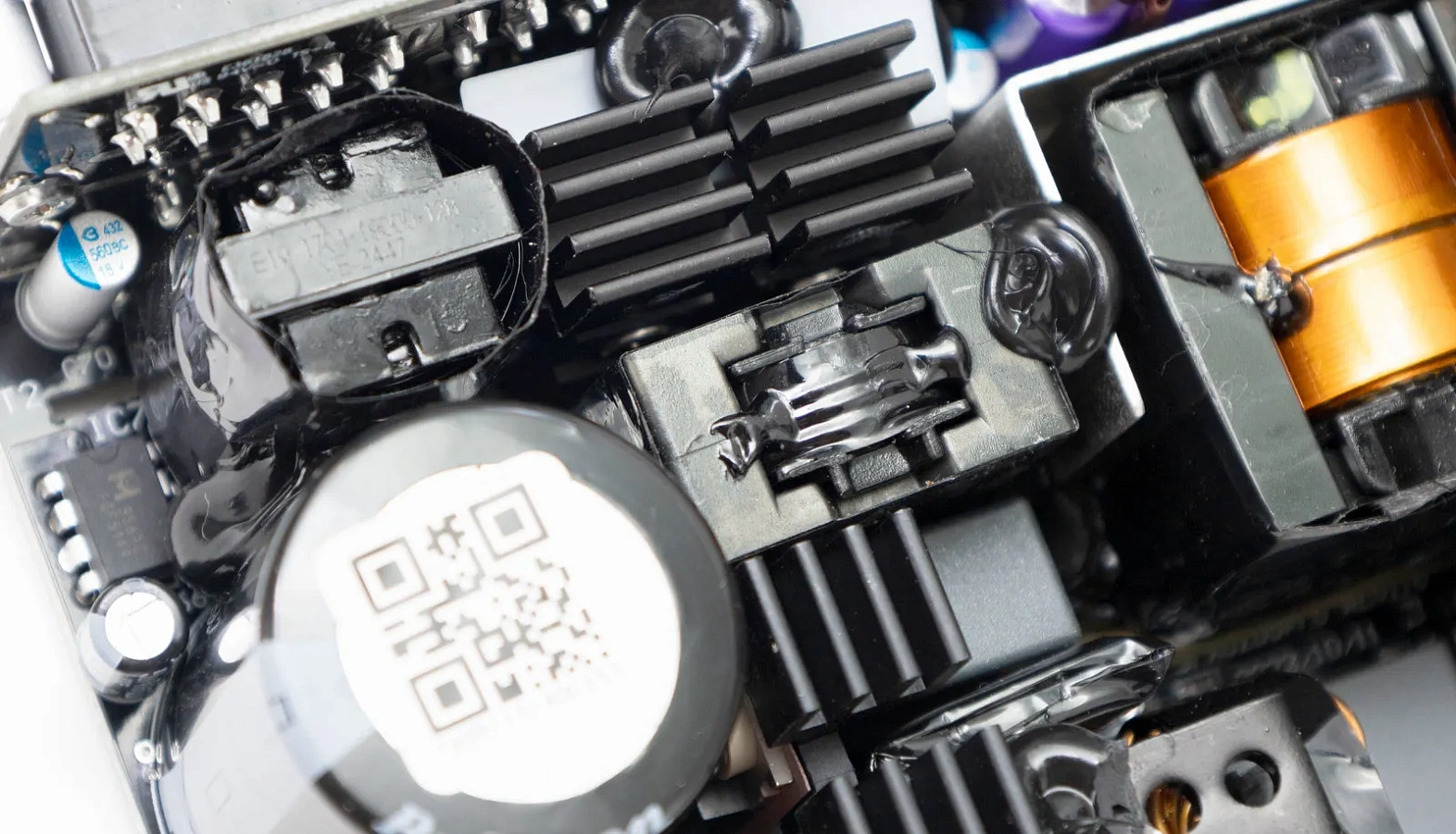

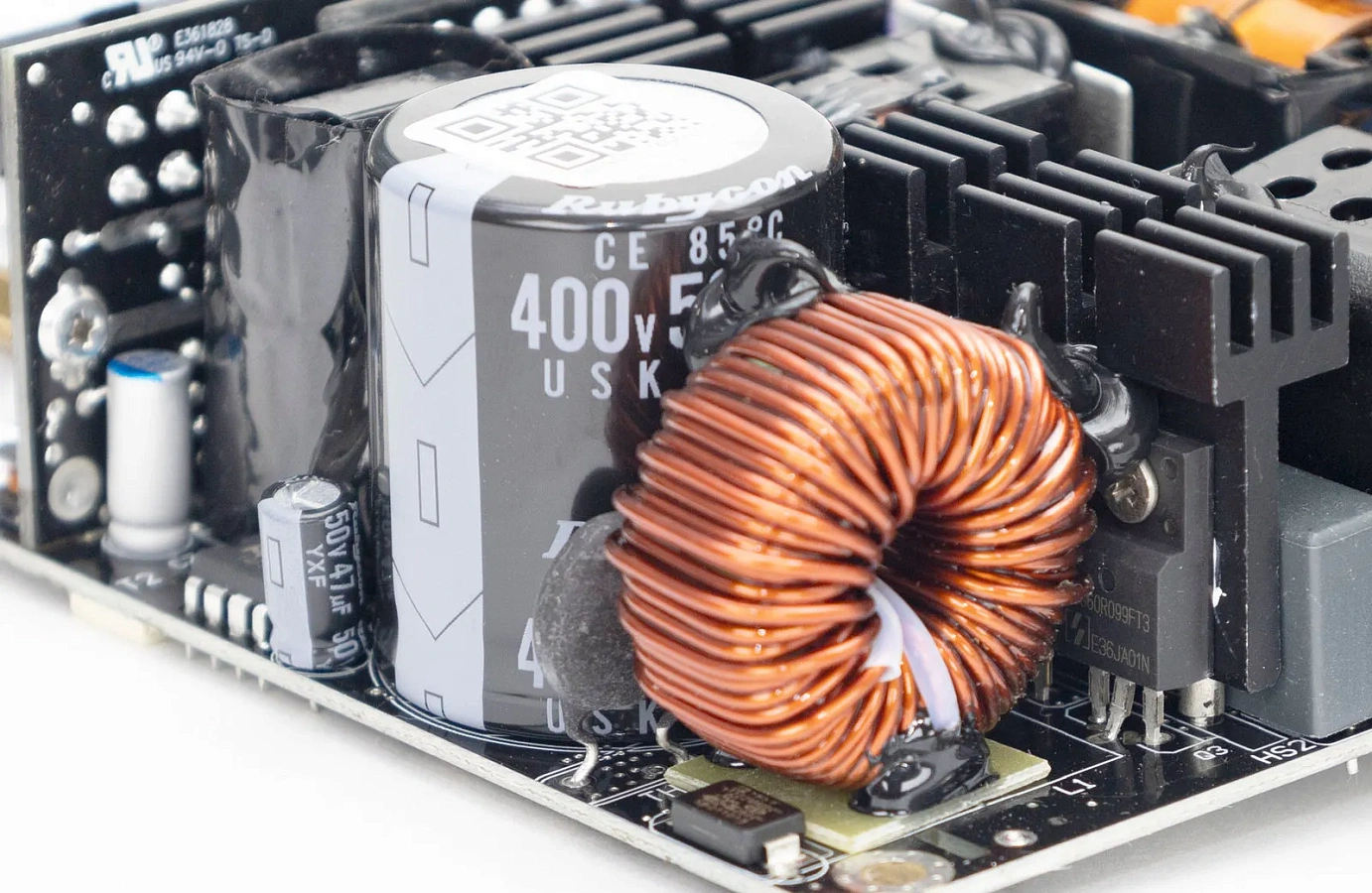

Сглаживающий конденсатор японского производства Rubycon емкостью 560 мкФ рассчитан на напряжение до 400 В и температуру до 85 °C.

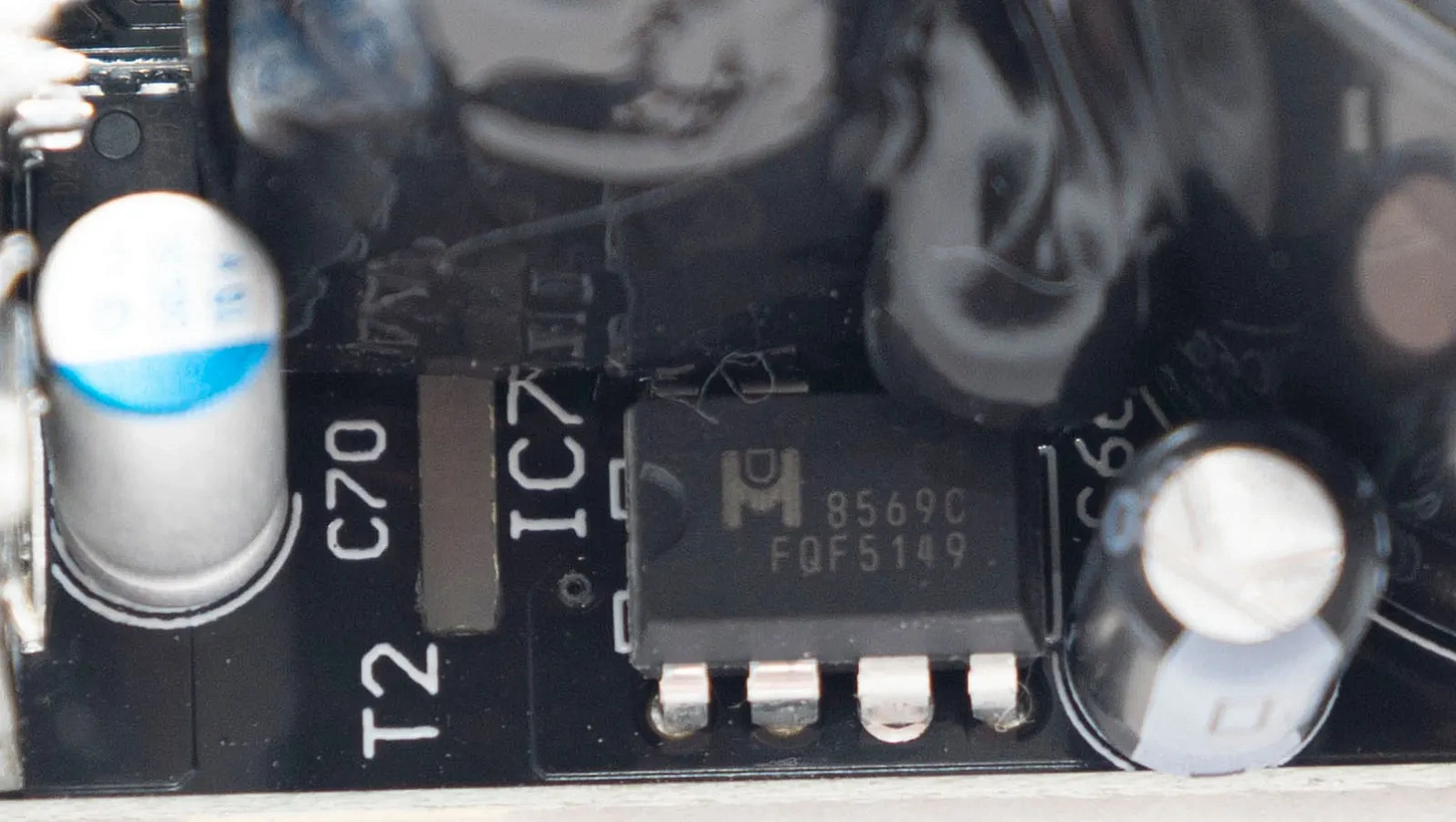

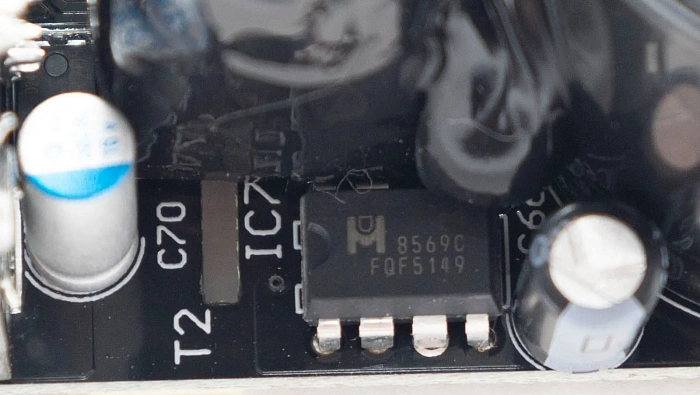

Возле него контроллер дежурного питания EM8569С, конденсатор Rubycon и трансформатор.

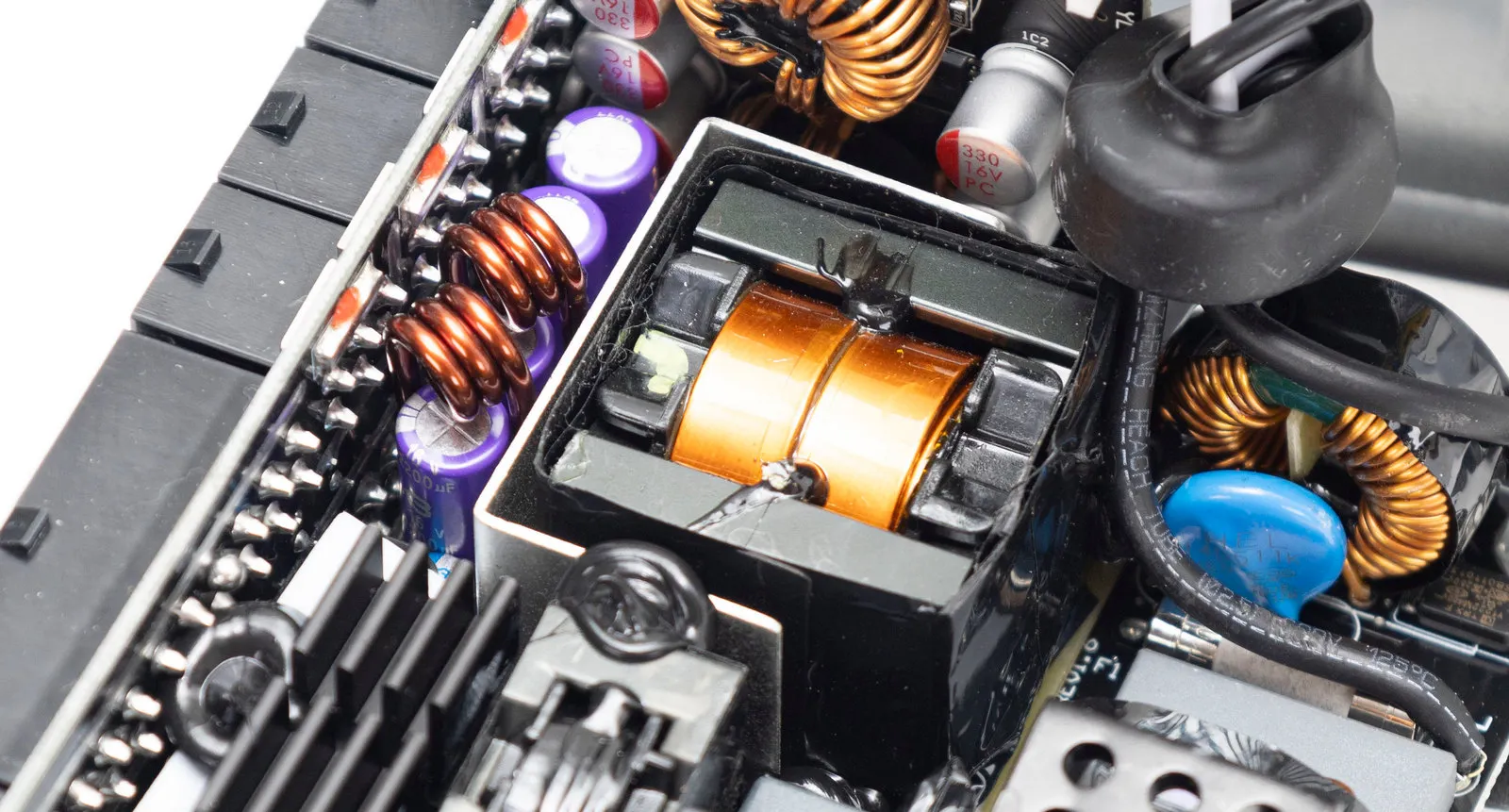

На следующем радиаторе два ключа главного полумостового преобразователя – скорее всего, те же C60R099F13. Рядом небольшой трансформатор и пара конденсаторов, входящие в схему LLC-преобразователя.

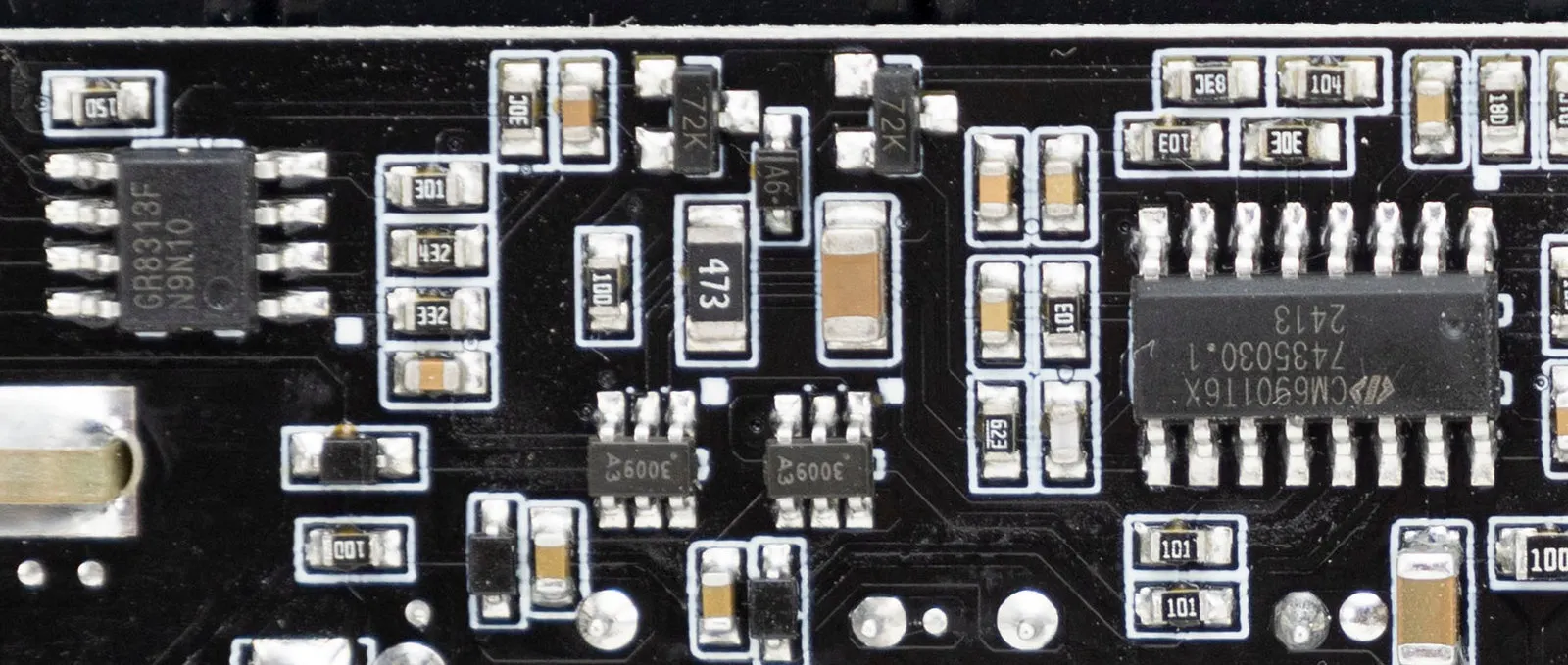

Контроллер Champion CM6901T6X находится с обратной стороны платы. Рядом супервизор Grenergy GR8313, отвечающий за все виды защиты.

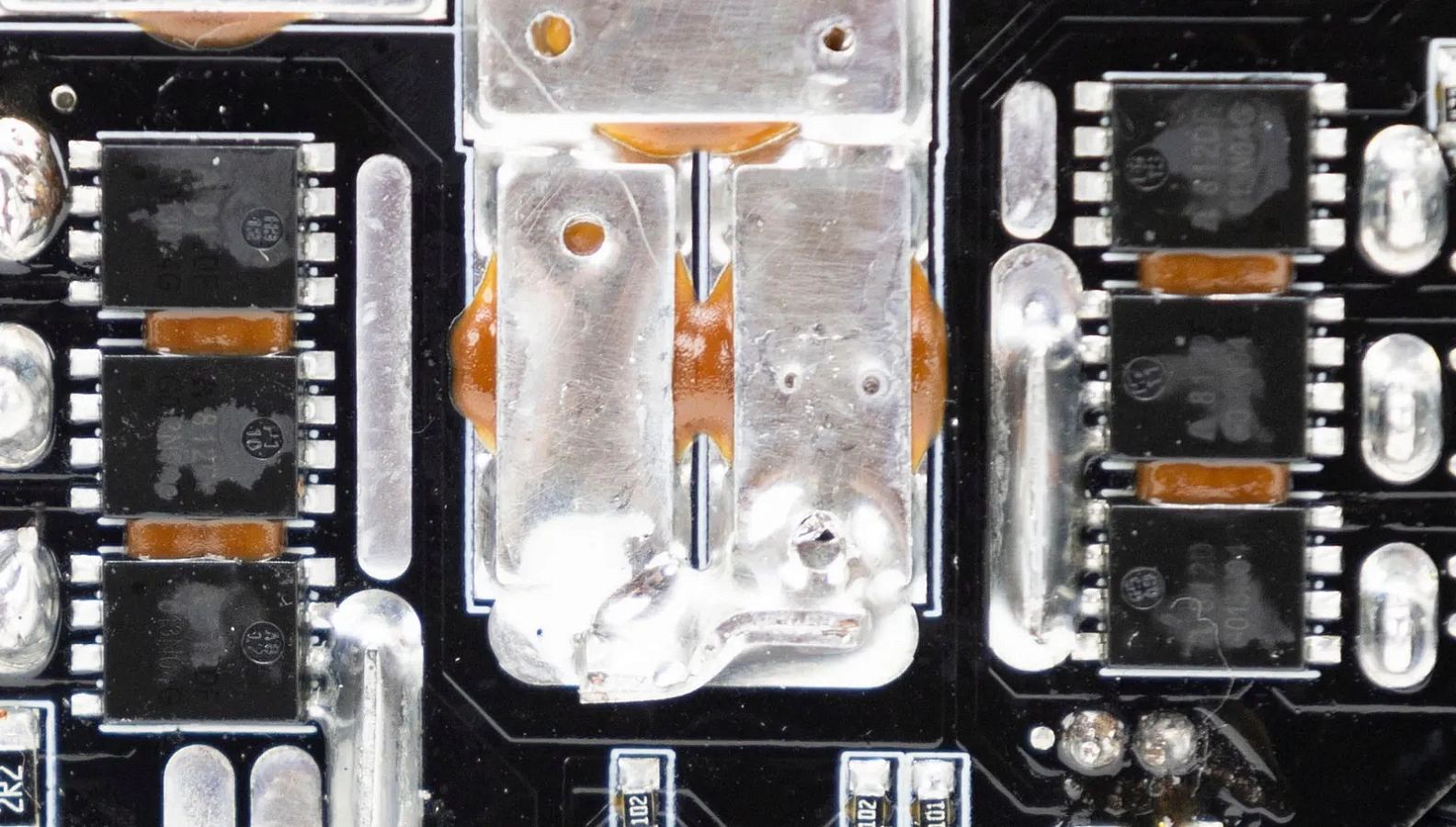

С обратной стороны платы шесть мосфетов ALLPOWER APG013N04G (40 В, 13 А), формирующих линию +12В.

Тепло от них отводится тонким радиатором с лицевой стороны, расположенным вокруг основного трансформатора.

DC-DC преобразователи на индивидуальной вертикальной плате.

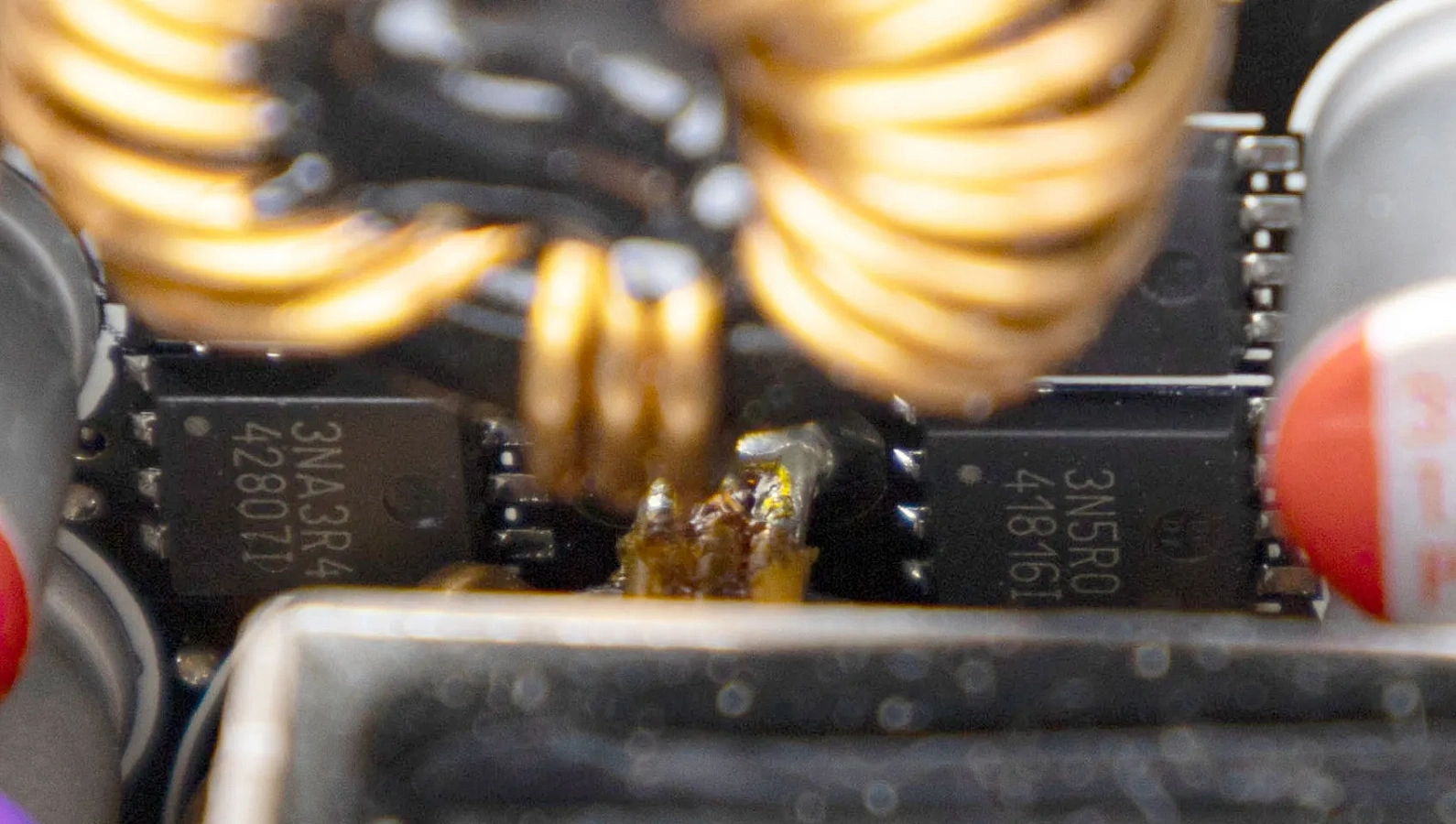

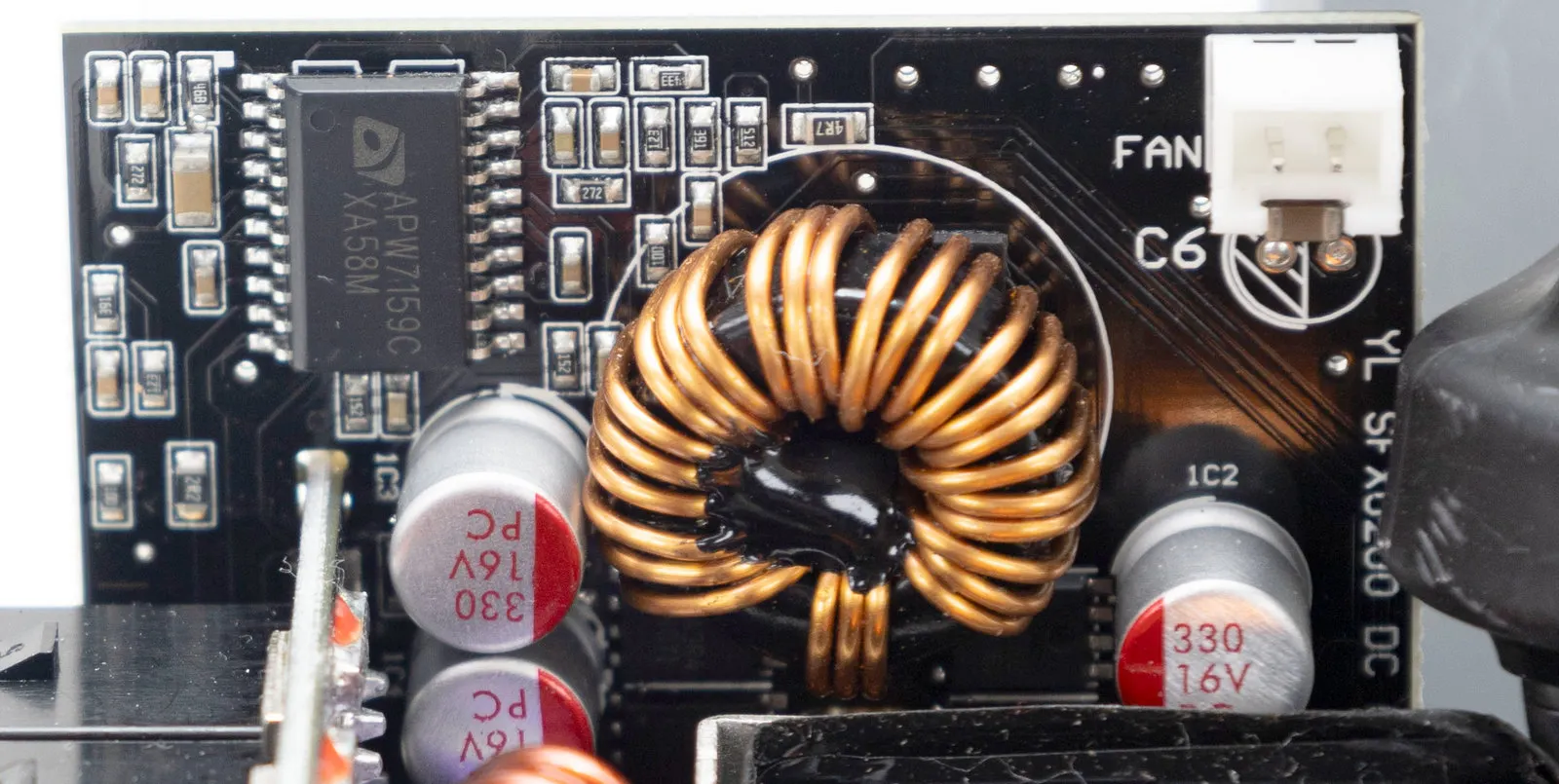

Два дросселя и твердотельные конденсаторы, между ними мосфеты - два AP3NA3R4MT (30 В, 46 А) и два AP3N5R0YT (30 В, 40 А), и ШИМ-контроллер APW7159C.

В фильтрах используются как электролитические, так и твердотельные конденсаторы. Часть конденсаторов непосредственно на модульной плате.

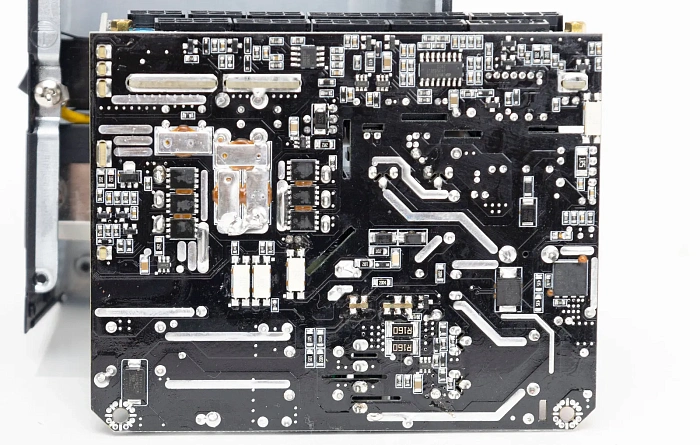

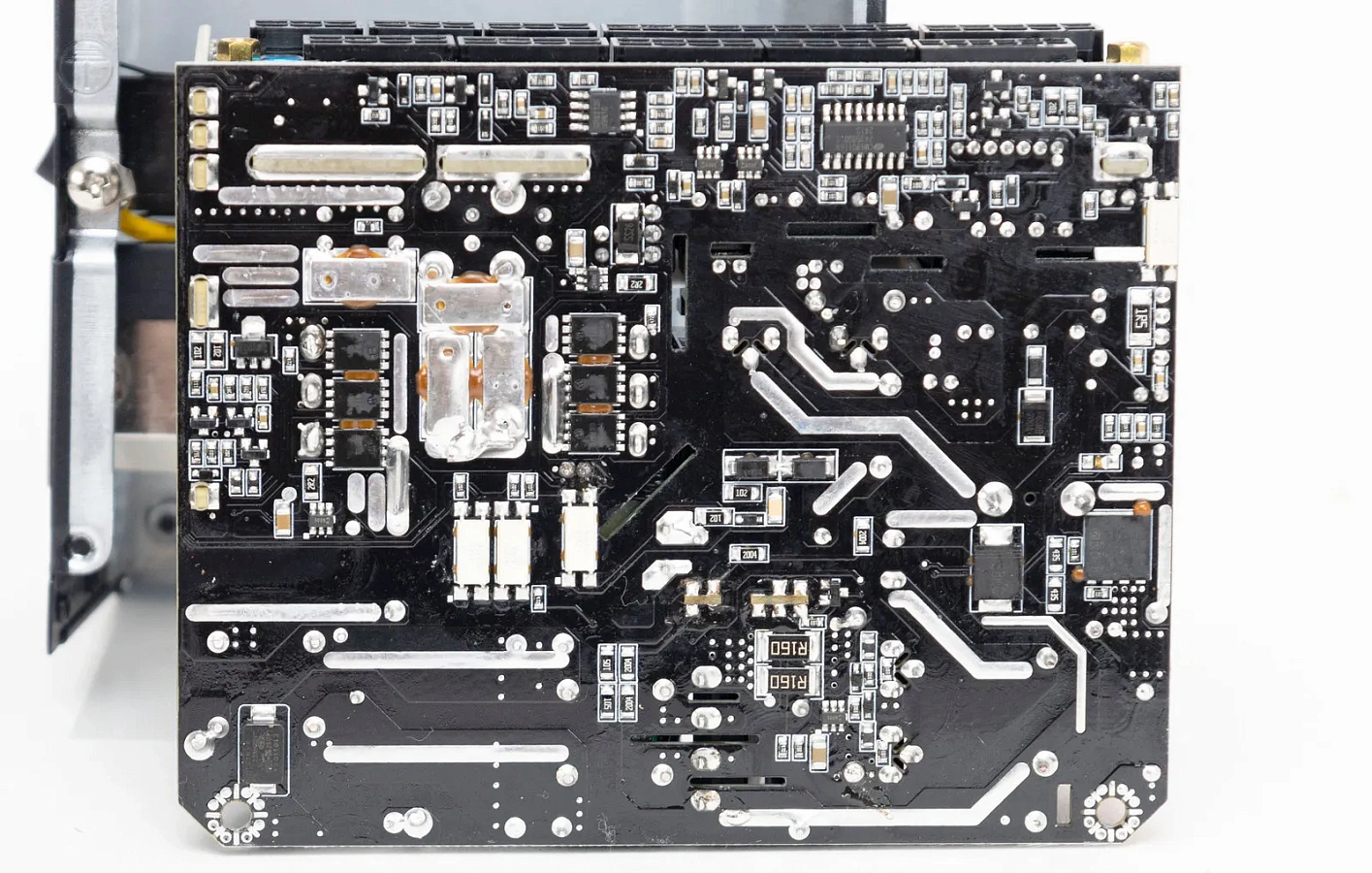

Обратная сторона основной платы выполнена качественно, дорожки усилены припоем, низковольтная и высоковольтные части разделены прорезями в текстолите.

Тестирование

Методика

Тестовый стенд на основе четырех электронных нагрузок по 300 Вт для линии +12В, потребляемая мощность отображается на встроенных дисплеях. Линии +3.3 В и +5 В также присоединялись к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату, с которой и снимаются все показатели мультиметром Mastech MY62 и компактным осциллографом Fnirsy DSO152. Тестируемый блок питания подсоединялся к сети через ваттметр Intertek Cat 2.

По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7% и ±5% по остальным линиям.

Уровень КПД, соответствующий сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

Результаты

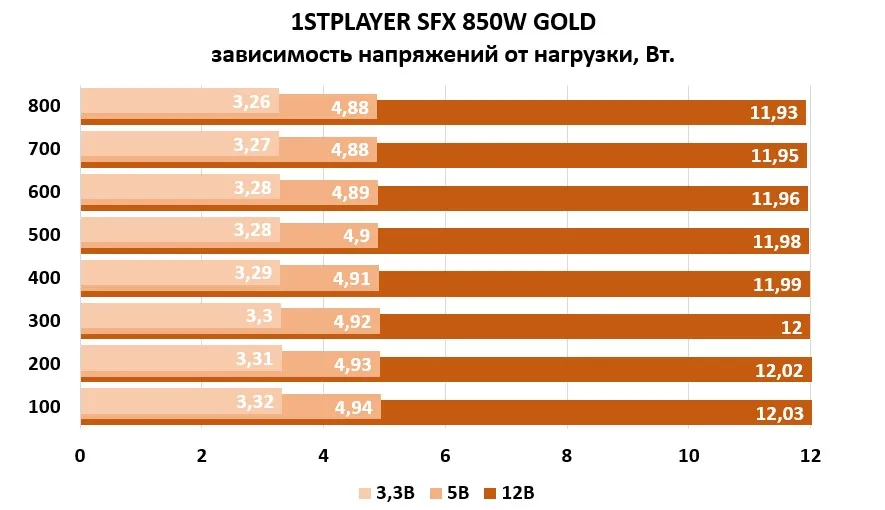

Напряжения по всем линиям стабильные, вписываются в стандарт ATX. По линии +12В изменения около ±0,5%. По линии +5В просадка почти на -3% от номинального значения. По линии +3,3В изменения в пределах ±1%.

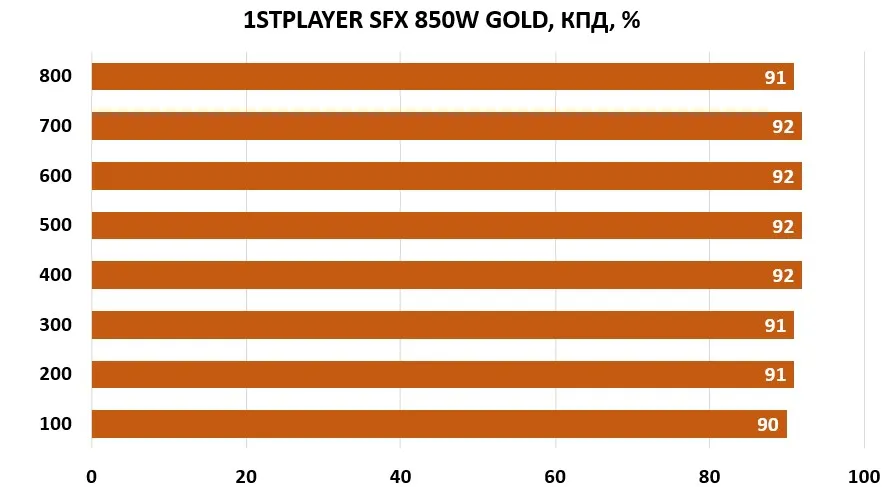

Уровень энергоэффективности высокий, вписывается в стандарт, изменения на всем диапазоне мощностей минимальные.

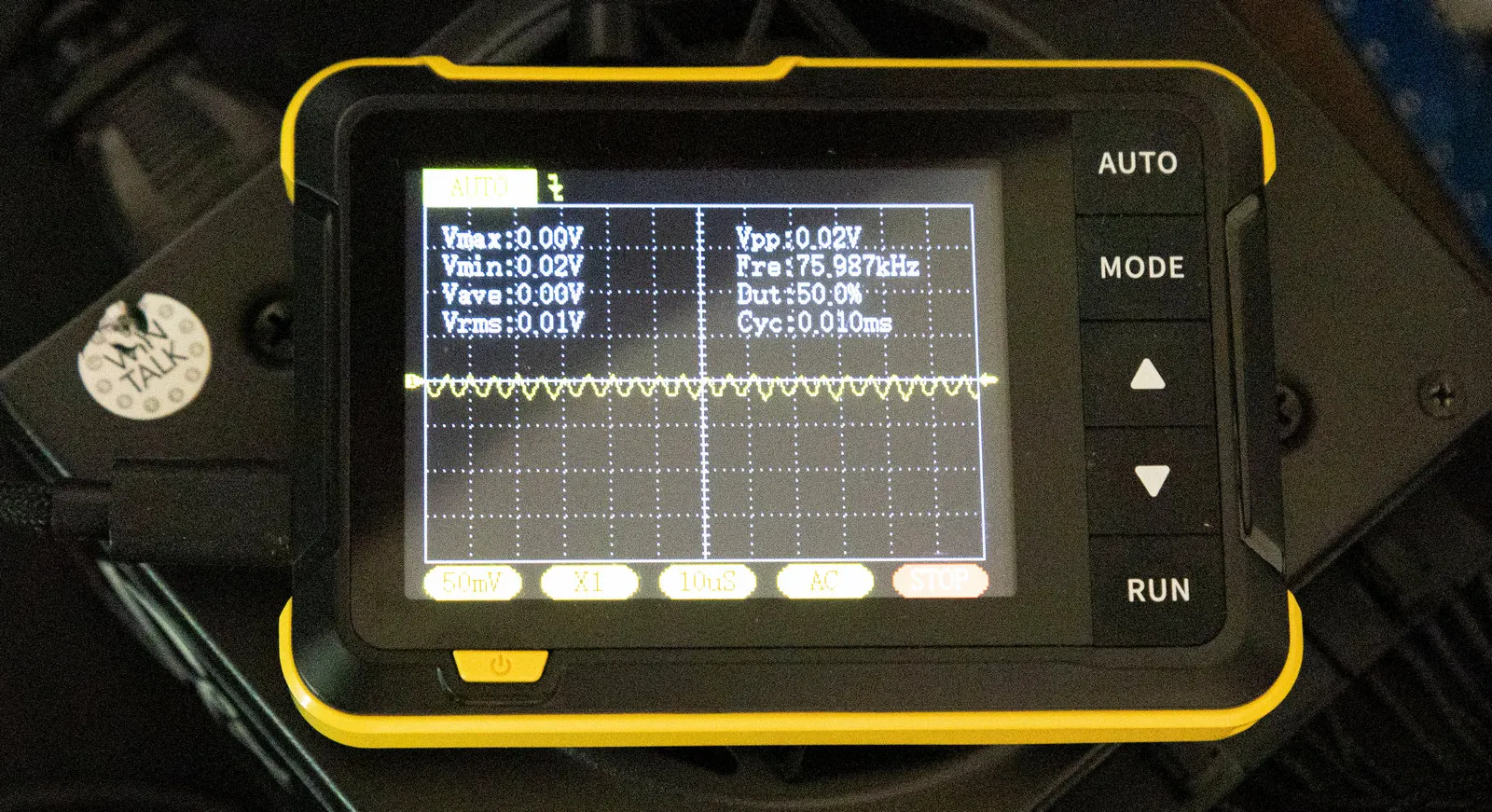

Пульсации по всем каналам низкие, 30 мВ по линии +12В, 20 мВ по остальным каналам.

Конкуренты

Блоков питания формата SFX на рынке не так и много, конкуренция здесь небольшая. Тем более если учитывать высокую мощность и наличие коннектора 12+4 пин для питания VGA.

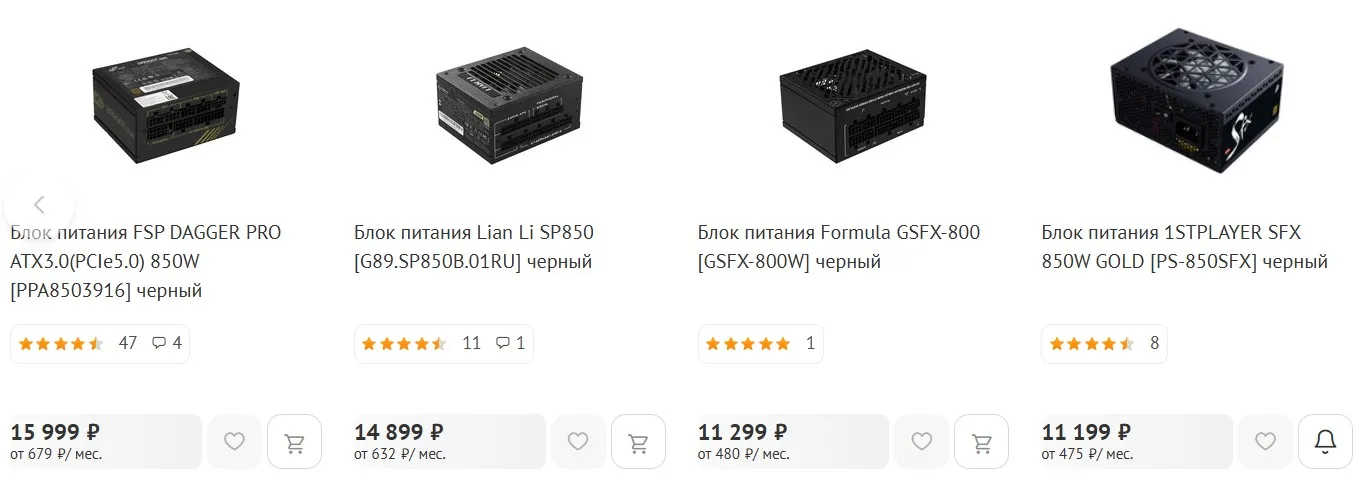

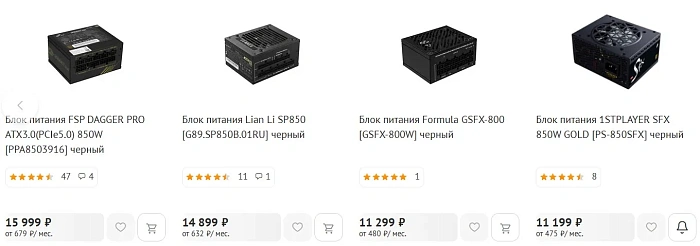

Преимуществом 1STPLAYER SFX 850W GOLD является его низкая стоимость. Ранее рассмотренный нами Lian Li SFX SP850 стоит ощутимо дороже, но при этом собран на точно такой же платформе Helly Technology SFX0200. Модели с сертификатом Platinum стоят еще дороже, некоторые в два раза.

Заключение

Компактный формат, высокая мощность и наличие коннектора 12+4 PCI-E при вполне доступной стоимости делает модель 1STPLAYER SFX 850W GOLD интересным решением для покупки.

Напряжения стабильные, высокая энергоэффективность, вентилятор, работающий в пассивном режиме на большом диапазоне энергопотребления. Кабели выполнены в индивидуальной оплетке, что упрощает их укладку.

При отсутствии большой конкуренции данная модель блока питания будет востребована для миниатюрных игровых сборок.
