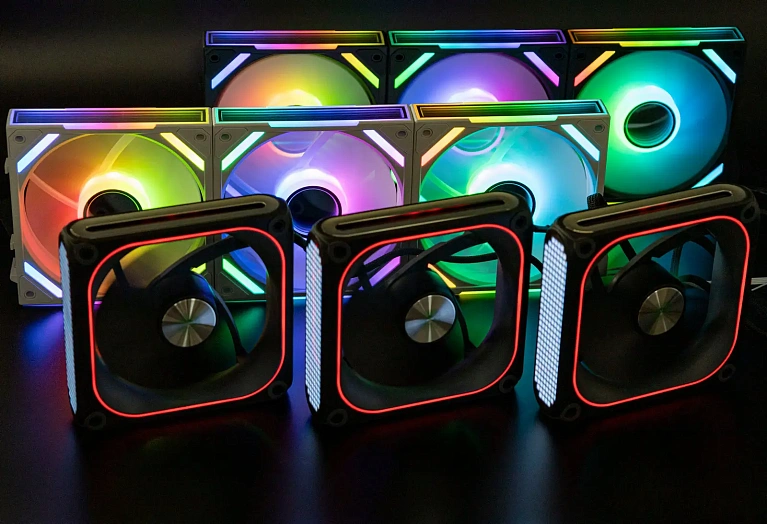

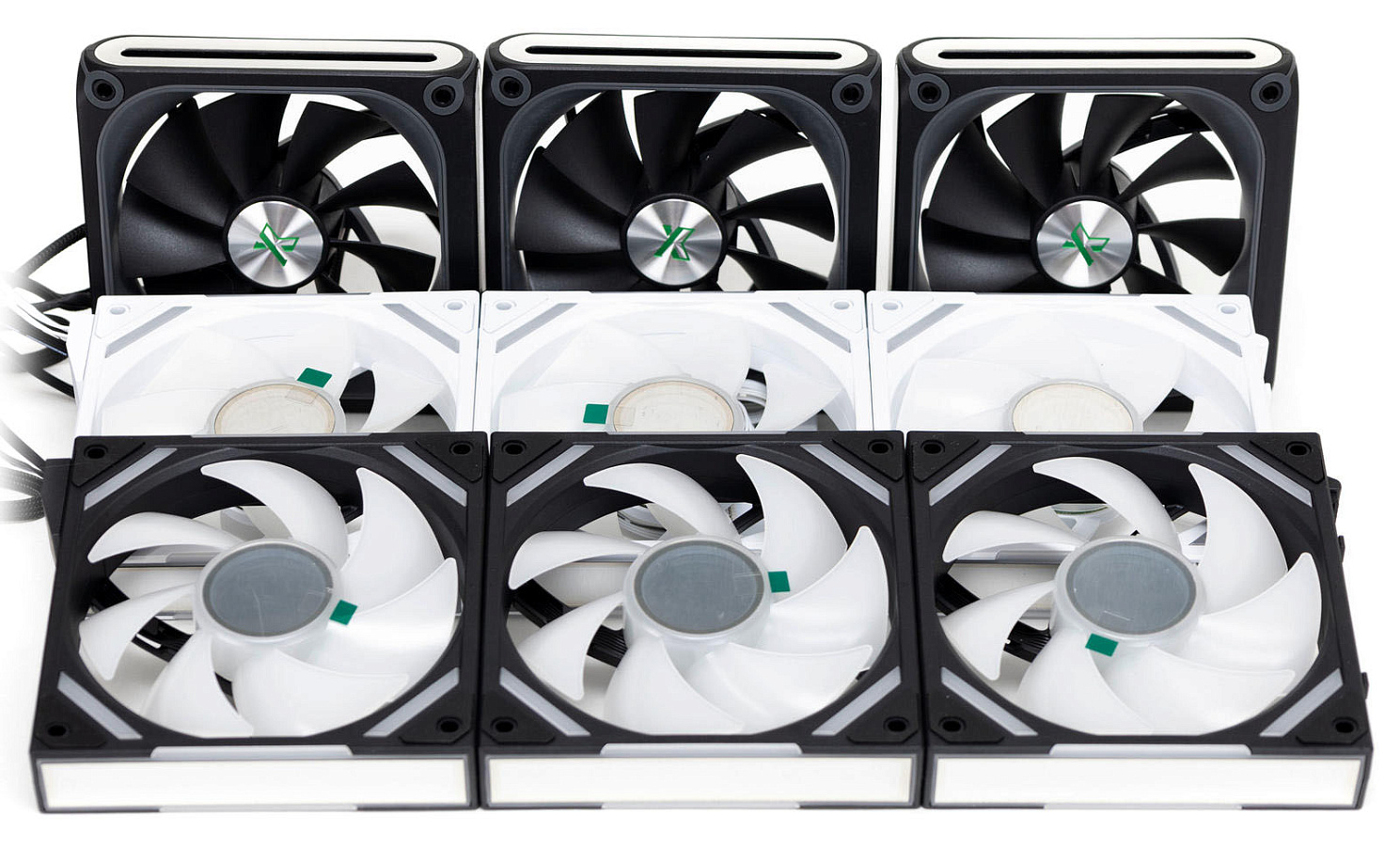

Сводный обзор вентиляторов Xastra - FS120B ARGB, FS120W ARGB Reverse, и FZ120B ARGB

Новый бренд на российском рынке – вентиляторы, системы охлаждения CPU, корпуса. Вентиляторы Xastra немного отличаются от массовой продукции за счет своеобразных «фишек»: модели FS скрепляются между собой в единую конструкцию без лишних проводов, модели FZ имеют экран с настраиваемой пиксельной анимацией.

Кроме удобства и внешнего оформления важны характеристики, влияющие на основную функцию вентиляторов – охлаждение. С этим мы и разберемся в данном обзоре.

Технические характеристики

Все вентиляторы в комплекте из трех штук диаметром 120 мм.

Вентиляторы FS120B и FS120W отличаются только по цвету и направлению воздушного потока, белые модели реверсные. А вот модель FZ120 отличается значительно по характеристиками, и если первые больше подходят для вентилирования корпуса, то последняя модель вполне подойдет для установки на радиатор СЖО.

Упаковка и комплектация

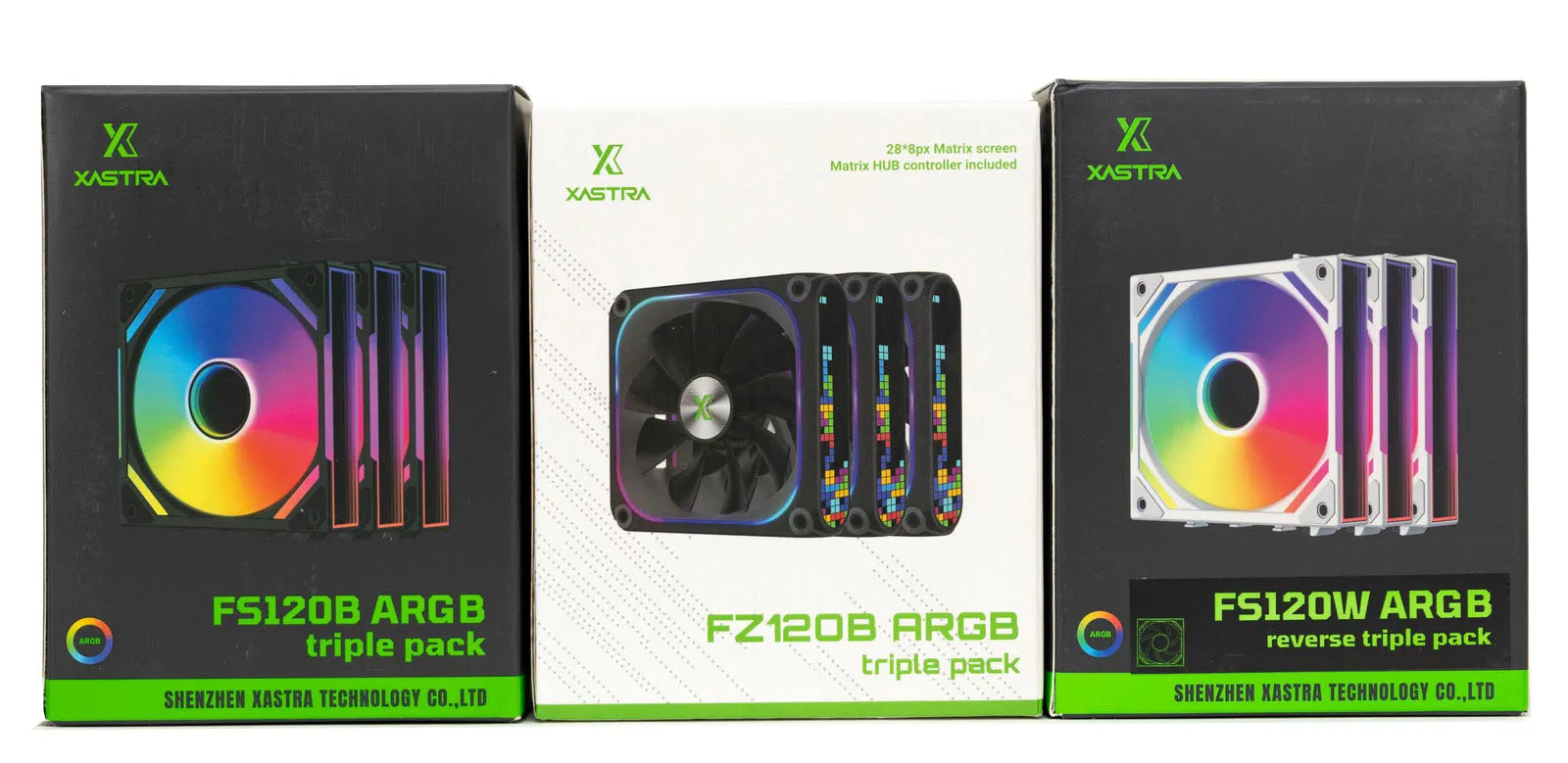

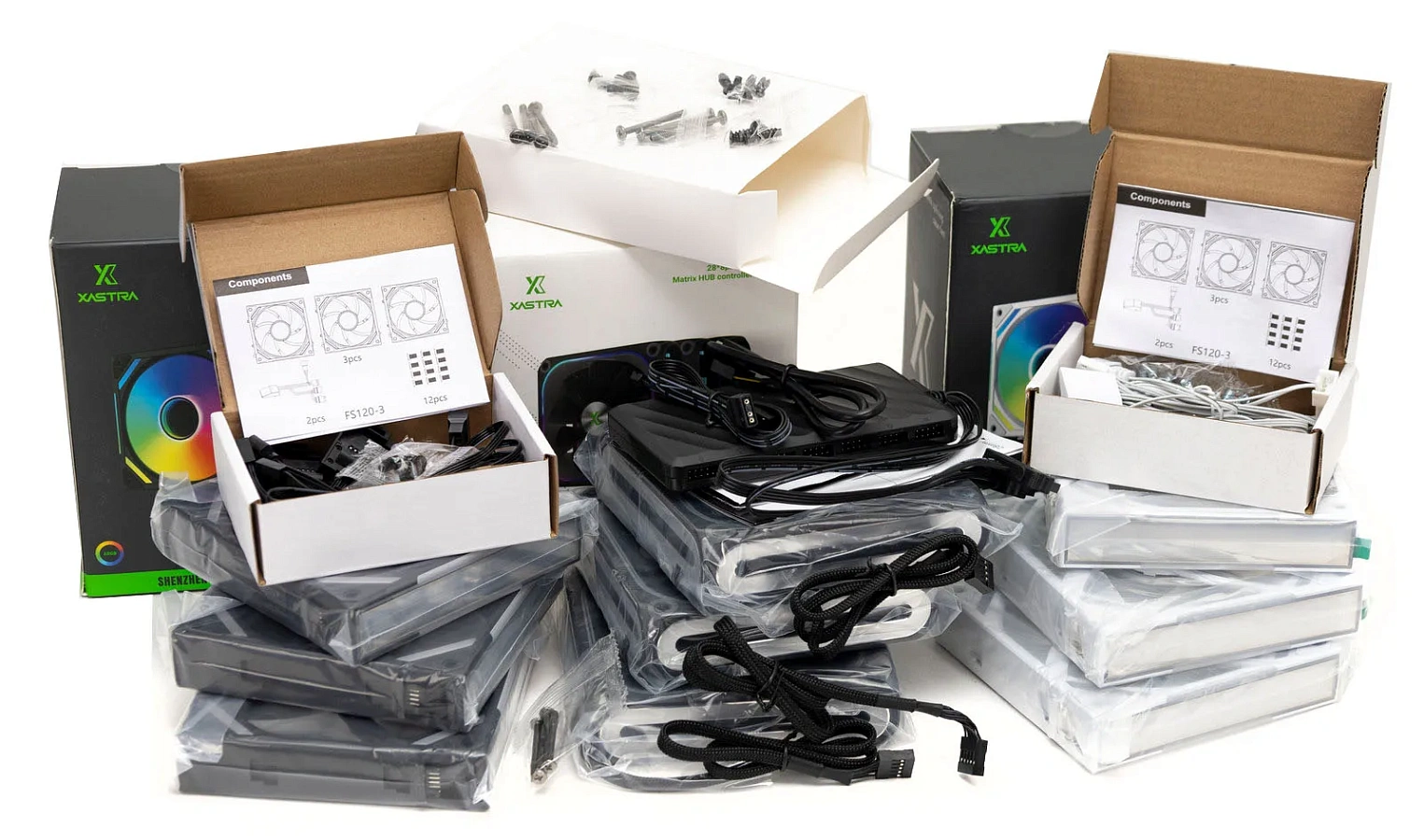

Все модели упакованы в картонные коробки с цветной полиграфией, на лицевой стороне располагается изображение с активной подсветкой и наименование модели.

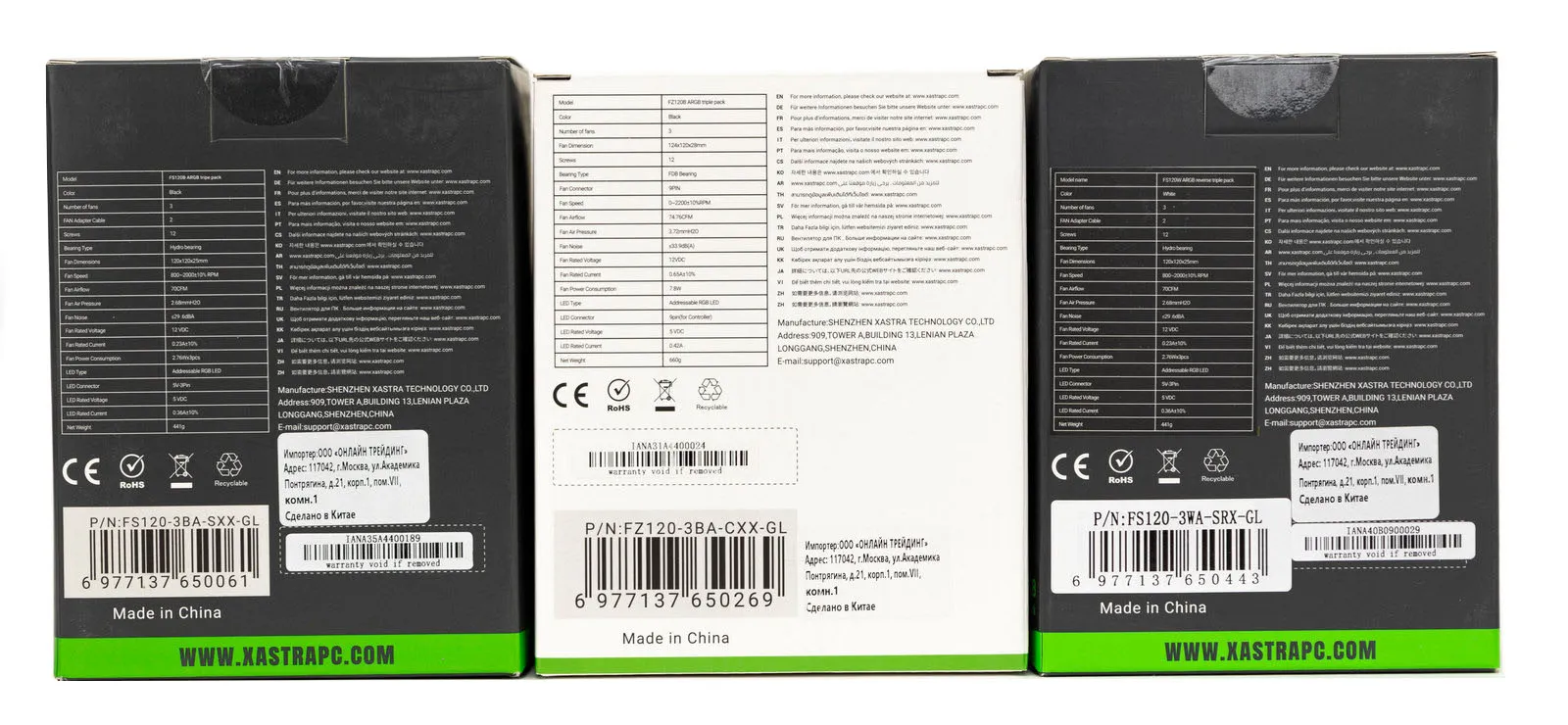

С обратной стороны коробки находится таблица с техническими характеристиками.

Вентиляторы упакованы в целлофан, в отдельных коробочках весь комплект поставки.

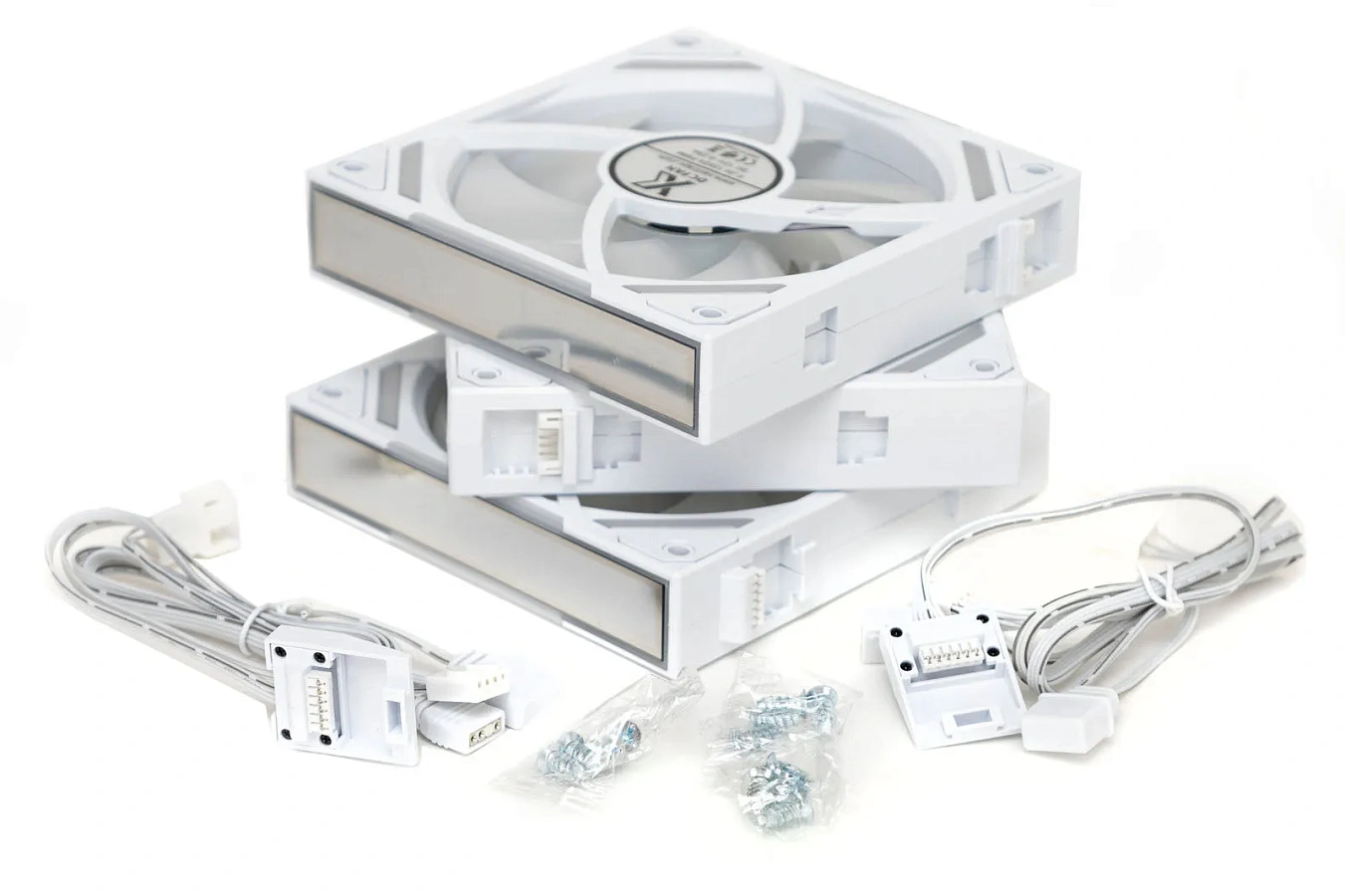

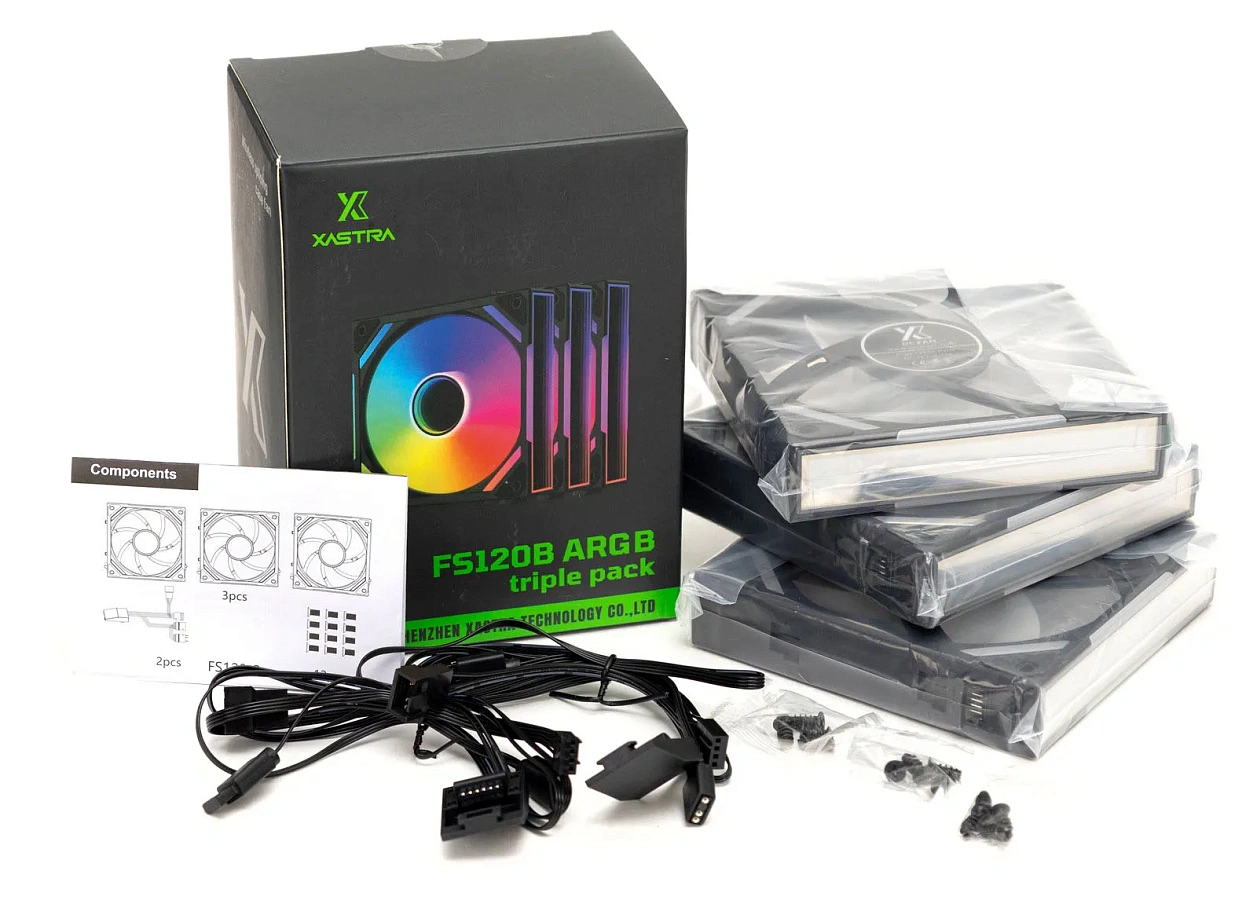

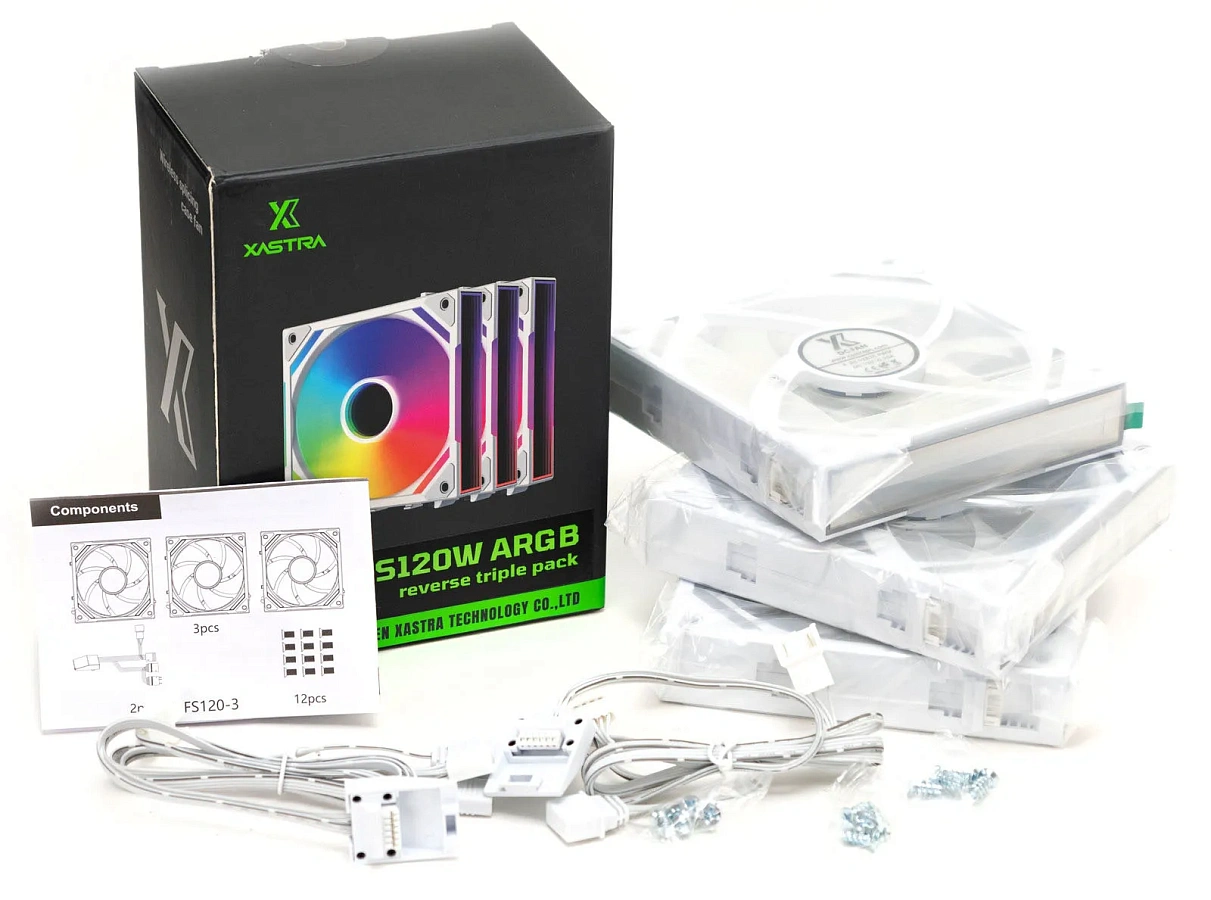

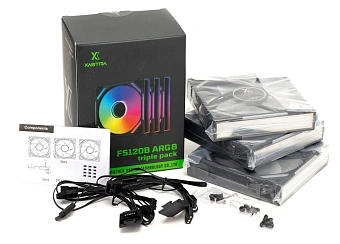

Модели FS комплектуются инструкцией, винтами для крепления и двумя отстегивающимися кабелями с двумя коннекторами и разветвителем-переходником на каждом: 4-пин PWM и 3-пин 5В ARGB.

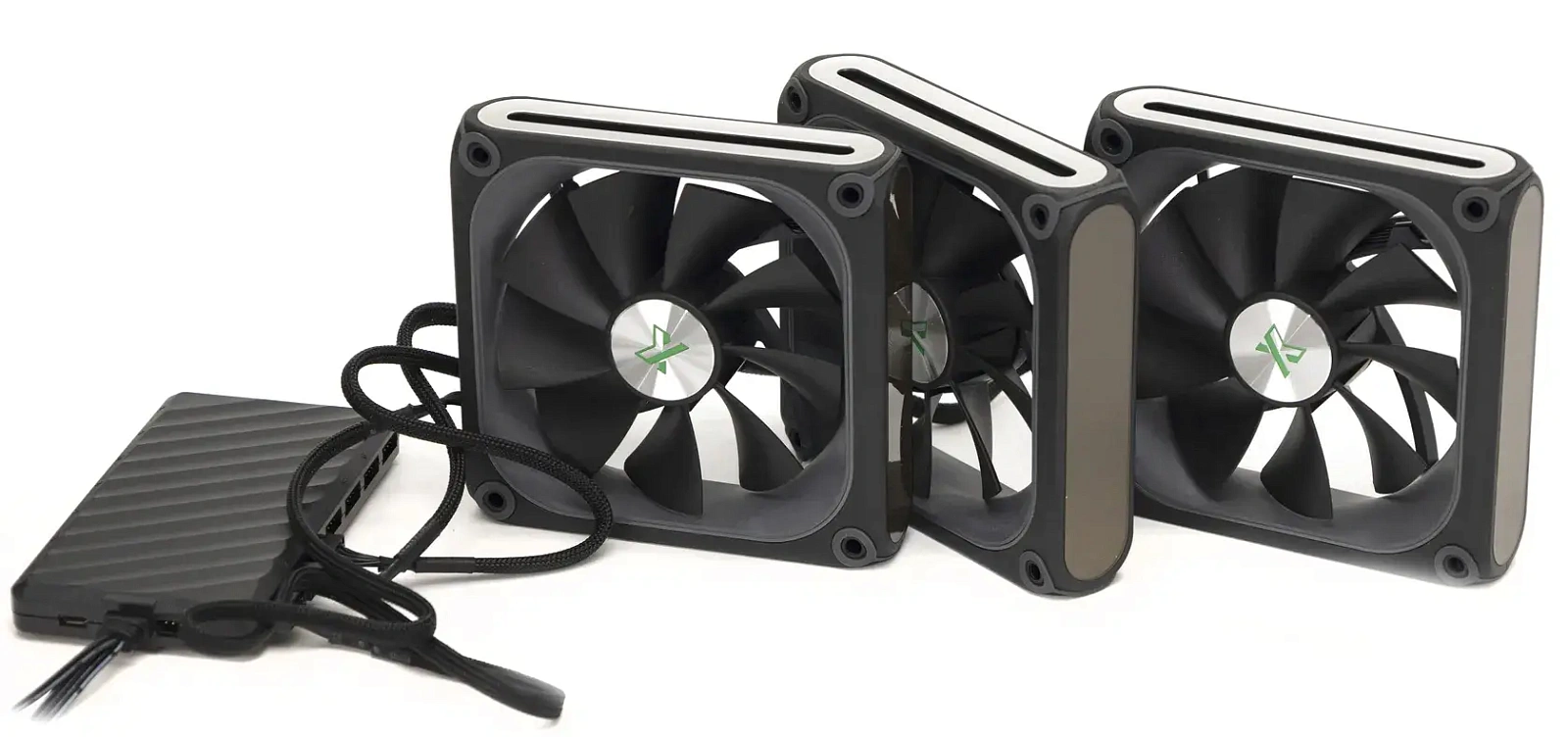

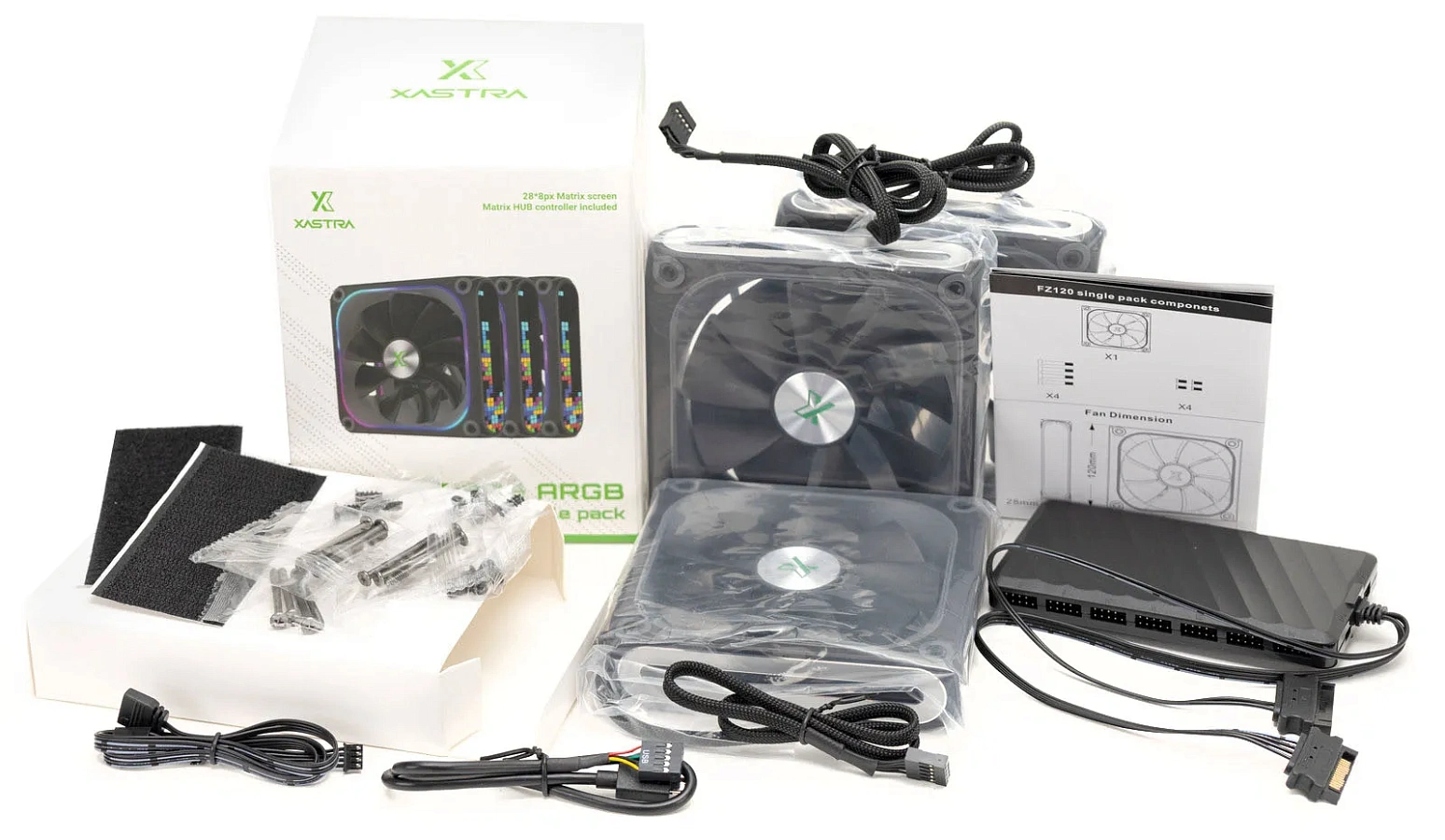

Модель FZ имеет более разнообразный комплект. Кроме коротких винтов для крепления к корпусу имеются длинные винты для крепления к радиатору СЖО. Для подключения вентиляторов в комплекте специальный контроллер с питанием от двух коннекторов SATA – один для подсветки, второй для моторов.

К контроллеру подключаются два кабеля для синхронизации вентиляторов и подсветки с материнской платой.

Также имеются широкие липучки на клейкой основе для размещения контроллера в корпусе. На магнитах было бы лучшее решение.

Внешний вид

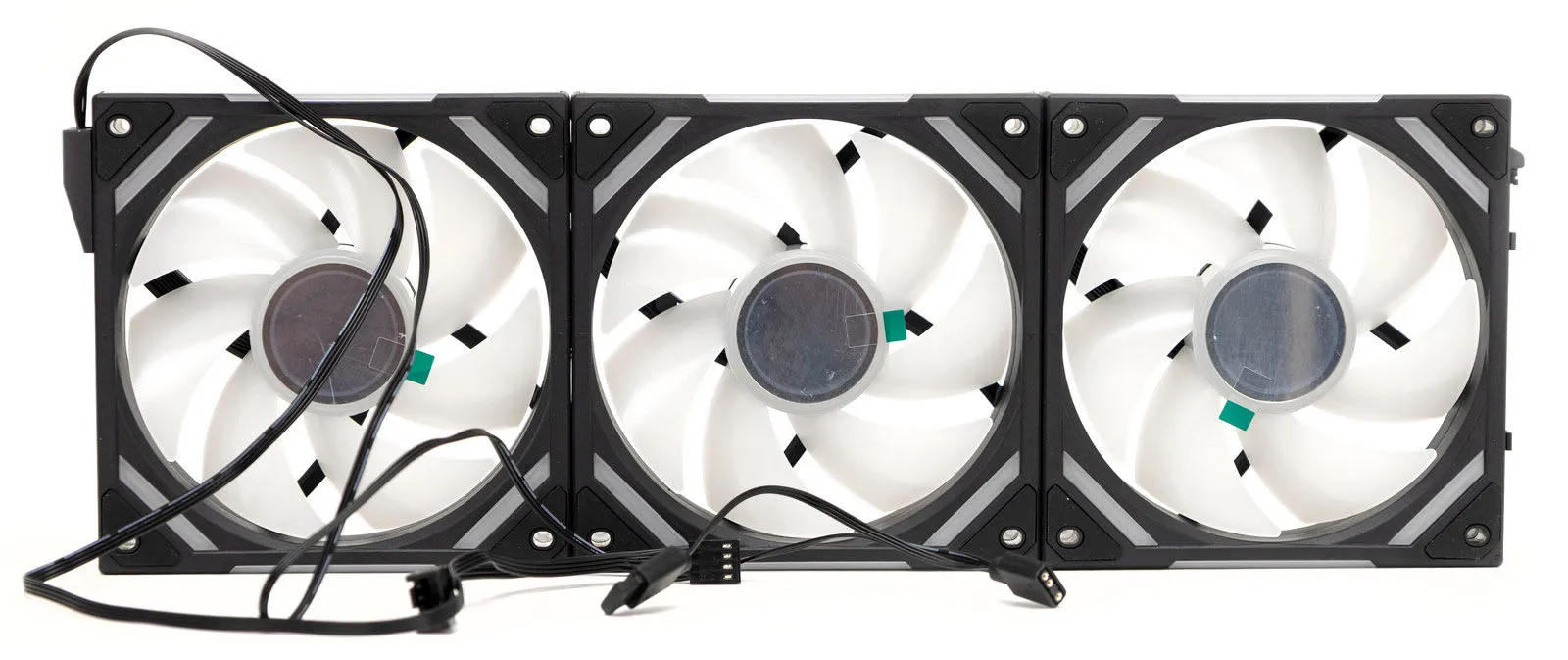

FS120B и FS120W

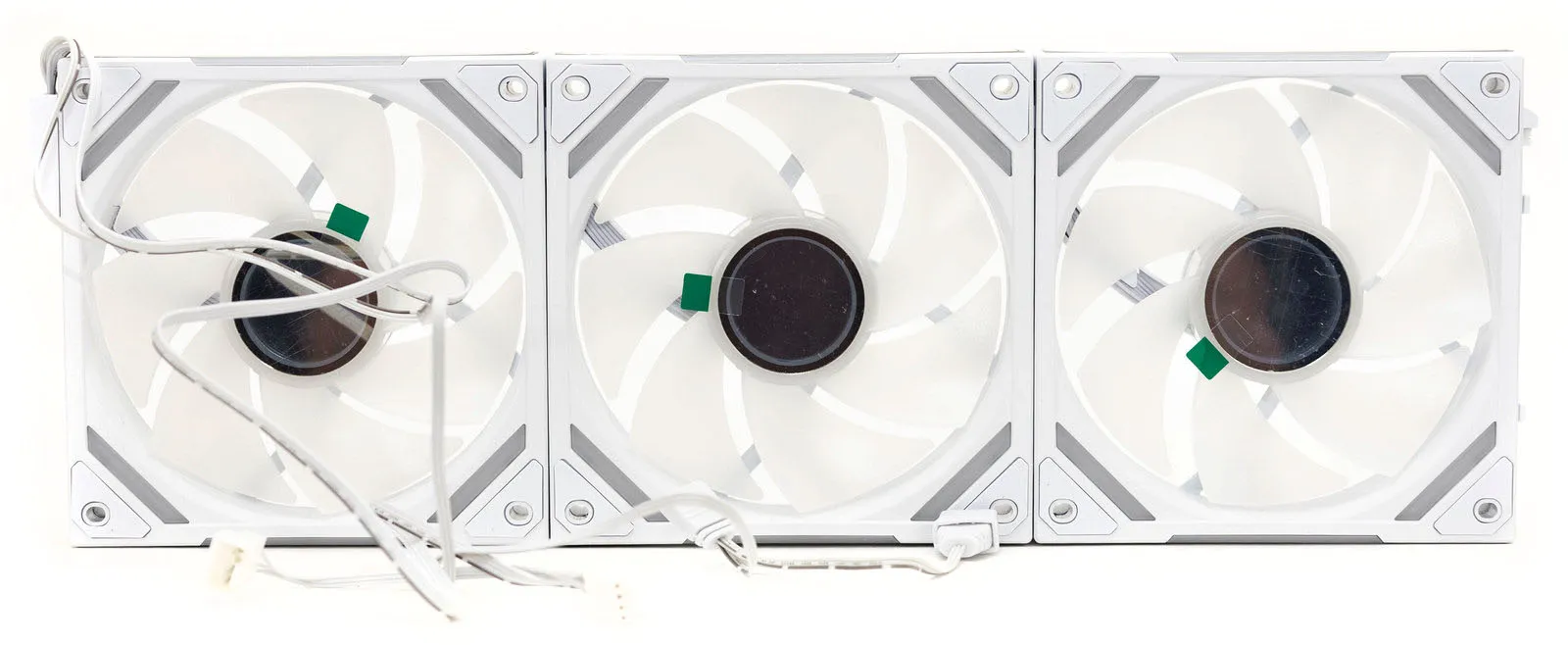

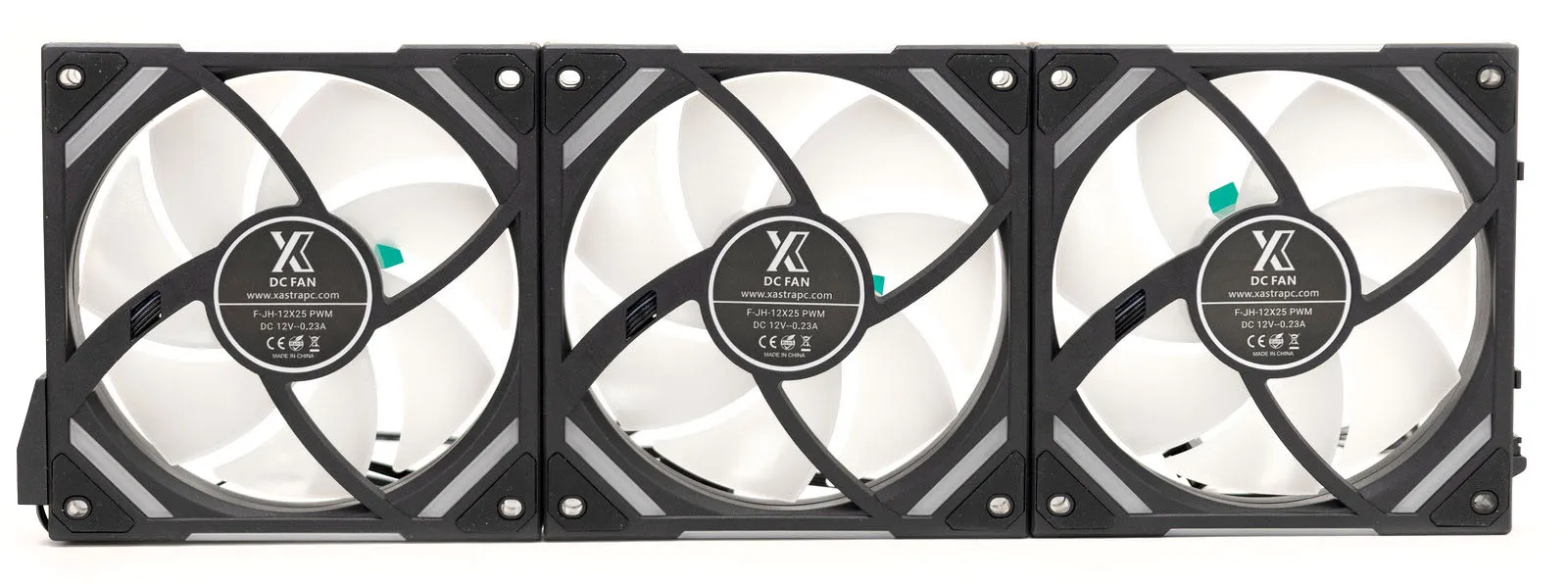

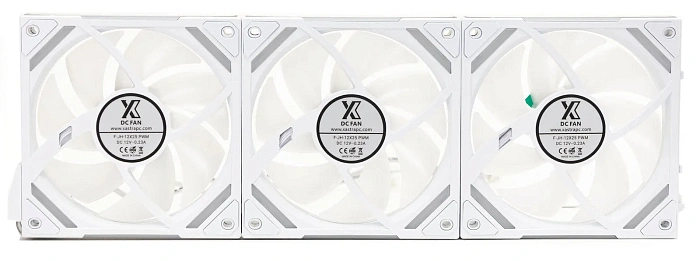

Вентиляторы FS в призматическом корпусе с ровными гранями и углами. Отличия только в цвете корпуса, проводов и направленности лопастей.

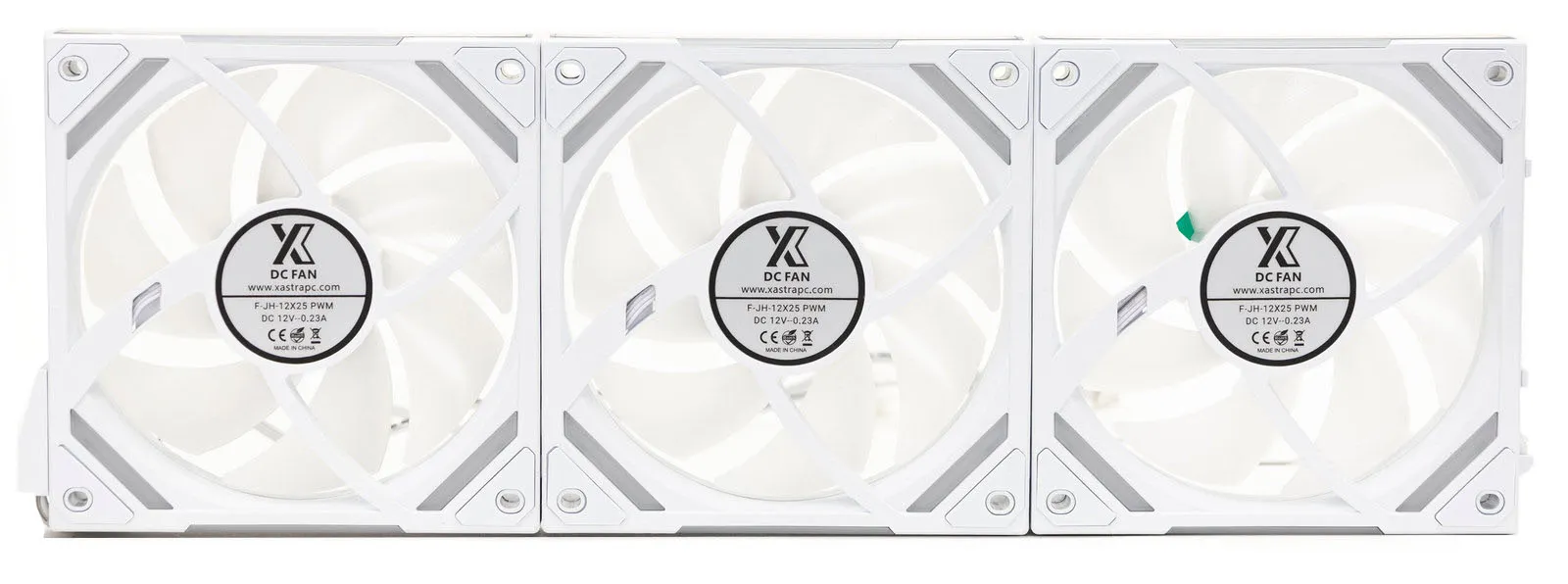

Промаркированы как F-JH-12X25 PWM (12В, 0,23А).

Крыльчатка в обеих моделях из белого полупрозрачного акрила, по центру вставка с подсветкой с эффектом зеркального бесконечного тоннеля. Такие же вставки по двум противоположным торцам.

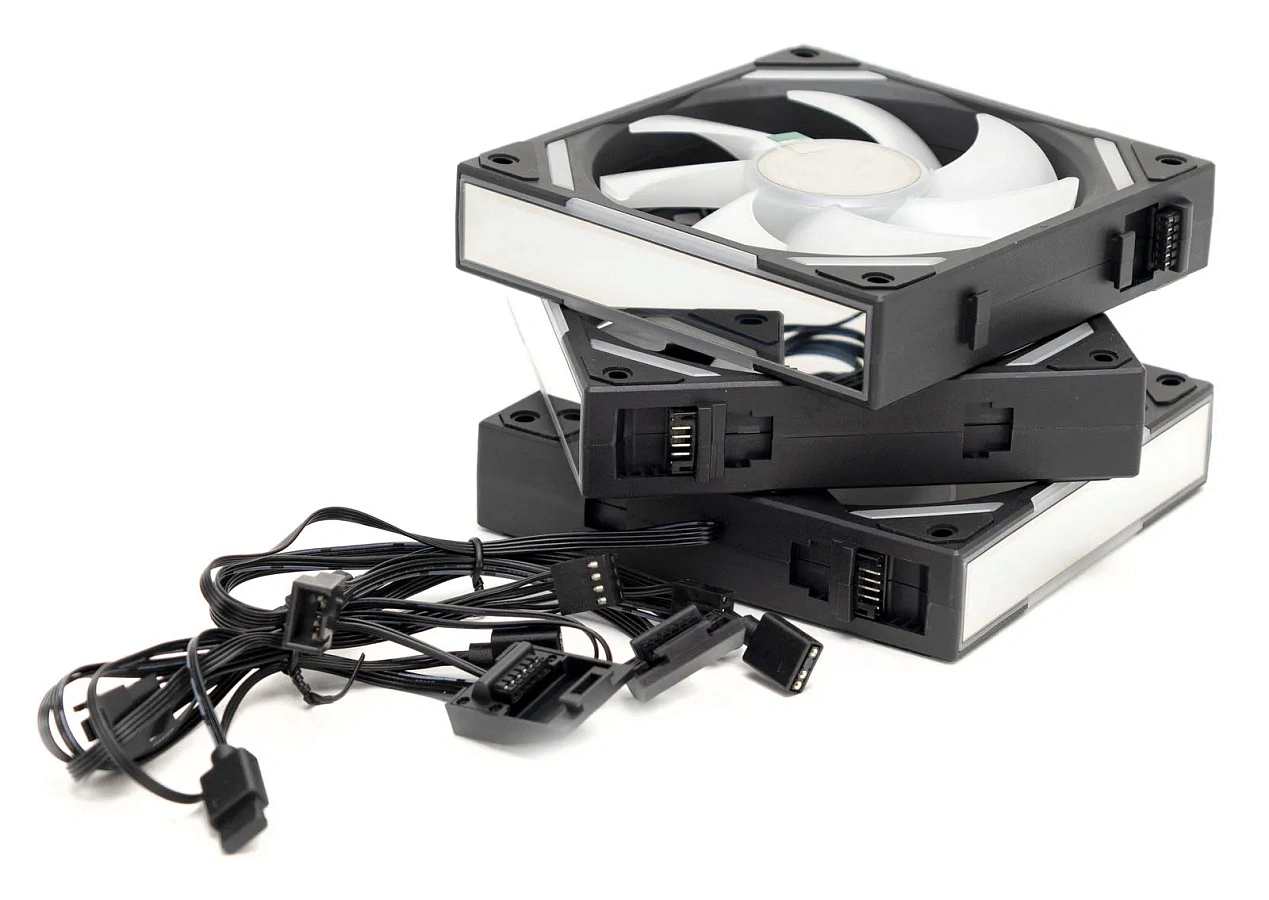

На двух других торцах система взаимного крепления вентиляторов между собой и крепления контактной площадки с проводами.

С одного торца вырезы, с другого - ушки: вставляются друг в друга и сдвигаются.

Электрические контакты на 6-пин, на одном торце контактная площадка с разъемом «мама», на другом торце контакты «папа».

Такой же разъем «мама» на контактной площадке на конце кабелей. Вентилятора три, кабелей два, соответственно можно подключить все три вентилятора вместе к одному кабелю, или два вместе и один отдельно, все три подключить отдельно не получится.

По углам корпуса вентиляторов резиновые антивибрационные вкладки. Также по углам по периметру акриловые вставки с дополнительной подсветкой.

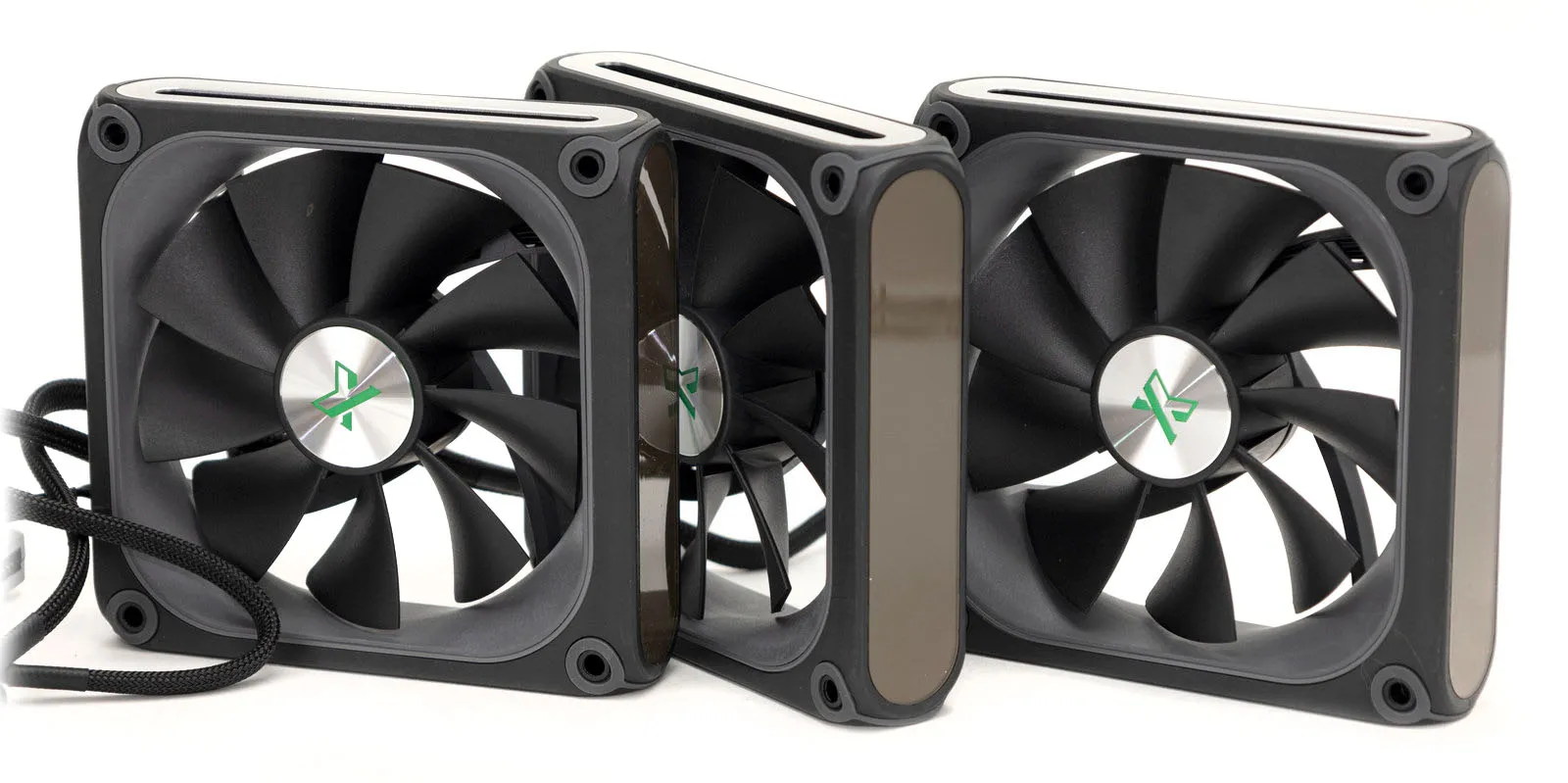

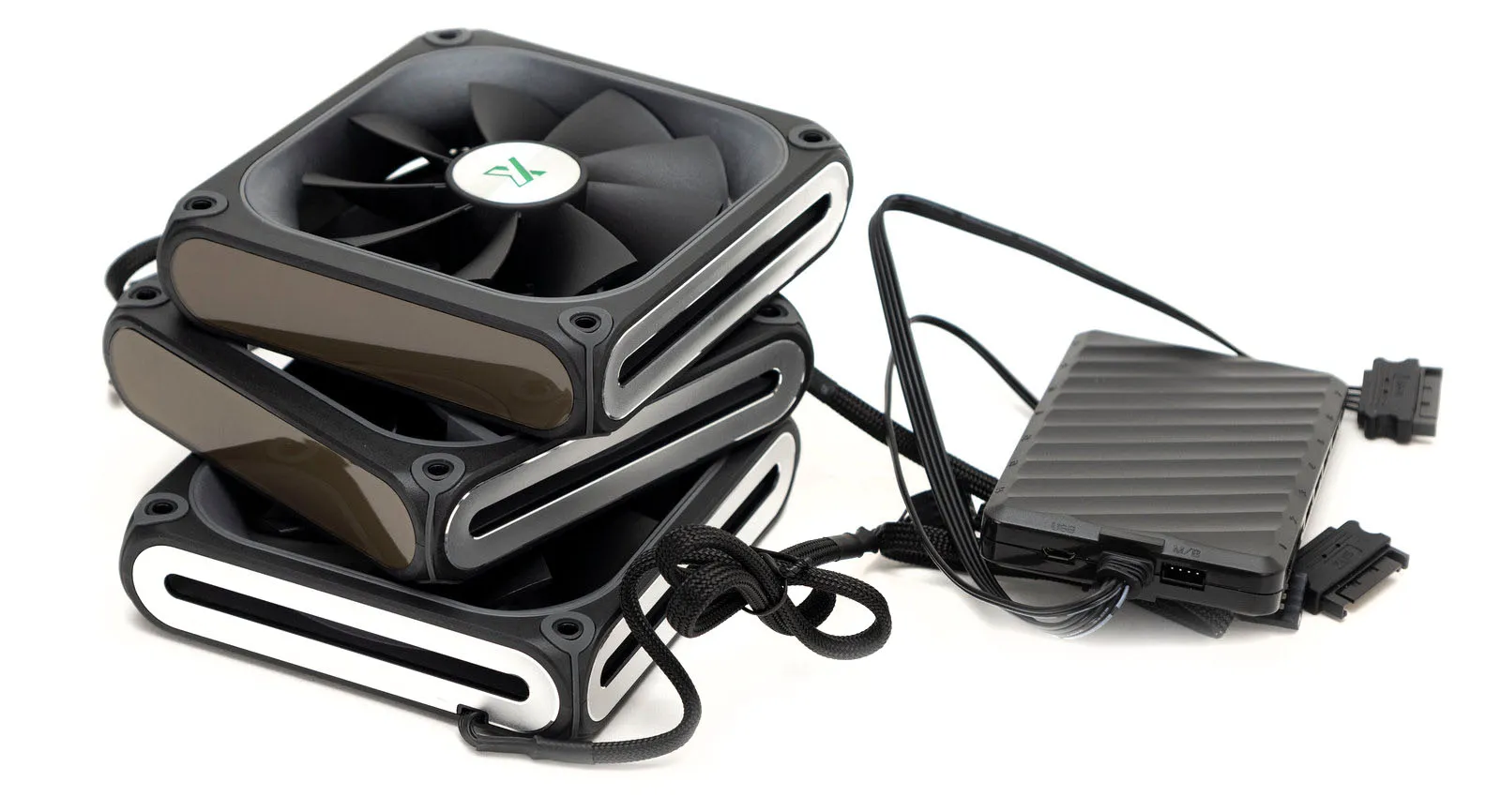

FZ120B

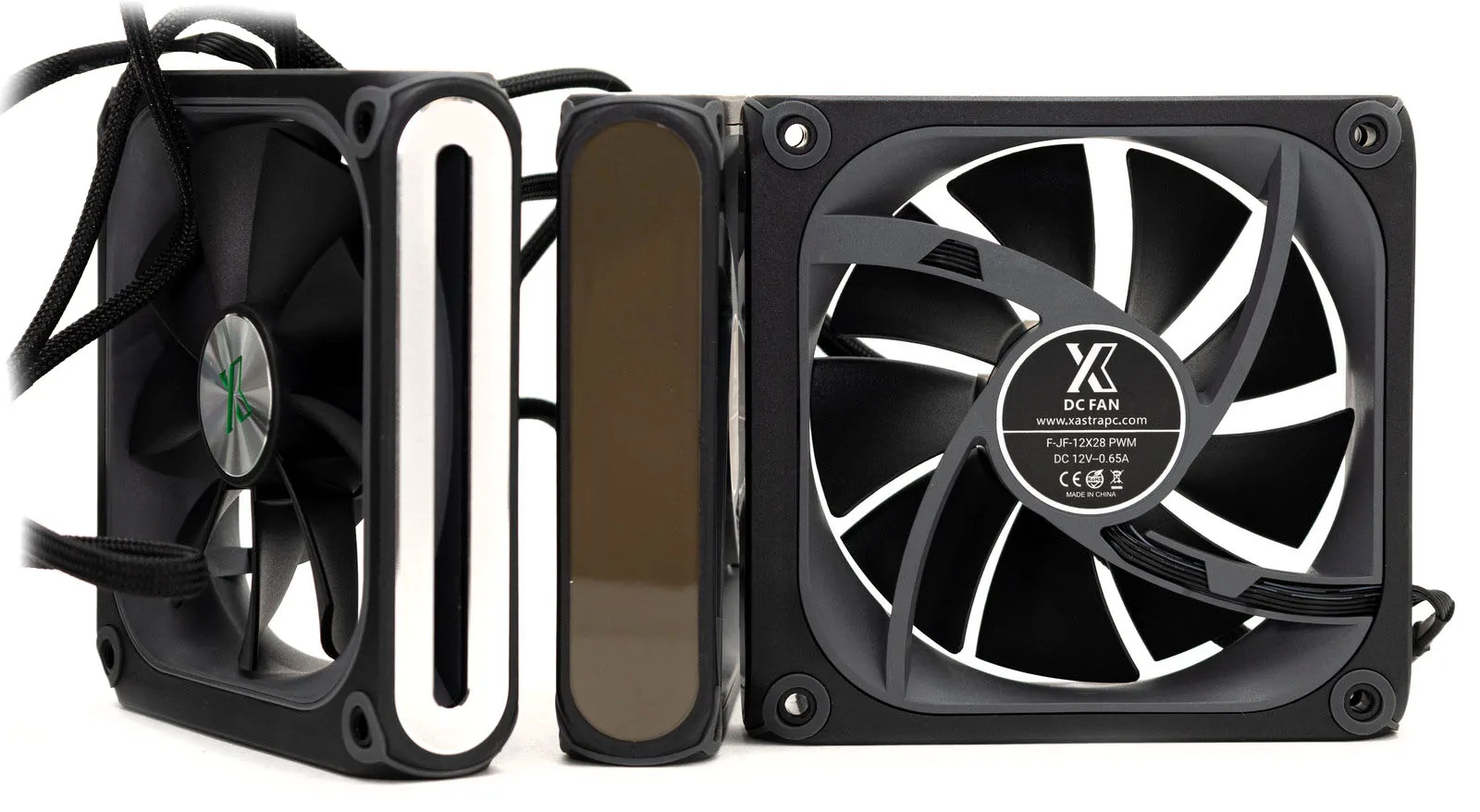

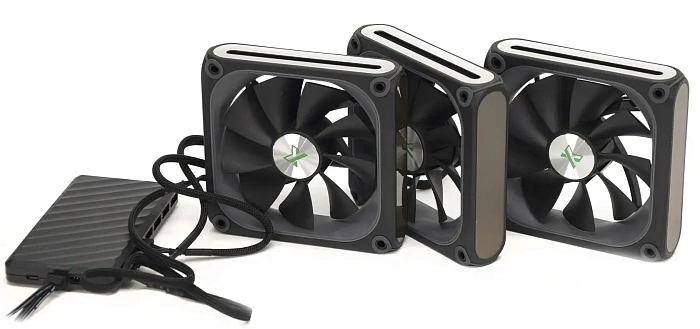

Эта модель немного интереснее по конструкции. Размеры корпуса больше: длина - 124 мм, ширина - 120 мм, толщина - 28 мм.

Маркировка - F-JF-12X28 PWM (12В, 0,65А).

Корпус с немного скругленными углами и ребрами. С трех боков на корпусе алюминиевая поверхность с прорезью по центру. С четвертой стороны вставлен LED-экран.

Рамка вокруг лопастей имеет воронкообразную поверхность. По центру крыльчатки вставка из алюминия с логотипом бренда.

Провода в нейлоновой оплетке. Колодка для подключения с 9-пин контактами, размещенными в два ряда.

Монтажные отверстия по углам с прорезиненной вставкой.

Подсветка у данной модели в виде контурной полосы вокруг крыльчатки и подсвечивание выреза в алюминиевых торцевых вставках по бокам изнутри.

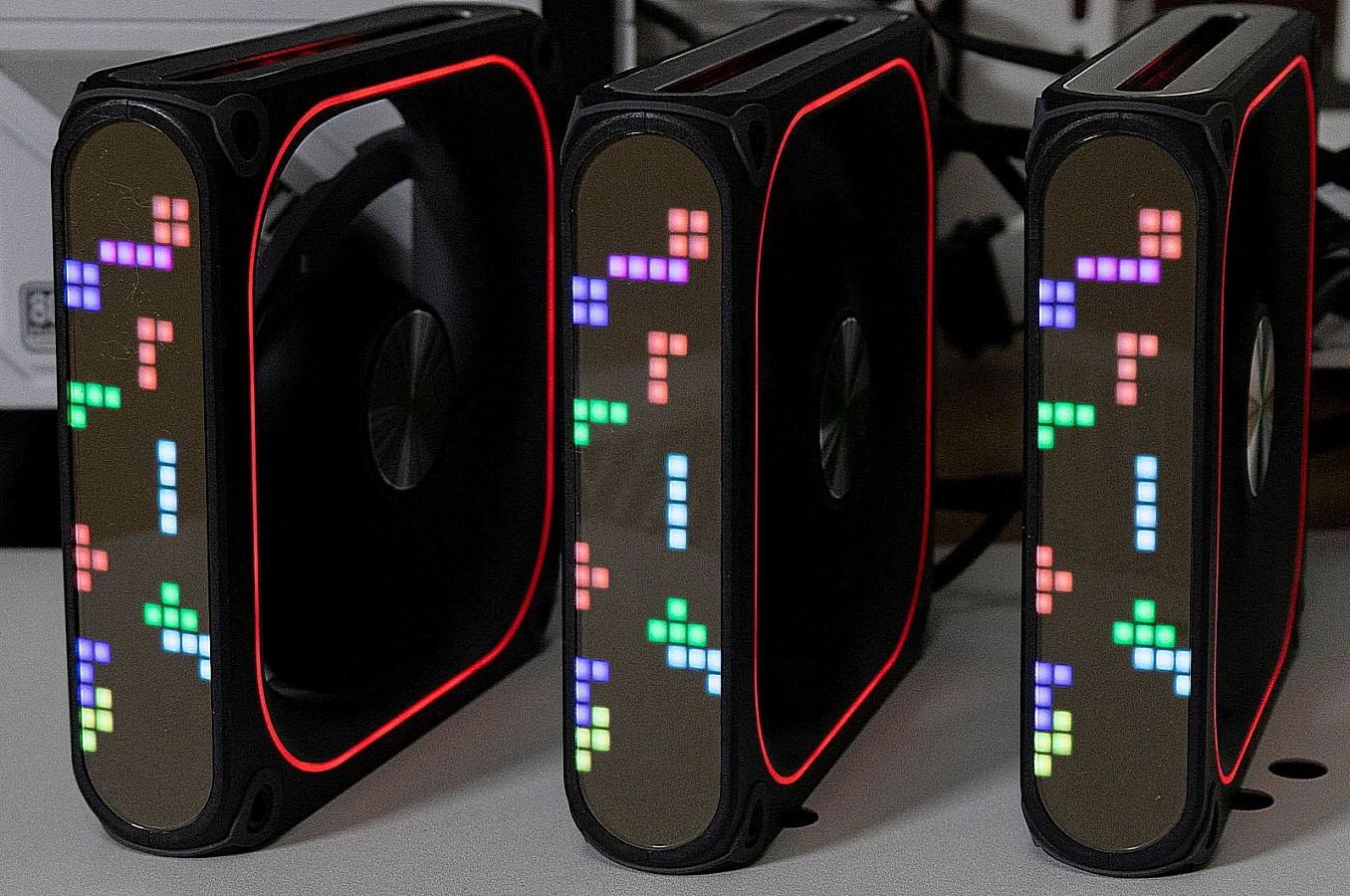

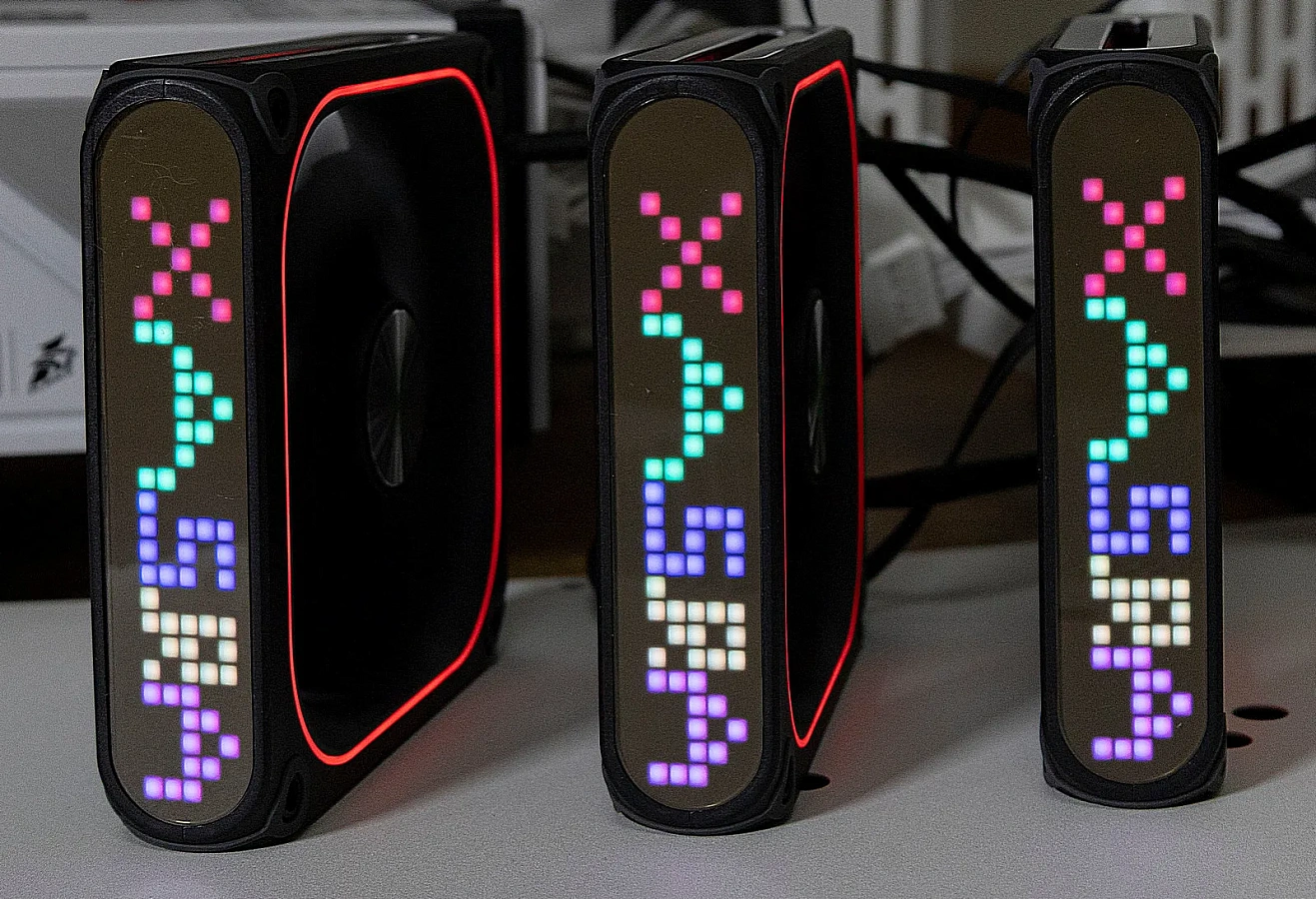

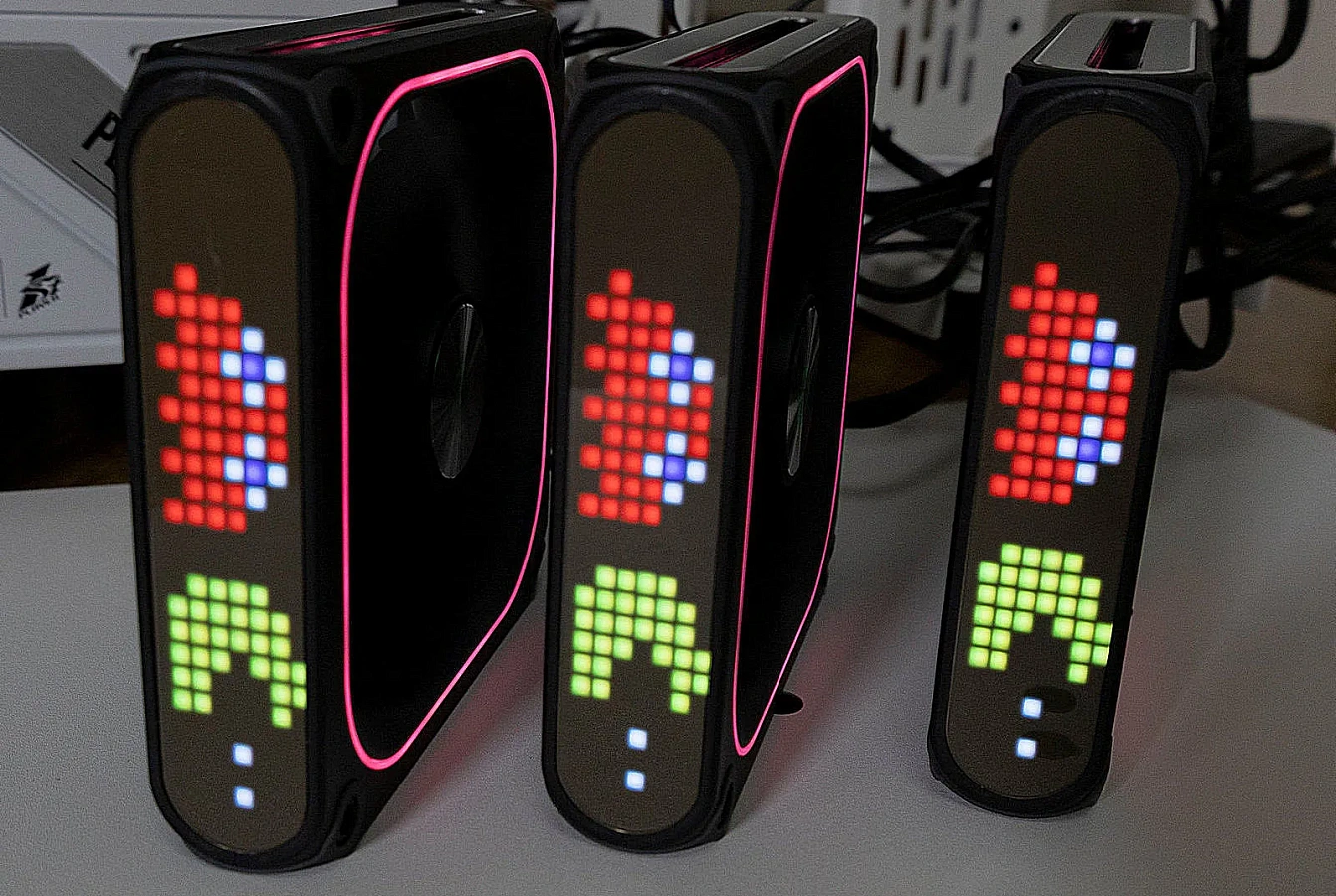

Боковой LED-экран сделан в виде крупной пиксельной сетки на восемь линий. Каждый такой пиксель может менять свой цвет в зависимости от настроек.

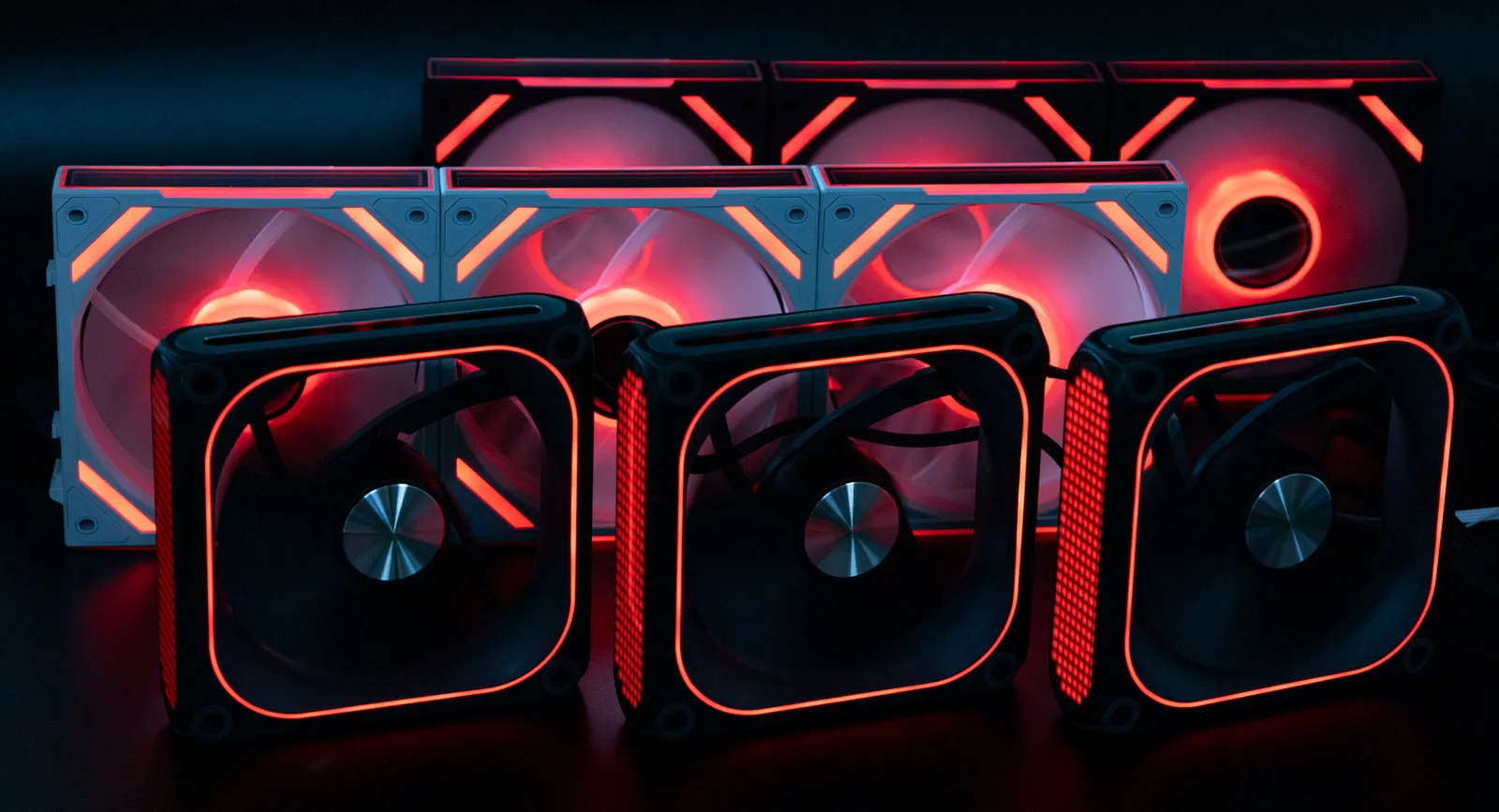

Подсветка и ПО

Модели FS120B ARGB и FS120W ARGB Reverse оснащены настраиваемой подсветкой с синхронизацией через материнскую плату или сторонний контроллер. Подключение подсветки конвектором 3-пин на +5В.

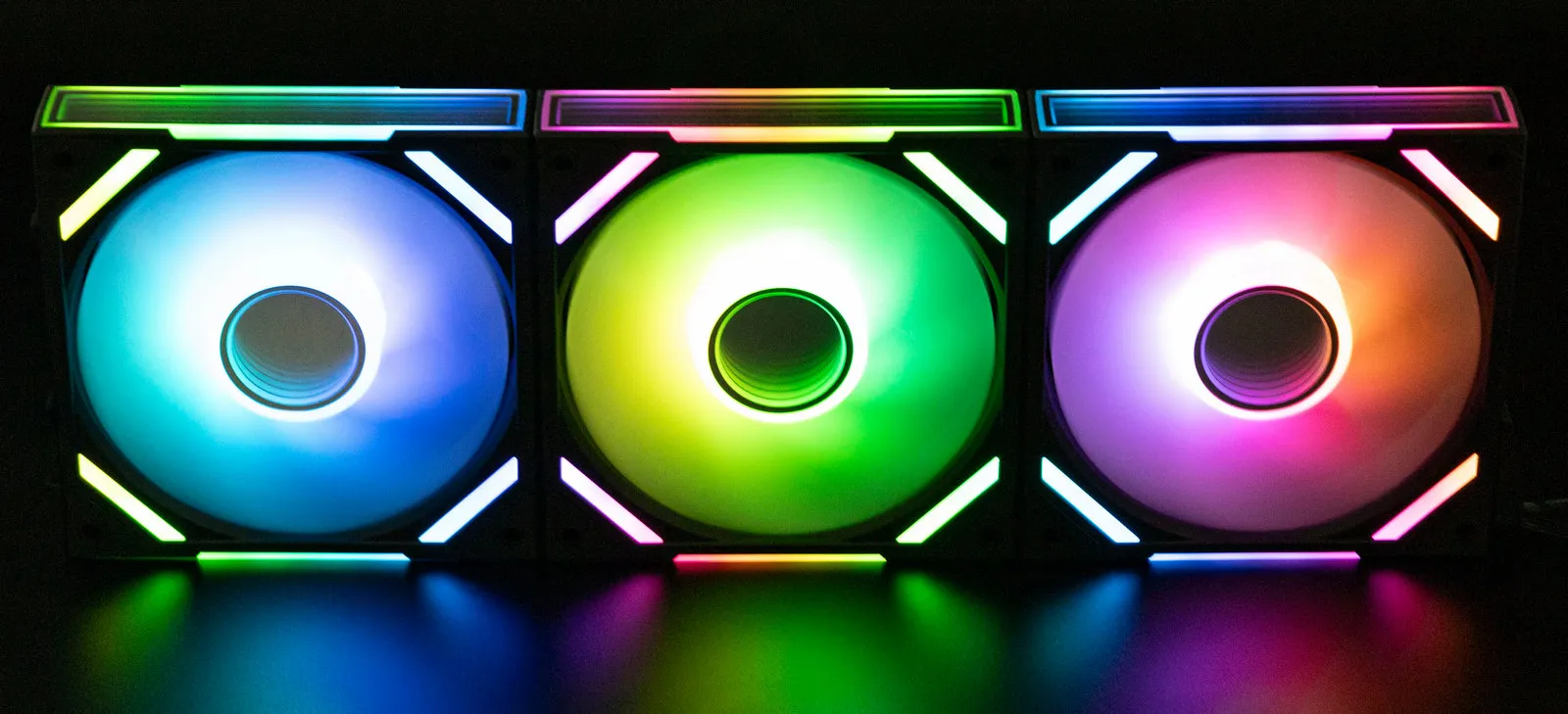

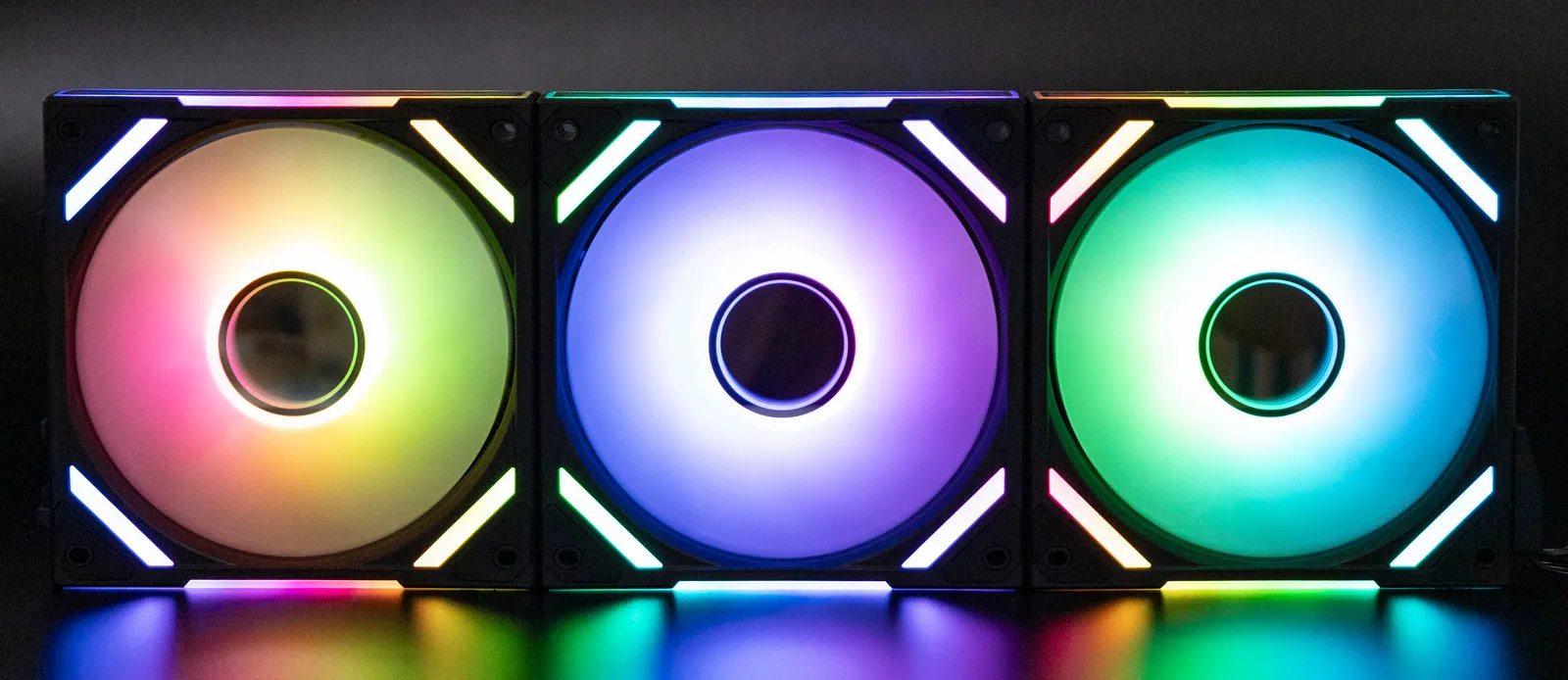

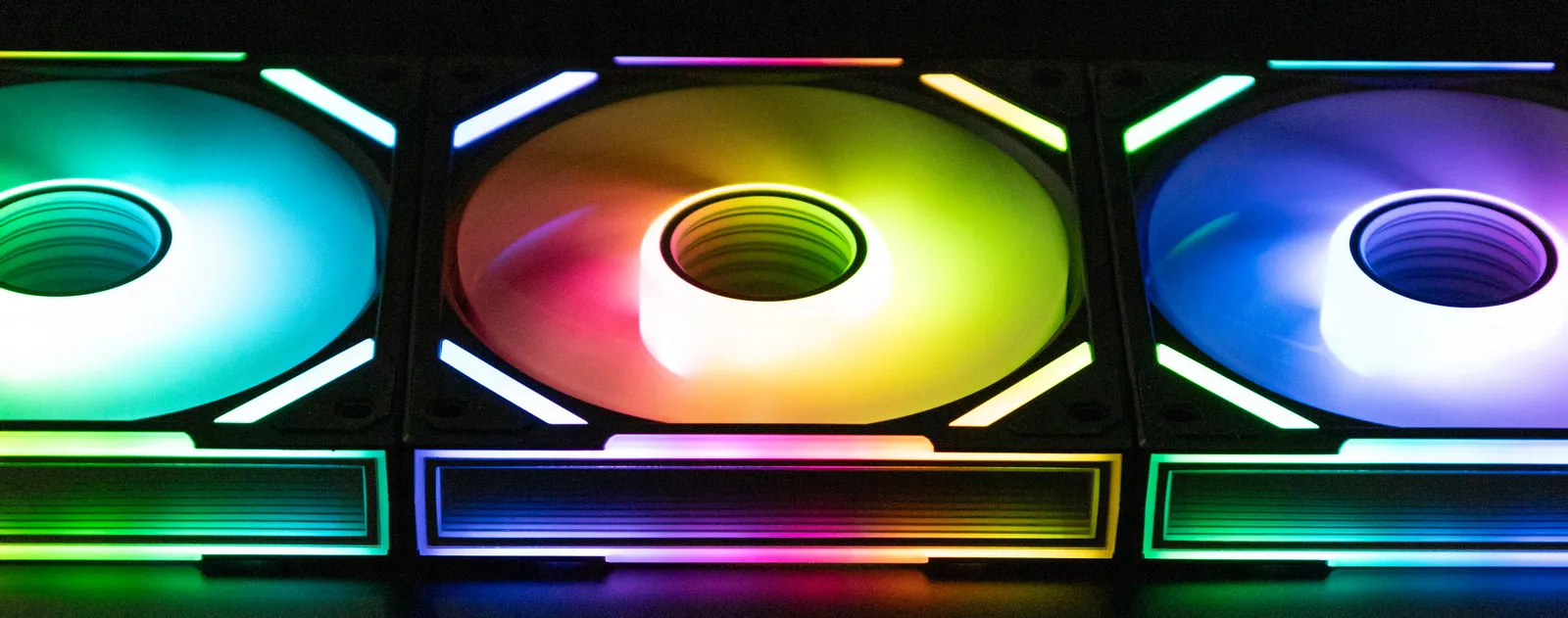

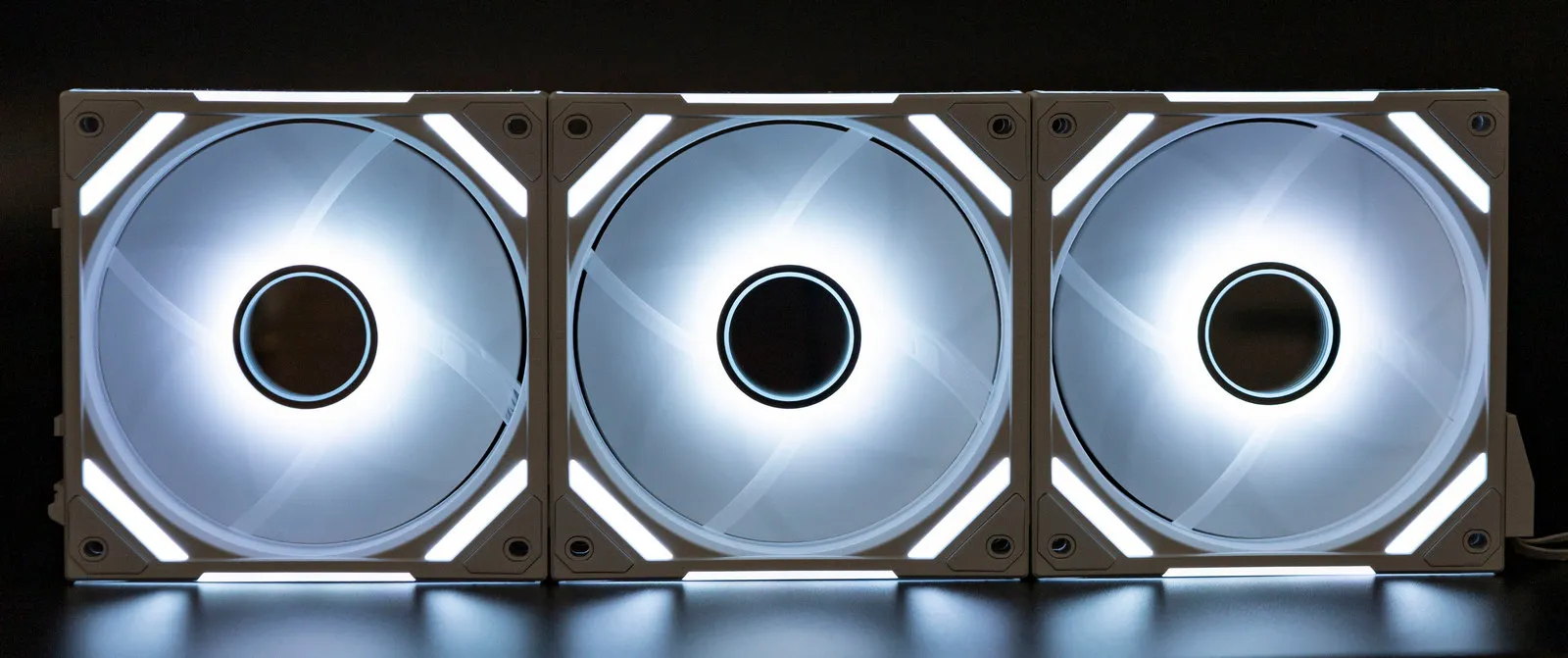

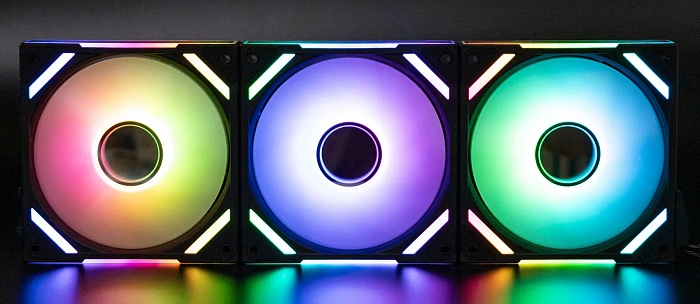

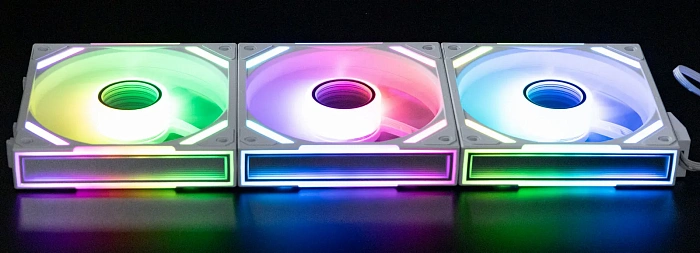

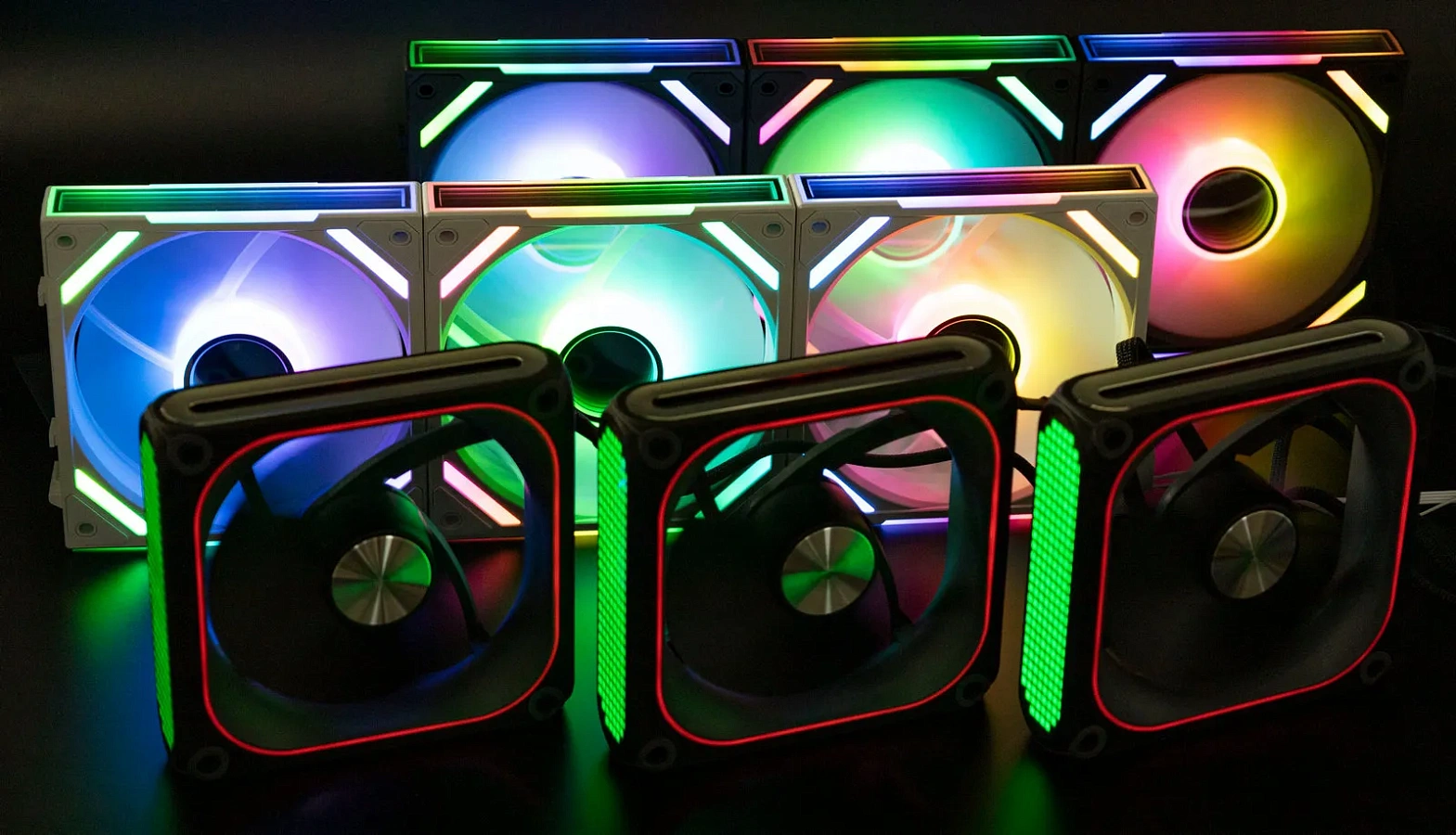

Светодиоды в основании крыльчатки, подсветка равномерная по всей площади их вращения. По центру зеркальная вставка с эффектом бесконечности, такие же вставки по двум противоположным торцам. Дополнительно по периметру еще шесть вставок с подсветкой в виде коротких штрихов.

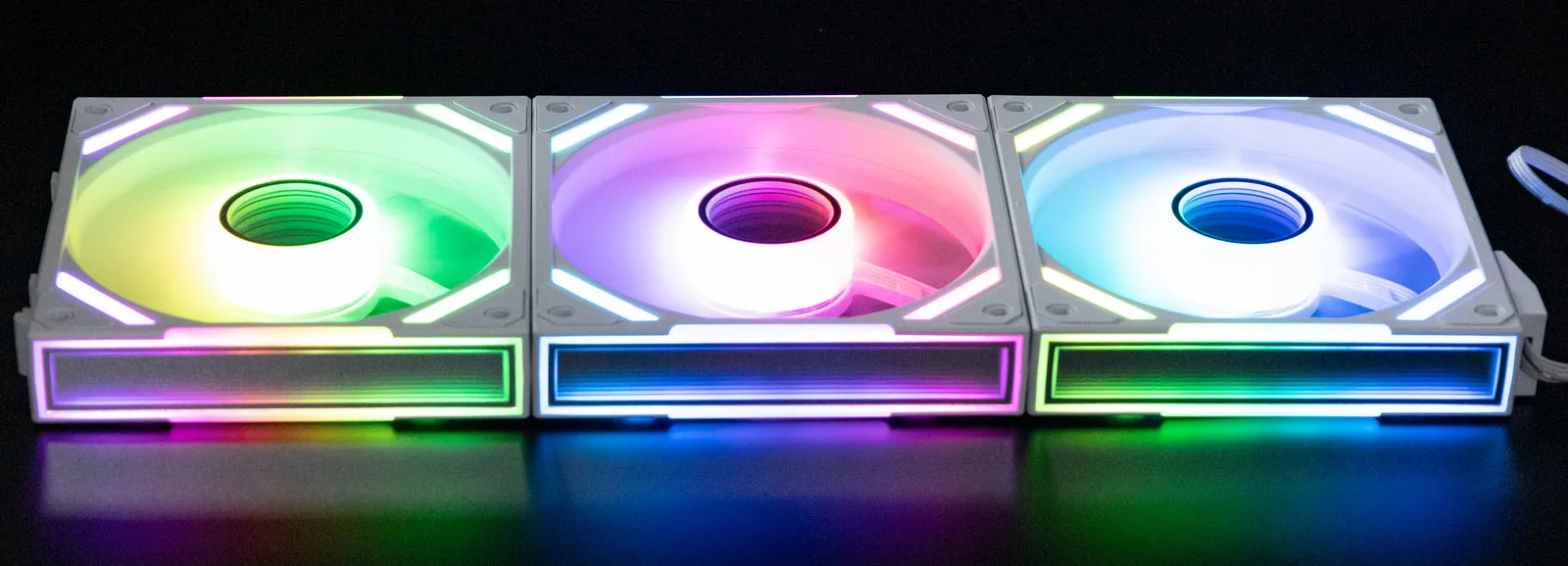

Смотрится подсветка эффектно, при включении эффекта волны она последовательно проходит через все три вентилятора, собранных в единую конструкцию.

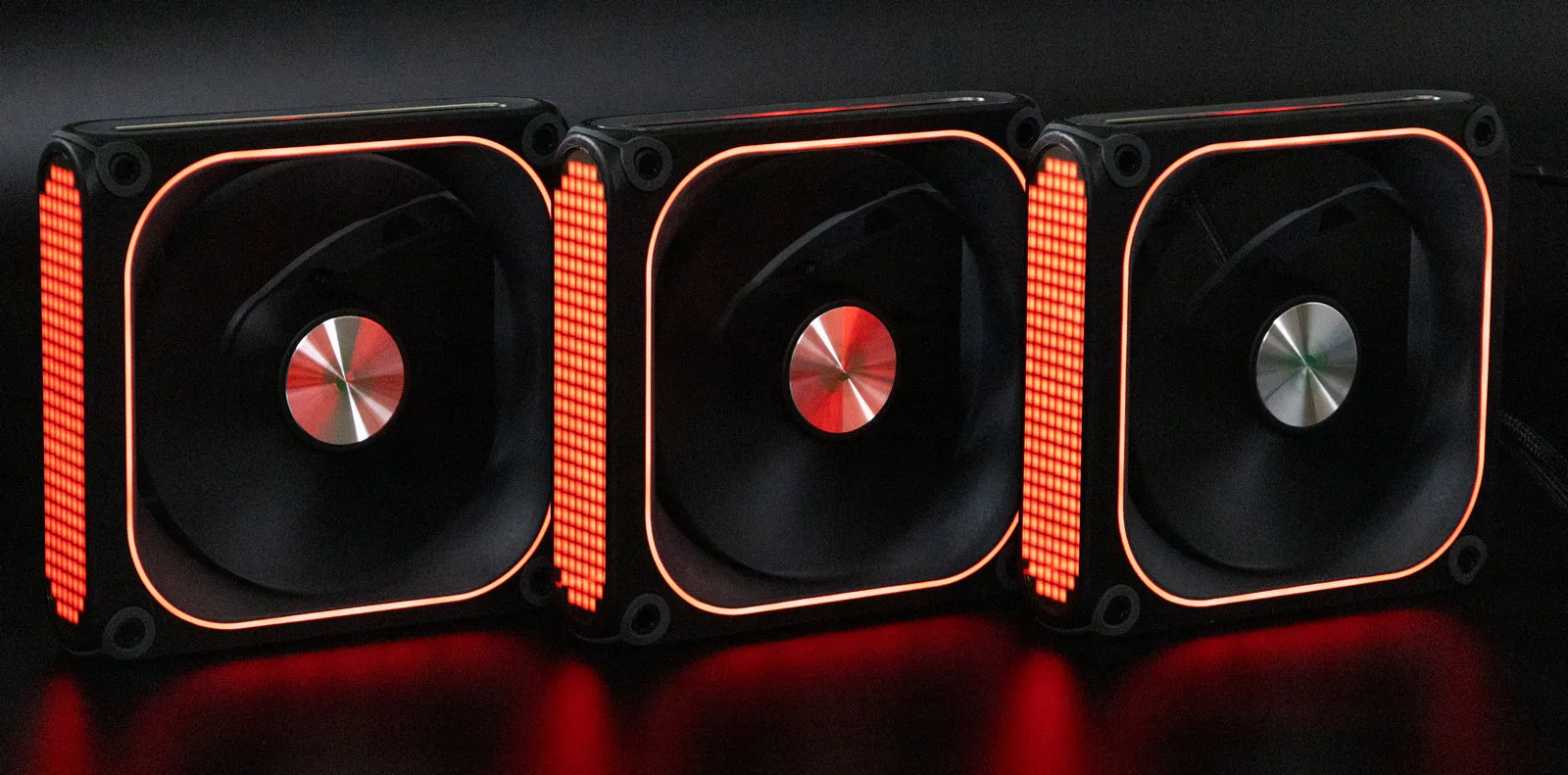

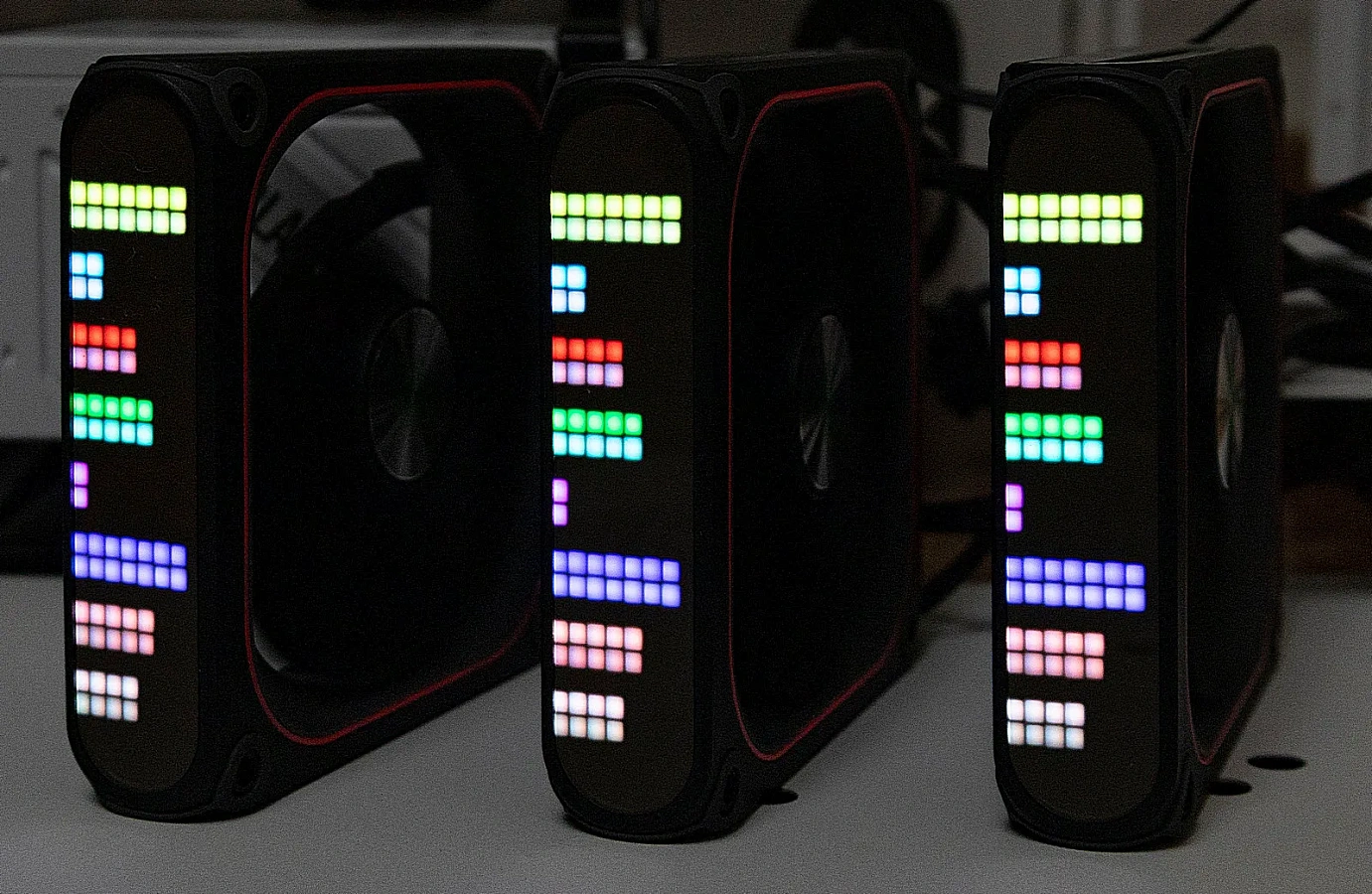

У модели FZ120B по умолчанию на экране демо-режим со сменой цветов, контурная полоса светится всегда красным. При подключении контроллера к разъему 3-пин на материнской плате не удалось синхронизировать подсветку и настраивать средствами материнской платы.

Для полноценной настройки необходимо установить утилиту «MatrixSereen X-Astra-Green2». На тестовом стенде данная утилита не обнаружила подключенный комплект вентиляторов. Видимо, проблема с драйверами, ранее к ней подключались другие девайсы с USB-дисплеями, так же со своими утилитами возможен конфликт драйверов.

На другой конфигурации ПК, так же под управлением Windows 11, комплект определился, при этом он отображается в виде иконок в верхней части окна утилиты.

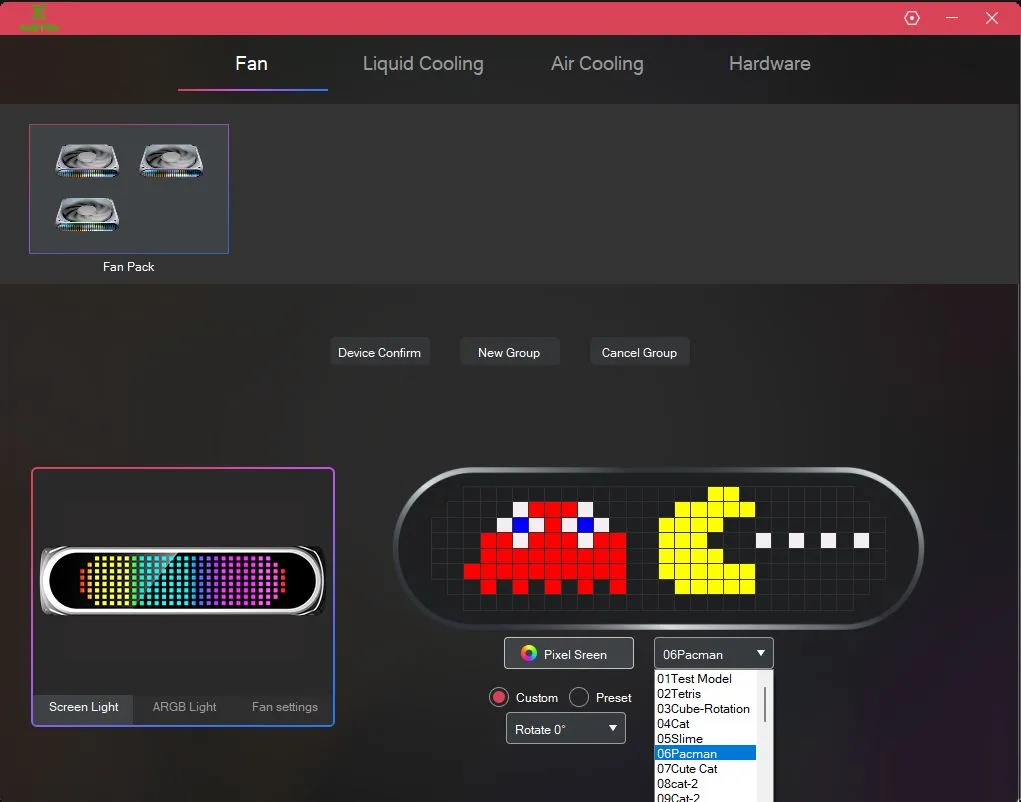

Можно настраивать экран каждого вентилятора отдельно, а можно объединить их в группу.

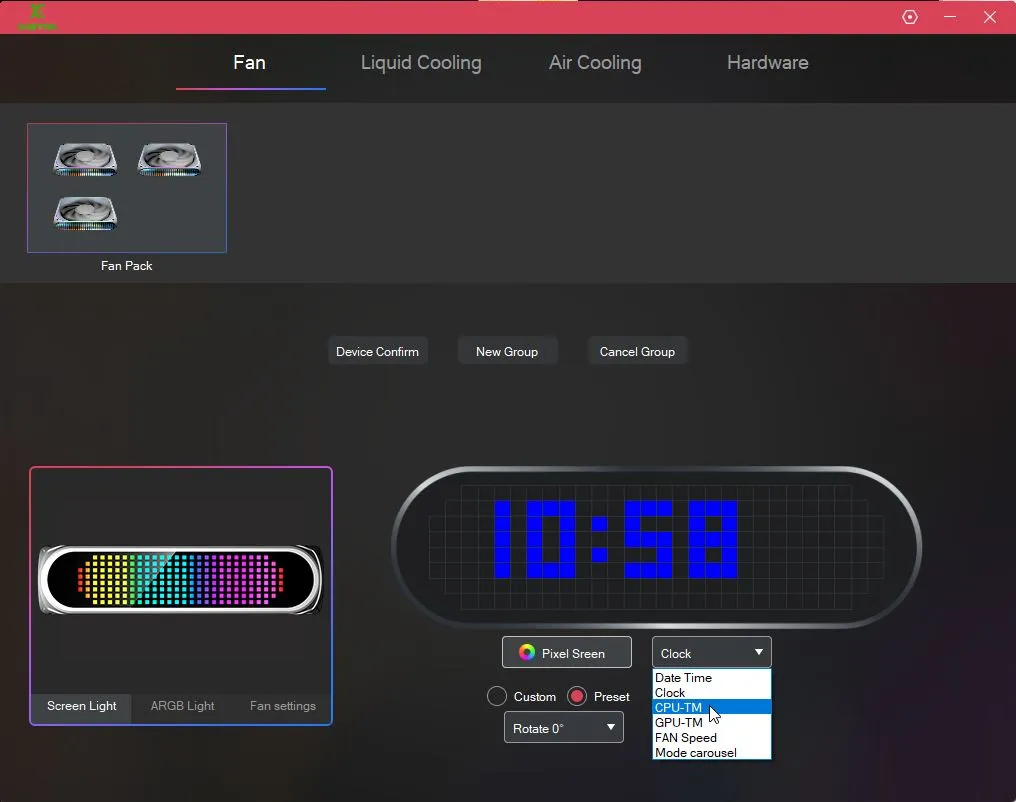

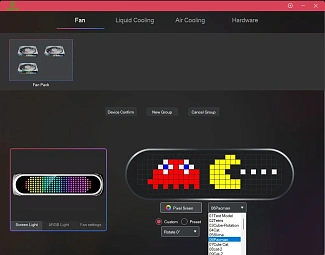

На первой вкладке настраиваем подсветку экрана выбором варианта из списка. Возможен поворот изображения в зависимости от ориентации вентиляторов в корпусе.

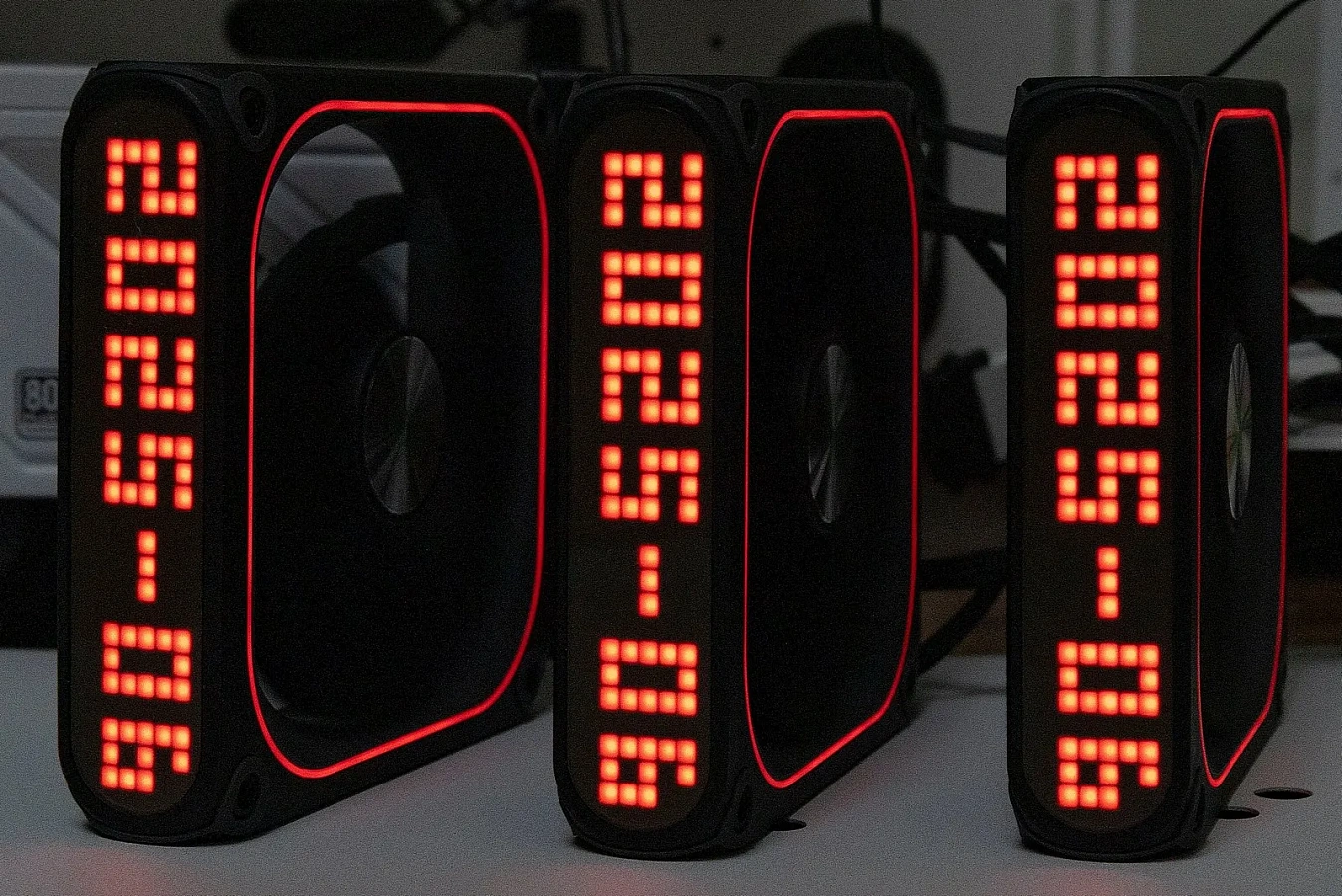

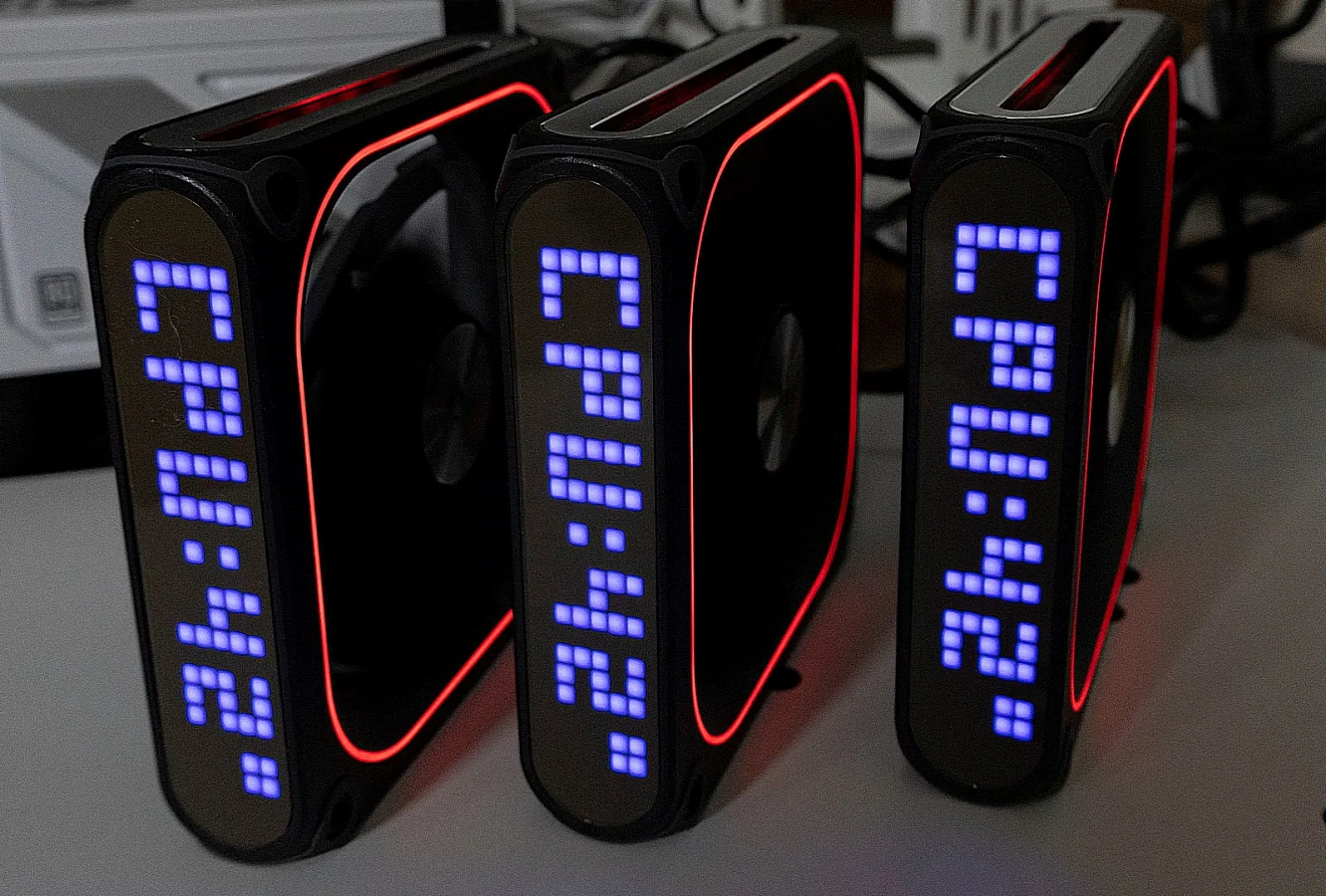

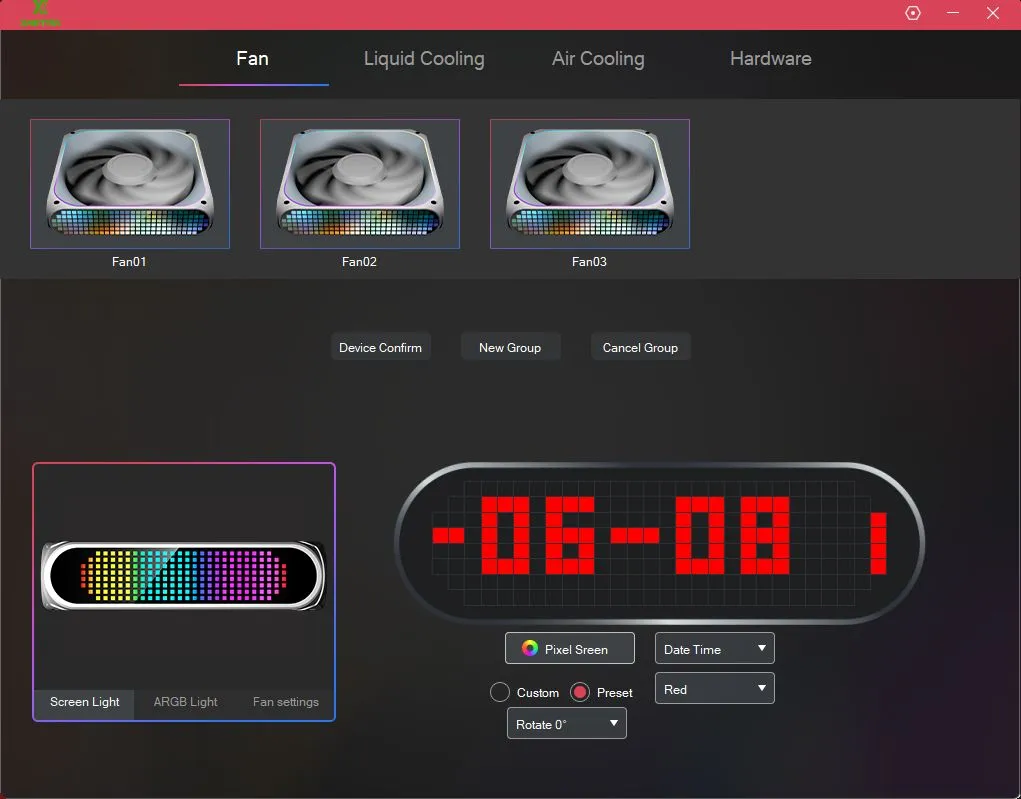

Список обширный, для некоторых позиций доступен выбор цвета, например, дата, время, температура CPU или GPU, скорость FAN, или последовательная демонстрация этих параметров.

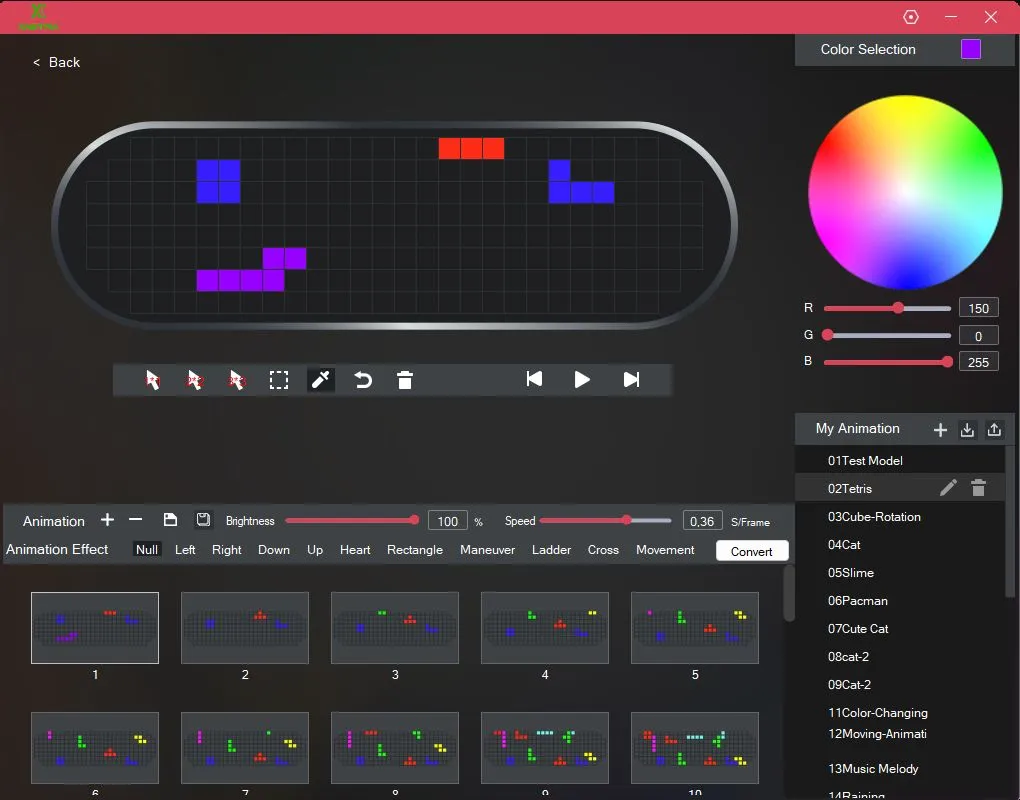

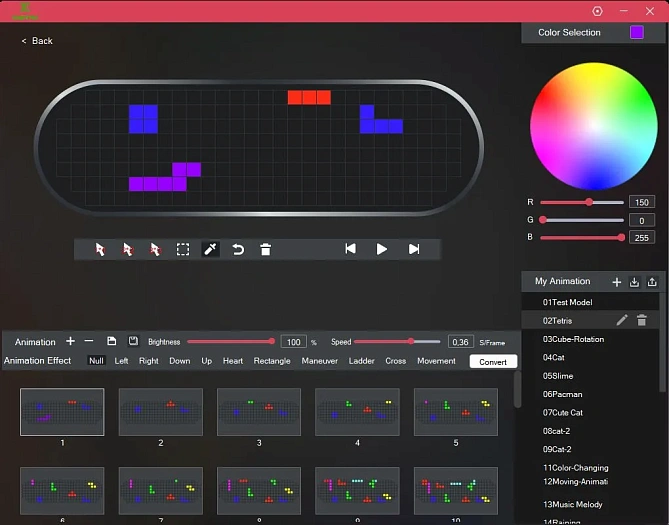

Для остальных спецэффектов имеется редактор, разбираться с которым придется или со знанием английского, или методом научного «тыка».

Можно создать полностью с ноля свой сценарий, прорисовывая каждый кадр на экране, можно изменить уже готовые сценарии, также покадрово.

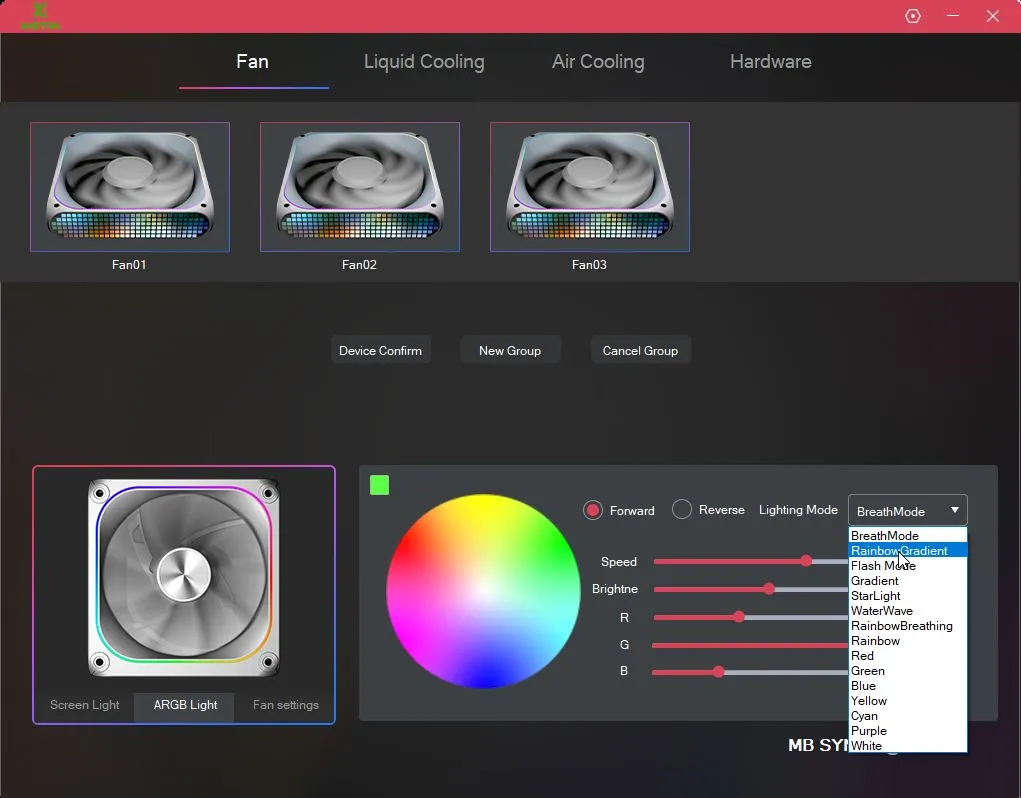

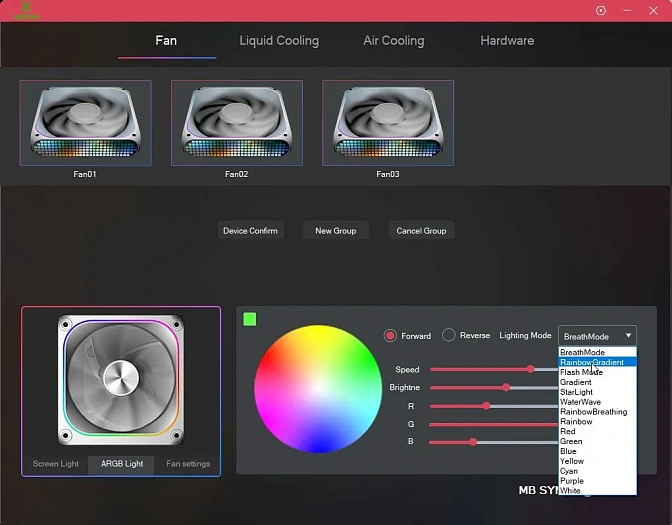

На второй вкладке настраивается цвет и поведение подсветки на контурной полоске.

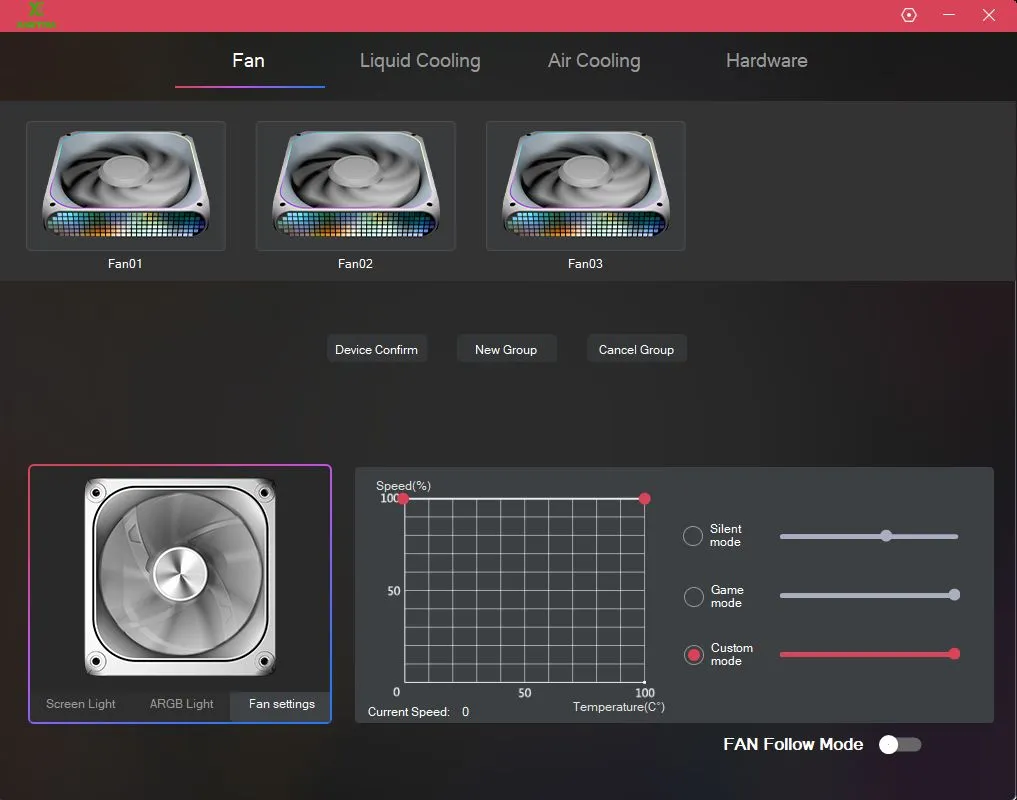

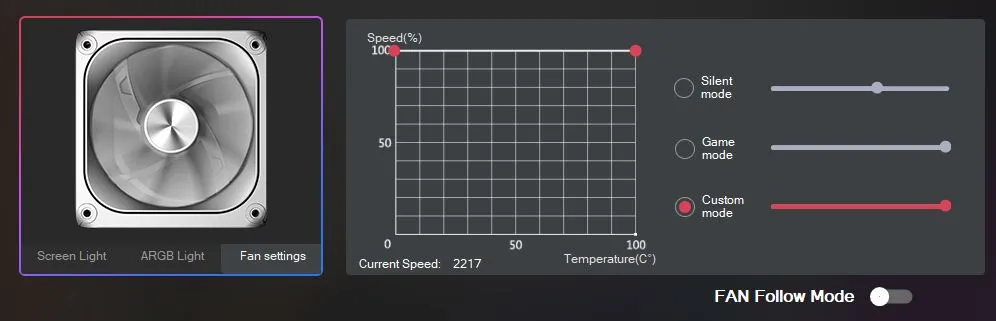

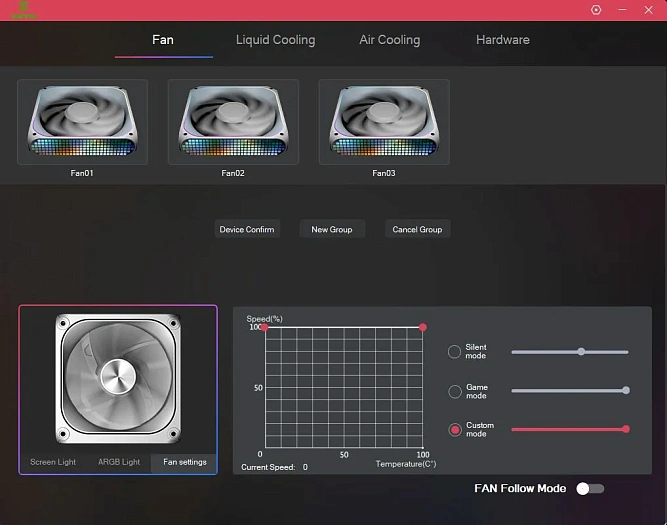

На третьей вкладке настраивается скорость вращения вентилятора. Имеются предустановки тихой и максимально эффективной работы, а также ручная регулировка. Активация управления вращением через материнскую плату не привела ни к какому эффекту. Вентиляторы не определялись в ПО материнской платы и не регулировались обороты, они всегда были на максимуме.

Утилита универсальная, в ней можно настраивать экраны и подсветку на фирменных водоблоках СЖО, имеются соответствующие пункты меню.

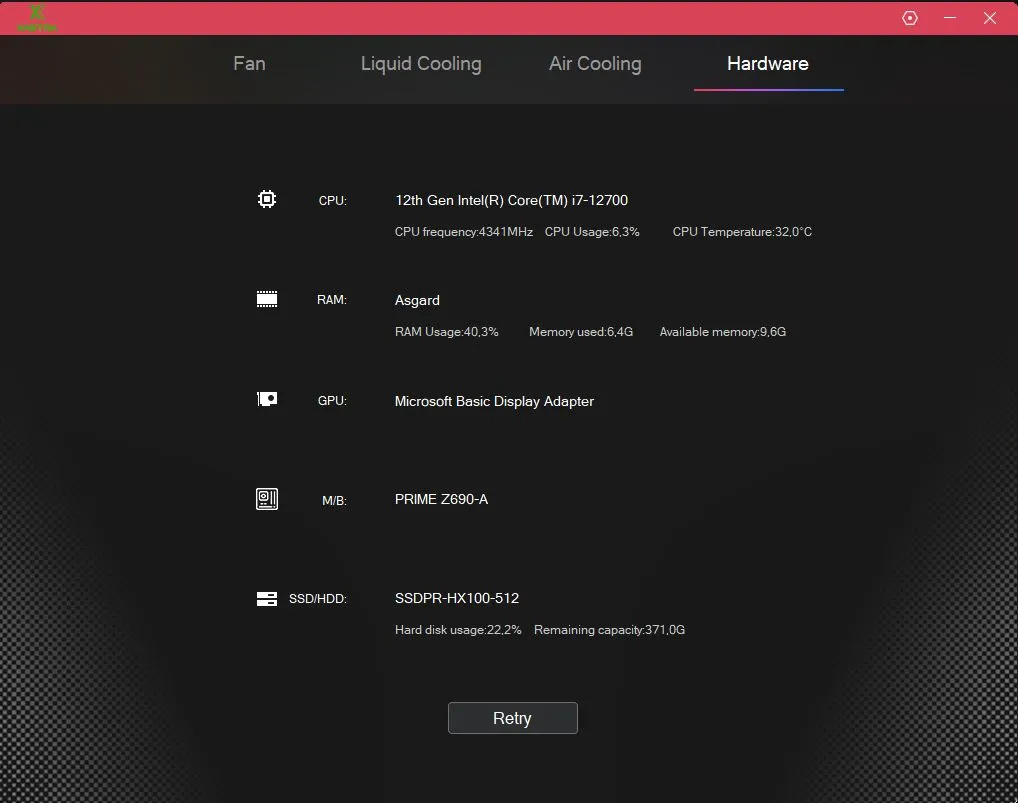

Дополнительно утилита может выводить информацию о комплектующих.

Тестирование

Методика

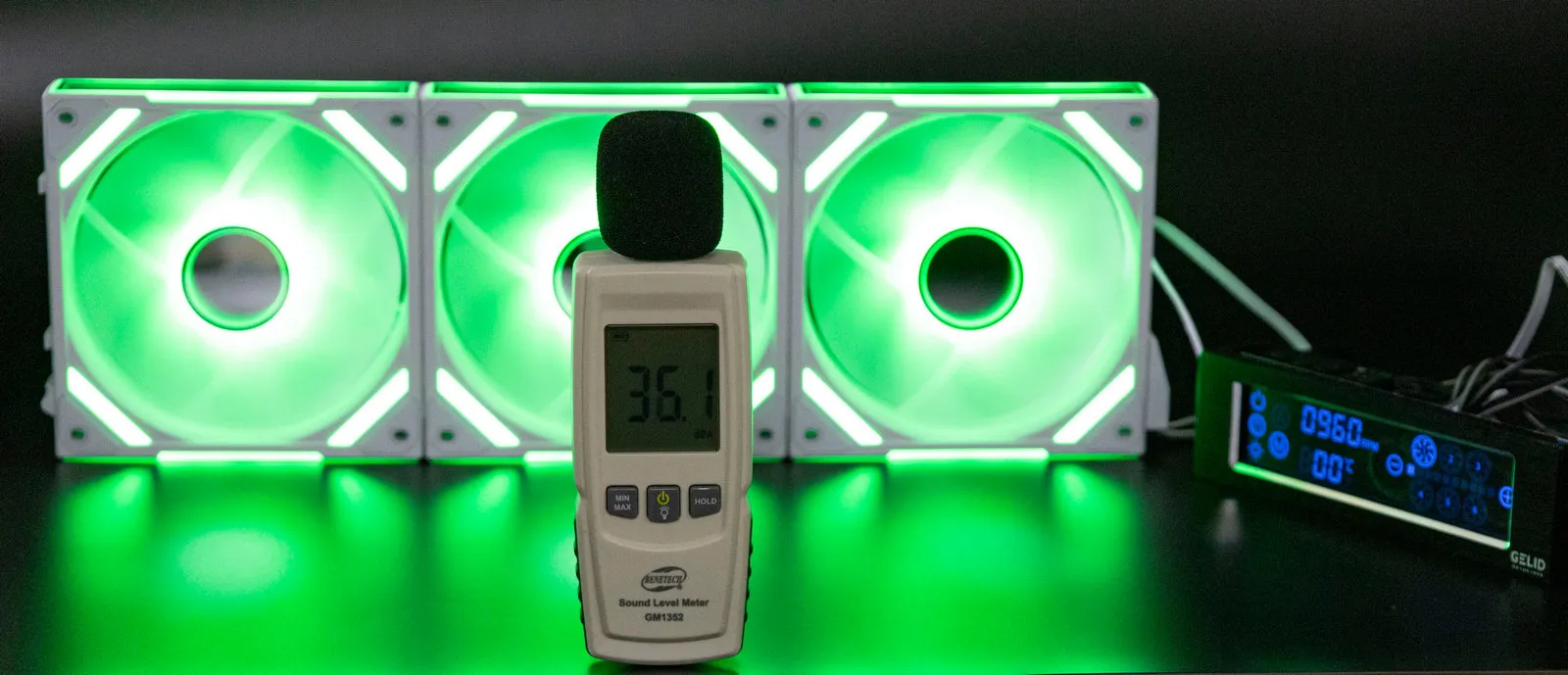

Уровень шума замеряли шумомером Benetech GM-1352 на различных оборотах вентиляторов с дистанции 30 см. Фоновый уровень демонстрировался 32 дБ, до 34 дБ условно бесшумный уровень, до 40 дБ комфортный, свыше сорока уже громкий.

Объем воздушного потока (CFM) измерим анемометром HT-GT8915, закрепленным в специальной трубе-камере. Труба вплотную устанавливается на вентилятор через полиуретановый демпфер.

Через анемометр проходит весь засасываемый воздух. Измерение скорости потока на входе в камеру позволяет избежать влияния вихревых потоков, генерируемых крыльчаткой вентилятора в выдуваемом потоке воздуха.

Данная модель сама рассчитывает значение CFM, необходимо только ввести данные о диаметре отверстия с вентилятором самого анемометра.

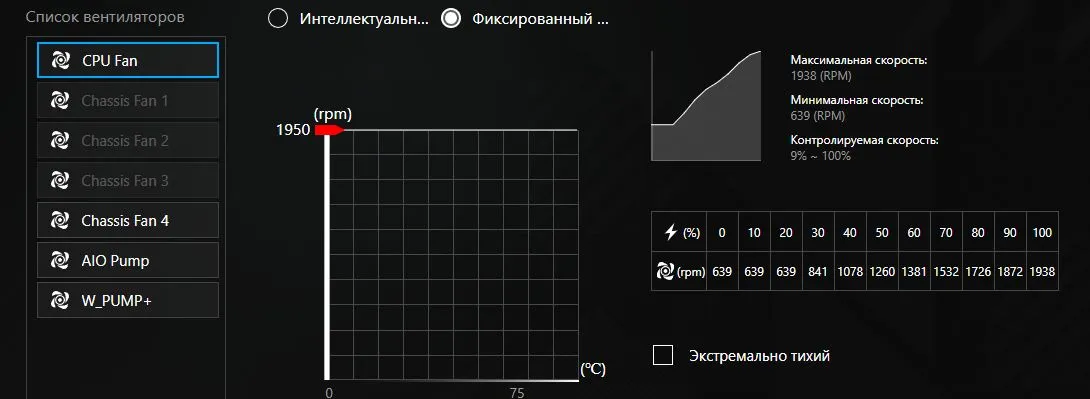

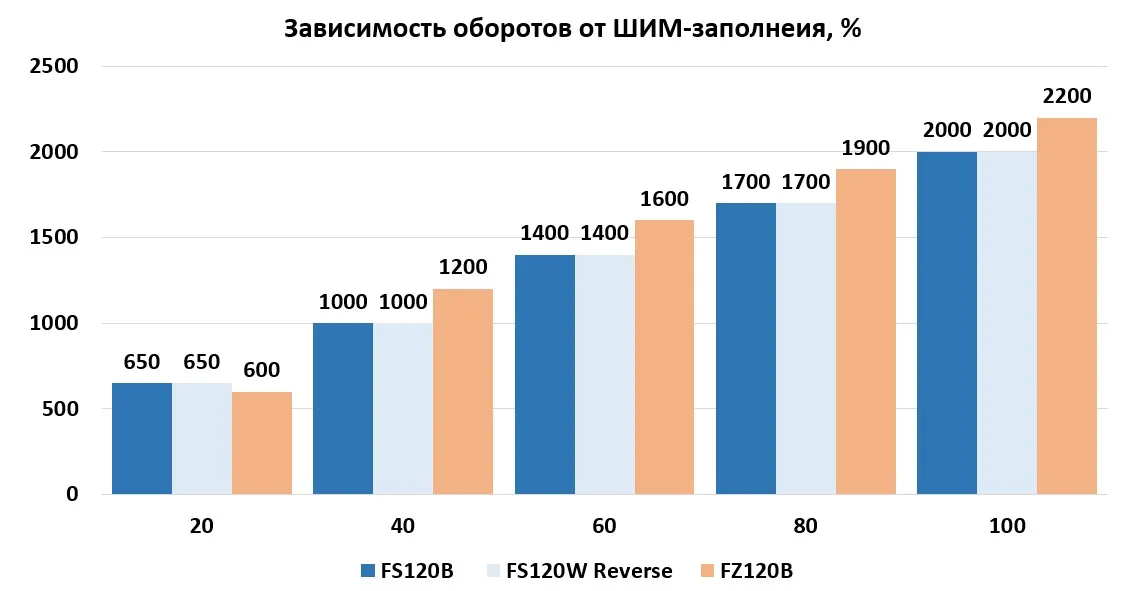

Утилита материнской платы определила обороты моделей FS120B и FS120W в зависимости от ШИМ-заполнения. От 650 на 10% до 1950 на 100%.

Для модели FZ120B обороты показывает фирменная утилита, от 600 до 2200 RPM.

В тестах будем для наглядности приводить значения RPM, а не % от ШИМ-заполнения.

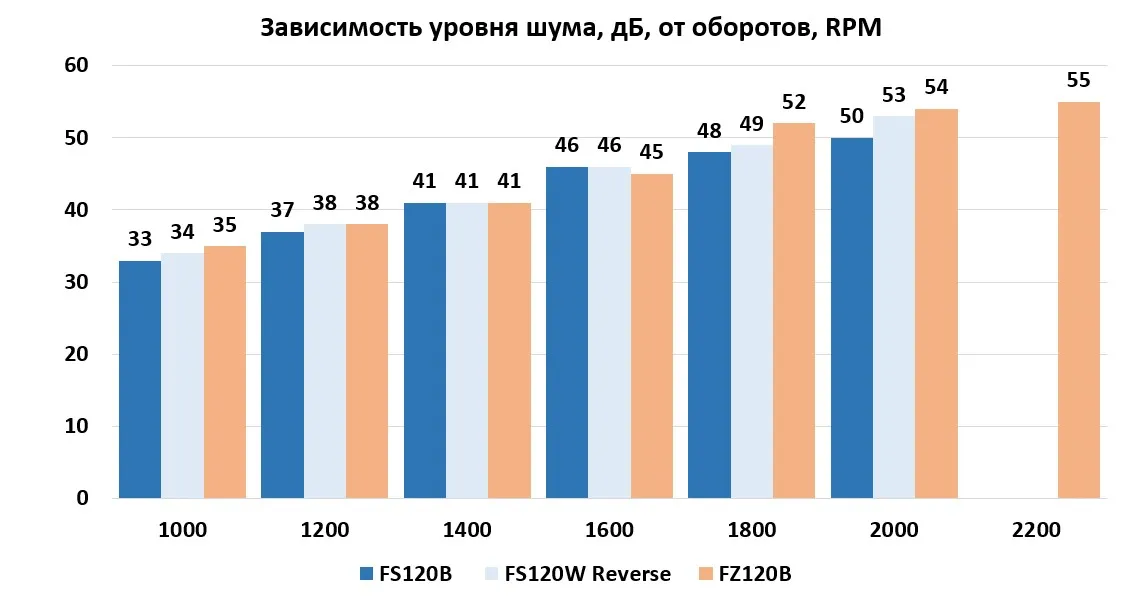

Ожидалось, что модели FS120 будут показывать одинаковые результаты, но нет, реверсный вентилятор отличается немного по уровню шума, возможно, из-за направления воздушного потока в сторону шумомера.

Ожидаемо из-за больших максимальных оборотов FZ120B более громкий, но на одинаковых средних оборотах все модели демонстрируют примерно одинаковый уровень шума.

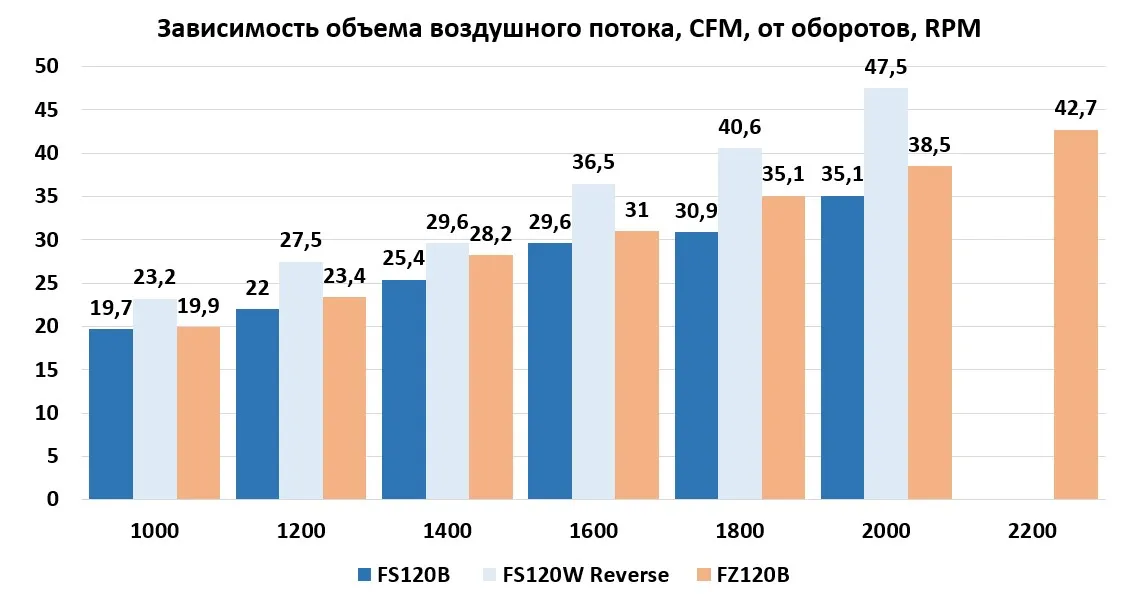

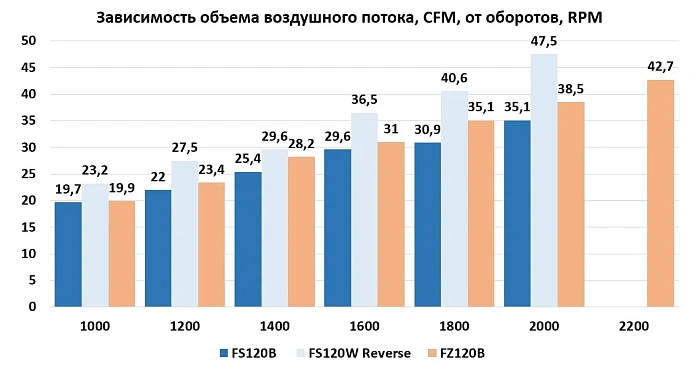

Поток воздуха измерялся в специальной трубе, реверсный вентилятор соответственно был развернут также на выдув.

Реверсный вентилятор неожиданно оказался лидером по объему воздушного потока.

Заключение

Модельный ряд вентиляторов бренда Xastra отличается разнообразием, и соответствует всем потребностям потребителей. Можно найти как штучные варианты, так и комплекты из трех моделей. Доступны вентиляторы в белом и черном исполнении, обычные и реверсные.

Оригинально выполнены модели FS120, вентиляторы скрепляются между собой в единую конструкцию, сведя к минимуму количество проводов.

Для любителей оригинального оформления своих сборок имеется вариант с LCD-дисплеем, изображение на котором можно настроить в широком диапазоне с интересной и эффектной анимацией.

Диапазон по оборотам крыльчатки широкий, воздушный поток достаточный, как для охлаждения корпуса, так и для отведения тепла от радиаторов СЖО или кулеров башенного типа.

На высоких оборотах уровень шума выходит за комфортные рамки, но это - плата за эффективность. На меньших и средних оборотах комплекты из трех вентиляторов остаются в комфортных пределах по уровню шума, и если они установлены на продув корпуса, то программно вполне можно ограничить их обороты, не потеряв в производительности.

Стоимость таких комплектов немного выше, чем у обычных вентиляторов с ARGB, но незначительно.

Плюсы FS120:

Минусы FS120:

Плюсы FZ120:

Минусы FS120:

Может не устроить в FS120:
