Обзор корпуса Lian Li VISION O11 Compact

Lian Li VISION O11 Compact – слегка уменьшенная обновлённая версия популярного O11 Vision, сохранившая ключевые преимущества, такие как панорамные стеклянные панели и гибкость в конфигурации охлаждения. Верхнюю панель корпуса теперь можно заменять на металлическую, прилагающуюся в стандартной комплектации. При размерах 287x446x447 мм модель сохранила достаточно большой внутренний объём – 57.4 л, который позволит уместить кулер процессора до 167 мм и видеокарту длиной до 408 мм. Также широкие возможности при выборе систем охлаждения: радиаторы 360 мм поместятся сразу сверху, снизу и сбоку, плюс остаётся место для 2х120 мм вентиляторов сзади. Попробуем оценить все возможности VISION O11 Compact на практике и протестировать сборку в нём.

Технические характеристики

Комплектация

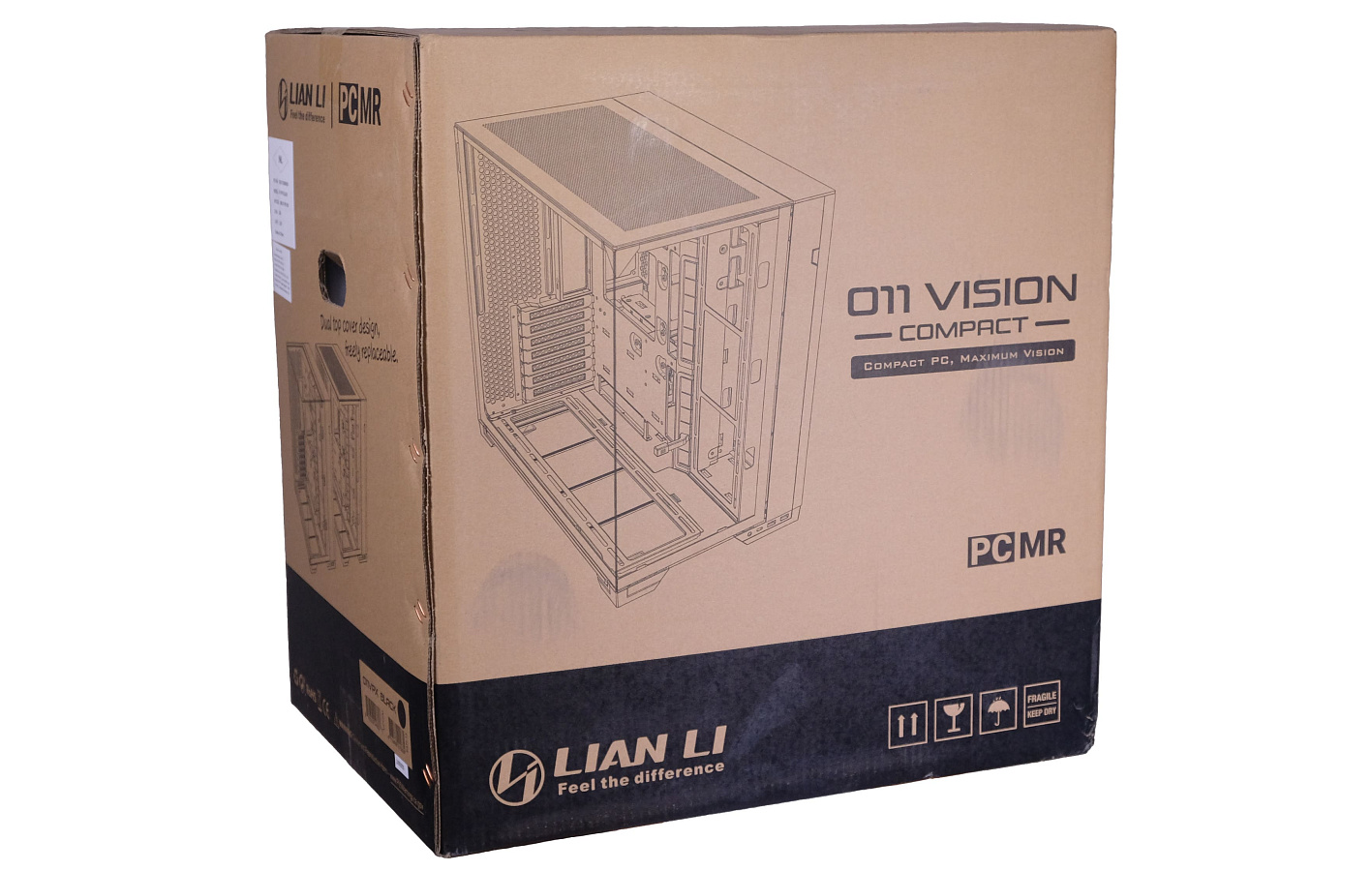

Lian Li VISION O11 Compact поставляется в простой картонной коробке, на которой есть ч/б изображение модели и основная информация о корпусе.

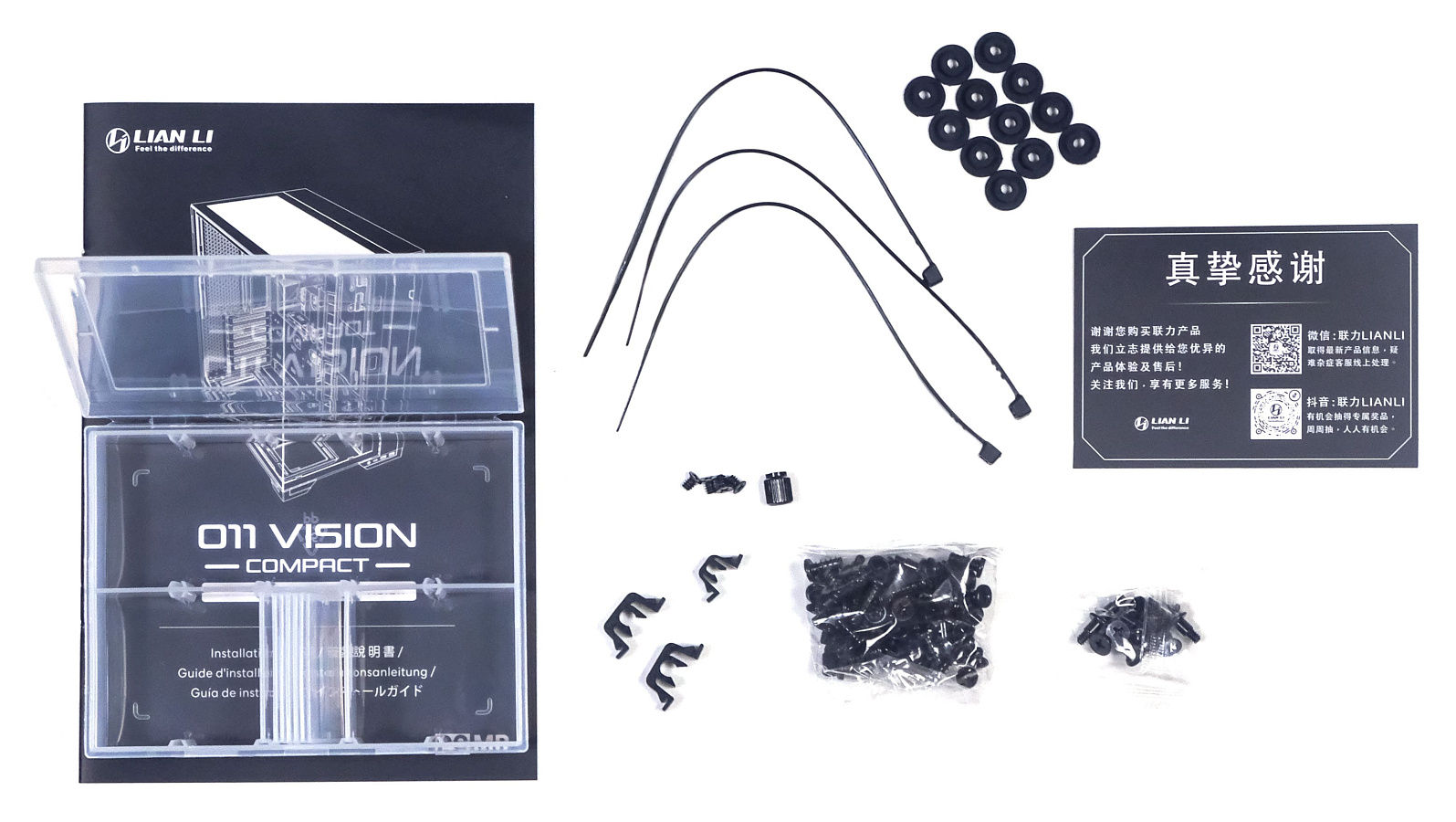

В стандартном комплекте к модели приложена стеклянная верхняя панель, которую можно установить вместо решётки. Также в отдельном пластиковом боксе (что удобно) находим комплект крепежа: стяжки-хомуты, запасные коннекторы для панелей, винты и антивибрационные уплотнители для монтажа накопителей.

Внешний вид и особенности

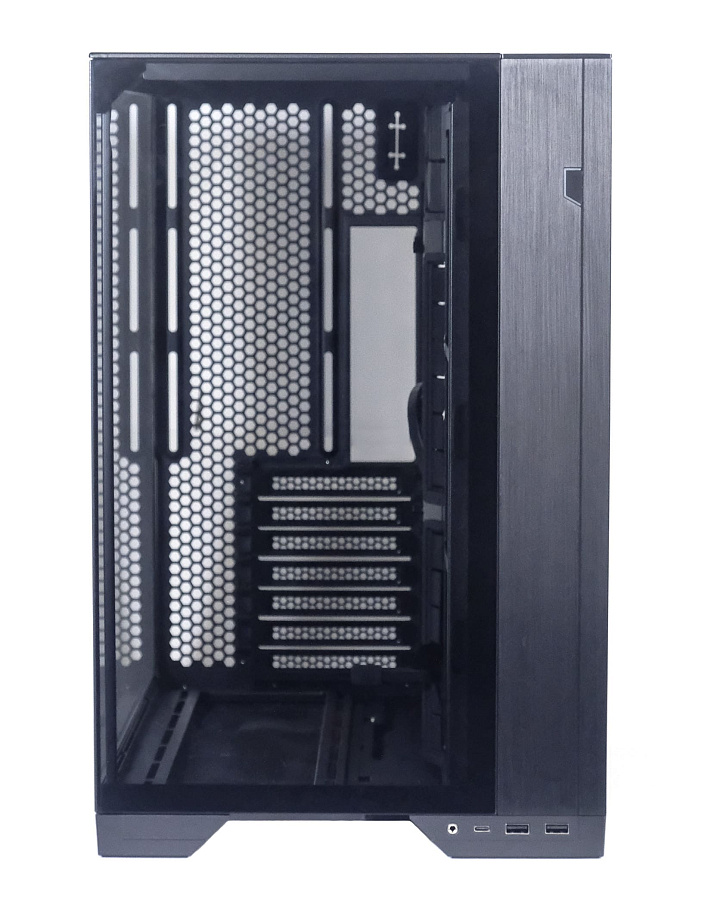

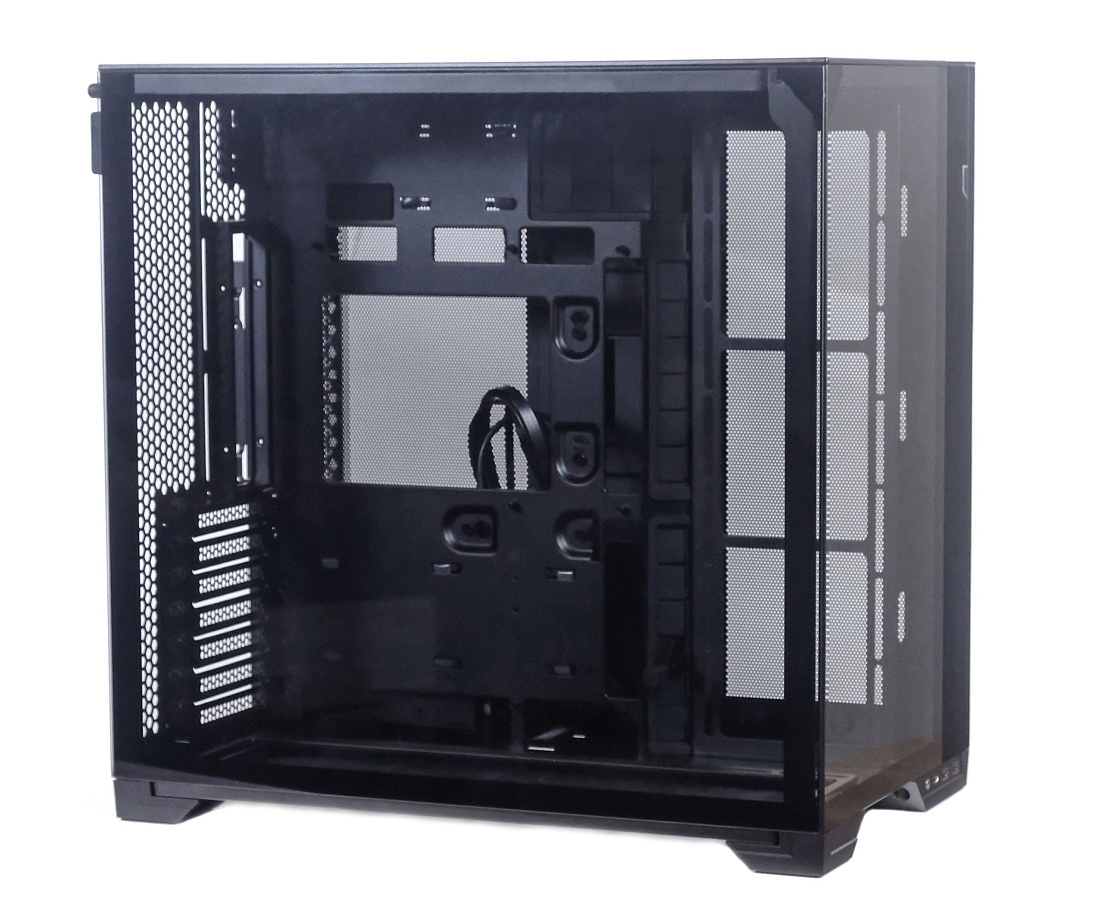

Lian Li VISION O11 Compact доступен в двух цветовых вариантах: черном с тонированными стеклянными панелями и белом с прозрачными стеклами. Дизайн почти без изменений унаследован у предшествующих моделей линейки: всё тот же брашированный алюминий в виде полоски сверху/спереди и общий минималистичный стиль с мелкими геометрическими элементами в виде кнопки включения. Дизайн и сразу три стеклянных панели позволяют сделать из корпуса шоу-кейс для демонстративной сборки с обилием RGB-подсветки и кастомных деталей.

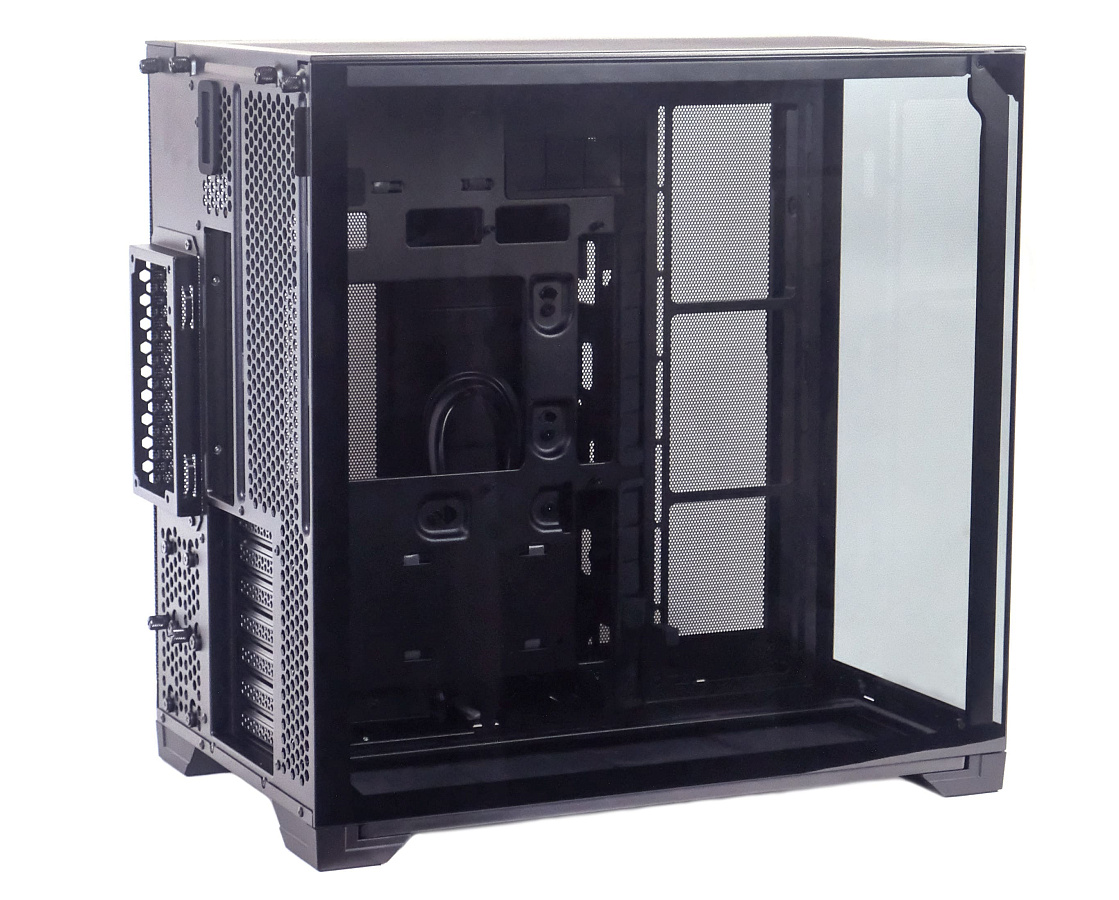

Корпус выполнен из толстого металла с матовой чёрной порошковой окраской. По умолчанию установлена металлическая верхняя панель с решёткой и креплением для систем охлаждения, которую можно заменить на стеклянную из комплекта. Все стёкла слегка тонированные. На фронтальной плоскости панель разъёмов расположена в самом низу – доступен 3,5 мм аудиовыход под наушники/микрофон, USB-C, а также 2х USB 3.0. Кнопка включения в форме трапеции, обведённой линией подсветки, расположена в верхней части панели справа.

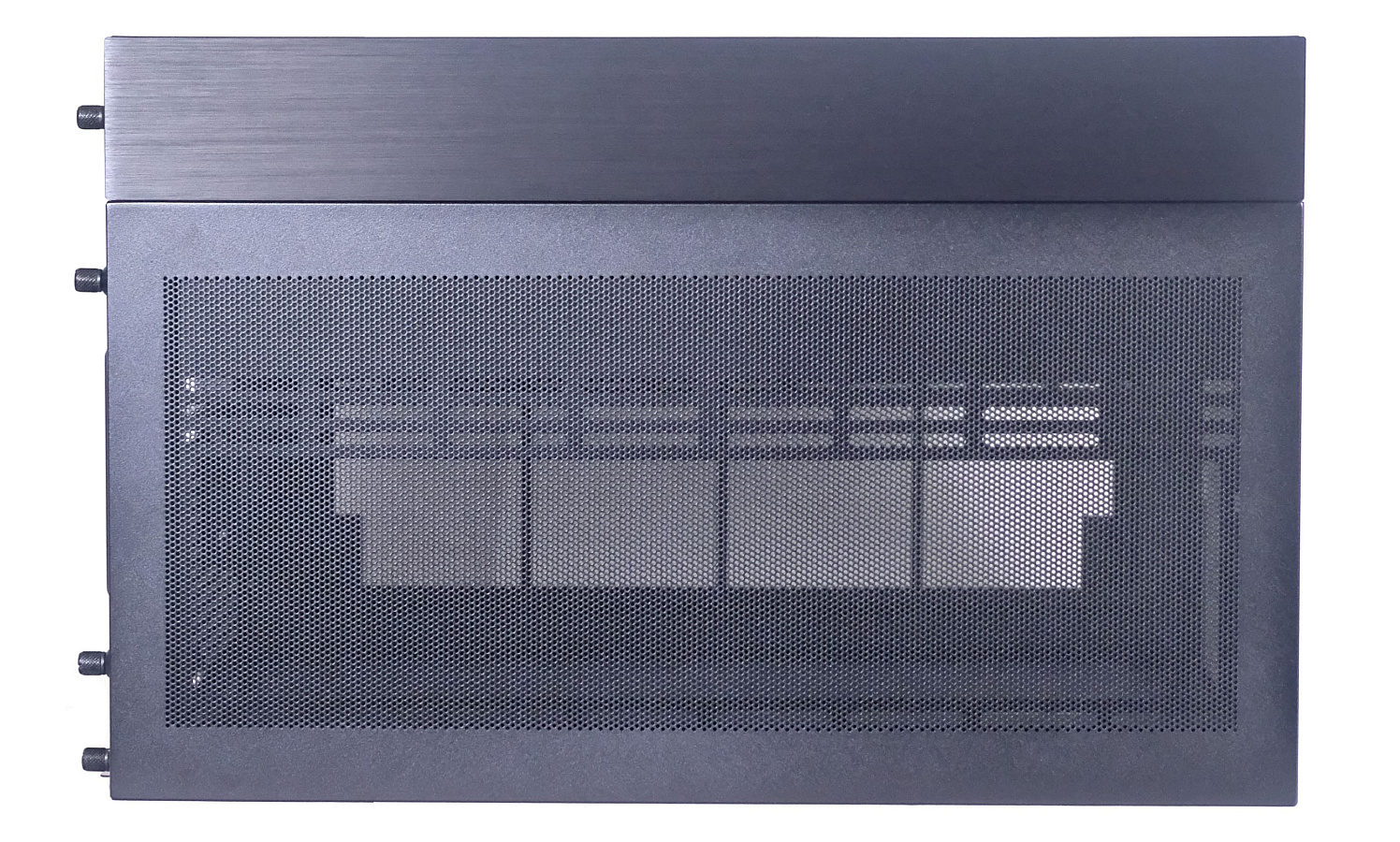

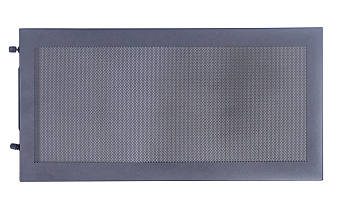

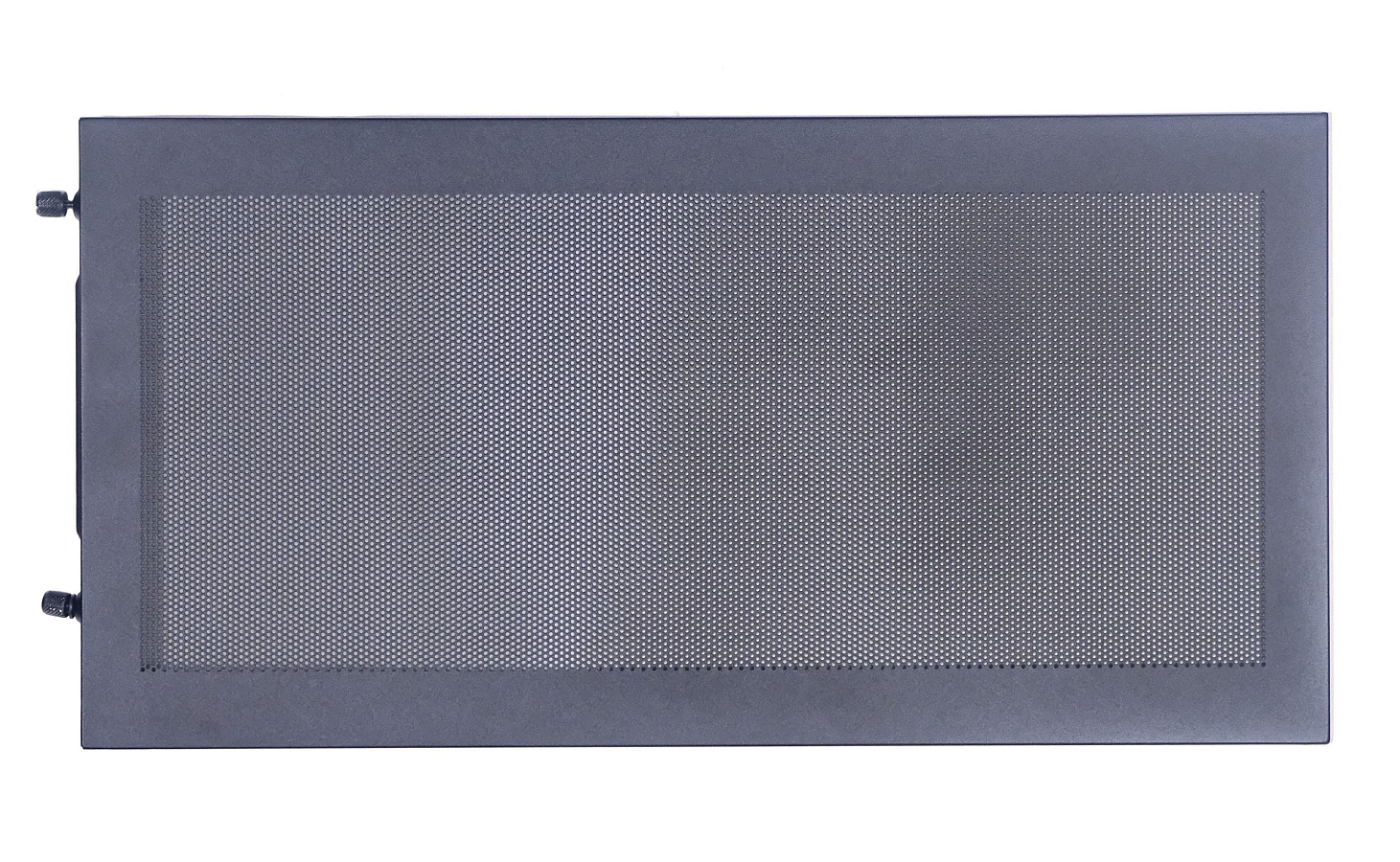

Верхняя панель удерживается двумя винтами с головками под пальцы – она представляет собой почти полностью мелкую металлическую сетку. Снизу у VISION O11 Compact крупные съёмные ножки высотой 25 мм с широкими резиновыми накладками. Видим нейлоновый пылевой фильтр, извлекаемый вбок (налево), который закрывает основную зону внутреннего объёма корпуса. Также обратим внимание, что кабели от разъёмов контрольной панели идут по низу извне корпуса и сразу заходят в скрытую от глаз зону за стойкой материнской платы, так что они не будут создавать лишнего визуального шума.

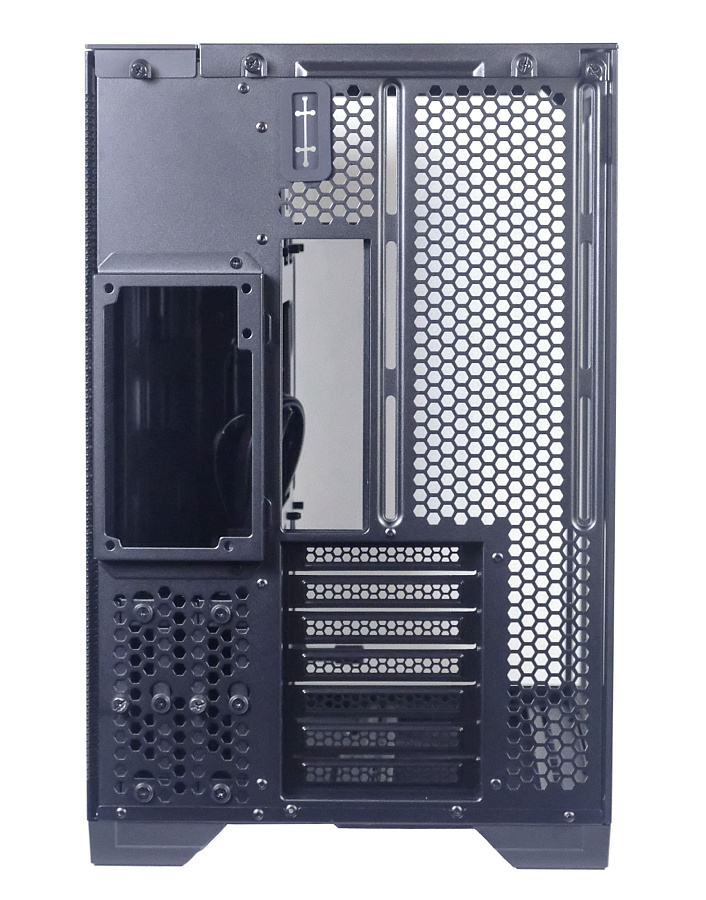

В Lian Li VISION O11 Compact блок питания располагается за стойкой материнской платы сзади, причём помещается здесь ATX размером до 220 мм. На задней стенке видим довольно обширную сетку в виде крупных сот и место под два вентилятора 120 мм. Доступно 7 слотов расширения – разумеется, съёмных. Также сверху видна резиновая манжета, рассчитанная под трубки кастомной системы жидкостного охлаждения. Слева под блоком питания расположены корзины под накопители 3,5”, около них также предусмотрены соты для свободной вентиляции.

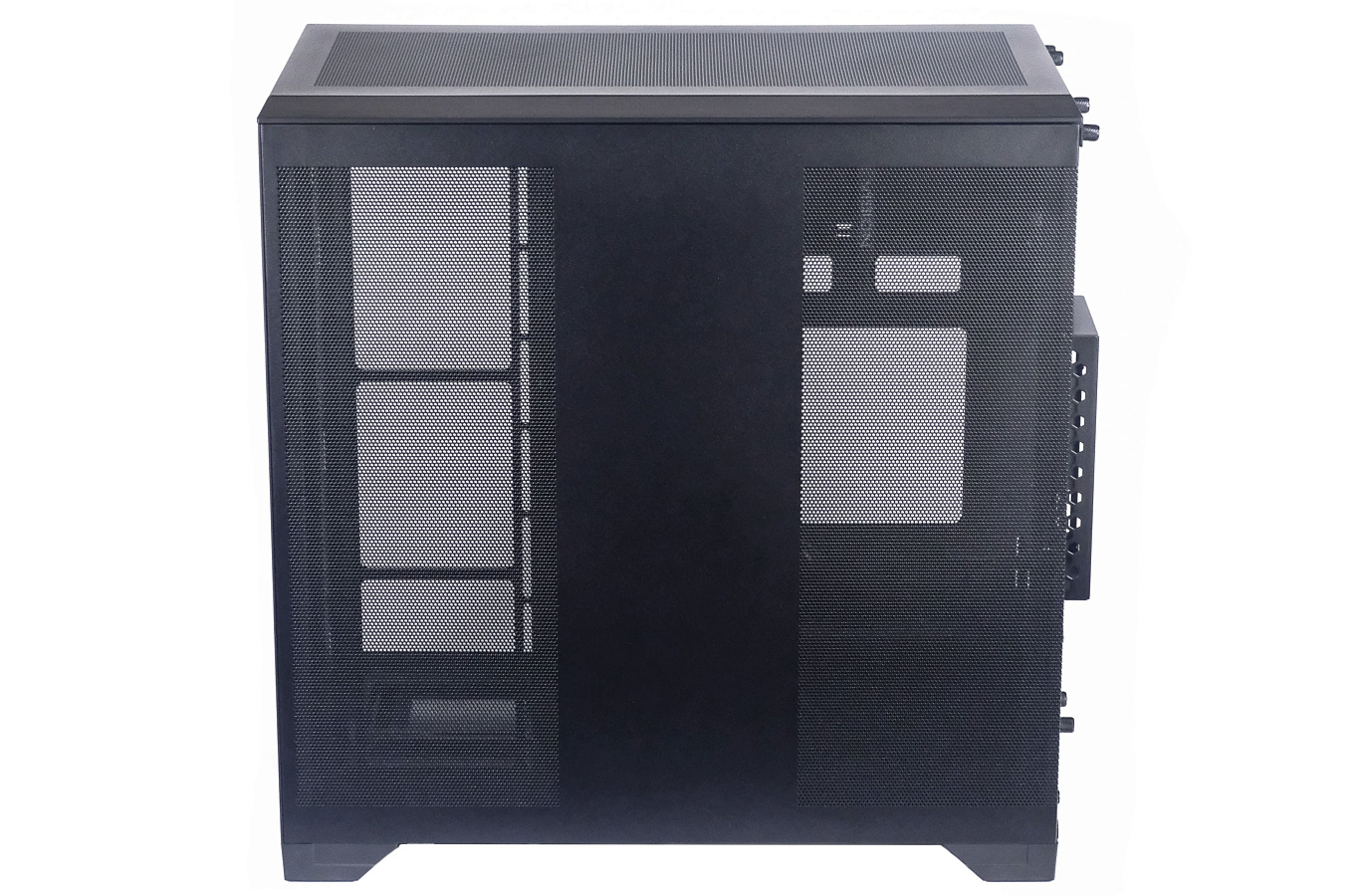

Правая боковая стенка корпуса быстросъёмная (также, как и левая стеклянная) и на 2/3 площади состоит из мелкой сетки – в районе боковых площадок для систем охлаждения и блока питания/накопителей/материнской платы.

Общие габариты корпуса чуть снизились по сравнению с «полноразмерной» версией VISION O11 – порядка нескольких сантиметров с каждой стороны: 287x447x446 мм (ШxВxГ). При этом внутренний объём снизился с 67 до 57 литров, что не так уж и много.

Интерьер

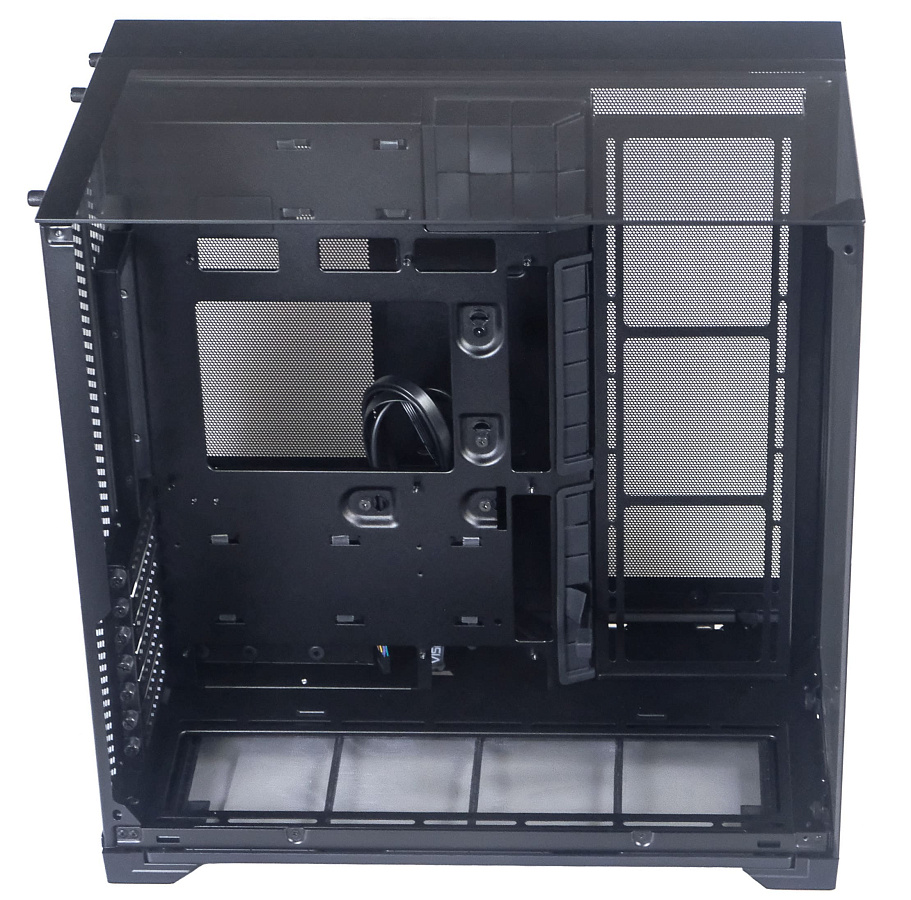

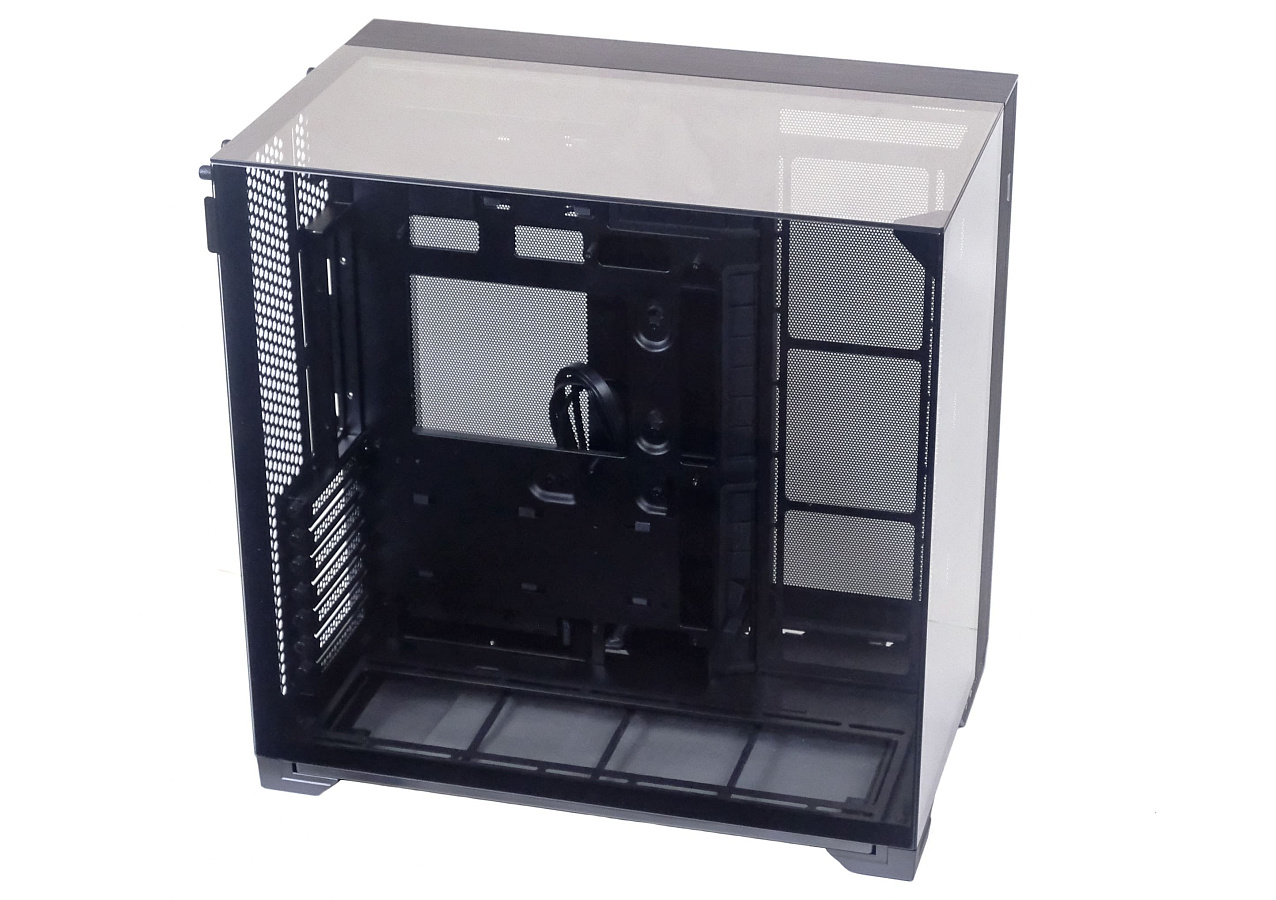

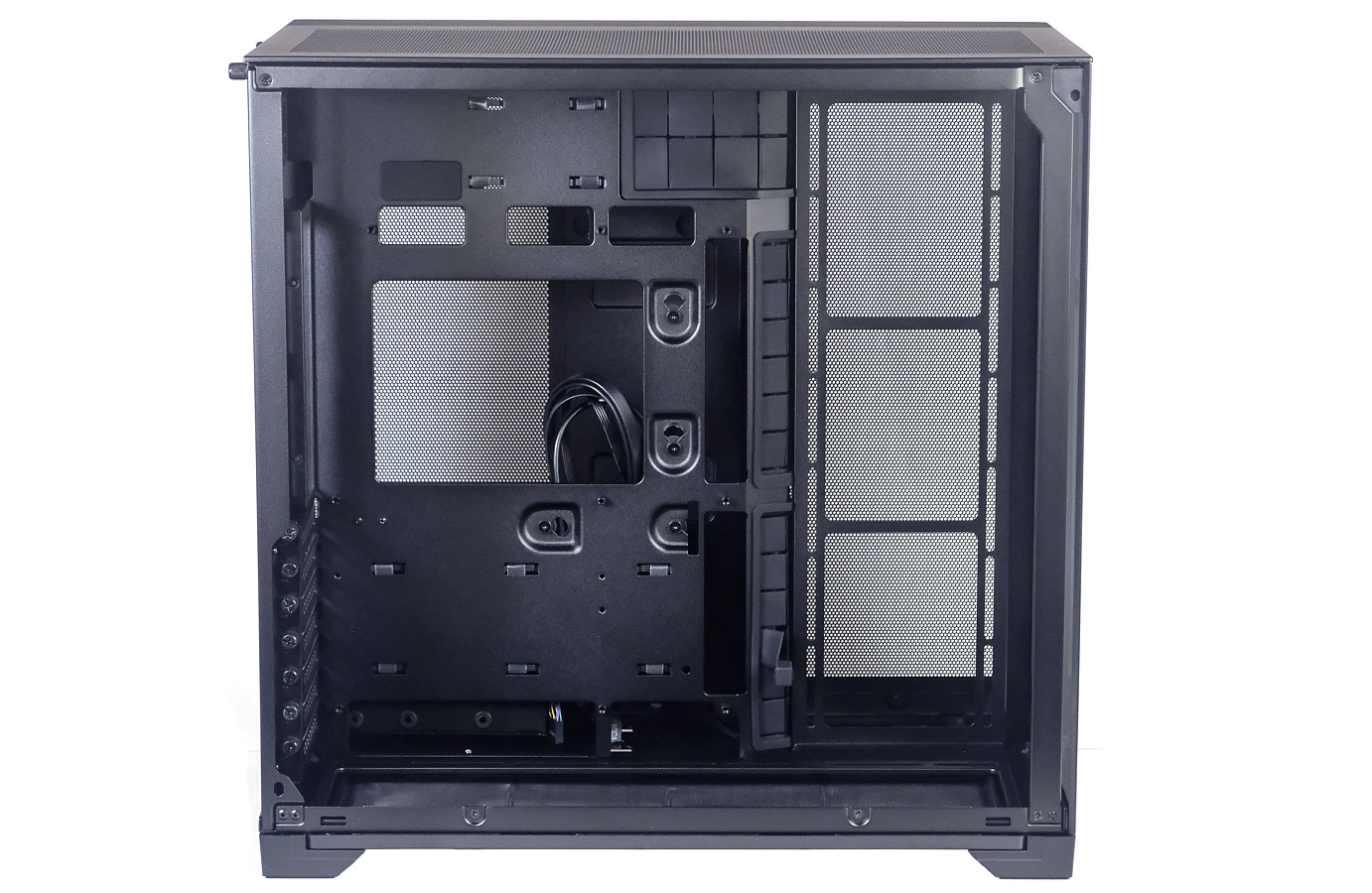

Lian Li VISION O11 Compact поддерживает материнские платы всех форм-факторов: от E-ATX (шириной менее 28 см) до mini-ITX. При этом, благодаря продуманному кабель-менеджменту и обилию манжет в стойке материнской платы, любой размер платы в корпусе будет удобен и эстетичен в сборке. Lian Li предусмотрели совместимость с новыми материнскими платами формата BTF (Back-to-the-Future) от ASUS и MSI, где разъемы питания выведены на заднюю сторону. Это позволяет полностью скрыть кабели, создавая идеально чистый вид сборки.

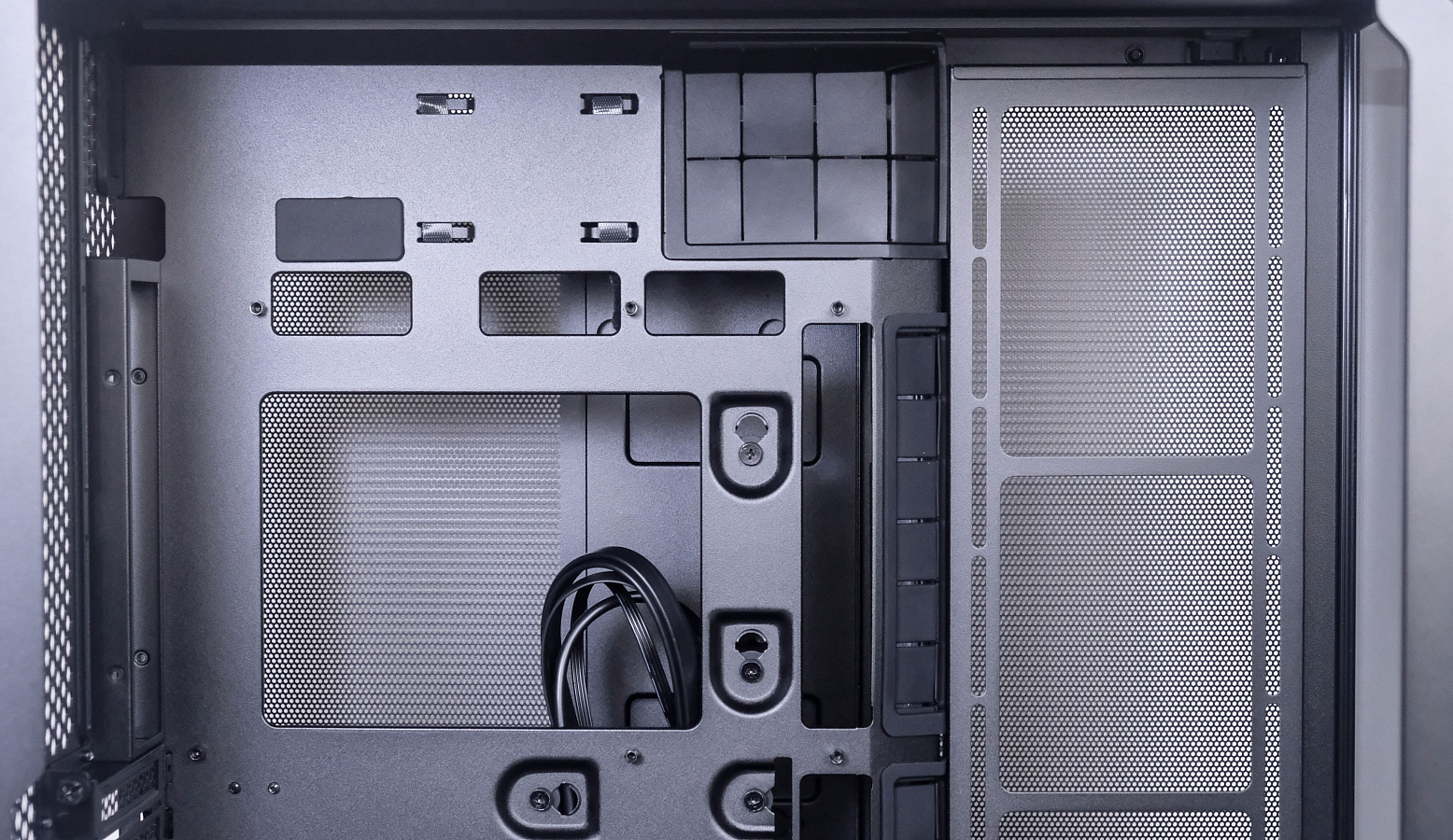

Вокруг выреза в стойке расположен целый ряд отверстий для подводки кабелей к разным участкам материнской платы, при этом боковые снабжены резиновыми манжетами. Также в верхней части предусмотрен большой запас свободного места под установку массивного радиатора СЖО – от края материнской платы до верхней панели корпуса запас расстояния порядка 10 см. Кроме того, в стойке предусмотрено отверстие с манжетой для проводки шлангов необслуживаемых СЖО – радиатор можно разместить трубками от лицевой стороны, чтобы выиграть в визуальном виде.

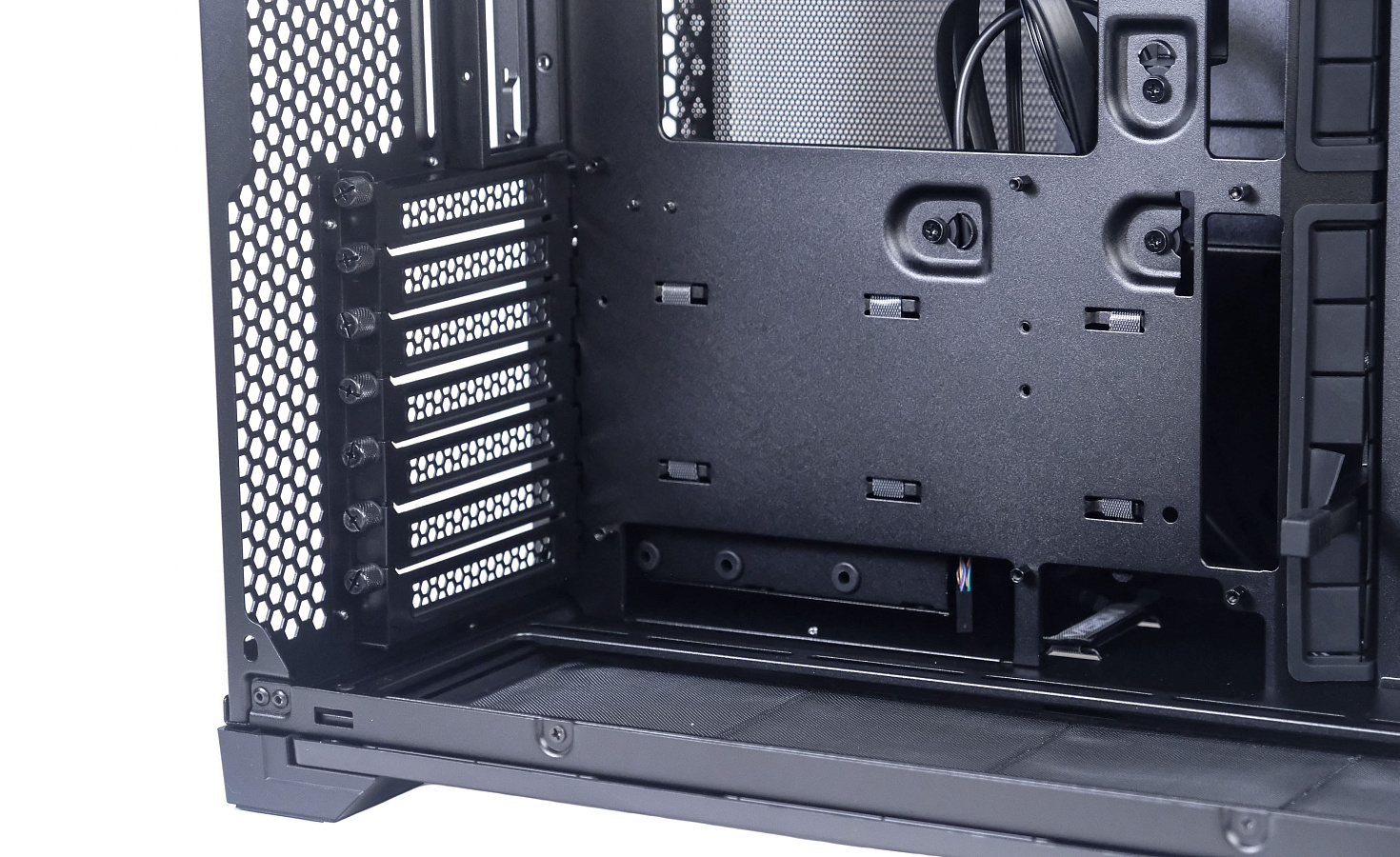

Также отверстия под кабели расположены снизу стойки. На задней стенке большую часть площади занимает крупная перфорация в виде сот, через которую будет свободно проходить воздух.

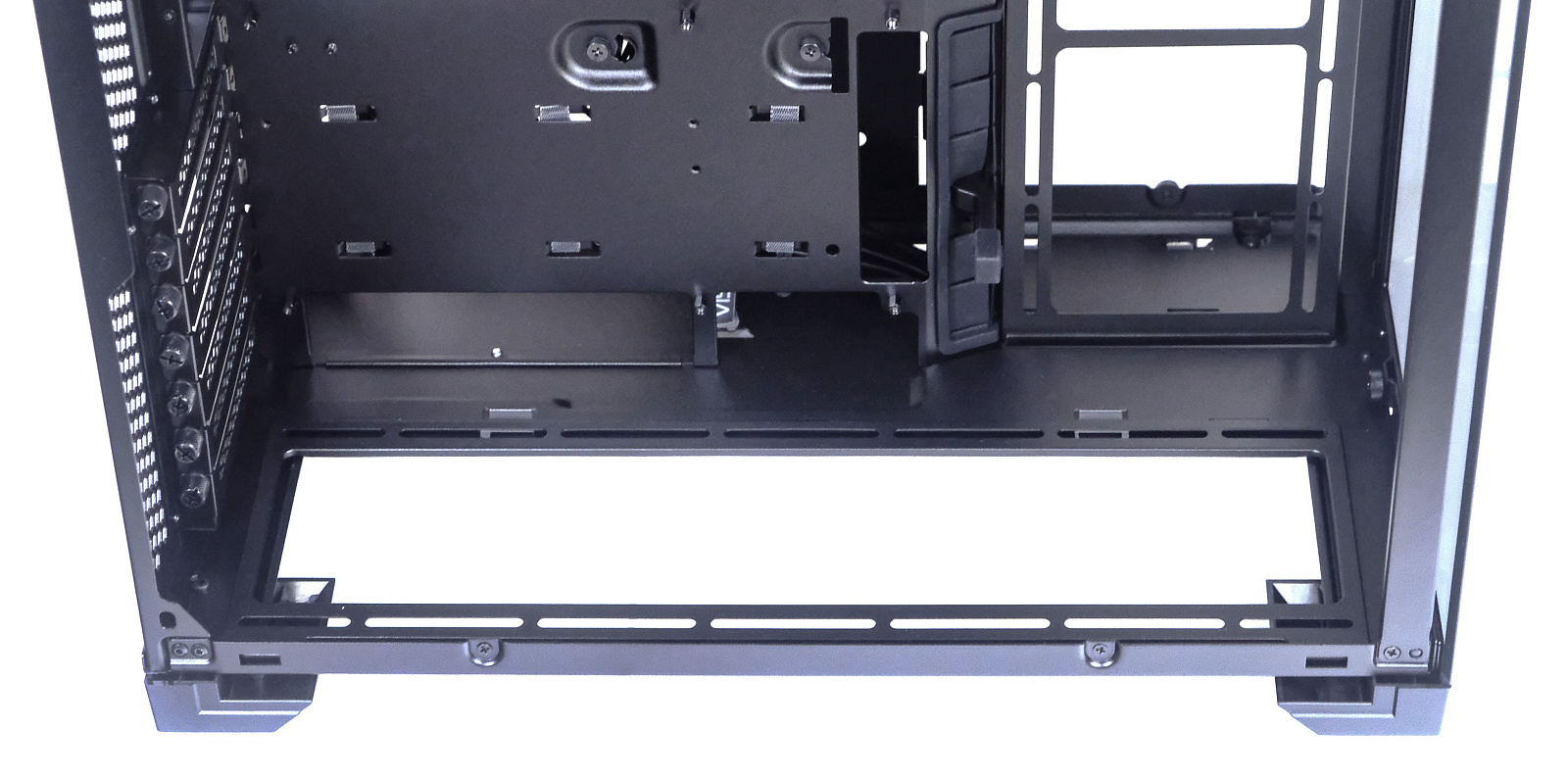

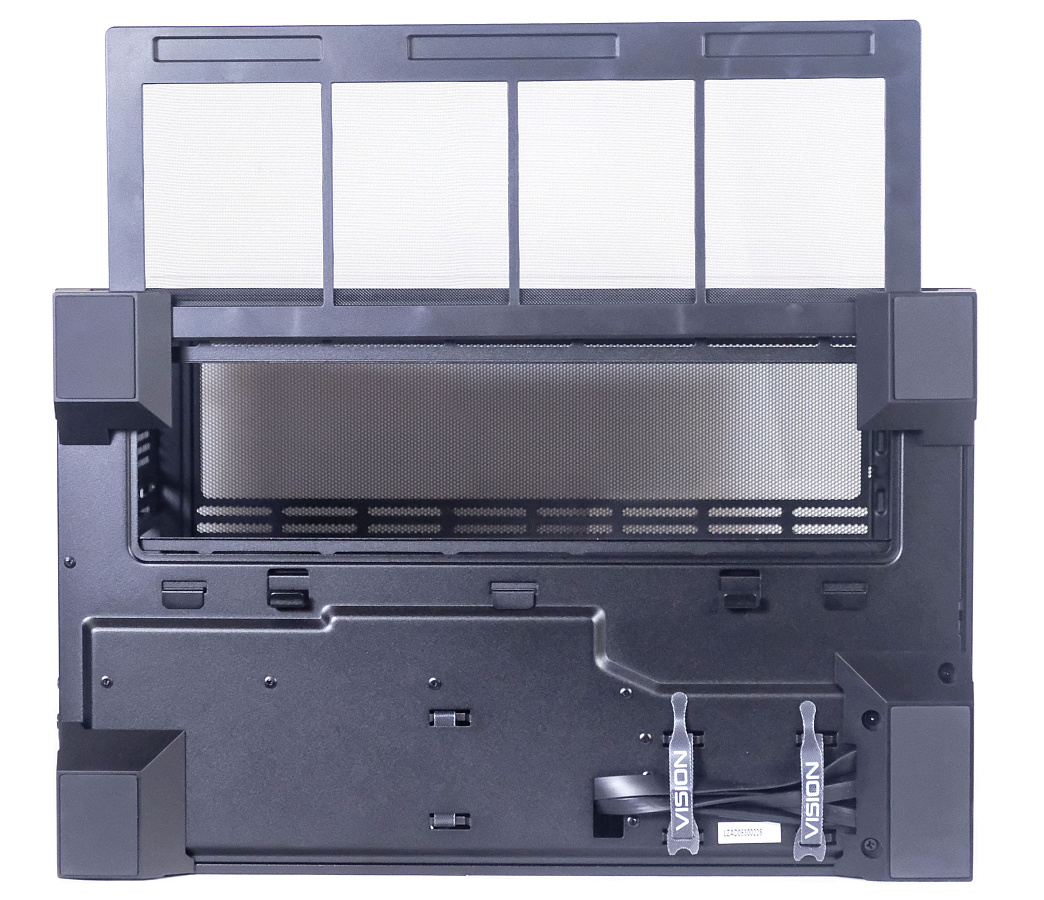

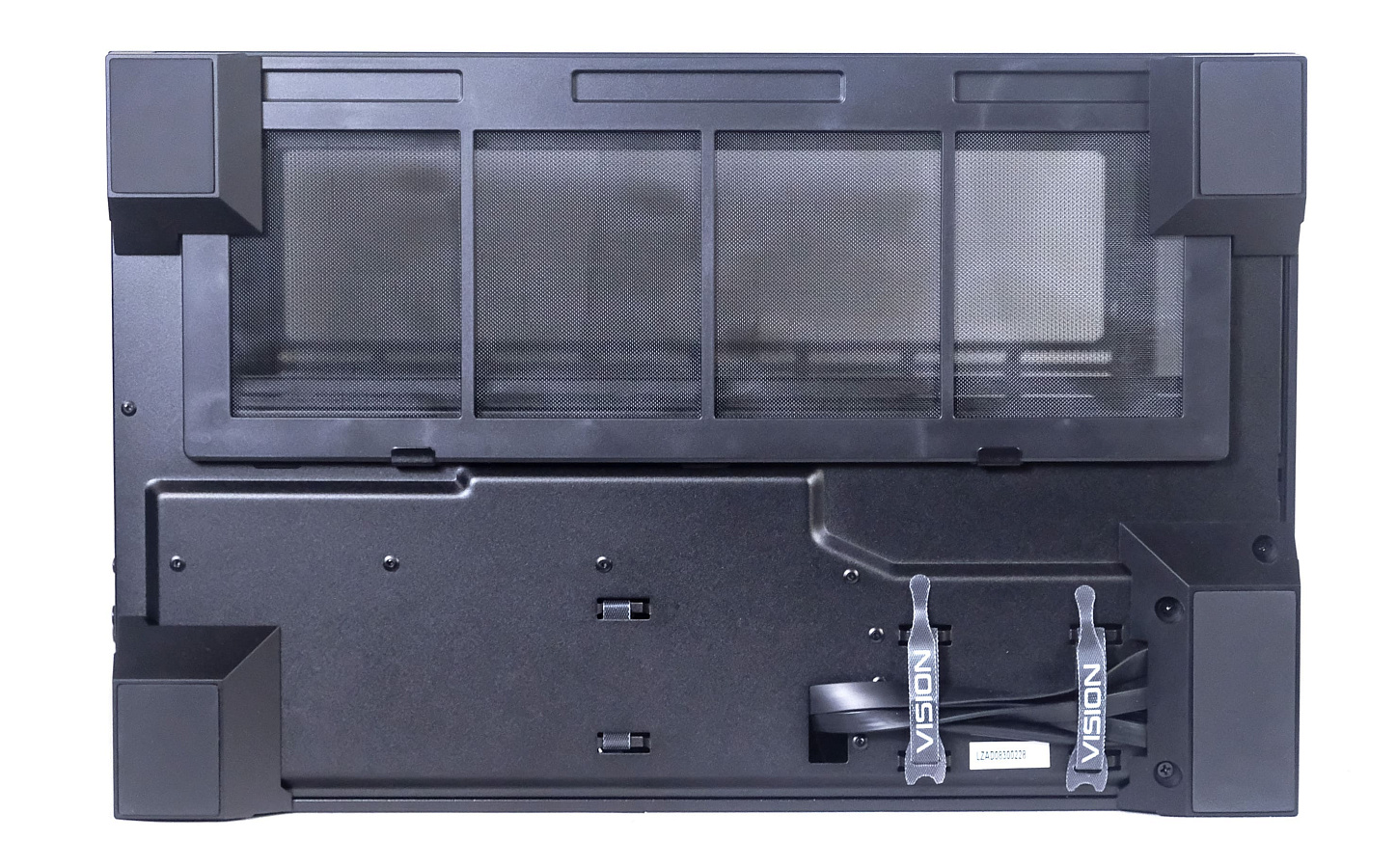

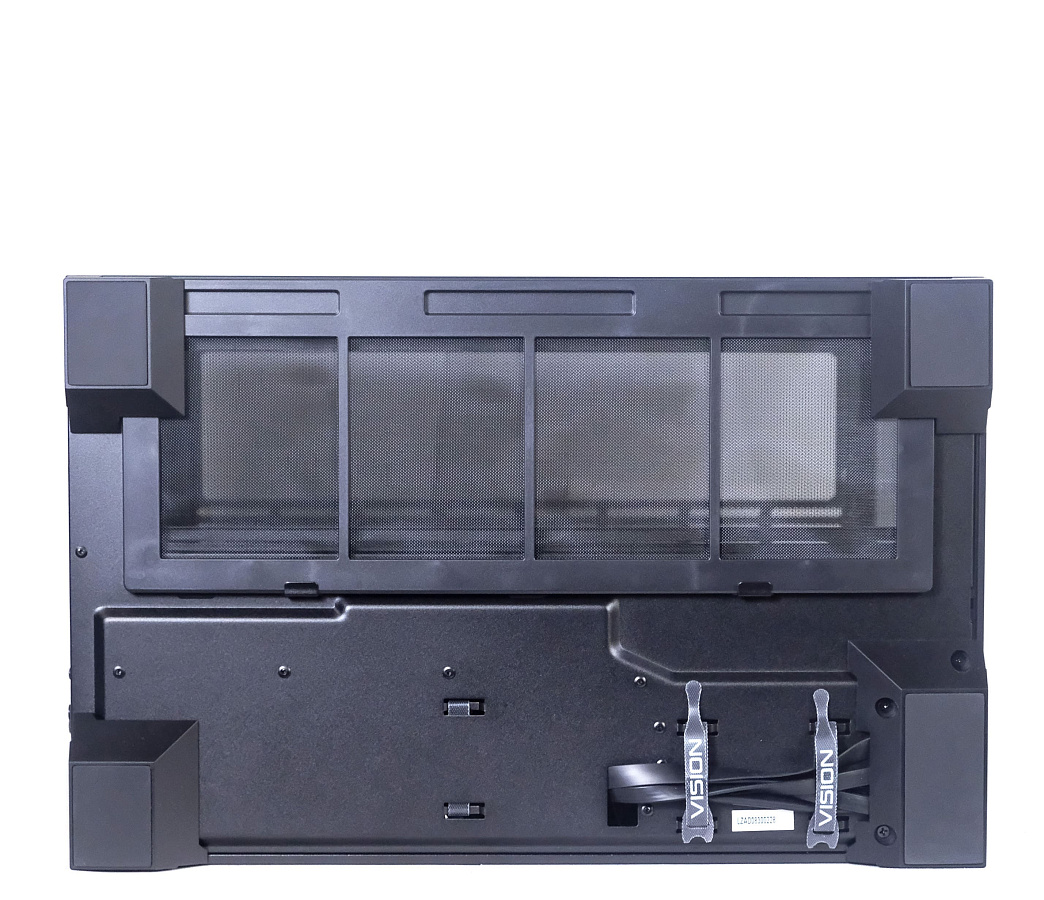

В нижней части закреплён качественный мелкий нейлоновый фильтр на магнитах, который легко очищается (выдвигается влево).

Также здесь располагается съёмная консоль для размещения элементов систем охлаждения – поместятся 3х 120 мм вентилятора или радиатор СЖО 360.

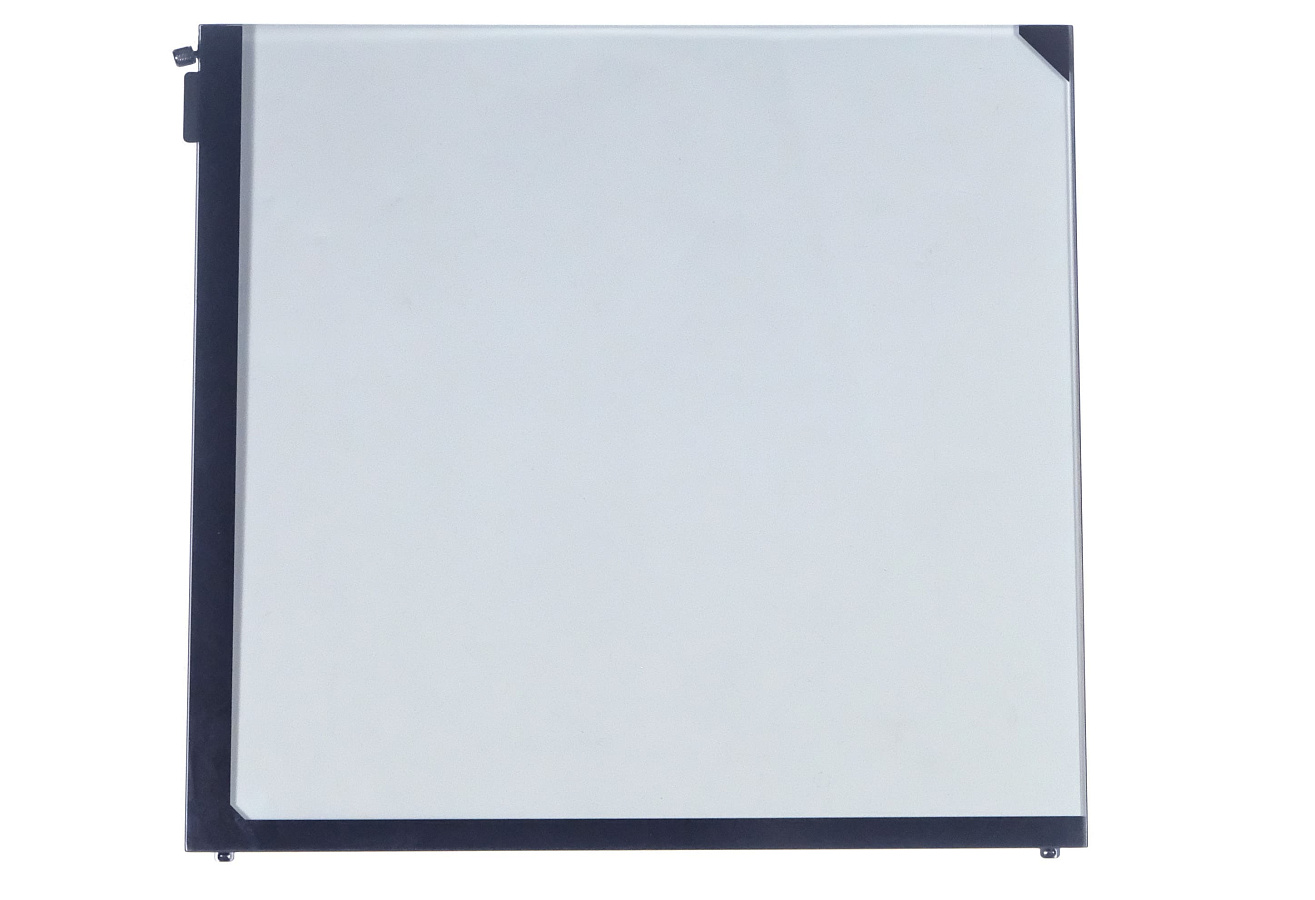

Боковая, передняя и верхняя панели корпуса из закалённого стекла толщиной 3 мм. Стекло имеет лёгкую тонировку и частично тёмную виньетку – там, где происходит стык прозрачных панелей, её нет.

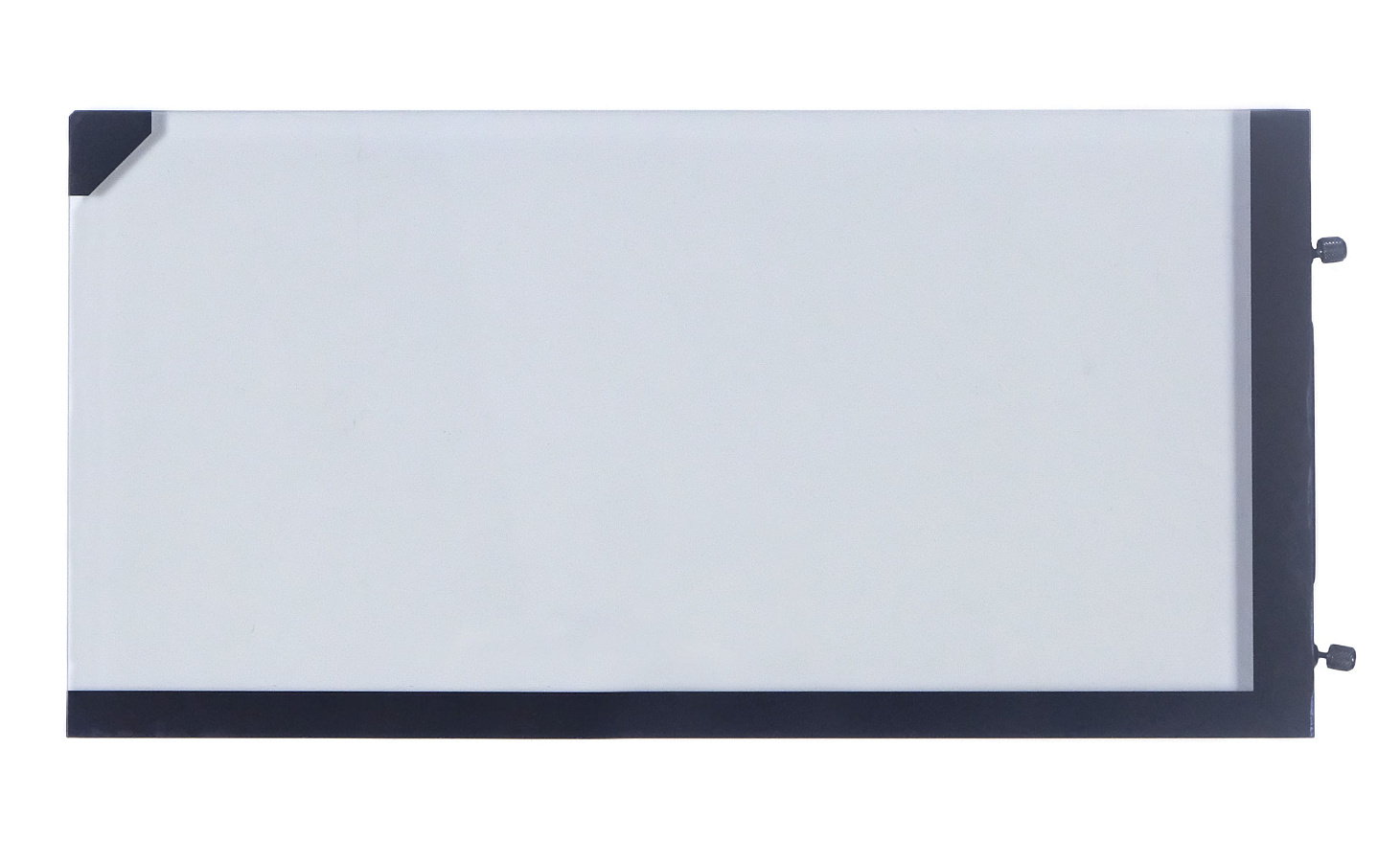

В таком же точно стиле выполнена и верхняя опциональная стеклянная панель – её можно установить вместо стандартной сетчатой, пожертвовав качеством вентиляции внутреннего пространства ради внешнего вида.

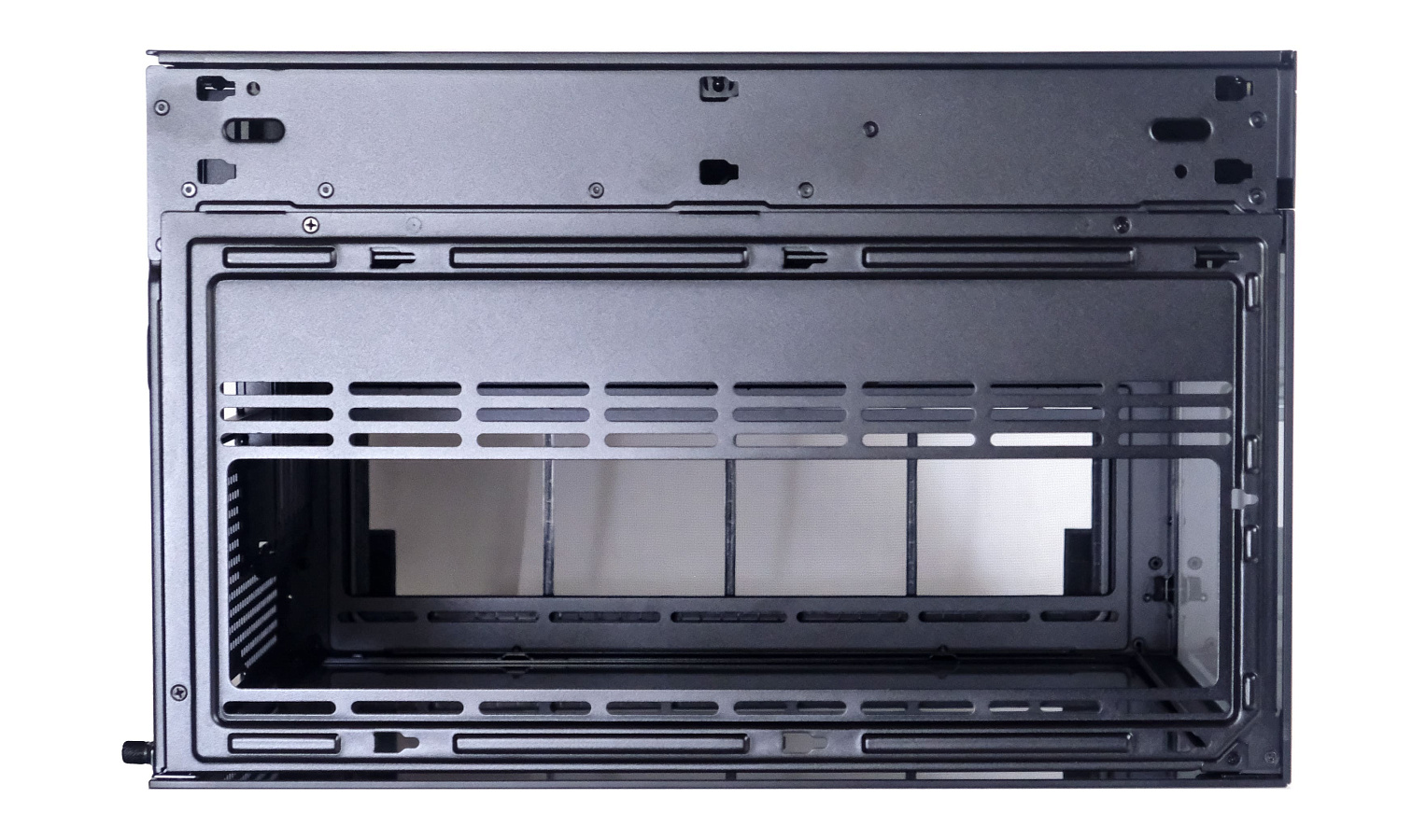

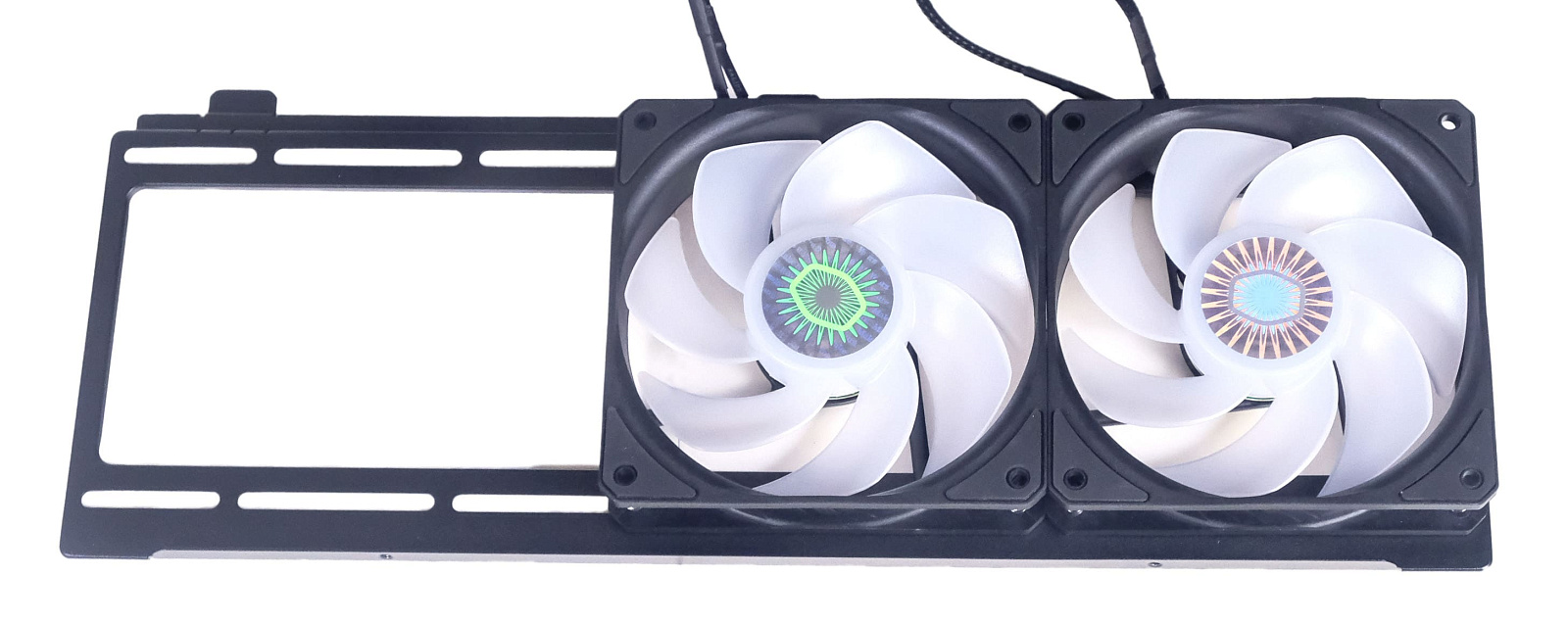

У решётчатой панели есть консоль, на которую можно установить 3x 120/2x 140 мм вентилятора или радиатор СЖО 360.

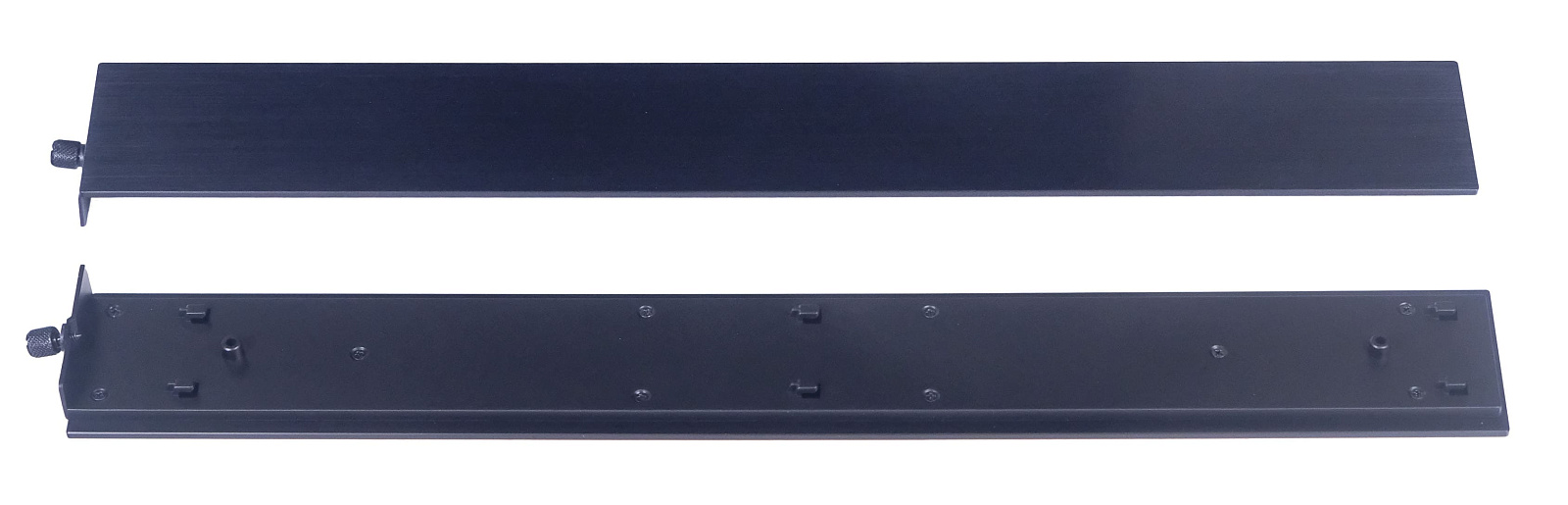

Декоративная панель выполнена из алюминия и также при необходимости легко снимается, однако под ней не открывается доступ в область за стойкой.

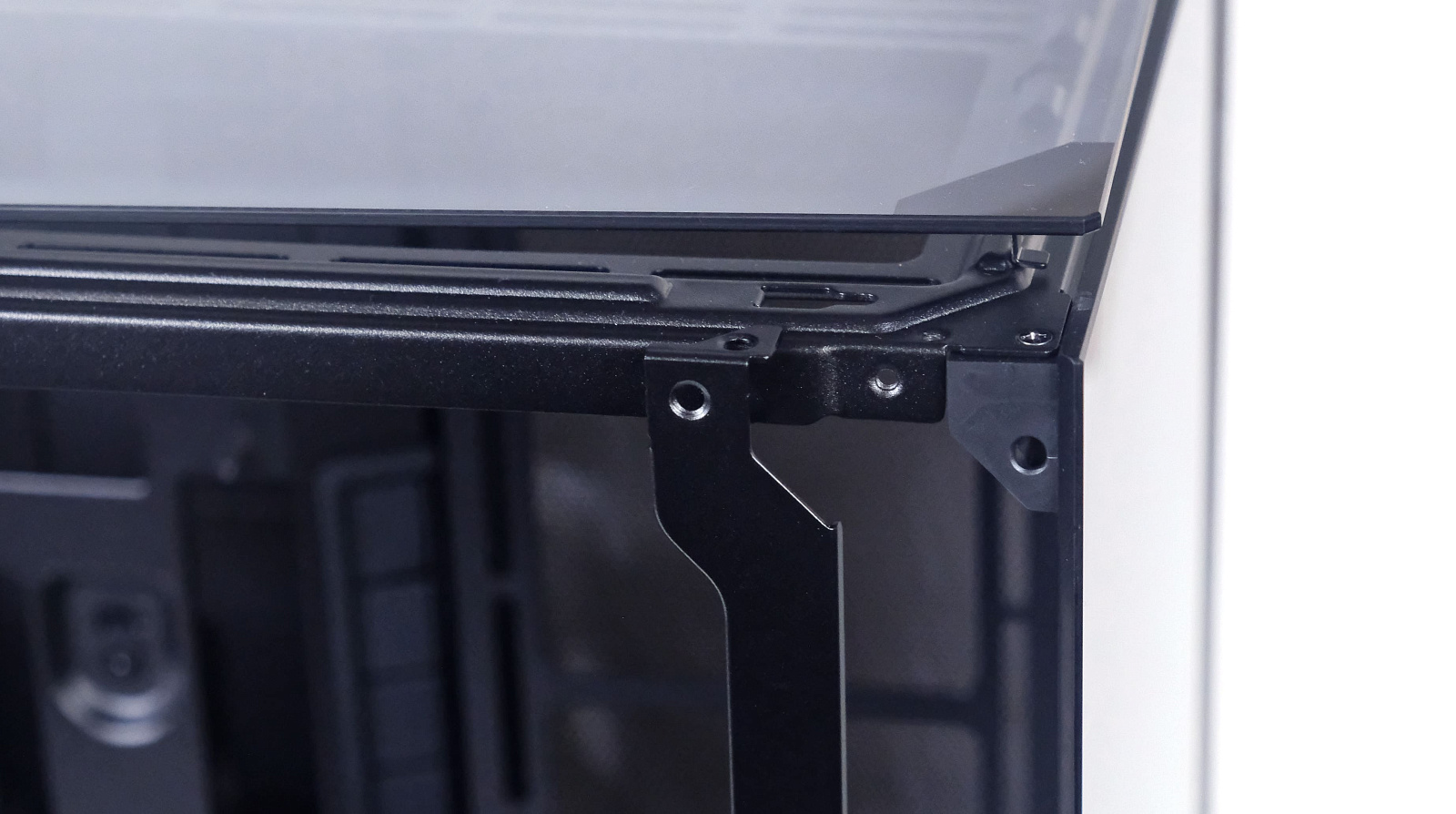

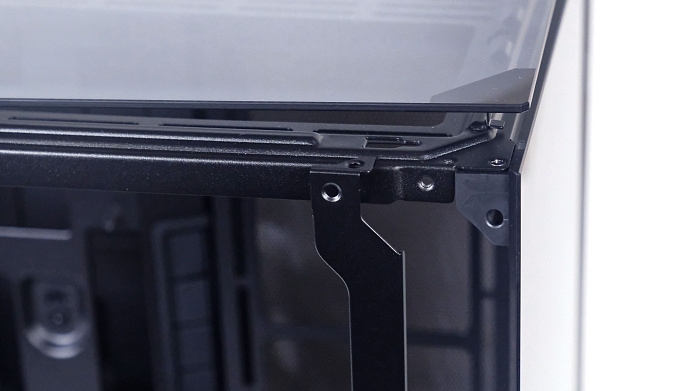

Для установки стеклянной верхней панели необходимо проделать достаточно много манипуляций. Сначала необходимо открутить винты, удерживающие металлическую перемычку, и убрать её полностью, затем снять верхнюю консоль. Менять панели «на горячую» в пару действий тут, к сожалению, не получится.

Далее устанавливается стеклянная панель – открывается полная панорама вида на сборку. Обязательно сравним качество вентиляции в корпусе, так как площадь сеток так заметно сокращается.

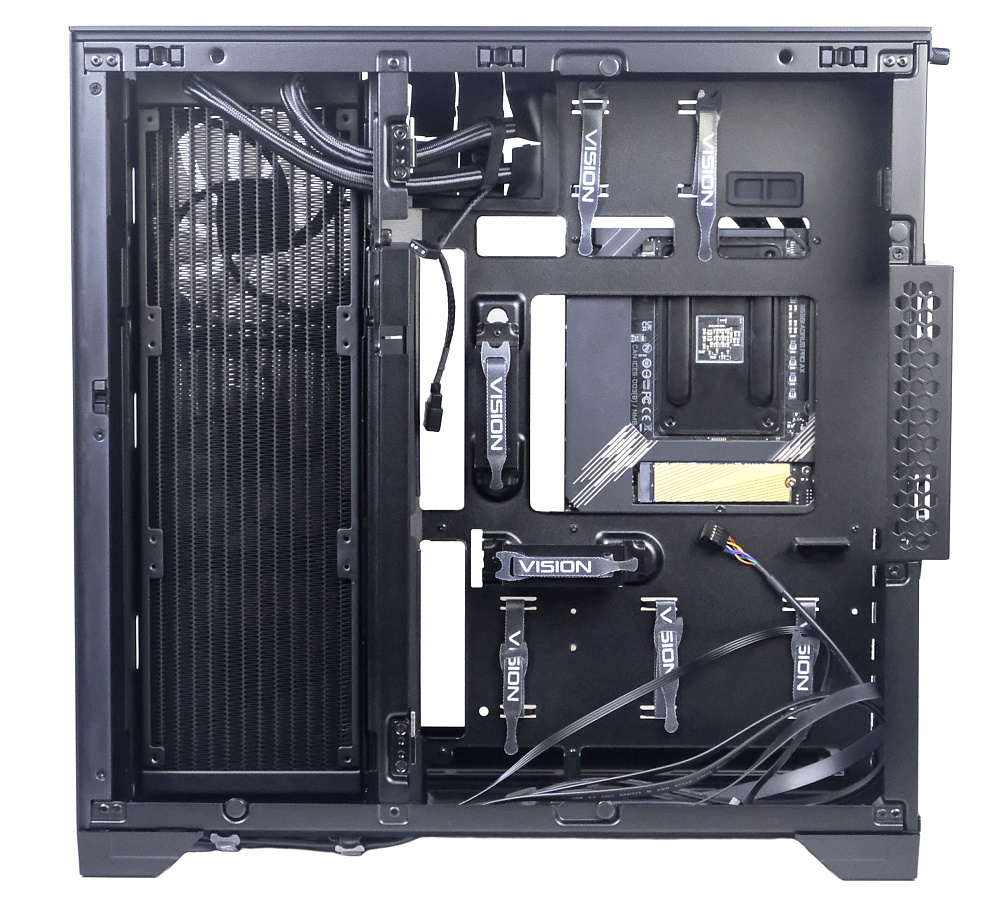

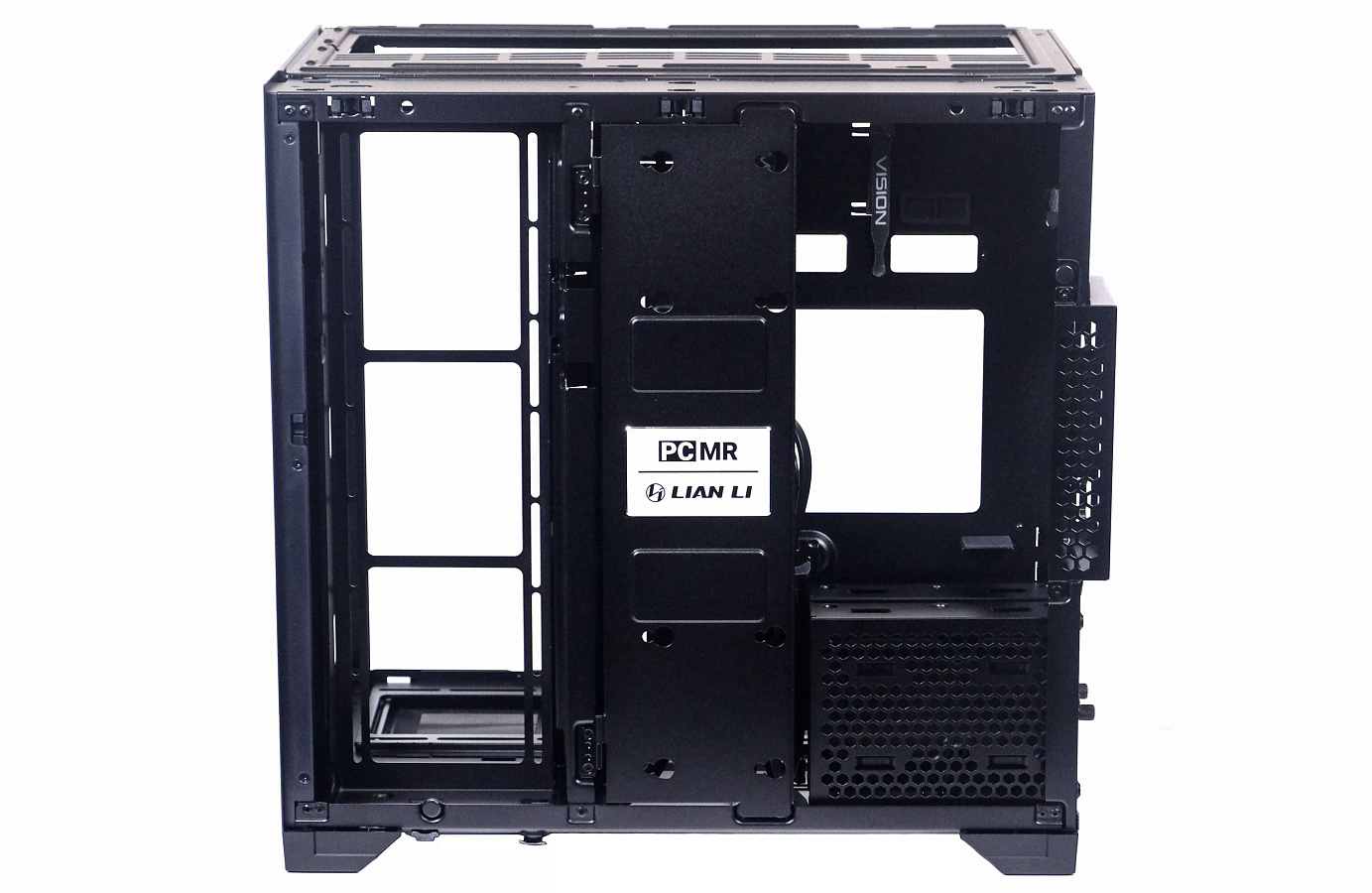

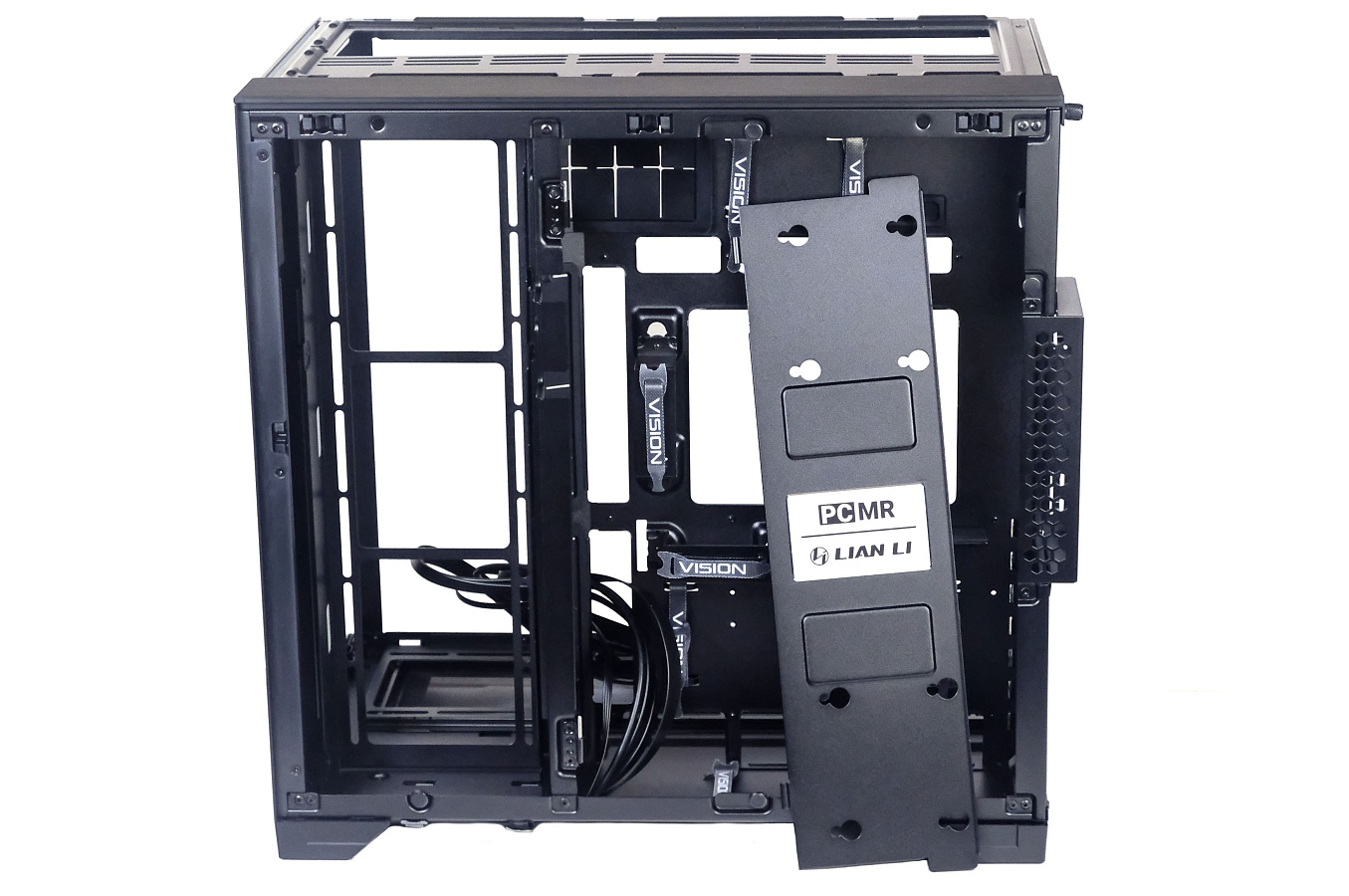

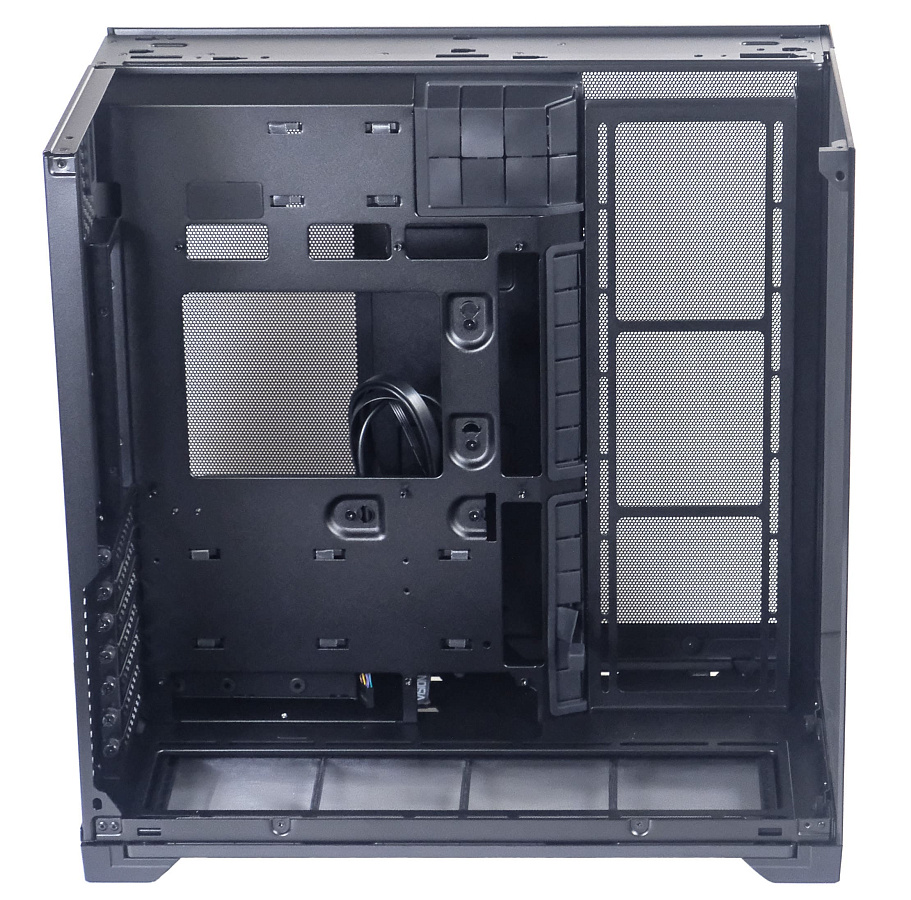

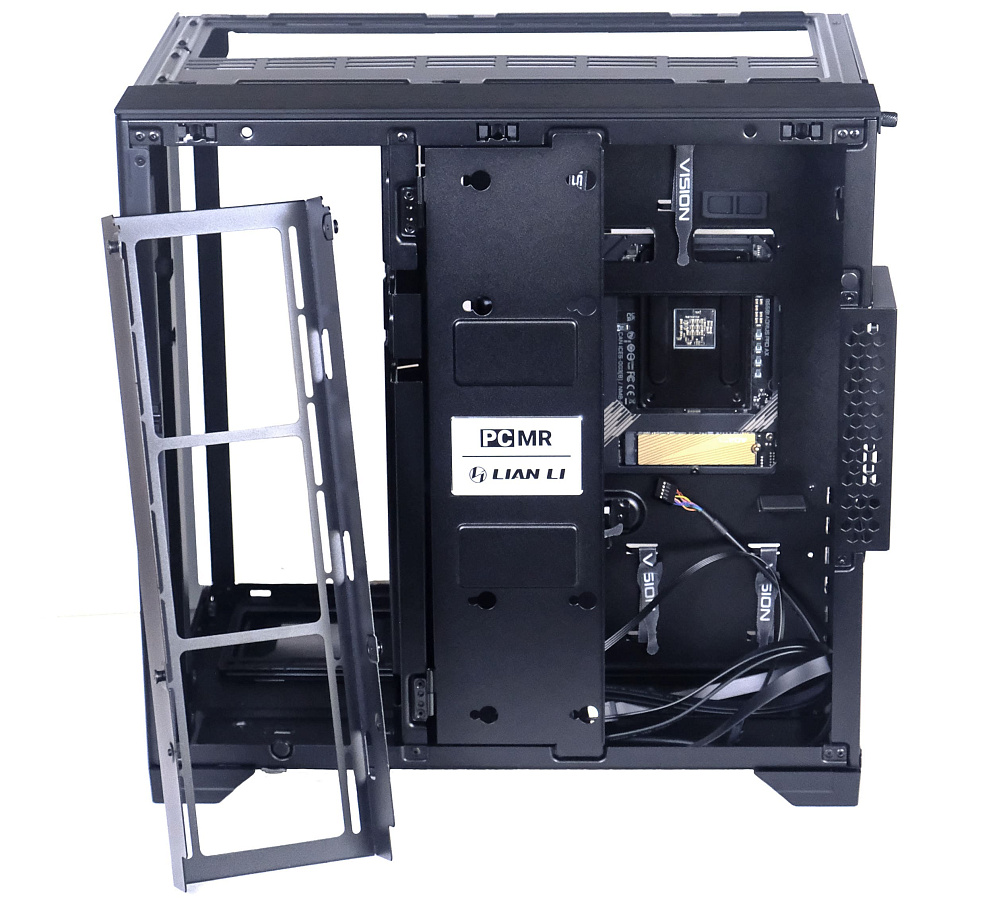

Lian Li VISION O11 Compact имеет уникальную организацию пространства за стойкой: блок питания (ATX до 220 мм) располагается посередине, ниже него – две корзины под накопители 3,5”, а по центру – дверка на петлях, которая закрывает область для кабель-менеджмента и заодно служит стойкой под накопители 2,5”.

Дверка легко снимается с петель и при желании её можно легко убрать из корпуса. Фиксируется в закрытом положении дверка при помощи магнитов. Для установки накопителей 2,5” предусмотрены пазы для быстрого монтажа с антивибрационными накладками.

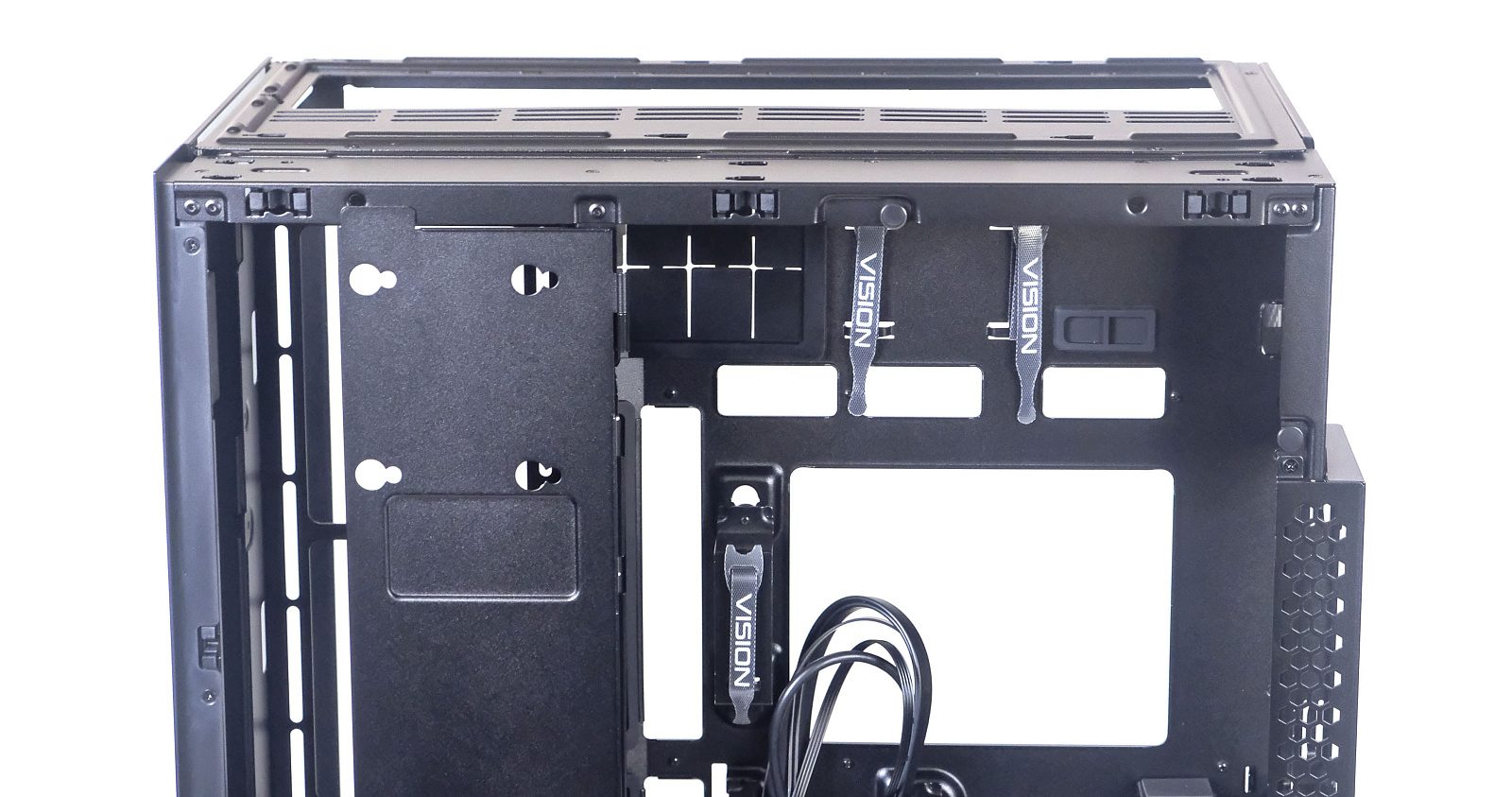

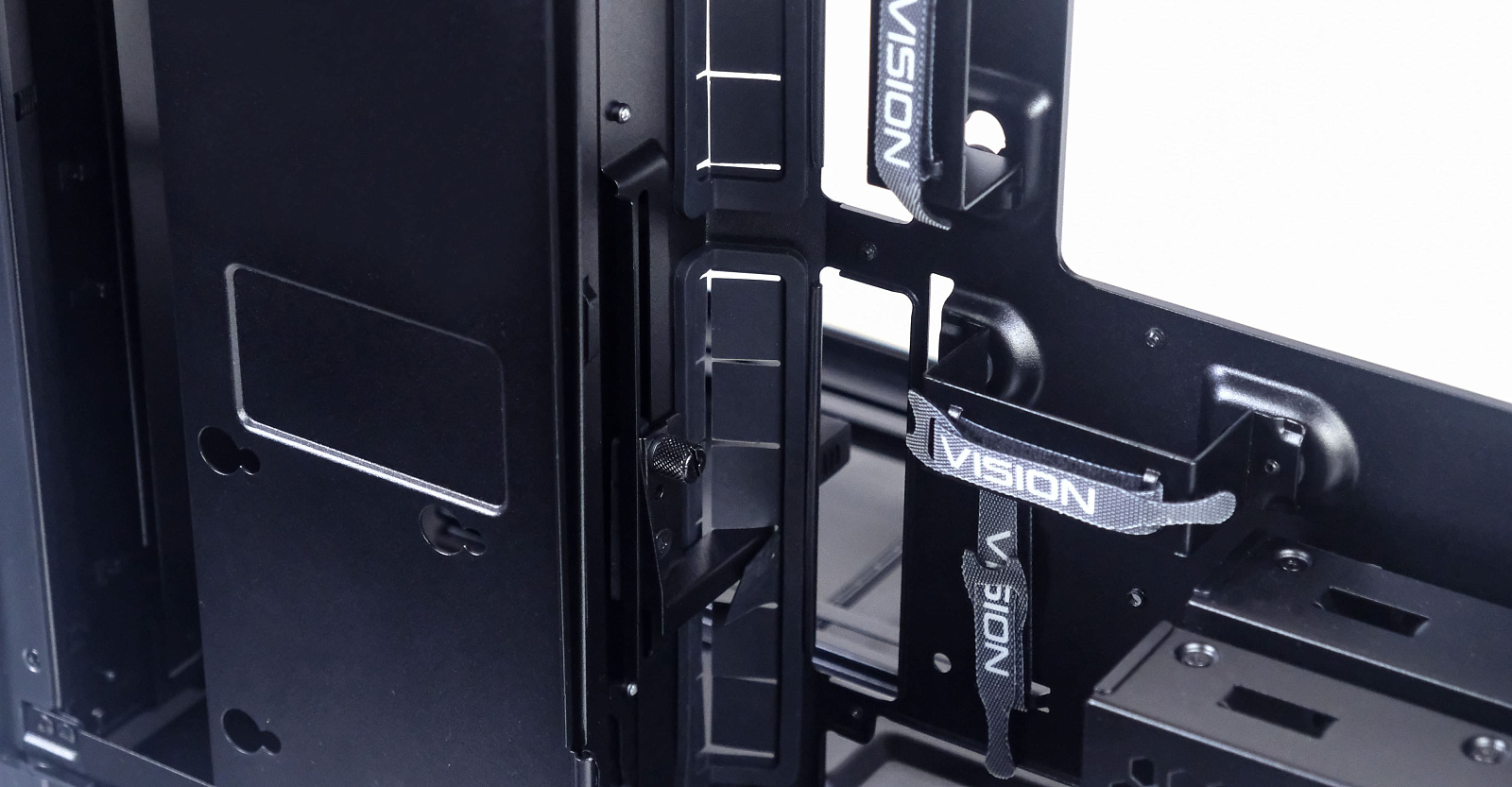

В верхней части за стойкой есть две кабельные стяжки велкро, также ещё три таких есть ниже – на уровне блока питания и снизу напротив корзин.

VISION O11 Compact имеет поддержку под видеокарту, встроенную в стойку – настраивается её высота с обратной стороны стойки при помощи прижимного винта. Запаса хода хватит под любую видеокарту, установленную в верхний слот.

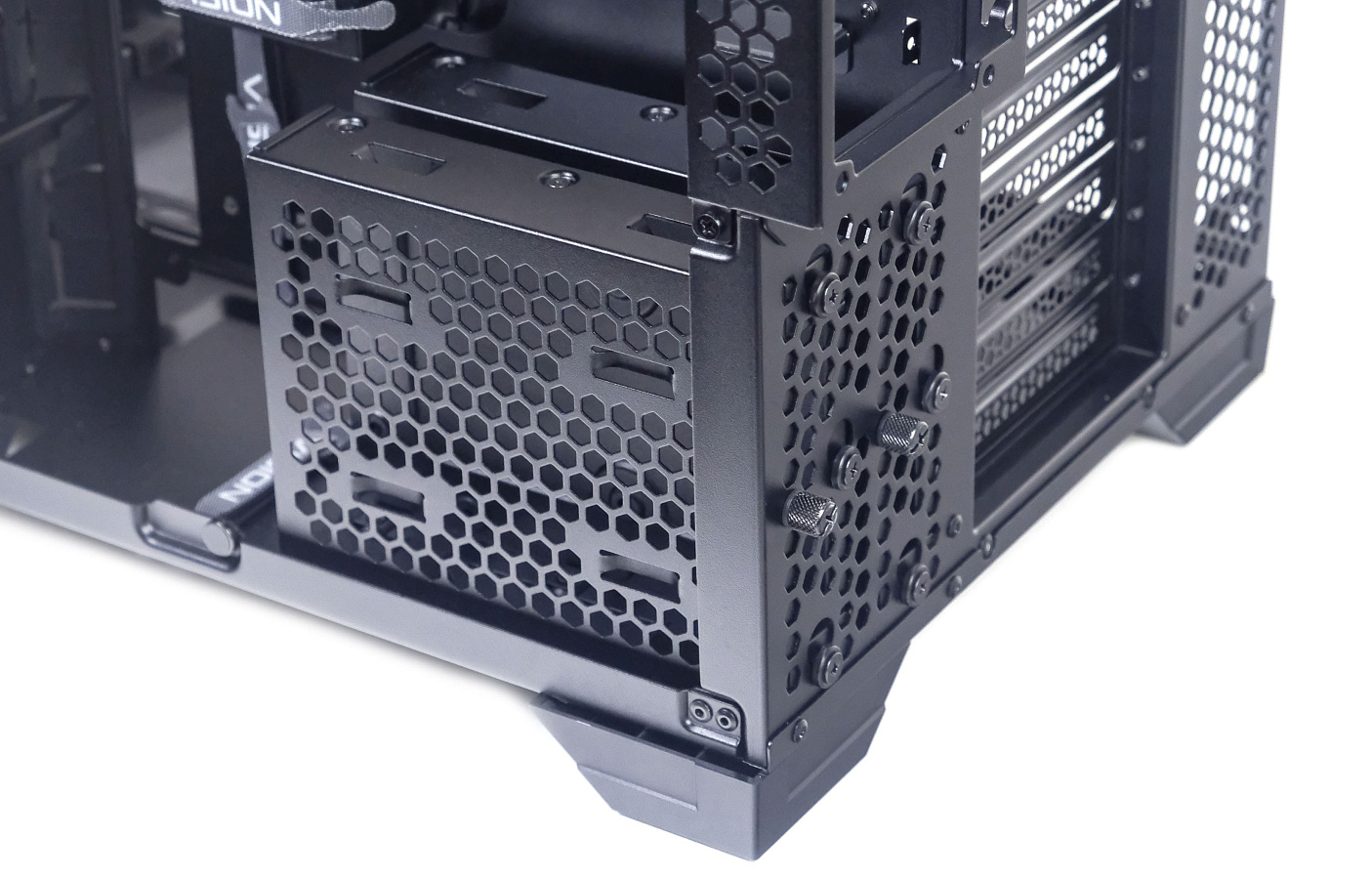

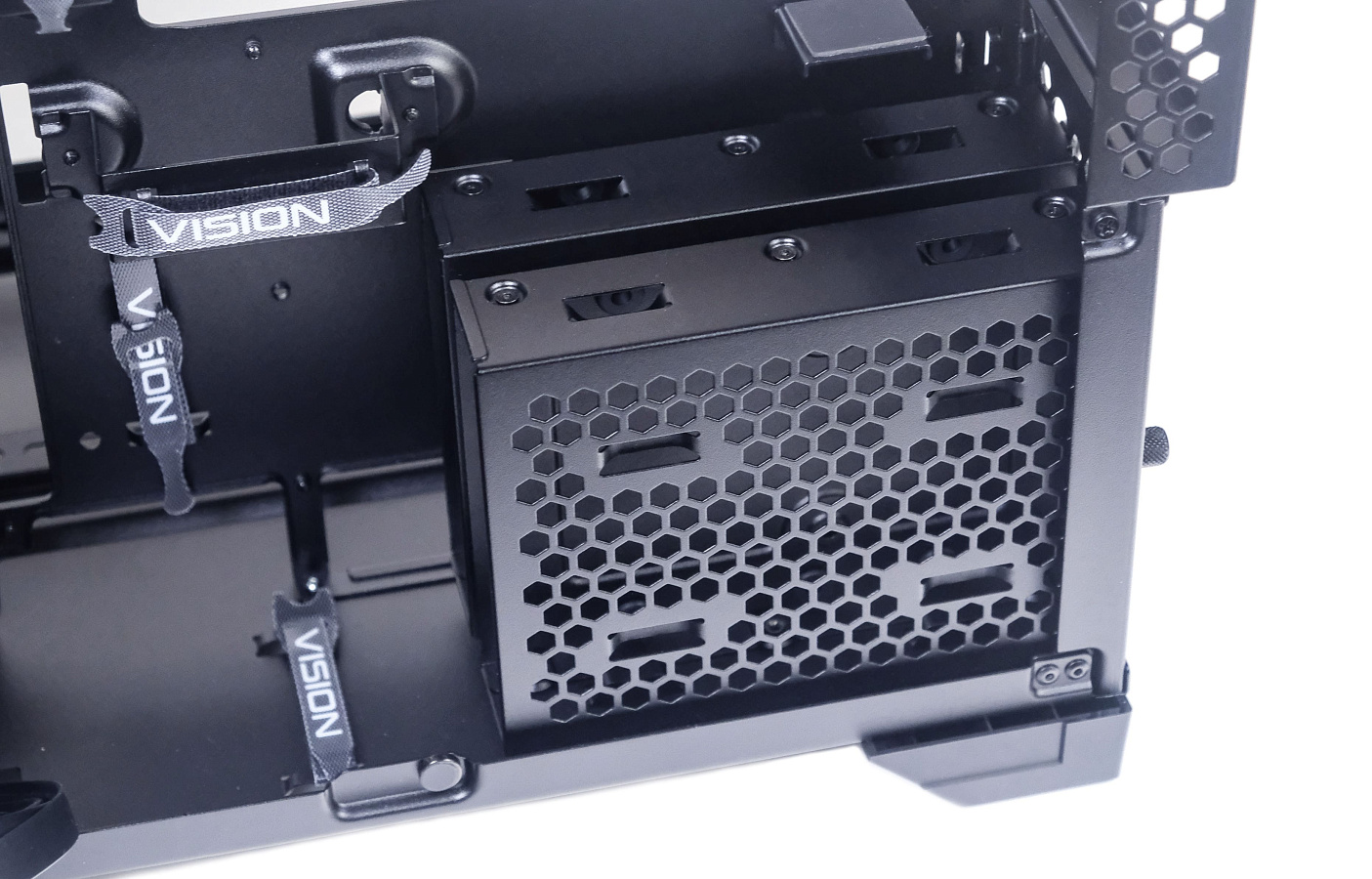

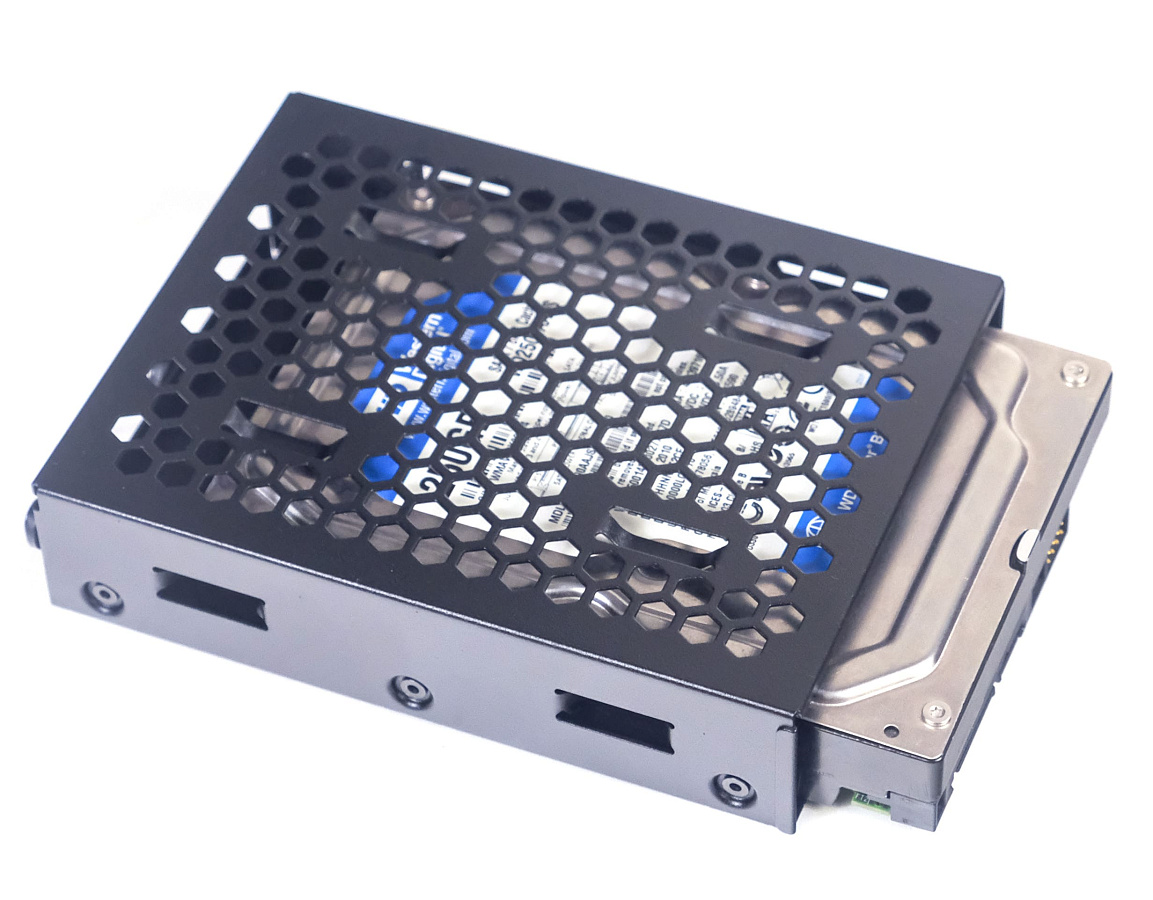

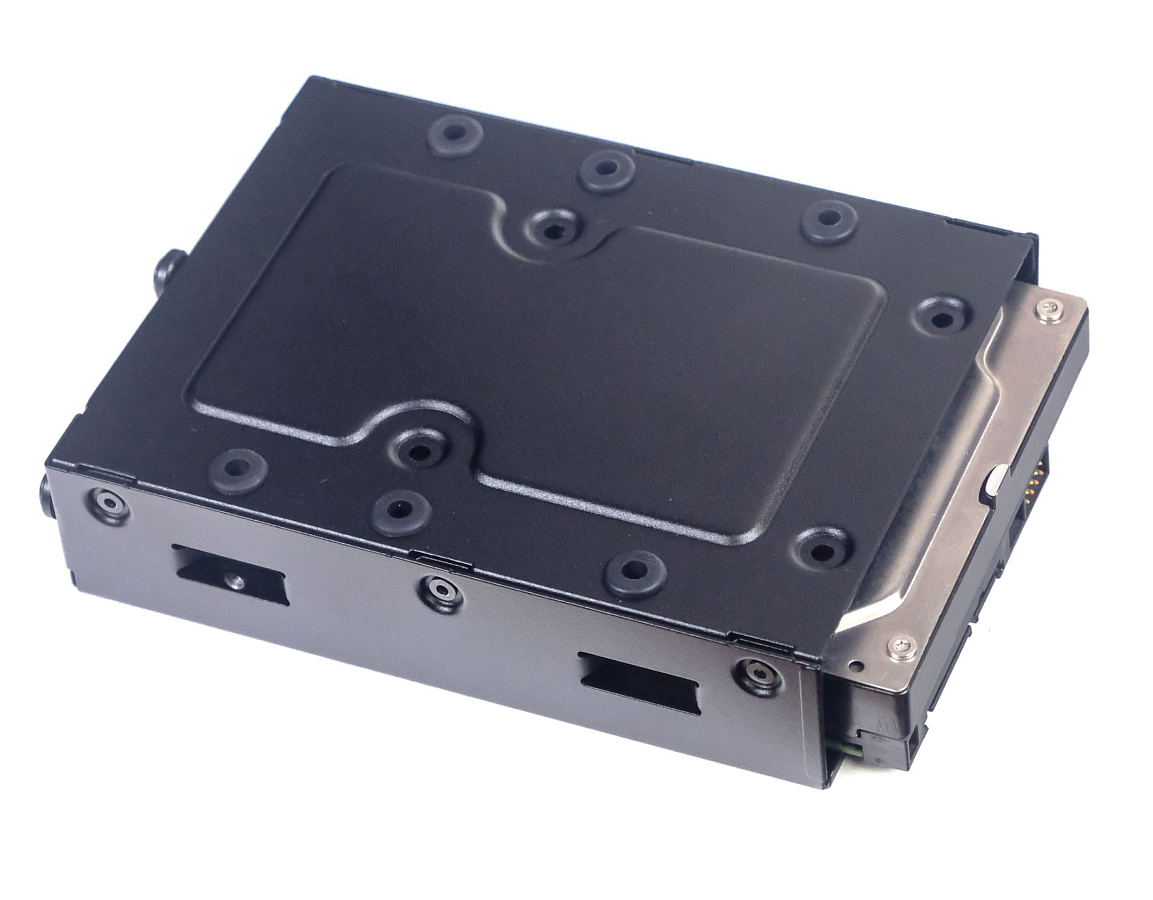

Корзины для накопителей крепятся одним винтом снаружи к задней стенке корпуса, так что снять их очень легко. Корзины максимально покрыты перфорацией в виде сот для лучшего охлаждения дисков.

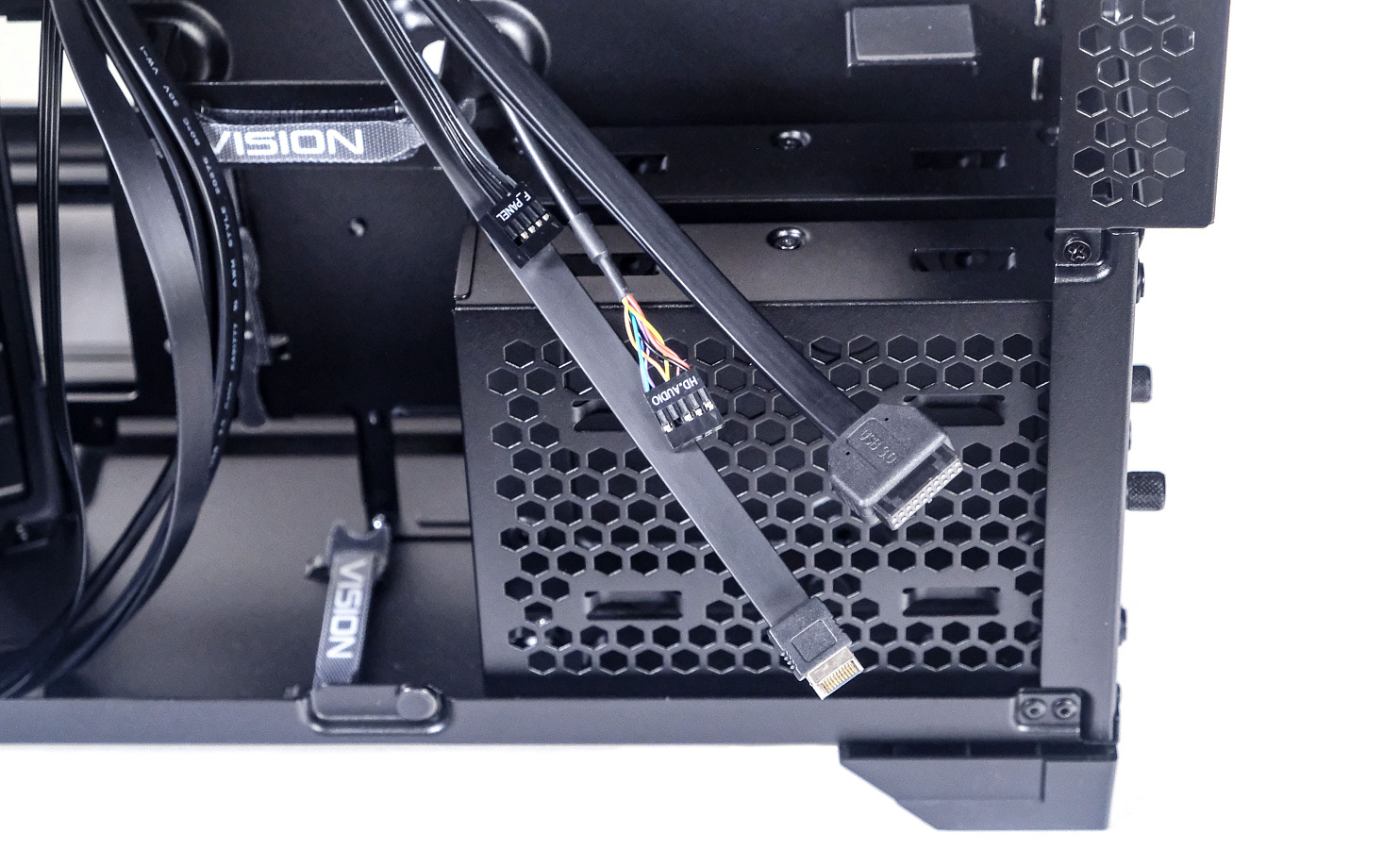

Кабели от контрольной панели достаточно длинные и дотянутся до любого места на материнской плате – подключить надо будет HD_Audio, F_panel, USB 3.0 и USB-C.

Сборка системы

Соберём в Lian Li VISION O11 Compact систему и протестируем корпус. Модель идеально подойдёт для производительной игровой сборки с полноценной игровой видеокартой с высоким тепловыделением. С процессором AMD Ryzen 2700X@4.05 ГГц и видеокартой Radeon RX 6700 XT суммарное потребление системы будет порядка 400-500 Вт в стресс-тесте.

Тестовый стенд:

• Материнская плата mini-ITX GIGABYTE В550I AORUS PRO AX;
• Процессор Ryzen 7 2700X 4 ГГц;
• СЖО Geometric Future Eskimo Pro 360 Black;
• Оперативная память Patriot Viper 4 Blackout 2х16 ГБ 3200 МГц;
• Видеокарта AMD Radeon RX 6700 XT ROG STRIX GAMING 12 ГБ;
• Накопитель m.2 2280 ADATA Falcon 512 ГБ;
• Накопитель SATA SSD 2,5” GOODRAM CX400 512 ГБ;
• Накопитель Western Digital Blue HDD 3,5” 320 ГБ;
• Блок питания ATX Fractal Design ION Gold 850 Вт;
• Корпусные вентиляторы JONSBO ARGB 120 мм х2;
• Корпусные вентиляторы Cooler Master Sickleflow ARGB 120 мм х3.

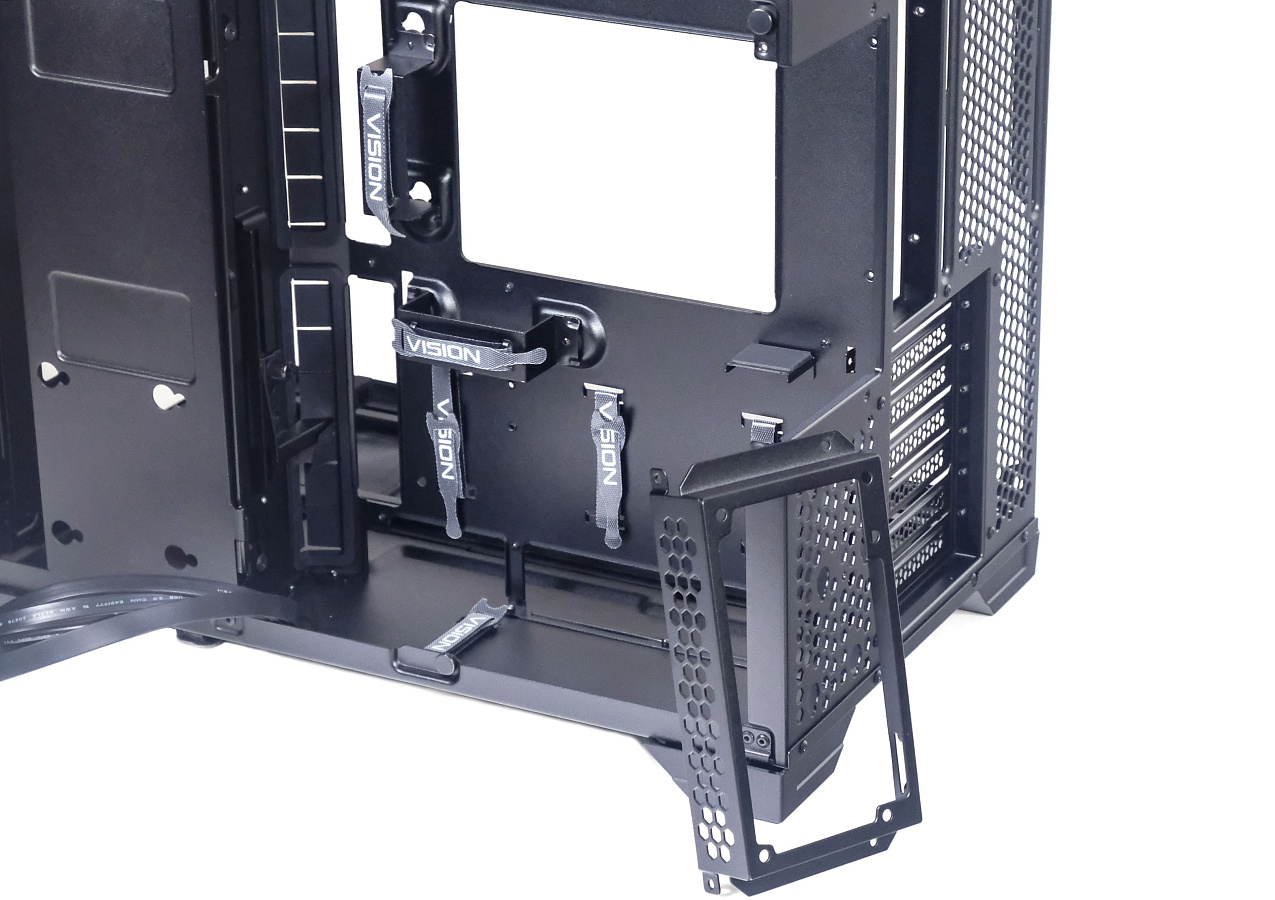

Перед сборкой в корпусе корзины легко убрать, а также снять планку для монтажа блока питания – она полностью вытаскивается, что удобно при установке.

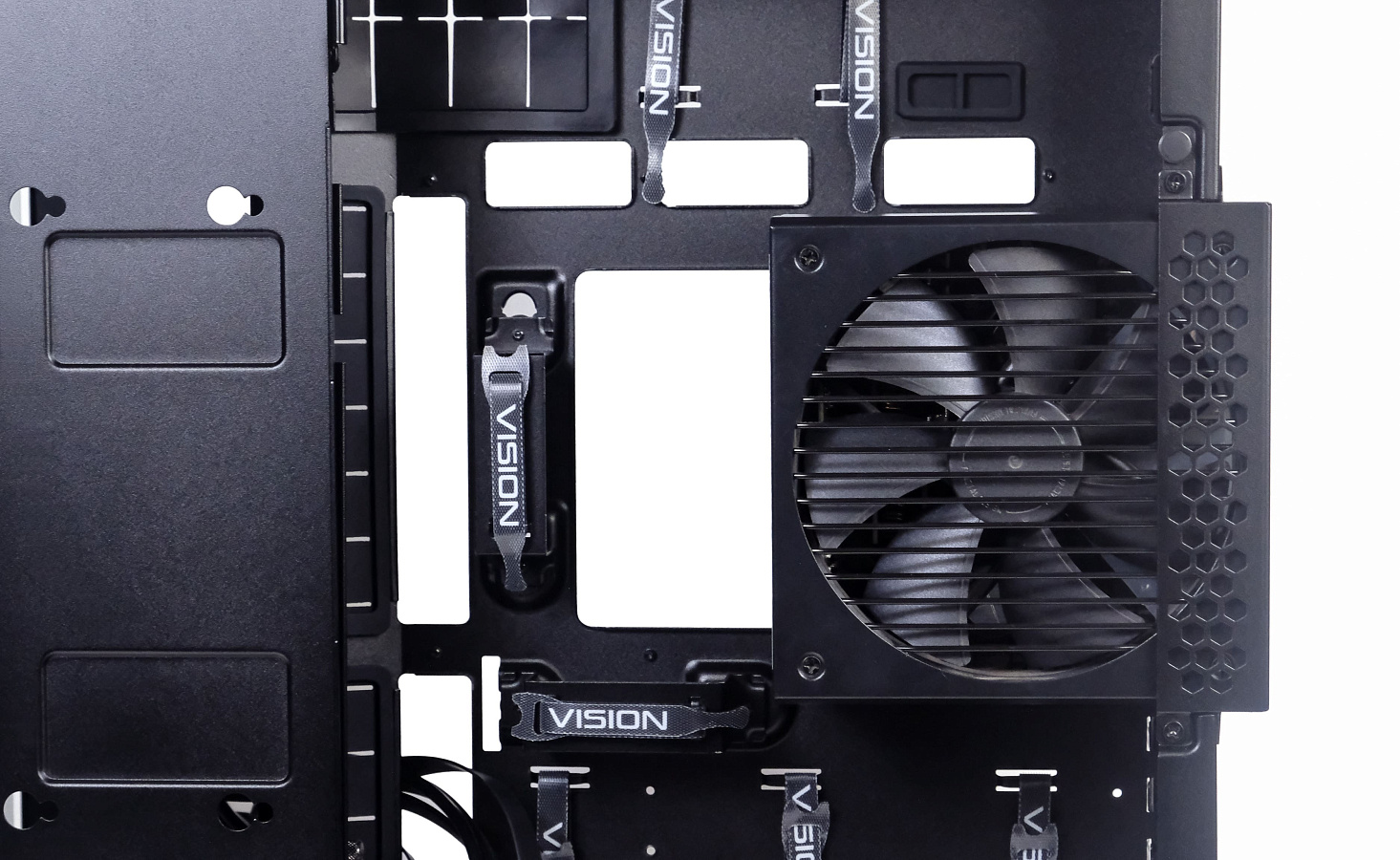

Блок питания ATX Fractal Design ION Gold 850 Вт смотрится в отсеке совсем миниатюрным, хотя имеет стандартный для форм-фактора размер.

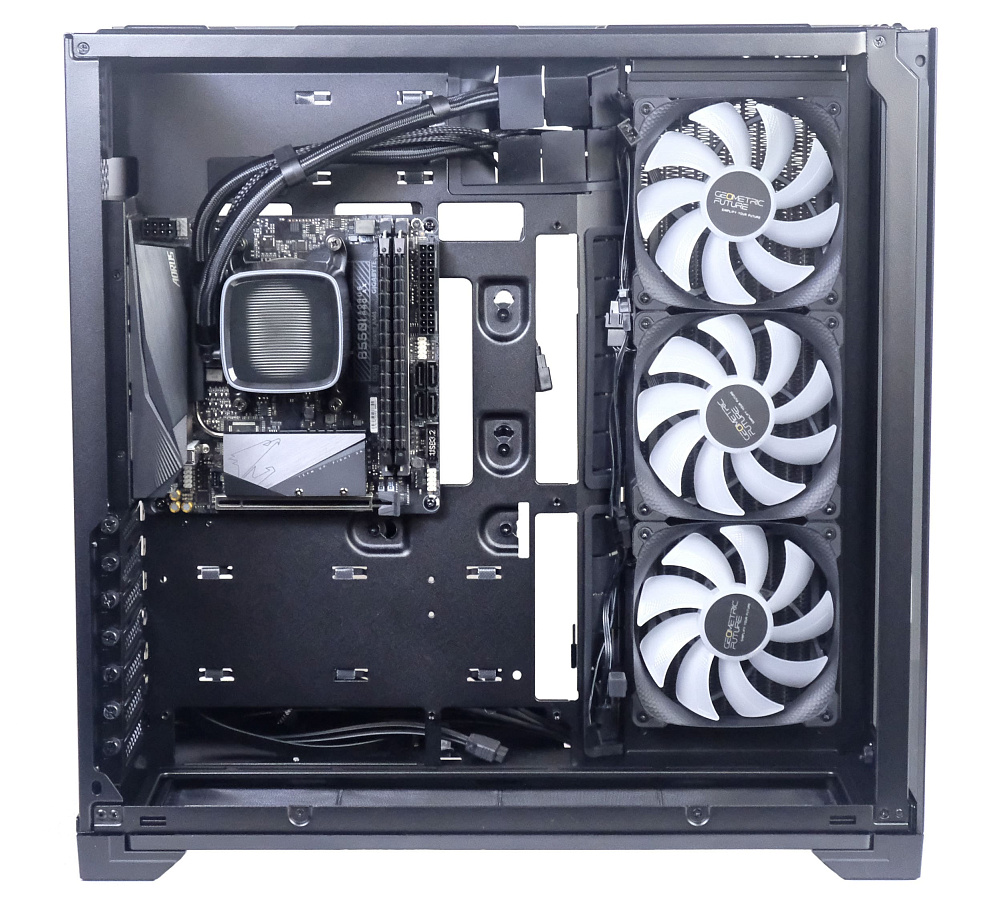

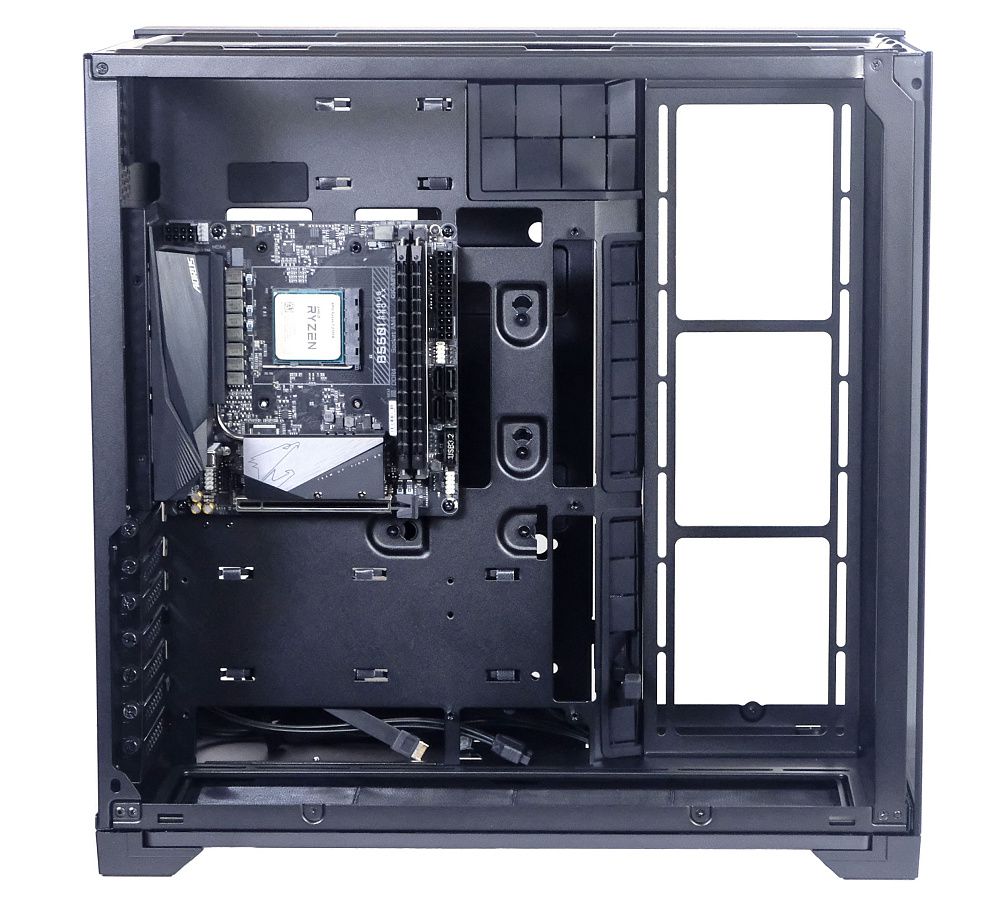

Материнская плата формата mini-ITX выглядит в корпусе достаточно уместно, хотя форм-фактор явно предполагает плату побольше. Для установки СЖО 360 мм в боковую стойку мы можем снять консоль – это очень удобно при монтаже. Консоль можно ставить в разных положениях – ближе или дальше к правой стенке, добиваясь таким образом места под систему радиатор+вентиляторы порядка 100 мм. Корпус позволит собрать «бутерброд», разместив на радиаторе с вентиляторы с двух сторон.

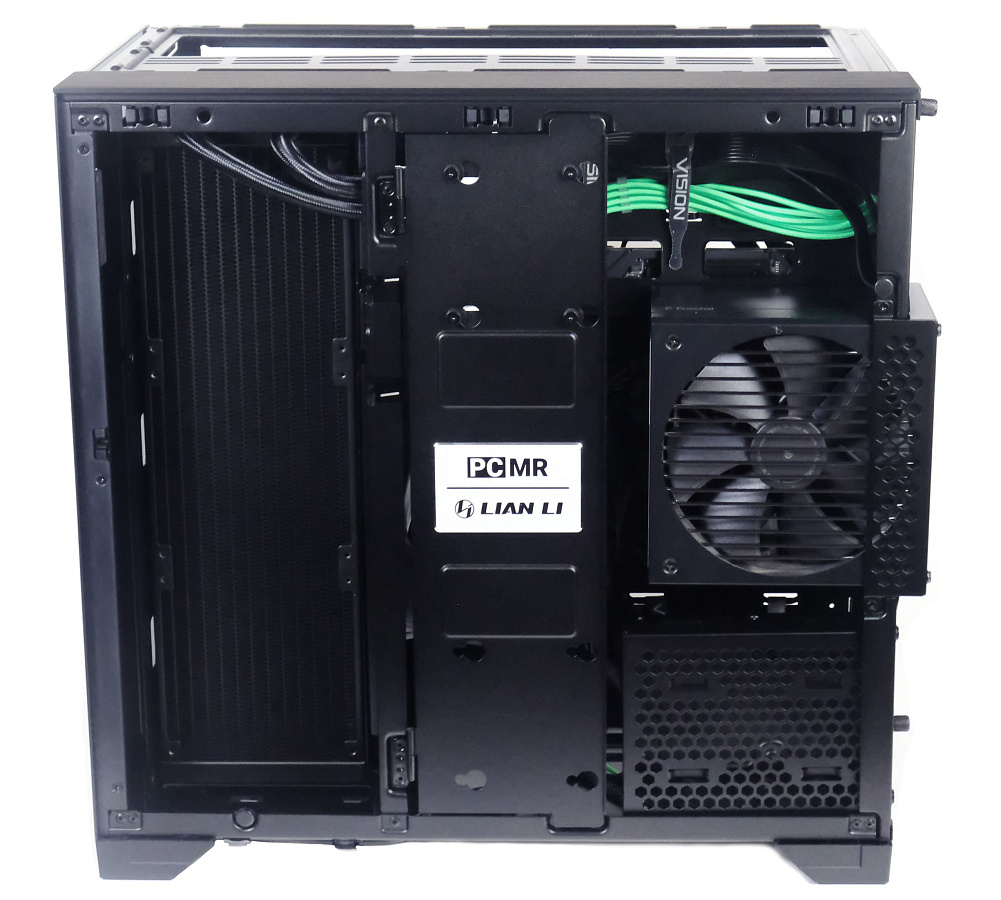

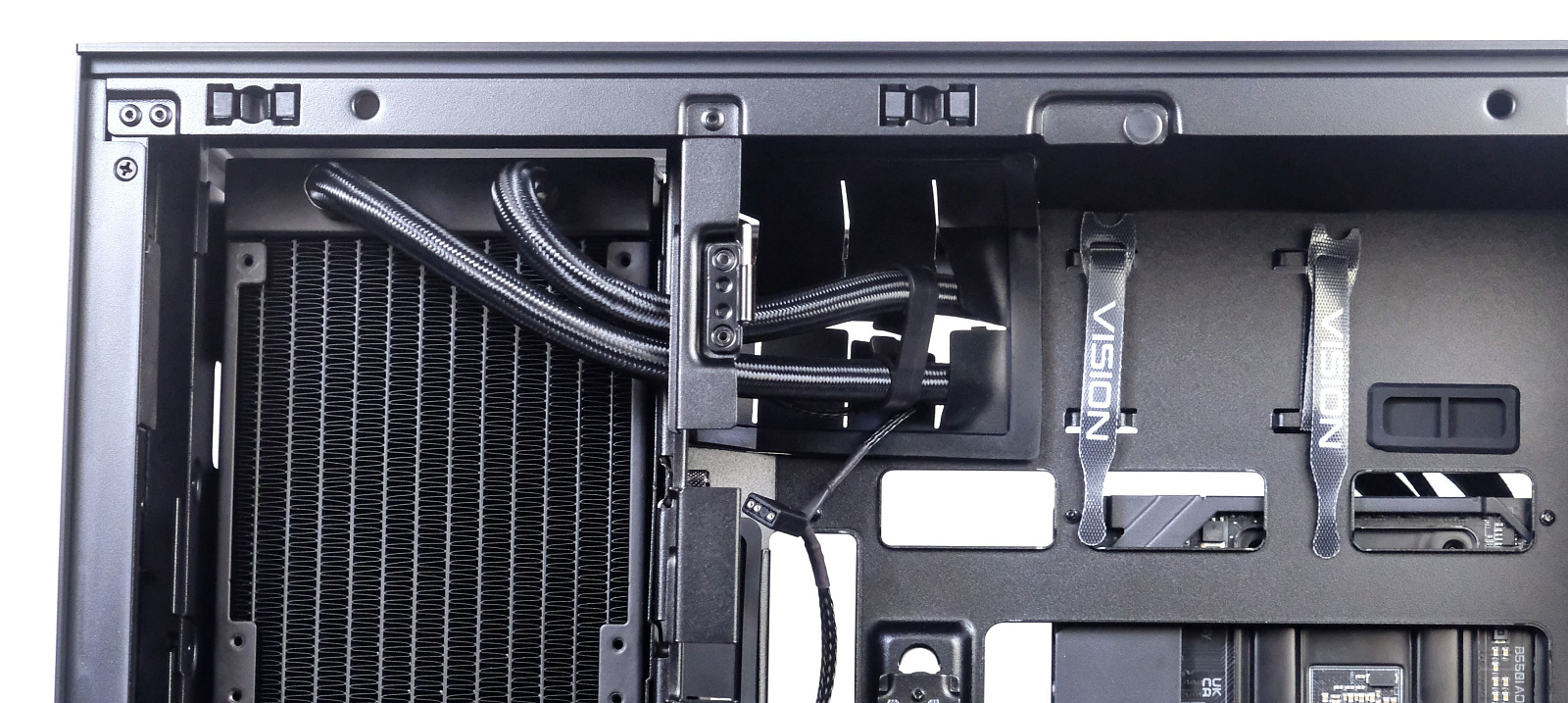

Таким образом, можно спокойно прикрутить радиатор, после чего провести водоблок помпы с шлангами через манжету в верхней части – её размеры как раз на это рассчитаны. Возможно, не все СЖО получится установить таким образом – в нашем случае длины шлангов хватило почти впритык (порядка 450 мм). При такой установке мы прячем лишние кабели и шланги занимают визуально минимум пространства. Длина радиатора – 397 мм.

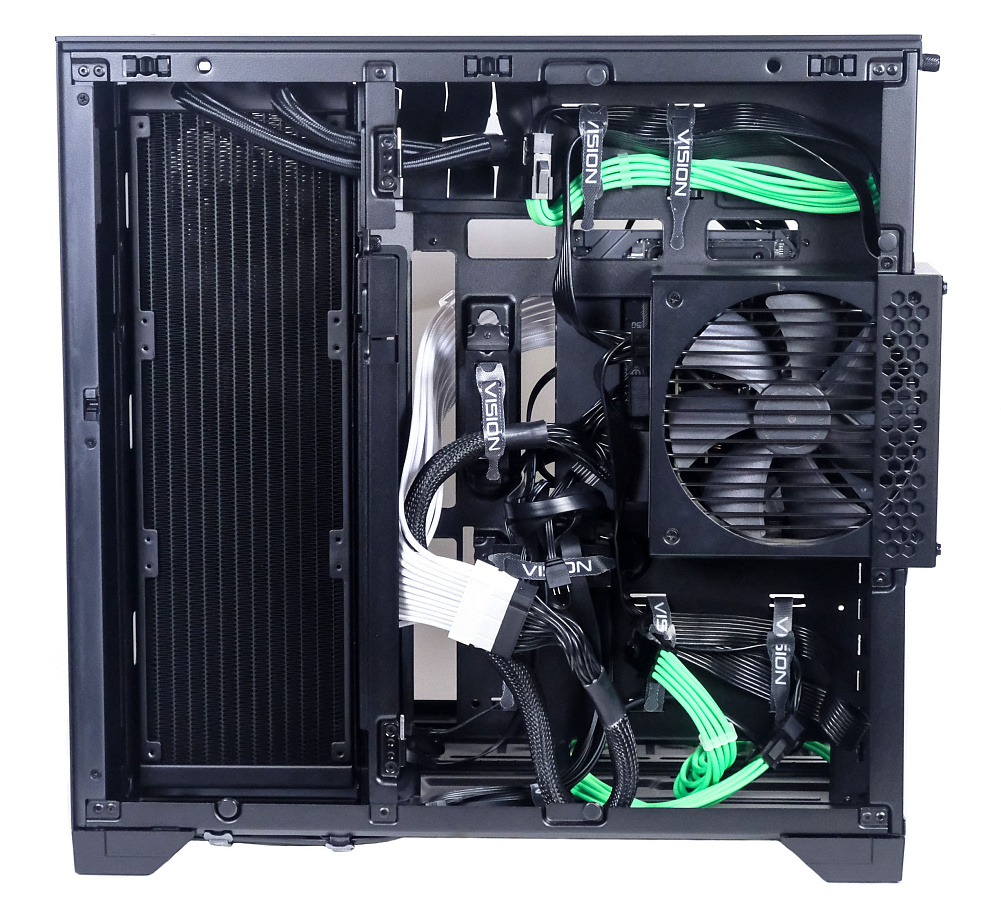

Кабели очень удобно укладывать в предусмотренных производителем велкро-стяжках на стойке. Без каких-либо проблем можно разместить целый комплект кастомных кабелей, причём все они остаются надёжно скрытыми от глаз благодаря организации пространства и резиновым манжетам.

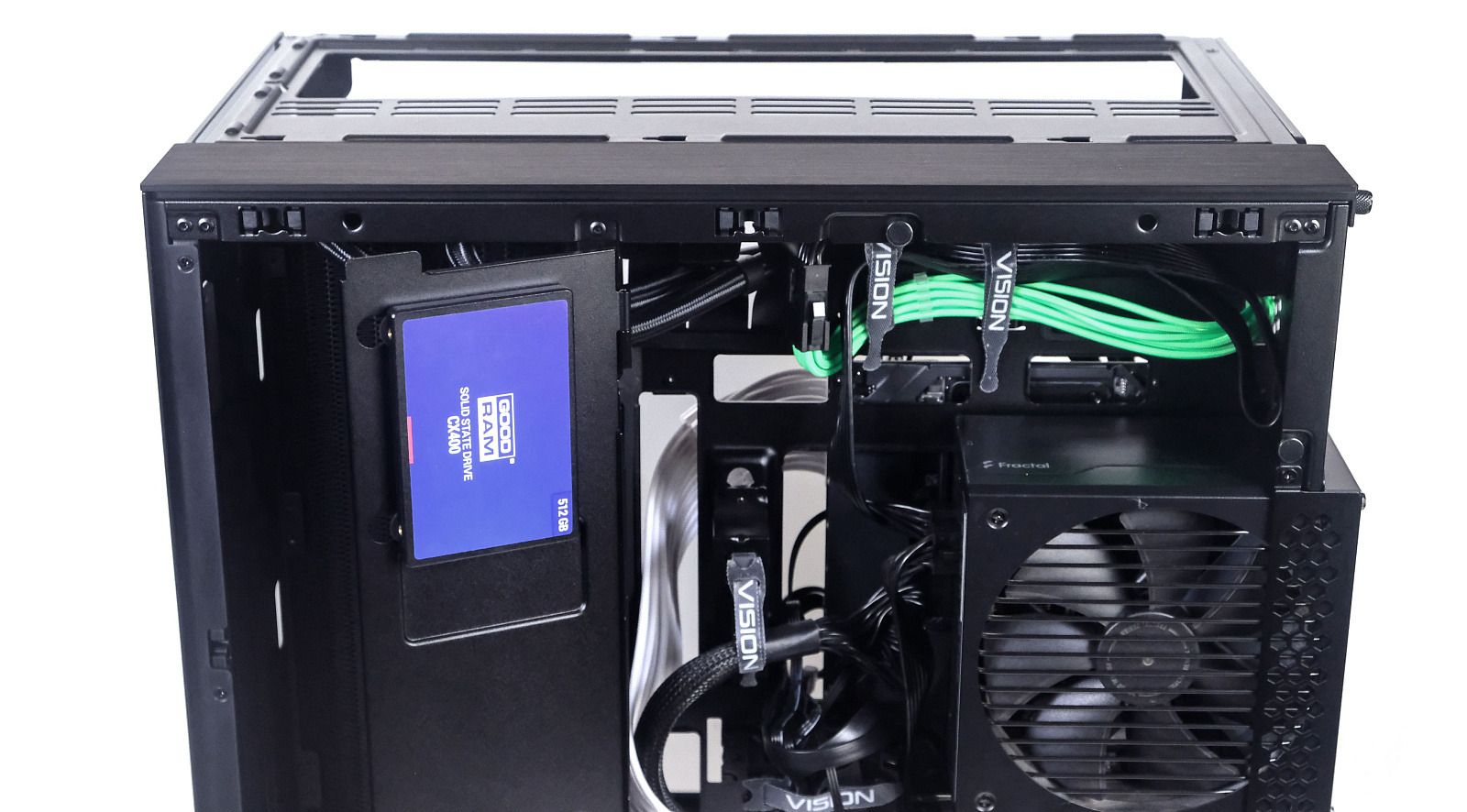

На «дверку» установим SSD 2,5” - при помощи антивибрационных накладок установить/снять диски быстро. Для удобного подключения кабелей в дверке предусмотрено небольшие углубления со стороны разъёмов накопителей.

Установим на нижнюю панель три вентилятора 120 мм, работающие на приток воздуха. Для этого удобно будет вытащить консоль, смонтировать на неё вентиляторы, после чего уже поставить её на место. То, что в VISION O11 Compact позволяет подобные манипуляции при сборке, уже само по себе является огромным преимуществом модели.

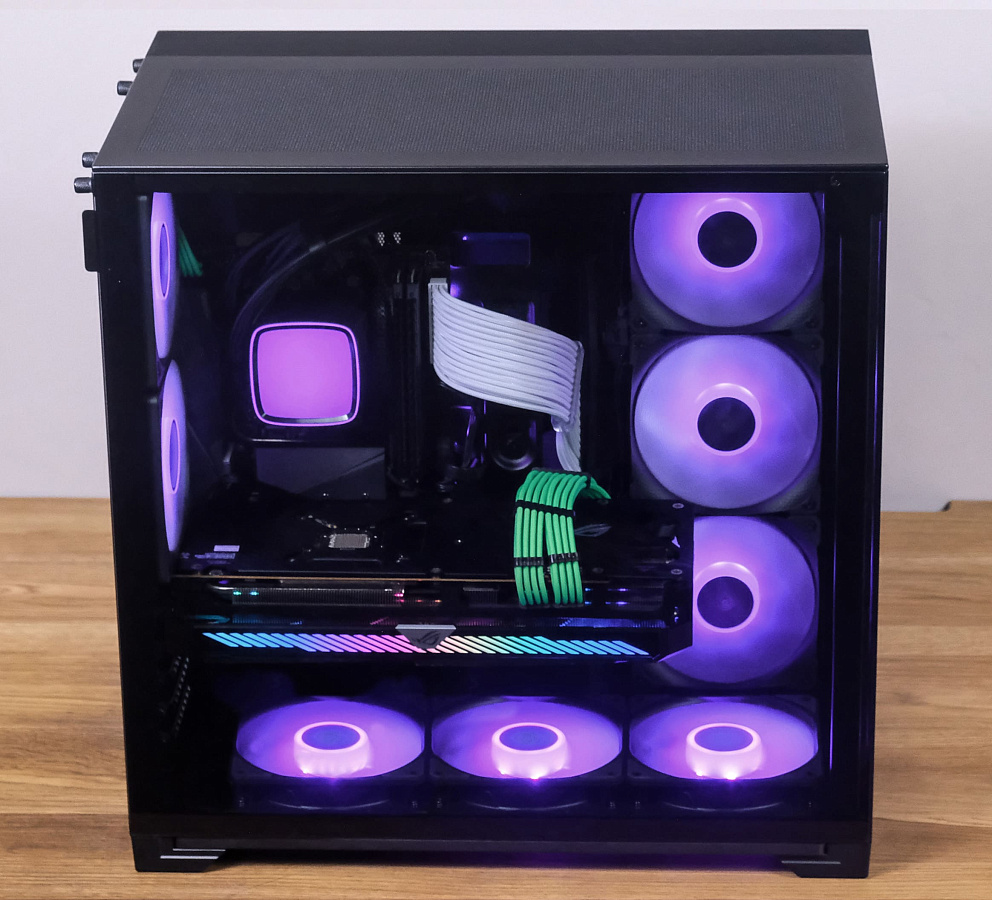

Также установим два вентилятора 120 мм на отвод горячего воздуха на тыльную стенку корпуса. На верхнюю стенку ставить элементы систем охлаждения не стали, поскольку будем сравнивать температуры компонентов со стандартной металлической верхней панелью и со стеклянной при одинаковой конфигурации охлаждения.

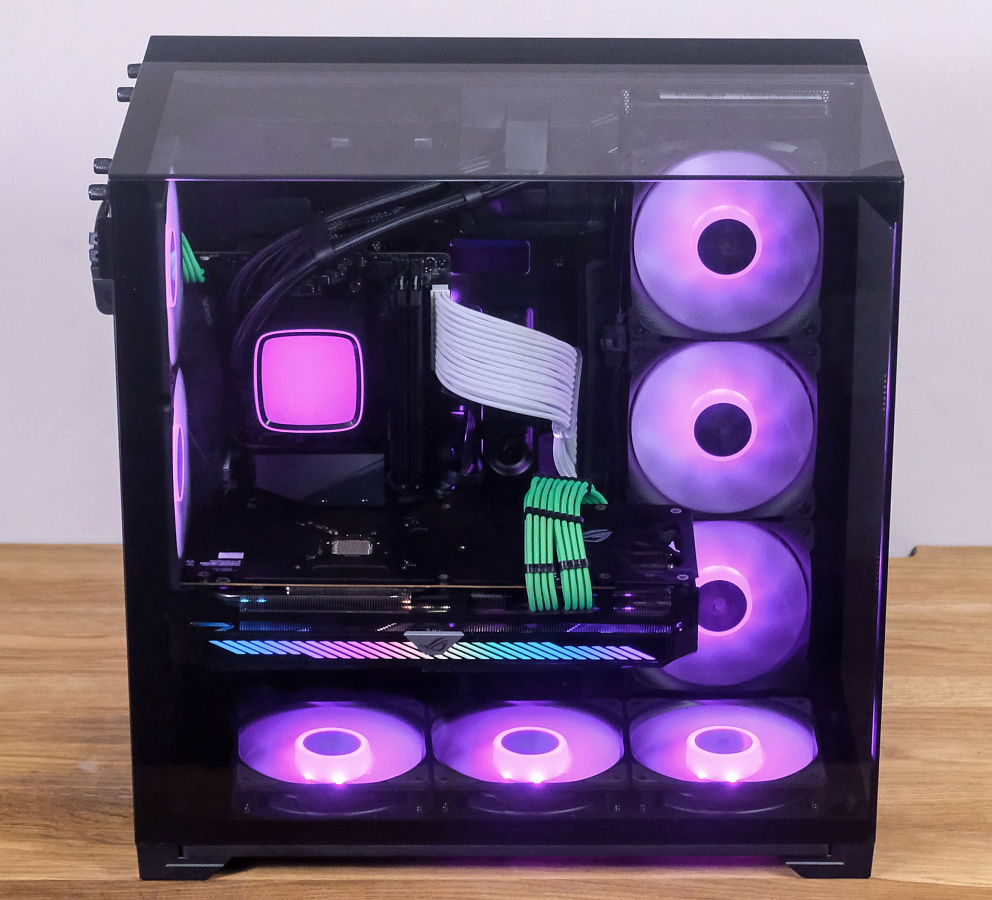

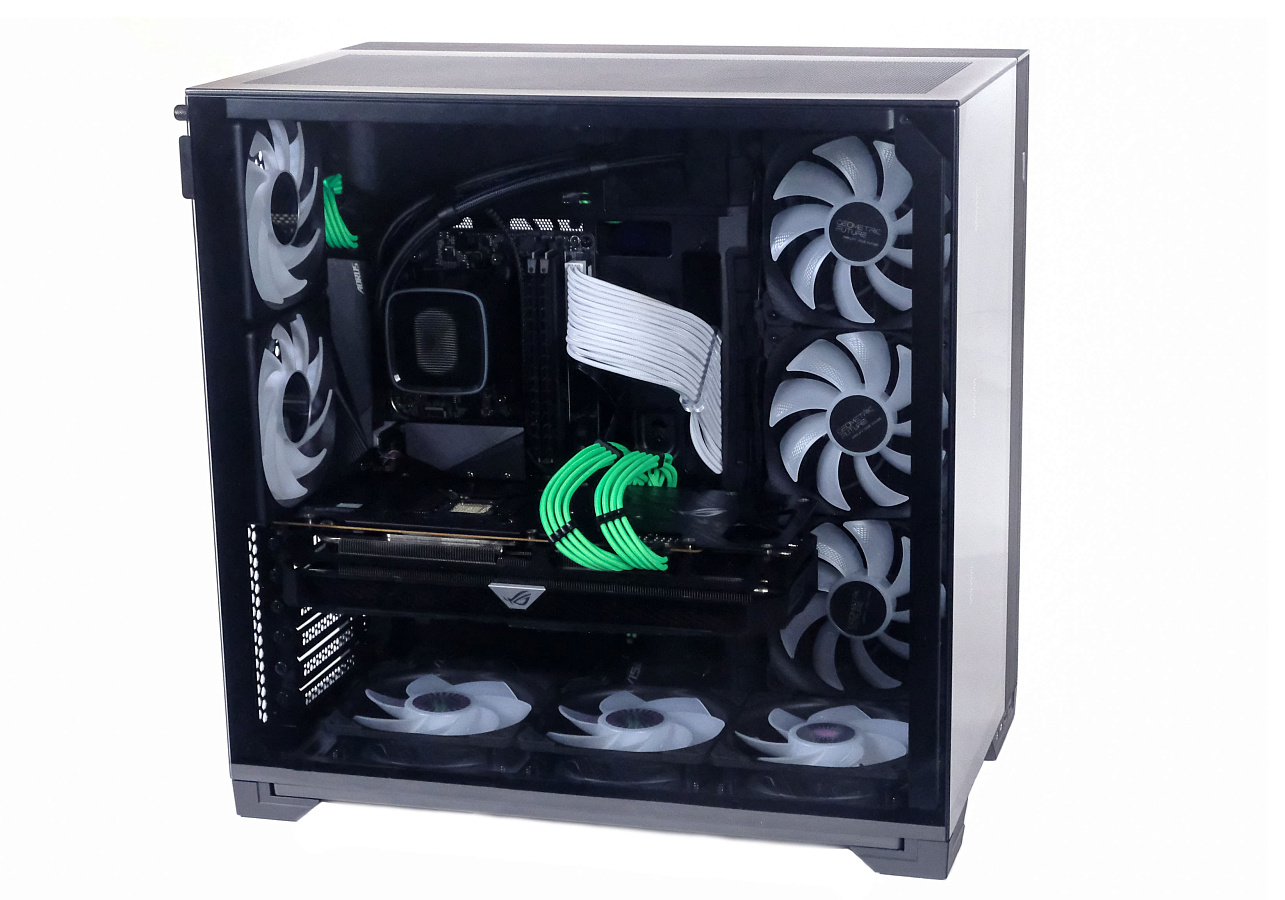

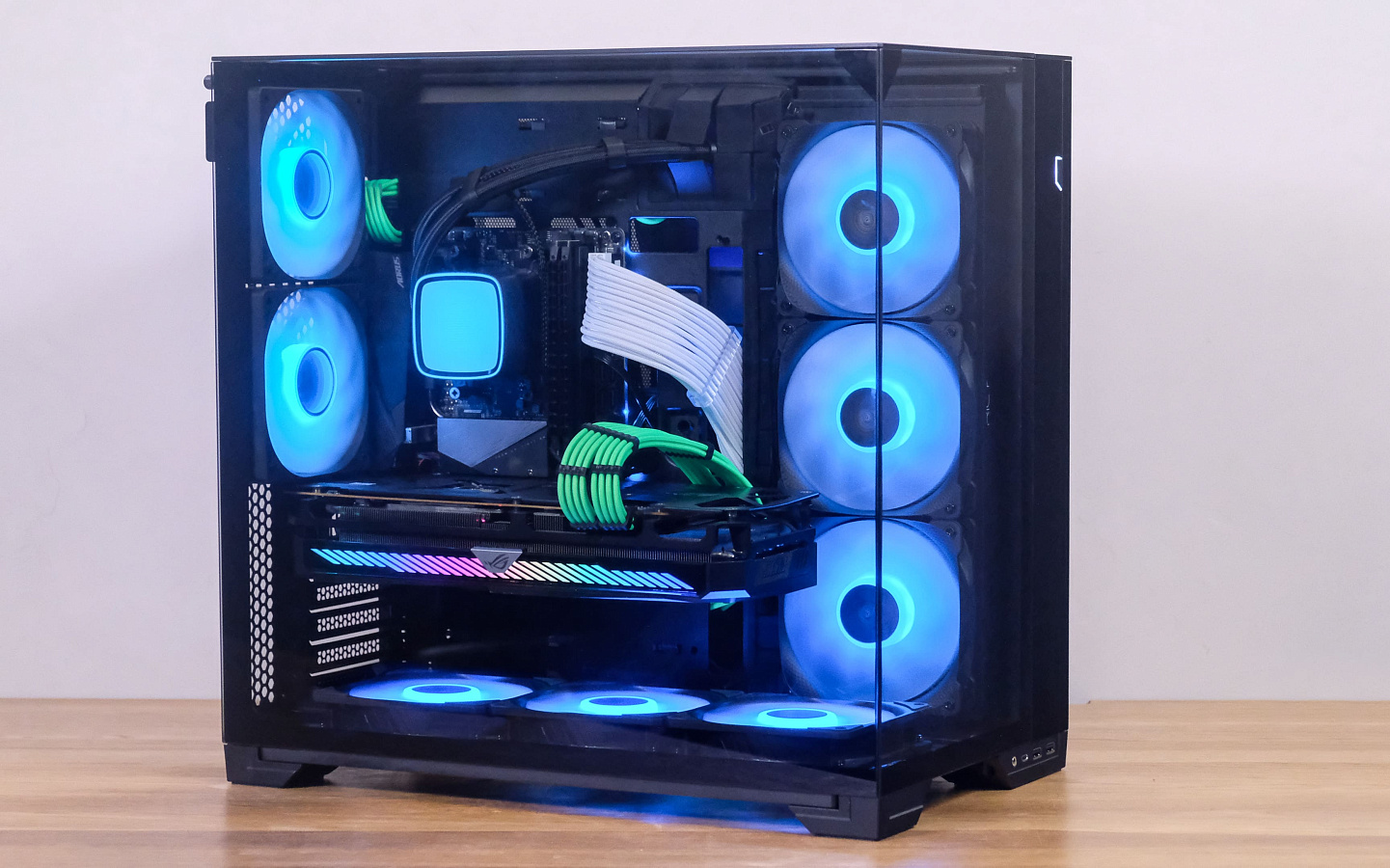

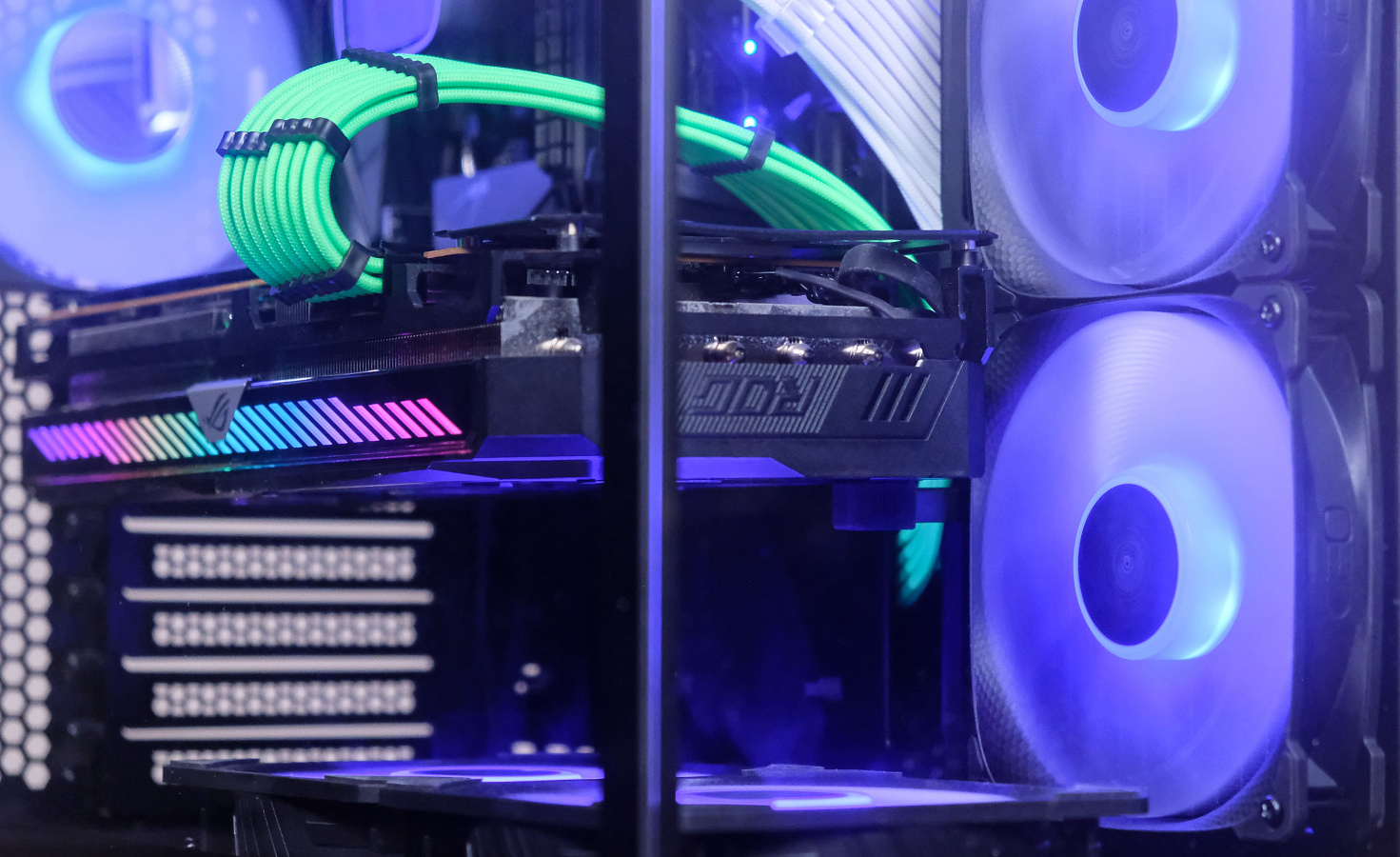

В Lian Li VISION O11 Compact прекрасно разместилась видеокарта AMD Radeon RX 6700 XT ROG STRIX GAMING. Места осталось с запасом, при том, что карта не такая уж маленькая: толщина - 3 слота при габаритах 322x141 мм. Максимальная заявленная допустимая длина видеокарты в корпусе – до 408 мм, хотя на практике расстояние до передней стенки 420 мм.

Эксплуатация и температуры

В Lian Li VISION O11 Compact предусмотрена поддержка для видеокарты, встроенная в стойку. Отрегулировав её с обратной стороны, получаем надёжную, и главное, незаметную опору для ускорителей любого размера.

Для тестирования Lian Li VISION O11 Compact будем использовать нагрузочные стресс-тесты: Furmark для видеокарты + OCCT 8.0.1 для процессора. Общее тепловыделение в режиме стресс-теста примерно в пределах 400-500 Вт. Сначала протестируем корпус со стандартной верхней панелью, а потом со стеклянной сплошной.

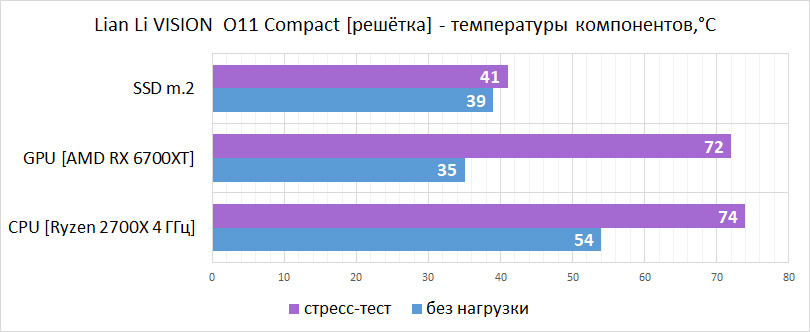

После 15 минут стресс-теста регистрируем нагрев видеокарты до 72° С и процессора до 74° С – данные отображены на диаграмме. Температуры вполне в рамках нормы. При тестировании обороты всех вентиляторов были не выше 40% и система оставалась в условно тихом режиме работы, до 35 дБА.

Вентиляция в корпусе устроена следующим образом: снизу 3х120 мм вентилятора забирают холодный воздух, 2х120 мм на тыльной стенке отводят тёплый воздух из верхней части корпуса, а вентиляторы на радиаторе также работают на выдув. Последнее решение обусловлено отсутствием пылевого фильтра на решётке правой стенки, так что забор воздуха там нежелателен. Также и с тыльной стенкой: из-за крупных сот и отсутствия пылевика на ней тоже логично будет организовать отвод тёплого воздуха.

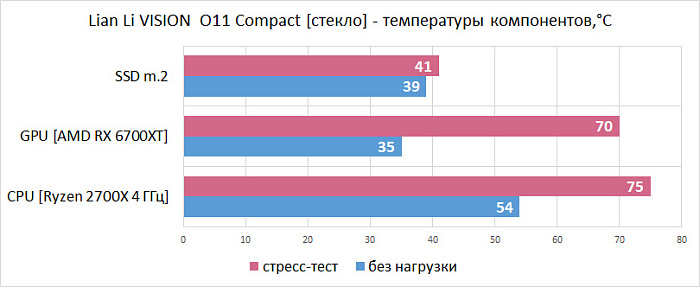

В такой же конфигурации системы охлаждения заменим верхнюю панель корпуса на стекло и повторим стресс-тест. Результаты температур очень близкие к прошлым – видим, что видеокарта стала «холоднее» на 2° C, а процессор, наоборот, горячее на 1° С.

Эту небольшую разницу можно объяснить более резким распределением воздушных потоков внутри корпуса и при этом скоплением горячего воздуха наверху из-за сплошного стекла вместо решётки, а также снижением эффективности работы СЖО из-за этого. При этом стоит учитывать, что разница в пару градусов и находится практически на грани погрешности. Вывод очевиден – внутреннего объёма корпуса и его свойств вентилируемости, а также мощности установленных элементов системы охлаждения достаточно для поддержания нормальных температур даже с верхней панелью из сплошного стекла.

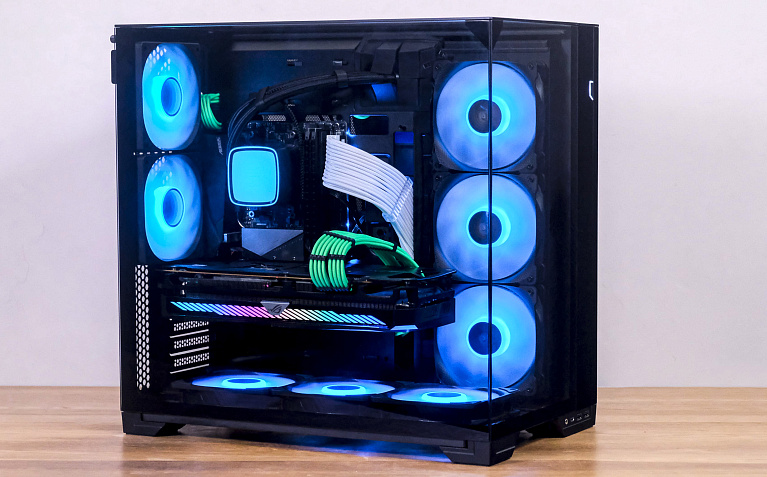

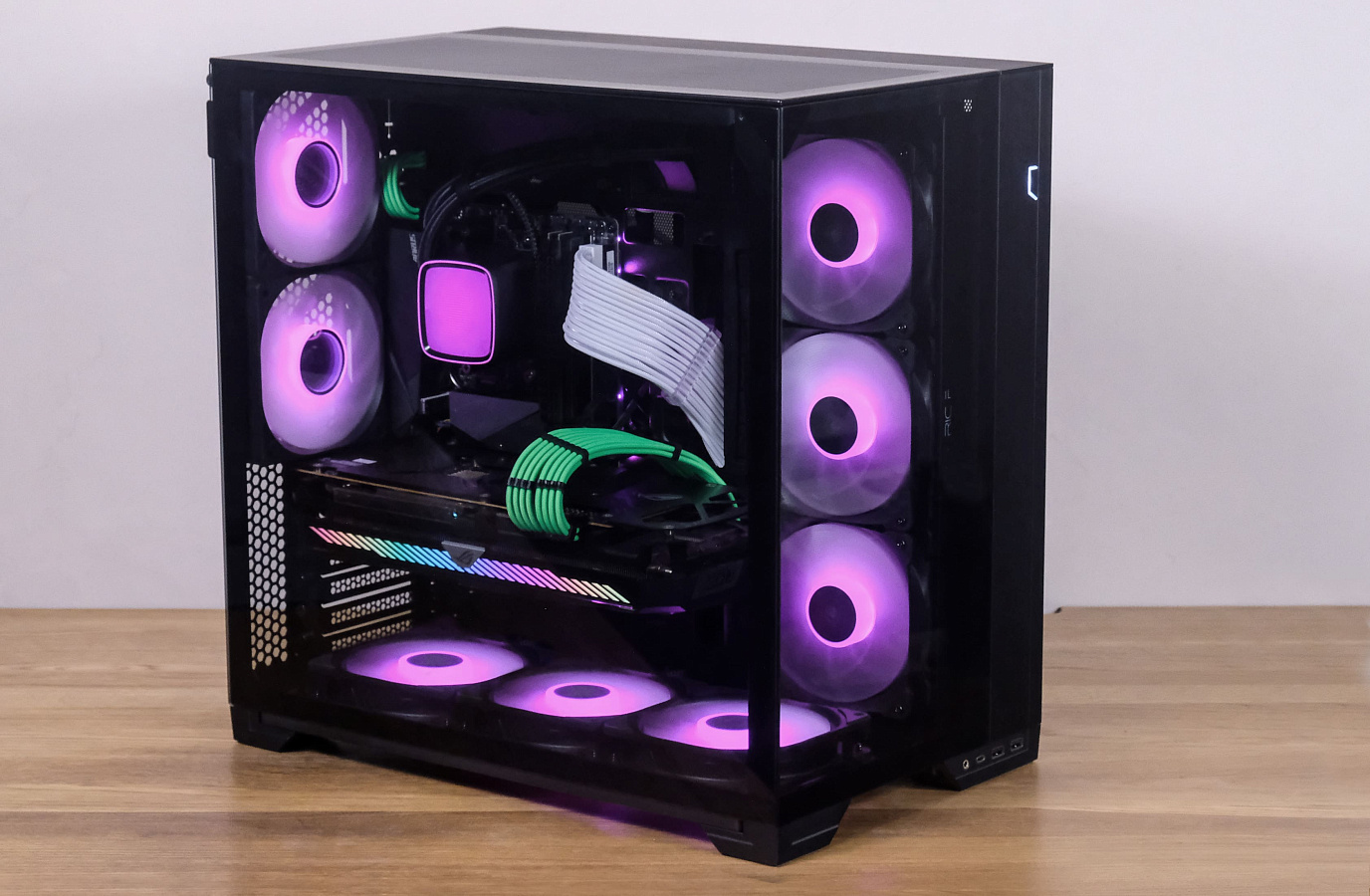

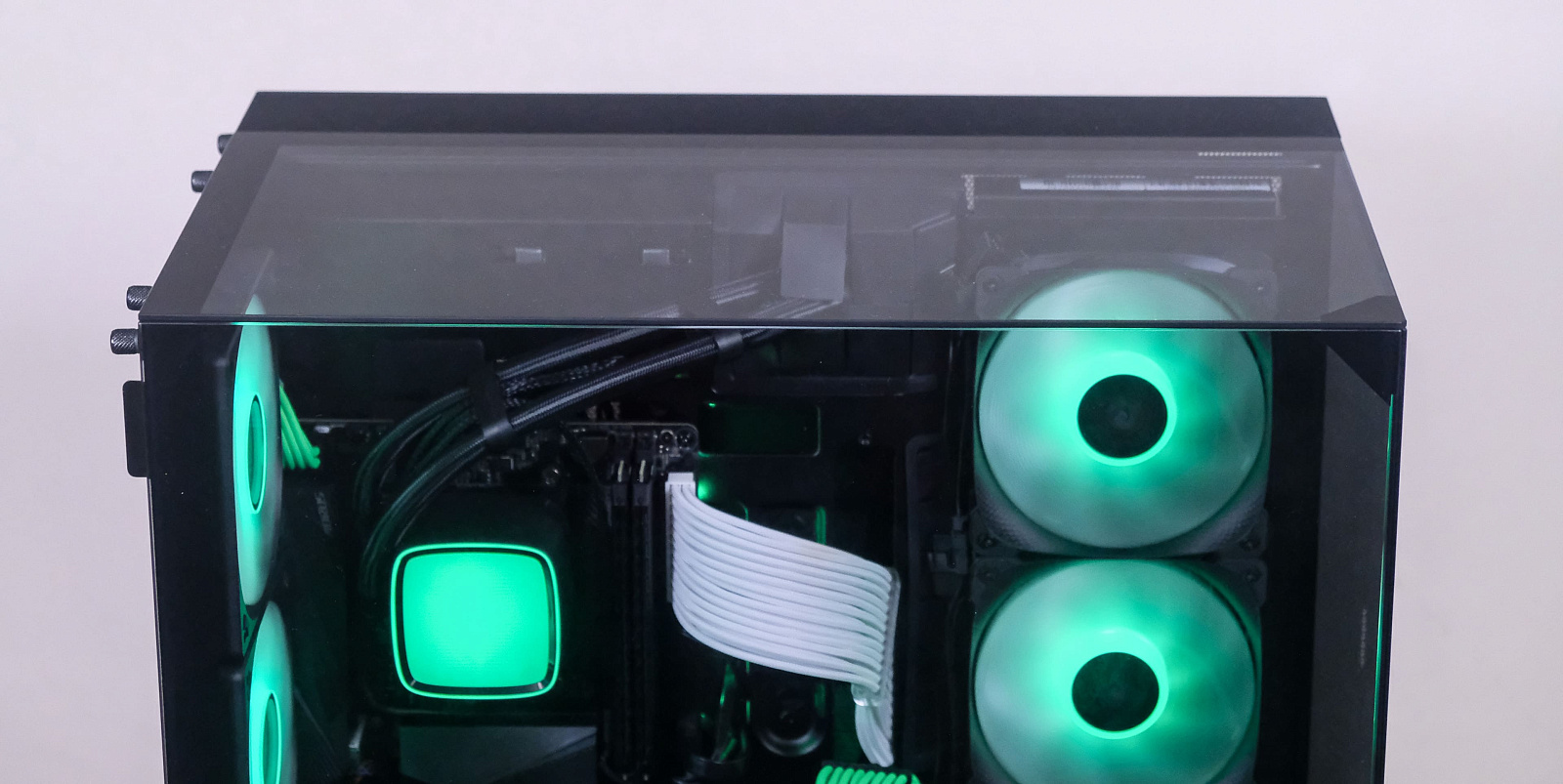

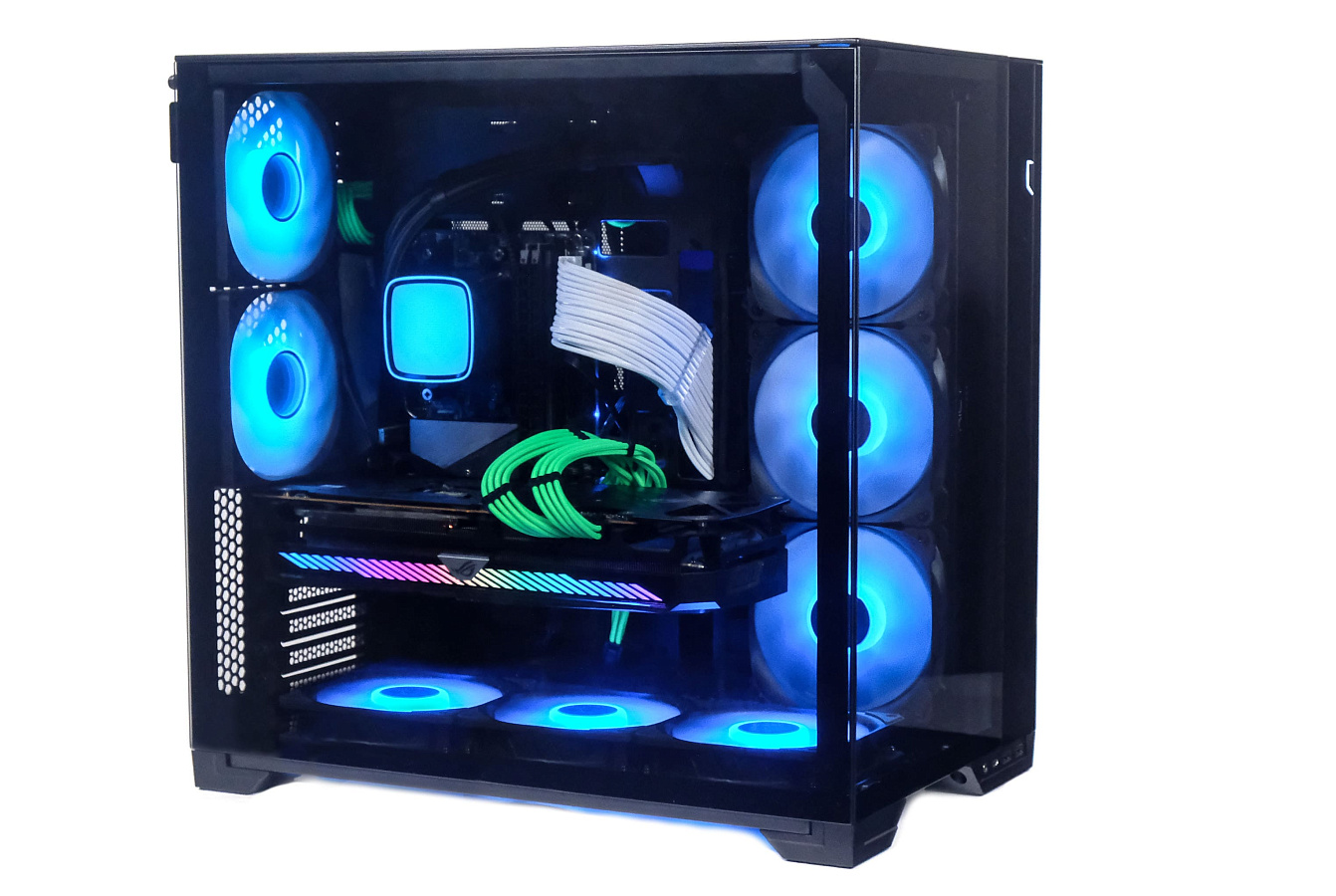

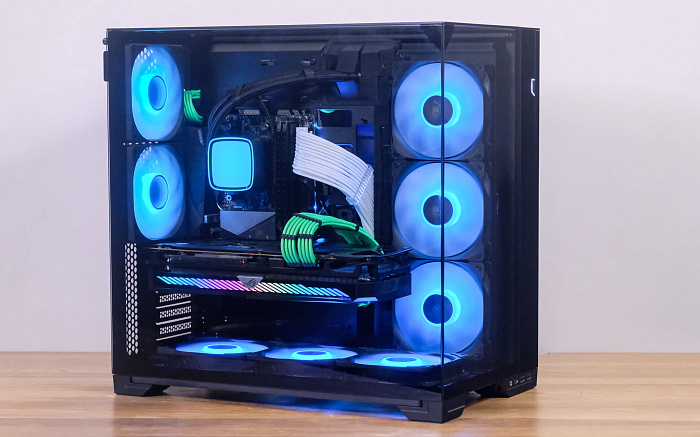

Сборка в Lian Li VISION O11 Compact с прозрачной верхней панелью при этом выигрывает визуально – нет передней металлической стойки и корпус превращается в настоящий аквариум. Так достигается высокая эстетичность, даже если система собирается не только под демонстрацию на стенде. Даже от бюджетной сборки можно добиться хорошего визуала, если поработать с подбором компонентов и кабелями, для которых в VISION O11 Compact предусмотрено много места.

Заключение

Lian Li VISION O11 Compact достойно продолжает линейку корпусов, сохраняя всё ту же минималистичную эстетику и предлагая при этом обновлённые и переработанные решения, а именно: сменную металлическую верхнюю панель с решёткой и местами под 3х 120 мм вентилятора или радиатор СЖО 360. Также обновления коснулись формата материнских плат. Теперь корпус поддерживает новые платы BTF с разъемами на обратной стороне PCB. Пока они распространены мало, но точно будут постепенно входить в обиход.

Несмотря на приставку «Compact», модель имеет внушительный внутренний объём (57 л), что позволяет собрать достаточно горячую систему – мест под систему охлаждения даже со стеклянной верхней панелью достаточно: радиаторы 360 можно ставить и снизу, и сбоку на стойку. Среди достоинств также отметим уникальную возможность установки СЖО шлангами «назад», продуманный кабель-менеджмент, панорамный обзор, две легкосъёмные корзины под накопители 3,5”, множество велкро-стяжек, поддержку видеокарт до 408 мм и встроенный упор поддержки для них.

Из недостатков Lian Li VISION O11 Compact: отсутствие пылевых фильтров на правой стенке за стойкой (в целом, можно докупить при необходимости) и несколько спорной расположение разъёмов контрольной панели – в самом низу, что может быть не всегда удобно, даже если корпус стоит рядом на столе.

Достоинств у Lian Li VISION O11 Compact действительно множество, недостатков – мало, так что модель можем смело рекомендовать для широкого круга пользователей, как универсальный и не слишком громоздкий панорамный корпус с отличным балансом между функционалом и эстетикой, особенно если есть творческая потребность собрать не только производительную, но и красивую сборку без особых компромиссов, а также добиться при этом качественного охлаждения.
