Обзор и тест материнской платы MSI MAG Z890 Tomahawk WIFI

Требования к материнским платам под каждый проект компьютера разные, но для домашнего использования и даже для ПК энтузиаста есть устоявшийся набор: достаточная подсистема питания процессора, возможность разместить скоростные накопители и современные быстрые интерфейсы. MPG Z890 Carbon WiFi выглядит достойным выбором: VRM с запасом, поддержка DDR5 заявлена выше 9000 МГц, M2 накопителей можно поставить четыре штуки, кроме этого есть два Thunderbolt 4 и очень быстрые сетевые интерфейсы.

Спецификации

Внешний вид и комплектация

Упаковочная коробка изготовлена в сдержанной манере, никаких ярких картинок или штрихов. В оформлении присутствует наименование, информационные иконки о принадлежности к новому поколению и схематичное перечисление поддерживаемых скоростных интерфейсов.

На обратной стороне - цветное изображение материнской платы и детальный перечень характеристик и ключевых особенностей.

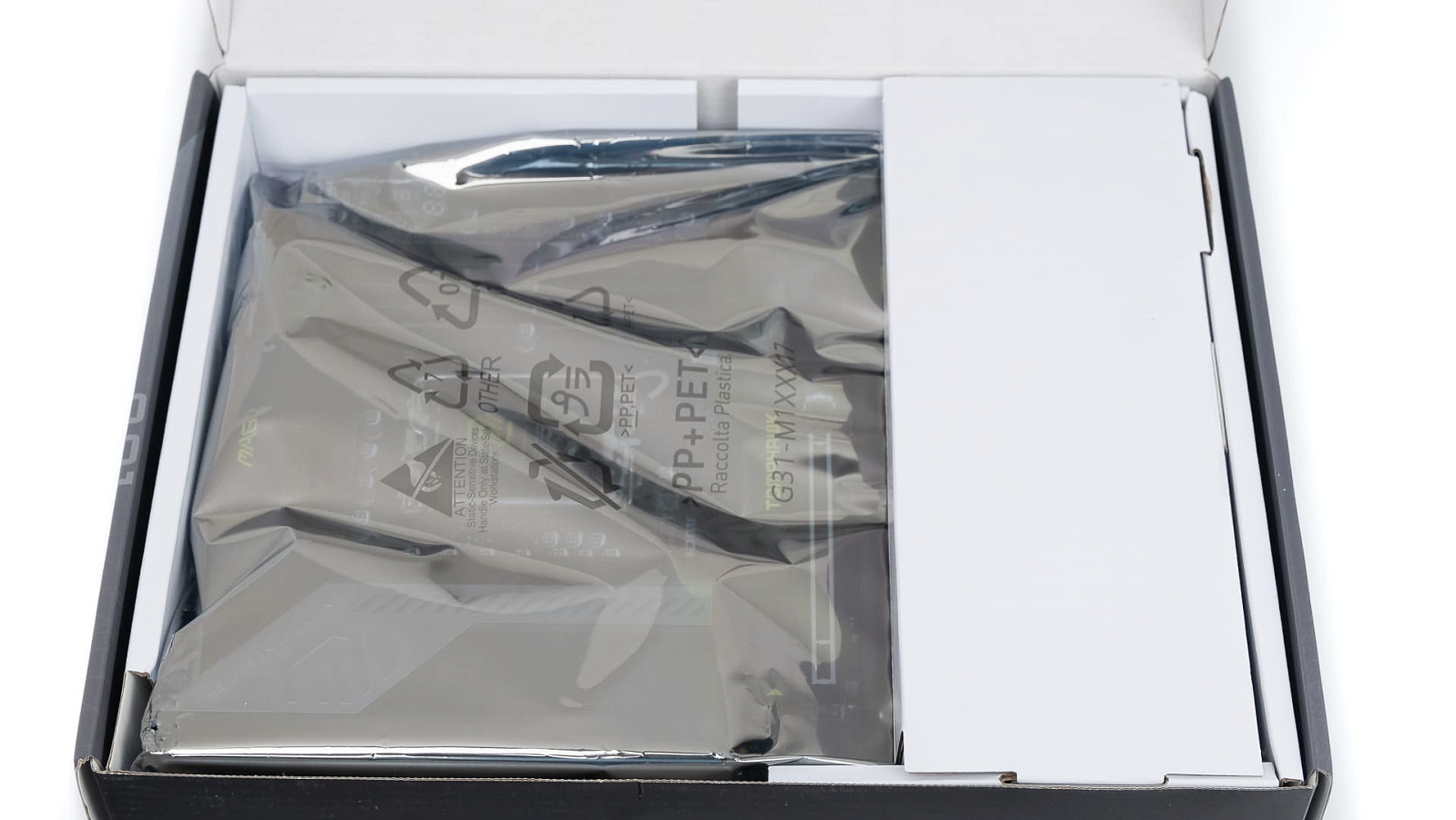

Внутри стандартный набор из картонной вставки и антистатического пакета. Антенна Wi-Fi упакована отдельно.

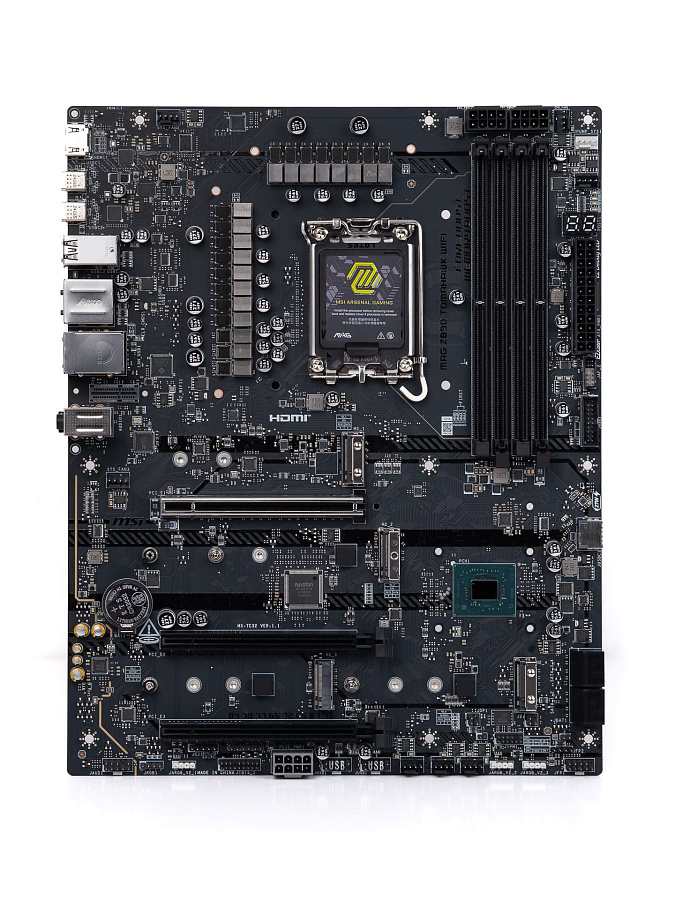

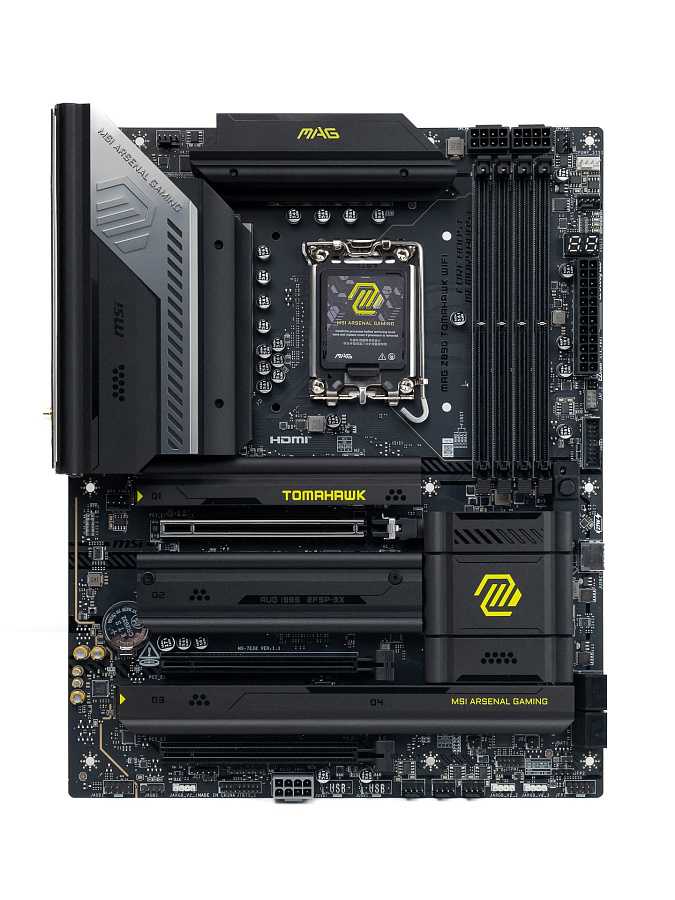

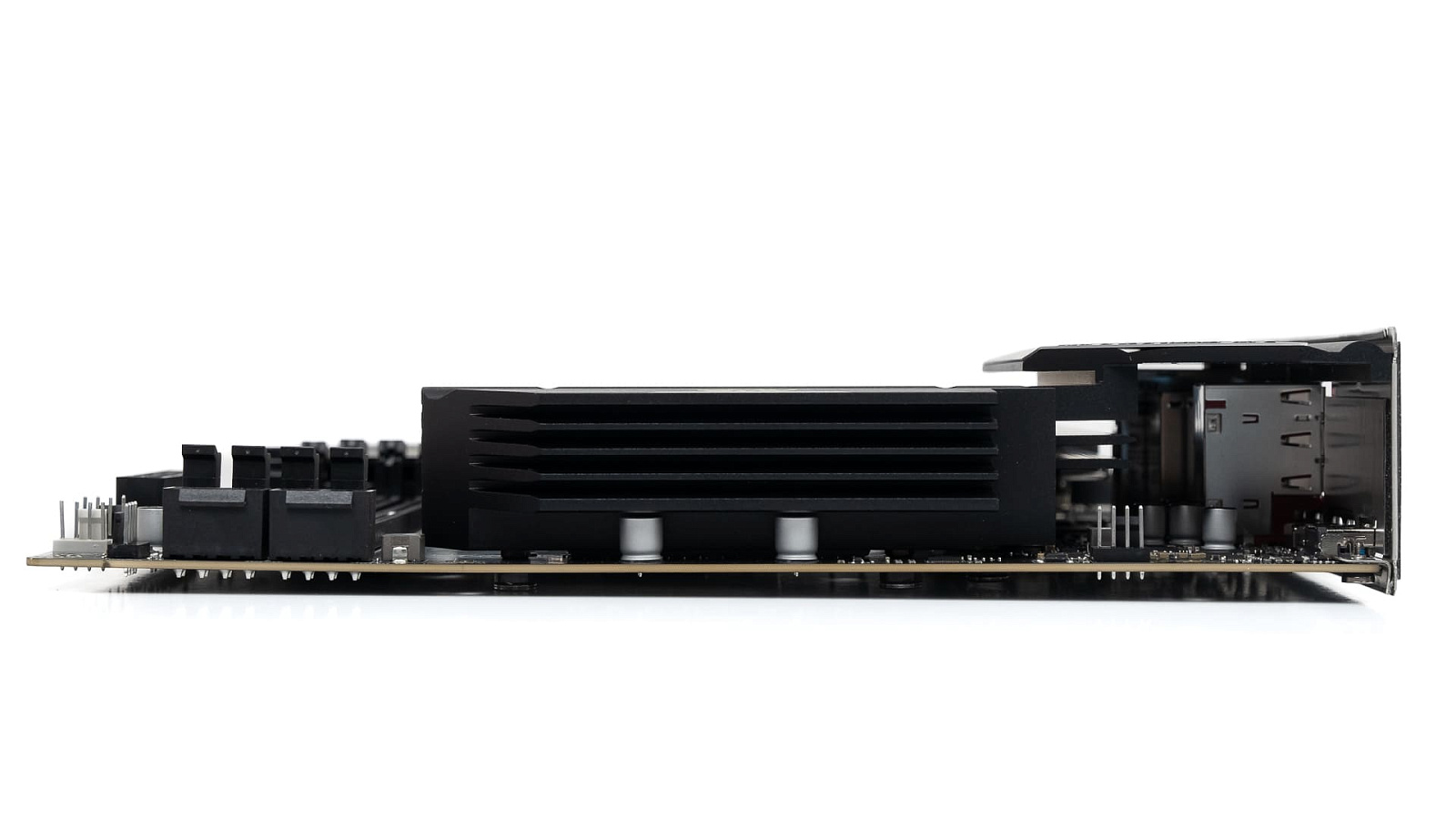

Материнская плата оформлена сдержанно, есть несколько ярких жёлто-зелёных акцентов с логотипами и наименованием серии. Большая часть текстолита закрыта радиаторами, порты задней панели прикрыты массивным кожухом.

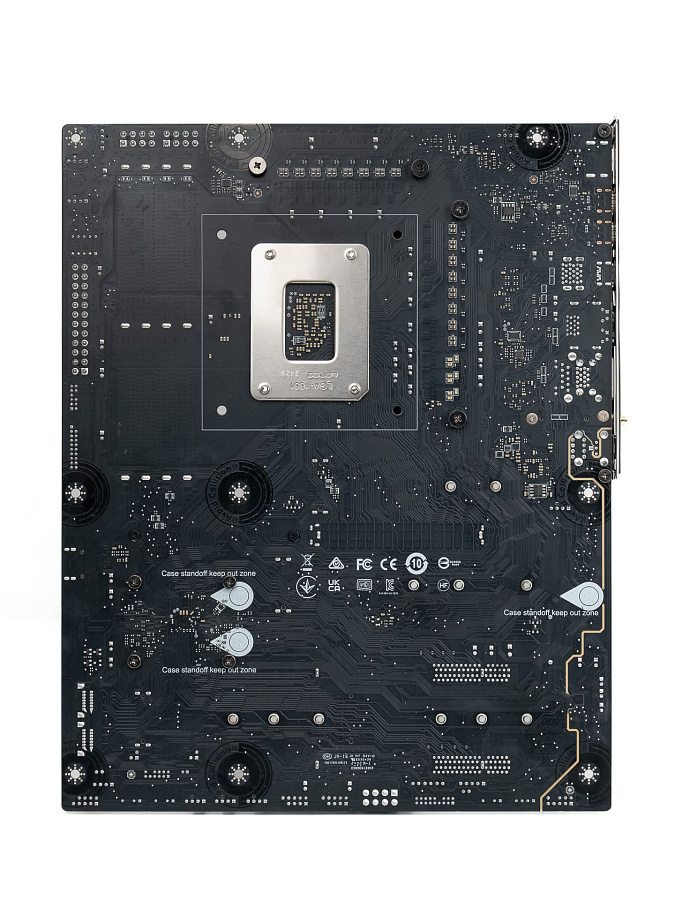

Сложность компоновки вынуждает производителей переносить монтаж некоторых элементов на обратную сторону платы. Места стандартного размещения стоек ATX свободны, что должно сократить вероятность повреждений из-за невнимательности пользователя.

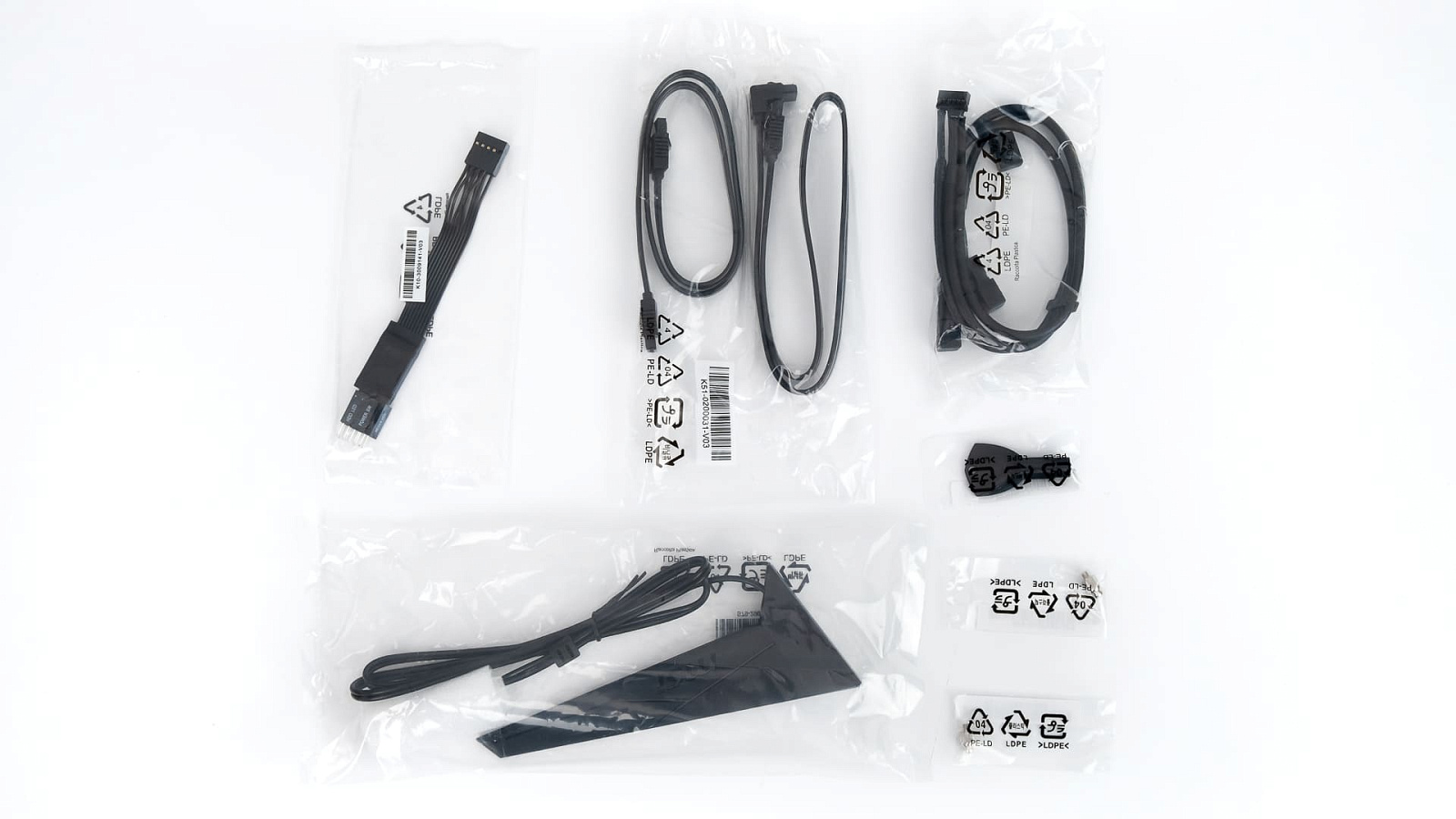

В комплект поставки входят несколько удлинителей, SATA кабели, стойки M2, антенна, инструкции и USB-накопитель с драйверами и сопутствующими приложениями.

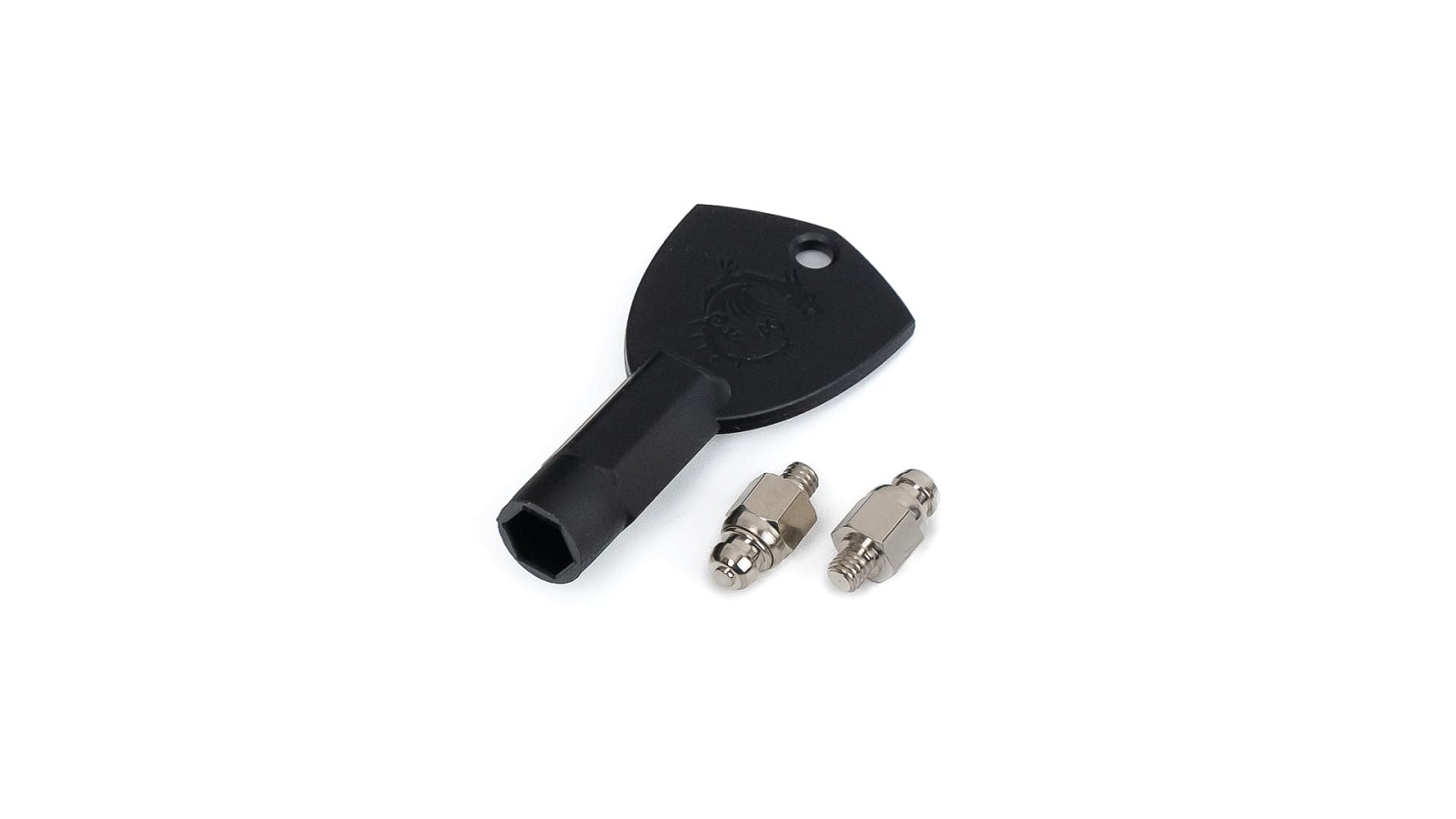

Стойки для M2 слотов комплектуются пластиковым ключом. Конструкция подразумевает возможность установить и вытащить накопитель без использования отвёртки, верхняя часть стойки подвижна и подпружинена.

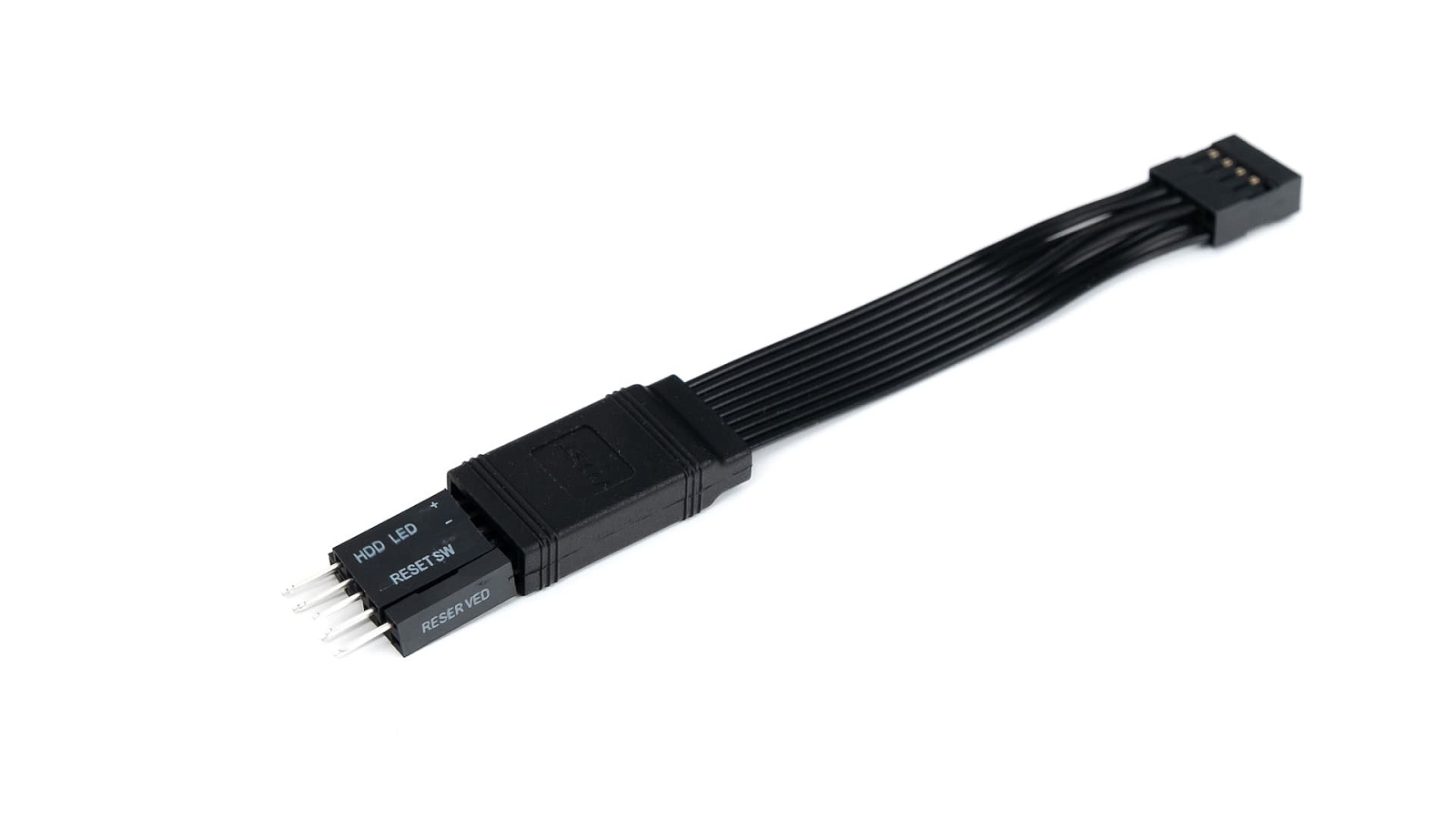

Интересная деталь комплекта - удлинитель для подключения коннекторов кнопок и индикаторов "передней панели". Он не только облегчает подключение, но и позволяет перенести неэстетичное скопление проводов за поддон материнской платы. Длина переходника чуть больше 10 см.

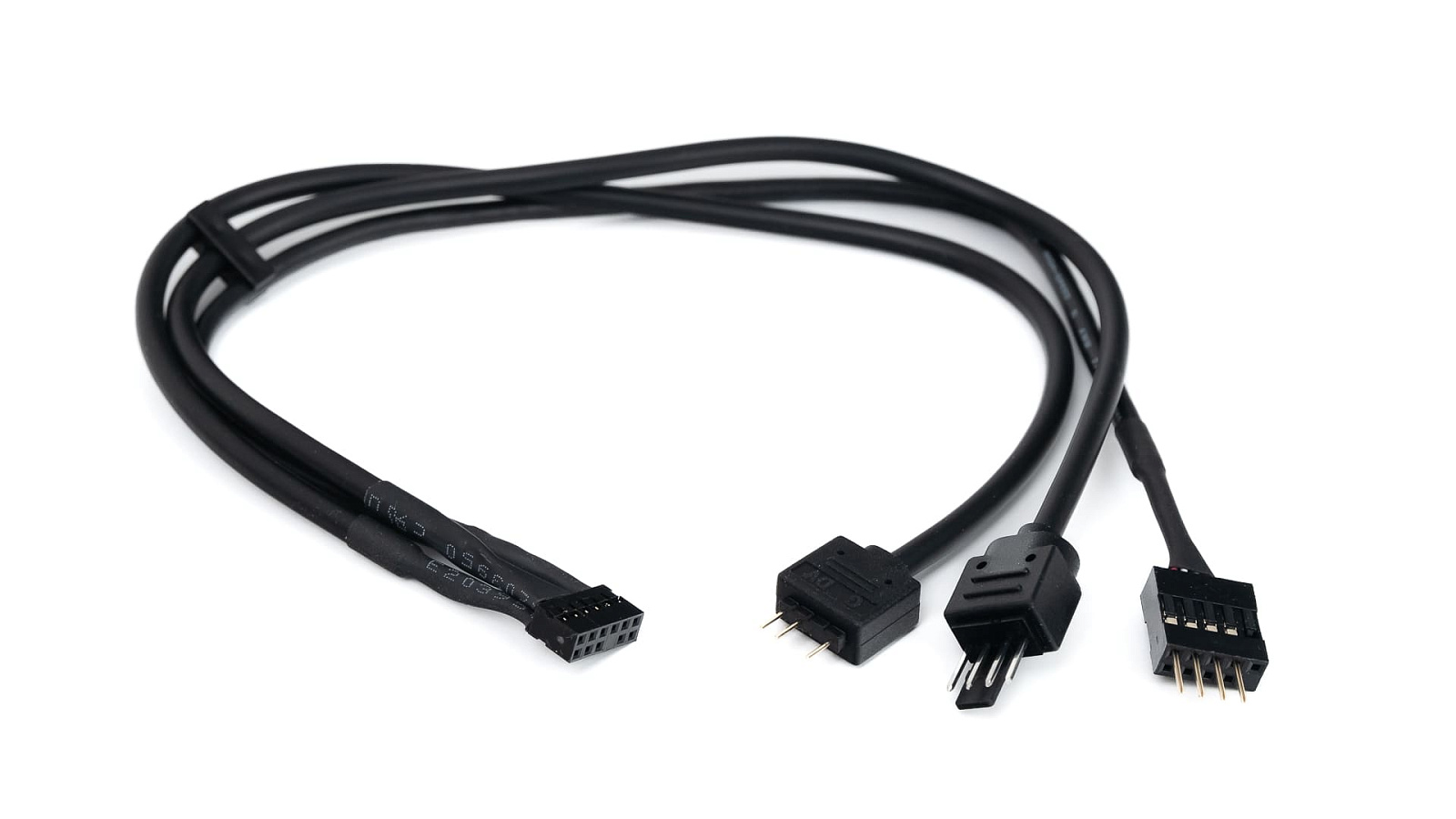

Ещё один необычный переходник-удлинитель позволит в один разъём JAF_2 на материнской плате подключить сразу несколько устройств или одно сложное: предусмотрен ARGB коннектор, 4-pin разъём c PWM управлением скоростью вращения и коннектор для одного USB 2.0 устройства с внутренним подключением. Длина в 30 см поможет переместить место подключения в удобное место внутри корпуса.

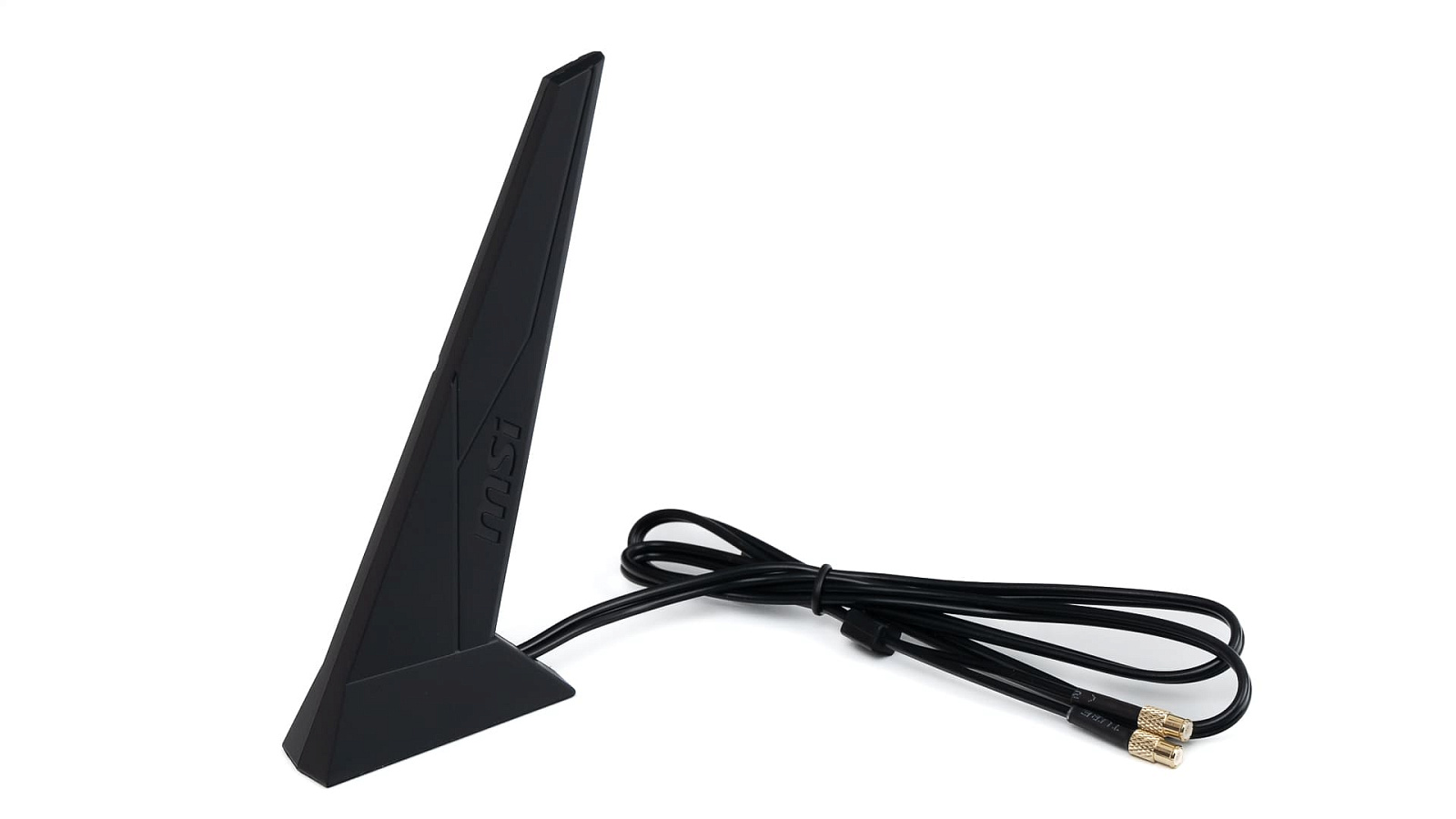

Комплектная антенна с магнитным основанием оснащена проводом длиной 75 см.

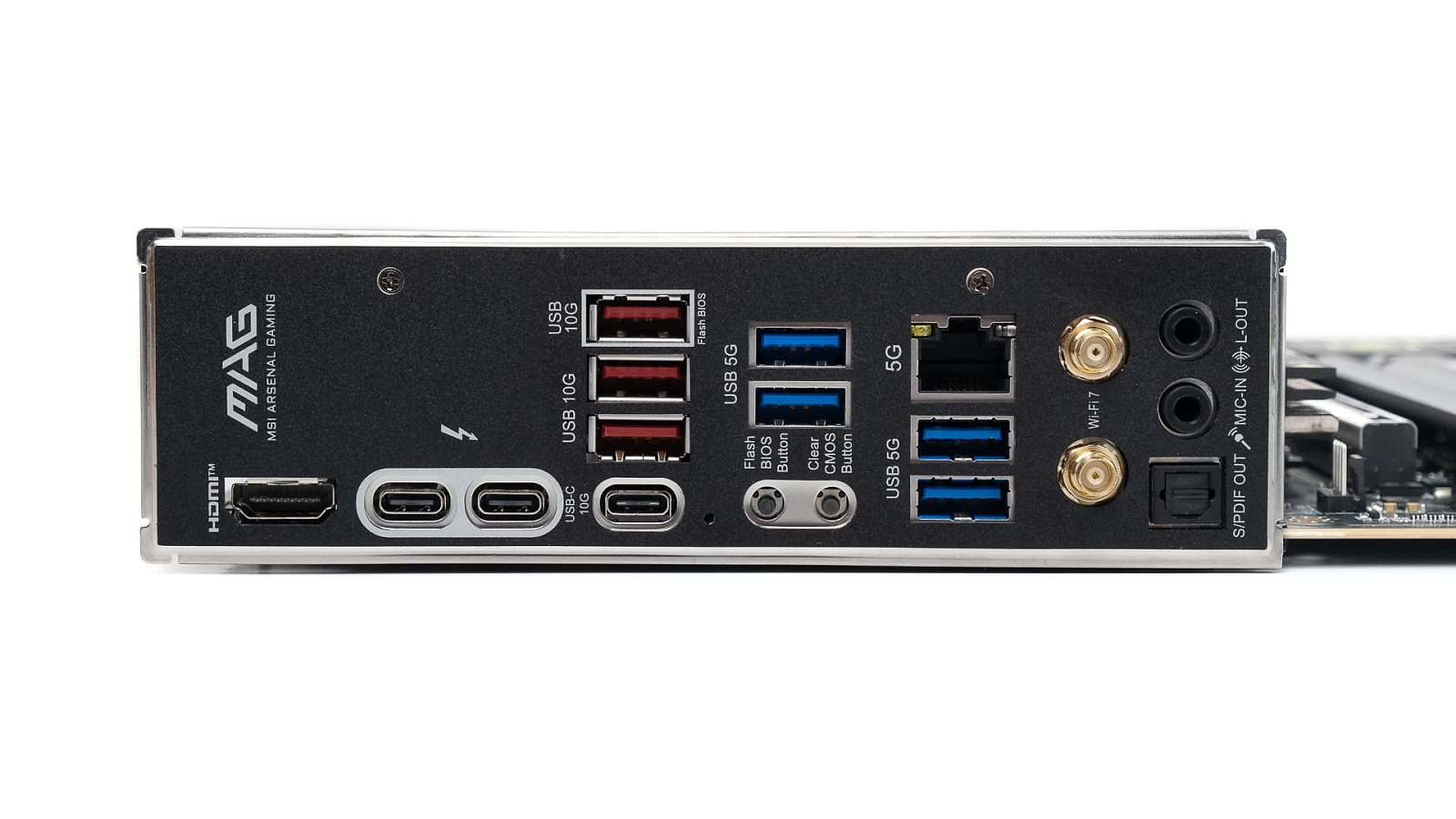

Панель портов ввода/вывода оснащена заглушкой. Можно было бы посетовать на количество USB, если бы не наличие сразу двух портов Thunderbolt 4, которые позволяют подключить по цепочке до трёх устройств четвёртой версии каждый и до пяти третьей. Thunderbolt 4 совместим с USB устройствами, но максимальная скорость по этим протоколам разная: до 40 Гбит/с TB4 и до 20 Гбит/с для USB4. Видеовыходы DisplayPort реализованы через Thunderbolt, отдельного порта удостоился только HDMI 2.1.

Отметим наличие физических кнопок для сброса настроек UEFI (BIOS) и для обновления прошивки "Flash BIOS". Коннекторы антенны выполнены в новом формате, они занимают меньше места и не требуют закручивания.

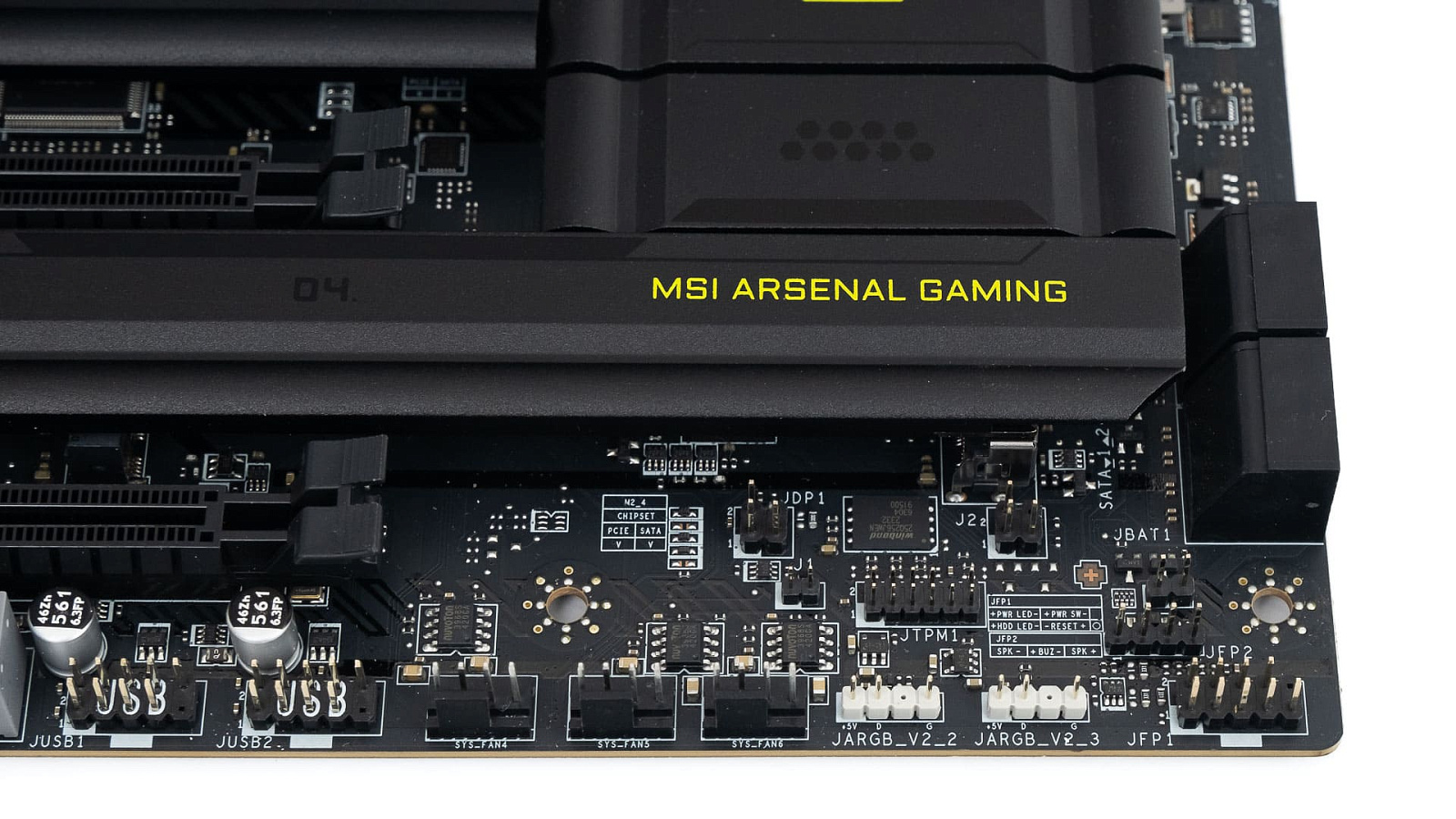

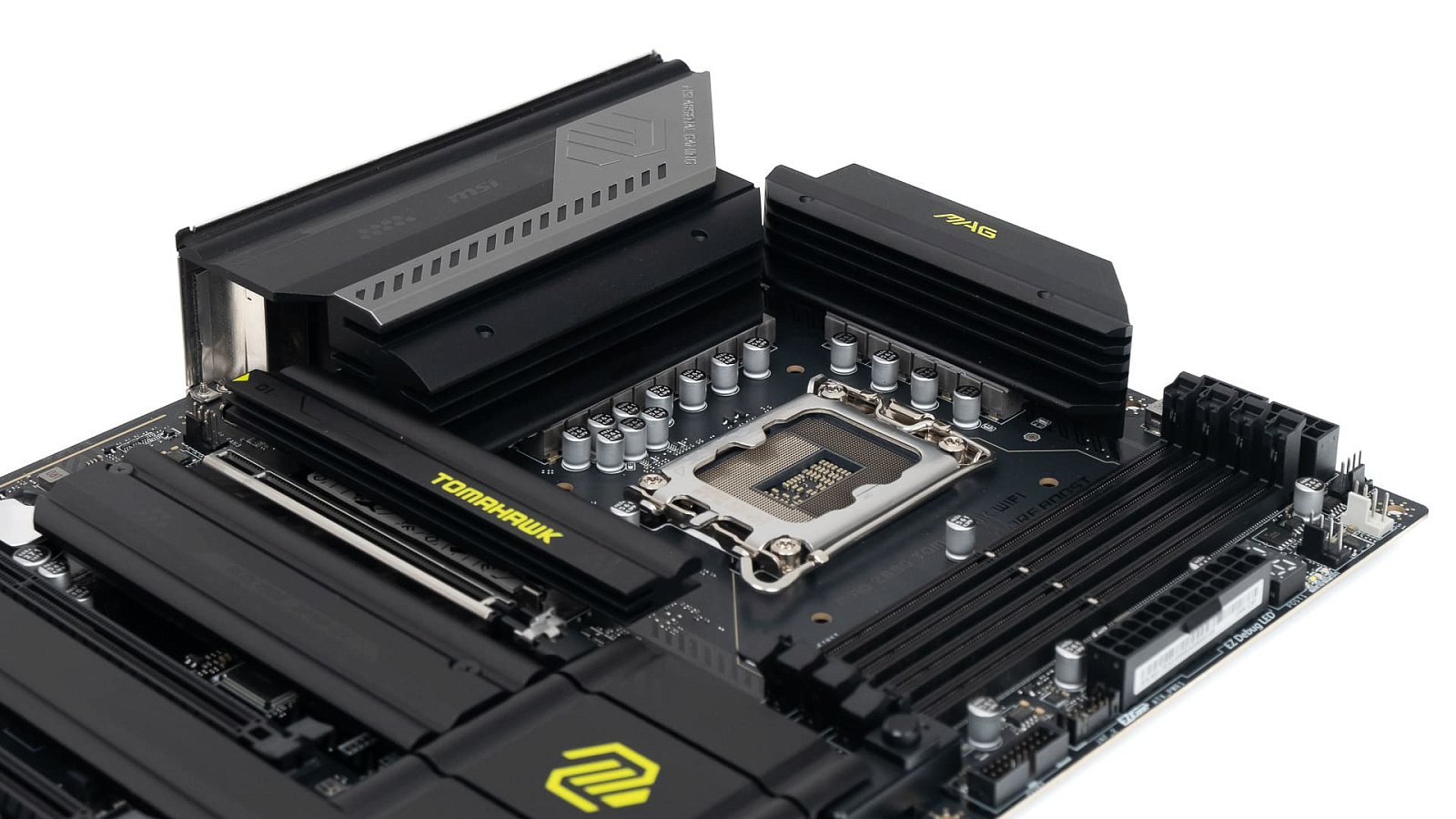

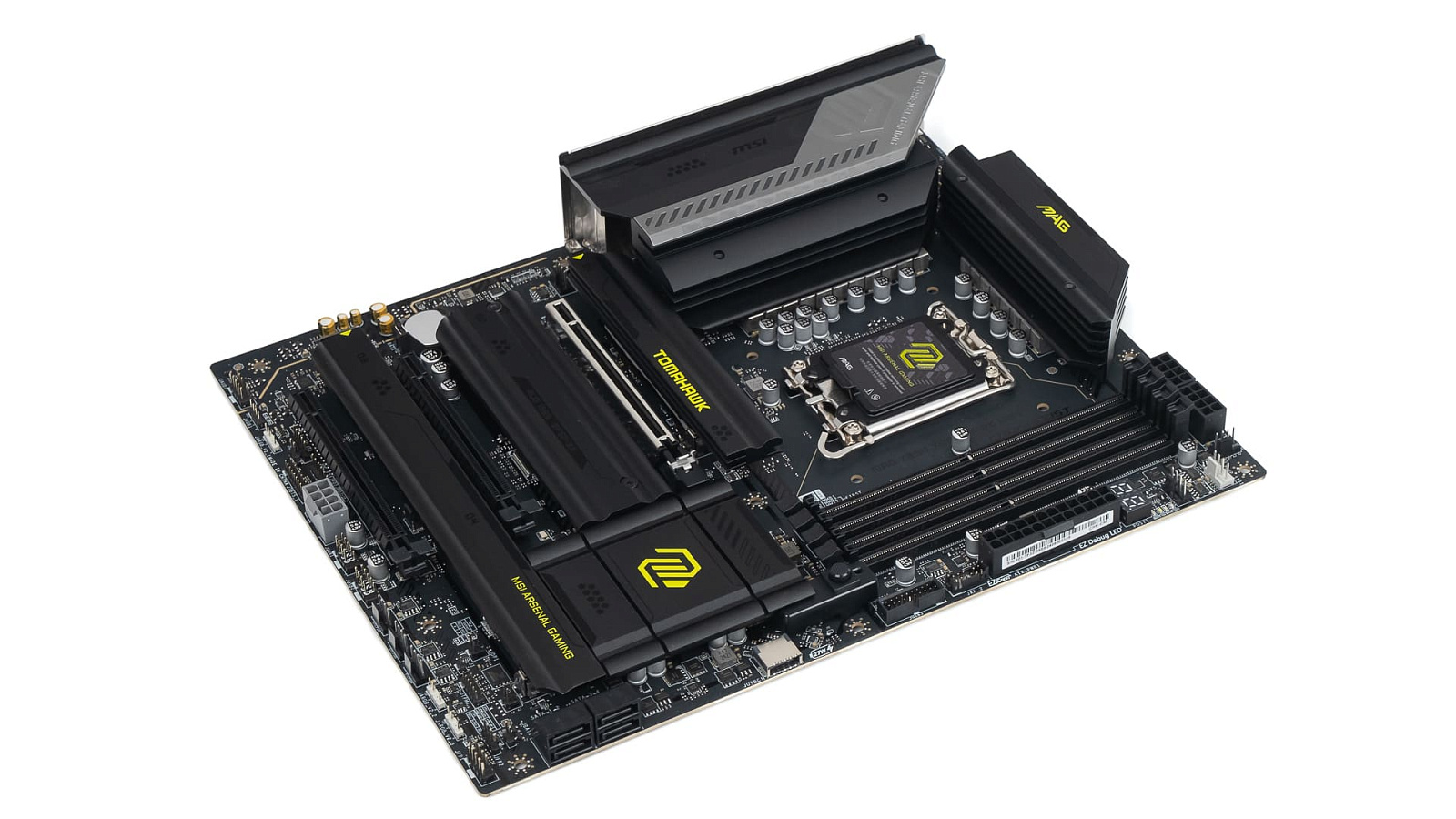

Кожух над портами "задней" панели и большие радиаторы создают внушительный вид. Над каждым M2 накопителем предусмотрен радиатор. Процессорный слот PCIe 5.0 x16 усилен металлическим кожухом. Производитель не пожалел металла для Z890 Tomahawk.

Общей чертой для новых Z890 материнских плат является переезд коннекторов питания процессора в другой угол. Два 8-pin коннектора теперь располагаются рядом с оперативной памятью, отсутствие в непосредственной близости радиаторов должно облегчить доступ при сборке. Привычное место подключения питания теперь занимает 4-pin коннектор для вентилятора.

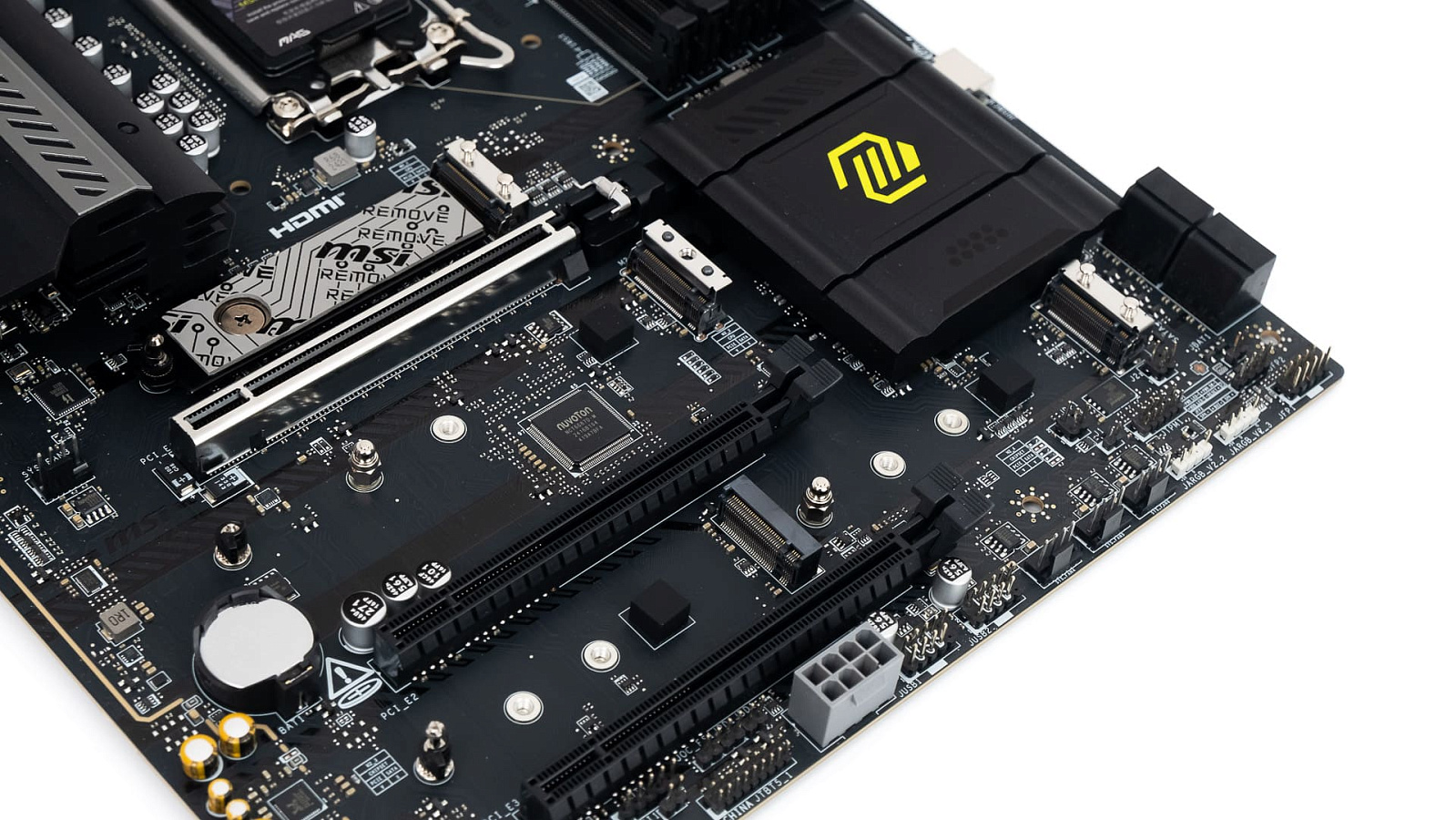

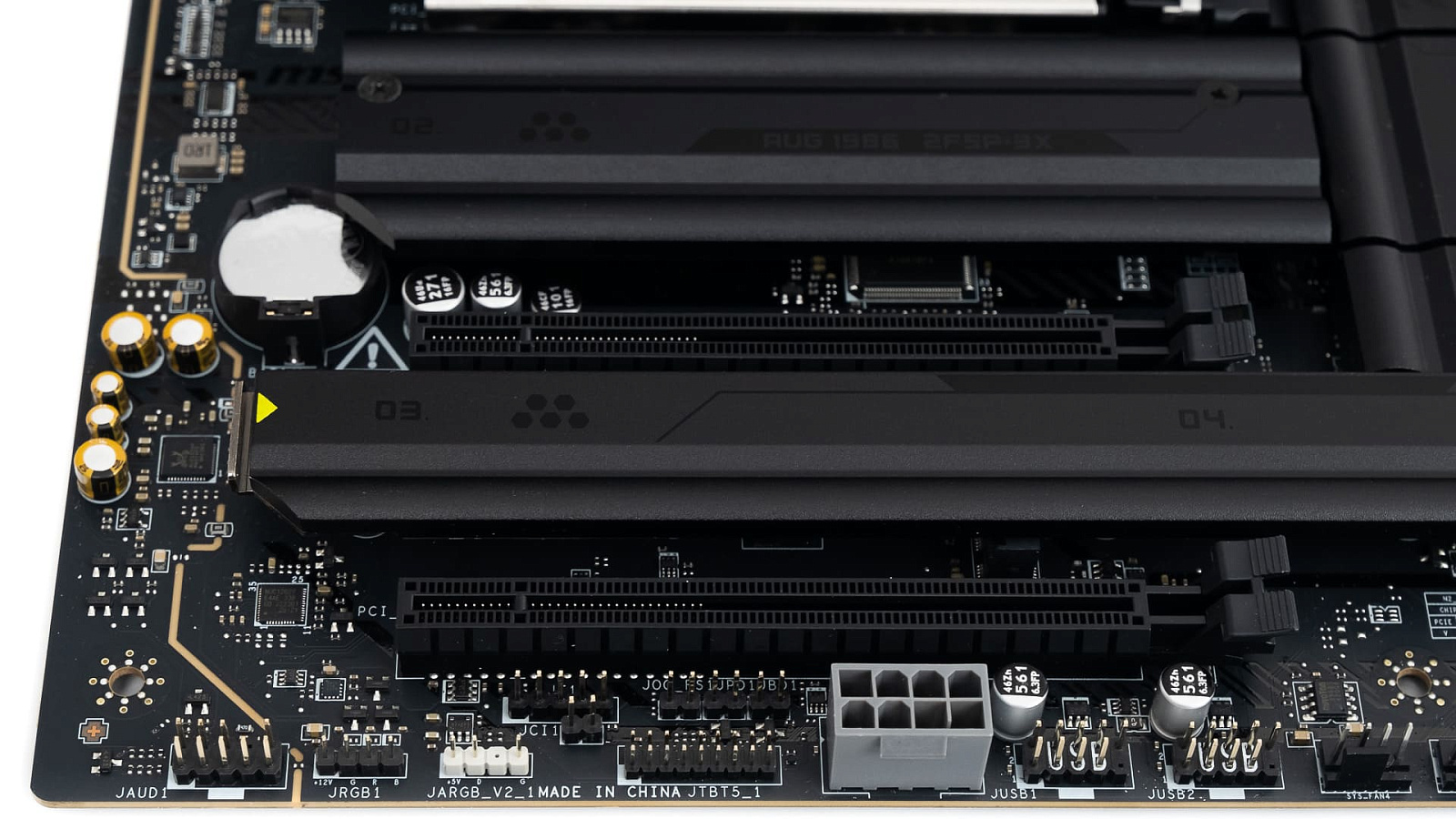

Два нижних слота PCIe хоть и выполнены в полноформатном x16, но имеют только 4 линии, разведённые от чипсета. Количество контактов хорошо видно. Привлекает внимание коннектор питания 8-pin PCI-e у нижнего края материнской платы, его назначение - обеспечить питанием потребителей 12В, в первую очередь - карты расширения в слотах PCIe.

Здесь же размещены коннекторы для синхронизации 12V RGB (1 шт.) и 5V ARGB (3 шт.) подсветки. Выходы для аудиоразъёмов передней панели в привычном месте.

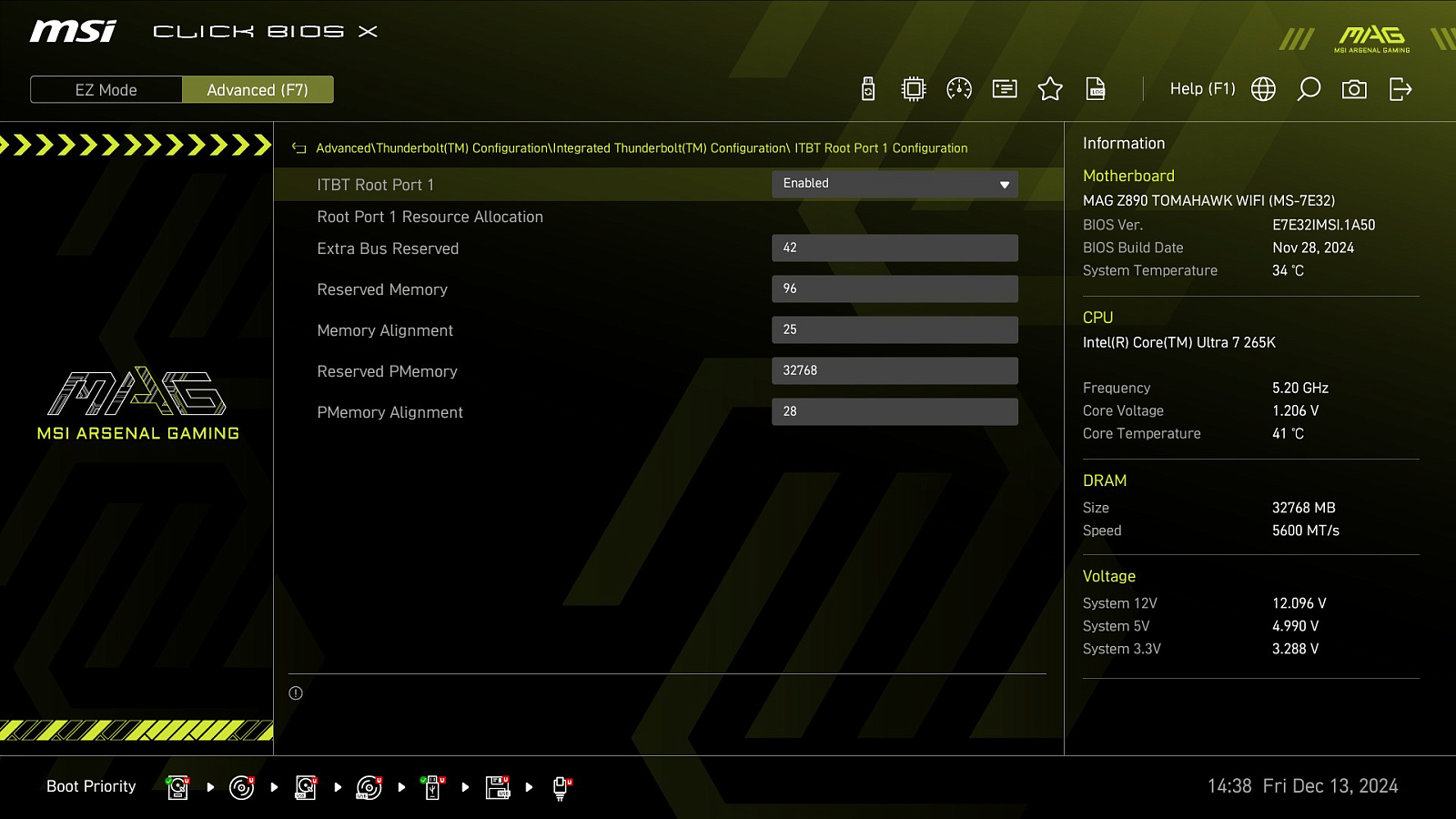

Предусмотрено место подключения Thunderbolt 5 карты расширения. Полезным могут оказаться два коннектора для джампера, активирующие "Safe Boot" с настройками UEFI по умолчанию.

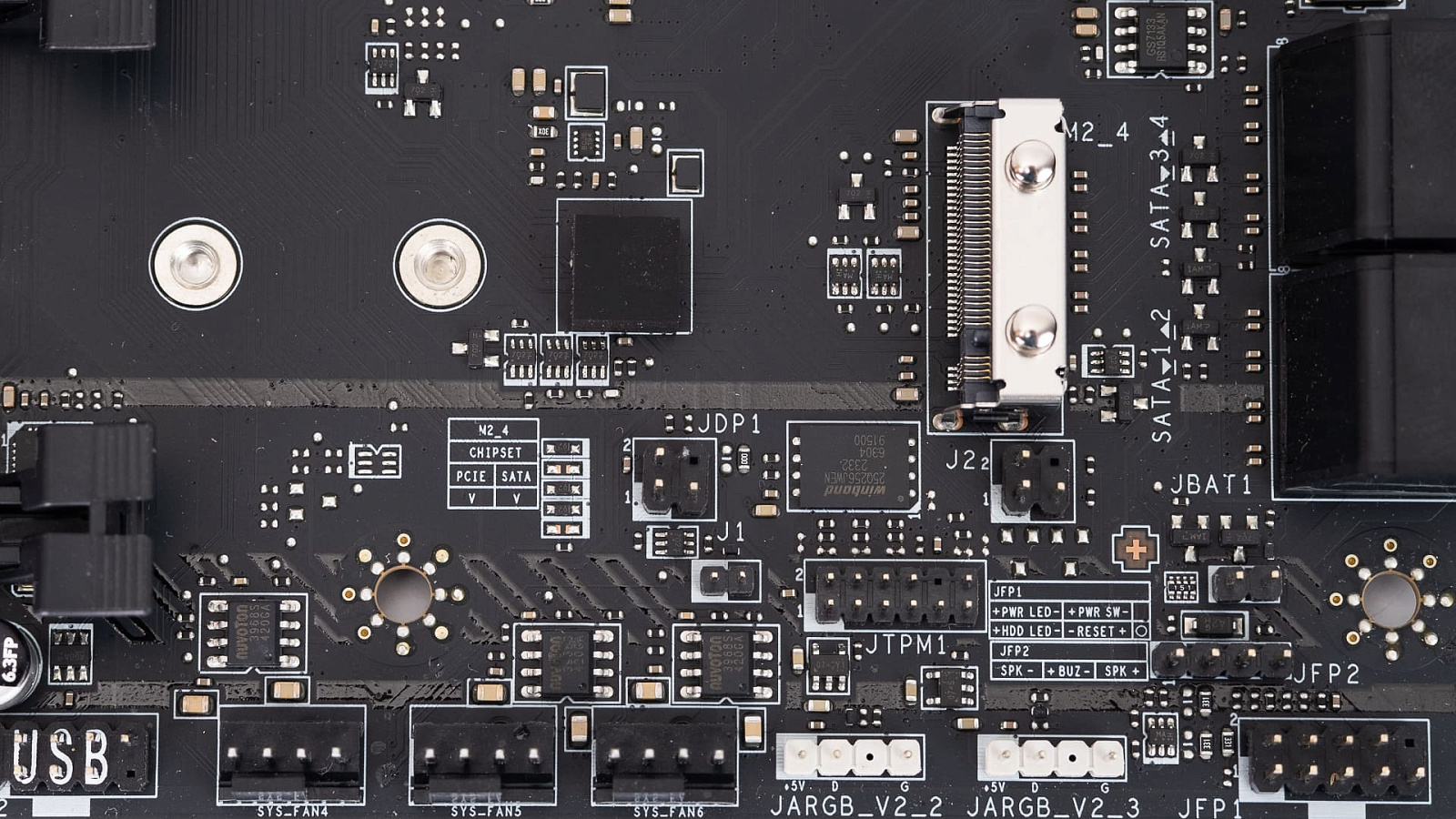

Два внутренних разъёма USB 2.0 размещены рядом с тремя коннекторами для подключения вентиляторов. Все 4-pin SYS коннекторы с PWM управлением, их шесть штук, рассчитаны на максимальный ток 1А. CPU и PUMP имеют другие лимиты, о них позже. Кнопка "задней" панели Clear CMOS продублирована джампером рядом с коннекторами "передней" панели.

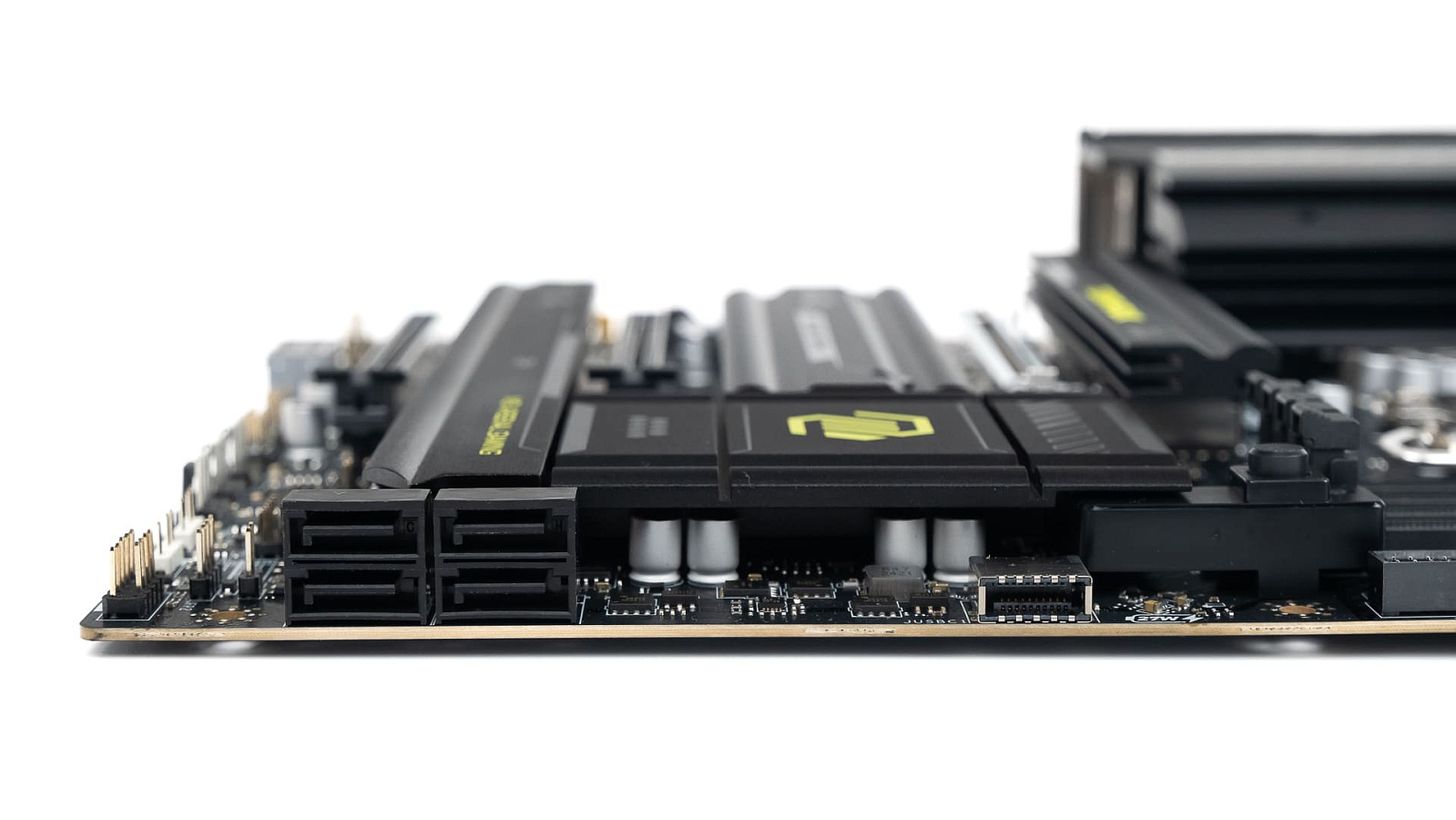

Четыре SATA разъёма установлены с подключением параллельно текстолиту. Type-C USB 3.2 Gen 2x2 тоже развёрнут, кроме максимальной скорости 20 Гбит/с для него заявлена поддержка быстрой зарядки PD 27 Вт.

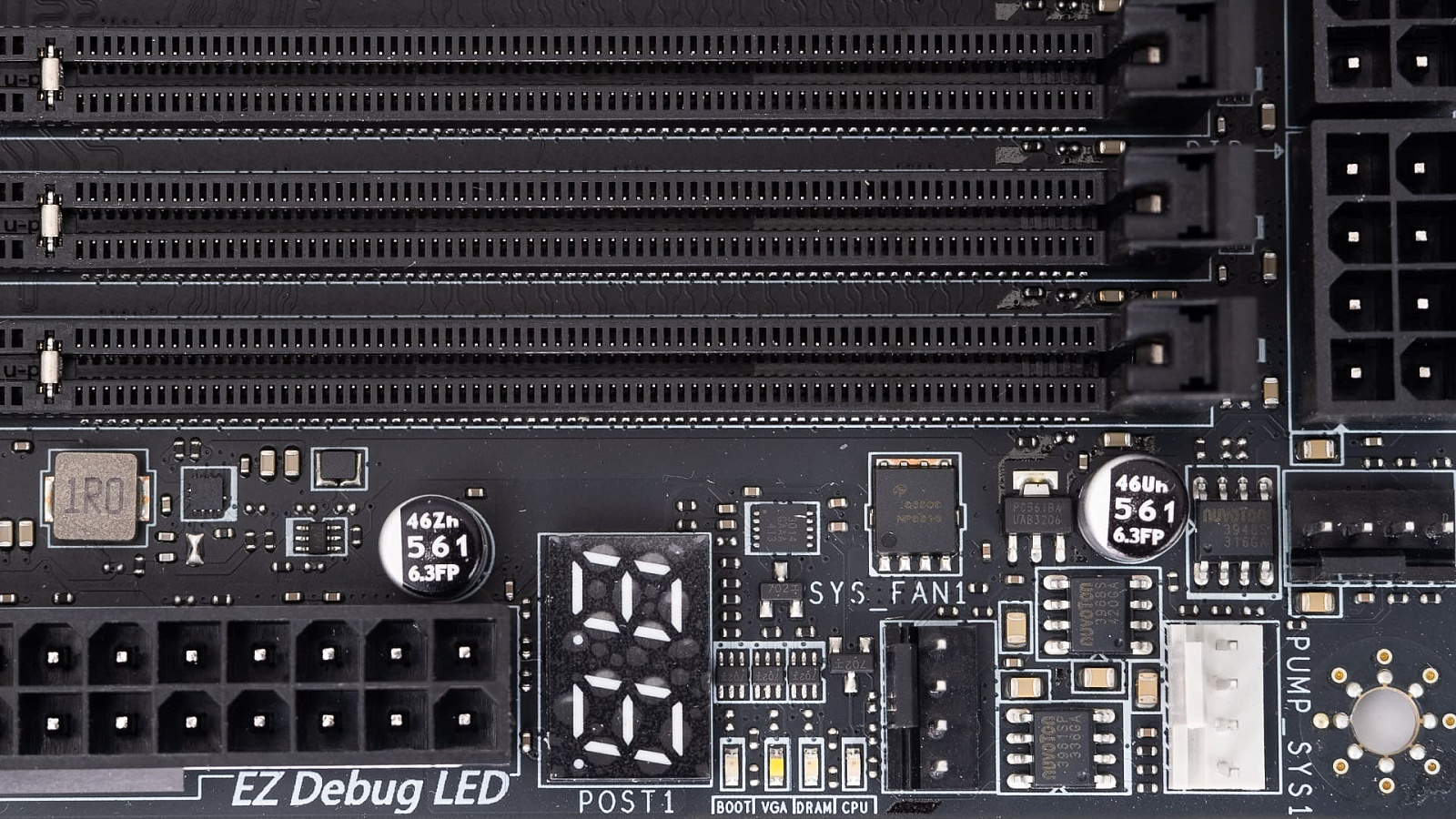

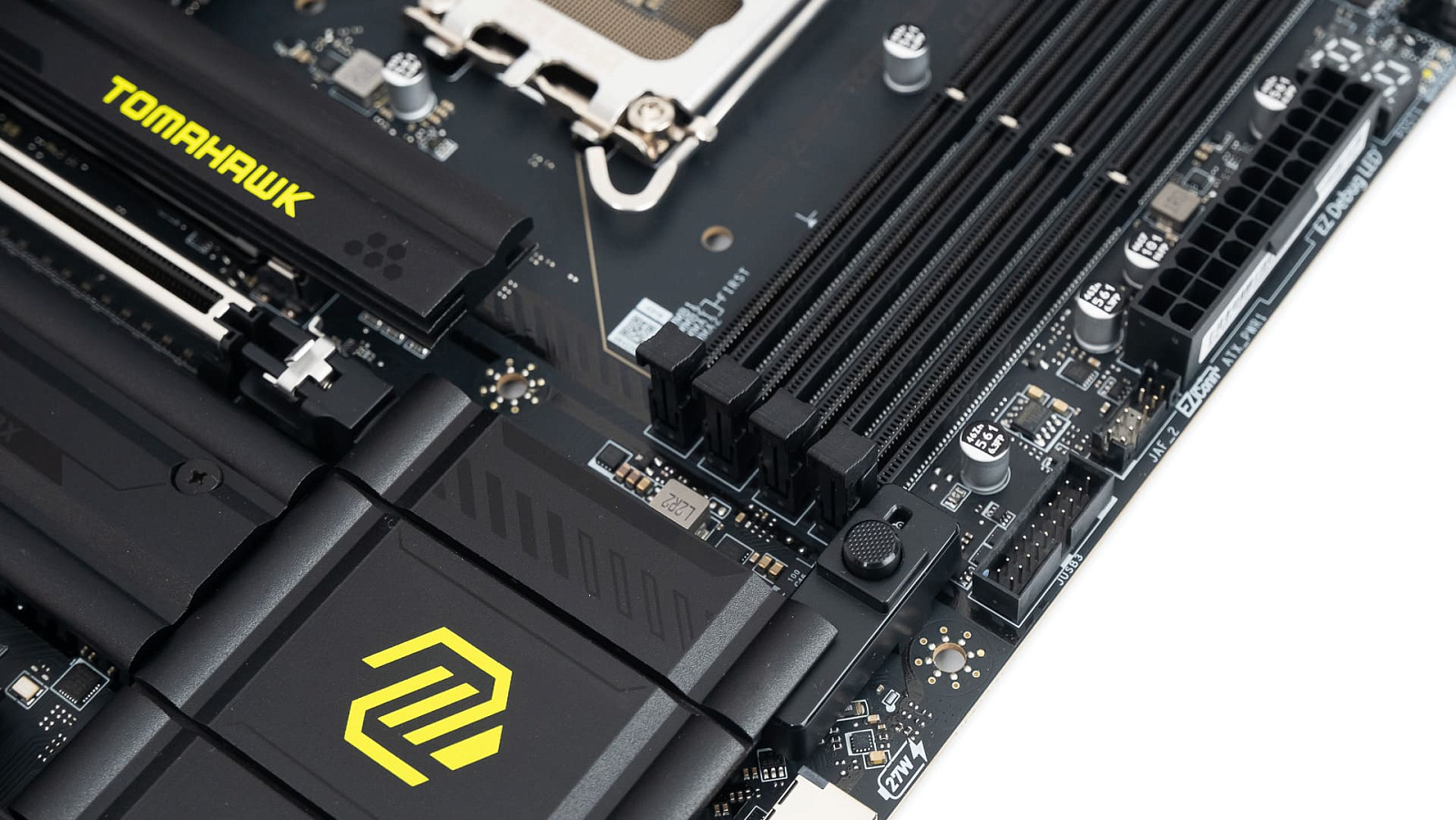

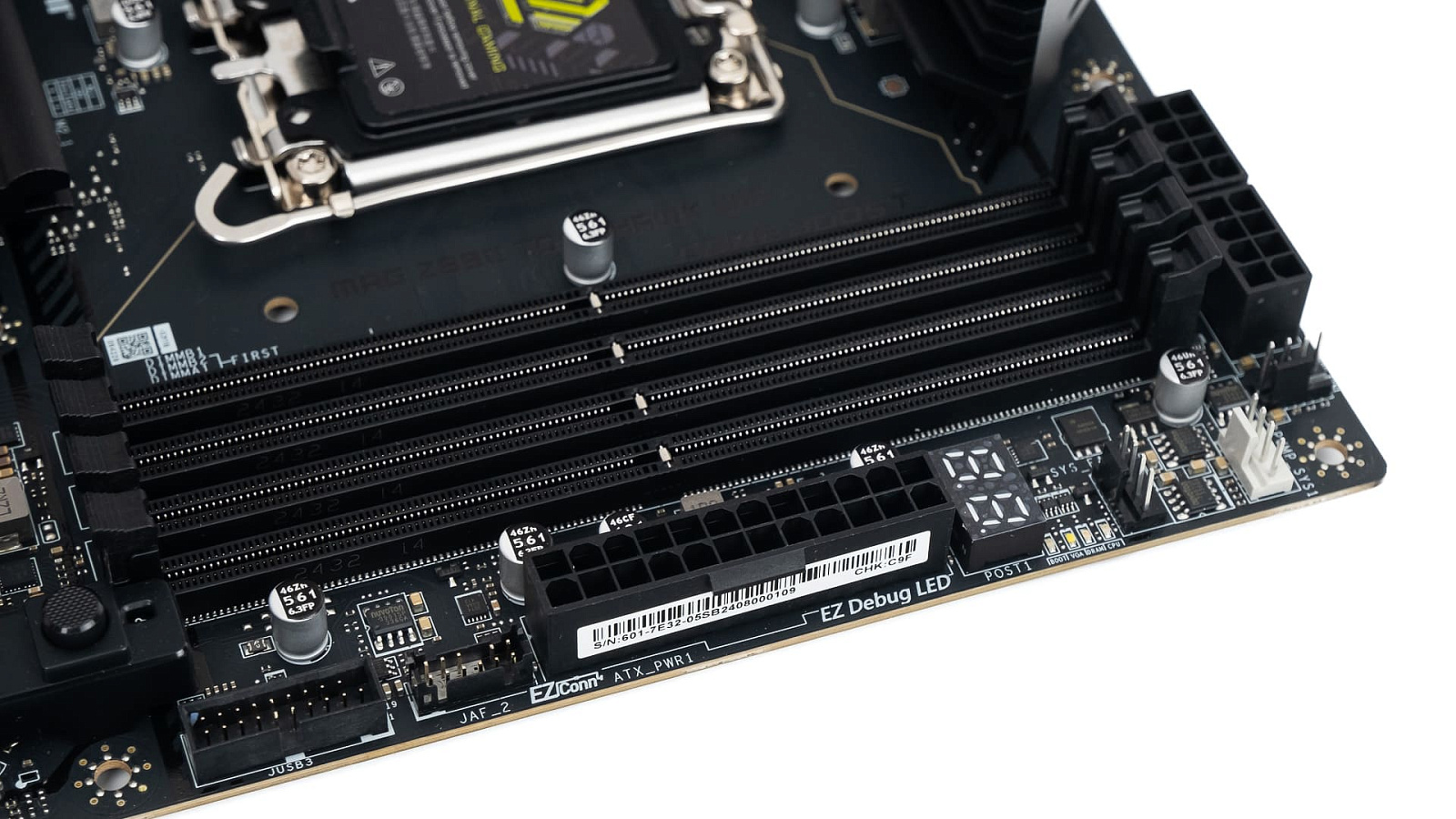

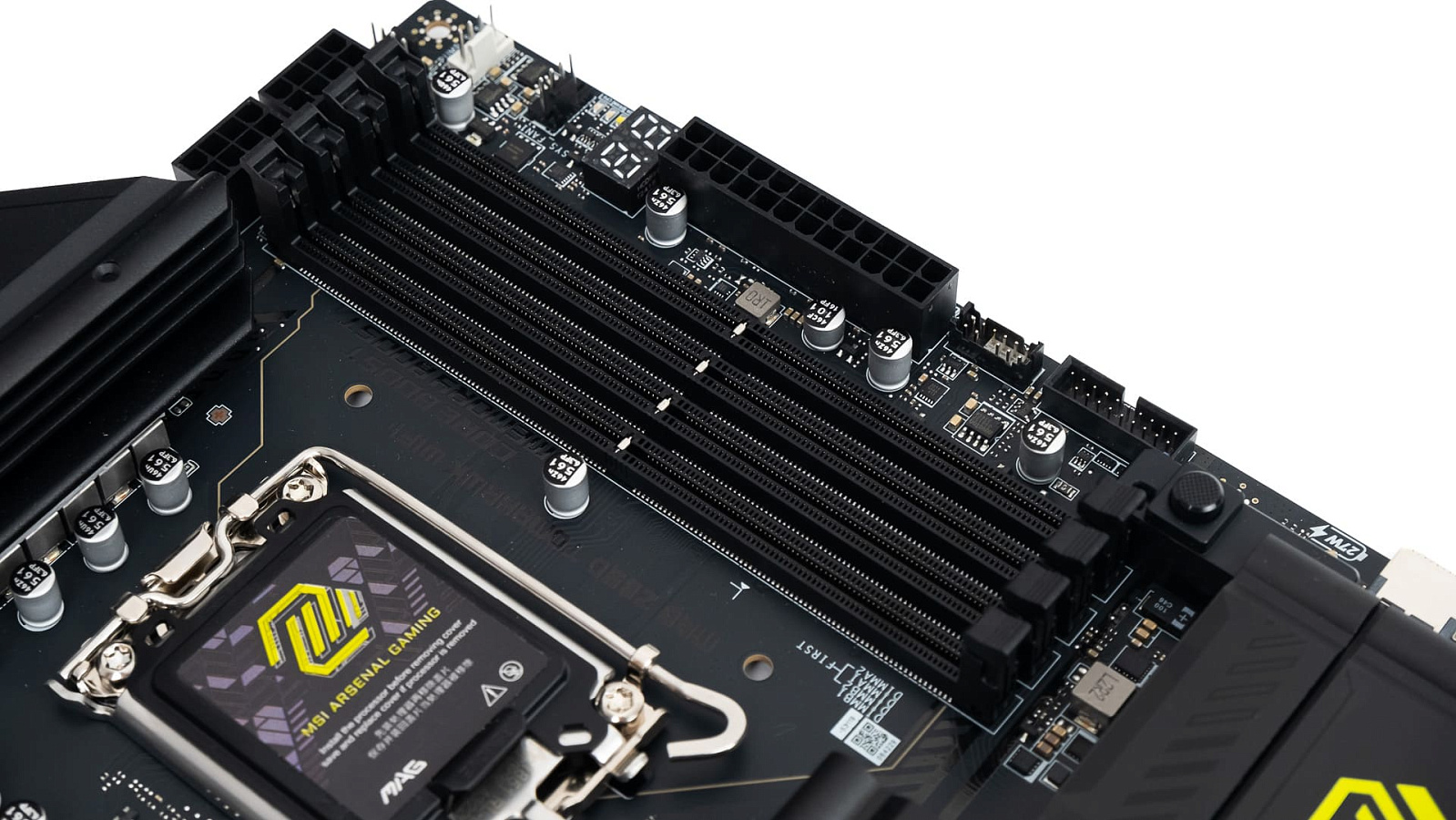

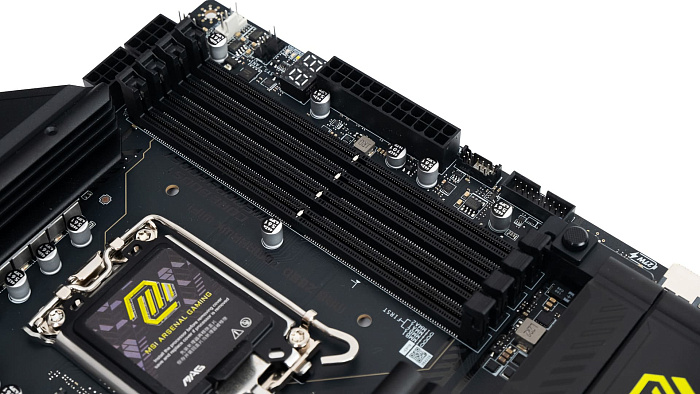

Рядом со слотами оперативной памяти размещены ещё три коннектора для подключения вентиляторов. CPU_FAN может выдержать ток 2А, а выделенный белым PUMP_SYS - обеспечить до 3А. Около 24-pin коннектора питания расположен цифровой POST индикатор, рядом с ним - EZ Debug LED. Он четырьмя разноцветными диодами сигнализирует о стадии загрузки системы.

С другой стороны от коннектора питания находится JAF_2 коннектор для подключения тройника-удлинителя из комплекта, в него же могут быть подключены одним проводом некоторые устройства из списка MSI.

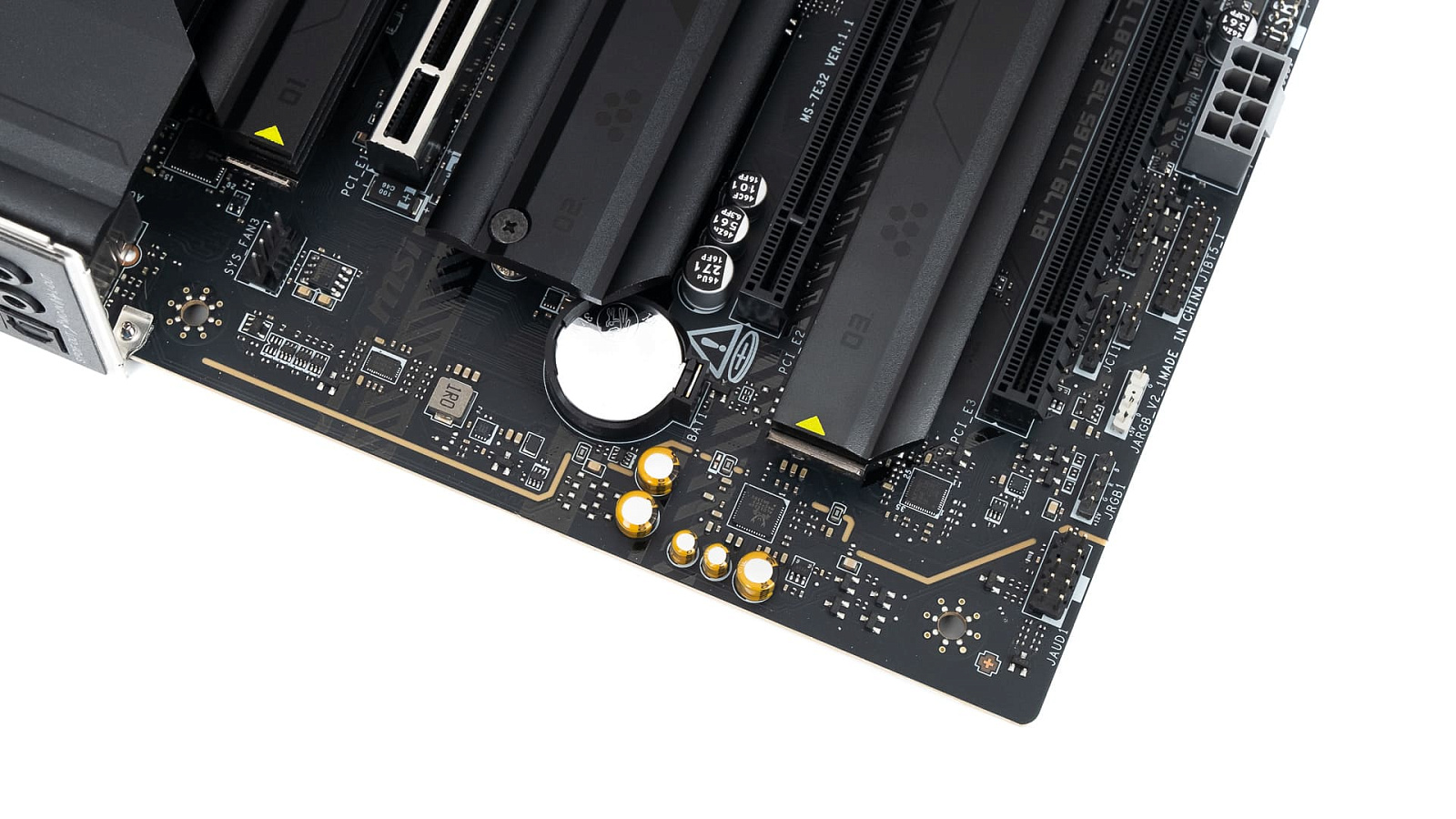

Аудиотракт на материнской плате обособлен в отдельной зоне для минимизации помех. Качественные конденсаторы в наличии, как и усилитель для наушников, применяется хорошо зарекомендовавший себя кодек Realtek ALC1220P.

Рядом с первым слотом PCIe можно найти ещё один коннектор для вентилятора SYS_FAN3.

Z890 Tomahawk не может похвастаться восьмислойным текстолитом, но и для него производитель заявляет о поддержке оперативной памяти до 9200 МТ/с при использовании двух одноранговых модулей.

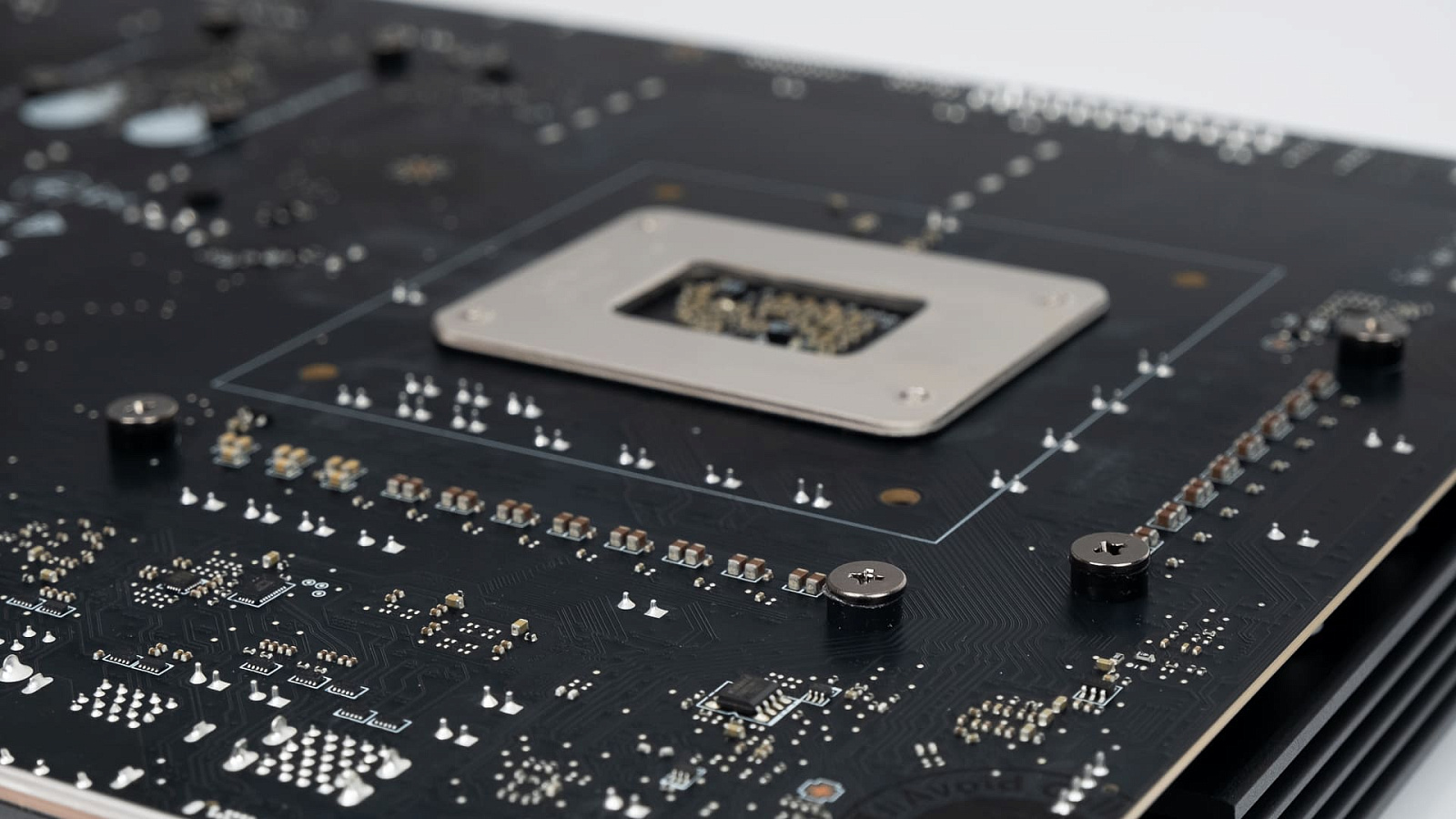

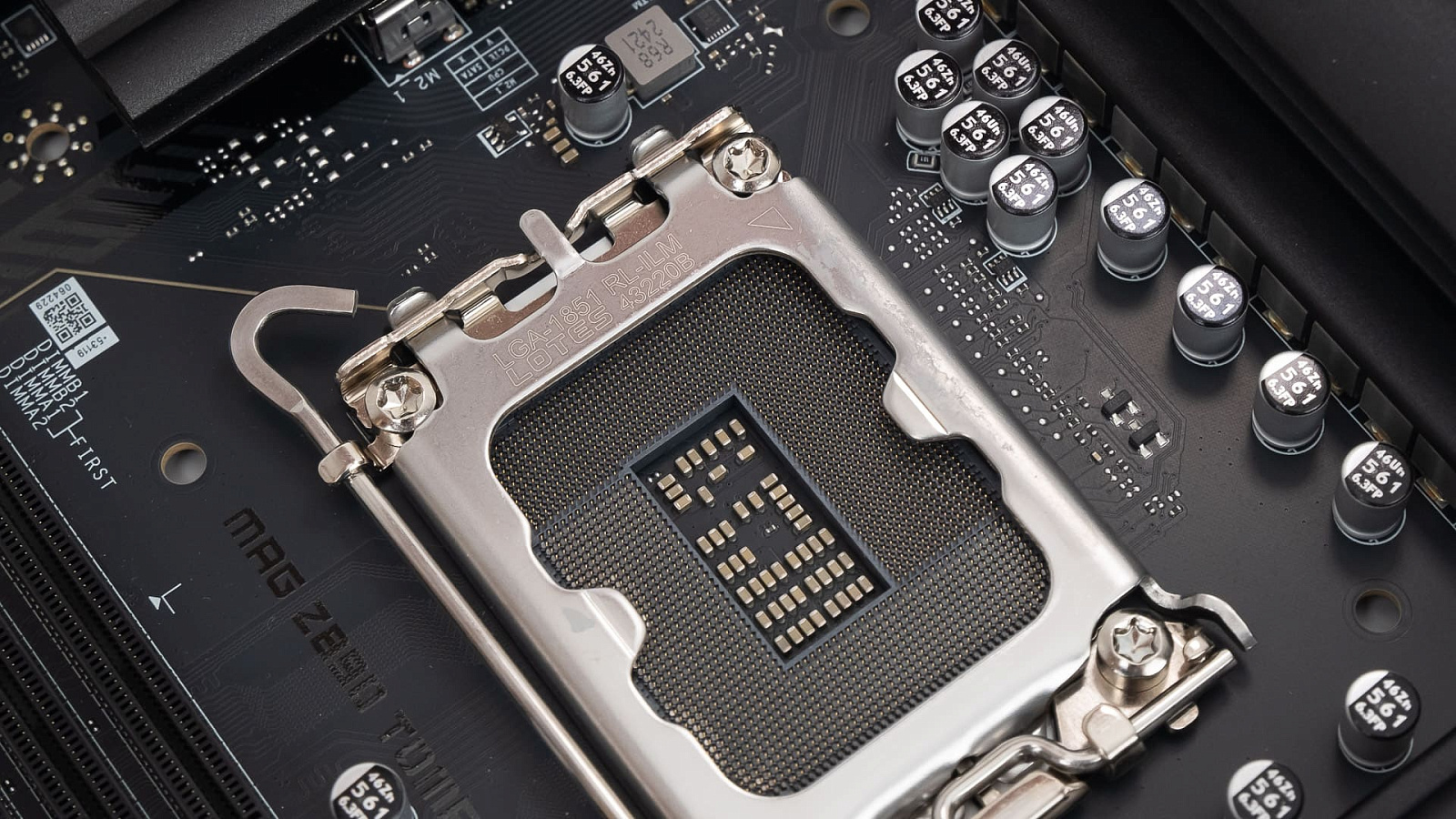

На первый взгляд сокет и прижимная рамка LGA 1851 неотличимы от LGA 1700, но отличия всё же есть. Например, для LGA 1851 предлагается два варианта рамки: обычный и с уменьшенной силой прижима RL-ILM. Небольшое смещение по высоте снижает напряжение на текстолите процессора без установленной системы охлаждения, предотвращая нежелательный изгиб. Стоит помнить, что RL-ILM рамка требует применение кулеров с достаточной силой прижима для обеспечения необходимого контакта процессора с ножками сокета. В обычном использовании это означает только то, что не стоит кулер ставить на крышку процессора без прижима вовсе.

Безвинтовое крепление радиатора предусмотрено только для первого процессорного разъёма M2 и для нижних чипсетных. Радиатор второго слота M2 закреплён винтами.

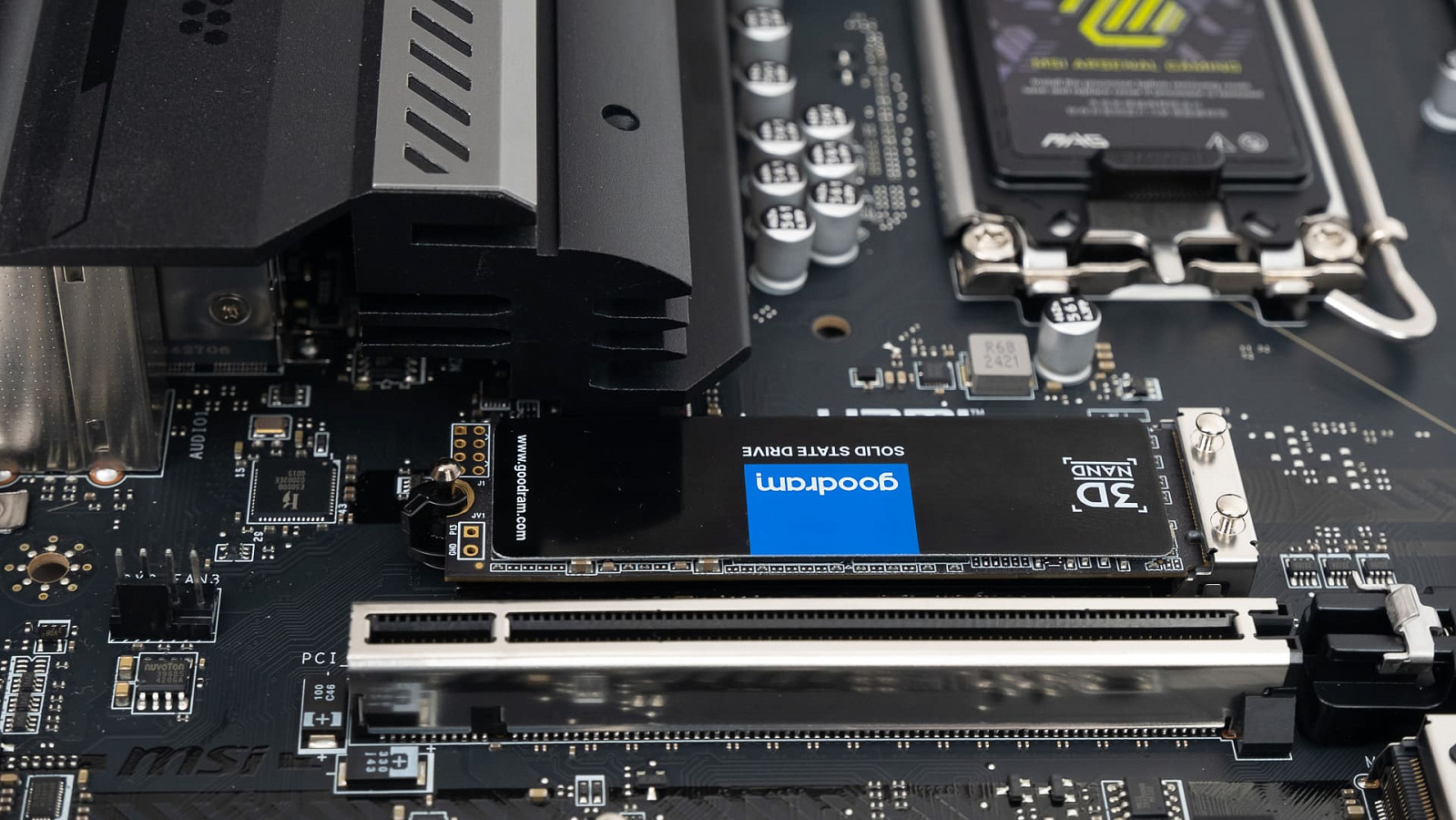

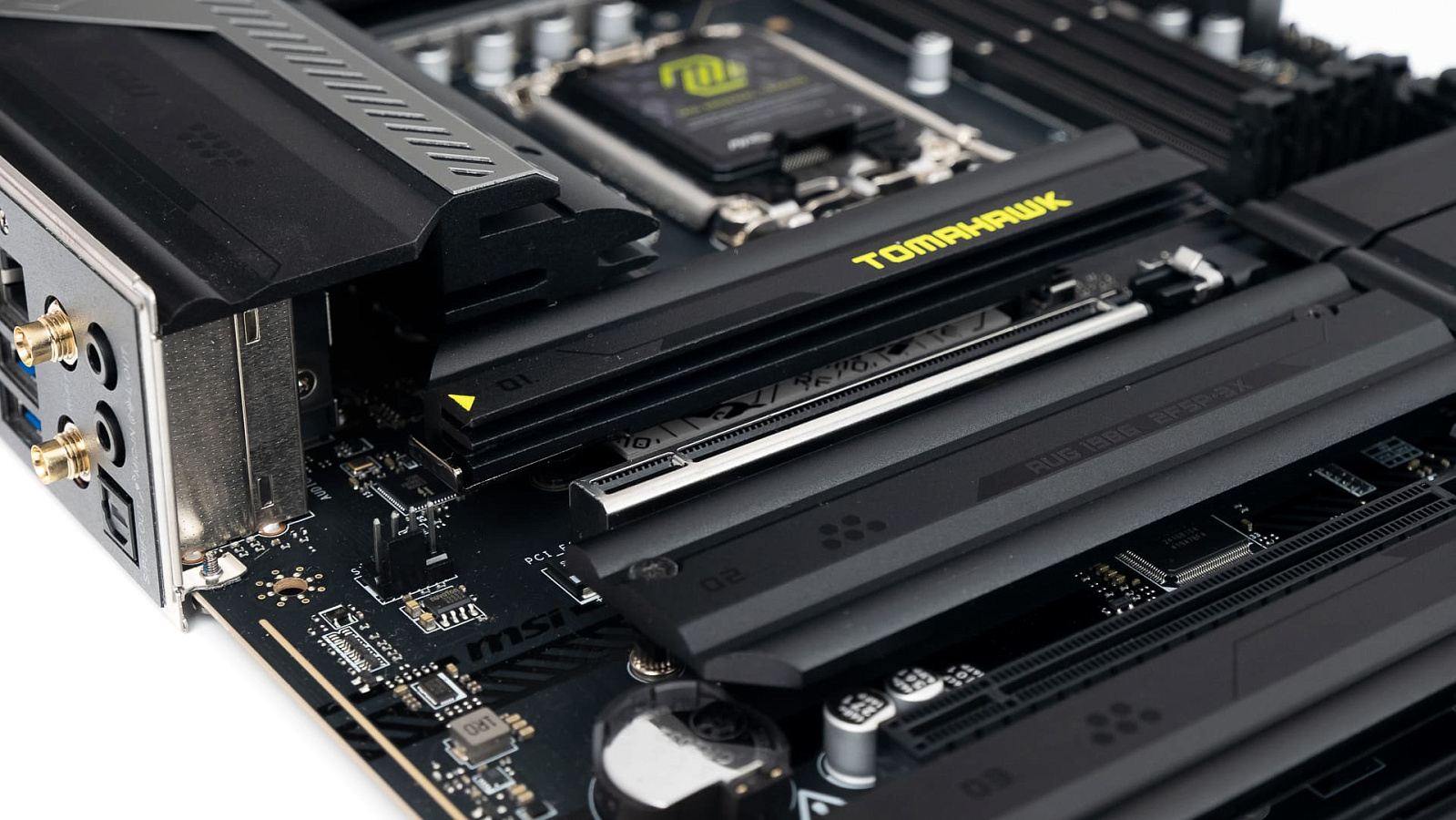

Двустороннее охлаждение тоже оказывается прерогативой первого M2 c PCIe 5.0, для него возможна установка накопителей типоразмера 2260 и 2280. Второй процессорный разъём поддерживает установку длинных 22110 накопителей. Для нижних чипсетных M2 возможна установка 2280/2260/2242 устройств, а в разъёме M.2_4 предусмотрено использование не только NVMe, но и SATA накопителей.

Накопители максимальной поддерживаемой длины фиксируются пластиковым поворотным механизмом. Для более коротких предполагается использовать металлические подпружиненные стойки - одна уже установлена во втором разъёме и две дополнительные идут в отдельном пакетике.

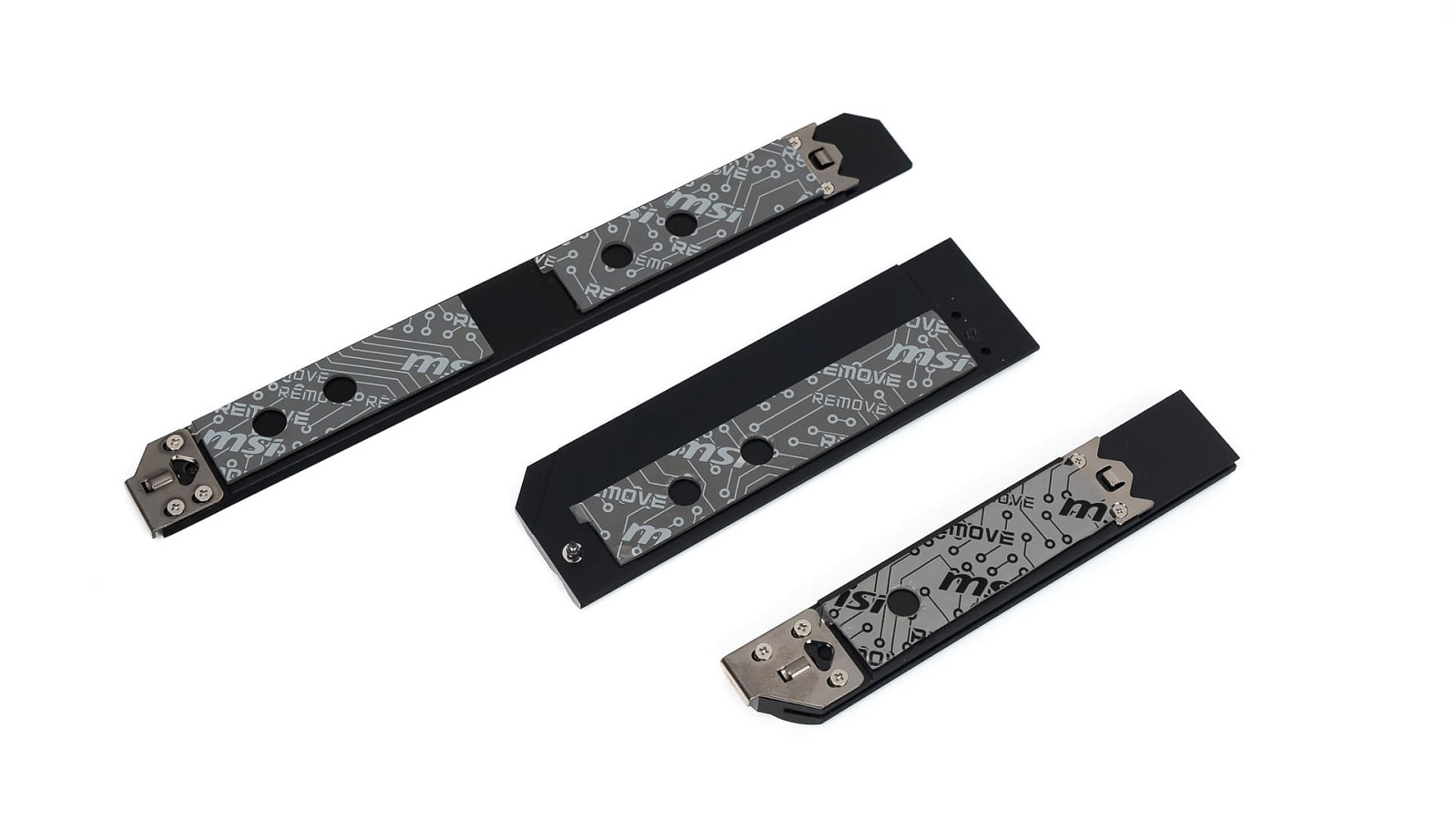

Радиаторы укомплектованы термопрокладками; любопытно, что для первого разъёма M2 используется другая защитная плёнка на термоинтерфейсе.

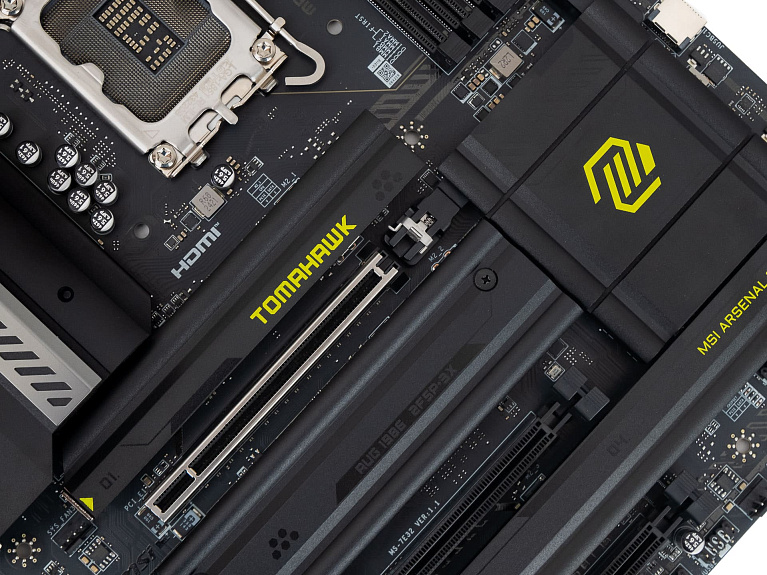

Разнообразные системы быстрого открытия замка PCIe слота стали популярны в моделях материнских плат с прицелом на энтузиастов. На Z890 Tomahawk замок открывает нажатием кнопки.

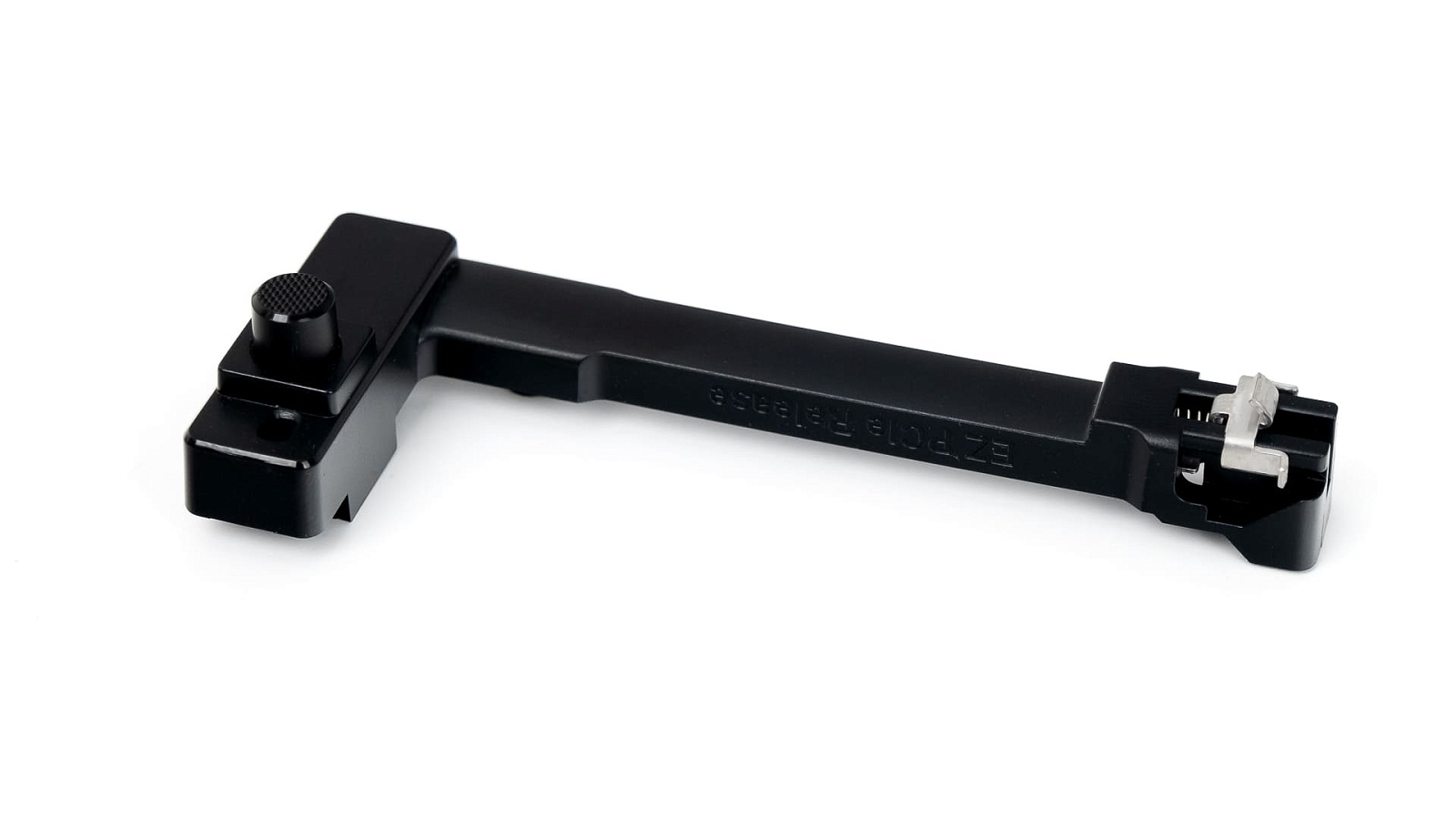

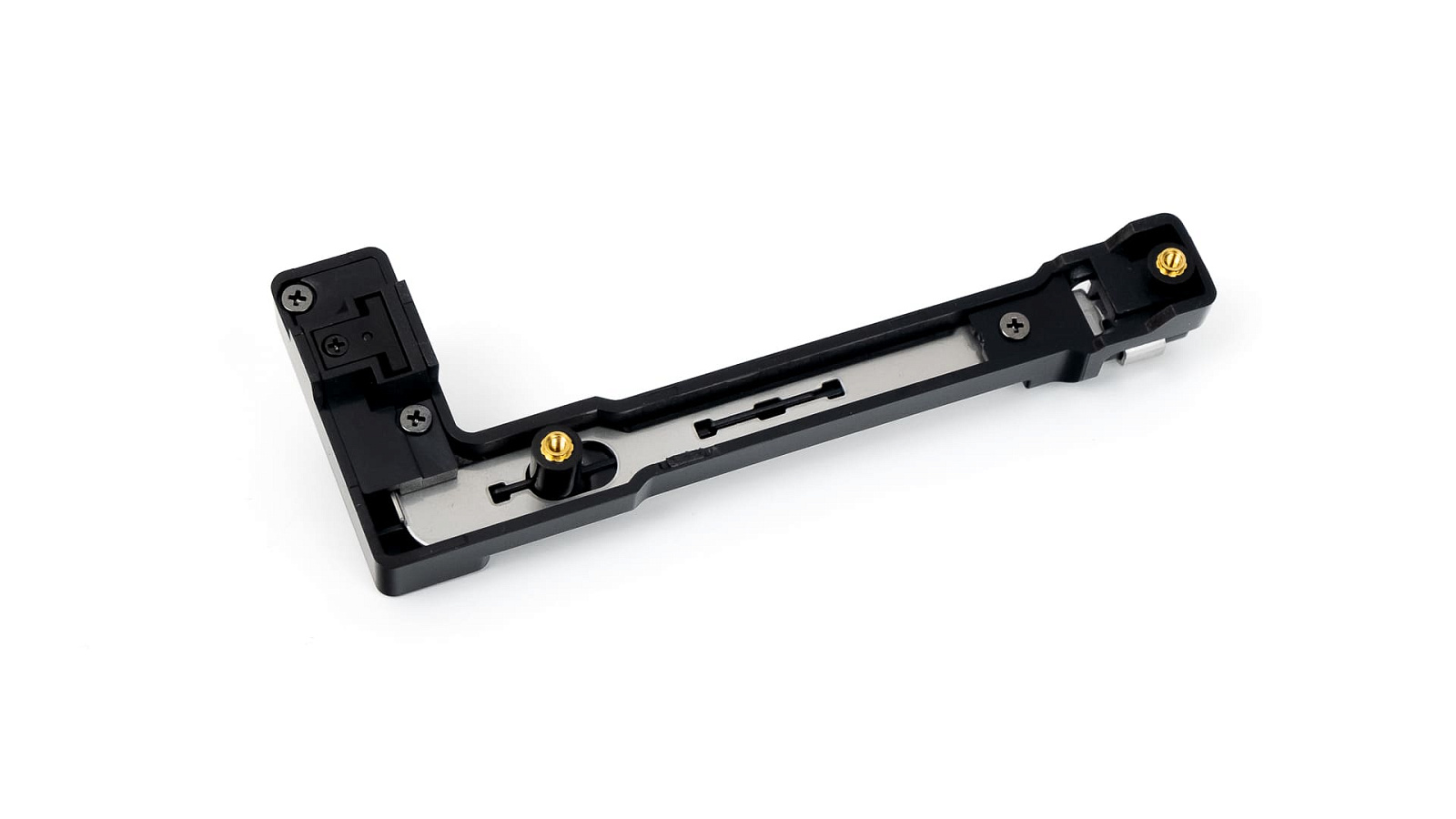

Причём это не просто тросик, дёргающий за классический замок, а полноценный механизм. Могут появиться пользователи, недовольные нововведением - по старинке линейкой замок уже не открыть.

Две части радиатора VRM не сообщаются посредством теплотрубки. Трудно считать это серьёзным минусом или критичным упрощением, запаса мощности точно хватит и неравномерный нагрев зоны питания процессора не будет проблемой. Масса части радиатора с кожухом - 277 г, а отельного бруска на верхнюю часть - 160 г.

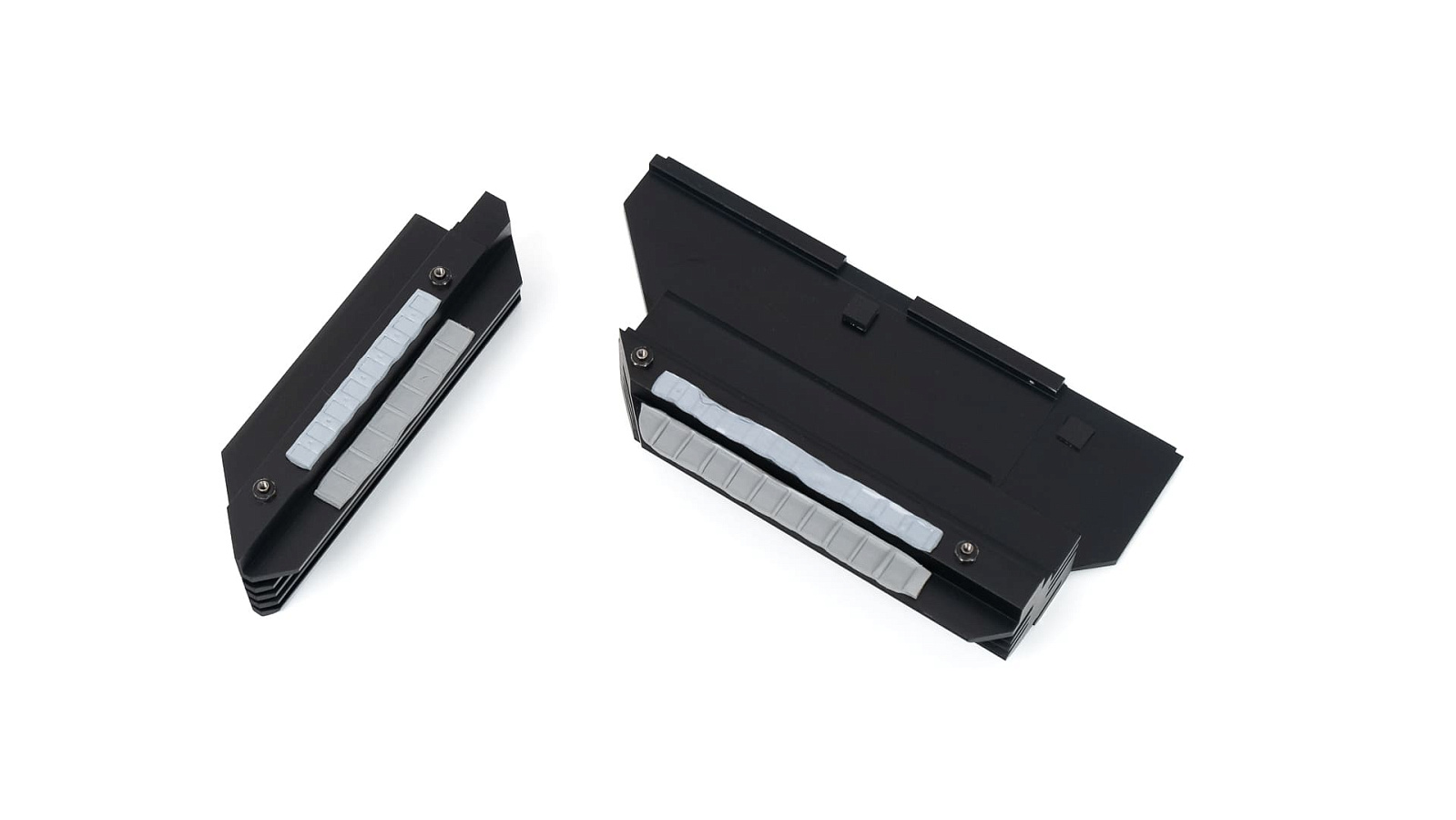

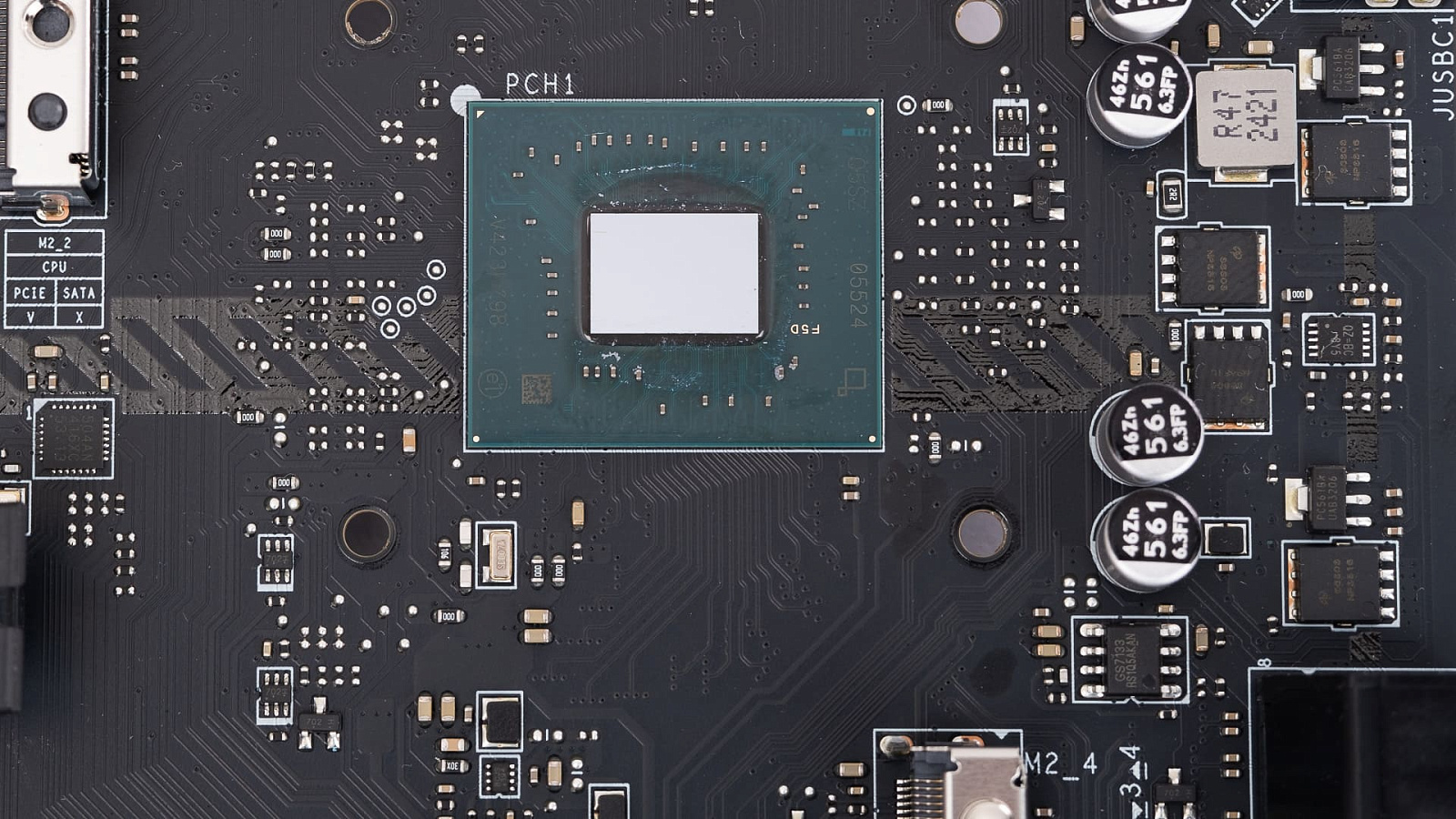

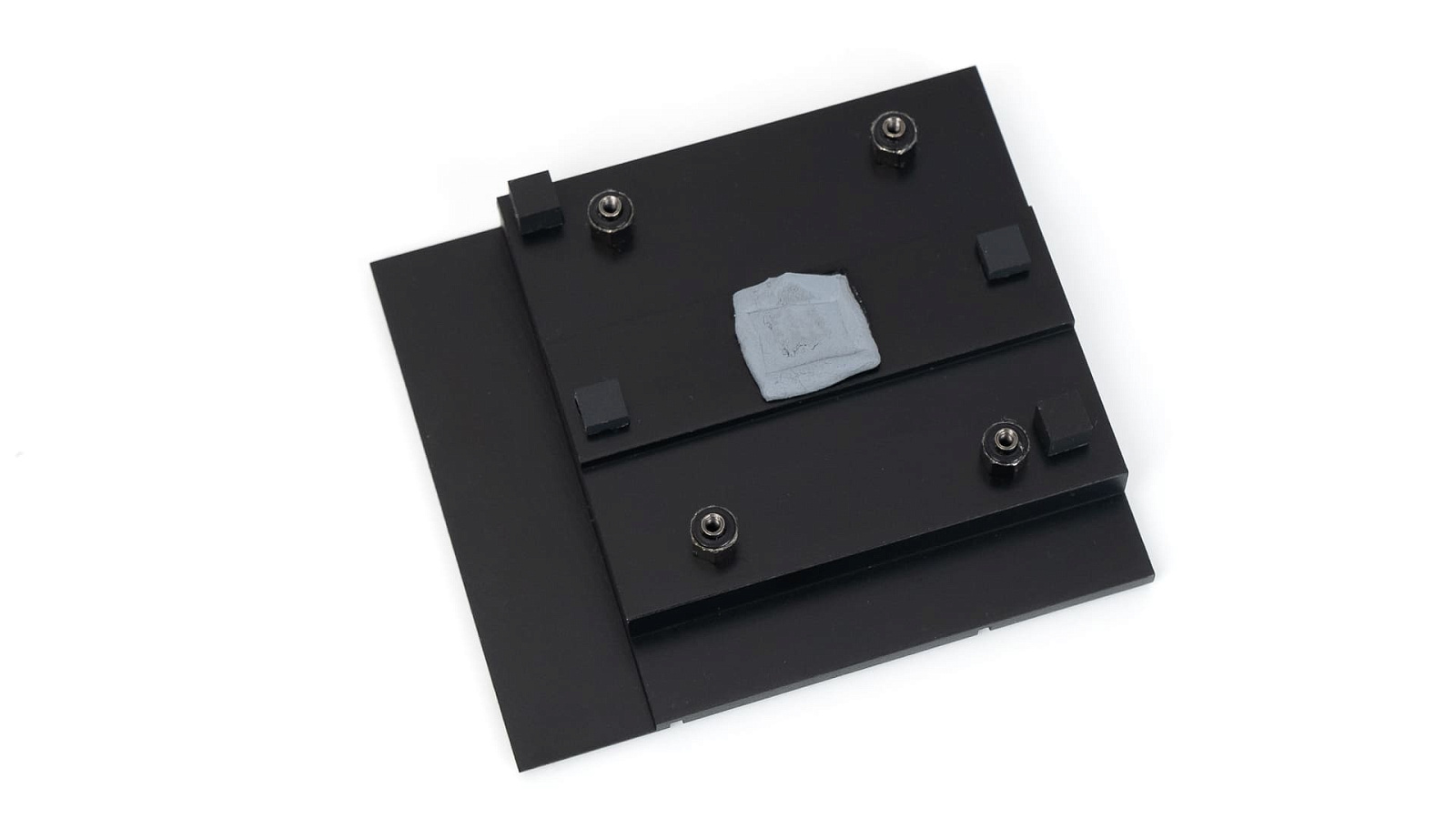

Радиатор чипсета закреплён четырьмя винтами, используется толстая термопрокладка. Масса радиатора - чуть больше 111 г.

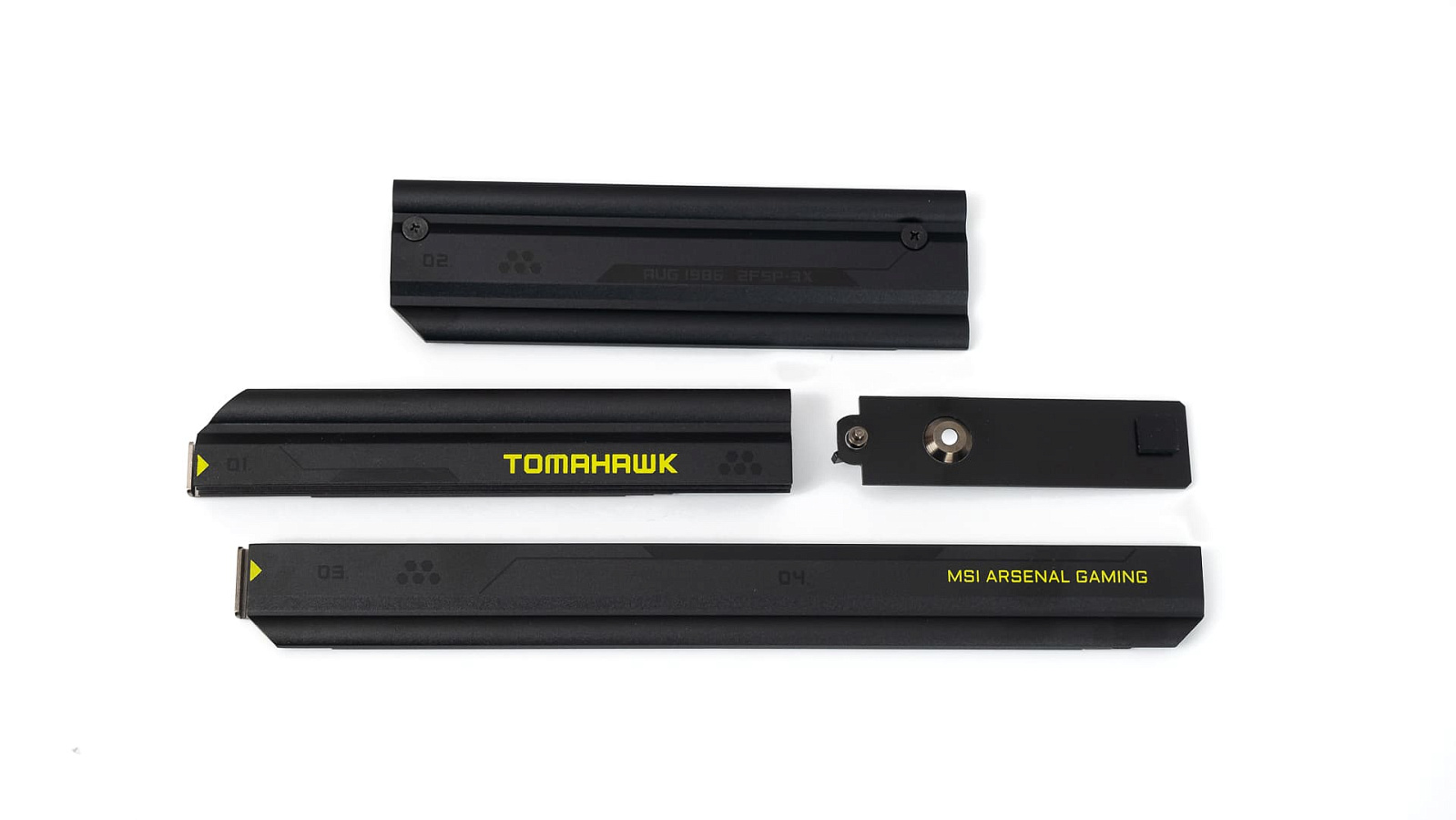

Общая масса радиаторов для M2 накопителей - почти 200 г. Общая масса всех радиаторов на материнской плате приближается к 750 г.

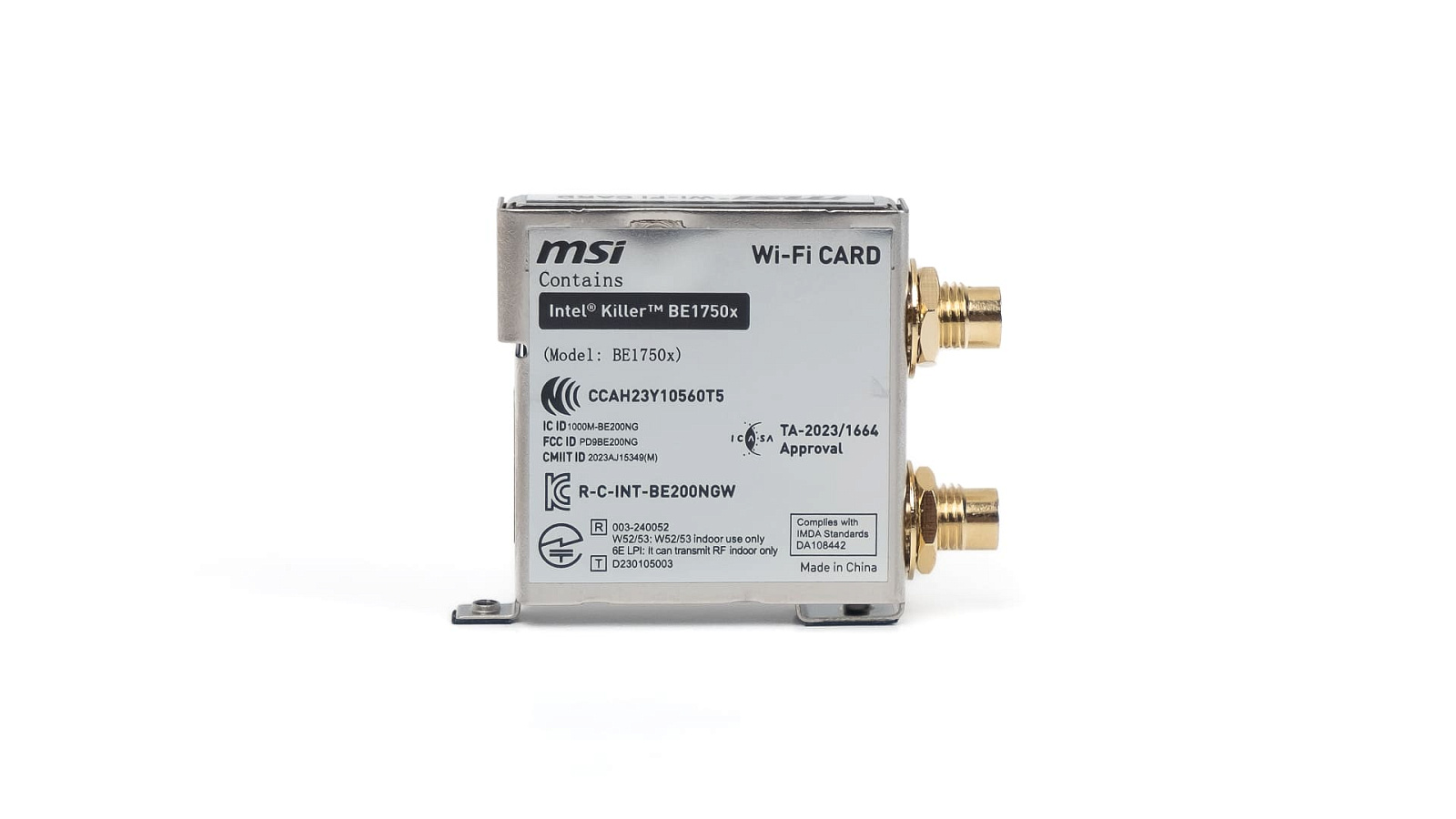

Беспроводной модуль поддерживает новейший стандарт Wi-Fi 7 и Bluetooth 5.4. При наличии подходящего роутера можно рассчитывать на пиковую пропускную способность сети до 5,8 Гбит/с, могут быть задействованы все три частоты передачи данных одновременно, а ширина канала поддерживается до 320 МГц для самого высокочастотного.

Крепление радиаторов зоны VRM осуществляется через высокие пластиковые проставки, которые служат ещё и ножками для предотвращения нежелательного контакта элементов платы с поверхностями во время сборки ПК.

Без навесных элементов на материнской плате почти не видно пустых мест, компоновка плотная, свободно только в регламентированных местах вокруг сокета и под M2 накопителями.

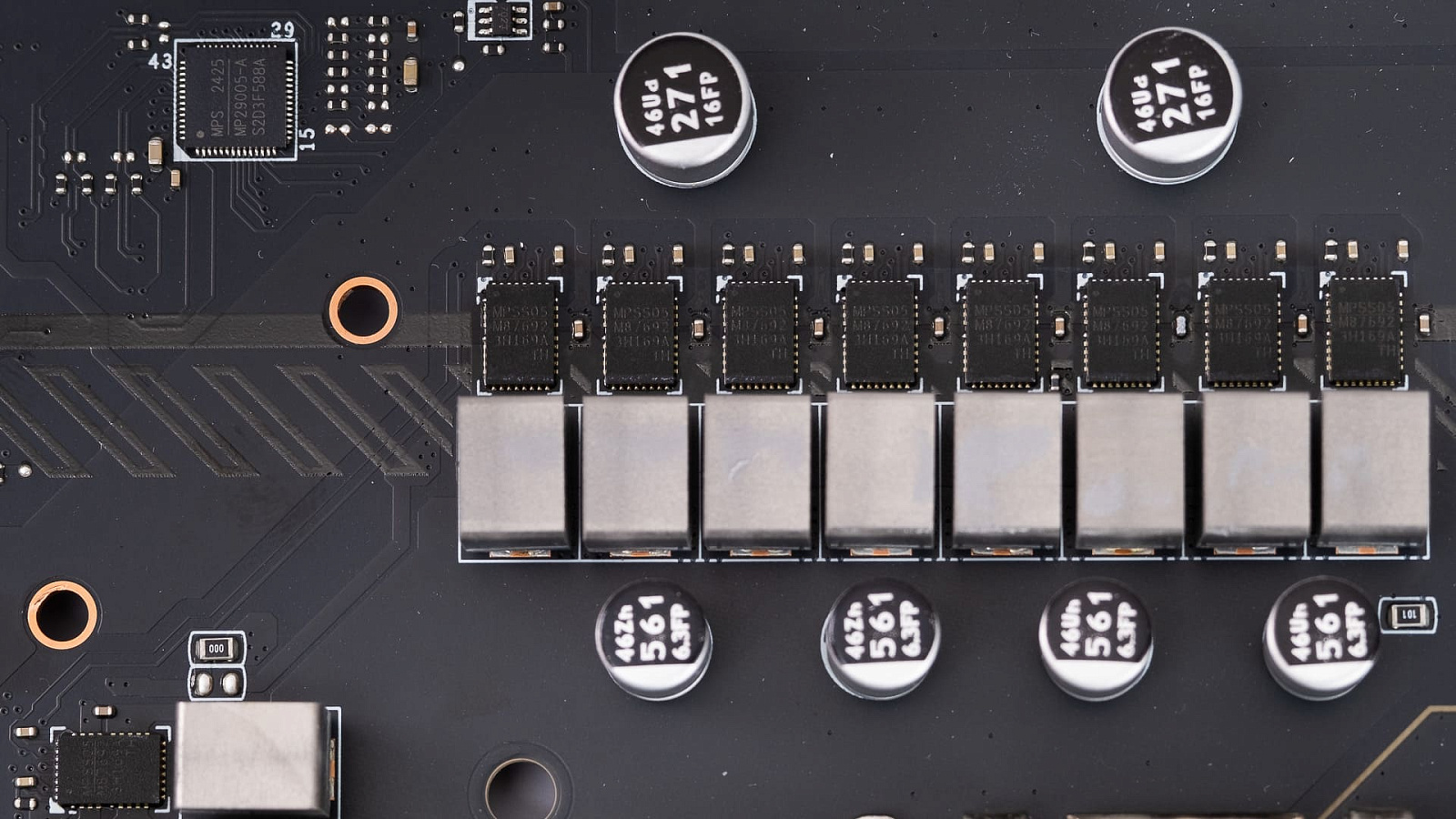

Cистема питания процессора организована 16 линиями под управлением контроллера MPS MP29005-A. Каждая линия организована с использованием мосфетов MPS M87692, рассчитанных на нагрузку в 90 А. Запас по мощности солидный для любого существующего процессора. Встроенное видеоядро, System Agent и VNNAON питаются каждый одной фазой, построенной на MPS5505 MP87661.

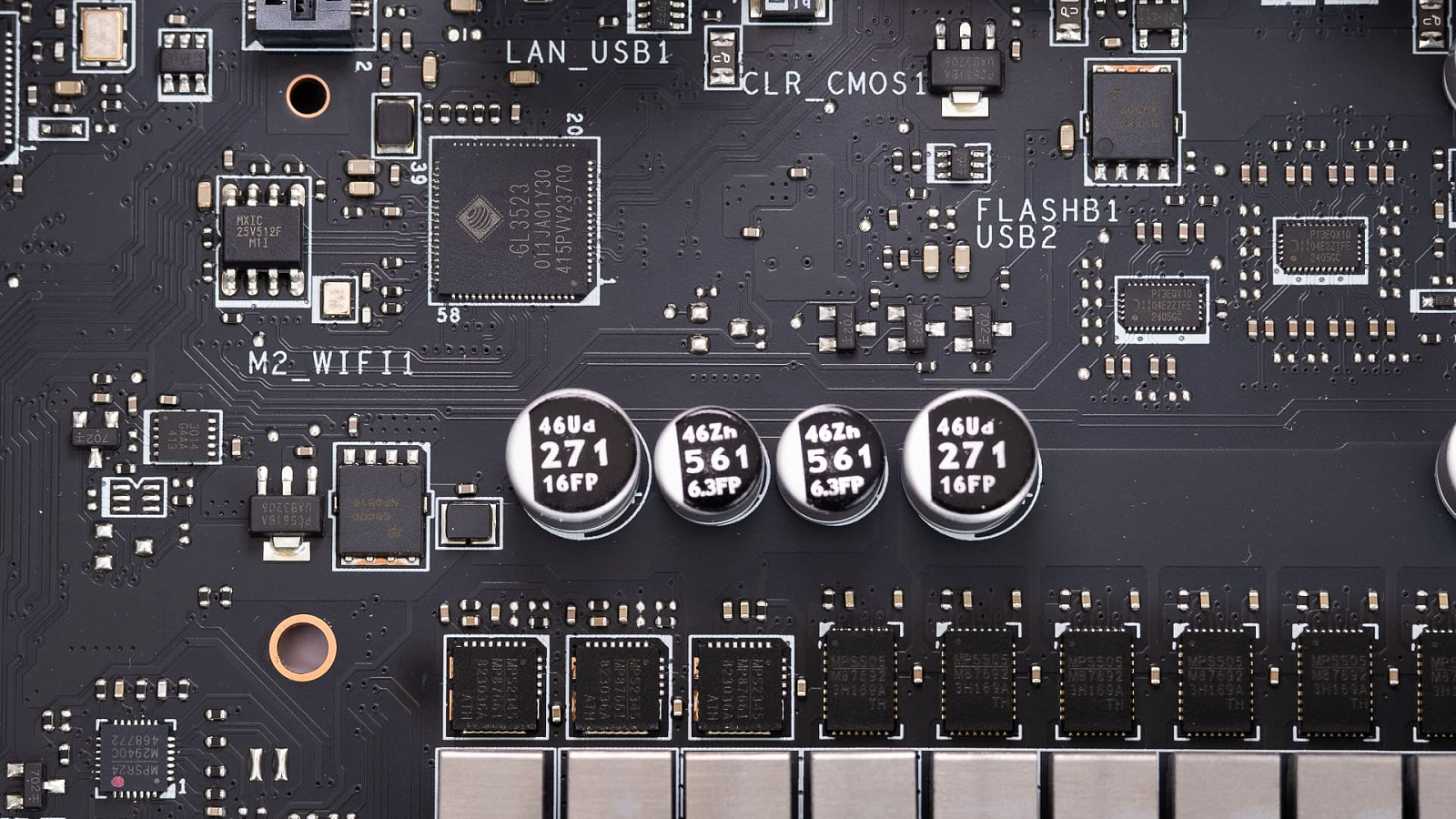

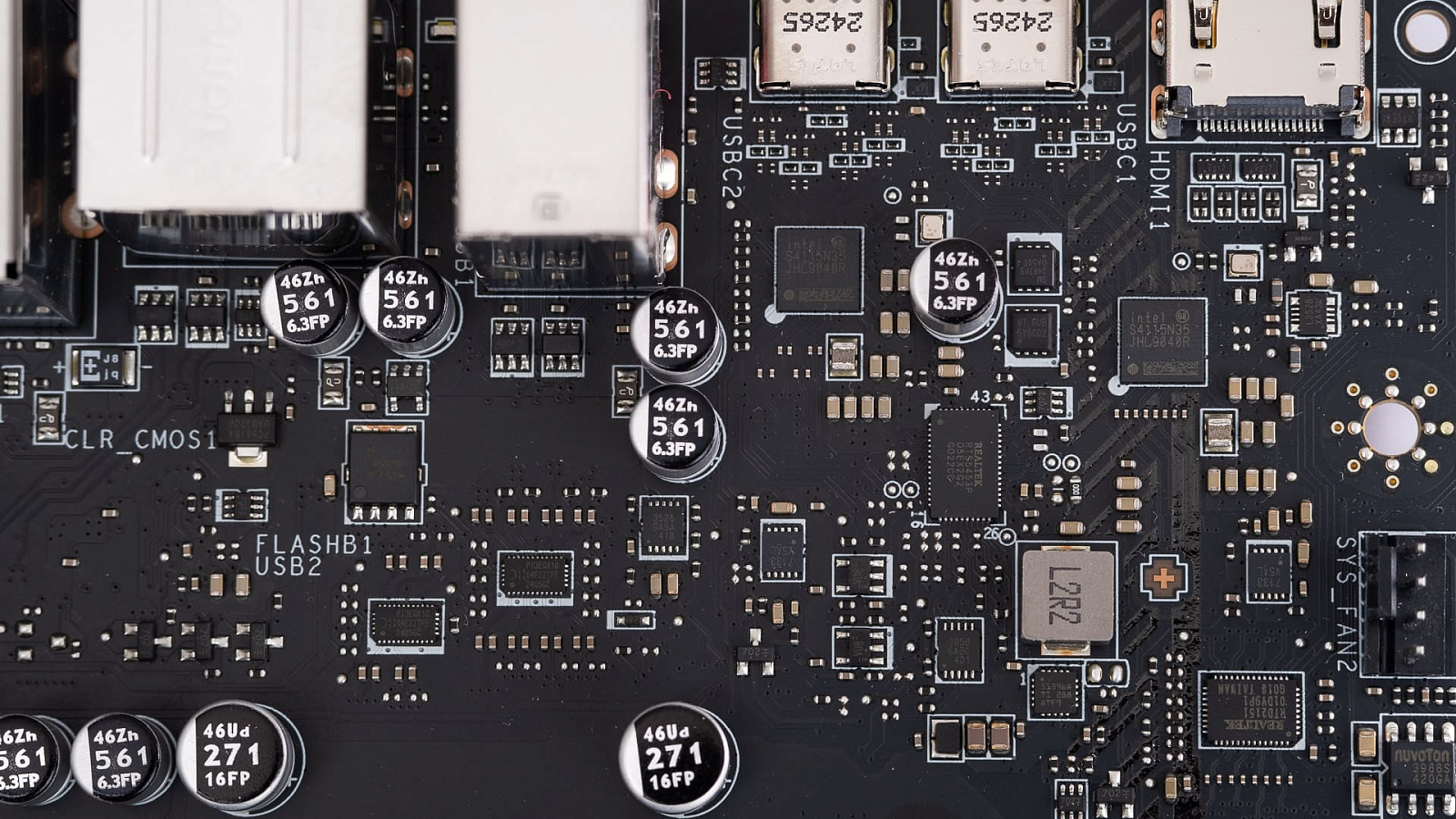

Рядом со скоростными интерфейсами "задней" панели особенно тесно от установленных микросхем. Чистоту сигнала для 40 Гбит/с Thunderbolt портов обеспечивают ретаймеры/редрайверы Intel JHL9040R.

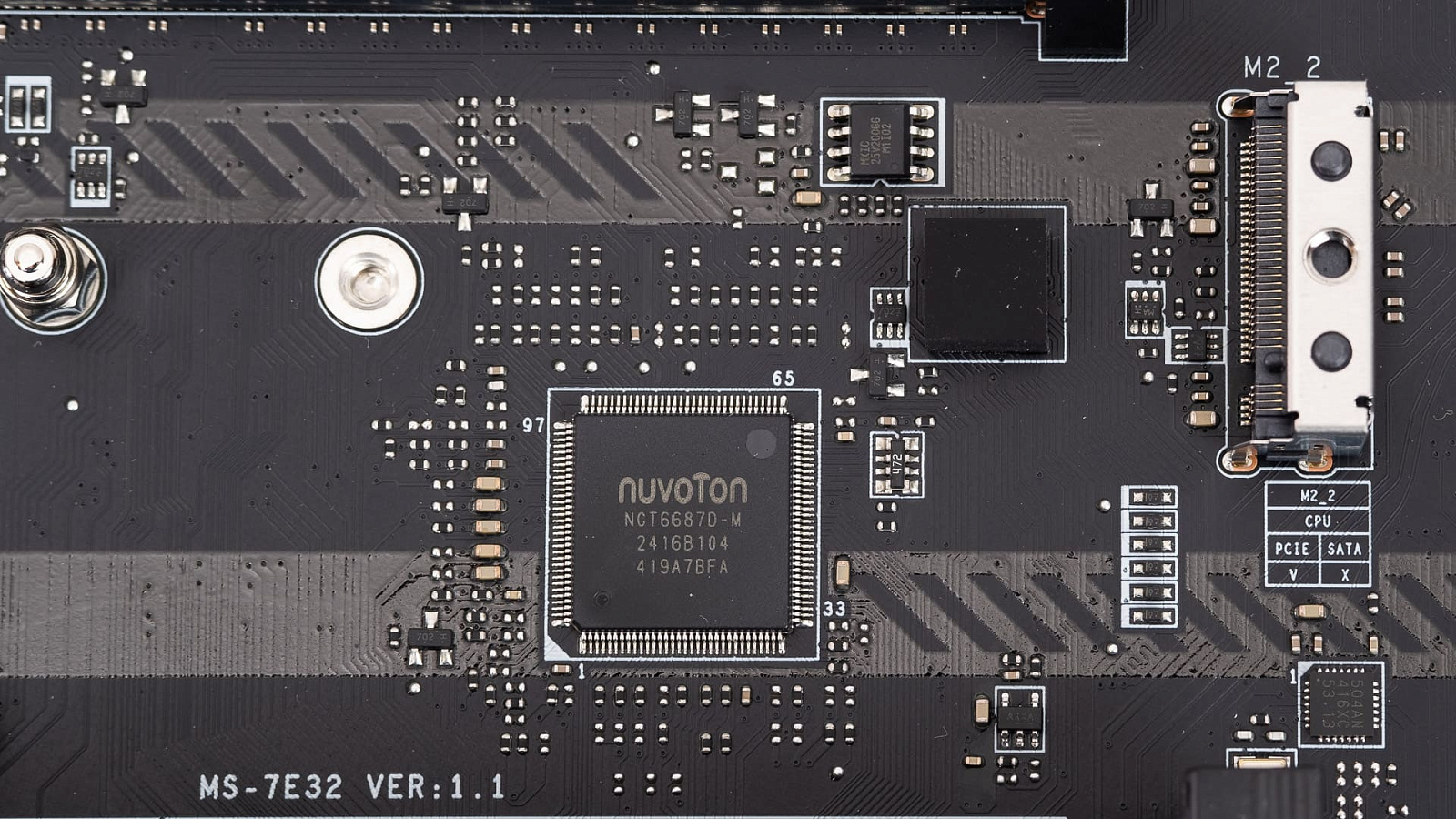

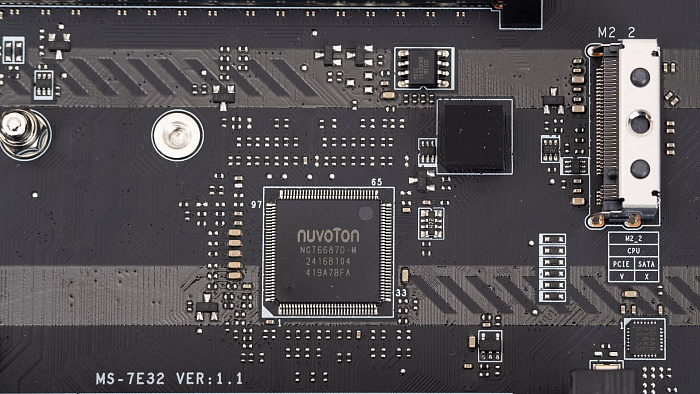

Мультиконтроллер Nuvoton NCT687D-M используется в качестве Super I/O.

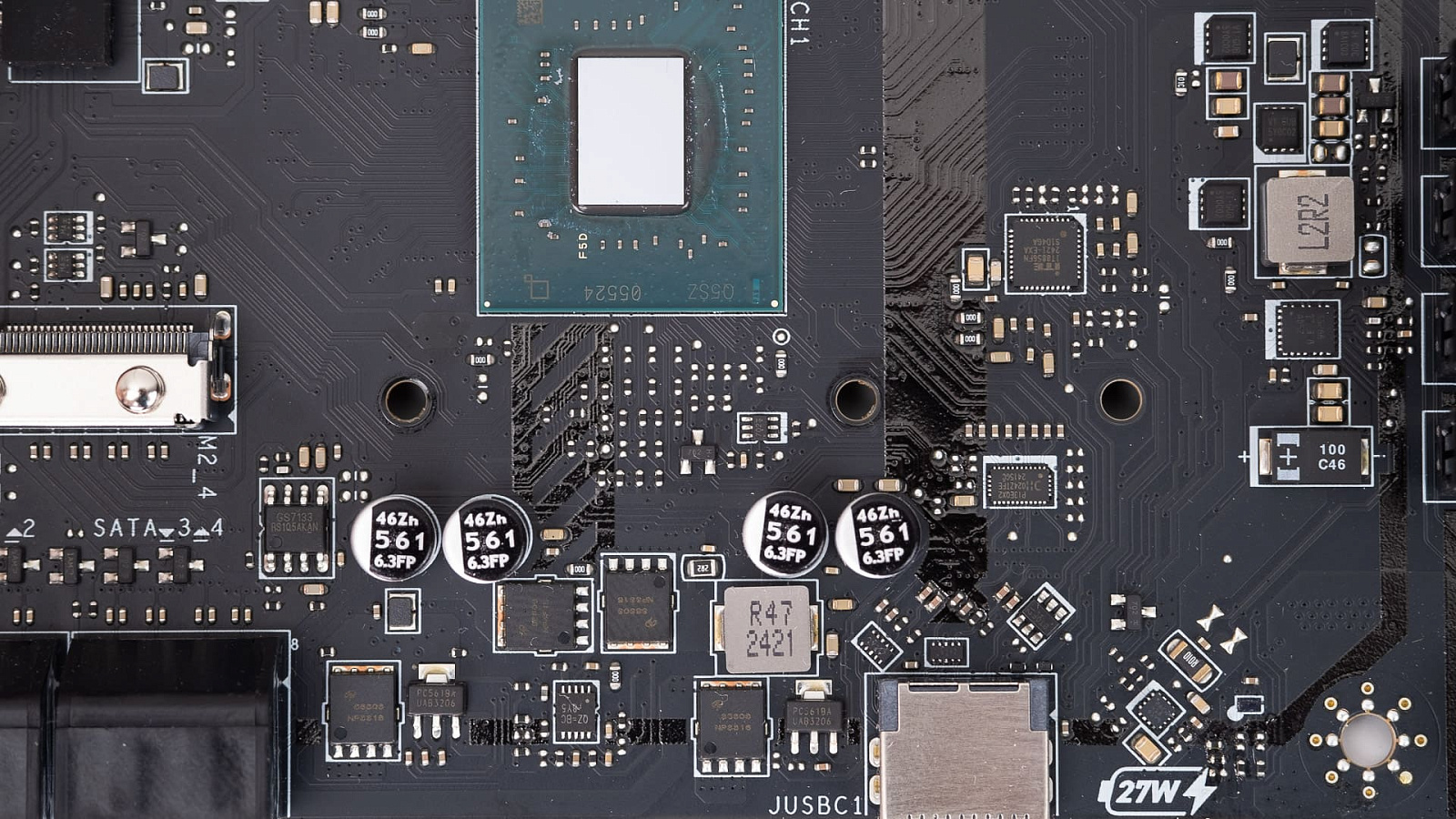

Интересные зоны с плотным размещением элементов поверхностного монтажа можно рассмотреть на фотографиях ниже.

Настройки UEFI (BIOS)

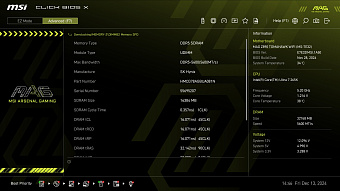

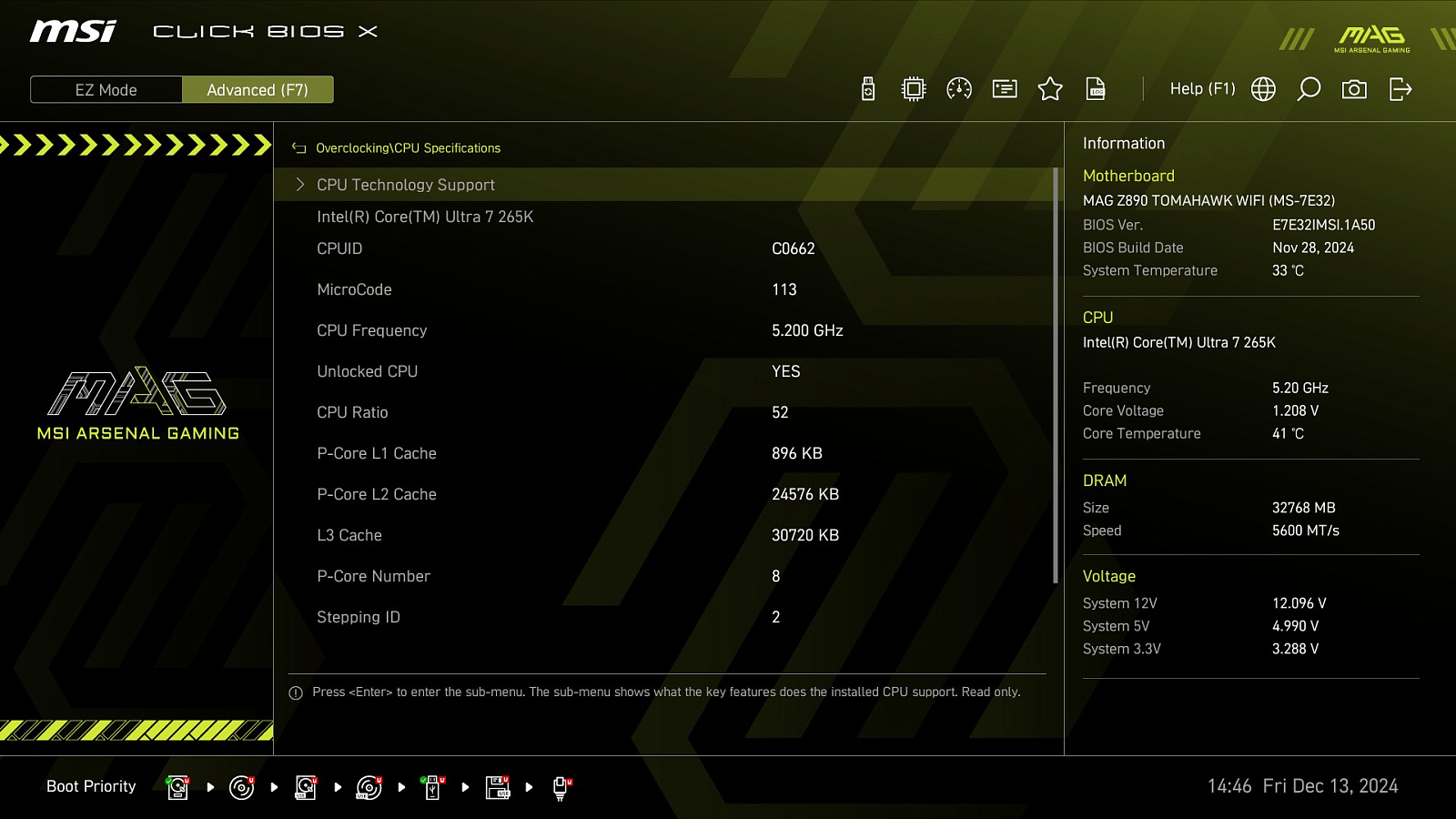

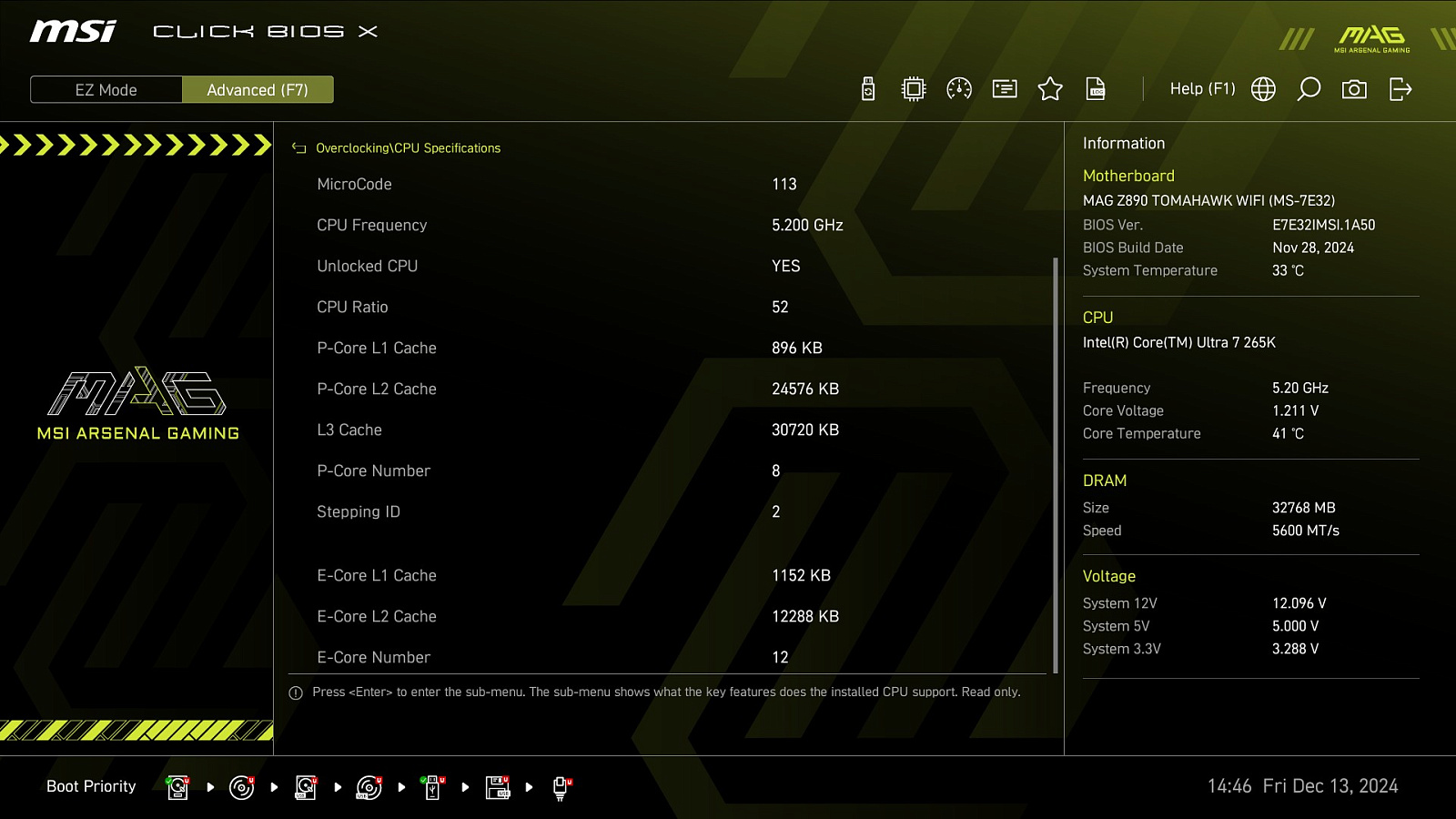

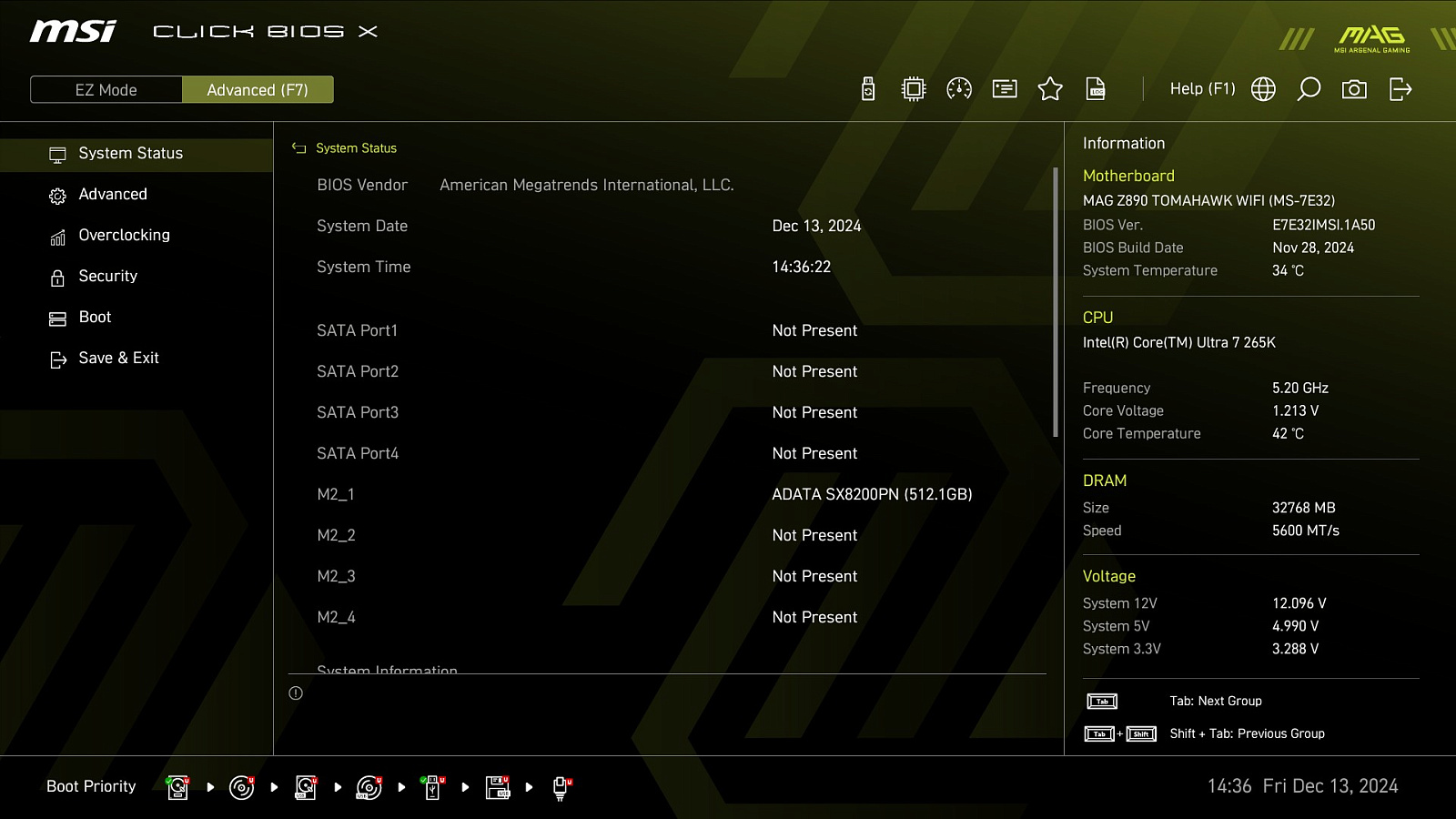

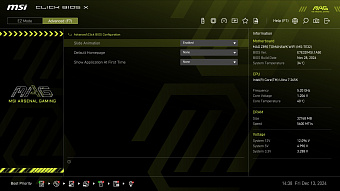

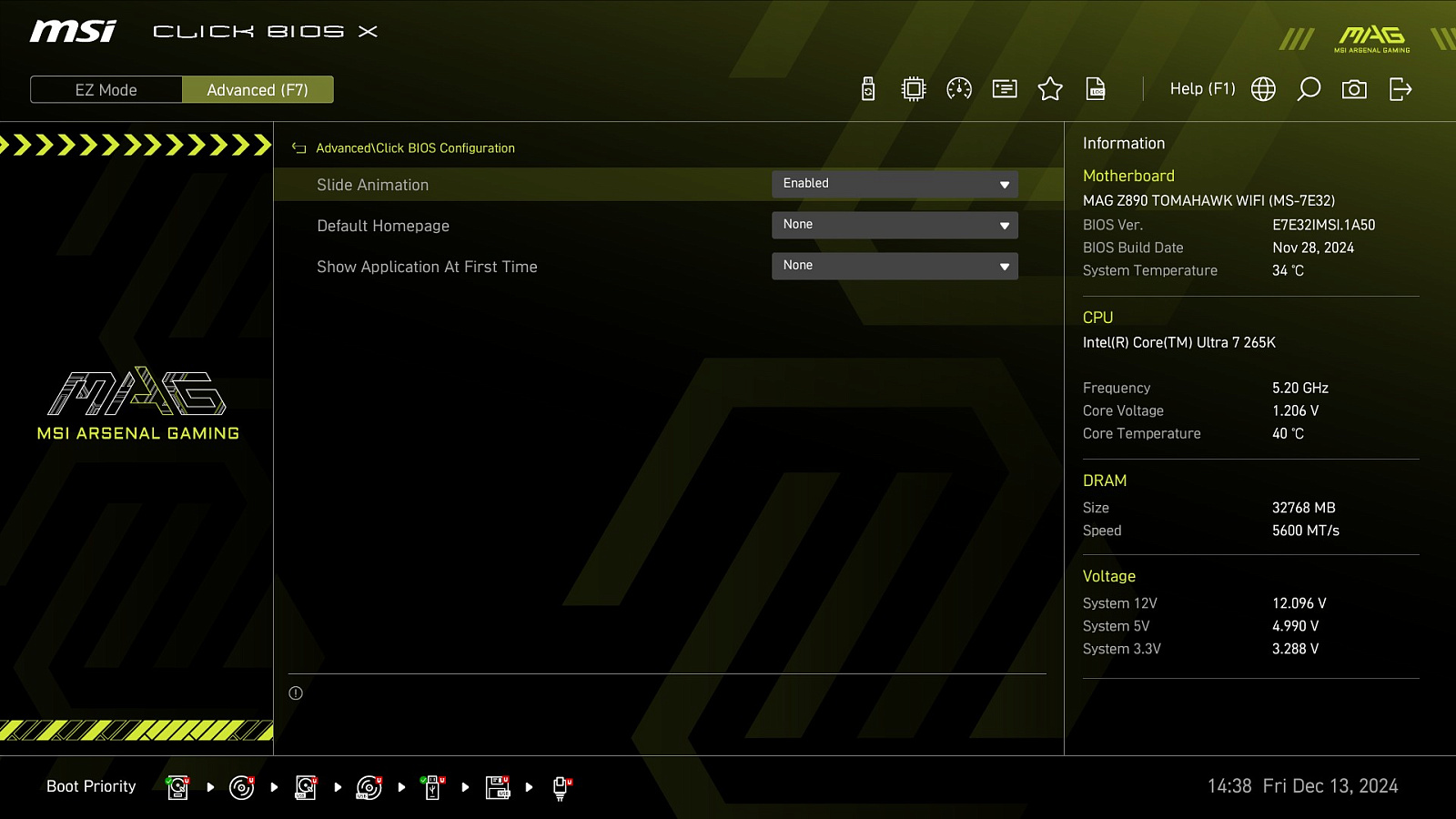

Внешний вид BIOS (UEFI) в новом поколении материнских плат MSI заметно поменялся, но наполнение и функциональность остались прежними. Упрощённое представление EZ Mode позволяет оперативно проверить инициализацию и режим работы для основных устройств. Одним нажатием можно активировать XMP для оперативной памяти или перейти в панель настройки вентиляторов или выбора лимита мощности процессора.

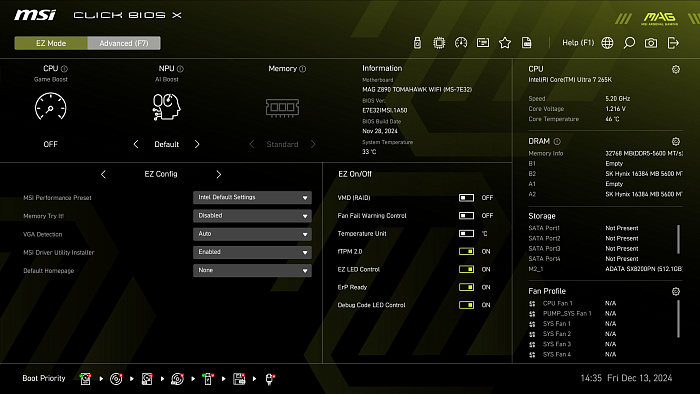

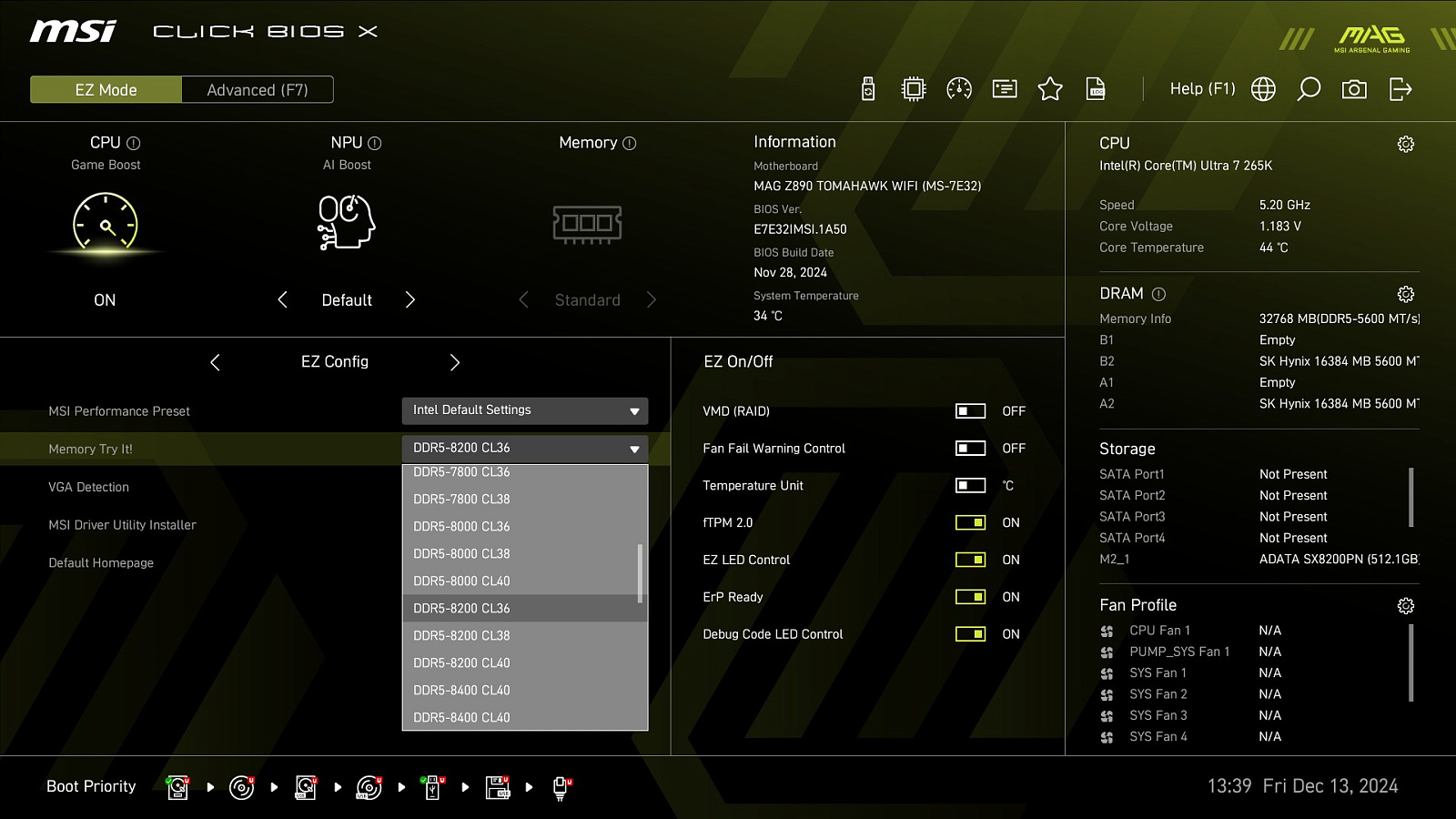

Первым делом материнская плата предложит выбрать режим работы центрального процессора, варианты главным образом отличаются лимитами мощности и тока. Ориентироваться стоит на тип процессора, свой сценарий использования и возможности системы охлаждения. Различия в подаваемом напряжении несильные в отличии от платформ прошлого поколения, но всё же они есть.

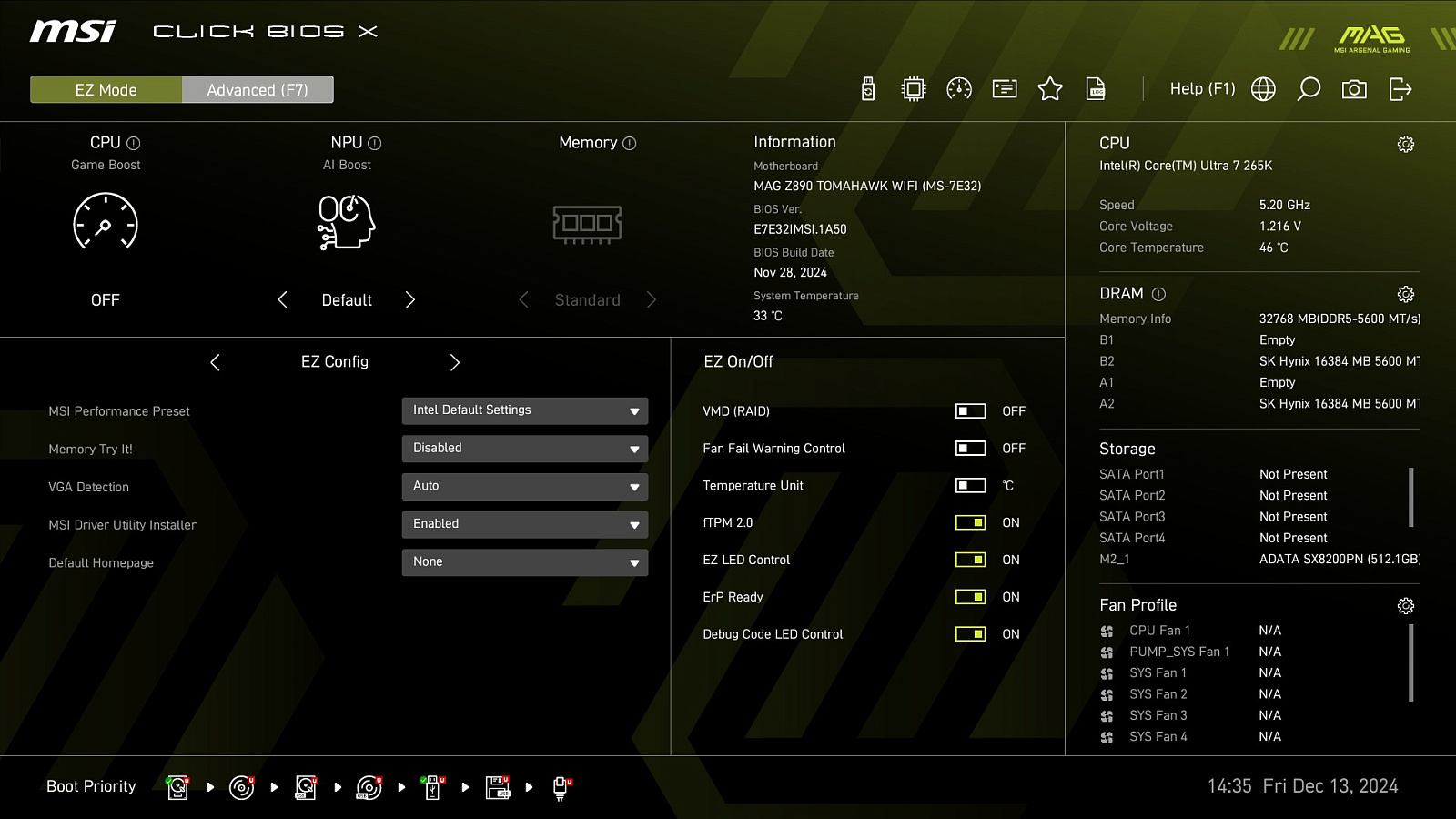

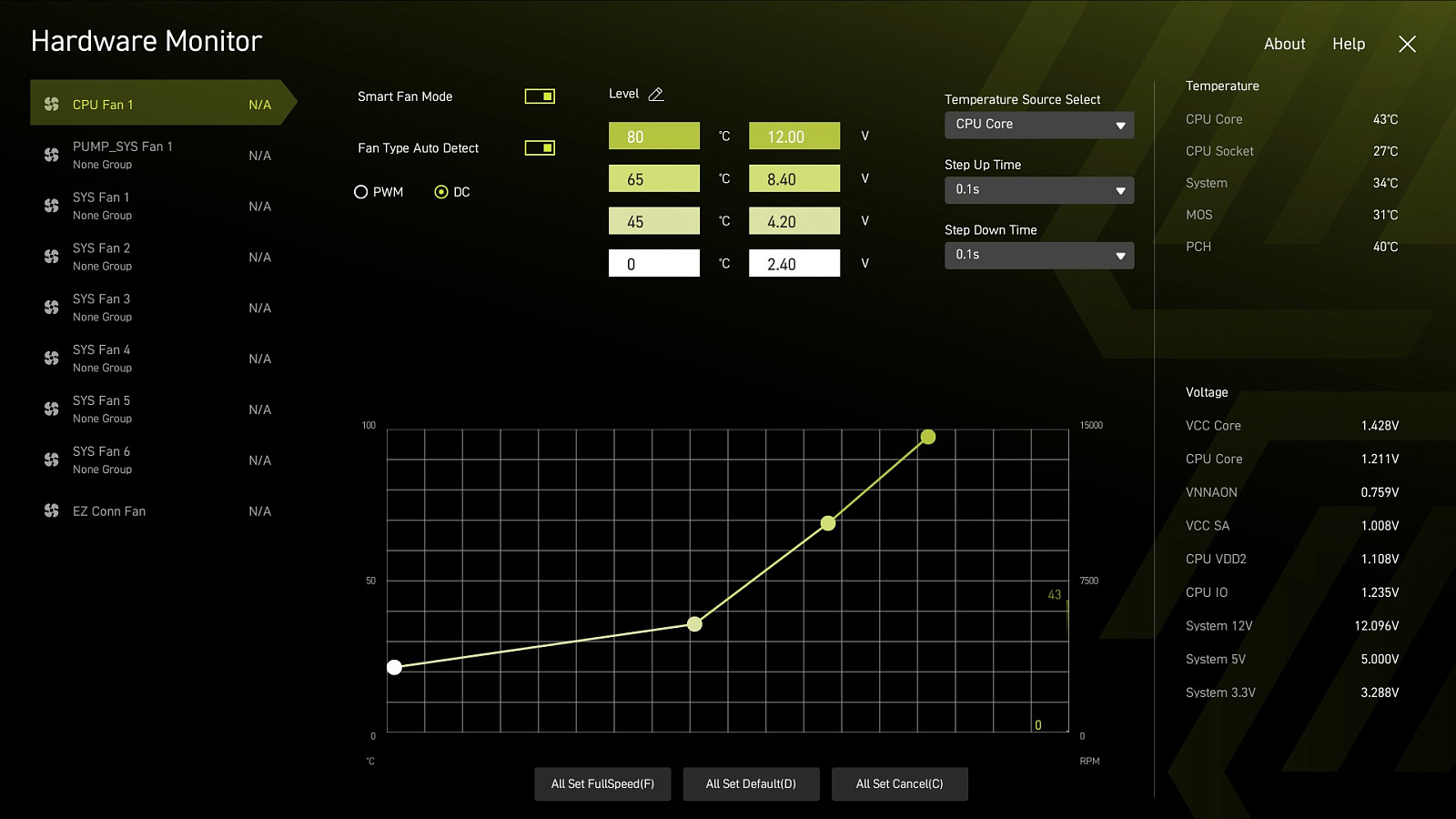

Из EZ Mode легко попасть в меню настроек вентиляторов и мониторинга. Поддерживается управление скоростью вращения как напряжением, так и PWM сигналом, доступна привязка к значениям основных датчиков температур. В меню избранных настроек можно добавить нужные пункты и получить к ним удобный быстрый доступ в дальнейшем.

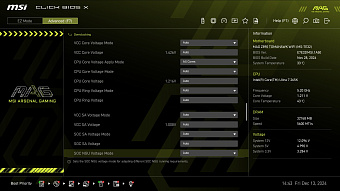

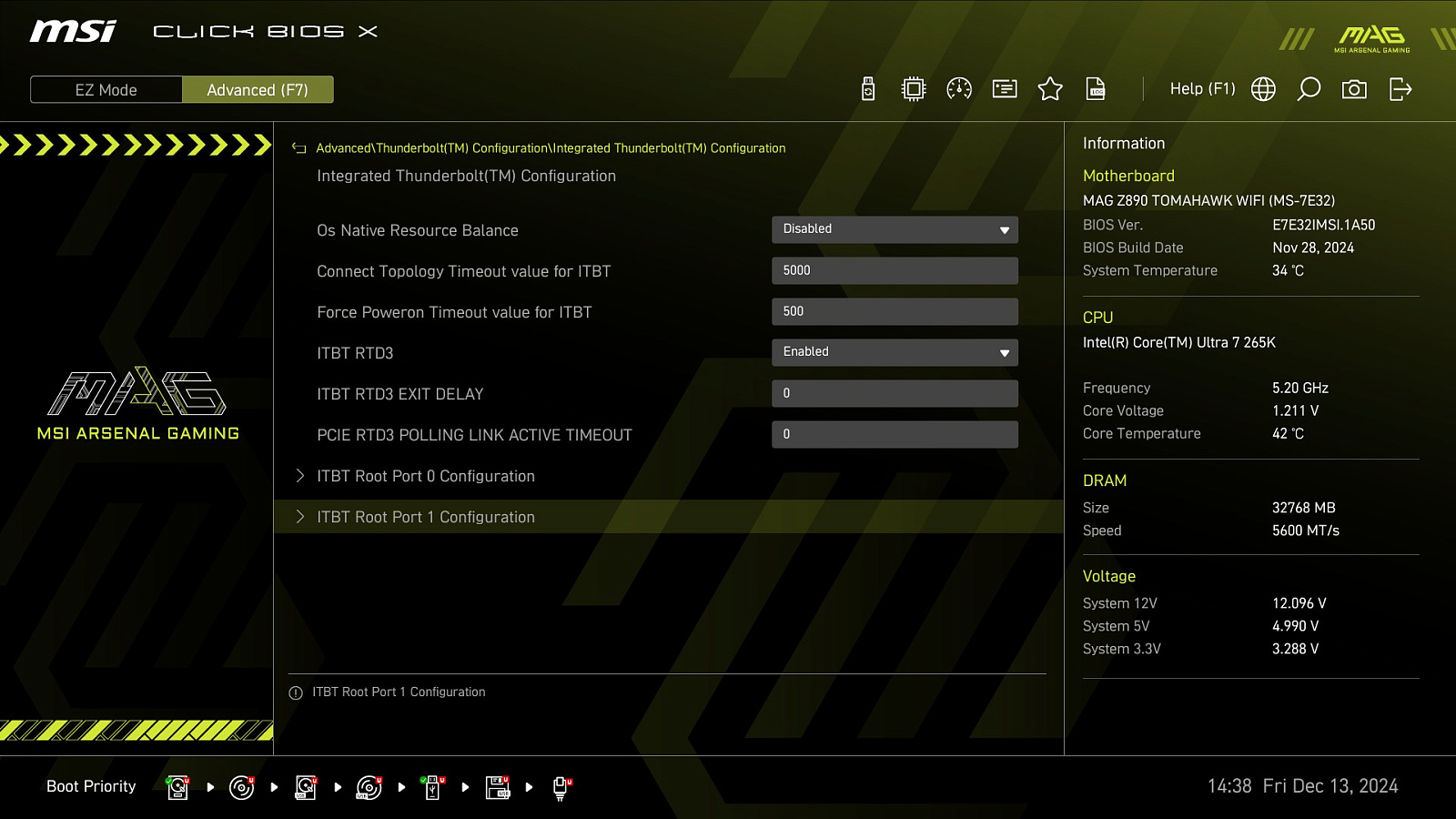

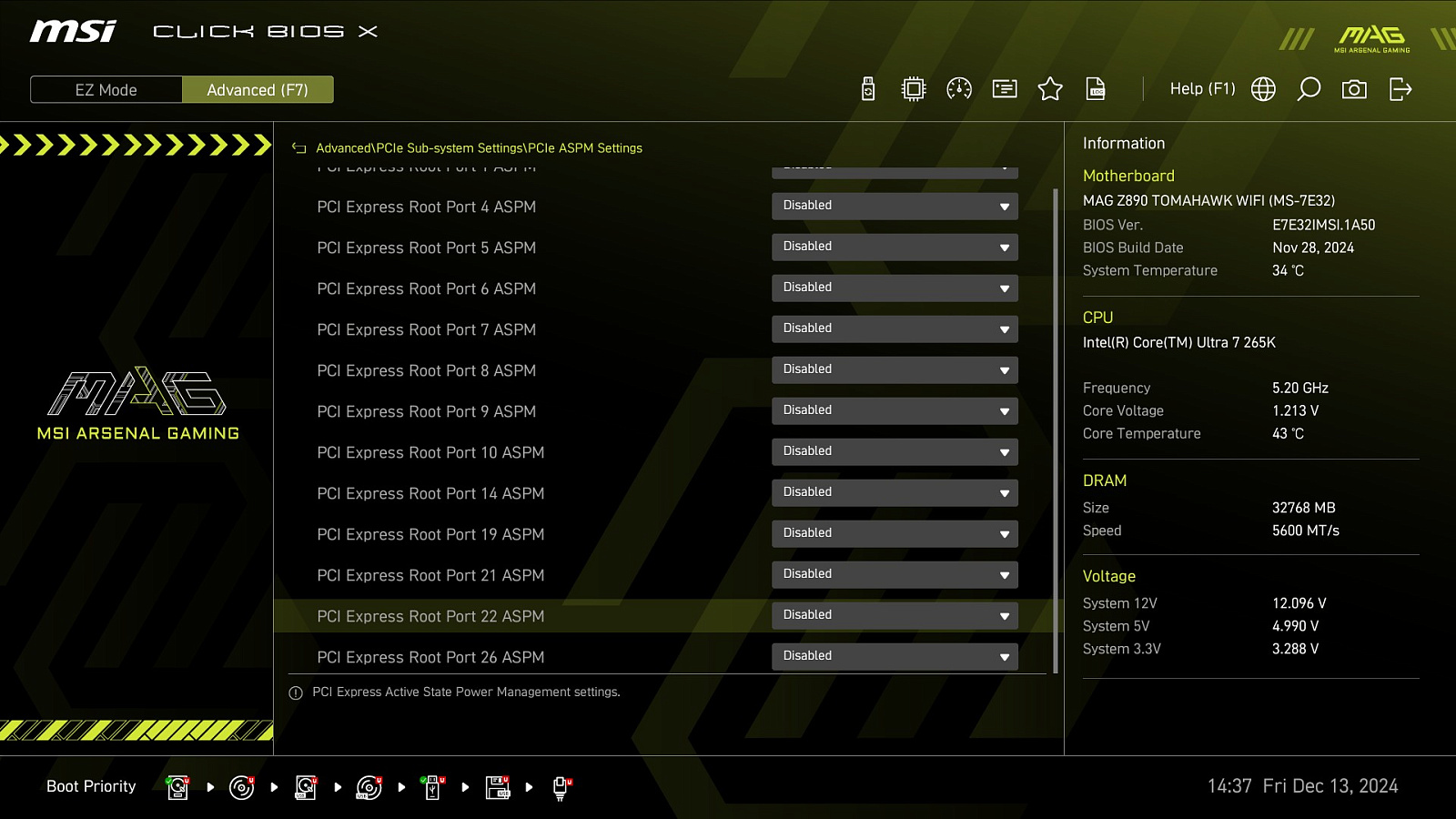

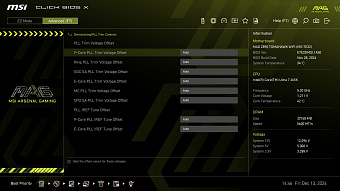

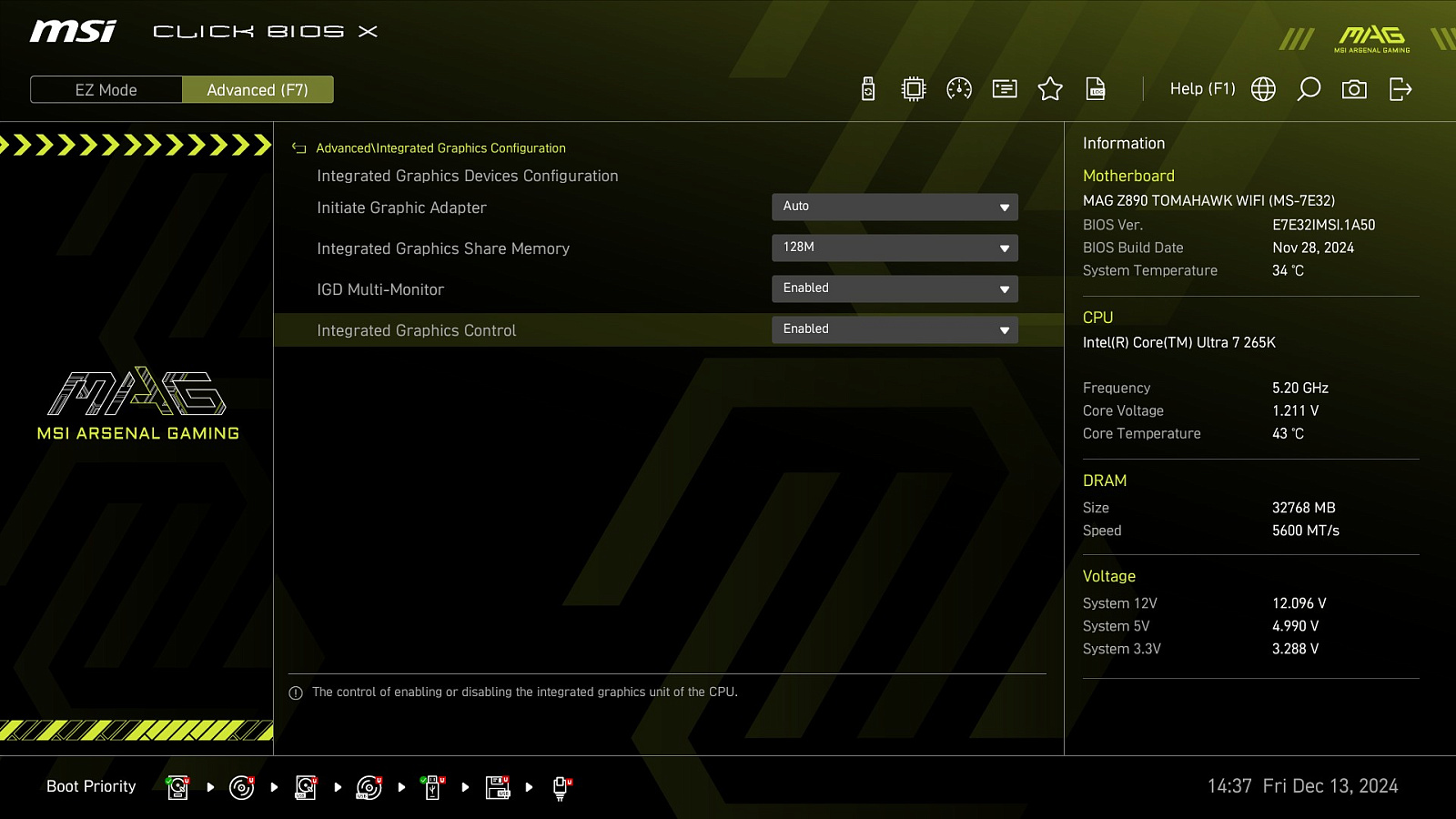

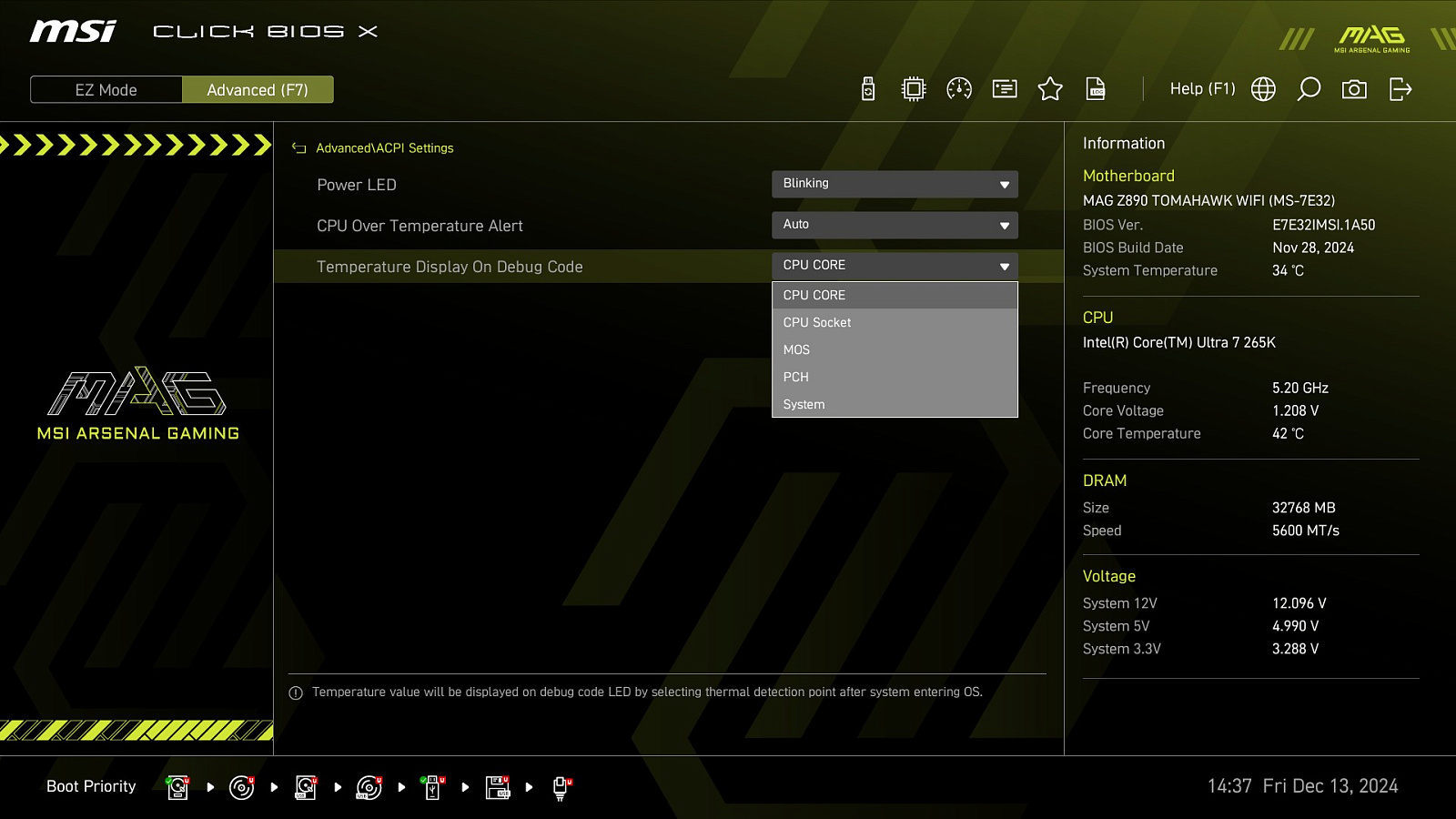

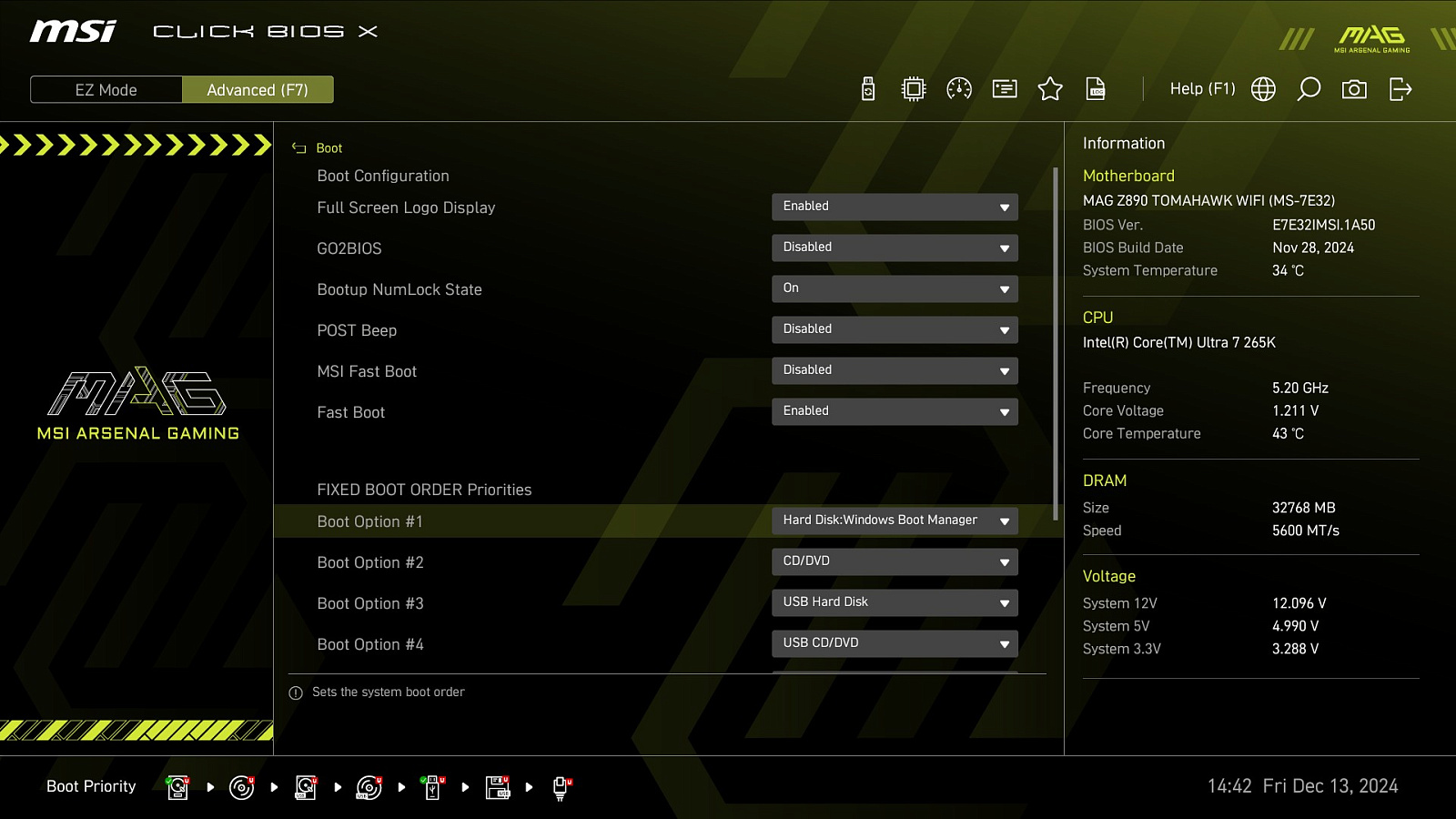

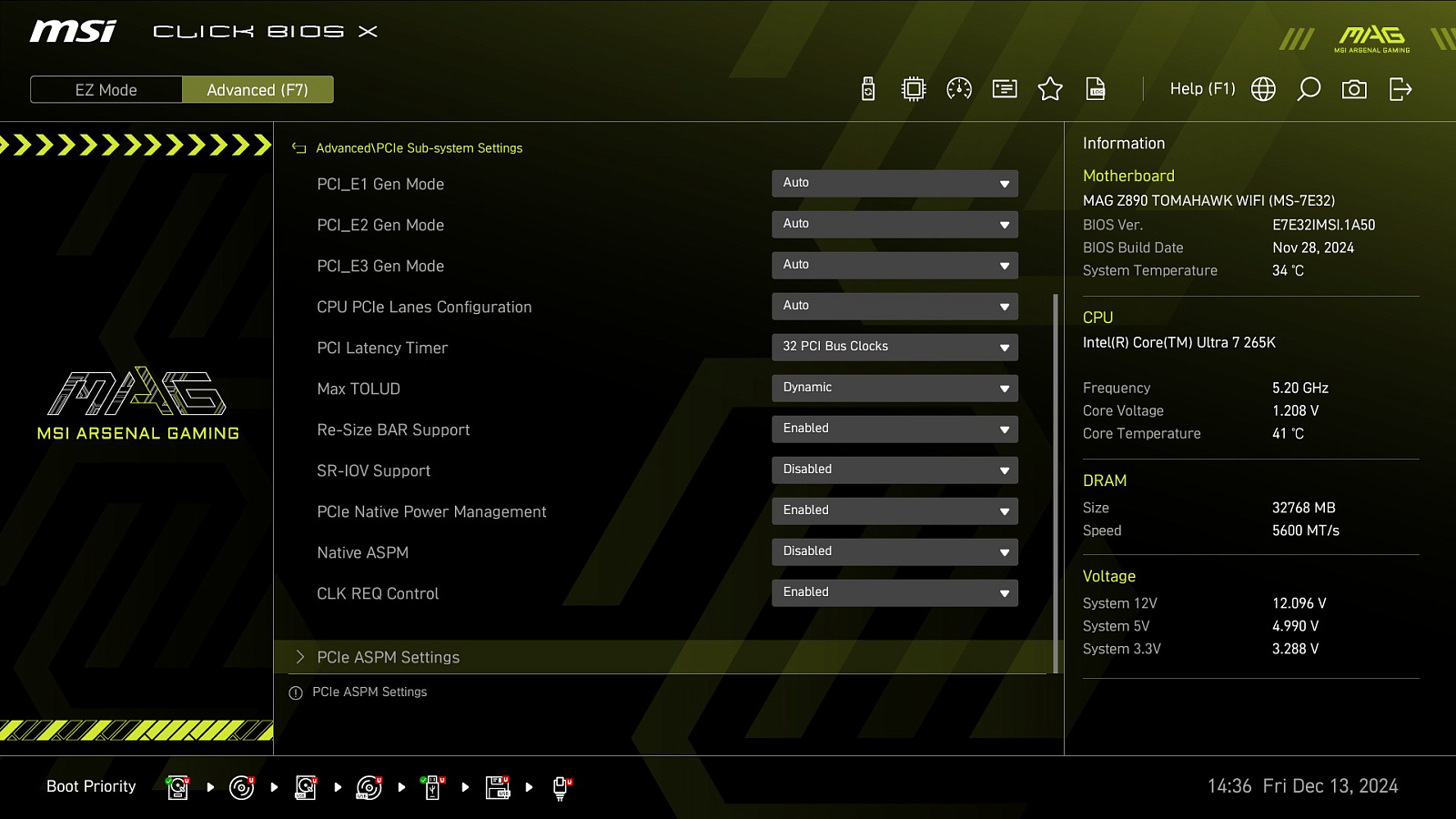

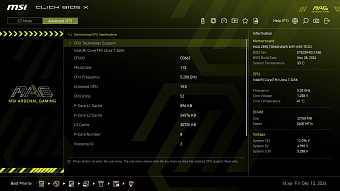

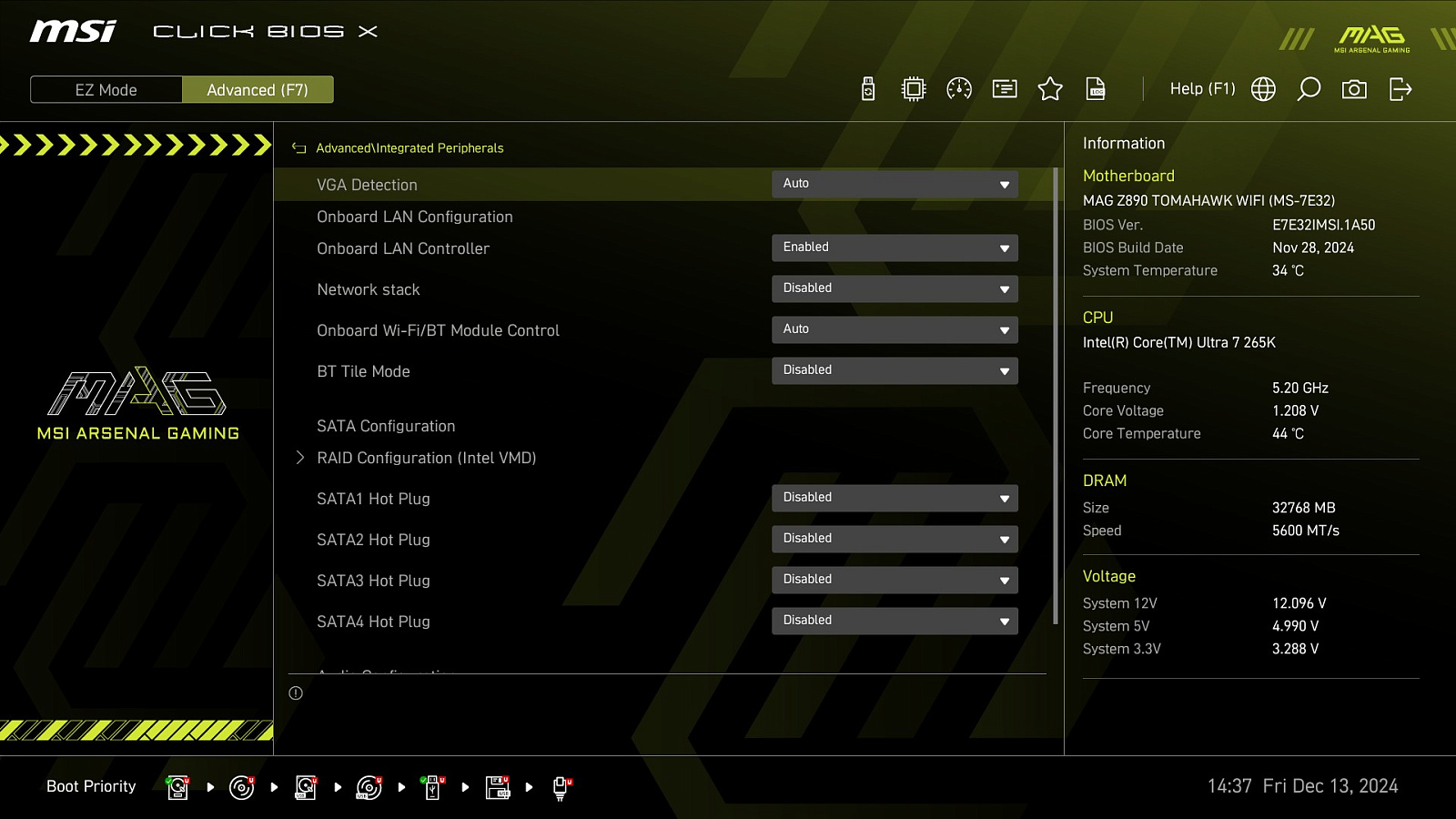

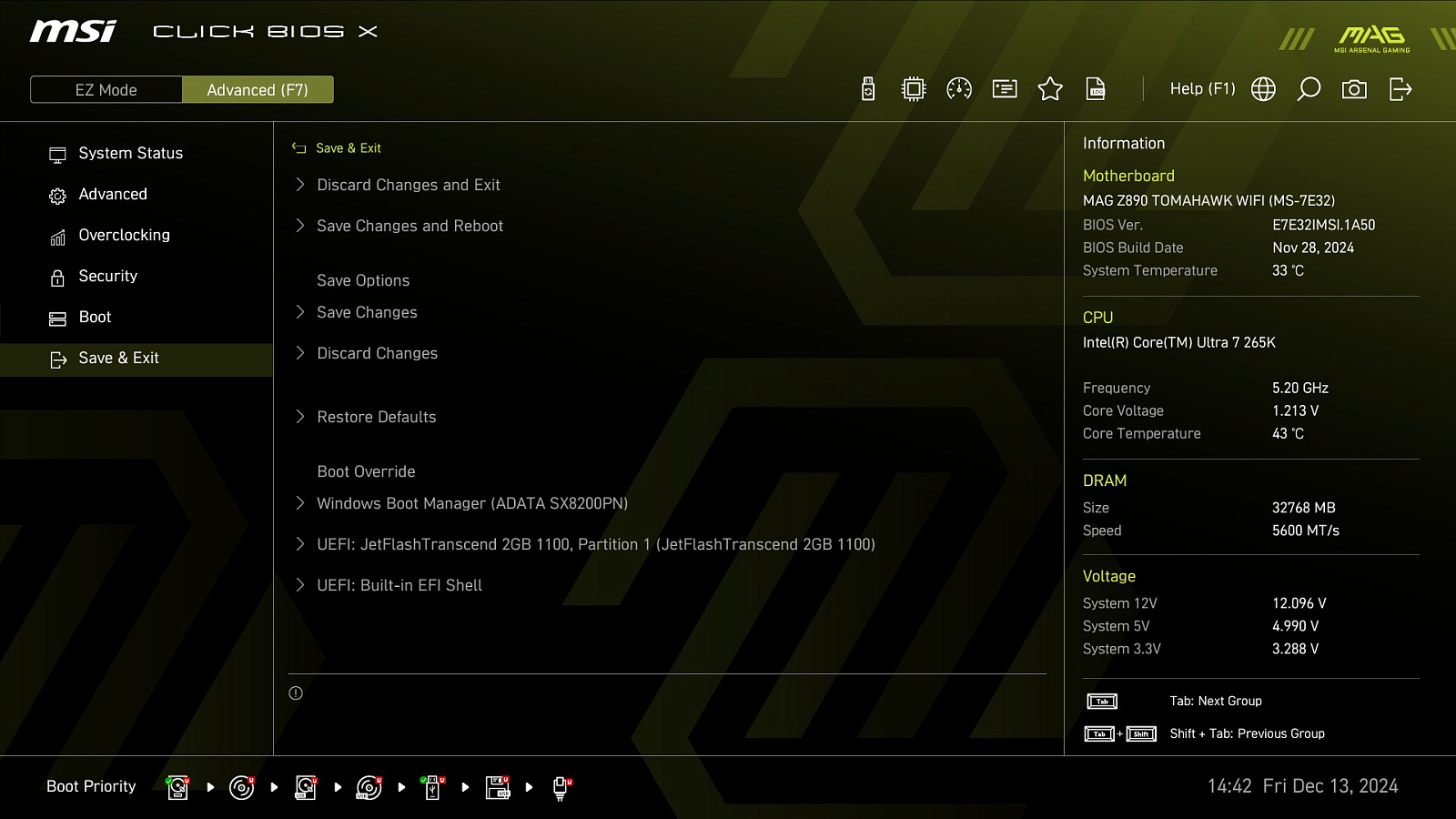

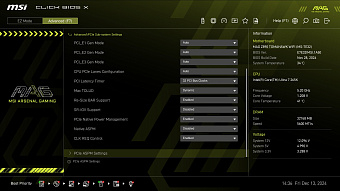

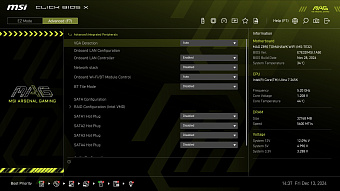

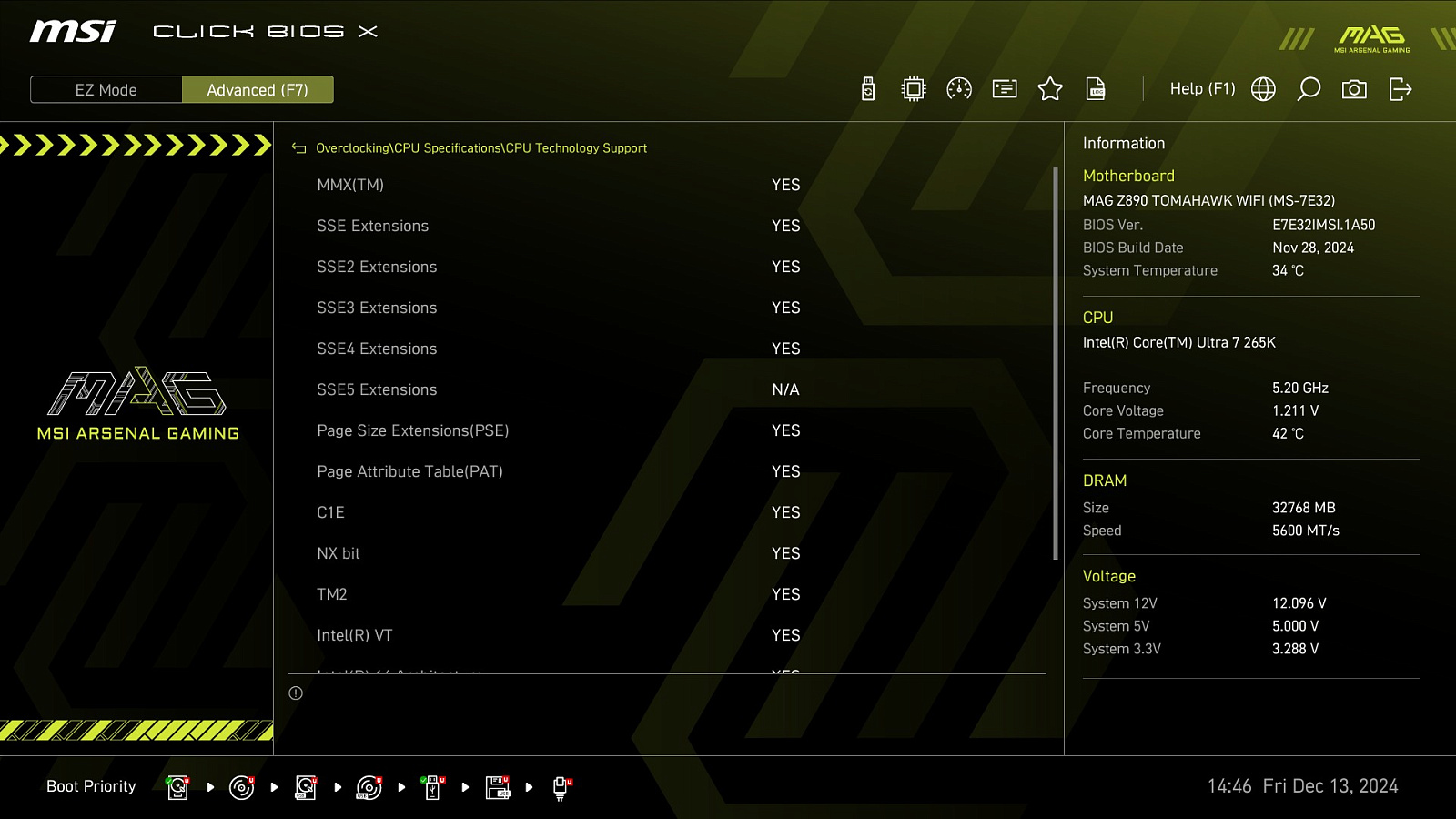

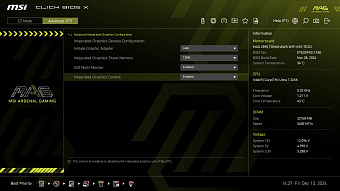

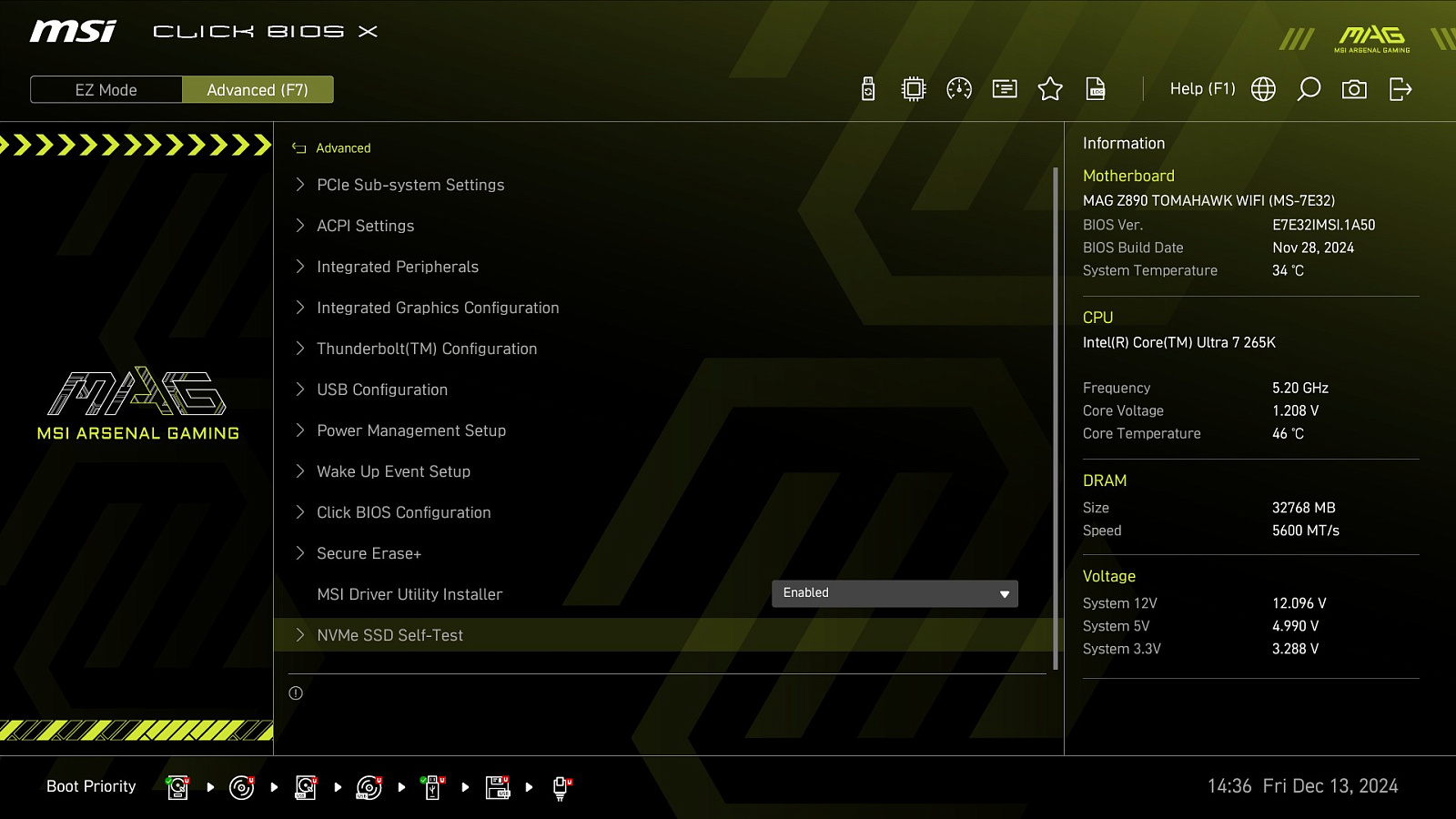

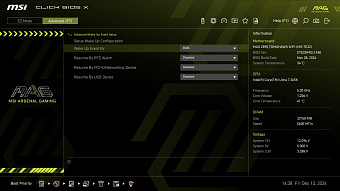

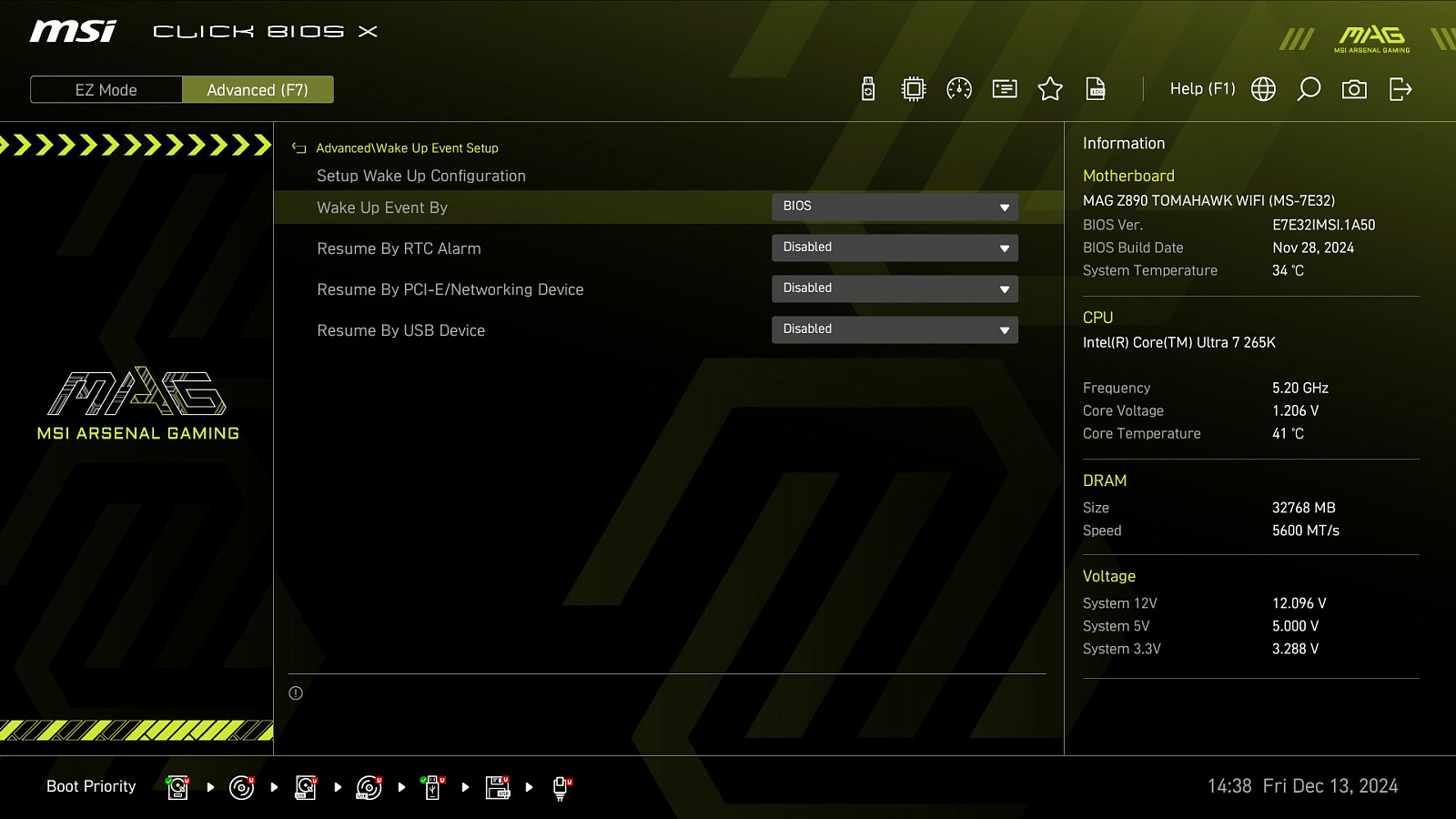

Расширенное (Advanced) представление настроек UEFI тоже претерпело изменения, но найти нужный пункт не составит труда, группировка осталась прежней.

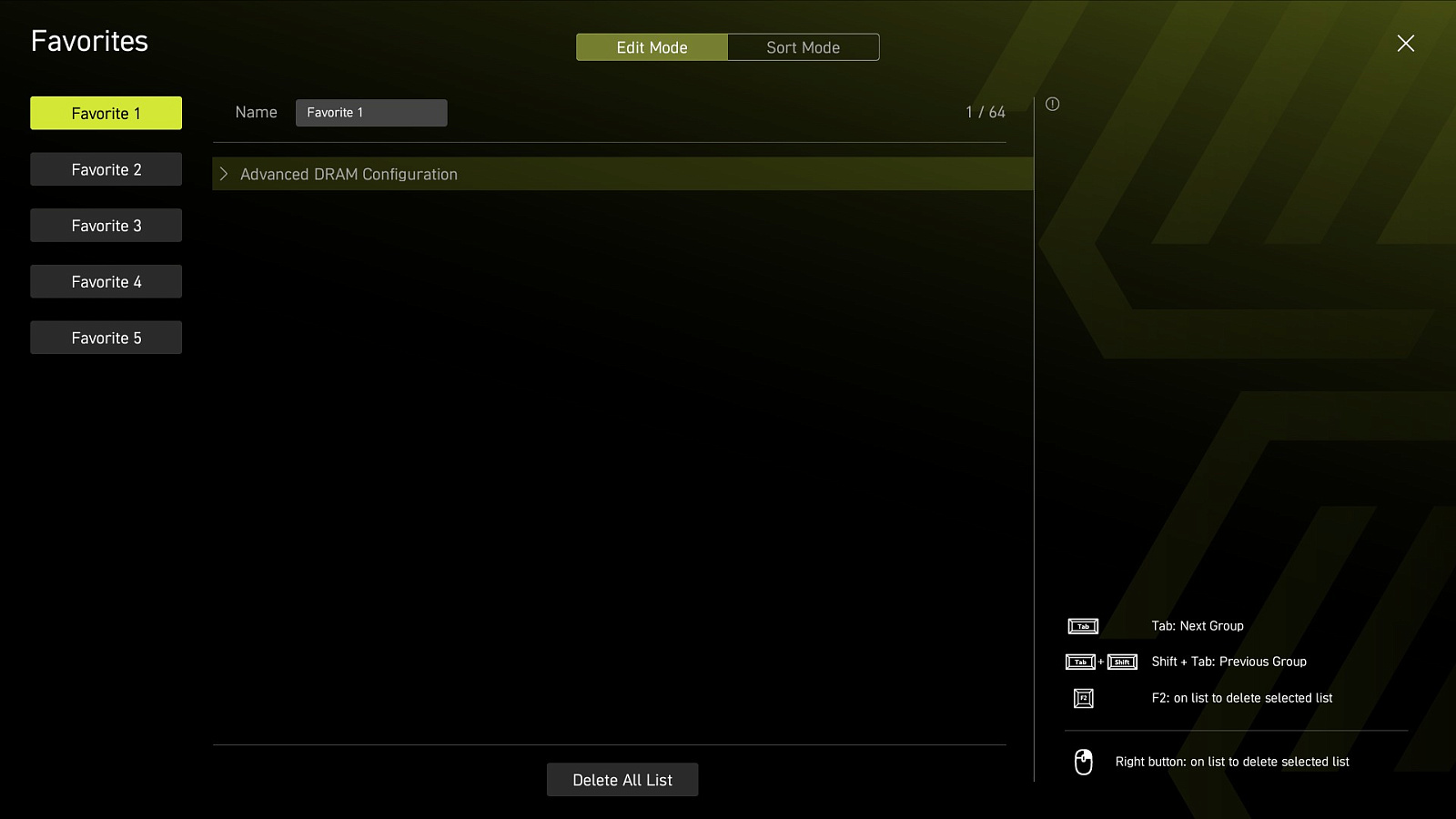

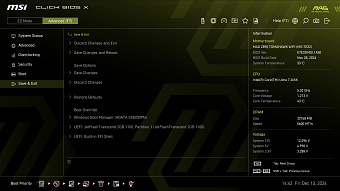

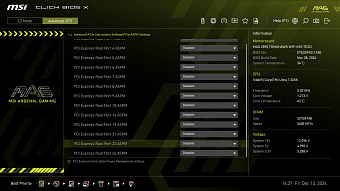

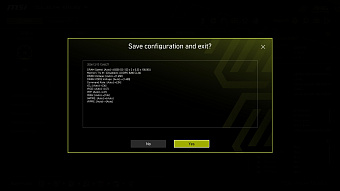

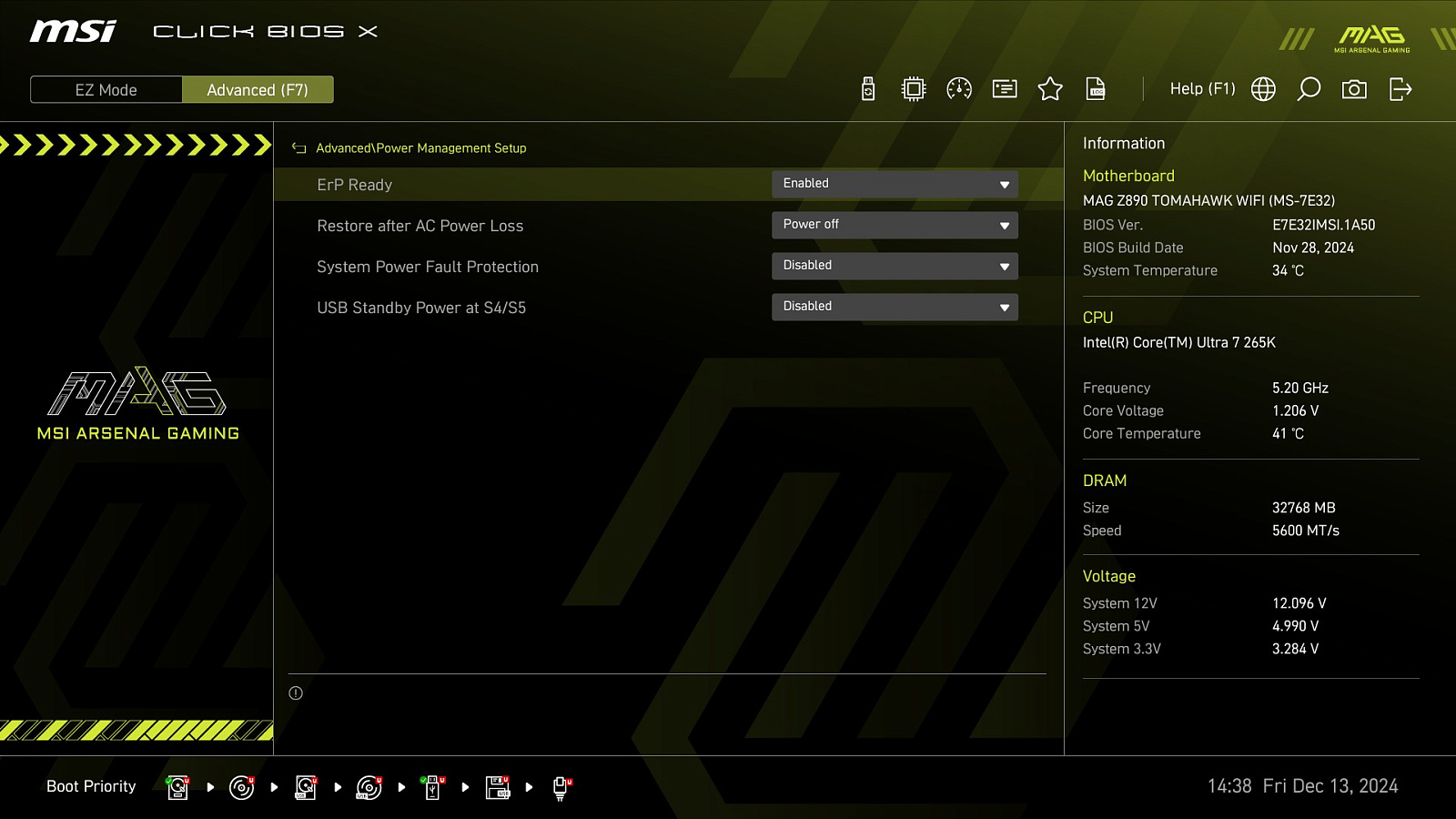

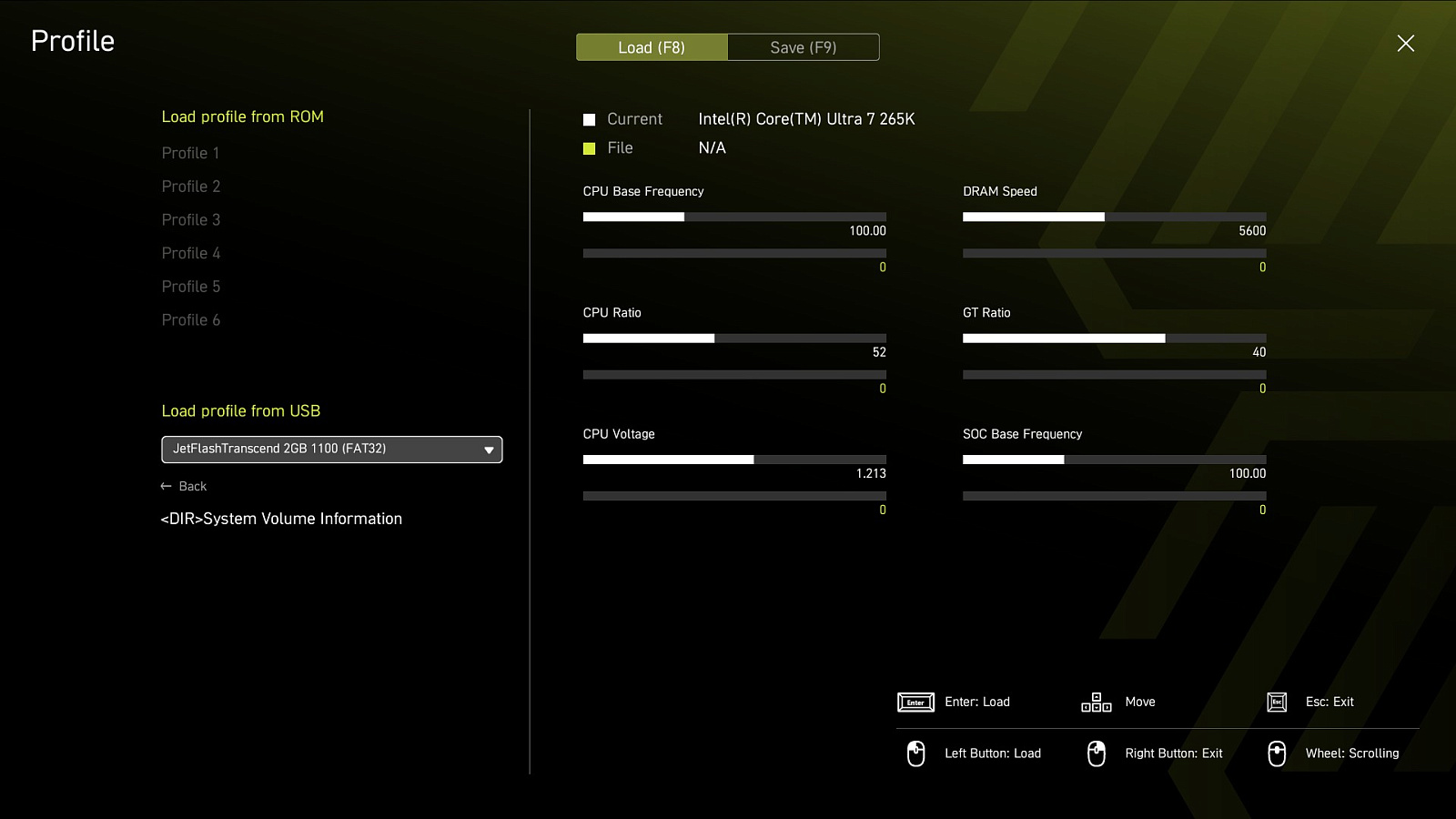

Пользователю доступен широкий набор настроек системы и основных компонентов. Профили можно сохранить и позже загружать все нужные настройки сразу.

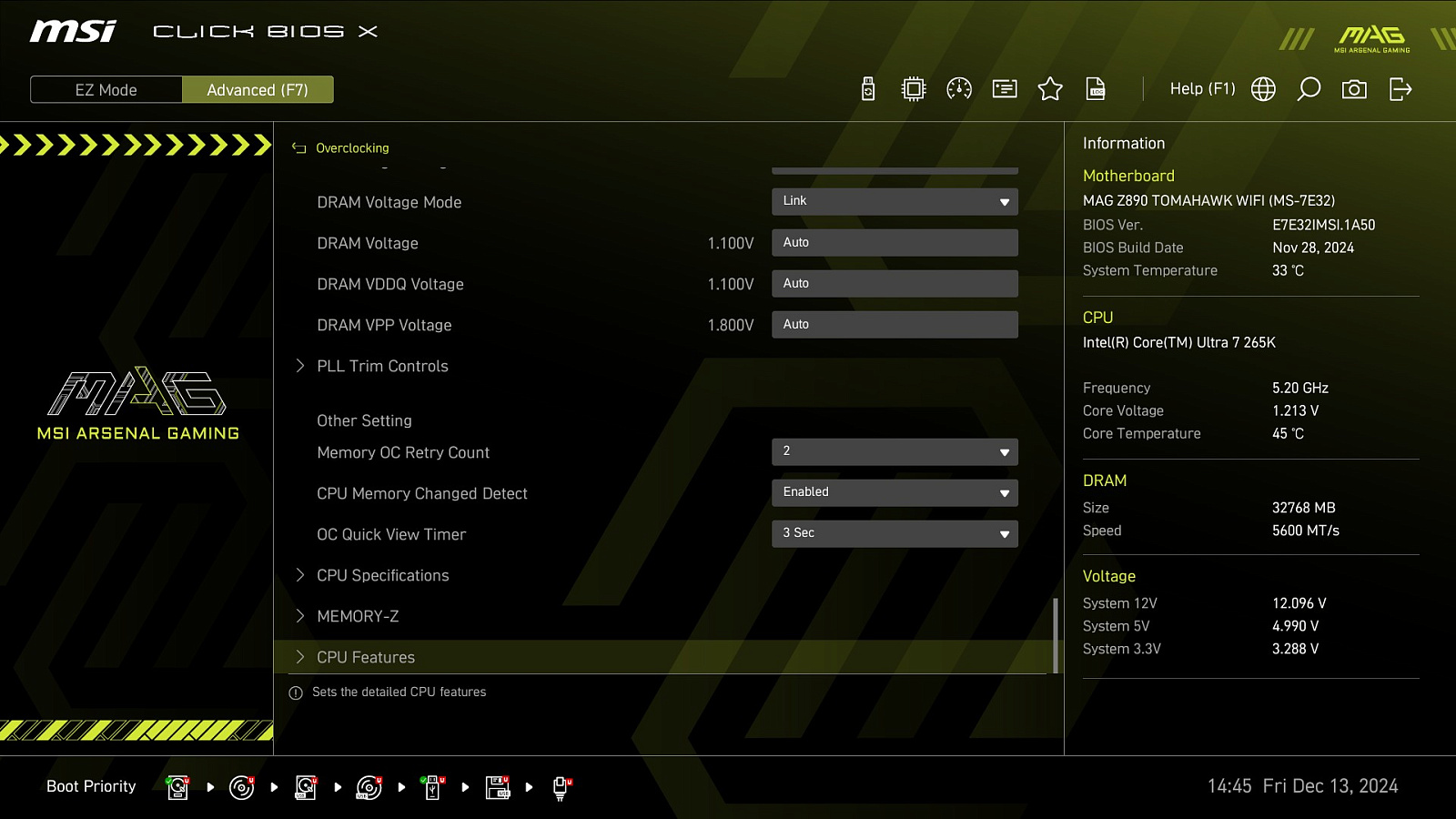

Всё самое интересное для энтузиастов находится в обширной вкладке Overclocking.

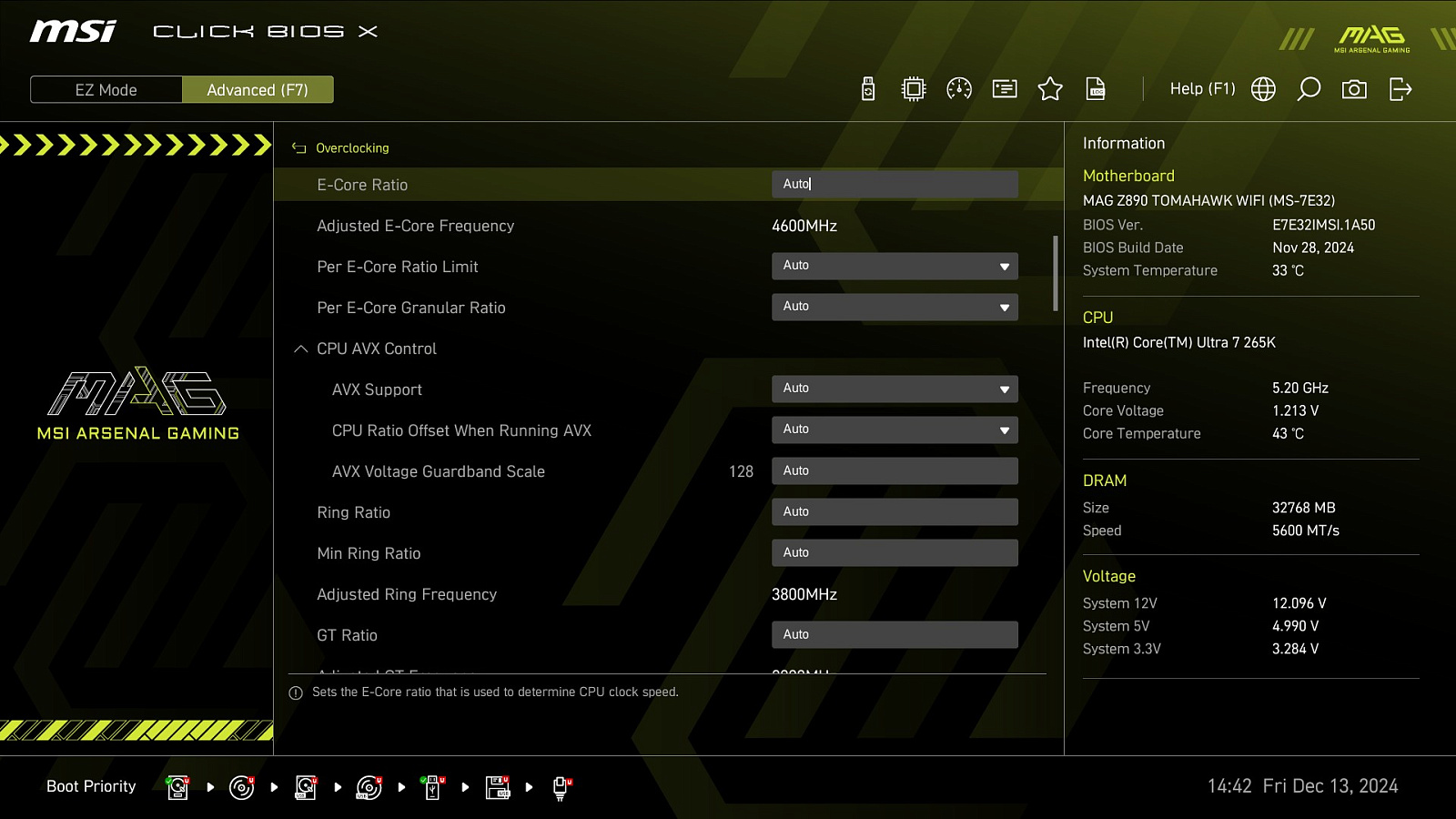

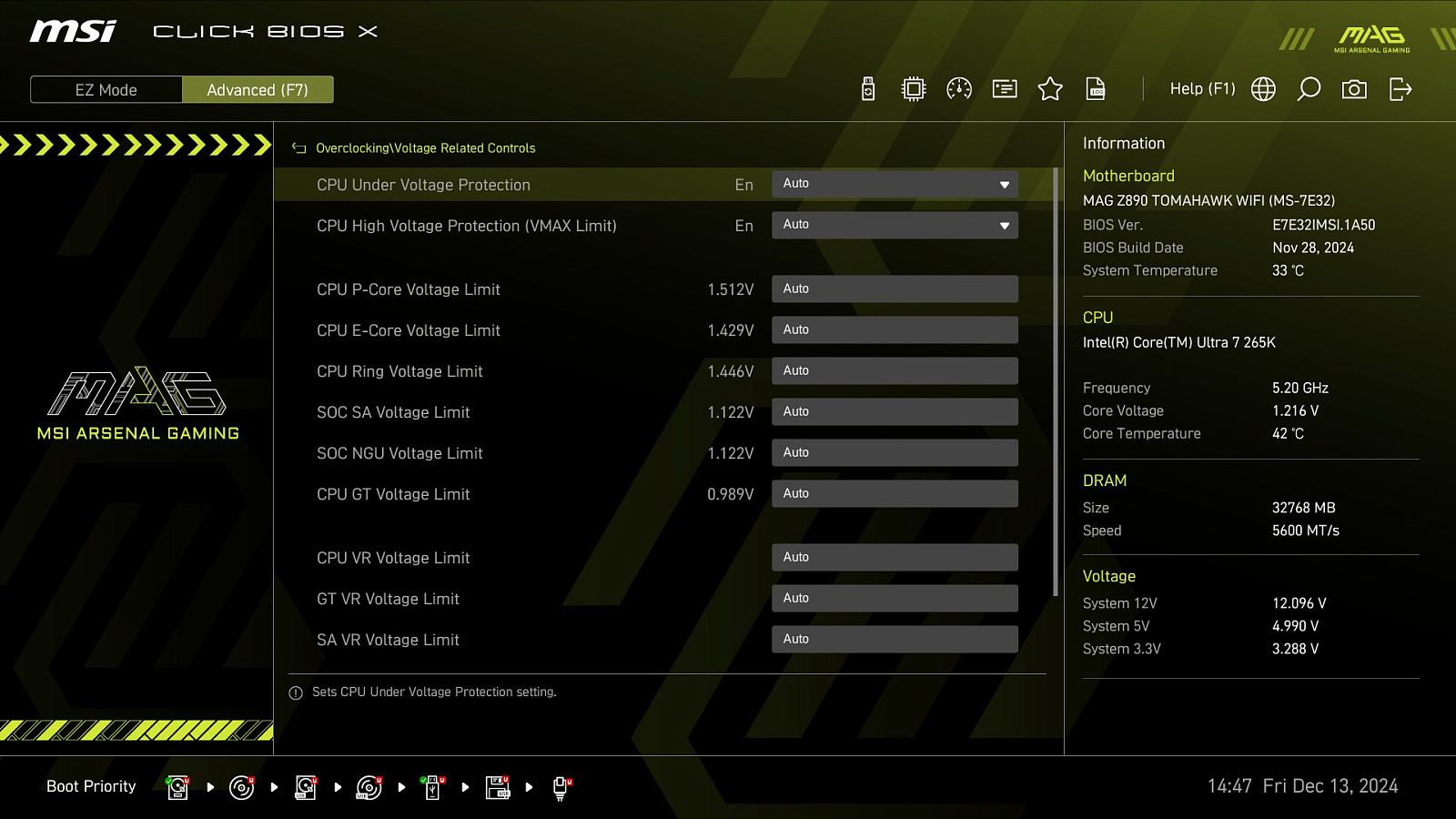

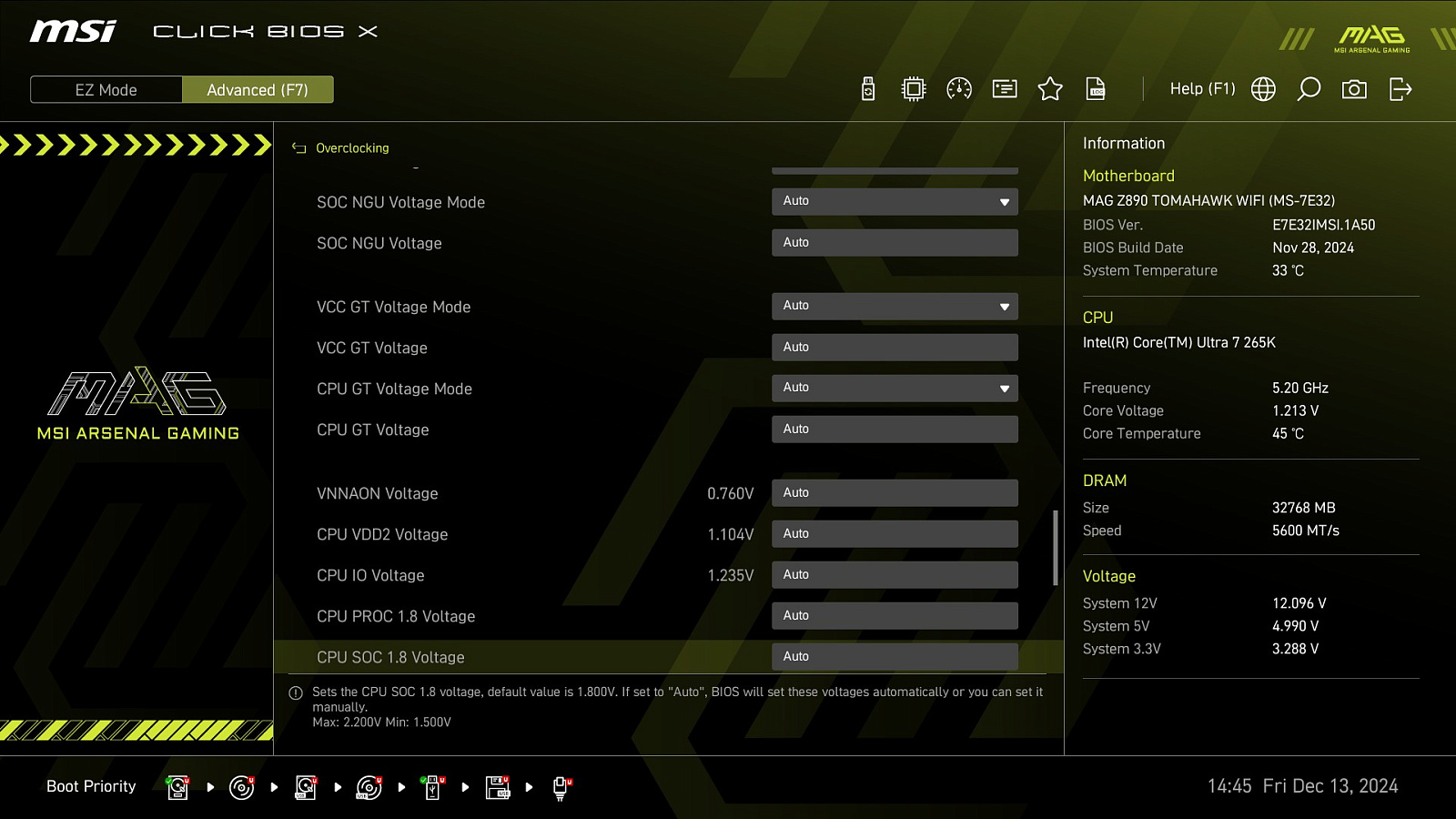

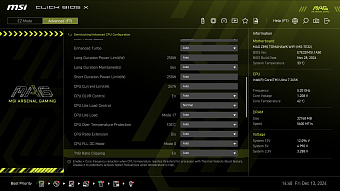

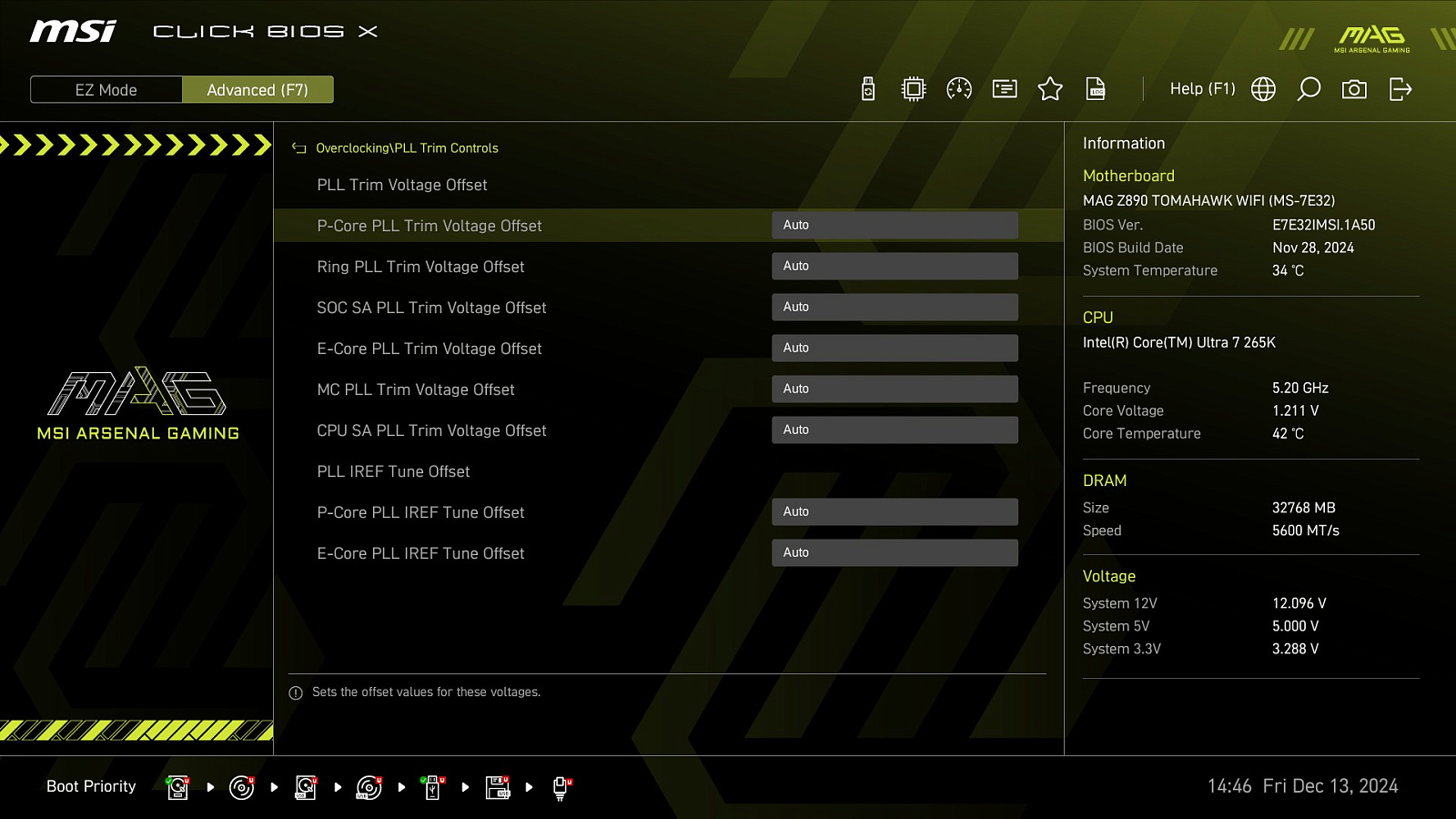

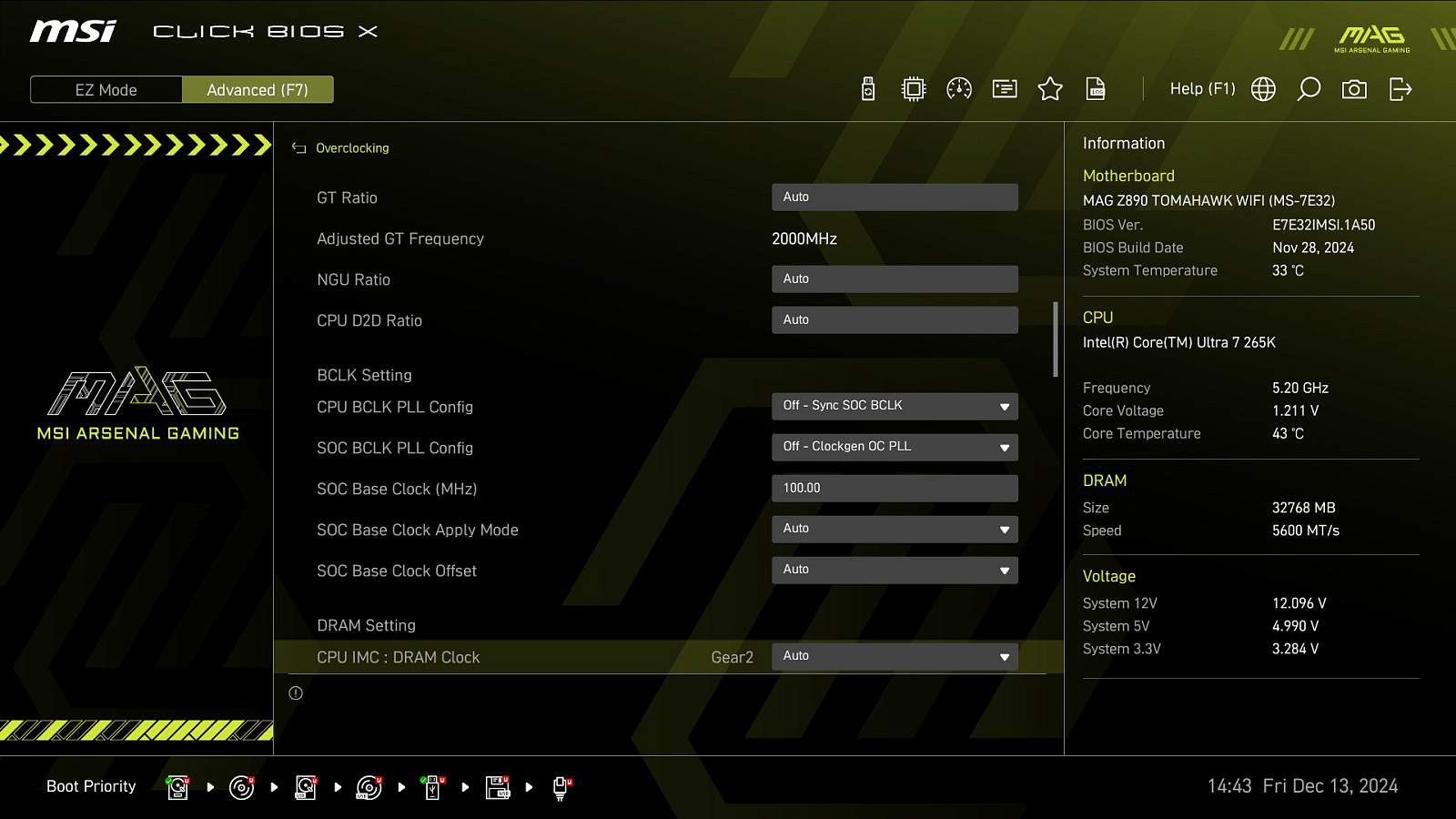

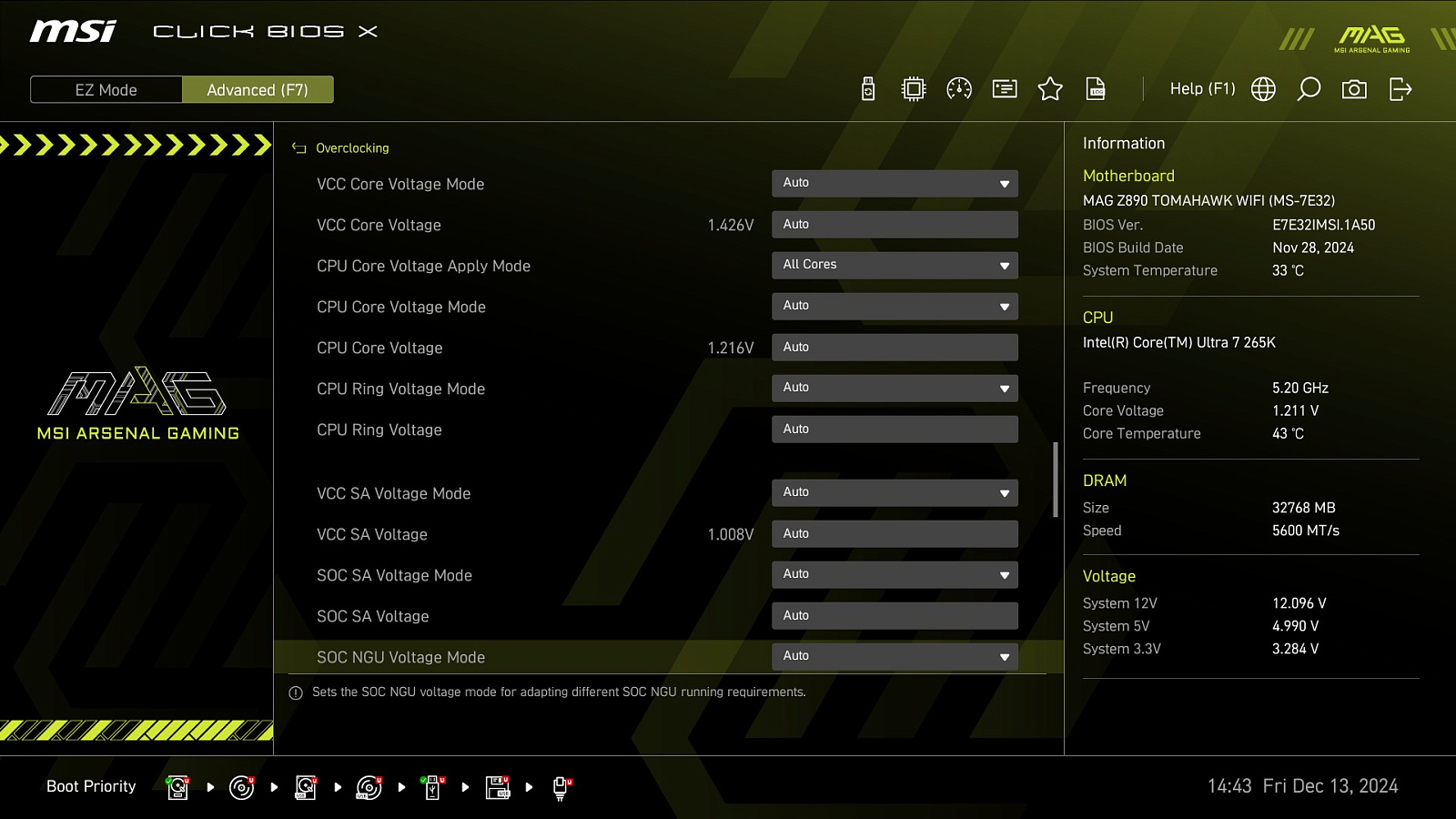

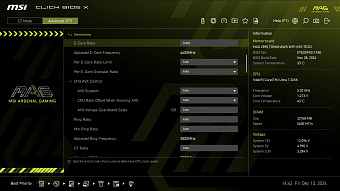

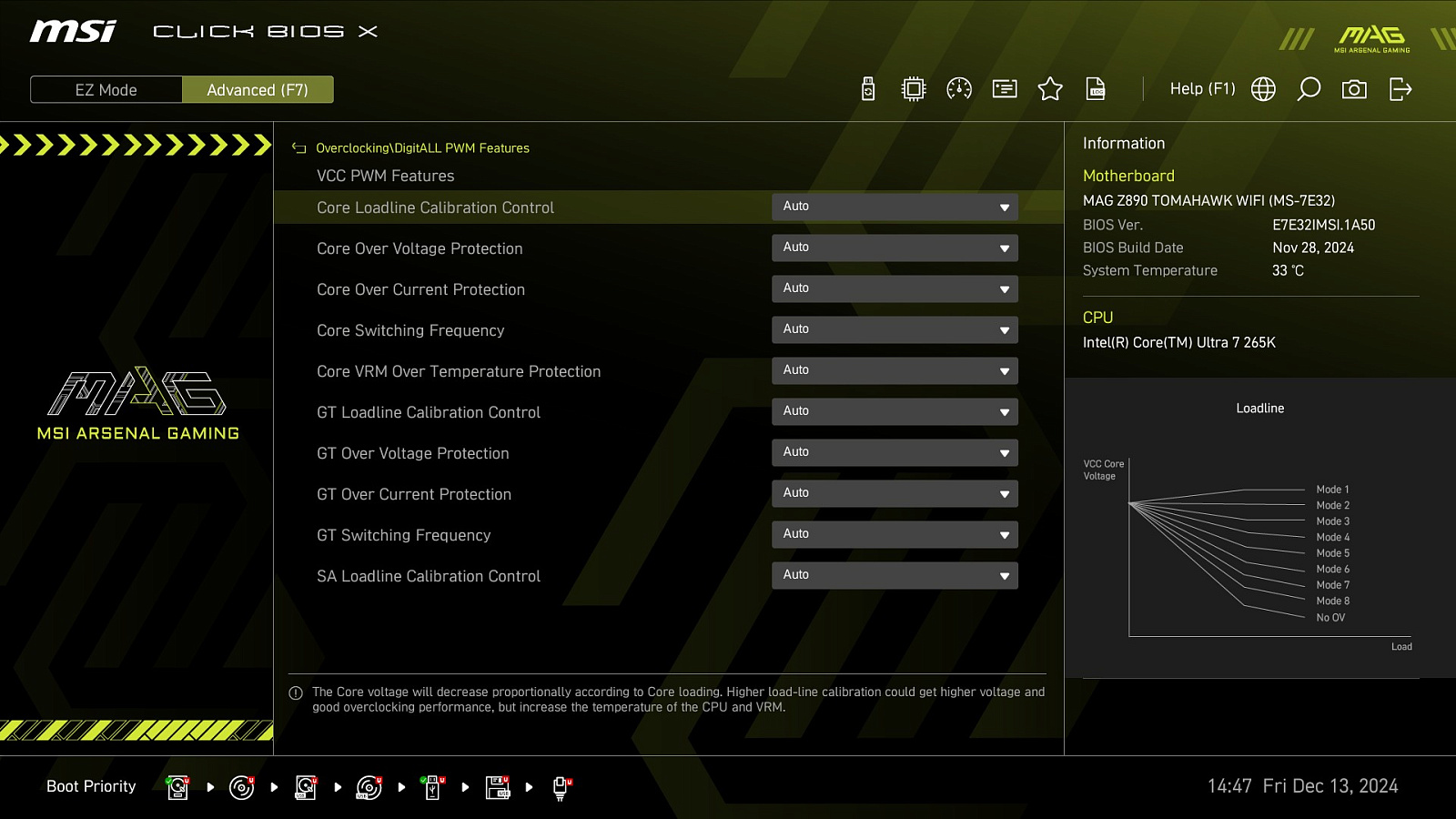

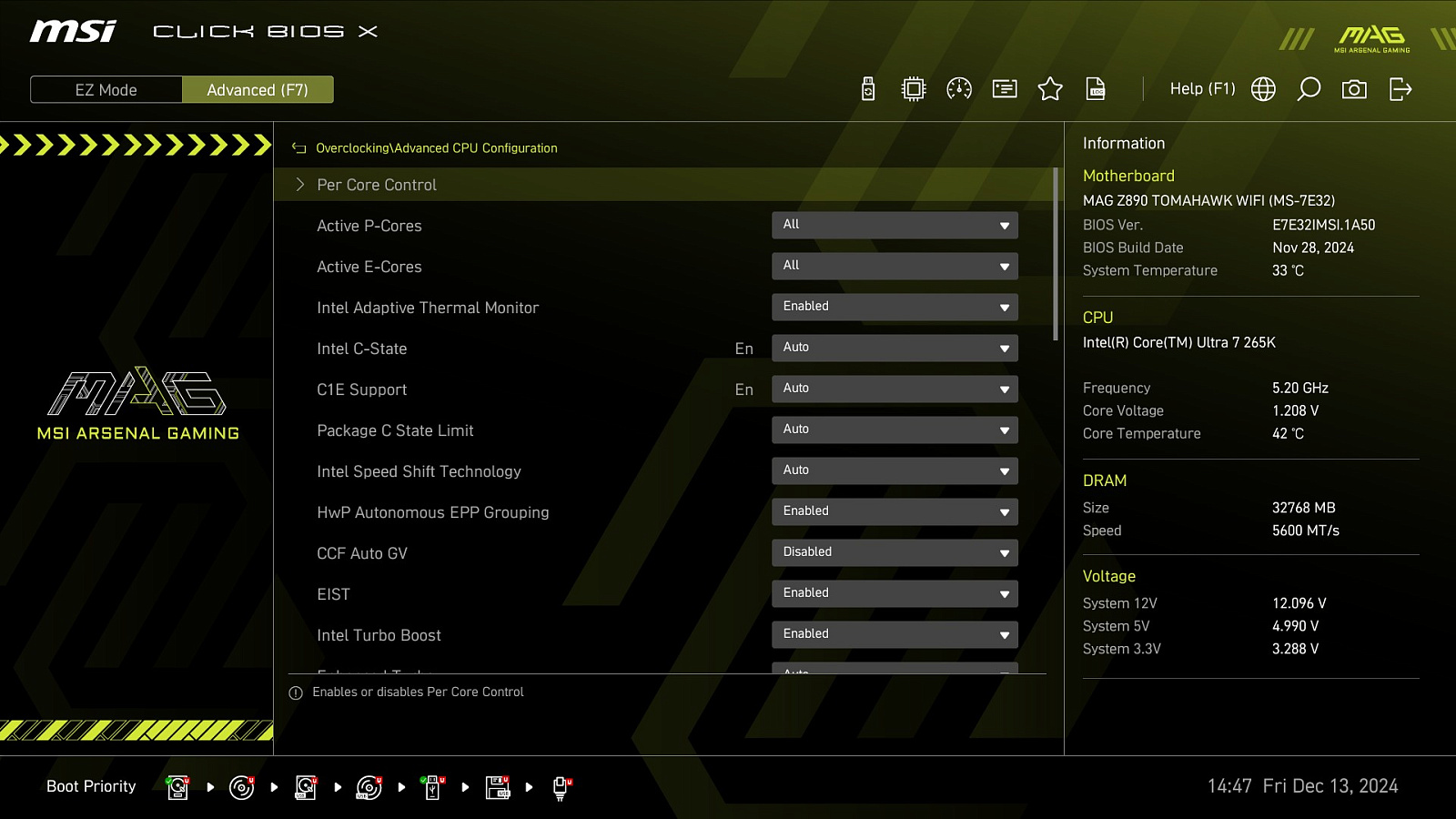

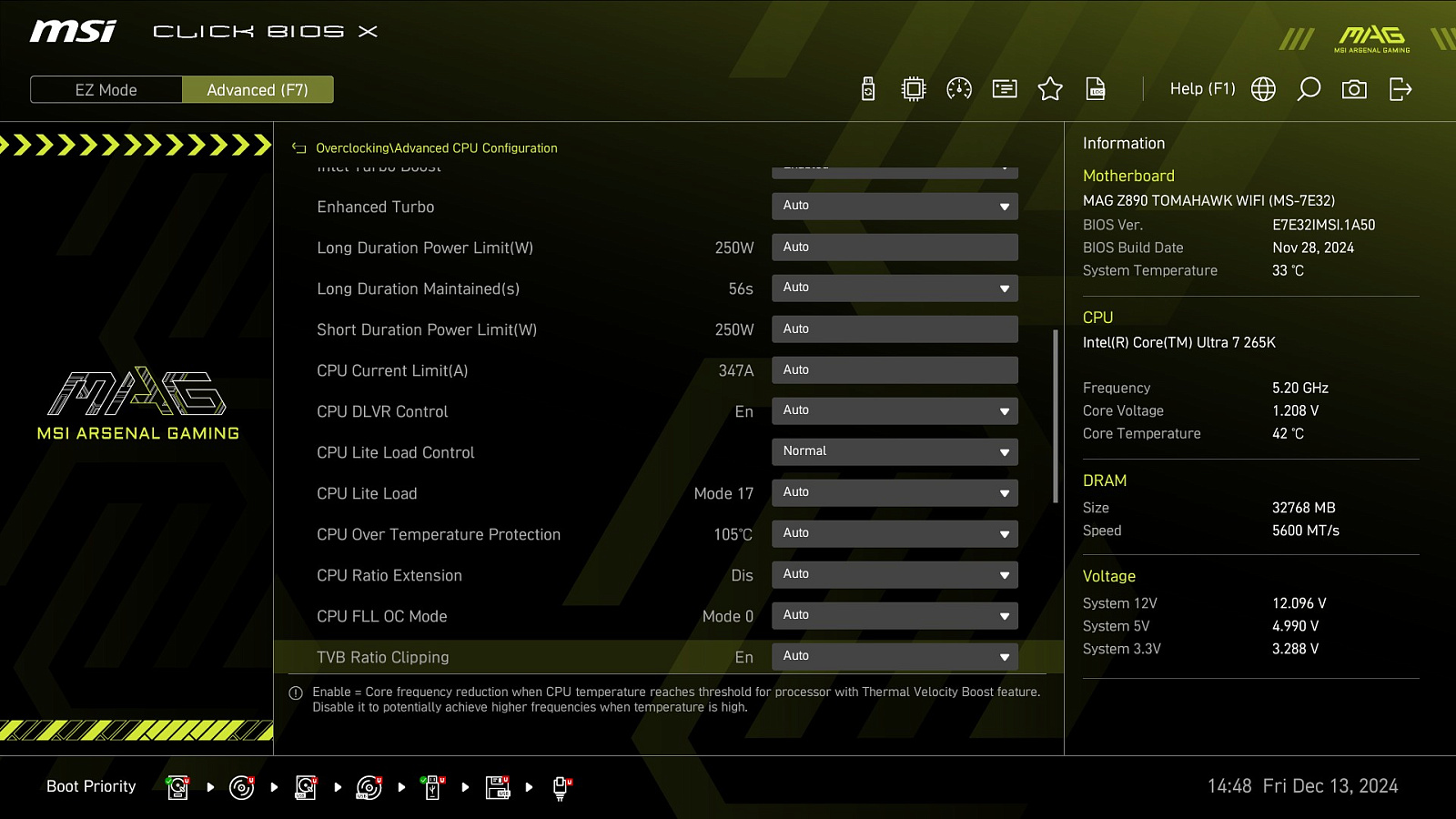

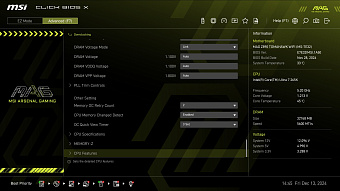

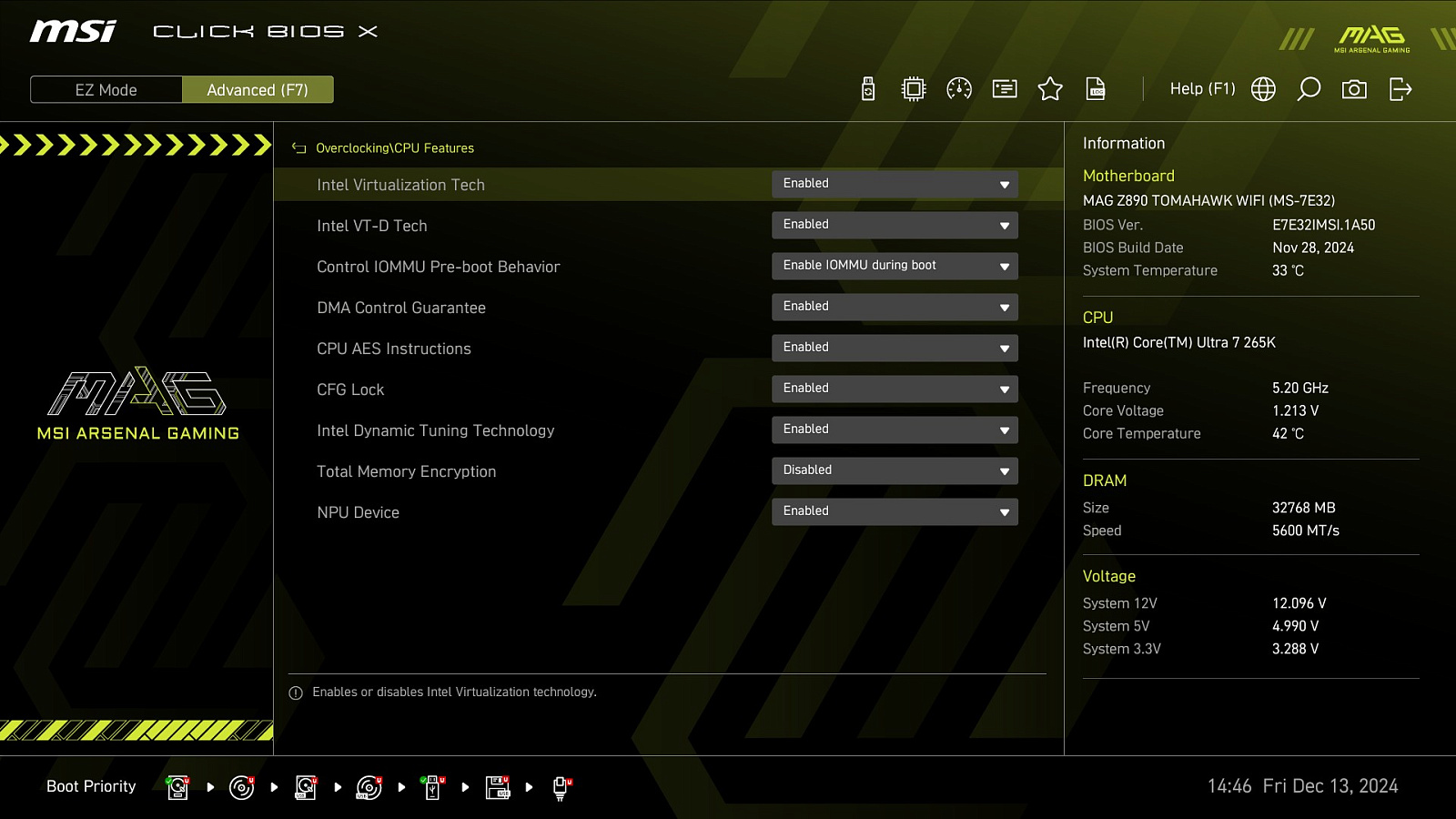

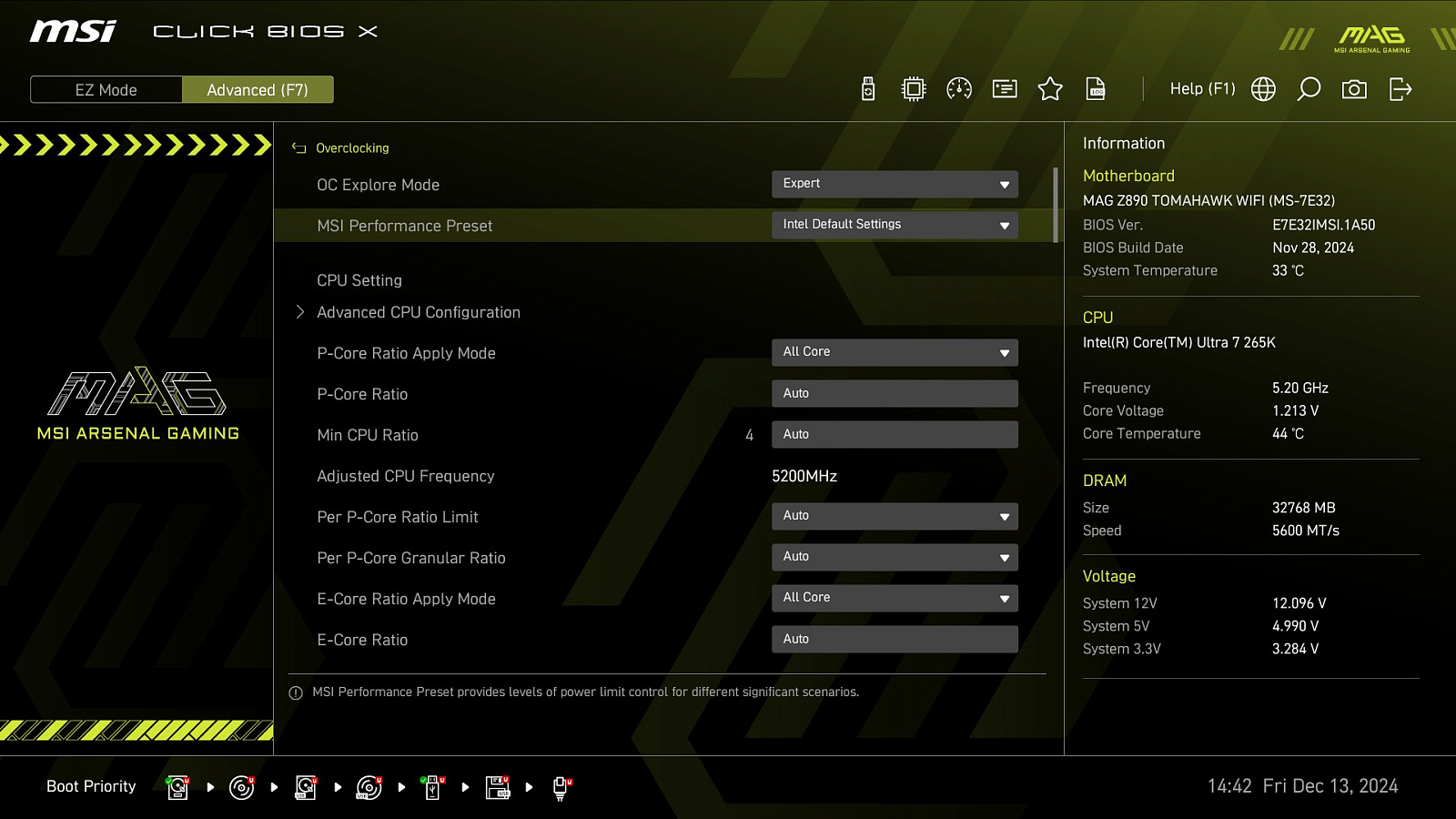

Можно найти необходимые пункты для настройки системы под свои потребности: доступно управление частотами и целой россыпью напряжений.

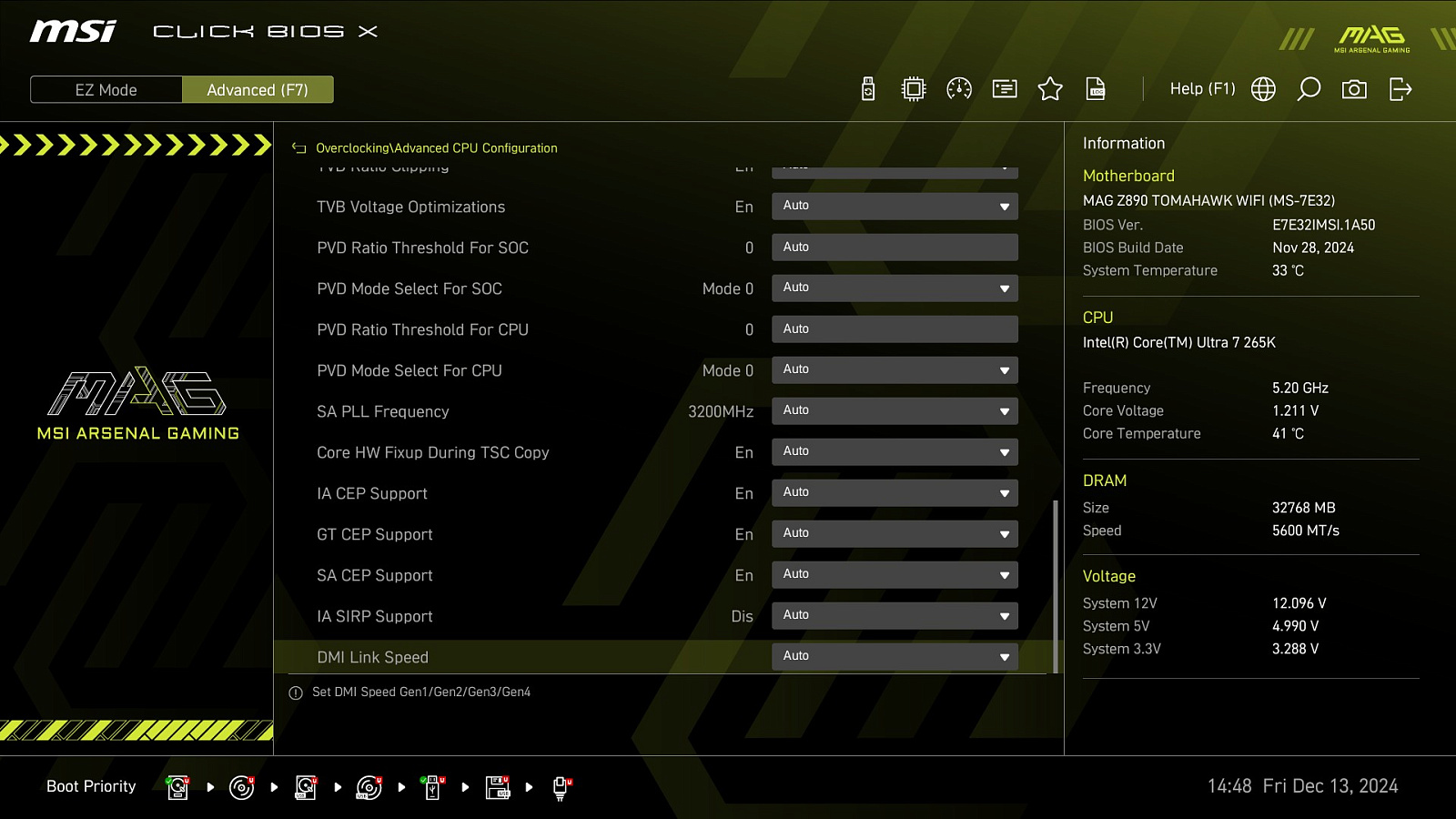

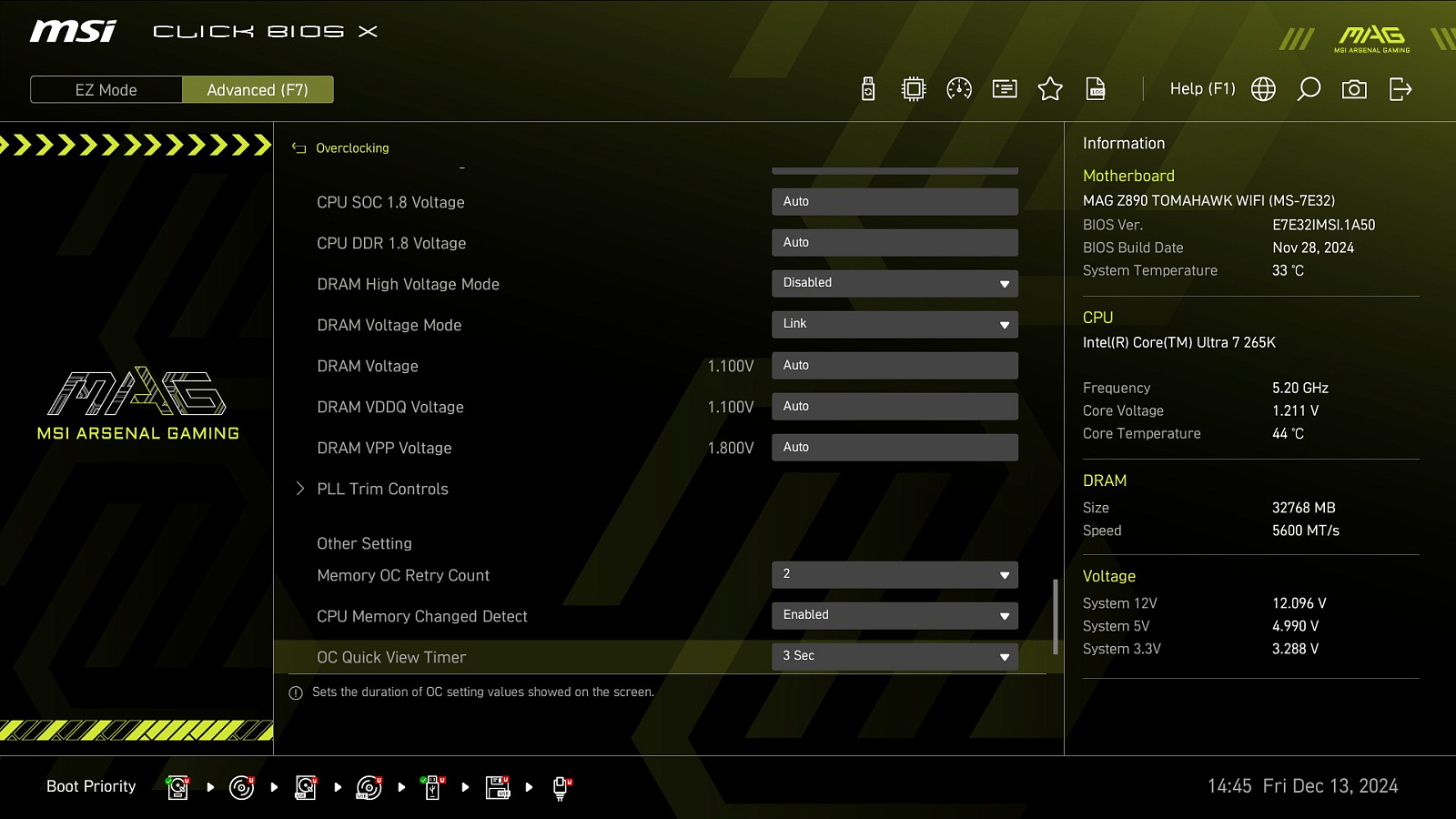

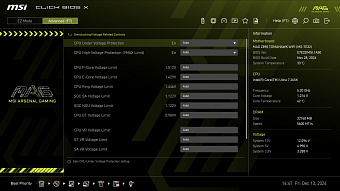

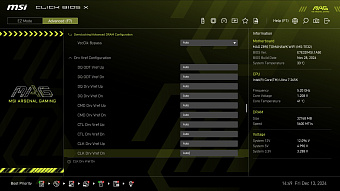

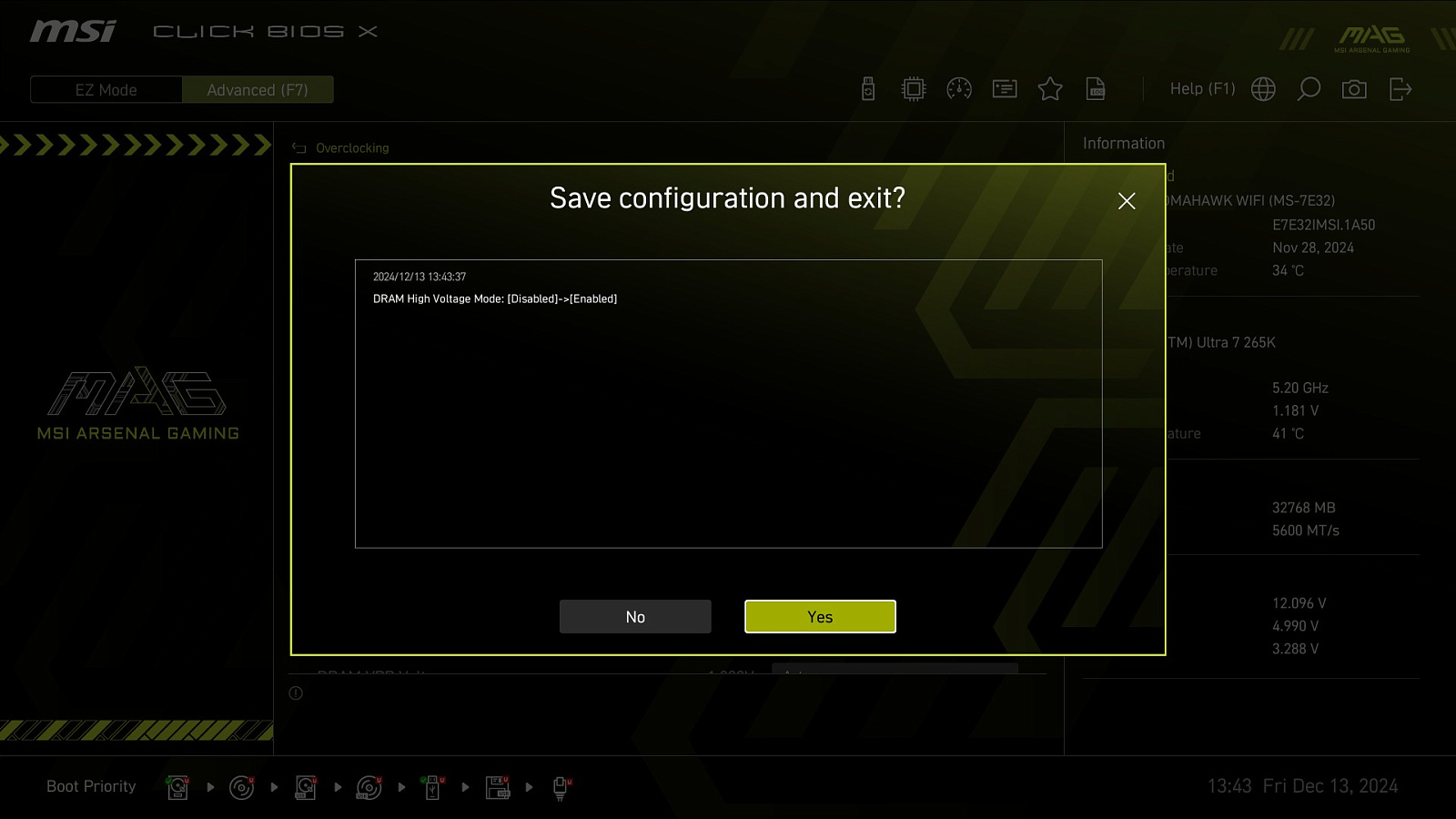

Помимо настроек, относящихся к разгону, секция Overclocking содержит пункты, отвечающие за включение различных технологий процессора, например, энергосберегающих или поддержки виртуализации. Здесь же можно найти и информационные вкладки с подробными характеристиками компонентов ПК.

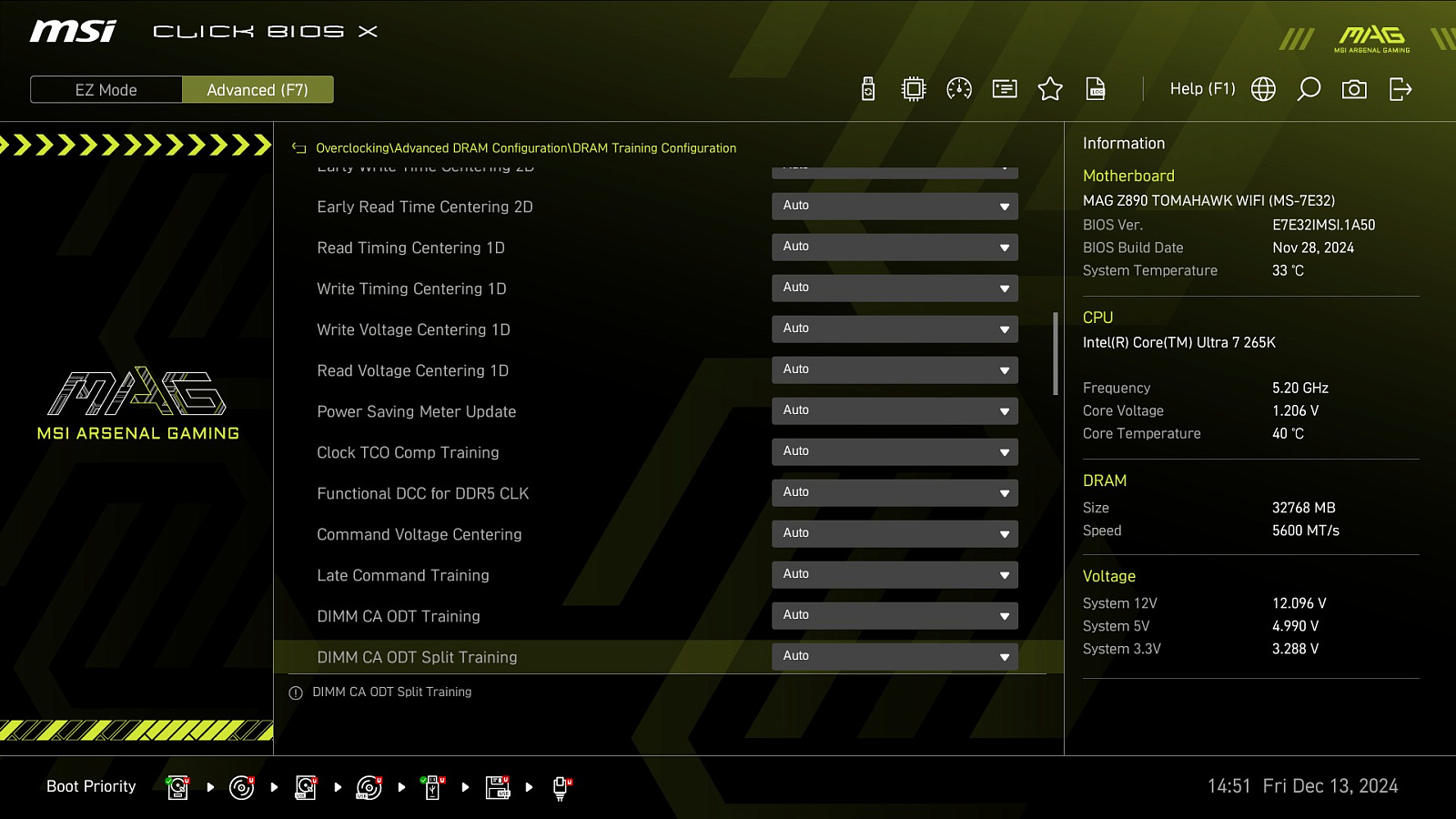

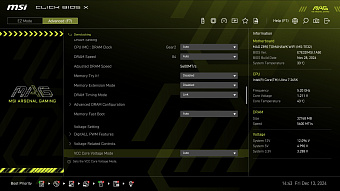

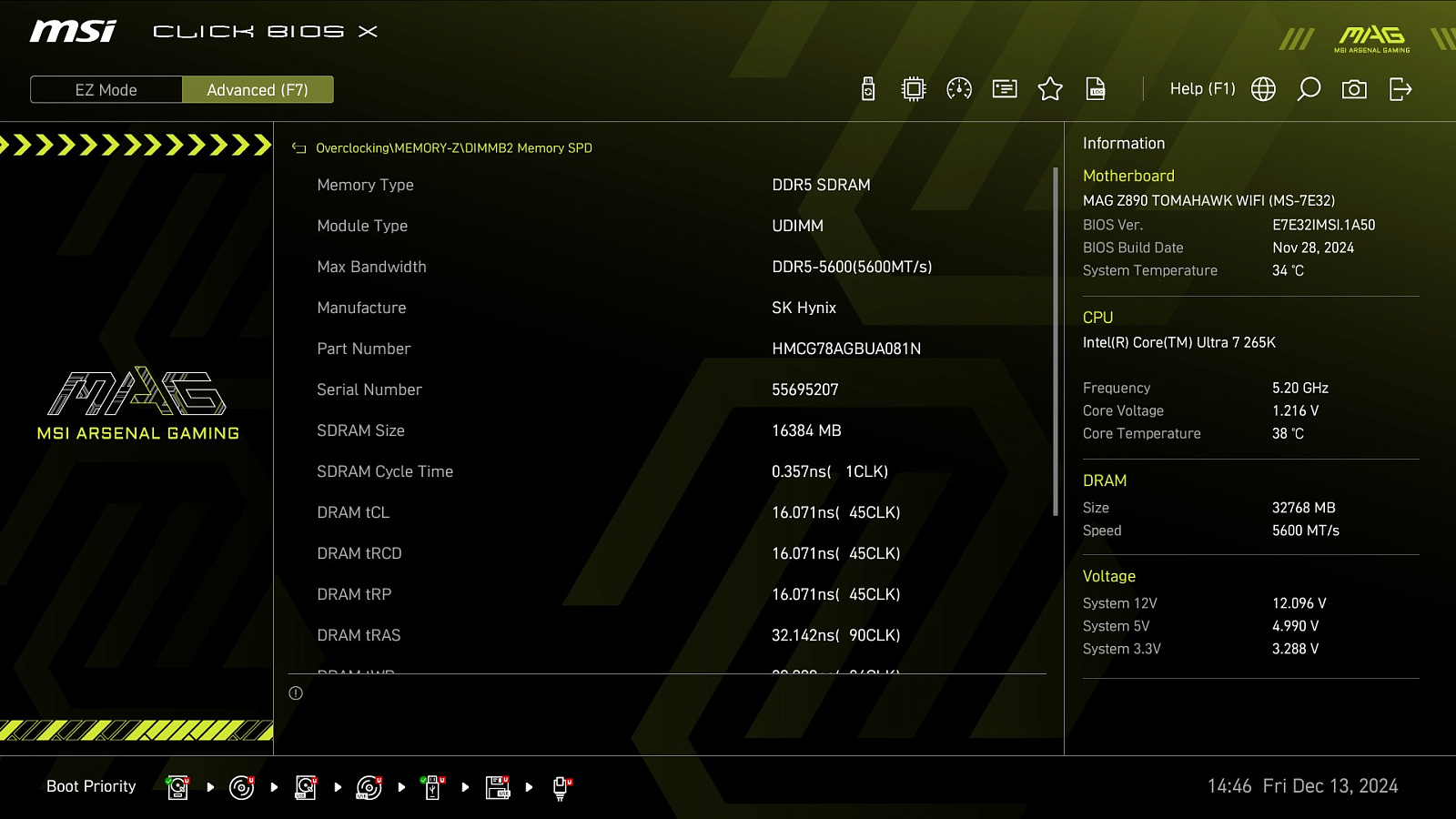

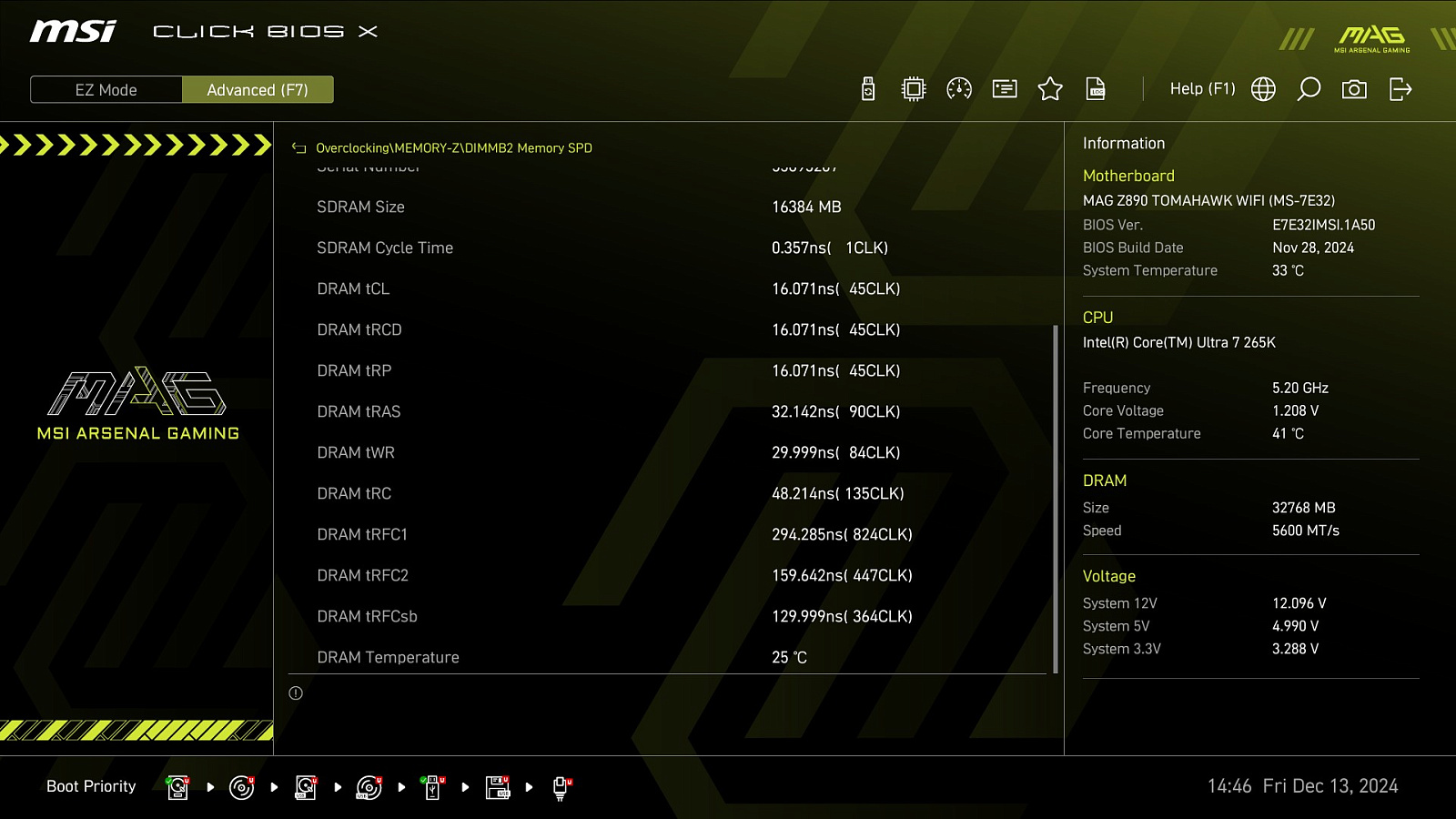

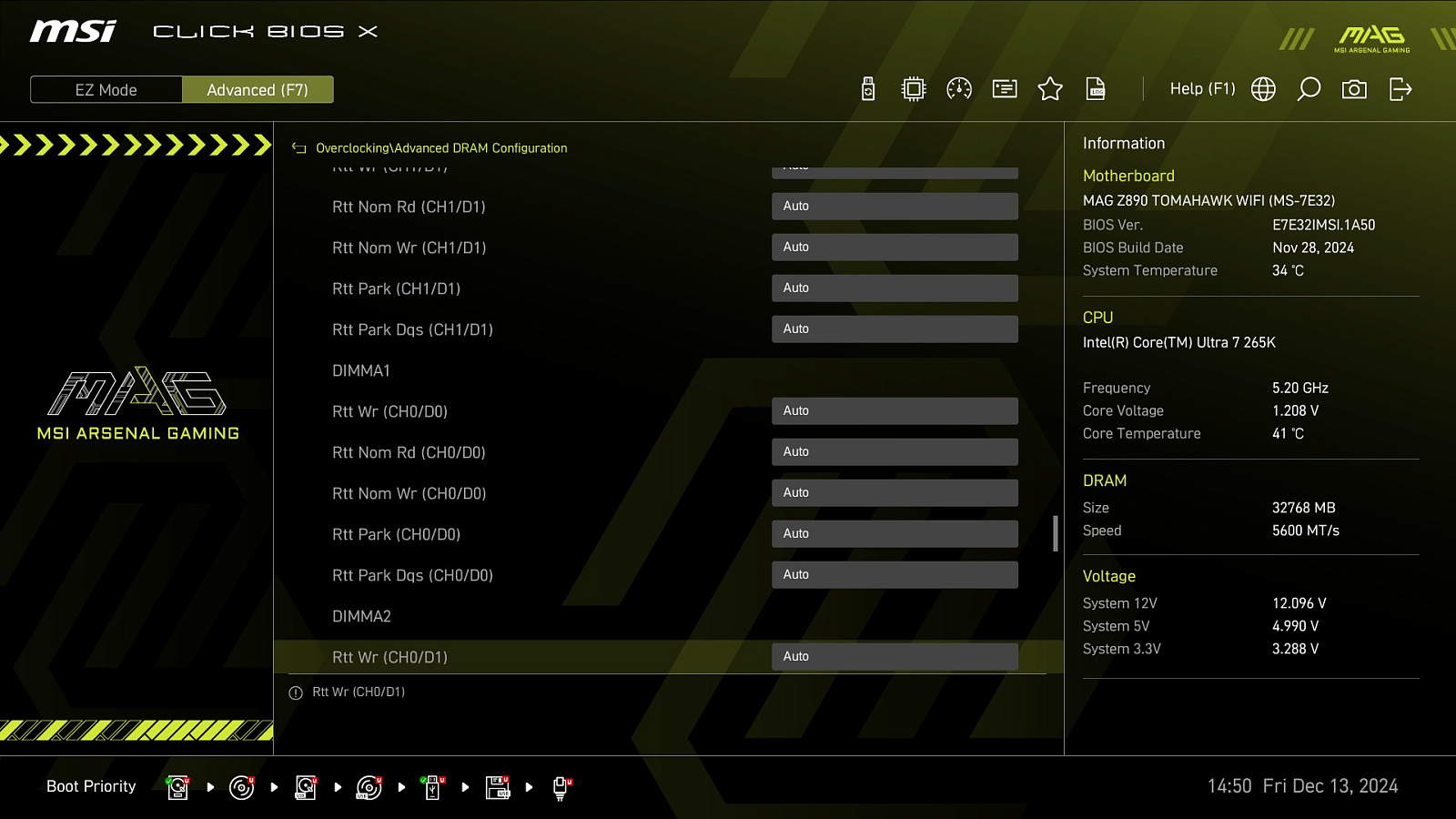

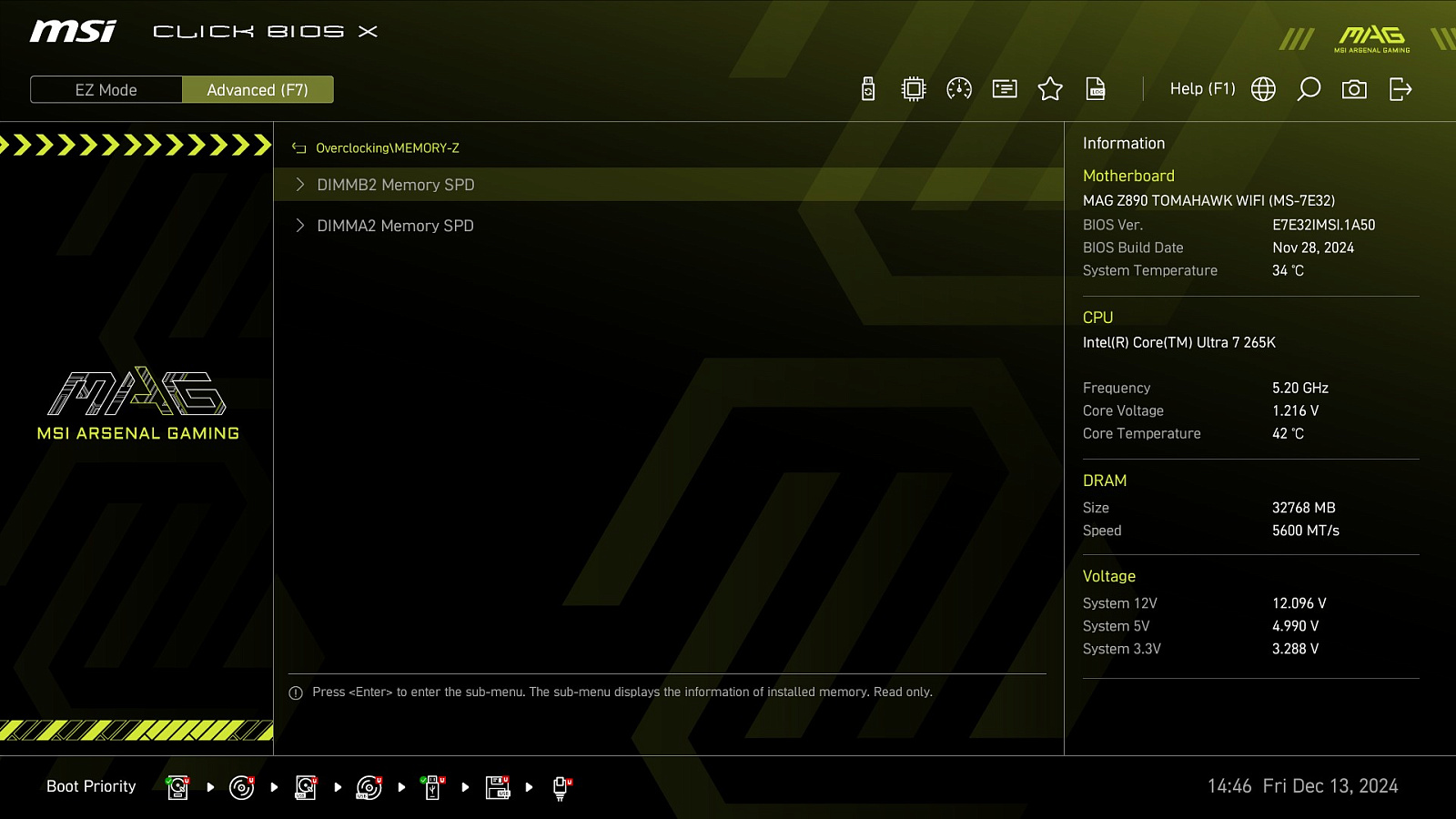

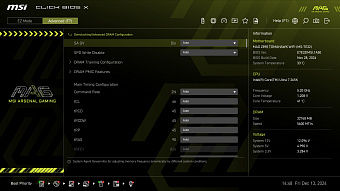

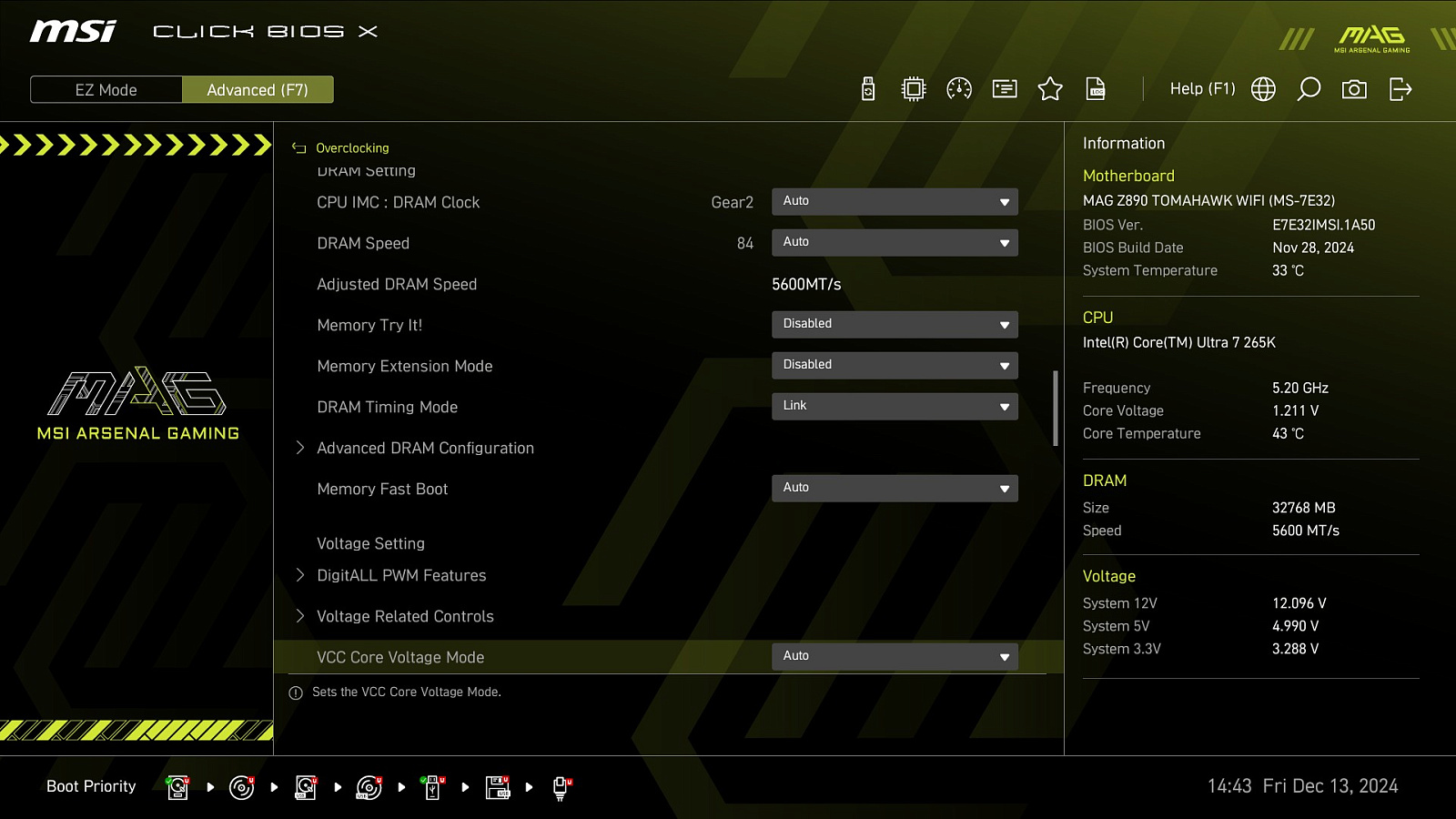

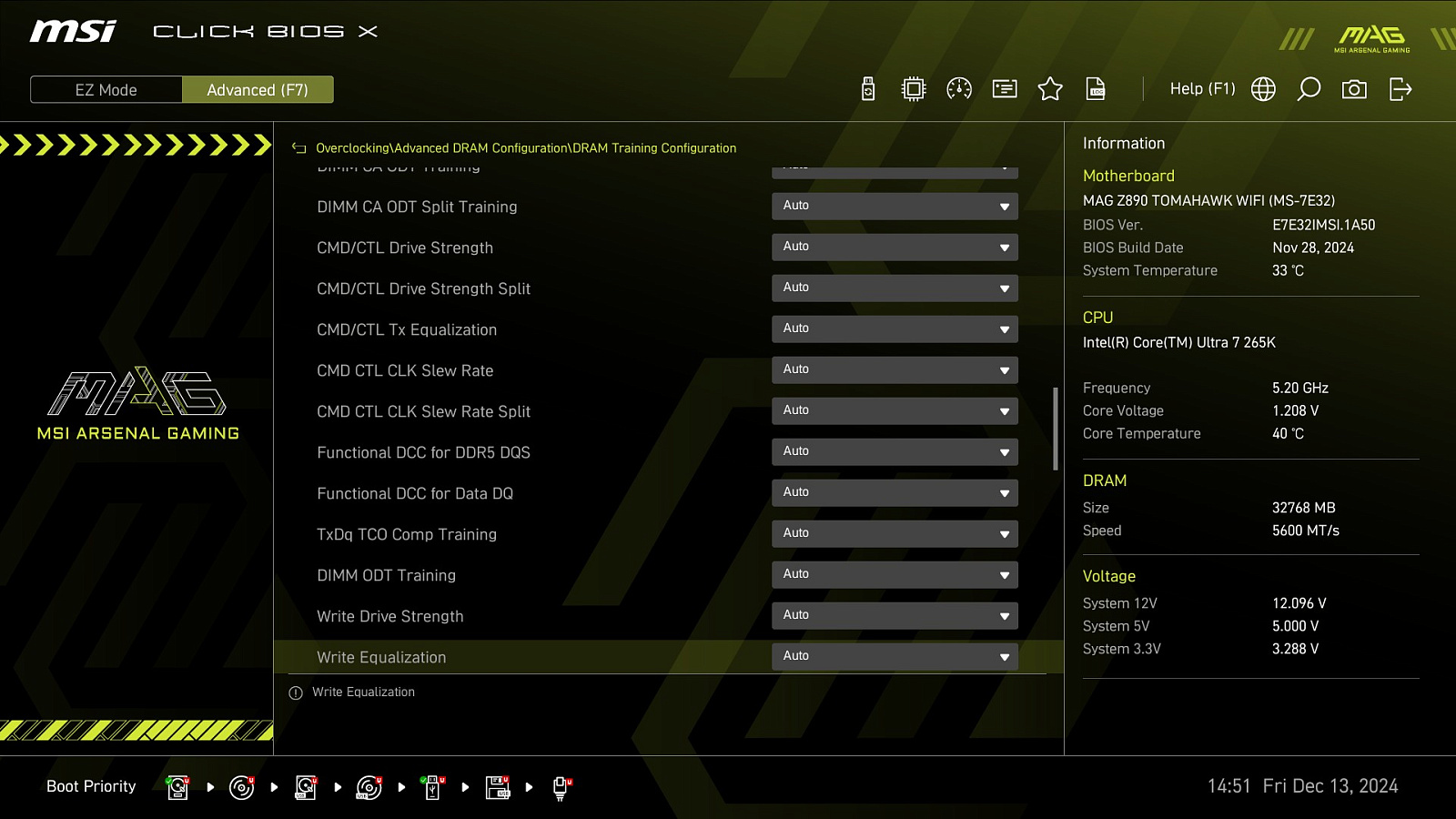

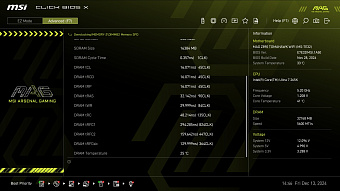

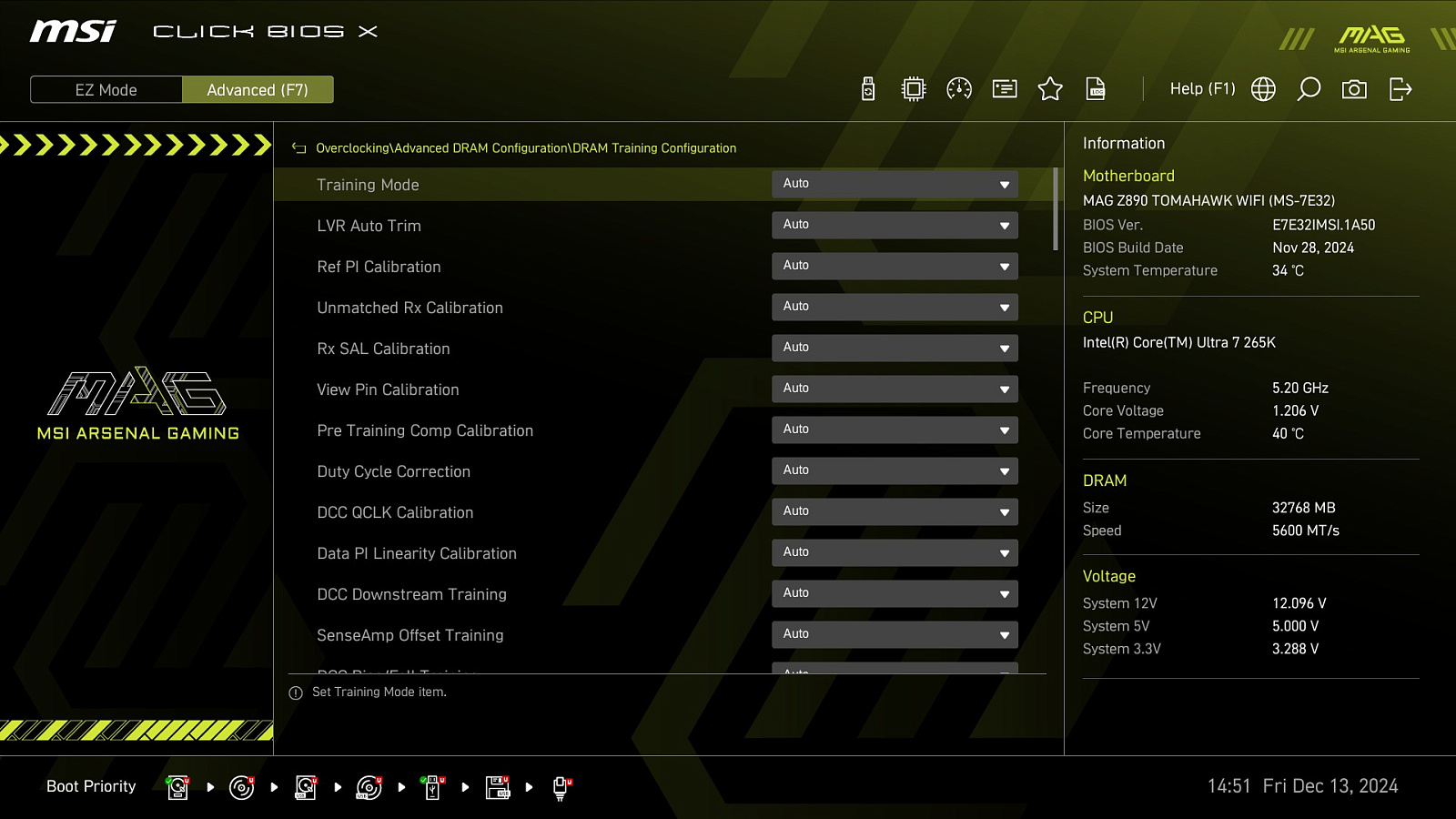

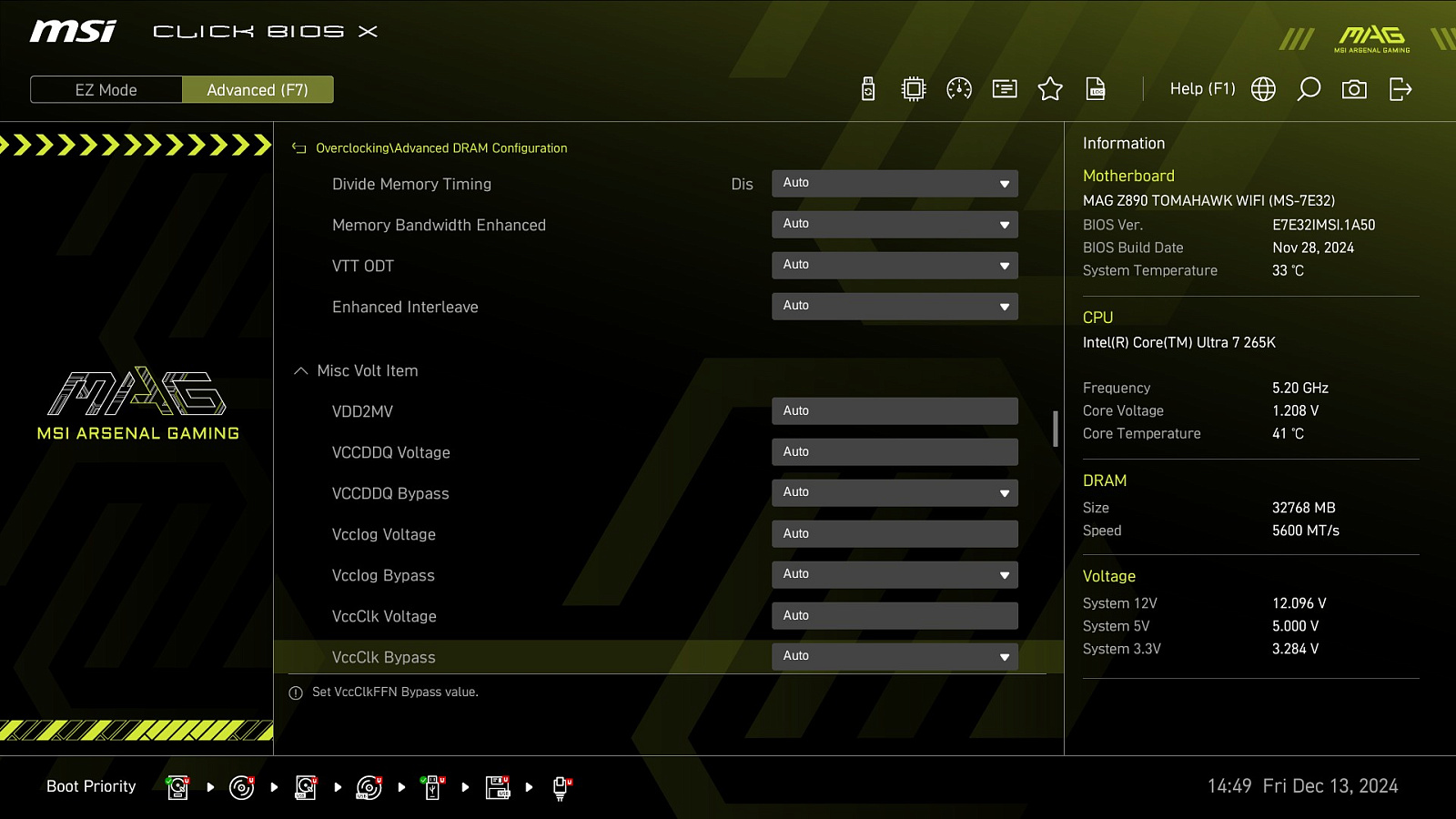

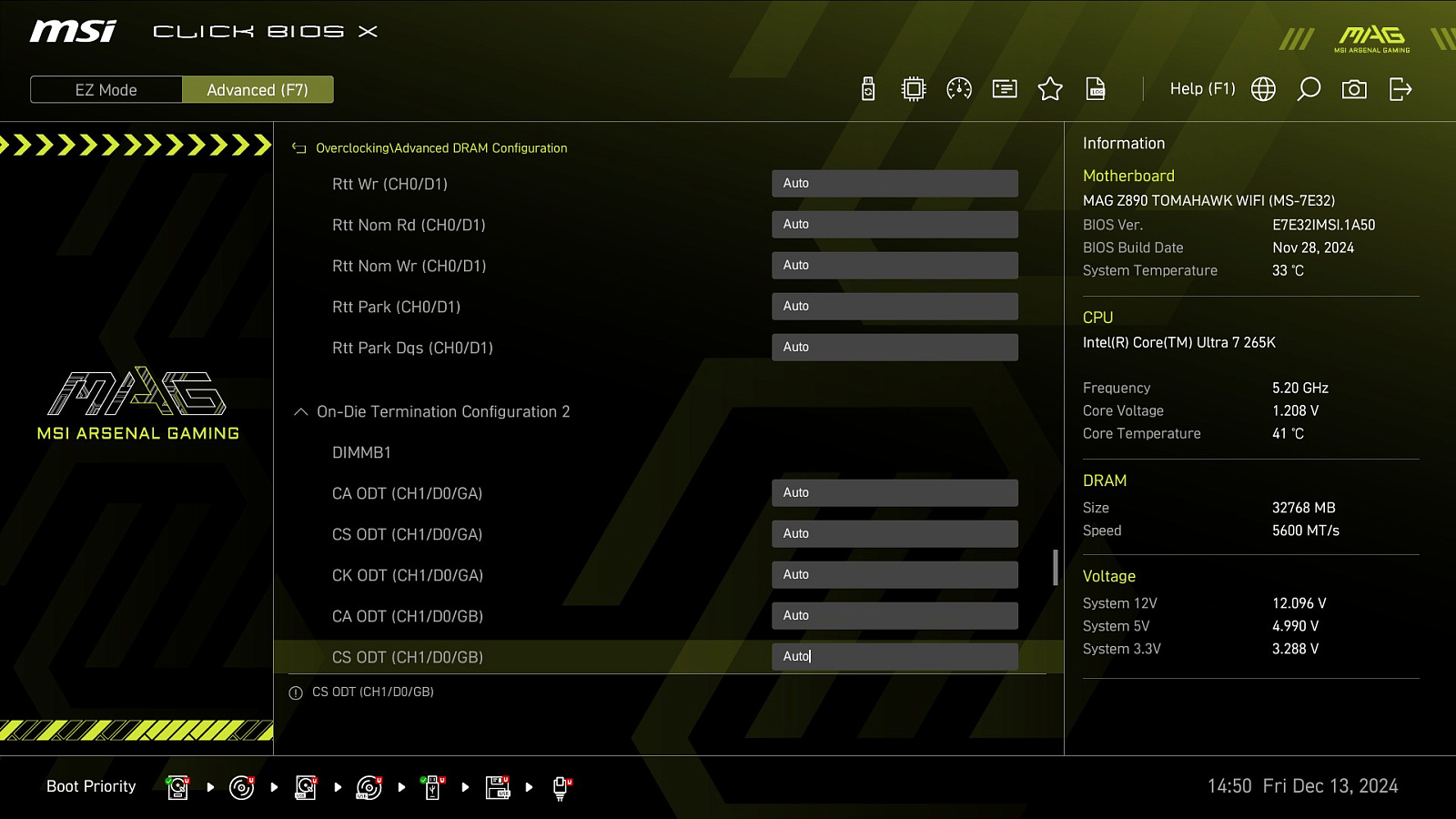

Большое внимание уделено настройкам памяти, широко представлены тайминги и сопротивления, доступные для управления.

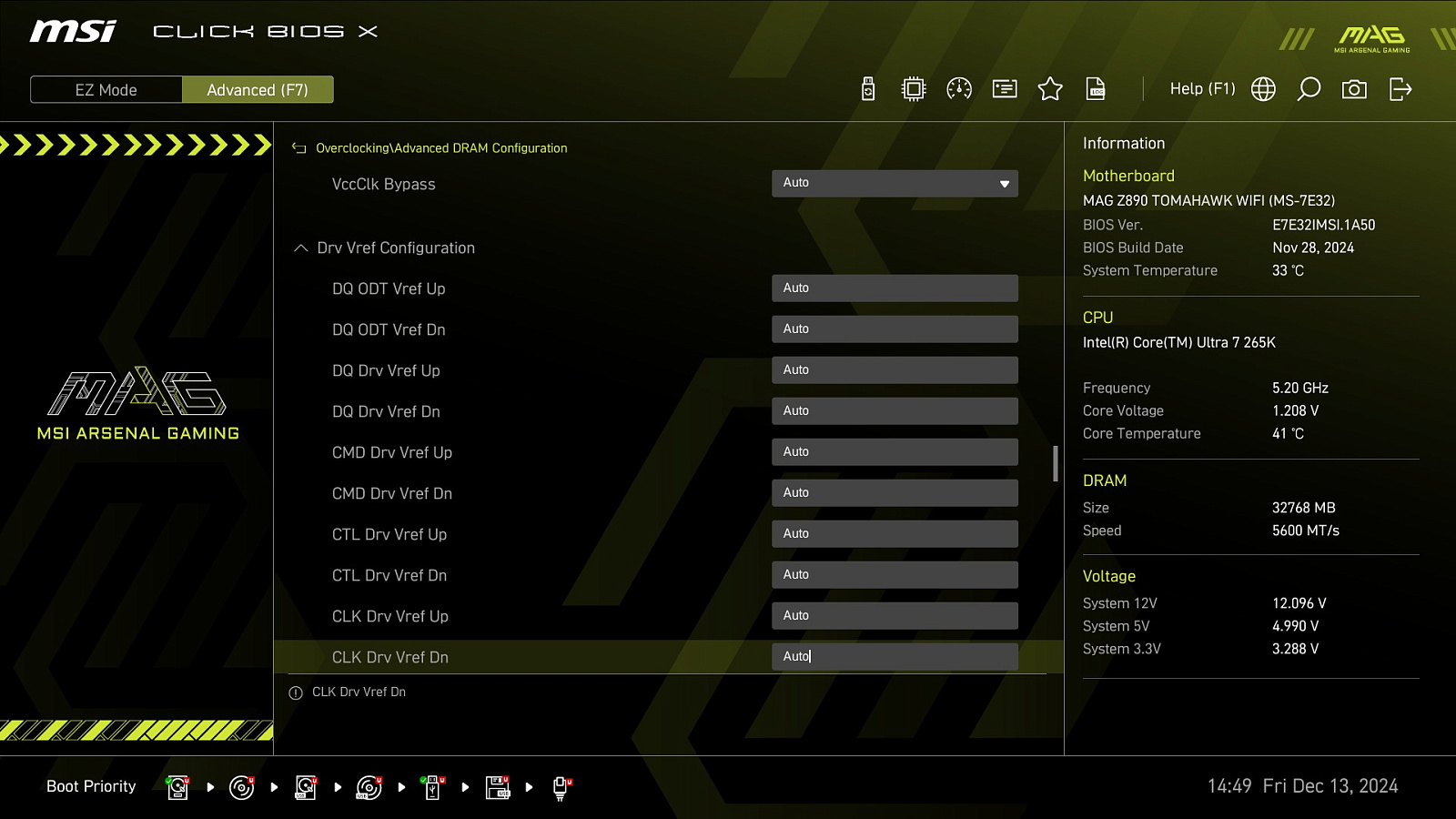

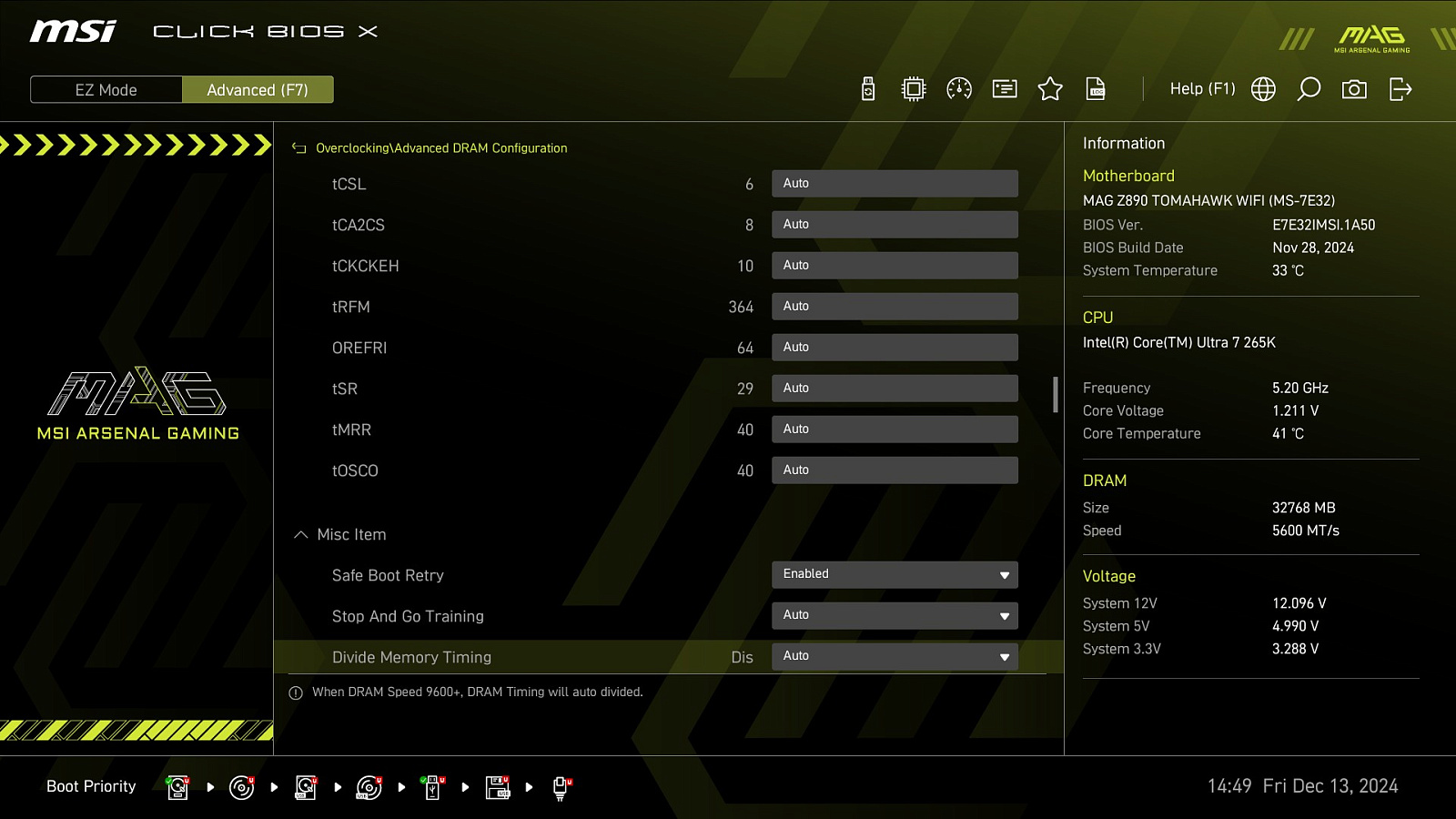

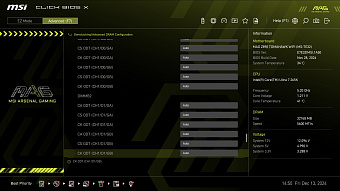

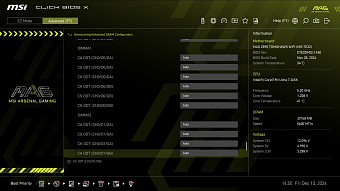

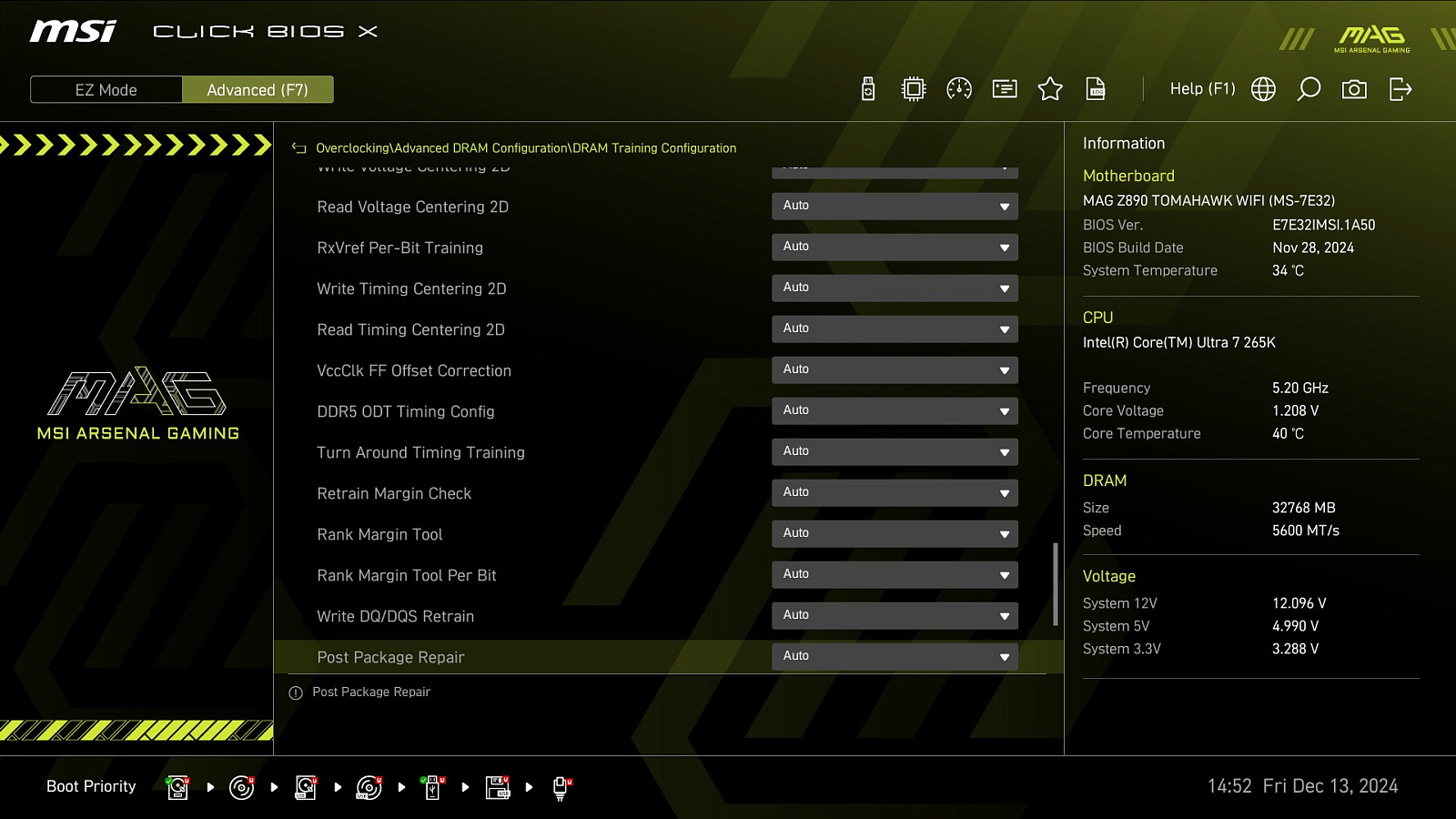

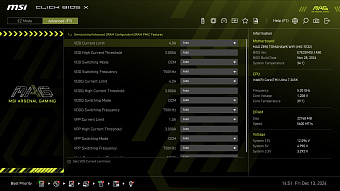

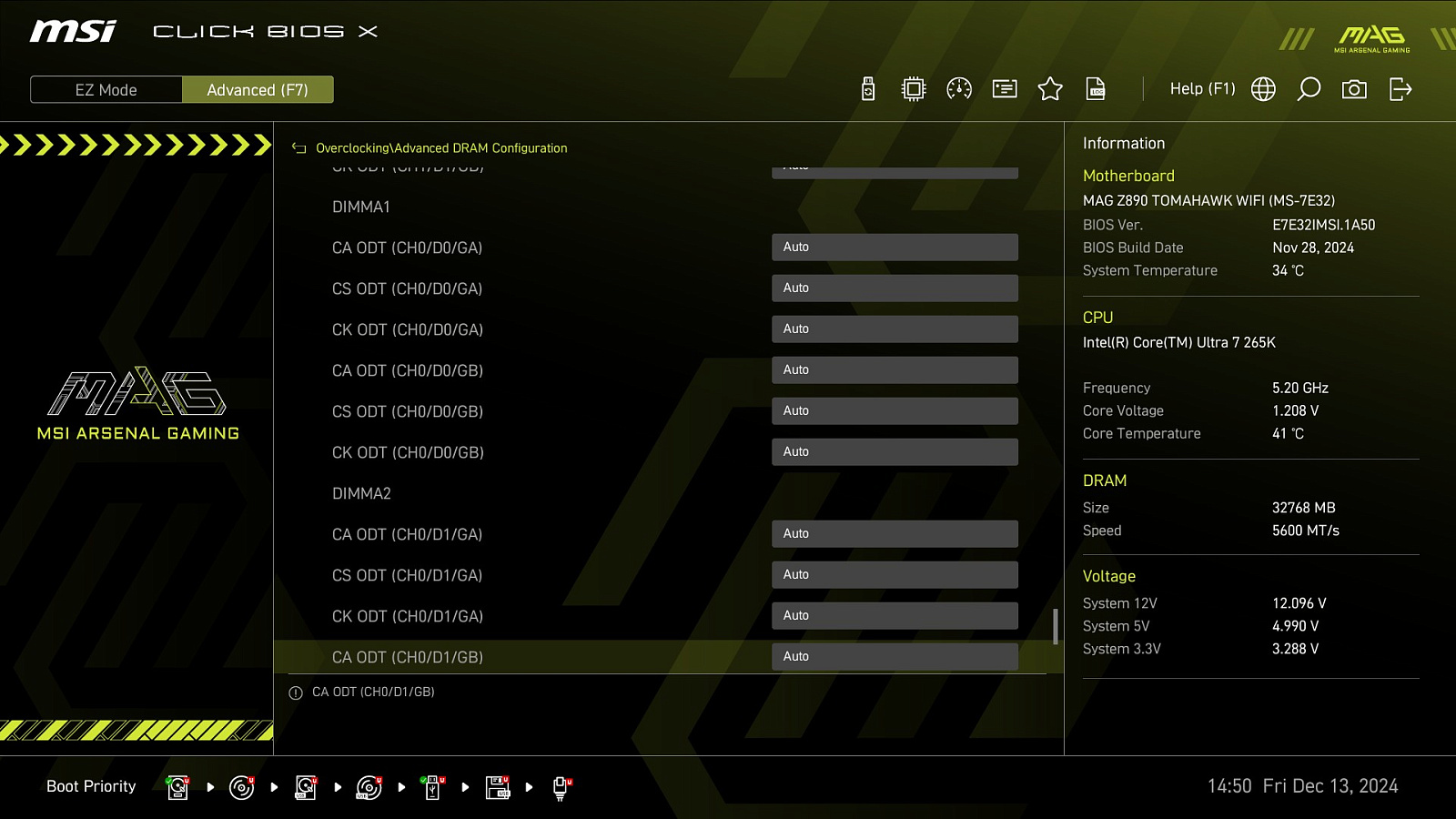

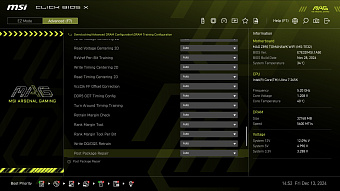

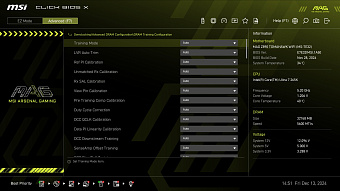

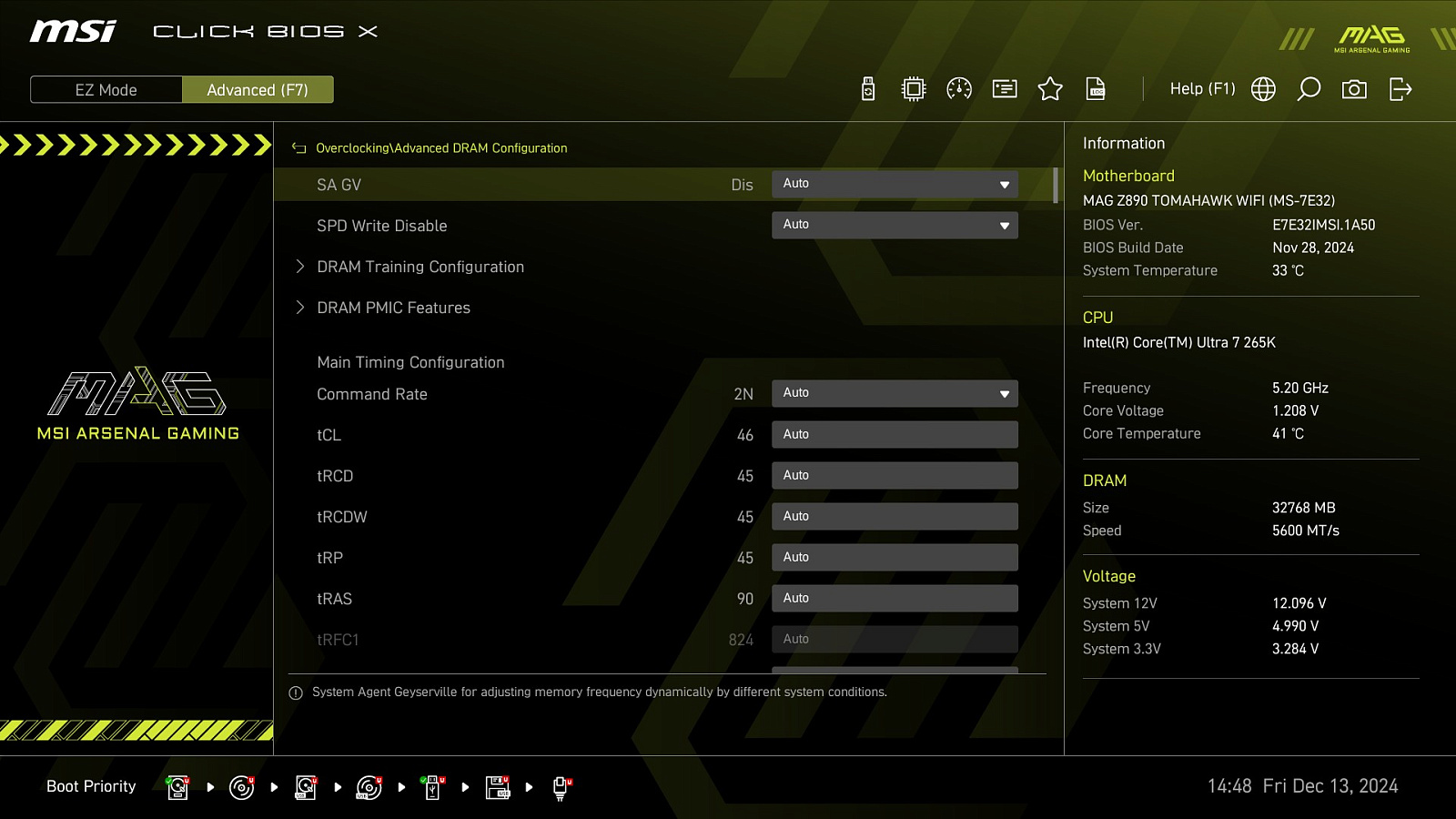

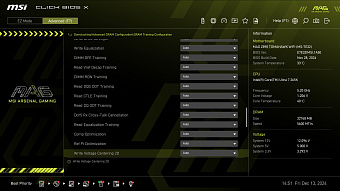

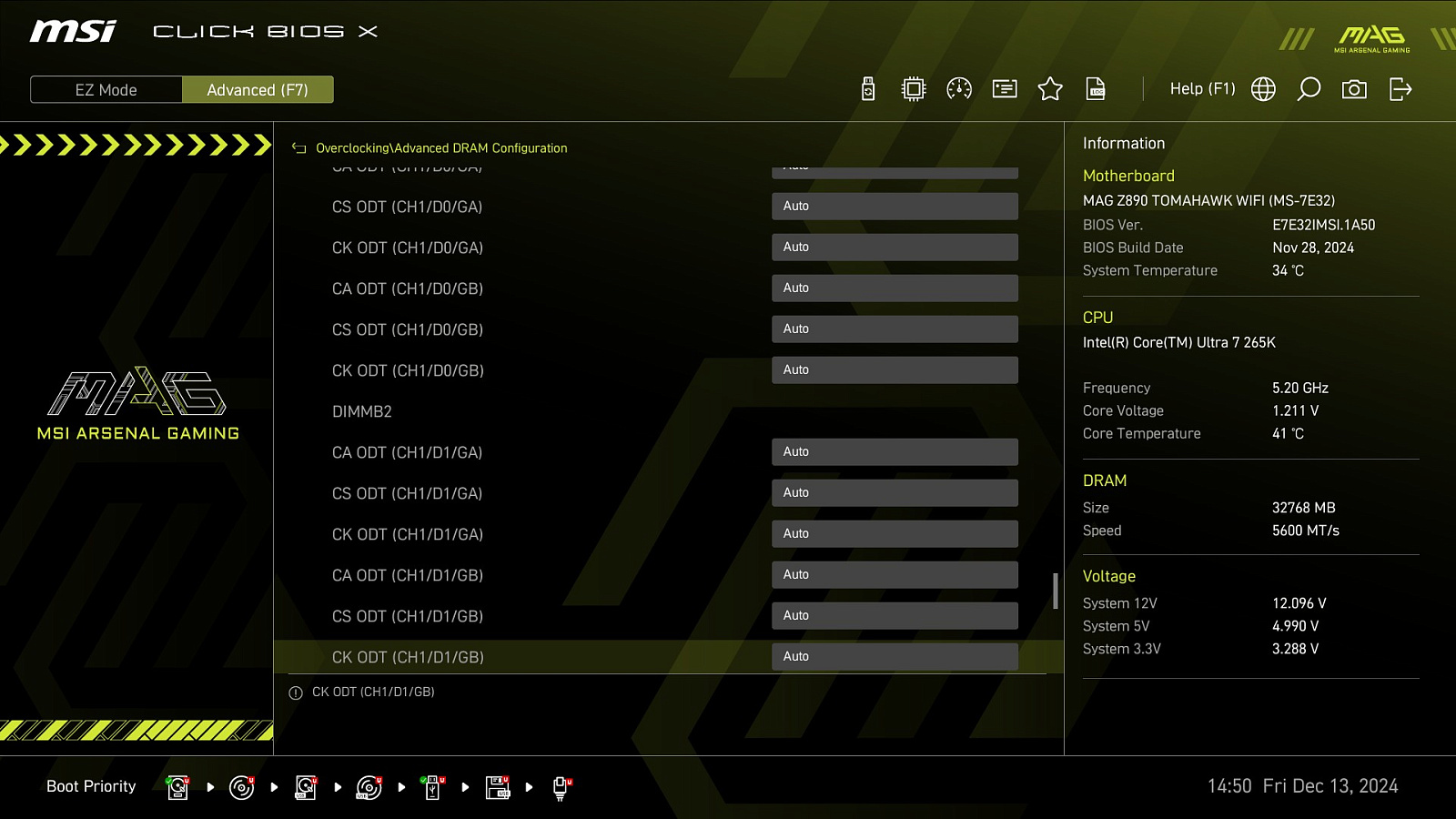

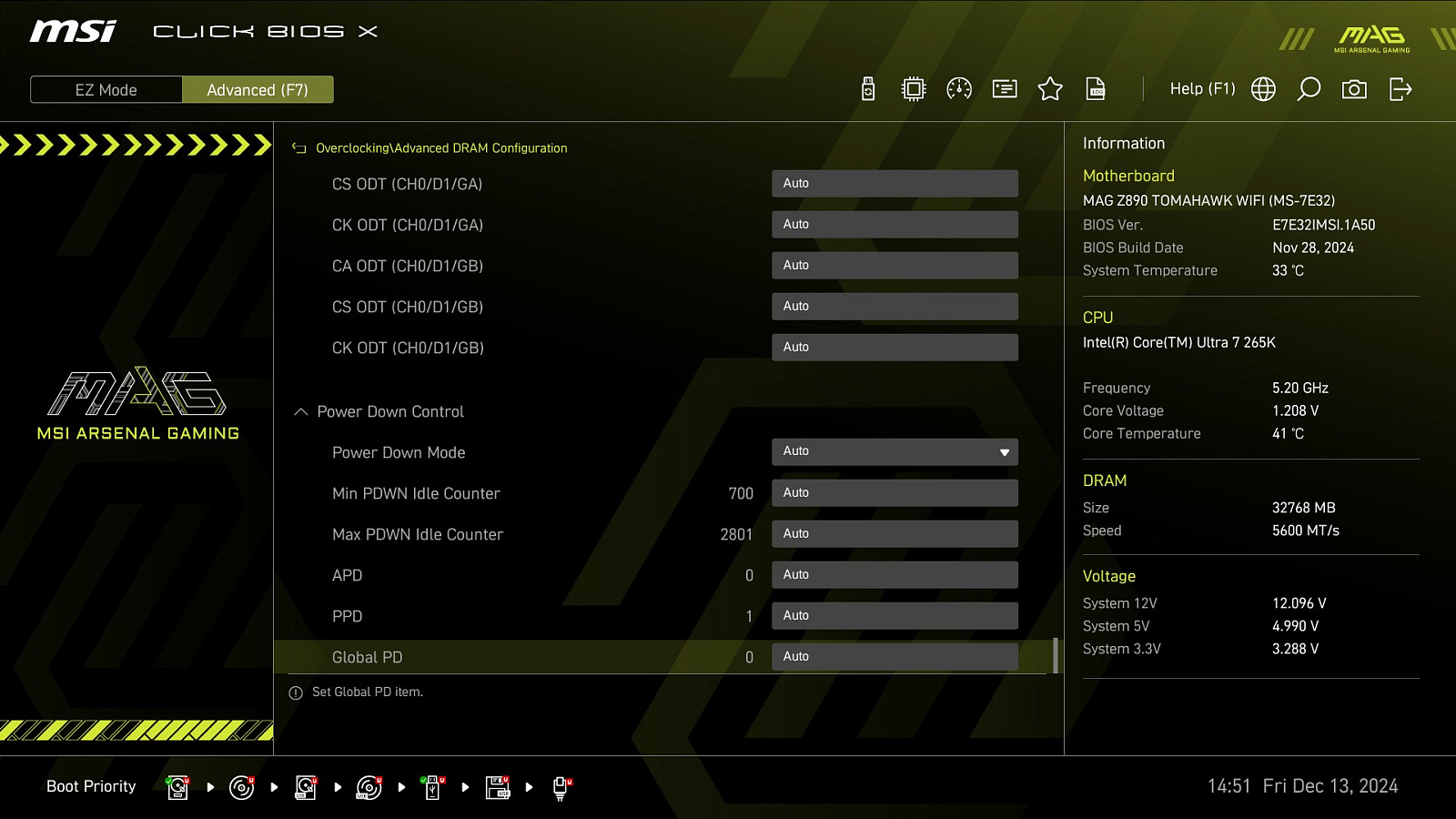

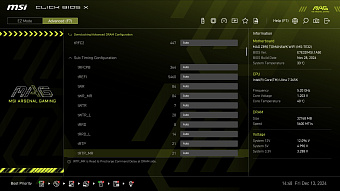

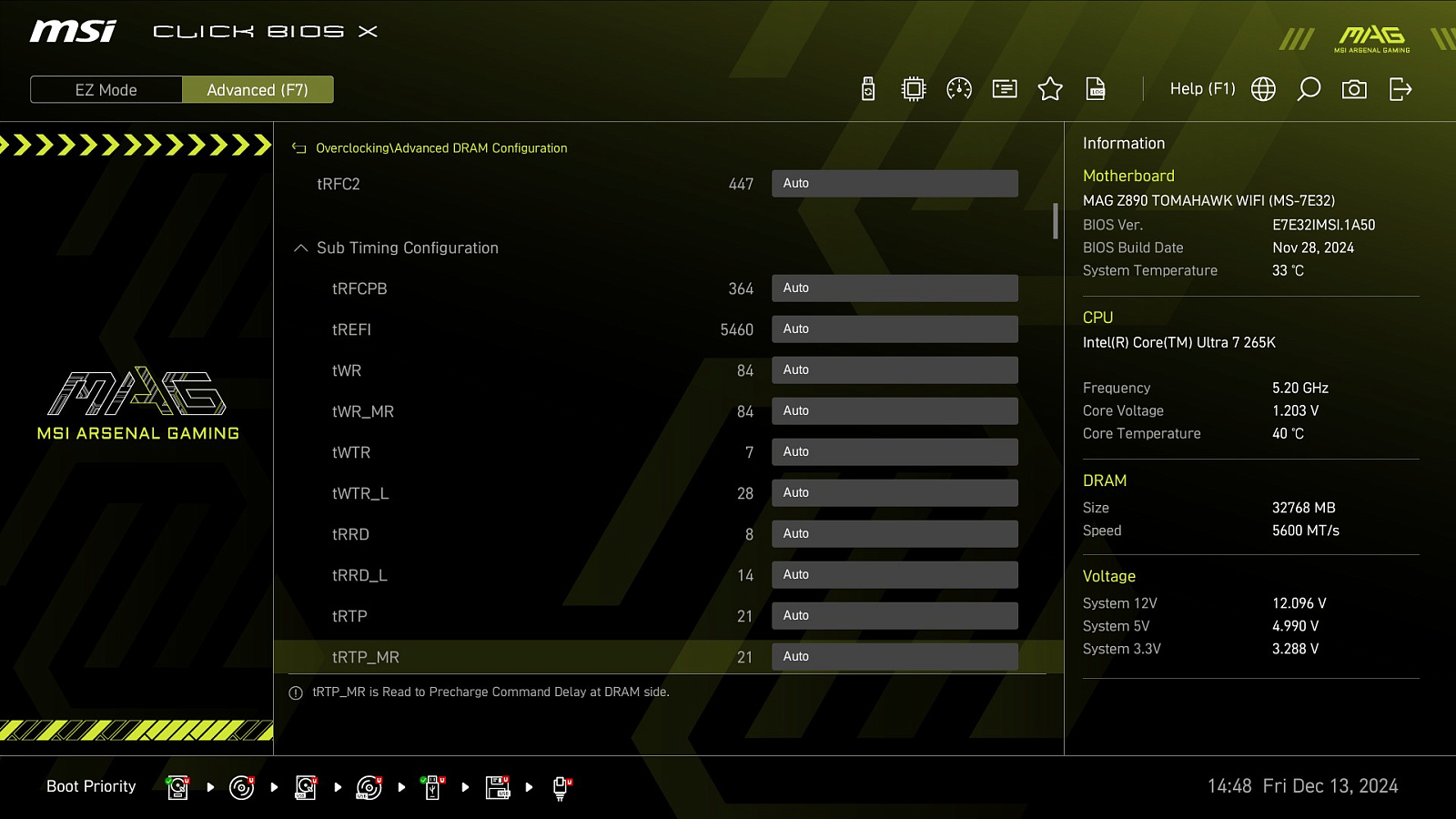

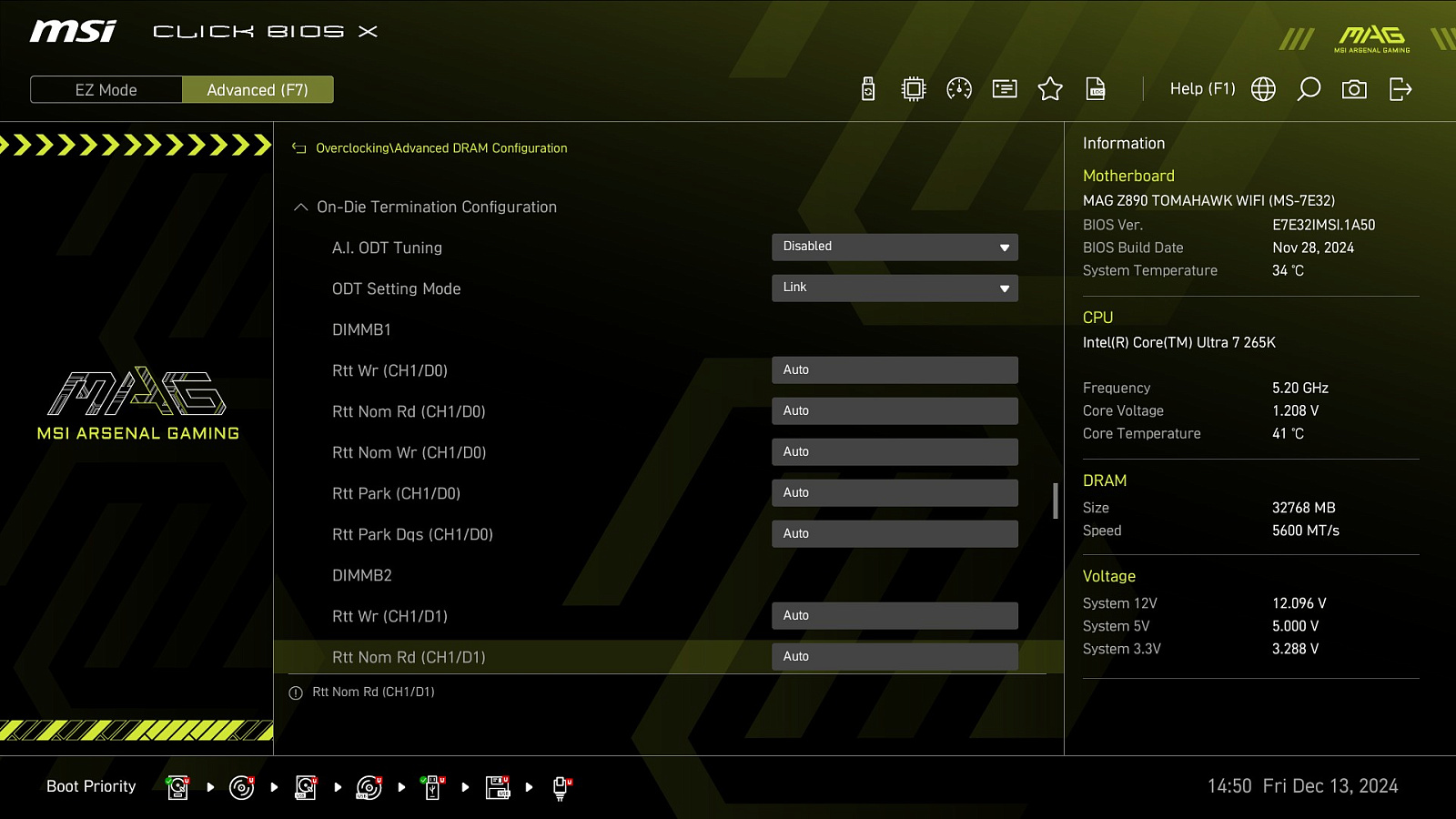

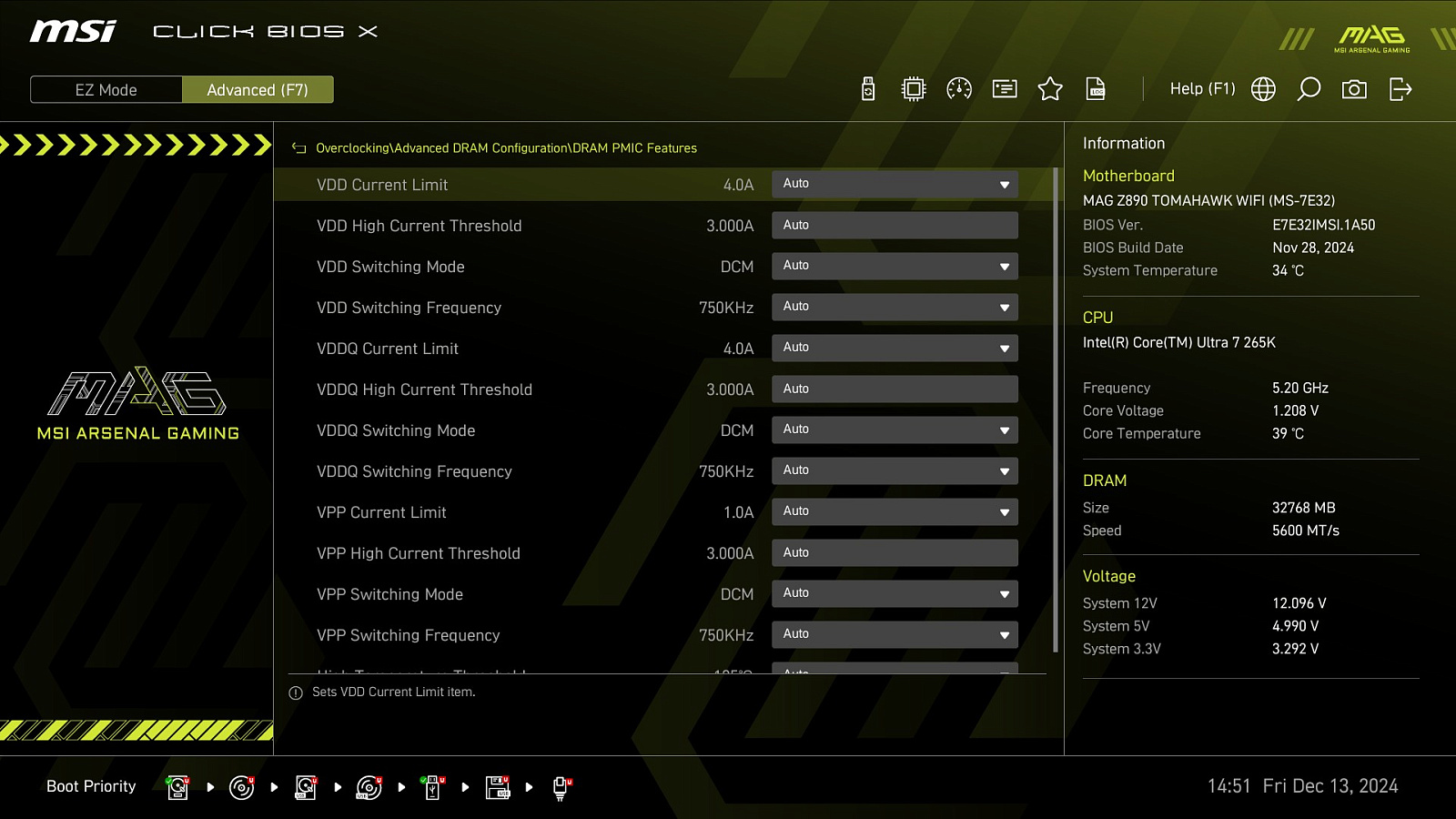

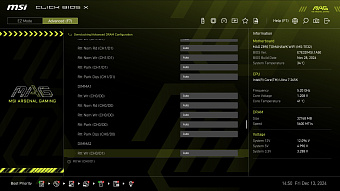

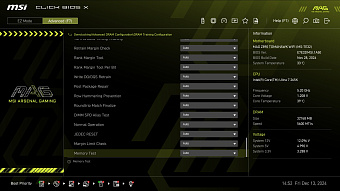

Для подстройки автоматических алгоритмов работы с памятью есть огромный набор настроек.

Тестирование

Тестовый стенд

В полностью автоматическом режиме система работает без сюрпризов, частоты буста процессора достигаются, лимиты соблюдаются.

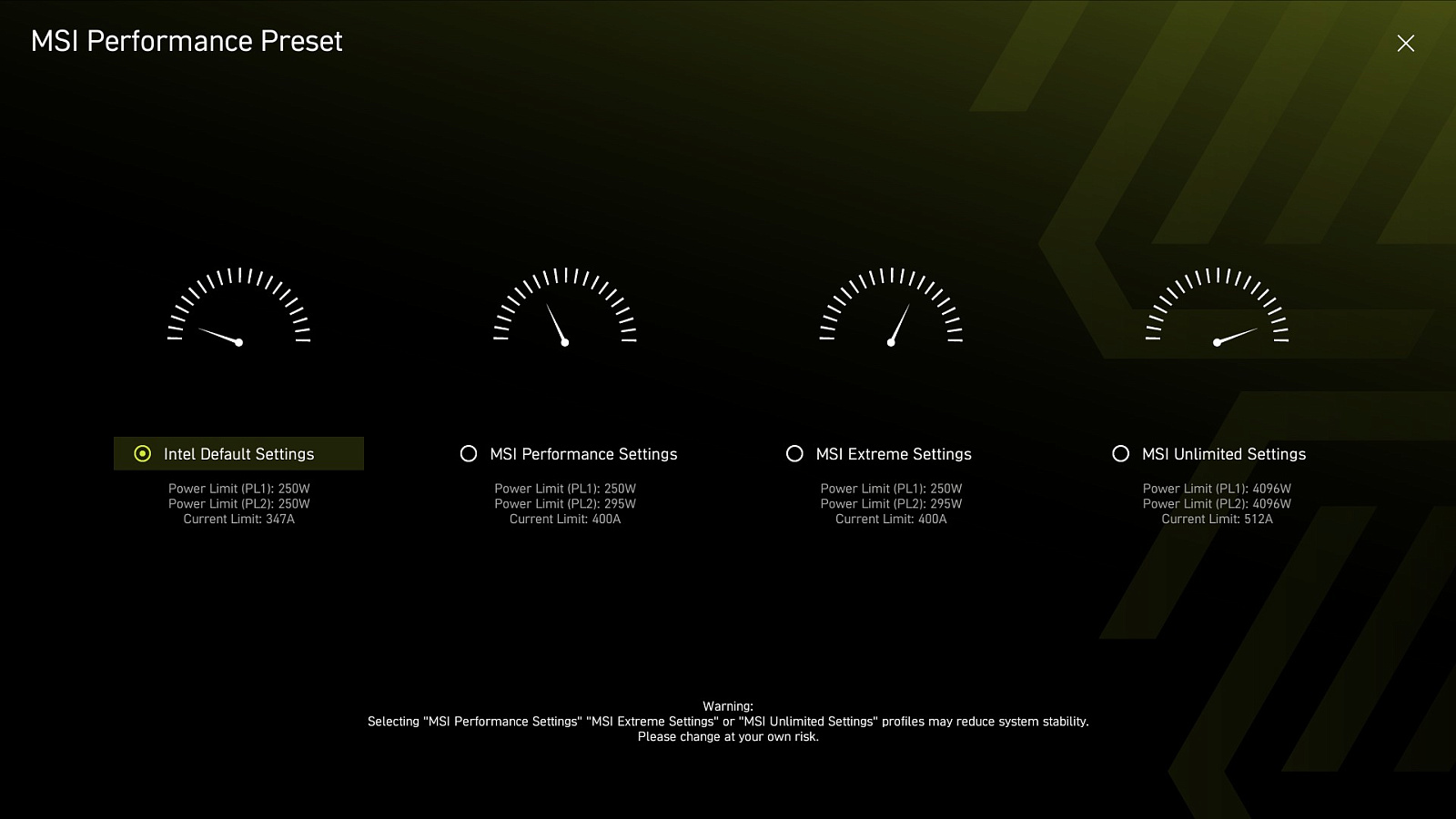

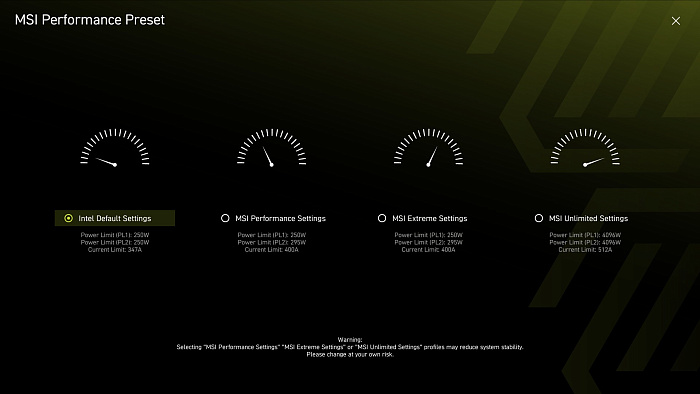

Материнская плата предлагает несколько способов повысить производительность, например, можно выбрать заготовленный профиль для оперативной памяти в меню Memory Try It! или активировать Game Boost для процессора. Последний просто увеличивает множитель для энергоэффективных ядер на 2.

Встроенные профили Memory Try It! похожи на XMP, устанавливаются только основные тайминги, частота памяти и напряжение. Досадным недочётом является необходимость включать DRAM High Voltage Mode вручную. Без этой настройки напряжения памяти выше 1,435 В не применятся.

Game Boost справляется с возложенной задачей, частота E-ядер увеличилась на 200 МГц, автоматические напряжения почти не изменили потребляемую мощность, но и результат в тестах производительности изменился совсем немного.

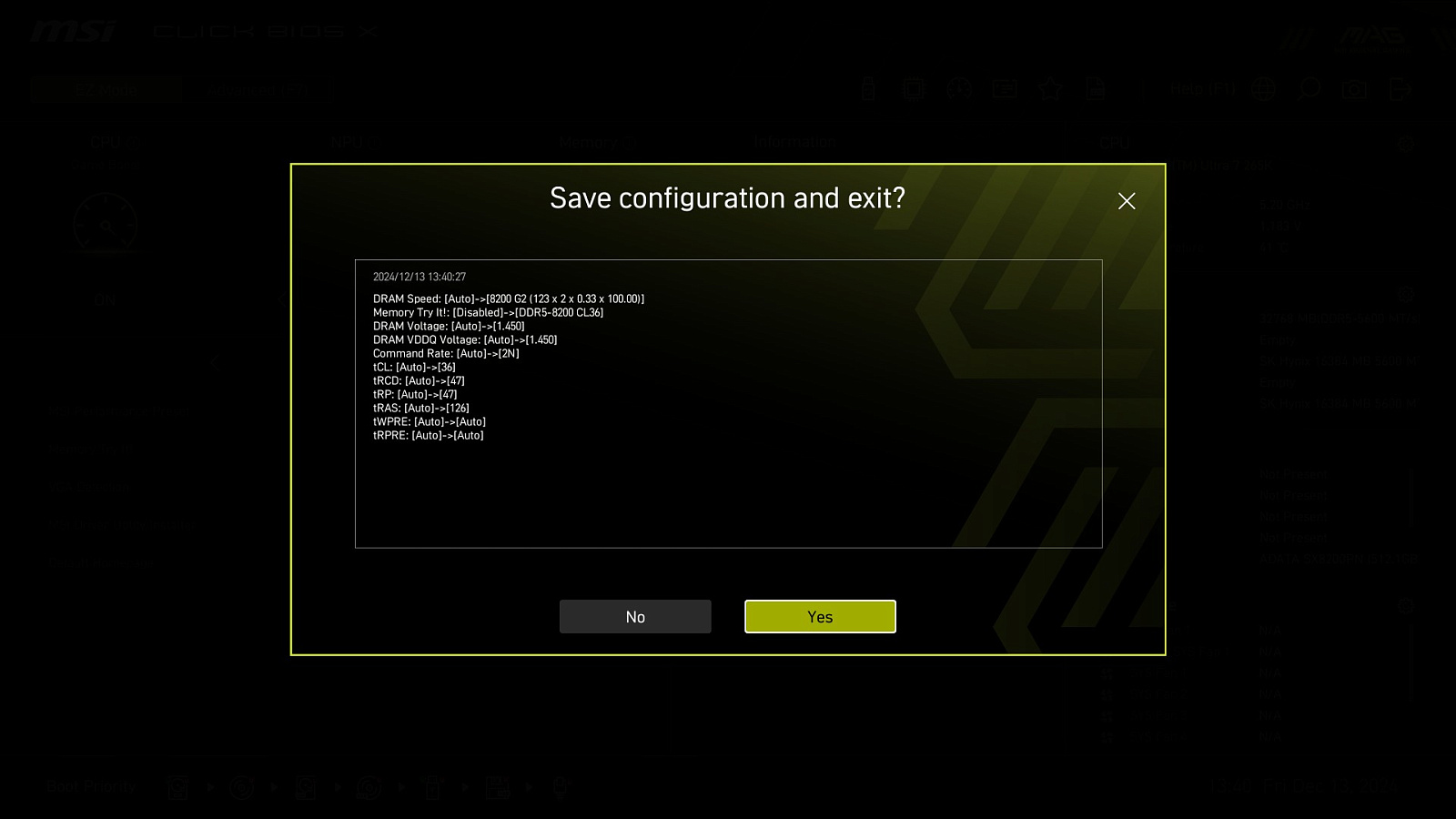

Последовательным перебором добираемся до последнего профиля настроек памяти, который успешно загрузился. На удивление он оказался вполне стабильным. В любом случае такой подбор выполняется легко в настройках BIOS, но потребует тщательного тестирования стабильности системы после, впрочем XMP требует точно того же.

Работоспособность памяти на эффективной частоте выше 8000 МГц в автоматическом режиме для напряжений процессора является хорошим знаком, в предыдущем поколении такой трюк удавался только на отборных процессорах и считанном количестве материнских плат. Стоит отметить, что автоматические значения второстепенных таймингов DDR5 на новой платформе далеки от оптимальных.

Разгон

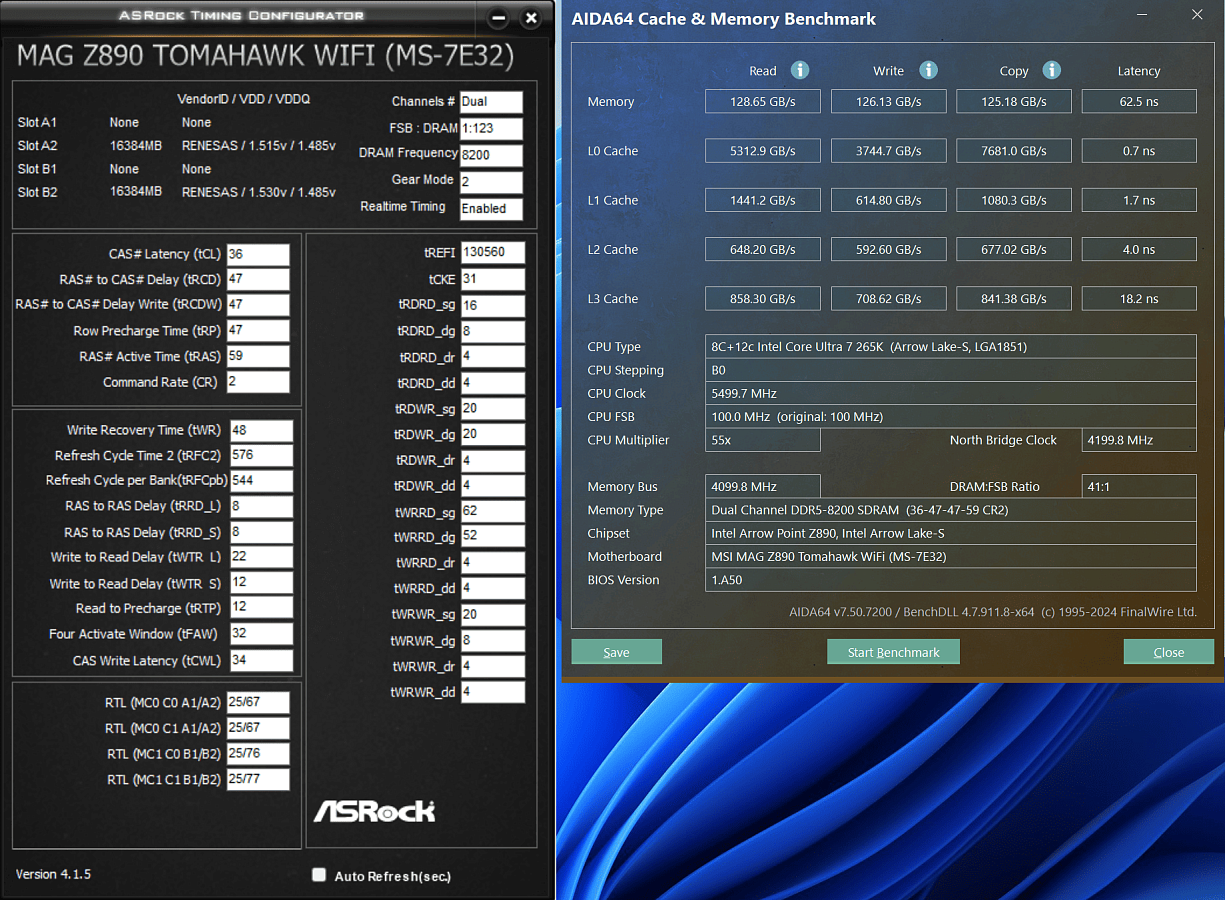

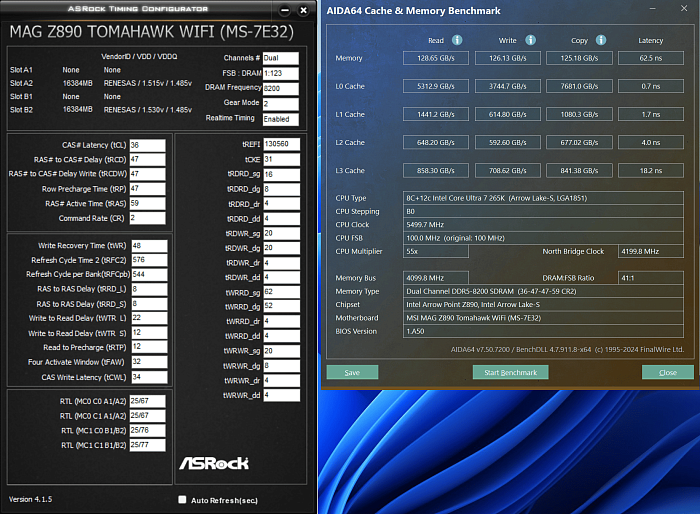

В ручном разгоне за основу возьмём частоту памяти и её основные тайминги, полученные с заготовленным профилем "Memory Try It!", а второстепенные задержки выставим вручную. Частоту процессора поднимем до 5,5 ГГц для P-ядер и 4,9 ГГц для E-ядер.

Подстройка второстепенных таймингов позволила серьёзно увеличить скорость выполнения операций чтения и записи в память. Задержка доступа тоже улучшилась, но тут влияет и более высокая частота ядер.

Нагрев VRM

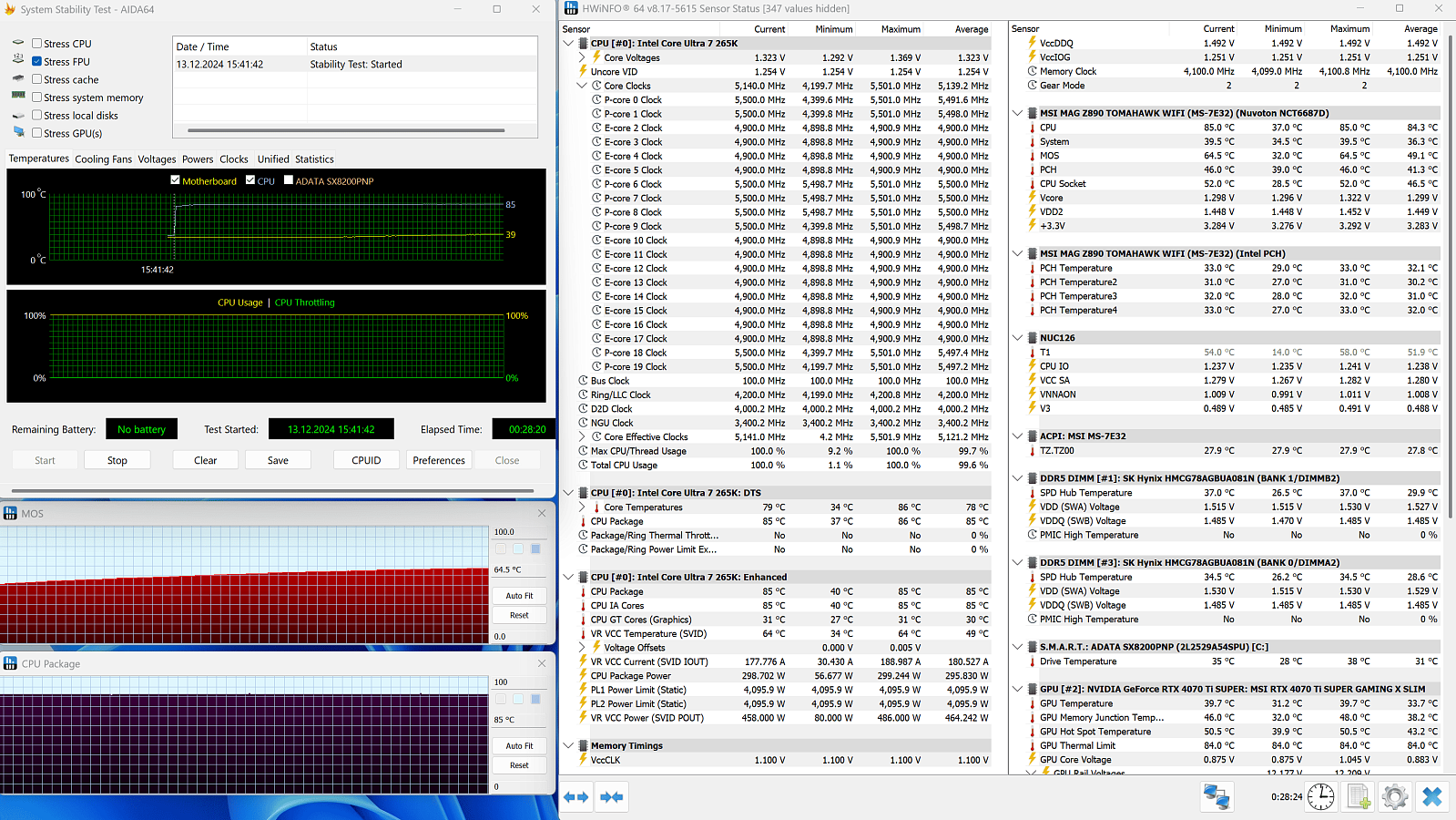

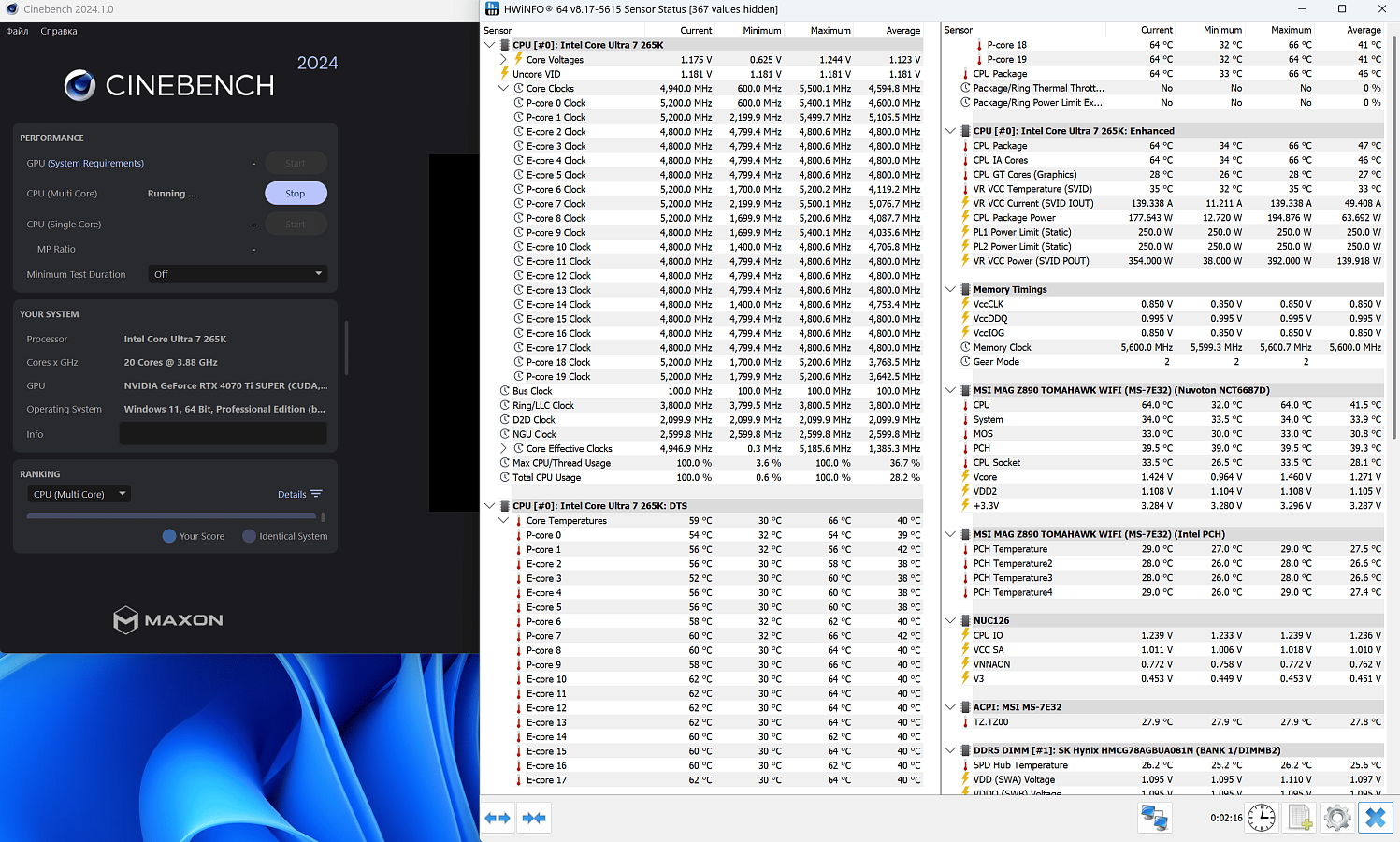

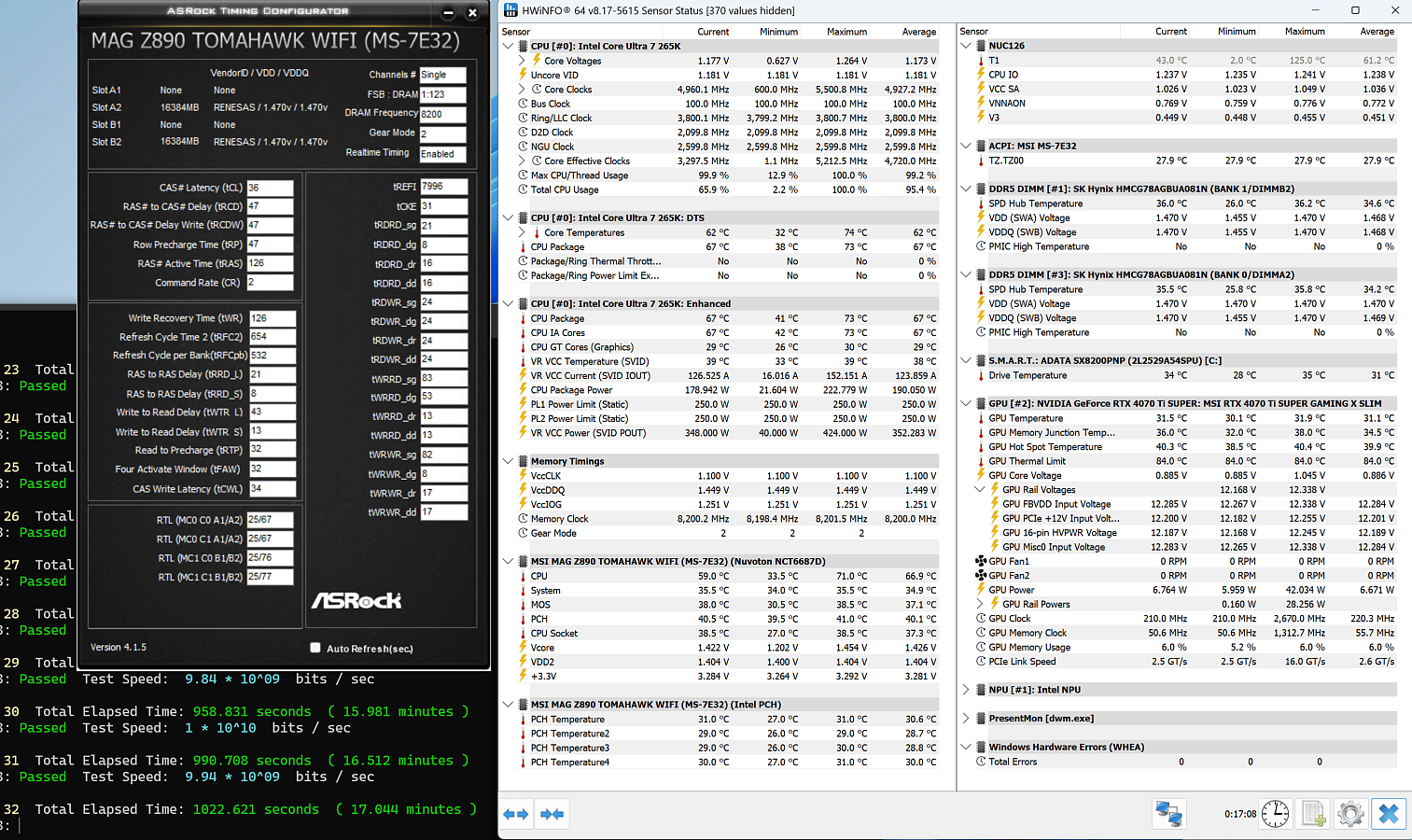

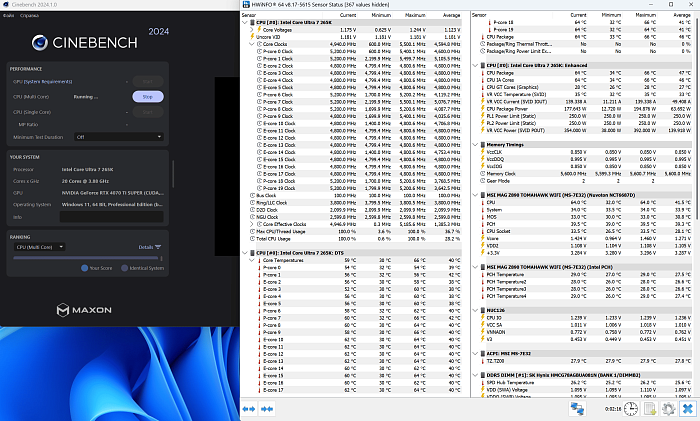

Для полученной конфигурации системы запустим стресс-тест FPU из пакета Aida64. Потребление от розетки - около 400 Вт, напряжение на ядрах процессора - немногим ниже 1,3 В.

В таком режиме температурные датчики сигнализируют о нагреве до 65°C после получаса испытаний в условиях полного отсутствия движения воздуха около радиаторов VRM и комнатной температуре 23°C. Пирометром удалось нащупать значения около 60°C в самом горячем месте материнской платы под радиатором, в любом случае запас по подсистеме питания процессора внушительный.

Если смоделировать ситуацию, близкую к размещению материнской платы в корпусе с адекватными воздушными потоками, размещением вентилятора "на выдув" рядом с радиатором VRM, то в такой же нагрузке температуры по датчикам не превышают 50°C.

Сравнение производительности

Работу системы сравним в двух автоматических режимах и с детальной настройкой процессора и памяти:

• Auto на диаграммах: автоматические настройки для всех комплектующих, 5600 MHz JEDEC DDR5;
• 8200 MHz Mem Try it: 8200 MГц 36-47-47 профиль материнской платы и активированный Game Boost для процессора;
• OC: ручной разгон 8200 МГц 36-47-47 с оптимизированными второстепенными таймингами, P-ядра 5,5 ГГц, E-ядра 4,9 ГГц, D2D 4 ГГц, NGU 3,4 ГГц.

В зачёт пойдут усреднённые данные по нескольким измерениям. Для сравнения важно понимать, что первым вариантом используется система с частотой памяти 5600 МГц, для более высоких значений, например, при использовании XMP производительность была бы выше.

Данные получены с последними доступными версиями BIOS, драйверов и всеми обновлениями Windows. Новая платформа Intel продолжает получать заметные изменения в производительности с каждой новой версией прошивки и с каждым обновлением программ и игр.

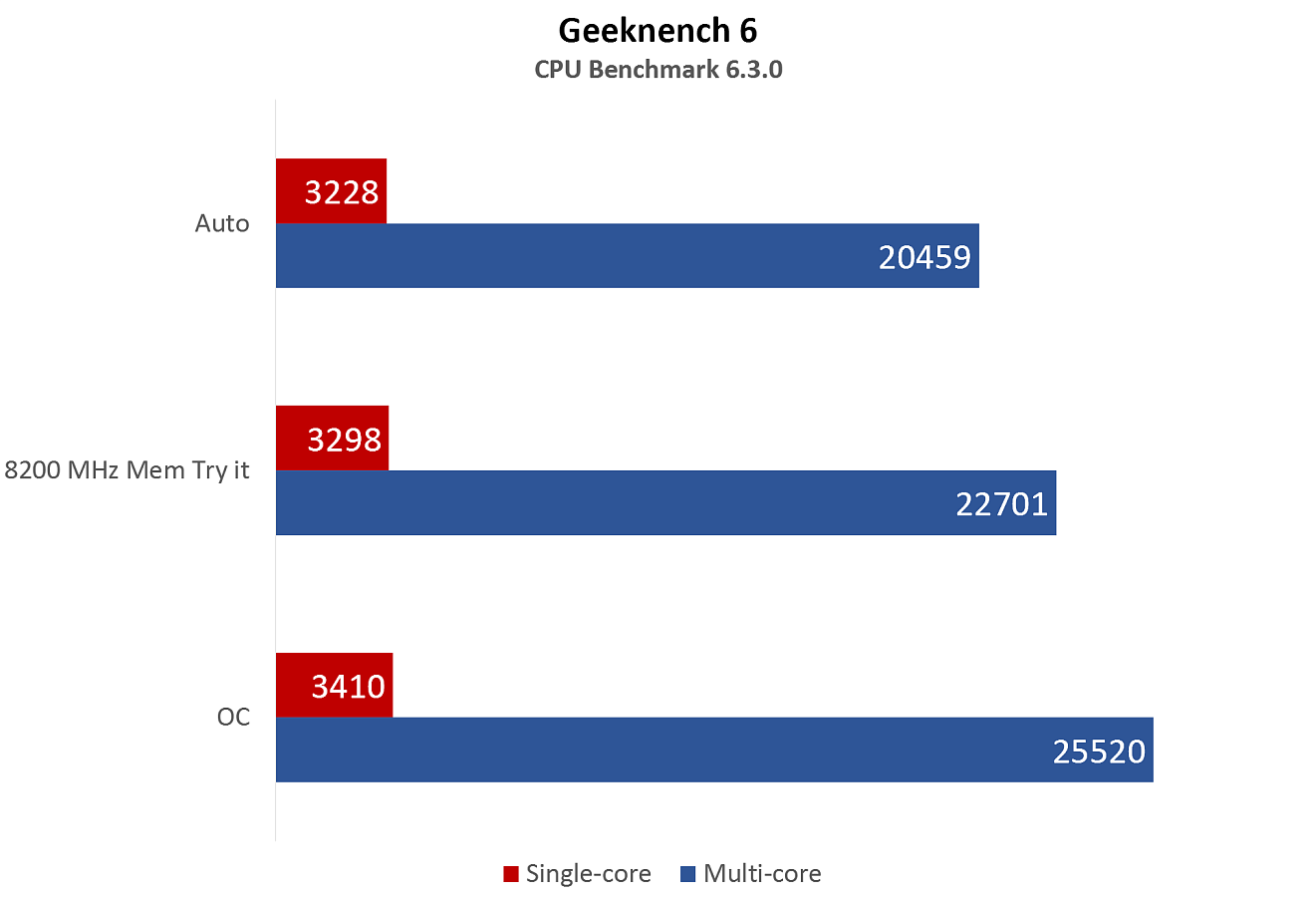

Geekbench 6

В этом комплексном тесте прирост результатов в однопоточном тесте составил 2-3% при последовательном улучшении конфигурации. Для многопоточных баллов рост тоже равномерный, но уже 11-12%. Пропускная способность памяти значительно влияет на производительность в ресурсоёмких задачах.

Cinebench 2024

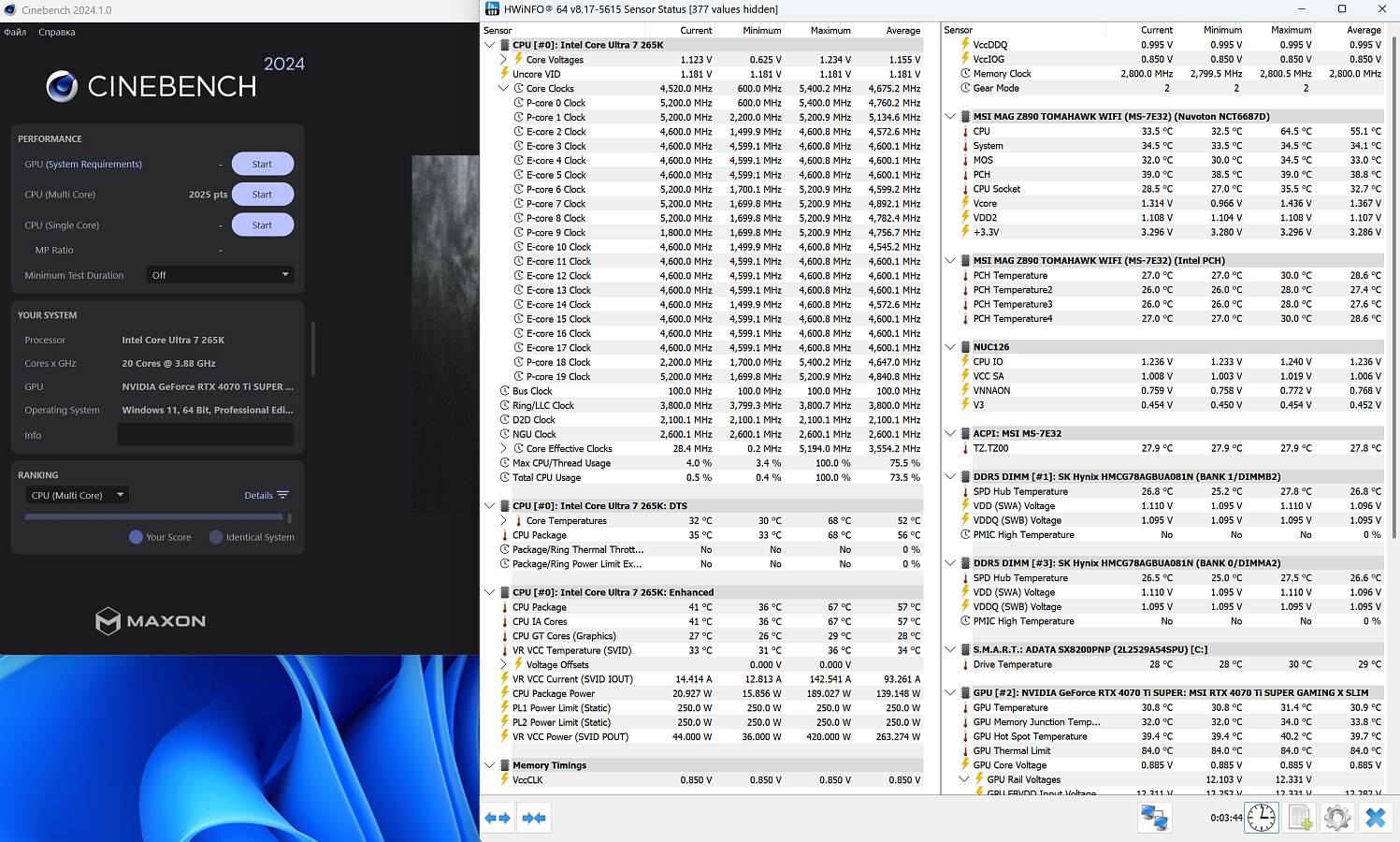

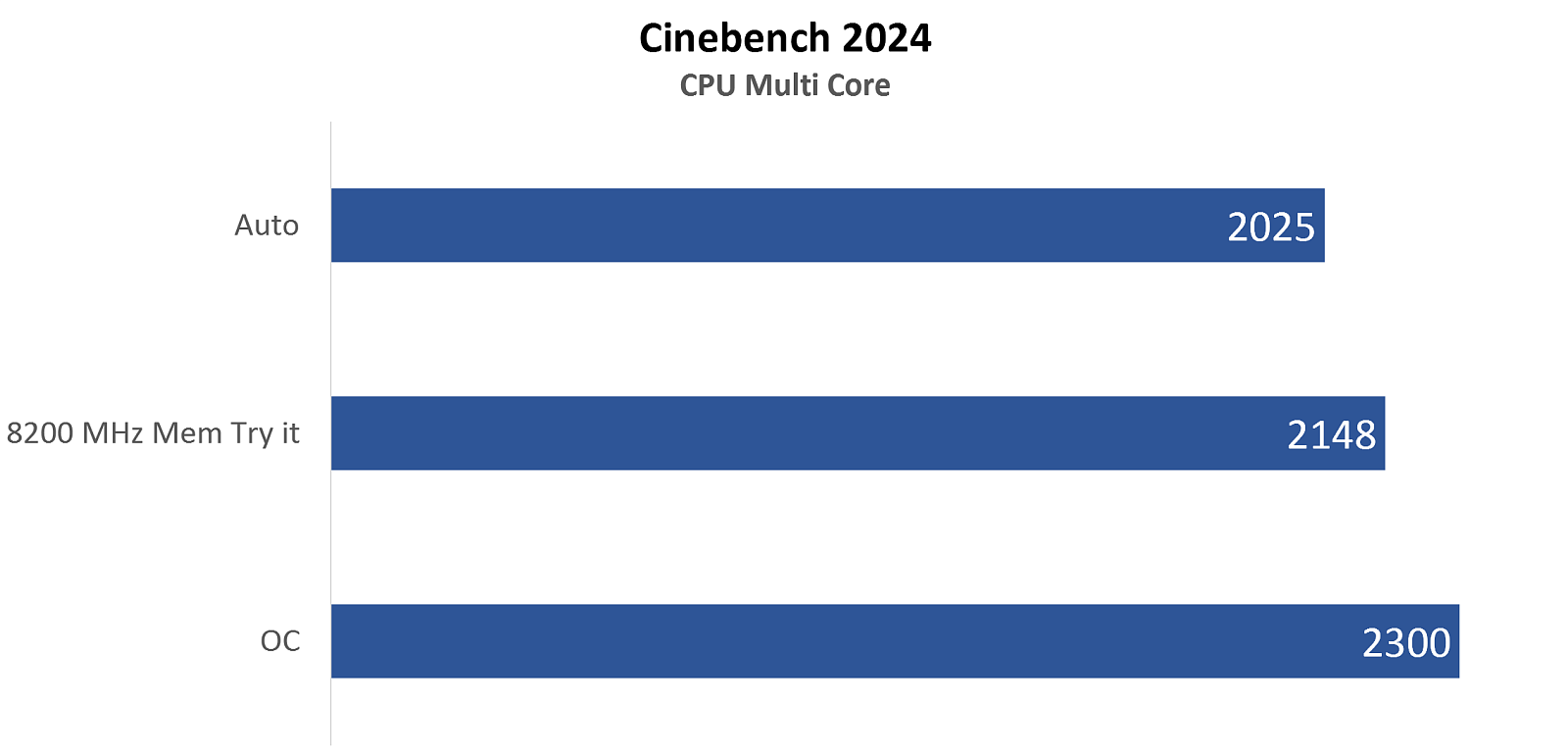

Для бенчмарка с рендером сцены на движке Cinema 4D увеличение ПСП памяти и частоты ядер тоже сказывается положительно, последовательный рост для трёх исследуемых конфигураций - 6-7%.

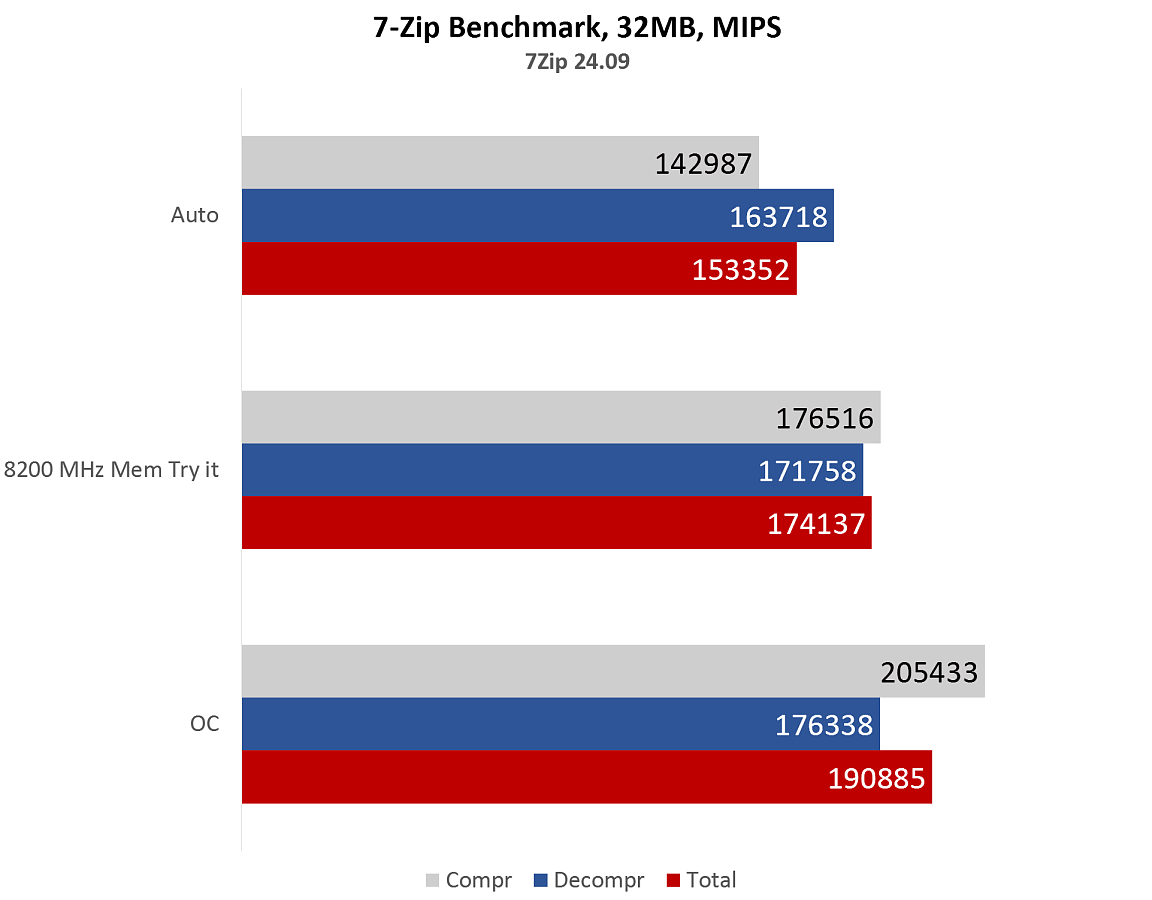

7-Zip

В архивировании изменение производительности зависит от задачи. Сжатие данных происходит до 23% эффективнее при применении профиля Memory Try IT и активации Game Boost, ручная настройка добавит к этому результату ещё 16%. Распаковка не так сильно зависит от ПСП, увеличение производительности скромнее - 5% и 3% соответственно.

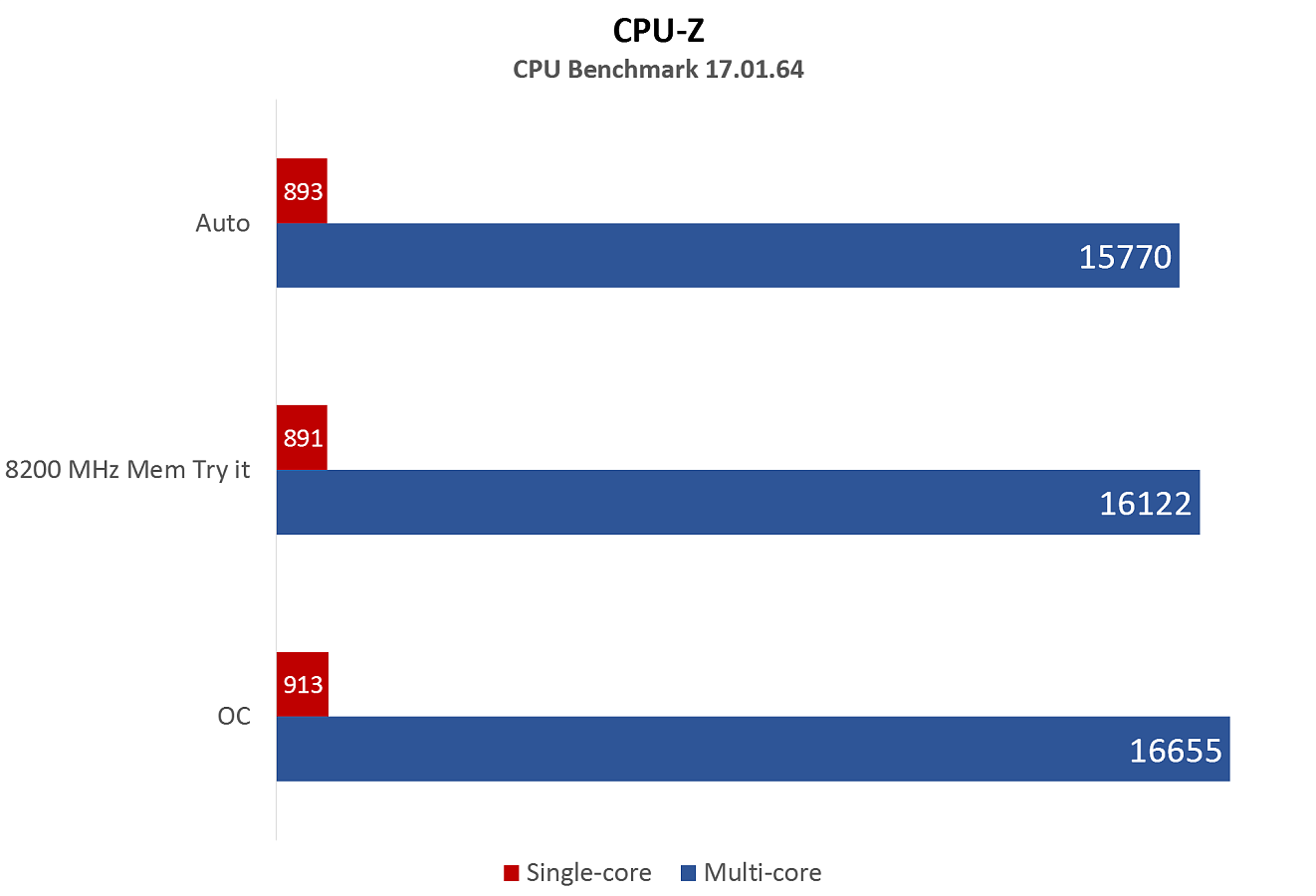

CPU-Z

В этом бенчмарке можно отметить полную зависимость однопоточного результата от частоты ядер процессора и количества фоновых задач, влияющих на алгоритмы автоматического разгона. Многопоточные результаты изменяются с ростом производительности подсистемы памяти, но незначительно. Задачи с подобным откликом на изменение производительности встречаются и в реальном использовании ПК, что не отменяет крайне сомнительной полезности результатов этого популярного теста.

RGB и MSI Center

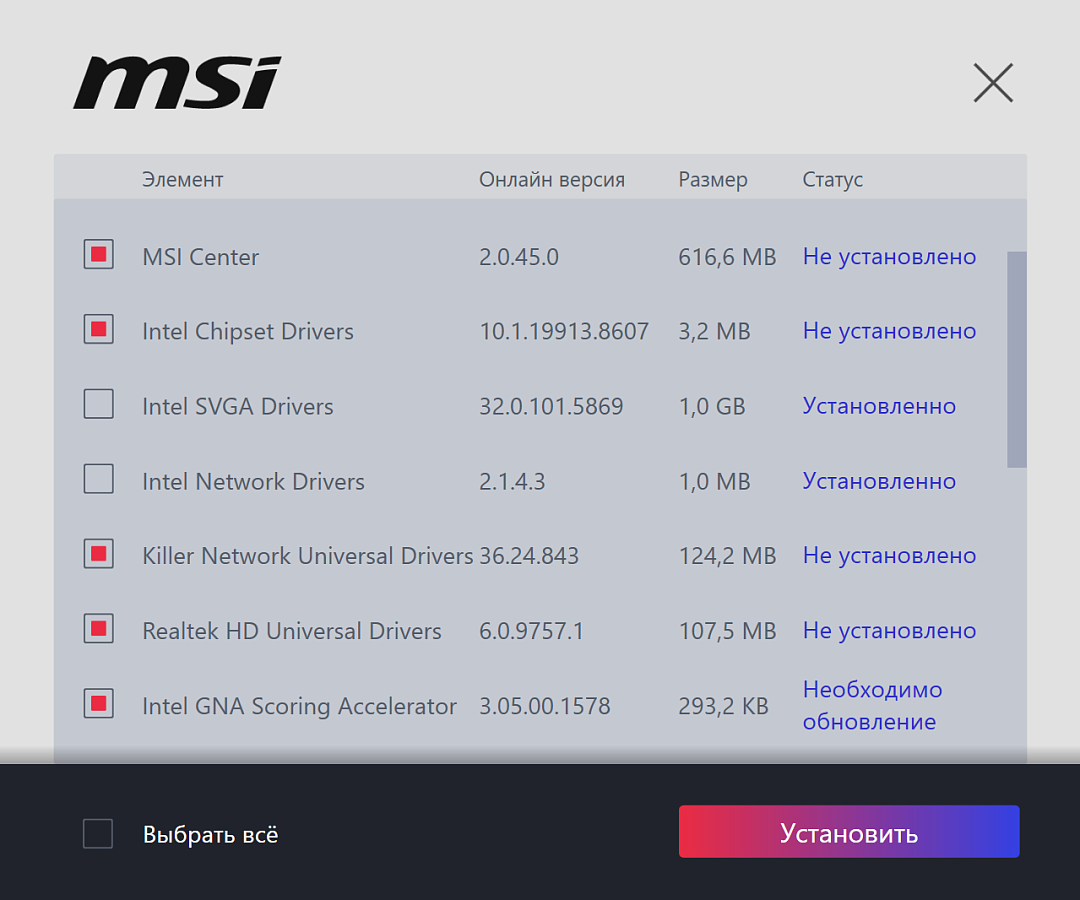

Активация параметра MSI Driver Utility Installer в BIOS включает автоматический запуск приложения MSI для скачивания драйверов и сопутствующих программ, нужен только доступ в интернет. После чистой установки системы достаточно убедиться в работоспособности сети (может потребоваться установить драйвер) и выбрать необходимые пункты меню для загрузки.

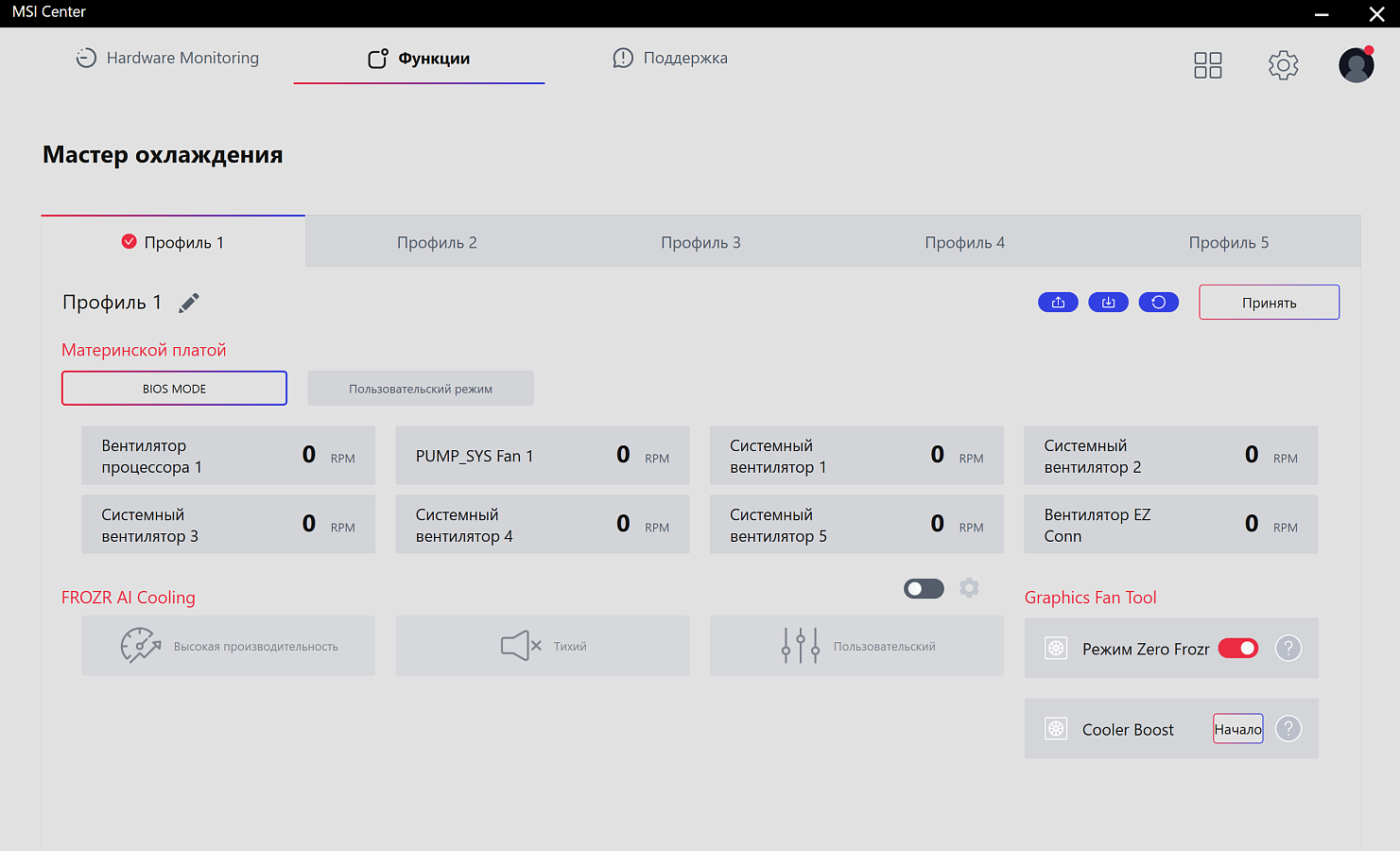

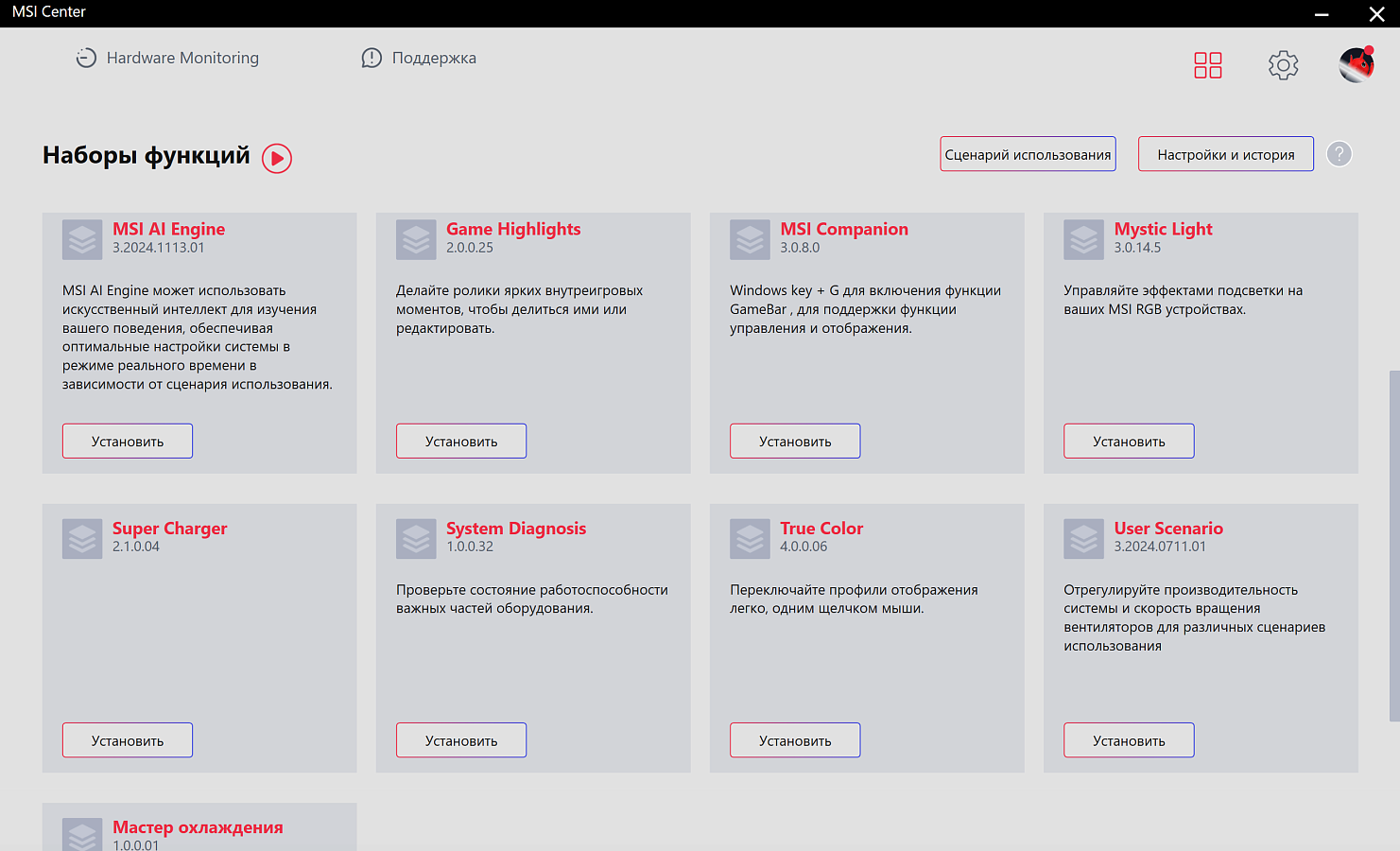

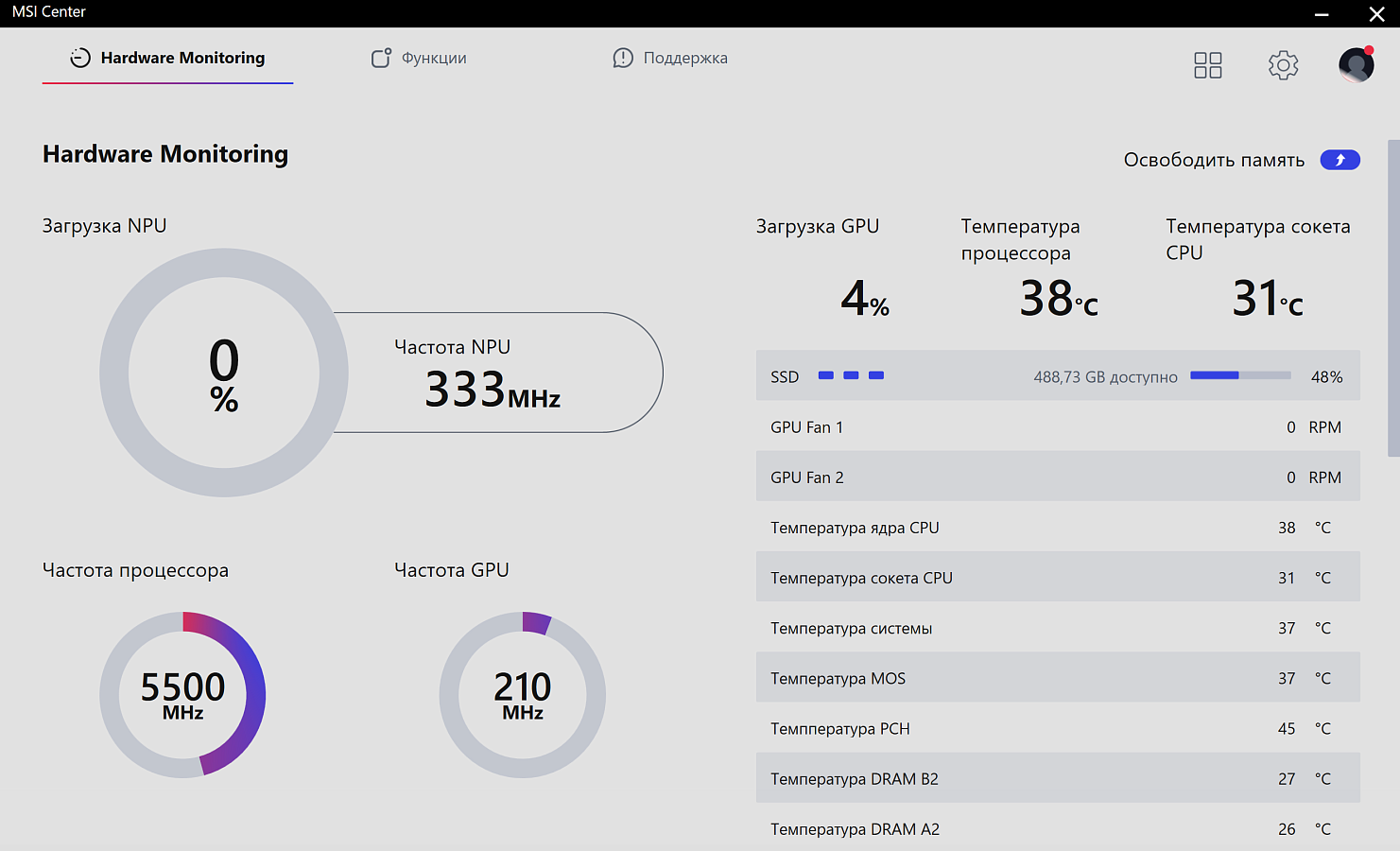

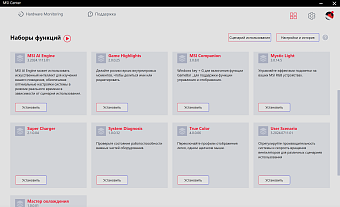

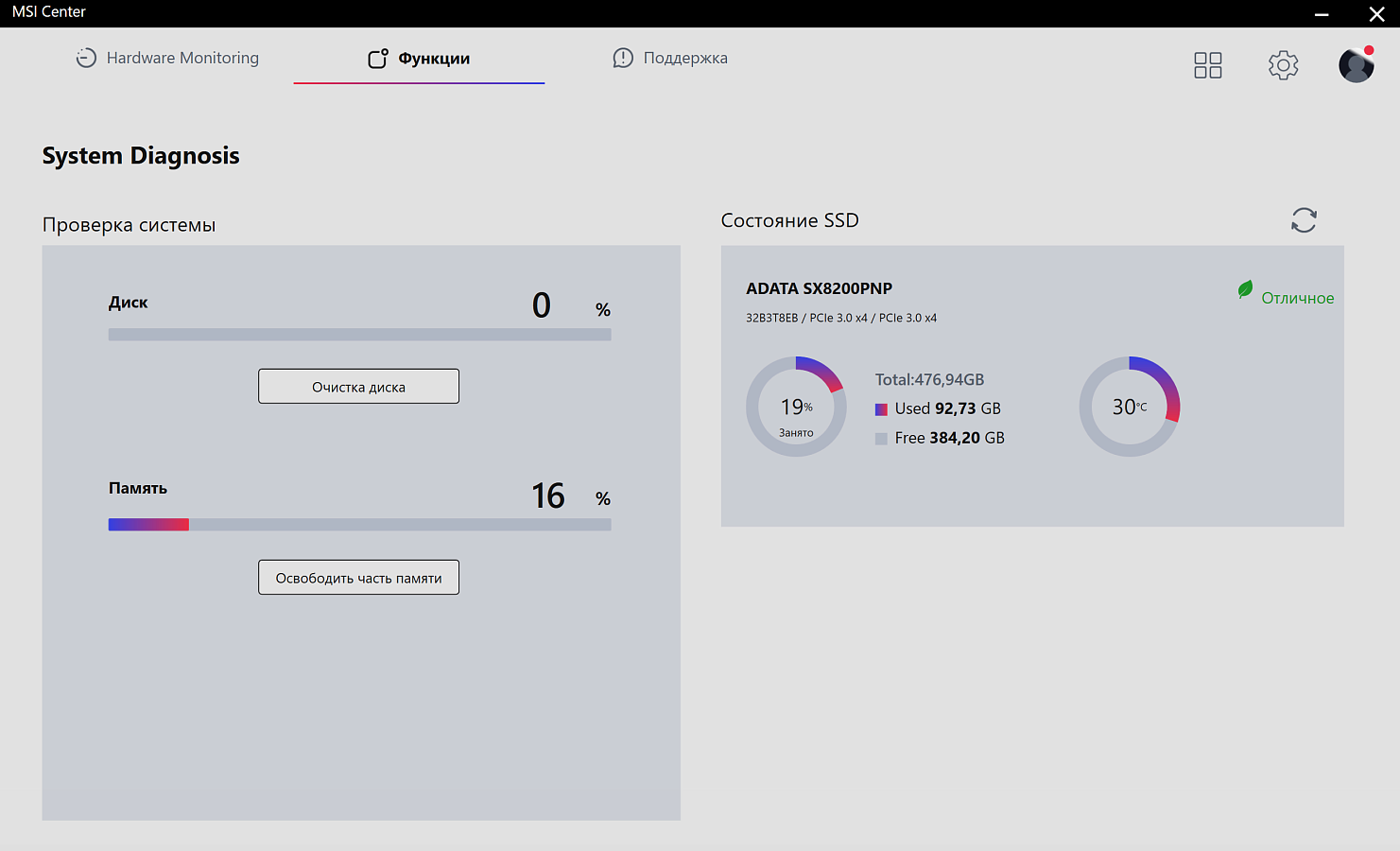

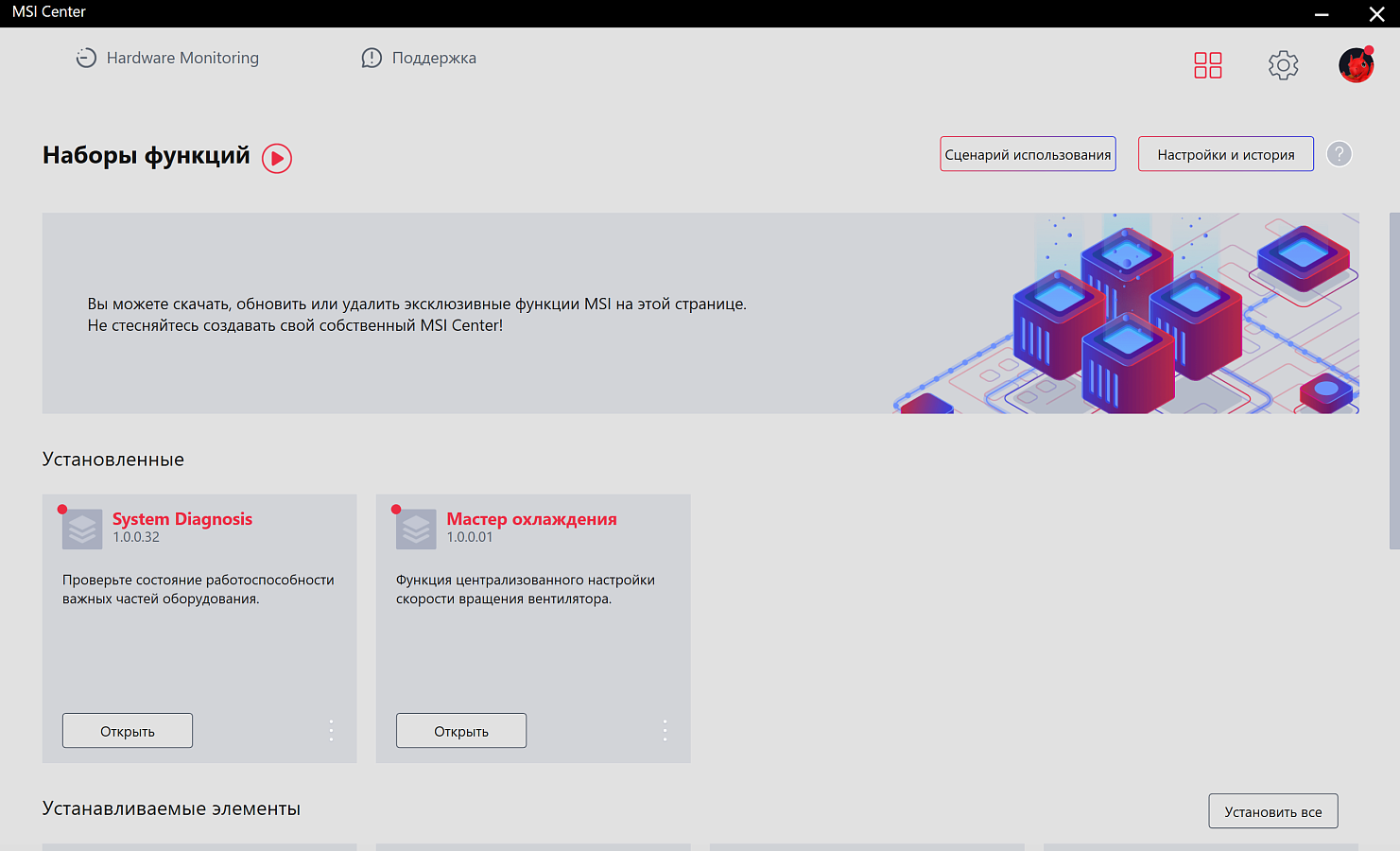

Приложение MSI Center представляет собой основу для использования отдельных модулей, каждый отвечает за отдельный набор функций.

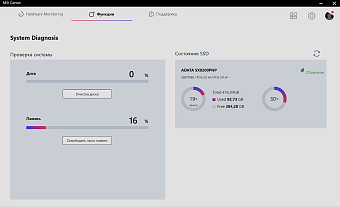

В MSI Center доступен мониторинг состояния компонентов системы, управление подсветкой комплектующих, надстройки для Windows и даже интеллектуальные системы управления ПК. К сожалению, MSI Center довольно тяжеловесный и неповоротливый, его использование может отразиться на производительности в чувствительных сценариях использования компьютера.

MAG Z890 Tomahawk не оснащена светящимися элементами, кому-то этот факт может показаться преимуществом, но для желающих возможно подключение и управление как 12 В RGB, так и до четырёх устройств с адресуемой 5 В ARGB подсветкой.

Заключение

MSI MAG Z890 Tomahawk WIFI расширяет представление о возможностях материнских плат среднего ценового сегмента. Помимо уже ожидаемого внушительного VRM и достаточного количества M2 накопителей, пользователи получают два скоростных Thunderbolt порта, 5 Гбит/с Ethernet и не менее быстрый Wi-Fi 7.

Изменения в облике серии Tomahawk сложно оценить объективно, заметно стремление к так называемому "военному" оформлению, которое не раз появлялось в арсенале различных производителей. Такой подход найдёт своих ценителей. Стоит отметить, что MSI очень аккуратно применяет стилизацию, облик платы подойдёт к сборкам любой визуальной направленности.

Приятно видеть поддержку высокочастотных модулей DDR5 без необходимости отбирать подходящий процессор или подбирать напряжения вручную.
