Какую материнскую плату X870(E) купить для Ryzen 9000?

30 сентября компания AMD начала продажи чипсетов X870E и X870. Были также презентованы и другие чипсеты B850 и B840, но в продаже они появятся в 2025 г. рассмотрим все характеристики новых чипсетов в сравнении с 600 серией и посмотрим какие материнские платы нам предлагают производители среди X870E и X870.

Характеристики

С выходом новых чипсетов AMD решили уменьшить их количество до 4. 1 чипсет B850, в отличии от B650E и B650, больше нет в серии B дополнительной буквы в наименовании чипсета. Кроме этого изменилось название младшего чипсета вместо A620, теперь B840, тем самым A чипсета больше нет. Обратимся к таблице ниже.

Как же AMD теперь позиционирует свои чипсеты? X870E практически тоже самое, что и X670E, но нам заявляют, что мы получаем более продвинутые возможности по поддержке разгона и будущей DDR5 памяти, а также, что видно из таблицы - это USB 4.0. В таблице указано стандарт, а это означает, что каждая материнская плата должна иметь на борту USB4 (40 Гбит/с), в то время как на X670E производитель материнской платы решал нужен этот стандарт в данной модели или нет.

Чипсет X870 - это полный аналог B650E. Именно B650E, а не X670, что видно из таблицы по общему количеству линий 36/24, вместо 44/8 и типу линий для видеокарты PCI-E 5.0 вместо PCI-E 4.0, а также количеству USB с SATA портами. Также как и в старшей модели X870E USB 4.0 стало стандартом, а не опцией, которую производитель мог не добавлять.

С точки зрения позиционирования моделей - это более логичный выбор. Теперь X870E и X870 по процессорным линиям только PCI-E 5.0, остальное отдано под периферию. Конечно мы лишились определенного количества USB портов в сравнении с X670, но с другой стороны мы и так получаем бескомпромиссные возможности в флагманском чипсете X870E как по линиям, так и по периферии.

Чипсет B850 - это полный аналог B650, но с небольшим отличием в пользу нового чипсета по общему количеству линий 36/4 вместо 36/0, иначе говоря добавлены 4 процессорные линии PCIe 5.0. В B850 теперь процессорные линии NVMe PCI-E 5.0, в B650 линия 1x4 PCI-E 4.0, PCIe 5.0 может быть реализовано, но только опционально, если так решит производитель материнской платы.

В чипсете B840 основное изменение по общему количеству процессорных линий, теперь их 34, вместо 32 на A620.

На текущий момент на рынке только 2 чипсета X870E и X870, поэтому подробно остановимся на них.

Строение материнских плат и периферия

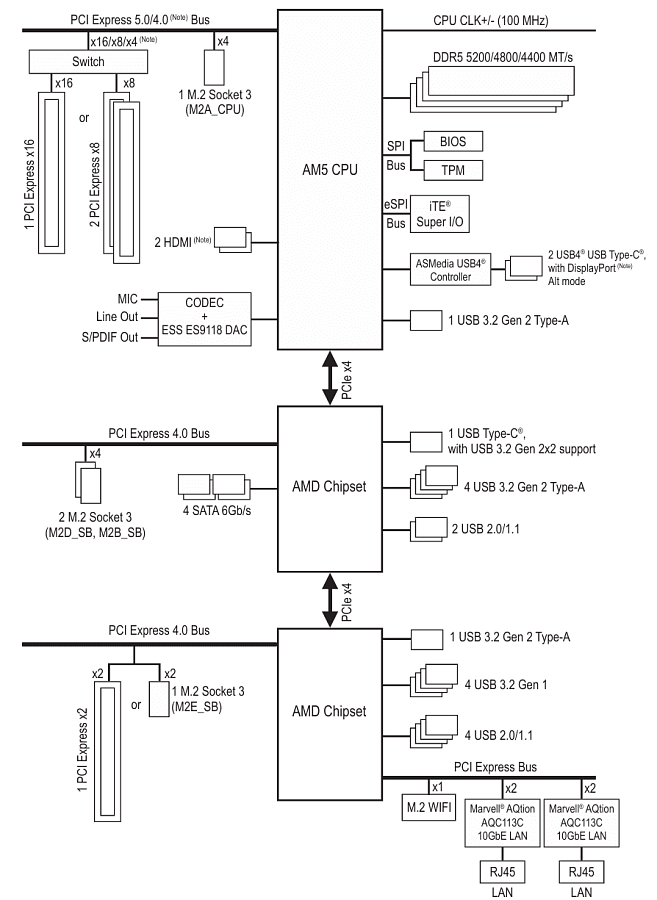

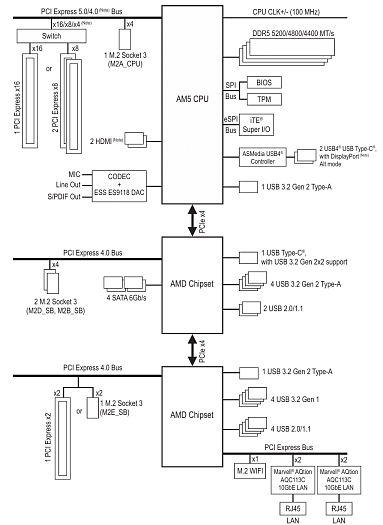

Начнем рассмотрение материнских плат на базе чипсета X870E. Также посмотрим на X870, но останавливаться будем на заметных различиях между двумя чипсетами. Ниже представлена схема флагманской материнской платы на базе X870E.

Хотя чипсеты и новые, но сокет используется AM5. Основные изменения видно слева, на одной линии M.2 PCIe 5.0 (4.0 для процессоров не поддерживающих PCIe 5.0, такие как 8000 серия) и переключатель для портов PCI Express в разных вариациях работы x16 + x0, x8 + x8 и должен был быть ещё один разъём для M.2 PCIe 5.0, но теперь его нет. Кроме этого два видеовыхода HDMI и аудиокодек с ЦП ESS ES9118 DAC. Справа тактовый генератор, слоты DDR5, флешка BIOS, модуль защиты TPM, контроллер iTE Super IO для сбора и управления различными датчиками, 1 USB 3.2 Gen2 Type-A. Главное же с правой стороны - это линия с контроллером ASMedia USB4, на котором находится 2 USB4 USB Type-C с выходом Display Port и вот здесь фактически “спрятались” x4 M.2 PCIe 5.0 линий, которые были в материнских платах на X670E/B650E. Далее по шине PCIe x4, по традиции, располагается 2 чипсета. На первом находрится 2 M.2 PCIe 4.0, на которые выделено 4 линии и 2 разъёма, что даёт конфигурацию 1 PCI EXPRESS 4.0 x4 или 2 PCIe 4.0 x2. В зависимости от производителя может не быть слота PCI EXPRESS, а вместо 2 M.2 будет один полноценный M.2 PCIe 4.0. Вместе с выходом Ryzen 9000 и только на них появилась возможность соединить NVMe накопители в RAID 5. На прошлых поколениях были доступны RAID 0, 1, 10. Кроме того присутствуют стандартные 4 SATA порта с возможностью подключения по RAID 0, 1, 10. К чипсету также подключены USB разных поколений. Далее следует второй чипсет, у которого на линии PCI Express 4 находится 1 PCI Express x2 или M.2 PCIe x2, в зависимости от того, что будет установлено. Помимо PCIe подключены USB и на последней линии PCI Express находится 1 M.2 WIFI модуль и 2 сетевые карты по 10 Гбит/с каждая.

Если говорить коротко, то потребитель лишился возможности установки 3 полноценных NVMe. Теперь доступно только 2 или 4, но 3 NVMe по чипсетным линиям будут работать в режиме x2. Взамен конечно потребитель получает USB4. Конечно надо понимать, что конфигурации могут немного отличаться, но на на них мы уже посмотрим на конкретных примерах.

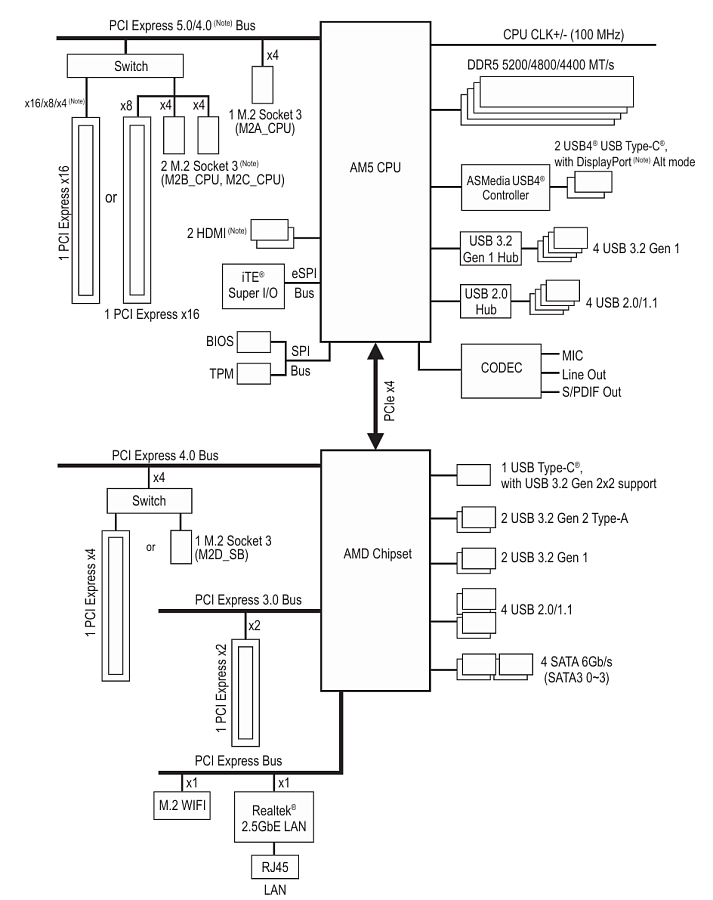

Теперь посмотрим на одну из реализаций X870 чипсета. Логика не меняется, жертвуeм 1 x4 M.2 PCIe в пользу 2 USB 4, однако производитель решил отсутствие M.2 другим способом и поставил переключатель, который позволяет установить видеокарту в PCI Express x16 или жертвуя шириной шины до x8 имеется возможность установить ещё 2 M.2 PCIe 5.0 накопителя, учтите, что в зависимости от процессора шина и возможности по установке накопителя могут быть другими (особенно для 8000 серии). Также из заметного к процессорным линиям подключено большее количество USB, а именно USB 3.2 Gen1 Hub с 4 USB и USB 2.0 Hub, также с 4 USB. Как мы уже говорили X870 - это аналог B650E, поэтому здесь только 1 чипсет, а не 2, как было в X670. Общее количество USB меньше, чем в X870E, что и полагается данному чипсету, а вот по PCI Express 4.0 располагается похожая схема, что на прошлой схеме, но теперь ширина шины x4 и выбор между M.2 PCIe или портом PCI Express x4. Кроме этого присутствует шина PCI Express 3.0 с портом PCI Express x2 и аналогичная шина PCI Express с модулем WIFI и сетевой картой на 2.5 Гбит/с

Количество линий питания и фаз

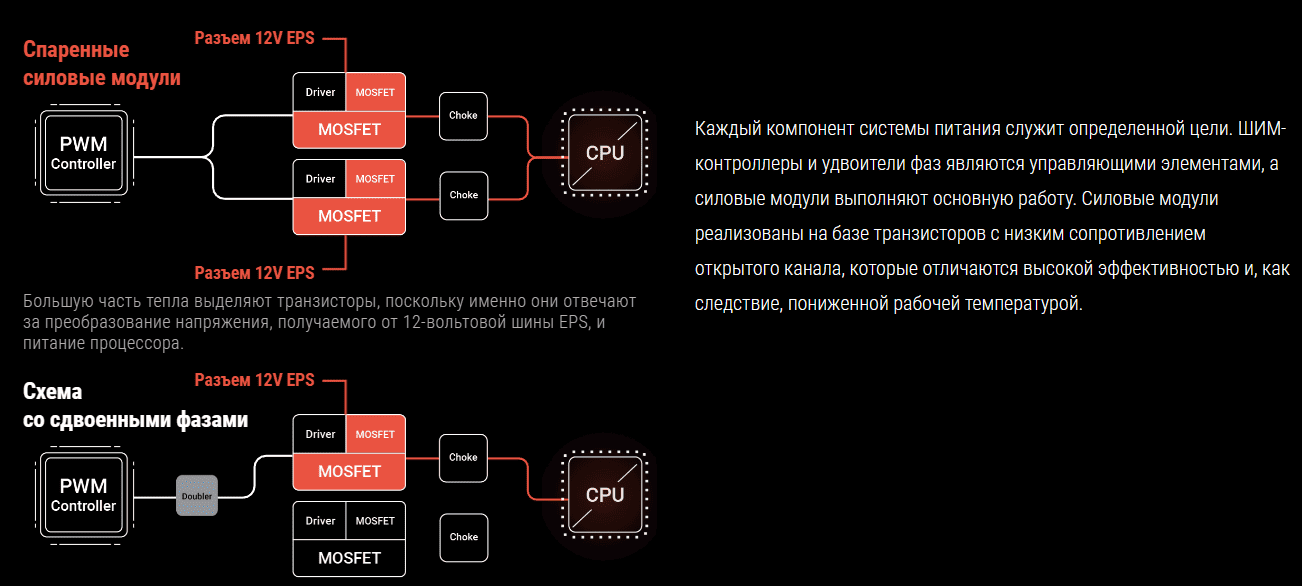

В X870E и X870 всё достаточно стандартно. В нескольких платах осталась схема питания с 1 мосфетом на линию, но большая масса - это спаренные модули по 2 мосфета на линию. Мосфеты используются типа SPS и DrMOS в зависимости от материнской платы.

В обозначении схемы VRM используется, например, 14+2+1, что означает 14 фаз на VCore, 2 на SoC и 2 на MISC.

Охлаждение зоны питания материнских плат

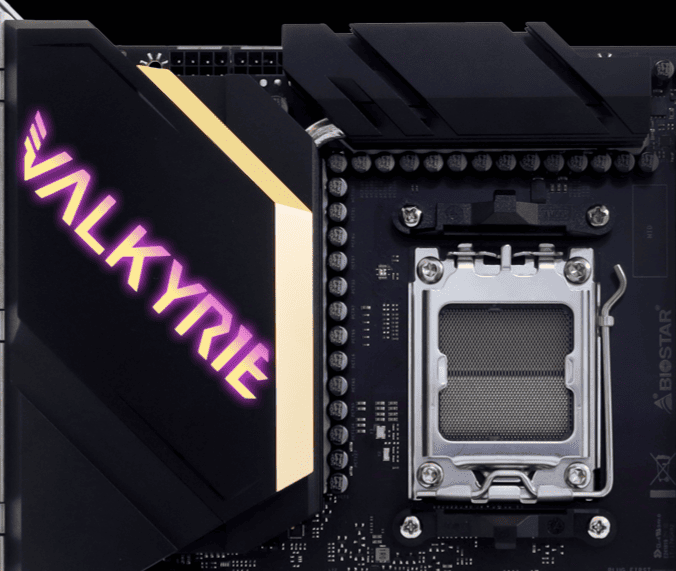

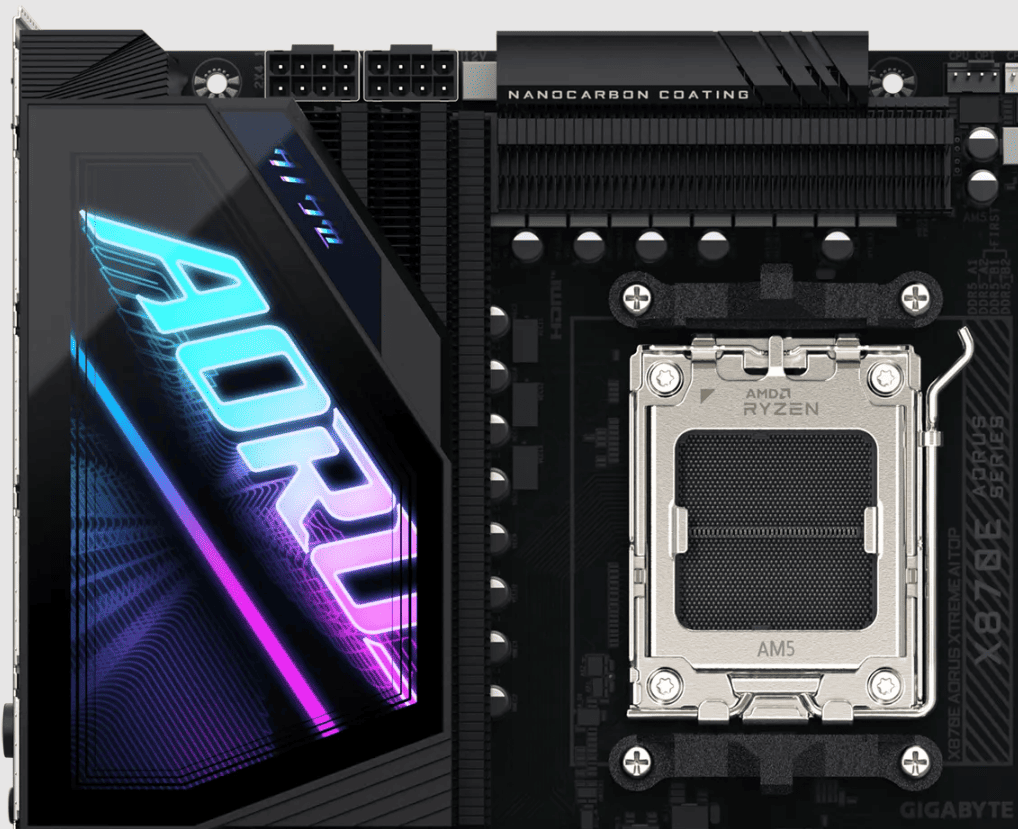

По системам охлаждения зоны VRM без особых изысков. Материнских плат без радиаторов на чипсетах 800 серии нет. Самих же типов радиаторов 3: обычные радиаторы стилизованные под дизайн материнской платы, аналогичные радиаторы больших размеров соединенные между собой теплотрубкой и радиаторы набранные в виде паралельных пластин, которые соединены между собой теплотрубкой. Конечно большое количество фаз даёт более стабильное питание и даже меньший нагрев в нетребовательных задачах, однако большее количество фаз в нагрузке на аналогичную единицу площади создаёт неплохой нагрев, поэтому производители не забывают про радиаторы на материнских платах и давно вписали их в общий дизайн.

Радиаторы перечислены и показаны, как пример, по увеличению эффективности охлаждения и показаны в качестве примера от разных производителей. Последний вариант - самый эффективный и редкий, устанавливается он на материнские платы с большим количеством фаз, как и второй по эффективности.

Выбор материнской платы

К выбору материнской платы можно подходить просто. По потреблении Ryzen 7000 примерно равны 9000, поэтому можно спокойно брать материнскую плату 600 чипсета или же если хочется чего-то нового, то X870E ~ X670E, а X870 ~ B650E.

Вспомним какие процессоры Ryzen успели выйти в 2024 году вместе с их характеристиками.

Поделим процессоры на 3 категории по их TDP и потреблению тока: 9600X и 9700X, 9800X3D и 9900X, в отдельной категории 9950X. 9800X3D не выделяем из общей группы процессоров по причине того, что на данный момент процессор может всё тоже самое, что 9700X, только имеет расширенное TDP и больший размер кеша, в отличии от 7800X3D, на котором отсутствовал разгон в силу конструктивных особенностей.

Также деление на большое количество групп не даёт нам более гибкого выбора среди материнских плат X870E и X870, которые несут в себе достаточно большой запас по VRM.

Были представлены следующие модели материнских плат:

Количество новых плат примерно равно количеству, которое есть на X670E и X670 чипсетах. Выбор же плат не особо большой, поэтому некоторые варианты будут ссылаться на официальный сайт.

Ryzen 5 9600X и Ryzen 7 9700X

Начнём с первой категории, сюда мы отнесём недорогие платы по меркам X870E и X870 чипсетов.

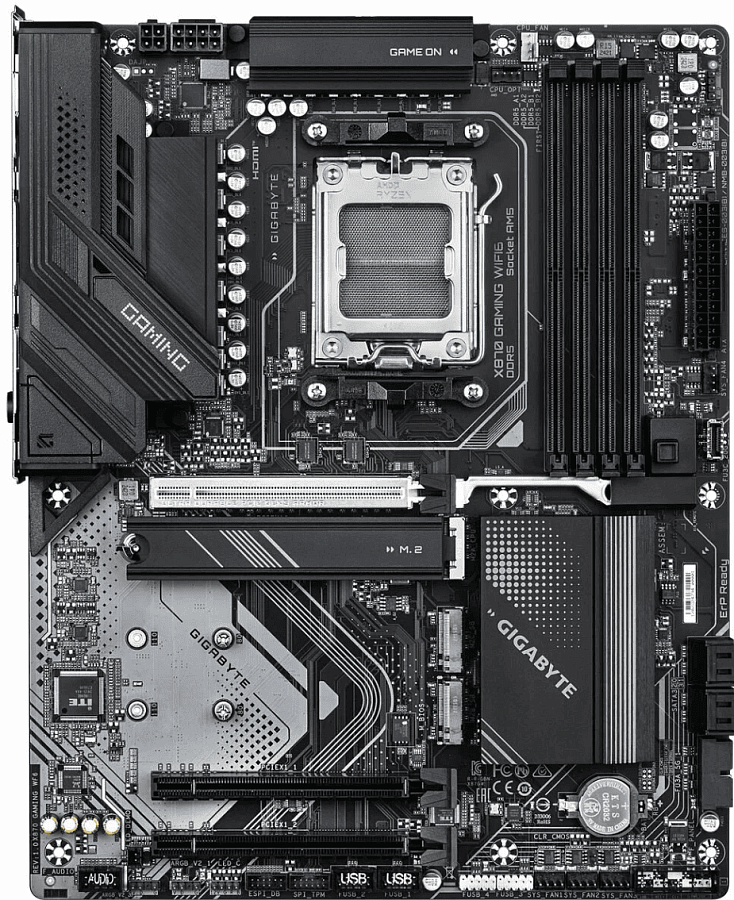

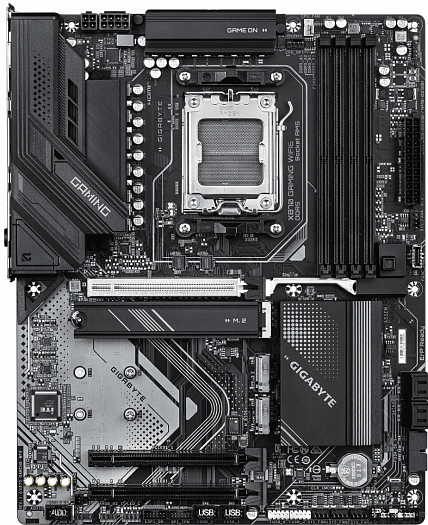

Самая доступная материнская плата среди моделей описанных ниже - это Gigabyte X870 GAMING WIFI6. Цена сложилась из более простого оснащения в сравнении с конкурентами. Аудиокодек ALC897 с 3 аналоговыми выходами, сетевая карта на 2.5 Гбит/с и модуль WIFI 6. Из дополнительных удобств - это кнопка BIOS Flash, удобное извлечение видеокарты и светодиоды состояния компонентов материнской платы. Схема VRM 2x4+2+2 с 60A DrMOS, но Gigabyte здесь немного недоговаривает. По VCore и VSOC всё соответствует описанию, а по MISC используется схема с верхним и нижнем плечом из мосфетов, что в целом не отразится на общем коммфорте использования. Также в недорогих платах схема подключения кабеля CPU 8+4, но этого более чем достаточно для данной категории процессоров. 6 портов для вентиляторов, 1 для RGB 12В и 3 ARGB. На задней панели встречает набор USB, среди которых 4 USB 2.0, 3 USB 3.2 Gen1 (5 Гбит/с) и 1 USB 3.2 Gen2 (10 Гбит/с). Конечно же не обошлось без 2 USB4 Type C, которые являются одним из основных нововведений X870 чипсета. В свою очередь они служат 2 видеовыходами и помимо их 1 HDMI. Для M.2 накопителей предусмотрен только 1 радиатор, для всех остальных придётся использовать сторонний. По конфигурации накопителей M.2 всё неоднозначно. На материнской плате 1 M.2 PCIe 5.0 по процессорным линиям и 2 M.2 PCIe 4.0 по чипсетным, но если будет установлена 2 M.2 PCIe 4.0, то их шина перейдёт в режим x2, вместо x4. Иначе говоря они делят между собой общую шину и без ограничений возможно установить только 2 M.2, один PCIe 5.0 и PCIe 4.0. SATA порты в количестве 4.

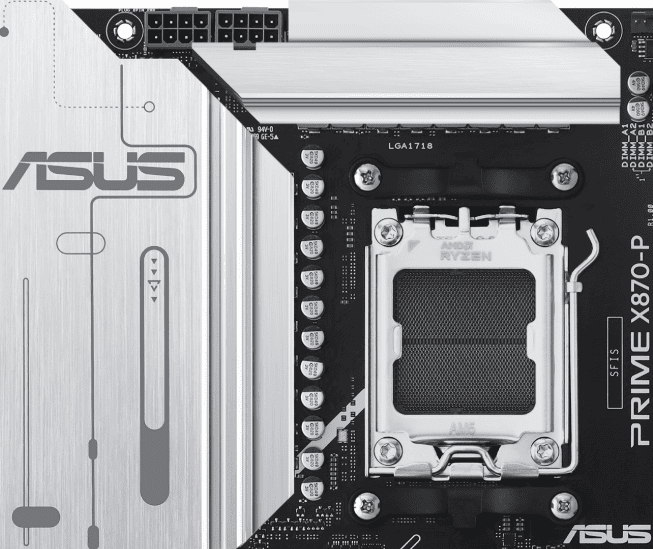

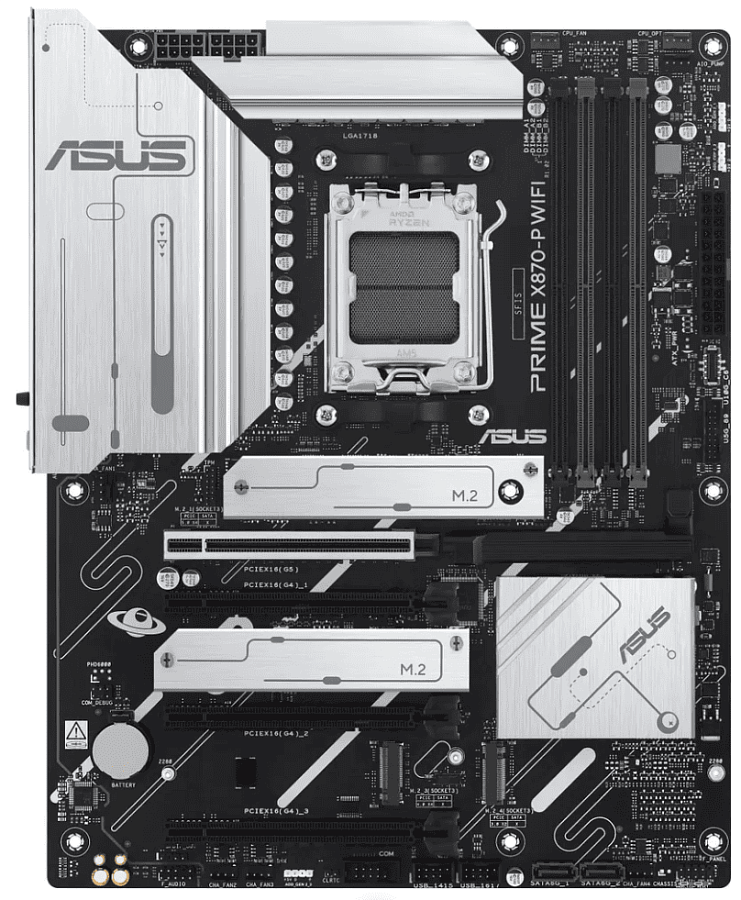

Следующий вариант Asus PRIME X870-P WIFI по части аудио и сетевой карте аналогичен плате от Gigabyte, но здесь уже установлен модуль WIFI7. По удобствам всё аналогично, за исключением светодиодов, здесь он отвечает только за отображение включения материнской платы. По системе питания хотя здесь также спаренные модули, но схема 2x7+2+1 с 80 А DrMOS по всем напряжениям, включая MISC. Разъёмы питания CPU 8+8, как и в остальных платах ASUS, за исключением m-ITX, где только 8. Портов для вентиляторов и помп 7, подключение RGB не предусмотрено, но 3 ARGB на плате присутствует. Также если кому необходимо, то есть разъём под COM в виде header. По USB 4 2.0, 3 3.2 Gen1 и 1 3.2 Gen2 и естественно 2 USB 4, которые одновременно играют роль видеовыхода. Помимо них предусмотрен 1 порт HDMI. По радиаторам M.2 несколько получше, на 1 больше, чем у Gigabyte, предусмотрено 4 накопителя M.2, но со своими особенностями. На плате кроме основного разъёма PCI EXPRESS 5.0 X16 есть и 3 PCI EXPRESS 4.0 X16. Если установить M.2 в слот M.2_2, то отключается первый от видеокарты PCI EXPRESS 4.0, далее если установить M.2 в M.2_3 отключается 2 порта PCI EXPRESS 4.0 и наконец при установке M.2 в M.2_4, который работает в режиме 3.0 с шиной x2, отключается 2 единственных SATA порта. Независимый только 1 порт с M.2 PCIe 5.0. Схема будет сложной при условии использования PCI EXPRESS 4.0, если же ставить только M.2, то 2-3 M.2 можно установить без особых проблем.

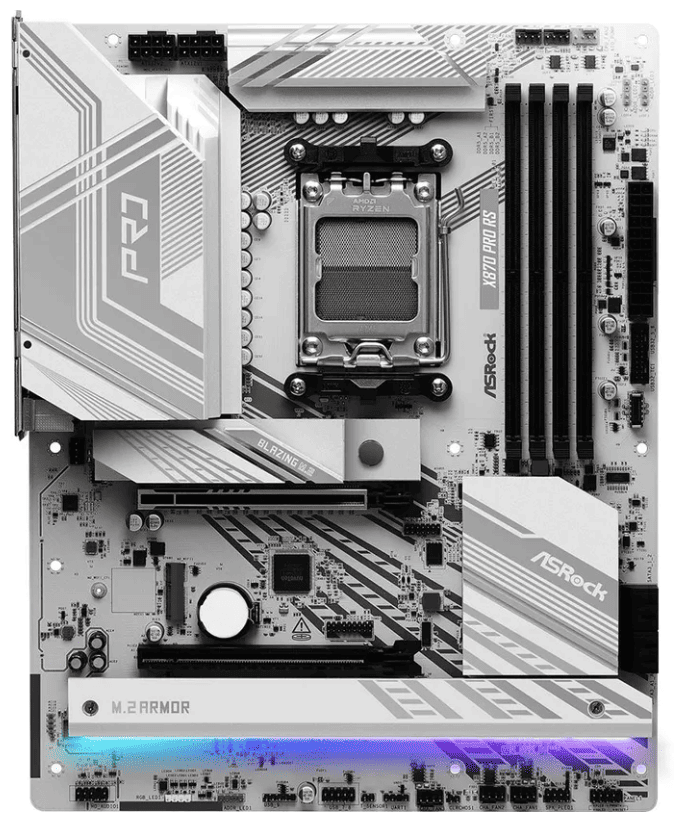

Двигаемся далее по стартовым платам нового чипсета AMD и на очереди - ASRock X870 PRO RS. Нас встречает аудиокодек выше уровнем - ALC1220, 2 аналоговых выхода и 1 цифровой, но в сравнении с конкурентами отсутствует WIFI модуль, но при желании есть возможность его установить в специальный слот M.2. Схема питания напряжения MISC похожа на Gigabyte с верхним и нижнем плечом, а в остальном используется 80 А DrMOS 2x7+2+1. По дополнительным возможностям всё без изысков - кнопка BIOS Flash и светодиоды для отображения состояния основных компонентов. 7 портов для вентиляторов и помп, 1 под RGB и 3 для ARGB. USB набраны 6 USB 2.0 и 4 USB 3.2 Gen1. По традиции 2 USB 4.0 с возможностью видеовыхода и 1 HDMI. Радиаторы рассчитаны на все накопители M.2, которых здесь 3. 1 M.2 находится на процессорных линиях PCIe 5.0, 1 на чипсетных PCIe 4.0, он в свою очередь делит линию с PCI EXPRESS 4.0 x4. По этой причине выбираем между слотом или M.2, а также M.2 PCIe 3.0, который может иметь ограничение ширины шины до x2, если установить накопители в первые 2 порта SATA. Всего же SATA разъёмов на плате предусмотрено 4.

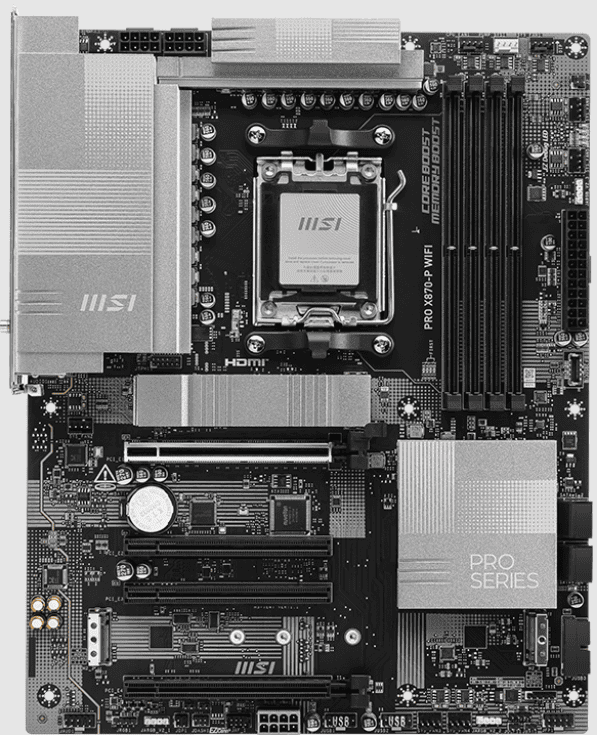

Последний вариант в данной категории MSI PRO X870-P WIFI. По аудиокодеку аналогичная ситуация как у ASUS и Gigabyte, 3 аналоговых выхода без цифровых. На борту сетевая карта с 5 Гбит/с и WIFI 7. По сравнению с конкурентами присутствует кнопка Clear CMOS. В остальном аналогично ASRock. В последних своих материнских платах MSI устанавливает дополнительный разъём питания PCIE для высокопроизводительных GPU. Система VRM представлена в виде сдвоенных мосфетов 2x7+2+1 60A SPS. По портам для вентиляторов - 8, под RGB - 1, а для ARGB - 3. Что касается USB, то плата предлагает 4 USB 2.0, 2 USB 3.2 Gen1 и 2 USB 3.2 Gen2. Type C предлагает 1 USB 3.2 Gen2 и 1 USB4. MSI решили сделать только 1 порт USB4, который также служит для видеовыхода и кроме него присутствует HDMI. Для M.2 предусмотрен только 1 радиатор под PCIe 5.0. Помимо процессорного M.2 PCIe 5.0 также есть чипсетные M.2 PCIe 4.0, а второй M.2 работает на шине x2, вместо x4. Иначе говоря полноценных M.2 может быть 2, если же не обращать внимания на максимальные скорости, то 3. SATA портов стандартно 4.

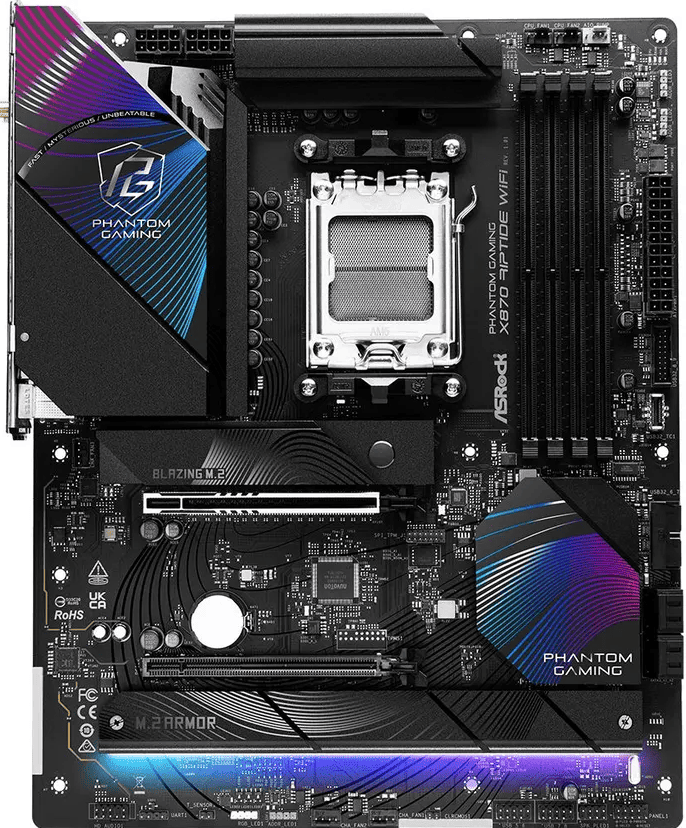

Переходим в категорию посерьезнее и начнём с ASRock X870 RIPTIDE WIFI, которая уже предлагает аудиокодек ALC4082 с 2 аналоговыми выходами и 1 цифровым. Сетевая карта на 2.5 Гбит/с и WIFI7. Как и во всех моделях X870 ASRock не предлагает особых удобств, кроме светодиодов о состоянии основных компонентов и кнопки BIOS Flash, которая есть в каждой платы любого производителя без исключений. Схема питания аналогична той, что представлена на X870 Pro RS. Разъёмов под вентиляторы и помпы - 6, а под RGB и ARGB по 1 и 3. В данной модели производитель реализовал 2 USB 3.2 Gen2, при этом 3 USB 3.2 Gen1 и 4 USB 2.0. По стандарту представлено 2 USB4 Type C, которые могут работать как видеовыходы. Не стоит забывать и о HDMI установленный на плате. На все M.2 предусмотрены радиаторы. На M.2 PCIe 5.0 отдельный и общий для 2 M.2 PCIe 4.0. Второй M.2 на чипсетной линии не один и делит свою линию с 2 портом PCI EXPRESS, поэтому либо M.2, либо второй PCI EXPRESS. Первый слот под видеокарту всегда использует максимальное количество линий. Не стоит забывать и о 4 разъёмов под SATA накопители.

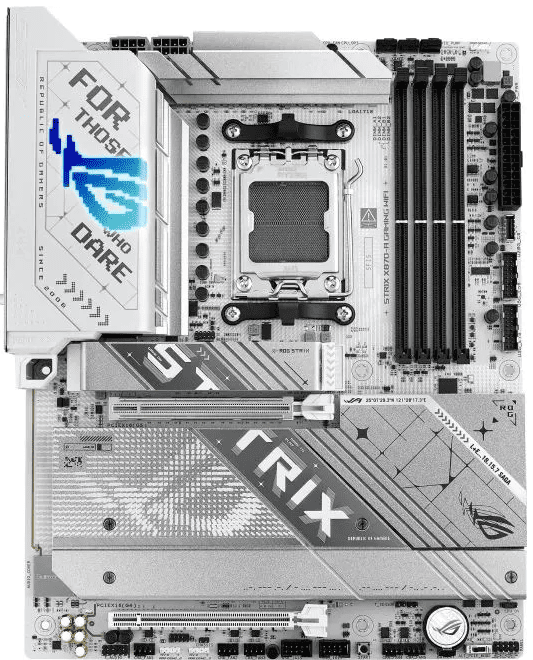

Переходим к ASUS ROG STRIX X870-A GAMING WIFI. Плата поставляется с кодеком ALC4080 в аналогичной конфигурации аудиовыходов, сетевая карта и wifi как у конкурента по части скорости работы. По дополнительным возможностям представлены кнопка Clear CMOS, кнопка включения на самой плате и фирменная технология быстрого извлечения видеокарты, а также светодиодные индикаторы состояния основных компонентов платы. Также - это первая плата из рассмотренных, на которой есть внешний тактовый генератор для возможности гибкого разгона шины. Схема питания построена на спаренных мосфетах 2x8+2+2 90A SPS, но для регулирования напряжения MISC используются 80A SPS. В этой плате ASUS отказались от USB 2.0, поэтому получаем 4 USB 3.2 Gen1 и 5 USB 3.2 Gen2. По стандарту среди Type C установлены 2 USB 4, с возможностью видеовыхода, а также есть 1 USB 3.2 Gen2 поддерживающий стандарт быстрой зарядки 30 Вт PD. Также по видеовыходам 1 HDMI и 1 DisplayPort. Для SATA накопителей выделено всего 2 порта, в тоже время для M.2 - 4. Радиаторы материнской платы покрывают все M.2 накопители. Хотя на плате представлено 4 M.2 накопителя, но в очередной раз есть определенные особенности. Так слот под видеокарту делит свою линию с вторым накопителем M.2 PCIe 5.0. Если установить в этот разъём накопитель, то ширина шины уменьшится до x8, вместо x16. Похожим образом обстоят дела с первым портом M.2 по чипсетным линиям, он делит свою пропускную способность с вторым PCI EXPRESS, но при установке накопителя слот PCI EXPRESS будет отключен или наоборот при установке устройства в PCI EXPRESS M.2 порт будет недоступен. Таким образом полноценно можно установить 3 накопителя, жертвуя вторым слотом PCI EXPRESS или же 2, с учётом того, что теоретически мы не можем использовать 2 M.2 по линии чипсета на максимальной линейной скорости.

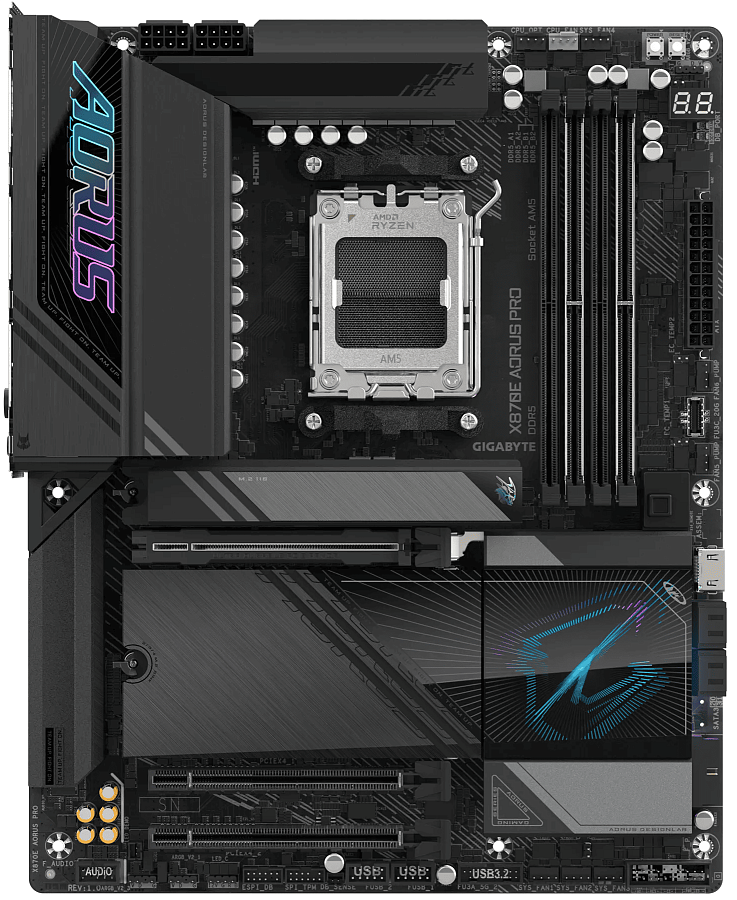

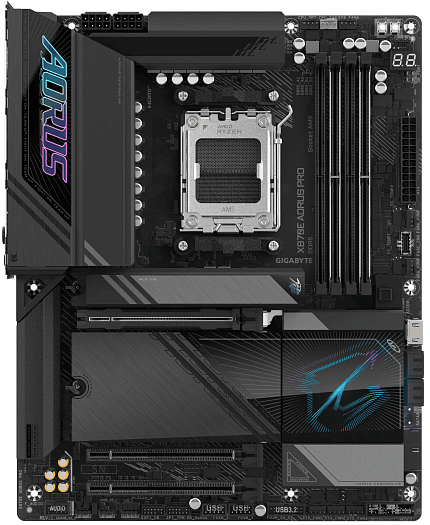

Gigabyte решили, что в аналогичную стоимость можно перейти на чипсет постарше. Так и появилась материнская плата на X870E чипсете - Gigabyte X870E AORUS PRO. Конечно используется немного другой аудиокодек ALC1220, но в привычной конфигурации с 2 аналоговыми и 1 цифровым выходами. Сетевая карта и WIFI модуль ничем не отличаются от конкурентов. Из особенностей мы можем видеть кнопки BIOS Flash, включения и сброса, а также специальная - перепрограммируемая. Не забыли про удобную кнопку извлечения видеокарты и индикатор пост кодов. Не хватает только кнопки Clear CMOS. По питанию всё аналогично платам Gigabyte. 2x8+2+2 сдвоенные модули 80A SPS, а на MISC набор из мосфетов с верхним и нижним плечом. 8 портов для вентиляторов и помп, 1 и 3 для RGB и ARGB. USB представлены в виде 2 USB 2.0, 4 USB 3.2 Gen1 и 3 USB 3.2 Gen2. Стандартные USB4 Type C в количестве 2 находятся на плате, аналогично всем они используются в качестве видеовыходов. Помимо Type C за вывод изображения отвечает 1 HDMI и 1 HDMI на самой плате для Sensor Panel Link с выводом информации по датчикам с материнской платы в разрешении 1920x1080. Радиаторы предусмотрены для всех 4 M.2 накопителей. Конечно не обошлось без определенных особенностей. По процессорным линиям доступно 2 накопителя, 1 M.2 PCIe 5.0 без ограничений, а два других находятся на переключателе и делят линию с слотом для видеокарты. При установке M.2 слот видеокарты сужается до x8, тем самым получаем 3 PCIe 5.0 накопителя. Четвёртый M.2 Накопитель расположен на линии чипсета и работает на скорости PCIe 4.0. Для SATA доступна установка 4 накопителей.

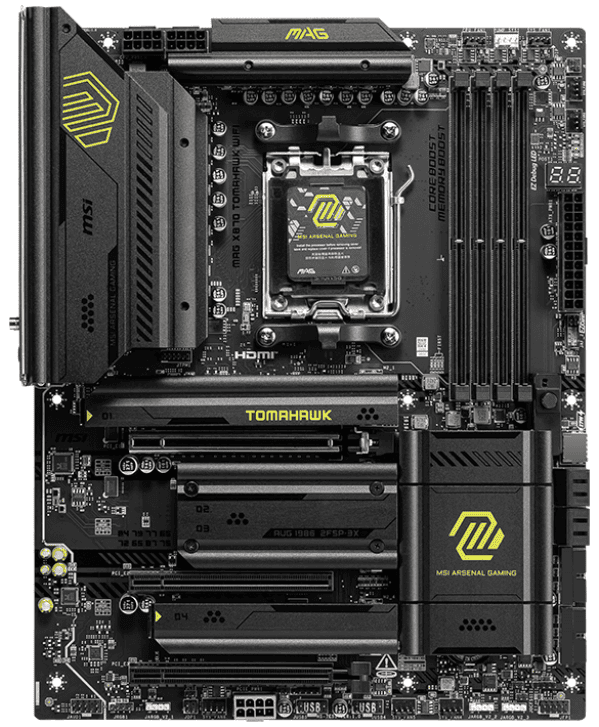

Далее посмотрим на MSI MAG X870 TOMAHAWK WIFI, в которой установлен ALC4080 с привычным количеством аудиовыходом 2 и 1. Сетевая карта на 5 Гбит/с и WIFI 7. По кнопкам присутствует BIOS Flash, Clear CMOS, быстрое извлечение видеокарты и помимо них ещё индикатор пост кодов. Для вентиляторов и помп 8 разъёмов, а для RGB и ARGB всё стандартно - это 1 и 3. По традиции используются спаренные мосфеты по схеме 2x7+2+1 80A SPS. Также MSI не забывает о дополнительном 1x8pin PCIe разъёме на материнской плате для высокопроизводительных видеокарт. По USB нам предлагают 4 USB 2.0, 3 USB 3.2 Gen1 и 2 USB 3.2 Gen2. Стандартно по Type C 2 USB 4.0, а также есть 1 USB 3.2 Gen2. Порты видеовыходов без особенностей 2 USB-C и HDMI. Радиаторы предусмотрены для всех M.2 накопителей. Общее количество M.2 - 4. Стоит отметить, что данная реализация M.2 одна из самых “хитрых” относительно конкурентов. Первый процессорный M.2 PCIe 5.0 располагается независимо от других линий, а второй M.2 PCIe 5.0 находится на линии с контроллером ASM4242, на котором располагается 2 USB 4. Исходя из этого нам предоставляют выбор или M.2 или USB4, тем самым мы получили аналог платы на B650E, но с возможностью выбора между двумя интерфейсами. На чипсетных линиях 2 M.2 PCIe 4.0, первый из которых работает на шине x2 и делит её со слотом PCI EXPRESS x4. Это означает, что при установке M.2 PCIe 4.0 x2 слот PCI EXPRESS 4.0 уменьшит ширину шины до x2. Конечно здесь есть небольшая хитрость, есть возможность приобрести переходник PCI EXPRESS и установить туда полноценный M.2 PCIe 4.0 x4. Последний же M.2 PCIe 4.0 работает без каких-либо ограничений. Не забываем и о SATA, их количество равно 4.

Ryzen 9 9950X

Переходим в другую лигу материнских плат, хотя это и не до конца флагманские модели, но представляют достаточно богатое оснащение и все они построены на чипсете X870E.

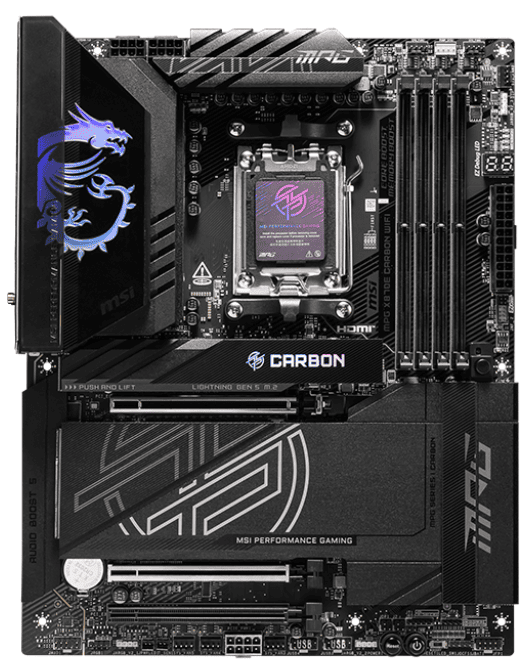

Первой платой из списка будет MSI MPG X870E CARBON. Хотя по аудиокодеку всё и стандартно ALC 4080, 2 аналоговых и 1 цифровой выходы, то по сетевой карте, а точнее сетевым картам теперь на 5 и 2.5 Гбит/с. Модуль WIFI без особенностей 7 версии. По дополнительным возможностям полный набор. Все виды кнопок, перепрограммируемая, включения, выключения сброса CMOS, прошивки BIOS и конечно же индикатор пост кодов. По схеме питания 2x9+2+1 с спаренными мосфетами на 110A SPS, но для MISC используется 55 А. По традиции MSI 1x8 pin разъём. 7 портов для вентиляторов, 1 для RGB и 3 ARGB. USB порты используются только высокоскоростные в количестве 9 3.2 Gen2, по Type C помимо стандартных 2 USB4, также установлены 3.2 Gen2. Видеовыходы набраны стандартно 2 USB-C и 1 HDMI. Для своего класса 4 M.2 охлаждаются с помощью встроенных радиаторов. Хотя на плате предусмотрено 4 M.2, то не обошлось без особенностей. Так 1 M.2 PCIe 5.0 по процессорным линиям работает без ограничений, а второй находится на линии слота видеокарты, тем самым при установки ограничивает ширину шины до x8. На первом чипсете устанавливает M.2 PCIe 4.0 без ограничений и на втором чипсете M.2 PCIe 4.0 также без ограничений, но стоит не забывать, что теоретически мы ограничены 1 M.2 по линии чипсета из за PCIE x4 связи между чипсетом и процессором.

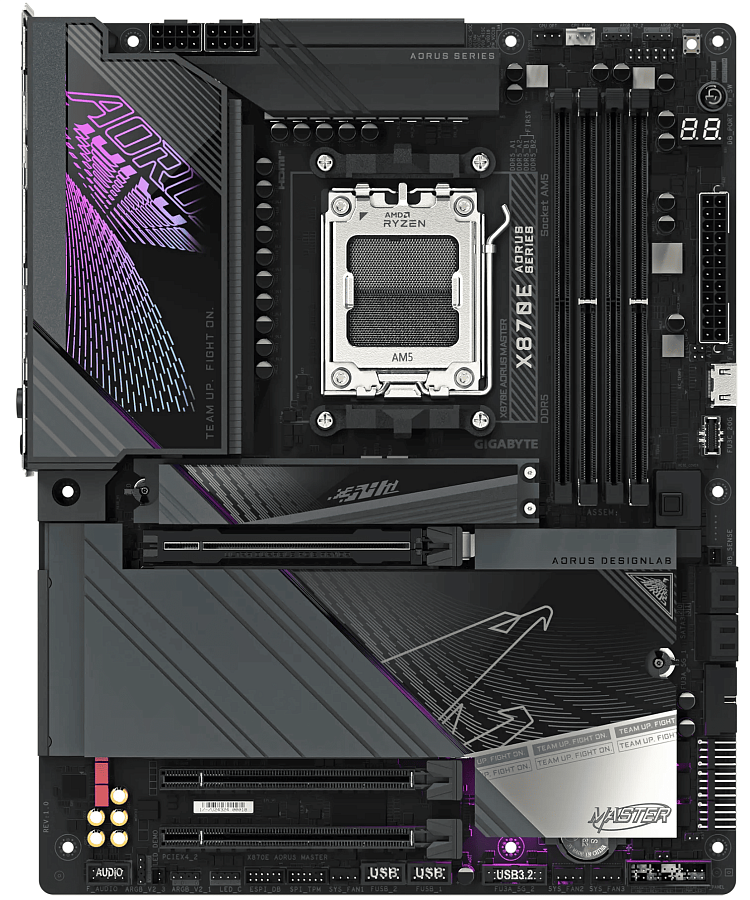

Следующая на плата на очереди Gigabyte X870E AORUS MASTER. По сравнению с предыдущей платой здесь несколько скромнее. Кодек ALC1220 с стандартным количеством выходов, 2.5 Гбит/с сетевая карта и WIFI 7. Все кнопки на месте, а также индикатор посткодов. Схема питания на сдвоенных мосфетах 110A SPS 2x8+2+2, VRM MISC стандартно для Gigabyte с мосфетами на двух плечах. Для вентиляторов предусмотрено 8 портов. Для RGB - 1, а для ARGB производитель решил дать больше возможностей и отошёл от стандартного количества, поэтому их 4. От USB 2.0 не стали отказываться и оставили в количестве 2, кроме этого 4 USB 3.2 Gen1 и 4 USB 3.2 Gen2. Среди Type C стандартные 2 USB 4, которые также работают как видеовыходы. На плате также 1 HDMI и 1 HDMI для Sensor Panel Link 1920x1080. По радиаторам нет проблем, все M.2 накопители не останутся без охлаждения. По M.2 накопителям снова есть ограничения. Самый первый M.2 PCIe 5.0 по процессорным линиям работает на полной скорости, следующие два M.2 PCIe 5.0 находятся на одной линии с PCI EXPRESS x16 видеокарты, а это значит, что в зависимости от количества установленных накопителей будет уменьшаться ширина шины слота видеокарты.

На чипсетных линиях находится только 1 M.2 PCIe 4.0. В результате без уменьшения ширины шины слота видеокарты получится установить только 1 M.2 накопитель по процессорным линиям и 1 по чипсетным. Общее количество накопителей можно довести до 6, если в PCI Express 4.0 x4 и PCI Express 3.0 x4 поставить переходники для установки M.2 накопителей, но необходимо понимать, что шина от чипсета до процессора не “резиновая”. По SATA накопителям всё стандартно и их количество равно 4.

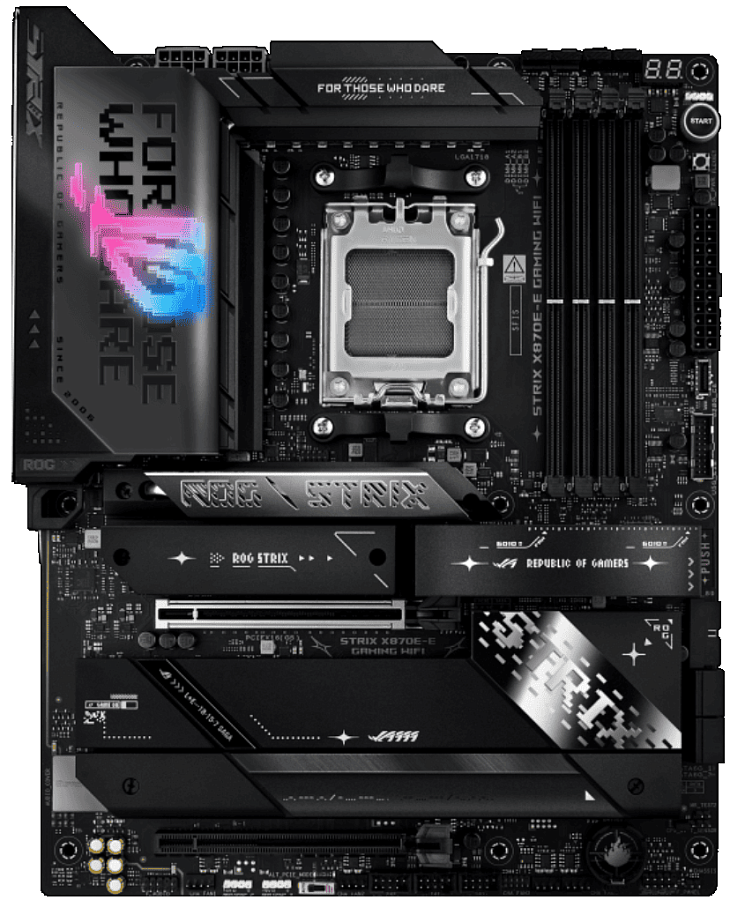

ASUS ROG STRIX X870E-E GAMING WIFI предлагает ALC4080 в качестве аудиокодека с 2 аналоговыми и 1 цифровым выходом. Сетевая карта на 5 Гбит/с и WIFI7. По кнопкам отсутствует только сброс, а так полный набор, включая фирменную технологию быстрого извлечения карты и индикатор пост кодов. Схема VRM на сдвоенных мосфетах по 110A SPS 2x9+2+2. ASUS в текущем поколении полностью отказались от RGB портов, но 3 порта ARGB присутствуют, также и не забывают про вентиляторы и помпы, для них 8 разъёмов. Как и у MSI USB Type A набраны 9 3.2 Gen2, в то время как USB Type C помимо 2 USB4 имеют 1 USB 3.2 Gen2x2 (20 Гбит/с) с функцией быстрой зарядки 30 Вт PD и 1 USB 3.2 Gen2. По видеовыходам всё стандартно 2 USB-C и 1 HDMI. По радиаторам M.2 нет вопросов, ни один накопитель не останется без охлаждения. Всего возможно установить 5 M.2 накопителей и здесь нужно снова разбираться как ASUS получили такое количество. Самый первый слот под M.2 PCIe 5.0 по процессорным линиям традиционно независимый, далее следует 2 M.2 PCIe 5.0, которые находятся на линии слота видеокарты, а это означает, что при установке 1-2 M.2 во второй и третий слоты ширина шины слота PCI Express x16 уменьшится до x8. Остальные 2 M.2 PCIe 4.0 подключены по чипсетным линиям без деления с какими-либо слотами. Если ASUS в X870 чипсете устанавливали только 2 SATA порта, то в X870E всё стандартно и портов - 4.

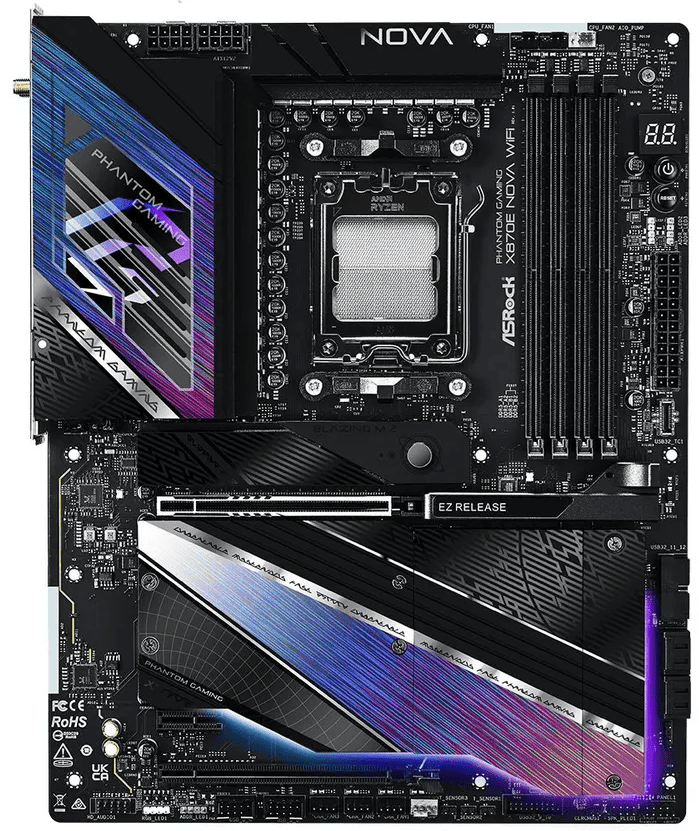

Материнская плата, замыкающая рассматриваемый список - это ASRock X870E NOVA WIFI. Изменения по звуковой карте небольшие, здесь ALC4082 с аналогичным количеством выходов, как у конкурентов. Сетевая карта и модуль WIFI аналогичны варианту от ASUS. Полный набор кнопок, за исключением программируемой, не забыли о кнопке легкого извлечения видеокарты и индикаторе пост кодов. 7 портов для вентиляторов, 1 разъём под RGB и 3 для ARGB. VRM построен по схеме 2x10+2+1, традиционно спаренные модули 110A SPS. ASRock не отказывается от старого стандарта USB, поэтому мы видим 2 USB 2.0, остальные же 3 USB 3.2 Gen1 и 5 USB 3.2 Gen2. Type C без изысков и здесь стандартные 2 USB4, которые служат также видеовыходами на пару с 1 HDMI. Как и конкуренты ASRock не обидели M.2 накопители радиаторами, с охлаждением проблем не будет. Всего слотов под M.2 накопители 5, что автоматически значит, что снова нужно посмотреть на их конфигурацию. На процессорных линиях находится 1 M.2 PCIe 5.0 без ограничений, далее следует первый чипсет, на котором располагается M.2 PCIe 4.0 без ограничений. На втором чипсете располагается 2 M.2 PCIe 4.0 и 1 M.2 PCIe 3.0 x2, который можно использовать как M.2 SATA и он делит линию с PCI EXPRESS 3.0 x2, поэтому необходимо выбирать между накопителем и слотом. Итого мы видим 1 на процессорных линиях и 4 на чипсетных, но 1 чипсетный на линиях 3.0 и ширине шине x2. Количество портов SATA стандартное и равно 4.

Большое количество накопителей

В данной категории сложно сделать какой-либо выбор. Максимальное количество накопителей SATA возможно установить в X870E Taichi или X870E Taichi Lite, но найти их на момент написания статьи достаточно сложно. Далее из ASRock идёт X870E NOVA c 5 M.2 накопителями, которую рассмотрели выше.

У ASUS подобная ситуация с X870E ROG CROSSHAIR HERO, но взамен можно взять X870E-E GAMING WIFI с 5 M.2 накопителями, большое количество SATA производитель не предлагает в X870E серии.

Единственная модель BIOSTAR предлагает 6 накопителей SATA и в целом имеет неплохое оснащение, но также нет наличия.

У Gigabyte все модели имеют похожую конфигурацию, но не предлагают расширенных возможностей по накопителям и стандартно имеют 4 SATA и 4 M.2 в различных конфигурациях.

MSI придерживается похожего принципа, но в MEG X870E GODLIKE помимо 4 SATA есть 7 M.2, 2 из которых организованы посредством платы расширения, конечно такая схема будет иметь ограничения, но мы всё же фокусируемся на большой суммарный объём, но такую плату сложно рассматривать к приобретению, как ультра флагман по оснащению и цене.

Выводы

Что же такое получилось в виде X870E и X870? Как уже смотрели ранее - это небольшое изменение материнских плат по части количества чипсетов, их теперь будет всего 4, а также обязательное использование USB 4, как стандарт.

Хорошо ли это? Количество линий в сравнении с прошлым чипсетом осталось тем же и мы получили примерно такую же ситуацию, как и у Intel в 700 серии чипсетов, а именно перетасовку линий и эксперименты производителей. Фактически одну процессорную линию PCIe 5.0 x4 отдали под нужды USB 4, тем самым лишились одного M.2 по процессорным линиям и вендоры, которые захотели сохранить большое количество накопителей пришлось делить линии в разных конфигурациях, что мы и увидели выше. Как и в 800 серии Intel видно практически полное внедрение стандарта WIFI 7. Запредельное количество фаз, что уже некоторый стандарт несколько поколений, что влияет на конечную стоимость.

Текущее поколение может расстроить только 2 категории людей - это любителей большого количества накопителей по причине описанной выше, а также энтузиастов, потому как таковых плат для энтузиастов представлено не было.

Постараемся ответить на несколько вопросов. Стоит ли обновляться владельцам 600 серии плат? Если необходим USB4 и WIFI7 и на текущей плате их нет (выходили и такие), то можно рассмотреть к покупке. Стоит ли покупать 800 серию с нуля? Особых преимуществ на данный момент нет, поэтому рекомендовать к покупке сложно, но если есть возможность и хочется немного защититься от возможных ограничений со стороны AMD в сторону прошлых чипсетов, то почему бы и нет?

В любом случае во все платы можно поставить любой процессор AMD 7000-9000 и он будет работать без каких-либо ограничений, всё будет зависеть от предпочтений по “начинке” и финансовых возможностей.
