Обзор и тест материнской платы MSI MPG Z890 Carbon WiFi

Хорошая материнская плата является неотъемлемой частью компьютера энтузиаста. Она не только предлагает необходимое количество интерфейсов, но и фактически определяет, на какой максимальный уровень производительности комплектующих можно рассчитывать при сборке: современные процессоры требовательны к подсистеме питания, а для высокочастотной памяти важна способность материнской платы работать с нужным сигналом. Проверим MSI MPG Z890 Carbon WiFi на соответствие высоким требованиям "платы для энтузиастов".

Спецификации

Внешний вид и комплектация

Картонная коробка выполнена ярко, акценты подчеркнуты цветами серии MPG. В этом поколении Carbon на лицевую сторону упаковки вернулось изображение материнской платы. Совместимость с новыми процессорами Intel, версия чипсета и наличие сетевых интерфейсов Intel вынесены в заметные значки с подписями.

На обратной стороне все ключевые особенности и важные параметры перечислены подробно. Полезной будет схема расположения интерфейсов на "задней" стенке ПК.

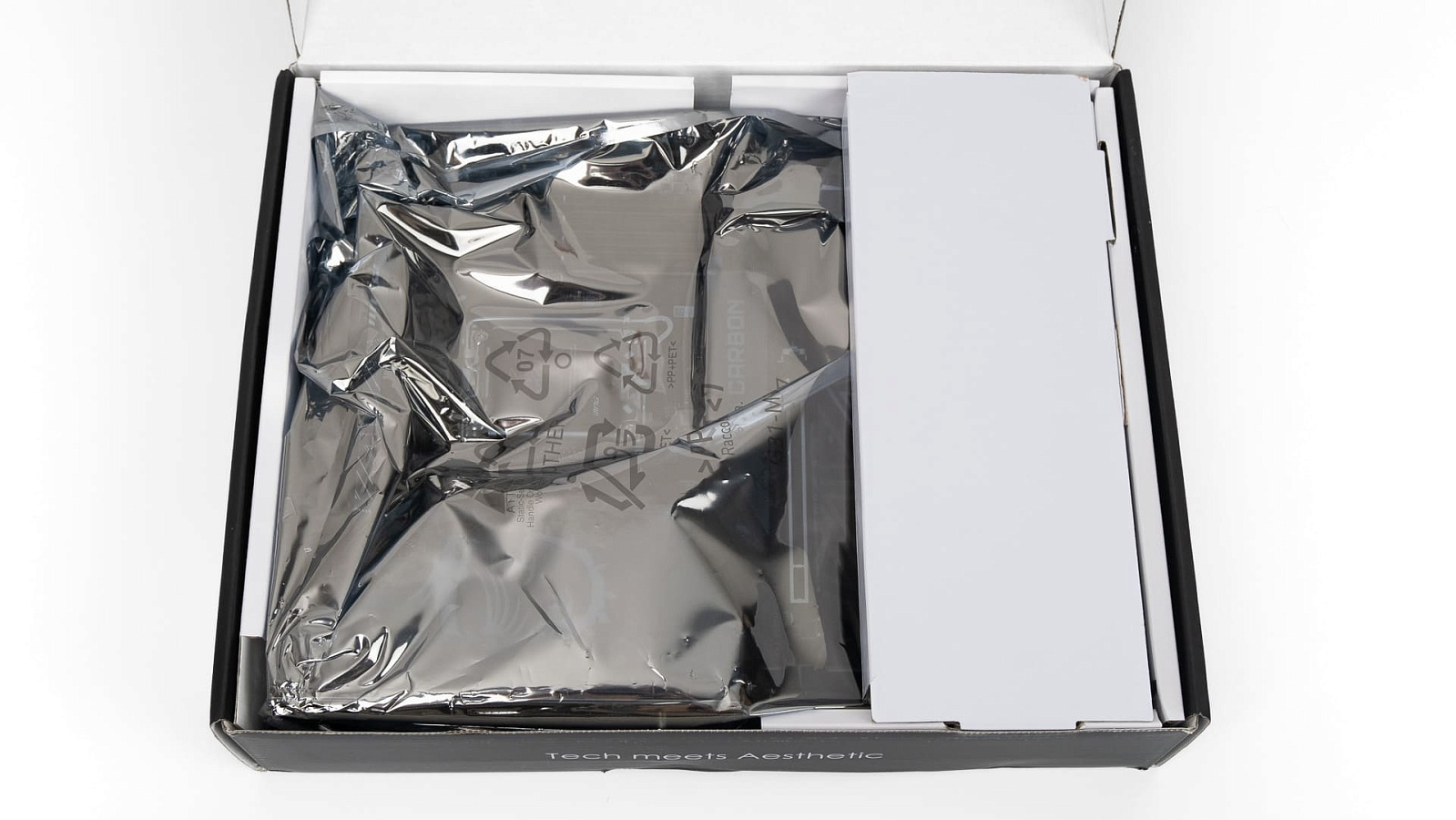

Внутри материнская плата фиксируется в картонной вставке. Антенна Wi-Fi упакована отдельно.

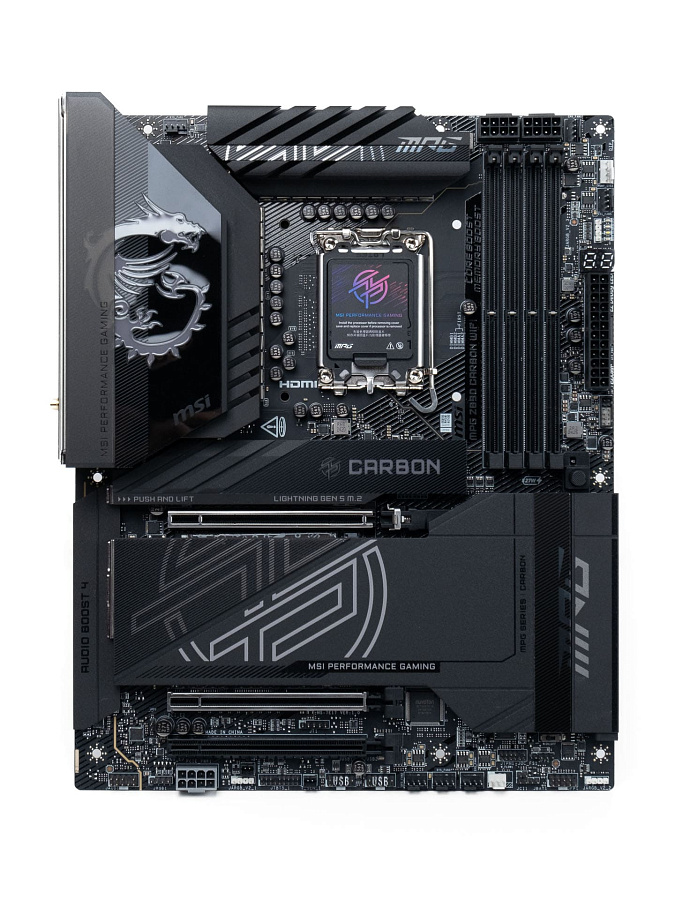

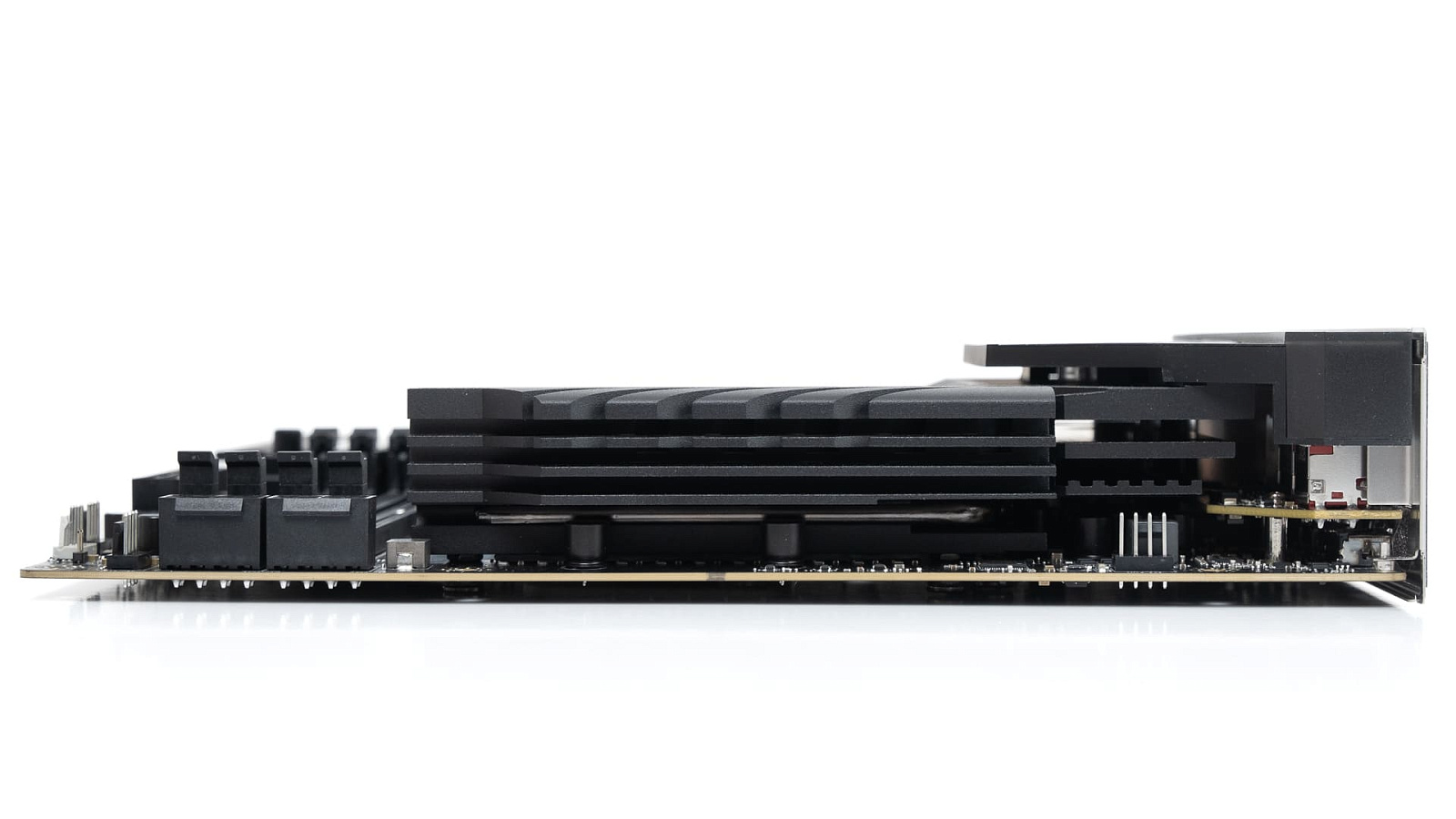

Внешний вид материнской платы внушительный, перекликается с предыдущими поколениями, но явно отличается. Массивные радиаторы зоны питания, кожух-радиатор для M2 накопителей и крупный логотип с драконом на кожухе портов - всё на месте. По краям платы нашлось место для целой россыпи разъёмов питания и для подключения различных интерфейсов.

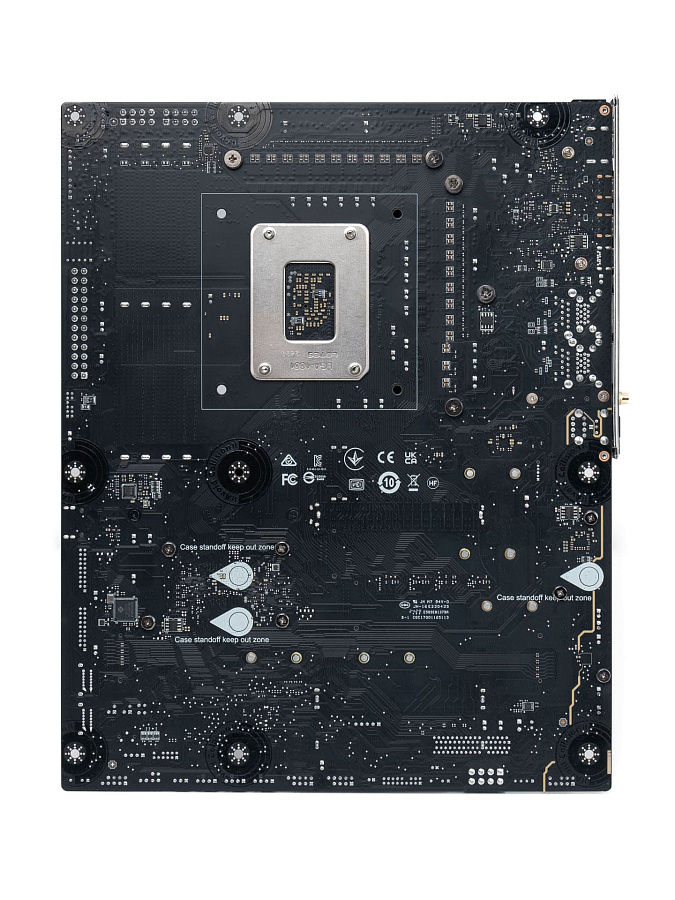

Зоны соприкосновения с неправильно размещёнными стойками под материнские платы другого форм-фактора на обратной стороне освобождены от элементов с поверхностным монтажом.

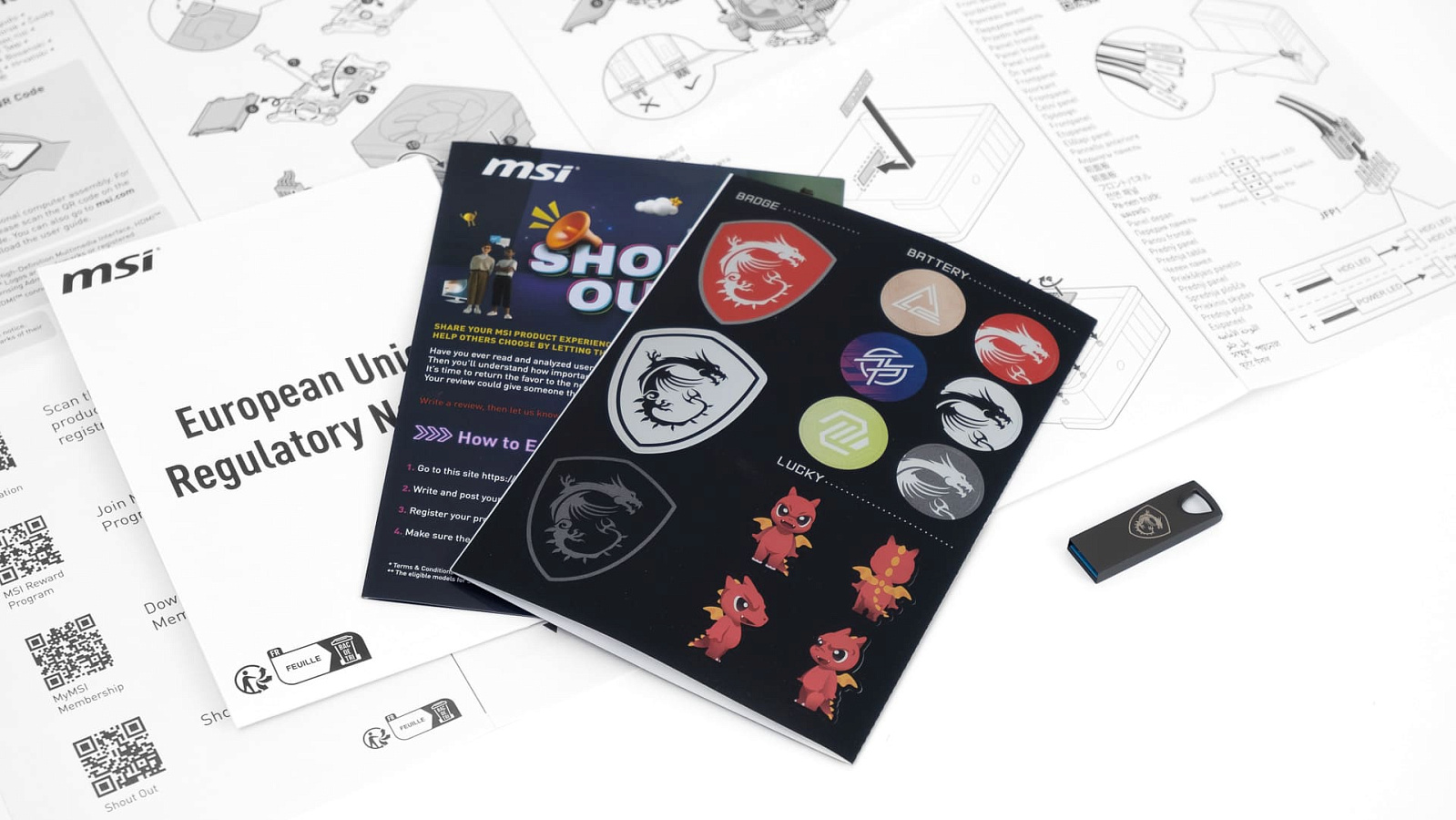

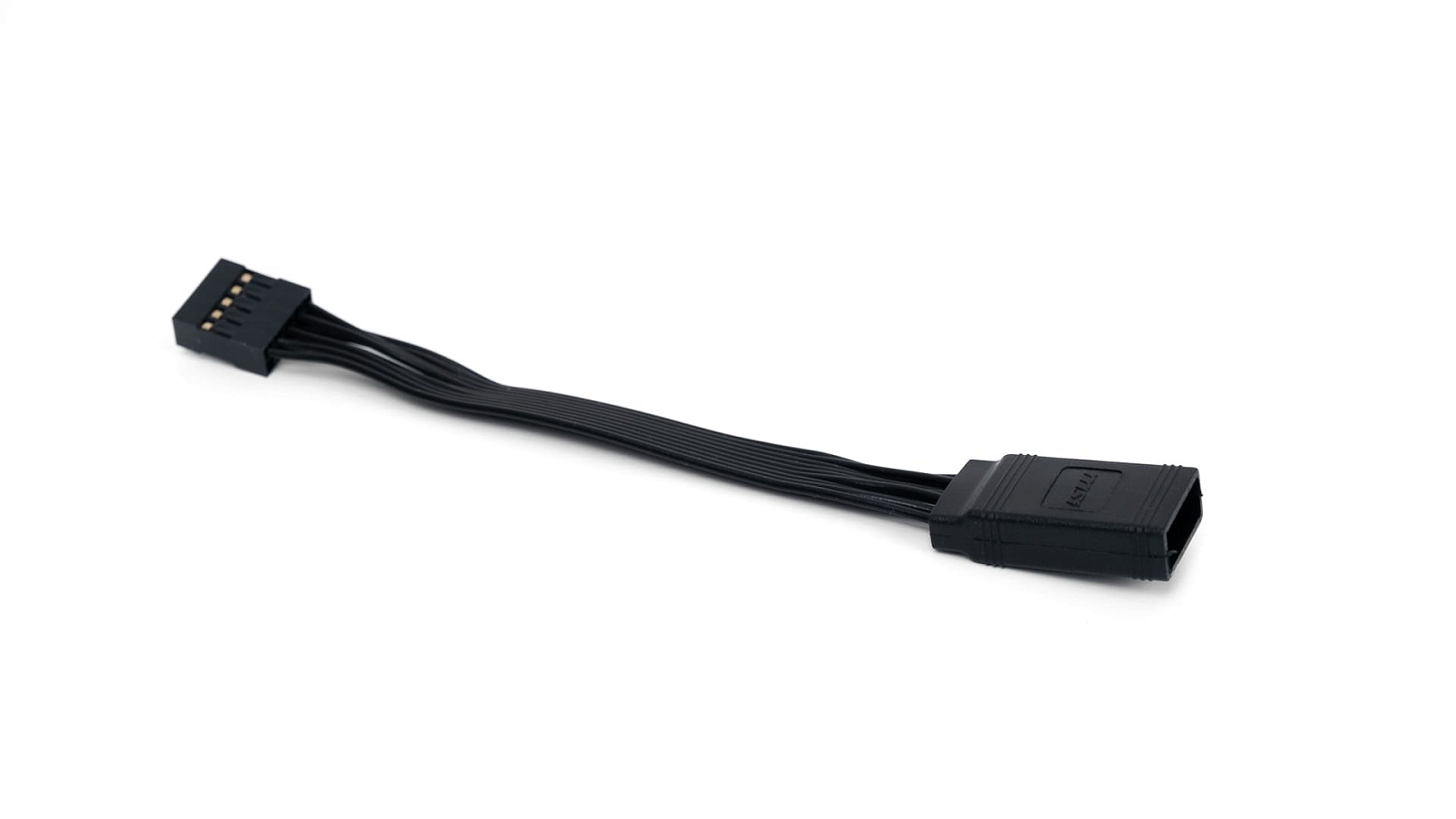

В комплекте поставляется антенна для беспроводного модуля, кабели SATA, несколько переходников для RGB-подсветки, иллюстрированная инструкция по сборке системного блока, наклейки и USB-накопитель с драйверами и приложениями.

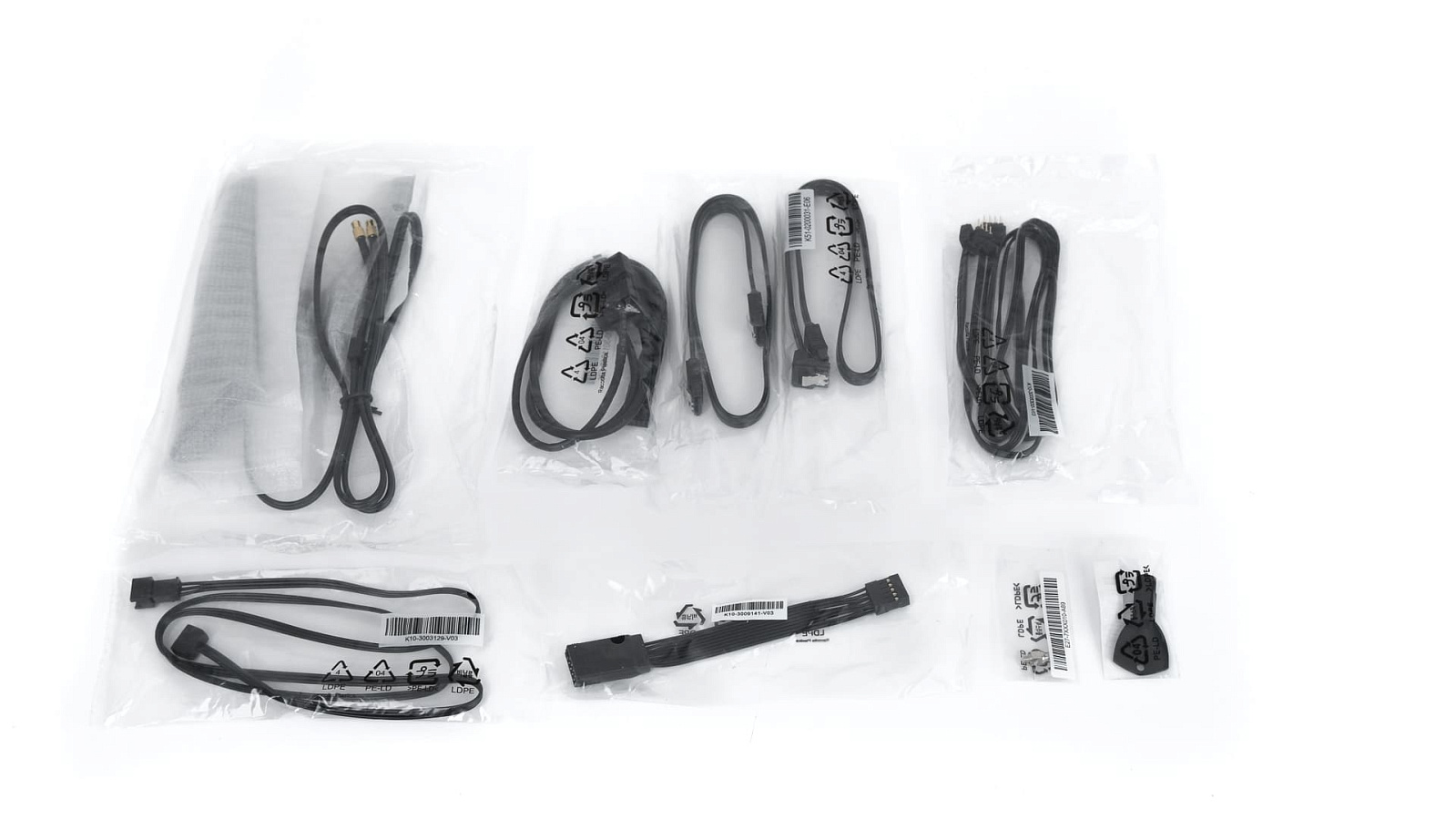

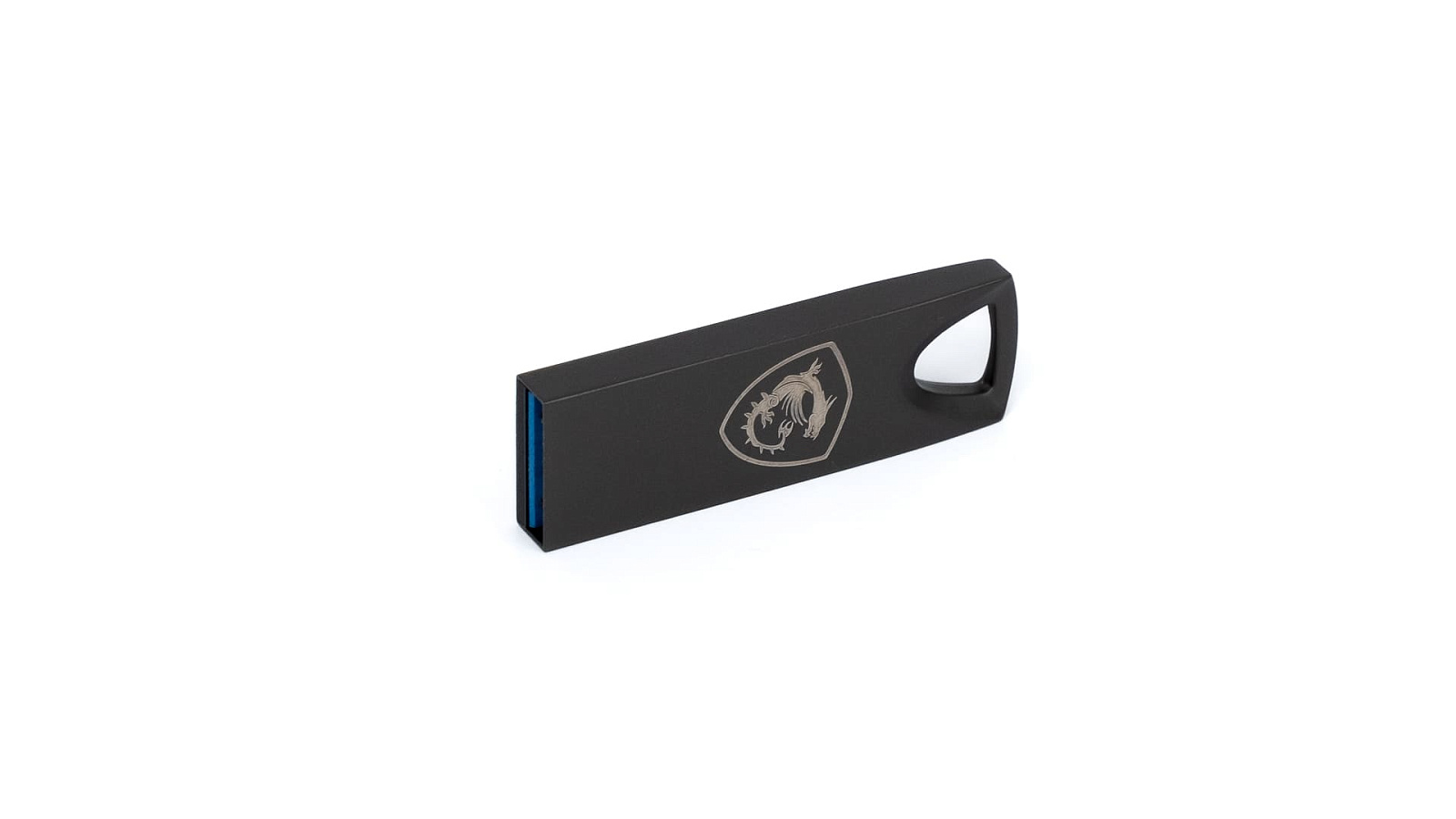

Вышеописанная "флешка" выполнена симпатично и минималистично. Подойдёт не только для первоначальной настройки в условиях отсутствия интернета, но и для обычного бытового использования.

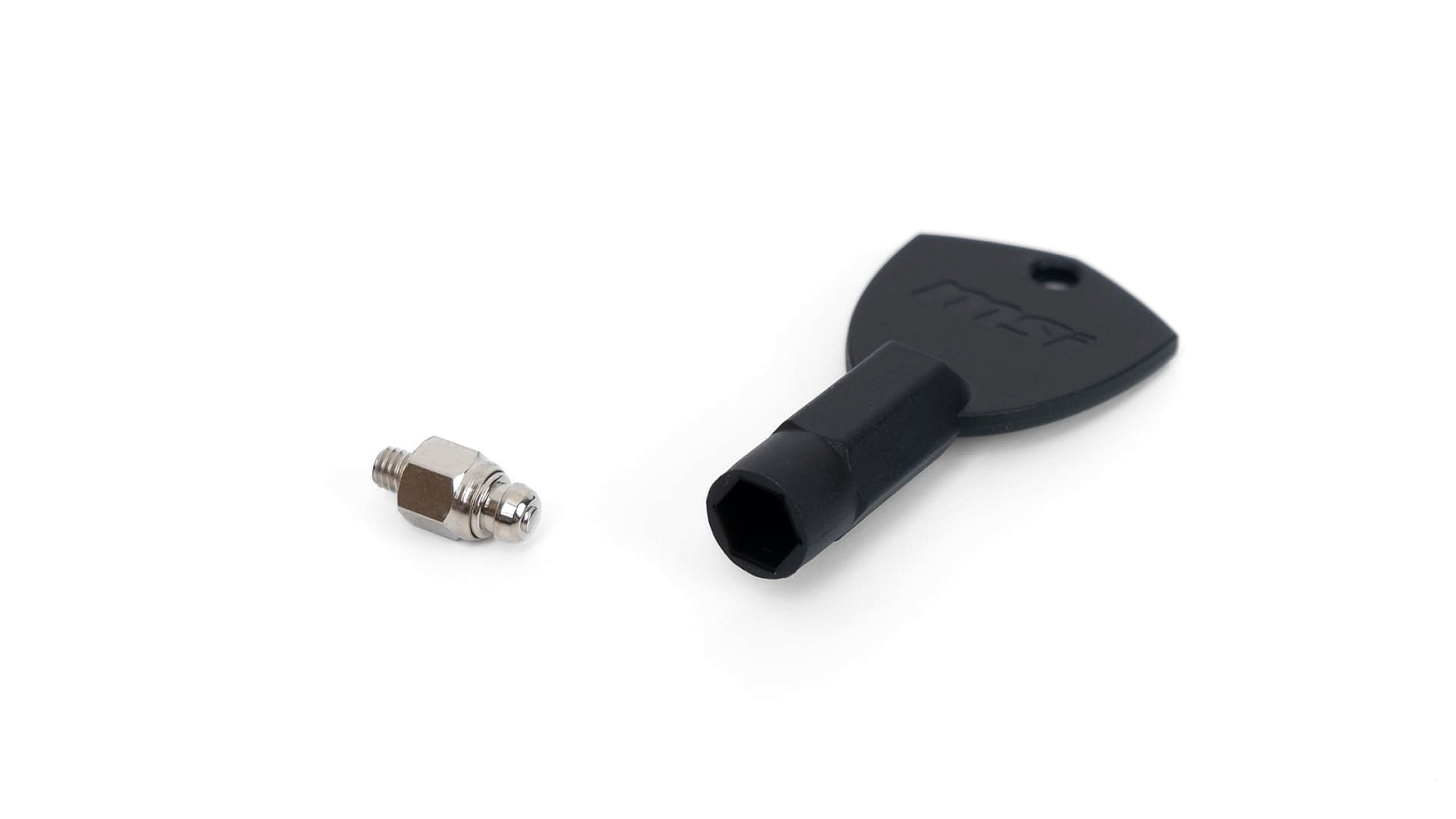

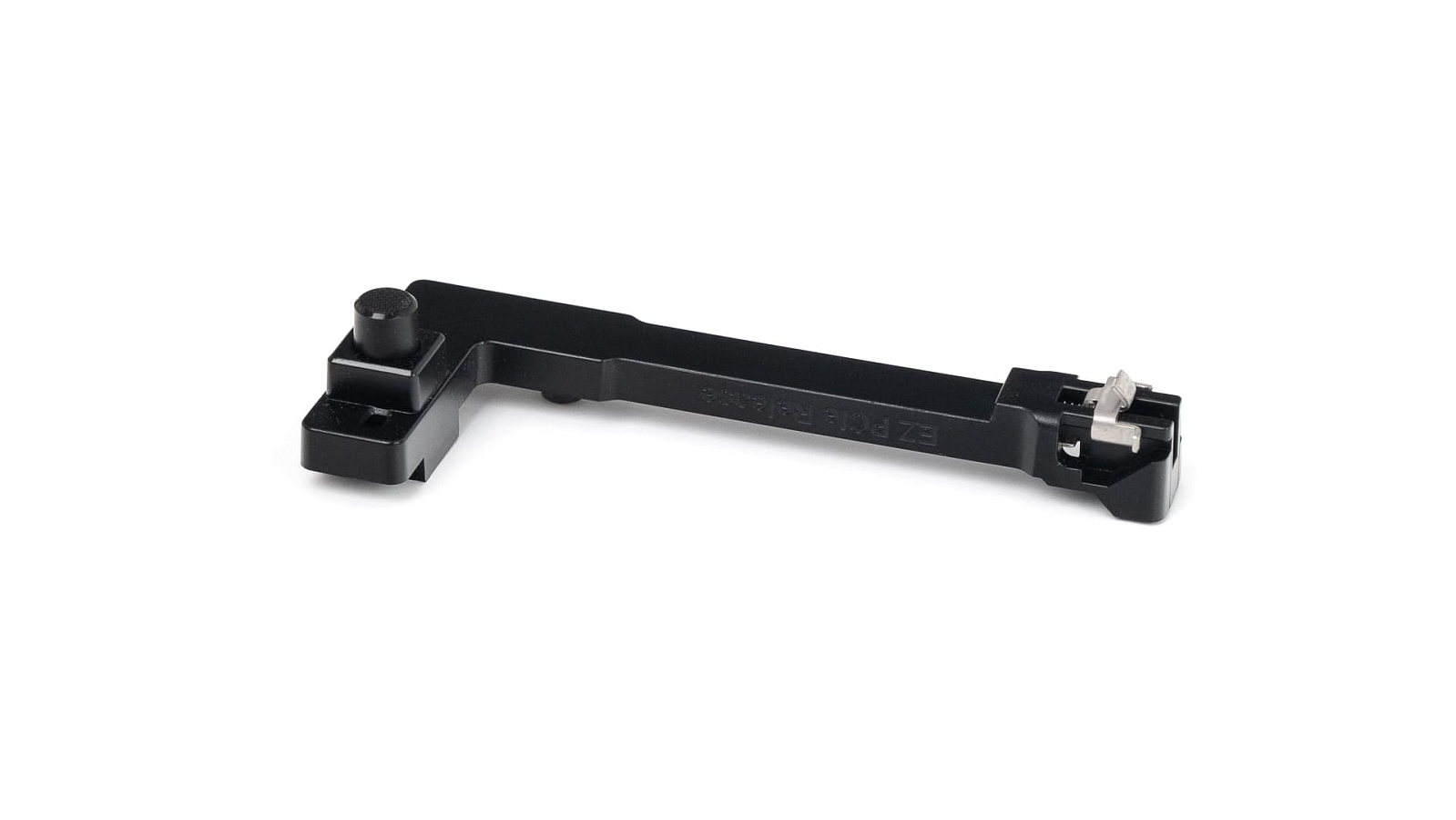

Дополнительная быстрозажимная стойка для M2 накопителя сопровождается пластиковым ключом для монтажа.

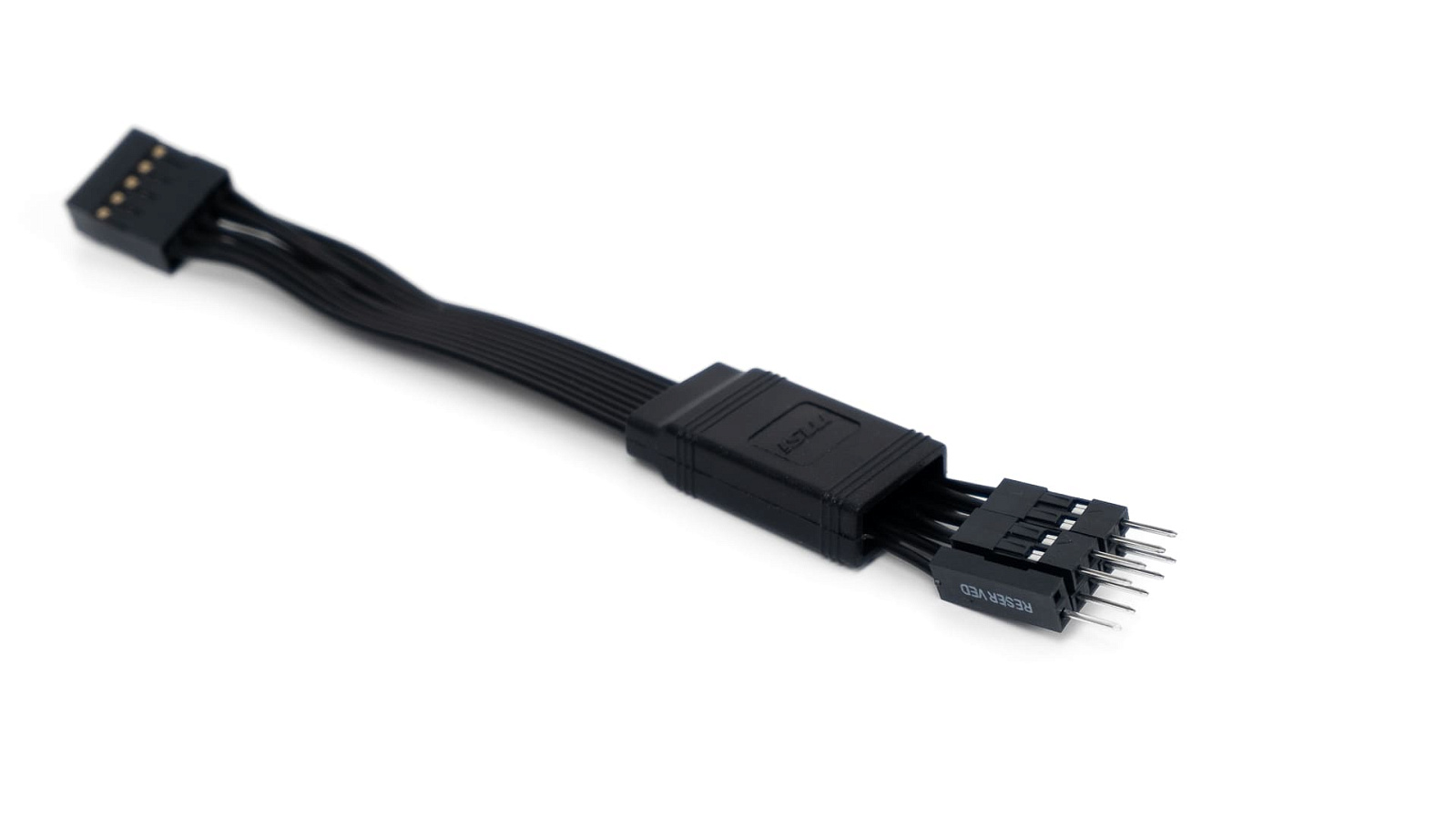

Подключение кнопок и индикаторов передней панели можно выполнить с помощью специального удлинителя-органайзера. К материнской плате будет подключена аккуратная колодка, а соединение с коннекторами корпуса можно осуществить в менее видном месте системного блока.

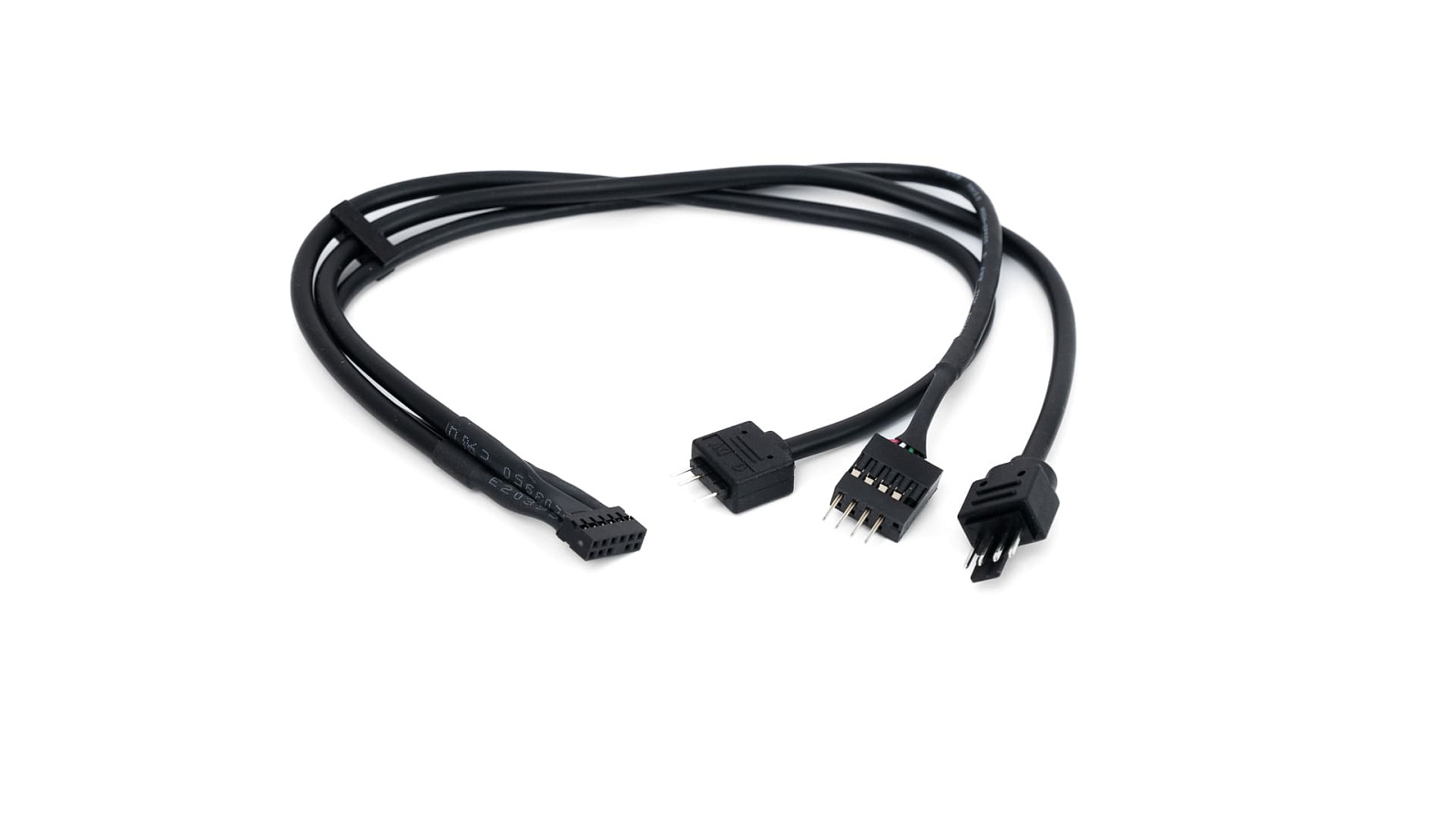

Для подключения к коннектору JAF_2 на материнской плате предусмотрен интересный переходник сразу на три коннектора, к нему можно подключить ARGB подсветку, вентилятор с PWM управлением и USB 2.0 устройство. При этом провода длиной 30 см позволят увести место подключения в удобное место корпуса.

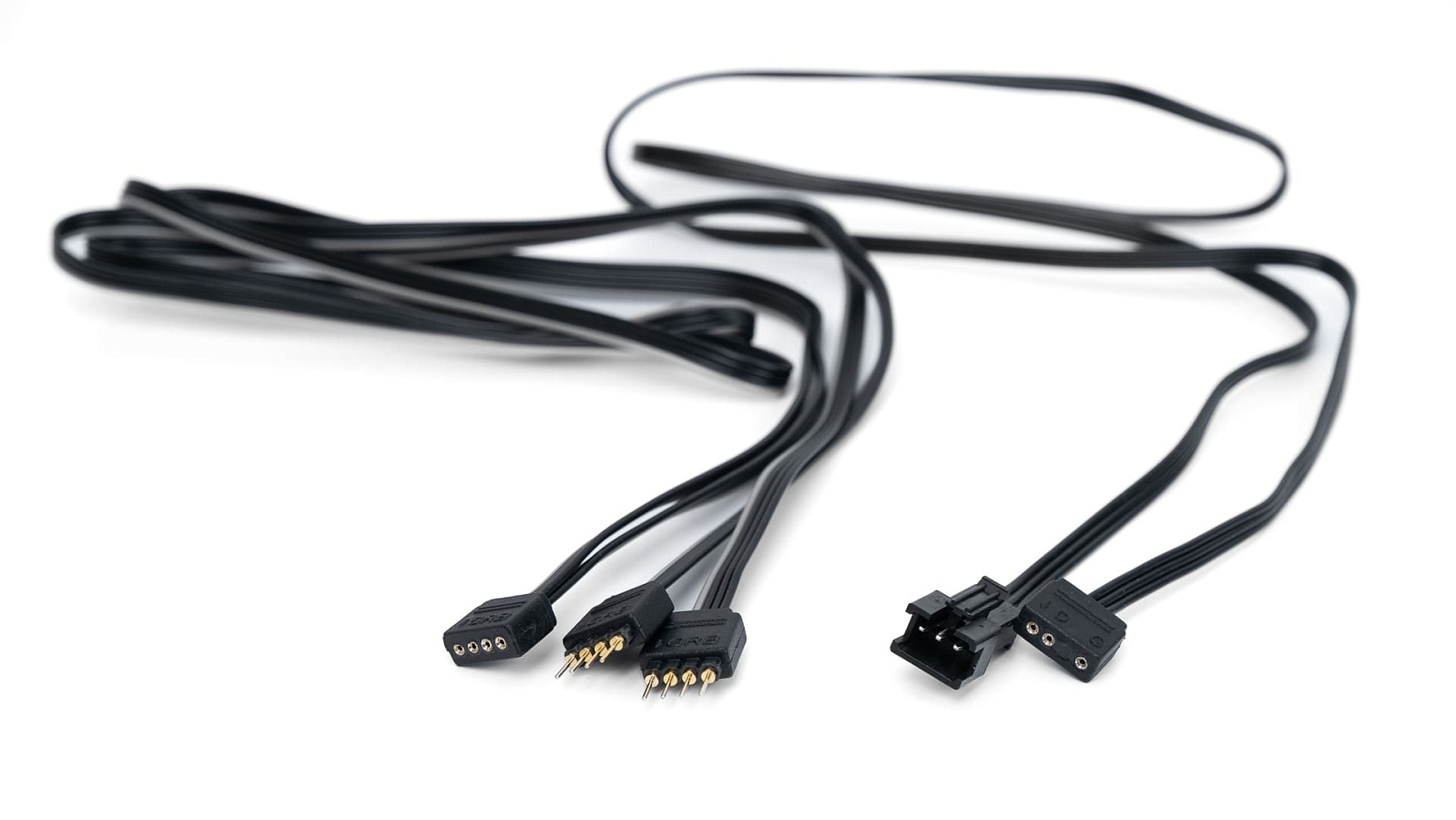

Длинный, почти 80 см, разветвитель для 12В RGB устройств или лент позволит расширить возможности единственного разъёма такого типа на материнской плате. Стоит помнить, что максимальный ток для каждого RGB разъёма - 3А. Для подключения 3-pin ARGB устройств подсветки тоже предусмотрен длинный переходник, между коннекторами - 80 см.

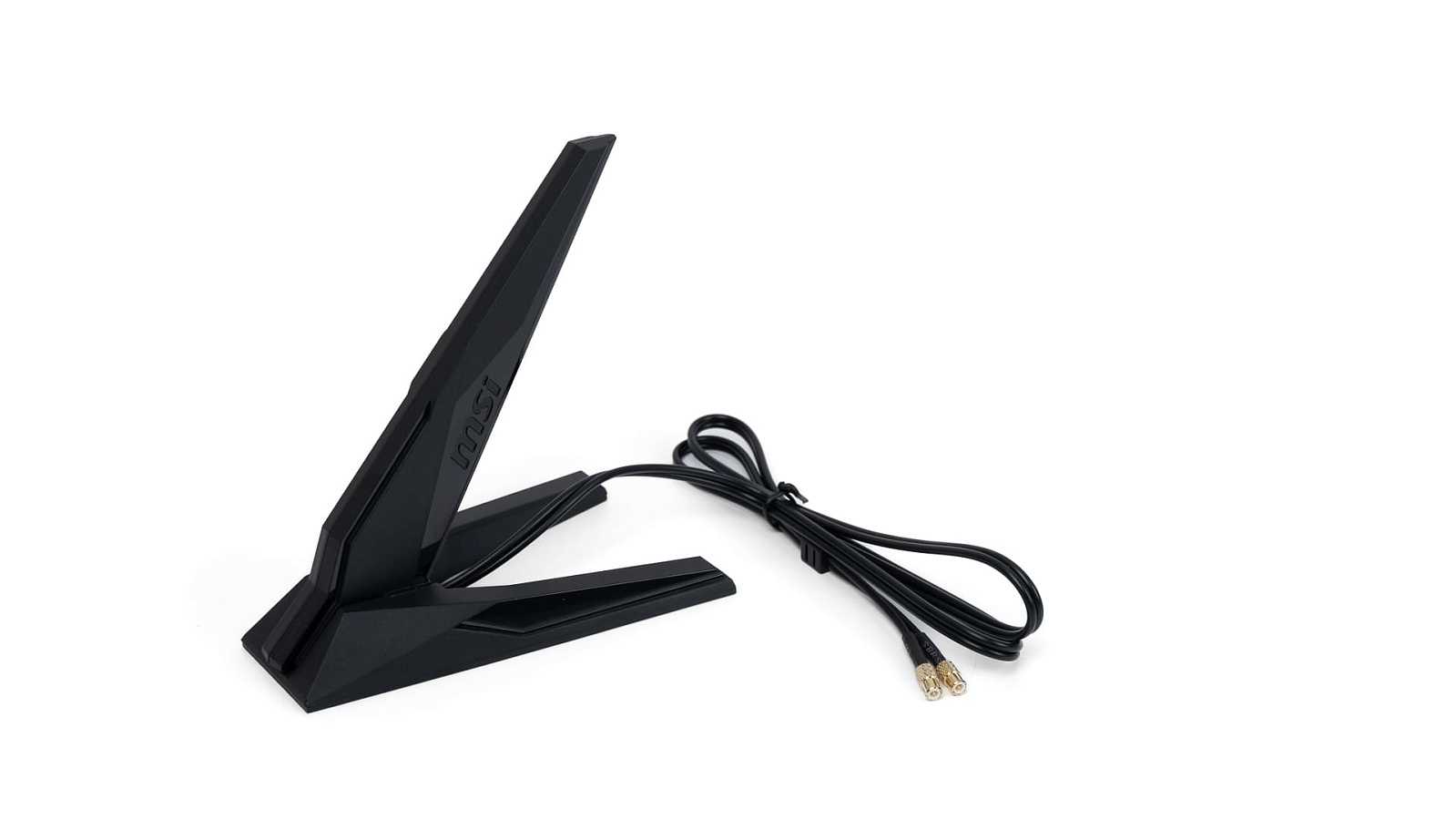

Комплектная антенна беспроводного модуля составная и с магнитным основанием. Провод подключения почти 90 см длиной.

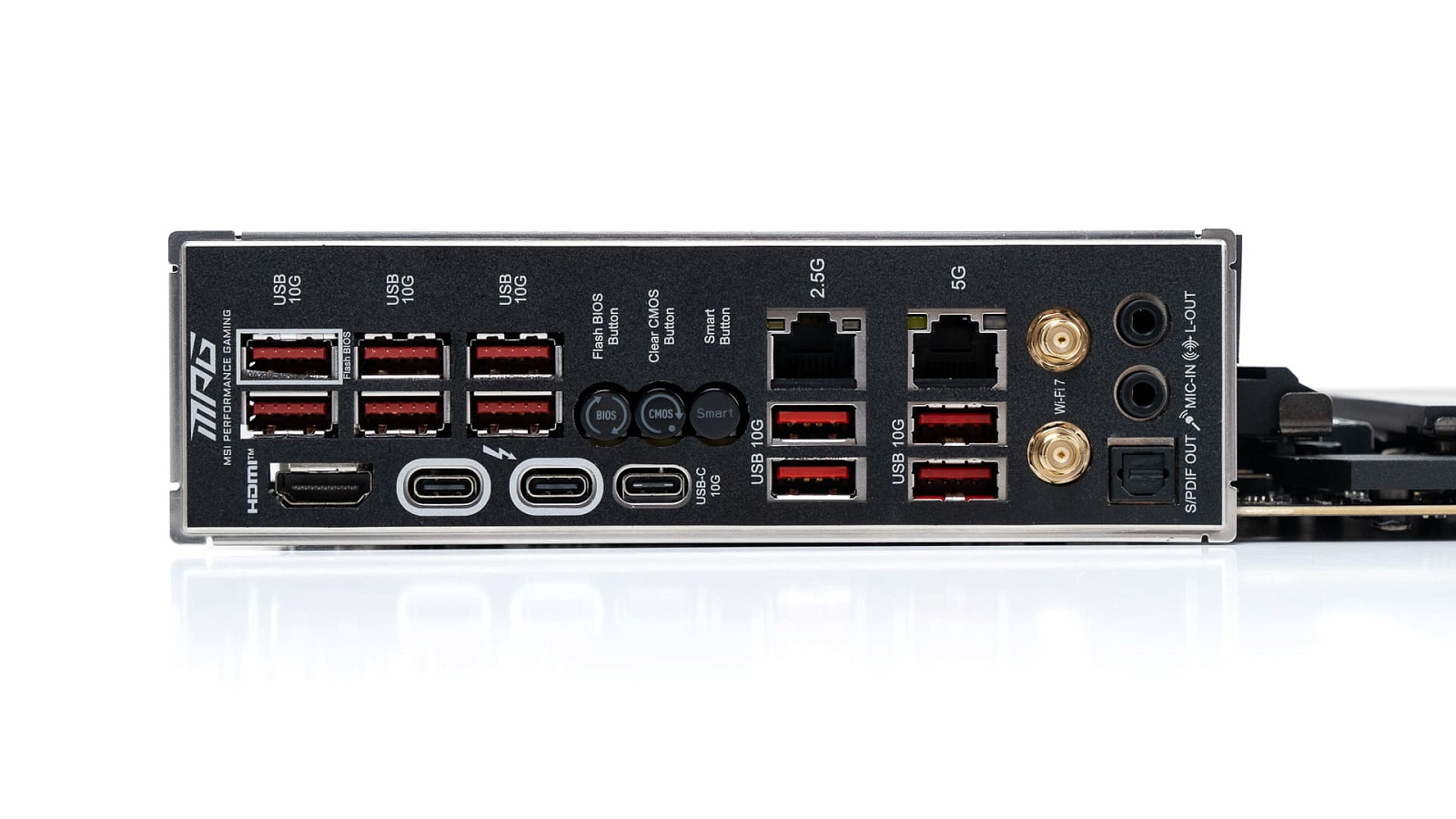

"Задняя" панель портов ввода/вывода плотно наполнена. В первую очередь внимание привлекают сразу два разъёма Thunderbolt 4 с пропускной способностью до 40 Гбит/с, допускается подключение в цепь до трёх устройств с четвёртой версией интерфейса или до пяти с интерфейсом предыдущего поколения. Скорость USB4 устройств в этих портах ограничена 20 Гбит/с, а для USB3.2 - 10 Гбит/с. К Thunderbolt 4 разъёмам можно подключить DisplayPort 2.1 устройства и выводить, например, изображение со встроенной видеокарты процессора. Места для отдельного DisplayPort порта на задней панели не нашлось, но есть HDMI 2.1.

Наглядной демонстрацией новизны материнской платы служит отсутствие USB портов с максимальной пропускной способностью ниже 10 Гбит/с, в наличии 10 USB Type-A и один Type-C.

Коннекторы для антенны беспроводного модуля выполнены в обновлённом формате, более компактными. Два Ethernet порта предлагают максимальную скорость подключения в 5 и 2,5 Гбит/с.

Кроме того, в наличии сразу три кнопки: для обновления UEFI (BIOS) без необходимости устанавливать процессор и память, сброса настроек UEFI (BIOS) и одна с возможностью выбора действия.

Принадлежность Z890 Carbon к недешёвой серии MPG для энтузиастов легко проследить не только по большому количеству интерфейсов, но и по внушительным радиаторам зоны питания процессора и батареям элементов, выглядывающим из-под них.

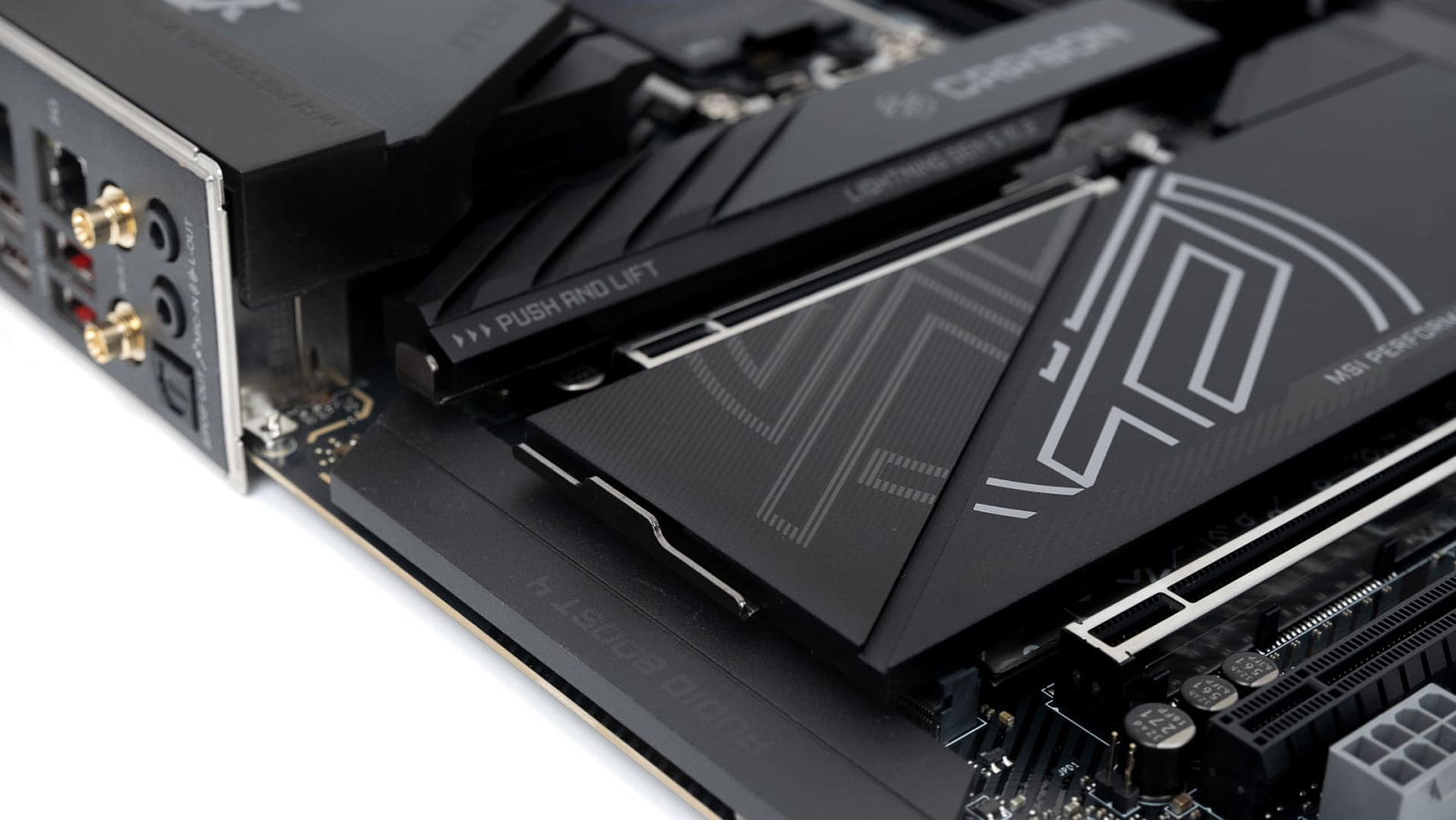

Ближайший к процессору разъём M2 прикрыт массивным радиатором, процессорные PCIe слоты усилены металлическим кожухом.

Две части радиатора объединены тепловой трубкой. Интересной деталью плат нового поколения является изменение места размещения подключения питания процессорной части, два 8-pin коннектора теперь находятся около оперативной памяти, а в освободившееся место у Carbon переехал коннектор для вентилятора.

В материнской плате учтены размеры систем охлаждения современных производительных видеокарт, второй процессорный PCIe слот смещён к нижнему краю. В поколении Core Ulta процессоры имеют 20 линий PCIe 5.0, что позволит одновременно подключить четырьмя линиями один накопитель M2 и одну плату расширения в режиме x16 или две в режиме х8 + х8.

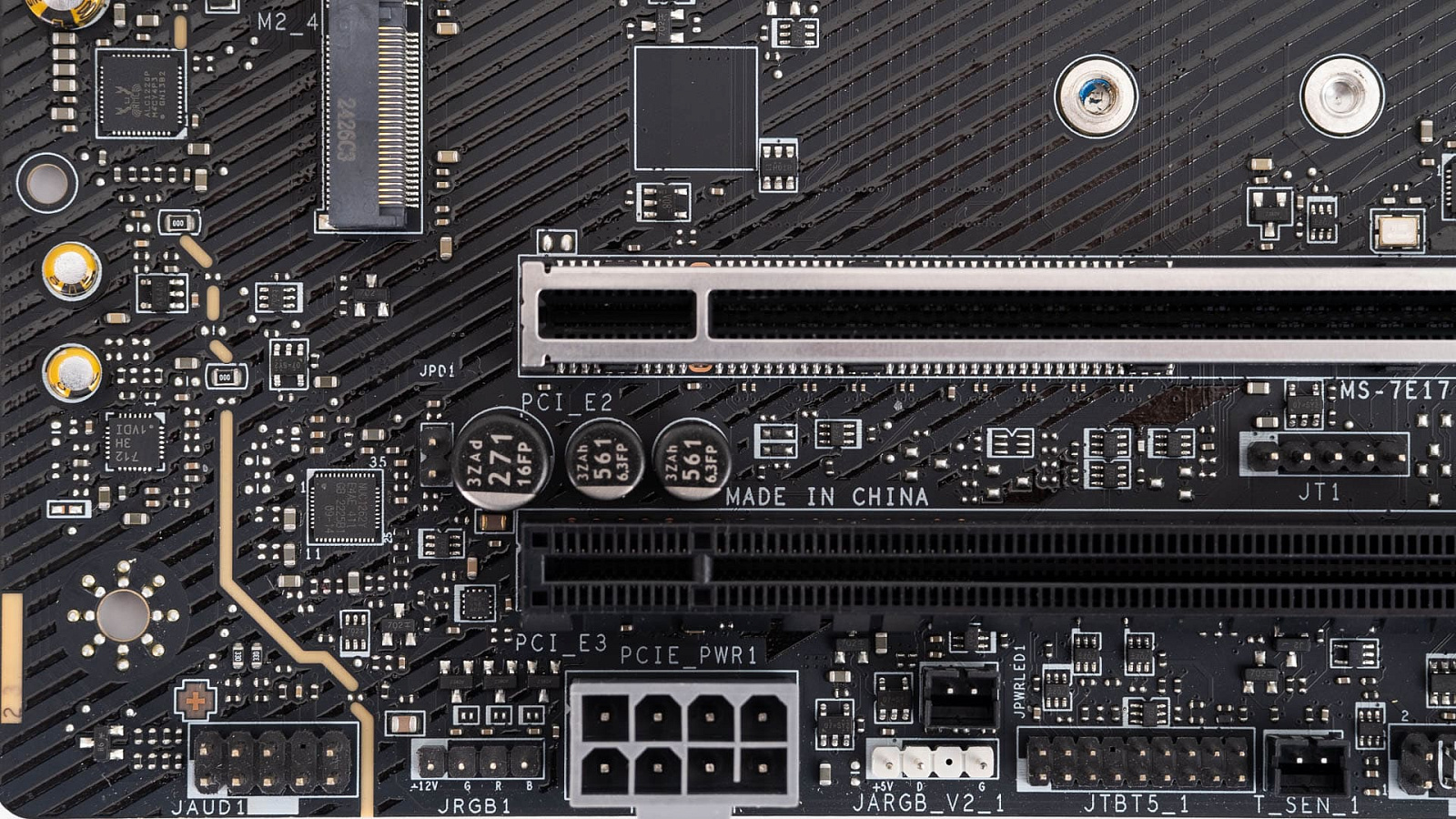

Нижний PCIe слот подключен к чипсету и несмотря на физическое исполнение слота x16 имеет только четыре линии подключения, что хорошо видно по количеству контактов.

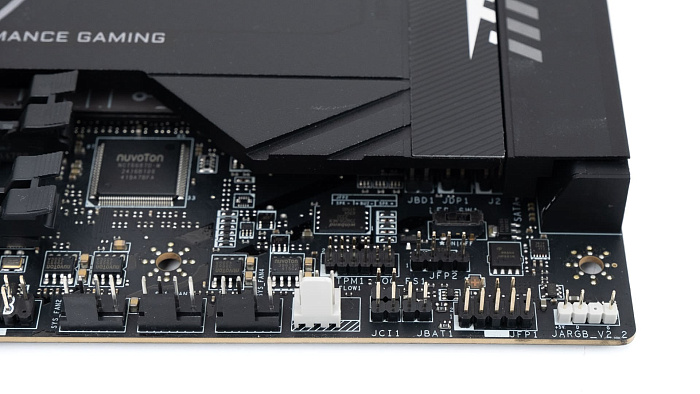

В самом низу материнской платы можно найти привычные разъёмы подключения аудиопортов передней панели и внутренних USB 2.0. Есть возможность подключить отдельную плату расширения Thunderbolt 5. Энтузиастам понравится наличие коннектора для температурного сенсора и коннектора для датчика потока жидкости в контуре кастомной системы охлаждения.

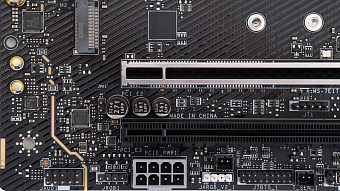

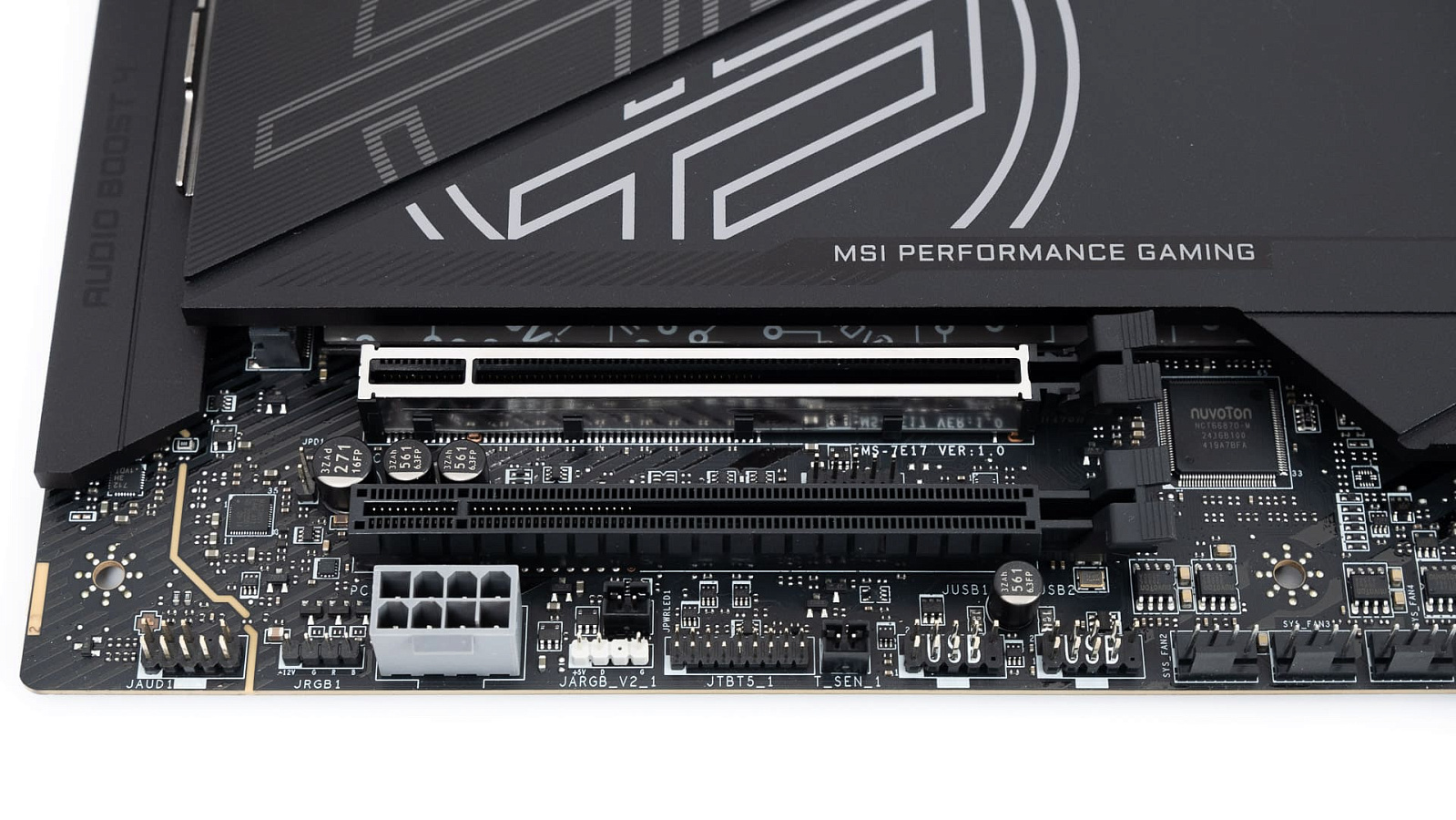

Дополнительный коннектор питания 8-pin PCIe помогает плате обеспечить питанием всех потенциальных потребителей 12В, например, нескольких видеокарт, потребляющих до 75 Вт непосредственно из PCIe разъёма. В наиболее частом случае использования ПК с одной видеокартой и несколькими вентиляторами в подключении дополнительного питания необходимости нет.

Коннекторов для подключения вентиляторов в достатке: 3 в нижней части и ещё 4 в верхней части платы. Коннекторы рассчитаны на серьёзную нагрузку в 2А, а PUMP_SYS1 - до 3А, подразумевается его использование для производительной помпы или для питания сразу большого количества вентиляторов.

Полезным может быть физический переключатель, отключающий всю подсветку на материнской плате.

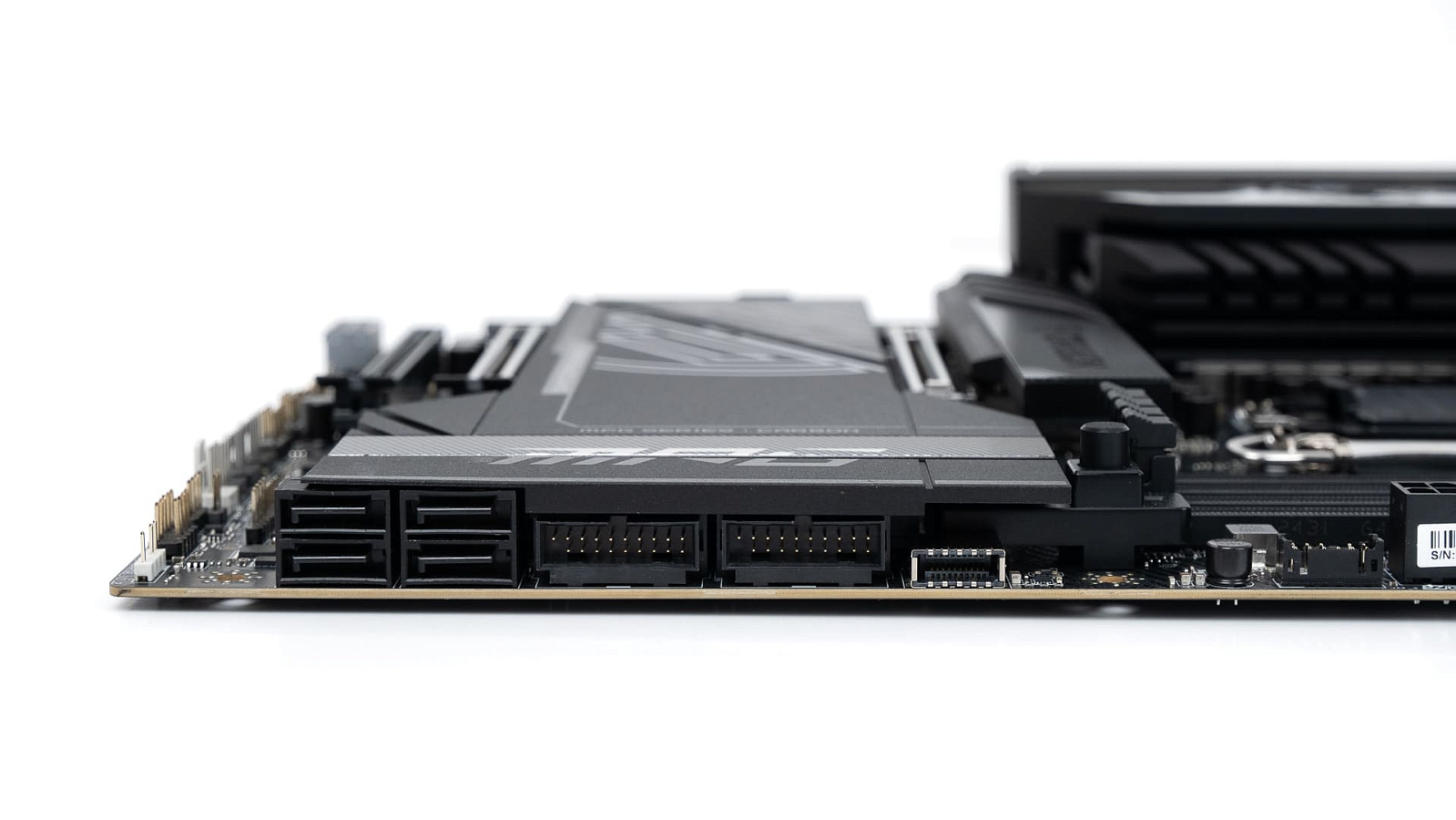

Четыре SATA-коннектора развёрнуты параллельно текстолиту и спрятаны под радиатором чипсета. Там же размещены три внутренних коннектора USB, тоже параллельно текстолиту. Внутренний коннектор USB Type-C поддерживает скорость передачи данных до 20 Гбит/с и быструю зарядку PD до 27 Вт.

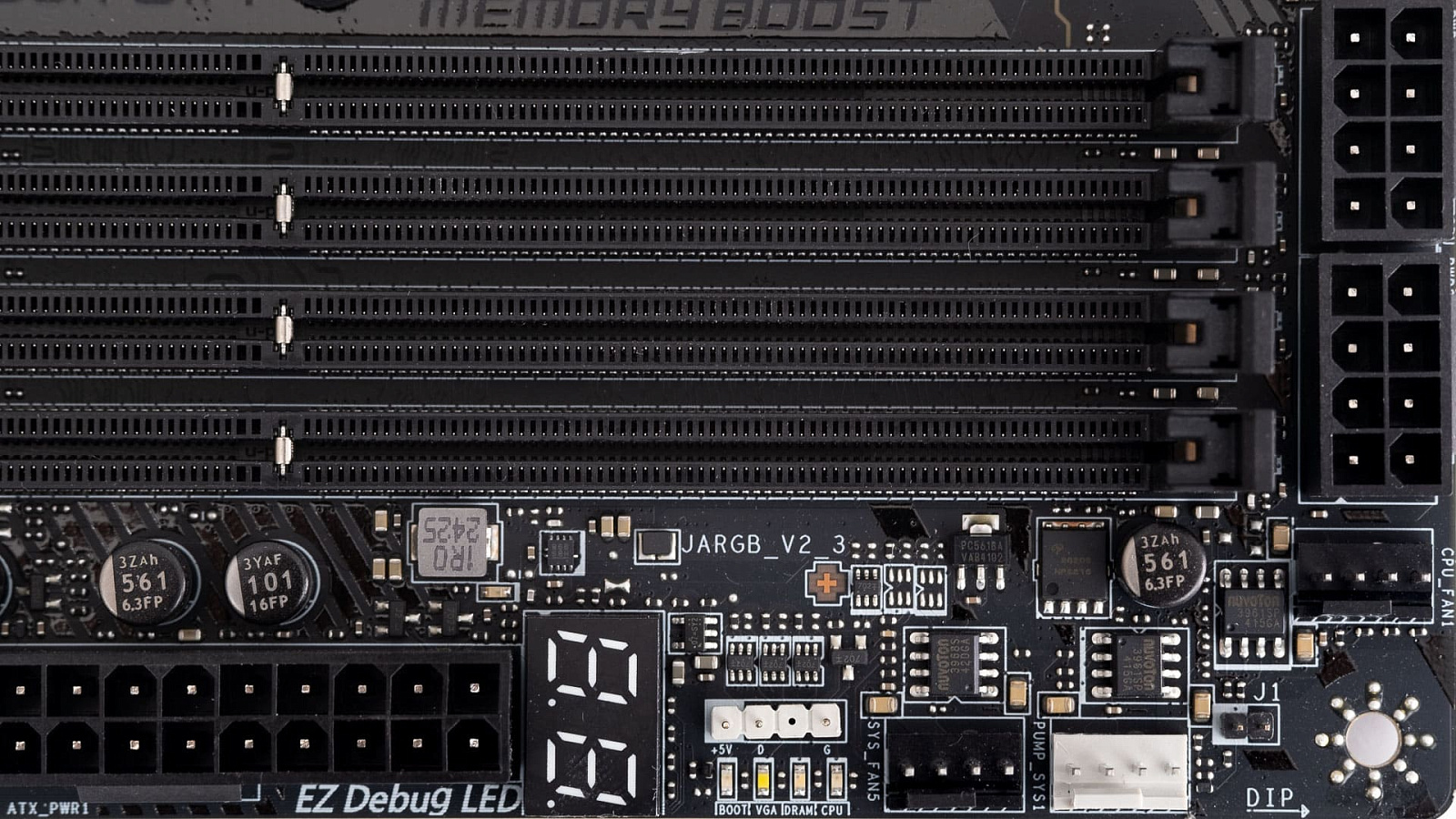

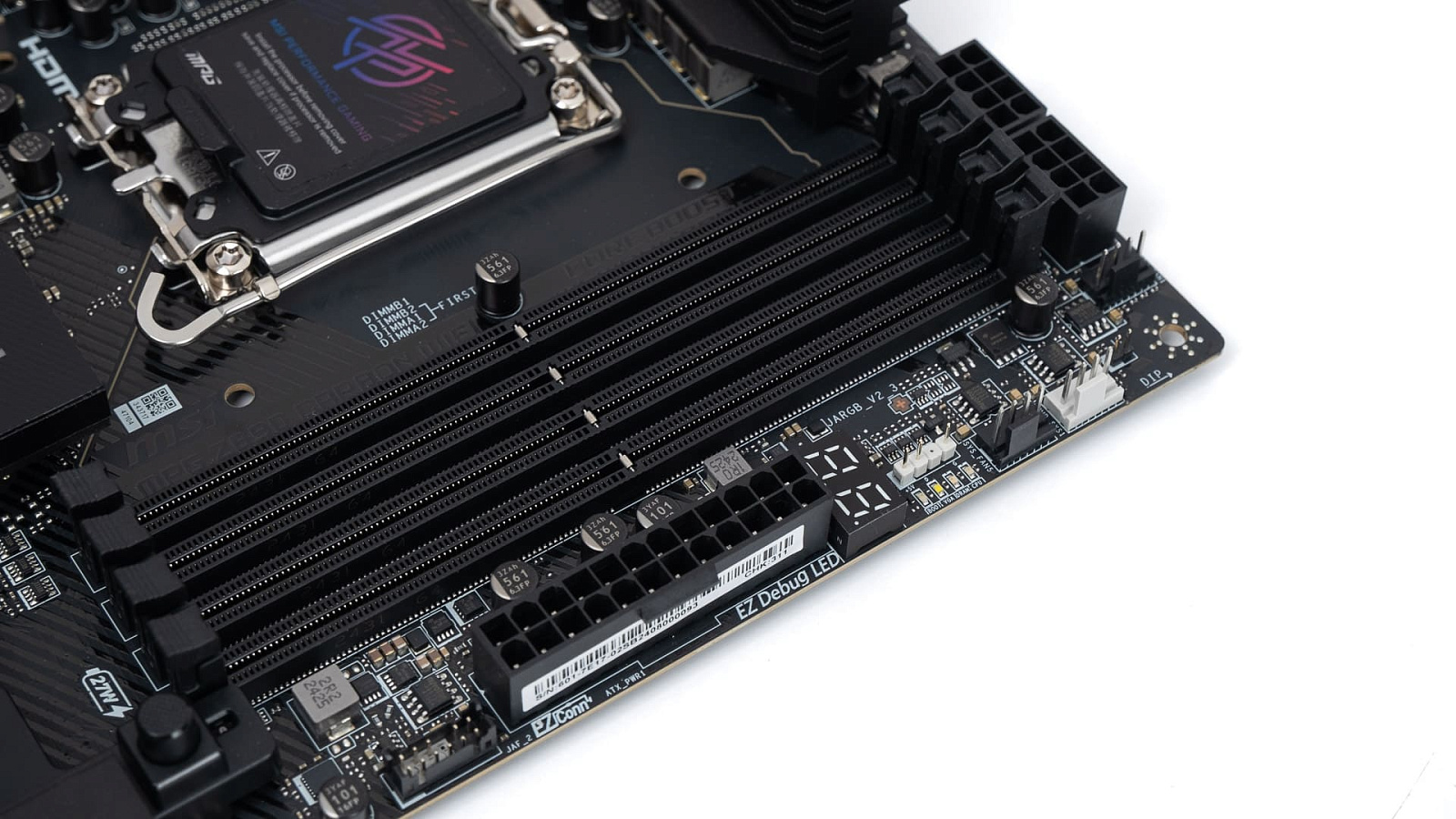

Рядом с 24-pin для питания размещён описанный выше JAF_2, в этот разъём помимо комплектного переходника можно подключить вентиляторы MSI MPG EZ120 ARGB. С другой стороны от коннектора питания размещён цифровой индикатор POST кодов, четыре цветных диода индикации стадии POST и россыпь коннекторов для вентиляторов и RGB-подсветки.

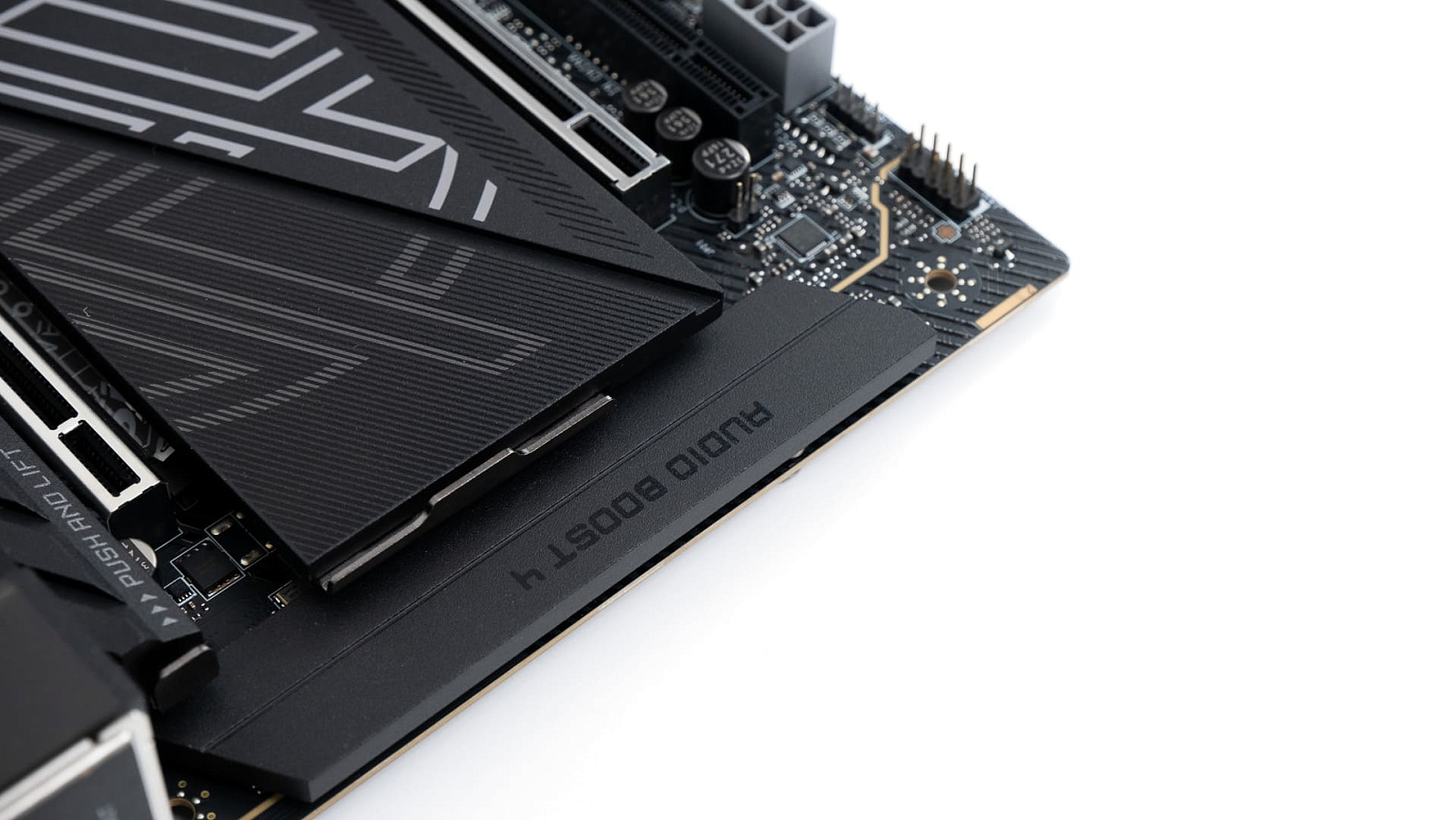

Любопытно, что большая часть звукового тракта прикрыта металлической накладкой. Сложно предположить, что сделано это для охлаждения, скорее, для предотвращения повреждения текстолита и компонентов на плате при установке видеокарты или других плат расширения.

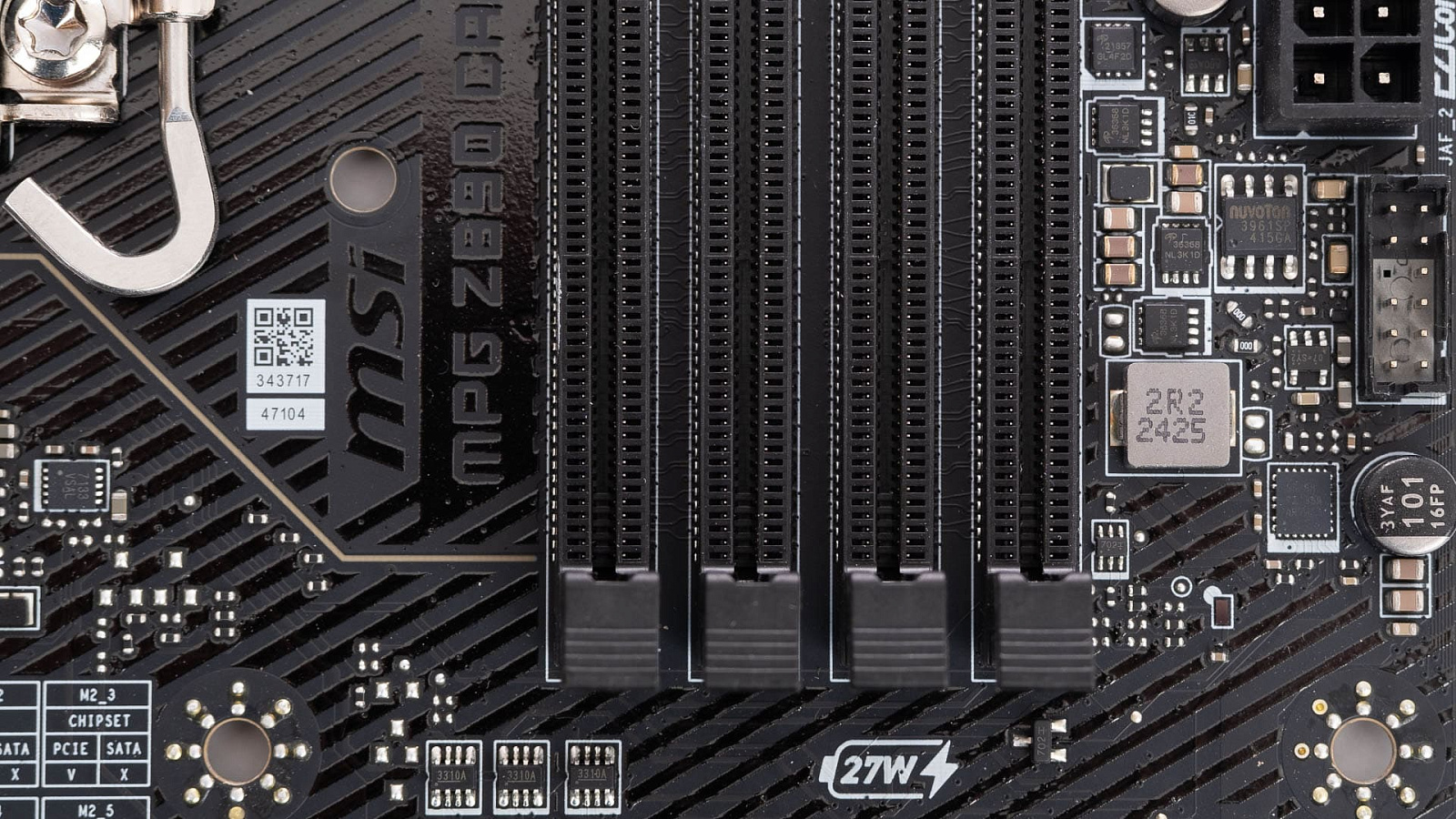

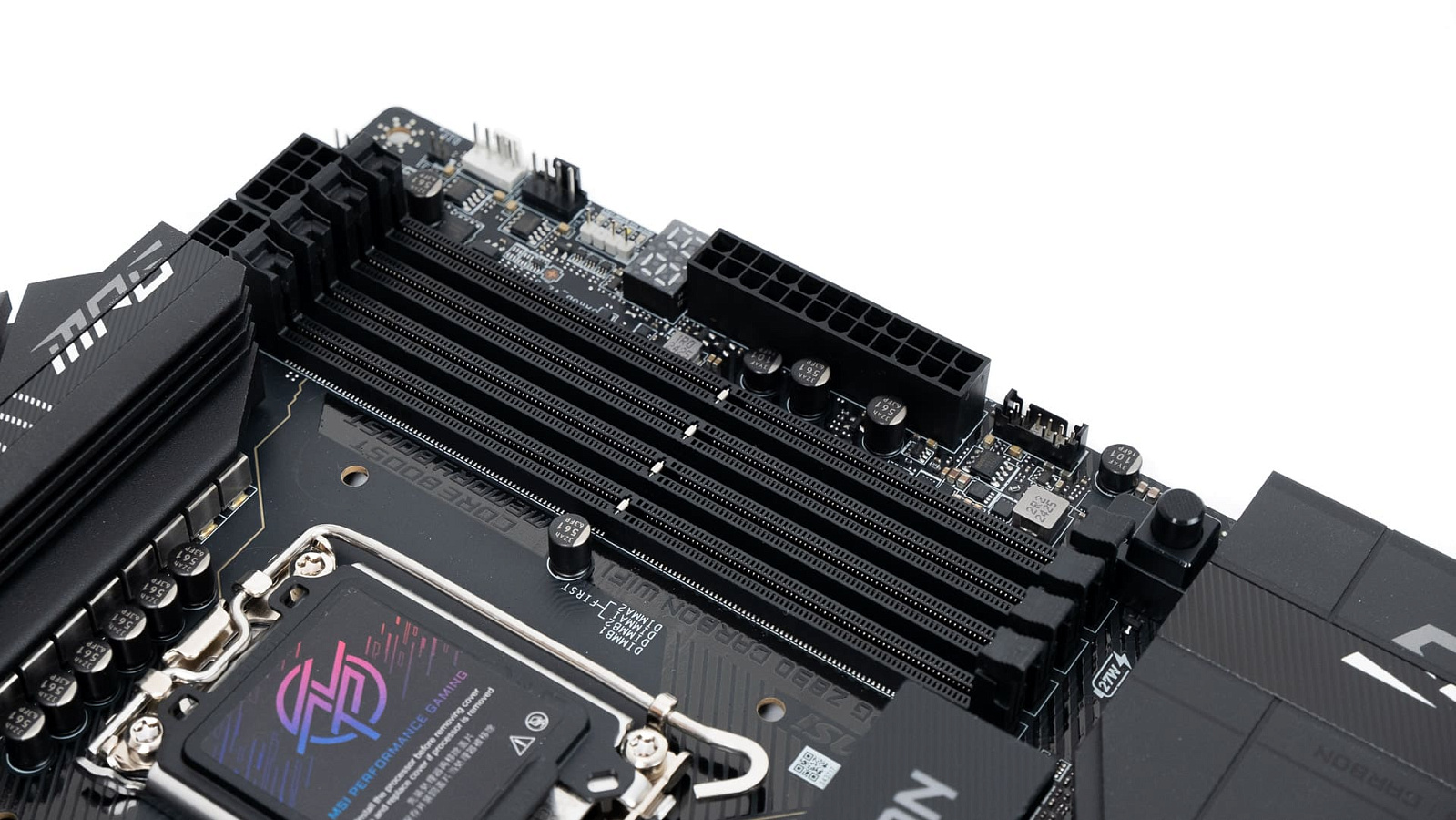

Оптимизации разводки и 8-слойная печатная плата позволяют рассчитывать на действительно высокие частоты DDR5 памяти на процессорах нового поколения. Декларируются скорости до 9200 МТ/с и даже выше для конфигурации с двумя одноранговыми модулями.

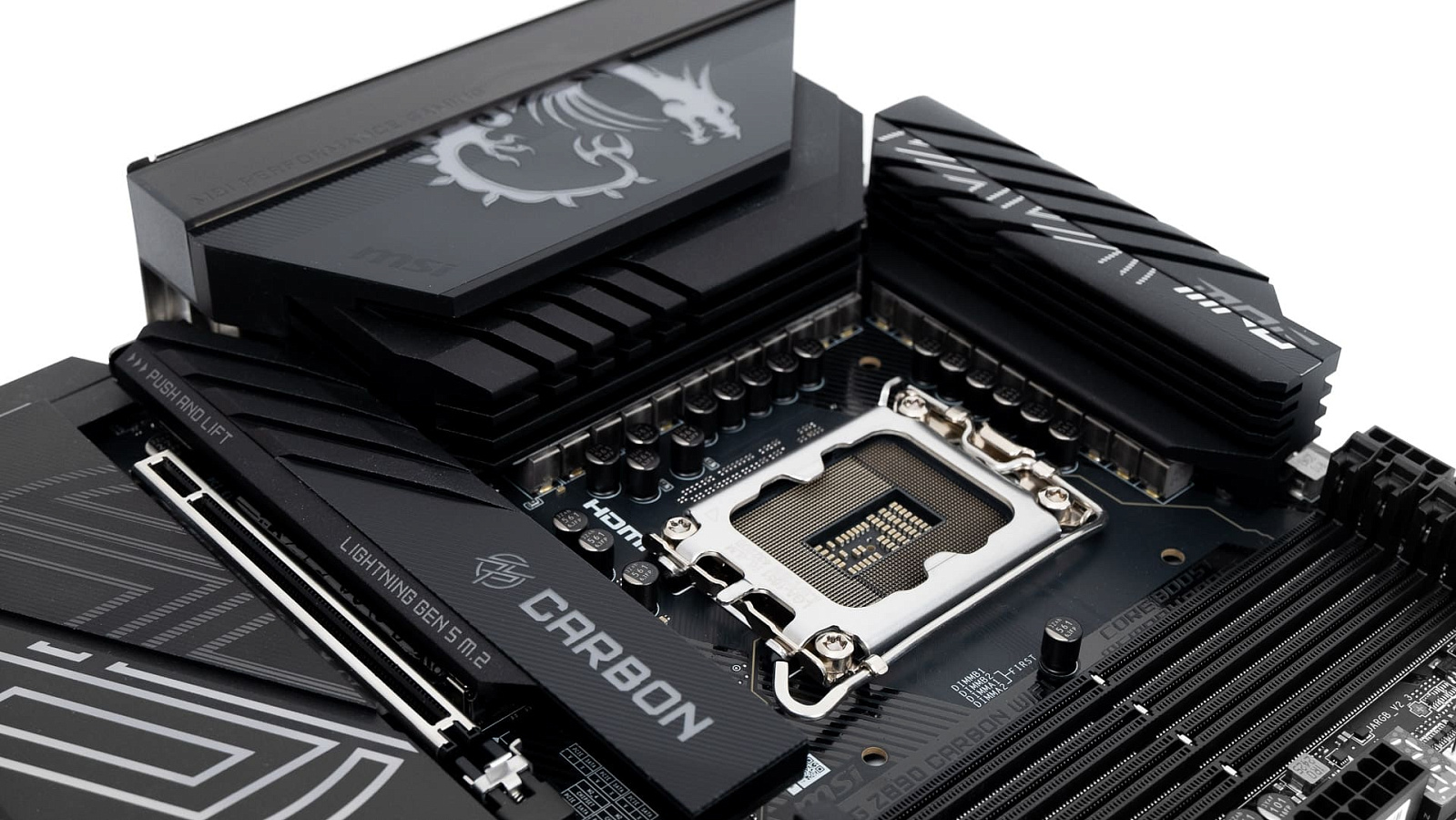

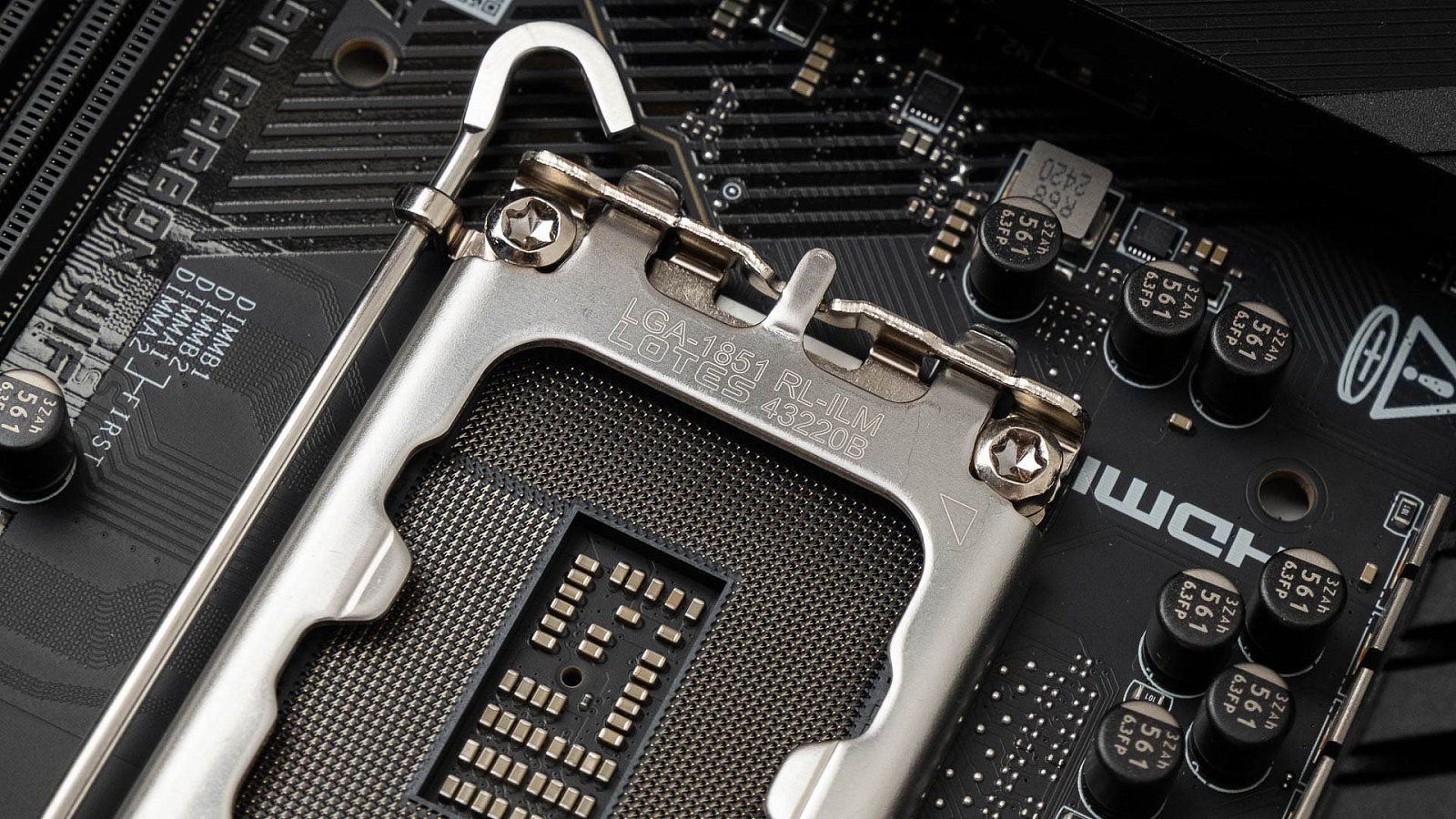

Сокет LGA 1851 по габаритам очень похож на LGA 1700, прижимная рамка внешне тоже один в один. Но и тут не обошлось без нововведений. Для LGA 1851 предусмотрено два варианта: стандартный, к которому уже все привыкли и RL-ILM, отличающийся меньшей силой прижима. Фактически их отличие в проставках для смещения высоты у вторых, это действительно ослабляет прижим и предотвращает нежелательный изгиб текстолита при недостаточном прижиме системы охлаждения. Однако RL-ILM добавляет требование иметь достаточную силу прижима этой самой системы охлаждения для обеспечения нужного контакта площадок процессора и пинов сокета.

Для обычного использования разница вряд ли будет заметна, разве что запуск системы с кулером, просто поставленным на процессор, станет более рисковым занятием.

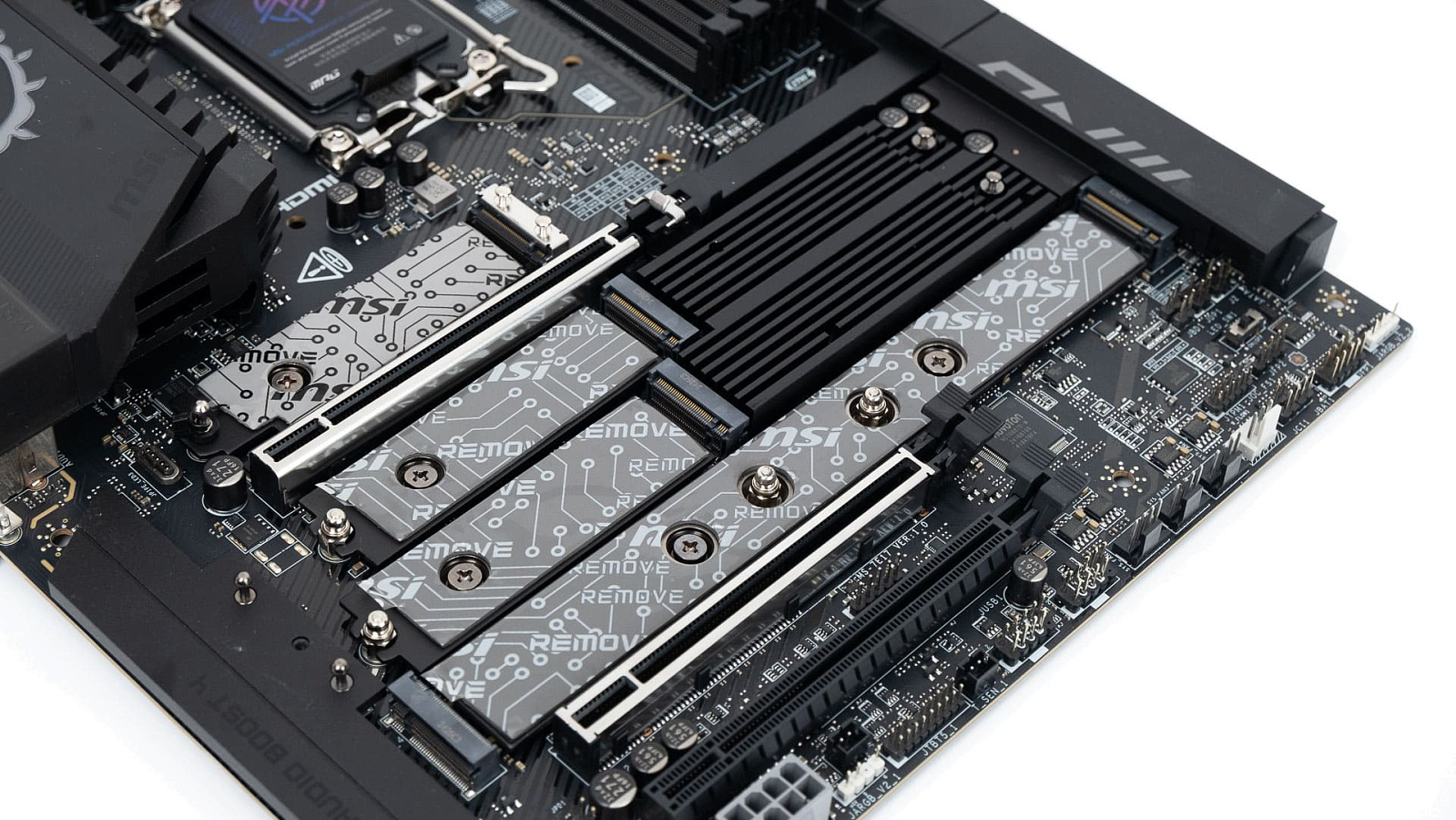

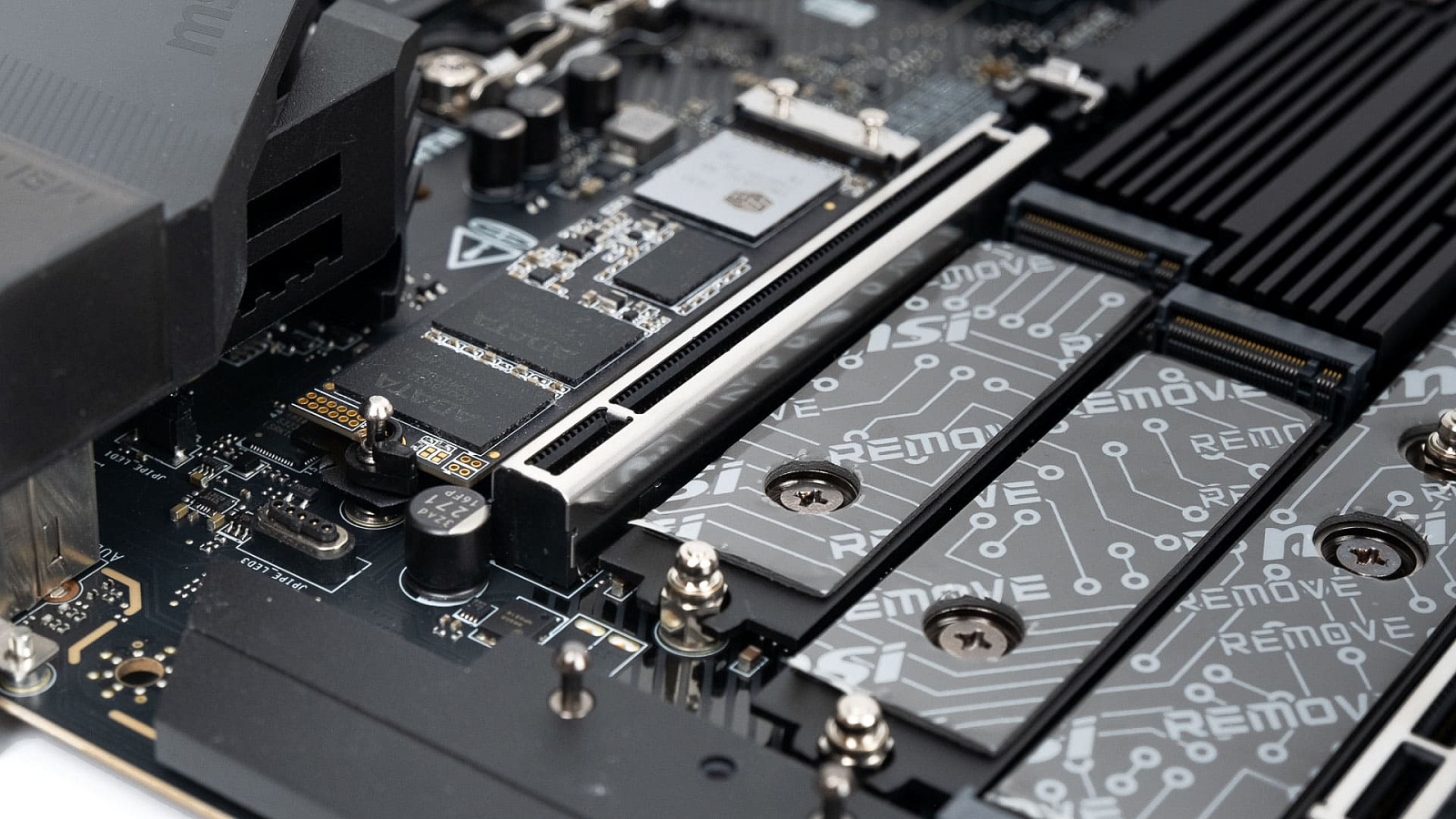

На радиаторах накопителей М2 предусмотрена безвинтовое крепление. Подпружиненные скобы позволяют снимать и устанавливать радиаторы без использования инструмента вообще.

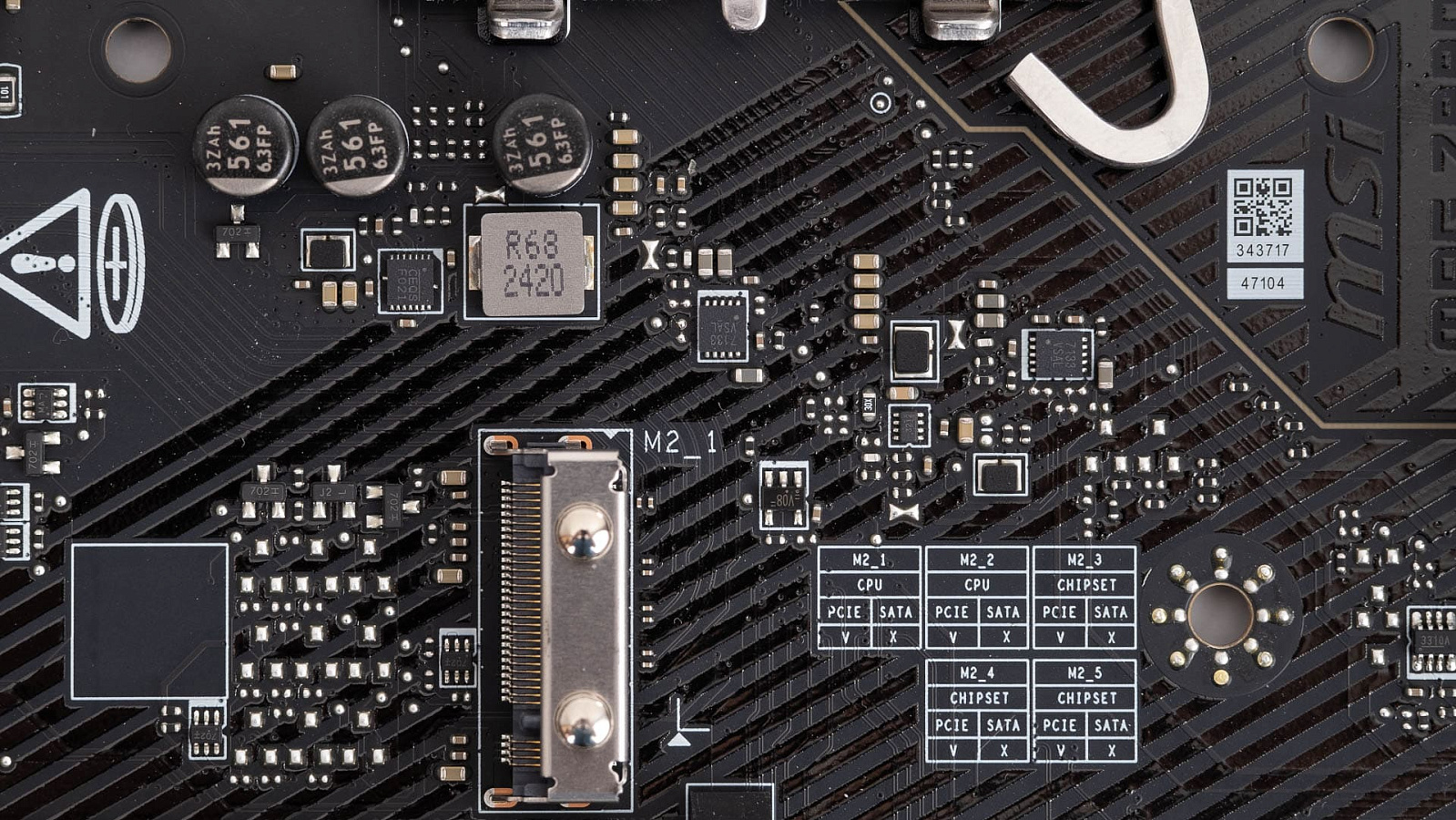

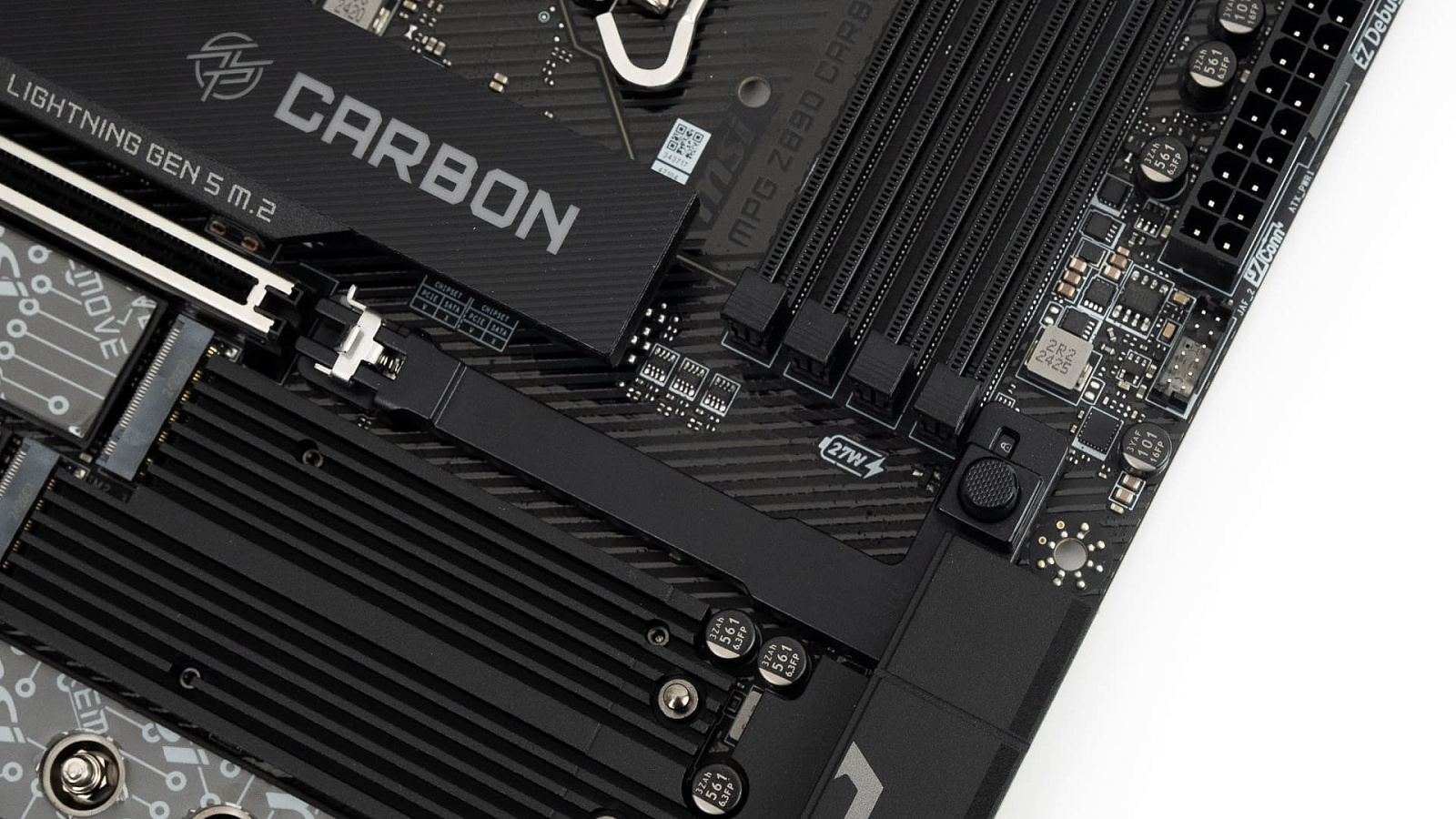

Всего можно подключить до пяти накопителей M2. Первый слот может использовать 4 процессорные линии PCIe 5.0, второй тоже подключен к процессору напрямую, но более медленными линиями PCIe 4.0. Три нижних M2 подключены через чипсет, M.2_5 допускает использование накопителя с SATA интерфейсом. Слоты накопителей можно использовать все одновременно, без каких-либо конфликтов и отключений других интерфейсов.

Для всех M2 предусмотрен безынструментальный способ фиксации накопителей: у M.2_1 пластиковый поворотный, у остальных - металлические подпружиненные. Крепления изначально подразумевают установку накопителей типоразмера 2280, для установки 2260 или 22110 понадобится комплектный ключ и стойка, причём длинный 22110 накопитель можно поставить только в нижние чипсетные слоты.

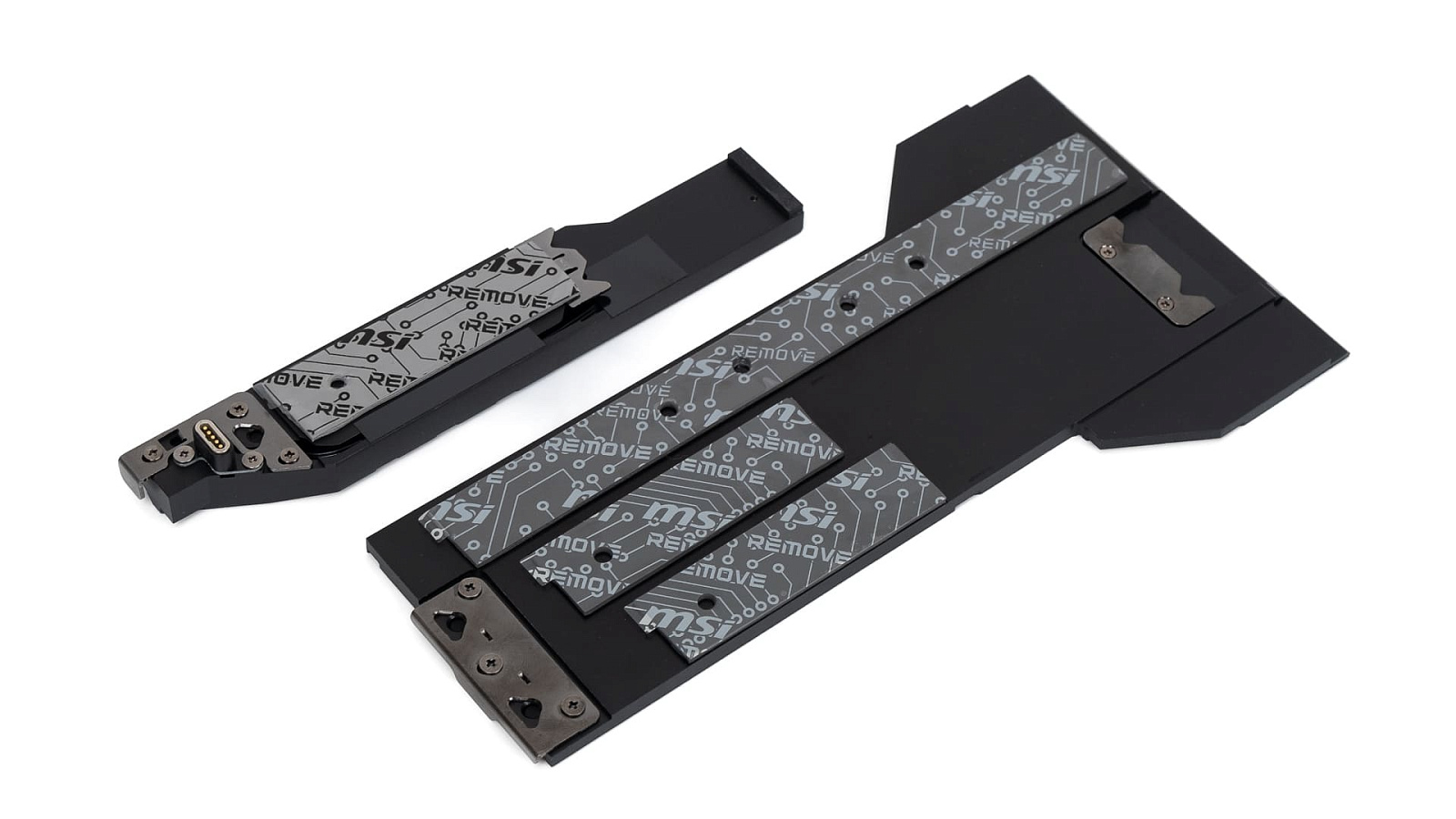

Радиаторы и термопрокладки предусмотрены для двустороннего охлаждения SSD.

Естественно, термопрокладки есть и на съёмных частях радиаторов. Любопытно, что защитные плёнки на термопрокладках первого слота отличаются от используемых для других слотов. Для подсветки на первом слоте M2 применяется коннектор с контактом касанием.

Первый слот PCIe оснащён выносной кнопкой для открытия замка фиксации карты в слоте. Технологичная замена деревянной линейки уже не дополнительное удобство, а единственный способ удобно высвободить видеокарту из слота, пальцами замок открыть сложно.

Радиатор зоны подсистемы питания процессора вместе с пластиковой накладкой имеет массу почти 465 г. Радиатор чипсета тоже внушительный, его масса более 85 г.

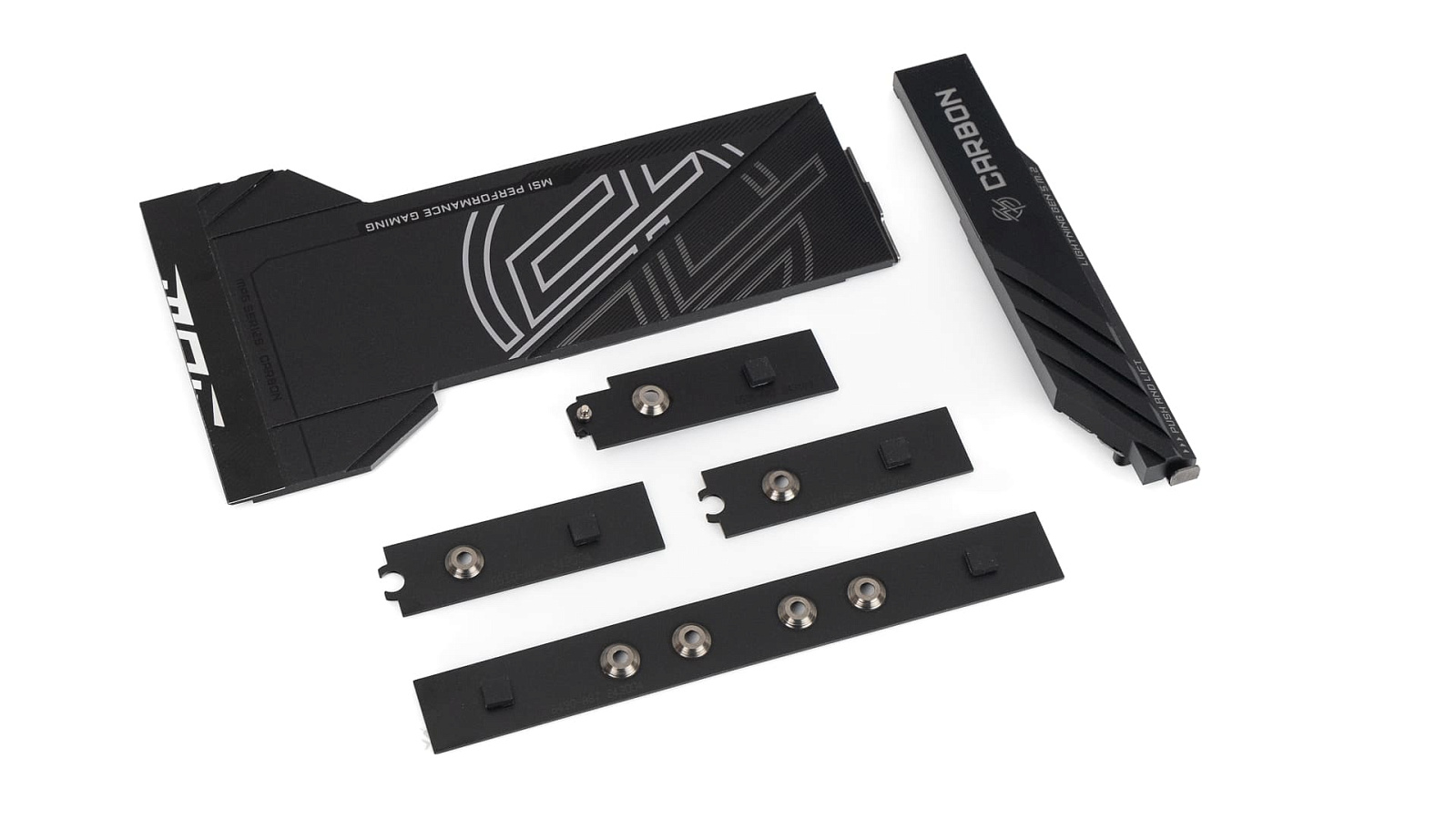

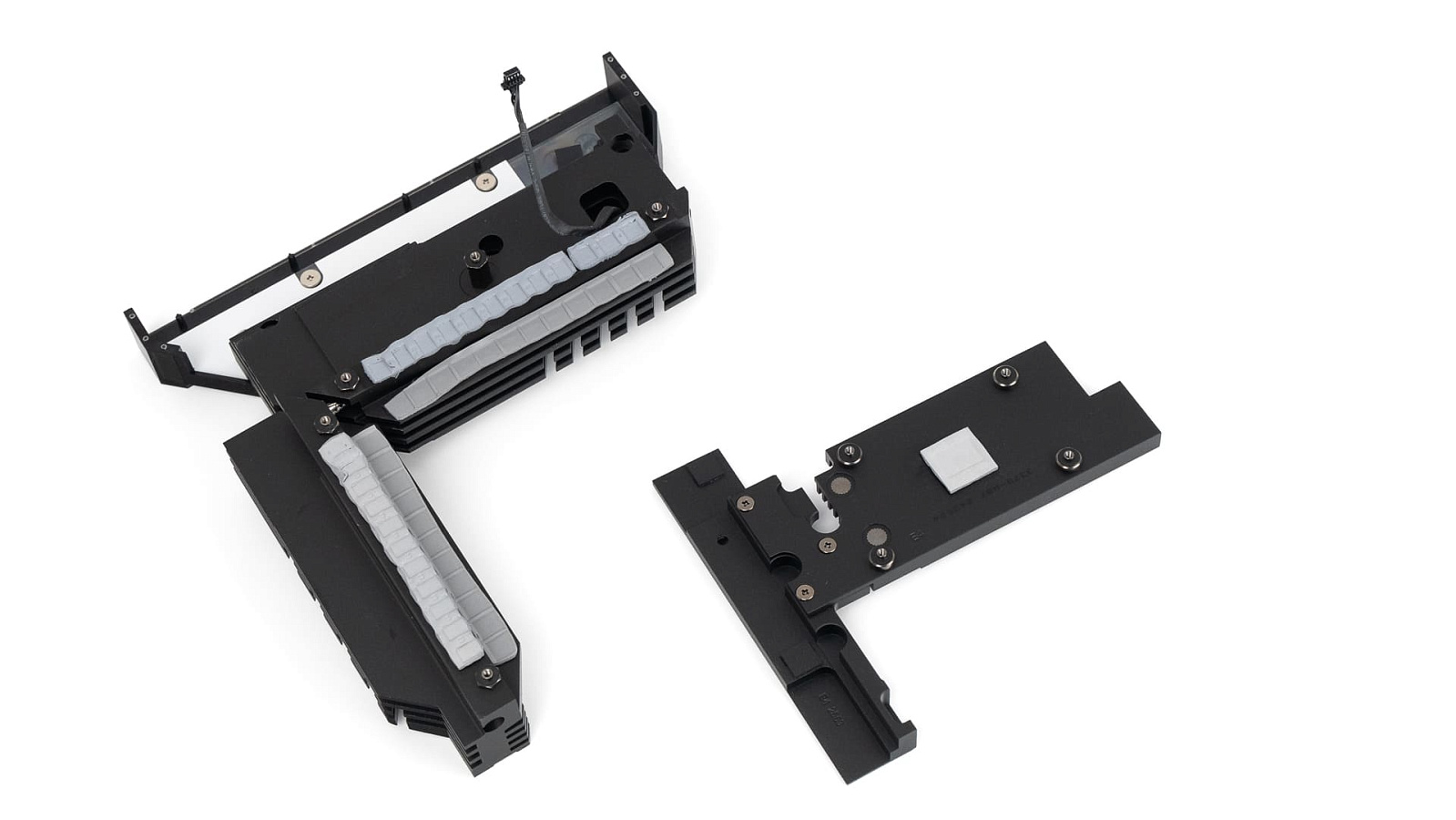

Общая масса системы охлаждения M2 накопителей - 375 г.

Металлическая накладка над встроенным звуком действительно не является радиатором и лишена термопрокладок. Общая масса металлических частей, прикрученных к материнской плате, приближается к килограмму.

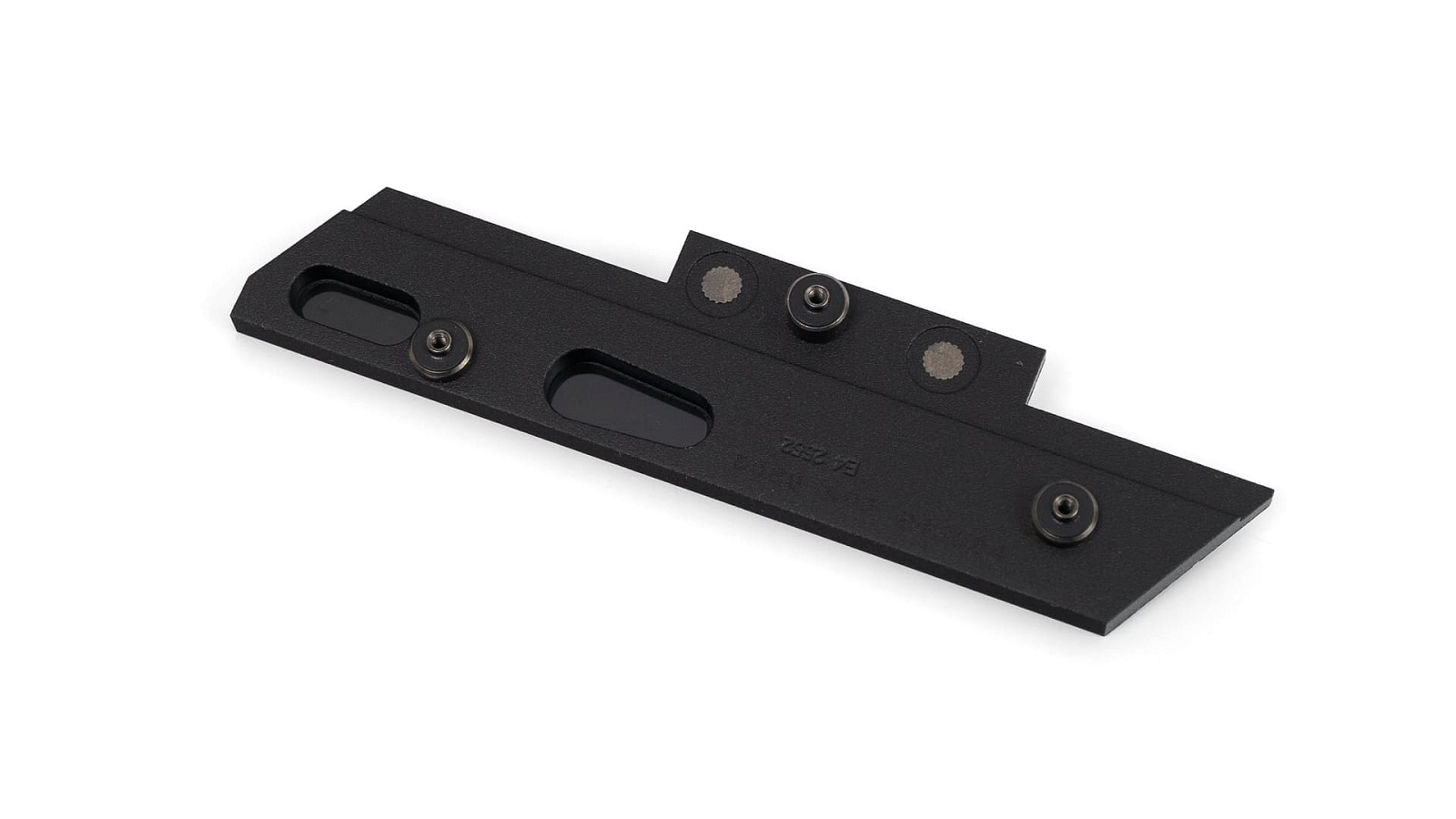

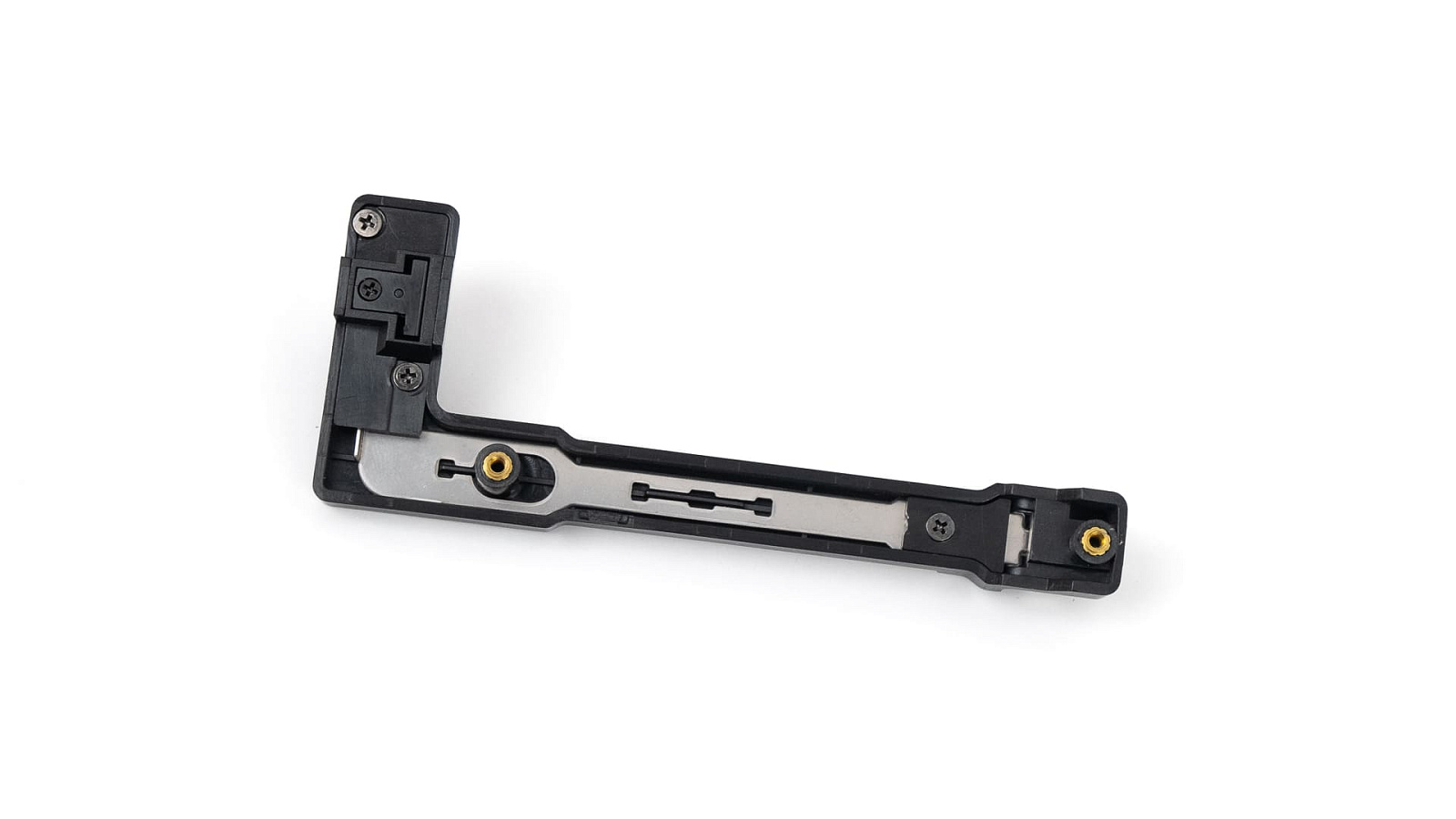

Кнопка разблокировки PCIe слота уже не просто верёвочка, перекинутая через блок, а полноценный механизм.

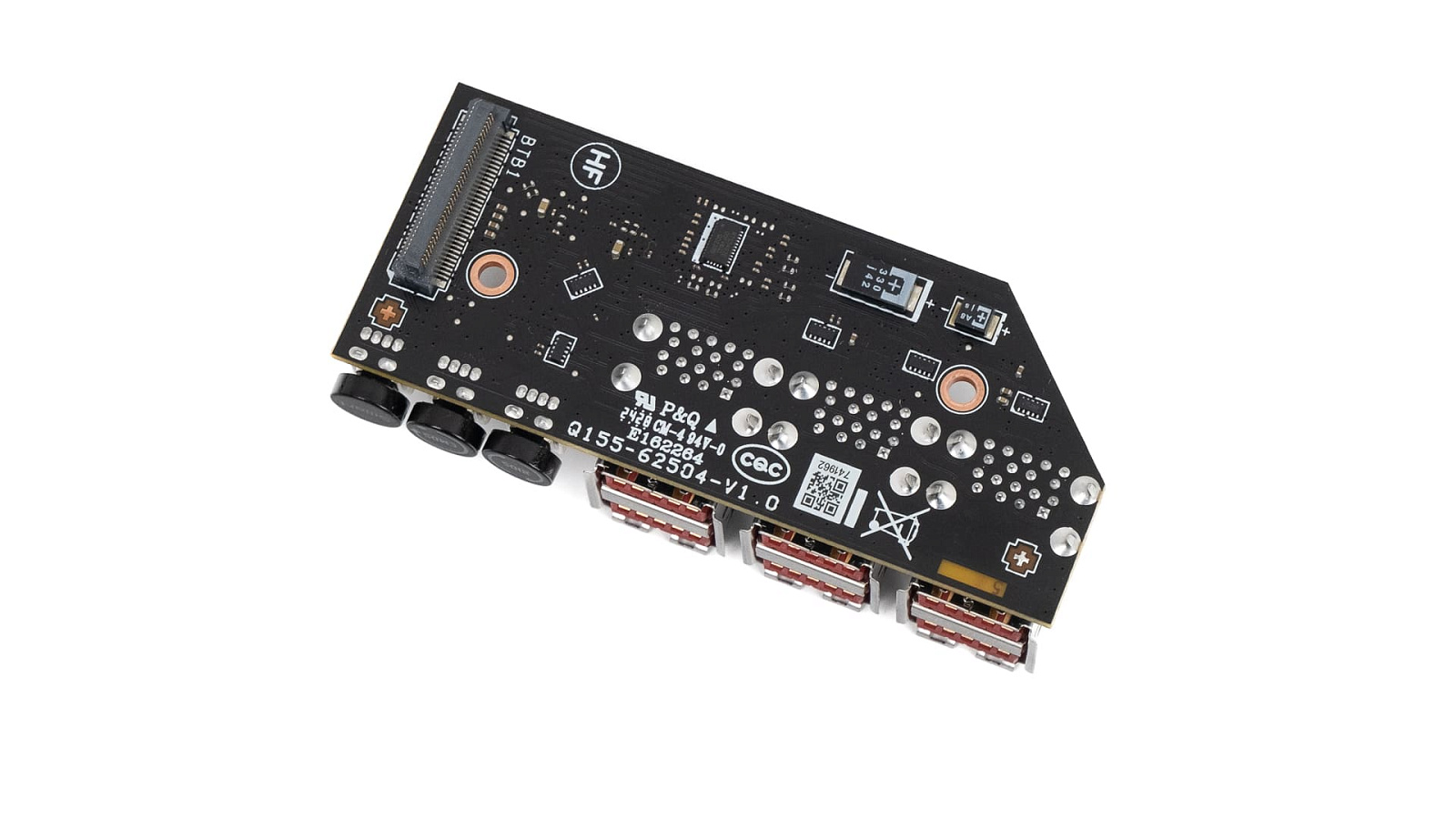

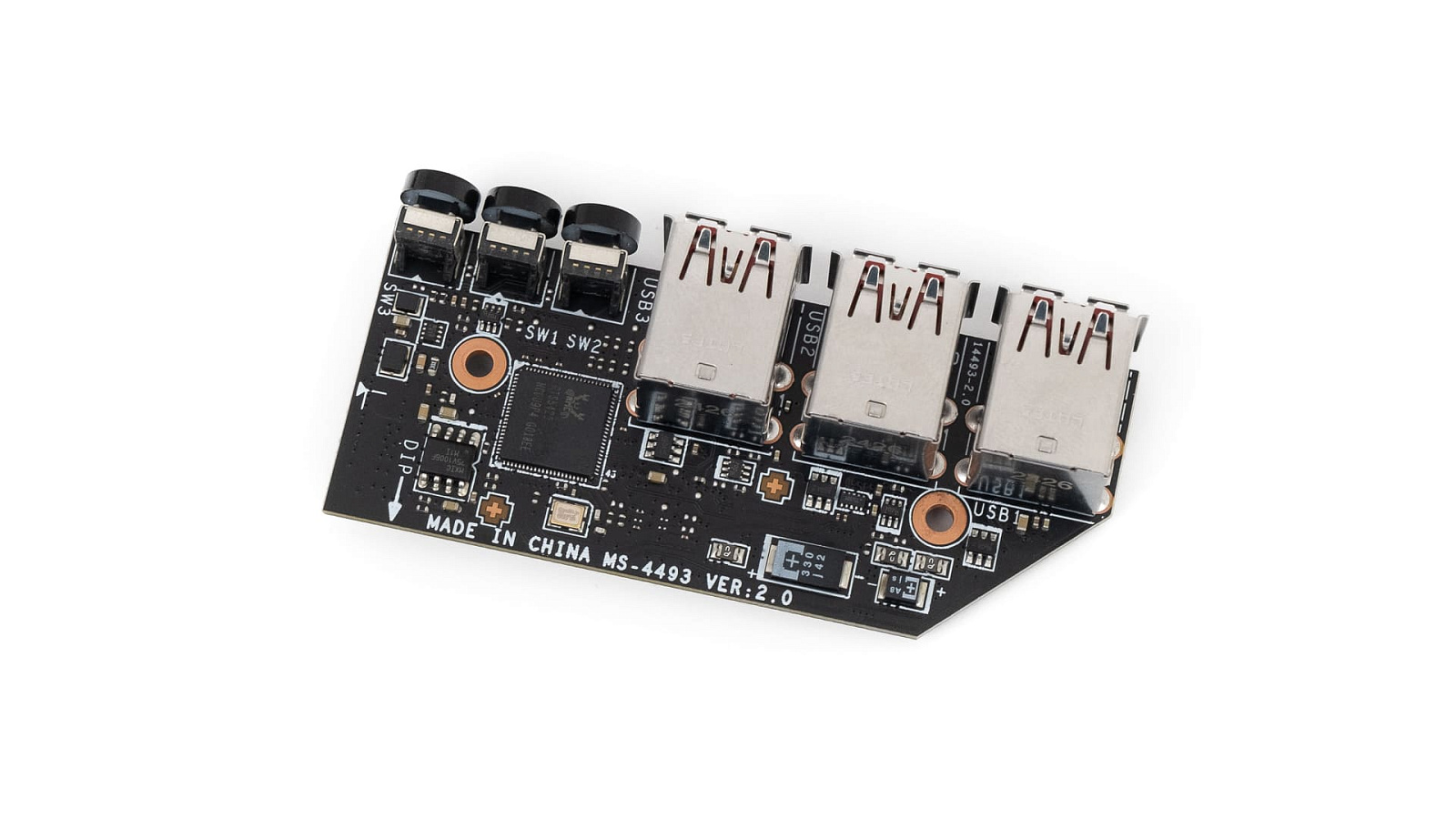

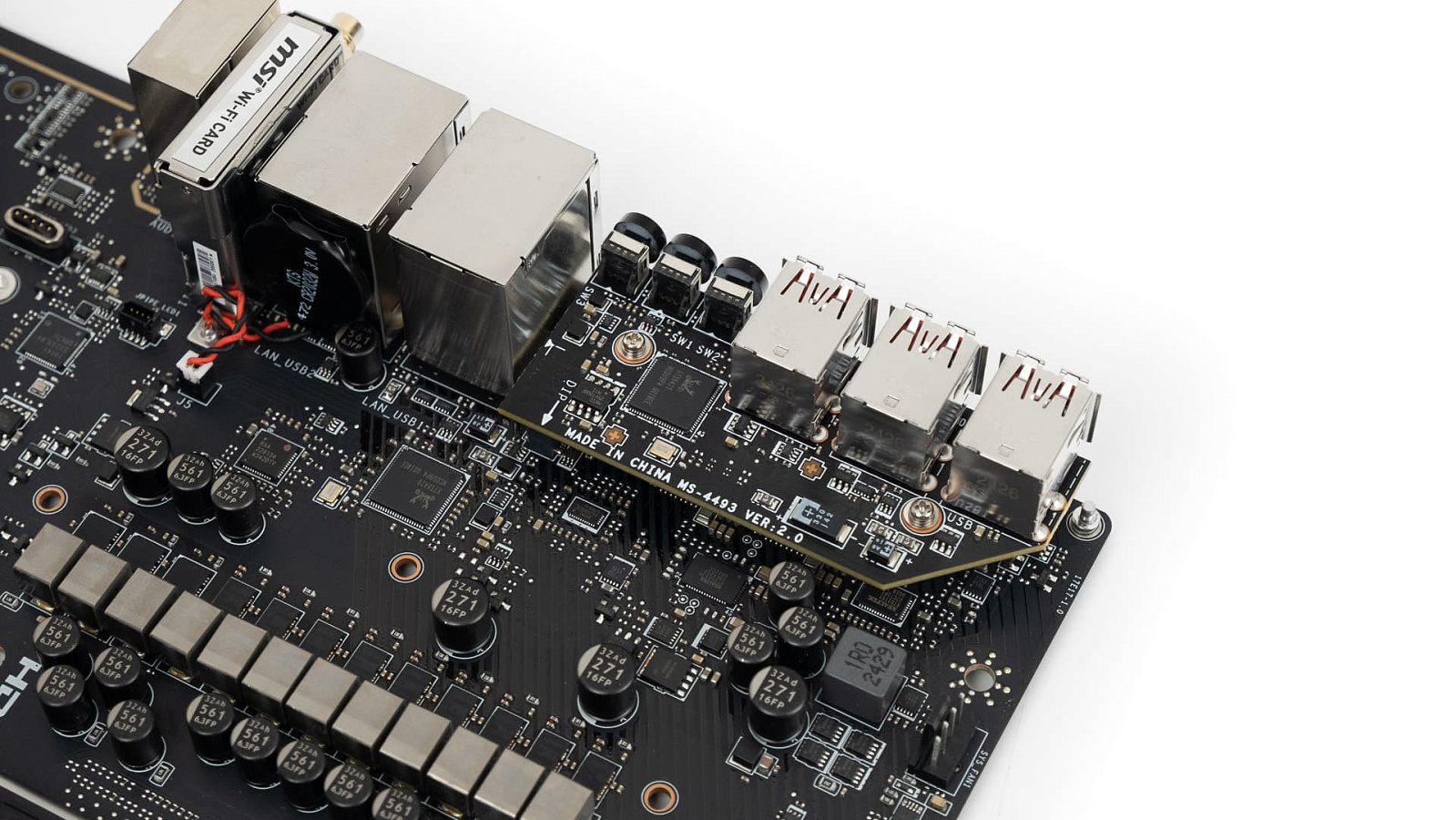

Интересная особенность Z890 Carbon: количество интерфейсов на "задней" панели потребовало такой плотности монтажа, что площади текстолита не хватило; кнопки и шесть USB Type-A портов вынесены на отдельную плату вторым этажом.

Хорошо видно, что эти дополнительные USB организованы с помощью контроллера Realtek RTS5420, такой же хаб есть и на "первом" этаже. Из 10 портов USB Type-A на задней панели только два процессорные.

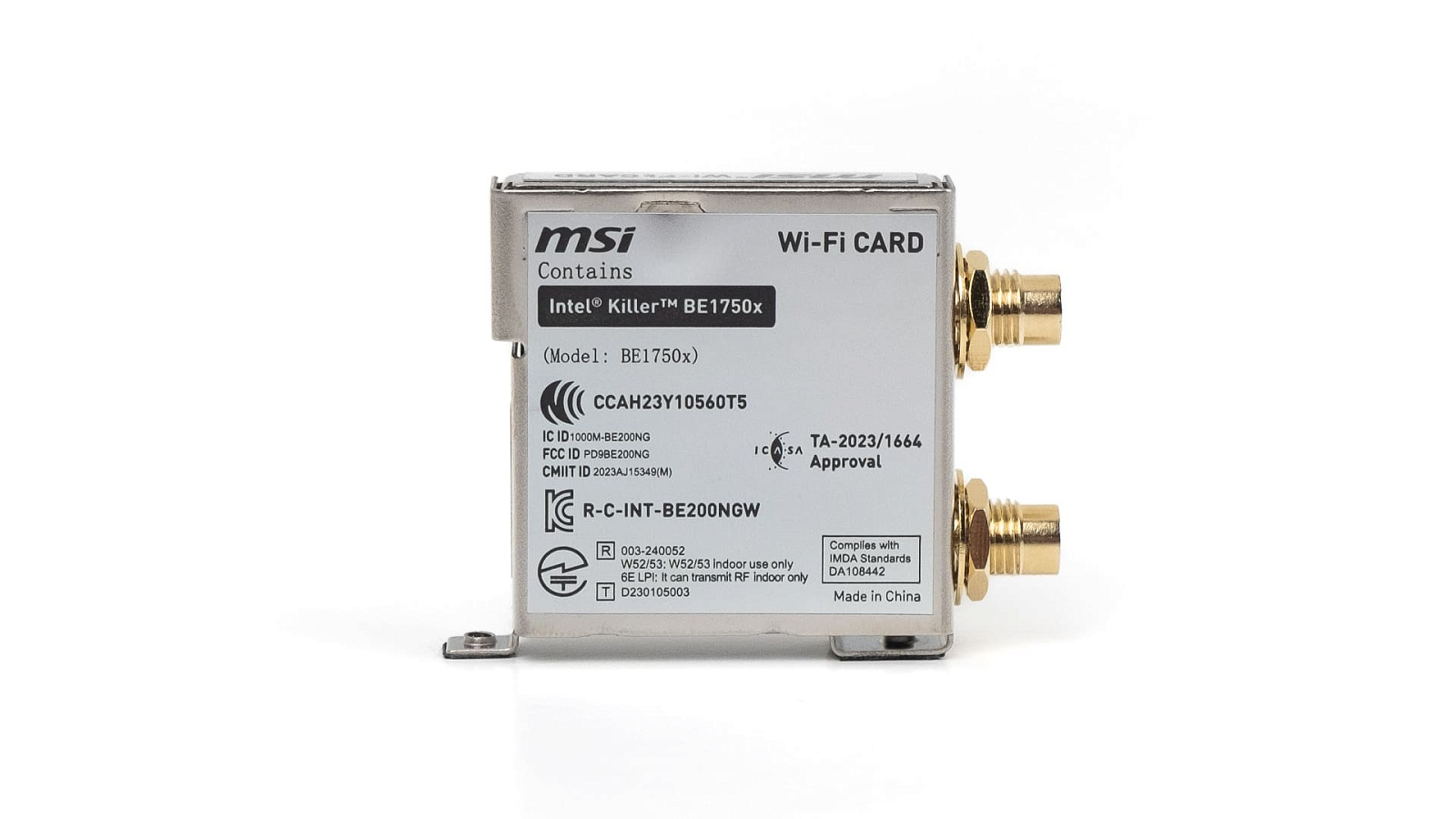

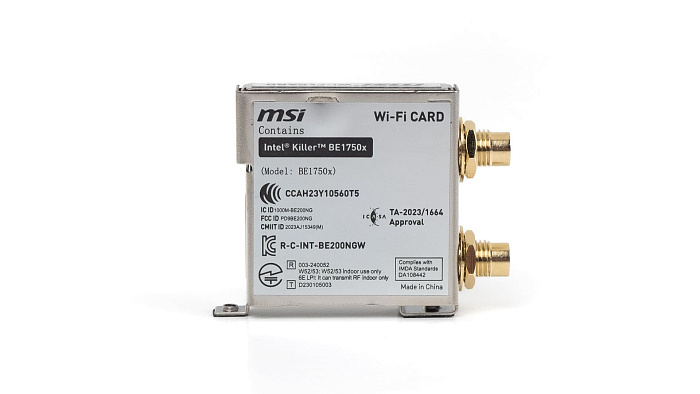

На материнской плате используется беспроводной модуль Intel Killer BE1750x, он обеспечивает Wi-Fi версии 7 и Bluetooth 5.4. Wi-Fi 7 имеет впечатляющие параметры скорости работы с пиковой пропускной способностью до 5,8 Гбит/с, интерфейс может задействовать три частоты передачи данных одновременно и поддерживает ширину канала до 320 МГц для 6 ГГц. Хороший повод обновить заодно и точку доступа для поддержки этого стандарта беспроводной связи.

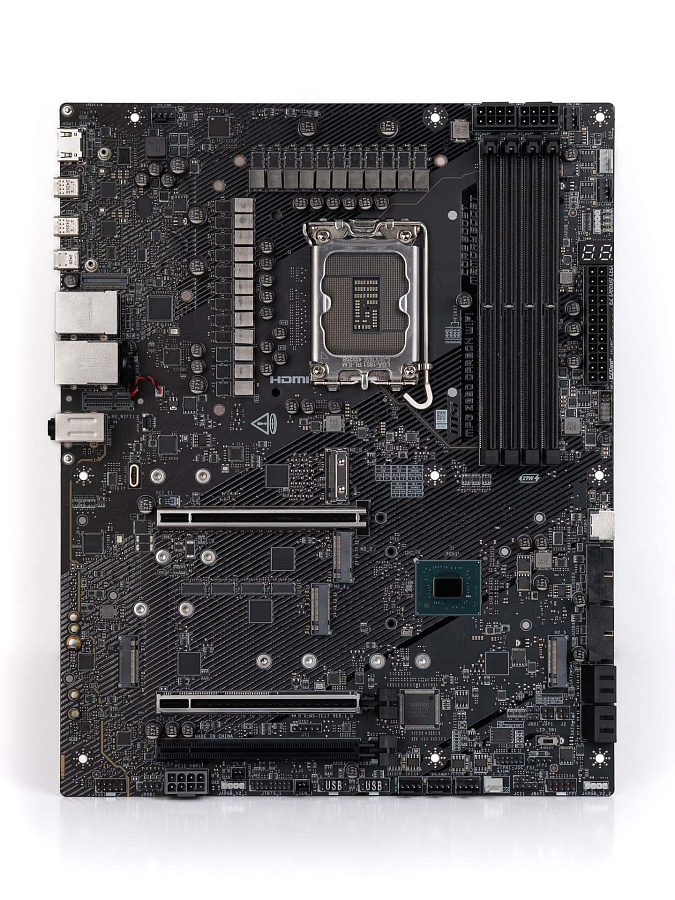

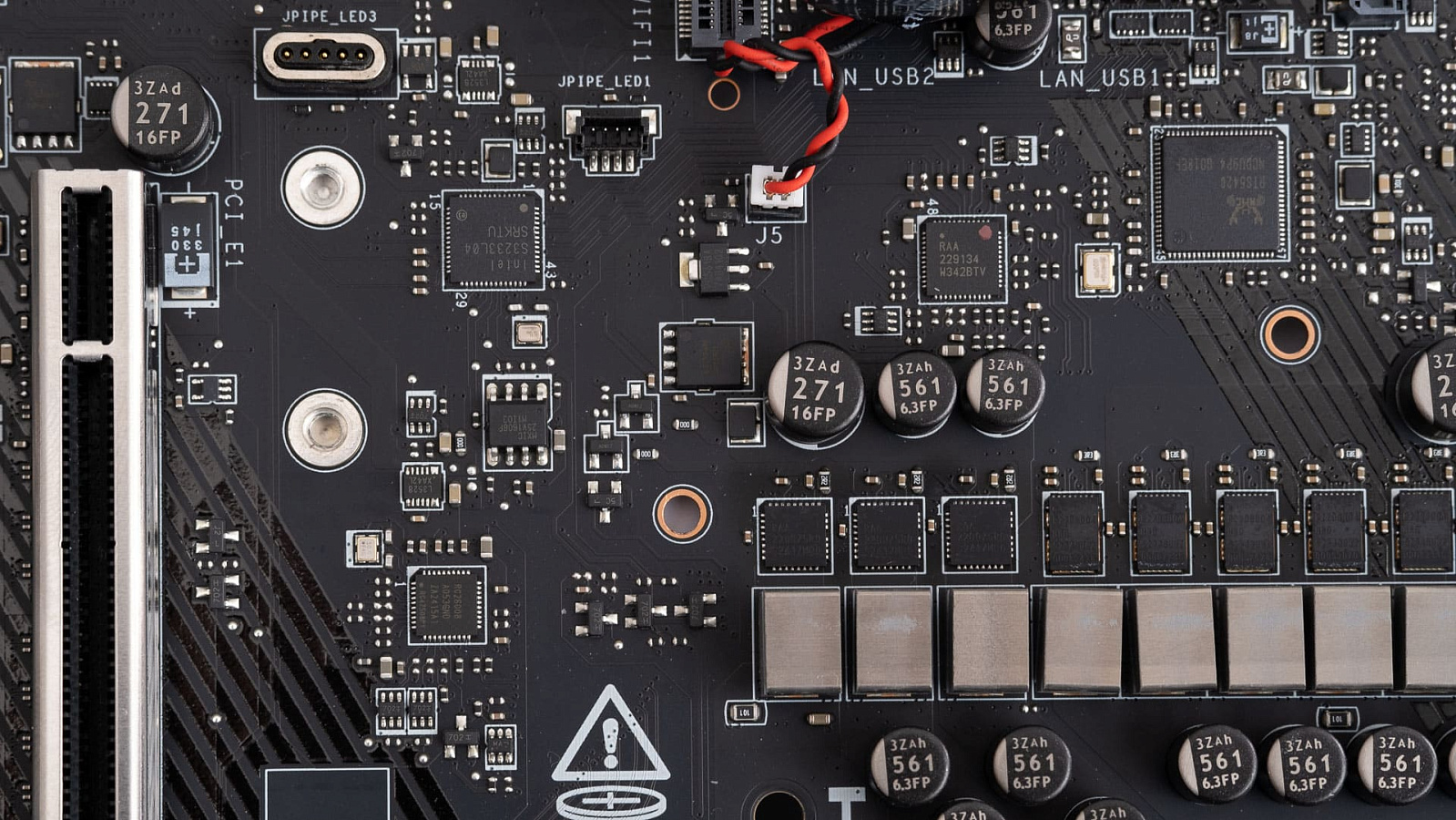

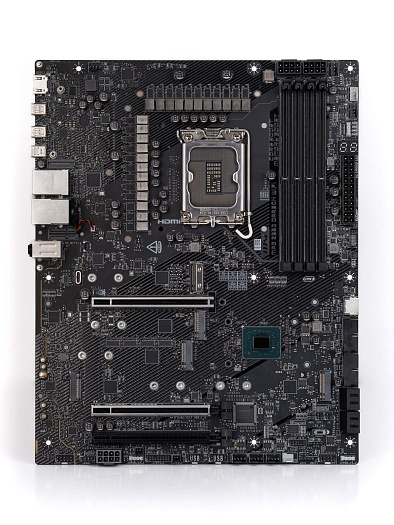

Даже без навесных элементов материнская плата выглядит очень эффектно. Монтаж элементов очень плотный, только в зоне M2 накопителей можно заметить свободные места.

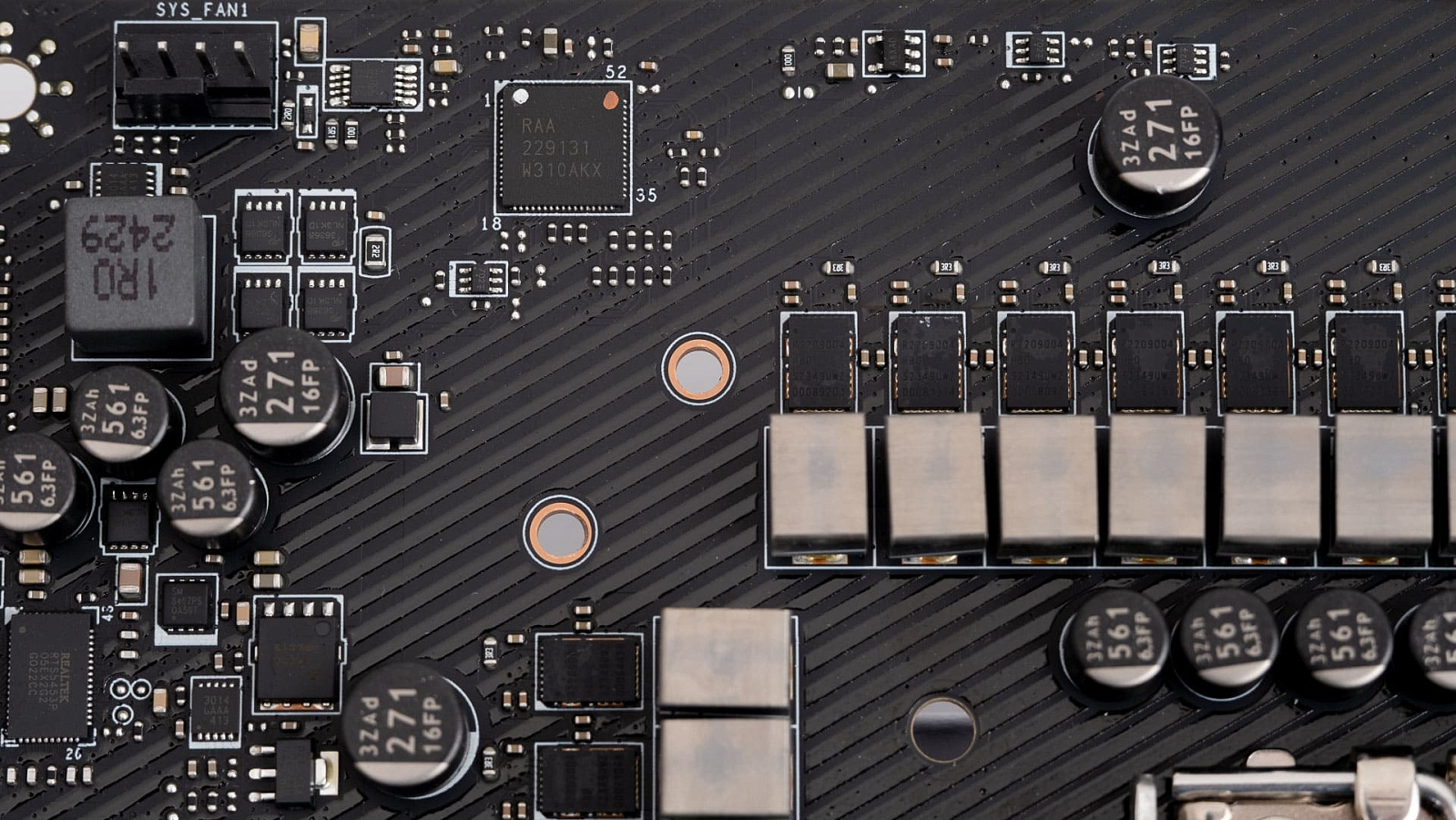

Контроллер Renesas RAA229131, R2209004 DrMOS Renesas на110 А.

Контроллер Renesas RAA229134, RAA220075R0 DrMOS на 75 А для трёх фаз

Высокоскоростные интерфейсы на задней панели оставлены на "первом" этаже для обеспечения частоты сигнала. Для двух Thunderbolt 4 применены ретаймеры/редрайверы Intel JHL9040R.

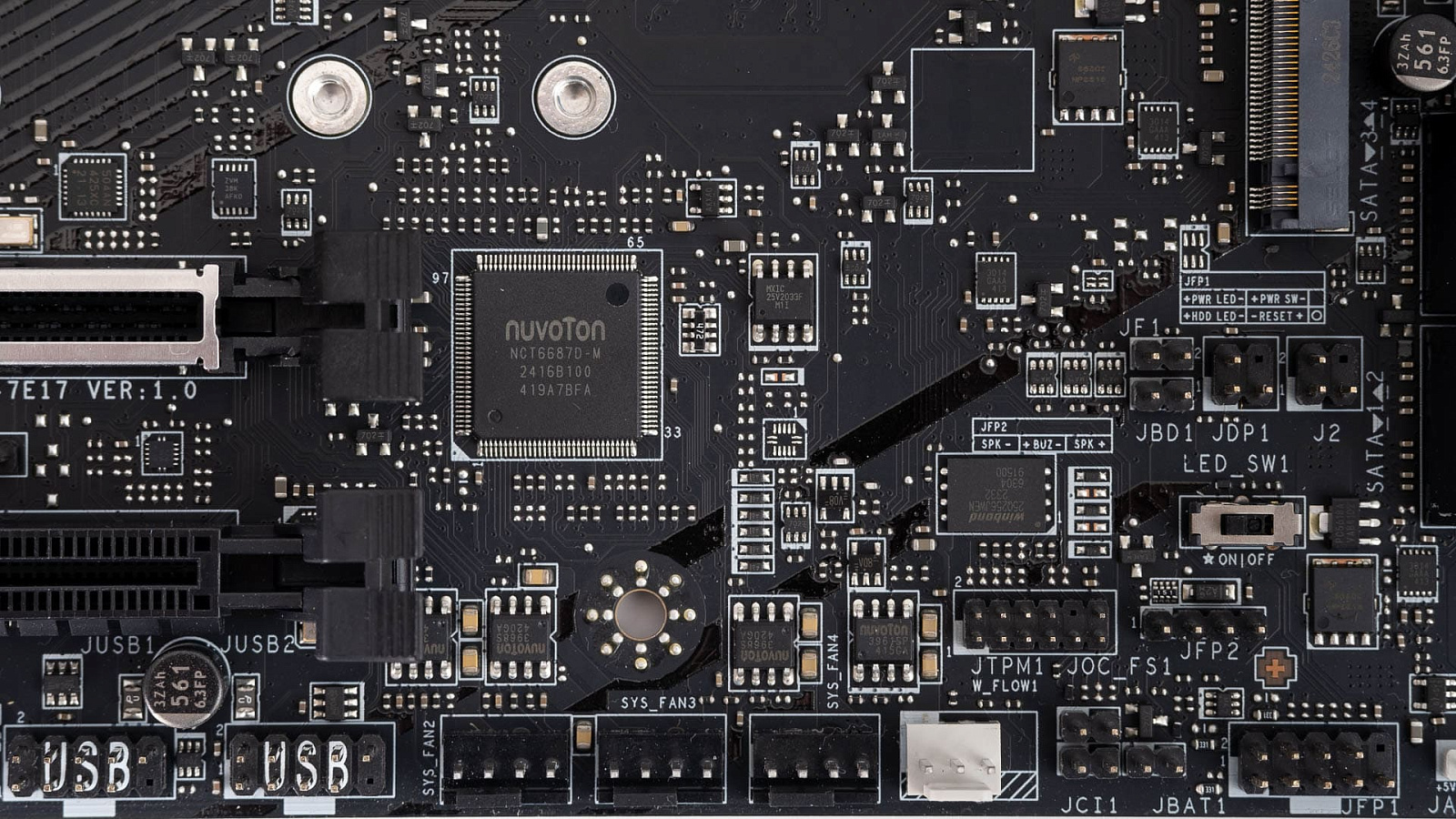

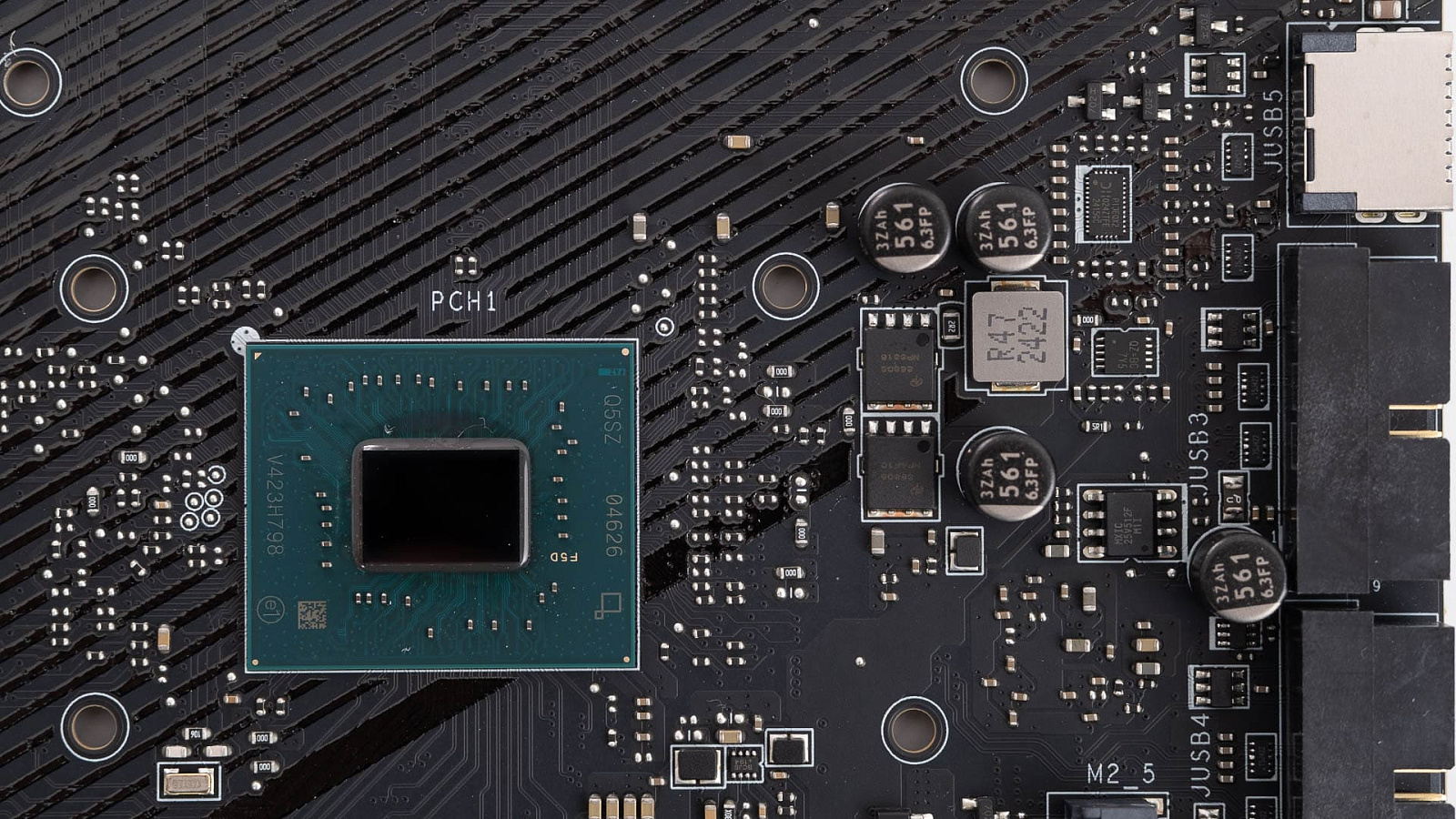

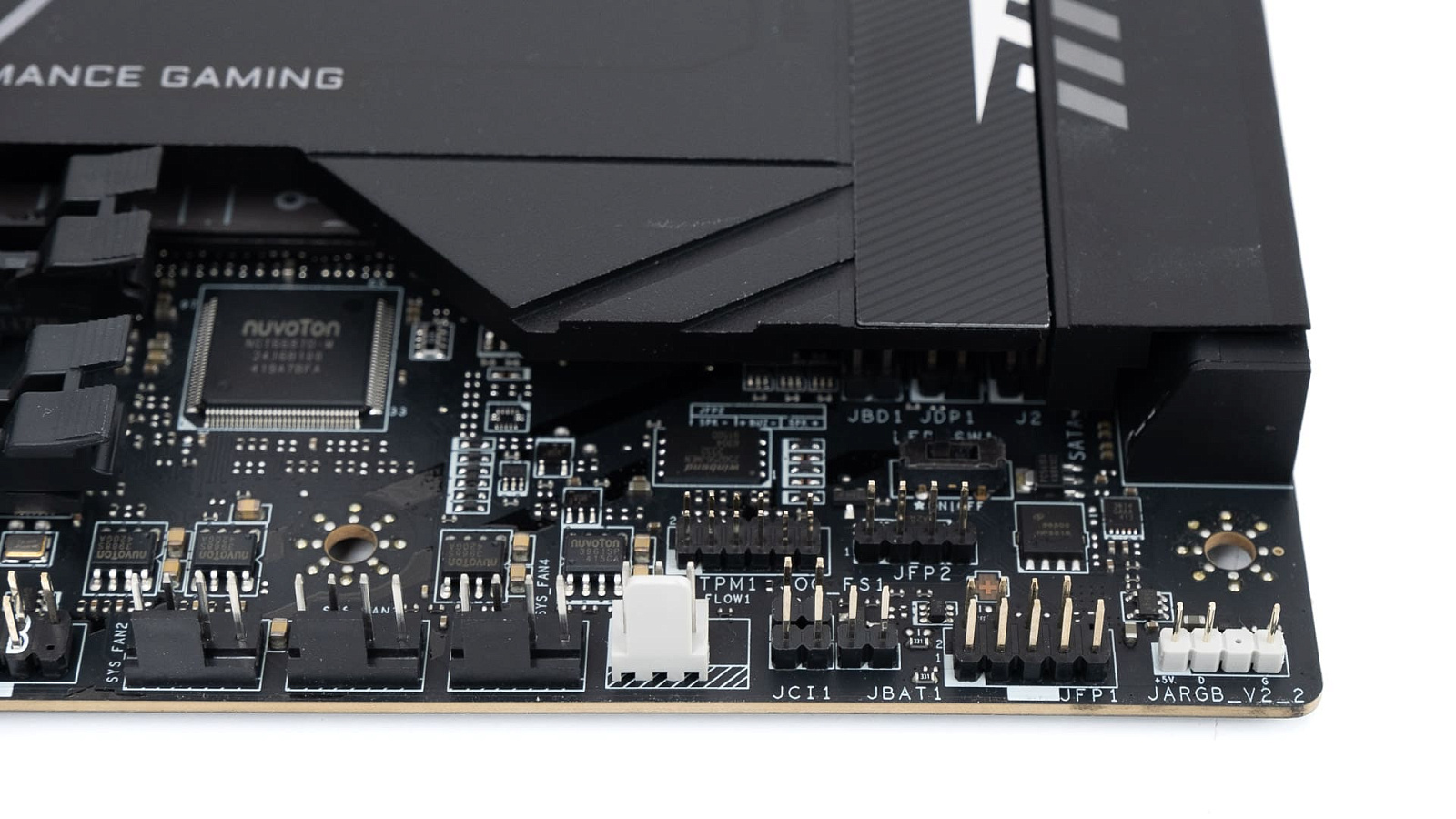

В качестве Super I/O используется мультиконтроллер Nuvoton NCT687D-M. Под радиатором чипсета размещено несколько сервисных коннекторов.

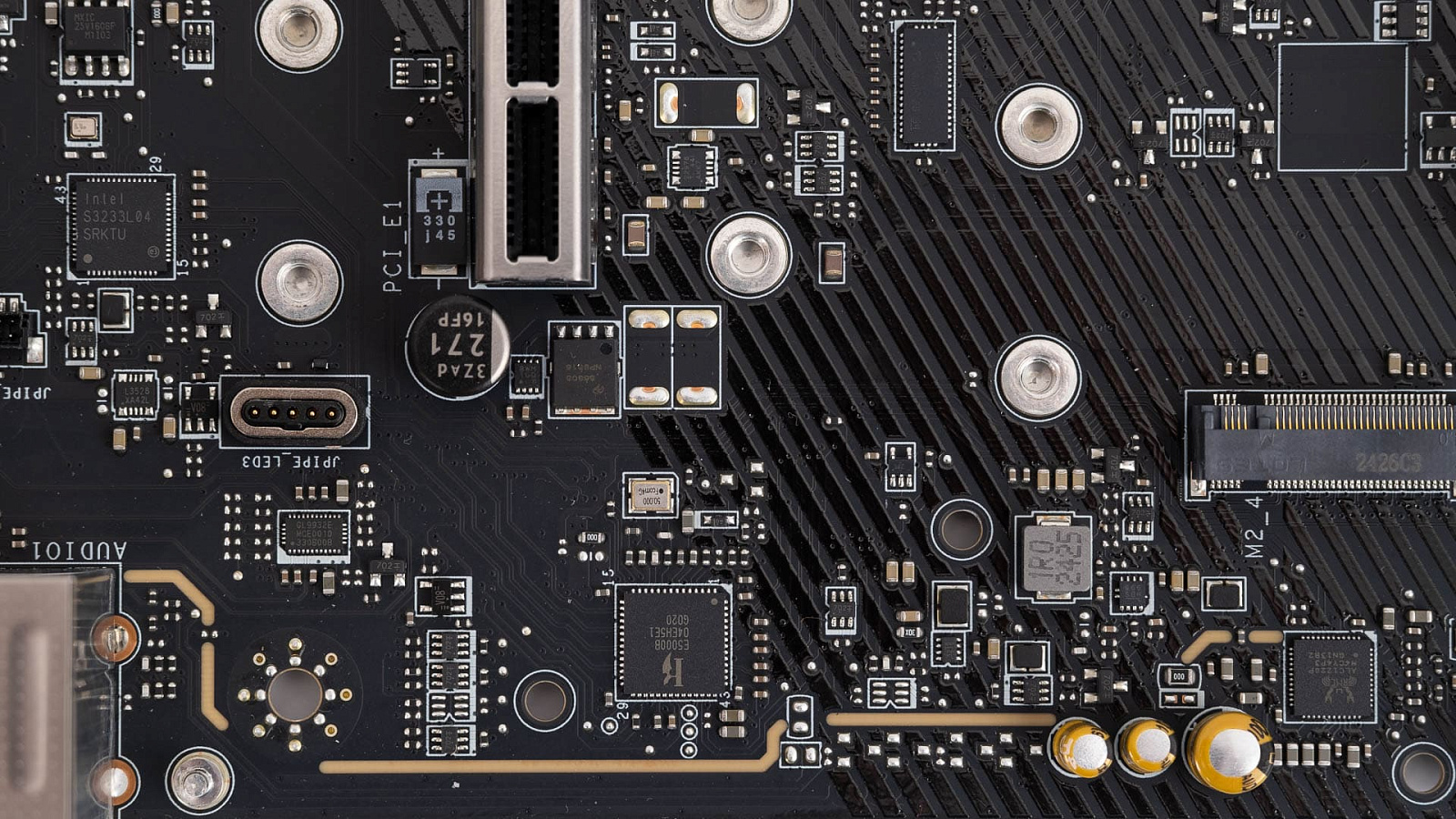

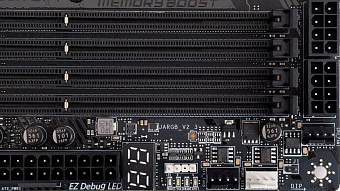

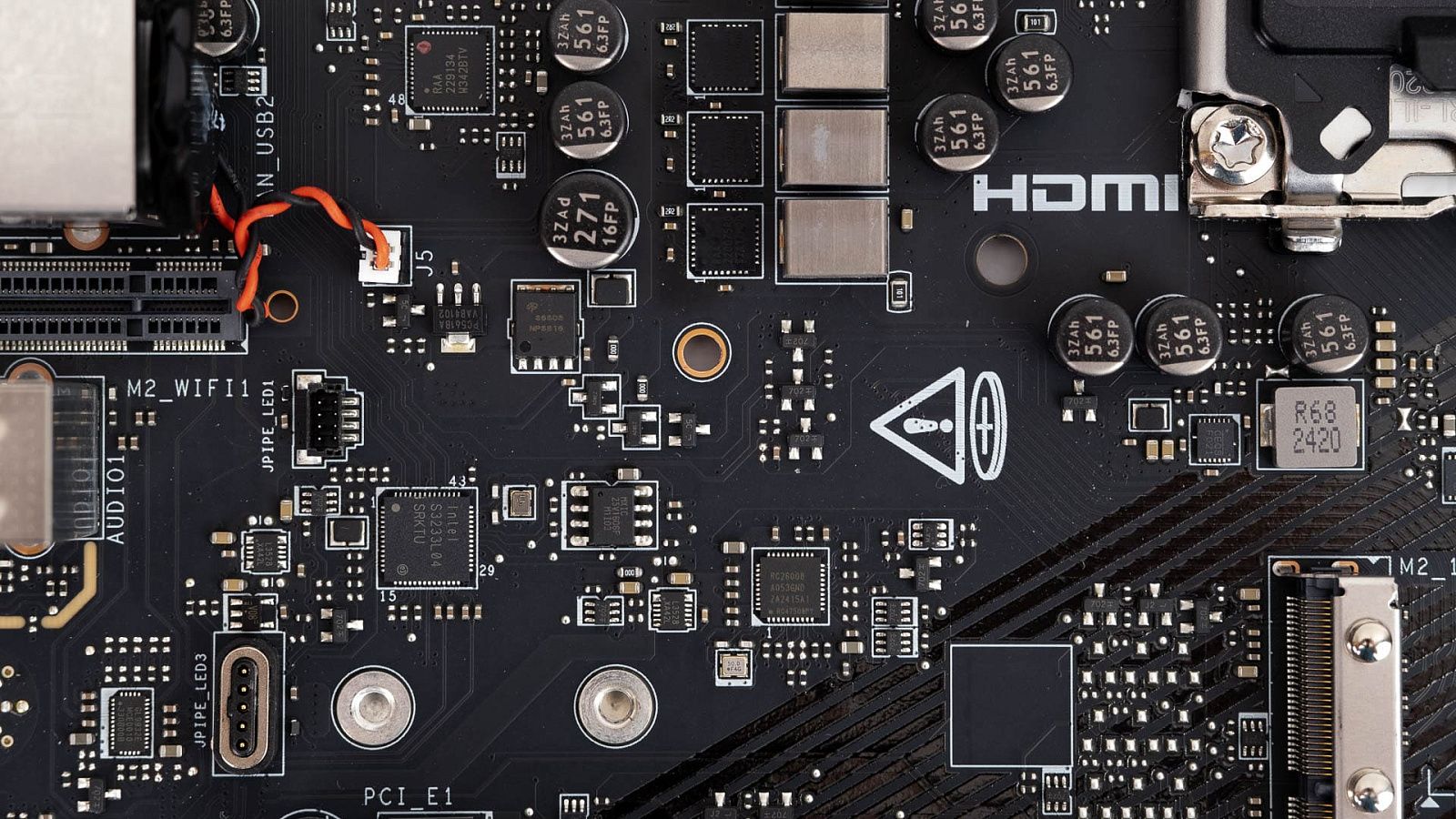

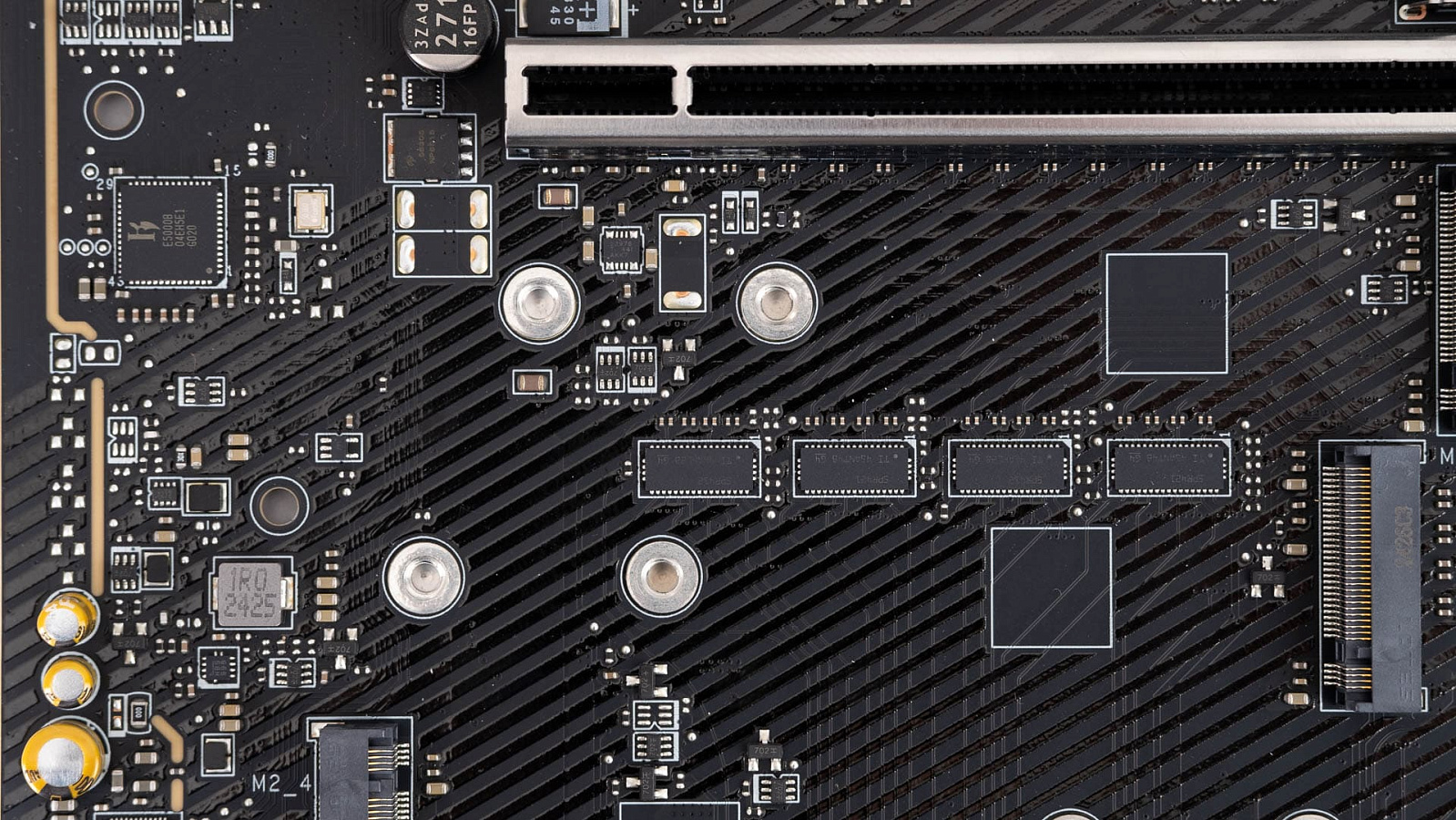

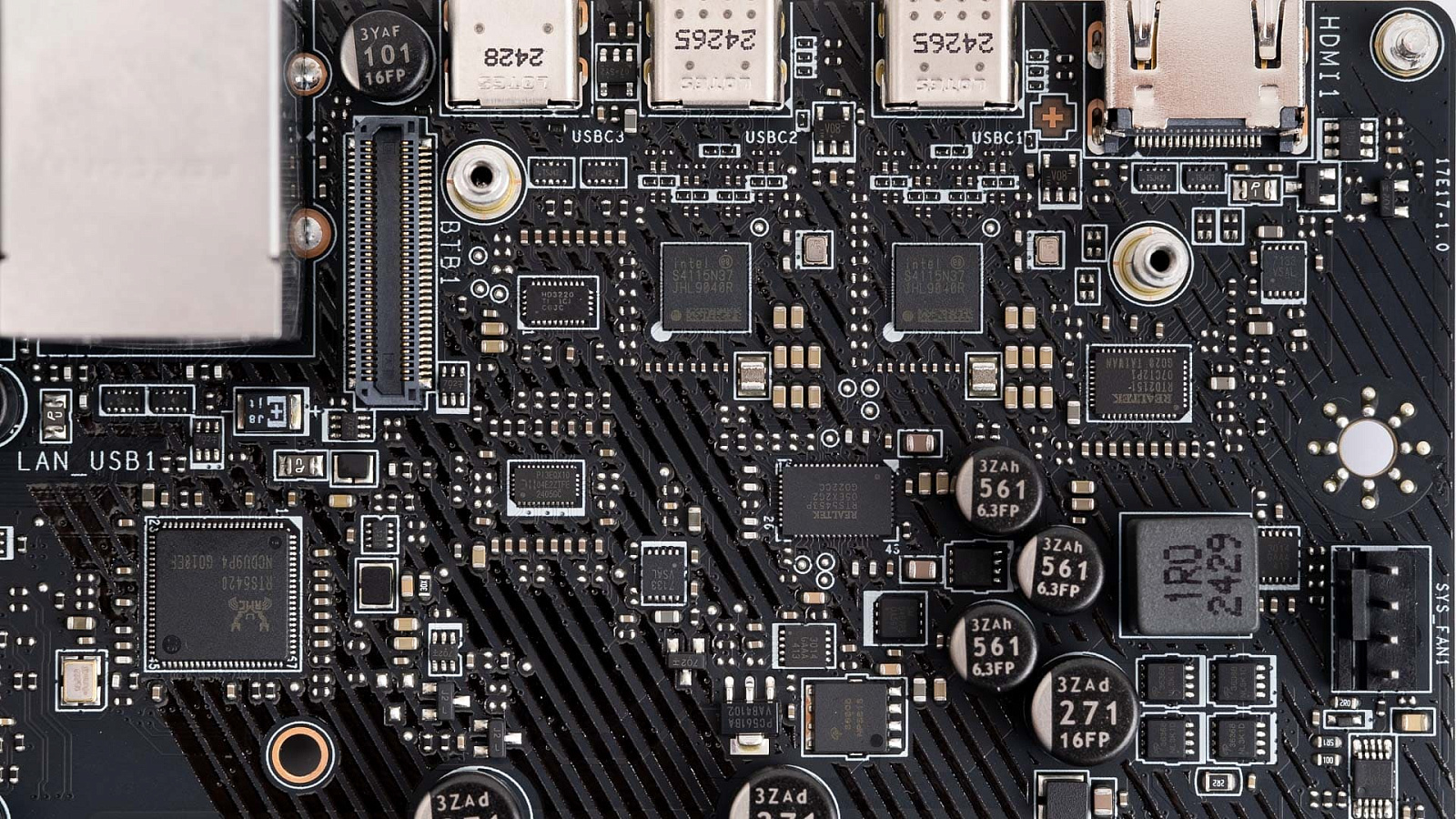

Некоторые примечательные зоны материнской платы можно рассмотреть на фотографиях ниже. Скоростной 5 Гбит/с Ethernet реализован через контроллер Intel Killer E5000B. Встроенный звук использует кодек Realtek ALC1220. Эта часть платы реализована по современным стандартам: с высококачественными конденсаторами, усилителем для наушников и физическим дистанцированием от возможных помех.

Настройки UEFI (BIOS)

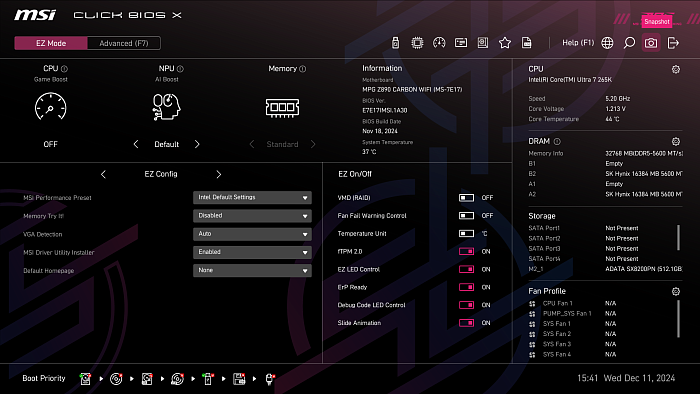

Заметные изменения произошли в оформлении BIOS, цветовое оформление выбрано соответствующим серии MPG. Привычные настройки на главном экране EZ Mode на месте: всё также можно быстро включить XMP, проверить инициализацию накопителей и конфигурацию памяти, доступны переключатели некоторых опций.

Первой настройкой предлагается выбрать режим работы процессора, в новом поколении Intel Default не так сильно отличается от пресетов производителей материнских плат по рабочему напряжению, главное отличие в лимитах мощности и тока. Рекомендуется выбирать режим, ориентируясь на возможности системы охлаждения. Присутствует и условно безлимитный вариант "MSI Unlimited".

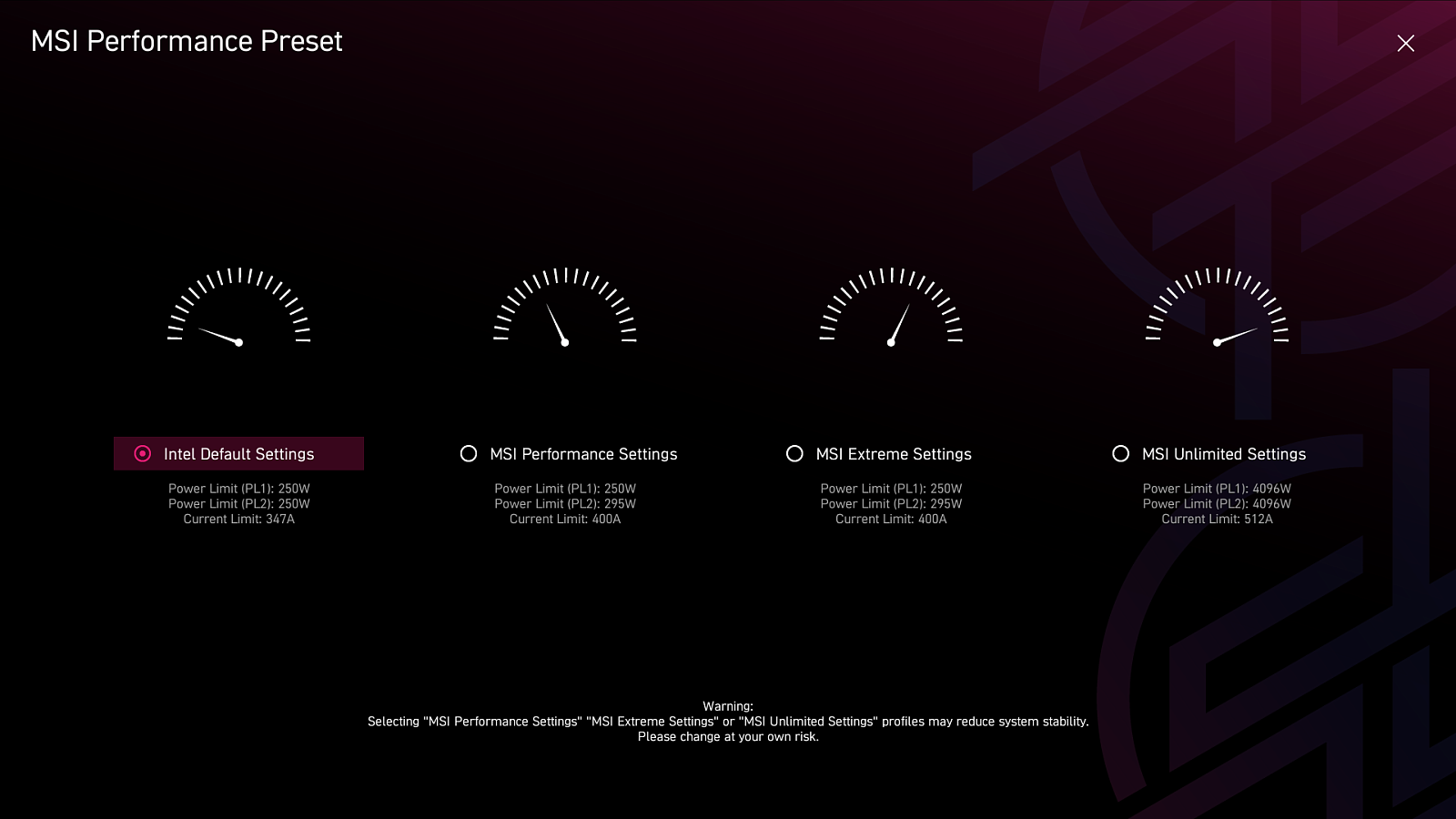

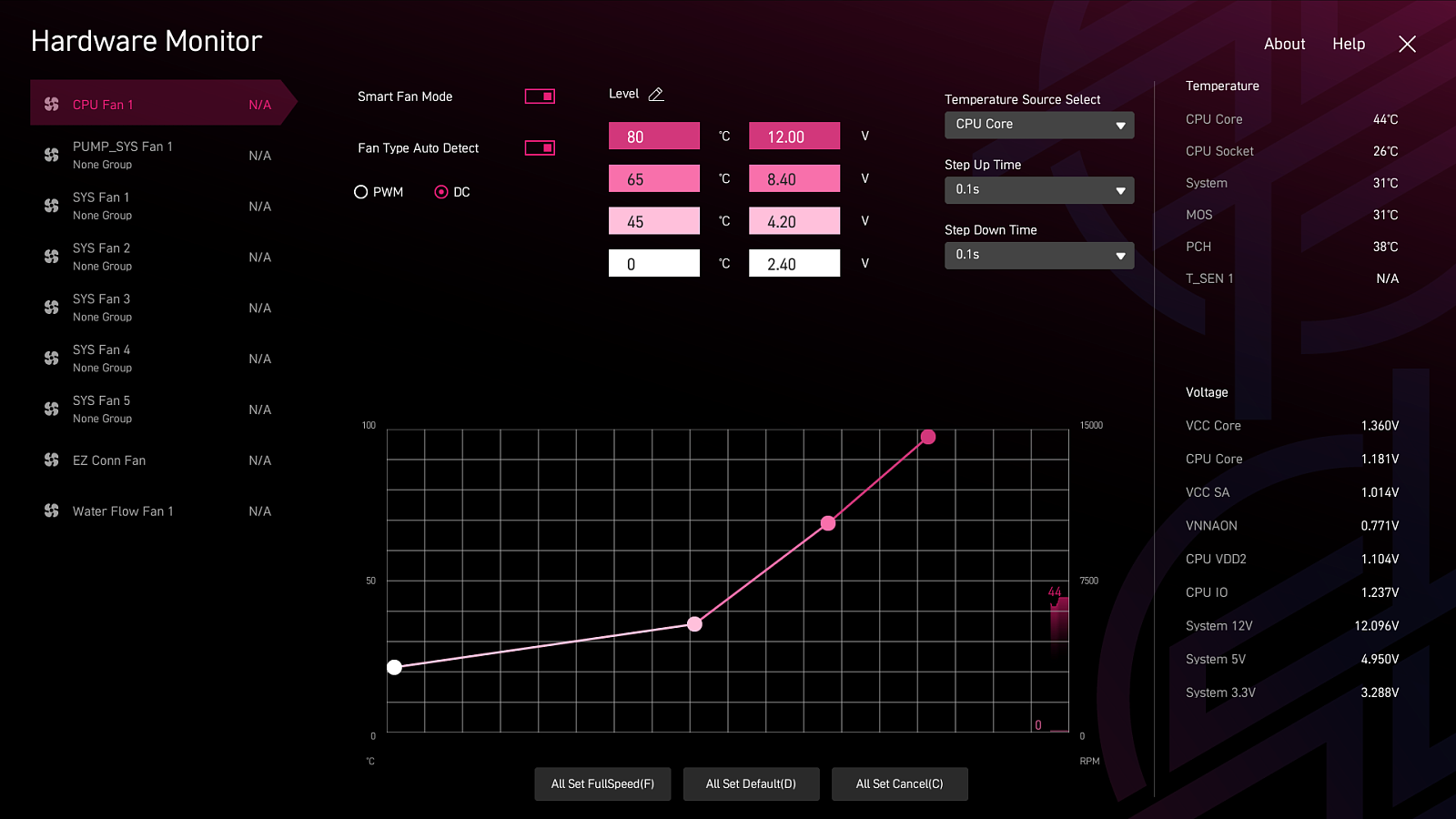

Регулировку вентиляторов можно осуществлять как по напряжению, так и по уровню сигнала PWM. Привязку алгоритмов изменения скорости вращения можно осуществить не только к стандартному набору сенсоров, но и к показаниям внешнего датчика, подключенного к материнской плате в разъём T_SEN 1.

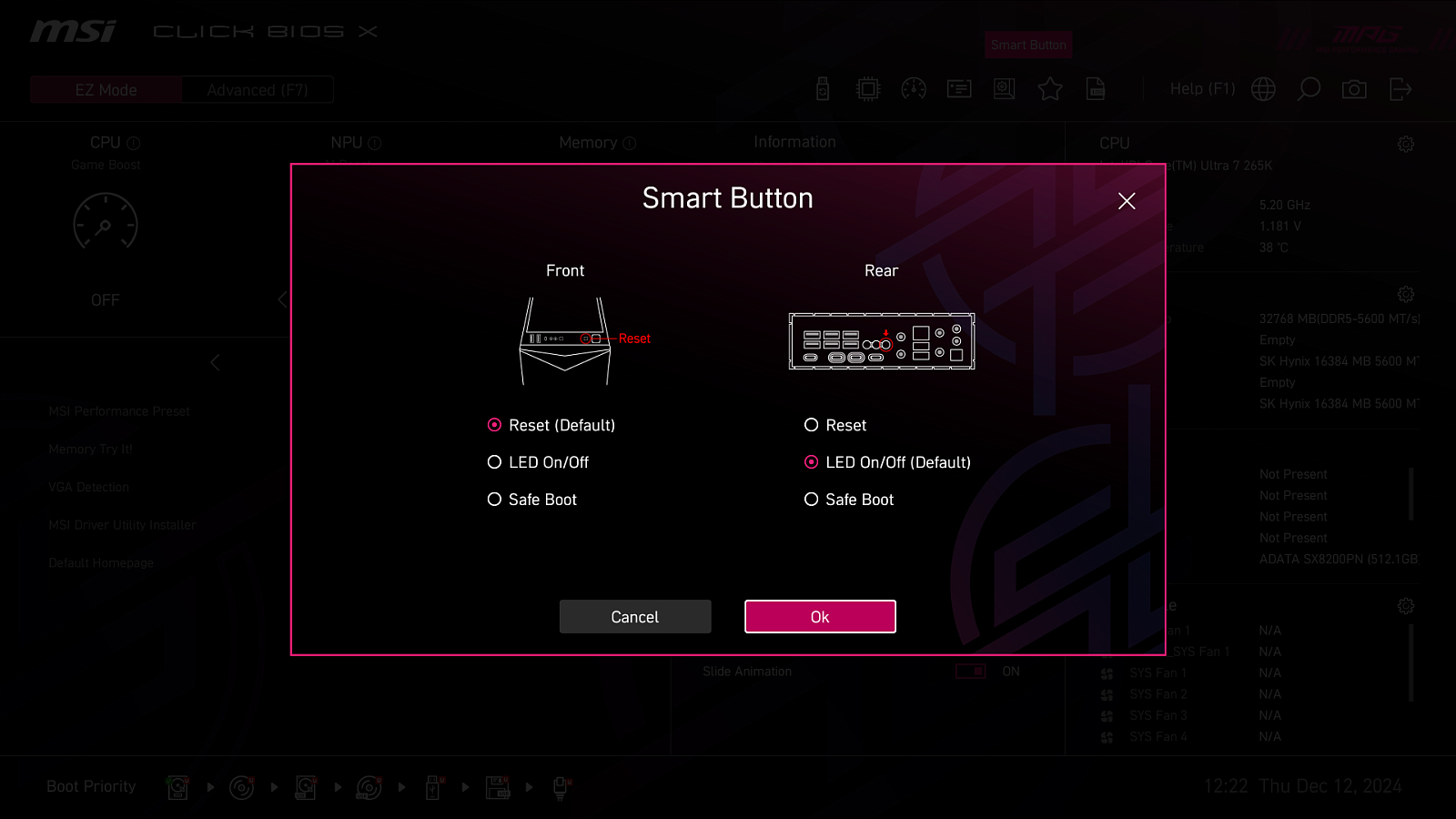

Для программируемой кнопки на задней панели доступны всего три варианта использования: Reset, Safe Boot и отключение подсветки. Удобно, что и для кнопки Reset можно выбрать действие из того же набора опций.

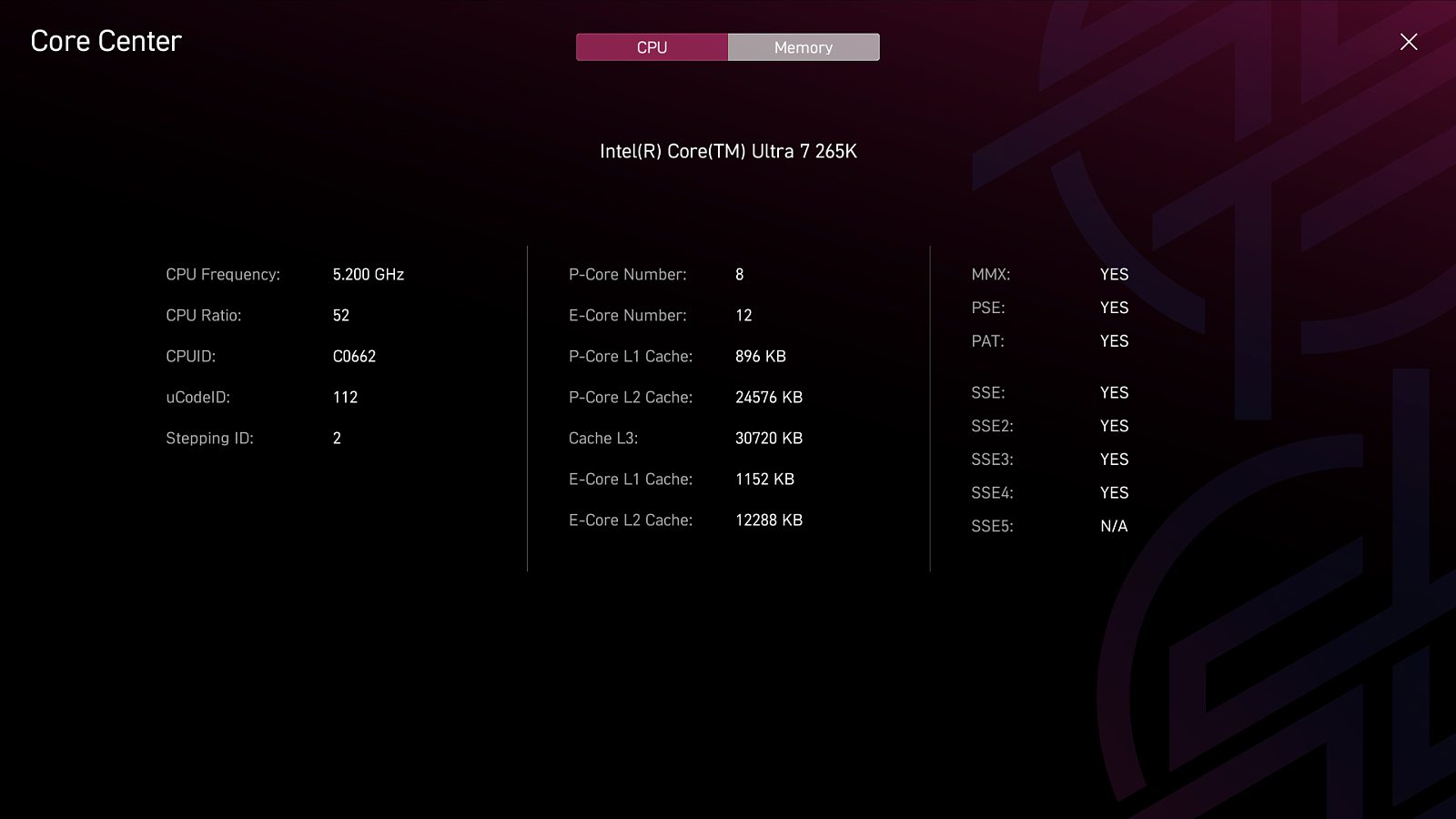

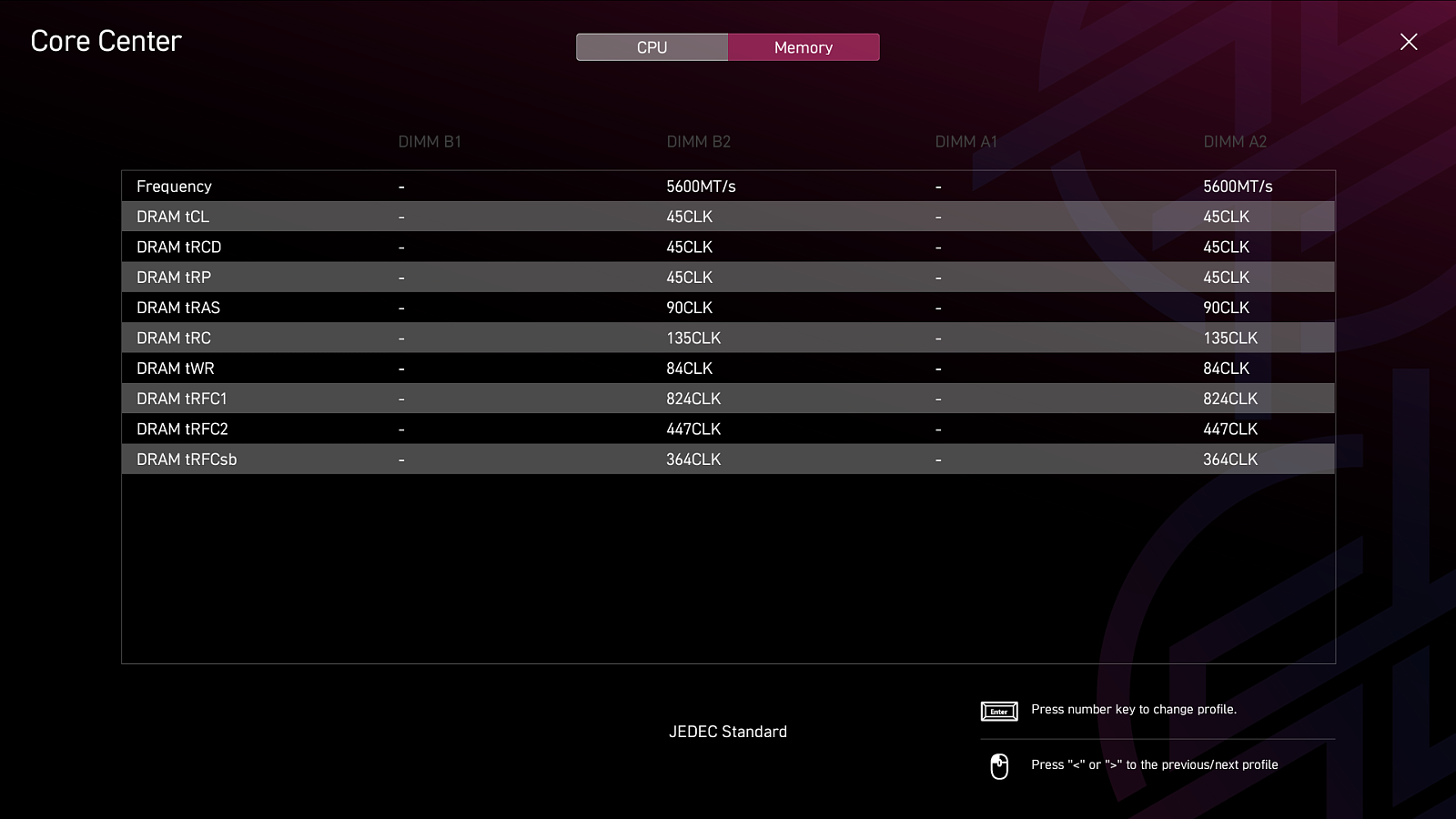

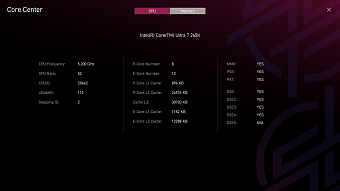

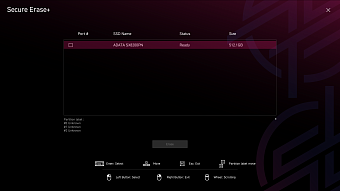

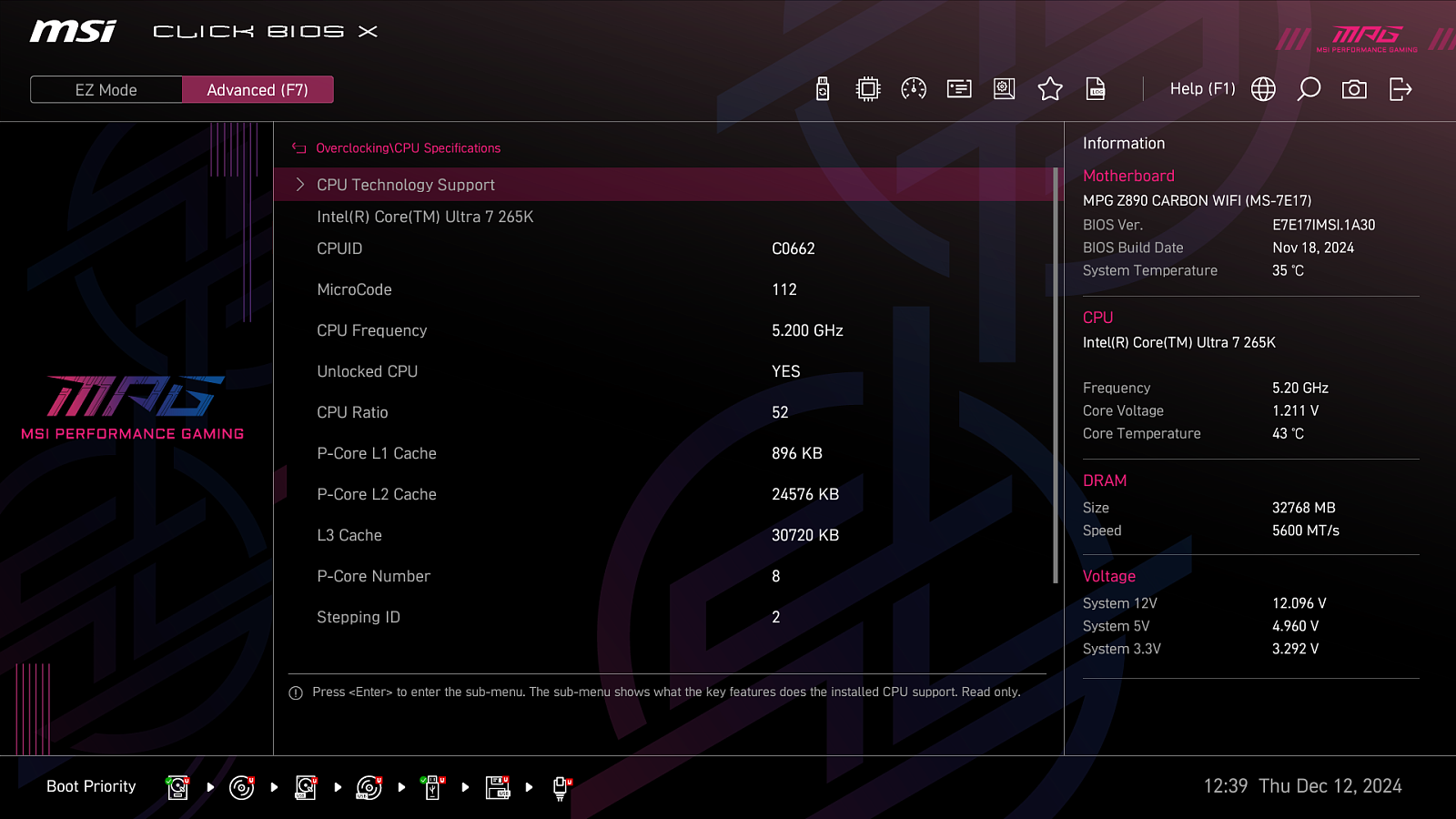

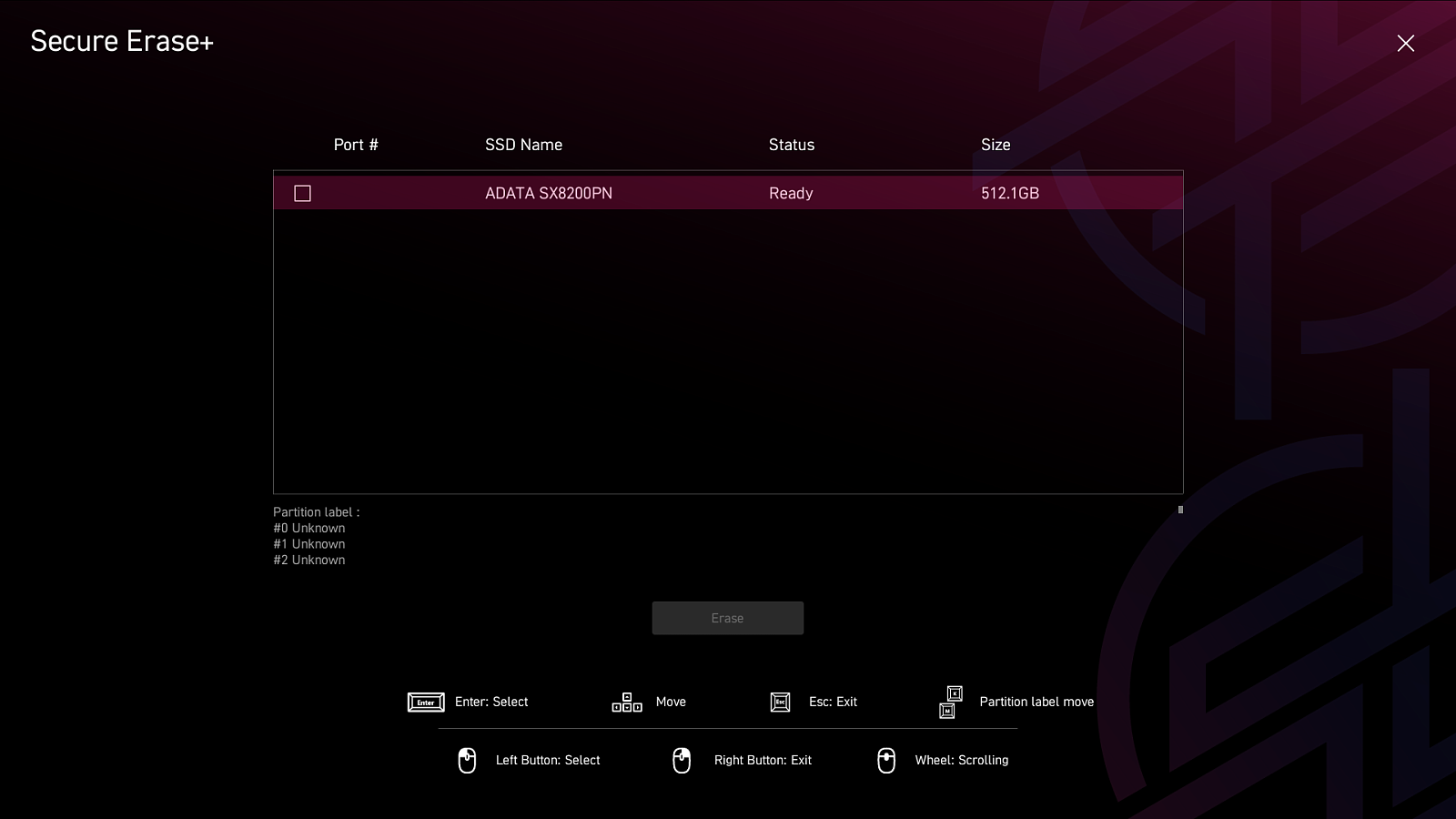

В верхнем меню и по нажатию "шестерёнок" получаем доступ к чуть более подробной информации о системе, например, об установленном процессоре и основных таймингах, применённых для памяти.

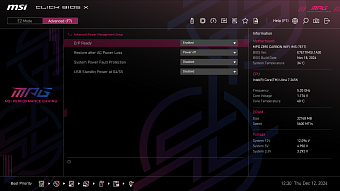

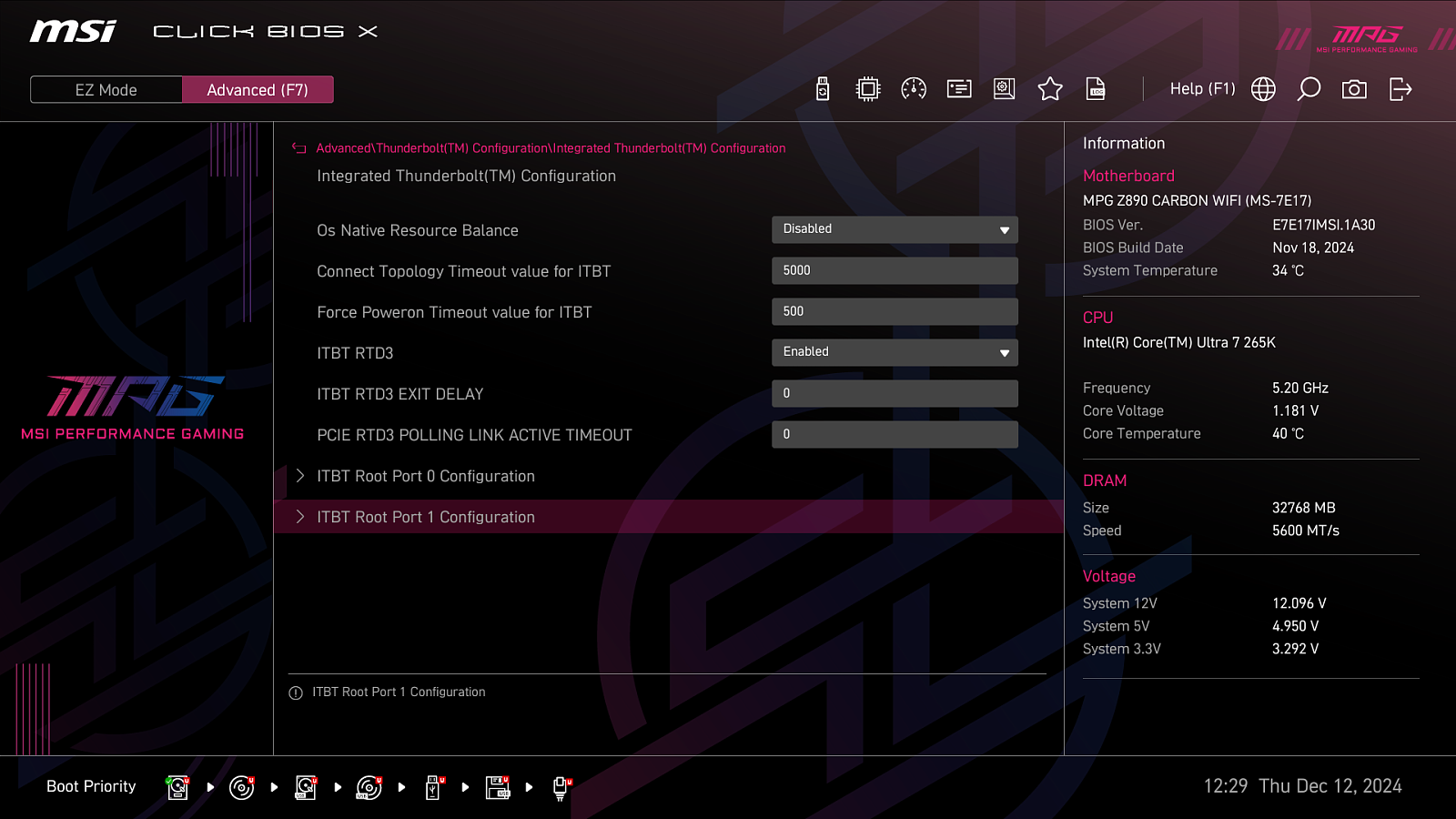

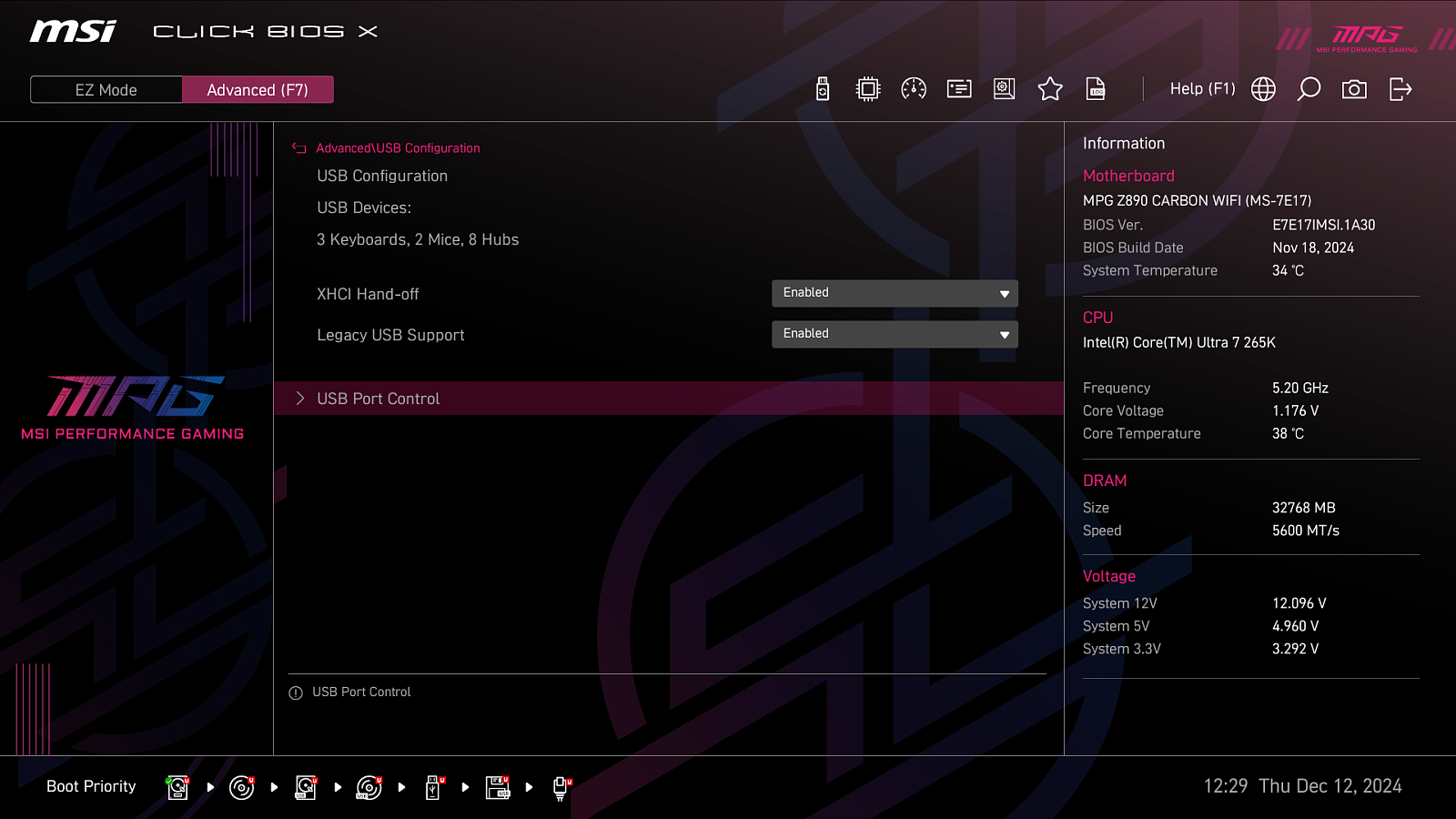

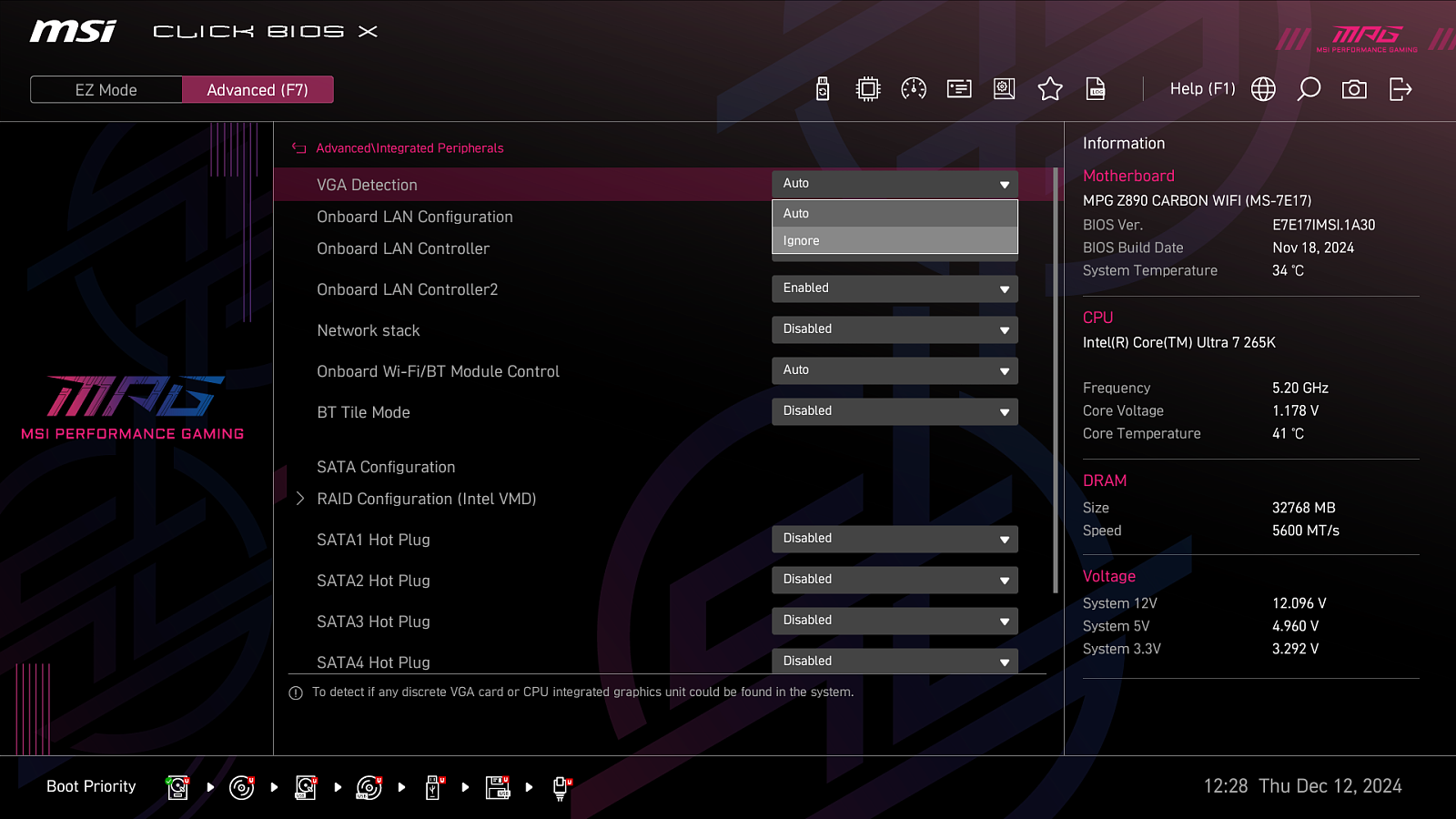

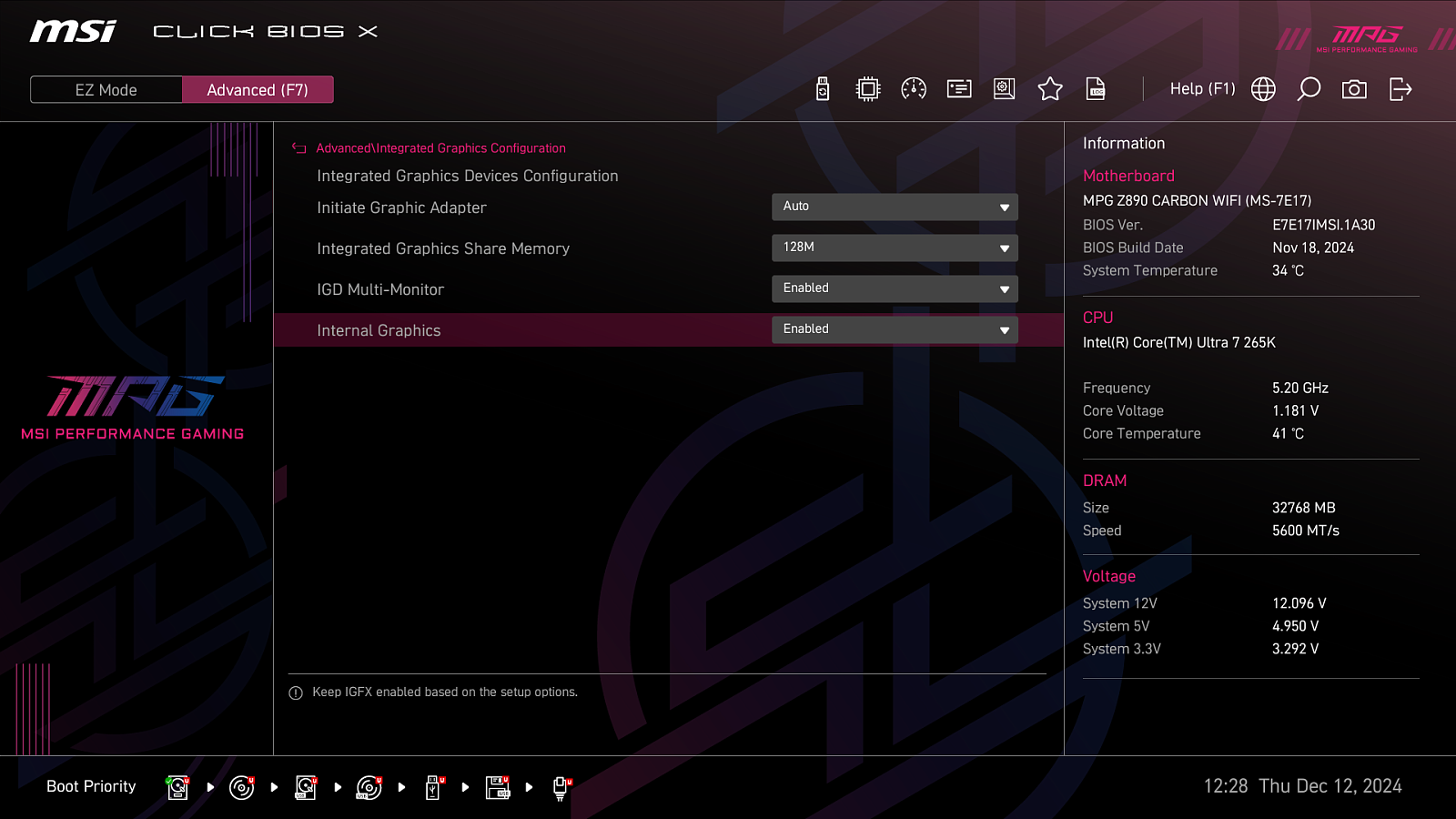

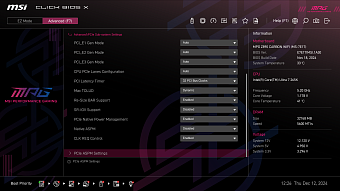

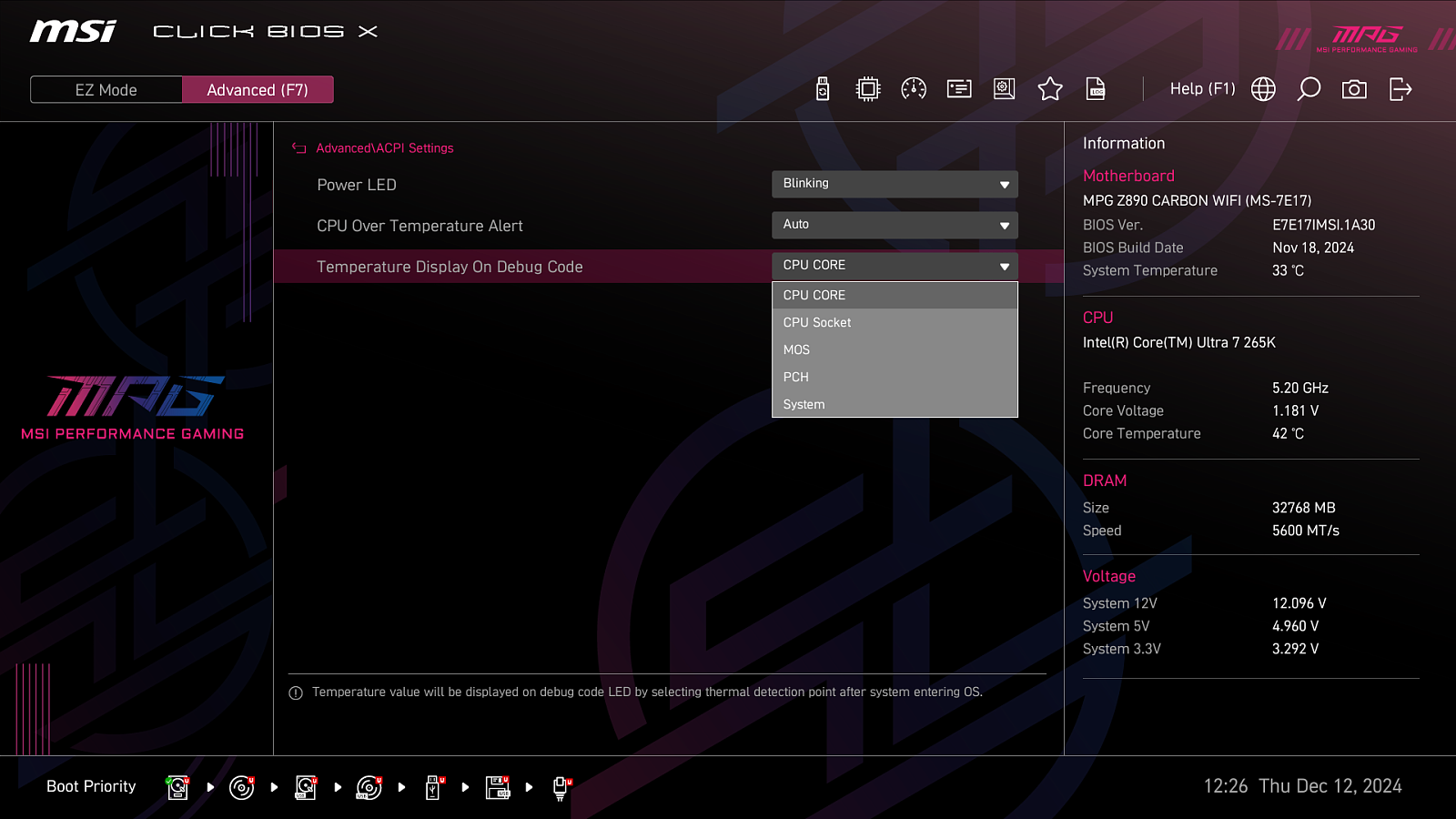

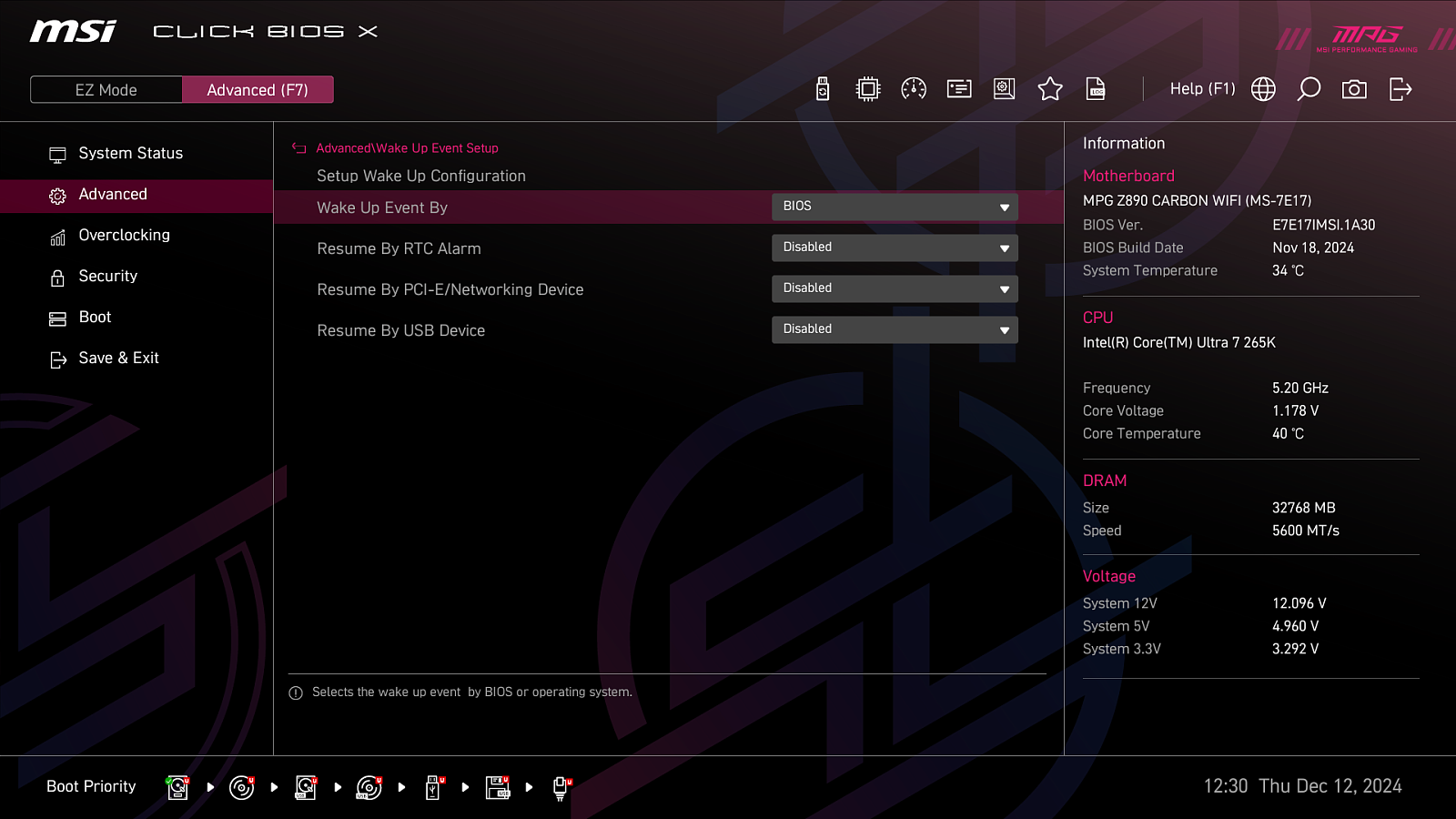

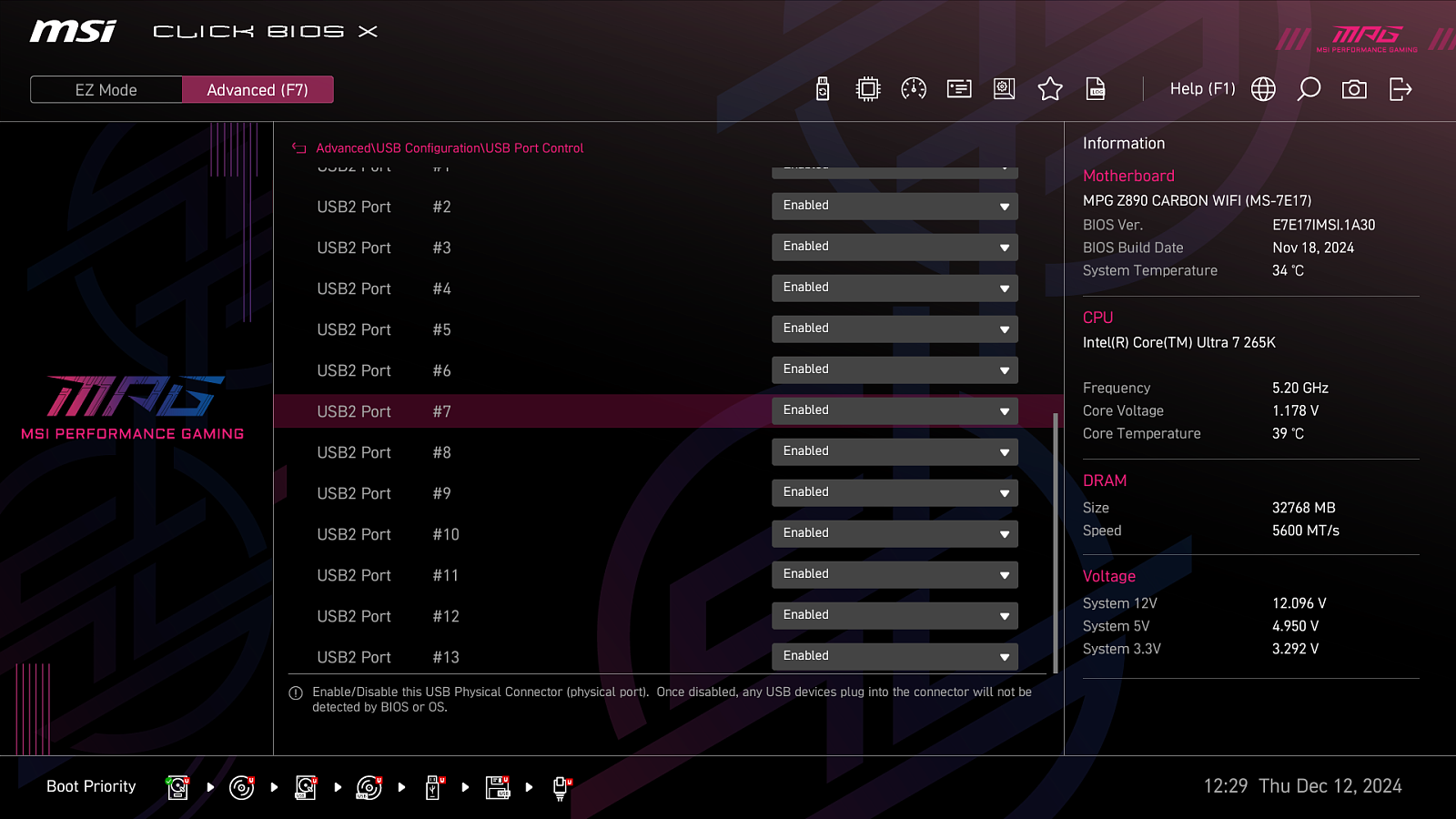

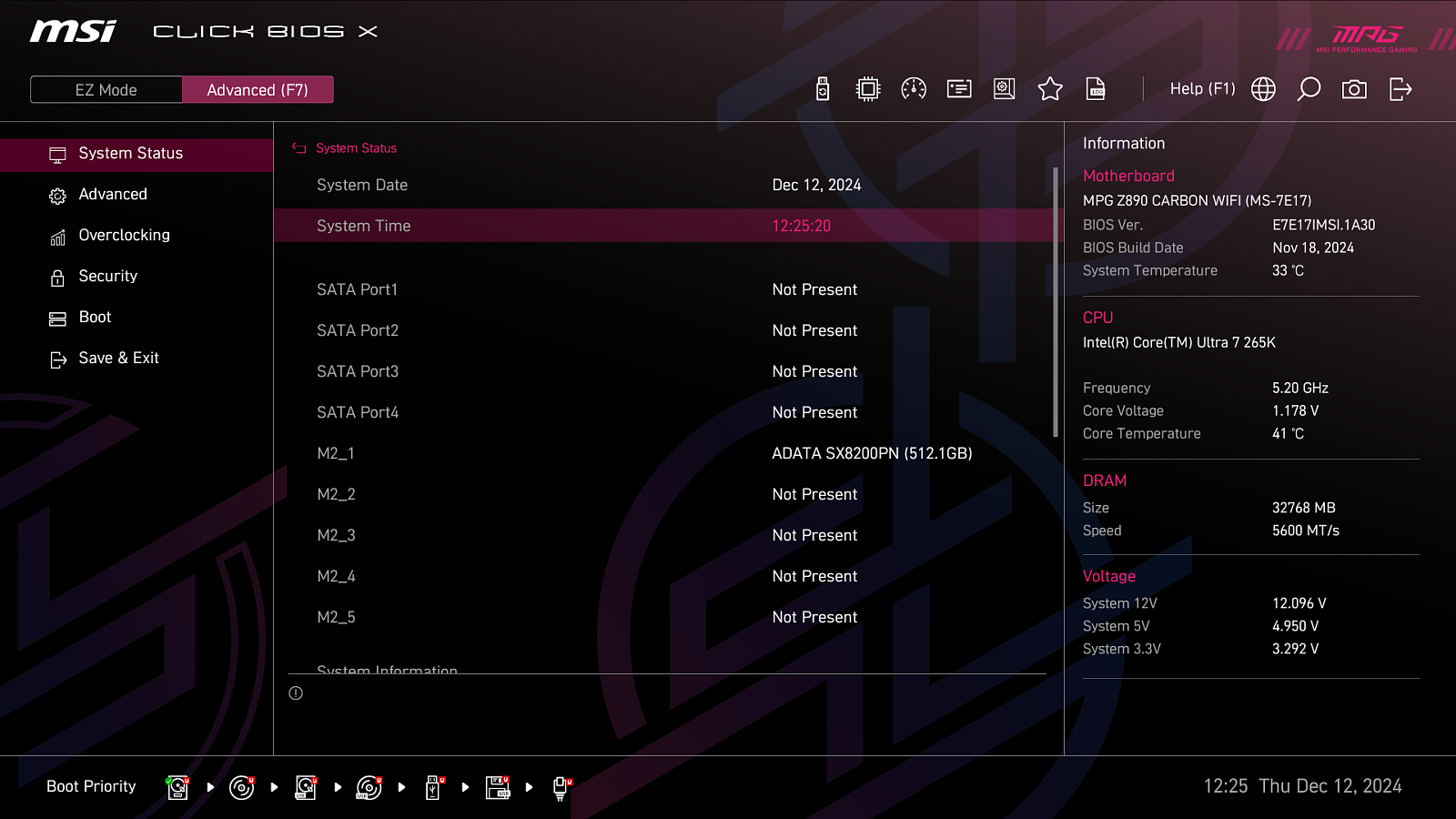

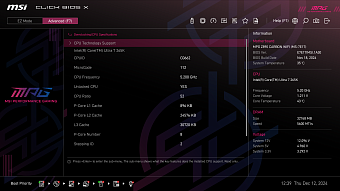

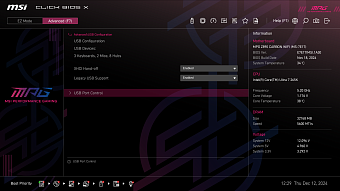

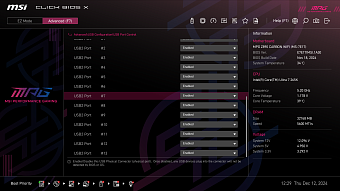

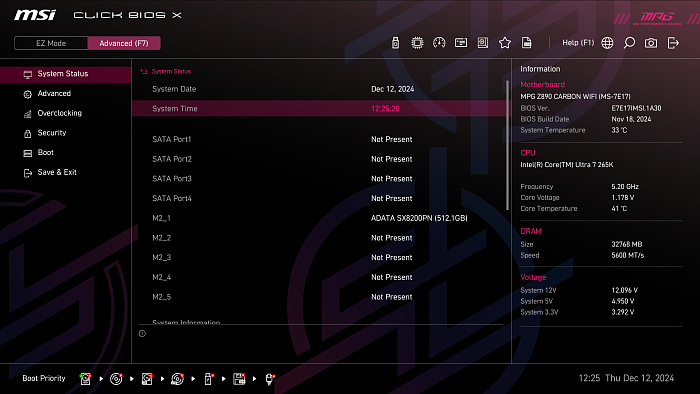

Расширенный режим отображения настроек UEFI тоже претерпел изменения. Для новых материнских плат MSI теперь экран разделён на три части: в левой выбор основного раздела, в центре выбор опций из этого раздела, а в правой основная информация о системе с показателями некоторых датчиков напряжений.

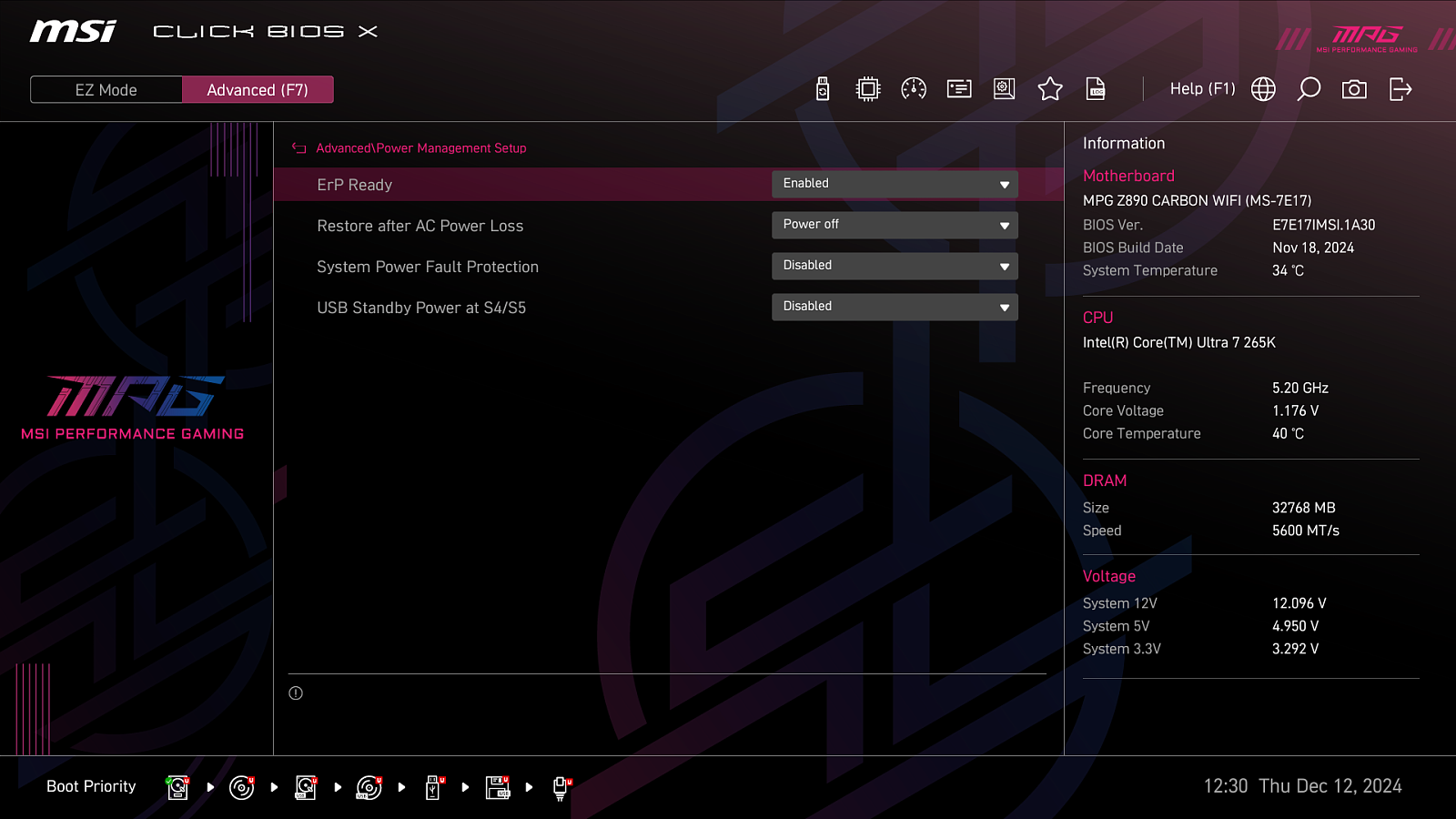

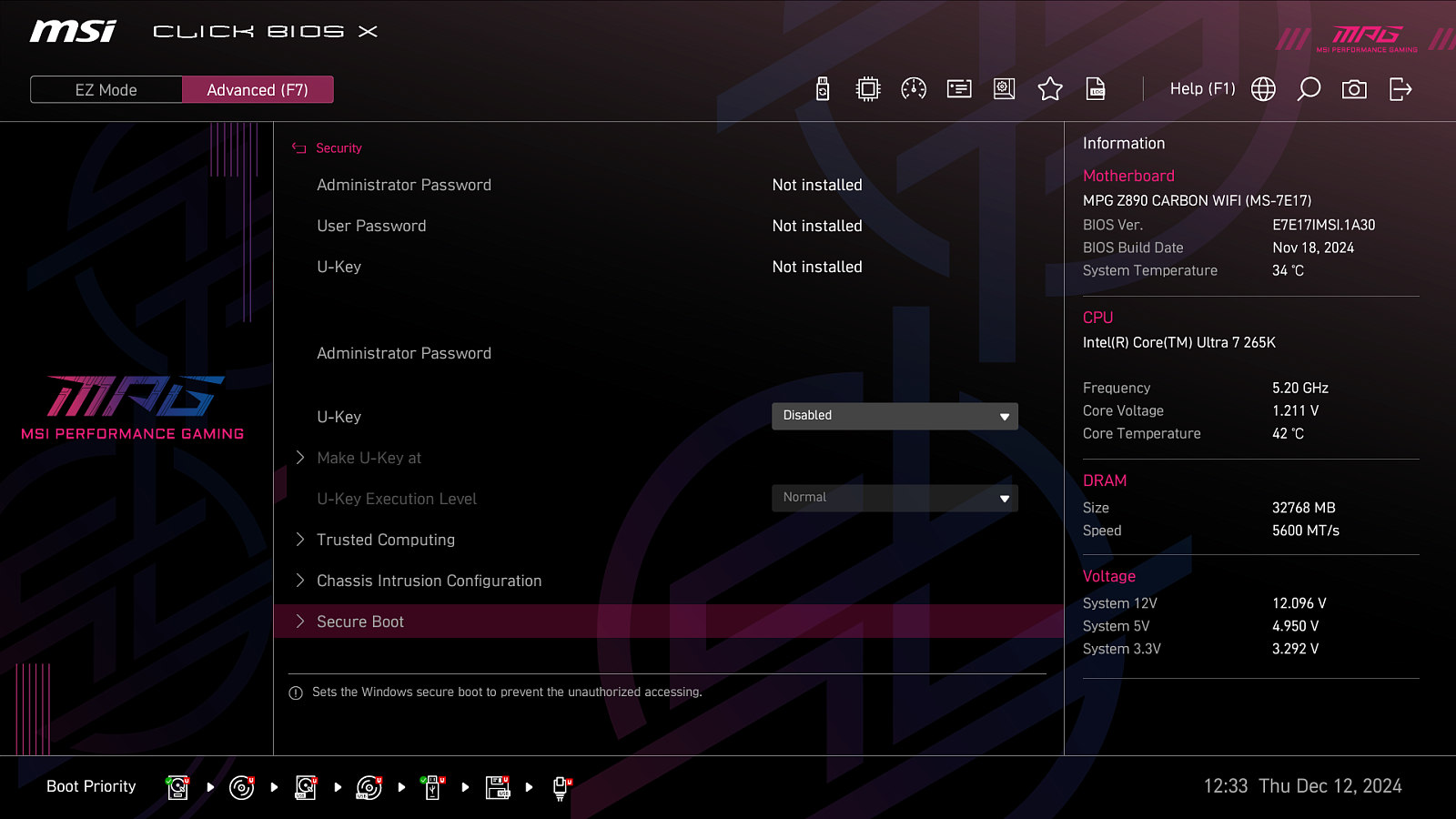

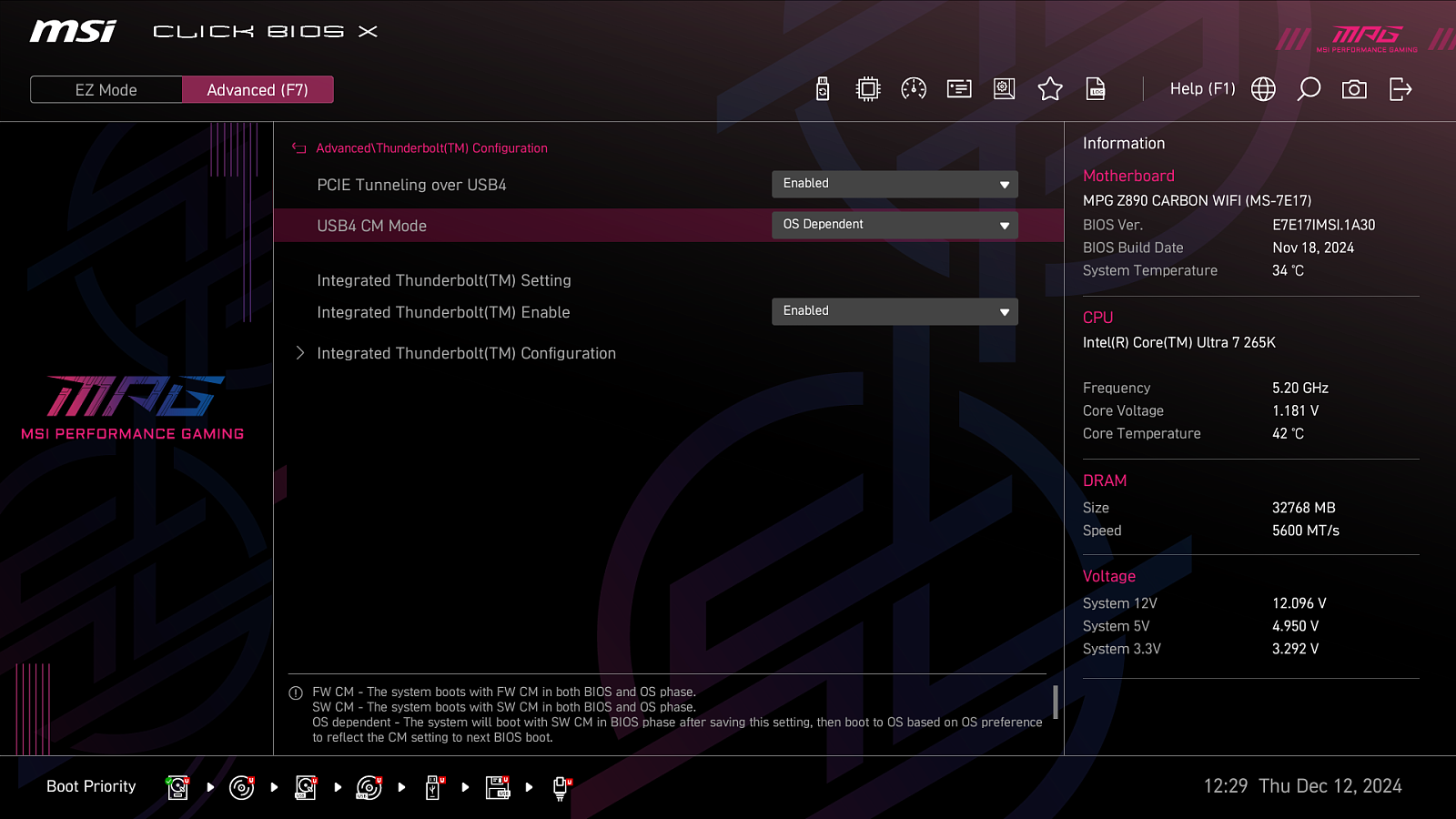

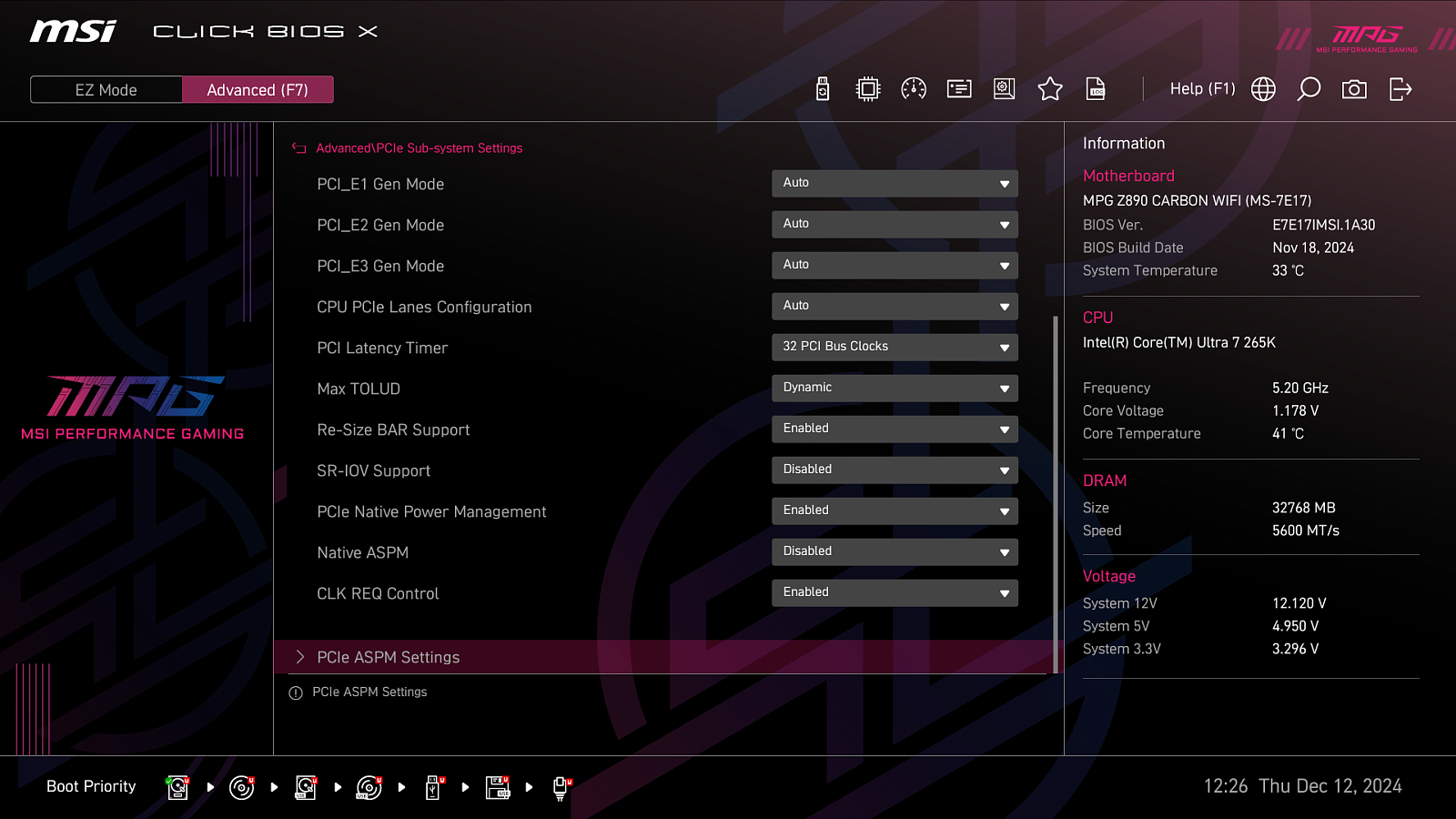

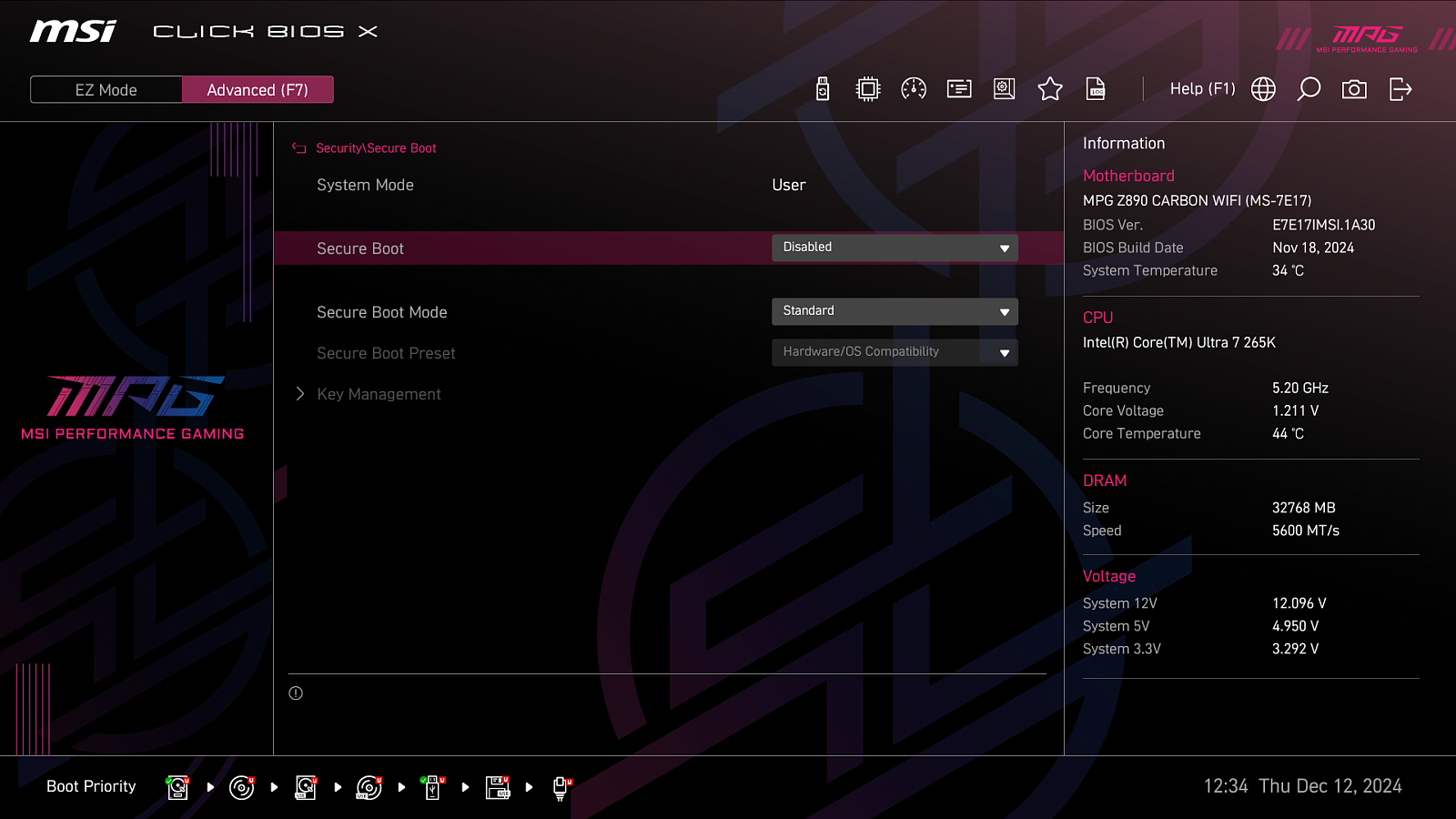

Внешний вид изменился, но разбивка параметров по группам осталась прежней, какого-то привыкания не потребуется, всё на своих местах. Есть лёгкие огрехи в виде, например, перепутанных окон подтверждения выхода из режима Secure erase и Self test для накопителей, но это мелочи.

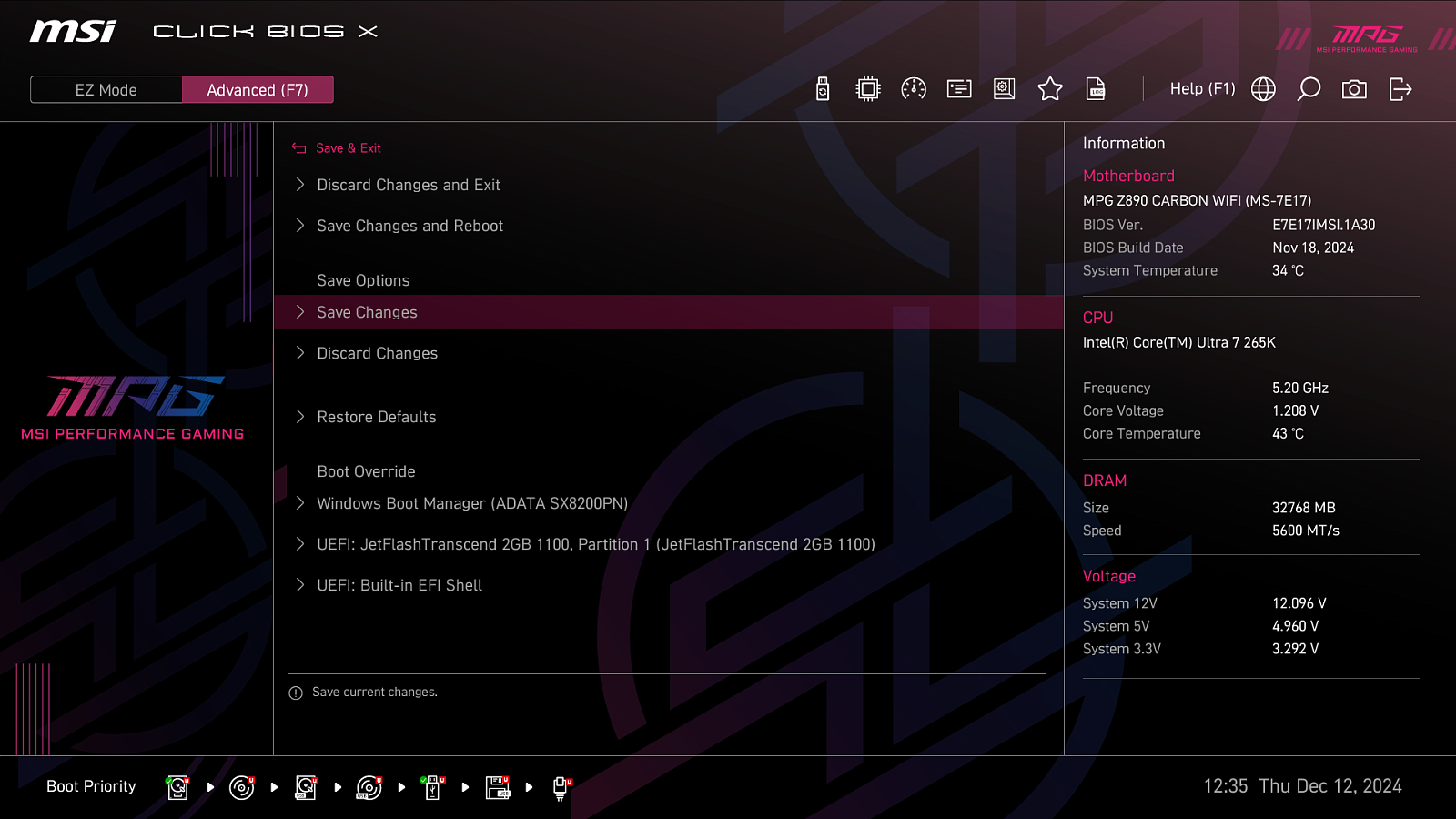

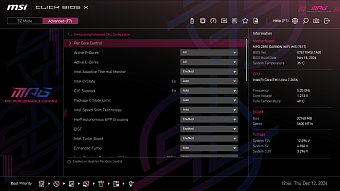

Большинство настроек, связанных с режимами работы процессора и памяти, традиционно собрано в разделе "Overclocking".

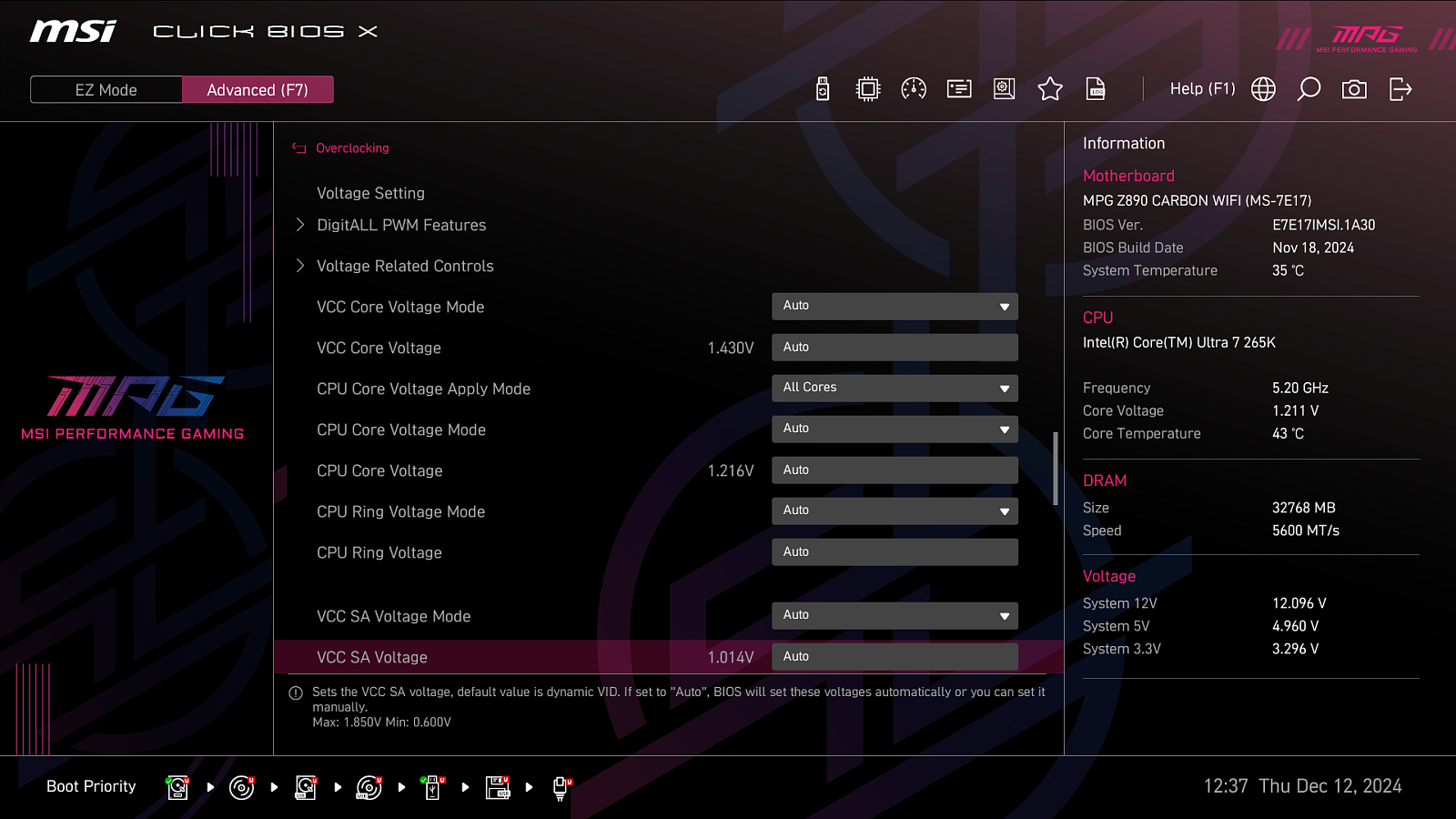

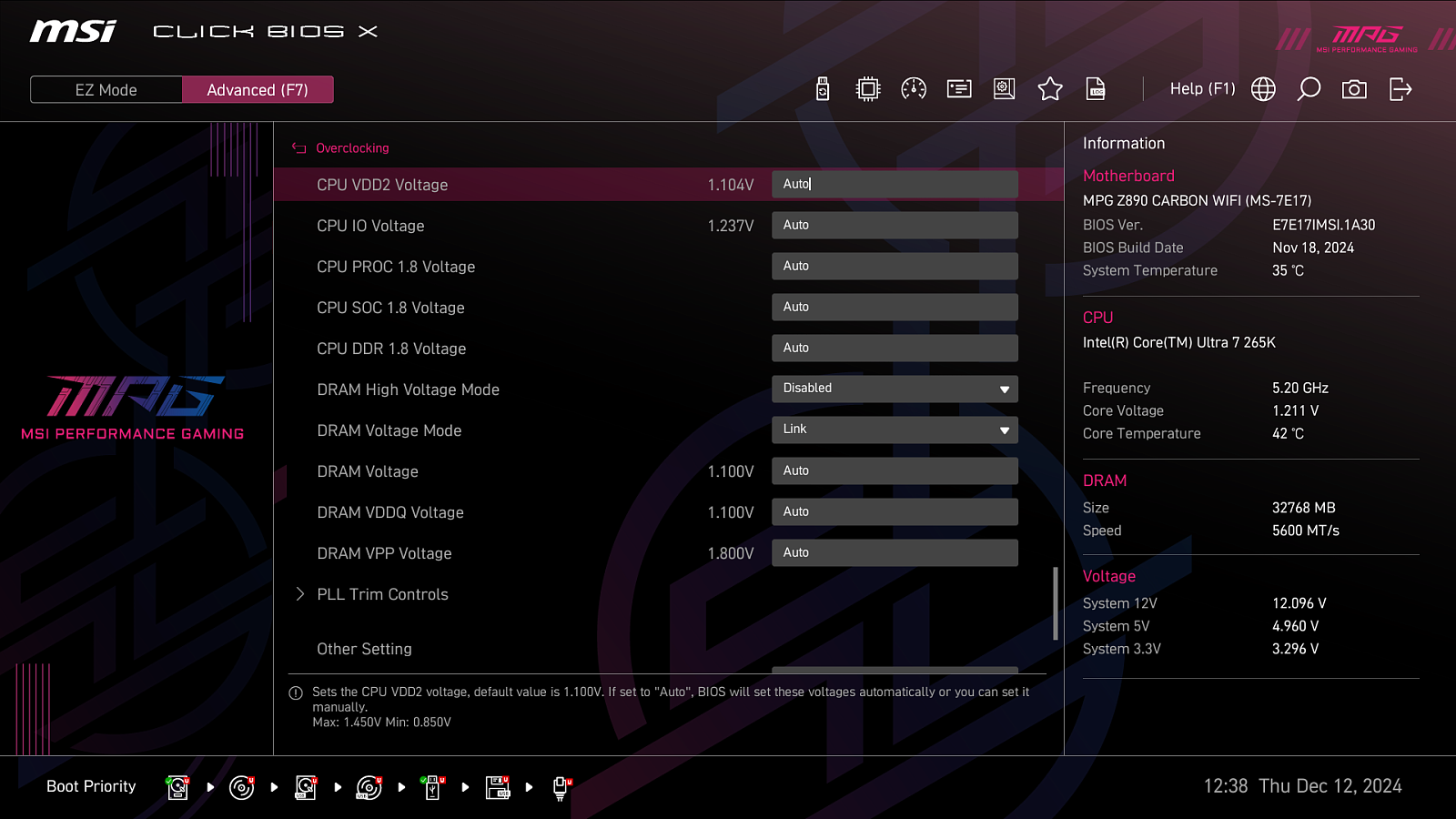

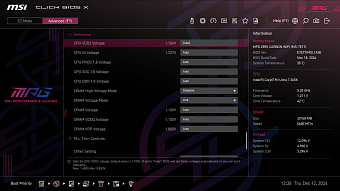

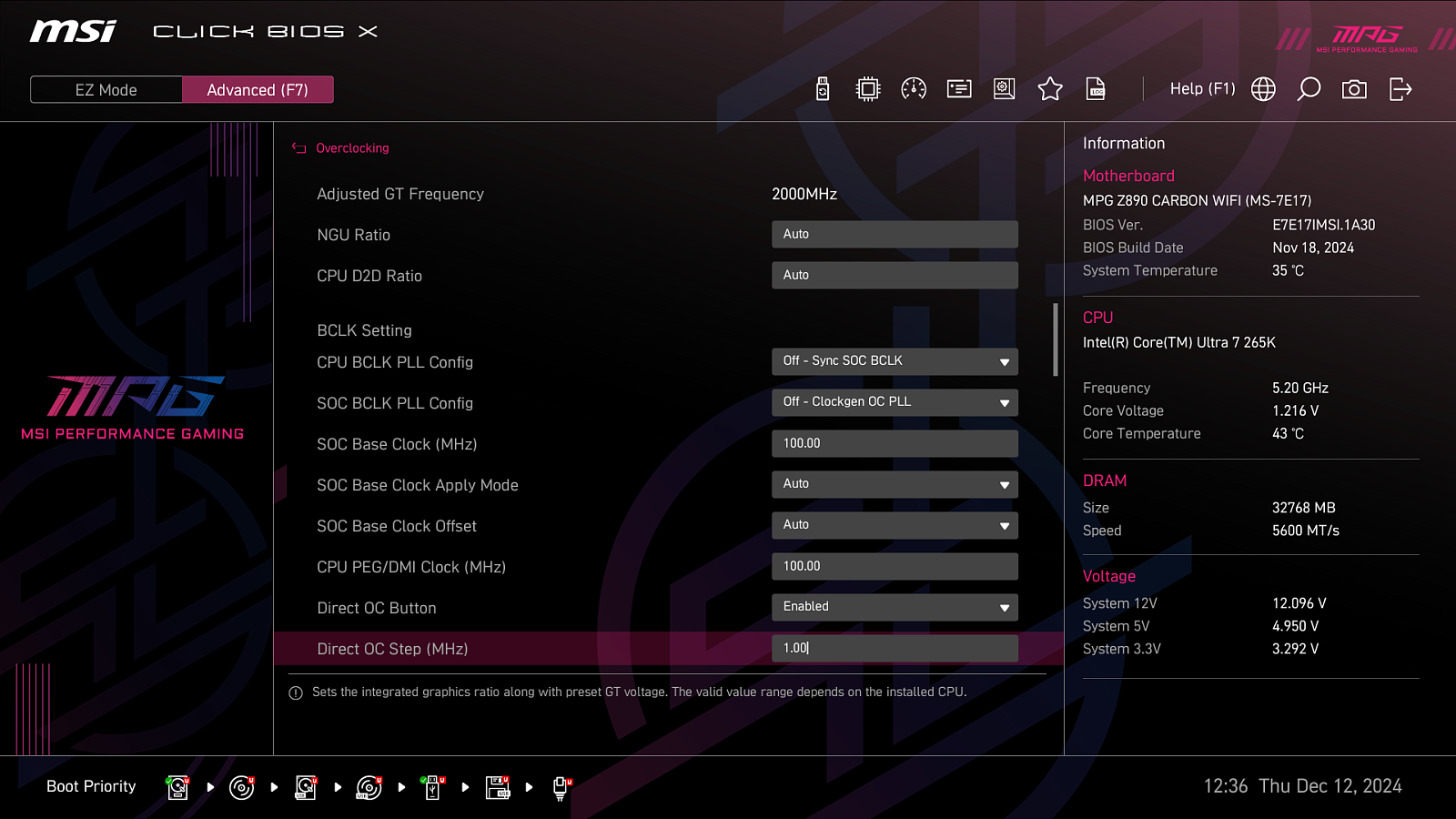

В основном разделе собраны пункты меню с управлением частотами и многими напряжениями.

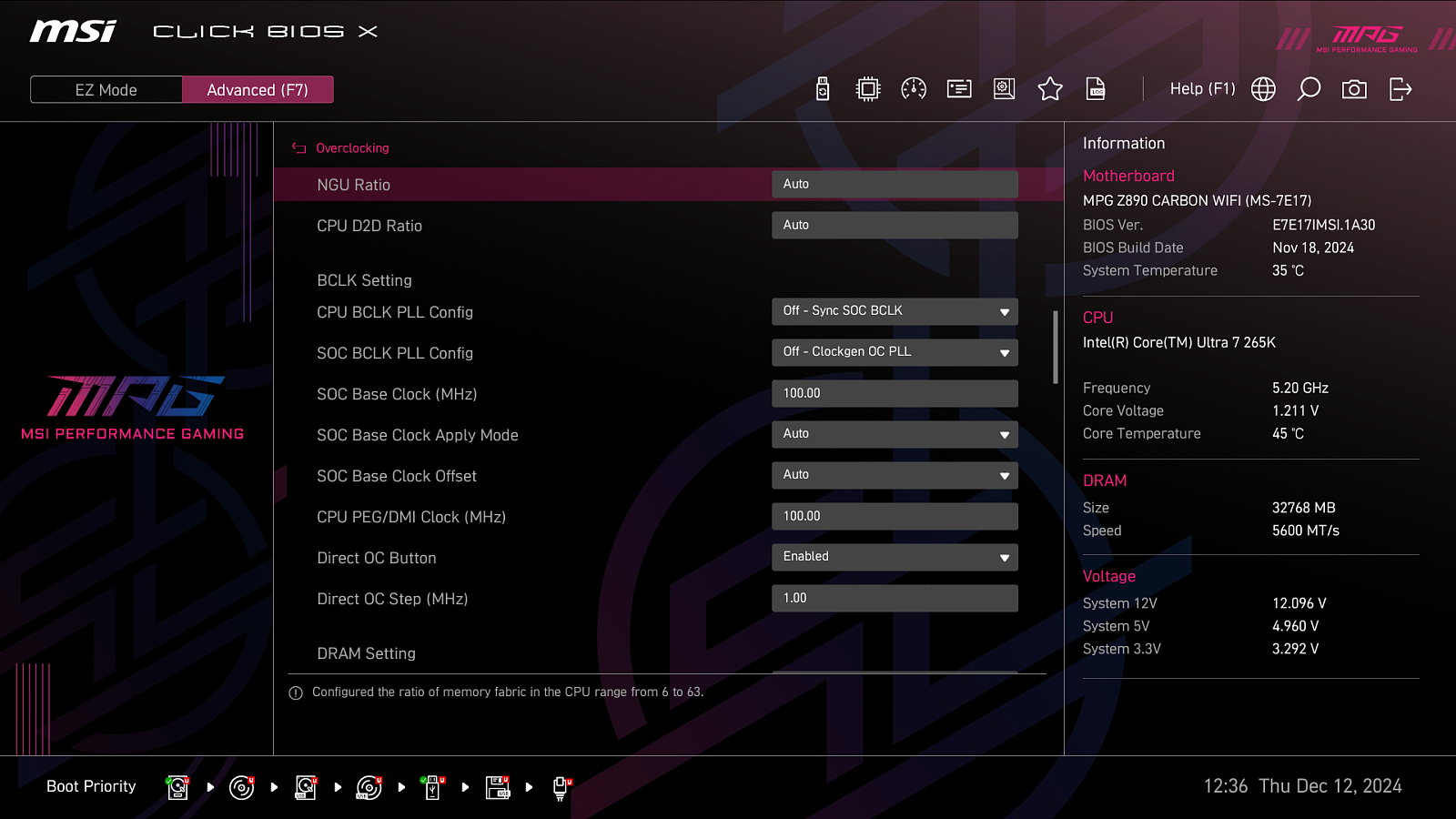

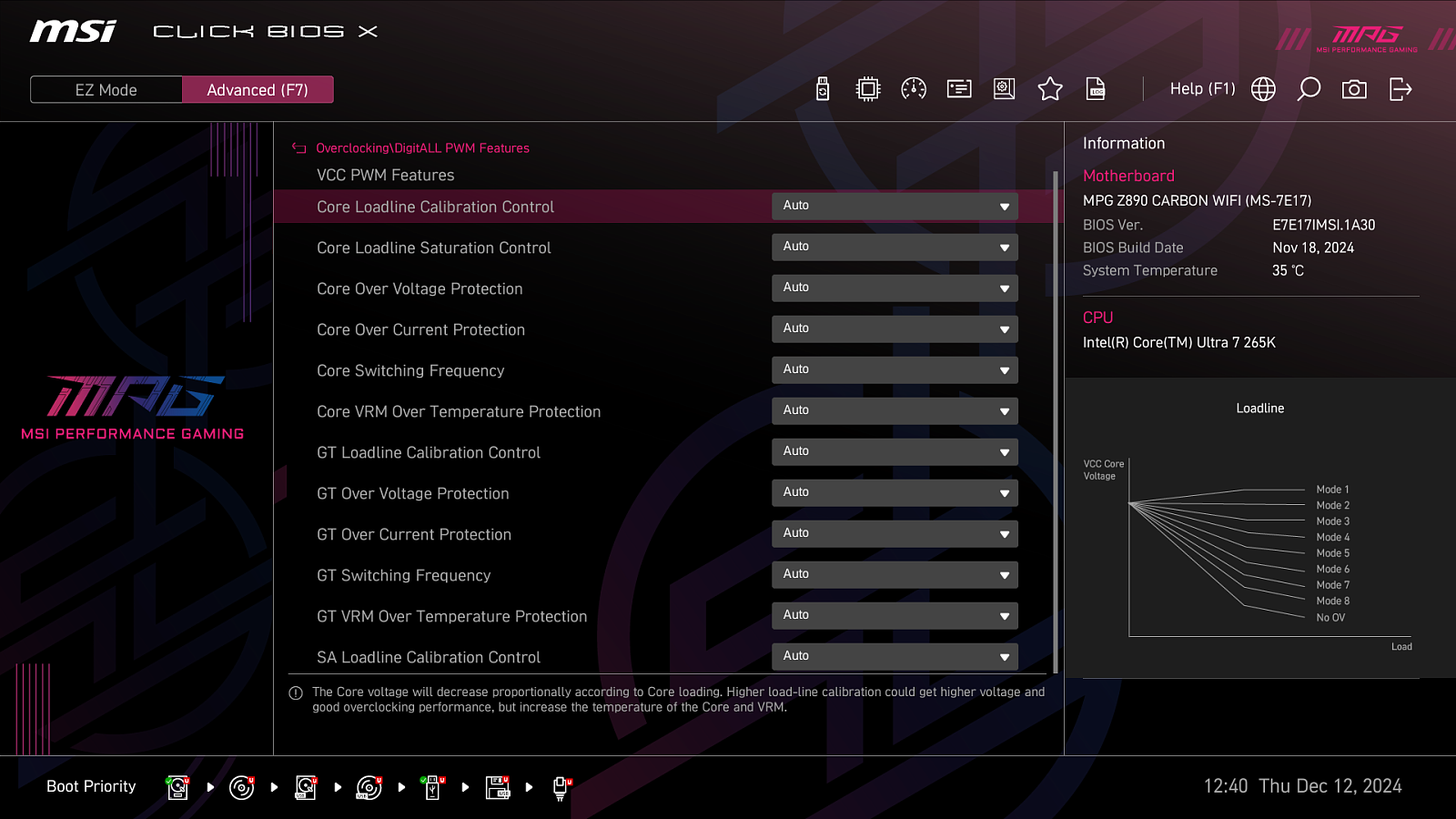

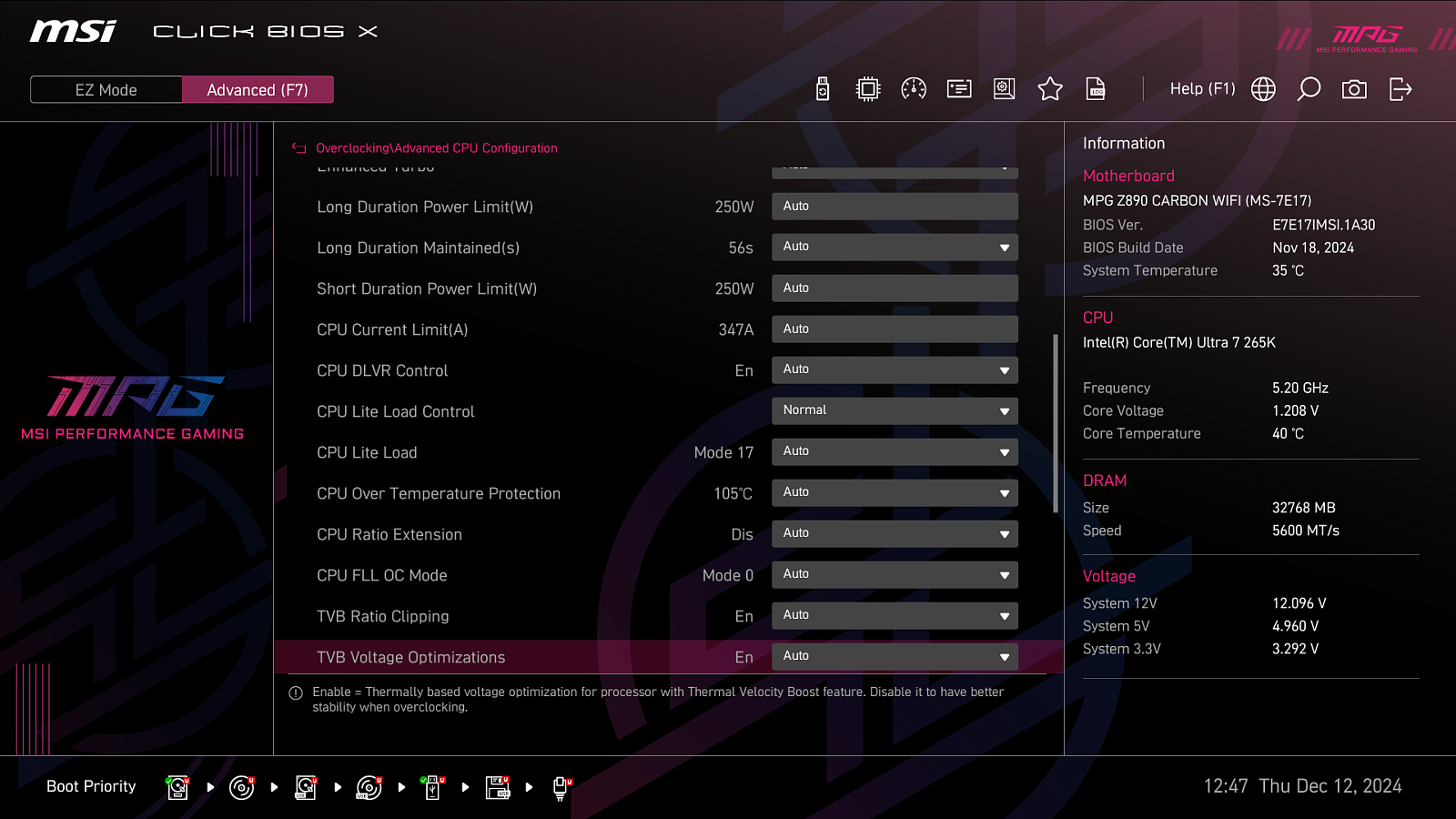

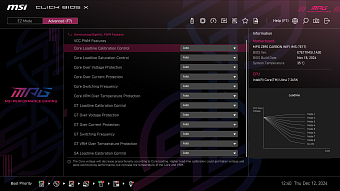

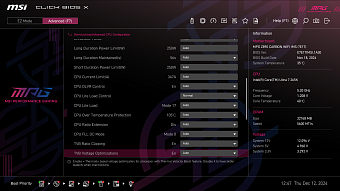

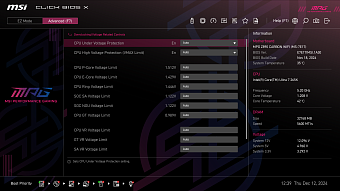

Опции настроек подсистемы питания вынесены в отдельную папку, отдельные папки предусмотрены для тонкой подстройки напряжений и установки лимитов.

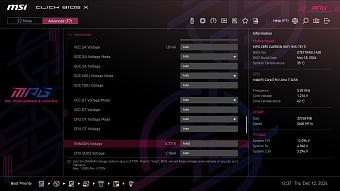

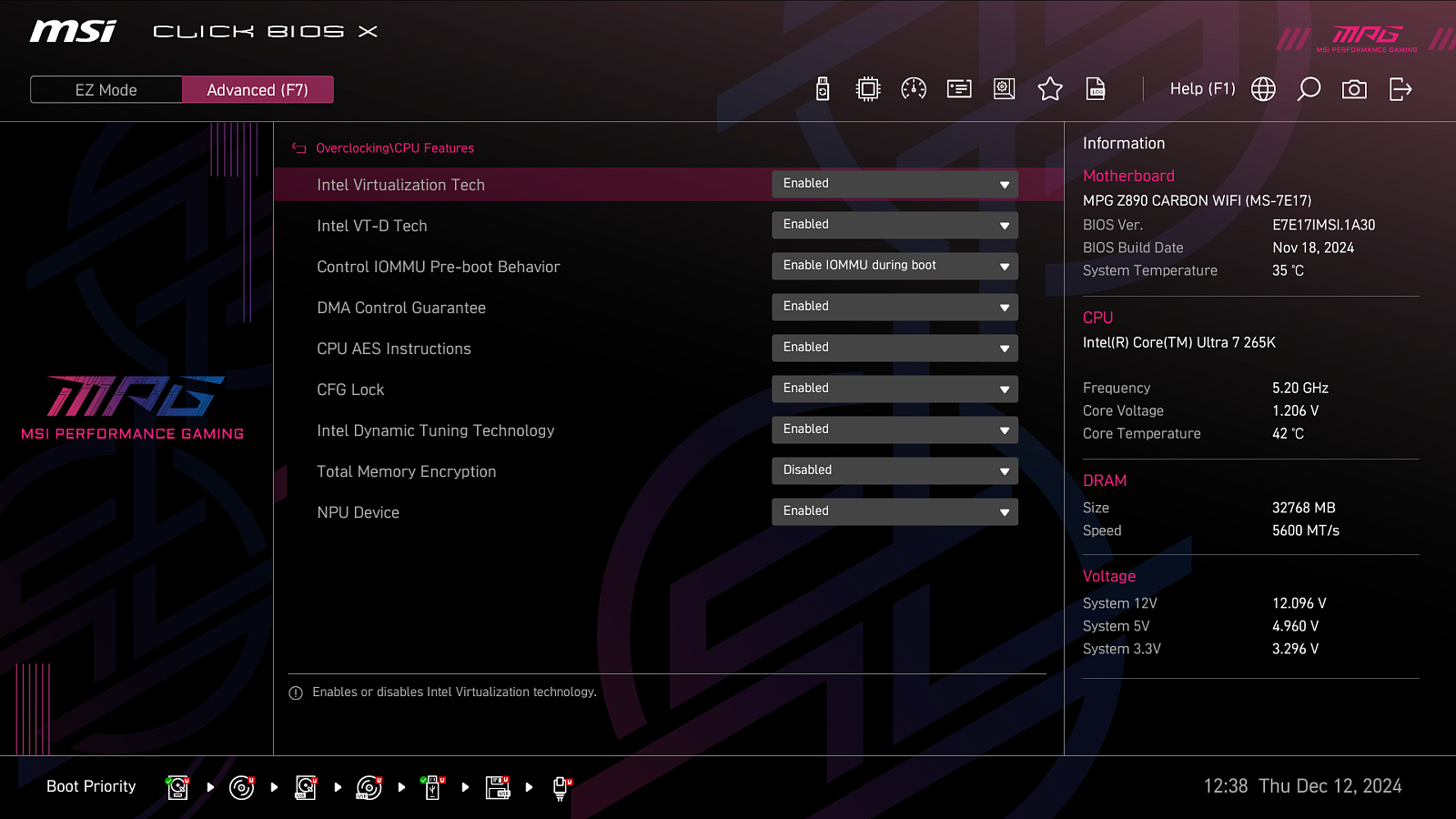

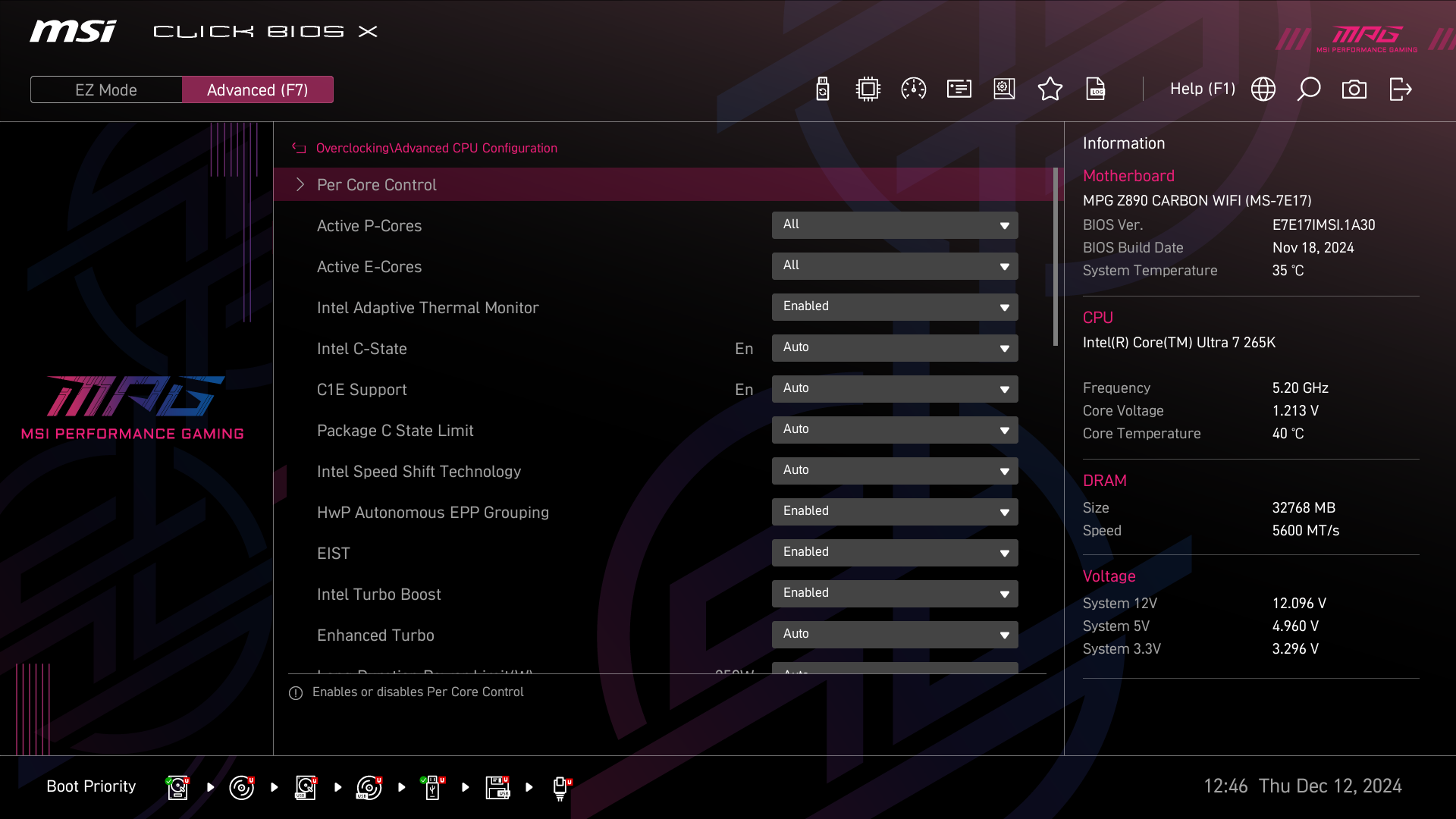

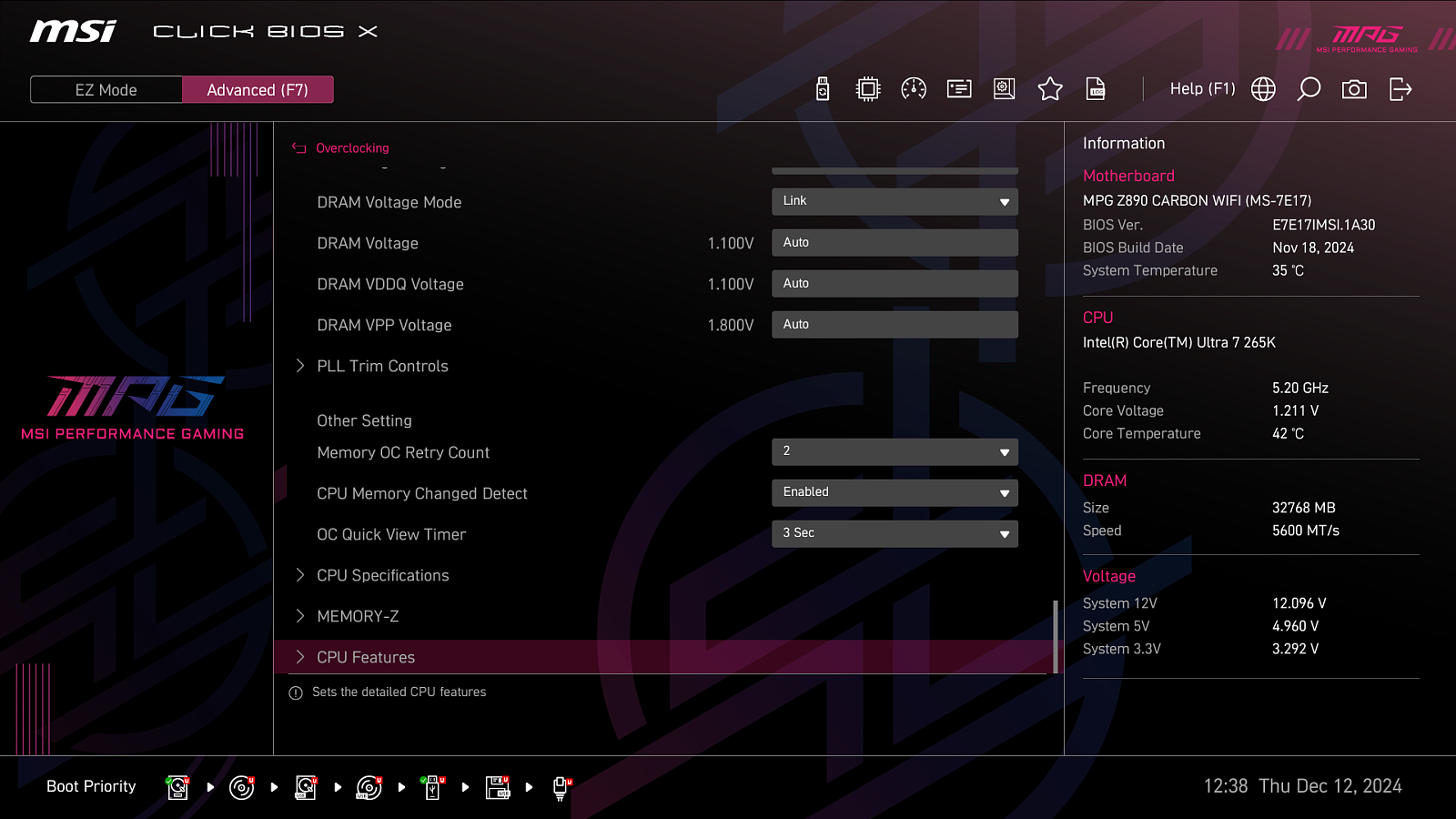

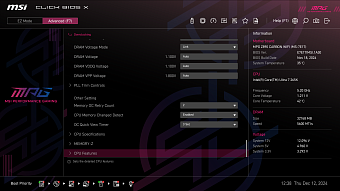

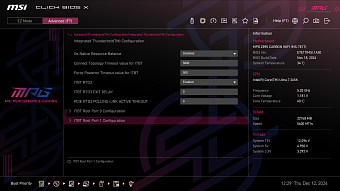

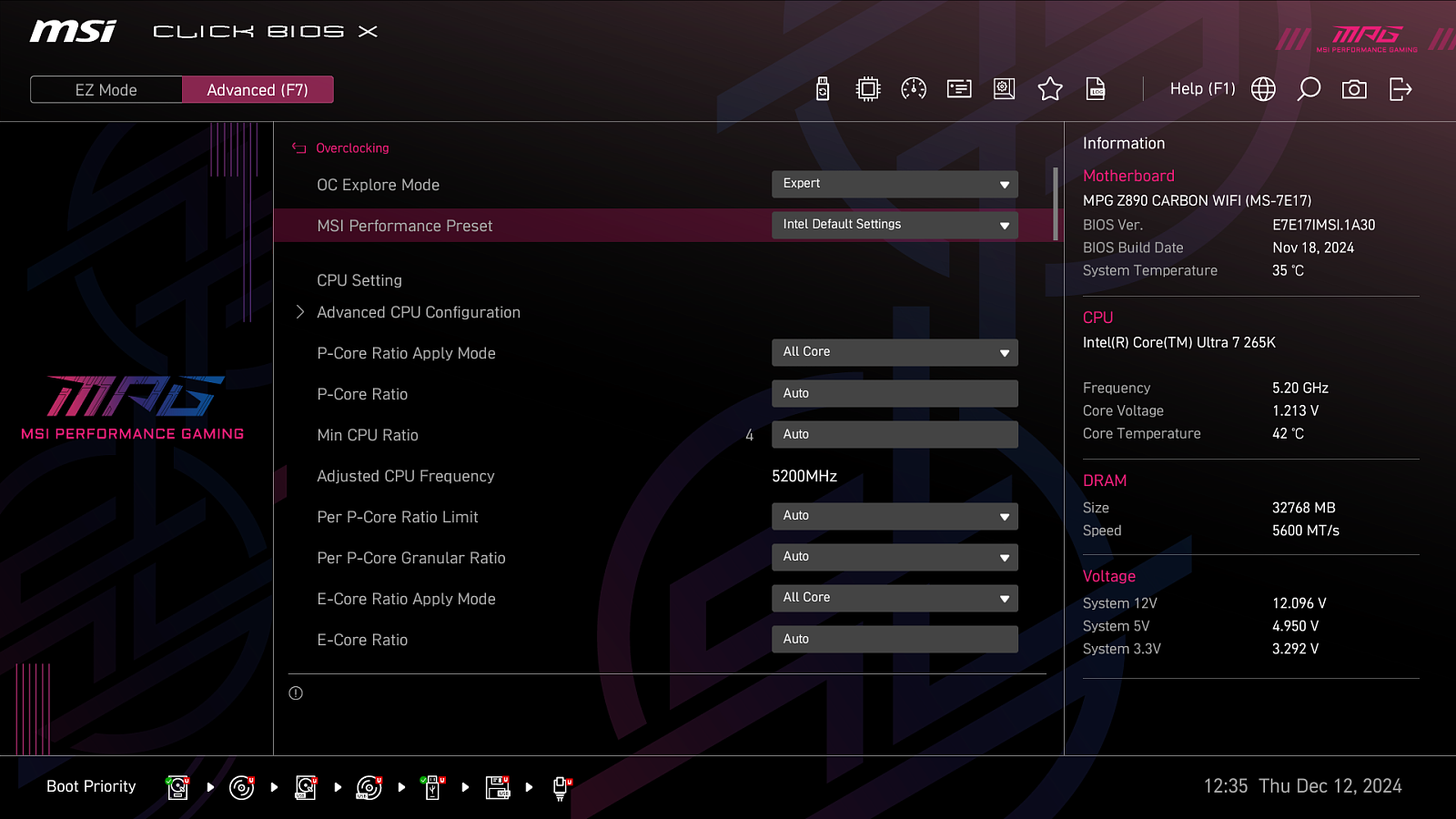

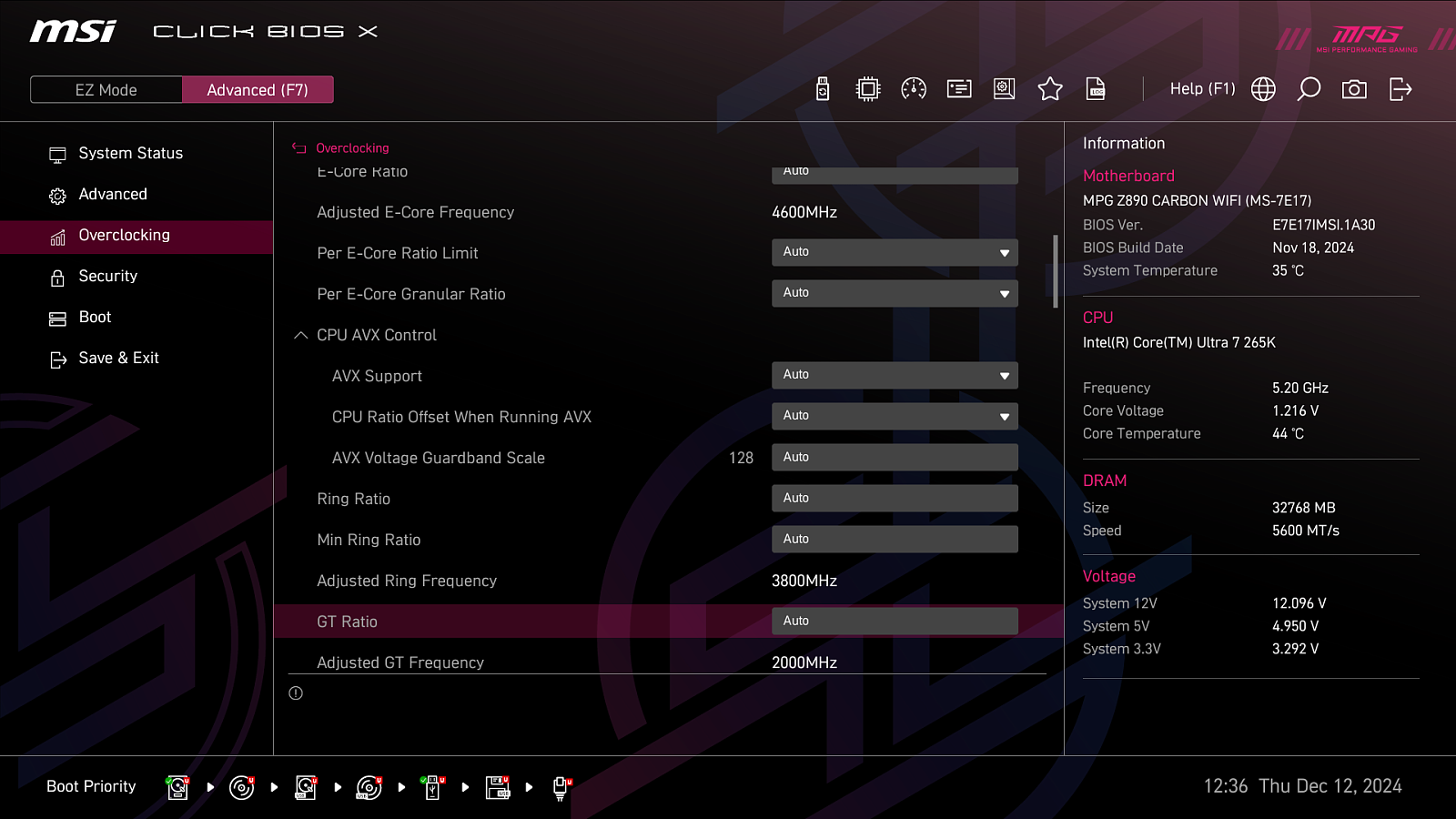

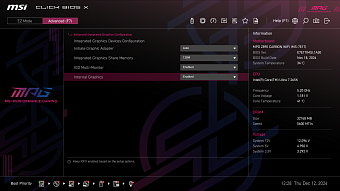

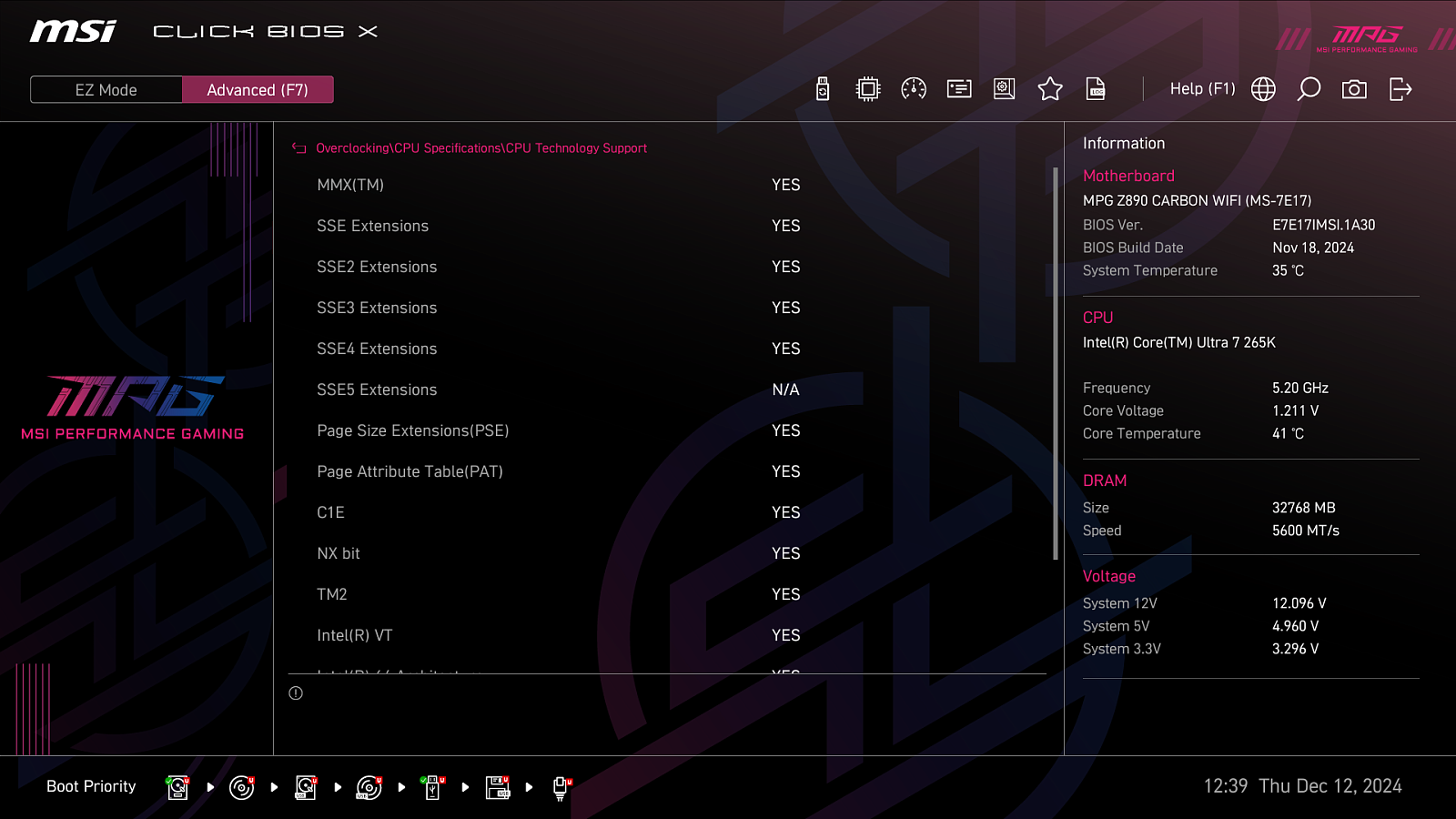

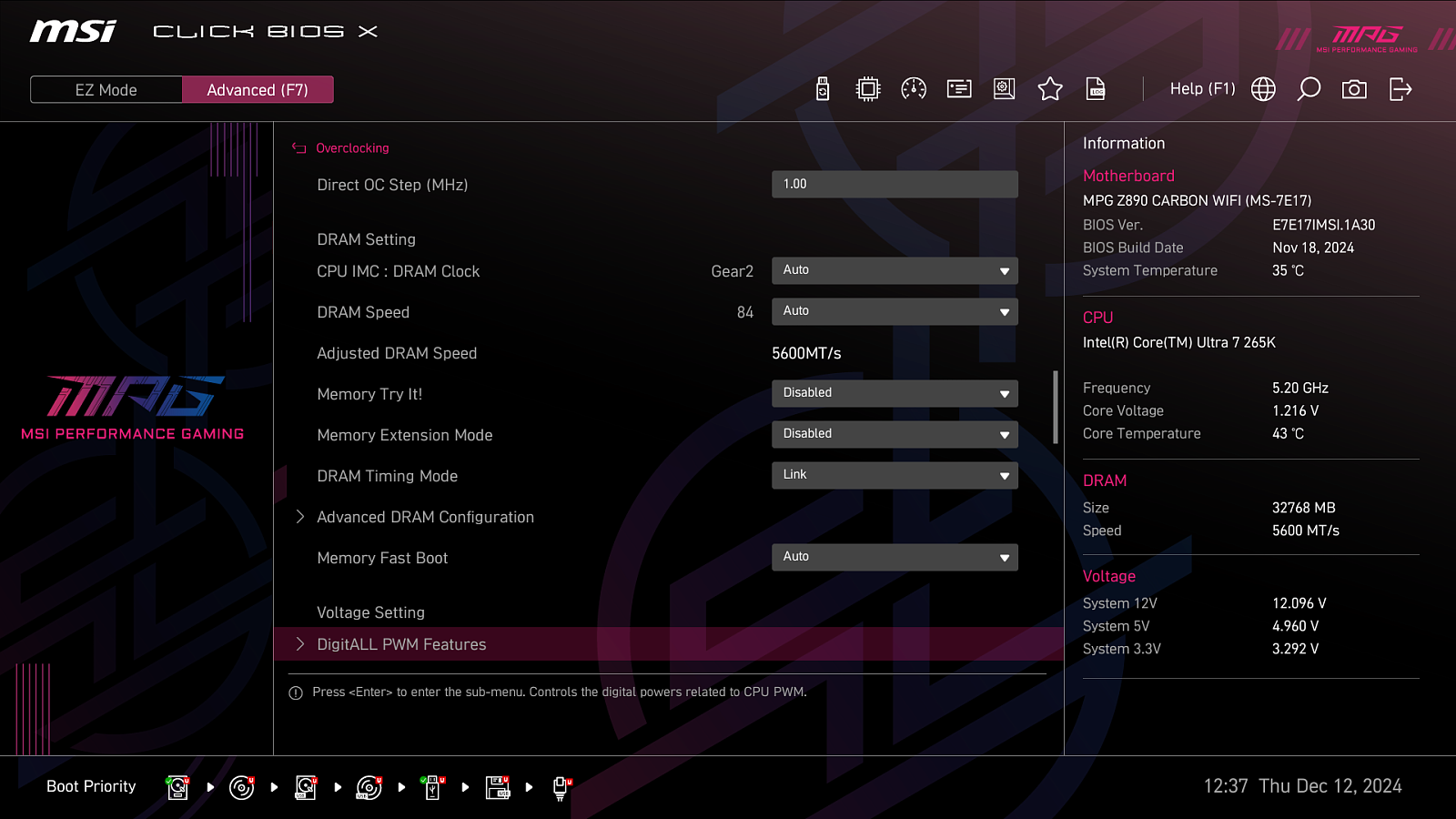

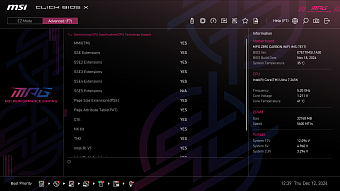

Может показаться не совсем очевидным, но в разделе "Overclocking" собраны не только отвечающие за разгон настройки, но ещё и опции включения и отключения некоторых возможностей процессора и технологий вроде виртуализации, энергосберегающие настройки и информационные вкладки.

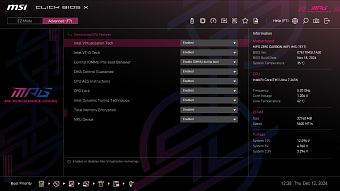

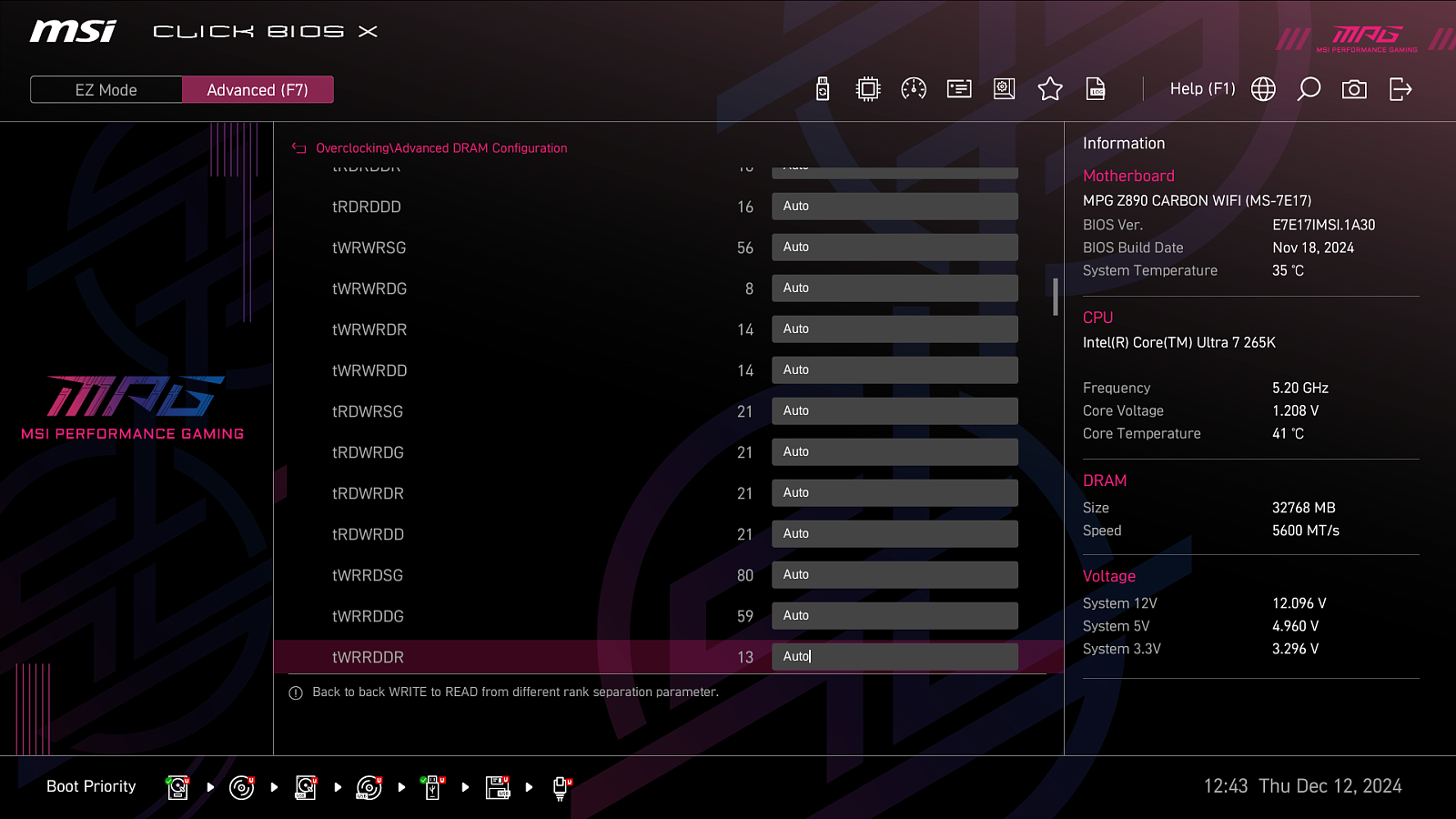

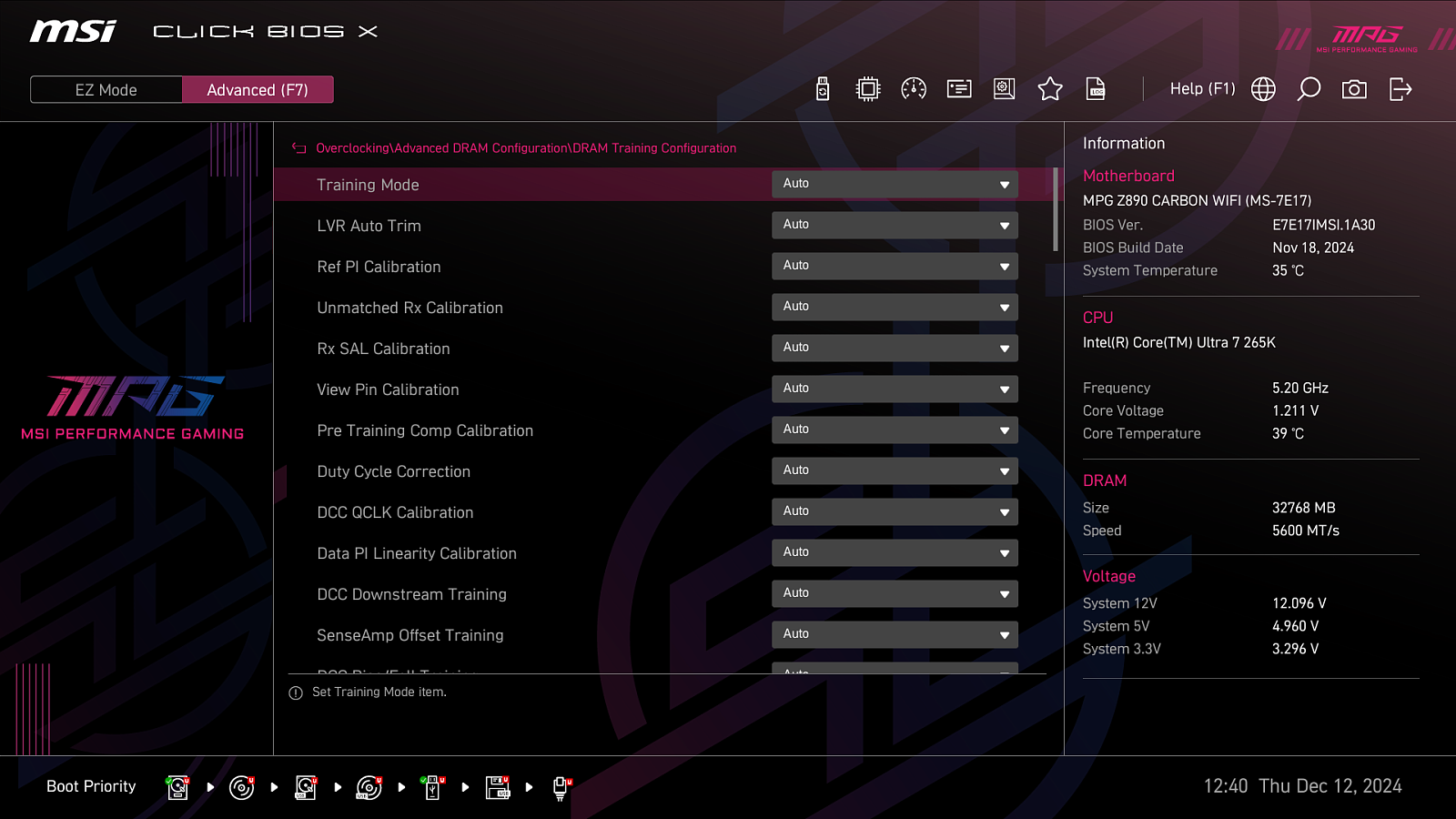

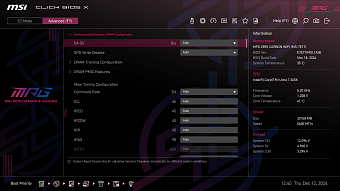

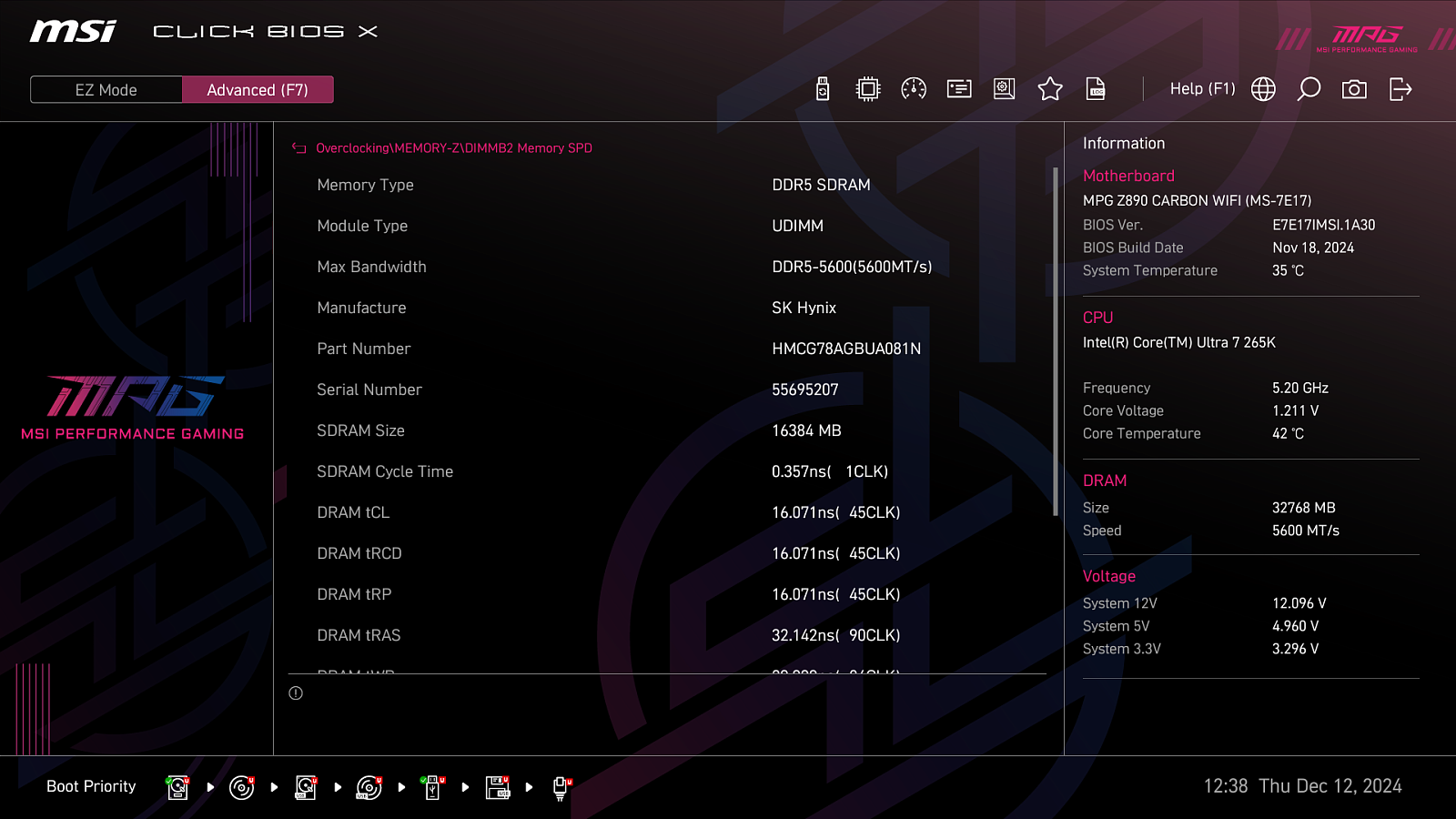

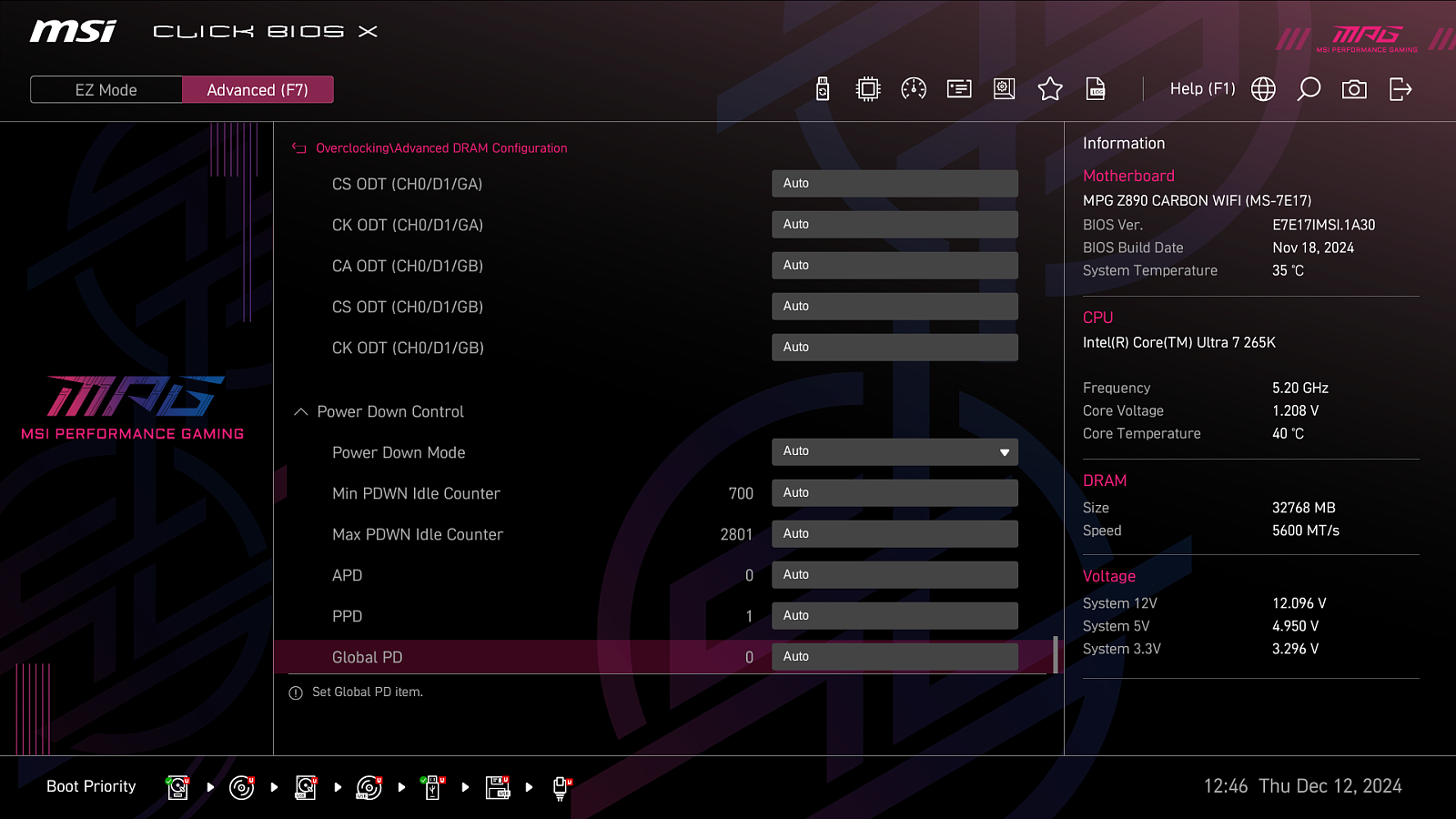

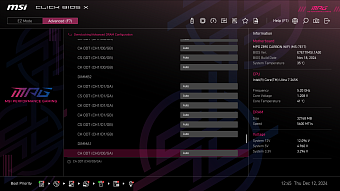

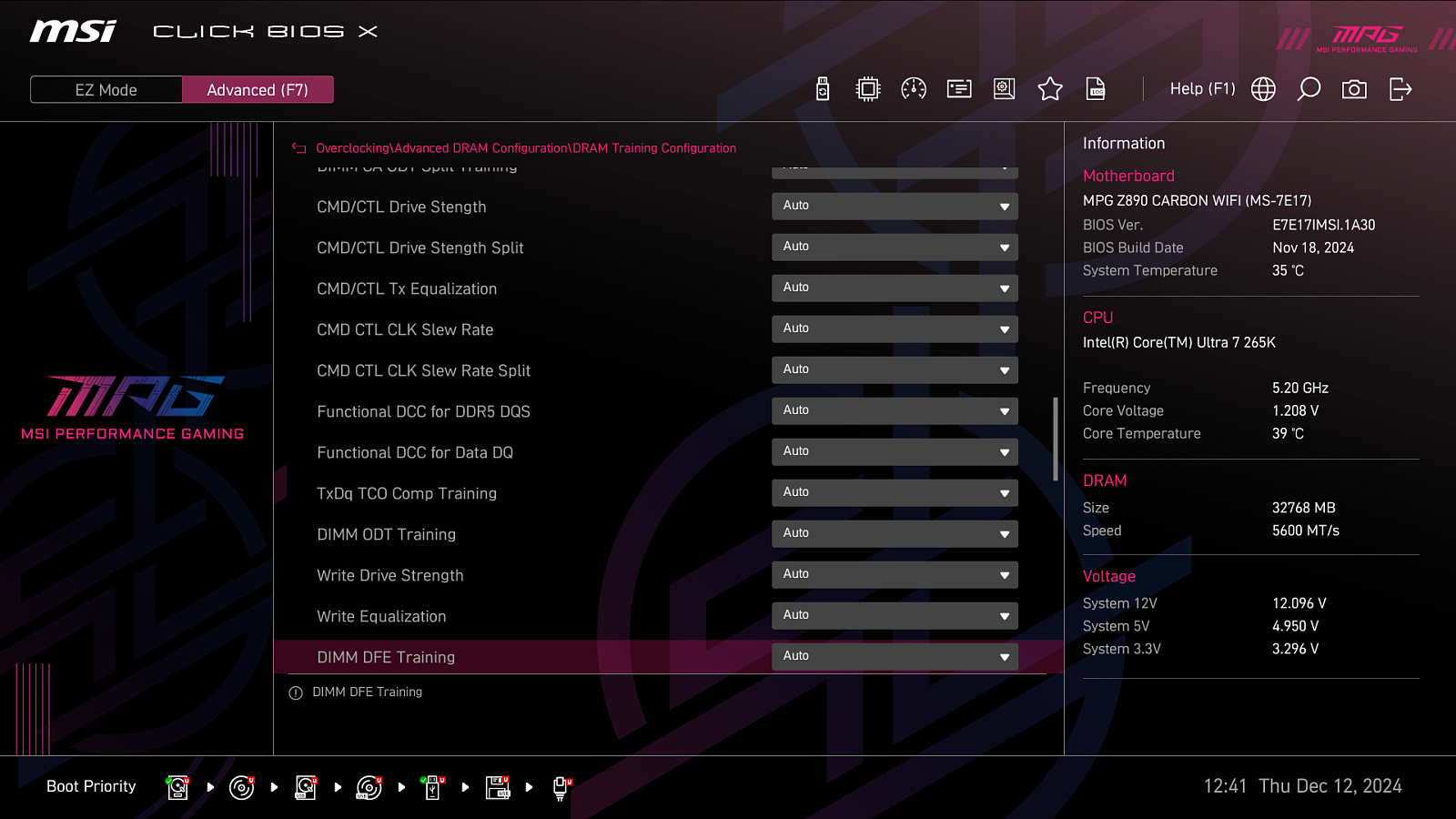

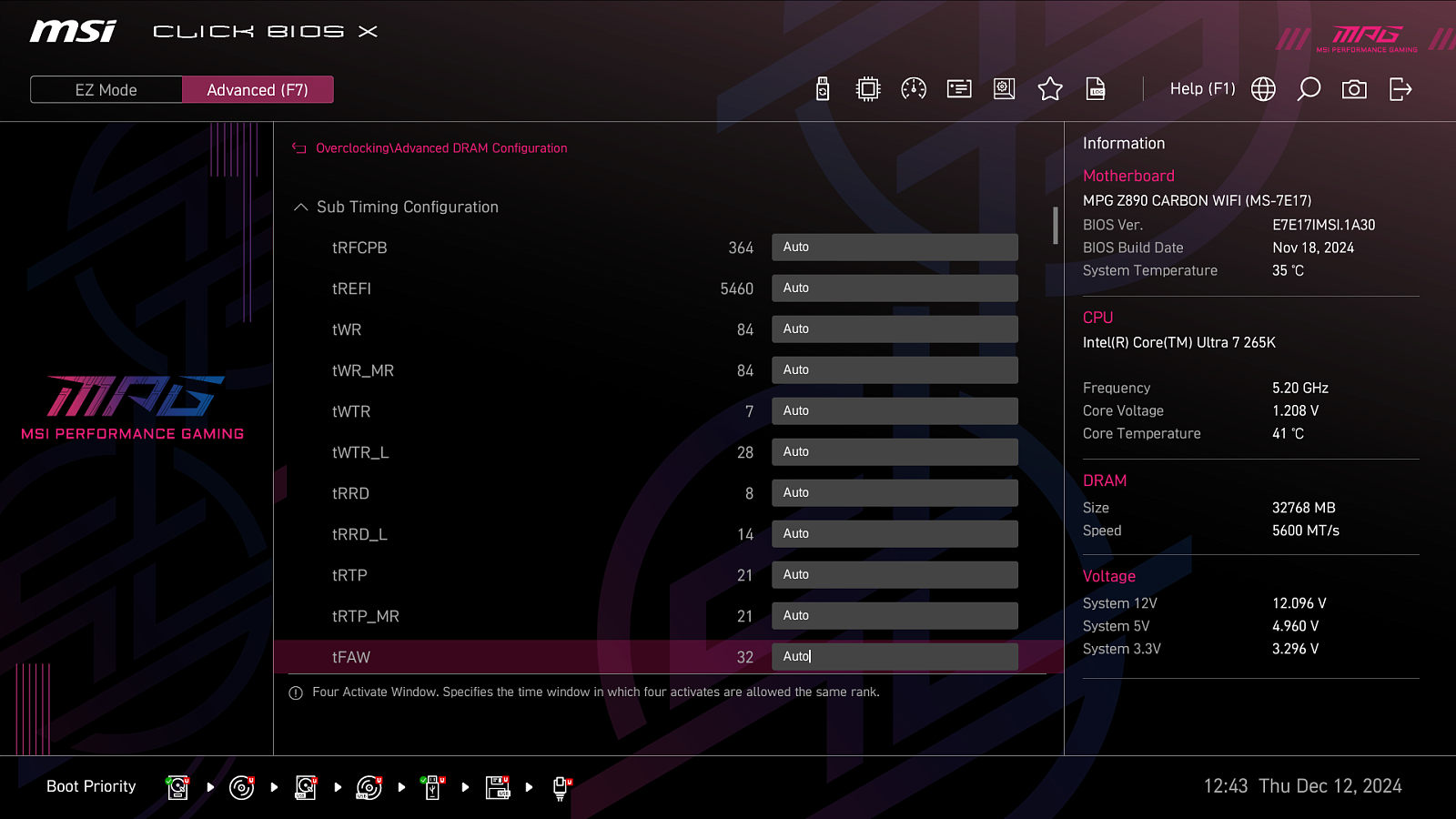

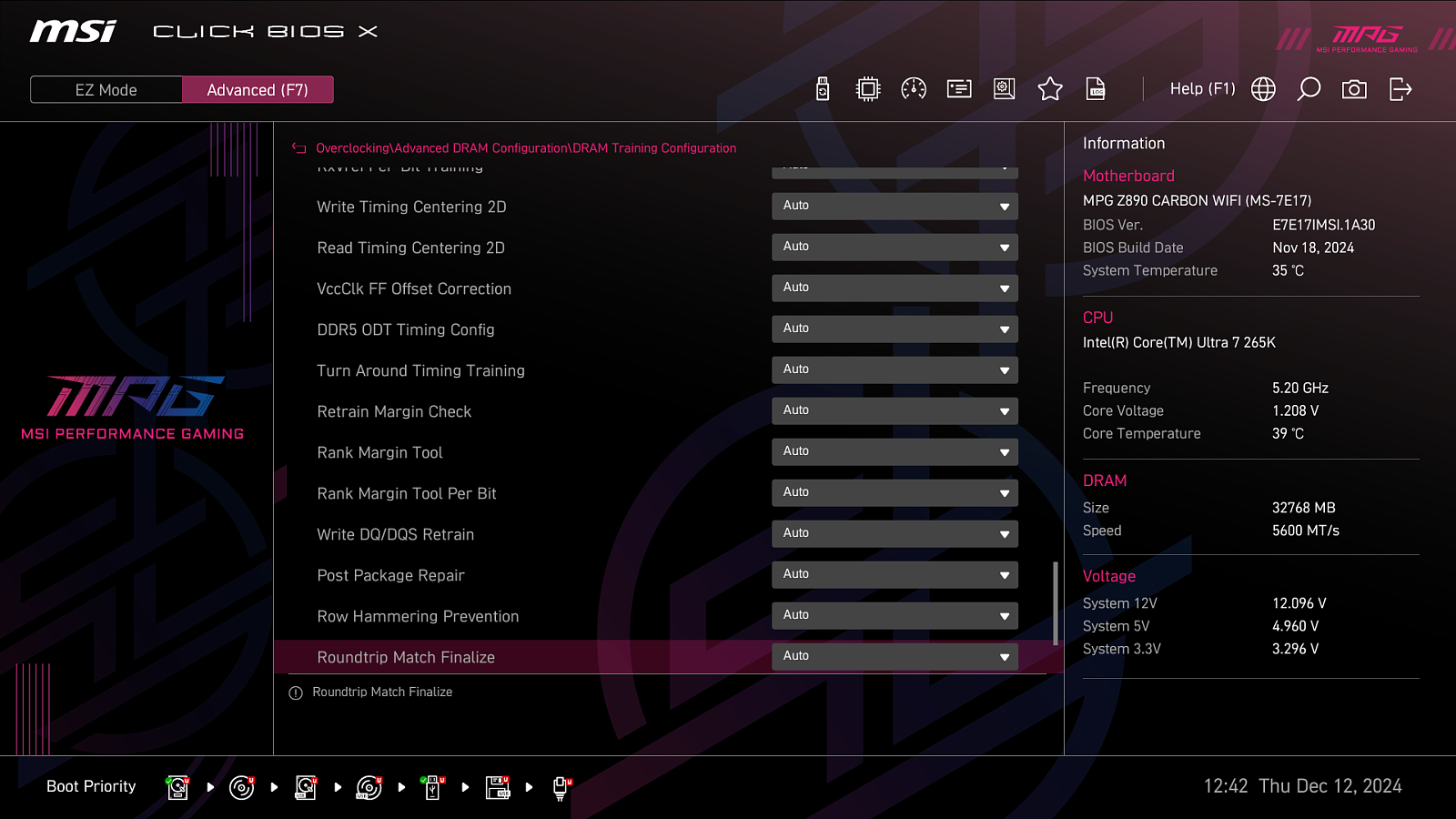

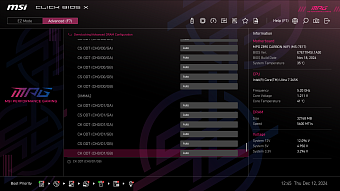

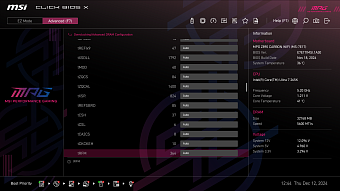

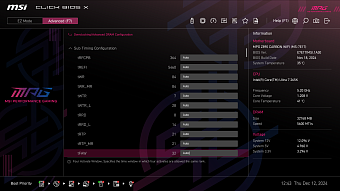

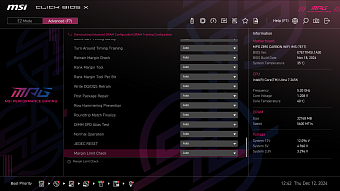

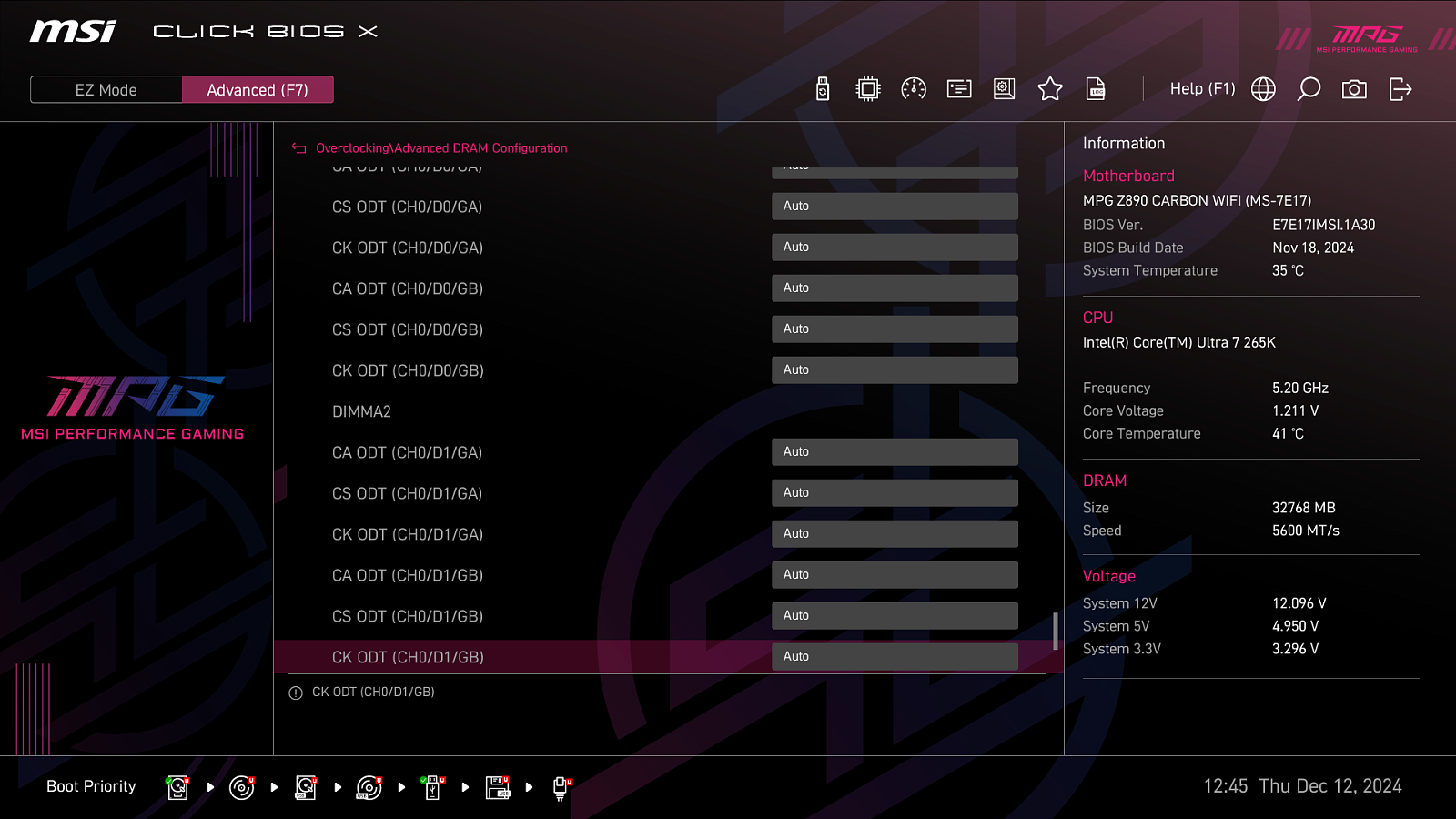

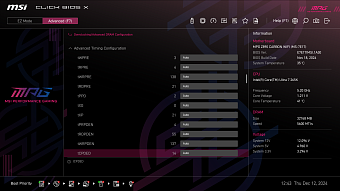

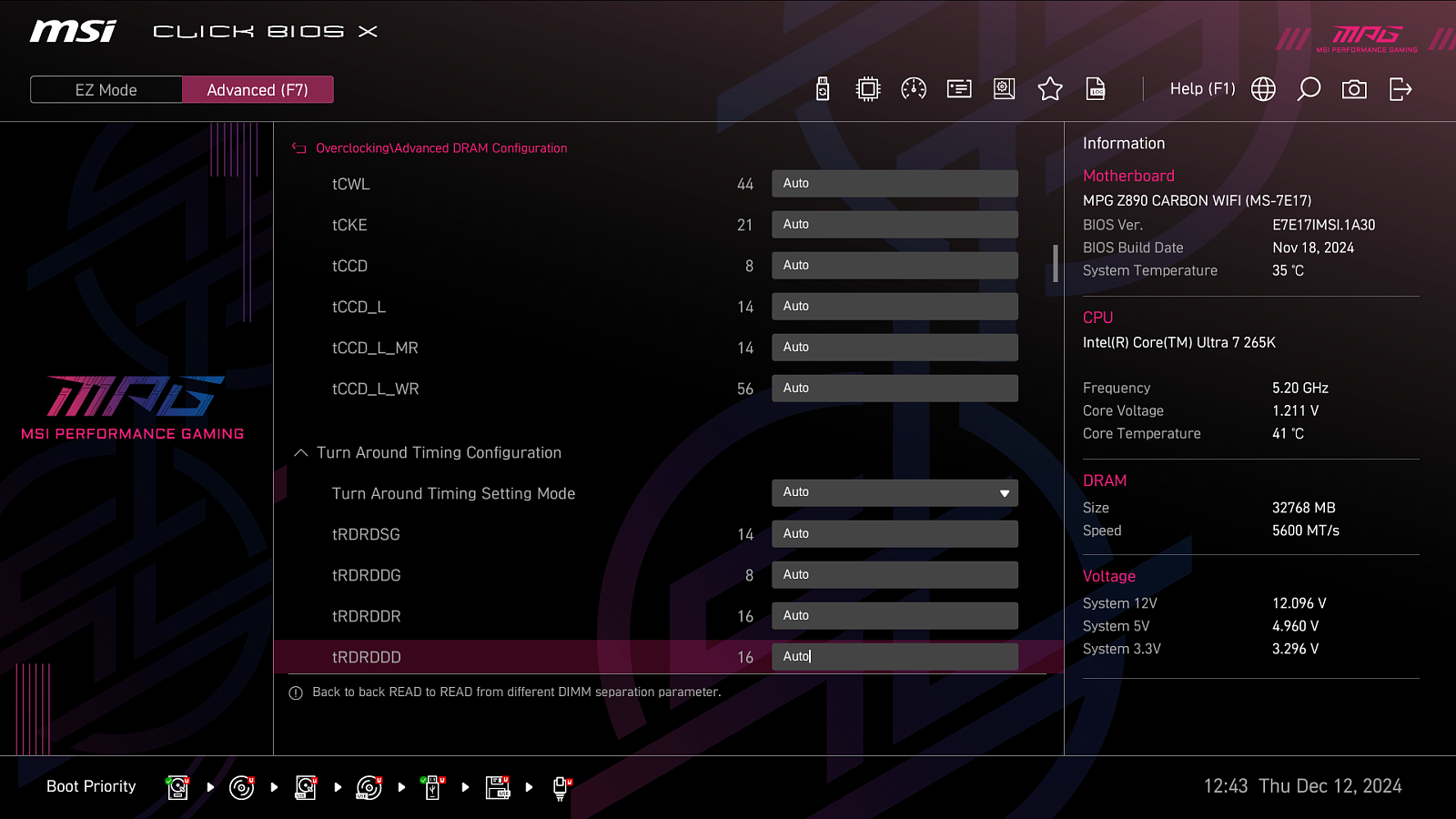

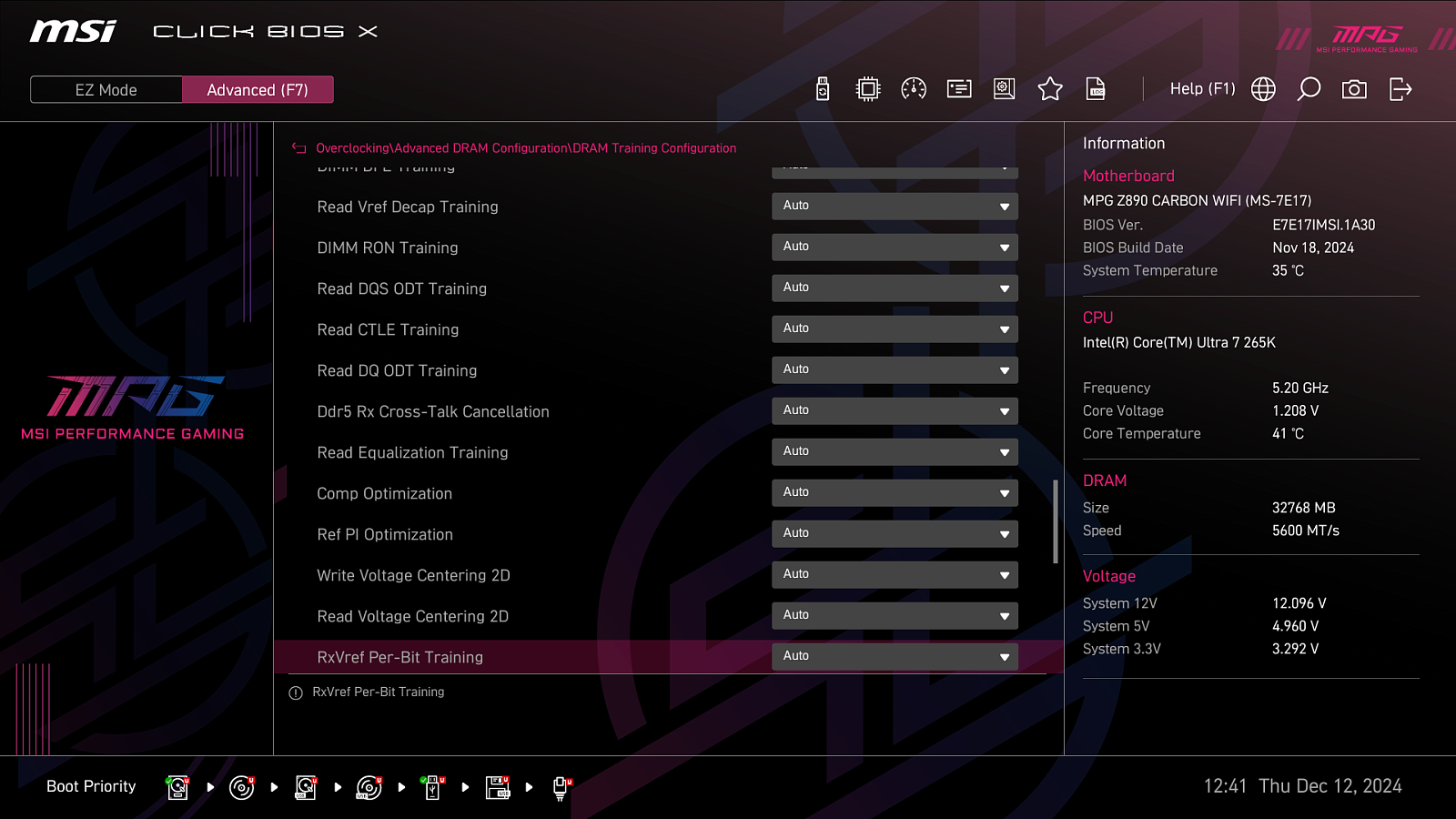

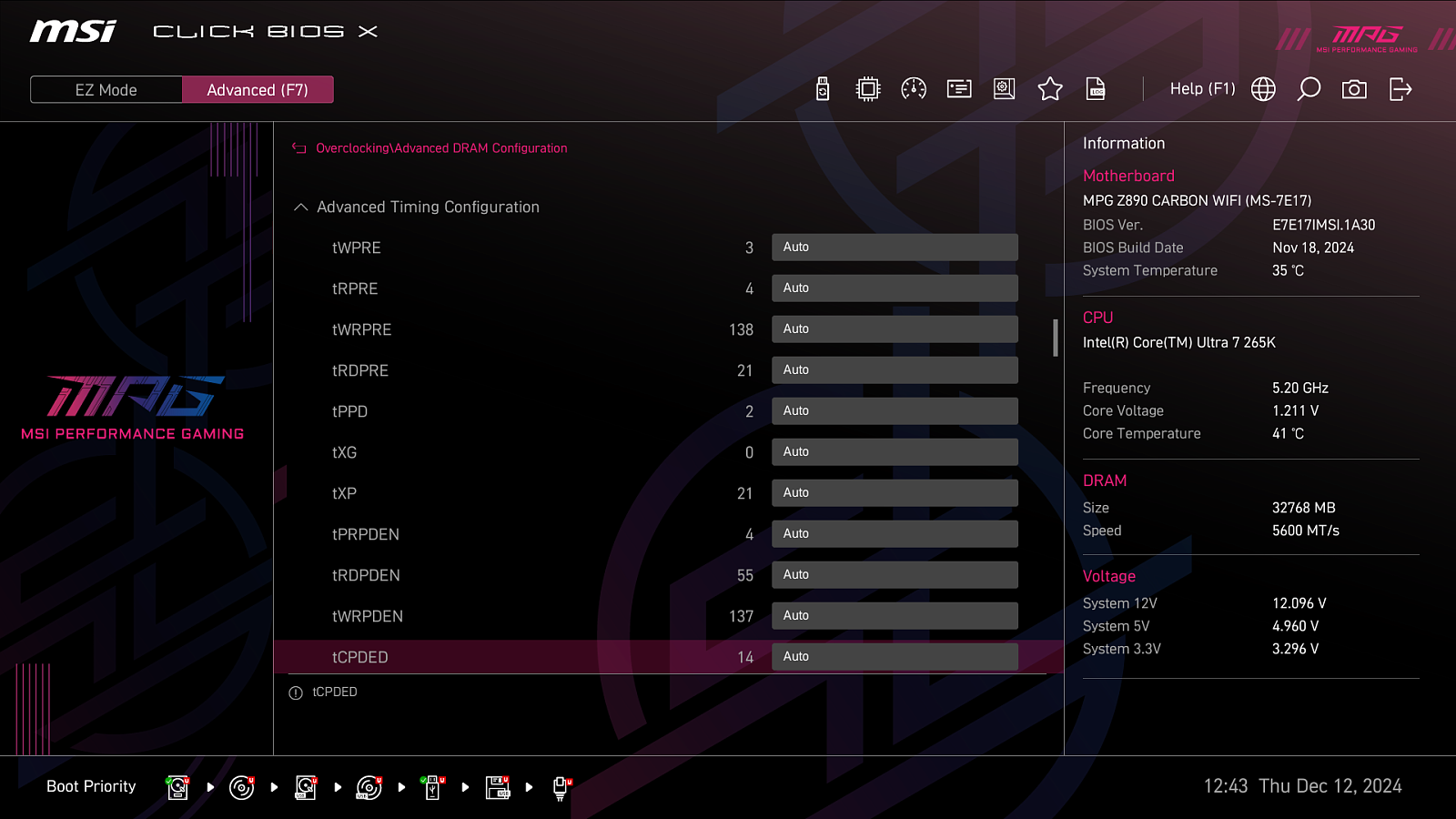

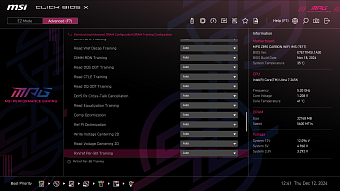

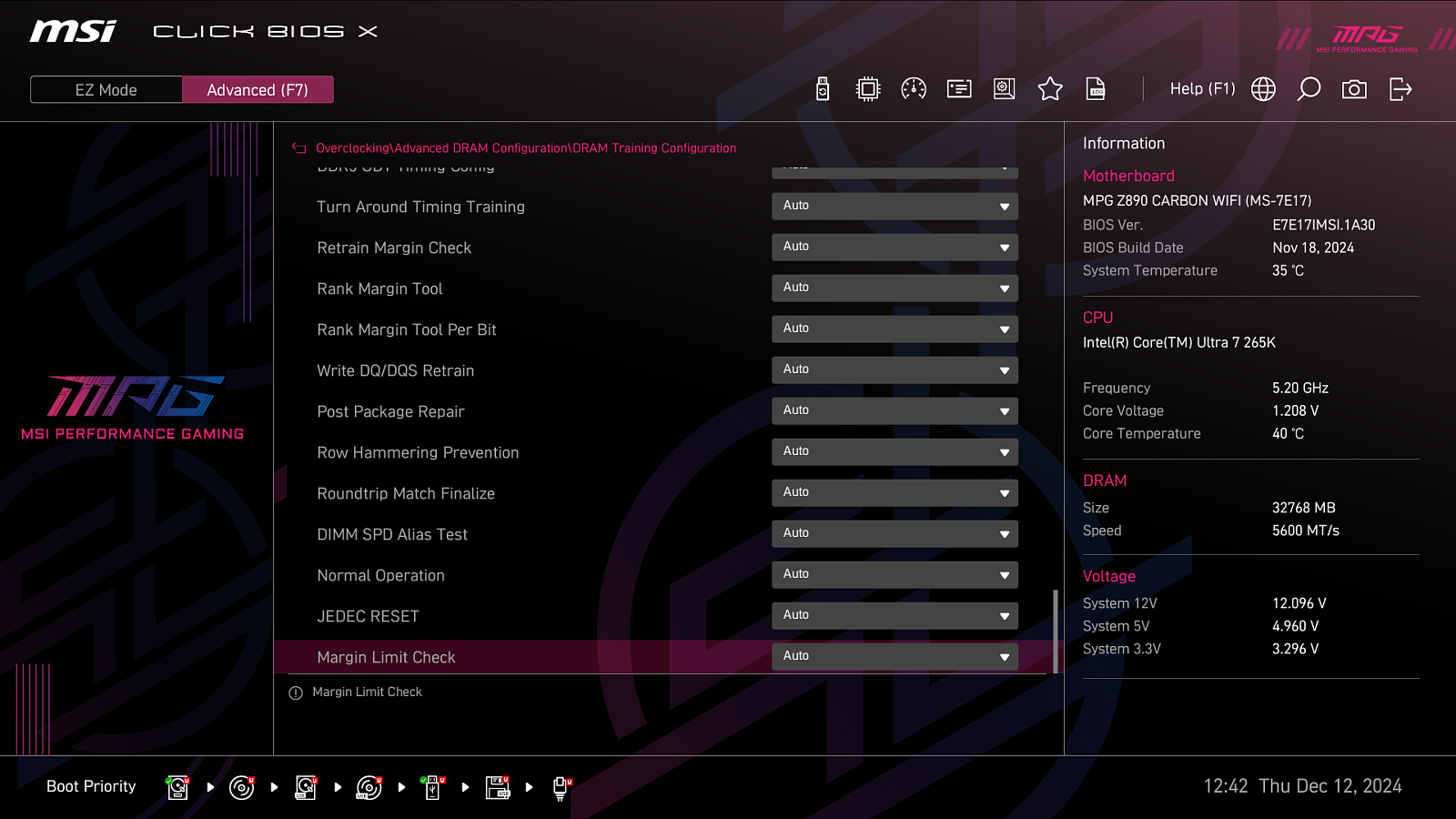

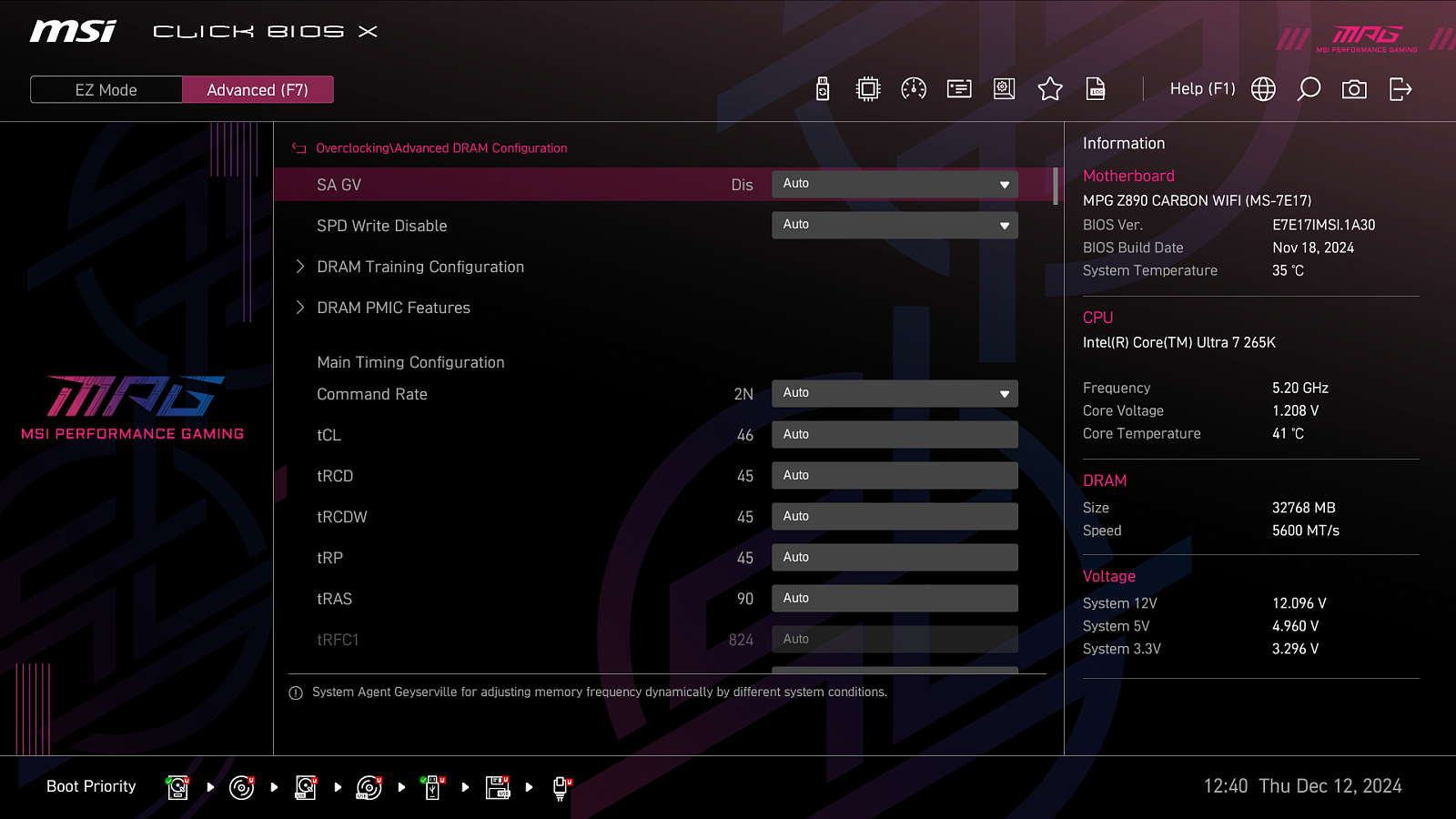

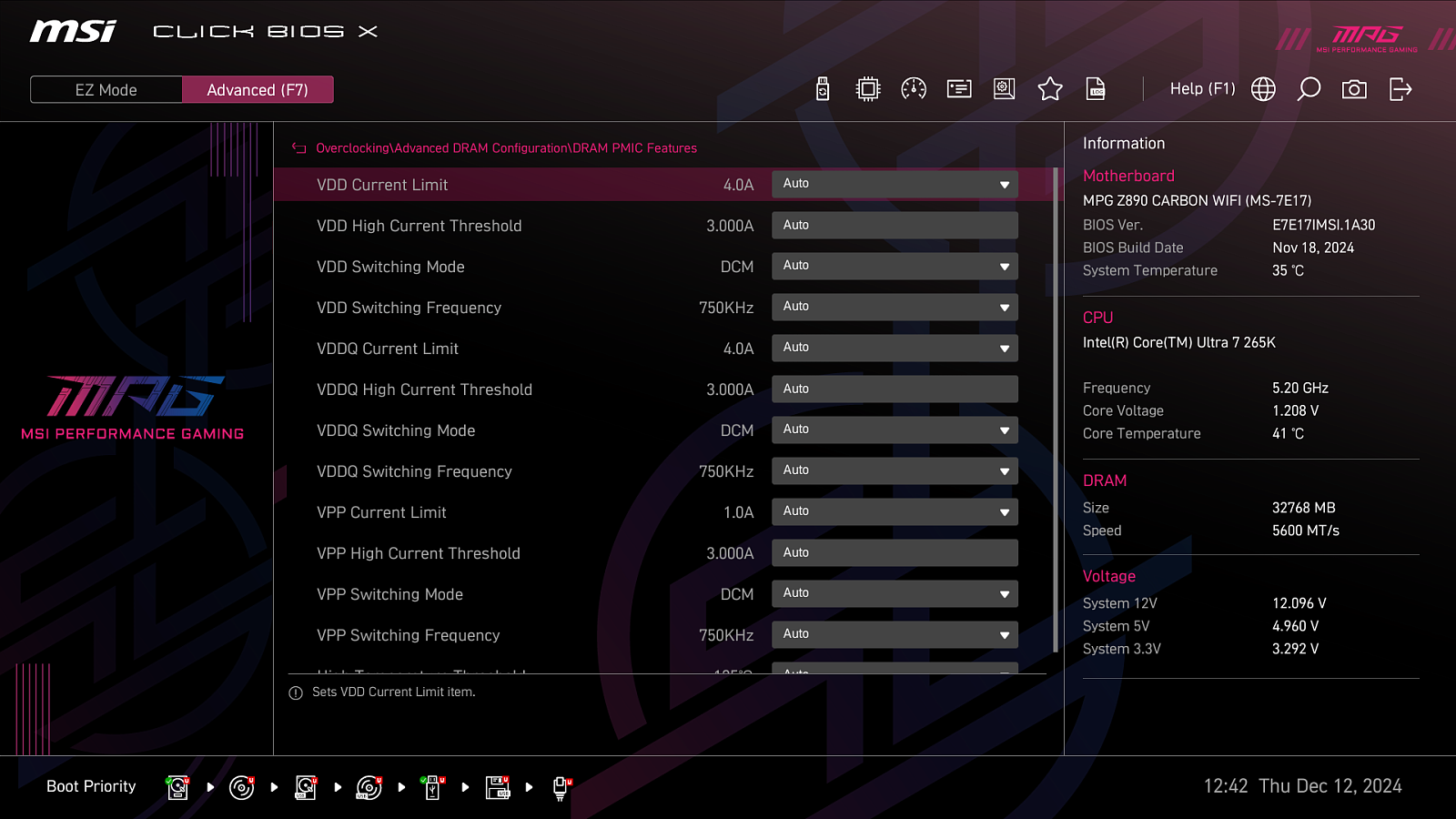

Отдельный большой раздел внутри Overclocking посвящён настройке оперативной памяти. Тут собраны тайминги, сопротивления и другие важные параметры.

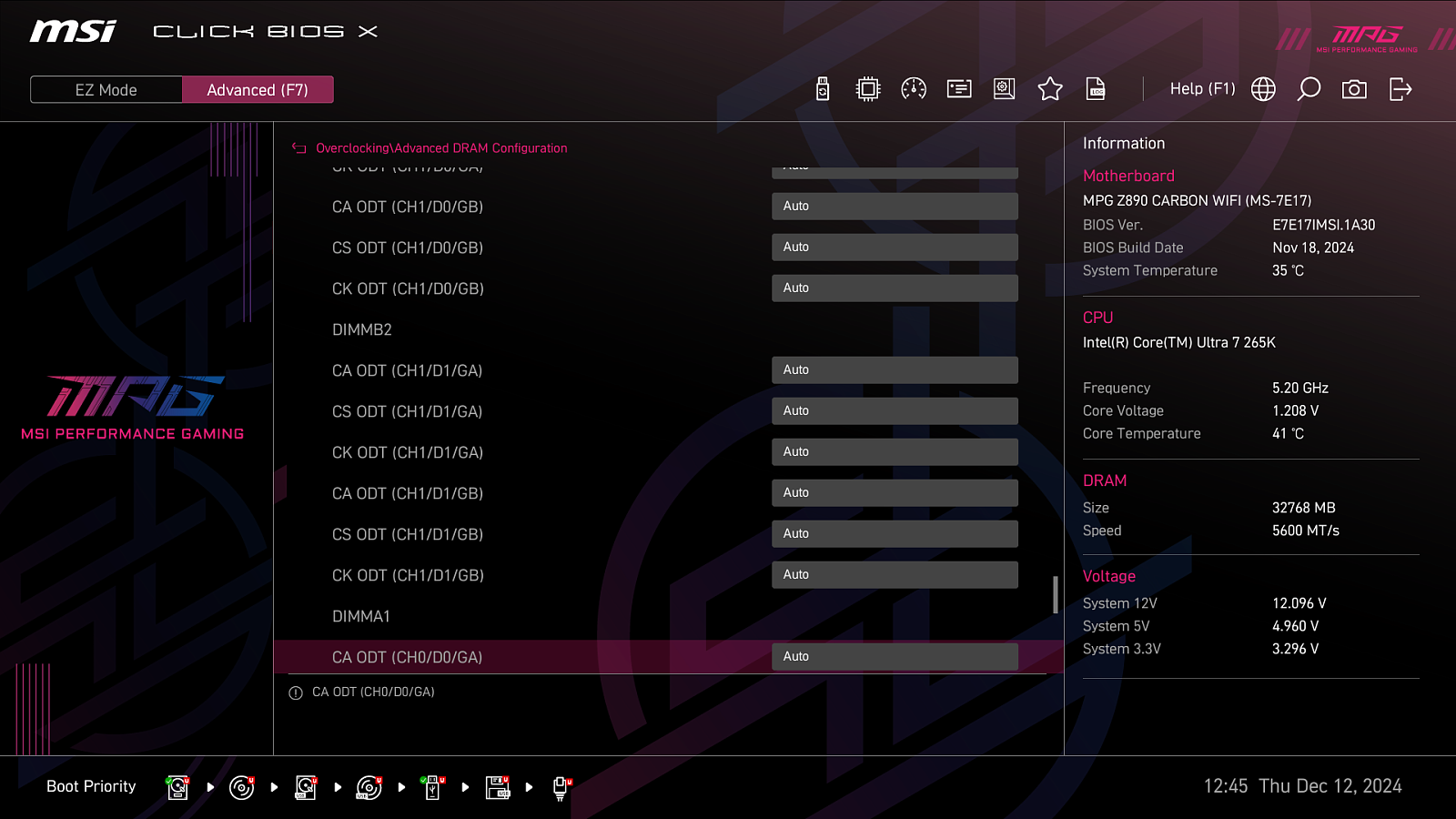

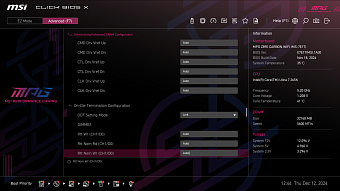

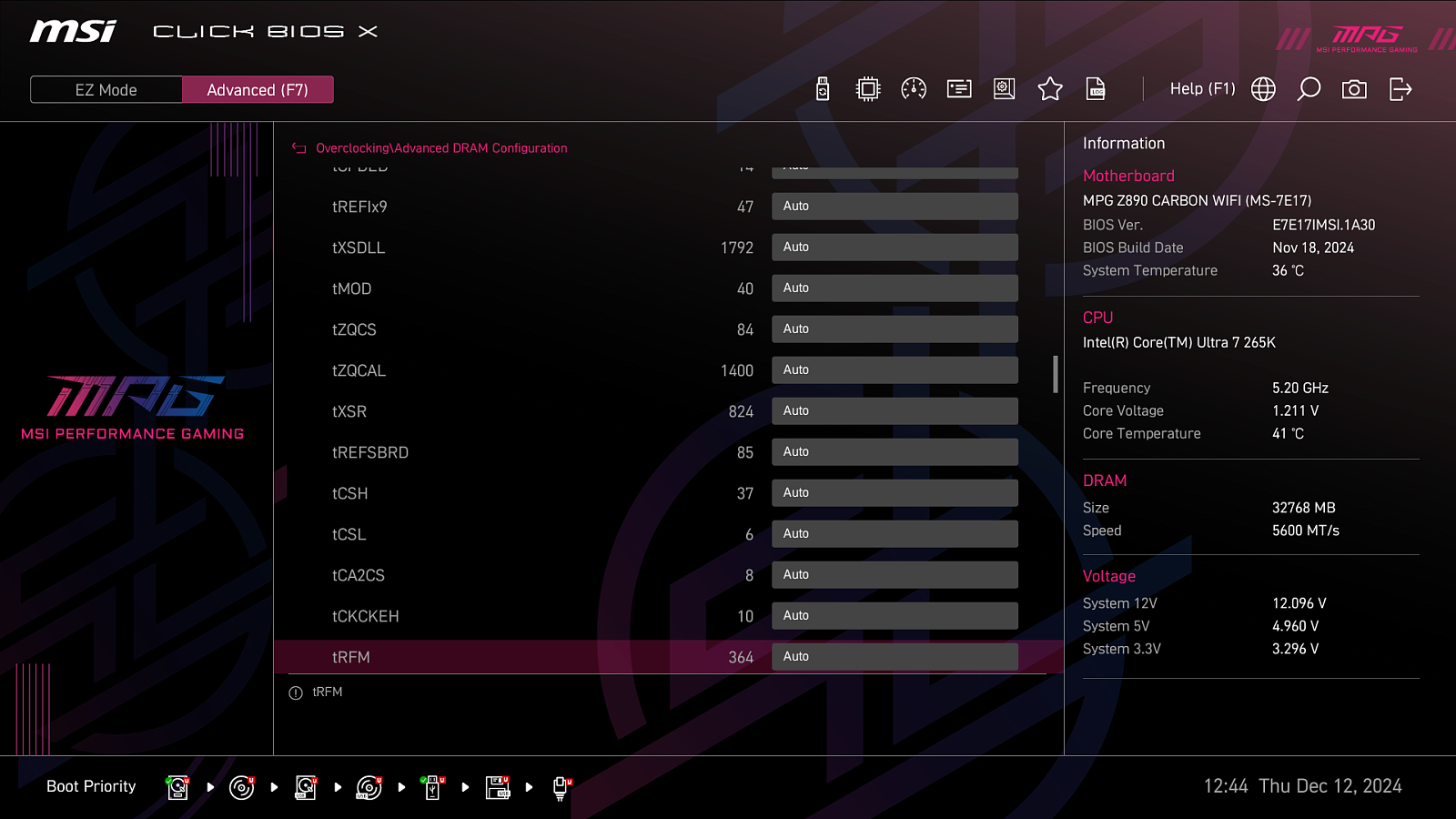

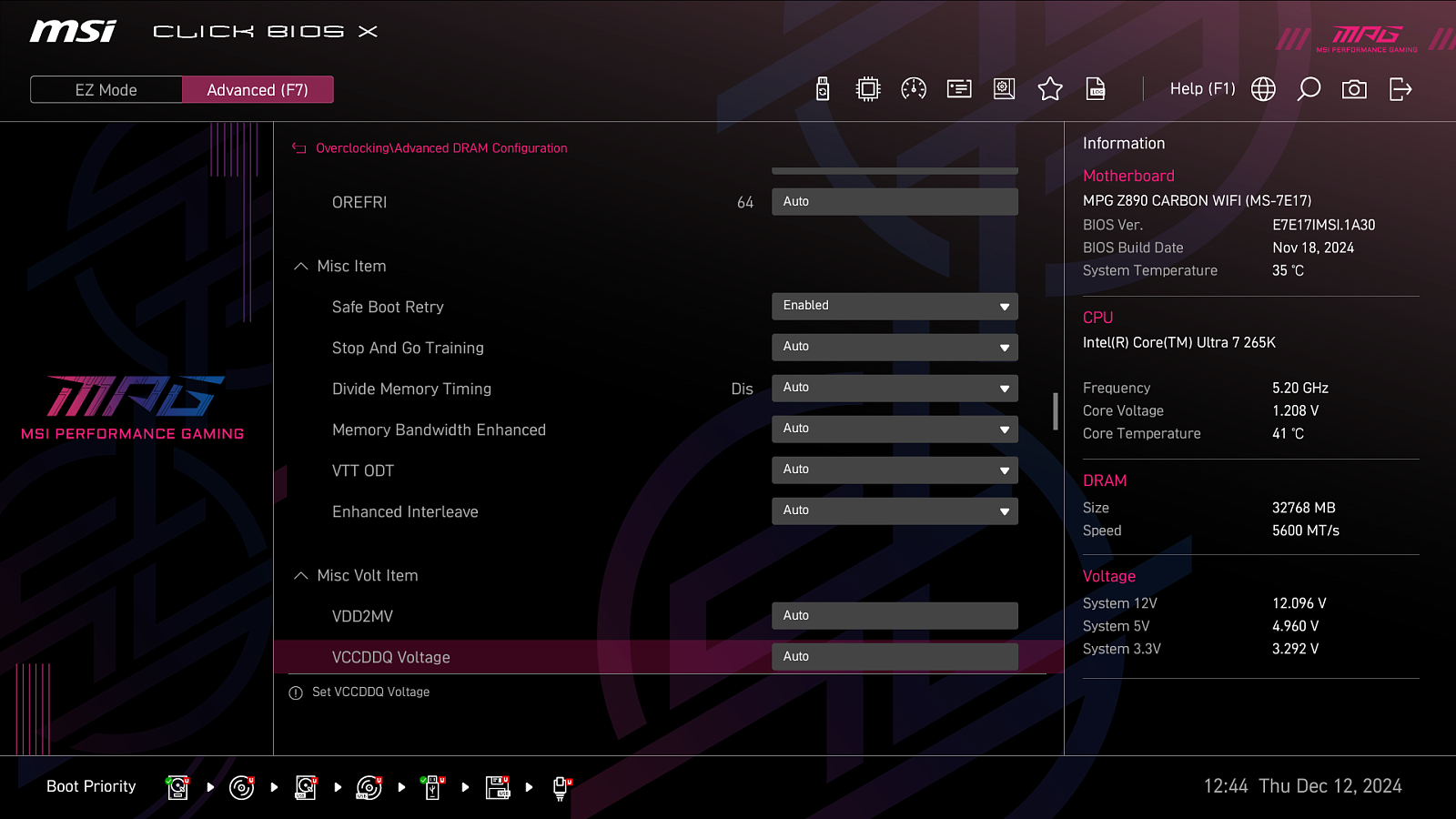

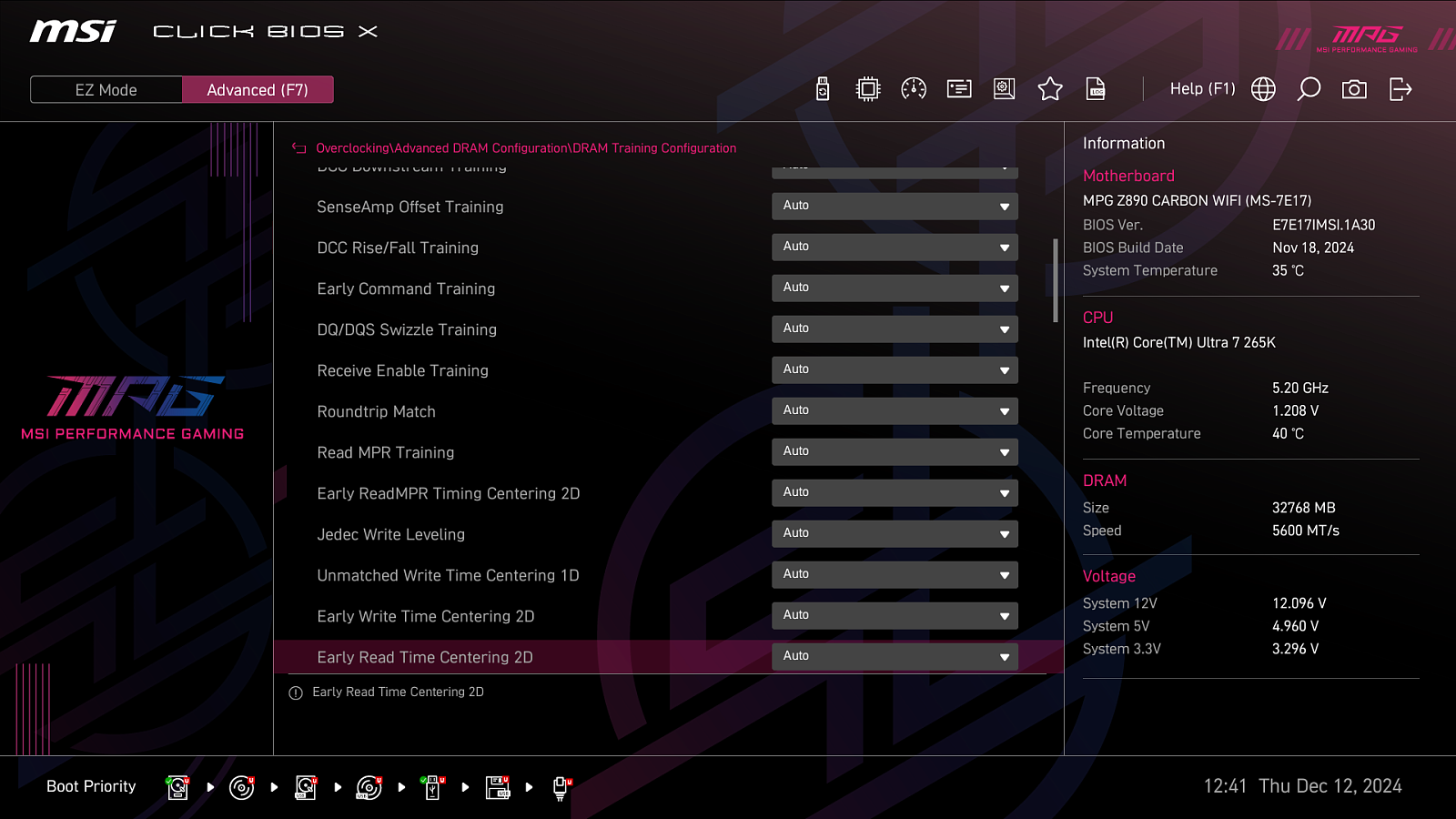

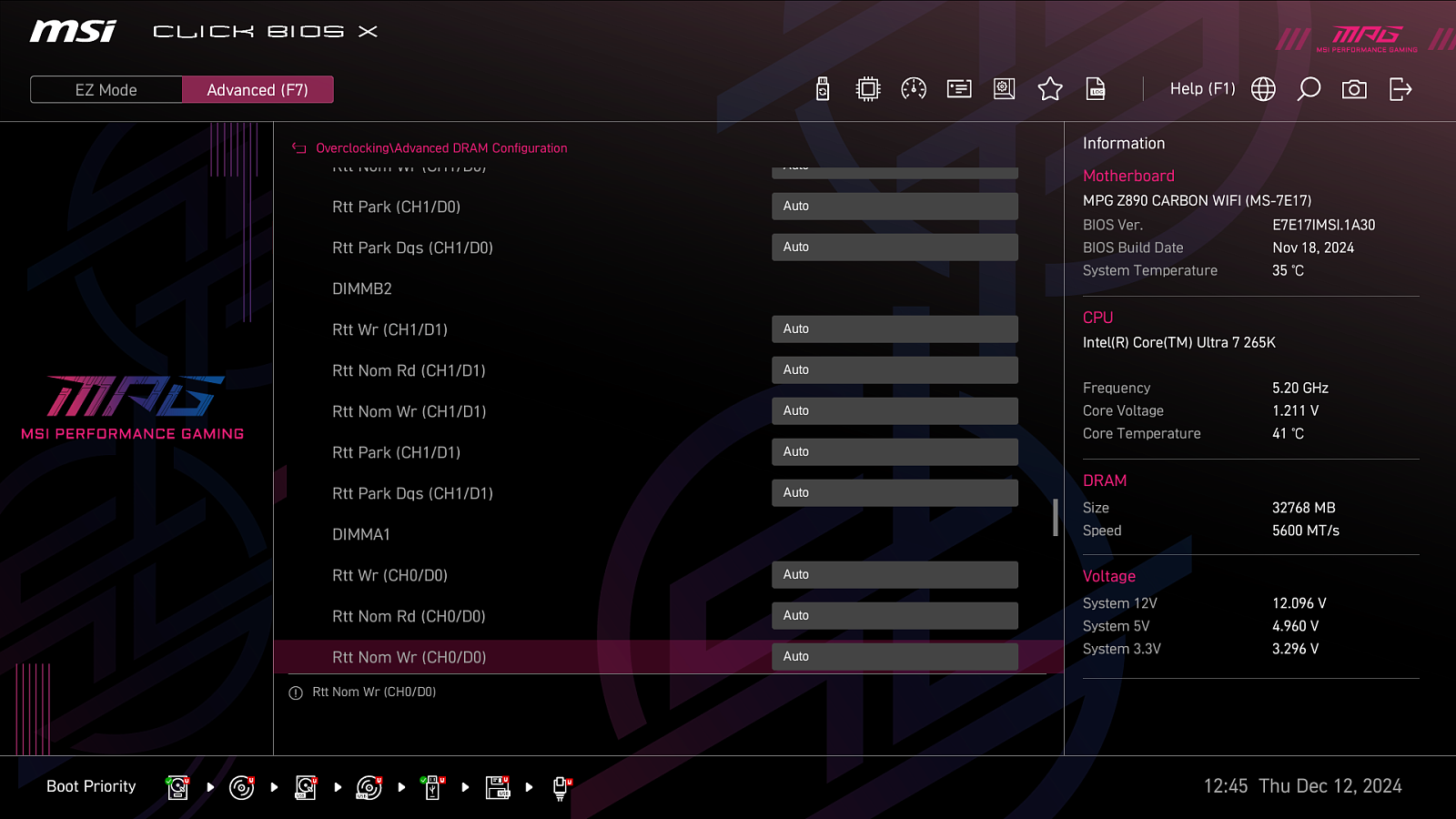

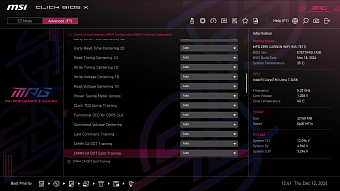

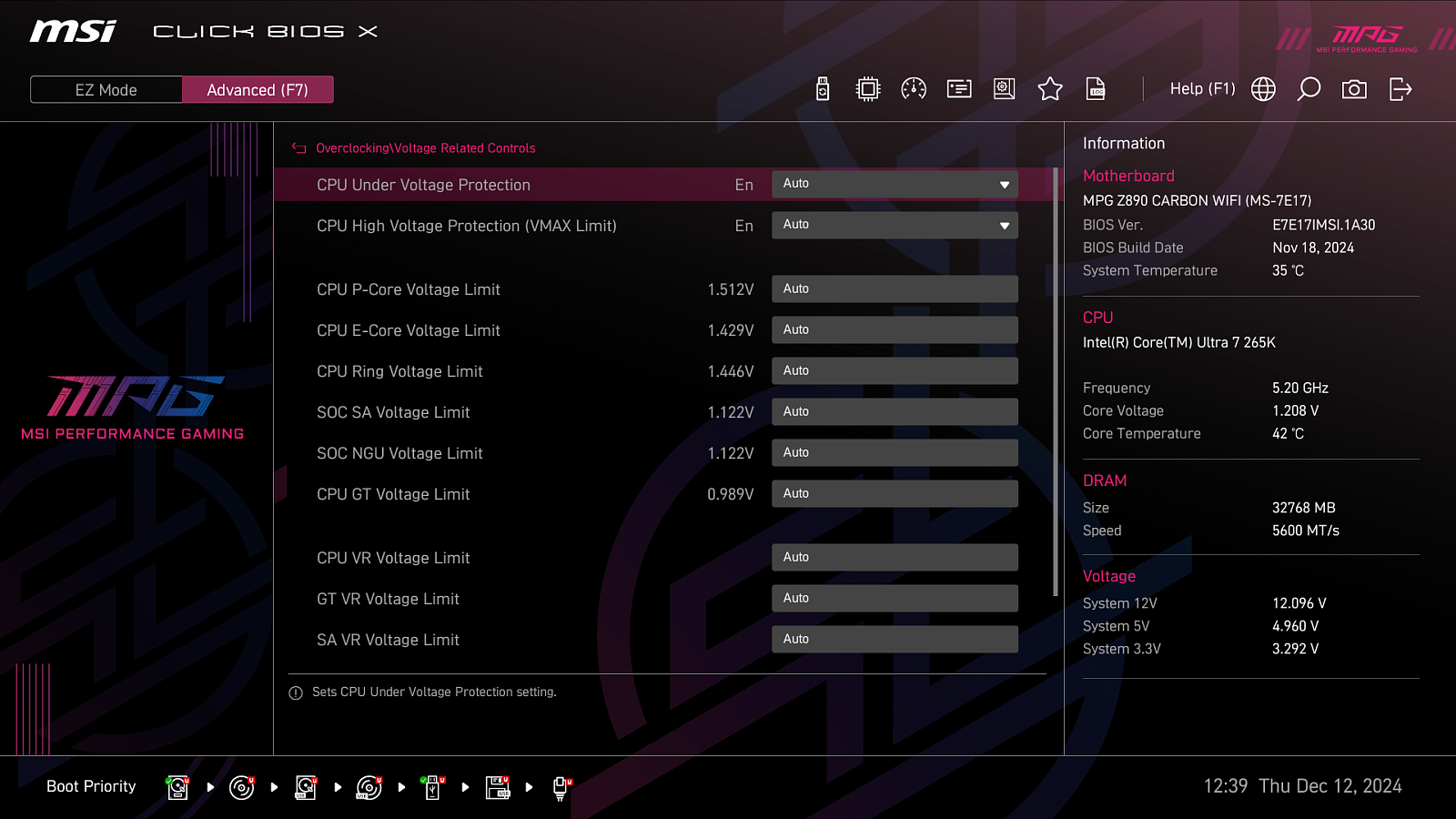

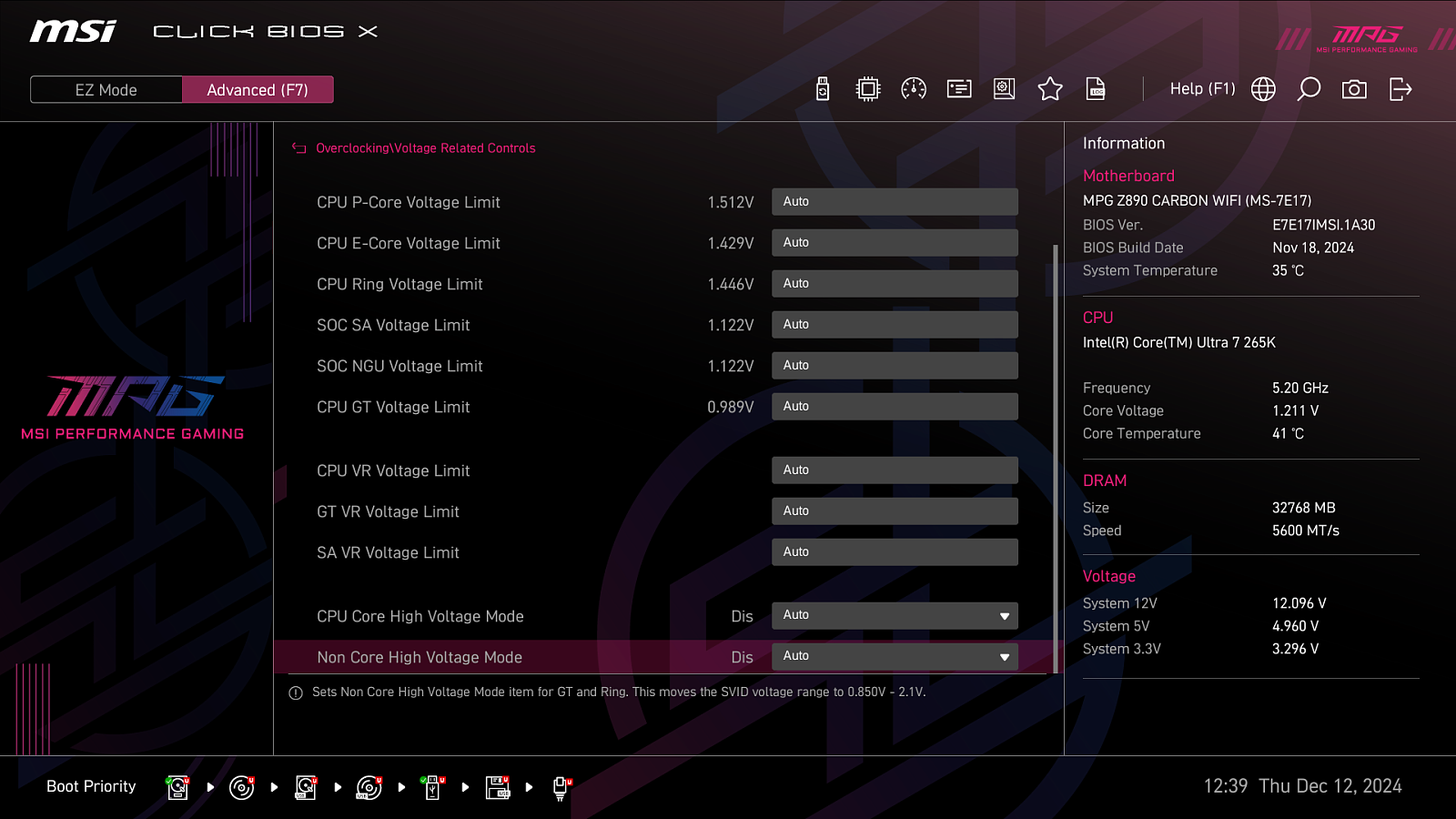

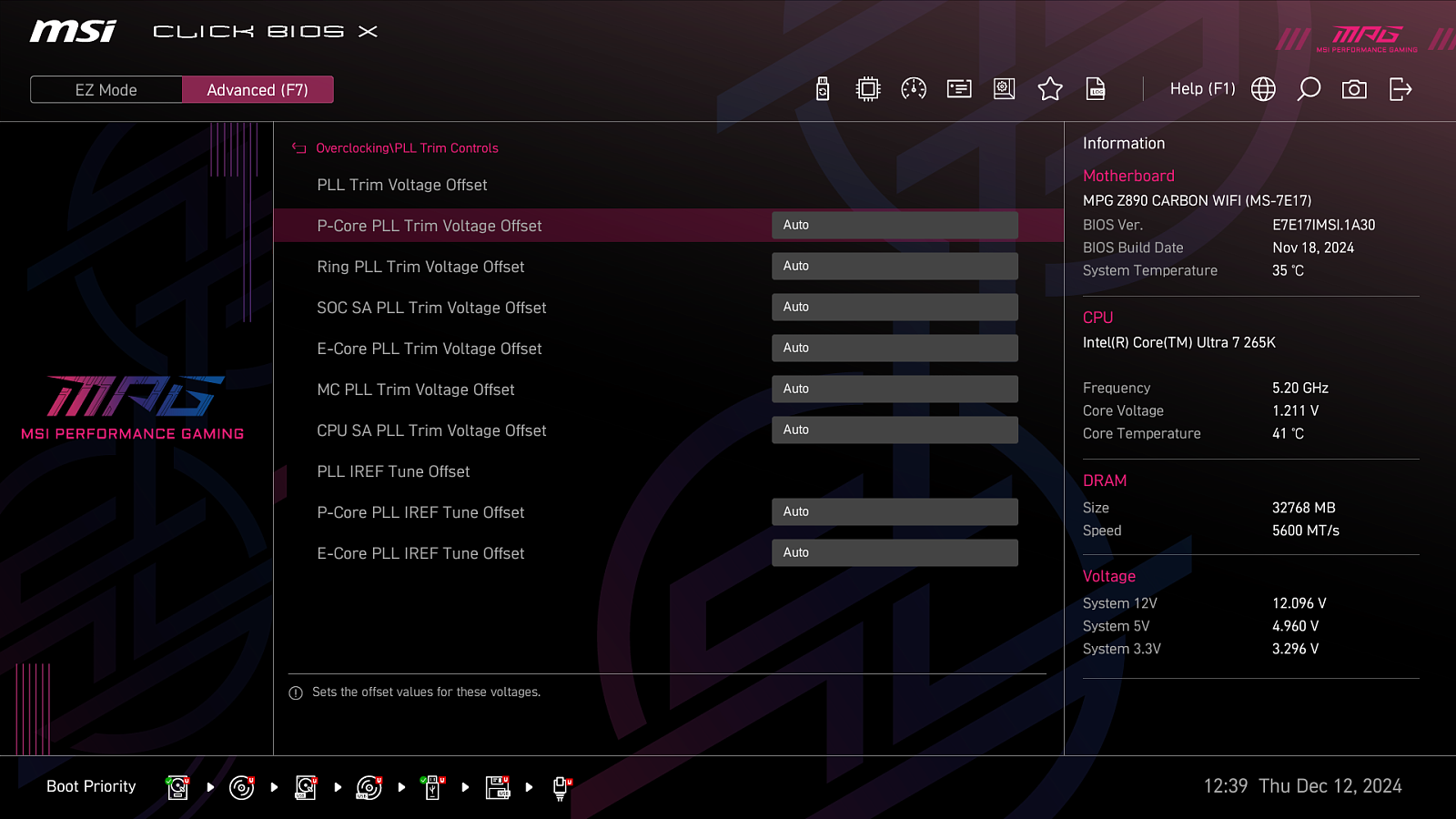

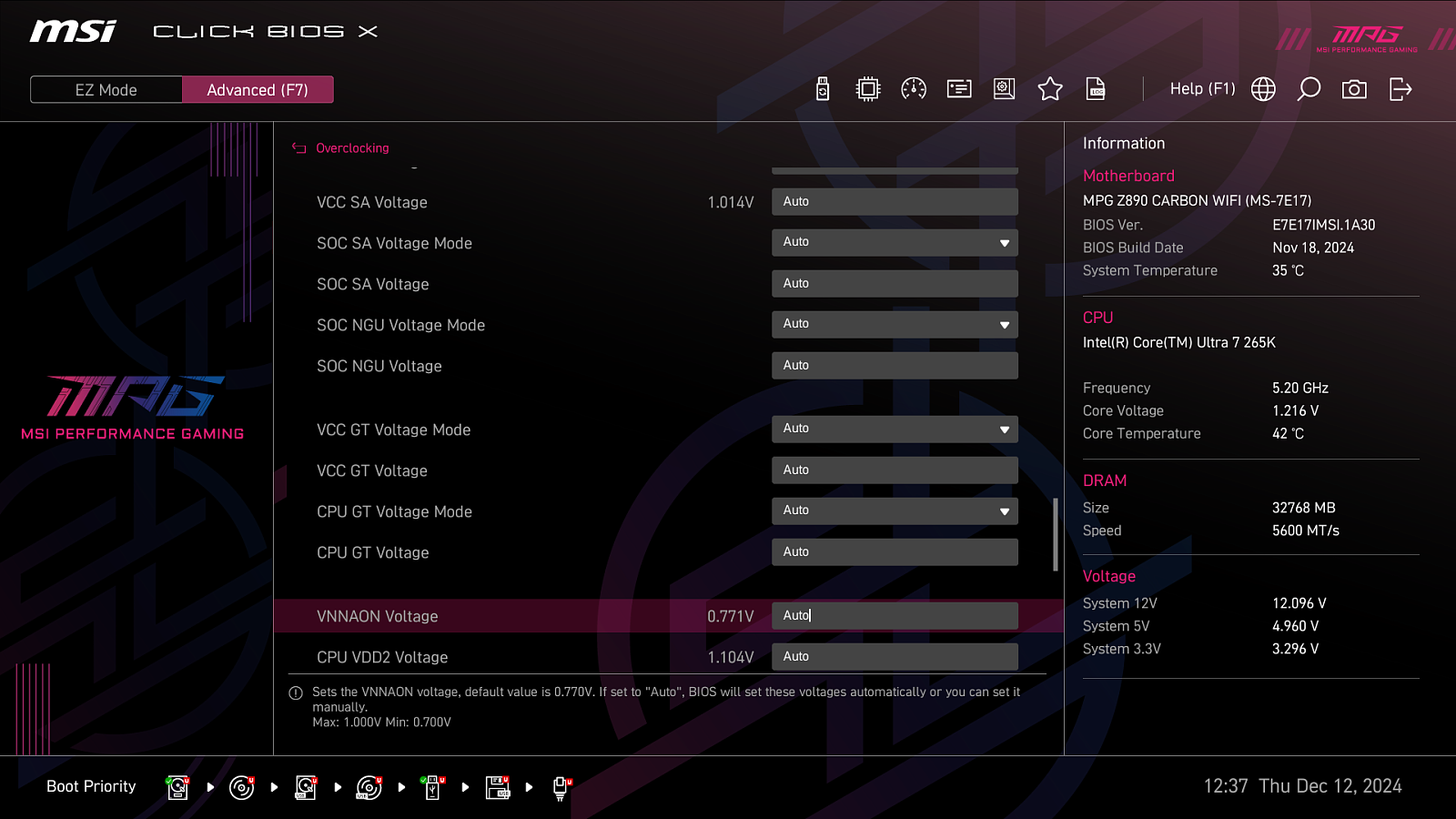

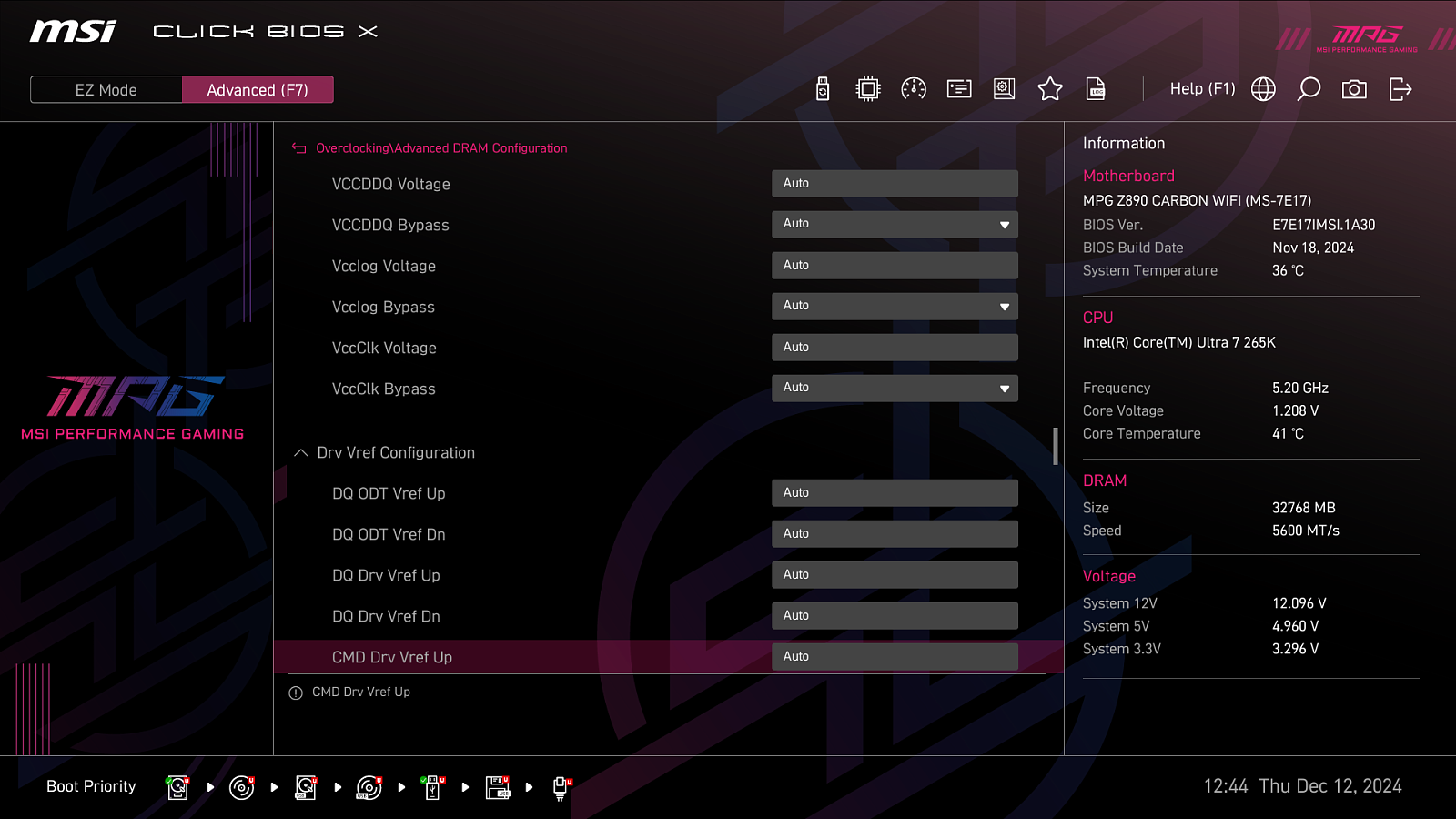

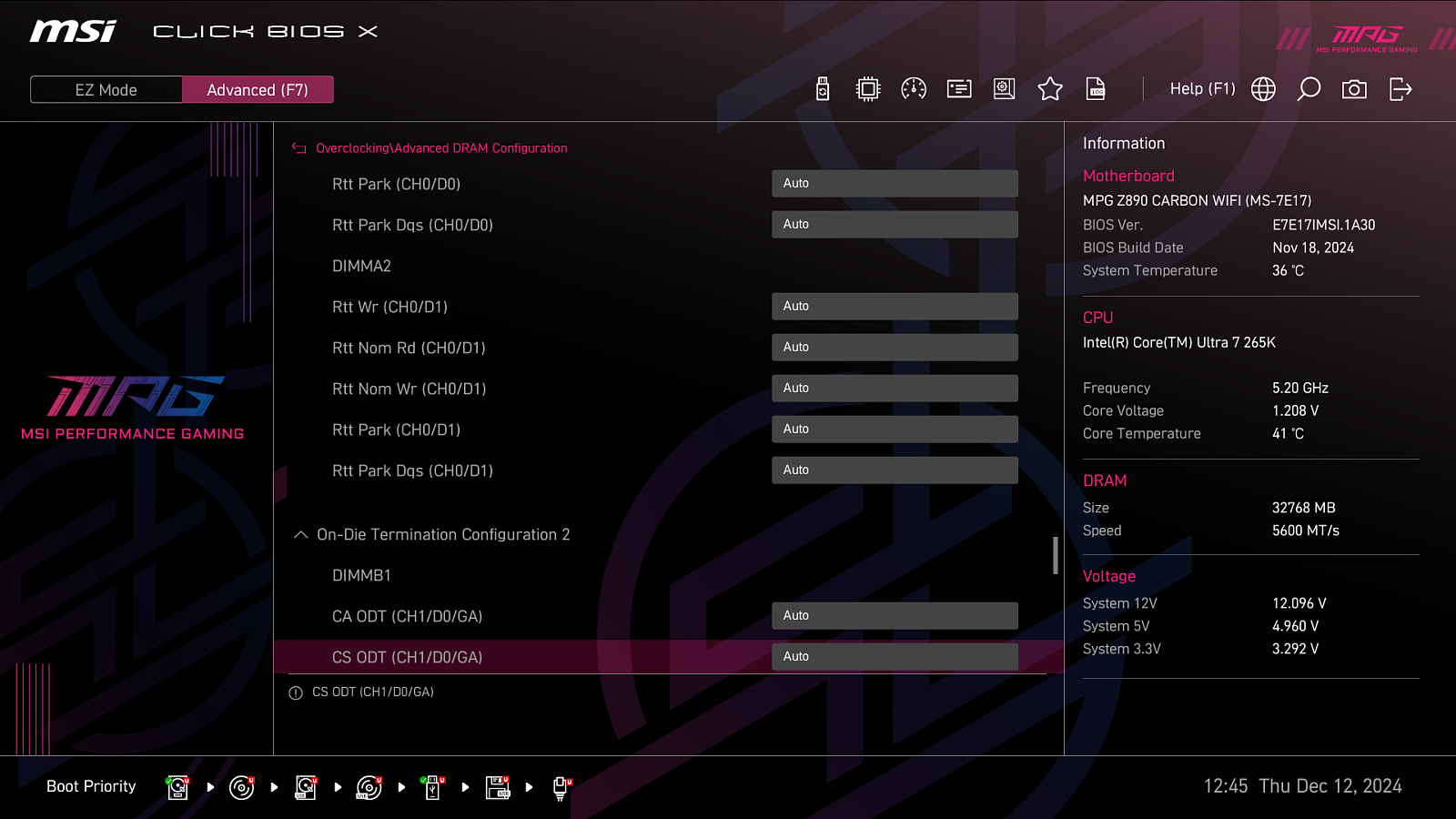

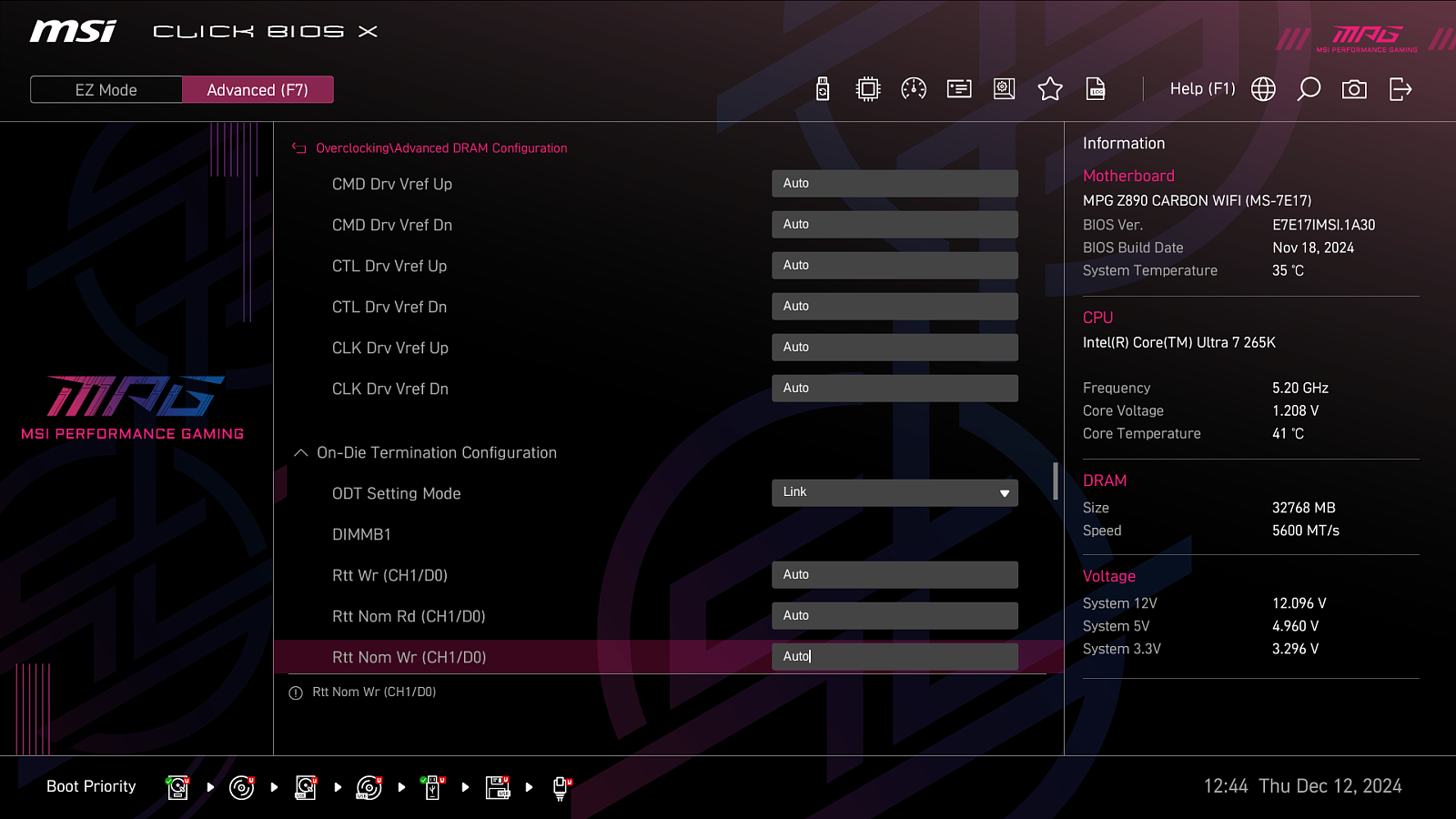

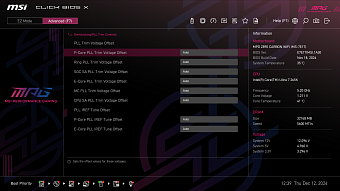

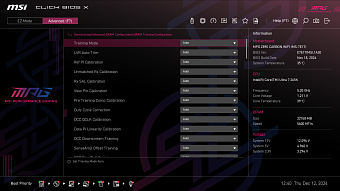

Но и это ещё не всё. Для пытливых энтузиастов предусмотрена возможность вручную управлять экзотическими настройками памяти, включая деликатные параметры тренировки.

Тестирование

Тестовый стенд

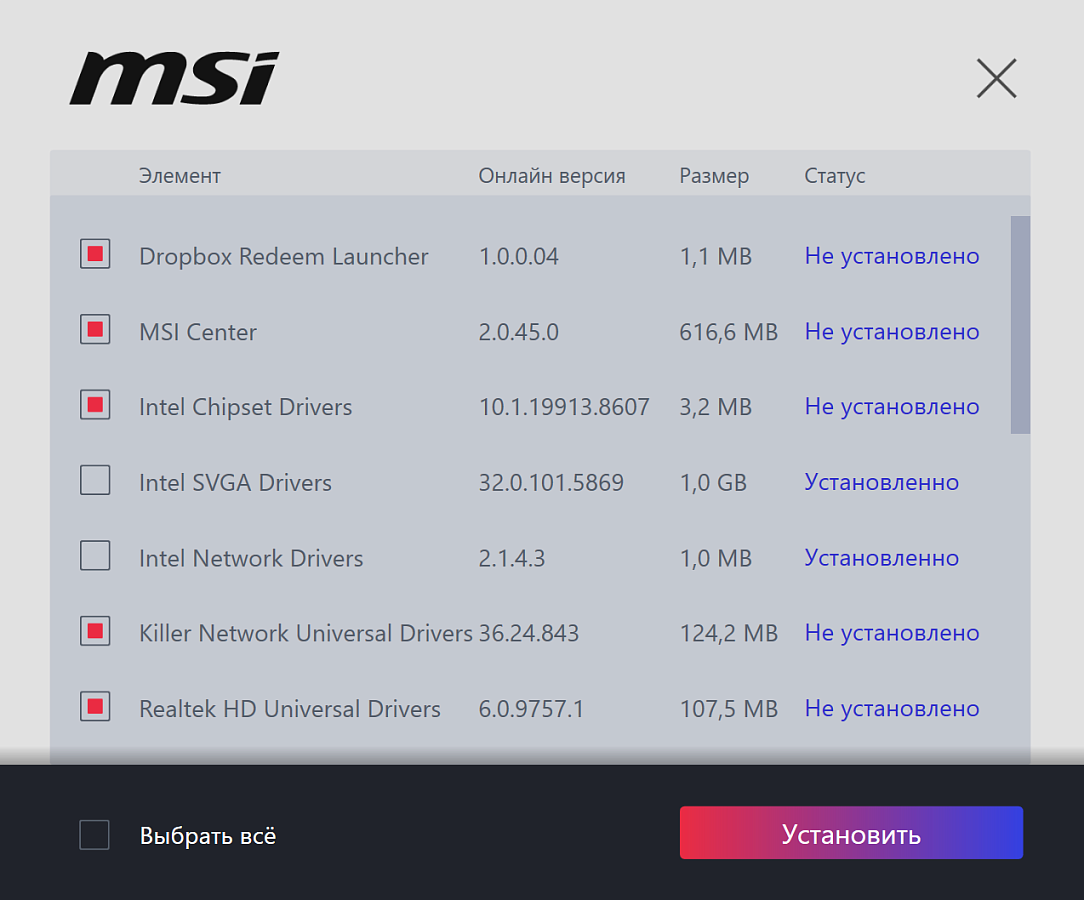

Если в BIOS включен MSI Driver Utility Installer, то процесс установки драйверов может быть сильно упрощён, нужен только доступ в интернет. Т.е. достаточно убедится, что сеть работает или установить вручную драйвер на один из трёх доступных интерфейсов. Многие небезосновательно недолюбливают софт от производителя, но в случае Z890 Carbon можно убрать лишние галочки и оставить только действительно нужное.

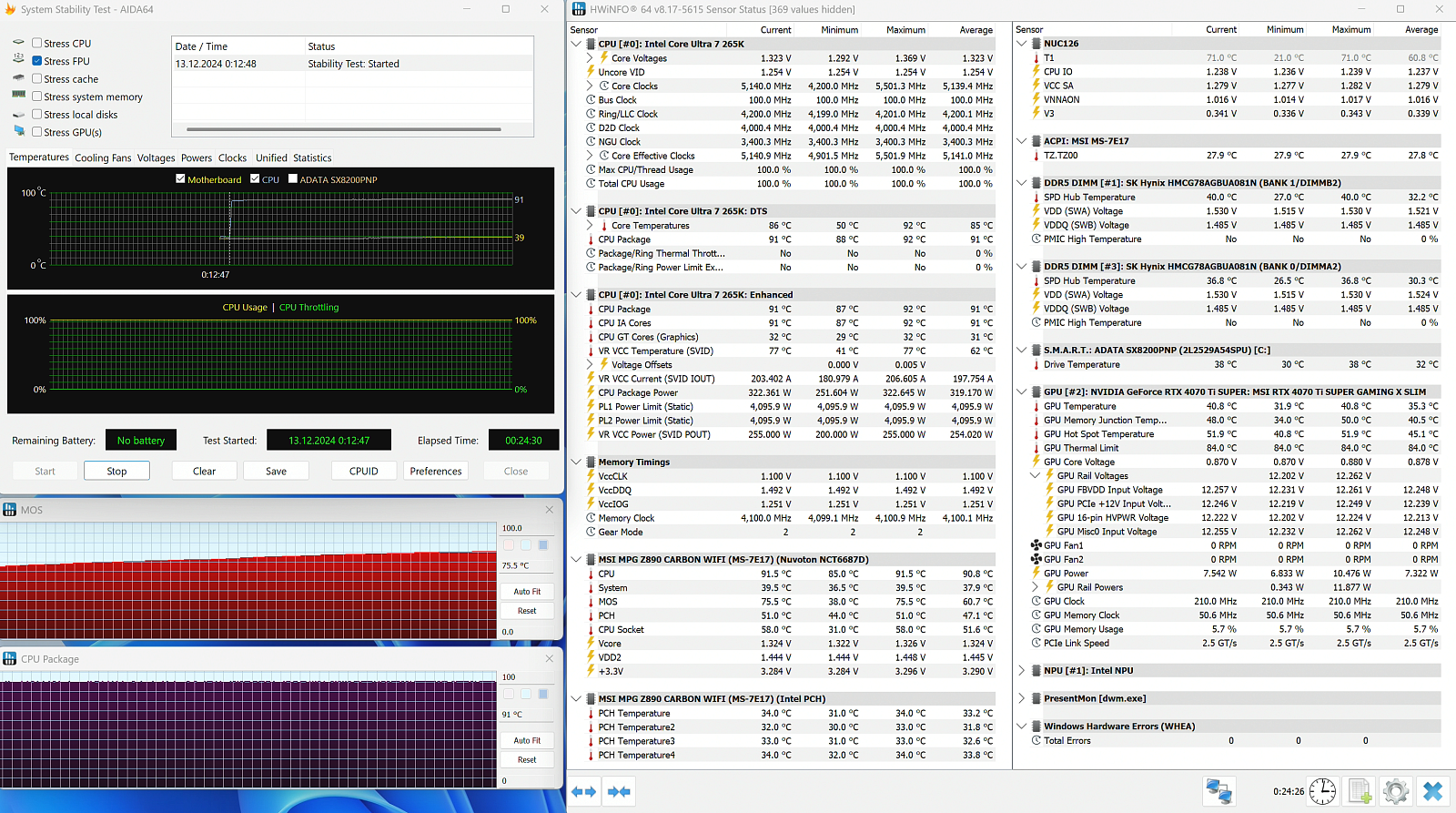

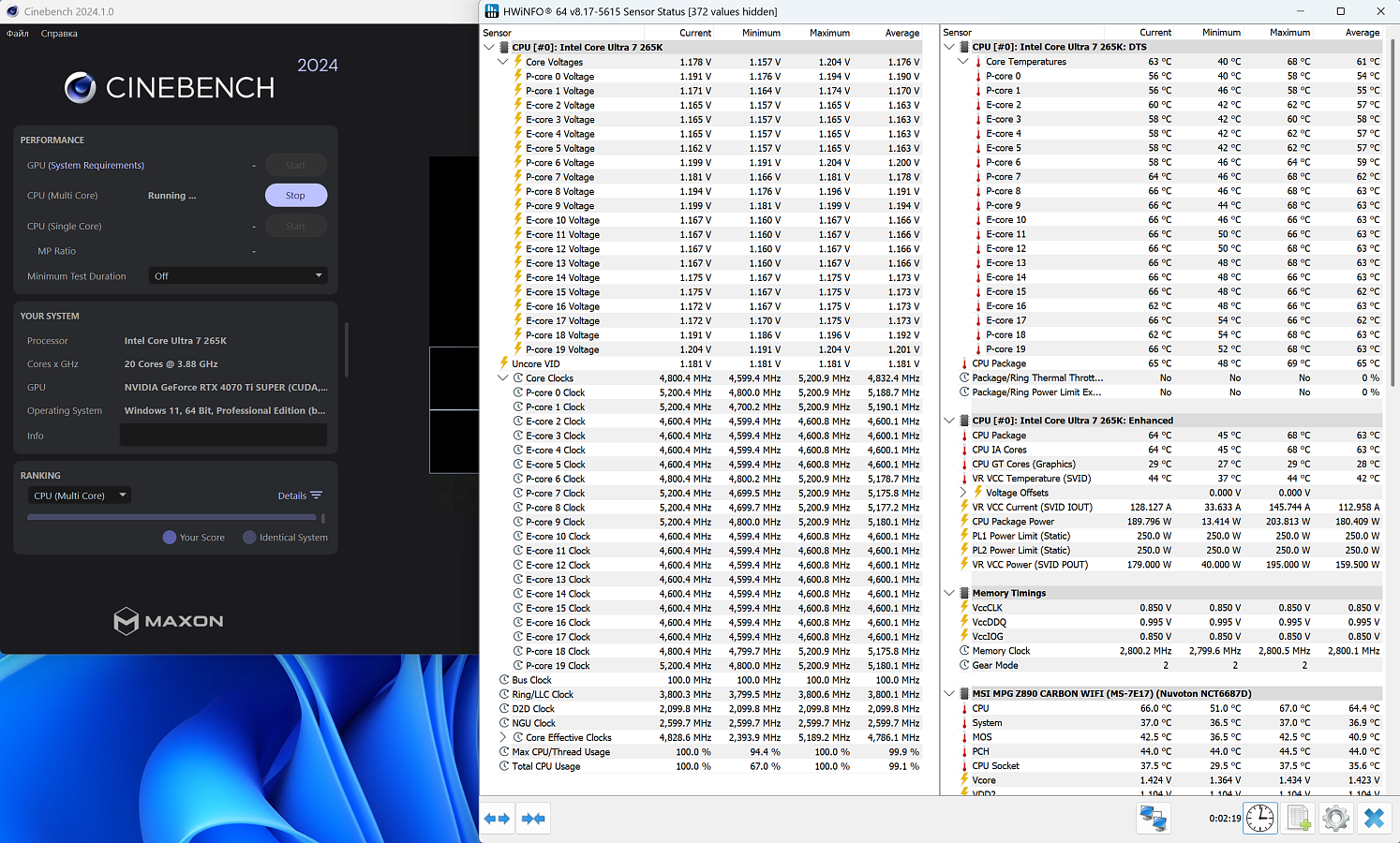

В режиме "из коробки" всё работает как и задумано, заявленные частоты буста достигаются, датчики температур не вызывают никакого беспокойства, что ожидаемо. Стоит заметить, что программный мониторинг для новых материнских плат не всегда поспевает вовремя научиться считывать все данные, но в случае с Z890 платами всё основное доступно уже с релиза.

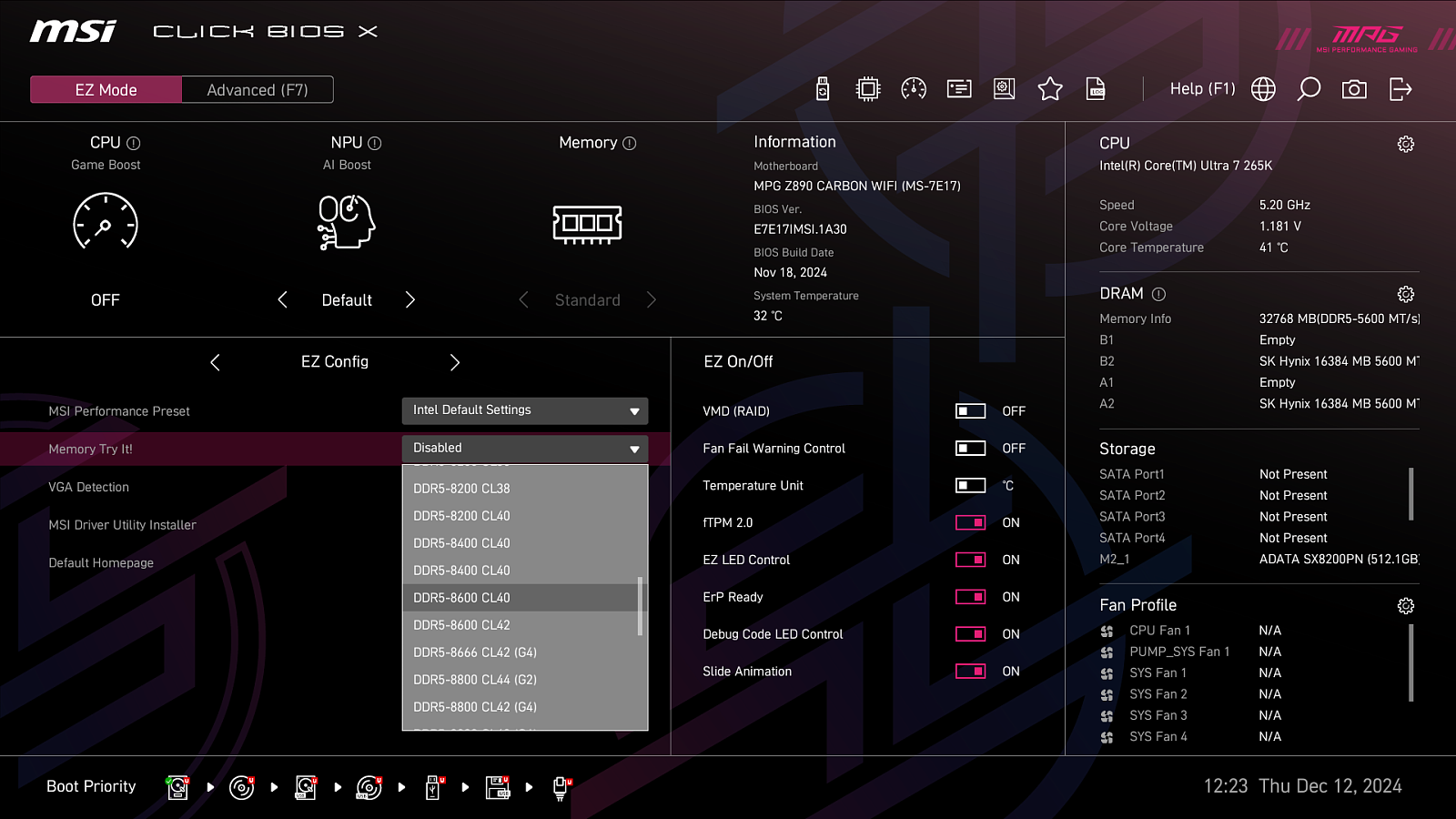

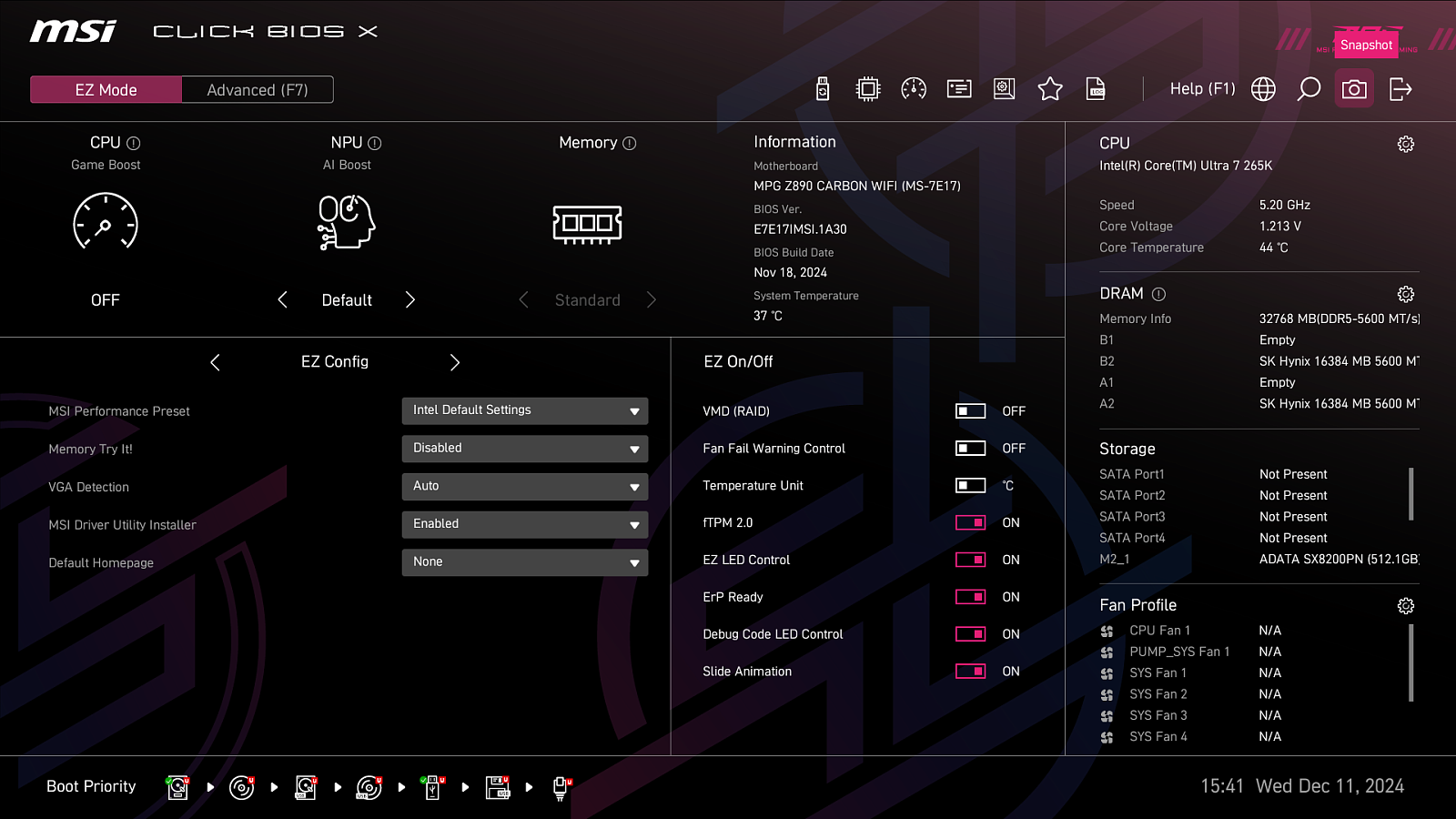

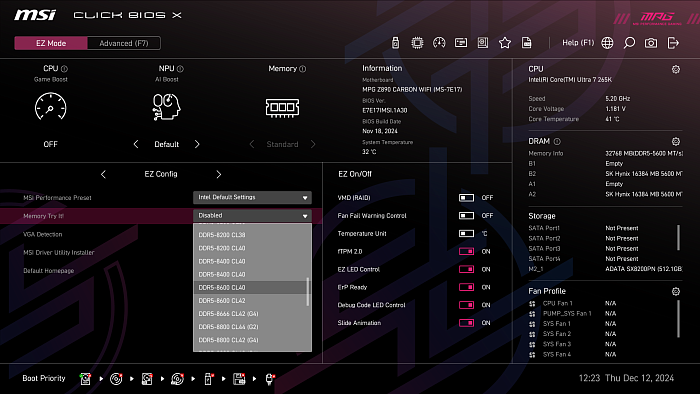

В EZ Mode UEFI предусмотрено несколько вариантов повысить производительность в один клик: можно применить XMP для памяти, если такой профиль предусмотрен, активировать Game Boost для процессора или попробовать автоматический разгон памяти по заготовленным пресетам в Memory Try It!

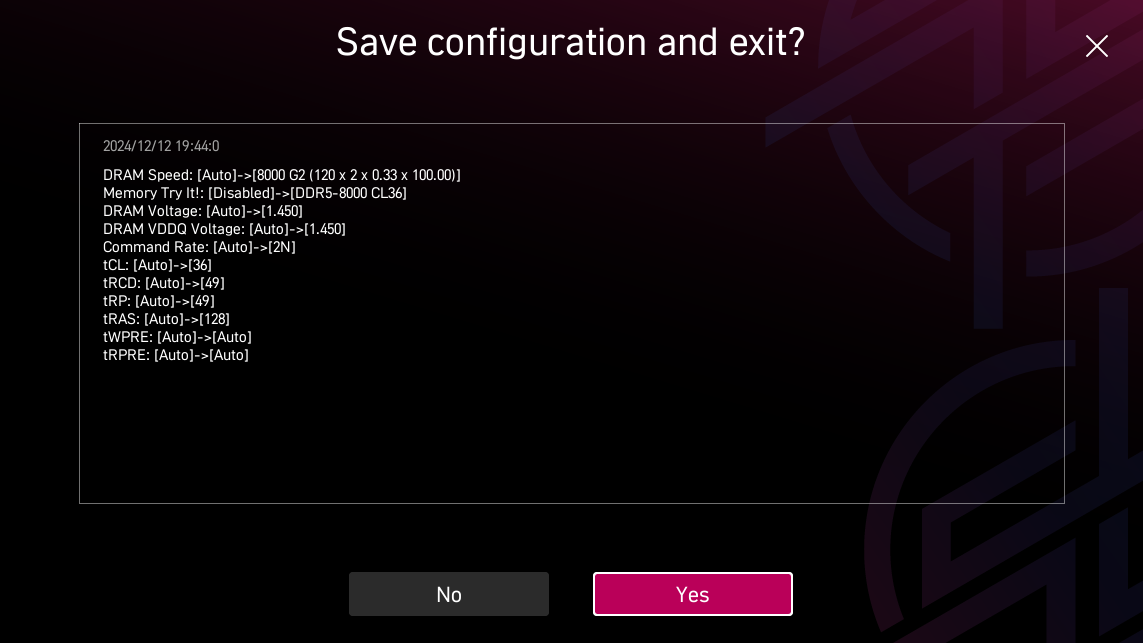

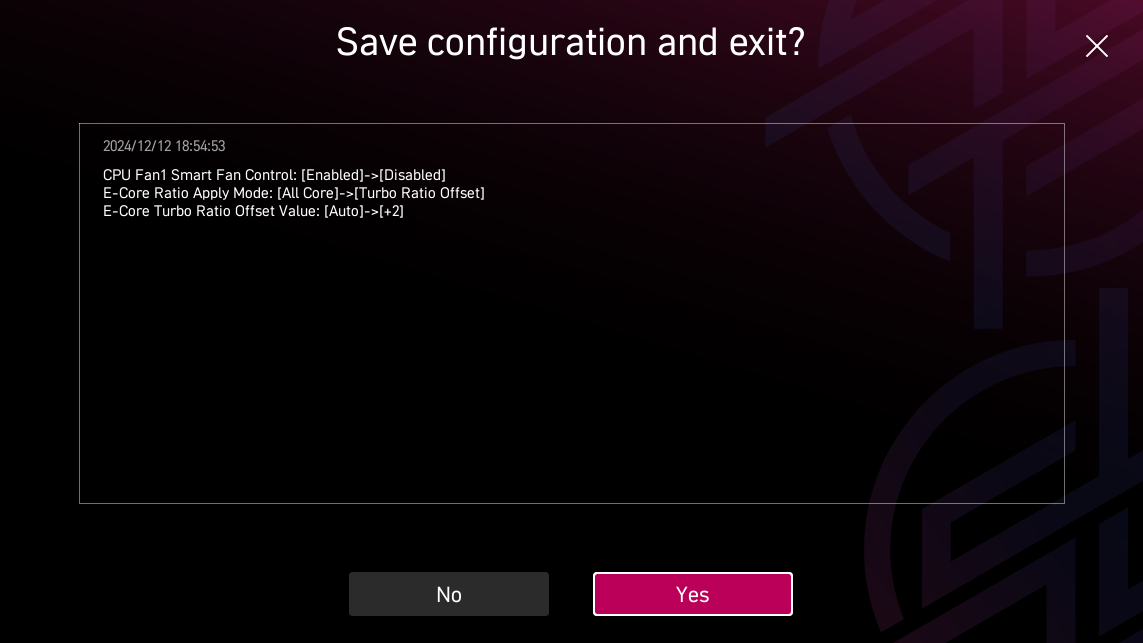

При этом Game Boost просто прибавляет 2 к множителю E-ядер, т.е. увеличивает их частоту на 200 МГц. "Memory Try It!" использует заготовки, похожие на XMP, выставляется только частота, напряжение и основные тайминги. Единственная проблема - DRAM High Voltage Mode не включается автоматически по каким-то причинам и поэтому высокочастотные пресеты одной кнопкой не применить. С помощью "Memory Try It!" можно сильно увеличить быстродействие подсистемы памяти, но каждый шаг требует проверки стабильности. В расширенных настройках присутствует ещё варианты улучшить производительность памяти, вроде "Memory Bandwidth Enhanced", который меняют несколько второстепенных таймингов, но это уже далеко не один клик в EZ Mode и лучше тайминги всё же настроить вручную при полноценном разгоне.

"Game Boost" выполнил обещанное и прибавил 200 МГц для E-ядер. Изменения в производительности от такого улучшения будут явно не радикальные, сравним в цифрах чуть позже.

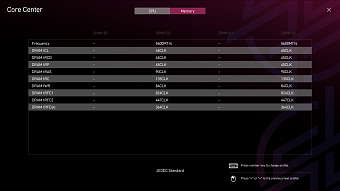

Доступная частота памяти сильно зависит от удачности контроллера памяти, возможностей материнской платы и, конечно же, потенциала самих планок. В предыдущих поколениях процессоров с поддержкой DDR5 действительно высокие частоты неминуемо требовали скрупулёзного подбора напряжений или изначально удачный процессор. Для Core Ultra всё немного иначе. "Memory Try It!" действительно работает и покорить частоты выше 8200 МГц (МТ/с) помешали скорее сами модули памяти, а точнее слишком низкие предлагаемые значения напряжений для неё в заготовленных пресетах.

Главный вывод: для Z890 Carbon можно выбирать высокочастотные комплекты памяти и с большой долей вероятности получить стабильную работу на 8000 МГц или выше без необходимости тонкой настройки и подбора напряжений процессора.

8200 МГц CL 36 звучит приятно, но логика автоматического выбора второстепенных таймингов претерпела изменение со времён 12-14 поколения Intel. Главным образом это относится к CCDL_WR, который раньше применялся равным WRWR_SG. Отсюда и серьёзная просадка в пропускной способности памяти при операциях записи и копирования.

Разгон

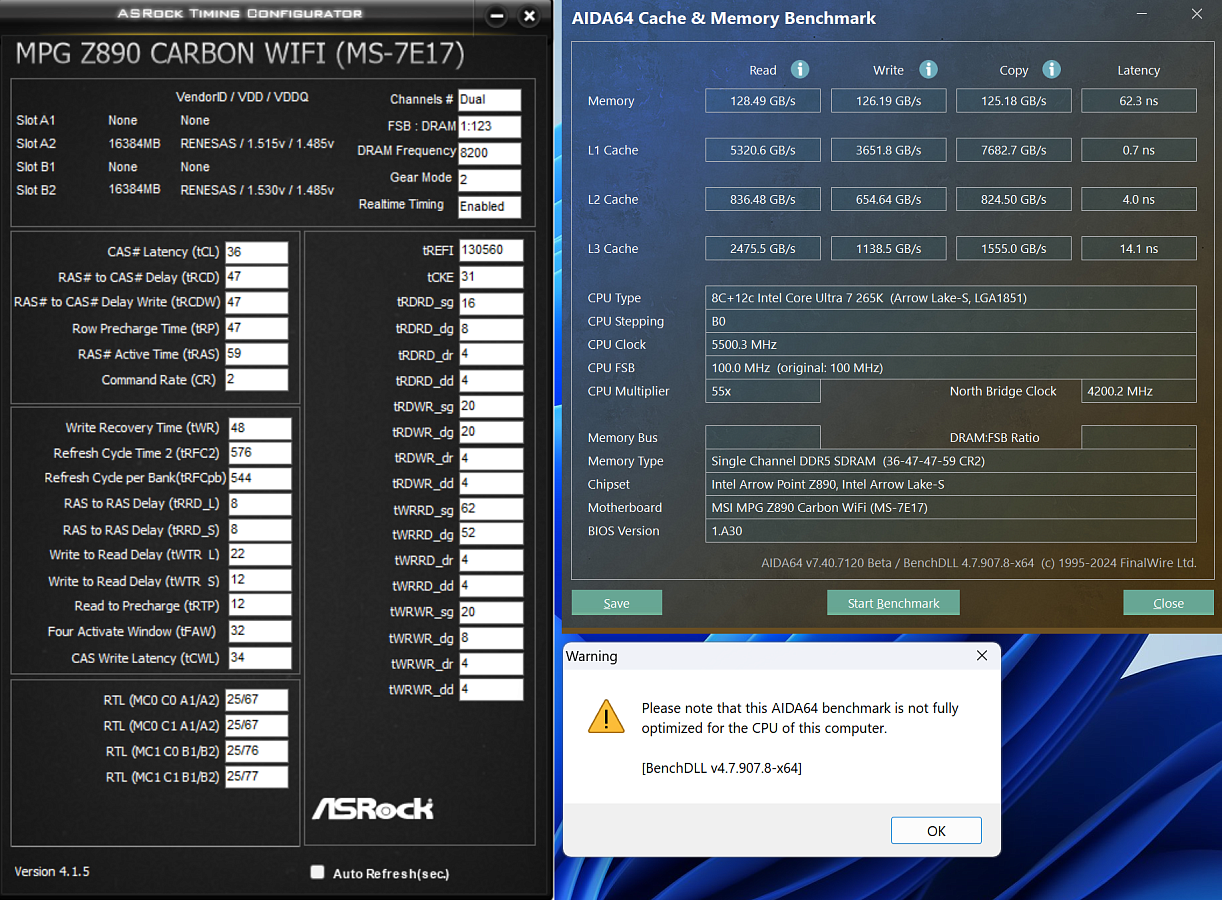

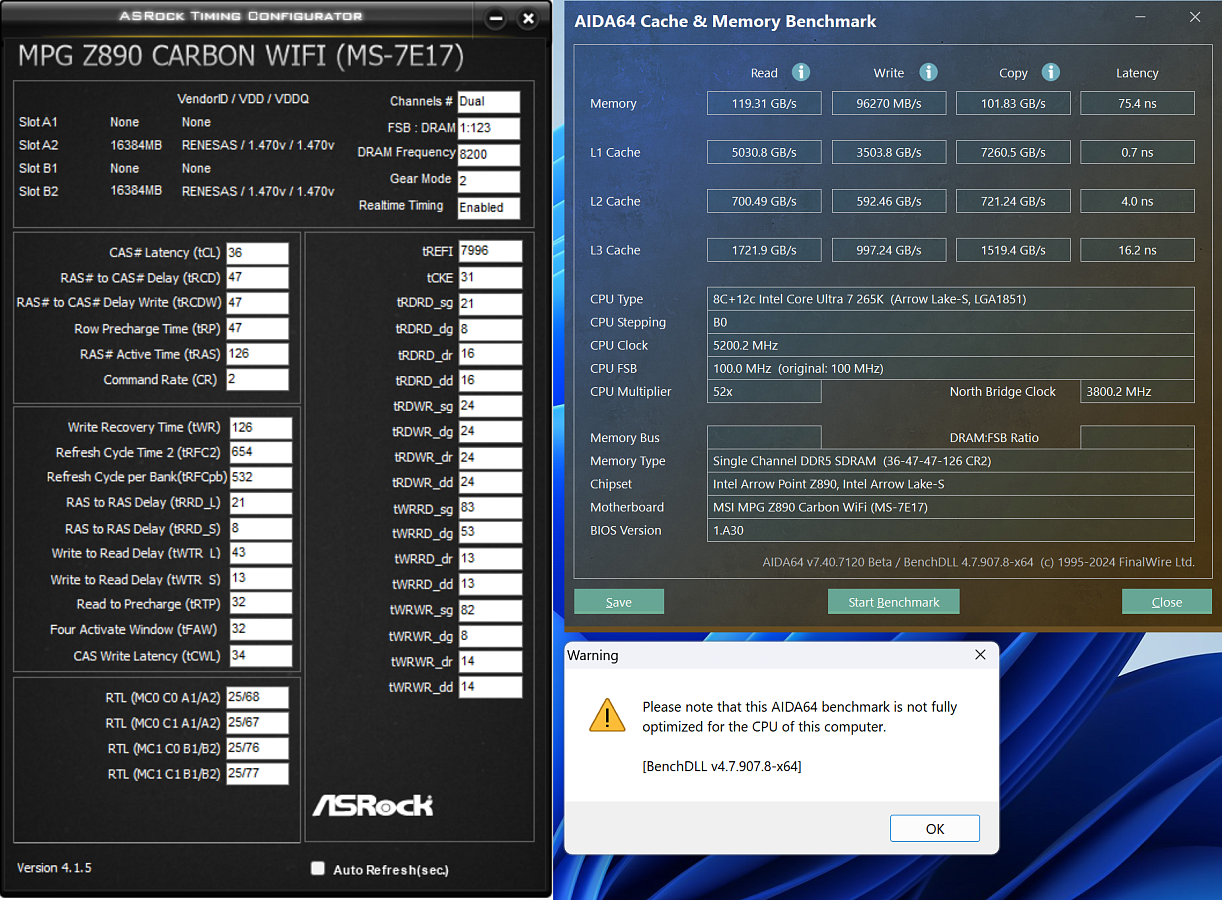

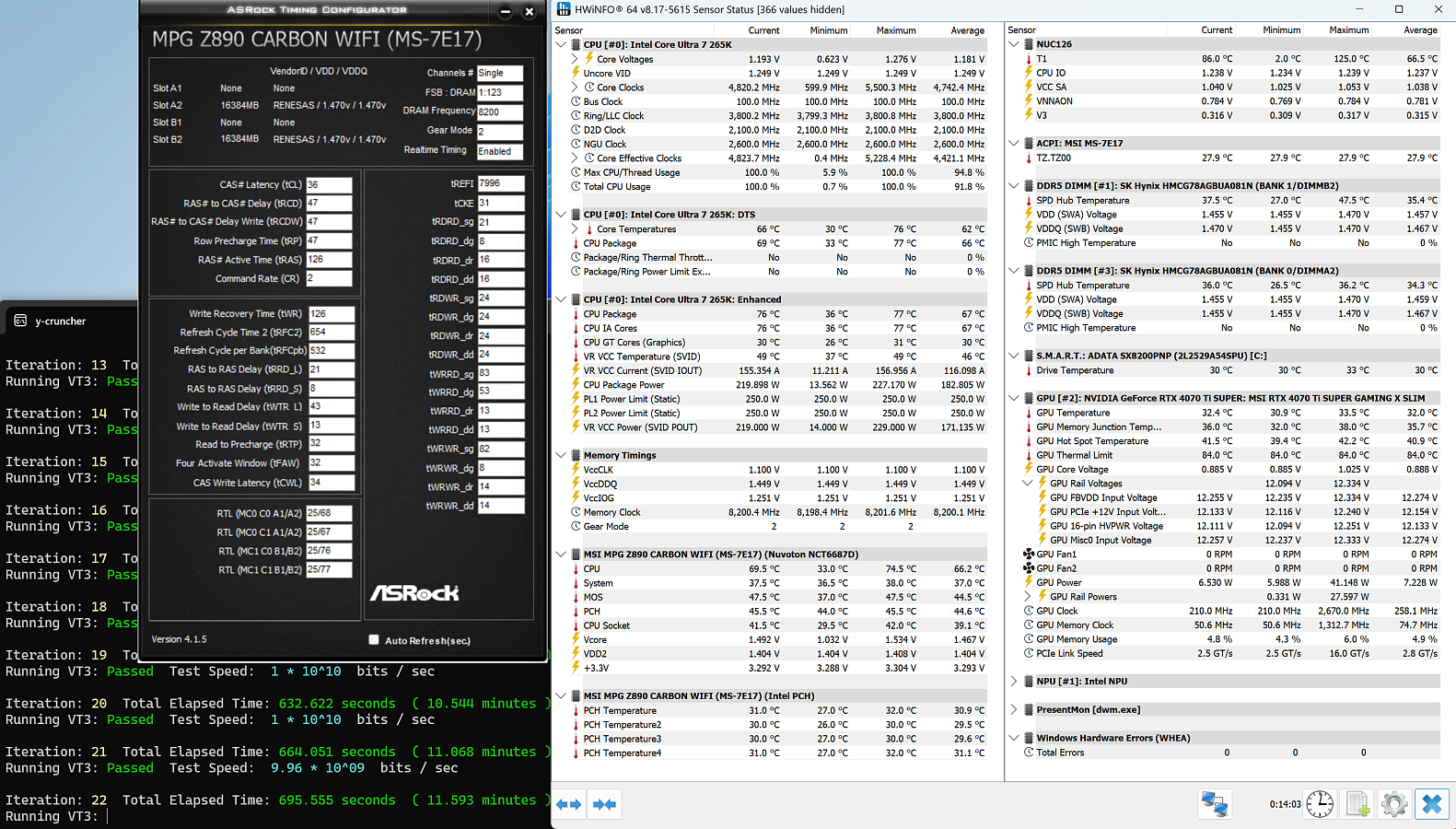

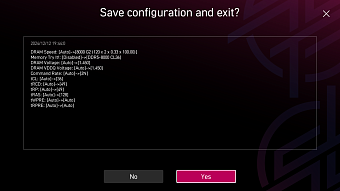

В качестве эксперимента оставим полученную пресетами максимальную частоту и выставим второстепенные тайминги вручную. Для уменьшения значений RFC и увеличения REFI потребовалось увеличить немного напряжения для памяти. Изменения в новом поколении не позволяют применять привычный CCDL_WR (WRWR_SG), значения ниже 20 для этого комплекта недоступны. Однако значения ПСП выровнялись, теперь нет провала в записи и, соответственно, копировании. Поднятие частот ядер процессора немного увеличило регистрируемые скорости кешей и совместно с таймингами памяти снизило Latency более чем на 10 нс.

Для процессора выставим частоты P-ядер 5500 МГц и 4900 МГц для E-ядер. Способов настроек под разные задачи множество, но фиксированный разгон никогда не теряет актуальности. С регулировкой напряжения не всё так просто, некоторые настройки и режимы работы VRM, доступные на релизе, из BIOS (UEFI) исчезают в новых версиях прошивок. С агрессивным уровнем LLC 2 и входящим напряжением 1,32 В процессорные ядра получают гораздо больше напряжения, чем им надо для стабильной работы. Такая конфигурация отлично подойдёт для проверки возможностей VRM. 20 ядер на высоком напряжении довольно требовательны к подсистеме питания и в стресс-тесте Aida64 FPU из розетки система потребляет более 450 Вт. При этом в условиях открытого стенда обдув зоны VRM отсутствует полностью для этого теста, первые 15 минут большой радиатор успешно аккумулирует и частично рассеивает тепло, не позволяя датчикам температуры превышать 50°C, но дальнейшее тестирование всё же приводит к заметному нагреву до 75°C на исходе получаса пыток. Пирометром удаётся нащупать значения около 66°C в самом горячем месте с лицевой стороны платы. Замеры проводились до снятия радиаторов. Значения далеки от тревожных, но если добавить лёгкую имитацию обычного корпуса с хотя бы какими-то потоками воздуха внутри, то значения датчика MOS стремительно падают до 50°C, как и следовало ожидать - температуры VRM явно не смогут быть слабостью Z890 Carbon.

Сравнение производительности

Измерения в тестовых задачах будут проведены в трёх режимах работы системы:

• Auto на диаграммах: автоматические настройки для всех комплектующих, 5600 MHz JEDEC DDR5;
• 8200 MHz Mem Try it: 8200 MГц 36-47-47 профиль материнской платы и активированный Game Boost для процессора;
• OC: ручной разгон 8200 МГц 36-47-47 с оптимизированными второстепенными таймингами, P-ядра 5,5 ГГц, E-ядра 4,9 ГГц, D2D 4 ГГц, NGU 3,4 ГГц.

В финальные диаграммы запишем усреднённые данные, вычисленные по нескольким измерениям. Стоит отметить, что отправной точкой будет конфигурация с использованием памяти на частоте 5600 МГц, при использовании XMP с частотой выше потенциальная разница производительности с Mem Try It будет меньше.

Новое поколение процессоров Intel продолжает получать заметные изменения в производительности с каждой версией BIOS и с каждым обновлением программ и игр.

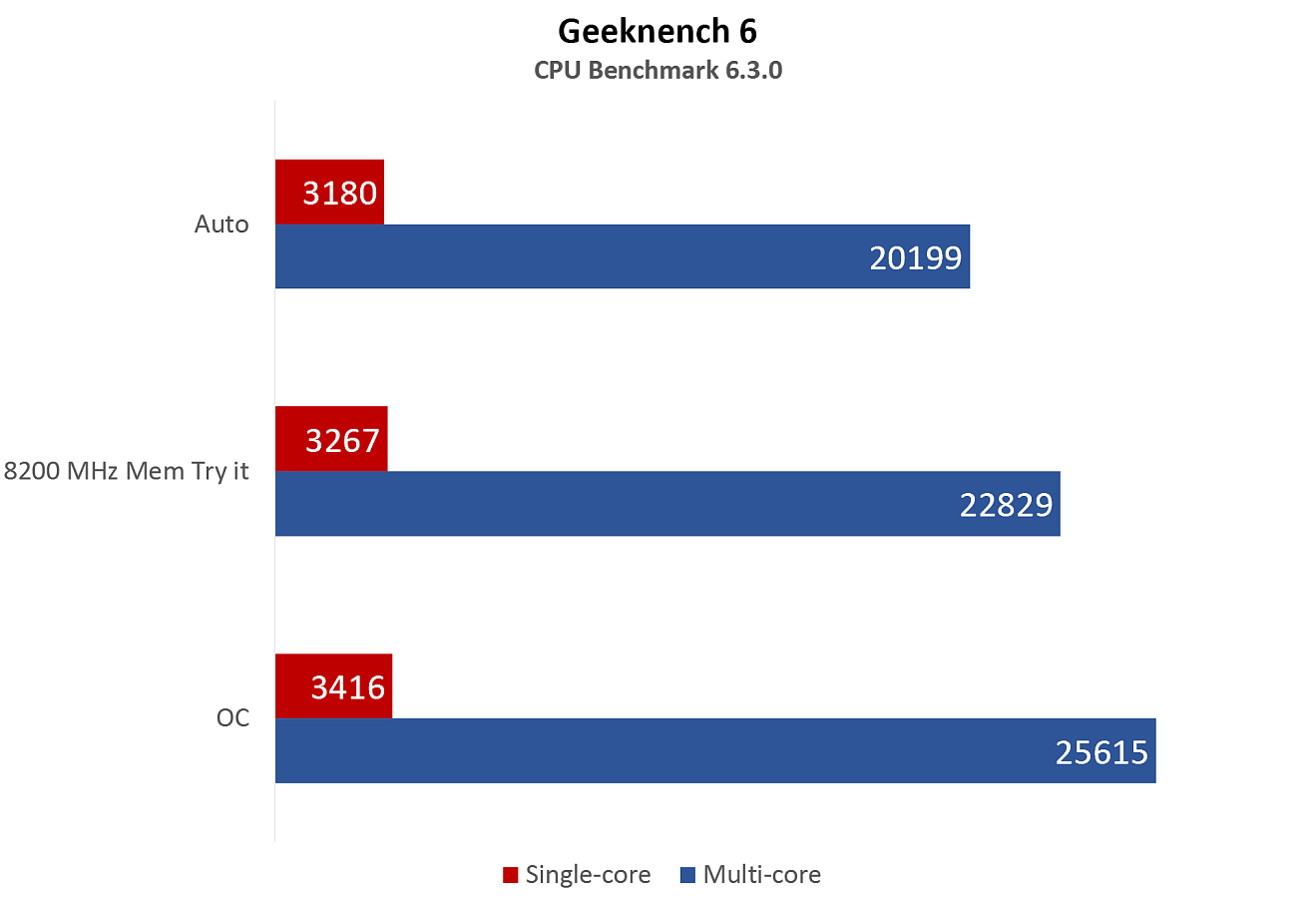

Geekbench 6

Комплексный тест закономерно показывает улучшение многопоточной производительности при увеличении частот ядер и ускорении подсистемы памяти, +200 МГц по энергоэффективным ядрам и +2600 МГц по эффективной частоте памяти увеличивают многопоточный результат на 13%, ручной разгон ядер и настройка таймингов добавляют ещё 12% и это в условиях спорной интерпретации производительности многоядерных процессоров в баллы. Любопытно, но однопоточные баллы тоже уверенно растут, на 3% и на 5% соответственно для тех же изменений, здесь ещё в борьбу за однопоточный буст включаются приложения мониторинга.

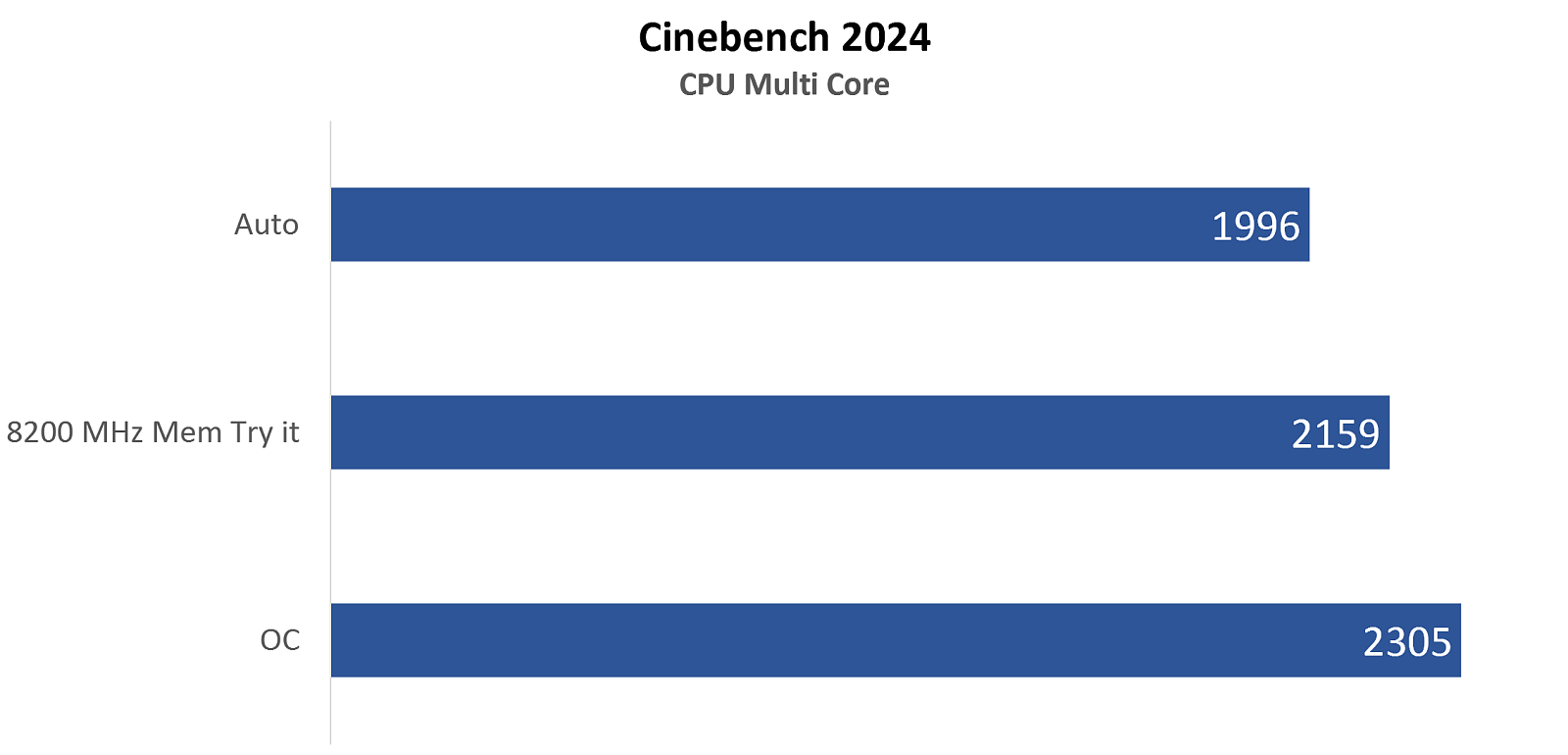

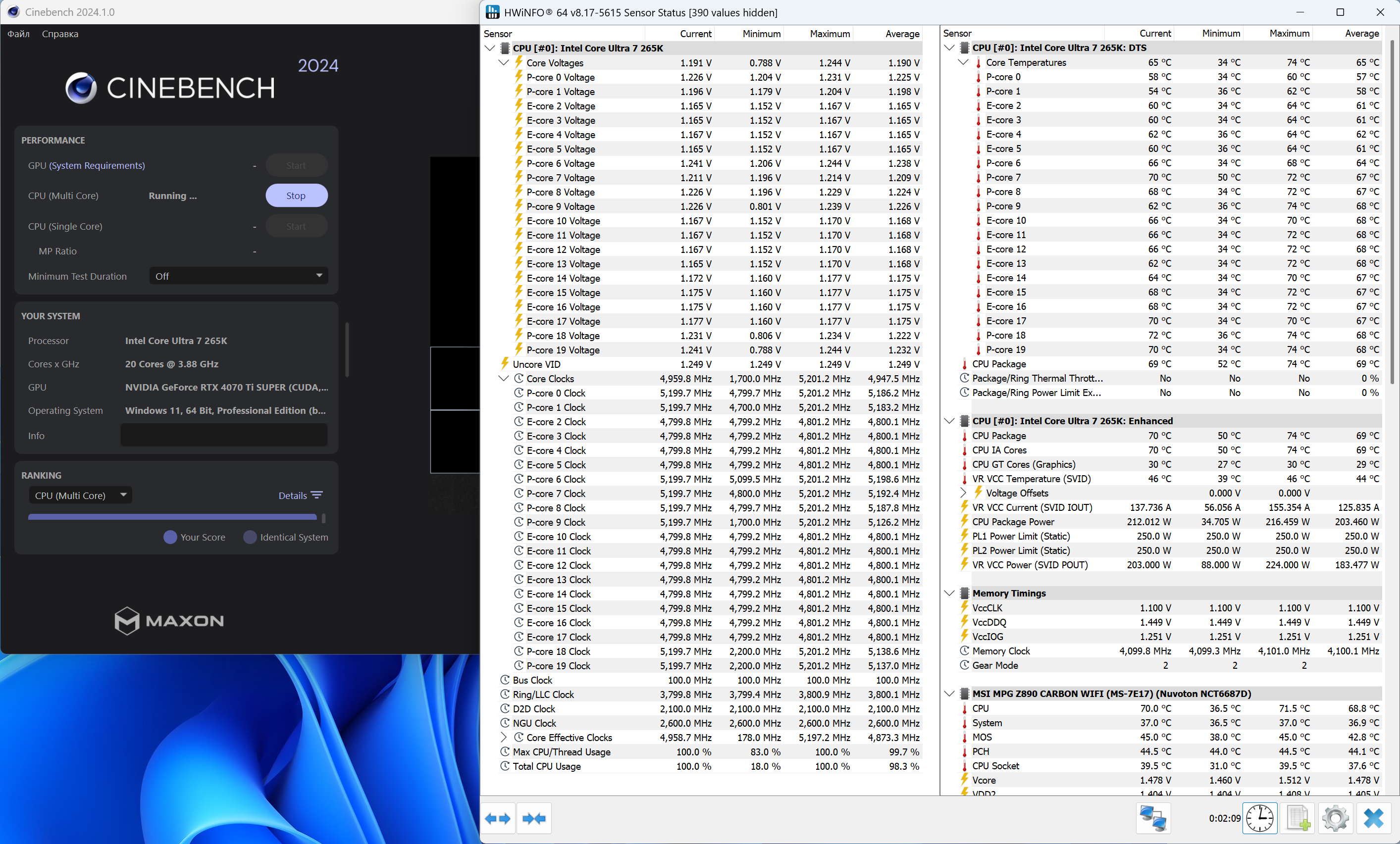

Cinebench 2024

Рендер силами процессора в этом бенчмарке откликается не только на производительность и количество ядер, но и на быстродействие памяти. Рост результатов с пресетами от материнской платы составил 8%, ручная настройка прибавляет к этому ещё 7%.

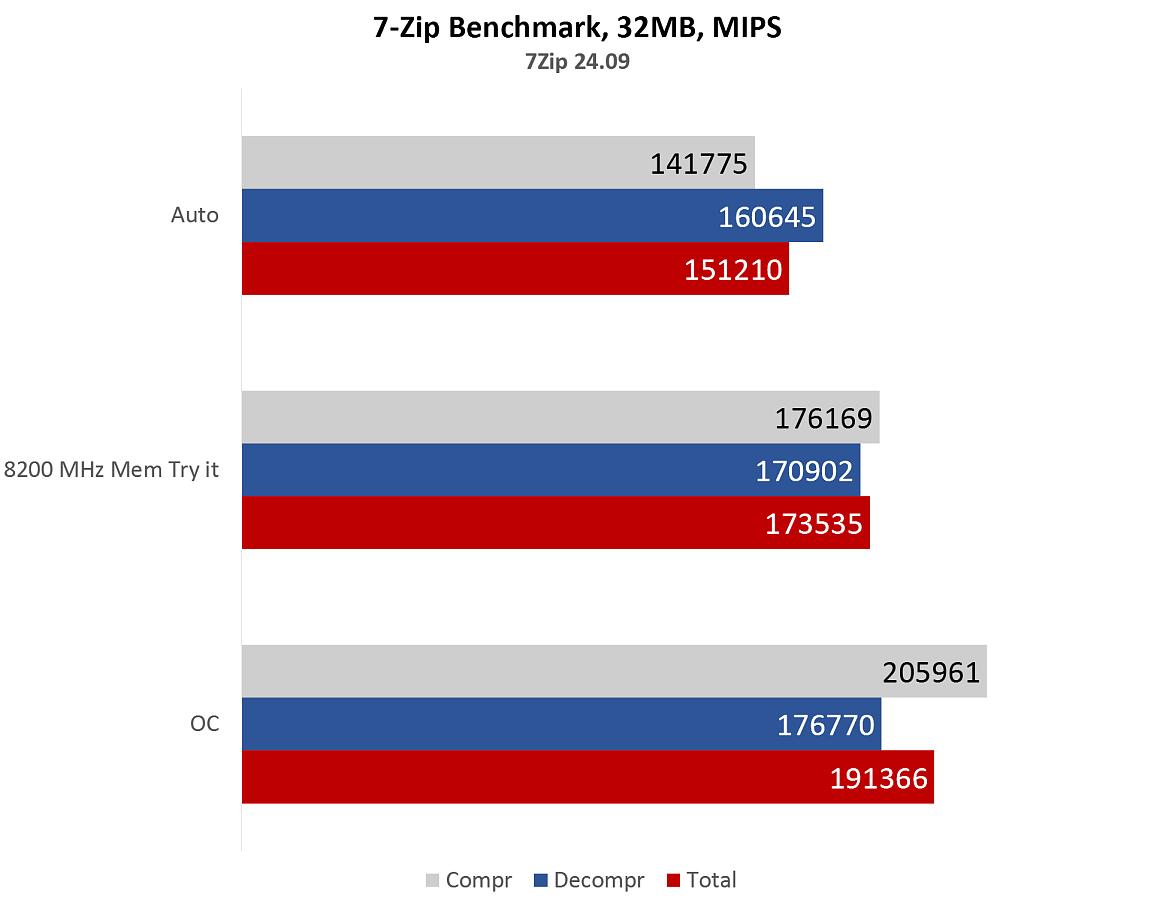

7-Zip

Рост результатов в бенчмарке архиватора 7Zip в первую очередь с увеличением пропускной способности памяти. Нетрудно заметить, что для распаковки прибавка производительности вышла не такой значительной, всего 6% и 3% при последовательном сравнении конфигураций. Сжатие данных откликается на изменения гораздо активнее, 24% и 17, соответственно.

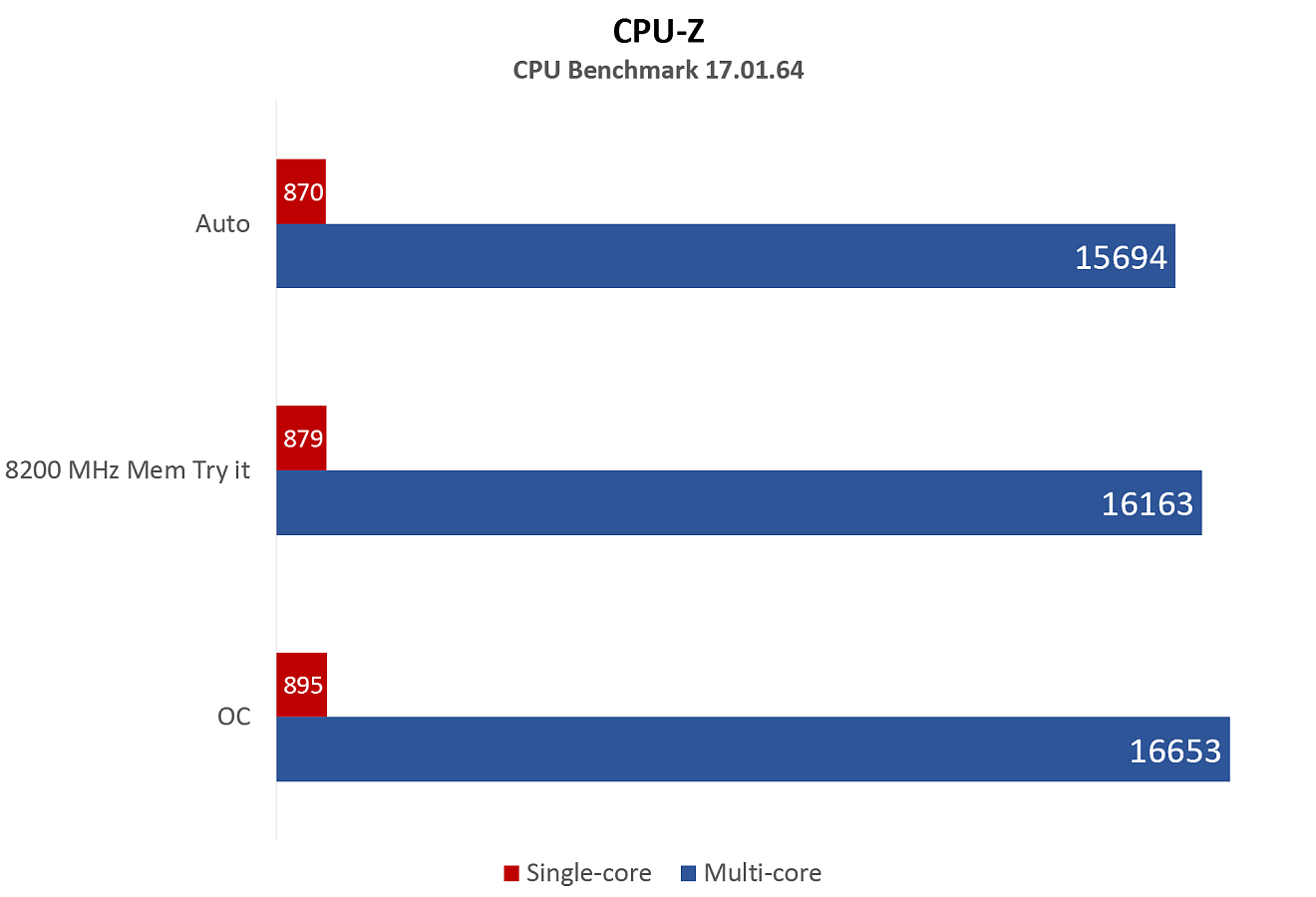

CPU-Z

Популярный бенчмарк CPU-Z имеет сомнительное практическое применение в оценке производительности процессора или системы в целом. Изменения в однопоточном тесте укладываются в несколько процентов для всех конфигураций, а в автоматических режимах больше зависят от борьбы процесса за однопоточный буст в условиях активного мониторинга. Для многопоточного теста различия чуть больше, но тоже не сильно коррелируют с изменениями для основных комплектующих.

RGB и MSI Center

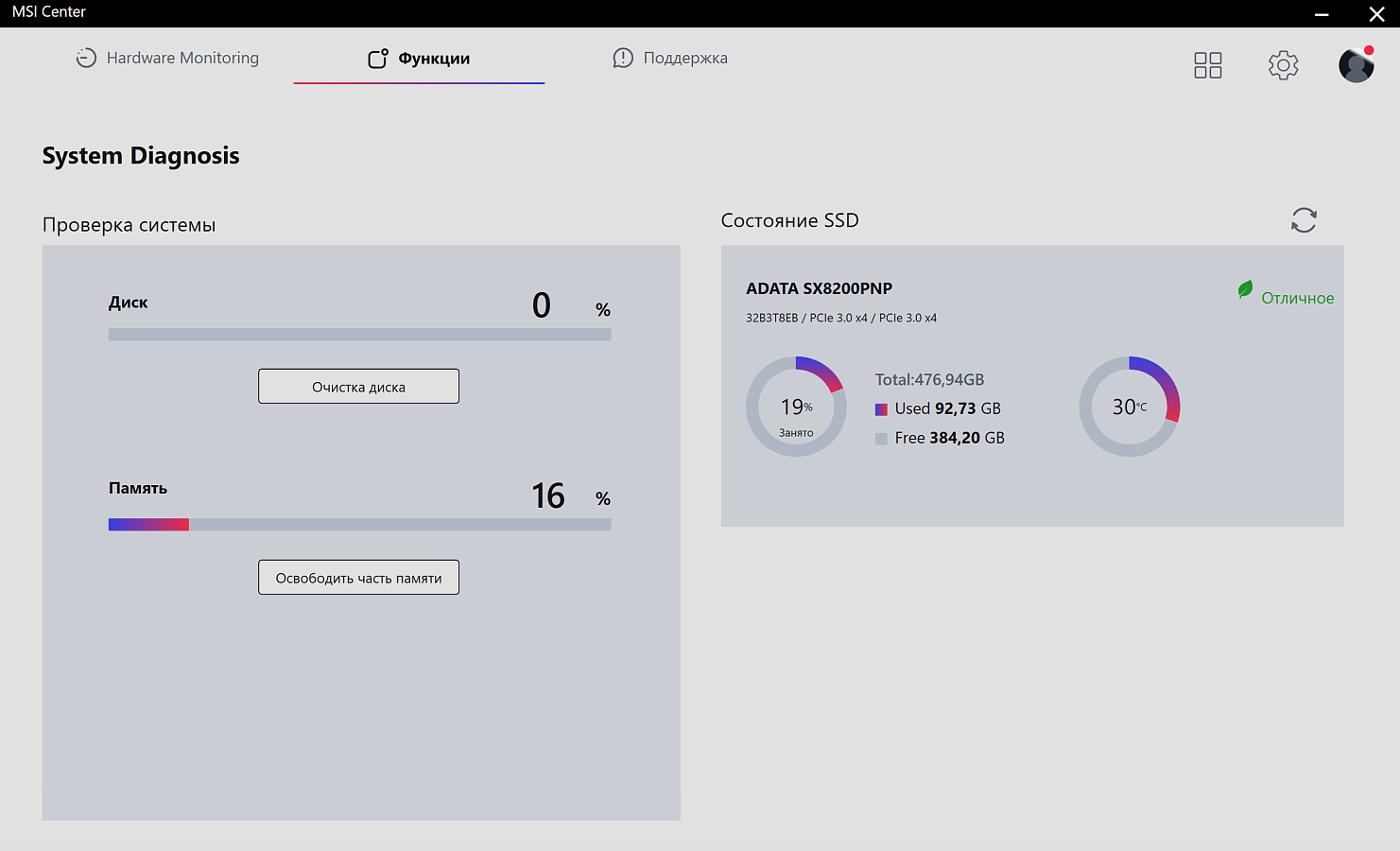

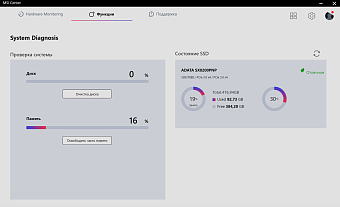

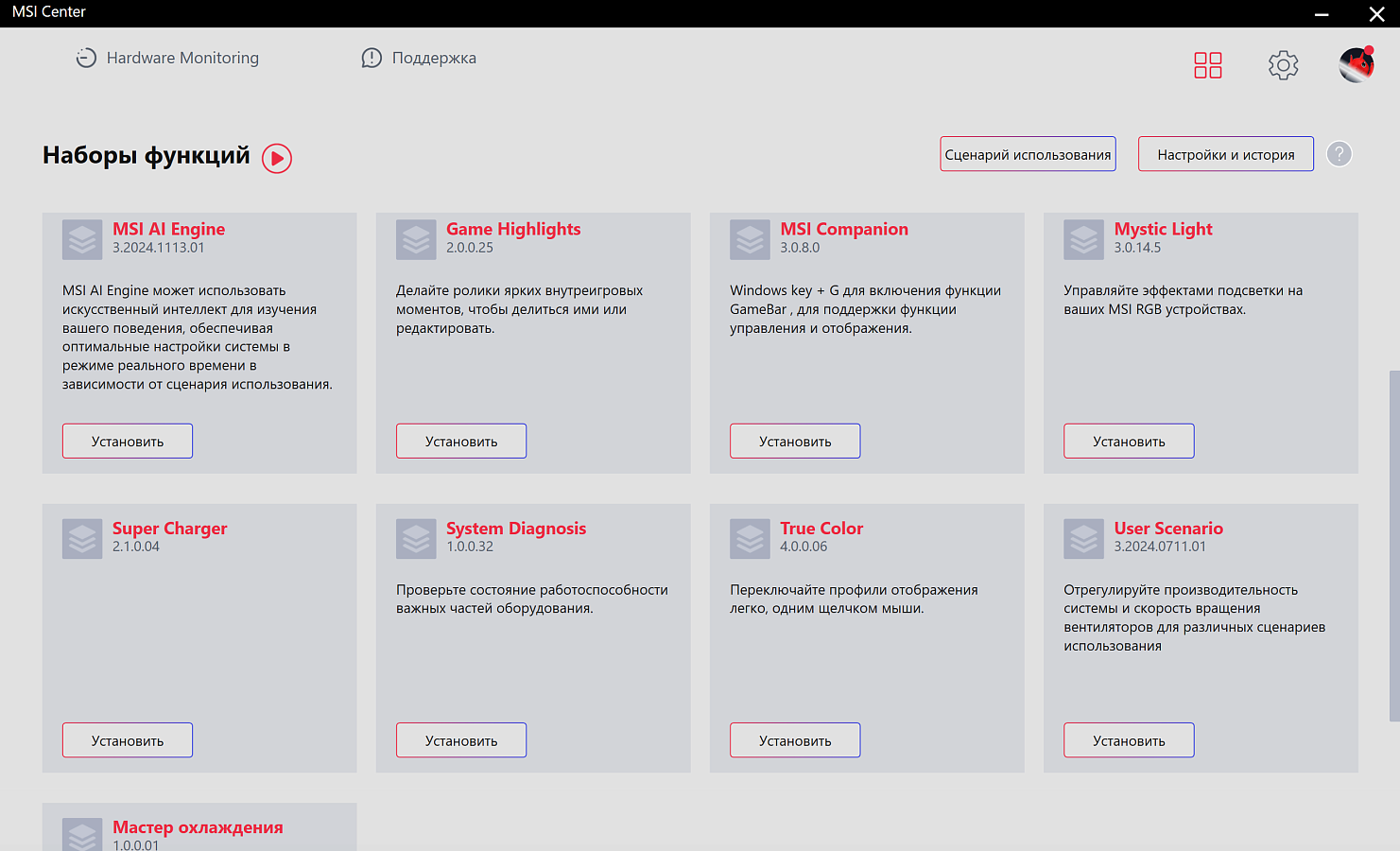

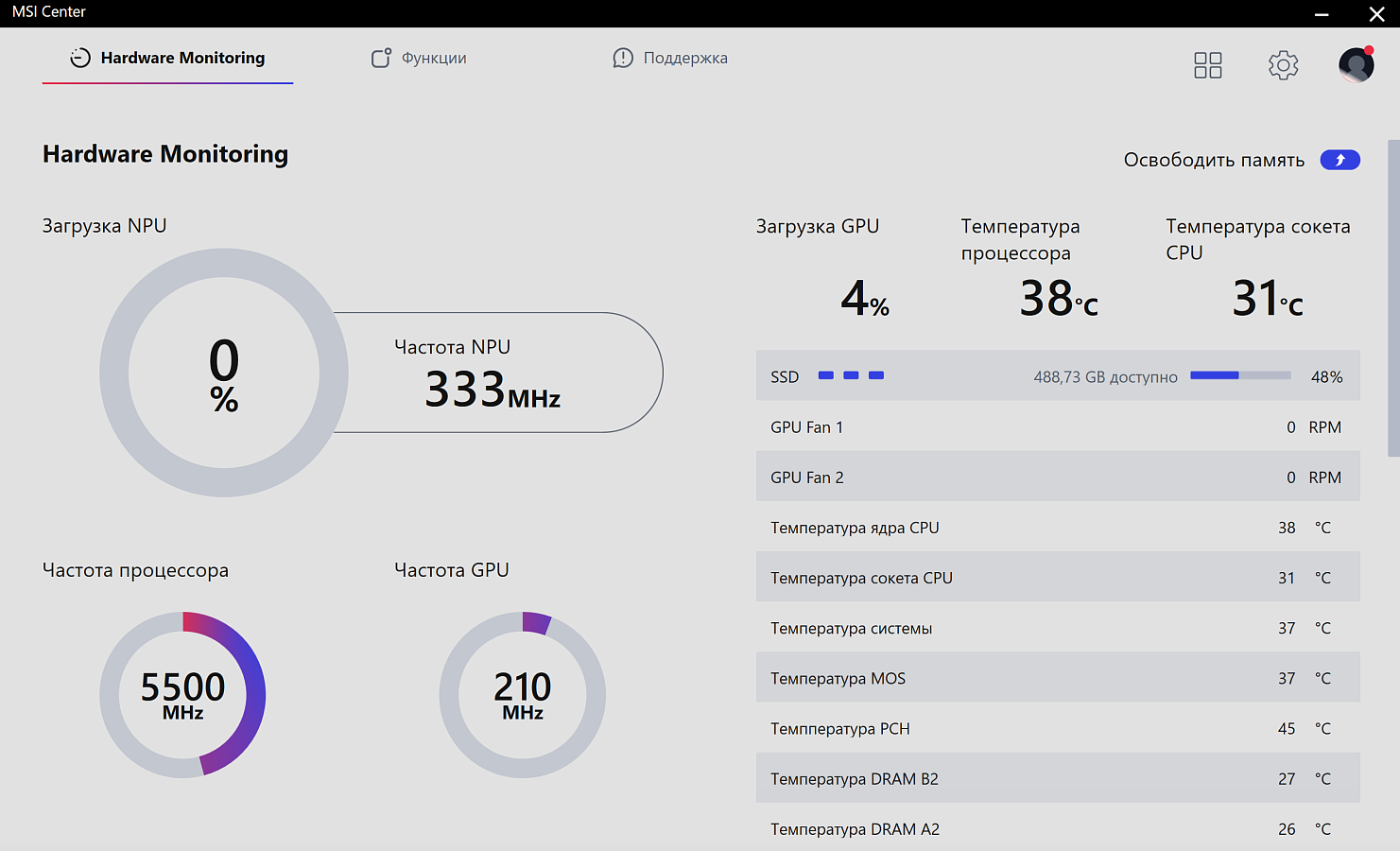

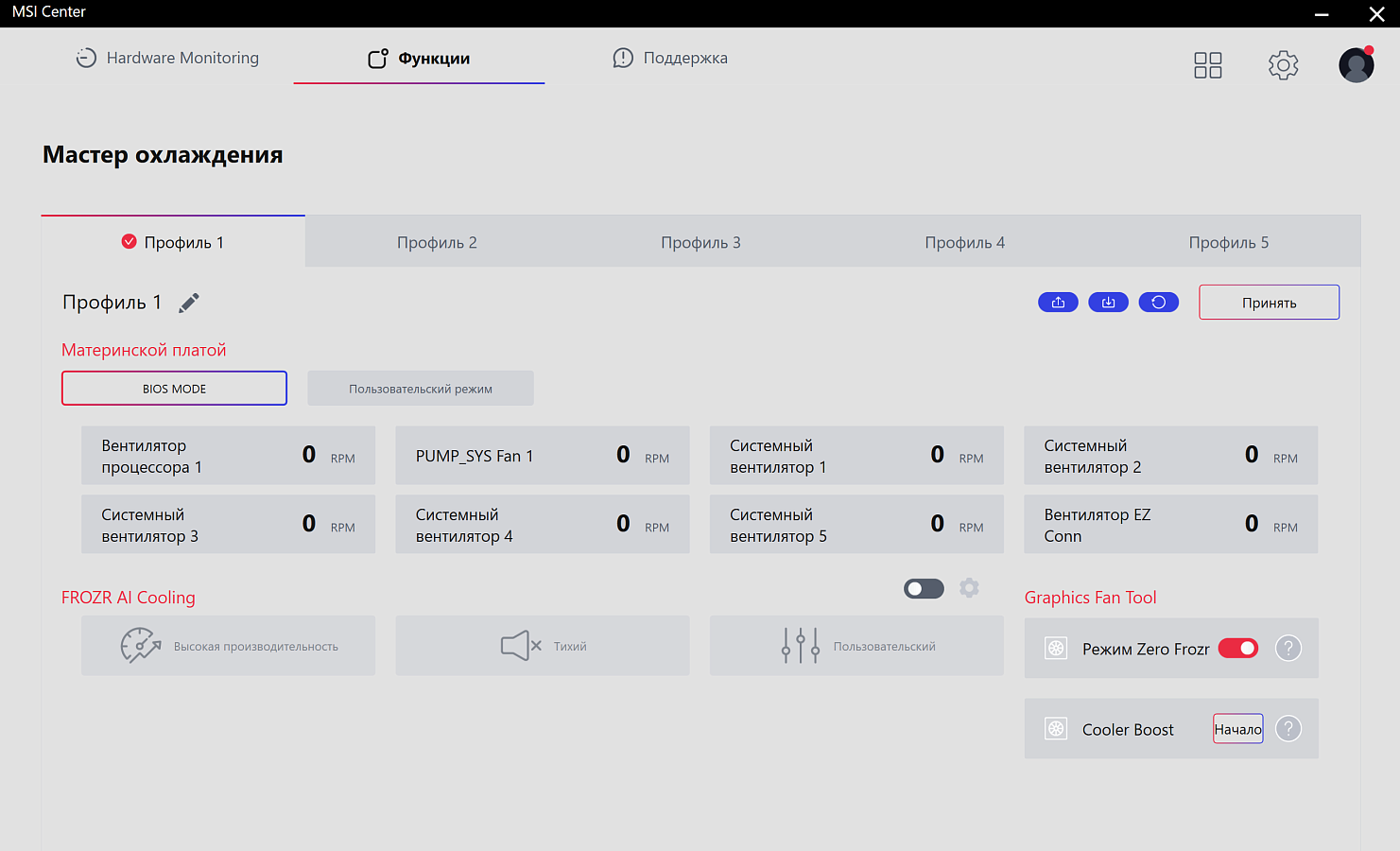

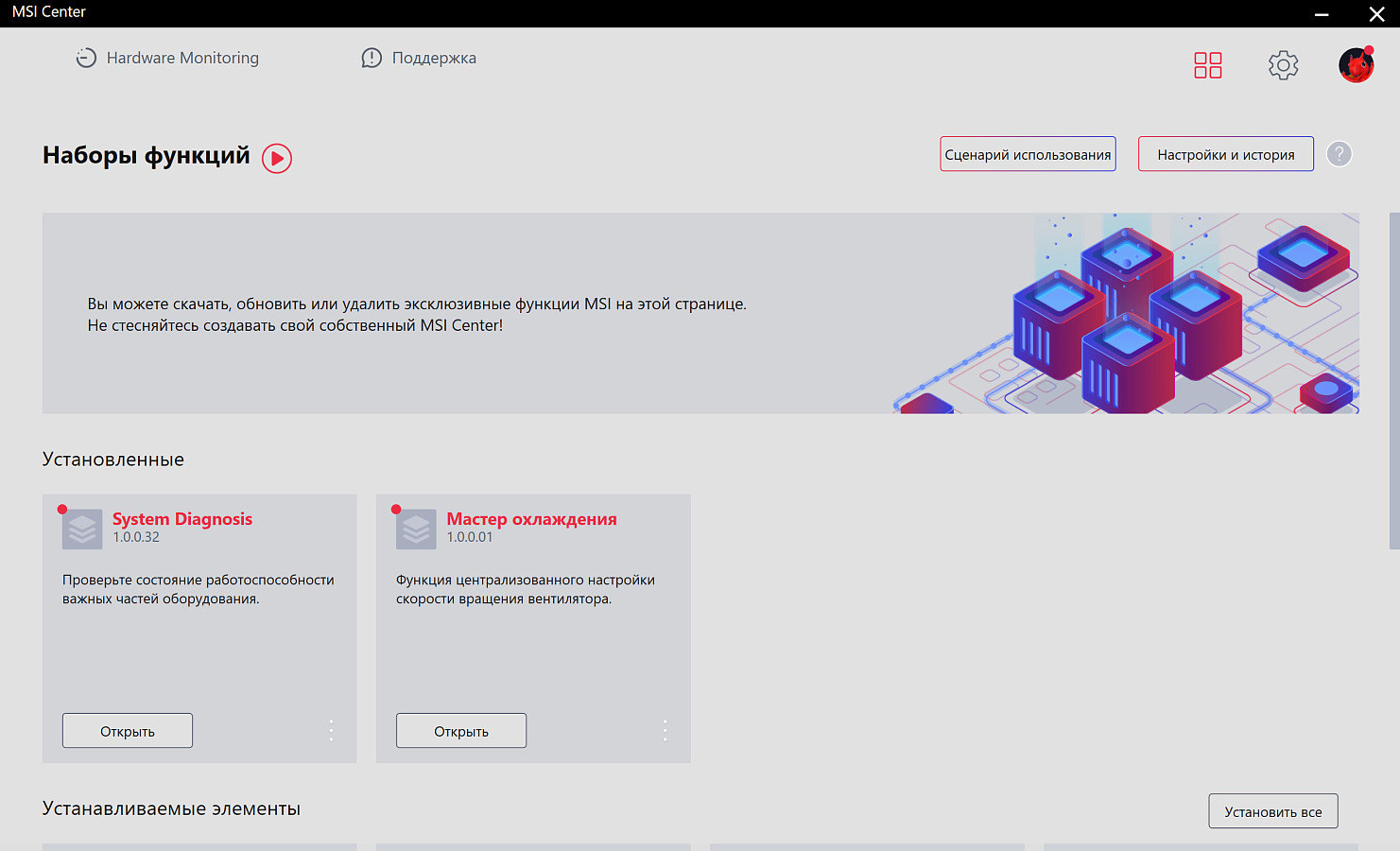

Производитель материнской платы предлагает использовать для мониторинга и кастомизации приложение MSI Center. Модульная конфигурация позволяет установить необходимую функциональность отдельными мини-приложениями. Можно управлять подсветкой комплектующих, отслеживать состояние датчиков или положиться на силу искусственного интеллекта в настройке компьютера.

Как и многие другие приложения такого типа, MSI Center довольно неповоротлив, но в целом исполняет возложенные на него функции. Использование приложения не является обязательным.

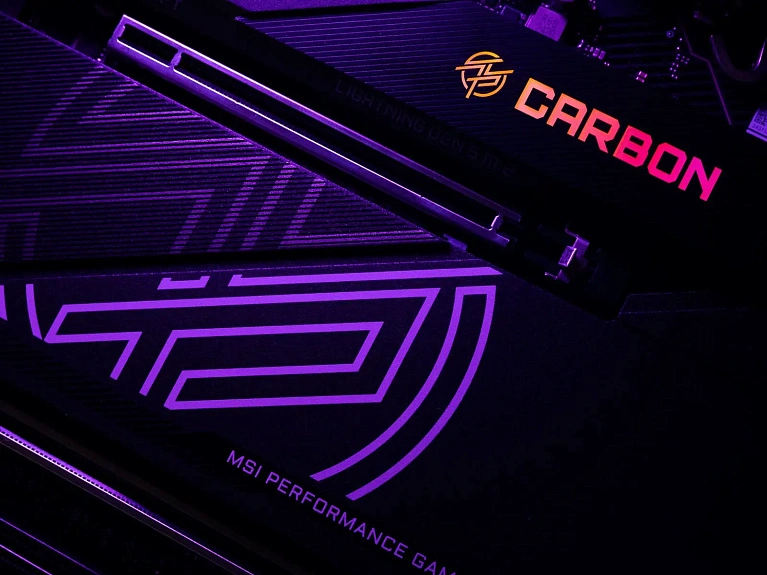

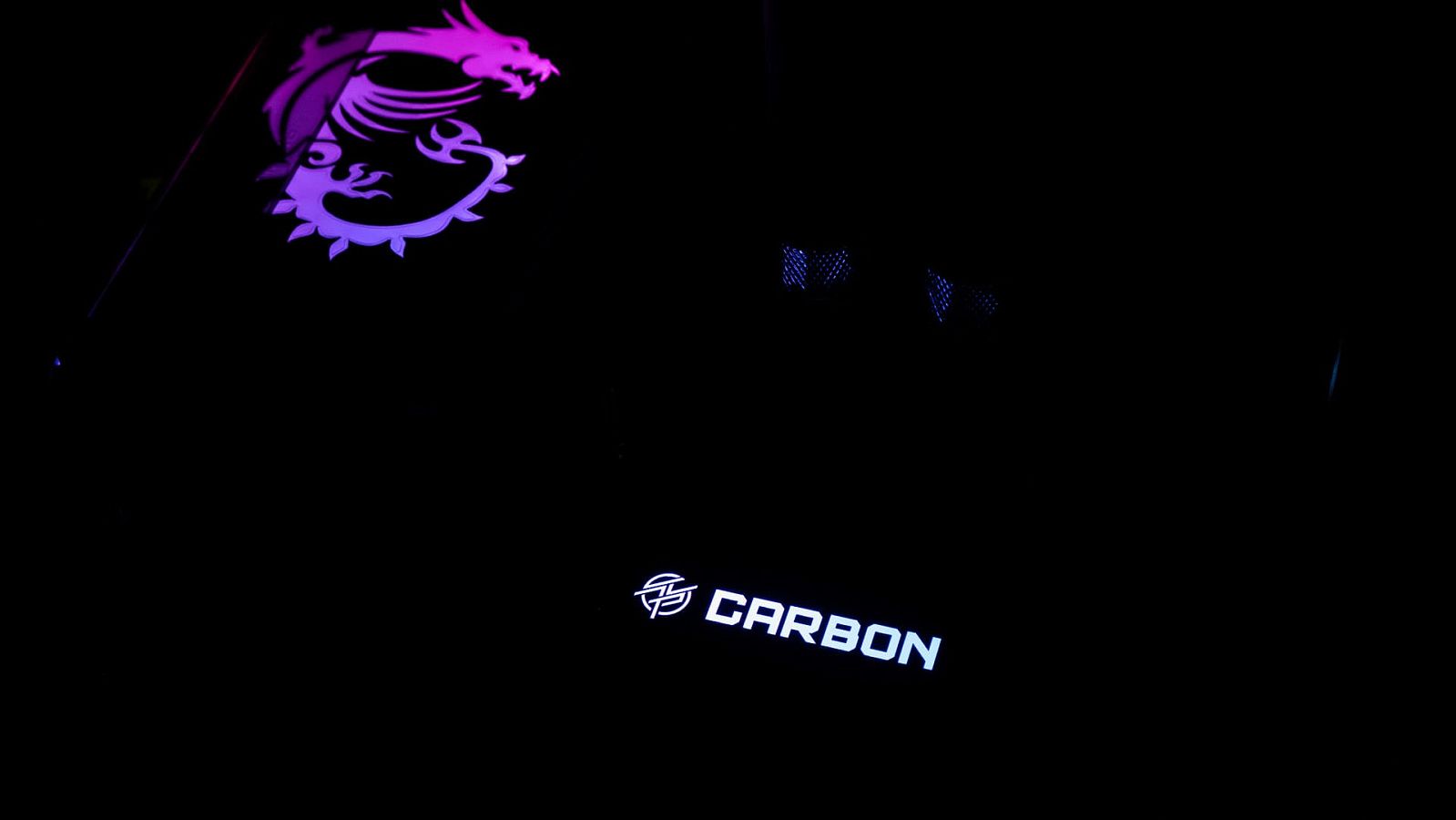

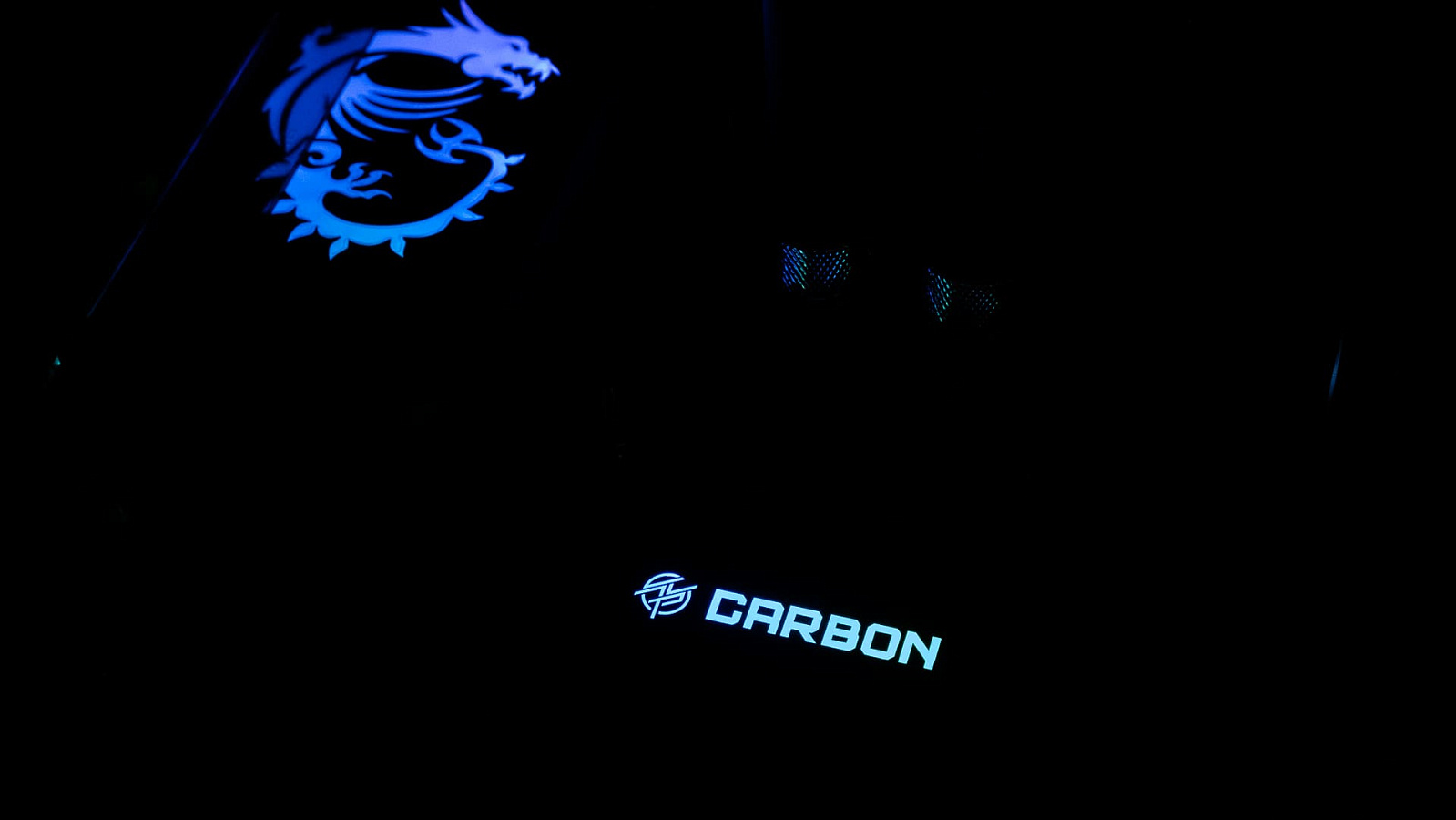

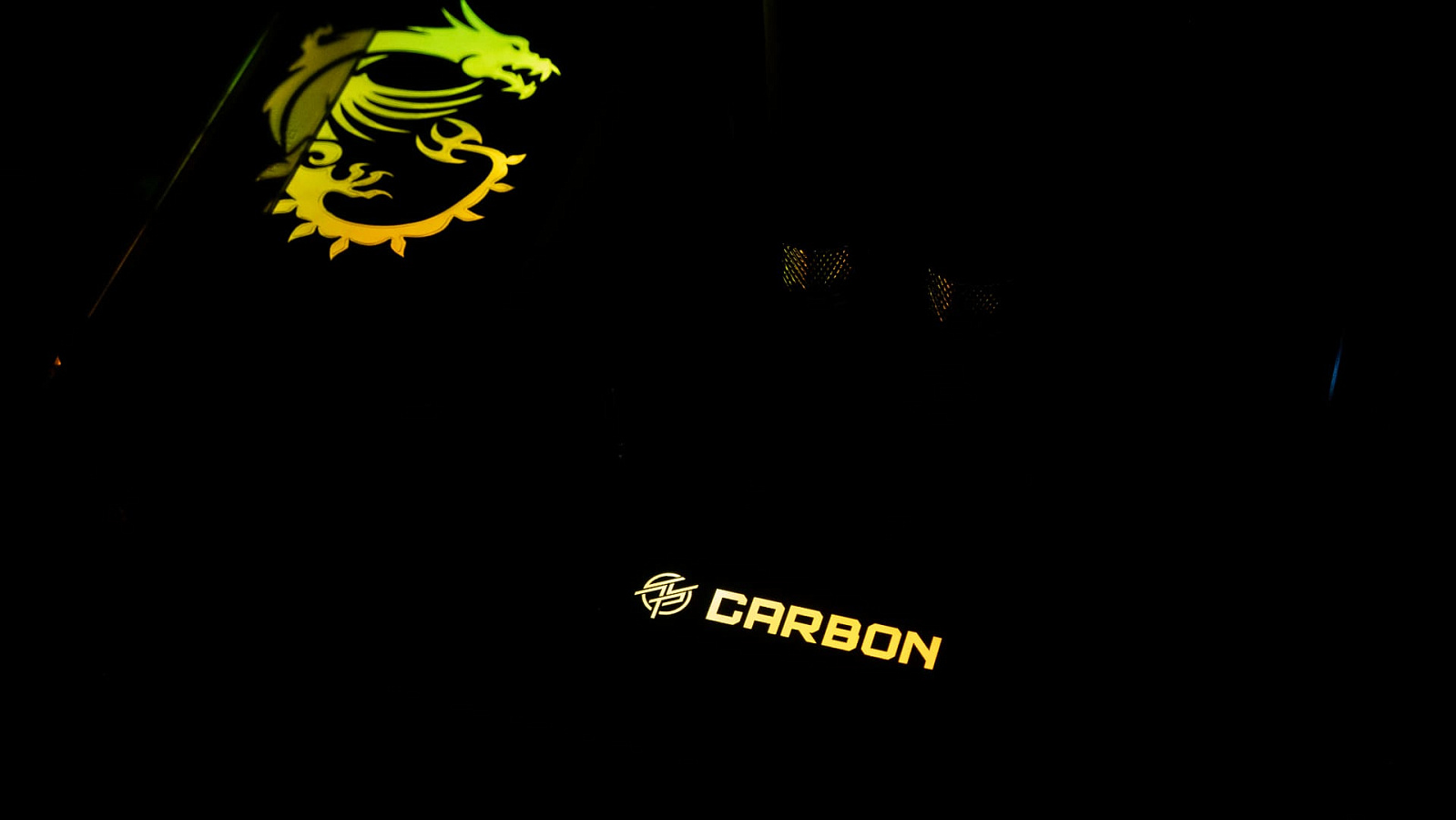

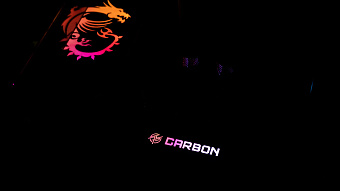

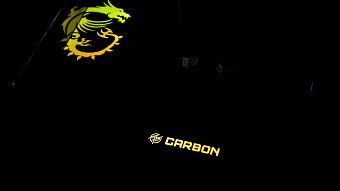

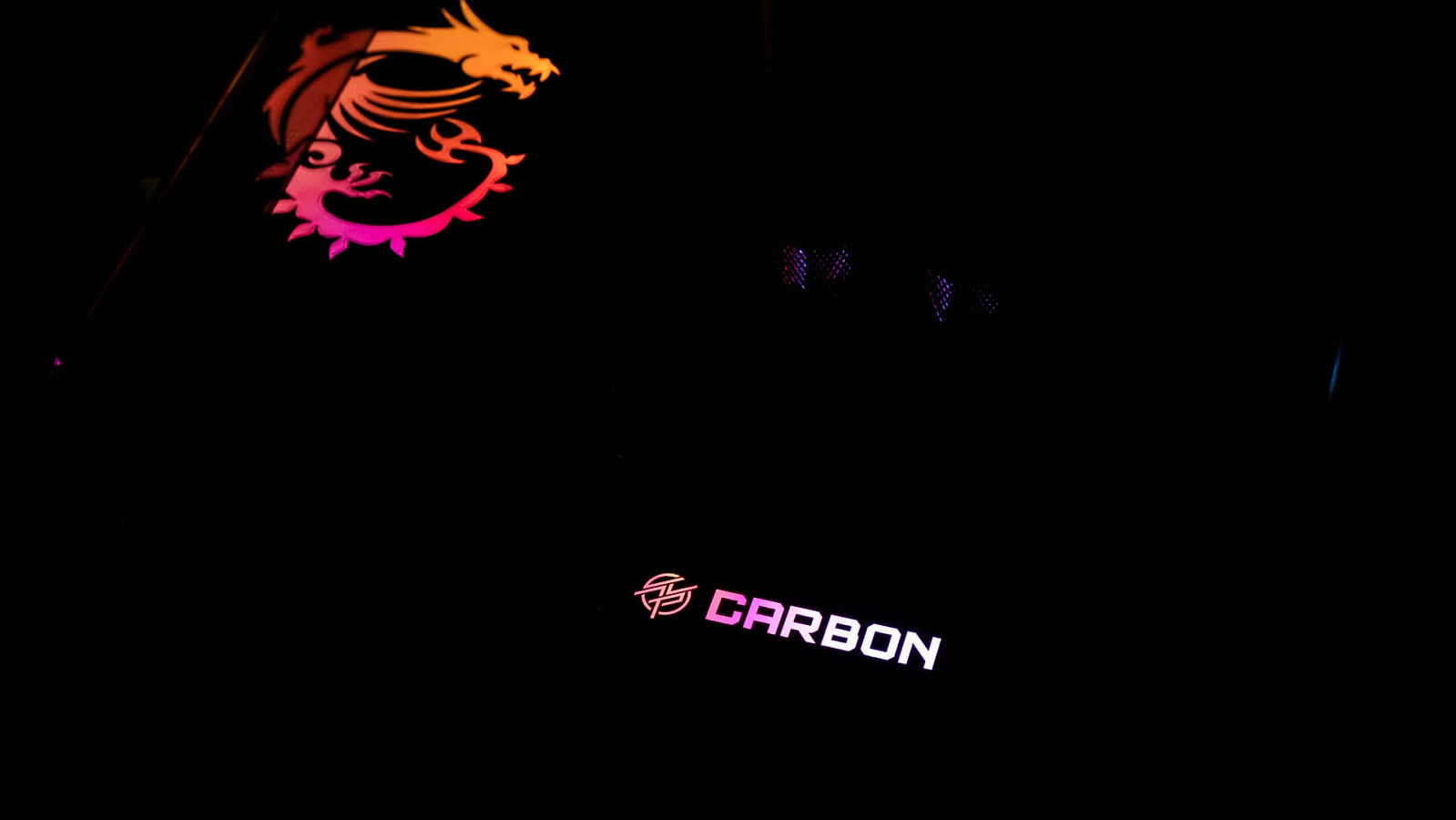

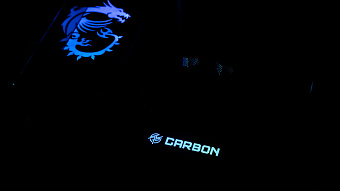

На материнской плате предусмотрено две зоны с RGB-подсветкой: большой дракон на кожухе портов "задней" панели и надпись "Carbon" на радиаторе первого слота M2. Другие части материнской платы скорее всего будут прикрыты другими комплектующими.

Выделенные области выдают яркие и насыщенные цвета, сценарий смены цвета и яркость настраиваются в широких пределах. Стоит напомнить, что на плате предусмотрен физический переключатель выключающий и включающий всю подсветку.

Заключение

MSI MPG Z890 Carbon WiFi хорошо оснащена интерфейсами, имеет внушительный запас по системе питания процессора и завидные заявленные способности в работе с быстрой памятью.

Судить о платформе в целом ещё рановато, слишком много изменений произошло уже с момента выхода и множество на подходе, но уже сейчас приятно видеть беспроблемную работу системы с памятью на частоте выше 8000 МГц без ручной подстройки параметров.

Большое количество скоростных USB на задней панели и для внутреннего подключения поможет избежать неприятных ситуаций, когда свободных портов не хватает для нужных устройств. Два Thunderbolt 4 серьёзно расширяют возможности коммутации. Wi-Fi 7 и 5 Гбит/с Ethernet позволят прямо сейчас перевести домашнюю локальную сеть на новый уровень или станут хорошим заделом на будущие апгрейды.

Внешний вид внушает уважение и наверняка найдёт множество поклонников, приятные мелочи в виде переходников для RGB-подсветки и удлинителей здорово облегчают построение опрятного и яркого ПК.

Преимущества

Недостатки

Может не устроить
