Обзор и тестирование корпуса Lian Li SUP01

Компания Lian Li всегда выделялась на рынке компьютерных корпусов среди других брендов. Во всех своих моделях дизайнеры исследуют и применяют оригинальные решения, часто задавая новые тренды в построении корпусов. Часть из них начинают использовать остальные производители, а часть так и остается не востребованной.

Именно поэтому интересна концепция примененная в корпусе Lian Li SUP01: видеокарта за фронтальной панелью, радиатор СЖО за шасси материнской платы – это позволяет уменьшить пространство перед материнской платой, визуально приблизив её к боковому стеклу, и сделать корпус более компактным.

Перфорированные металлические панели обеспечивают хорошую вентиляцию с минимумом корпусных вентиляторов. Корпус смотрится великолепно, а насколько он удобен мы попытаемся выяснить.

Технические характеристики

Упаковка и комплектация

Корпус поставляется в картонной коробке, на одной стороне которой находится изображение корпуса и указание модели, на второй - габаритные размеры изделия. По бокам вырезаны ручки для транспортировки.

Корпус упакован в целлофан и зафиксирован демпферами.

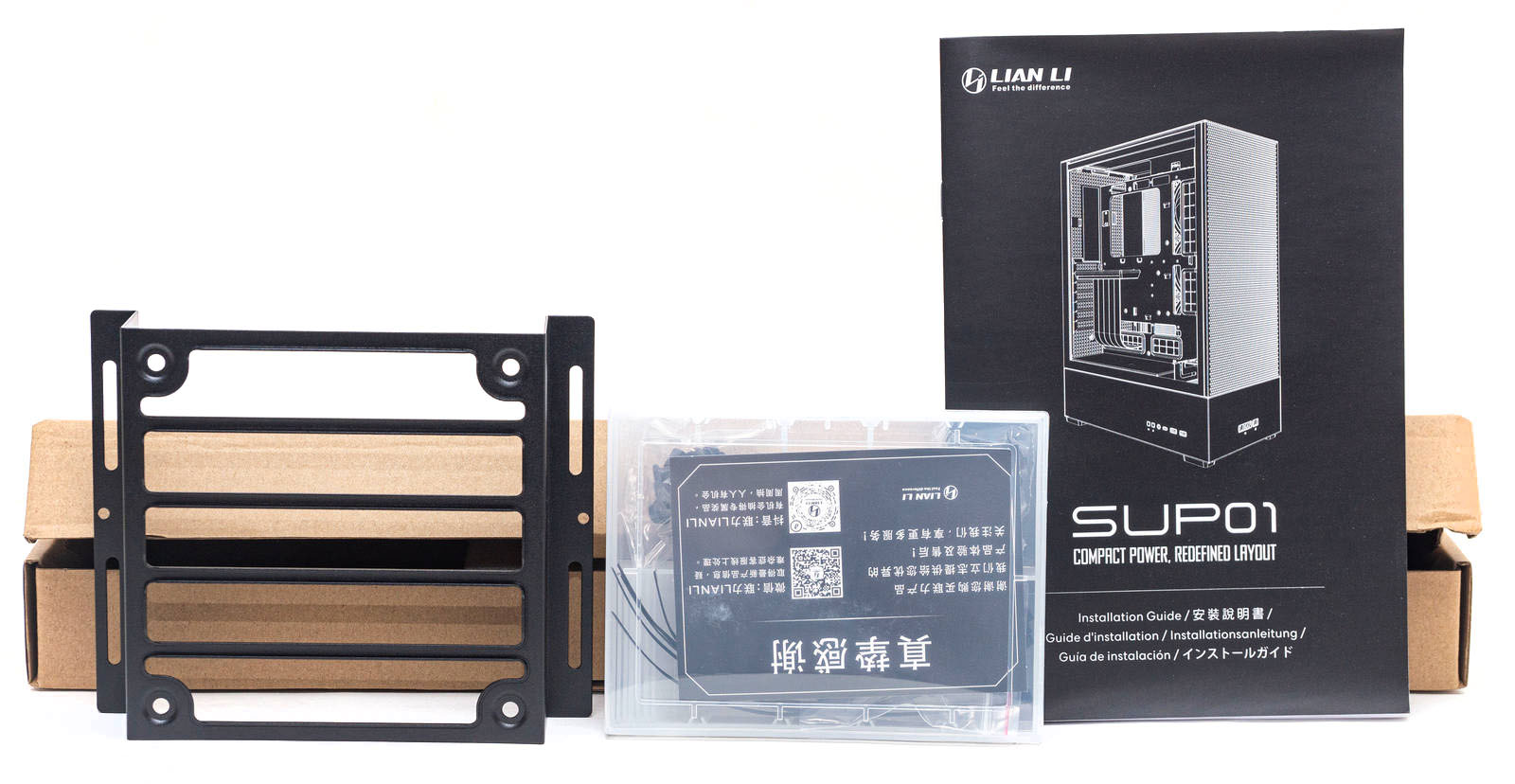

В комплекте идет коробка с кронштейном для внешнего крепления вентилятора, инструкцией и боксом для хранения винтов.

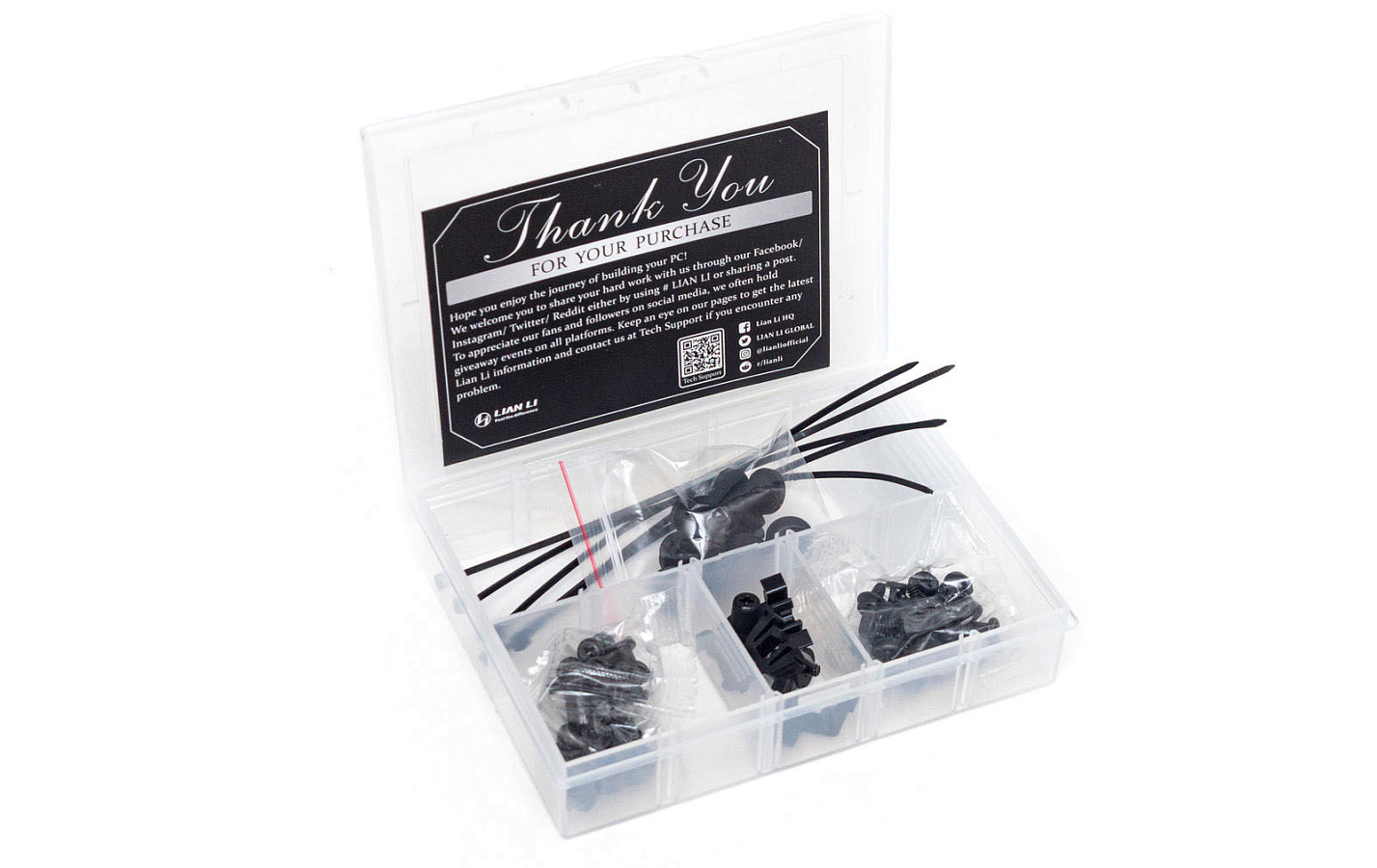

Бокс-органайзер содержит в себе набор винтов, резиновых прокладок для крепления накопителей и пять стяжек. Также имеются запасные фиксаторы для панелей корпуса.

Корпус комплектуется тремя 120 мм вентиляторами, установленными на съемном кронштейне в корпусе. Вентиляторы с максимальными оборотами 1800 RPM.

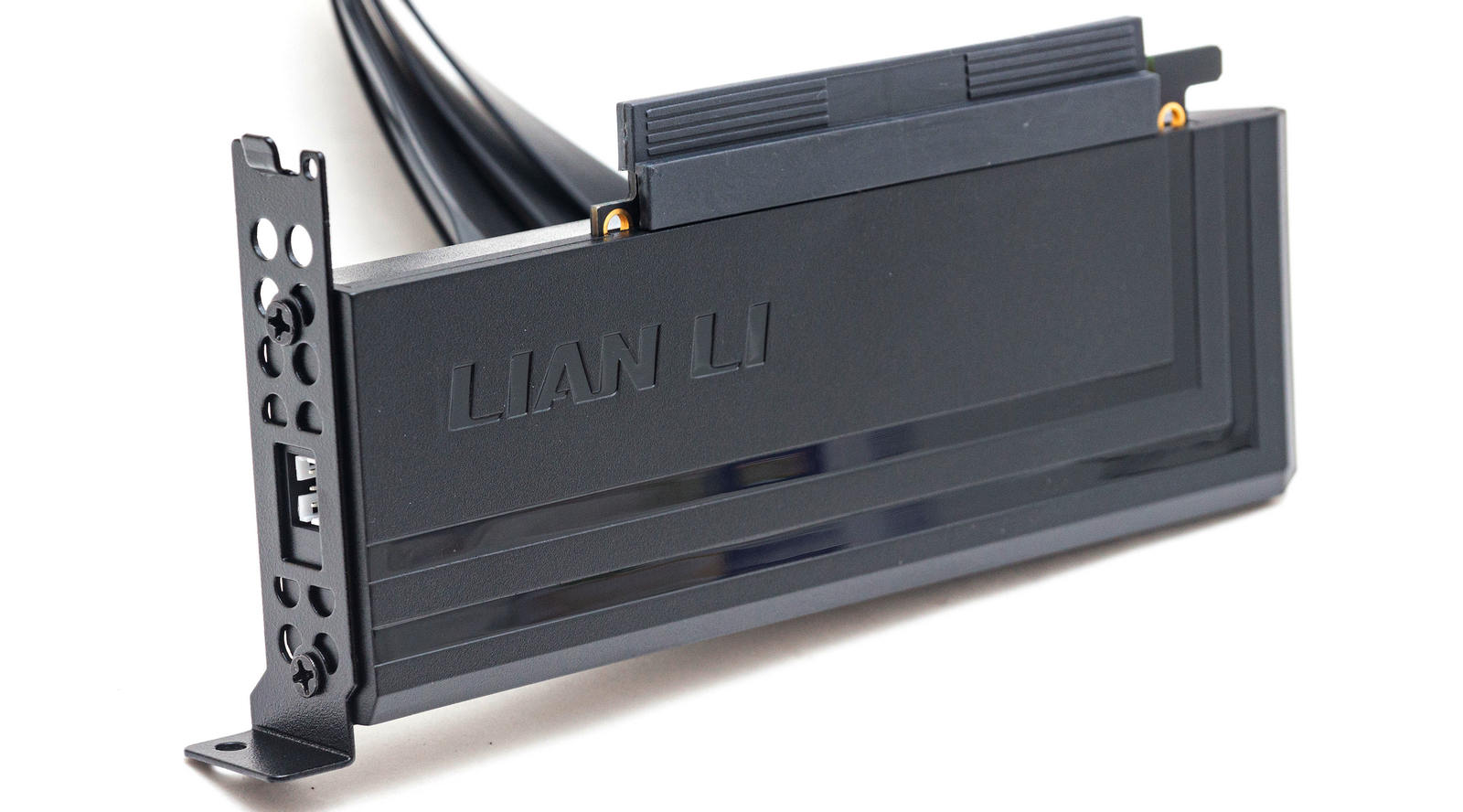

Обязательным аксессуаром является райзер PCI-E 4.0, шлейф очень длинный – 510 мм и разделен на ленты. Питание через коннектор SATA.

Фильтров четыре: на магнитах на передней, боковой, верхней панелях и снизу под блоком питания с пластиковой рамкой.

Внешний вид

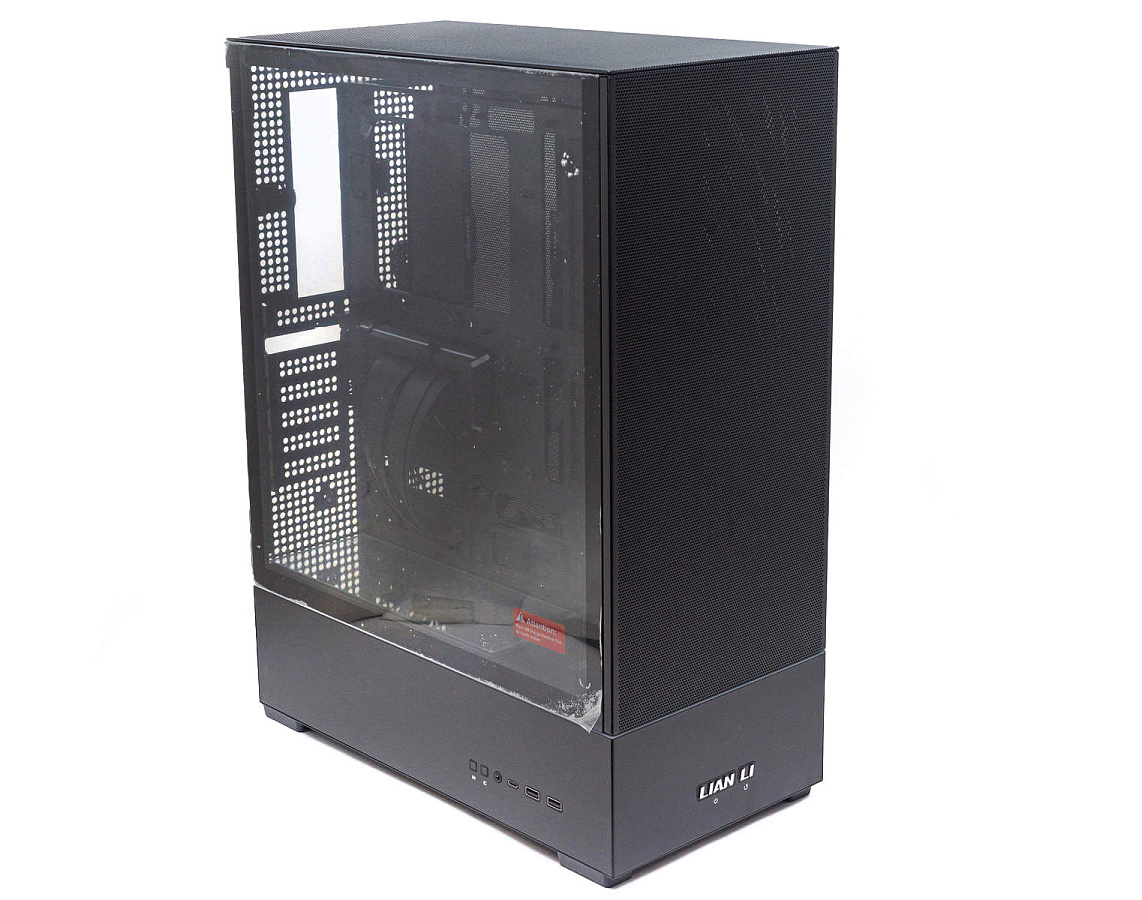

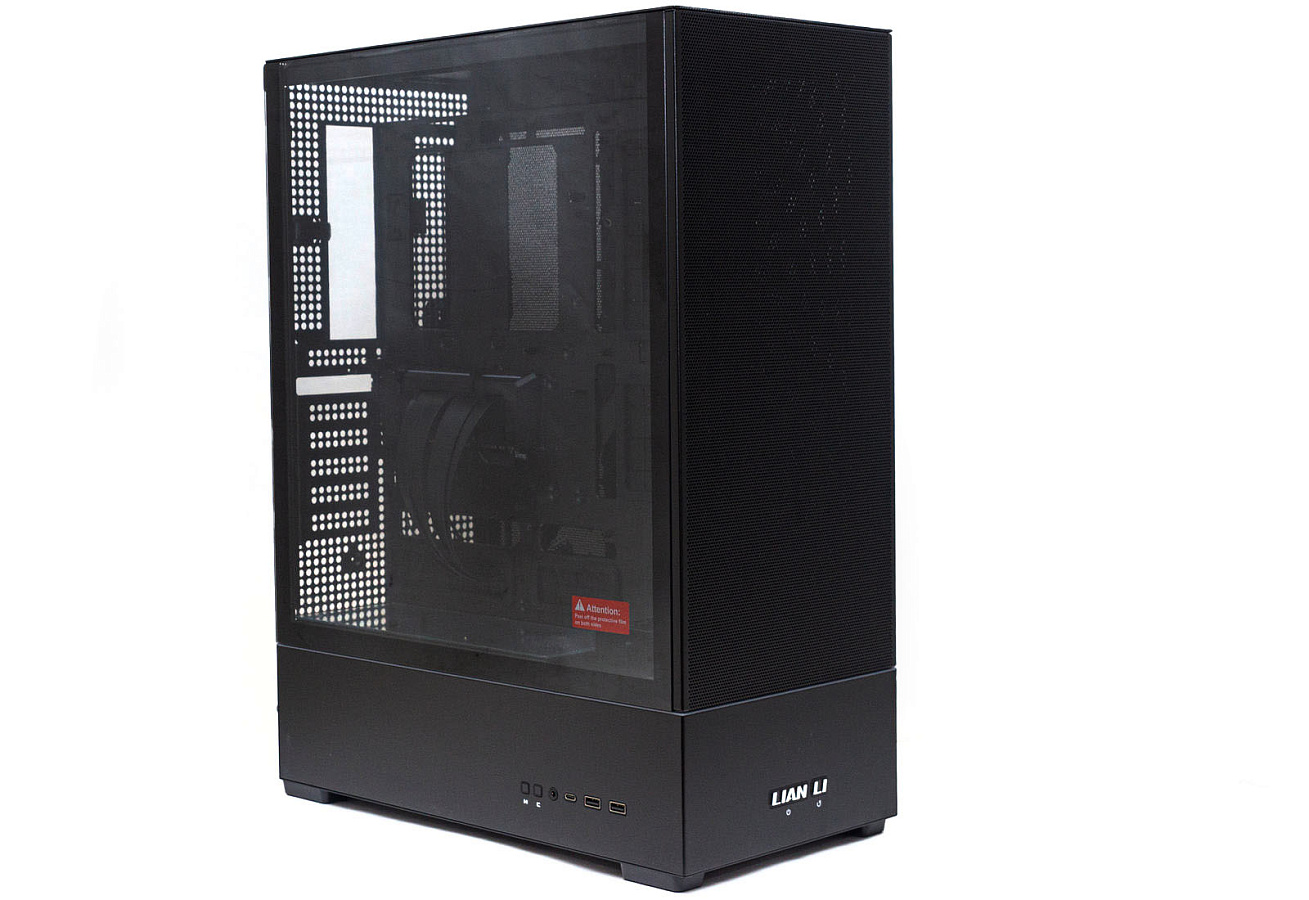

Корпус в виде узкой вытянутой вверх призмы. Поверхности матовые. Визуально разделен на две части: снизу основание отделено от верхней части полосой подсветки, сверху стеклянная и сетчатые панели.

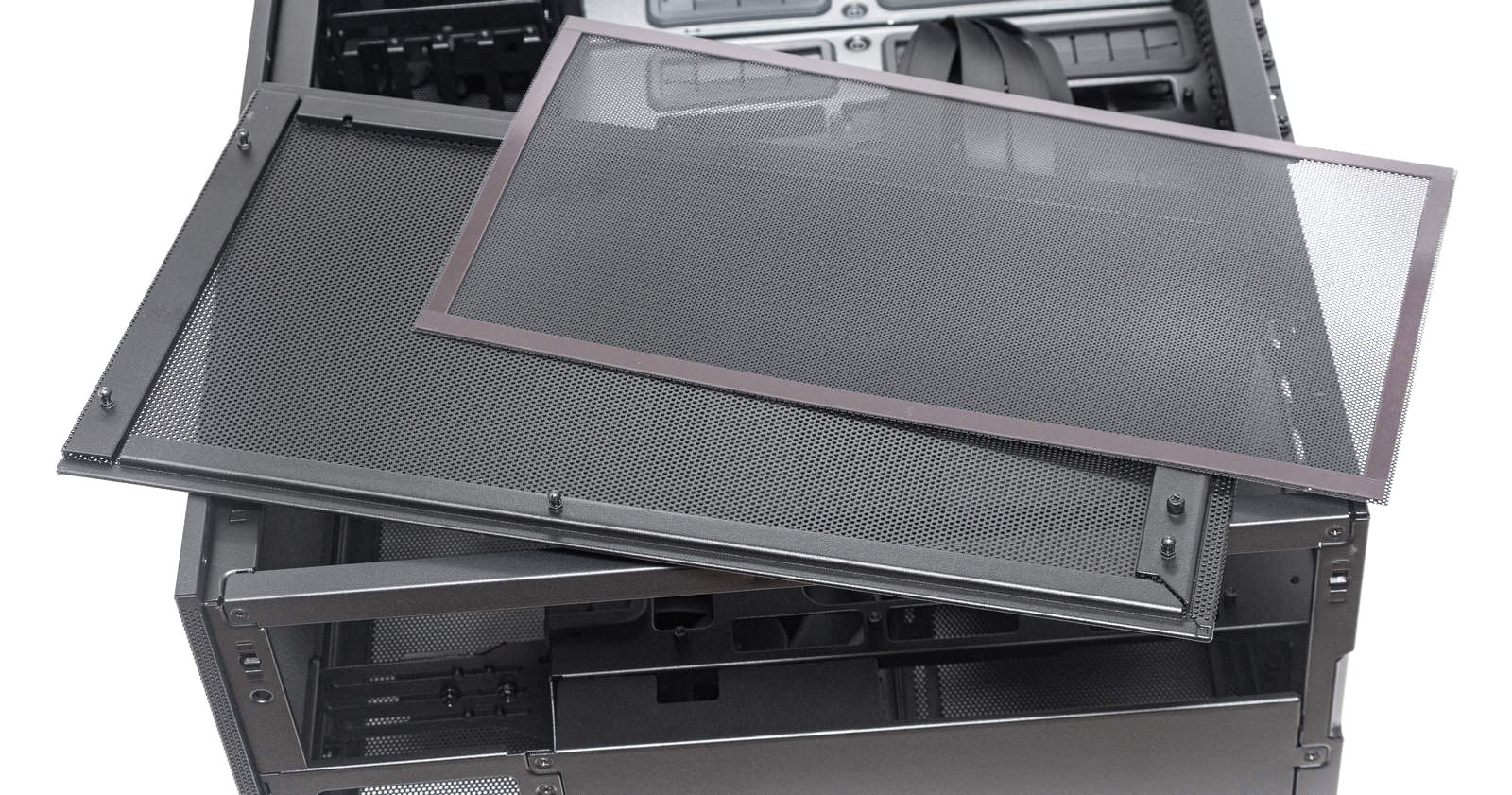

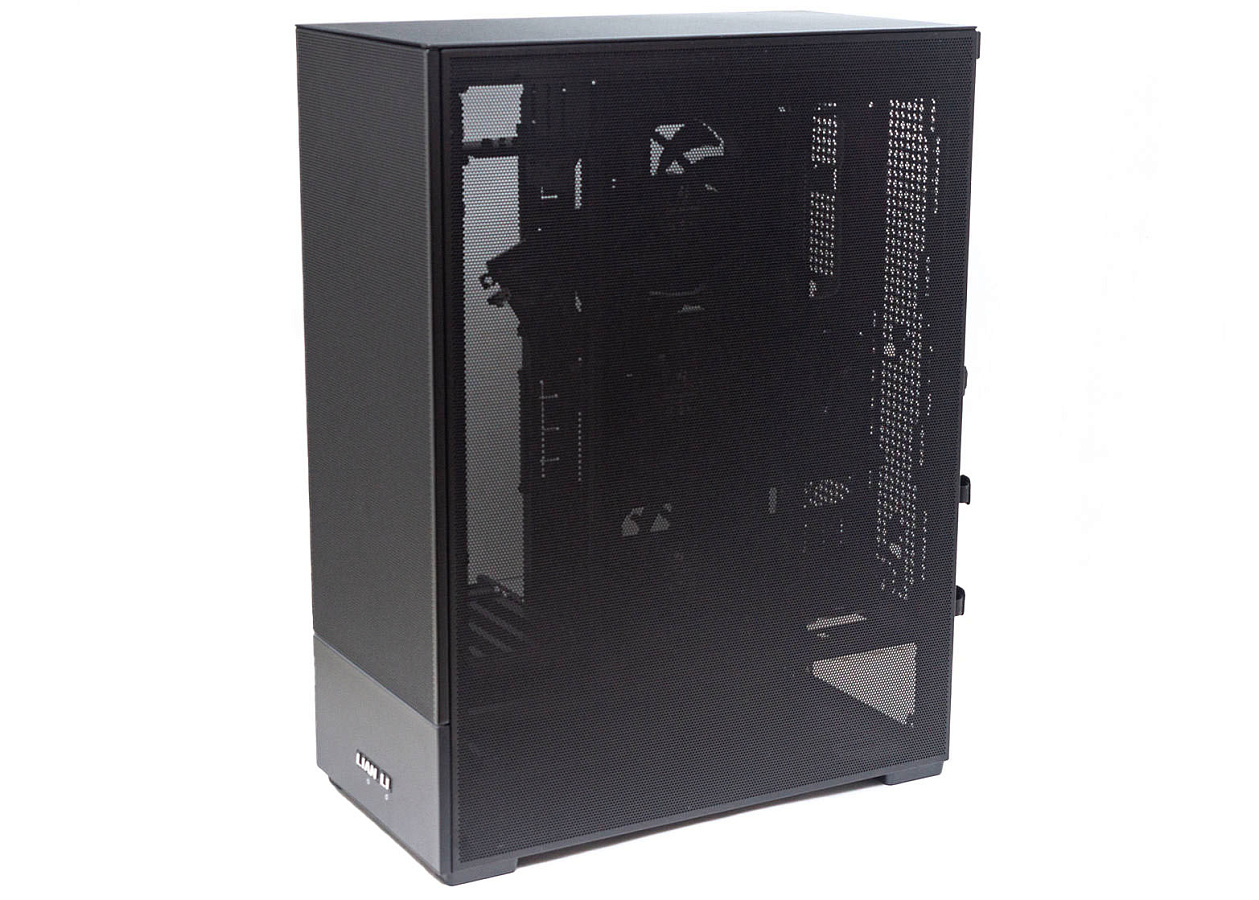

Отличительной особенностью являются именно сетчатые металлические панели с мелкоячеистой круглой перфорацией.

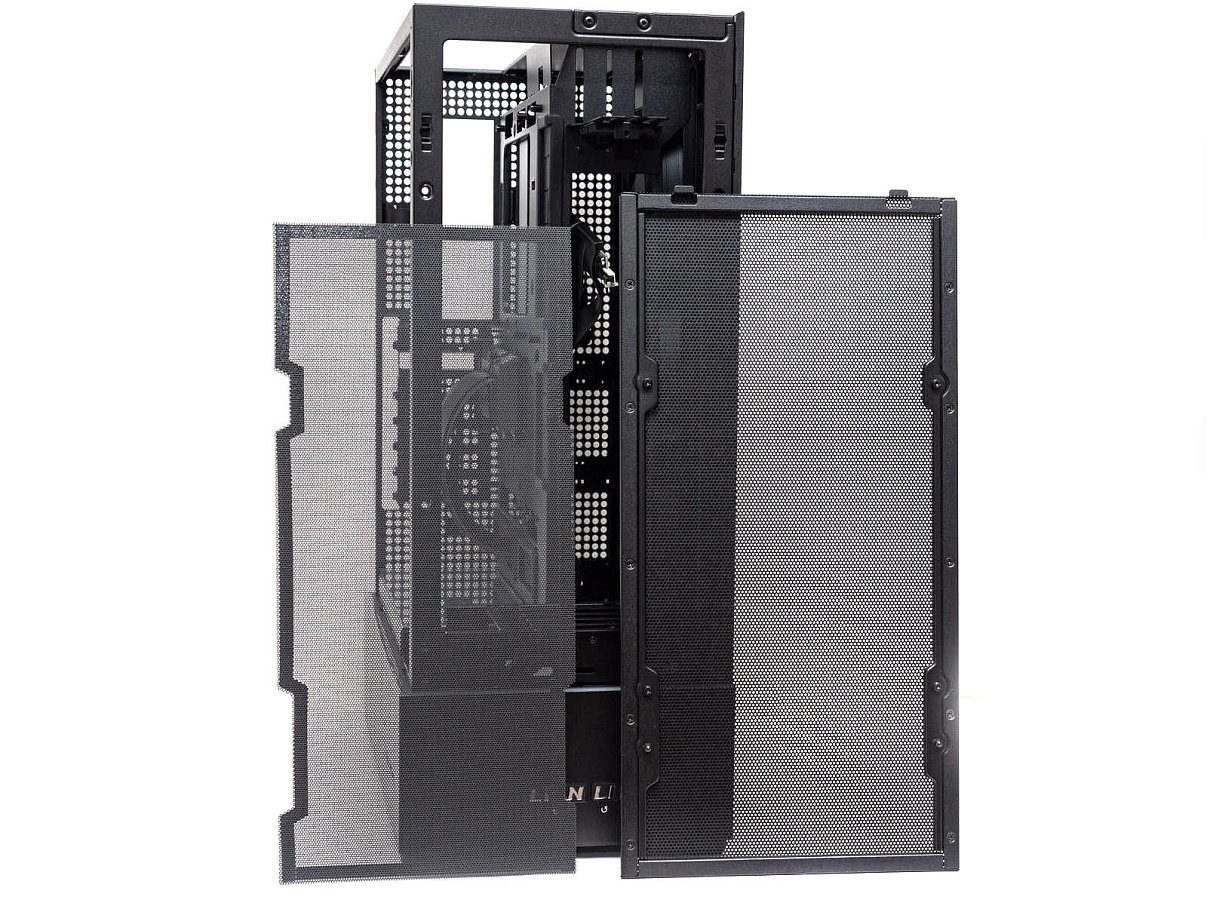

Все три панели (фронтальная, боковая и верхняя) съемные, снизу на них установлены также съемные нейлоновые фильтры, крепящиеся на магнитах.

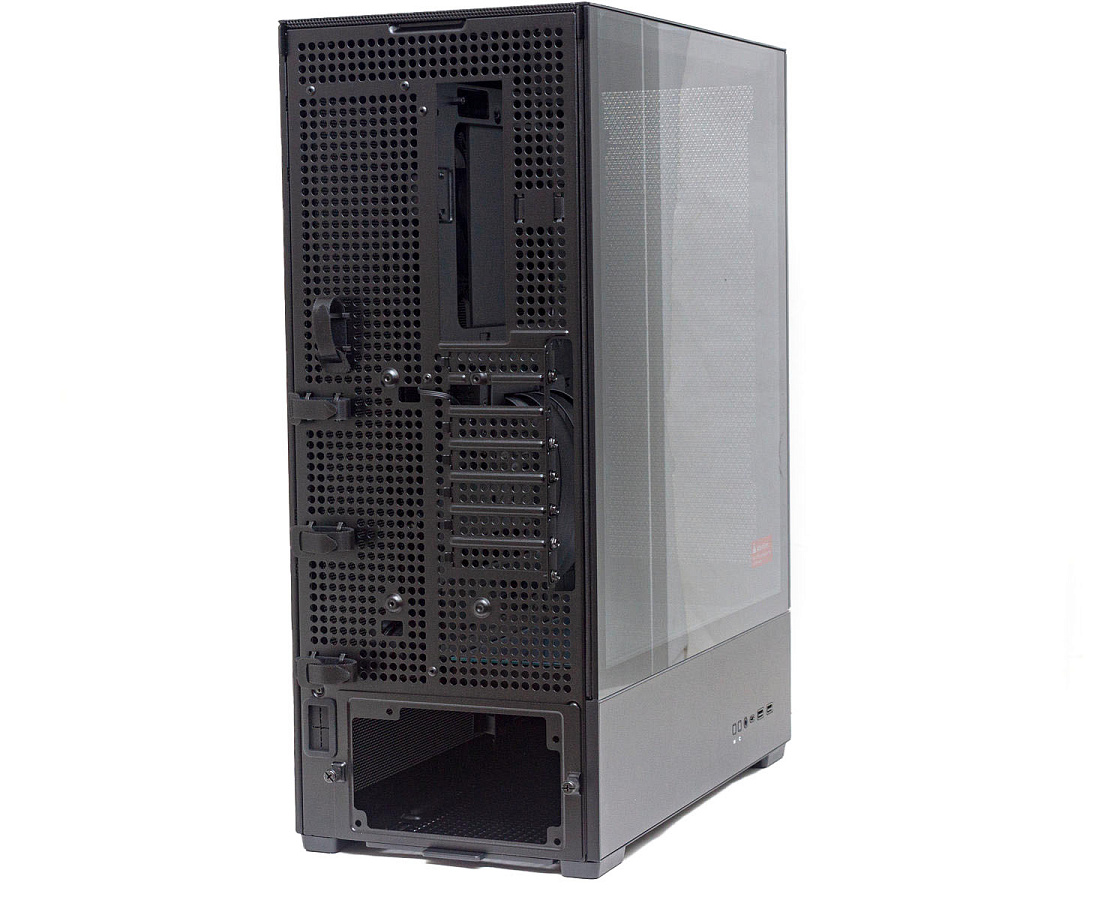

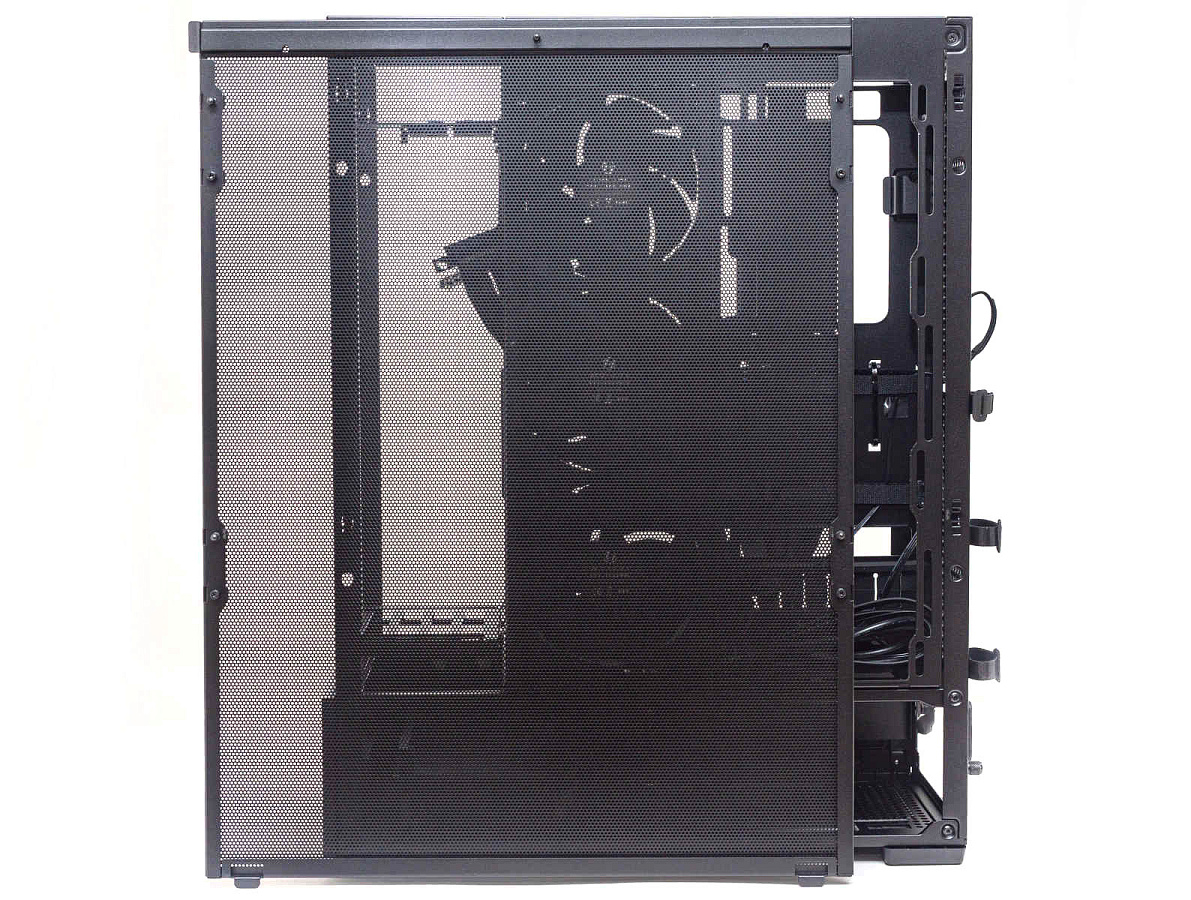

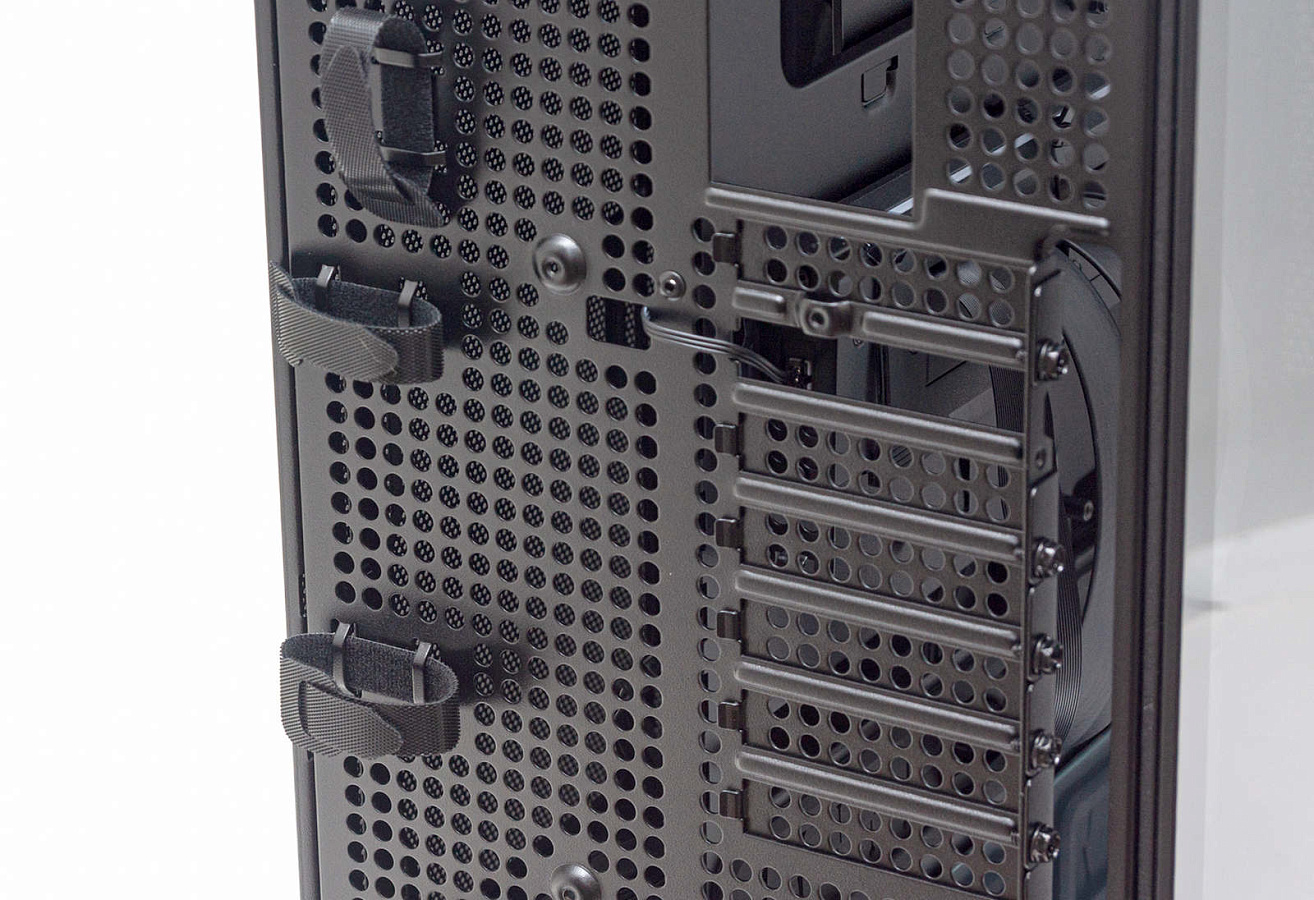

Задняя стенка с более крупной перфорацией по всей поверхности. Блок питания традиционно размещен снизу, крепится к съемной рамке на двух винтах. Сбоку от него окно для ввода видео кабелей.

Еще пара окон для ввода проводов от вентилятора, крепящегося с внешней стороны, и для провода питания райзера.

Здесь же закреплено несколько стяжек для укладки кабелей от I/O панели материнской платы.

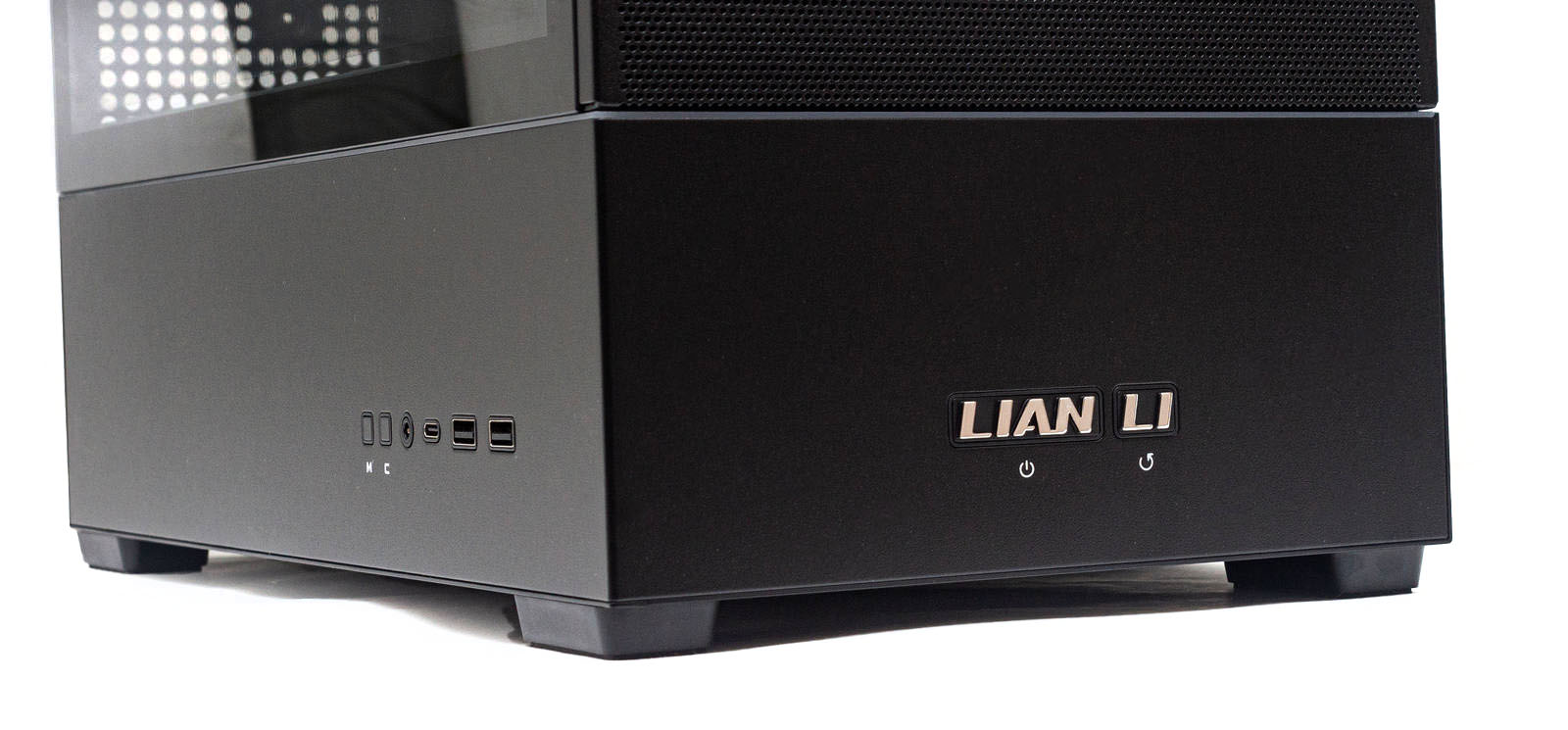

В нижней части спереди две кнопки (включения и перезагрузки), выполненные в виде букв логотипа бренда.

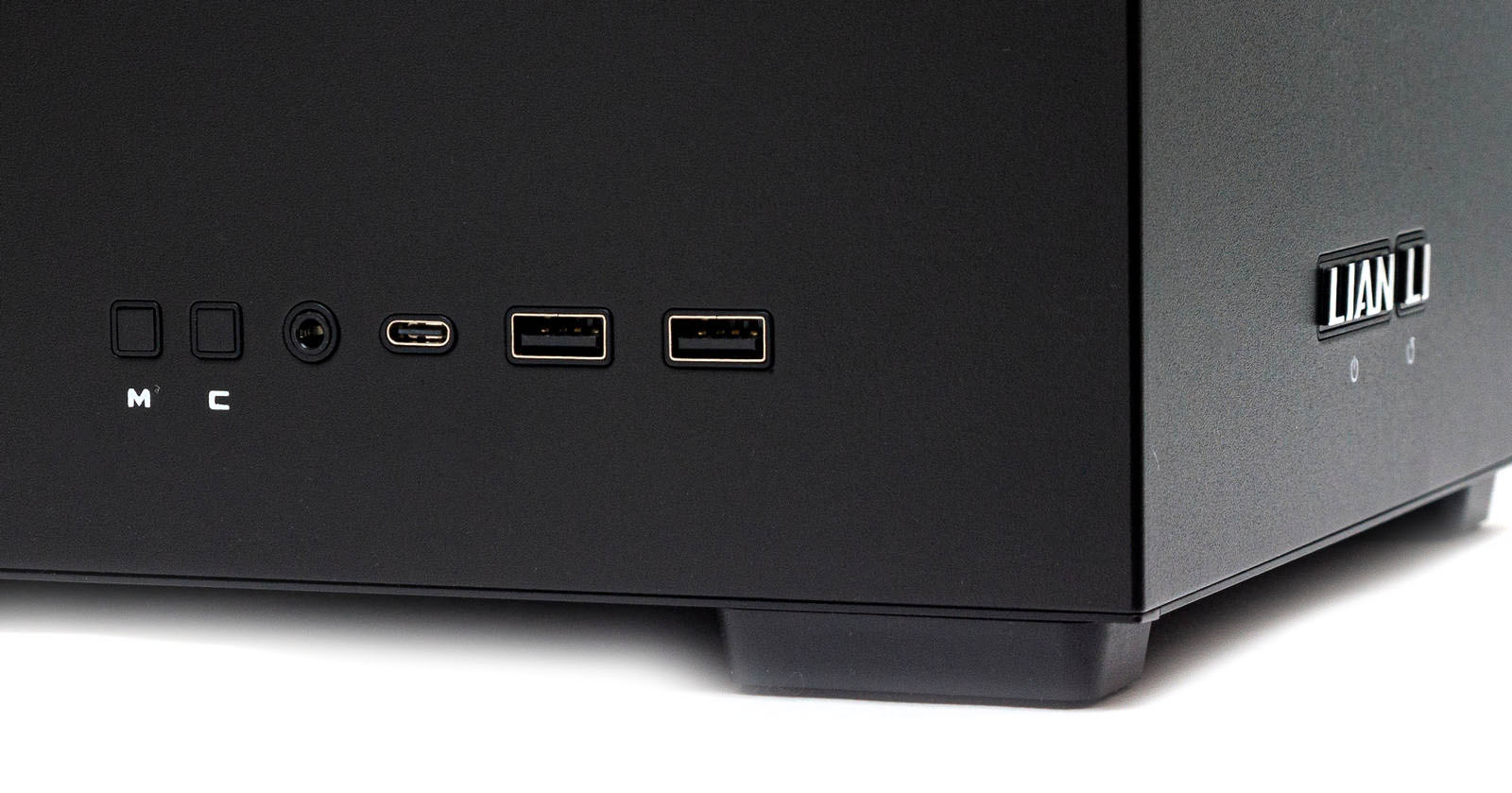

С боку интерфейсы (два USB 3.1, один USB Type-C, комбинированный аудио 3,5 мм) и две кнопки для управления подсветкой, также возможно управление через ПО материнской платы.

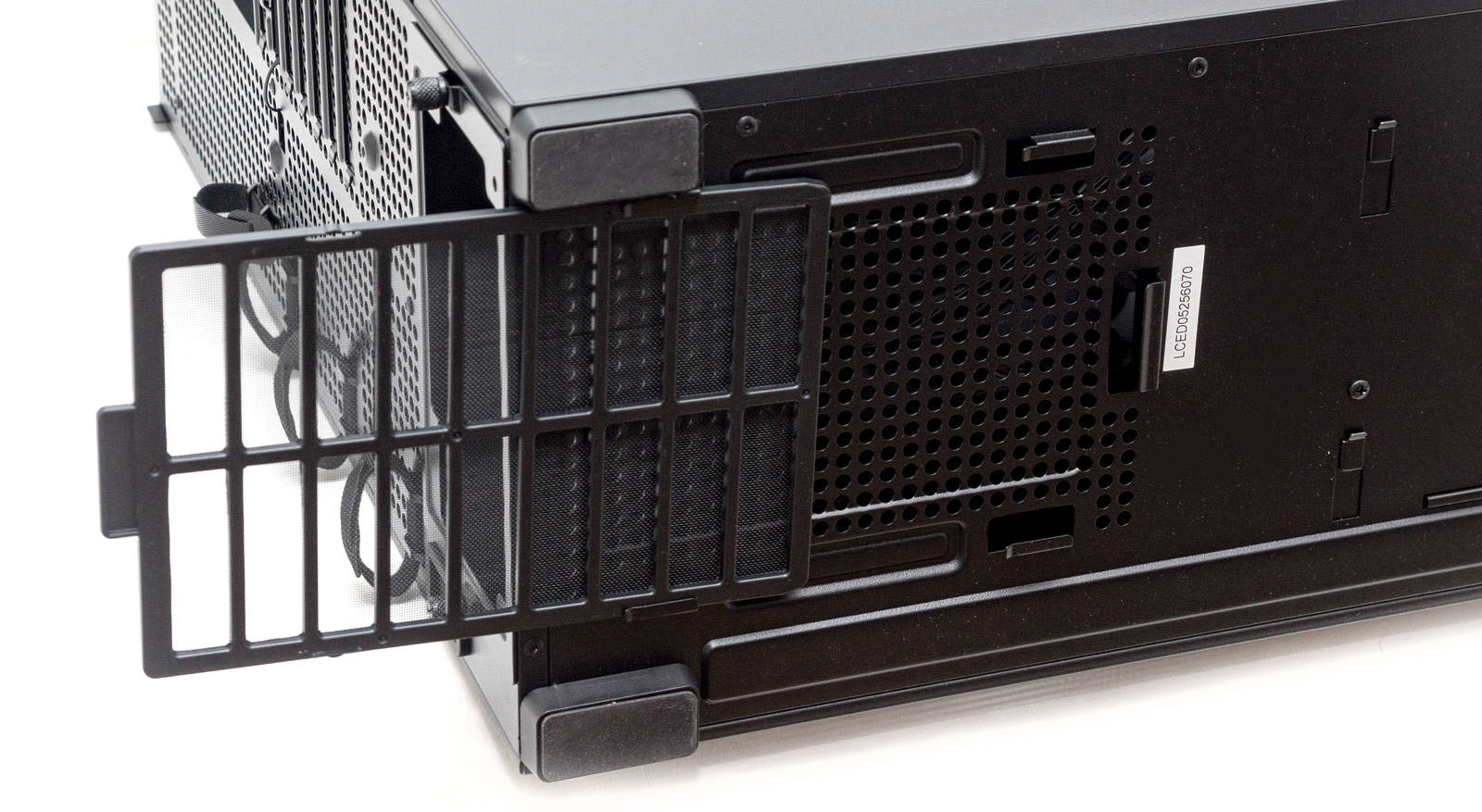

Снизу четыре невысокие ножки с резиновыми накладками на основании и съемный фильтр с пластиковой рамкой. Фильтр выдвигается по салазкам назад за язычок. Здесь же два винта для крепления съемной корзины для HDD.

Съемные панели фиксируются на защелки, установленные в корпусе. Для этого на самих панелях имеются специальные закругленные выступы, плюс направляющие выступы.

Интерьер

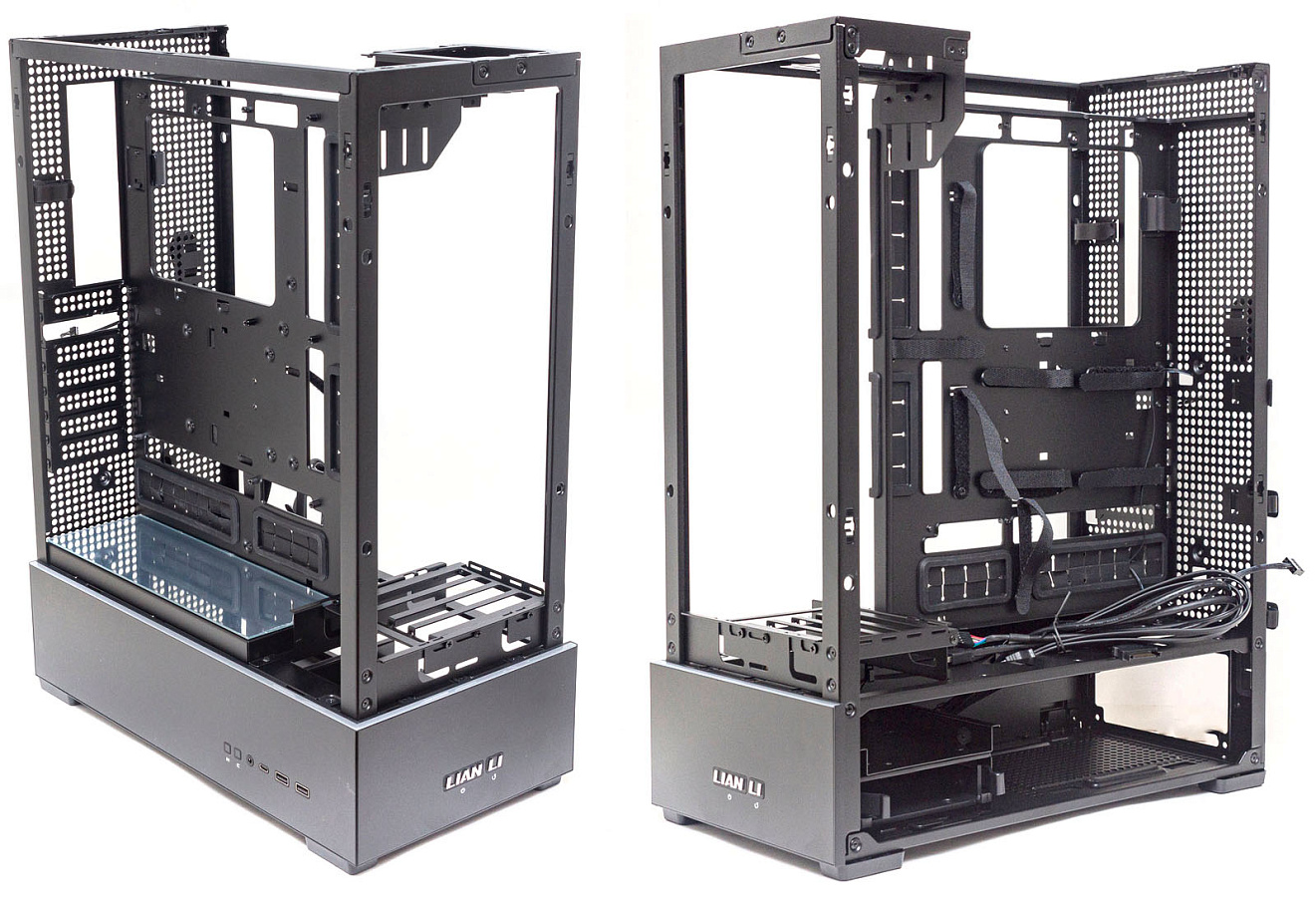

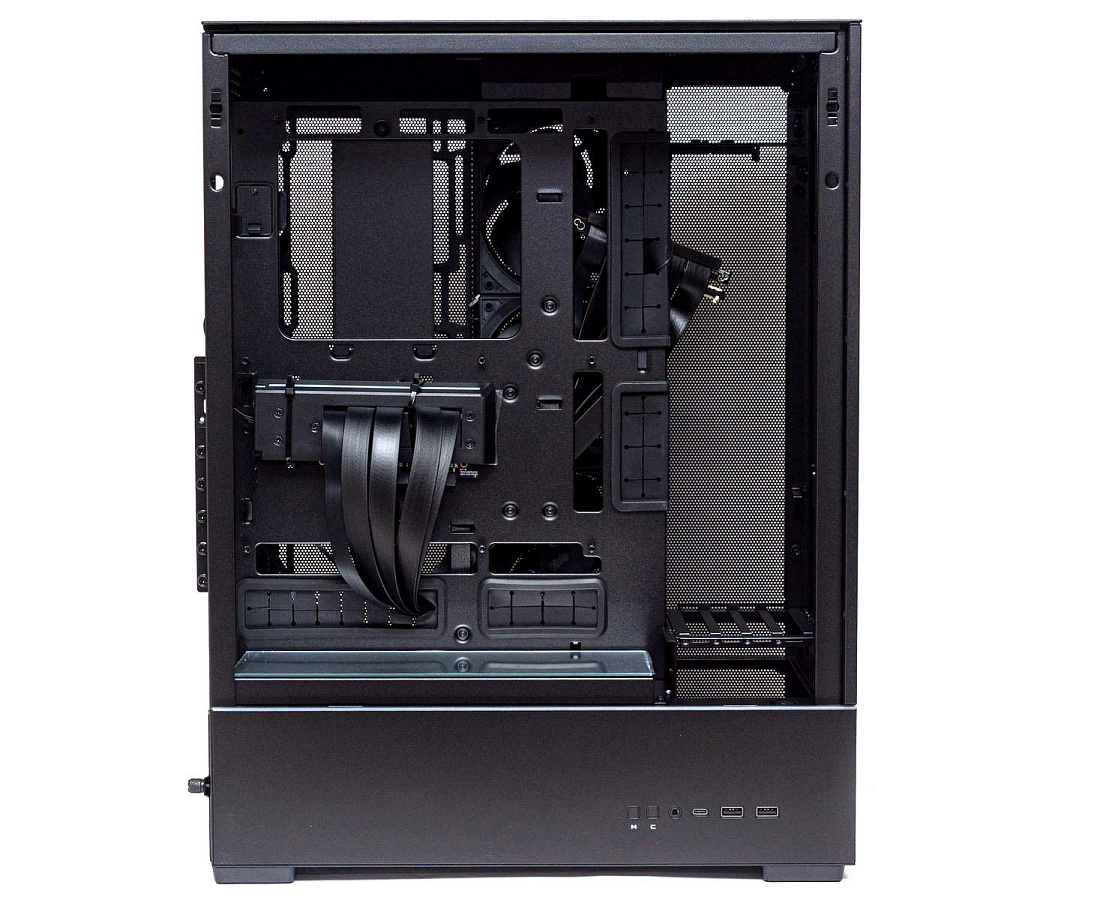

Внутренний объем корпуса разделен на четыре отсека.

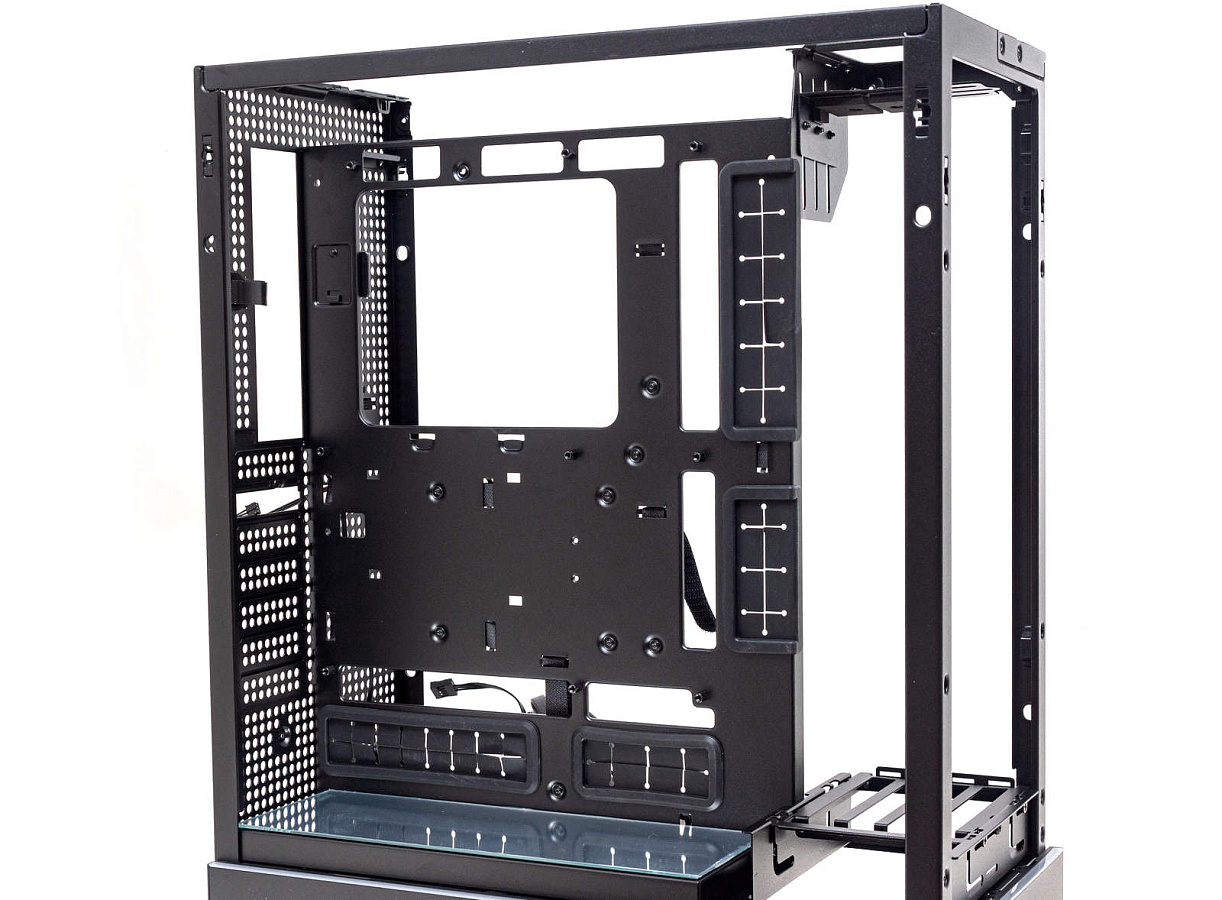

Первый отсек для установки материнской платы. Шасси с вырезами в районе CPU и по периметру платы формата ATX для подключения коннекторов к материнским платам с тыльной стороны. Снизу платы и с правого бока по два окна с резиновыми шторками для подвода кабелей к традиционным материнским платам.

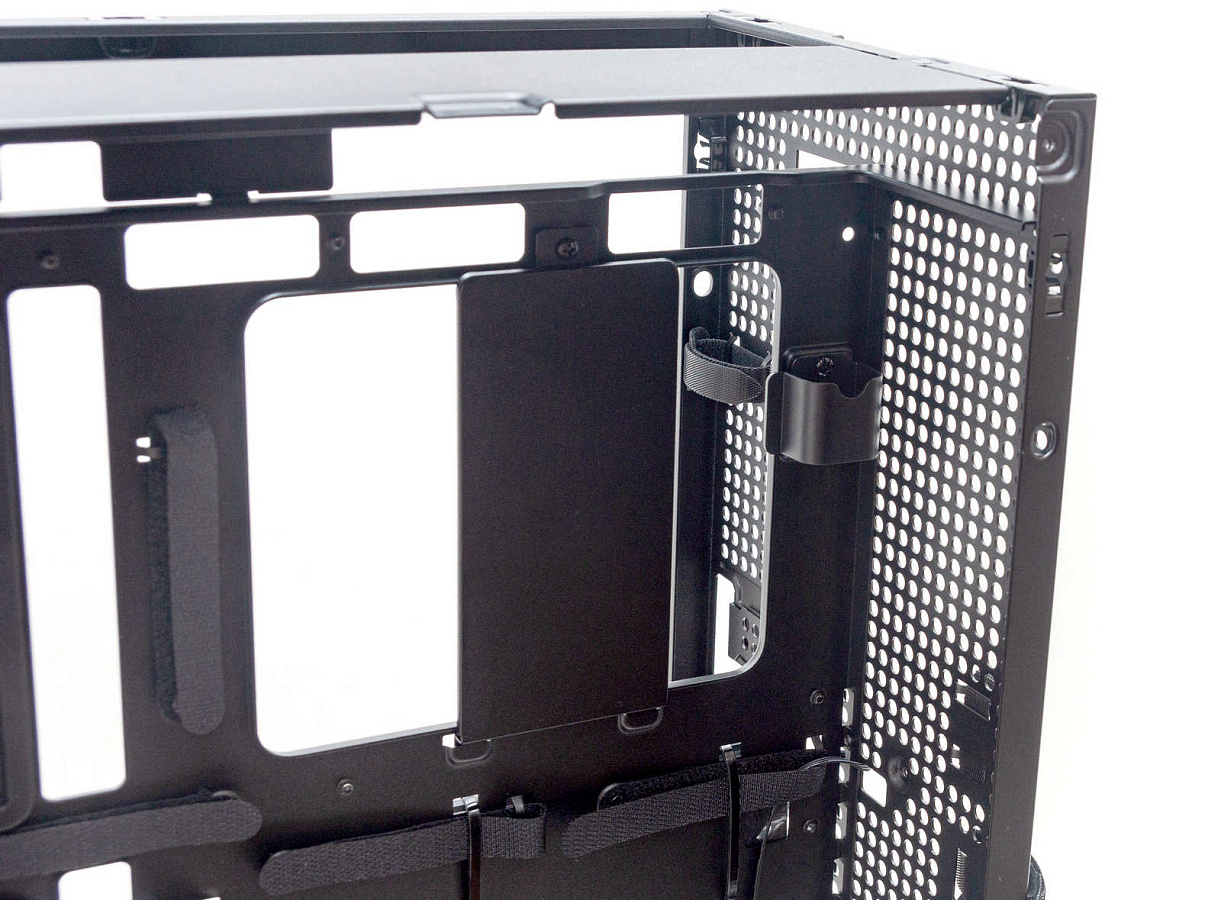

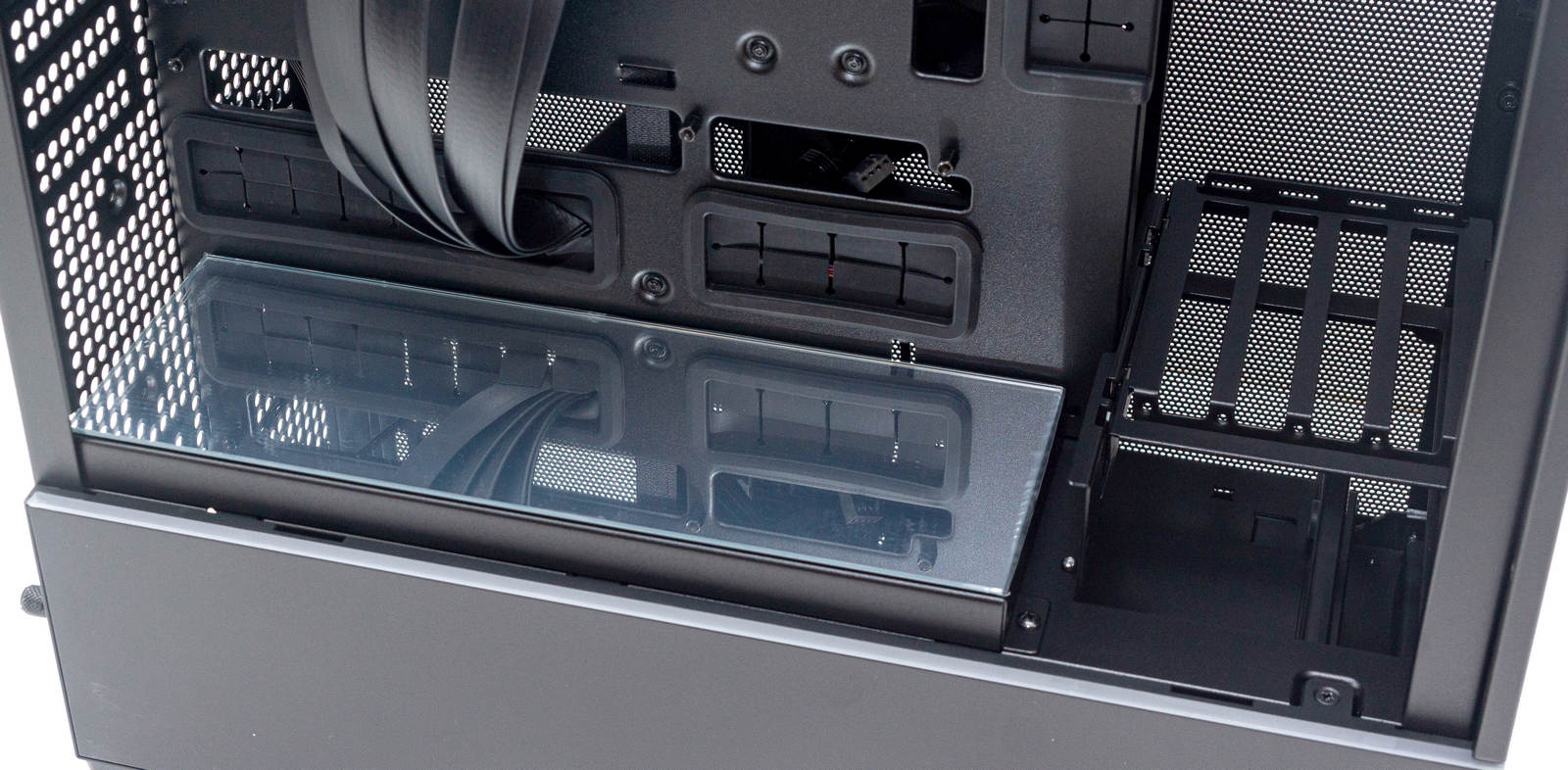

В нижней части находится зеркальная съемная панель. Под ней два места для накопителей формата 2,5”.

Для слотов расширения имеются семь посадочных мест, закрытых съемными заглушками. Одной заглушки под райзер нет. Возможна установка только плат расширения формата Slim. Установка дополнительных плат через райзеры осуществляется только на кронштейне для установки видеокарты – там четыре слота, но райзеры такой длины нужно будет еще поискать.

Сверху над материнской платой достаточно места для подведения кабелей питания CPU и для вывода шлангов СЖО.

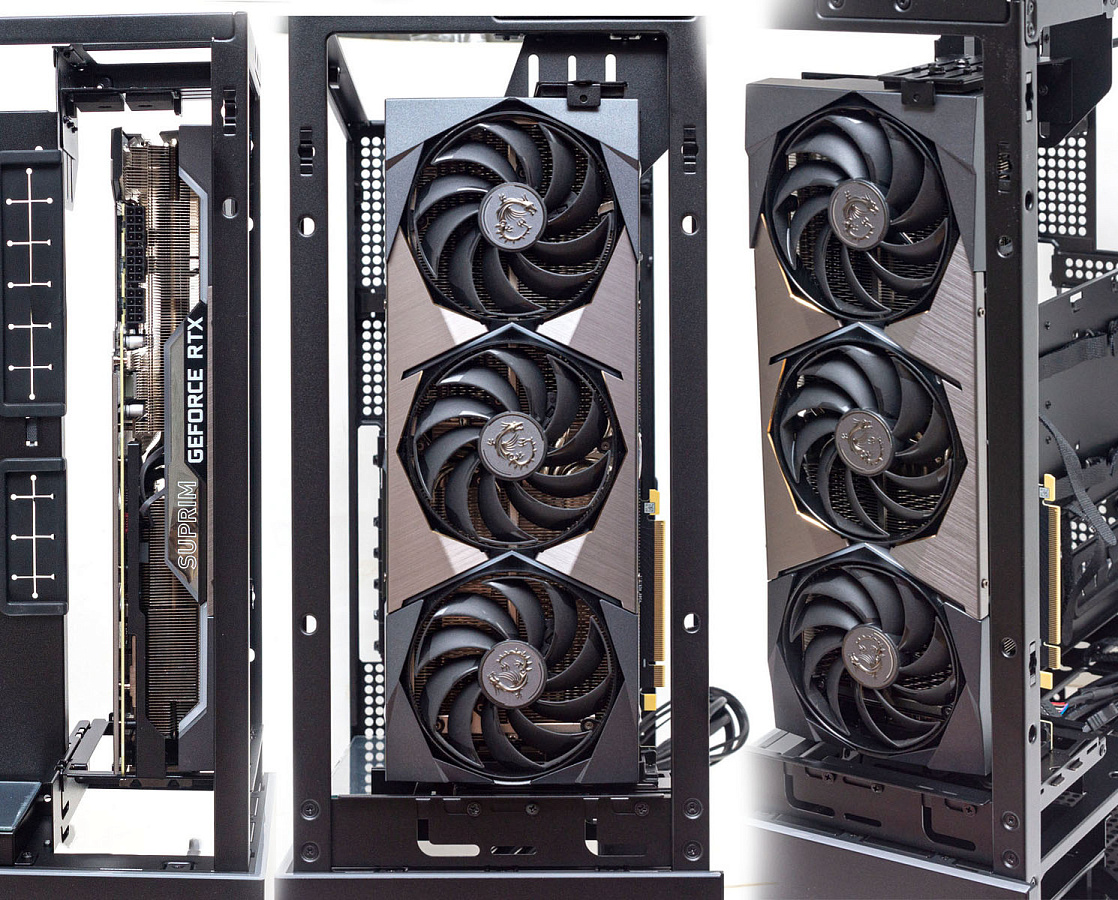

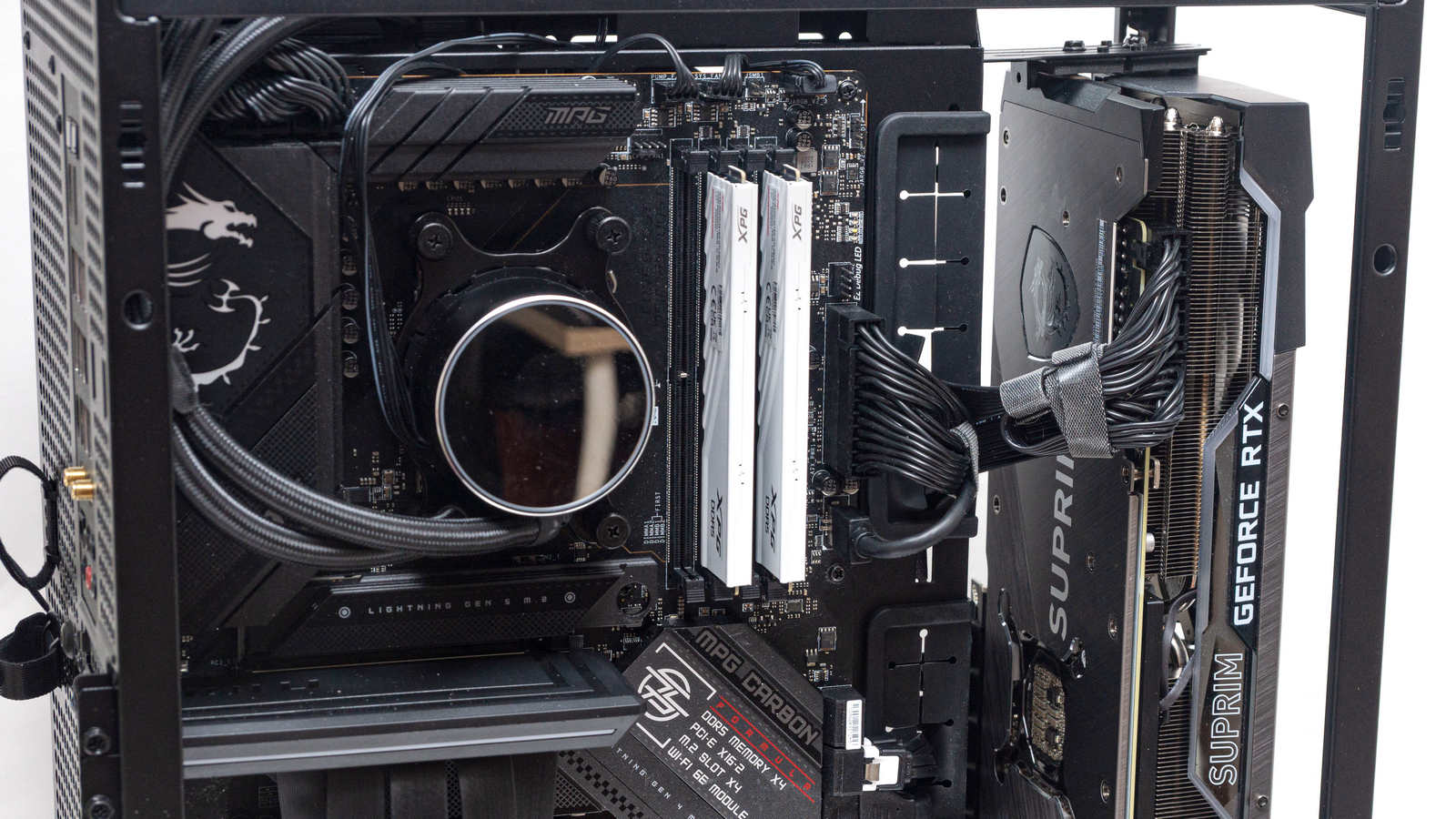

Второй отсек для размещения GPU спереди. Видеокарта устанавливается интерфейсами книзу, перпендикулярно материнской плате.

Спереди сплошная рамка, установка здесь вентиляторов вместо видеокарты не предусмотрена.

Снизу кронштейн для четырехслотовой платы, он регулируется по высоте и влево/вправо.

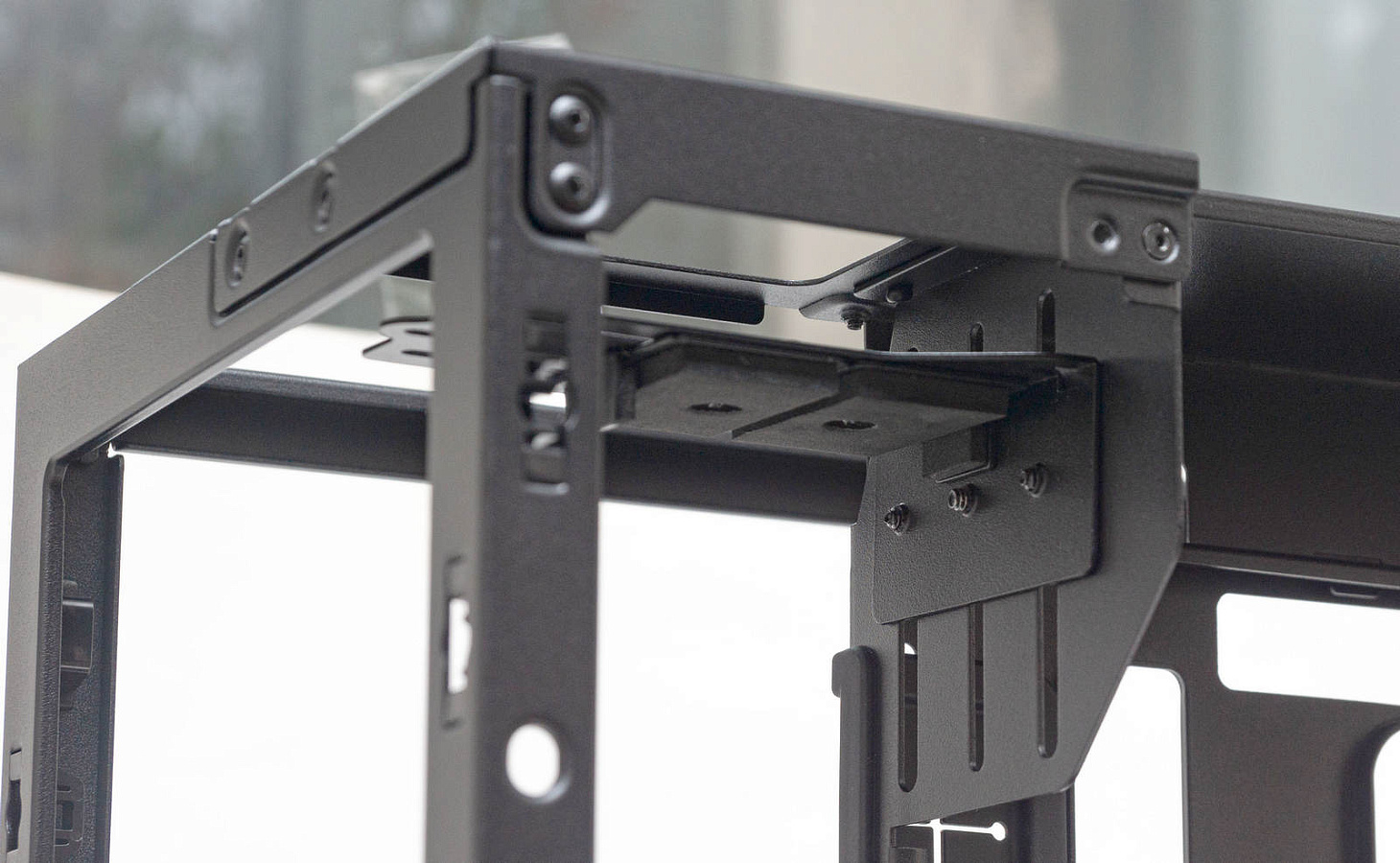

Сверху второй кронштейн для фиксации видеокарты. Здесь две подвижные половинки, зажимающие корпус видеокарты с двух сторон. Но для видеокарт длиной менее 30 см он не подойдет, так как ниже не опускается.

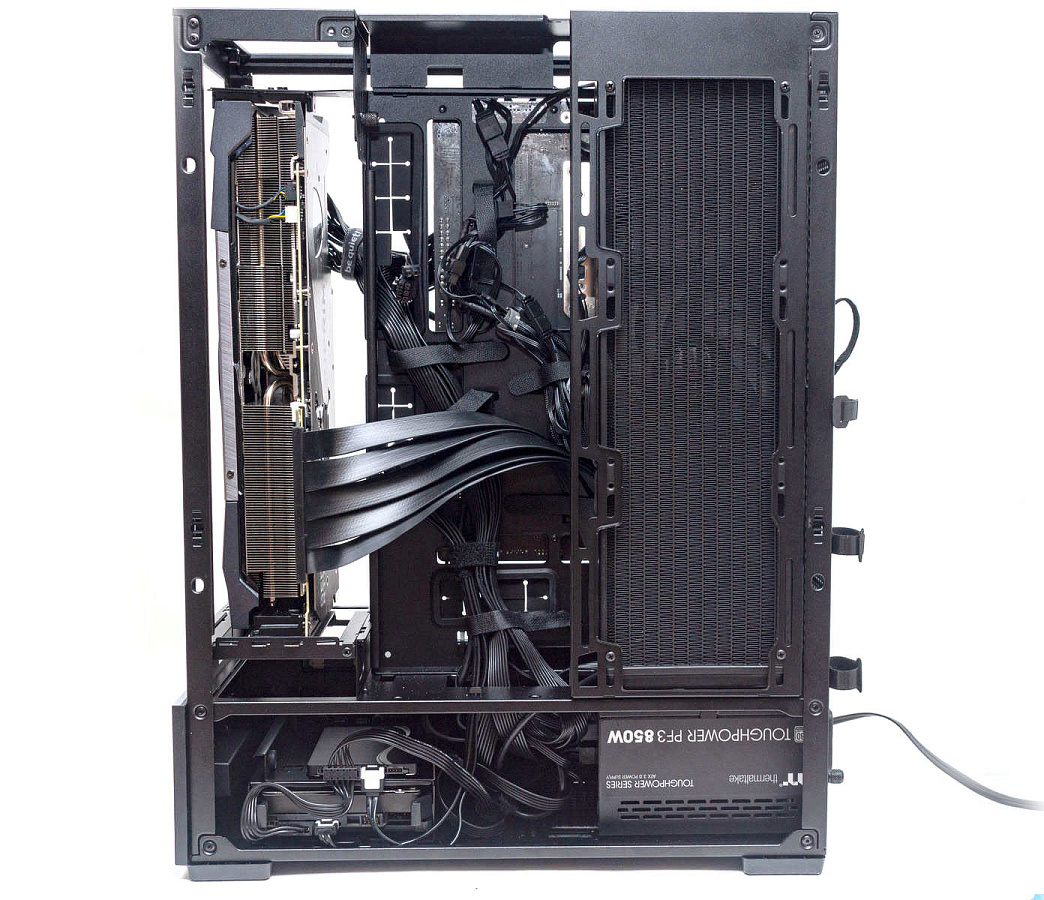

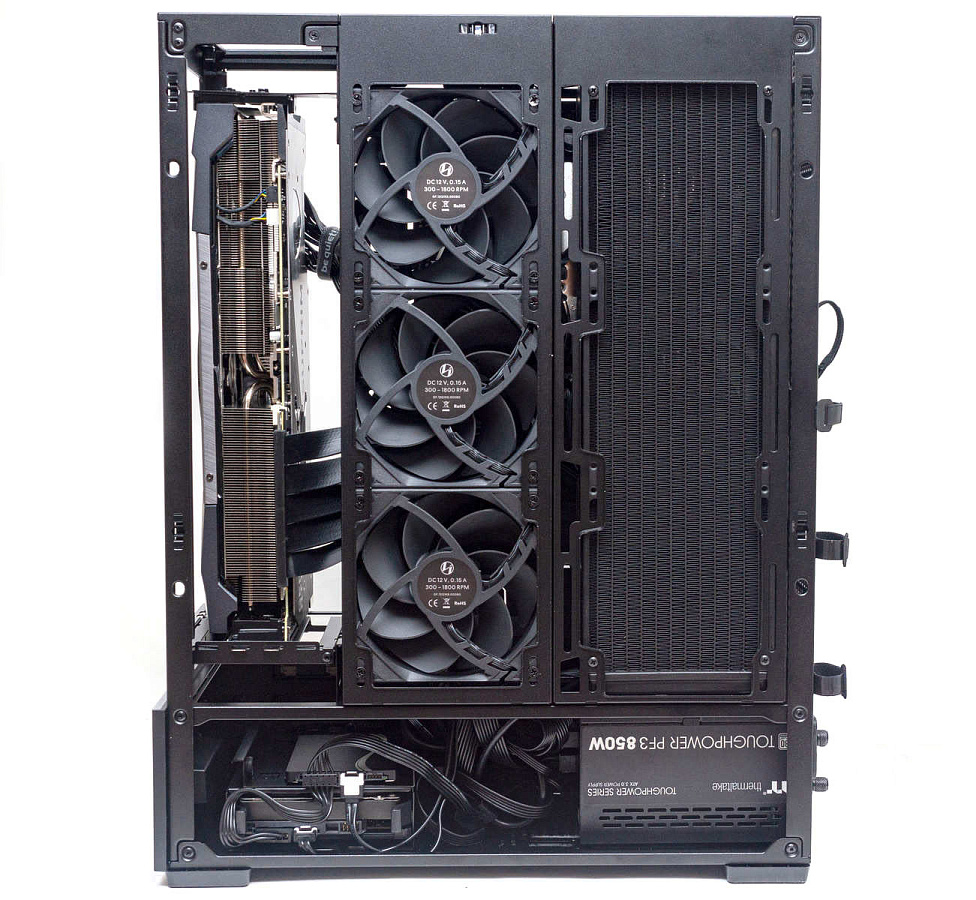

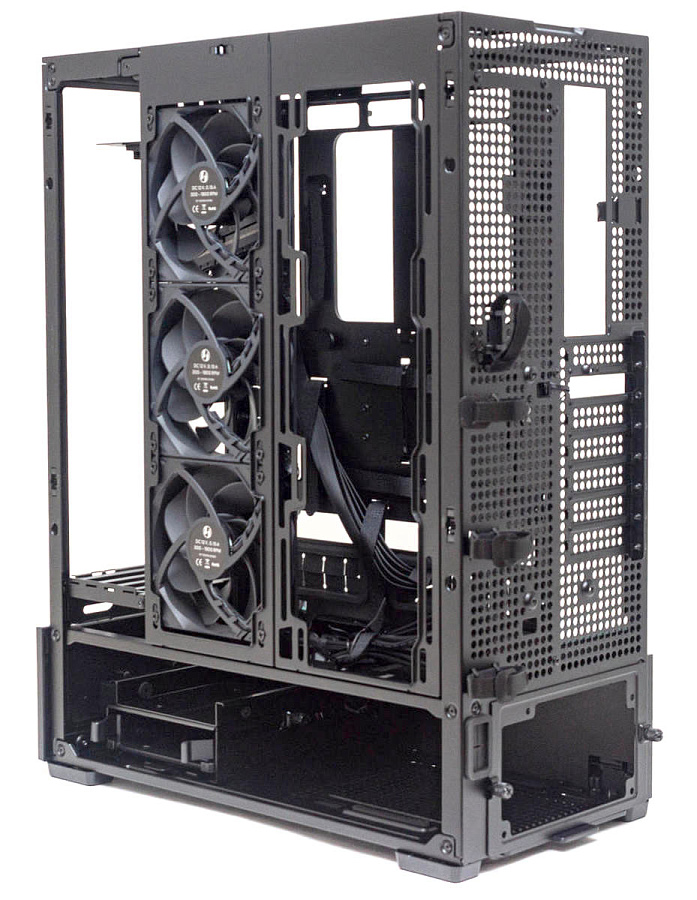

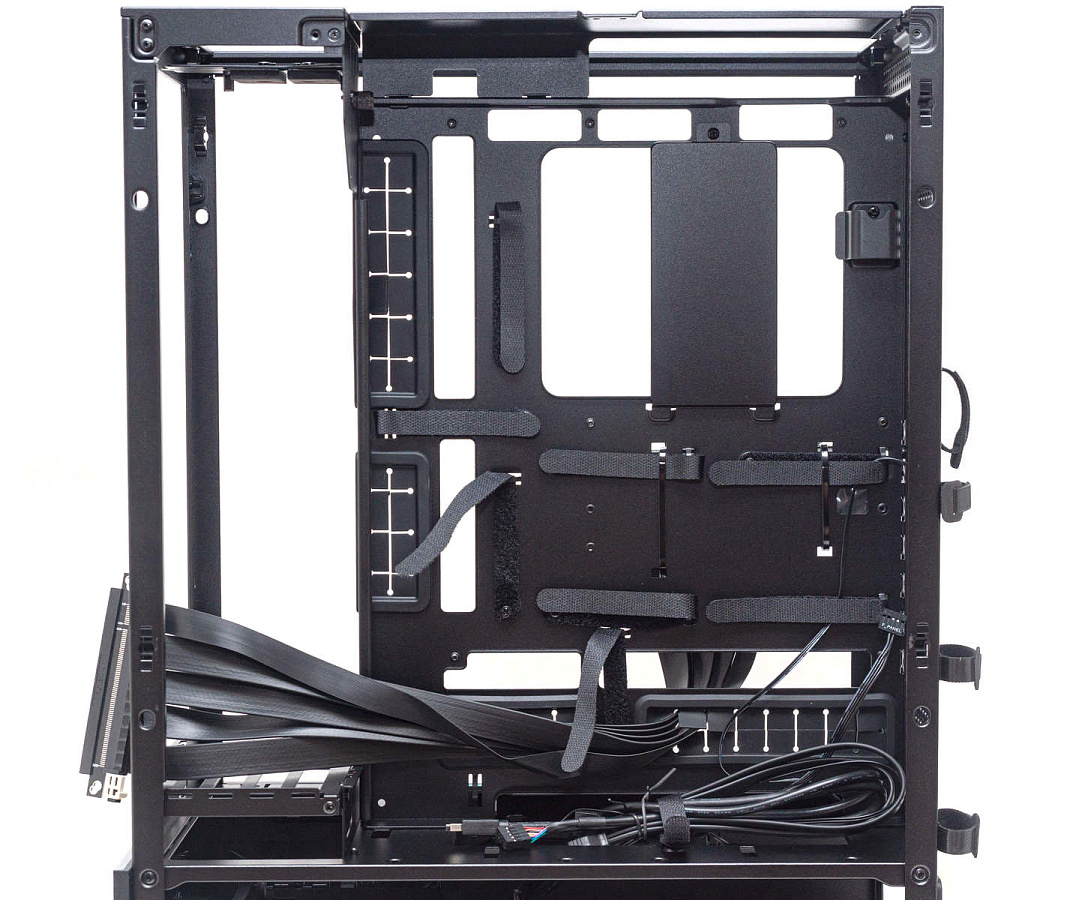

Третий отсек за поддоном материнской платы. Здесь достаточно много места как для укладки кабелей, так и для размещения систем охлаждения.

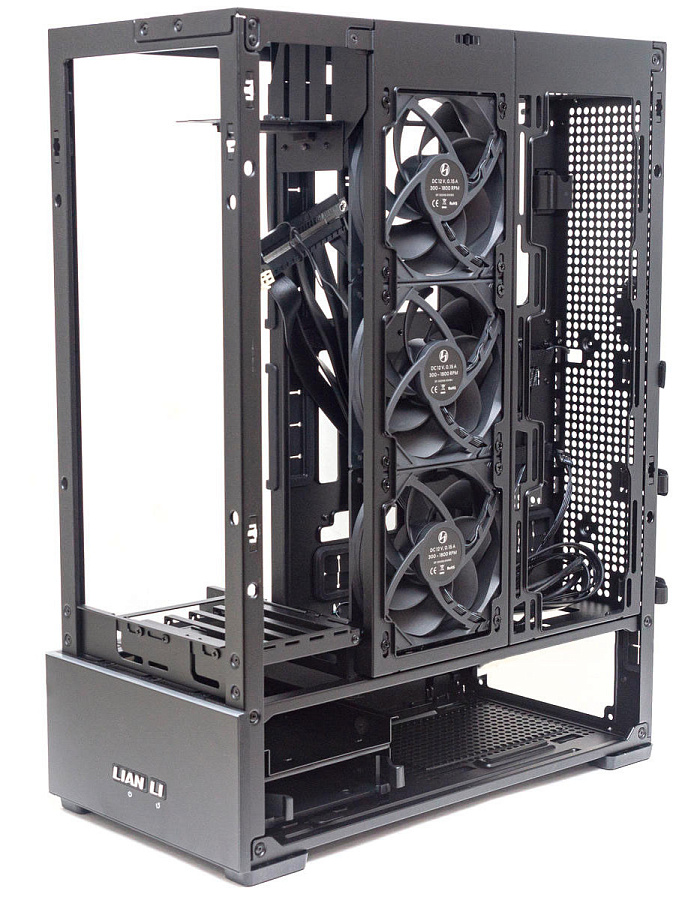

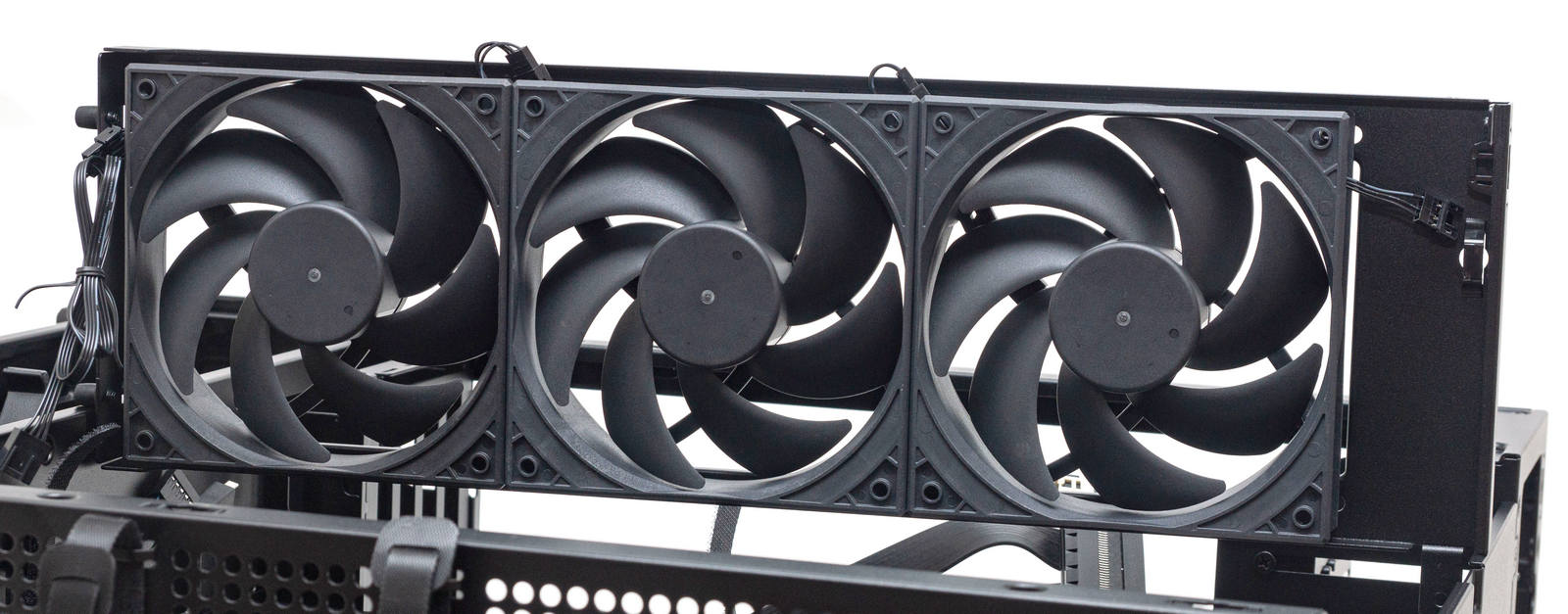

По центру рамка с тремя вентиляторами на выдув воздуха. Справа от нее рамка для установки радиатора СЖО. Имеется возможность поменять местами вентиляторы и радиатор.

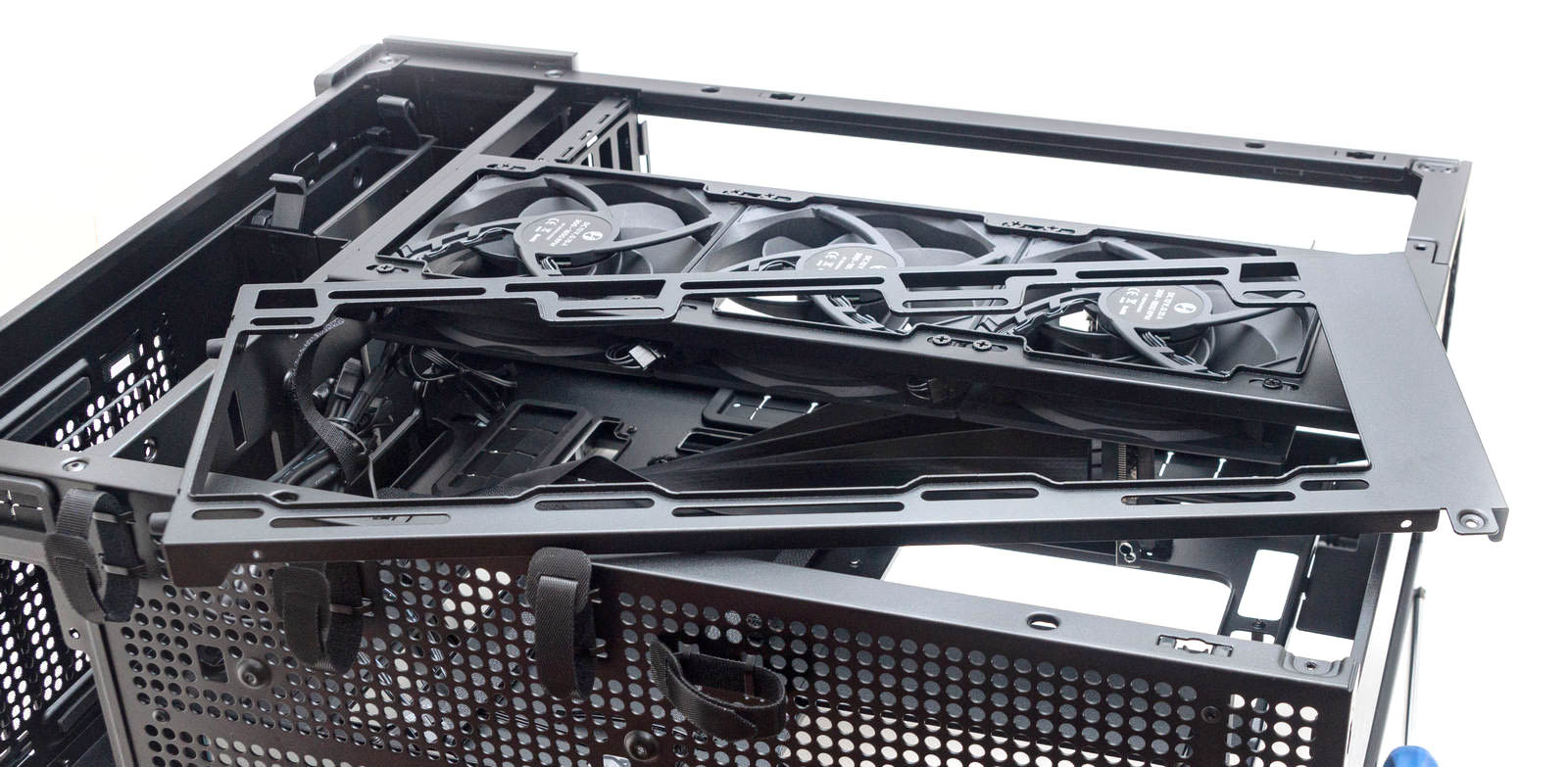

Рамки снизу вставляются в направляющие и отклоняются наружу для удобства укладки кабелей. Сверху они прикручиваются к съемной панельке.

Еще одна съемная панелька находится над вырезом для сокета CPU. Её назначение, скорее всего, отсекать теплый воздух от радиатора – производитель рекомендует ставить вентиляторы на вдув.

Для укладки кабелей в этом отсеке предусмотрен кронштейн для кабелей EPS и восемь стяжек, уже закрепленных на шасси.

В нижней части крупные вырезы для вывода кабелей от блока питания.

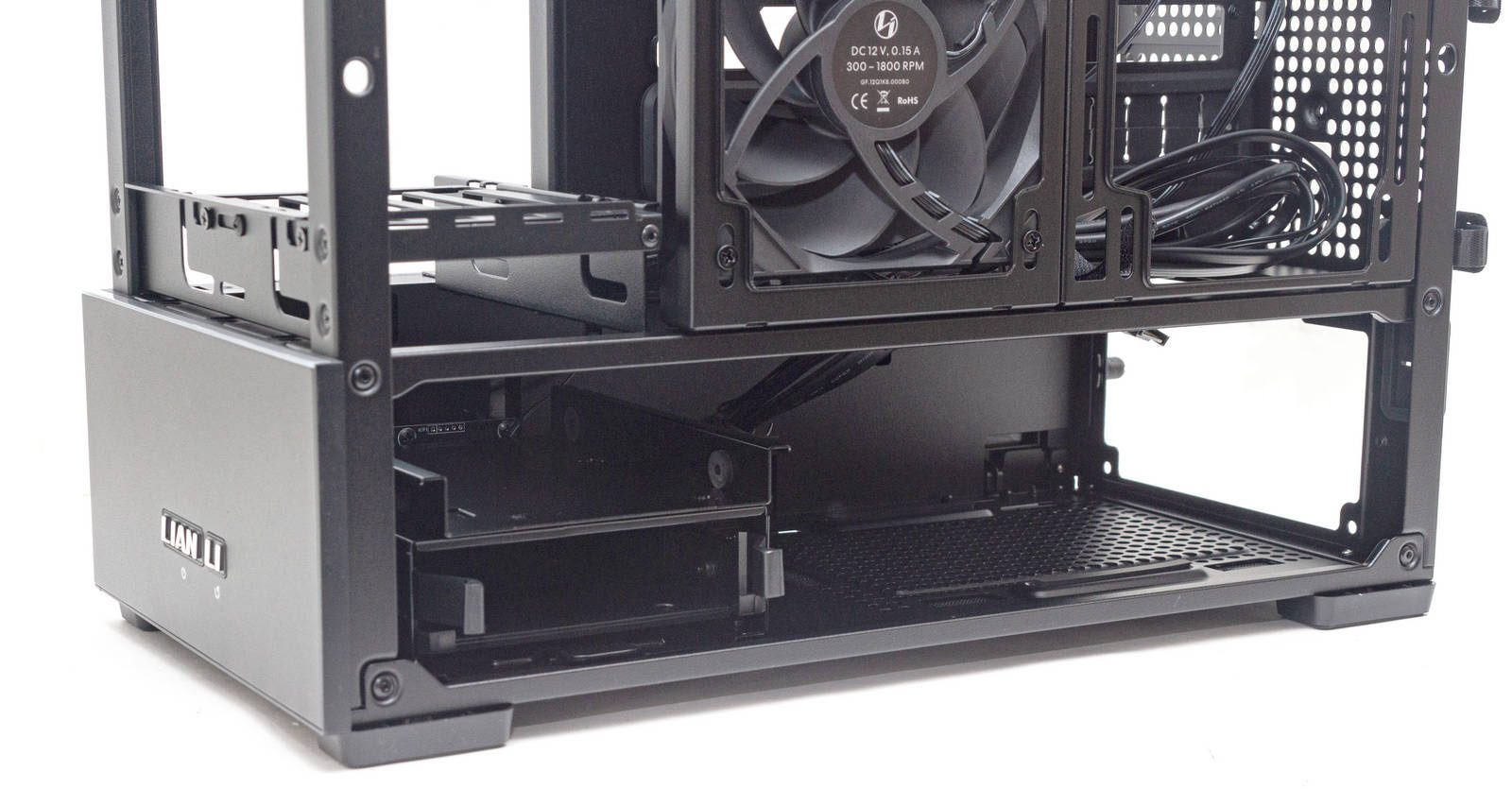

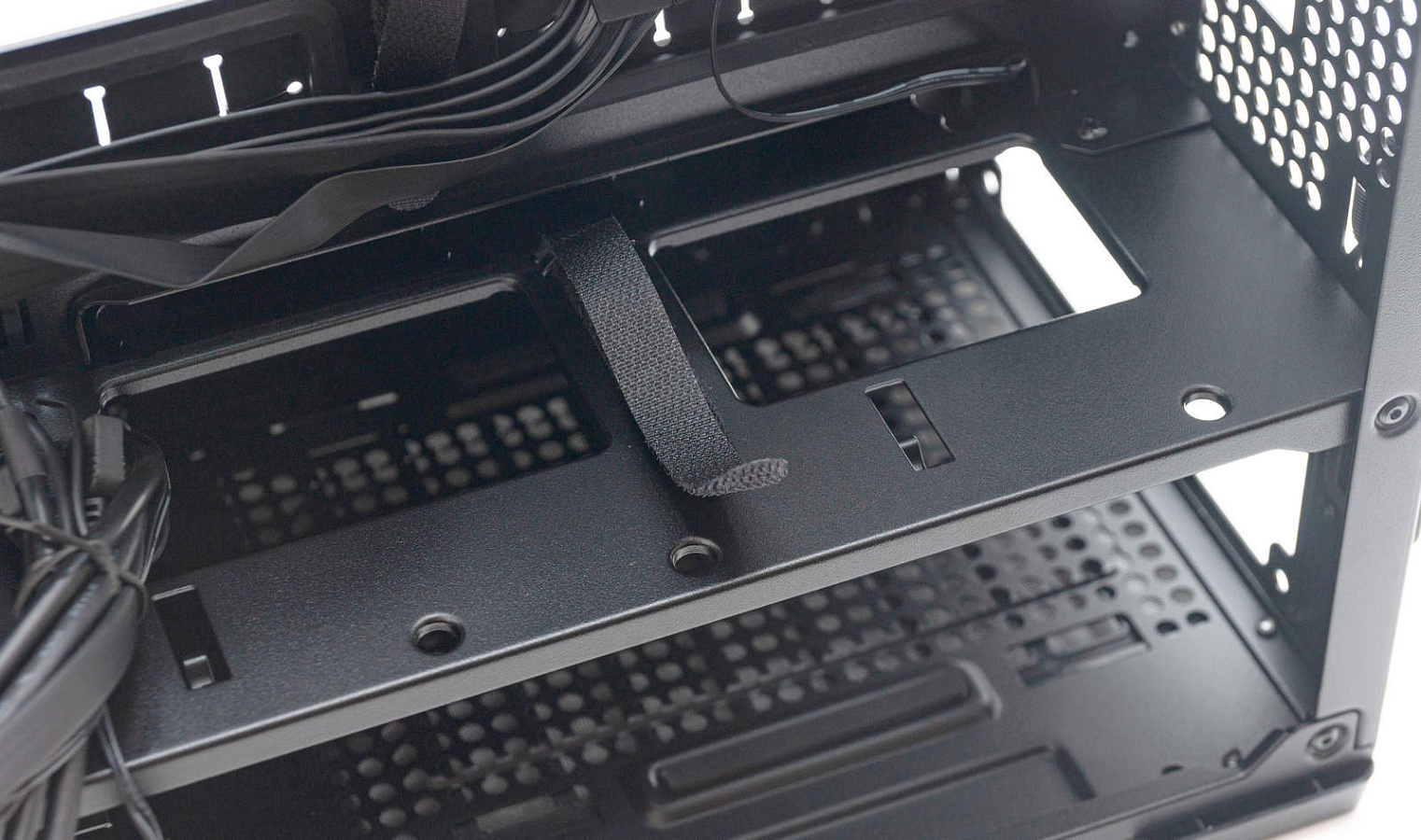

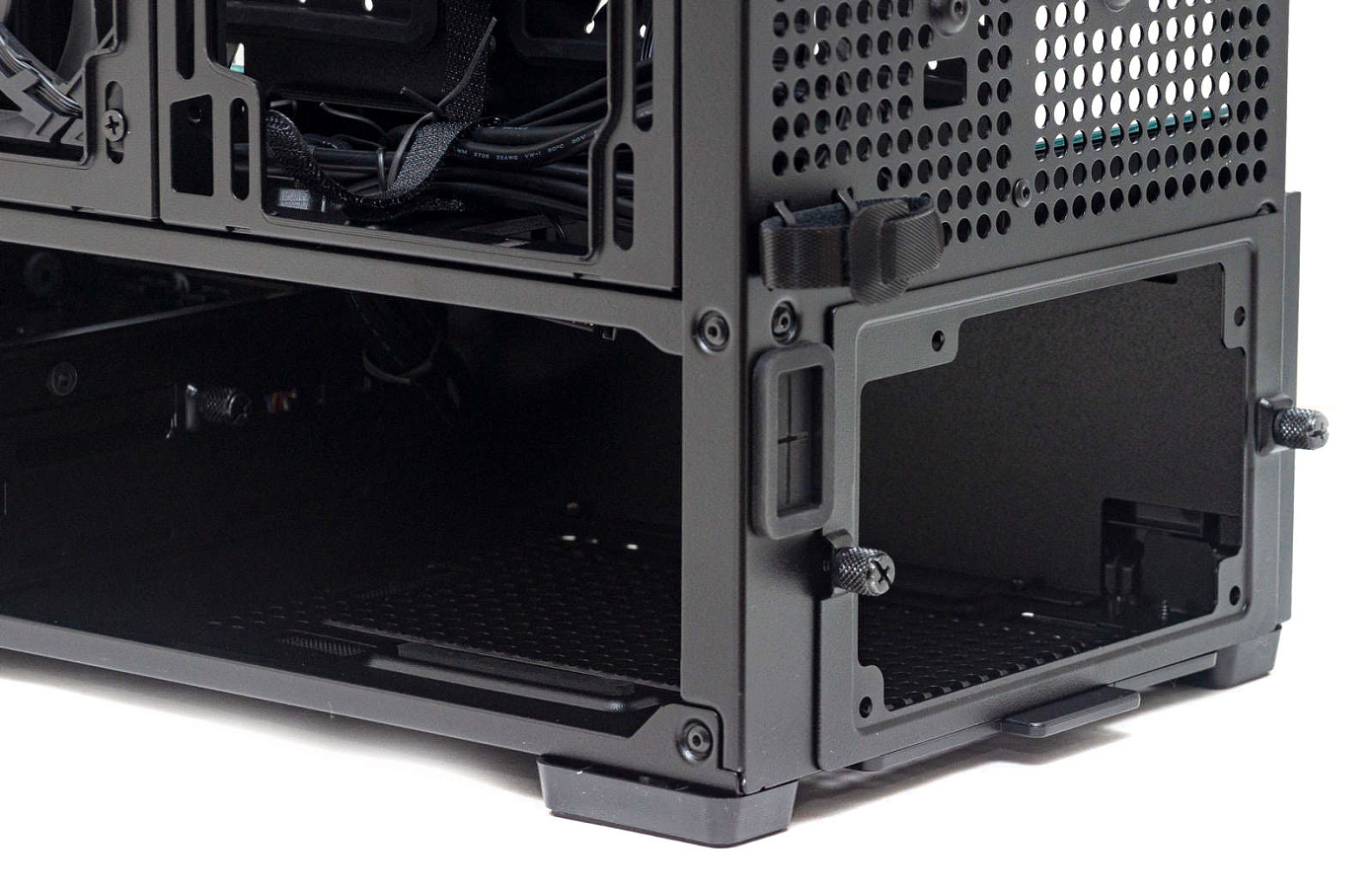

Четвёртый отсек снизу для блока питания и корзины с накопителями. Он отделен от других отсеков стенкой.

Под блоком питания предусмотрены резиновые прокладки.

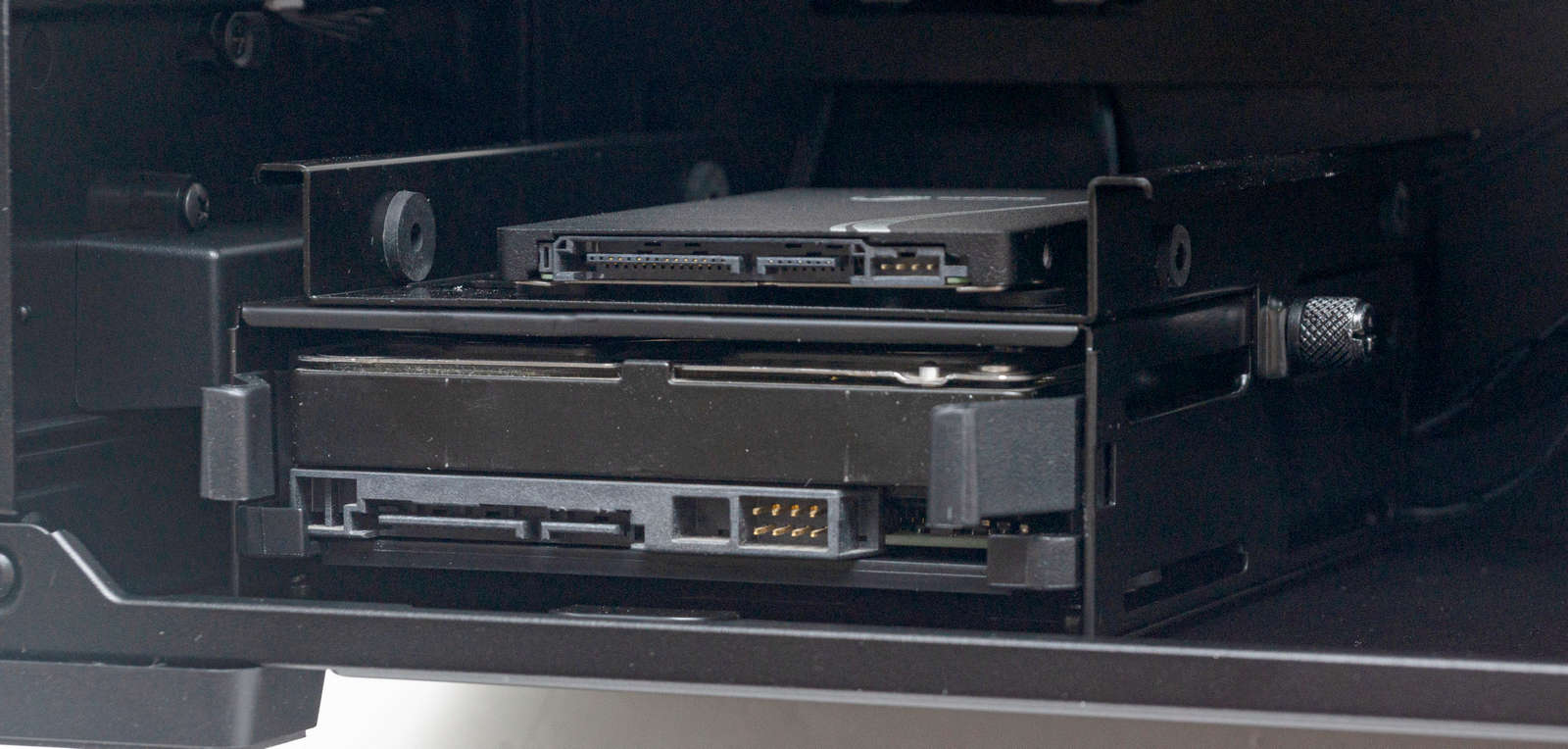

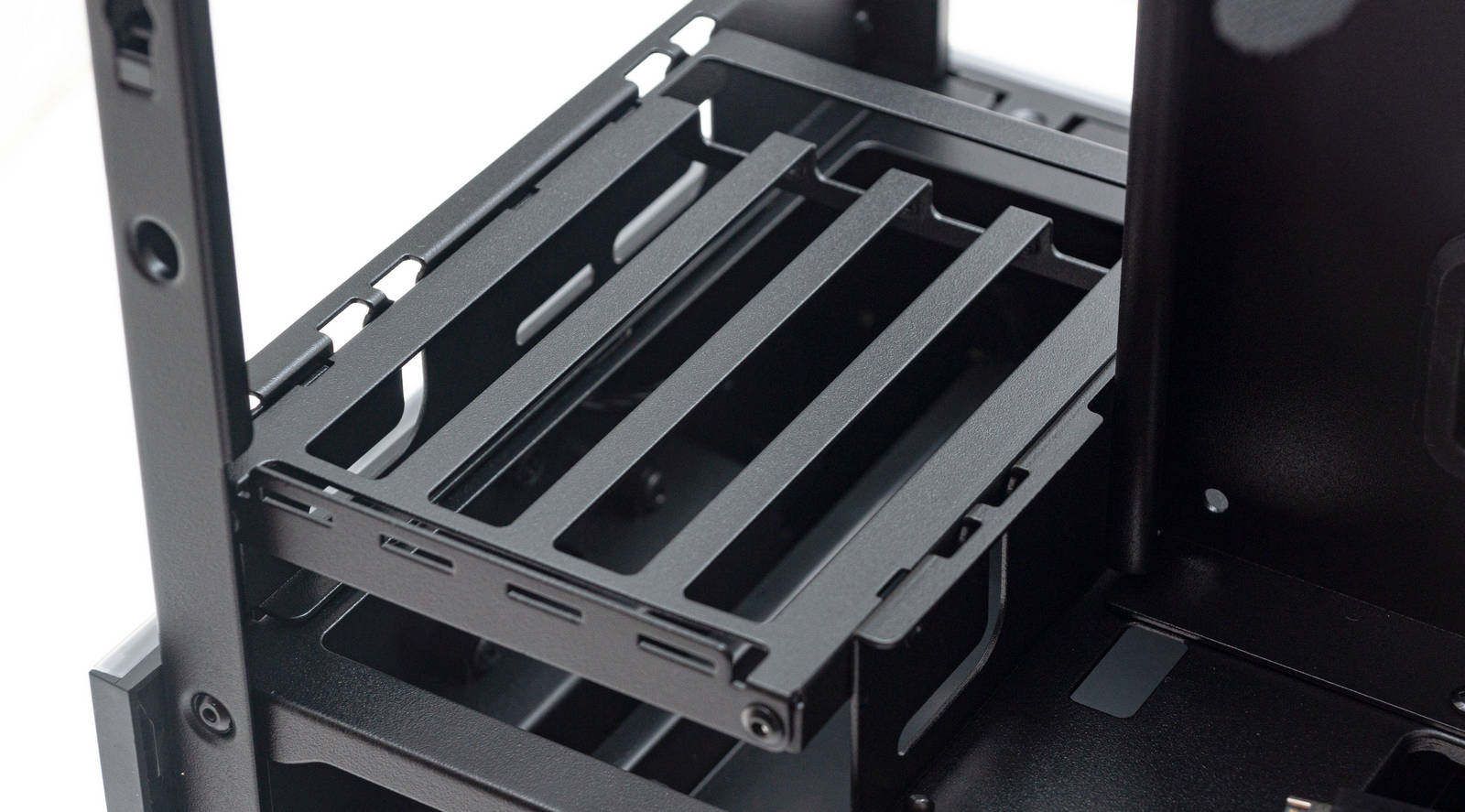

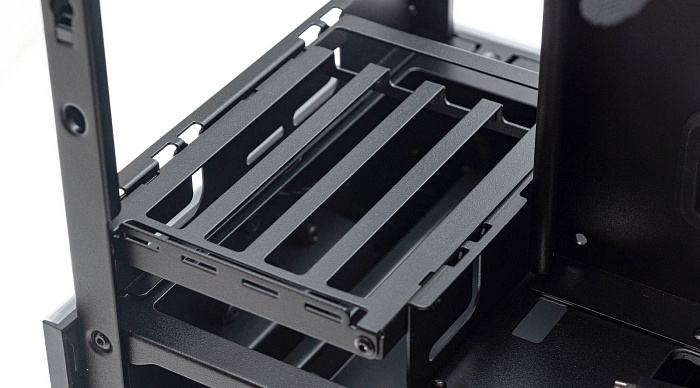

Корзина на два накопителя, верхний слот съемный, в нем через резиновые шайбы крепится любой из форматов.

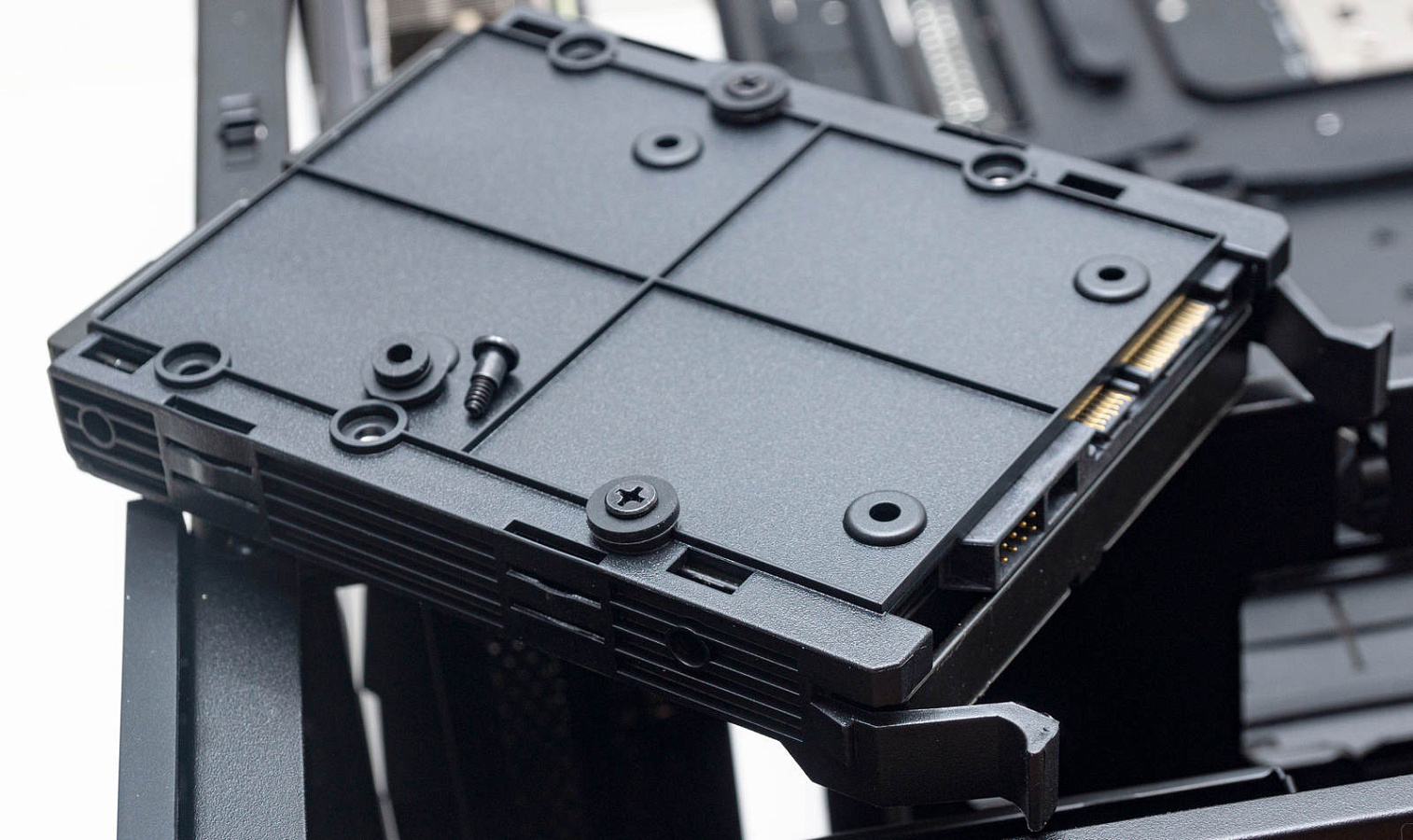

В нижнем слоте вставлены пластиковые салазки. В них также через резиновые шайбы крепится любой из накопителей.

Сборка

В целом процесс сборки в данном корпусе достаточно простой, места много, везде легко пролезть с отверткой или просунуть и подключить кабели.

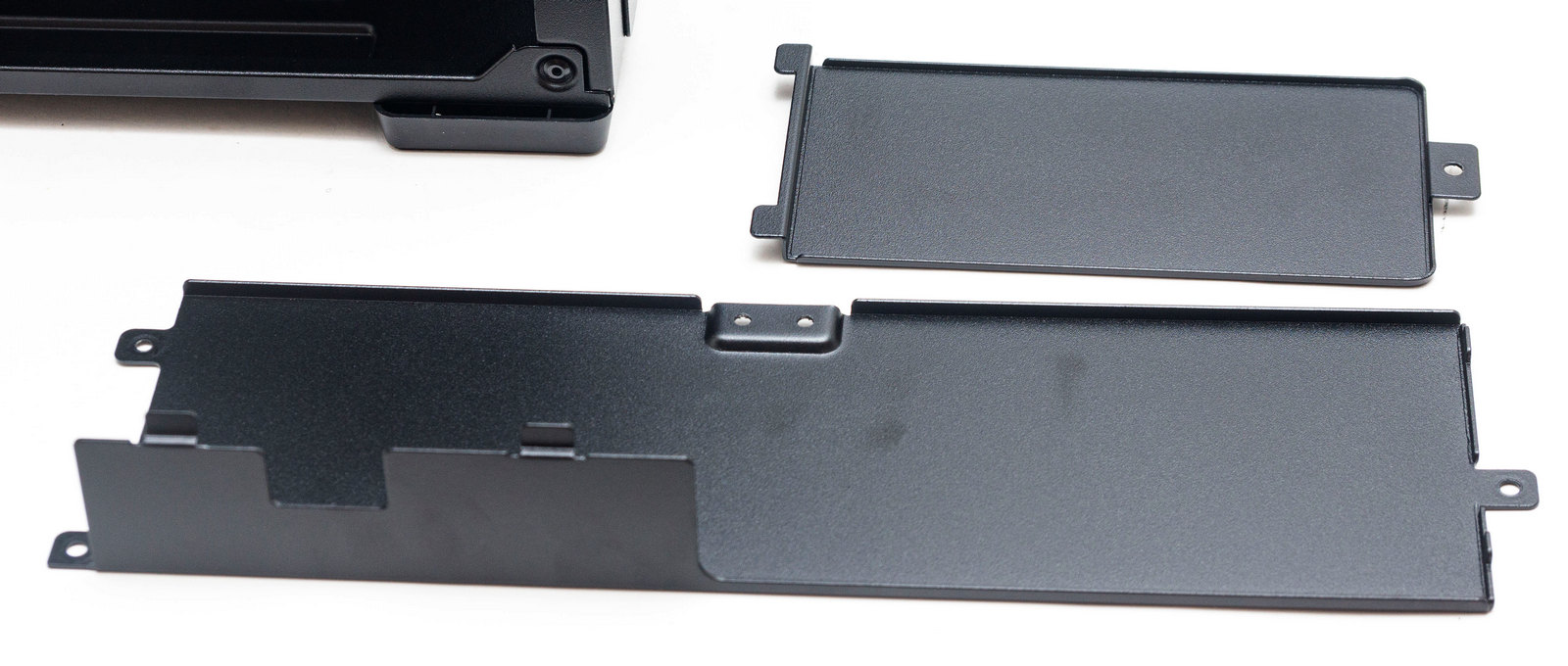

Внутри имеется множество съемных частей, обнажающих каркас основания, что позволяет удобно собирать компьютер.

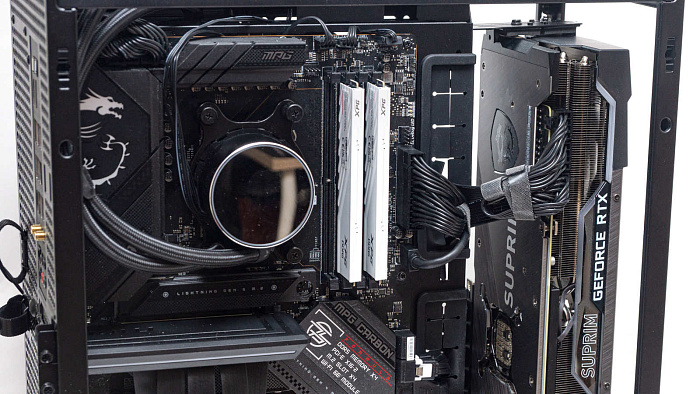

Мы начали сборку с установки видеокарты, но лучше её ставить после материнской платы и блока питания. Сверху видеокарта зажимается с двух сторон и снизу закрепляется на винты в слотах, но если карточка тяжелая, то при укладке корпуса на бок, например, для установки материнской платы, она может смещаться между верхними кронштейнами.

Нижняя рамка со слотами немного регулируется влево – вправо и вниз – вверх.

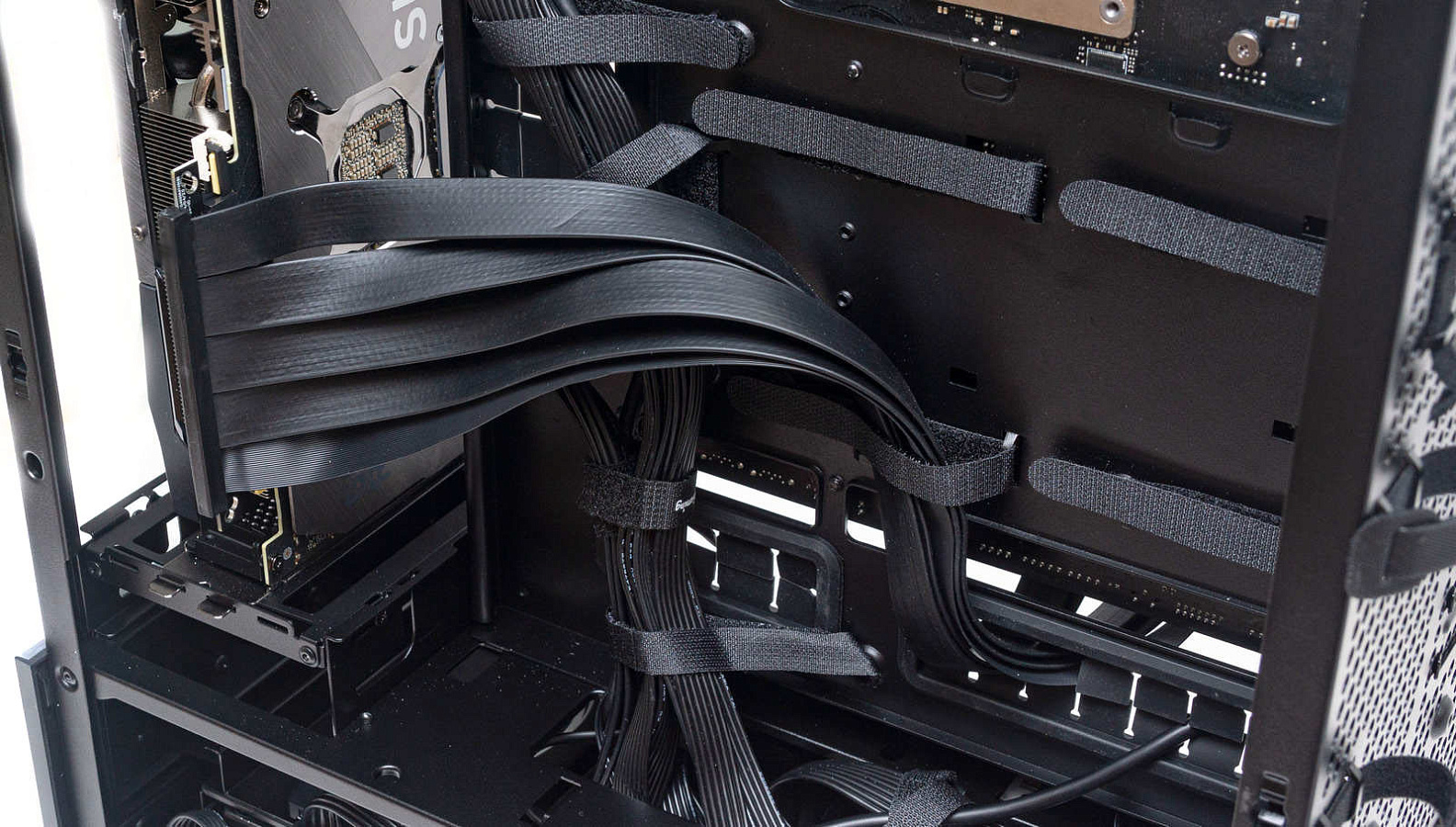

Райзер подключать к видеокарте удобнее после укладки основных кабелей от блока питания и накопителей, поверх них.

Устанавливать рамку с радиатором СЖО также удобнее после укладки кабелей. Конструкцией предусмотрено откидывание под углом рамок с радиатором и комплектными вентиляторами, но это больше для подключения и укладки кабелей именно от самих вентиляторов.

Все провода и кабели необходимо аккуратно распределить вдоль шасси, не делая толстых жгутов - это влияет на потоки воздуха.

В первом отсеке имеется еще одна стяжка для закрепления шлангов СЖО.

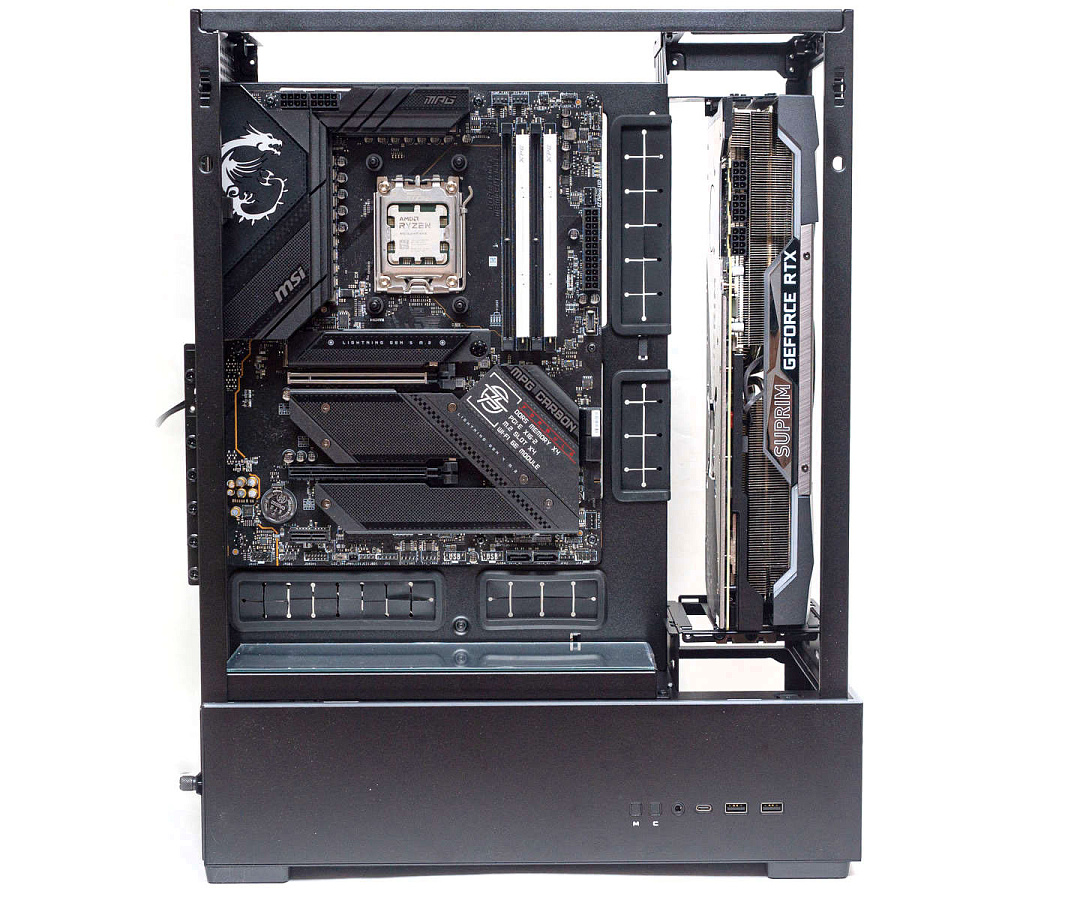

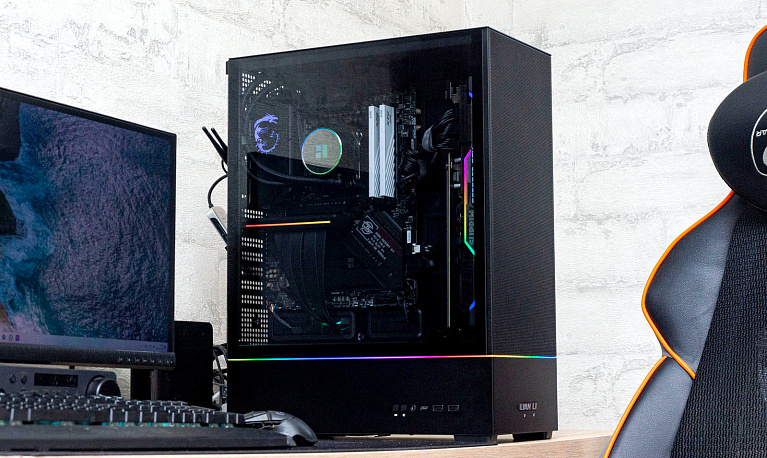

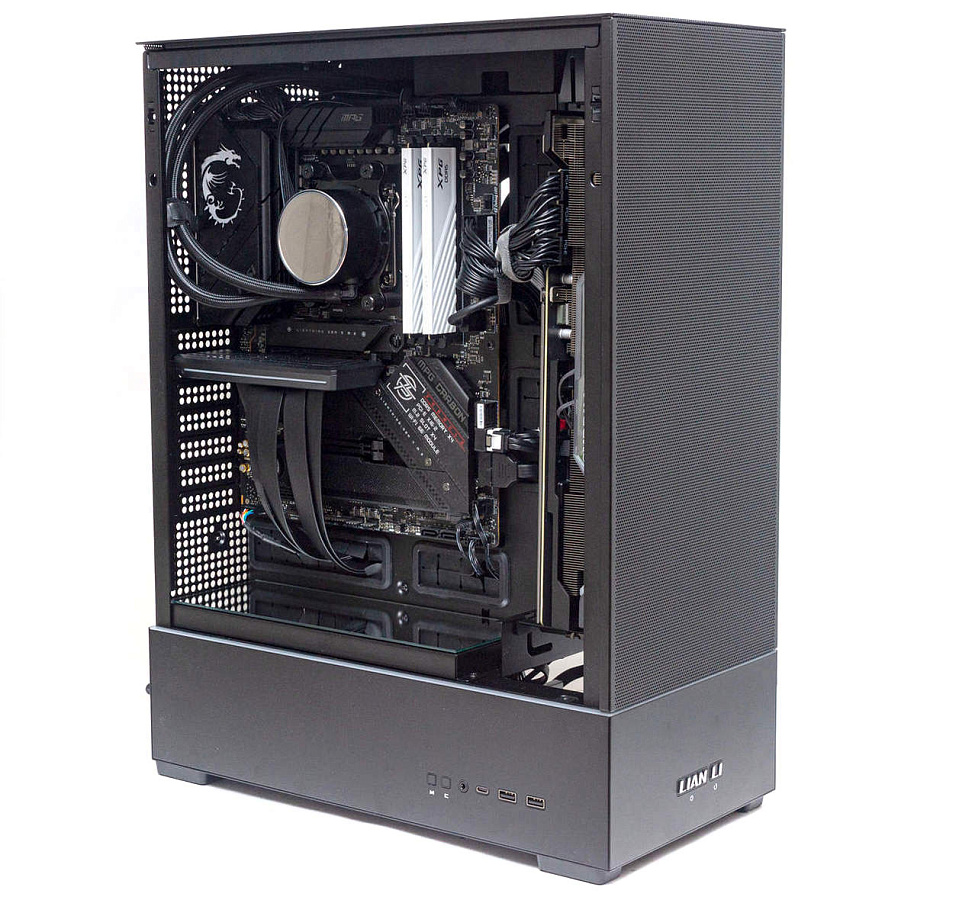

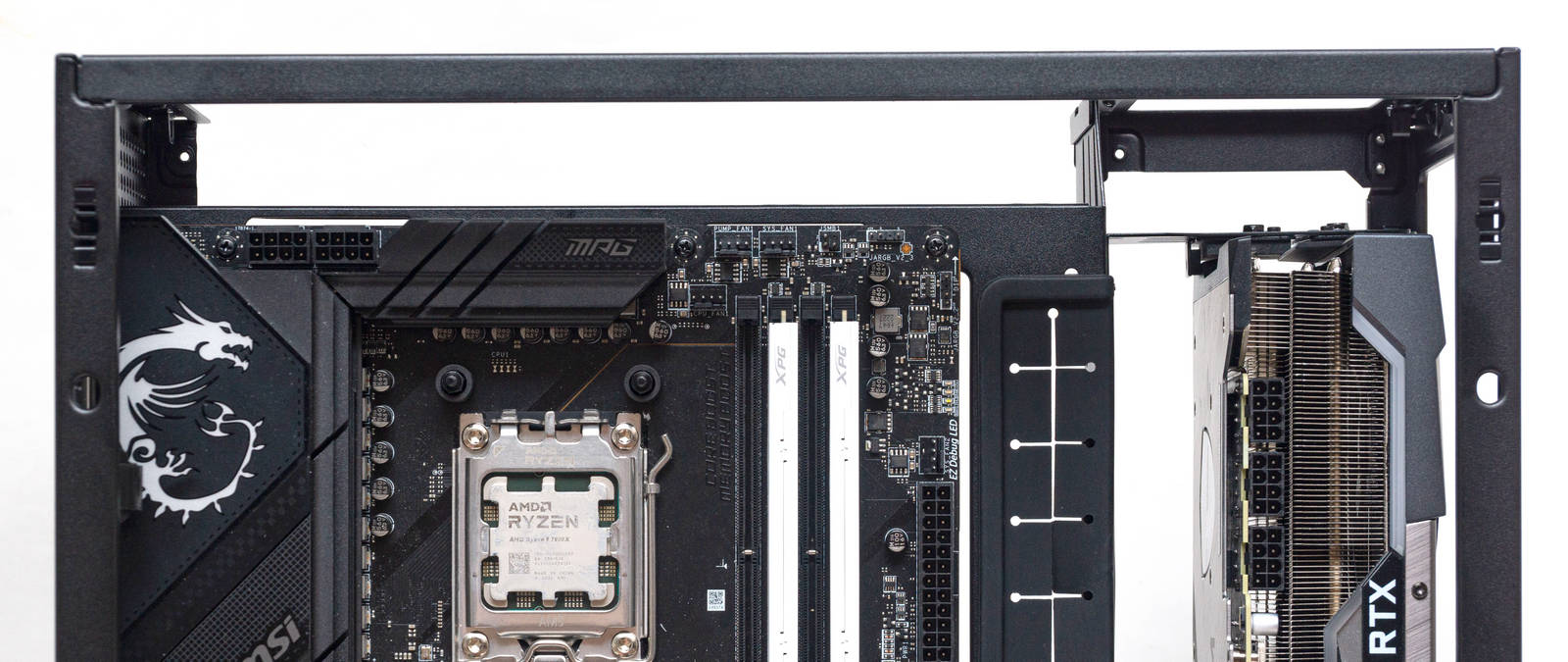

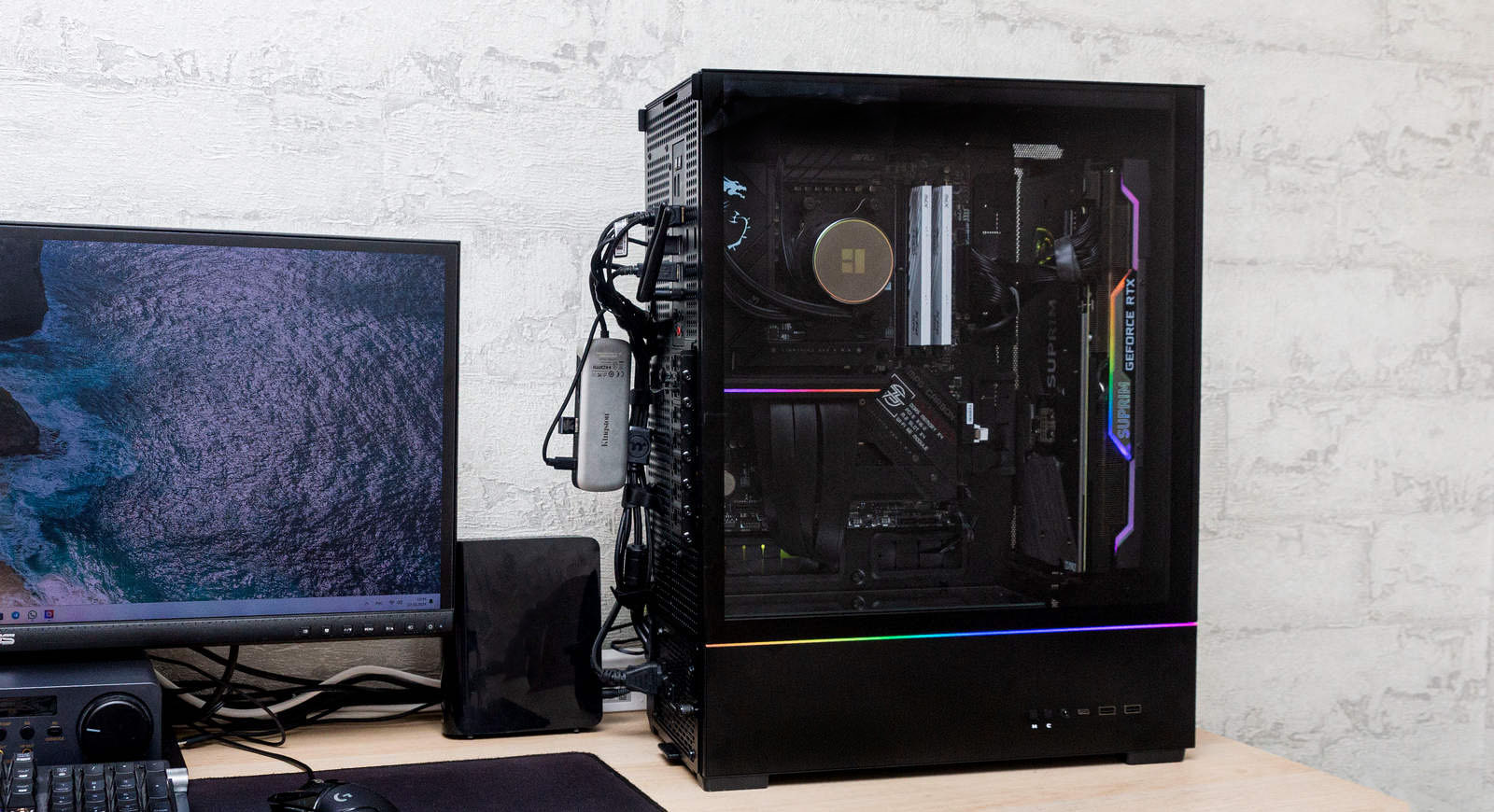

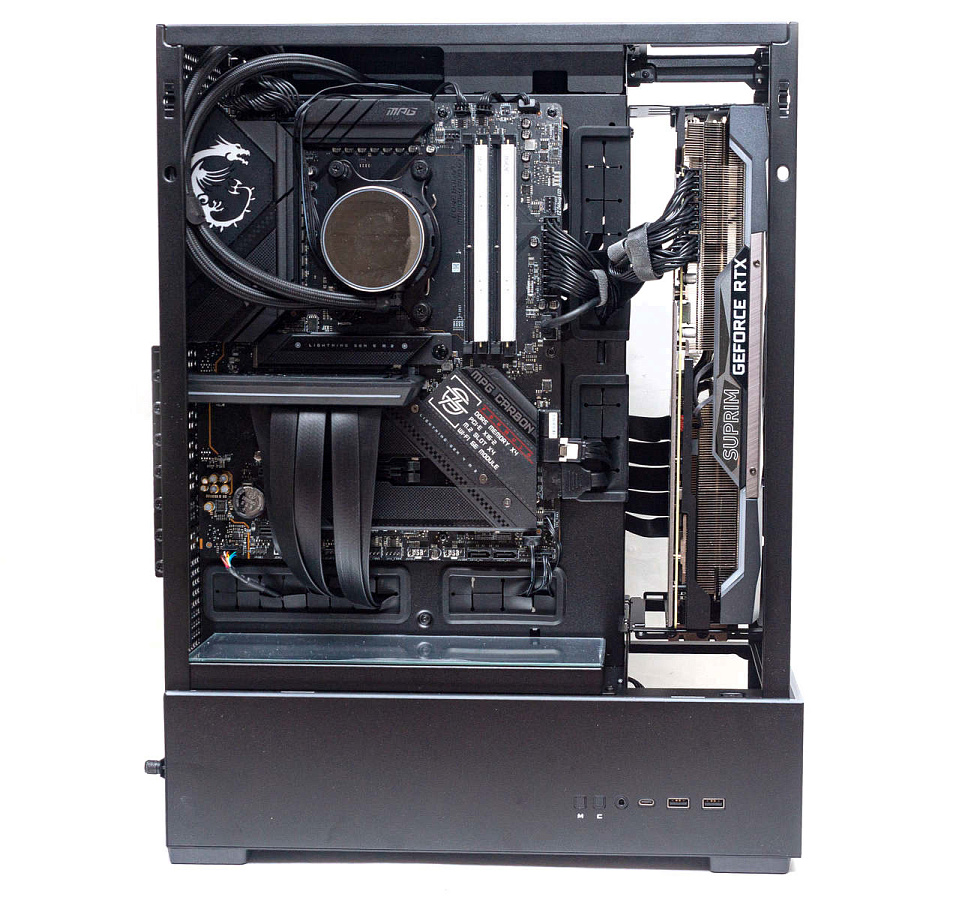

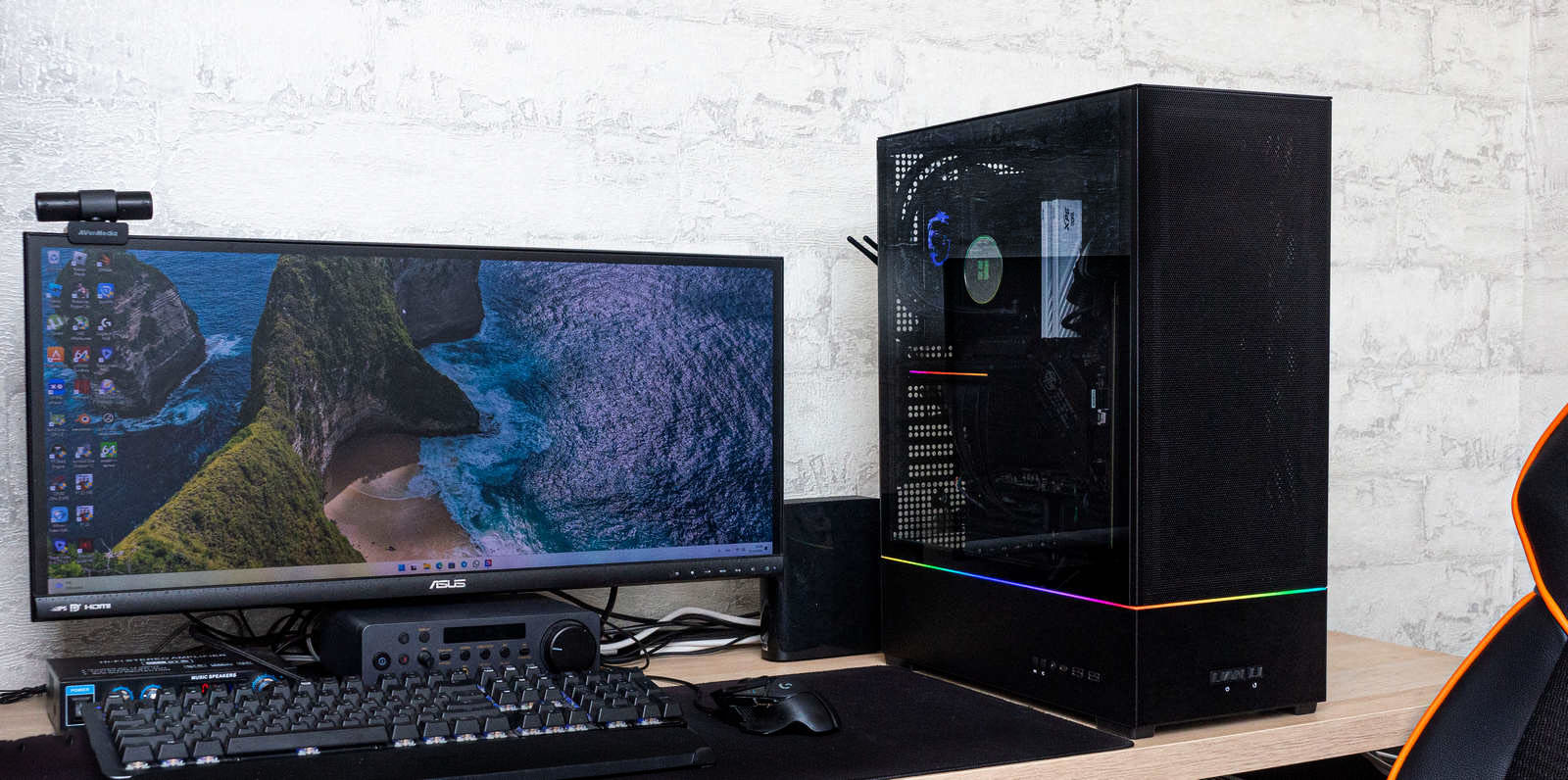

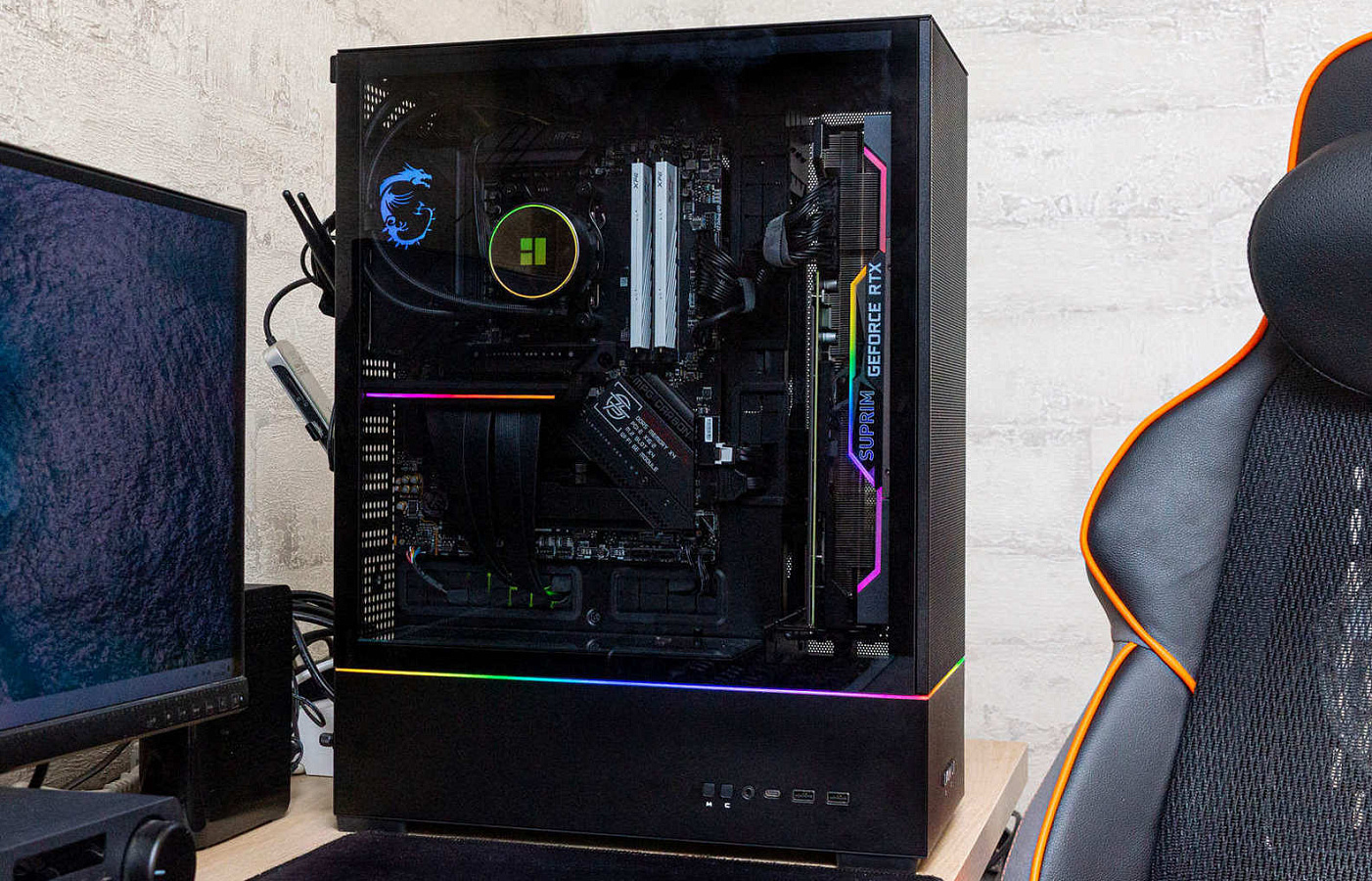

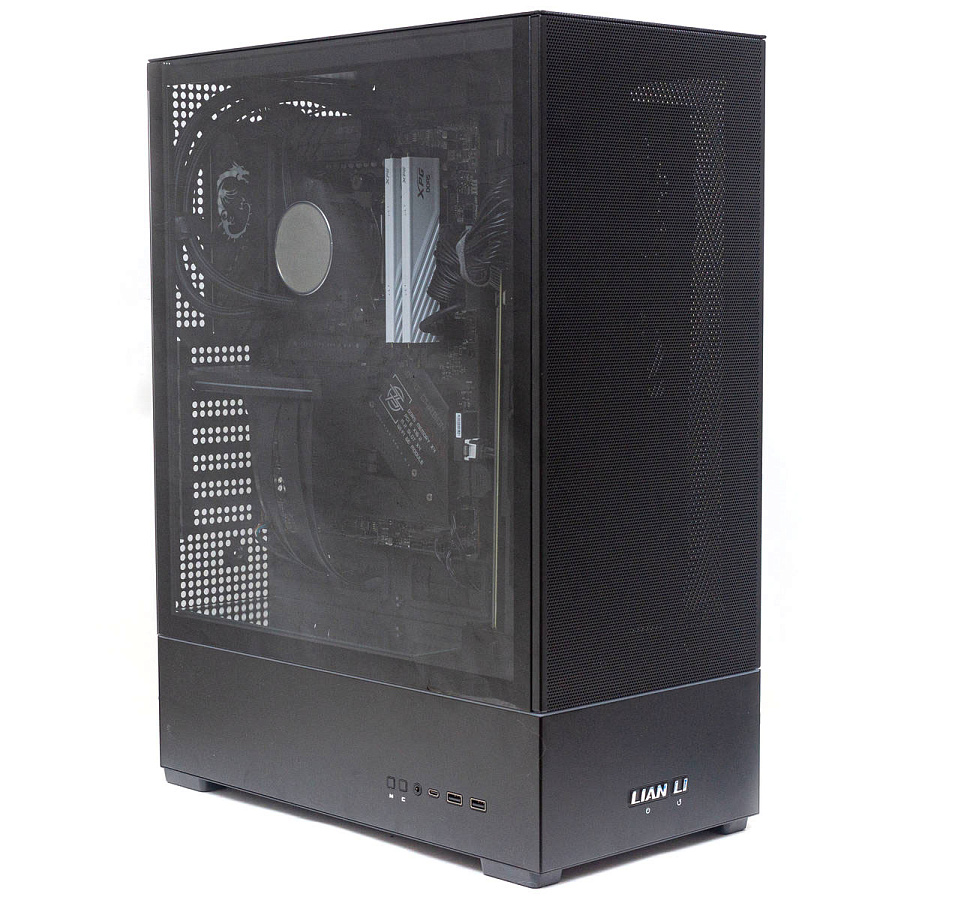

Готовая сборка выглядит нестандартно, нет привычной подсветки от вентиляторов, как и не видно самих вентиляторов через стекло.

Зато RGB оформление за счет контурной подсветки смотрится стильно: полоса на корпусе, на рейзере, на помпе водоблока, на материнской плате и на видеокарте.

Если пользователю нужна более яркая подсветка, то можно добавить LED-ленту.

Эксплуатация

Тестовый стенд

Вентиляторы на радиатор СЖО мы ставили в двух вариантах: как рекомендует производитель на вдув и традиционный способ на выдув.

Также добавляли внешний вентилятор с тыльной стороны корпуса.

Еще одним вариантом тестов стал также рекомендованный производителем: с удаленными противопылевыми фильтрами спереди и сбоку.

И для сравнения тесты без стеклянной панели.

Сразу скажем, что процессор Ryzen 9 7900X всегда прогревается до 95-100 °С, вне зависимости от условий тестов или используемых систем охлаждения, поэтому его температуры мы не рассматривали.

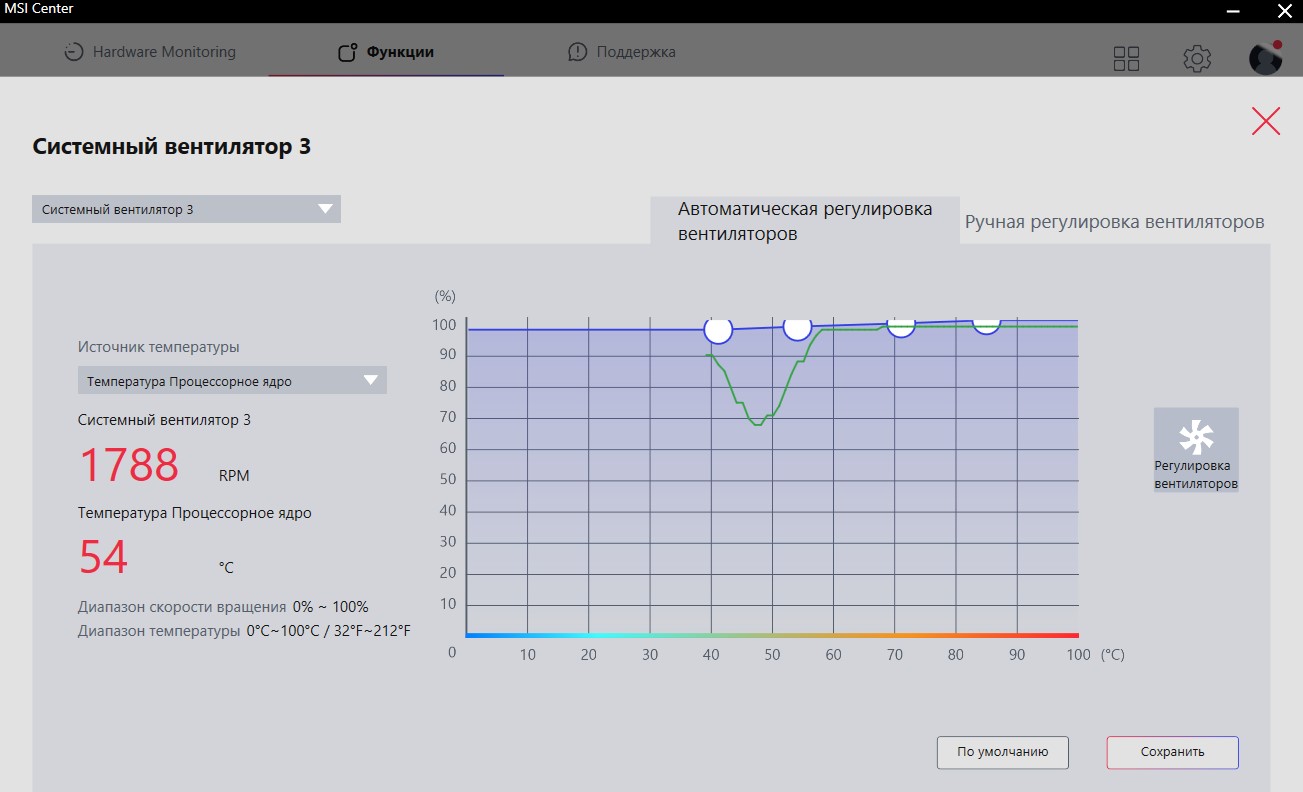

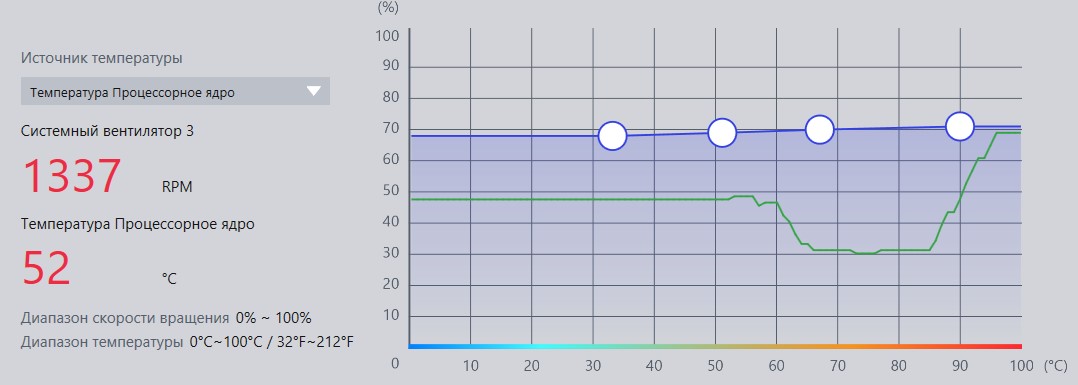

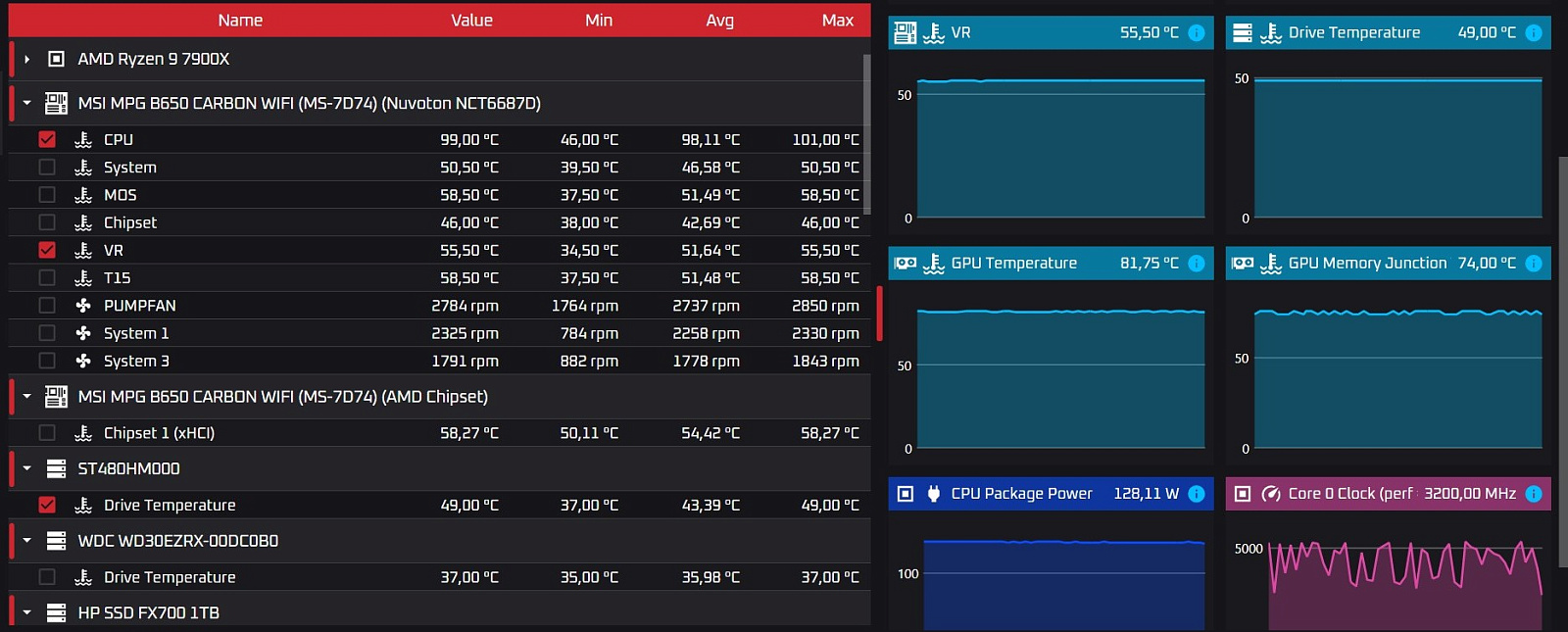

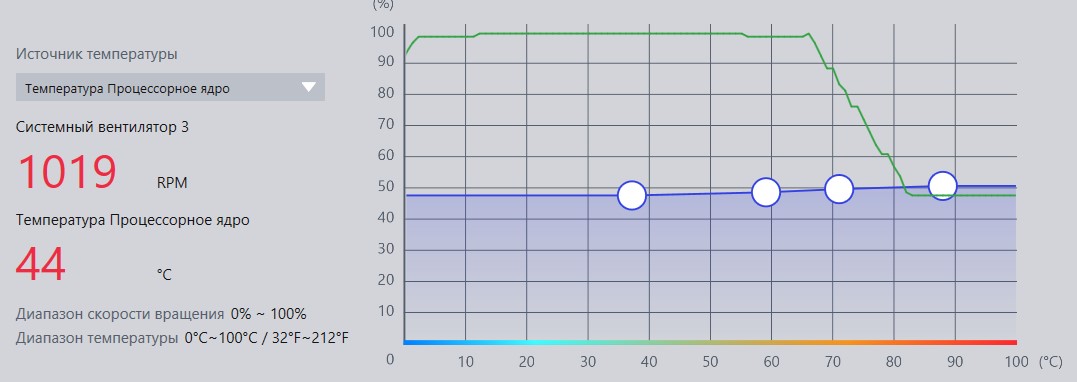

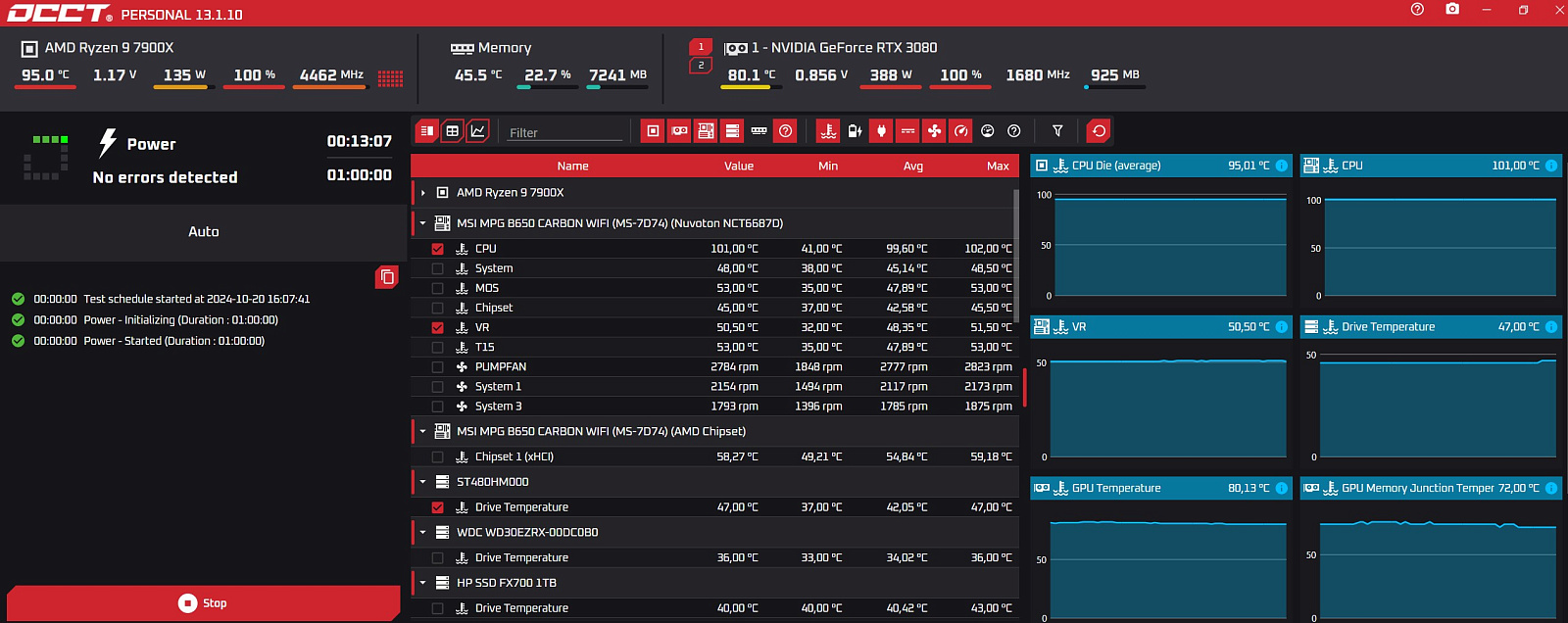

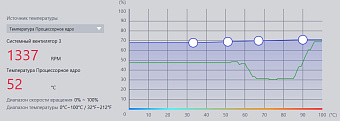

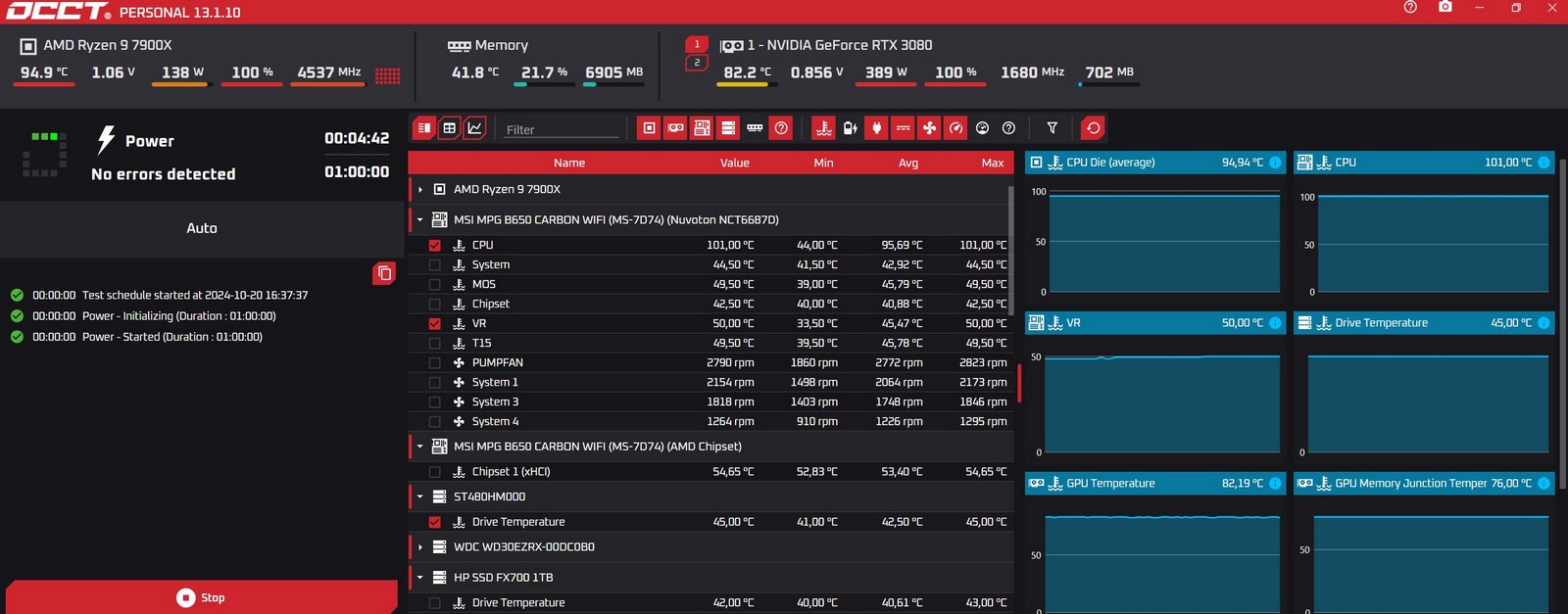

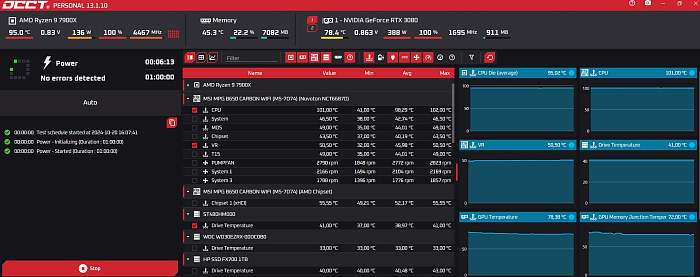

Тестирование в программе OCCT 13.1.10, тест Power. Вентиляторы раскручиваются на 100% при максимальной температуре CPU.

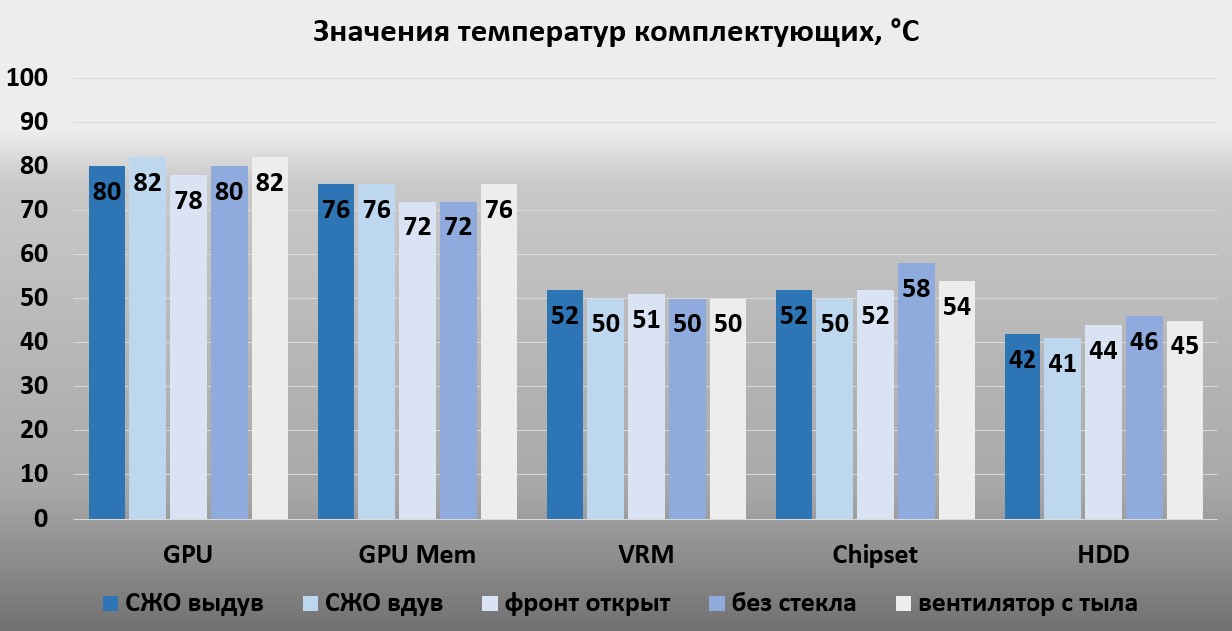

Изменения температур компонентов при разных условиях эксплуатации минимальны, в пределах ±2-4 градусов Цельсия, что вполне можно списать на погрешность измерений.

Видеокарте более комфортно работается без пылевого фильтра на фронтальной панели. Вентиляторы, установленные на СЖО на вдув и дополнительный вентилятор сзади немного повысили температуру GPU, но понизили нагрев зоны VRM и чипсета.

Удаление стеклянной панели и фильтров на боковой стенке способствовало повышению температуры чипсета и HDD. С закрытыми стенками потоки воздуха лучше циркулируют в корпусе.

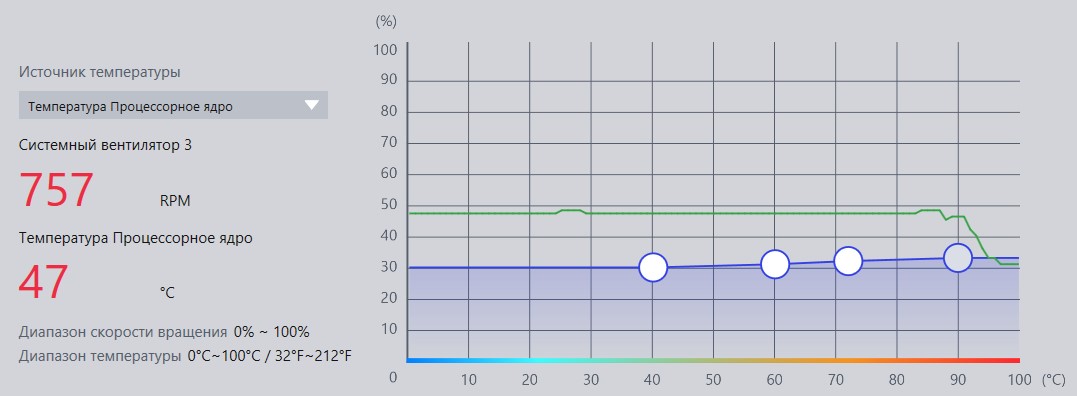

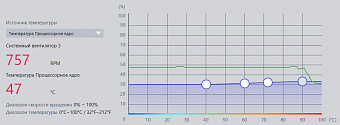

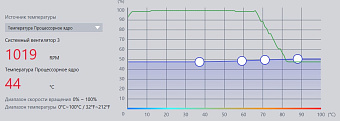

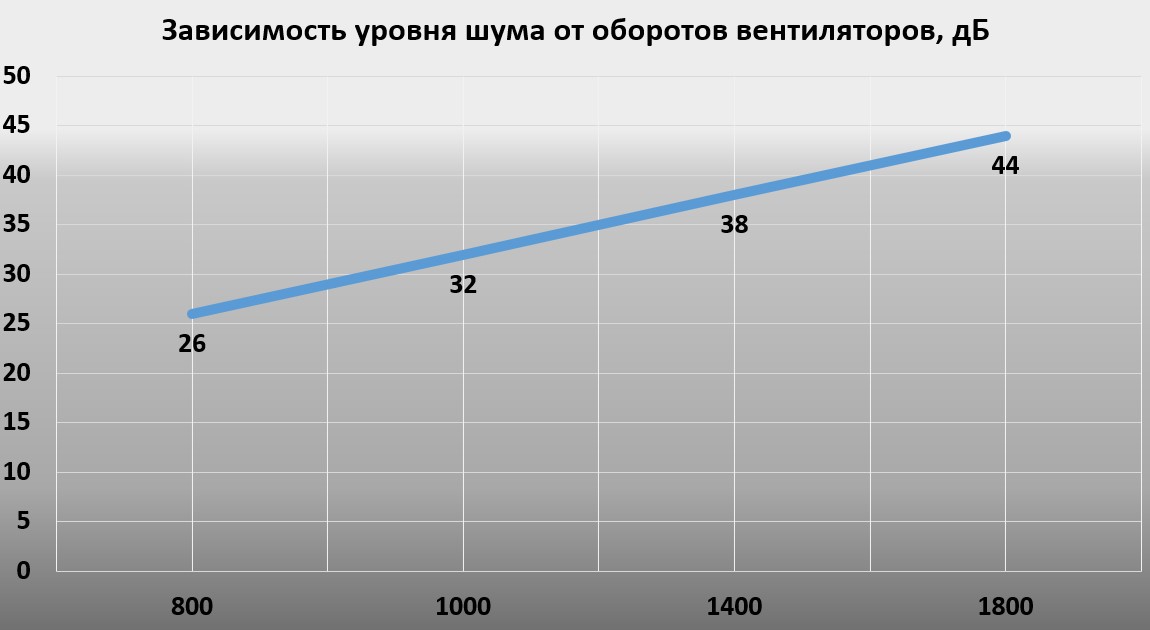

Комплектные вентиляторы высокооборотные, их хорошо слышно уже с 1000 об/мин. При меньших оборотах их можно назвать тихими или даже бесшумными.

По температурам на выдуве можно проследить потоки воздуха. Так, горячий воздух от видеокарты в основном весь выходит через сетчатую панель с правого бока непосредственно напротив видеокарты, комплектные вентиляторы его практически не захватывают. Но и стекло напротив видеокарты также прогревается.

При установке вентиляторов СЖО на выдув, нагрев от радиатора незначительный. В традиционном корпусе именно вентиляторы СЖО с радиатором, установленным сверху, выдували весь горячий воздух из корпуса, в том числе и от видеокарты, что в свою очередь мешало отведению тепла от самого CPU.

При таком расположении видеокарты рекомендация ставить вентиляторы СЖО на вдув вполне приемлема - чуть теплый воздух большей частью выходил через тыльную сторону корпуса и частично выдувался корпусными вентиляторами.

Результаты экспериментов наталкивают на мысль: а что, если комплектные вентиляторы поставить на вдув, а на СЖО на выдув? Мы не поленились, провели и такой эксперимент. Единственное, на что это повлияло – снижение температуры чипсета.

Заключение

Корпус SUP01 получился интересным и оригинальным, визуально смотрится необычно, хорошо подходит для сборок на основе дизайнерских материнских плат, именно их внешний вид и будет демонстрироваться через окно.

Размещение видеокарты спереди вполне оправдано, если она не с турбинной системой охлаждения. В нашей тестовой RTX 3080 горячий воздух выдувался вбок, где интерфейс PCI-E. При обычной установке в слоте на материнской плате этот воздух нагревал саму материнскую плату, слоты М.2 и чипсет. При данном размещении одно неудобство – нет возможности оперативно подключать видео кабели к видеокарте и, даже сняв крышку, это неудобно делать снизу. Проблему может решить кабель-переходник, выведенный разъемом на корпус.

Размещение радиатора СЖО за шасси материнской платы также видится целесообразным, воздушные потоки будут циркулировать в отдельном отсеке и теряется смысл в подсветке вентиляторов. Но это вводит ограничения на использование систем охлаждения CPU – башенный кулер здесь уже не поставить, вместо СЖО можно использовать только Slim кулеры с горизонтальным размещением тепловых трубок и вентилятора.

Возможной проблемой может стать отсутствие обдува в первом отсеке, нет активного охлаждения зоны VRM, модулей памяти и самого чипсета. Установка вентилятора с внешней стороны корпуса не решит эту проблему. Альтернативой мог бы стать вентилятор, размещенный сверху над материнской платой.

У корпуса имеется полная зависимость от комплектного райзера, без него собрать что-то в корпусе с дискретной видеокартой не получится. Выход его из строя делает невозможным эксплуатацию компьютера в этом корпусе.
