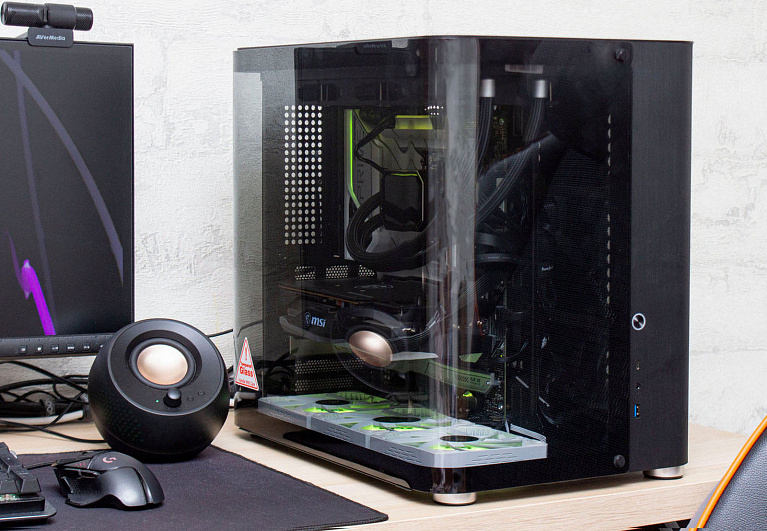

Обзор корпуса Jonsbo TK-2 Black

Компьютерные корпуса аквариумного типа стали очень популярны в последнее время. Чаще всего производители используют две стеклянные панели, состыкованные на углу без рамки.

Компания Jonsbo пошла дальше – у них эта панель выполнена из одного гнутого стеклянного листа, причем согнутого с двух сторон. Это создает отличный цельный внешний вид внутреннего пространства вашего компьютера.

И это не единственное достоинство модели, стальная основа корпуса закрывается алюминиевыми панелями: сверху цельная пластина с перфорациями, а не привычное углубление с фильтром на магнитах.

Конструкция интересная и не только визуально, но и не лишена недостатков. Со всеми нюансами мы попытаемся разобраться.

Технические характеристики

Упаковка и комплект поставки

Корпус поставляется в картонной коробке без цветного оформления. На лицевой стороне чертеж изделия и описание характеристик.

С обратной стороны иллюстрации, демонстрирующие преимущества данной модели.

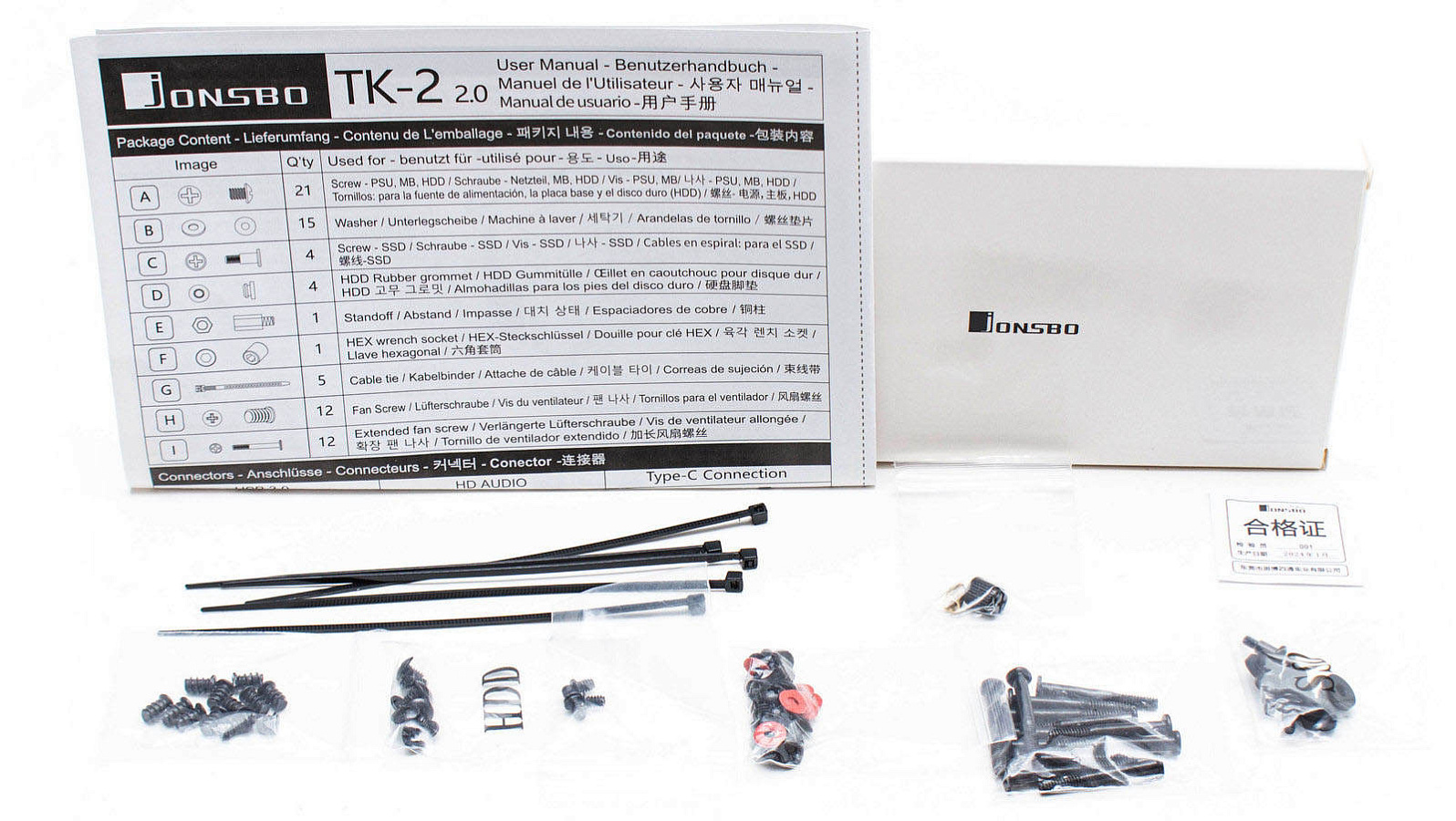

В коробке корпус зафиксирован двумя вставками из вспененного полиуретана и упакован в целлофан. В комплекте инструкция по сборке, набор винтов и пять стяжек.

Набор креплений состоит из длинных и коротких винтов для вентиляторов, винтов для HDD и SSD 2,5”, для крепления материнской платы и одной стойки со специальным ключом.

Вентиляторов в комплекте у данной модели нет.

Фильтры установлены: съемный на дне и несъемные на правой боковой панели.

Внешний вид

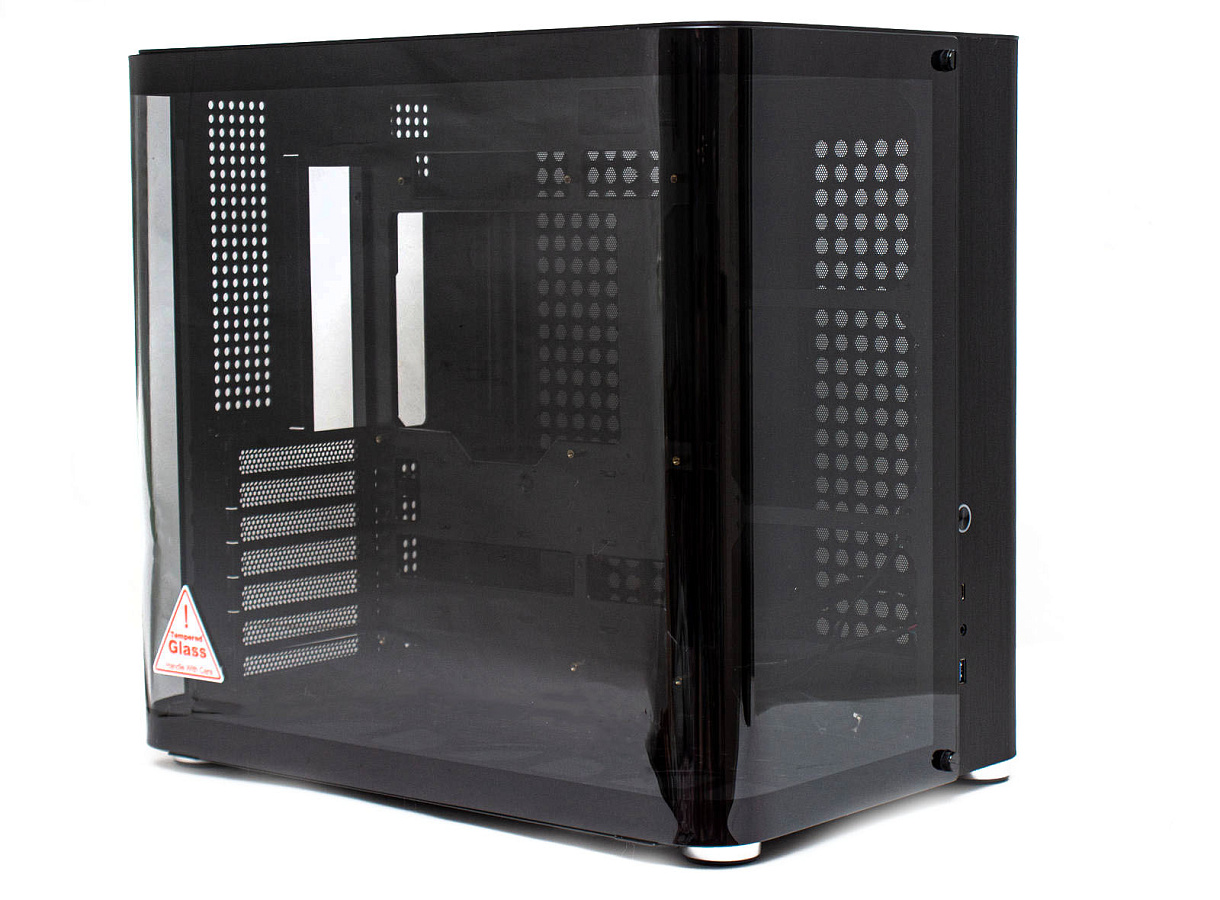

Черный матовый металл отлично сочетается с глянцем стекла. Алюминиевые пластины, закругленные боковые углы и закругленная стеклянная панель создают вид цельной завершенной монолитной конструкции.

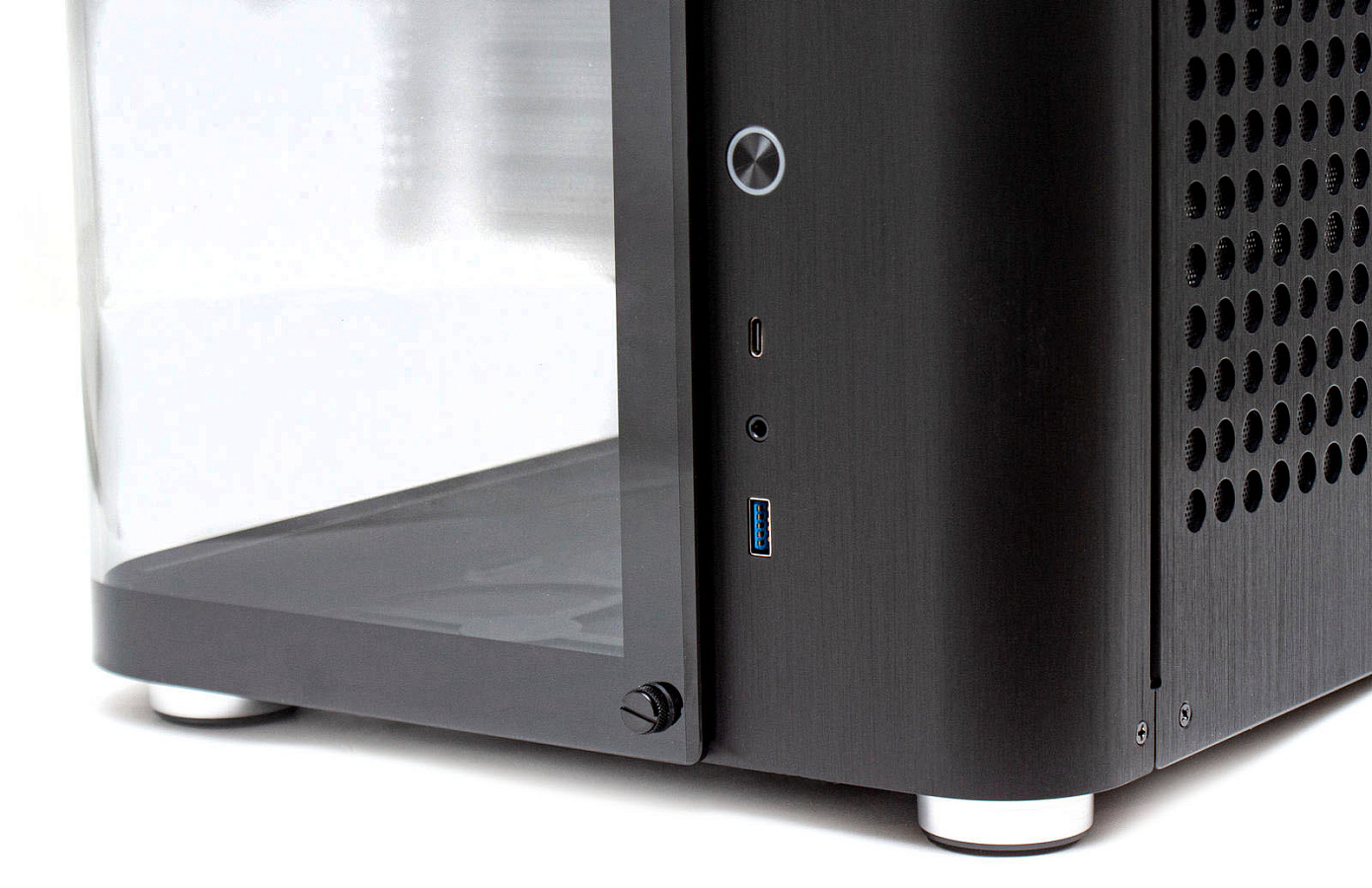

В нижней части передней панели вертикально размещаются: кнопка включения с кольцом подсветки по периметру, разъем USB Type-C, комбинированный аудиоразъем и USB Type-A.

Два винта с накатанными головками фиксируют стеклянную панель, два таких же винта фиксируют её с тыльной стороны. Угол закрывает закругленная алюминиевая пластина, прикрученная на винты.

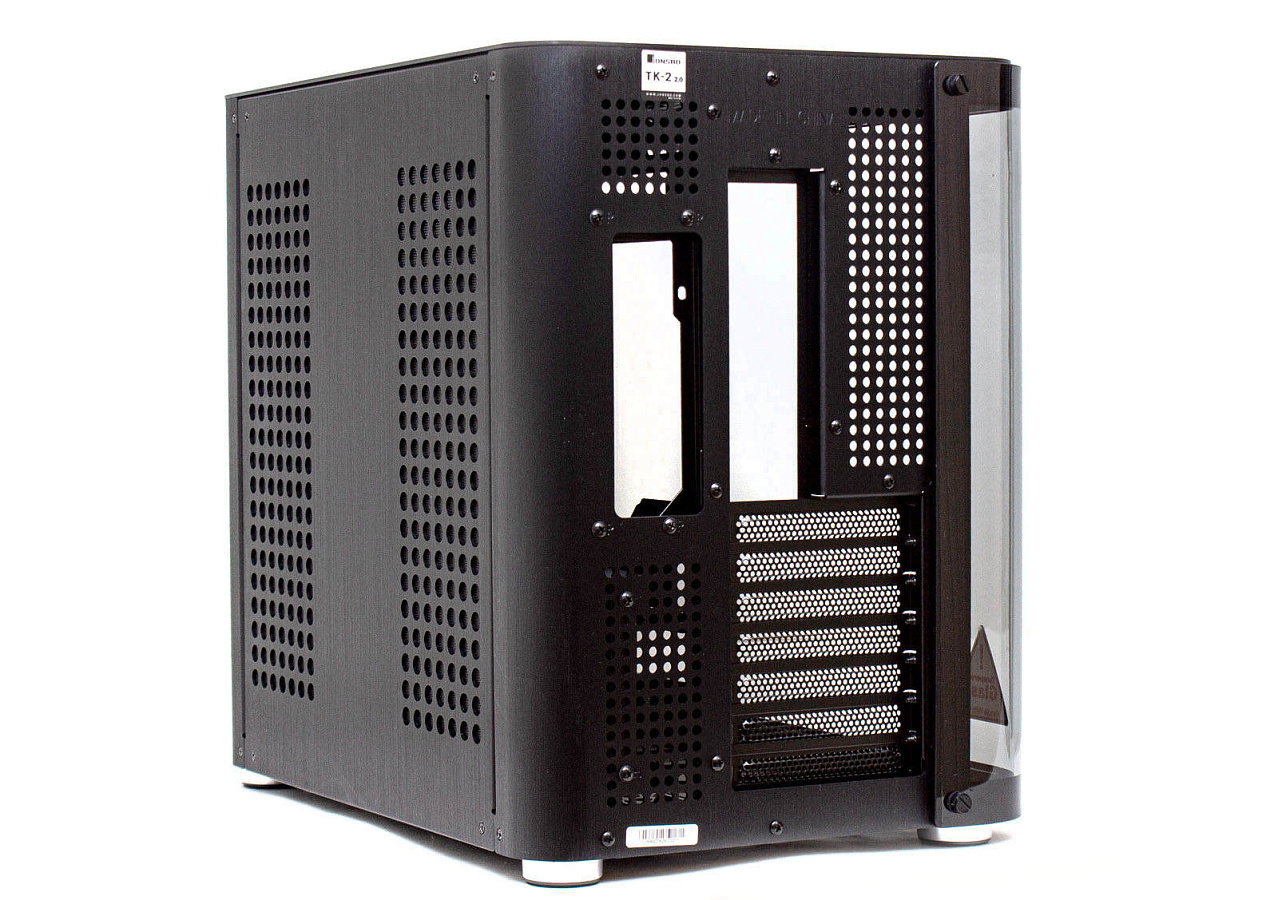

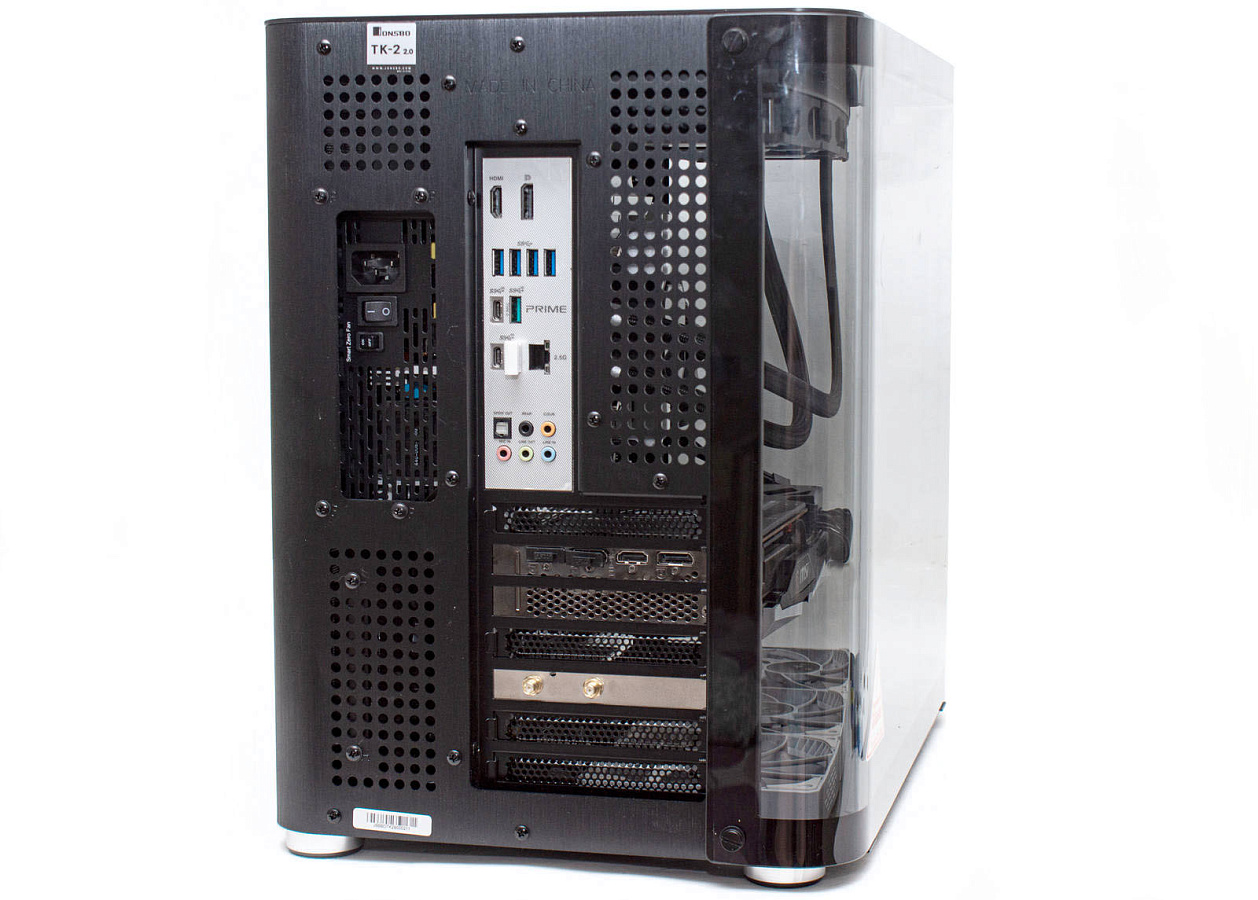

С тыльной стороны на корпусе прикручена алюминиевая пластина. Привычного посадочного места под вентилятор здесь нет. Непривычно выглядит узкое окно под блок питания. Вся незанятая поверхность перфорированная.

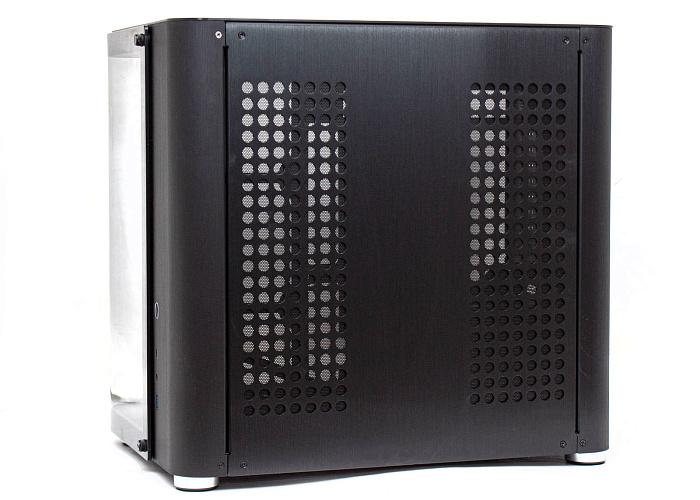

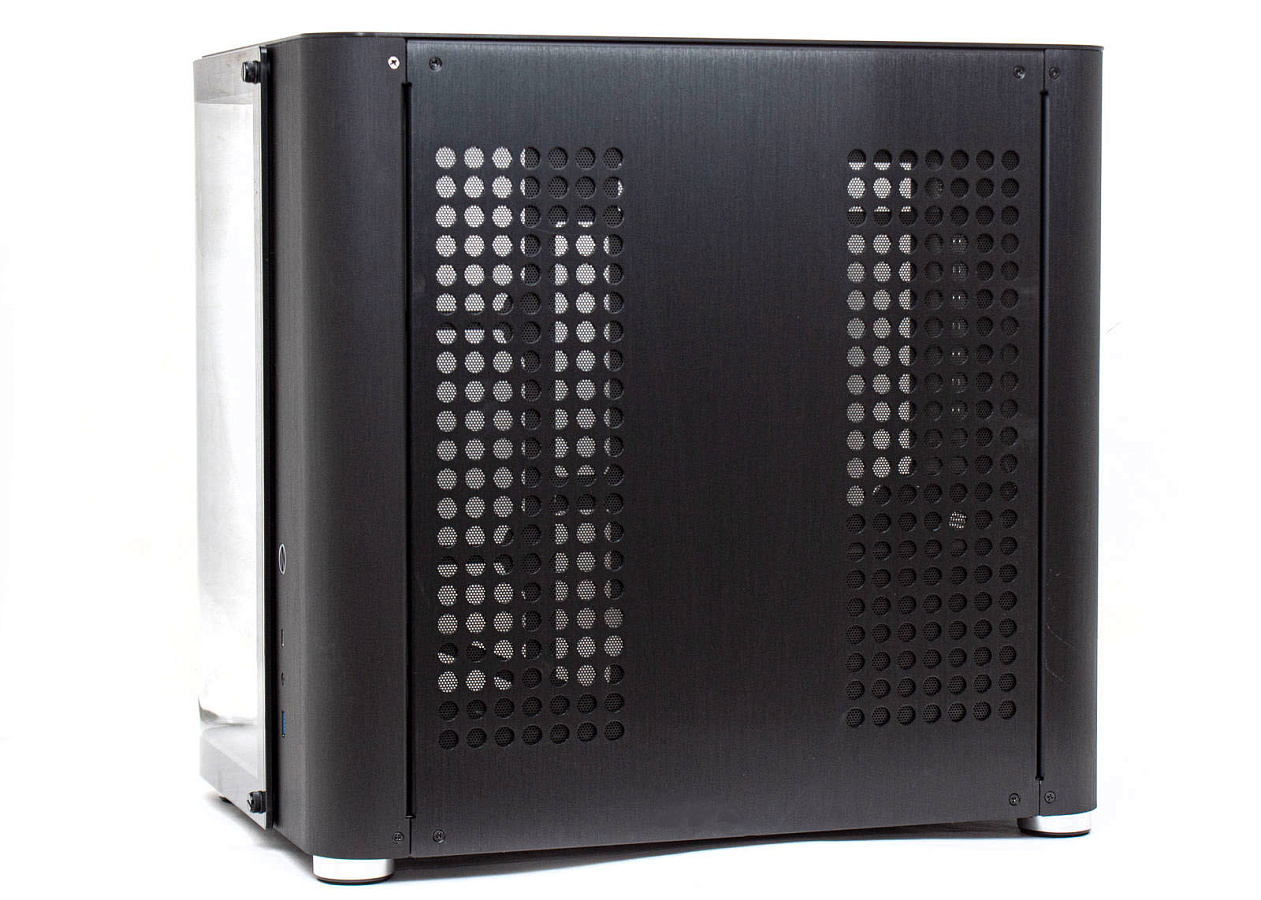

Правую боковую сторону закрывает еще одна алюминиевая пластина, посажена она на четыре винта. По бокам от пластины имеются достаточно широкие щели.

Вентиляционные крупные круглые отверстия по бокам изнутри закрыты несъемными мелкоячеистыми фильтрами.

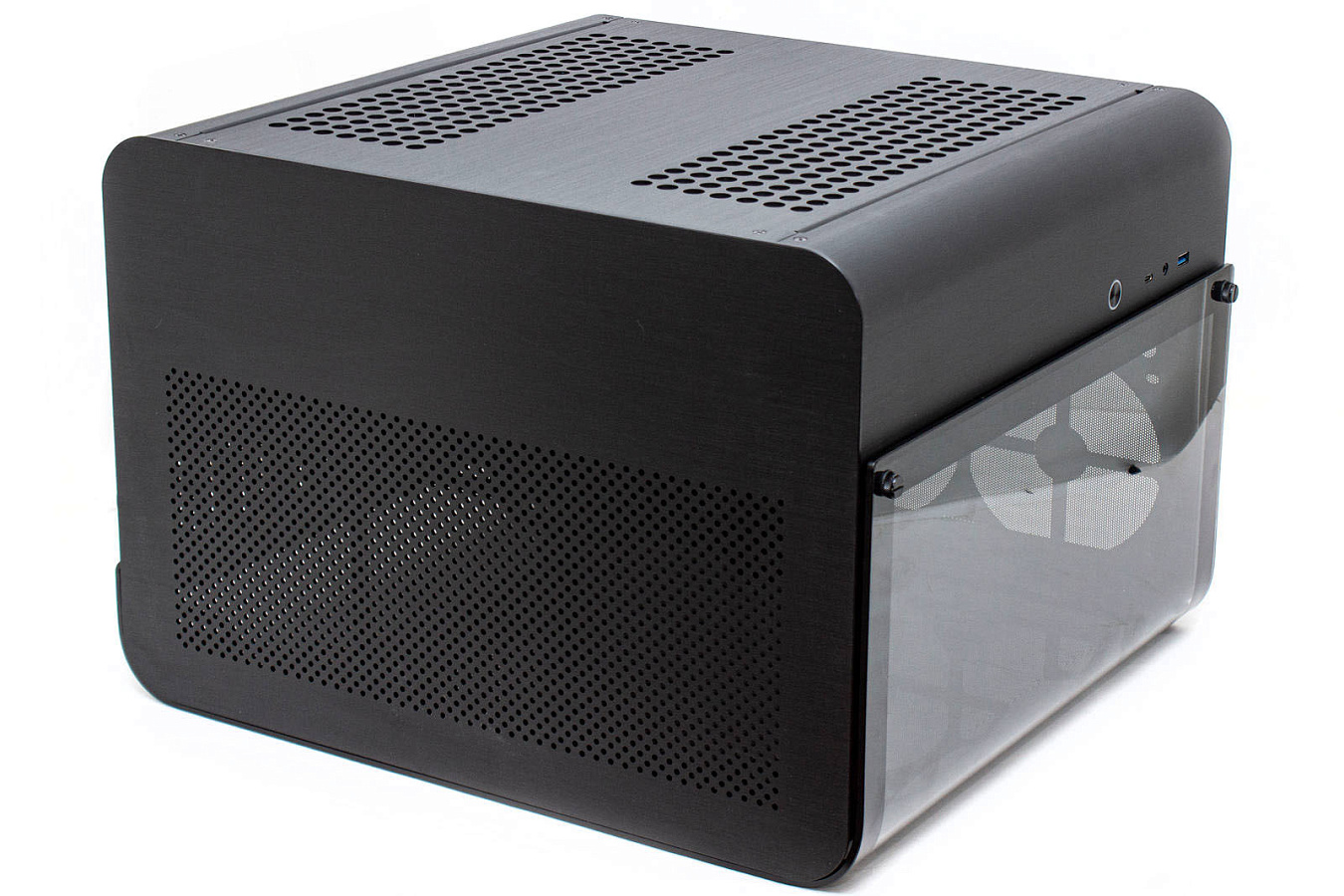

И последняя пластина закрывает корпус сверху. Вентиляционные отверстия здесь более мелкие, фильтра на них нет.

 Пластина крепится в пазы на фиксаторы.

Под ней квадратные окна для установки СЖО или вентиляторов.

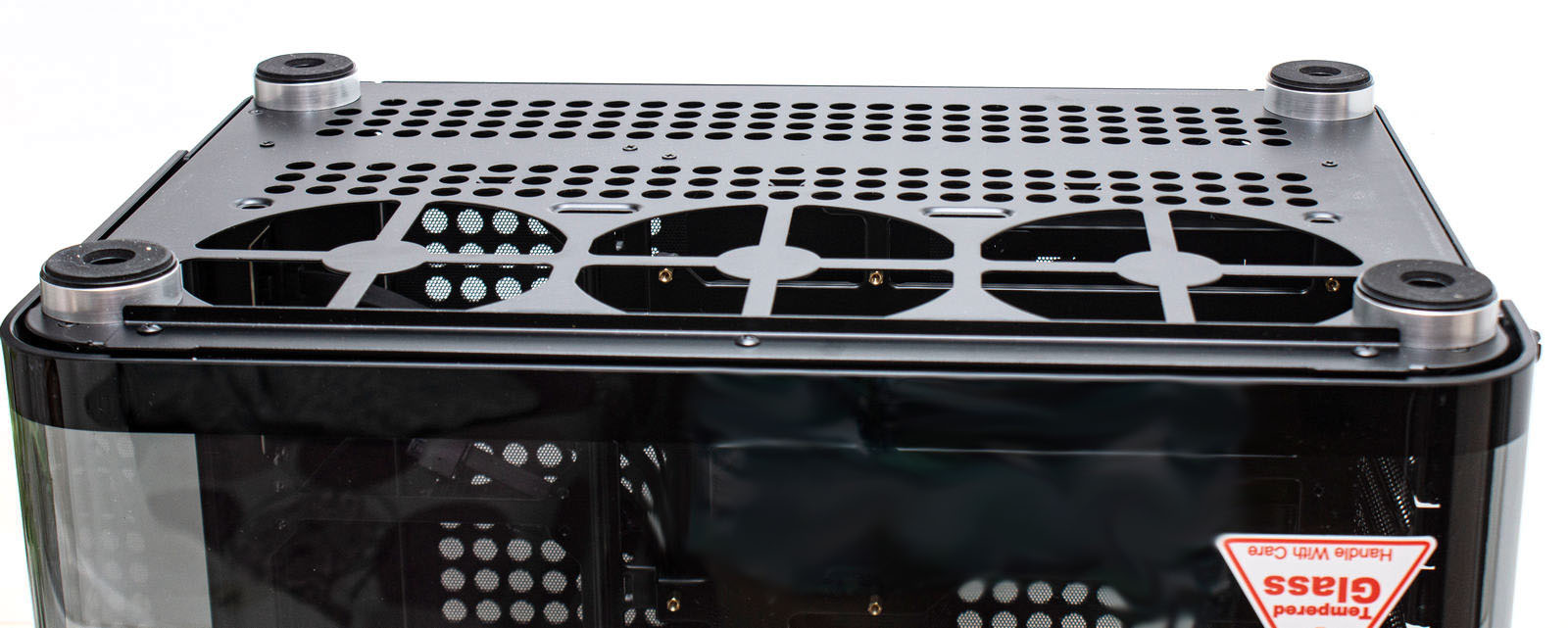

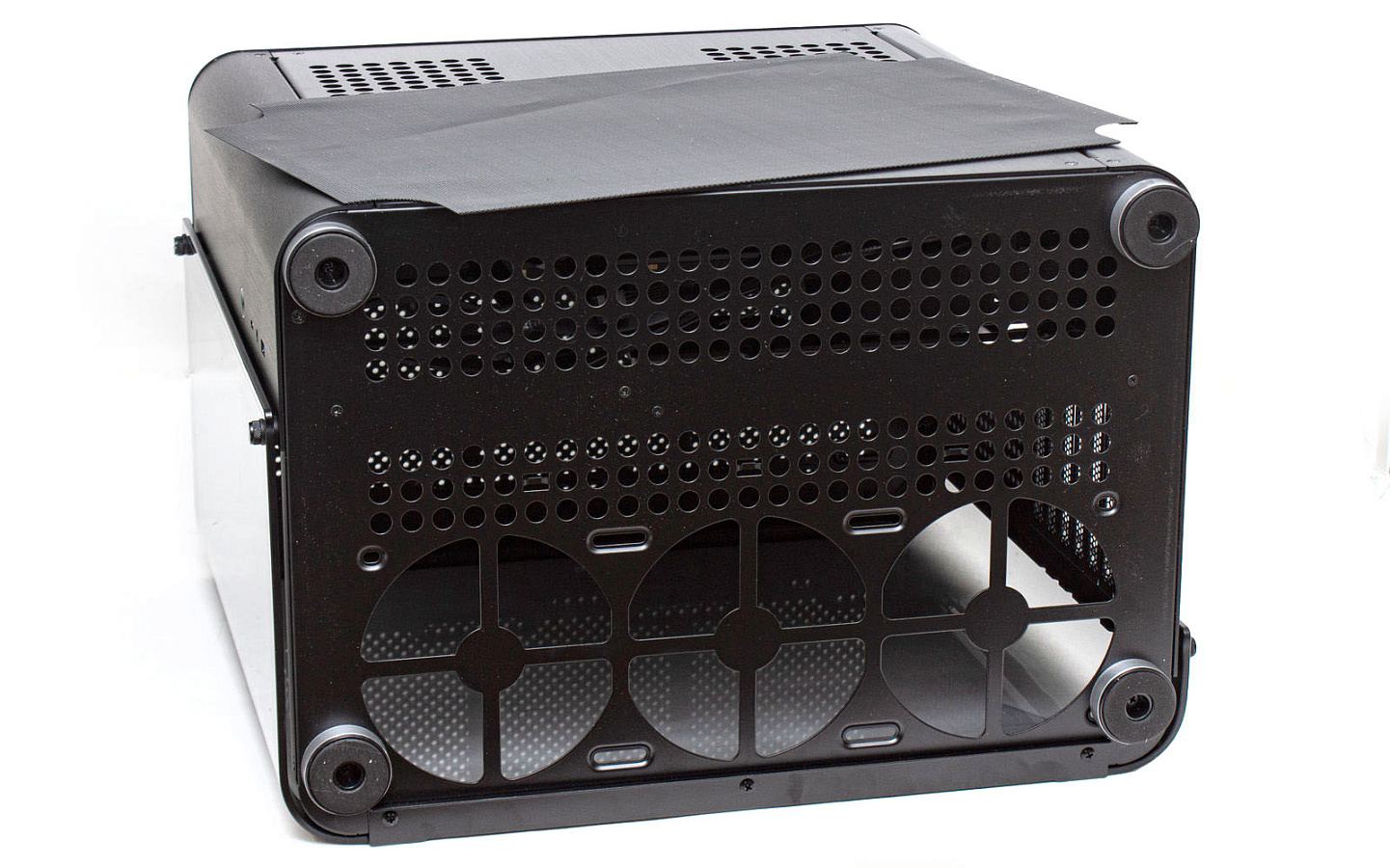

Вся нижняя панель закрыта большим фильтром на магнитах. Поверхность имеет три круглых отверстия под вентиляторы, вся остальная часть перфорирована круглыми мелкими отверстиями.

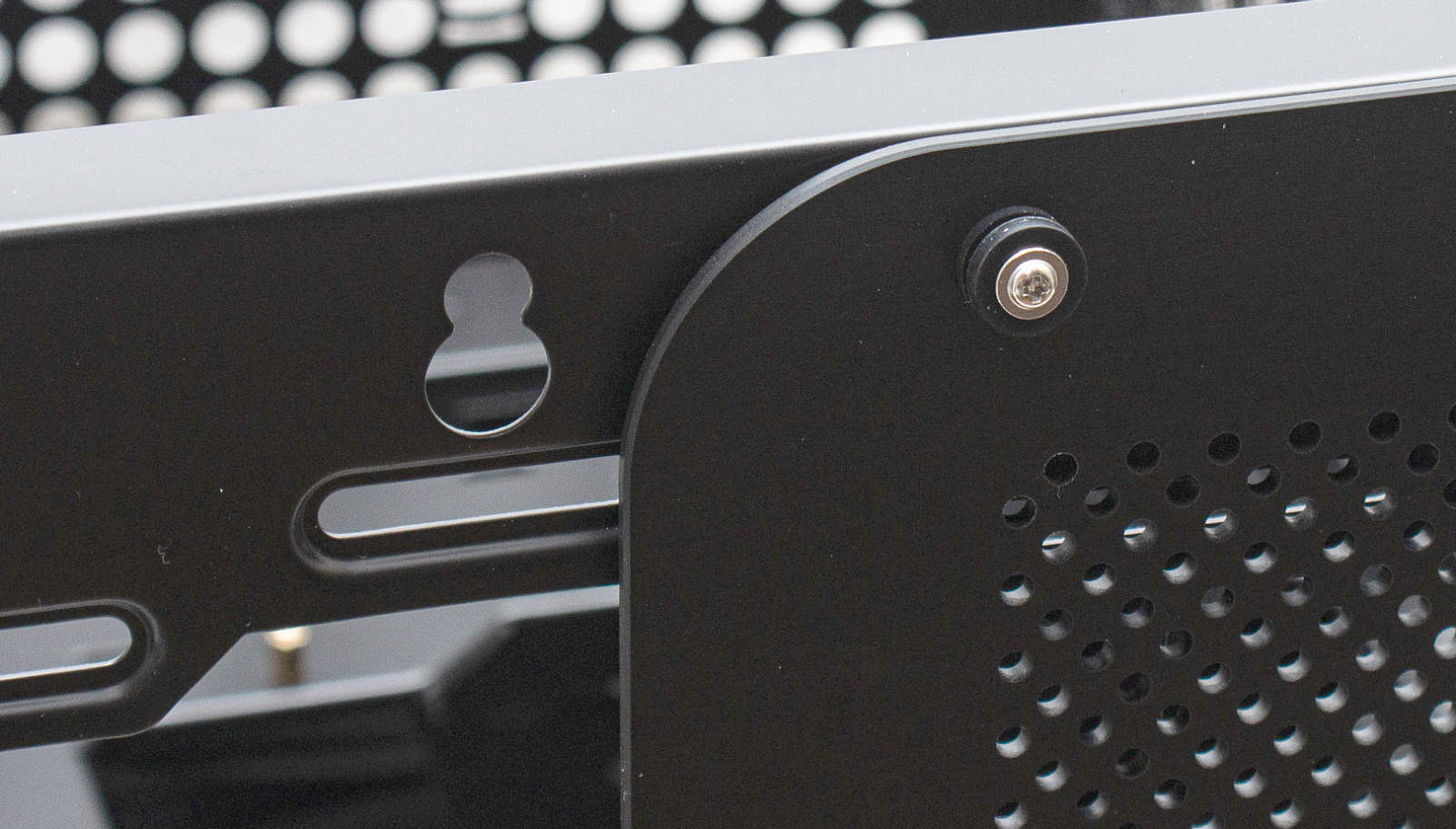

По углам ножки в виде серебристых шайб с резиновым основанием. Ножки на винтах, под двумя из них находятся отверстия для фиксации вентиляторов.

Интерьер

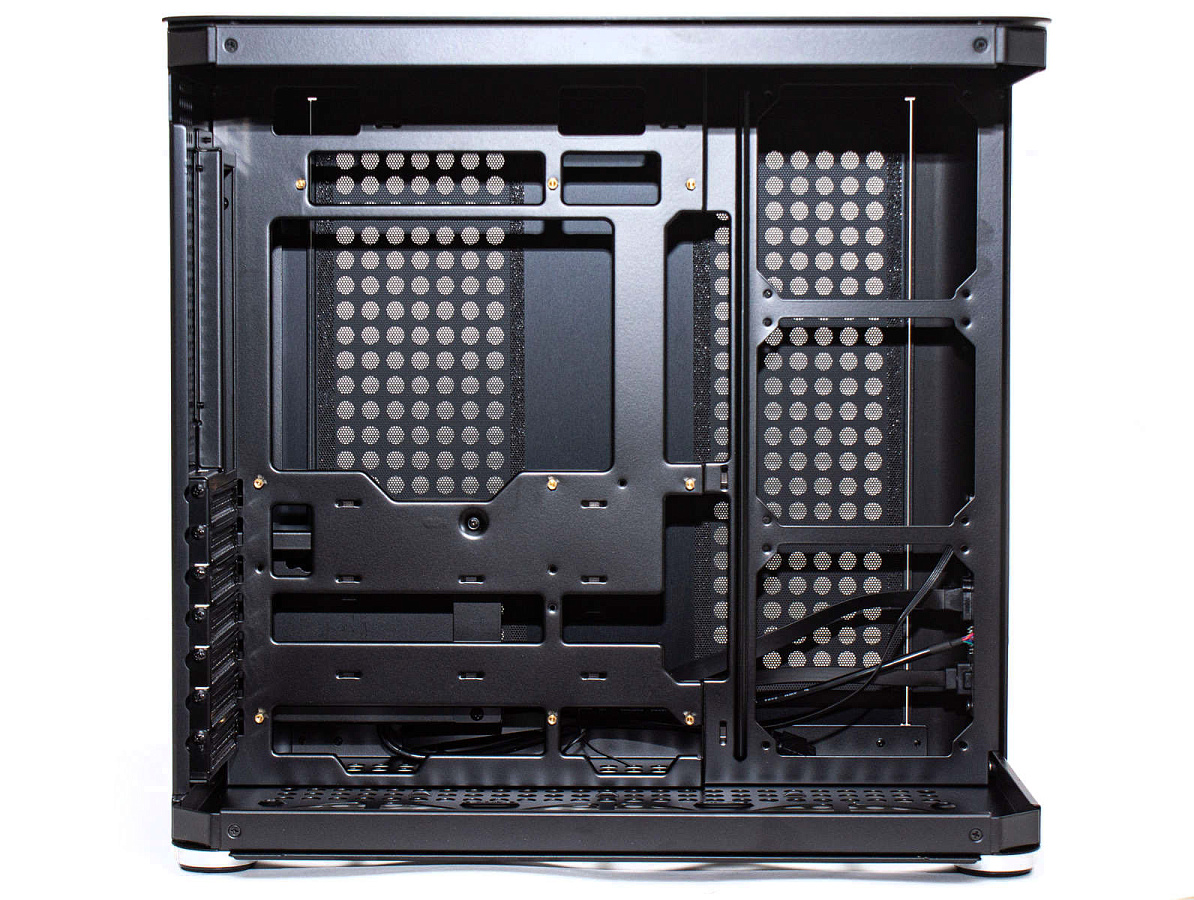

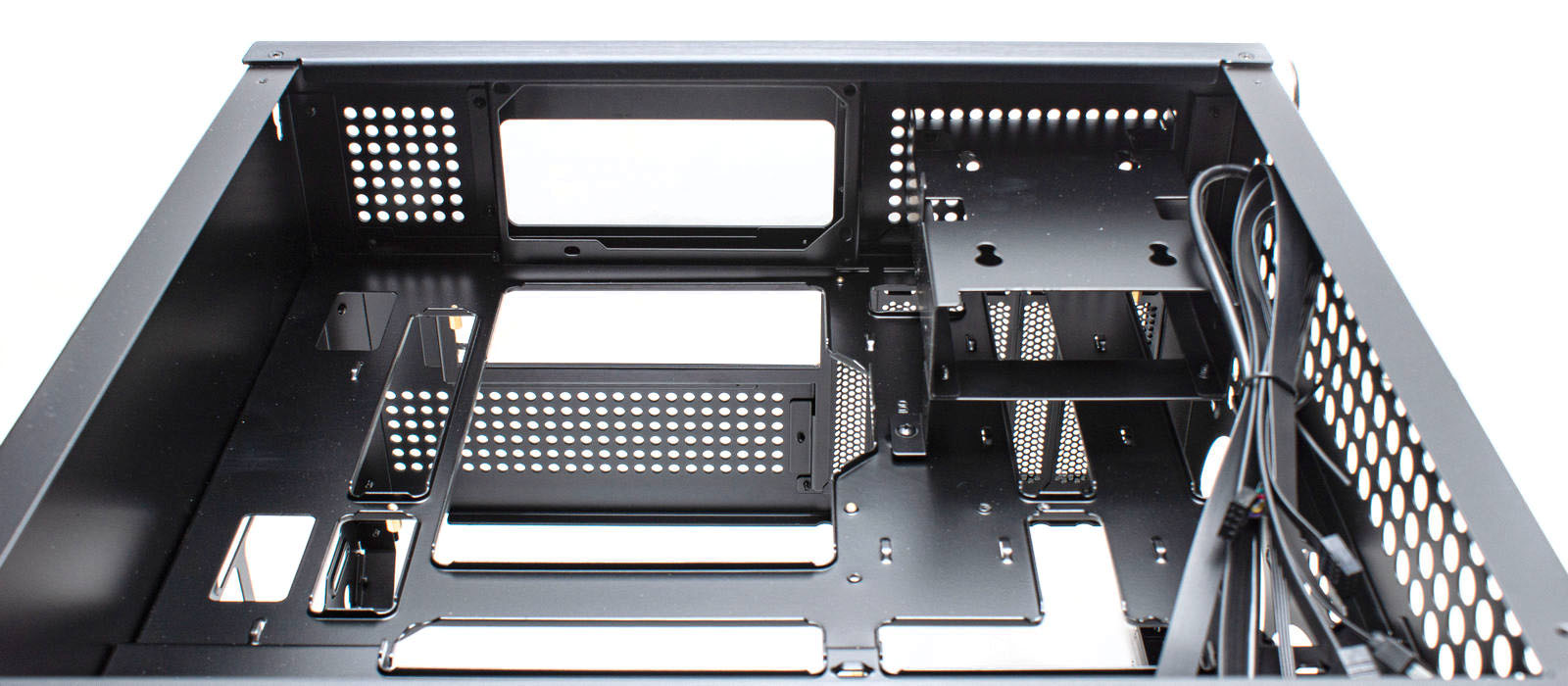

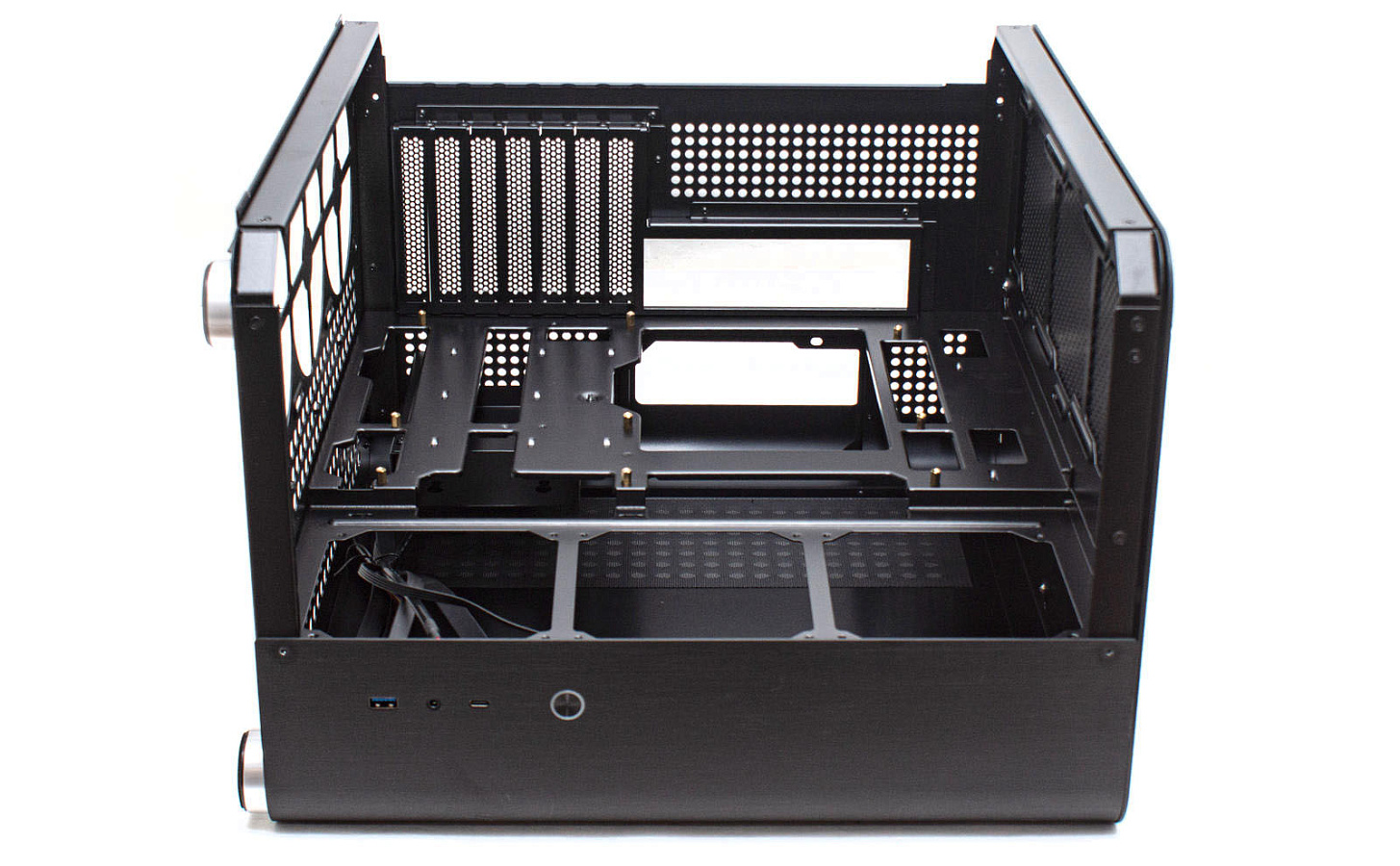

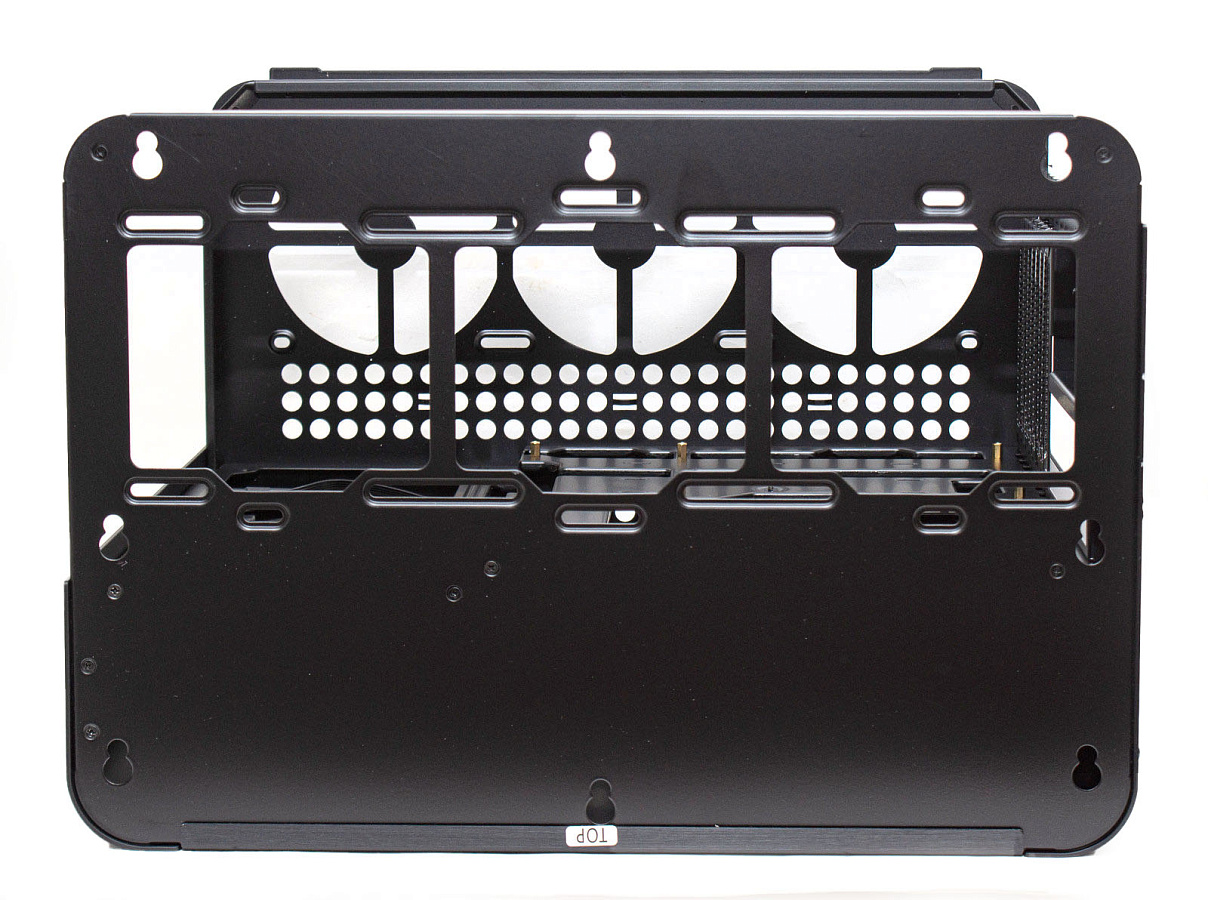

Внутреннее пространство корпуса разделено на два отсека поддоном материнской платы. Само шасси имеет небольшую ступеньку, отделяющую основу под материнскую плату и посадочные места под три вентилятора.

В перегородке имеется множество технологических окон прямоугольной формы. За счет этого имеется возможность подключения кабелей к тыльной стороне материнской платы, соответствующая концепция продвигается среди производителей и многие новые модели корпусов поддерживают эту возможность.

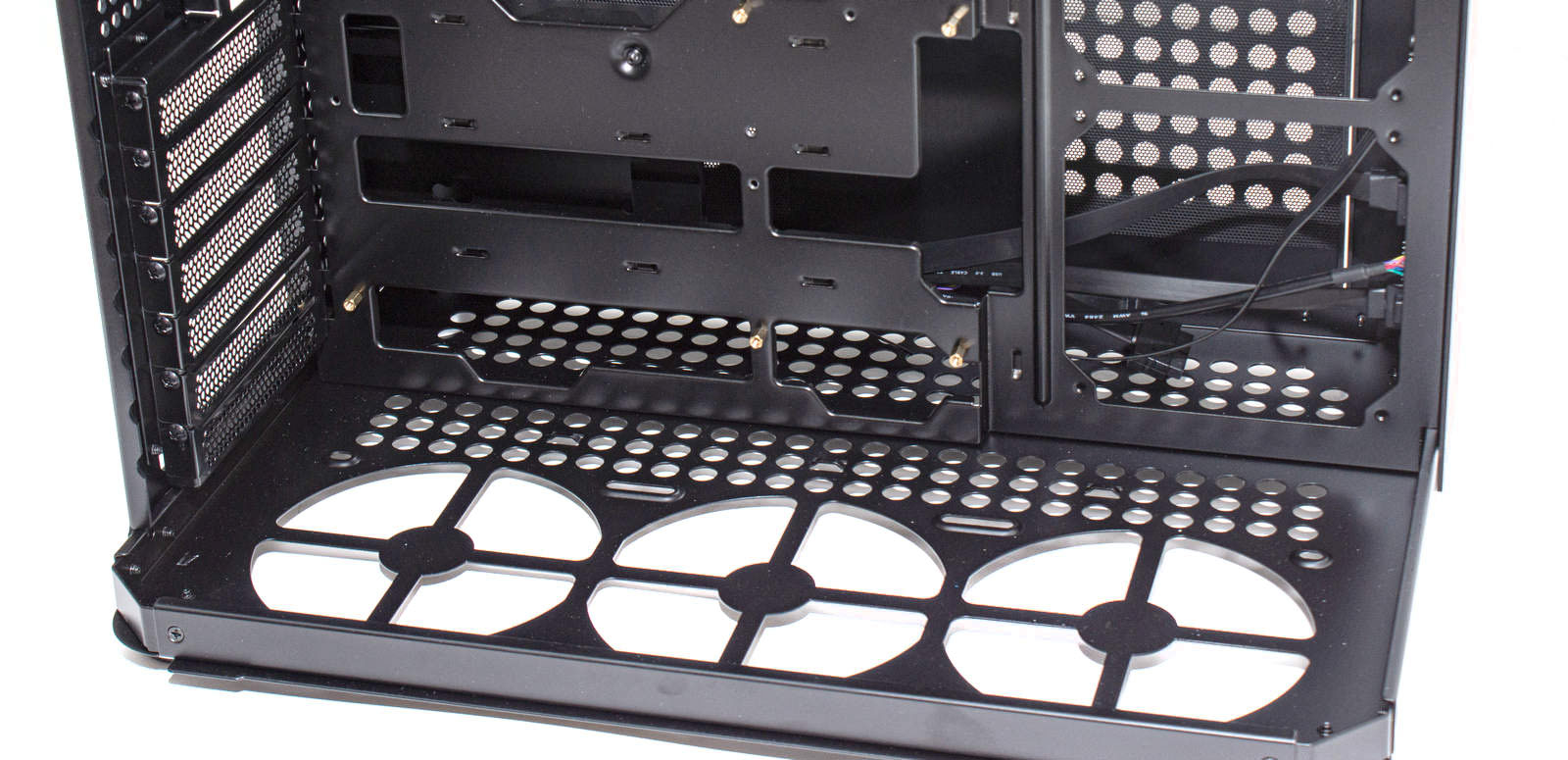

В нижней части у вырезов имеются дополнительные выступы, здесь материнские платы АТХ формата почти вплотную к дну корпуса и продевать провода без этих дополнительных вырезов было бы невозможно - мы с этим сталкивались в некоторых корпусах подобного формата.

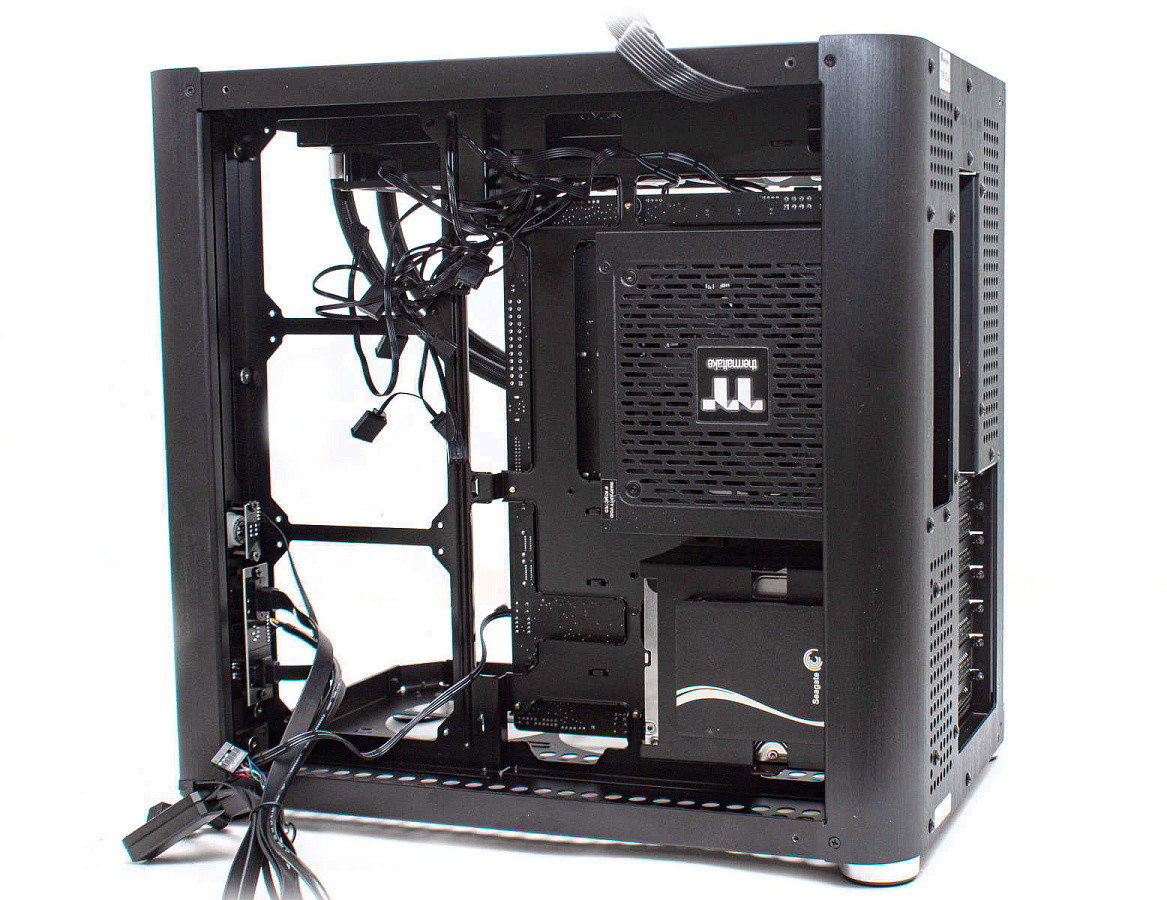

Во втором отсеке находится корзина для накопителей, поддерживается установка или двух HDD 3,5”, или одного на 2,5” и одного на 3,5”. Корзина съемная.

Выше устанавливается блок питания, для него имеется специальная рамка, прикрученная изнутри корпуса.

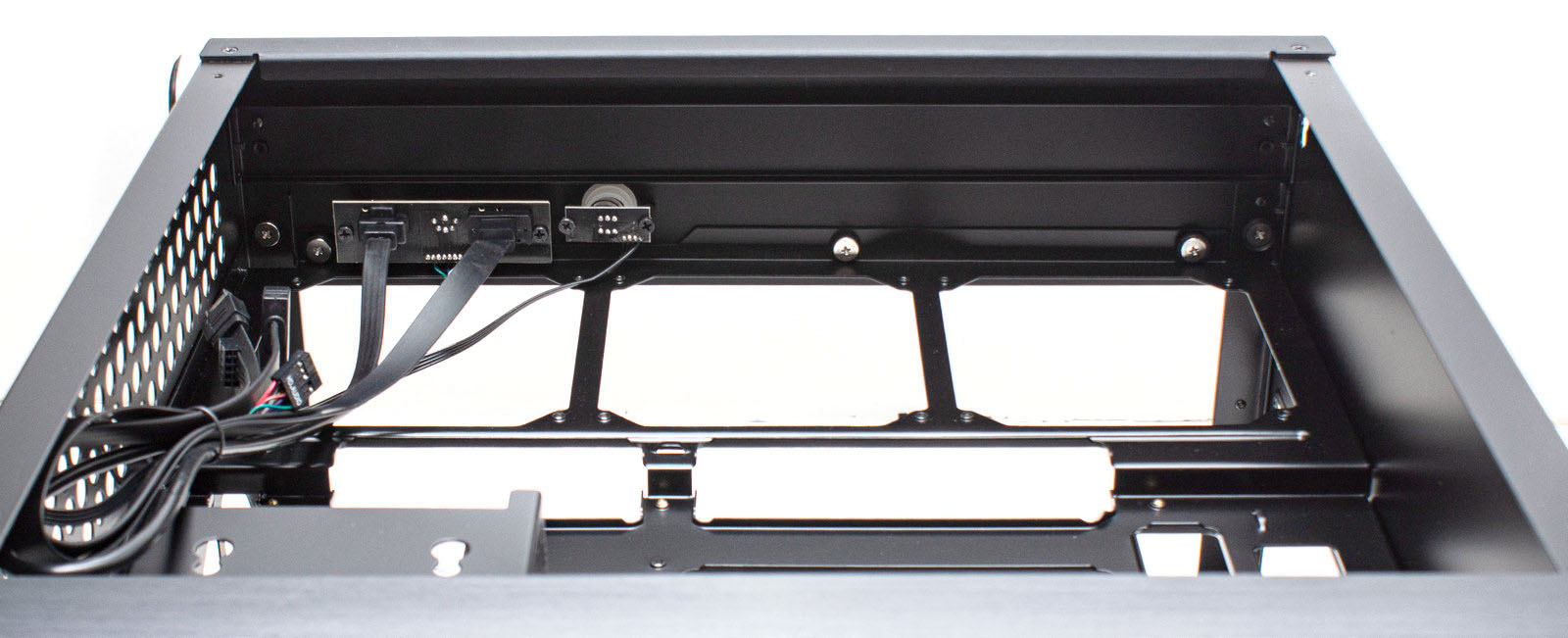

В передней части находятся платы с интерфейсами и кнопкой включения. Они будут мешать установке вентилятора в этом месте с этой стороны.

По всей поверхности имеются ушки для стяжек, для крепления кабелей. Но само пространство не организовано, нет специальных ниш для кабелей и многочисленных проводов от вентиляторов. Пространства много, но эстетичный кабель-менеджмент не предусмотрен.

Особенности сборки

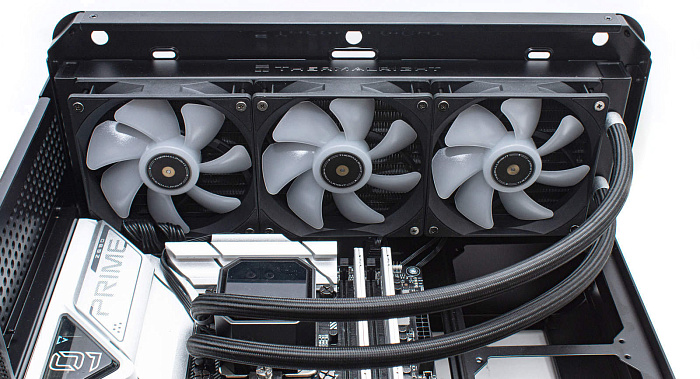

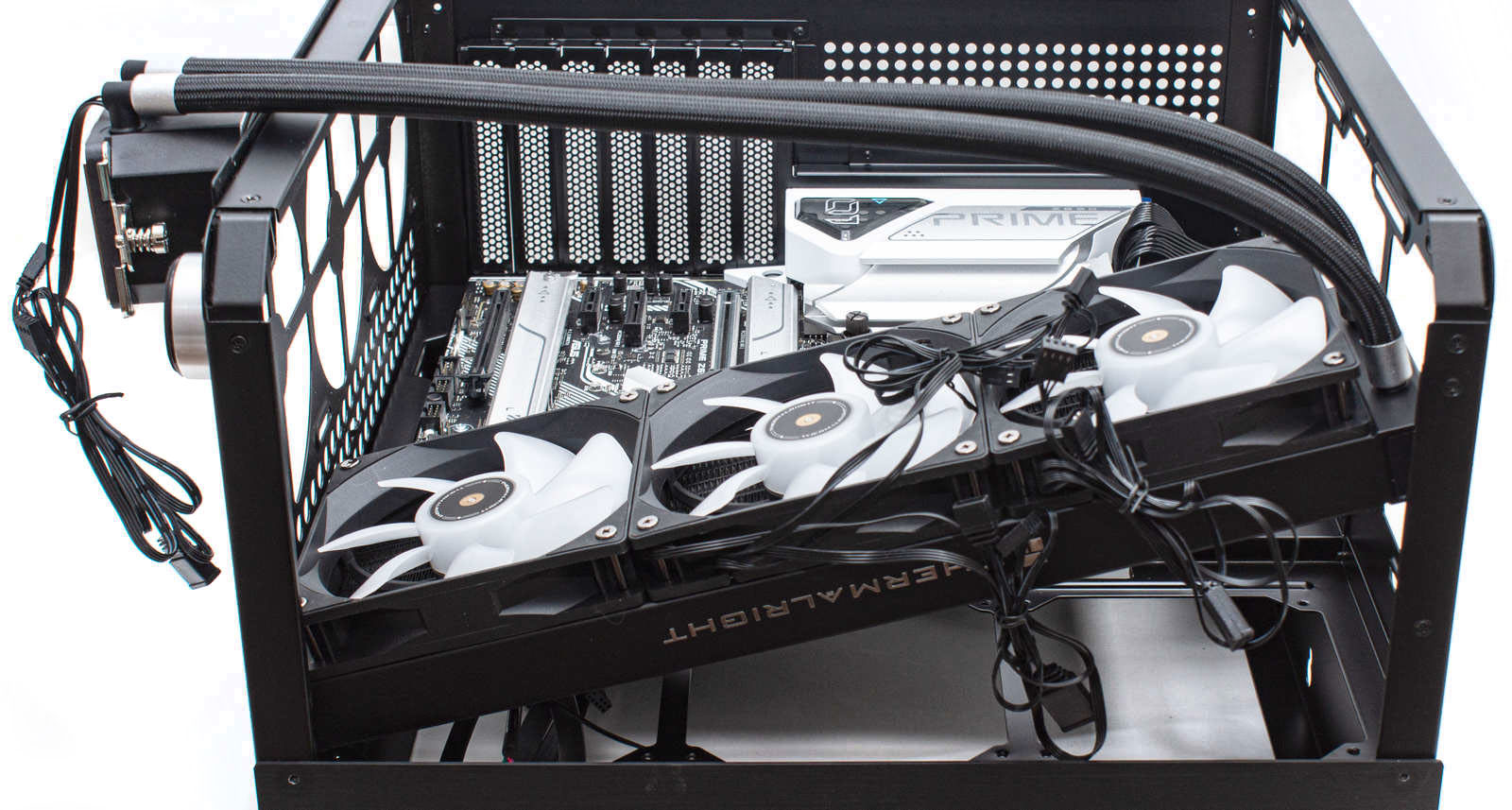

СЖО с радиатором на 360 мм можно установить только сверху или снизу. В случае АТХ материнской платы установка её снизу невыгодна и неудобна, остается только верх.

Отсутствие посадочного места под вентилятор на тыльной стороне вносит свои коррективы в установку башенного кулера. Без этого вентилятора отвод тепла от башни не столь эффективен; скорее всего, её лучше разворачивать горизонтально, что бы воздух выдувался вверх. Но оптимально для этого корпуса ставить СЖО.

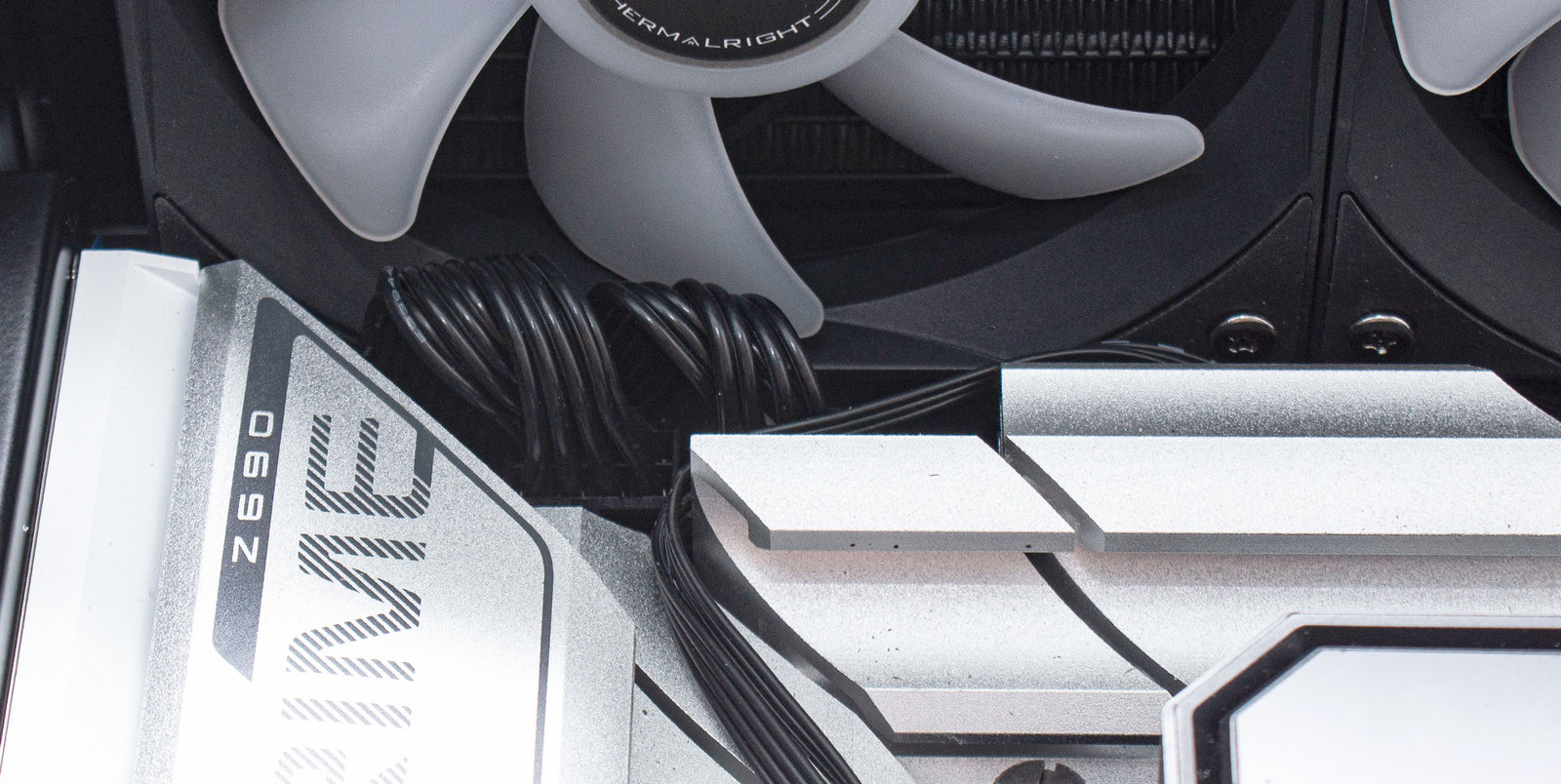

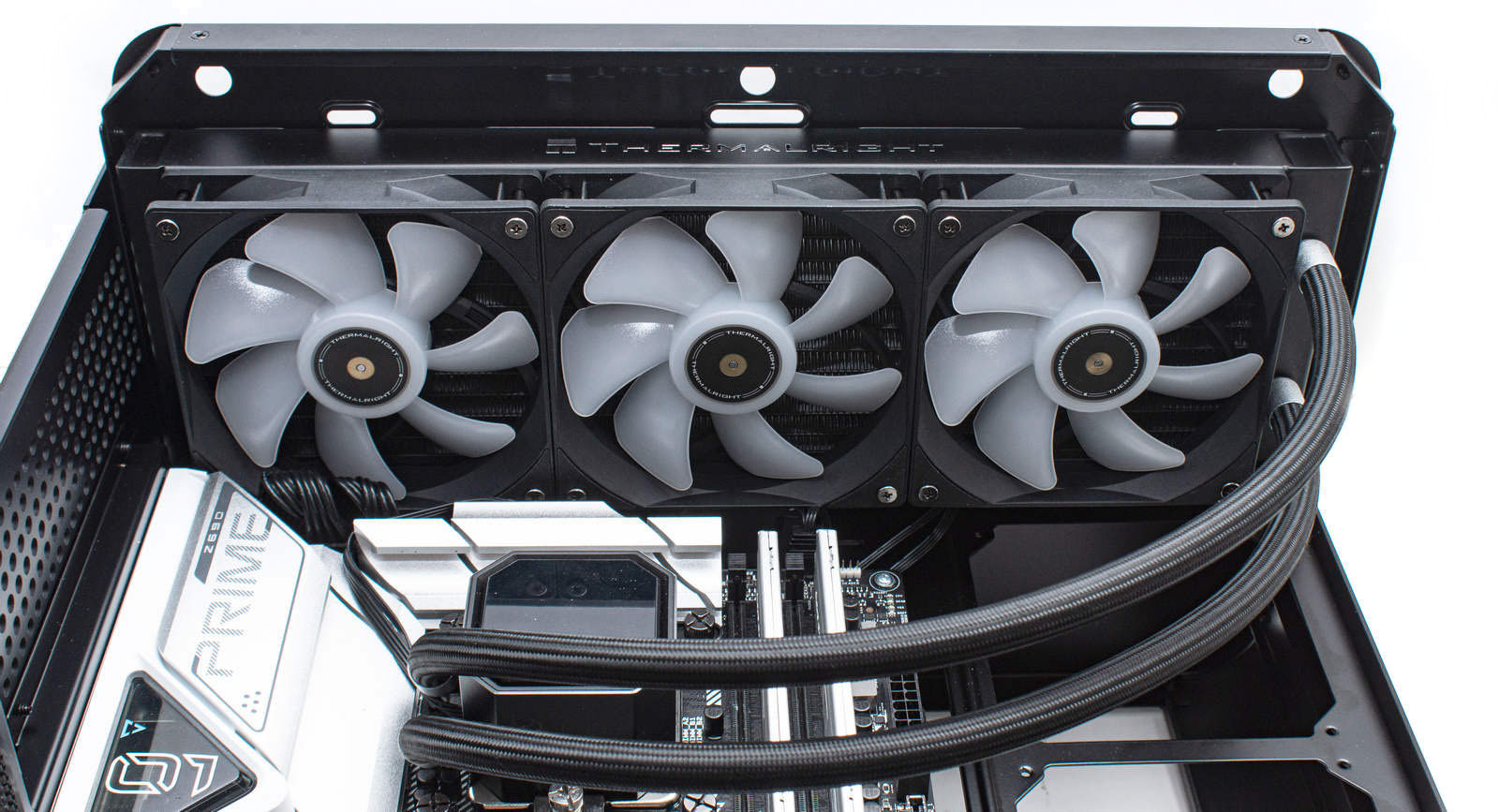

Расстояние между верхним краем материнской платы и вентиляторами СЖО минимально, здесь вместятся только плоские кабеля питания CPU, жгуты в оплетке или не пройдут, или будут цепляться за лопасти вентилятора. Соответственно кабель нужно подключать до установки радиатора.

На боковой части шасси установка радиатора на 240 мм не совсем удобна. Дистанция до задней стенки большая и выдуваемый горячий воздух будет прогревать отсек с HDD и блоком питания. По этой же причине установка здесь вентиляторов на выдув не оптимальна, только на вдув.

Корпус не комплектуется вентиляторами и для эстетики сборки с подсветкой необходимо вентиляторы на вдув ставить реверсные, хоть снизу, хоть сбоку.

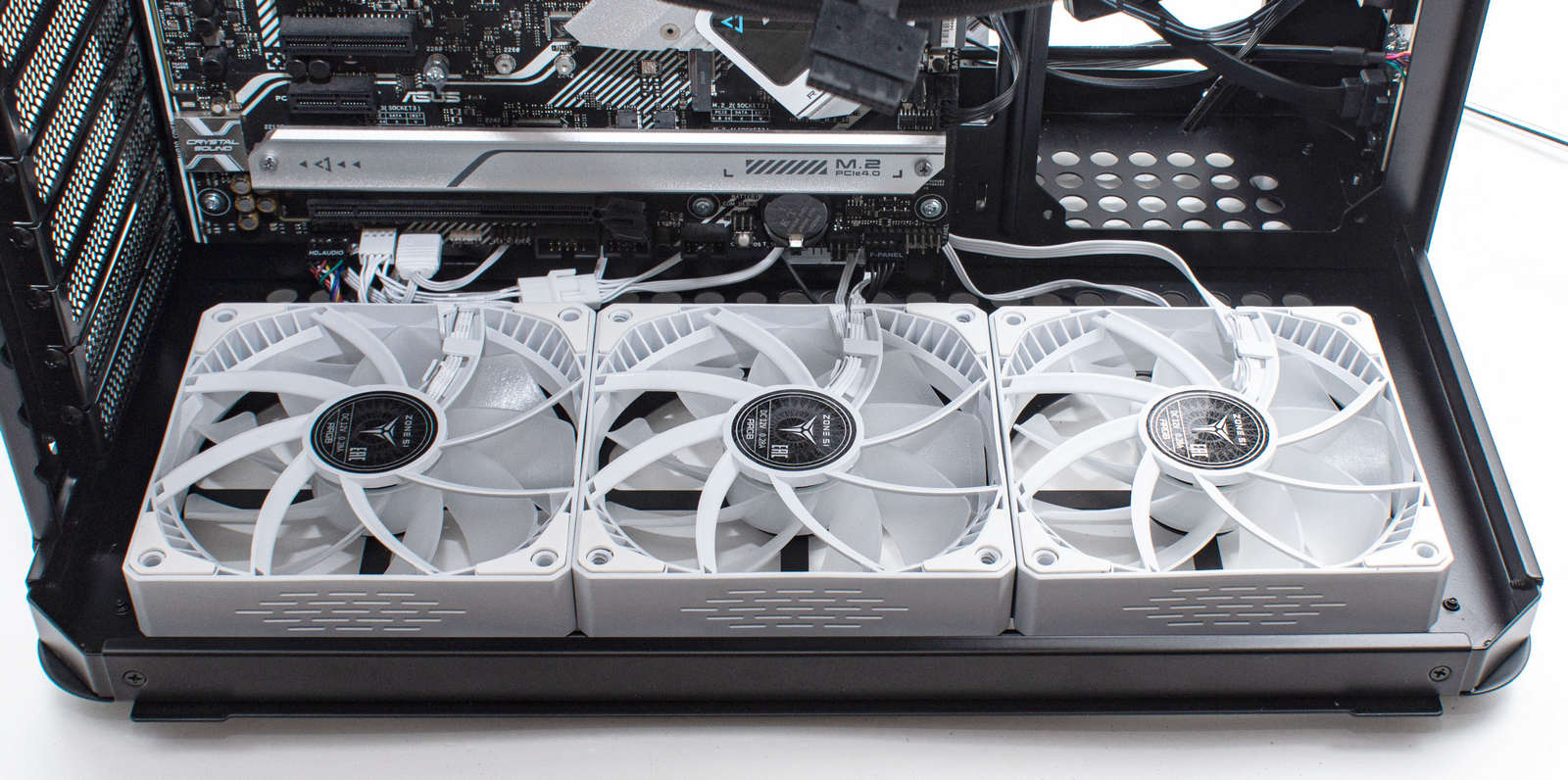

Подключать провода к нижнему краю полноформатной материнской платы нужно до установки нижних вентиляторов, иначе после это будет сделать сложно.

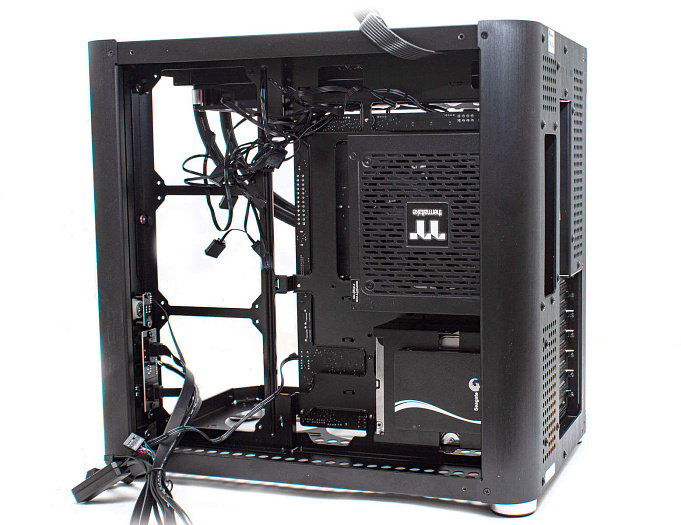

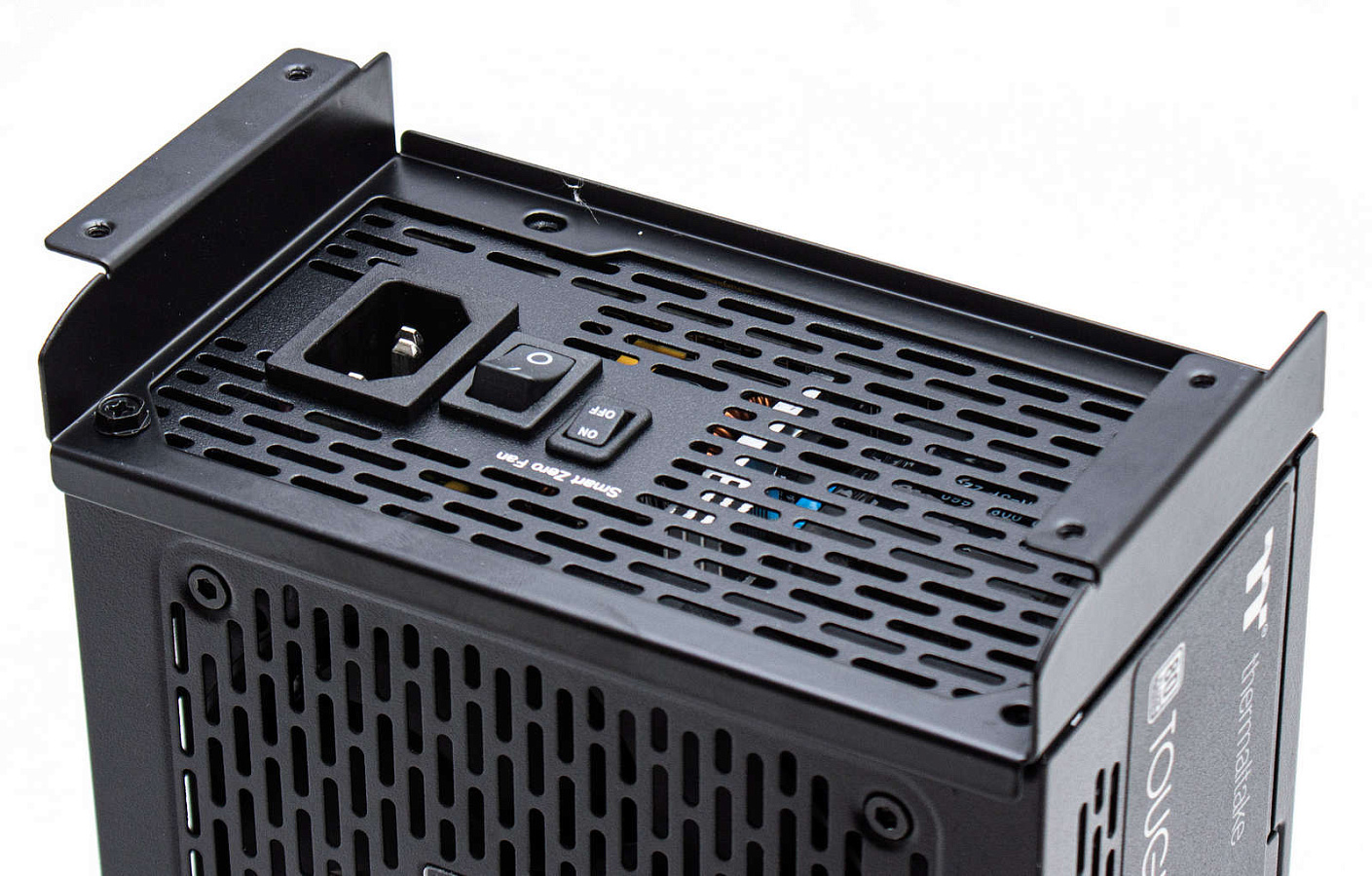

Блок питания перед установкой прикручивается к специальной рамке и уже с ней присоединяется к корпусу, винты фиксируются снаружи.

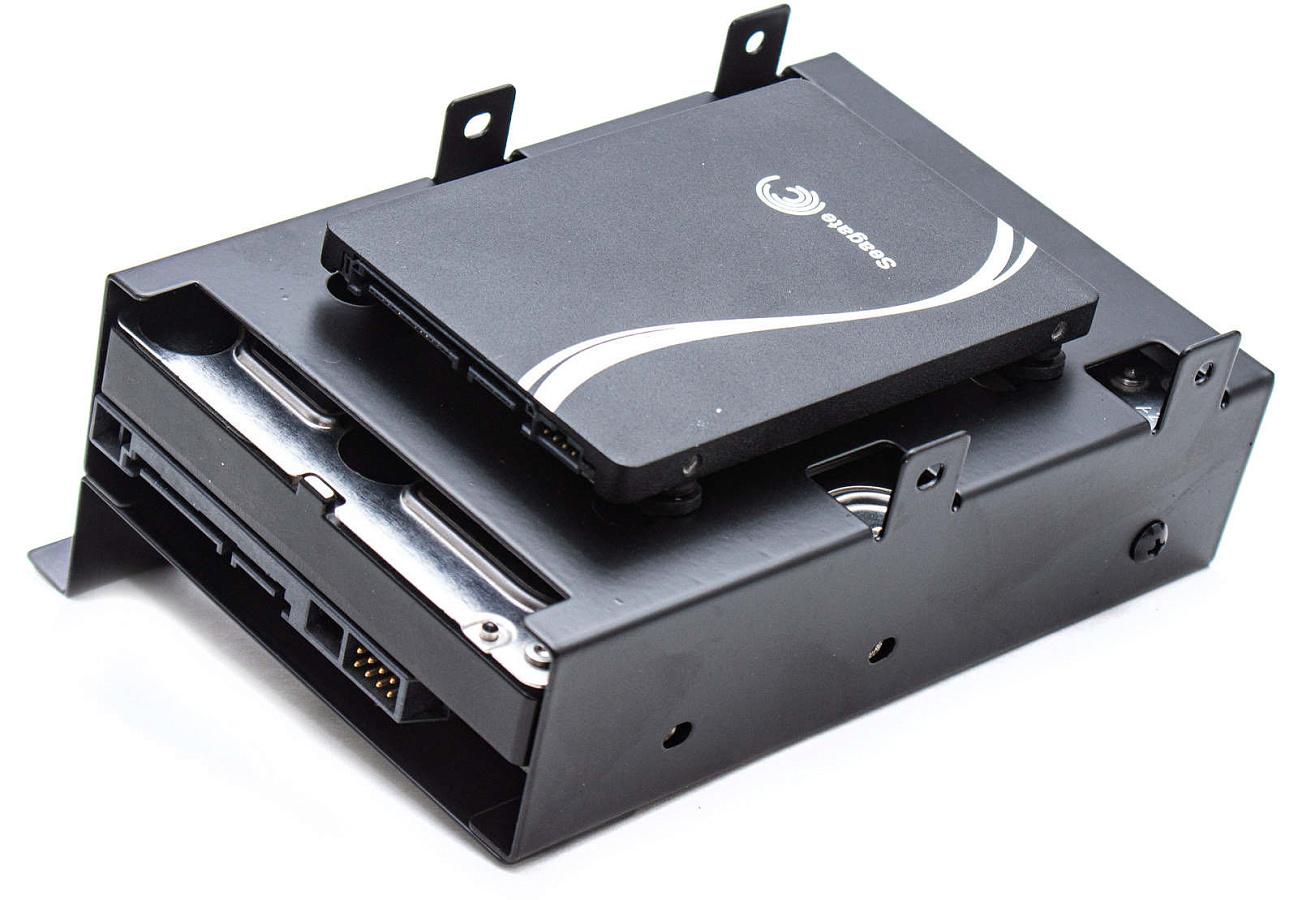

Корзина для накопителей может вместить или два 3,5” HDD, или один полноразмерный диск и один на 2,5”. Последний крепится в специальные прорези на винты с резиновыми вставками.

Корзина крепится на один винт изнутри корпуса и на два снаружи.

В целом сборка не вызывает сложностей, если все этапы заранее продуманы.

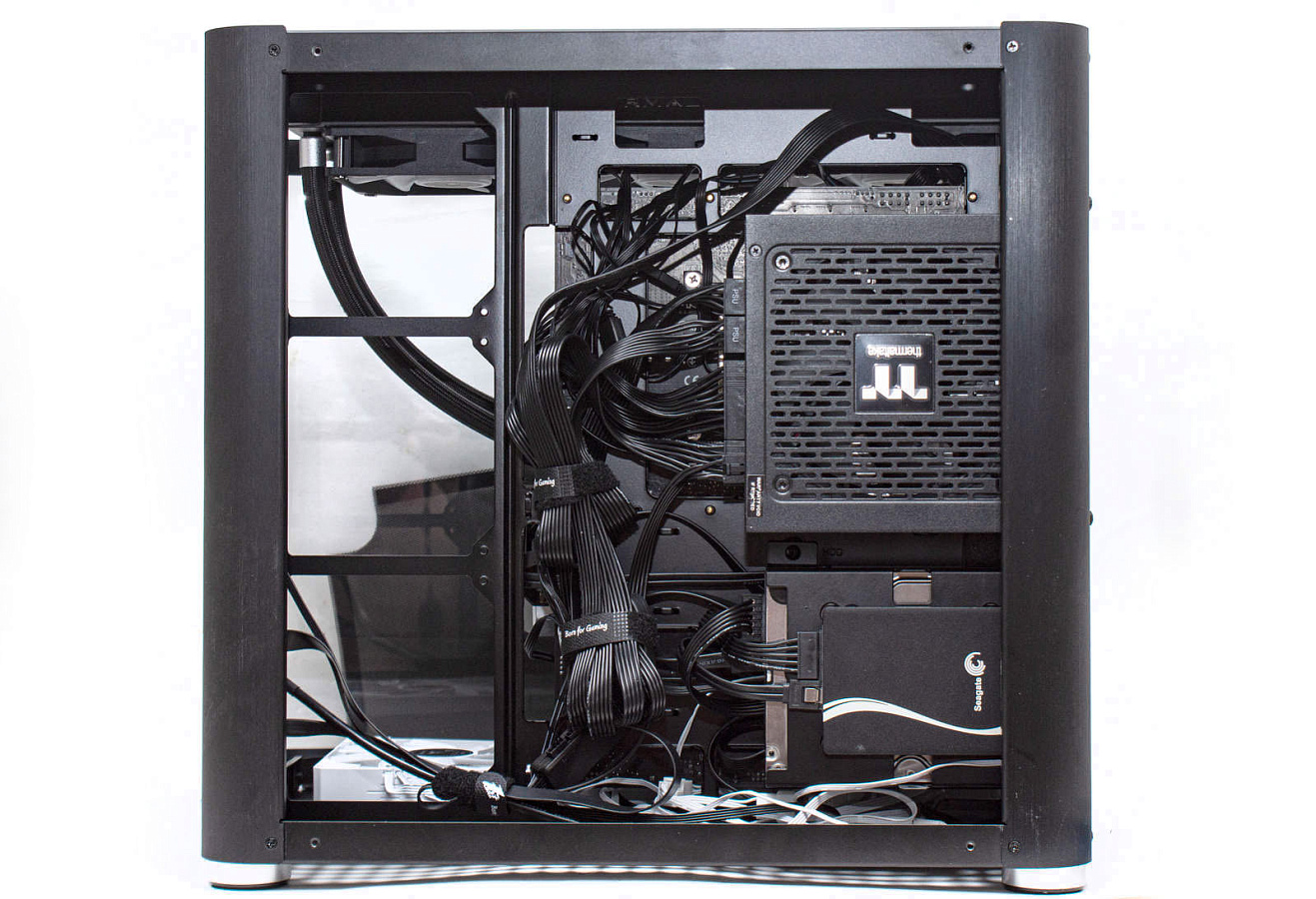

Единственной проблемой может стать эстетичная укладка кабелей и проводов за поддоном материнской платы. Неудобства связаны и с расположением блока питания в вертикальной плоскости по центру, и с необходимостью не перекрывать кабелями окна для боковых вентиляторов.

Из наших пожеланий по конструкции: предпочтительнее смотрится более глубокая ступенька в передней части внутренней перегородки, так, чтобы вентиляторы были ближе к правой боковой стенке и оказывались как бы в заглубленной нише. Также, если в этом месте не ставить вентиляторы, то не помешала бы глухая сплошная панель-заглушка на эту область, даже из пластика. Смотреться это будет эстетичнее, все же обзорная боковая стеклянная панель предусматривает создание красоты внутри корпуса.

Эксплуатация

Тестовый стенд

Энергопотребление процессора составило 220 Вт.

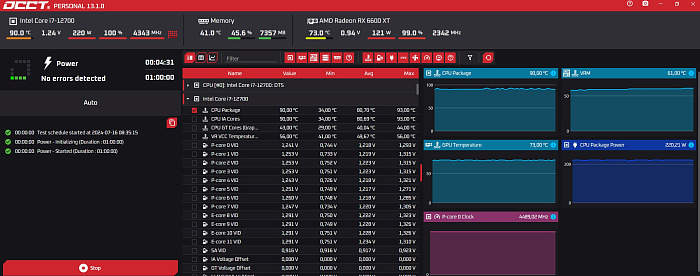

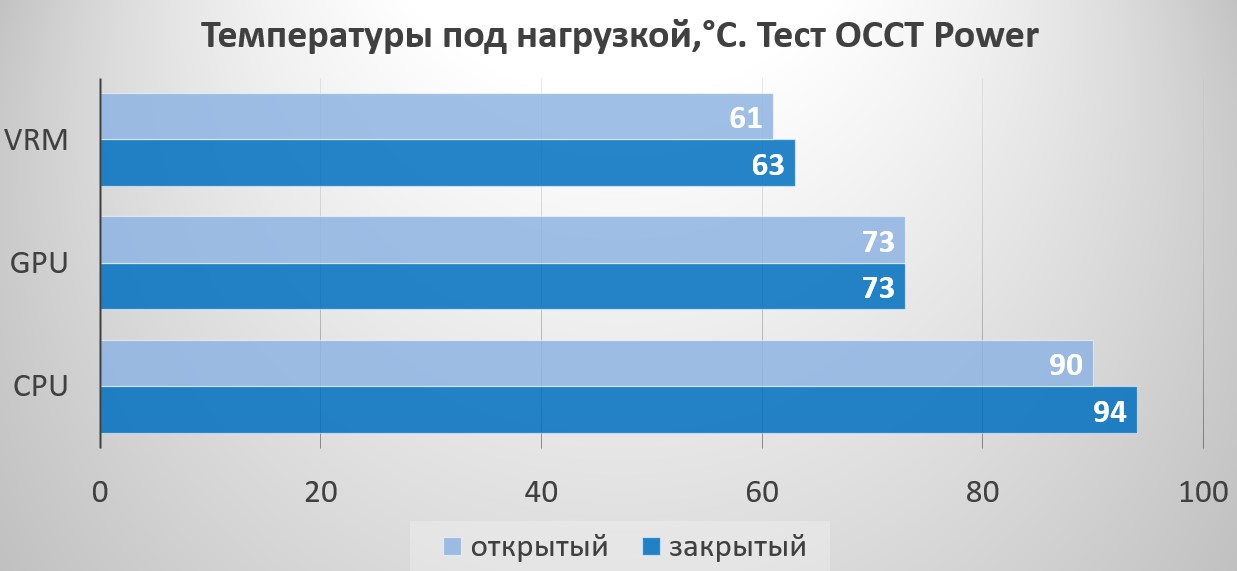

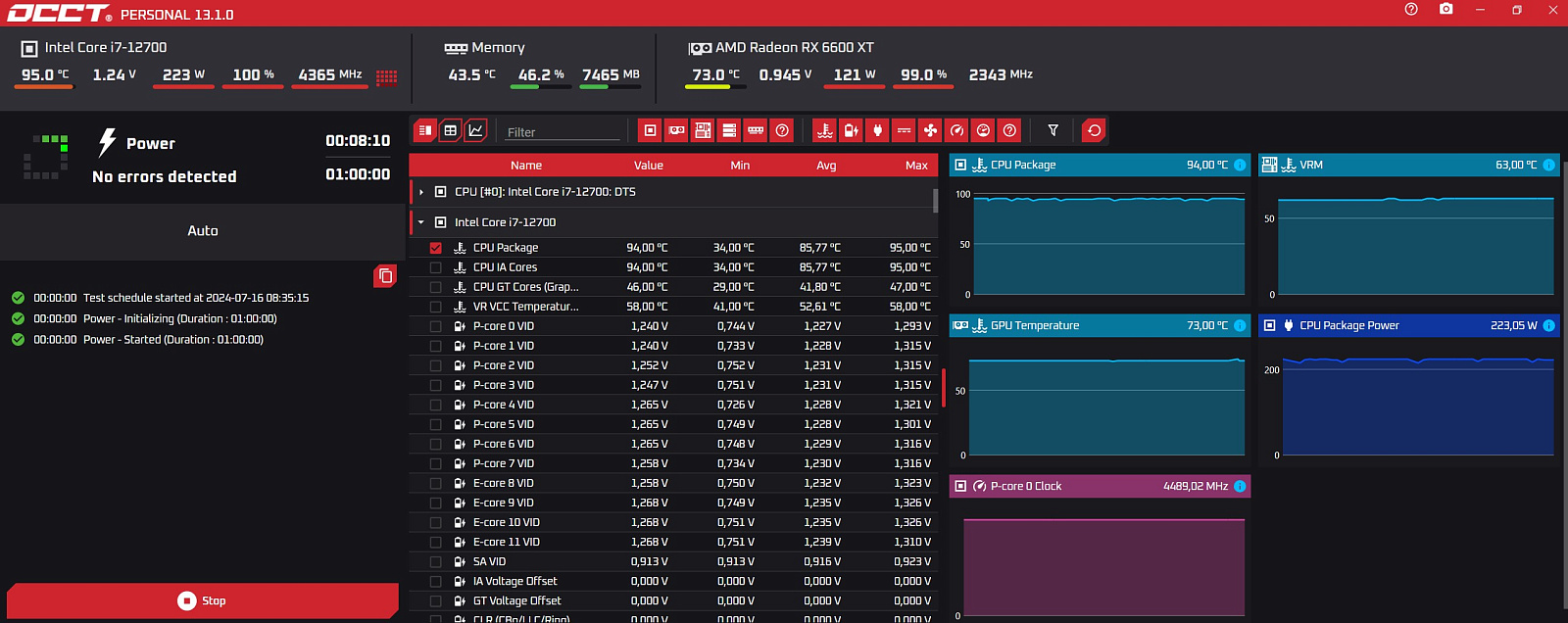

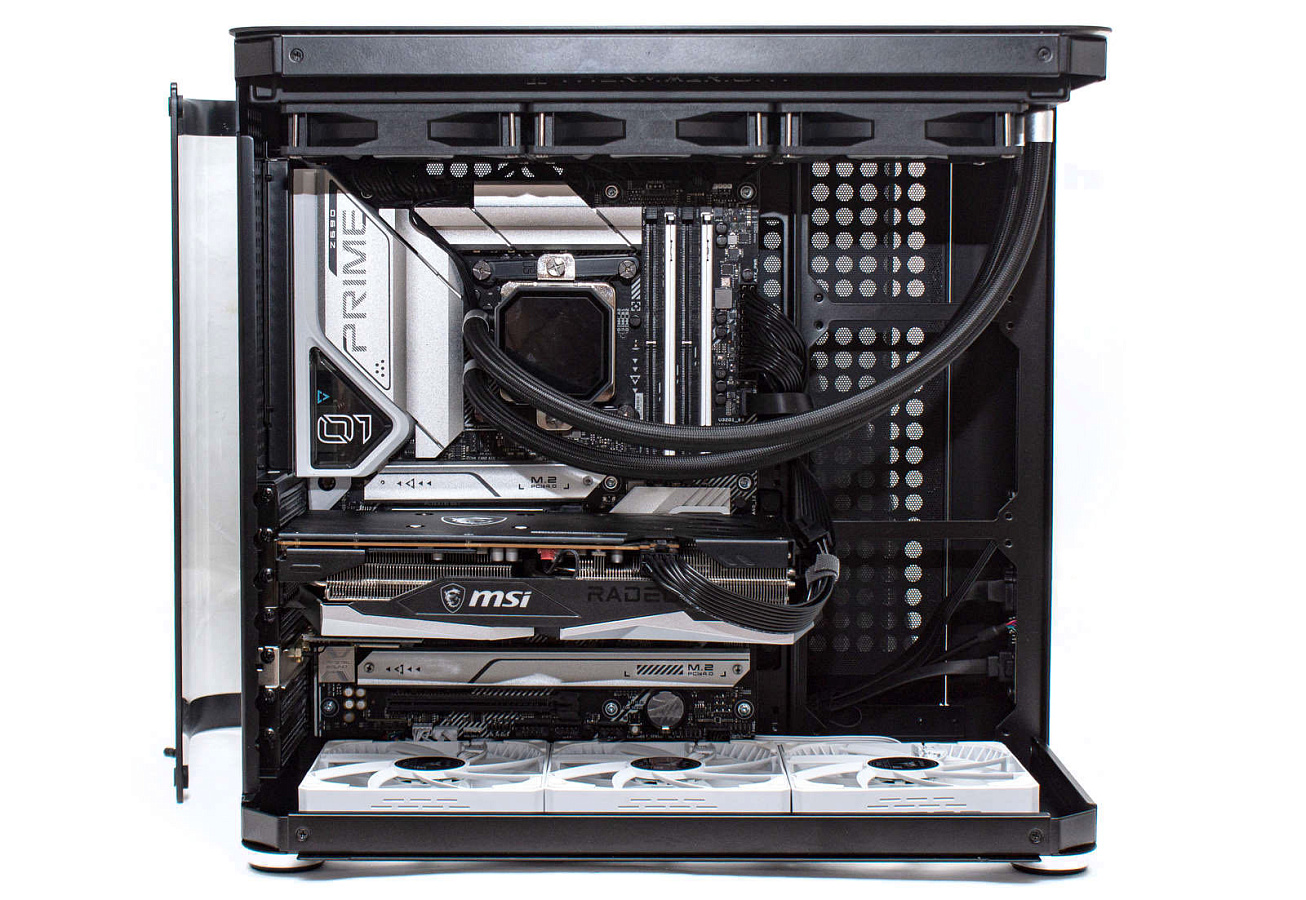

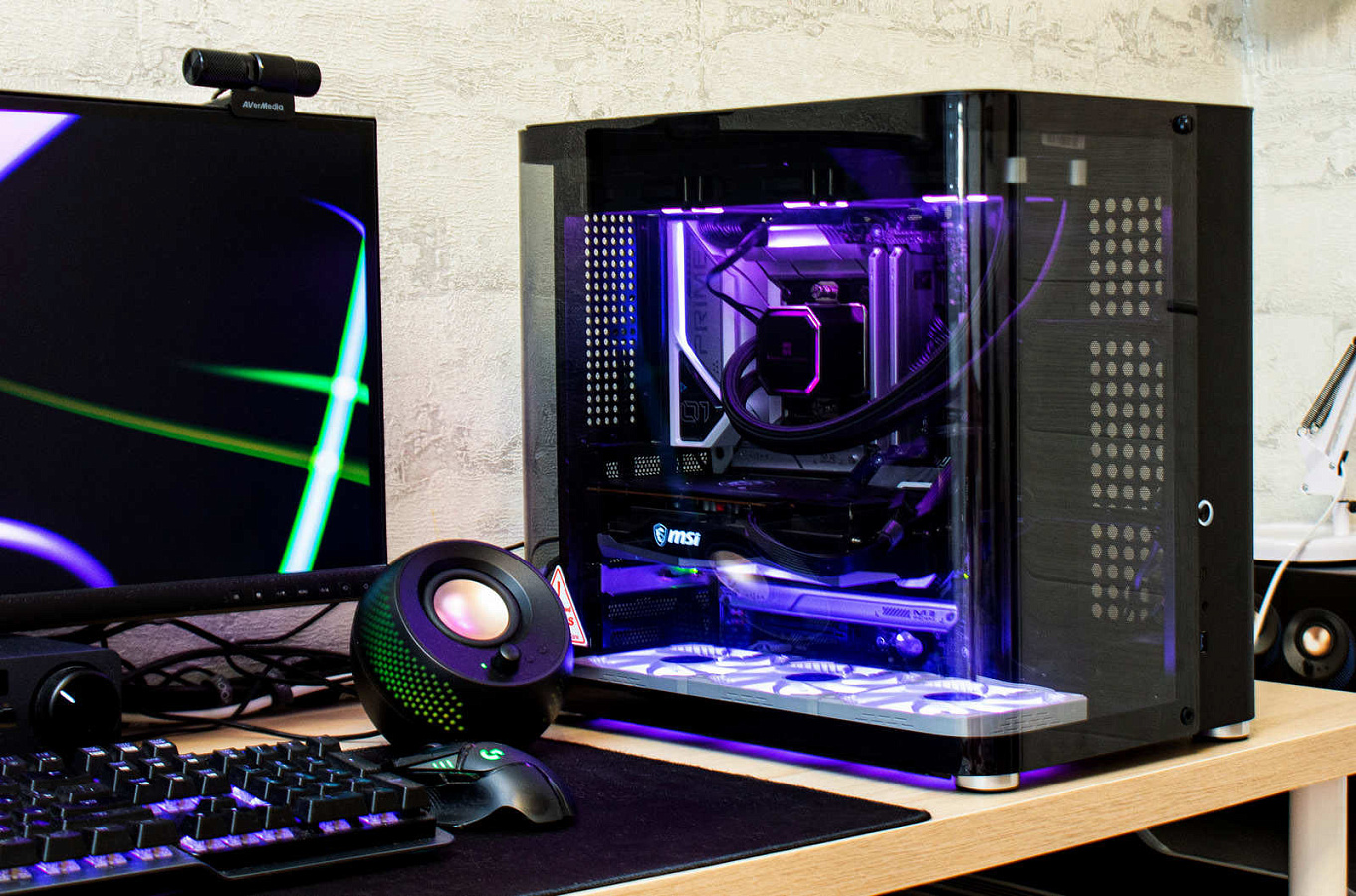

При установке трех вентиляторов снизу на вдув и трех на радиаторе СЖО сверху на выдув мы получили следующие температурные показатели по основным комплектующим в программе OCCT 13.1.0, тест Power.

Температуры в открытом и закрытом корпусе отличаются. Процессор греется на 4°С больше, зона VRM на 2°. Температура видеокарты не изменилась, вентиляторы снизу хорошо её обдувают.

Крашенный алюминий выглядит великолепно, но не практично. Мягкому металлу достаточно неосторожного действия и может появится потертость или царапина, красочный слой неустойчив к внешнему воздействию. Плюс на неотшлифованной поверхности легко появляются следы от пыли и от рук.

Заключение

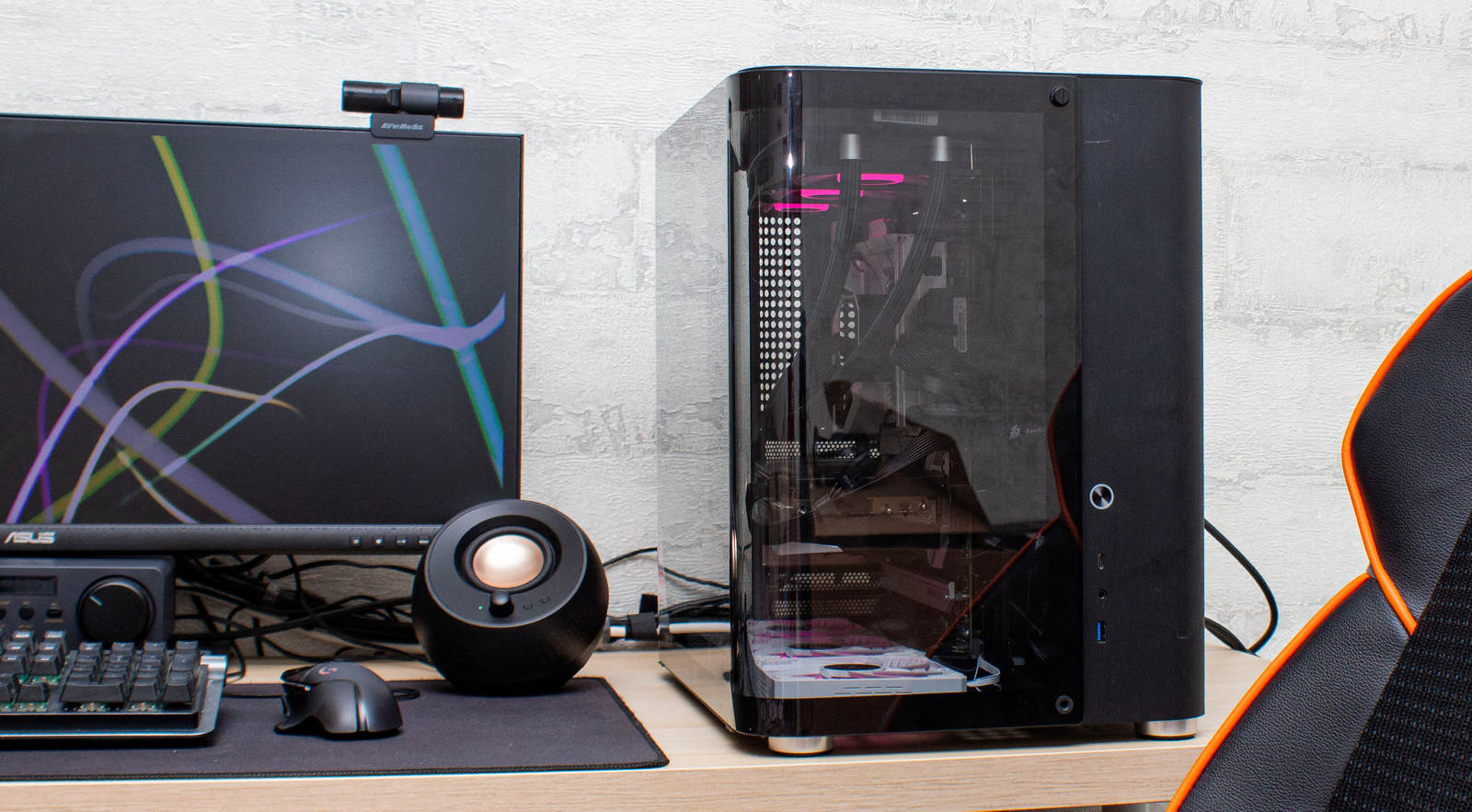

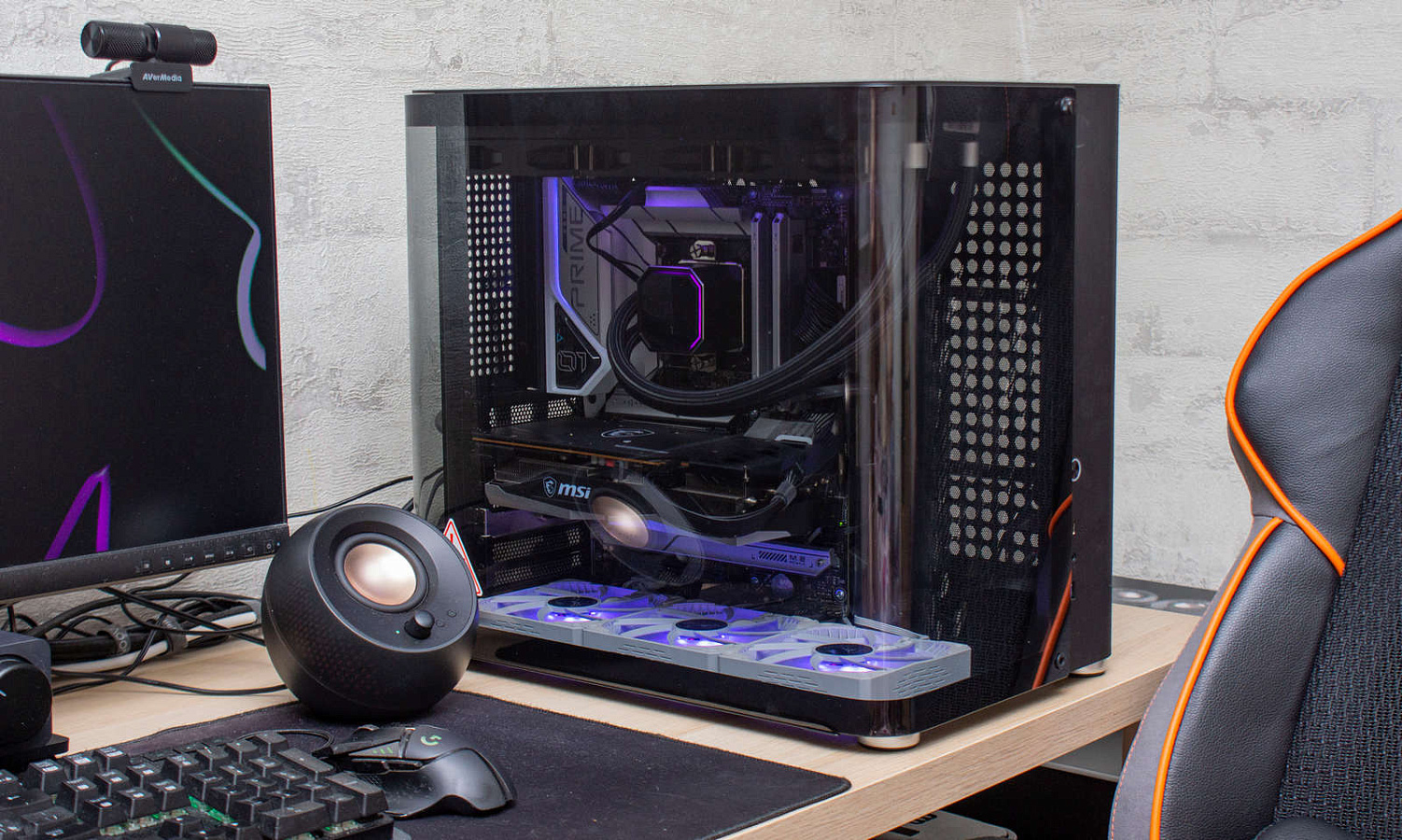

Корпус Jonsbo TK-2 интересный по дизайну, тем более имеется и белая модель. Внешне он выглядит великолепно, за счет изогнутой стеклянной панели и алюминиевых пластин.

Сборка в нем не составляет трудностей, если учитывать все нюансы при подключении кабелей. Возможна установка достаточно габаритных комплектующих.

Для снижения конечной стоимости производитель не укомплектовал эту модель вентиляторами, но при сборке их все равно придется докупить. Причем необходимо искать реверсные модели или со сменной крыльчаткой, для эстетики сборки снизу и сбоку именно такие надо ставить на вдув.

Установка сбоку вентиляторов на выдув видится нецелесообразной, расстояние от них до боковой панели значительное, и большая часть прогретого воздуха попадет в отсек с накопителями и блоком питания.

По этой же причине установка СЖО предпочтительна именно сверху, тем более радиатор на 360 мм не вместится сбоку. Установка башенного кулера в обычной вертикальной ориентации также видится нецелесообразной из-за отсутствия посадочного места под вентилятор на тыльной стороне.

Имеются у корпуса ограничения по количеству накопителей формата 3,5” и 2,5”.

С красивым кабель-менеджментом придется повозиться; из-за расположения блока питания и корзины с накопителями сделать это сложно, хотя места внутри достаточно.
