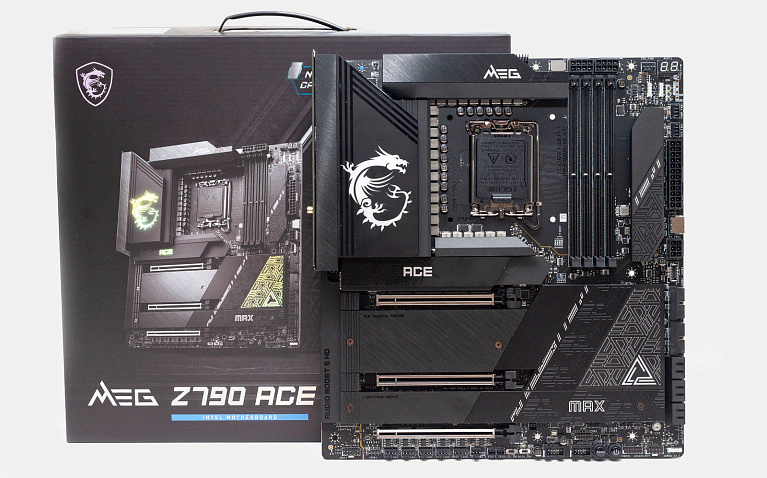

Обзор материнской платы MSI MEG Z790 ACE MAX

Серия MEG (MSI Enthusiast Gaming) является флагманской. Материнские платы, входящие в неё, оснащаются современными технологическими и дизайнерскими решениями.

ACE MAX – это плата EATX формата, рассчитанная под установку производительных процессоров intel 12-го, 13-го и 14-го поколений и обеспечивающая их питание по системе 24+1+2 фазы, что дает возможность их экстремального разгона.

Все прочее оснащение также на высоком уровне, но и стоимость флагмана будет не всем по карману.

Технические характеристики

Упаковка и комплектация

Плата поставляется в картонной коробке, оформленной в тёмных тонах. На лицевой стороне находится изображение девайса, указание модели и ключевых особенностей. С тыльной стороны - подробное описание с иллюстрациями.

Упаковано всё надежно; комплект в отдельной коробочке.

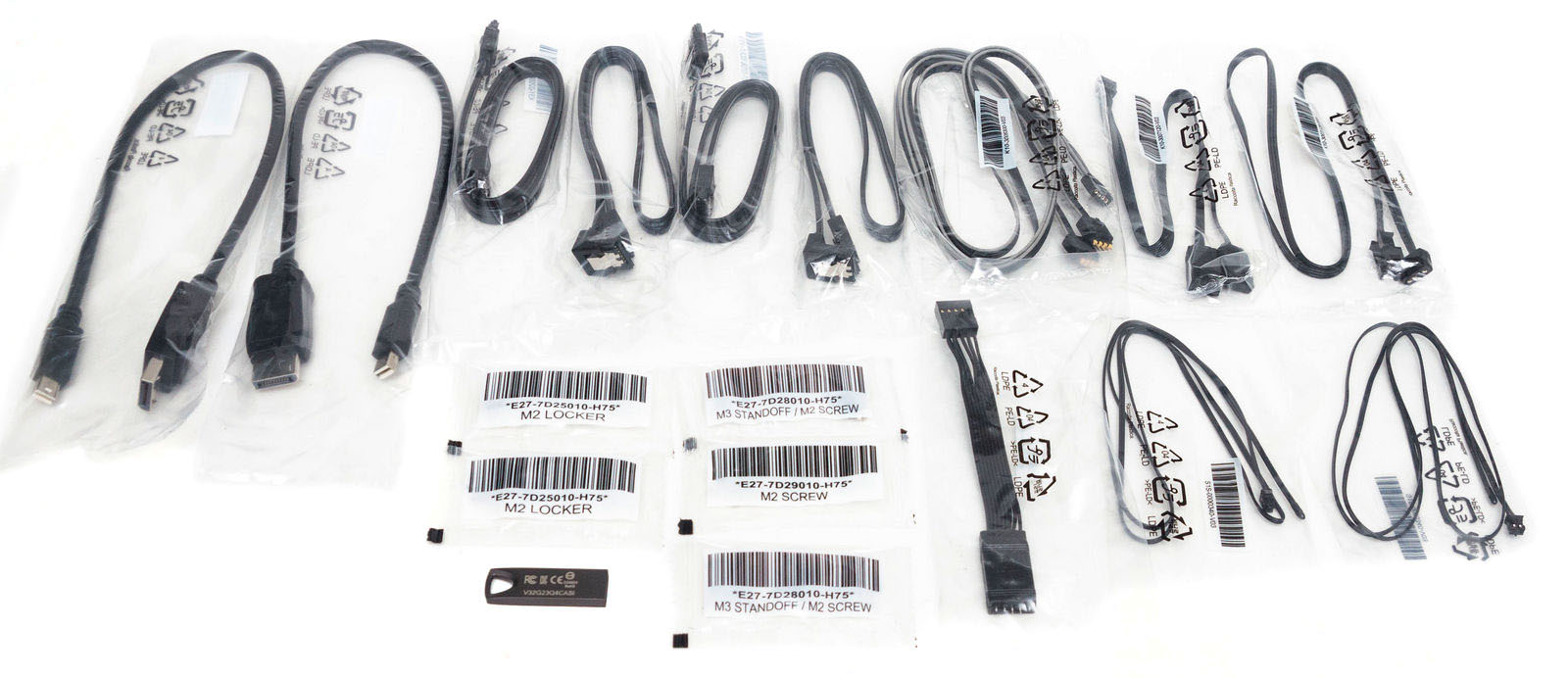

Комплект богатый: набор кабелей для подключения подсветки, SATA кабели, два внешних термодатчика, адаптер для проводов с передней панели, два кабеля-переходника с DisplayPort на mini-DisplayPort.

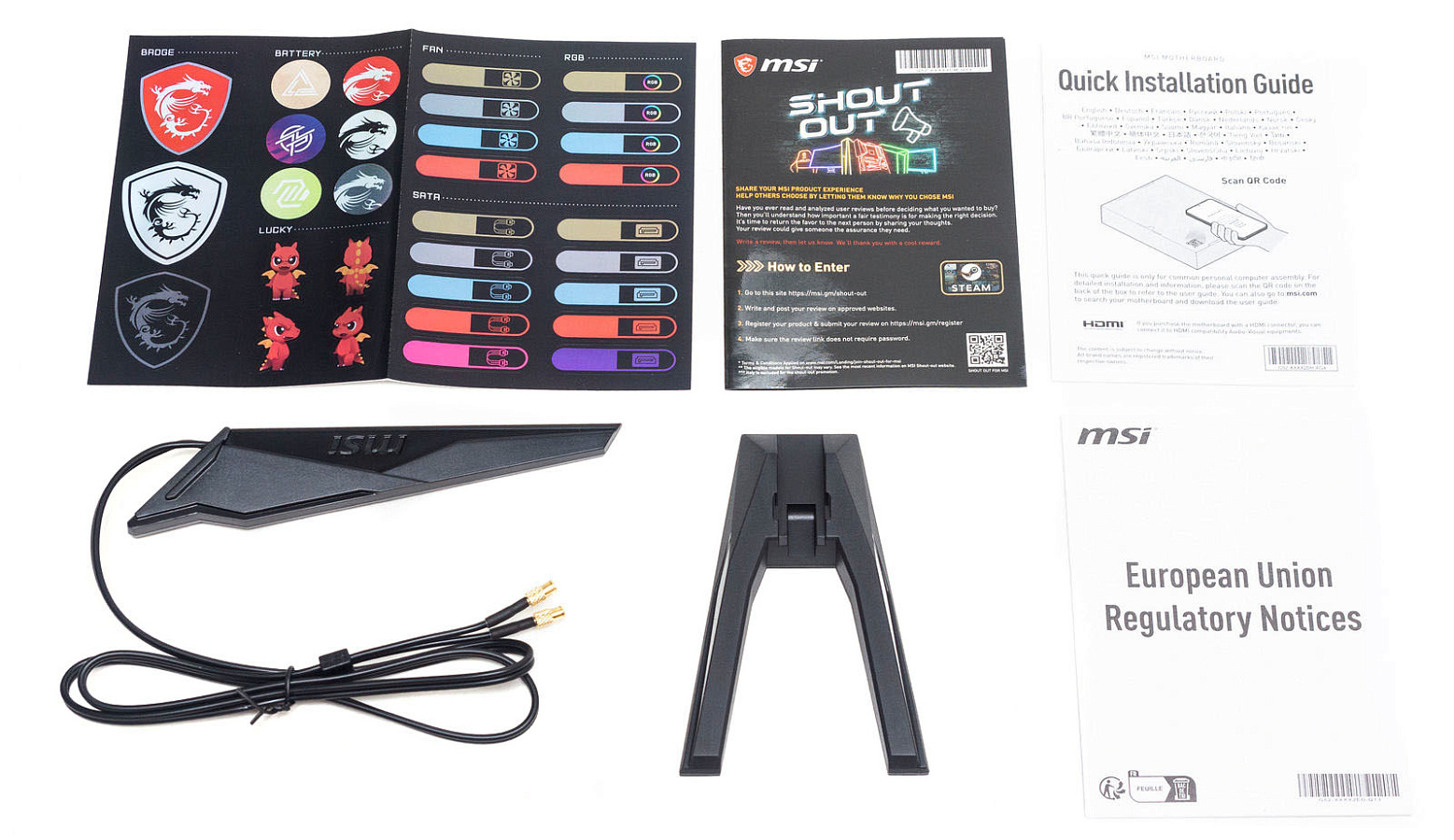

Также имеется набор креплений для М2 слотов, внешняя Wi-Fi антенна на подставке и USB-накопитель на 32 ГБ с программным обеспечением.

Из бумаг - руководство пользователя, гарантийный талон, рекламный флаер и набор наклеек.

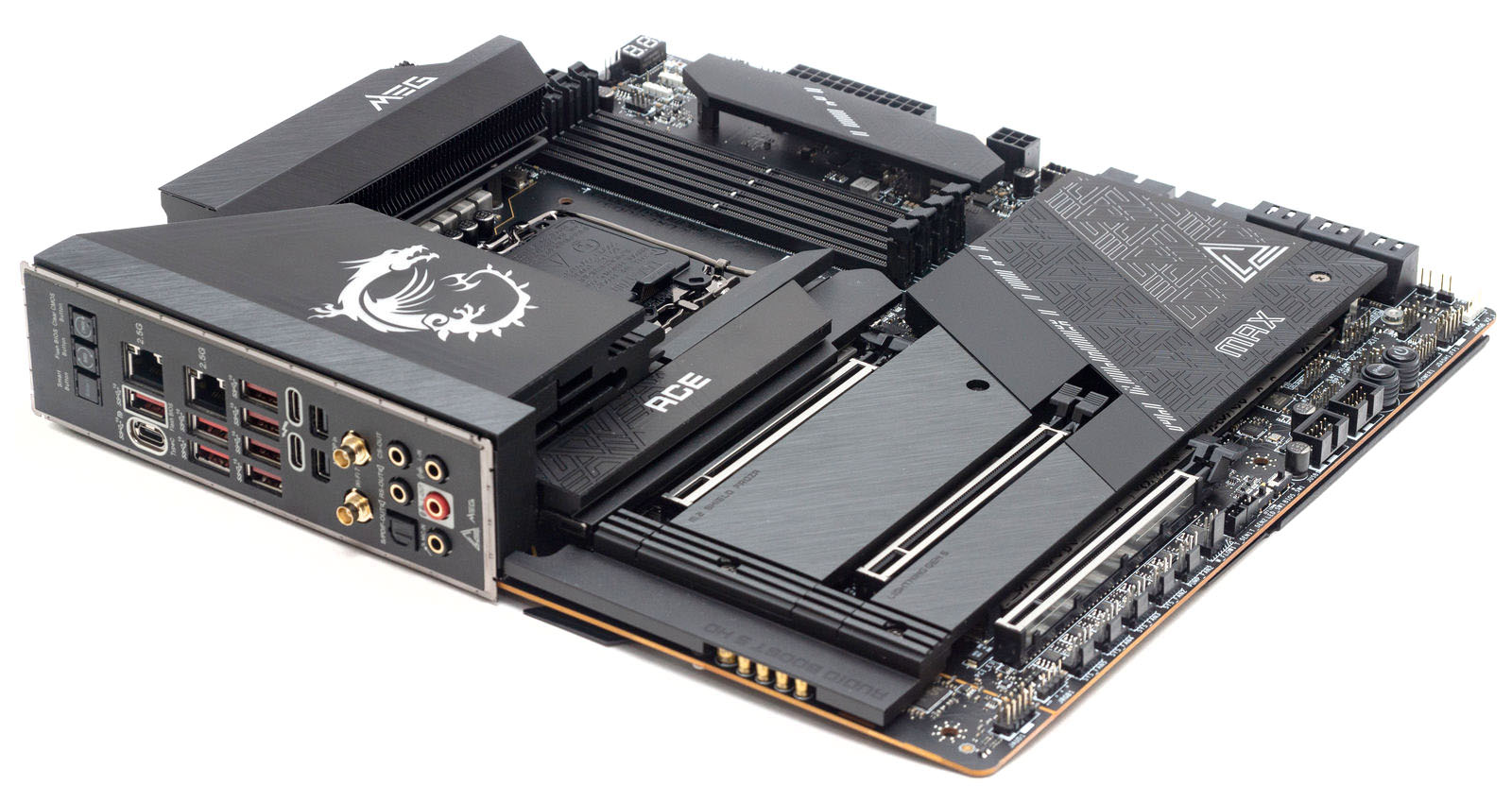

Внешний вид и особенности конструкции

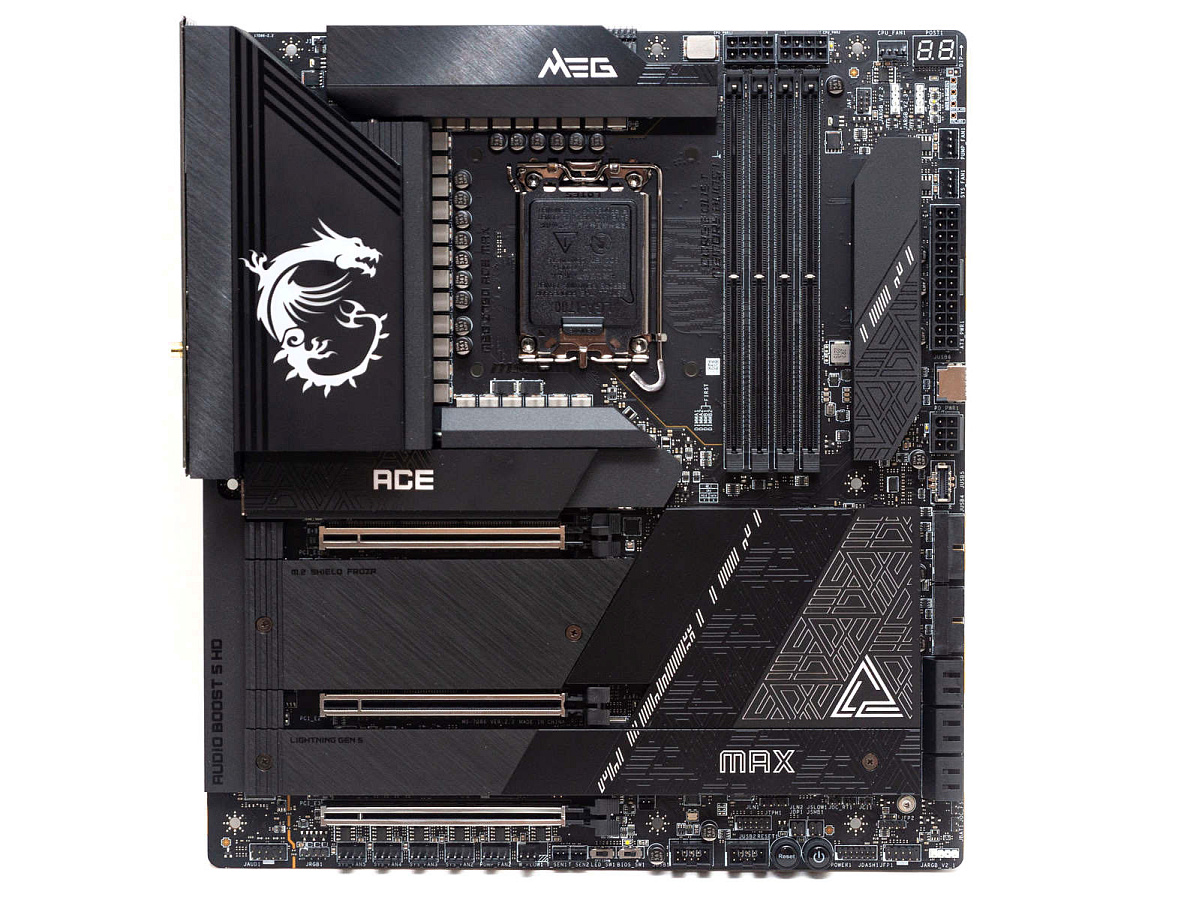

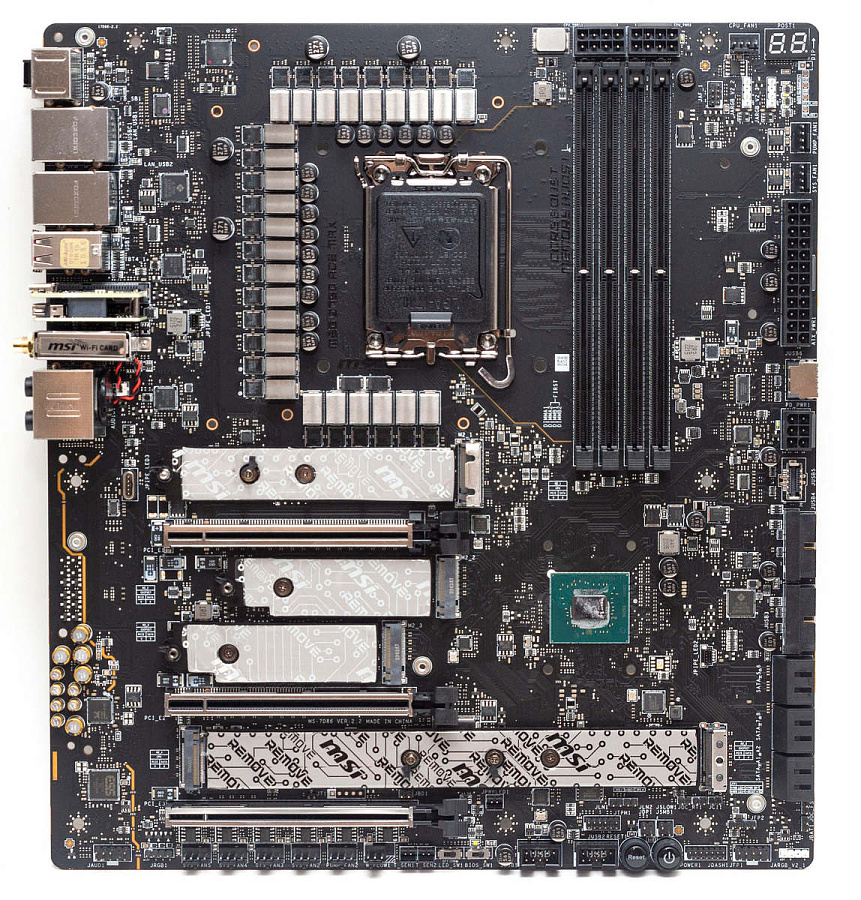

В основе используется восьмислойная печатная плата, текстолит чёрного цвета.

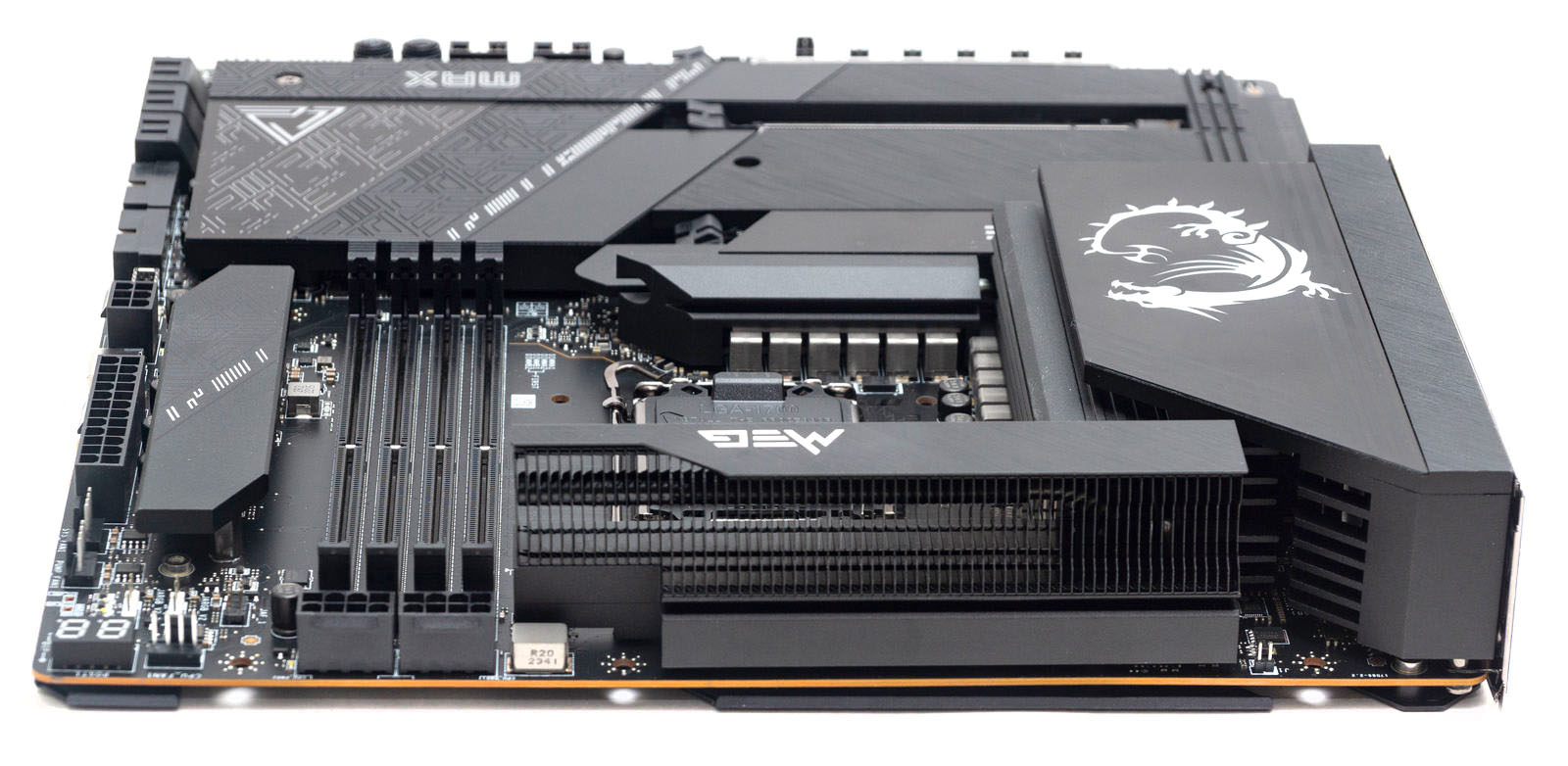

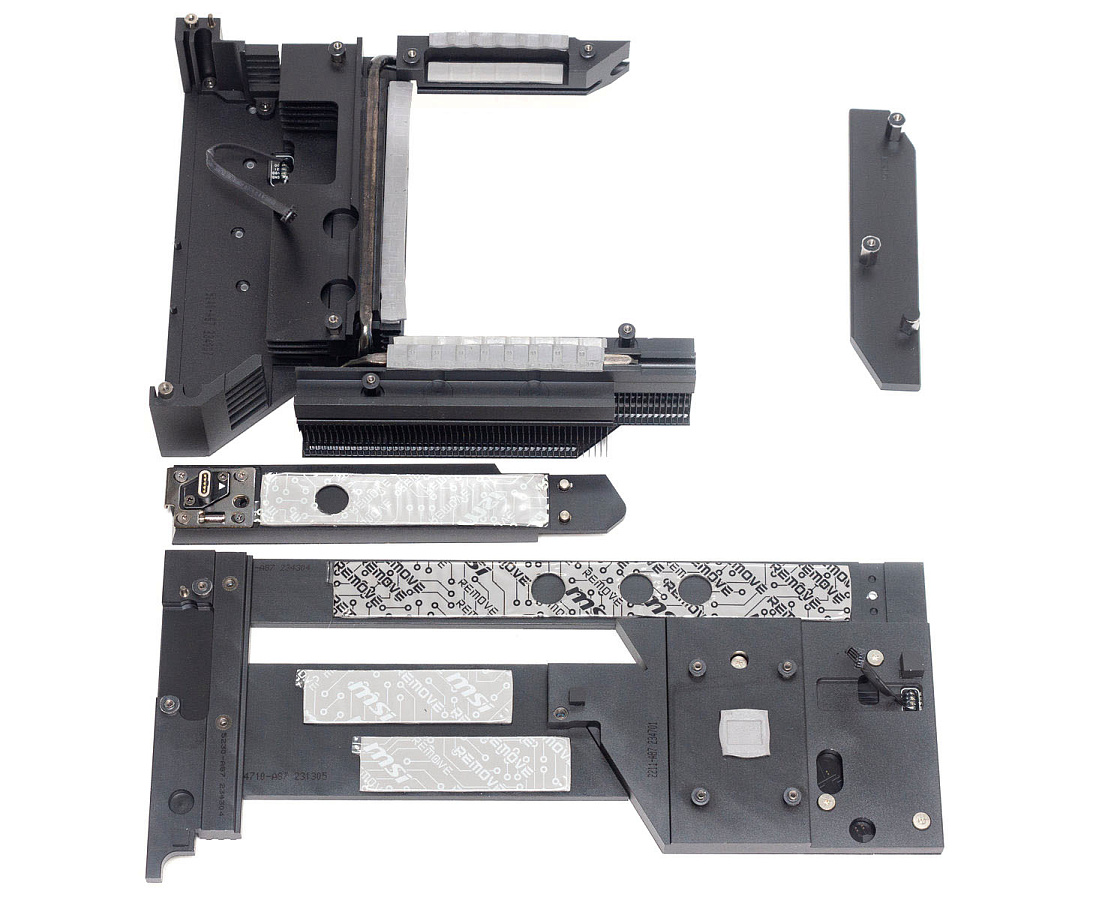

Большая часть платы с лицевой и тыльной стороны закрыта радиаторами, что должно обеспечивать лучший отвод тепла от всех элементов и защищать текстолит от перекосов.

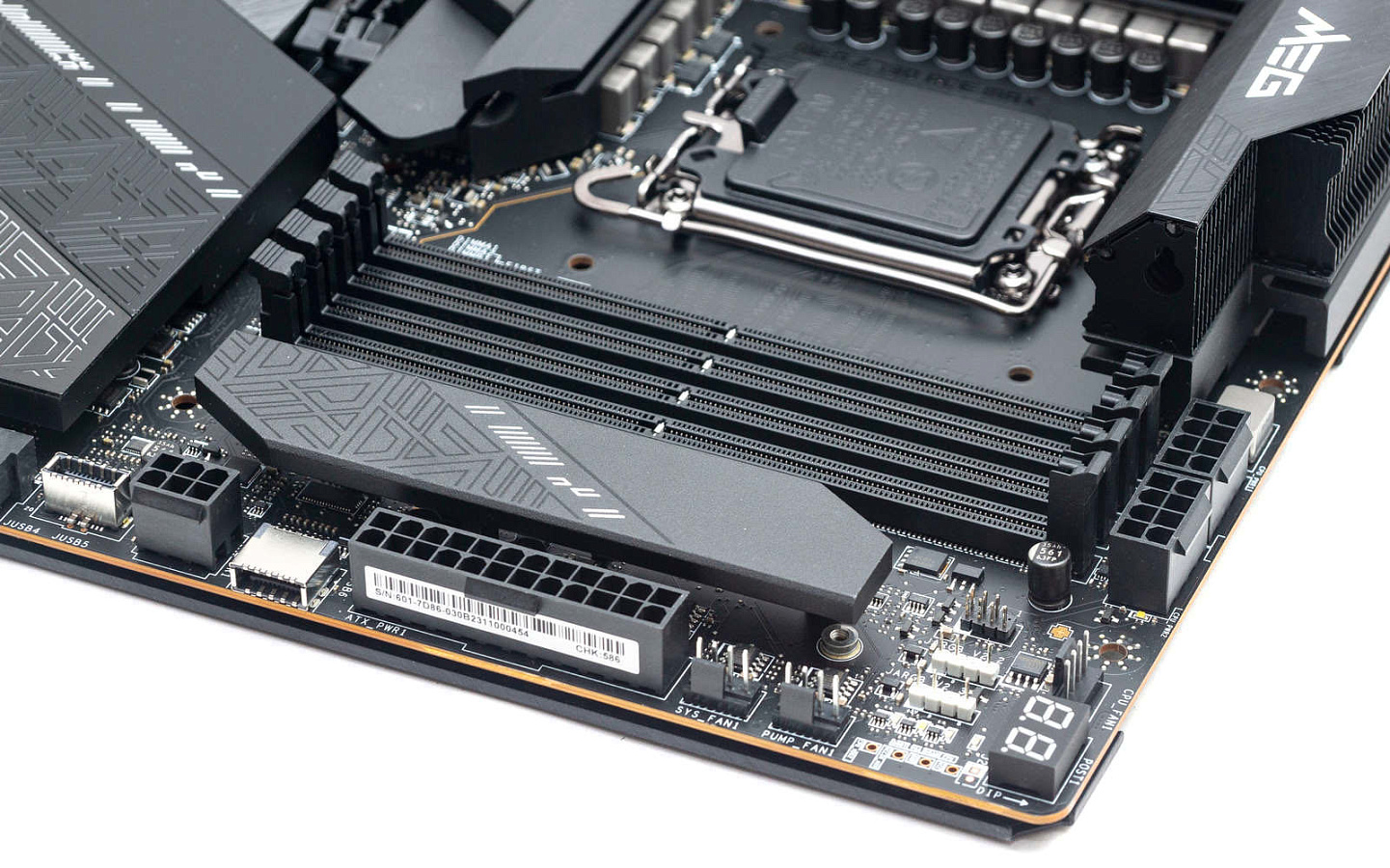

Два разъема 8-пин EPS12V расположены над слотами DDR.

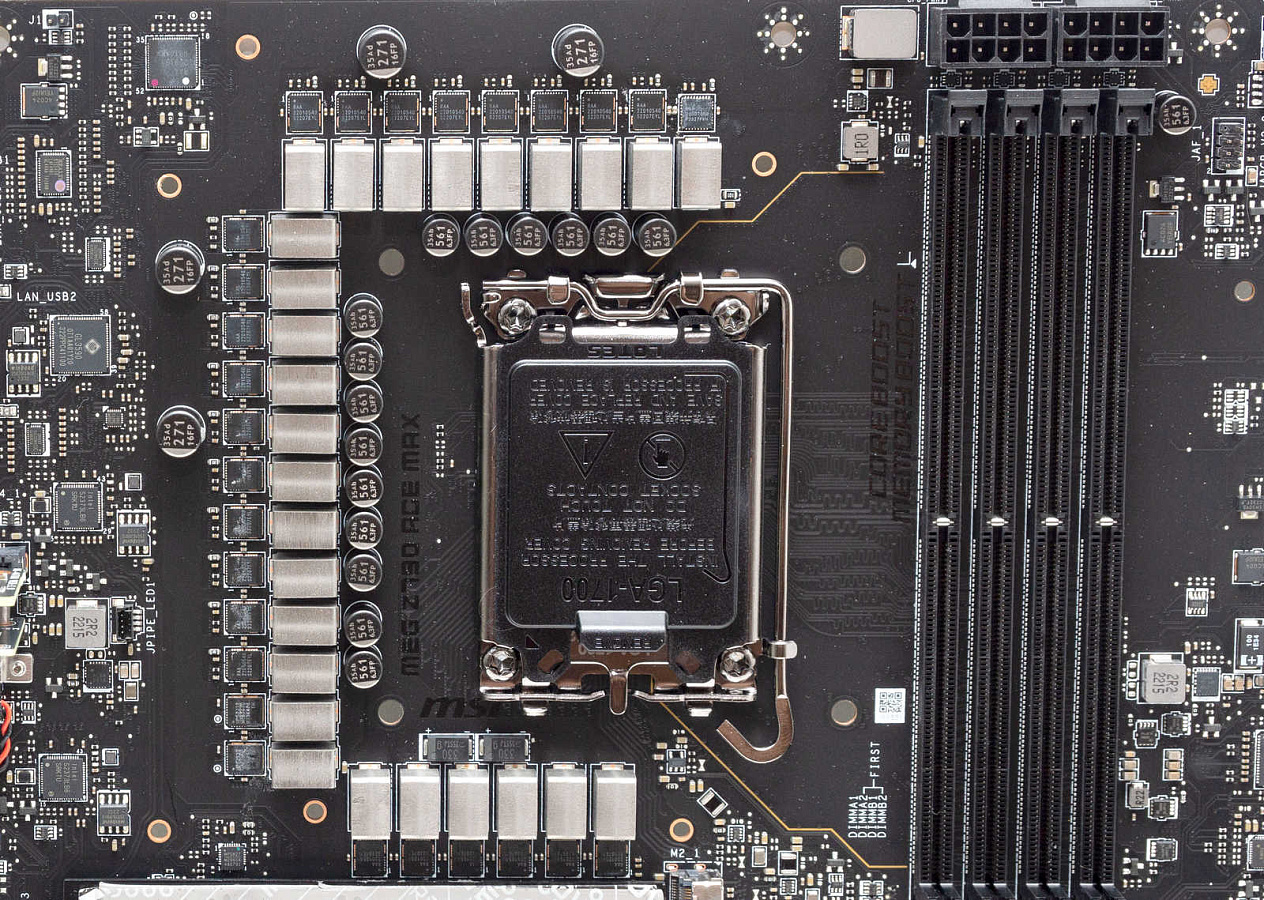

Питание процессора по схеме 24 фазы VCore, две фазы AUX и одна фаза GT.

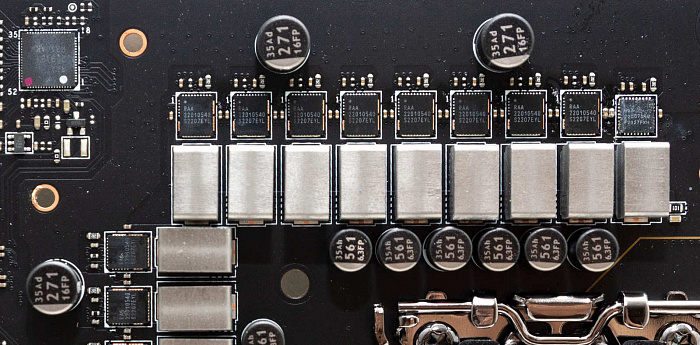

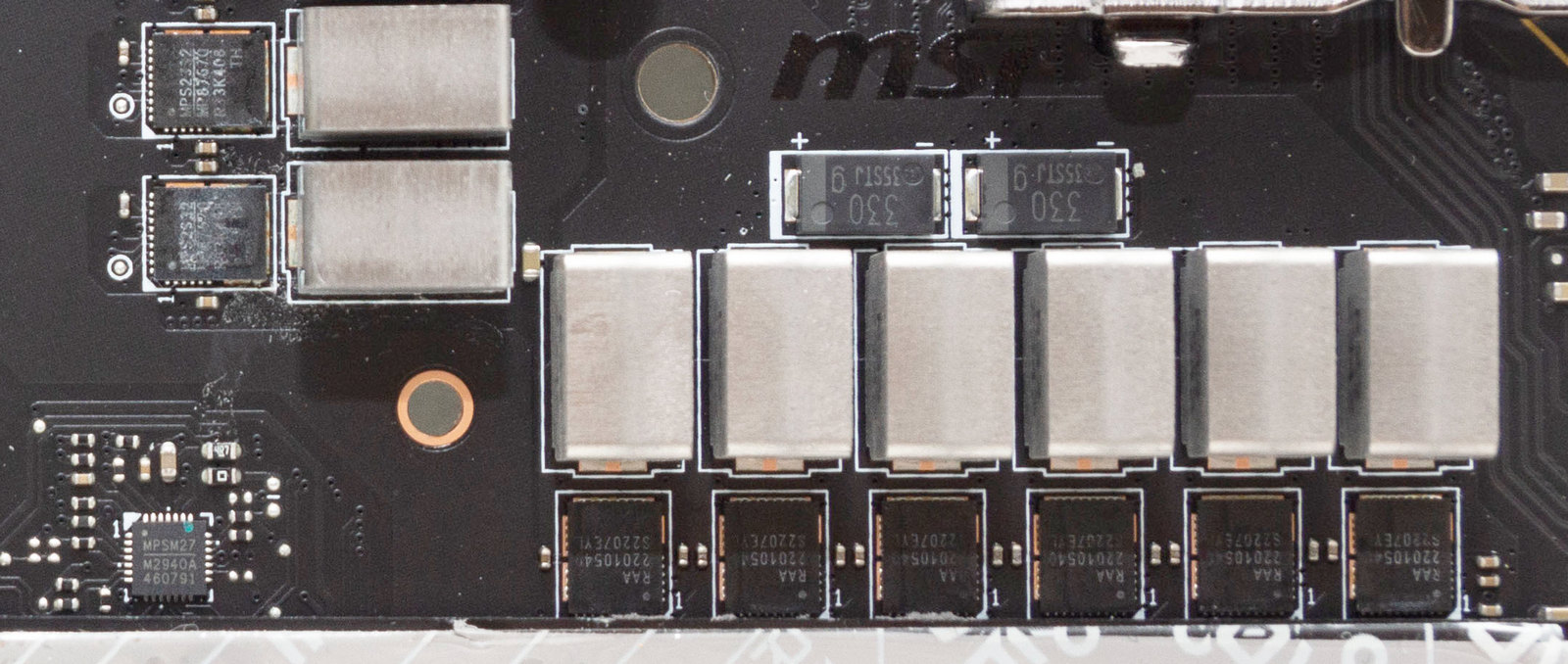

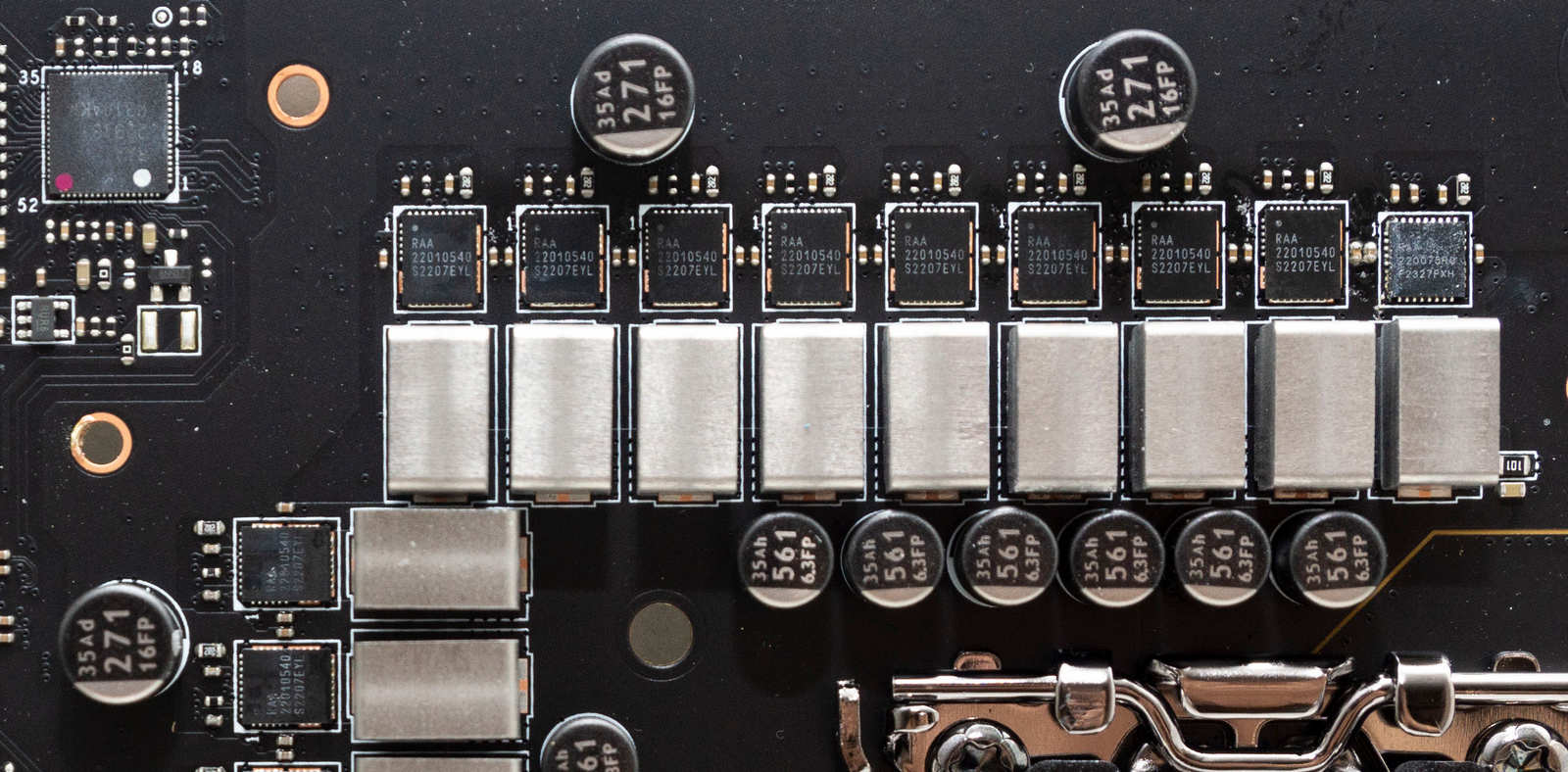

24 фазы построены на суперферритовых дросселях и сборках Renesas RAA22010540 на 105 А, управляет ими попарно двадцатифазный ШИМ-контроллер RAA229131. Также он управляет фазой GT на основе сборки RAA220075R0 на 75 А. Две фазы AUX на основе сборок Monolithic Power Systems MP87670 на 80 А под управлением ШИМ-контроллера M2940C.

От зоны VRM тепло отводит П-образный радиатор, состоящий из трех частей, соединенных между собой тепловой трубкой. Контакт с силовыми элементами через термопрокладки.

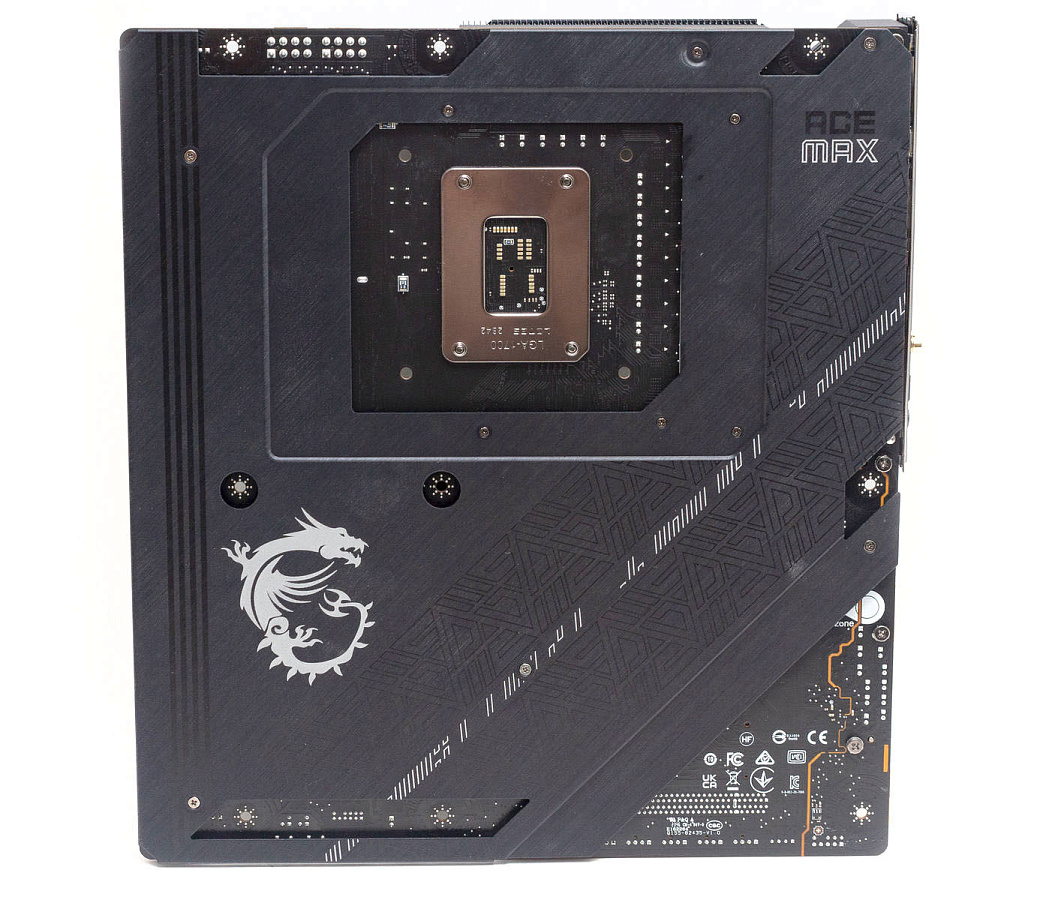

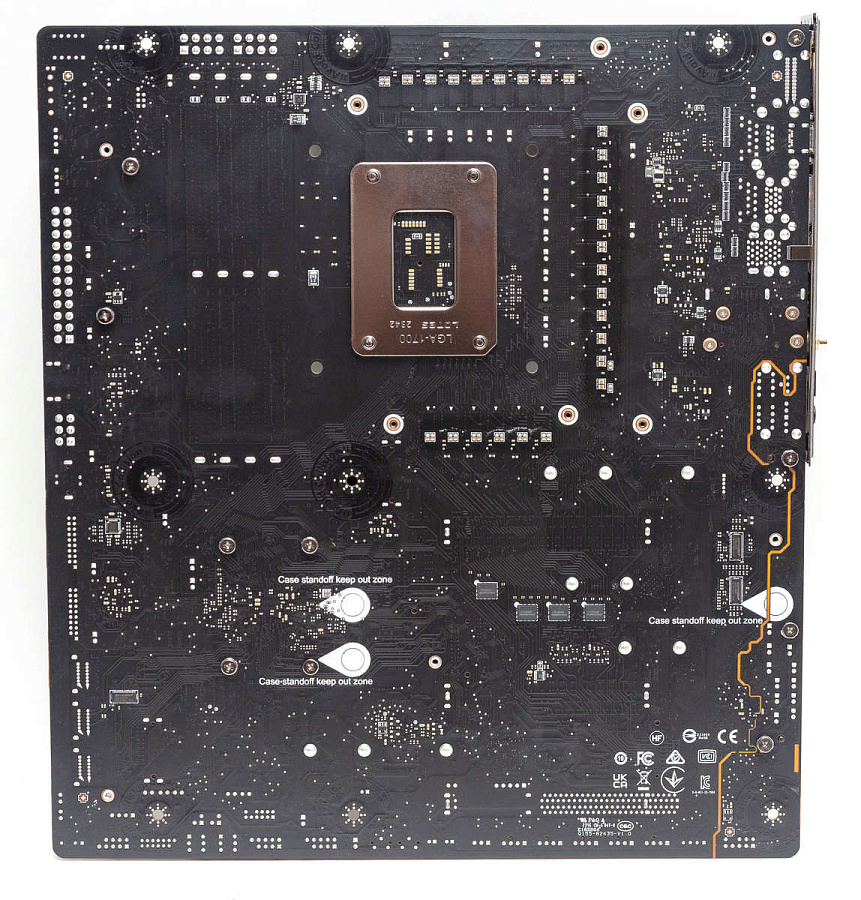

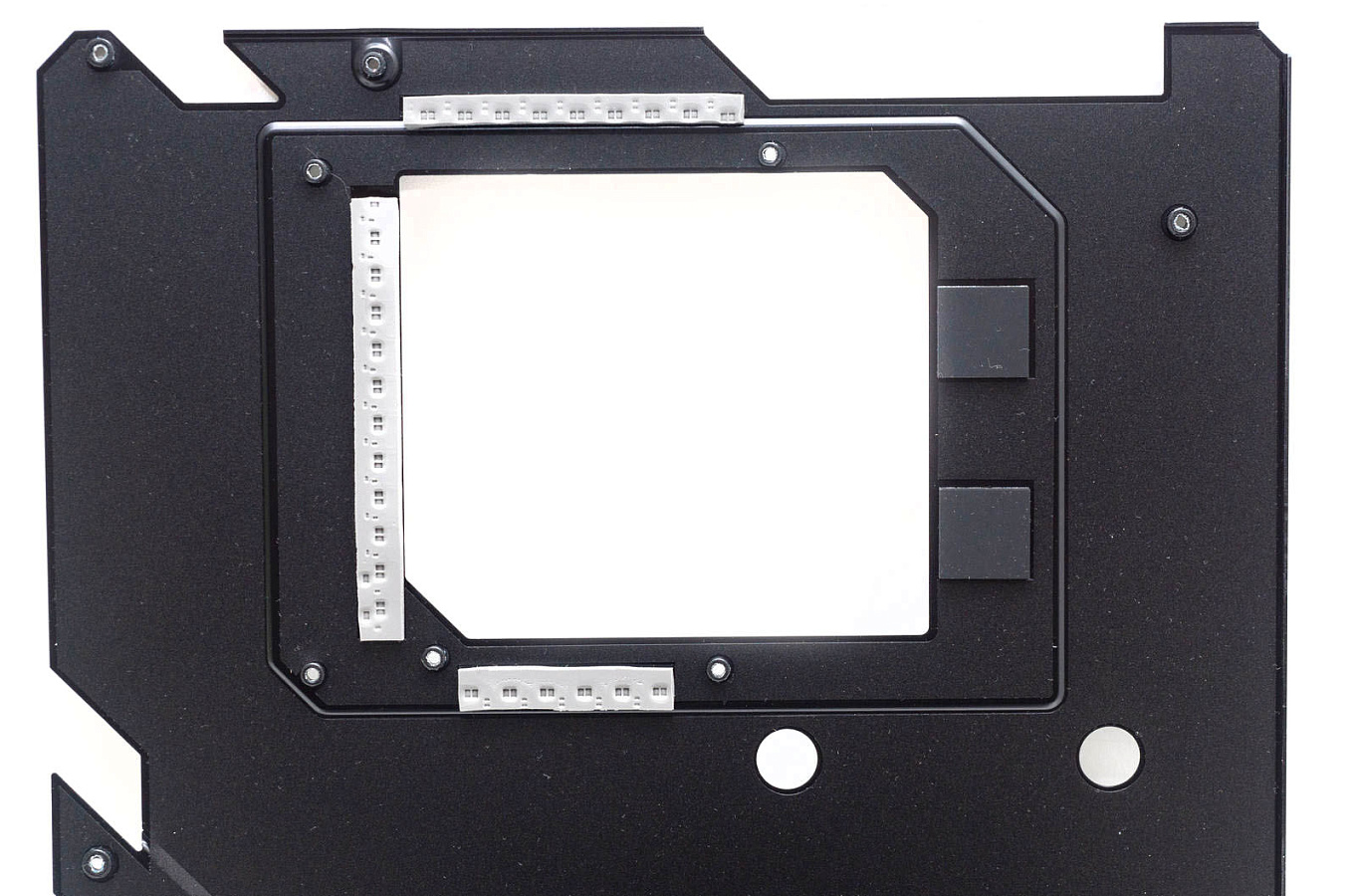

С обратной стороны платы данная зона, также через термопрокладки, контактирует с металлическим бэкплейтом. Это обеспечивает охлаждение в пассивном режиме.

Для установки памяти DDR5 имеются четыре слота, максимальный объем памяти - до 256 ГБ. Слоты не армированы и имеют защелки с одной стороны.

Заявлен разгон оперативной памяти до 7800 МГц на двух слотах DIMM.

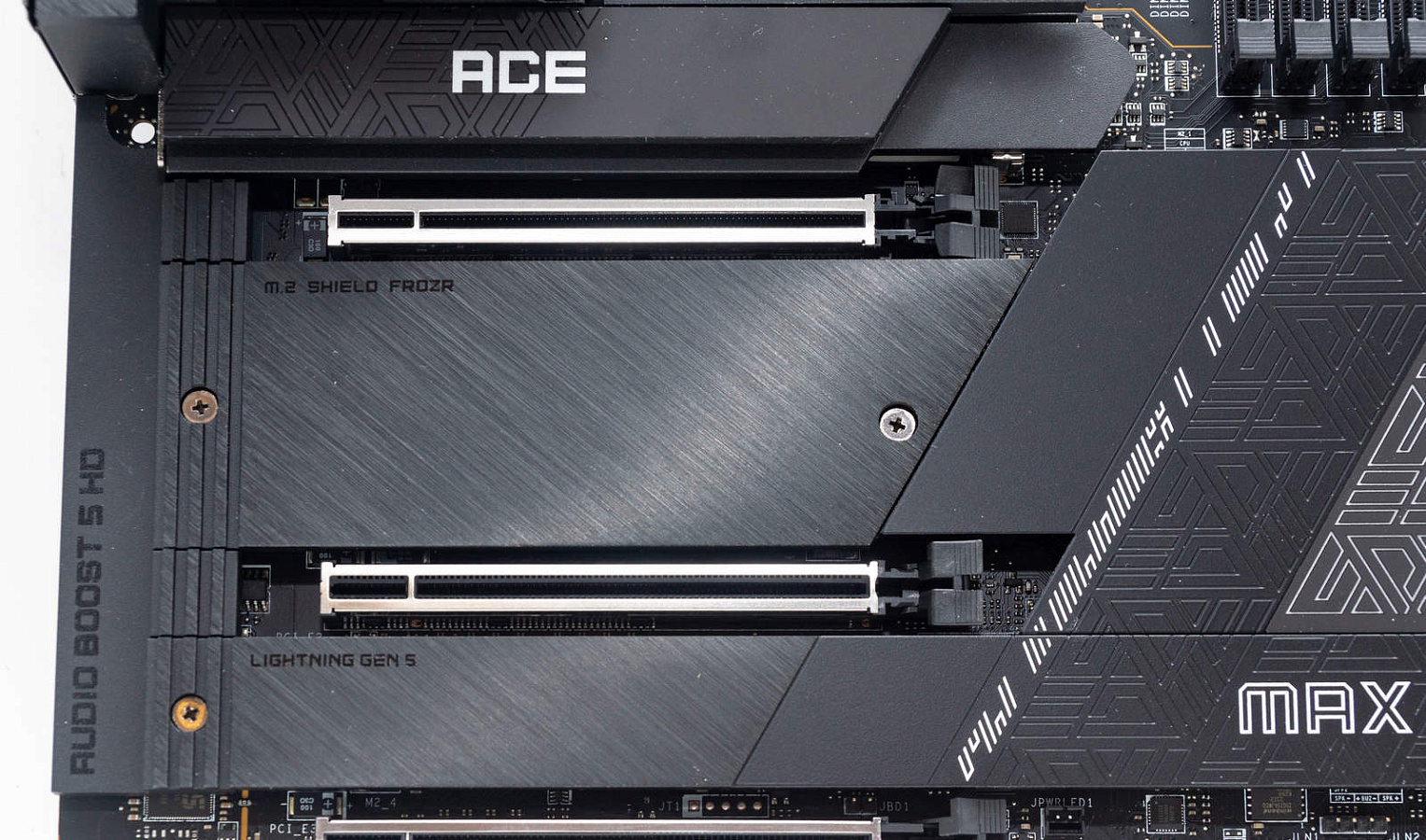

Слотов PCI-E три, все армированные. Верхние два слота процессорные и делят пропускную способность со слотом М2_4. 16 линий на первый слот приходятся только если второй слот и М2_4 не задействованы. Если задействован второй слот PCI-E, то линии делятся как 8+8, если же установлен М2 накопитель, то разделение между ним и первым слотом как 8+4.

Третий, нижний слот PCI-E подключен через чипсет на 4 линии и имеет ре-драйверы (усилители сигнала) от ASMedia.

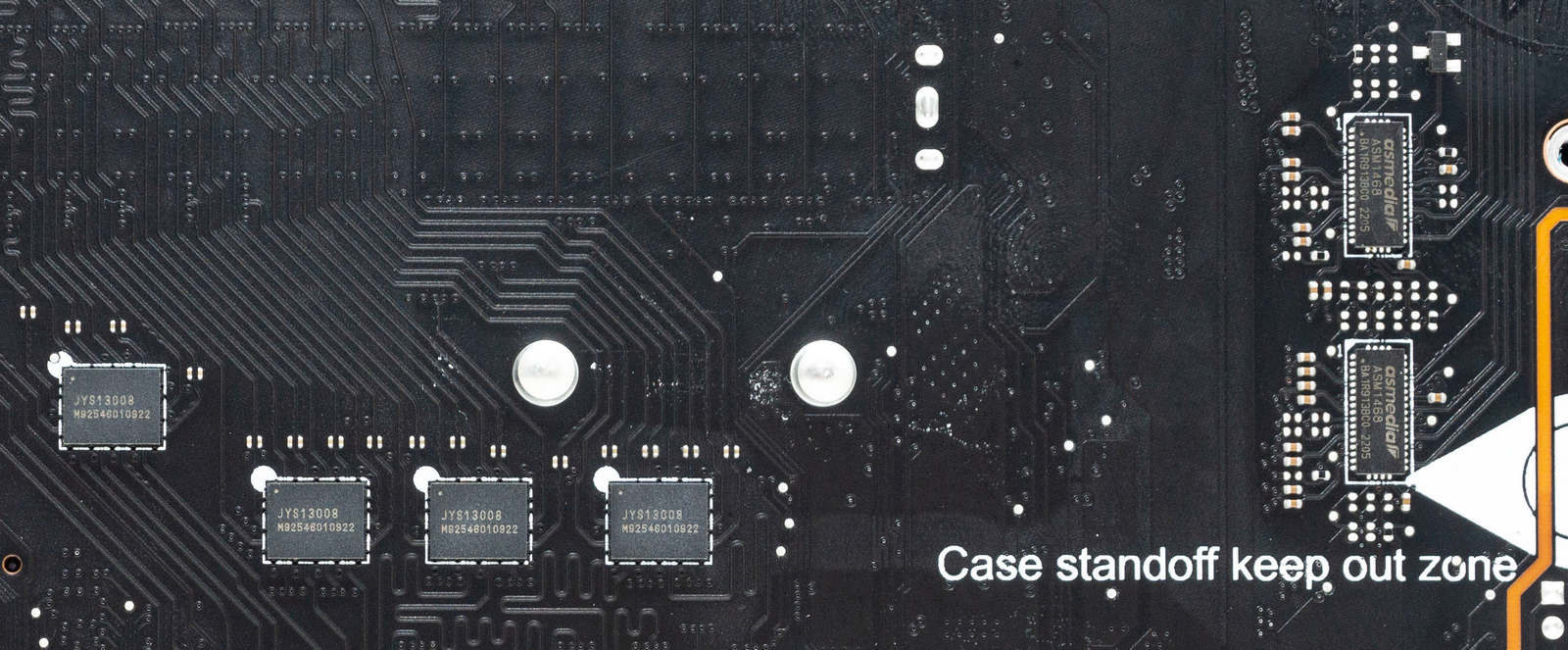

Распределение линий PCI-E посредством мультиплексоров Lerain Tech. Для стабильности частот при разгоне имеется внешний тактовый генератор Renesas RG26008.

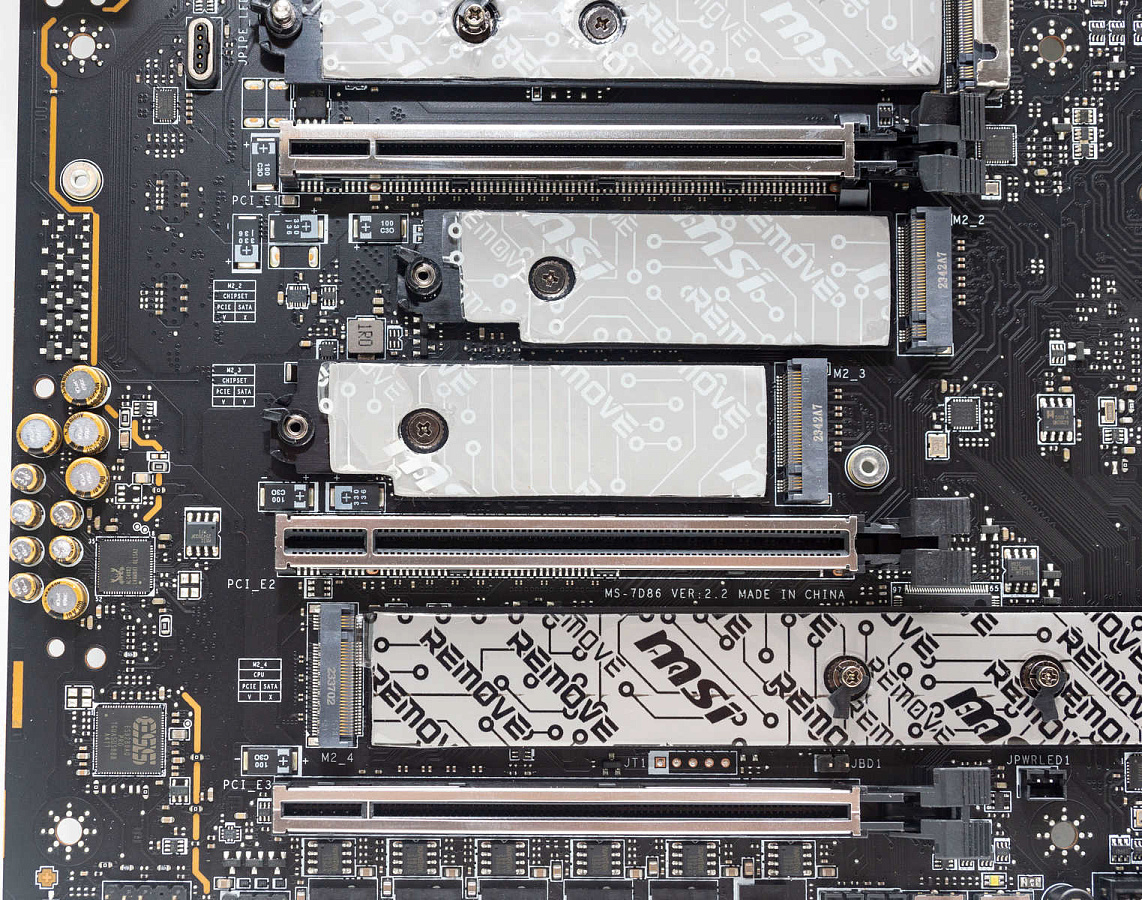

Слотов М2 на материнской плате пять. Слот М2_4 мы уже рассмотрели - это единственный слот версии 5.0, но он делит линии с первым слотом видеокарты.

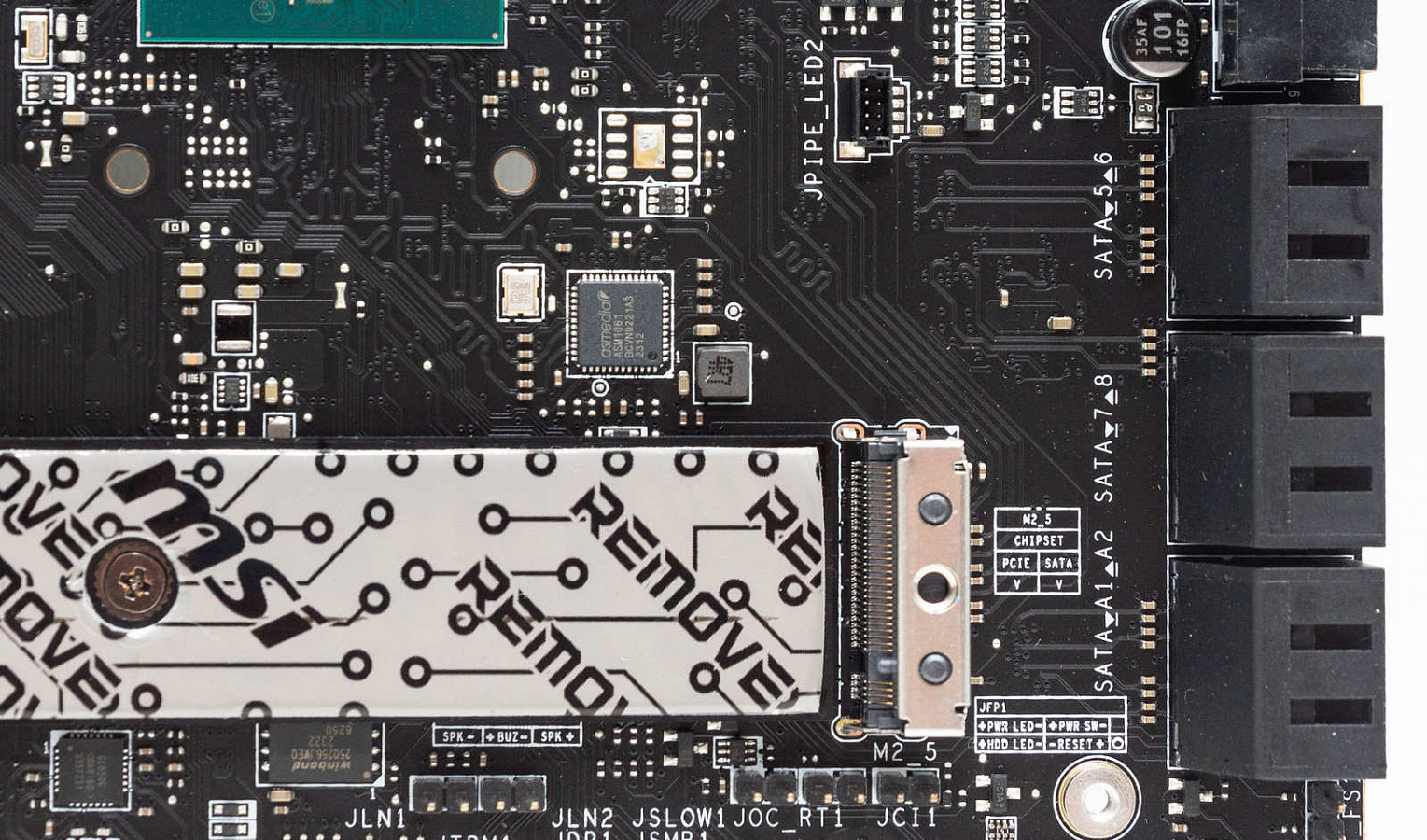

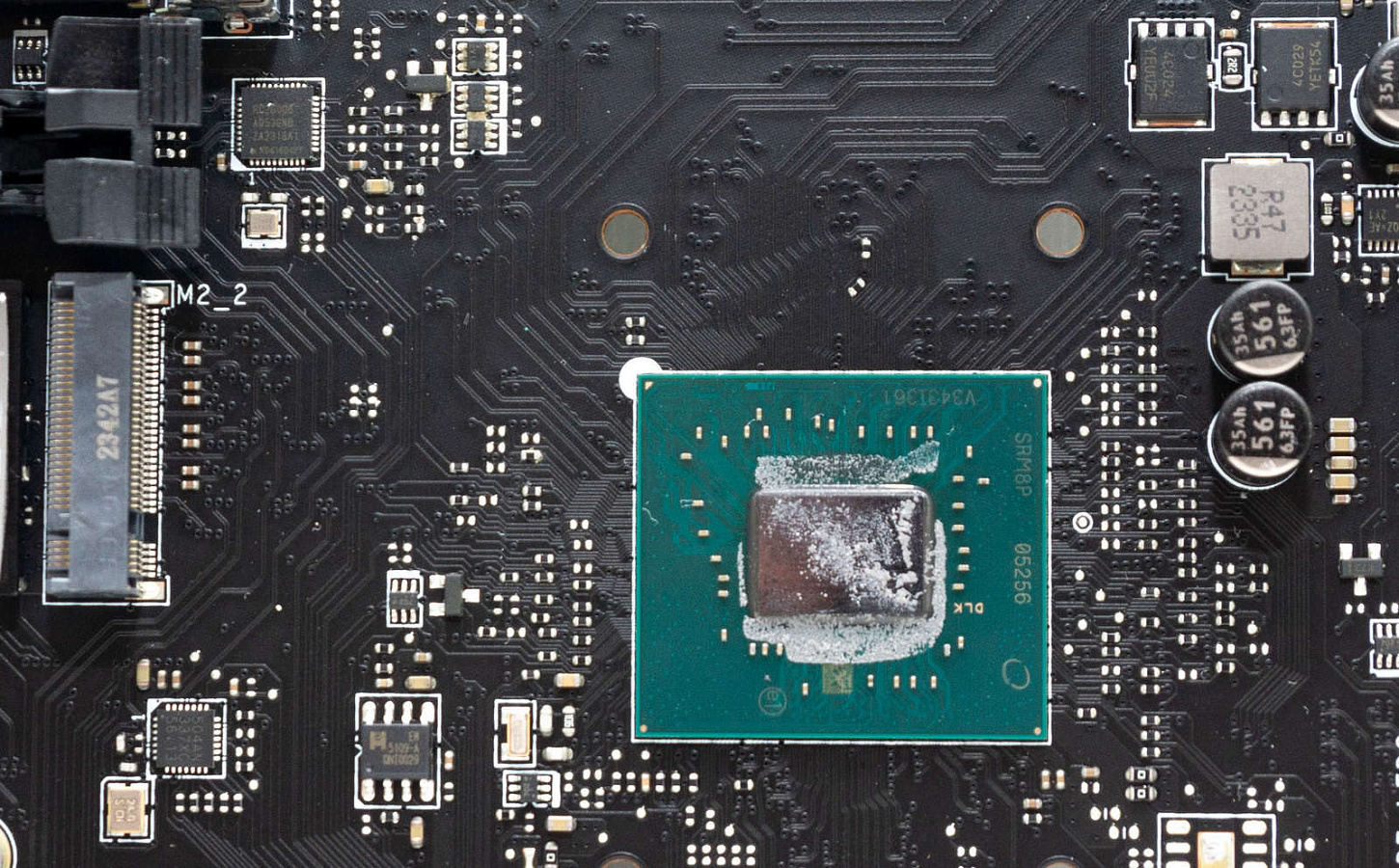

Также процессорным является слот М2_1 он PCI-E 4.0×4. Второй, третий и пятый слоты чипсетные, пятый делит линии с портом SATA7. Распределение идет посредством мультиплексоров ASMedia ASM2480B.

Накопители формата SATA можно ставить только в слоты три и пять, в остальные только PCI-E.

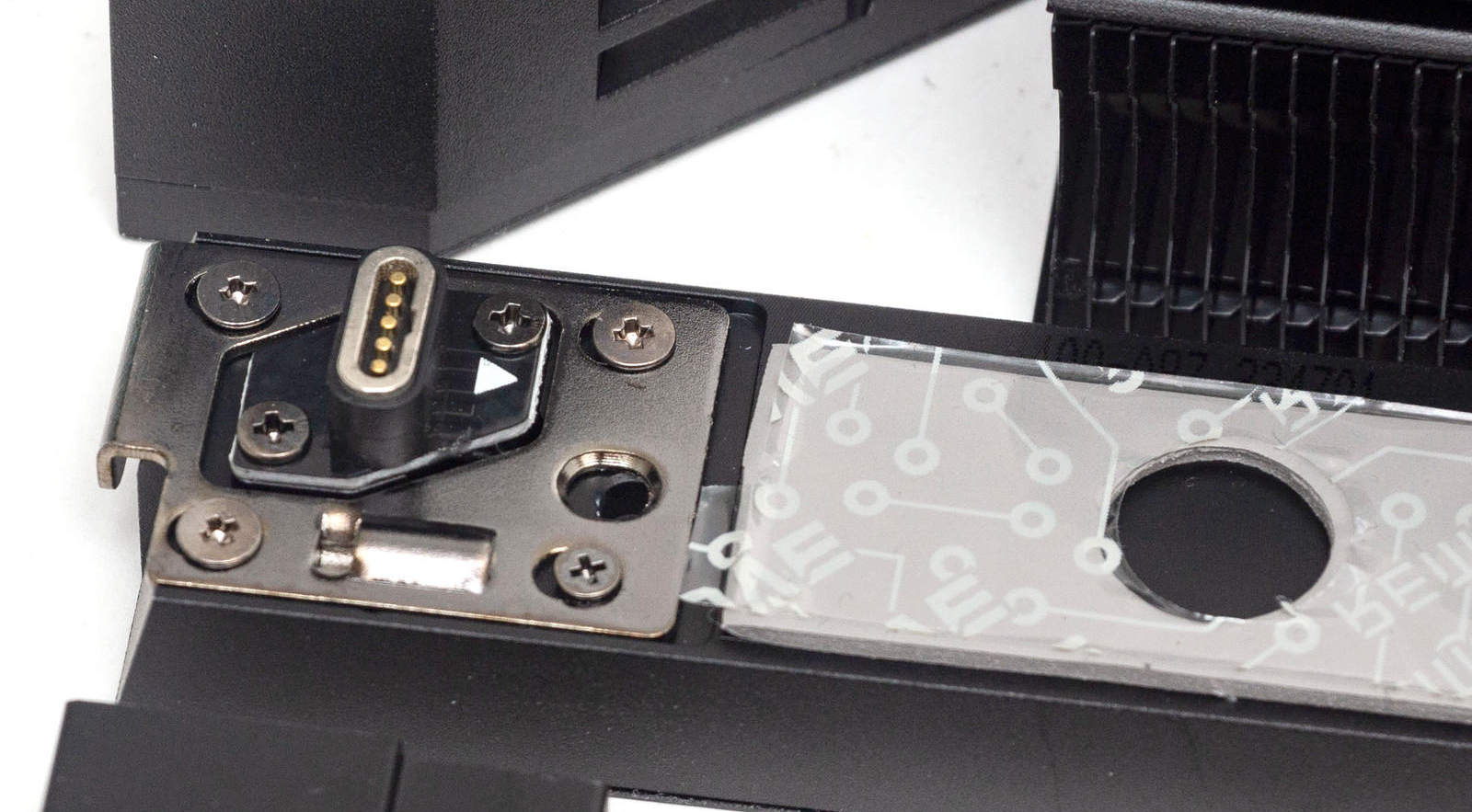

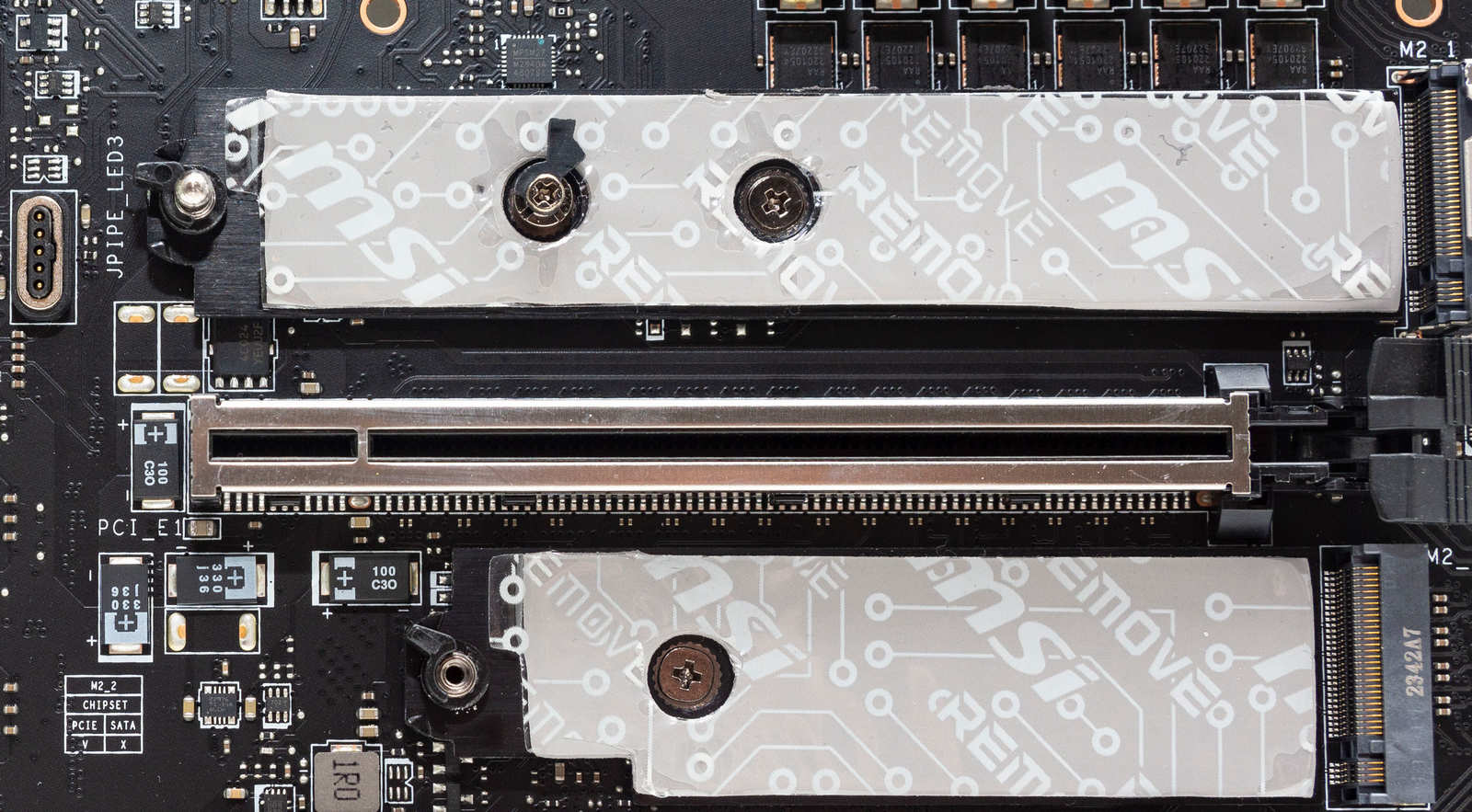

Все накопители М2 закрываются радиаторами. Верхний слот имеет радиатор без винтов, крепление на подпружиненной защелке, также на нем имеется модуль подсветки.

Все радиаторы для накопителей двойные – снизу и сверху, контактируют через термопрокладки. Крепление накопителя в слоте без винтов, через поворотные фиксаторы.

Разъемов SATA шесть штук. Четыре непосредственно через чипсет и поддерживают RAID, два (без поддержки RAID) через микросхему ASMedia ASM1061.

На материнской плате 20 портов USB.

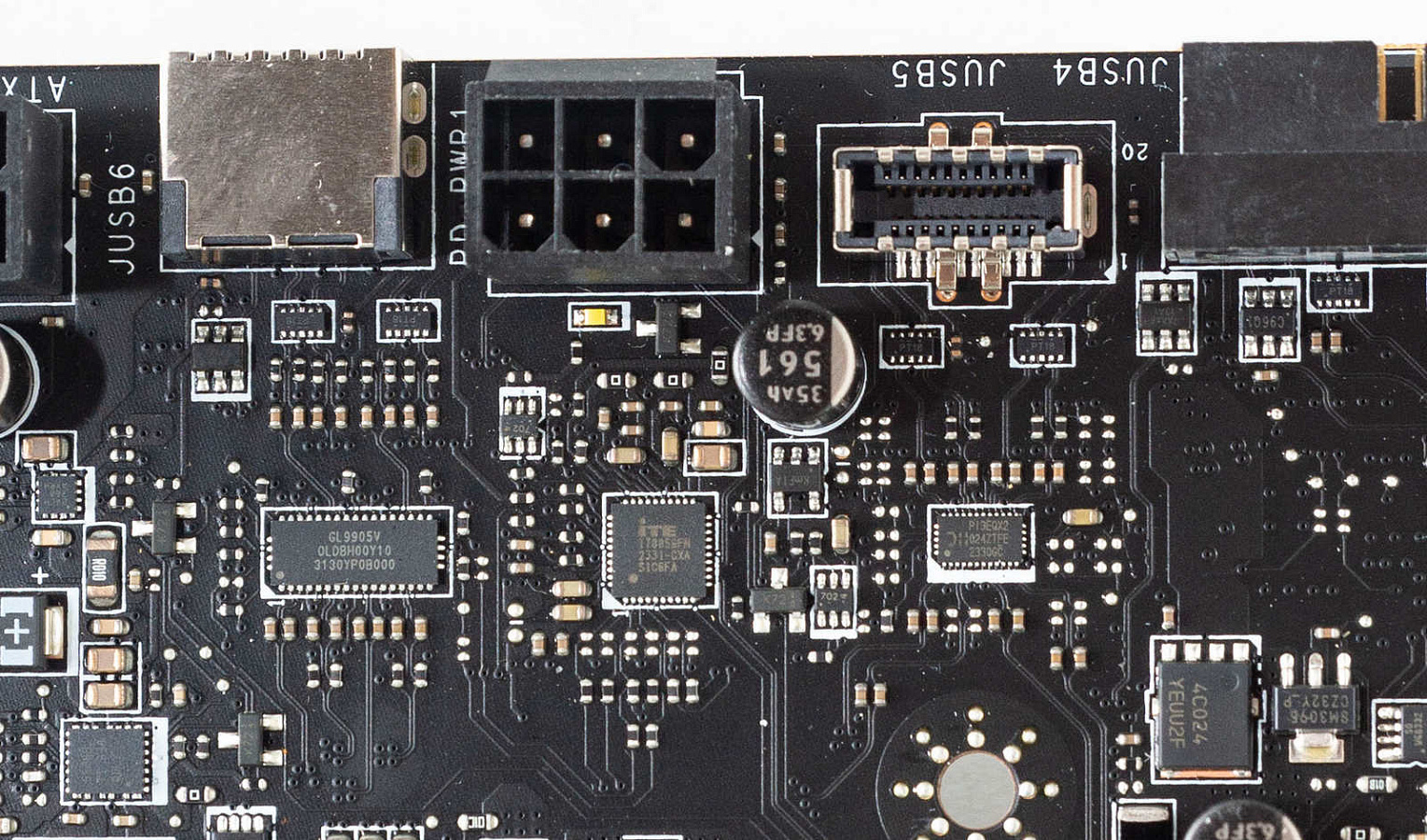

Два порта USB 3.2 Gen2x2 в виде внутренних разъемов Type-C через чипсет, между ними находится разъем питания PCI-E 6-пин. Его подключение обеспечивает быструю зарядку через эти порты до 60 Вт, управление через контроллер Realtek RTS5436I.

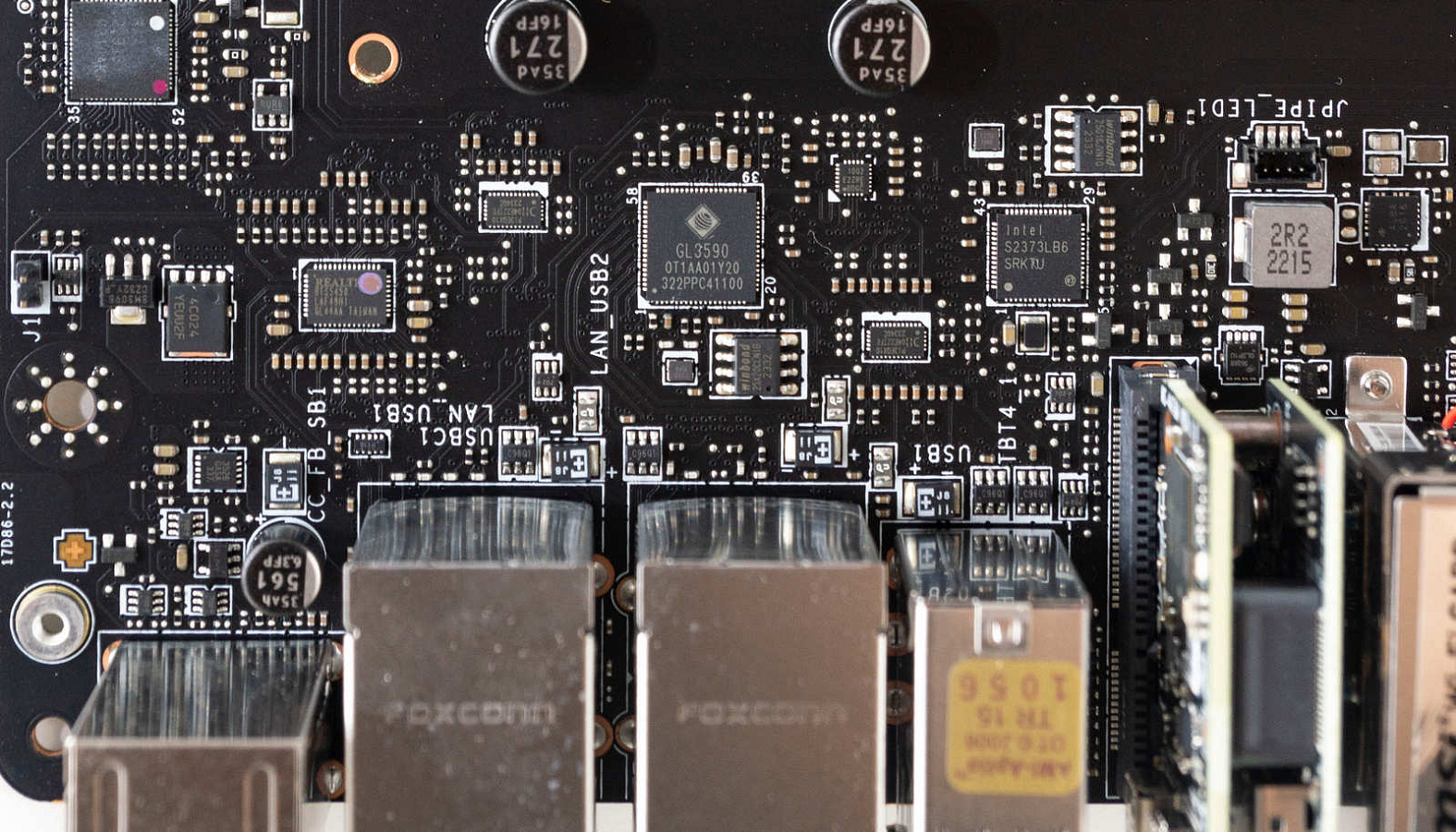

10 портов USB 3.2 Gen2 на задней панели через чипсет: 3 Type-A (розовые) и один Type-C, 4 Type-A (красные) через контроллер Genesys Logic GL3590 и два Type-C через Thunderbolt 4.

Все порты Type-C обеспечивают быструю зарядку и оснащены ре-драйверами.

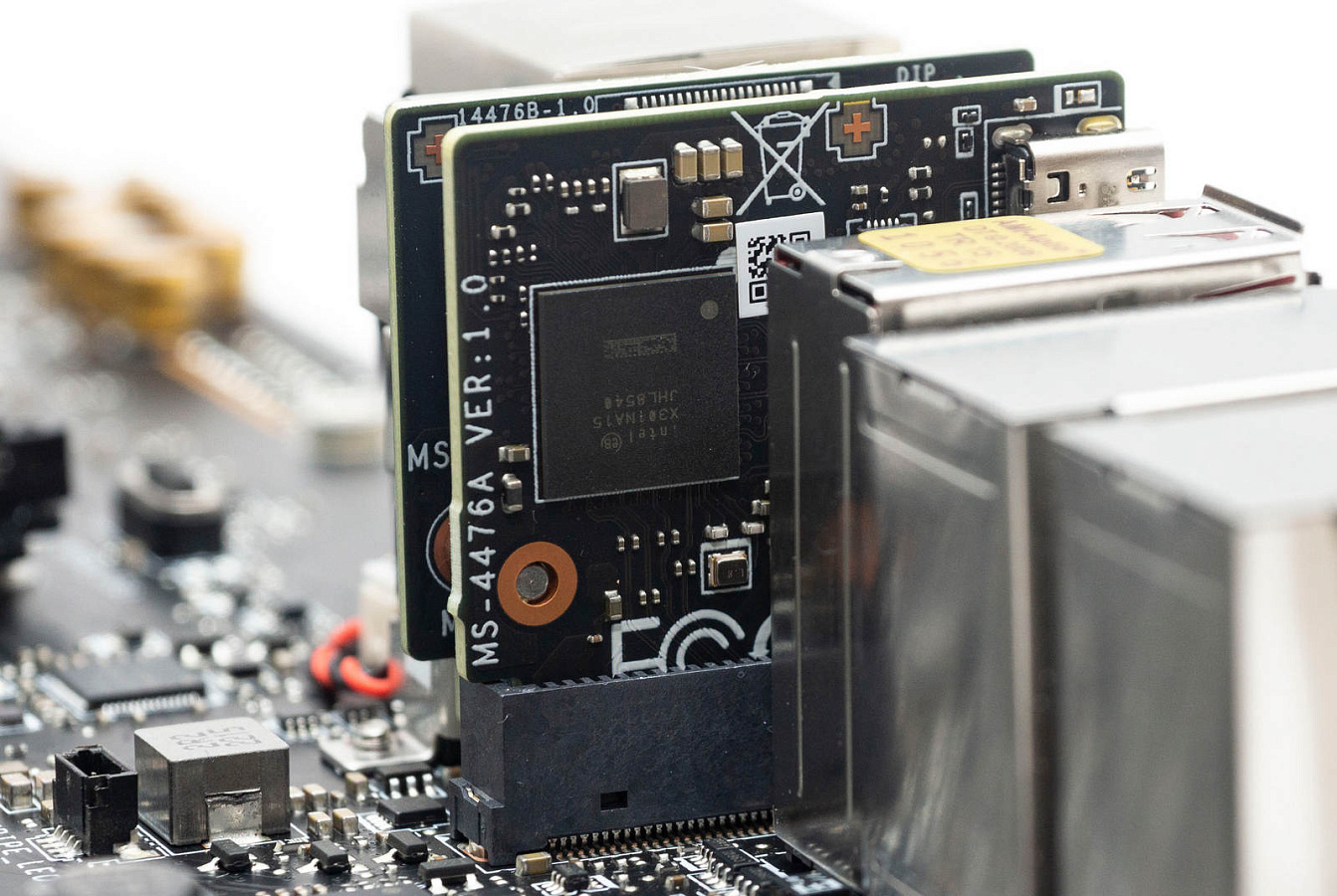

Два последних размещены на отдельном модуле в слоте PCI-E ×4 4.0 на основе контроллера Intel JHL8540. Модуль двойной, на второй плате два порта mini DP для ввода сигнала с внешних источников (адаптеры переходники в комплекте). Сами порты USB Type-C могут выводить видеосигнал по TV протоколу. Используется флэш-память Winbond 25Q80DVSIG.

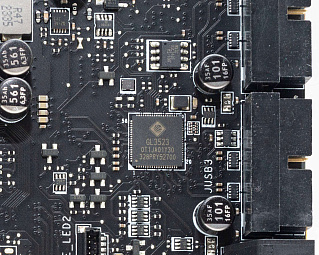

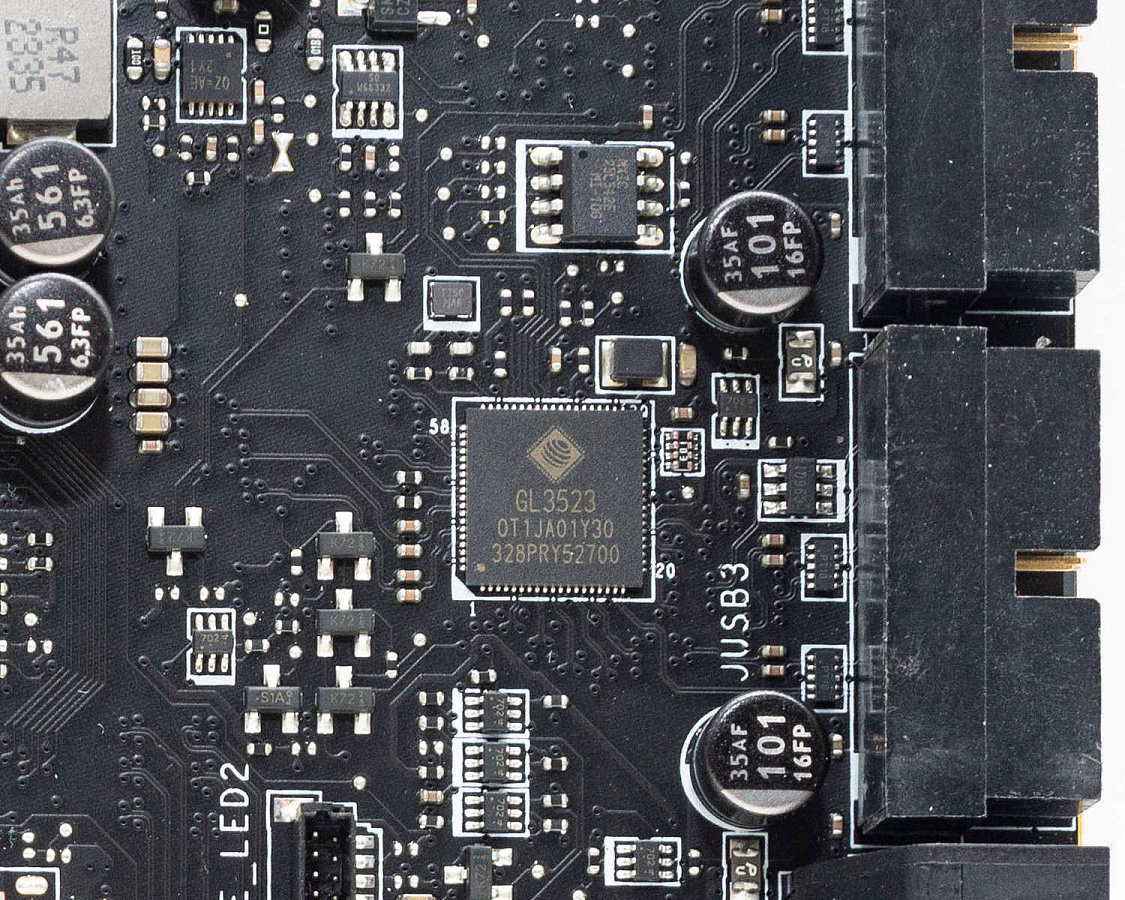

Два внутренних разъема USB 3.2 Gen1 на четыре порта через контроллер Genesys Logic GL3523.

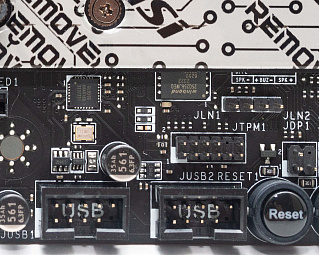

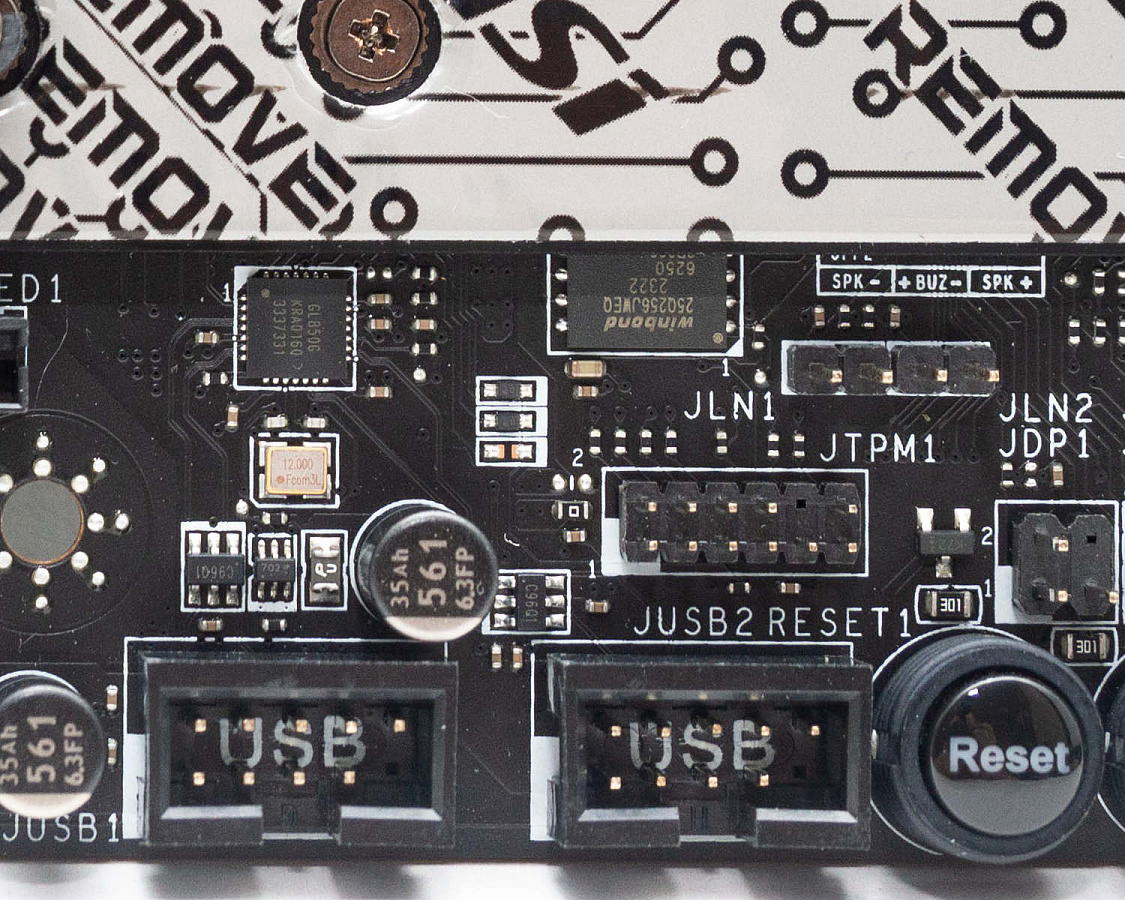

Два внутренних разъема USB 2.0 на четыре порта через контроллер Genesys Logic GL850.

Для проводного подключения к сети имеются два порта LAN через контроллеры Intel I226-V на скорости 2,5 Гбит/с.

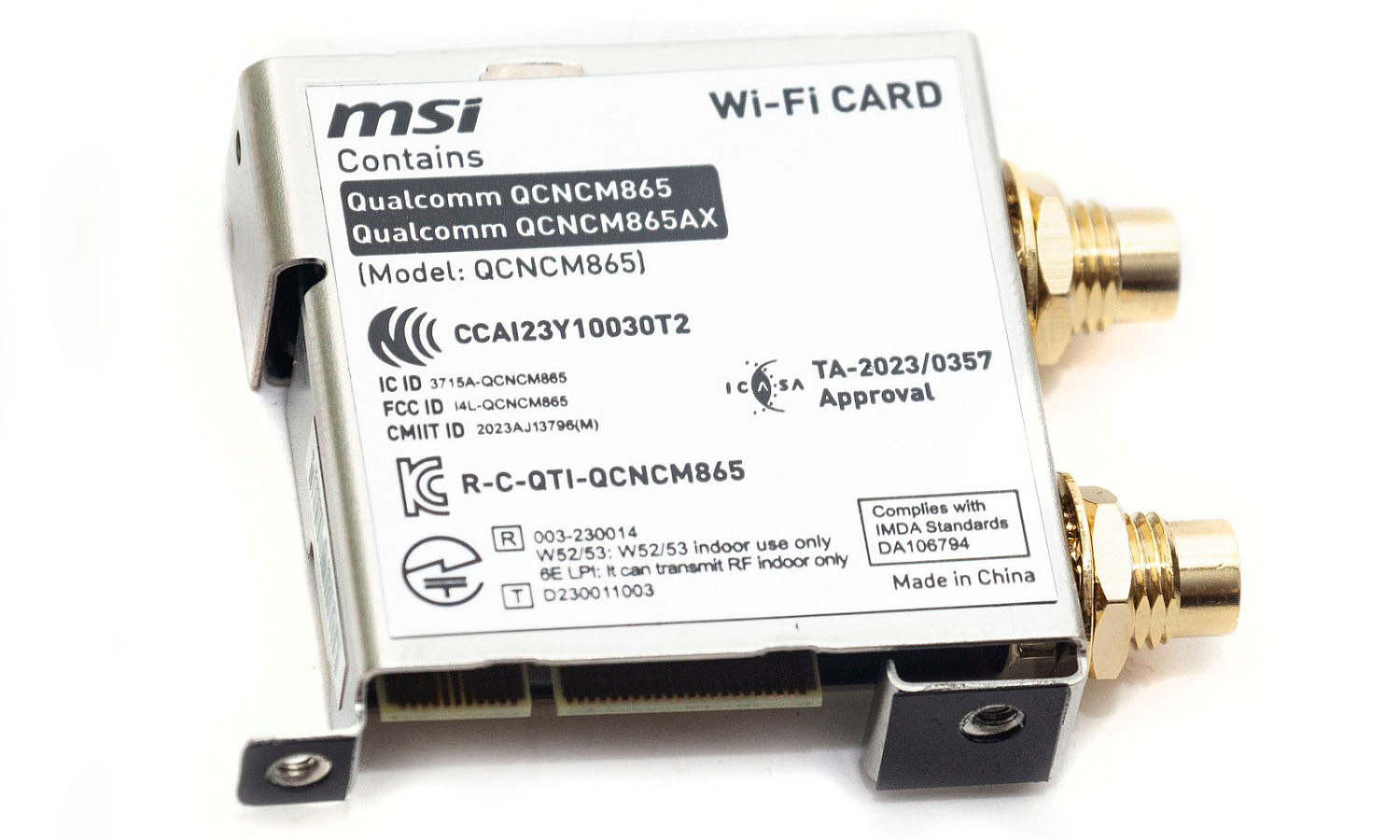

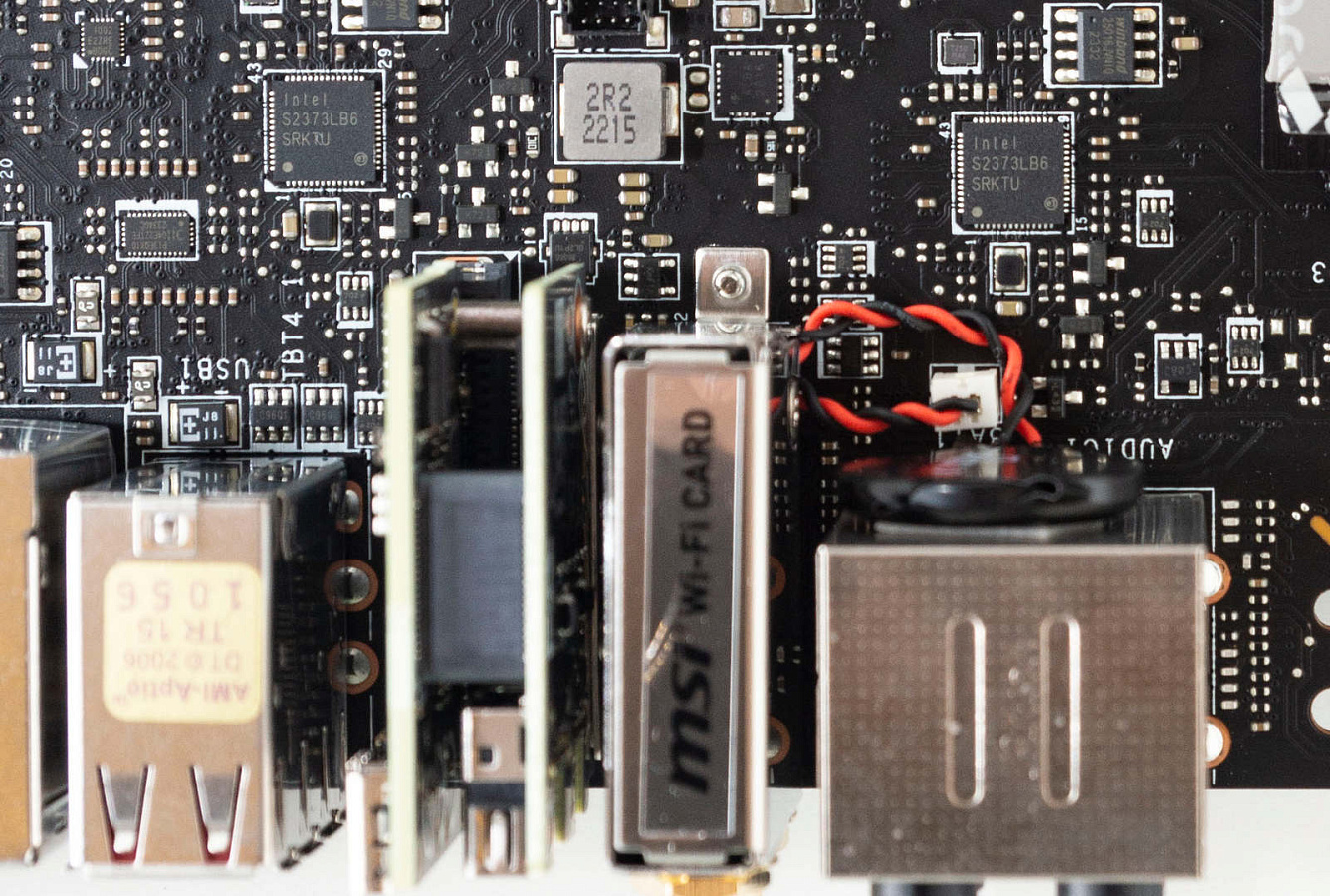

Для беспроводного подключения установлен адаптер в слот М.2 Е-key. Здесь используется контроллер Qualcomm QCNCM865, поддерживающий Wi-Fi 7 и Bluetooth 5.4. К адаптеру подключаются провода от внешней антенны.

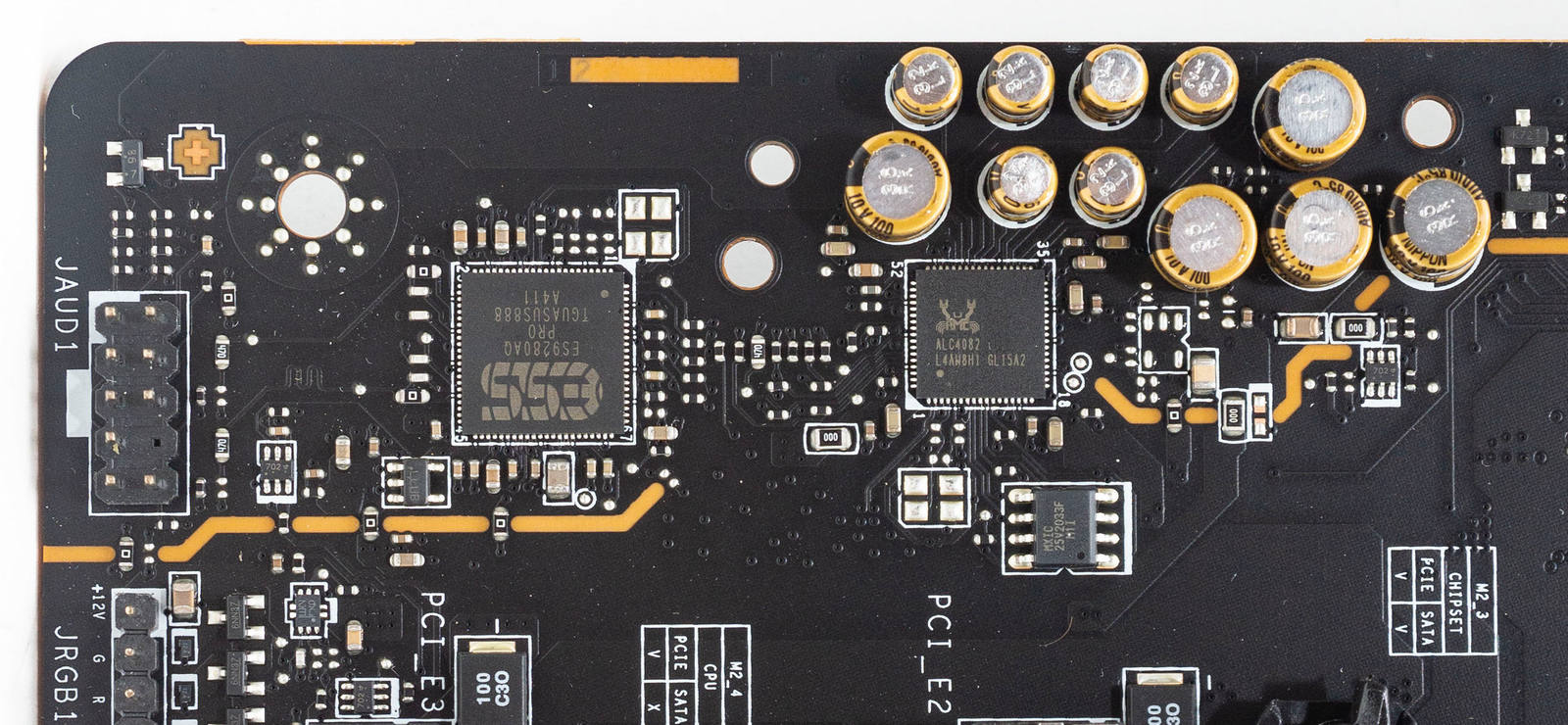

Звук реализован через новый кодек Realtek ALC4082. Также здесь установлен ЦАП ESS Sabre9280 PRO с разрешением 32 бит 384 кГц и конденсаторы Nichicon.

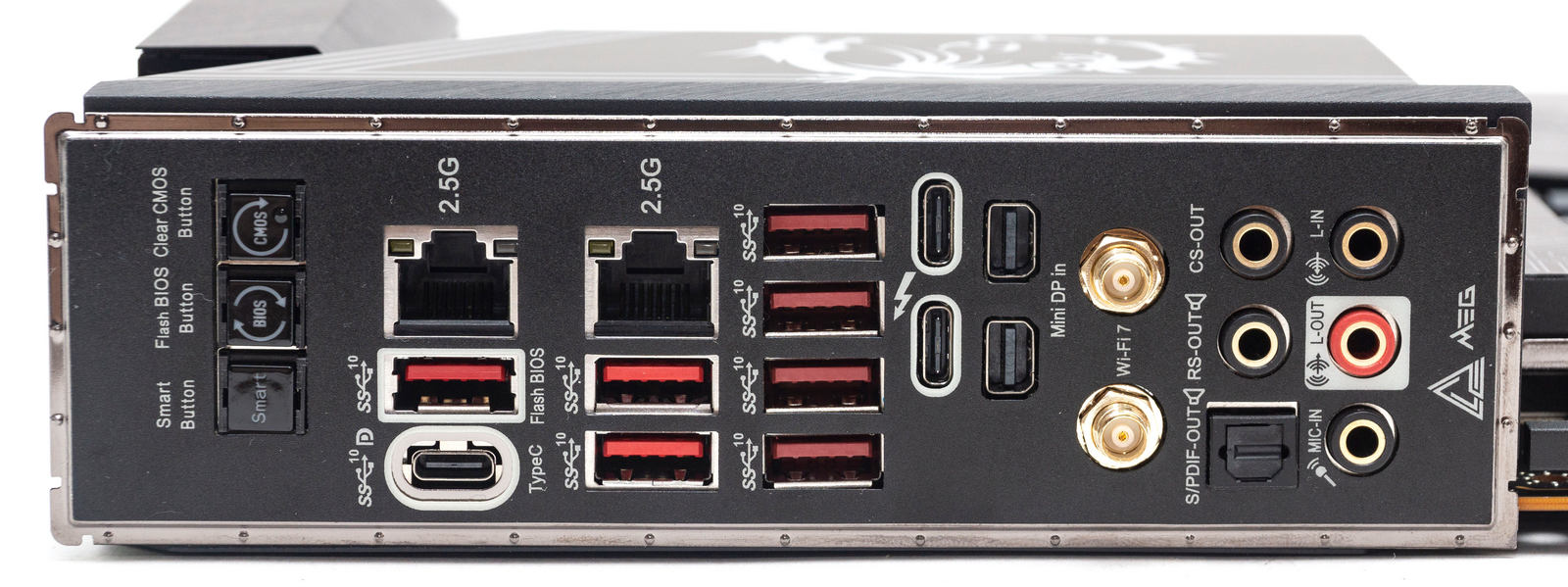

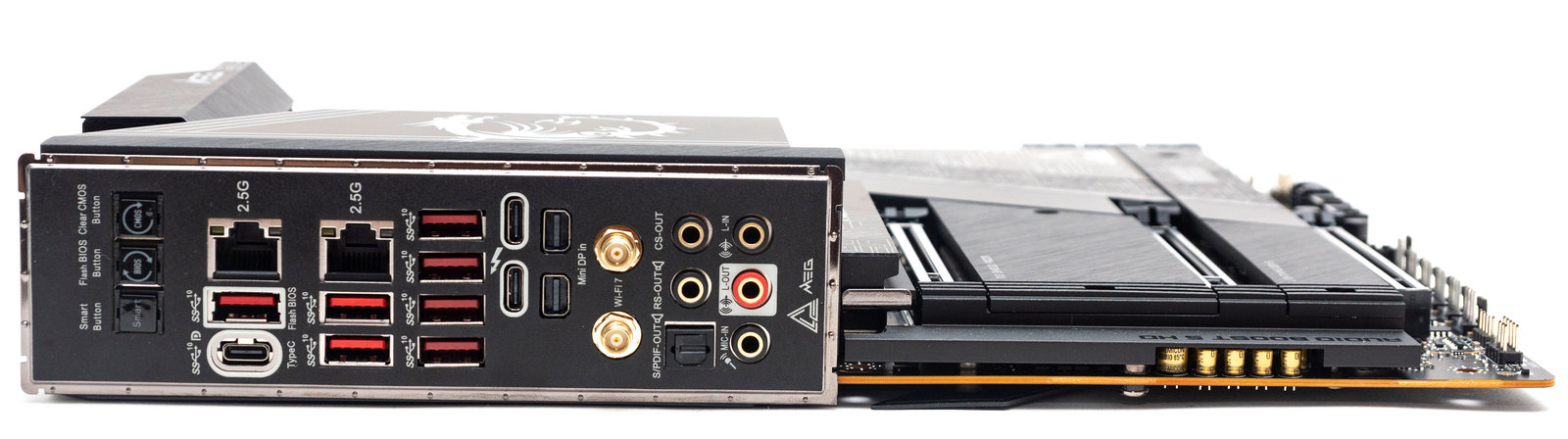

На задней I/O панели размещены три кнопки: одна для обновления BIOS с флешки без установленного процессора, вторая для сброса настроек, третья многофункциональная. На кнопку Smart по умолчанию выведена перезагрузка, через настройки BIOS можно установить ещё 3 функции: включение/отключение всей цветовой индикации, загрузка в безопасном режиме и включение максимальной скорости всех вентиляторов.

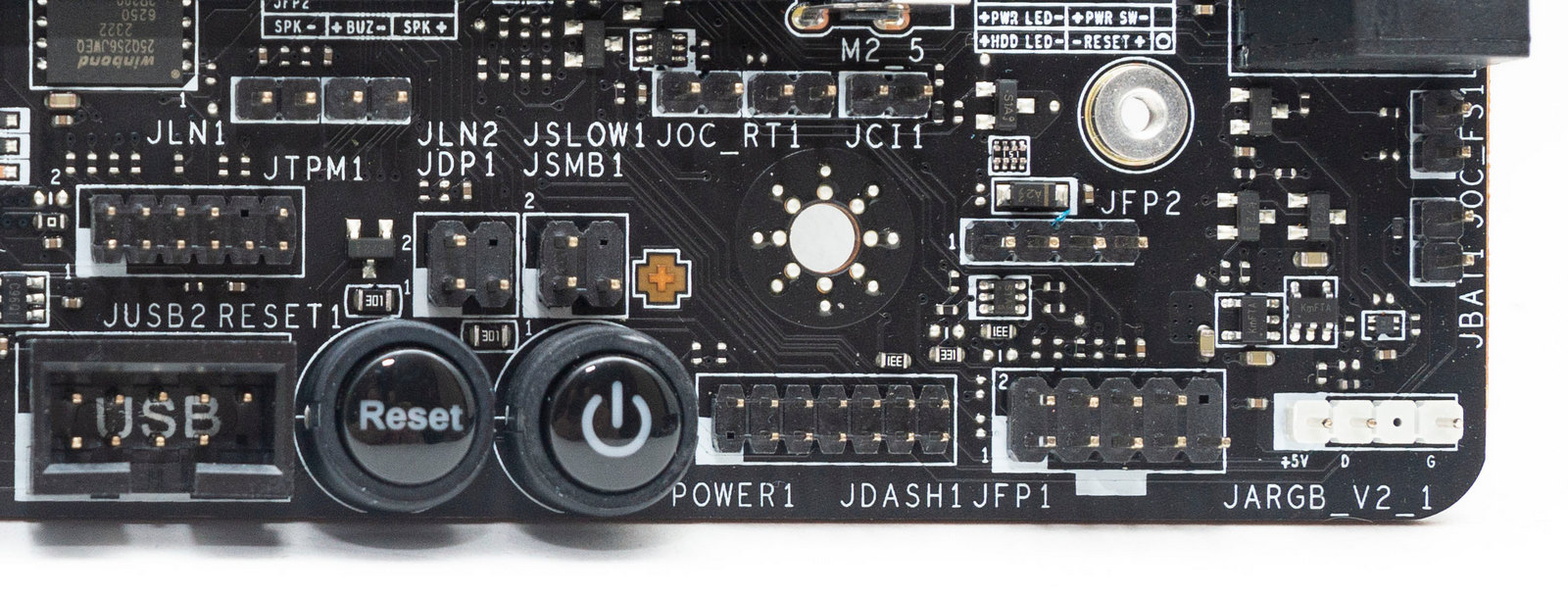

Еще две кнопки непосредственно на самой плате: включение и перезагрузка. Также имеются разъемы для подключения кнопок: Retry (повторные попытки запуска с разогнанными параметрами), Safe Boot (безопасная загрузка с настройками по умолчанию) и LN2 для работы при азотном охлаждении.

К плате можно подключать комплектные кабели с термистором. Также подключить датчик скорости потока жидкости в контуре СЖО (в комплект не входит).

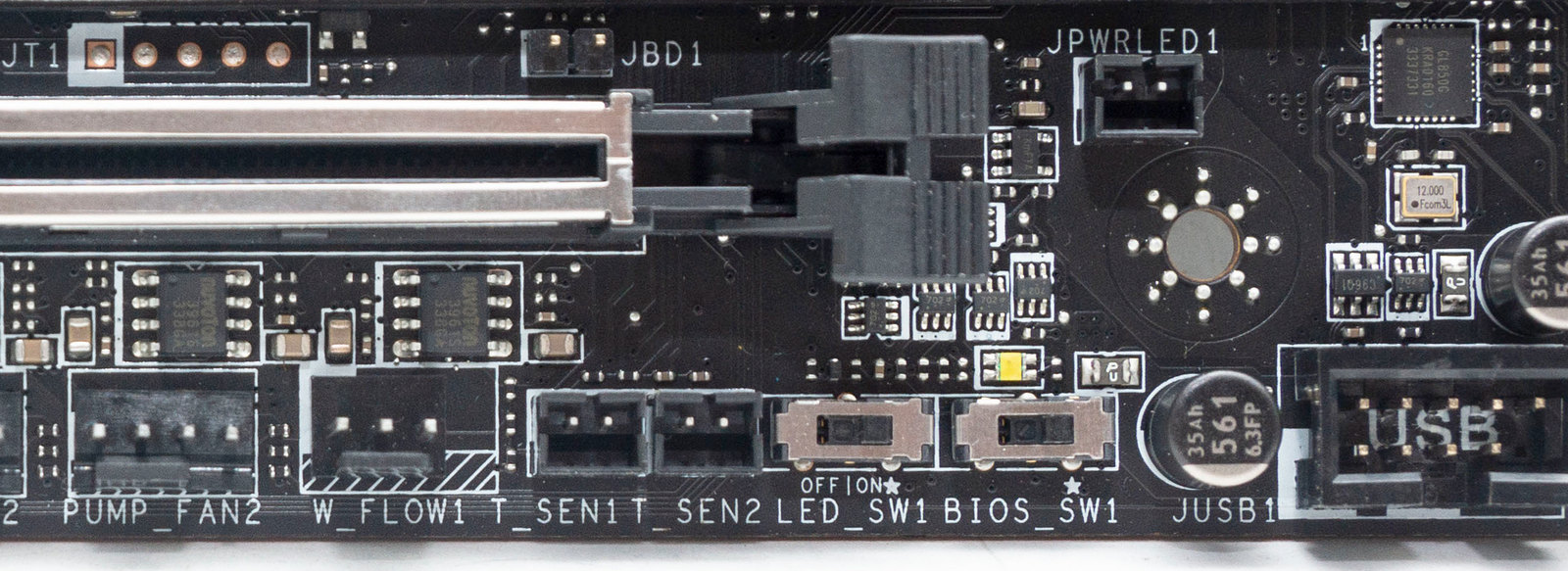

Еще два переключателя по нижнему краю: один отключает всю индикацию на плате, второй переключает между двух микросхем BIOS Winbond 25Q256JWEQ.

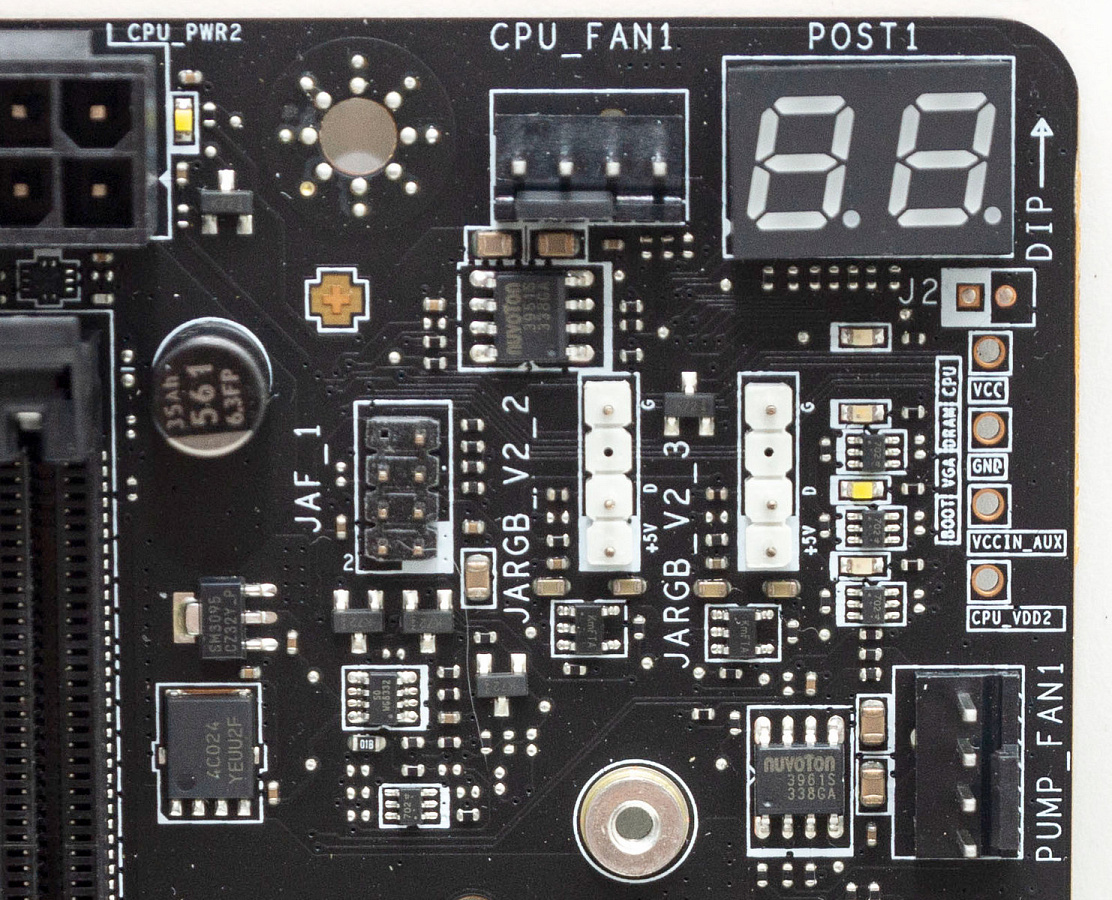

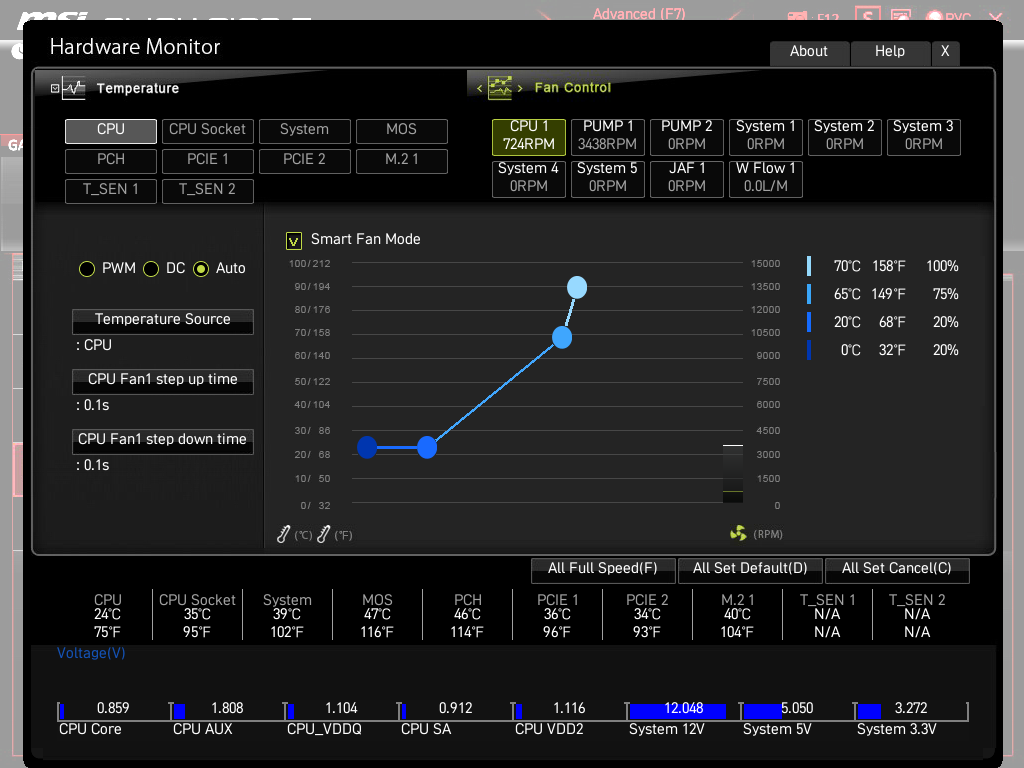

Разъемов для подключения вентиляторов на плате восемь: один для CPU, два для помпы СЖО и пять системных. На каждом коннекторе управляющий чип NuvoTon 3961S.

Кроме индикатора POST кодов, имеется индикация этапов загрузки и контакты для измерения напряжений.

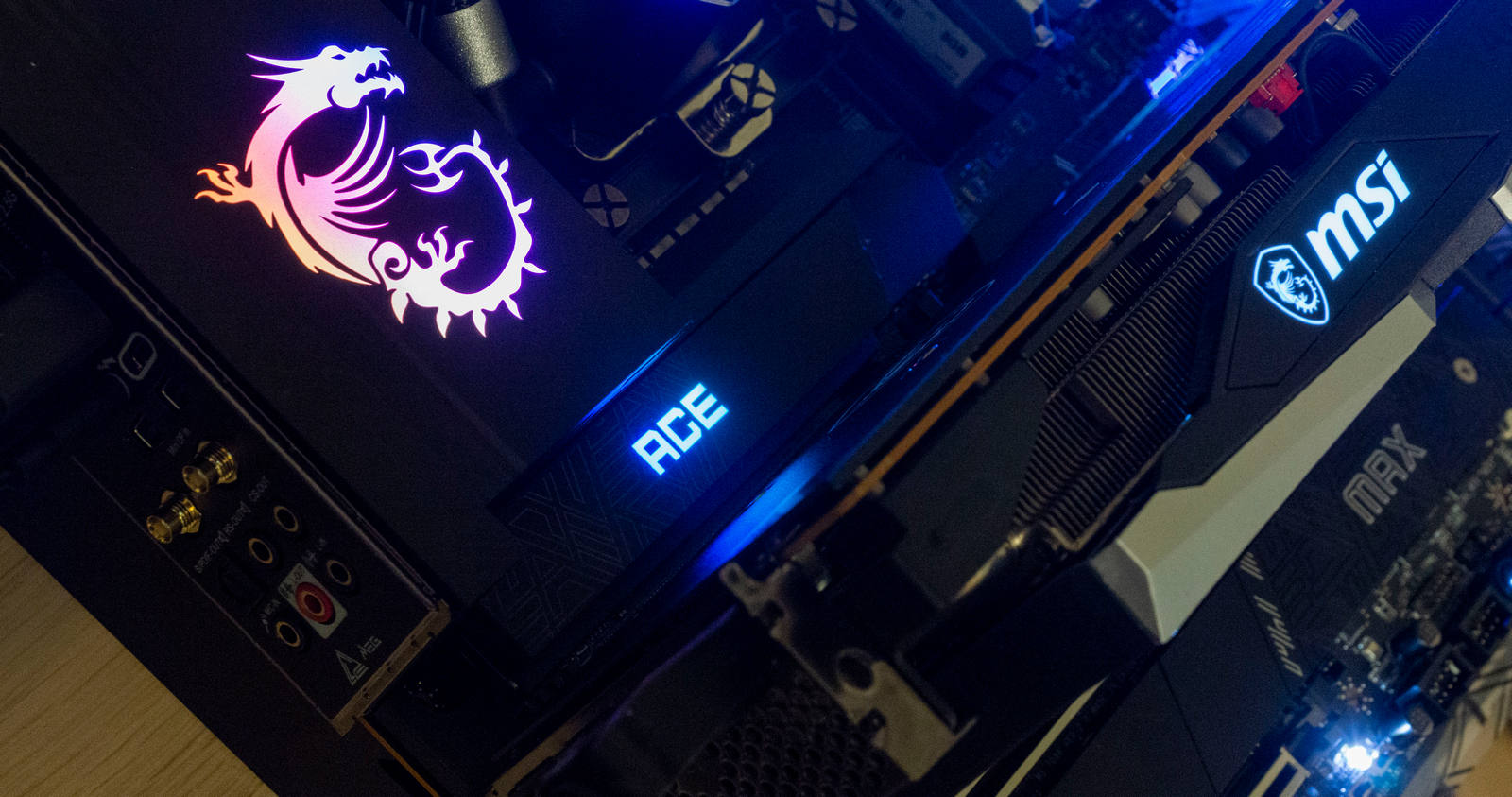

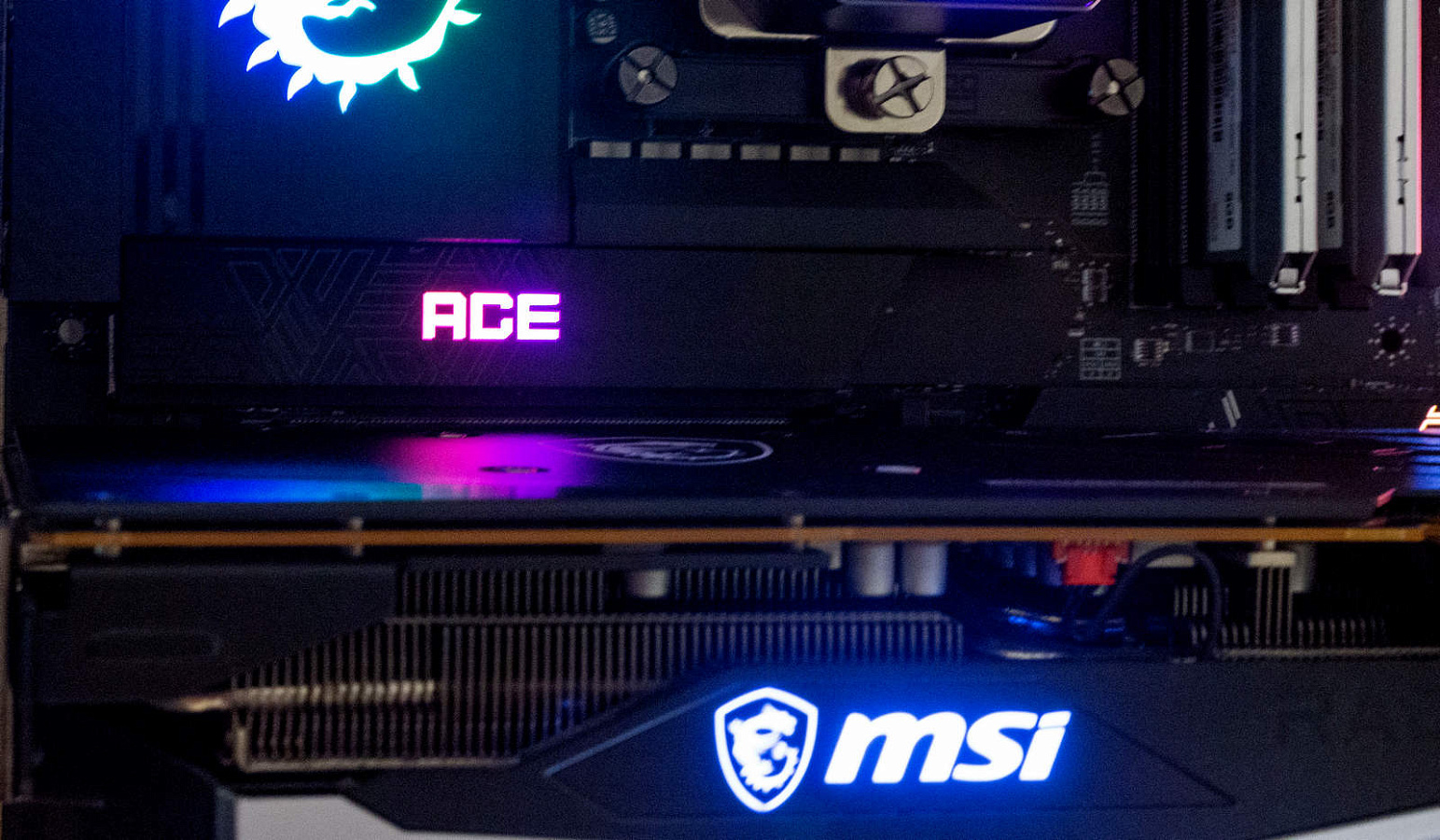

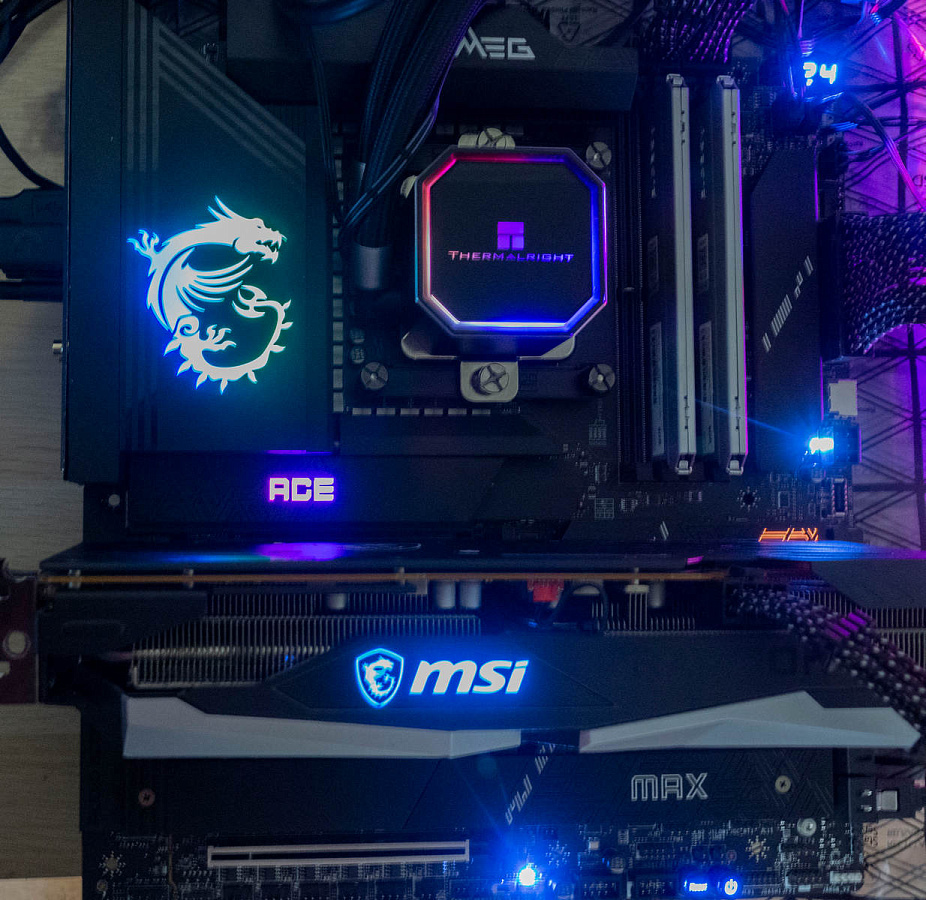

Подсветка подключается через три разъема ARGB +5 В, до 15 Вт, и одного RGB +12 В, до 36 Вт. Плюс имеется проприетарный разъем MSI для вентиляторов с подсветкой на одной колодке 7-пин.

Для управления подсветкой выделено два контроллера Nuvoton NUC126.

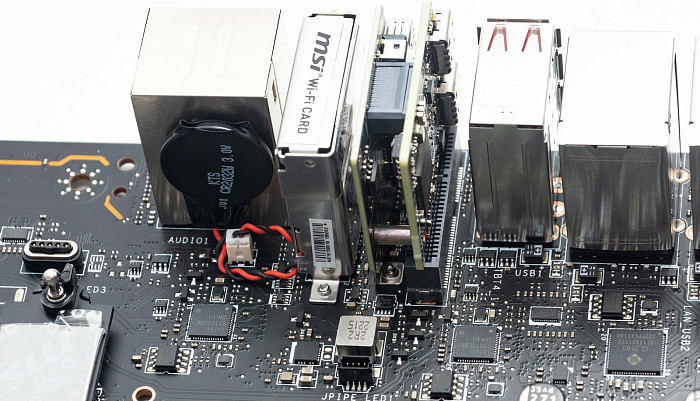

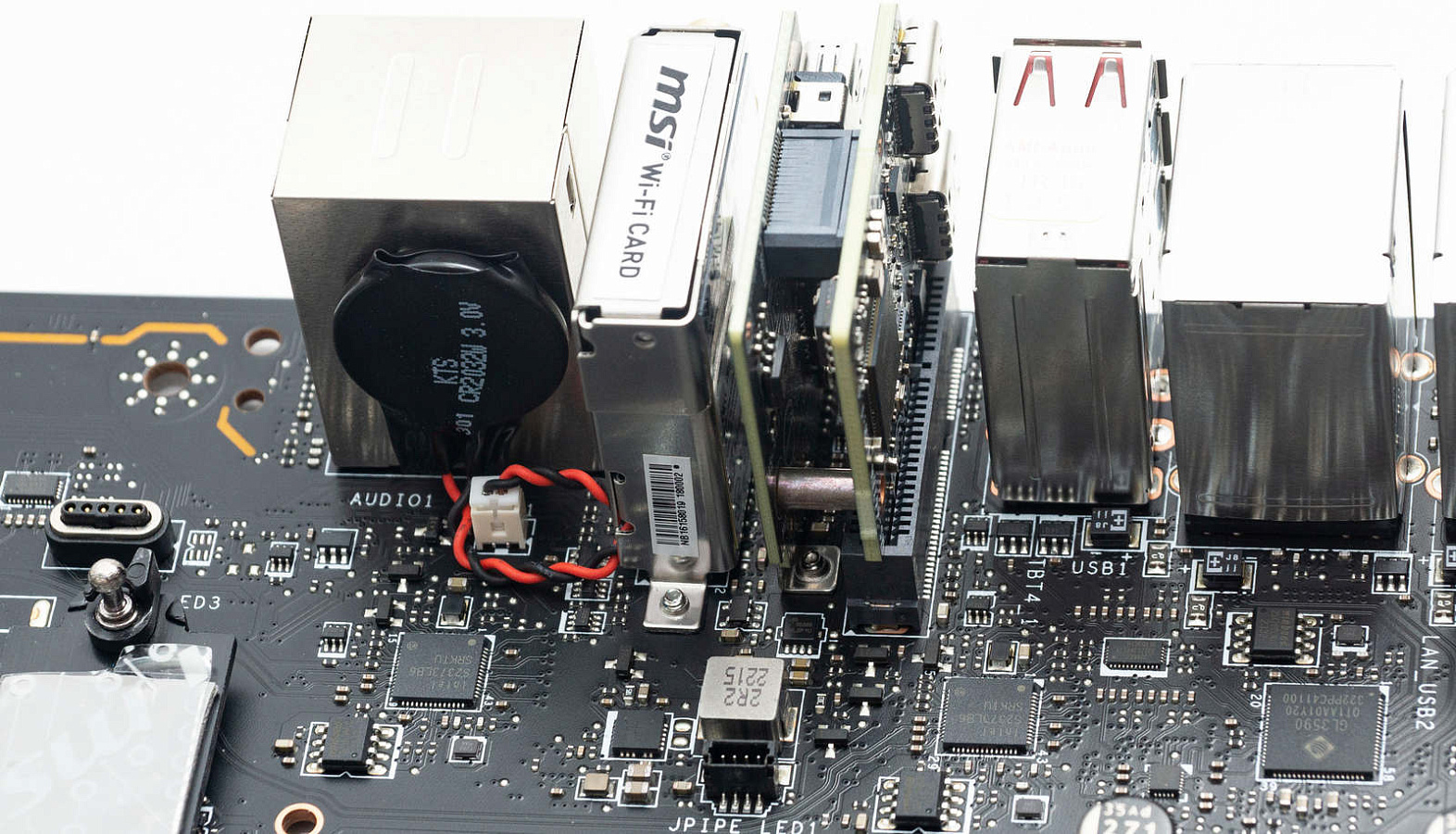

Батарейка установлена не совсем привычно – просто помещена в термоусадку и наклеена к корпусу аудиоразъемов.

BIOS и ПО

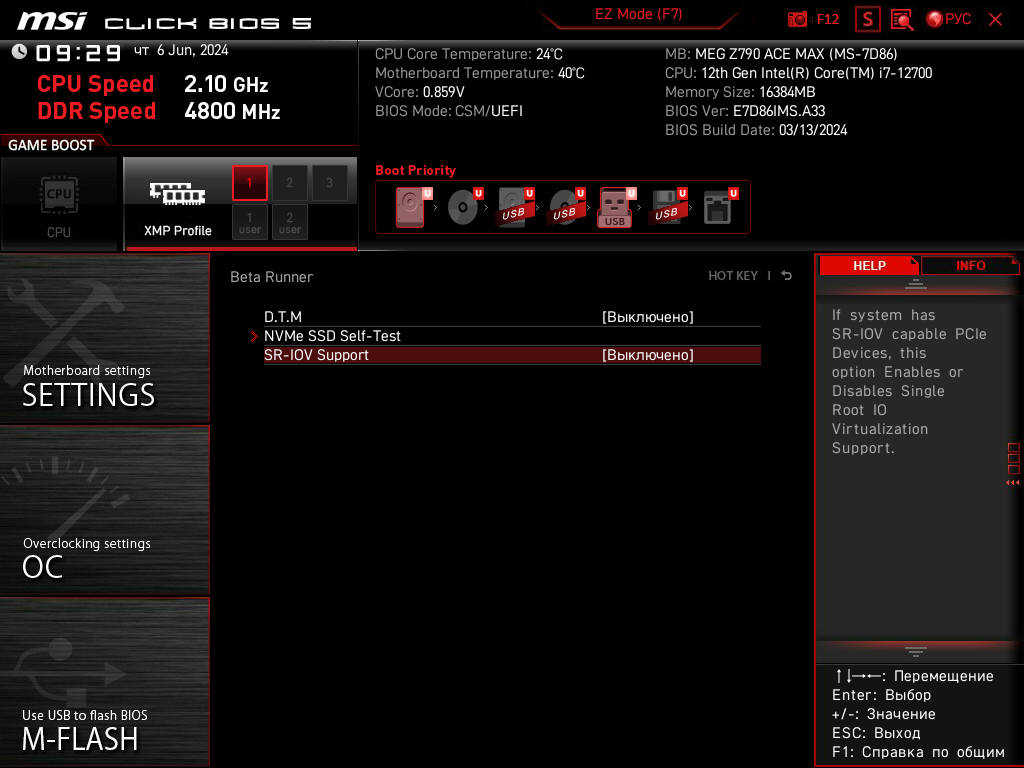

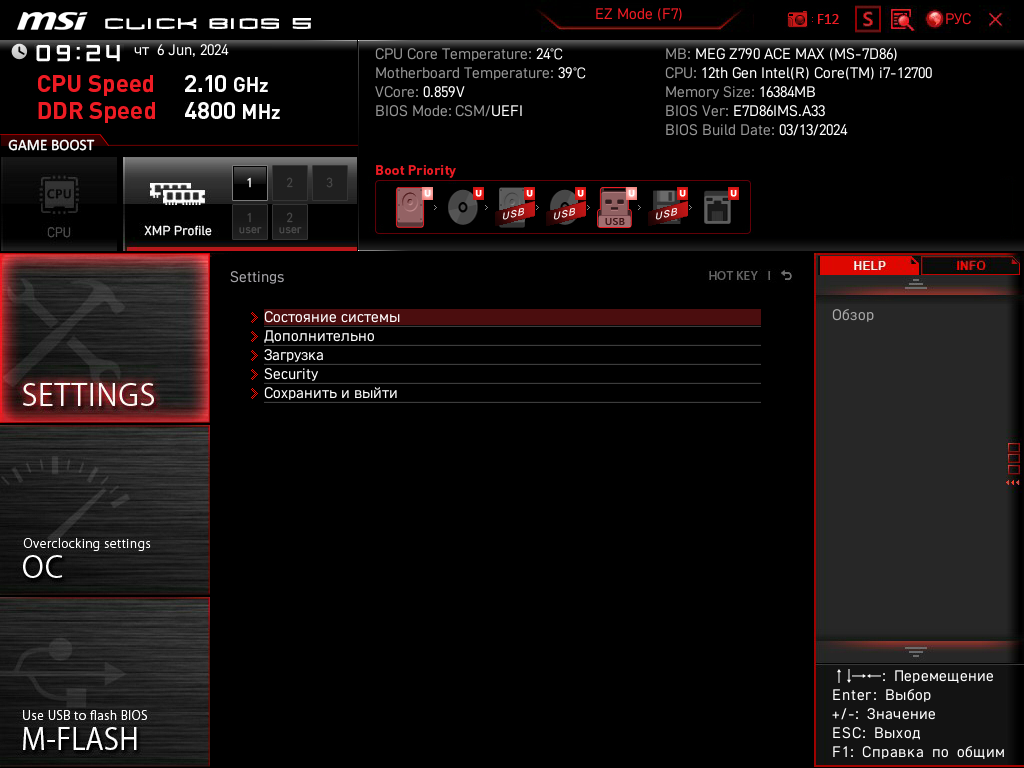

Плата имеет привычный для MSI интерфейс UEFI, состоящий из двух вариантов: EZ и Advanced.

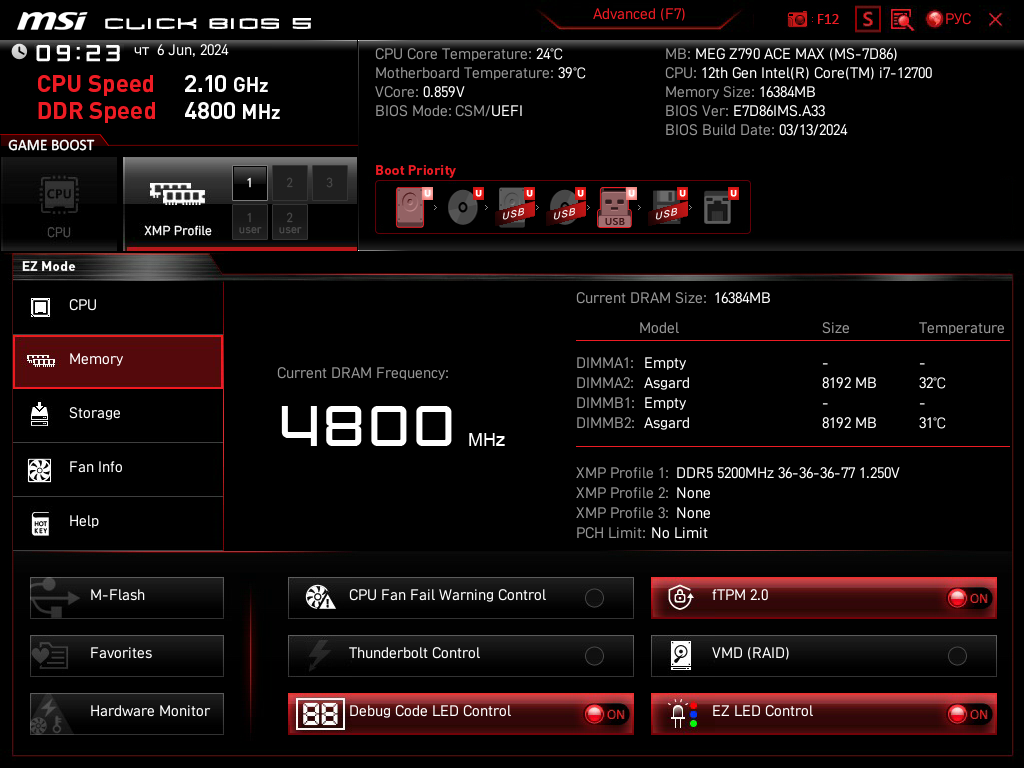

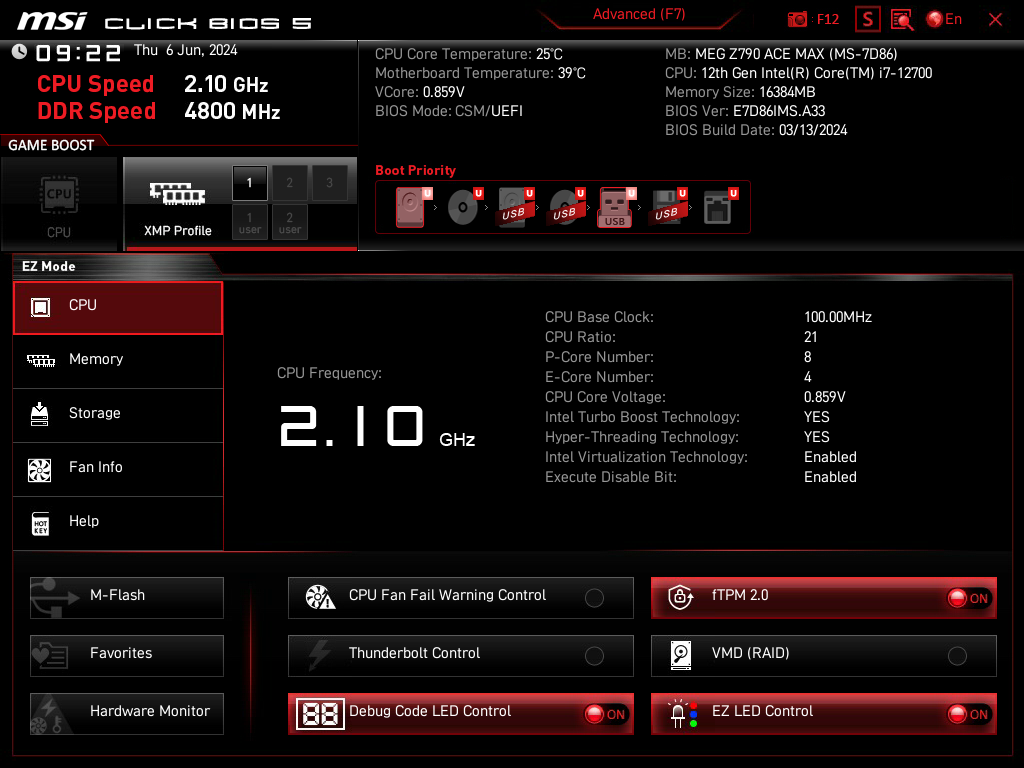

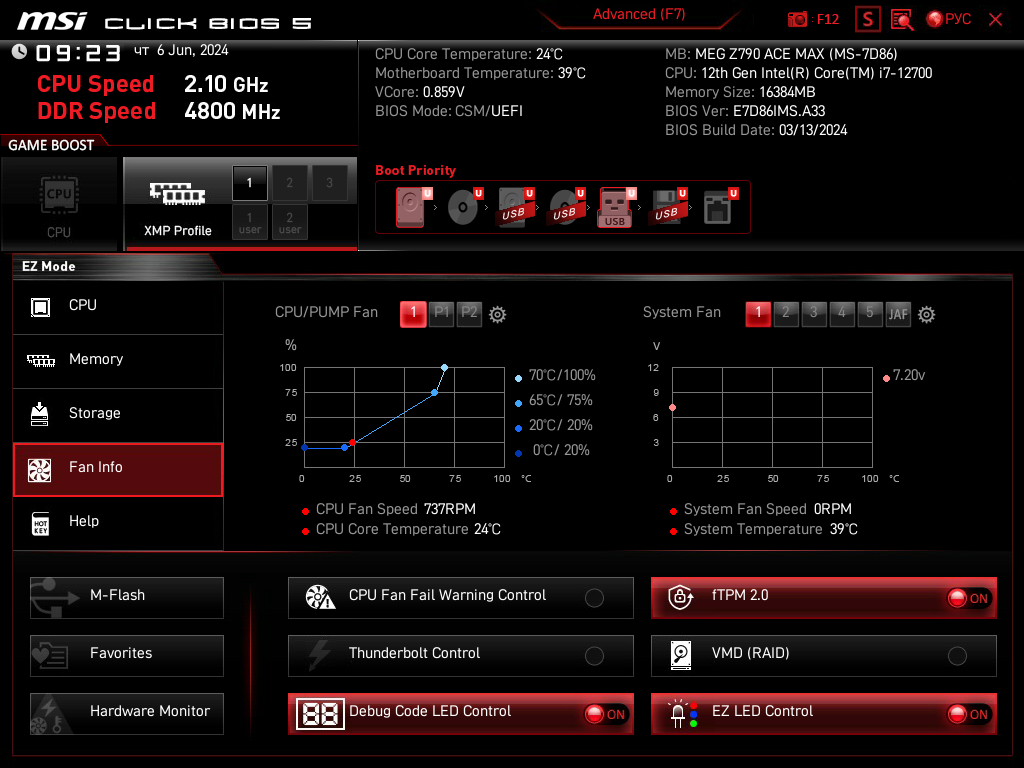

В простом варианте пользователь может просмотреть информацию об основных устройствах, настроить работу вентиляторов, включить или отключить подсветку, индикацию кодов загрузки и fTPM. Также здесь доступно переключение между профилями DDR и смена загрузочных накопителей.

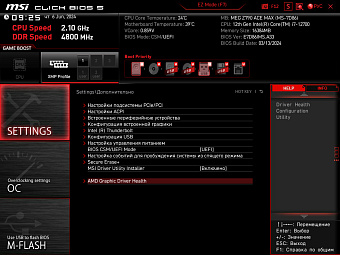

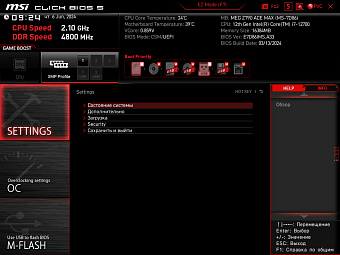

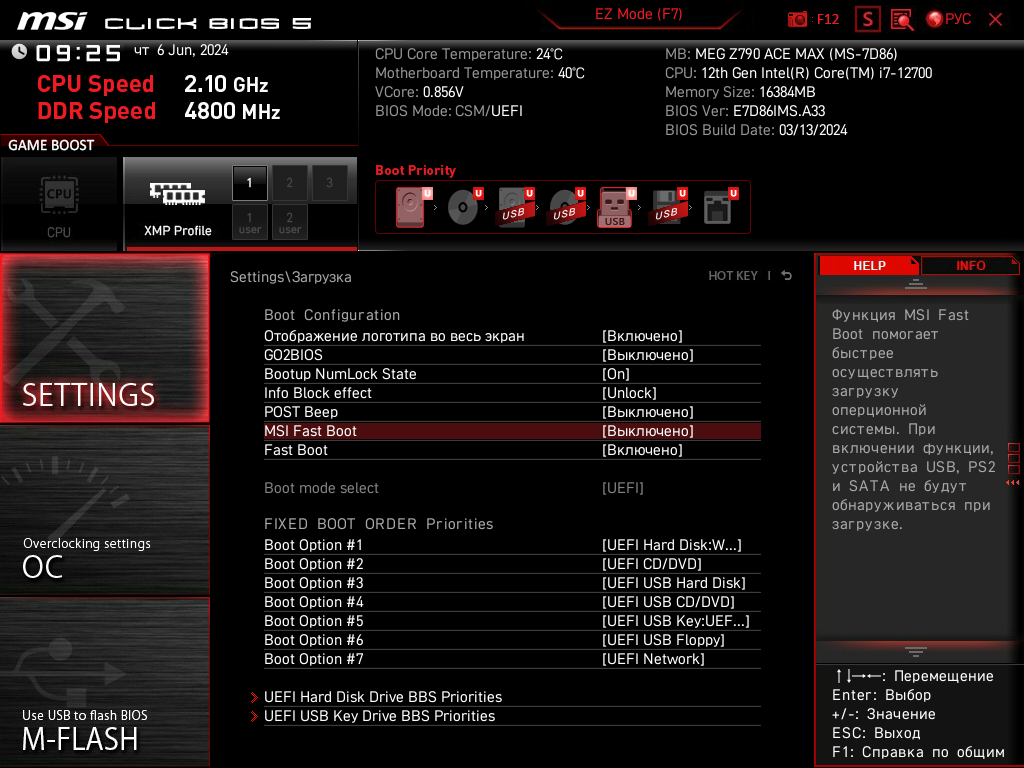

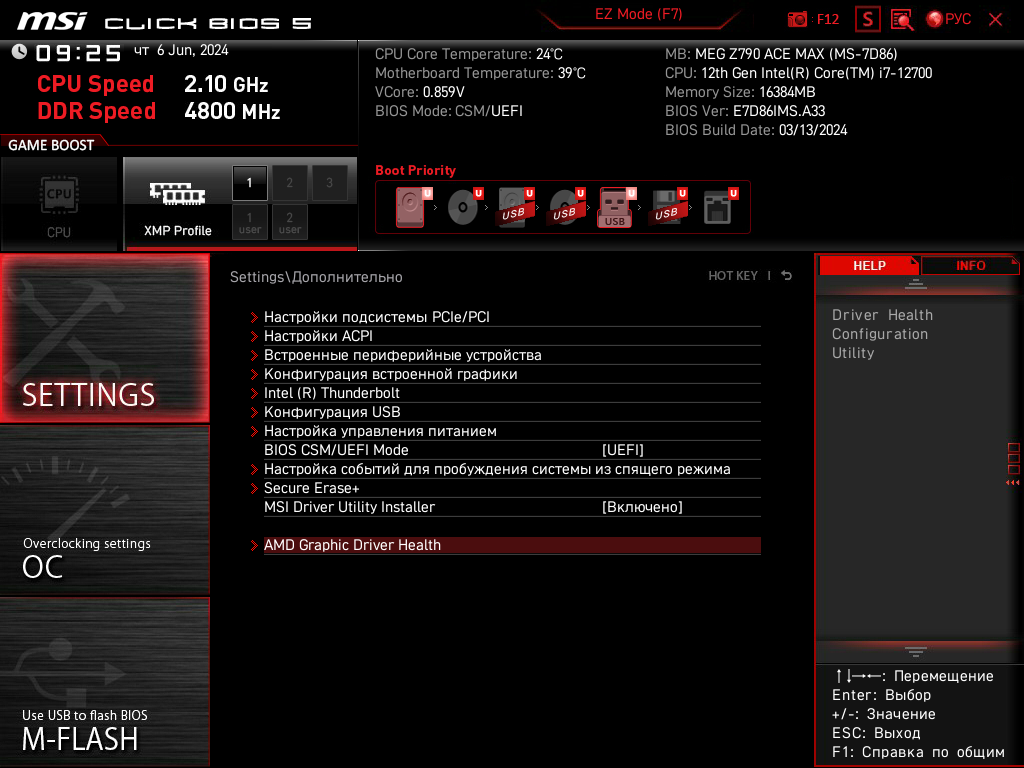

В продвинутом меню пунктов намного больше. Вкладка Setting, кроме мониторинга системы, позволяет настроить встроенные и периферийные устройства, каждый порт USB, слоты PCI-E и М.2 отдельно, поведение при загрузке. Здесь же настраивается функция кнопки Smart Button на тыльной I/O панели.

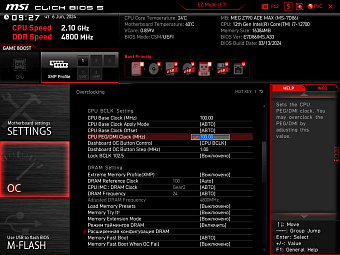

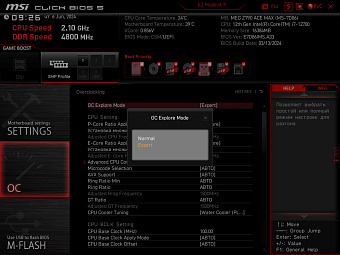

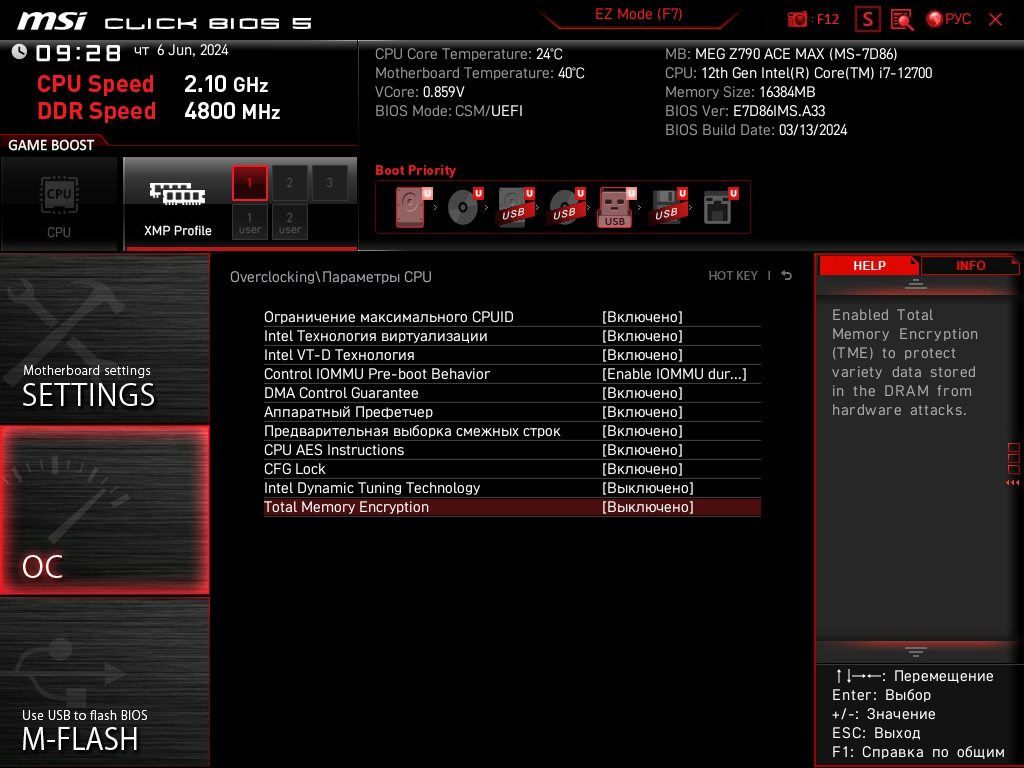

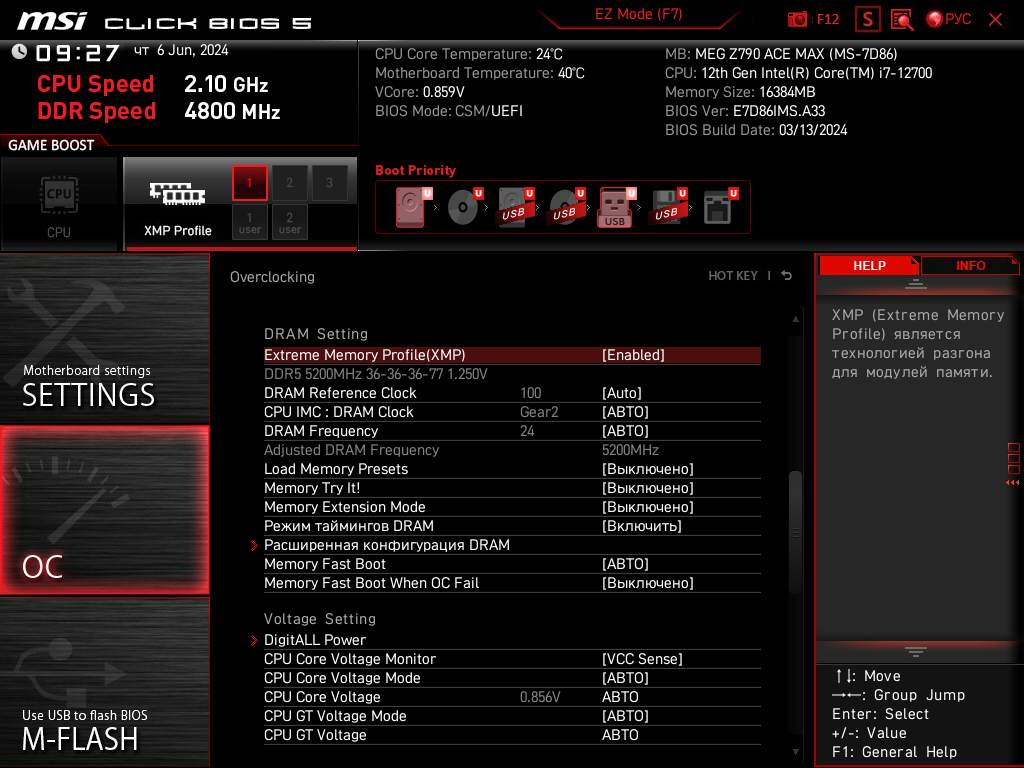

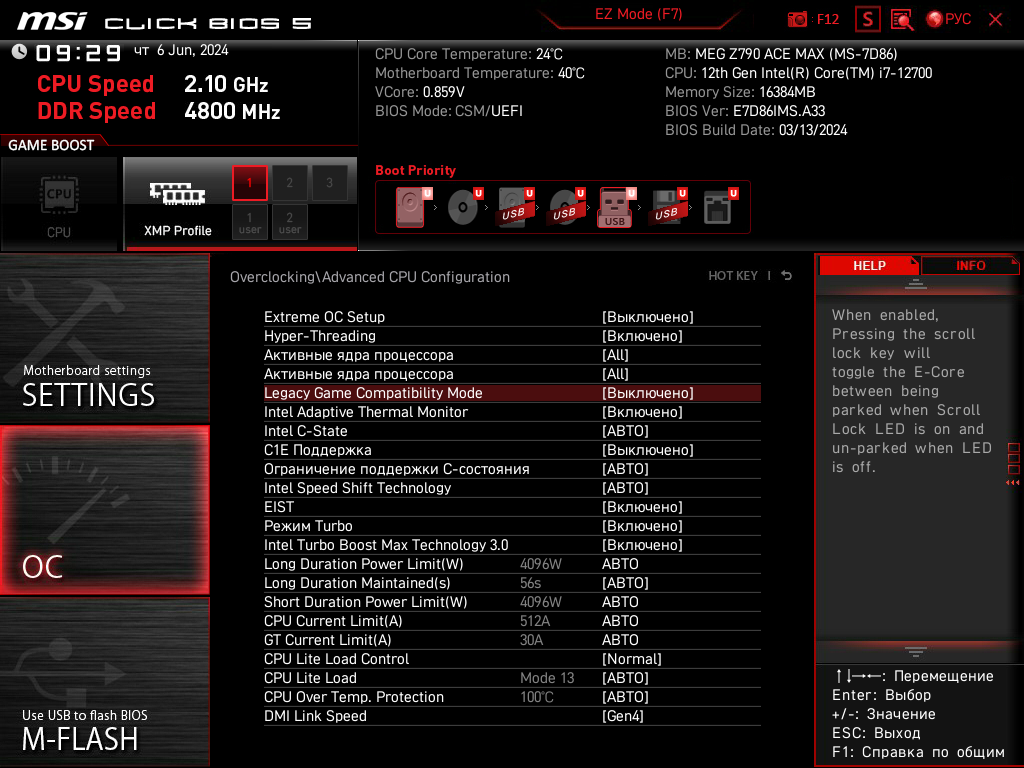

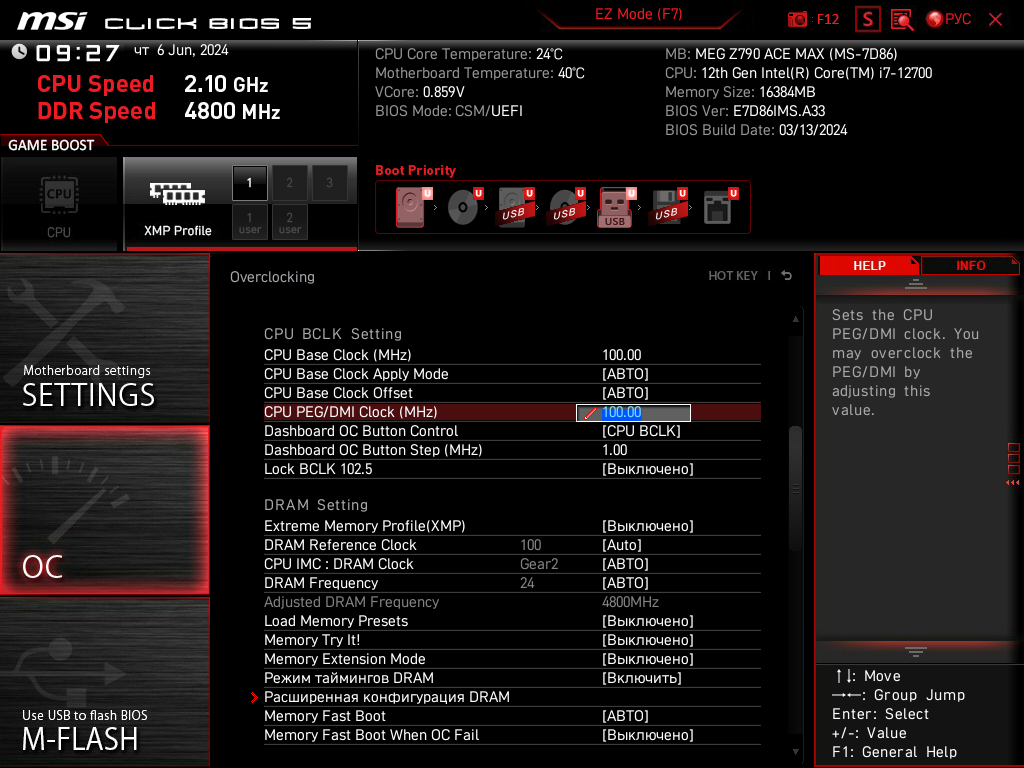

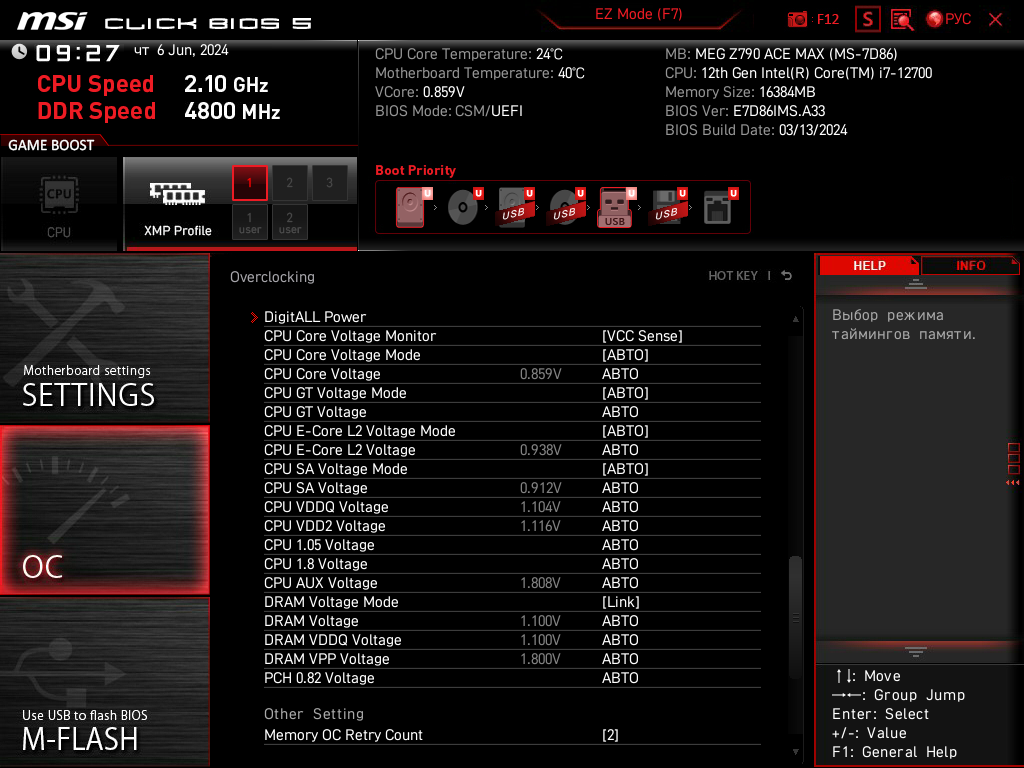

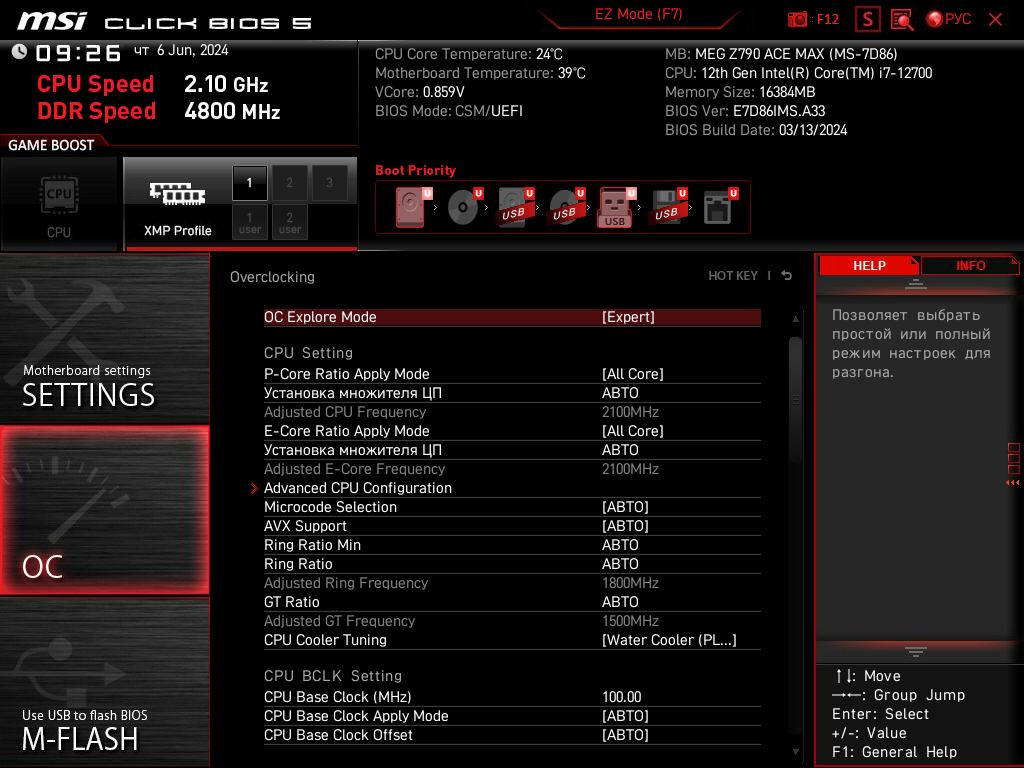

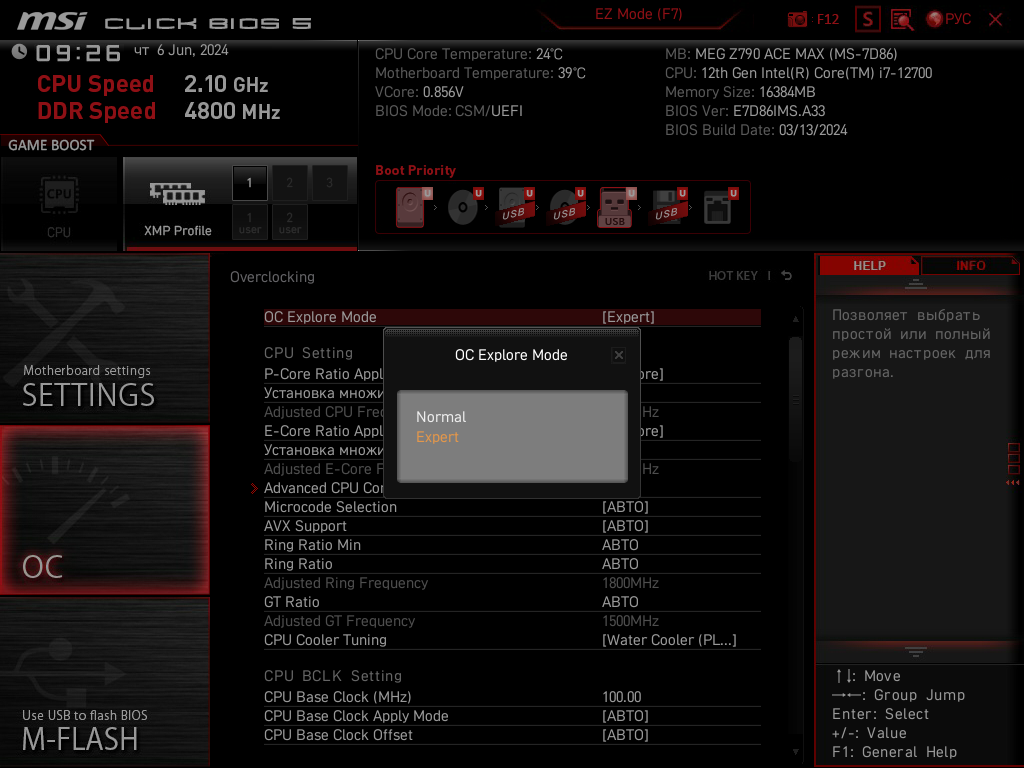

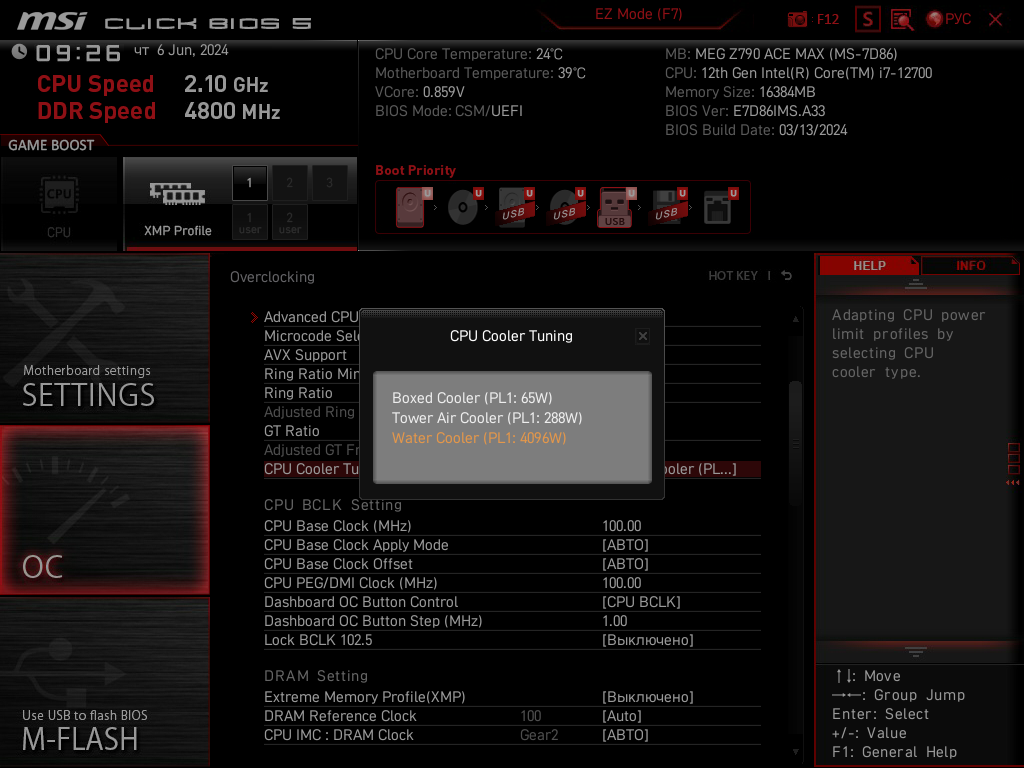

Вкладка ОС имеет огромное количество настроек для разгона процессора и оперативной памяти, плюс, за счет внешнего тактового генератора, изменять значения BCLK. При этом можно учитывать даже установленную систему охлаждения CPU.

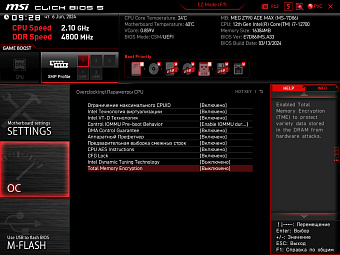

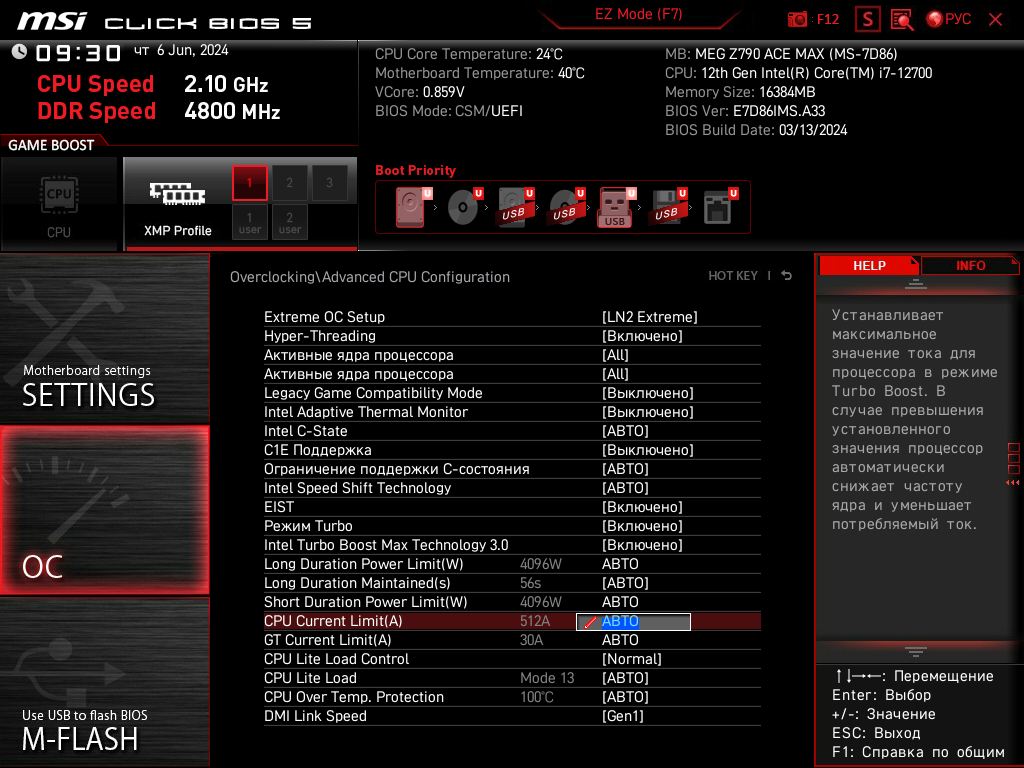

Отдельно настраивается работа самого процессора: включение отключение ядер, многопоточности, режима Turbo, выставление лимитов по напряжениям.

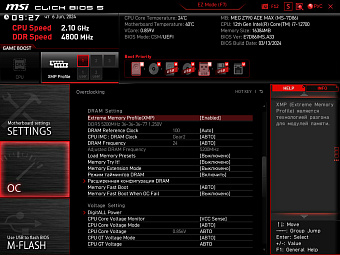

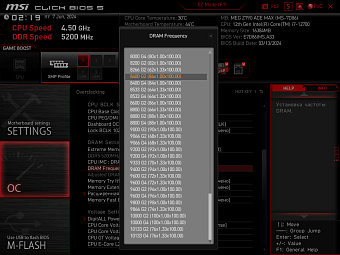

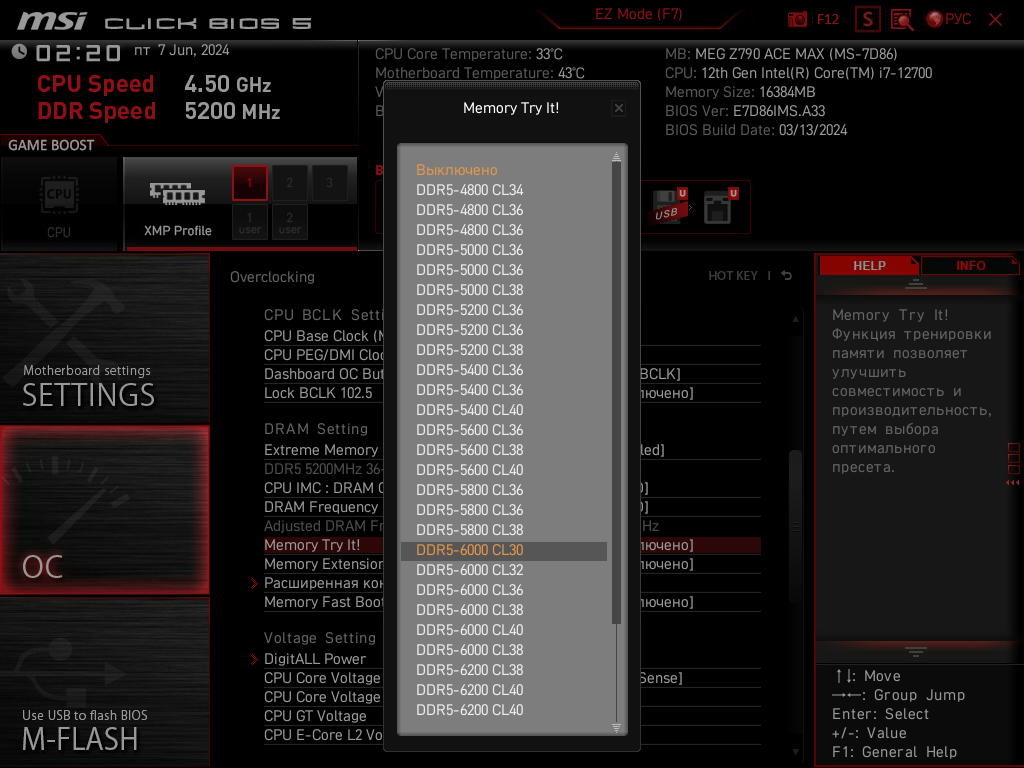

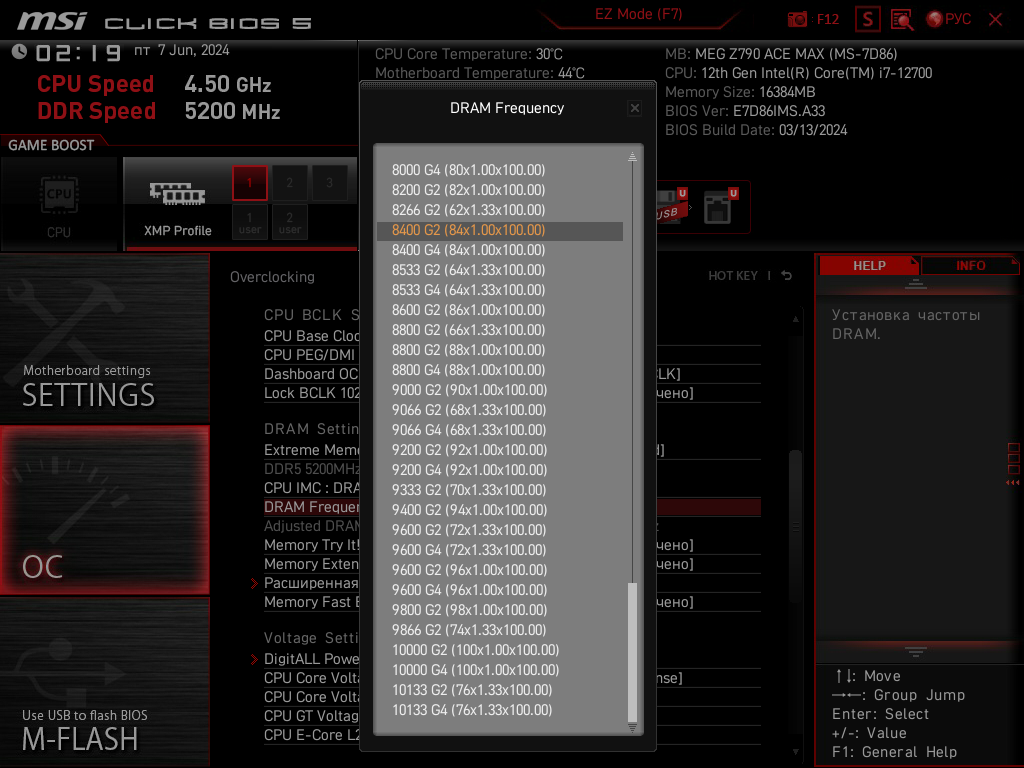

Настройки памяти в большом диапазоне как в ручном, так и в автоматическом режиме, возможность тренировки памяти с экстремальными значениями.

В комплекте с материнской платой поставляется USB флешка с программным обеспечением и драйверами, также его можно скачать с сайта производителя.

Если имеется подключение к интернету, то при первом включении весь пакет загрузится самостоятельно. Сложности возникли только с драйвером для Wi-Fi адаптера. Подходит он только для Windows 11, установился и запустился только после парочки перезагрузок и переустановок. При этом для модуля Bluetooth драйвер встал сразу.

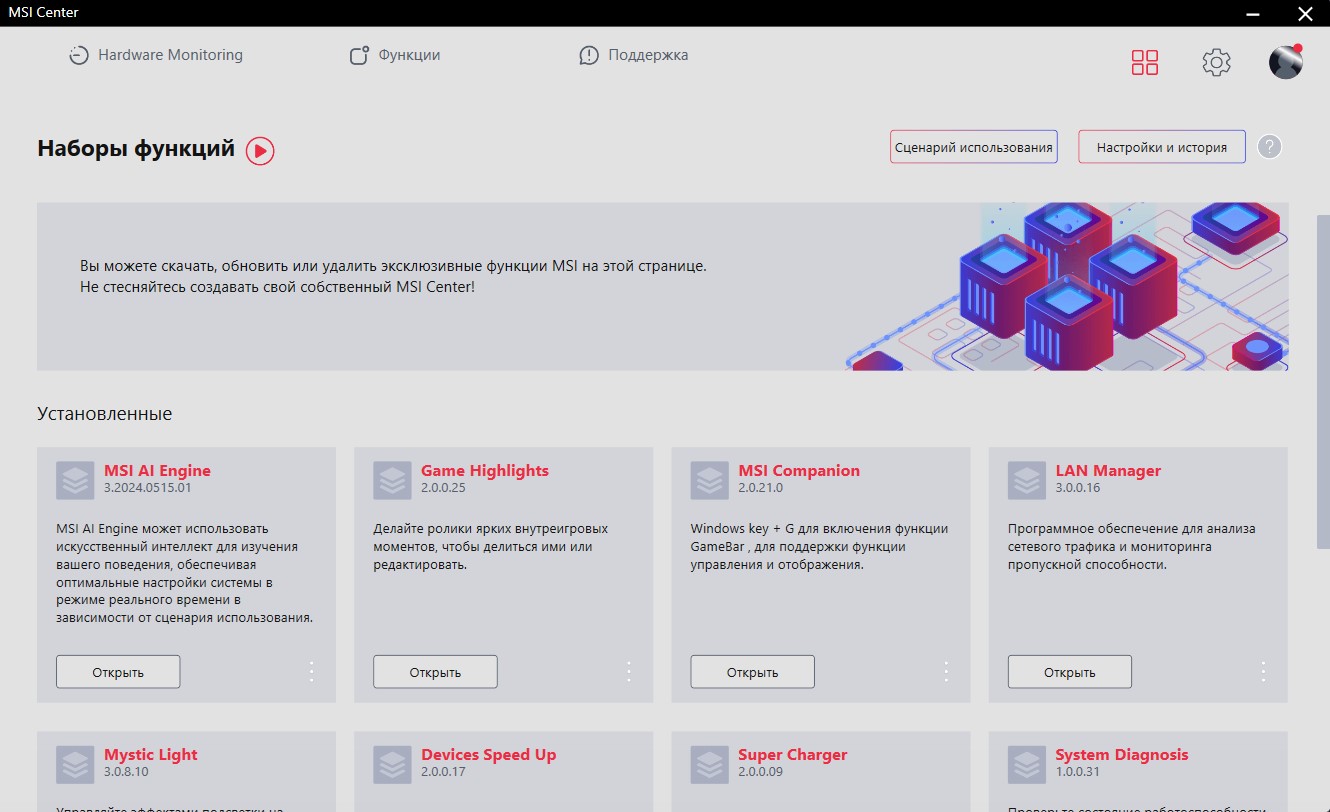

Основная программа для всех настроек – это MSI Center. И через эту программу устанавливаются все необходимые утилиты.

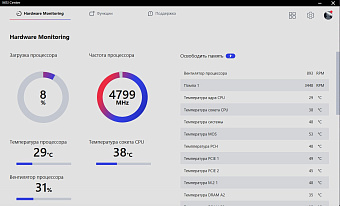

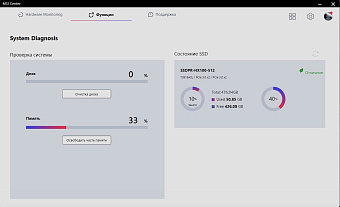

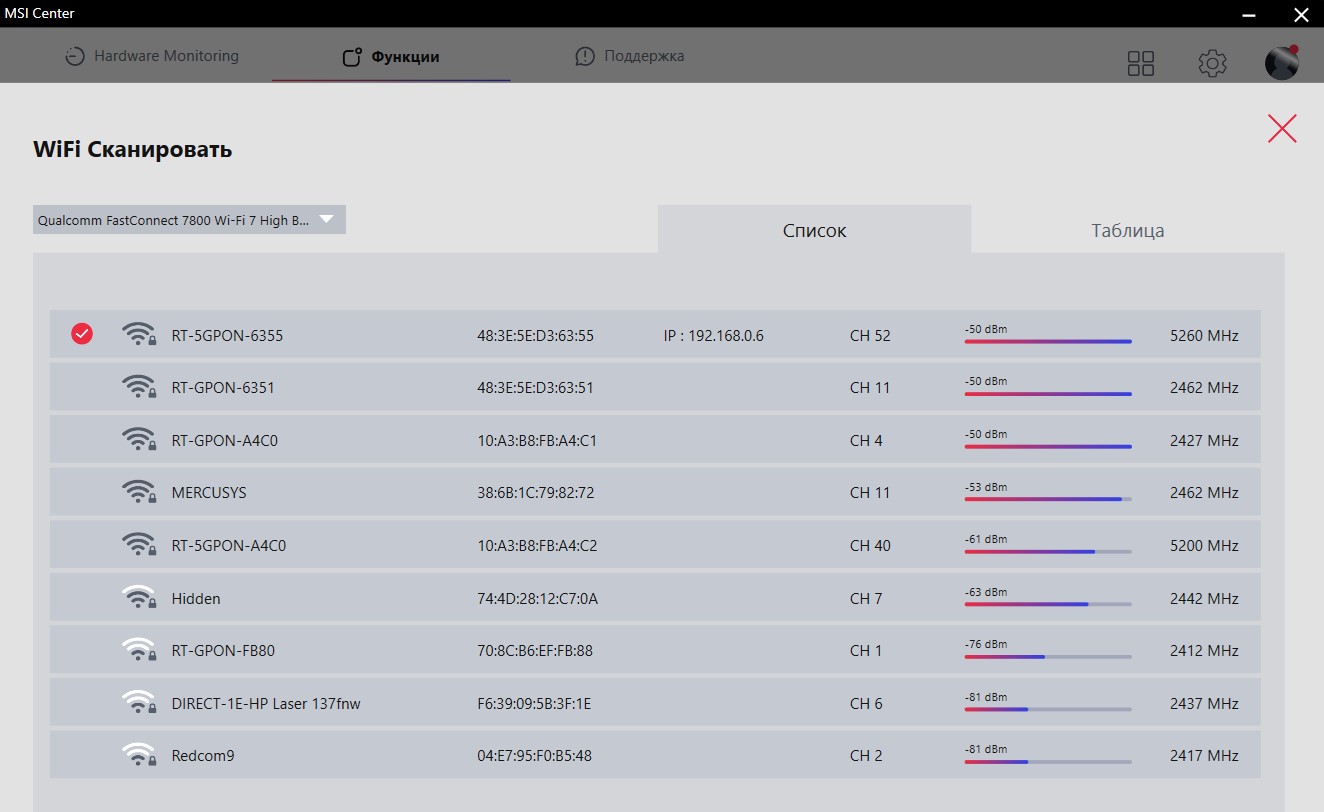

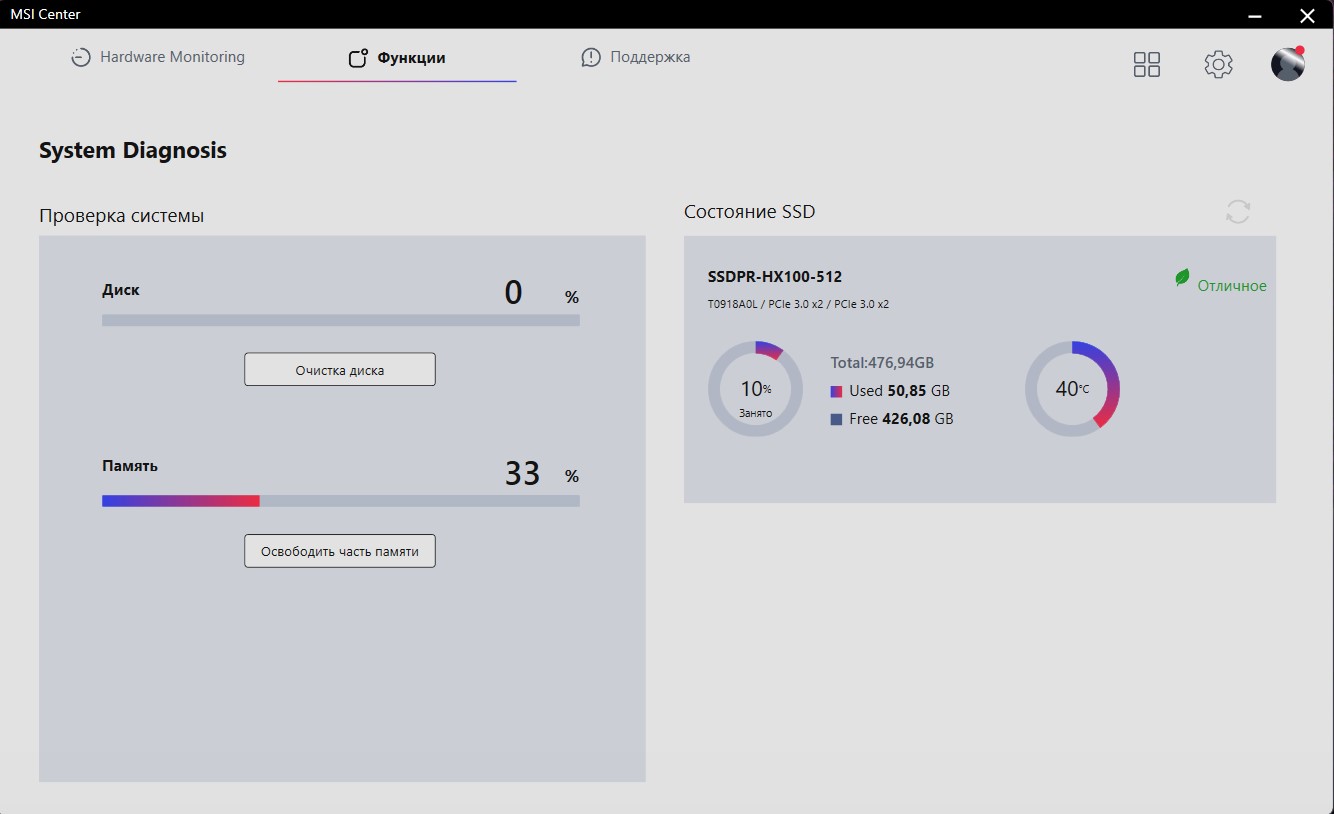

В ней осуществляется мониторинг по всем температурным датчикам. Еще две утилиты мониторят состояние накопителей и Wi-Fi каналов, последняя умеет управлять обращением программ к сети.

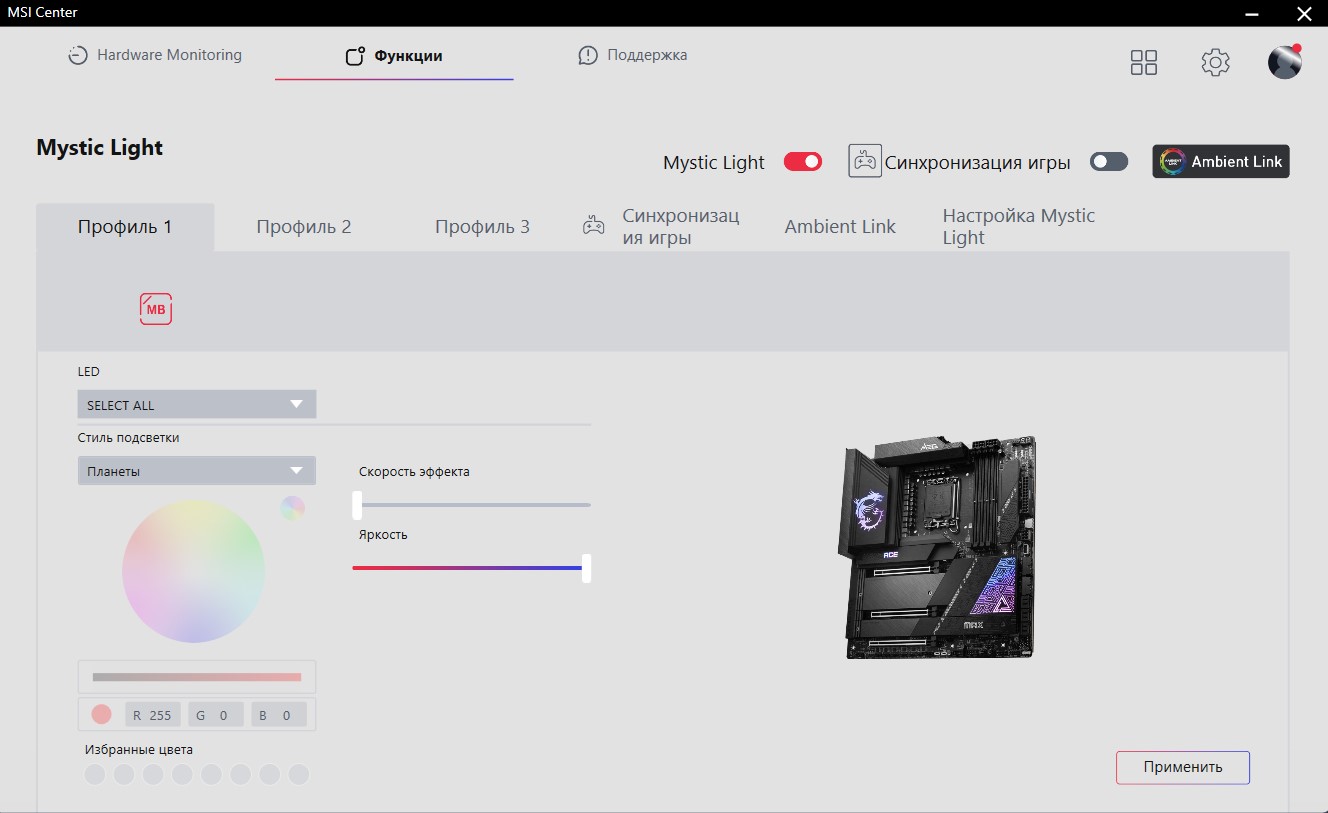

Mystic Light настраивает подсветку, имеется два десятка предустановок и пользовательские настройки. Можно отдельно настраивать на каждое LED подключение или синхронизировать с прочими подключенными устройствами: видеокартами MSI и оперативной памятью.

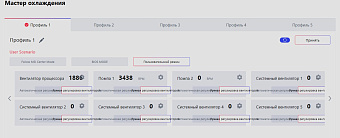

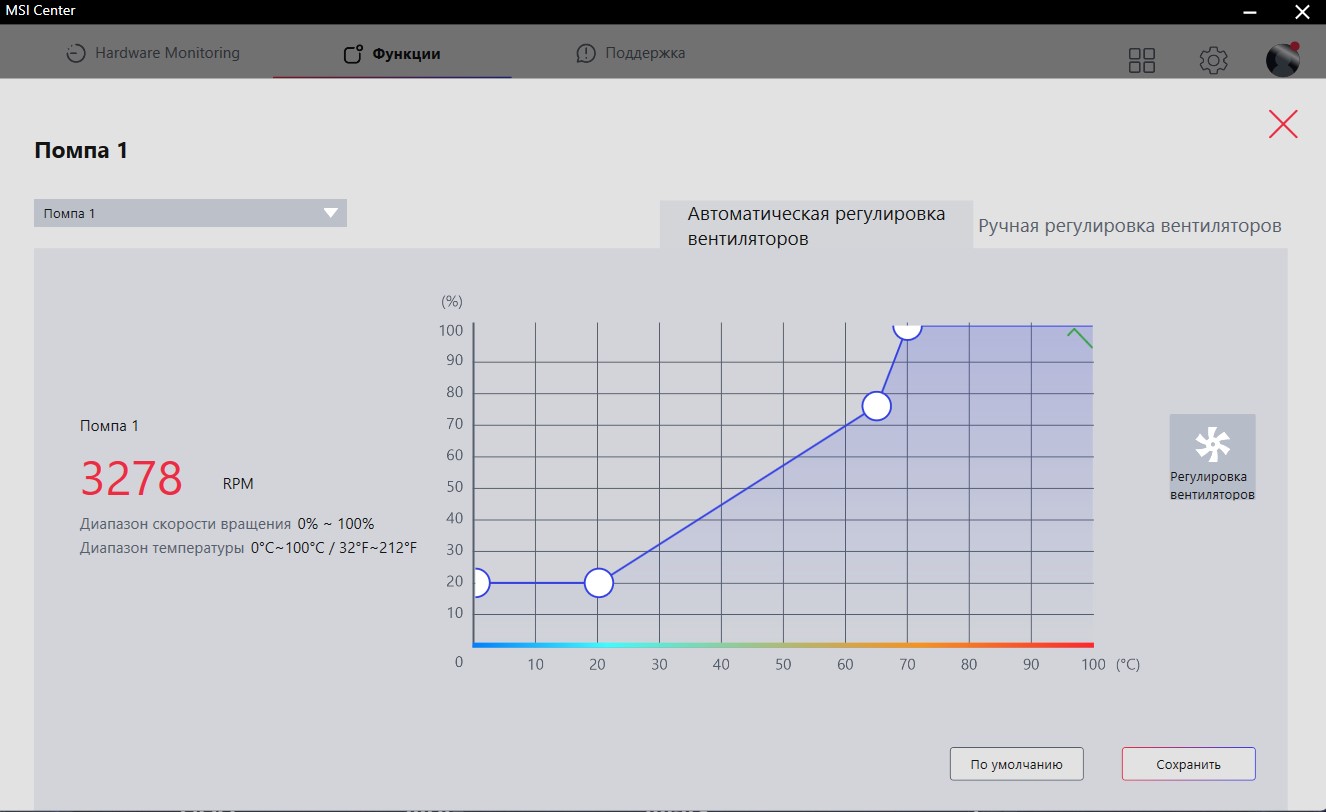

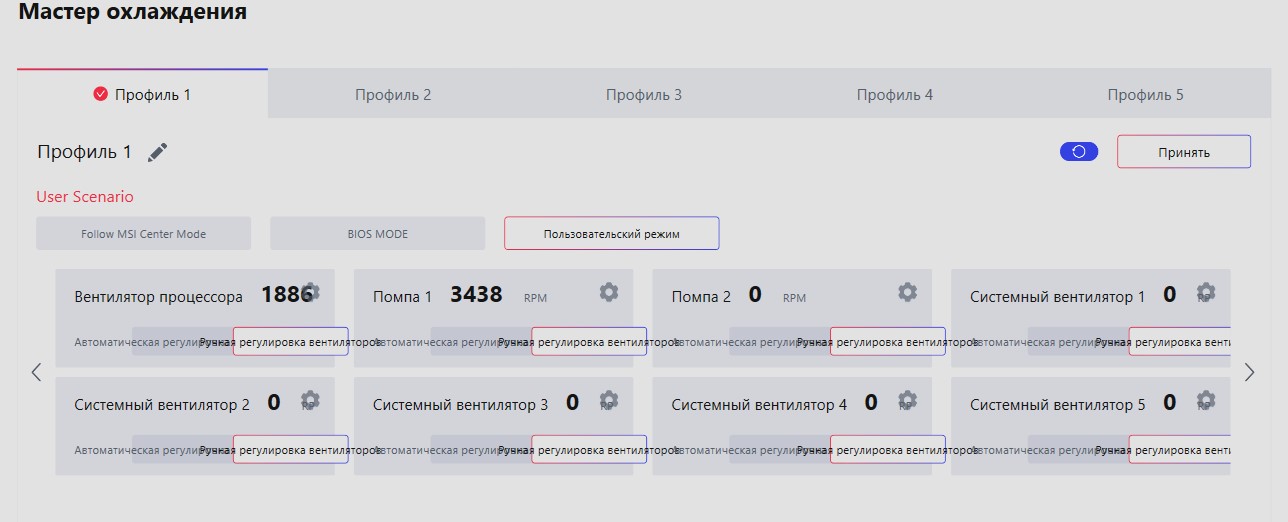

Мастер охлаждения настраивает вентиляторы, доступны автоматические предустановки на основе предварительного тестирования и настройки вручную.

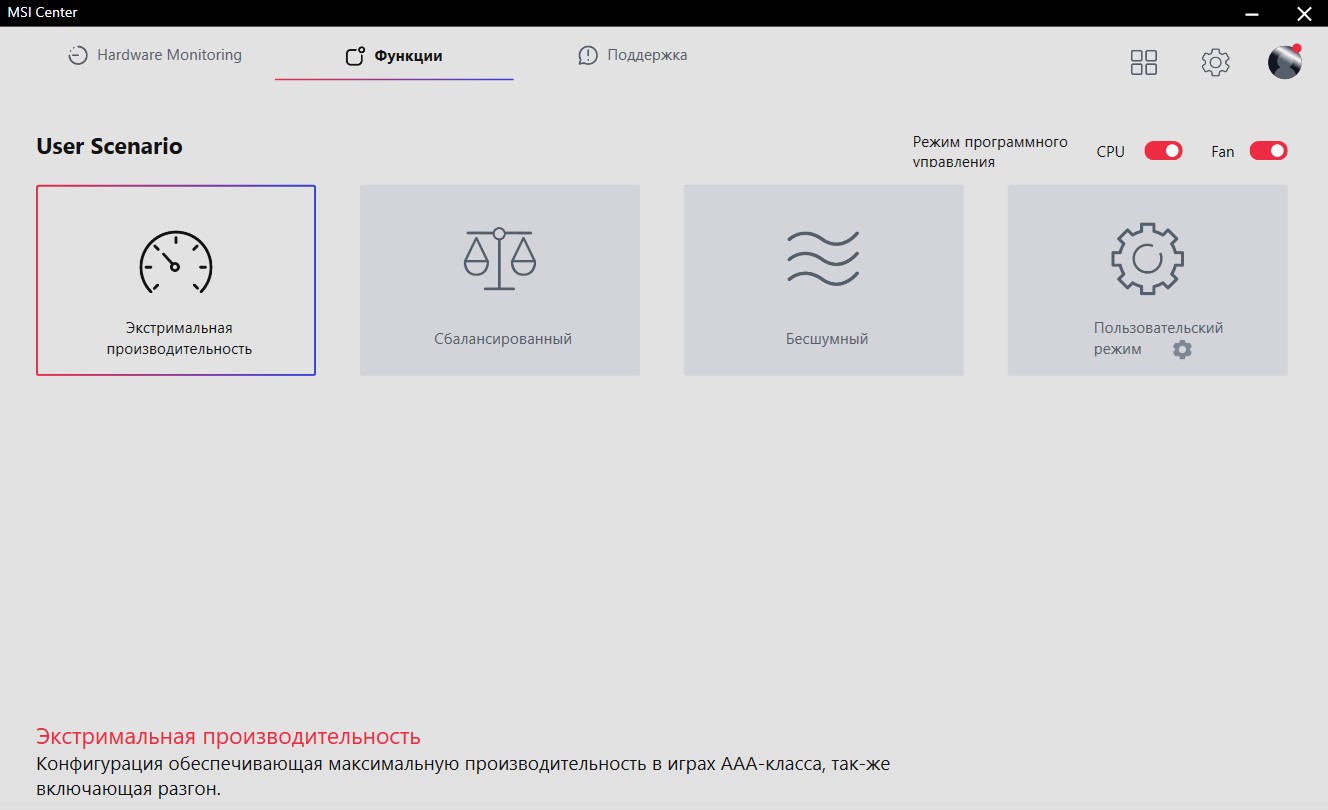

На вкладке User Scenario выбираются сценарии производительности и пользовательские настройки.

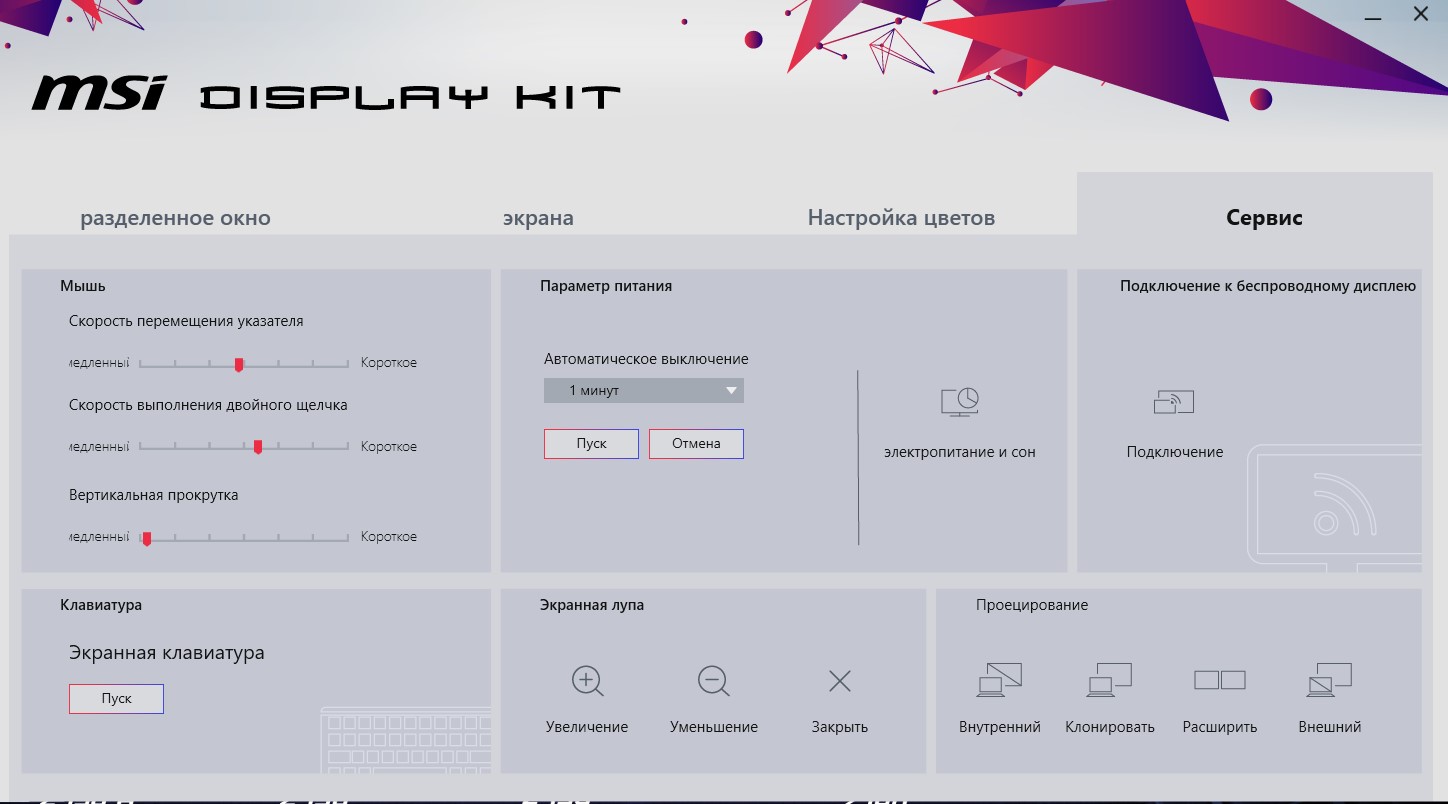

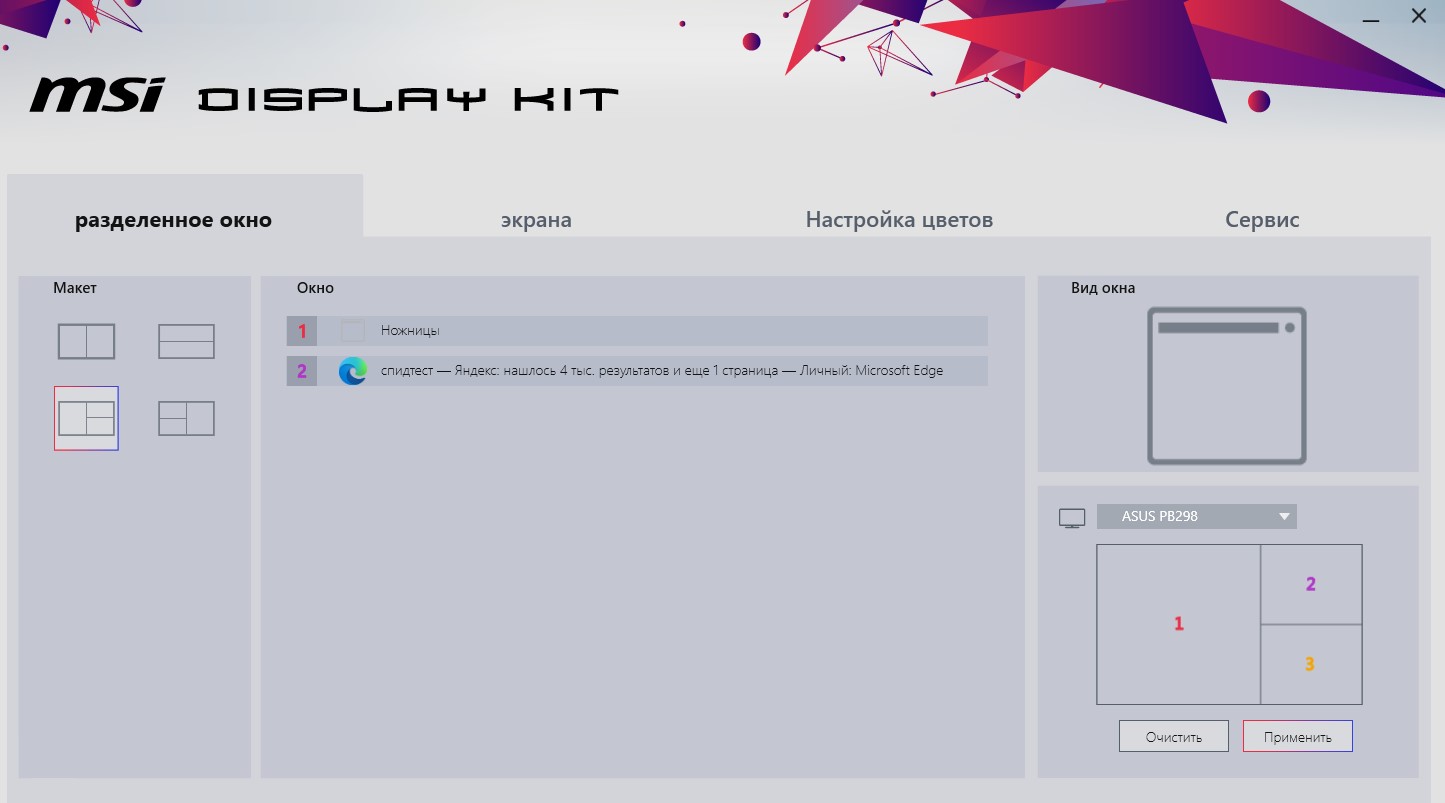

Дополнительная утилита MSI Display Kit позволяет управлять подключением экранов, беспроводными дисплеями, разделять окно на вкладки.

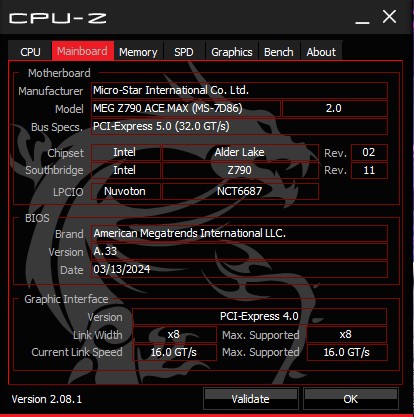

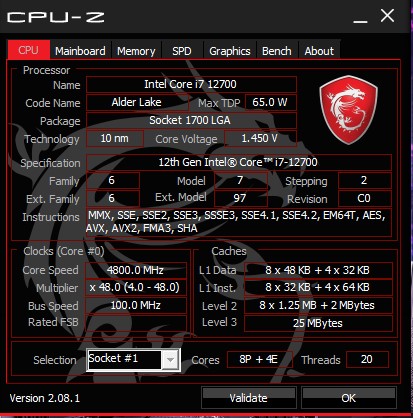

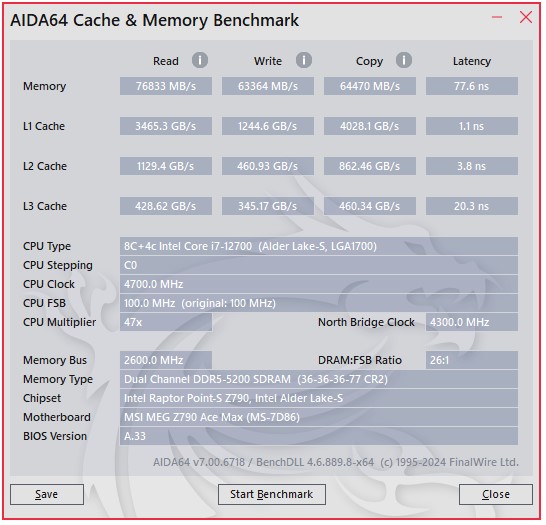

В комплект входят дополнительные утилиты: MSI CPU-Z и AIDA64. Последняя без ключа активации. Они пригодятся для просмотра подробных сведений о системной плате и тестирования комплектующих.

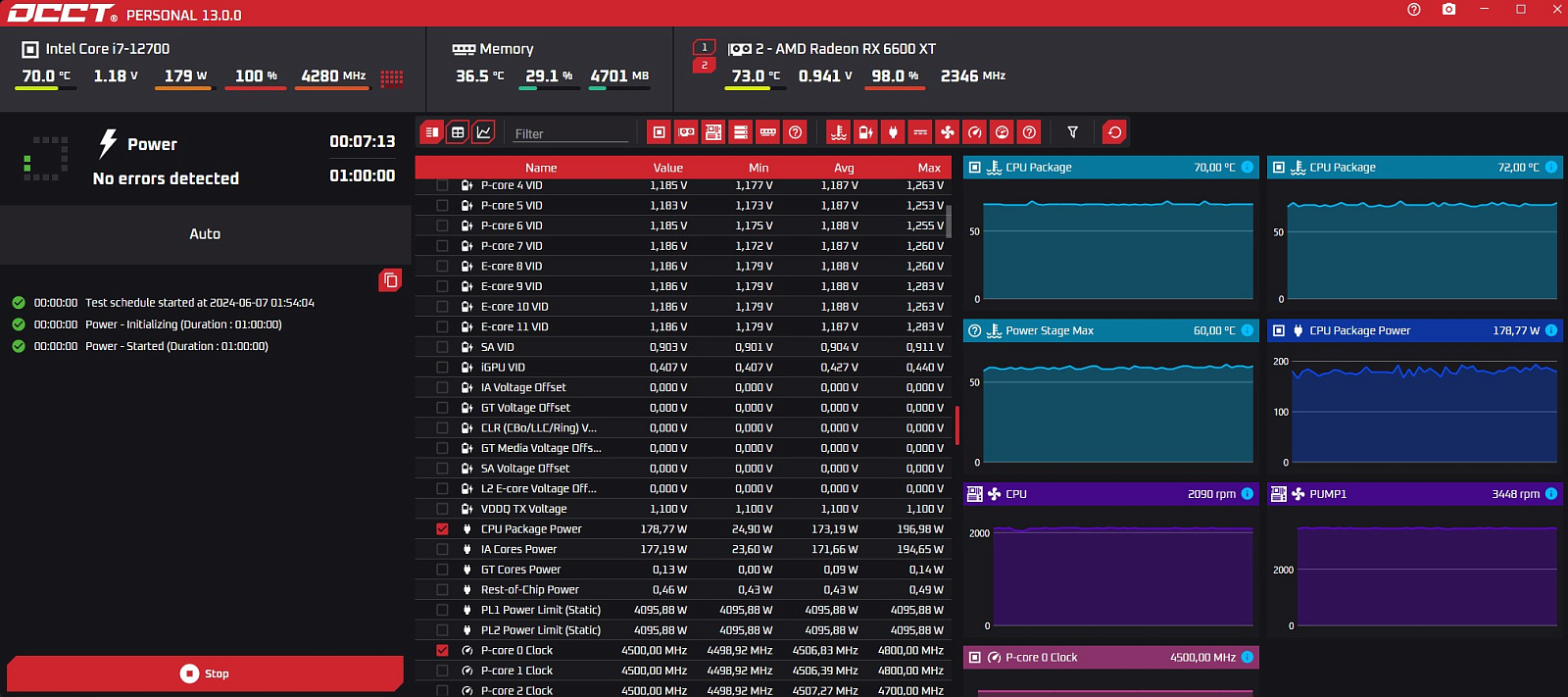

В режиме «Авто» материнская плата корректно настроила все значения для тестового процессора, наибольшая производительность при наименьшем энергопотреблении и тепловыделении.

Заключение

Материнская плата MEG Z790 ACE MAX относится к топовым платам для энтузиастов, готовых отдать 70 000 - 80 000 рублей за бескомпромиссные функции и оснащение.

Размер E-ATX, множество портов и слотов, возможности BIOS по ручным настройкам работы процессора, оперативной памяти и накопителей, дополнительные кнопки и перемычки для оверклокинга. Все эти дополнительные «фишки» обычным пользователям не требуются.

Но имеются и востребованные возможности: модуль Wi-Fi 7 и Bluetooth 5.4, видеовыход через USB Type-C и видеовход через mini DP, охлаждение накопителей, быстрая зарядка через порты с дополнительным питанием до 60 Вт.

Из недостатков можно отметить организацию порта М.2 на PCI-E 5.0, он делит пропускную способность с портом PCI-E ×16. А так как накопители этого стандарта уже активно используются, их установка будет ограничивать видеокарту.
