Обзор и тест материнской платы Maxsun iCraft B760M WIFI

C материнскими платами бренда Maxsun мы встречаемся уже не первый раз. Ранее у нас уже были обзоры на iCraft Z790 WIFI и iCraft Z790ITX WIFI, построенные на базе топового чипсета Intel Z790. В этот раз познакомимся с представителем среднего сегмента на чипсете Intel B760, который хоть и лишен функций разгона процессора, но благодаря усиленной системе питания способен работать в том числе и с топовыми процессорами линейки i9. О нюансах использования материнской платы Maxsun мы и поговорим в ходе данного обзора.

Спецификации

Упаковка и комплектация

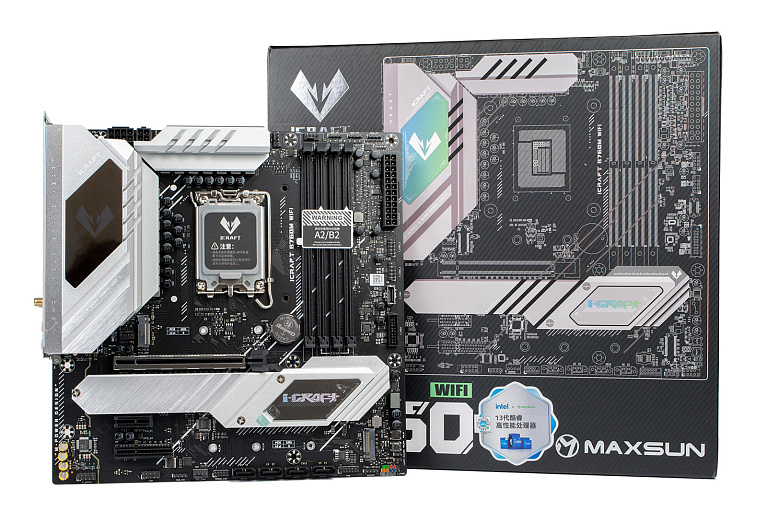

Материнская плата iCraft B760M WIFI поставляется в крупной коробке, оформленной в черных цветах. С фронтальной части, помимо крупного цветного изображения продукта и его названия, также расположилась наклейка на китайском языке, оповещающая о поддержке 13 поколения процессоров Intel “из коробки”.

Наиболее подробная информация о спецификациях материнской платы располагается с обратной стороны коробки. В верхней ее части перечислены отличительные особенности, сопровождающиеся цветными изображениями. Ниже расположено схематическое представление задней интерфейсной панели ввода-вывода с перечнем доступных разъемов.

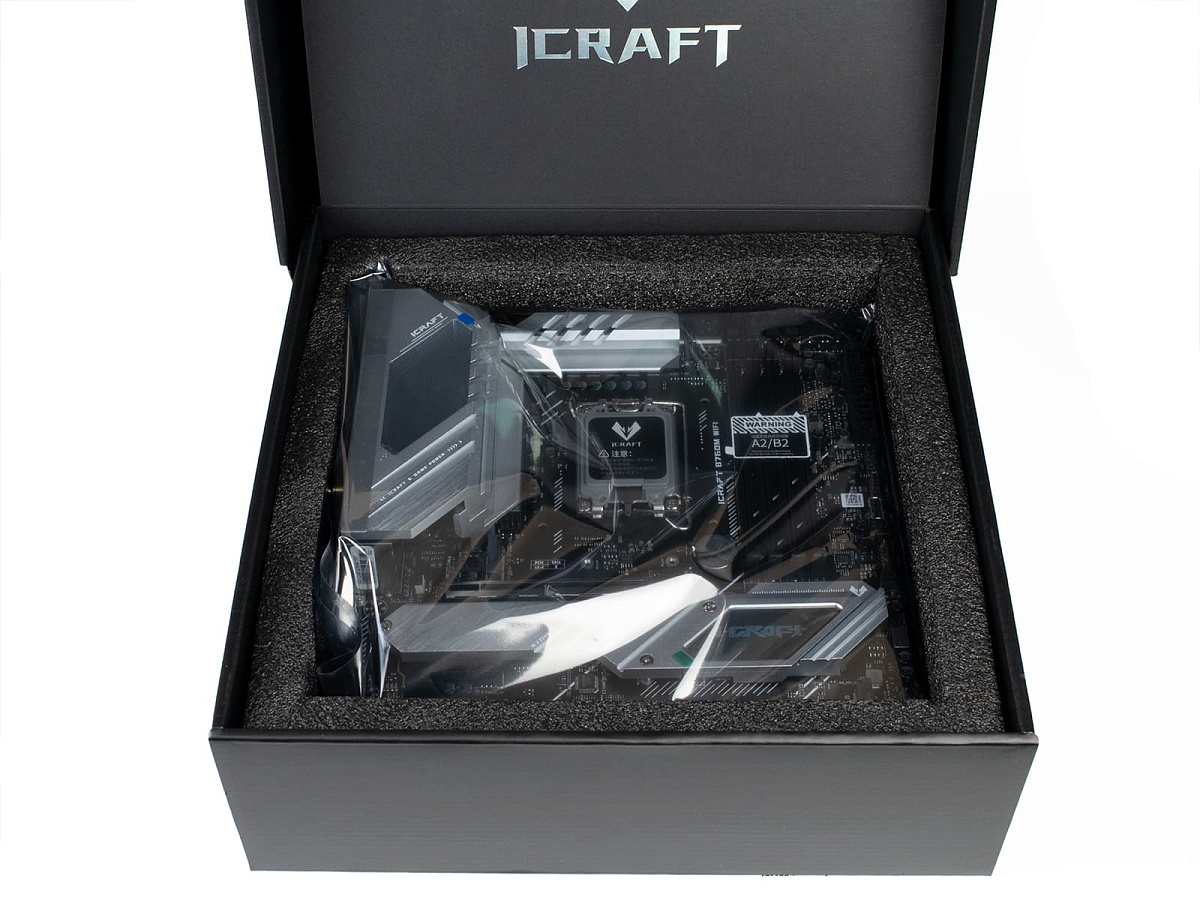

Внутри коробки нас встречает упакованная в антистатический пакет материнская плата, а весь комплект поставки располагается под ней в отдельных отсеках. Производитель использует любую возможность, чтобы подчеркнуть премиальность своего продукта, нанеся логотип и название линейки iCraft на нижнюю часть крышки.

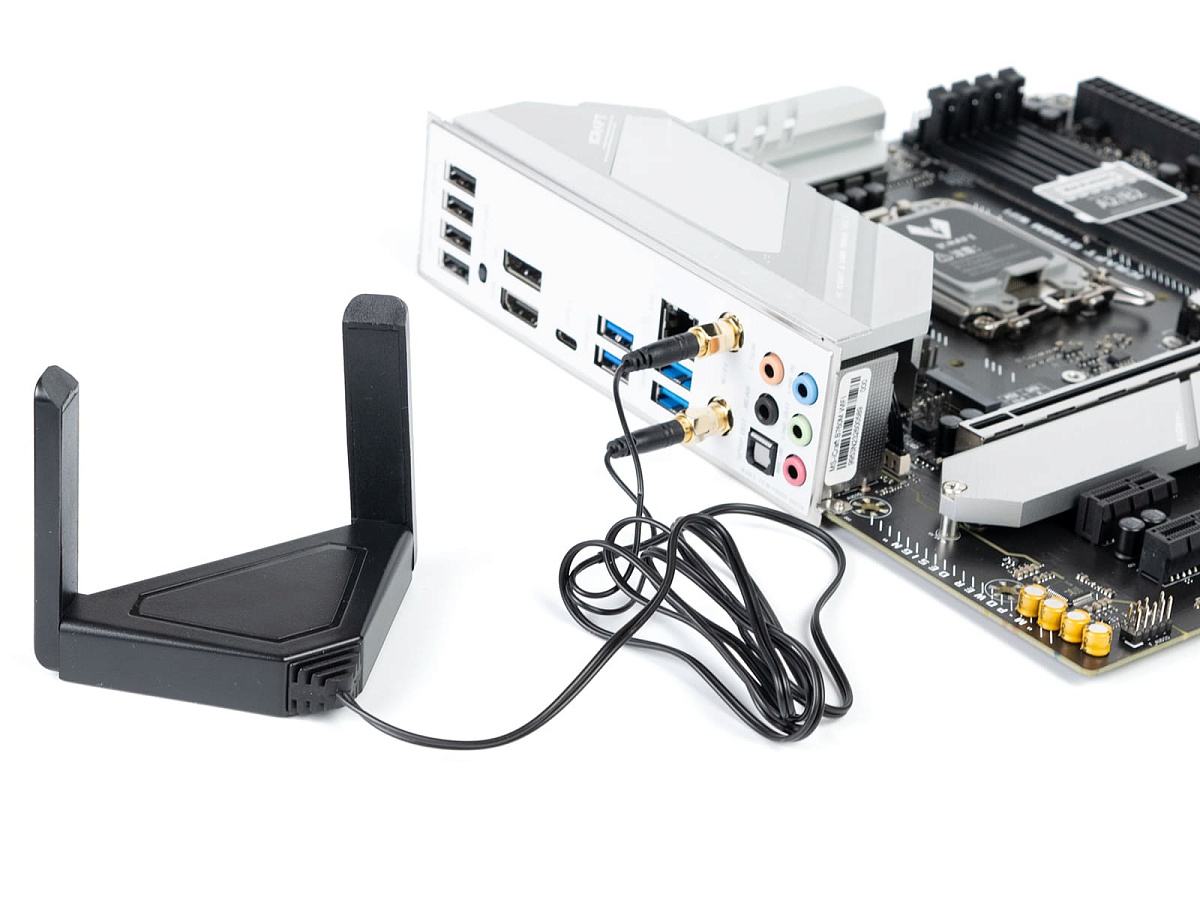

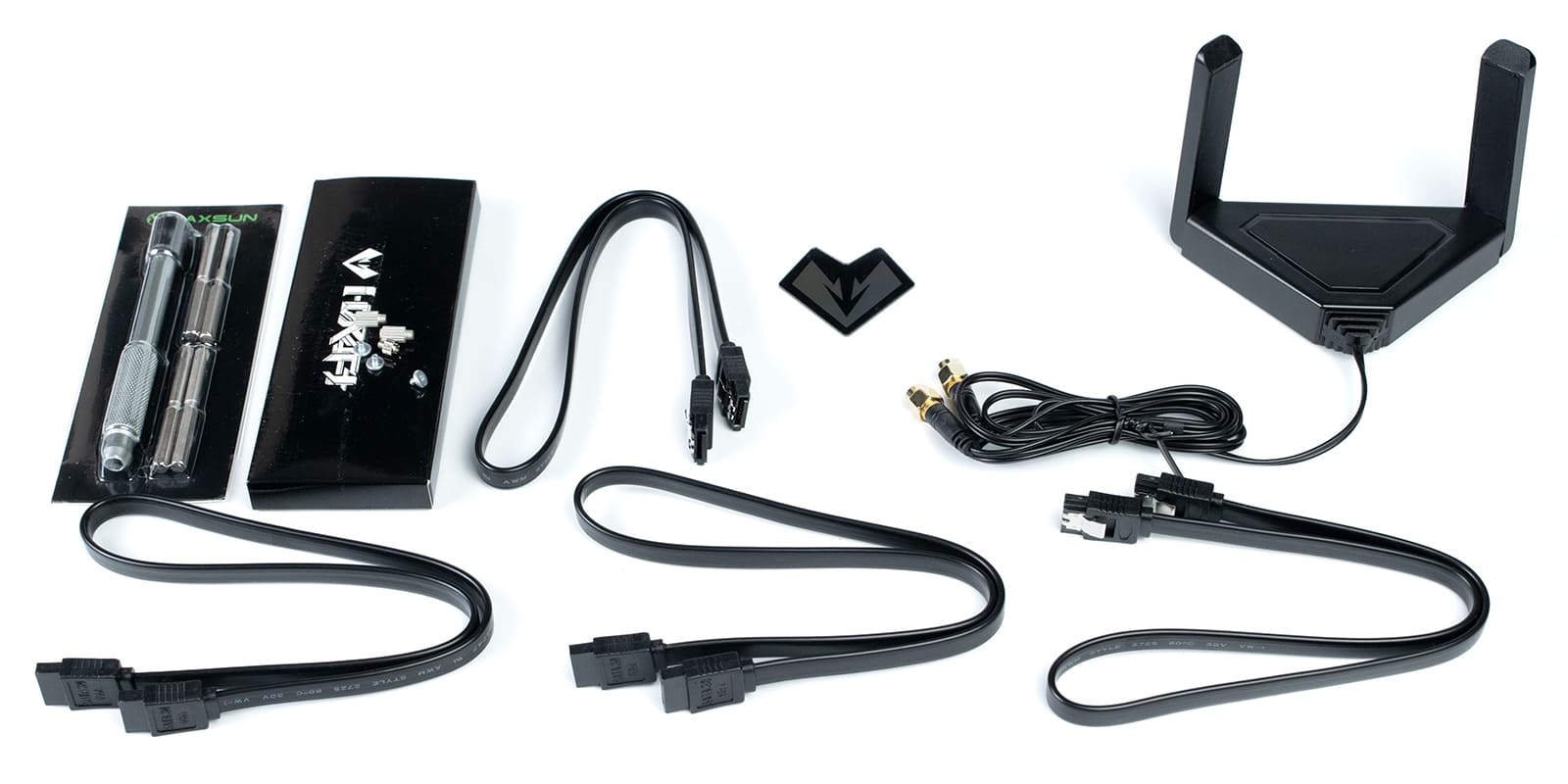

Комплект поставки включает в себя: складную Wi-Fi-антенну с магнитным основанием, четыре SATA-кабеля, отвертку с набором бит и фирменную наклейку-логотип линейки iCraft.

Также в коробке можно обнаружить информационную карточку с QR-кодом, ведущим на PDF-файл с инструкцией по эксплуатации и набор наклеек.

Внешний вид

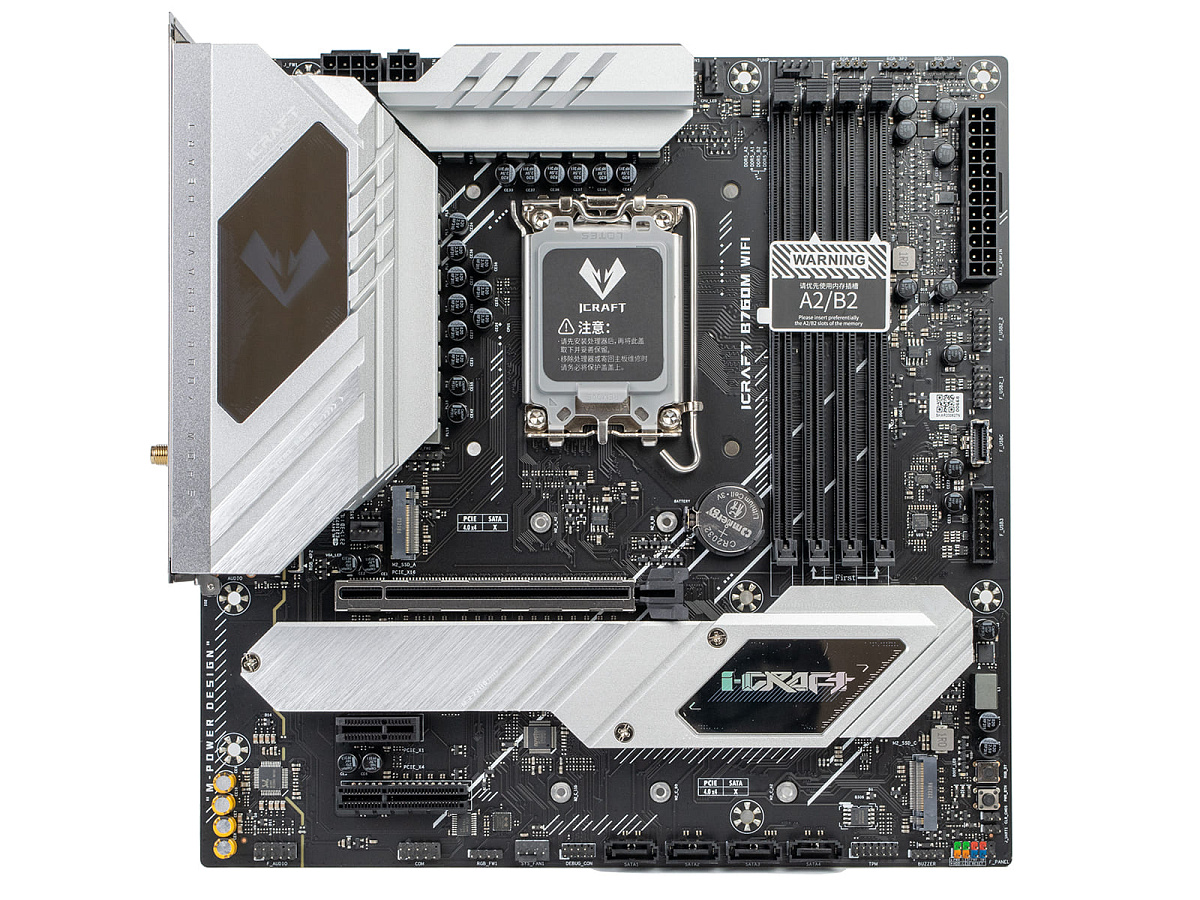

Материнская плата iCraft B760M WIFI изготовлена в полноразмерном формате Micro-ATX, а ее габариты составляют 244 x 244 мм. Плата выполнена в узнаваемом для линейки iCraft стиле с использованием выделяющихся на общем фоне серебристых радиаторов, один из которых оборудован подсветкой с имитацией бесконечного зеркала.

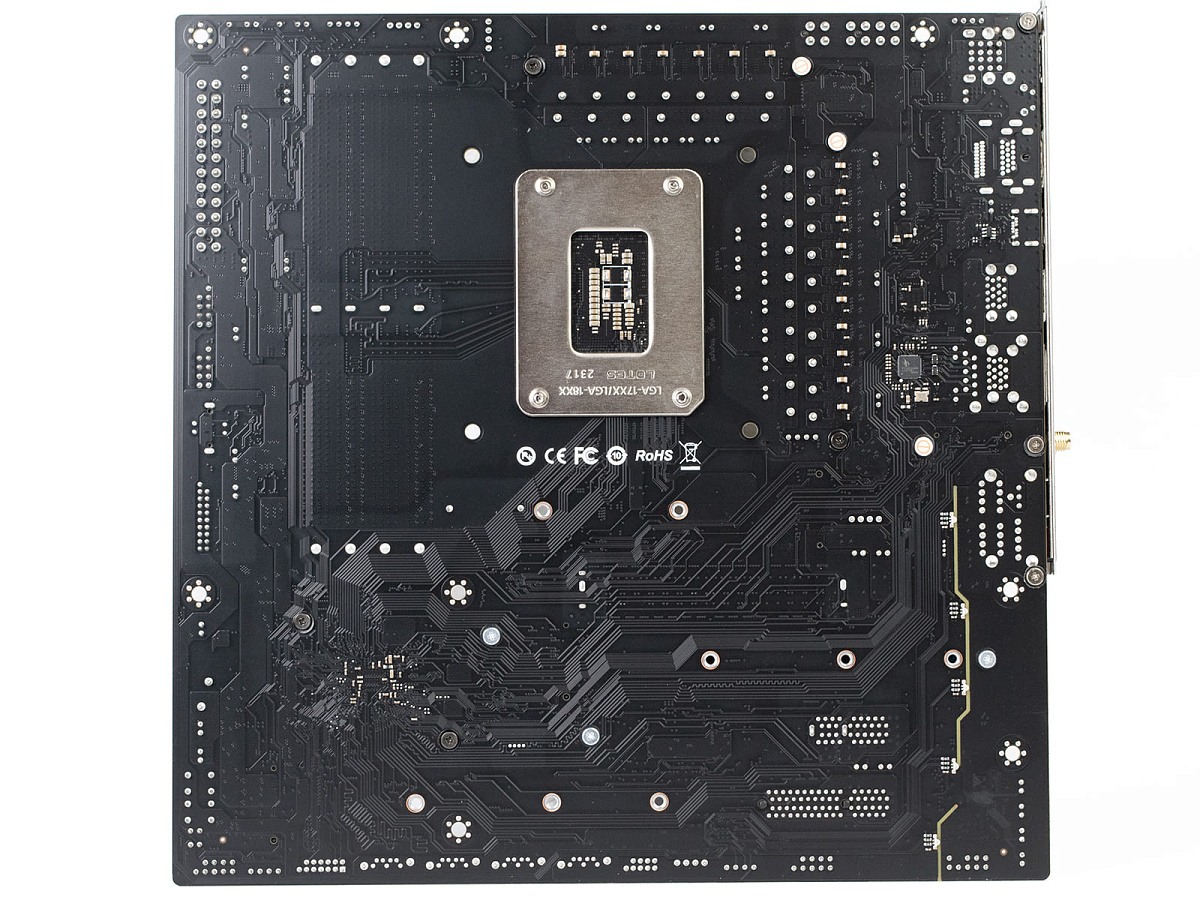

Обратная сторона практически лишена каких-либо элементов, а в глаза бросается только один распаянный там сетевой контроллер Realtek RTL8125BG, что минимизирует шансы повредить плату при ее установке в корпусе.

Maxsun iCraft B760M WIFII поддерживает процессоры Intel Core 12/13/14-го поколений под разъем LGA 1700, а также оперативную память исключительно формата DDR5.

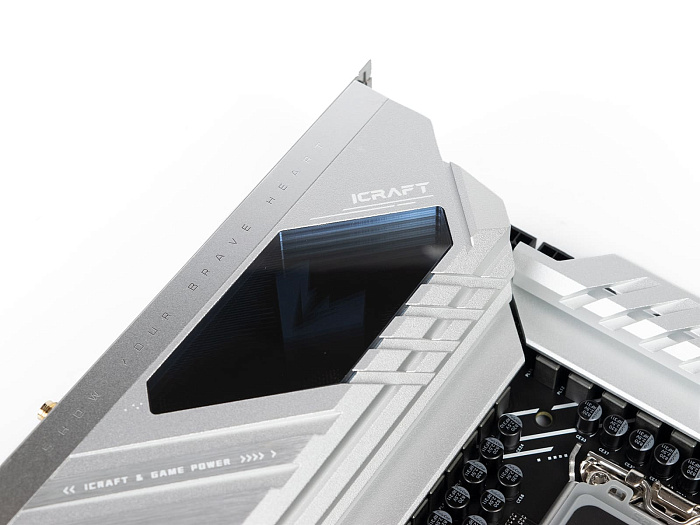

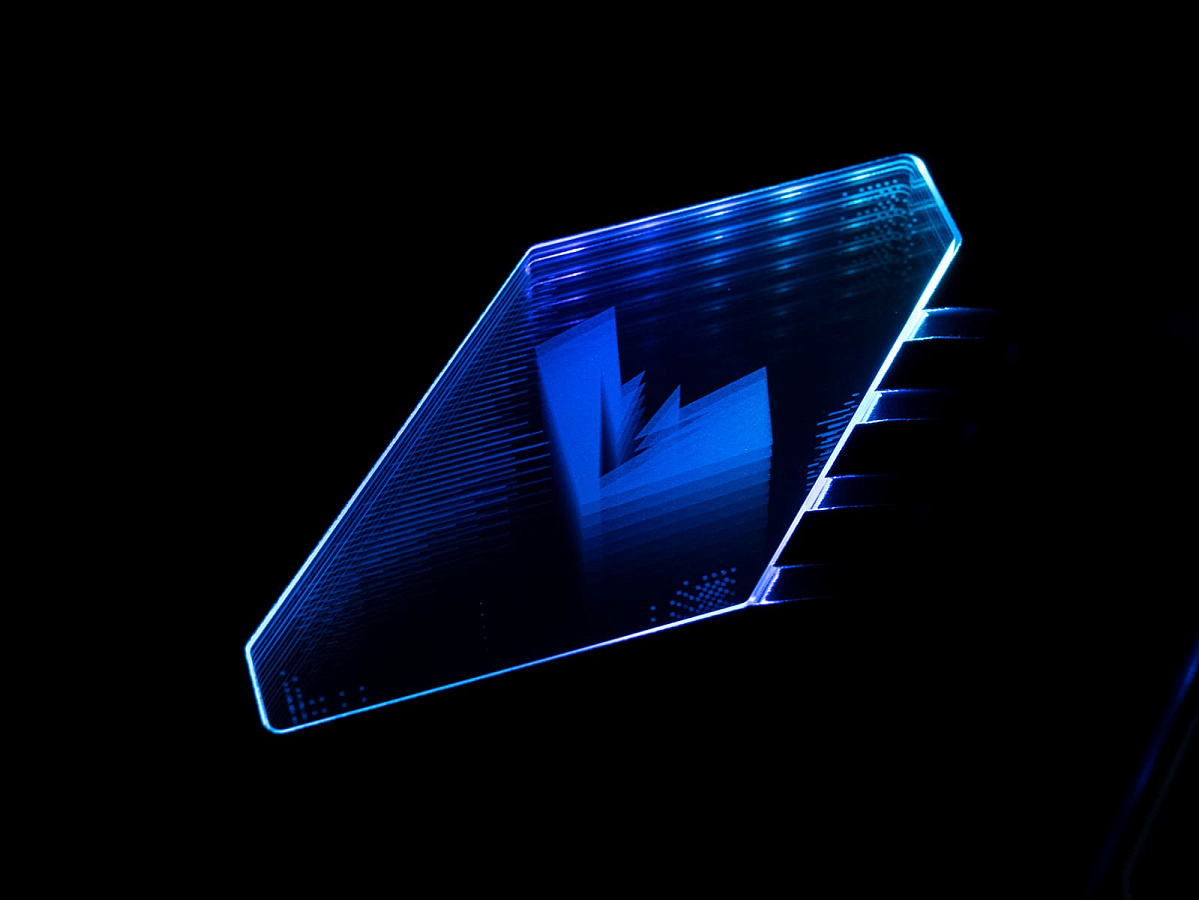

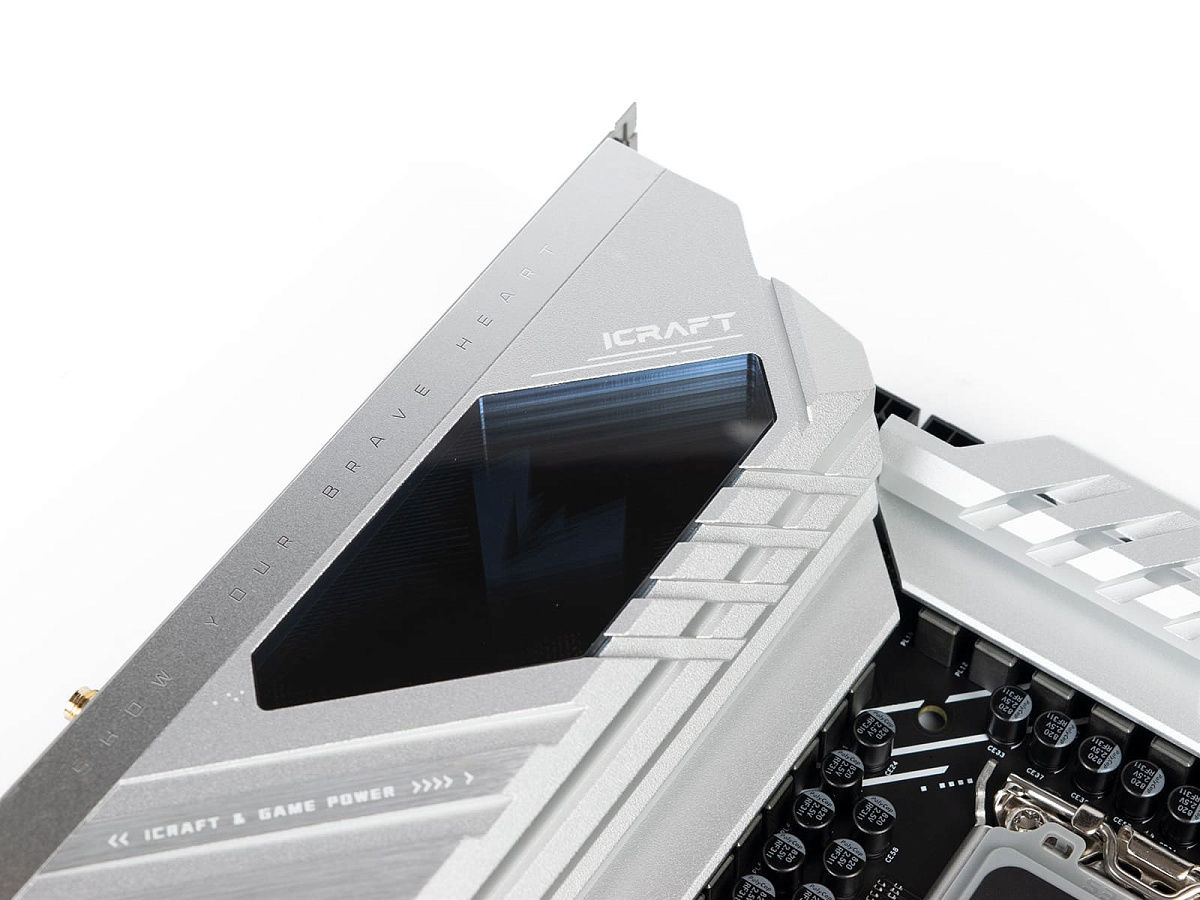

В массивный радиатор цепей питания интегрирована декоративная RGB-панель с эффектом бесконечного зеркала и логотипом линейки iCraft, управлять которой можно как аппаратной кнопкой, распаянной на плате, так и через фирменное ПО.

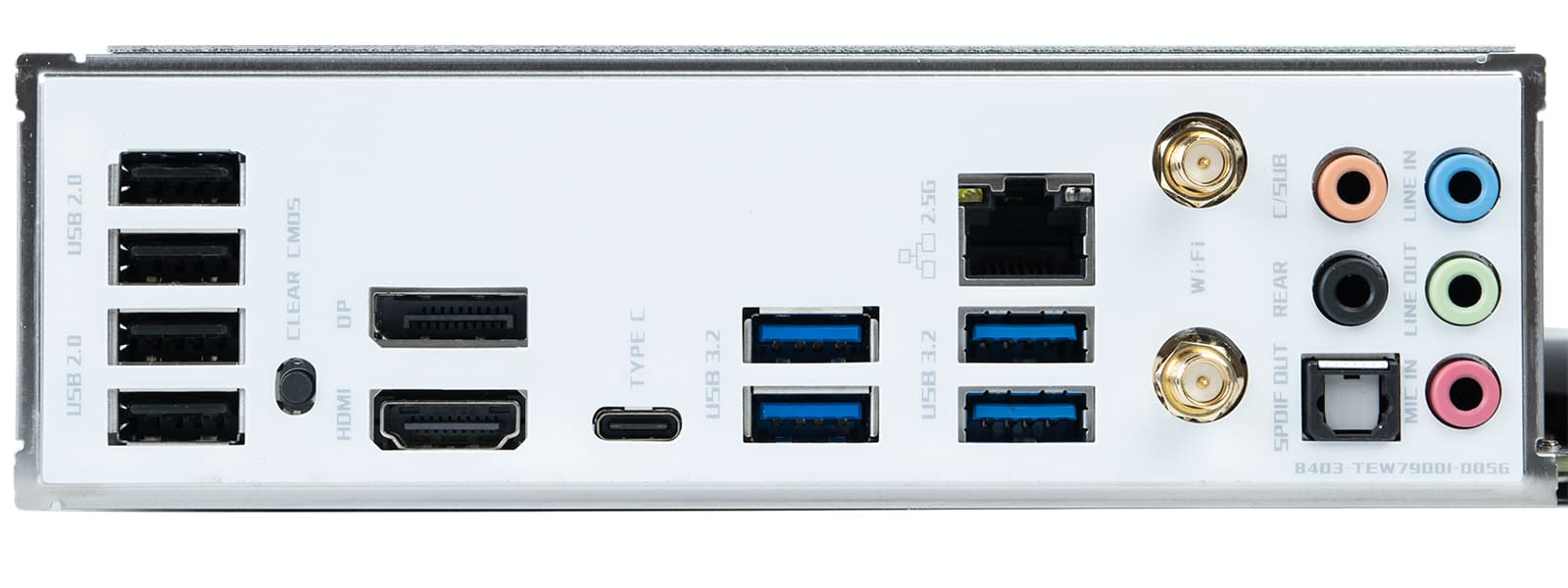

Задняя панель портов ввода/вывода оснащена достаточным для покрытия нужд при повседневном использовании количеством USB разъемов разных версий. Самым скоростным из представленных является Type-C 20G, обеспечивающий пропускную способность до 20 Гбит/с. Четыре порта USB 2.0 с максимальной пропускной способностью 60 МБ/с, стоящие особняком относительно других разъемов, в 2024 году вызывают некоторое удивление, однако ограничения чипсета B760 не позволяют производителям устанавливать большее количество современных скоростных портов, а устаревшие медленные версии сгодятся для подключения нетребовательной к скорости передачи данных периферии. На плате распаяны разъемы HDMI и DisplayPort, необходимые для вывода изображения с использованием процессорной графики.

Стоит обратить внимание, что в данной материнской плате отсутствует технология BIOS FlashBack, позволяющая обновить прошивку BIOS без установки процессора или оперативной памяти. С другой стороны производитель разместил кнопку Clear CMOS, позволяющую моментально сбросить настройки биоса, что бывает необходимо для восстановления работоспособности материнской платы в случае нестабильного разгона. Забегая наперед, сообщим, что прибегать к ее помощи придется довольно-таки часто.

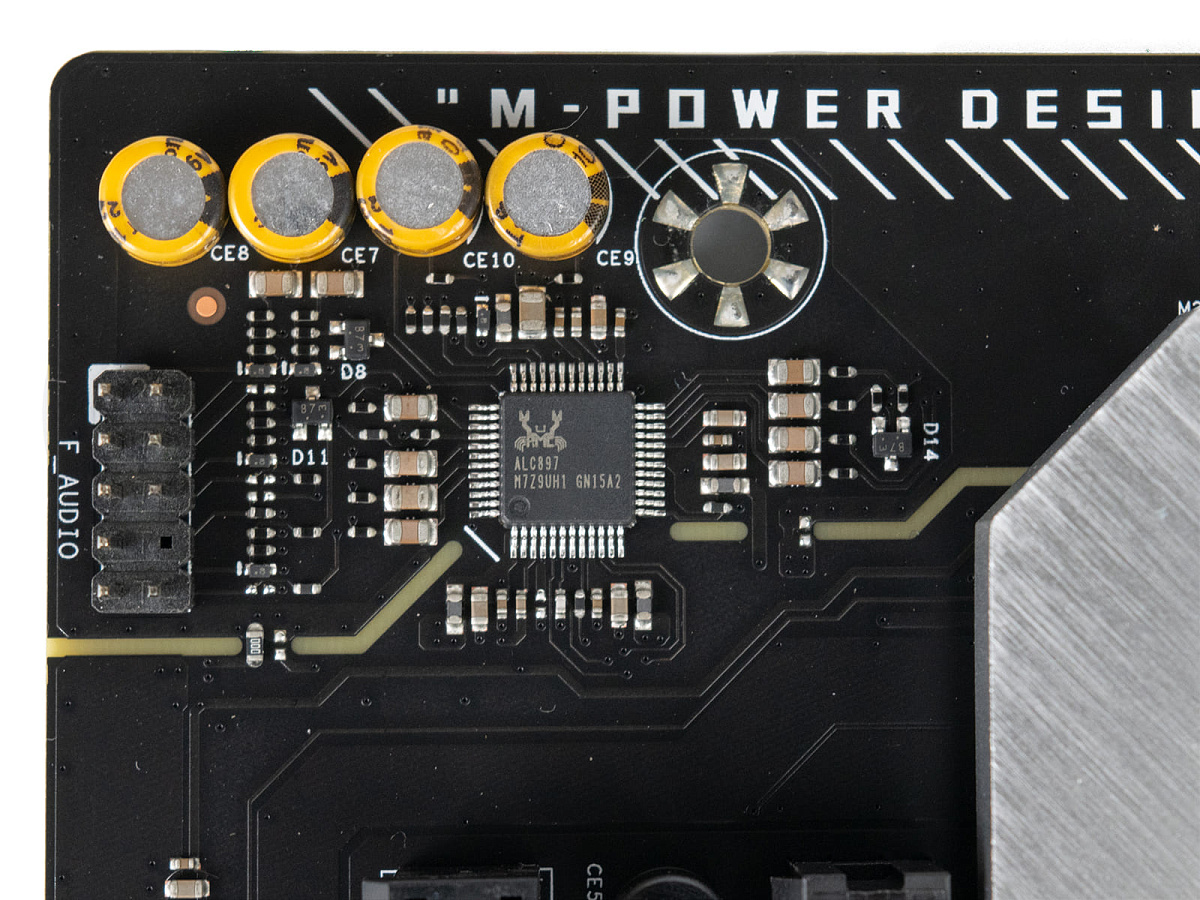

Аудиотракт расположен в левом нижнем углу материнской платы. В аудиоподсистеме применяется кодек Realtek ALC897, поддерживающий вывод звука по схеме 7.1. Дополнительное экранирование на микросхеме отсутствует.

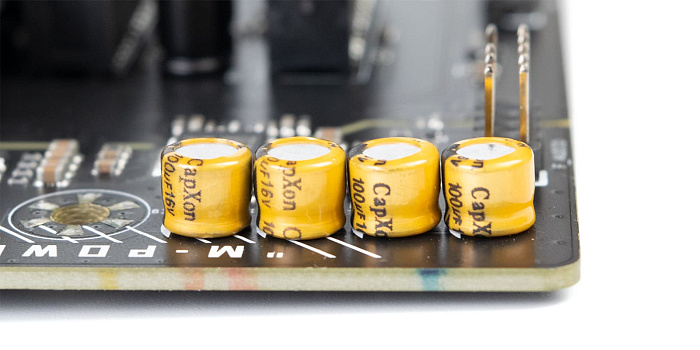

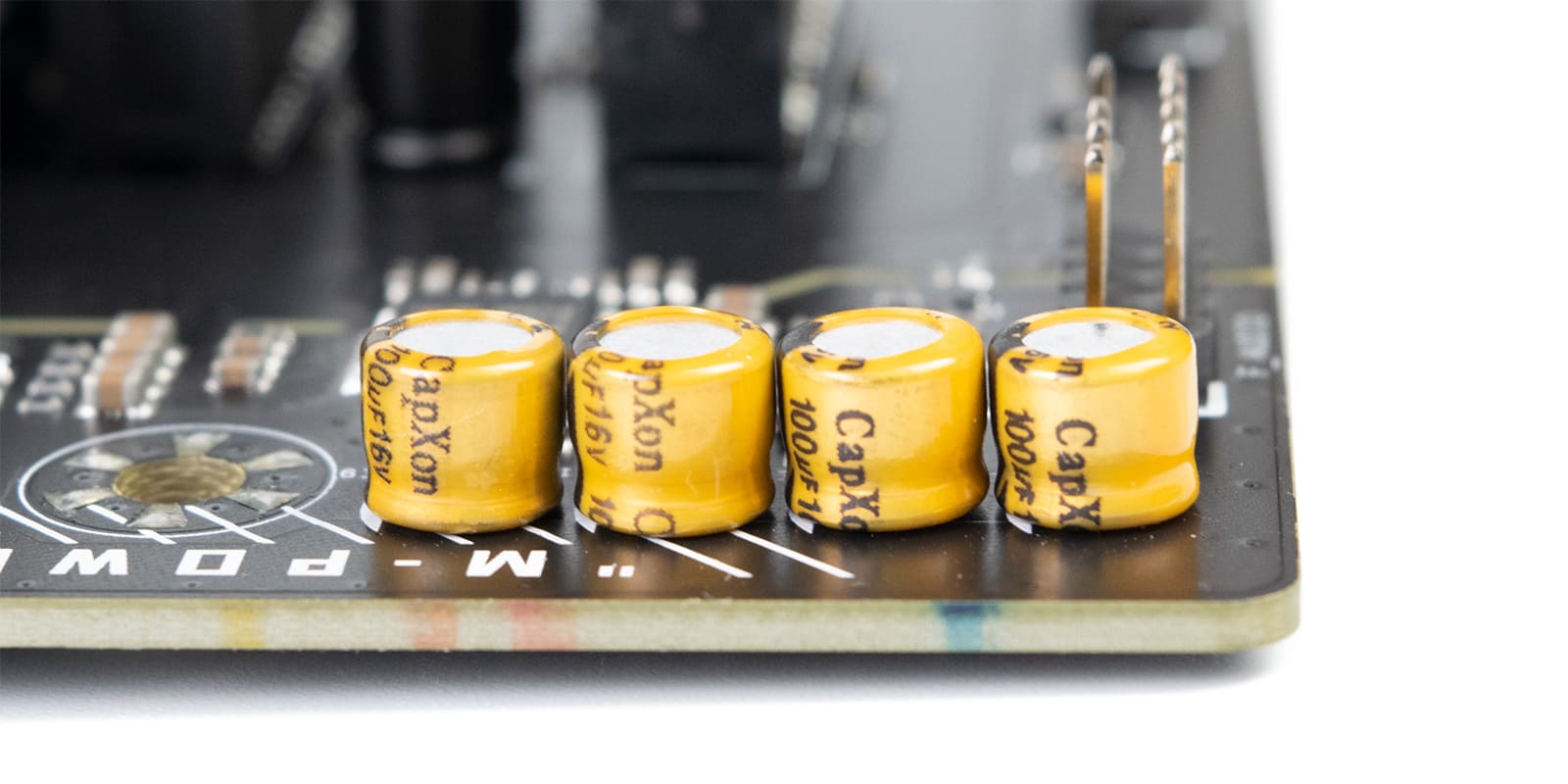

Также в аудиотракте используются четыре электролитических конденсатора производства CapXon.

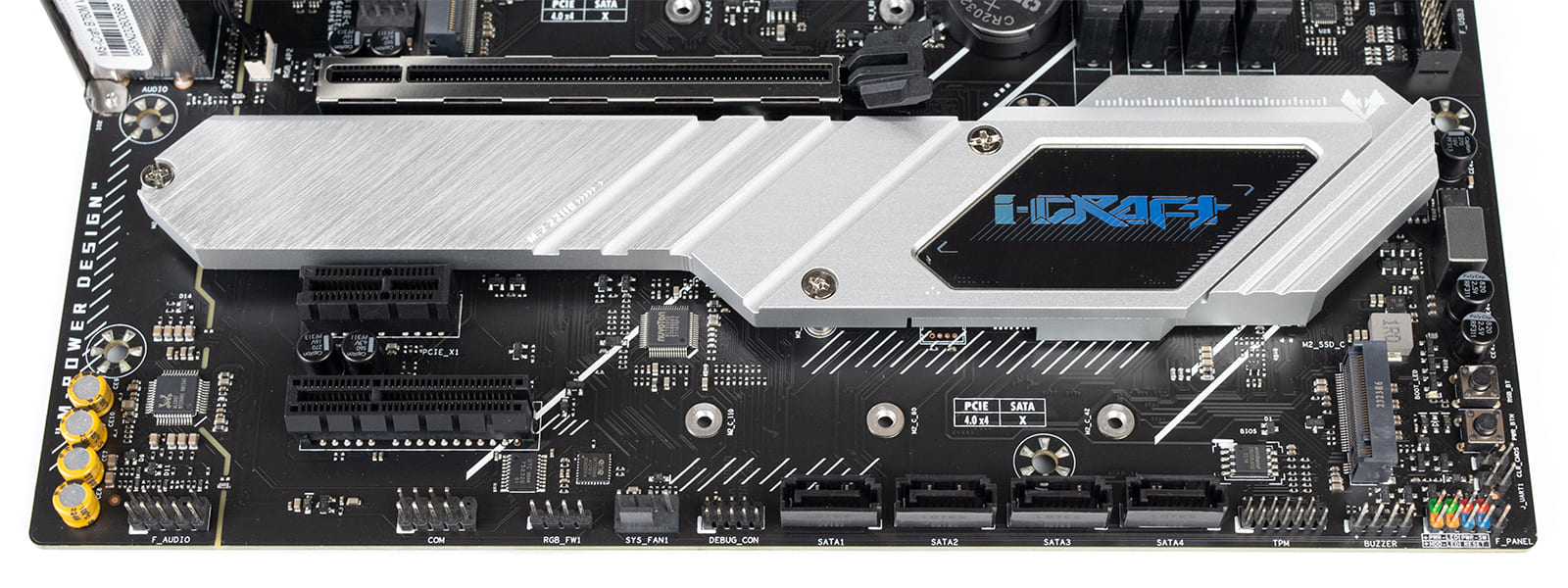

Всего у платы четыре разъема Serial ATA 6 Гбит/с, расположенные в один ряд в нижней части материнской платы. Чипсет прикрыт собственным массивным радиатором, поверх которого крепится радиатор охлаждения M.2 накопителя. Может, с точки зрения дизайна, это и неплохой вариант, но уж точно не лучший относительно охлаждения компонентов, так как SSD и чипсет будут нагревать друг друга во время работы.

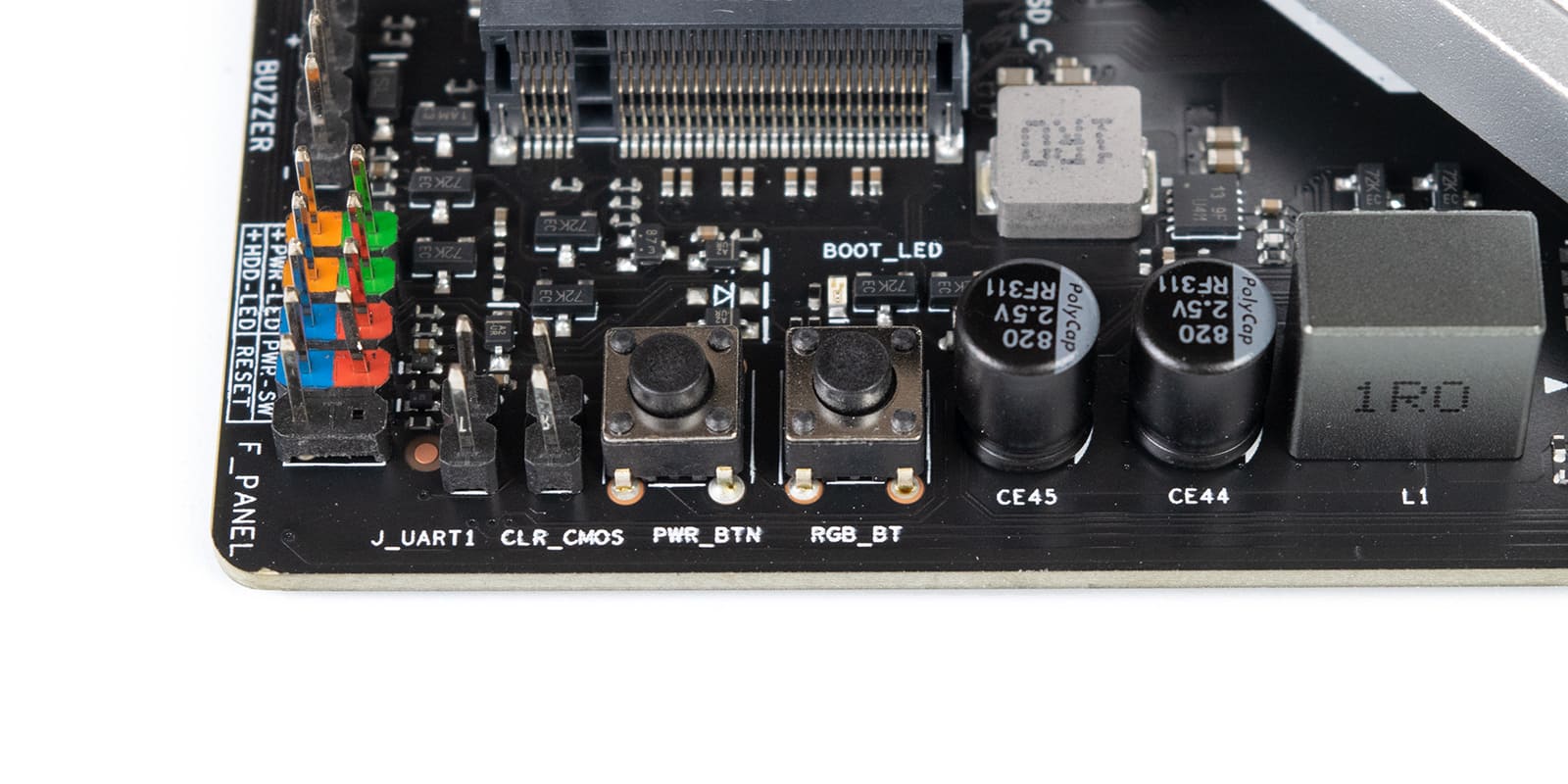

В правом нижнем углу материнской платы производитель разместил удобные аппаратные кнопки для включения ПК, переключения режимов подсветки и ее полного выключения. Последняя управляет только интегрированными в радиатор и разделитель аудиотракта светодиодами, а подсветку внешних подключенных устройств, например, оперативной памяти, настроить можно только через ПО.

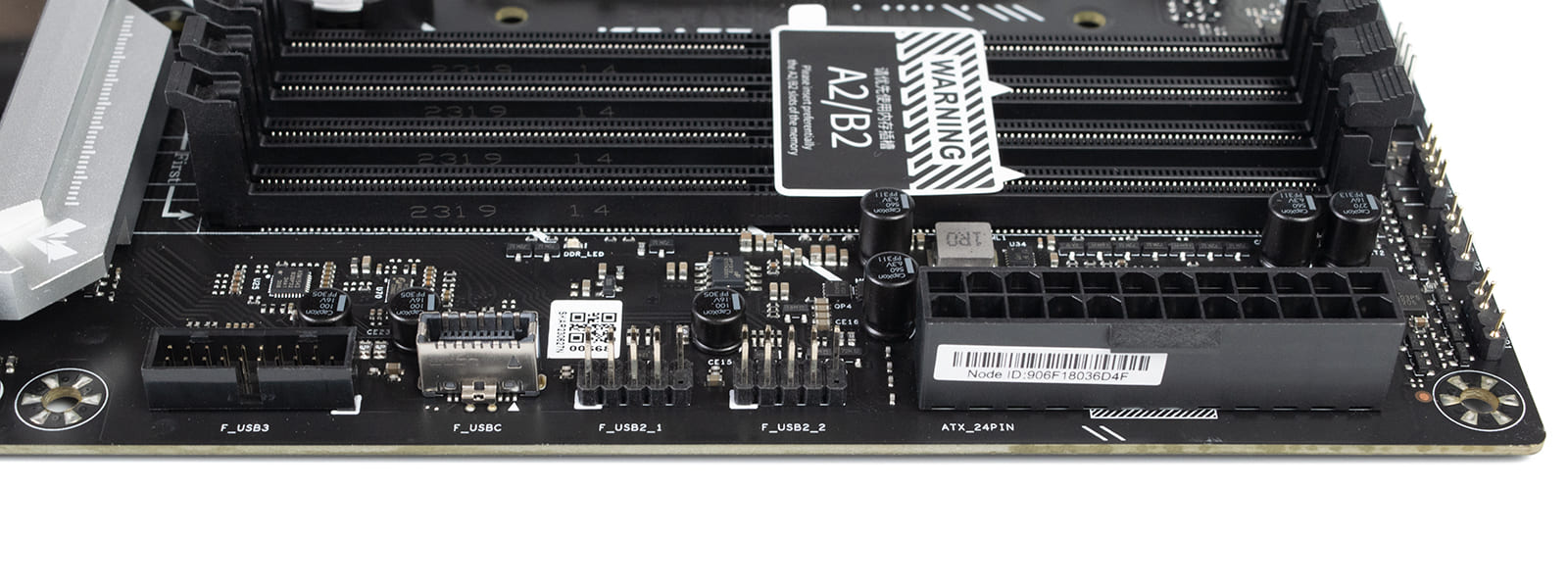

По соседству с разъемом ATX 24 pin находятся четыре колодки для подключения USB к передней панели корпуса: USB 3.2 Gen1 (Type-A), USB 10G формата Type-C и USB 2.0.

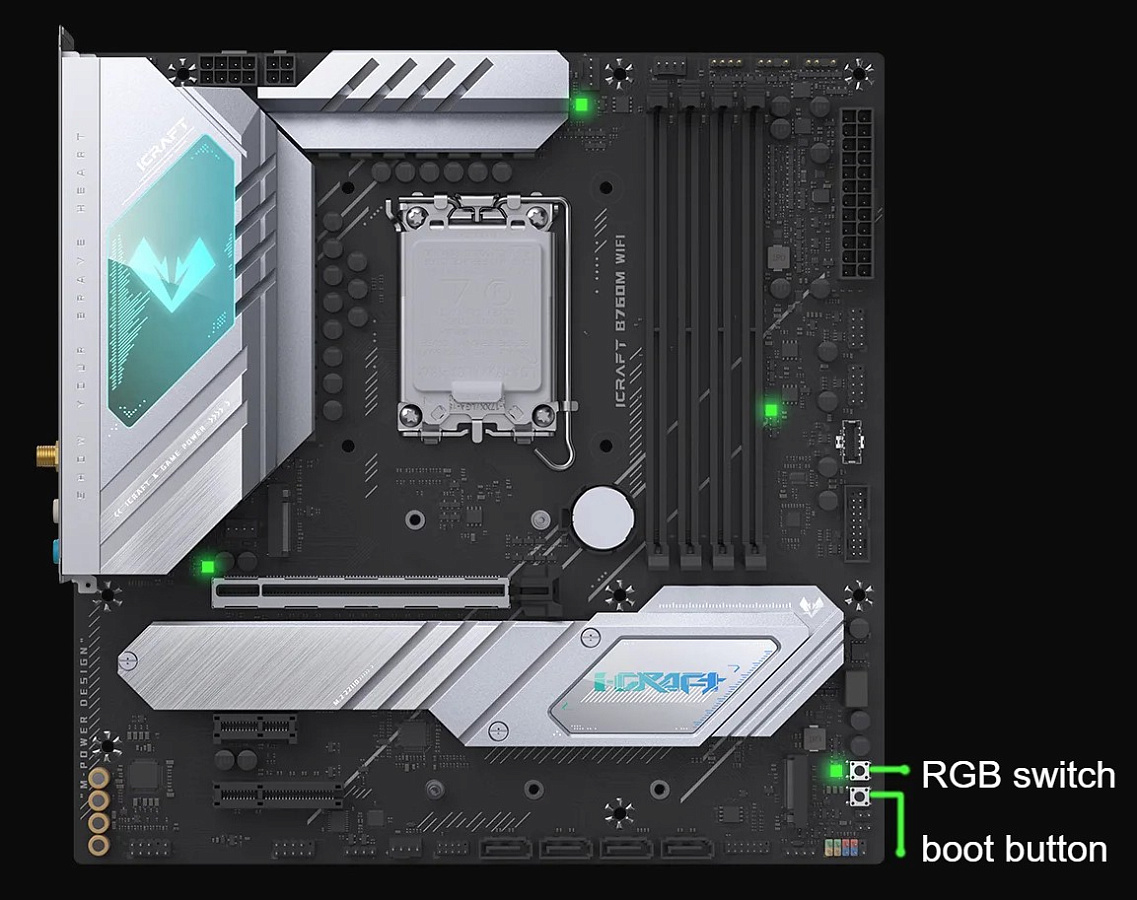

Популярная в последнее время функция имитации POST-кодов при помощи светодиодов используется и в данной материнской плате, но ее реализация вызывает некоторое недоумение. Обычно все четыре светодиода, каждый из который отвечает за свой этап инициализации (процессора, оперативной памяти, видеоадаптера и загрузчика операционной системы), располагаются в одном месте и отличаются цветами. В исполнении от Maxsun каждый из них установлен рядом с соответствующим элементом на материнской плате. И в случае проблем с загрузкой, пользователь должен взглядом выискивать нужный светодиод, который еще может быть скрыт установленной системой охлаждения или видеокартой. Схему расположения индикаторов можно посмотреть на изображении ниже.

Все три разъема для подключения подсветки, два из которых адресные, расположены в правой верхней части материнской платы.

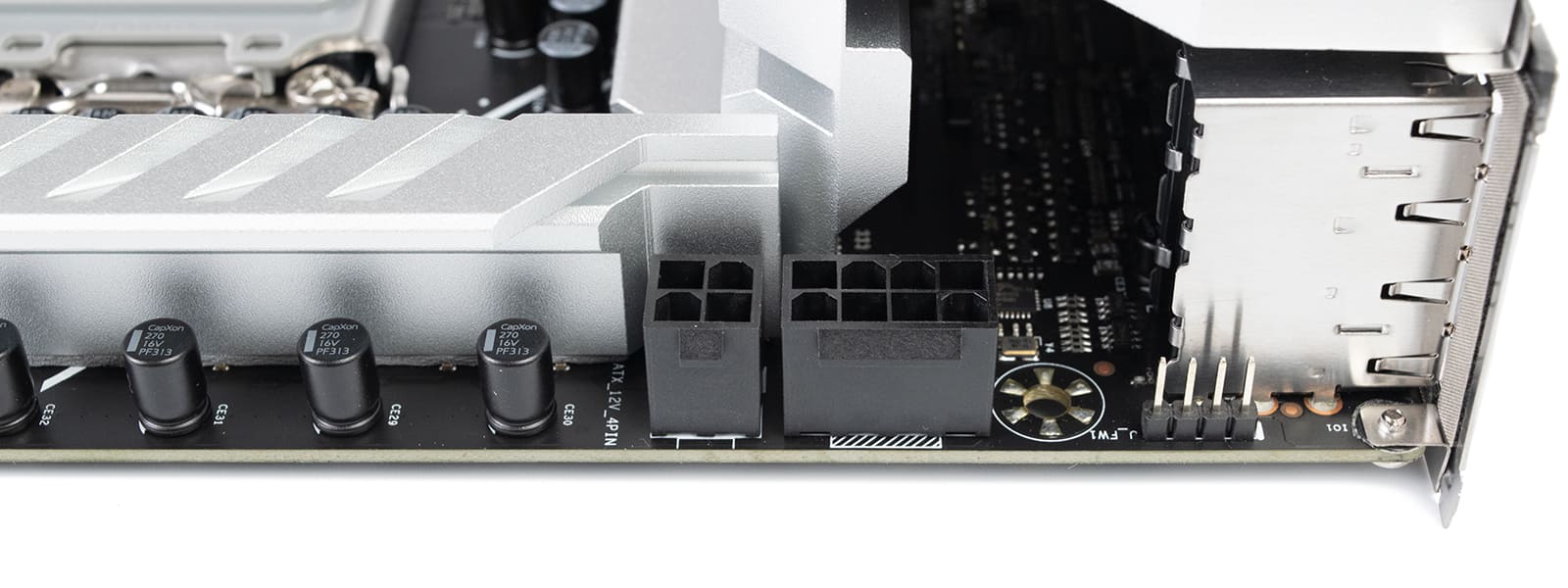

Питание процессора подключается через два 8 и 4-контактных разъема, которые стандартно располагаются над сокетом в верхней части материнской платы, что позволяет обеспечивать стабильное питание даже в экстремальном разгоне. Но если ваш блок питания комплектуется только одним таким кабелем, то не стоит расстраиваться, так как даже при подключении одного 8-контактного разъема никаких проблем в работе не наблюдается.

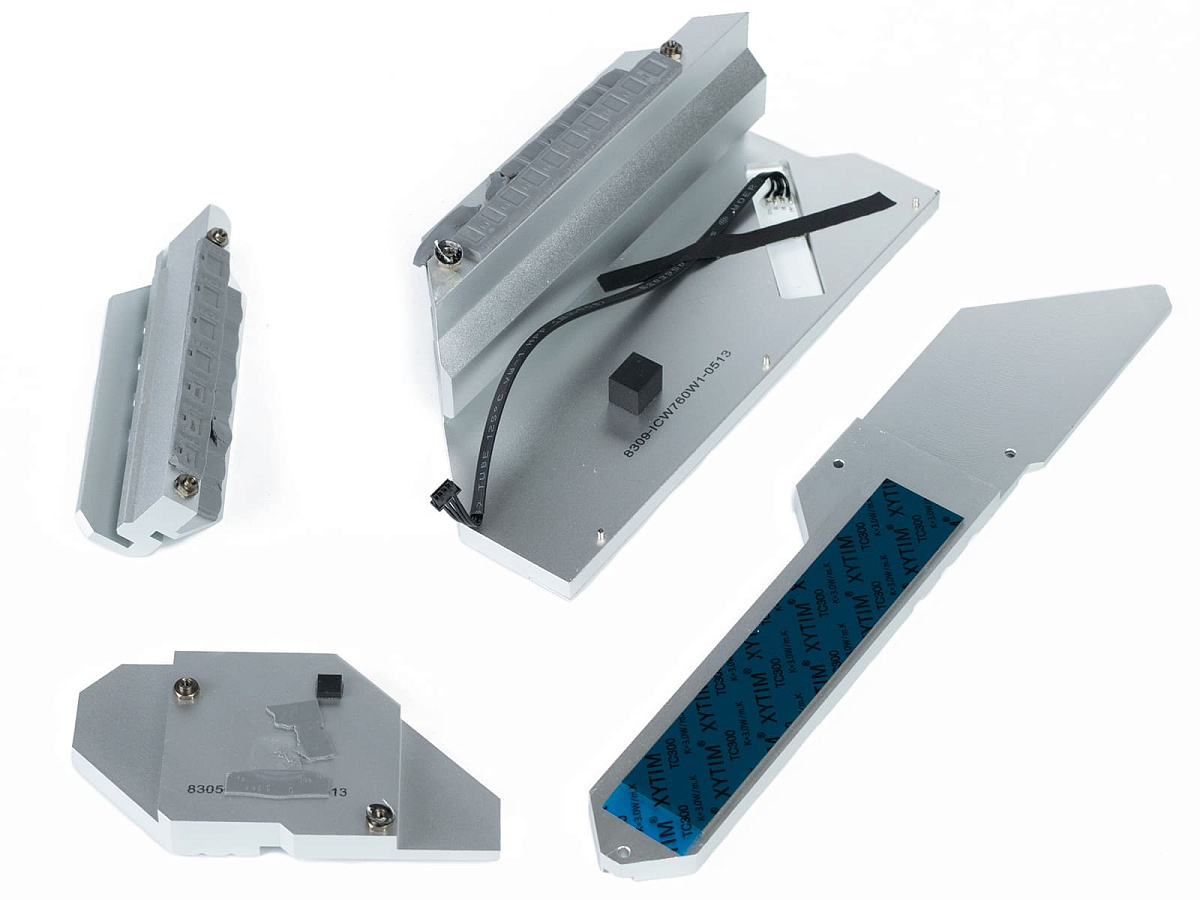

Материнская плата оснащена четырьмя независимыми съемными радиаторами, два из которых используются для охлаждения цепей питания VRM (243 и 57 г), один для установки на слот M.2 накопителя (86 г), а последний нужен для охлаждения чипсета B760 (60 г). Вес материнской платы со снятыми радиаторами равняется 643 г.

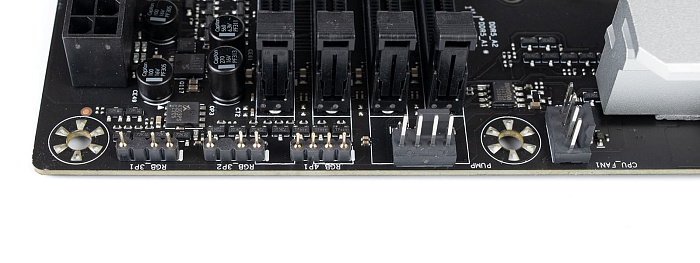

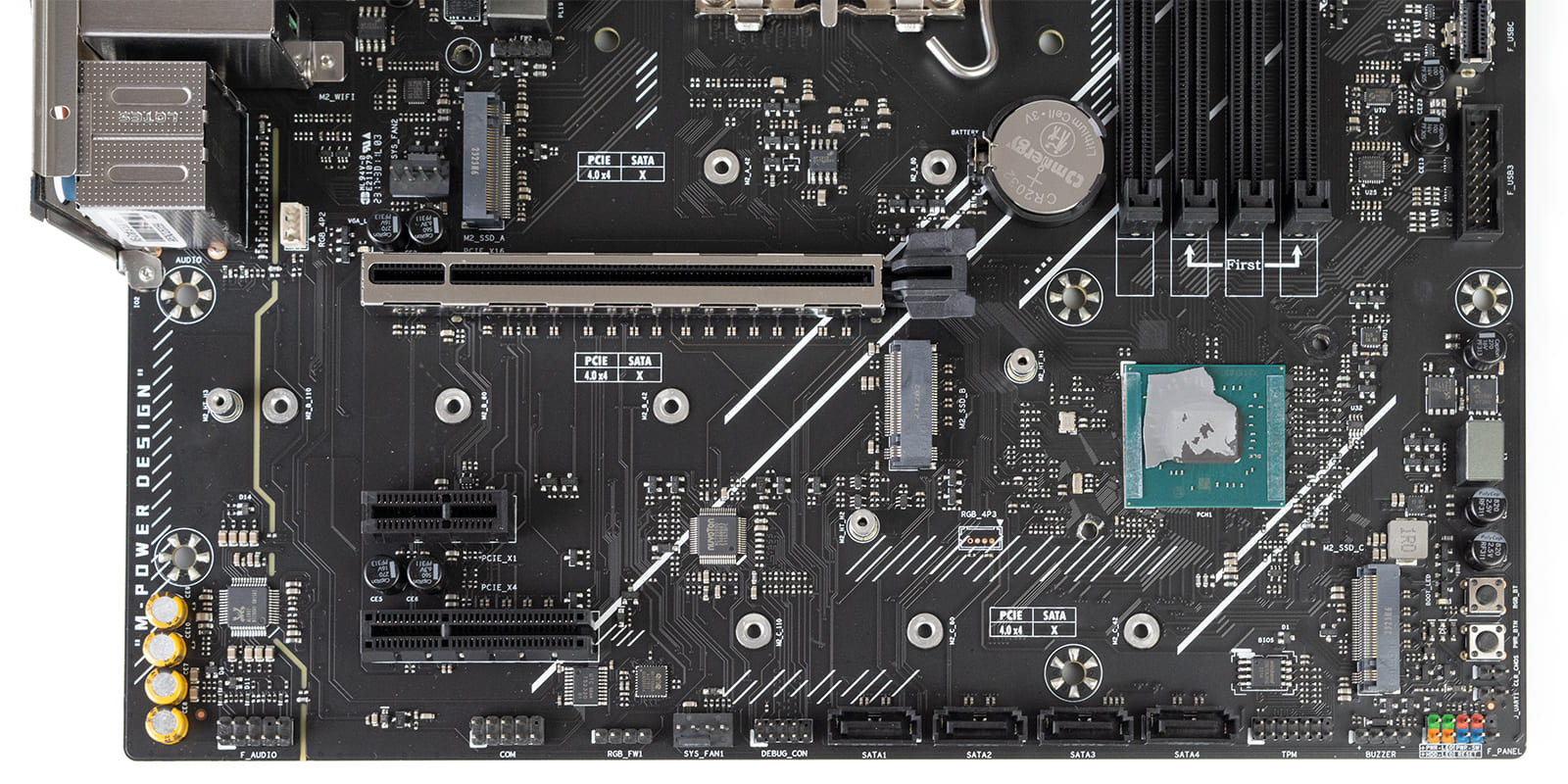

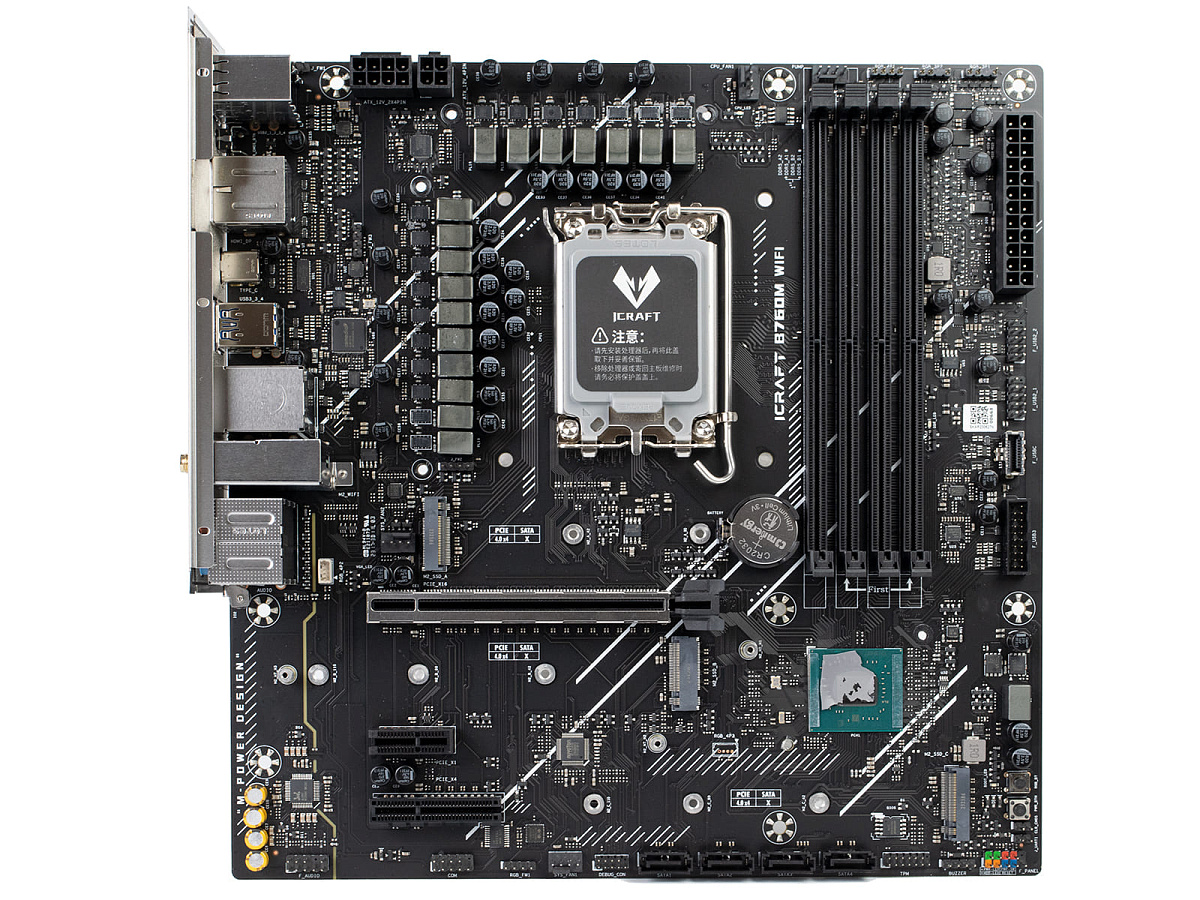

Внешний вид платы со снятыми навесными элементами представлен на изображении ниже. Для подключения вентиляторов используются четыре 4-пин разъема, поддерживающие управление при помощи PWM. Два из них располагаются на верхней части платы, один находится под процессором, а последний - на нижнем торце. В качестве термоинтерфейса чипсета используется очень мягкая и хрупкая термопрокладка, разваливающаяся при малейшем воздействии на нее.

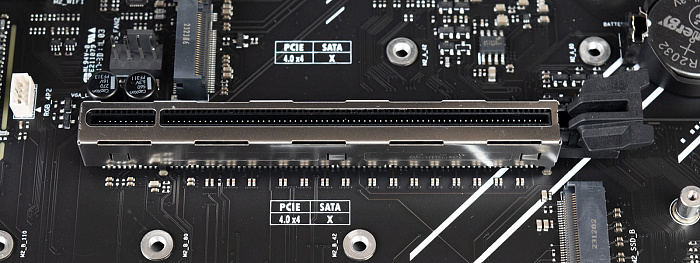

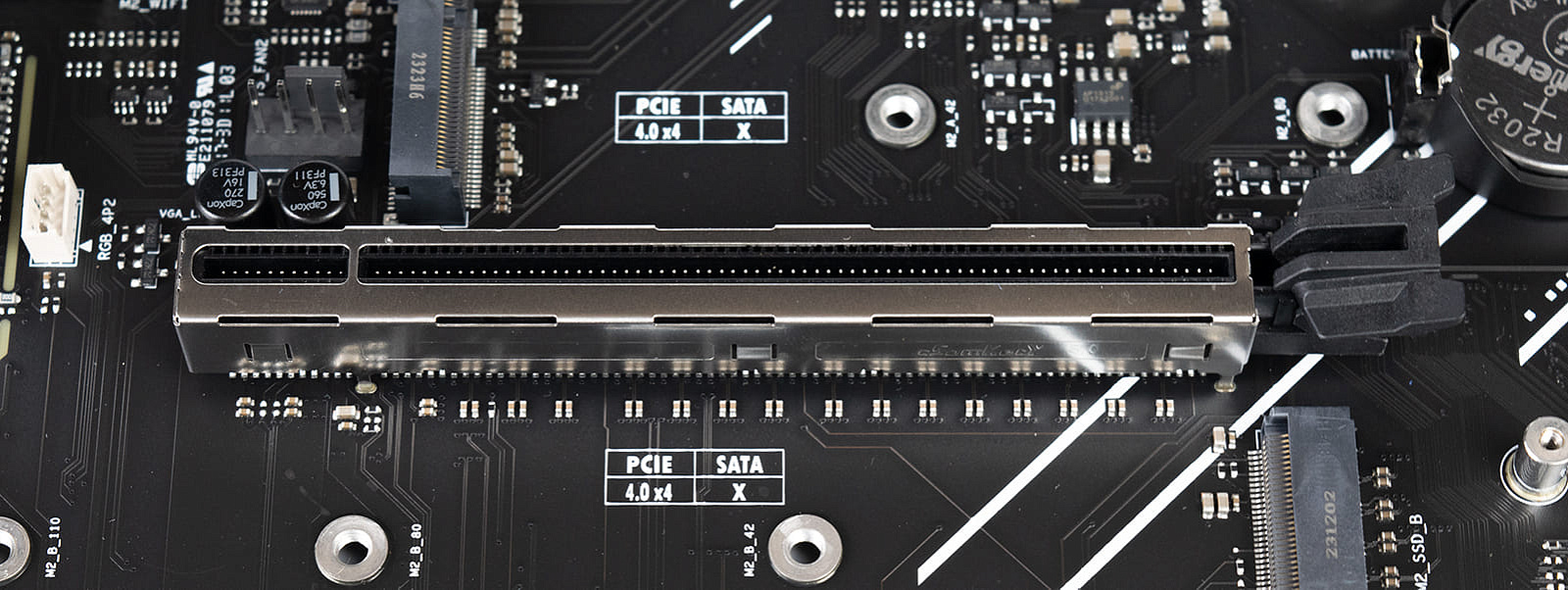

Первый слот PCIe 5.0 x16, использующий процессорные линии, обладает пропускной способностью 128 ГБ/с. Использование металлического армирования должно увеличить прочность разъема, что будет совсем не лишним, учитывая размеры и вес современных видеокарт.

Для установки M.2 накопителей в материнской плате iCraft B760M WIFI распаяно три соответствующих разъема, каждый из которых способен работать в режиме PCIe 4.0 x4:

• M2_1, подключенный непосредственно к процессору, позволяет устанавливать накопители размером до 2280. Радиатор отсутствует;
• M2_2, использующий чипсетные линии PCIe, поддерживает накопители размером до 22110. Оснащается комплектным радиатором;
• M2_3, использующий чипсетные линии PCIe, поддерживает накопители размером до 22110. Радиатор отсутствует.

Как вы могли заметить, ни один из M.2 разъемов не способен работать с M.2 SATA накопителями. Также странным выглядит решение об установке радиатора только для M.2_2, который мало того, что перекрывается видеокартой, а значит о быстрой замене накопителя можно забыть, так еще и дополнительно подогревается чипсетом. При этом никаких удобных быстросъемных креплений не предусмотрено: во всех разъемах накопители придется крепить при помощи обычных винтов, идущих в комплекте.

Помимо основного PCIe 5.0 x16 слота на плате распаяны также два разъема PCIe, использующие чипсетные линии:

• 1 x PCIe 3.0 x1;
• 1 x PCIe 3.0 x4.

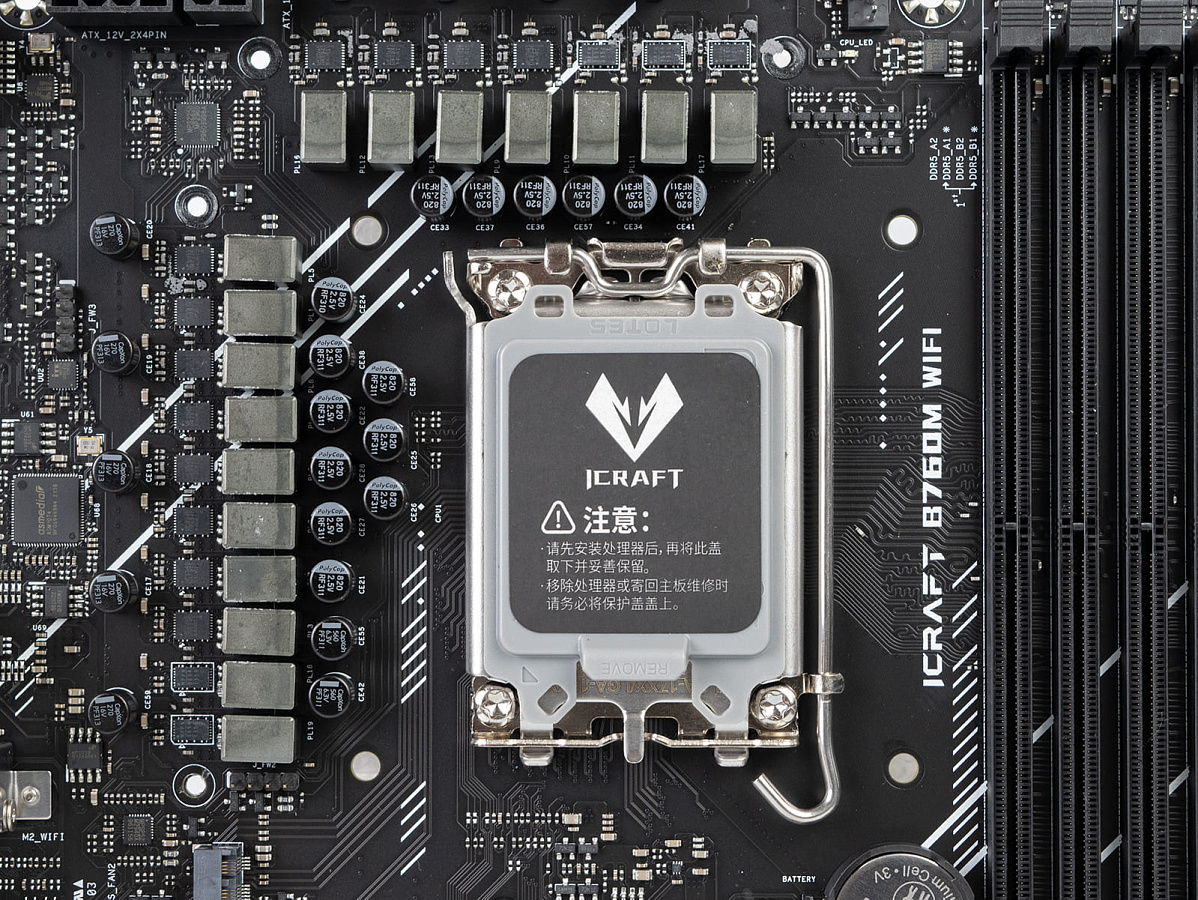

В Maxsun iCraft B760M WIFI система питания состоит из 17 фаз и выполнена по схеме 12+3+2 (12 на VCore, 3 на iGPU и 2 на VCCIO).

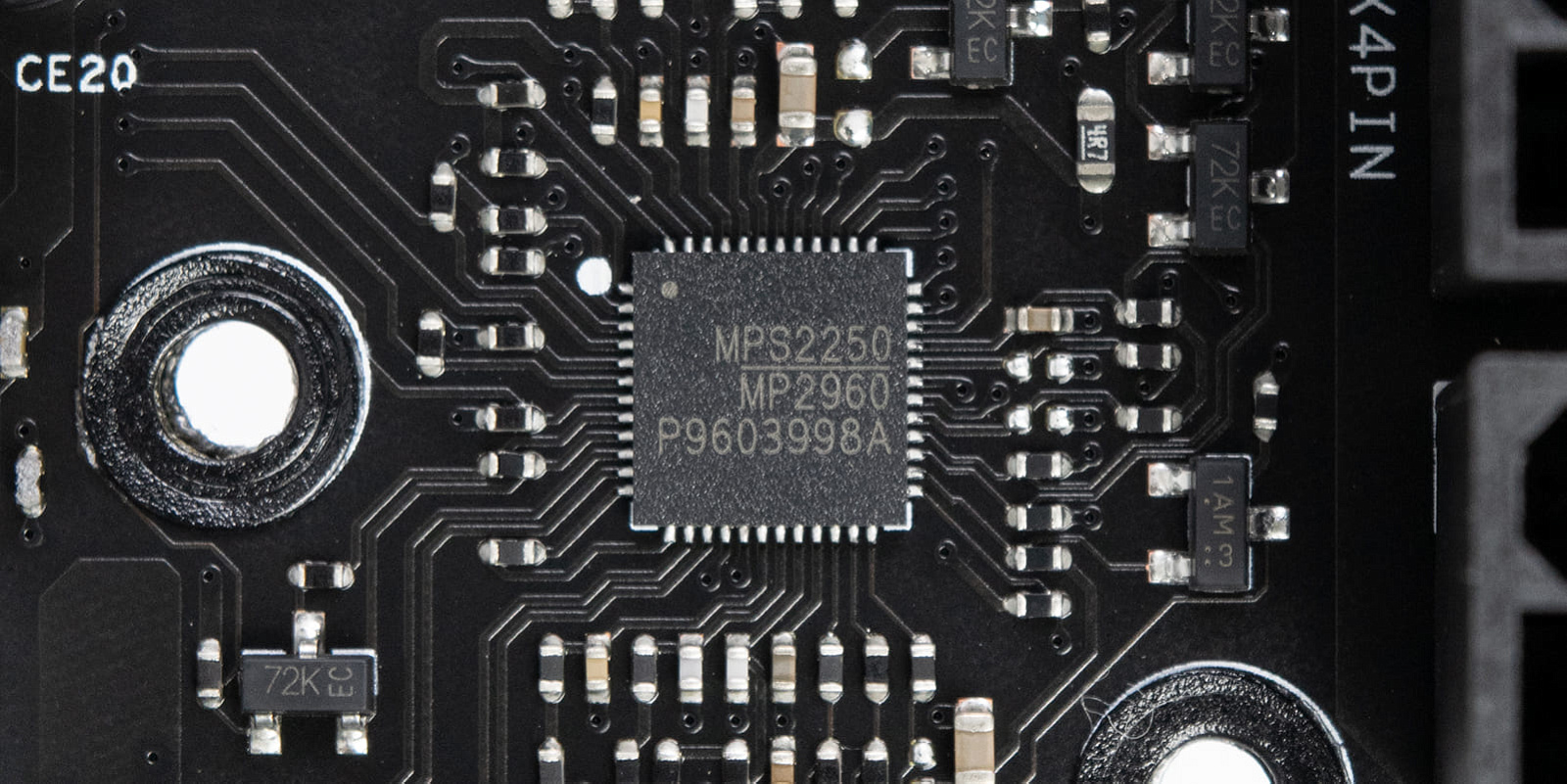

Питанием процессора управляет ШИМ-контроллер MP2960 от Monolithic Power Systems. Точное количество фаз, которыми он способен оперировать, доподлинно неизвестно, а на официальном сайте производителя данная модель и вовсе отсутствует.

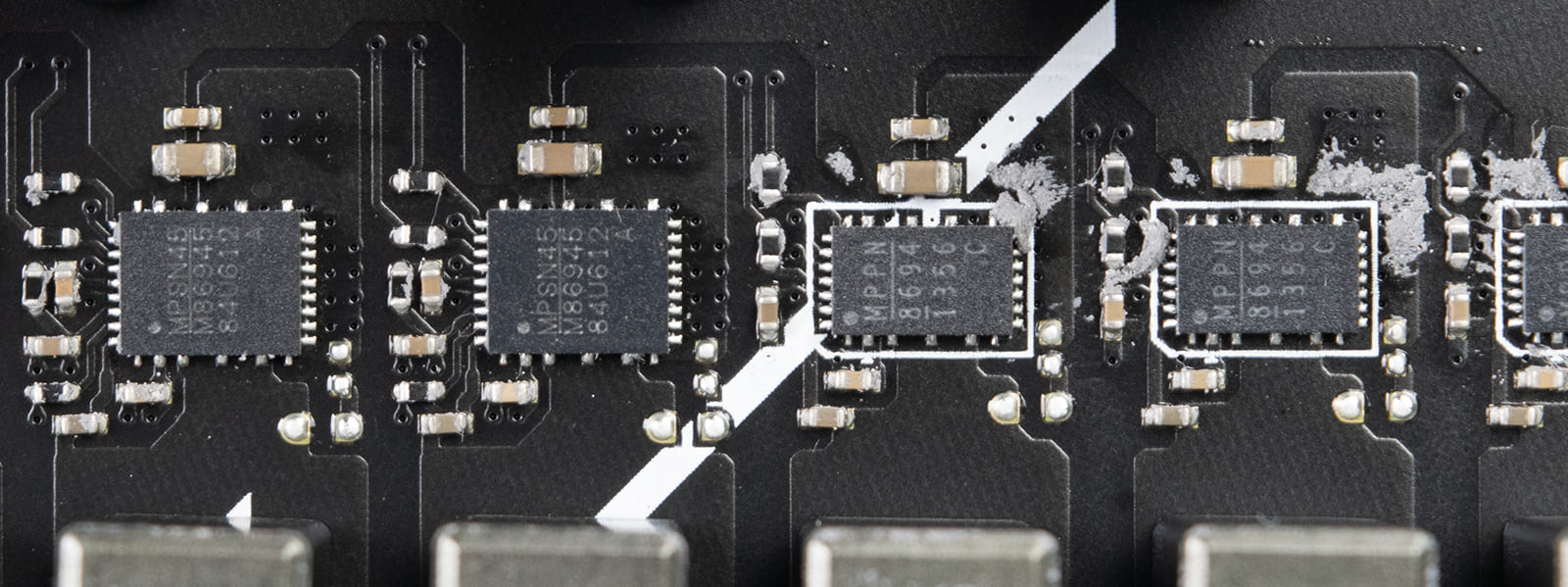

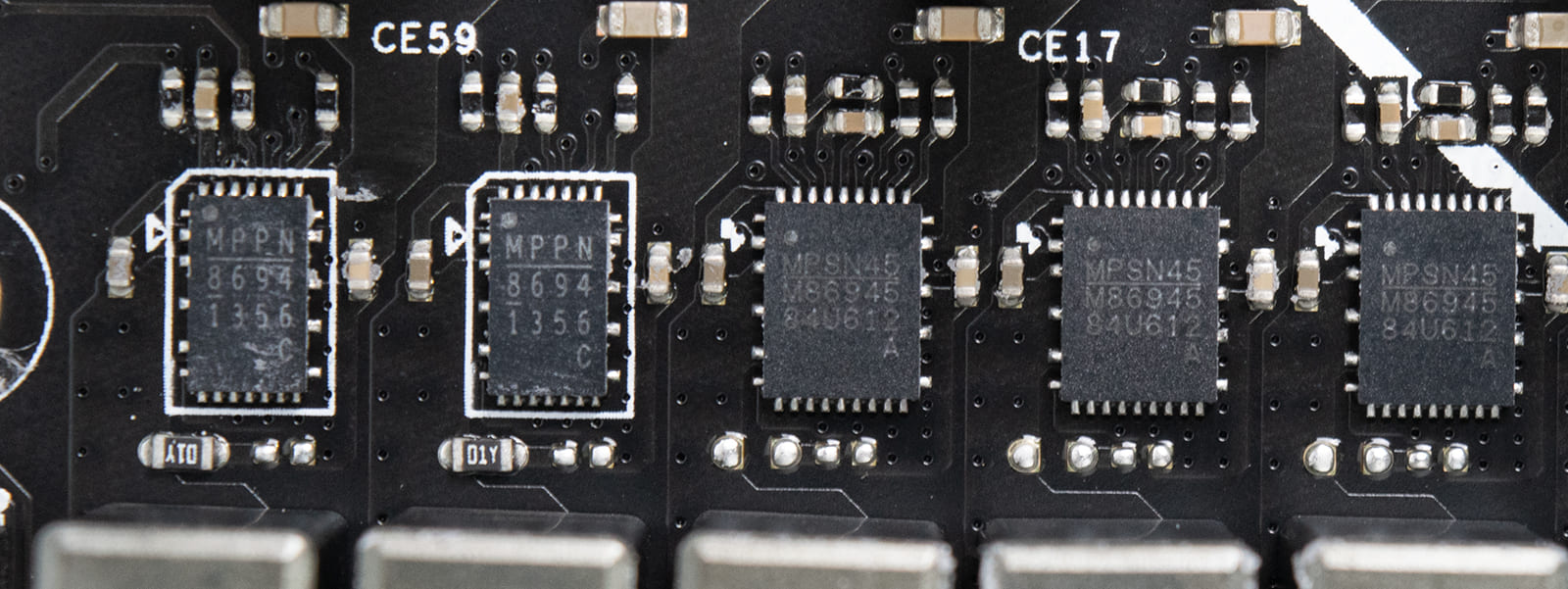

Для питания процессора производитель использует 12 мосфетов MP86945 от Monolithic Power Systems на 60 А, что полностью совпадает с заявленной на официальном сайте информацией.

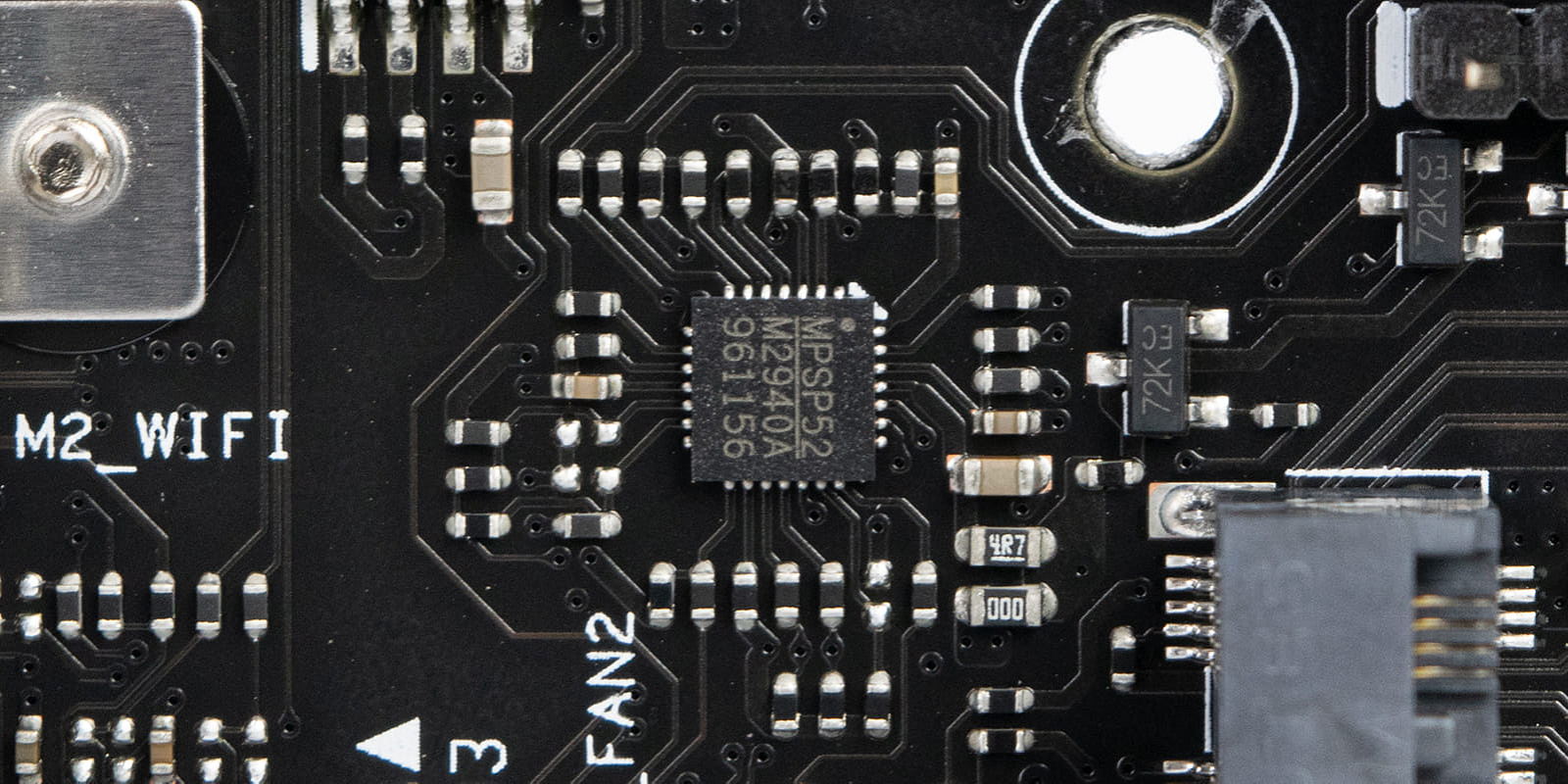

Двумя мосфетами VCCIO управляет отдельный ШИМ-контроллер также от Monolithic Power Systems.

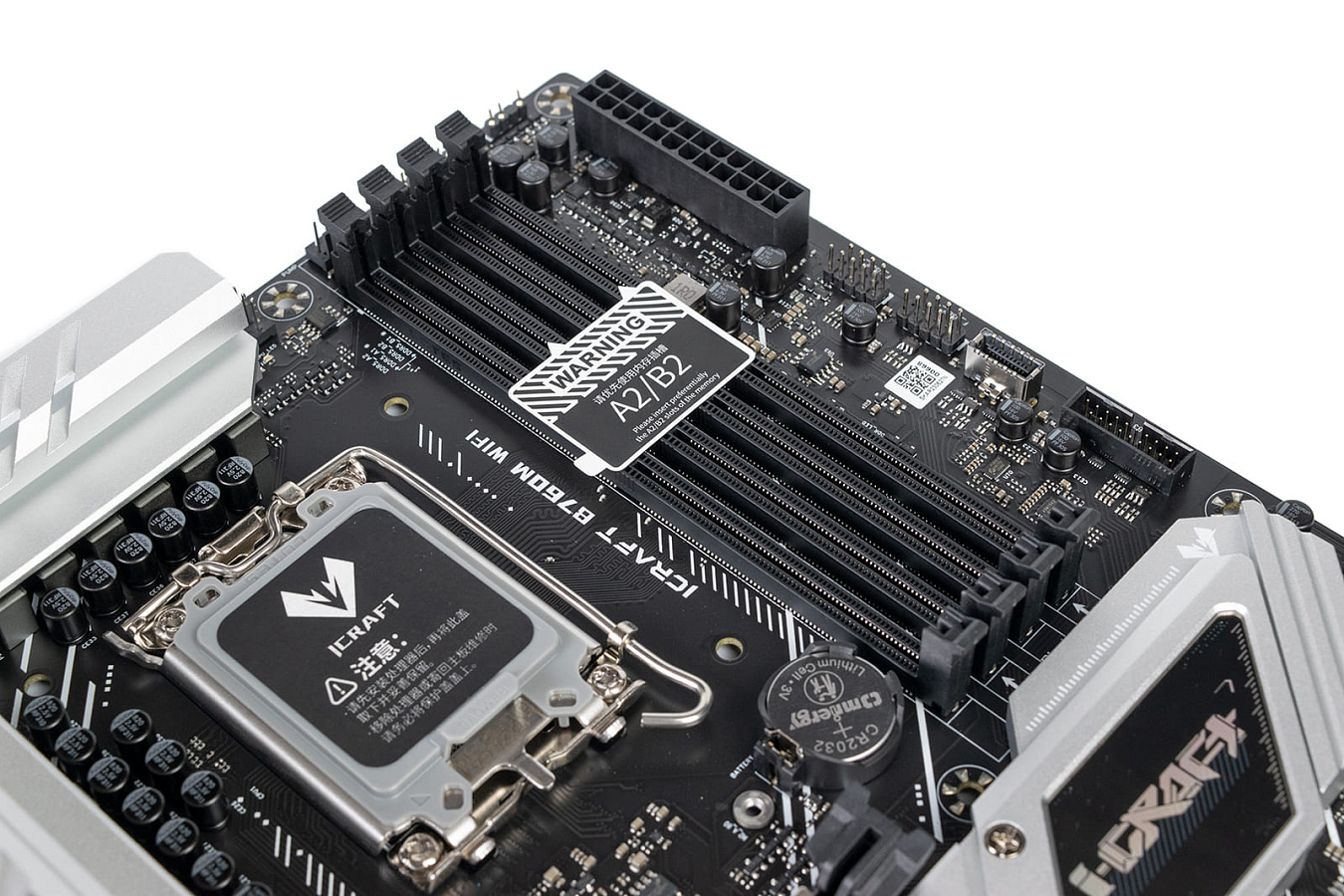

Материнская плата поддерживает установку современной оперативной памяти стандарта DDR5, для этого имеется четыре DIMM-слота, расположенные справа от процессора. Заявлена поддержка non-EСС памяти, а ее максимальный объем составляет 192 ГБ. Поддерживаются небинарные модули емкостью 24 и 48 ГБ. Производитель заявляет поддержку частот выше 6800 МГц в режиме разгона, что, вероятнее всего, близко к реальности, ведь зачастую стабильная частота двух одноранговых модулей для 4-слотовых материнских плат, построенных на базе 6-слойной печатной платы, остается в диапазоне 6800 - 7200 МГц.

Приоритетные для установки двух модулей оперативной памяти разъемы указаны на наклейке, а также продублированы стрелочками непосредственно на текстолите.

Возможности BIOS

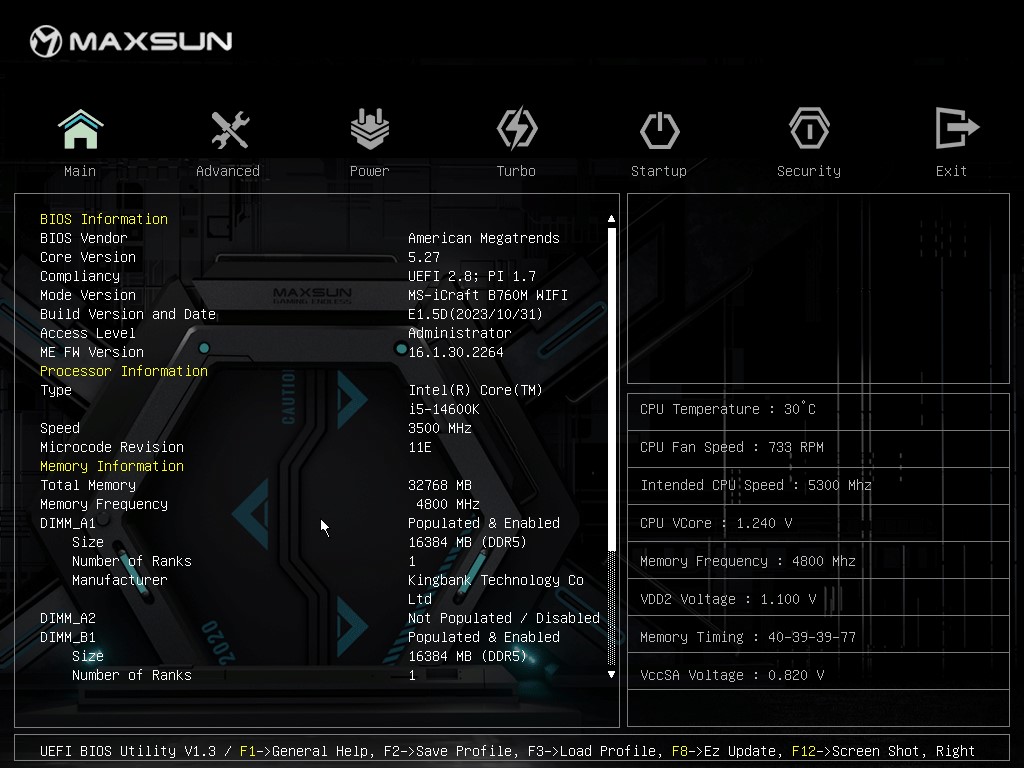

BIOS материнских плат от Maxsun привычно не разделяется на упрощенную и полную версии, а при входе мы сразу видимо вкладку Main, содержащую основную информацию о компонентах системы и их показателей.

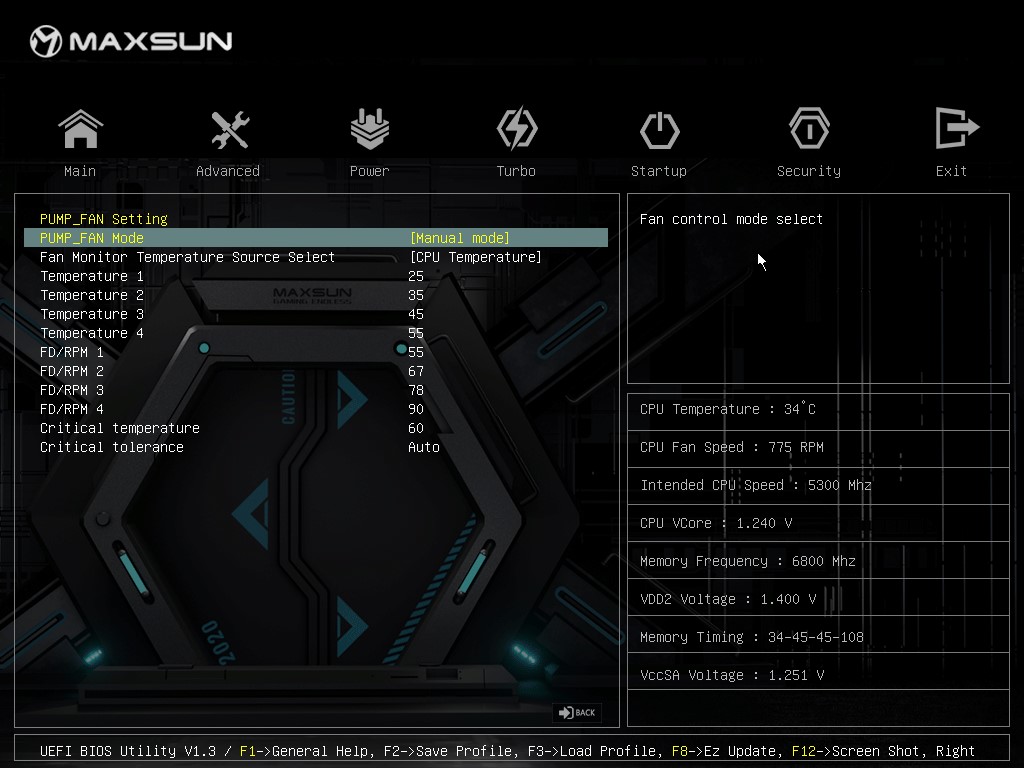

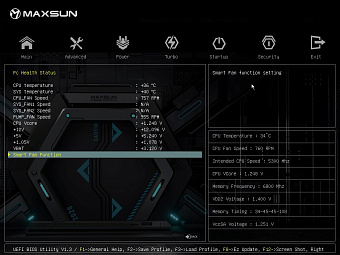

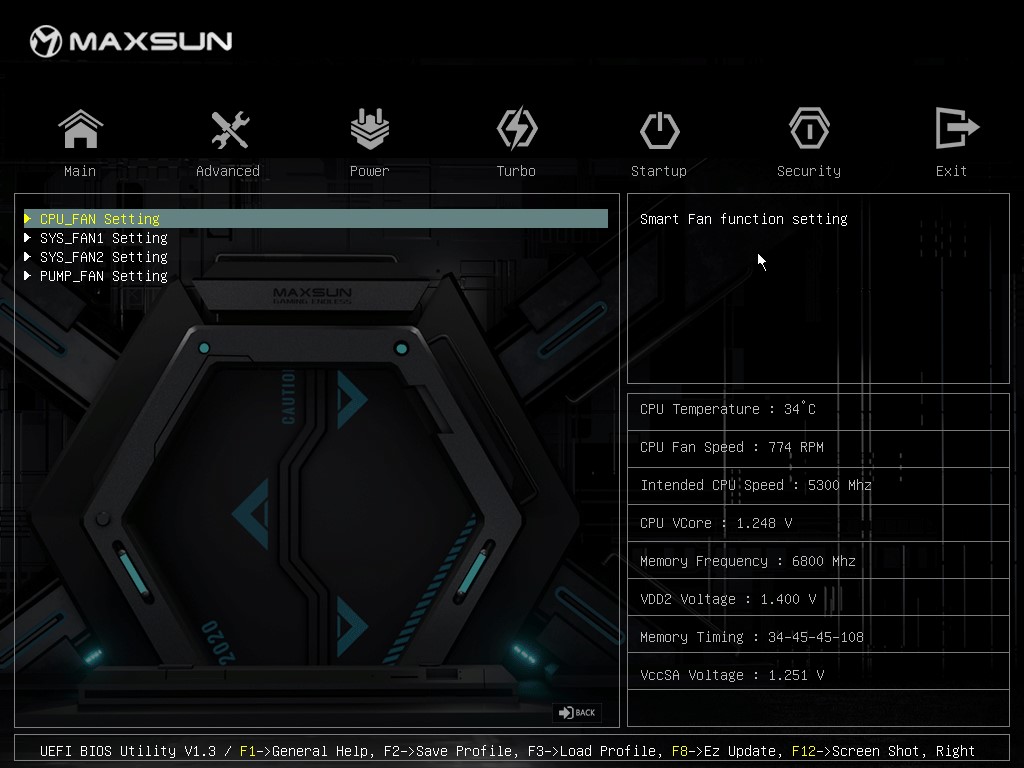

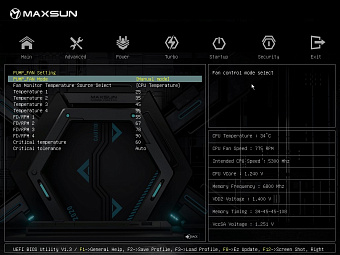

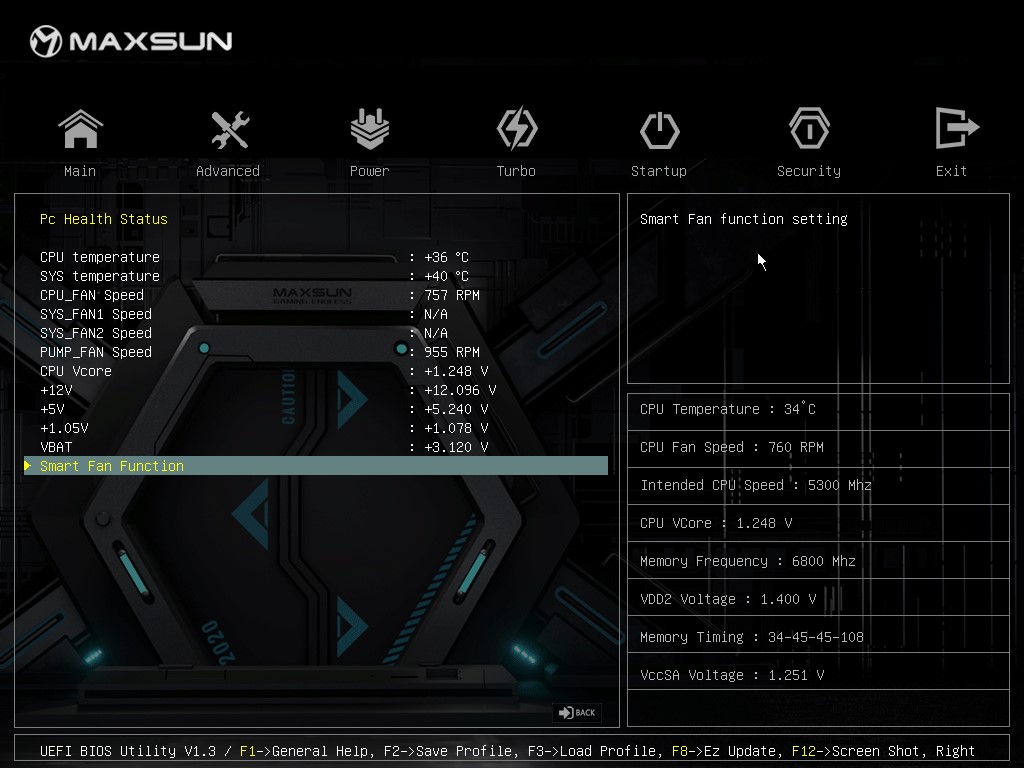

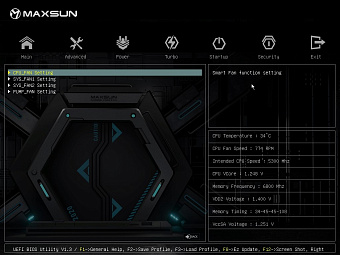

В подразделе PC Health Status разместился интерфейс по настройке кривых работы вентиляторов. Никакого привычного графика кривых зависимости уровня PWM от температуры не предусмотрено. Задать можно только четыре температурных значения и уровень PWM для каждого из них. Кроме этого присутствует и автоматический режим.

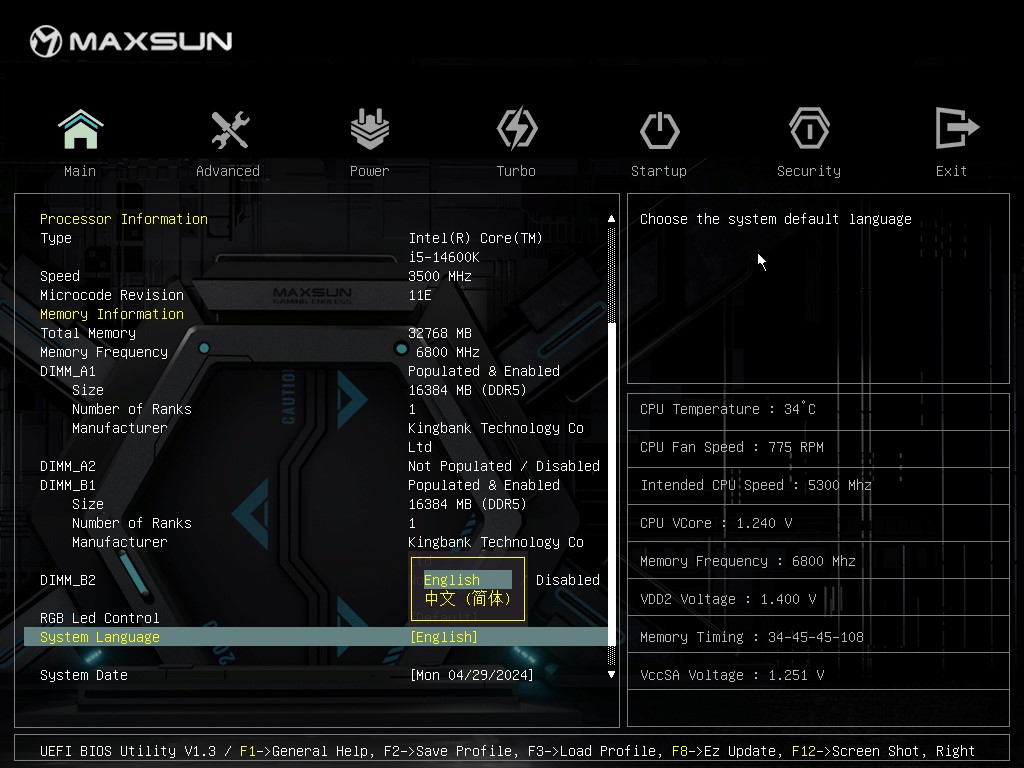

По умолчанию интерфейс BIOS переведен на английский язык, но при необходимости его можно поменять на китайский. Поддержки русского языка, ожидаемо, нет.

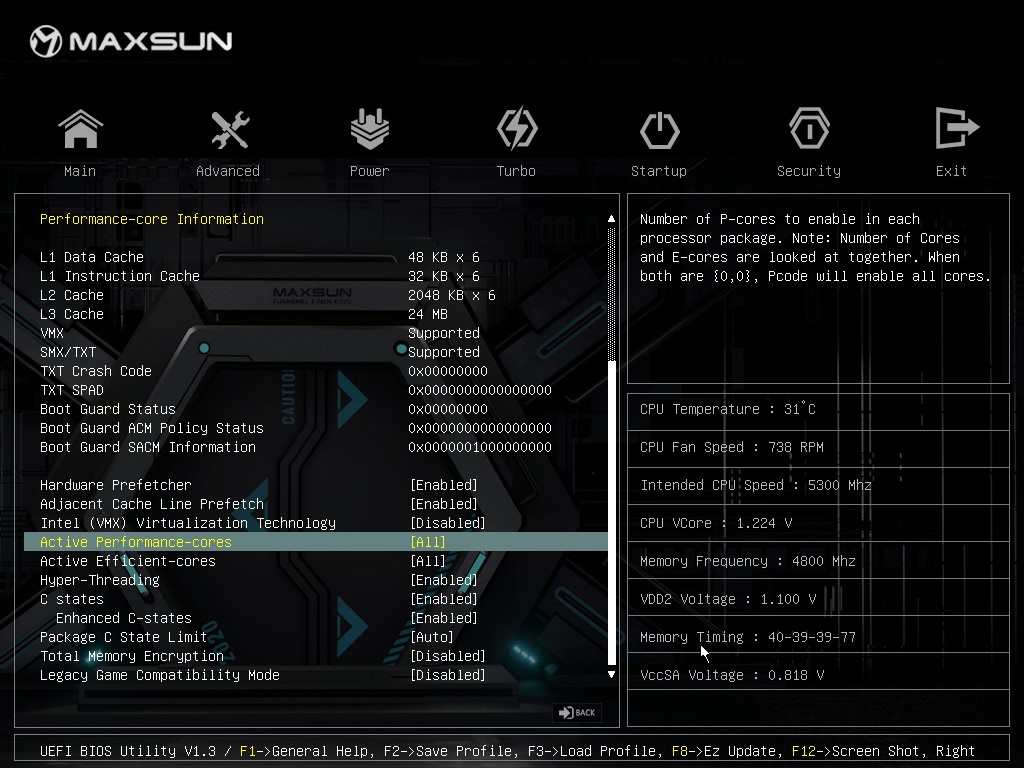

При необходимости можно отключать производительные и энергоэффективные ядра, а также технологию Hyper-Threading. На удивление этот раздел в BIOS полностью работоспособен. А вот что не работает, так это задание отрицательного офсета напряжения на процессор, что необходимо для снижения тепловыделения путем андервольта - оно просто игнорируется. Зато в сторону повышения работает исправно. Возможность ручной установки напряжения Vcore также отсутствует. Однако есть инструмент, позволяющий ограничить максимальную температуру процессора, и он полностью рабочий: при достижении указанного значения активируется троттлинг, удерживающий температурные показатели ядер процессора в заданных пределах путем снижения частоты работы процессора.

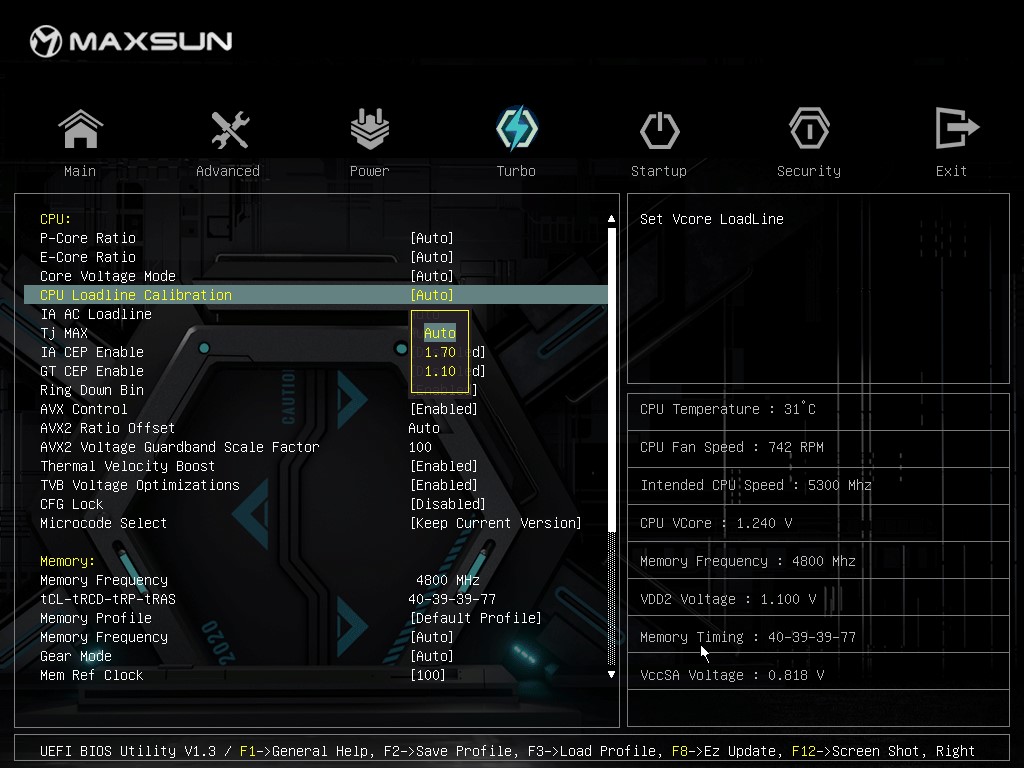

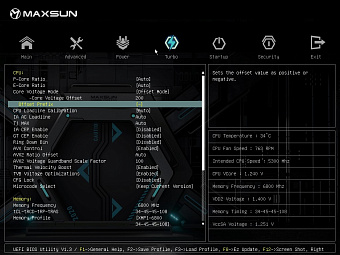

Функция калибровки цепей питания (Load-Line calibration) также присутствует. Производитель добавил три режима на выбор: автоматический, 1.10 и 1.70. К сожалению, в ходе тестов какой-либо разницы между этими значениями выявлено не было.

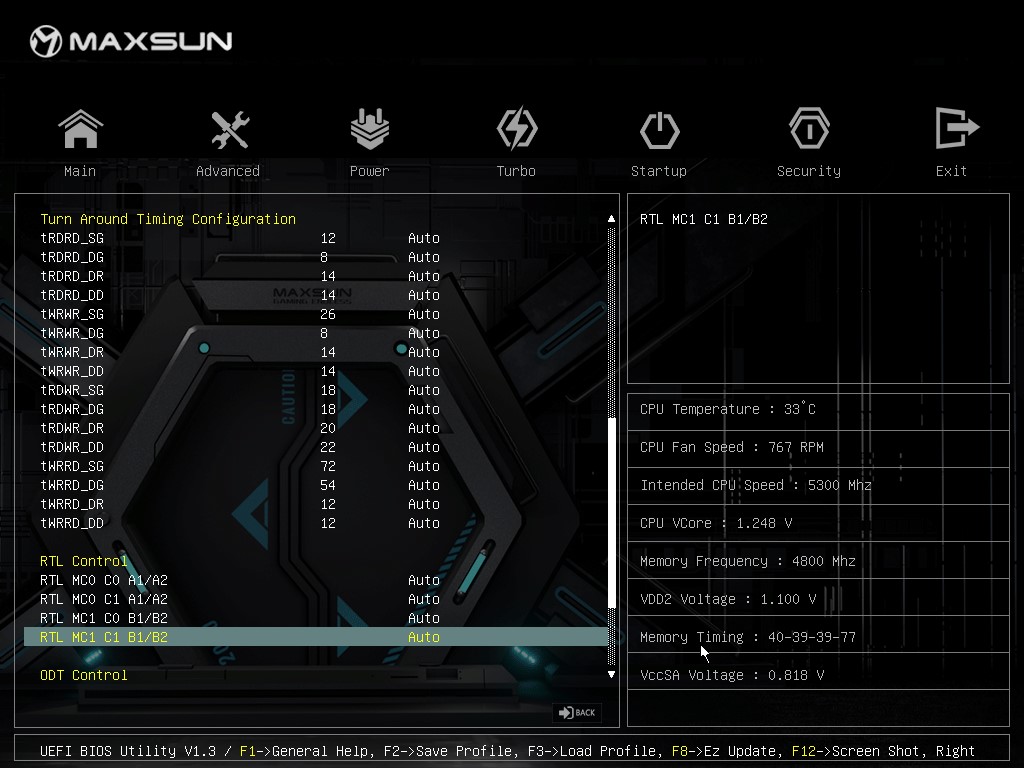

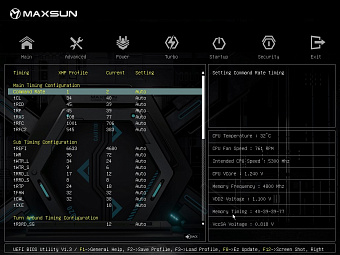

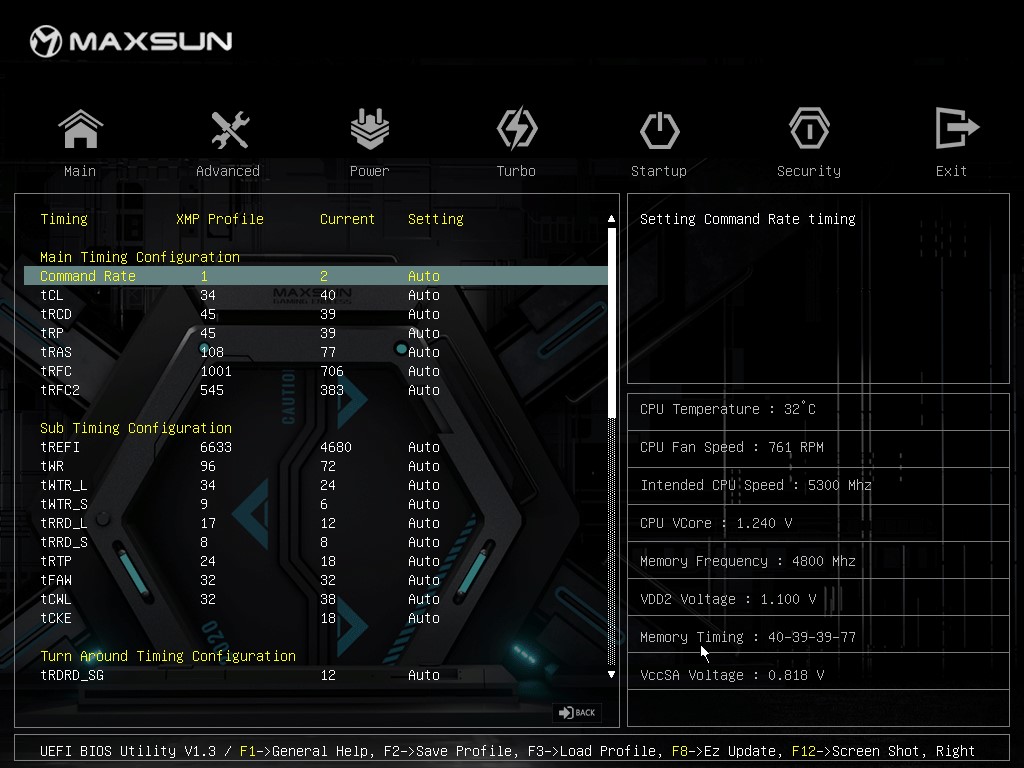

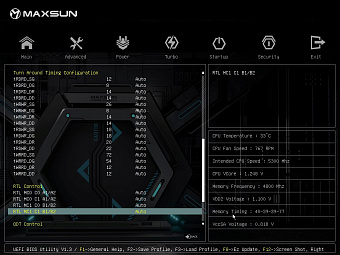

Для настройки таймингов присутствует удобное меню, в котором помимо XMP можно посмотреть и текущие установленные значения. Большинство необходимых для настройки параметров присутствуют за исключением tRFCpb, а максимальный показатель tREFI ограничен значением 65535.

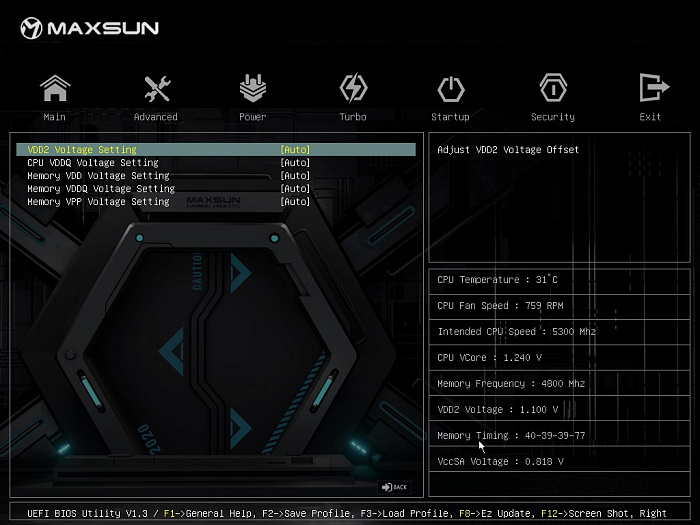

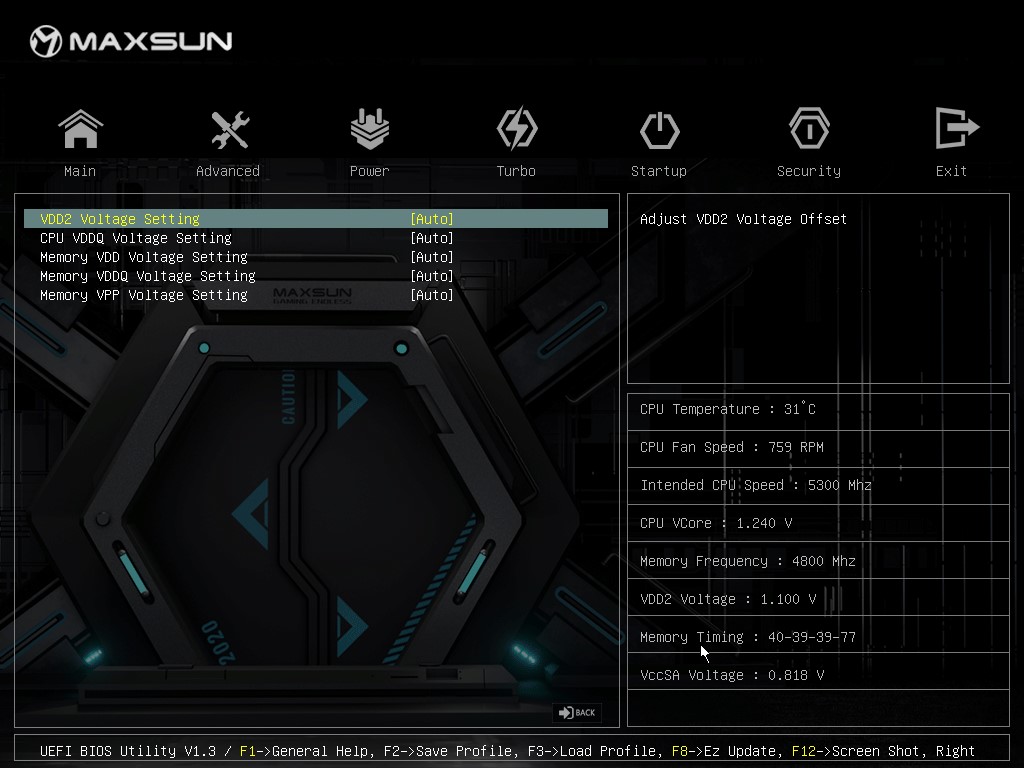

В BIOS присутствует возможность ручного задания напряжений на оперативную память и контроллер питания. Однако даже новейшая версия HWiNFO64 не обнаружила датчики напряжений для VccSA, CPU VDDQ и VDD2. В самом BIOS они тоже не мониторятся ни при ручном указании, ни в автоматическом режиме. Напряжения Memory VDD и Memory VDDQ ограничены лимитом в 2 В, чего будет более чем достаточно для экстремального разгона.

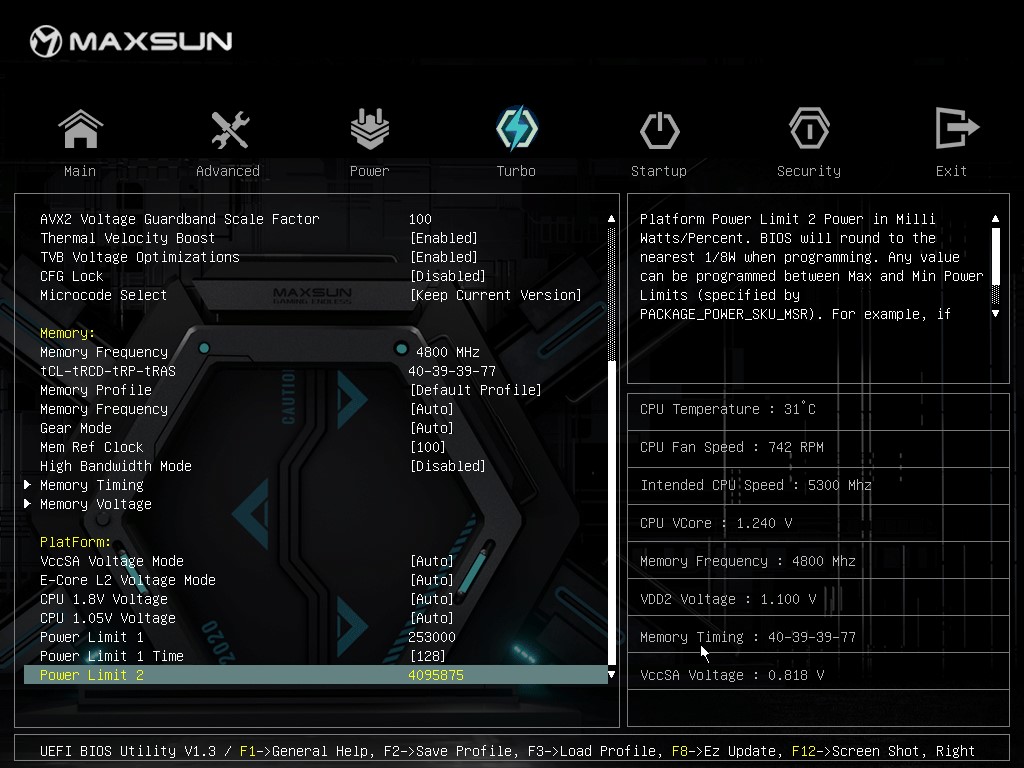

По умолчанию PL1 установлен на уровне 253 Вт без возможности увеличения, о чем производитель упоминает в рекламных материалах. Данного лимита должно хватить даже для процессоров линейки i9 в стоке, при учете, что на чипсете B760 разгон ядер недоступен.

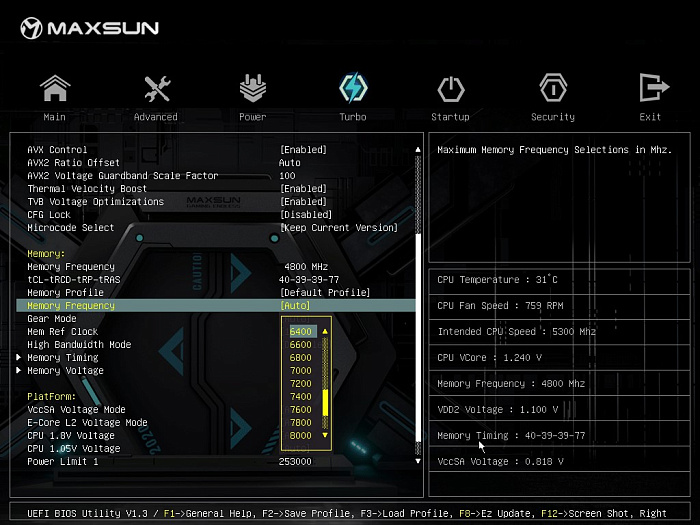

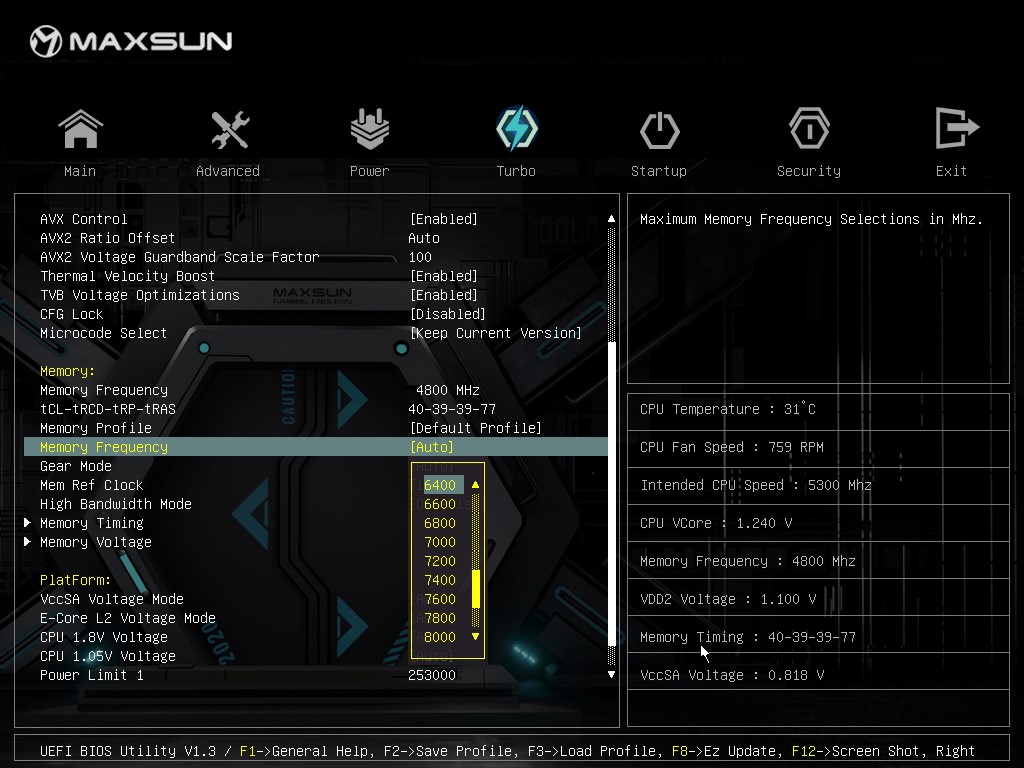

Для разгона оперативной памяти необходимо выбрать нужную частоту из списка с шагом в 200 МГц.

Дополнительно присутствует шесть слотов для сохранения профилей BIOS, но и тут нам встретился особый нюанс: рабочими являются только первые четыре слота. В последние два настройки сохранить возможно, а вот загрузить их - нет.

Тестирование

Тестовый стенд

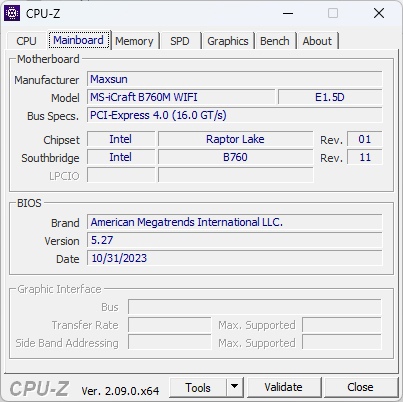

“Из коробки” материнская плата поставлялась с BIOS версии E1.3D. Поддержка процессоров Intel 14 поколения заявляется лишь в версии E1.5D, однако никаких проблем с запуском i5-14600k не возникло. Возможно, это связано с отсутствием отличий тестового процессора от i5-13600k. Тем не менее, все тестирование производилось на самой свежей версии от 31 октября 2023 года.

Сначала посмотрим на поведение тестового процессора с настройками по умолчанию, но со снятыми лимитами. Нужно это как для проверки напряжения, которое материнская плата подает на ядра процессора, а также для тестирования VRM под максимальной нагрузкой.

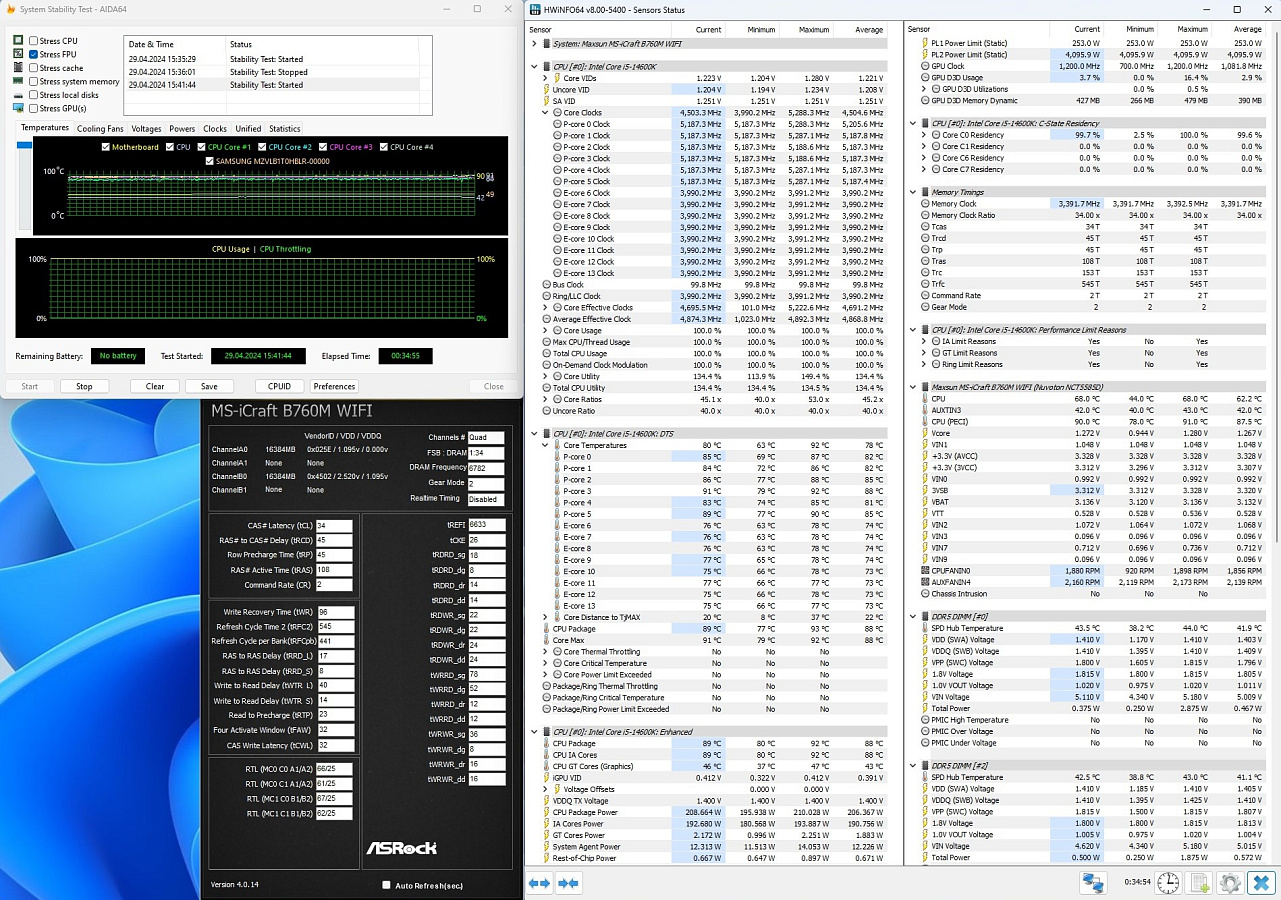

Через 30 минут стресс-теста среднее энергопотребление остановилось на отметке 206 Вт, что очень много для i5-14600K без разгона, при этом ядра процессора прогрелись до 93 °C. Стоит отдельно отметить высокое напряжение 1,27 В, подаваемое на процессор в автоматическом режиме. Тут бы очень пригодился андервольт, который не работает. Несмотря на все вышеперечисленное, температура VRM с обратной стороны текстолита при измерении пирометром составила всего 75 °C, а значит и при достижении 253 Вт лимита проблем с перегревом не будет. Софтверный мониторинг температуры цепей питания отсутствует.

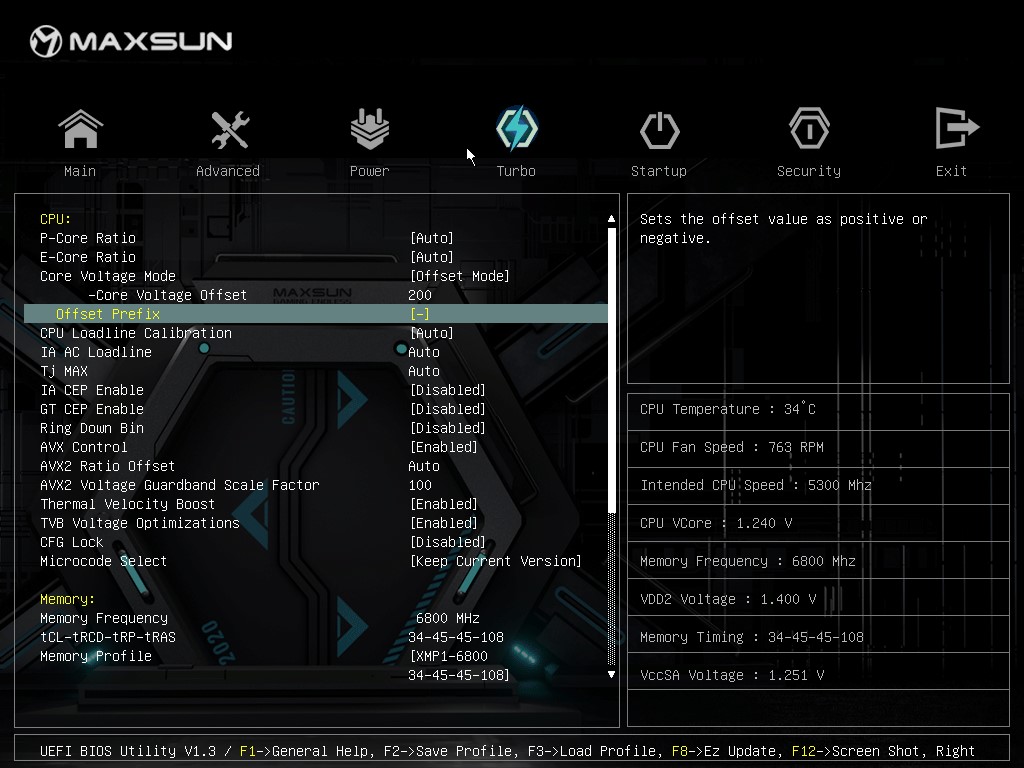

Дополнительно акцентируем внимание, что по умолчанию активируется AVX оффсет, понижающий частоту P-ядер процессора на 100 МГц. Отключение этой функции или попытка настройки приводила к активации троттлинга процессора при достижении 65 °C, причем исправить ситуацию помог только полный сброс настроек BIOS. Поэтому придется мириться с заниженной частотой процессора в большинстве подобных задач.

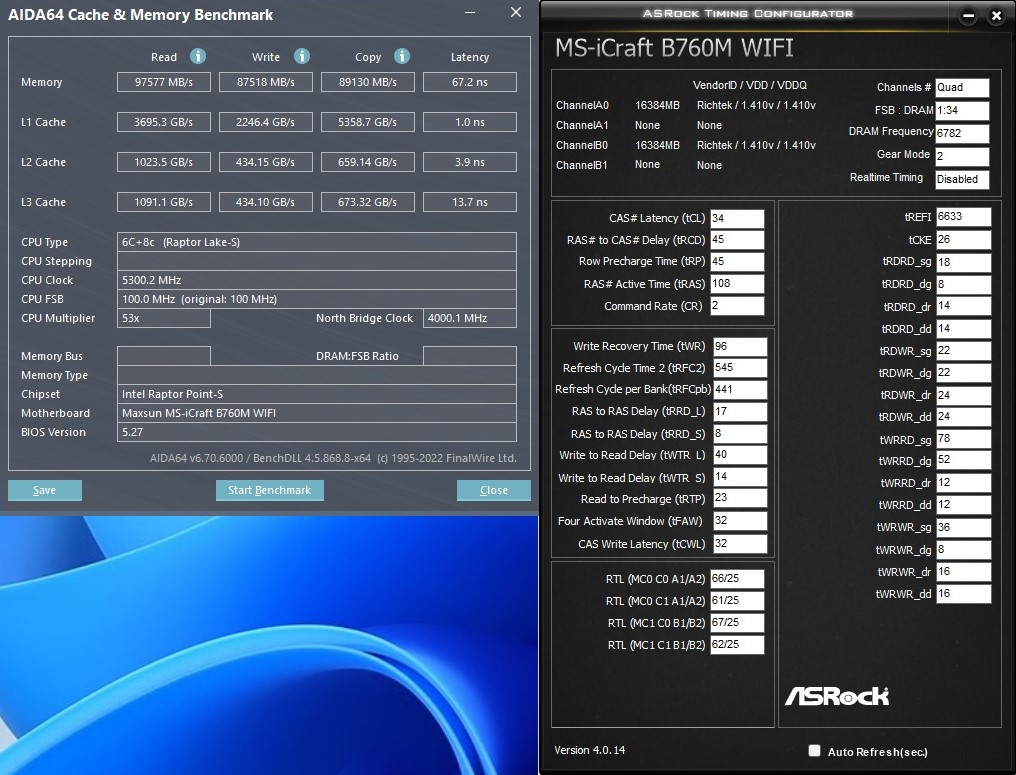

С XMP 6800 МГц CL34 материнская плата запустилась без каких-либо проблем, что впрочем неудивительно, так как тестовый комплект памяти добавлен производителем в лист совместимости, который можно скачать на официальном сайте. Результаты теста AIDA64, а также установленные тайминги можно посмотреть на скриншоте ниже. Стоит отметить высокую задержку, одной из причин которой является низкая частота кольцевой шины, по умолчанию установленная на значении 4000 МГц.

Так как разгон процессора недоступен, то единственная возможность увеличить производительность системы - это повышение частоты и оптимизация таймингов оперативной памяти. Как уже упоминалось ранее, мониторинг напряжений VccSA, CPU VDDQ и VDD2 недоступен, а адекватность работы платы с ручными настройками вызывает сомнения, потому было решено оставить все в автоматическом режиме.

Первоначальные попытки поменять частоты, напряжения или тайминги относительно XMP в любую сторону приводили к отсутствию запуска, также плата была не способна восстановиться самостоятельно, а значит, постоянно приходилось прибегать к сбросу настроек BIOS при помощи кнопки Clear CMOS. Переключение профиля разгона в Default позволяло регулировать все, кроме частоты - данная настройка игнорировалась, а память всегда работала на 4800 МГц. Лишь активация профиля Custom позволила менять частоту и то не без проблем. Например, установка значения 6800 МГц, которое, напоминаем, было полностью стабильным в XMP, снова приводило к отсутствию запуска.

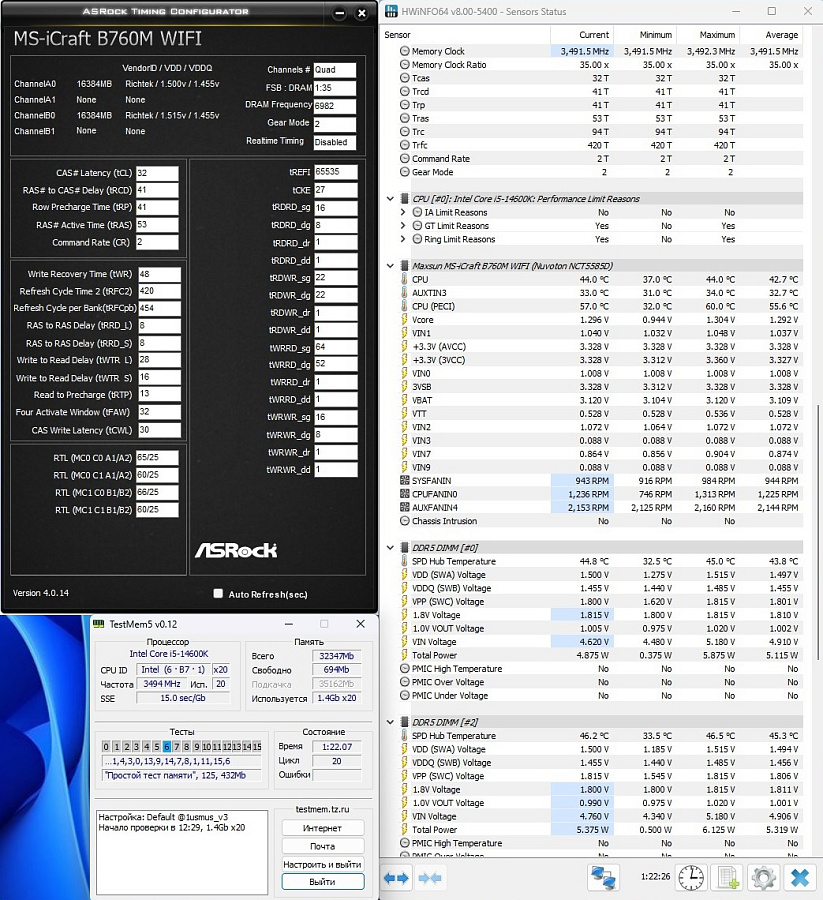

В конечном счете ручная настройка частоты оперативной памяти позволила успешно запустить операционную систему на частоте 7200 МГц, на которой можно было проходить некоторые тесты, но ни о какой стабильности в долгосрочной перспективе речи идти не могло. Уточним, что в процессе разгона использовались модули оперативной памяти от KingBank Technology, построенные на базе чипов Hynix ревизии A-Die. Полную стабильность, подтвержденную различными многочасовыми тестами, удалось получить в режиме 7000CL32 при напряжении на память 1,5/1,45 В.

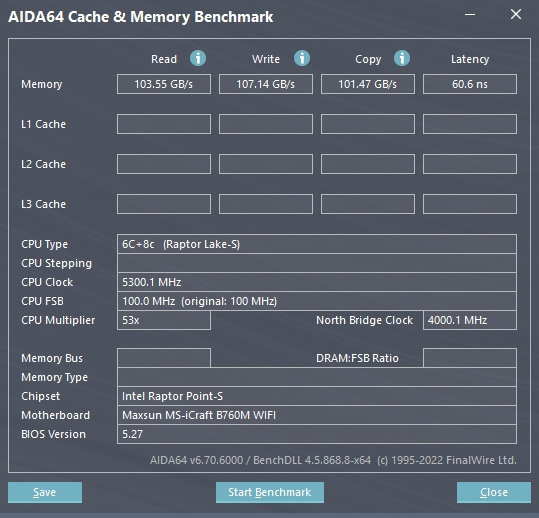

Благодаря разгону удалось достичь пропускной способности памяти выше 100 ГБ/с при задержках в районе 60 нс.

Maxsun Sync

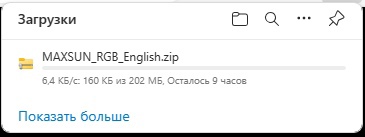

На сайте производителя в разделе ПО присутствует только приложение Maxsun Sync, необходимое для управления подсветкой. Автор данного обзора потратил около 9 часов на скачивание этого приложения, вес которого составляет чуть больше 200 МБ, а причиной была низкая скорость отдачи.

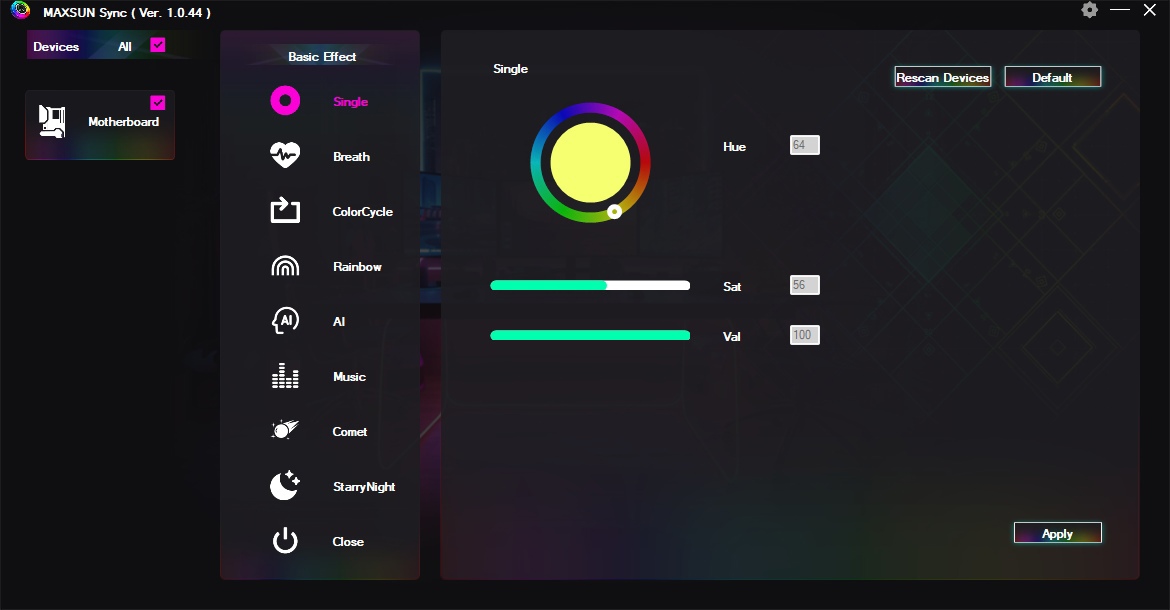

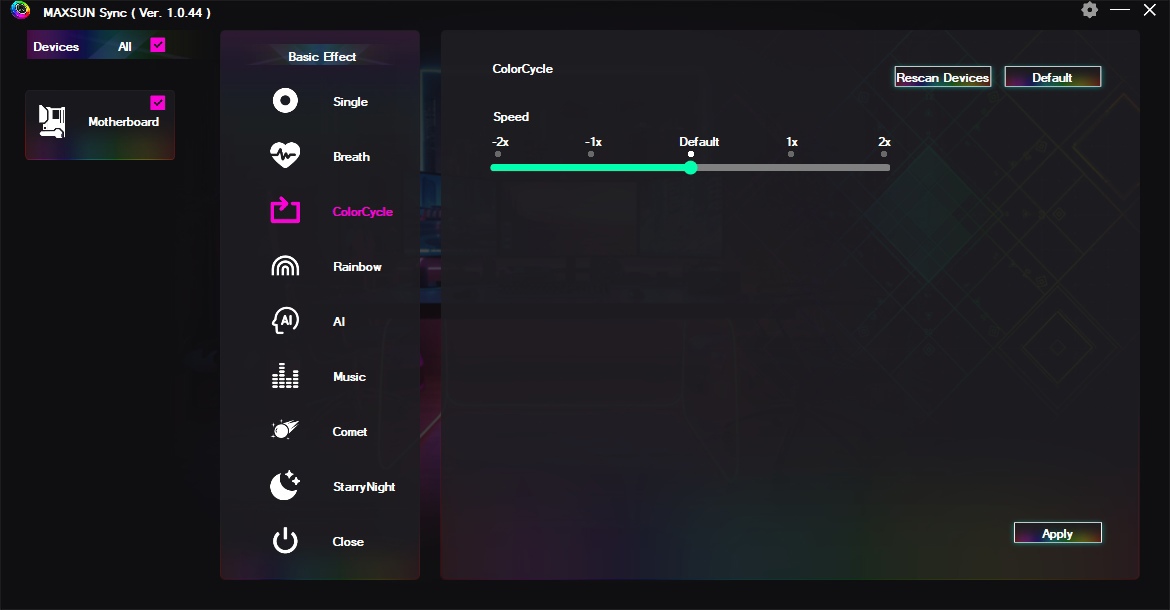

После установки мы можем наблюдать простой интерфейс, позволяющий выбрать любой из девяти доступных эффектов, а также отредактировать цвета и скорости анимации. В целом, все необходимое тут доступно и работает более-менее стабильно.

Конкуренты

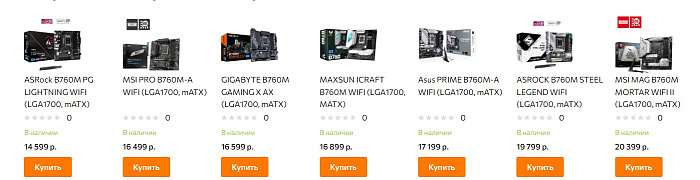

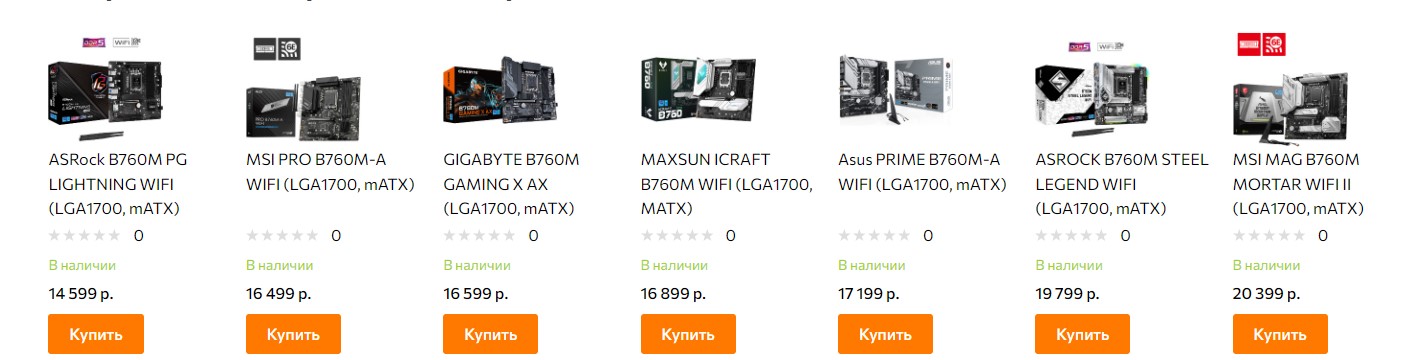

Материнские платы на чипсете Intel B760 очень распространены, а на рынке в свободной продаже присутствует большое их количество в широком диапазоне цен. Мы отобрали наиболее интересные варианты формата M-ATX с интегрированным беспроводным модулем и поддержкой оперативной памяти исключительно формата DDR5. За цену близкую к стоимости iCraft B760M WIFI можно приобрести:

• MSI PRO B760M-A WIFI, обладающую 12+1+1 фазами питания, что очень близко к таковым у Maxsun iCraft. Однако потенциальный покупатель лишается одного M.2 слота и радиатора охлаждения накопителя, а также получает меньшее количество USB портов;
• GIGABYTE B760M GAMING X AX обладает 8+1+1 фазами питания с DrMOS, рассчитанными на ток 60 А, а значит система питания потенциально хуже, чем у героя сегодняшнего обзора. Также присутствуют всего два разъема M.2;
• Asus PRIME B760M-A WIFI обладает 8+1+1 фазами питания и только двумя разъемами M.2.

Доплатив 3 тыс. рублей можно приобрести ASROCK B760M STEEL LEGEND WIFI (12+1+1 фазы, 50A DrMOS) или MSI MAG B760M MORTAR WIFI II (12+1+1 фазы, 75A DrMOS), обладающие схожими системами питания и техническим оснащением, но при этом имеющие значительно меньше софтверных проблем по части настроек в BIOS.

Получается, что с точки зрения технической оснащенности в своей ценовой категории у Maxsun iCraft B760M WIFI конкурентов практически нет, однако не каждый готов мириться с капризами BIOS и будет готов доплатить за более стабильный продукт.

Все указанные цены актуальны только на момент написания обзора.

Выводы

Материнская плата Maxsun iCraft B760M WIFI, построенная на бюджетном чипсете B760, принадлежит к топовой игровой линейке iCraft и понравится геймерам как своим внешним видом, так и широкими аппаратными возможностями.

Плюсы материнской платы можно перечислять достаточно долго. Основным является мощная система питания с PL1 на уровне 253 Вт, способная принять топовые процессоры 14 поколения при сохранении адекватного температурного режима. Аппаратные кнопки включения и сброса биоса понравятся тем, кто использует систему в открытом стенде, а красочная подсветка радиатора с эффектом бесконечного зеркала освежит внешний вид любой сборки. Также в наличии три разъема M.2 для подключения скоростных SSD накопителей, а неплохой разгонный потенциал оперативной памяти позволит без проблем использовать одноранговые модули памяти с XMP 6800 МГц.

Основным и самым заметным минусом, безусловно, является “сырой” BIOS, в котором часть функций отсутствует, часть плохо реализованы, а некоторые и вовсе не работают. Конечно, всегда можно надеяться, что с новыми обновлениями производитель исправит все недочеты, но, глядя на дату последнего обновления (октябрь 2023), все надежды мгновенно улетучиваются.

В целом, материнская плата iCraft B760M WIFI найдет своих нетребовательных покупателей, которых устроит привлекательный внешний вид и хорошая компонентная база, кто не будет копаться в настройках, чтобы повысить производительность системы, а просто активирует XMP. В таком случае о большинстве описанных в обзоре проблем можно даже и не узнать. Единственным разочарованием может являеться гарантия всего 12 месяцев, в то время как большинство производителей устанавливает гарантийный срок 36 месяцев на свою продукцию.

Плюсы:

Минусы:
