Обзор и тестирование блока питания GMNG GG-PS1200M

Модель мощностью 1200 Вт с заявленным КПД уровня 80 PLUS Platinum.
Обзор и тестирование блока питания GMNG GG-PS1200M

Бренд GMNG уже стал достаточно известен российским пользователям, прежде всего, своими доступными ценами по сравнению с аналогичными изделиями конкурентов.

Но увидев стоимость блока питания GG-PS1200M, на уровне моделей от более известных брендов, нам стало очень интересно, за счет чего он сможет с ними потягаться.

Технические характеристики

  • Габариты: 160×150×86 мм;
  • Активный PFC;
  • Производительность (КПД): 90 %;
  • Вентилятор: 120 мм, термоконтроль оборотов;
  • Защита: OVP, UVP, SCP, OPP, OTP, OCP, SiP, NLO;
  • Гарантия: 10 лет.

На сайте в карточке товара указан сертификат 80 PLUS Platinum, но ни на упаковке, ни в документации, ни на самом блоке питания об этом ничего не говорится.

Вся линейка GG-PS М собрана на одинаковой платформе и имеет идентичное обозначение, но модели на 850 и 1000 Вт позиционируются как «Gold», а старшая на 1200 Вт - как «Platinum». На сайте clearesult.com/80plus среди сертифицированных моделей данный бренд не упоминается.

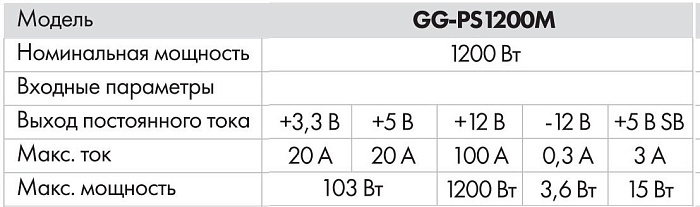

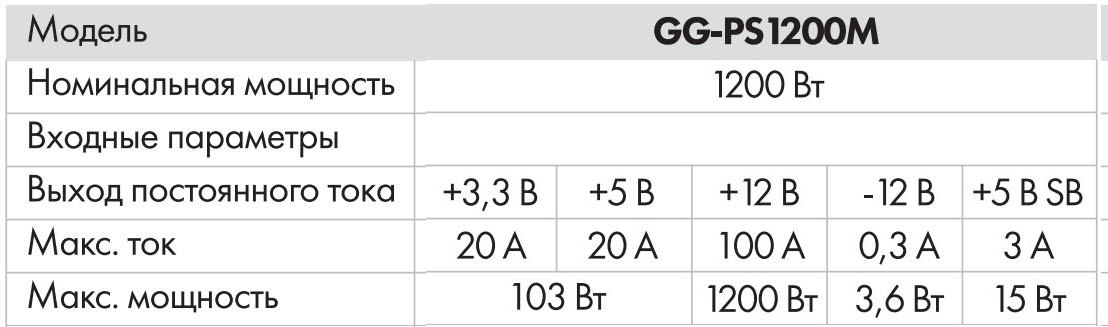

Нагрузочные характеристики

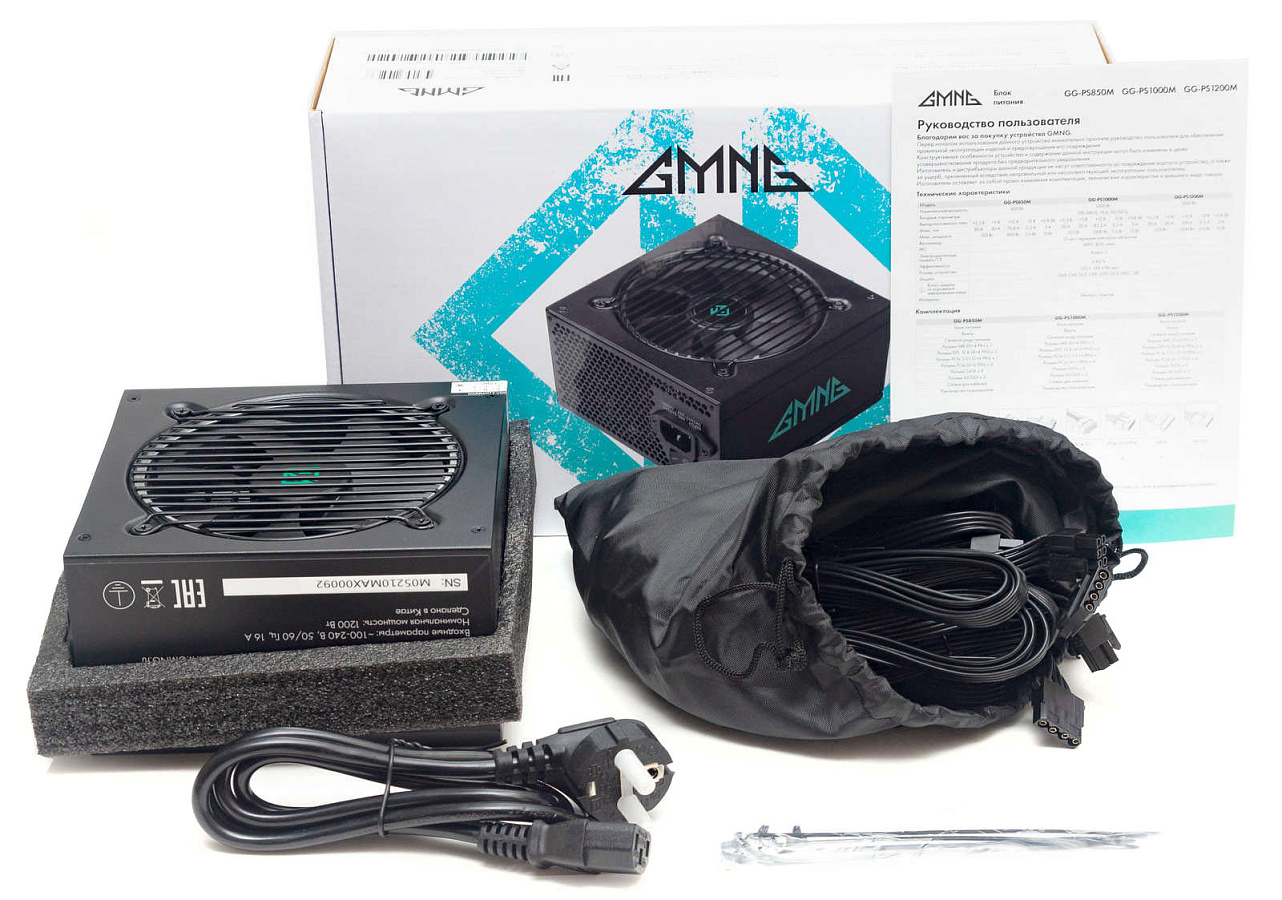

Упаковка и комплектация

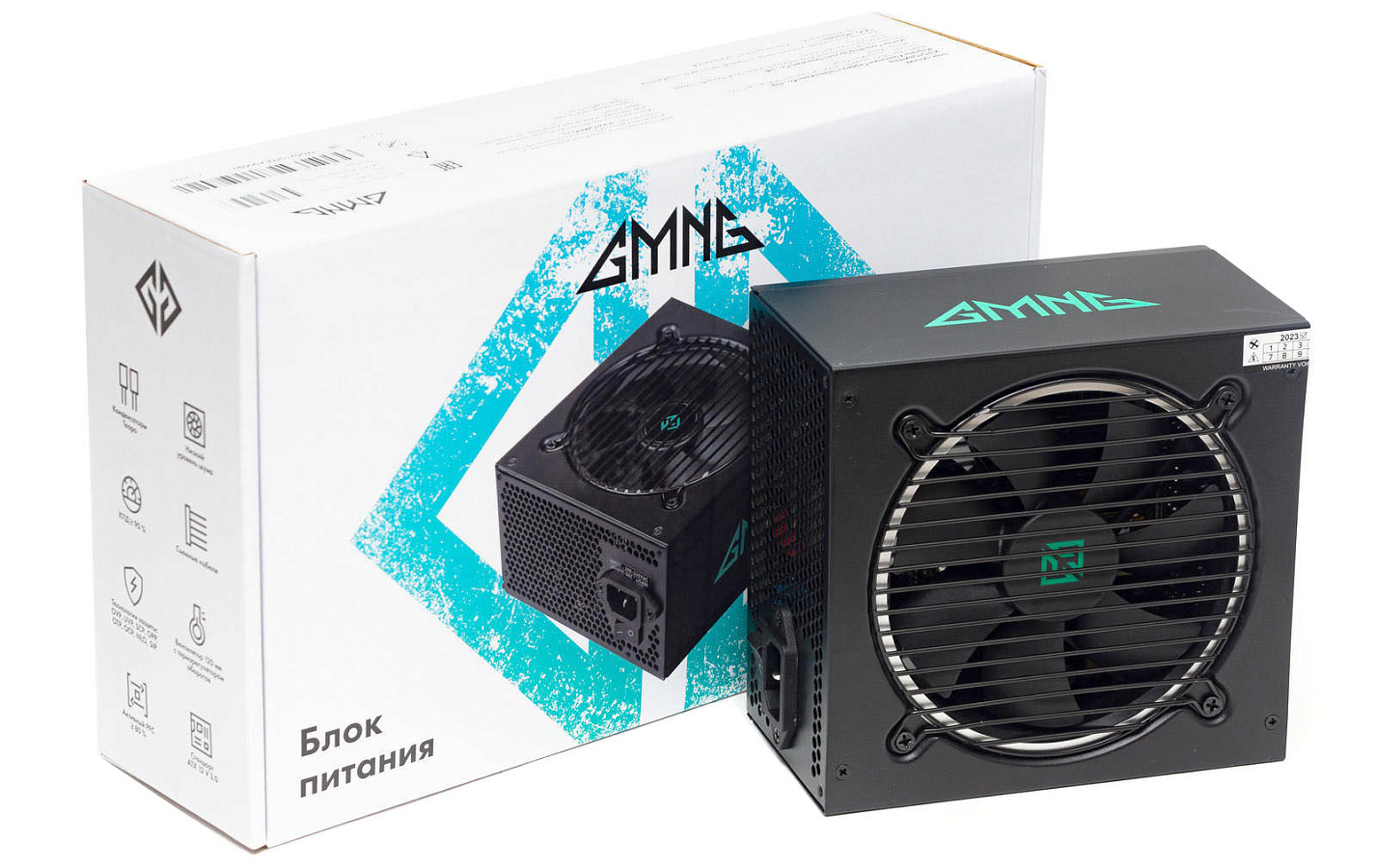

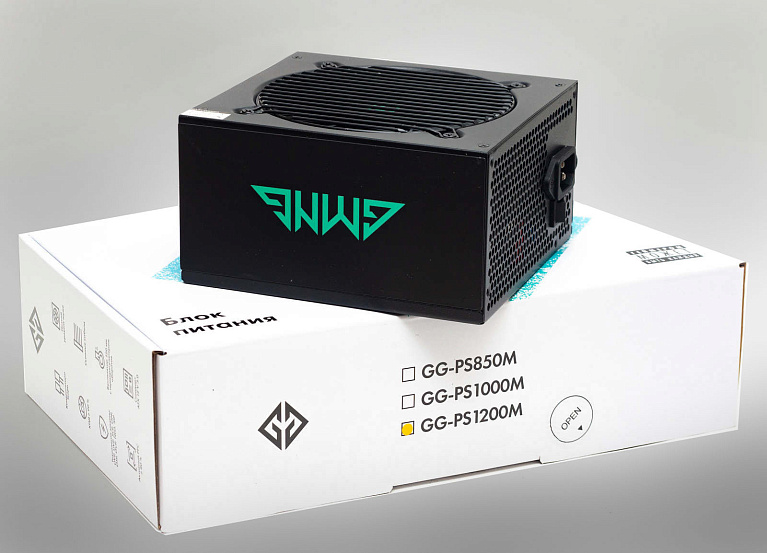

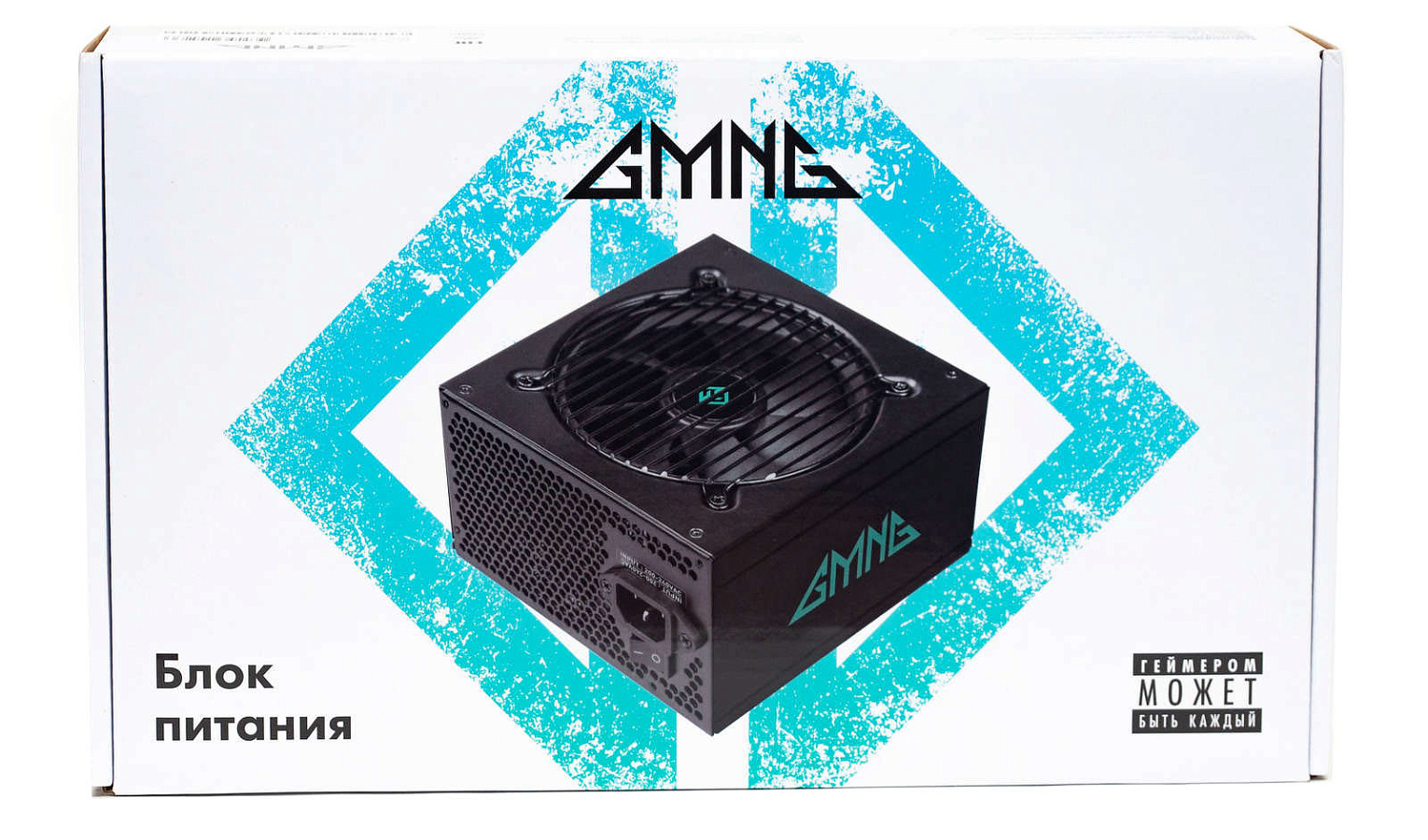

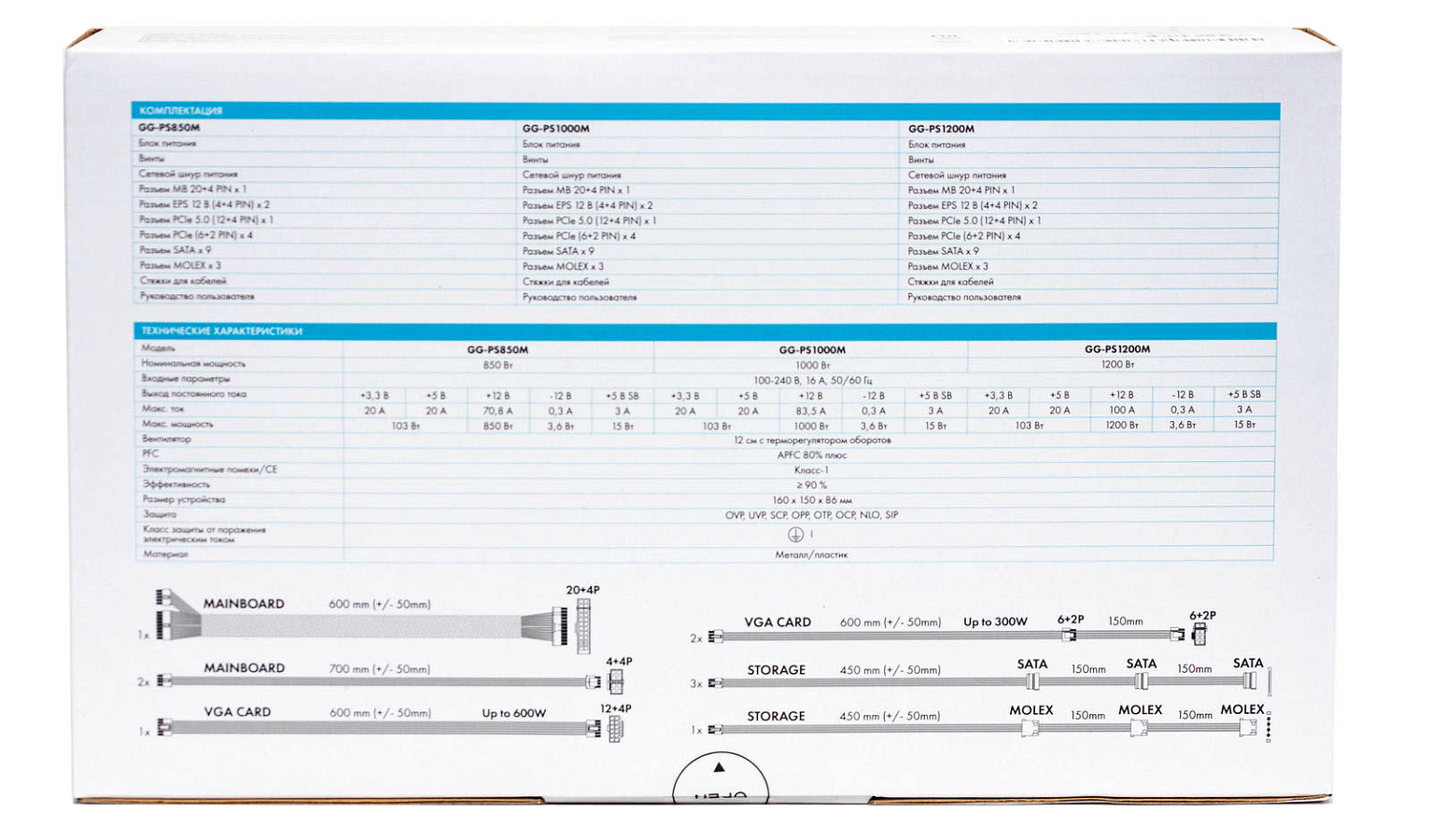

Вся линейка имеет единое оформление картонной коробки, сбоку обозначено, какой мощности модель здесь упакована. Характеристики распечатаны для всех вариантов с обратной стороны упаковки.

Блок питания зафиксирован демпфером, кабели собраны в мешочке. В комплекте кроме винтов имеются пластиковые стяжки.

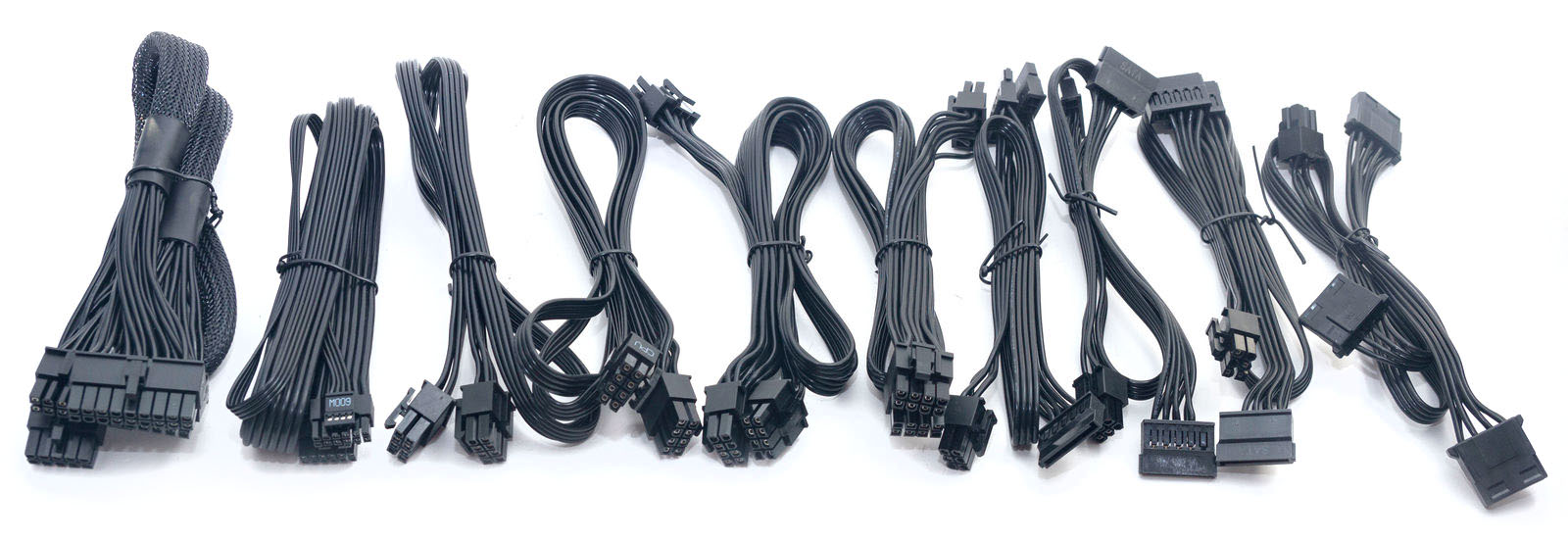

Кабели и коннекторы

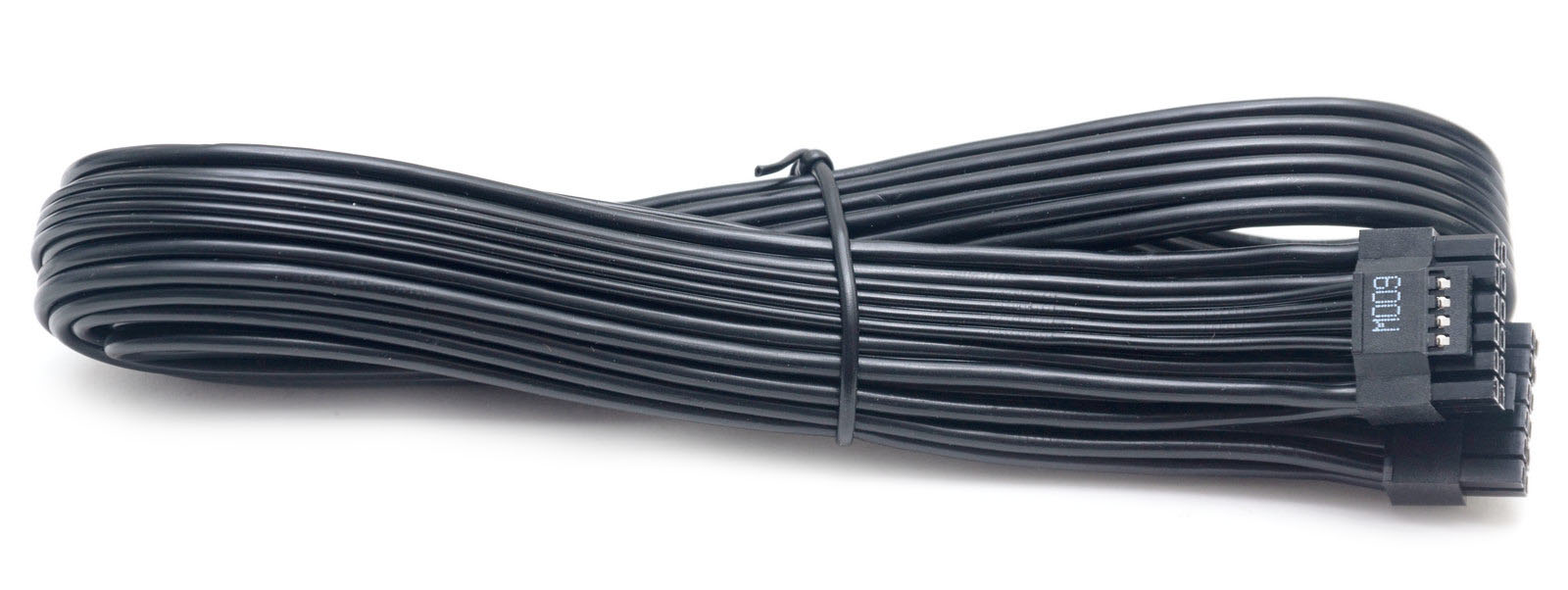

В комплект входит кабель PCI-E 5.0 12+4 пин на 600 Вт для питания VGA.

Основной АТХ кабель 24-пин в виде жгута в нейлоновой оплетке, все остальные провода плоские.

Кабели питания CPU и 12VHPWR набраны проводами калибра 16AWG, остальные - 18AWG, в том числе и PCI-E.

  • ATX кабель 20+4 пин – 60 см;
  • Два кабель питания CPU, с двумя 4+4-пин разъемами – 70 см;
  • Кабель PCI-E 12VHPWR 600 Вт, 12+4 пин – 60 см;
  • Два кабеля PCI-E, на два коннектор 6+2 пин – 60+15 см;
  • Три кабеля с тремя коннекторами SATA– 45+15+15 см;
  • Один кабель с тремя разъемами Molex – 45+15+15 см.

Обычно, для блоков питания подобной мощности, в комплекте идет большее количество кабелей питания VGA, как 12+4 пин, так и 6+2 пин.

Внешний вид

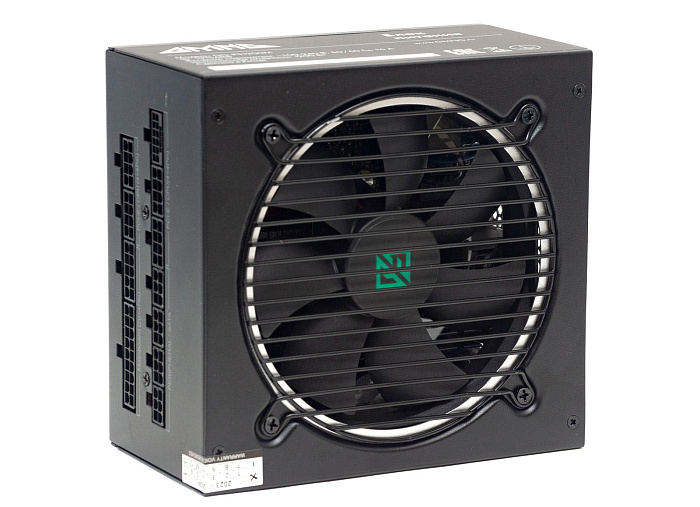

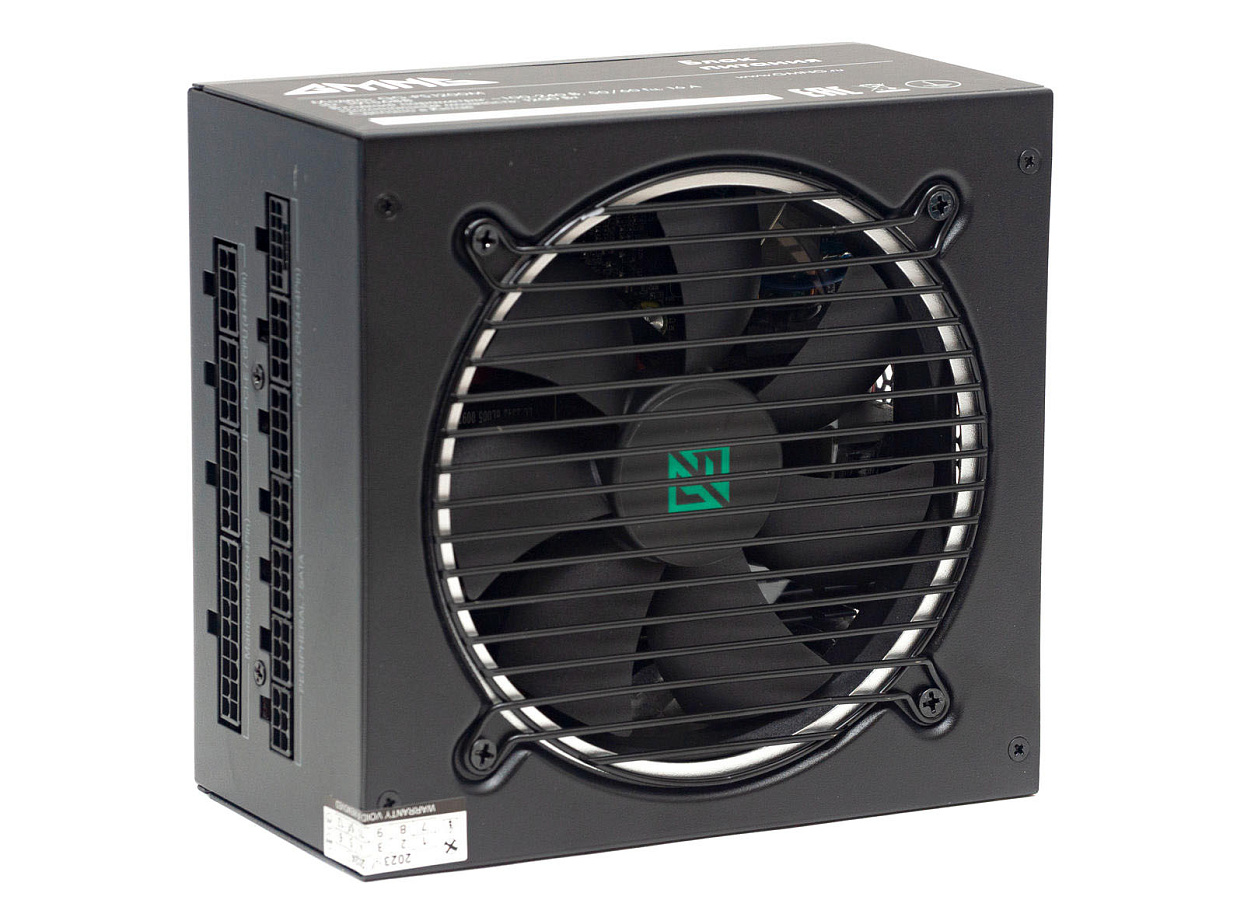

Блок питания представляет собой стандартную призму, окрашенную в черный цвет. Длина корпуса - 160 мм, без оригинальных дизайнерских изысков.

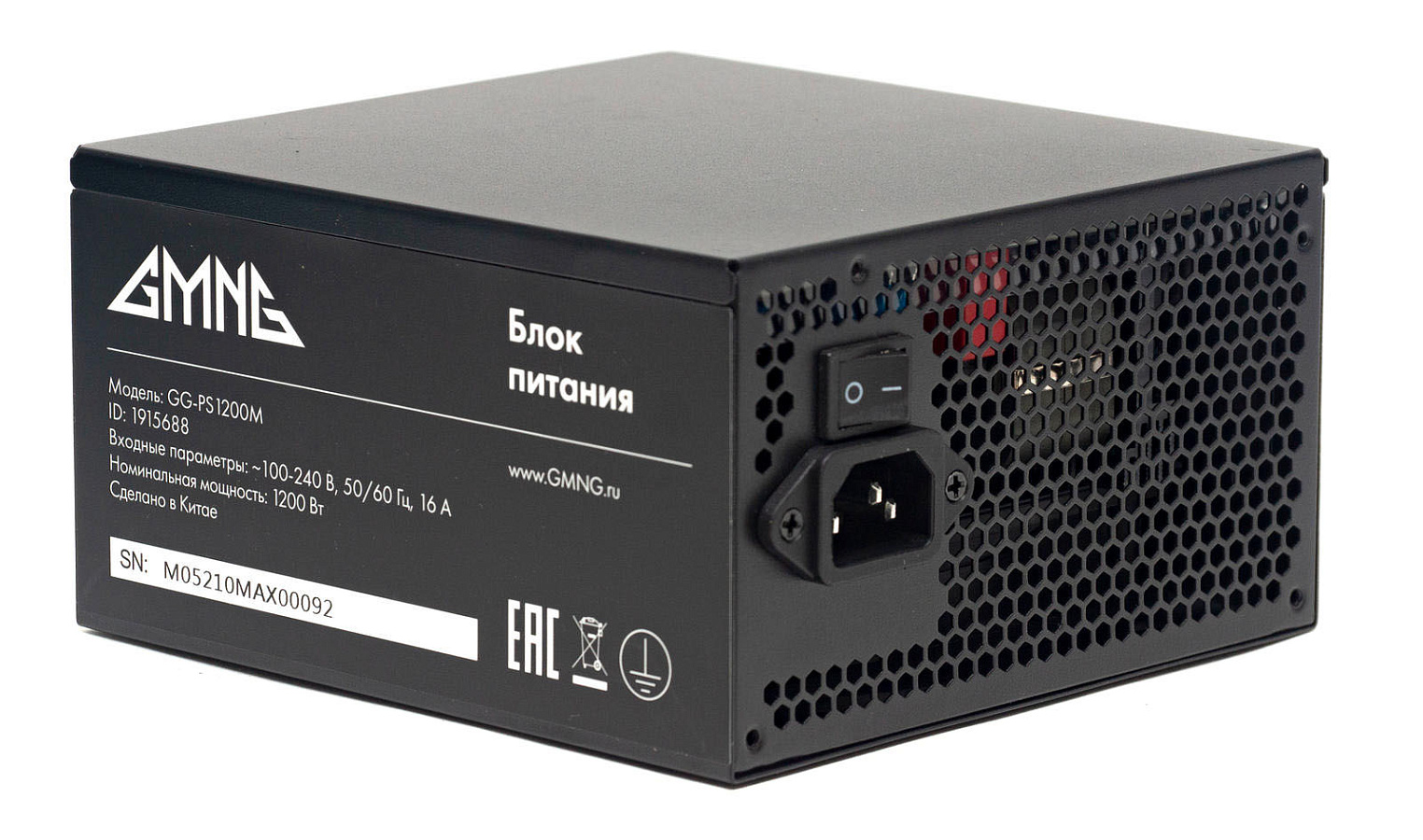

На боковых гранях расположены информационные наклейки с логотипом, указанием модели, её серийного номера, номинальной мощности. Подробных нагрузочных характеристик нет.

На лицевой стороне - тумблер включения, сетевая вилка, остальная поверхность покрыта перфорациями в виде мелких сот.

С нижней стороны - круглое вентиляционное отверстие с белой внешней каемкой. Вентилятор закрывается решеткой из параллельных прутков.

На углу расположена наклейка с указанием даты производства – ноябрь 2023 года.

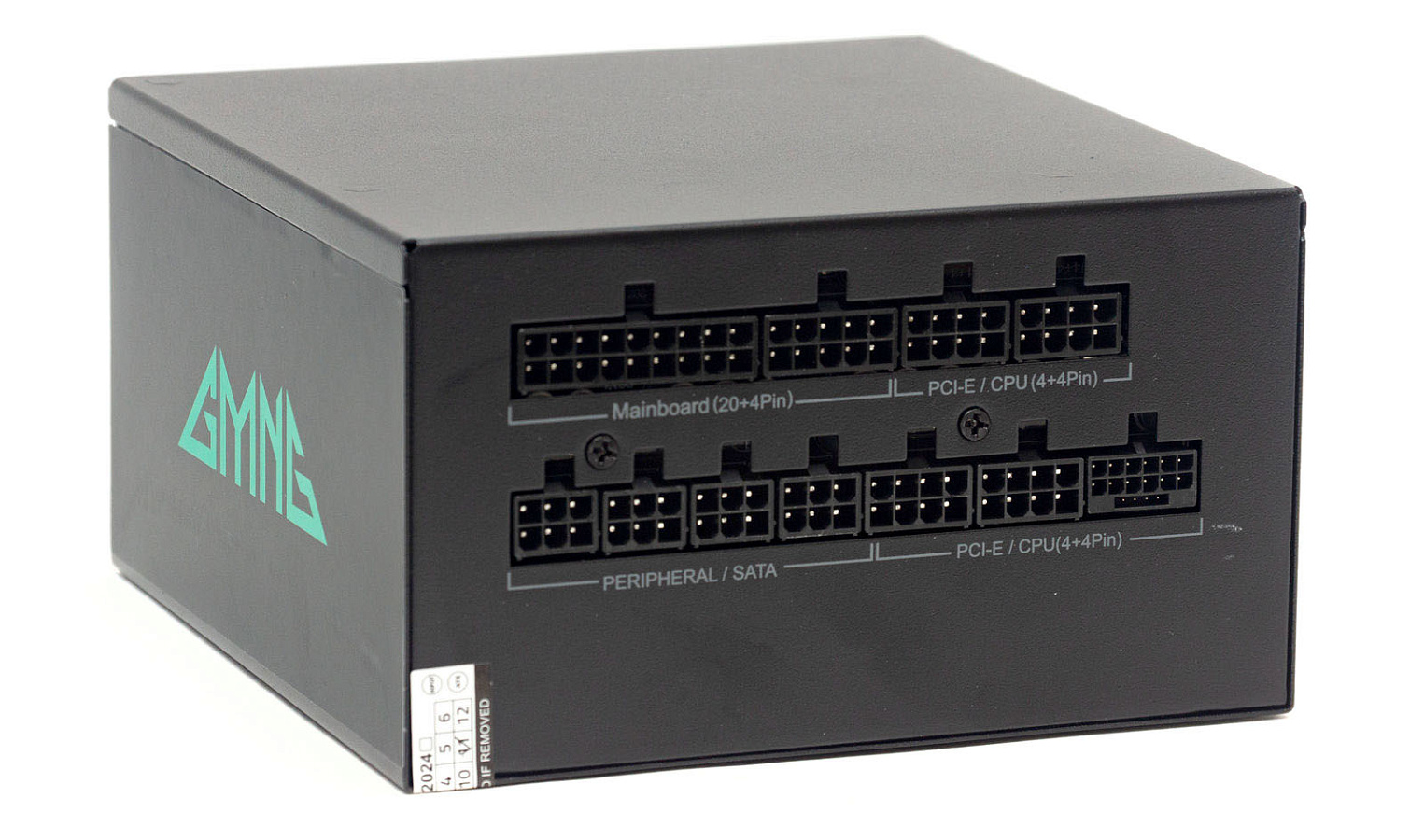

С тыльной стороны в два ряда расположены вилки для подключения модульных кабелей. Все разъемы подписаны.

Охлаждение

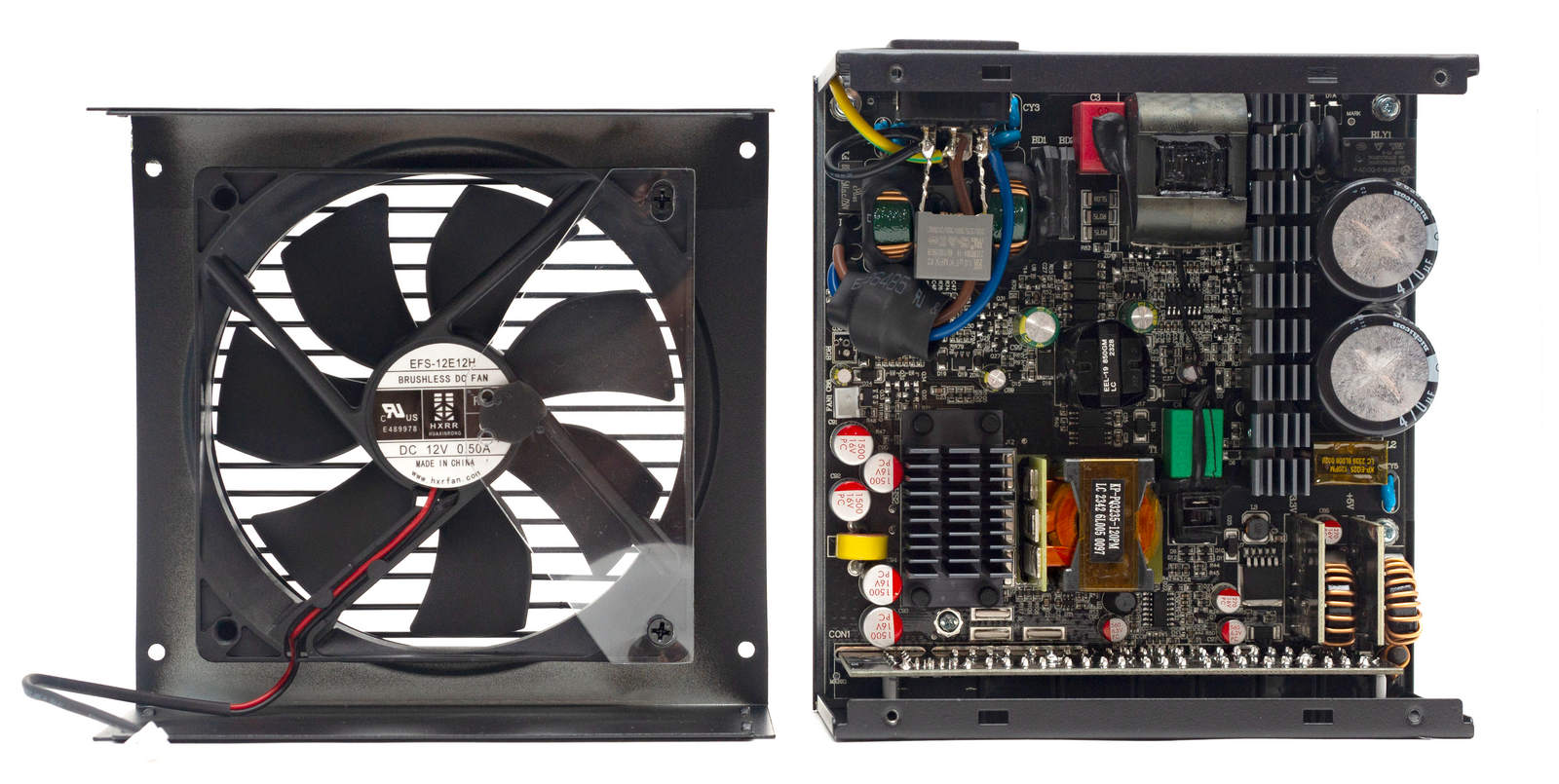

В корпусе установлен вентилятор Huaxinrong EFS-12E12H, производитель указал что он на подшипнике скольжения с термоконтролем оборотов.

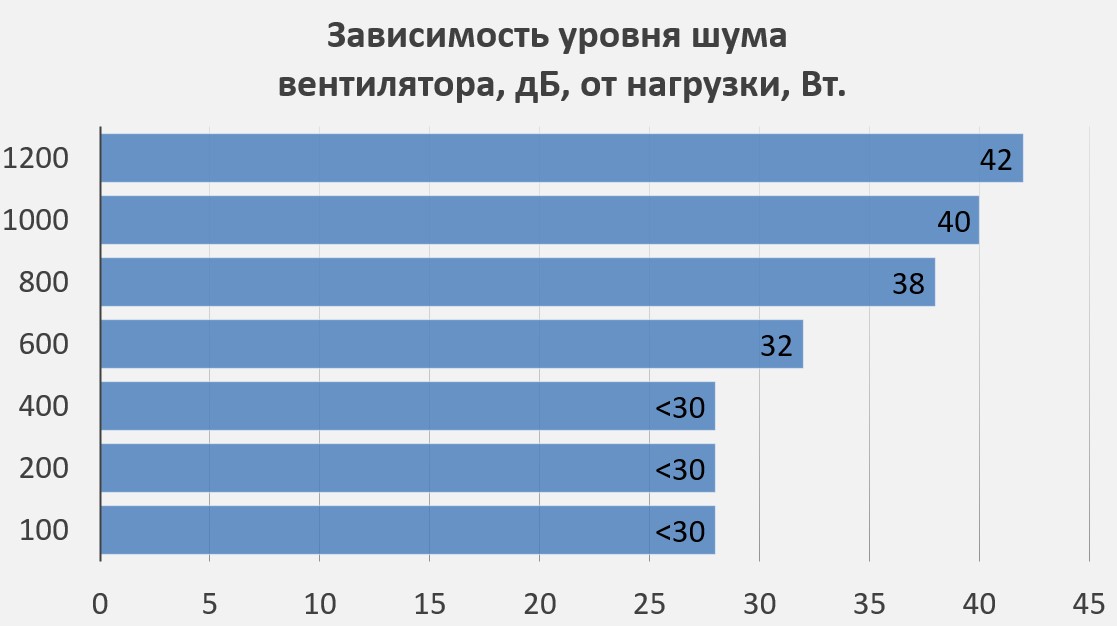

Вентилятор постоянно работает в активном режиме, обороты растут с ростом нагрузки. На низкой нагрузке он практически бесшумный, на средней шум в комфортных пределах и только на высоких нагрузках его звук будет заметен пользователю.

Схемотехника

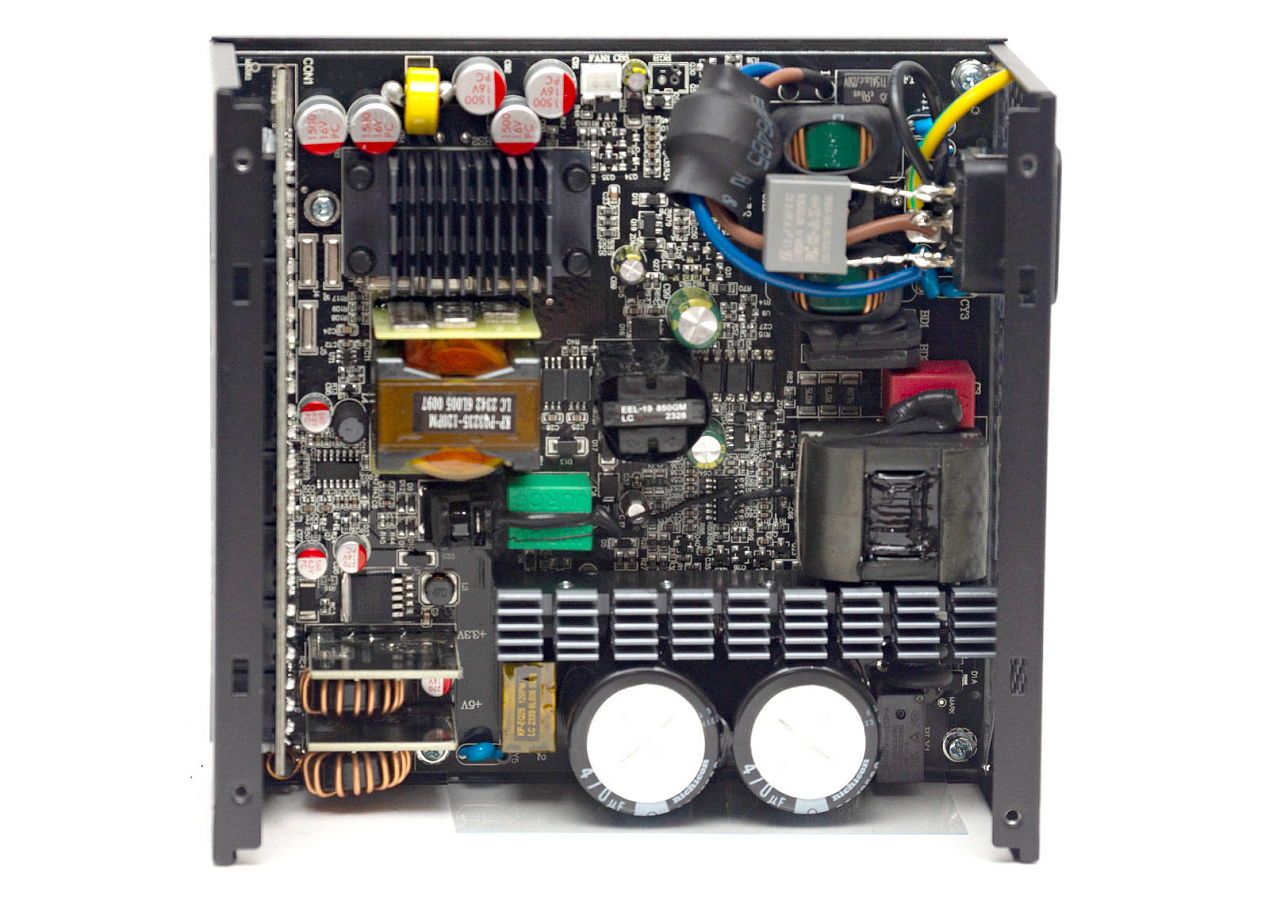

Блок питания собран на платформе Kinpower ATX120PM V3.01. В основе топология полумоста с LLC-преобразователем, синхронный выпрямитель и DC-DC преобразователи.

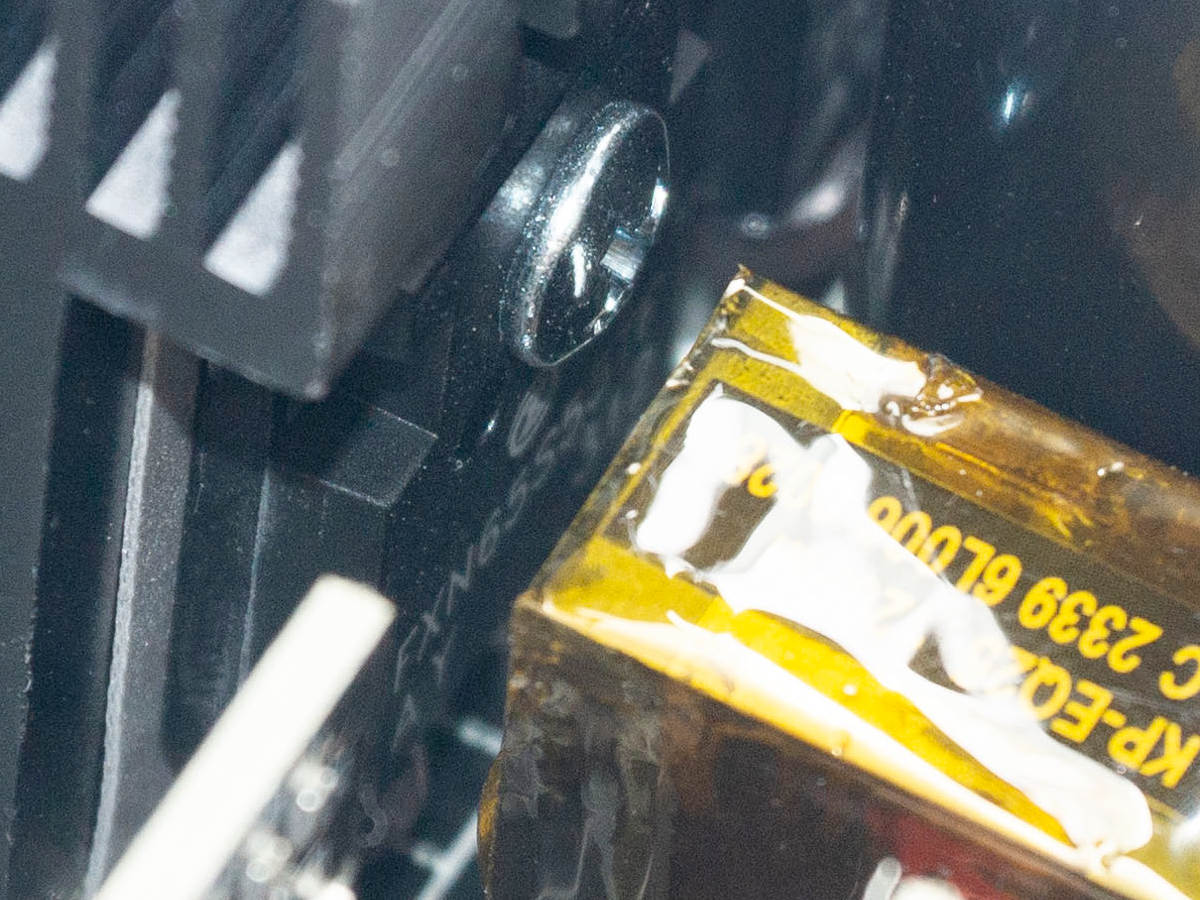

Внешне схемотехника похожа на то, что мы видели в младшей модели на 850 Вт, но имеется и ряд отличий. Платформа версии 3.01, а не 3.0. на плате имеется маркировка 20231011, а было 20220810, и плата с нижней стороны окрашена в черный, а не в зеленый цвет. Будем надеяться и на реальные отличия, дающие более высокий КПД.

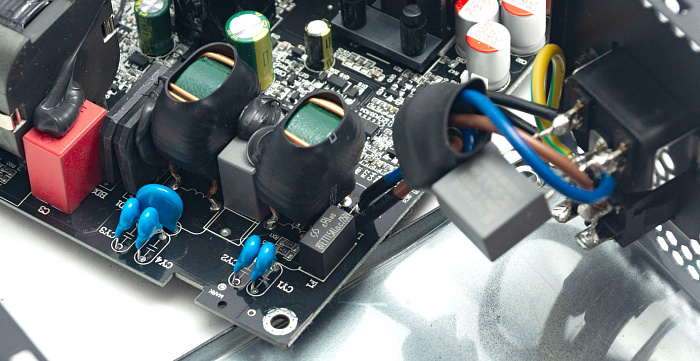

На входе полноценный EMI-фильтр. На входной вилке навешан один Х-конденсатор с резистором. На краю платы четыре Y-конденсатора, два дросселя и еще один Х-конденсатор.

Имеется варистор и автоматический предохранитель на 15 Ампер. Также установлены два термистора (был один) и реле JY32FN для защиты от пускового тока.

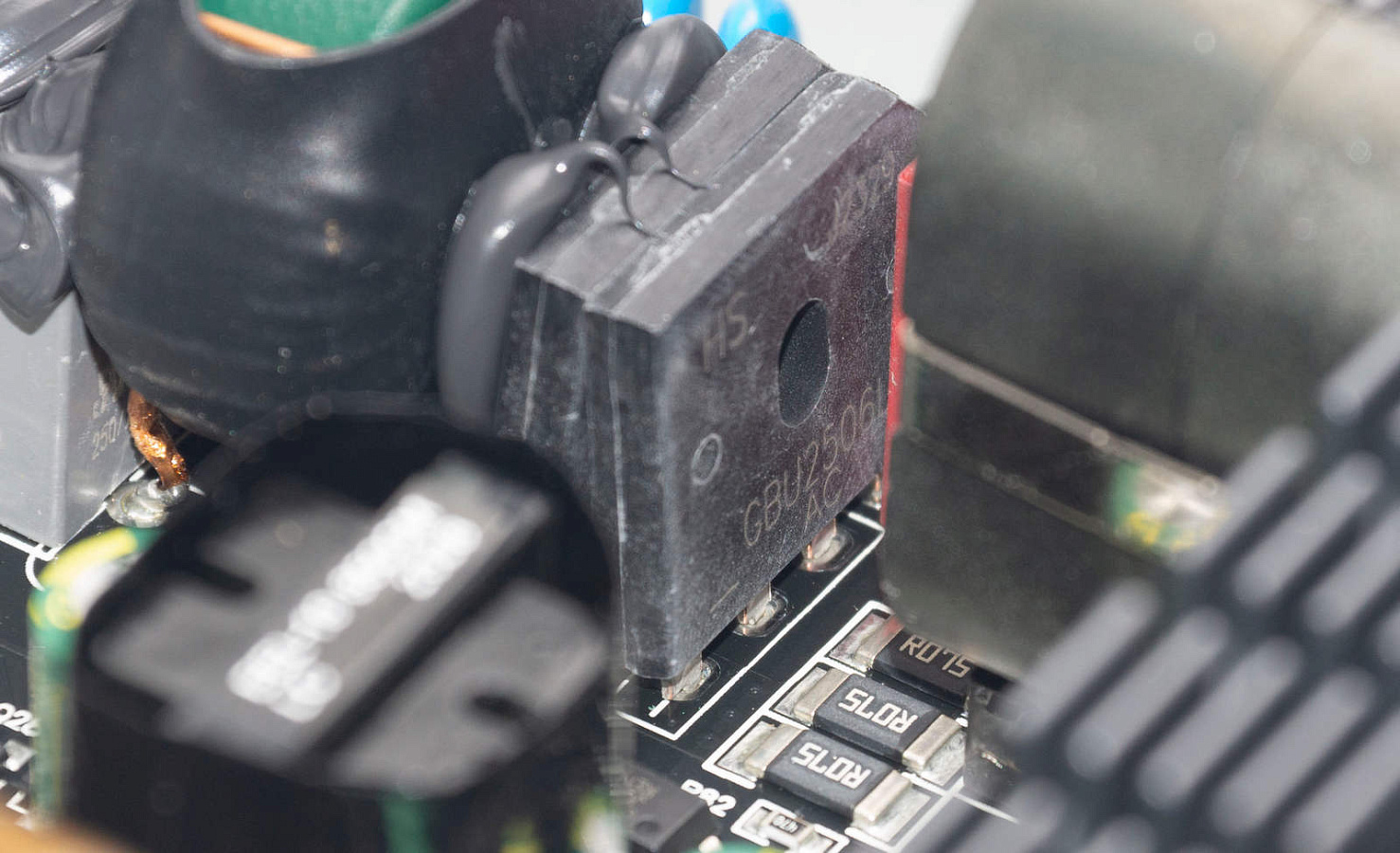

Две диодных сборки выпрямителя, GBU 2506U (600В, 25A), установлены без радиатора, хотя в младшей модели он был.

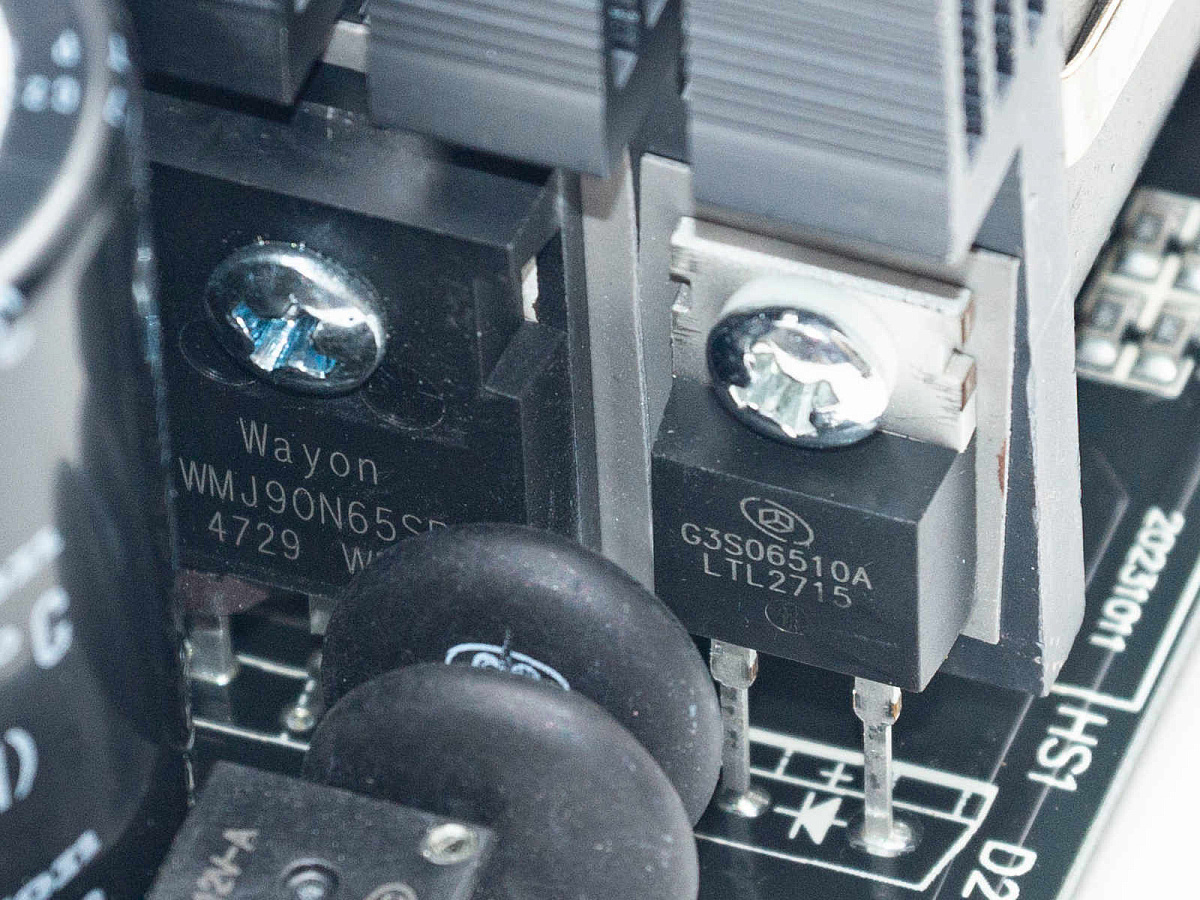

В APFC установлены два мосфета Wayon WMJ90N65SD (650В, 90A) и диод Global Power G3S06510A (650В, 10А). Управляет работой корректора контроллер Champion CX6500UNX.

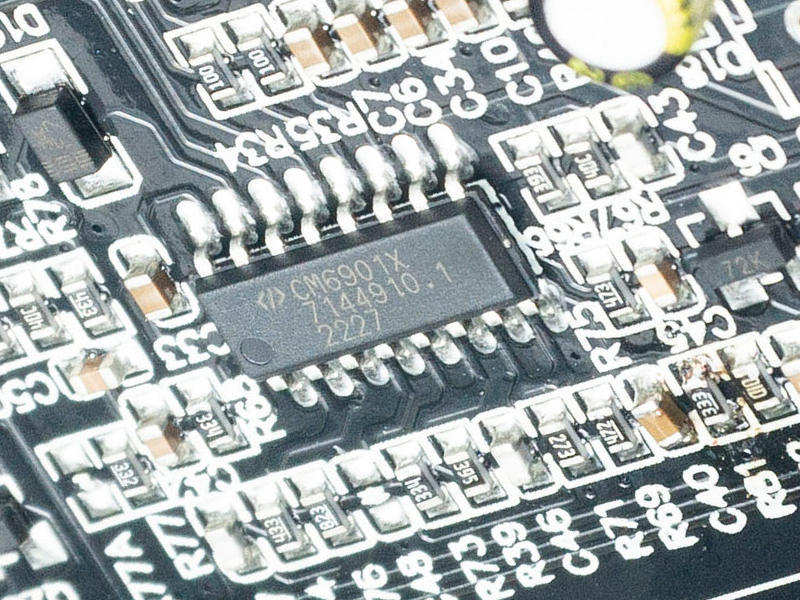

На этом же радиаторе, в преобразователе, установлена пара транзисторов FuXin Semiconductor FXN65S55T (550В, 65A). Управляет ими контроллер Champion CM6901X.

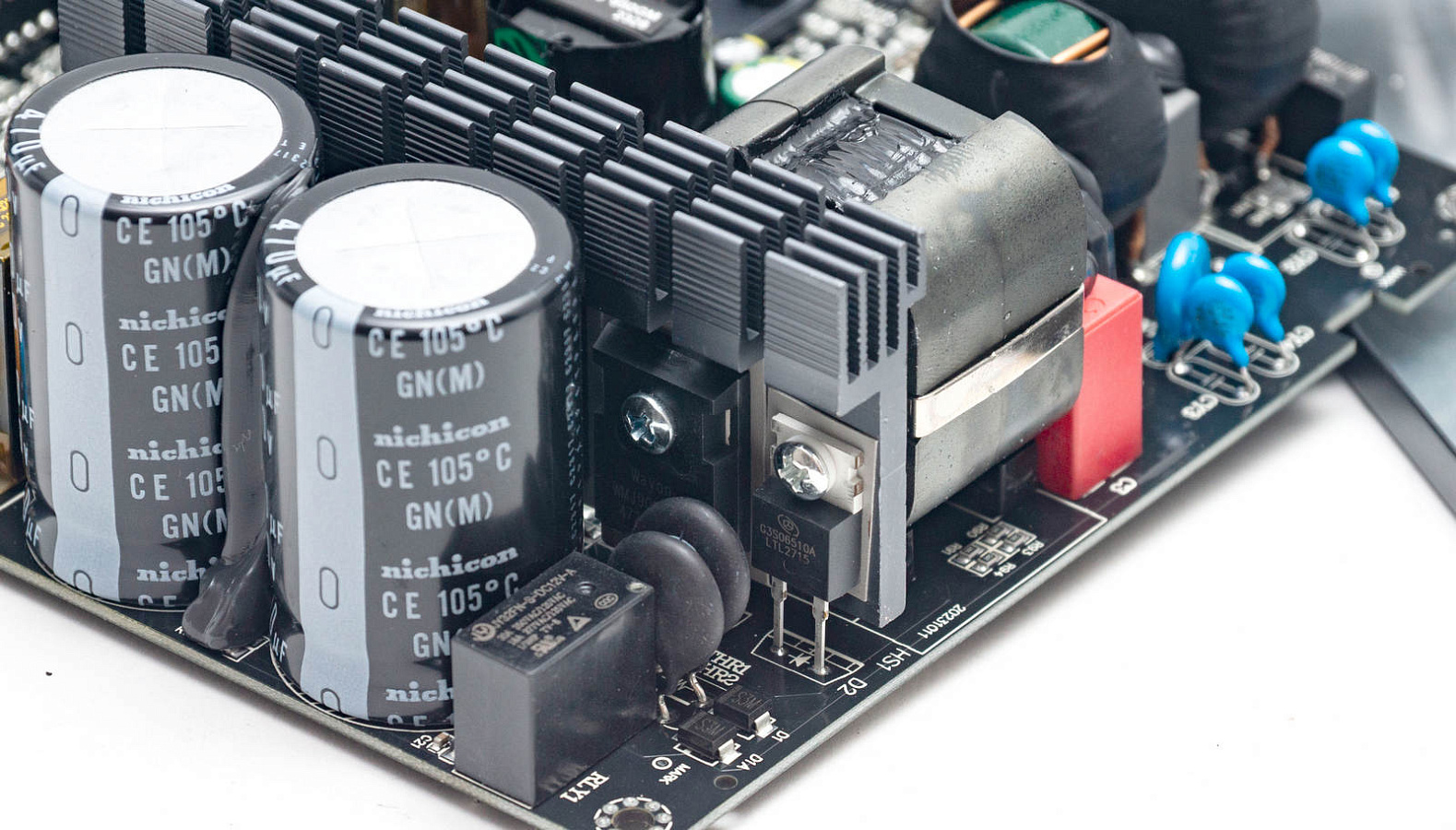

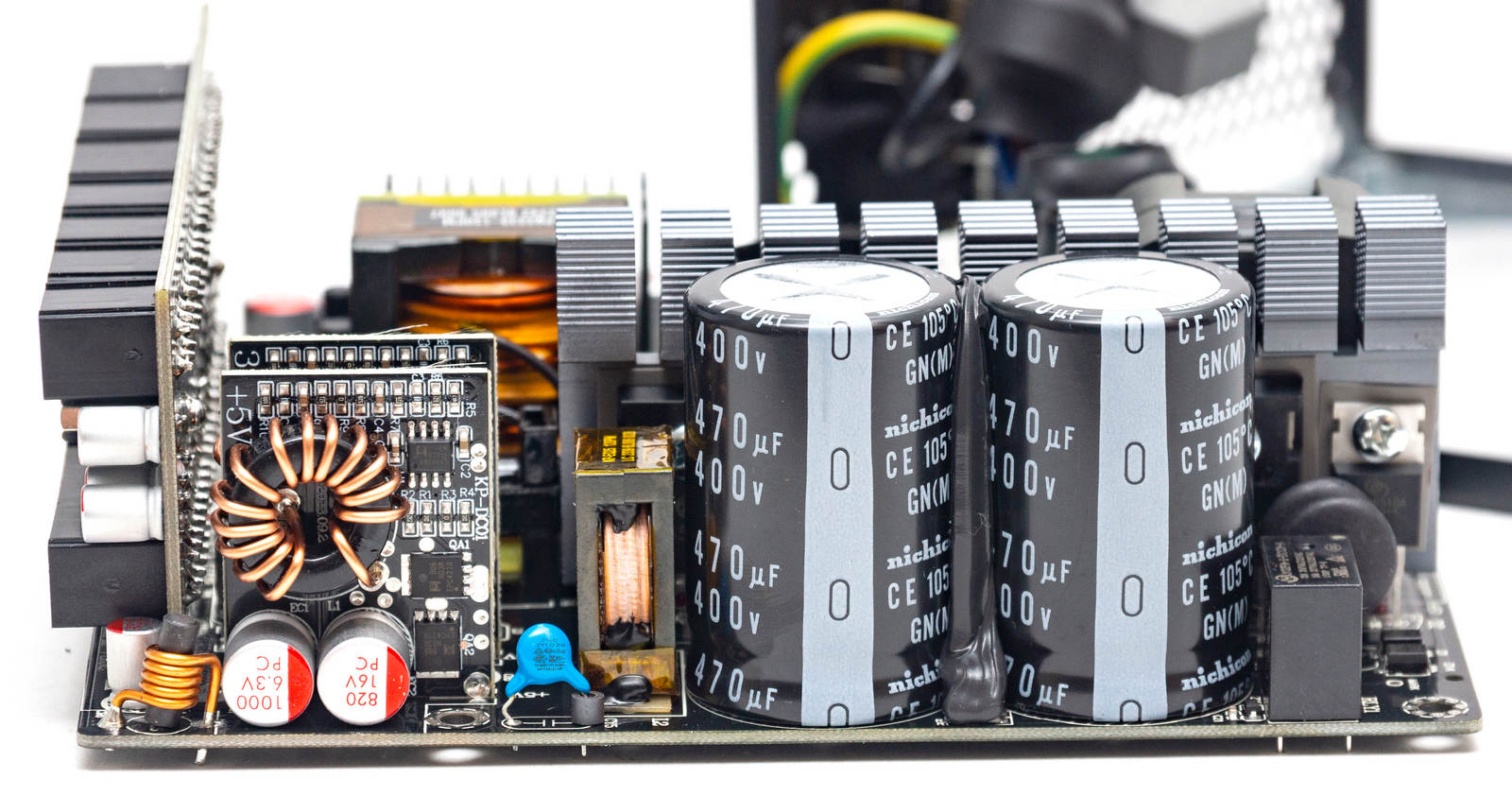

Высоковольтных конденсатора два - Nichicon на 470 мФ, 400 В и 105°С. Общая емкость 940 мФ.

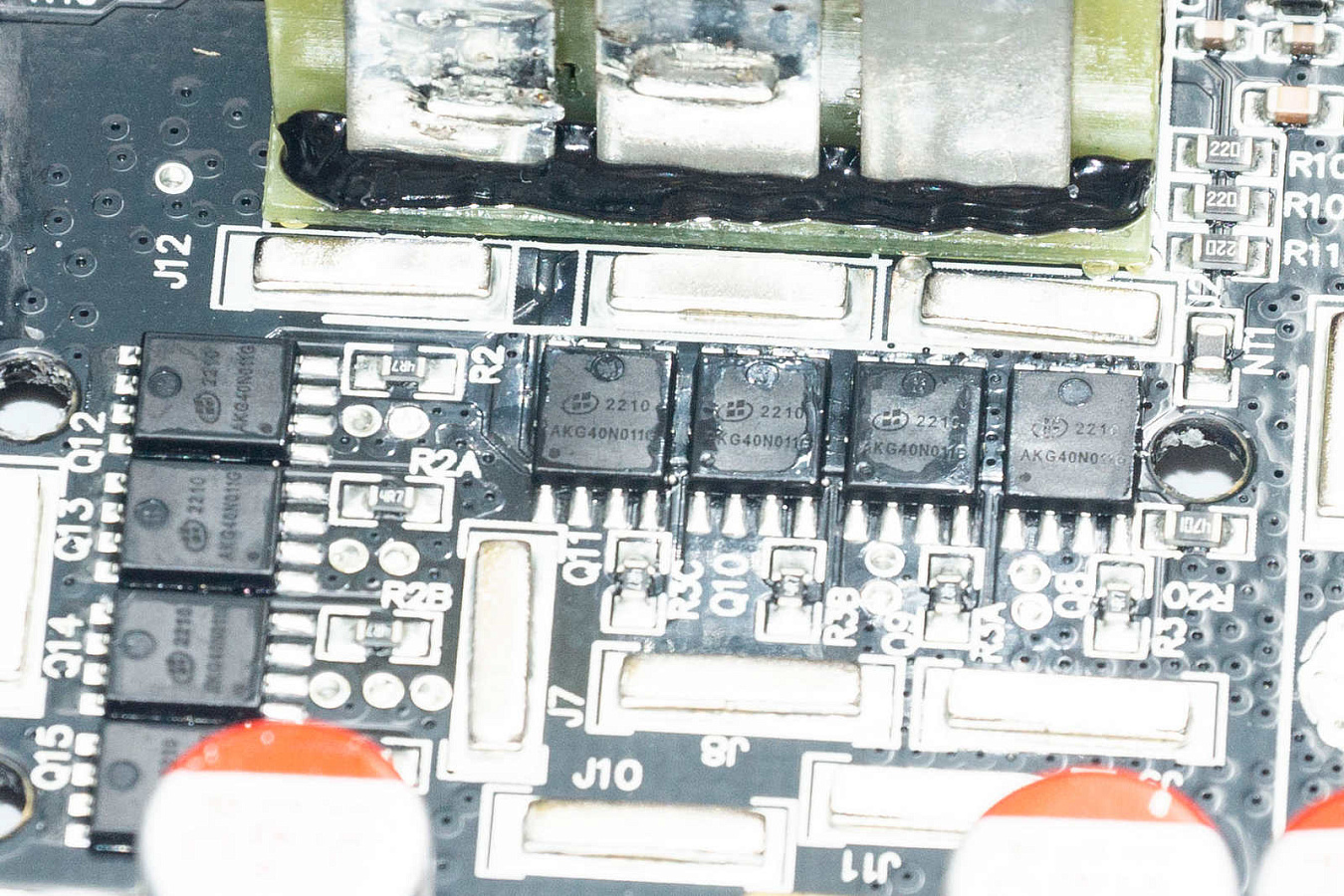

Линию +12В формируют восемь мосфетов Alkaidsemi AKG40N011G (40В, 200A), закрытых сверху радиатором на клипсах.

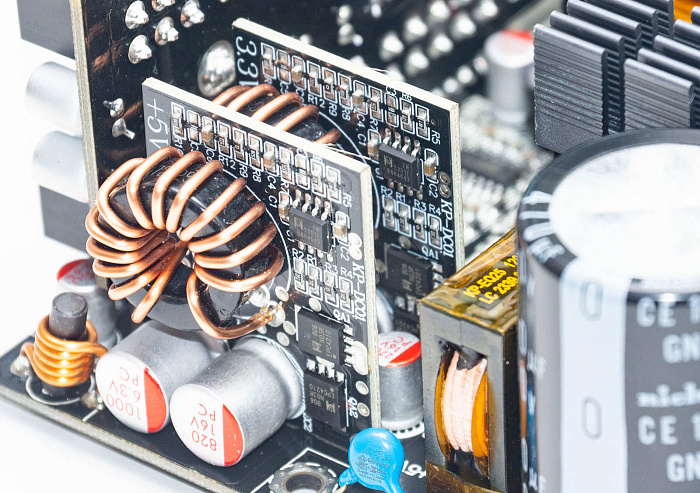

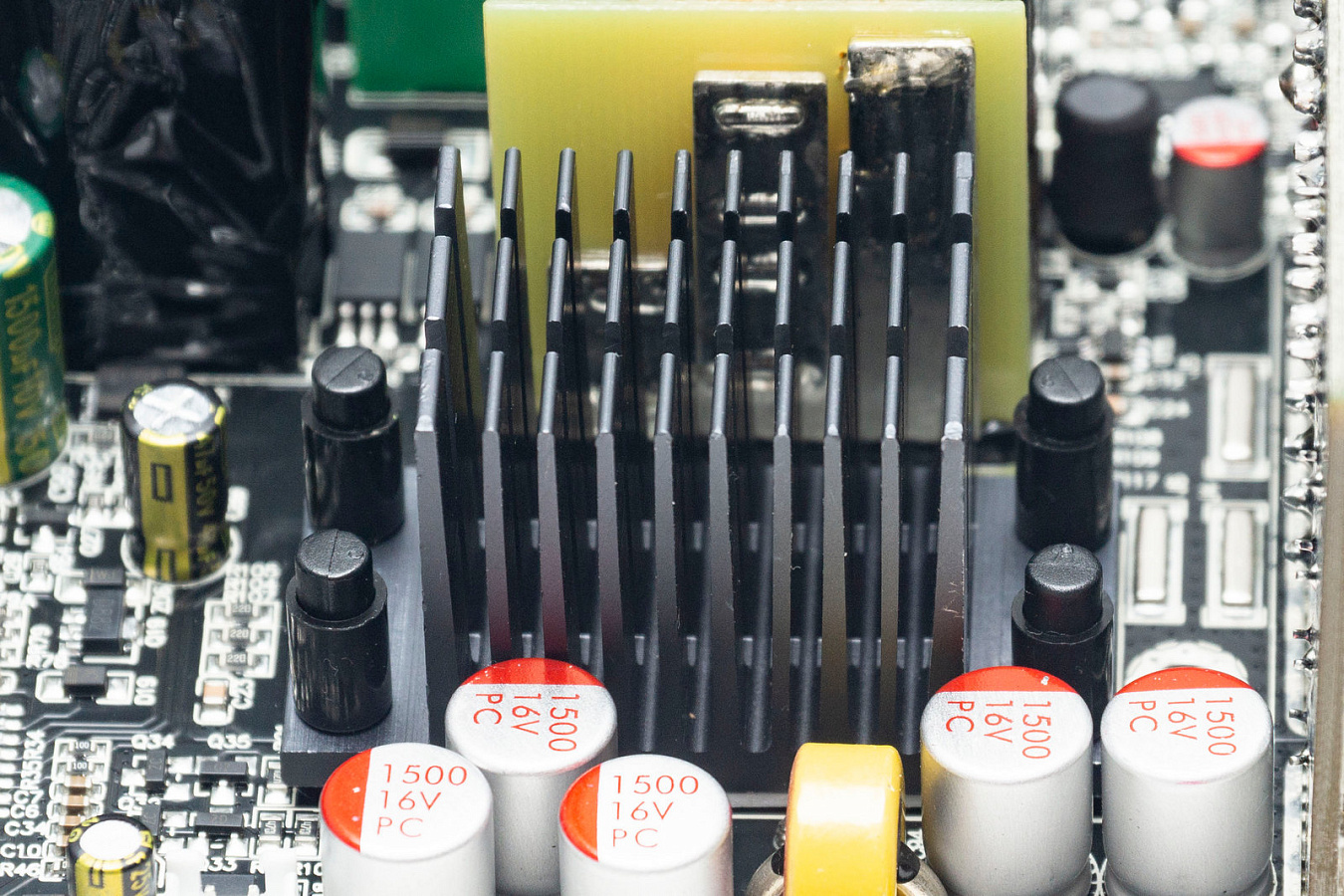

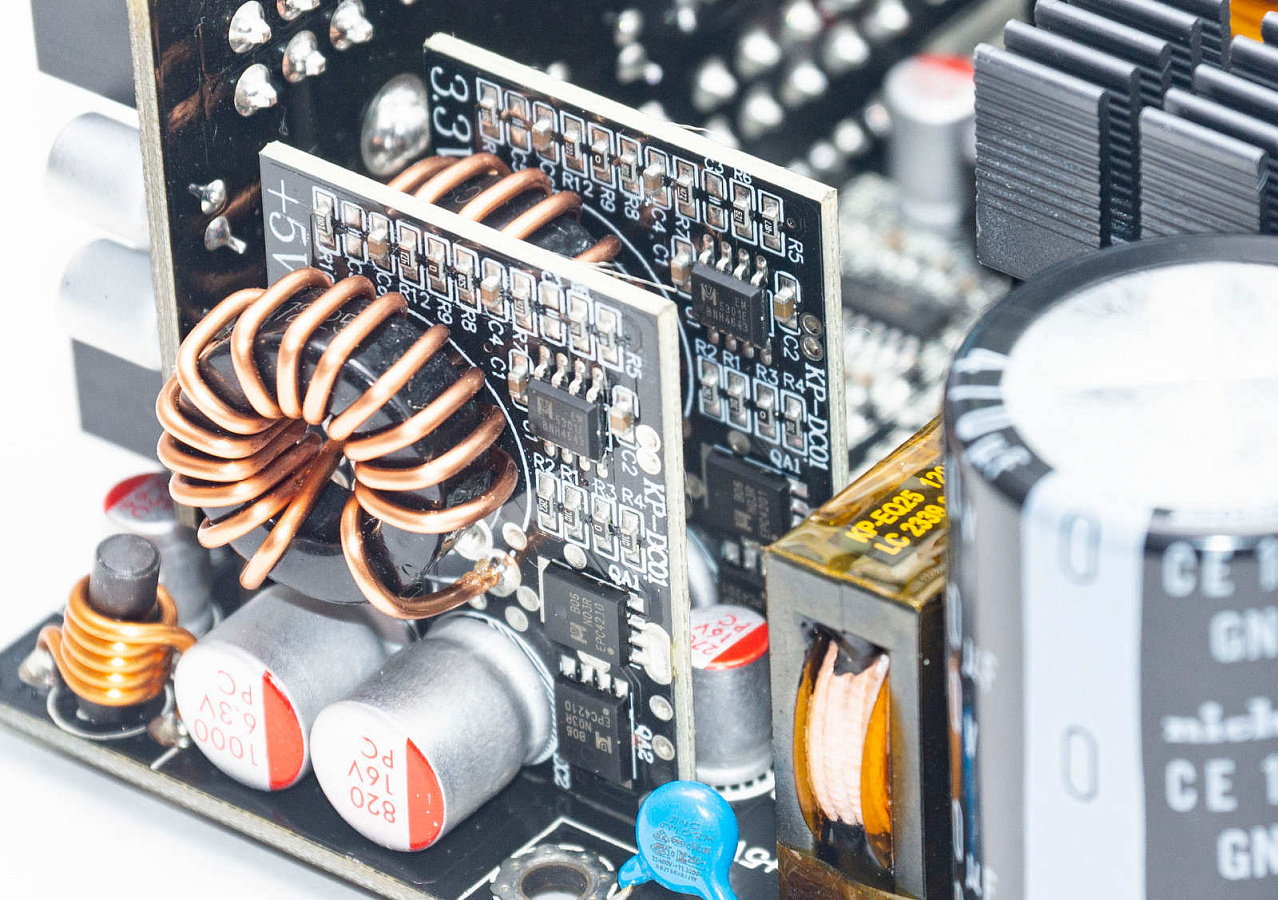

На двух вертикальных платах находятся DC-DC преобразователи каналов +5В и +3,3В. На каждый канал по два мосфета Excelliance EMB06N03R (30В, 18.5A) и контроллер EM5301f.

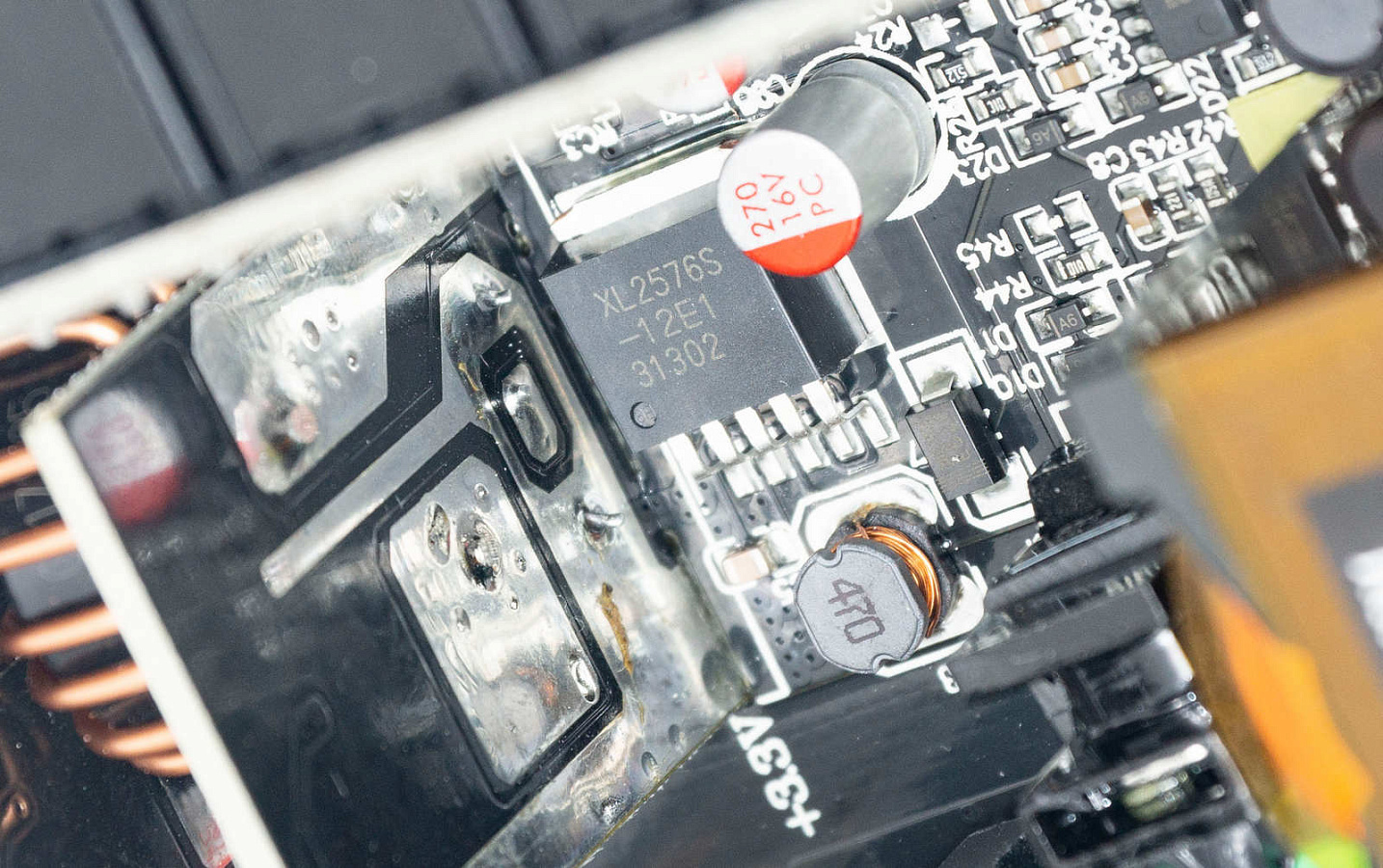

За платами мы видим микросхему XL2576S — это преобразователь канала -12В.

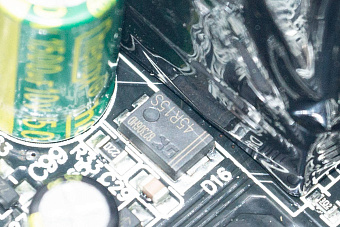

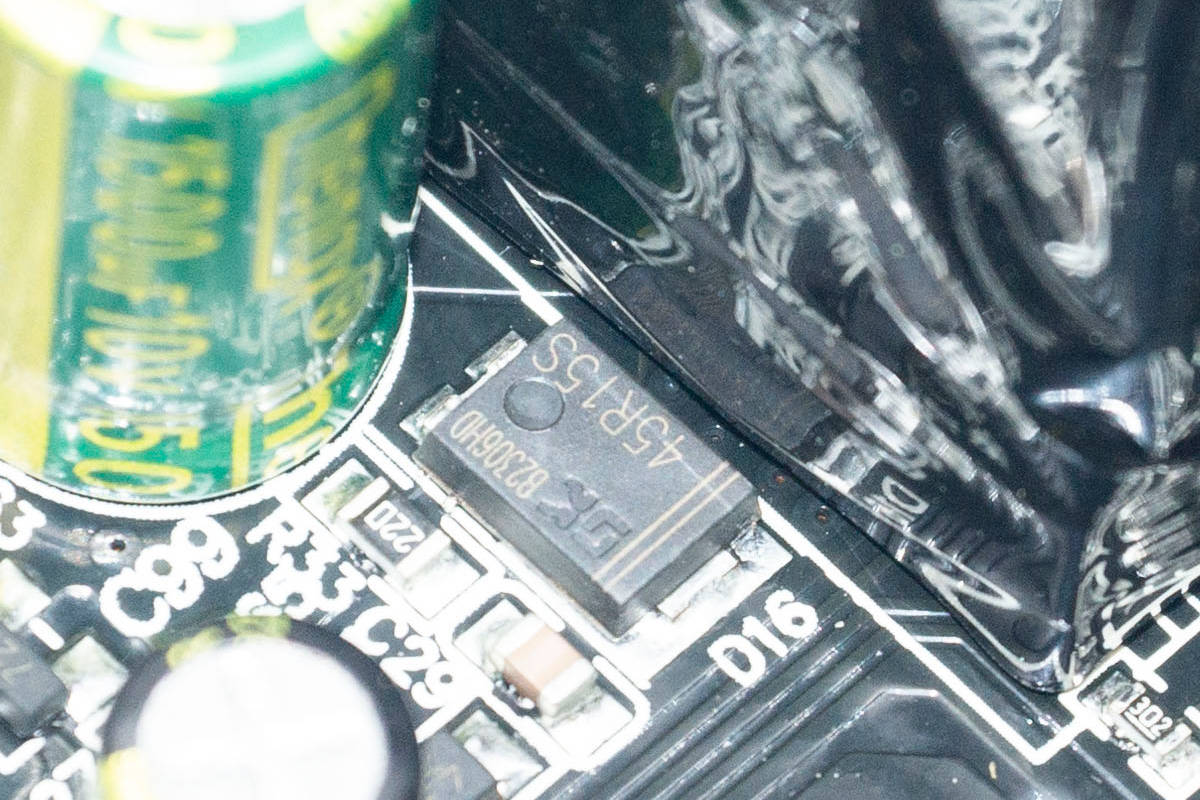

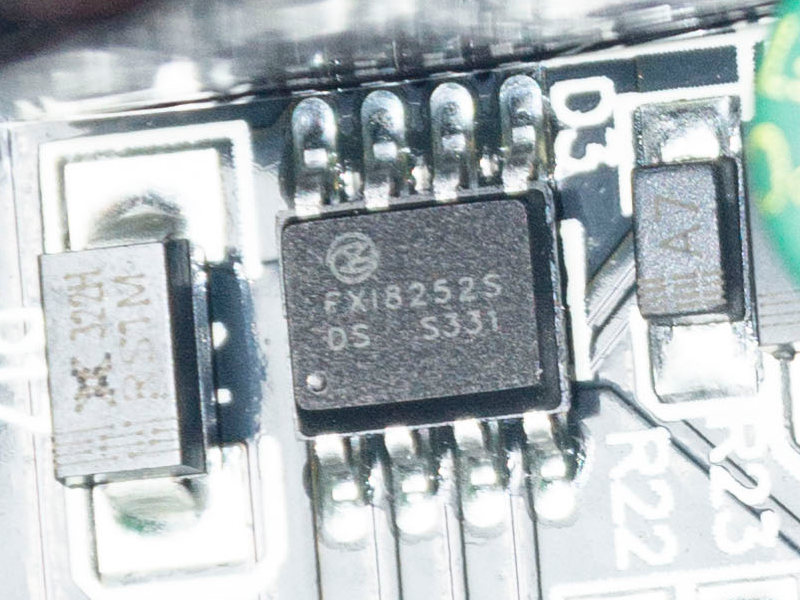

В дежурном питании установлен ШИМ-контроллер FuXin Semiconductor FXI8252S и диод 45R15S SBR.

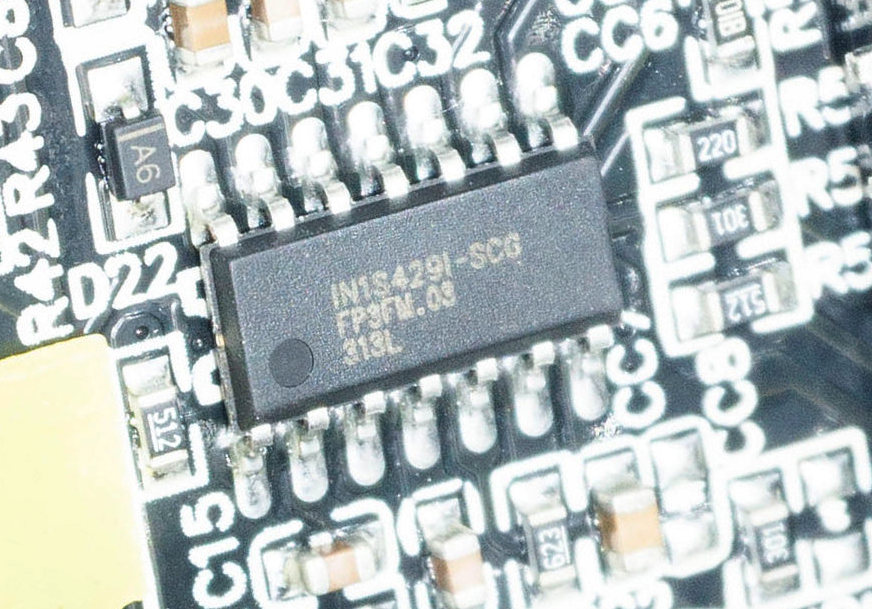

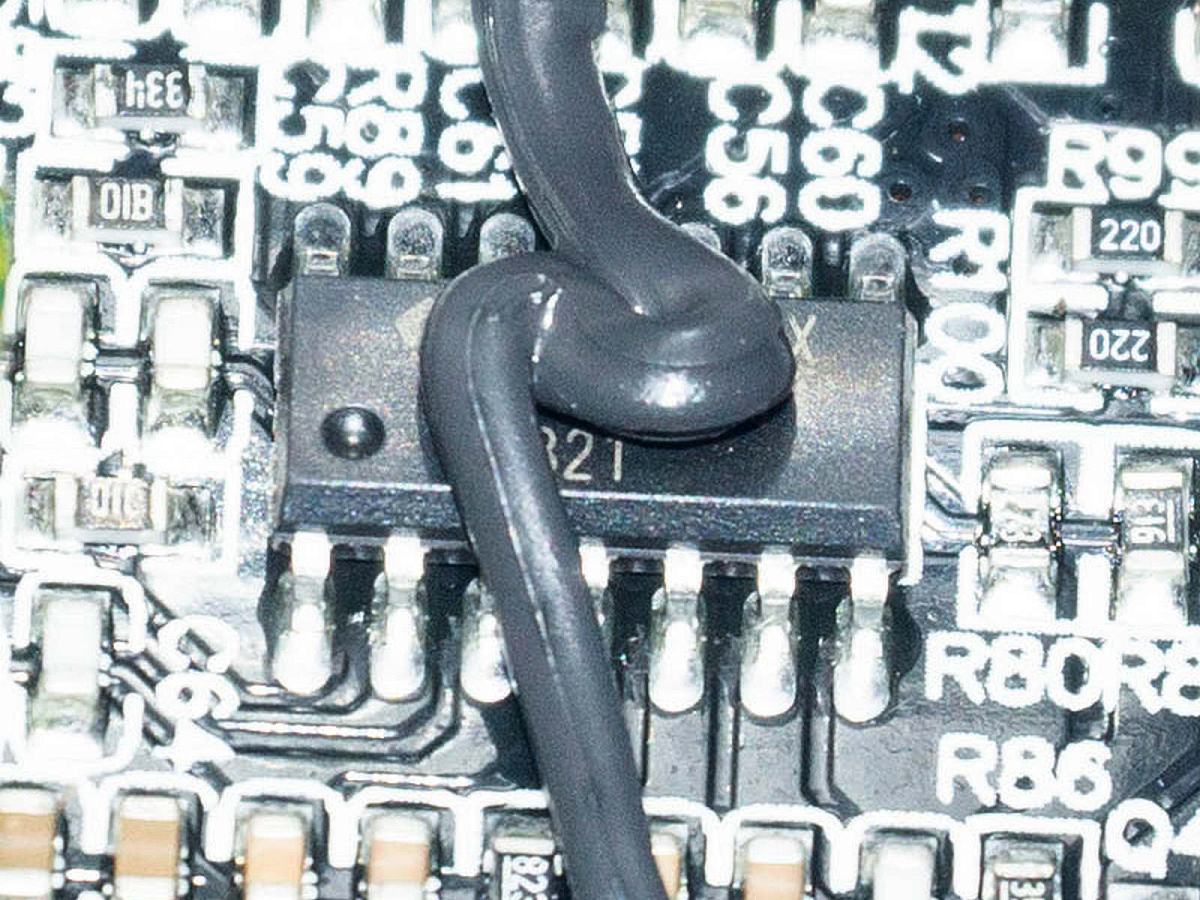

В качестве супервизора используется микросхема IN1S429I.

Все конденсаторы на плате от компании ChengX. Электролитических мало, в основном полимерные.

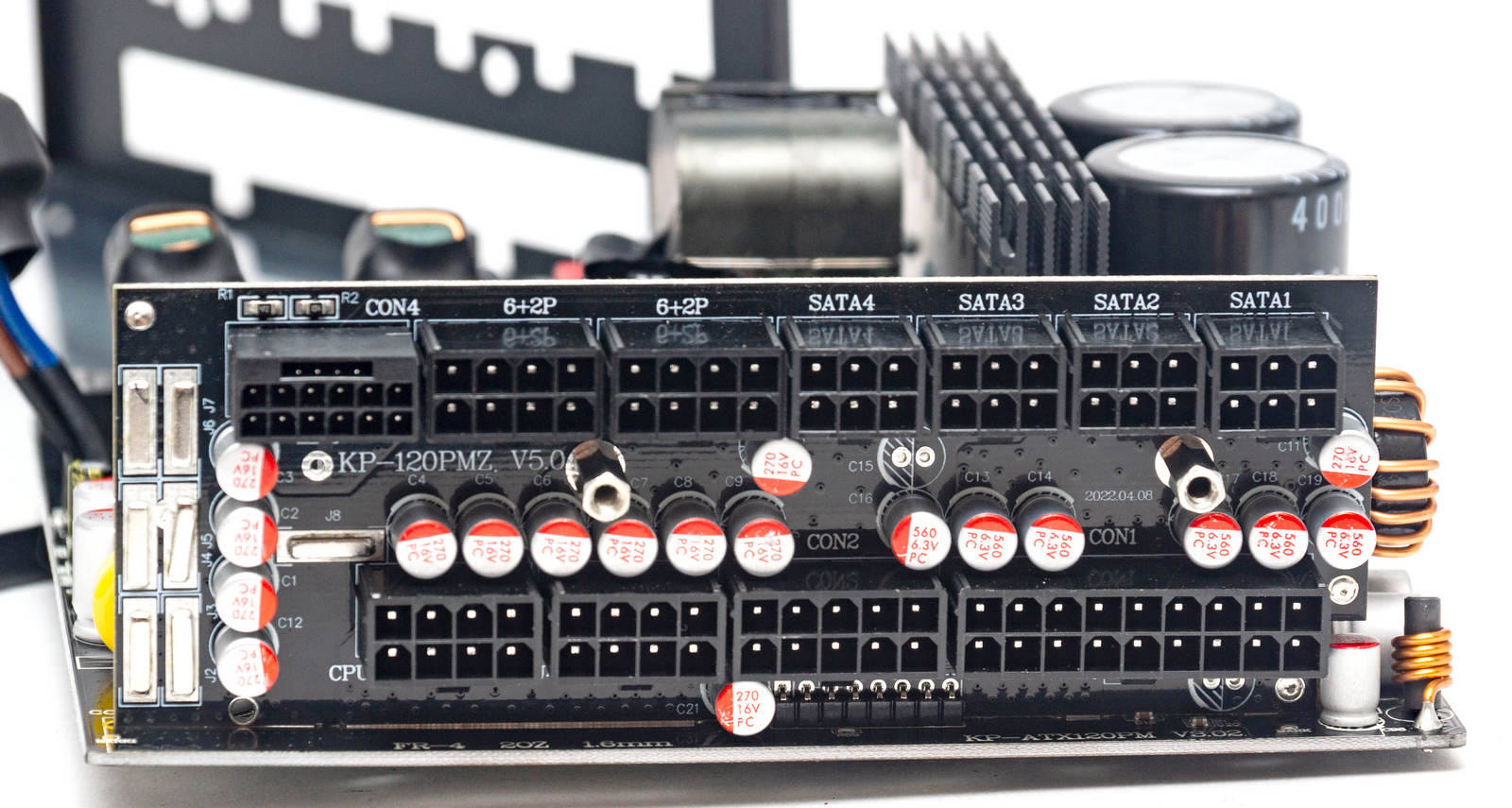

Модульная плата промаркирована как KP-120PMZ V5.0

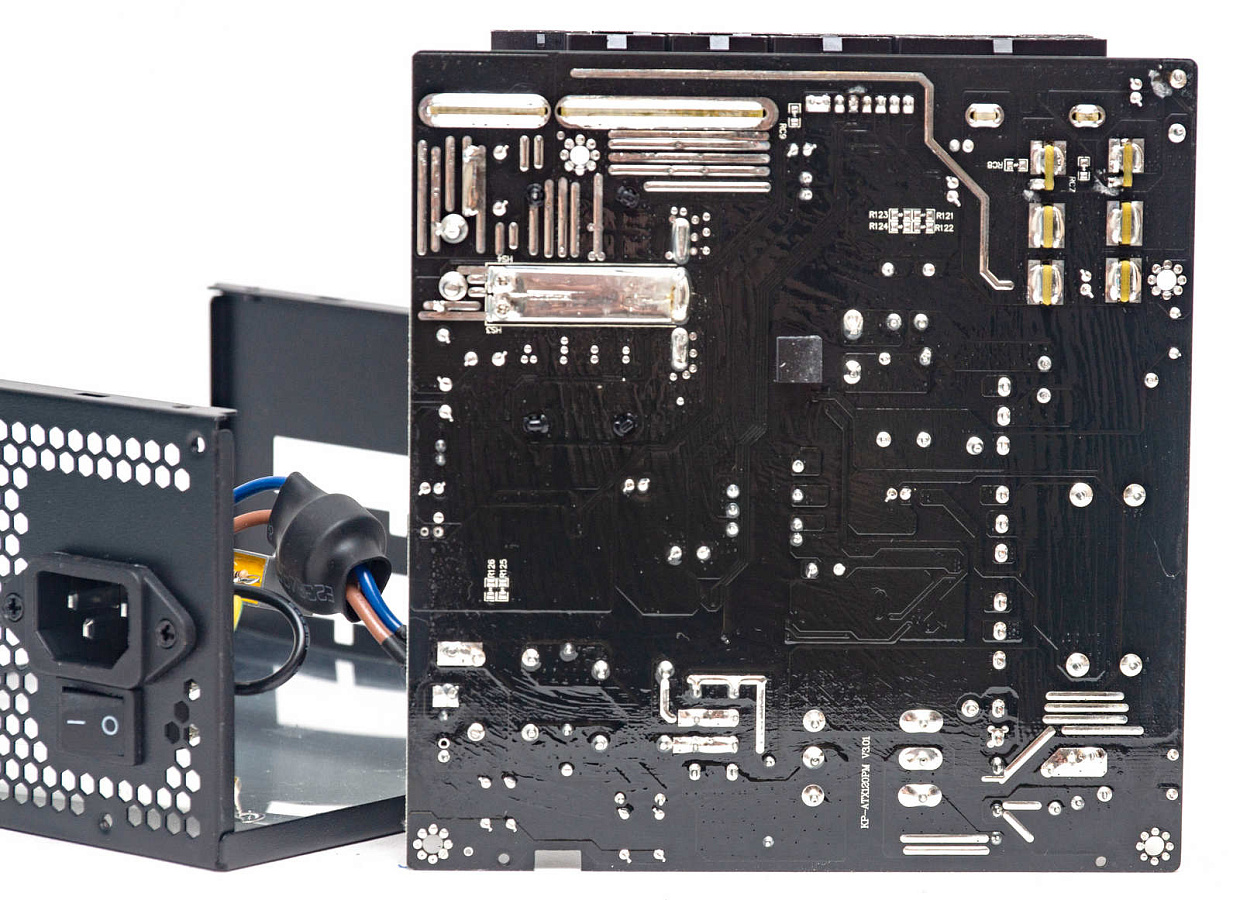

С обратной стороны платы мы видим качественный монтаж, шасси линии +12В усилены припоем.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.

По требованиям стандарта ATX отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В.

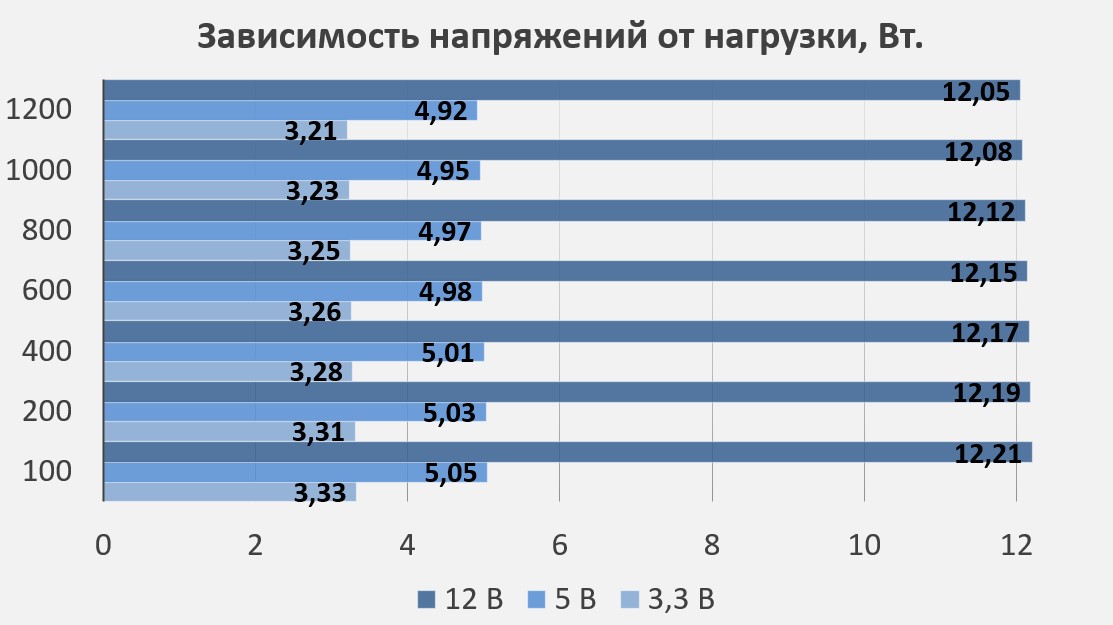

Напряжения по всем линиям стабилизируются в рамках стандарта. Линия +12В изначально завышена на 2% и не проседает ниже номинального значения. Линии +5В и +3,3В завышены на 1% и проседают ниже номинальных значений на 2%. Всё поведение под нагрузкой вполне типично для большинства блоков питания из этого ценового диапазона.

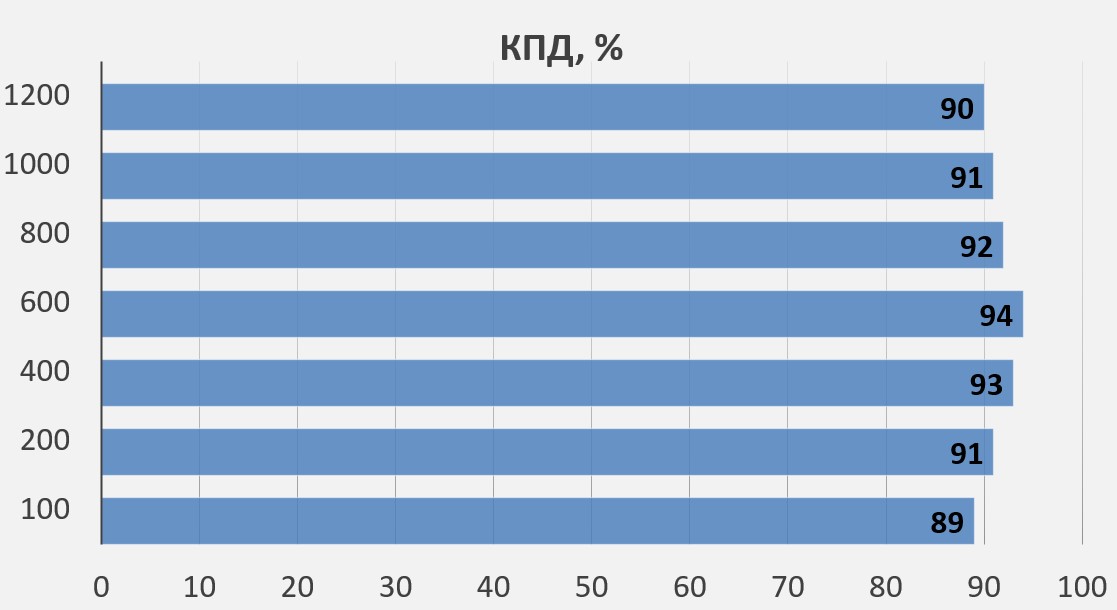

Уровень КПД, хоть и с трудом, но вписывается в стандарт, предусмотренный сертификатом 80 PLUS Platinum.

По размеру пульсаций на выходе стандарт АТХ допускает 120 мВ для линии +12В и 50 мВ для линий +5В и +3,3В.

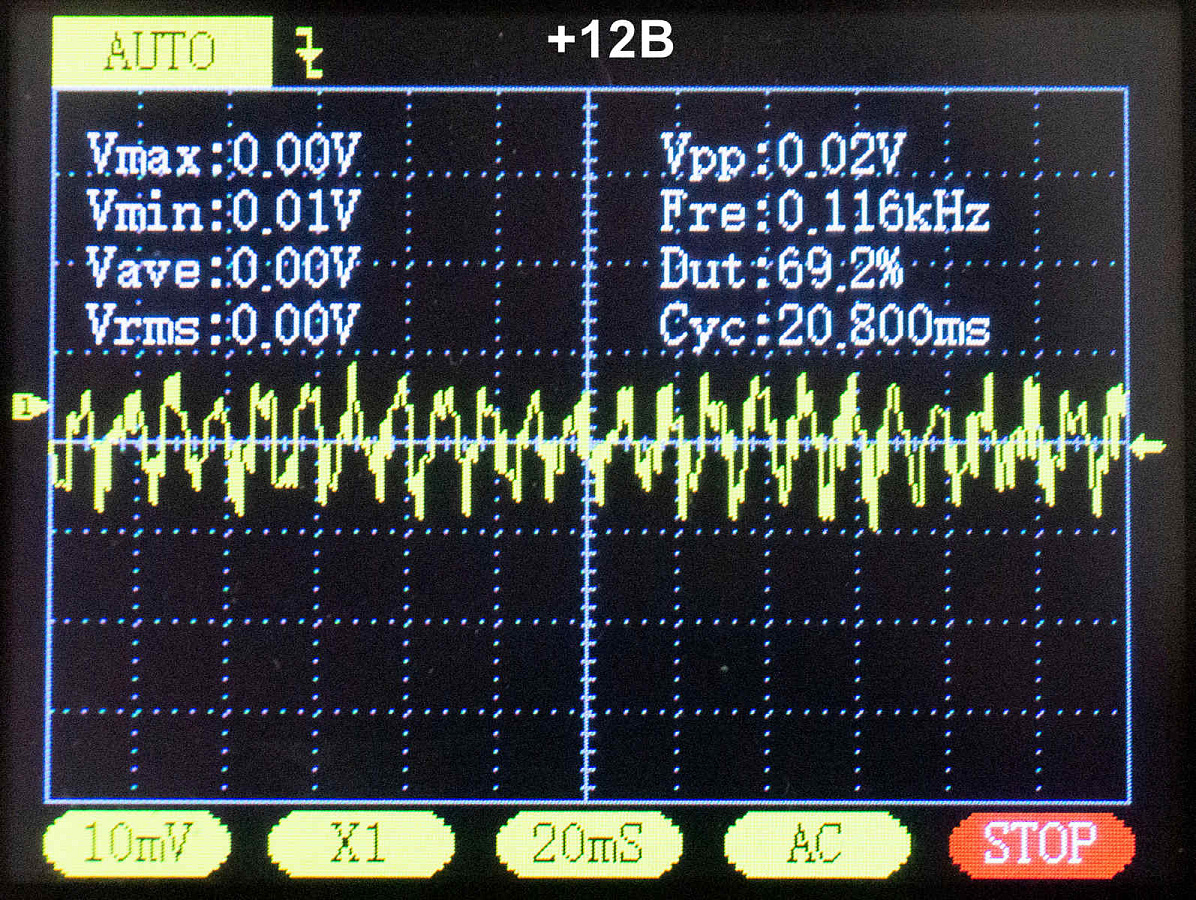

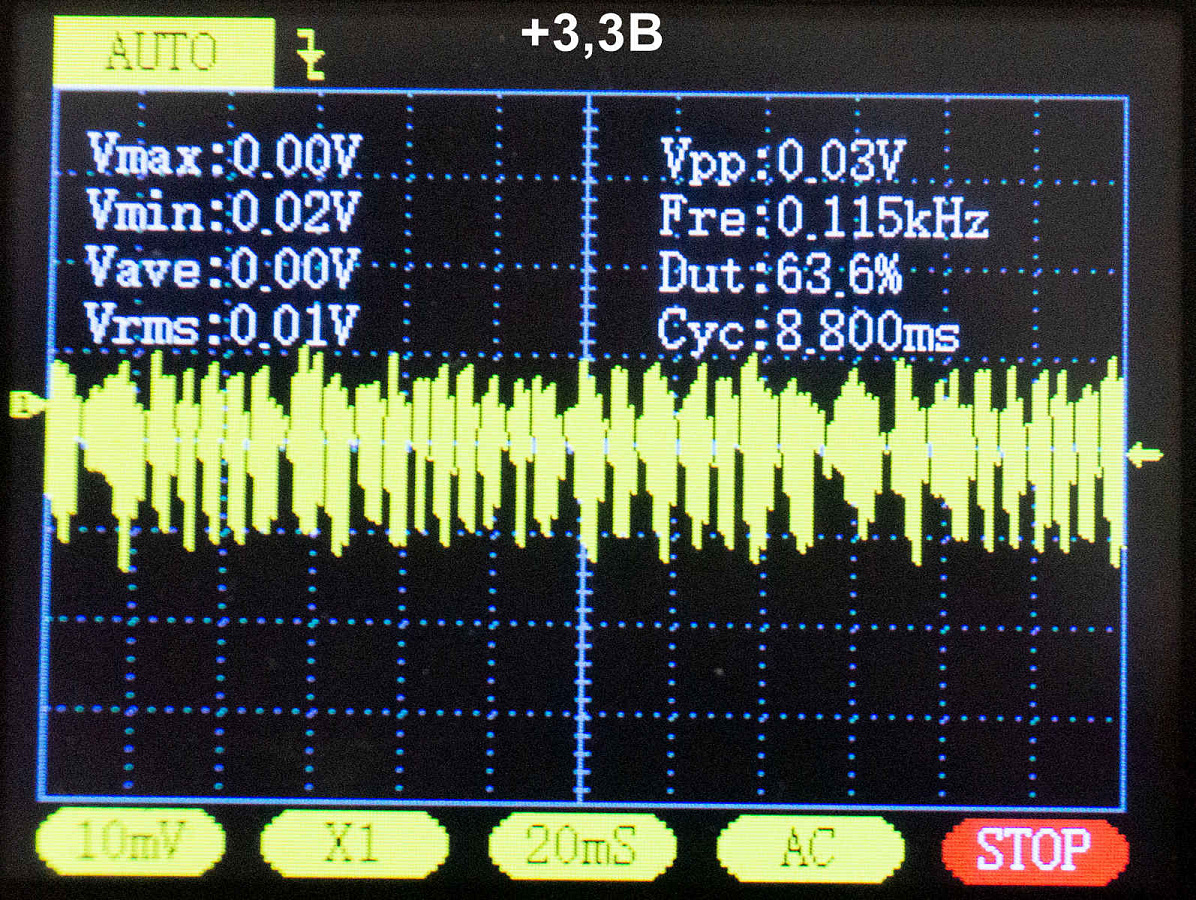

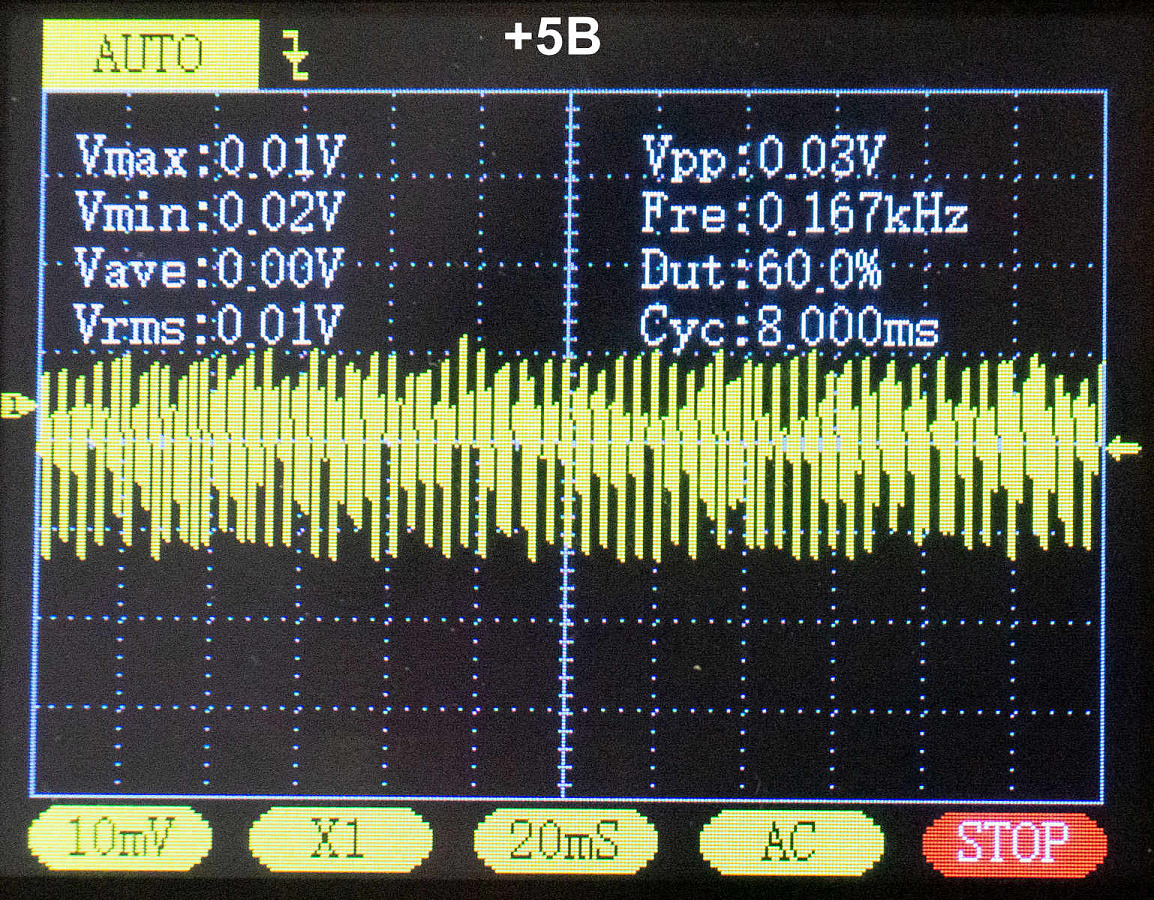

Пульсации мы измеряли портативным осциллографом Fnirsi DSO-150. Приводим значения, полученные на максимальной нагрузке.

20 мВ на линии +12в и по 30 мВ на вторичных линиях.

Конкуренты

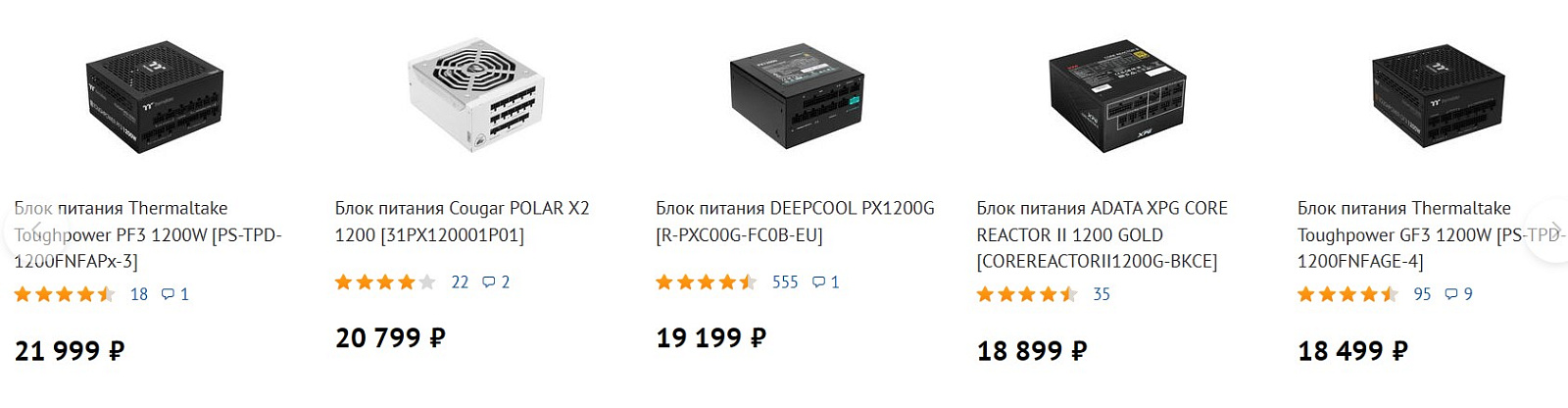

Прямые конкуренты мощностью 1200 Вт и с разъемом 12VHPWR - это Cougar POLAR X2 и Thermaltake Toughpower PF3. При одинаковой стоимости (а за GG-PS1200M просят до 20 000 рублей) они предпочтительнее к покупке.

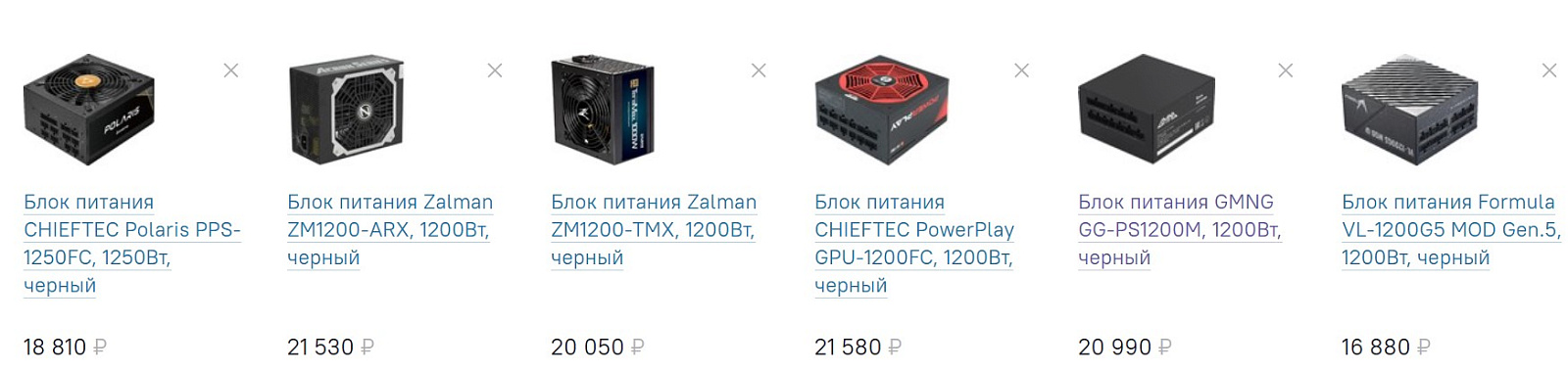

Более вероятна конкуренция с моделями на 1200 Вт сертифицированными на 80 PLUS Gold, если цена GMNG будет на сопоставимом уровне – до 19 000 рублей. Но опять же, даже здесь конкуренты на современной платформе CWT с поддержкой ATX 3.0 выглядят предпочтительнее.

А вот как альтернатива все еще продающимся блокам питания высокой мощности без разъема 12VHPWR GG-PS1200M может заинтересовать пользователей, но опять же при сопоставимой стоимости.

Заключение

В целом, модель GMNG GG-PS1200M выглядит вполне достойно. Сборка, хоть и на малоизвестной российским пользователям платформе, но выполнена качественно, используются японские высоковольтные конденсаторы, присутствует, конечно же, экономия на мосфетах и на фильтрующих конденсаторах, но это вполне закономерно и оправдано.

Но вот стоимость данной модели несколько завышена по сравнению с конкурентами, о поддержке АТХ 3.0 и сертификате Platinum скромно умалчивается в спецификации, на упаковке и на самом БП; имеется только упоминание в карточке товара, поэтому такую информацию мы можем подвергнуть сомнению. Скорее всего, это обычный блок питания АТХ 2.4, снабженный разъемом 12VHPWR, как дополнительной опцией.

Плюсы:

  • Высокая мощность;
  • Кабель 12VHPWR 600 Вт:
  • Стабильные напряжения;
  • Низкие пульсации;
  • Японские высоковольтные конденсаторы;
  • Относительно тихий вентилятор.

Минусы:

  • Высокая стоимость относительно конкурентов;
  • Отсутствие подробных характеристик на упаковке и на самом БП.
