Обзор и тест радиаторов Bykski CR-RD360RC-TK60-V2, CR-RD360RC-TK-V2, CR-RD360RC-TN-V2
Выбор комплектующих для сборки СЖО только со стороны кажется простым. Помимо цены и внешнего вида найдётся ещё с десяток неочевидных новичку параметров и характеристик. Конечно, все они могут быть выражены в нескольких словах, для радиаторов это: производительность и сопротивлению потоку. Радиаторы Bykski серии RC должны высоко цениться по обоим параметрам, проверим в тестах, заявления об использовании меди с низким содержанием примесей приятны, но цифры важнее.
Внешний вид и комплектация
Упаковочные коробки выполнены в привычном дизайне Bykski. Геометрический рисунок в оттенках серого, крупный логотип производителя, общее описание серии радиаторов. Есть небольшие отличия в оттенках, но если бы не значительно большая высота коробки для CR-RD360RC-TK60-V2, то распознать конкретную модель радиатора по упаковке сложно.
Точное наименование содержимого можно обнаружить на информационной наклейке в специальной зоне на дне коробки.

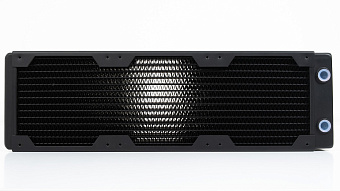

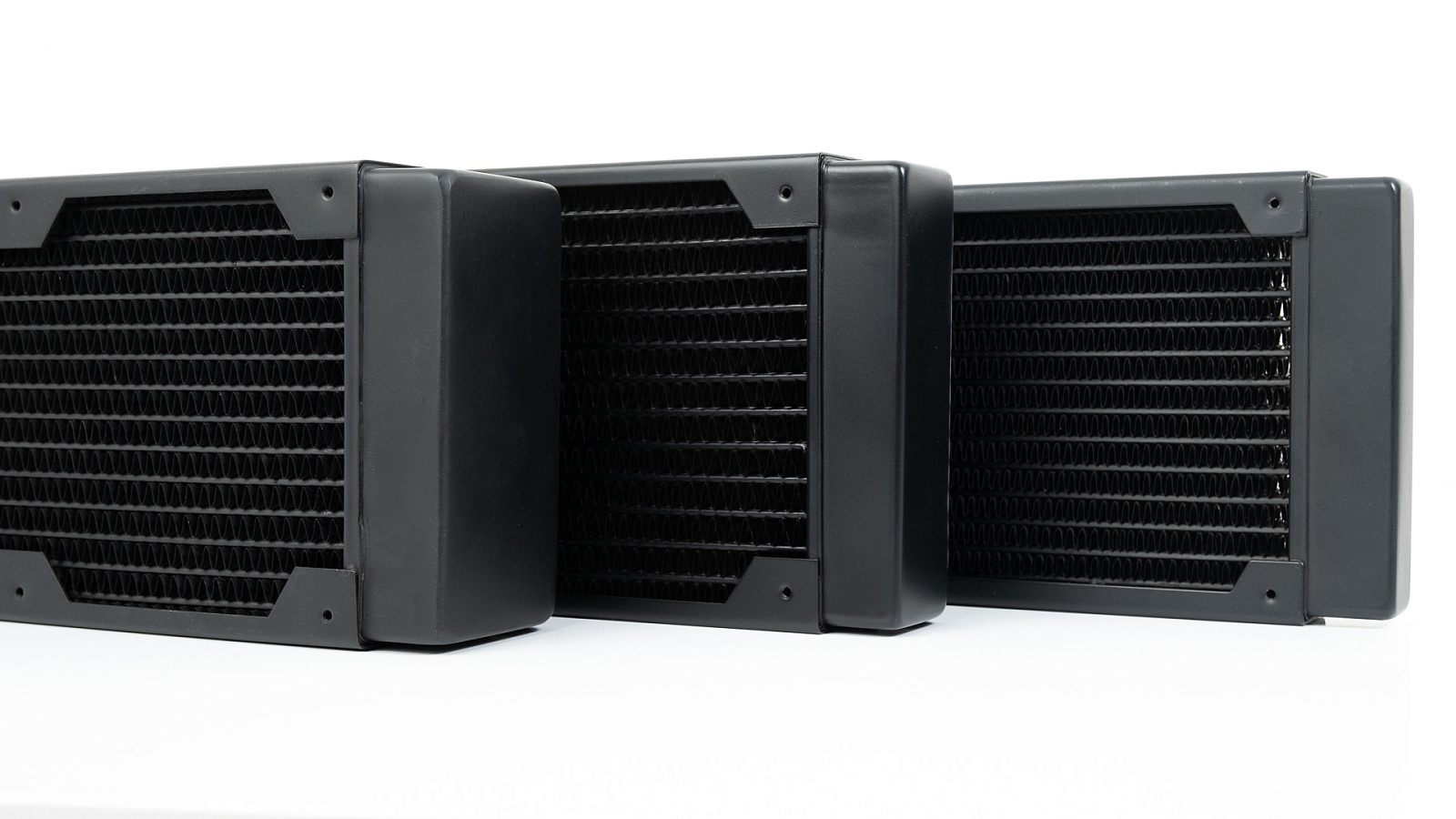

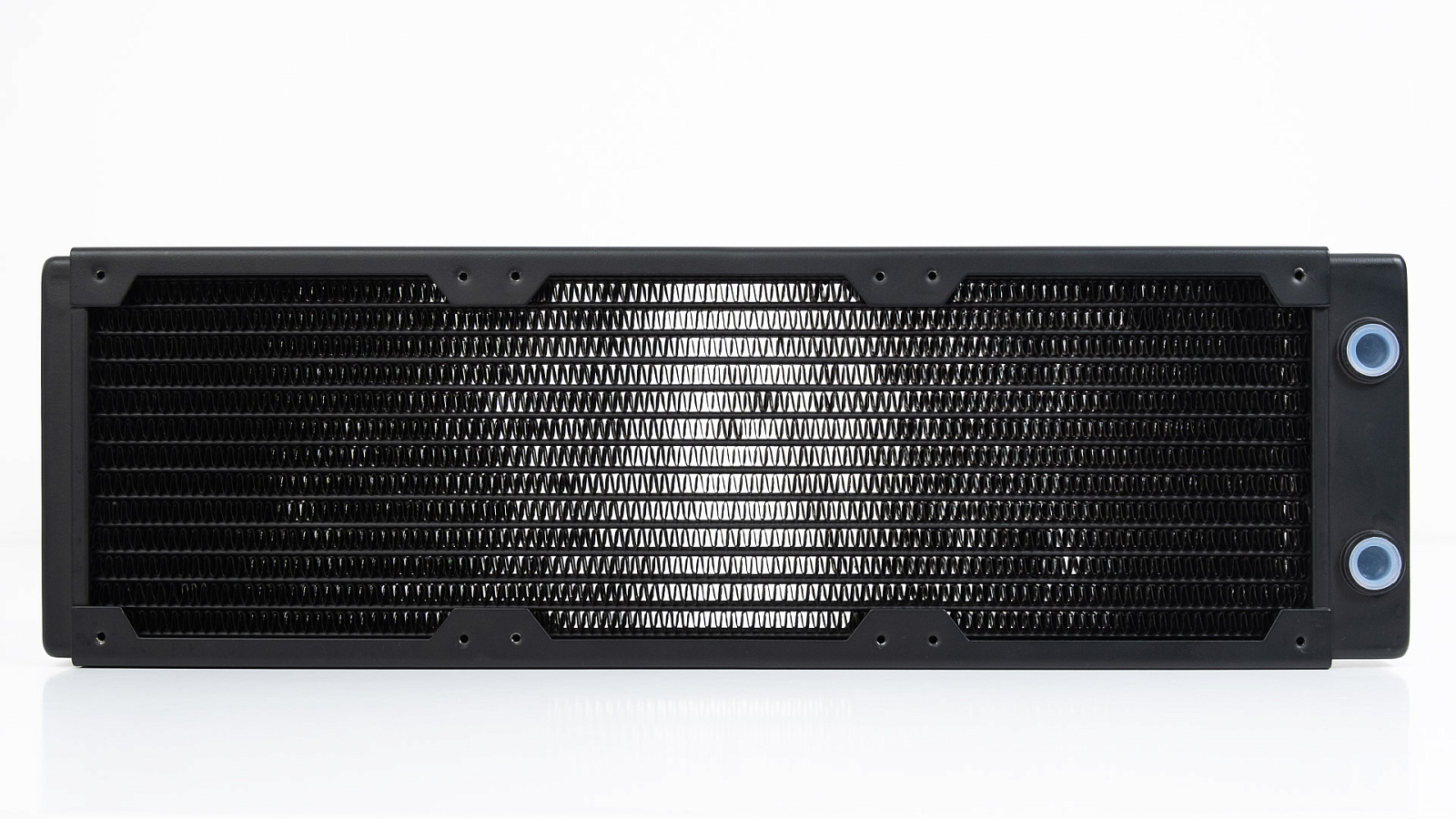

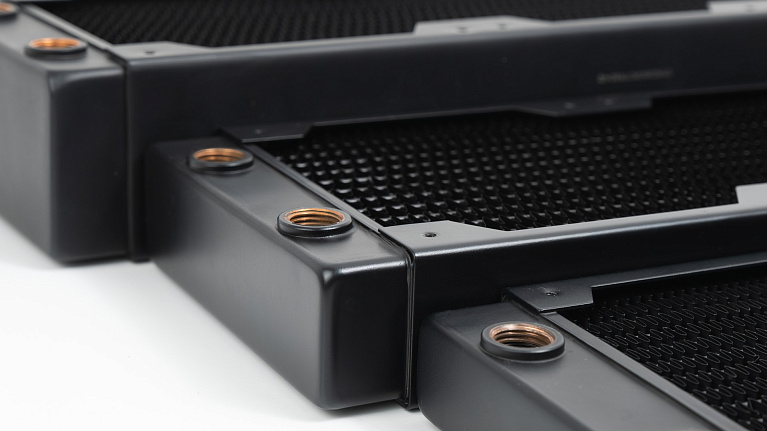

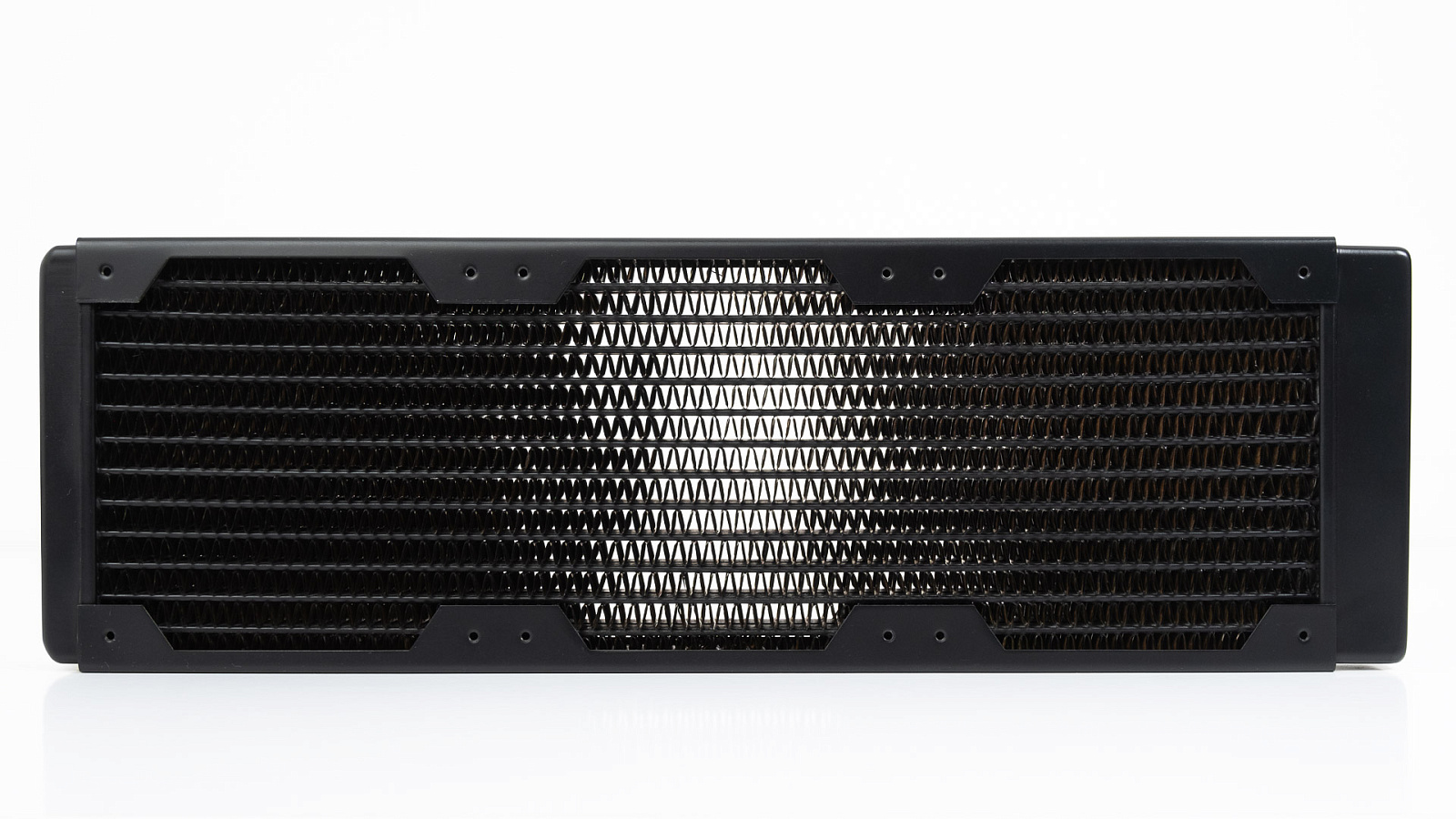

Внешний вид радиаторов почти идентичный, небольшие детали разнятся, но принадлежность к одной серии угадывается с первого взгляда. На каждом радиаторе по два порта с резьбой G 1/4 закрыты мягкой пробкой.

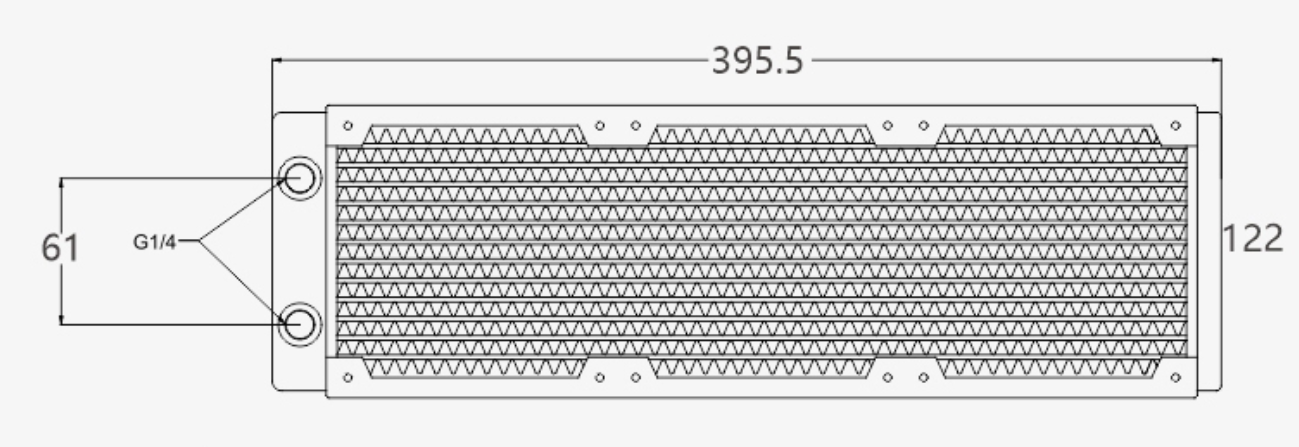

Для всех 360 мм радиаторов заявлены одинаковые размеры, кроме толщины. Между отверстиями под крепление соседних вентиляторов 15 мм.
CR-RD360RC-TN-V2 |
CR-RD360RC-TK-V2 |
CR-RD360RC-TK60-V2 |
|
Размеры |
395,5 мм x 122 мм x 30 мм |
395,5 мм x 122 мм x 40 мм |
395,5 мм x 122 мм x 60 мм |
Порты |
2 |
2 |
2 |
Резьба порта |
G 1/4 |
G 1/4 |
G 1/4 |
Резьба креплений вентиляторов |
M3 |
M3 |
M3 |
Каналы |
14 |
12 |
14 |
Плотность рёбер |
14 FPI |
12 FPI |
14 FPI |
Вес |
0,82 кг |
1,01 кг |
1,63 кг |

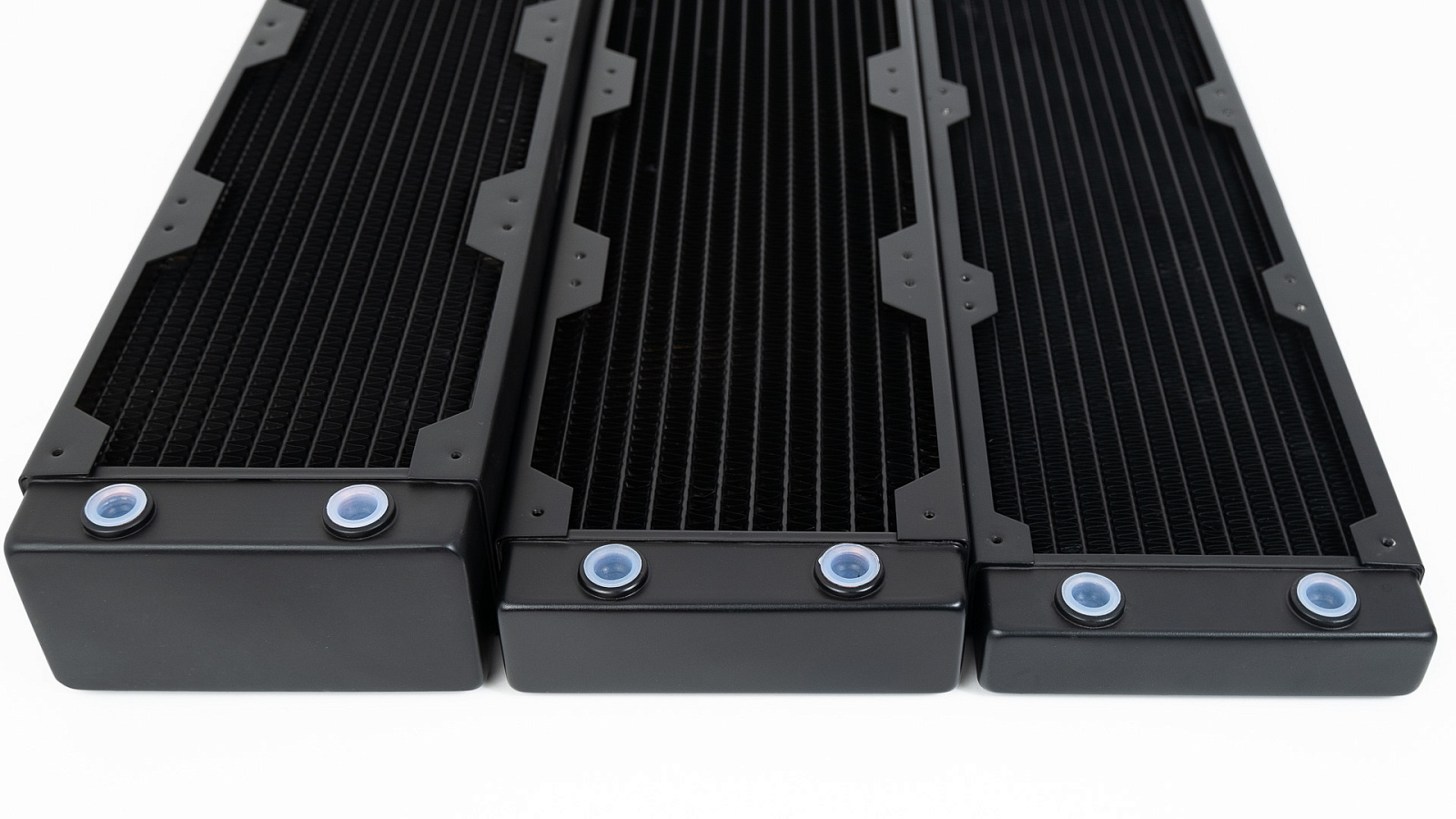

При ближайшем рассмотрении даже невооружённым взглядом видно, что CR-RD360RC-TK-V2 (40 мм толщиной) немного выделяется, его ширина на самом деле не 122 мм, а 126 мм, от соседей по серии его отличает и количество каналов в конструкции. В разных официальных источниках технические характеристики немного разнятся, проверим на практике в описании каждого радиатора отдельно. На фотографии можно отметить незначительные отклонения от прямых углов и прямых линий в построении камер на торцах радиаторов.
CR-RD360RC-TN-V2

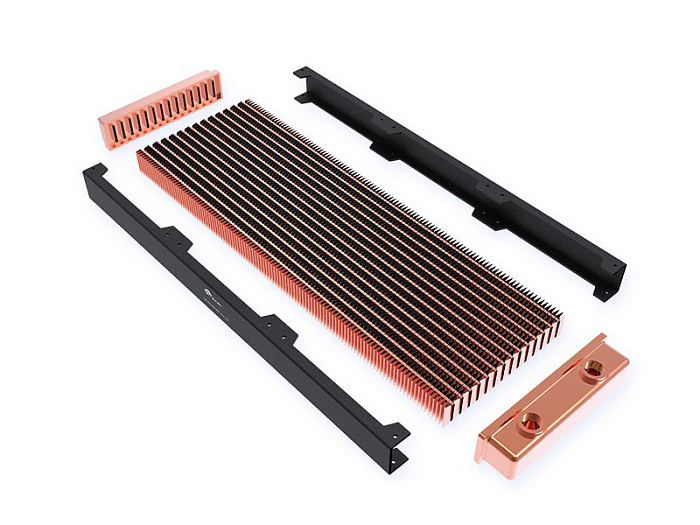

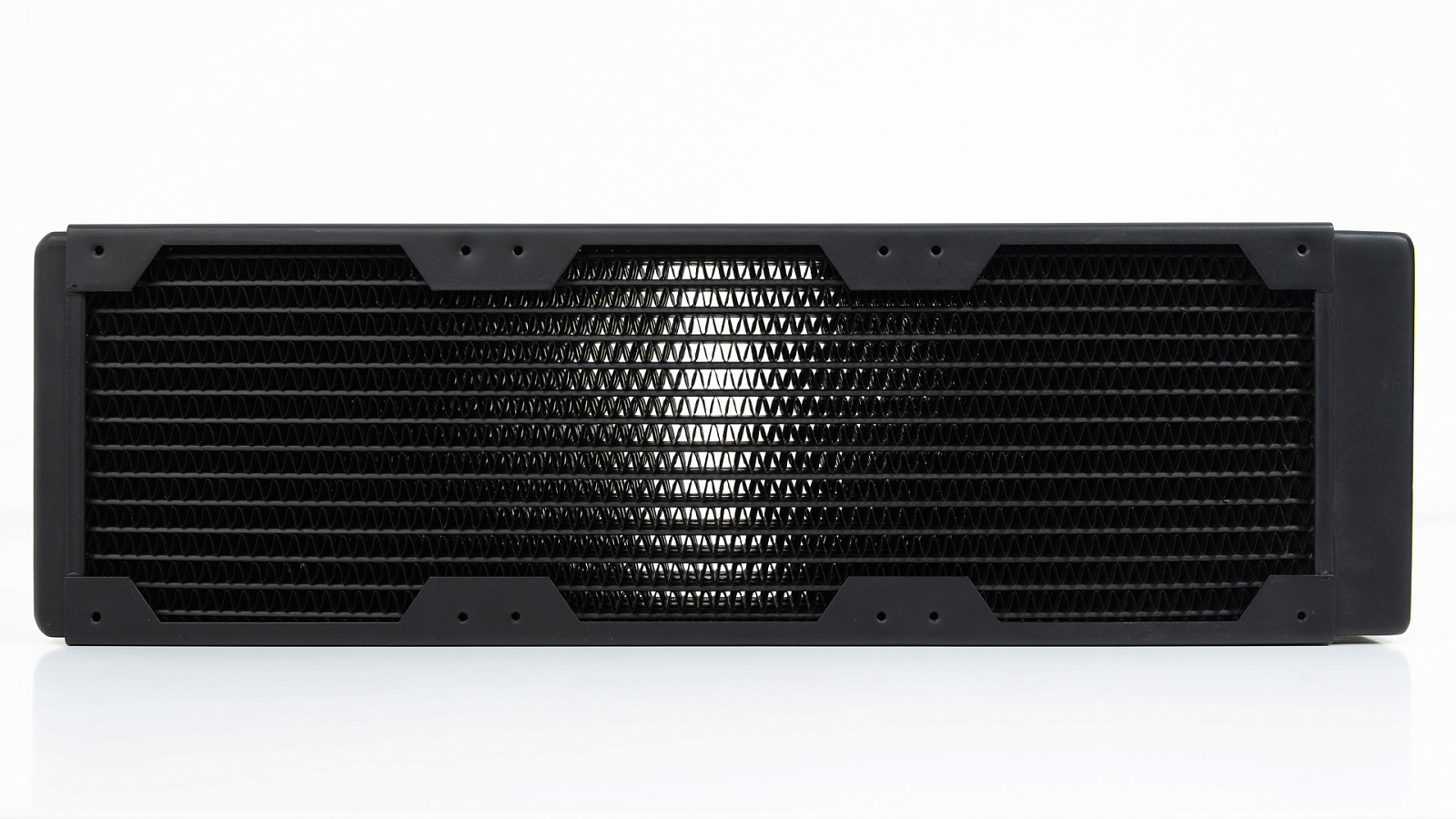

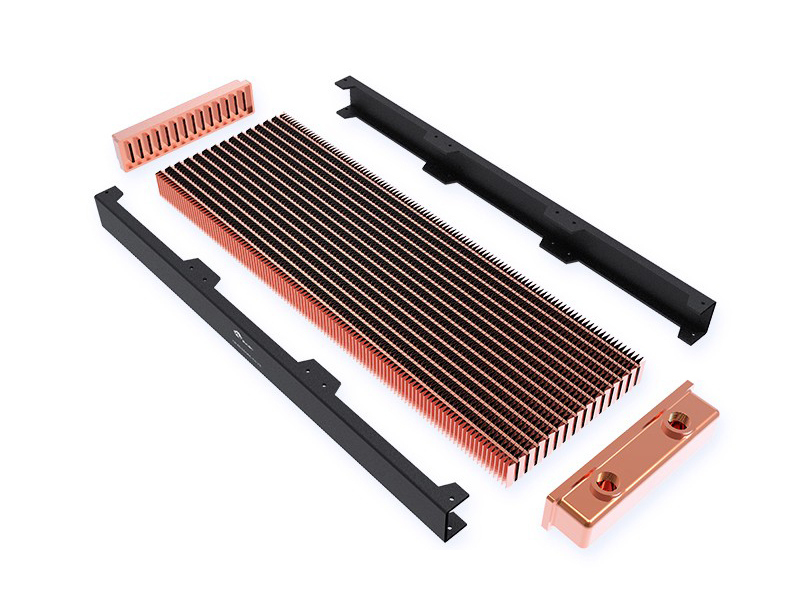

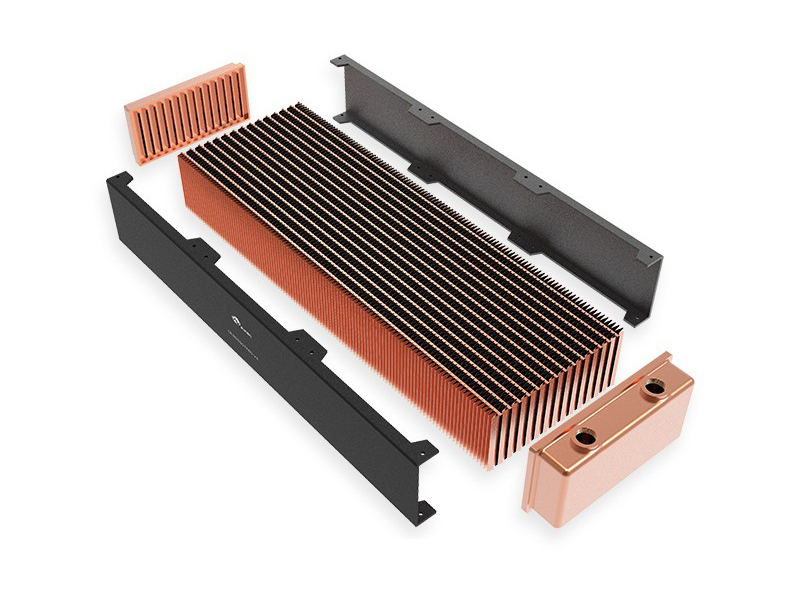

Самый тонкий из RC серии радиаторов, заявленным размерам 395,5 мм x 122 мм x 30 мм соответствует. В информационном изображении конструкции и в описании от Bykski можно отметить однослойную компоновку и 14 каналов.

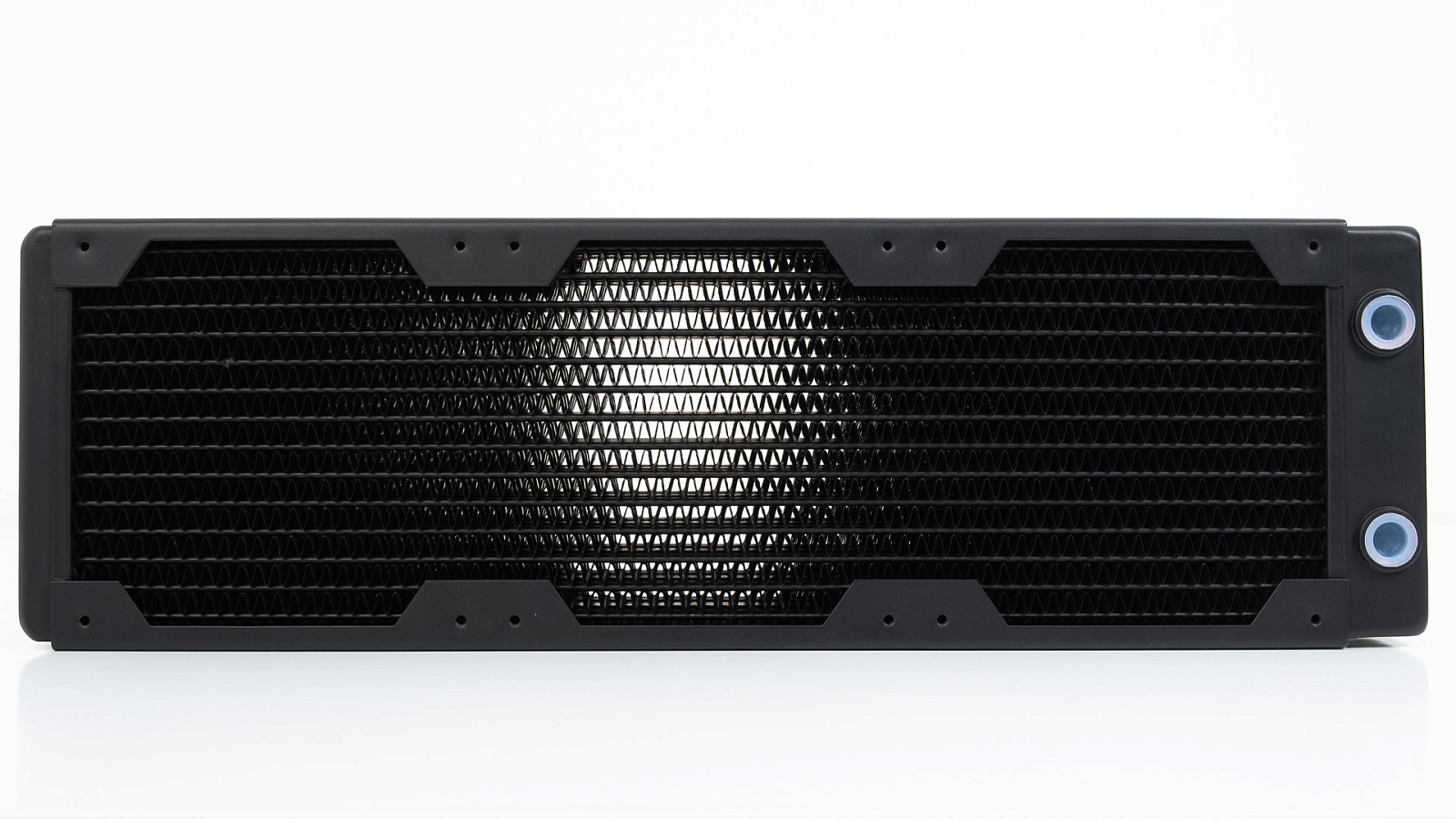

Количество каналов соответствует заявленному значению. Портов подключения у радиатора два, как и у остальных представителей серии, конструкция симметричная, разделения на вход/выход нет.

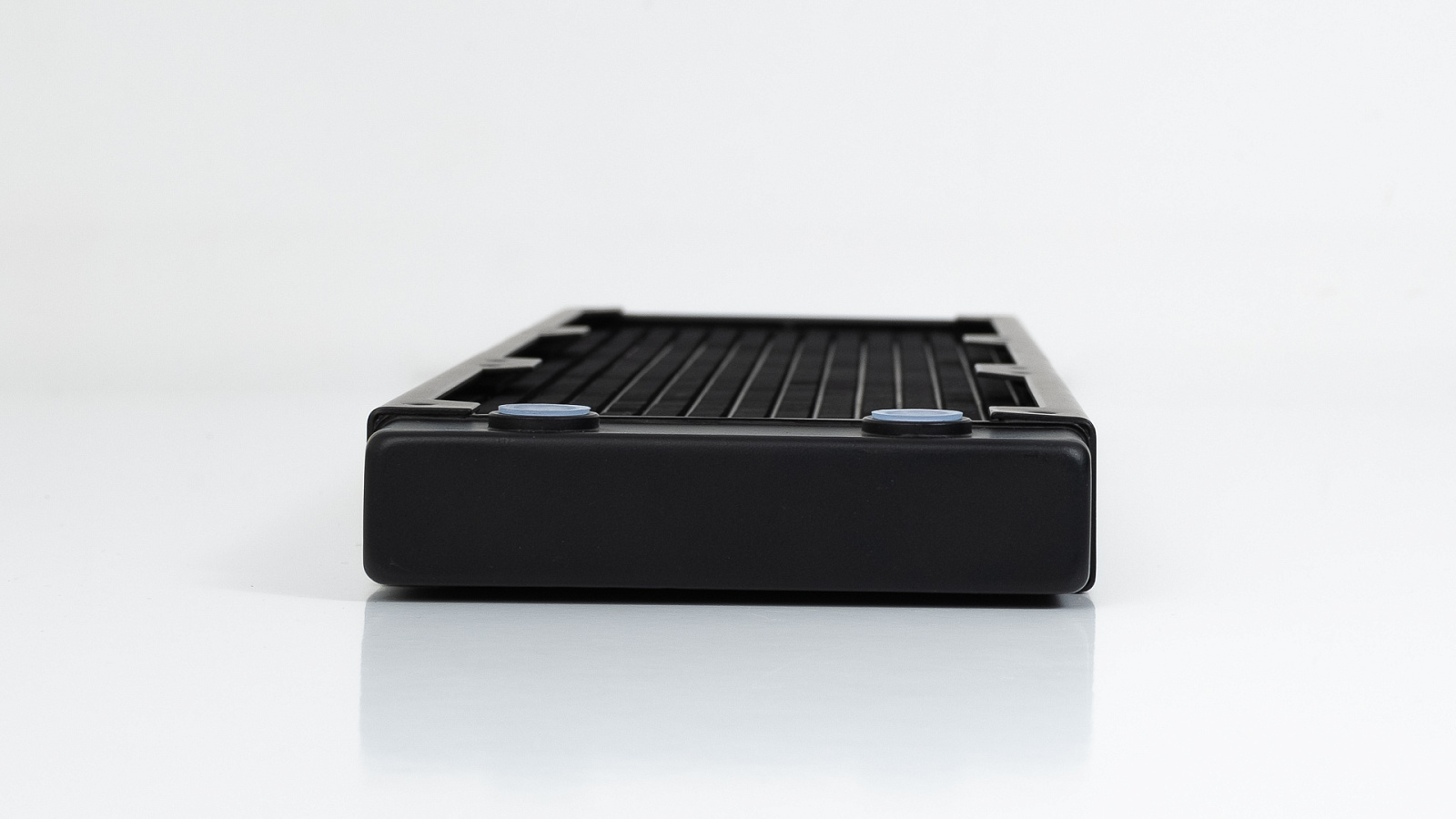

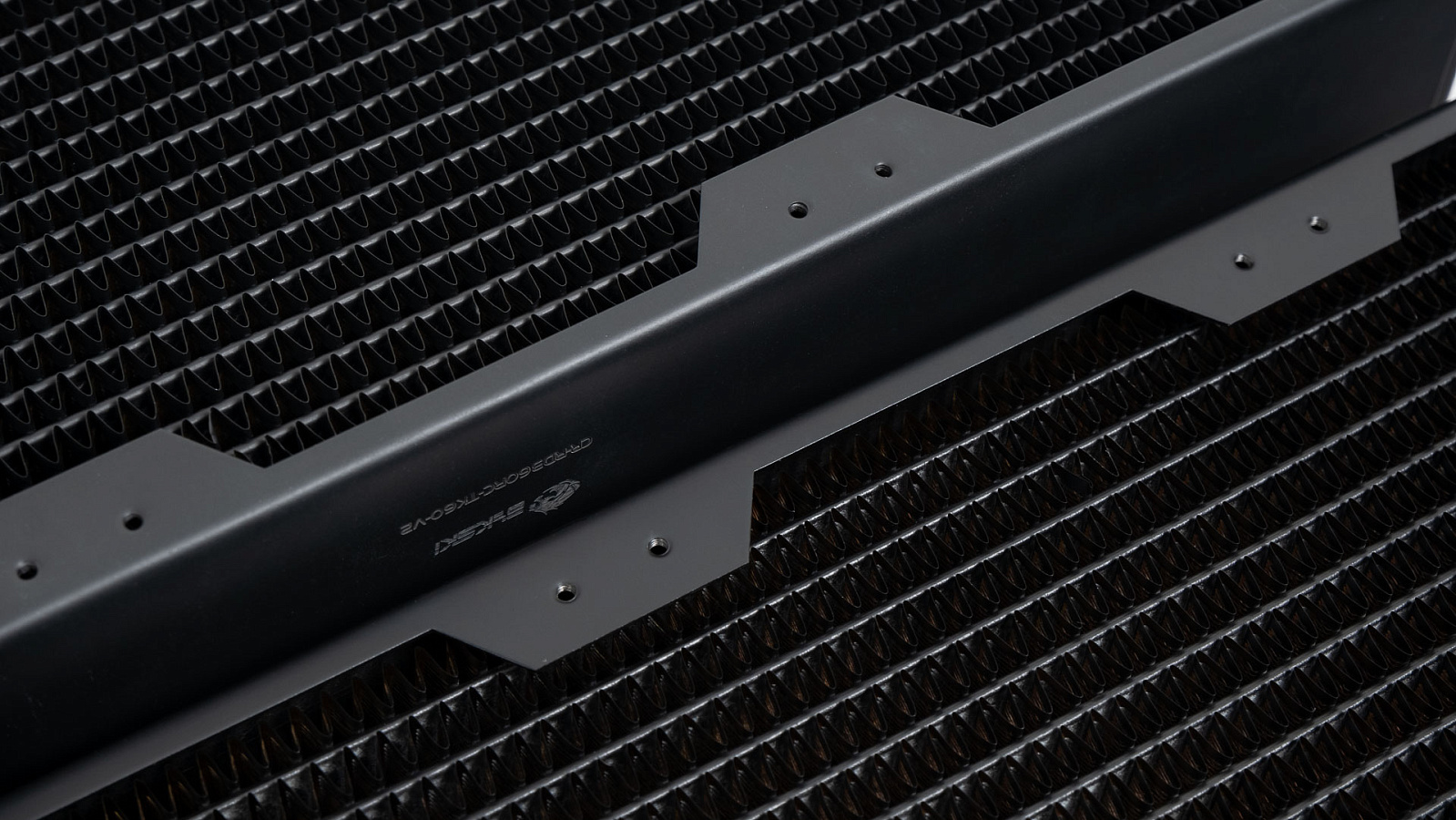

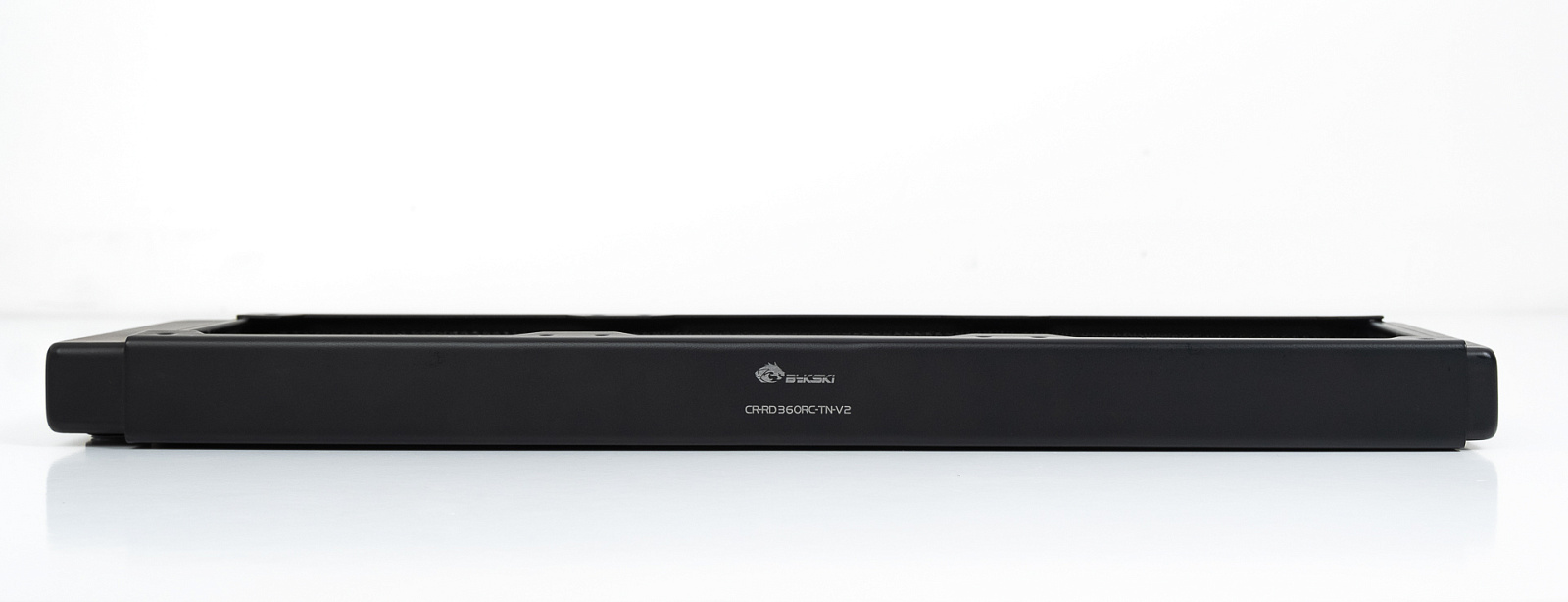

Толщина CR-RD360RC-TN-V2, если придираться, совсем немного меньше паспортных 30 мм, примерно на 0,2 мм. От кромки защитного кожуха до каналов около 7 мм, до рёбер - около 6 мм с каждой стороны. Эффективная толщина радиатора получается примерно 16-17 мм. На обеих боковых гранях радиатора нанесён логотип и наименование модели.

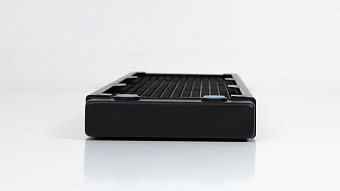

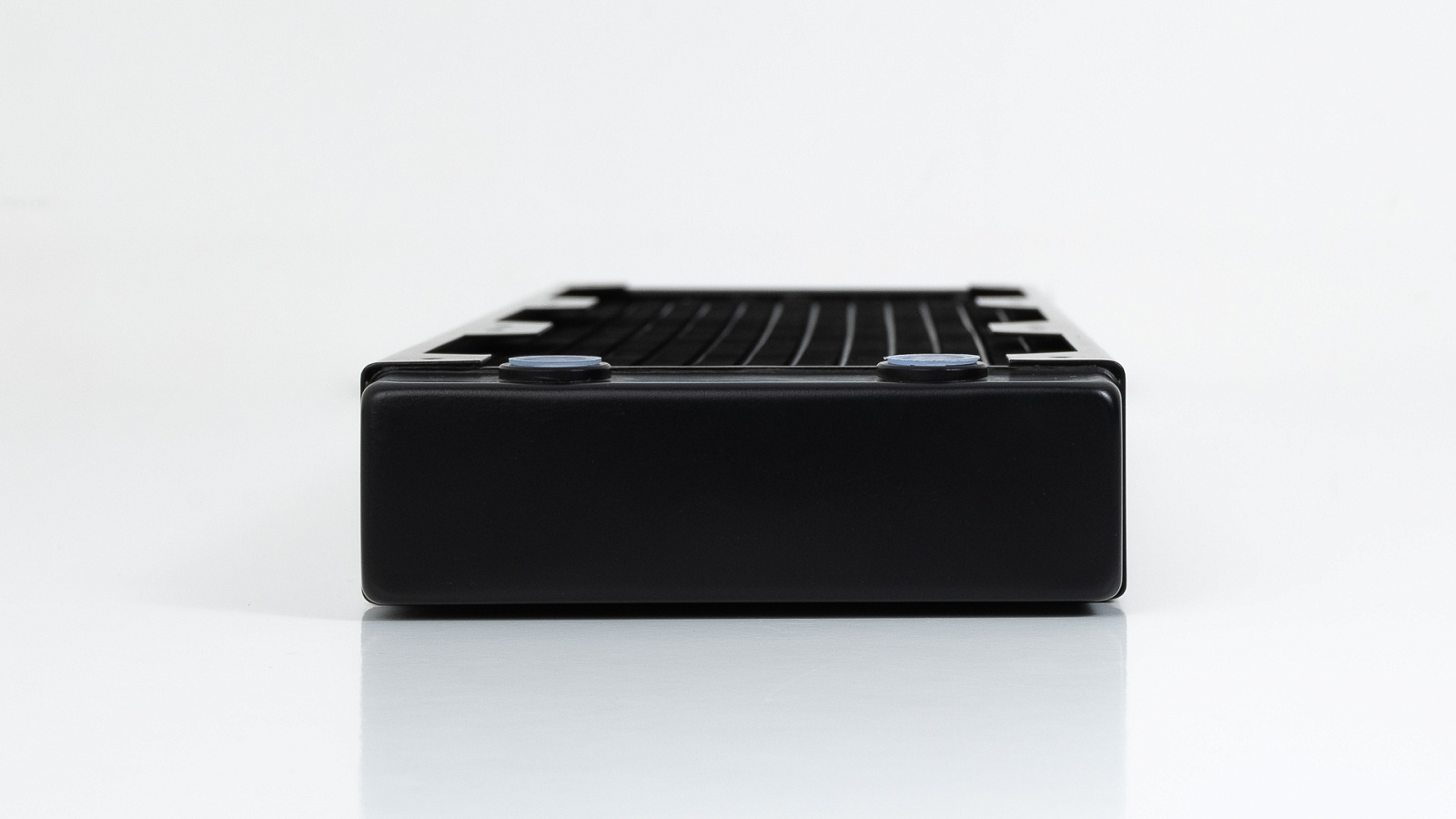

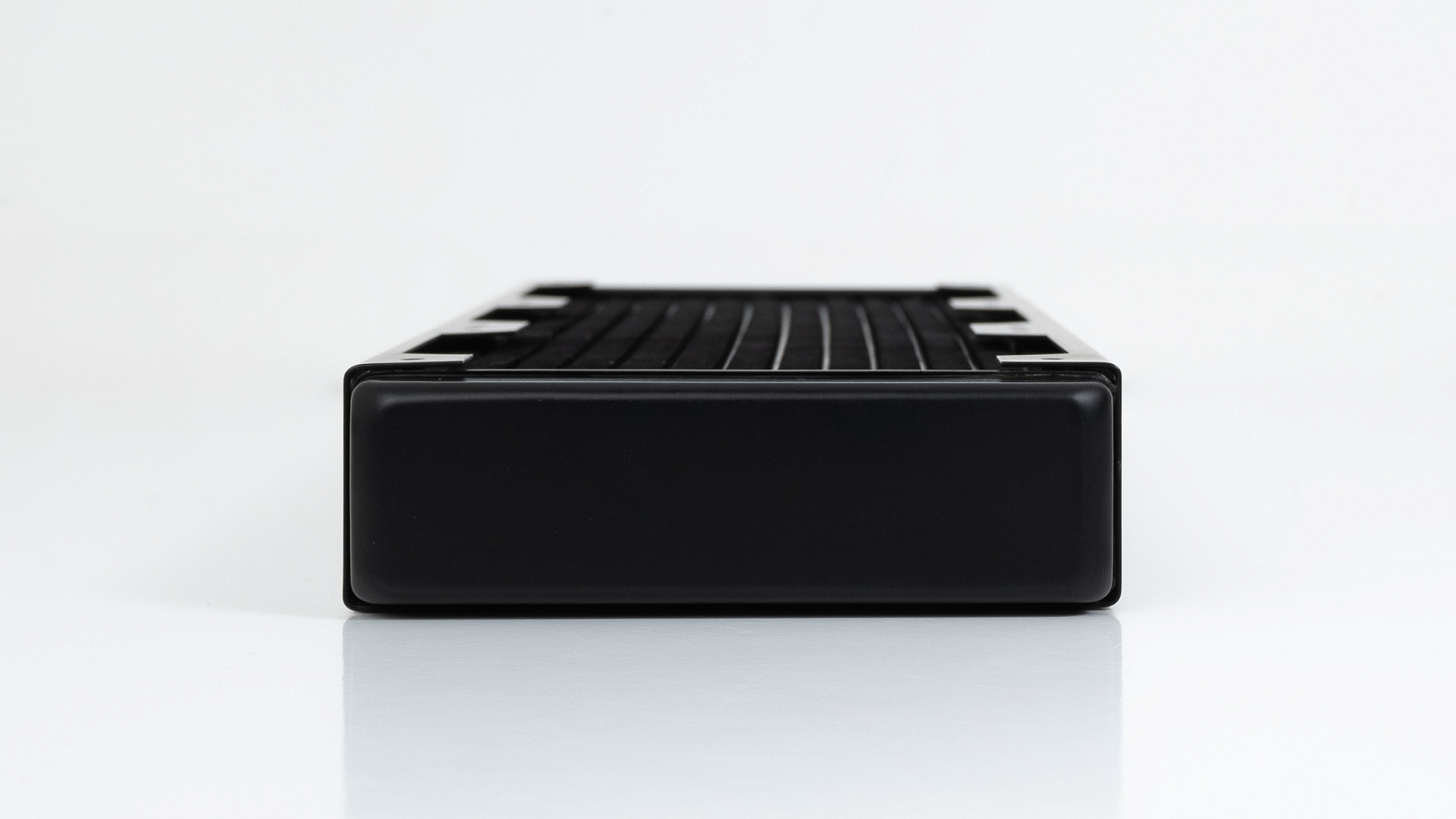

Камеры на торцах компактные и аккуратные.

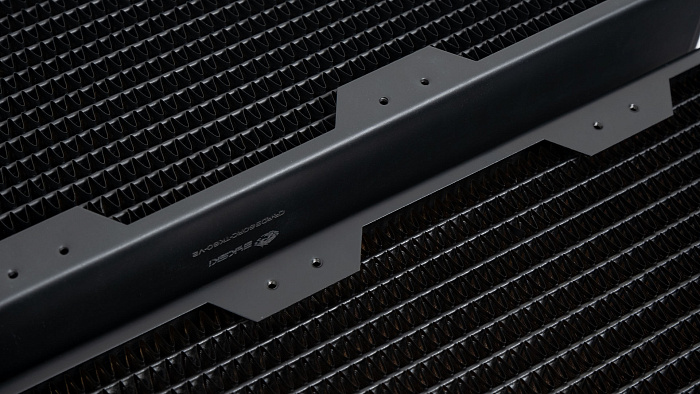

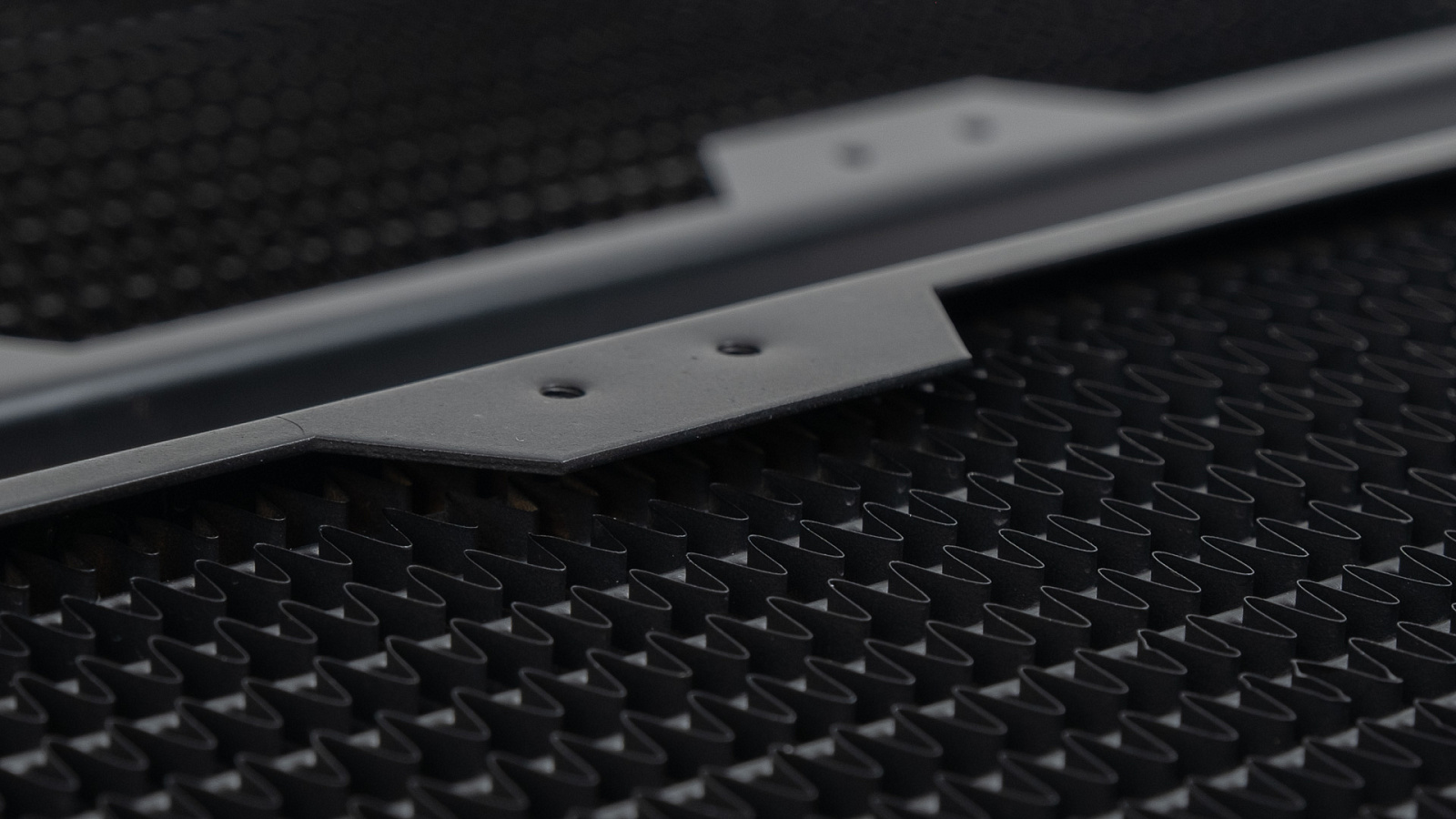

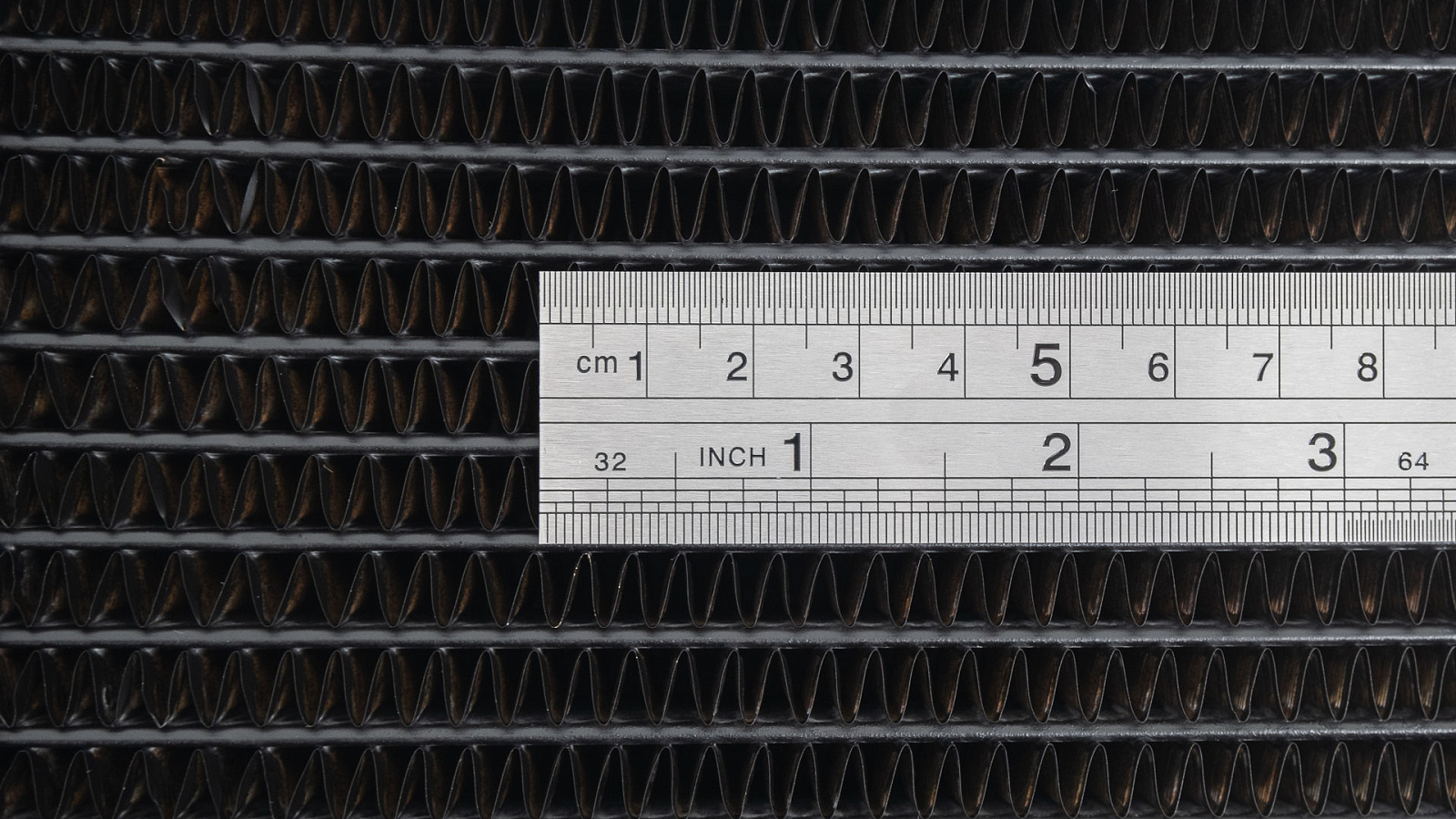

Плотность размещения рёбер между каналами немного отличается от заявленных, по измерениям выходит не 14 FPI, а ближе к 16 на дюйм в среднем.
CR-RD360RC-TK-V2
Средний по толщине радиатор в серии. Заявленным размерам 395,5 мм x 122 мм x 40 мм соответствует не полностью, фактическая ширина 126 мм. CR-RD360RC-TK-V2 отличается от других радиаторов RC количеством каналов, их 12, при этом его конструкция двухслойная.

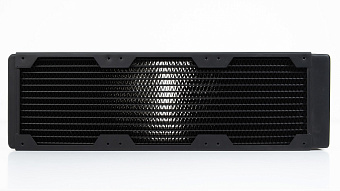

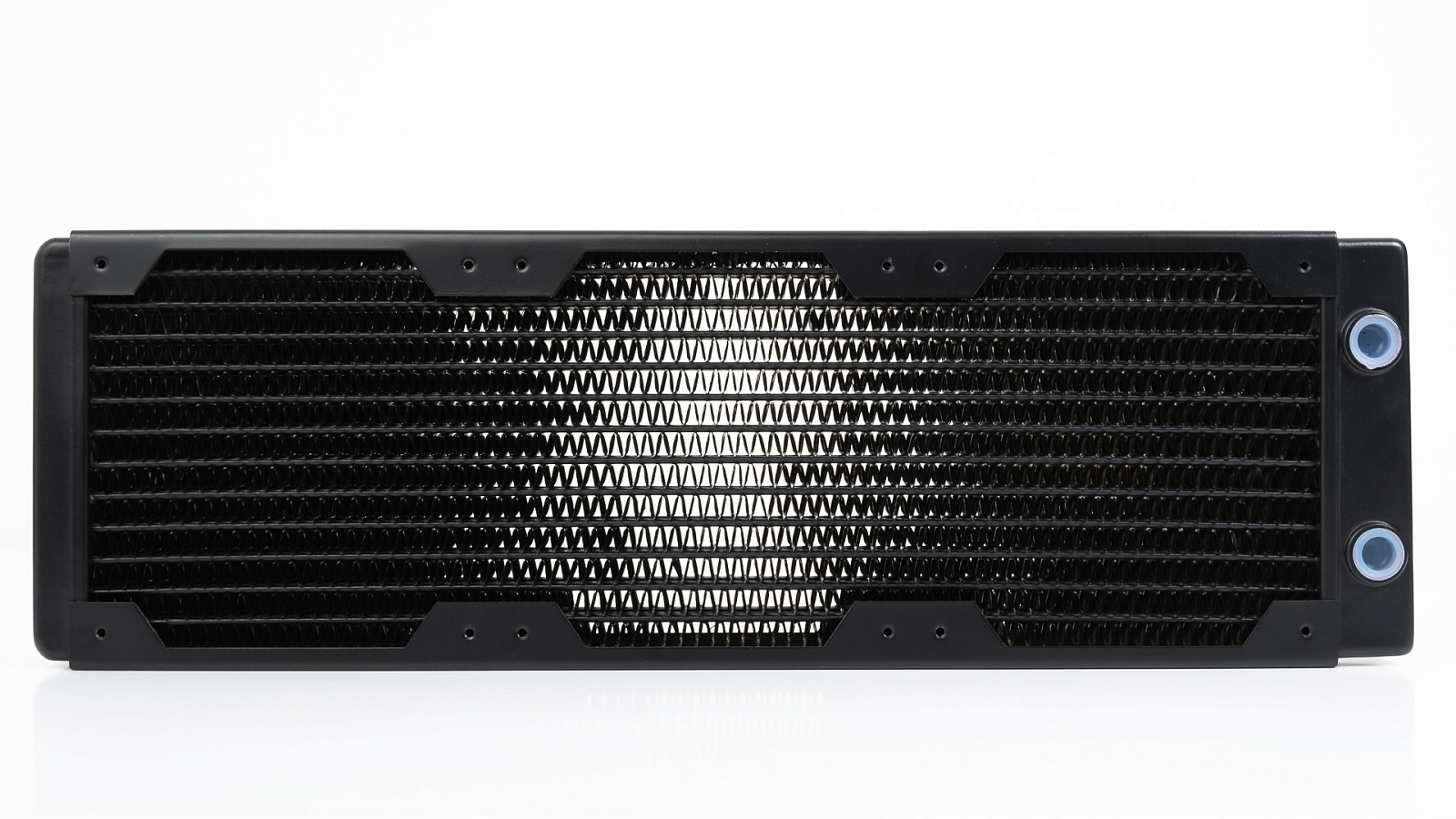

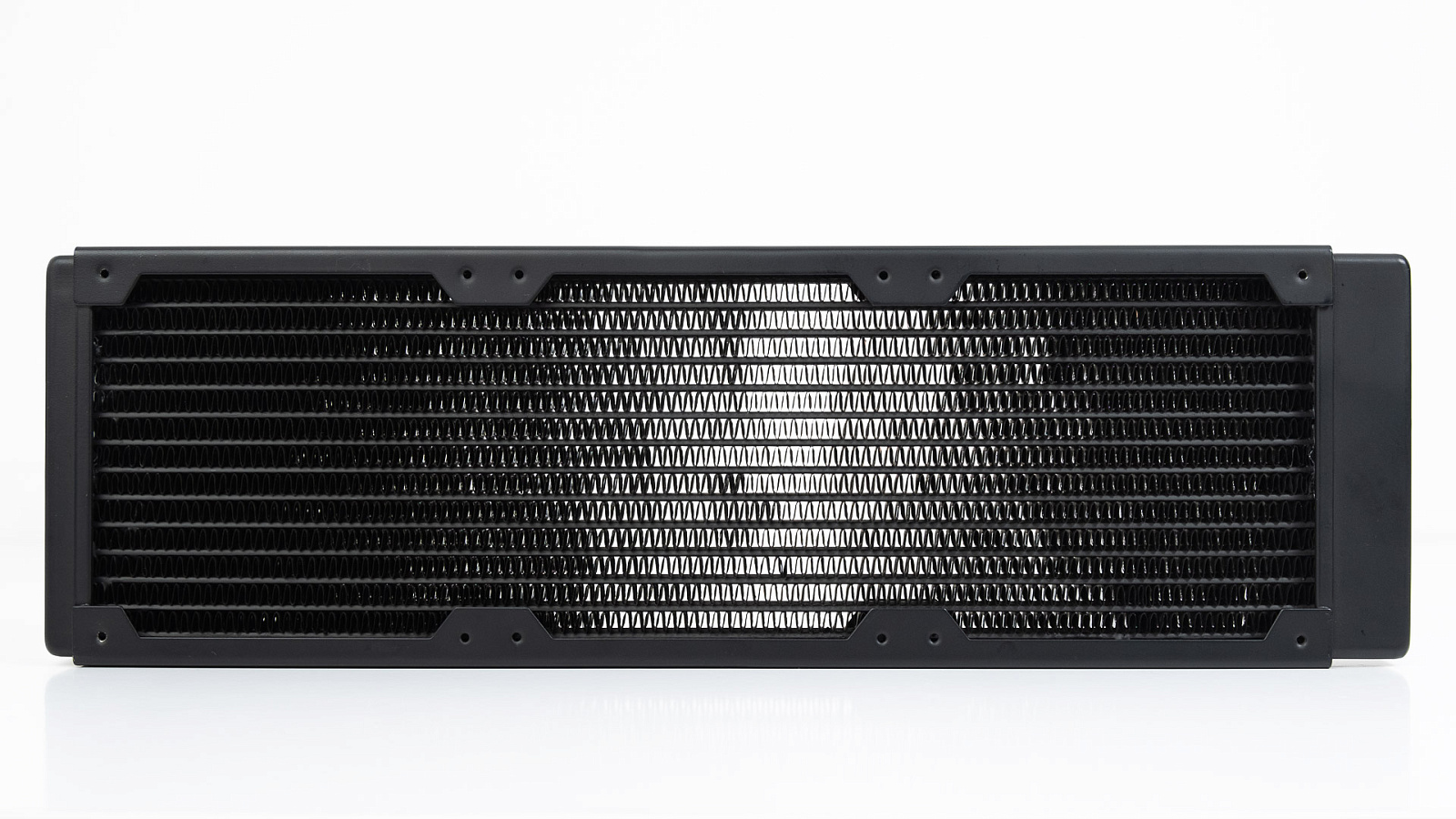

Общий принцип построения и визуальное оформление у CR-RD360RC-TK-V2 не отличается от других радиаторов серии RC.

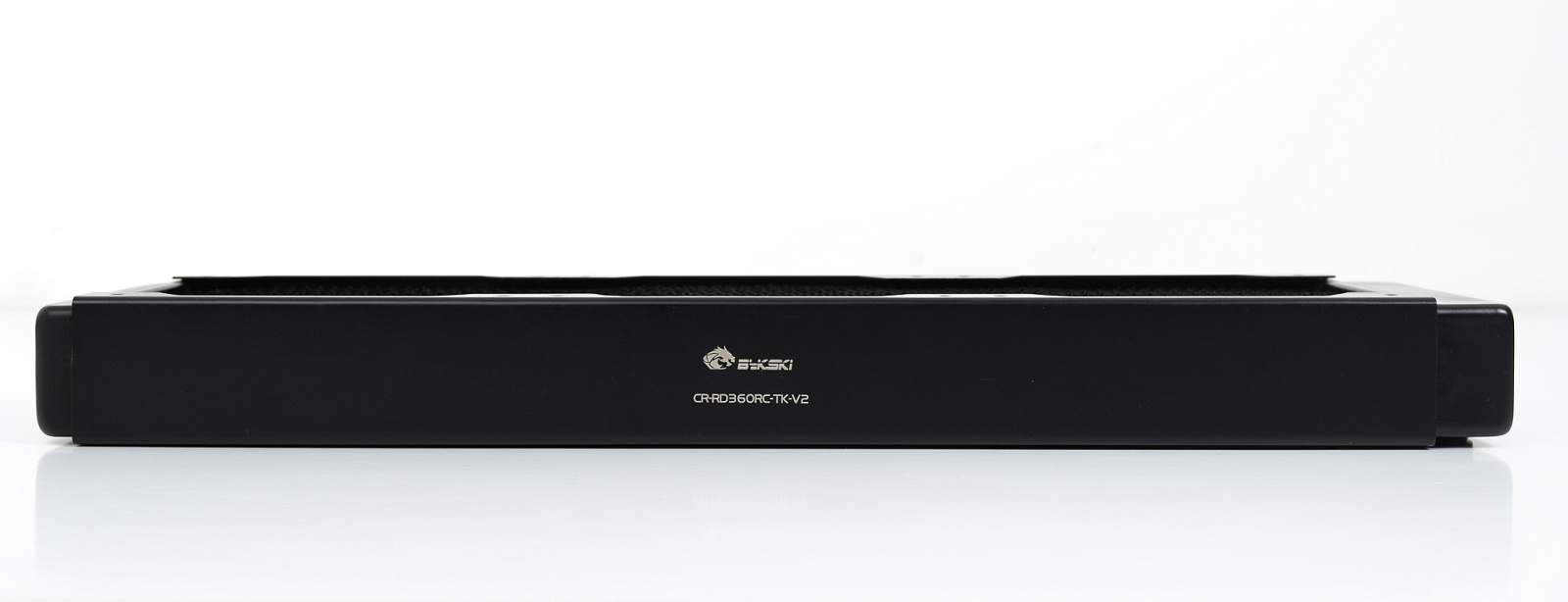

Общая толщина радиатора 40 мм. От кожуха до каналов с каждой стороны около 6 мм, до краёв рёбер чуть больше 4 мм. общая эффективная толщина радиатора немногим больше 30 мм. Наименование модели и логотип производителя нанесён с обеих сторон.

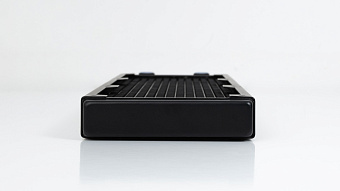

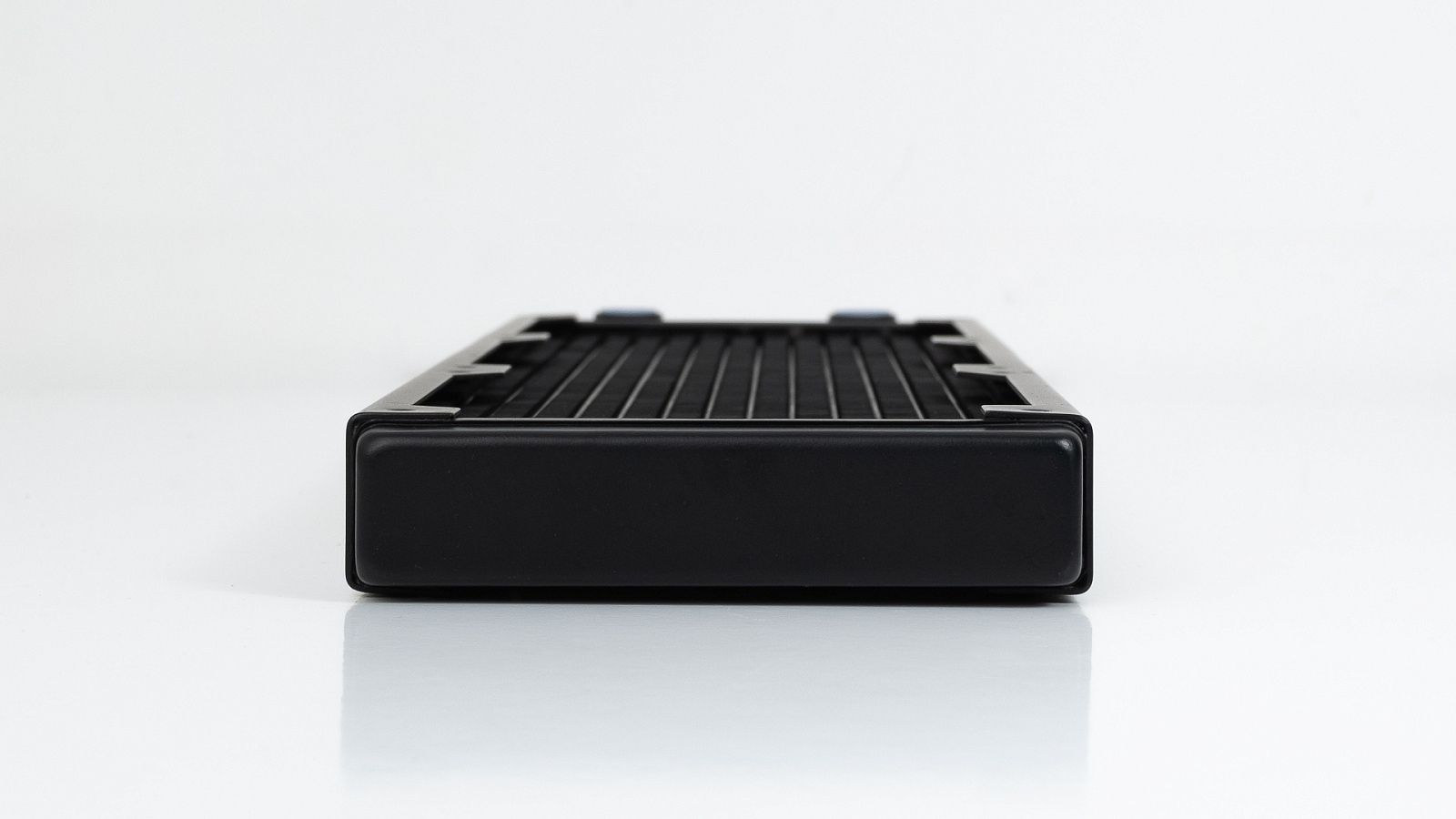

Камеры на торцах прямоугольные.

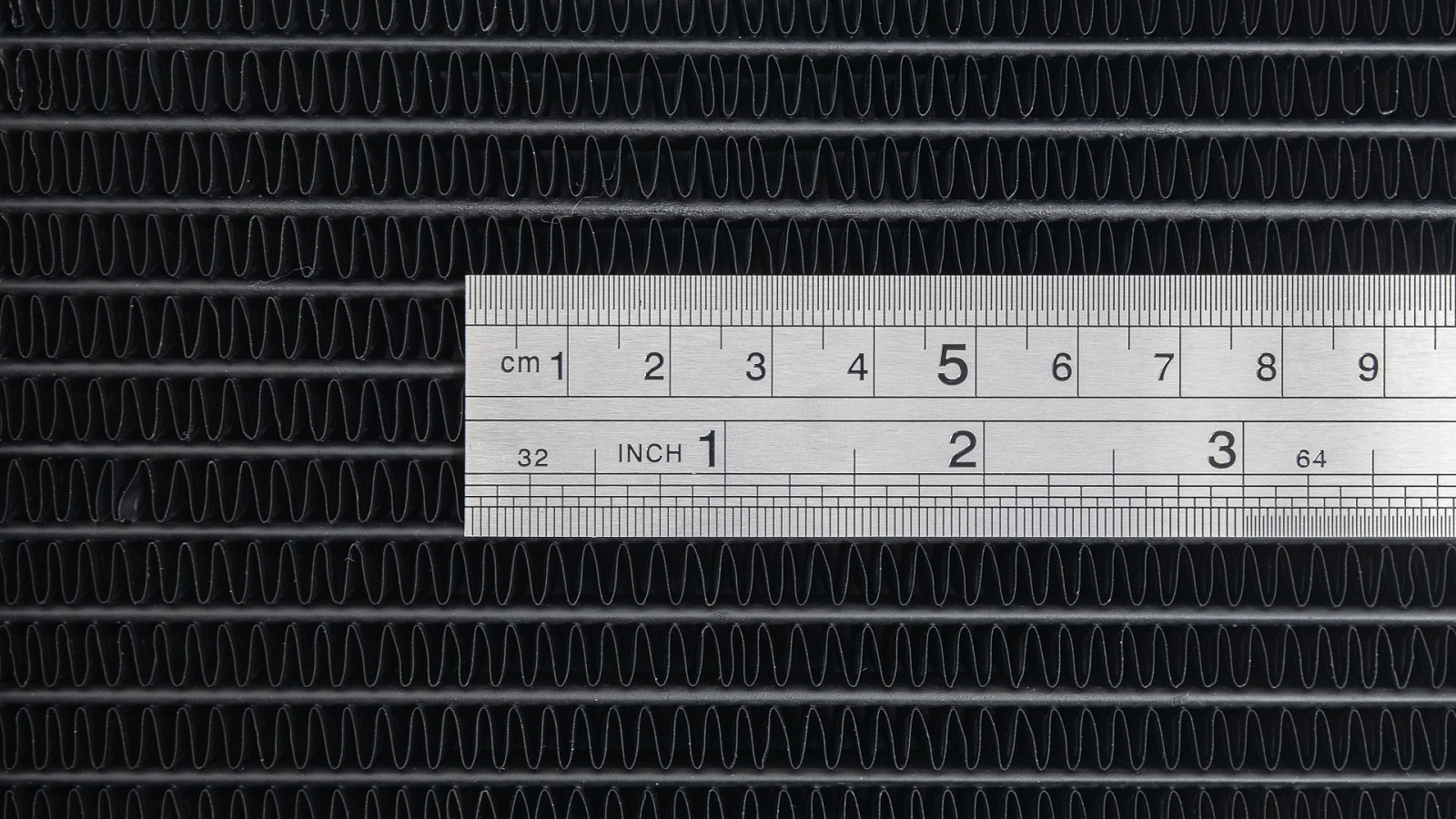

Плотность размещения рёбер по измерениям соответствует заявленным 12 FPI.
CR-RD360RC-TK60-V2

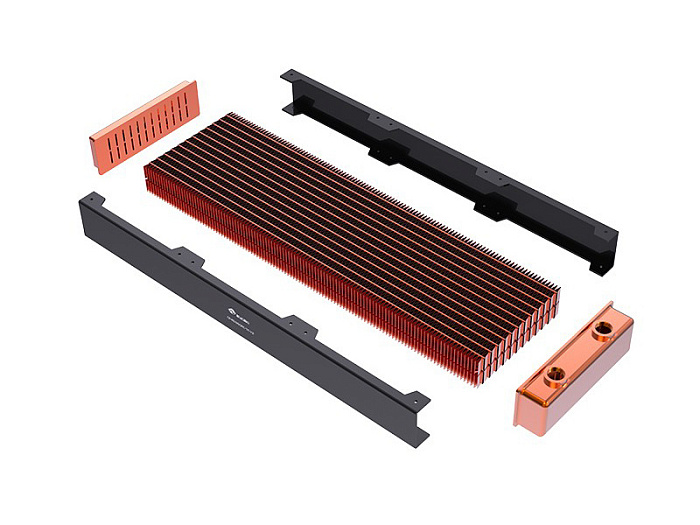

Самым крупным радиатором серии CR-RD360RC-TK60-V2 называть будет неправильно, есть же модели и под 4 вентилятора, но самым толстым он является определённо. Заявленным размерам 395,5 мм x 122 мм x 60 мм соответствует. Изображение конструкции на сайте производителя демонстрирует увеличенную толщину радиатора и почему-то однослойный дизайн.

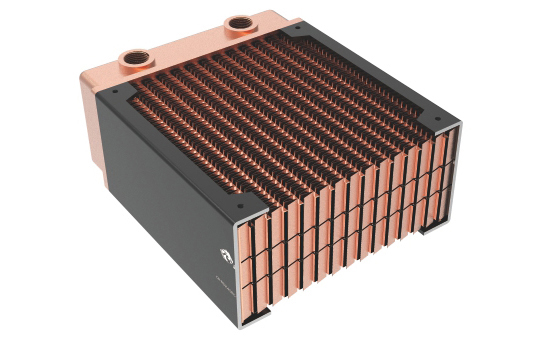

Но логика и внешний осмотр с чётко видимым разделением слоёв подсказывают, что в слайды закралась ошибка. И действительно, углубленное изучение документации приводит к более правильному изображению конструкции, трёхслойному.

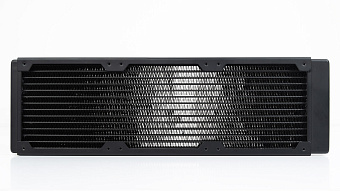

С других ракурсов CR-RD360RC-TK60-V2 выглядит заметно массивнее соседей по серии, но вид сверху делает его почти неотличимым от более тонких представителей линейки RC.

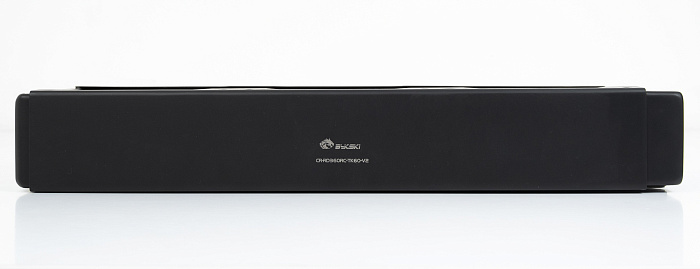

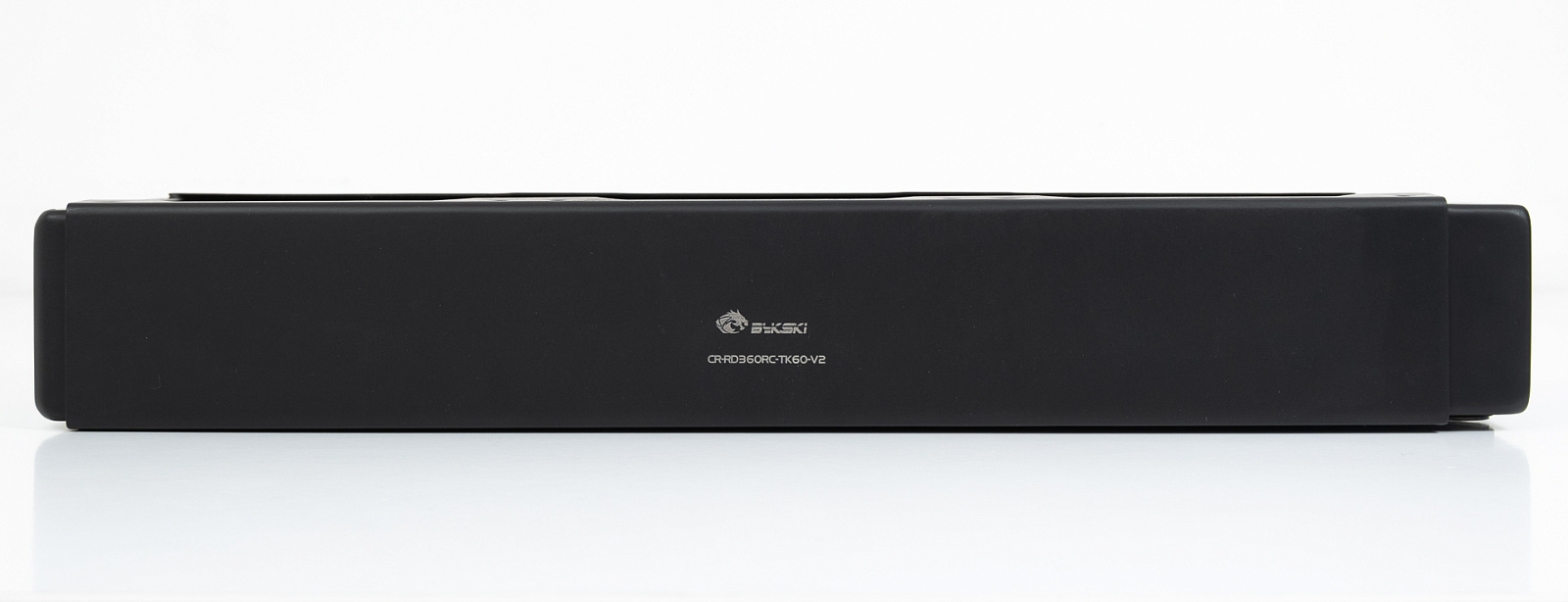

Общая толщина радиатора 60 мм, от кожуха до каналов примерно 7 мм, до рёбер - около 5 мм. Эффективная толщина получается чуть больше 50 мм. Информация о модели радиатора и производителе нанесена на обеих боковых гранях.

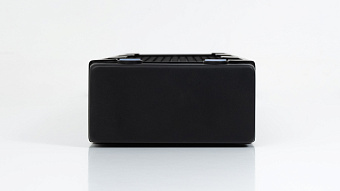

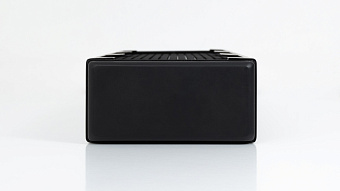

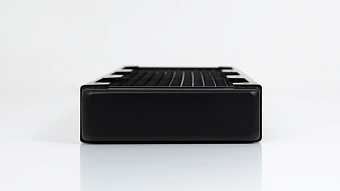

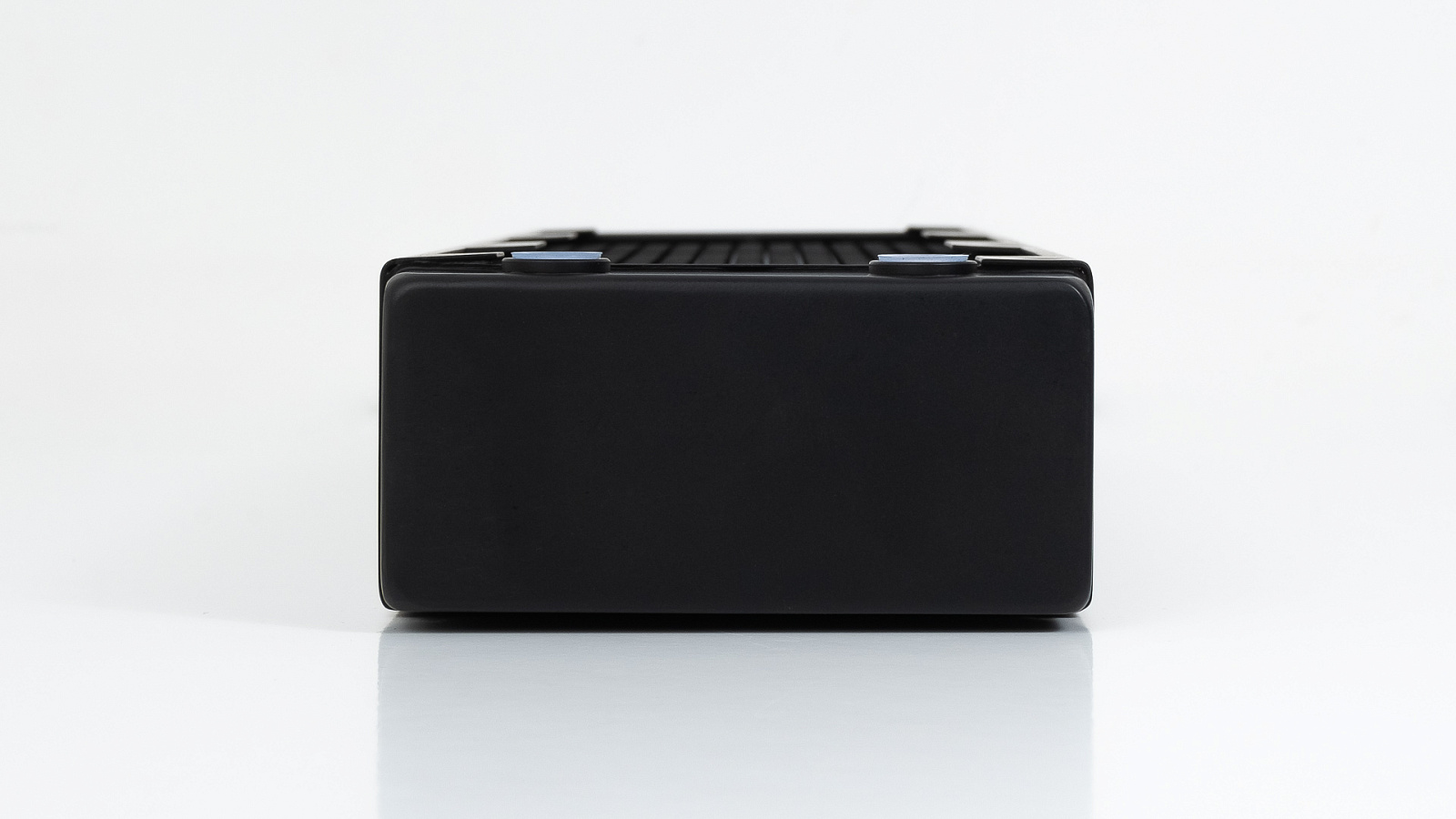

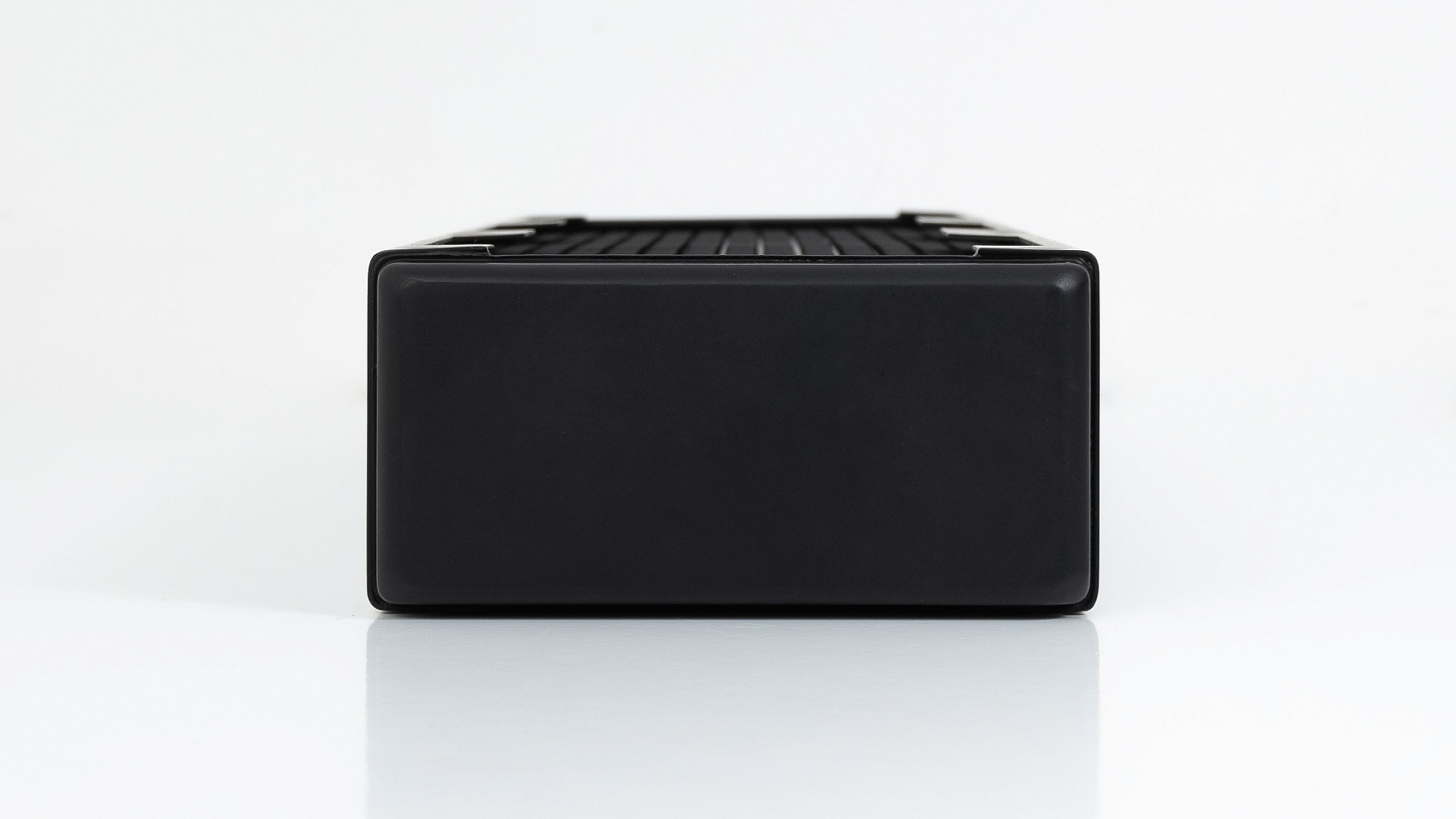

Внушительная толщина особенно заметна при взгляде на радиатор со стороны торцевых камер.

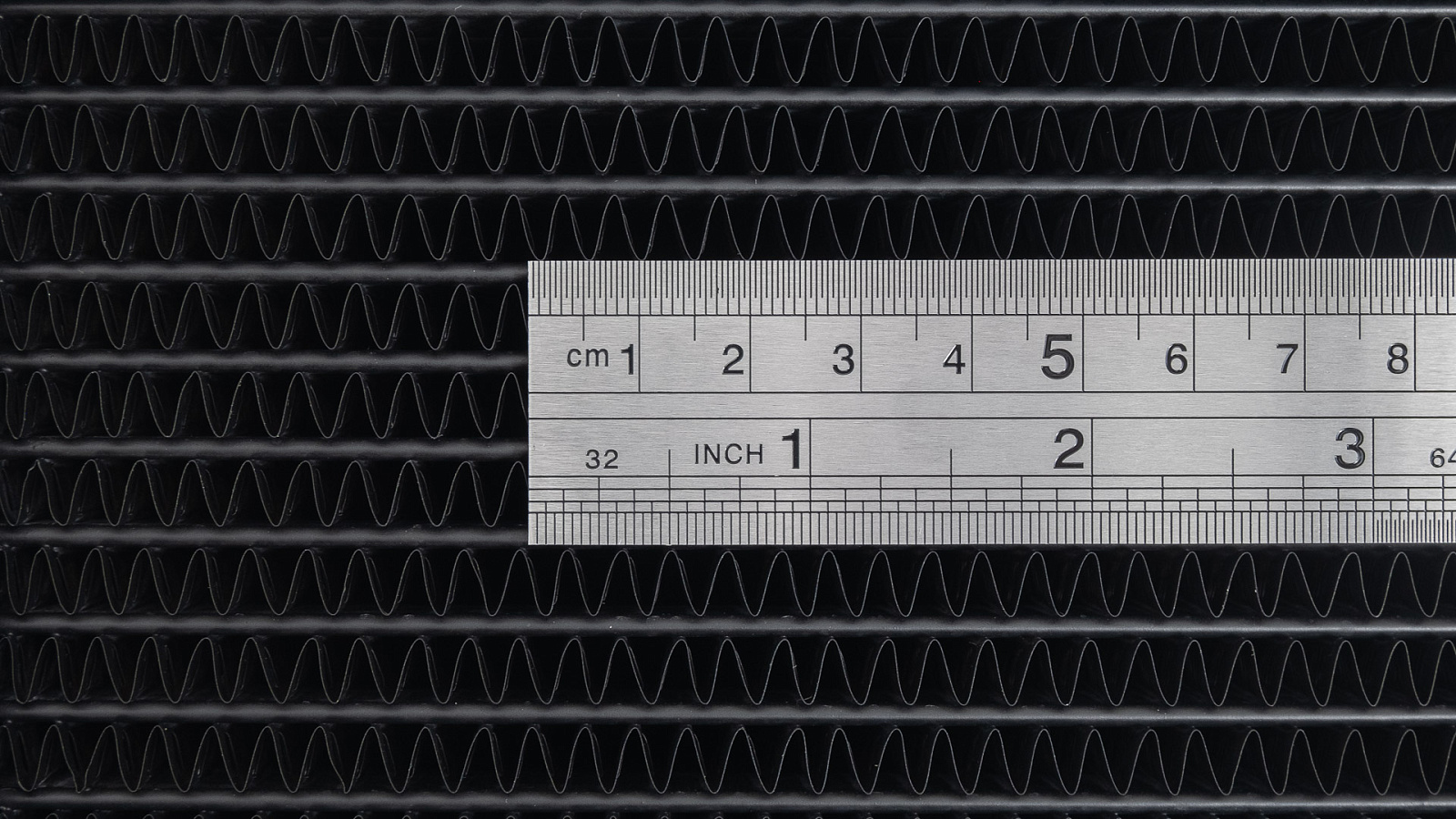

Плотность размещения рёбер немного отличается от заявленных 14 FPI, по замерам выходит около 12 на дюйм, идентично модели 40 мм толщиной.

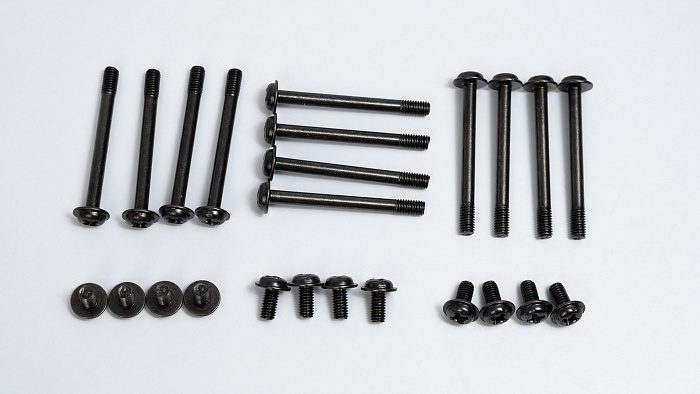

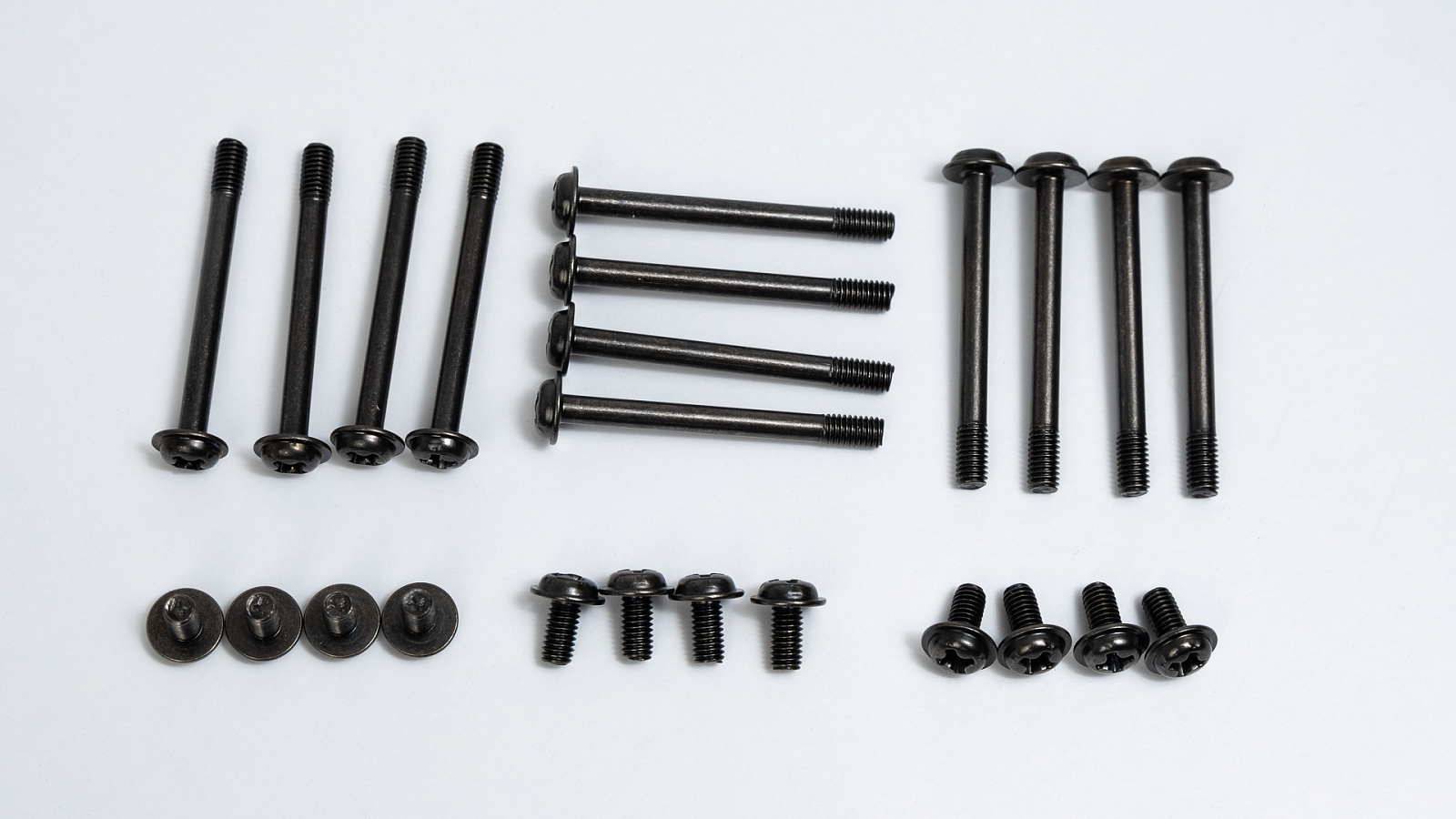

Комплект крепежа для всех радиаторов одинаковый: 12 винтов для крепления вентиляторов и 12 винтов для крепления радиатора. Винты для вентиляторов имеют длину 30 мм без головки, для радиаторов - 6 мм без головки, резьба - M3.
Крепёж рассчитан на применение вентиляторов толщиной 25 мм. Использовать вентиляторы другой толщины или другие винты можно, но следить за допусками придётся внимательно, защиты каналов радиатора не предусмотрено.
Тестирование
Тестовый стенд
- Процессор: Intel Core i9-13600K
- Материнская плата: MSI MAG Z790 TOMAHAWK WIFI
- Оперативная память: Hynix OEM 4800 MHz 2x16 GB (HMCG78MEBUA081N)
- Видеокарта: Palit GeForce RTX 4090 GameRock (Alphacool Eisblock Aurora)
- Блок питания: Corsair RM1000i
- Вентиляторы: 3 x Phanteks PH-F120M25 120 мм
Сначала хотелось бы отметить малое сопротивление потоку у исследуемых радиаторов. Например, в контуре с одной помпой типа D5 на максимальных оборотах без радиатора достигается поток около 330 л/ч. Помимо насоса при измерениях были задействованы два угловых адаптера, две пары быстросцепов, три датчика скорости потока и три метра шланга с внутренними диаметром 10 мм. Если добавить к этому набору любой из обозреваемых радиаторов, то скорость потока внутри контура падает примерно на 10%, точно определить мешает погрешность используемых датчиков, но можно утверждать, что все три радиатора уложились в 6-8 л/ч между самым медленным и быстрым результатом. Меньше всего сопротивления жидкости оказывает самый толстый CR-RD360RC-TK60-V2, потом CR-RD360RC-TK-V2, а тонкий CR-RD360RC-TN-V2 оказался самой сложной задачей для насоса, если такой термин вообще применим при столь малой разнице между радиаторами.
Для измерений эффективности радиаторов соберём контур с видеокартой GeForce RTX 4090, водоблок используется Alphacool Eisblock Aurora. Кроме видеокарты в контуре будут две помпы D5 с резервуарами, три датчика потока с температурными сенсорами, два отдельных датчика температуры и несколько комплектов быстросцепов и угловых адаптеров. Температура жидкости до радиатора и после вычисляется как усреднённое значение нескольких датчиков, отдельно измеряется комнатная температура. Датчики потока проверены экспериментально, используются поправочные коэффициенты. Вентиляторы используются одинаковые на всех радиаторах - Phanteks PH-F120M25 120 мм.
Для равномерной нагрузки на видеокарту используется стресс-тест CPUID powerMAX 1920х1080, показания снимаются через 30 минут, между измерениями жидкость охлаждается до комнатной температуры +1°C. Лимит мощности видеокарты 450 Вт, две помпы охлаждаются также радиатором, поэтому их потребление прибавим.
Тесты с потоком 1 GPM, около 227 л/ч
Для достижения потока в 227 л/ч потребовалось задействовать оба насоса D5, один работал на 100% сигнала PWM, или скорости ~4800 об./минуту, вторая помпа ограничена на 62% PWM. Общее тепловыделение в контур около 500 Вт. Измерим производительность радиаторов с вентиляторами на 1000 об./мин, 1400 об./мин и 2000 об./мин.

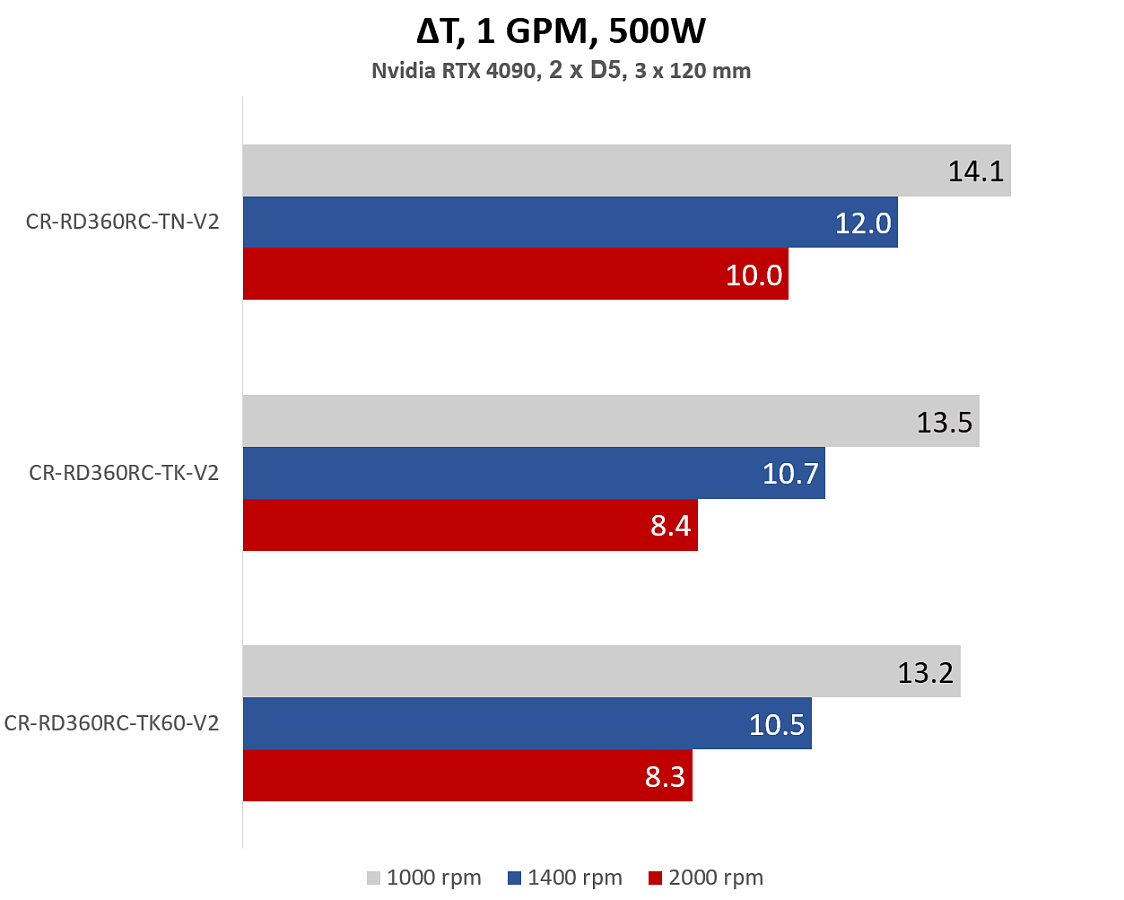

Важным параметром является ΔT - разница между комнатной температурой и средним значением температур жидкости на входе и выходе из радиатора. По этому показателю видно плавное улучшение результатов с увеличением толщины радиатора и скорости вращения вентиляторов. Похвальную производительность демонстрирует тонкий CR-RD360RC-TN-V2.

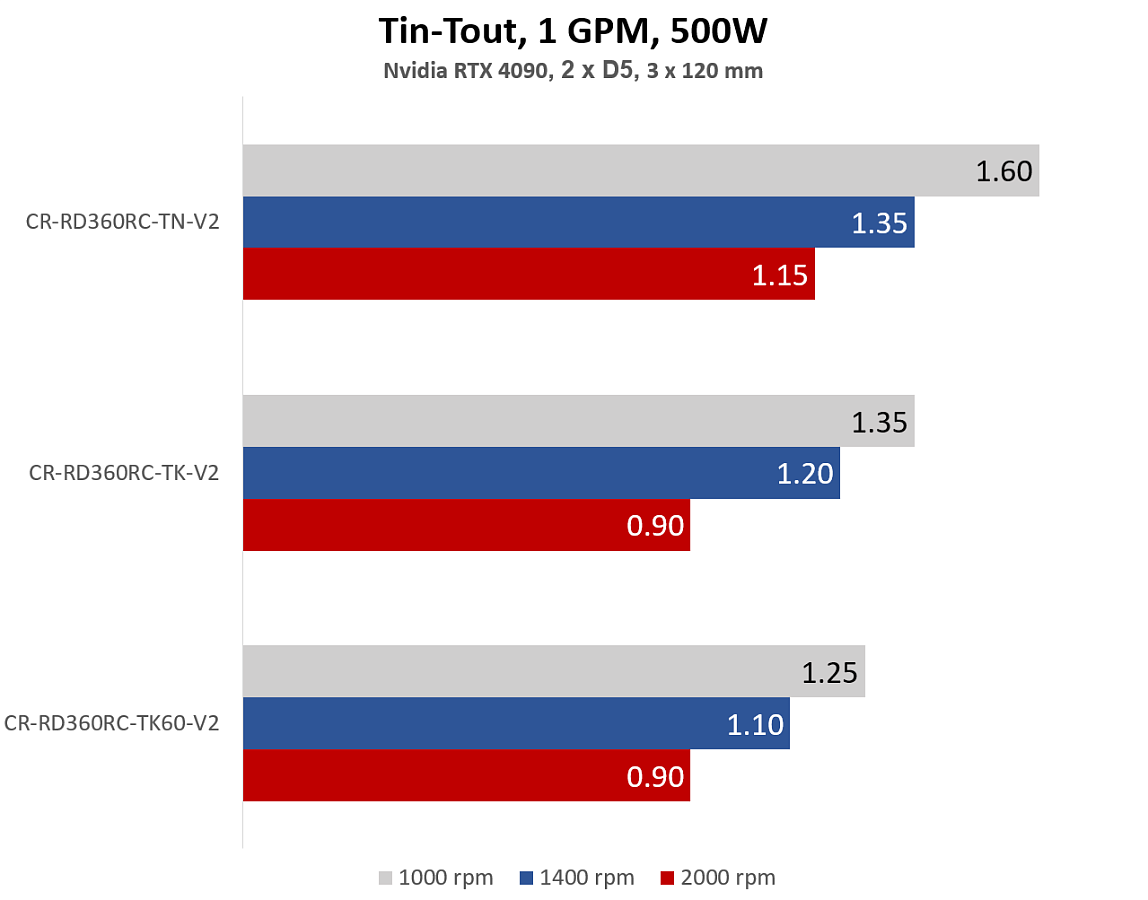

Любопытным параметром будет и разница между входящей в радиатор жидкостью и выходящей из него. Можно отметить почти одинаковую эффективность у CR-RD360RC-TK60-V2 и CR-RD360RC-TK-V2 на высоких оборотах вентиляторов.

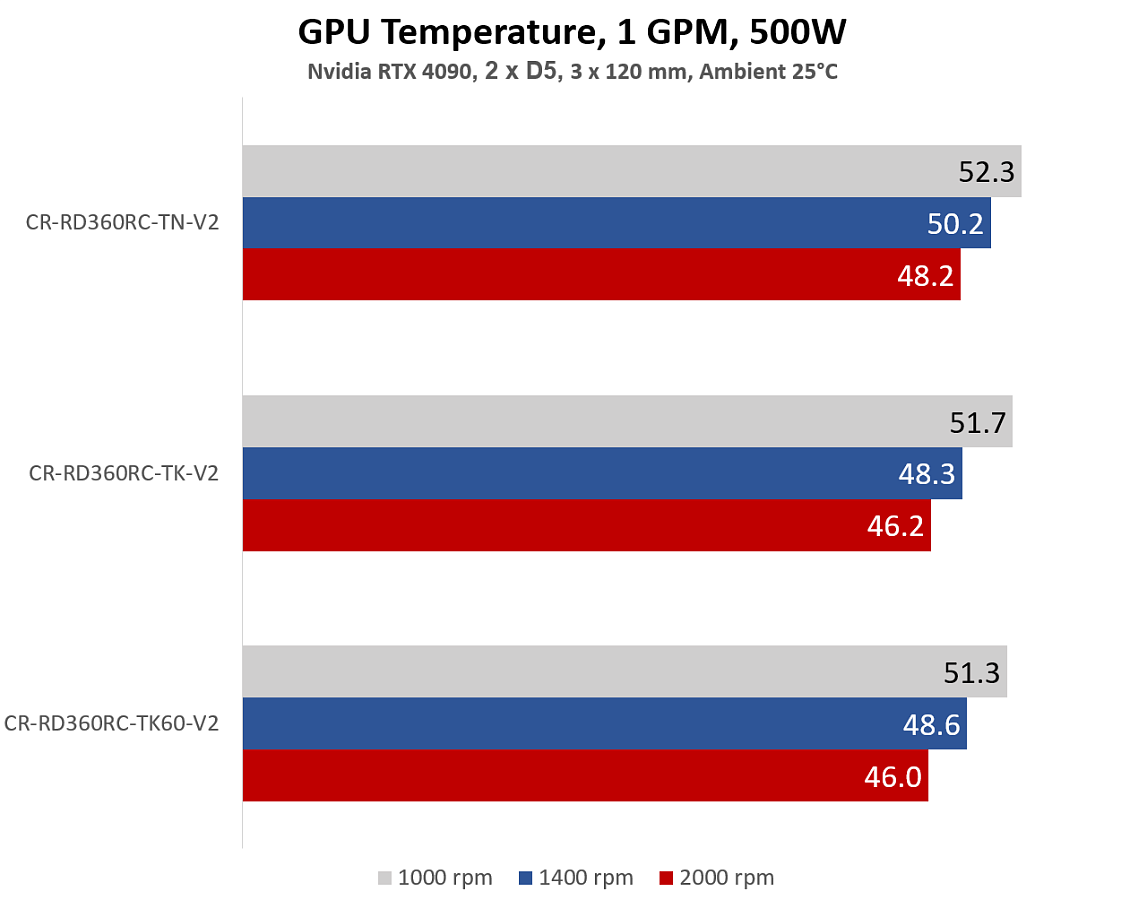

Параметры температуры жидкости, несомненно, являются важными показателями, но самым главным результатом работы СЖО является эффективное отведение тепла от компонентов компьютера. Разница между результатами трёх радиаторов не так и велика, что, конечно, можно записать в плюсы тонкому CR-RD360RC-TN-V2. Добавление дополнительных радиаторов в контур или поддержание более низкой комнатной температуры позволят ещё сильнее снизить температуру жидкости в контуре, а значит получить более низкие температуры на комплектующих ПК.
Тесты с потоком около 120 л/ч
Помимо тестирования с высоким потоком 1 GPM хотелось провести испытания и с более часто встречающимися вариантами. В контуре с одной помпой D5 и несколькими водоблоками вполне ожидаем поток примерно вдвое ниже, от 120 до 150 л/ч. Для 120 л/ч, или примерно 0,5 GPM, понадобится одна помпа с сигналом PWM на уровне 65%. Повторим набор тестов.

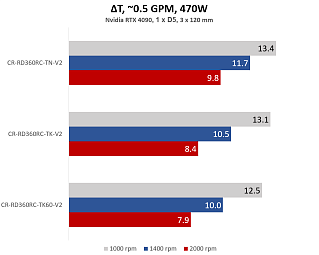

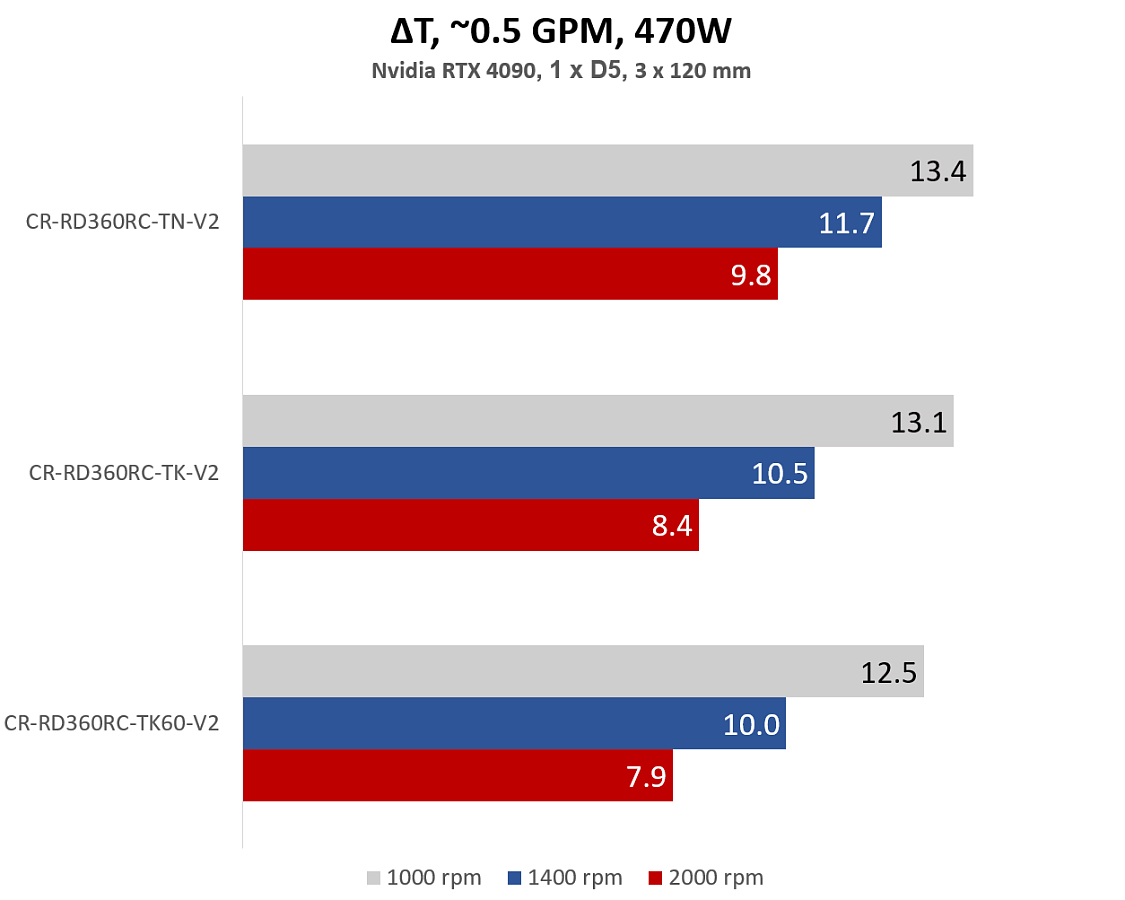

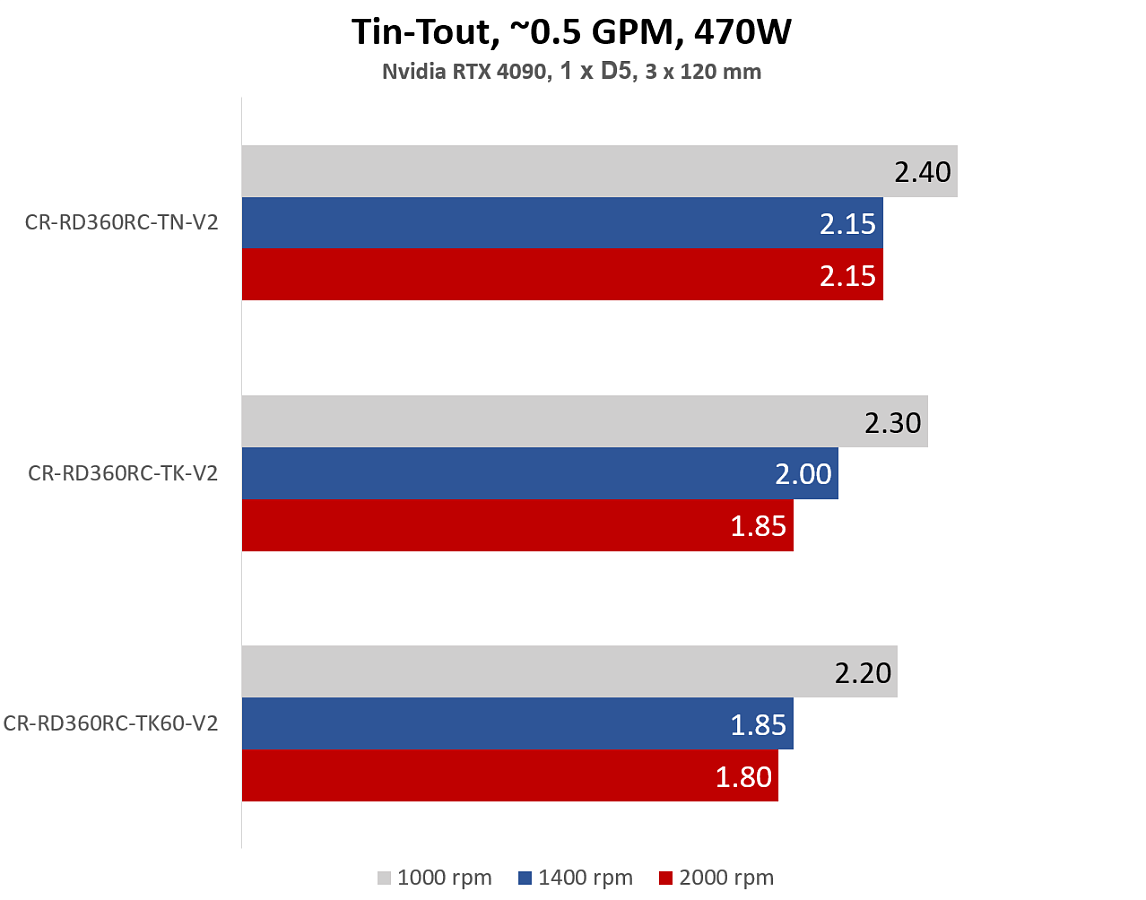

Полученные результаты по ΔT с более низким потоком кажутся лучше полученных при эталонном 1 GPM, разница между температурой жидкости на входе и выходе увеличилась. Многие воспринимают такое положение дел как увеличение производительности СЖО, но не стоит спешить с выводами.

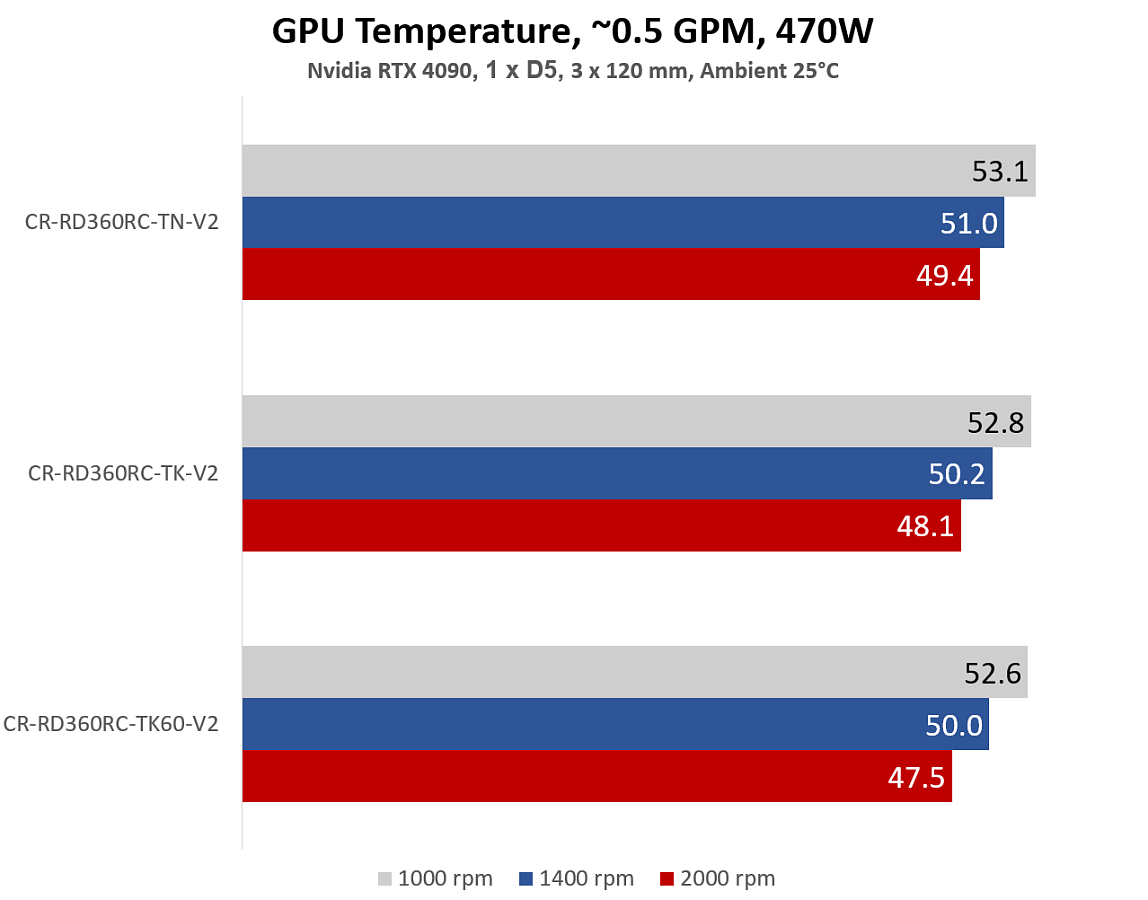

Вся СЖО потеряла в производительности, итоговые температуры видеочипа стали выше, чем с более быстрым потоком. Стоит учесть, что и количества тепла в контуре стало меньше. На тонком радиаторе разница невелика, около 1°C, но для 40 мм и 60 мм изделий различия достигают почти 2°C в зависимости от скорости вращения вентиляторов. Можно порекомендовать пользователям стремиться к увеличению скорости потока для достижения максимальных результатов.
Заключение
Серия RC радиаторов Bykski в лице её 360 мм представителей CR-RD360RC-TK60-V2, CR-RD360RC-TK-V2 и CR-RD360RC-TN-V2 оставила положительное впечатление. Радиаторы показывают высокую эффективность, особенно выделяется самый тонкий и, соответственно, самый недорогой 30 мм CR-RD360RC-TN-V2, он почти на равных соревнуется с более массивными соседями по линейке. Низкое сопротивление потоку и высокая производительность - главные козыри радиаторов RC от Bykski.
Несмотря на неидеальные углы на торцевых камерах и встречающиеся не самые красивые сварные швы, внешний вид 360 мм RC-радиаторов приятен. Менее броские логотипы на боковых гранях и вовсе могли бы приблизить их к эталонным образцам. Можно посетовать на отсутствие стопоров под площадками крепления вентиляторов, но вкручивание винтов в любом случае требует внимательности, можно простить.
В плюсы можно отнести широкую доступность на торговых площадках и приемлемую цену радиаторов. Причём, если за CR-RD360RC-TK60-V2 и CR-RD360RC-TK-V2 обычно просят сопоставимые деньги, то CR-RD360RC-TN-V2 часто встречается значительно дешевле.
