Какую материнскую плату купить для Intel Core 13 поколения?

С выходом 13 поколения Intel появились новые материнские платы с чипсетом 700 серии. Чипсет z790 был выпущен в 4 квартале 2022 года, в то время как B760 и H770 - в первом квартале 2023. Кроме этого планируется выход 14 поколения процессоров, которые будут обновлением 13 поколения, поэтому текущие материнские платы 700 серии продолжат поддерживать новые процессоры с обновленными биосами.

Рассмотрим характеристики чипсетов 7xx серии Intel. Большинство информации взято с официального сайта Intel с небольшими правками.

Характеристики чипсетов

Чипсет B660 H670 Z690
TDP (тепловыделение) 6 Вт 6 Вт 6 Вт
Разгон процессора Нет Нет Да (BCLK)
Разгон оперативной памяти Да Да Да (IA, BCLK)
Количество каналов оперативной памяти 2 2 2
Количество дисплеев поддерживаемых встроенной графикой 4 4 4
Версия DMI (Direct Media Interface) 4.0 4.0 4.0
Максимальное количество линий DMI 4 8 8
Количество линий PCIe 5.0 процессора 1 x16 1 x16 или 2 x8 1 x16 или 2 x8
Количество линий PCIe 4.0 процессора 1 x4 1 x4 1 x4
Количество линий PCIe 4.0 чипсета До 10 До 16 До 20
Количество линий PCIe 3.0 чипсета До 4 До 8 До 8
USB 3.2 Gen 2x2 (20 Gbps) До 2 До 2 До 5
USB 3.2 Gen 2x1 (10 Gbps) До 4 До 4 До 10
USB 3.2 Gen 1x1 (5 Gbps) До 6 До 8 До 10
USB 2.0 12 14 14
Wi-Fi 6E Да Да Да
SATA 3.0 До 4 До 8 До 8
PCIe RAID Нет 0, 15, 10 0, 15, 10
SATA RAID 0, 15, 10 0, 15, 10 0, 15, 10
Поддерживаемые конфигурации PCIe 1x16+1x4 1x16+1x4 или 2x8+1x4 1x16+1x4 или 2x8+1x4

Если сравнивать с Z690, то изменений по самому чипсету Z790 не так много. Они коснулись только увеличения количества PCIe линий и дополнительных USB 3.2 Gen2x2 20 Гбит/с портов. Все ограничения младших чипсетов B760 и H770 на месте, а именно: напряжение SA IO и разгон шины BCLK. Полноценный разгон всё также доступен только в старшей версии чипсета - Z790. На остальных платах, при желании, мы фиксируем частоту процессора на величине Intel® Turbo Boost 2.0 или применяем андервольт. При этом на самых дешёвых платах в большинстве случаев будет доступно только смещение напряжения относительно текущего, которое подаётся на процессор в автоматическом режиме.

Количество портов SATA, USB и линий PCIe будет зависеть от реализации конкретного производителя материнской платы. Нам, как конечным пользователям, при подборе необходимо на это обращать внимание. Не стоит забывать, что использование большого количеств NVMe накопителей может накладывать ограничения на некоторые интерфейсы или вовсе их отключать. Вся информация доступна на официальных сайтах или в руководствах по эксплуатации той или иной материнской платы.

На чипсете B760 отсутствуют Raid массивы для PCIe.

Поддерживаемые конфигурации PCIe необходимы для того, кто помимо видеокарты использует другие периферийные устройства с шиной PCIe или же несколько видеокарт.

Количество линий питания и фаз

Каждый производитель применяет свою схему питания, поэтому в различных информационных материалах может говориться о виртуальном количестве фаз, построенных через удвоители. В конечном итоге всё будет зависеть от компонентной базы, некоторого запаса по мощности зоны питания и максимально пропускаемого тока. Иначе говоря, на похожих по характеристикам материнских платах может быть одинаковое количество линий, однако мосфеты будут применяться разные. Соответственно и ток, который может через них проходить, тоже будет значительно отличаться. На бюджетного рода платах мы можем увидеть суммарный ток в районе 300 А, в то время как на флагманских моделях - около 2000 А.

Стоит немного остановиться на типах VRM, которые сейчас используются. В погоне за маркетинговыми фразами схожий тип VRM может называться по разному. В рамках данной статьи совсем кратко остановимся на нескольких.

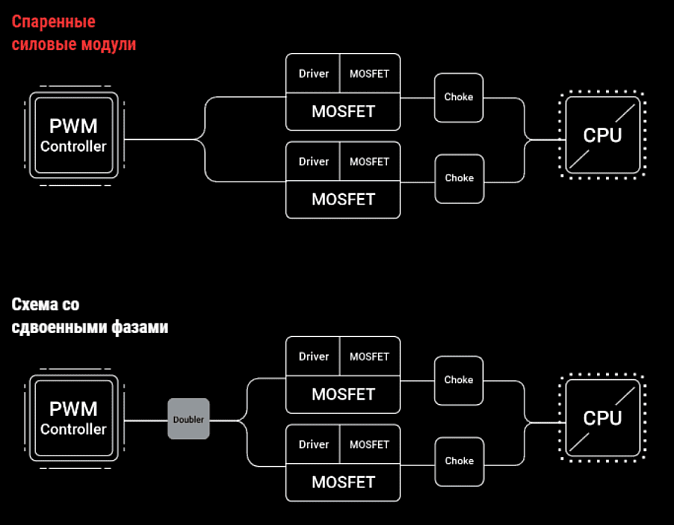

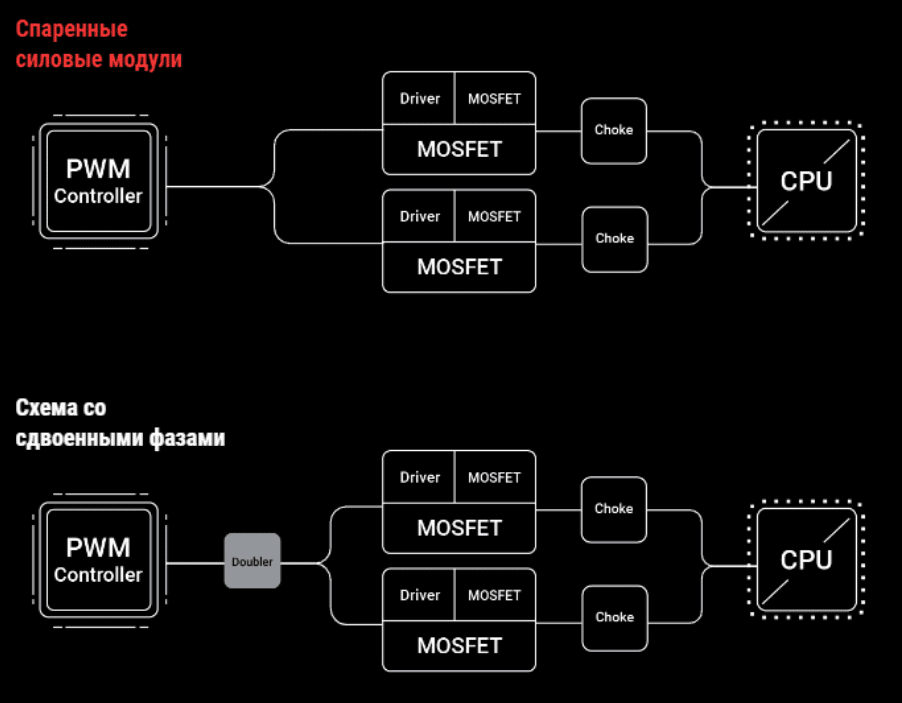

В пример возьмем описание от ASUS. Они называют своё построение DrMOS как спаренные силовые модули. Снизу мы можем видеть более традиционную схему с Doubler (удвоитель), который занимался чередованием между DrMOS. В случае со спаренными силовыми модулями оба DrMOS работают постоянно на одинаковой частоте. С точки зрения скорости мы убираем задержку на дополнительном элементе Doubler, нам не нужно тратить дополнительное время на передачу сигнала с контроллера на Doubler и затем на DrMOS, повышаем отказоустойчивость со стороны отсутствия дополнительного элемента на материнской плате. С другой стороны, сдвоенные элементы накладывают на себя некоторые проблемы при ремонте, но не будем говорить о плохом.

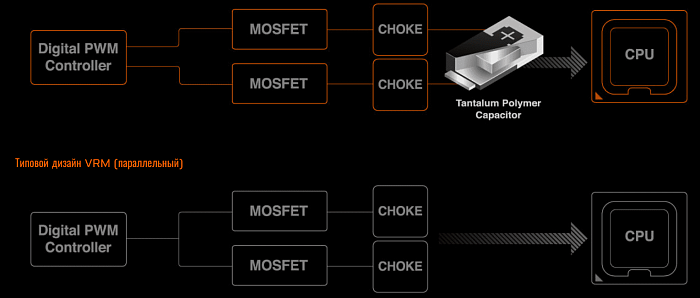

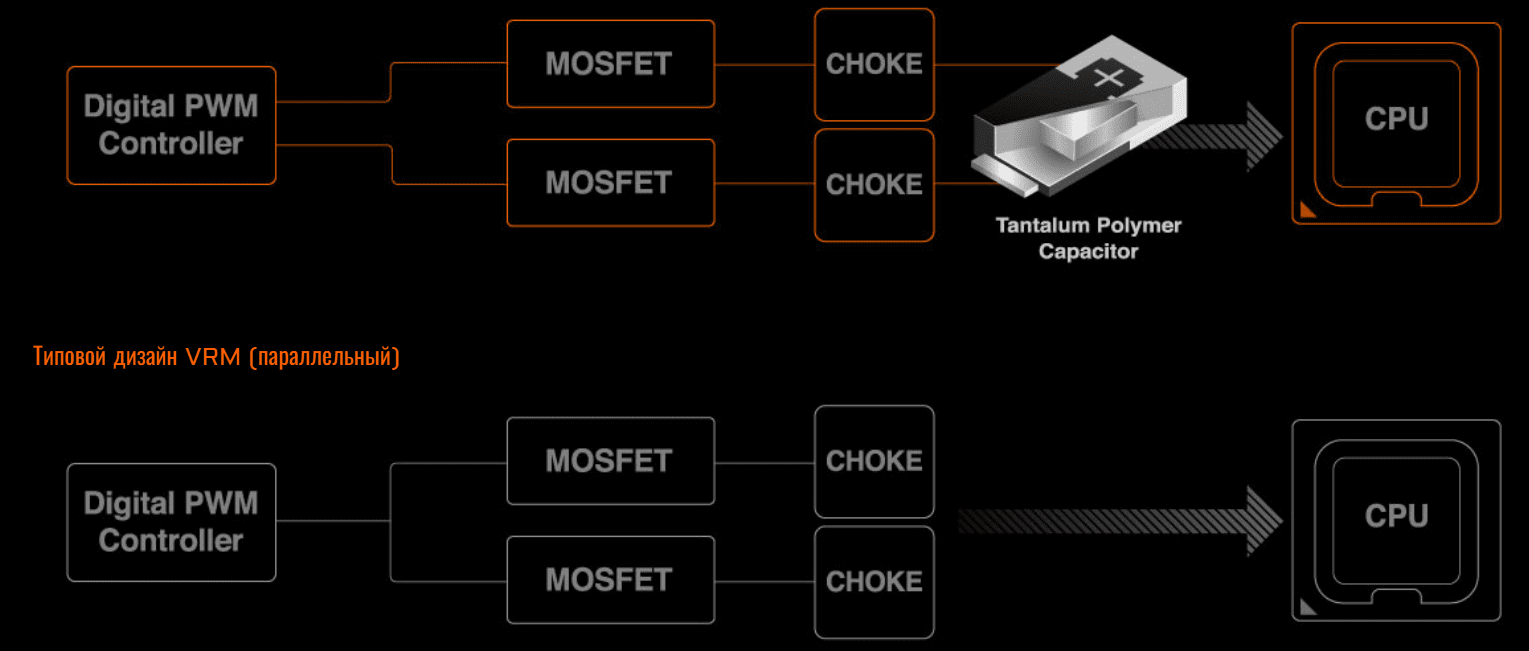

Такая схема построения используется и у Gigabyte, однако они добавляют дополнительный танталовый полимерный конденсатор, что по их заверению позволяет устранить большую величину просадки напряжения Vdroop во время разгона.

У MSI это называется Duet Rail Power System или, иначе говоря, Система питания со сдвоенной шиной.

Данные схемы в большинстве случаев используются во флагманских решениях производителей.

В материнских платах попроще используется похожий подход, но без спаренных DrMOS, т.е. на каждой из линий по 1 DrMOS.

Также не стоит забывать, что схема питания с Doubler также используется в большом количестве материнских плат.

Системы питания по приоритетности расположены по убыванию, однако это может сыграть роль только в режимах на грани стабильности для энтузиастов, чем для обычных пользователей.

Конечно, говорить об интеллектуальных силовых каскадах (DrMOS), как об обычных мосфетах не совсем правильно в связи с тем, что в их состав тоже входит так называемый драйвер, который управляет мосфетом, и в большинстве случаев - датчик температуры. Всё объединено на одном кристалле, но для краткости, если необходимо, будем употреблять термин "мосфет".

Охлаждение зоны питания материнских плат

На материнских платах уже по традиции стоят разного рода системы питания. На большинстве материнских плат большое количество фаз и линий с DrMOS. Мы получаем достаточный запас по номинальным токам (не относится к материнским платам начального уровня) и более стабильную работу питания (зависит также от компонентной базы, реализации производителя, алгоритмов работы). Благодаря этому мы получаем увеличение цен на материнские платы. Конечно, применение практически одних только шин в виде pcie 4.0 и pcie 5.0 тоже откладывает свой отпечаток. Однако материнские платы без радиаторов на зоне VRM остаются актуальными до сих пор.

К счастью, большинство производителей материнских плат на 7xx пересмотрели своё отношение к вентиляторам на зоне VRM. В большинстве из них они отсутствуют. Они остаются только в материнских платах небольшого формата по типу mATX или ITX, где это может быть оправдано по причине ограничения в свободном месте на самой материнской плате, большем нагреве DrMOS при нахождении на меньшей площади.

Остановимся на самом охлаждении зоны VRM на различных материнских платах.

На первом месте по эффективности было жидкостное охлаждение. На данный момент отсутствуют такие материнские платы. Некоторые производители водоблоков ещё предлагают такие варианты, как, например, EKWB. Мы можем установить на VRM и на процессор единый водоблок. Однако перечень таких материнских плат невелик. Одна из таких плат - это ASUS ROG STRIX Z790-I GAMING. В данном случае водоблок может быть оправдан по причине малых габаритов ITX и нагревом зоны VRM.

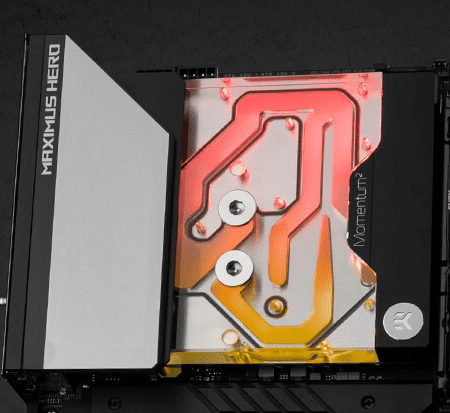

Также подобный водоблок есть на ASUS ROG Maximus Z790 Hero. На текущий момент на грамотно спроектированной материнской плате в полноразмерном формате ATX или расширенном E-ATX нет необходимости в применении водяного охлаждения, однако пропустить данный вид охлаждения было бы неправильным.

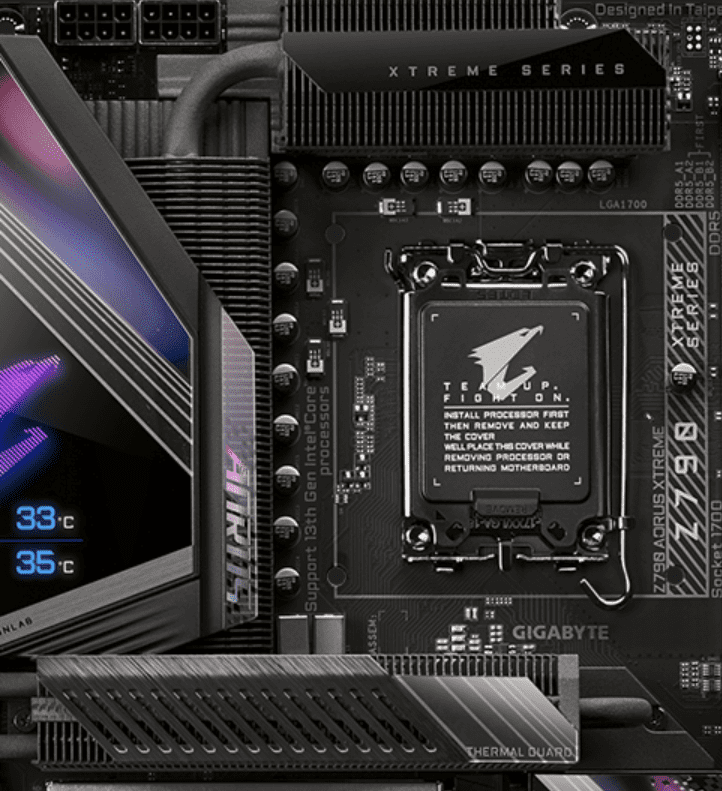

На втором месте среди систем охлаждения VRM или на первом месте среди воздушних систем охлаждения находится конфигурация с параллельным расположением пластин в виде радиатора и соединяющей их теплорубкой. Традиционно такая система охлаждения используется у флагманской модели материнской платы от Gigabyte и теперь у MSI. Однако у Gigabyte все радиаторы выполнены в такой конфигурации, а у MSI только один, который расположен сверху.

На третьем месте привычная для многих схема исполнения, в которой алюминиевые радиаторы или радиаторы из определенного сплава соединены между собой медной трубкой. Данная конфигурация занимает второе место среди систем с воздушным охлаждением.

На четвертом месте располагаются обычные алюминиевые радиаторы, имеющие различную форму и габариты, которые изготавливаются в зависимости от мощности зоны VRM. Таких радиаторов хватит большинству пользователей, за исключением, разве что, энтузиастов.

Заканчивают наш список материнские платы, в которых отсутствуют радиаторы, минимальный запас по зоне питания для не самых требовательных людей. Наиболее ходовая конфигурация для тех, кому не нужны дополнительные функции более дорогих материнских плат или нет нужды в каком-либо разгоне.

Периферия

В данном разделе заострим внимание на наличии звуковых чипов, количестве портов для вентиляторов, WIFI модулей, скорости Ethernet – адаптера и др.

Для тех, кто хочет получить качественный звук без установки внешней звуковой карты не будет лишним обратить внимание на то, присутствует ли отдельный ЦАП. Если говорить о Realtek, то чем новее серия звукового чипа, тем лучше мы получаем звук.

В зависимости количества используемых вентиляторов могут понадобиться порты на материнской плате. У разных производителей количество портов различается, также может различаться принцип их работы. Всегда есть возможность использовать один хороший хаб для вентиляторов с отдельным питанием, который может помочь управлять целой группой вентиляторов от одного разъёма. Если мы захотим использовать разветвители, то стоит учитывать ток вентилятора, который обычно указан в его характеристиках или с обратной стороны вентилятора. Суммарный допустимый ток на вентиляторах вычисляется достаточно просто. Например, порт рассчитан на 1 А, вентиляторы - по 0,2 А, в итоге мы можем подключить до 5 вентиляторов или 4 вентилятора с целью оставить небольшой запас на непредвиденные ситуации. Если у нас вентиляторы по 0.3 А, то подключить можно только 3 вентилятора. Для одинаковой работы вентиляторов и получения необходимого акустического комфорта рекомендуется использовать вентиляторы от одного производителя или с одинаковыми характеристиками. В итоге не будет таких ситуаций, когда один вентилятор вращается на 800 оборотах, а другой уже на 1200.

Выбор WIFI модуля может зависеть от личных предпочтений. Например, бывают ситуации, когда модуль может работать нестабильно. Лучше обращать внимания на отзывы пользователей. Обычно массовые проблемы будет видно сразу. Так, было с Ethernet адаптером от Intel I225-V, который нестабильно работал на скорости 2.5Gb. Также на материнских платах по разному располагается подсветка и разъемы для нее, их количество. Кроме этого могут быть порты для датчиков температур, шума и др. Выбор остаётся за потребителем.

Практически всю информацию можно найти на официальном сайте производителя. Страницы могут быть оформлены по-разному, можно ознакомиться с материалом, который указан на главной странице или обратиться к техническим характеристикам. Например,https://www.gigabyte.ru/products/page/mb/B760M-DS3H-rev-10/sp

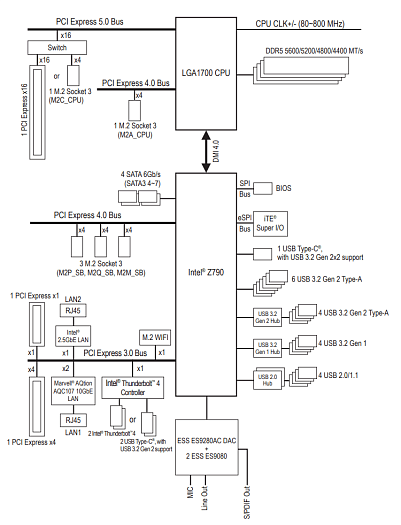

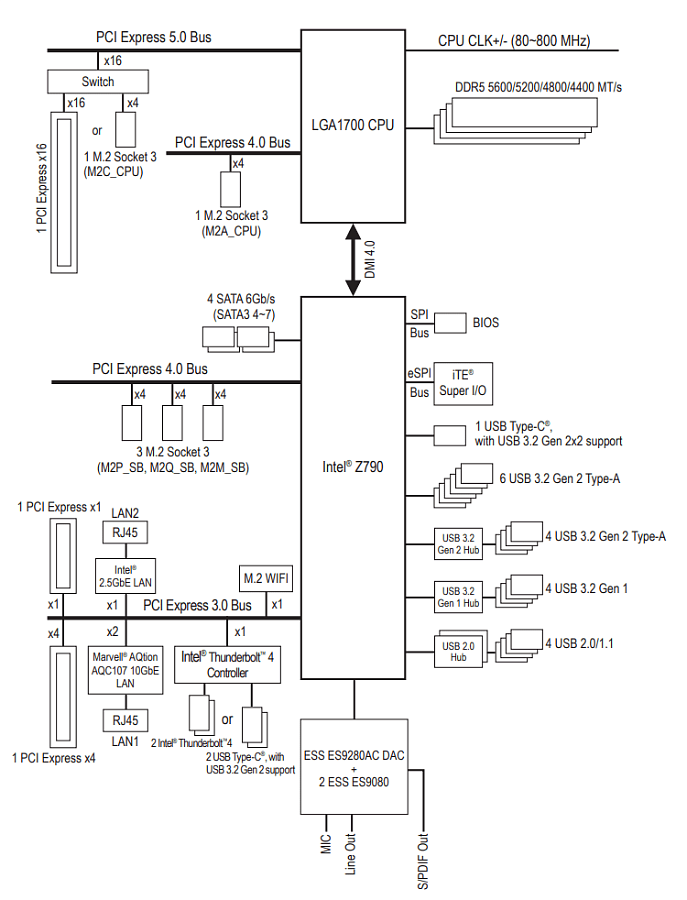

Большинство производителей указывает информацию и в руководстве по эксплуатации, которое можно посмотреть на соответствующих сайтах. Так в одном из руководств присутствует блок схема, которая даёт понимание того, какая периферия может быть установлена.

Самый верхний блок LGA1700CPU показывает, какие устройства подключены непосредственно к самому процессору. Остановимся только на периферийных устройствах. Так, например, на шине PCIe 5.0 находится переключатель между слотом для видеокарты x16 и разъёмом M2 (M2C_CPU). Это означает, что если мы задействуем слот и разъём, то переключатель на x16 не сможет одновременно выдать максимальную скорость на два устройства. Тем самым видеокарта переключится в режим работы PCIe x8, а накопитель будет работать в режиме PCIe x4.

Однако у нас есть разъём M2 с отдельной шиной PCIe 4.0. Тем самым оптимальным решением будет подключение видеокарты и установкой накопителя именно в этот слот M2A_CPU.

Как известно, связь между процессором и чипсетом осуществляется посредством шины DMI. Здесь мы можем увидеть порты SATA, 3 разъёма M2 на шине PCIe 4.0. На шине PCIe 3.0 располагается периферия в виде модуля WIFI, двух сетевых адаптеров контроллера Thunderbolt, двух PCIe x1 и x4. Отдельный ЦАП, расположенный снизу, а также отдельные USB хабы и просто USB.

Если говорить о M2, то в данном случае мы получаем возможность подключить 4 шт. без уменьшение скорости слота для видеокарты - M2A_CPU, M2P_SB, M2Q_SB, M2M_SB.

Необходимо обратить внимание на то, что выбор материнских плат случаен и никак не связан с конкретными производителями. В конечном итоге выбор каждый делает для себя сам.

Выбор материнской платы

Процессоры с схожим энергопотреблением объединим в одну группу, особенно без разблокированного множителя, иначе говоря, без индекса K. Процессоры без индекса K также можно немного разогнать с применением шины BCLK на материнских платах с чипсетом Z790. С индексом K у нас нет ограничения по частоте. Всё ограничение касается используемых напряжений, текущих температур, удачности экземпляра процессора. Полноценный разгон нам также доступен только на чипсете z790.

В процессорах Intel используются понятия лимитов по энергопотреблению, а именно: PL1 и PL2 – в ваттах (Вт). PL1 – лимит при длительной нагрузке, PL2 – лимит при кратковременной нагрузке. Кроме этого у PL2 есть время TAU – время, в течение которого процессор работает с лимитами PL2 в секундах. В материнских платах среднего и более высокого сегмента данные лимиты зачастую отключены, поэтому мы будем ограничены только качеством зоны питания VRM и системой охлаждения процессора. На младших моделях присутствуют ограничения, всё это связано с недостаточной мощностью зоны VRM. По этой причине стоимость материнских плат всё также находится на довольно высоком уровне.

По части работы с оперативной памятью 13 поколение позволяет работать с более высокими частотами в сравнении с 12, особенно при выборе подходящей материнской платы.

Если говорить о выборе между DDR4 и DDR5, то в младших моделях будет лучше присмотреться к DDR4 с целью получения оптимальной по стоимости сборки, нежели на DDR5.

Кроме этого платы будут подразделяться под наиболее подходящие к тем или иным процессорам. На сегодняшний день у Intel 10 процессоров 13 поколения. В первую очередь будем смотреть на характеристику TDP процессора и расчётный ток. Расчётный ток взят по причине того, что мониторинг по току у Intel отсутствует. Также не забудем и о других характеристиках, которые также могут быть полезны.

Выбор материнской платы для 13 поколения более обширный. Мы можем использовать как материнские платы 600 серии, так и 700. Пользователям новых процессоров до 13600 без индекса K включительно можно присмотреться и к материнским платам 600 серии, однако стоит учитывать, что аппетиты новых процессоров подросли на 40 Вт в пике по причине добавления энергоэффективных E-ядер, за исключением 13100F. Самым простым выбором будет материнская плата DDR4 с XMP и процессор без индекса K. Те же, кто "выжимает" всё из железа или энтузиастам, предоставляется, особенно при наличии ограниченного бюджета.


Intel Core i3-13100F/ i3-13100

Первые два процессора - это 13100, у которых 4 ядра и 8 потоков. Процессоры имеют одинаковую максимальную частоту 4.50 ГГц и базовую 3.40 ГГц, однако у F нет встроенной графики, а у версии без F - Intel® UHD Graphics 730. Тем самым при использовании Intel Core i3-13100F понадобится дискретная видеокарта. Согласно информации от Intel TDP процессоров на базовых частотах различается. Так, у версии с F оно на 2 Вт меньше и равно 58 Вт, в то время как у обычной - 60 Вт. TDP при максимальных частотах составляет 89 Вт. Максимальное расчётное потребление тока процессором в разгоне установим на значении 70 А. Такой ток в обычных условиях получить достаточно сложно. Для этого необходима материнская плата на Z790 чипсете. Множитель процессора заблокирован, выйти за пределы без применения BCLK невозможно. Мы же посмотрим на адекватный выбор, направленный не на энтузиастов, а на обычных пользователей.

Intel не стали выпускать чипсет H710, предлагается использовать текущие чипсеты H610.

Под Intel Core i3-13100 подойдет практически любая материнская плата на H610 чипсете, необходимо учесть, что биос должен поддерживать новый процессор. Версия биоса, которая идёт вместе с материнской платой, обычно указана на самой плате или в руководстве по эксплуатации. Один из вариантов - ASRock H610M-HDV/M.2. В составе материнской платы 6 фаз без радиаторов. Максимальный ток, который можно пропустить через них - 100 А, а у нас же он составляет 70 А. 70 А в обычных условиях и на данной материнской плате получить практически невозможно.

Второй вариант - MSI PRO H610M-G DDR4. Точная информация по максимальному току на материнской плате отсутствует. Судя по компоновке, мы можем рассчитывать на те же 100 А. Следующая материнская плата ASUS PRIME H610M-K D4 тоже может быть вариантом для покупки.

Самый дорогой вариант - ASUS PRIME H610M-A D4, материнская плата всё также на H610. В наличии небольшой радиатор на зоне VRM. Кроме этого на материнской плате есть возможность установить второй M2 накопитель. На момент написания статьи переплата за данную плату составляет 25 процентов.

Есть ли смысл брать самую дорогую плату, при всех недостатках чипсета H610, с отсутствием возможности разгона оперативной памяти и её работе на величине 3200 МГц, а также с меньшим количеством интерфейсов. В этом случае будет разумнее взять недорогую плату на чипсете B760.

Intel Core i5-13400/ i5-13400F, Core i5-13500 и Core i5-13600

В данной категории материнские платы будем подбирать под 4 процессора. Все процессоры объединяет одинаковый уровень TDP на базовых частотах равный 65 Вт. Максимальное TDP у 13400, 13500 и 13600 составляет 154 Вт, а у 13400F - 148 Вт.

У i5-13400 аналогичная встроенная графика Intel® UHD Graphics 730, которая имеет слегка повышенные частоты с 1.50 ГГц до 1.55 ГГц. Версия F, как и у 13100F лишена встроенной графики. В 13400 теперь 10 ядер, среди которых 6 производительных P и 4 энергоэффективных E. Для каждой из категорий ядер свои частоты. Базовые и частоты буста для P-ядер равны 2.50 и 4.60 ГГц, а для E-ядер - 1.80 и 3.30 ГГц.

У i5-13500 и i5-13600 установлена встроенная графика Intel® UHD Graphics 770. Уровень встроенной графики выше, но она не сможет полноценно заменить дискретную видеокарту. У i5-13500 и i5-13600 одинаковая конфигурация ядер, их общее количество - 14, из которых 6 P-ядер и 8 E-ядер. Базовые частоты P-ядер равны 2.50 и 2.70 ГГц, а частоты буста 4.80 и 5.00 ГГц соответственно. Для E-ядер базовые частоты равны 1.80 и 2.00 ГГц, частоты буста 3.50 и 3.70 ГГц.

В целом достичь потребления 154 Вт достаточно сложно без использования шины или завышения напряжения, но мы возьмём за основу максимальный потребляемый ток 120 А. Всё это расчётные данные, которые необходимы нам для оценки того, какая нам нужна материнская плата.

Будем брать в расчёт платы на чипсете B760 с более богатыми возможностями и разгоном оперативной памяти. Первую плата, которую рассмотрим - MAXSUN Challenger B760M-F. Что ещё за MAXSUN? Как ни странно, материнские платы начального уровня уже активно продаются не только на китайский площадках. Нас встречает схема питания 4+1+1. У платы имеется небольшой радиатор, есть один M.2 слот PCIe4.0 и стандартные SATA. К сожалению, на фотографии по ссылке изображена фотография материнской платы уровнем выше. Производитель в своих материалах заявляет, что PL1 у материнской платы равен 65 Вт и PL2 95 Вт. Это, конечно, меньше того, что заявлено для 13400, однако при работе в стоке плата спокойно справится с 13400 и 95 Вт хватит с достатком. Для 13600 всё же лучше присмотреться к другой материнской плате, хотя если не использовать всю мощность процессора, то материнская плата также будет нормально работать.

Конкурентом для платы с прицелом поставить 13400 может послужить MSI PRO B760M-E. Здесь конфигурация более богатая, к сожалению, производитель скрывает какая именно, но скорее всего 6+1+1. По разъёмам всё аналогично один M2 слот PCIe4.0 и SATA. Аналогично плате выше материнская плата хорошо подходит под 13400, остальные процессоры будут работать с ограничениями.

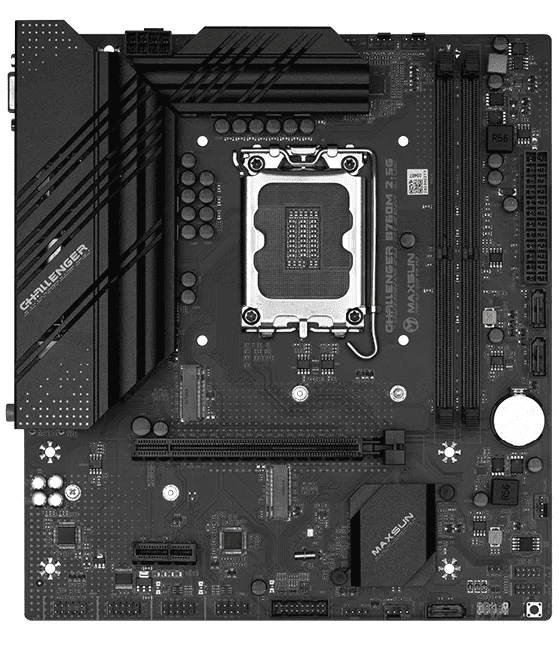

Раз мы заговорили о второй плате MAXSUN, то стоимость её несколько выше и это - MAXSUN Challenger B760M 2.5G. Здесь уже другой уровень оснащения, фазы набраны по схеме 8+1+1. Ток, которые пропускаются через себя DrMOS аналогичный, при этом уже имеются более массивные радиаторы 2 M.2 слоты PCIe4.0 и сетевая карта с скоростями 2.5G, также имеется аналогичная плата без приписки 2.5G, в ней сетевая карта до 1 Гбит. Здесь уже нет жёстких ограничений по потреблению, поэтому можно использовать любой из процессоров в данной категории.

Теперь перейдём к более привычному для нас выбору - это ASUS PRIME B760M-K D4. Материнская плата имеет на борту 1 небольшой радиатор. ASUS не указывает точную конфигурацию фаз, однако от версии B660 отличия минимальны. Иначе говоря, схема 6+1+1, рассчитываем на приблизительный ток в 150 А, что хватит под любой из процессоров в стоке в данной категории. Также на плате имеется 2 M.2 разъёма с PCIe4.0, разъёмов SATA 4 и сразу сетевая карта 2.5G. Также интересный вариант, особенно, если он не сильно дороже MAXSUN Challenger B760M-F.

Обратите внимание, что у данных материнских плат нет какого-либо дорого и качественного звука и других особых функций, это начальный уровень, который позволяет с комфортом пользоваться процессорами в данной категории с ограничениями или без них в зависимости от модели платы.

Intel Core i5-13600K/ i5-13600KF

Intel Core i5-13600K - следующая категория процессоров, под которые подбираем материнскую плату. Теперь у нас есть индекс K. В результате мы получаем разблокированный множитель, это позволяет нам выставлять вручную необходимую частоту. Процессоры также делятся на те, у которых есть встроенная графика и у которых нет, обозначаются с индексом F. Встроенная графика всё та же Intel® UHD Graphics 770. Количество P-ядер равно 6, E-ядер 8. Частоты P-ядер 3.50 и 5.10 ГГц, E-ядер 2.60 и 3.90 ГГц. У процессоров с индексом F отсутствует поддержка ECC памяти. TDP процессоров равно 125 и 181 Вт при базовых и частотах буста. В разгоне будем рассчитывать на TDP в районе 181 Вт и токе потребления 145 А.

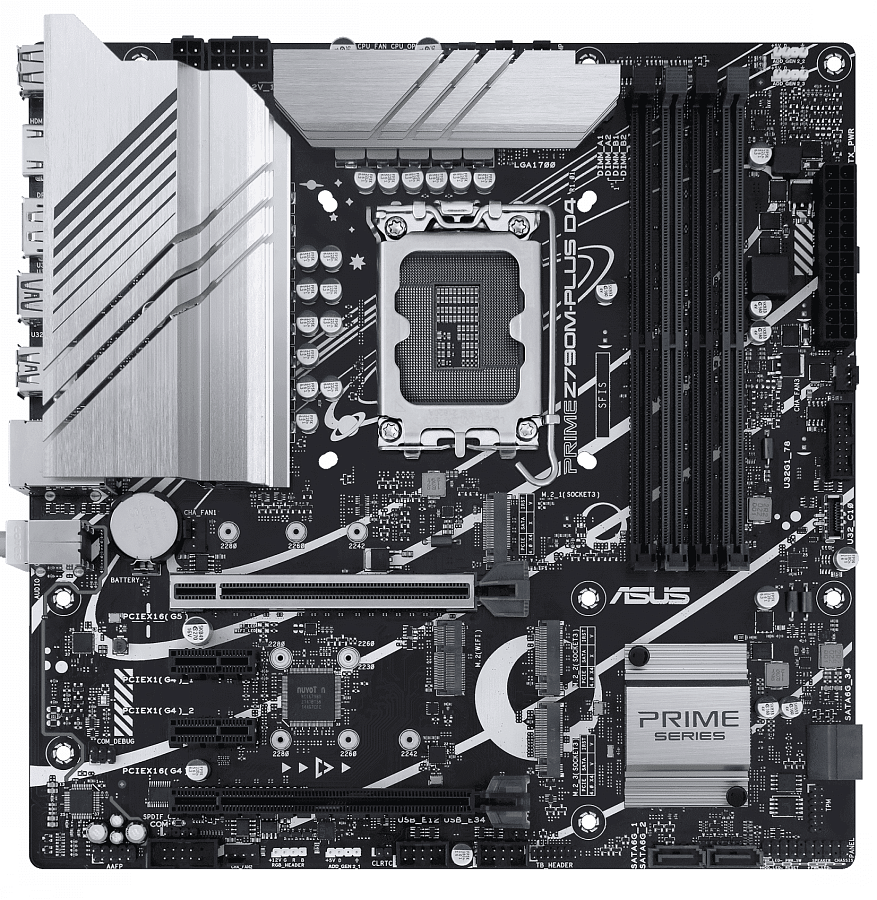

Выбор недорогих материнских плат достаточно небольшой. Один из вариантов - Asus PRIME Z790M-PLUS D4. 10+1 спаренных модулей питания, о чём мы говорили в начале статьи. Радиаторы зоны VRM на месте. 3 M.2 слота, 4 SATA разъёмов, сетевая карта на 1 Гбит. Ориентировочный ток, на который мы можем рассчитывать находится в районе 200-250 А, что полностью удовлетворяет наши потребности.

У ASRock Z790M PG LIGHTNING/D4 практически аналогичная система питания 10+1+1. Также имеются радиаторы в зоне VRM. По слотам здесь немного похуже, чем у ASUS. 2 слота M.2 вместо 3 и аналогично 4 SATA, сетевая карта по своим скоростям ничем не отличается.

На этом можно было бы закончить. Конечно, никто не ограничивает нас в покупке более дорогих вариантов материнских плат с более мощными зонами VRM и большим количеством периферии, но стоит ли это делать для 13600K? Вопрос останется открытым. Мы рассмотрели платы на DDR4, а теперь немного рассмотрим платы на DDR5. Сами по себе платы с DDR5 дороже, поэтому данный выбор будет направлен больше на тех, кто хочет попробовать что-то более современное в виде нового стандарта оперативной памяти типа DDR5.

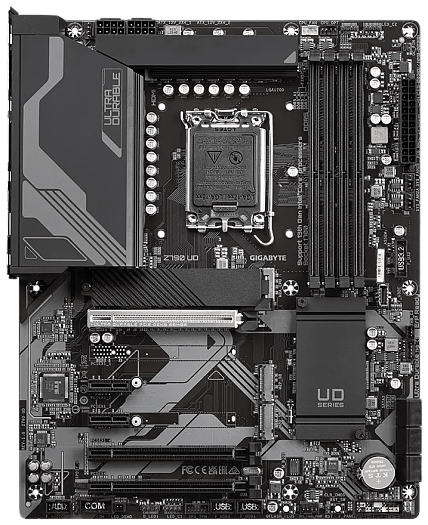

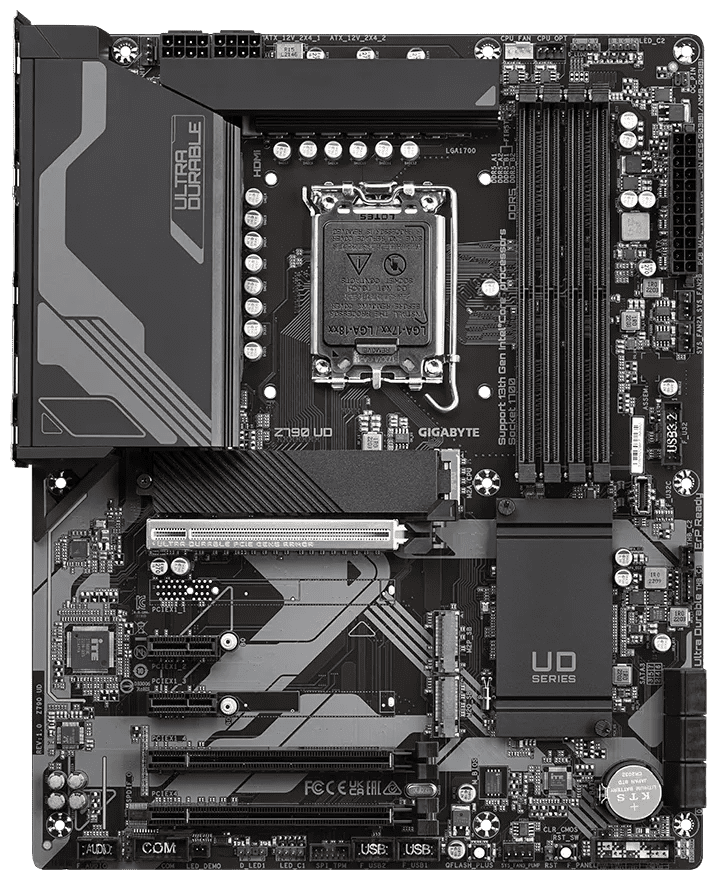

Gigabyte Z790 UD откроет данный список, конечно, есть практически идентичная материнская плата - GIGABYTE Z790 GAMING X AX. Платы достаточно сильно похожи, у второй немного мощнее зона питания. Всё будет зависеть от цены. Но мы всё же остановимся на Gigabyte Z790 UD с большим ассортиментом в разных магазинах. Относительно DDR5 прибавка по цене ощущается, за это мы получается VRM по схеме 16+1+1, что значительно больше, чем у плат выше. Ориентировочный ток в такой конфигурации больше 600 А. Кроме этого здесь 3 M.2, один из которых с заводским радиатором, 6 SATA разъёмов и сетевой адаптер на 2.5 Гбит/c.

Следующий вариант - MSI PRO Z790-P WIFI. В VRM схема питания 14+1+1, ориентировочный ток - 500 А. На зоне VRM установлены радиаторы, также у одного слота M.2 PCIe4.0 имеется радиатор. 4 M.2 и 6 SATA разъёмов, сетевая карта 2.5 Гбит, WIFI 6E.

Ещё одна материнская плата от MAXSUN MS-Terminator Z790M D5 - одна из недорогих материнских плат с DDR5. По зоне питания здесь немного скромнее. Схема 8+1+1, ориентировочный ток - 300 А. Для 13600k это также с запасом. Из интересного: радиаторы на зоне питания уже идут с термотрубкой, кроме этого присутствует один небольшой вентилятор, который включается при достижении 80 °С на зоне VRM. Небольшой вентилятор - не самый приятный элемент в материнской плате, но с данным процессором мы не должны получать 80 °С. Также есть радиатор для 1 M.2 накопителя. В целом на материнской плате возможно установить до 5 M.2 накопителей и 4 SATA. Сетевая карта на 2.5 Гбит. Кроме этого есть аналогичная материнская плата с WIFI 6E, в названии у неё находится слово WIFI.

Intel Core i7-13700/ i7-13700F

Следующая категория процессоров 13700 с заблокированным множителем, иначе говоря, отсутствием разгона без применения шины BCLK. Количество P-ядер 8, E-ядер 8. В итоге мы получаем 16 ядер и 24 потока. У энергоэффективных ядер отсутствуют дополнительные потоки. Два процессора отличаются наличием встроенной графики (без индекса F) и поддержкой ECC памяти у процессора без F. У i7-13700 всё без изменений Intel® UHD Graphics 770, но с более высокой частотой 1.60 ГГц, что больше на 0,05 ГГц, если говорить о 13600 без индекса K. Частоты базовые и буста 2.10 ГГц и 5.10 ГГц, но также есть буст на 1 ядро, который равен 5.20 ГГц. У энергоэффективных ядер частоты 1.50 ГГц и 4.10 ГГц. TDP при базовой частоте равно 65, при бусте 219 Вт. В разгоне примем значения на уровне 219 Вт и токе 175 А.

Возвращаемся к процессорам без разблокированного множителя, будем использовать материнские платы на B760 чипсете и начнём с DDR4. Самым первым вариантом рассмотрим MSI PRO B760M-A WIFI DDR4. Компоновка фаз - 12+1+1 с ориентировочным током в 350 А. Небольшие радиаторы на зоне питания, также есть 1 радиатор на M.2. Из M.2 - 2 разъёма и 4 SATA, сетевая карта на 2.5 Гбит, а также WIFI 6E.

У Gigabyte B760 GAMING X DDR4 в сравнении с MSI немного слабее VRM по схеме 8+1+1. Количество фаз меньше, но сами DrMOS пропускают больший ток. В целом мы можем рассчитывать на 300 А. На зоне питания присутствуют радиаторы, также есть радиатор на 1 M.2. Всего доступно 3 M.2 разъёмов и 4 SATA. Сетевой адаптер на 2.5 Гбит, модуль WIFI отсутствует. Хотя у Gigabyte слабее система питания, однако мы получаем немного большее количество накопителей.

ASUS TUF GAMING B760M-E D4 занимает промежуточную позицию между платами выше. Схема питания 10+1, ориентировочный ток будет находится в пределах от 300 до 320 А. Все основные радиаторы присутствуют, как и на одном M.2. Всего 2 M.2 и 4 SATA под накопители, сетевой адаптер также на 2.5 Гбит, модуль WIFI отсутствует.

Теперь перейдём к материнским платам на DDR5. Из позитивных моментов такие материнские платы стоят примерно столько же, сколько варианты на DDR4. Первой платой из нашей небольшой подборки будет ASRock B760M PRO RS с конфигурацией питания 7+1+1 с ориентировочным током в 200 А. Обычные радиаторы на зоне VRM, радиатор на M.2. По разъёмам 3 M.2 и 4 SATA. По сетевому адаптеру без изменений, также на 2.5 Гбит.

Gigabyte B760 DS3H на борту несет 8+2+1 фазы с ориентировочным током 250 А. Радиаторы немного скромнее в размерах, на M.2 также есть только один радиатор. В сравнении с ASRock здесь только 2 M.2 и 4 SATA разъема. Сетевой адаптер также скромнее до 1 Гбит. В целом VRM мощнее, плата больше в размерах, но по остальным интерфейсам мы видим немного меньшее количество в сравнении с материнской платой выше.

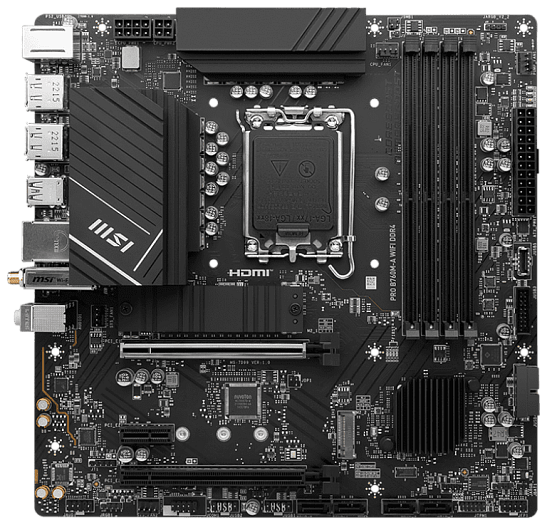

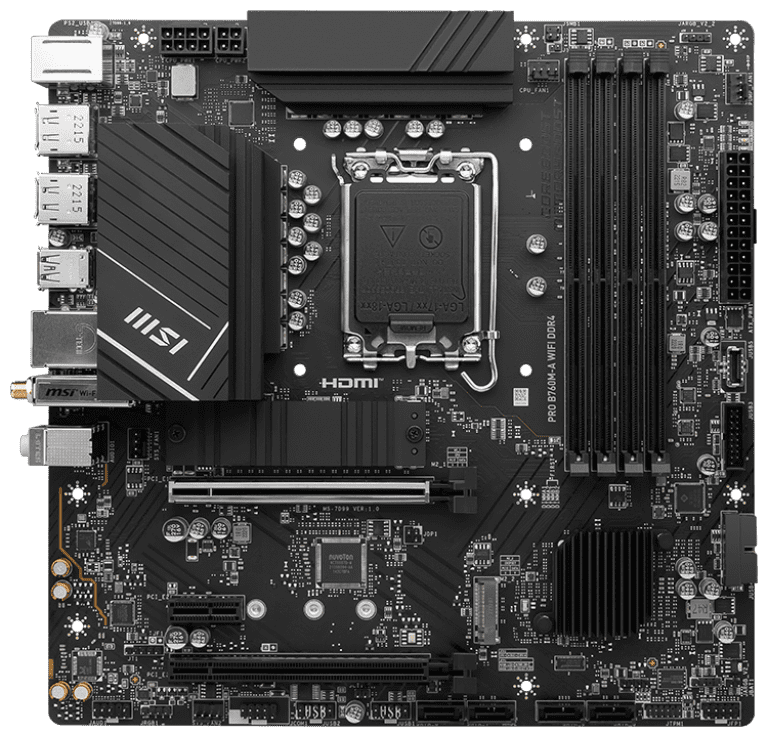

Последним кандидатом будет MSI PRO B760M-A WIFI. Самая мощная из представленных по системе питания 12+1+1, ток на который мы можем рассчитывать - 350 А, по причине используемых радиаторов. Радиатор примерно как на Gigabyte, однако на M.2 радиатора уже нет. По накопителям мы видим 2 M.2 и 4 SATA разъёма, кроме этого 2.5 Гбит сетевой адаптер и WIFI 6E. MSI произвела достаточно простую плату, но с мощной системой питания.

Intel Core i7-13700K/ i7-13700KF

Переходим к 13700K. Теперь у нас в наличии разблокированный множитель. Количество ядер, наличие встроенной графики, поддержка ECC памяти - идентично прошлой категории. Базовые частоты P-ядер равны 3.40 и 5.30 ГГц. Частота буста на одно ядро - 5.4 ГГц. У E-ядер частоты равны 2.50 и 4.20 ГГц. TDP процессоров при частоте базовой и буста равняется 125 и 253 Вт. В разгоне будем считать 240 Вт и ток потребления 190 А.

В целом для Intel Core i7-13700K будет достаточно материнских плат из радела 13600K. Мы же остановимся только на вариантах с DDR5.

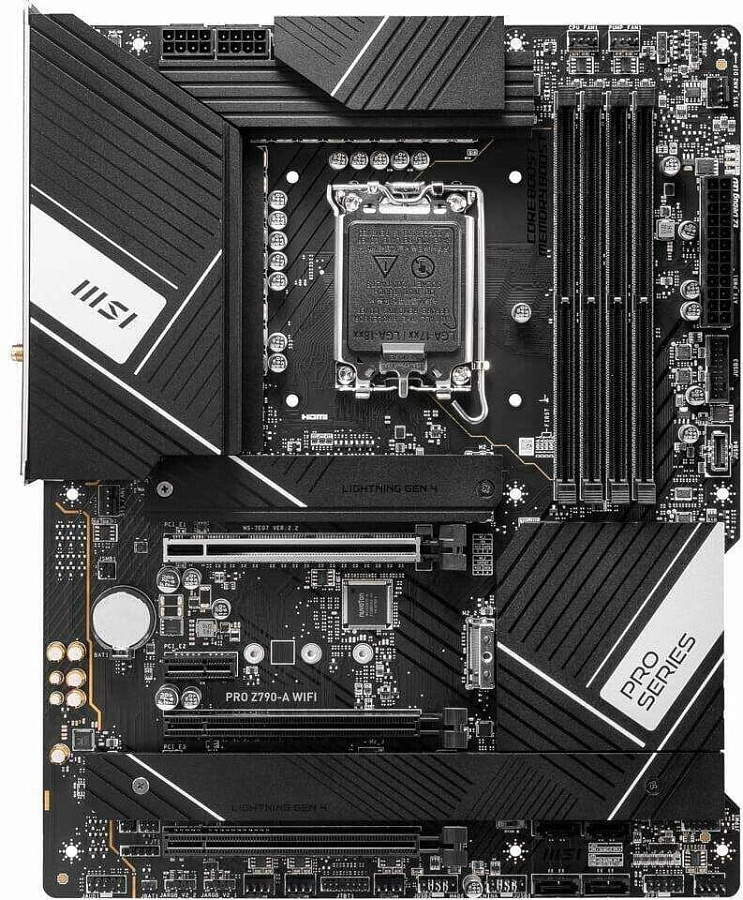

MSI PRO Z790-A WIFI имеет уже немалую цену. Здесь мы видим схему питания 16+1+1, массивные радиаторы и ток, на который мы можем рассчитывать - порядка 700 А. Огромный запас для 13700K, даже в режиме разгона не будет ощущать сильных проблем. Кроме этого есть возможность установить 4 M.2 накопителя. На 3 из них уже есть радиаторы в составе материнской платы. 6 SATA разъёмов. Сетевой адаптер на 2.5 Гбит и WIFI стандарта 6E.

Следующий вариант ASRock Z790 Pro RS. Здесь нас встречает конфигурация питания по схеме 14+1+1, что немного меньше варианта от MSI, ориентировочный ток, на который мы можем рассчитывать - 500 А. Массивные радиаторы на системе питания и 1 радиатор для M.2. Радиатор для M.2 всего один, однако здесь мы видим большое количество интерфейсов для накопителей. 4 для M.2 и целых 8 SATA. Сетевой адаптер с 2.5 Гбит и отсутствие WIFI.

ASUS PRIME Z790M-PLUS, как не казалось бы странно, самая слабая по системе питания материнская плата. Схема 10+1, ориентировочный ток равен 300 А. Массивные радиаторы на зоне VRM и по радиаторам всё. Также на плате 3 M.2 слота, 4 SATA разъёма. Сетевой адаптер на 1 ГБит, WIFI модуль отсутствует, но есть специальный разъём для его установки. Всё будет зависеть от цены, но если данная материнская плата будет стоить значительно дешевле конкурентов, то можно присмотреться к покупке.

Intel Core i9-13900/ i9-13900F

У i9-13900 встроенная графика по частотам выше на 0.05 ГГц и теперь частота равна 1.65 ГГц для Intel® UHD Graphics 770. Множитель у процессоров заблокирован, у F версии отсутствует встроенная графика. Количество P-ядер 8, а E-ядер уже 16. Таким образом мы получаем 24 ядра и 32 потока. У E-ядер дополнительные потоки отсутствуют. Частоты P-ядер 2.00 и 5.20 ГГц для базовой и буста. На одно ядро по технологии Intel Turbo Boost Max Technology 3.0 - 5.50 ГГц. По технологии Intel Thermal Velocity Boost Frequency - 5.60 ГГц. У E-ядер 1.50 и 4.20 ГГц. TDP процессоров 65 и 219 Вт. Казалось бы, можно было отнести данные процессоры к категории процессоров 13700 и отчасти это правда. Одинаковое TDP. Однако берём в расчёт то, что по умолчанию пределы PL1 и PL2 процессоров отключены, поэтому 13900 в силу расширенных лимитов потребляет 253 Вт, что уже фактически равно 13900K. Да, мы можем вручную установить ограничение PL2 на 219 Вт, но тогда мы получим снижение производительности в многопотоке, однако в малопоточной нагрузке разница всё равно будет в пользу 13900, относительно 13700.

Будем рассматривать материнские платы только с DDR5. Первая материнская плата в данной категории - MSI MAG B760 TOMAHAWK WIFI. Массивный радиатор на зоне питания. 12+1+1 компоновка фаз с спаренными модулями и ориентировочным током 600 А. Кроме этого 3 M.2 слота с радиаторами и 4 SATA разъёма. По сетевым интерфейсам: адаптер на 2.5 Гбит и WIFI 6E.

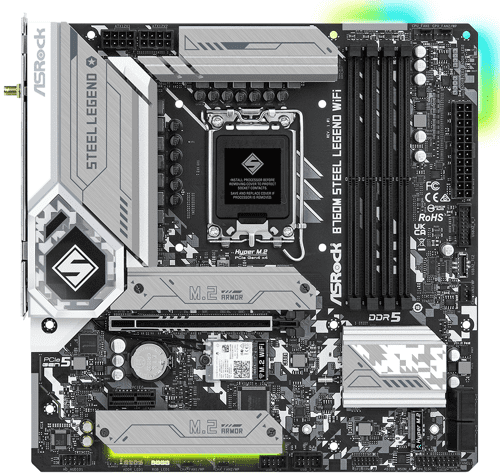

Далее ASRock B760M Steel Legend WiFi - практически идентичная плата, как и у MSI. Массивные радиаторы на зоне питания. Компоновка VRM 12+1+1, примерно тот же ток, на который рассчитаны DrMOS. Аналогично по интерфейсам 3 M.2, однако только на двух есть встроенные радиаторы и 4 SATA разъёма. По сетевым интерфейсам всё аналогично плате выше.

Следующий вариант - ASUS ROG STRIX B760-A GAMING WIFI. Схема питания 12+1, опять же с аналогичным током на DrMOS. 3 M.2 слота с радиаторами и 4 SATA разъёма. По сетевым интерфейсам опять же всё аналогично плате от MSI.

Все три платы сильно похожи, разница лишь в количестве USB, габаритах материнских плат и дизайне.

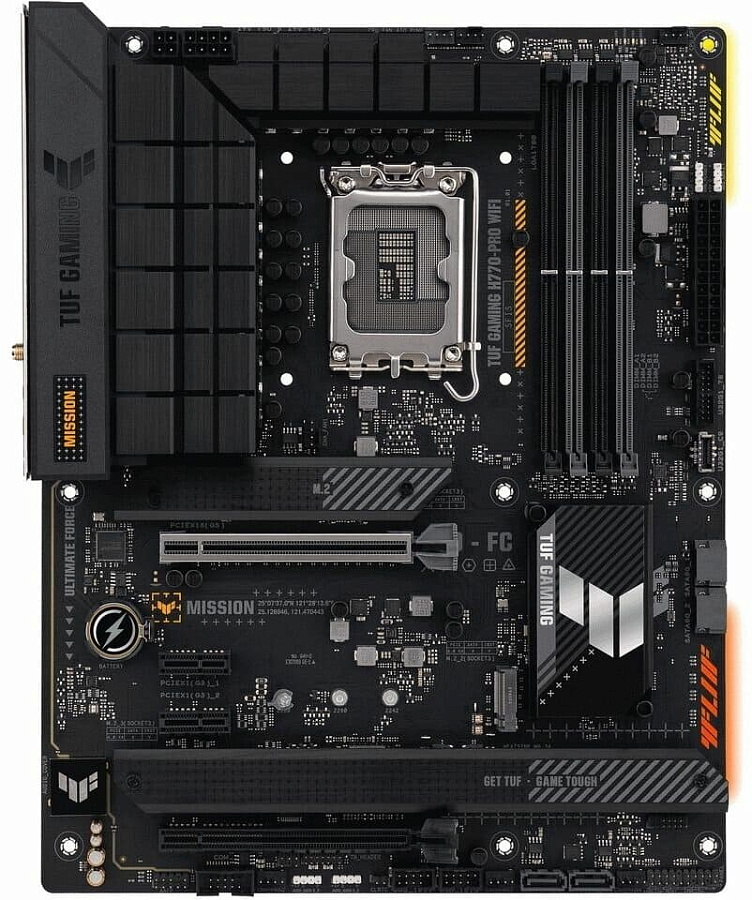

В подобных статьях всегда останавливаемся на чипсете H770, но он обычно не стоил особого внимания по причине того, что производители больше делают упор на B760 или Z790, однако для 13900 в этом поколении есть интересный вариант в виде ASUS TUF GAMING H770-PRO. Массивные радиаторы, конфигурация VRM несколько отличается, она построена по схеме 14+1, что немного мощнее варианта от MSI. Кроме этого 4 слота под M.2 накопители, три из которых будут находиться под радиаторами материнской платы, а под один придётся использовать сторонний. 4 разъёма под SATA накопители. По сетевым интерфейсам всё стандартно - это сетевой адаптер на 2.5 Гбит и WIFI 6. Интересная материнская плата, некоторый переходной вариант от B760 к Z790.

Однако необходимо отметить, а стоит ли покупать данные материнские платы, если они будут стоить как MSI PRO Z790-A WIFI? Каждый сделает выбор для себя сам.

Intel Core i9-13900K, Intel Core i9-13900KF

Встроенная графика без изменений (с индексом F графика отсутствует), процессоры с разблокированным множителем. Количество ядер и потоков аналогично прошлой категории. Частоты P-ядер 3.00 и 5.40 ГГц для базовой и буста. На одно ядро по технологии Intel Turbo Boost Max Technology 3.0 - 5.70 ГГц. На одно ядро Intel Thermal Velocity Boost Frequency - 5.80 ГГц. У E-ядер 2.20 и 4.30 ГГц. TDP процессоров равен 125 и 253 Вт. При разгоне будем считать TDP в районе 300 Вт и токе 240 А.

Возвращаемся к чипсетам на Z790. В связи с тем, что мы говорим о более дорогом процессоре и фактически флагмане компании Intel, то будем рассчитывать, что материнская плата сможет работать с ним в любых режимах и также мы сможем достаточно неплохо разгонять оперативную память.

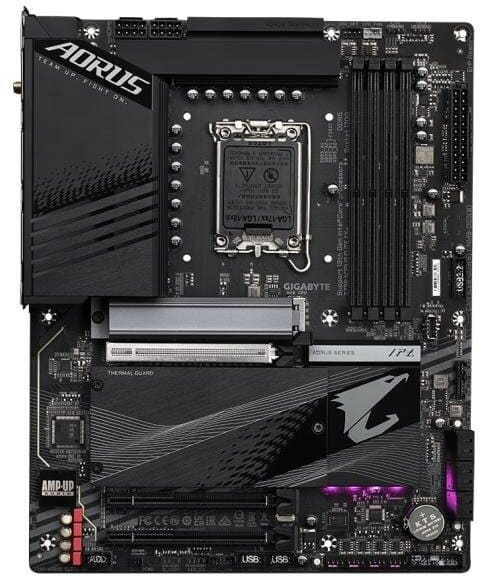

Первым вариантом будет GigaByte Z790 AORUS ELITE AX. Массивные радиаторы, которые имеют достаточно большую площадь. Схема питания 16+2+1 со спаренными модулями. Ориентировочный ток, на который можно рассчитывать, составляет 700 А. 4 разъёма M.2, на которых 1 слот с отдельным радиатором и три других с одним общим. 6 SATA разъёмов. Сетевой адаптер на 2.5 Гбит и WIFI 6E.

У ASUS PRIME Z790-A WIFI похожая схема питания 16+1 со спаренными модулями, массивными радиаторами. Ток, на который мы можем рассчитывать, составляет порядка 600 А. Да, цифра несколько меньше по причине использования менее мощных DrMOS, но бояться этого не стоит. Радиаторы также расположены и на M.2. Самих слотов под M.2 - 4. 4 разъёма под SATA накопители. По сетевым адаптерам всё стандартно.

И напоследок посмотрим на самую дорогую и мощную материнскую плату из данной подборки MSI MPG Z790 EDGE WIFI. 16+1+1 компоновка системы питания, однако силовые модули здесь значительно мощнее; кроме этого массивные радиаторы соединены тепловой трубкой, что повышает их эффективность. В такой материнской плате мы можем рассчитывать на ток до 1000 А. По слотам для накопителям здесь тоже есть отличия. Здесь у нас есть возможность установки до 5 M.2 накопителей и 7 SATA. Для каждого M.2 накопителя предусмотрен радиатор. Отдельный радиатор для накопителя над видеокартой и два других радиатора попарно для 4 остальных. По сетевым интерфейсам всё без изменений: 2.5 Гбит и WIFI 6E.

Intel Core i9-13900KS

Флагманский процессор Intel на данный момент. По своей сути это отборнная копия 13900K, но встречаются разные экземпляры. Основные изменения в частотах. Частоты P-ядер 3.20 и 5.40 ГГц для базовой и буста. На одно ядро по технологии Intel Turbo Boost Max Technology 3.0 - 5.80 ГГц. На одно ядро Intel Thermal Velocity Boost Frequency - 6.00 ГГц. У E-ядер 2.40 и 4.30 ГГц. TDP процессора повышен до 150, а PL2 без изменений 253 Вт. При разгоне будем считать TDP в районе 320 Вт и токе 250 А.Если мы говорим о флагманском процессоре с очень узким кругом использования, то рассмотрим материнские платы другого уровня и совершенно других цен, будем рассчитывать на максимальную “отдачу” от плат. Конечно мы можем спокойно взять варианты из категорий для 13900k без индекса S и для большинства это будет более адекватный выбор. Сначала рассмотрим обычные варианты среди дорогих материнских плат.

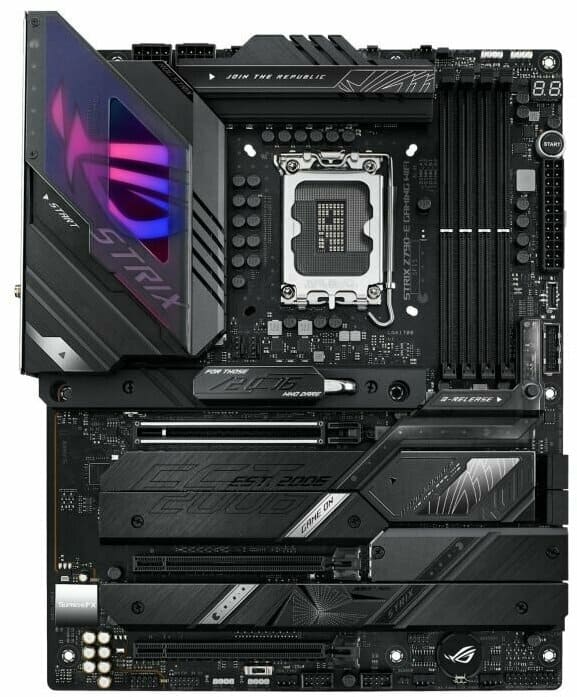

ASUS ROG STRIX Z790-E GAMING WIFI - первая плата из данной категории. В составе система питания 18+1 с массивными радиаторами, соединенными между собой тепловыми трубками. Ток, на который мы можем рассчитывать, порядка 1100-1200 А, что само по себе достаточно много. Кроме этого 5 M.2 слотов, каждый накопитель будет прикрыт радиаторами материнской платы. Нижние накопители будут располагаться на общем радиаторе. Есть и отличия. Самый первый M.2 слот работает на интерфейсе PCIe5.0, в то время, как остальные 4 на PCIe4.0. Здесь, конечно, не осталось без сюрпризов. При использовании слота M.2 с PCIe5.0 самый первый разъём под видеокарту уменьшит ширину шины с x16 до x8, поэтому фактически без особых проблем нам доступно 4 M.2 на шине PCIe4.0. При этом по стандарту 4 SATA порта. По сетевым интерфейсам есть небольшие отличия, но в целом всё на том же уровне 2.5 Гбит и WIFI 6E.

У MSI MEG Z790 ACE несколько иной формат платы. Если о прошлых можно было не говорить по причине того, что они могут быть установлены практически в каждый корпус, не говоря о ITX форматах, то здесь EATX, т.е. материнская плата несколько шире обычного формата ATX, это необходимо иметь ввиду при её покупке, не в каждом корпусе есть возможность установить такой вариант. Здесь довольно мощная система питания по схеме 24+1+2 на сдвоенных силовых модулях. Одним из самых мощных DrMOS. Составной радиатор с одной стороны и обычный массивный радиатор сверху, всё это соединено между собой двумя тепловыми трубками. В целом сложно даже предположить ток, который будет страшен для такой материнской платы. Мы будет рассчитывать на приблизительно 1500 А, хотя максимальный пиковый ток доходит до 2500 А. По накопителям с одной стороны всё хорошо. 5 M.2 накопителя мы можем установить, среди которых один на шине PCIe5.0, остальные на 4.0. Радиаторы для каждого накопителя, попарно соединенные между собой для PCIe4.0 и отдельно для PCIe5.0. 6 разъёмов под SATA. А теперь о неоднозначных моментах. Нам доступно 2 PCIe слота версии 5.0 по процессорной линии, на этой же линии находится накопитель M.2. Таким образом получается следующее: если мы задействуем M.2 накопитель с версией 5.0, то мы ограничиваем ширину шины первого PCIe разъёма под видеокарту до x8, вместо x16. Аналогичное произойдет, если задействовать оба PCIe разъёма под видеокарту, например, есть потребность в SLI. Кроме этого, если мы установим две видеокарты, то слот M.2 для накопителя с шиной 5.0 будет недоступен или, иначе говоря, отключен. Это ещё не всё: в некоторых материнских платах встречается подобное, но на последнем M.2 разъёме тоже есть ограничение в виде отключения последнего порта SATA, что может быть критичным. В итоге без ограничения скоростей слотов мы безболезненно можем использовать 1 видеокарту и 4 накопителя с шиной версии 4.0. По сетевым интерфейсам всё достаточно похоже, однако сетевых адаптеры теперь 2 и оба они на 2.5 Гбит и также один модуль WIFI.

Немного скромнее по меркам предыдущей платы, но не менее производительней выглядит плата GIGABYTE Z790 AORUS MASTER. Схема питания состоит из 20+2+1 силовых модуля. Дизайн радиаторов охлаждения VRM похож на вариант от MSI. Здесь также один составной радиатор и обычный, однако соединены они одной тепловой трубкой, но увеличенного диаметра. В такой конфигурации мы можем примерно рассчитывать на ток 1300 А, хотя максимальный пиковый ток также находится за границей в 2000 А. На первом M.2 слоте находится массивный радиатор, который по высоте с радиаторы на VRM. Слотов здесь всё также 5. Один с интерфейсом PCIe5.0, остальные с 4.0. Здесь также не обошлось без сюрпризов, хотя система схожая с платами, расположенными выше. Хотя мы видим M.2 на интерфейсе PCIe5.0, однако он делит шину с PCIe для видеокарты, поэтому если мы установим накопитель в данный слот, то PCIe под видеокарту изменит ширину шины до x8, поэтому максимально производительный вариант остаётся на уровне 1 видеокарты и 4 M.2 накопителей на интерфейсе PCIe4.0. По сетевым интерфейсам здесь всё стандартно один сетевой адаптер и один WIFI адаптер, однако Gigabyte не пошли по пути увеличения количества сетевых адаптеров, они увеличили скорость одного сетевого адаптера. Здесь он может работать на скоростях до 10 Гбит.

А теперь остановимся на двух материнских платах, которые отличаются от других своим форматом. Да, это материнские платы формата ITX. У них достаточно разные цены, но отличает их ещё только два слота под оперативную память. Конечно, есть более простые платы с 2 слотами на более простых чипсетах для максимальной экономии и получения минимальной цены, но здесь немного другая ситуация. Мы можем воспользоваться этим, чтобы получить максимально возможный разгон оперативной памяти. Есть условный Gigabyte z790 Aorus Tachyon, который продаётся лимитированными партиями, за которым необходимо охотиться и получить ещё больший эффект, но многие из нас имеют разное отношение к продукции фирмы Gigabyte и отсутствие в свободной продаже не позволяет её добавить в этот список. Также есть вариант взять ASUS ROG Maximus Z790 Apex. Более доступный по наличию в магазинах вариант, но относительно материнских плат рассмотренных выше придётся доплатить до 30% от стоимости.

Первая из таких плат - ASUS ROG STRIX Z790-I. Здесь мы получаем систему питания по схеме 10+1. Количество фаз значительно меньше, радиаторы соединены между собой тепловыми трубками, при этом на одном радиаторе есть вентиляторы. Рассчитывать мы можем на суммарный ток порядка 500-600 А, что в целом хватает с запасом для процессора, однако в плохо продуваемых корпусах это может вызвать проблему с высоким нагревом радиаторов. Количество накопителей здесь ограничено 2 M.2 накопителями на интерфейсах 5.0 и 4.0 и 2 SATA, при этом поддержка SATA осуществляется через специальную карту расширения. Такова плата за использования формата ITX. Кроме этого 1 сетевой адаптер на 2.5 Гбит и WIFI 6E.

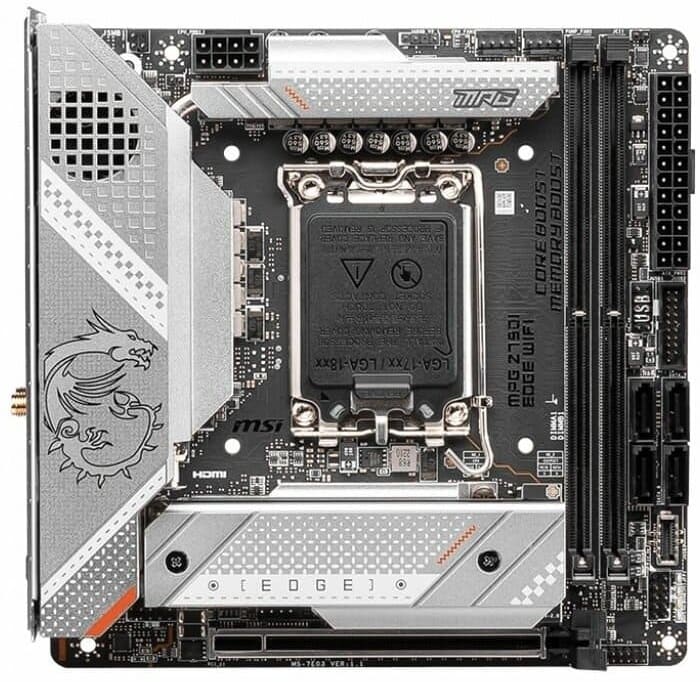

Вторая достаточно популярная материнская плата - MSI MPG Z790I EDGE WIFI. Система охлаждения похожа на вариант от ASUS и набрана двумя радиаторами, соединенными между собой тепловой трубкой; на одном радиаторе установлен вентилятор. Практически аналогичная система питания в конфигурации 10+1+1 с похожим суммарным током. По накопителям здесь всё несколько побогаче. 3 M.2 слота, среди которых 2 работают на интерфейсе PCIe4.0, а один - на PCIe3.0. Кроме этого доступно 4 SATA разъёмов. Сетевой адаптер на 2.5 Гбит и WIFI 6E.


Для обычных пользователей предстаёт огромный выбор среди материнских плат. Под конкретные задачи выбор будет не таким большим, для энтузиастов тем более. С 13 поколением Intel нарастили потребление процессоров и увеличили общую производительность. Под более начальные серии процессоров будет достаточно простых систем охлаждения, для флагманов в погоне за максимальными частотами может понадобиться водяная система охлаждения, однако если нет цели стремиться к получению максимальных частот, то можно воспользоваться и большой воздушной системой охлаждения. В целом текущий набор материнских плат должен удовлетворить любую потребность на десктопном уровне для любого пользователя.
