Обзор корпуса MSI MEG PROSPECT 700R

Игровой корпус PROSPECT 700R от компании MSI серии MEG (MSI Enthusiast Gaming) относится к премиальным решениям для энтузиастов – максимум без компромиссов.

Его стоимость может не только шокировать многих, но и заинтересовать. Что же мы получаем за такие деньги? Неужели только сенсорный информационный дисплей или что-то ещё, чего нет в других моделях либо у конкурентов?

Технические характеристики

Упаковка и комплектация

Корпус поставляется в картонной глянцевой коробке, оформленной в тёмных тонах. С двух сторон находится изображение корпуса с подсветкой и наименование модели. На боковой стороне приводится спецификация продукта.

Корпус упакован надежно, помещён в тканевый мешок с клапаном на липучке и зафиксирован демпферами из вспененного полиуретана; углы демпферов усилены картонными уголками снаружи.

В комплекте две картонных коробки. В одной находятся две сменные боковые панели, во второй - кронштейн для установки видеокарты в вертикальном положении.

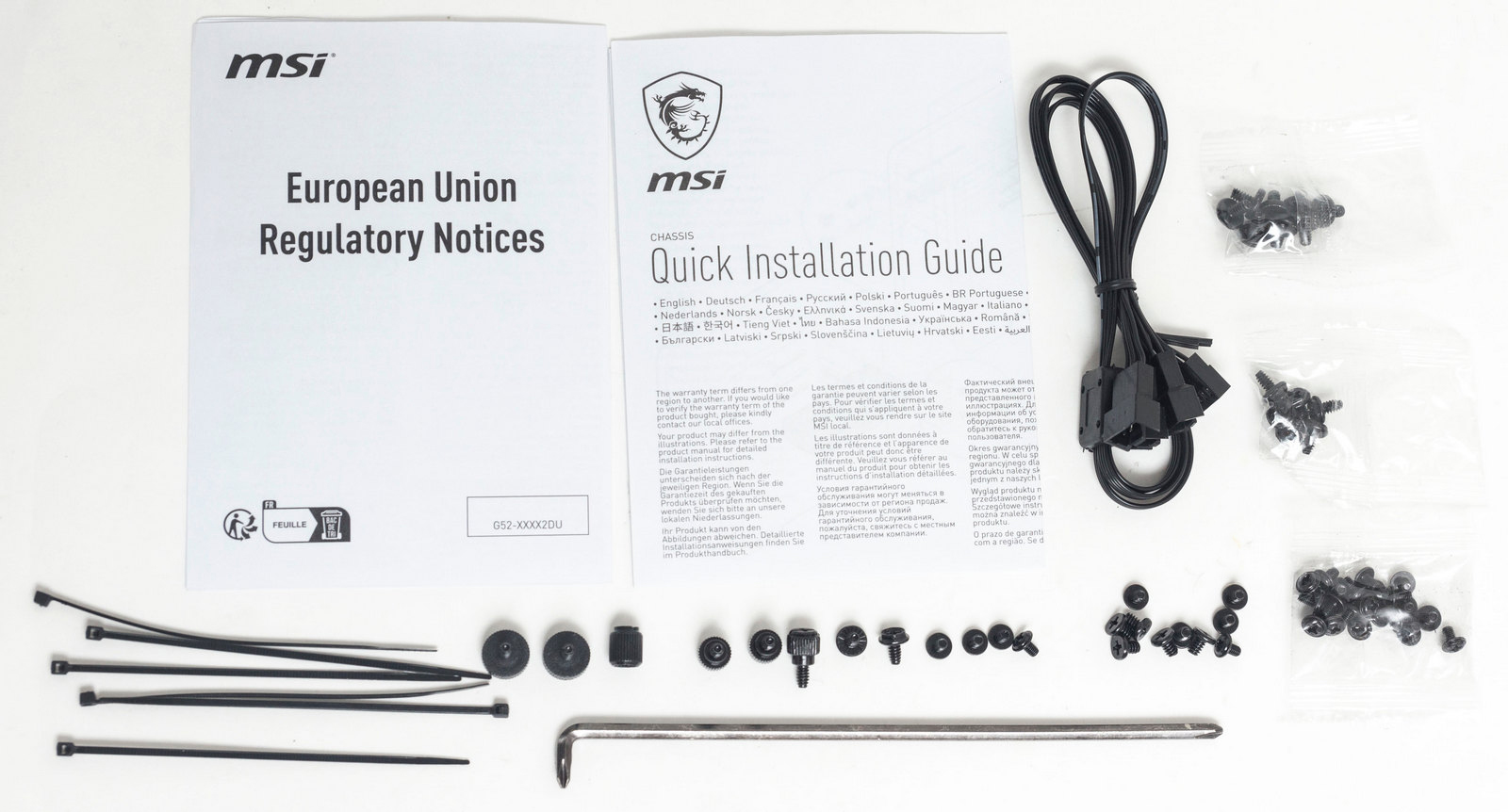

Также в комплекте идёт набор винтов, пять пластиковых стяжек, разветвитель для подключения трех вентиляторов, специальная угловая отвертка и инструкция с гарантийным талоном.

Четыре комплектных вентилятора с ARGB подсветкой на 140 мм уже установлены в корпус.

Внешний вид

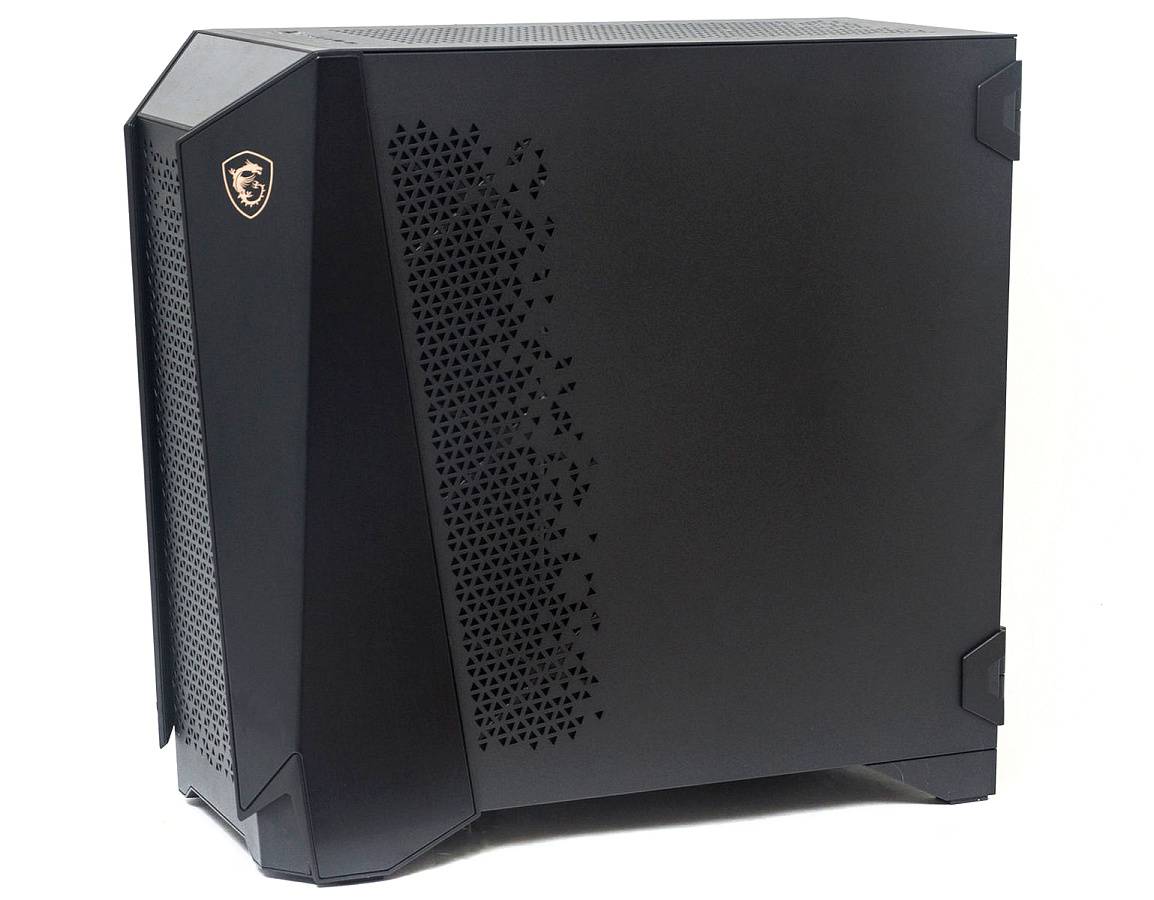

Корпус габаритный, выглядит основательной и мощной призматической башней.

Оригинальности дизайну придает лицевая панель в виде трапеций с комбинацией наклонных угловых граней – игра геометрических форм со строгими прямыми линиями.

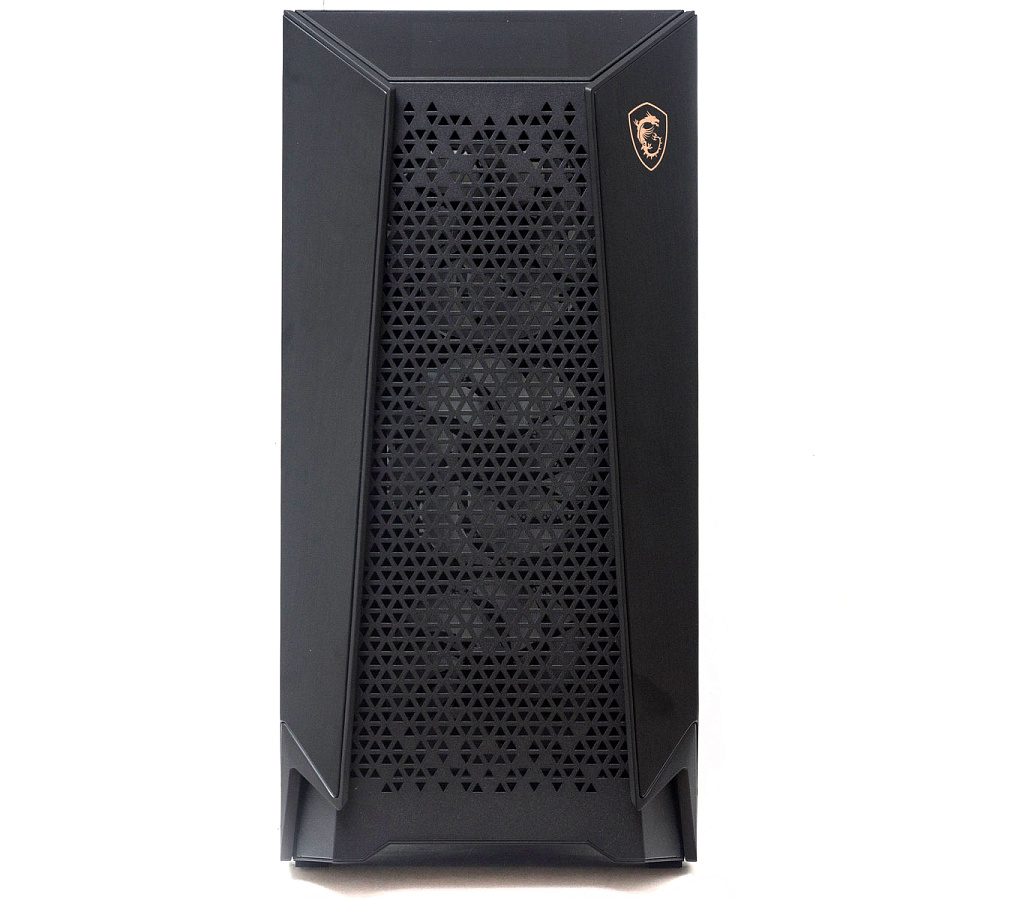

Лицевая панель выполнена из металла с перфорацией в виде треугольников, образующих ромбовидный рисунок. Боковые наклонные грани тоже из металла, на правой части сверху имеется золотистый логотип компании.

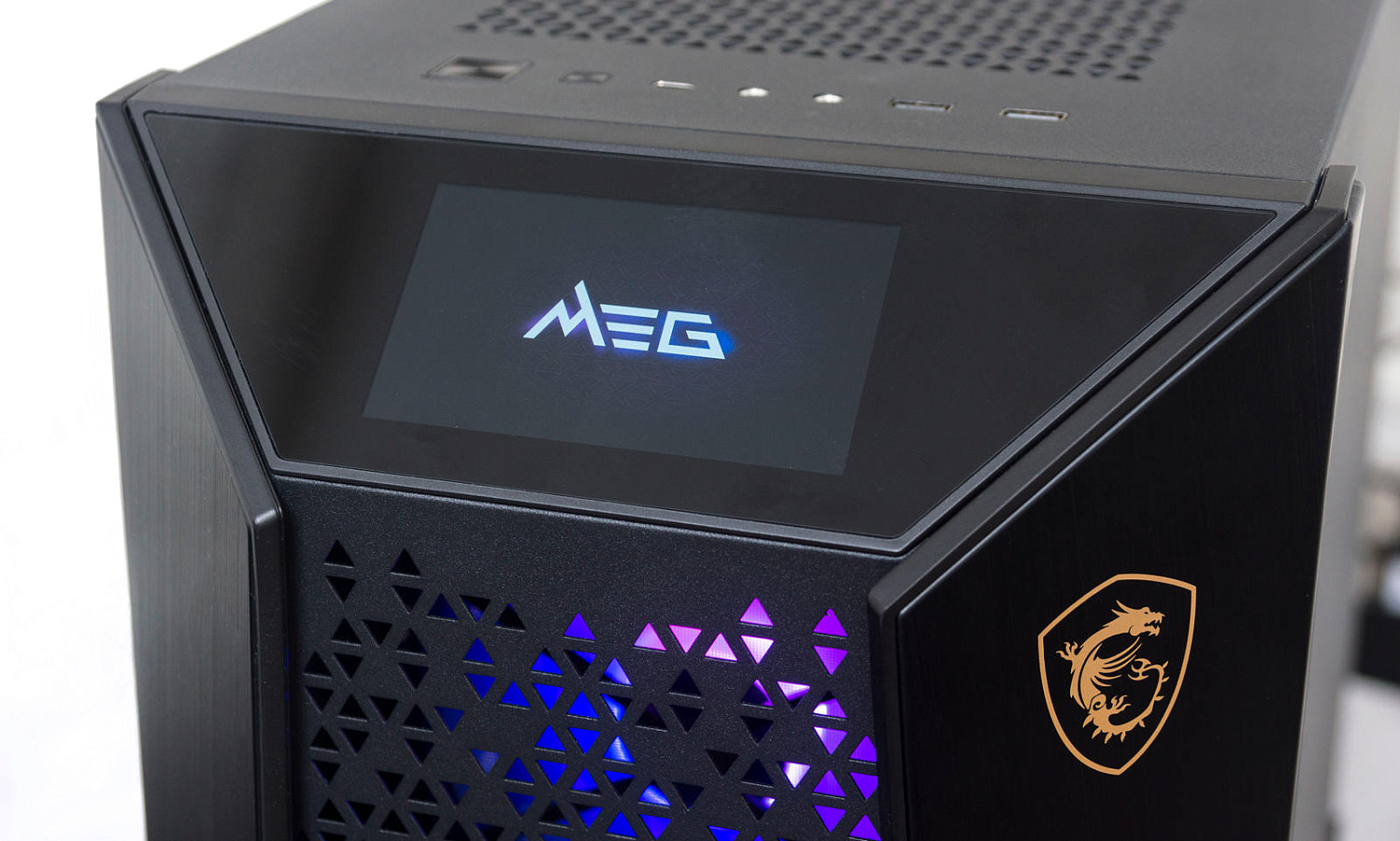

Верхняя наклонная грань из стекла, за ней находится сенсорный экран.

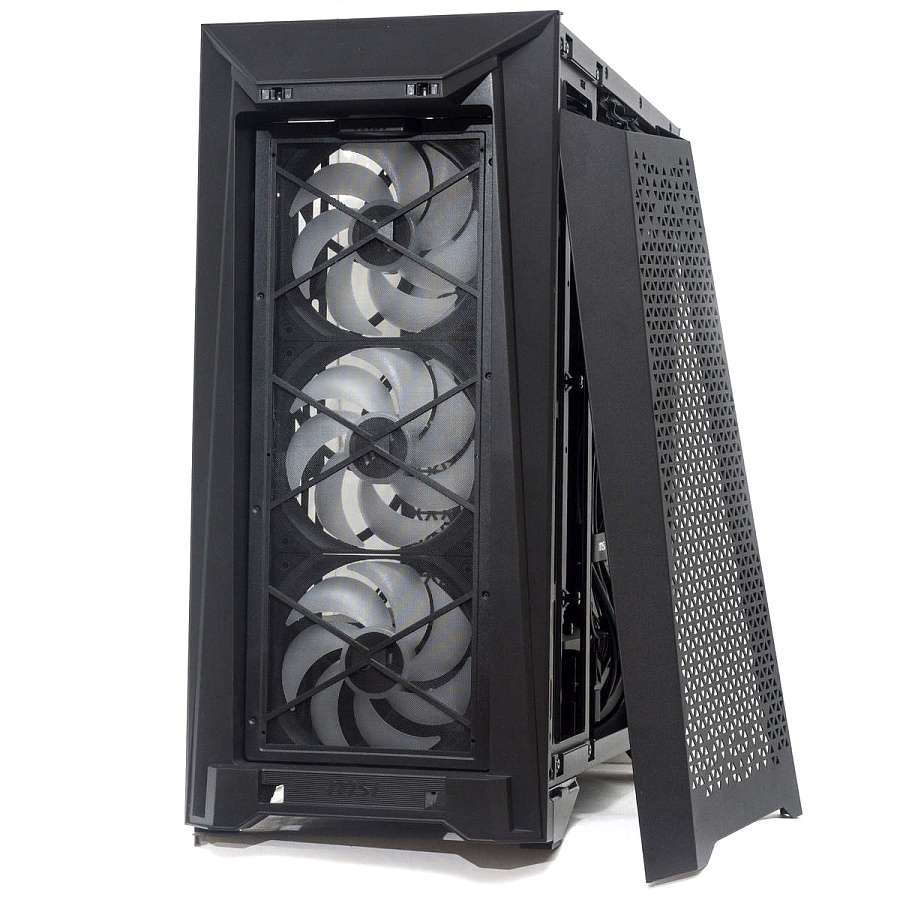

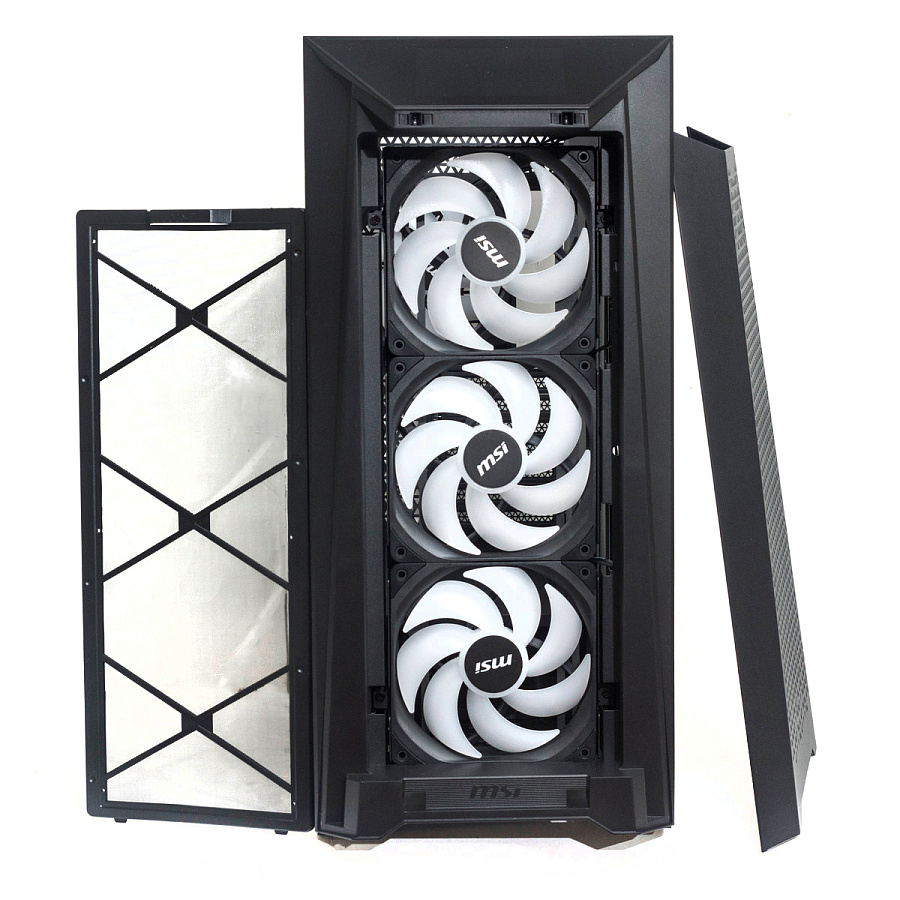

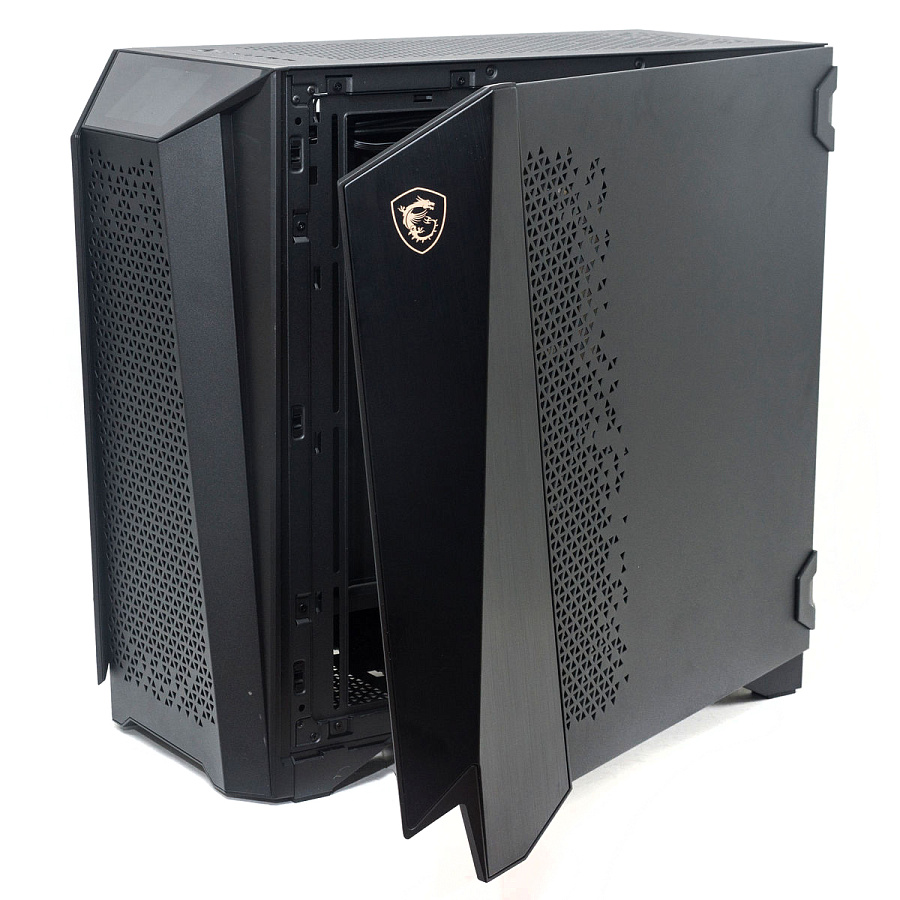

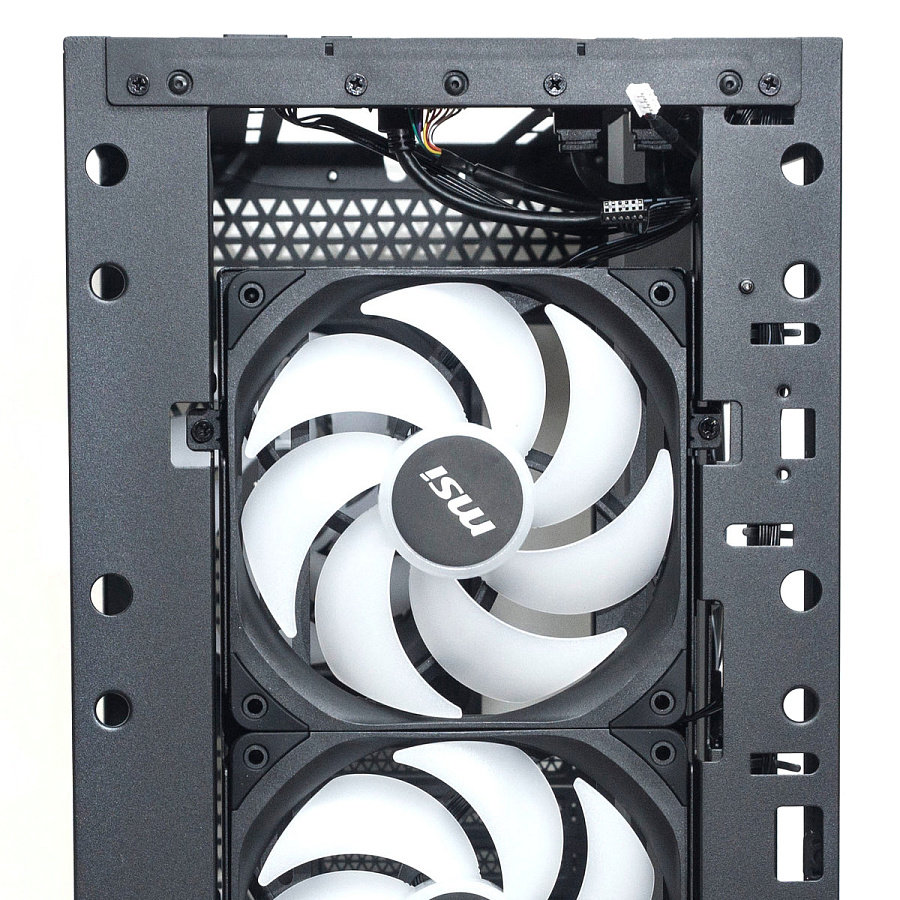

Передняя панель съемная: снизу пазы, сверху защелки. Под ней установлен фильтр, закрывающий вентиляторы.

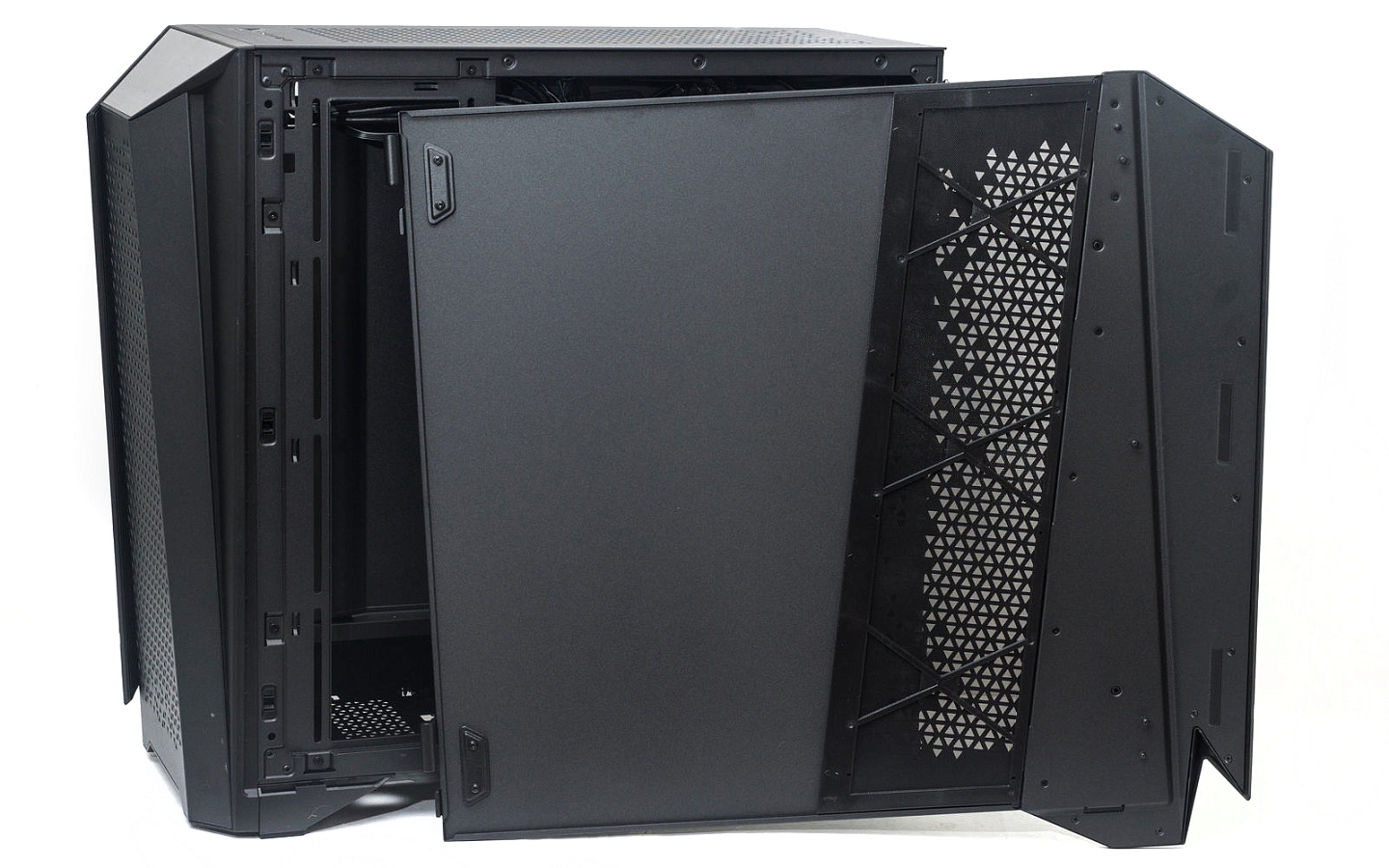

Боковые панели имеют сложную форму. Угол в передней части загнут и прикрывает лицевую панель; также сбоку скрывает передние ножки, создавая тем самым единую монолитную конструкцию.

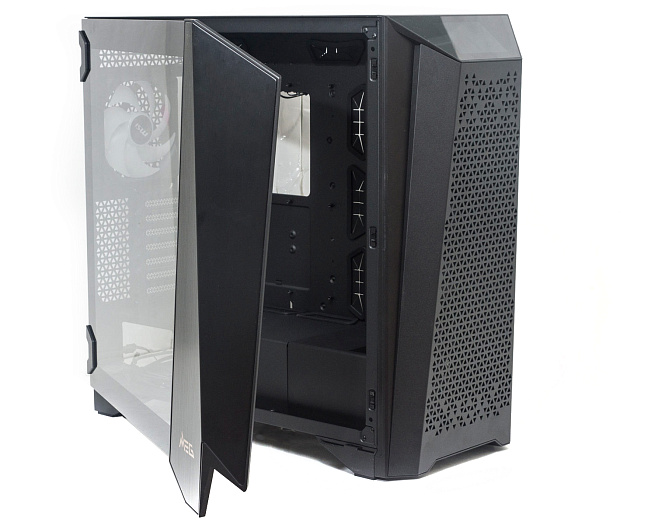

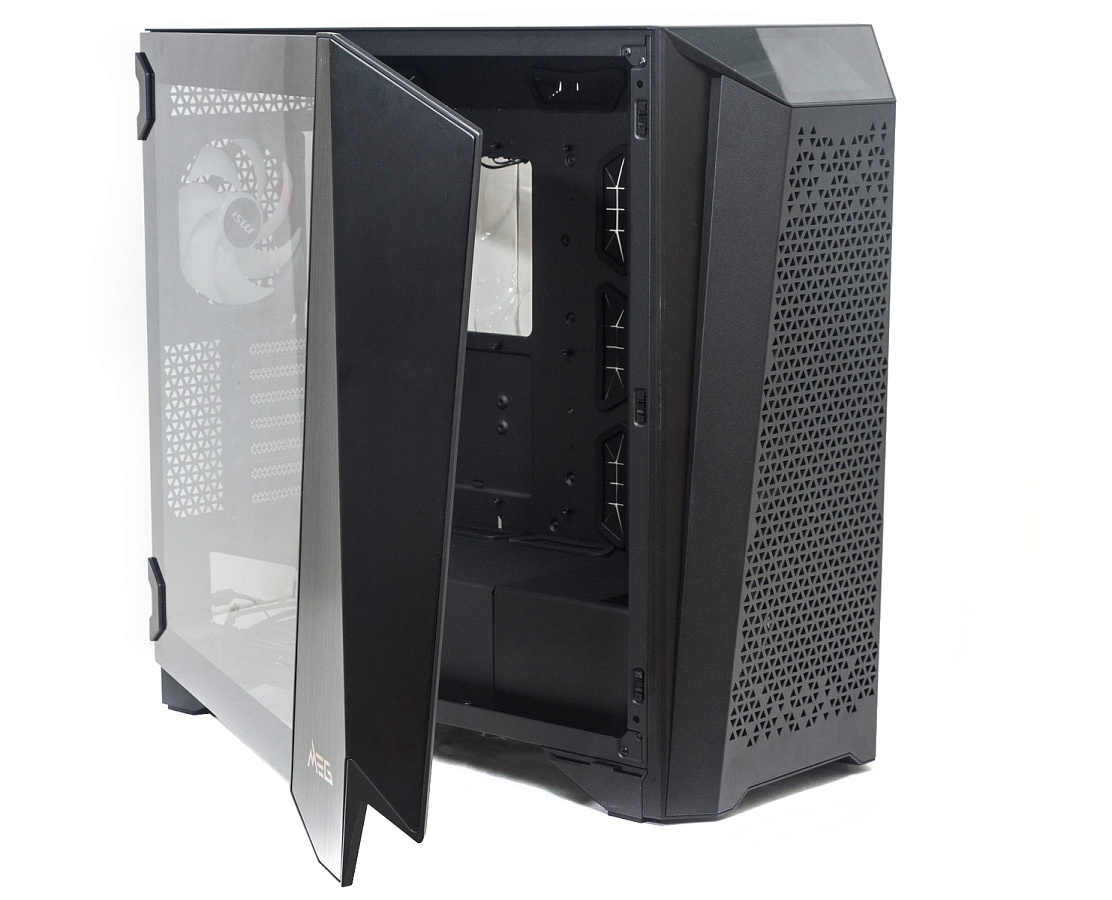

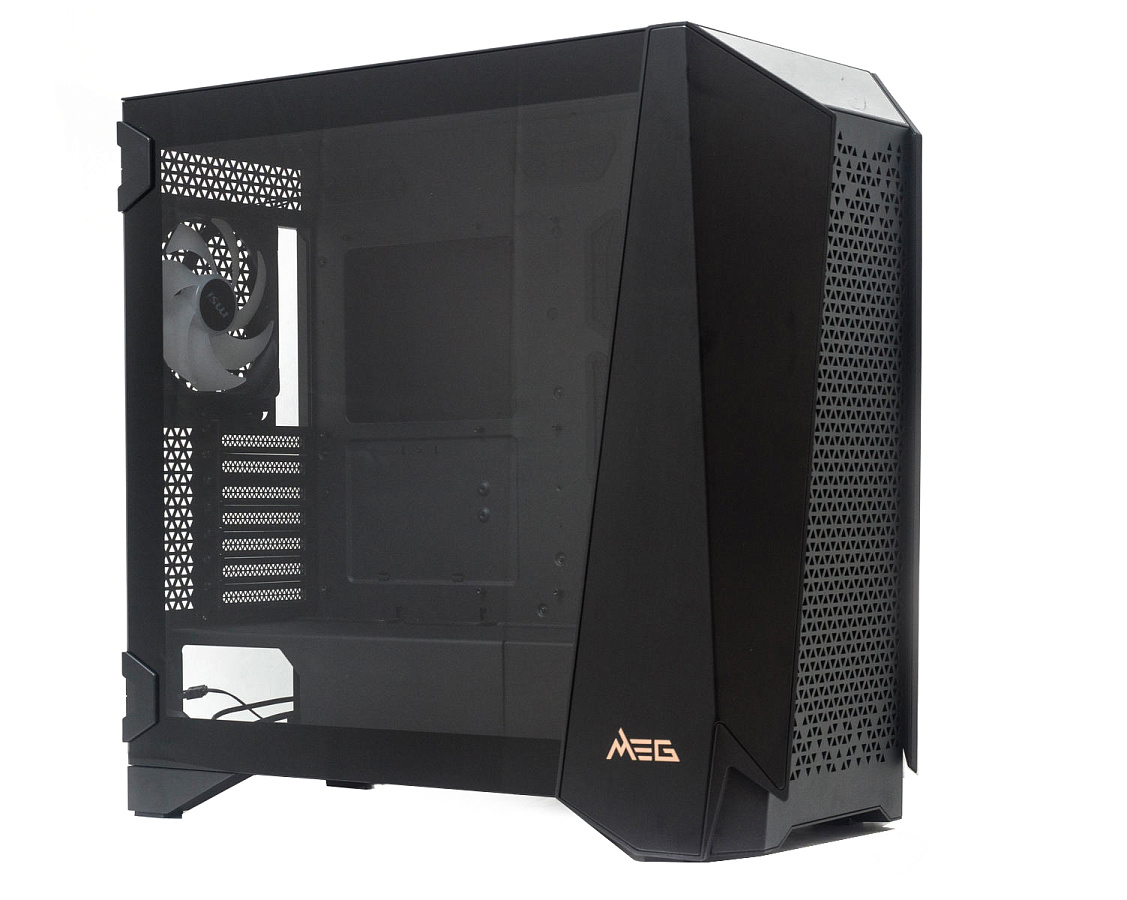

Левая панель из закаленного стекла, навешивается на шарниры к тыловой грани.

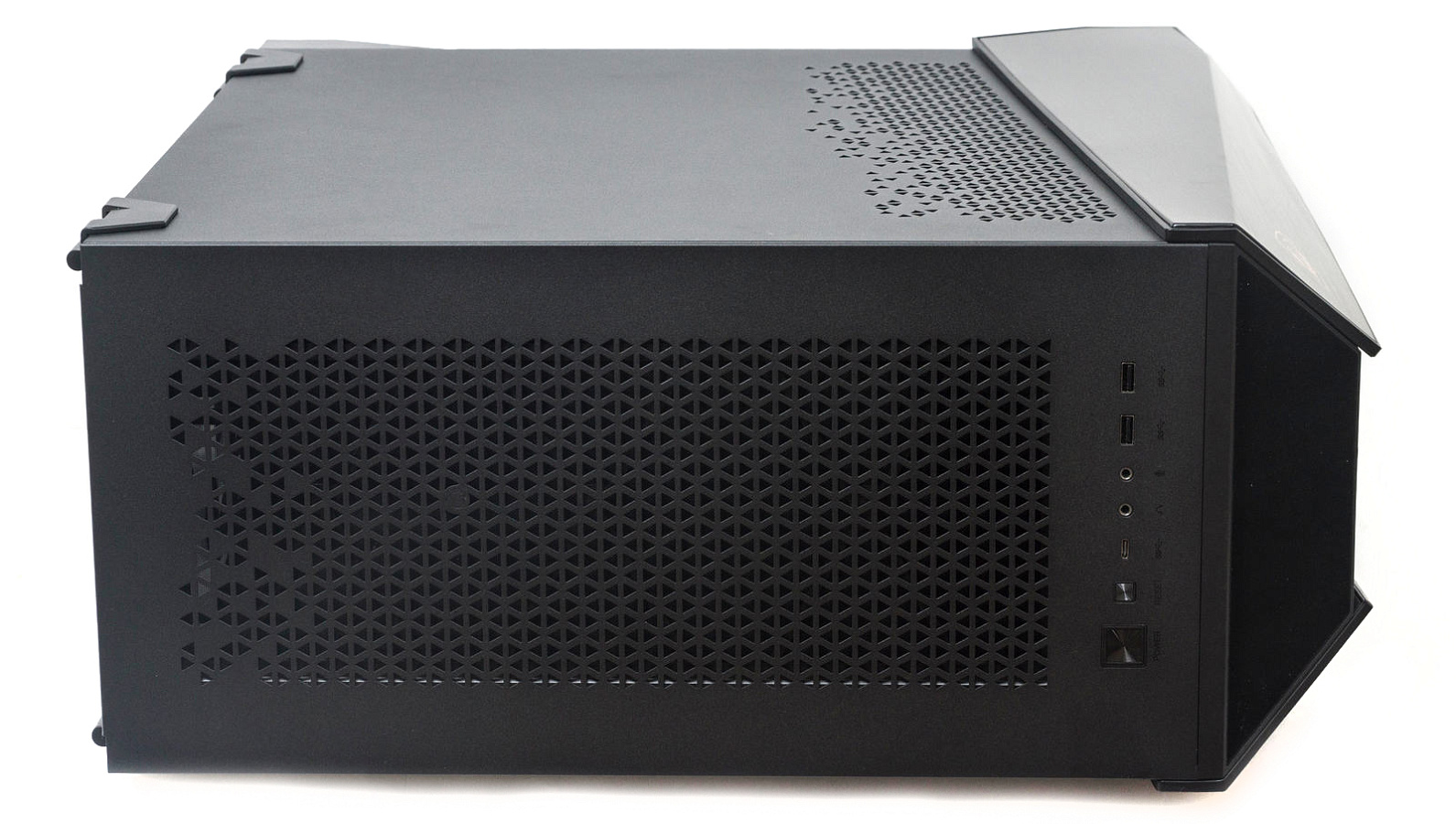

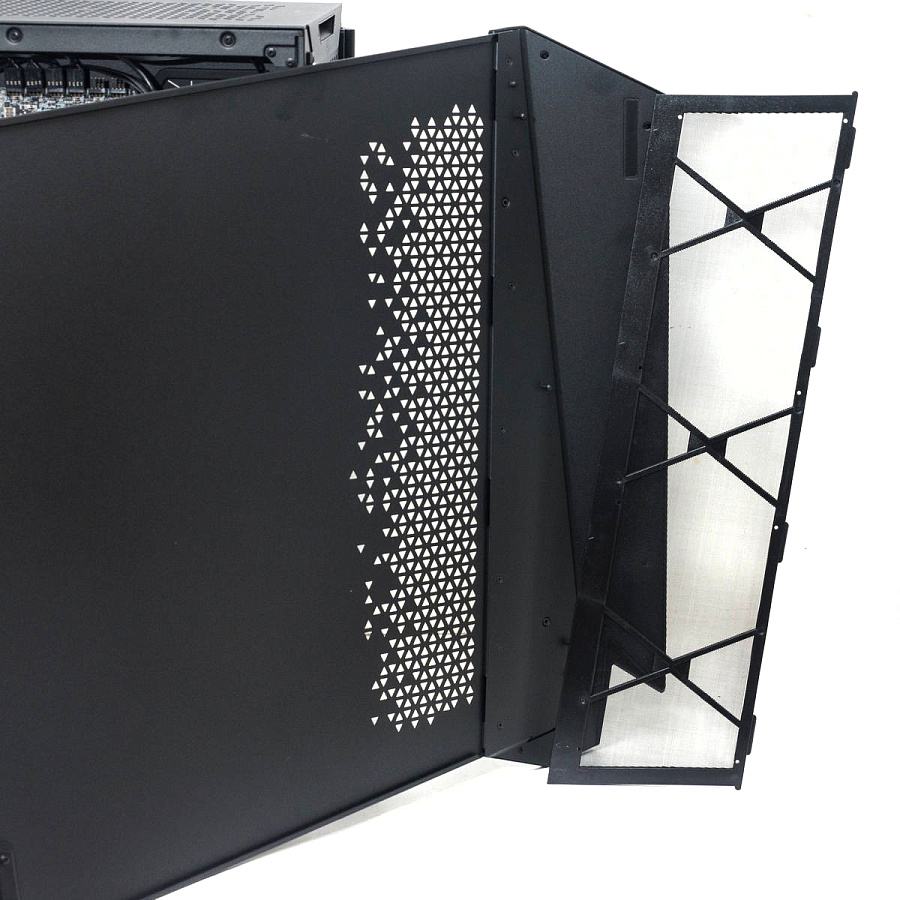

Правая панель из металла, в передней части имеется перфорация. Изнутри она закрыта съемным фильтром, крепящимся на магнитах. Панель также крепится на шарниры.

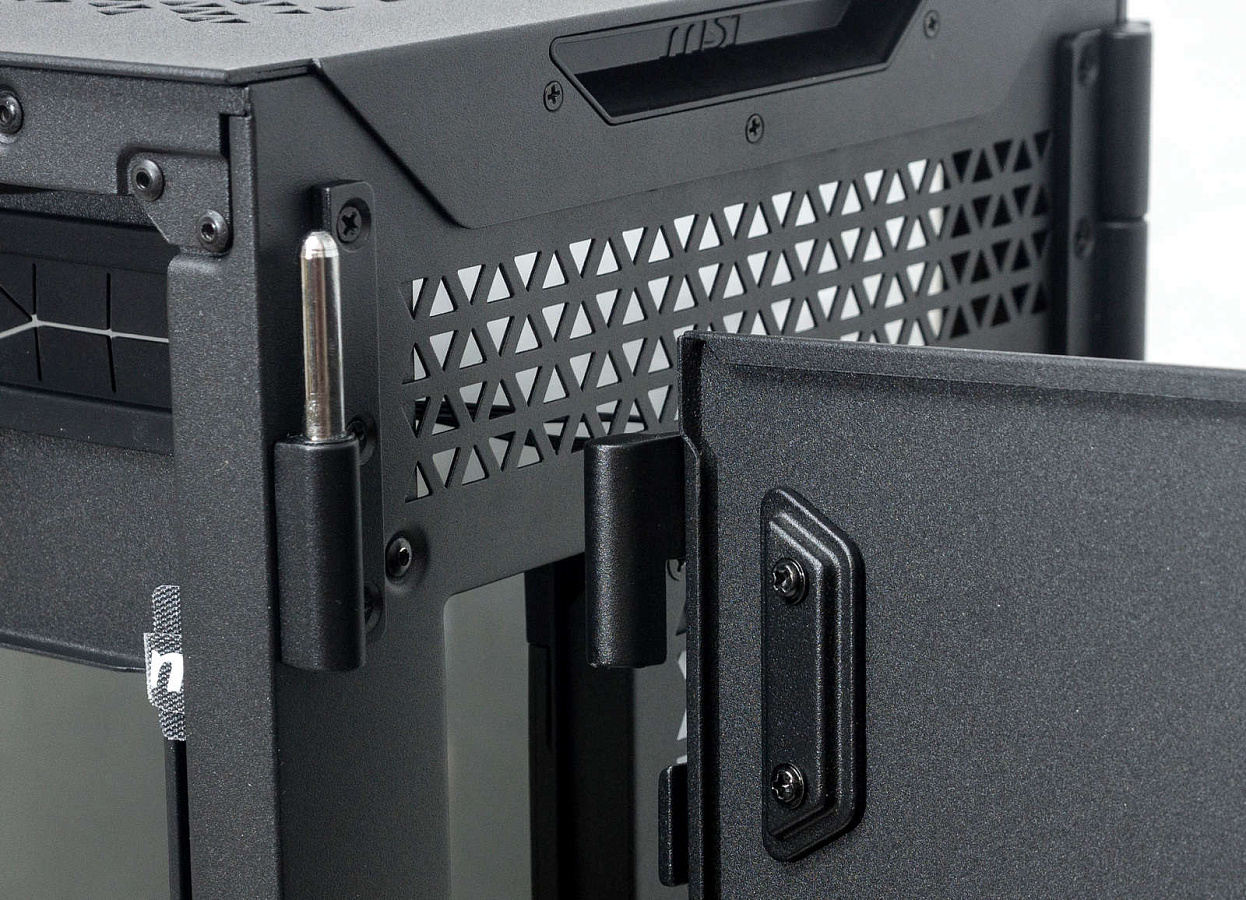

Шарниры панелей прикручены на винты. Верхний штырь чуть длиннее нижнего, что удобно для насаживания дверцы – сначала цепляем верхний, потом нижний.

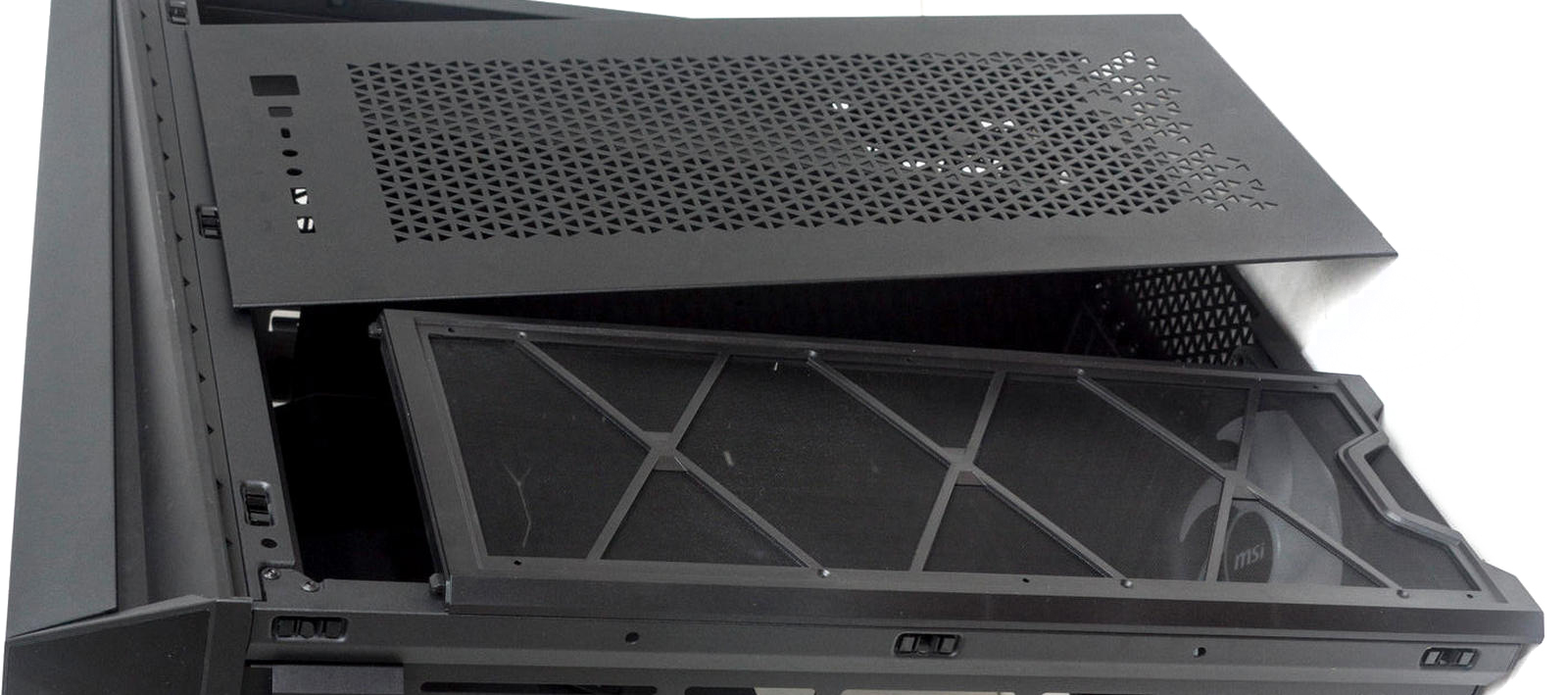

Верхняя металлическая панель имеет вентиляционные перфорации почти по всей поверхности. Сама панель быстросъемная, фиксируется на защелки.

Под панелью находится съёмная рамка с нейлоновым фильтром, крепится на магниты и в пазы.

Под ней крупный вырез с направляющими для монтажа вентиляторов или радиаторов.

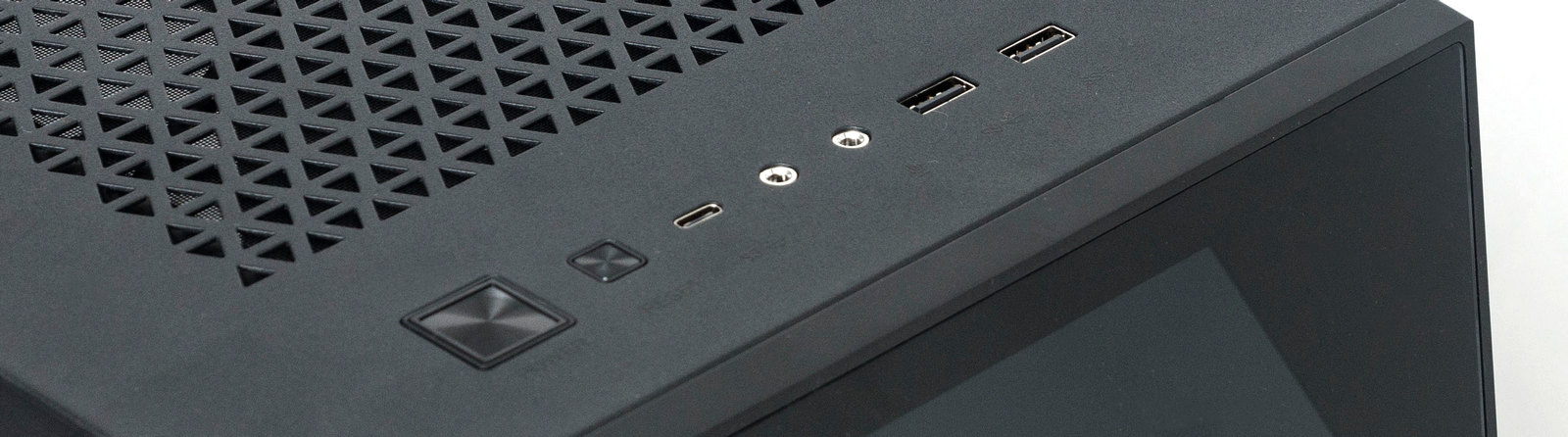

Сверху в передней части расположена интерфейсная панель. Слева направо: кнопка включения, кнопка перезагрузки, USB Tupe C, два аудиоразъема 3,5 jaeck и два USB 3.0.

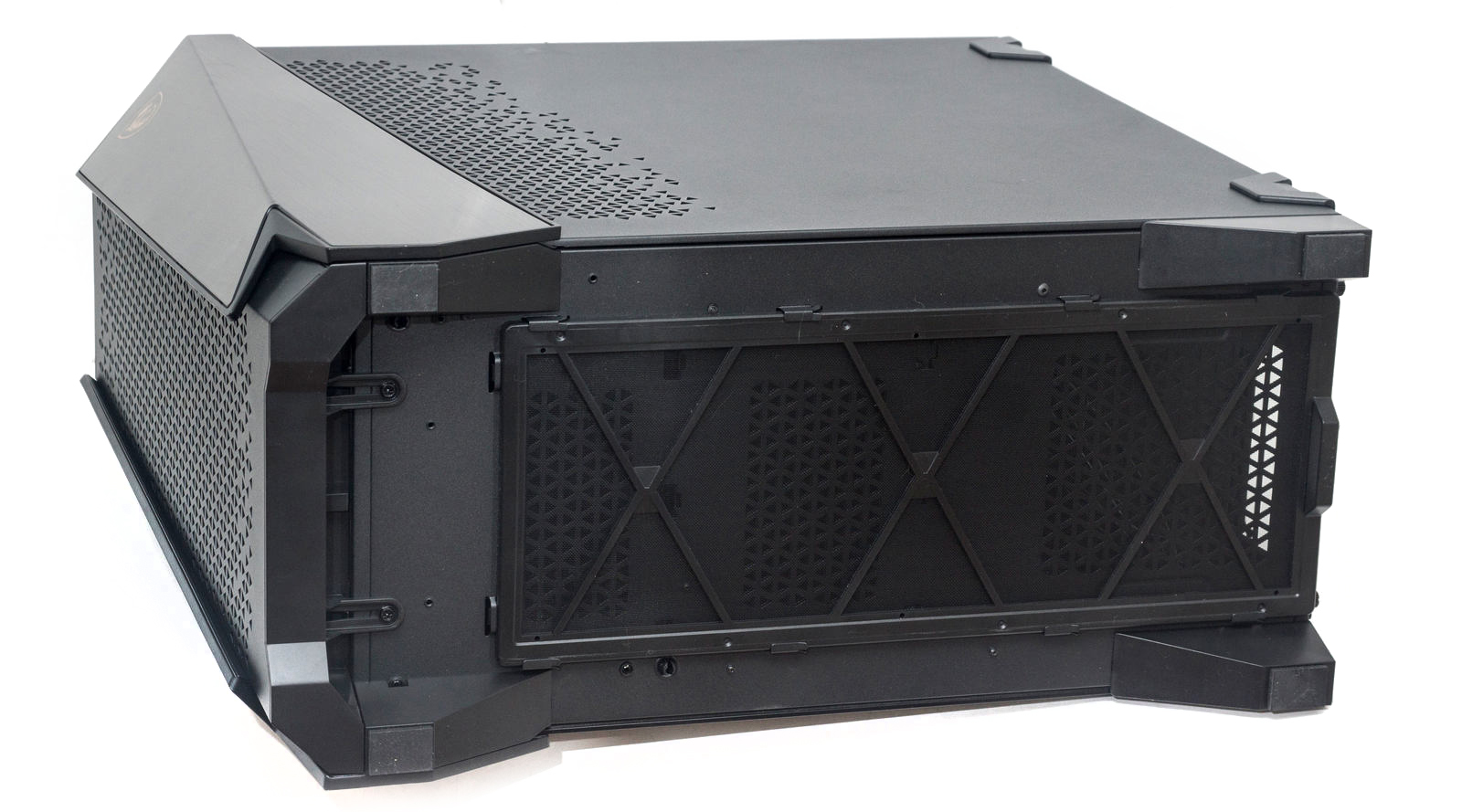

 Снизу по углам расположены четыре трапециевидные ножки с резиновыми накладками.

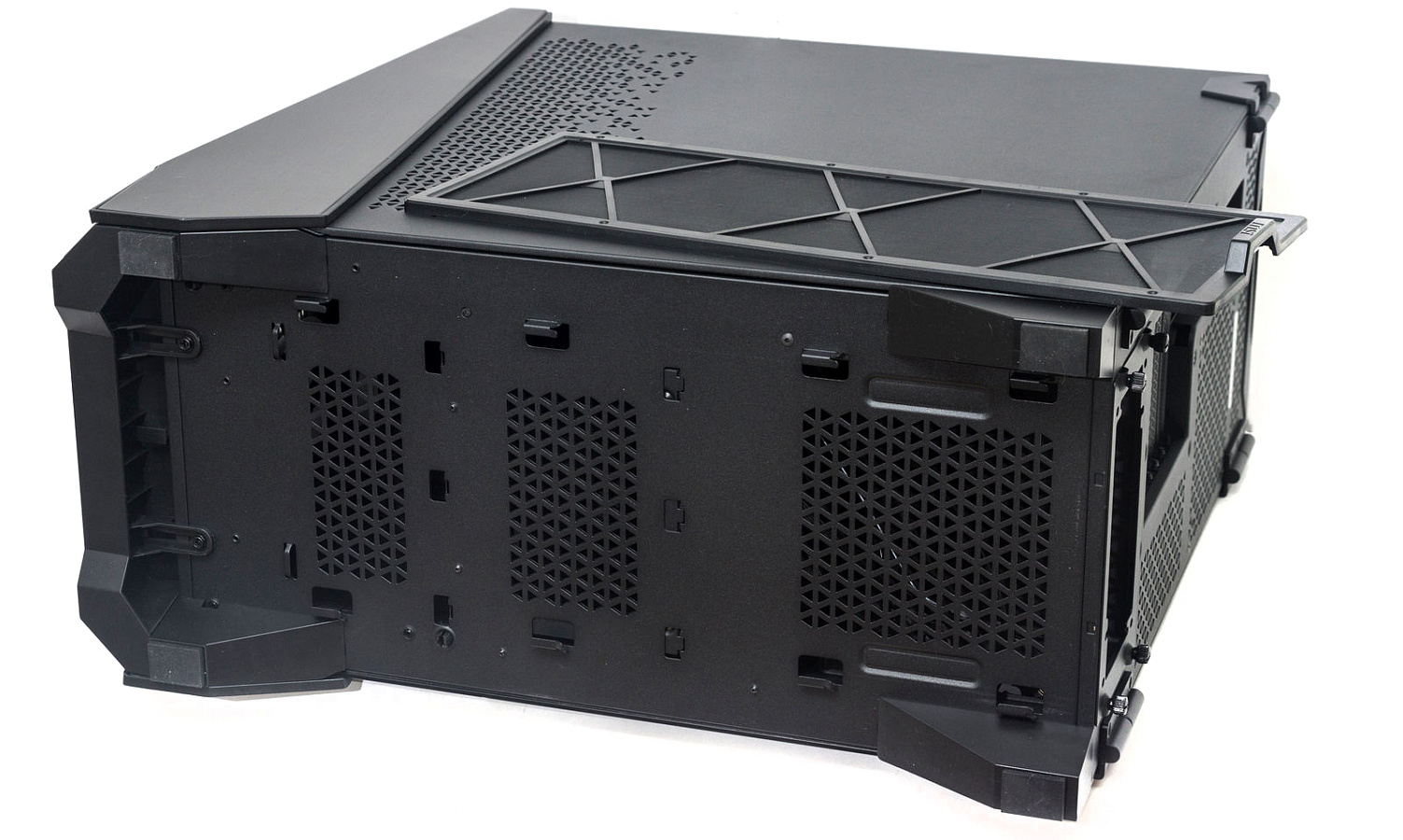

На панели три вентиляционных зоны: одна под блоком питания, две под корзинами для накопителей. Закрываются единым фильтром на пластиковой рамке, вставляющимся в пазы.

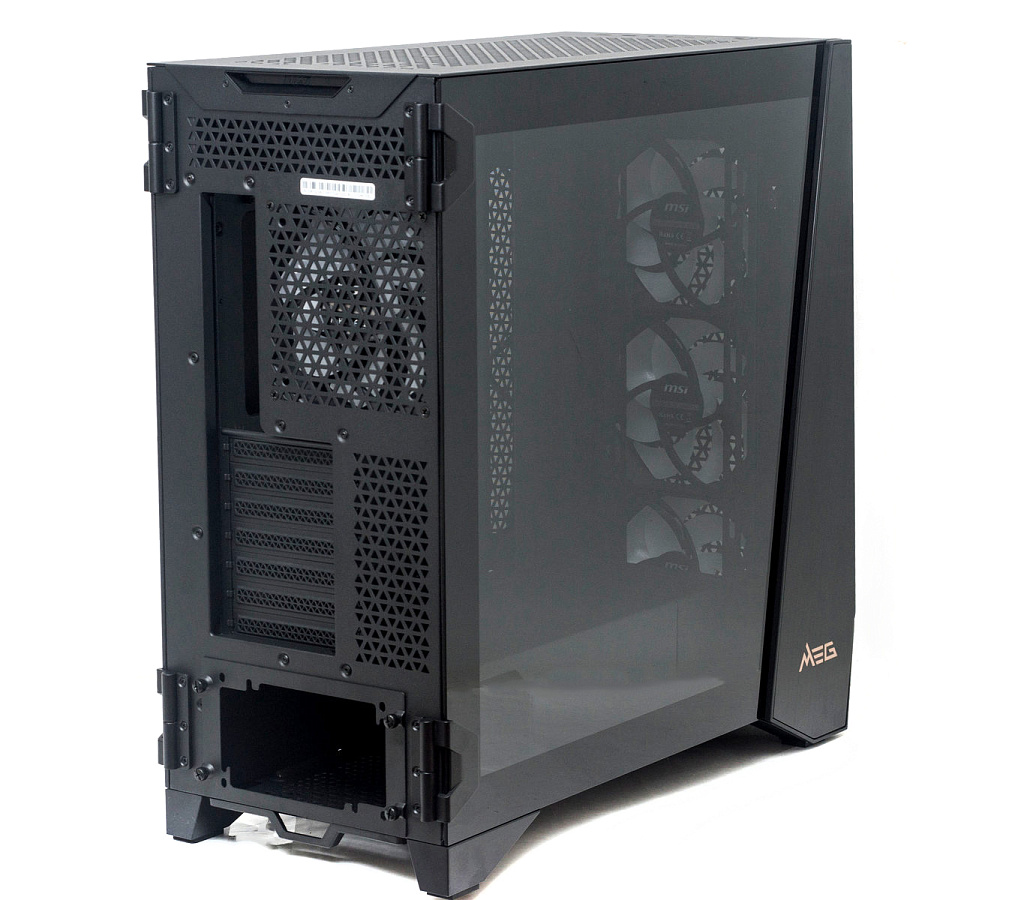

На тыльной панели, благодаря большой площади, много дополнительных вентиляционных зон: в верхней части и сбоку от слотов расширения.

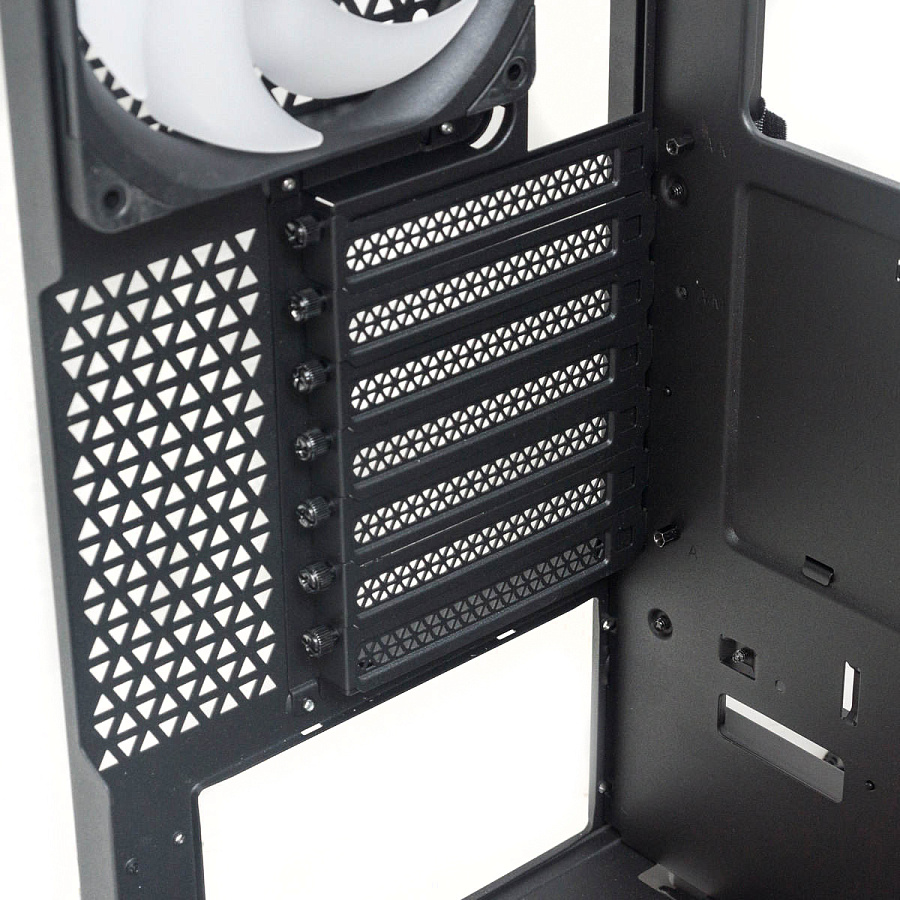

Кстати, слоты расширения не имеют поперечных направляющих - сняв заглушки, мы получим один большой вырез.

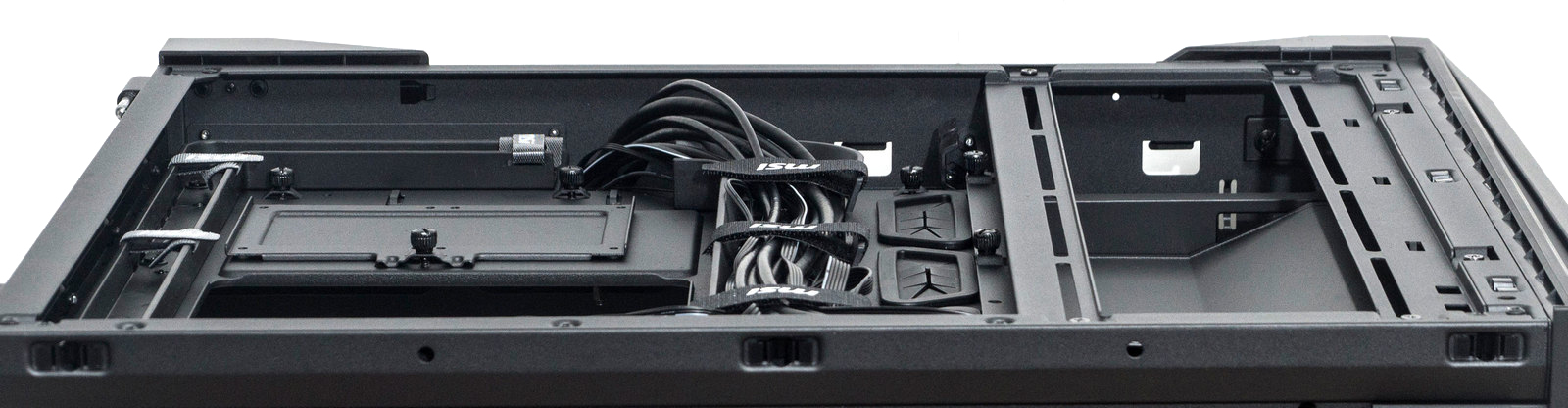

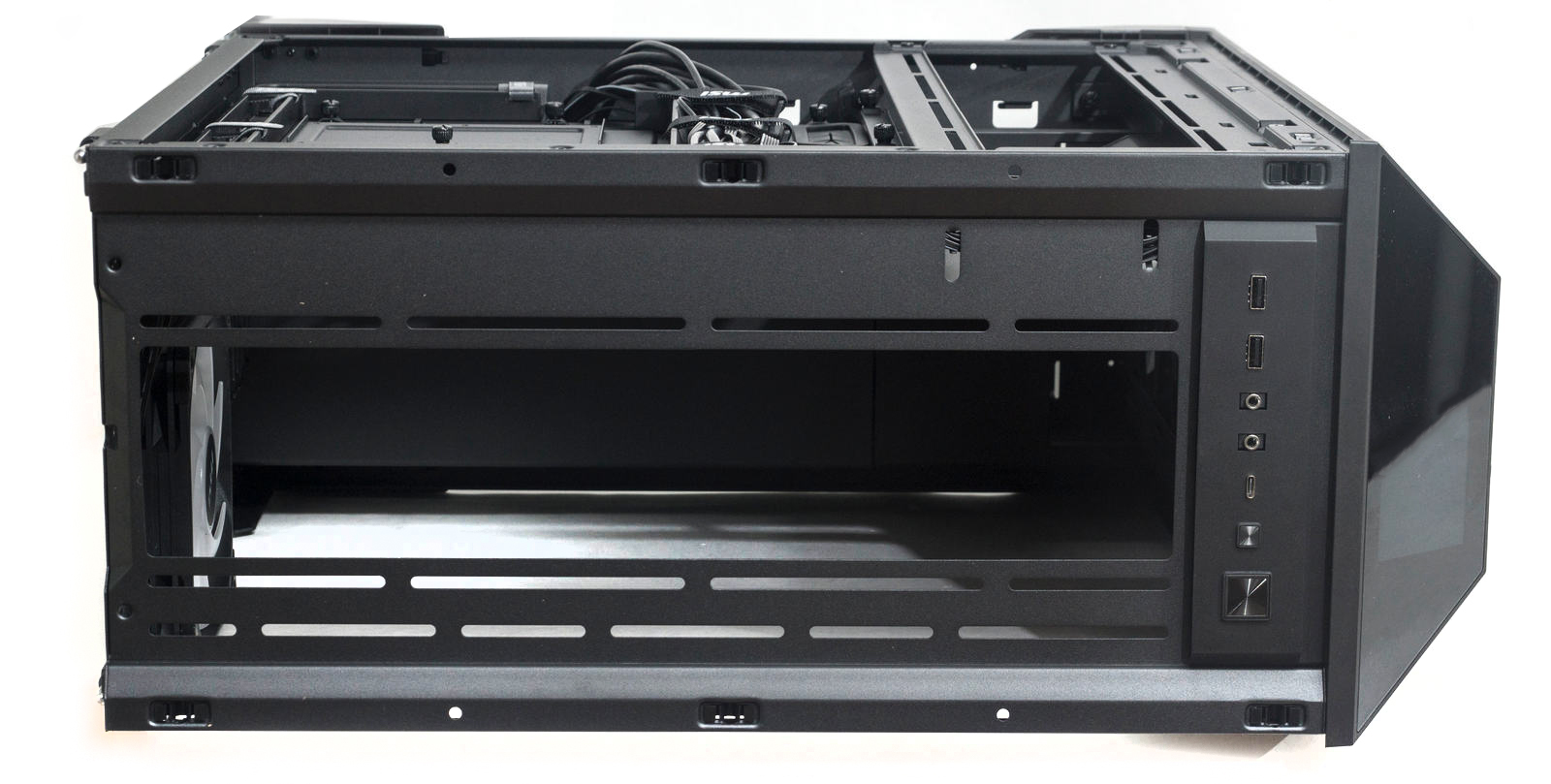

Снизу мы видим съемную рамку для установки блока питания.

Интерьер

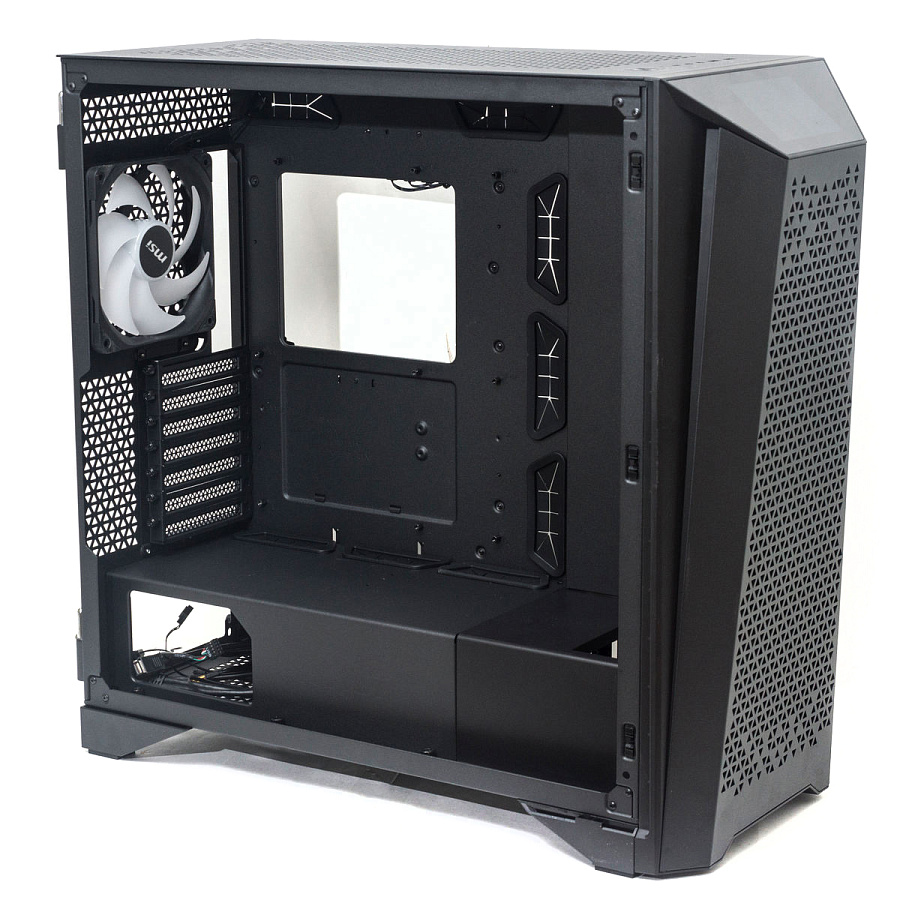

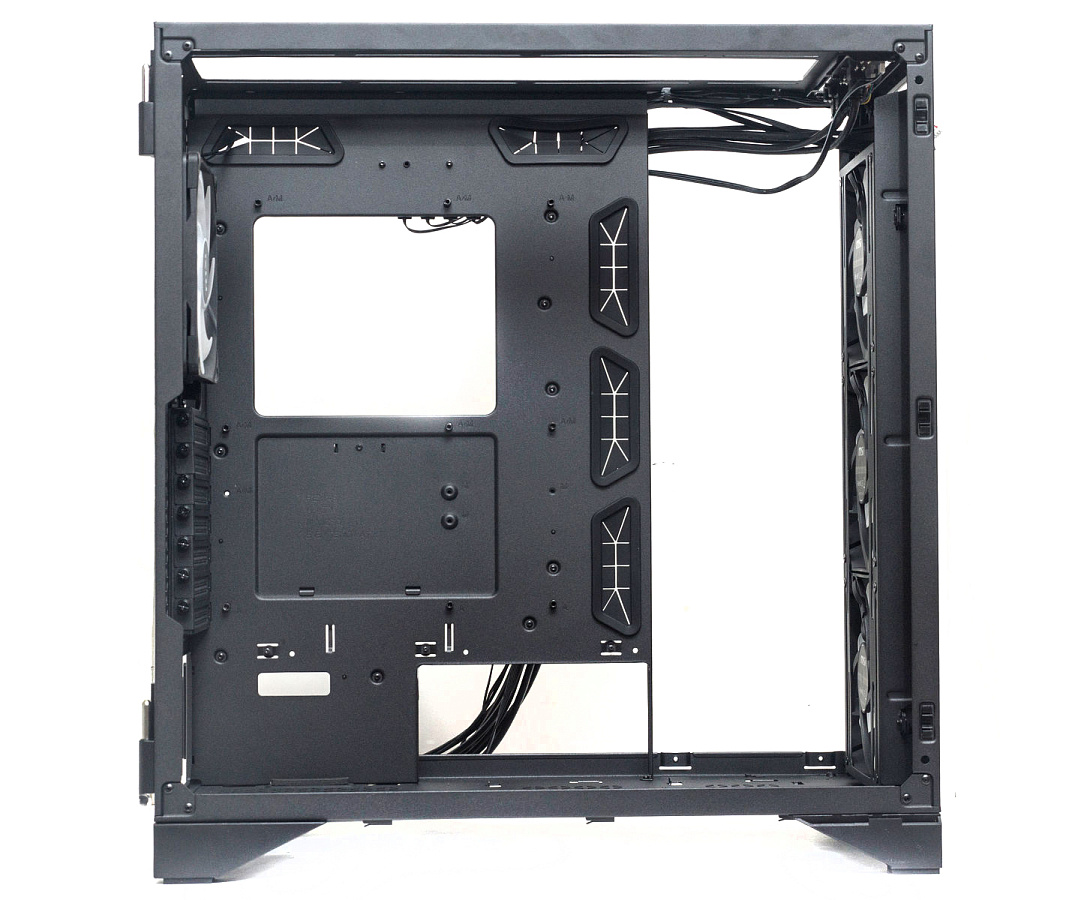

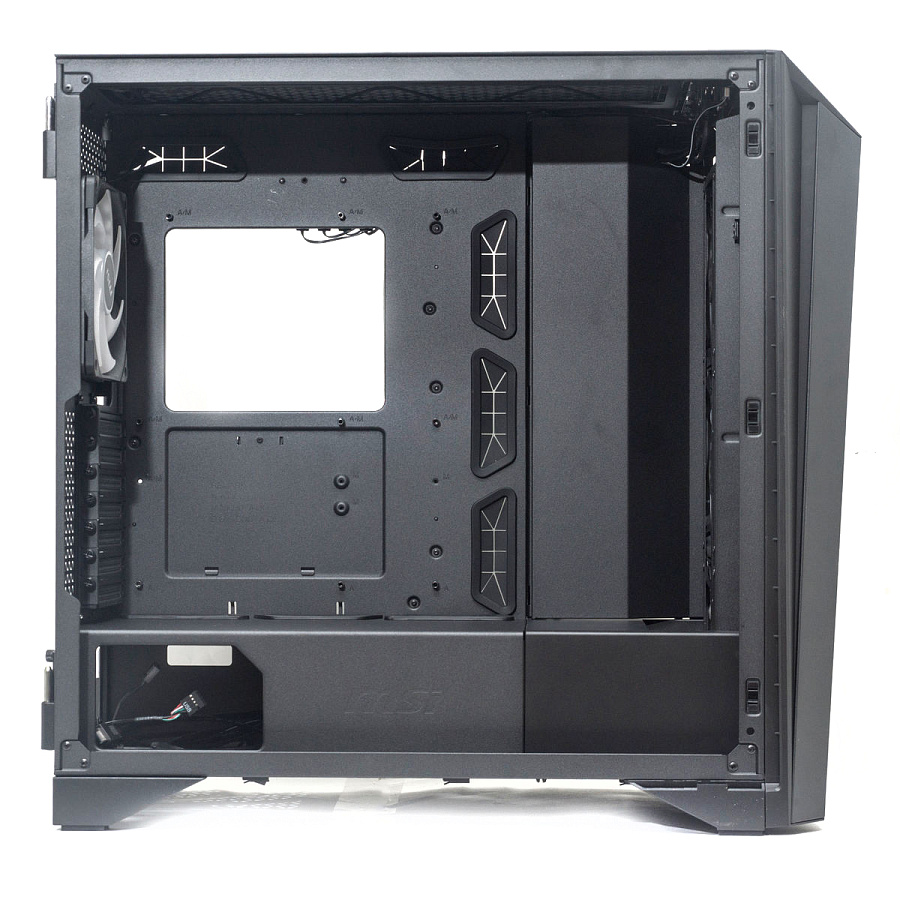

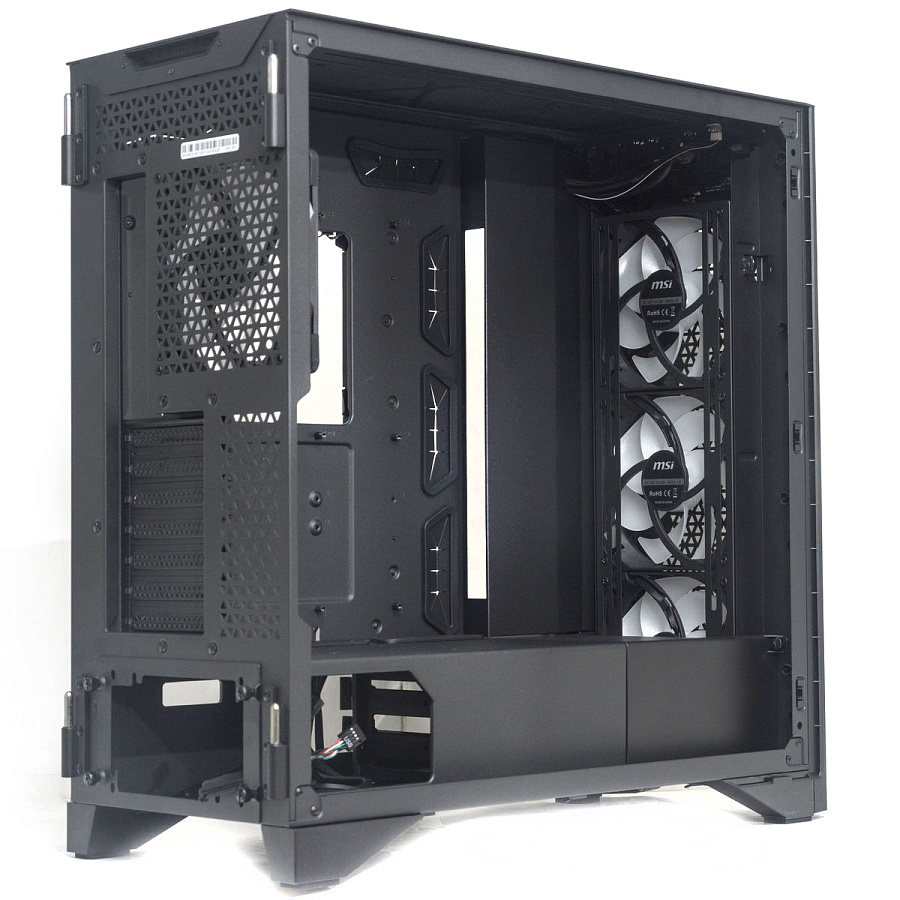

Корпус почти полностью разбирается, остается только основное шасси с поддоном для установки материнской платы. Это очень удобно для сборки или модификаций корпуса.

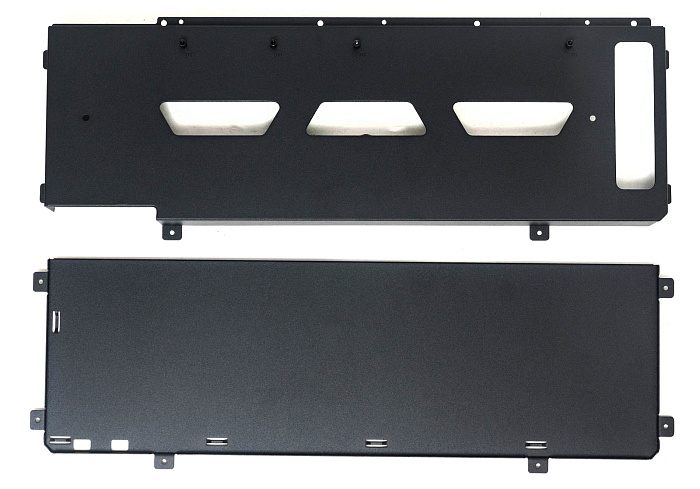

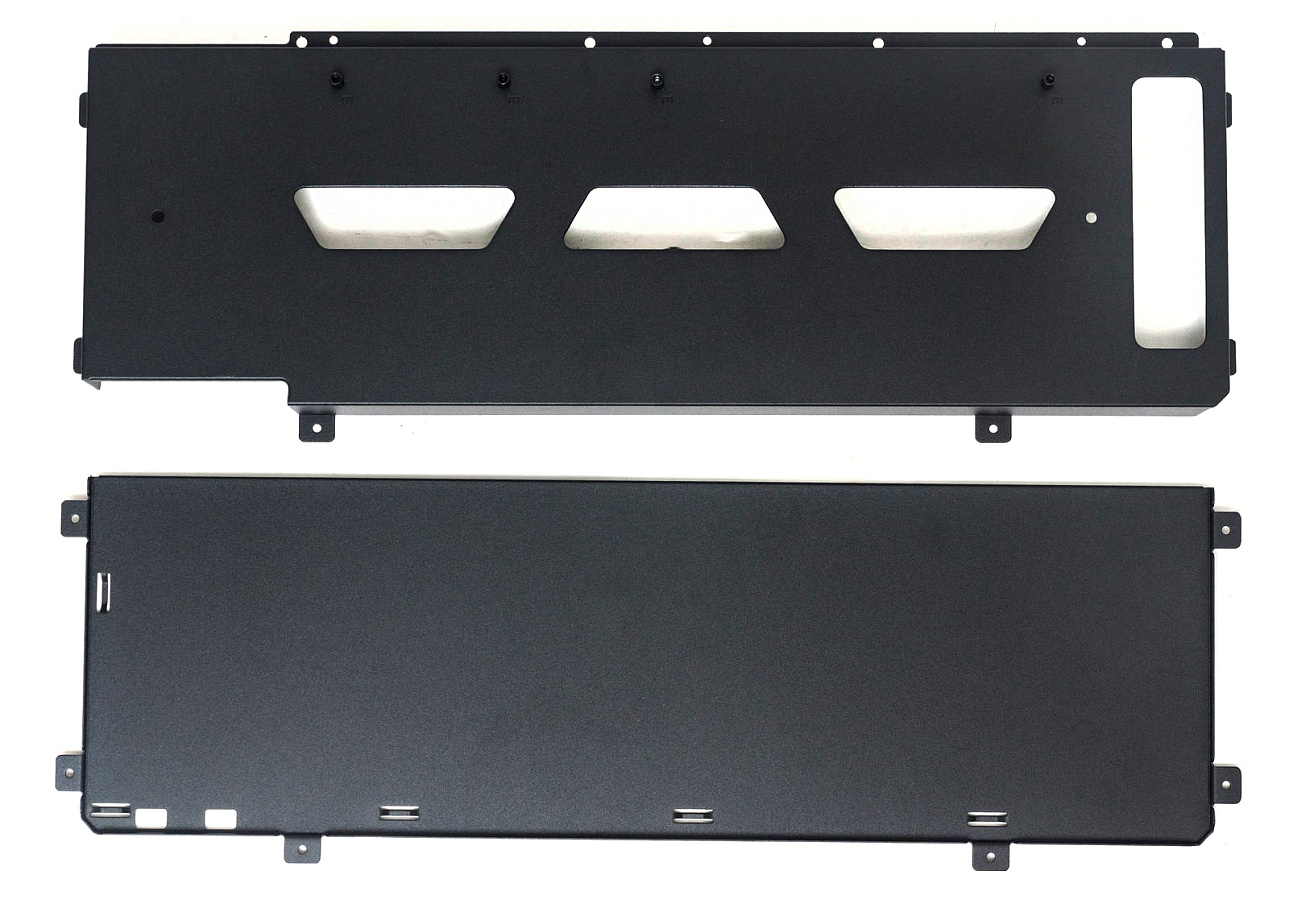

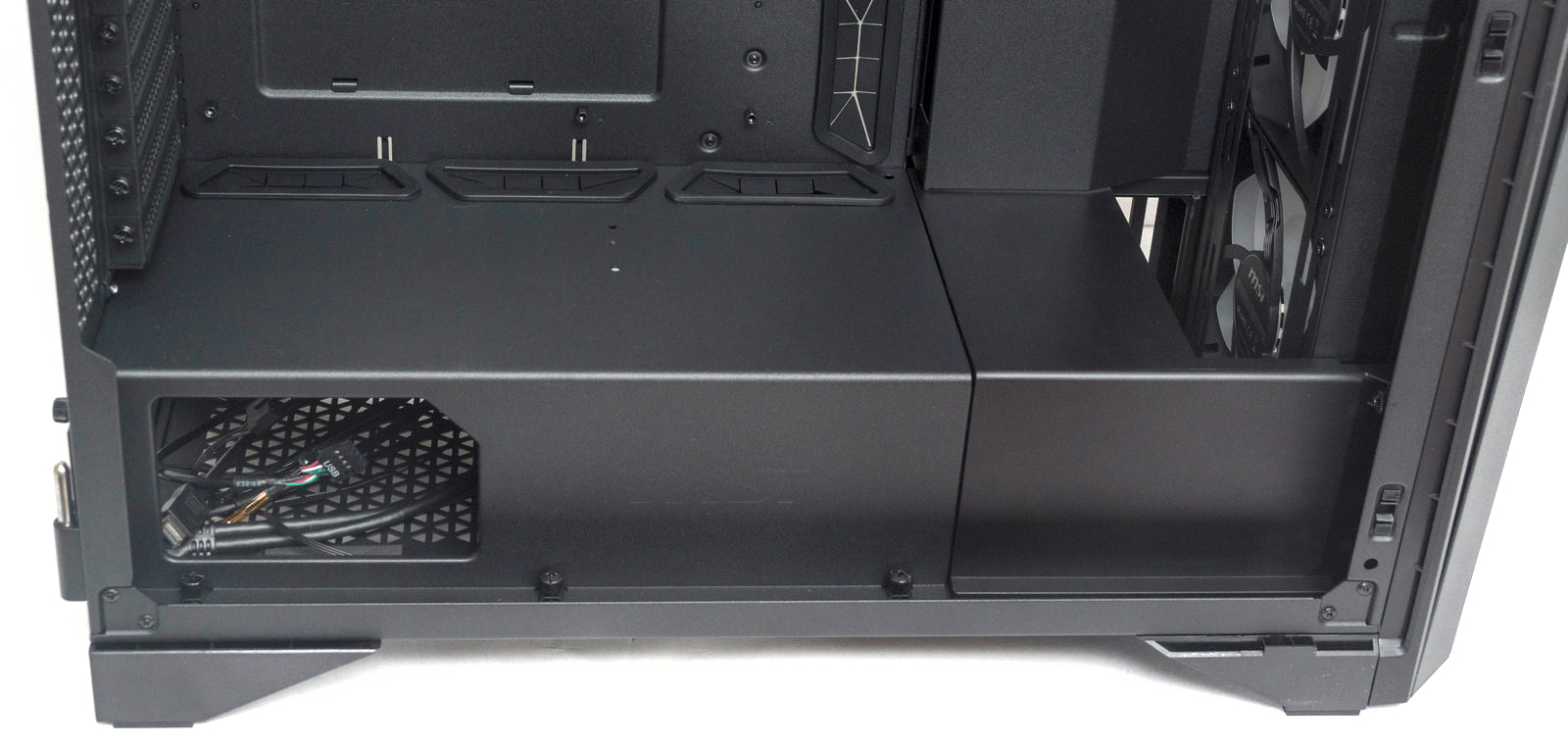

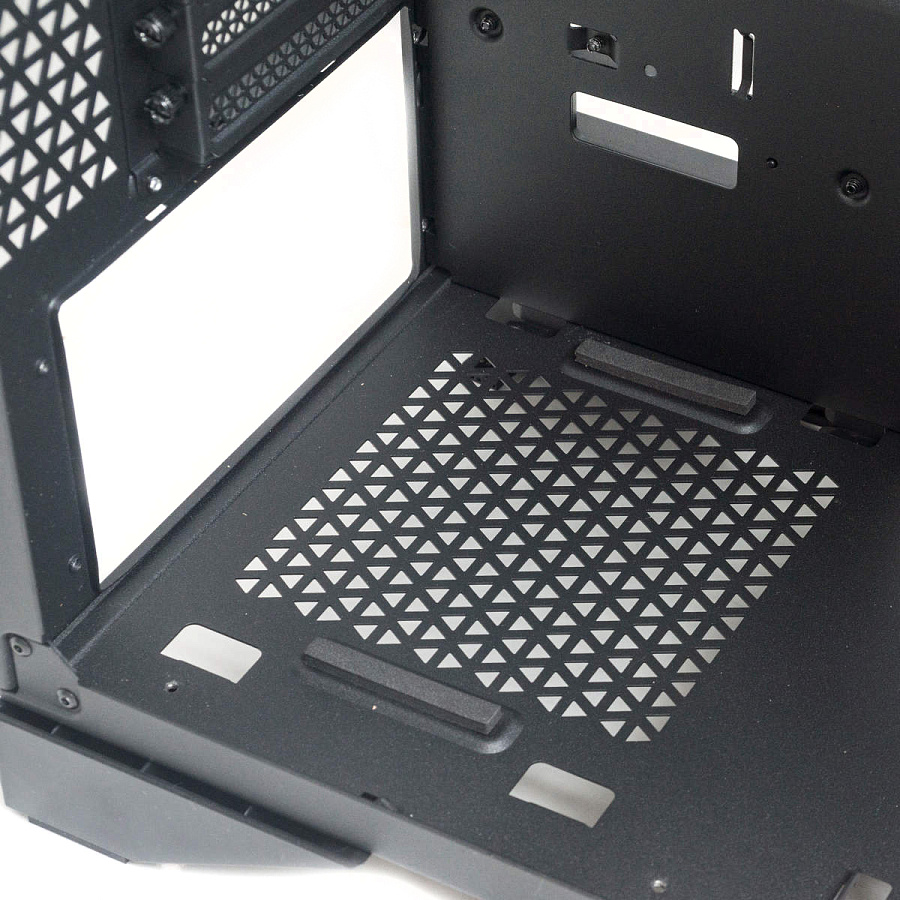

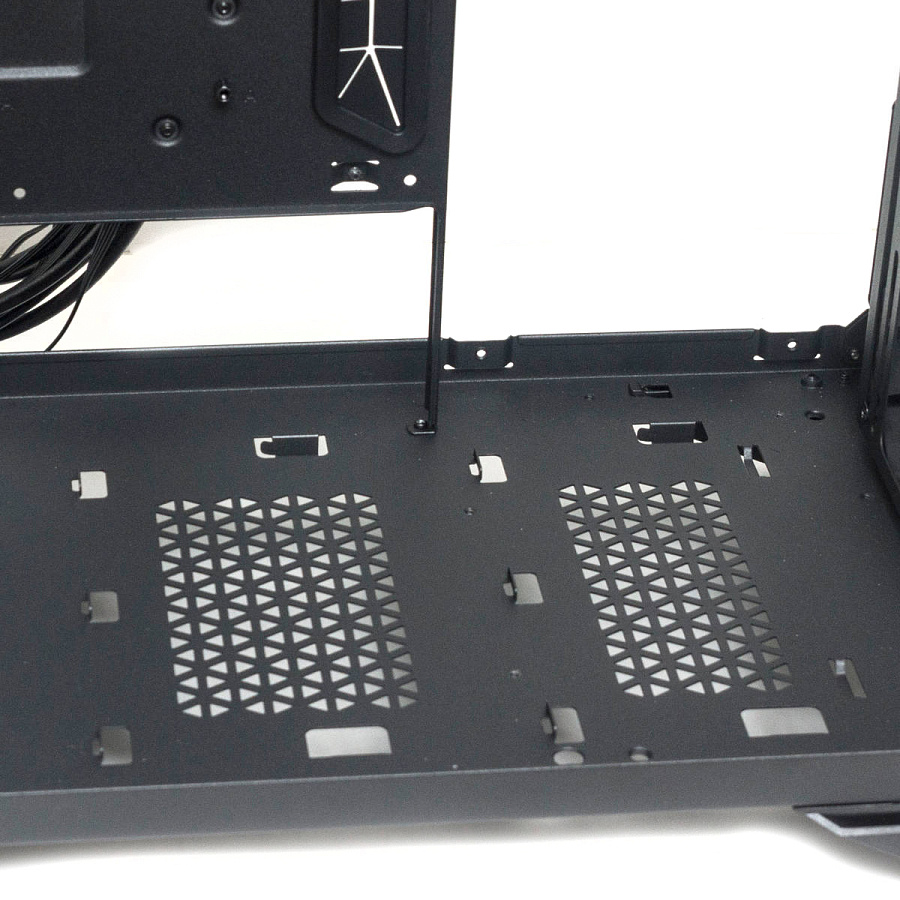

Снизу отсек для блока питания и корзины HDD закрывается кожухом, состоящим из двух частей. Металлическая часть, закрывающая БП, имеет сбоку вырез, а сверху - три трапециевидных окна с резиновыми шторками для вывода проводов.

Вторая часть, закрывающая корзину HDD, выполнена из пластика. В передней части остается только небольшой вырез для радиаторов, здесь бы тоже не помешала съёмная планка-крышка.

Сбоку от поддона материнской платы находится панель с небольшим выступом, с торца которой имеется узкая прорезь для кабелей.

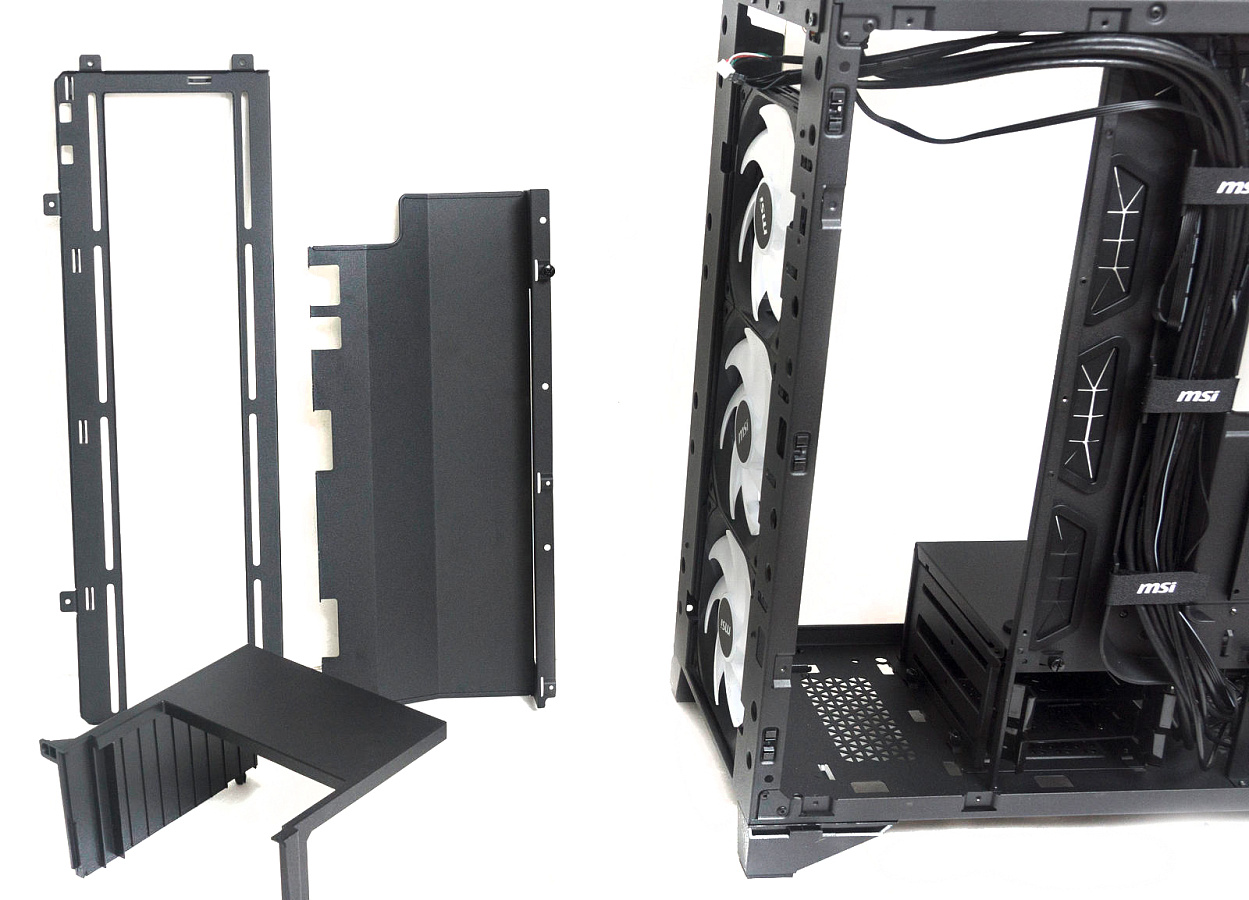

Эта панель съемная, её можно менять на три панели, входящие в дополнительный комплект. Одна панель с посадочными местами для установки материнской платы EATX формата, на ней имеются три окна для вывода кабелей, резиновые шторки при этом на них перестанавливаются с других, перекрытых платой окон.

Вторая панель для установки сбоку вентиляторов или радиаторов. Третья панель просто сплошная без отверстий и выступов для эстетичного вида сборки.

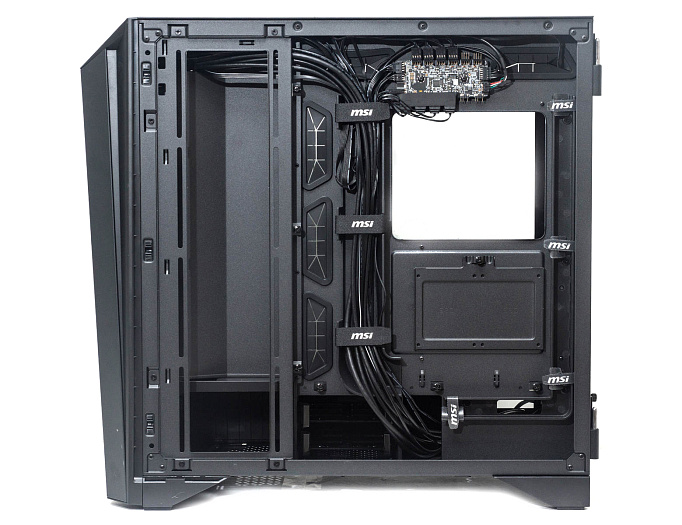

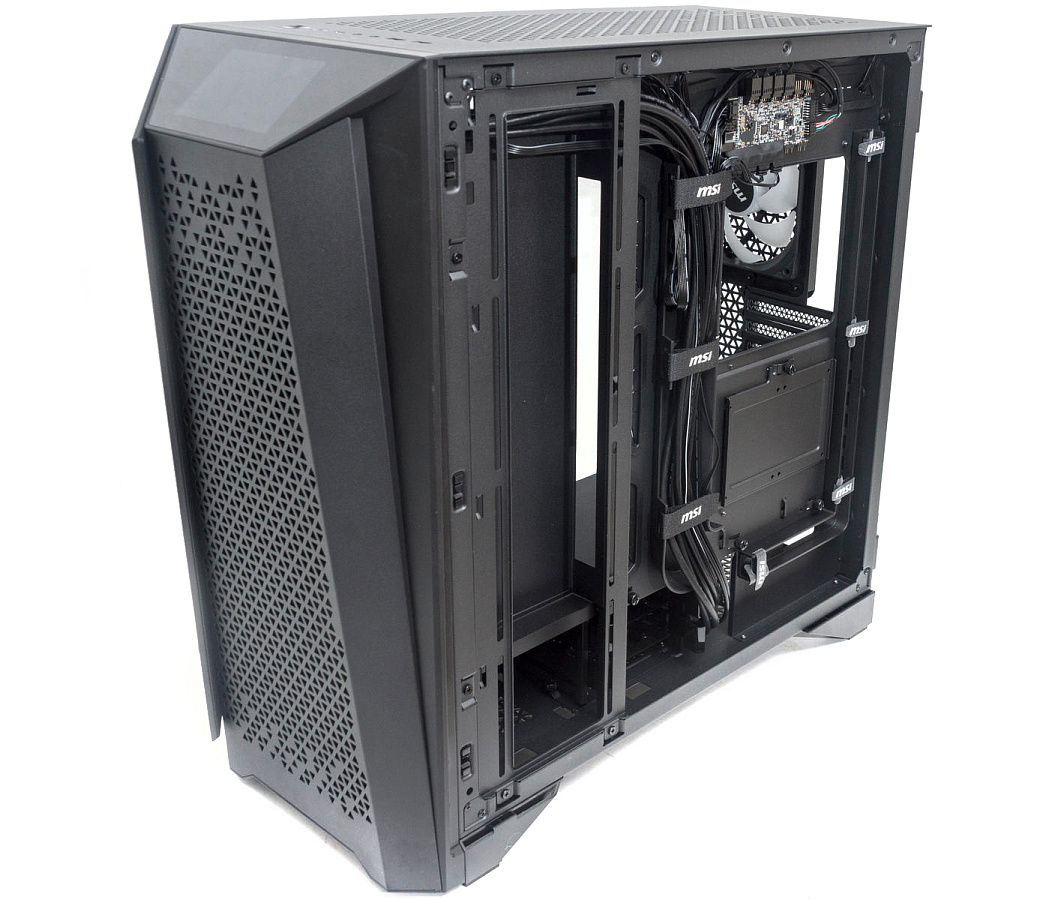

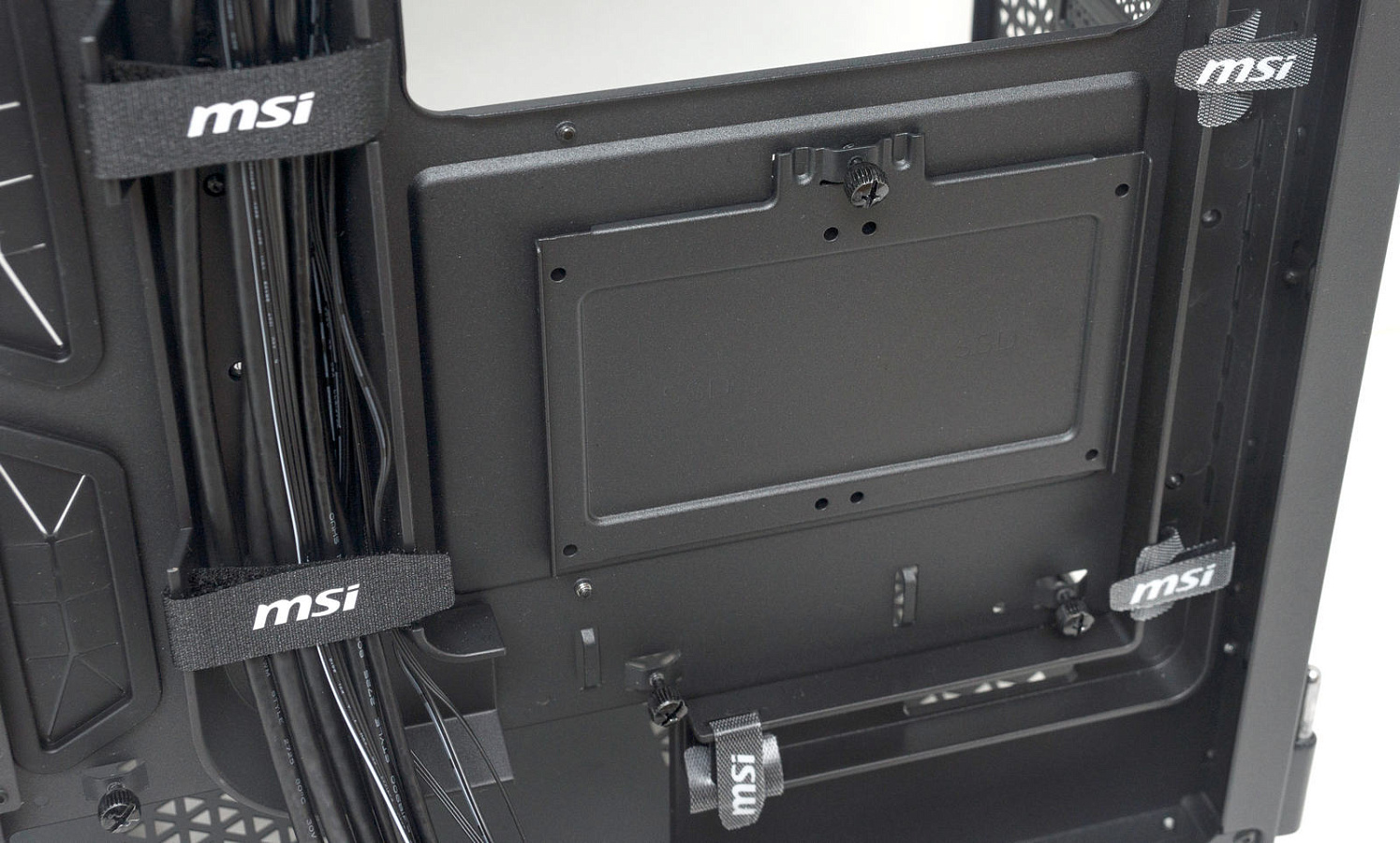

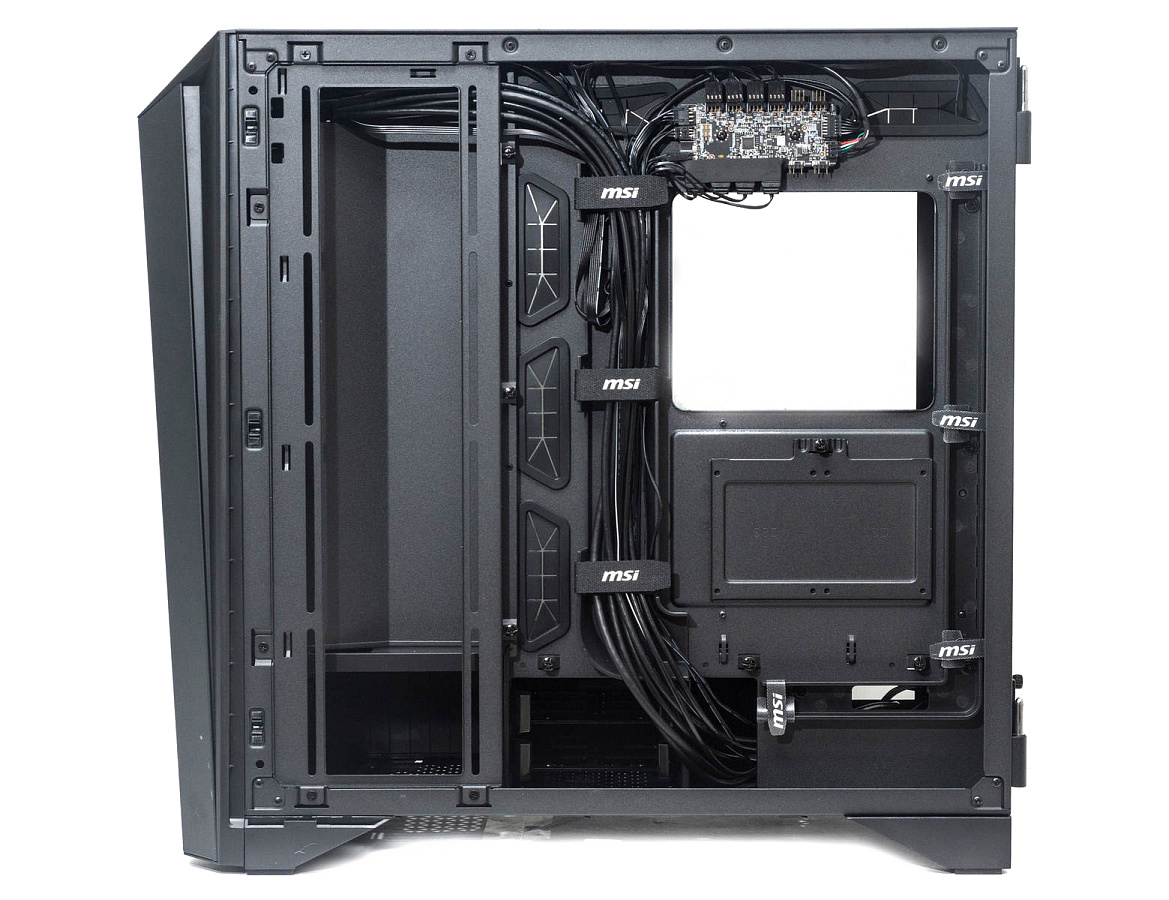

Не менее интересна конструкция за поддоном. Здесь имеются два пластиковых кабель-канала со стяжками на липучках. Левый канал широкий, в нём уже уложены провода, но там имеется место и для кабелей от БП. Снизу канала угловой поворот. С одной стороны, он может казаться лишним и неудобным, но при установке HDD в корзины пучок проводов, выведенный вбок, не будет мешать подключению коннекторов к жестким дискам.

Правый канал уже, в нём будут проходить кабели для питания CPU. Скорее всего, это будут два кабеля, и если они плоские, то их сложно будет уложить в углу. Данный кабель-канал снизу проходит по стенке, перекрывающей блок питания.

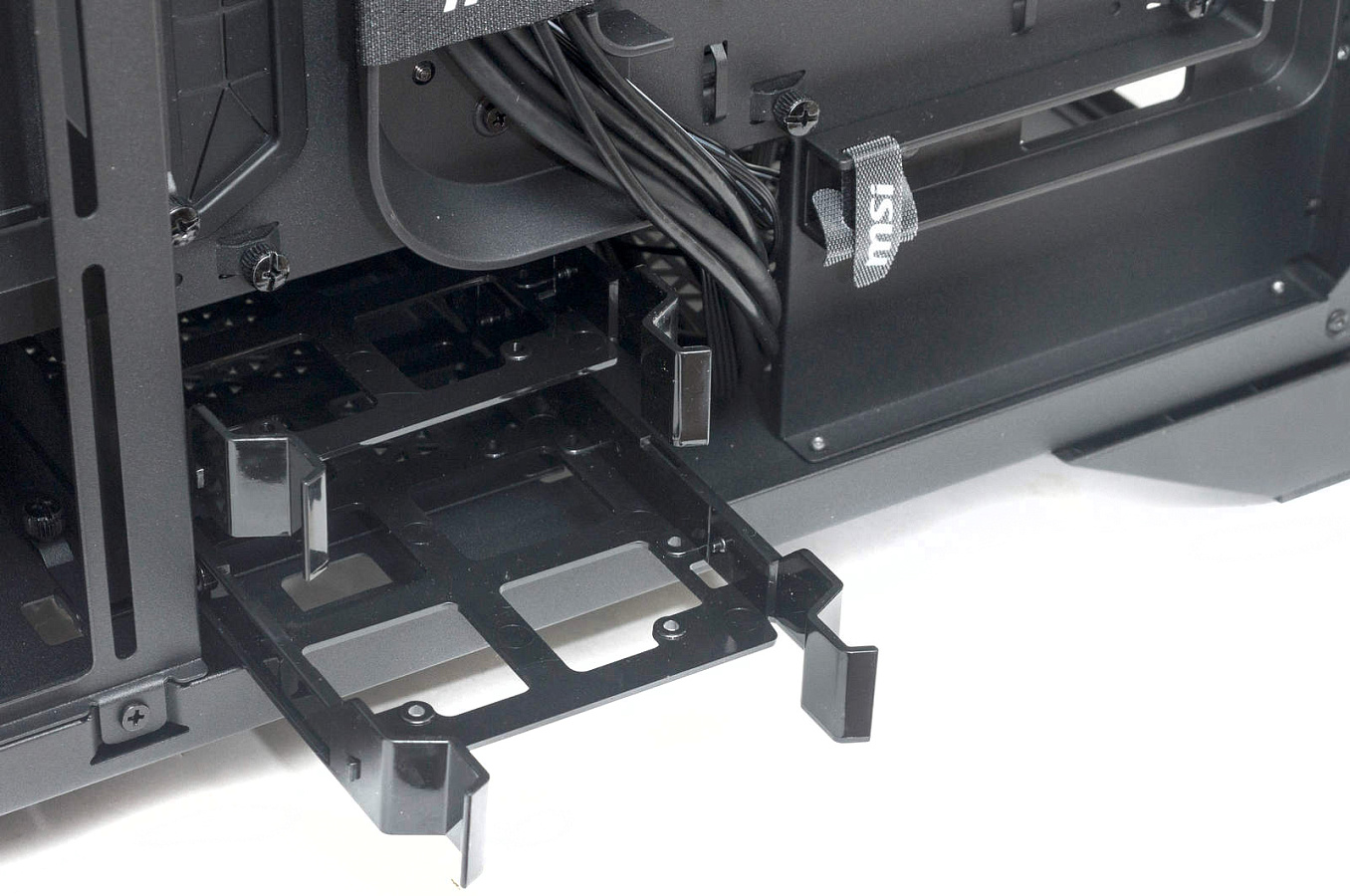

Для установки накопителей имеется съёмный кронштейн с двумя салазками для жестких дисков. В них можно поставить или два 3,5” HDD, или два 2.5” SSD.

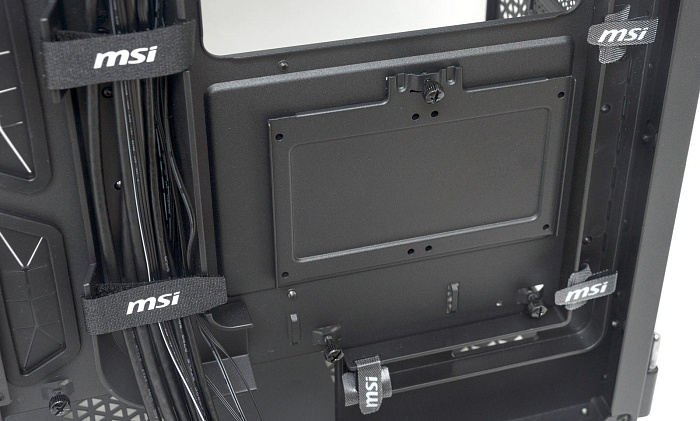

Под крупным вырезом в районе крепления бэкплейта охлаждения CPU крепится рамка под ещё два SSD накопителя 2,5”.

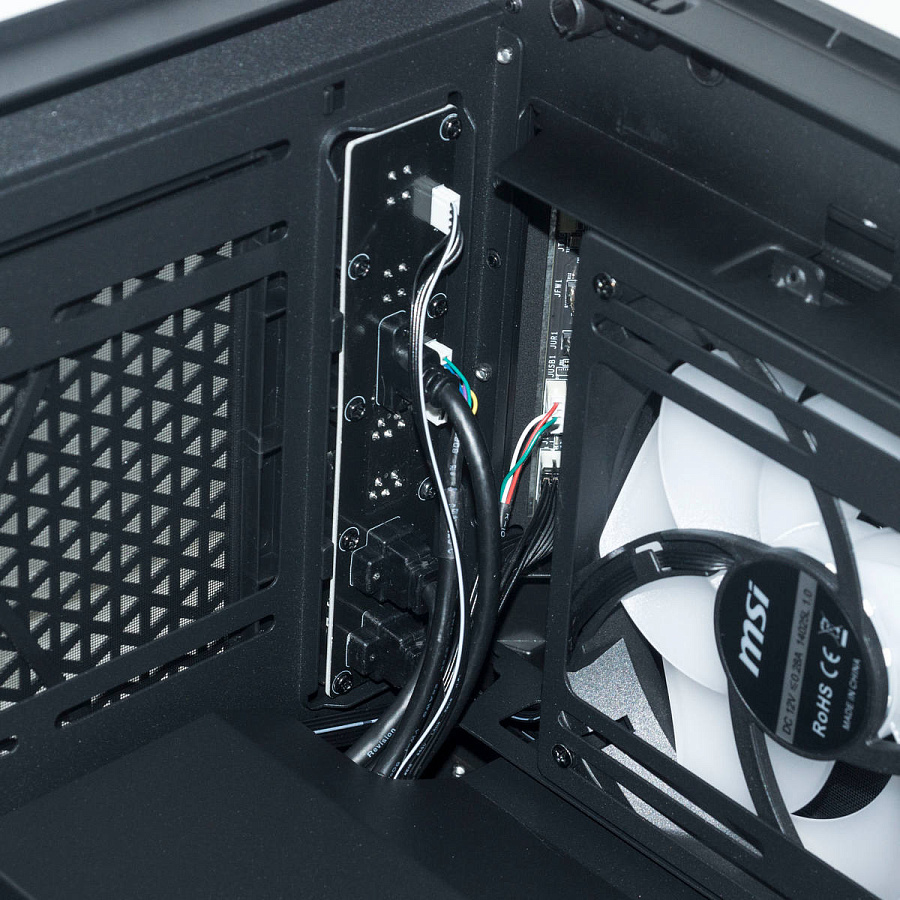

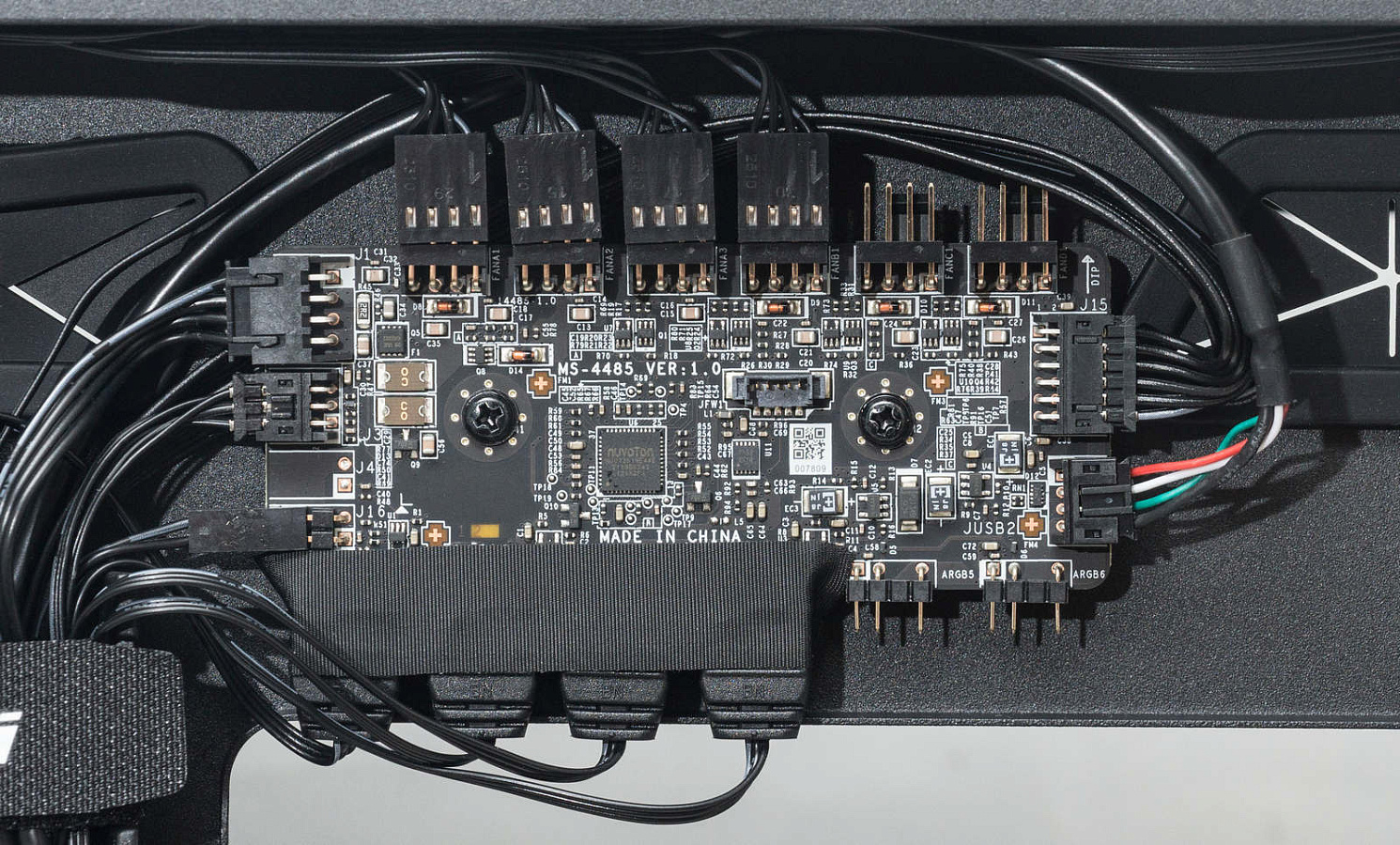

Над вырезом прикручена плата-хаб для подключения вентиляторов и подсветки. Она управляется непосредственно со встроенного контроллера и синхронизируется при необходимости с подсветкой и вентиляторами материнской платы.

Всего мы здесь видим шесть портов 4-пин для подключения вентиляторов, с учетом входящего в комплект разветвителя можно подключить восемь вентиляторов.

И шесть 3-пин коннекторов для +5 В ARGB подсветки, четыре вставленных коннектора предусмотрительно зафиксированы на липкую ленту.

На плате установлен 32-битный контроллер Nuvoton NUC125.

Места для укладки кабелей здесь достаточно. Если не задействован кронштейн с корзинами HDD, то его можно снять, что еще увеличит свободное место, или переместить его левее, освободив пространство для кабелей БП.

Особенности сборки

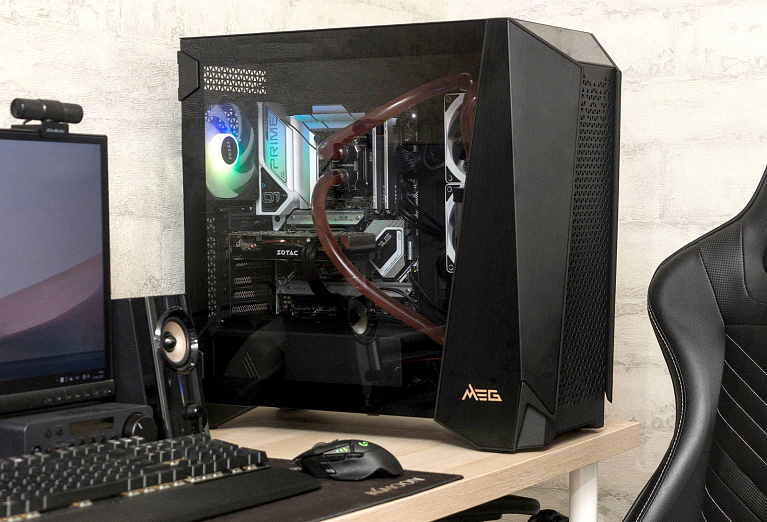

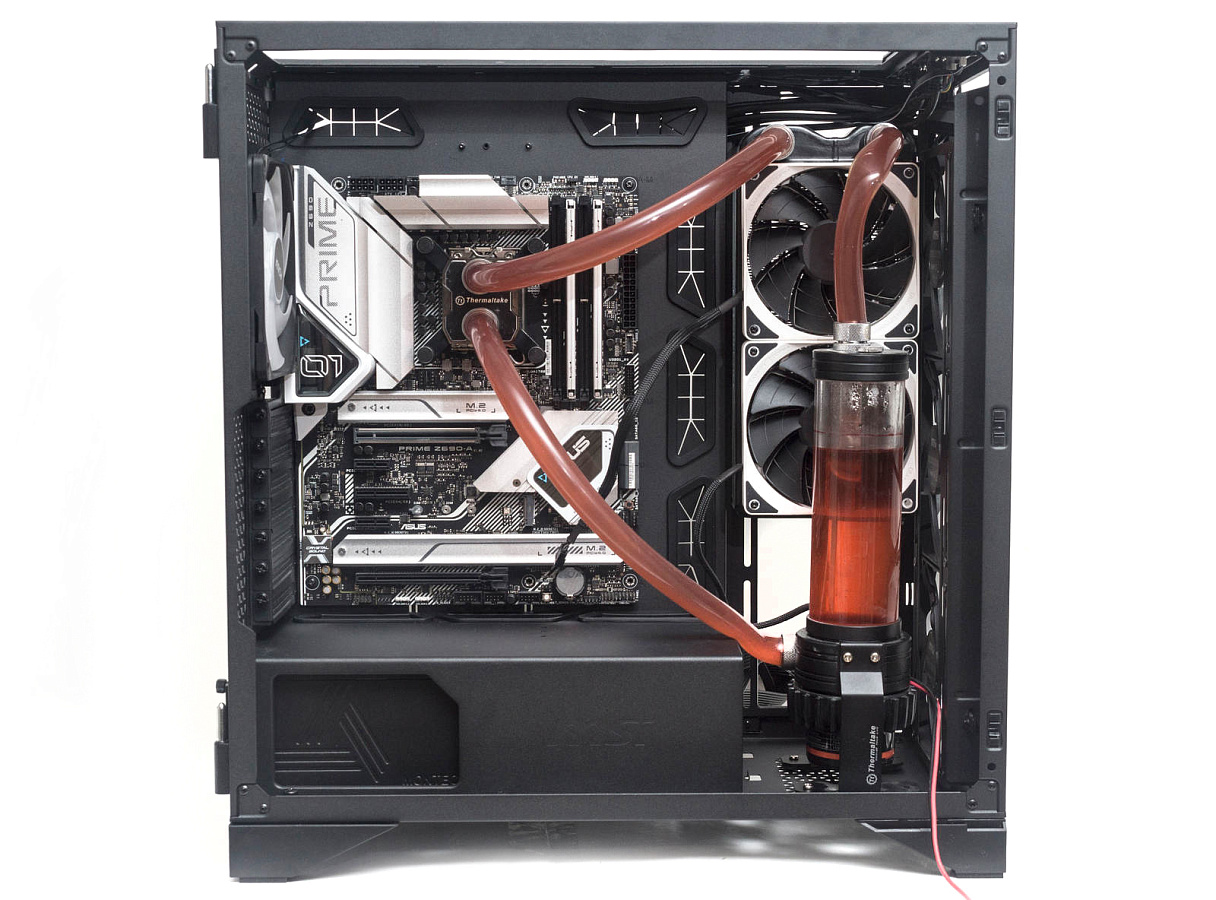

Корпус MEG PROSPECT 700R один из очень немногих, в который мы смогли установить кастомную систему жидкостного охлаждения Thermaltake Pacific RL240. Толстый радиатор практически невозможно поставить сверху или спереди в большинстве корпусов – сверху он перекрывает материнскую плату, спереди не остается места для помпы.

В данном же случае имеется возможность ставить радиаторы сбоку (в чём большой плюс этого корпуса), а ширина модели позволяет перед радиатором установить помпу. Естественно, специальных крепежных отверстий под помпу нет, но она отлично монтируется через вентиляционные отверстия.

Если сверху ставить радиатор обычной необслуживаемой СЖО, то она не будет перекрывать материнскую плату и остается много места для подвода кабелей питания CPU.

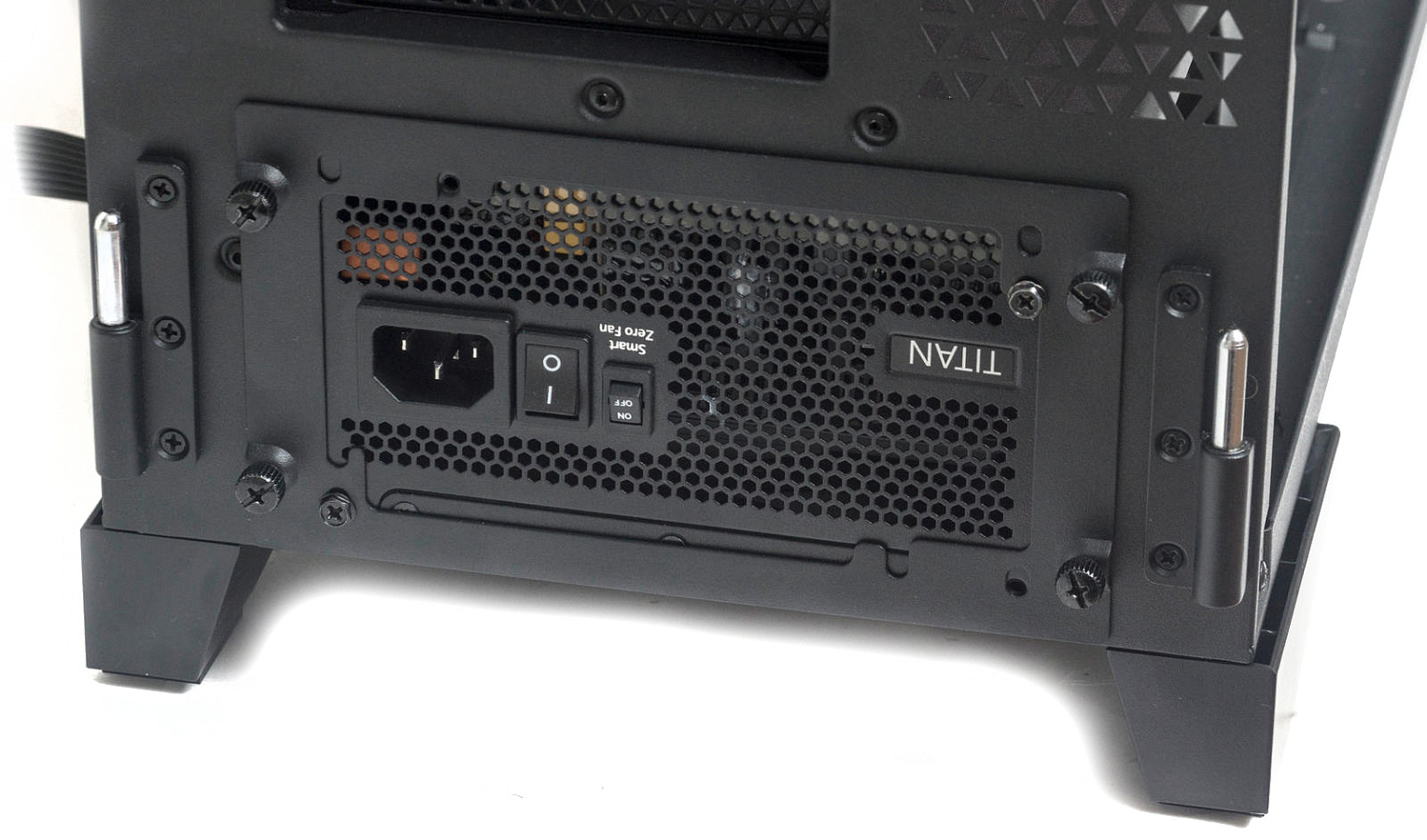

Установка блока питания снаружи за счет съёмной рамки достаточно удобна. Но нужно сразу подключать все необходимые модульные кабели. Если в процессе эксплуатации понадобится подключить еще один кабель, то могут возникнуть проблемы. Внутри блок питания закрыт стенкой и дотянуться к коннекторам сложно, а вынуть БП, когда все кабели подключены и уложены, не получится.

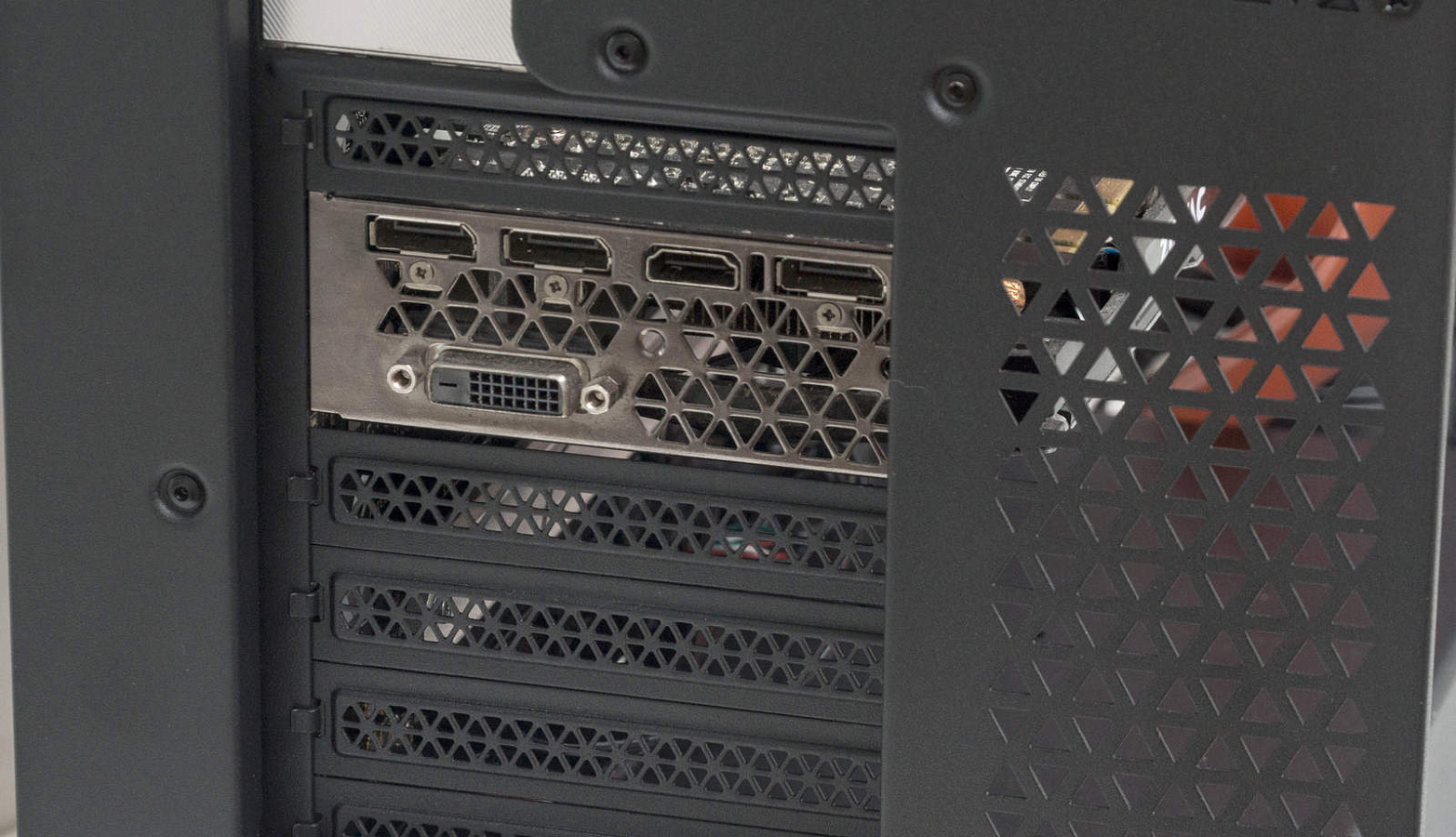

Отсутствие перегородок на слотах расширения оказалось очень удобным фактором при установке видеокарты. Наверняка многие пользователи сталкивались с тем, что эти перегородки мешают подключаться к разъемам видеовыходов.

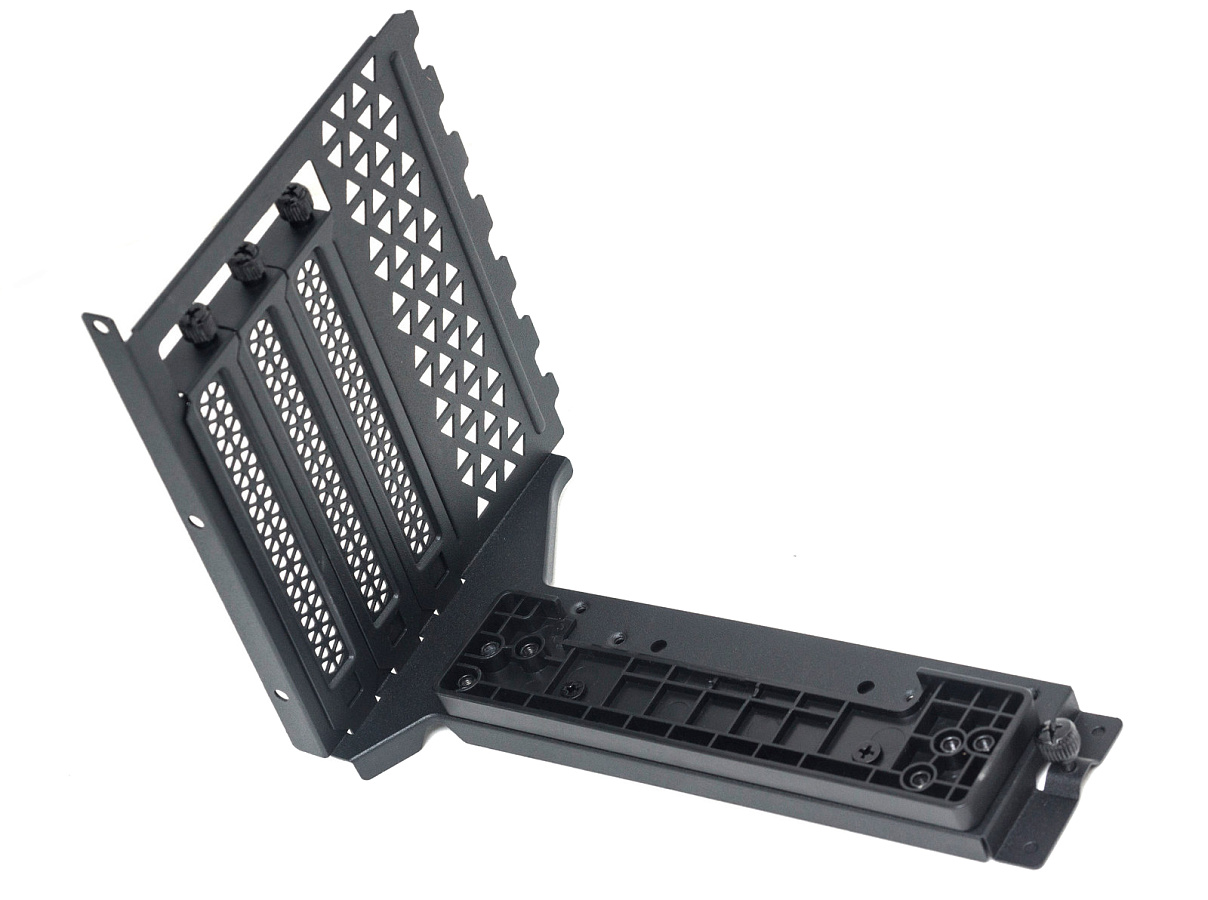

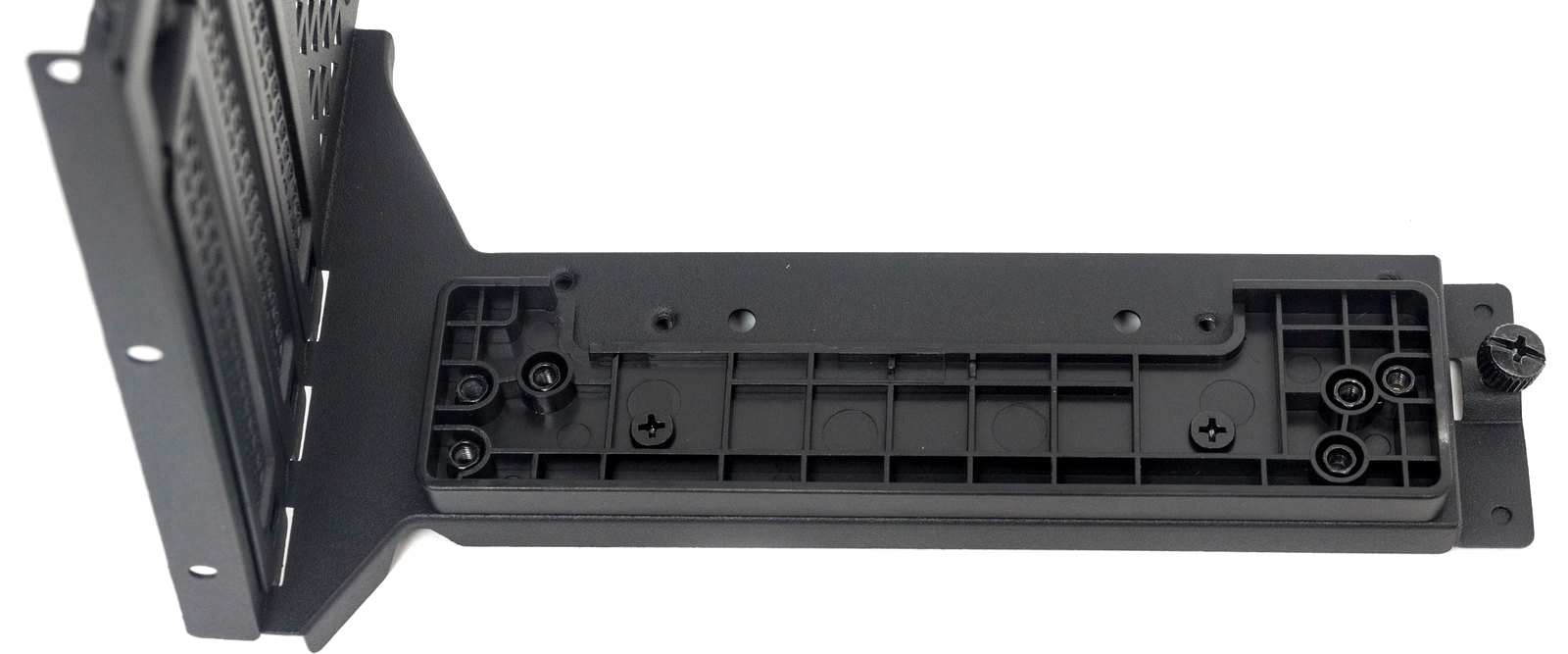

Но это, так скажем, побочный эффект. Основной смысл их отсутствия в установке в это окно комплектного кронштейна для вертикального монтажа видеокарты. Для этого в комплекте имеется специальная угловая отвертка с коротким коленом, чтобы было удобно закручивать винты под видеокартой.

Но райзер для подключения GPU к слоту PCI-E в комплект не входит. Учитывая стоимость корпуса, это можно назвать минусом, недорогой шлейф не сильно бы повлиял на цену.

Сборка и подключение кабелей не вызывает больших трудностей. Но опять же несколько мешается стенка возле БП, доступ к отверстиям на кожухе, закрывающем блок питания, особенно к самому дальнему, затруднителен. Провести здесь провода к контактам по нижнему краю материнской платы нужно до установки блока питания, а такая последовательность не привычна при сборке.

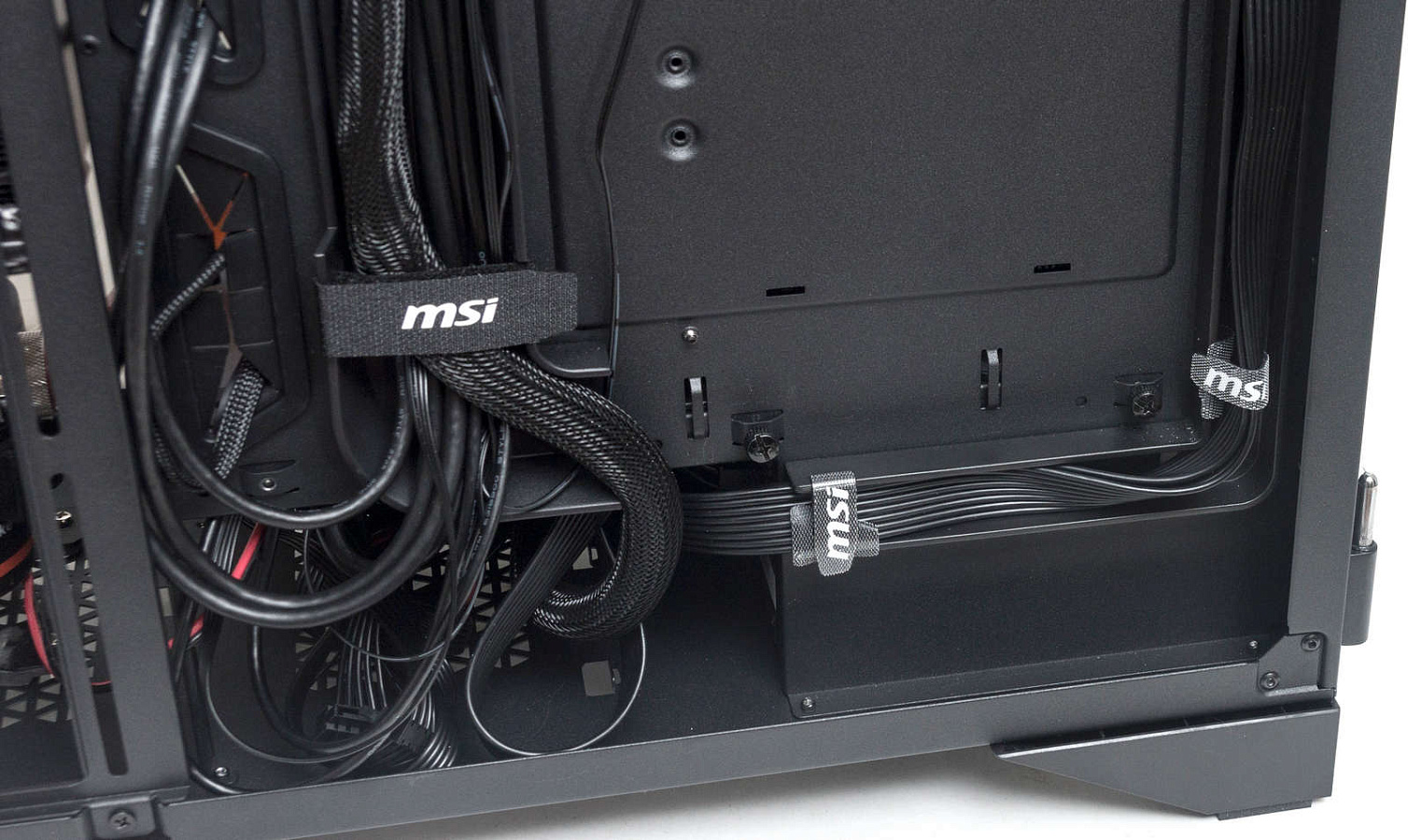

Укладка кабелей за поддоном удобна при отсутствии корзины HDD. Идея с кабель-каналами интересная, но не универсальная. Даже комплектные кабели USB 3.0 (с учетом их толщины и жесткости) подвести к материнской плате сбоку и при этом красиво уложить в кабель-канал оказалось невозможно.

Плюс, если подключать два SSD 2,5” к комплектной рамке, то выреза между углами двух кабель-каналов для вывода всех шлейфов может просто не хватить.

Дополнительно в этом месте будут мешаться крупные накатанные головки винтов, фиксирующих кожух над блоком питания. Использование этих винтов во многих местах внутри самого корпуса (кроме крепления слотов расширения) видится не очень целесообразным.

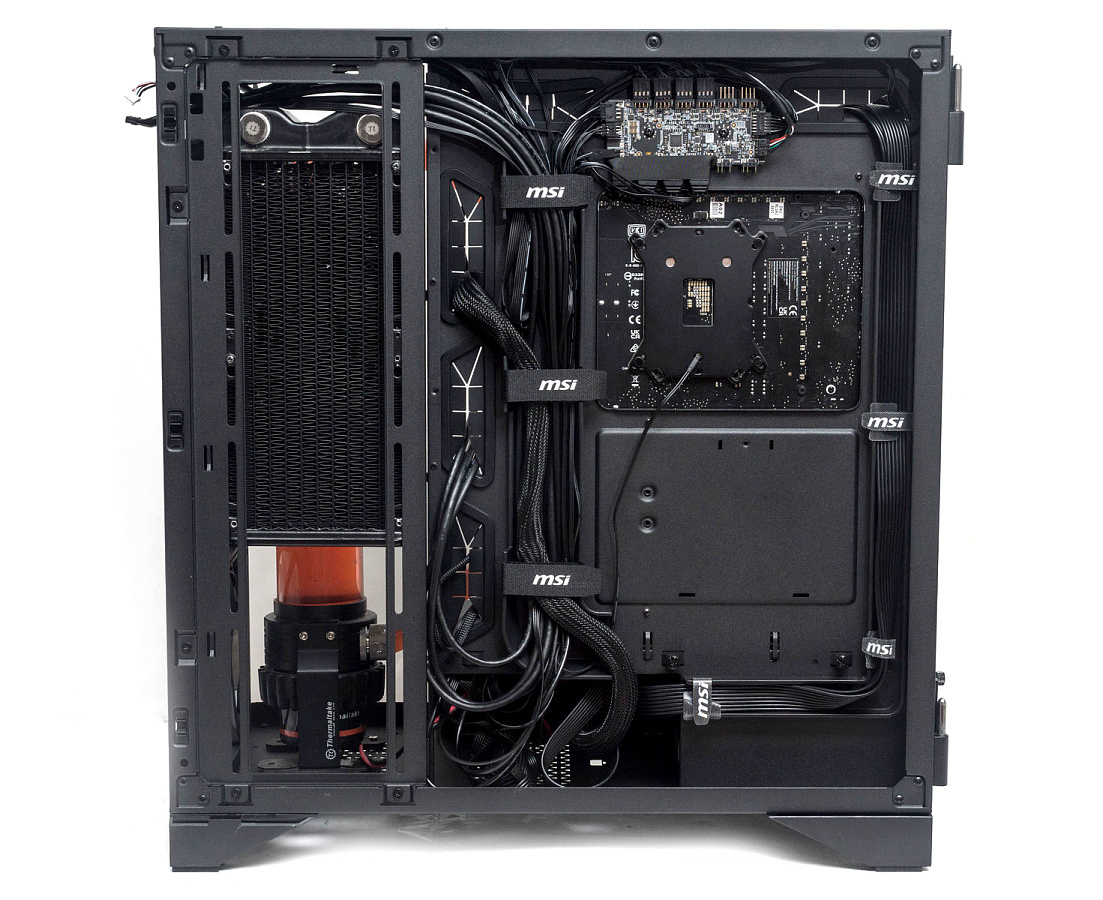

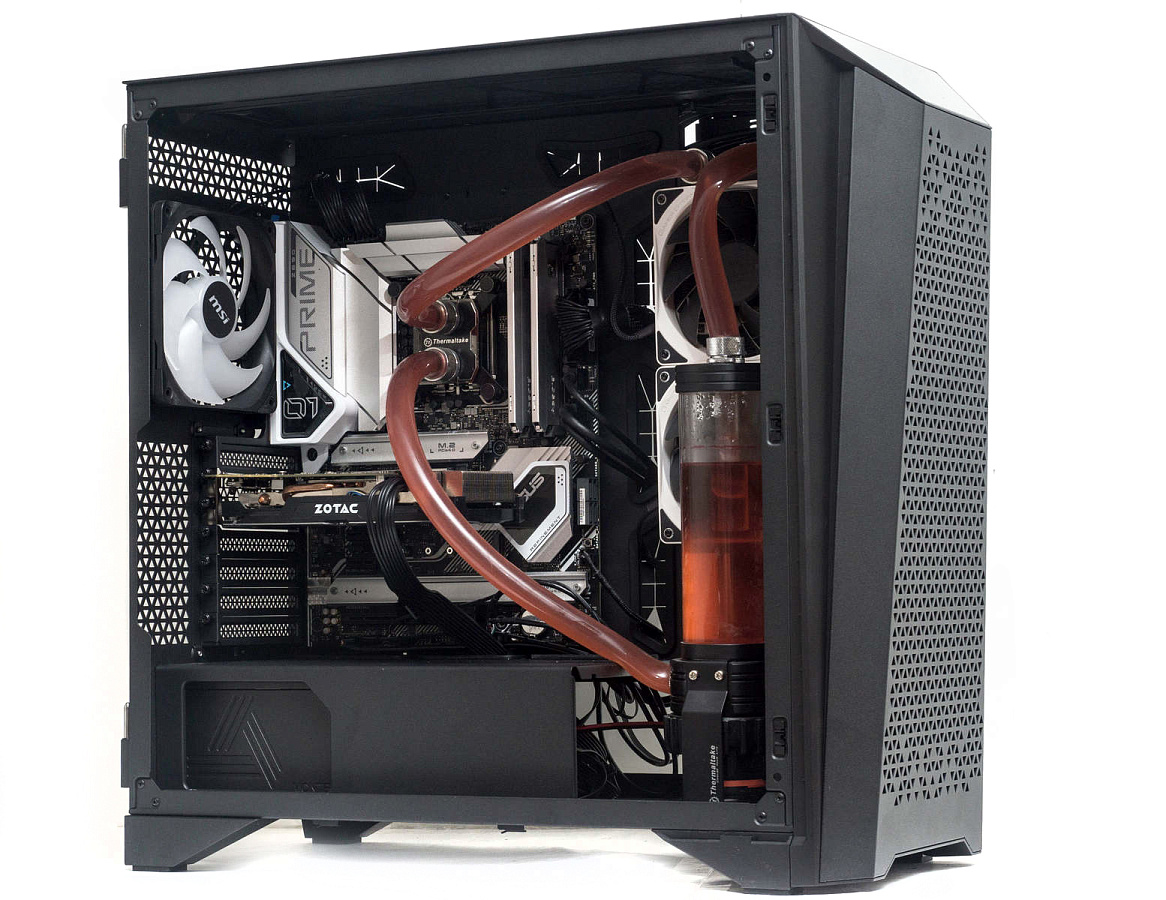

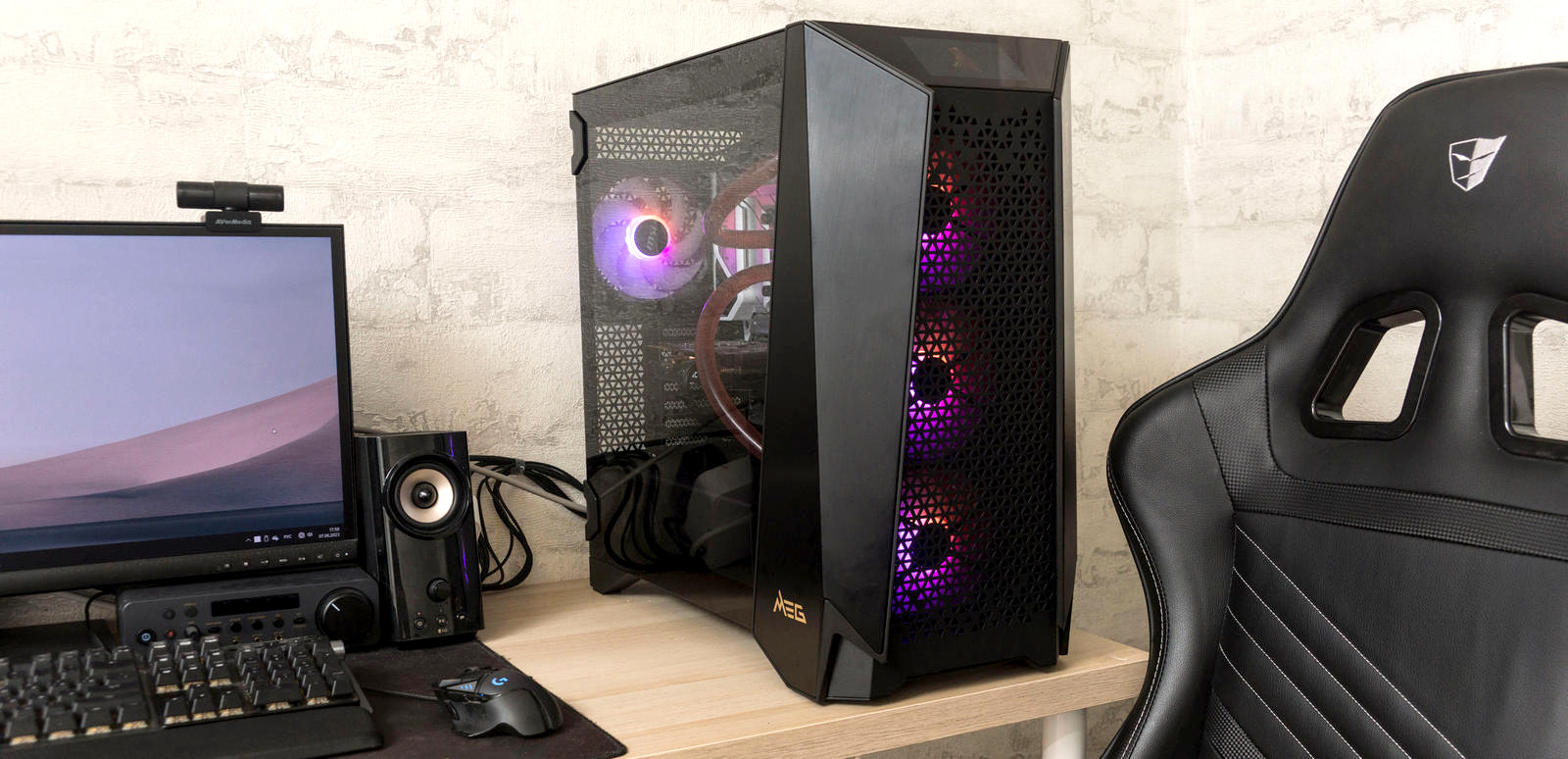

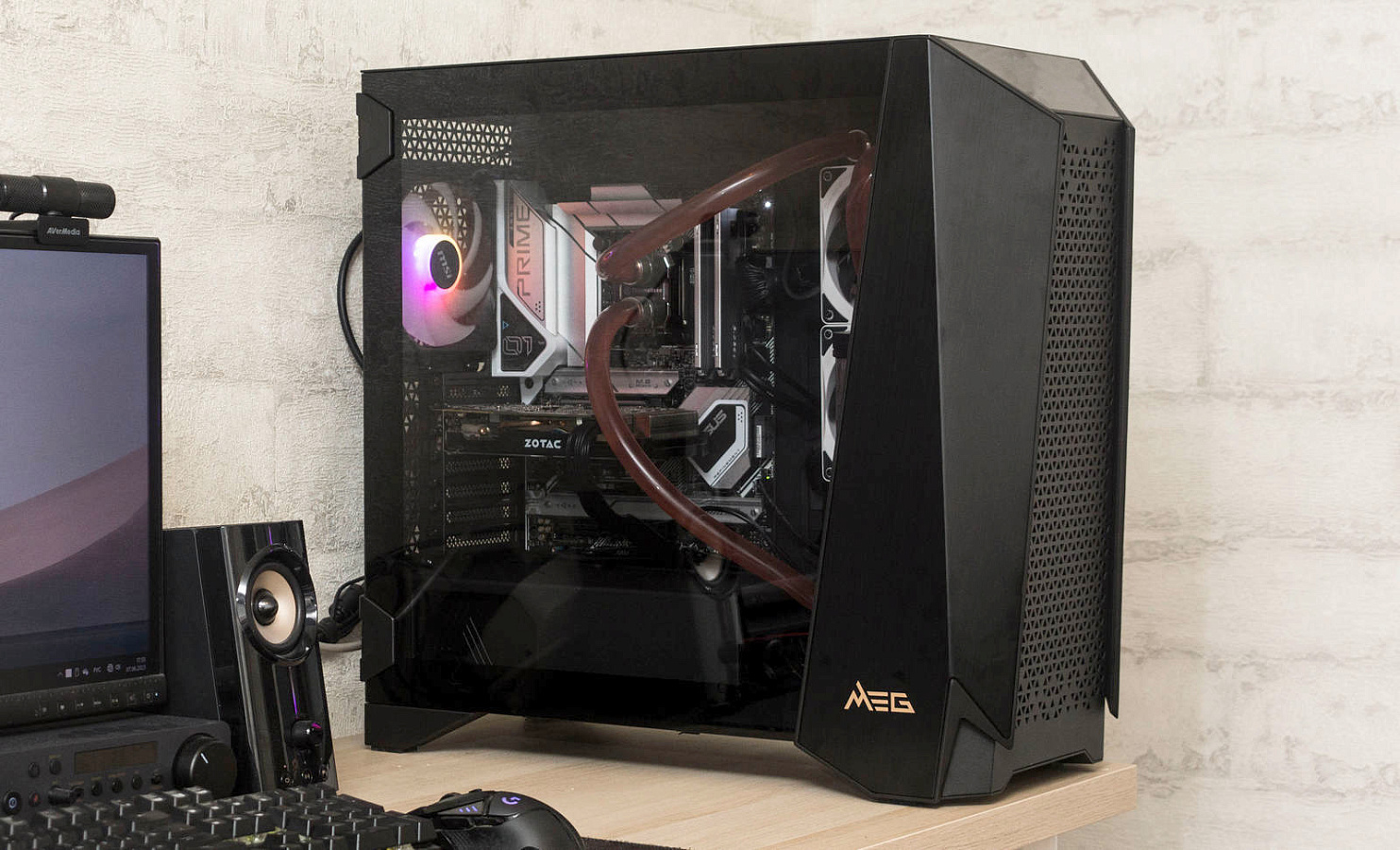

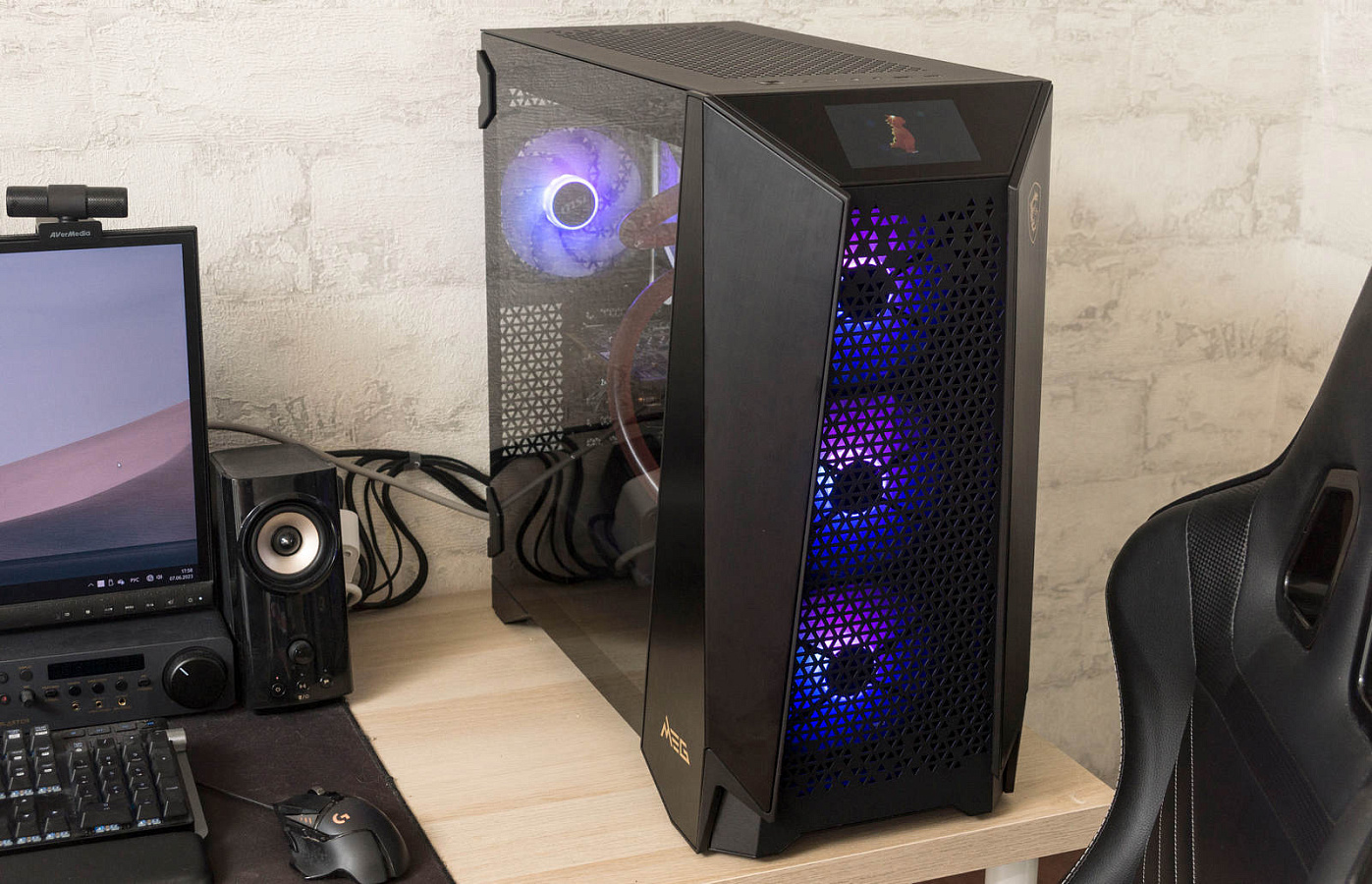

В целом сборка в данном корпусе выглядит монументально и эстетично – крупный солидный корпус, лицевая панель в строгих гранях под красивыми углами. Подсветка смотрится гармонично, несмотря на отсутствие модной стеклянной вставки спереди. Большое боковое окно демонстрирует все комплектующие.

Дисплей и ПО

Корпус оснащен сенсорным дисплеем с диагональю 4,3”. Экран достаточно яркий, изображение четкое, на касания адекватная реакция, но контакт должен быть с небольшим усилием.

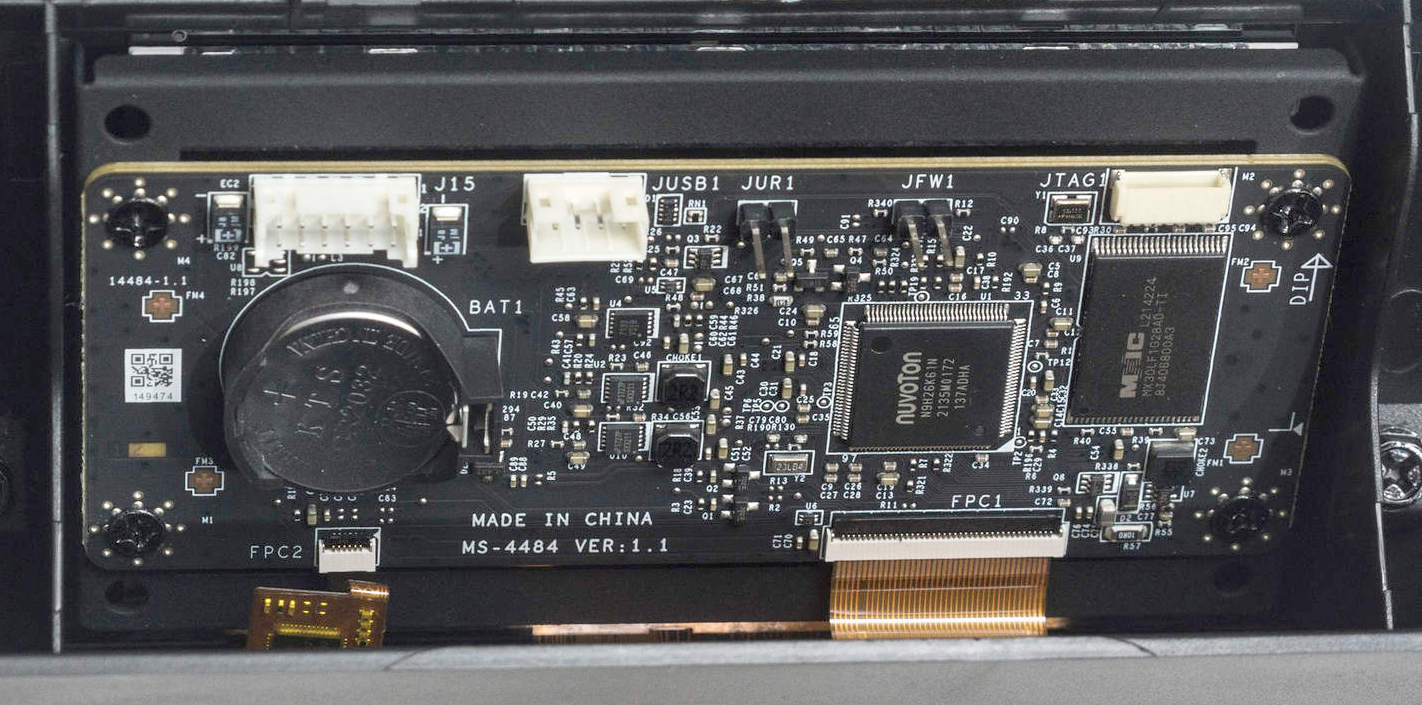

Управляет дисплеем плата на основе чипа Nuvoton N9H26K61N на ядре ARM926EJ-S, работающем на частоте 240 МГц. Имеется встроенная память объемом 64 МБ. Это контроллер для ЖК-дисплеев с поддержкой разрешения до 1024x768. Также здесь установлена флэш-память Macronix MX30LF1G28.

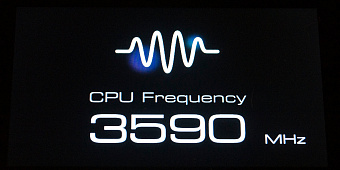

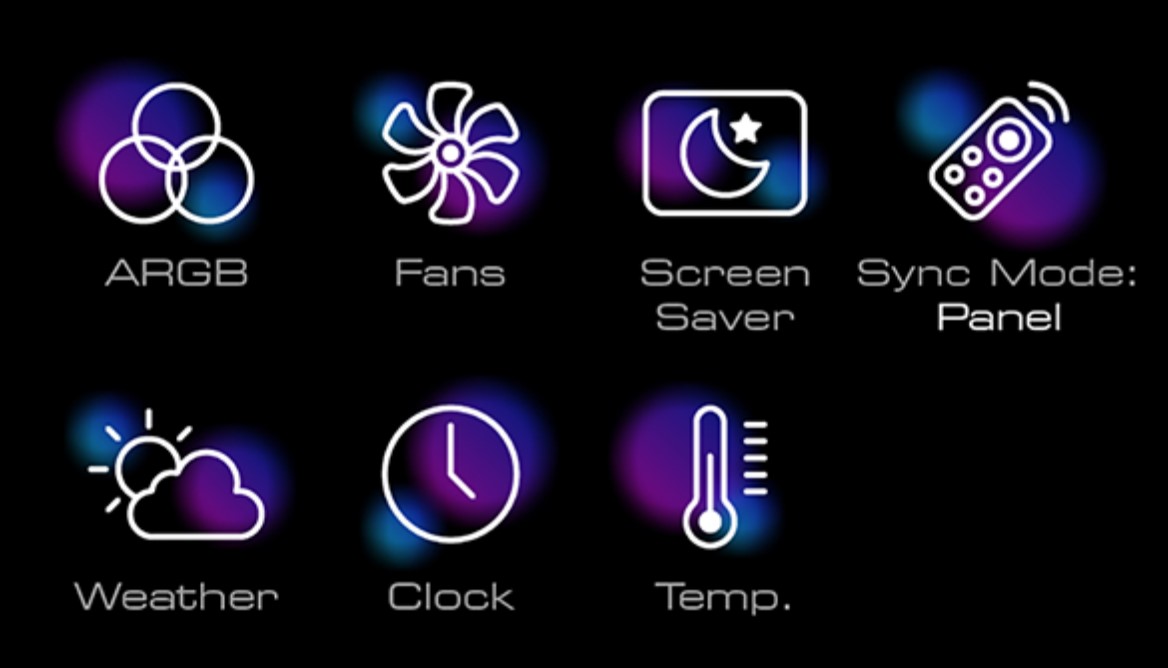

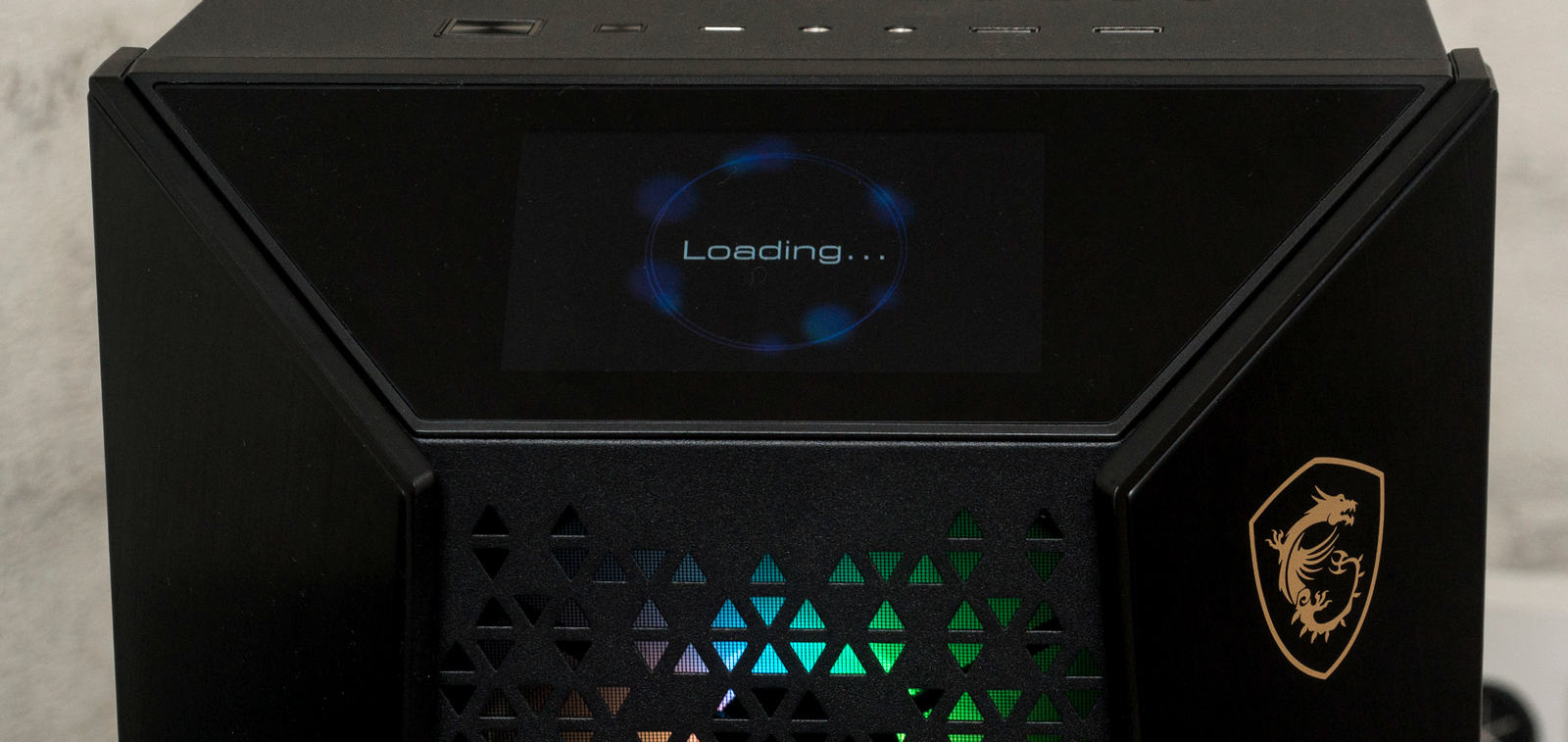

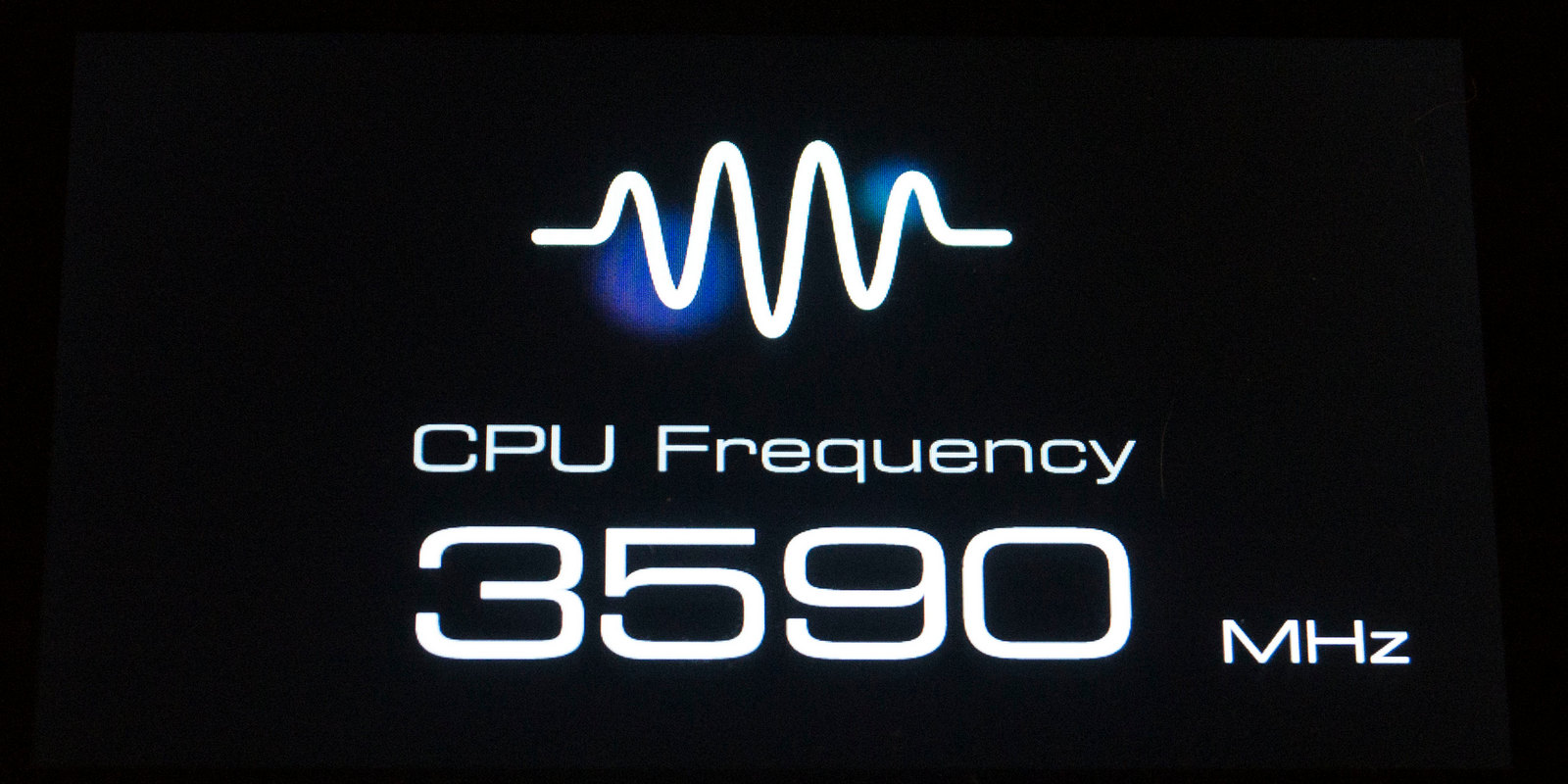

При включении компьютера на дисплее отображается процесс загрузки. Затем включается основной экран с пиктограммами настраиваемых функций.

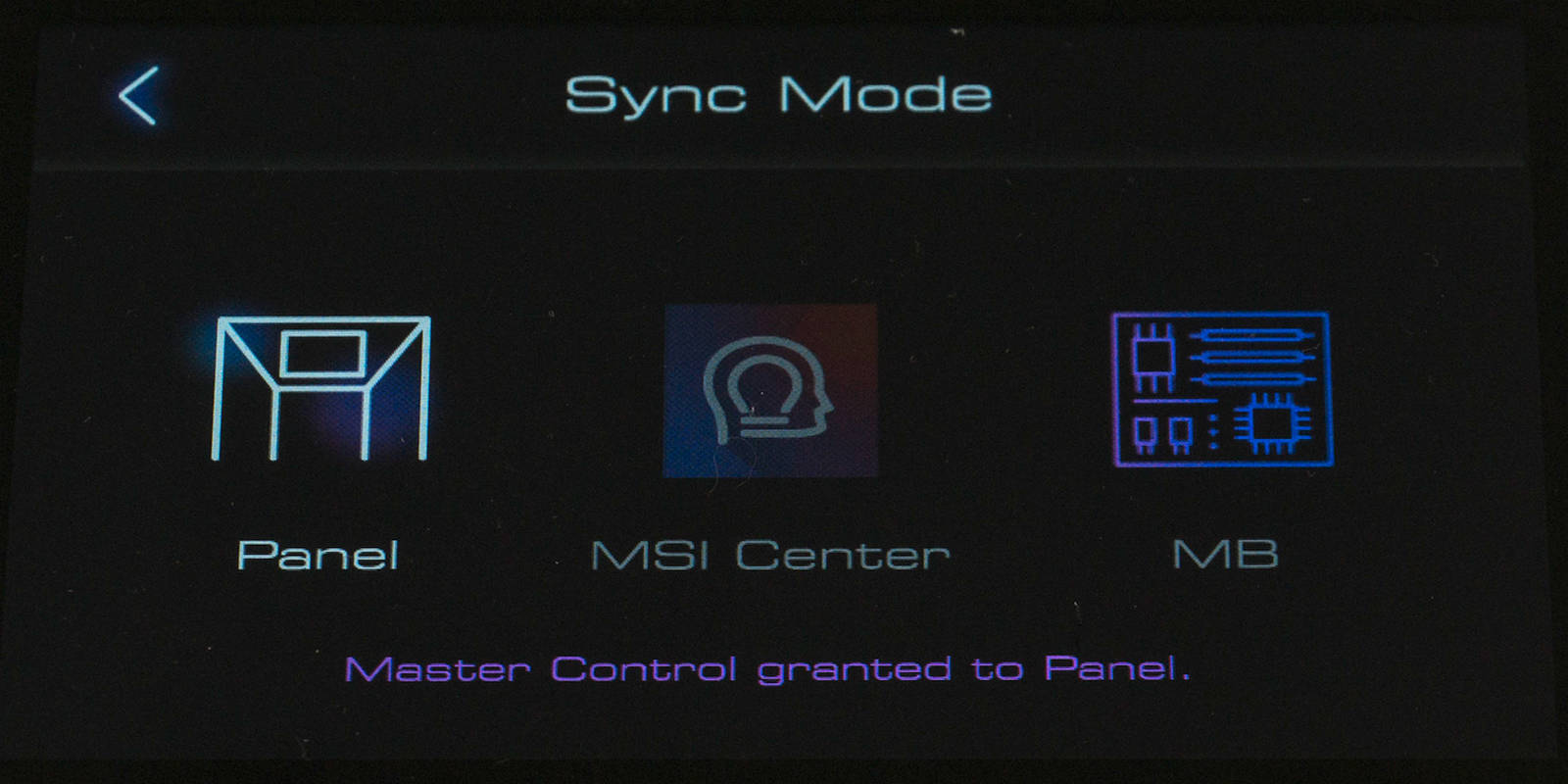

Вкладка Sync Mode переключает управление функционалом с панели на программное обеспечение.

При управлении непосредственно с панели все функции кроме часов и погоды доступны.

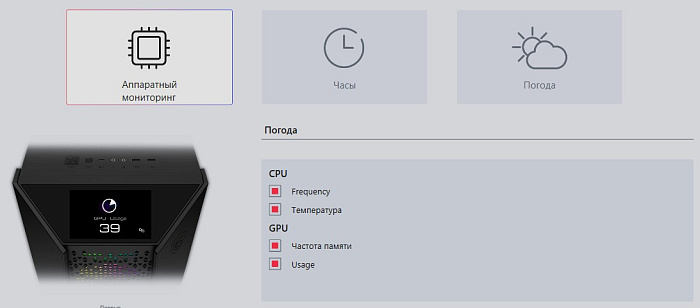

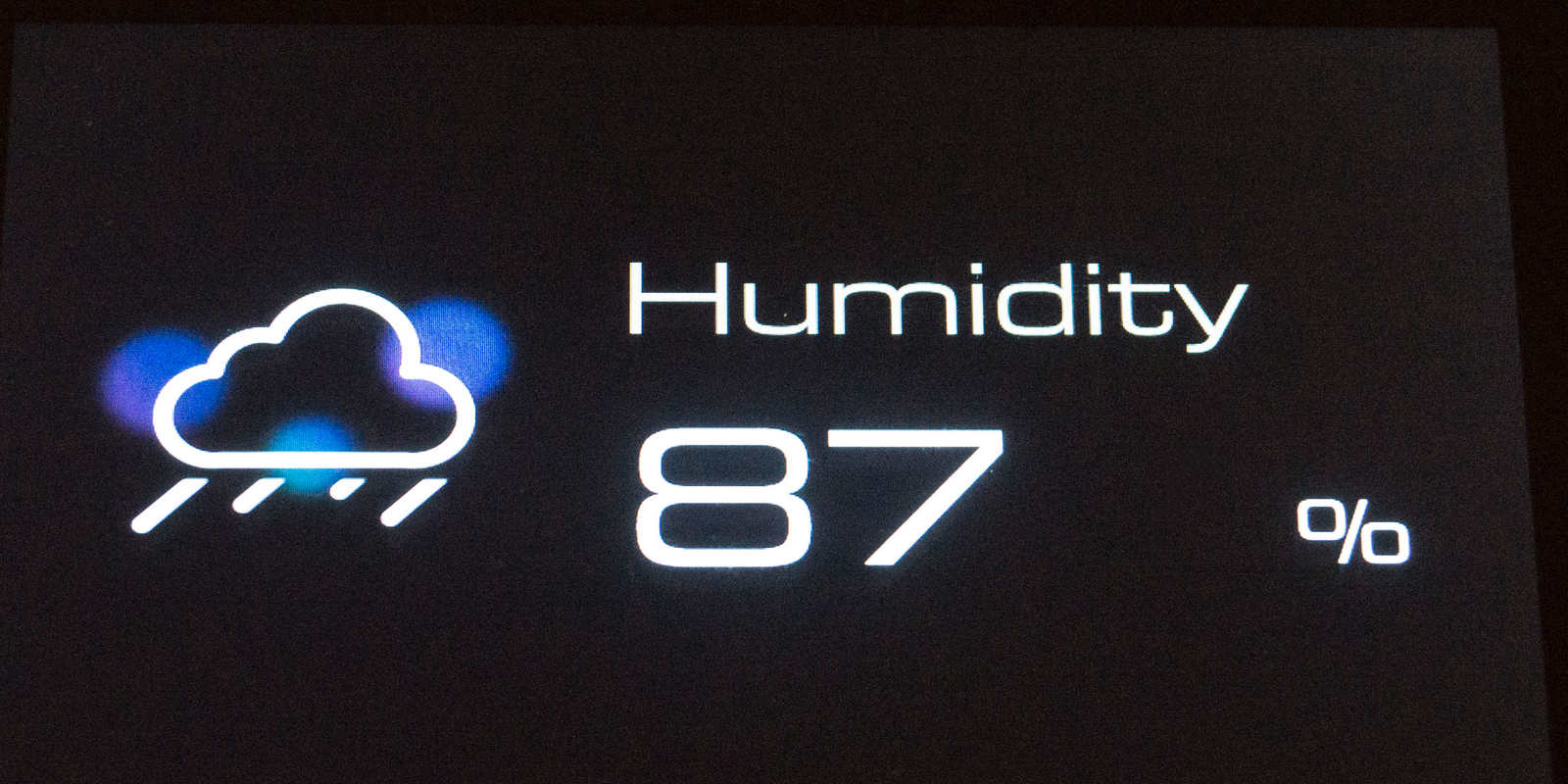

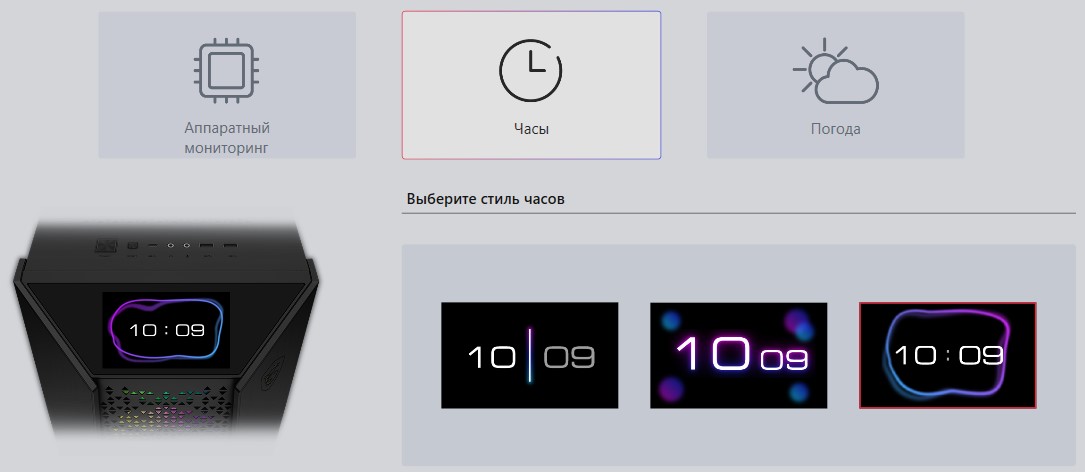

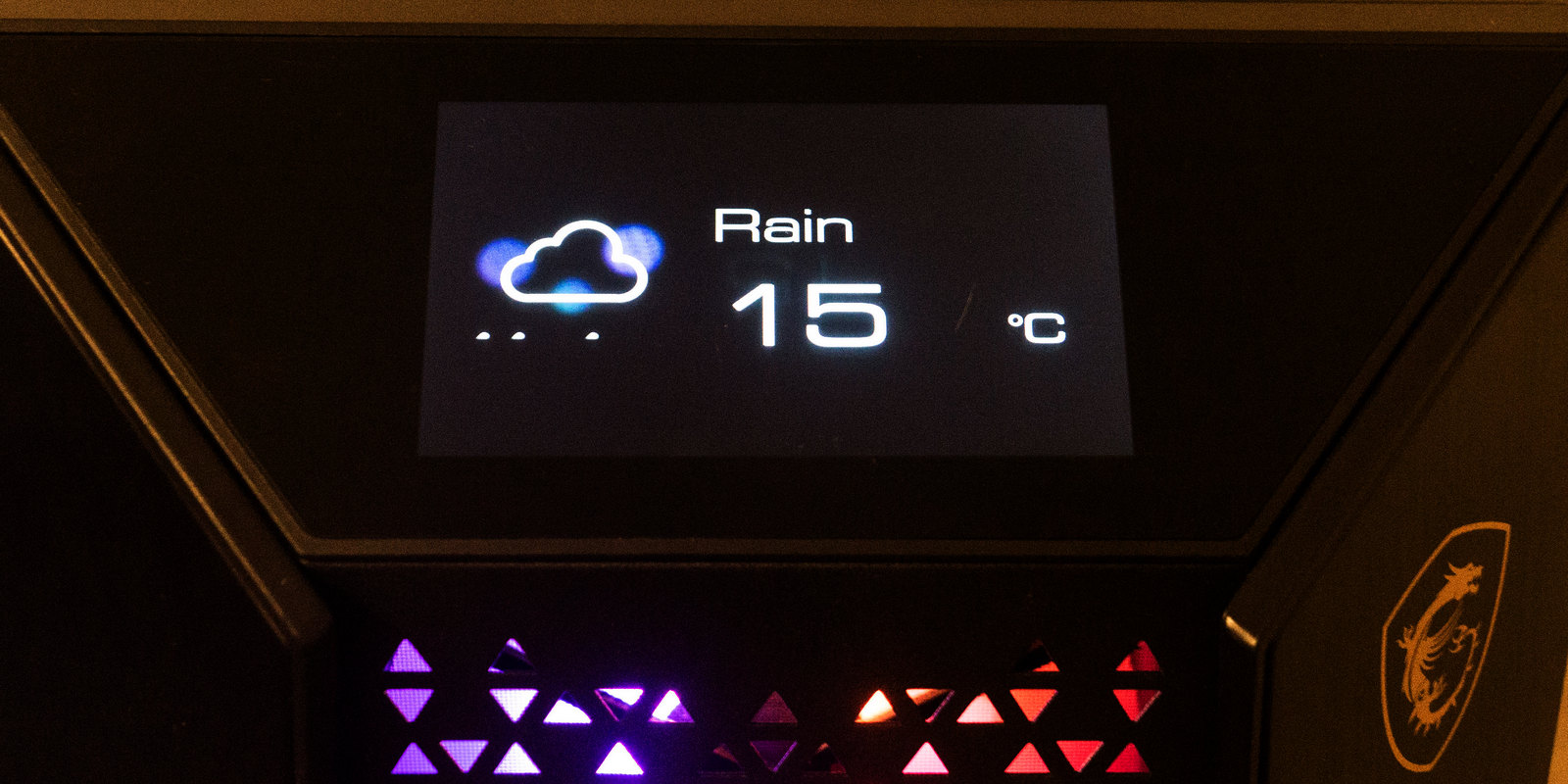

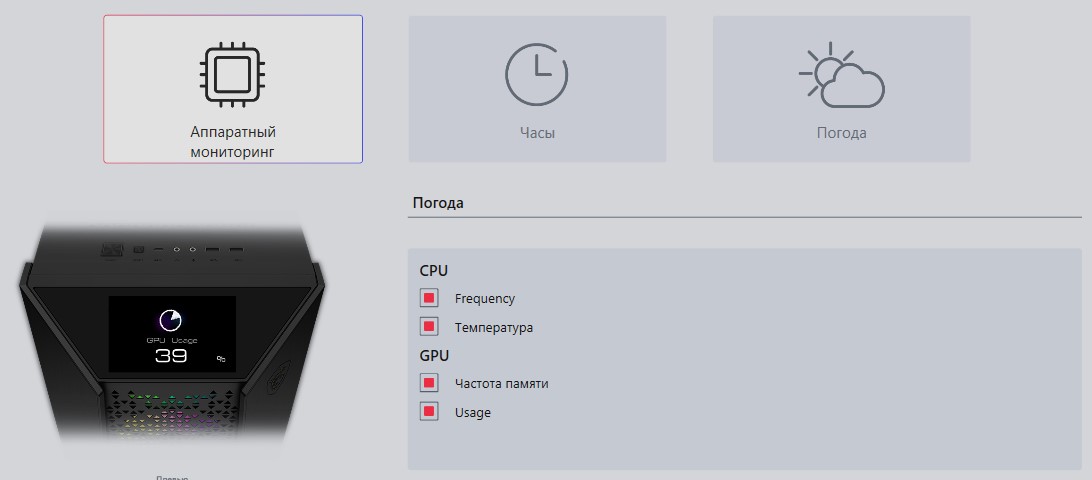

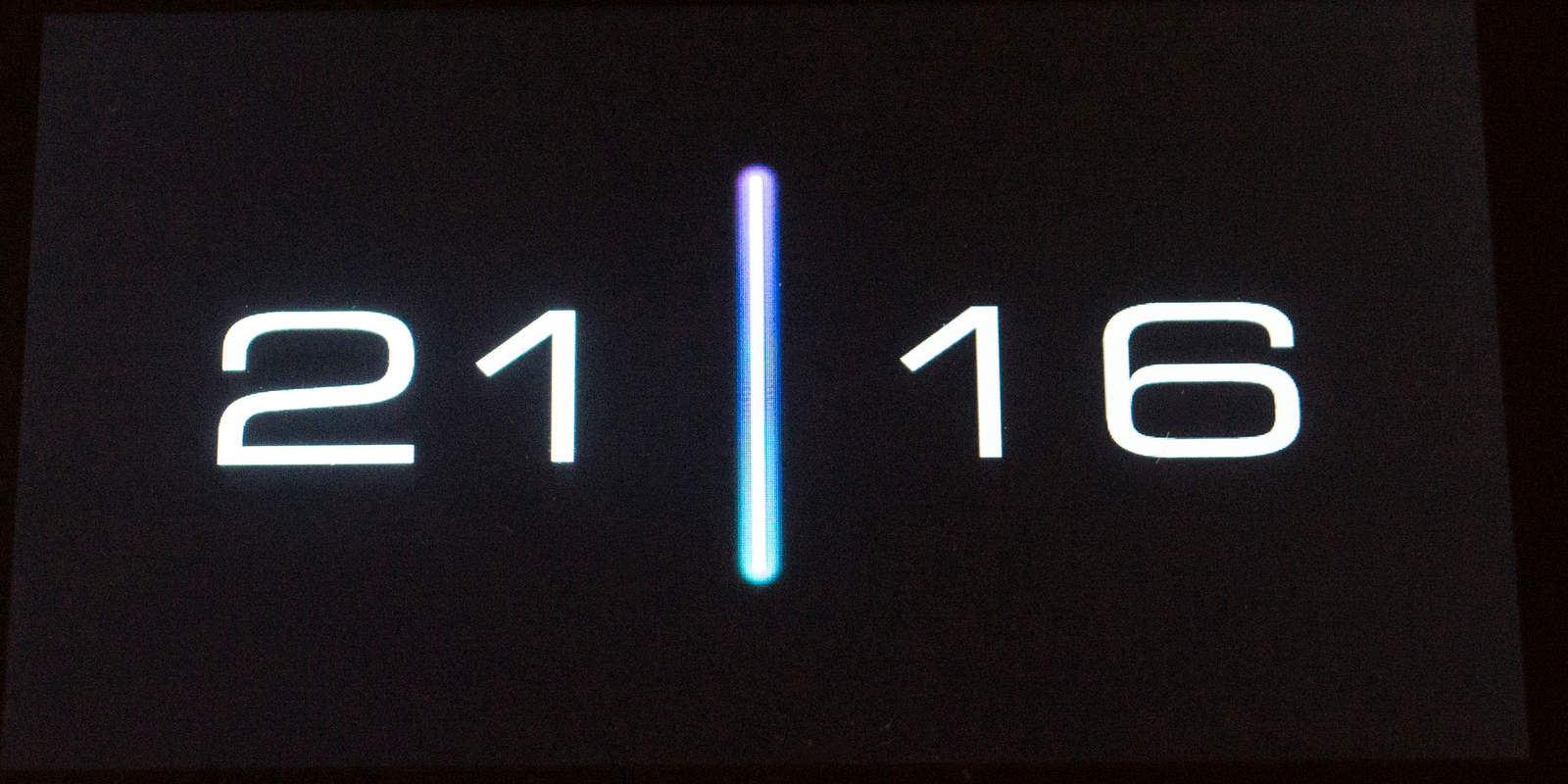

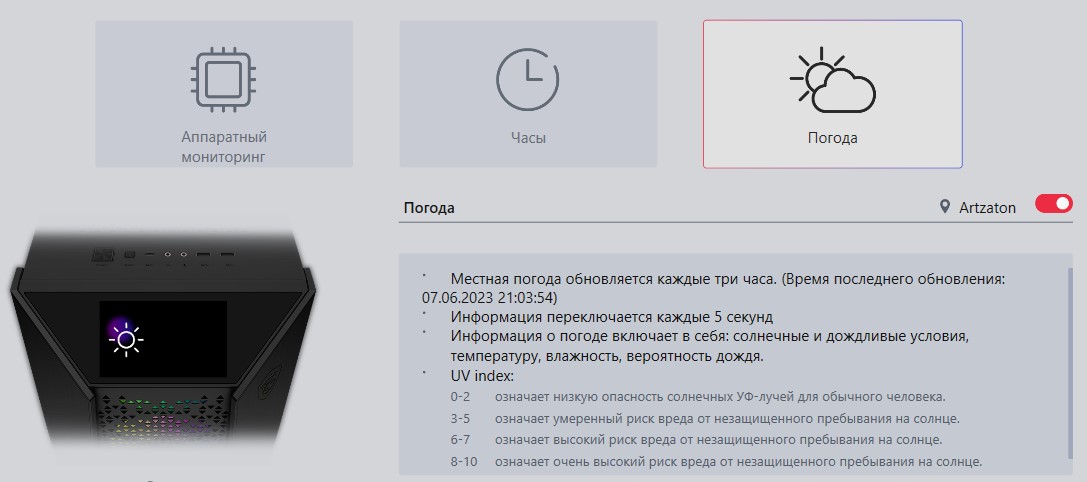

Часы и погода демонстрируют показатели только при запущенной утилите MSI Center, для погоды также необходимо наличие интернет соединения. У часов имеется три скина.

При управлении через MSI Center или через ПО материнской платы неактивны настройки подсветки и скорости вентиляторов с самой панели.

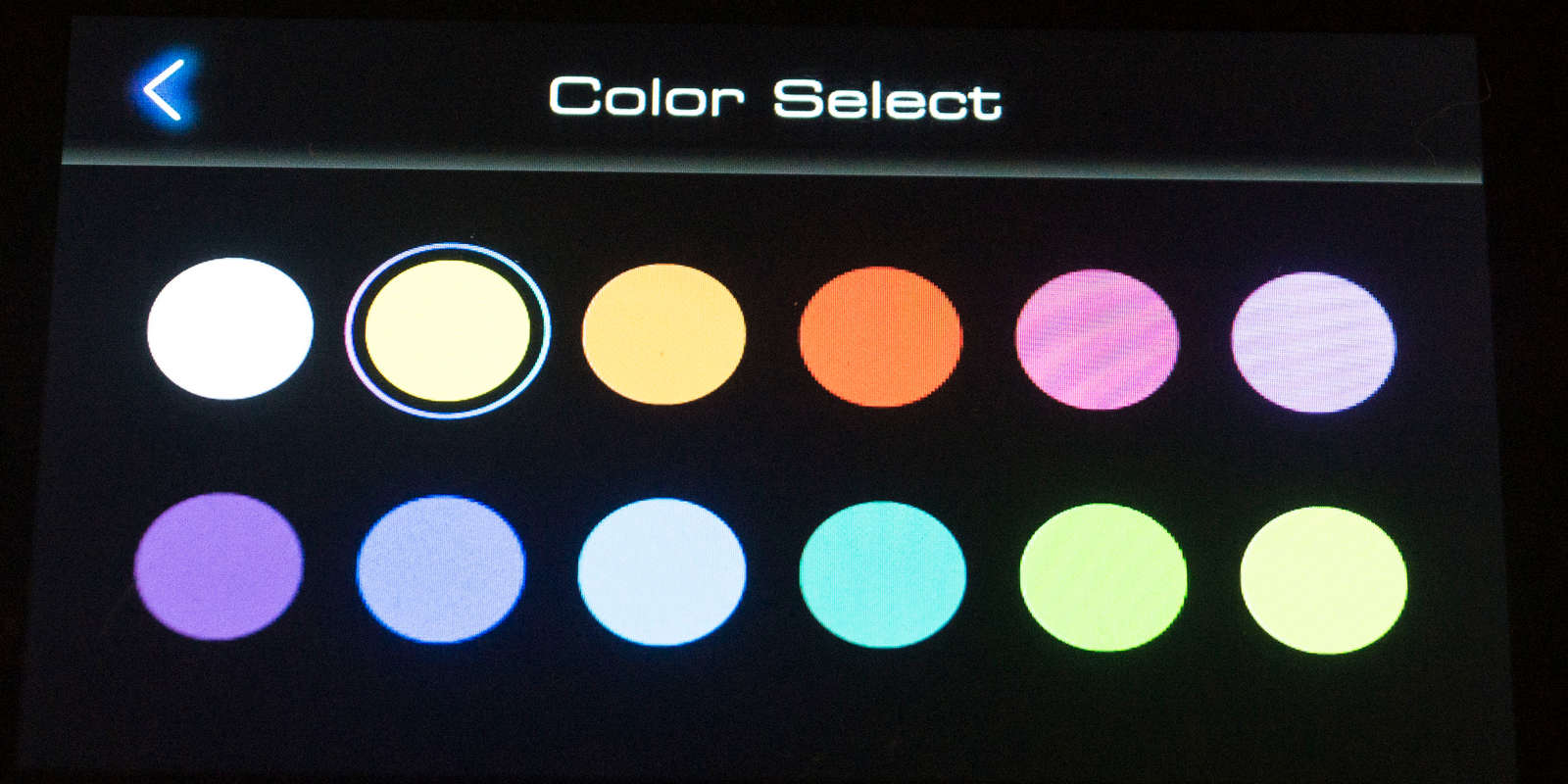

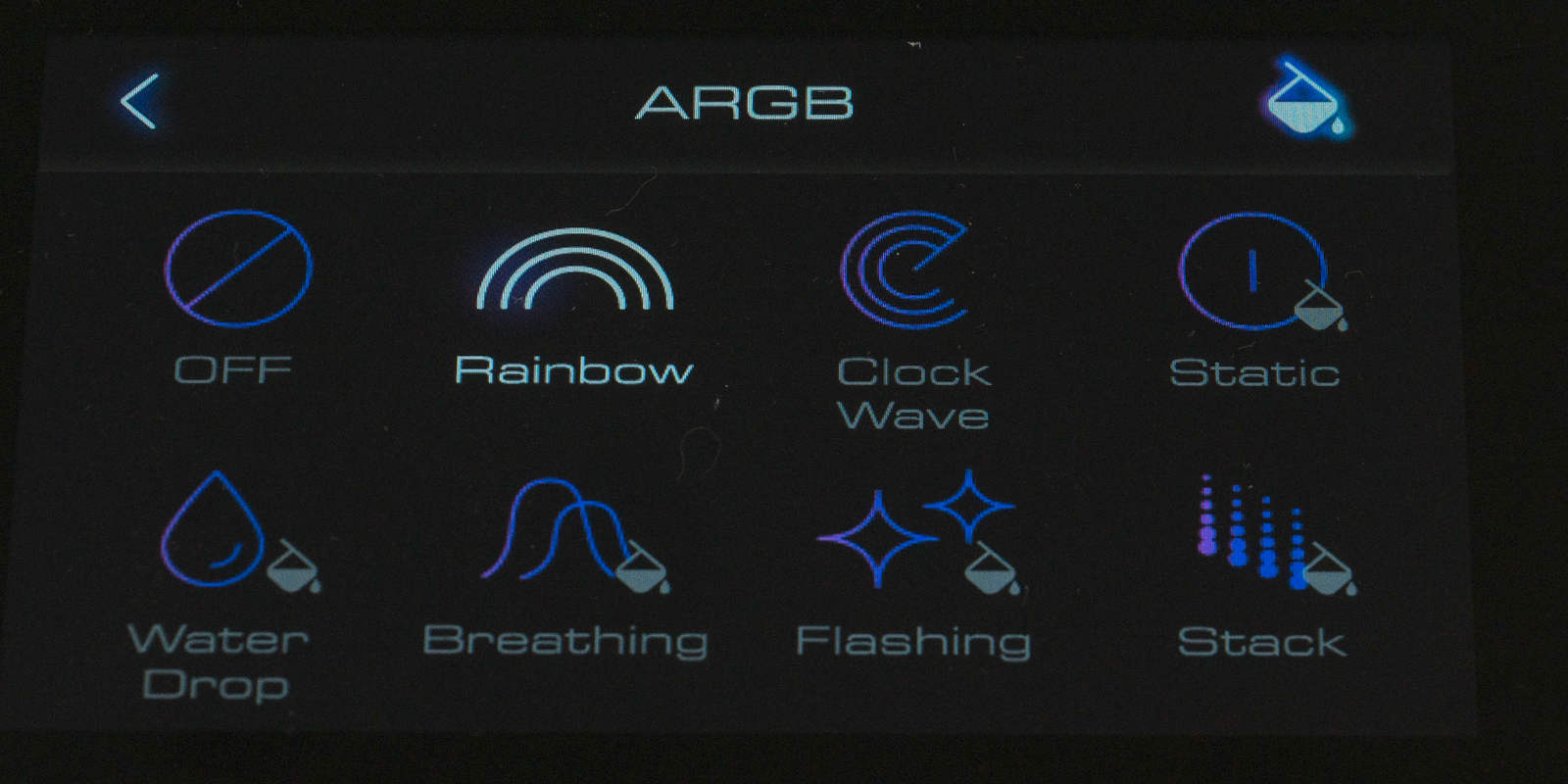

Вариантов подсветки переключаемых через панель немного, у некоторых режимов есть возможность менять цвета из палитры.

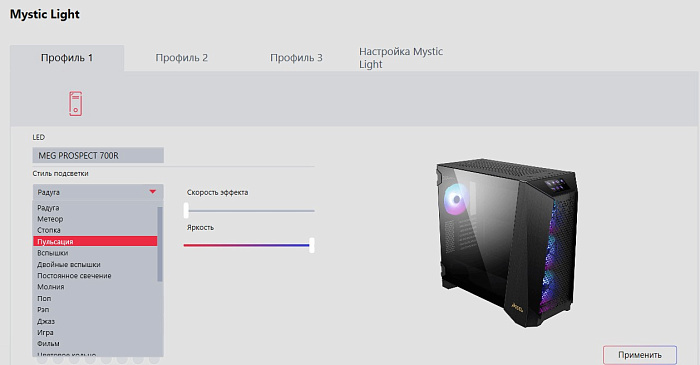

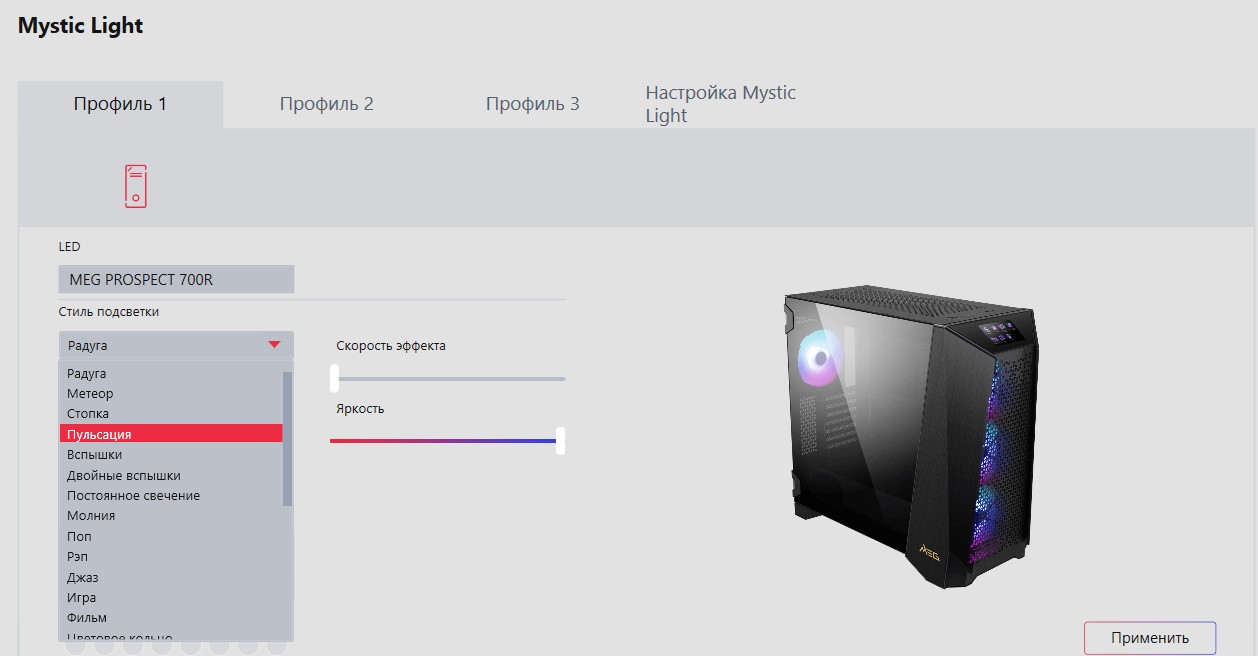

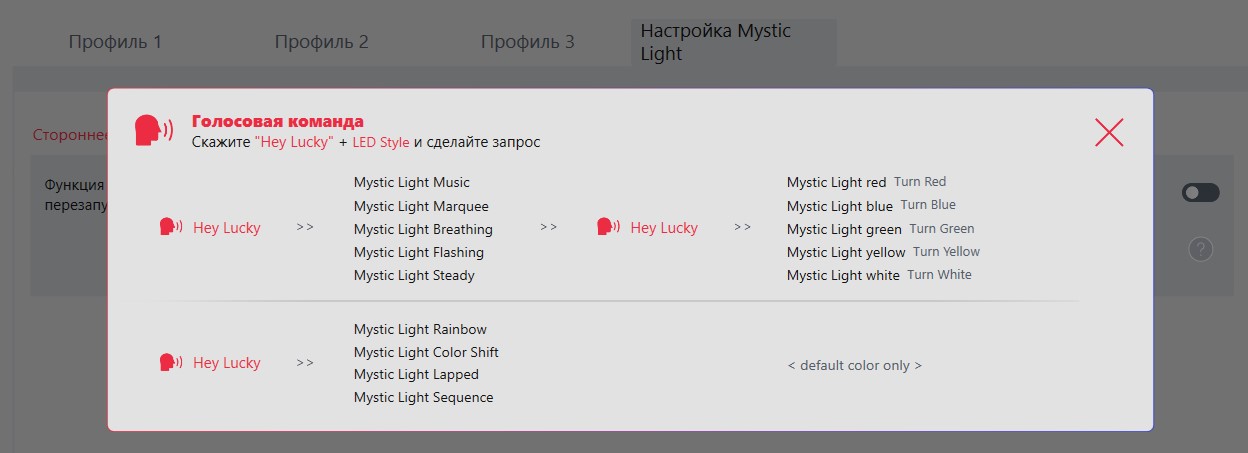

Через ПО вариантов подсветки два десятка с более гибкими настройками. Пользовательские настройки можно сохранять в трех профилях. Имеется возможность управления подсветкой при помощи голосовых команд (Mystic Light).

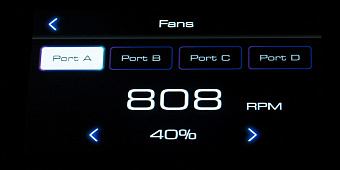

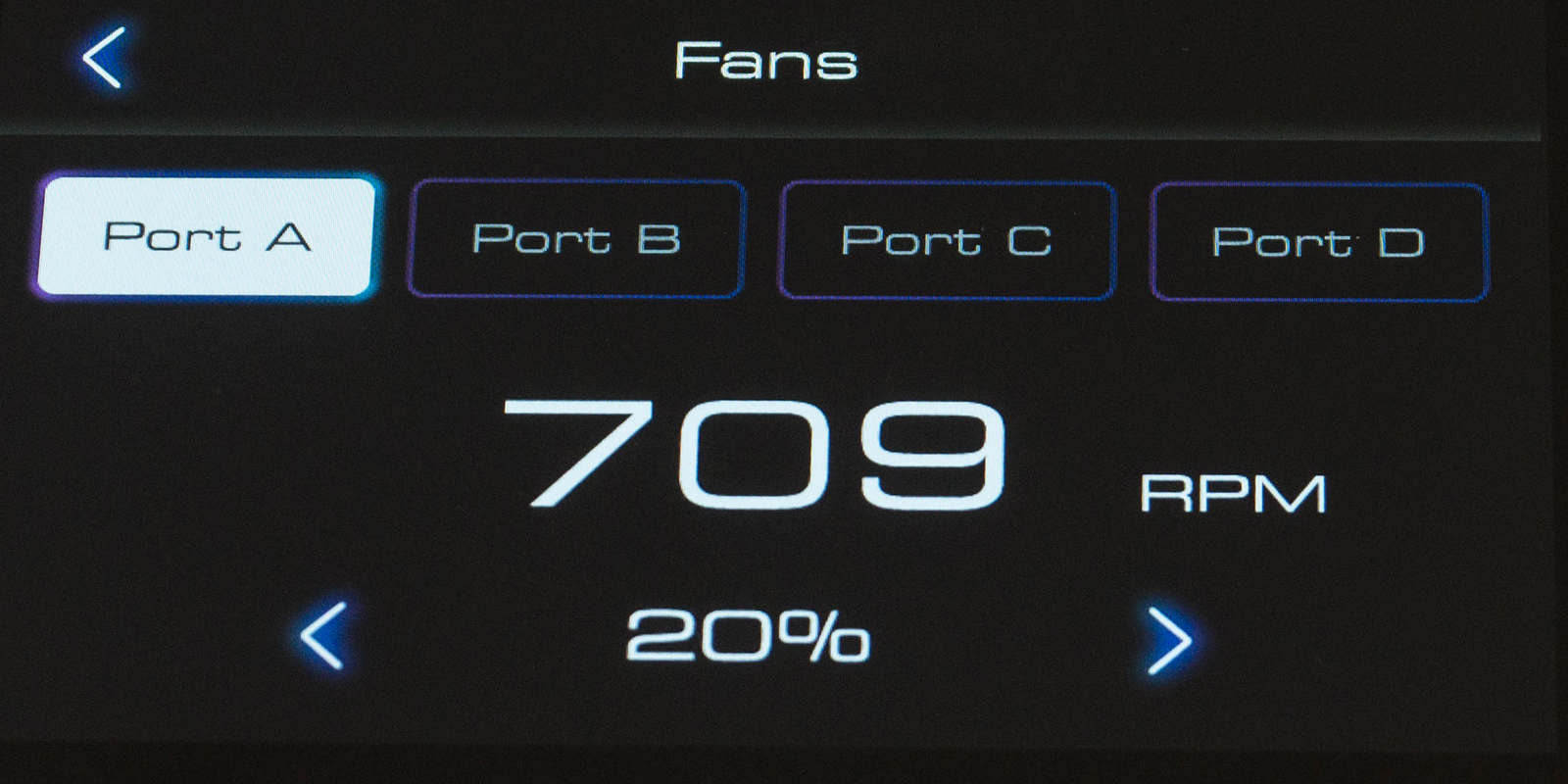

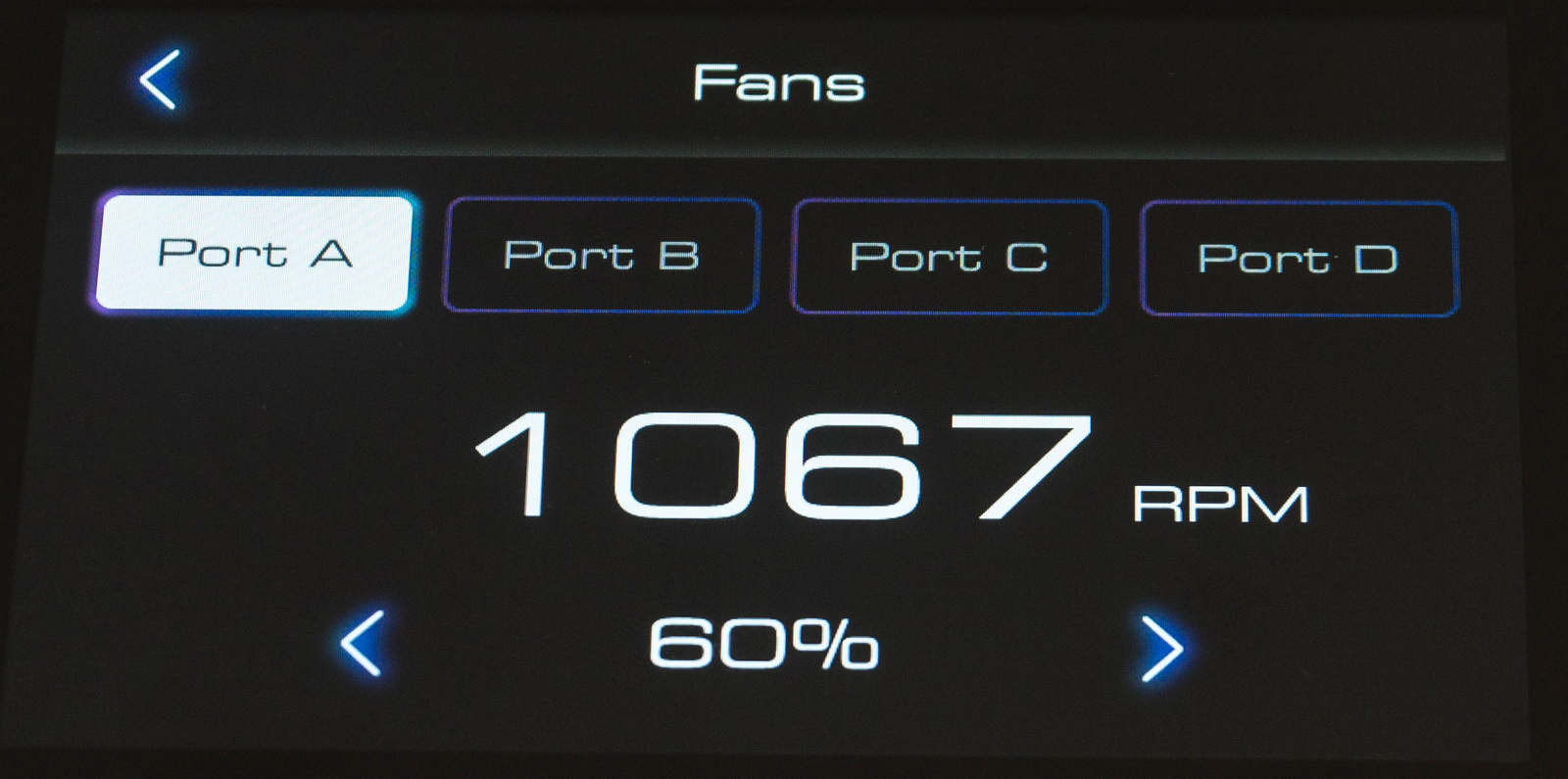

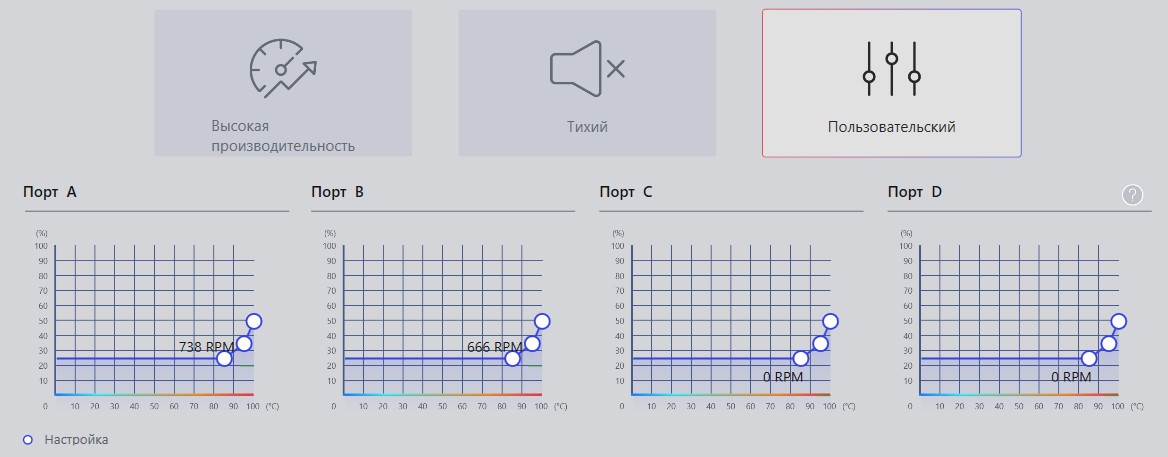

Управление вентиляторами через панель также ограничено, можно изменять скорость вращения на каждом из четырех портов с шагом в 20%.

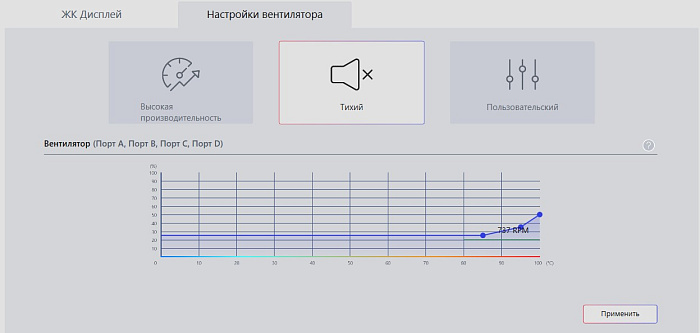

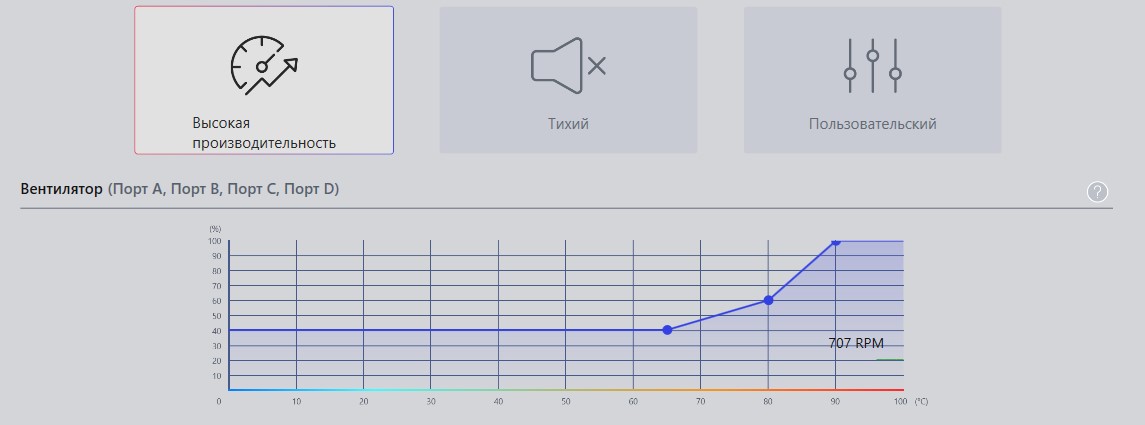

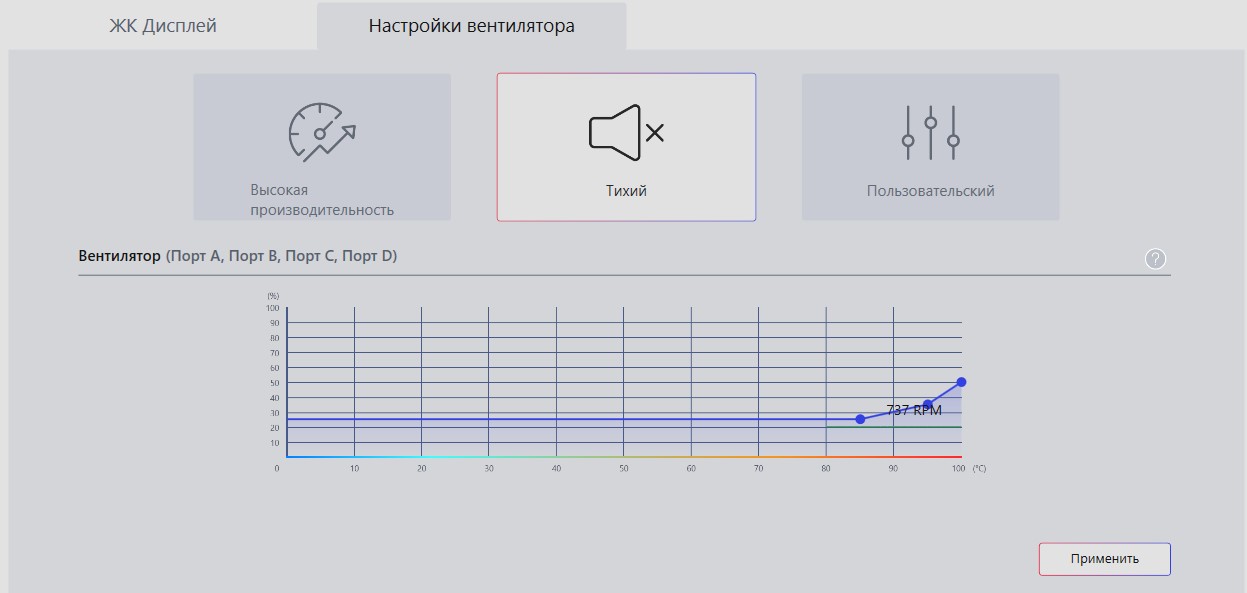

MSI Center имеет предустановки для автоматической регулировки в зависимости от температуры CPU: тихий режим до 50% и производительный до 100%. Также имеется пользовательский режим, где можно настроить поведение вентиляторов на каждом порту.

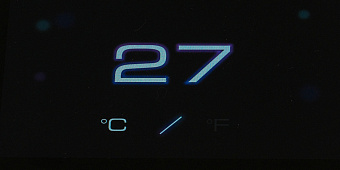

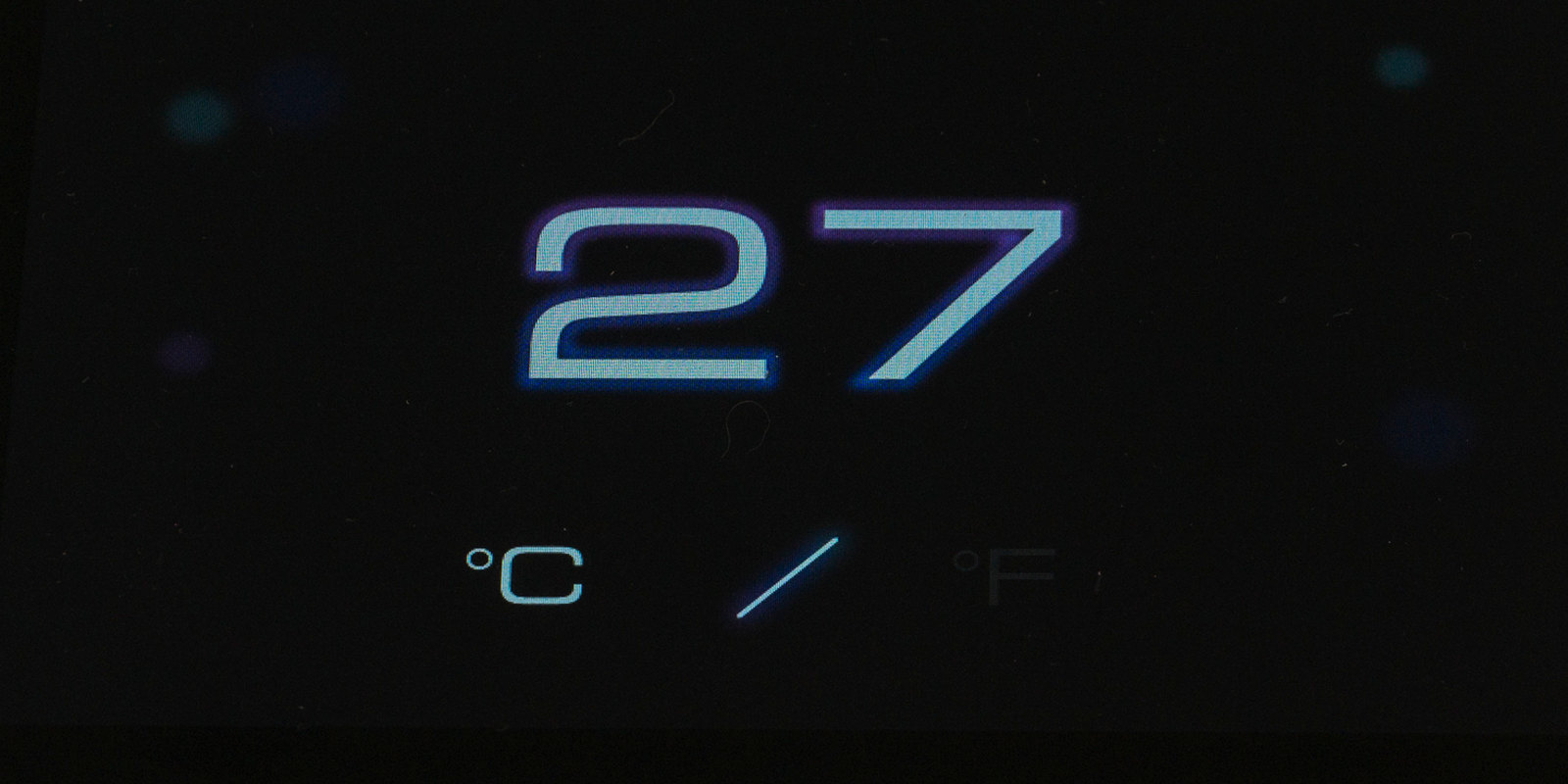

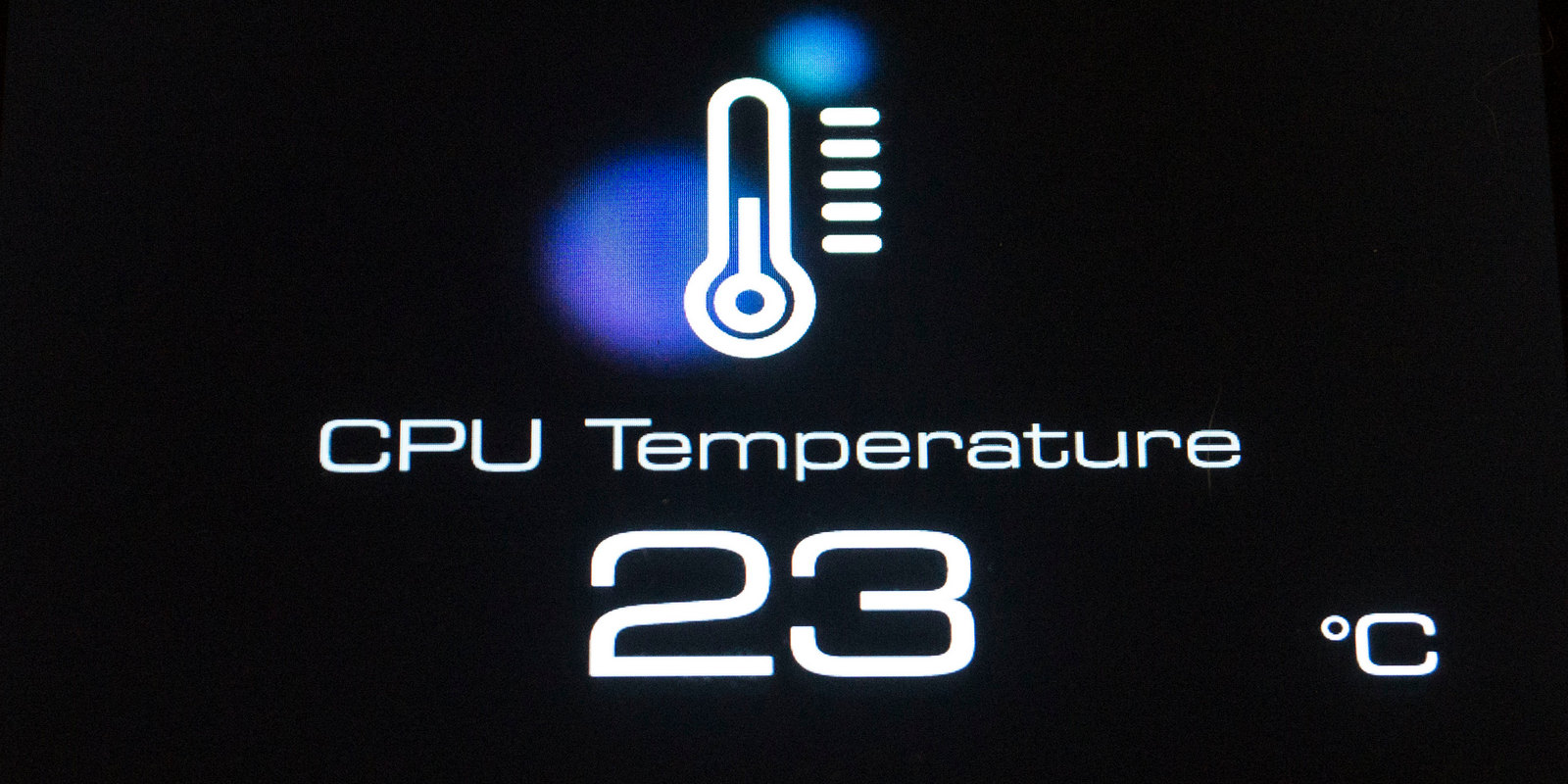

При демонстрации температуры с панели данные получаются с термодатчика корпуса. Он выполнен на проводе и может быть расположен в нужном пользователю месте. При аппаратном мониторинге данные получаются с датчиков материнской платы и демонстрируют температуру CPU.

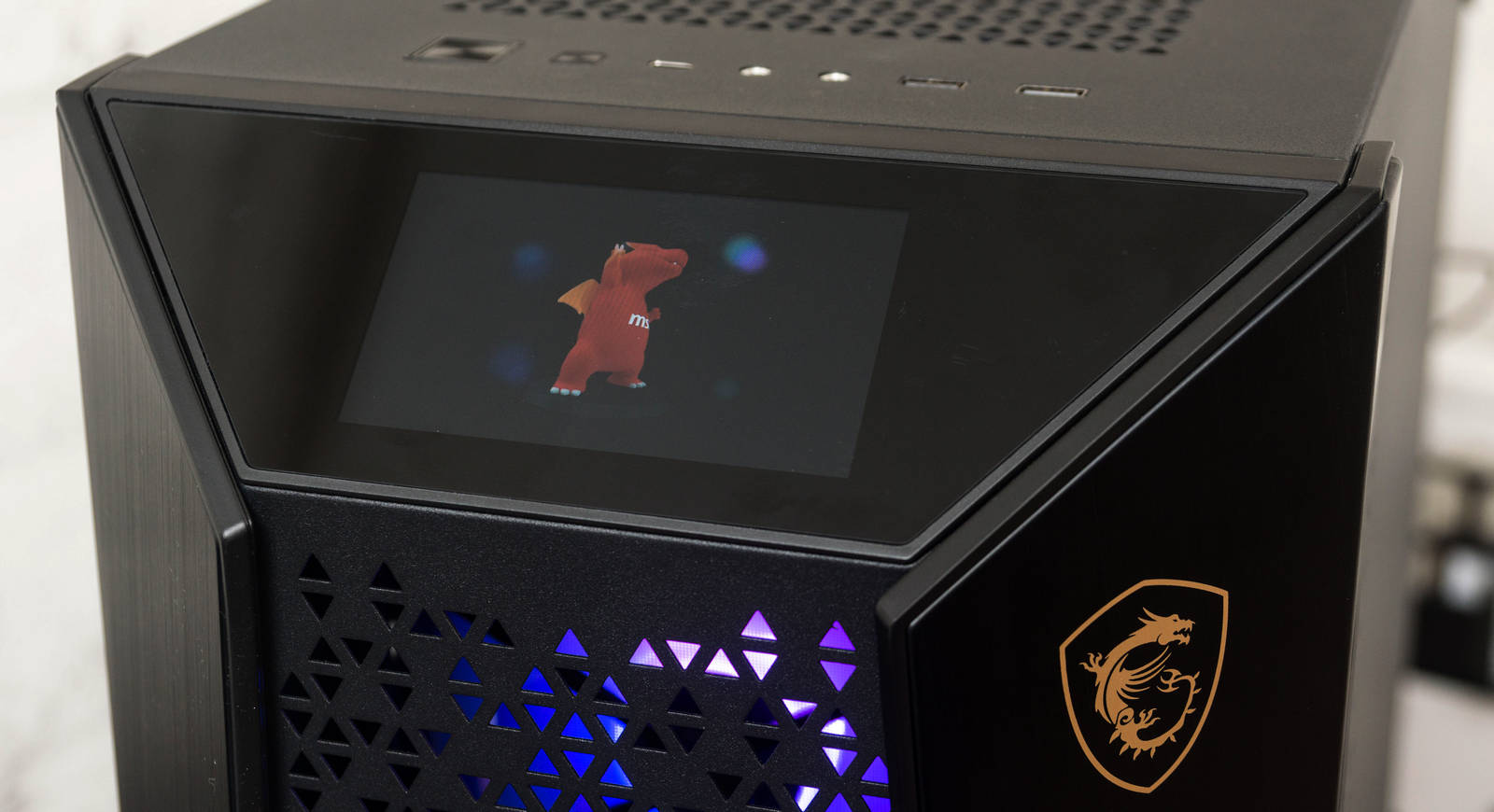

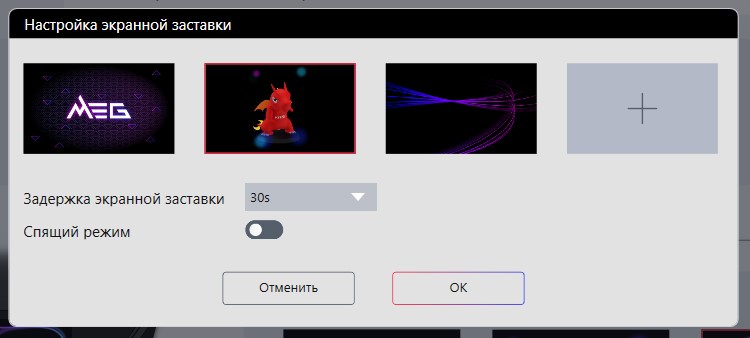

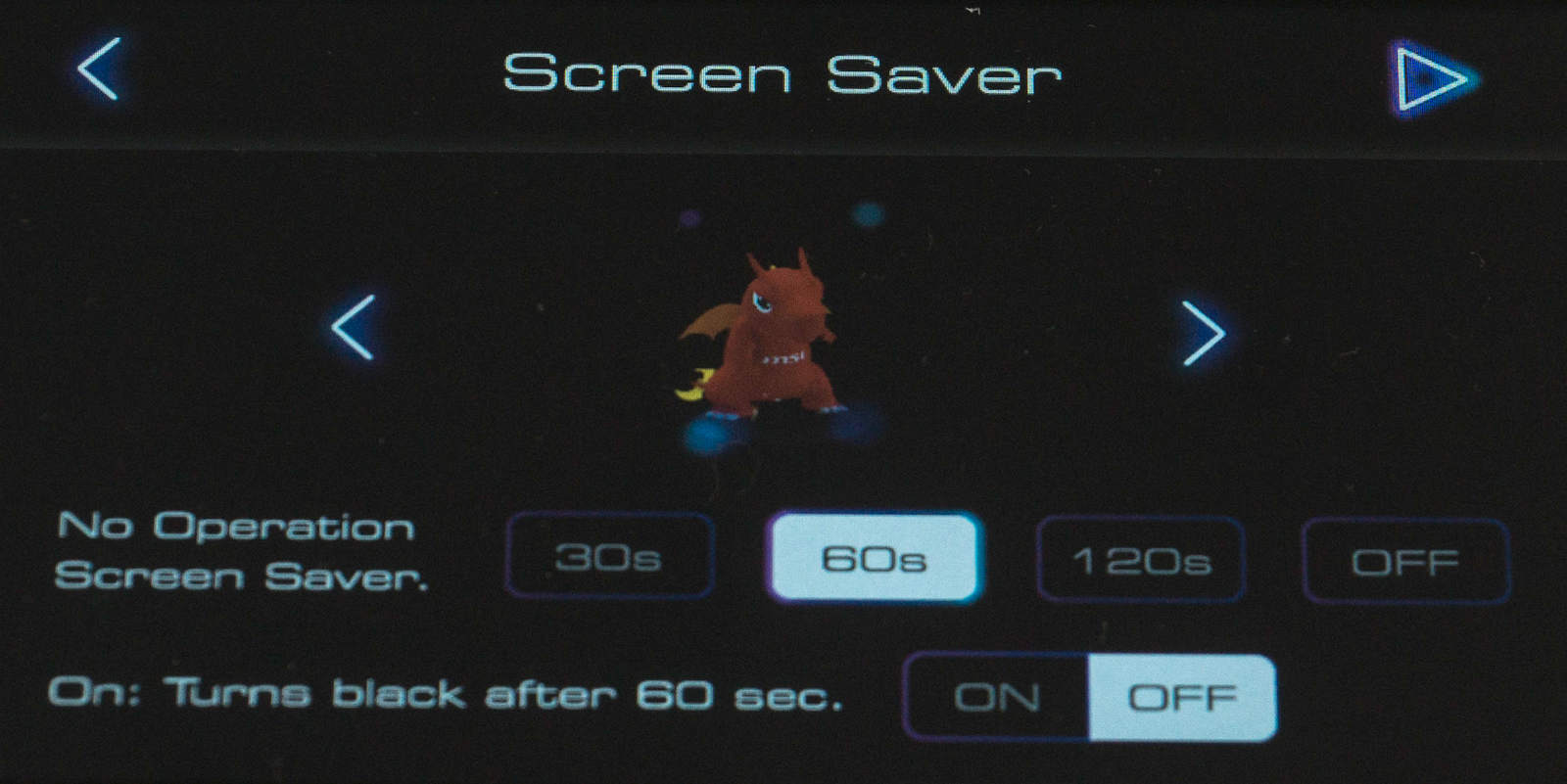

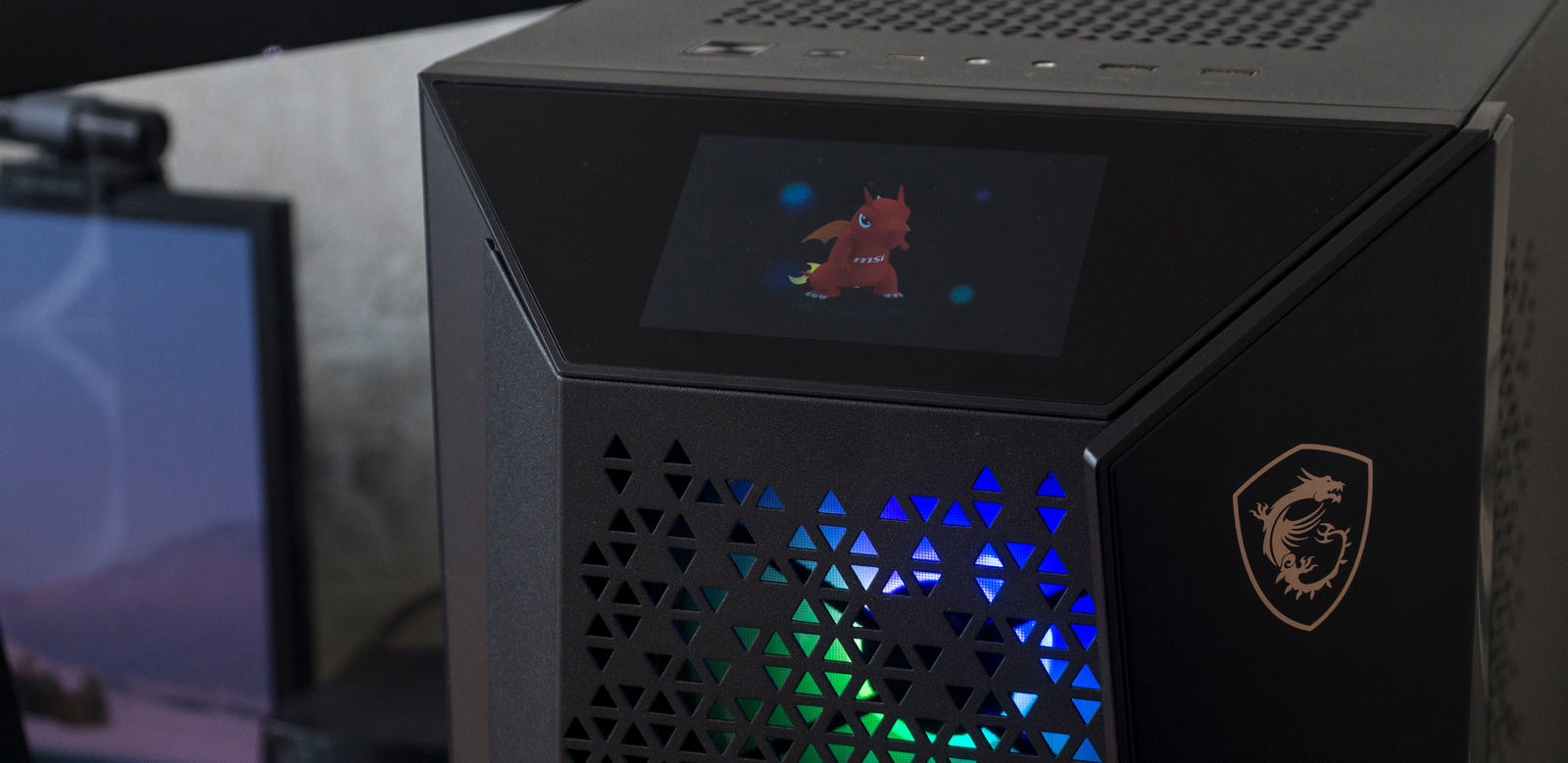

Самым интересным является возможность демонстрации анимированной заставки на дисплее. Регулируется время включения заставки, программно можно включить спящий режим для дисплея.

Кроме трех базовых вариантов заставки, пользователь может загрузить один видеоролик в формате AVI, предварительно его можно обрезать. Загруженный ролик можно удалять и загружать новый.

Тестирование

Вентиляторы регулируются в процентах от коэффициента заполнения ШИМ сигнала. Ориентируясь по показаниям на панели, мы получили следующие шумовые характеристики для всех четырех корпусных вентиляторов в зависимости от скорости их вращения:

• 20% - 700 RPM – менее 30 дБ

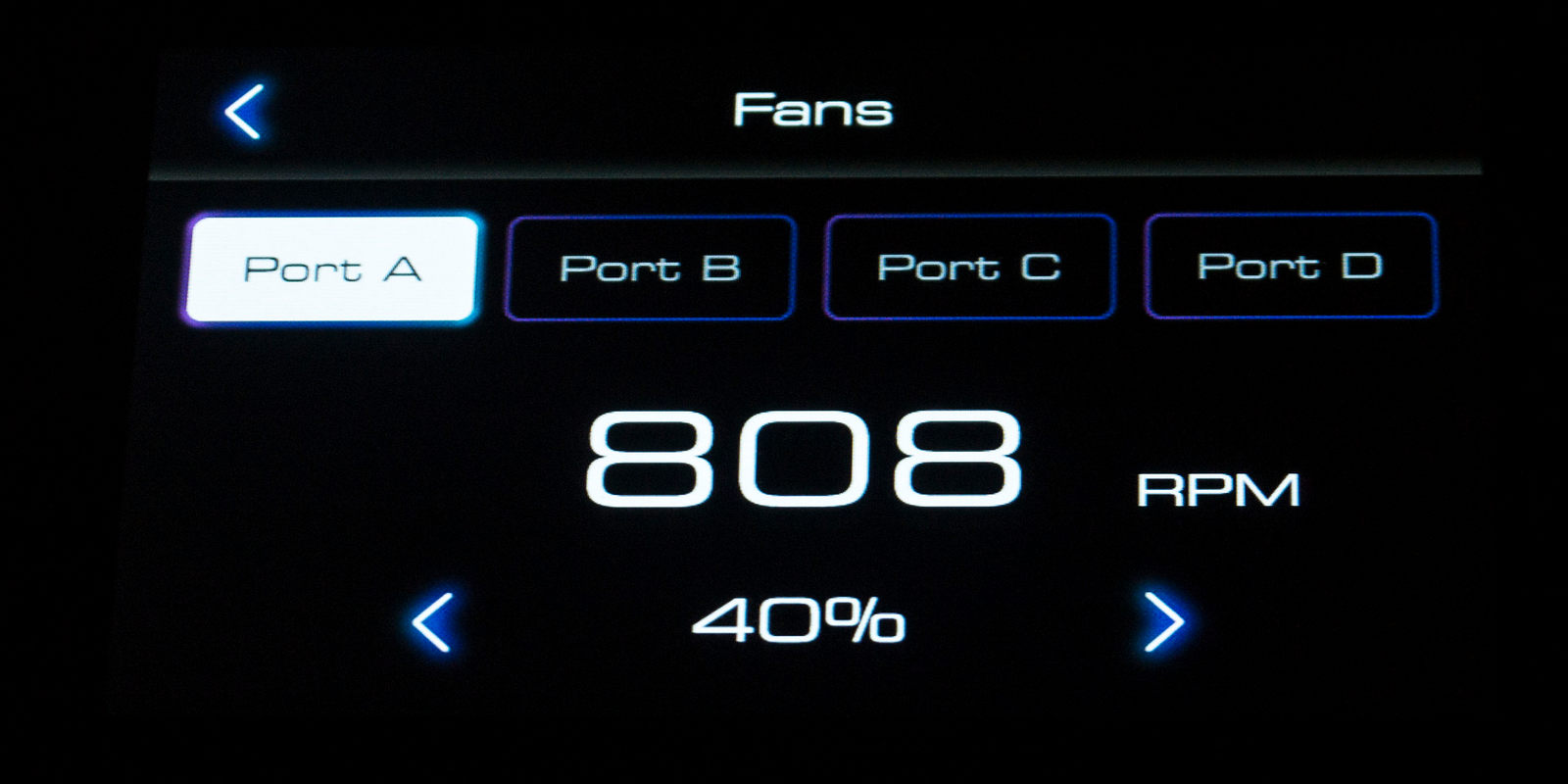

• 40% - 800 RPM – 30 дБ

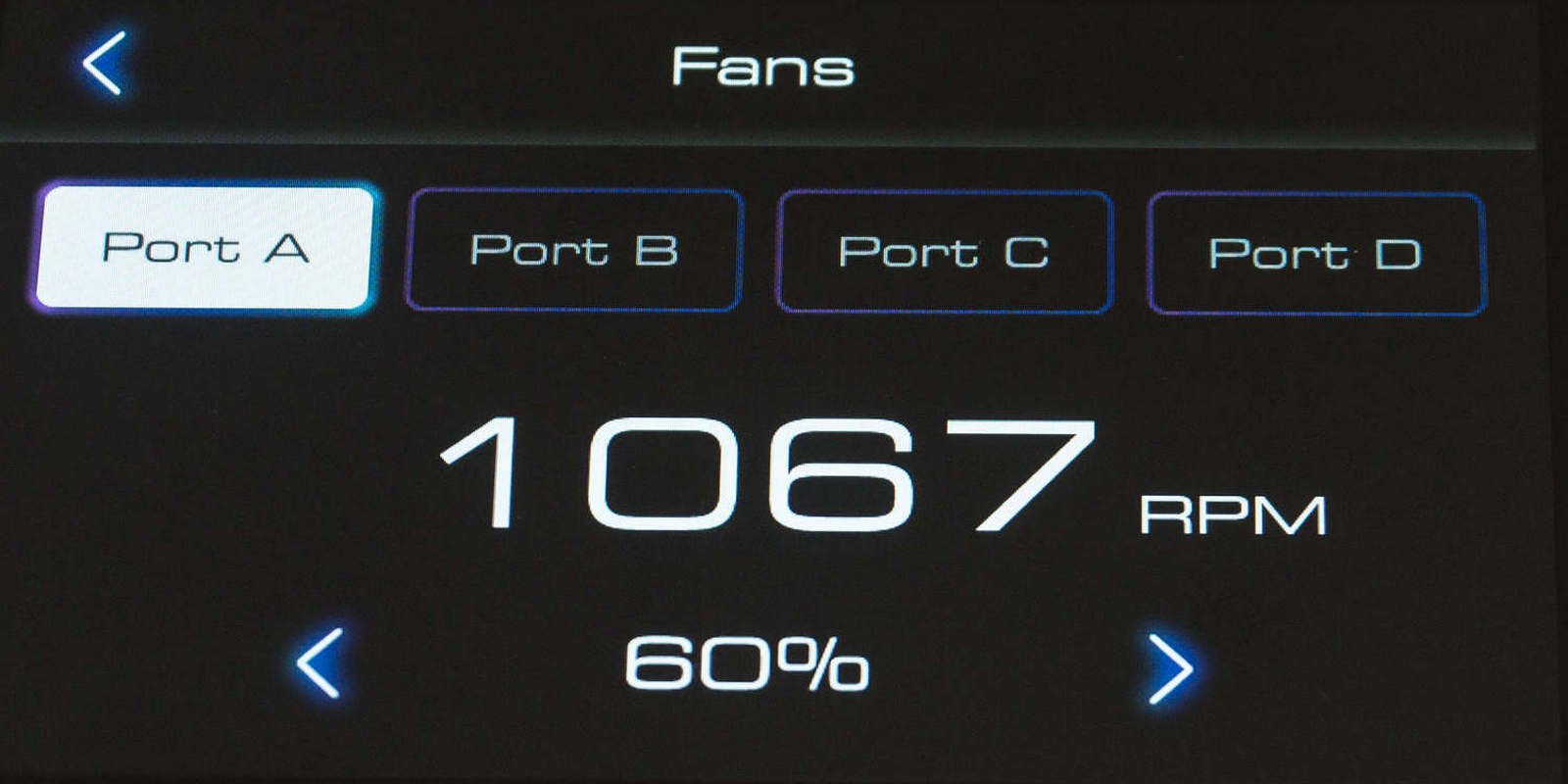

• 60% -1000 RPM – 36 дБ

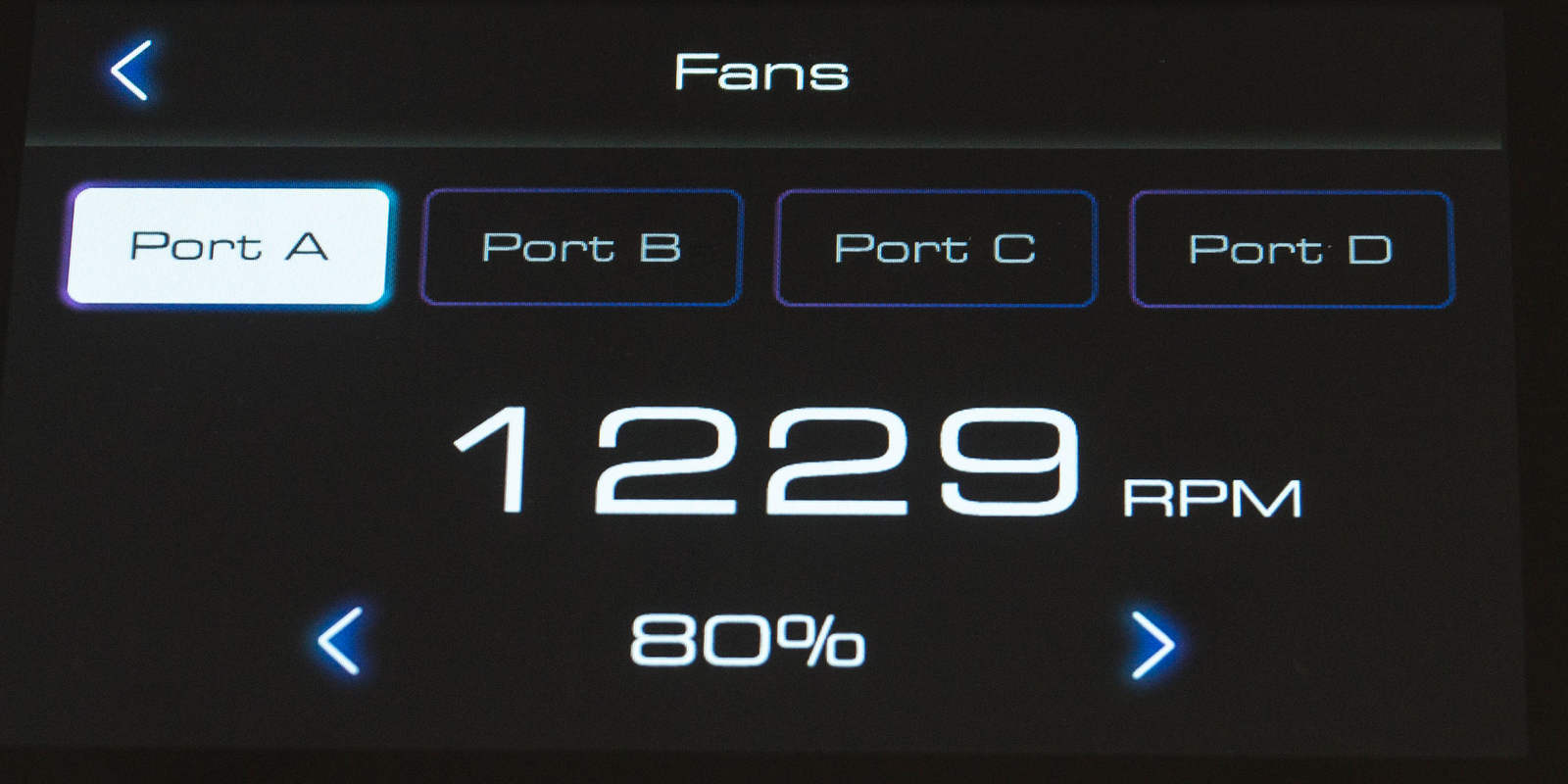

• 80% -1200 RPM – 42 дБ

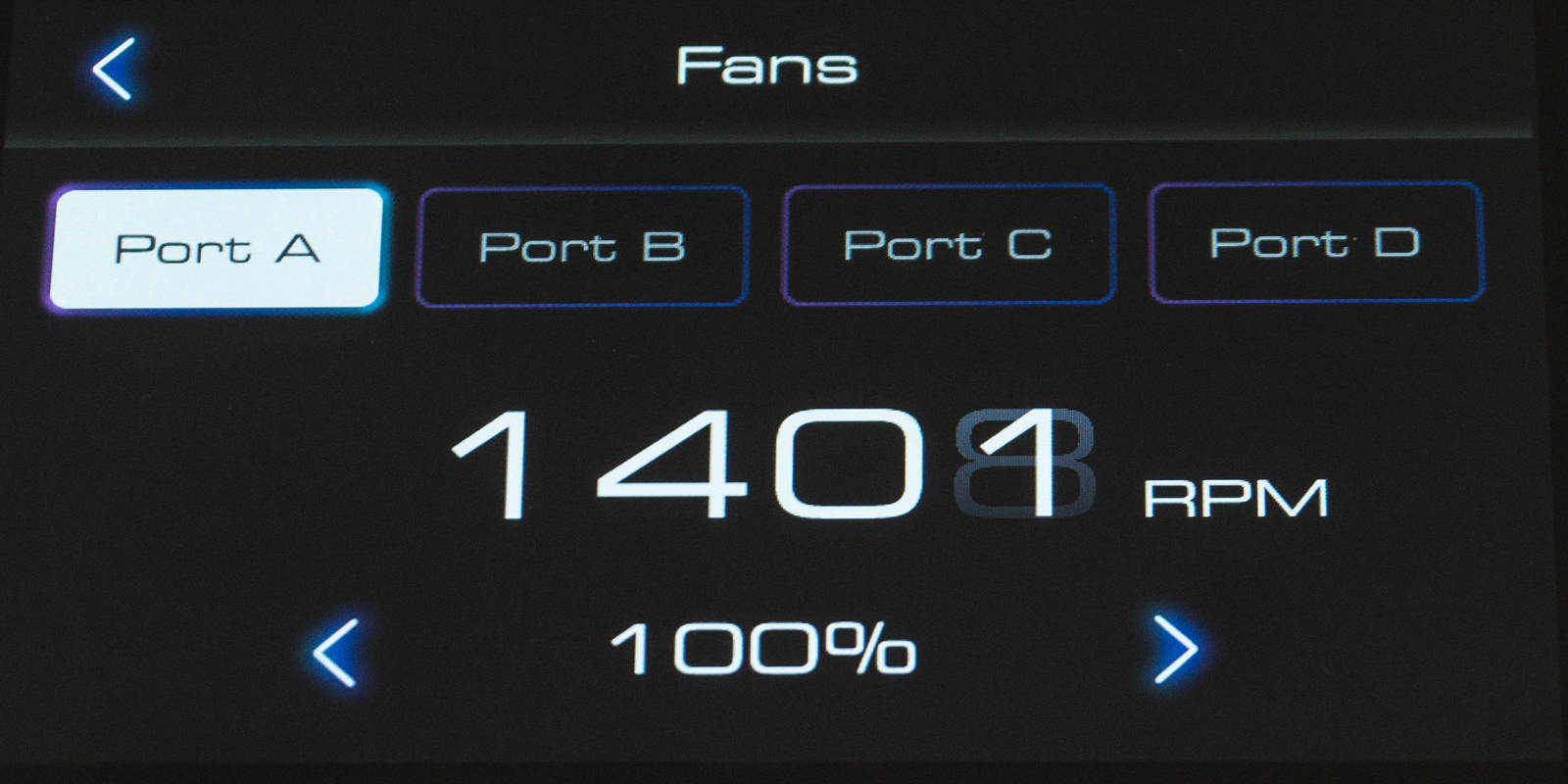

• 100% - 1400 RPM – 46 дБ.

До 50% корпусные вентиляторы достаточно тихие, на низких оборотах их можно назвать бесшумными. Свыше 60% их уже хорошо слышно и только на максимальных оборотах звук вентиляторов превышает комфортный уровень шума.

Тестовая конфигурация

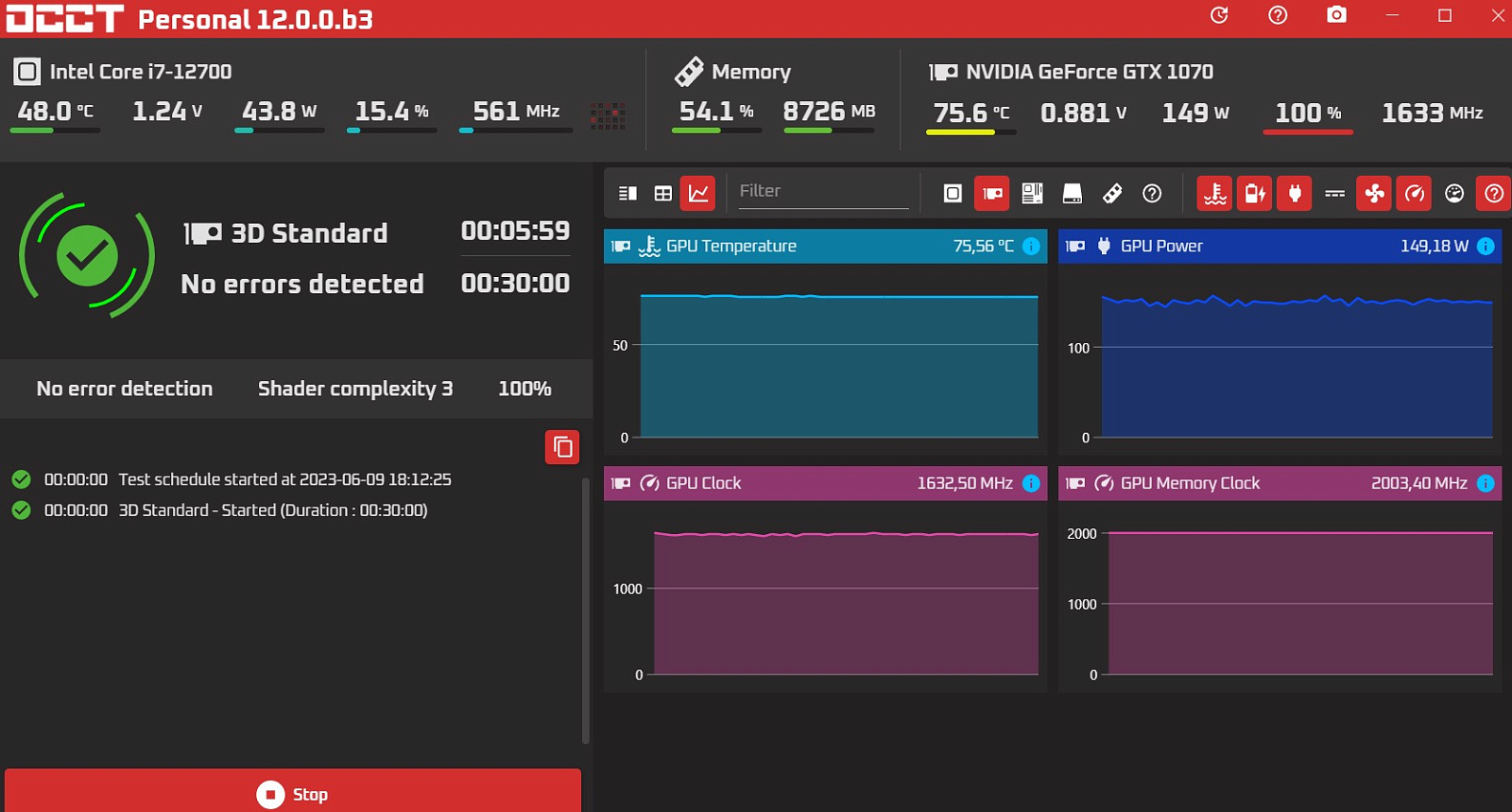

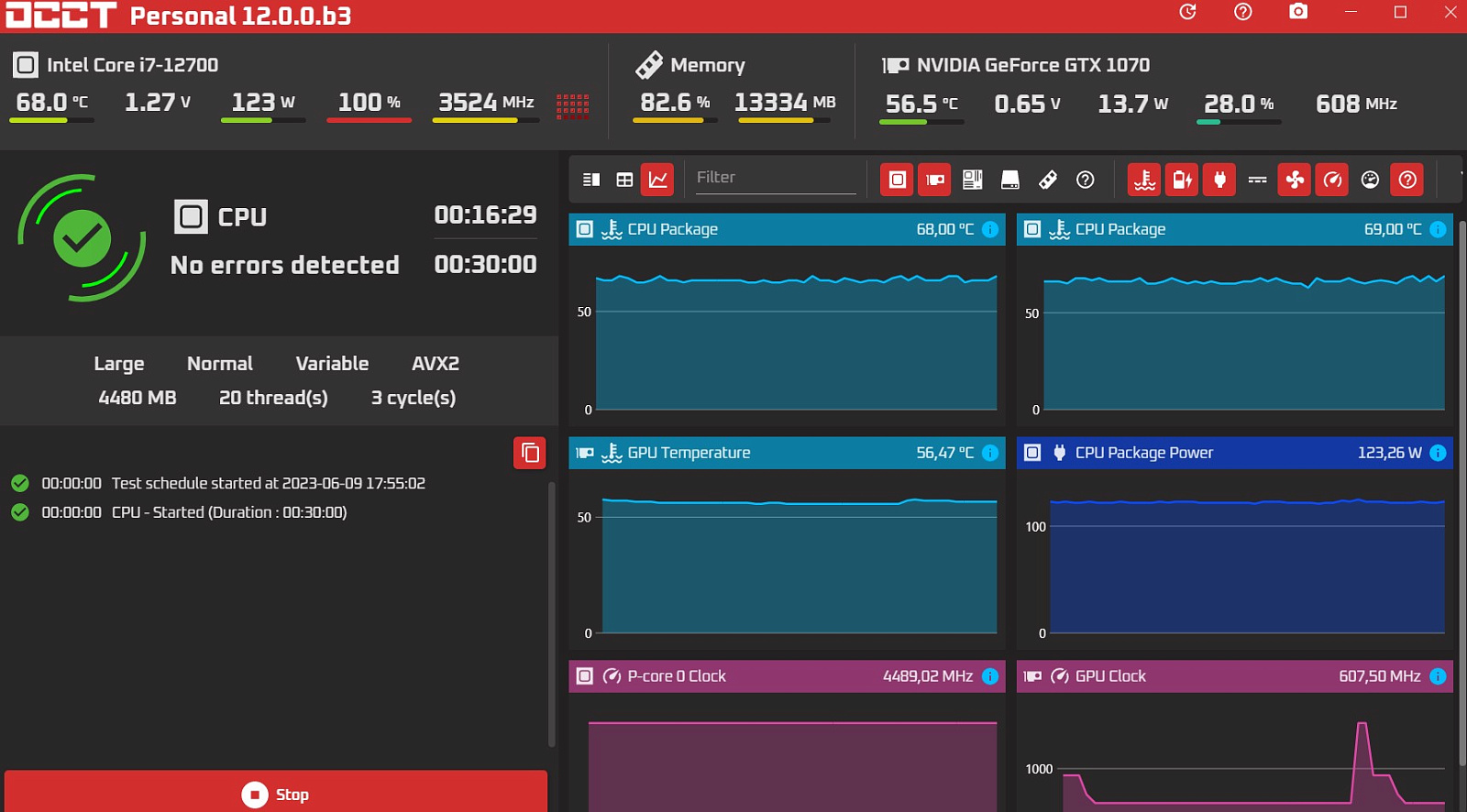

При тестировании системы программой OCCT 12.0.0.b3 температуры процессора и видеокарты под нагрузкой не менялись при закрытом или открытом корпусе, что говорит о хорошо организованной вентиляции. При этом вентиляторы работали от 40 до 60%, оставаясь в тихом, комфортном режиме по уровню шума (как корпусные, так и системы охлаждения).

При установке более «горячих» видеокарт мы рекомендуем устанавливать дополнительные вентиляторы, кроме четырех комплектных. Если радиатор СЖО установлен так же сбоку с вентиляторами на выдув, то еще три вентилятора можно поставить сверху на вдув. Если же радиатор размещен сверху, то вентиляторы сбоку так же на вдув.

Но и четырех комплектных будет достаточно для эффективного продува корпуса; вентиляторы производительные, с мощным воздушным потоком, но при этом им придется работать на повышенных оборотах, что приведет к повышению уровня шума выше комфортного.

Особенности эксплуатации

Эксплуатация корпуса в целом удобна. Обеспечен легкий доступ к верхнему и переднему фильтрам: отщелкнул панели, достал фильтр, промыл и установил на место. Также и боковой – просто открыл панель на шарнирах и снял фильтр.

С нижним фильтром все немного сложнее – он длинный, на весь корпус. Чтобы достать его сзади, придется отодвигать корпус от стены или поворачивать вбок, что не всегда удобно - корпус большой и тяжелый, а провода к нему, как правило, уже уложены и закреплены. Более удобно было бы выдвигать этот фильтр спереди, как это сделано у корпусов be quiet!

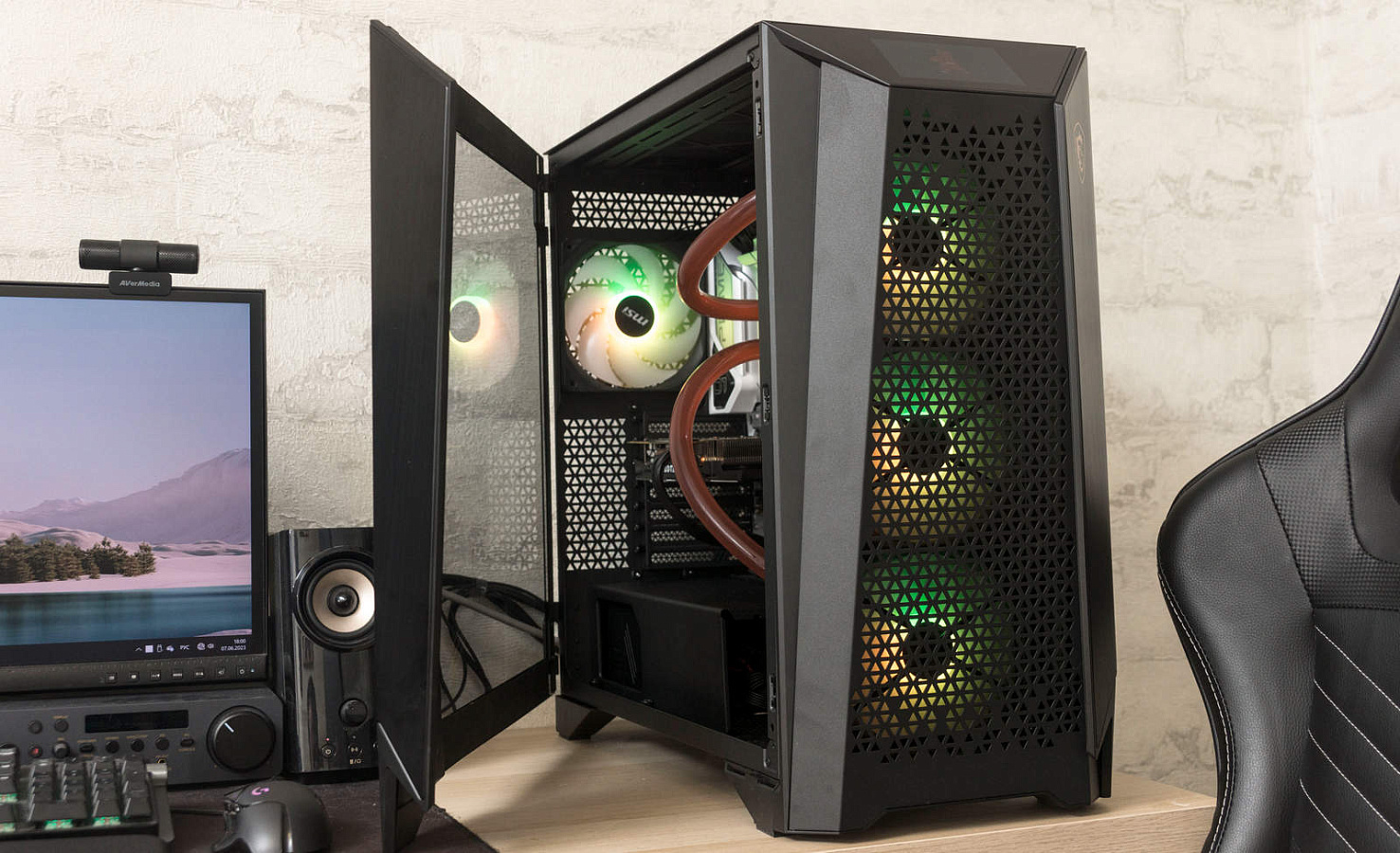

Боковая дверца на шарнирах также удобна и не только при сборке и чистке (её можно открывать для лучшего охлаждения комплектующих при длительных игровых сессиях).

Сенсорная LCD панель удобна для оперативного мониторинга и доступа к контролю вентиляторов или настройки подсветки. Но это пока ещё очень редкое явление для корпусов, и большинство пользователей привыкло делать это программно на экране монитора при помощи курсора мышки. Вряд ли тянуться к корпусу и делать все манипуляции вручную кто-то будет. Скорее всего, эта опция останется более декоративной – демонстрировать время или температуру.

Важным моментом на сегодня является наличие USB Type-C на передней панели. Данный разъем настолько распространён, что необходим на всех корпусах от среднего бюджета, но всё ещё редко встречается даже в дорогих моделях.

Самым сложным в эксплуатации может стать только размер корпуса. Ему нужно много места для размещения плюс пространства вокруг для хорошей вентиляции; размещать его в нишах или под столом нецелесообразно.

Заключение

MSI MEG PROSPECT 700R – это крутой современный корпус, рассчитанный на установку топовых комплектующих для игровых сборок без компромиссов.

Прежде всего, он отличается своими размерами, позволяющими устанавливать габаритные комплектующие без взаимных конфликтов. Места хватает даже для кастомных систем охлаждения.

Над внешним видом дизайнеры хорошо поработали – оригинальное исполнение и при этом строгие классические формы. Изюминкой в оформлении стал сенсорный экран для мониторинга и настроек.

Отлично продуманная система охлаждения, имеется возможность устанавливать вентиляторы сбоку, а не только на фронт, тыл и верх.

Но также имеются и непродуманные мелочи в дизайне, влияющие на эксплуатационные характеристики изделия.

Цена, конечно, по российским меркам очень высокая, но это и не массовый продукт, свои покупатели у него найдутся.

Плюсы:

Особенности:

Минусы:
