Обзор и тестирование блока питания 1STPLAYER SFX 750W Platinum

Бренд 1STPLAYER мало знаком российским пользователям. Как видим из названия, специализируется он на комплектующих и периферии для геймеров. Кроме того, фирма занимается и выпуском блоков питания на платформе своей материнской компании Helly Technology – производителя блоков питания (данная ОЕМ платформа встречается у многих брендов).

В форм-факторе SFX выпускаются две модели: на 650 Вт с сертификатом Gold и на 750 Вт с сертификатом Platinum (именно его мы сегодня и рассмотрим).

Технические характеристики

  • Модель: PS-750SFX;
  • Стандарт: ATX SFX 12V Ver. 3.42, ErP 2014 Lot 3;
  • Диапазон рабочих напряжений: 100-240 В;
  • Выходы: 3,3В - 20 А, 5В – 20 А, 12В – 62 А;
  • Выходная мощность линий +3,3В и 5В: - 100 Вт;
  • Выходная мощность линий +12В: - 744 Вт;
  • Габариты: 100 × 125 × 63.5 мм;
  • Диаметр используемого вентилятора: 80 мм;
  • Тип подшипника: втулка;
  • Эффективность: 91-93%;
  • Полученный сертификат: 80 PLUS Platinum;
  • Защиты: OVP, OPP, SCP, OCP, UVP, OTP;
  • Система кабелей: модульная;
  • Вес без кабелей: 0,89 кг;
  • Гарантия: 7 лет.

Упаковка и комплектация

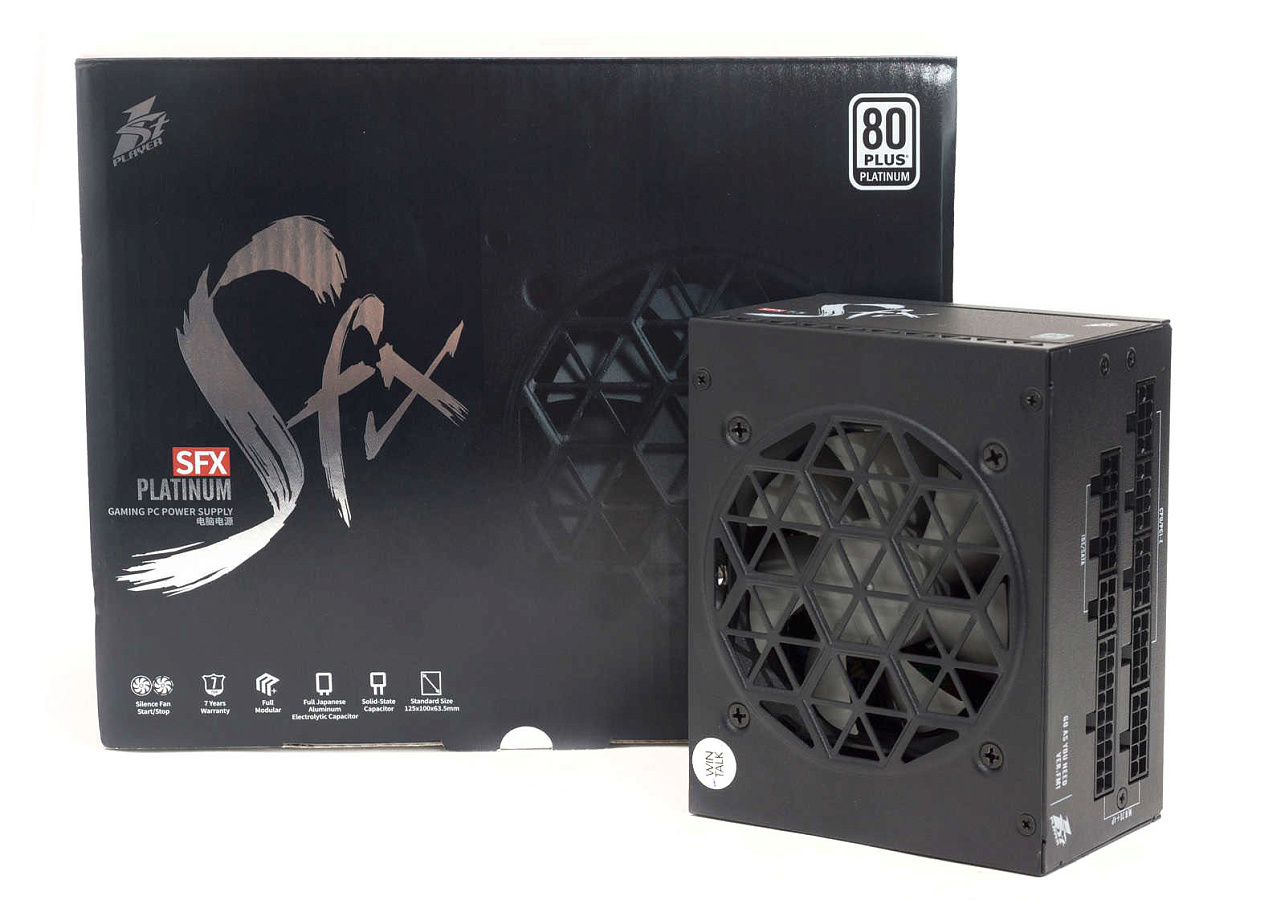

Блок питания поставляется в картонной коробке, оформленной в черные и серебристые цвета.

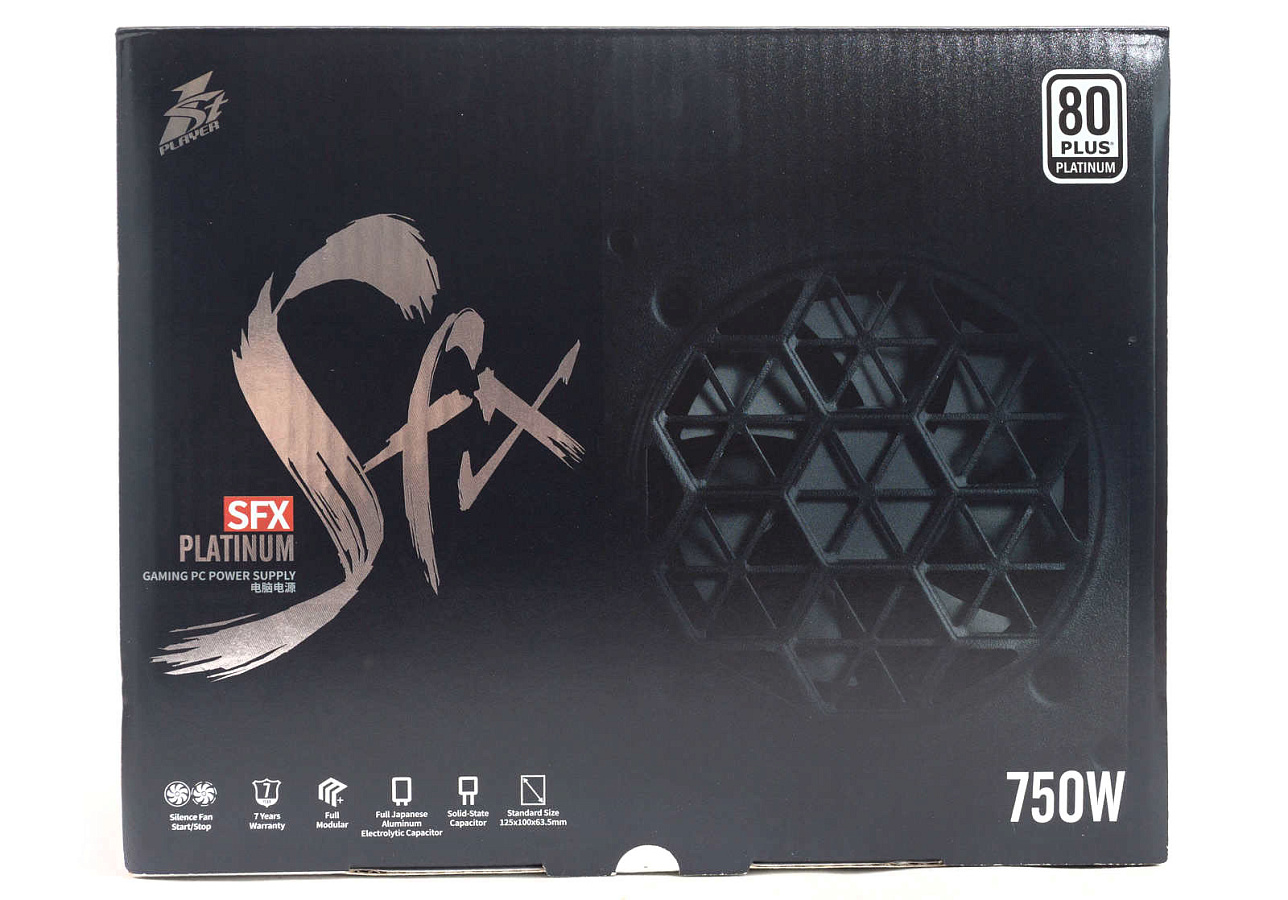

На лицевой стороне указана модель, выходная мощность и пиктограммы с основными характеристиками, которые дублируются на боковых гранях.

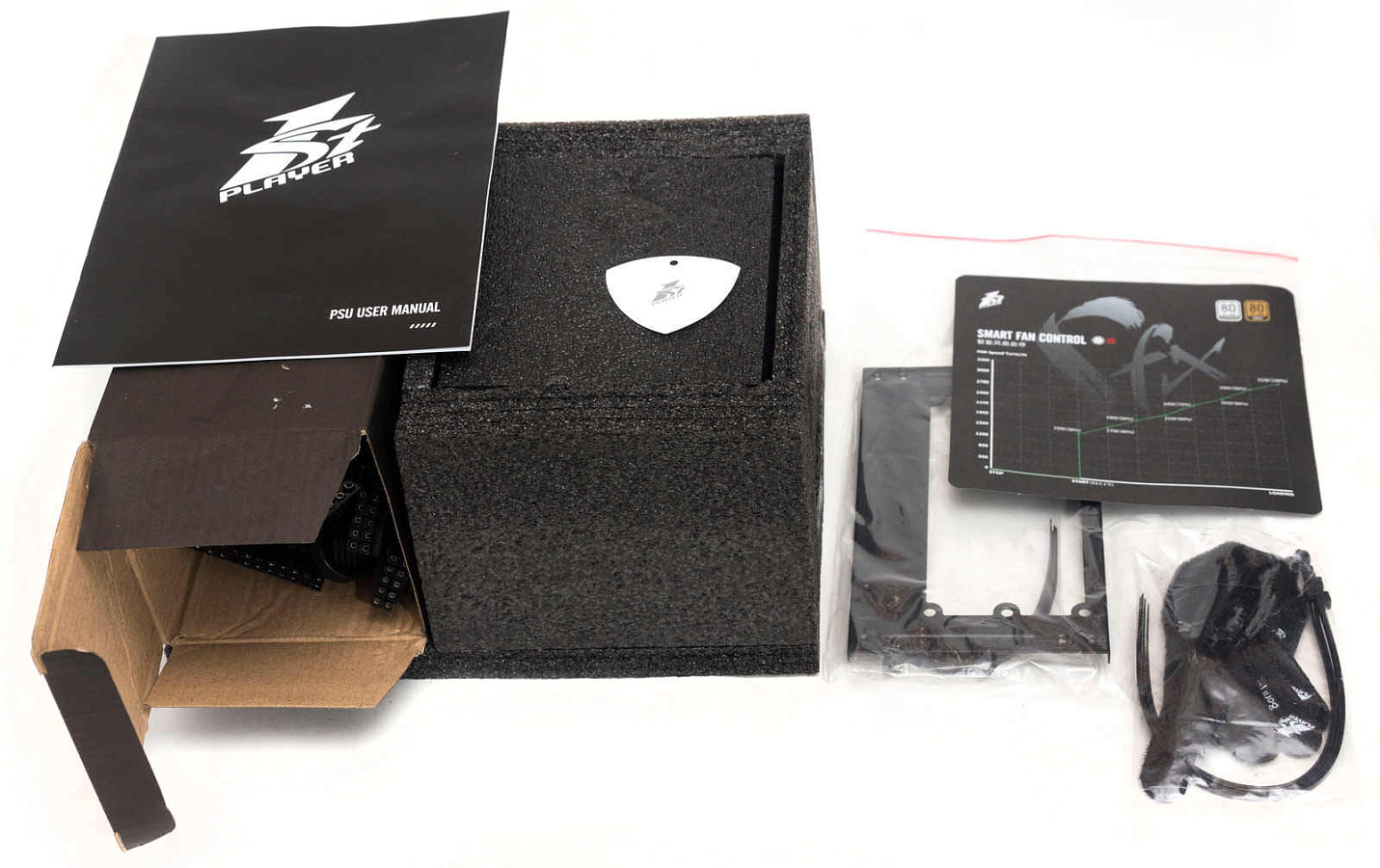

В коробке находится блок питания в форме из вспененного полиуретана и картонная упаковка с комплектом поставки.

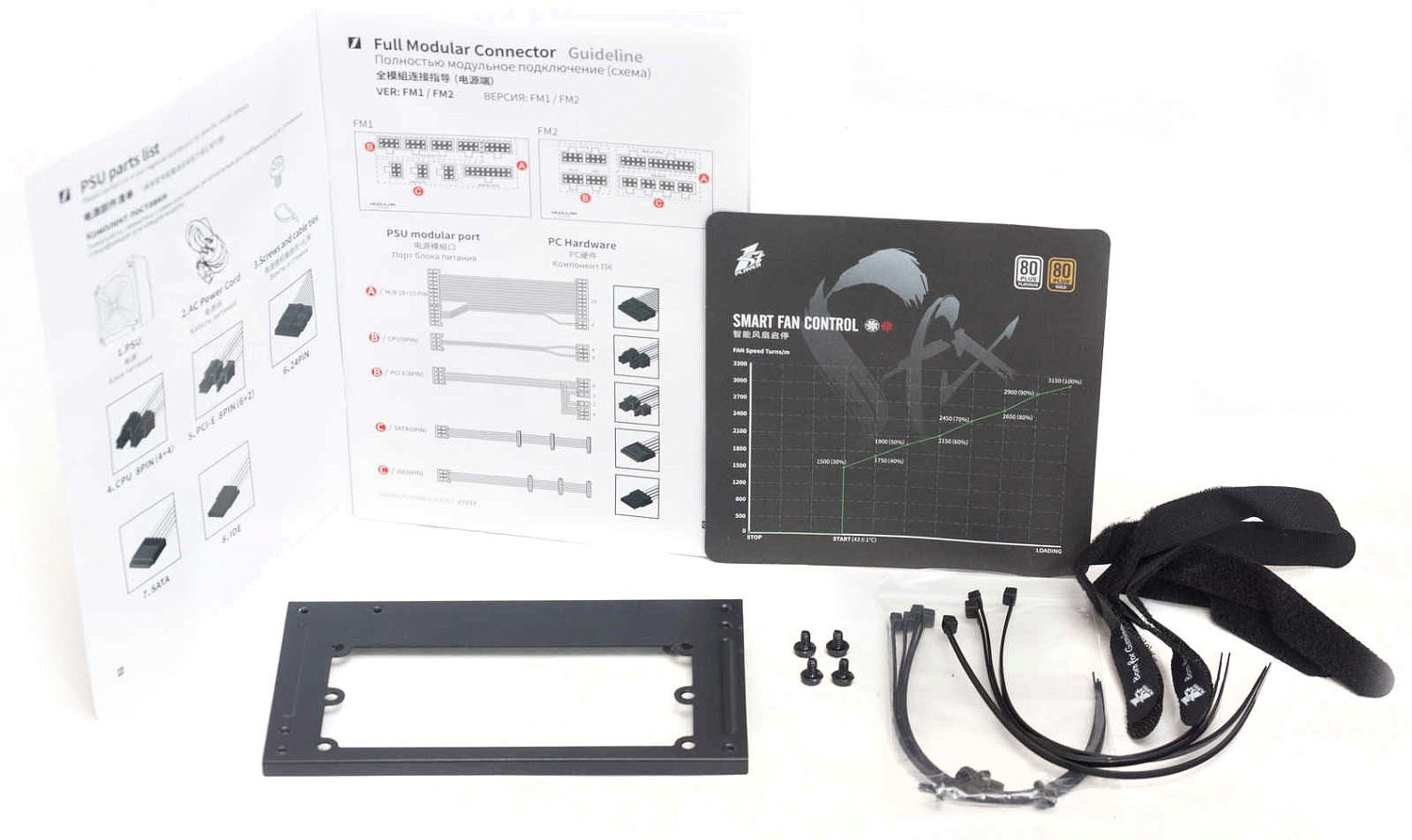

В комплект входит:

  • Крепежная рамка под ATX форм-фактор;
  • Восемь винтов крепления;
  • Пластиковые одноразовые стяжки – 8 штук;
  • Четыре стяжки на липучках;
  • Сетевой кабель 1,4 м;
  • Руководство пользователя;
  • Табличка с рабочими параметрами вентилятора.

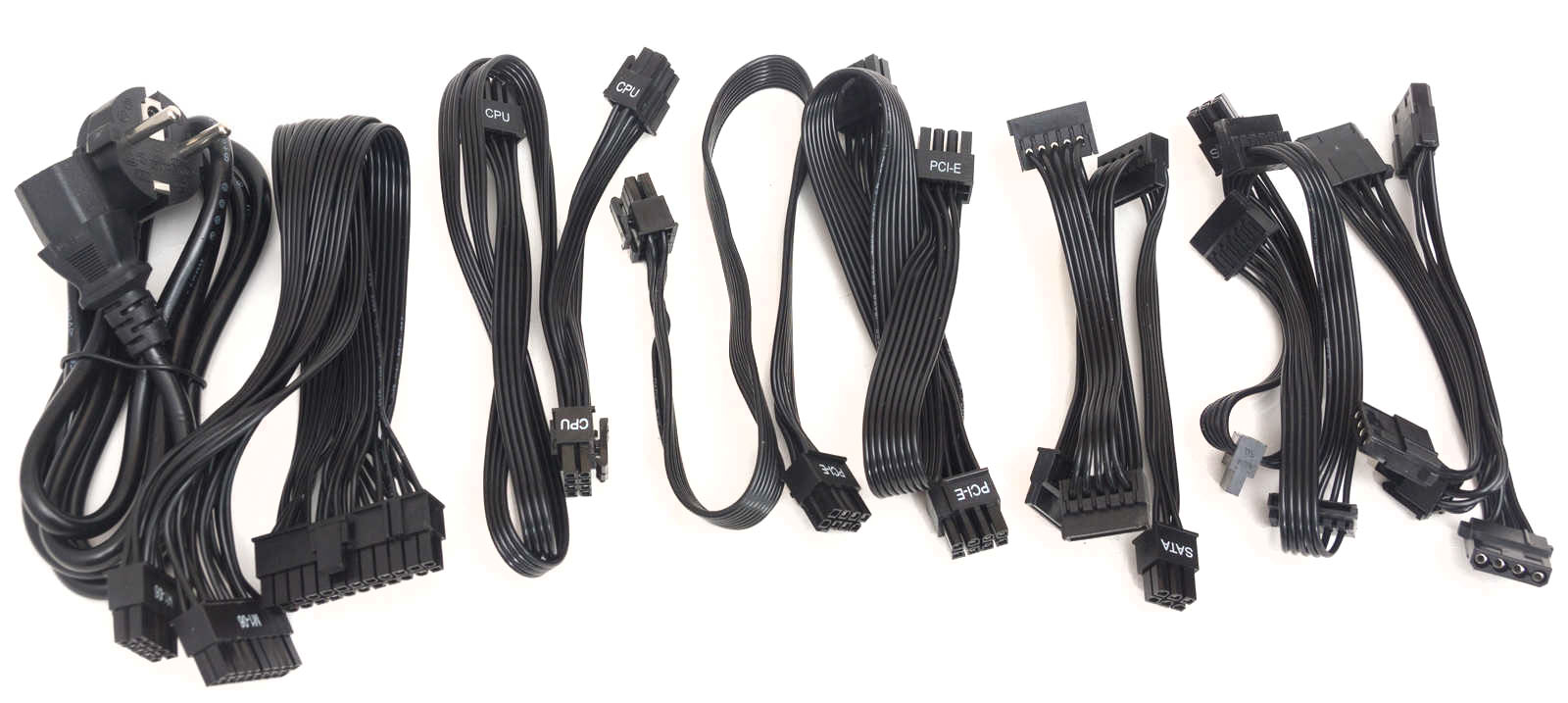

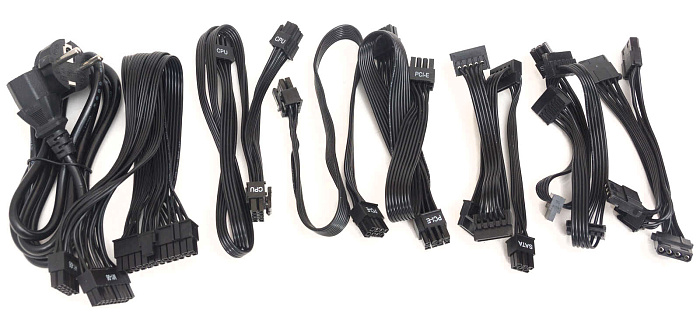

Комплект модульных кабелей состоит из:

  • ATX кабель 20+4 пин для питания системной платы – 30 см;
  • Кабель питания CPU, два коннектора, 4+4-пин и 8-пин – 45 + 10 см;
  • Кабель питания PCI-E, 6+2 пин – 40 см;
  • Кабель питания PCI-E, два коннектора 6+2 пин – 40+12 см;
  • Два кабеля SATA с четырьмя коннекторами – 12+12+12+12 см;
  • Кабель с четырьмя Molex 4-пин – 12+12+12+12 см.

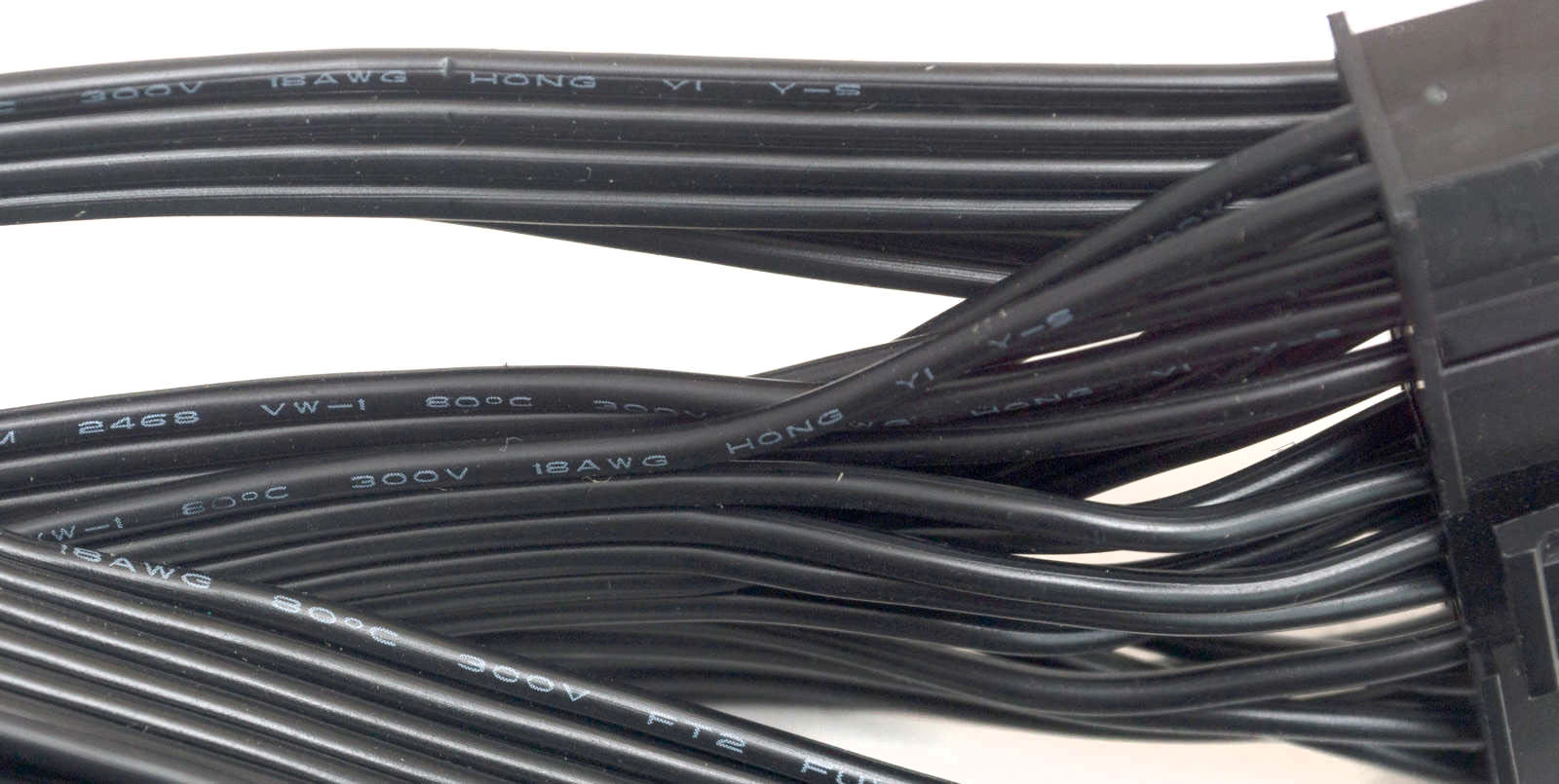

Все кабели в плоском исполнении, достаточно мягкие, провода калибром 18AWG.

Внешний вид

Миниатюрный компактный корпус призматической формы, металл окрашен в черный цвет.

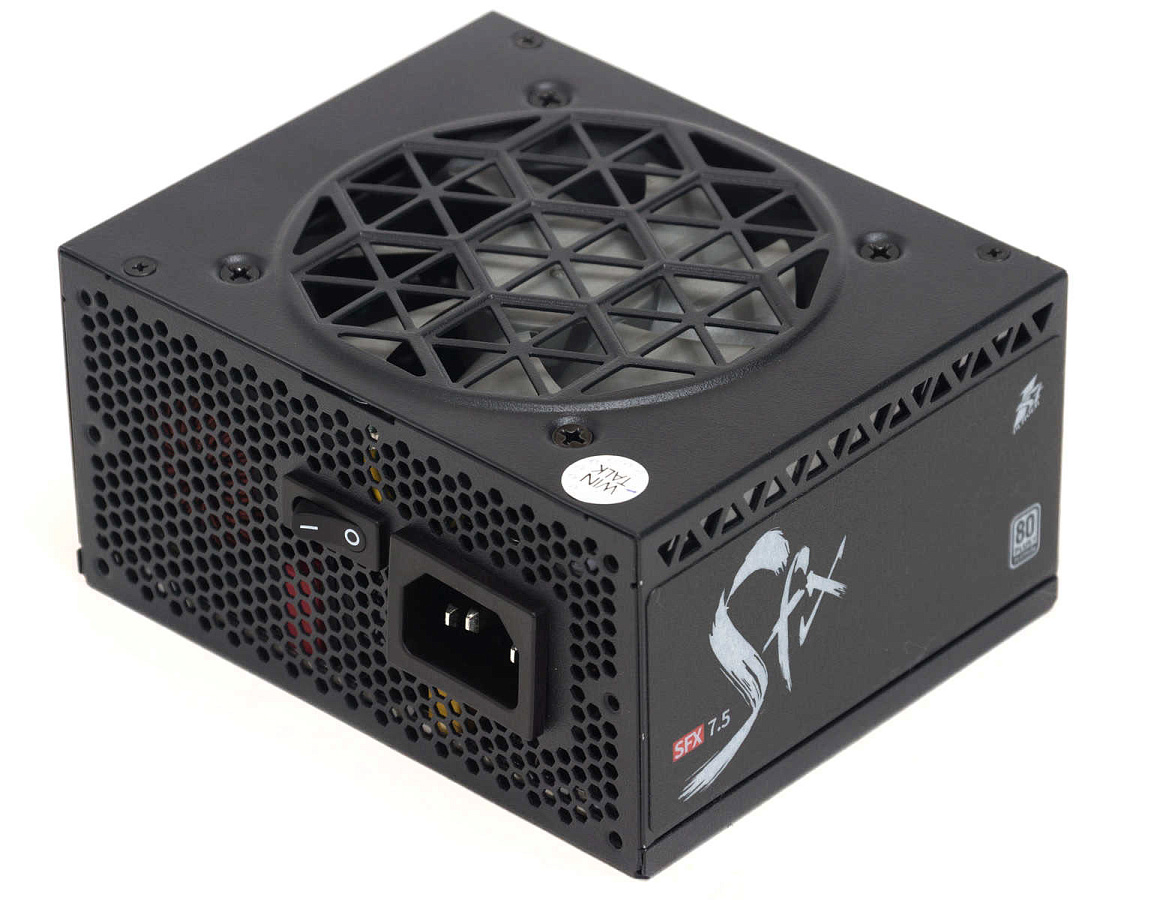

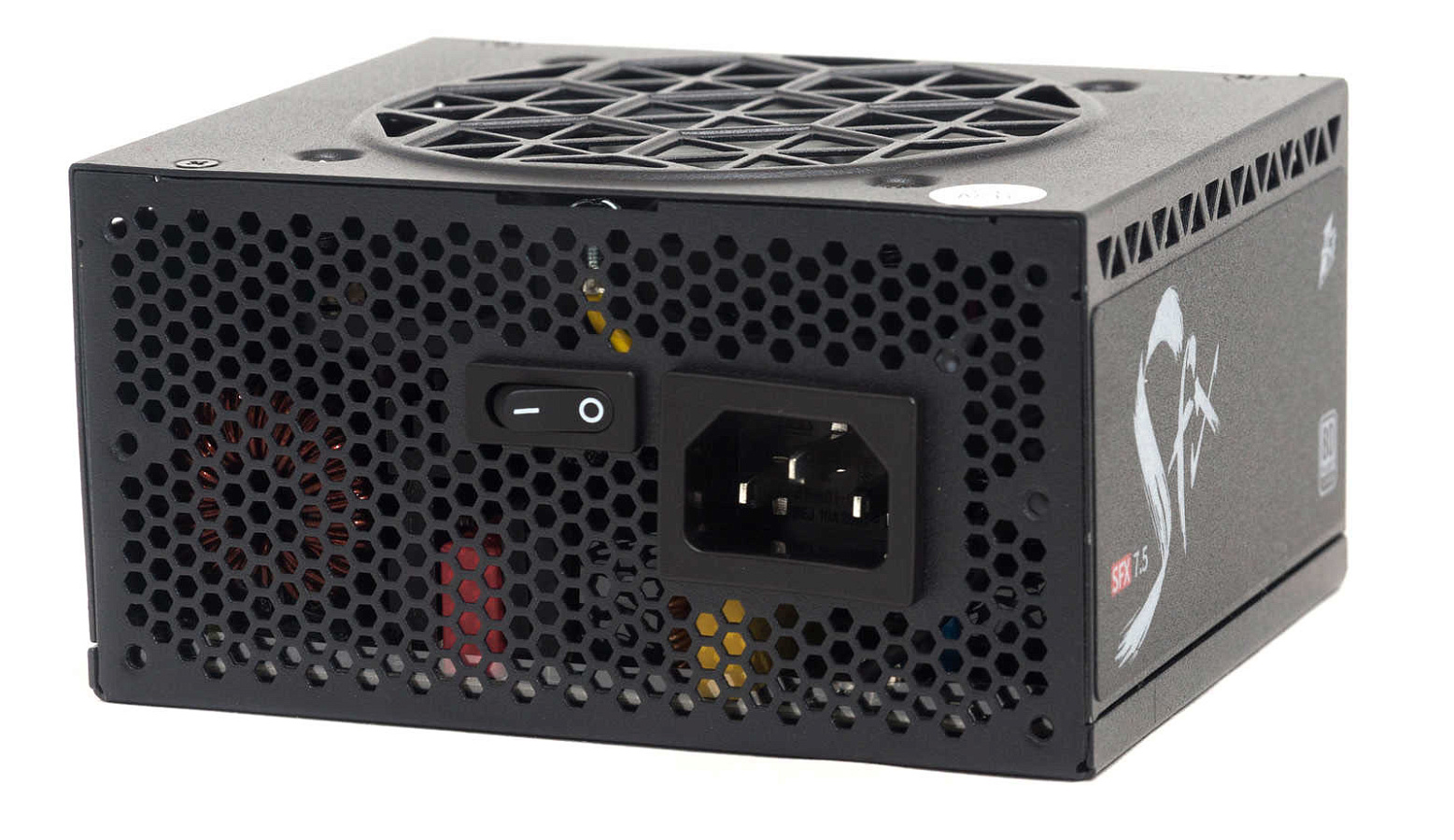

На лицевой стороне традиционная перфорация в виде сот, узкий тумблер включения и сетевая розетка.

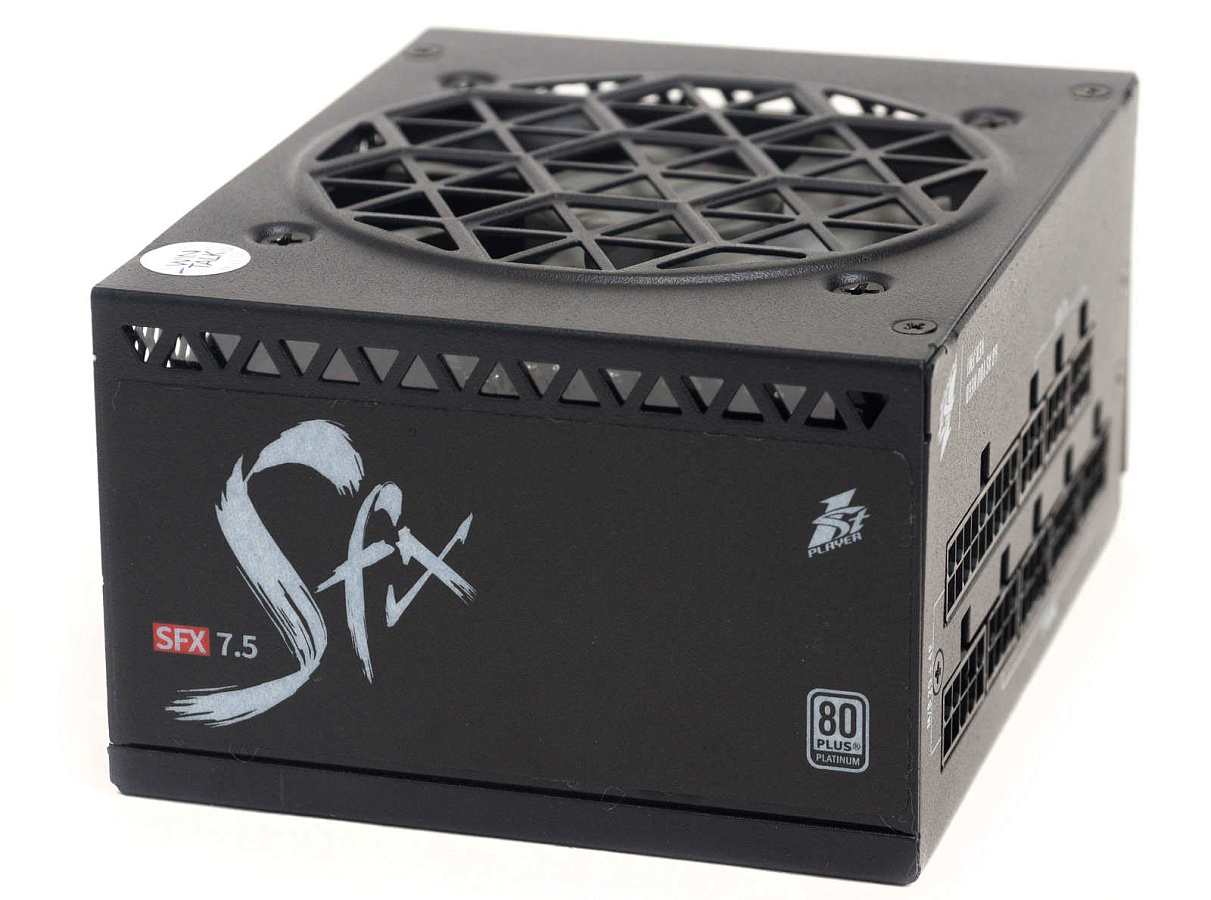

На боковых гранях в нижней части полоса перфораций в виде мелких треугольников. Имеется наклейка с указанием модели и стилизованной надписью SFX.

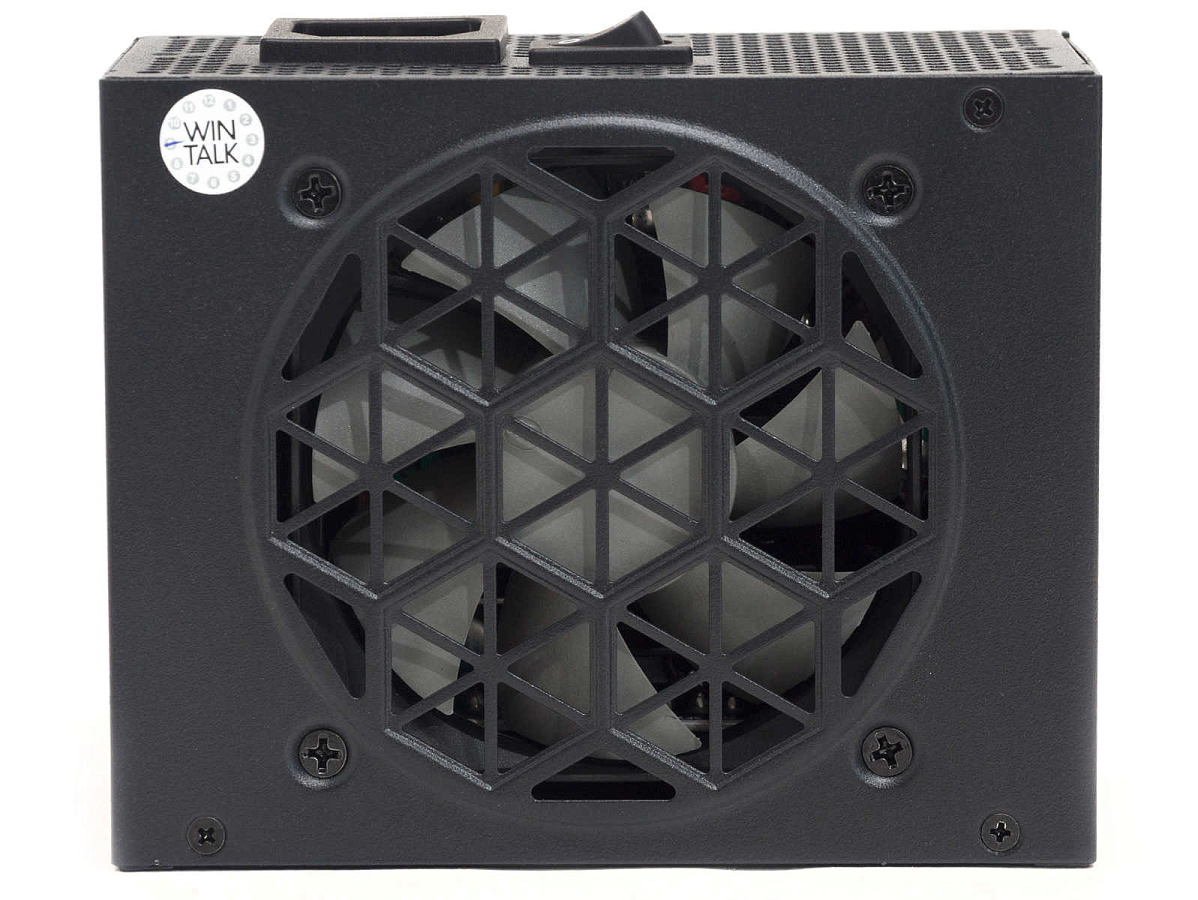

На нижней грани круглое вентиляционное отверстие, перфорированное в виде шестиугольников, разделенных на треугольники. На одном из винтов имеется гарантийная наклейка c надписью «Win talk».

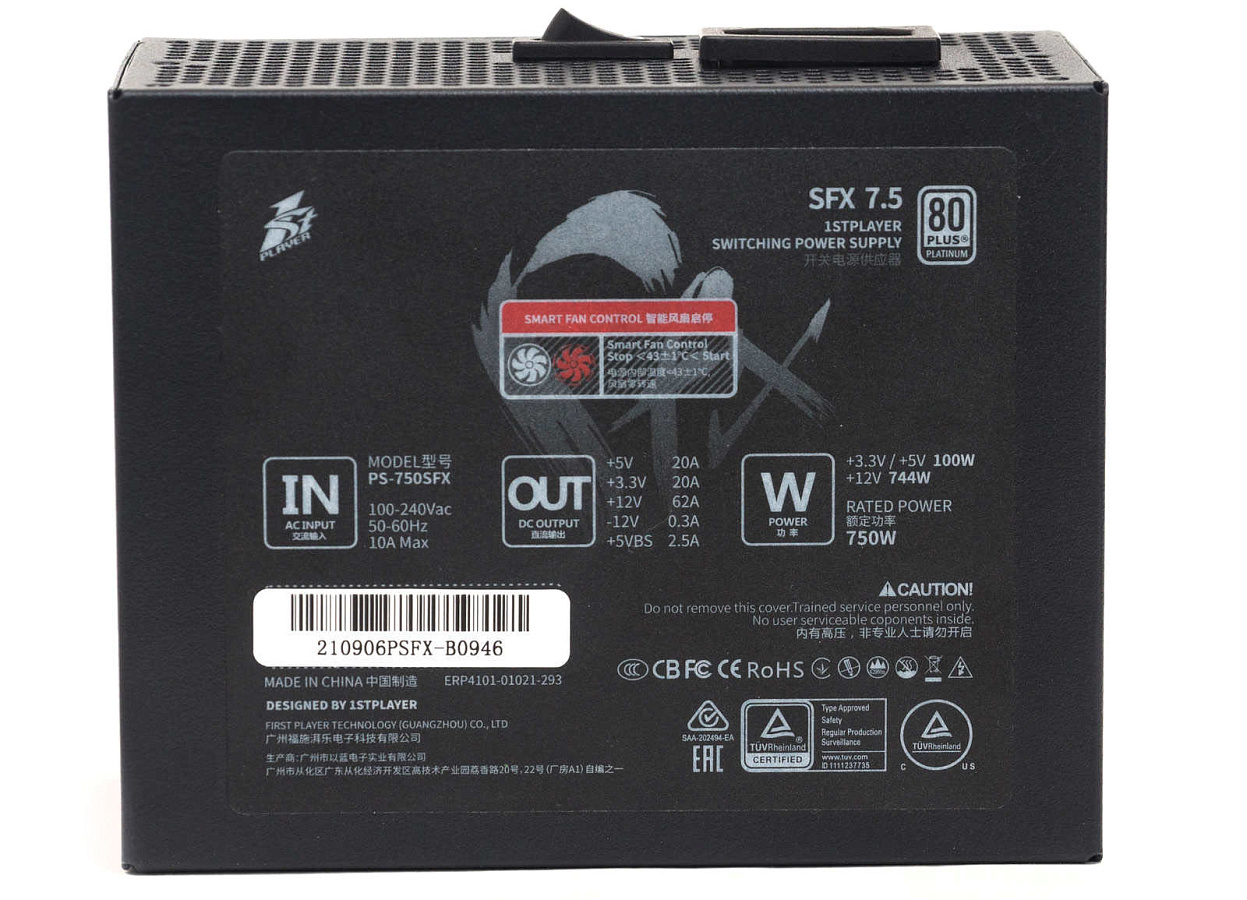

На верхней грани наклейка с нагрузочными характеристиками, серийным номером изделия и предупреждающей надписью об умном контроле работы вентилятора, который запускается при рабочей температуре от 43°С.

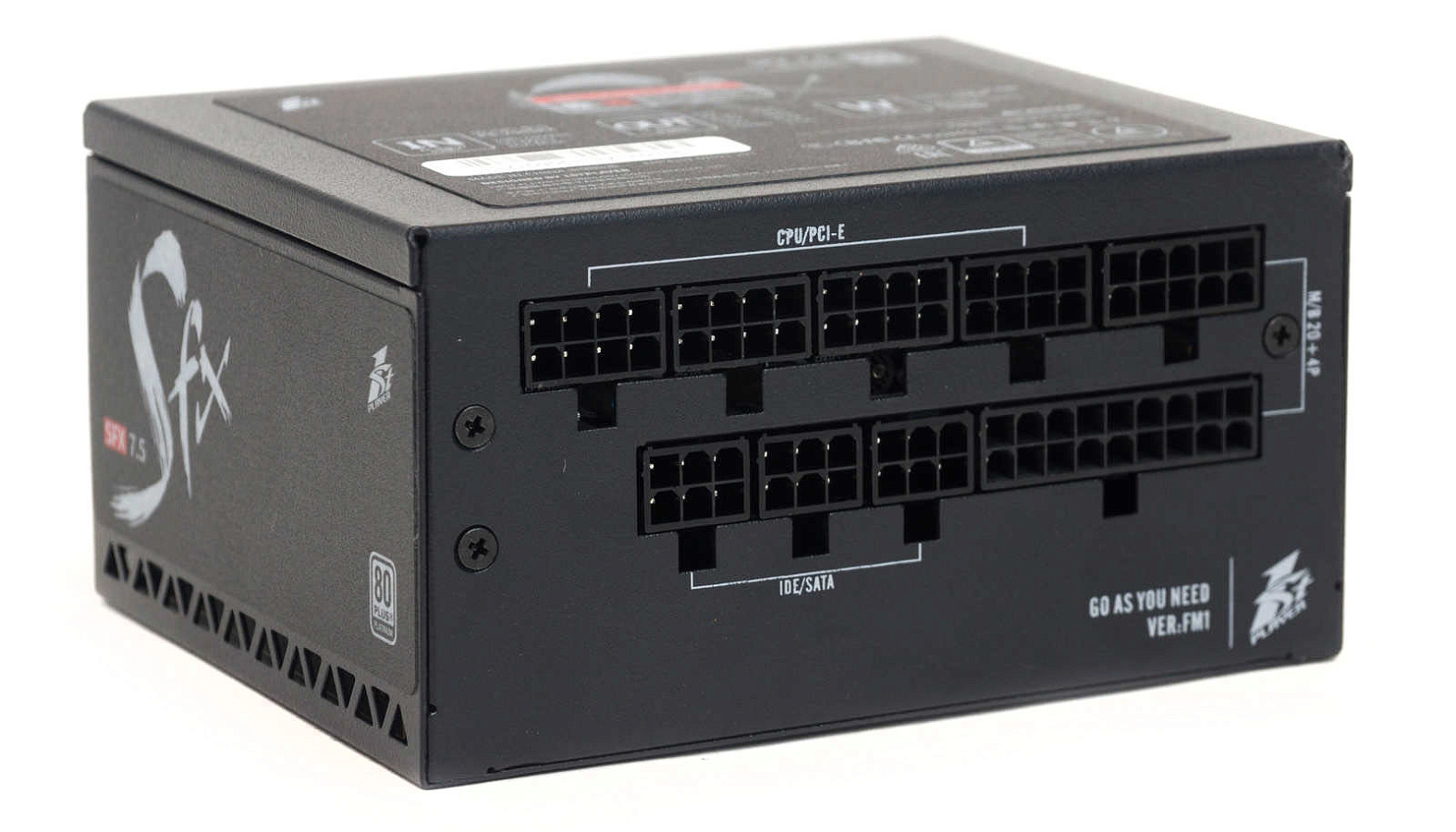

На тыльной панели в два горизонтальных ряда разъемы для модульных кабелей, все группы подписаны: 18 пин и 10 пин – для кабеля ATX; четыре 8 пин – для питания CPU и PCI-E; три 6 пин – питание периферии.

На фотографиях вы могли заметить небольшие малозаметные неровности корпуса на лицевой и нижней поверхности – это, скорее всего, огрехи сборки или штамповки самого корпуса.

Охлаждение

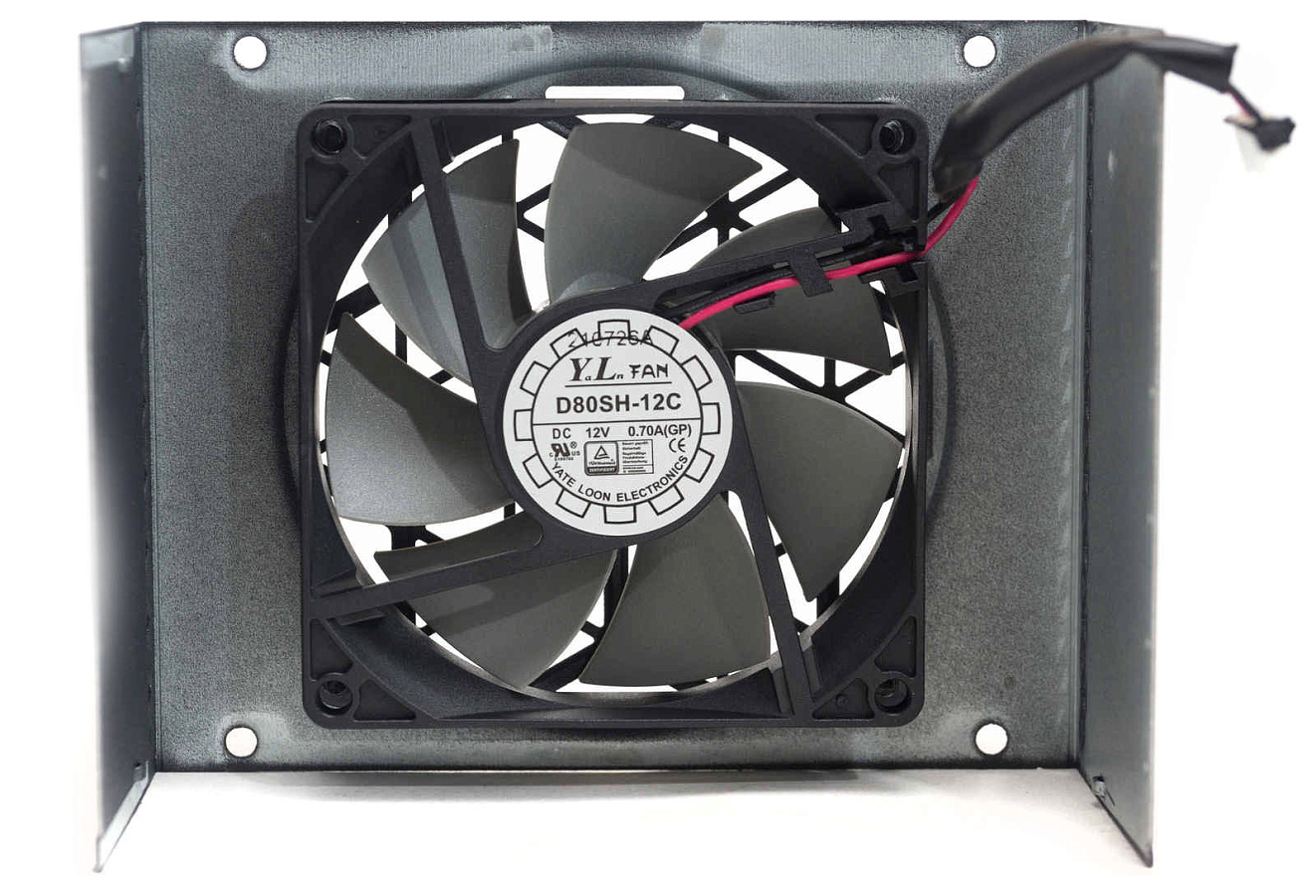

За охлаждение отвечает 80-мм вентилятор на втулочном подшипнике от компании Yate Loon, модель - D80SH-12C.

Размер вентилятора очень маленький, и ему приходится трудиться на высоких оборотах, до 3000 об/мин.

Чаще в блоках питания формата SFX устанавливают 92-мм вентиляторы.

Для уменьшения уровня шума производитель добавил полупассивный режим работы. До рабочей температуры комплектующих в 43°С вентилятор не стартует.

Работает вентилятор с 1500 об/мин и с ростом температур раскручивается до максимальных значений.

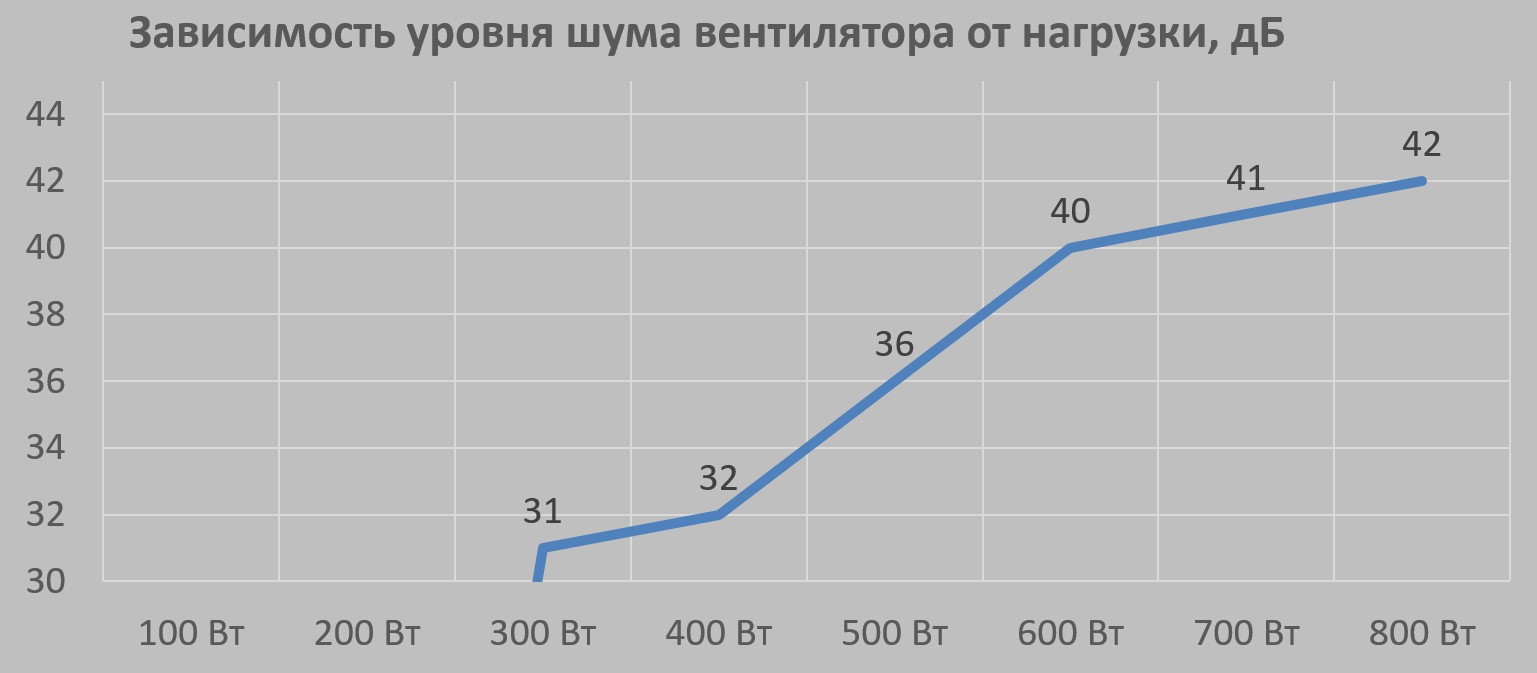

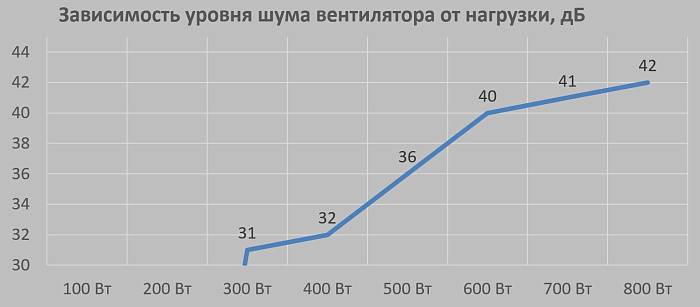

На низких оборотах его вполне можно назвать тихим. На максимальной нагрузке работу вентилятора хорошо слышно, но в комфортных пределах.

Схемотехника

Как мы и писали выше, используется платформа Helly Technology от материнской компании бренда.

В основе схемотехники лежит полумостовой преобразователь с резонансным преобразователем LLC в первичной цепи,  синхронным выпрямителем и DC-DC преобразователями во вторичной.

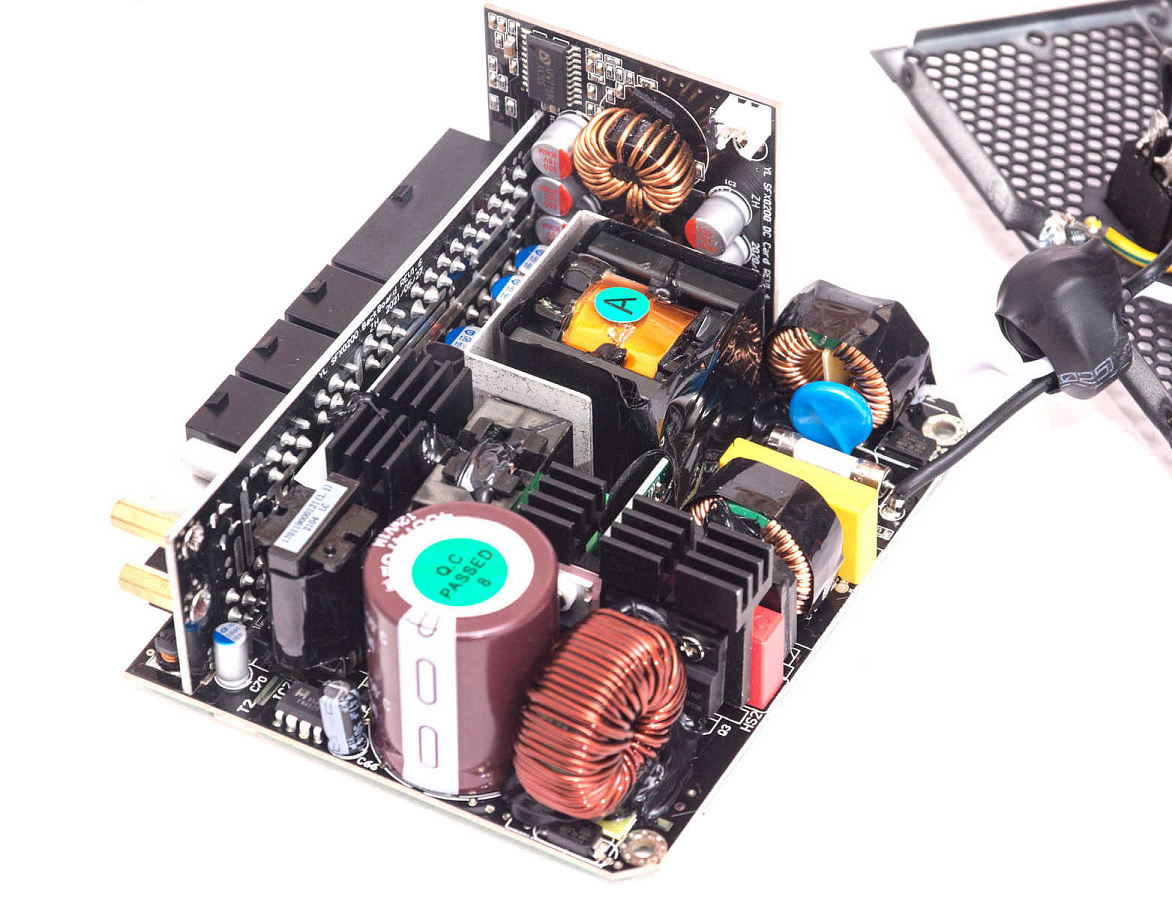

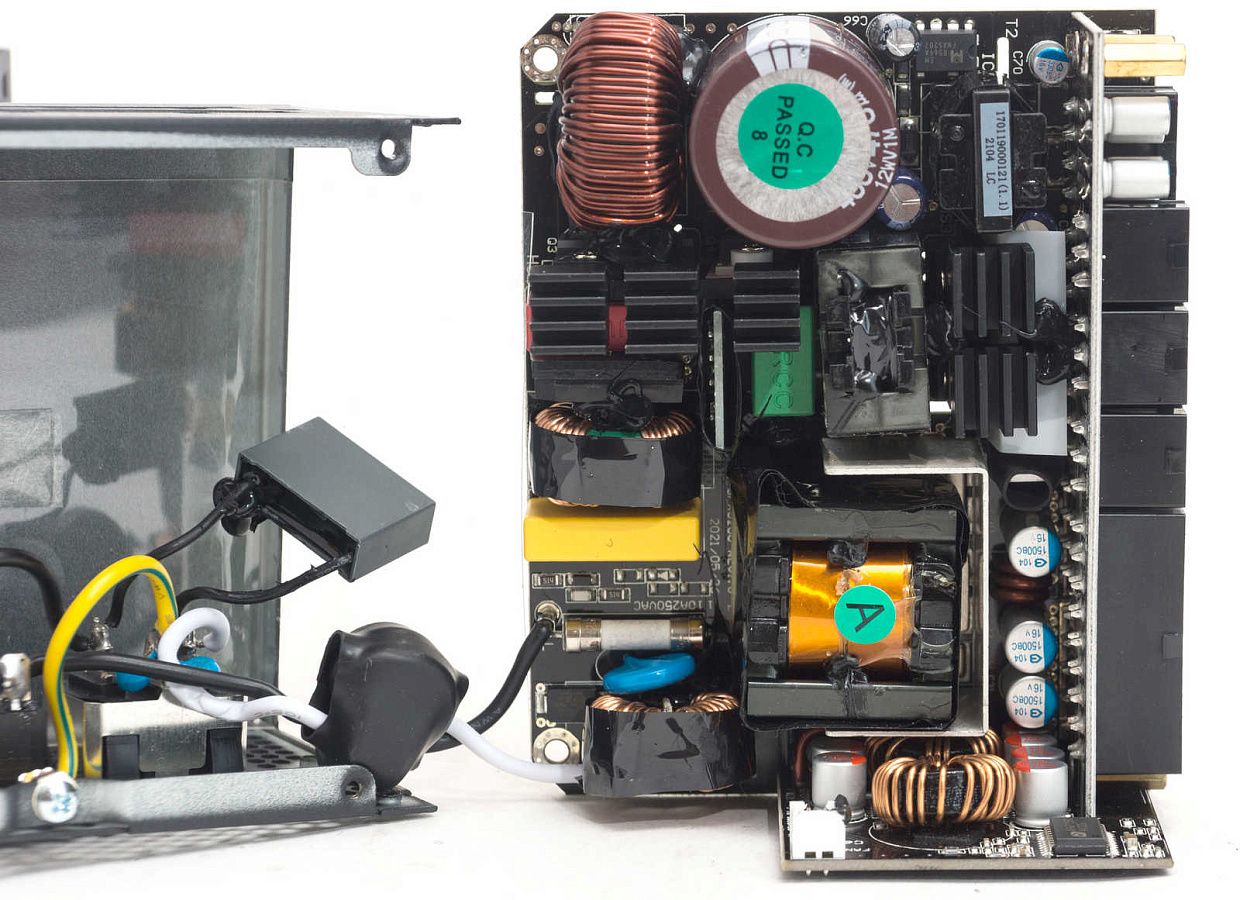

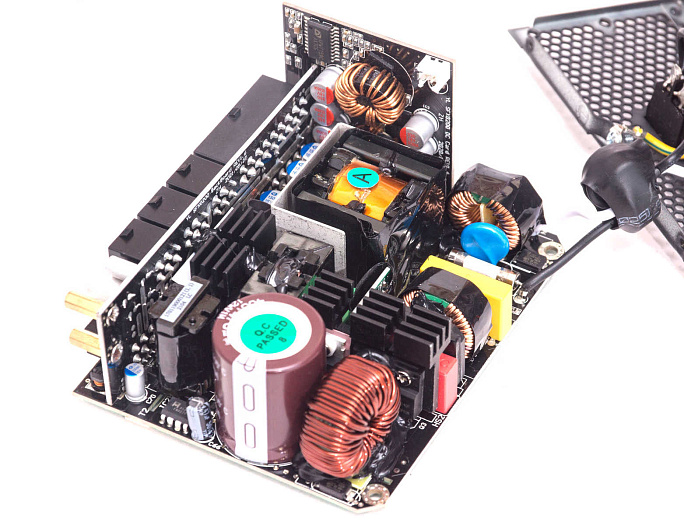

Компоновка очень плотная, что обусловлено компактными размерами. Радиаторы для отвода тепла от силовых элементов небольшого размера. Имеются две дополнительные вертикальные платы и плата с модульными разъёмами, распаянная по шине с основной платой. Никаких лишних проводов внутри нет.

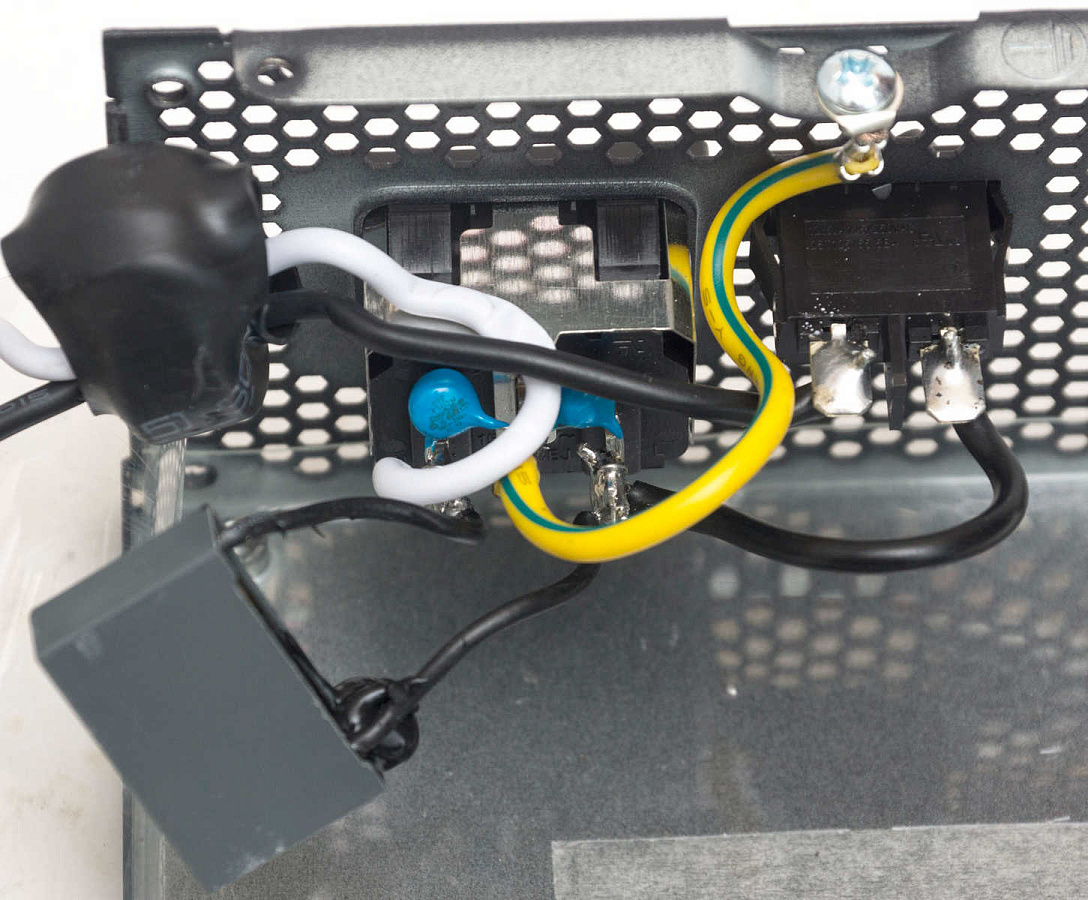

На входе полноценный фильтр электромагнитных помех. Два Y-конденсатора непосредственно на входной розетке, здесь же Х-конденсатор на длинных гибких ножках для удобства его размещения.

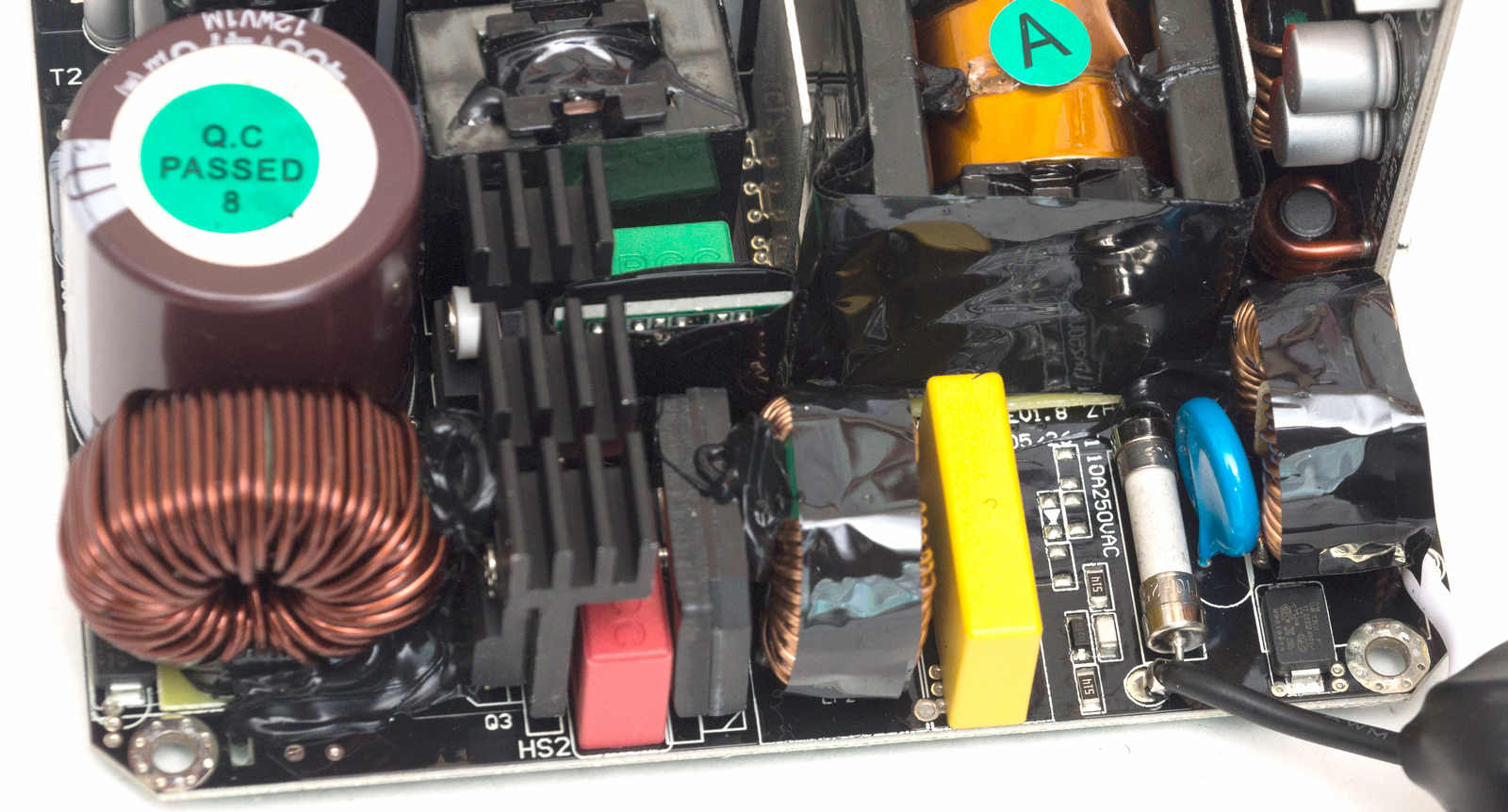

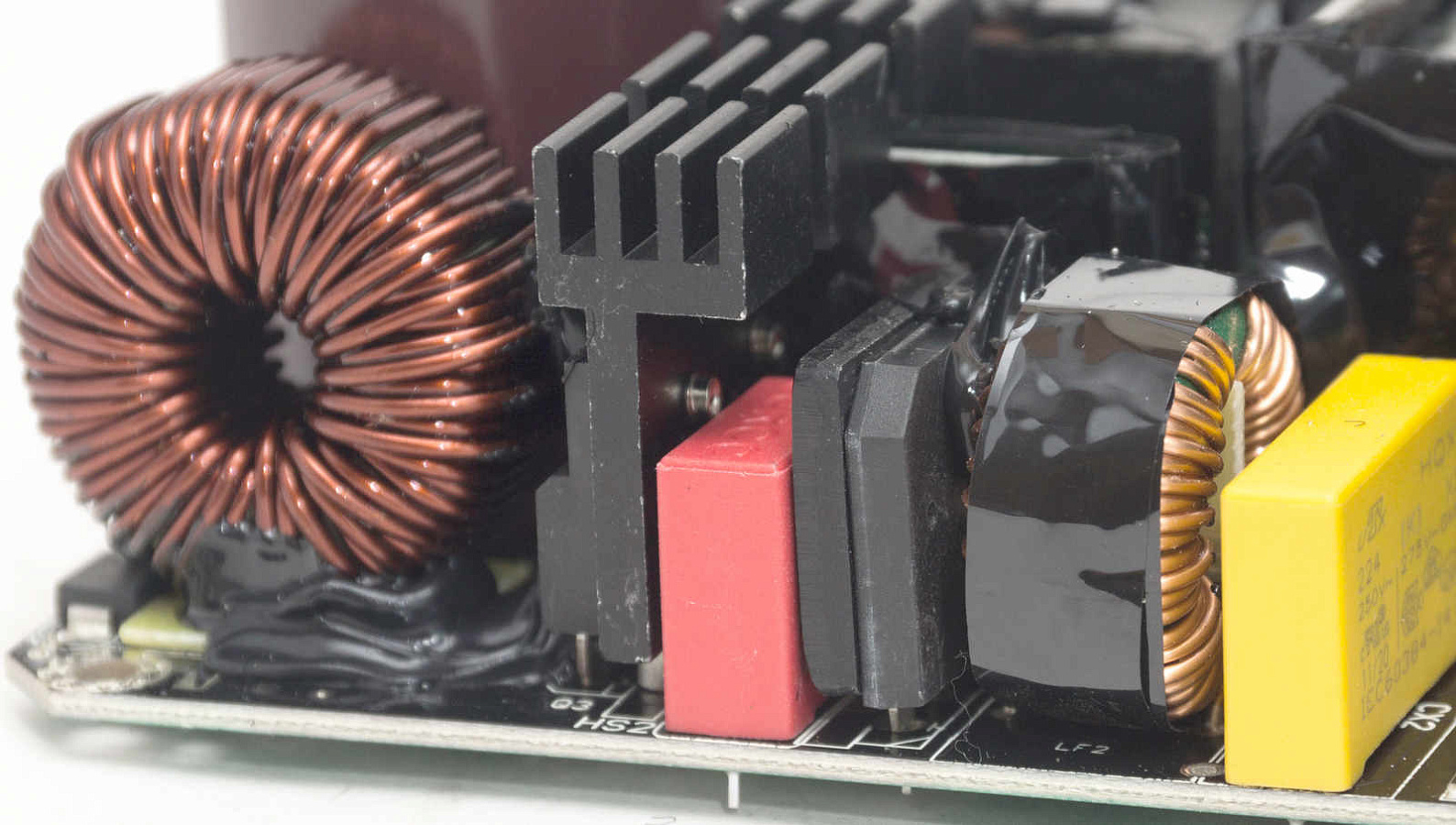

Вторая часть фильтра на краю основной платы: два SMD-Y конденсатора TRX NB210108 (по одному по обе стороны материнской платы), один Х-конденсатор, два дросселя.

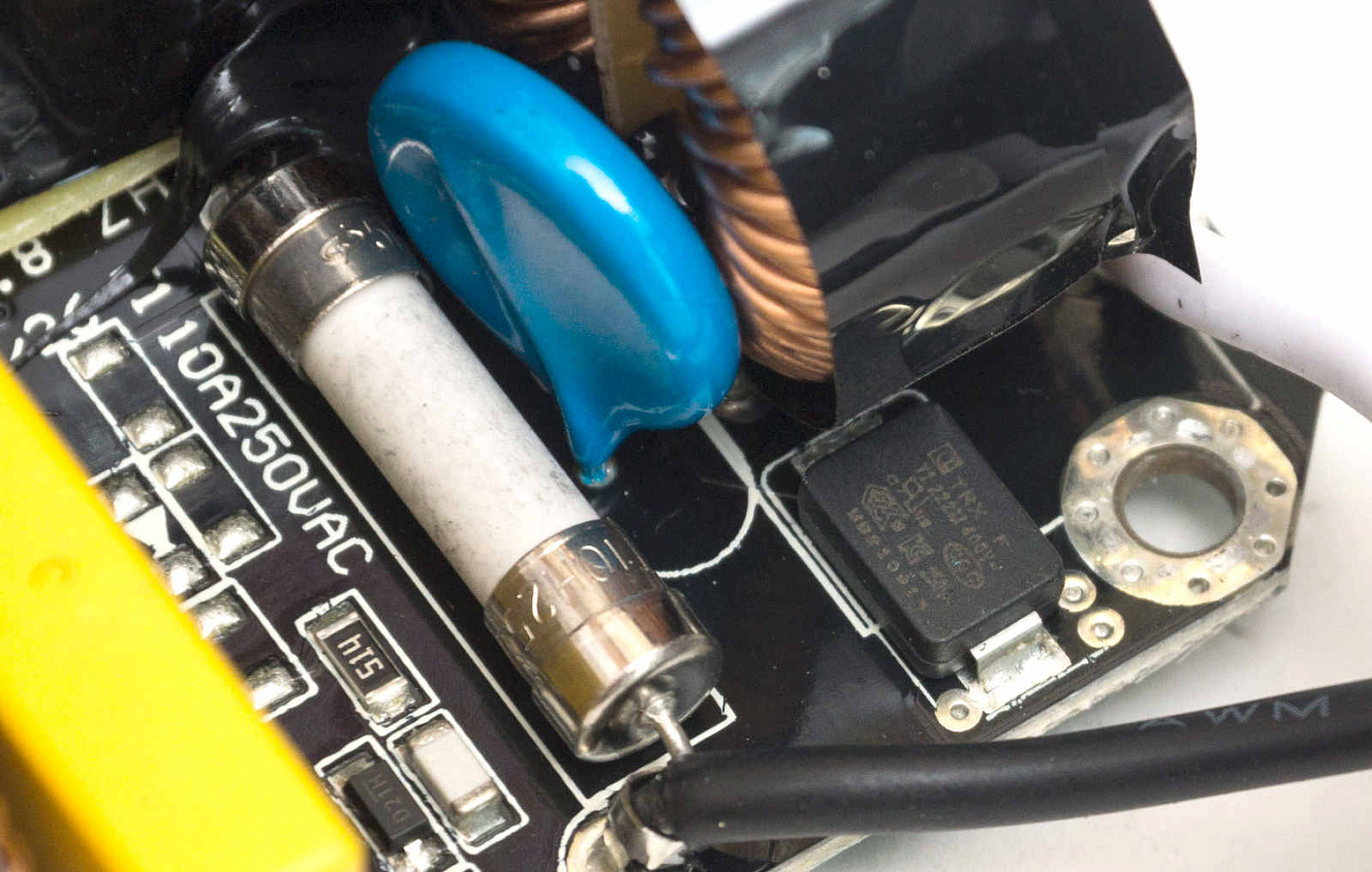

Имеется варистор и предохранитель, защита от пускового тока отсутствует.

Далее идет диодная сборка с прикрученным миниатюрным радиатором.

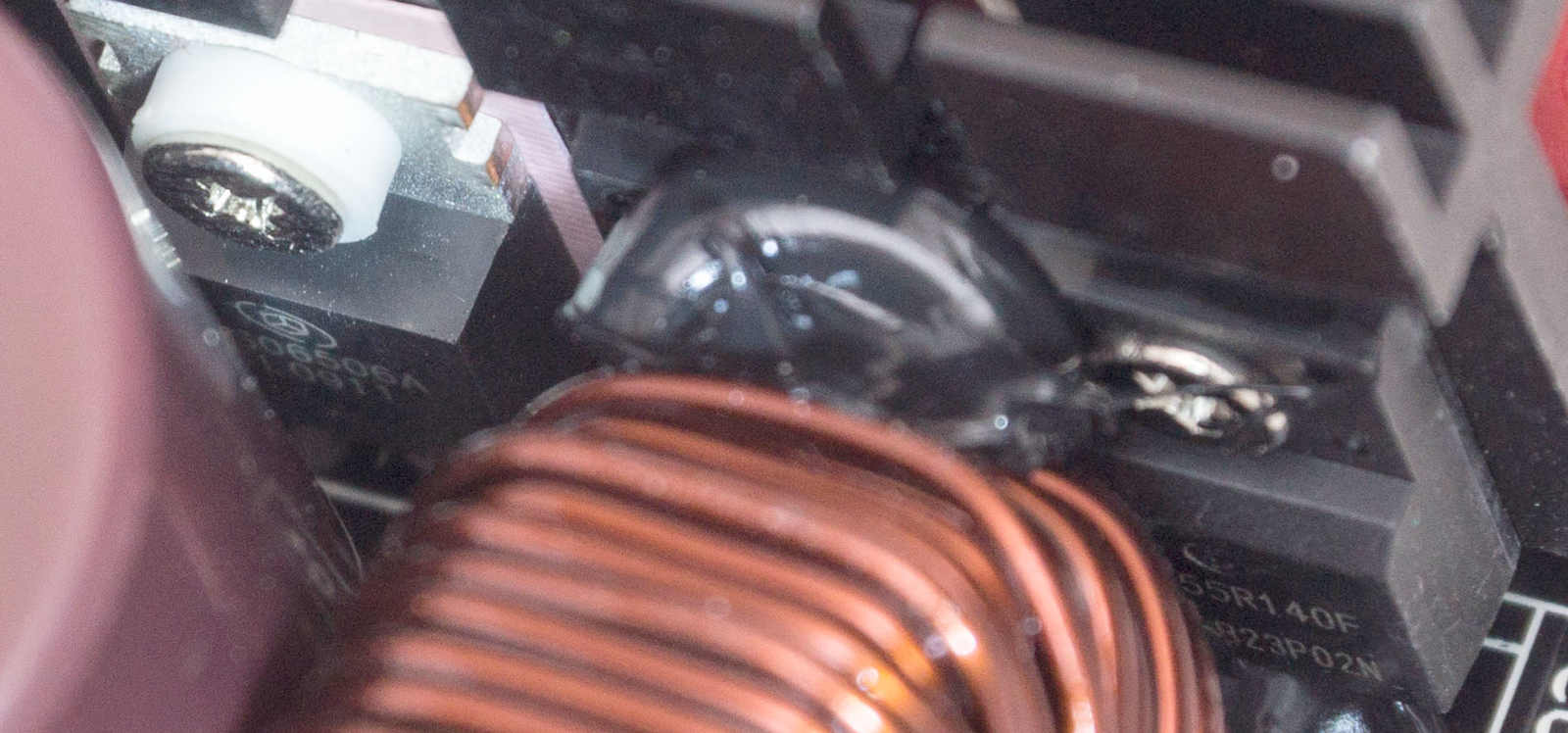

Следующий радиатор охлаждает силовые элементы APFC: два мосфета Oriental Semiconductor OSG55R140F и диод Global Power Technology G3S06506A.

Контроллер Champion CM6502UHHX на вертикальной плате закрыт термоусадочной пленкой.

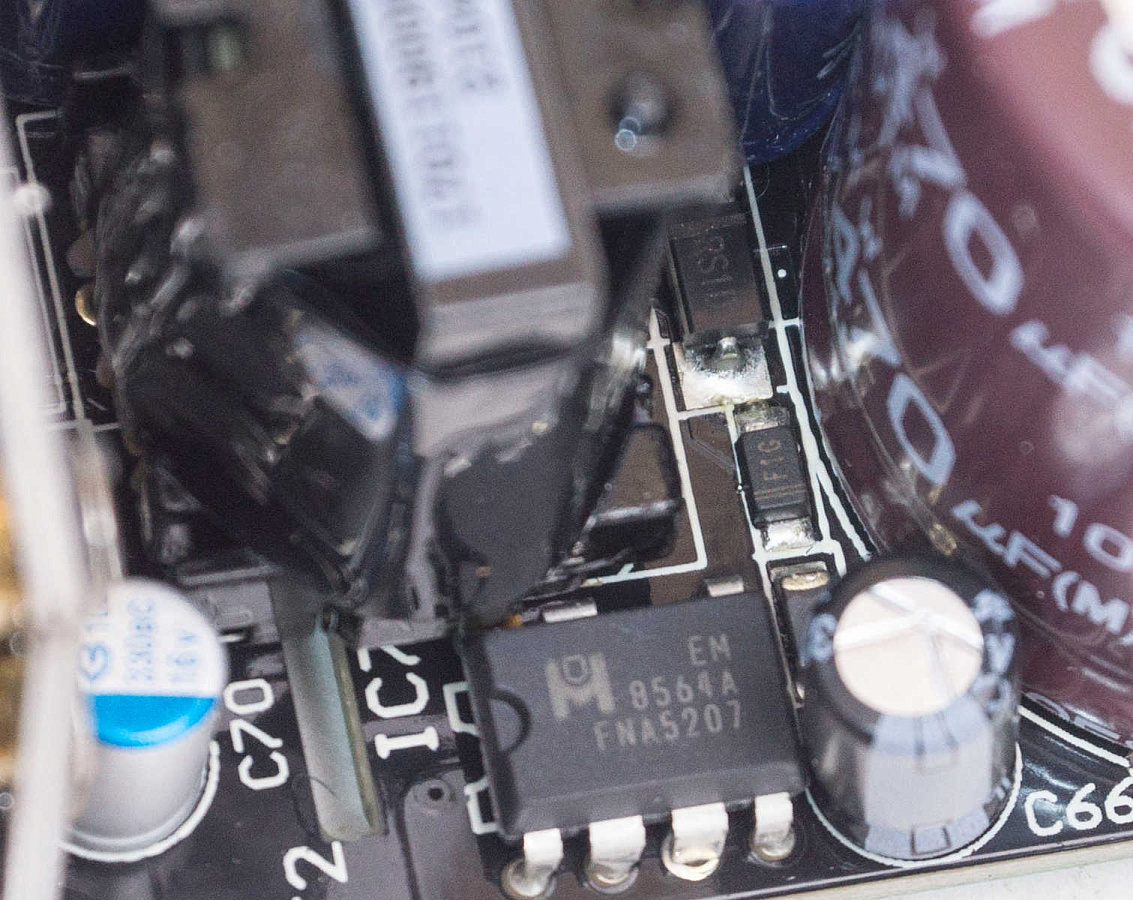

За дежурное питание отвечает контроллер EM8564A.

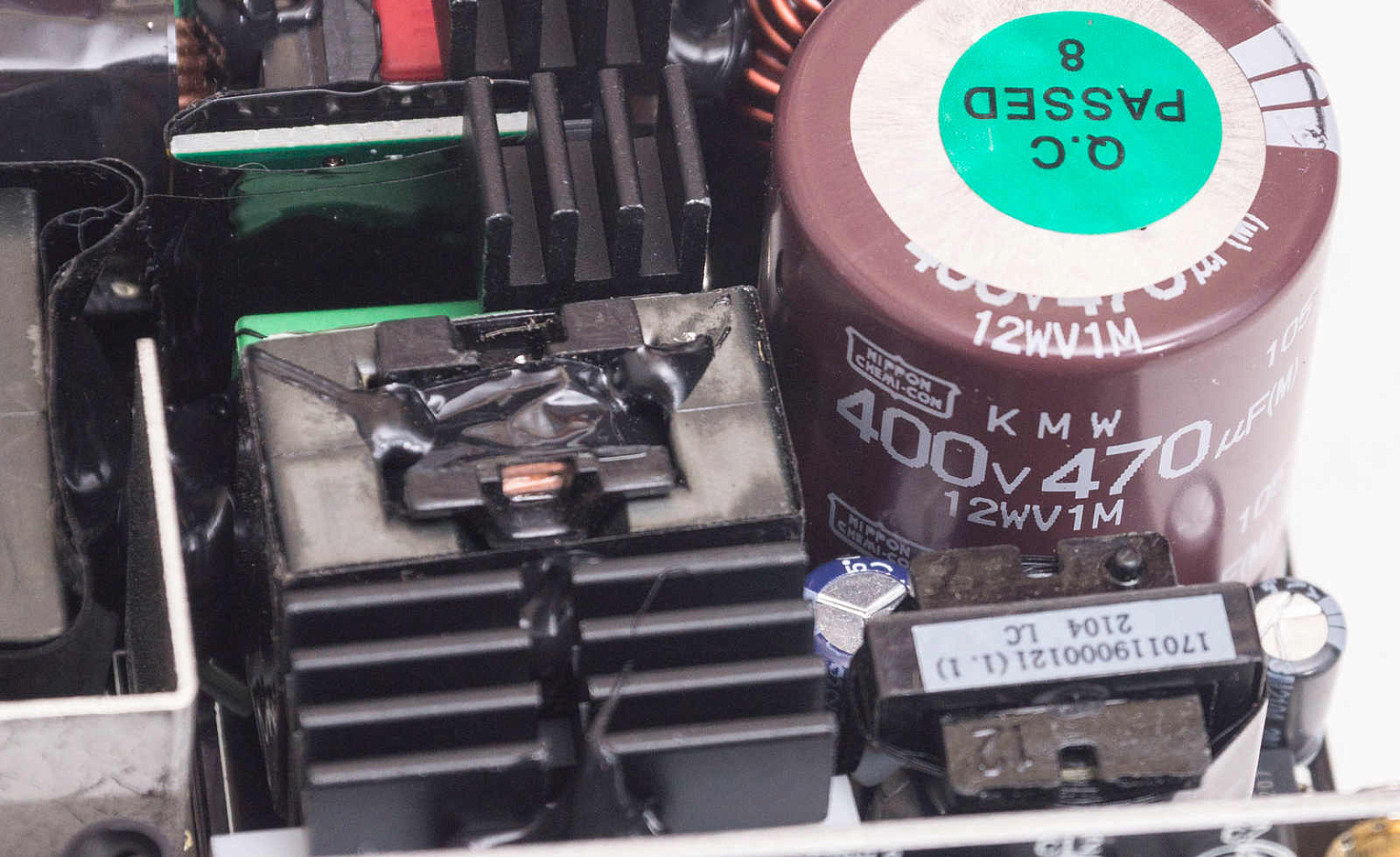

Сглаживающий конденсатор японского производства Nippon Chemi-Con емкостью 470 мФ рассчитан на напряжение до 400 В и температуру до 105 °C.

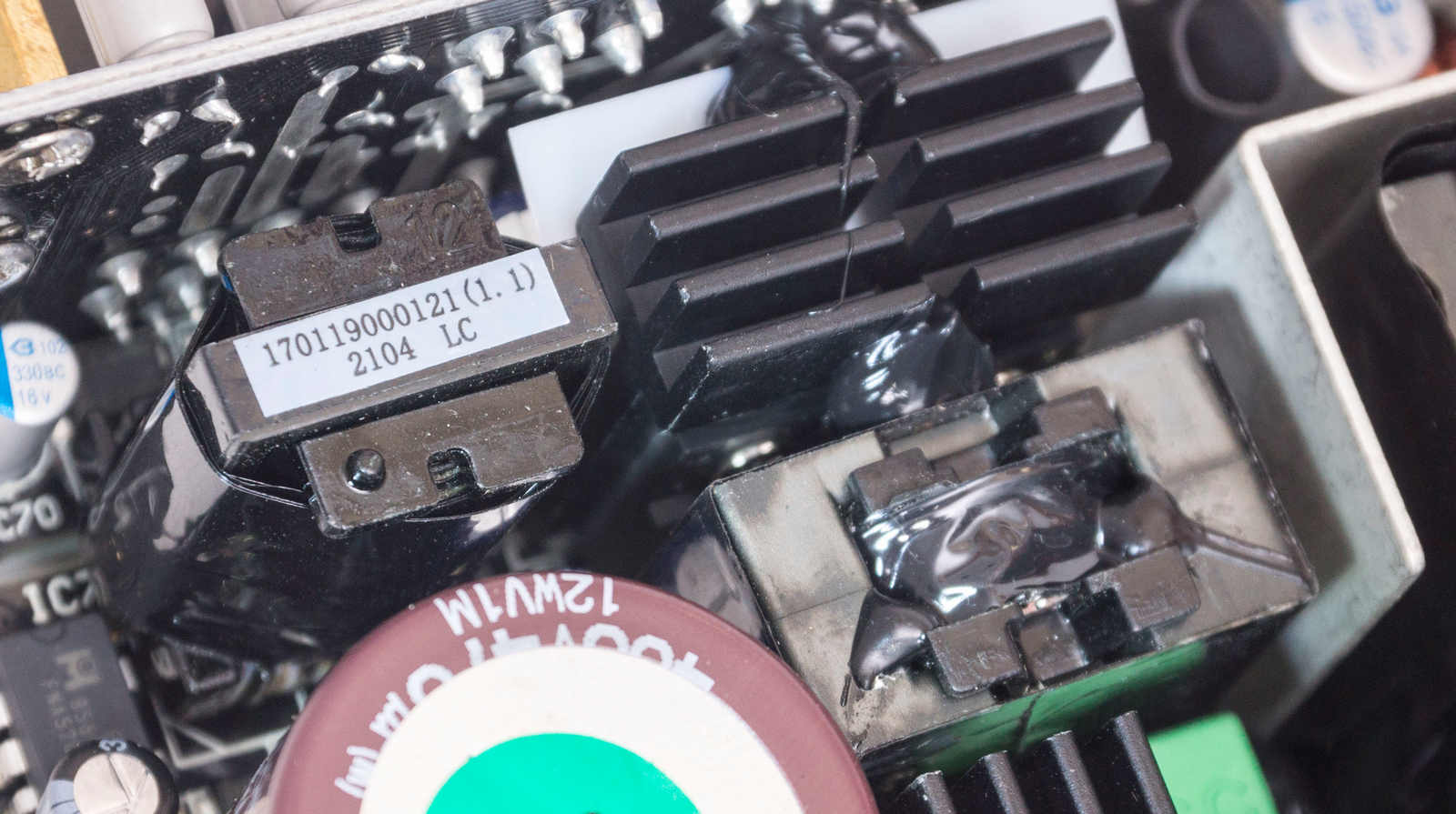

На маленьком радиаторе два ключа главного полумостового преобразователя – мосфеты Oriental Semiconductor OSG55R140FF. Рядом небольшой трансформатор, входящий в схему преобразователя.

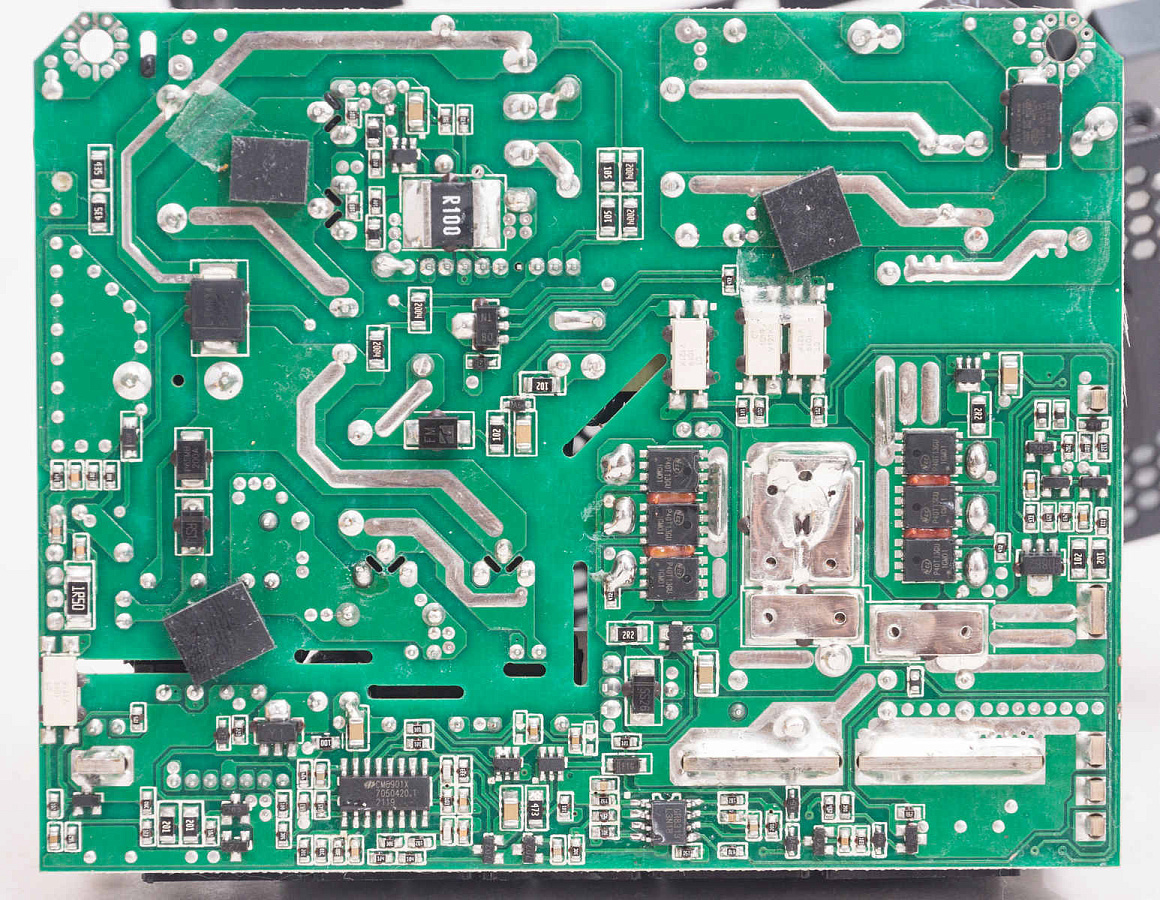

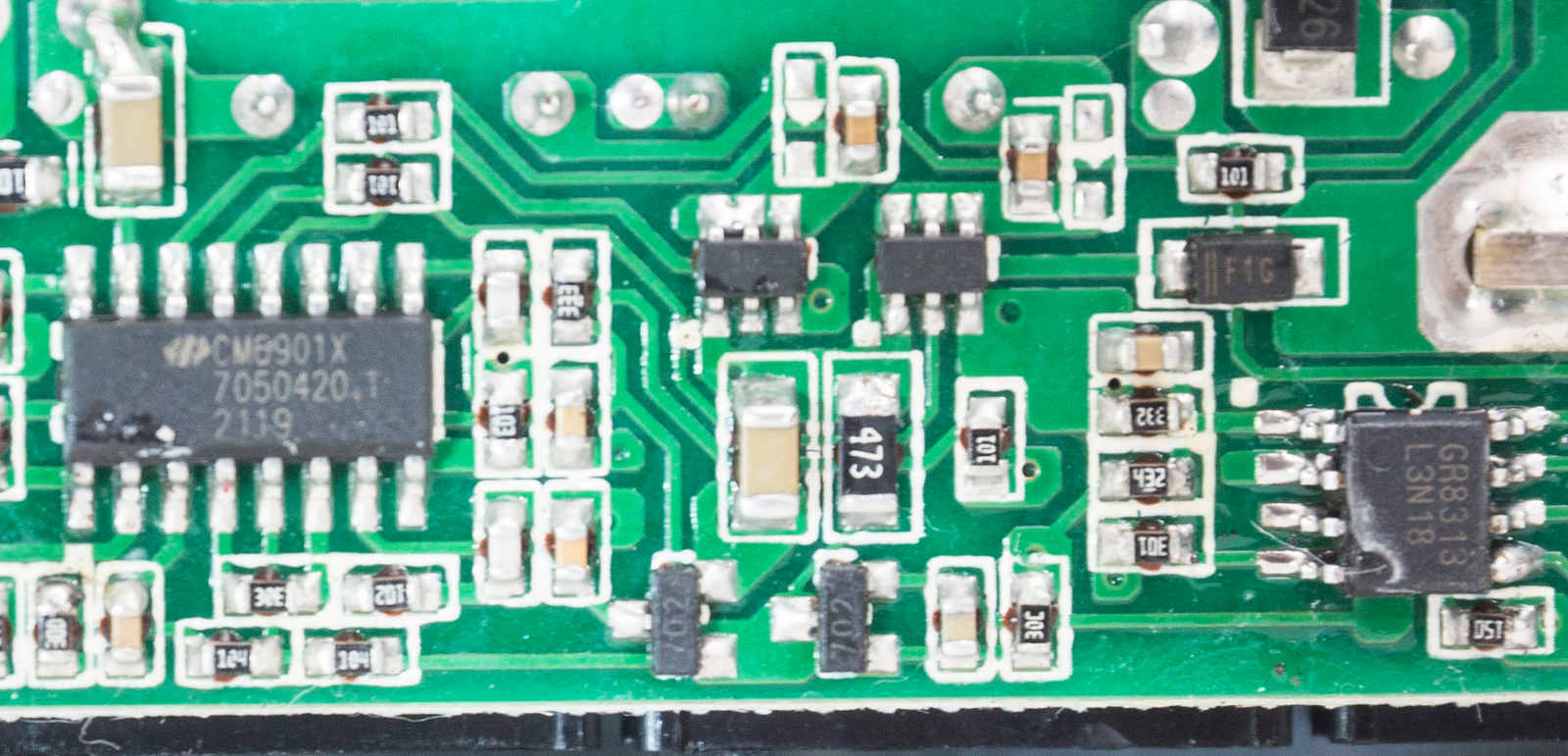

Контроллер преобразователя Champion CM6901X распаян с обратной стороны платы. Рядом с ним находится супервизор Grenery GR8313.

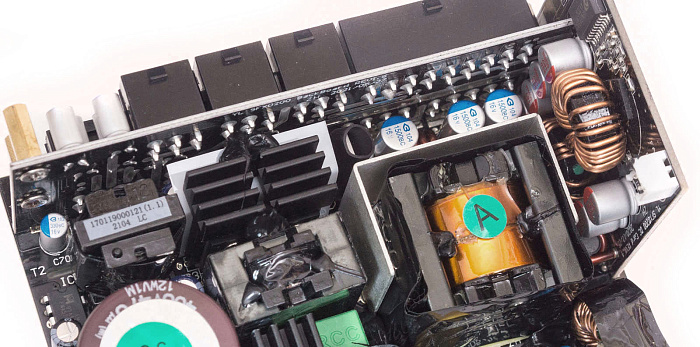

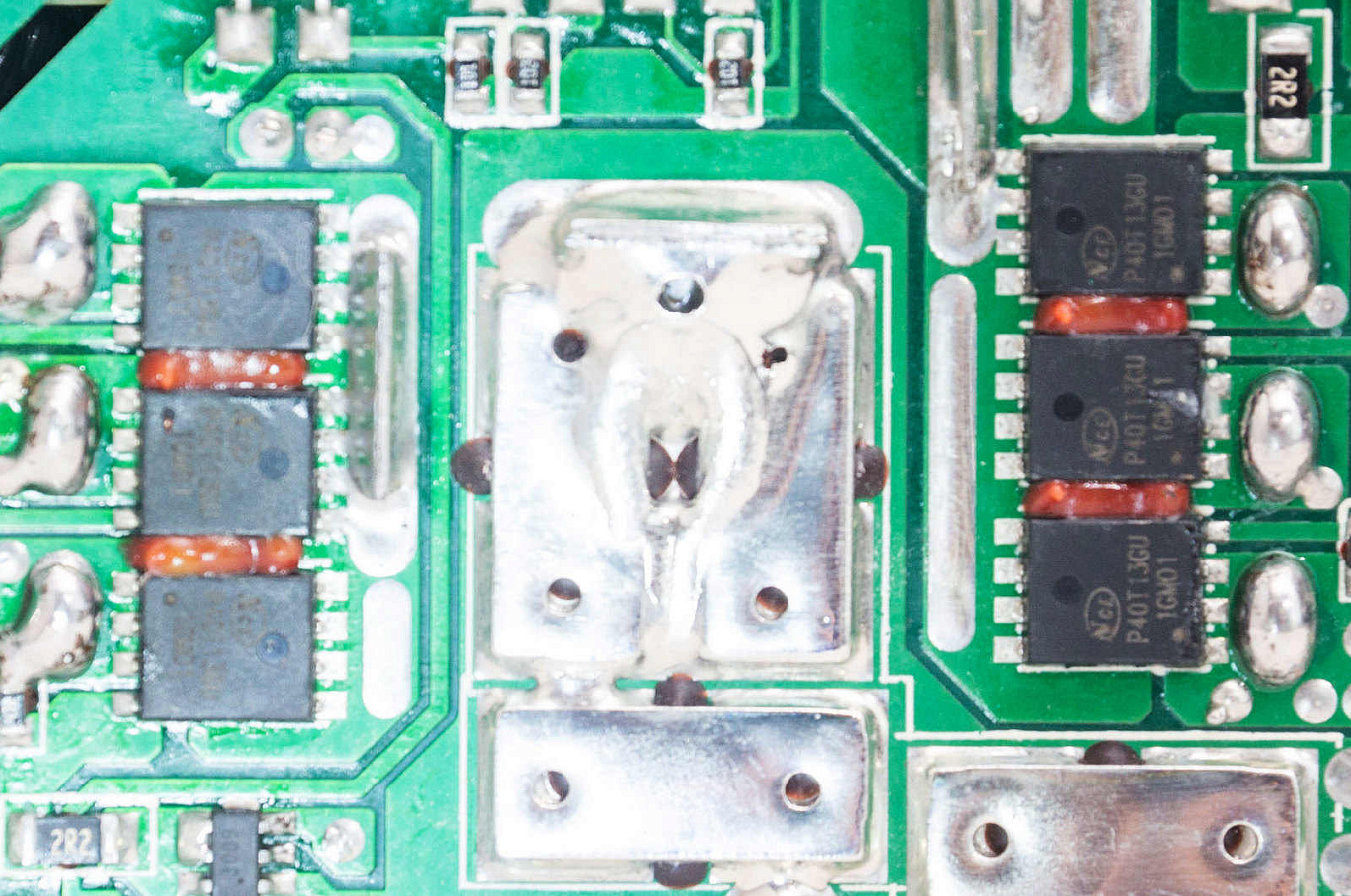

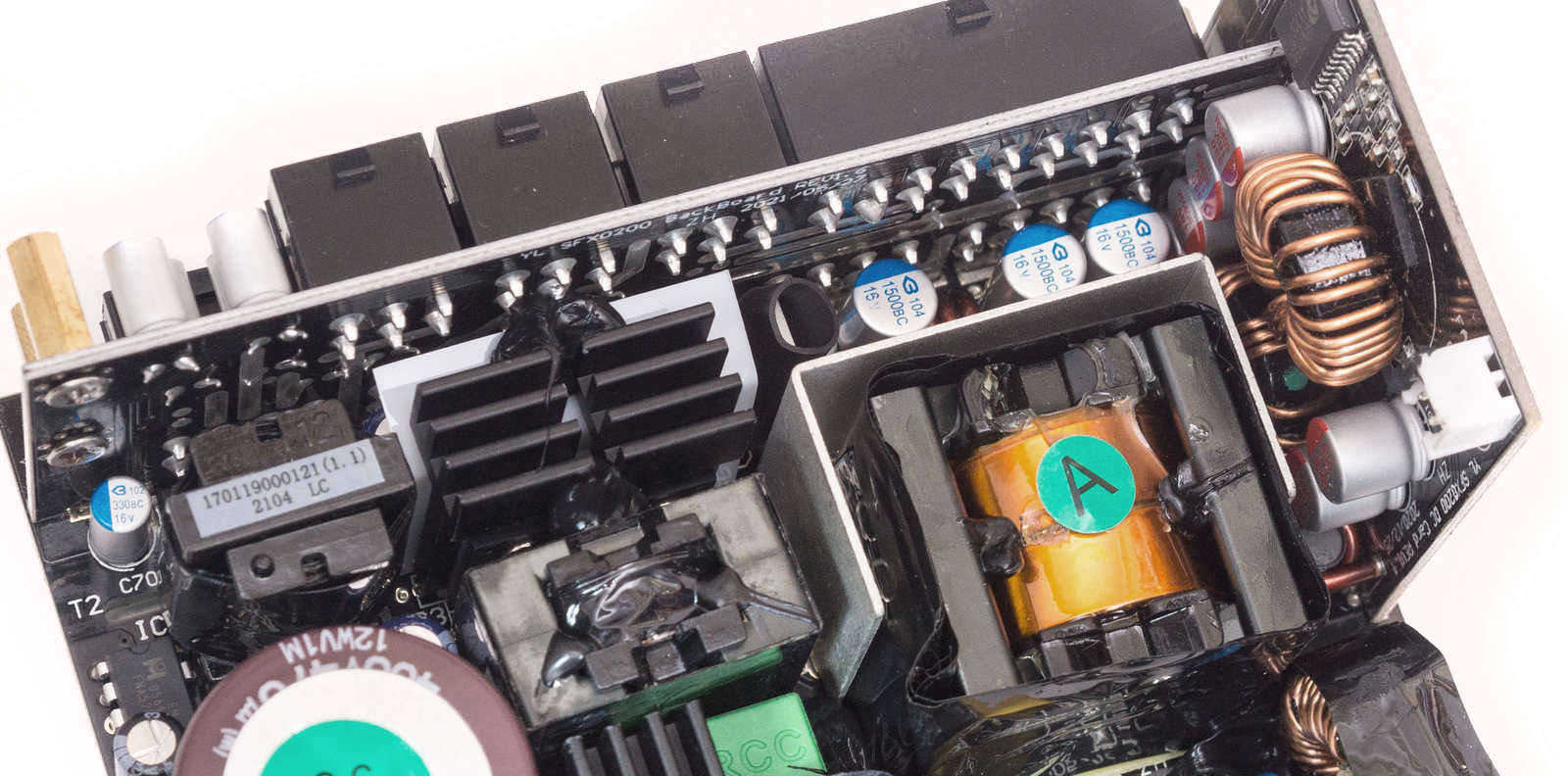

Далее идет трансформатор, формирующий напряжение +12 В. Он окружен алюминиевым радиатором П-образной формы, охлаждающим ключи синхронного выпрямителя, которые распаяны с обратной стороны платы – шесть NCE Power NCEP40T13GU.

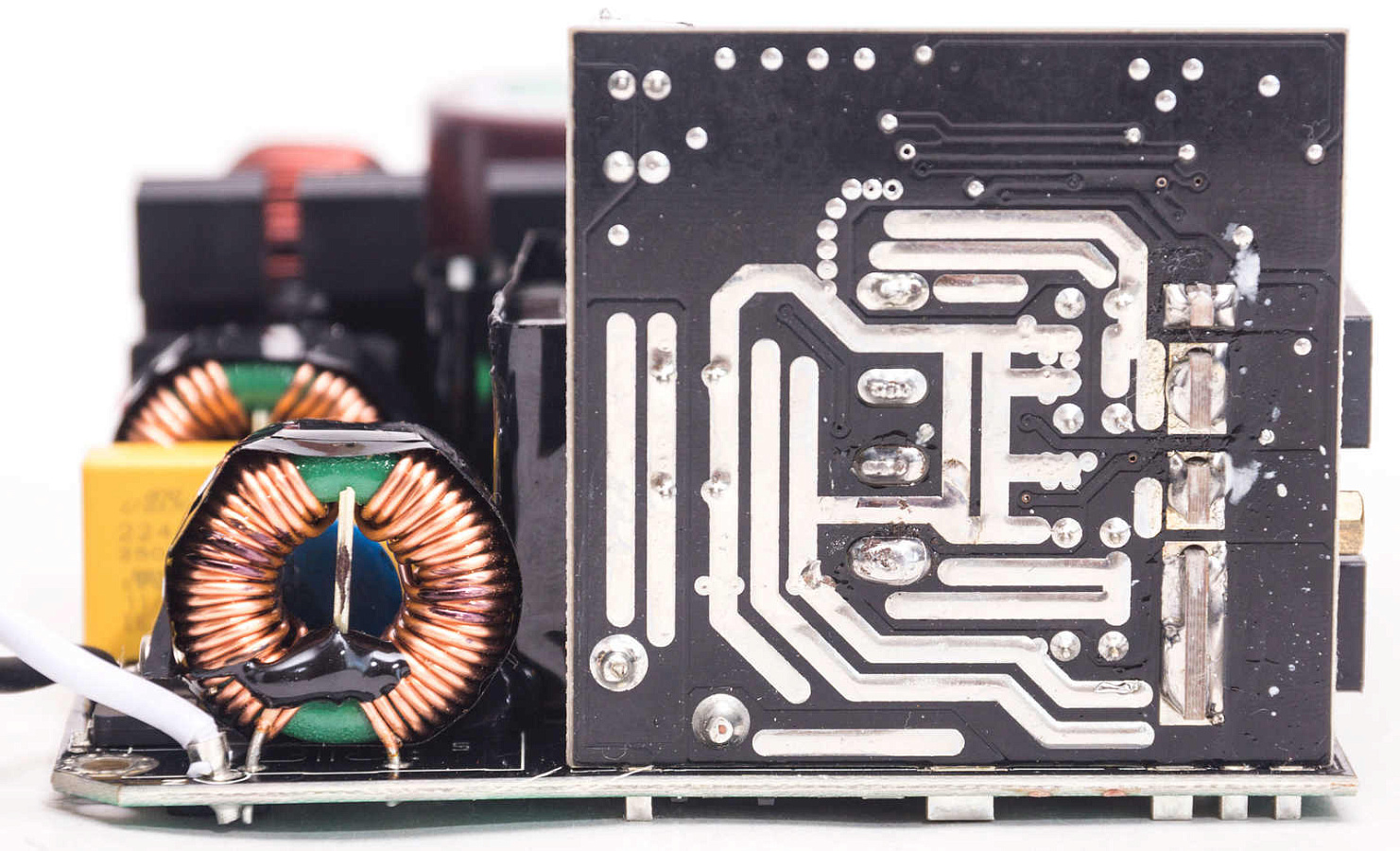

Низковольтные каналы +3.3 В и +5 В формируются DC-DC преобразователями на отдельной вертикальной плате.

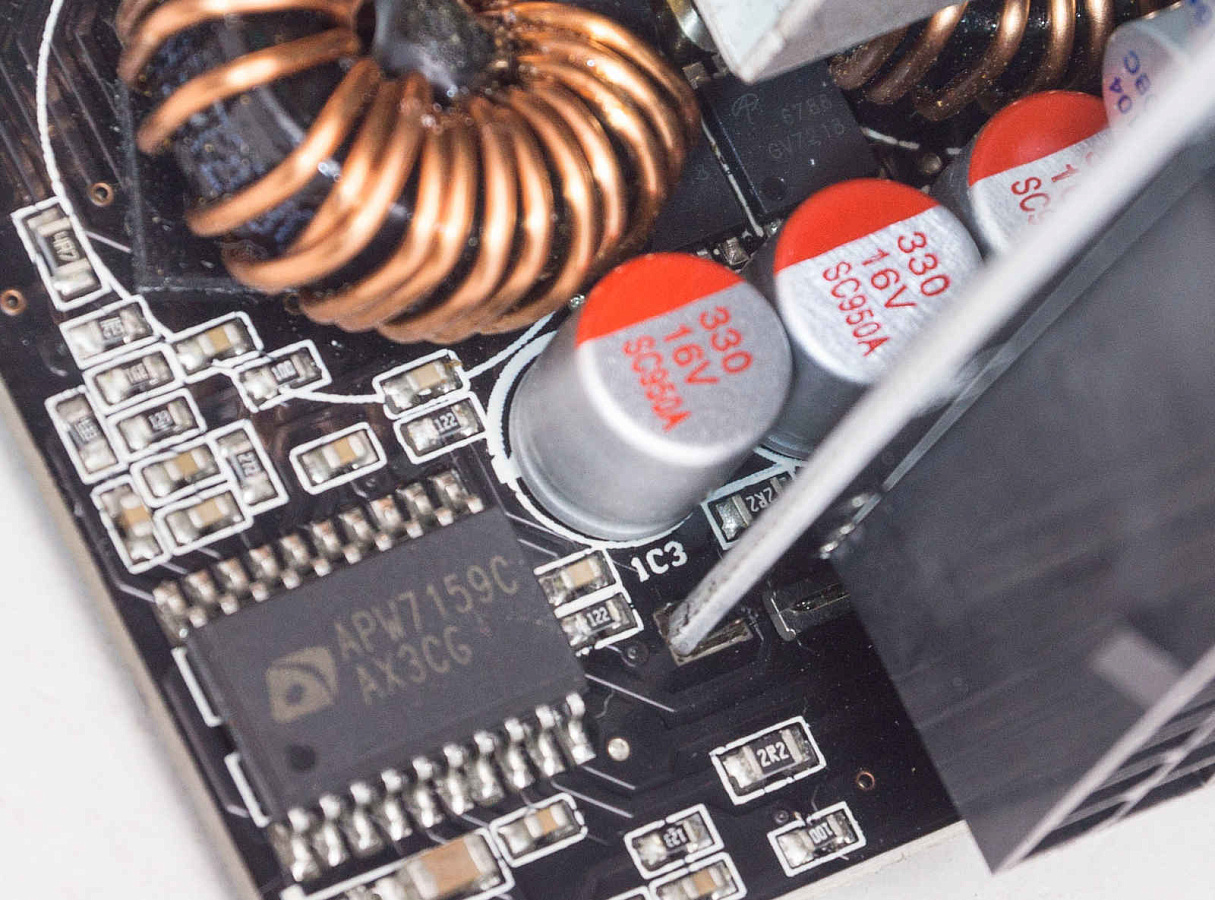

Два дросселя и твердотельные конденсаторы, между ними мосфеты - два EMB06N03HR и два AON6786, ШИМ контроллер APW7159C.

Фильтрация помех на выходах осуществляется за счет полимерных конденсаторов, в схемотехнике только три электролитических конденсаторов японского производства Rubycon и Nippon Chemi-Con возле трансформатора дежурного питания.

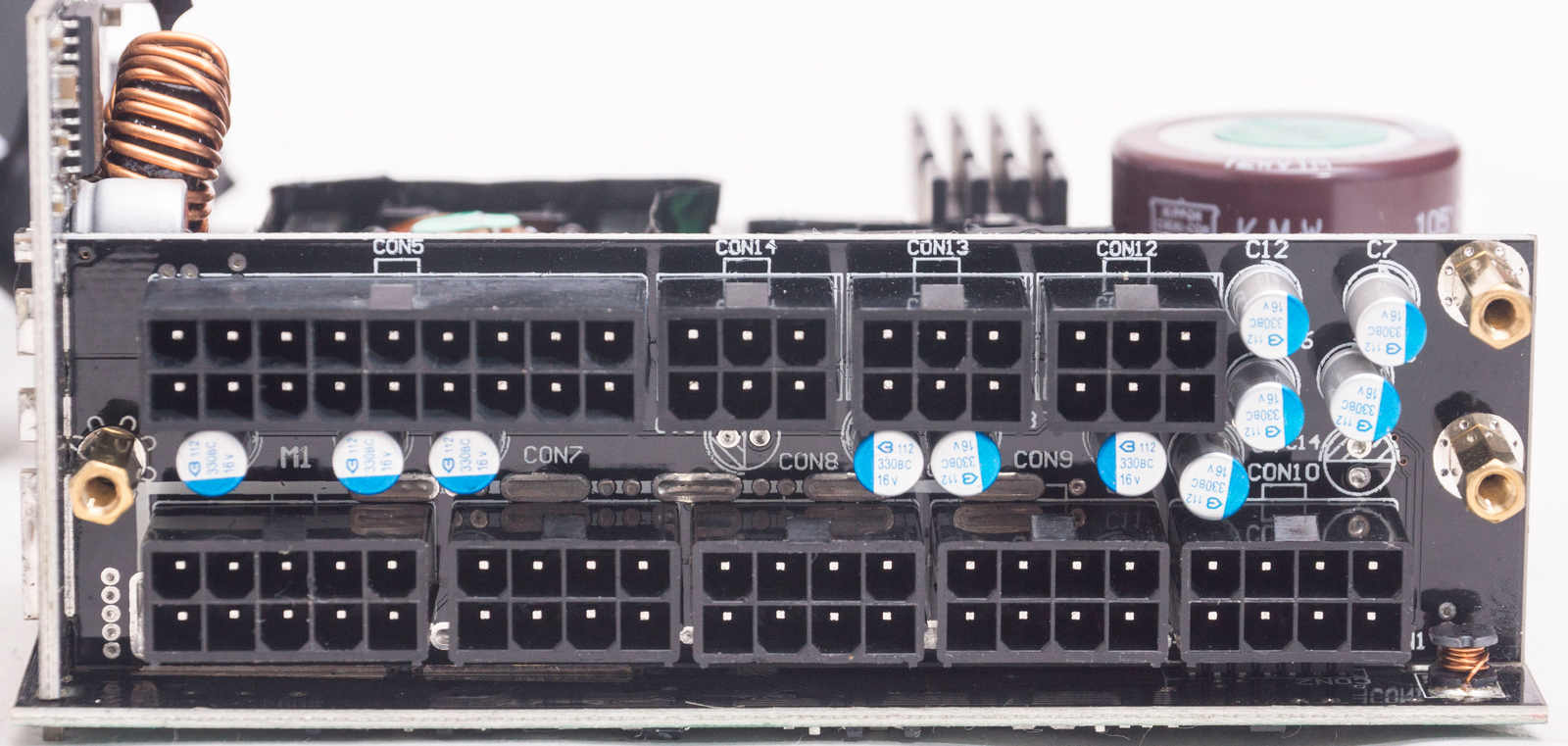

На плате для подключения модульных кабелей распаяны дополнительные сглаживающие твердотельные конденсаторы.

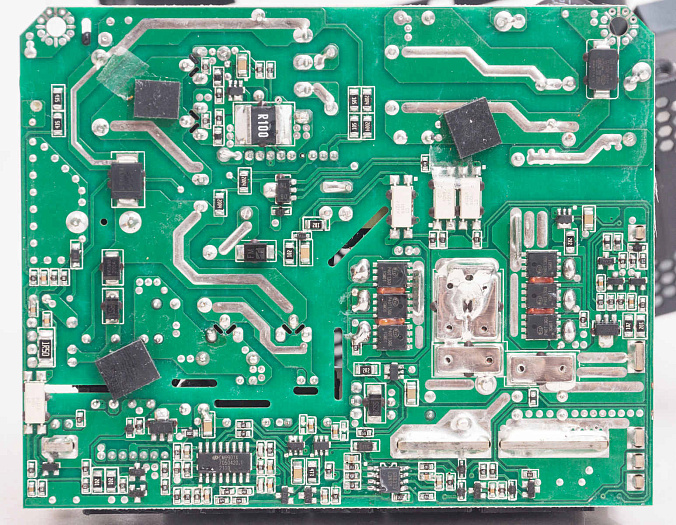

Пайка аккуратная, низковольтная и высоковольтная части разделены прорезями на плате, дорожки усилены припоем.

Тестирование

Тестовый стенд на основе электронных нагрузок, что позволяет нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались к электронным нагрузкам, позволяющим изменять нагрузку до 20 А на каждый канал.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Для линии +12 В это соответствует диапазону от +11.4 до +12.6 В. Современные блоки питания чаще всего укладываются в 1-2 %.

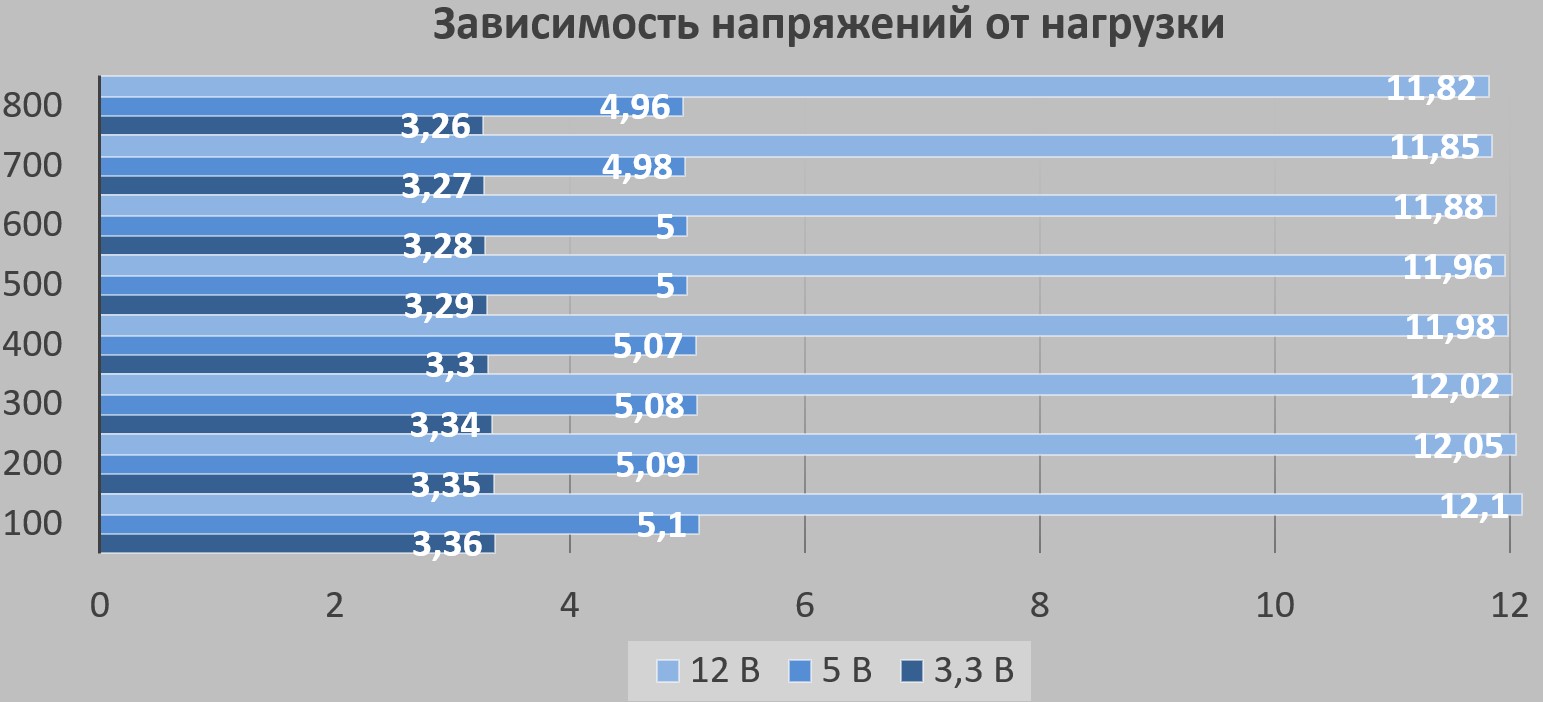

Блок питания демонстрирует стабильные напряжения по всем линиям, изначально они немного завышены, менее чем на 1% от номинальных значений. Просадки под нагрузкой укладываются в 1-2%.

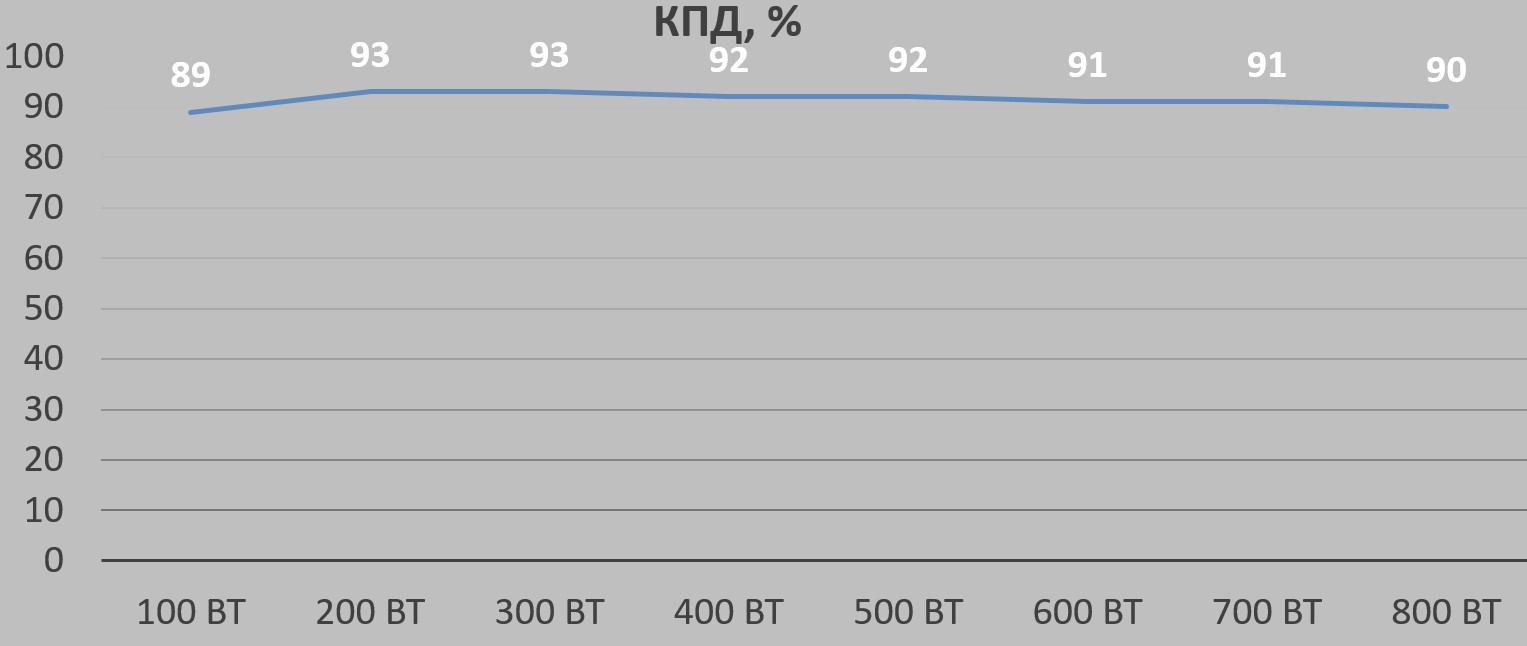

Уровень КПД практически соответствует стандарту 80 PLUS Platinum, максимальные 93,1% демонстрируются при нагрузке от 200 до 300 Вт. С учетом КПД при нагрузке 20, 50 и 100% можно сказать, что эффективность данного БП лишь немного не дотягивает до сертификата 80 PLUS Platinum для сетей 230 В.

Заключение

Блоки питания формата SFX традиционно стоят дороже идентичных полноформатных моделей. В случае с 1STPLAYER SFX 750W Platinum мы видим цену около 130$, что несколько ниже, чем у конкурентов и соответствует ATX блокам питания с похожими характеристиками.

По производительности и эффективности рассматриваемый БП немного уступает конкурентам в категории SFX, в частности побывавшему у нас на обзоре Cooler Master V750 SFX Gold, но выигрывает в стоимости, что на сегодня актуально.

Уровень шума хоть и приемлемый, но при использовании 92-мм вентилятора его можно было бы еще снизить. Полупассивный режим работы немного компенсирует этот недостаток, но он активен только на низкой нагрузке.

Из минусов мы можем отметить отсутствие защиты от пускового тока.

Плюсы:

  • Приемлемая стоимость;
  • Высокая мощность для SFX модели;
  • Стабильные напряжения;
  • Полупассивный режим работы вентилятора;
  • Полностью модульные плоские кабели;
  • Рамка-переходник в комплекте;
  • Гарантия 7 лет.

Минусы:

  • Нет защиты от пускового тока;
  • Вентилятор на втулочном подшипнике;
  • Уровень КПД (по нашим измерениям) немного ниже, чем предусмотрено стандартом 80 PLUS Platinum для сетей 230 В.
