Сводный обзор трех моделей блоков питания от компании High Power на 750 Вт
Компания High Power Electronic Co., Ltd занимается разработкой и сборкой блоков питания уже не одно десятилетие. Также она является ОЕМ поставщиком для многих брендов, выпускающих блоки питания.
Но на российском рынке собственные модели High Power недостаточно «раскручены» и встречаются редко.
В данном сравнительном обзоре мы рассмотрим три модели мощностью по 750 Вт, относящиеся к разным ценовым категориям. Младшей моделью выступит Elite BR EL-750BR с сертификатом 80 Plus Bronze и примерной стоимостью около 5000 рублей. Средним вариантом станет Performance GD PG-750 с сертификатом 80 Plus Gold и ценой около 6000 рублей. Ну а старшей моделью будет Super GD+ SP-750 GD, также с сертификатом 80 Plus Gold, но стоимостью уже около 8000 рублей.
Интересно будет узнать, чем обусловлена разница в стоимости, в чем отличие возможностей и характеристик.
Технические характеристики
Модель | Elite BR EL-750BR | Performance GD PG-750 | Super GD+ SP-750 GD |
Габариты | 15×14×8,6 мм | 15×16×8,6 мм | |
Размер вентилятора | 120 мм | 135 мм | |
Подшипник | Гидродинамический | Скольжения | Двойной подшипник качения |
Сертификат | 80 Plus Bronze | 80 Plus Gold | |
Модульные кабели | Нет | Да, полная | |
Защита | UVP, OVP, OPP, SCP, OCP, OTP | ||
Гарантия | 3 года |
Как видим, основные отличия заключаются в установленных вентиляторах, сертификате и модульности кабелей.
Нагрузочные характеристики
Модель | +12 В | +5 В | +3,3 В | Входные напряжения |
Elite BR EL-750BR | 62,5 А | 22 А | 22 А | 200-240 В |
Performance GD PG-750 | 62,5 А | 22 А | 22 А | 100-240 В |
Super GD+ SP-750 GD | 62,5 А | 22 А | 22 А | 100-240 В |
По этим параметрам схоже все, и даже по максимальной нагрузке на канал указано 750 Вт на линии +12 В и 120 Вт на линиях +5 В и +3,3 В.
Кабели и коннекторы
Далее нас интересуют различия в кабелях и количестве коннекторов.
Модель | АТХ 20+4 | CPU 4+4 | PCI-E 6+2 | SATA | Molex | FDD |
Elite BR EL-750BR | 1 | 2 | 4 | 6 | 4 | 1 |
Performance GD PG-750 | 1 | 1 | 4 | 6 | 3 | 1 |
Super GD+ SP-750 GD | 1 | 2 | 4 | 9 | 4 | 1 |

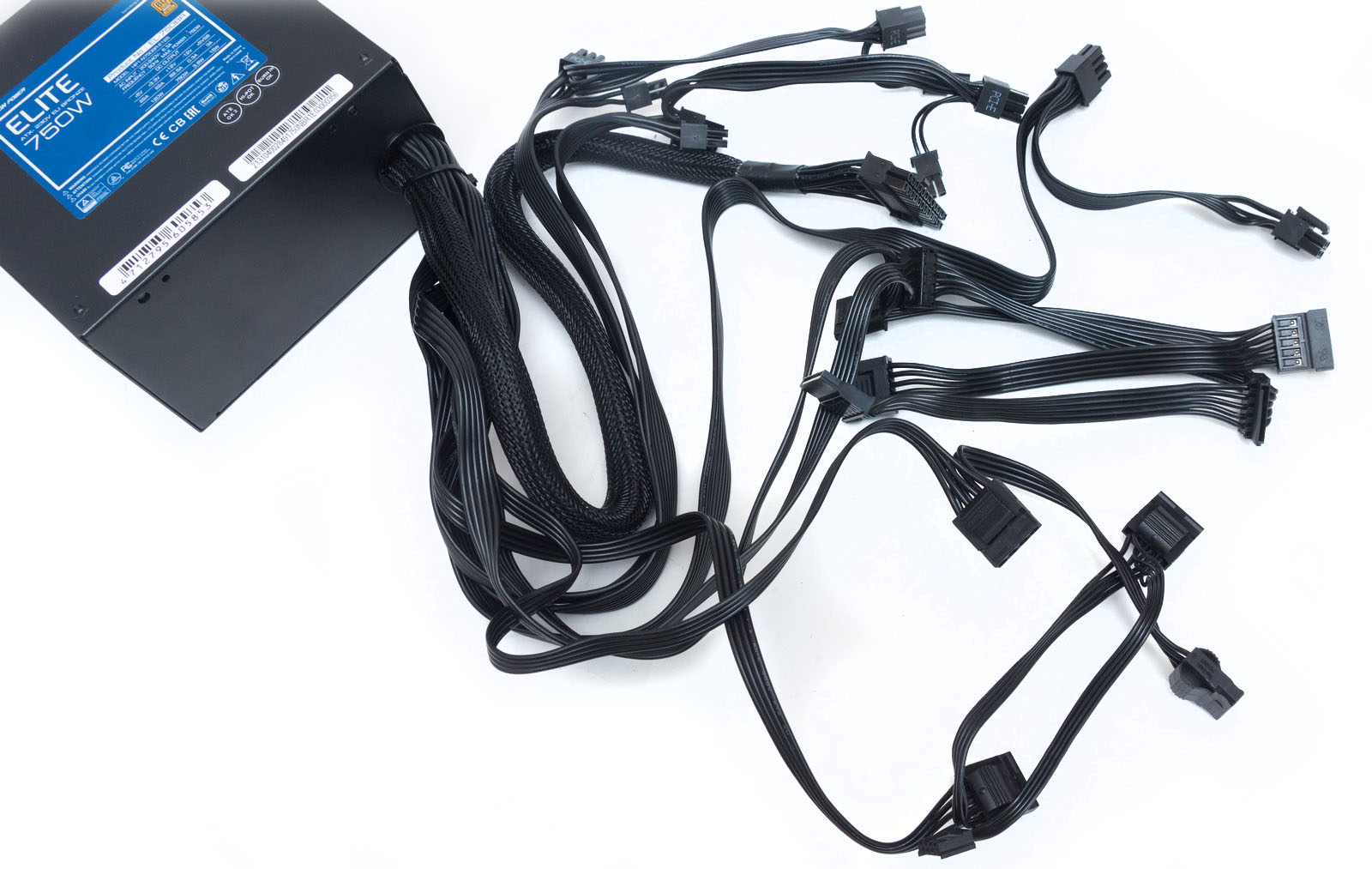

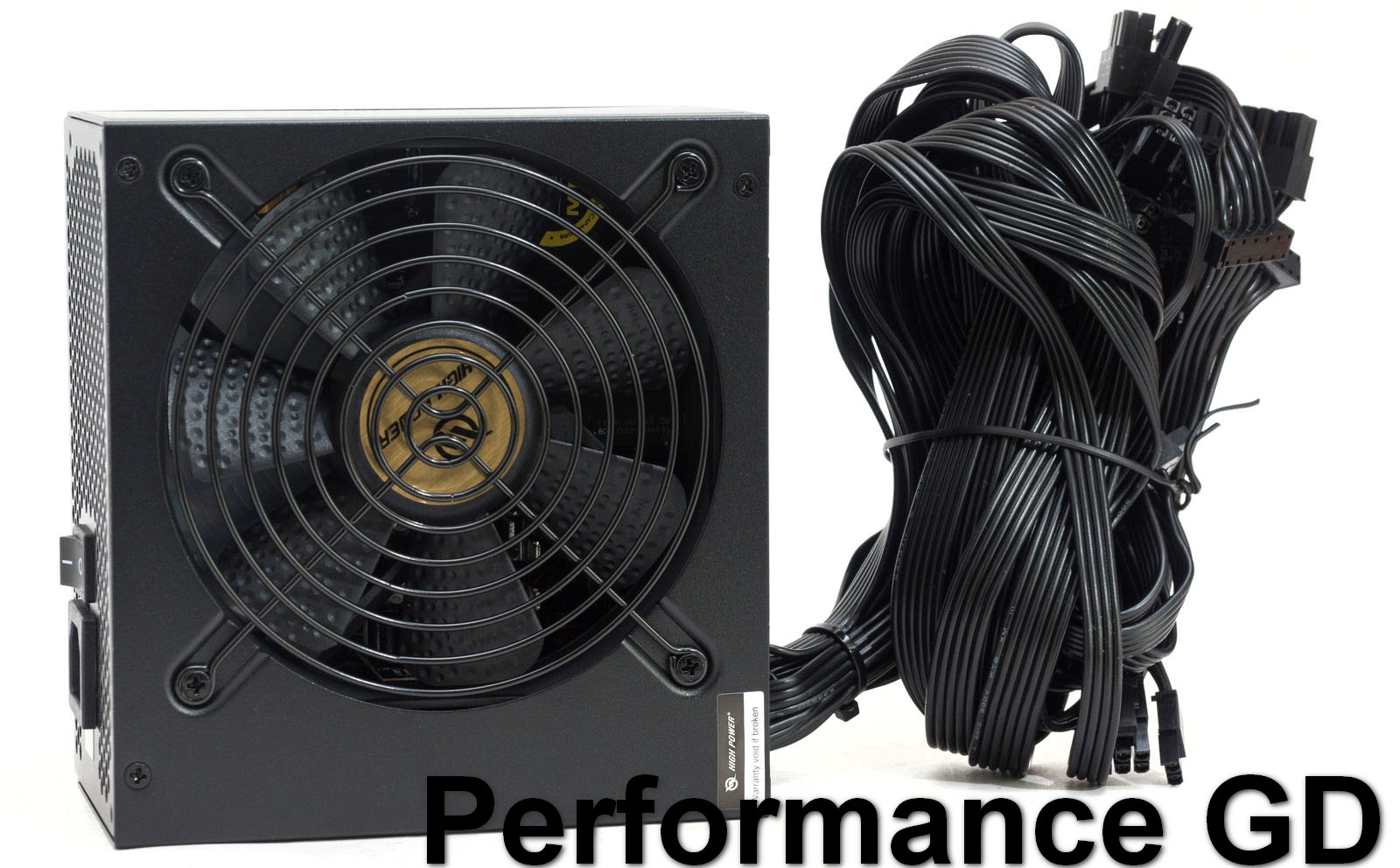

Модель Performance GD обделили вторым коннектором 8-пин для питания CPU. Все кабели плоские, достаточно мягкие, только у модели Elite BR кабель ATX в виде жгута проводов в нейлоновой оплетке. Также модель Super GD+ отличается калибром проводов для питания CPU и PCI-E – здесь мы видим провода 16AWG. У остальных моделей все провода калибра 18AWG.
Также модель Elite BR выделяется наличием защелок на трех разъемах SATA, производитель их именует Smart-SATA.

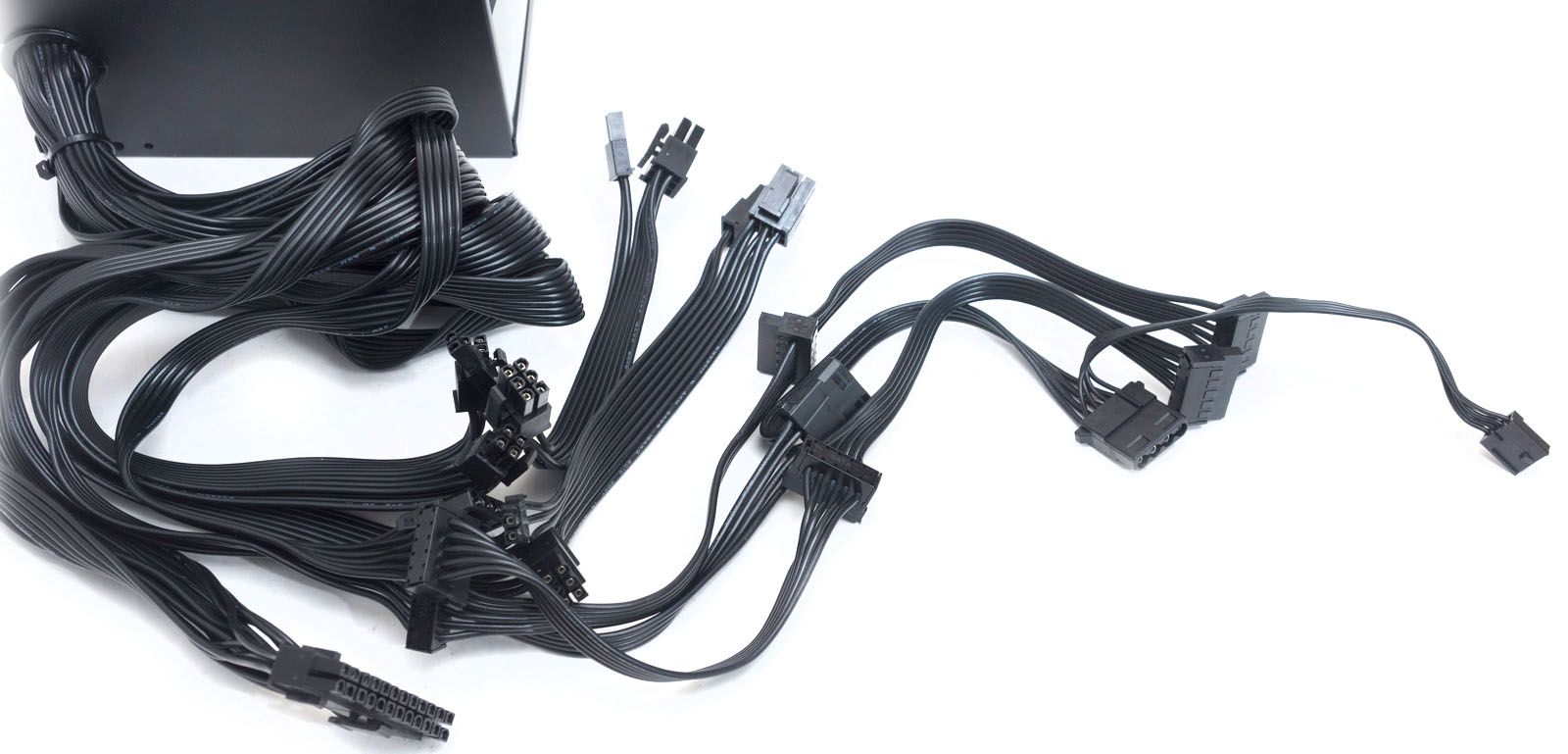

Длина кабелей нигде не указана, но мы их измерим для вас и укажем, как они скомбинированы на проводах.

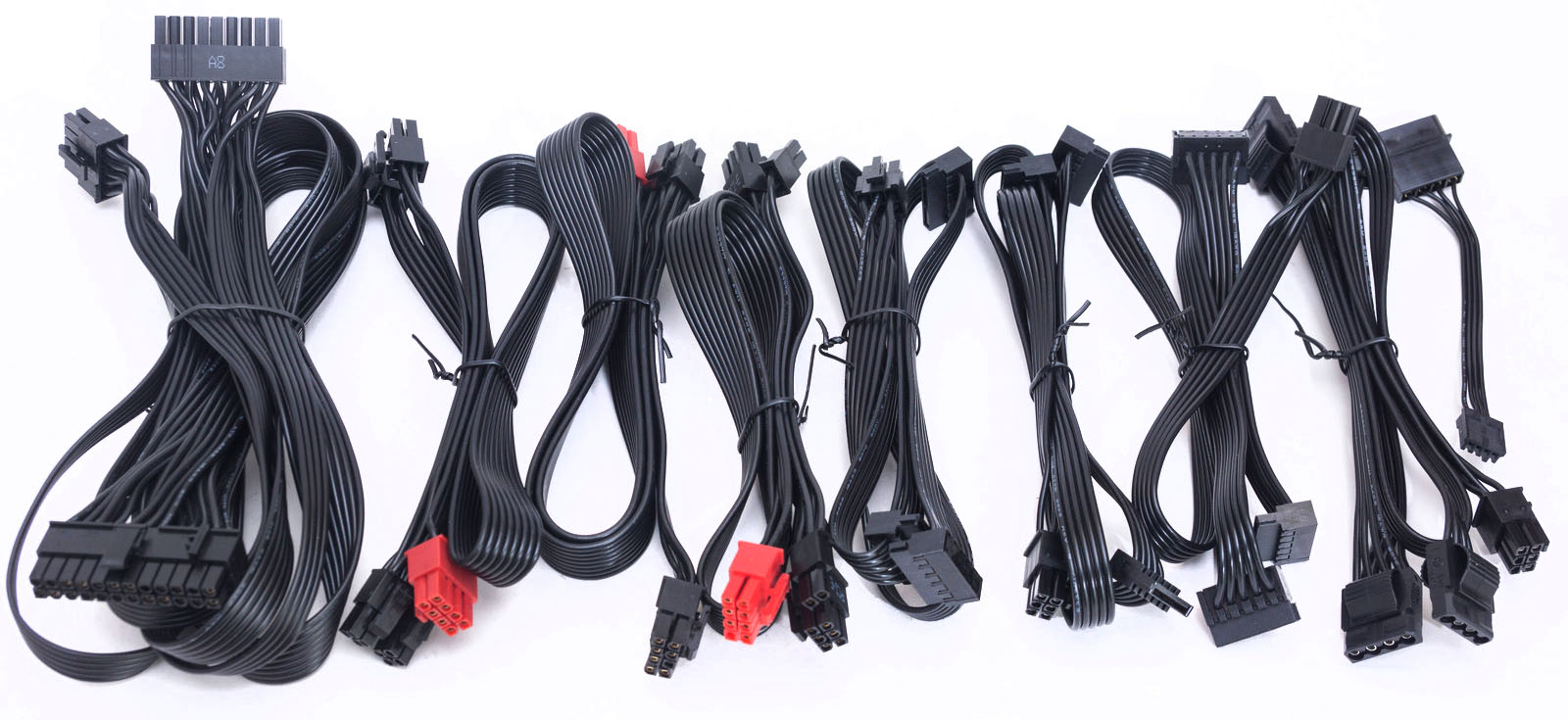

Elite BR EL-750BR
- ATX кабель 20+4 в оплетке – 53 см;
- CPU 8-пин и 4+4-пин – 67+15 см;
- два кабеля питания PCI-E, на каждом два коннектор 6+2 пин – 47+14 см;
- два кабеля SATA с тремя коннекторами – 45+15+14 см;
- два кабеля с двумя Molex, на одном из них FDD коннектор – 45+15+15 см.
Performance GD PG-750
- ATX кабель 20+4 в виде 5 шлейфов– 51 см;
- CPU 4+4-пин – 50 см;
- два кабеля питания PCI-E, на каждом два коннектор 6+2 пин – 54+14 см;
- два кабеля SATA с тремя угловыми коннекторами – 45+14+14 см;
- один кабель с тремя Molex и одним FDD коннектором – 46+14+14+14 см.
Super GD+ SP-750 GD
- ATX кабель 20+4 в виде 5 шлейфов– 60 см;
- CPU два коннектора 4+4-пин – 65+15 см;
- два кабеля питания PCI-E, на каждом два коннектор 6+2 пин – 60+14 см;
- три кабеля SATA с тремя угловыми коннекторами – 50+15+15 см;
- один кабель с четырьмя Molex коннекторами – 45+14+14+14 см;
- переходник на FDD с Molex – 9 см.
Упаковка и комплектация

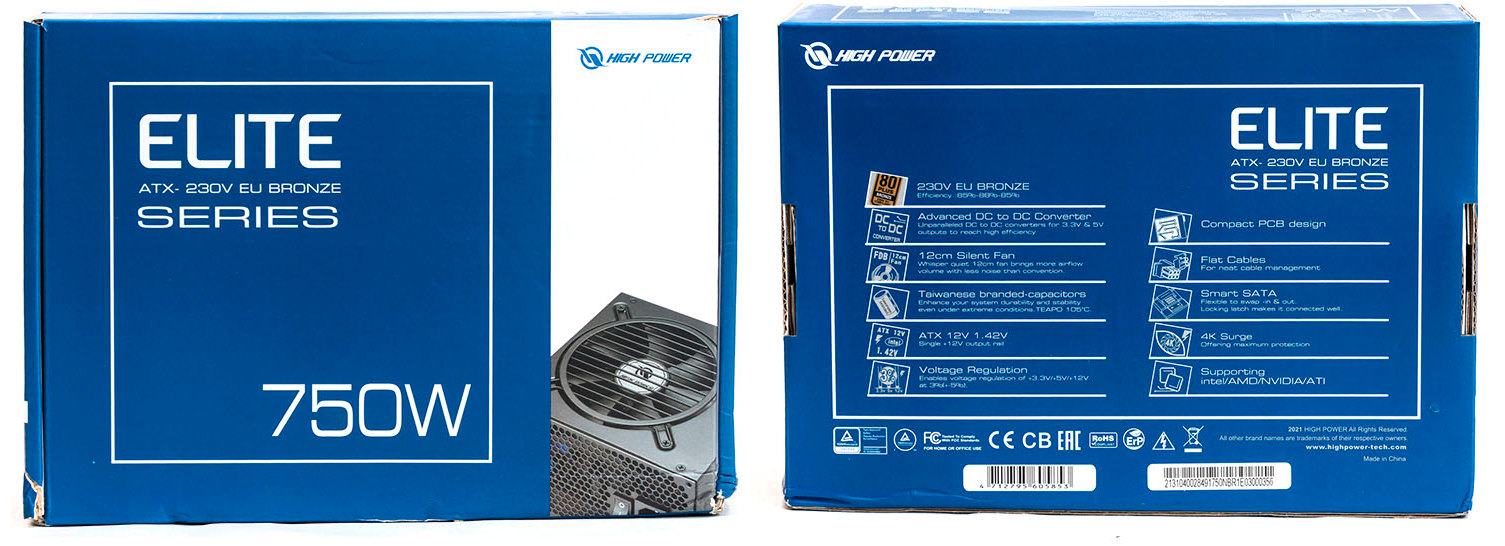

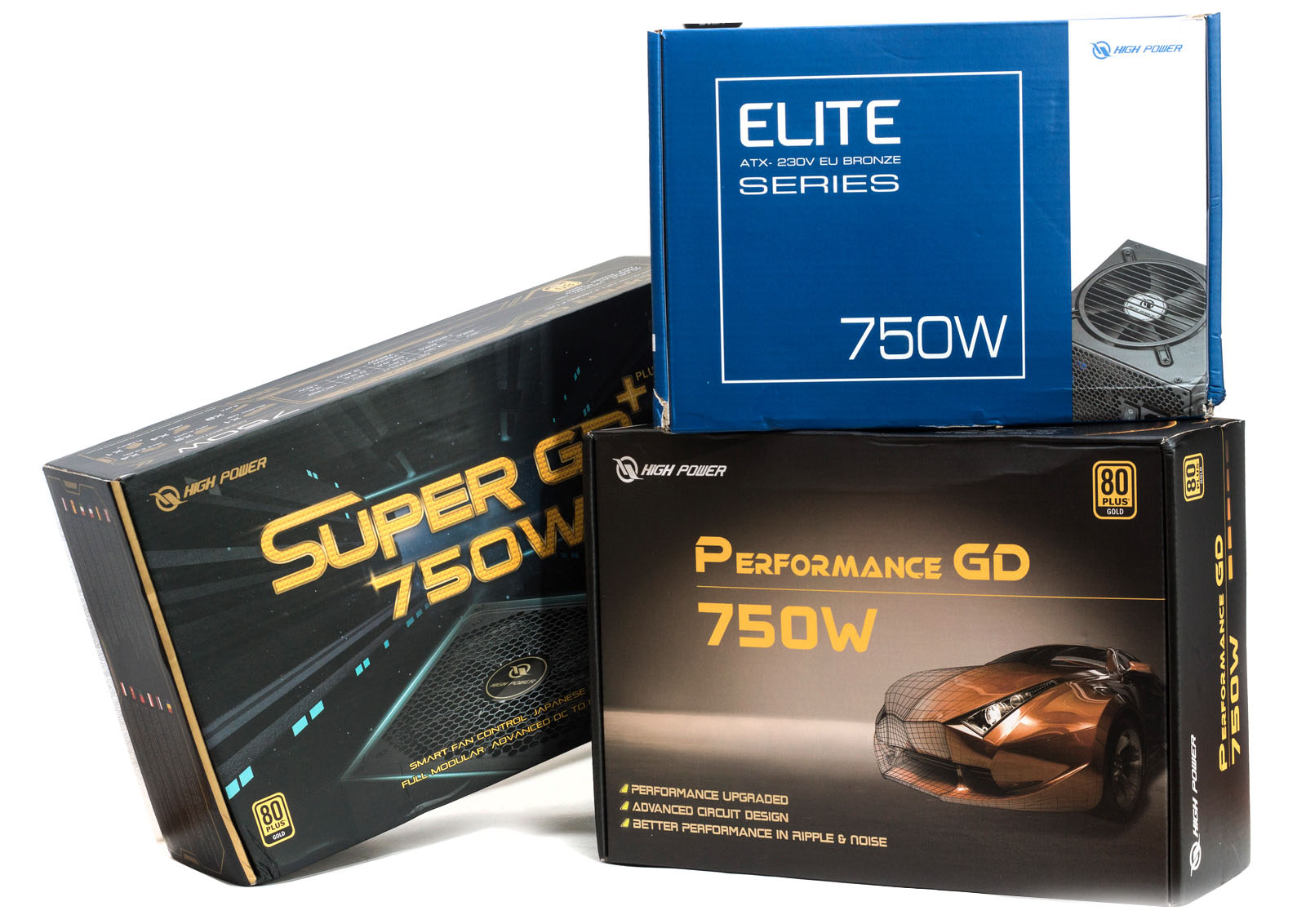

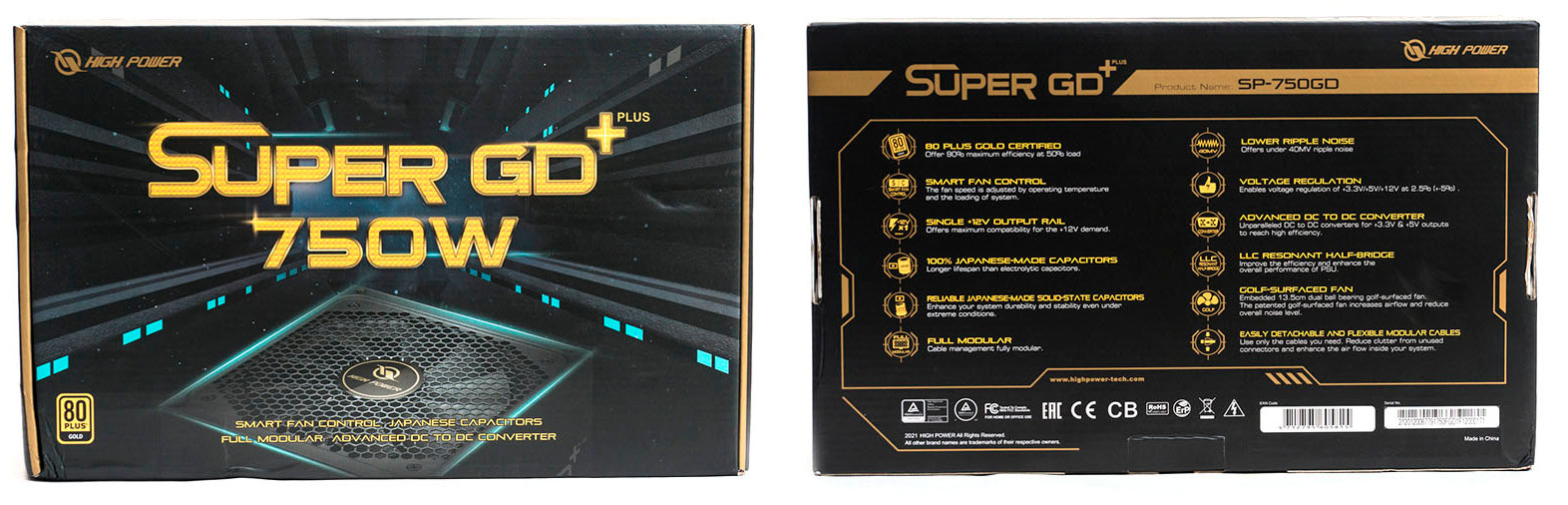

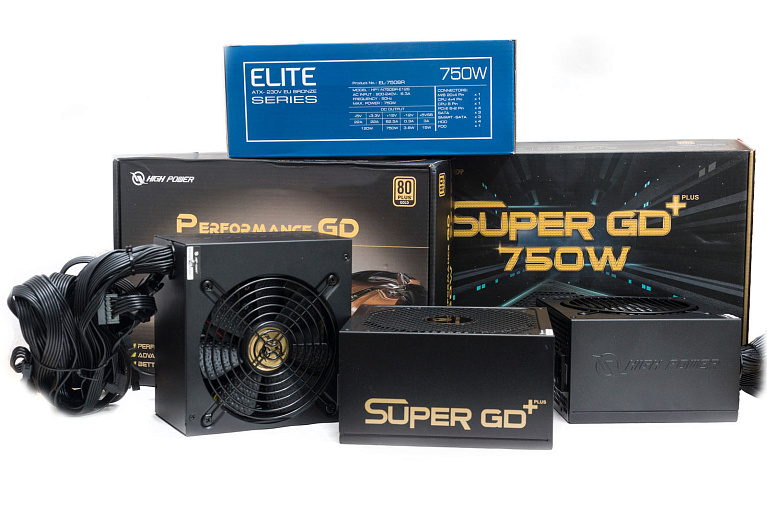

Коробка с блоком питания Elite из рассматриваемой нами серии оформлена достаточно скромно, основной цвет синий. Упаковки от двух других моделей оформлены в темные тона с золотистыми шрифтами. На лицевой стороне коробки с Performance GD нарисован автомобиль (интересно, что бы это значило?)

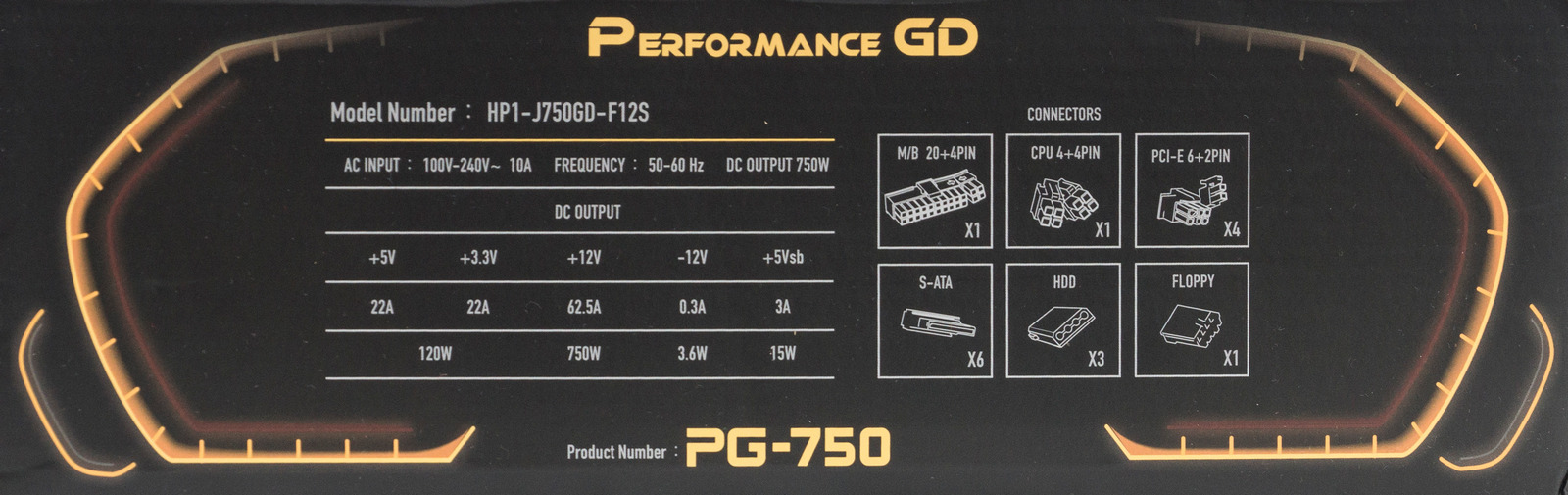

С обратной стороны всех коробок указаны основные особенности и их преимущества. На одной из граней приводятся нагрузочные характеристики и перечислены коннекторы.
В комплекте идет бумажный мануал, винты крепления, а также наклейки с логотипом бренда. У моделей с сертификатом 80 Plus Gold имеются пластиковые стяжки.
Внешний вид

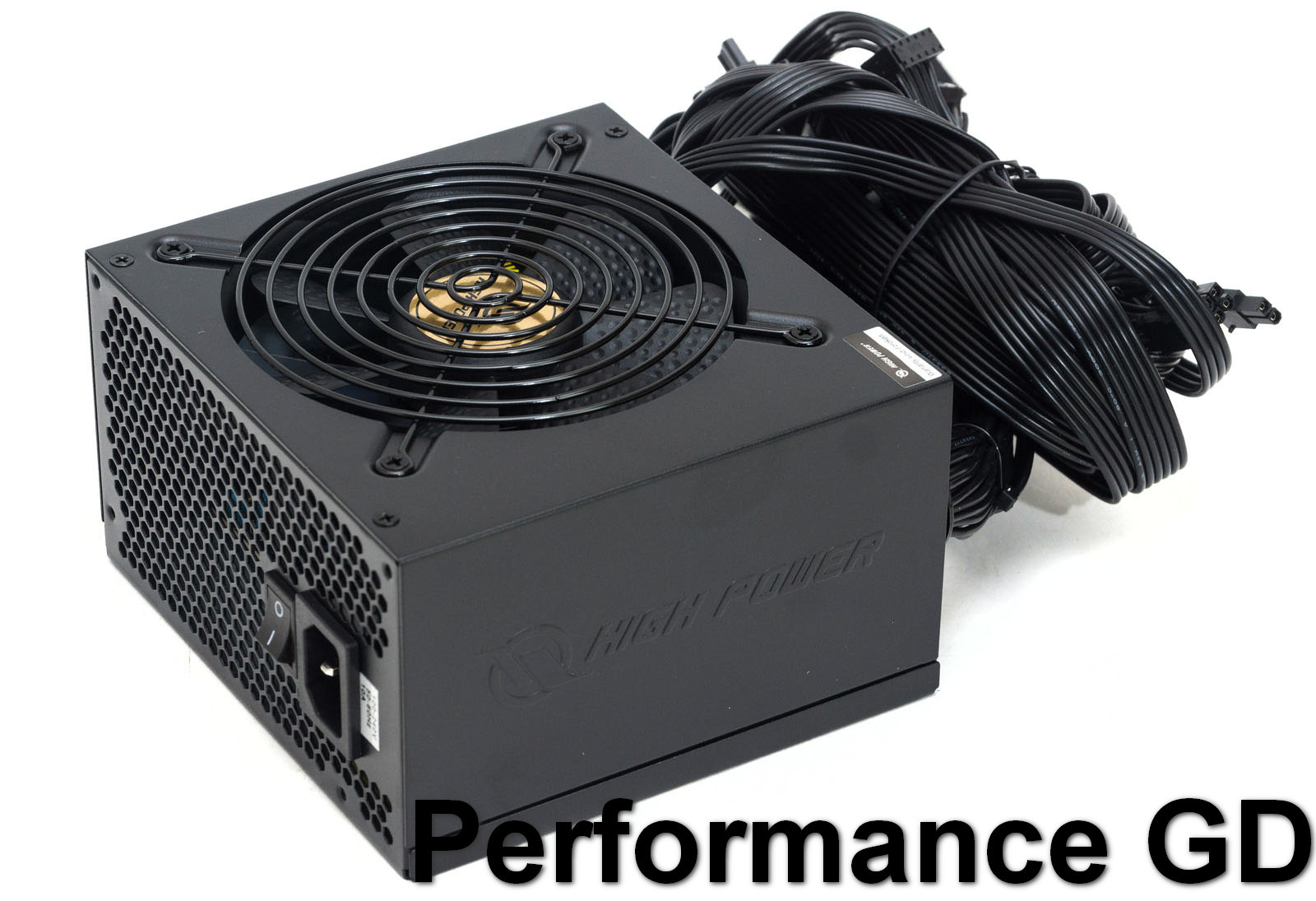

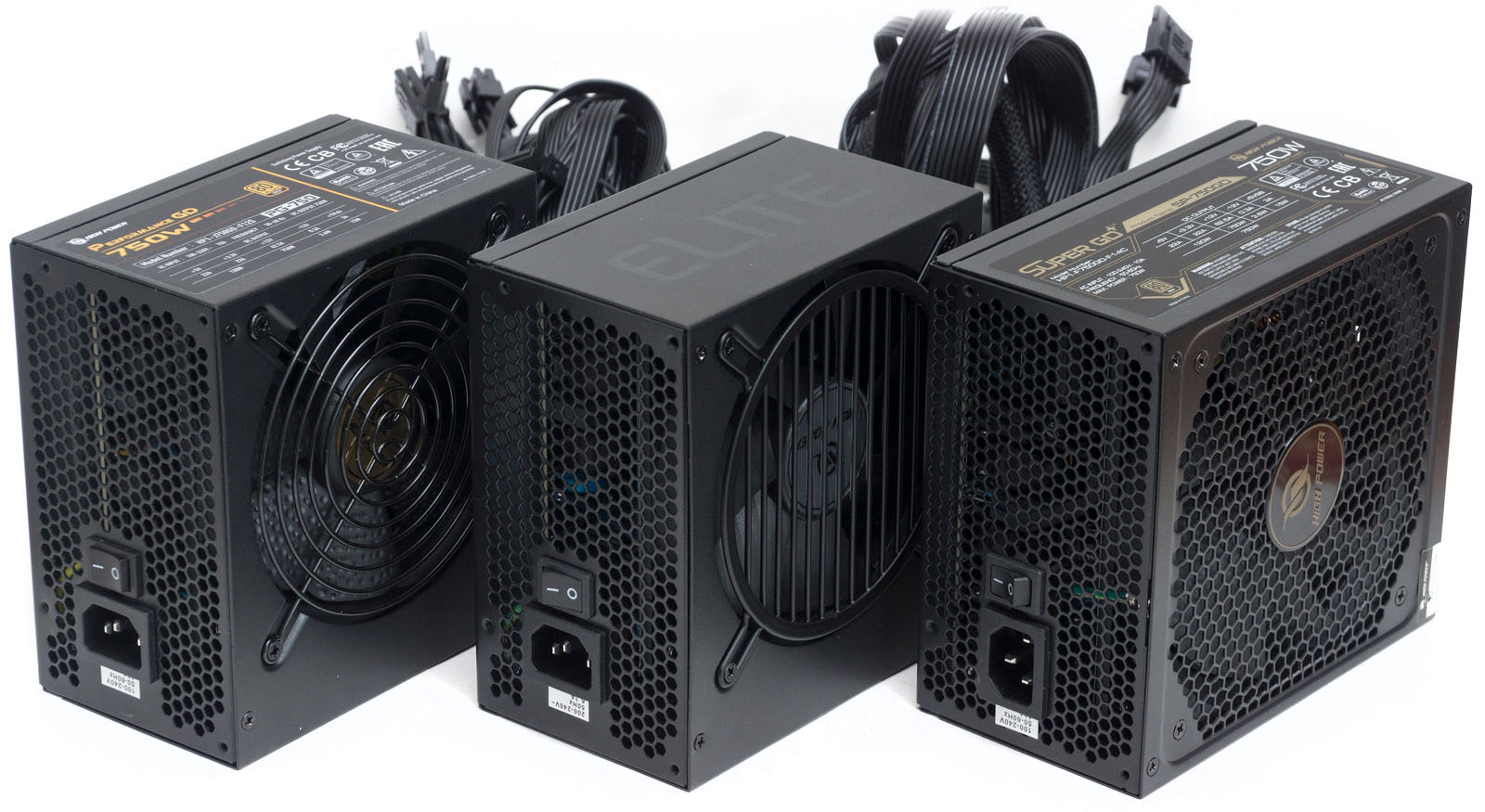

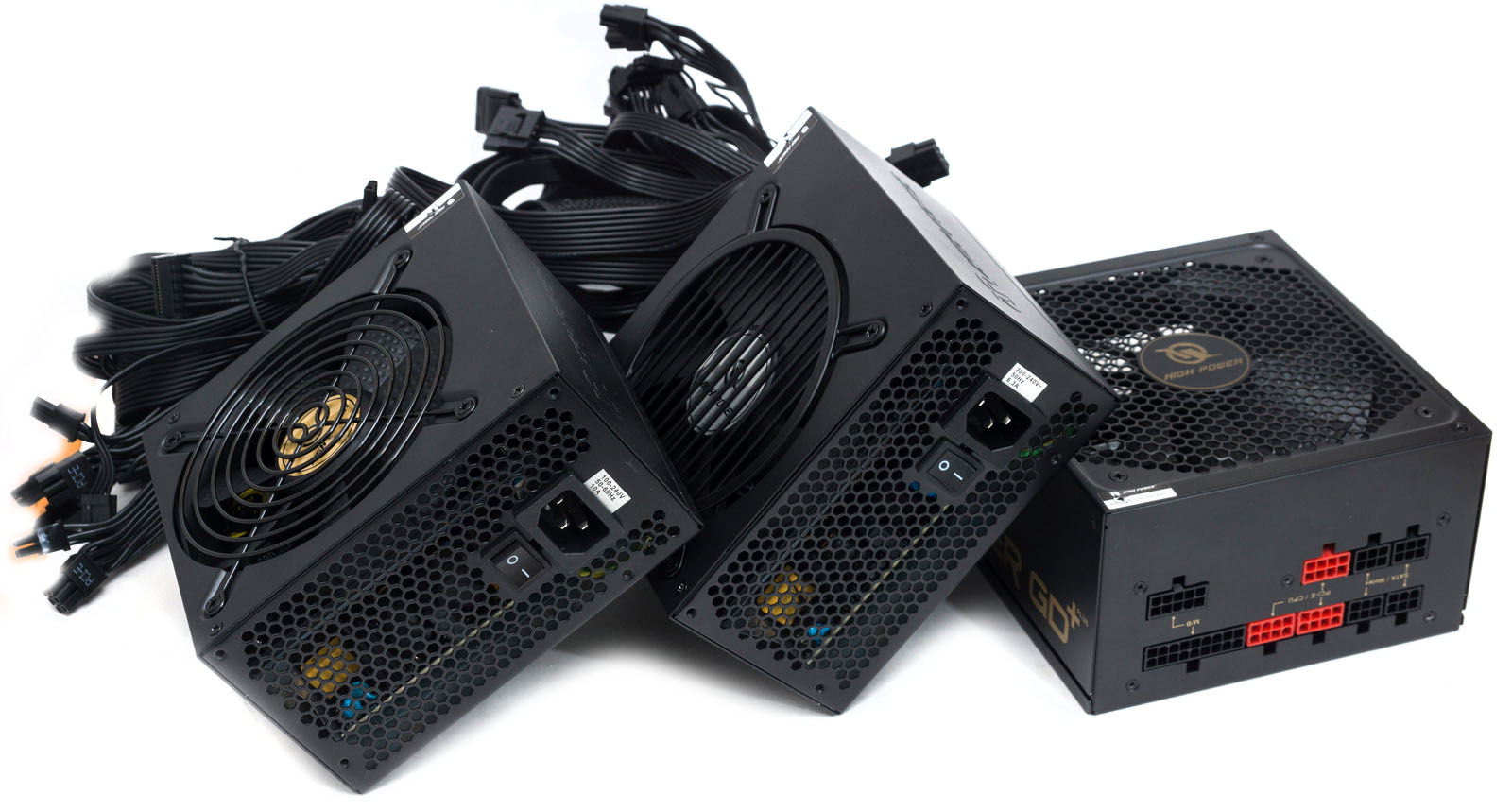

Различий во внешнем исполнении не так уж и много, основное - в размерах и полной модульности модели Super GD+.

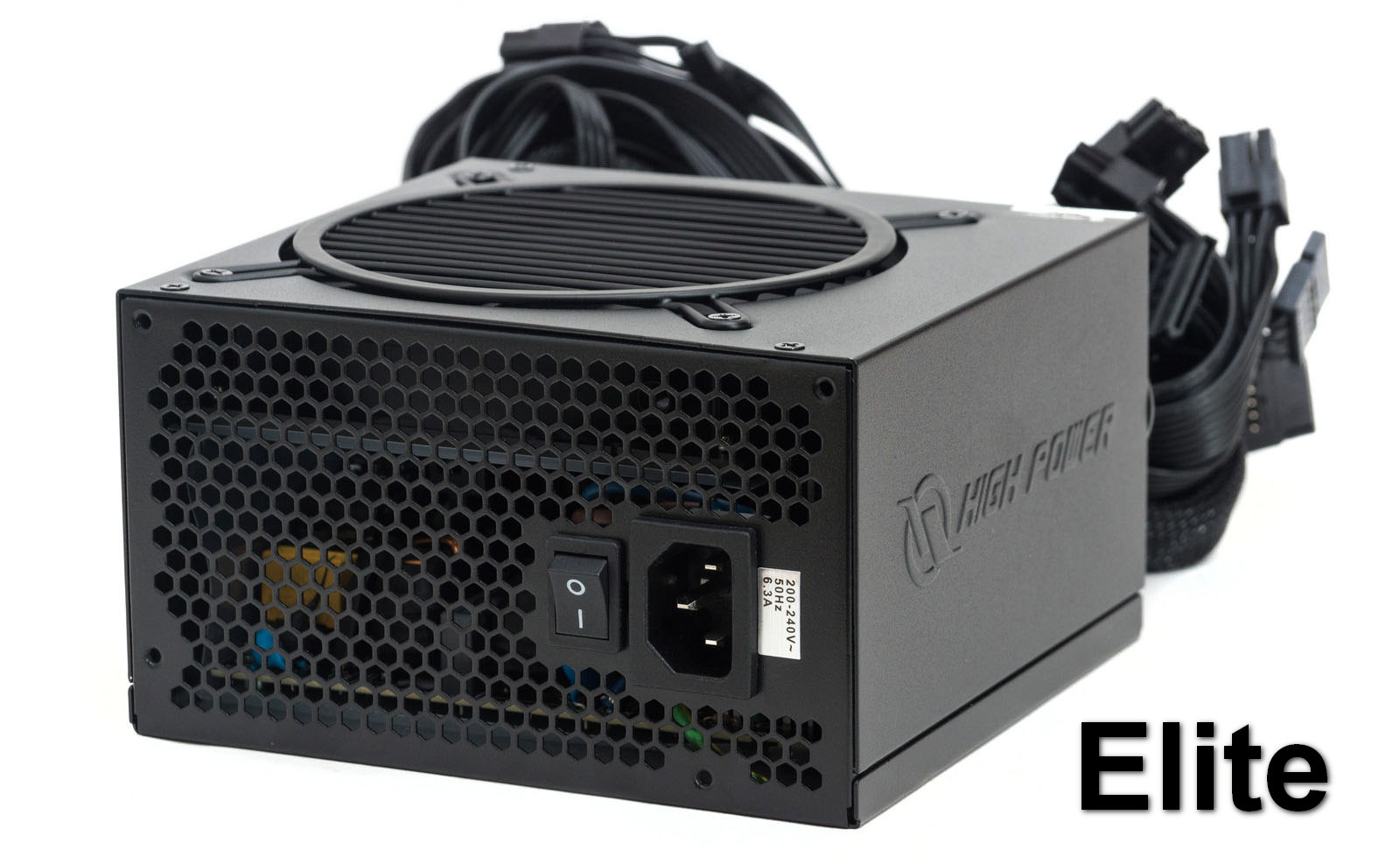

На лицевой панели у всех моделей сделана вентиляционная перфорация в виде сот, имеется тумблер включения и сетевая розетка (у Super GD+ она расположена горизонтально, у двух других моделей - вертикально).

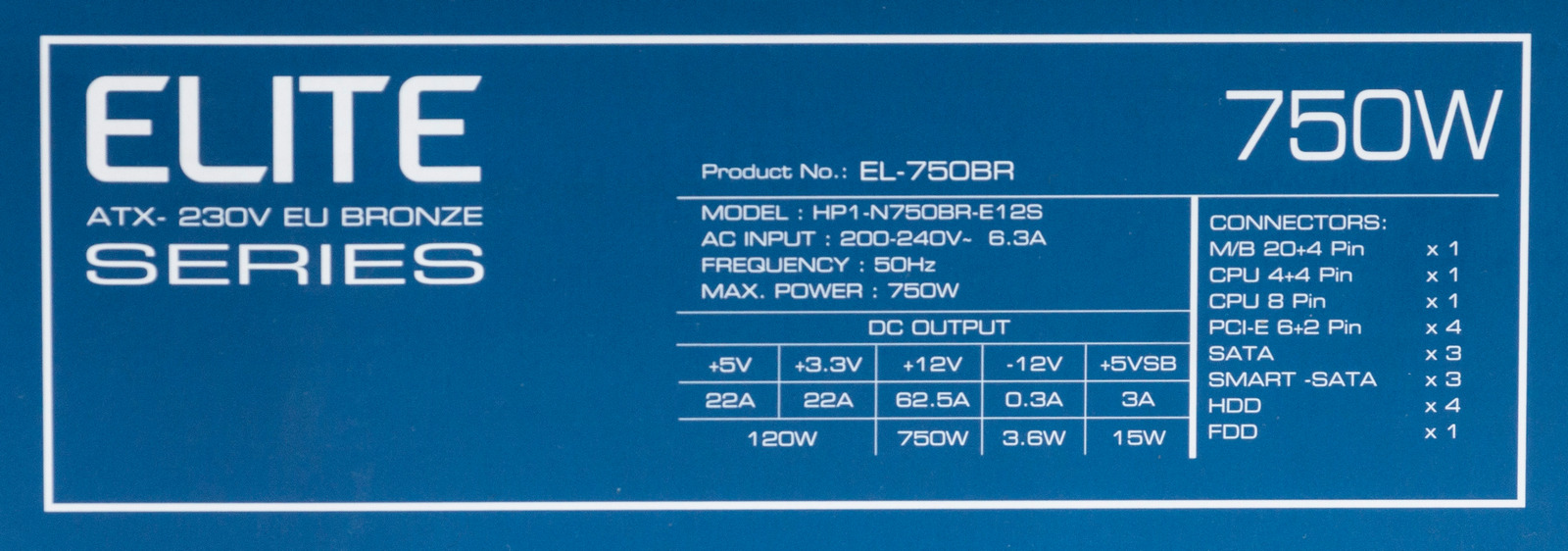

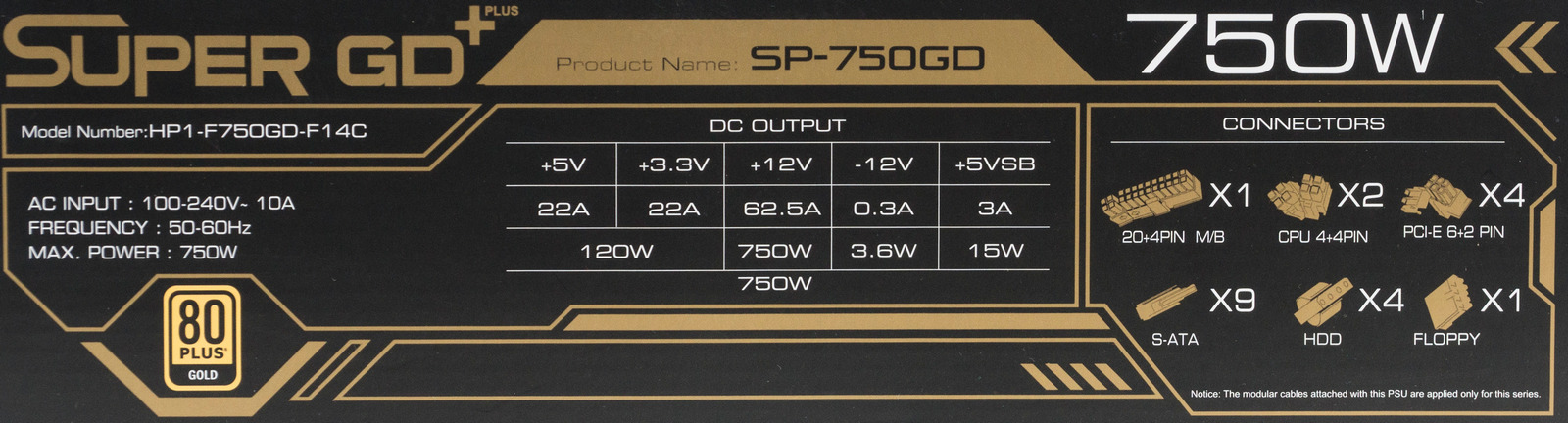

На правом боку у моделей 80 Plus Gold наклейки с нагрузочными характеристиками с золотистым шрифтом на черном фоне, у модели Elite наклейка синяя и на верхней грани.
На левом боку у младших моделей штамповка логотипа производителя, у старшей золотой краской нанесено наименование модельного ряда.

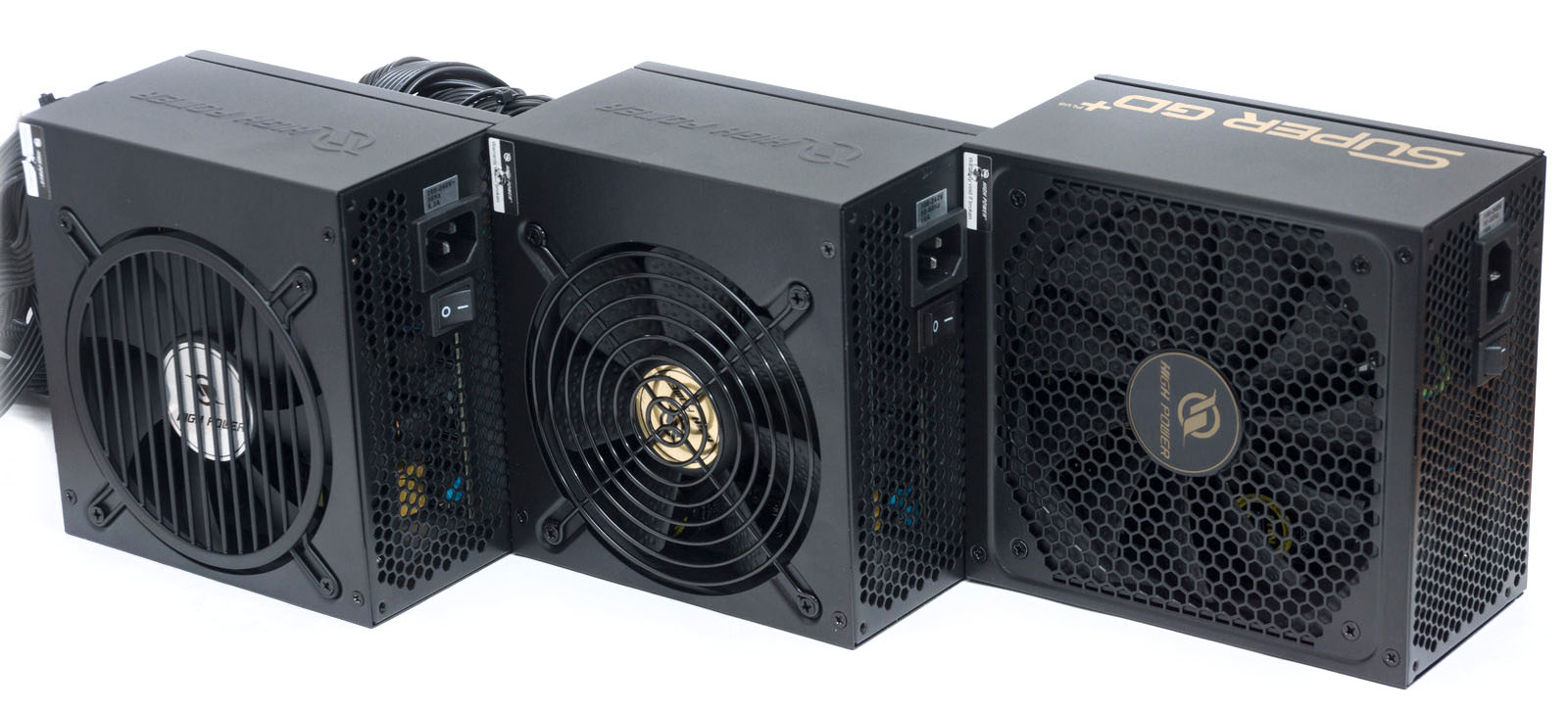

Значительно отличаются вентиляционные решетки над вентиляторами. У модели Performance GD это обычная решетка-"гриль" с радиальными ребрами. У модели Elite она выглядит более стильно – параллельные прутики с кольцом по периметру.

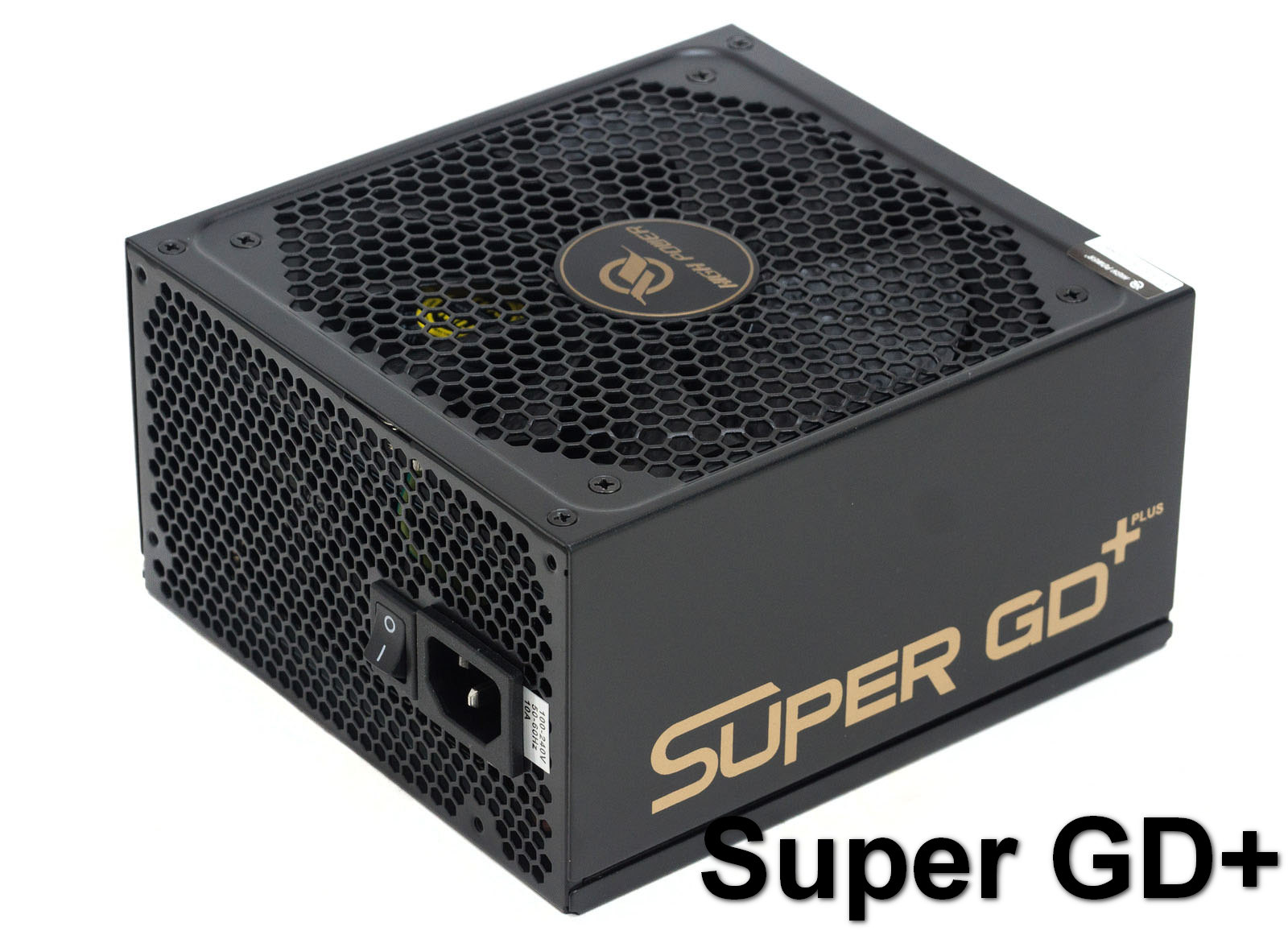

Модель Super GD+ имеет сотовую перфорацию почти по всей поверхности, по центру наклеен блестящий логотип компании производителя.

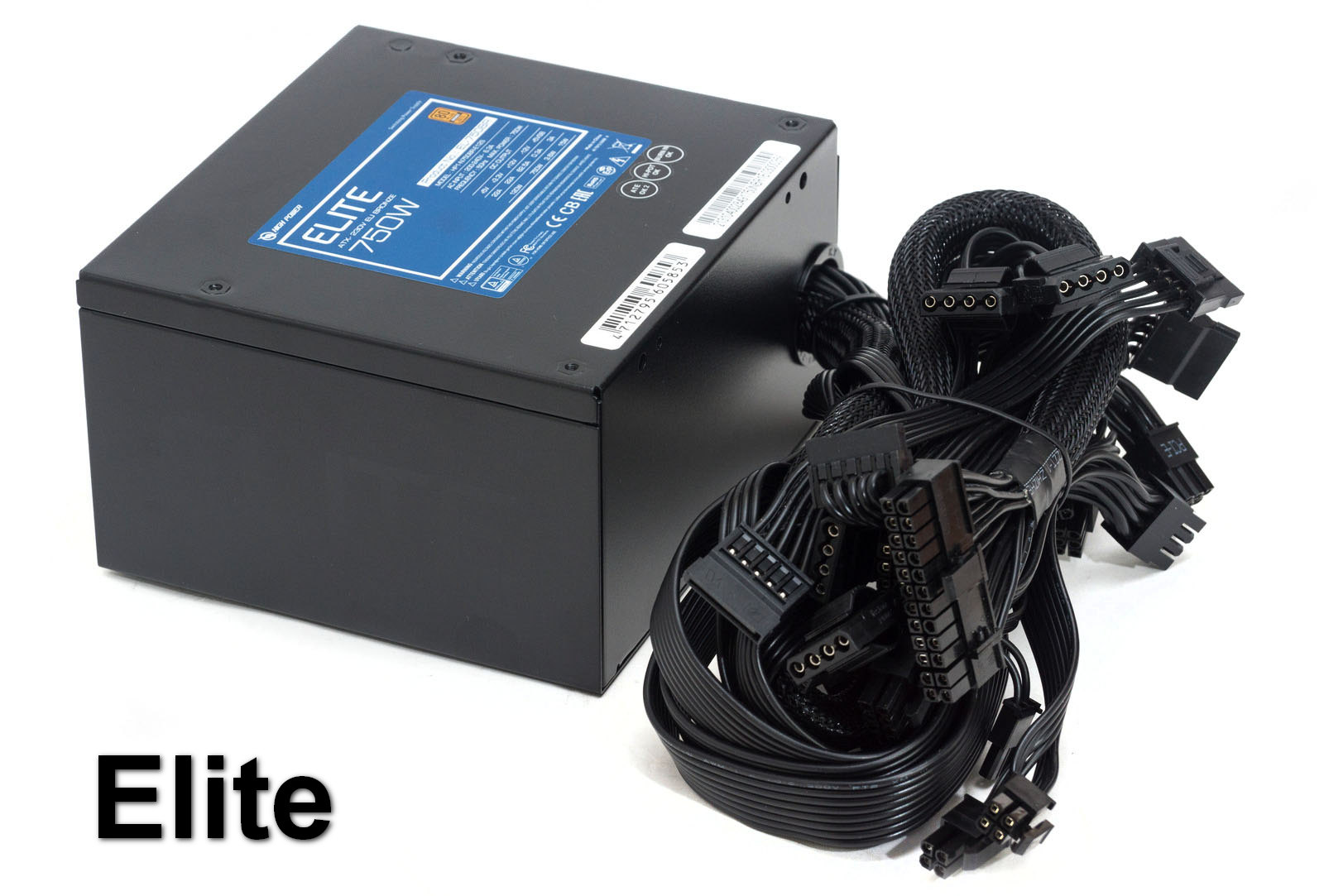

У не модульных вариантов все кабели выходят в виде пучка через круглое отверстие с пластиковым защитным кольцом, с двух сторон от отверстия провода зажаты стяжками.

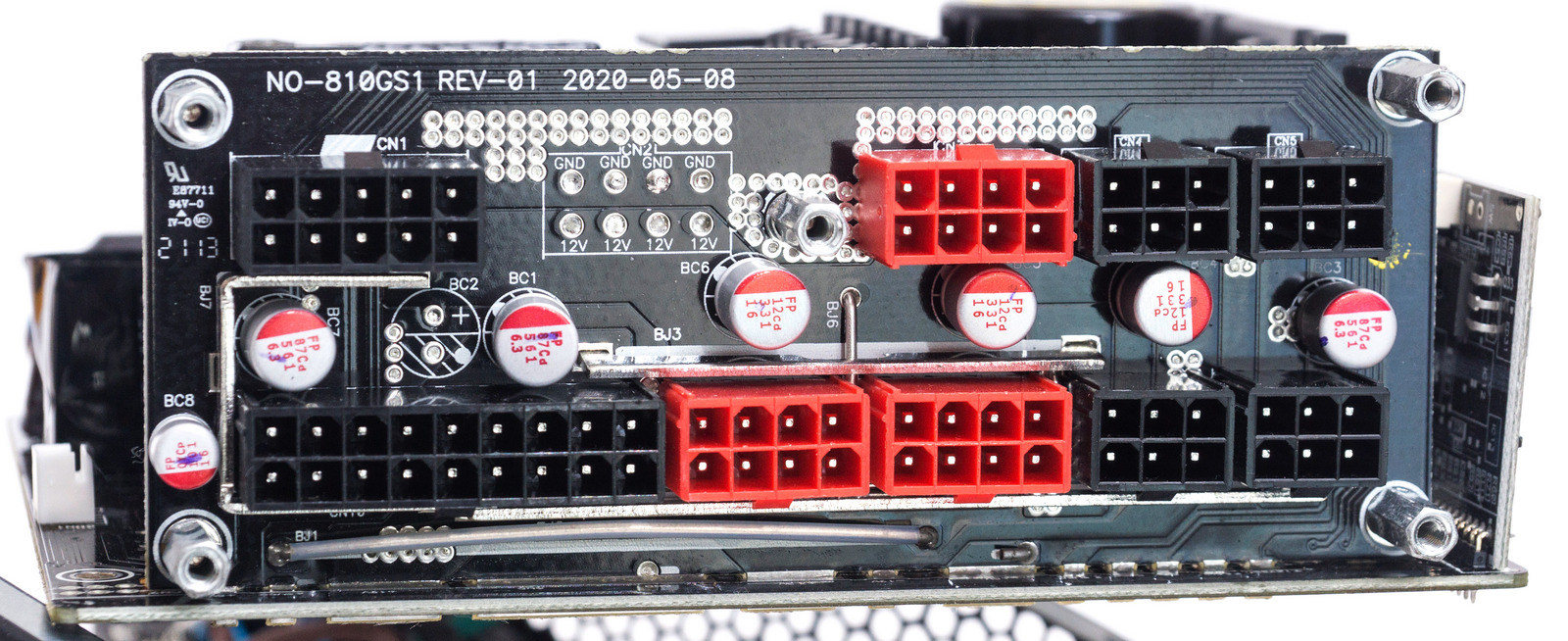

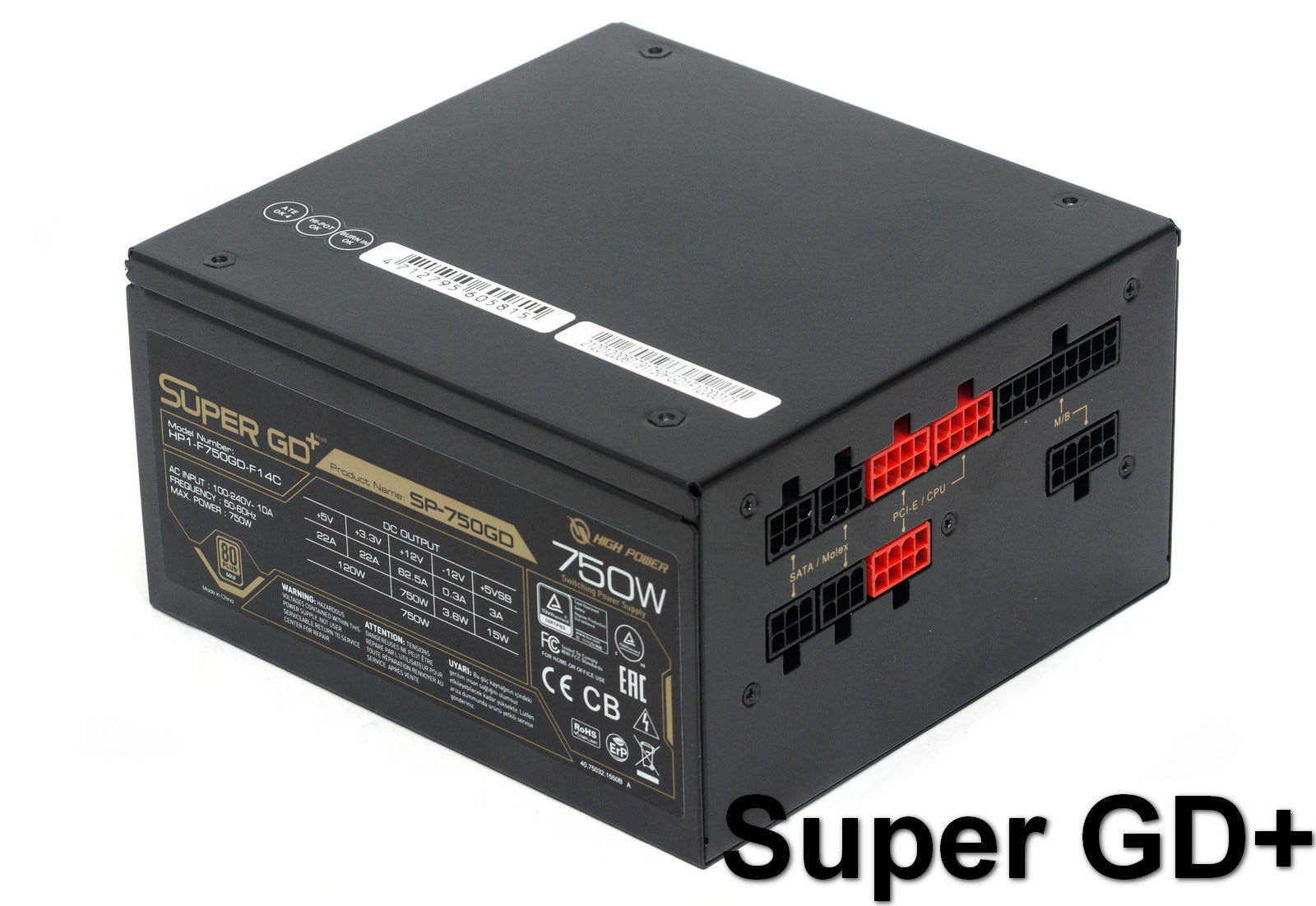

На тыльной стороне модульной модели в два ряда разместились разъемы: четыре шестипиновых для подключения периферии, три восьмипиновых красного цвета для питания CPU и PCI-E и два разъема для подключения 24-пин кабеля ATX.
Схемотехника

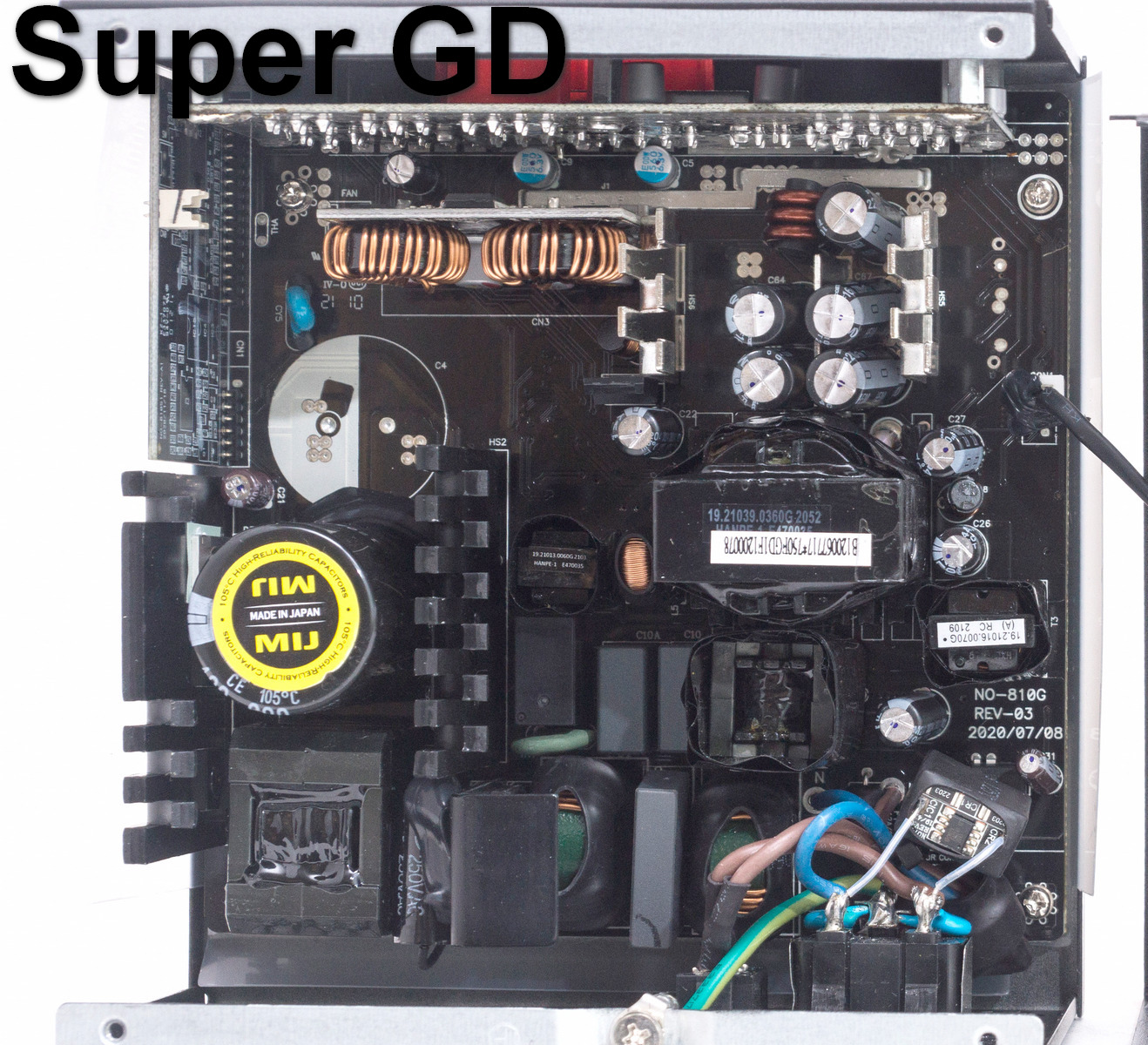

Блоки питания отличаются по схемотехнике, но имеются и однотипные элементы.
Младшая модель Elite сделана на основе двухтактного прямоходового преобразователя и DC-DC преобразователей во вторичной цепи.
Старшие модели - на основе полумостового резонансного преобразователя LLC, синхронного выпрямителя линии +12 В и преобразователей DC-DC вторичных линий.

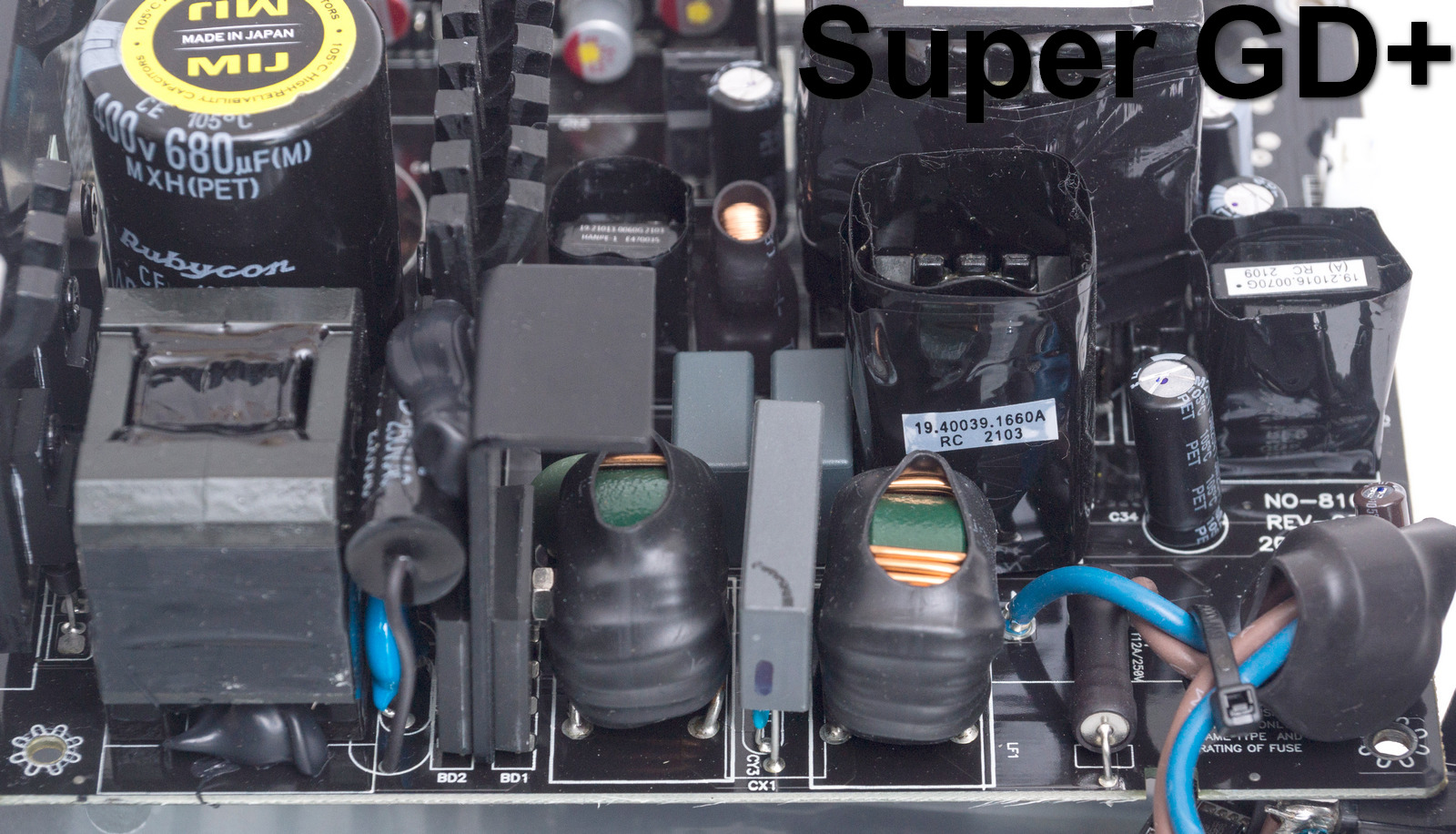

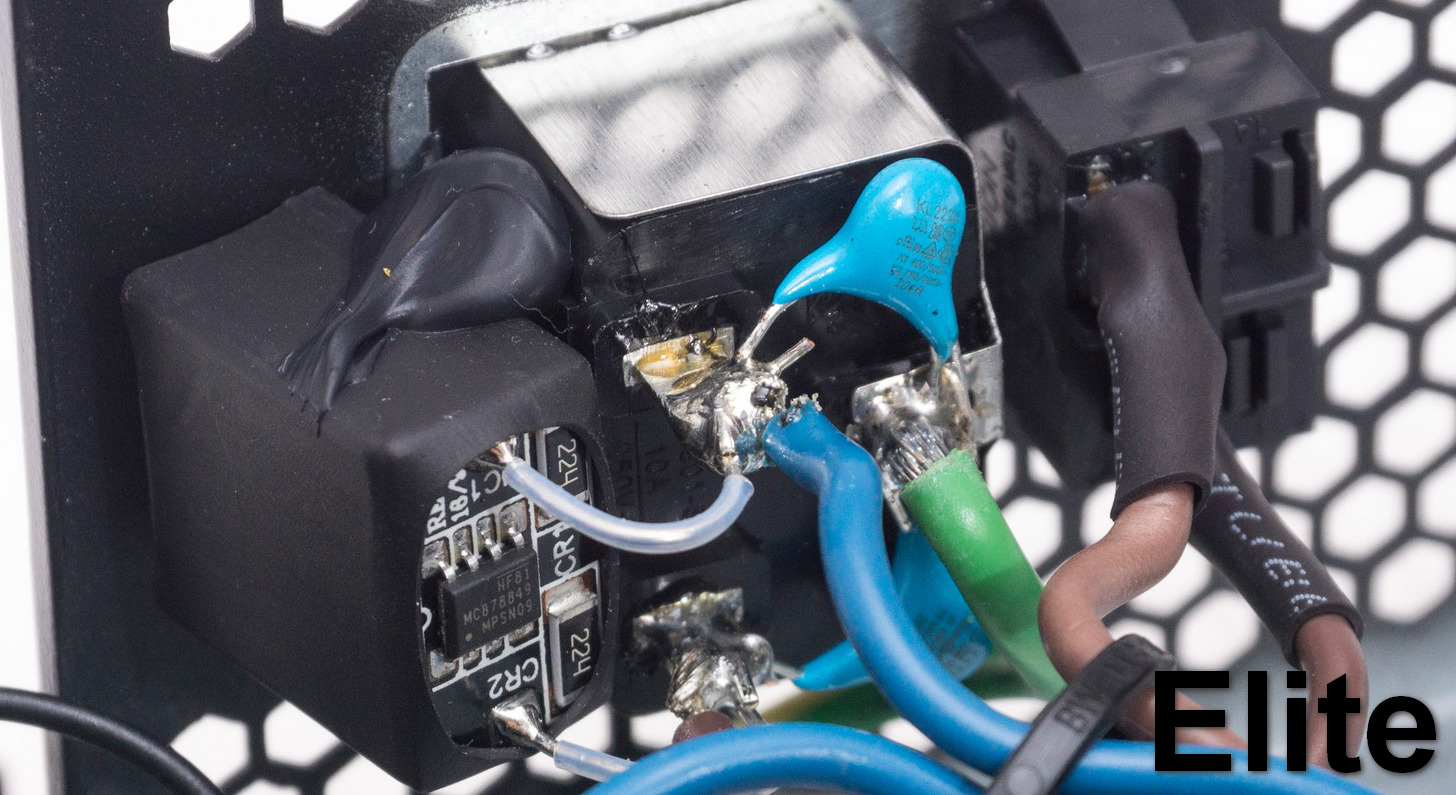

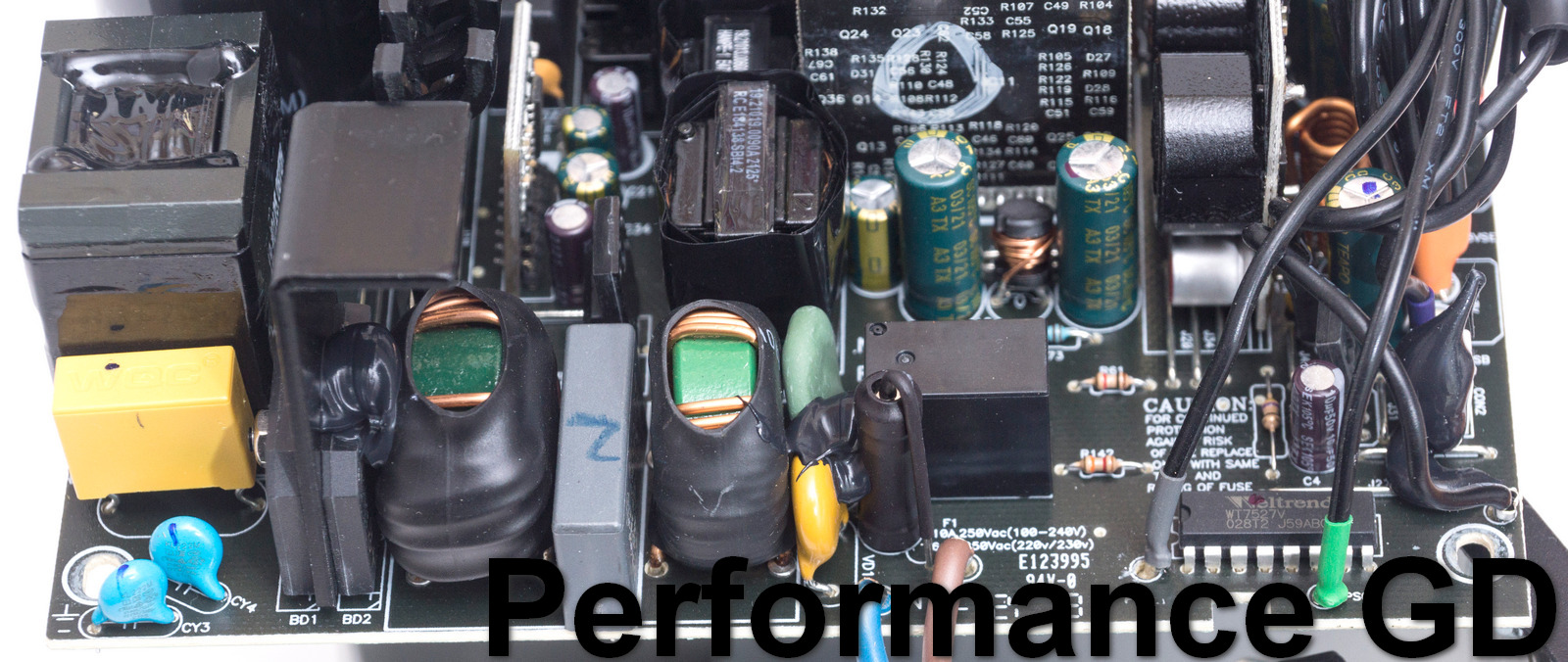

На входе у всех моделей полноценный EMI-фильтр: набор из пары дросселей, Y и X конденсаторов, непосредственно на одном из них находится схема из ИС и резисторов, разряжающая конденсаторы. Для защиты самого БП имеется предохранитель и варистор.

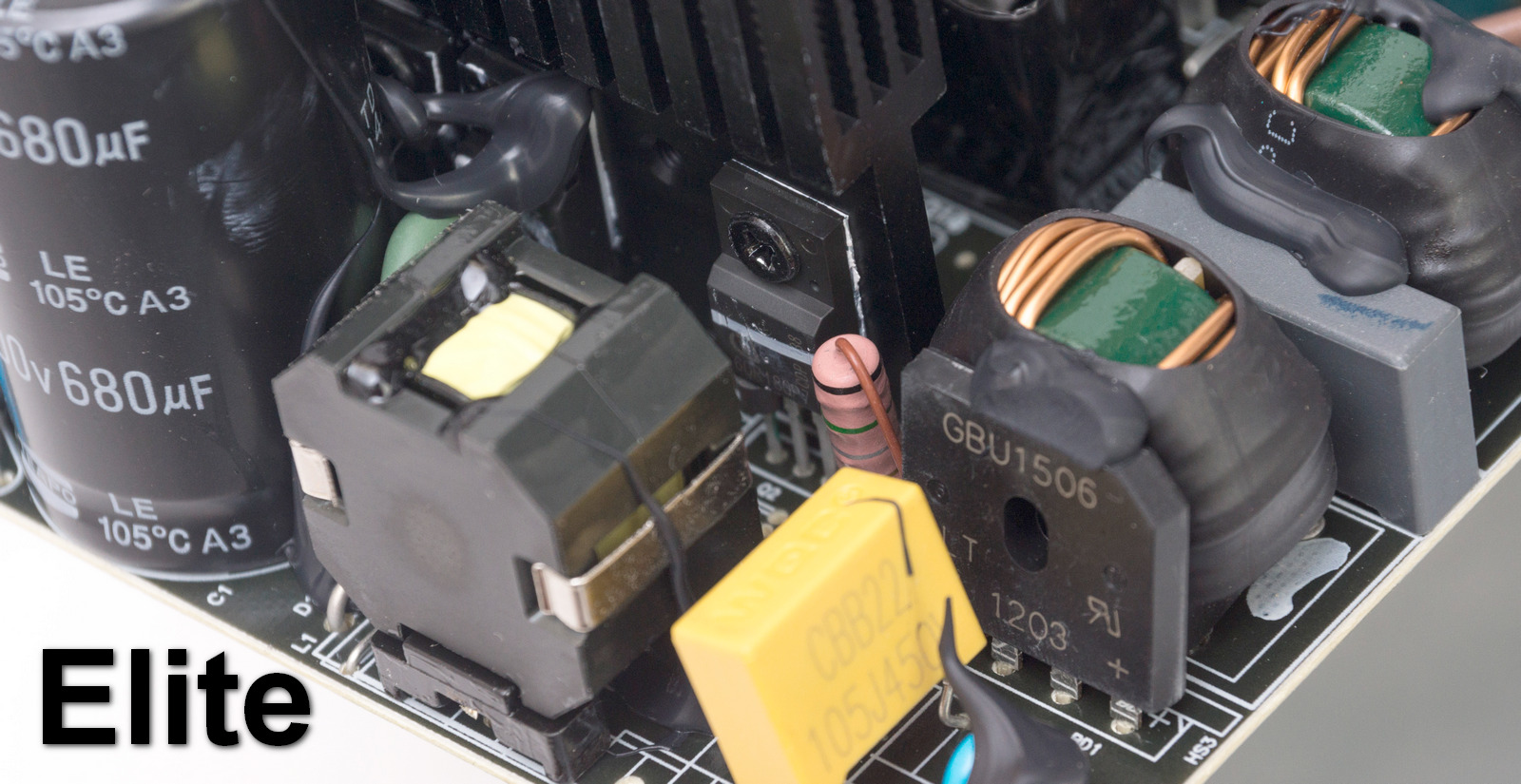

Диодная сборка выпрямления входного напряжения у модели Elite - GBU1506 без радиатора.

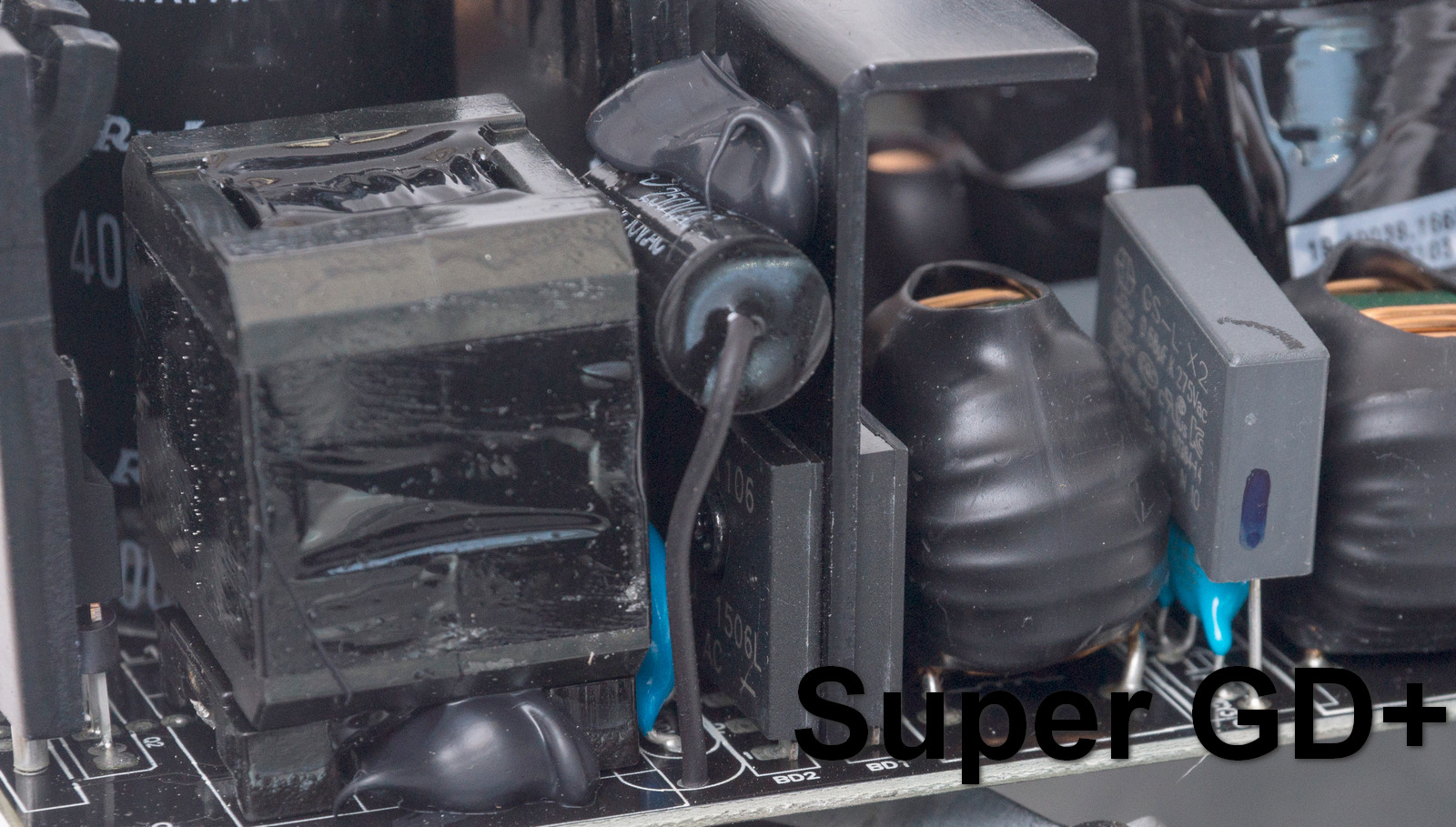

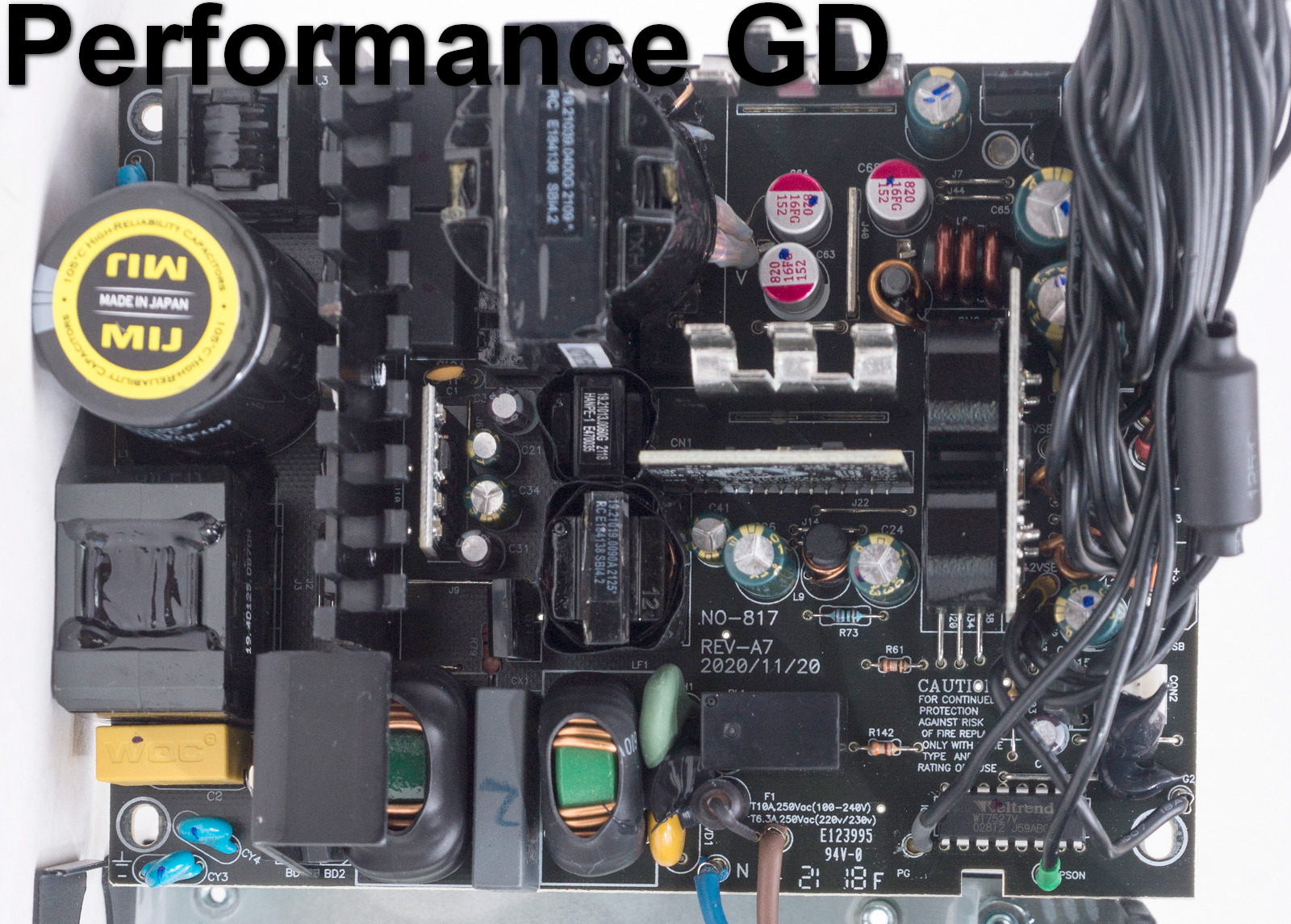

У двух других моделей по две идентичных диодных сборки с собственными радиаторами.

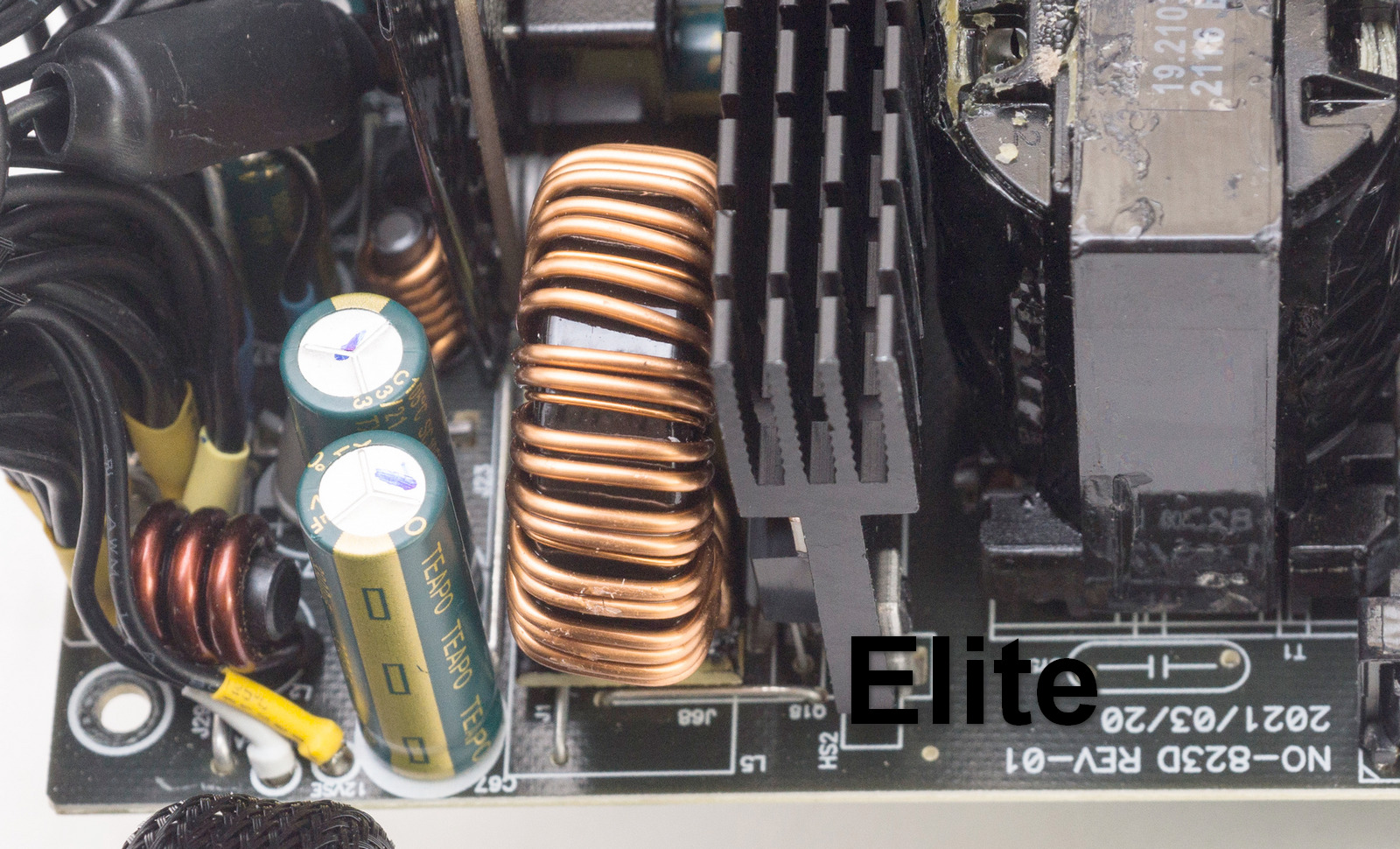

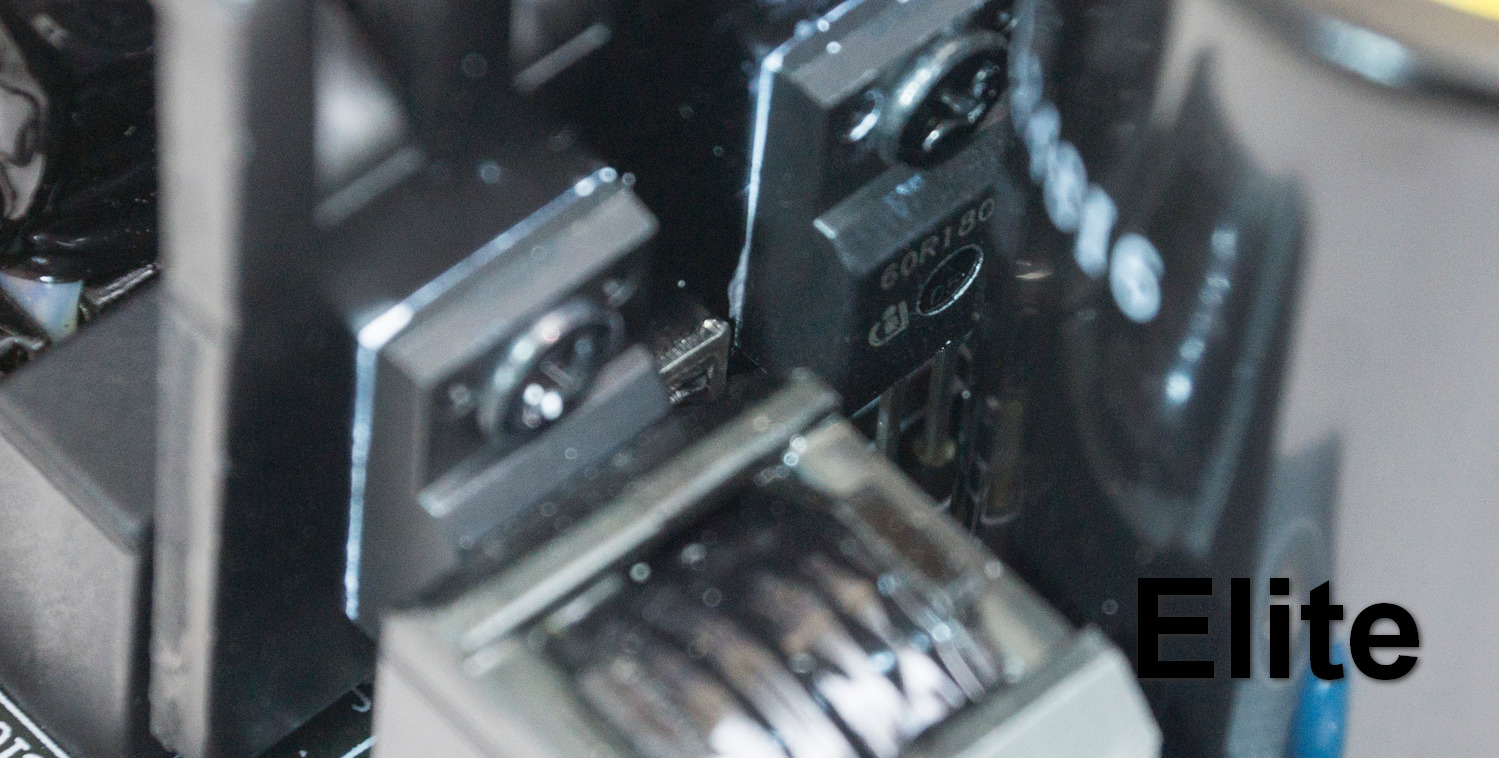

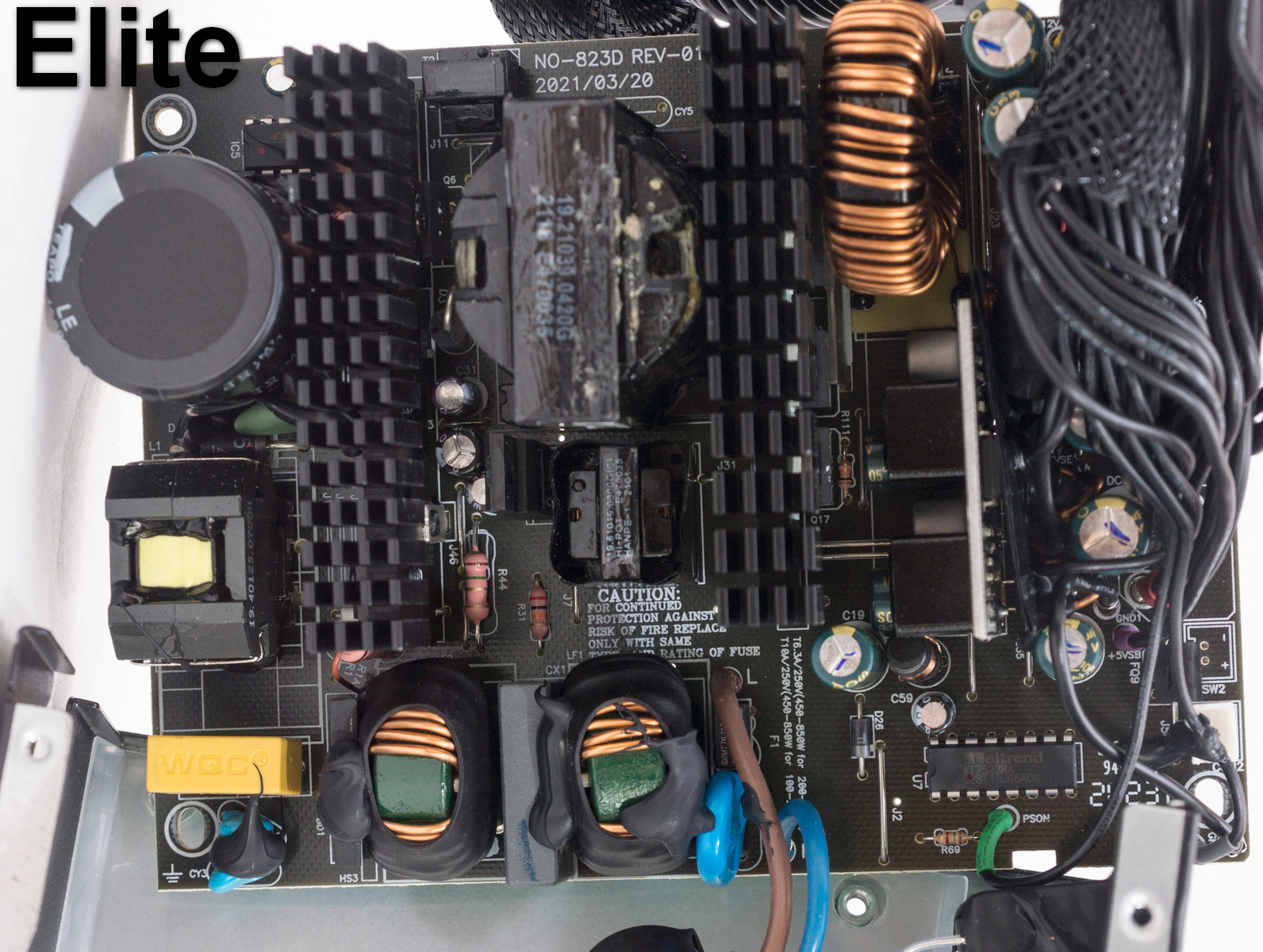

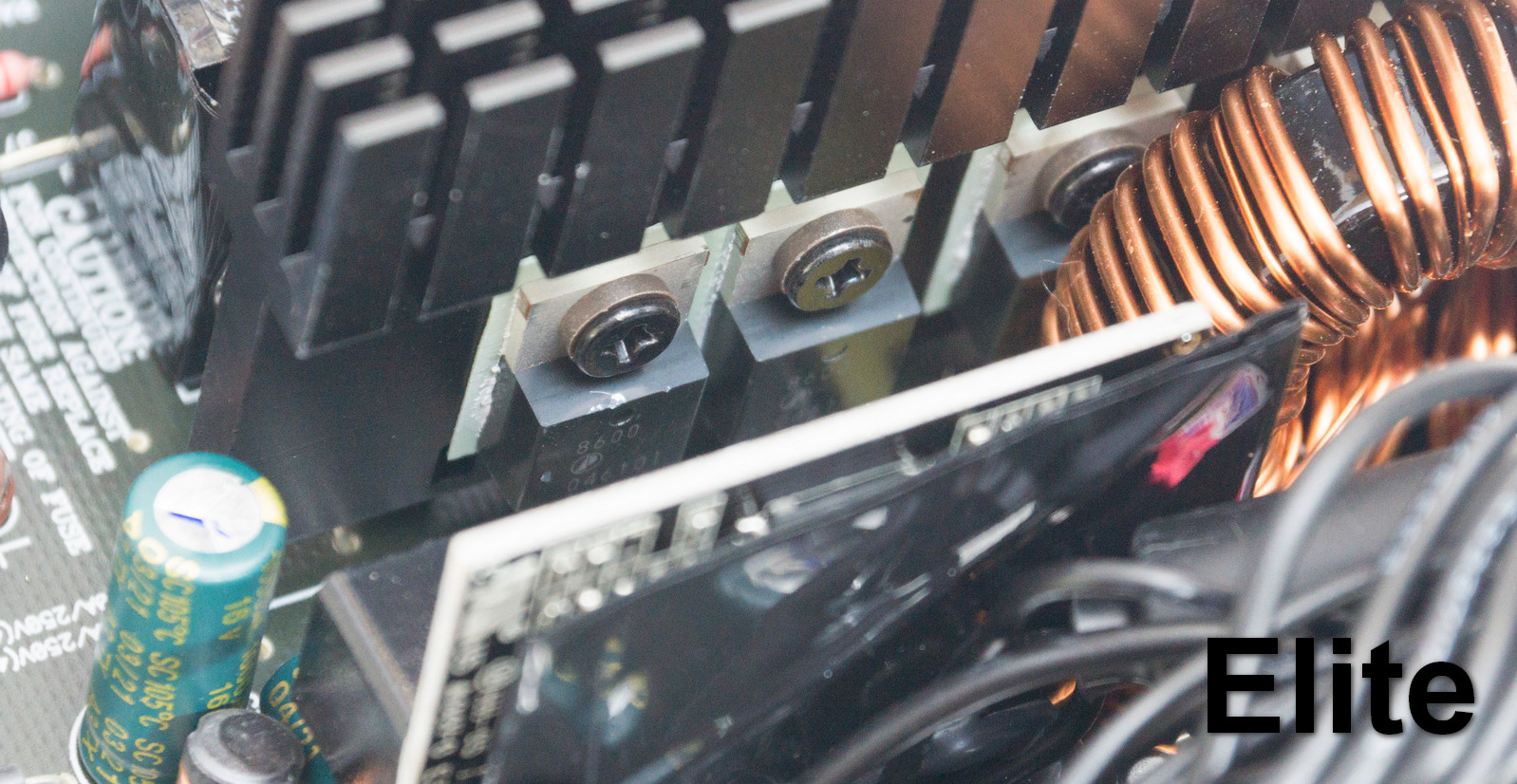

У модели Elite на радиаторе мы видим силовые элементы APFC преобразователя: диод и один мосфет 60R18P7.

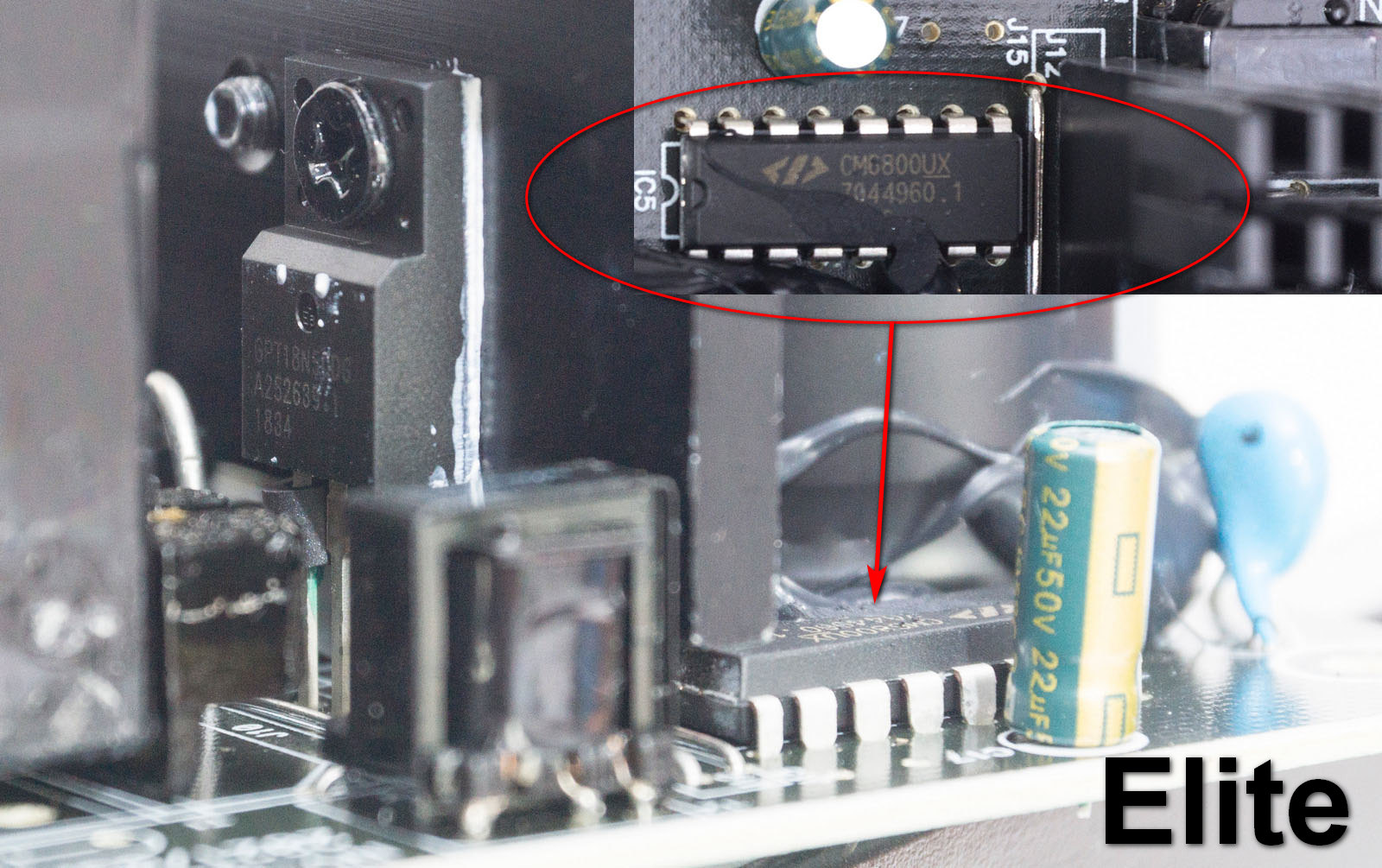

Здесь же два мосфета полумостового преобразователя GPT18N50. На краю платы расположен контроллер CM6800UX.

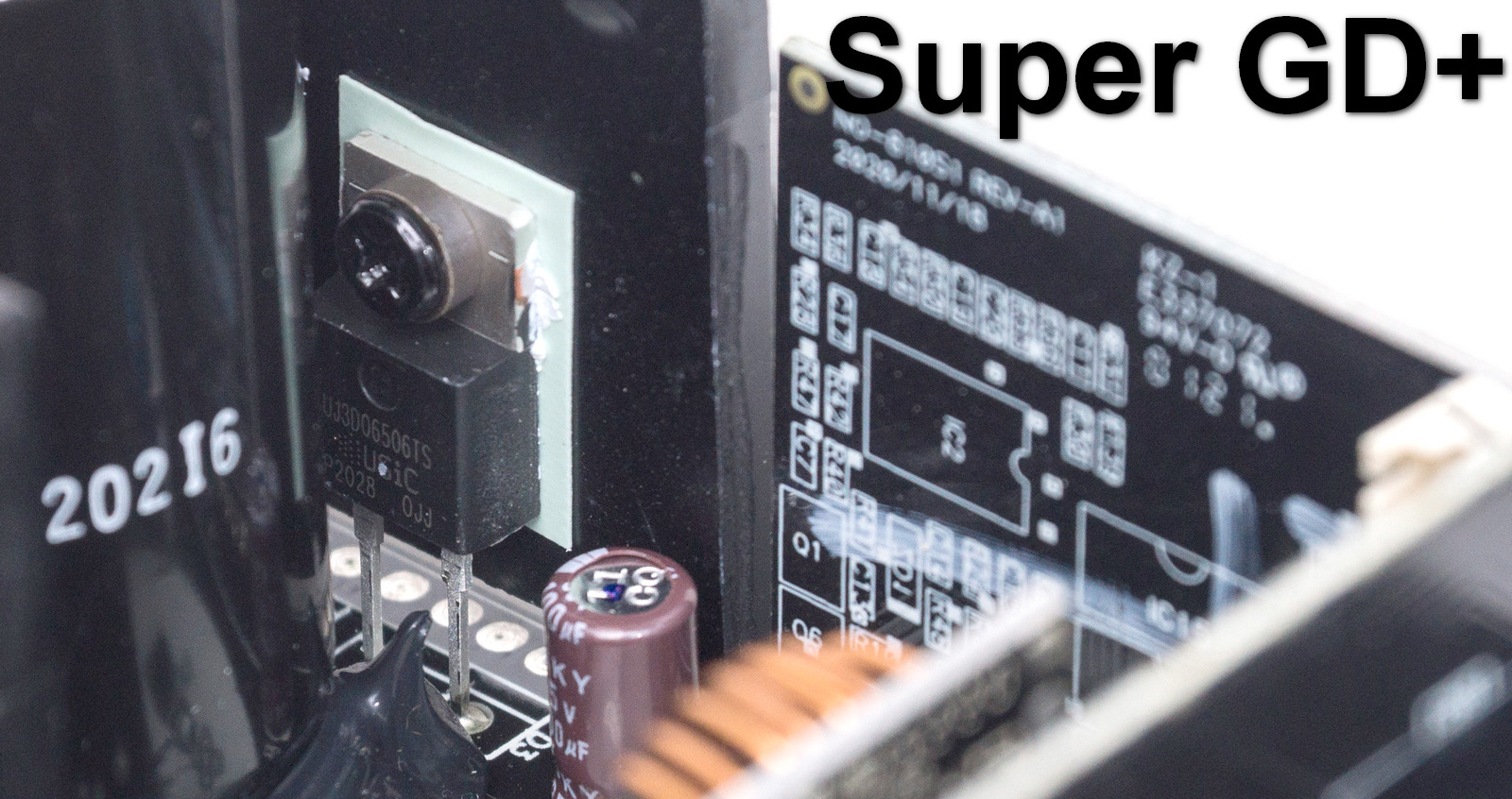

На модели Performance GD APFC преобразователь на двух транзисторах 60R12P7 и одном диоде. На Super GD+ - два транзистора TK16A60W и диод UJ3D06506TS.
Разница в количестве транзисторов APFC преобразователя повлияла на диапазон входных напряжений: у младшей модели - 200-240 В, у старших - 100-240 В.
У Performance GD полумостовой преобразователь на двух транзисторах 60R18, контроллер на отдельной вертикальной плате – infineon ICE3PGS01.

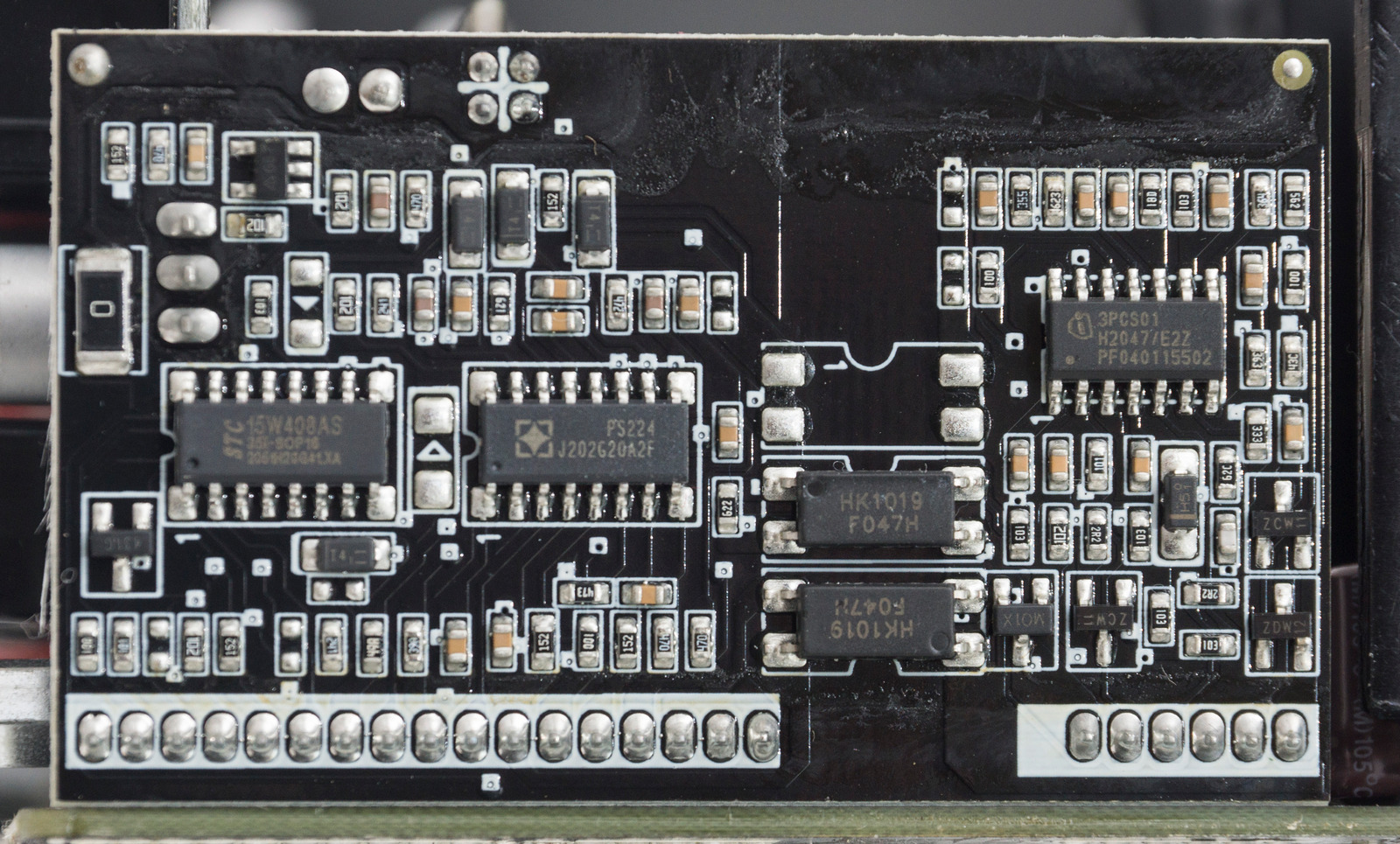

У Super GD+ два TK16A60W на собственном радиаторе. На отдельной вертикальной плате идентичный контроллер 3PGS01. Здесь же еще один программируемый контроллер STC15W408AS и супервизор PS224.

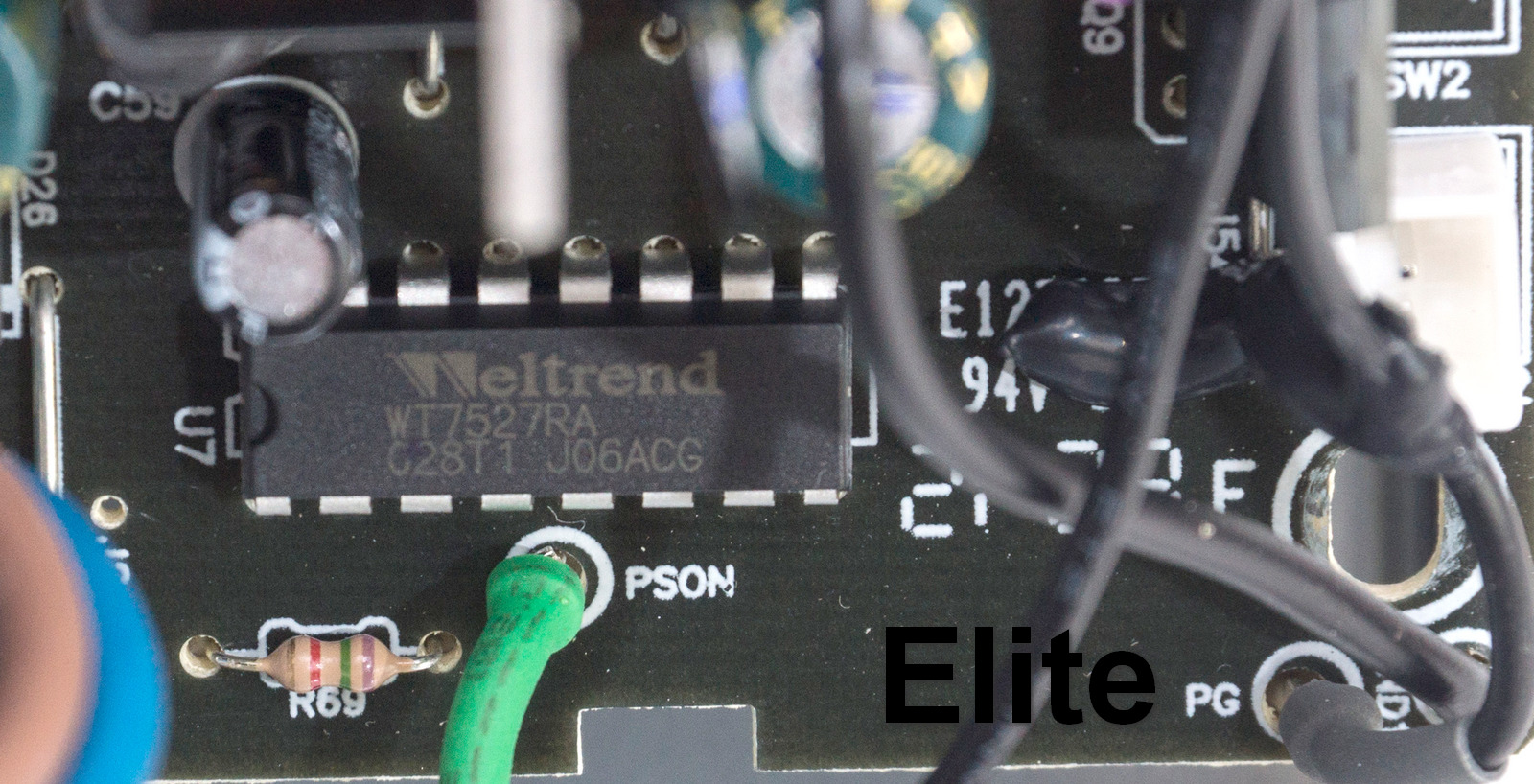

За все виды защиты у Elite отвечает супервизор WT7527RA.

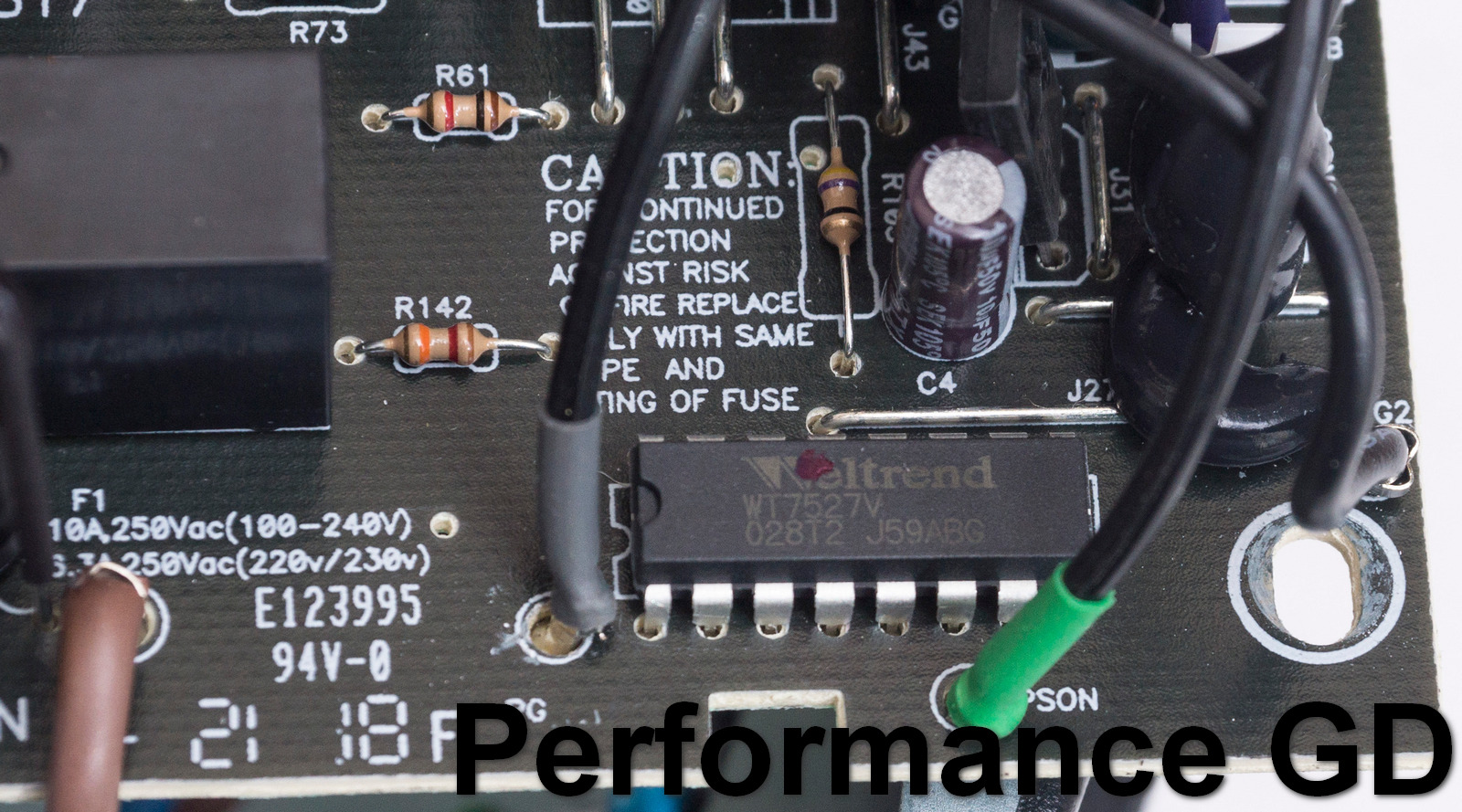

А у Performance GD - WT7527V.
Значительное отличие «бронзовой» модели от «золотых» - в высоковольтных конденсаторах:

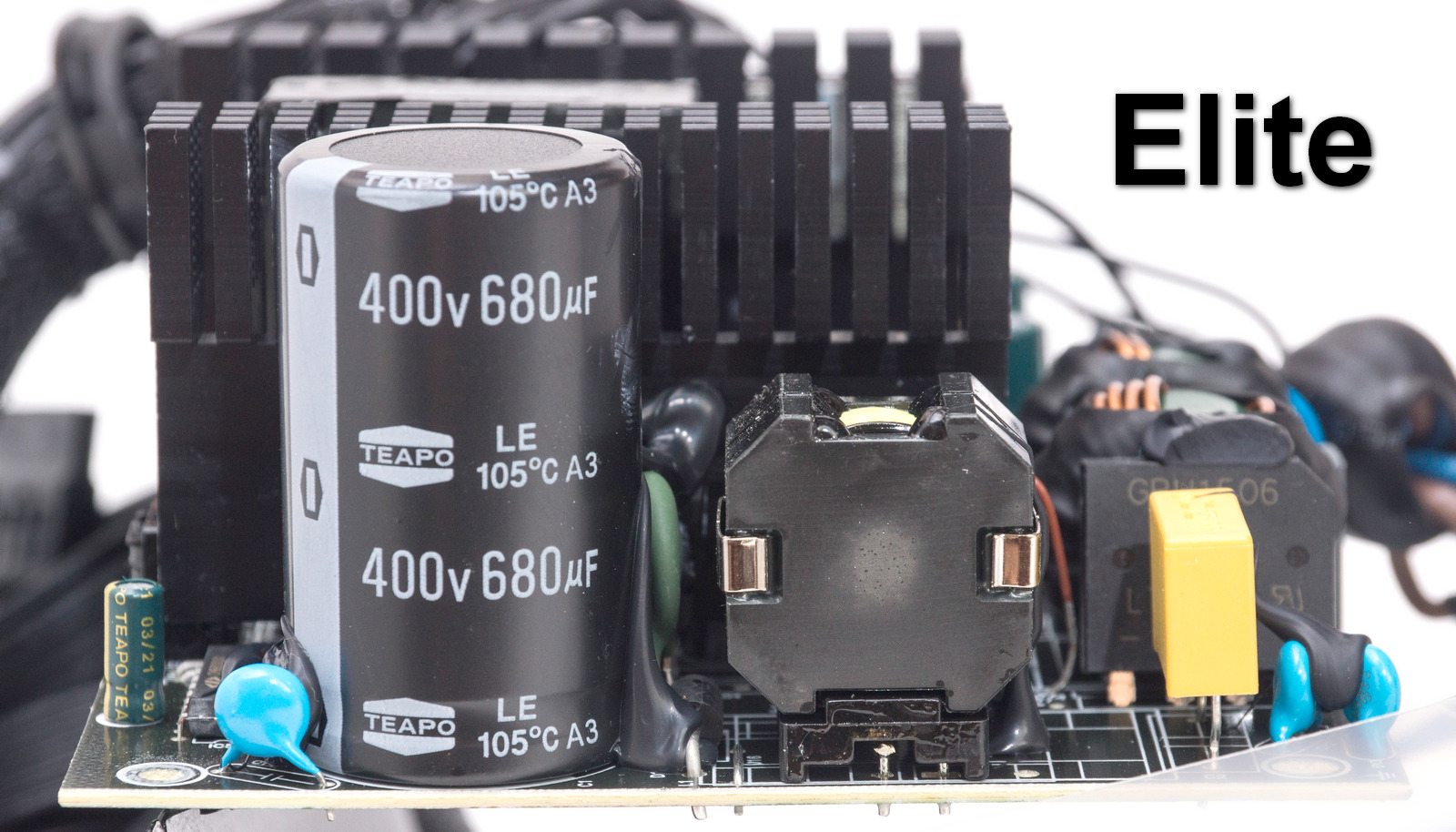

- у Elite стоит тайваньский Teapo на 400 В, 680 мФ, 105°С;

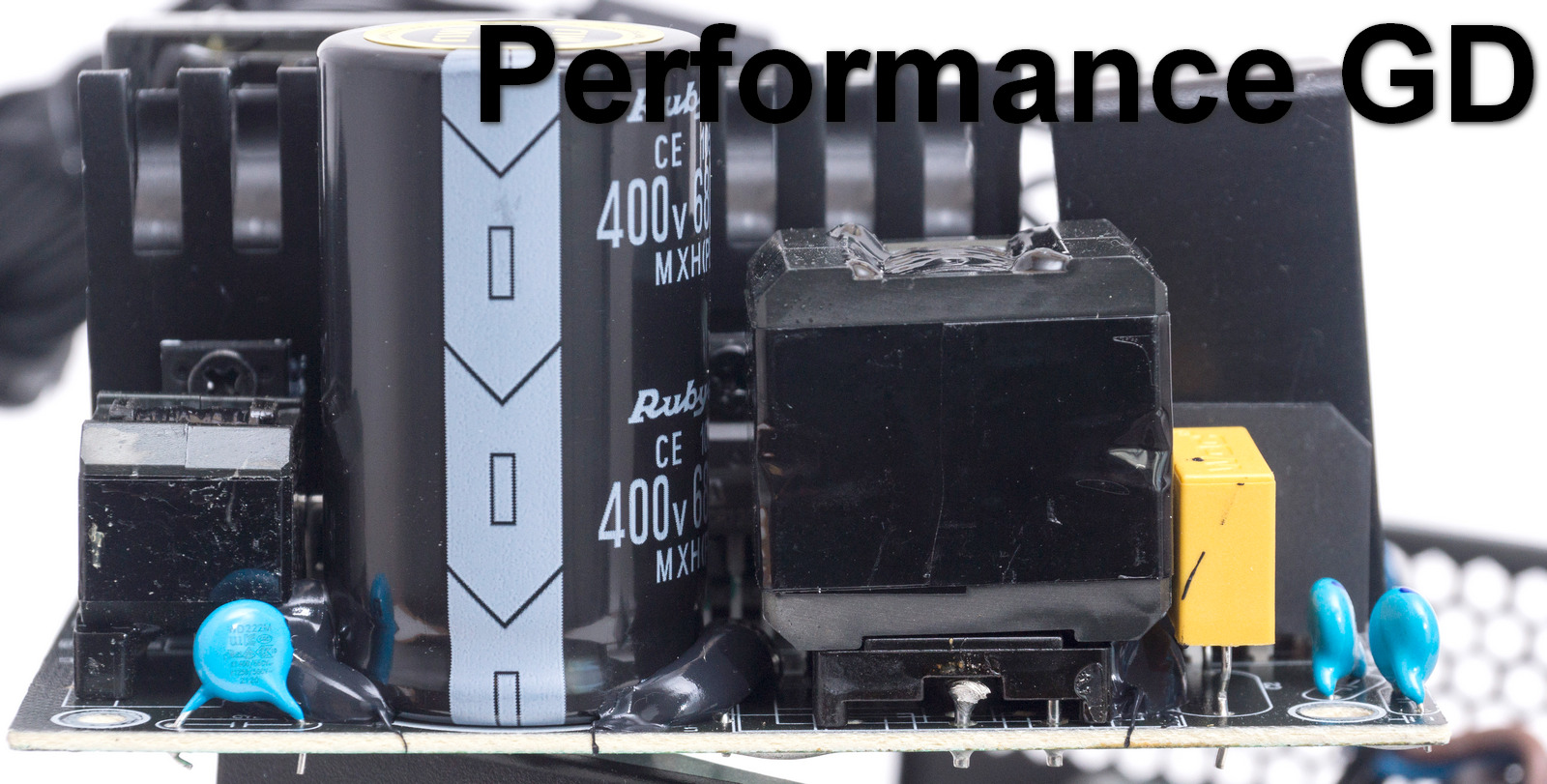

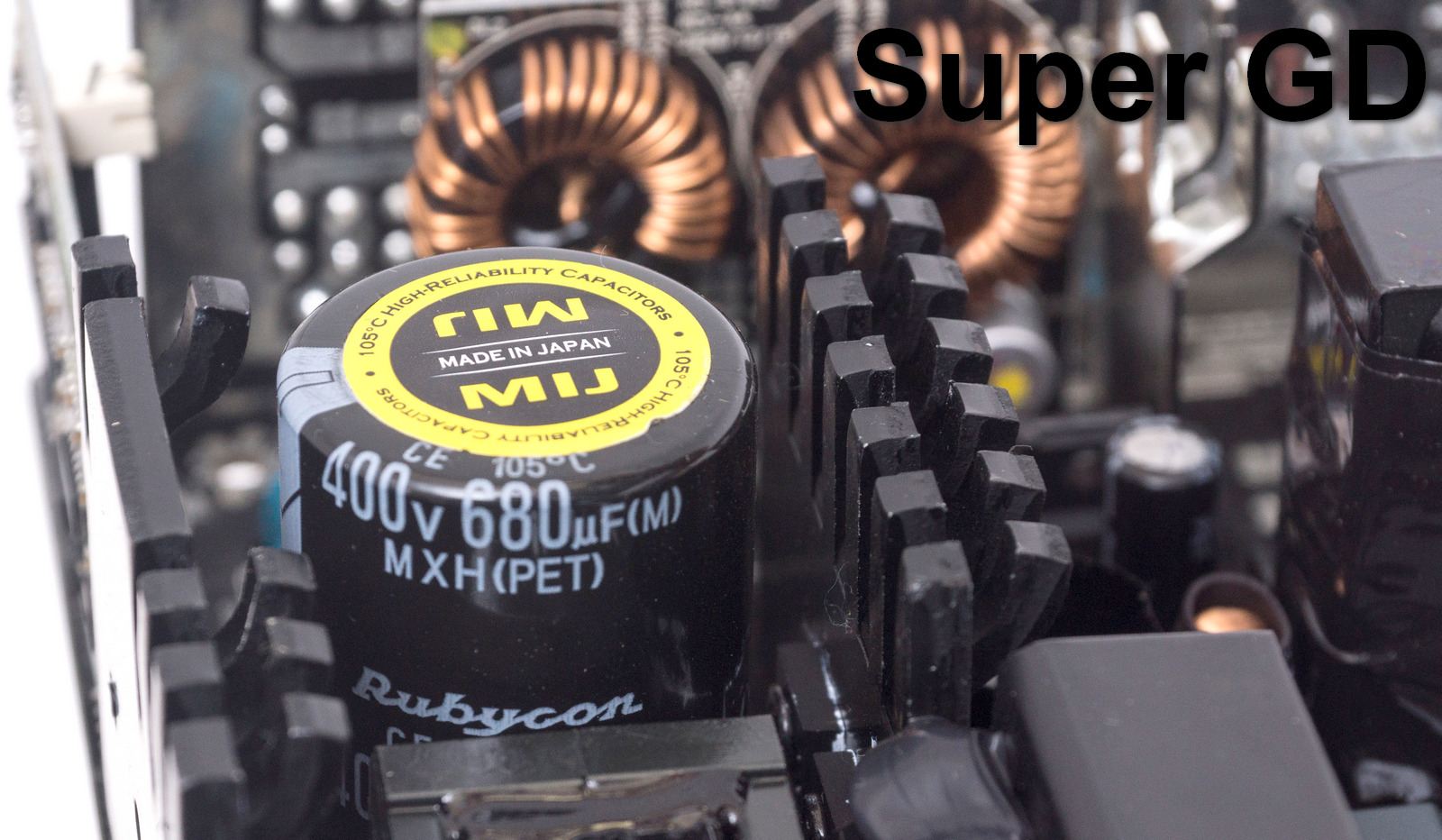

- у Performance GD и Super GD+ - японский Rubicon 400 В, 680 мФ, 105°С.

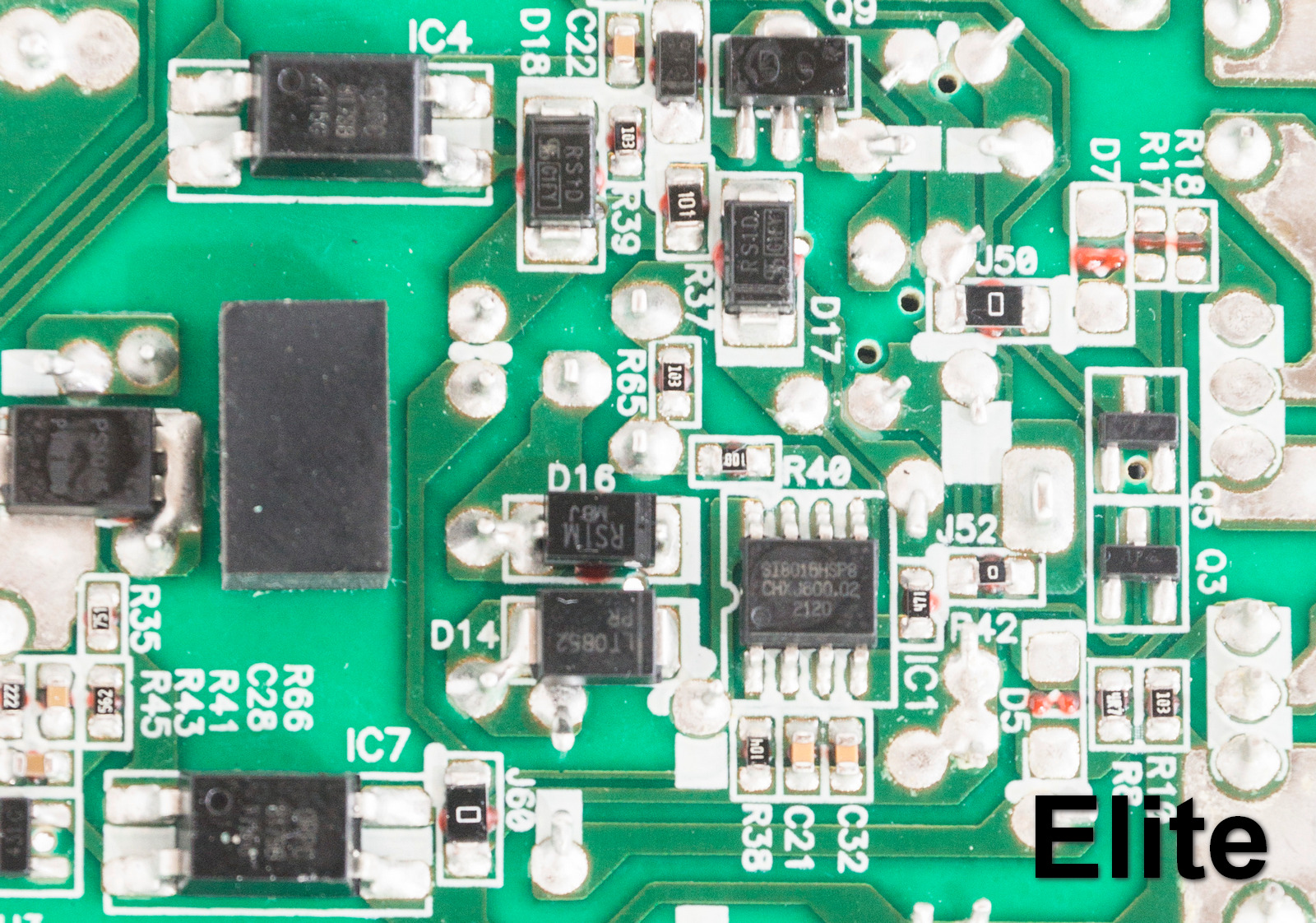

Контроллер дежурного питания Si8016HSP8 у модели Elite распаян с обратной стороны платы.

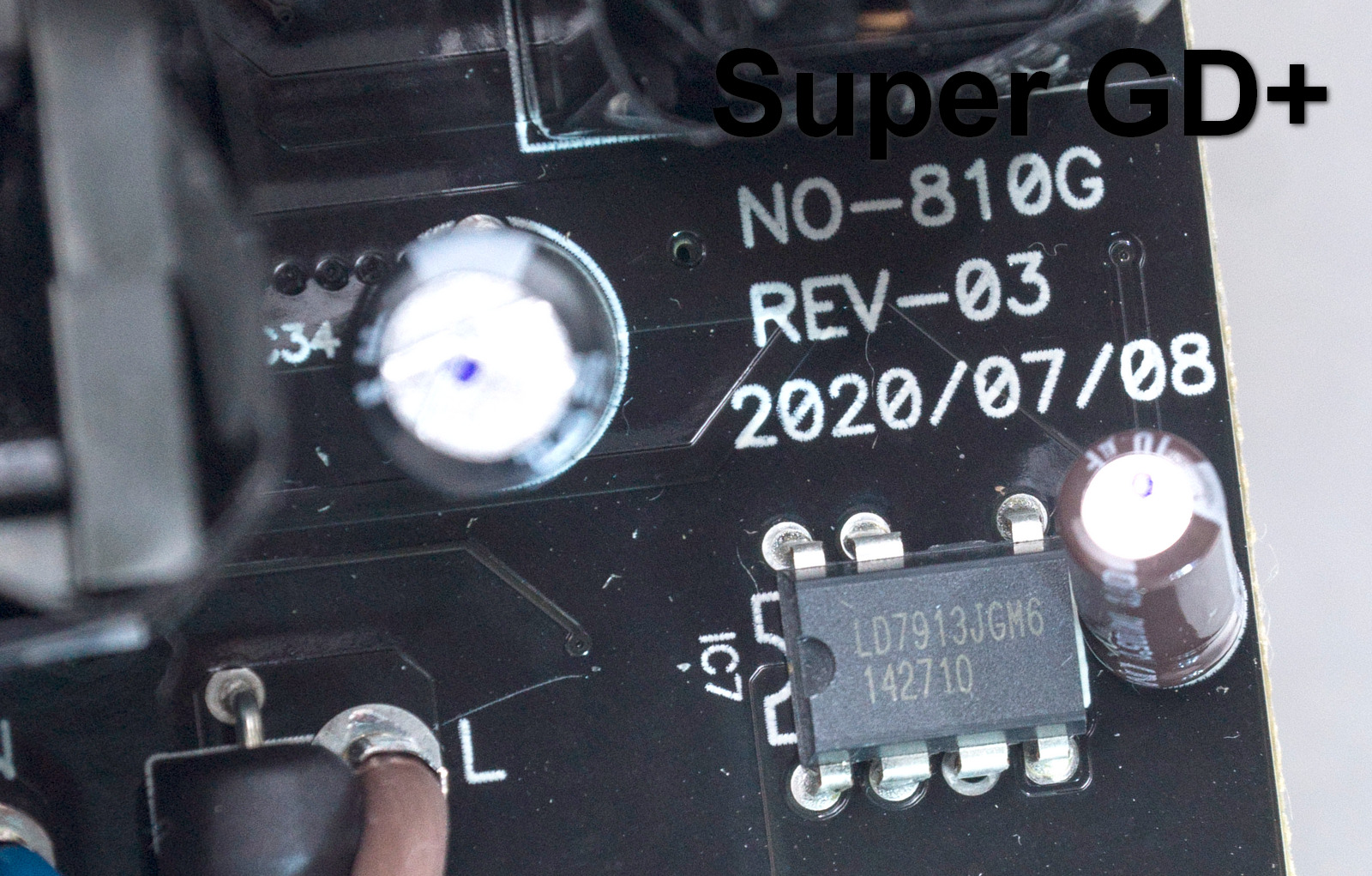

У Performance GD он также с обратной стороны, но маркировка не читается. Модель Super GD+ использует контроллер LD7913JGM6.

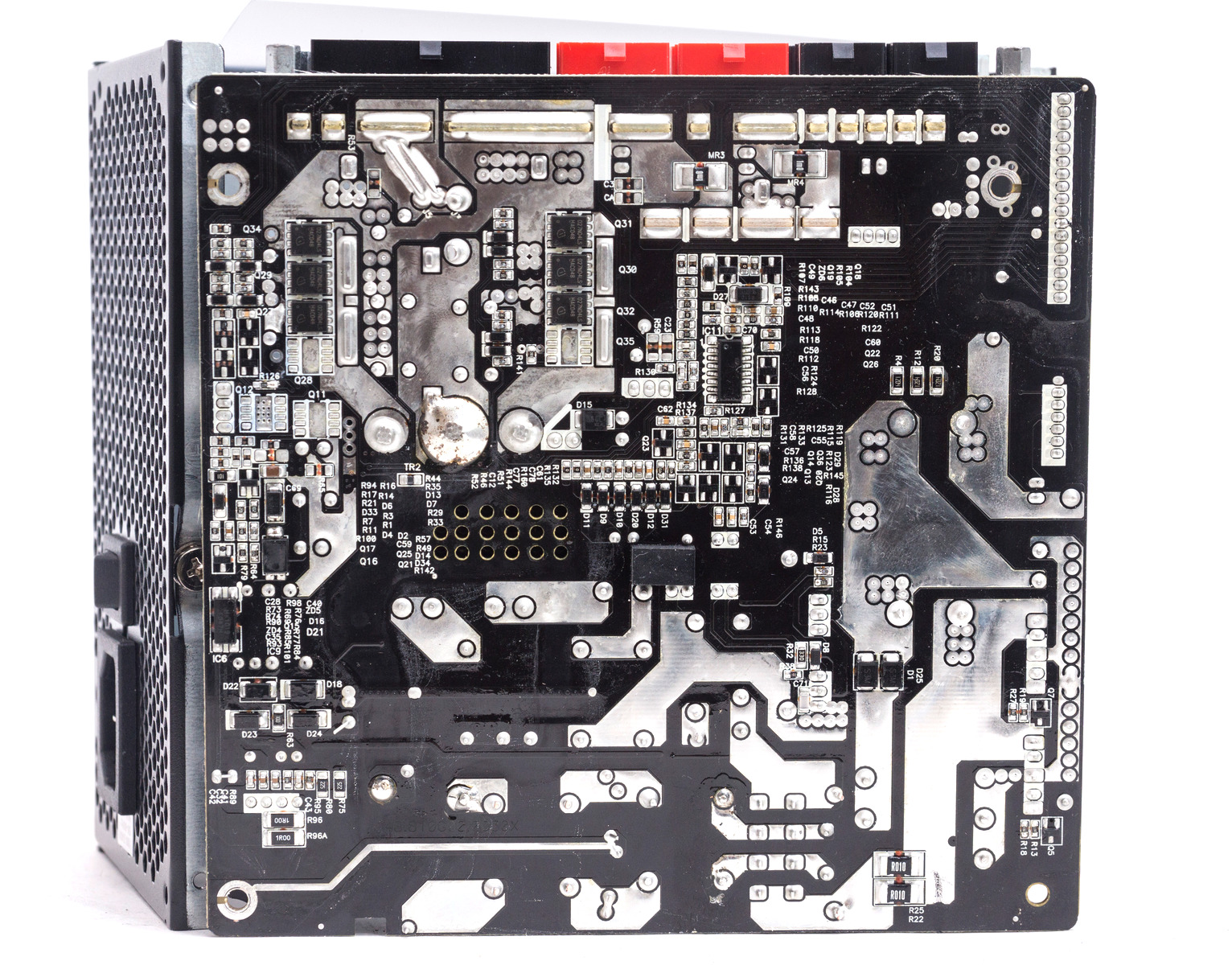

Синхронный выпрямитель линии +12 В у блока питания Elite на основе четырех транзисторов MRFE6VP8600H, размещенных на массивном радиаторе.

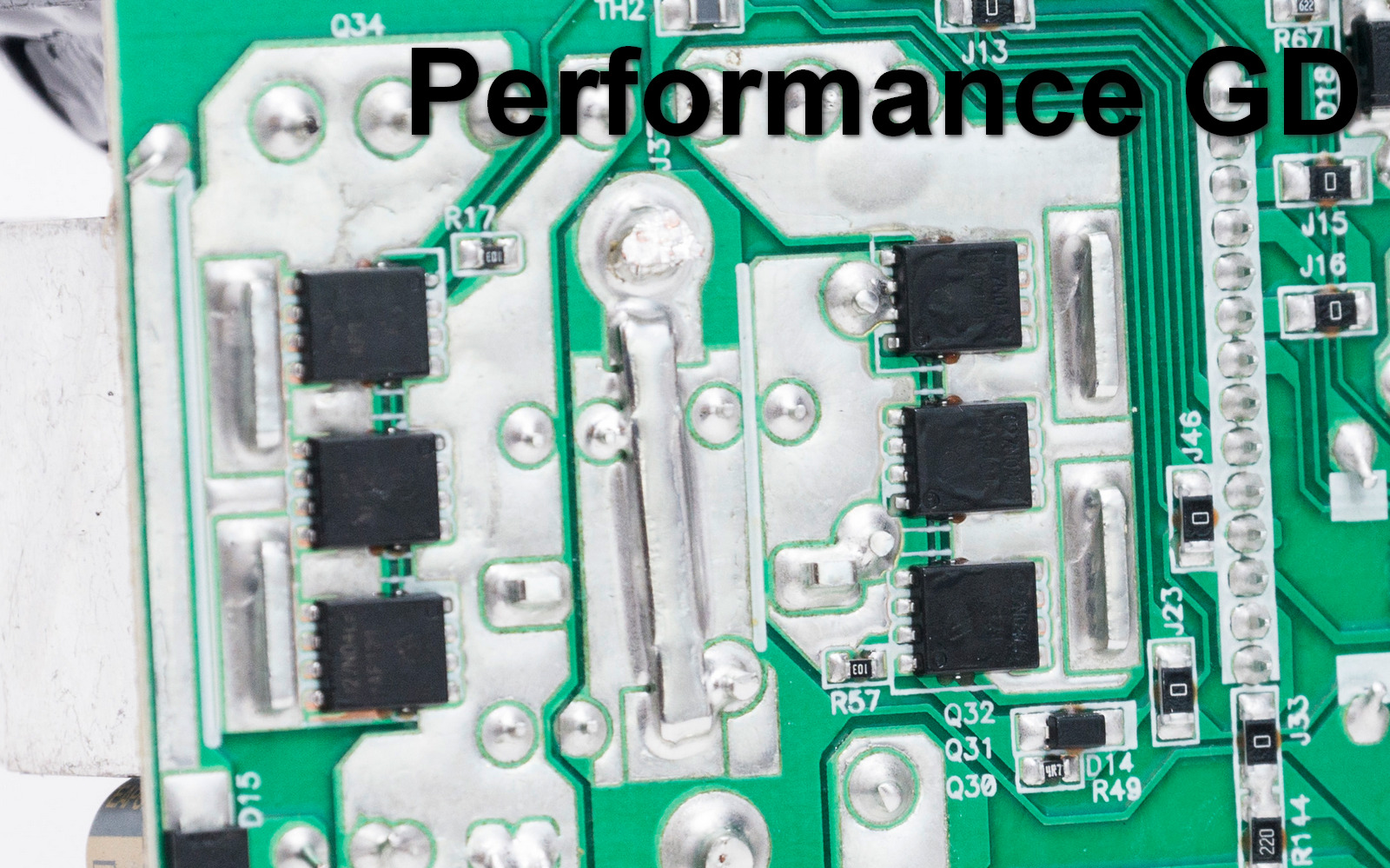

У Performance GD и Super GD+ транзисторы распаяны с обратной стороны платы и охлаждаются серебристыми радиаторами с внешней стороны платы.

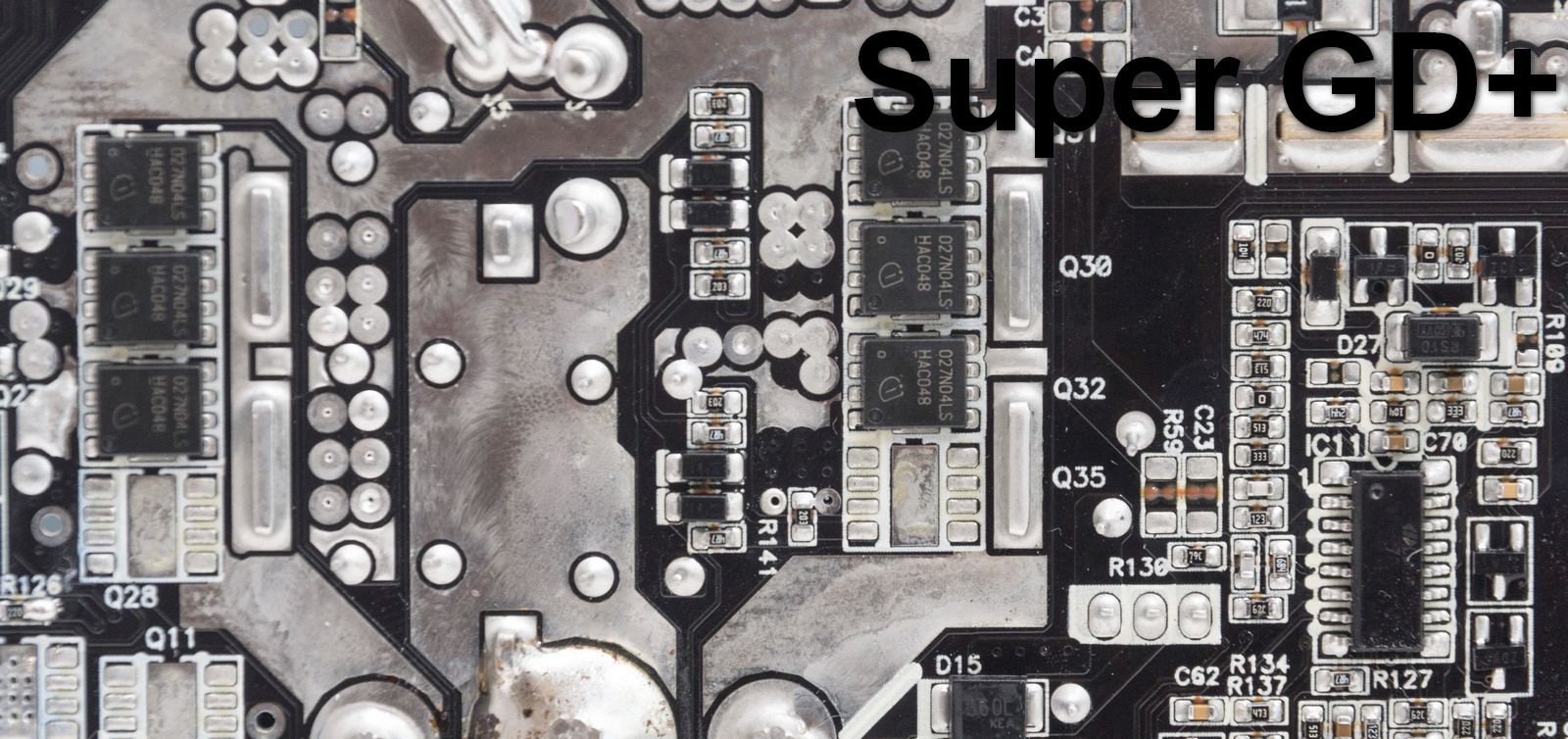

Обе модели имеют шесть мосфетов Infineon 027N04LS.

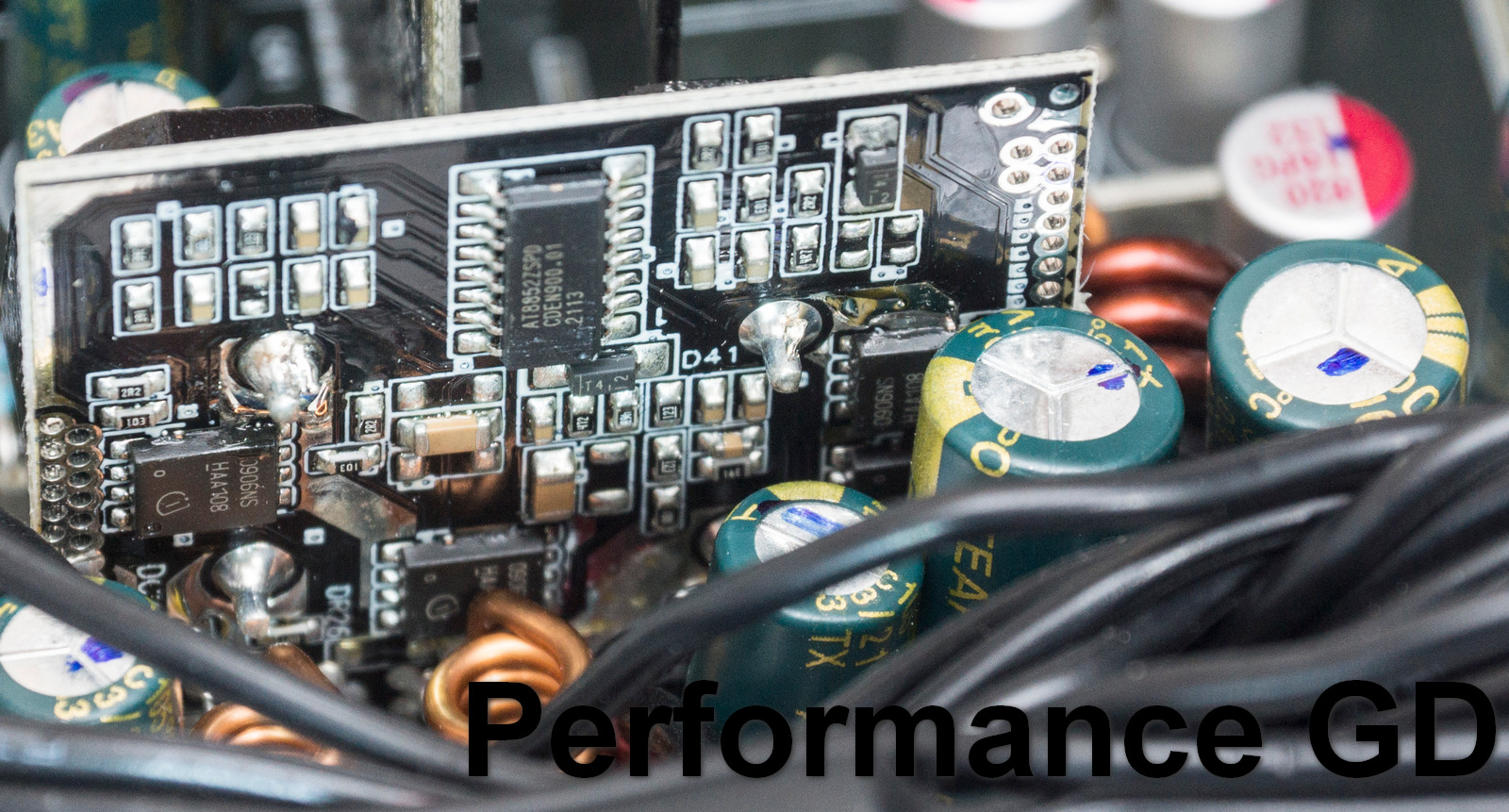

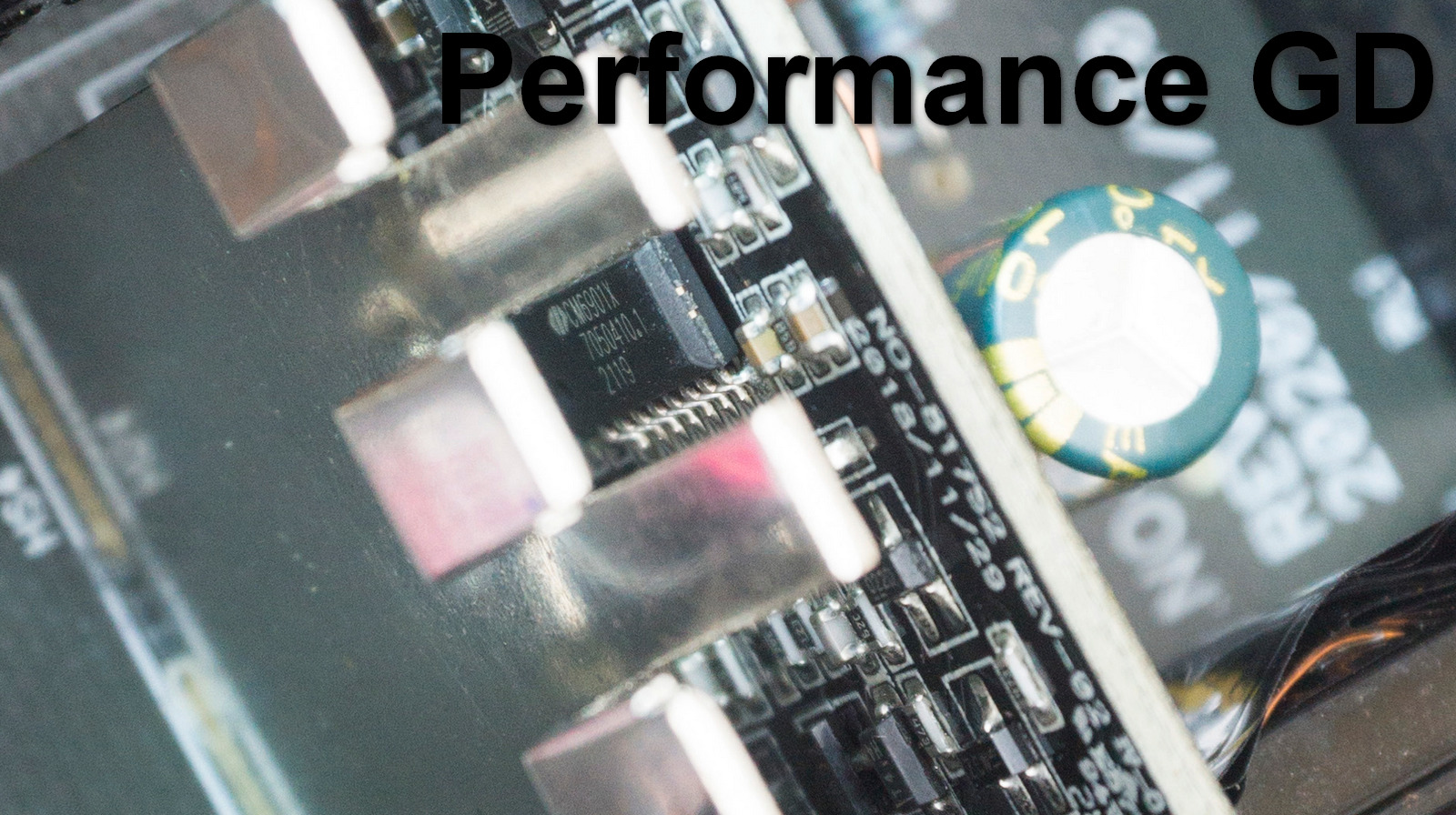

Рядом находится контроллер CM6901X: у Super GD+ с обратной стороны платы, у Performance GD рядом с радиатором на вертикальной плате.

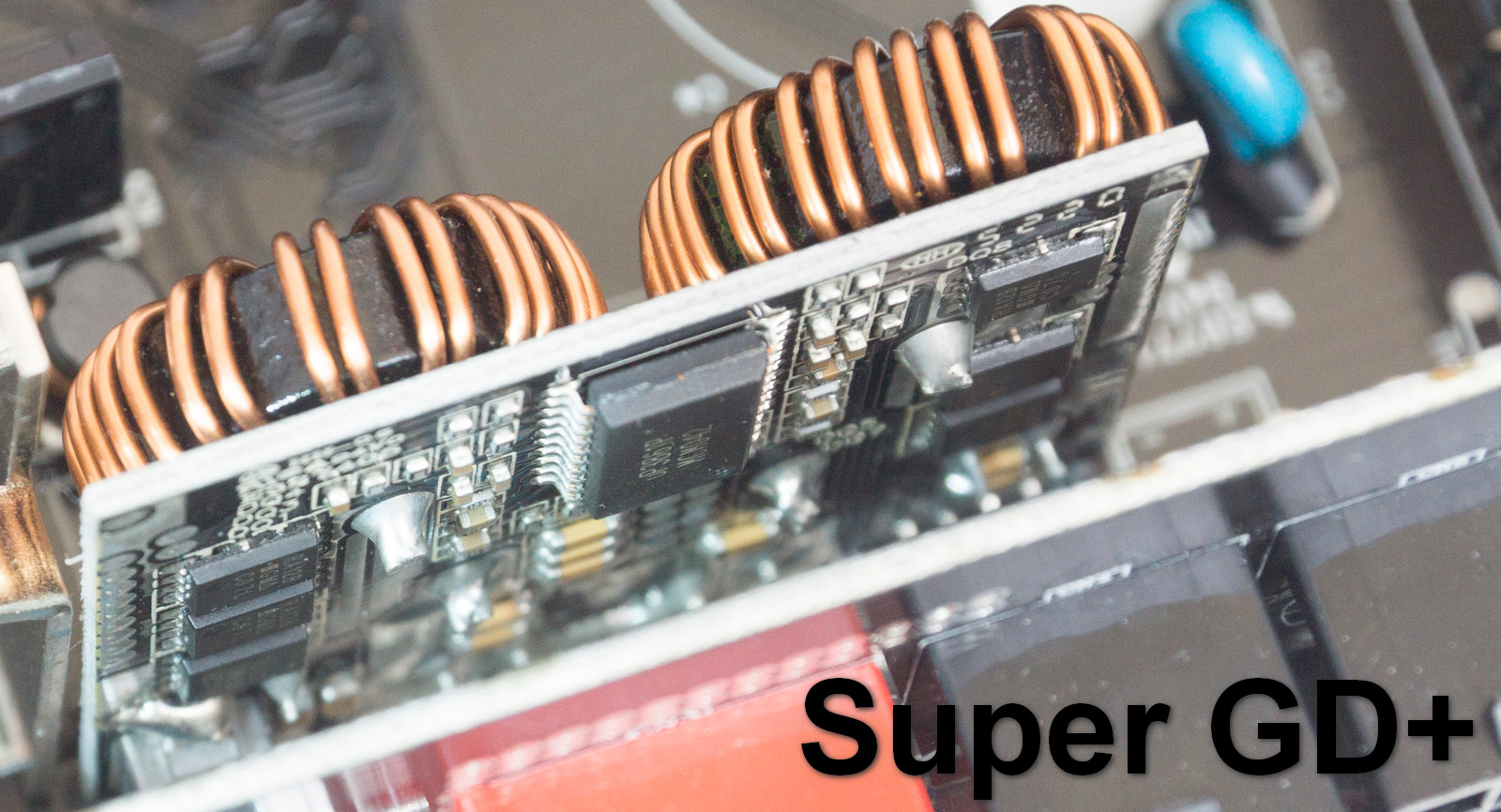

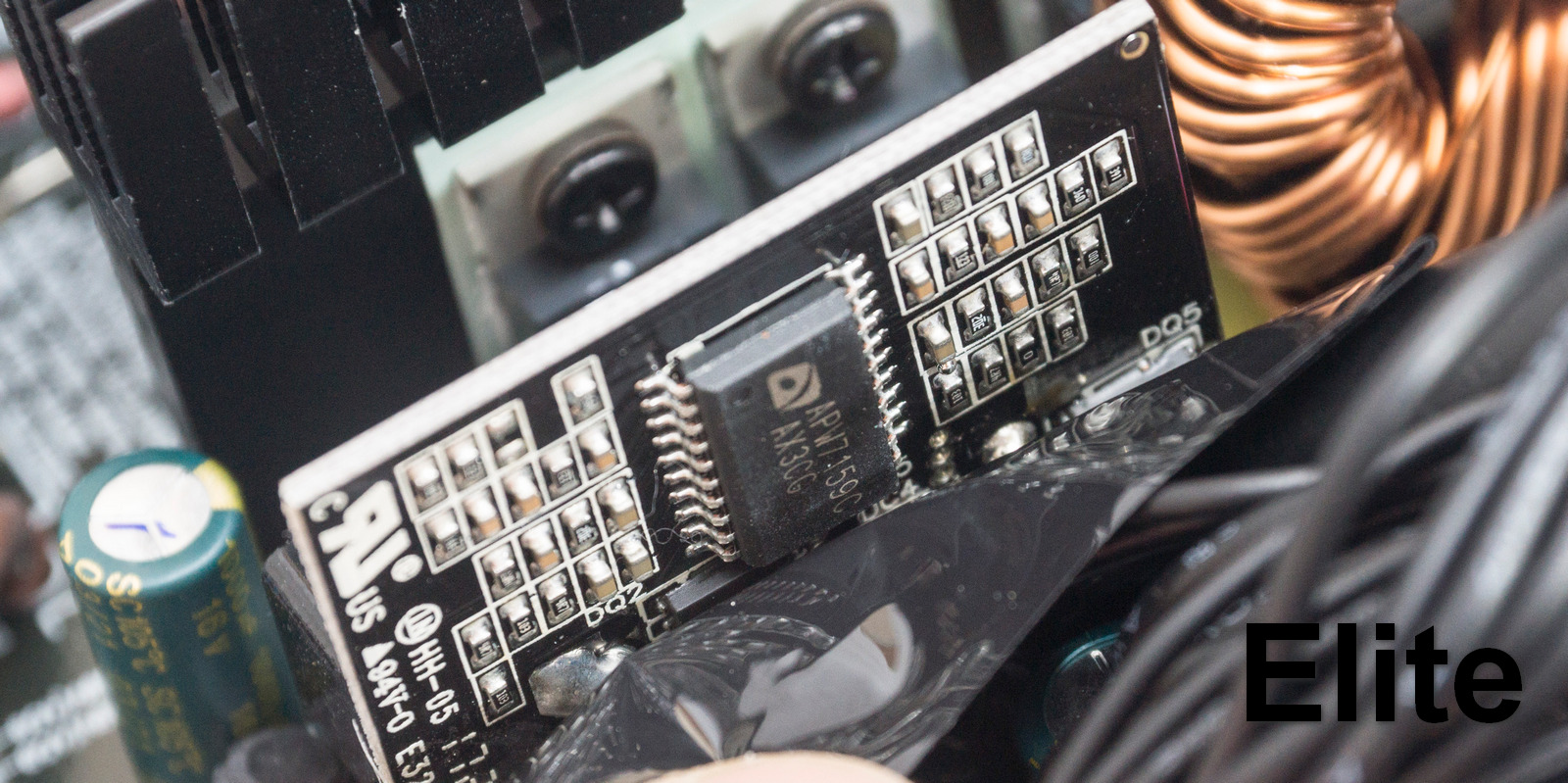

DC-DC преобразователи на отдельных платах:

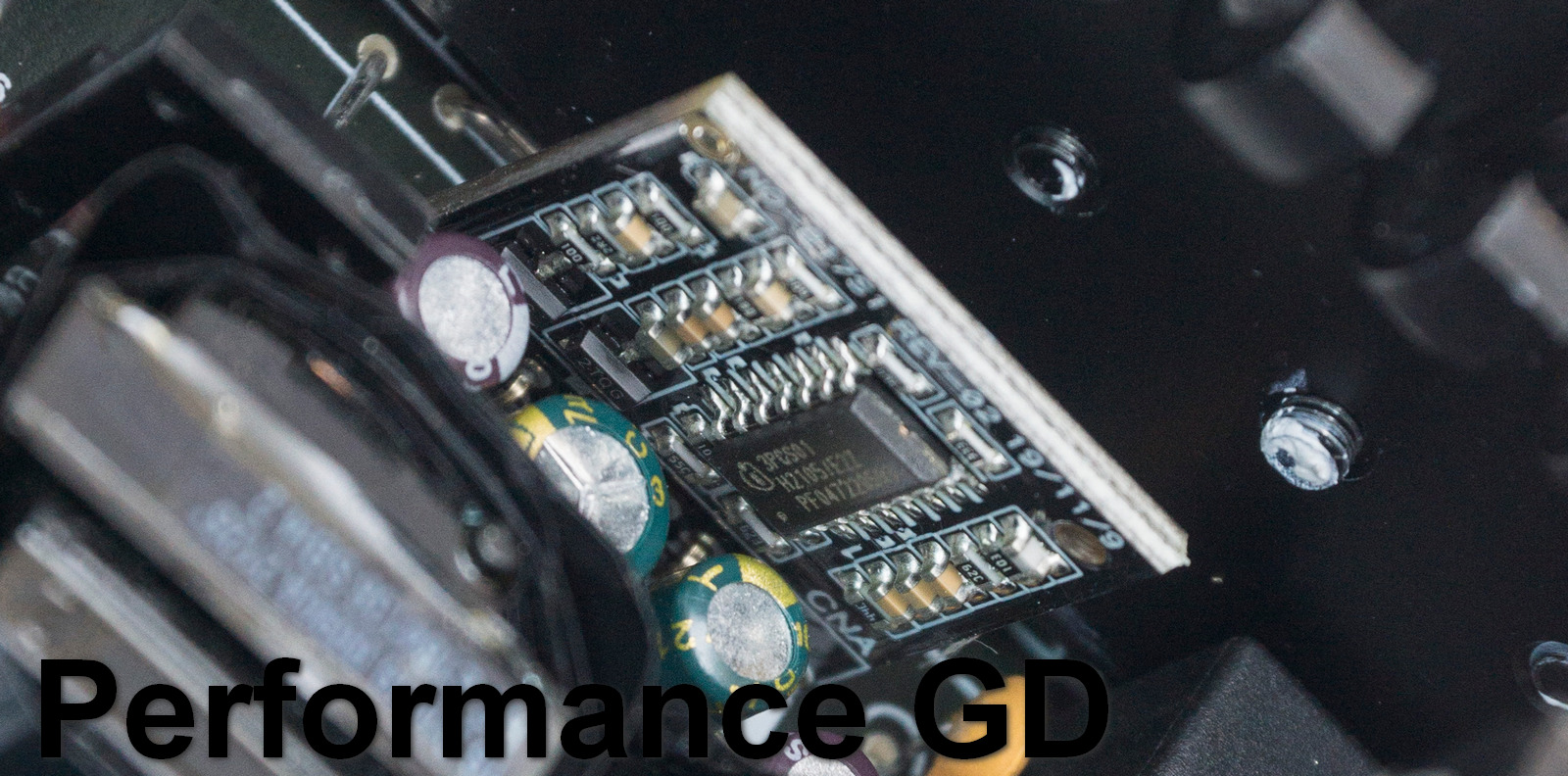

- у Elite по два мосфета 09096NS на канал и контроллер APW7159C;
- у Performance GD также по два мосфета 09096NS и контроллер AT8852ZSPD;
- у Super GD+ по три мосфета RA12B и контроллер uP3861P.
Фильтрация помех на выходах в моделях Elite и Performance GD осуществляется за счет полимерных и электролитических конденсаторов от Teapo.

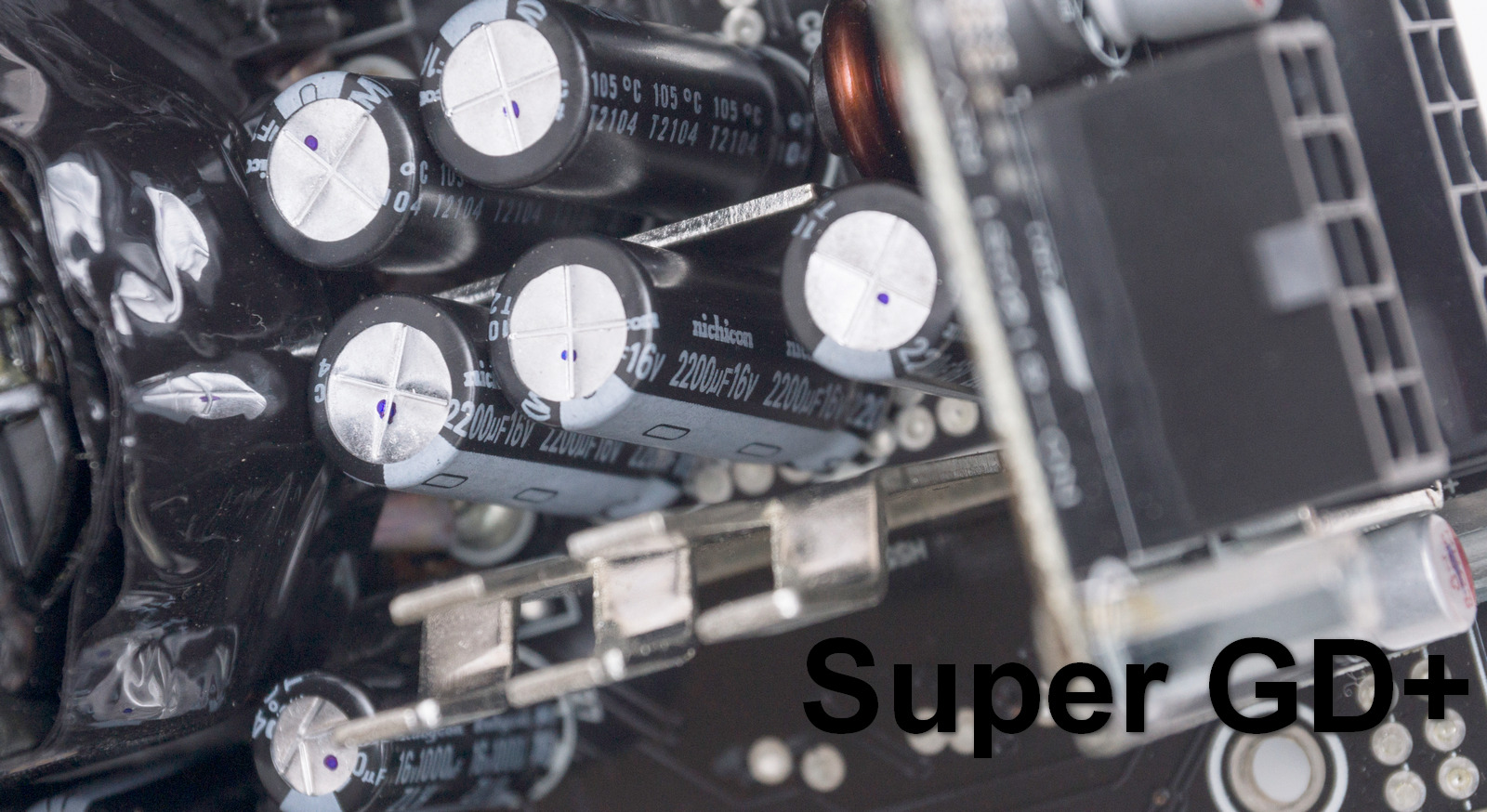

В модели Super GD+ используются японские конденсаторы nichicon.
На модульной плате распаяны еще семь твердотельных конденсаторов.

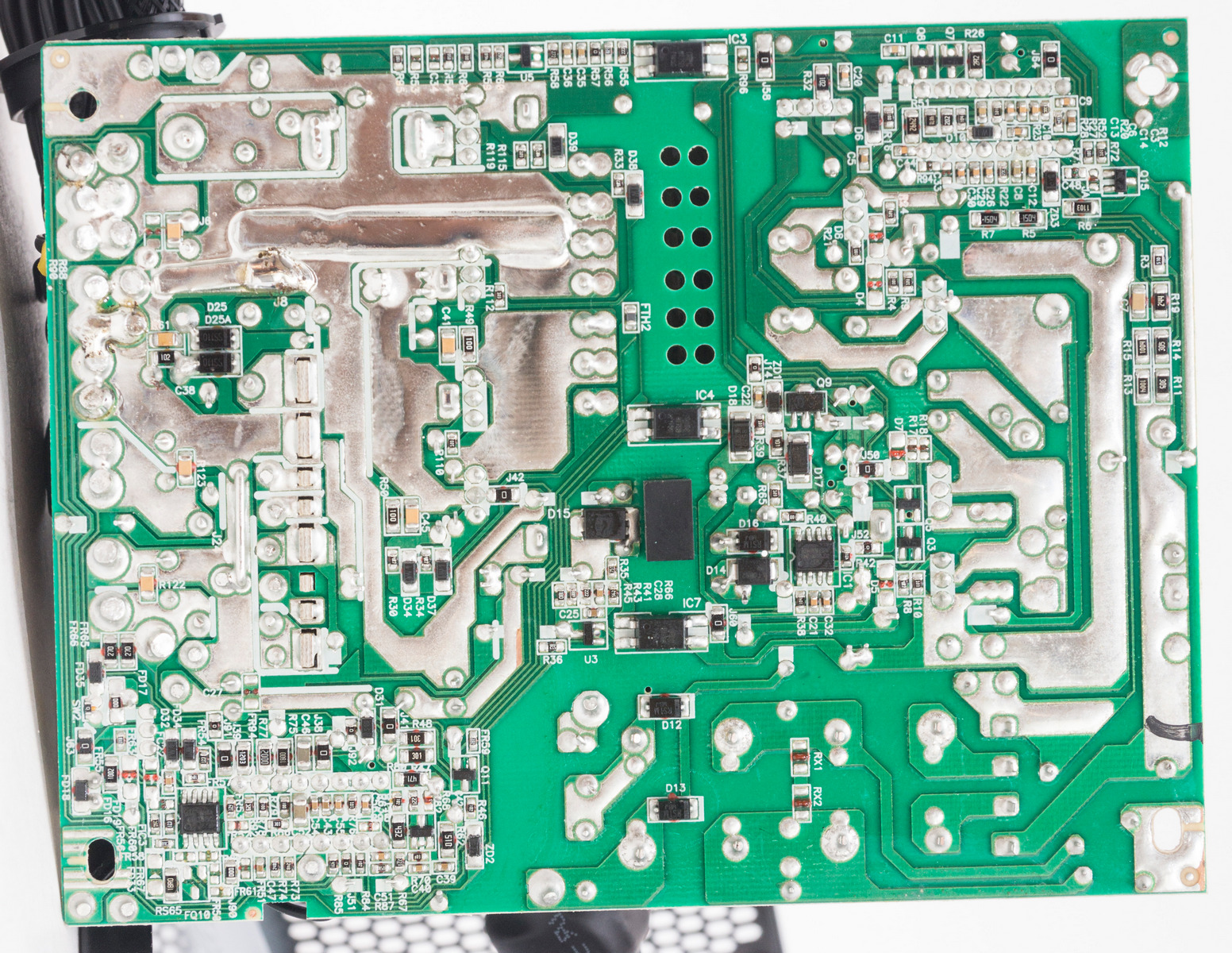

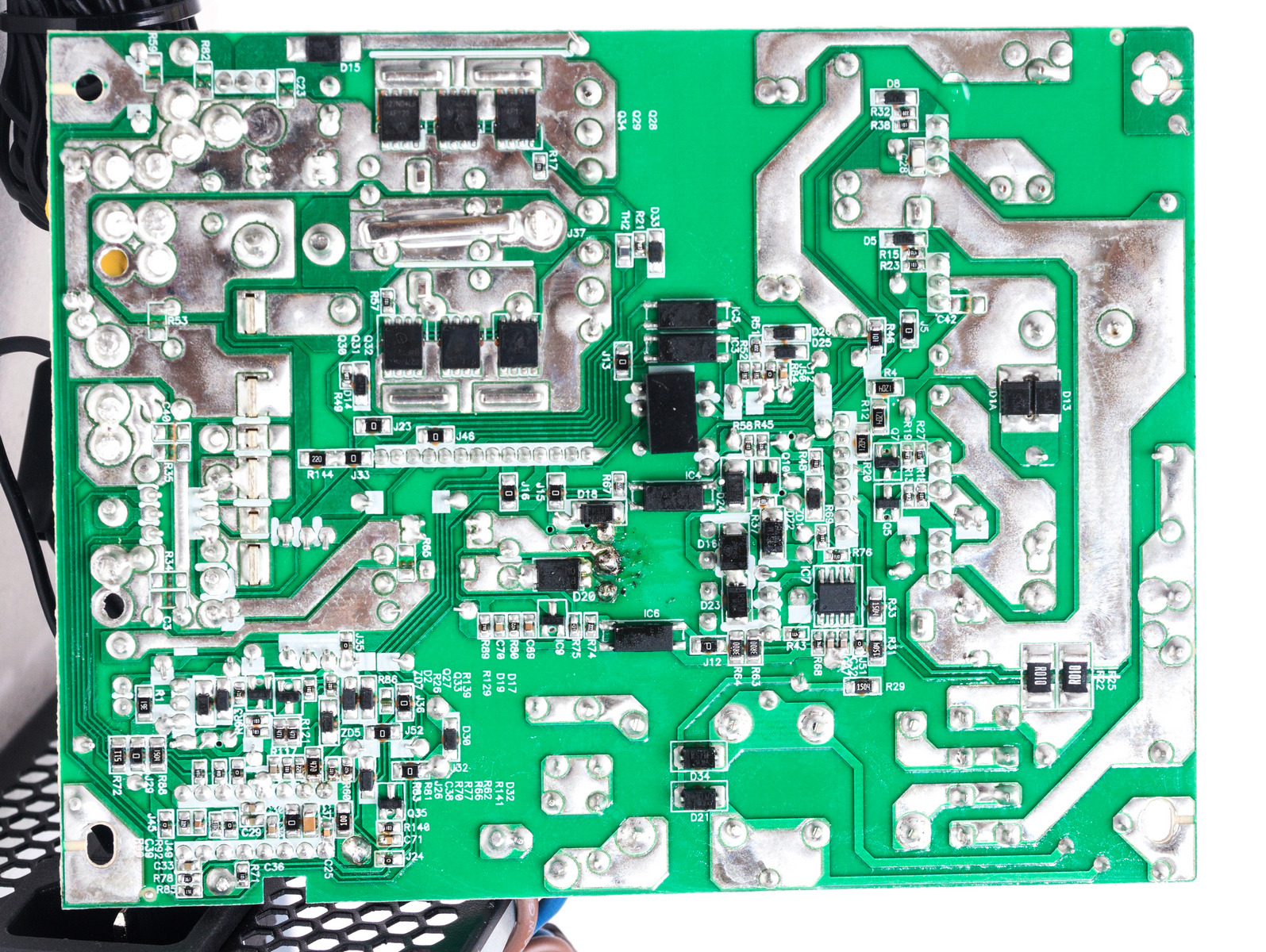

Пайка с обратной стороны платы у всех моделей выполнена качественно, аккуратно.
Имеются следы неотмытого флюса, но это не критично.
Охлаждение
Во всех БП вентиляторы работают в активном режиме, регулировка оборотов плавная, в зависимости от температуры и нагрузки.

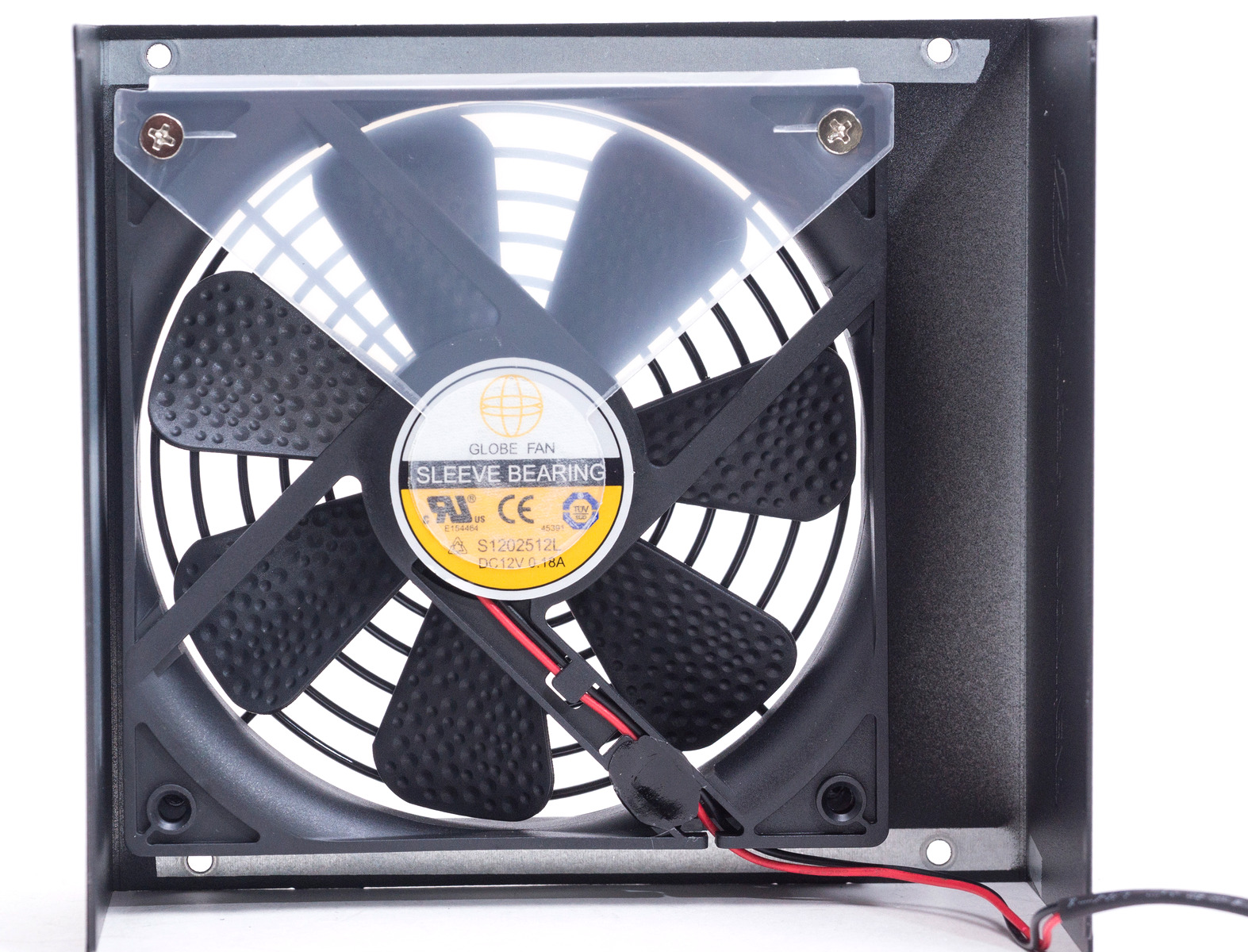

Вентиляторы установлены разные, но у «золотых» моделей крыльчатка с точечным рельефом – модели Golf.

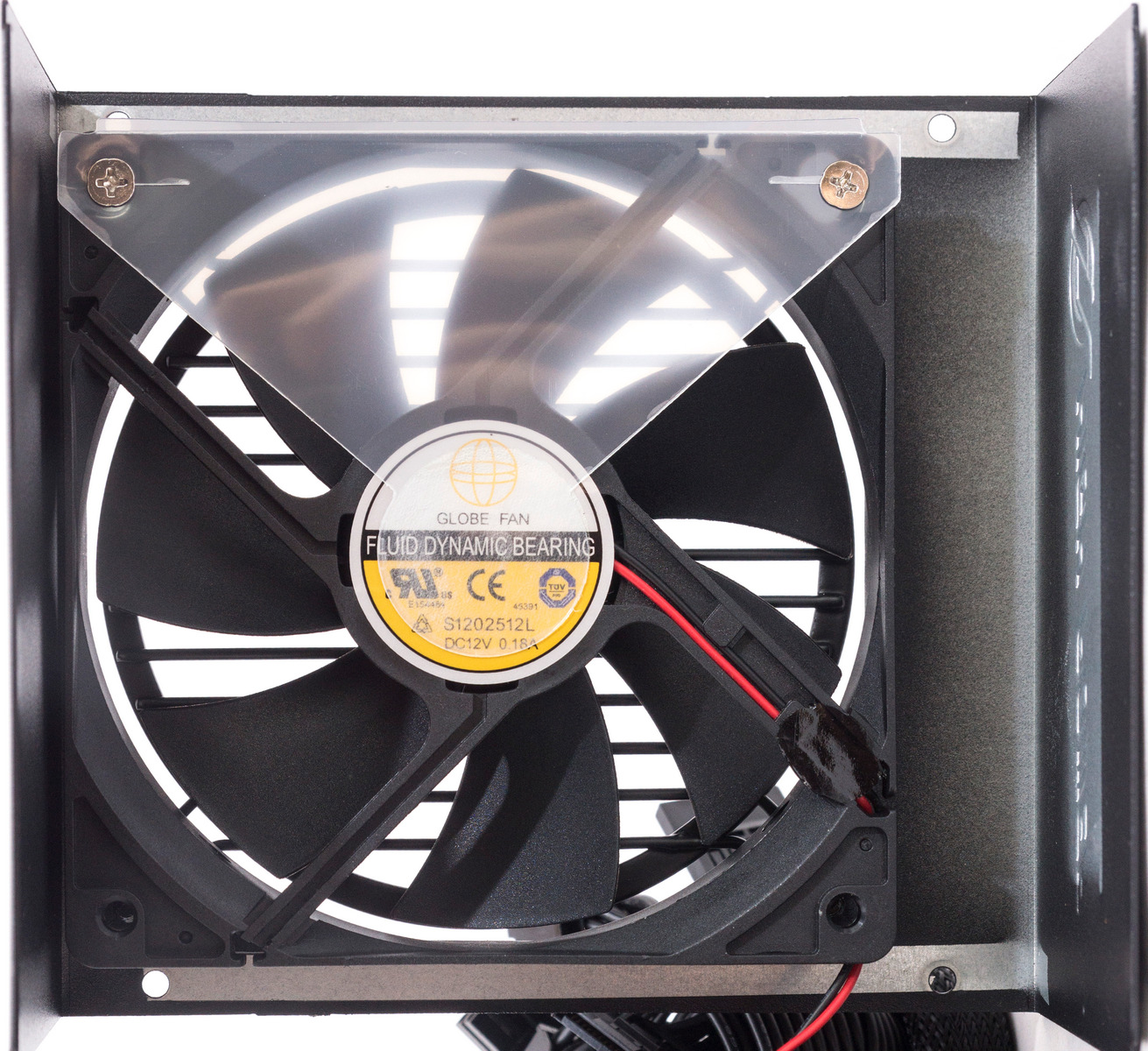

- Elite – Fluid dynamic bearing S1202512L, 7 лопастей;
- Performance GD – Sleeve bearing S1202512L, 7 лопастей;

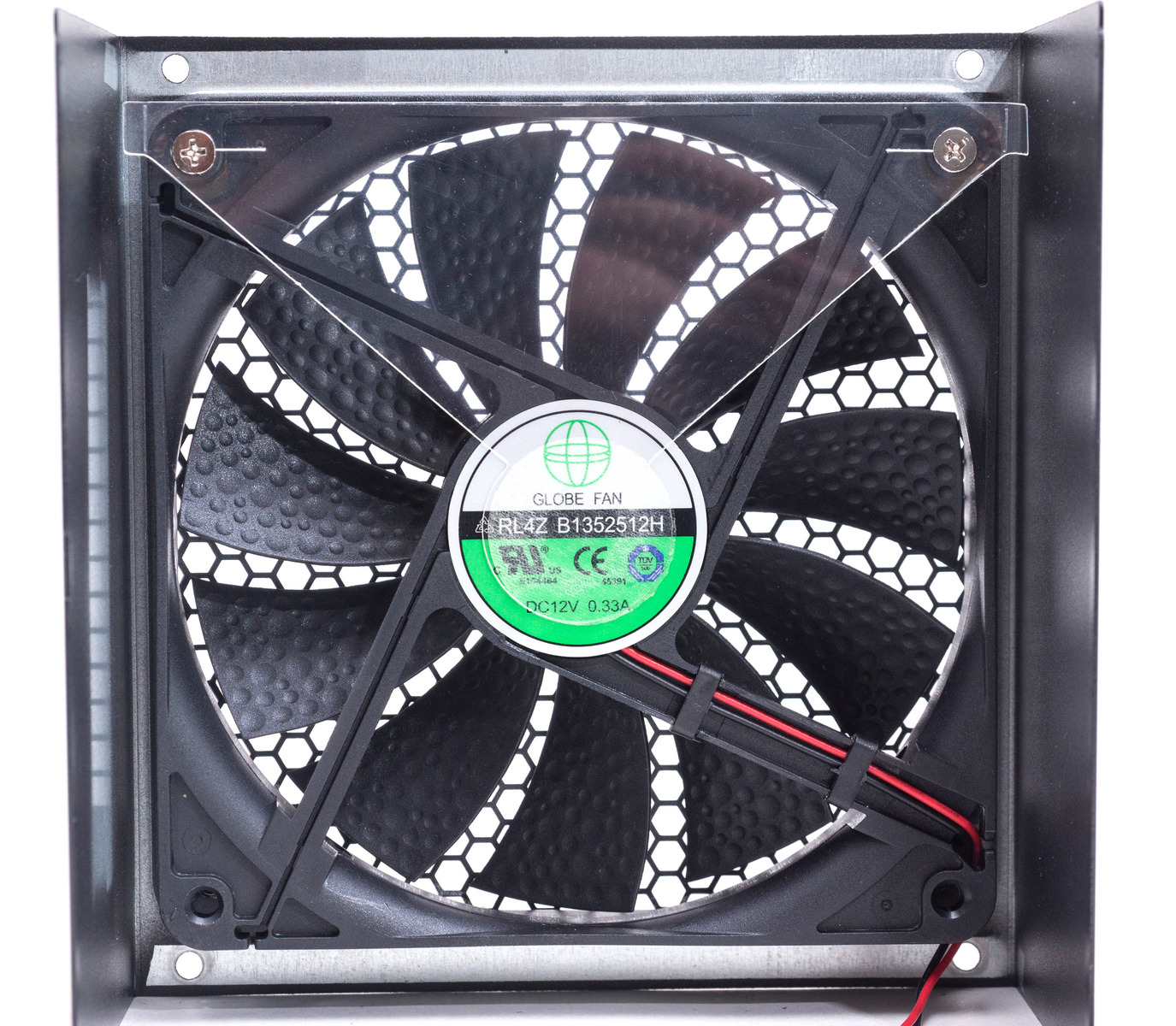

- Super GD+ – 2-Boll bearing RL4Z B1352512H, 11 лопастей.

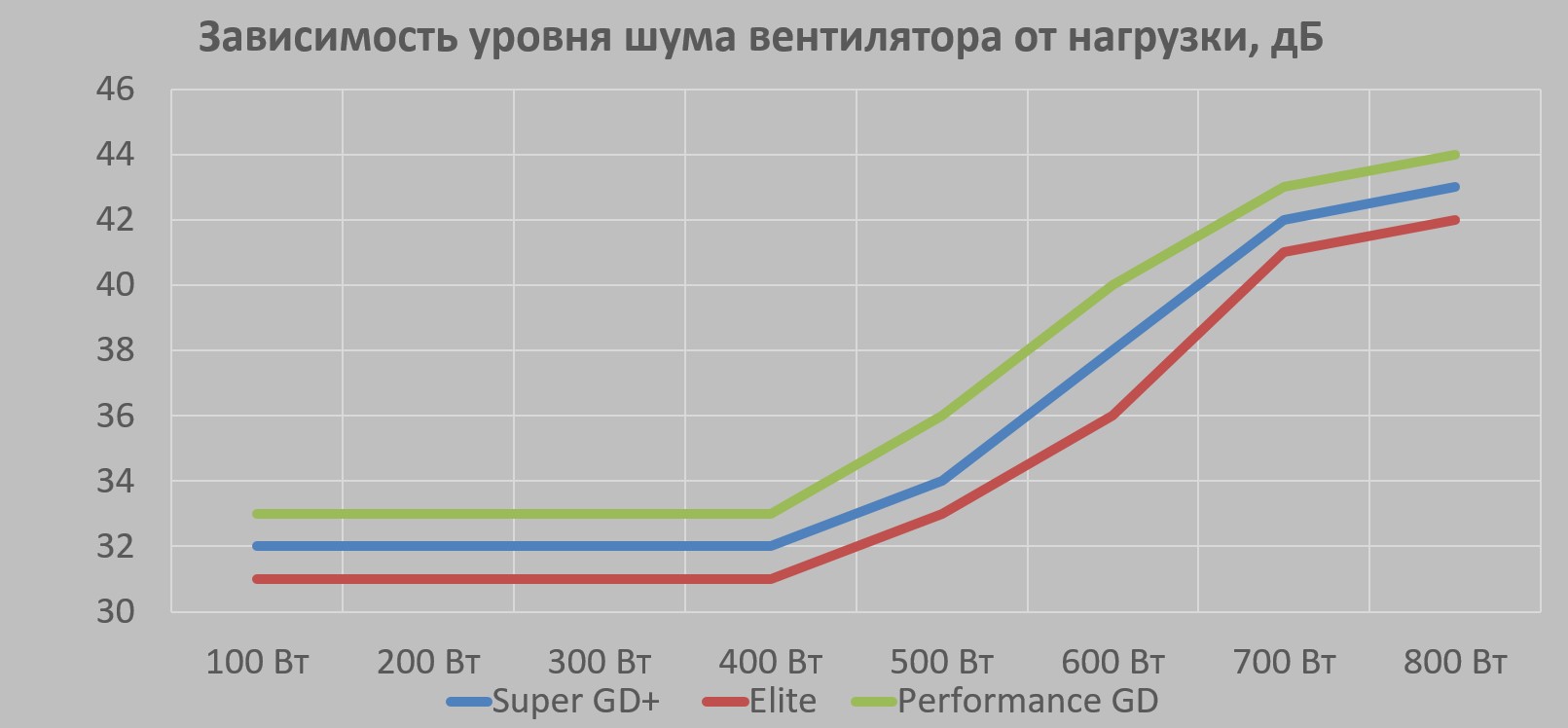

Все вентиляторы на низких нагрузках являются очень тихими, их можно назвать бесшумными. На высоких оборотах шум достаточно высокий.
Тестирование
Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.
По требованиям стандарта ATX12V отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах от +11.4 до +12.6 В.

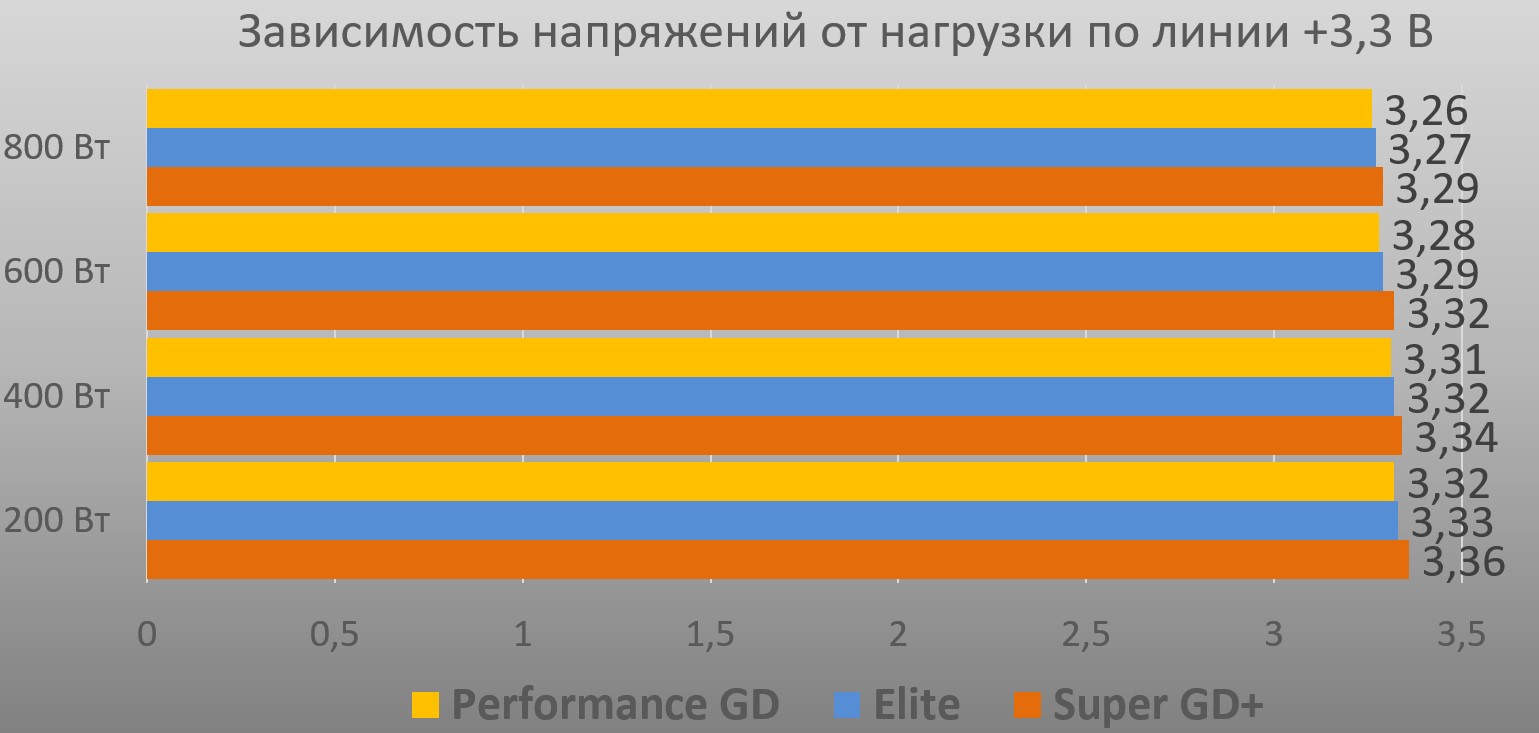

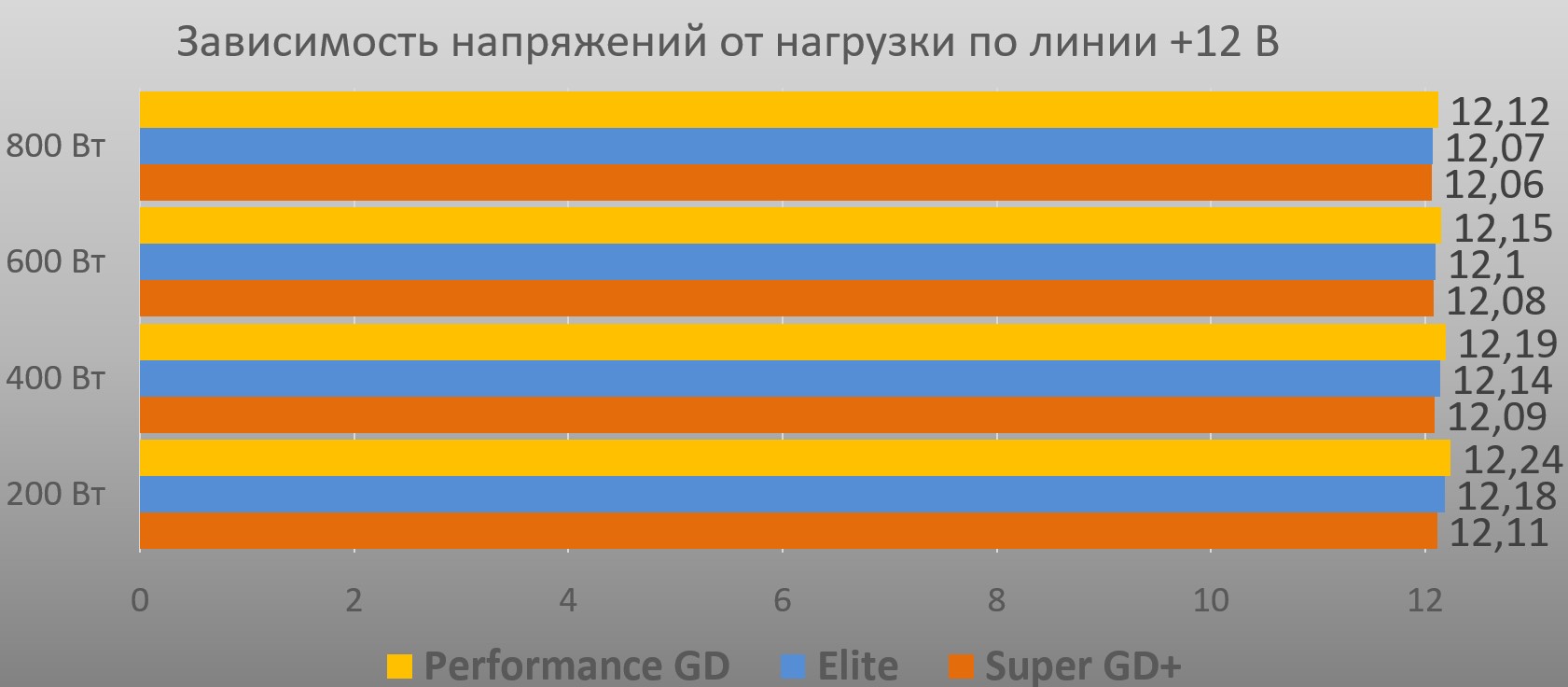

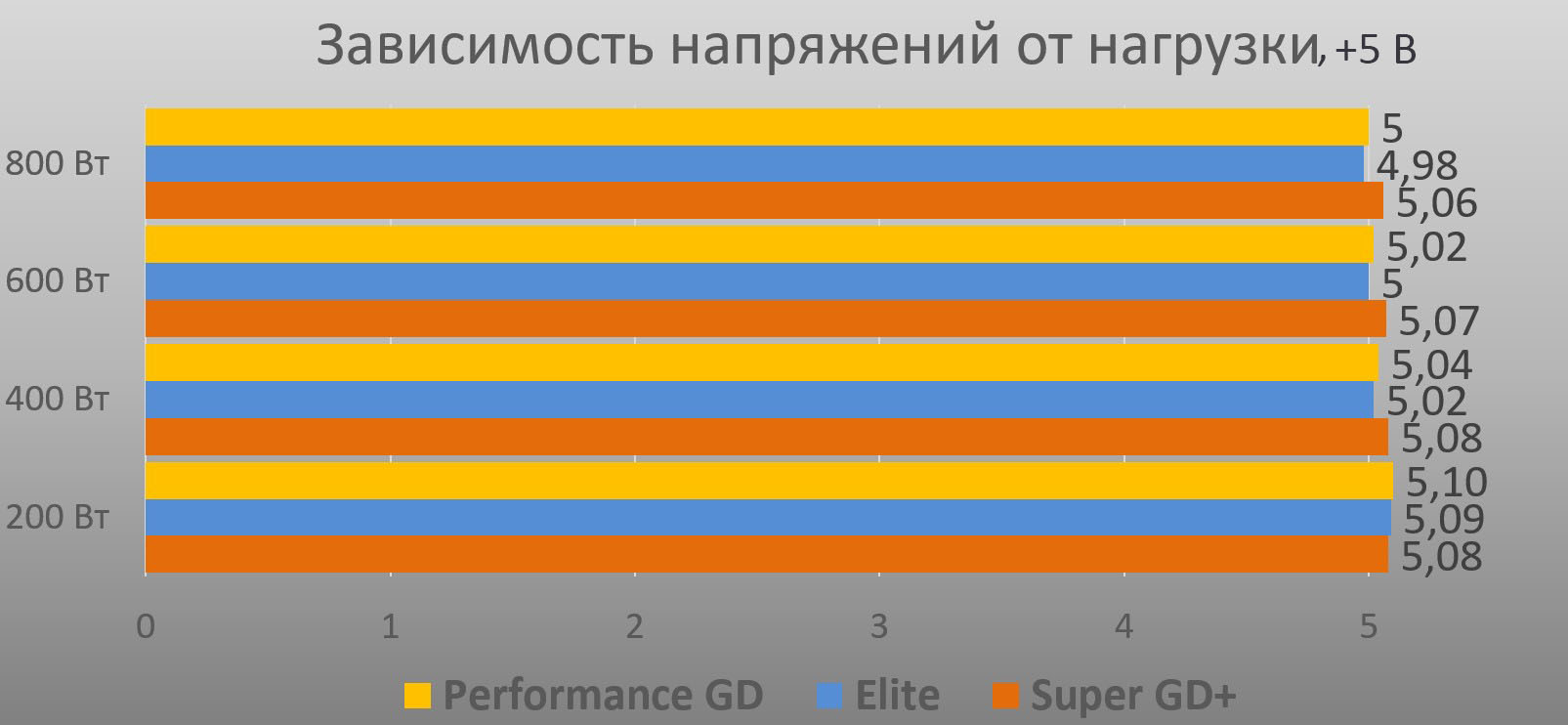

Все блоки питания отлично справляются с нагрузкой, напряжения изменяются в пределах всего 2%. Самая нагружаемая линия +12 В у всех испытуемых не проседала ниже номинального значения. Конечно, это связано с изначально завышенным напряжением вплоть до 2%.

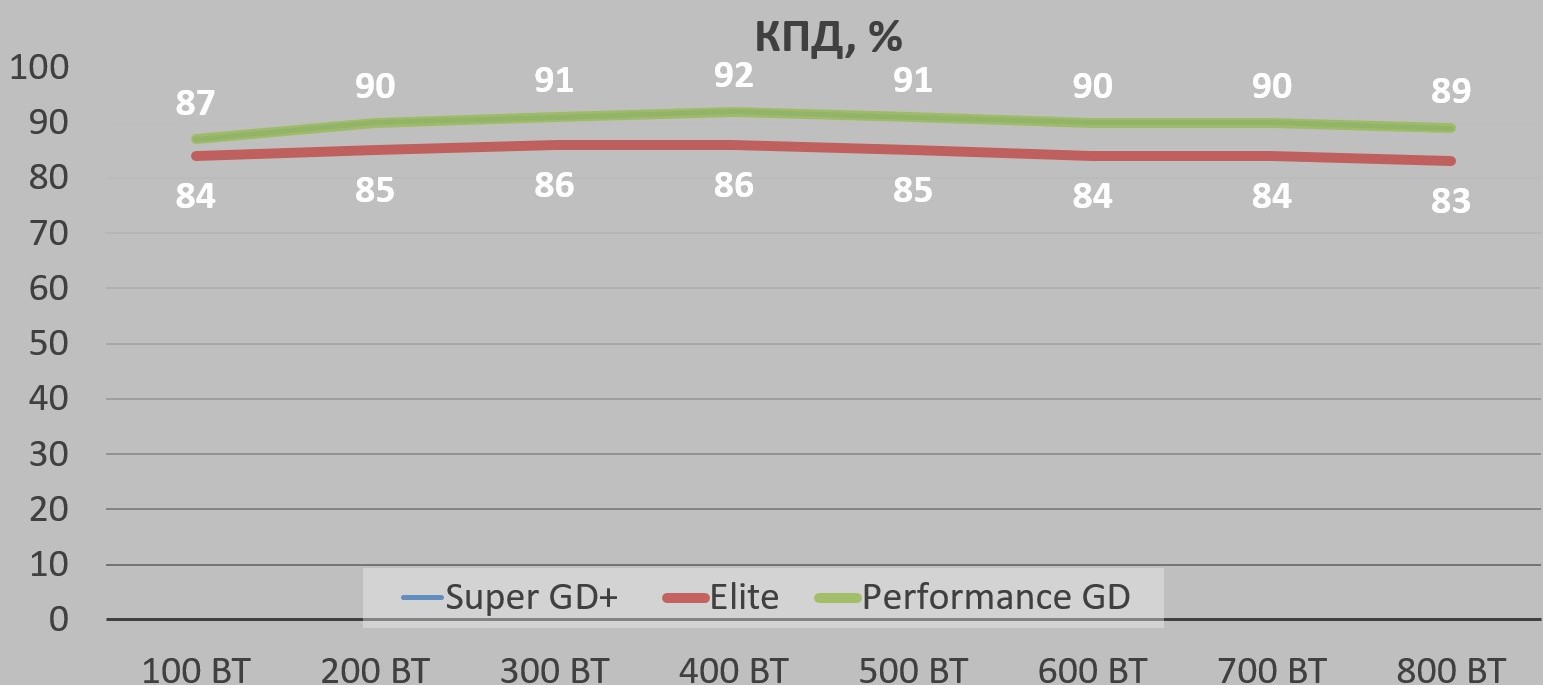

Уровень КПД блоков питания соответствует заявленным сертификатам для сетей 230 В. У моделей Performance GD и Super GD+ графики полностью совпадают. Модель Elite демонстрирует показатели даже немного выше стандарта 80 Plus Bronze.
Заключение
Все протестированные модели блоков питания от компании High Power показали себя отлично. Качественное исполнение, современная схемотехника, стабильные напряжения под нагрузкой и уровень КПД, соответствующий заявленным сертификатам. Для охлаждения комплектующих используются достаточно тихие вентиляторы.
Для покупателей решающим фактором может стать доступная стоимость данных моделей. Также имеется возможность реальной экономии: приобретая модель Elite BR EL-750, мы получаем практически идентичную стабильность напряжений, с чуть более низким уровнем КПД из-за различий в схемотехнике, как и у старших моделей. Если же требуется сертификат 80 Plus Gold, схемотехника на основе LLC-преобразователя и японский высоковольтный конденсатор, а также не принципиально наличие второго 8-пин коннектора питания CPU, то берем модель Performance GD PG-750, но при этом экономим на модульных кабелях. Если же для нас и это важно, то берем старшую модель Super GD+ SP-750, но даже и в этом случае цена будет вполне конкурентоспособной.
Плюсы Elite BR EL-750:
- доступная стоимость;
- два 8-пин коннектора питания CPU;
- отличная стабильность напряжений
- DC-DC преобразователь;
- тихий вентилятор;
- защелки на трех SATA коннекторах.
Минусы Elite BR EL-750:
- провода калибра 18AWG на нагружаемых линиях;
- узкий заявленный диапазон входных напряжений.
Плюсы Performance GD PG-750:
- отличная стабильность напряжений;
- доступная цена для модели с сертификатом 80 Plus Gold;
- современная схемотехника с LLC-преобразователем.
Минусы Performance GD PG-750:
- один 4+4 пин коннектор питания CPU;
- провода калибра 18AWG на нагружаемых линиях.
Плюсы Super GD+ SP-750:
- качественная современная схемотехника;
- полностью модульные плоские кабели;
- 18AWG калибр проводов на нагружаемых линиях;
- использование только японских конденсаторов.
Минусы Super GD+ SP-750:
- шумный вентилятор на высоких оборотах;
- всего 3 года гарантии.
