1 августа 2021

Какую материнскую плату купить для Intel Core 11 серии?

Intel или AMD? На этот раз посмотрим на материнские платы от Intel, тем более что модели для AMD уже были рассмотрены ранее. Какую плату выбрать для 11 серии Intel и какой будет достаточно для определенных потребностей, попробуем разобраться на конкретных примерах.

Как ориентироваться в статье? Если вы впервые сталкиваетесь с выбором материнских плат, то стоит прочитать всё целиком. Если же уже имеете какую-либо базу знаний, то достаточно посмотреть варианты плат для каждого из процессоров. Заинтересует ли данная статья энтузиастов и того, кто постоянно связан с подбором комплектующих для ПК? Скорее всего, нет.

Сравнение чипсетов

Для начала стоит понять для себя, а какая разница в чипсетах, и что всё же выбрать. Ниже приведена таблица для чипсетов 5xx. Конечно, вы можете найти наиболее выгодный вариант на чипсетах 4xx с поддержкой 10-го поколения процессоров и сам процессор, но так или иначе выпуск старых процессоров не будет вечным, поэтому остановимся только на новых материнских платах для 11-го поколения.

Чипсет	H510	B560	H570	Z590
Поддержка процессоров	11, 10 поколение процессоров Intel	11, 10 поколение процессоров Intel	11, 10 поколение процессоров Intel	11, 10 поколение процессоров Intel
Интерфейс линий видеокарты	PCIe 4.0 x16	PCIe 4.0 x16	PCIe 4.0 x16	PCIe 4.0 x16
Интерфейс линий M2	PCIe 3.0 x4	PCIe 4.0 x4	PCIe 4.0 x4	PCIe 4.0 x4
DMI 3.0 линии	4	4	8	8 (RKL) и 4 (CML)
Максимальное количество линий PCIe Gen 3	6	12	20	24
Количество SATA III портов	4	6	6	6
RAID	-	-	0, 1, 5, 10 (SATA)	0, 1, 5, 10 (SATA)
Разгон процессора	-	-	-	+
Разгон памяти	-	+	+	+
USB 3.2 Gen 2x2 (20 Гб/с)	-	До 2	До 2	До 3
USB 3.2 Gen 2x1 (10 Гб/с)	-	До 4	До 4	До 10
USB 3.2 Gen 1 (5 Гб/с)	До 4	До 6	До 8	До 10
USB 2.0	10	12	14	14
Процессорные линии PCI Express	1x16	1x16+1x4	1x16+1x4	1x16+1x4 или 2x8+1x4 или 1x8+3x4
Технология Intel® Optane™ Memory	-	+	+	+
Технология Intel® Smart Sound Technology	-	+	+	+
CrossFire	-	+	+	+
SLI	-	-	-	+

С помощью таблицы можно определиться с необходимым количеством SATA портов или какой вид и сколько USB нужно в плате, либо принять для себя решение, будет ли производиться разгон.

В первом пункте находится поддержка процессоров. Новые платы могут работать также с 10 поколением процессоров, но стоит помнить, что обратная поддержка не всегда будет идеальной, даже при условии, что сокет остаётся неизменным LGA1200.

Далее перейдём к интерфейсам линий видеокарты, чипсета и M2. Все платы используют новый интерфейс PCIe 4.0.

Количество линий DMI или Direct Media Interface, которые соединяют процессор с чипсетом. К примеру, у процессоров AMD используется также интерфейс PCIe 4.0 для связи с чипсетом. Количество линий влияет в большей степени на нагрузочную способность самого интерфейса DMI. Другими словами, если вы планируете использовать все существующие интерфейсы на полную, включающие в себя SATA, все порты USB, а также другие периферийные устройства (сетевые карты, wi-fi модули, звуковые карты и др.), то большее количество не будет лишним.

Количество линий PCIe Gen 3 дает нам представление о том, какое максимальное число разных портов или устройств может быть установлено в материнской плате помимо видеокарты, M2 накопителя с использованием самого чипсета. Могут быть дополнительные разъёмы SATA, M2 или USB. В новых платах PCIe Gen 2 полностью отсутствует. Если вспомнить немного о AM4 - одного из самых долгоживущих сокетов процессоров, то PCIe Gen 2 в некоторых платах ещё существует по причине того, что платы в продаже достаточно давно, при этом они особо не утратили своей актуальности и по сей день.

Количество чипсетных SATA III портов указано по умолчанию для данных чипсетов, производители материнских плат могут уменьшить количество или сделать его максимальным.

RAID на платах H510 и B560 отсутствуют, поэтому если вы хотите воспользоваться данной технологией, то присмотритесь к чипсетам H570 или Z590.

Полноценный разгон процессора присутствует только в платах с чипсетом Z590 и только с процессорами с индексом K. Стоит обратить внимание, что на B560 чипсете и на некоторых материнских платах имеется возможность следующих настроек: сдвигание лимитов по времени, расширение лимитов по теплопакету, андервольтинг, выбор множителя процессора и напряжения не превышающих частоты с технологией Intel® Turbo Boost 2.0. Чем отличается тогда от K и почему тогда разгон неполноценный? Нет возможности выставить множитель выше, чем частота буста. Например частота буста процессора 5.3 ГГц, но вы хотите получить частоты выше 5.4 и 5.5, конечно получить данные частоты будет не самым рядовым занятием и при этом очень многое будет зависеть от экземпляра процессора и системы охлаждения, но всё же на процессорах без индекса K и при отсутствии платы с чипсетом Z590 такое получить просто будет невозможно. Это означает, что процессор без индекса K и на плате B560 без манипуляций с частотой шины не сможет получить частоты выше частот буста, также как и процессор без индекса K на материнской плате с чипсетом Z590. Нужен разгон процессора или нет, рекомендую смотреть по потребностям. Кроме этого, если есть уверенность, что разгон процессора не нужен, то на помощь могут прийти платы, которые умеют увеличивать или снимать лимит по времени на увеличенное энергопотребление процессором для удержания более высоких частот.

В этом поколении чипсетов компания Intel сделала широкий жест и позволила разгонять оперативную память практически на всех чипсетах, кроме H510, что может стать определяющим выбором для многих пользователей, которые не прочь разогнать оперативную память, но при этом разгоном процессора заниматься не хотят.

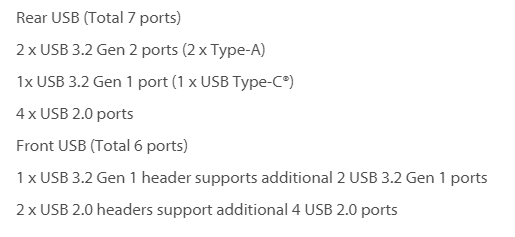

С количеством USB придётся определиться самим. Если существует потребность в использовании большого количества периферийных устройств, то стоит посмотреть в сторону чипсета z590 или же к более скромному H570. Однако если не планируется использовать огромное количество разных устройств, то сбрасывать со счетов другие платы не стоит. Также обратите ваше внимание, что производители материнских плат могут использовать чипсеты не на полную и количество портов будет различаться у разных материнских плат.

Intel® Optane™ Memory — технология, которая запоминает наиболее часто используемые документы, изображения, видео и приложения и позволяет обеспечить к ним быстрый доступ. Данная технология отсутствует только в чипсетах H510.

Intel® Smart Sound Technology – технология с использованием встроенного цифрового сигнального процессора для обработки аудиоданных, речи и голосового взаимодействия. Данная технология со слов производителя позволяет потреблять минимум электроэнергии и обеспечивать длительное время работы. Она также отсутствует в чипсетах H510.

Последний пункт - CrossFire и SLI. Если есть потребность в SLI, то выбор единственный - z590, если CrossFire, то любой вариант, кроме H510. Конечно, поддержка данных технологий напрямую зависит от количества процессорных PCIe линий, выделенных под видеокарты. Обратите внимание, что производитель может не заложить в материнскую плату поддержку CrossFire или SLI.

Количество линий питания и фаз

В современных платах количество фаз не всегда равно количеству линий и по спецификации в большинстве случаев невозможно определить их число. Так работает маркетинг и производители часто указывают количество виртуальных фаз. Например, если производитель пишет, что в материнской плате используется 22-фазная схема питания, то фактически их количество составляет 10 с удвоителями/делителями на CPU и 1 фаза с удвоителем/делителем на SoC. Опять обман! Зачастую такая компоновка никак не влияет на качество питания, главное - компонентная база.

Компонентная база — это не цель данной статьи, поэтому подробно останавливаться не будем.

Количество линий питания в дорогих и дешёвых платах может быть равно друг другу, но это не значит, что они будут технически одинаковыми. Одной из причин будут являться мосфеты, которые используются в материнских платах - они рассчитаны на разный ток, и поэтому дешёвая модель со старшими процессорами будет работать на пределе своих возможностей, в то время как плата более высокого сегмента работает не на всю мощность, что сказывается на положительном температурном режиме и возможность выдать качественное питание для процессора. Например, на материнских платах начального сегмента максимальный ток, на который рассчитан мосфет, может быть равен 46 А, а в более дорогих решениях - 100 А. Так, при 4 фазах для первого вида плат общий ток будет равен 184 А, а для второго вида - 400 А. Конечно, бывают и исключения, но если такие будут встречаться, то обязательно на них посмотрим.

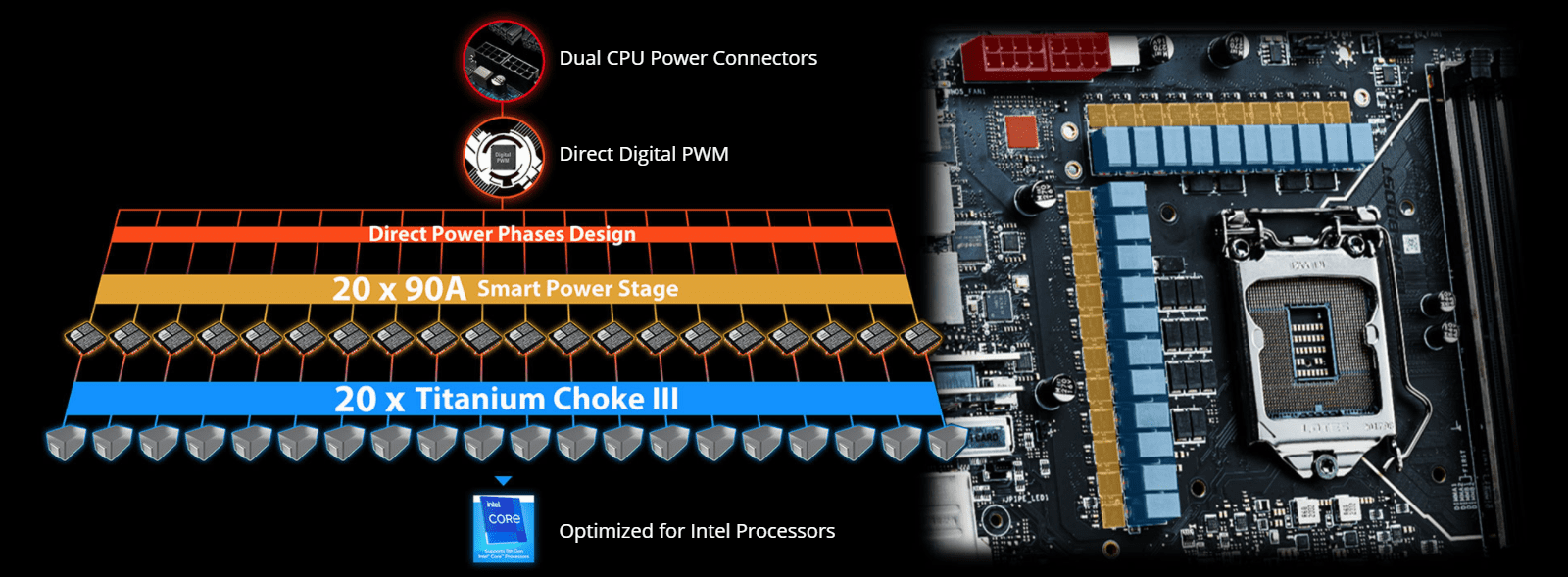

На изображении выше показана 20-фазная система питания с 20 мосфетами по 90 А каждый без удвоителей. В итоге нас встречает плата с общим током в 1800 А. На сегодняшний день ни один процессор не сможет воспользоваться всей мощностью такой материнской платы, а про будущие процессоры смысла говорить нет в связи с тем, что новые модели не смогут встать в старый сокет. Хотелось бы сказать, что такие платы не нужны, но на них зачастую более стабильное питание и значительно меньший нагрев мосфетов в связи с тем, что они не работают на своём пределе. Также стоит упомянуть, что мосфеты имеют зависимость количества отдаваемого тока от температуры и их значительный нагрев снижает данное значение.

Охлаждение зоны питания материнских плат

В материнских платах используют различные радиаторы. Кроме этого, в чипсетах z590, а конкретнее у ASRock, могут использоваться вентиляторы на радиаторах в зоне питания. Хотелось бы, конечно, сказать, что не стоит брать материнские платы с вентиляторами на зоне VRM в связи с тем, что они обычно высокооборотные, создают достаточно неприятный звук и тем самым влияют на акустический комфорт. Да, они помогают уменьшить температуру зоны питания при больших нагрузках; да, они могут вращаться не всегда, поэтому выбирать такую плату или нет - каждый решит для себя сам.

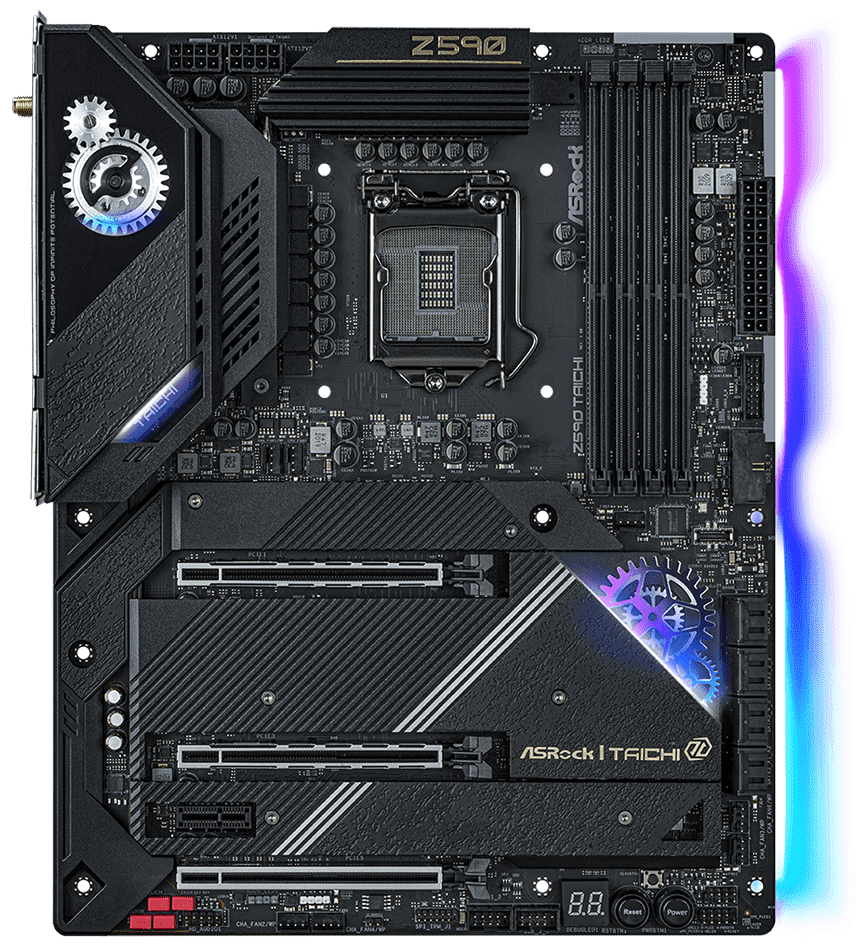

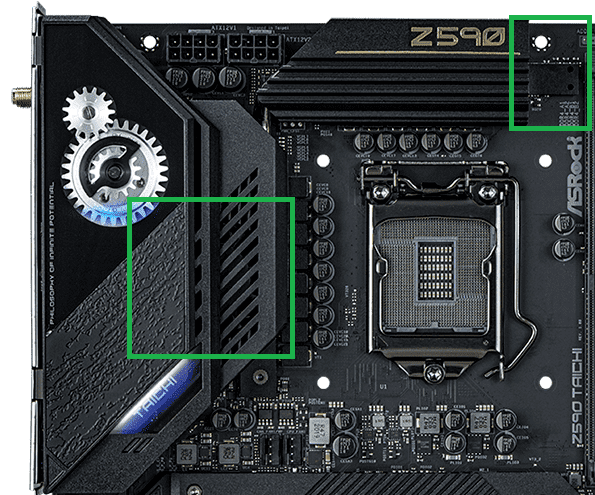

К примеру, у z590 Taichi один вентилятор установлен под кожухом, а другой устанавливается дополнительно, если есть необходимость в дополнительном охлаждении.

На текущий момент существует достаточное количество материнских плат с хорошими радиаторами на зоне питания, которым достаточно обычного движения воздуха в системном блоке для охлаждения VRM.

Зона питания может включать в себя радиаторы для охлаждения, а может и нет. Отсутствие радиаторов часто встречается в платах низкого ценового сегмента, при этом не важно какой чипсет, будь то H510 или Z590. Это не особо критично, когда мы говорим не про флагманские процессоры от Intel, а, например, про процессоры с 2 - 4 ядрами.

Стоит немного остановиться на радиаторах в связи с тем, что их исполнение бывает достаточно разным, к примеру, обработанный алюминиевый «брусок» или же несколько тонких алюминиевых пластин стоящих в ряд. Также в радиаторах может использоваться тепловая трубка, особенно когда идёт речь о флагманских решениях. Как же выбрать материнскую плату, используя только внешний вид? Качество охлаждения зоны питания не в последнюю очередь зависит от площади радиатора. Ориентироваться при подборе следует следующим образом.

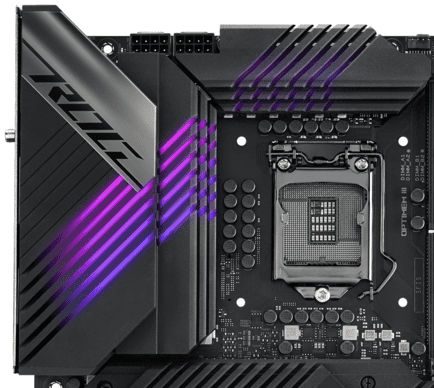

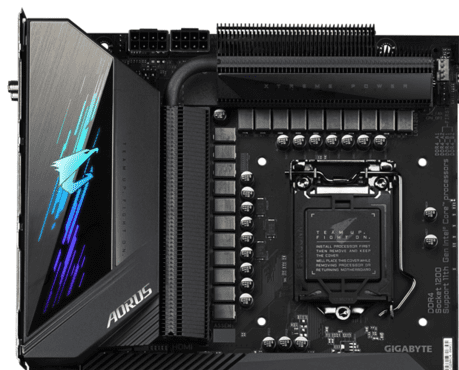

На первое место ставим радиаторы с несколькими плоскими пластинами, плотно расположенными друг к другу с тепловой трубкой.

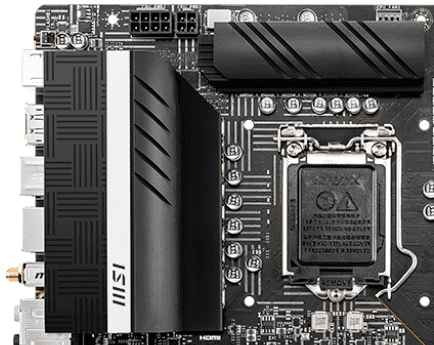

На следующем месте расположится алюминиевый "брусок" с тепловой трубкой.

Трубка между радиаторами есть, компоновка достаточно плотная, но обратите внимание на расстояние между боковым и верхним радиатором, и между ними виднеется никелированная трубка.

Дальше следует несколько плоских пластин, плотно расположенных друг к другу.

Дальше алюминиевые бруски.

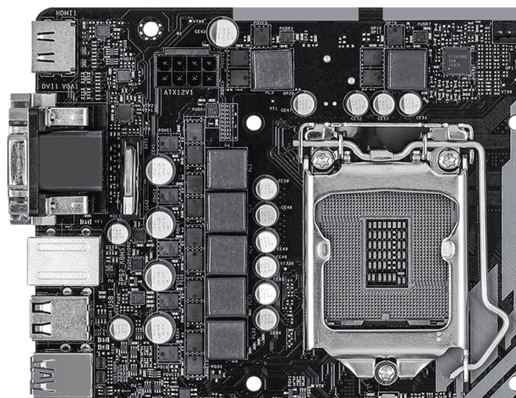

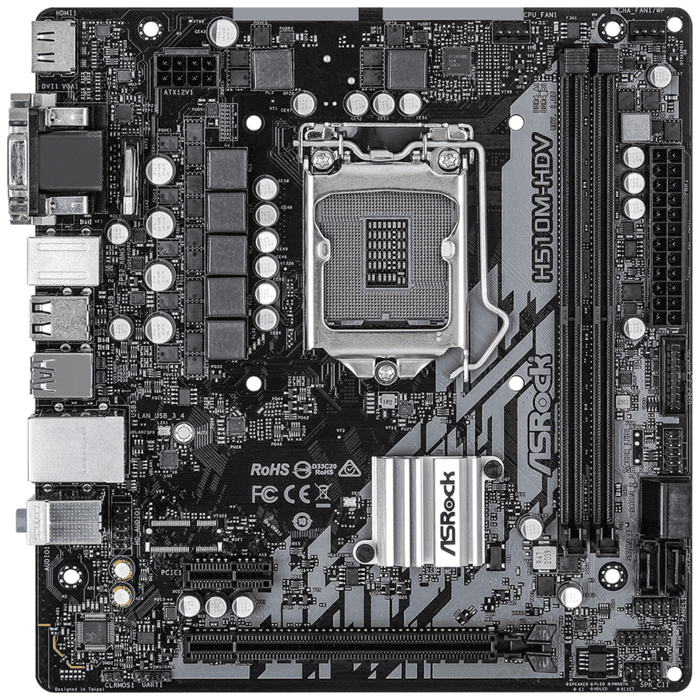

Замыкать наш список будет VRM без радиаторов.

Стоит отметить, что группировка радиаторов условная и она влияет на конечную стоимость материнской платы, поэтому более хороший радиатор не всегда будет оптимальным выбором по стоимости и полученному результату охлаждения зоны VRM.

Периферия

Что же ещё остаётся? Всё остальное. В данной категории находятся звуковая плата, количество портов для вентиляторов, наличие WIFI, скорость Ethernet – адаптер и др. Если в планах есть использование внешних звуковых карт и есть потребность в прослушивании музыки через стандартные разъемы, то обращайте внимание на то, какая звуковая плата установлена, есть ли ЦАП. Например, у Realtek чем выше серия звуковой карты, тем лучше звук на выходе. Количество портов зависит от необходимого количества вентиляторов, несмотря на это можно использовать специальные хабы или кабели для соединения нескольких вентиляторов в один порт. Стоит иметь в виду, что у порта есть ограничение по максимальному току и вентиляторы отличаются количеством оборотов и током потребления. С током потребления складываем значения между собой у нескольких вентиляторов, в конечном итоге сумма токов должна быть ниже значения тока на порт у материнской платы. Например, порт рассчитан на 1 А, вентиляторы - по 0,2 А, тем самым возможно подключить только 5 вентиляторов в одну линию или 4 вентилятора для подстраховки. Если 0,3 А, то только 3 вентилятора. Также желательно использовать одинаковые вентиляторы по току и количеству оборотов для полной синхронизации и получения необходимого акустического комфорта. Кроме того будут исключены проблемы при регулировке скорости вращения. WIFI модуль, а также скорость Ethernet выбирается исходя из необходимых предпочтений, а также от ограничений провайдера или роутера. Также на материнских платах по разному располагается подсветка, разъемы для нее, их количество, разъемы для датчиков температур и прочее. Выбор остаётся за потребителем.

Следует отметить, что предпочтений какому-либо производителю не будет. Каждый выбирает своего производителя сам.

Выбор материнской платы

Некоторые процессоры сгруппируем в одну категорию. Почему так? Дело в том, что некоторые варианты отличаются только тем, что кремний в них более отборный, при этом лимиты по их энергопотреблению не отличаются. Кроме этого у процессоров Intel есть как заблокированный множитель, так и разблокированный. Тем самым в первом случае нам открыт разгон только по частоте шины на материнских платах с Z590 чипсетом, а во втором случае помимо разгона по шине доступен и разгон по множителю также на чипсетах Z590.

Стоит упомянуть и некоторые моменты, которые используются в процессорах Intel, а именно PL1 и PL2 – лимиты по энергопотреблению в ваттах (Вт). PL1 – лимит при длительной нагрузке, PL2 – лимит при кратковременной нагрузке. Кроме этого у PL2 есть время TAU – время в течении которого процессор работает с лимитами PL2 в секундах. В каждой категории процессоров будут упоминаться данные обозначения, поэтому стоило их обговорить с самого начала.

Также стоит отметить, что в 11 серии процессоров Intel появился делитель и тем самым дорогие материнские платы становятся больше интересны тем людям, которые интересуются разгоном всего, что вставляется в материнскую плату.

Core i5-11400f, Core i5-11400, Core i5-11500, Core i5-11600

Первой группой будут 4 процессора, которые наиболее популярны на текущий момент. Особенно, если говорить о 11400. У данных процессоров одинаковое количество ядер и потоков, которое равно 6 и 12 соответственно. Лимиты по энергопотреблению PL1 = 65 Вт и PL2 = 154 Вт, время TAU = 28 или 56 секунд. Однако частоты у процессоров разные: 2.6/4.4, 2.6/4.4, 2.7/4.6, 2.8/4.8. Также у процессора 11400f отсутствует встроенное графическое ядро. В стоковом состоянии будем считать, что процессоры могут потреблять до 130 А - такое значение можно получить только в тяжелых нагрузках, в повседневных задачах ток будет значительно меньше.

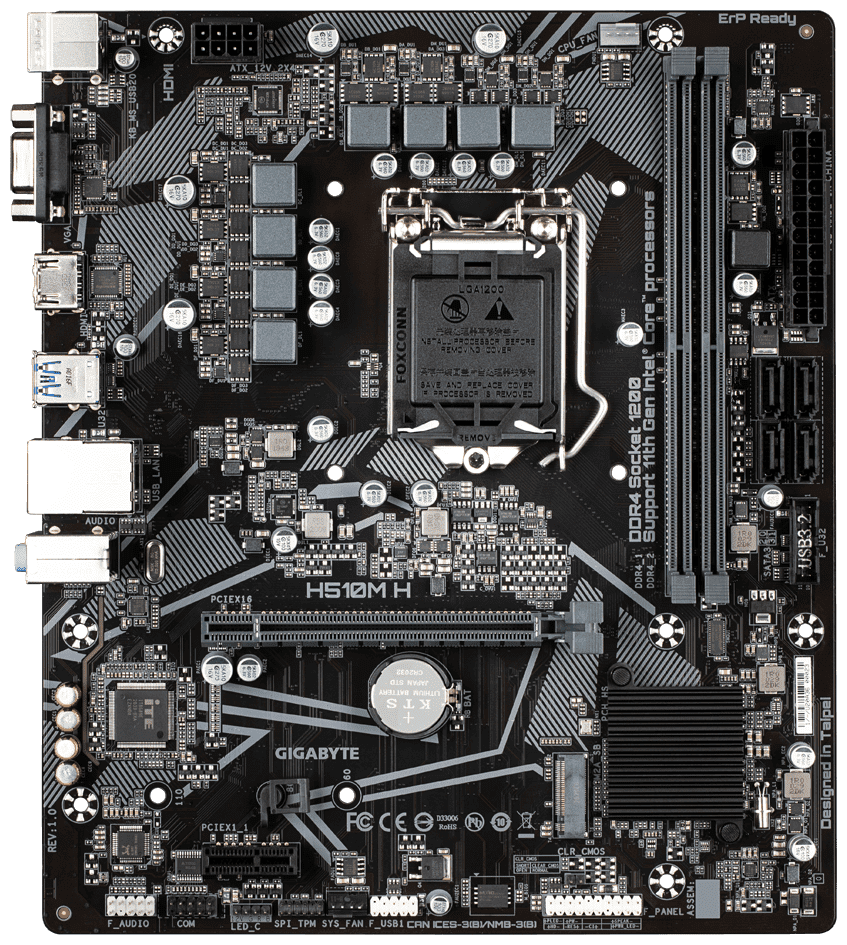

GIGABYTE H510M H. Первая плата - самый доступный вариант для не особо привередливых пользователей. На материнской плате отсутствуют радиаторы на зоне питания. Кроме этого, нет разгона оперативной памяти в связи с чипсетом, поэтому вам будет доступна максимальная память с пропускной способностью 3200. К тому же плата была выбрана не просто так: на ней присутствует слот под M2 диск. Достаточно информации о платах на чипсете H510 нет, но, скорее всего, используются одни из распространённых мосфетов. Также у Gigabyte есть в арсенале похожая плата на B560 чипсете, поэтому плата может выдержать порядка 200 А. Если держать в уме максимальное потребление процессором до 130 А во время максимального буста при TAU, к примеру, 56 секунд, то плата справится без особых проблем в любых задачах.

Следующая плата тоже будет доступным вариантом - ASRock B560M-HDV. По стоимости она превосходит предыдущую, но мы получаем разгон оперативной памяти и функцию BFB, доступную на платах ASRock, которая позволяет управлять лимитом мощности PL1 на процессорах с заблокированным множителем. Тем самым мы получим чуть большую производительность, чем у платы выше. На зоне питания также отсутствуют радиаторы, но по максимальному току плата немного мощнее и значение ориентировочно равно 210 А.

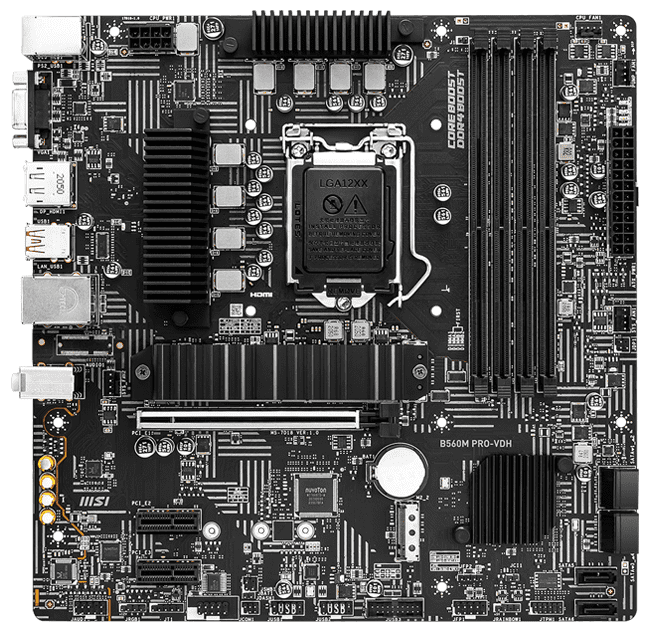

Не выходя за рамки чипсета B560, как достаточный вариант для процессора может быть материнская плата MSI B560M PRO-VDH. Здесь также есть разгон оперативной памяти, мы можем увеличить лимиты по времени для PL1 и PL2, кроме этого у нас имеются радиаторы. Да, они не самые большие, но присутствует теплоотвод от элементов зоны питания. Ориентировочный ток, который может выдержать материнская плата составляет 220 А.

И последняя плата, как абсолютный максимум - GIGABYTE Z590 D (rev. 1.0). Да, у платы фактически 1 радиатор, но теперь это уже Z590 чипсет. Здесь мы также сможем регулировать напряжения, изменять значения шины, тем самым поднимая немного производительность. У материнской платы 12 линий питания, которые равны количеству фаз, при этом ориентировочный ток, на который рассчитана плата порядка 400 А. Это достаточно большой запас для 10400f с заблокированным множителем, но всё познаётся в сравнении. Если вы готовы купить плату более высокого ценового сегмента, то это - один из вариантов. Конечно, есть ещё платы на B560 с неплохими радиаторами за аналогичную цену, но это B560 чипсет с немного меньшими возможностями.

Core i7-11700f, Core i7-11700, Core i9-11900f, Core i9-11900

Второй группой процессоров также будут 4 варианта, но фактически же мы увидим 2 вида процессоров, у которых есть модели с буквой f – в них отсутствует встроенное графическое ядро. В процессорах по 8 ядер и 16 потоков. PL1 = 65 Вт, а вот PL2 уже равен 224 Вт, значение не малое, при этом время TAU равно тем же 28 или 56 секундам, как у прошлой категории. Частоты при этом 2.5/4.9, 2.4/4.9 и 2.5/5.2, 2.5/5.2. В стоком состоянии и максимальной нагрузке будем рассчитывать на потребление процессором в районе 185 А.

Говоря о вариантах для данных процессоров, даже подсознательно не хочется останавливаться на тех, в которых нет возможности разгона оперативной памяти, поэтому первой платой будет ASRock B560M PRO4. В данной материнской плате уже есть радиаторы на зоне питания, кроме этого имеется возможность изменять лимиты по потреблению, ставить ограничение по множителю на все ядра. Ориентировочное максимальное значение тока ориентировочно равно 240 А.

В целом на варианте выше можно было и остановиться, но рассмотрим MSI MAG B560M MORTAR. У материнской платы по сравнению с предыдущим вариантом лучше радиаторы, количество линий питания - 12, при этом фаз - 6. Правила всё те же для B560. Максимальный ток ориентировочно равен 300 А, чего хватит с достаточно большим запасом.
Если же есть потребность в изменении частоты шины или в большем количестве различной периферии, или даже в будущей замене процессора, что не всегда оптимальный вариант - GIGABYTE Z590 GAMING X (rev. 1.0). Достаточно ультимативное решение, в котором 12 линий равны 12 фазам и ориентировочный максимальный ток - 600 А. Если смотреть на финансовый вопрос, то цена данной платы немного выше, чем у варианта выше, поэтому всегда осознанно подходите к вопросу о стоимости. Бывает лучше взять за те же деньги Z590, чем B560.

Core i5-11600K, Core i5-11600KF

Теперь перейдём к единичному рассмотрению процессоров. Почему единичному, когда процессора два? Здесь всё аналогично F – отсутствие встроенного графического ядра. У процессоров 6 ядер и 12 потоков. PL1 для процессора равен 125 Вт, а PL2 также 224 Вт, как у прошлой категории. Время TAU = 56 секунд. Частоты равны 3.9 и 4.9 ГГц. Как можно заметить, базовая частота поднялась в связи с повышенным лимитом PL1, теперь частота равна не 2.8, как у 11600 без индекса K, а 3.9. В стоке с учётом двух лимитов ориентировочное потребление по току будет составлять 100 А и 160 А при бусте.

Предположим, что куплен процессор 11600K для получения более высоких частот, по сравнению с 11600 на 100 МГц. При этом нет необходимости в разгоне процессора, достаточно оперативной памяти. ASRock B560 PRO4 имеет в наличии радиаторы и максимальное ограничение тока ориентировочно равно 240 А. В целом также имеется возможность ограничить множитель до 49 в зависимости от удачности экземпляра или отрегулировать максимальное энергопотребление в BIOS.

Конечно, покупая версию K, большинство рассчитывает на разгон процессора, поэтому выбор остаётся за чипсетом Z590. При разгоне будем считать, что процессор не выйдет за порог 250 Вт и 180 А по току. Однако энергопотребление зависит не только от тока, но и напряжения, поэтому не каждый сможет получить данное значение, и оно взято с условием, что будет использоваться водяное охлаждение.

На текущий момент практически любая материнская плата на Z чипсете с процессором 11600K справится без особых проблем, особенно если на ней будут радиаторы. Как пример, возьмём материнскую плату GIGABYTE Z590M (rev. 1.0), которая включает в себя 8 линий питания, которые соответствуют 8 фазам. Максимальное значение тока составляет ориентировочно 320 А.
Совсем начали забывать про ASUS. На самом деле не просто так - в низком ценовом сегменте слишком большая конкуренция: и по цене, и по производительности она не на стороне ASUS. ASUS PRIME Z590-P — материнская плата с 10 линиями питания, состоящими из 5 фаз. Ориентировочный максимальный ток находится в районе 400 А. Радиаторы в целом для такого потребления достаточны.

Core i7-11700K, Core i7-11700KF, Core i9-11900K, Core i7-11900KF

В этой категории 4 процессора, среди которых 2 с индексом F, где отсутствует графическое ядро. Не всем оно необходимо. С другой стороны, если будут проблемы с видеокартой, то можно пересидеть на встроенном графическом ядре, используя компьютер, хотя и не так, как с видеокартой. PL1 для процессоров равен 125 Вт, а PL2 уже 251 Вт, значение TAU аналогично предыдущей категории и равно 56 секундам. Частоты равны 3.6 и 5 ГГц для 11700K(F), 3.5/5.3 ГГц для 11900K(F), а количество ядер и потоков 8/16. Базовая частота ниже, чем у 11600K. Всё дело в том, что количество ядер больше, а теплопакет всё тот же при большем выделении тепла за счёт большего количества ядер. Кроме этого частота буста выше у 11900K, чем у 11700K, и это связано с тем, что в 11900K используются более отборные кристаллы в сравнении с 11700k. Более отборный кристалл также способствует меньшему выделению тепла на одной и той же частоте. В целом можно использовать платы на b560 чипсете и процессор в стоке. Уровня MSI MAG B560M MORTAR и выше хватит, но перейдём к Z590 чипсету и к разгону самого процессора.

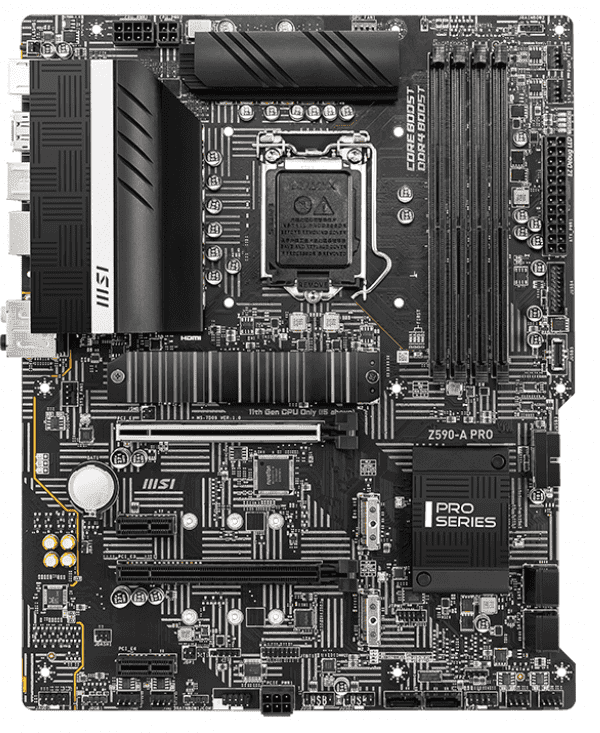

Первой платой рассмотрим MSI Z590-A PRO, у которой 12 линий питания, состоящих из 6 фаз. Радиаторы по типу алюминиевых брусков, при этом максимальный ток находится в районе 450 А. Уже есть достаточный запас по питанию материнской платы даже в разгоне, не говоря о стоковом режиме работы процессора..

Как ещё один вариант, можно рассмотреть плату ASRock Z590 PRO4. По компоновке она очень похоже на ту, которая описана выше. Здесь также 12 линий питания, при этом 6 фаз, ориентировочный ток, на который можно рассчитывать, равен 430 А. Радиаторы на зоне питания установлены. Да, это опять же алюминиевые бруски, но в данном случае их вполне достаточно.

В разгоне ориентировочно рассчитываем на энергопотребление в районе 300 Вт и токовое потребление около 210 А. Конечно, есть шанс получить как меньшее, так и большее потребление в зависимости от системы охлаждения, выставленного напряжения и удачности самого процессора. В целом с таким значением справятся и платы выше, но к примеру есть желание не иметь каких-либо ограничений, хочется что-то лучшее и не самое дешёвое, либо более качественную систему питания.

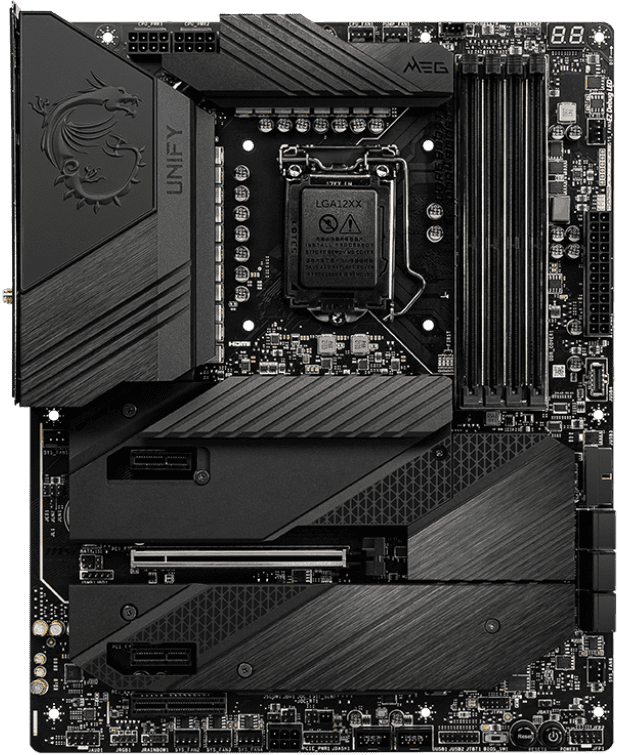

MSI MEG Z590 UNIFY. 16 линий питания, 8 фаз. Ориентировочный максимальный ток - 1000 А. Огромный запас. Кроме этого радиаторы по типу алюминиевого бруска с теплотрубкой между ними. Материнская плата в строгом чёрном дизайне и без подсветки, так позиционируется вся линейка Unify.

ASUS ROG STRIX Z590-E GAMING WIFI в своём арсенале имеет 14 линий питания, которые состоят из 7 фаз. Ориентировочный ток составляет 700 А. Да, ток меньше, чем у варианта выше, при этом запас всё равно остаётся достаточно большим. Радиаторы на зоне питания имеют тепловую трубку и сами по себе неплохих размеров.
ASRock Z590 TAICHI. 12 линий, 6 фаз питания. Ток находится в районе 750 А. Единственным минусом, который можно считать для данной материнской платы — высокооборотные вентиляторы, один из которых уже предустановлен, а другой можно доустановить. Да, он не будет вращаться постоянно, только под постоянной нагрузкой, но судя по наличию массивных радиаторов, а также теплотрубки, данный недостаток будет заметен редко.

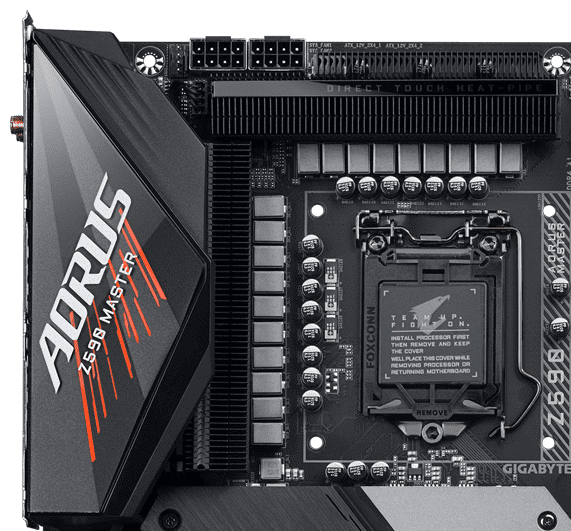

GIGABYTE Z590 AORUS MASTER (rev. 1.0) имеет в своём наличии интересный радиатор на зоне питания, при этом нас встречают 18 линий, которые выходят из 9 фаз. Ток составляет порядка 1100 А. Всё же хотелось бы теплотрубку, но при таком огромном запасе питания поймать перегрев просто невозможно.

Конечно, за кадром остались платы ещё дороже и ещё мощнее, у которых огромные запасу по питанию. Где и с каким процессором раскрывать весь их потенциал, честно говоря, загадка.

Важные детали

Внешний вид BIOS — вещь индивидуальная и определиться с тем, какой вам больше нравится, придётся самим.

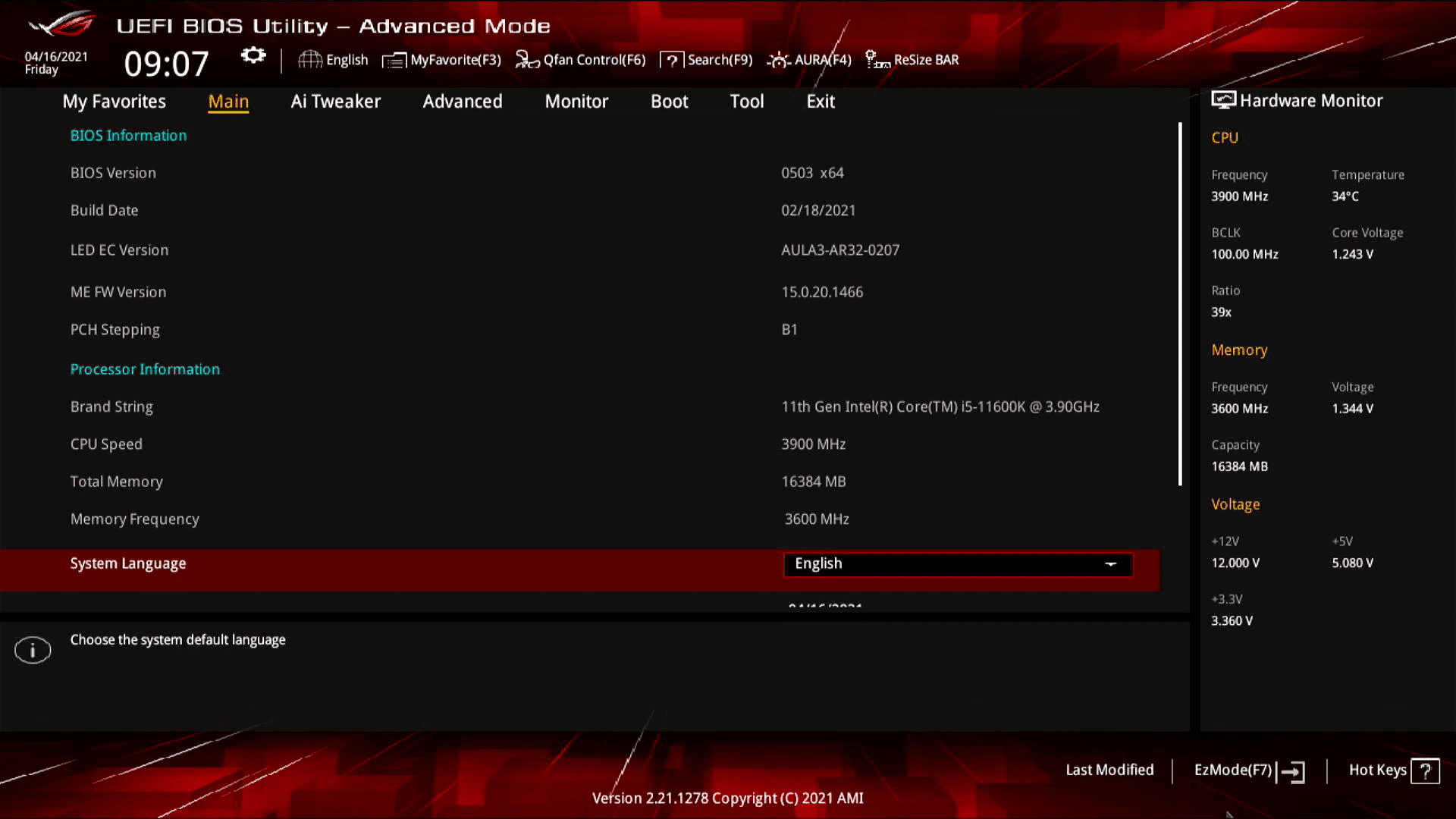

Ниже представлены примеры внешнего вида BIOS у разных производителей.

ASUS

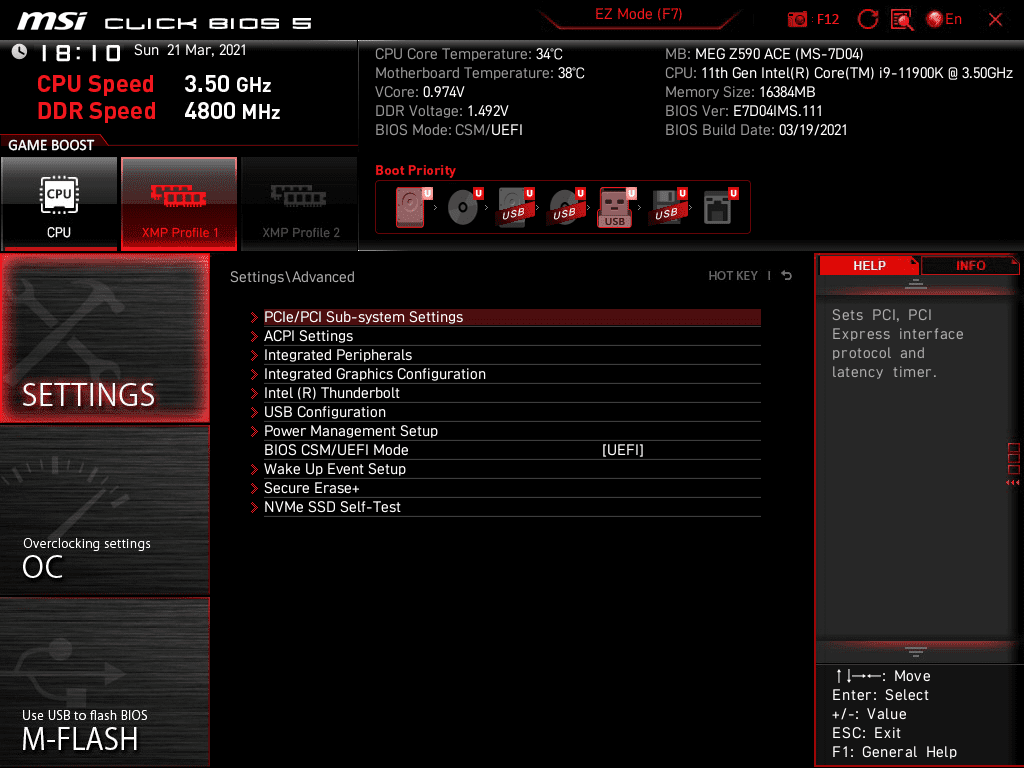

MSI

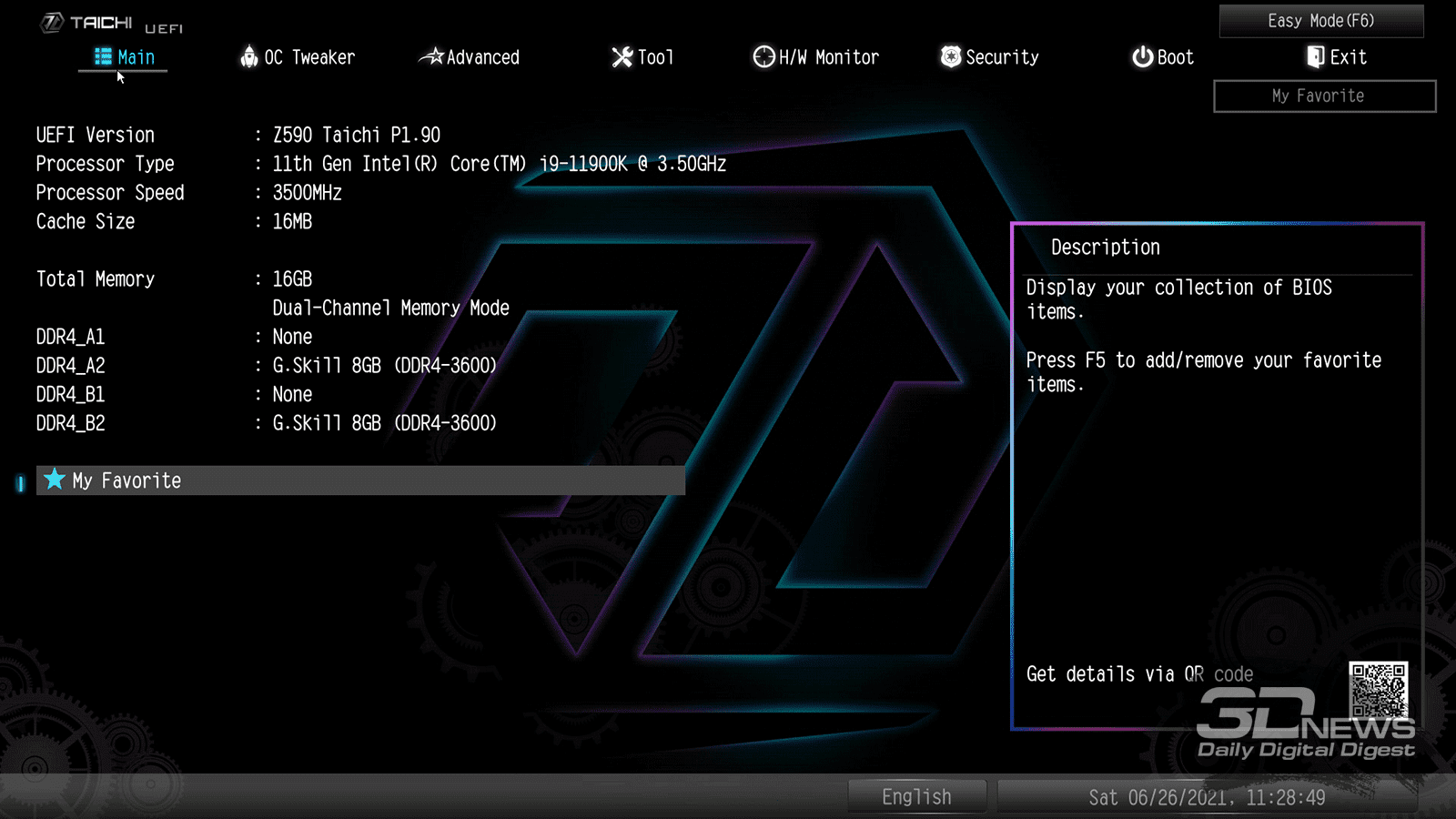

ASROCK

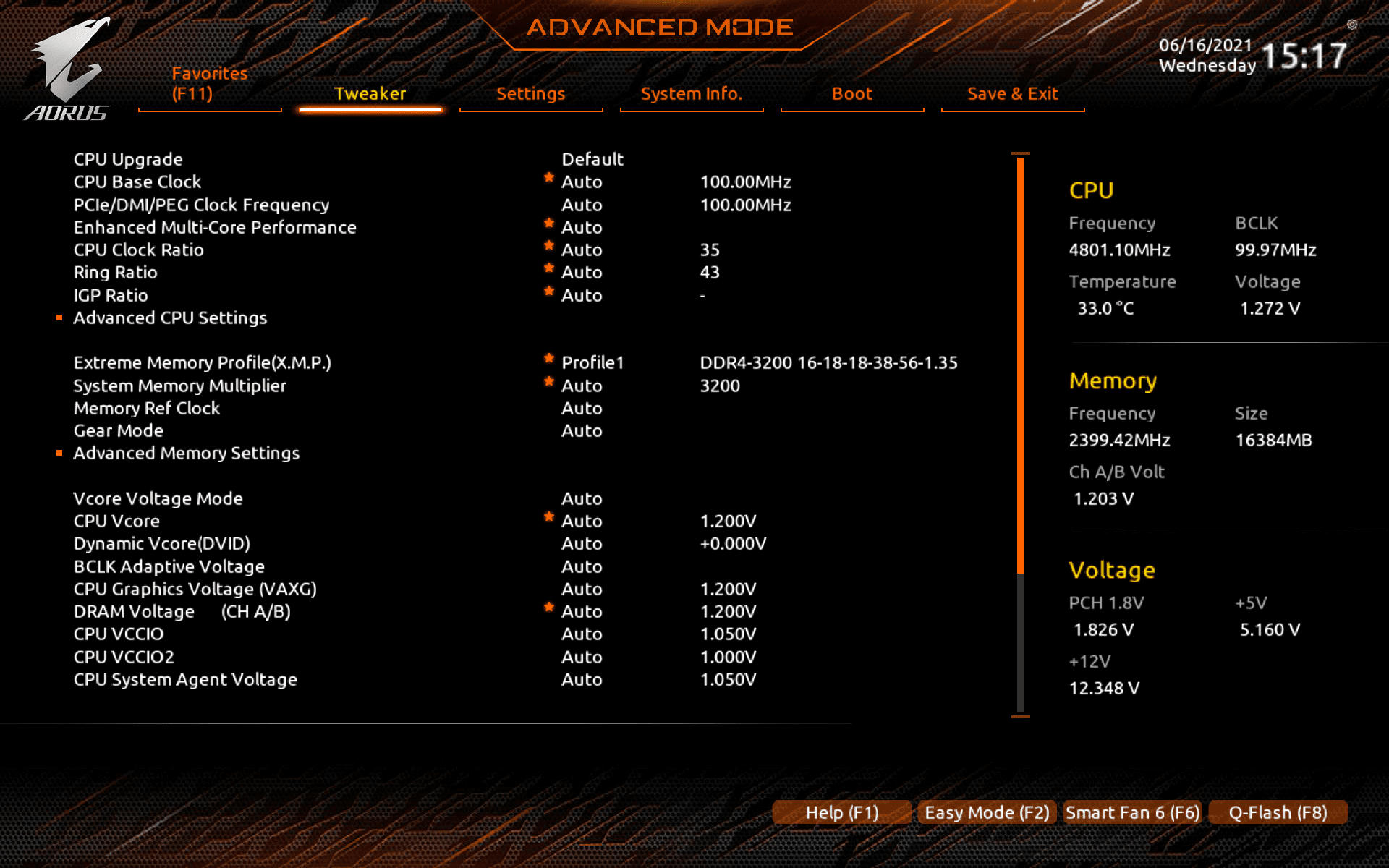

GIGABYTE

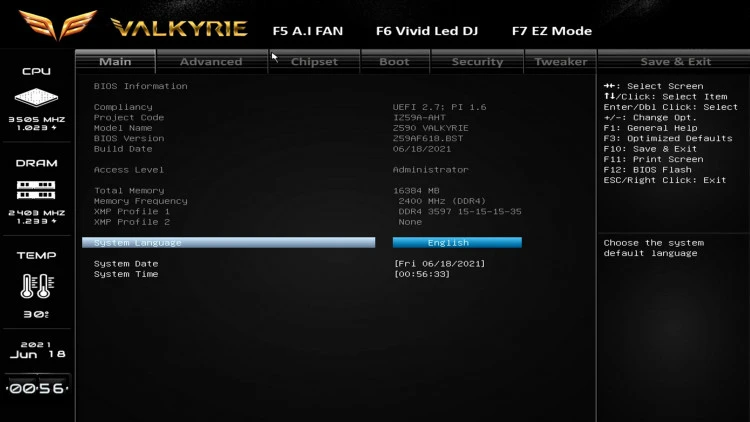

BIOSTAR

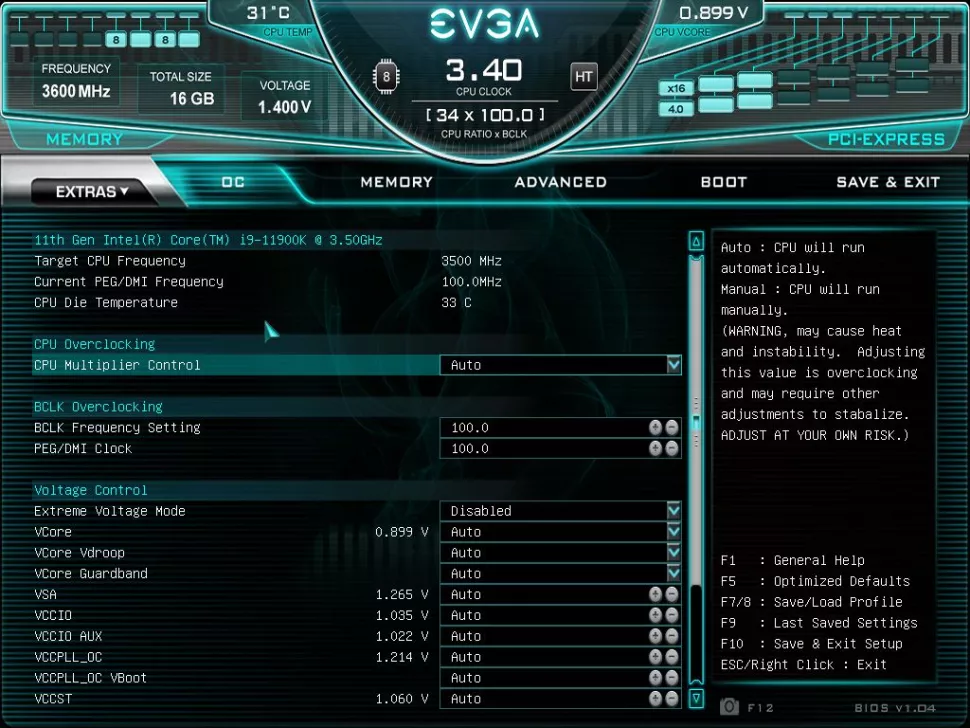

EVGA

По материнским платам Gigabyte и не только не рекомендуется брать платы с двойным BIOS (Dual BIOS, можно найти в спецификации на сайте производителя), особенно если вы будете заниматься разгоном. В противном случае переключения между BIOS добавят вам незабываемых ощущений и массы чувств к материнской платы. Восстановить, особенно в материнских платах выше среднего сегмента, BIOS не составляет особого труда, а если говорить о FlashBack, то и подавно.

В статье не рассмотрено плат BIOSTAR и EVGA. А почему? У BIOSTAR есть неплохая плата на B560 и платы на Z590, но выбор данного производителя — достаточно осознанный в связи с тем, что количество пользователей плат в России довольно мало, и в случае возникновения проблем вы останетесь 1 на 1 с технической поддержкой BIOSTAR. Если говорить о EVGA, то данные платы в основном покупаются энтузиастами и людьми, которые в целом могу решить все проблемы, если таковые будут, сами.

Где варианты плат на H570? А нет таких плат! Поэтому и нет в примерах! На самом деле причина довольно простая: разница между B560 и H570 в наличии RAID в пользу последнего чипсета и в чуть большем количестве интерфейсов. В целом платы B560 и H570 одной линейки по питания практически идентичны, поэтому сориентироваться не составит труда.

За кадром осталось рассмотрение аудио, Ethernet, количество портов и прочей периферии. В данном аспекте придётся присмотреться самим. Главная задача была в том, чтобы вы не чувствовали ограничений со стороны памяти или процессора, а среди всего остального можно и выбрать самостоятельно.

Подводя итоги, для нас остаётся загадкой, зачем необходима такая дифференциация процессоров, когда, казалось бы, достаточно было остановиться на нескольких вариантах. Кроме этого, большое количество материнских плат чипсетов B560 и почти все Z590 имеют в своём наличии «сварочные аппараты», а не зоны питания, которых хватит практически для любого процессора на текущий момент. Почему на текущий момент? А дальше оглядываться и не стоит, политика Intel практически всем известна. Выбирайте материнскую плату под процессор и будьте уверены, что это именно тот выбор, который необходим здесь и сейчас.
