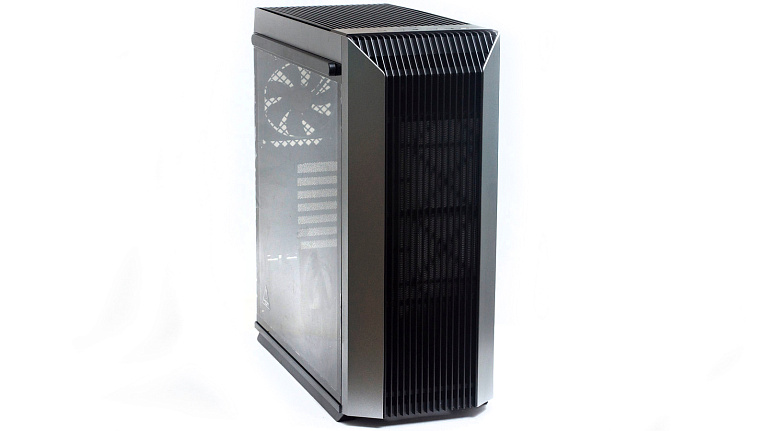

Обзор и тестирование корпуса DEEPCOOL CL500

В погоне за оригинальным дизайном многие производители компьютерных корпусов уделяют мало внимания хорошей вентиляции. Сплошные панели смотрятся эстетично, но оставляют очень маленькую площадь для воздушных потоков и этот недостаток охлаждения невозможно компенсировать даже множеством вентиляторов.

Компания DEEPCOOL попыталась соединить в дизайне корпуса CL500 отличный внешний вид и эффективное охлаждение. Имея сплошную боковую панель из закаленного стекла, кстати на магнитах, лицевая и верхняя панели представляют из себя сплошные вентиляционные решетки.

Конструкция корпуса удобная, хорошо продуманная и просторная, имеются дополнительные опции. Подробнее все нюансы рассмотрим в нашем обзоре.

Спецификация

• Типоразмер корпуса: Mid-Tower Case;
• Габариты (Д×Ш×В): 473×226×519 мм;
• Вес: 8.4 кг;
• Материалы: ABS-пластик, сталь, закаленное стекло;
• Поддержка материнских плат: ATX, Micro-ATX, Mini-ITX;
• Поддержка накопителей: 2 HDD 3.5" или 2.5", плюс 2×2.5";
• Порты ввода-вывода: 2×USB3.0, 1×USB3.1 Type-C, 1×Audio Combo;
• Слоты расширения: 7;
• Поддержка БП: ATX PS2 до 160 мм;
• Кабель-менеджмент: 23 мм;
• Максимальная высота процессорного кулера: 165 мм;
• Максимальная длина видеокарты: 330 мм;
• Охлаждение: спереди - 3×120 мм или 2×140 мм, сверху - 2×120 мм, сзади - 1×120 мм;
• Радиаторы СЖО: спереди - 120/140/240/280/360 мм, сверху - 120/140/240 мм, сзади - 120 мм.

Упаковка и комплектация

Корпус поставляется в простой картонной коробке. На лицевой стороне - только указание модели, на гранях - краткое описание продукта. Имеются прорезанные ручки для удобства транспортировки.

Корпус упакован в целлофан и зафиксирован демпферами из пенопласта. Стекло с двух сторон обклеено пленкой.

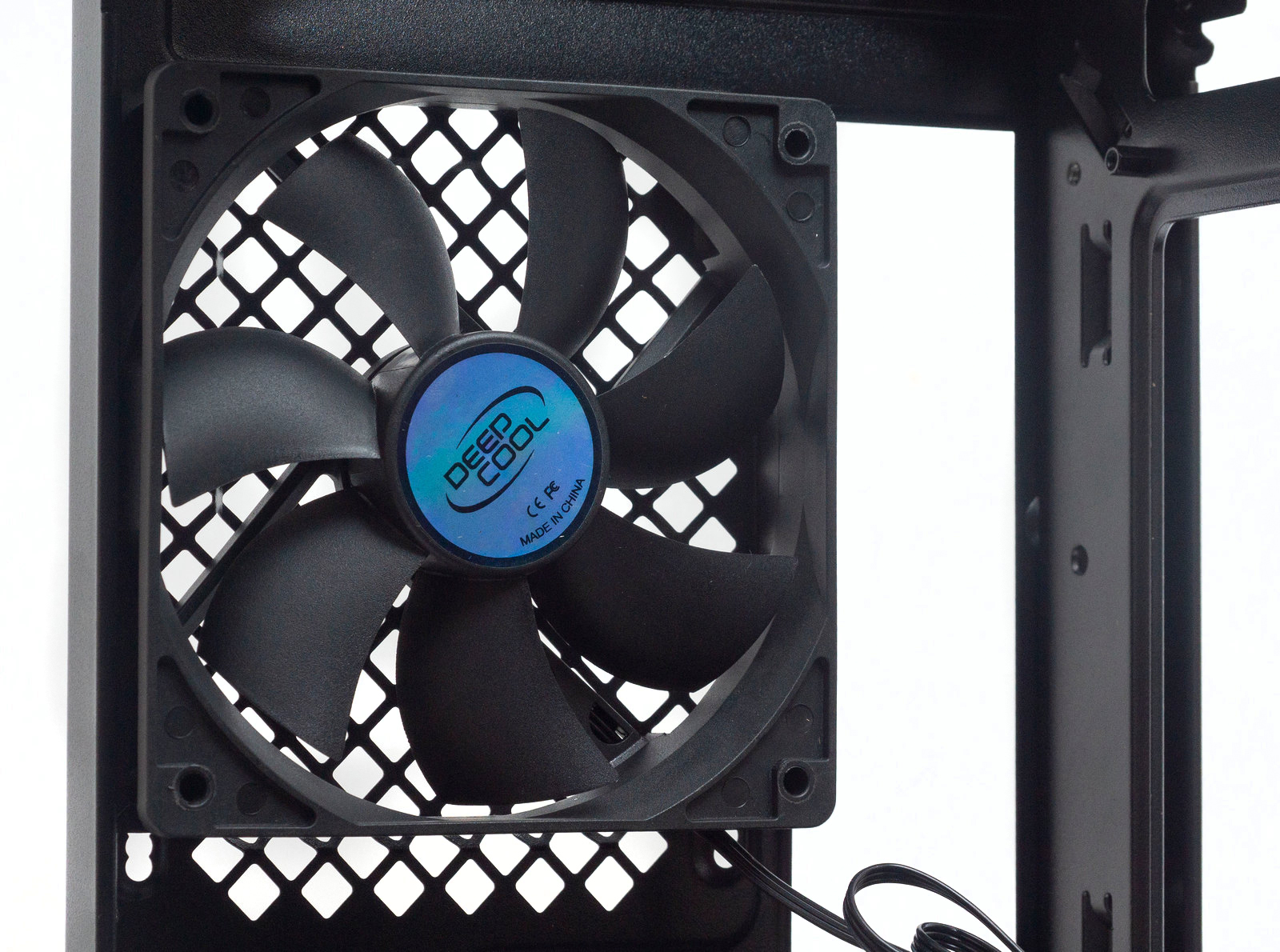

В комплектацию входит один вентилятор на 120 мм и хаб для подключения вентиляторов.

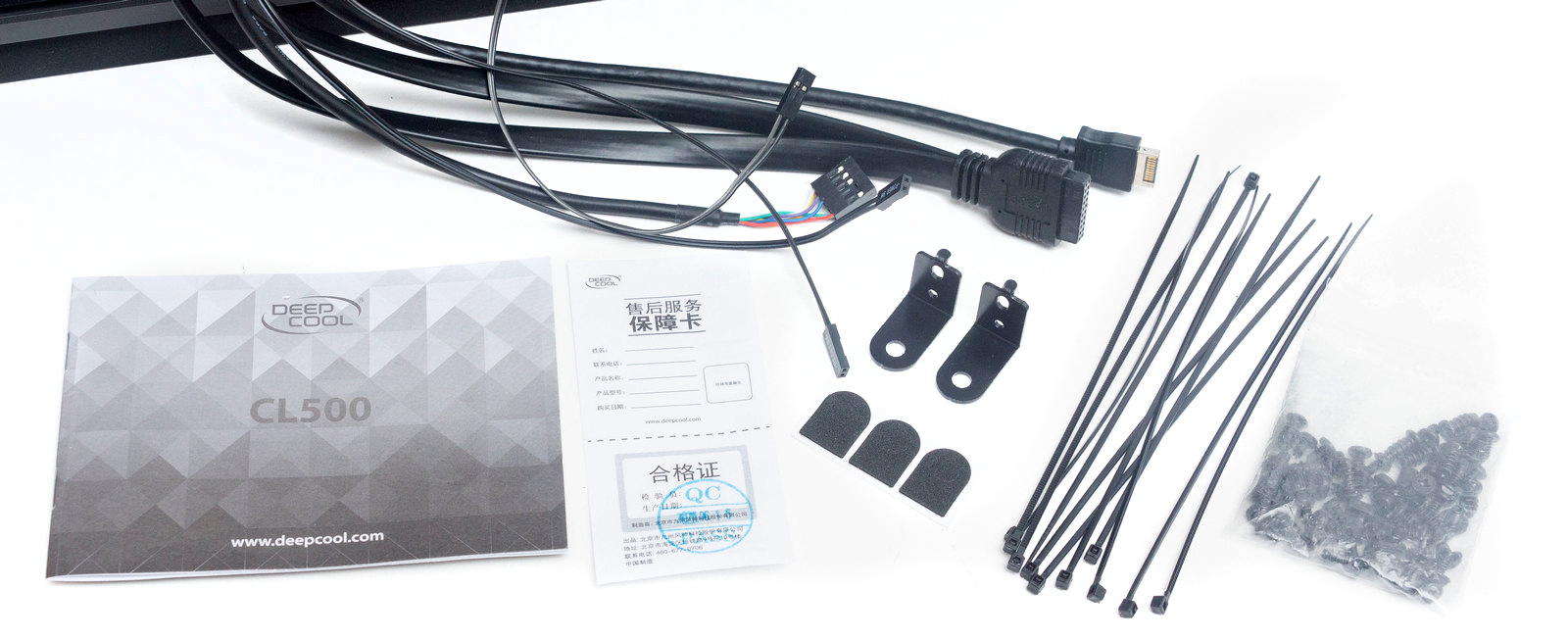

Также имеется набор винтов, стоек для материнской платы и пластиковые одноразовые стяжки. Пара стяжек на липучках фиксирует корпусные провода. В корпусе установлен кронштейн для поддержки видеокарты, две съемные корзины для HDD и две для SSD.

Внешний вид

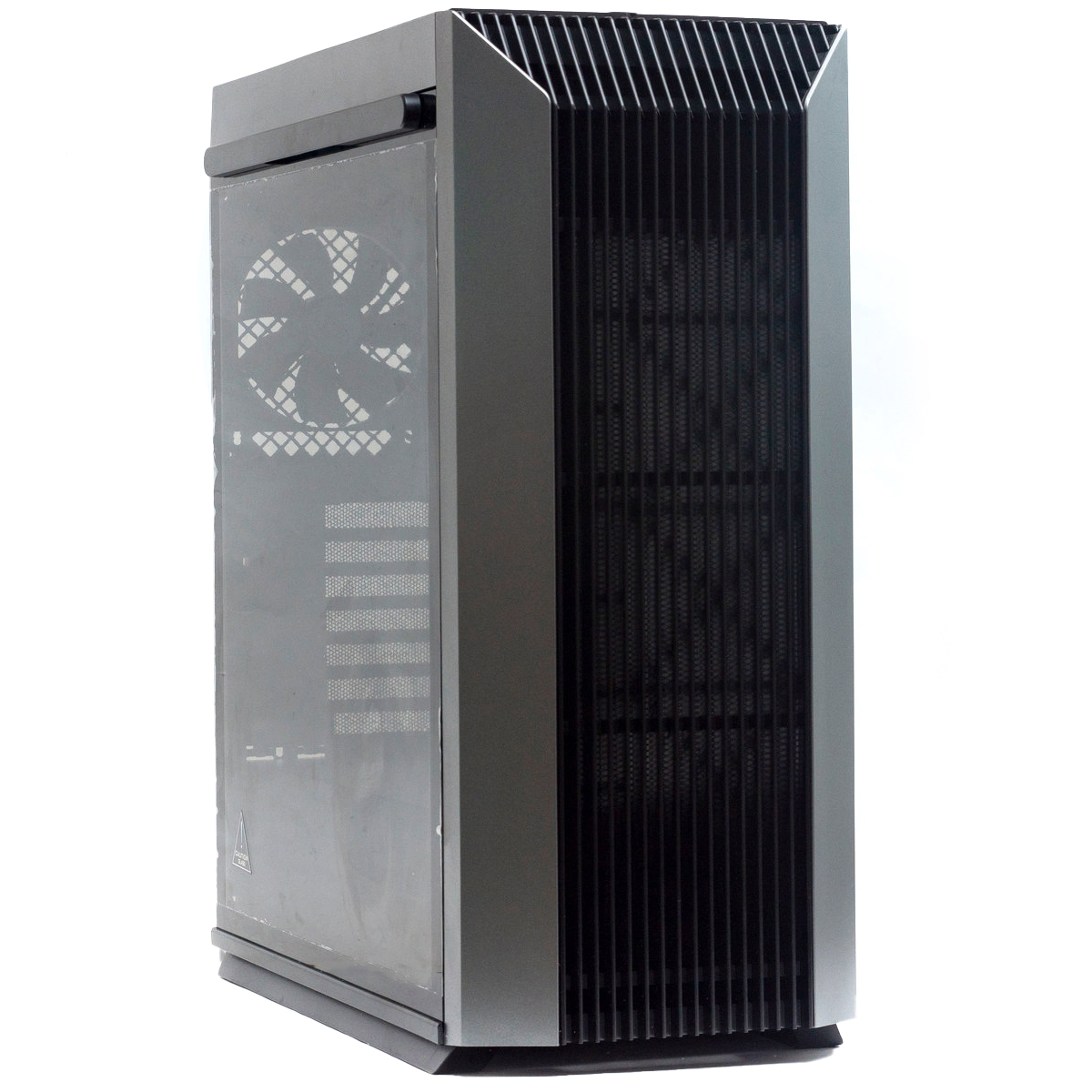

Оригинальности корпусу придают вентиляционные решетки в виде ребристых радиаторов на передней и верхней панелях.

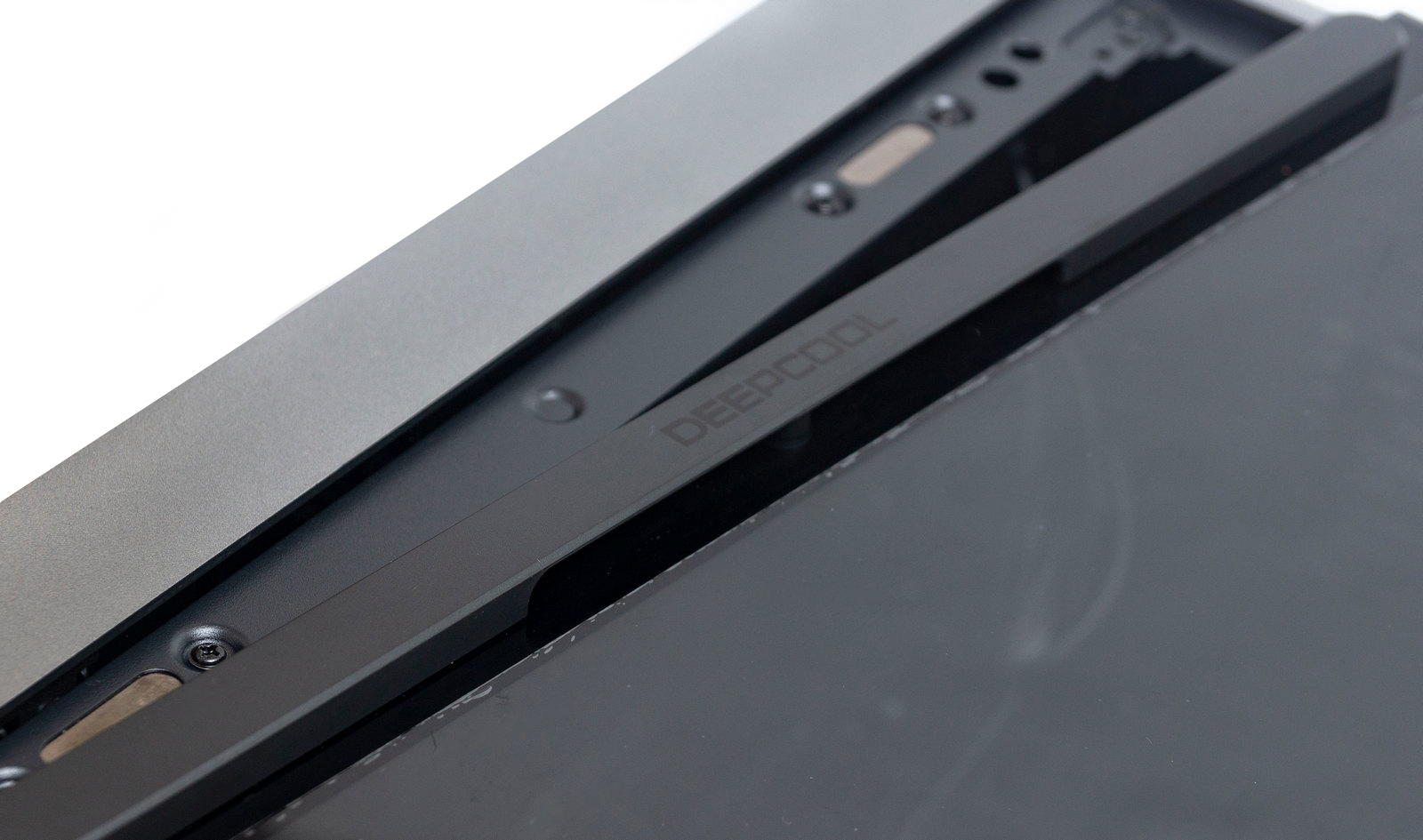

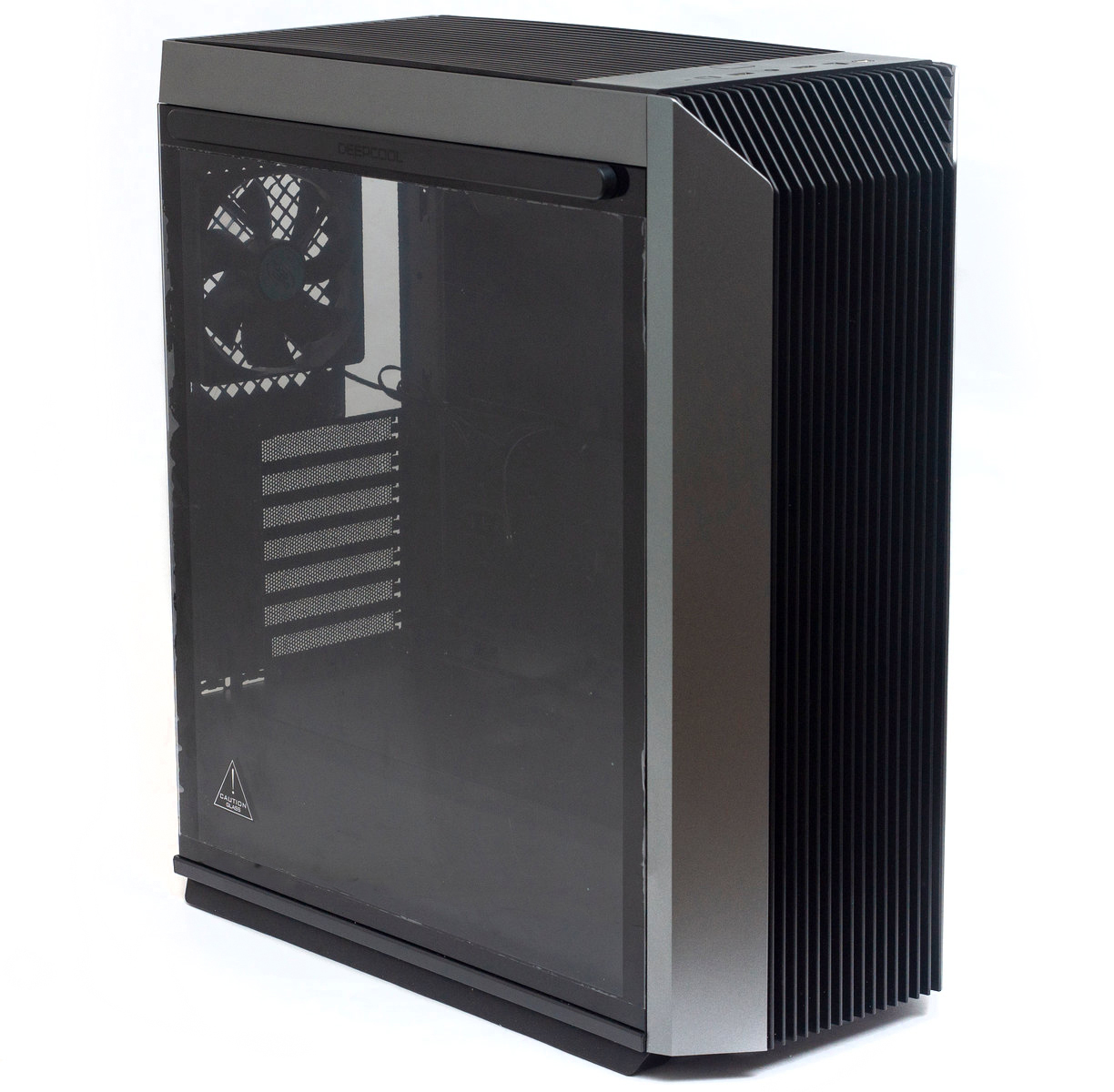

Боковая панель выполнена из закаленного стекла. По периметру стекла сделана узкая рамка черной краской. Крепится стеклянная панель за счет магнитного крепления сверху, здесь же имеется узкая ручка на всю длину стекла. Снизу панель вставляется в направляющую канавку.

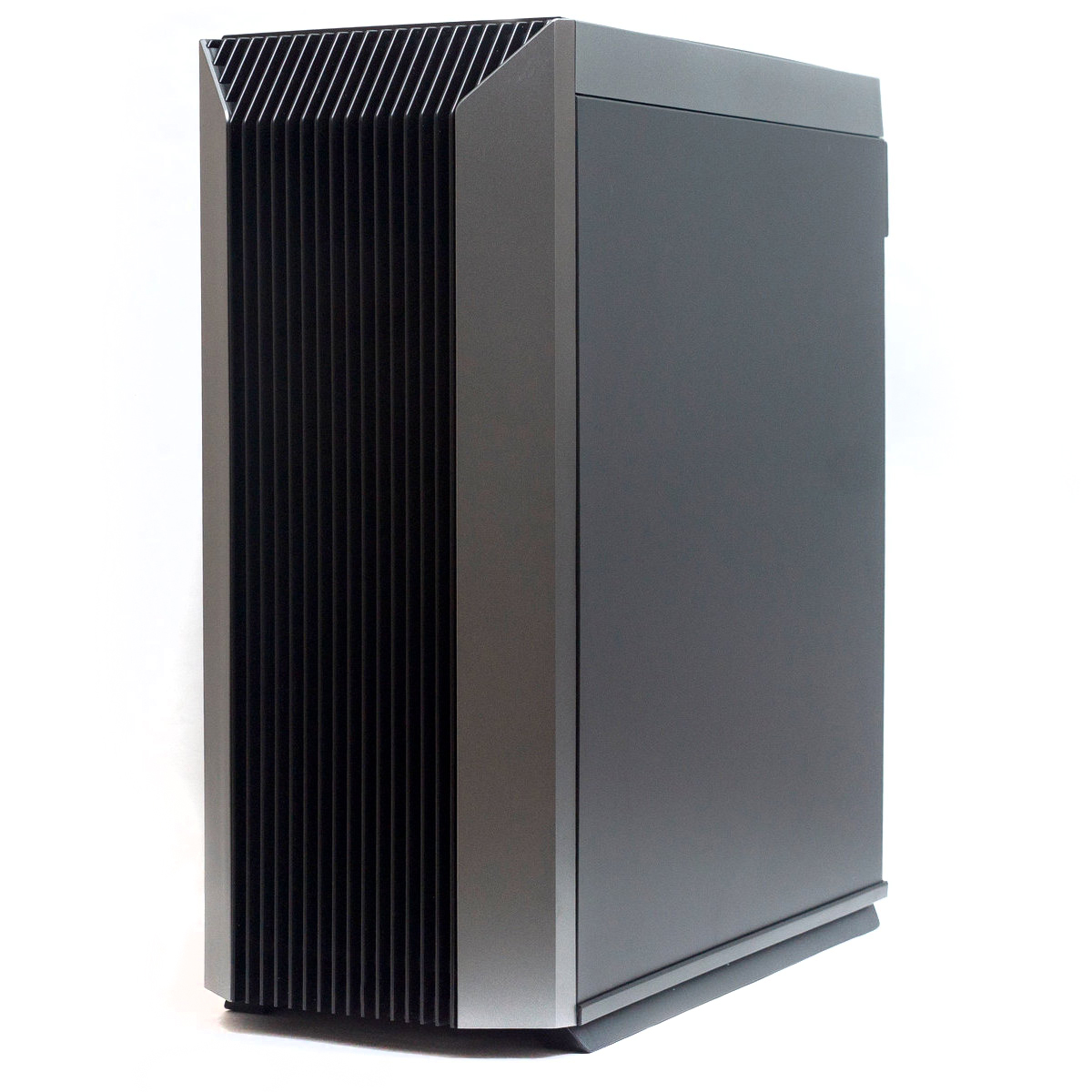

Точно также крепится и вторая боковая панель, выполненная из металла.

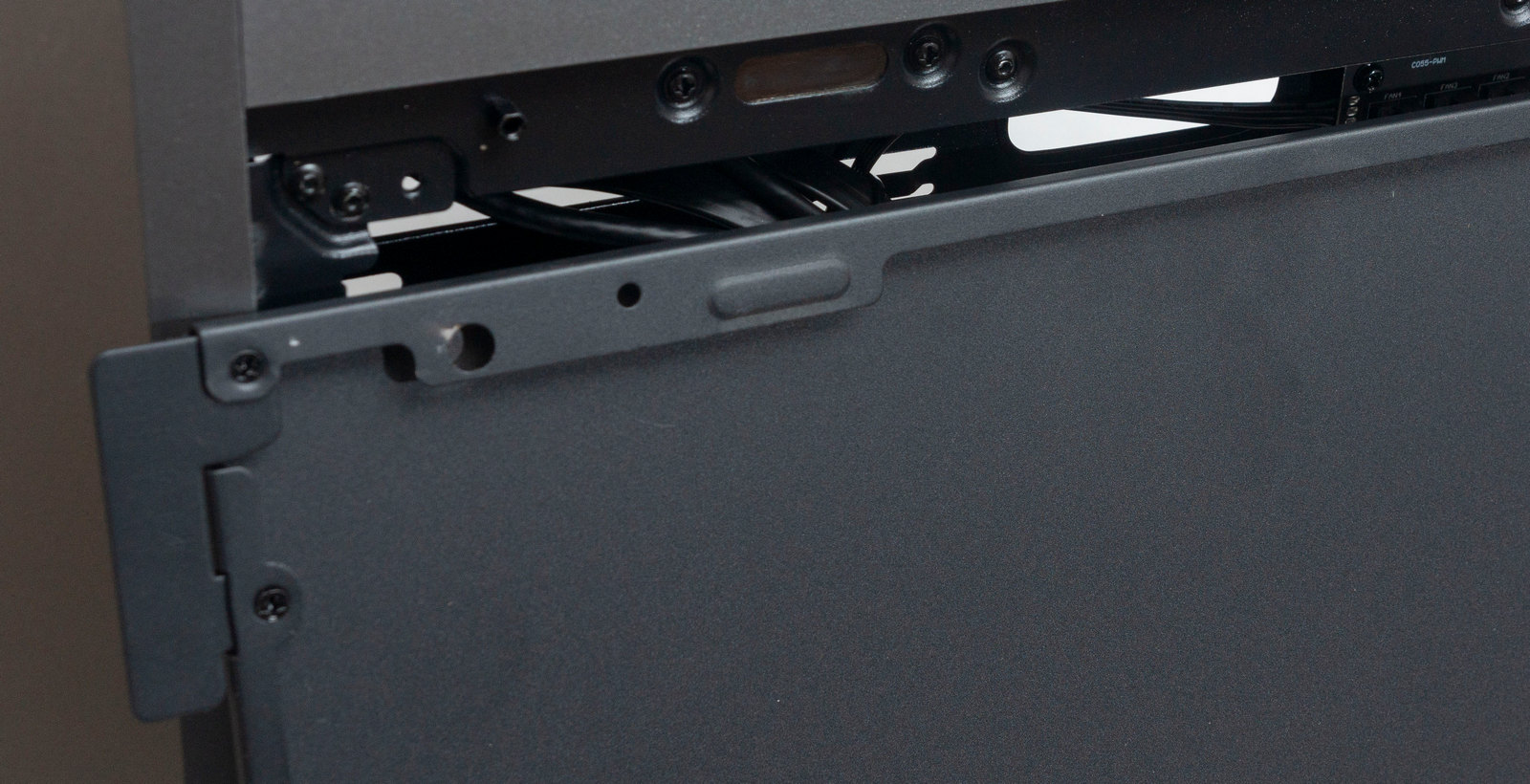

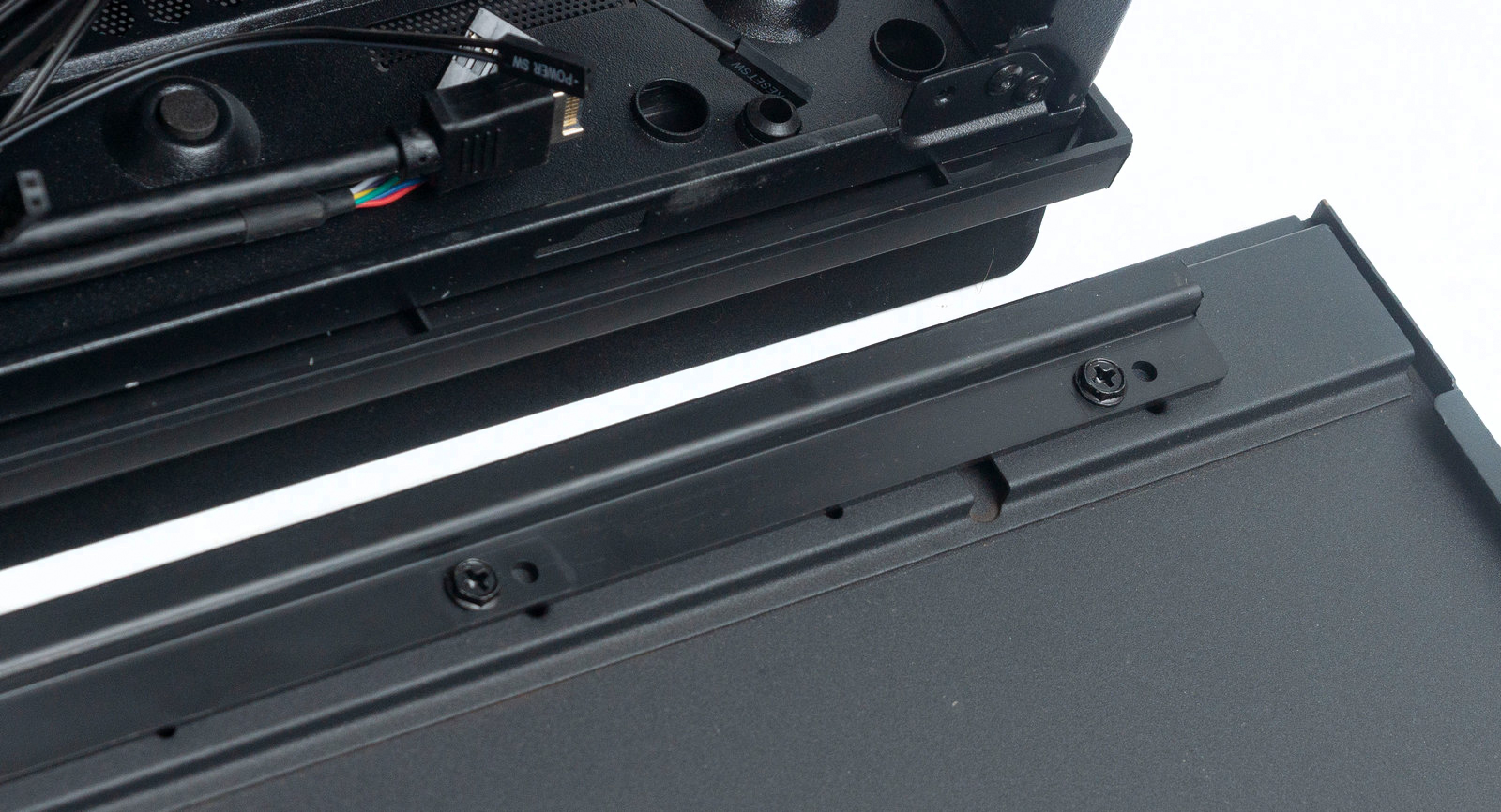

Ручка на ней сделана сзади в виде небольшого выступа. Снизу прикручена специальная планка с направляющими. Крышка жесткая, практически не деформируется.

Передняя панель пластиковая, съемная, призматической формы. Боковые грани из матового серебристого пластика. По центру расположены вертикальные широкие ребра.

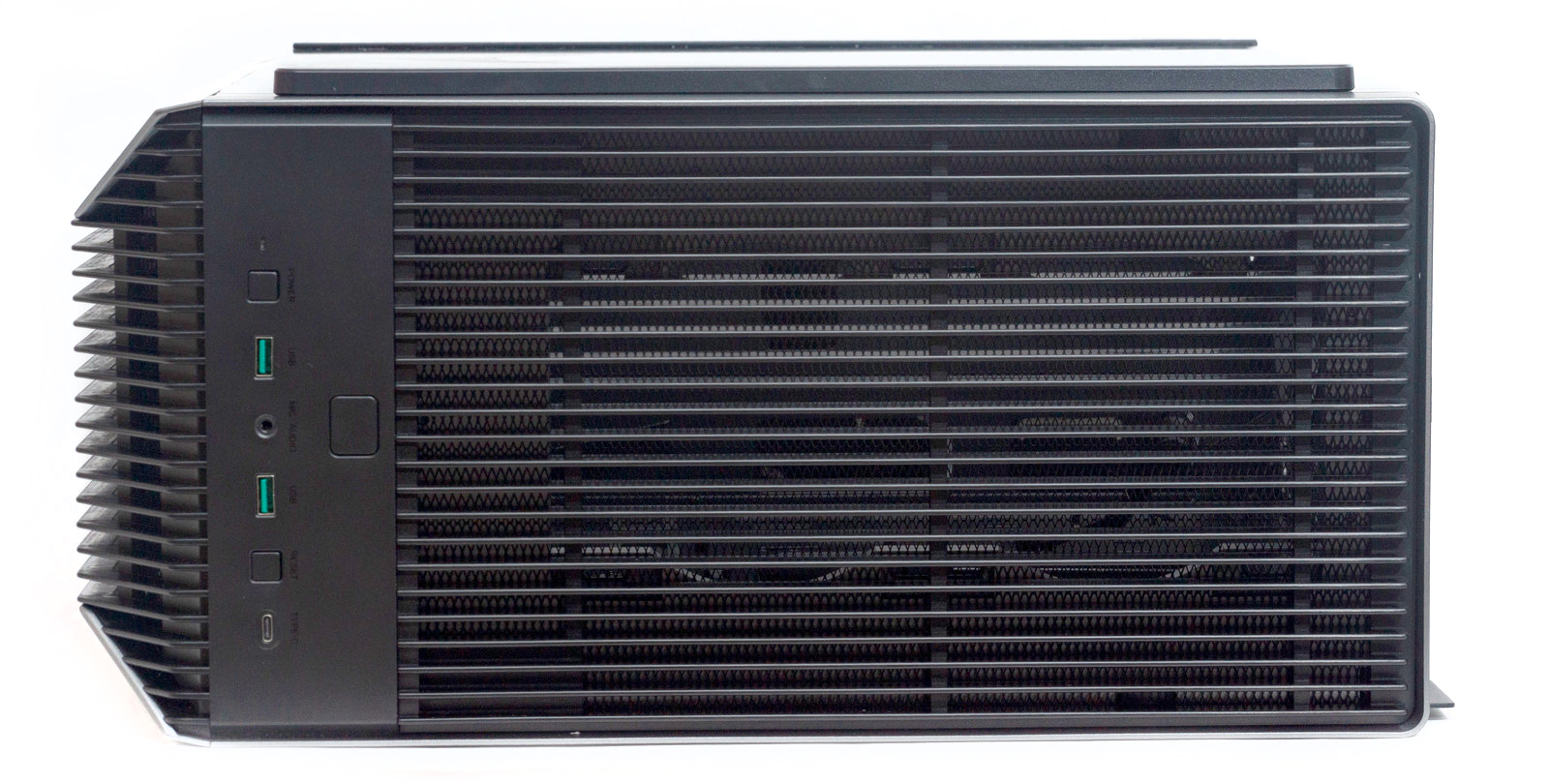

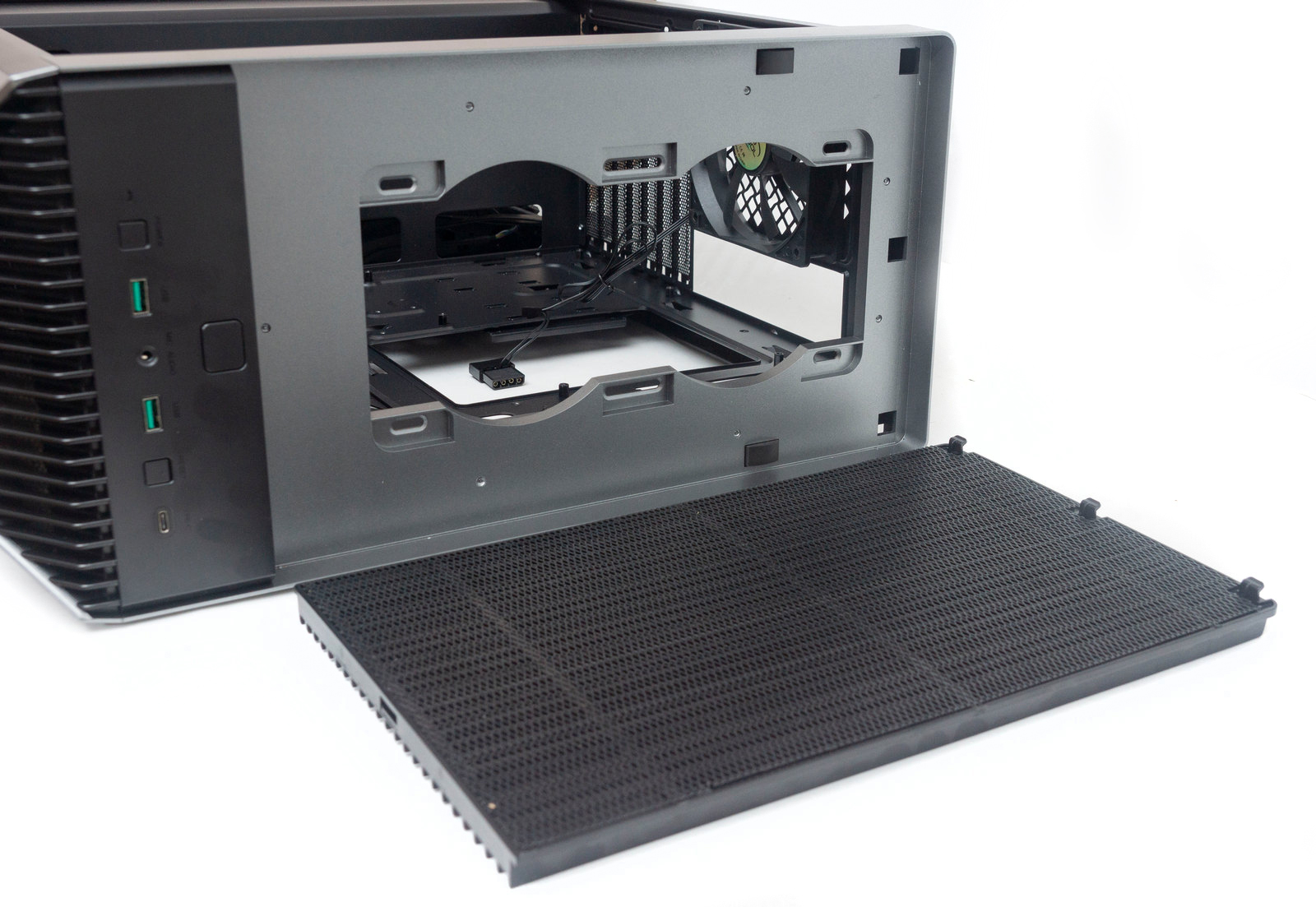

Вентиляционная решетка на верхней панели легкосъемная, достаточно нажать центральную квадратную кнопку.

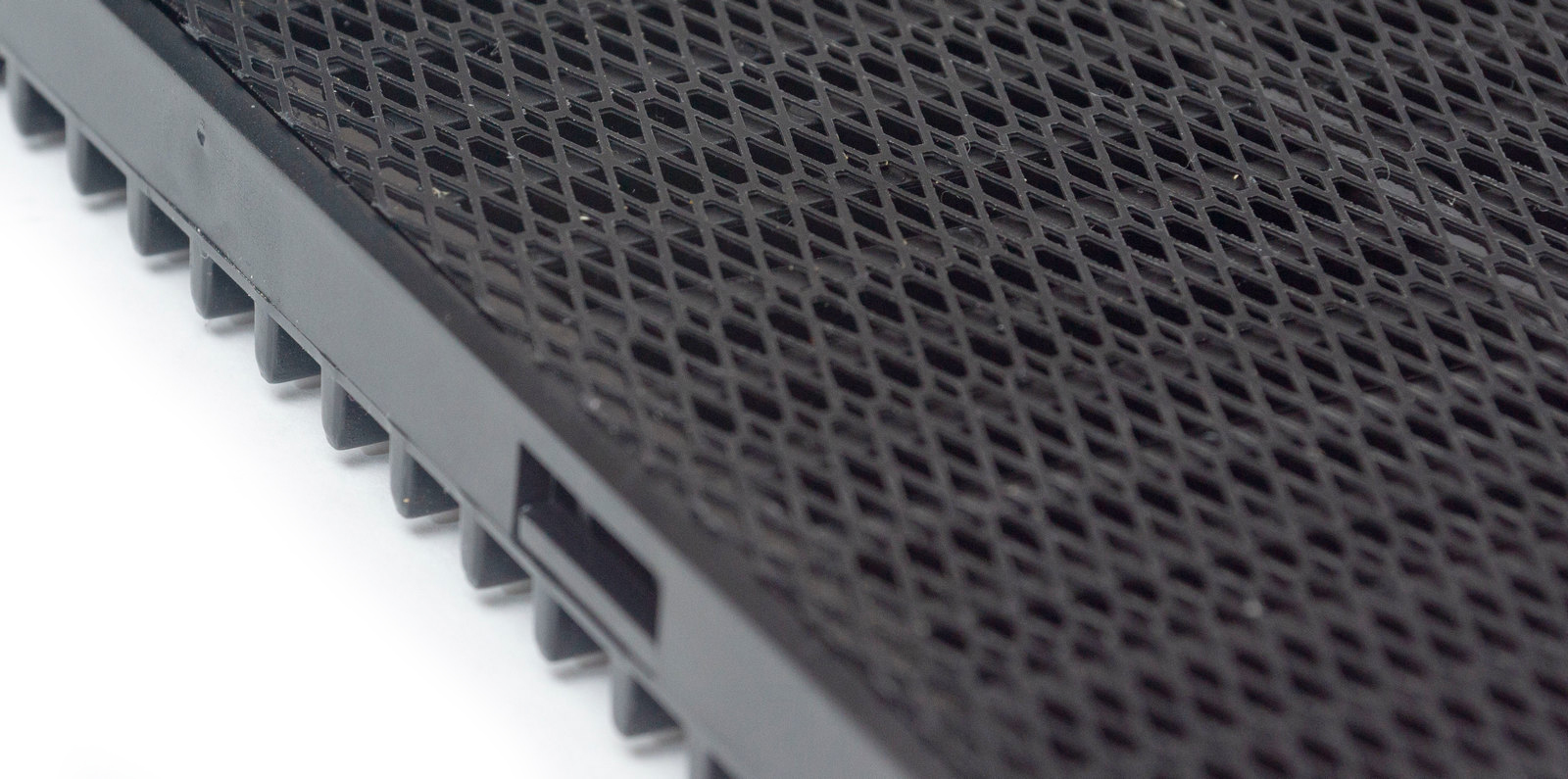

Под обеими решетками закреплена мелкая металлическая сетка.

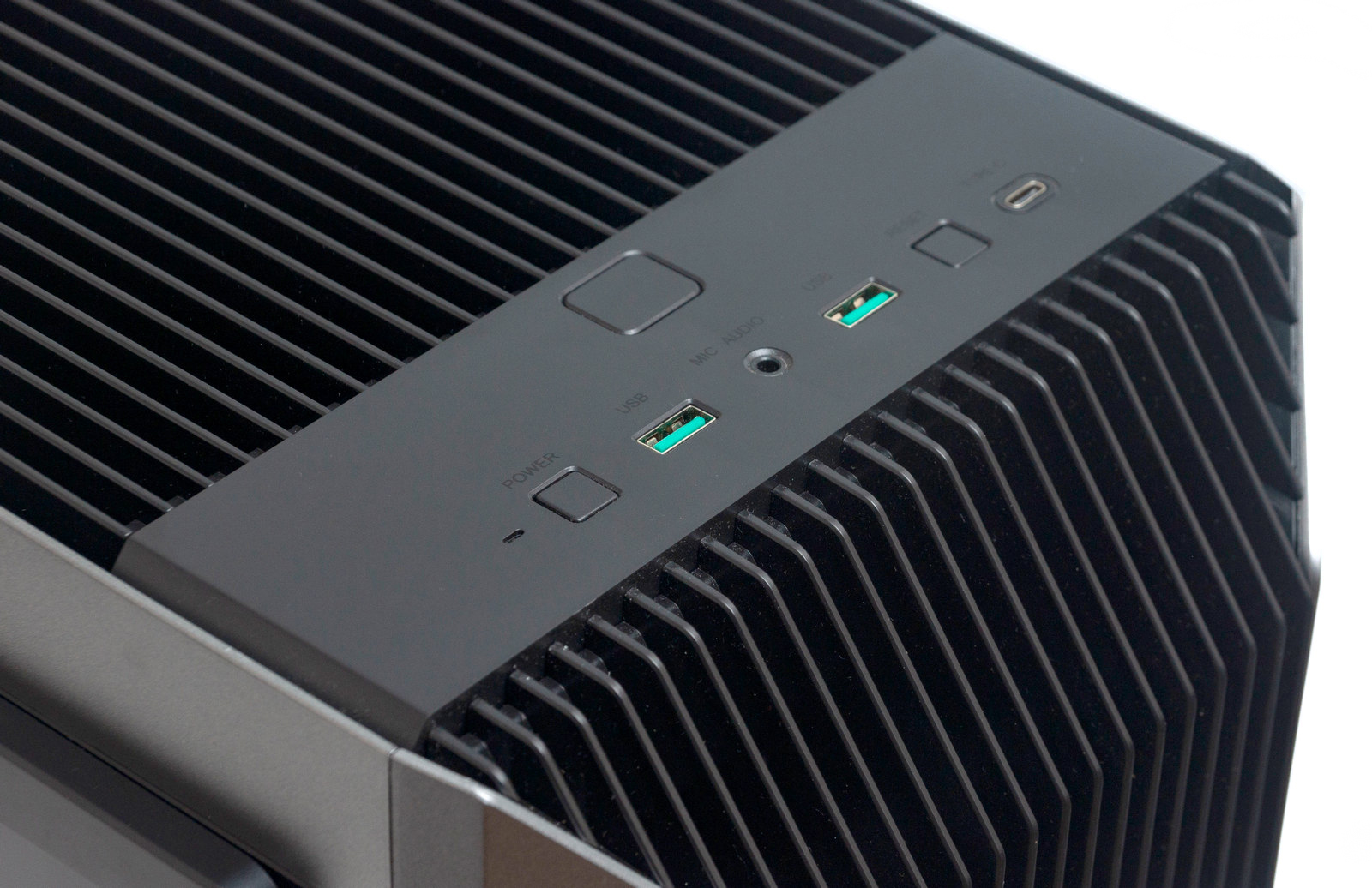

Интерфейсная панель расположена сверху: две заглубленные кнопки – включения и перезагрузки, два разъема USB 3.0, один разъем Type-C, и комбинированный аудиоразъем 3,5 мм. Кнопки выполнены в одинаковом размере, с непривычки поначалу пользователь может их путать. Возле кнопки включения находится индикатор питания.

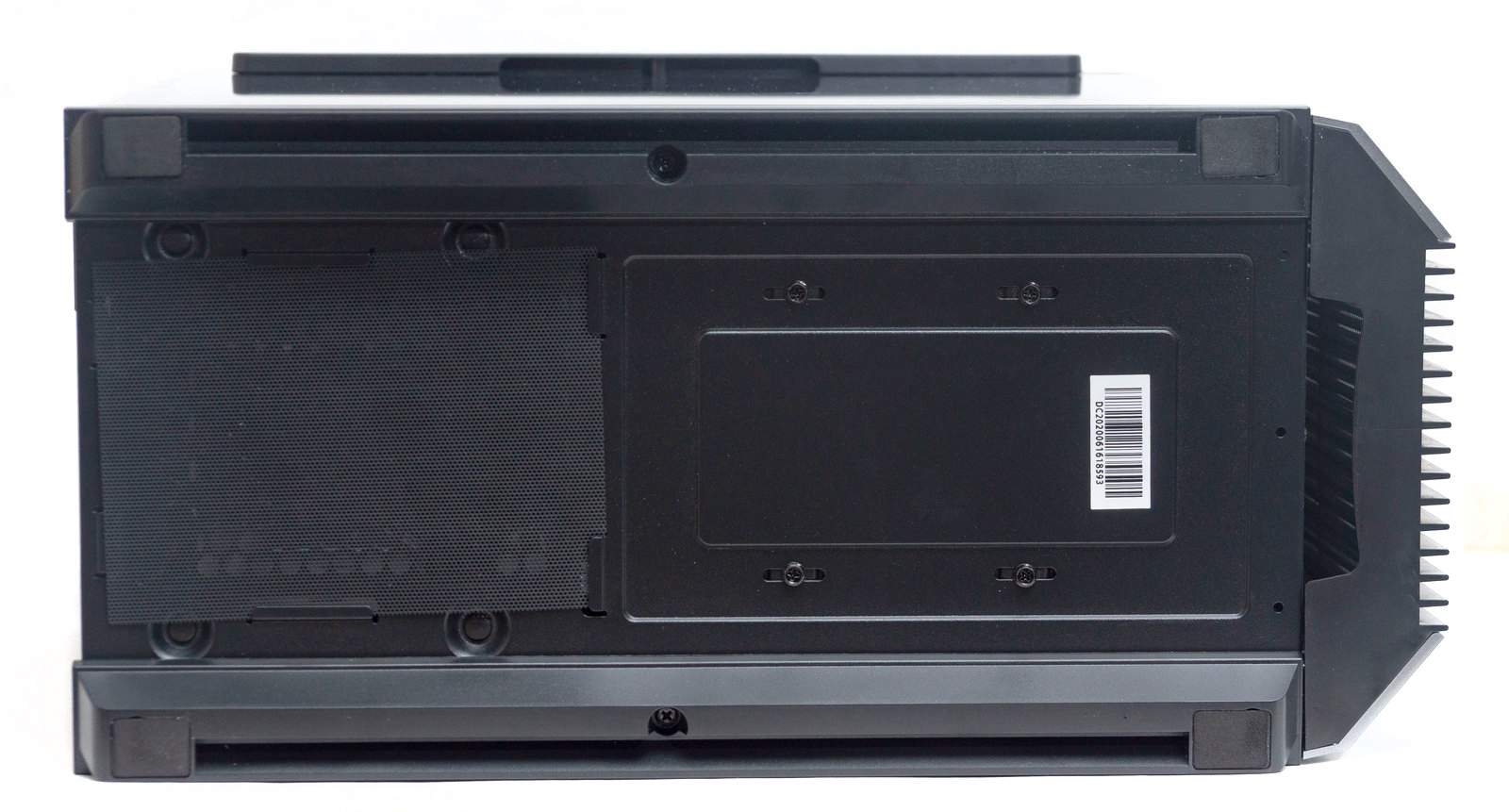

На нижней панели расположены две ножки в виде полозьев на всю длину корпуса, по краям - резиновые противоскользящие наклейки.

Под блоком питания вставляется фильтр в виде мелкоячеистой сетки без рамки.

Также здесь мы видим винты, на которые крепится корзина для накопителей, предусмотрена её регулировка в амплитуде до 2 см.

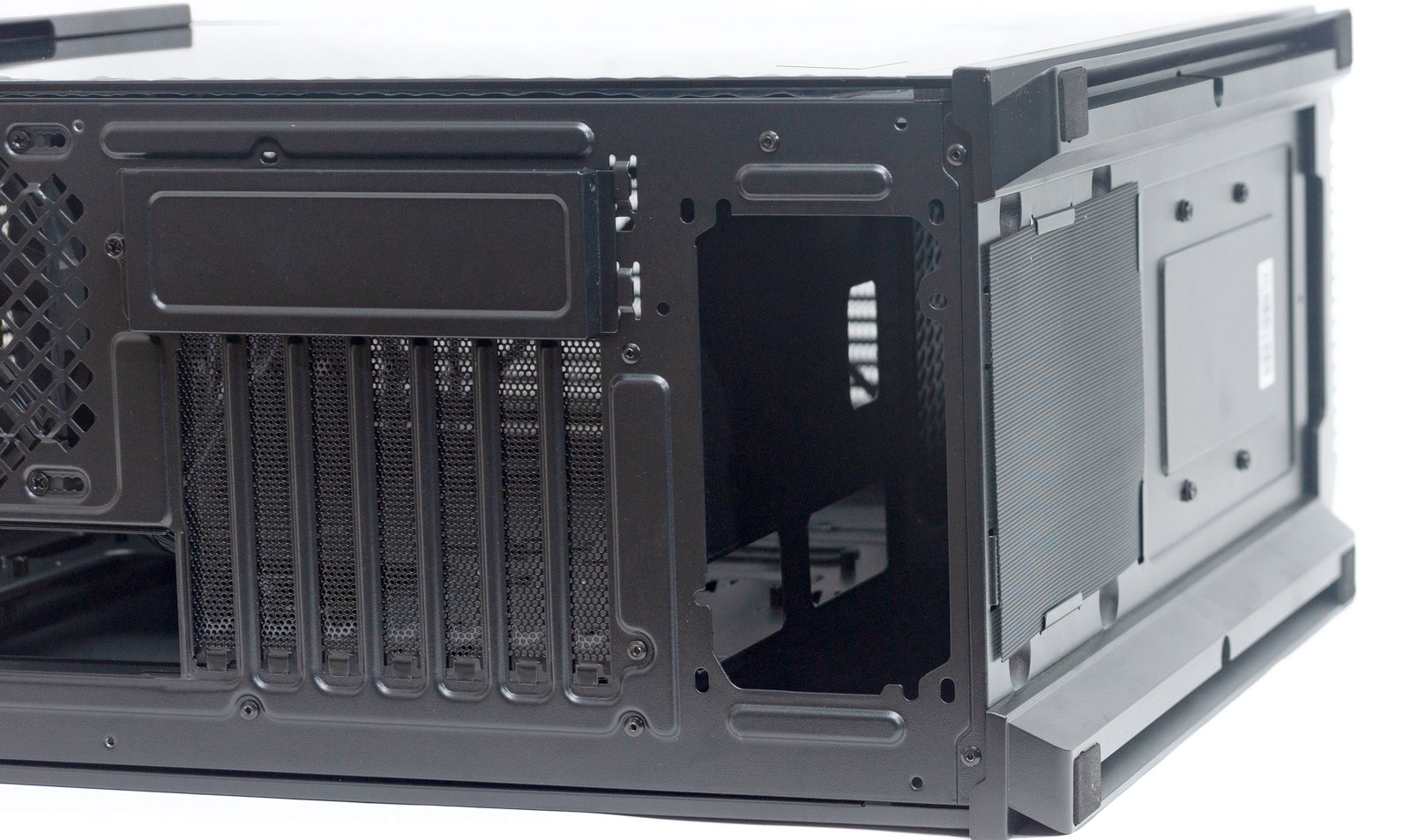

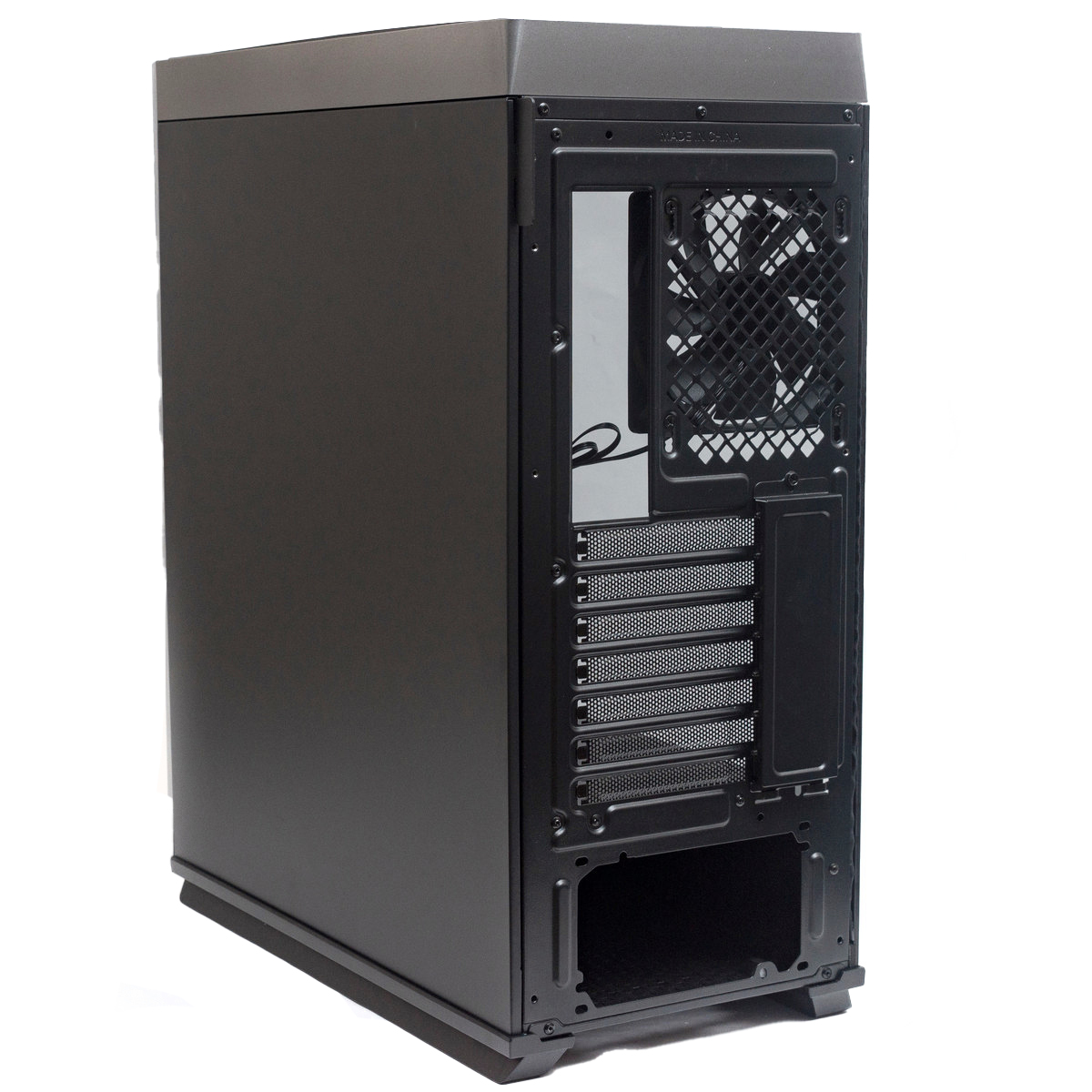

Тыльная панель вполне стандартна - вырезы под I/O-панель материнской платы и блок питания, перфорации посадочного места 120-мм вентилятора и семь слотов расширения. Планки слотов расширения на винтах, их крепление закрывается вертикальной крышкой.

Интерьер

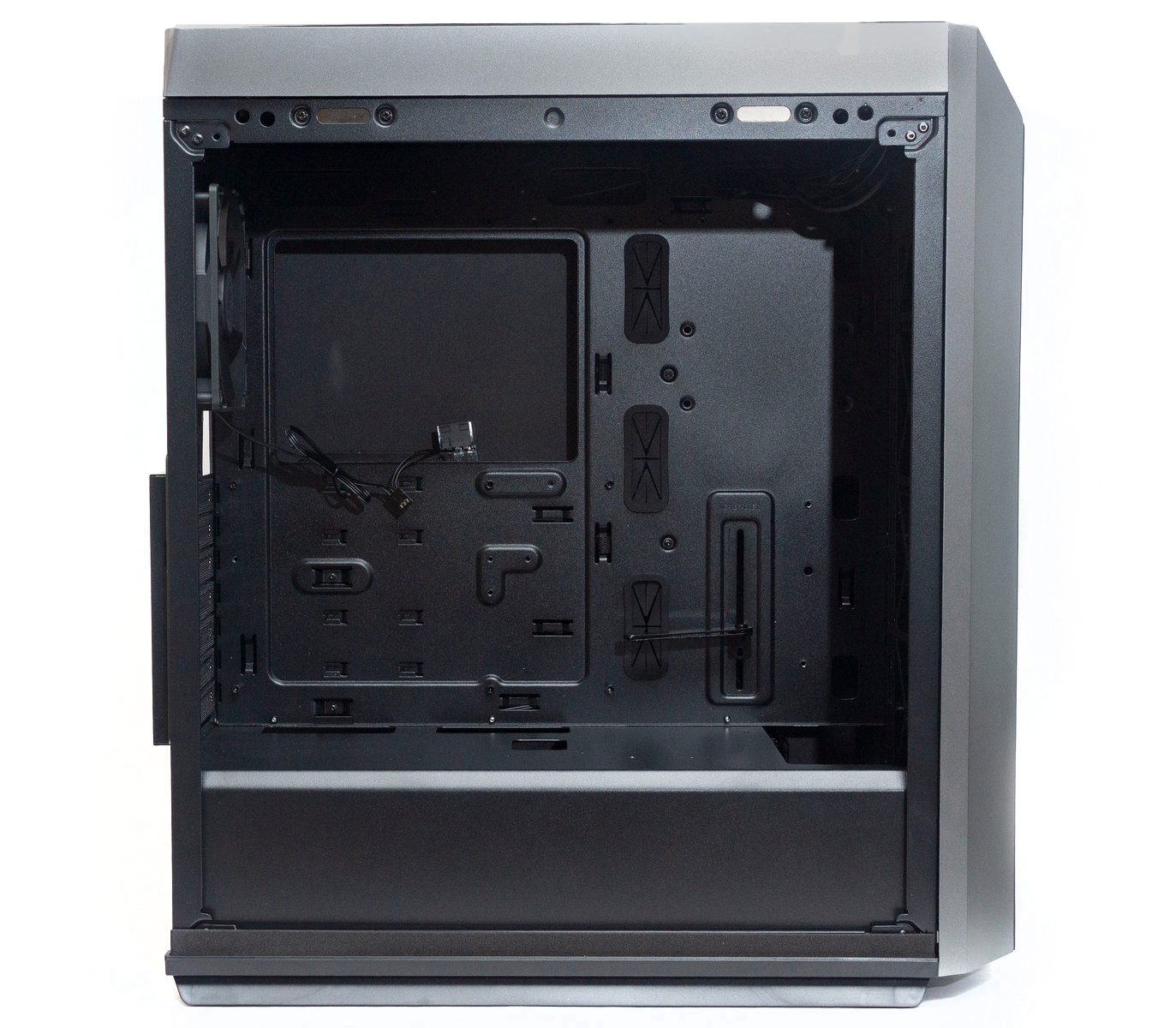

Корпус просторный и вместительный.

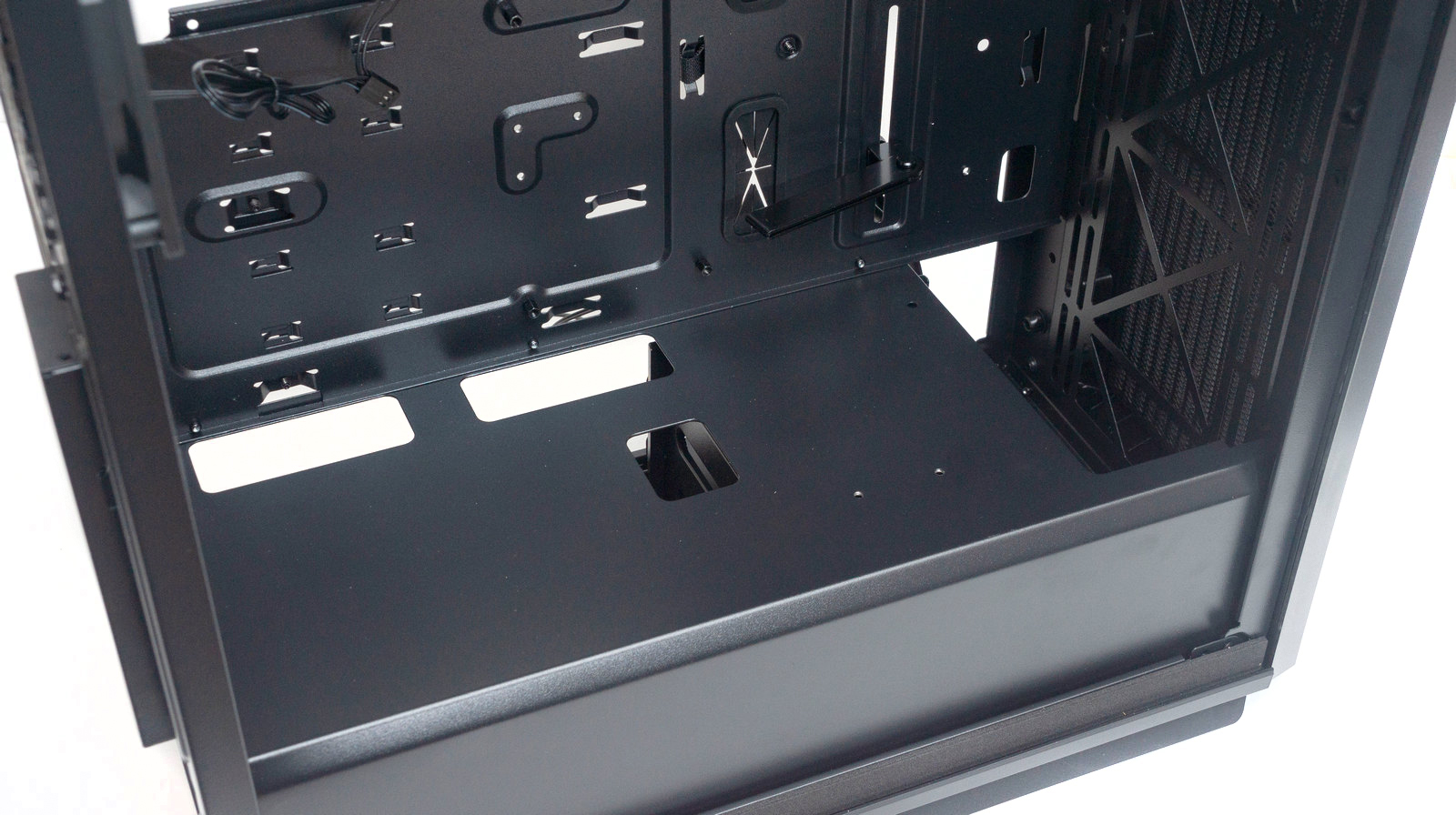

Нижняя часть закрывается специальным кожухом, под ним будет спрятан блок питания и корзина для двух накопителей 3,5”. В кожухе имеются отверстия под провода, в том числе и для кабеля питания GPU. В передней части сделан крупный вырез под радиатор СЖО.

В шасси для установки материнской платы большое окно для доступа к бэкплейту систем охлаждения CPU. По периметру материнской платы окна для кабелей: три сверху и три сбоку, боковые закрыты резиновыми шторками. Еще три окна по правому боку – для проводов вентиляторов, установленных на лицевую панель.

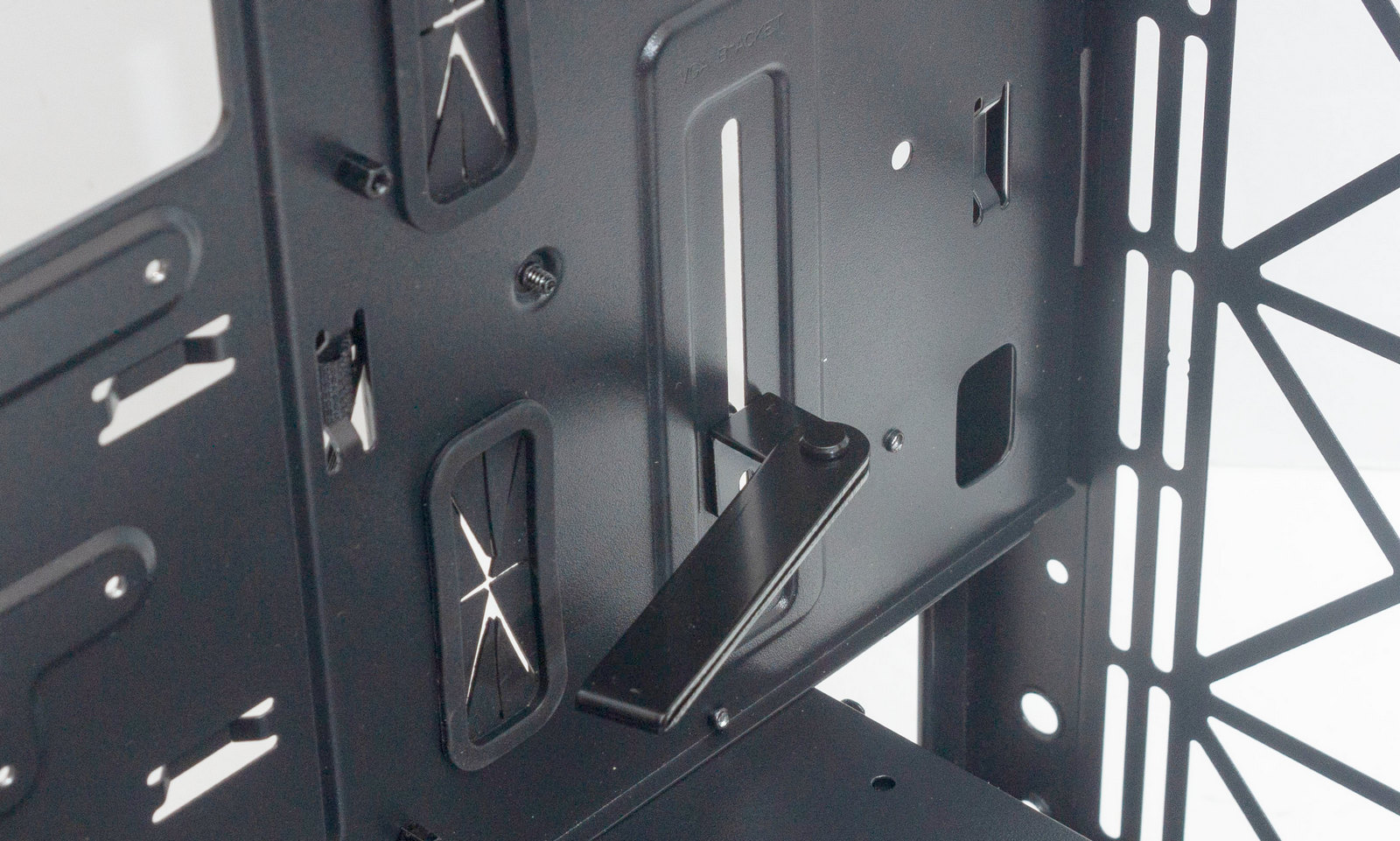

Из необычного элемента можно отметить систему поддержки для массивных видеокарт. Выполнена она в виде кронштейна, регулируемого по высоте.

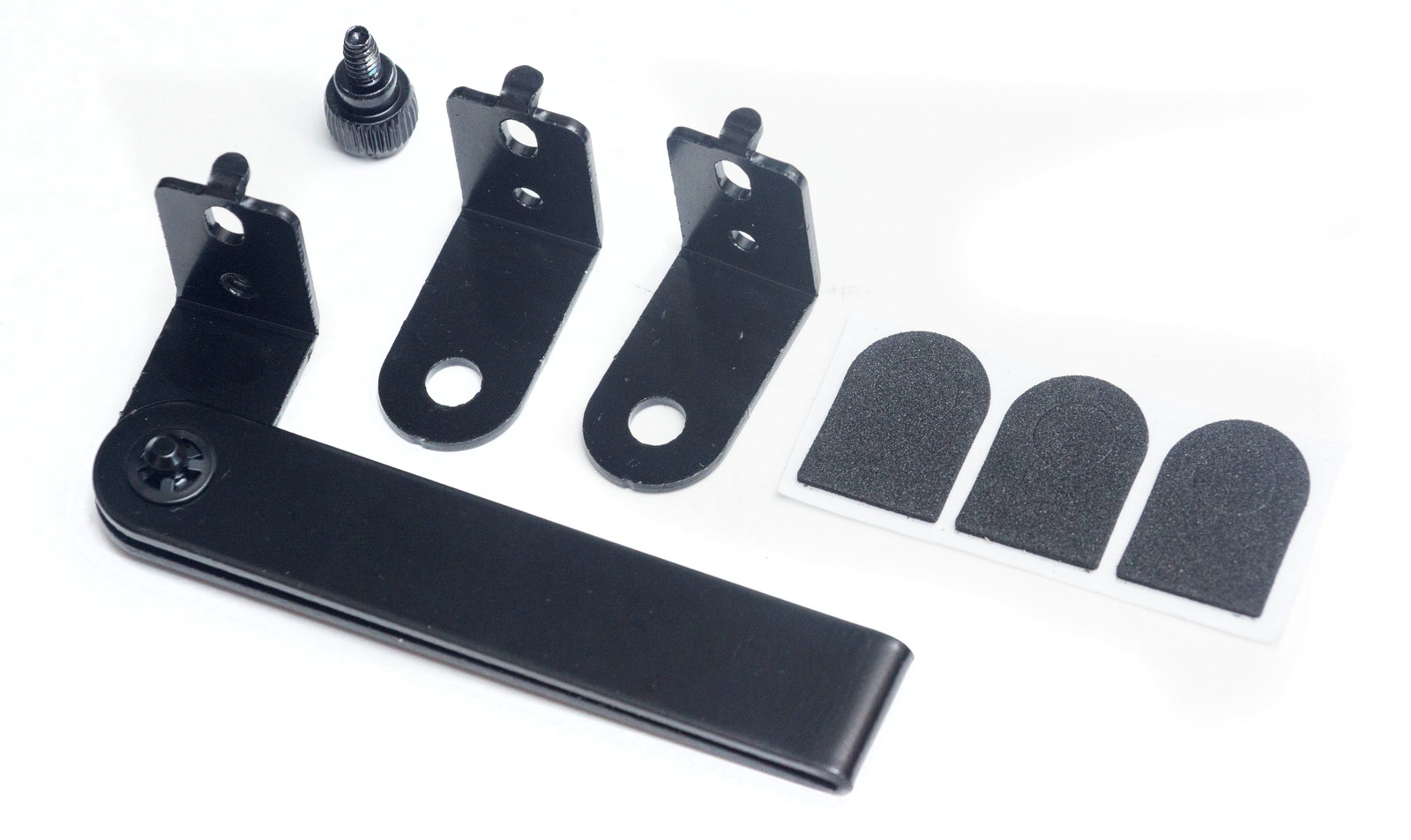

Также в комплекте имеются еще два держателя с мягкими прокладками на клейкой основе для длинных видеокарт.

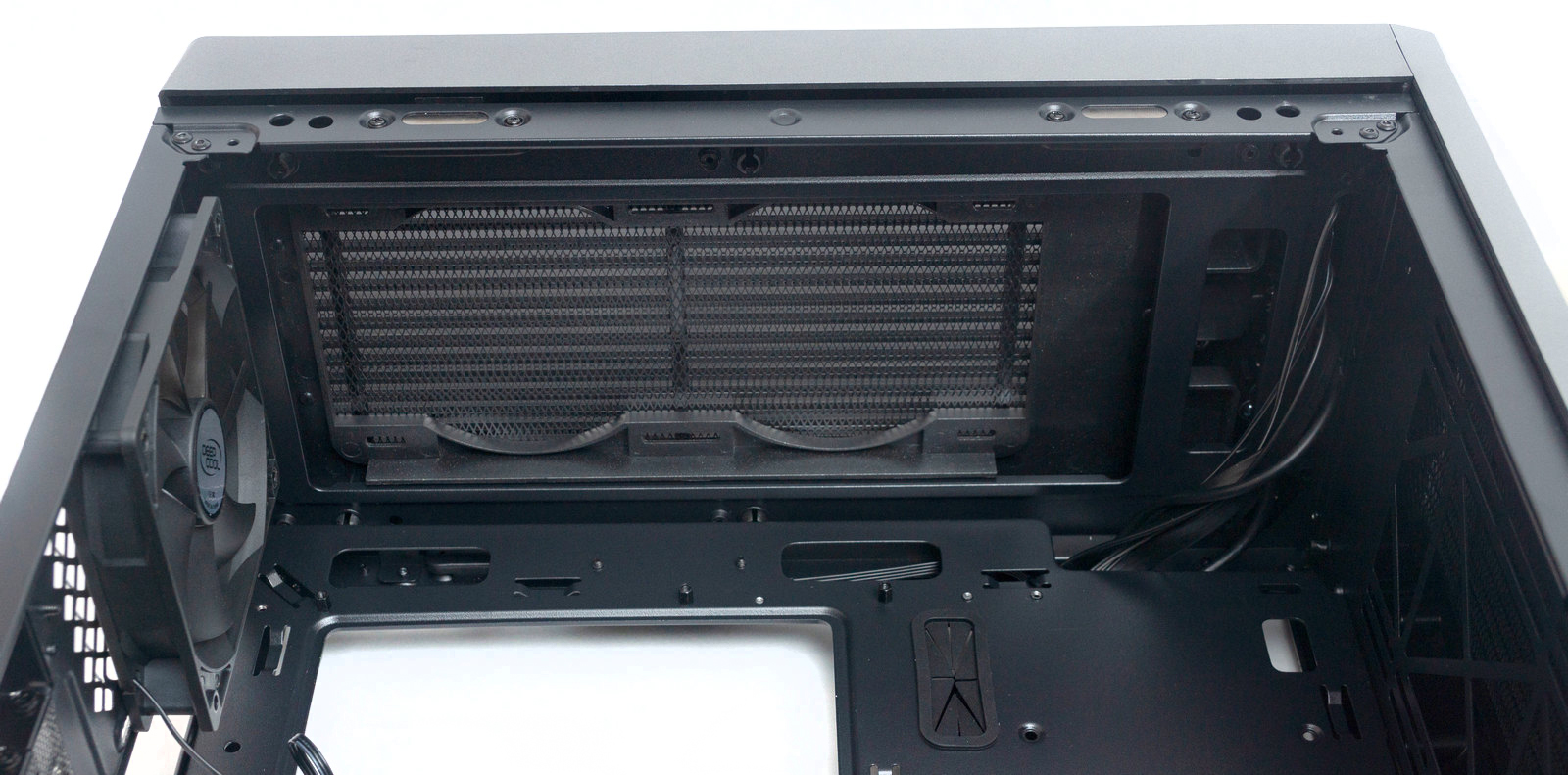

Сверху достаточно много места для установки радиатора СЖО на 240 мм. Радиатор с вентиляторами не будет перекрывать верхнюю часть материнской платы.

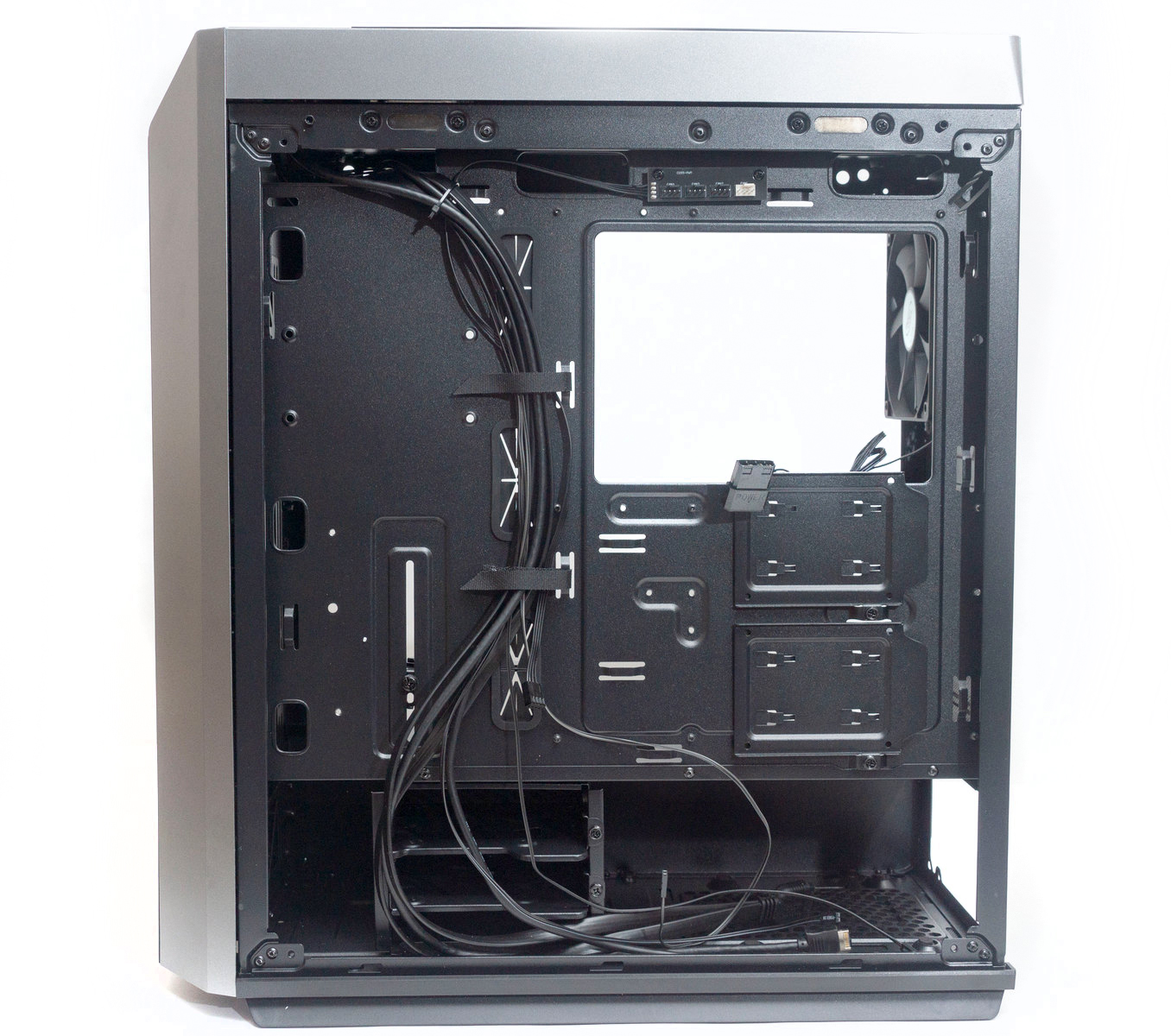

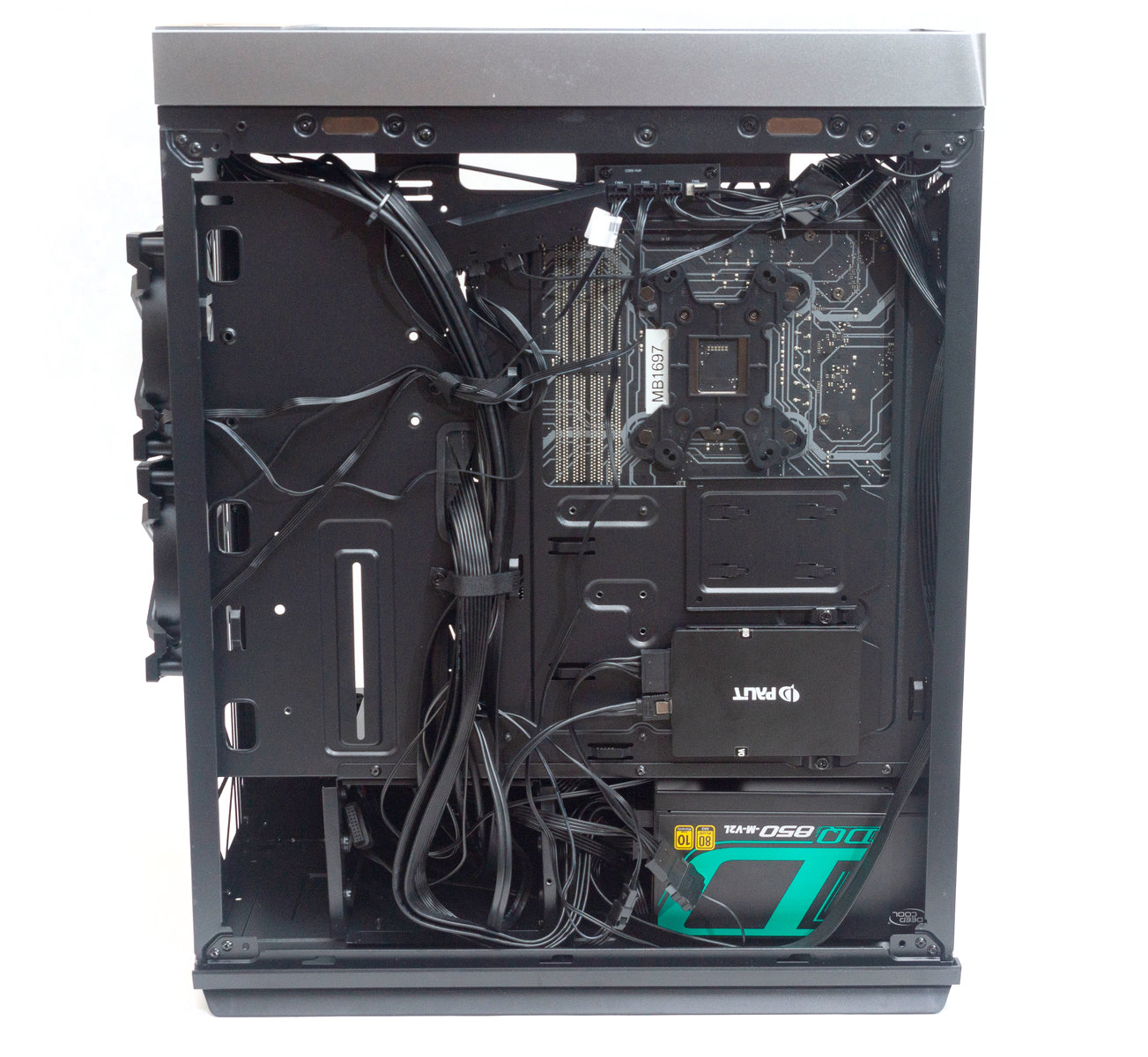

С обратной стороны шасси мы видим множество ушек для стяжек, места достаточно для укладки кабелей, здесь фантазия пользователя не ограничена.

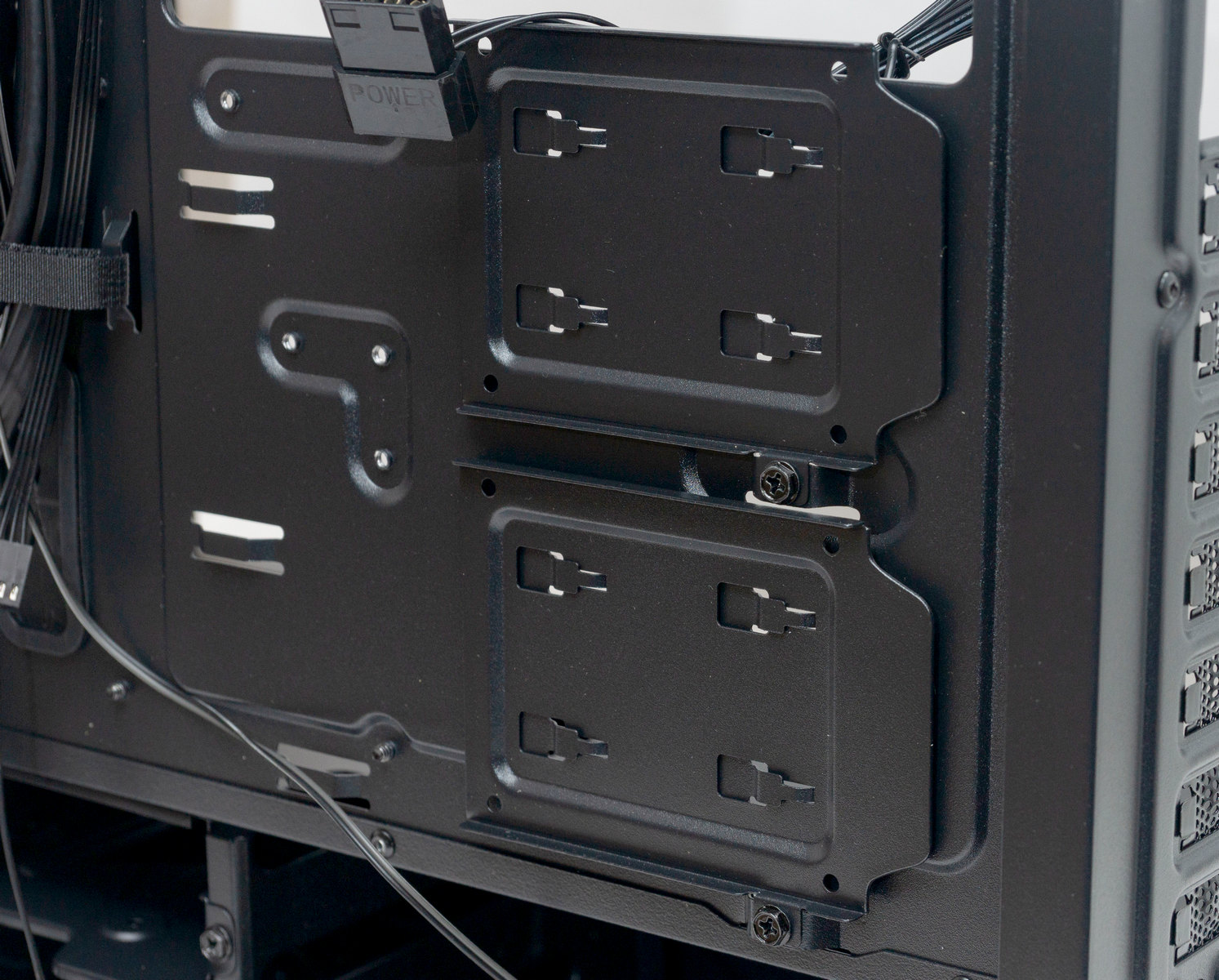

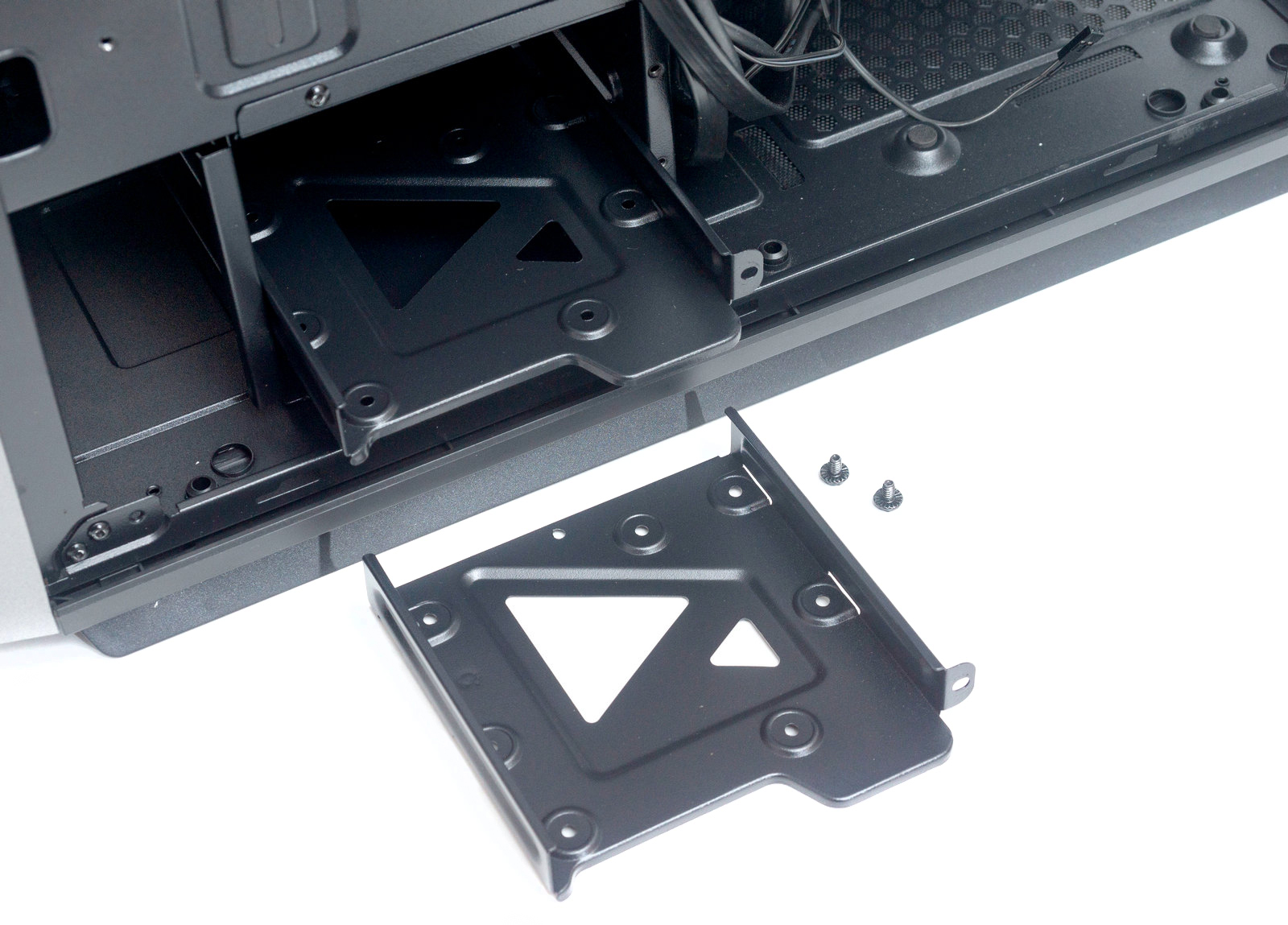

Под большим окном находятся две корзины для накопителей 2,5”, они вставляются на четыре направляющие и зажимаются винтом.

Еще две салазки закреплены в нижней корзине, в них можно установить или два 3,5”, или два 2,5” накопителя.

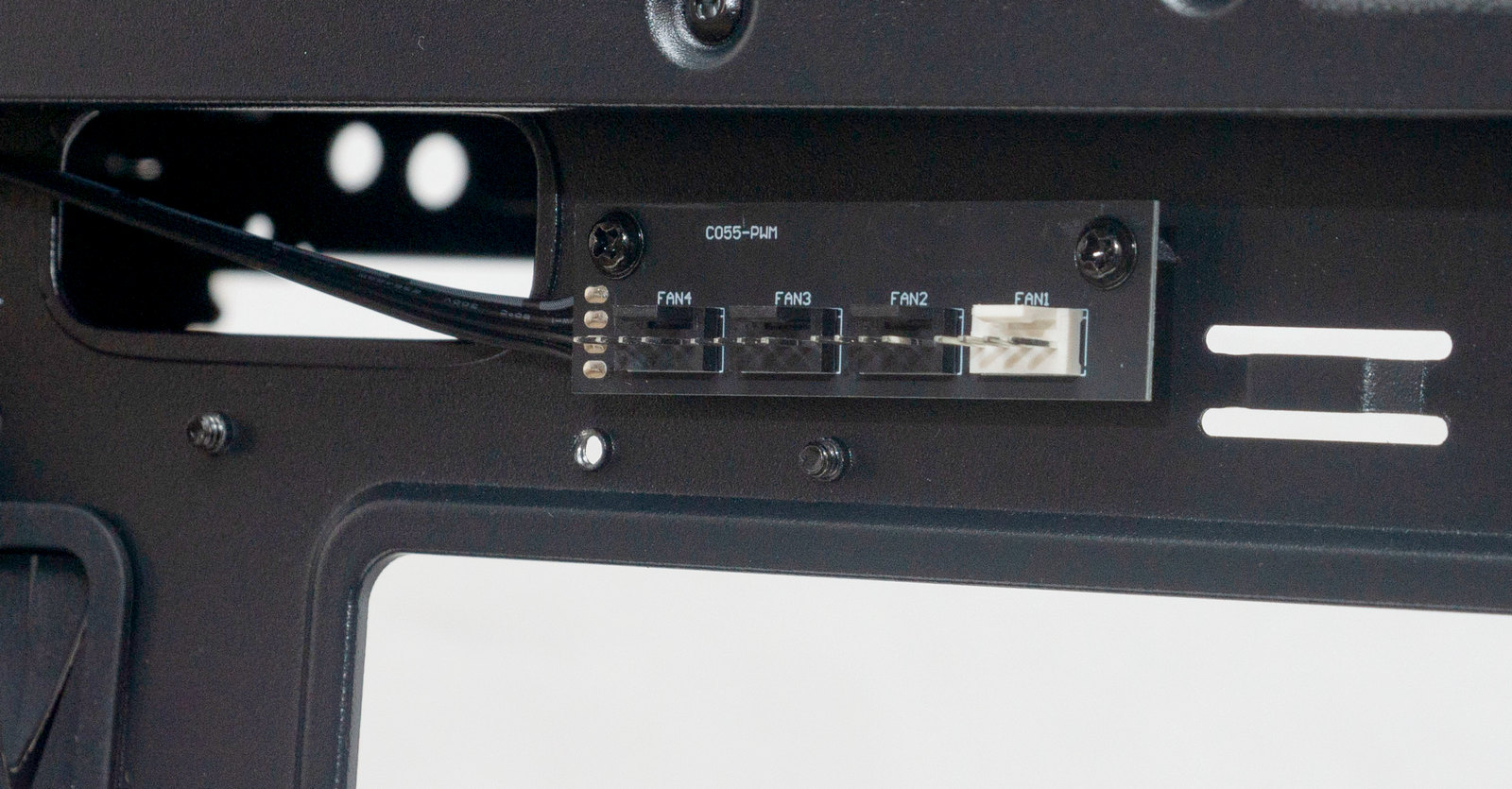

Сверху находится хаб для подключения четырех вентиляторов 4-пин.

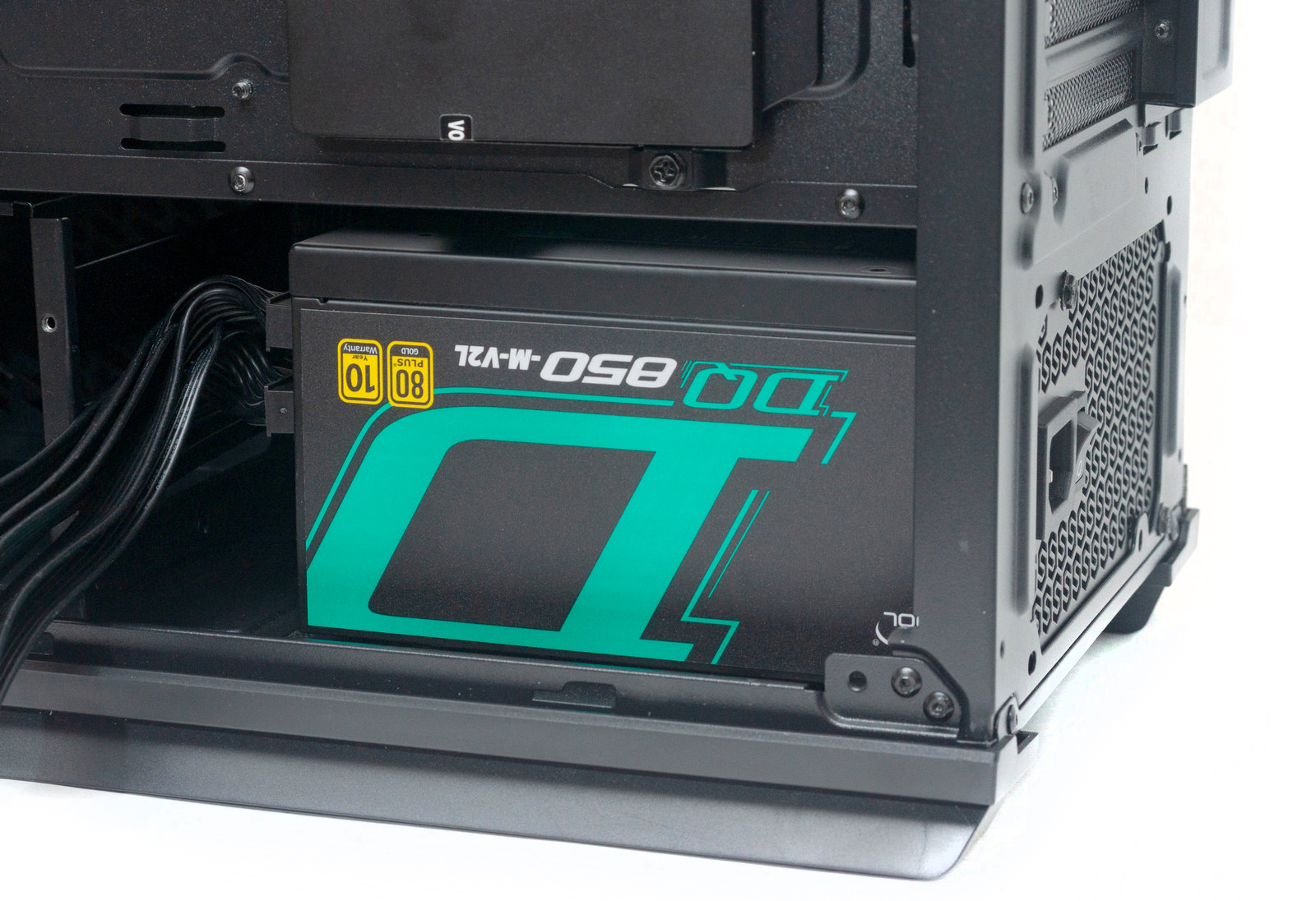

Блок питания устанавливается в нишу, под ним предусмотрены ножки с прорезиненными прокладками. Мы устанавливали БП Deepcool DQ 850-M V2L длиной 160 мм, до корзины остается достаточно места для коннекторов модульных кабелей и для того, чтобы спрятать лишнюю длину кабелей.

Особенности сборки

Тестовая система:

• Материнская плата: MSI Z270 GAMING M570;
• Процессор: Intel Core i5 7600K;
• Кулер: Deepcool GAMMAXX 400 DX;
• Видеокарта: ZOTAC GeForce GTX 1070 Mini;
• Накопитель: Palit UVS10AT-SSD120;
• Блок питания: Deepcool DQ 850-M V2L;
• Корпусные вентиляторы: Deepcool MF120 GT FAN×3.

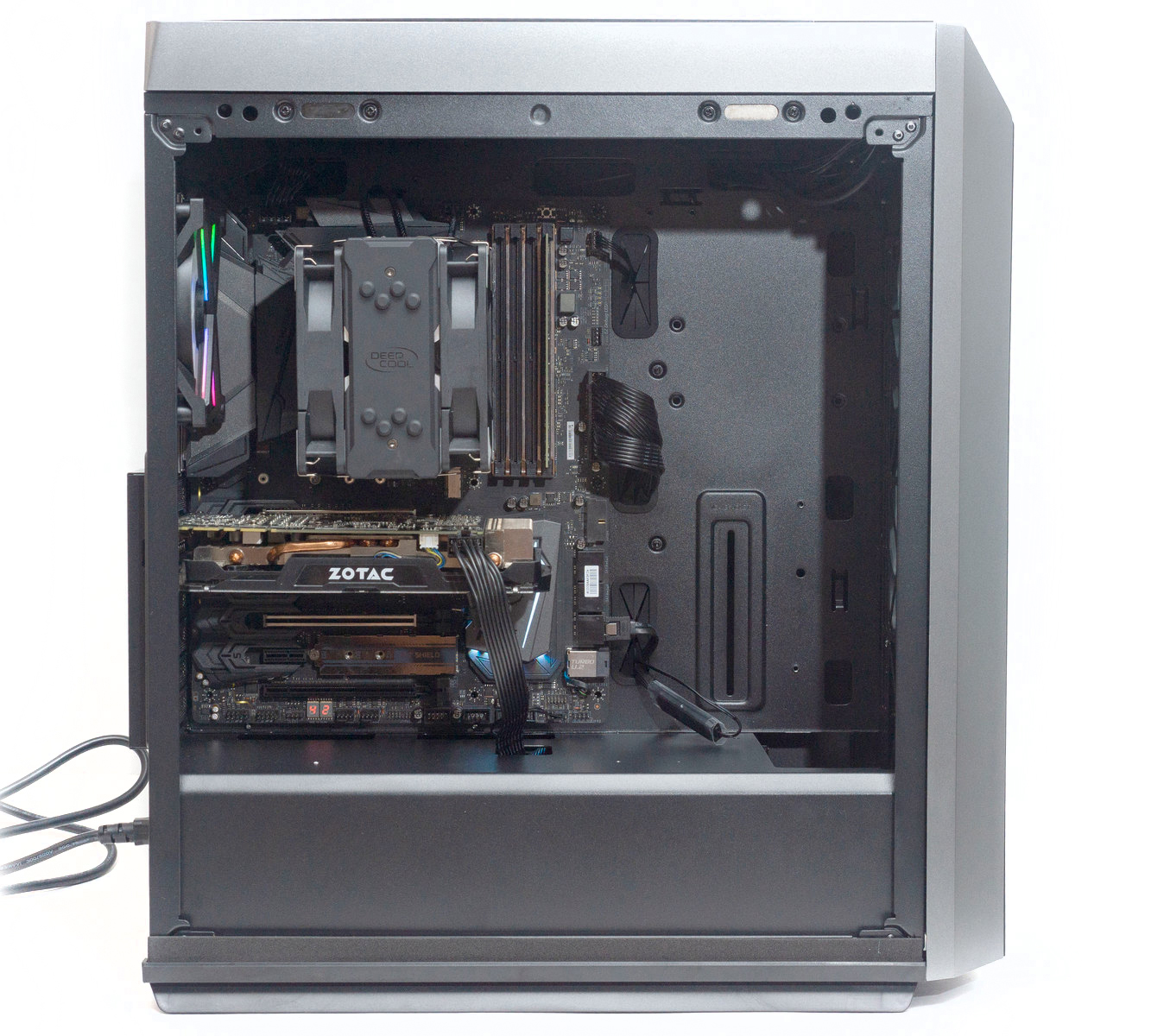

Собирать систему в столь просторном корпусе очень удобно. Комплектующие можно ставить в любой последовательности, ничего не мешает протягивать и подключать кабели. Единственное - кабель питания GPU лучше протянуть в квадратное окно нижнего кожуха до установки БП и устанавливать блок питания с уже подключенными всеми необходимыми модульными кабелями.

Корзина для HDD хоть и откручивается, но вытащить её из-под кожуха у нас не получилось.

Шасси корпуса жесткое, не деформируется, металл толстый. Все края хорошо обработаны, сборка безопасная. Щелей и лишних зазоров нет, конструкция качественная.

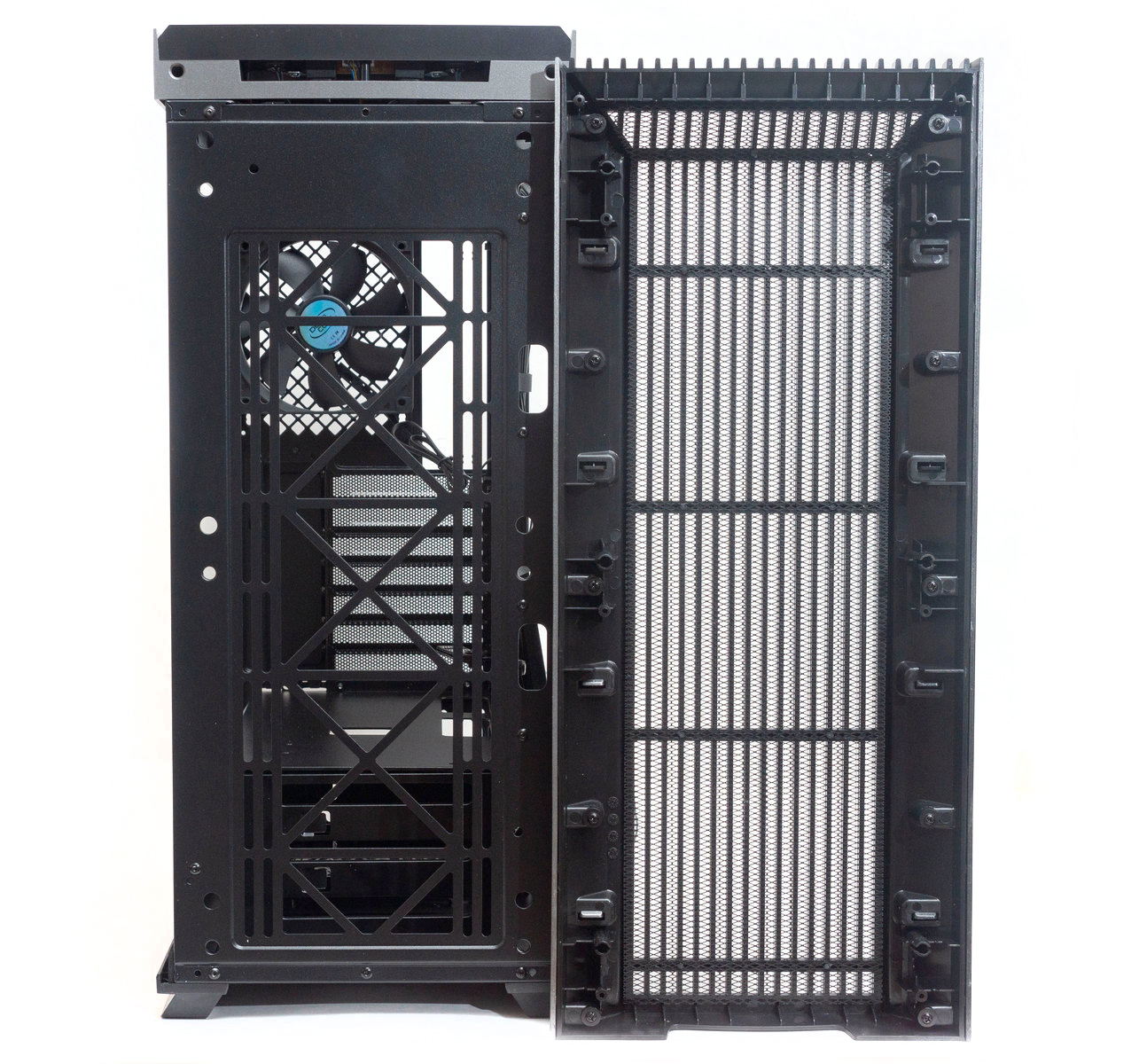

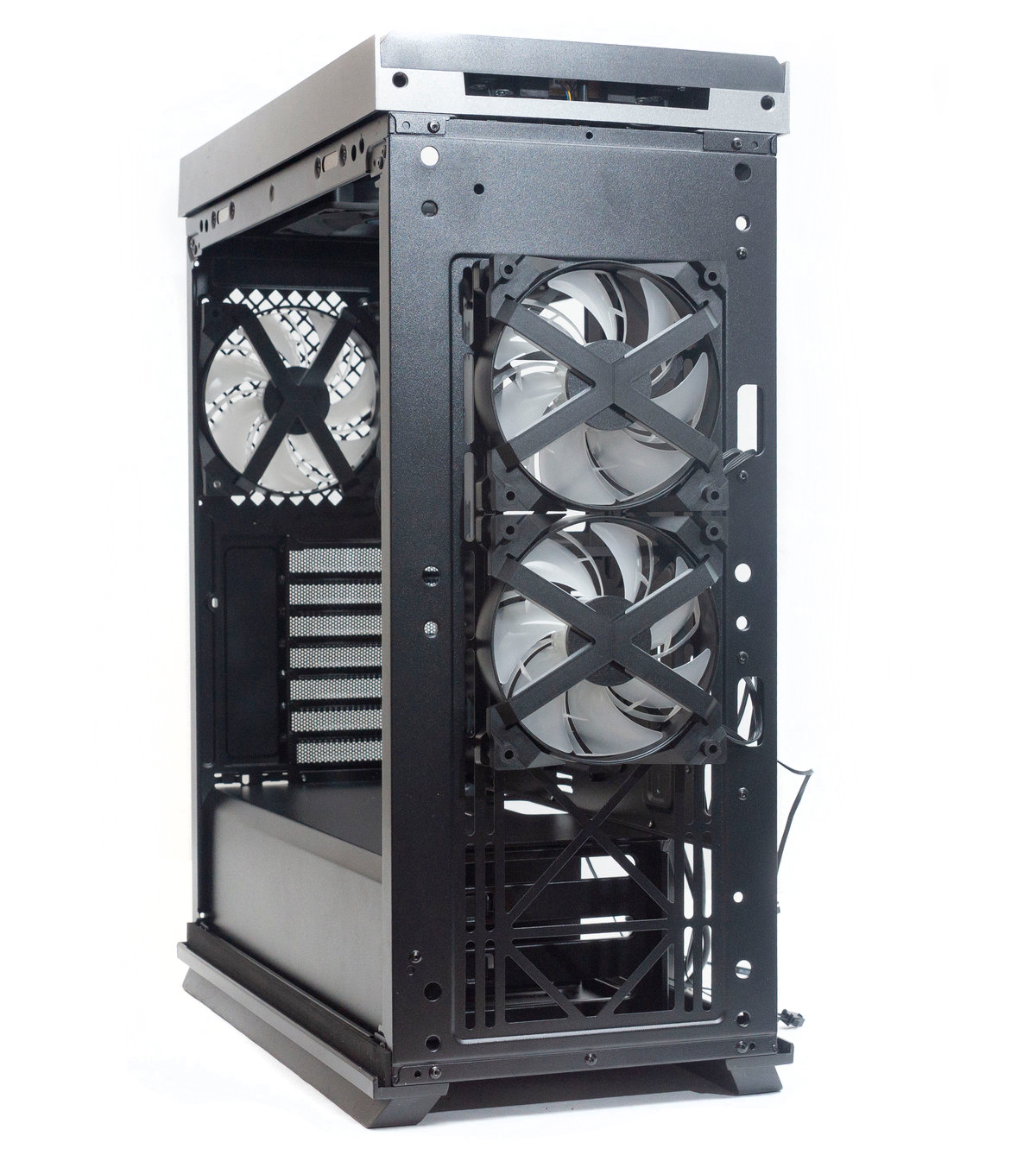

На переднюю панель вентиляторы можно устанавливать как снаружи под съемную панель, так и с внутренней стороны.

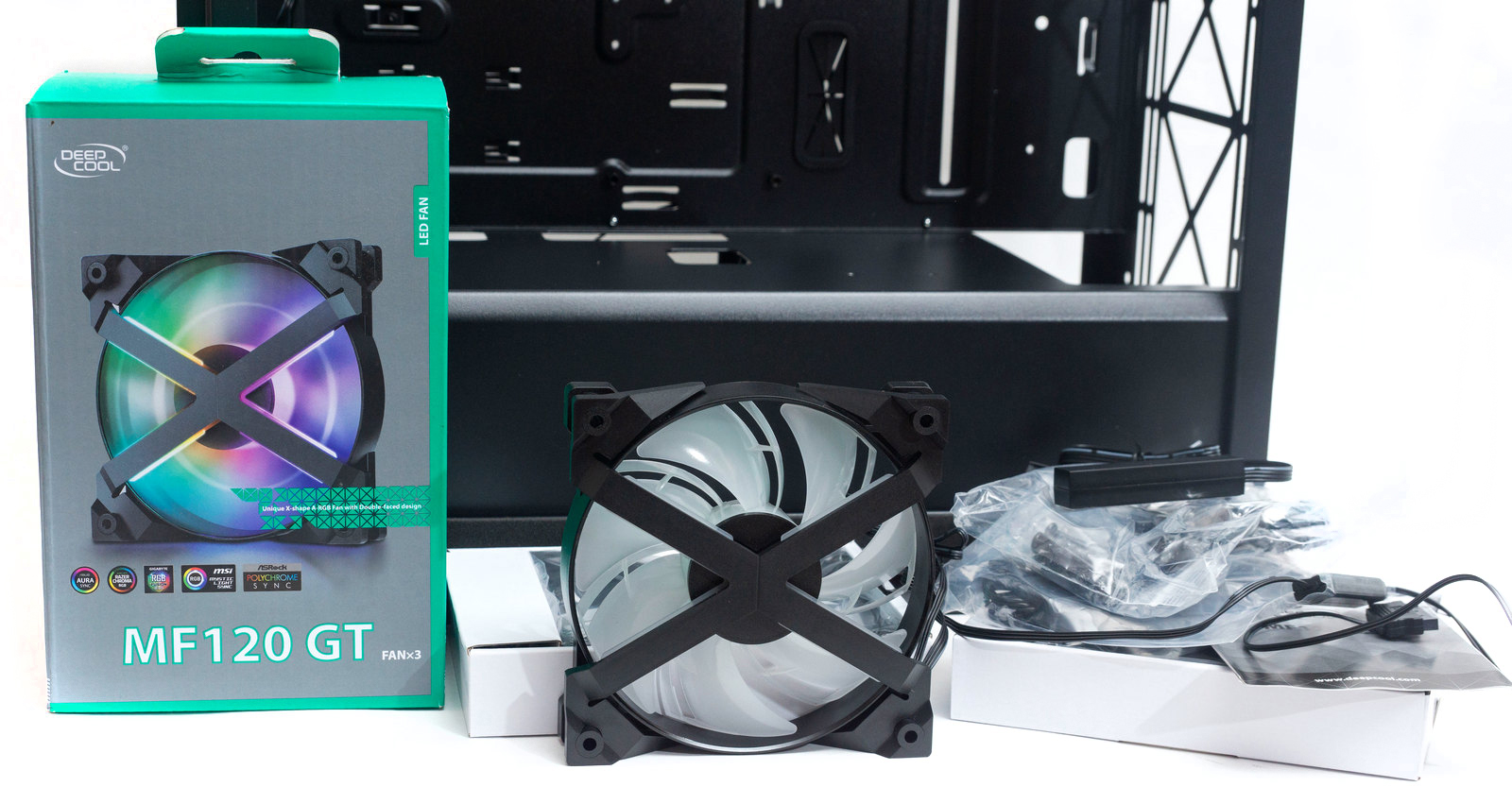

Для охлаждения в корпус был установлен комплект из трех вентиляторов Deepcool MF120 GT FAN×3 с ARGB-подсветкой. Для настройки подсветки в комплекте имеется специальный пульт и контроллер с питанием через SATA. Пульт проводной и вывод его наружу не предусмотрен, корпус также не укомплектован контроллером подсветки.

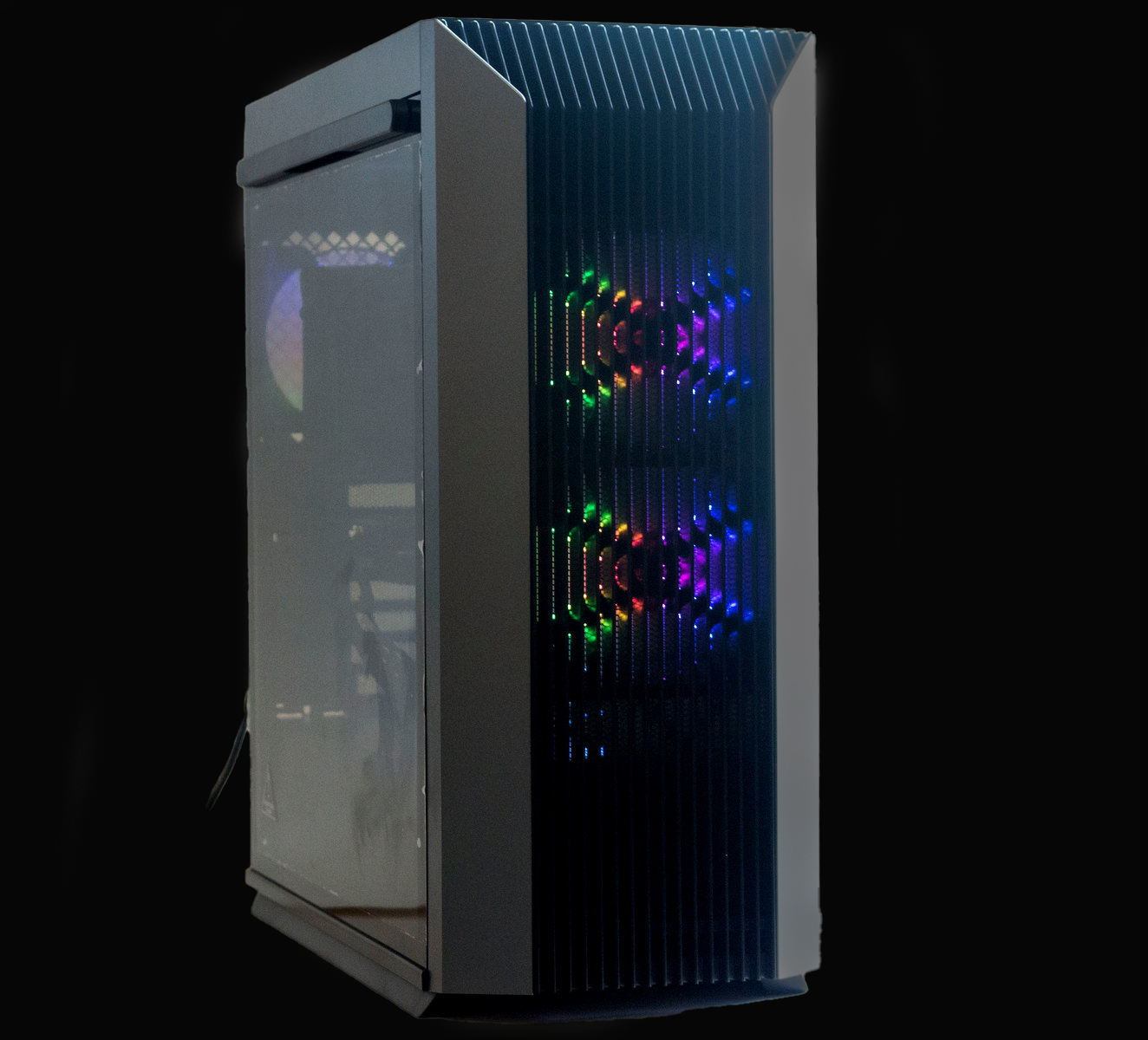

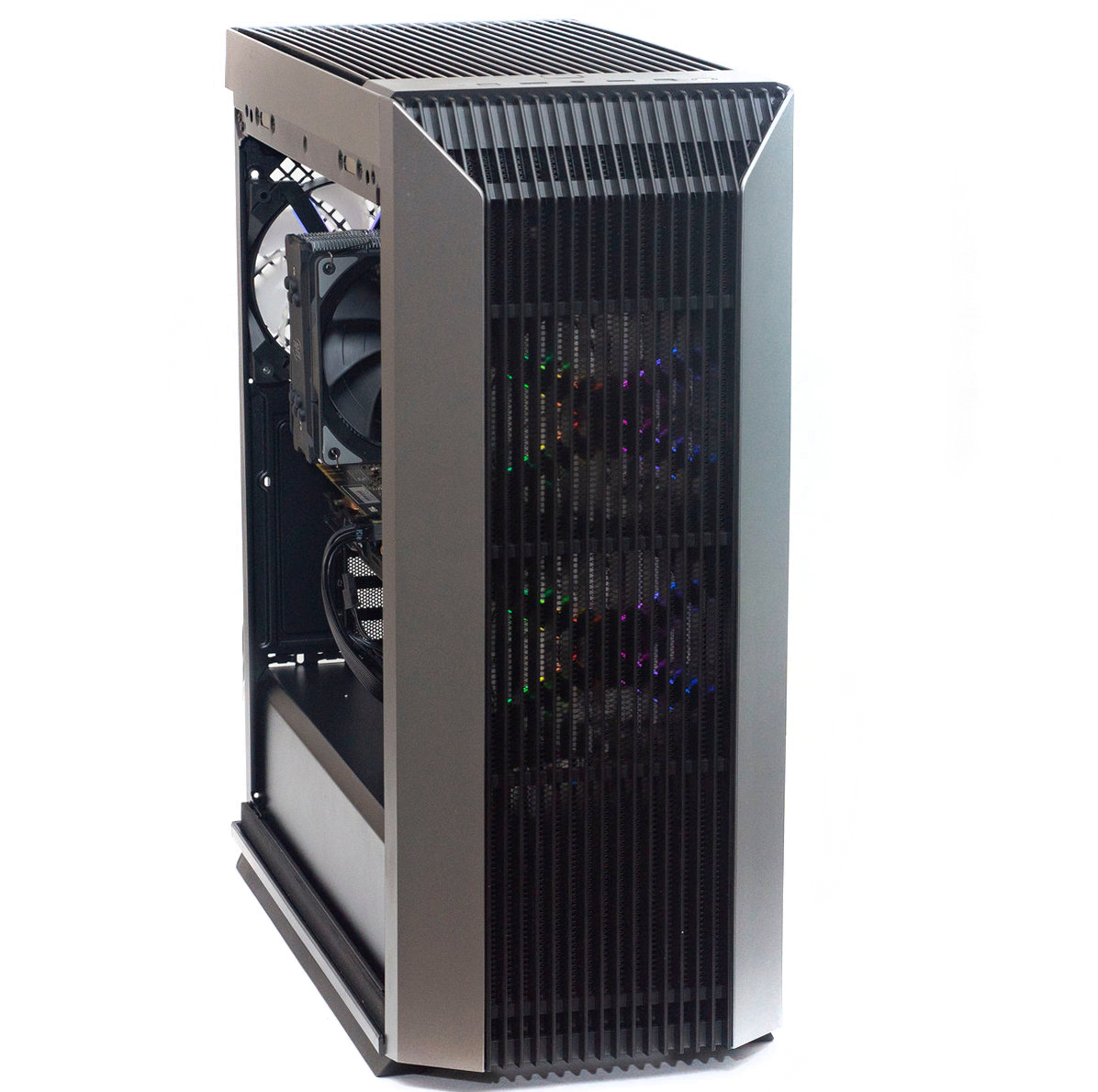

Установка вентиляторов с подсветкой на лицевой панели для данного корпуса малоэффектна – ребра широкие и часто расположены, световой поток отсекается и заметен только непосредственно с фронтального положения. Можно сказать, что корпус не располагает к RGB-оформлению и больше подойдет любителям строгого дизайна.

Теоретически в данном корпусе возможна вертикальная установка двухслотовой видеокарты, но практически это не удалось реализовать – нет никаких креплений в комплекте, хотя в корпусе имеется отверстие для монтажа кронштейна, к которому можно прикручивать видеокарту.

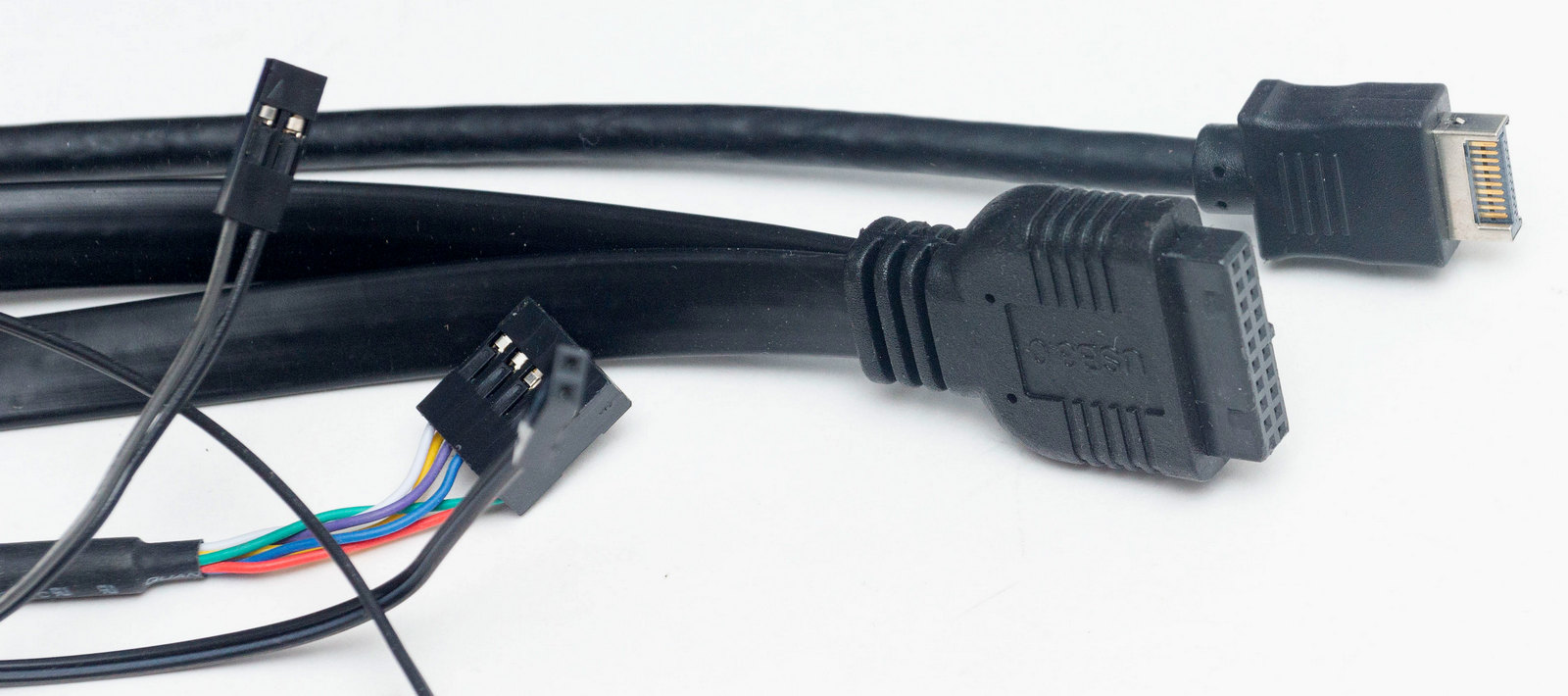

Кабель для подключения USB 3.0 выполнен в виде двух мягких шлейфов, он легко гнется, чаще можно встретить жесткие кабели, которые затруднительно укладывать.

Тестирование

У корпуса хорошо продумана вентиляция: чаще в современных корпусах можно встретить сплошную лицевую панель, что ухудшает охлаждение. Здесь же мы имеем полностью продуваемую лицевую панель, закрытую фильтром. Фильтр в виде несъемной сетки, для его очистки нужно снимать всю лицевую панель.

Верхняя панель с фильтром сделана быстросъемной, фиксируется кнопкой, под панелью сделаны пружинные вставки, выталкивающие её вверх после нажатия кнопки.

Фильтр под БП сделан не очень удобно – без рамки, которую было бы легко вставлять и вынимать.

Один комплектный вентилятор в столь хорошо продуваемом корпусе вполне может справляться с охлаждением. Но мы установили два вентилятор на вдув и два на выдув, подключив их через комплектный корпусный хаб.

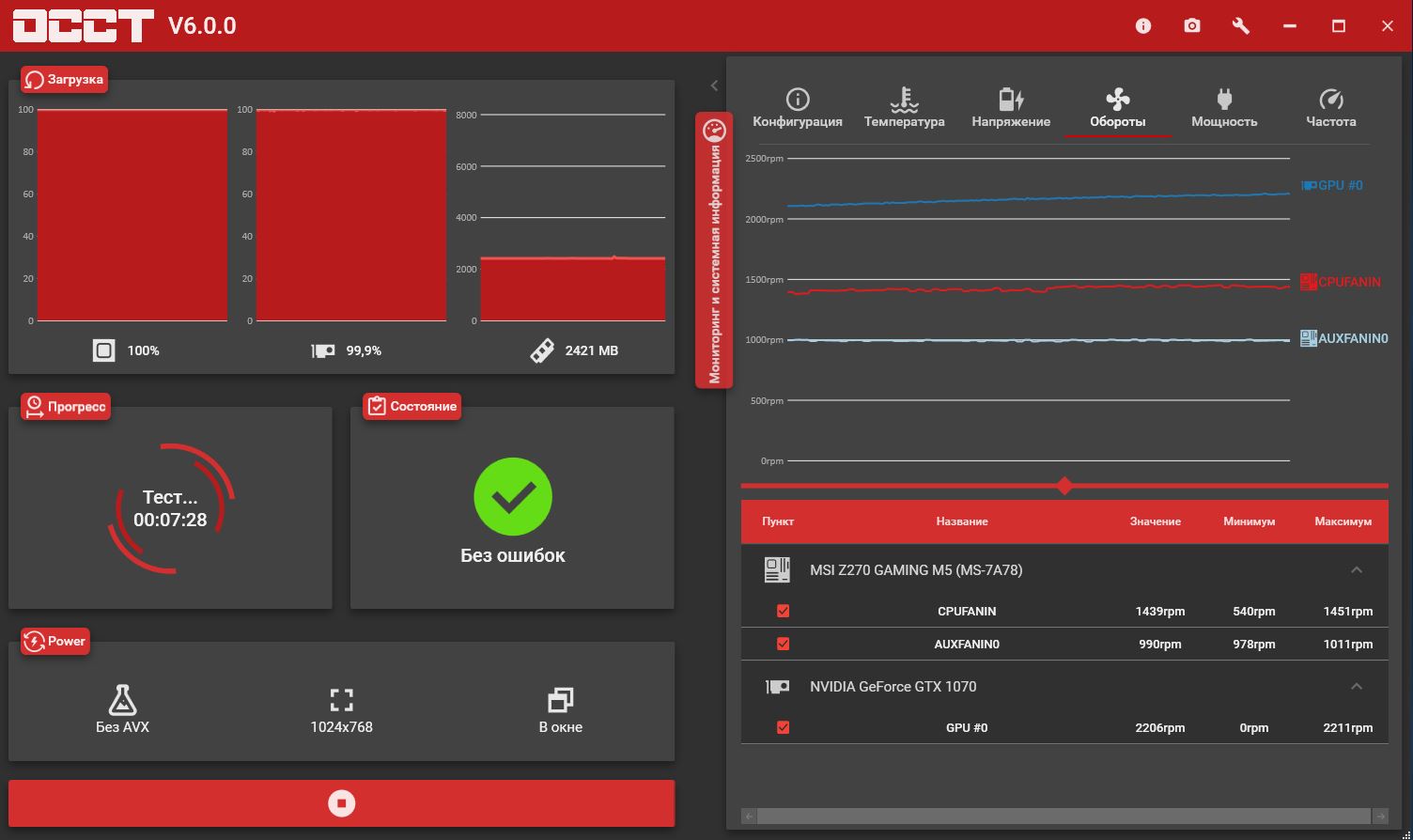

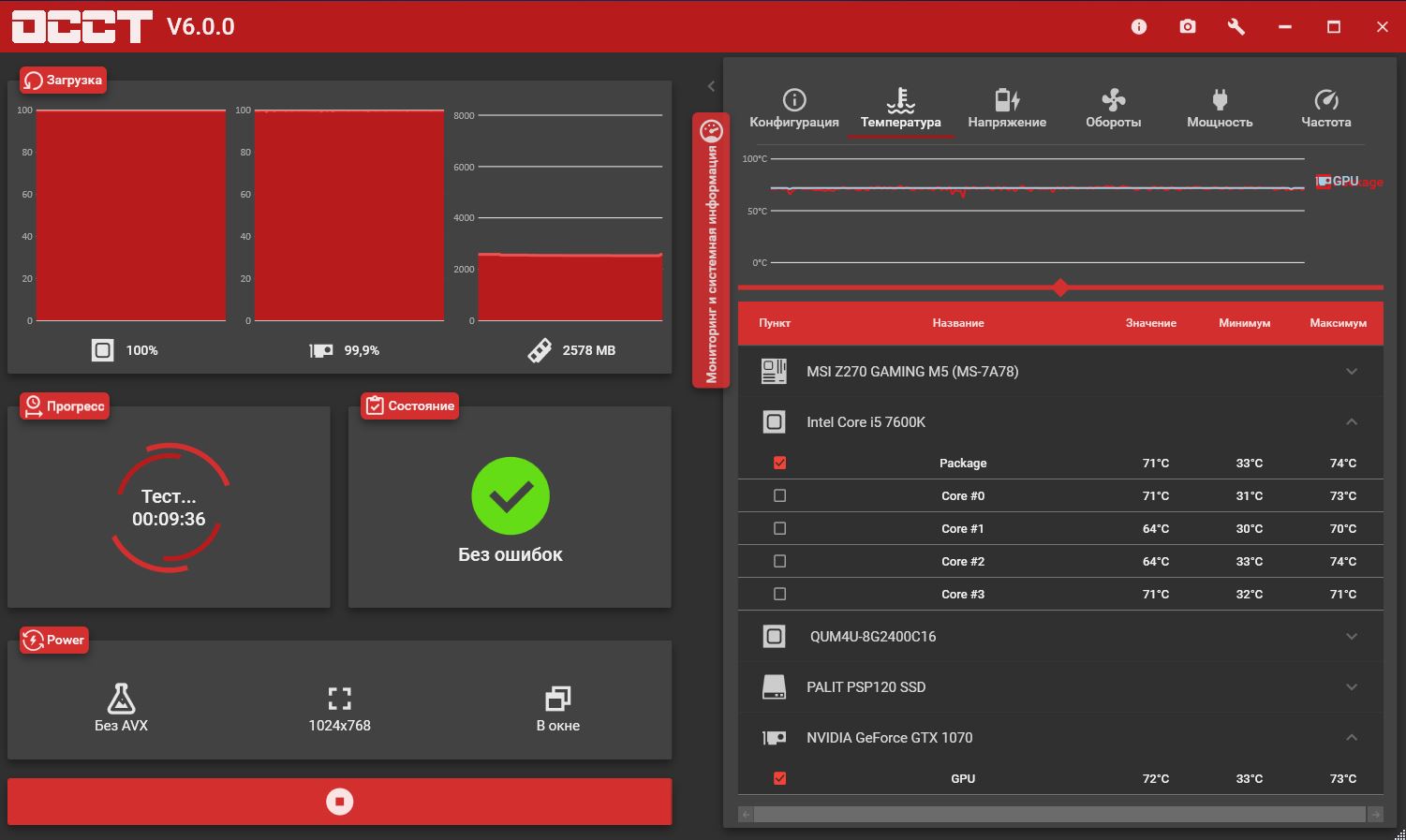

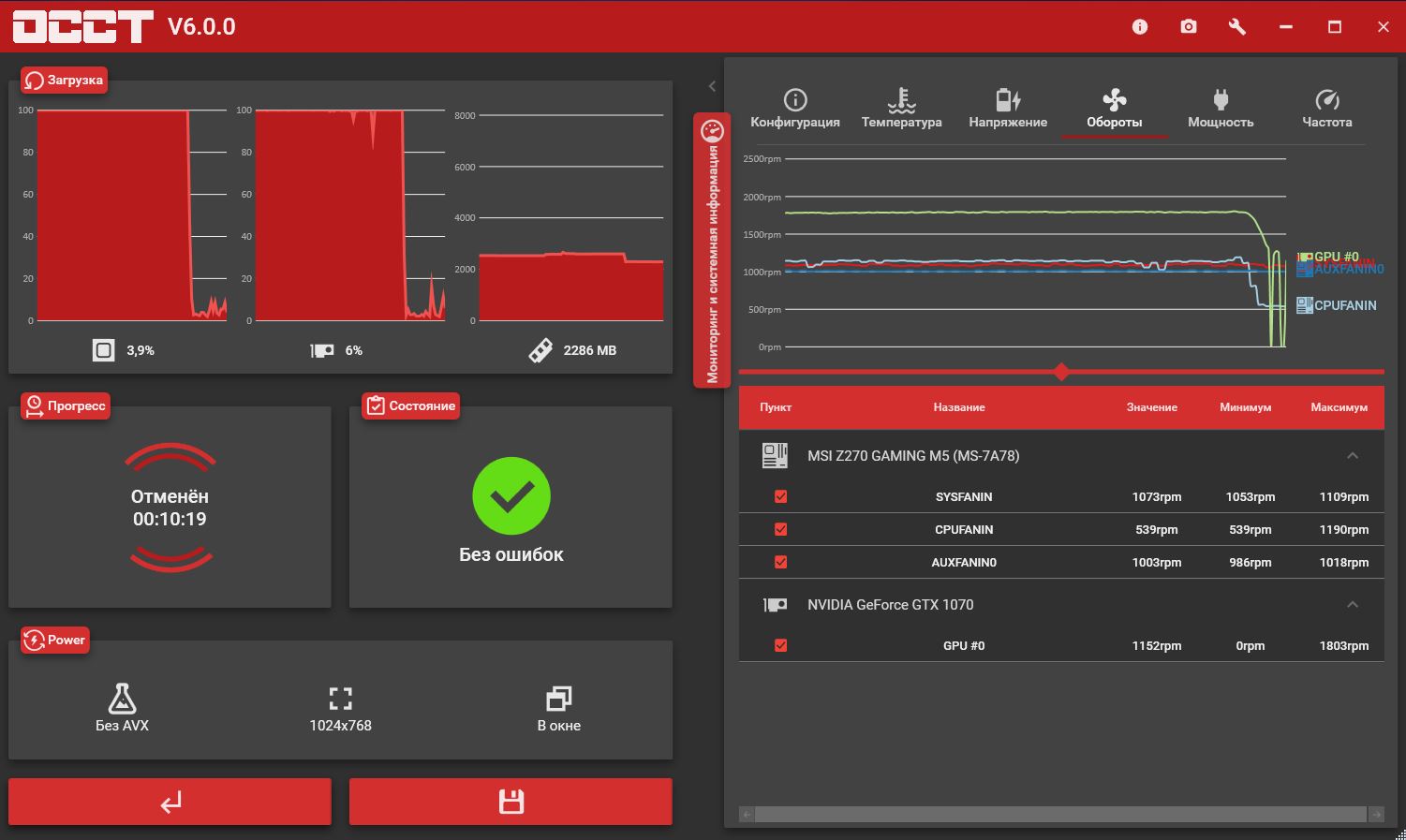

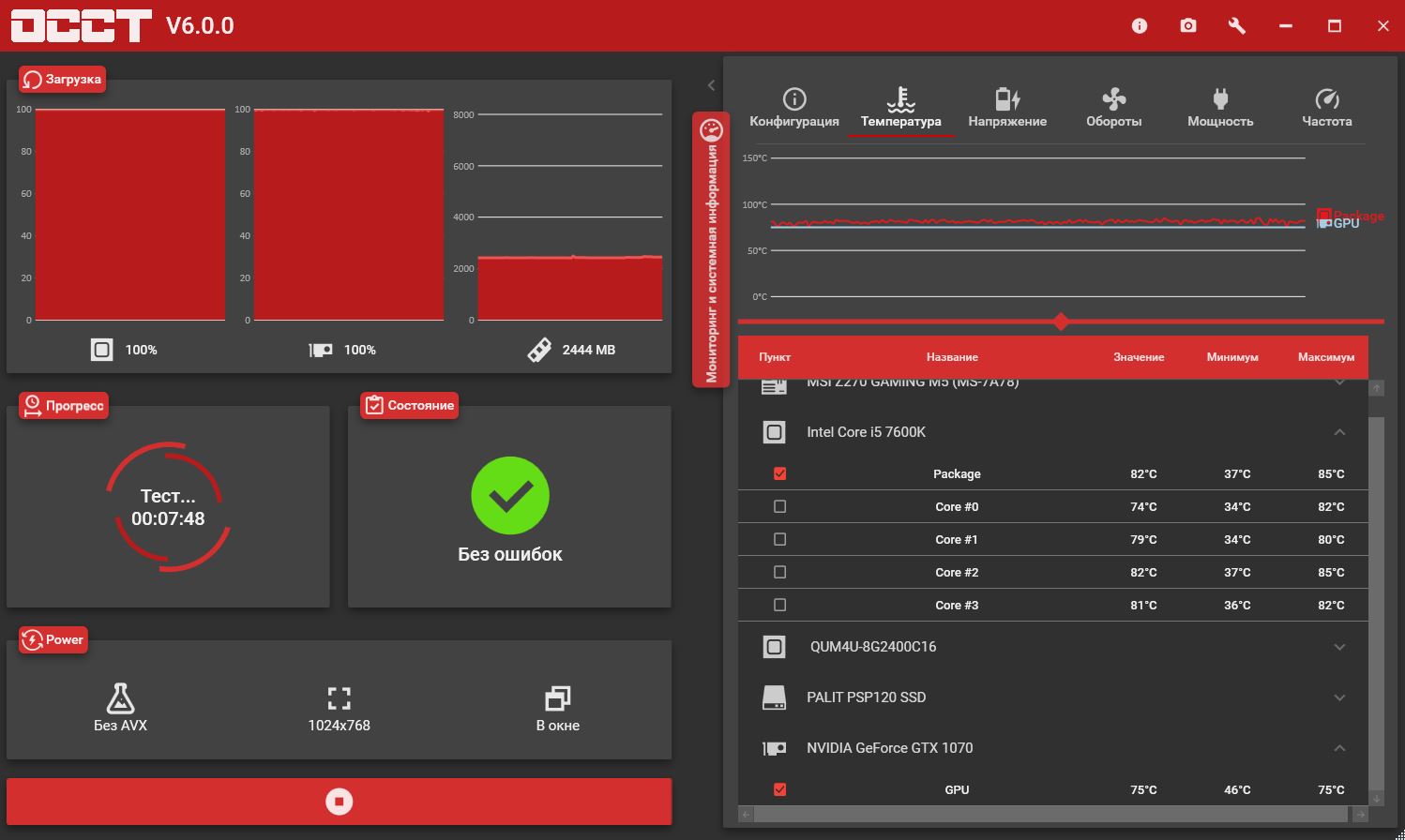

Чтобы проверить возможности корпуса по охлаждению комплектующих, мы будем запускать стресс-тест OCCT v6.0.0 в режиме теста БП в течении 10 минут. Измерения в закрытом корпусе в двух режимах: работают все вентиляторы и все корпусные вентиляторы отключены. Обороты вентиляторов регулировались автоматически материнской платой в зависимости от температуры.

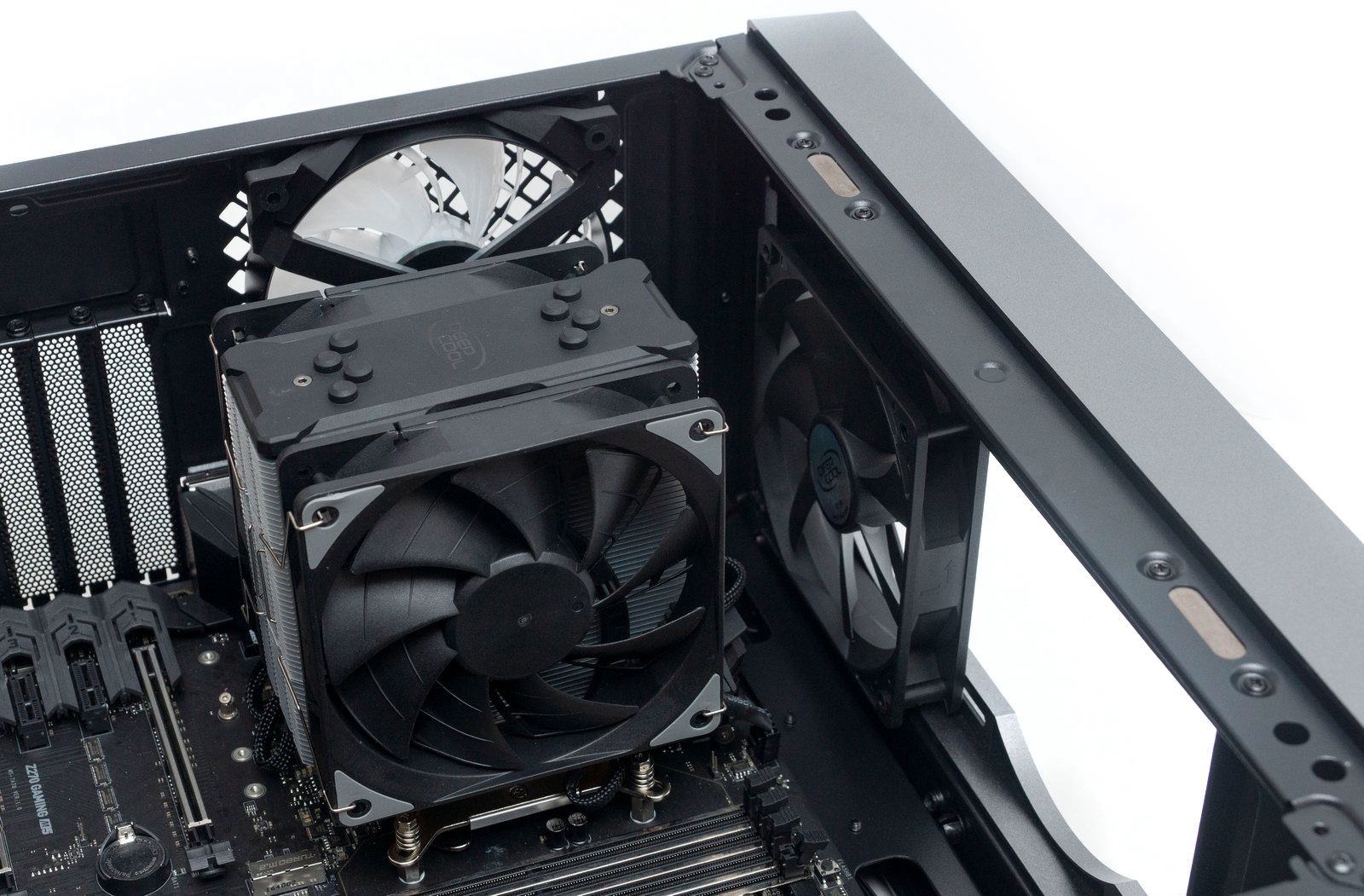

Процессор не скальпирован и работал без разгона, на частоте 4,2 ГГц. Охлаждается он кулером с двумя вентиляторами - Deepcool GAMMAXX 400 DX. Температура берется по самому горячему ядру.

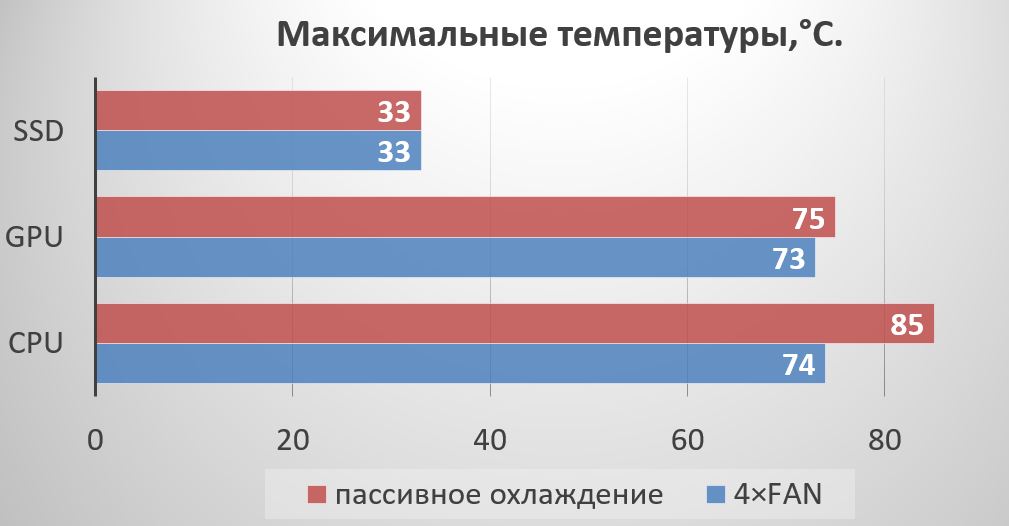

Как видим, хорошая организация воздушных потоков позволяет эффективно отводить тепло даже без дополнительных вентиляторов. Особенно это заметно по видеокарте. Температура CPU повысилась значительно – на 9 градусов, но все еще остается в приемлемом диапазоне, сказывается эффективный кулер.

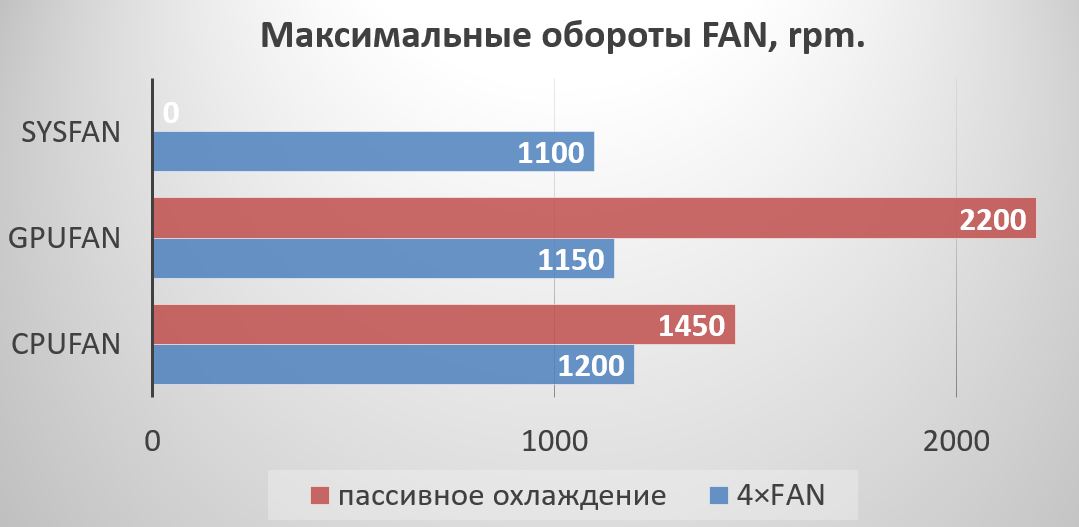

Но без корпусных вентиляторов собственному охлаждению CPU и GPU пришлось работать на больших оборотах своих вентиляторов.

Заключение

Корпус DEEPCOOL CL500 - это хорошо продуманная конструкция для производительных сборок на основе «горячих» комплектующих с акцентом на эффективность их охлаждения.

Присутствует ряд «фишек»: крепление боковых панелей на магнитах, в комплекте кронштейн для поддержки видеокарты, съемная верхняя панель в виде ребристого радиатора, хаб для подключения вентиляторов.

Сборка в данном корпусе комфортна, возможна установка габаритных комплектующих, много места сверху для радиатора СЖО, удобный кабель-менеджмент.

В эксплуатации корпус удобен, порадовало наличие интерфейса USB Type-C.

В комплекте всего один вентилятор без модной RGB-подсветки, и сам корпус не оснащен элементами с LED-вставками. И это хорошо: пользователю не навязывается световое оформление, и можно самому выбирать - быть RGB или оставить строгий дизайн.

Плюсы:

• Качественное изготовление;
• Жесткость конструкции, использование толстого металла;
• Панель из закаленного стекла;
• Крепление боковых панелей на магнитах;
• Возможность установки габаритных комплектующих;
• Удобство сборки;
• Возможность организации эффективного охлаждения;
• Хорошая организация кабель-менеджмента;
• Порт USB Type-C на интерфейсной панели;
• В комплекте FAN-хаб;
• В наличии кронштейн для поддержки видеокарты;
• Заглушки слотов расширения на винтах.

Минусы:

• Фильтр под БП без рамки;
• Нет креплений для вертикальной установки видеокарты.

Может не понравиться:

• Всего один вентилятор в комплекте;
• Сложность чистки ребристых панелей от пыли;
• Одинаковые кнопки включения и перезагрузки;
• Комбинированный аудиоразъем.
