Обзор и тестирование маршрутизатора TOTOLINK A3100R

Модель A3100R отвечает всем современным требованиям, предъявляемым к маршрутизаторам: наличие двух каналов Wi-Fi на 5 и 2,4 ГГц, гигабитные Ethernet порты, различные режимы работы, поддержка технологий MU-MIMO и beamforming+, обширные настройки. Все это упаковано в изящный корпус с пятью внешними антеннами и продается по вполне доступной цене.

Имеются и свои ограничения, обусловленные стоимостью, но они и не актуальны для обычной домашней сети. Самое важное – данный маршрутизатор без проблем сможет обслужить все беспроводные устройства в вашей квартире плюс парочку проводных без ограничения их возможностей и потребностей.

Технические характеристики

• Габариты: 190×131×36 мм;
• Питание: сетевой адаптер 9 В;
• Порты: 1×WAN, 2×LAN, 1 Гбит;
• Антенны: 3×5 дБ (2,4 ГГц), 2×5 дБ (5 ГГц);
• Стандарты Wi-Fi: IEEE 802.11ac/a/b/g/n;
• Частота процессора: 1 ГГц;
• Скорости передачи данных: 2.4 ГГц: до 300 Mбит/с, 5 ГГц: до 867Mбит/с;
• Поддержка технологий: MU-MIMO, beamforming+;
• Поддержка DHCP, Static IP, PPPoE, PPTP, L2TP;
• Шифрование 64/128-bit WEP, WPA, WPA2 и WPA/WPA2;
• Поддержка IP-TV;
• Настройка: веб-интерфейс.

Упаковка и комплектация

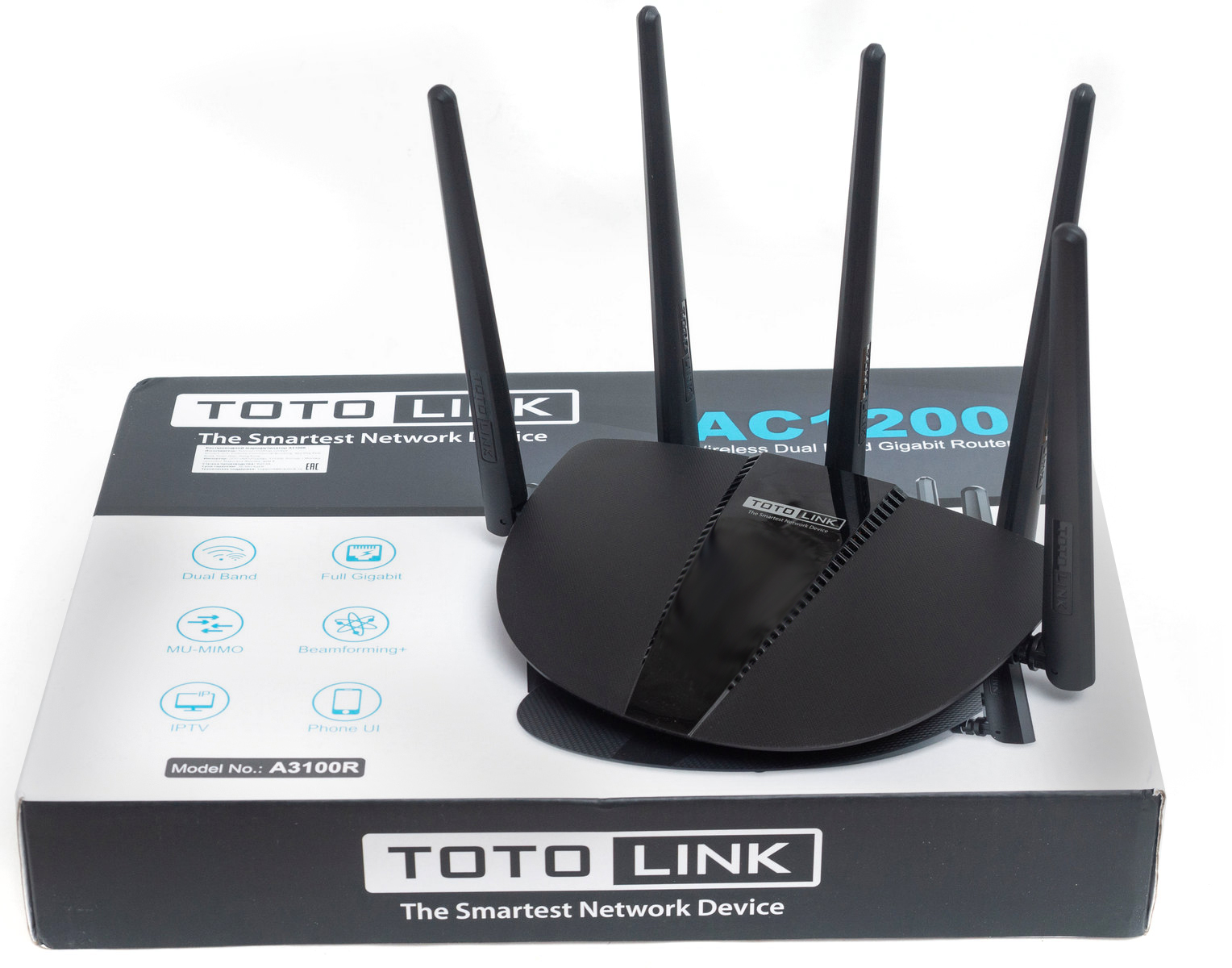

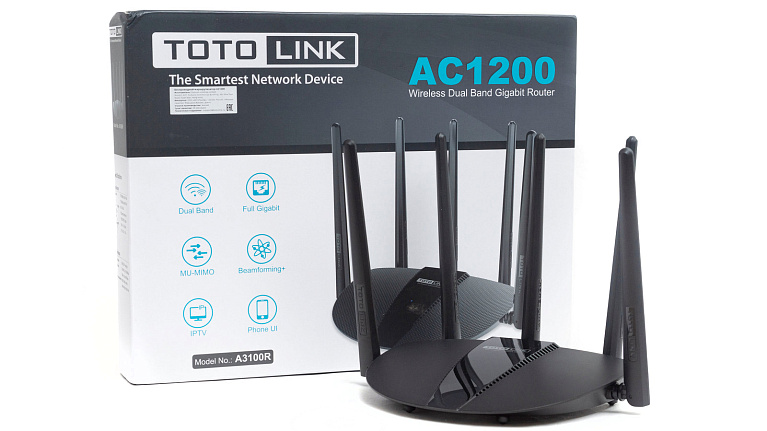

Маршрутизатор поставляется в картонной коробке с цветной полиграфией. На лицевой стороне расположилось изображение самого девайса и перечисление основных особенностей в виде пиктограмм.

На обратной стороне некоторые из них расписаны более подробно. Также присутствует описание интерфейсной панели. На одном из торцов приводятся более подробные технические характеристики.

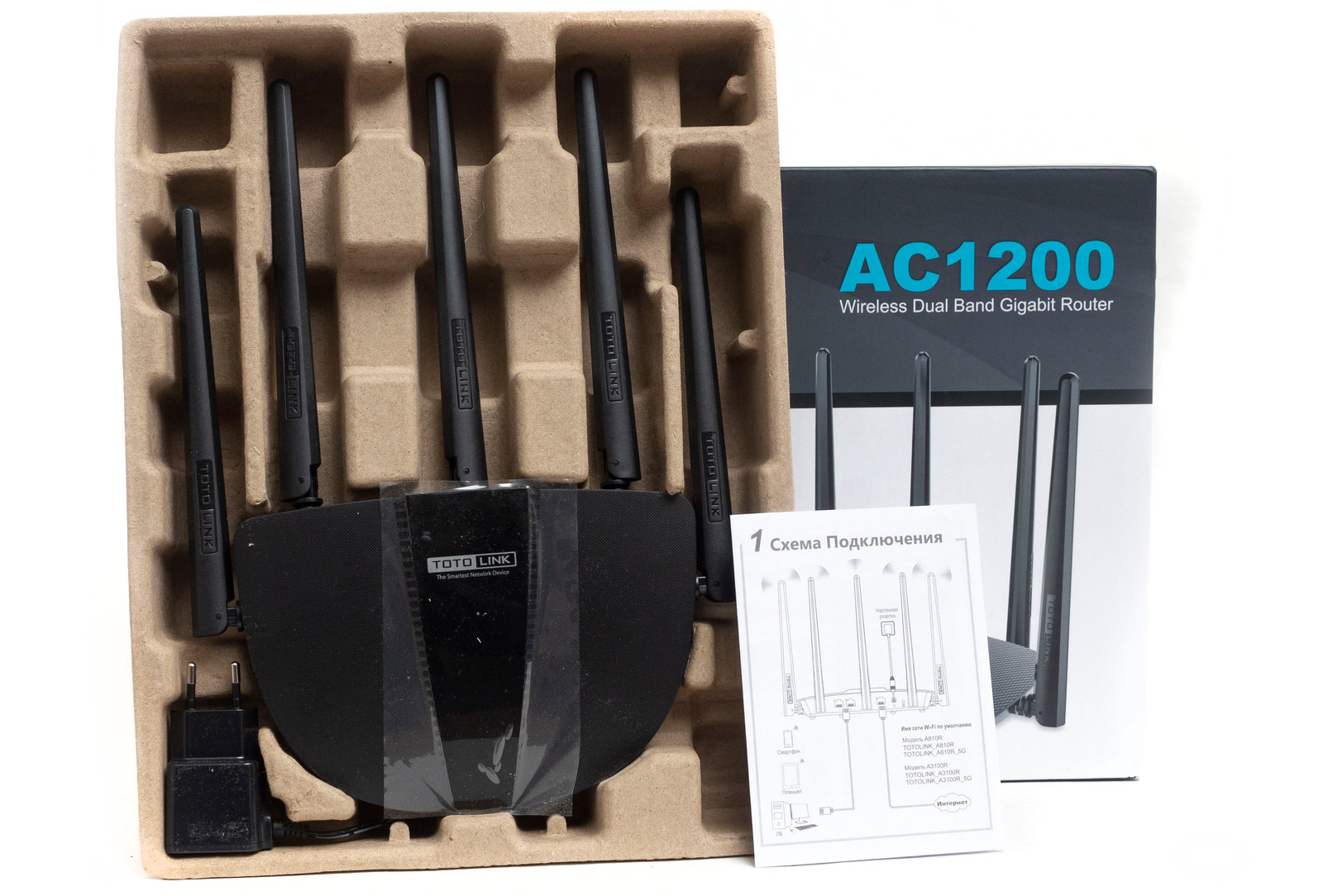

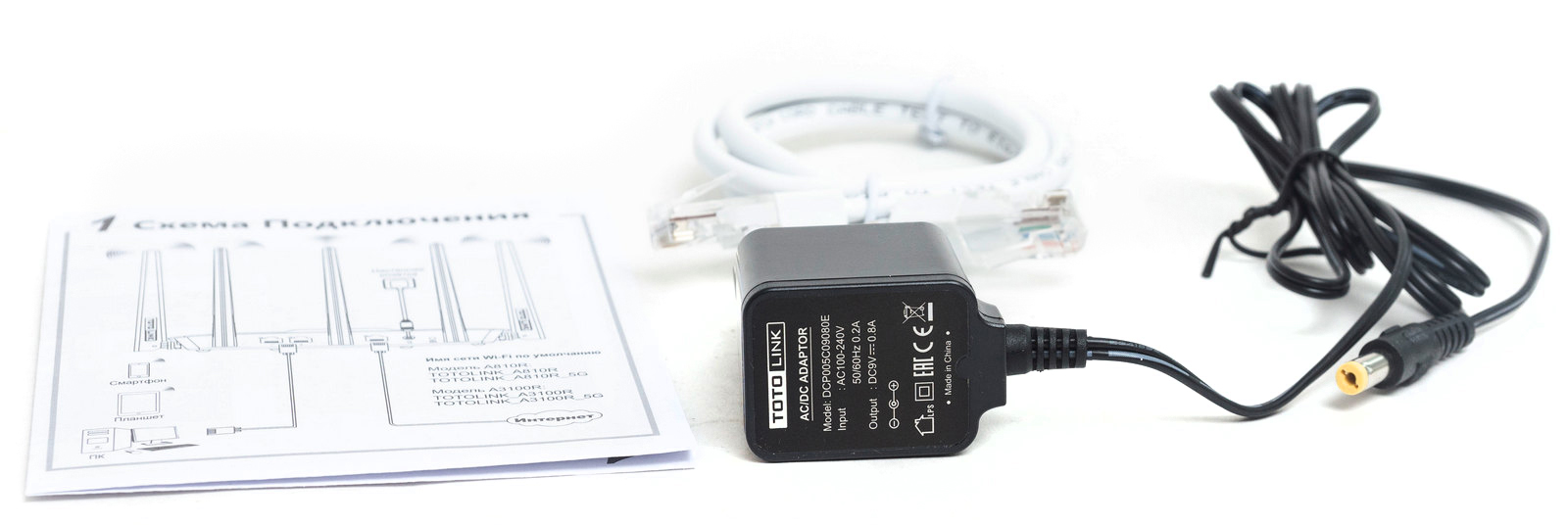

В коробке находится картонная ячейка с маршрутизатором, сетевым адаптером, патч-кордом и инструкцией по быстрой установке.

Внешний вид

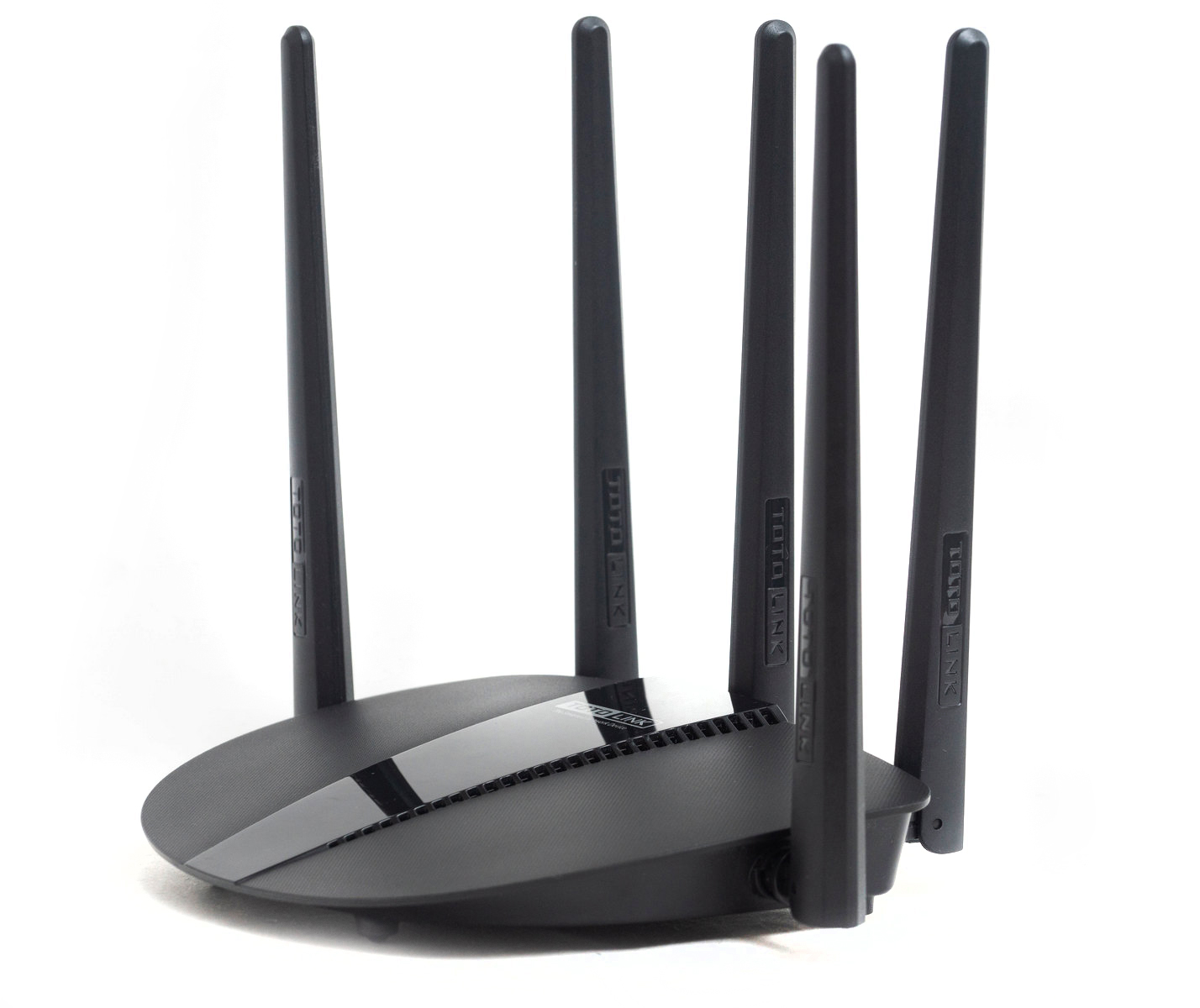

С разложенными антеннами устройство напоминает медузу за счет полукруглой формы корпуса, сужающейся к лицевой части.

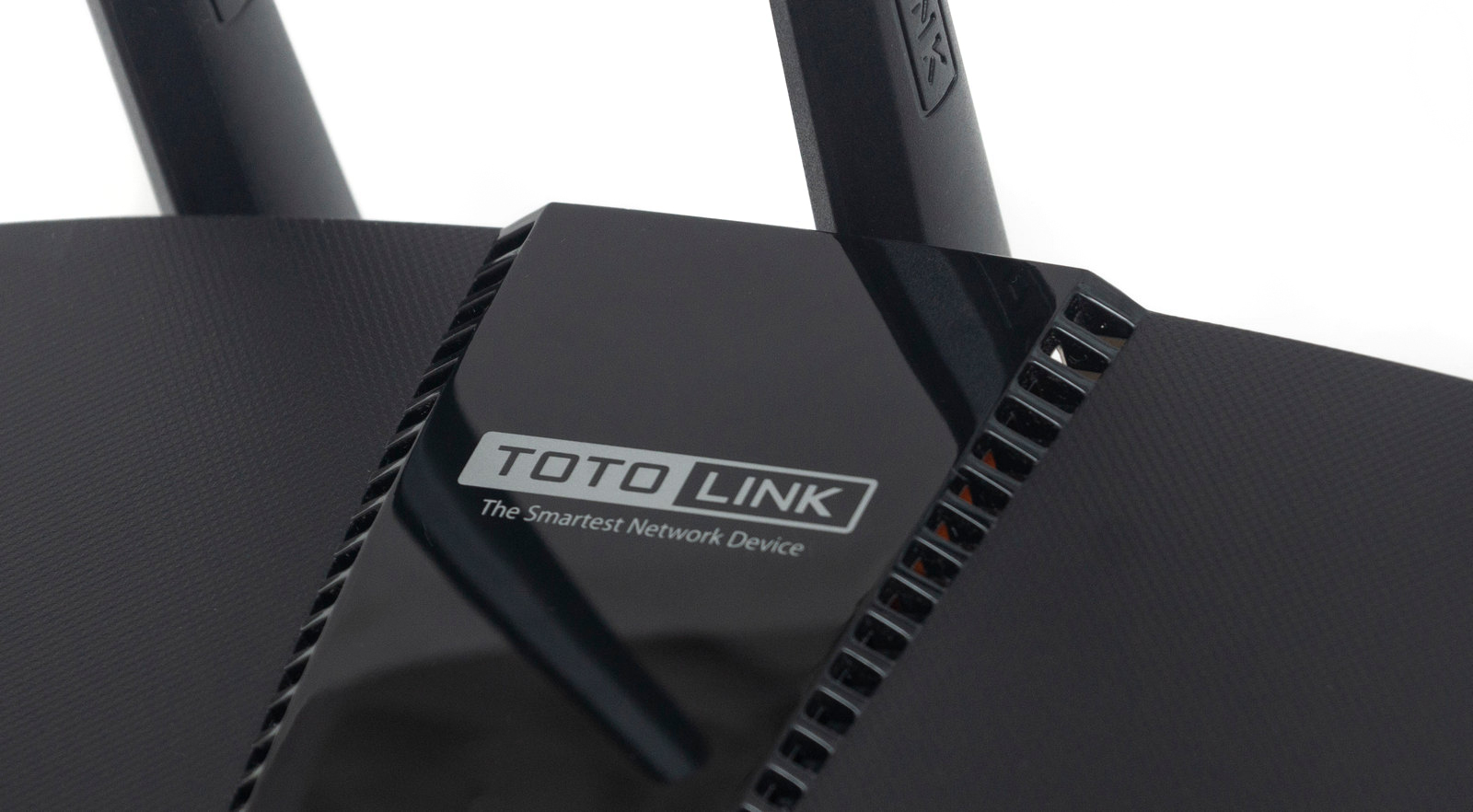

Корпус достаточно тонкий, выполнен из матового черного пластика. На верхней панели по центру расположен трапециевидный выступ в виде глянцевой вставки, по краям - ребра вентиляционных отверстий.

На этой же панели находится логотип производителя, по центру единственный светодиодный индикатор синего цвета.

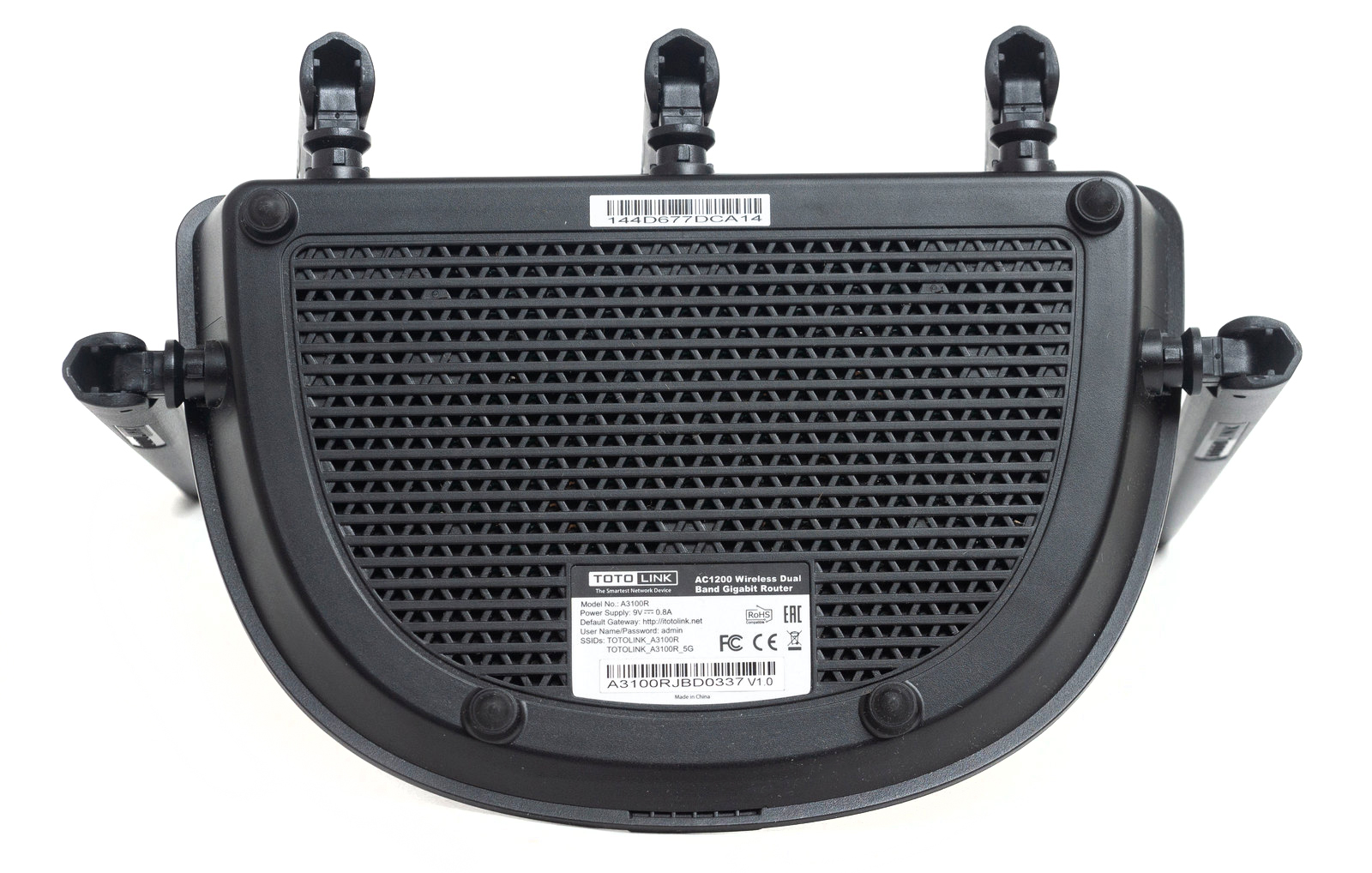

Почти вся поверхность нижней панели имеет перфорации в виде мелкой сетки. По периметру четыре прорезиненных ножки. Кронштейны для настенного крепления не предусмотрены.

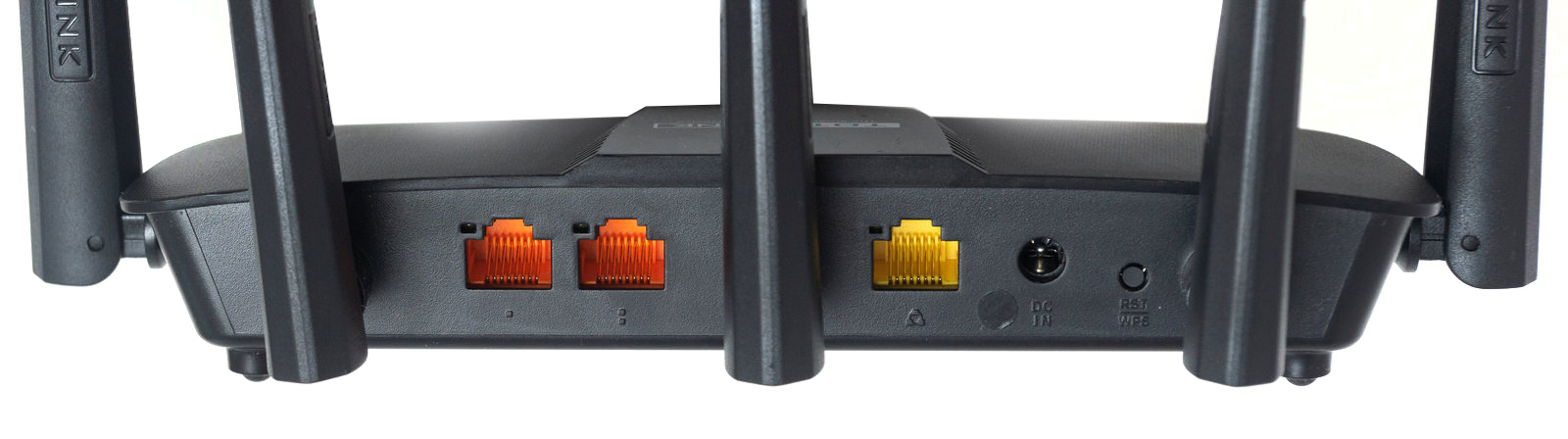

На тыльной панели разместились три Ethernet порта: два LAN оранжевого цвета и один WAN желтого. Возле каждого порта имеется индикатор подключения. Рядом гнездо для подключения сетевого адаптера питания и кнопка WPS.

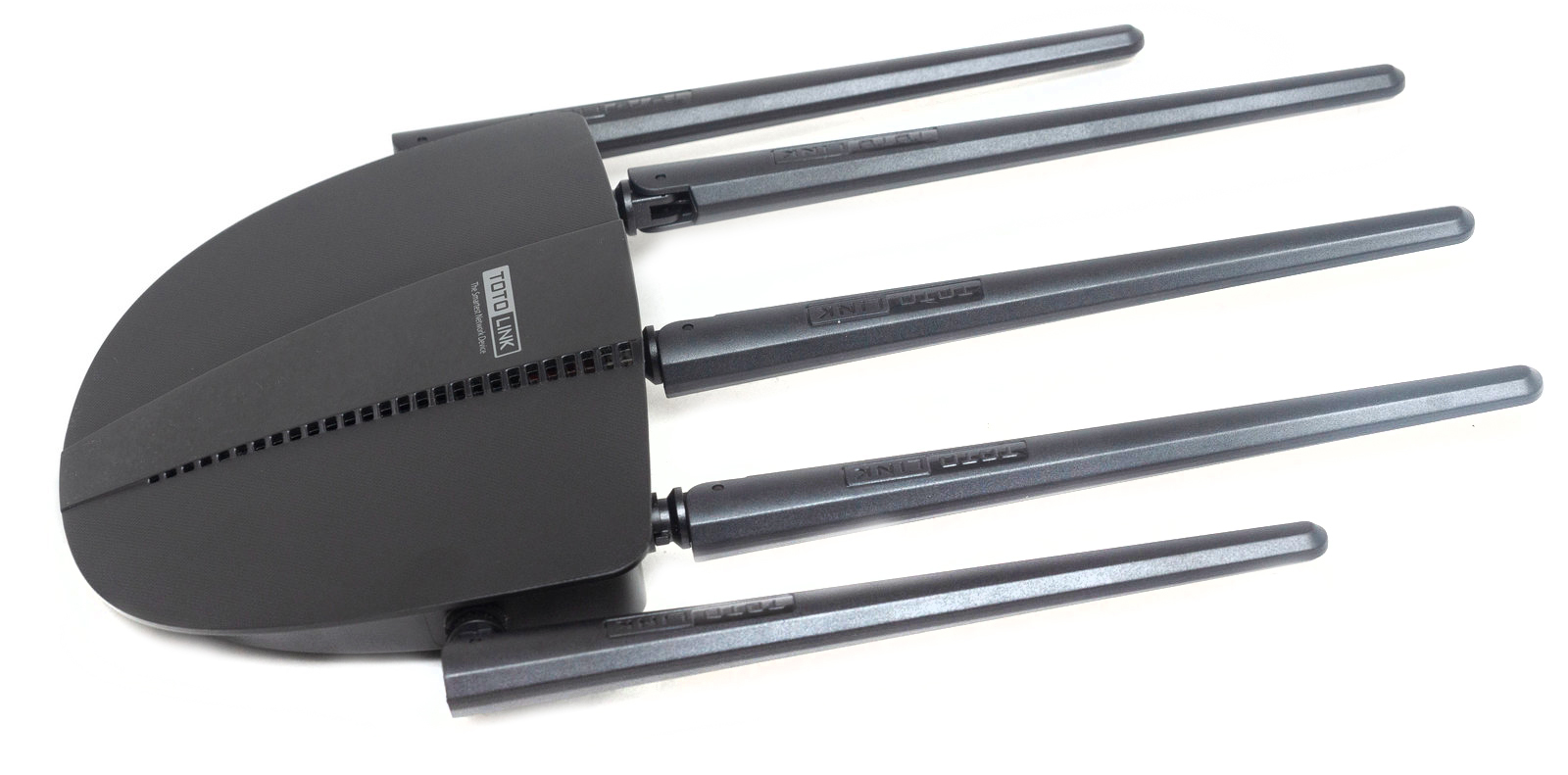

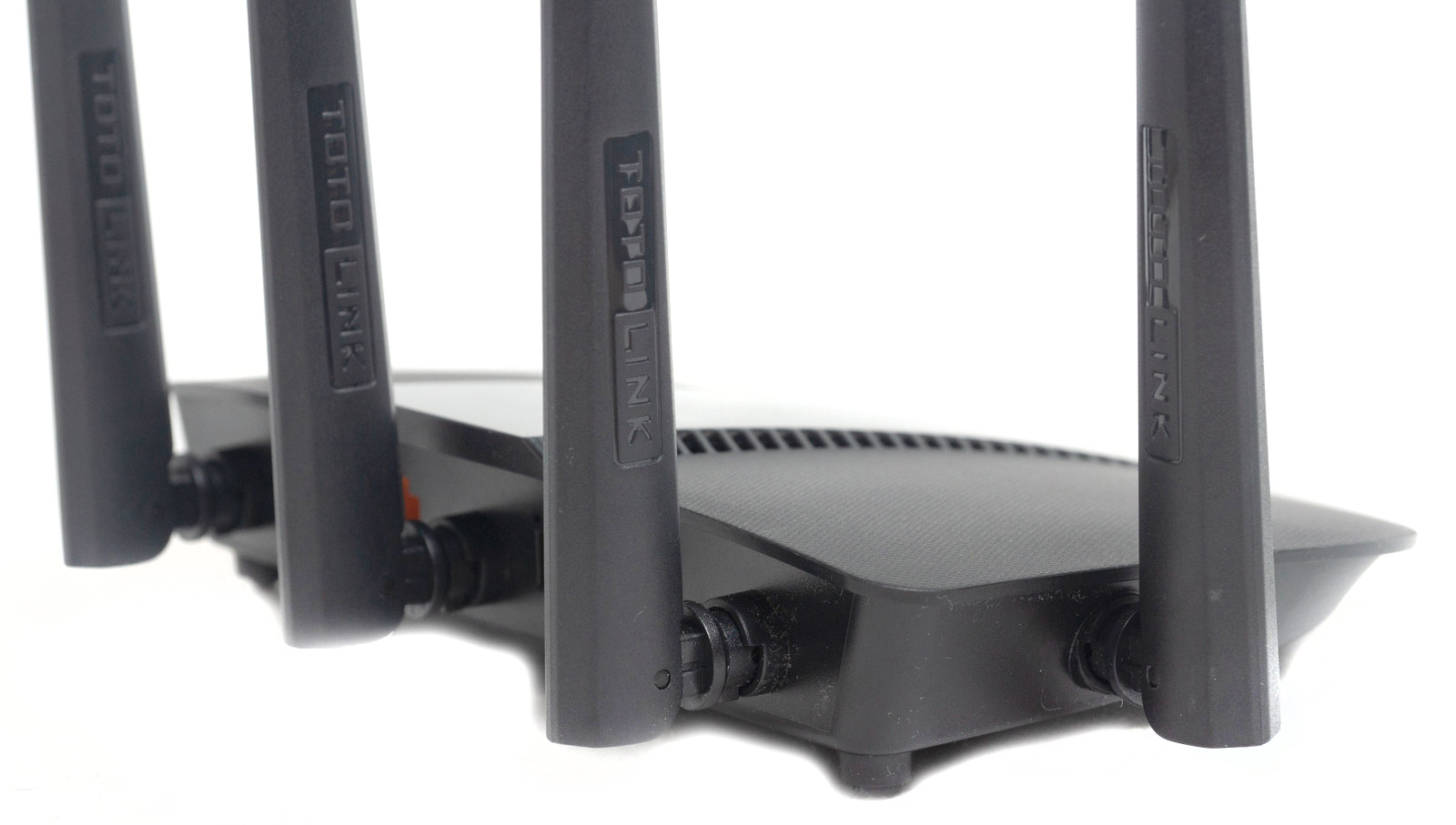

Антенн пять штук, выполнены в виде конусообразных шестигранных стержней. По бокам тисненый логотип производителя. Антенны не съемные, поворачиваются на 180 градусов по оси, также возможен и наклон на 180 градусов.

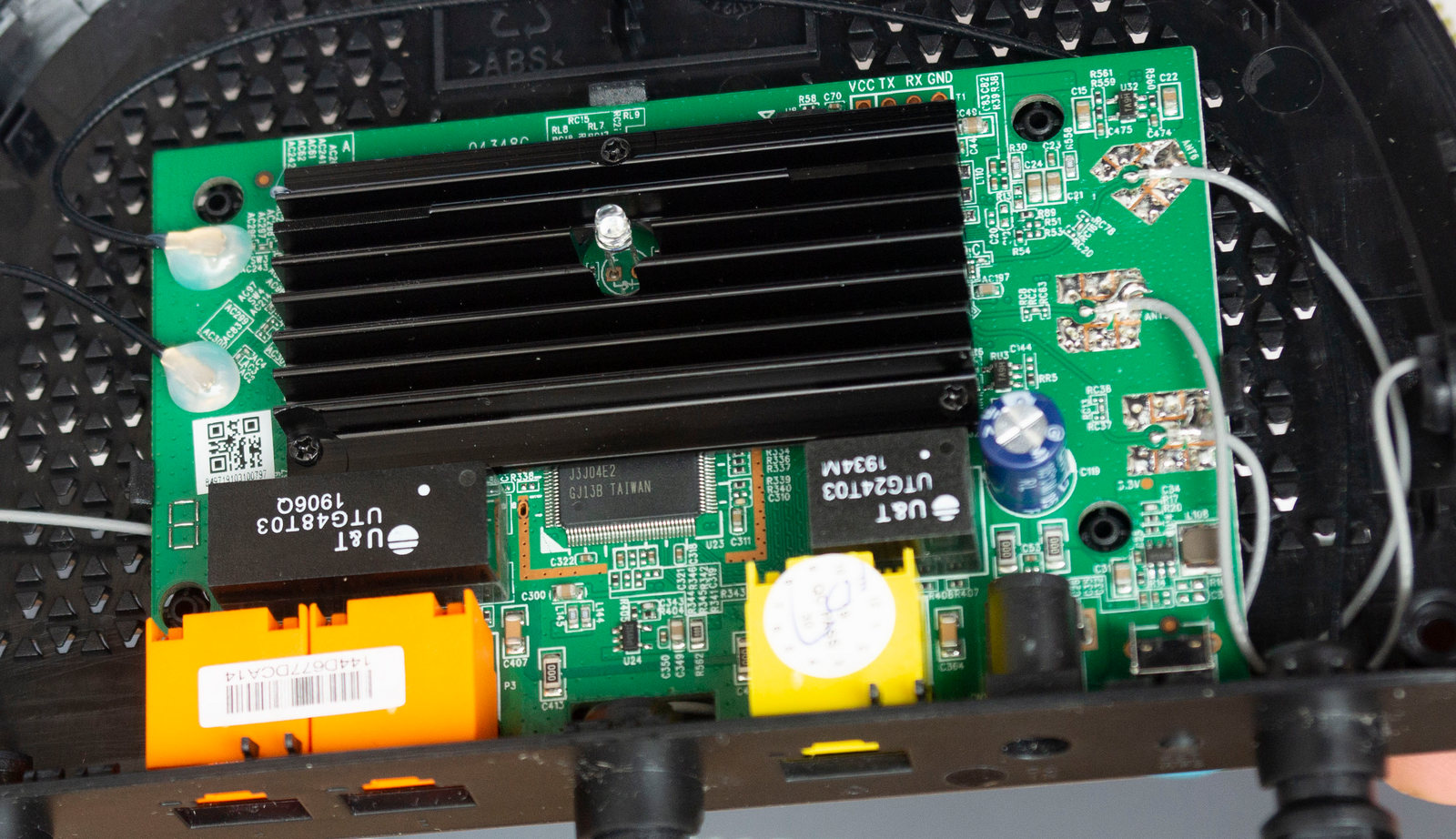

Внутри маршрутизатора небольшая печатная плата, процессор охлаждается крупным радиатором.

Настройки

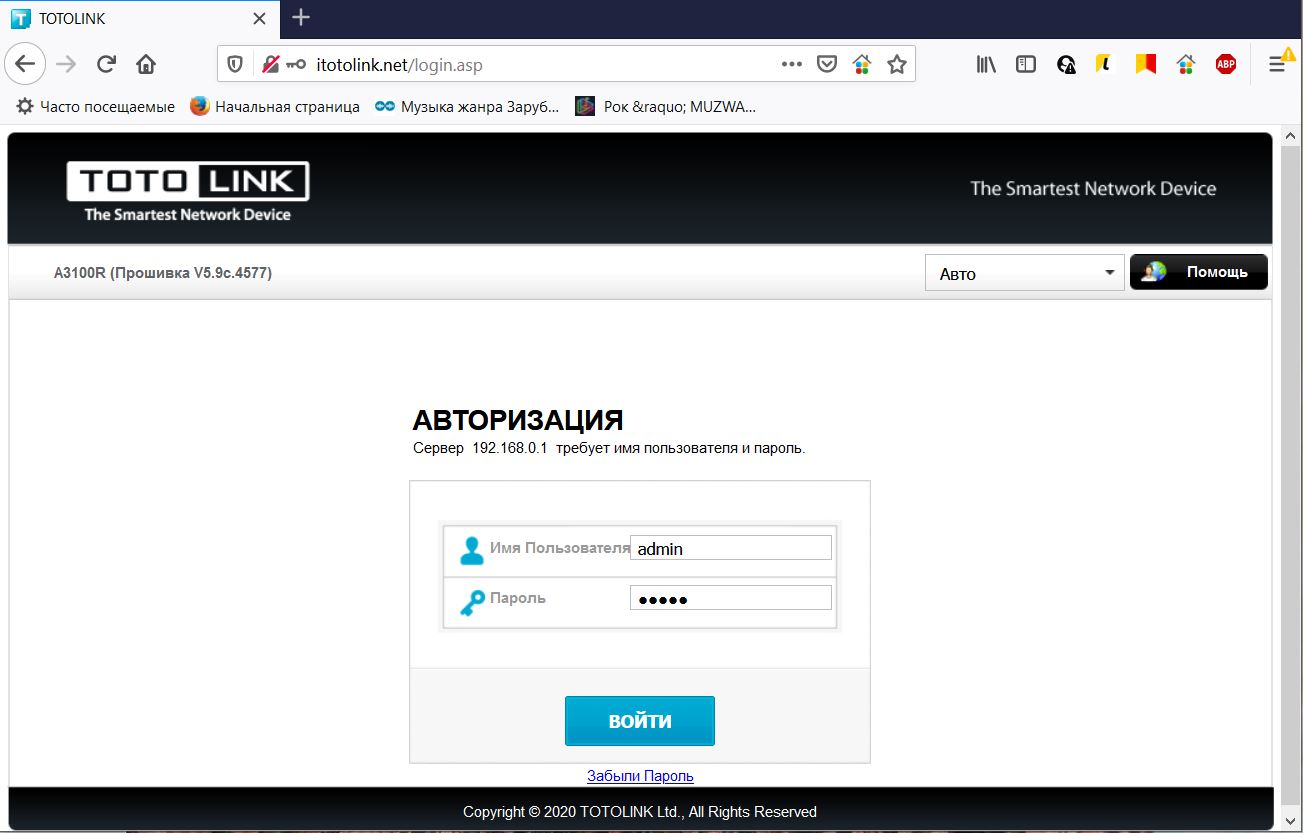

Все настройки выполняются через веб-интерфейс, вход через IP 192.168.0.1, возможен как с ПК, так и со смартфона, логин и пароль стандартные – «admin».

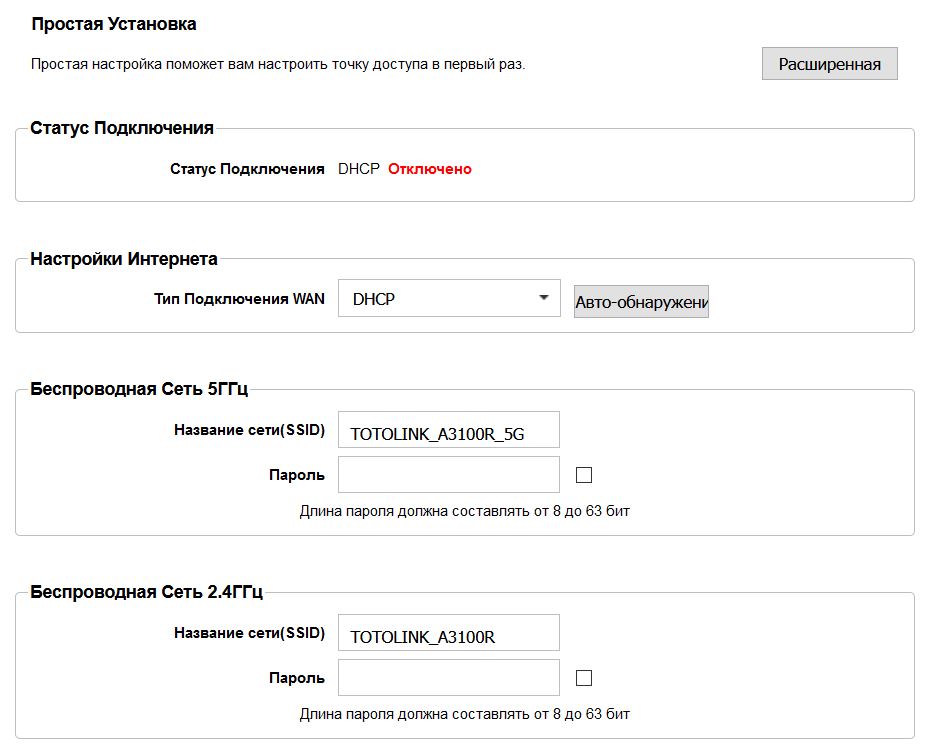

Интерфейс достаточно лаконичный и понятный, имеется поддержка русского языка. Доступны два режима: простой с основными настройками и расширенный.

В расширенном режиме девять вкладок, в каждой возможны дополнительные пункты.

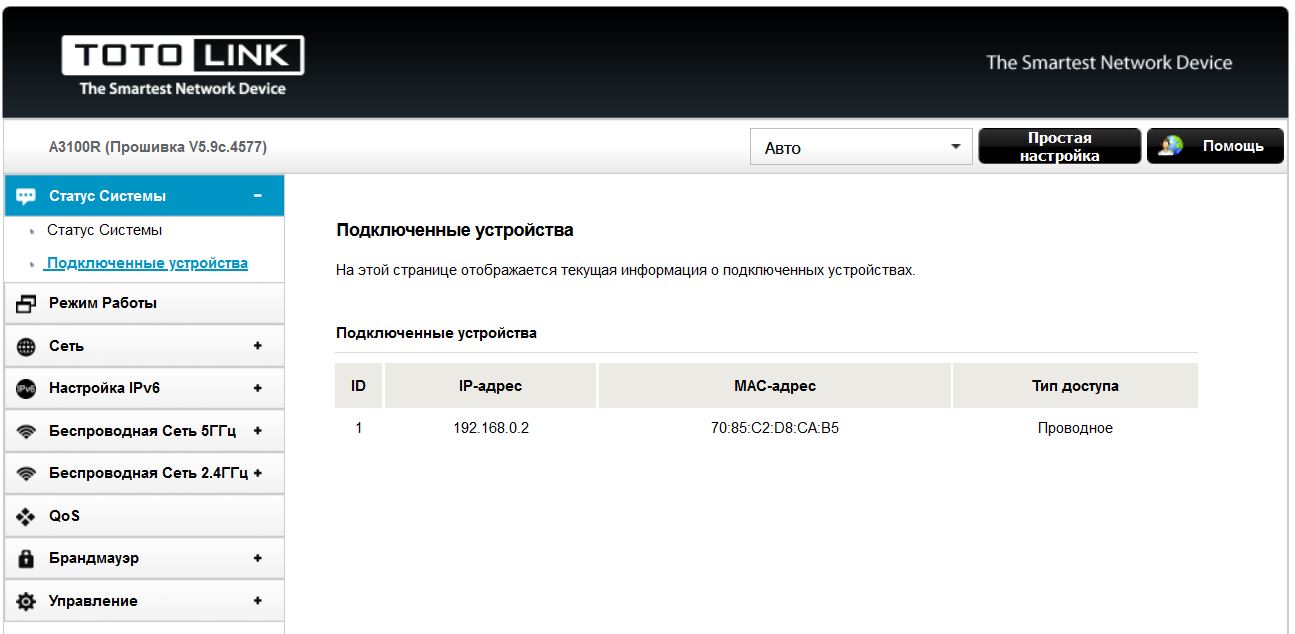

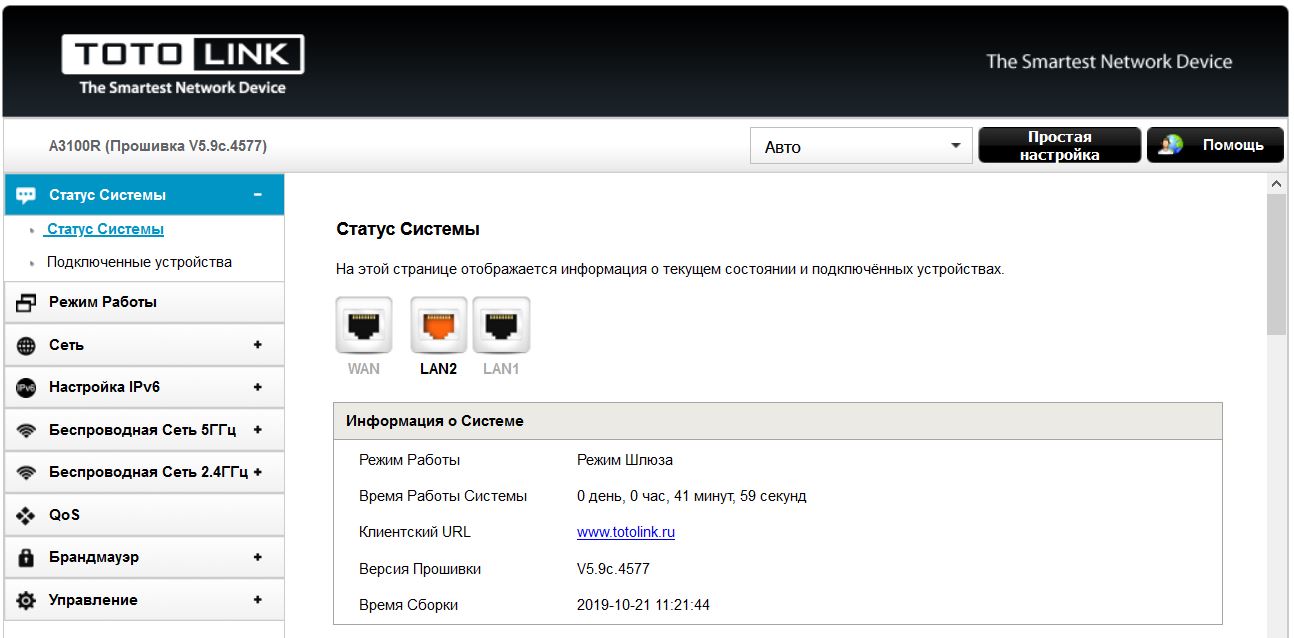

Статус системы – информация о состоянии, подключенных устройствах.

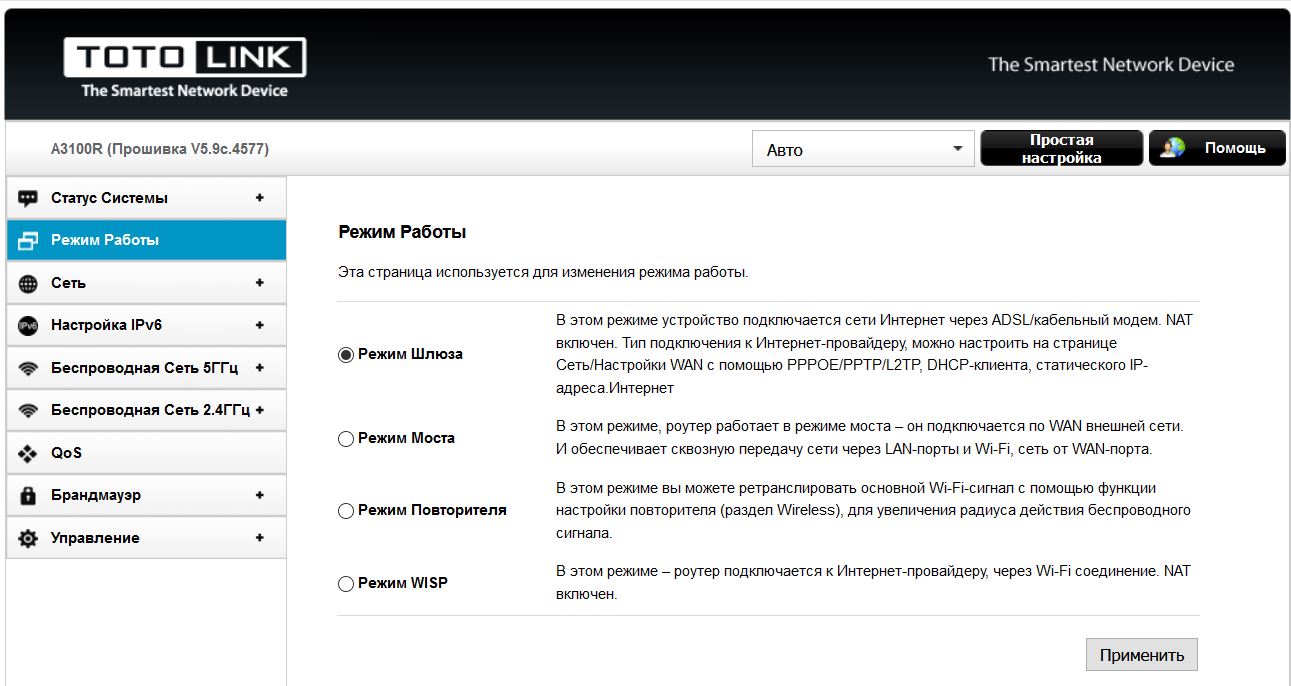

Режим работы – переключение между четырьмя доступными режимами: шлюз, мост, повторитель и WISP. В последнем режиме порт WAN становиться третьим LAN-портом.

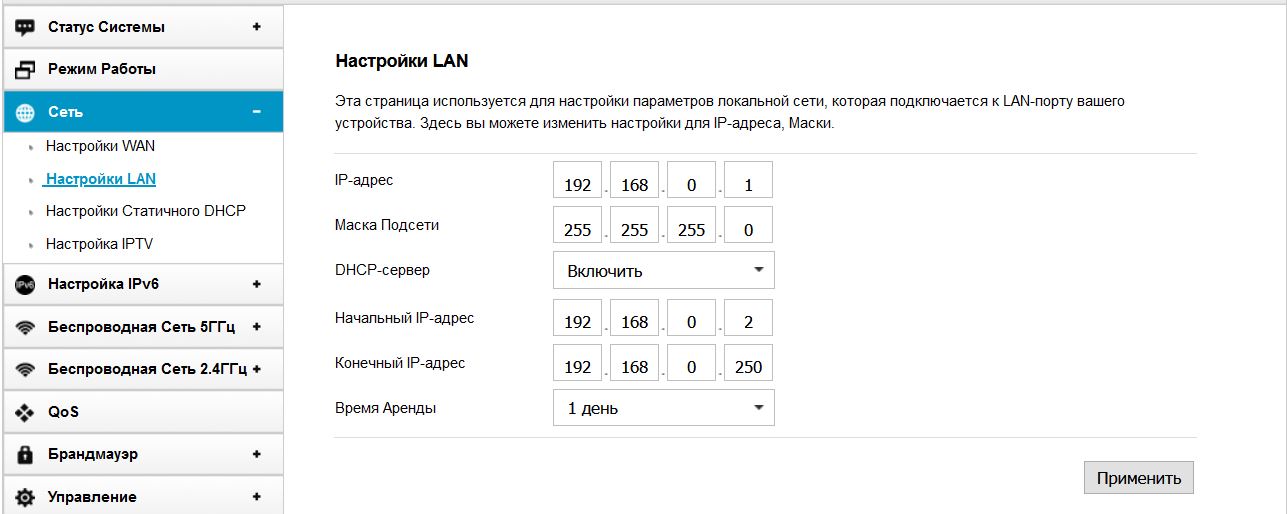

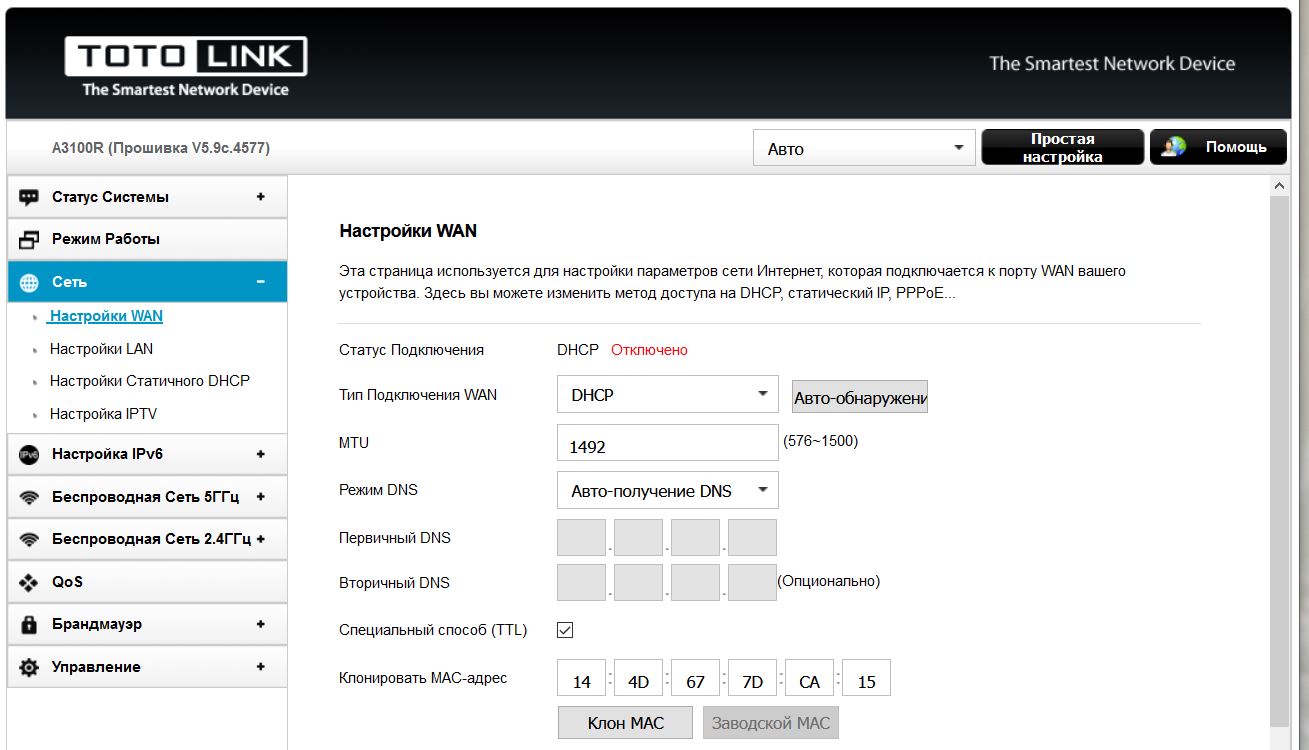

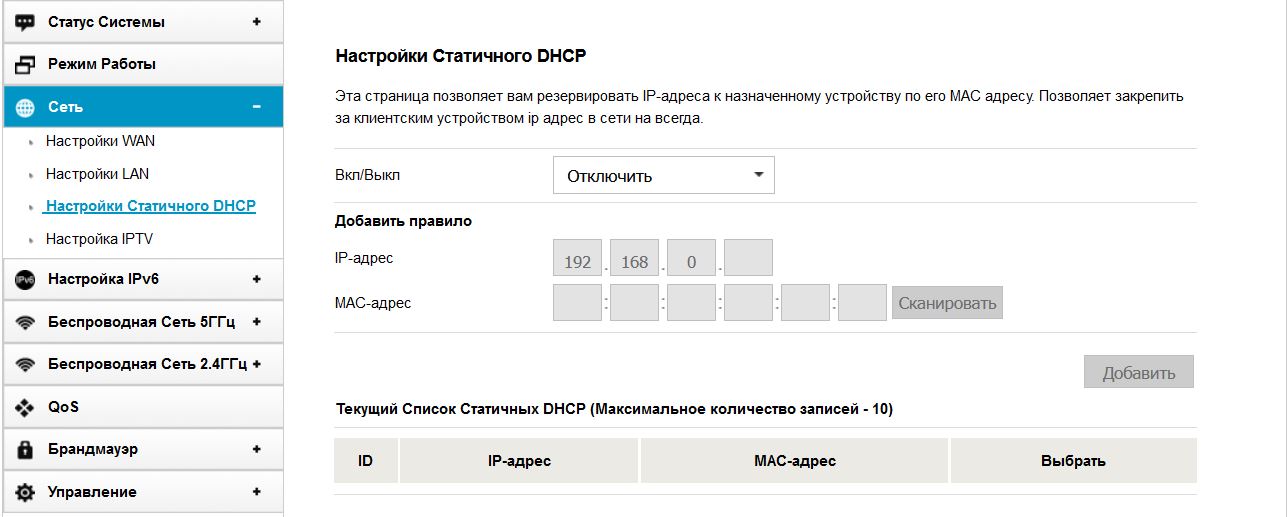

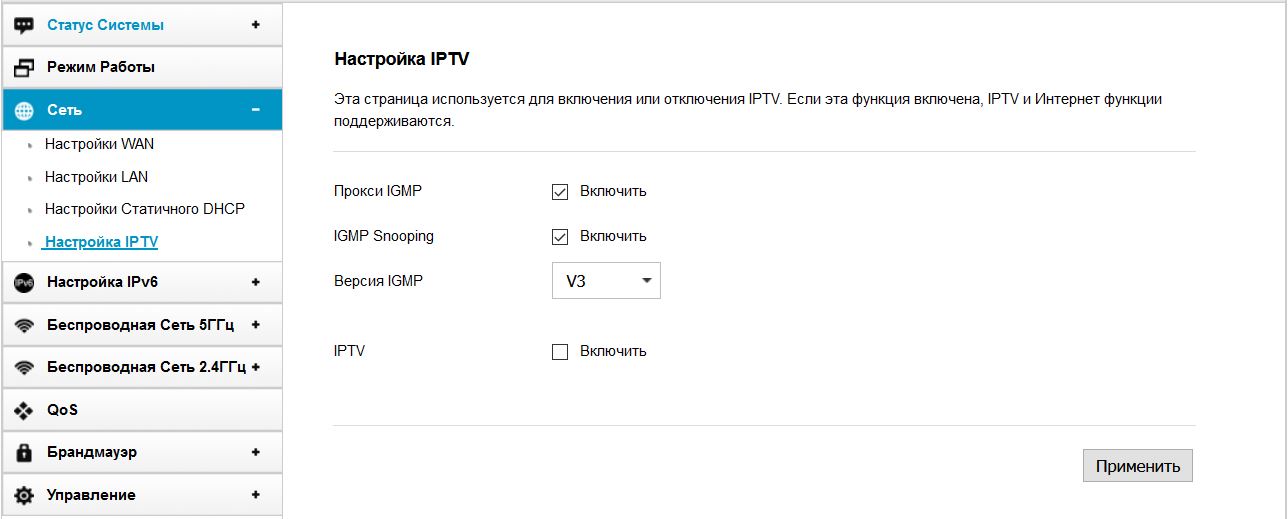

Сеть – ручная настройка портов WAN и LAN, а также IPTV.

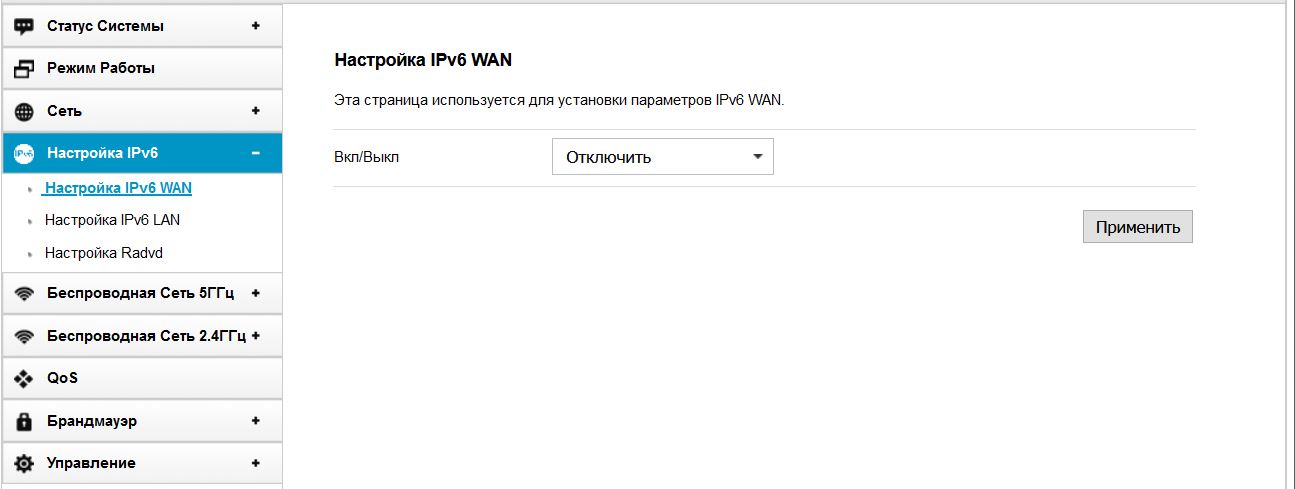

Настройка IPv6 – дополнительные параметры настройки сети для этого протокола.

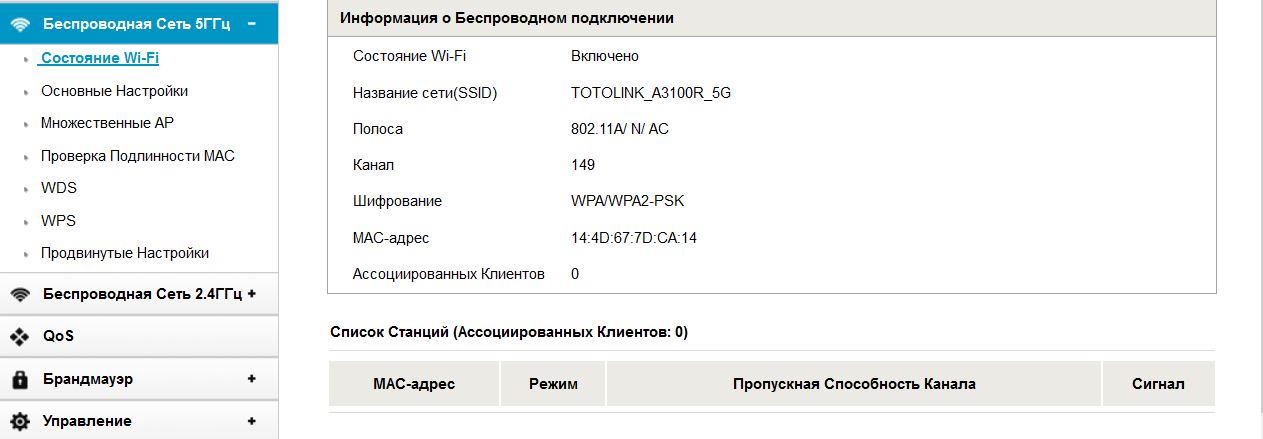

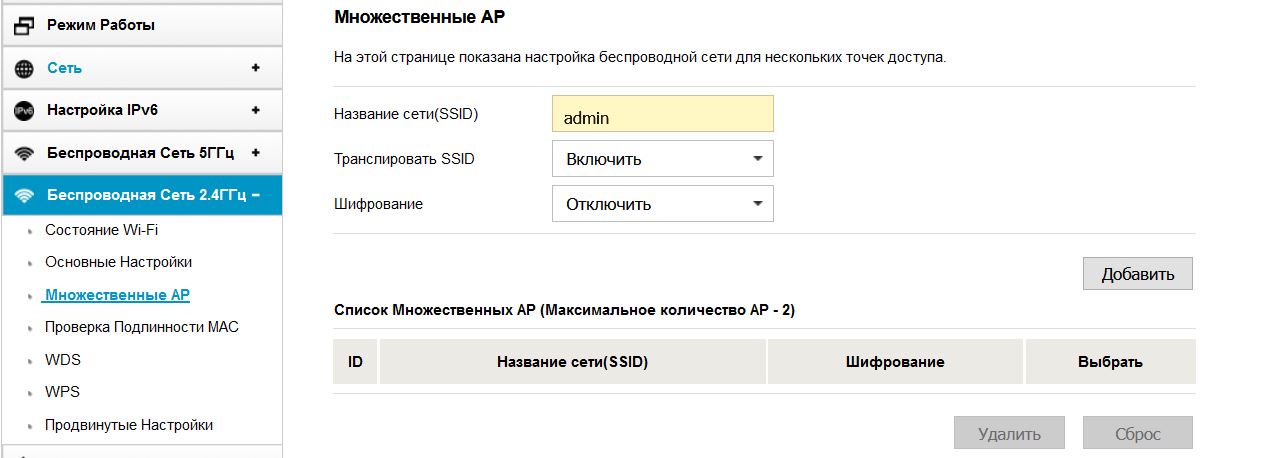

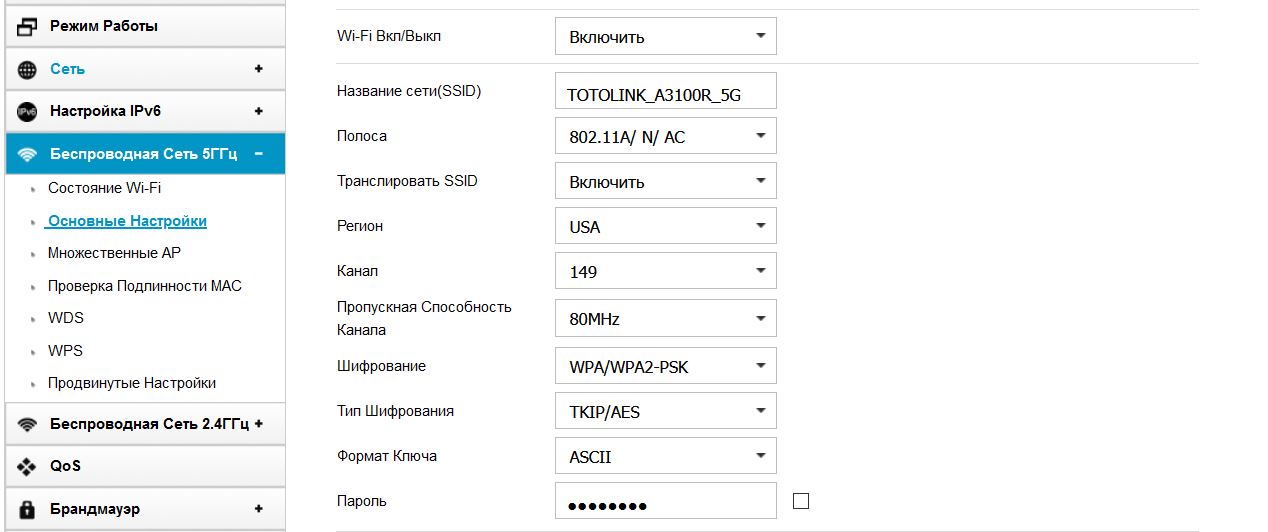

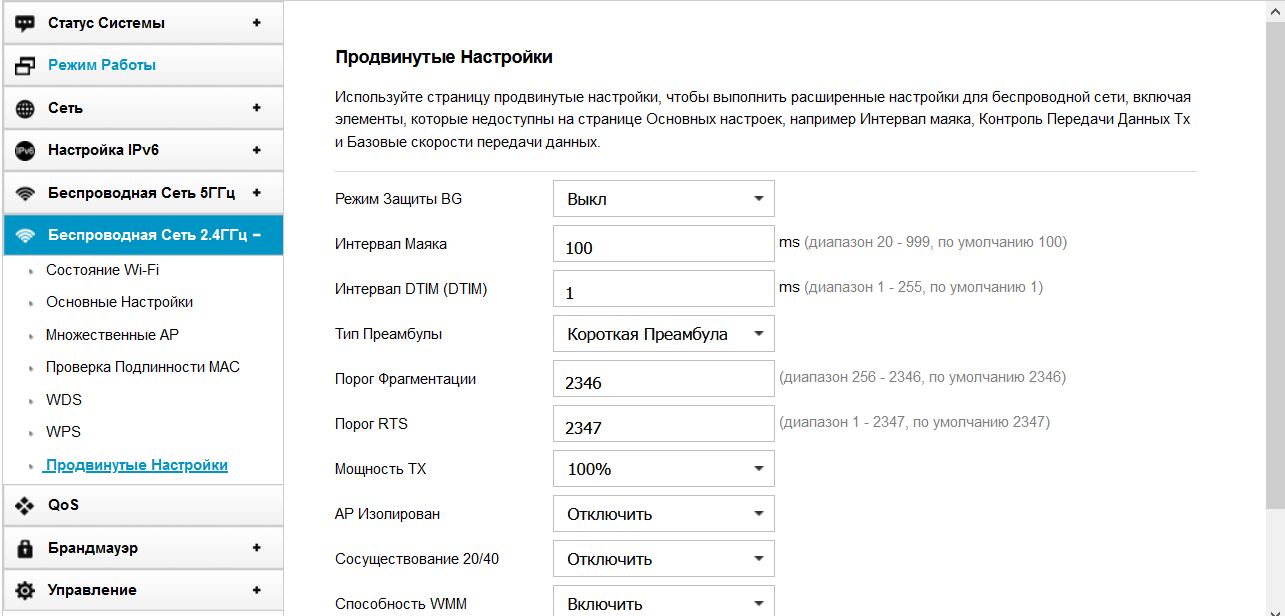

Беспроводная сеть – отдельные вкладки настроек для 5 и 2.4 ГГц сетей. Создание нескольких точек доступа с разными именами. Ограничение скорости по разным каналам и т.д.

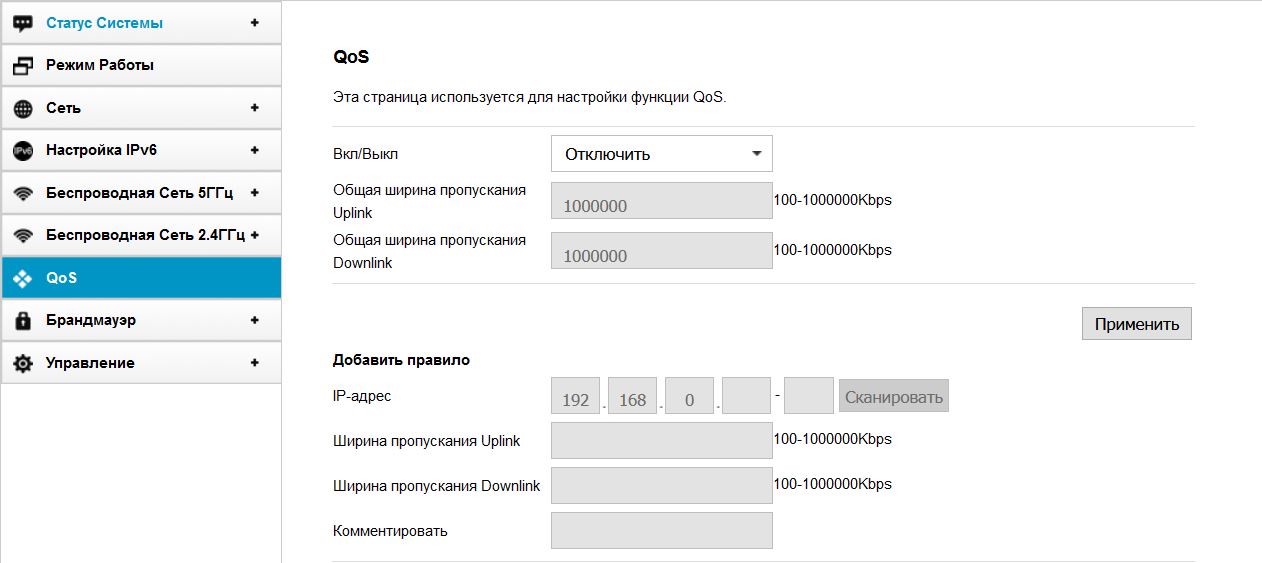

QoS – ограничения скорости для конкретного типа контента, в том числе и по конкретному IP-адресу.

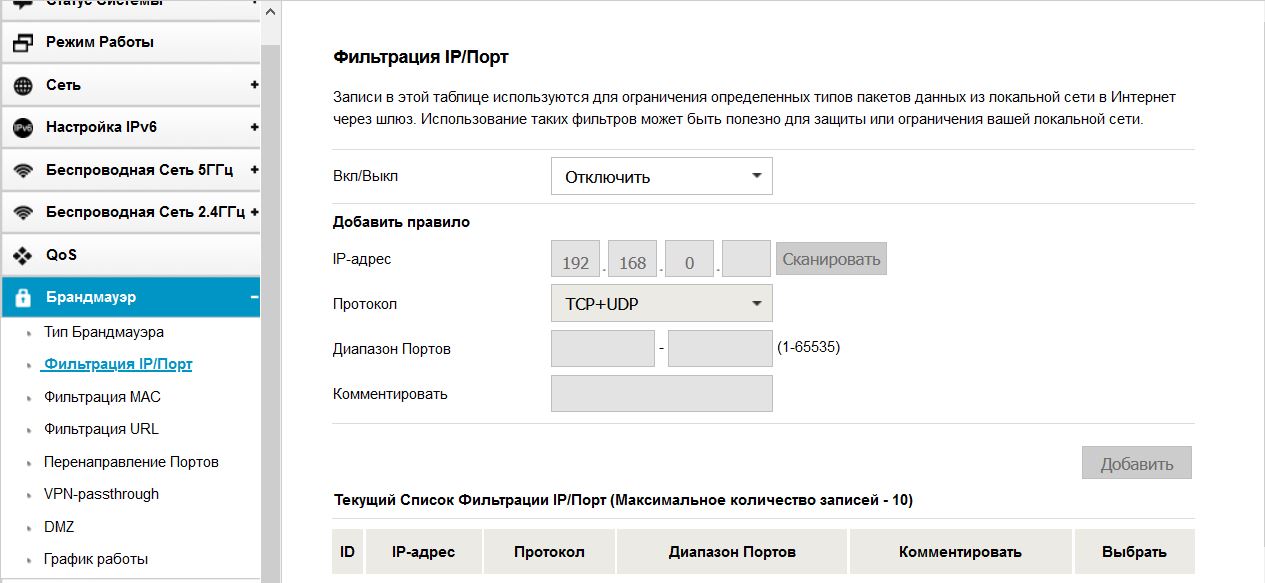

Брандмауэр – различные фильтры, настройки VPN-соединения, перенаправление портов.

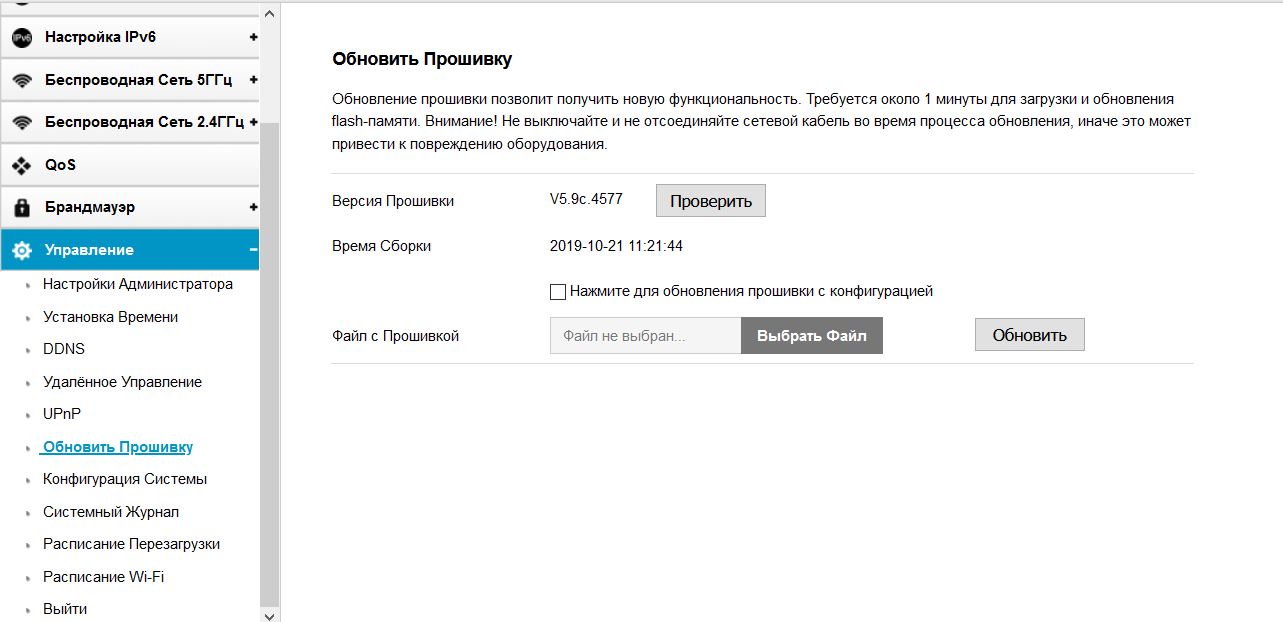

Управление – здесь собраны все инструменты администрирования, удаленное управление, расписания работы, просмотр журнала, обновление прошивки.

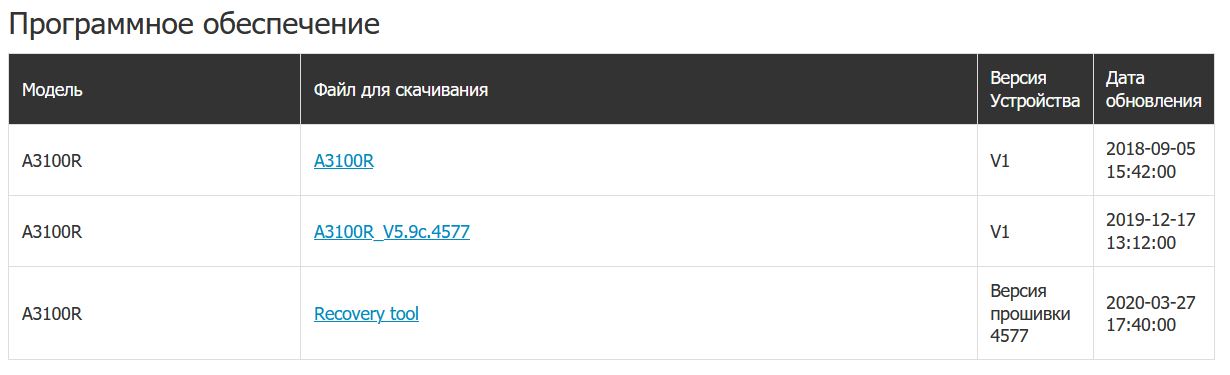

На тестируемом устройстве была установлена последняя версия прошивки.

Тестирование

Для тестов маршрутизатор соединим кабелем с гигабитным LAN-портом стационарного ПК. По беспроводному интерфейсу будем подключать смартфон c поддержкой сетей 5 ГГц BlackView BV5900, а также смартфон с поддержкой только 2.4 ГГц сетей – Huawei Y6 2019.

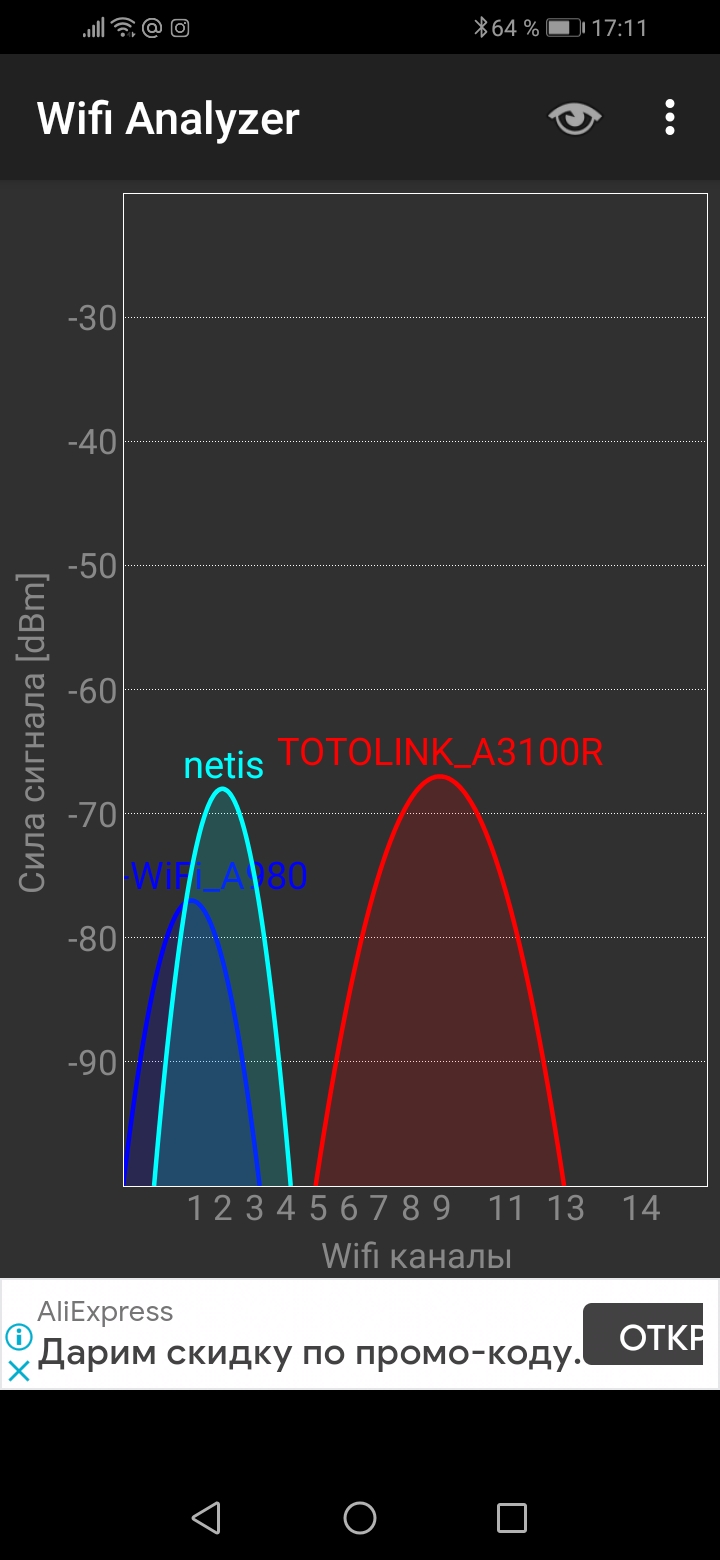

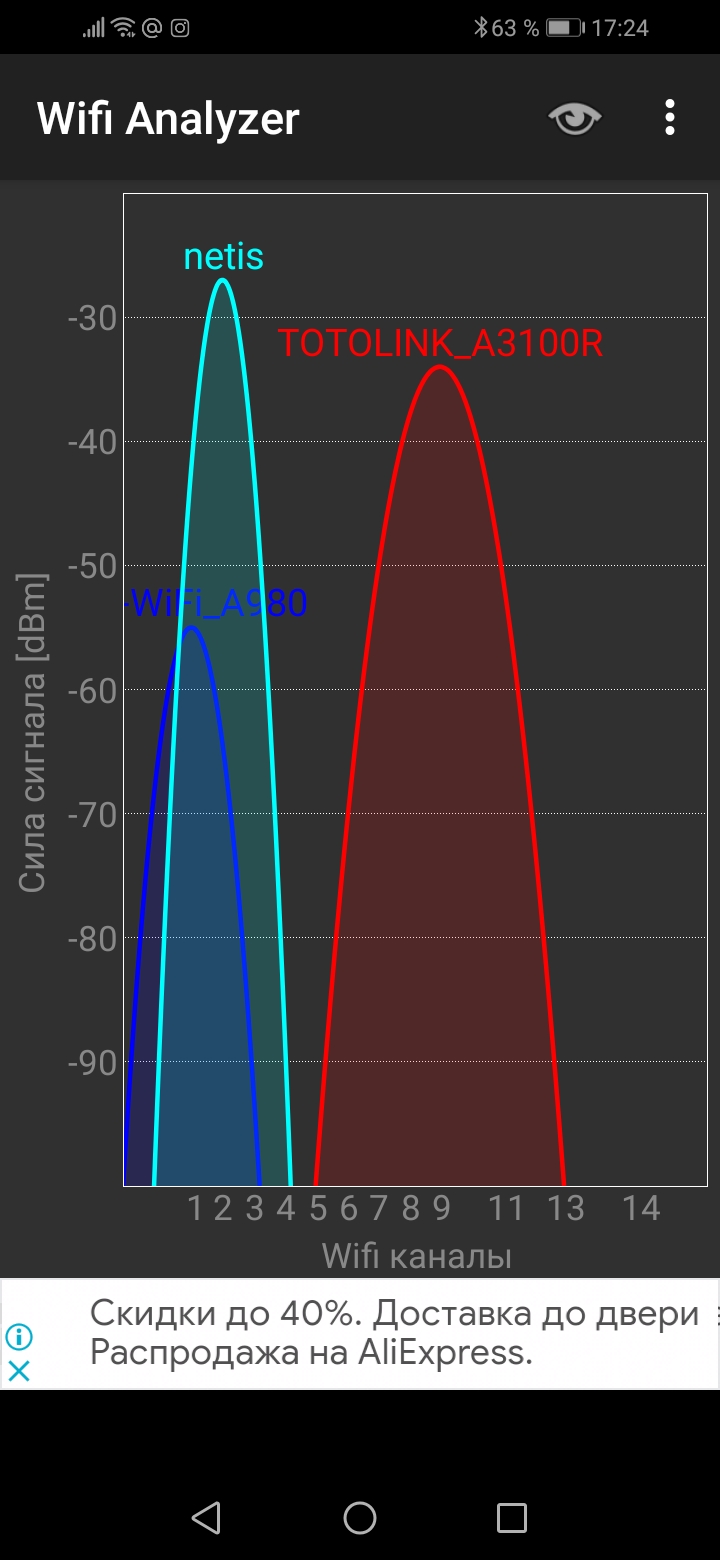

Первый тест – уровень Wi-Fi сигнала от маршрутизатора в непосредственной близости и на расстоянии 10 метров через одну деревянную и одну кирпичную стену.

Для сравнения на скринах вы видите уровень сигнала от маршрутизатора Netis DL4323U, расположенного рядом с TOTOLINK A3100R.

Уровень сигнала снижается практически идентично, от -30 до -60 дБ.

Второй тест - оценка пропускной способности канала с помощью утилиты iperf.

На стационарном ПК запускаем серверную часть утилиты, ПК подключен к роутеру кабелем. Клиентскую часть запускаем на смартфоне, подключенном по Wi-Fi, и перемещаемся с ним по дому.

Канал 2.4 ГГц поддерживает скорость до 300 Мбит/с – это стандарт IEEE 802.11n. Но реальная наибольшая скорость передачи данных между двух устройств при этом должна быть до 100 Мбит/с.

Канал 5 ГГц поддерживает скорость до 867 Mбит/с. Реальная скорость при этом может достигать 400 Мбит/с.

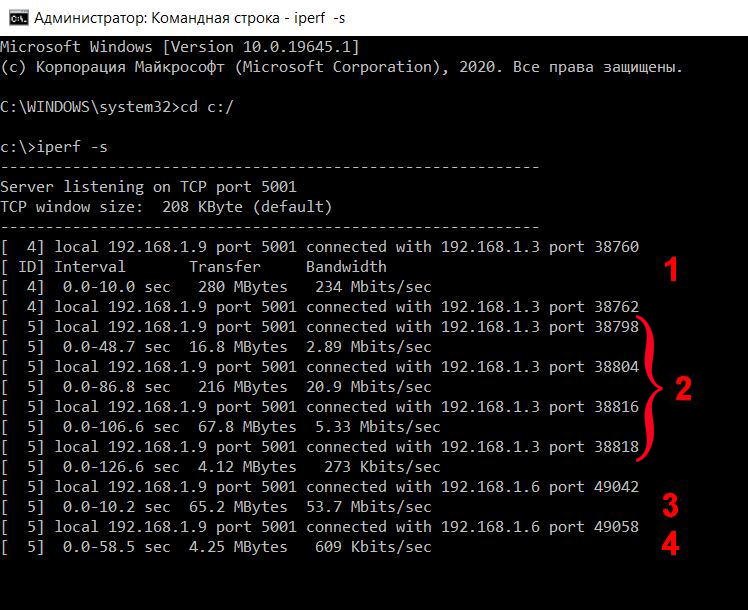

Вот какие результаты мы получили в практических тестах:

1. Пропускная способность между ПК и смартфоном через маршрутизатор по каналу 5 ГГц в одной комнате.

2. Пропускная способность между ПК и смартфоном через маршрутизатор по каналу 5 ГГц в дальней комнате.

3. Пропускная способность между ПК и смартфоном через маршрутизатор по каналу 2.4 ГГц в одной комнате.

2. Пропускная способность ПК и смартфоном через маршрутизатор по каналу 2.4 ГГц в дальней комнате.

Различия в скоростях по каналу 5 ГГц, продемонстрированные в дальней комнате связаны с технологией beamforming +. Маршрутизатор формирует направленный сигнал к клиенту и увеличивает пропускную способность канала.

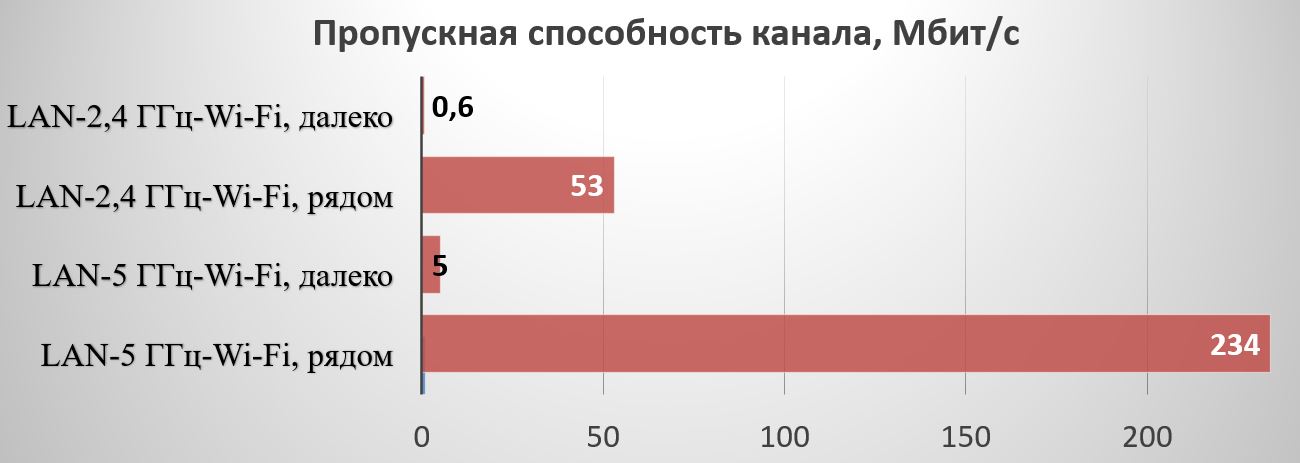

Для наглядности сведем все цифры в графики, из-за различия результатов повторяющихся тестов возьмем среднее значение, отбросив лучший и худший результат.

Заключение

Беспроводной маршрутизатор TOTOLINK A3100R – это пример современного, доступного по цене решения для организации домашней беспроводной сети. Присутствует поддержка всех необходимых технологий, понятная и простая настройка. Для продвинутых пользователей имеются возможности более точных настроек сетевых соединений.

Проблем в работе устройства не выявлено, все в соответствии с заявленными техническими характеристиками.

Плюсы:

• Дизайн и качество сборки;
• Доступная стоимость;
• Двухдиапазонная беспроводная сеть:
• Поддержка технологий MU-MIMO и beamforming+;
• Гигабитные LAN порты;
• Удобные настройки через веб-интерфейс с поддержкой русского языка;
• Поддержка IPTV.

Может не понравиться:

• Нет USB-порта;
• Всего два LAN порта;
• Несъемные антенны;
• Нет возможности настенного крепления.
