Обзор корпуса GAMDIAS APOLLO M1

Корпус формата midi-tower с адресной RGB-подсветкой, двумя комплектными кулерами 200 мм и прозрачной стенкой из стекла.
Обзор корпуса GAMDIAS APOLLO M1

Новый корпус от GAMDIAS в формате midi-tower – APOLLO M1 точно придётся по вкусу любителям подсветки. У модели два предустановленных вентилятора 200 мм на передней стенке с адресными светодиодами. Также подсвечивается панель разъёмов в верхней части. За всю RGB-систему отвечает отдельный контроллер, который может синхронизироваться с материнскими платами разных производителей, чтобы добиваться синхронности подсветки.

Корпус можно отнести к недорогим моделям, при этом он обладает стенкой из тонированного закалённого стекла, 200-мм кулерами с управлением скоростью и подсветкой, и на первый взгляд кажется дороже, как по характеристикам и компоновке, так и по внешним данным.

Технические характеристики

Формат корпуса  Midi Tower
Размеры  410 x 215 x 485 мм
Материал корпуса  Пластик, сталь, стекло
Форм-фактор материнских плат mini-ITX, microATX, ATX
Подсветка - панель Семицветная (ARGB)
Порты на панели
USB 3.0(1), USB 2.0(2), аудио/микрофон
Управление скоростью вращения вентиляторов Да (3 скорости)
Отсеки для дисков 2 x 3.5" или 1 x 2.5" + 1 x 3.5"(в отсеке для HDD), +1 2.5"
Слоты расширения 7
Поддерживаемые размеры СЖО  Спереди - 360 мм или 280 мм
Сверху - 240 мм
Сзади - 120 мм или 140 мм
Поддерживаемые размеры вентиляторов    Спереди - 3 x 120 мм или 2 x 140 мм
Сверху - 2 x 120 мм или 2 x 140 мм
Сзади - 1 x 120 мм или 1 x 140 мм
Предустановленные вентиляторы Спереди - 2 x 200 мм двухконтурных ARGB-вентилятора
Предустановленный контроллер 6 каналов для семицветных ARGB-вентиляторов, 2 семицветные ARGB-ленты
Максимальная высота радиатора процессора 170 мм
Максимальная длина видеокарты  330 мм
Максимальная длина блока питания 170 мм
Встроенная синхронизация с материнской платой Да (Asus Aura Sync, Gigabyte RGB Fusion, MSI Mystic Light Sync, ASRock Polychrome Sync)

Распаковка и комплект

Корпус упакован в простую картонную коробку с чёрно-белой полиграфией. Проиллюстрированы все основные особенности модели, есть вся техническая информация.

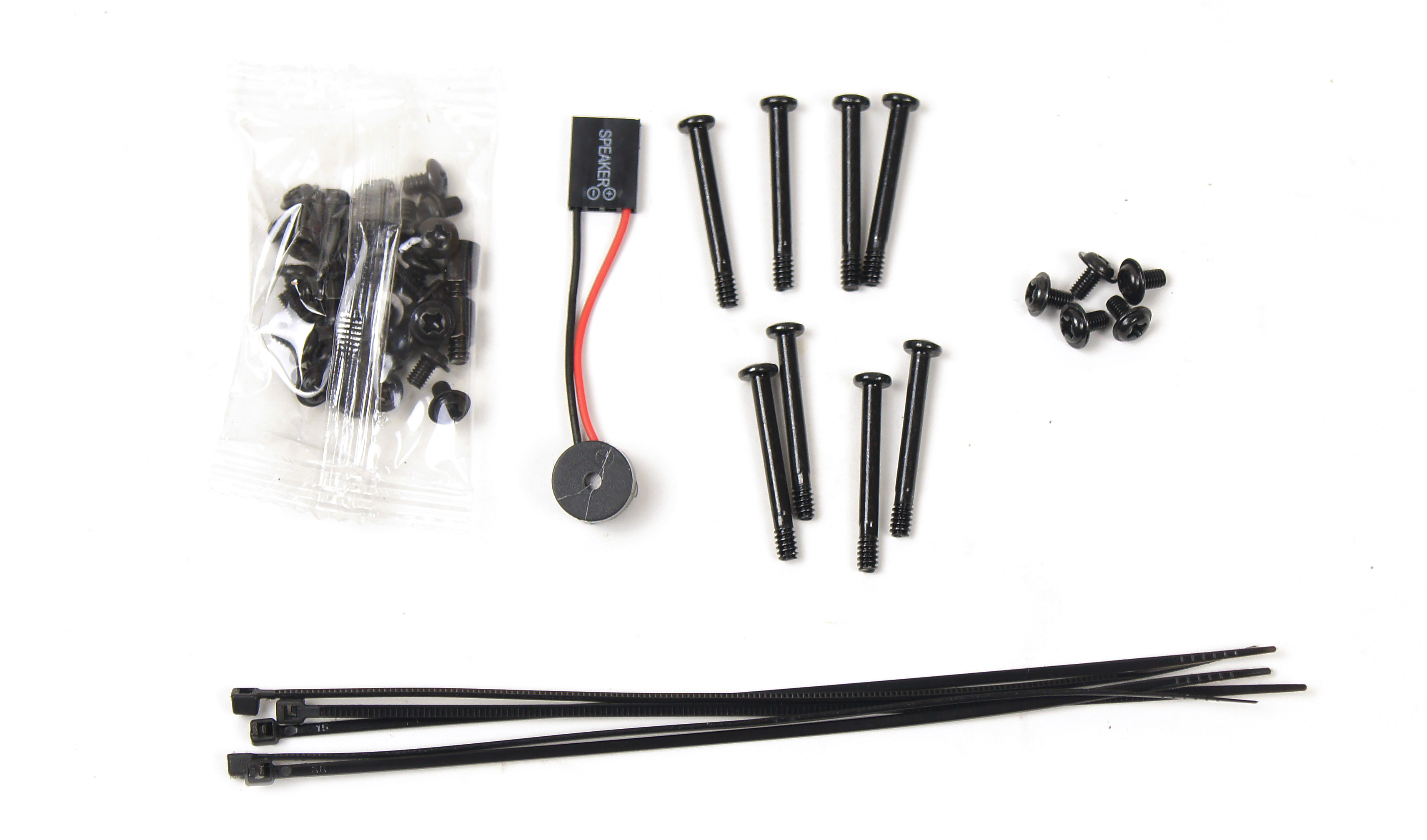

Комплект не слишком богатый, есть только необходимый комплект крепежа, биппер и несколько пластиковых хомутов. Количество винтов и прочего весьма и весьма скромное, так что лучше ничего не терять. Также нет и никакой инструкции с руководством по сборке.


Внешний вид, конструкция, особенности

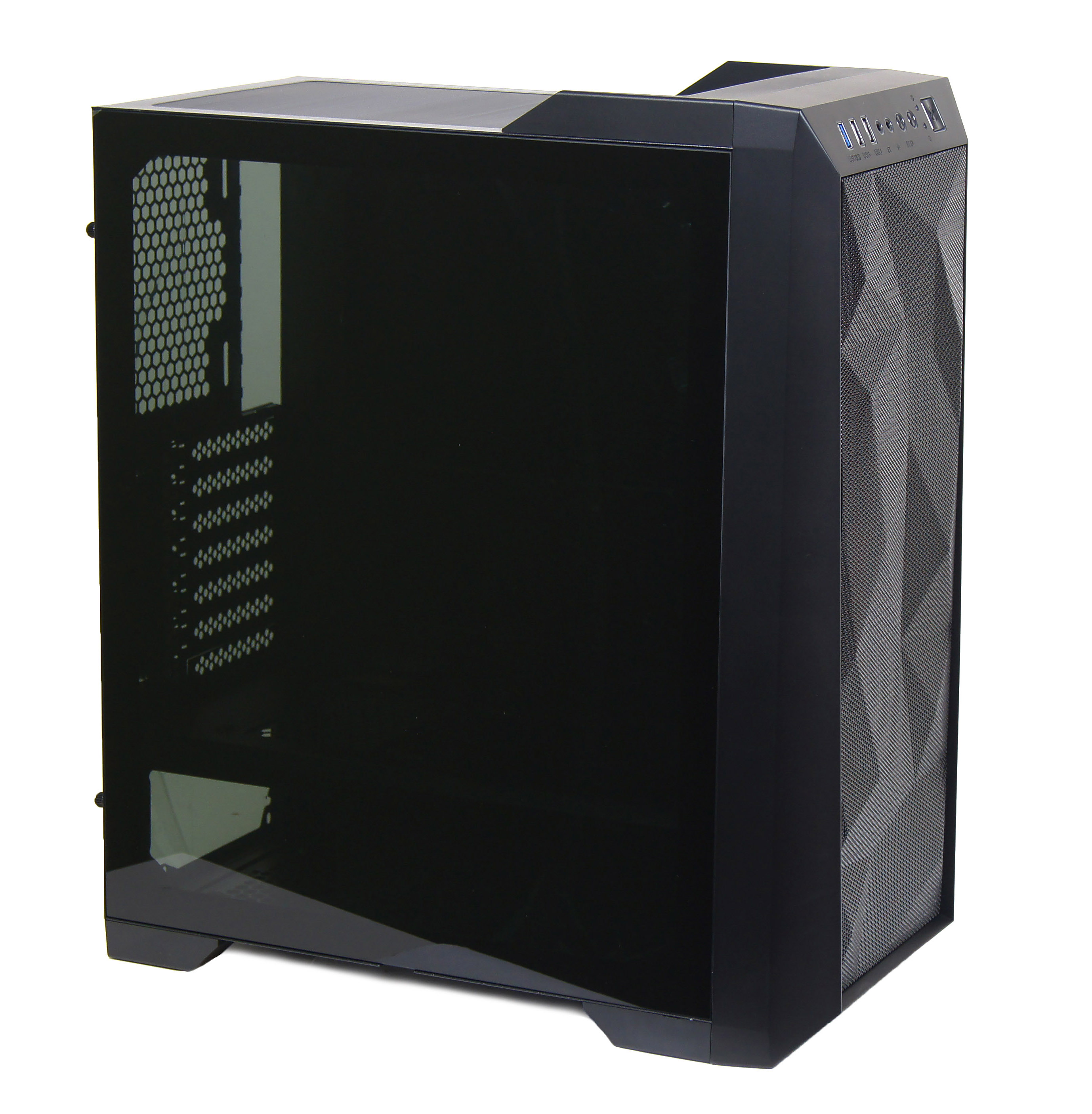

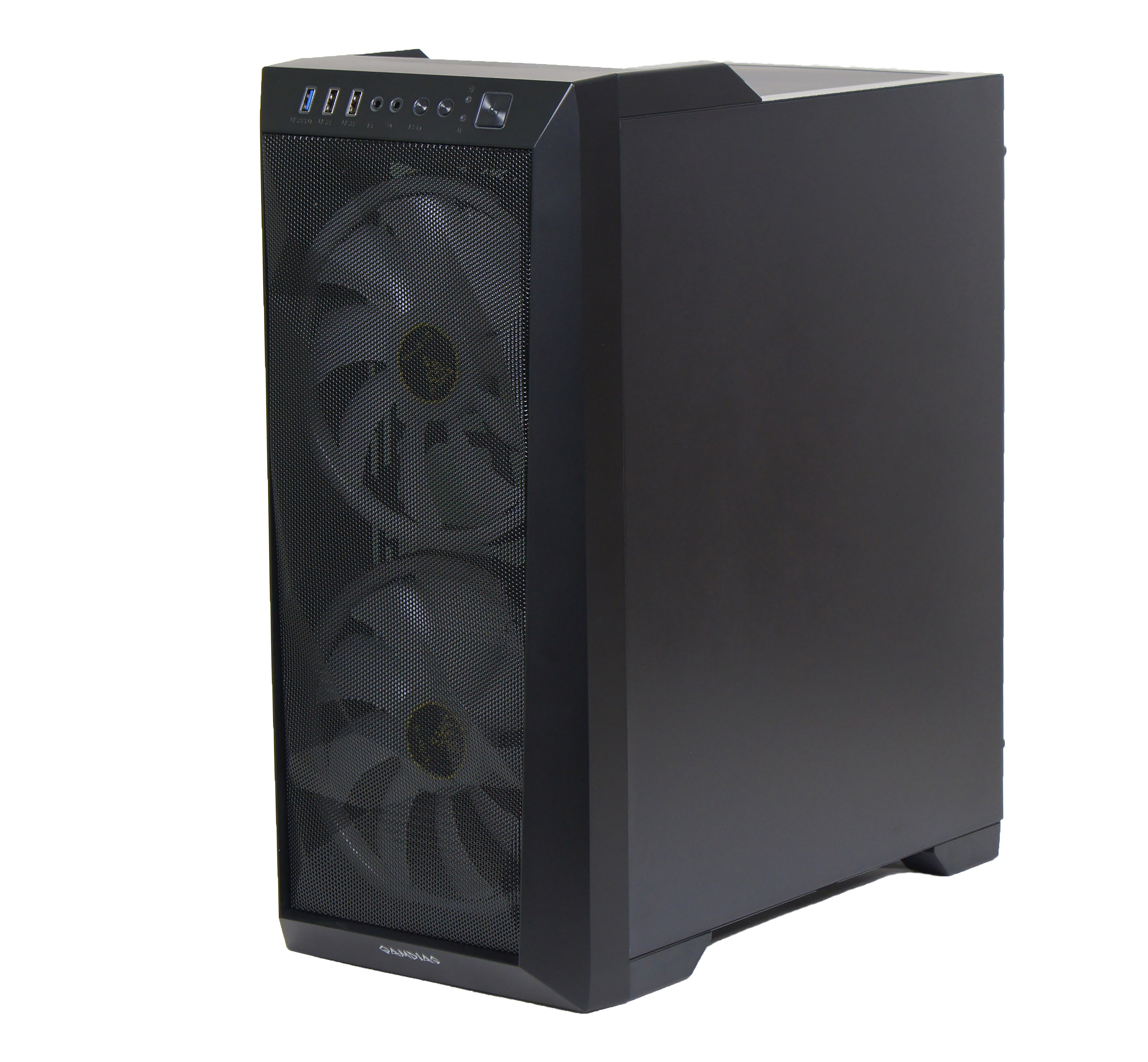

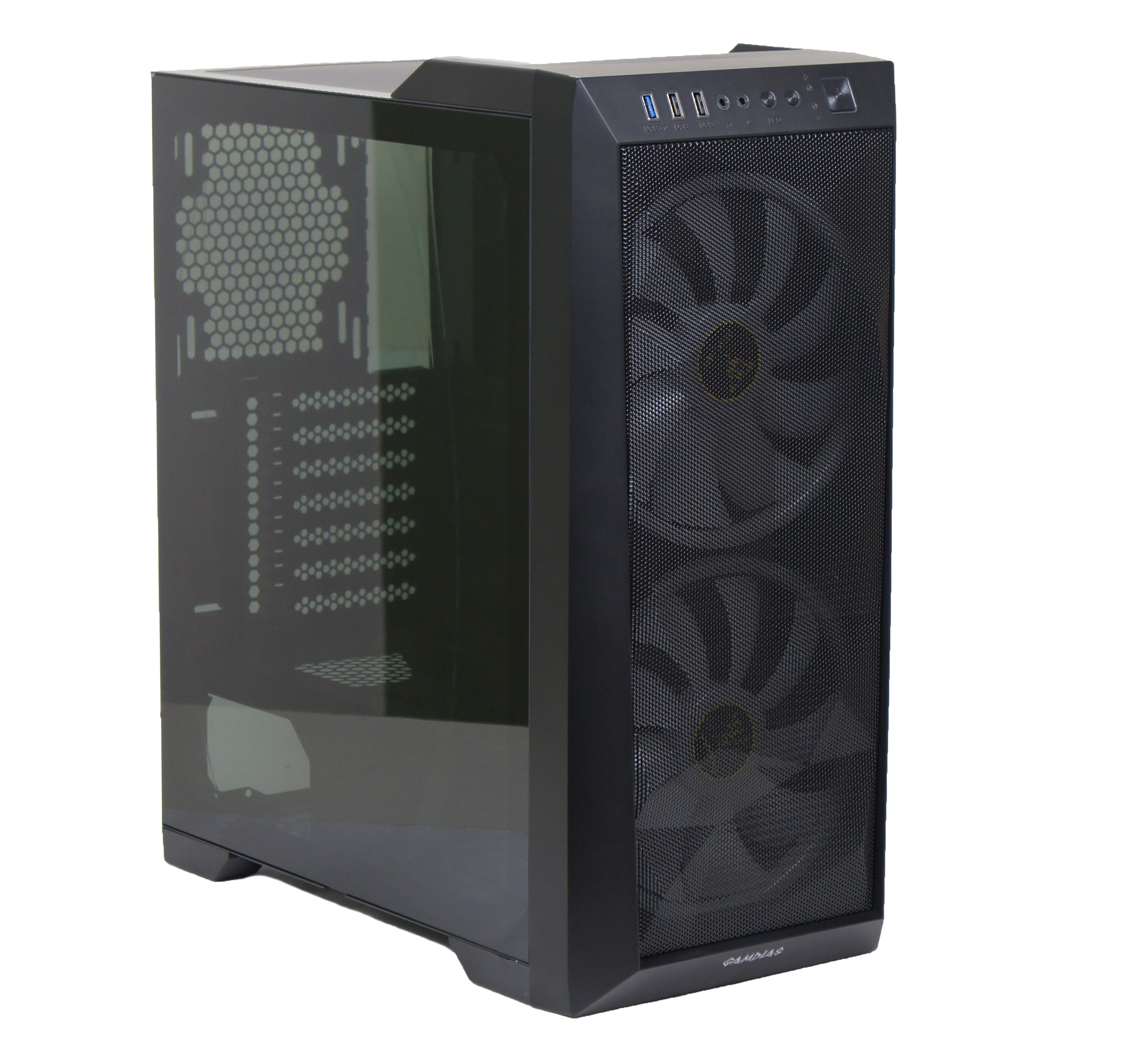

APOLLO M1 получил довольно интересную внешность – верхняя панель выдаётся из основных контуров, так же выделены ножки и передняя сетка. Она разбита на «волны» треугольников и выглядит очень рельефно, особенно при взгляде сбоку, создавая корпусу свой стиль.

Дизайн в целом получился гармоничным, вживую корпус хорошо смотрится, особенно с правильно подобранной подсветкой.

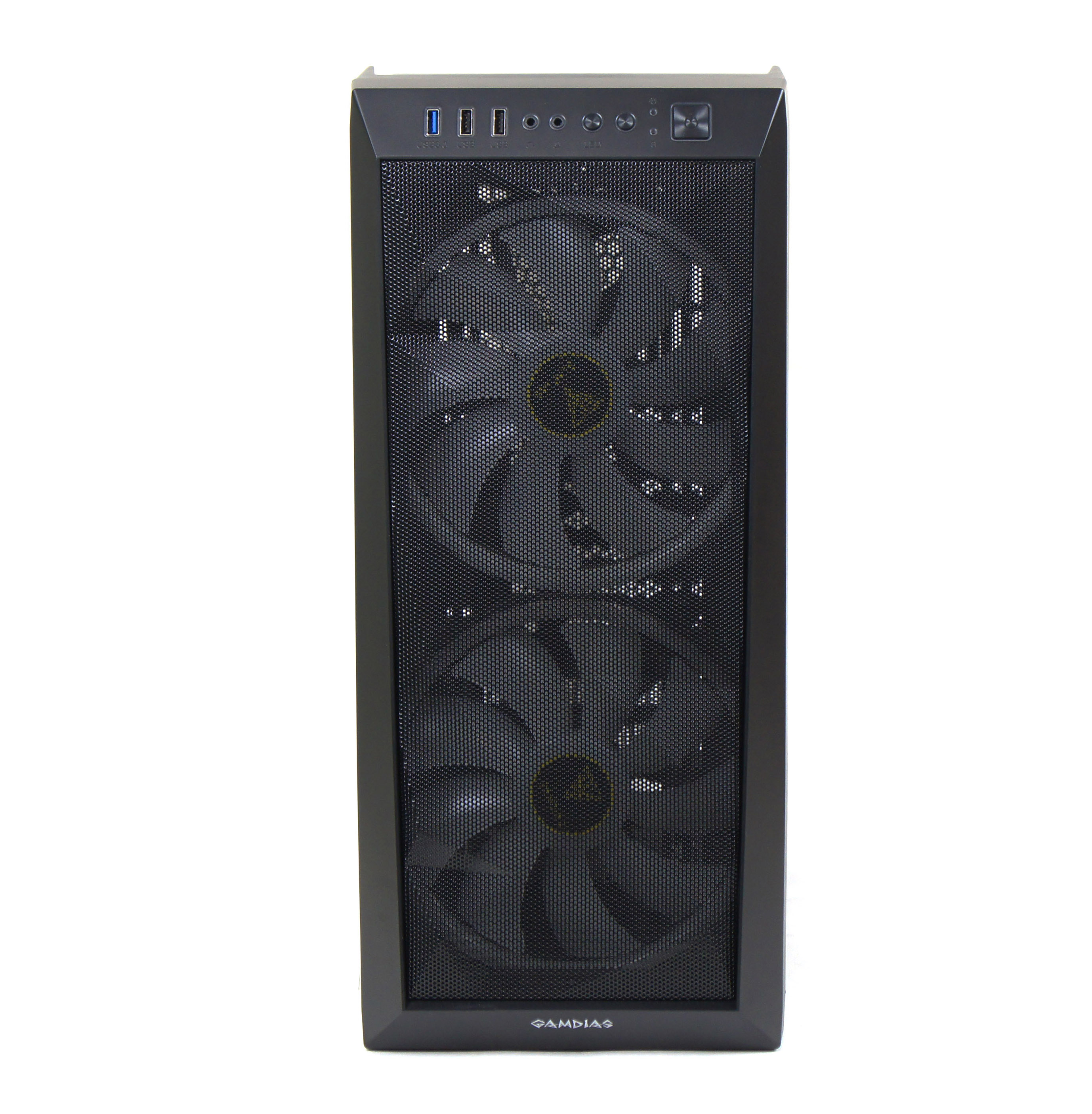

Передняя сетка выполнена из металла и вставлена в пластиковое обрамление, на котором сверху расположена панель разъёмов, а снизу нашлось место и для логотипа GAMDIAS. Сразу за решёткой расположены два 200-мм вентилятора, засасывающих воздух в корпус. Пылевых фильтров здесь не предусмотрено.

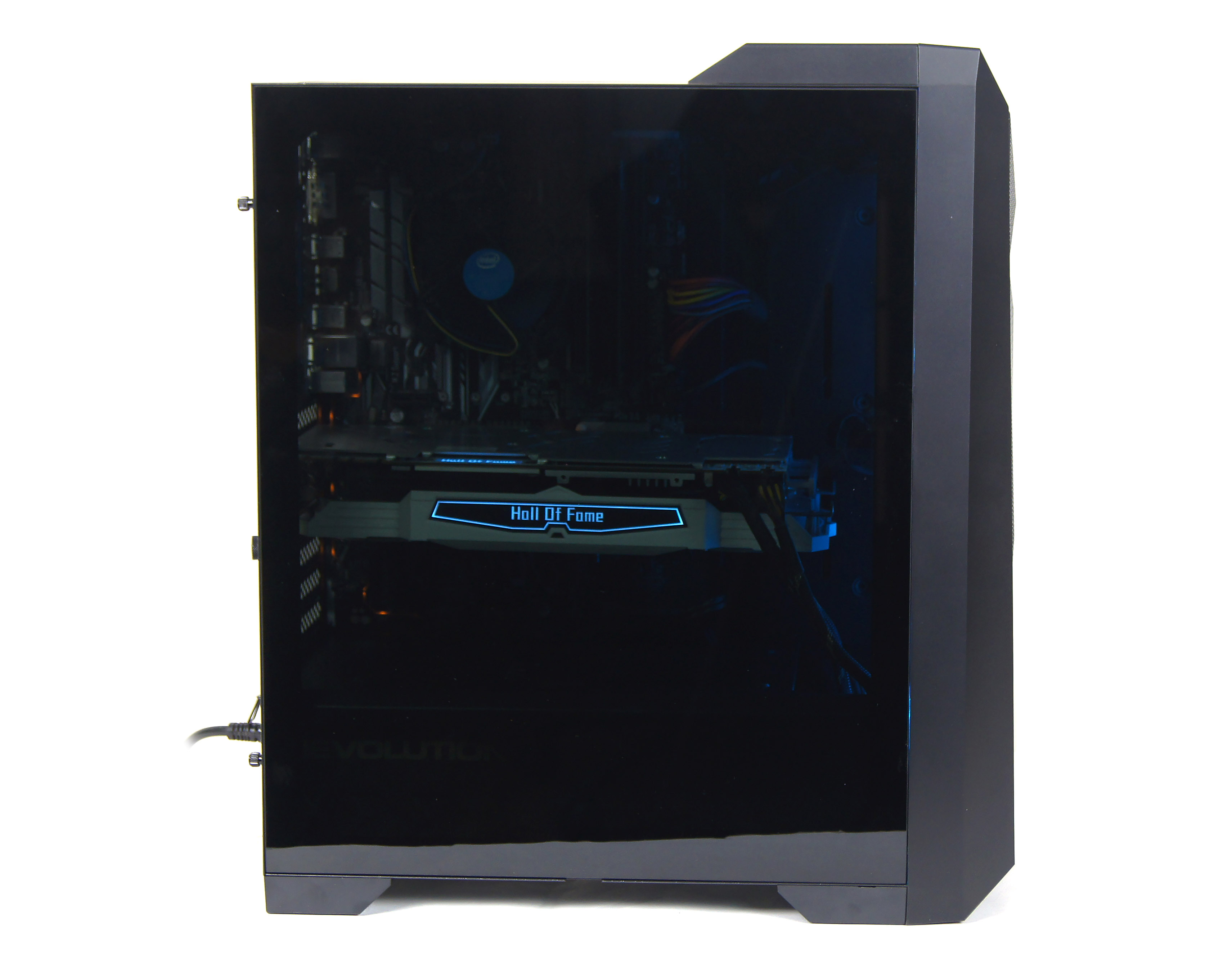

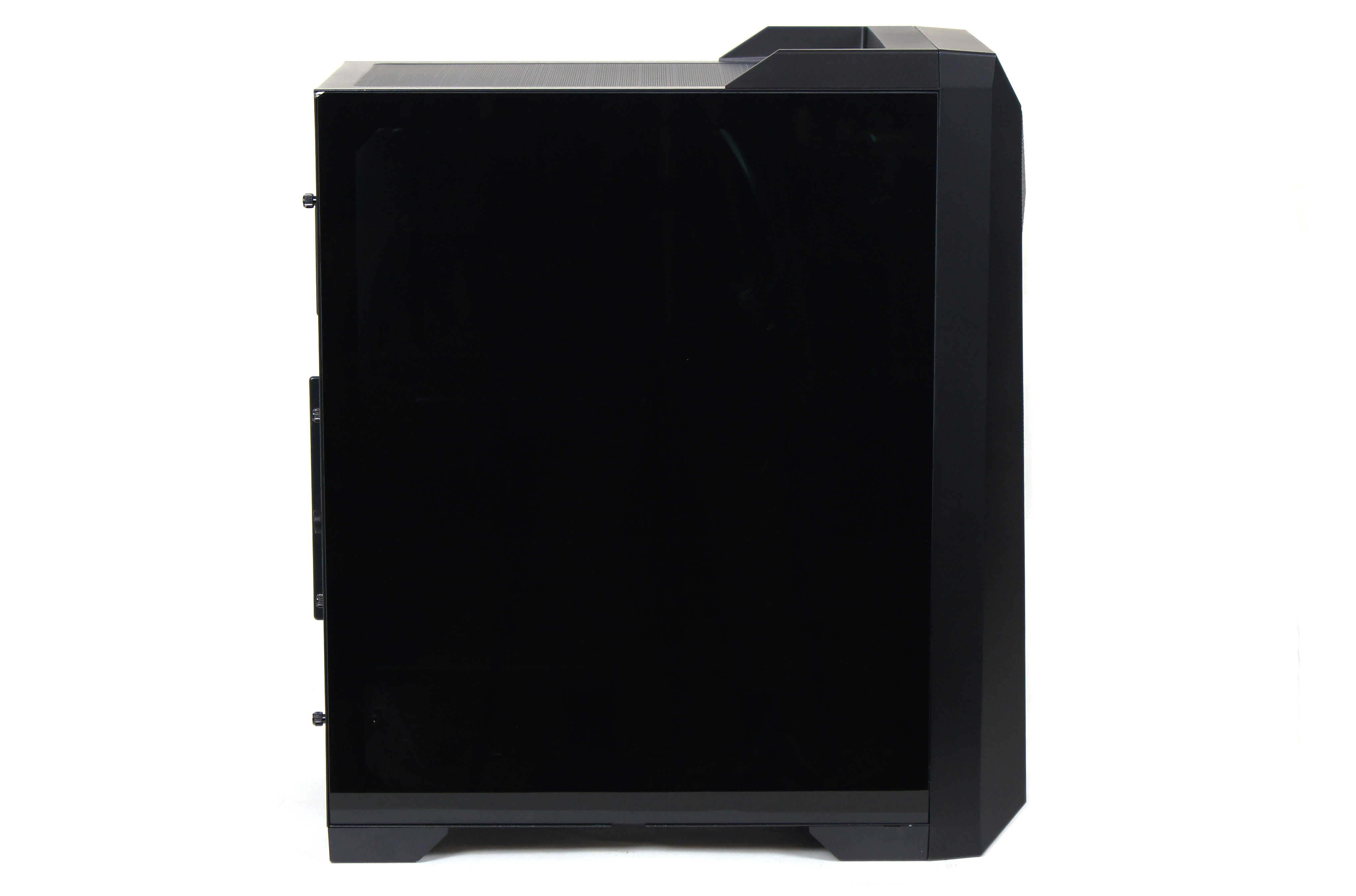

Правая стенка глухая, левая – из тонированного закалённого стекла. Тонировка достаточно сильная, хорошо видно будет только подсвеченные комплектующие.

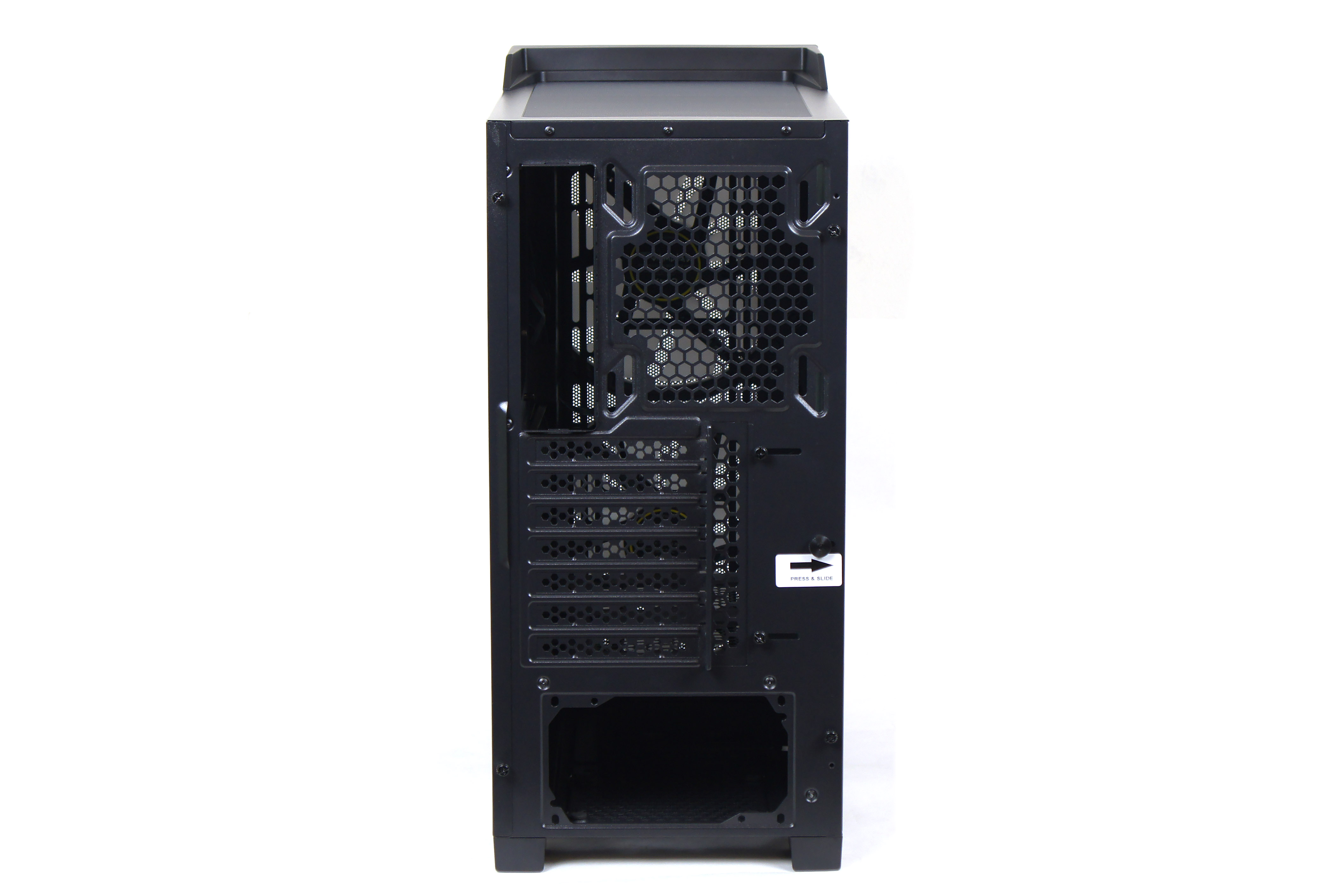

У APOLLO M1 нижнее расположение блока питания и 7 слотов расширения. Заглушки просто выламываются, как у всех недорогих корпусов. В верхней части задней стенки есть место под один вентилятор 120/140 мм.

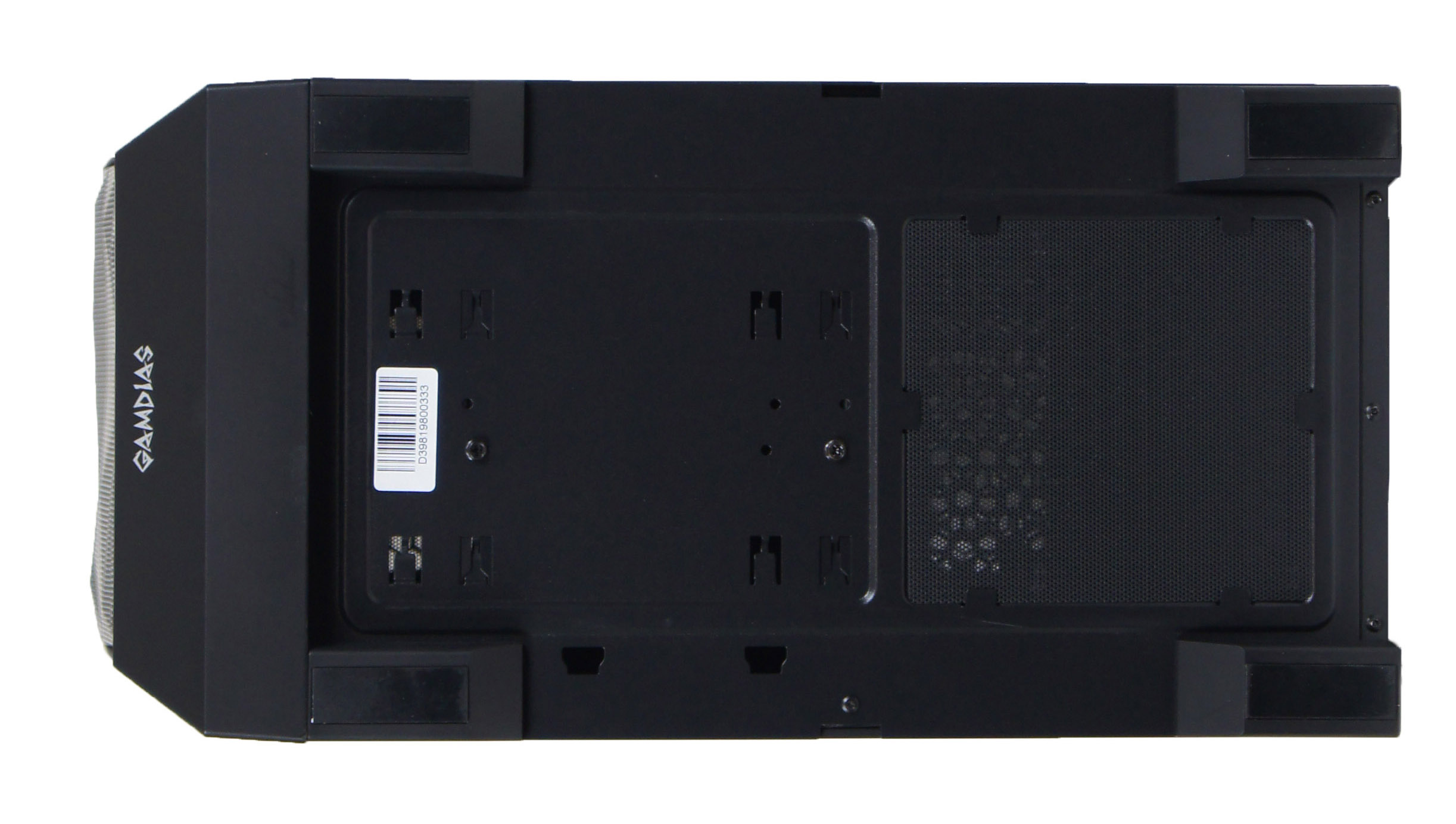

Ножки у корпуса достаточно большие по площади и снабжены нескользящими мягкими накладками, поглощающими также вибрации. Под местом расположения блока питания расположено окно забора воздуха со съёмным пылевым фильтром.

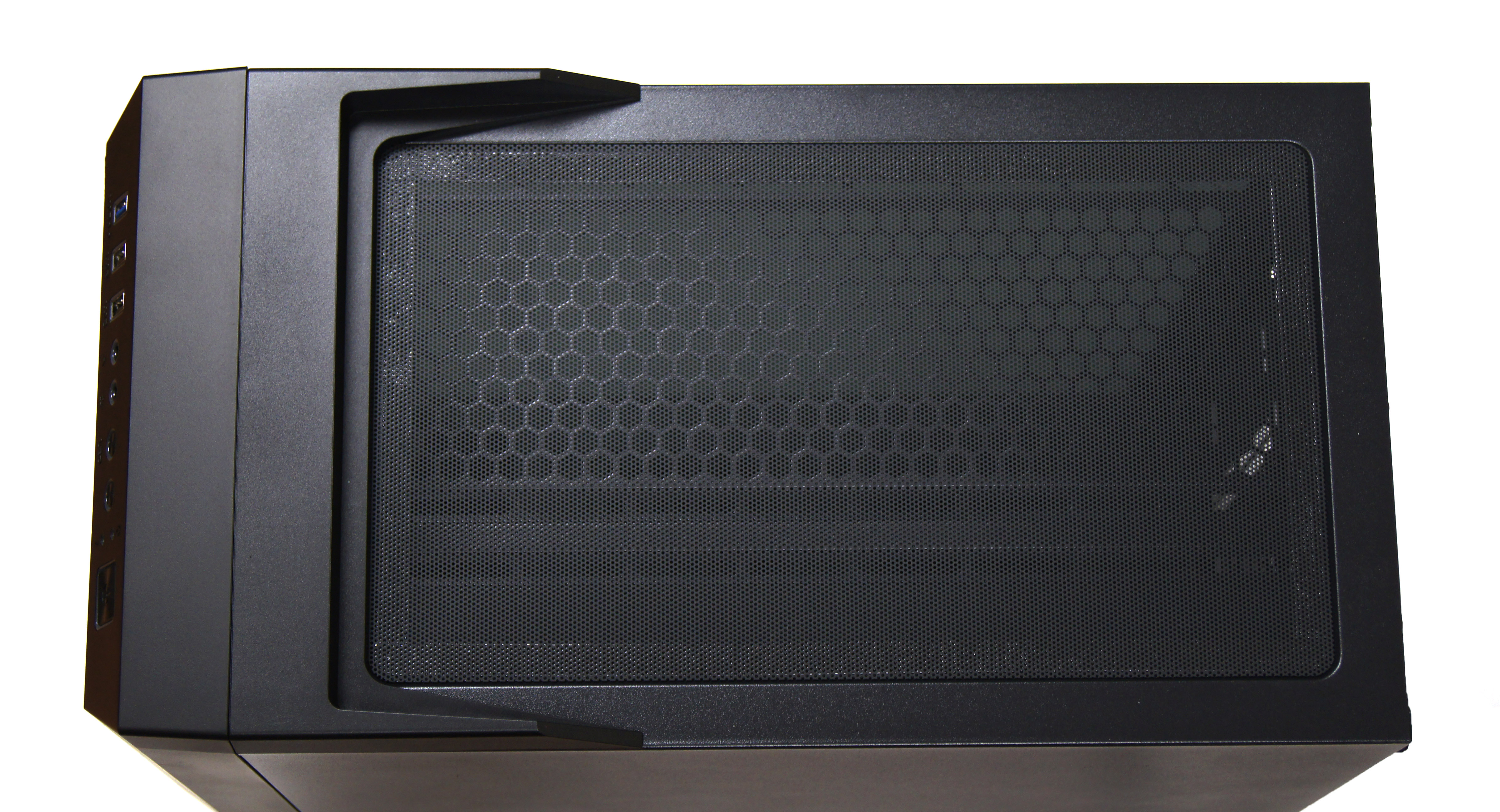

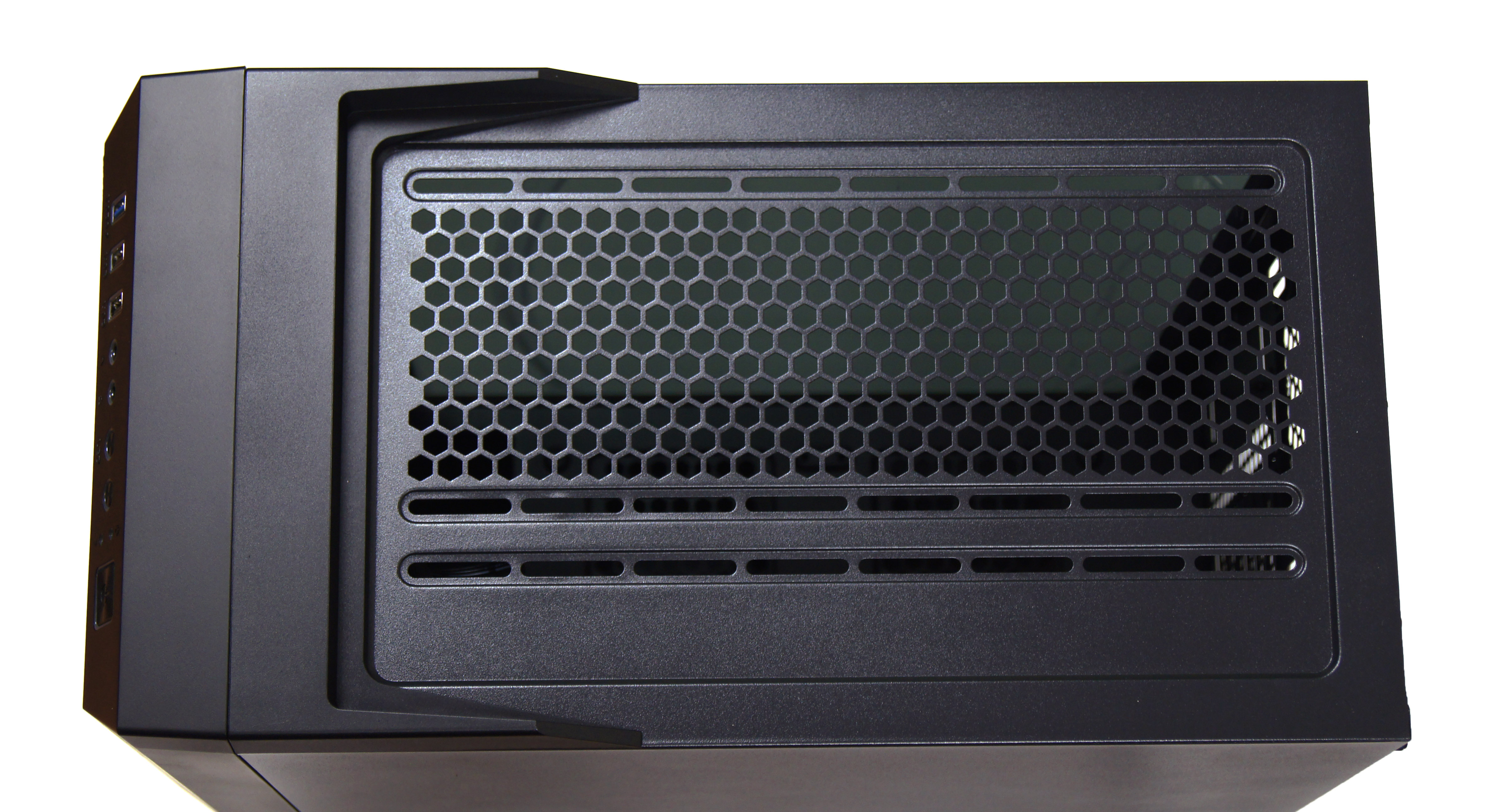

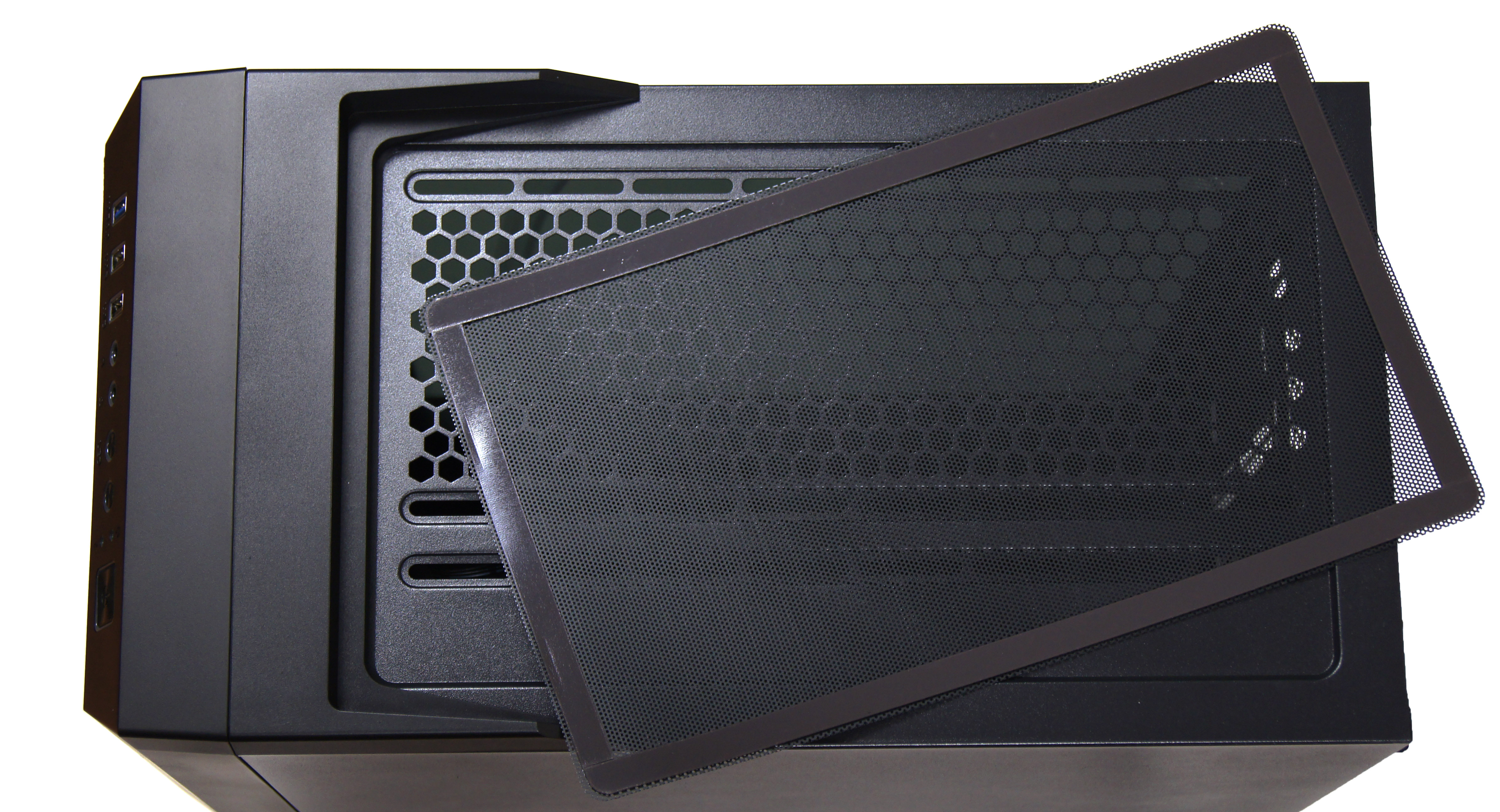

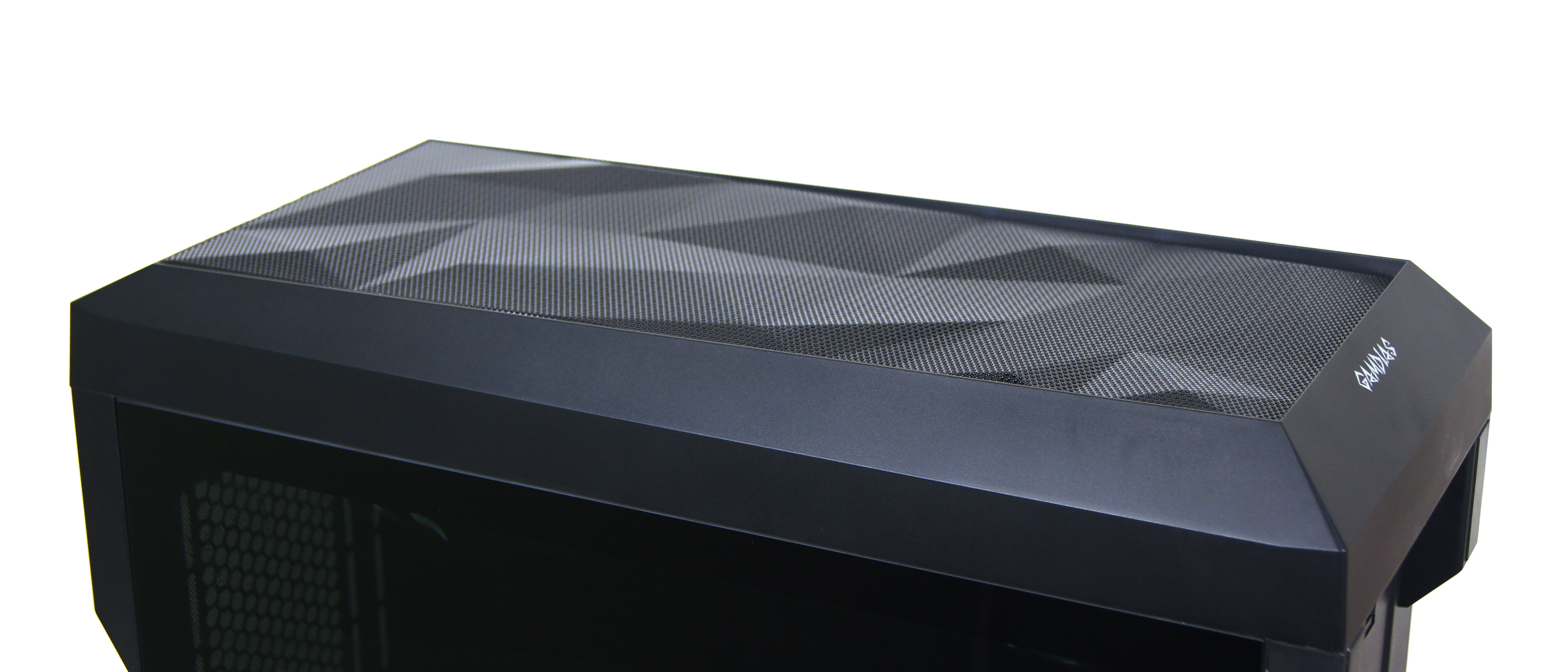

Верх корпуса представляет из себя перфорированную стенку, через которую должен отводиться горячий воздух. Решётка дополнительно снабжена пылевым фильтром в виде мелкой металлической сетки на магнитных направляющих.

На решётке есть место для крепления компонентов системы охлаждения – максимально сюда может уместиться радиатор 240 мм или 2 кулера до 120/140 мм.

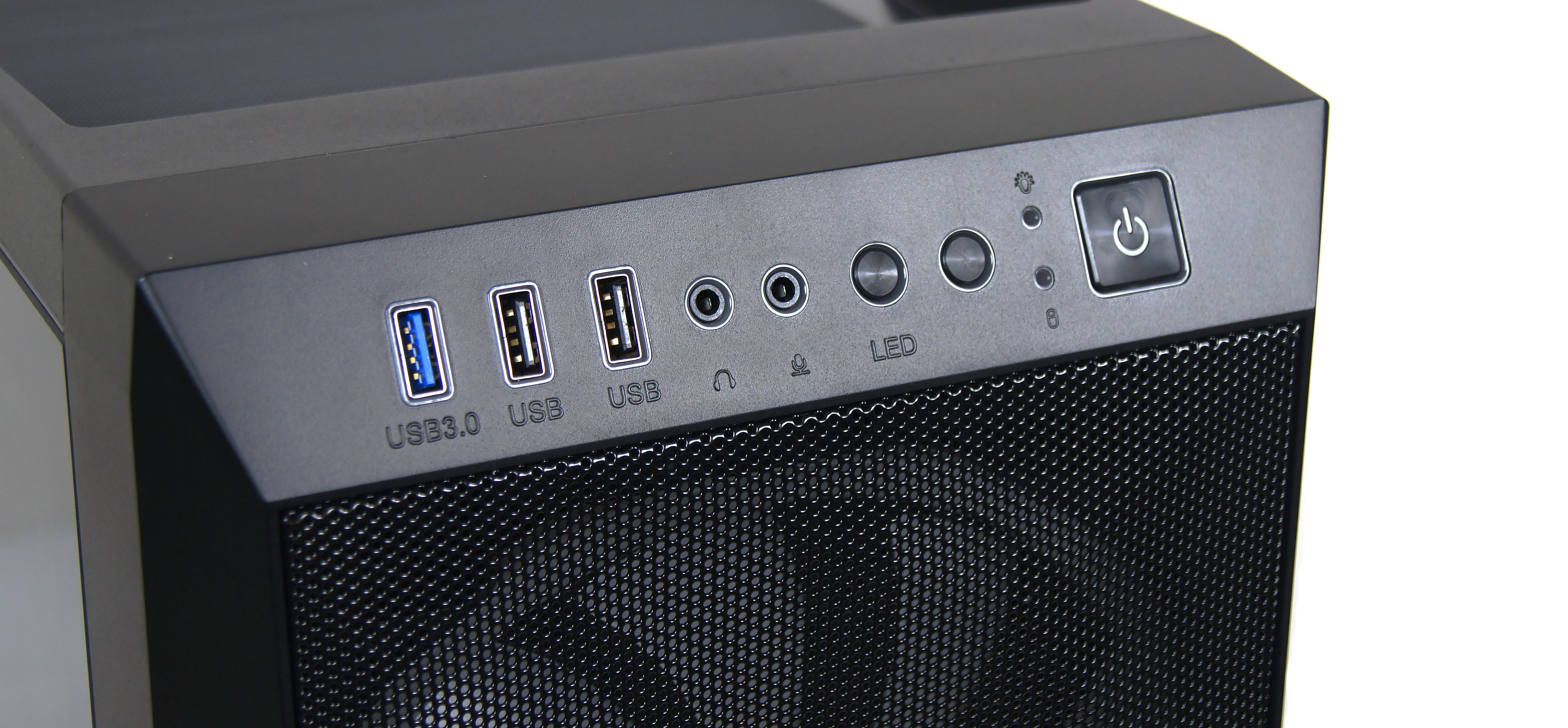

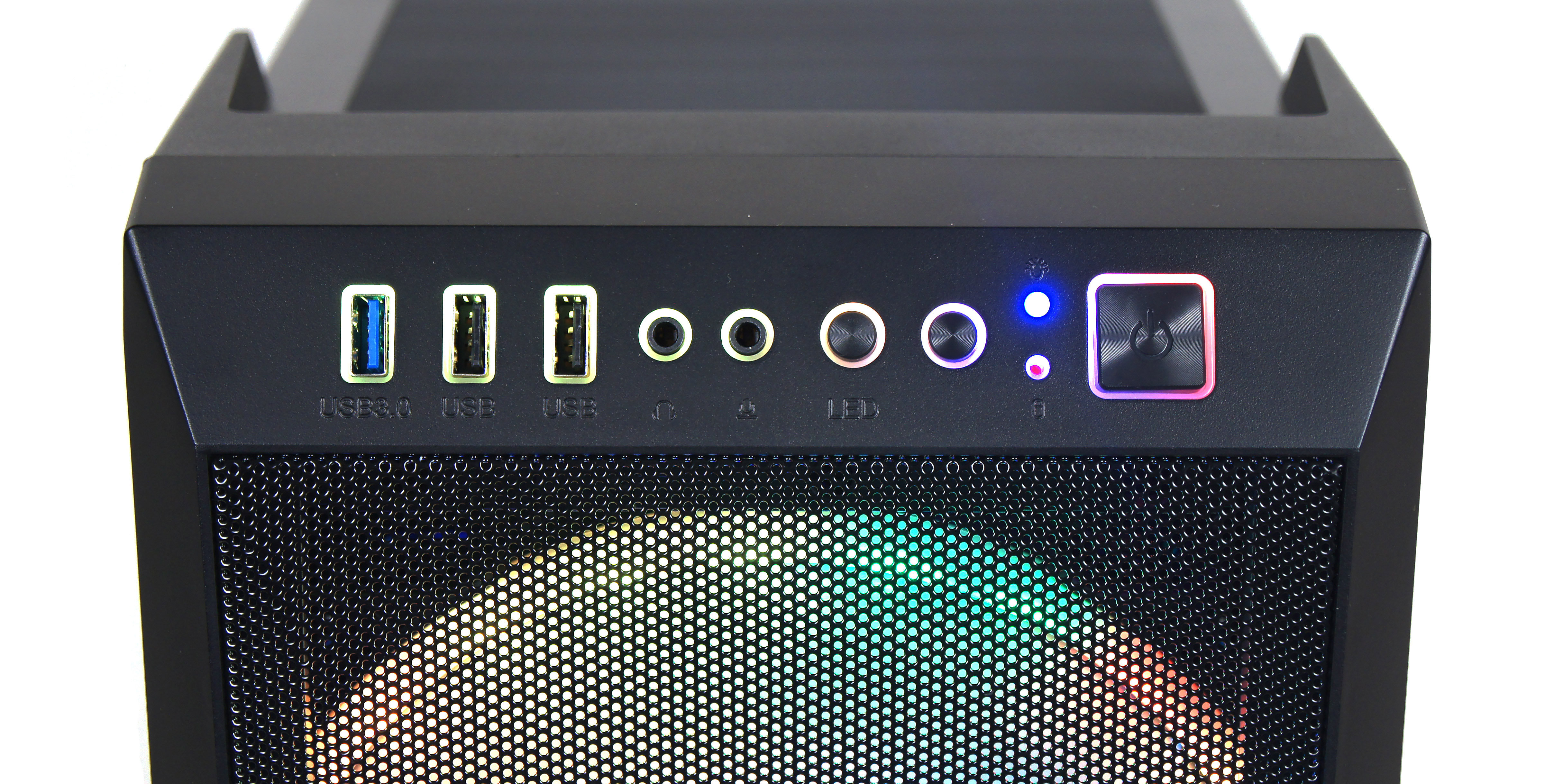

На контрольной панели есть всего один разъём USB 3.0, два обычных USB, отдельные выходы для наушников и аудио, а также одна кнопка включения – без отельной кнопки перезагрузки решили обойтись.

Зато есть кнопка переключения режимов подсветки LED, а рядом с ней - кнопка регулировки скорости вращения кулеров. Имеются три режима: стандартно малая, средняя, высокая.

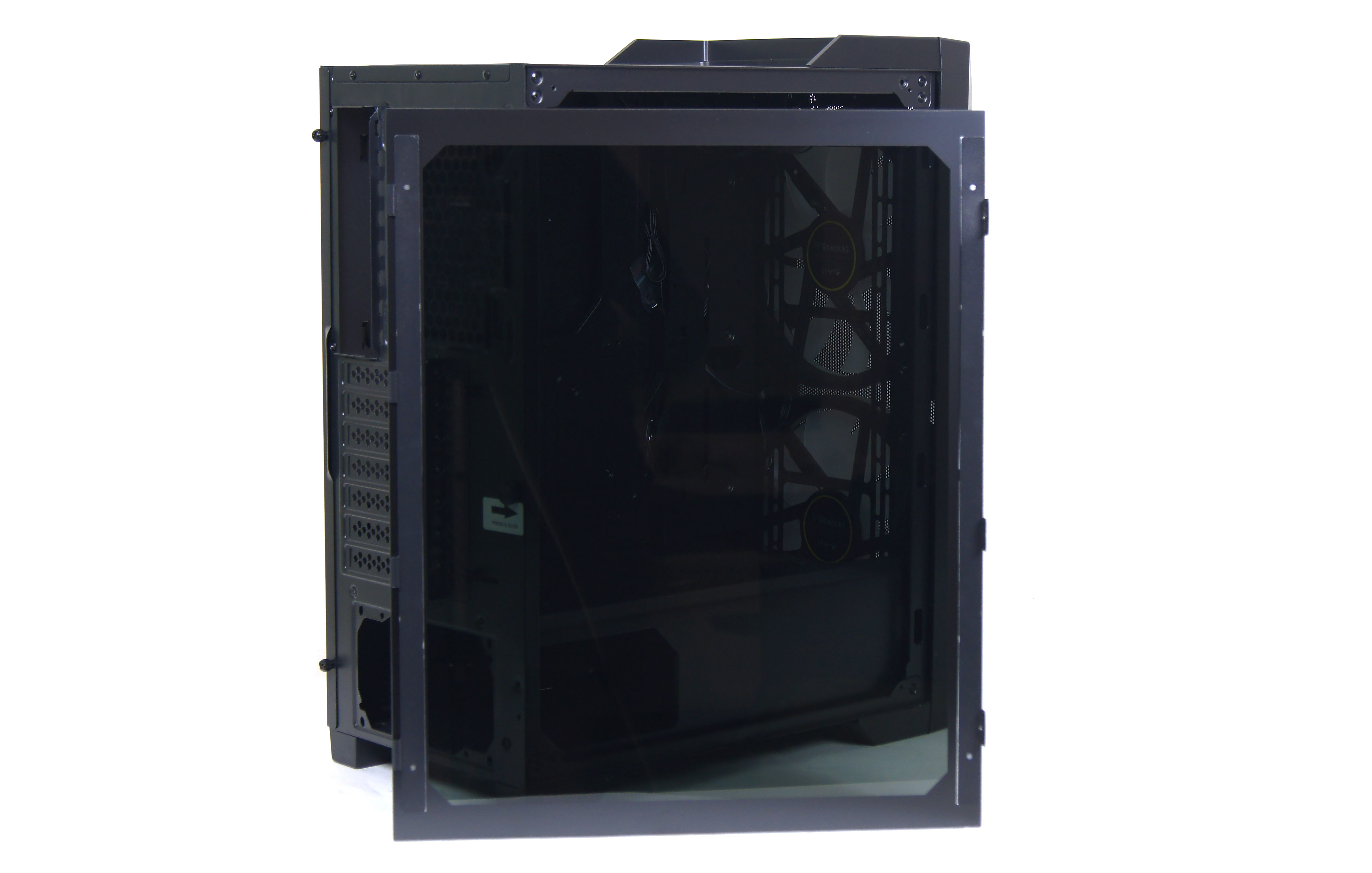

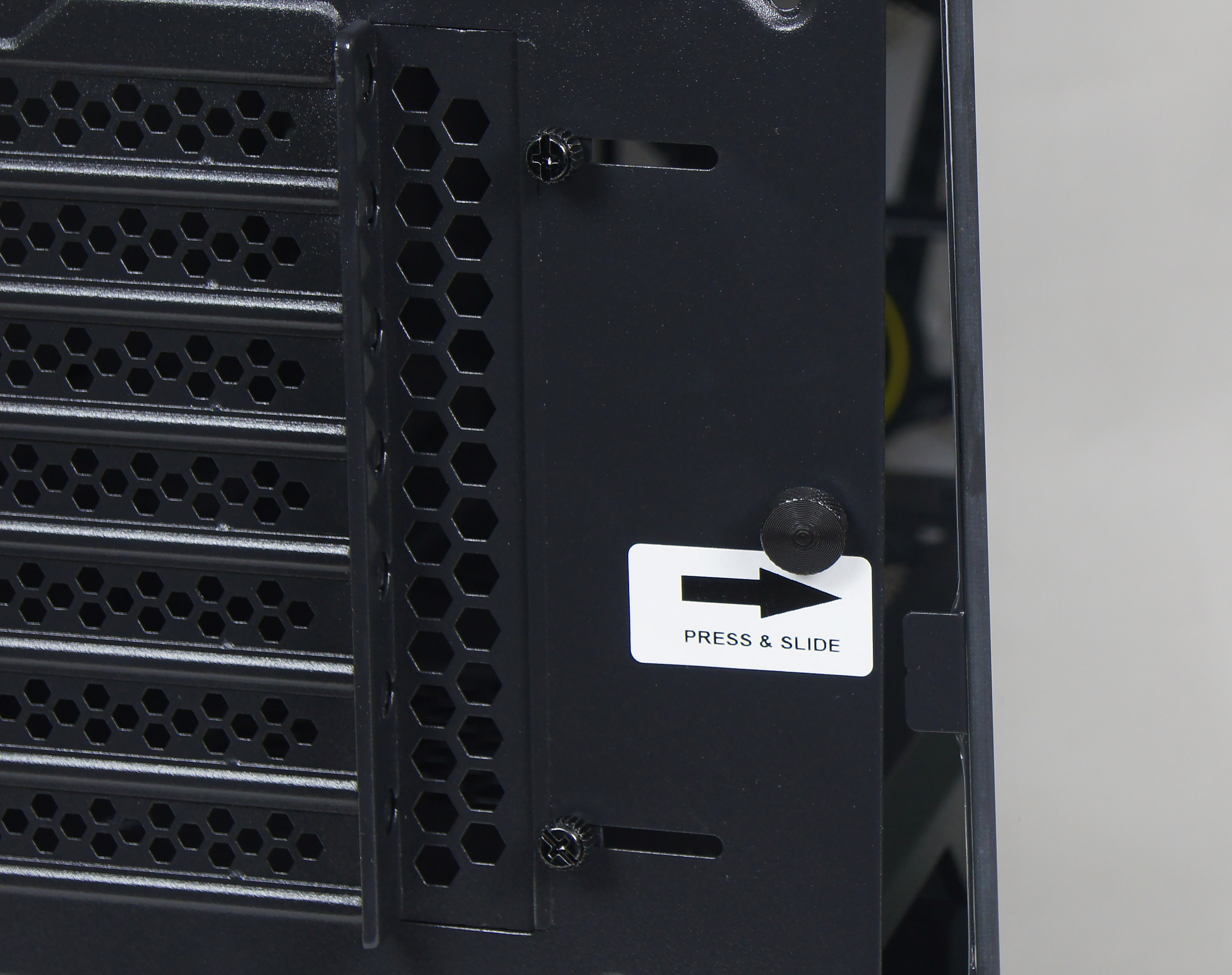

Стенки корпуса крепятся двумя винтами с головкой «под пальцы». Но для левой стеклянной стенки предусмотрен некоторый технический момент, который вроде бы должен облегчить её снятие: на тыльной стенке корпуса есть специальный «рычажок», который после откручивания винтов выталкивает стенку из паза. Поскольку стенка полностью погружена в корпус и плотно в нём сидит, иначе вытаскивать её было бы гораздо сложнее.


Сама стенка имеет толщину 4 мм, тонирована, углы «скошены» окантовкой, создавая подобие виньетирования. Снимается и одевается она без особых проблем, и если соблюдать аккуратность, уронить её вряд ли получится.

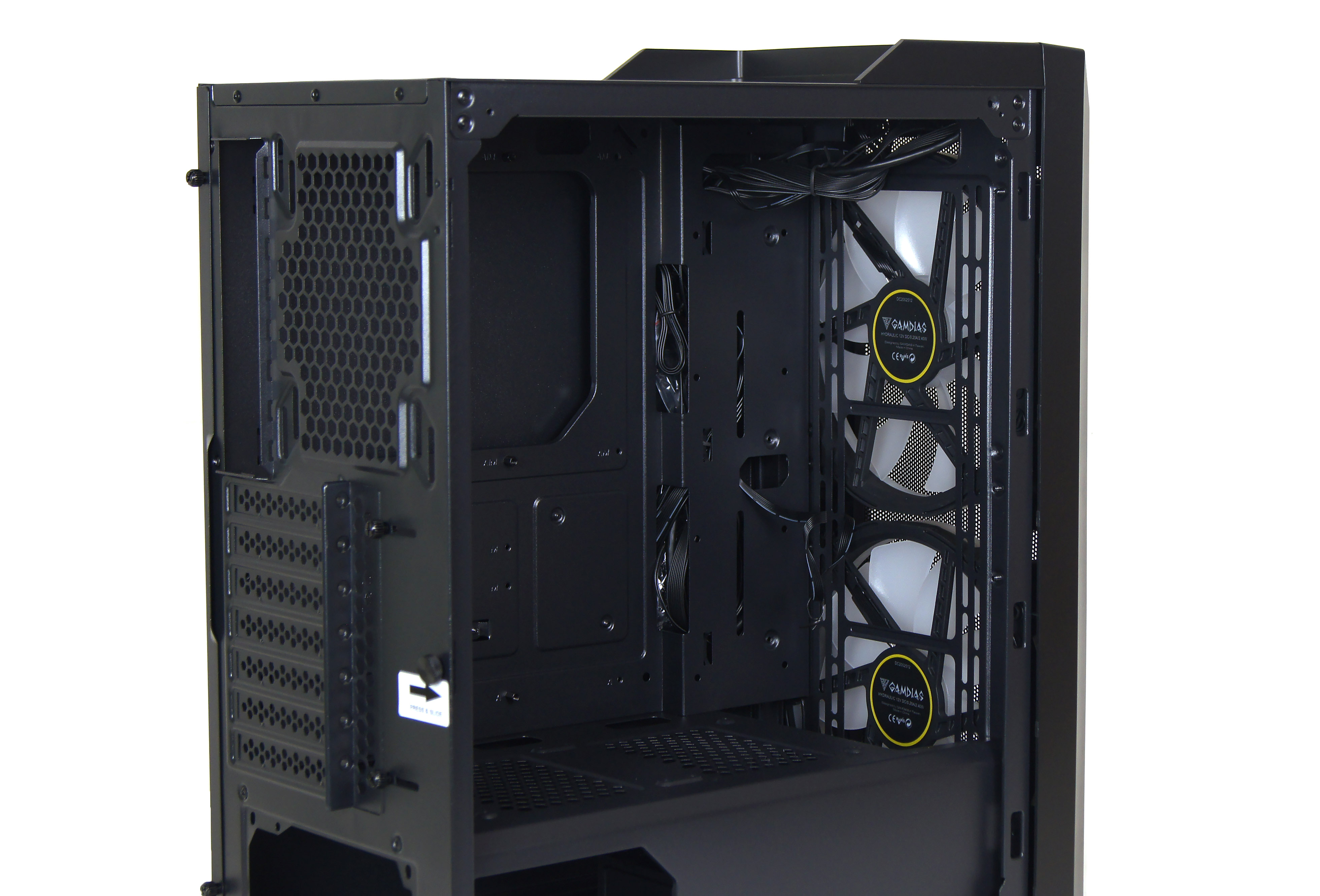

В смысле выбора форм-фактора будущей сборки корпус проявляет универсальность и даёт выбор между ATX, Micro-ATX или mini-ITX. Такая многостаночность лишней никогда не будет.

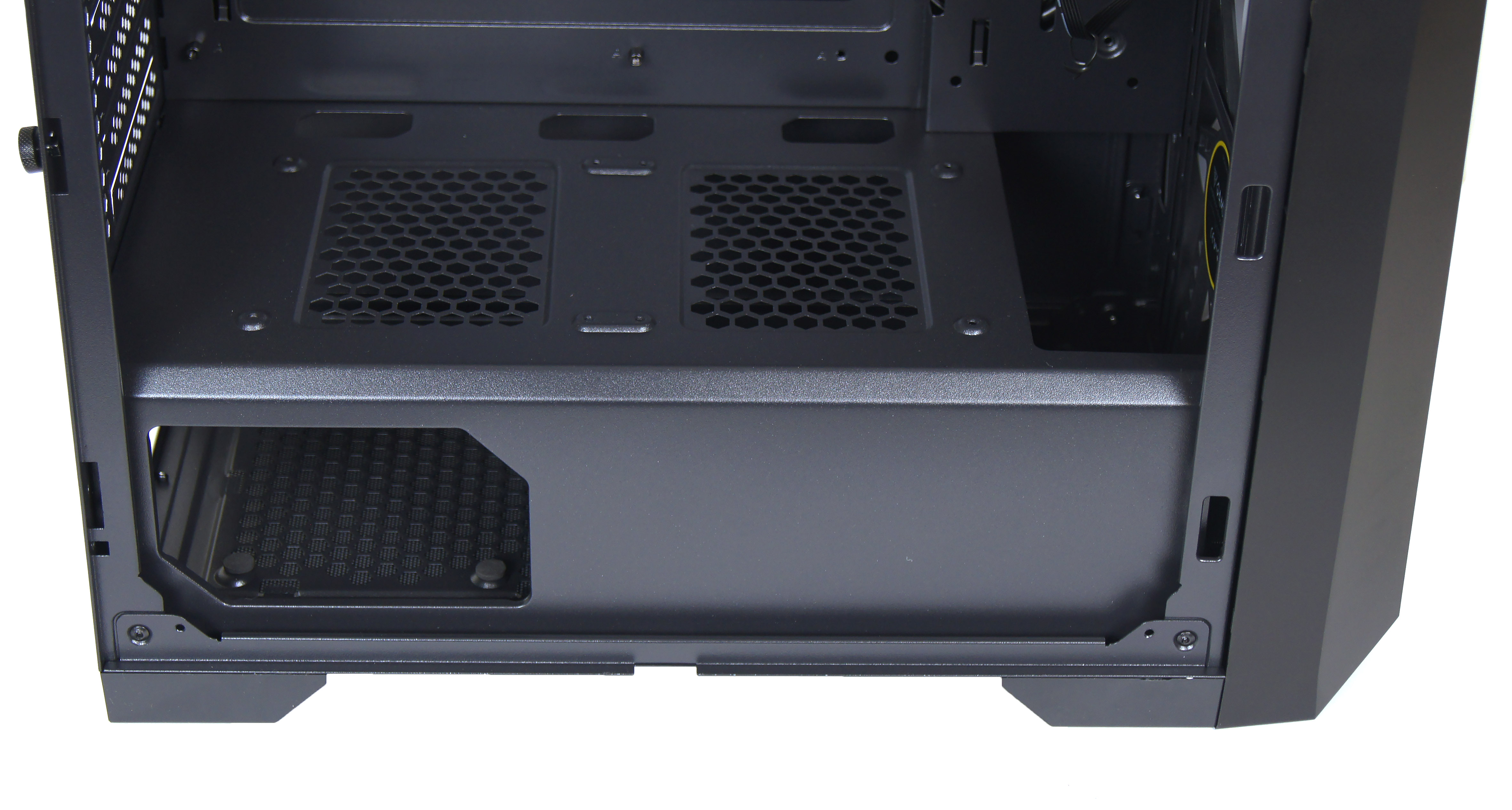

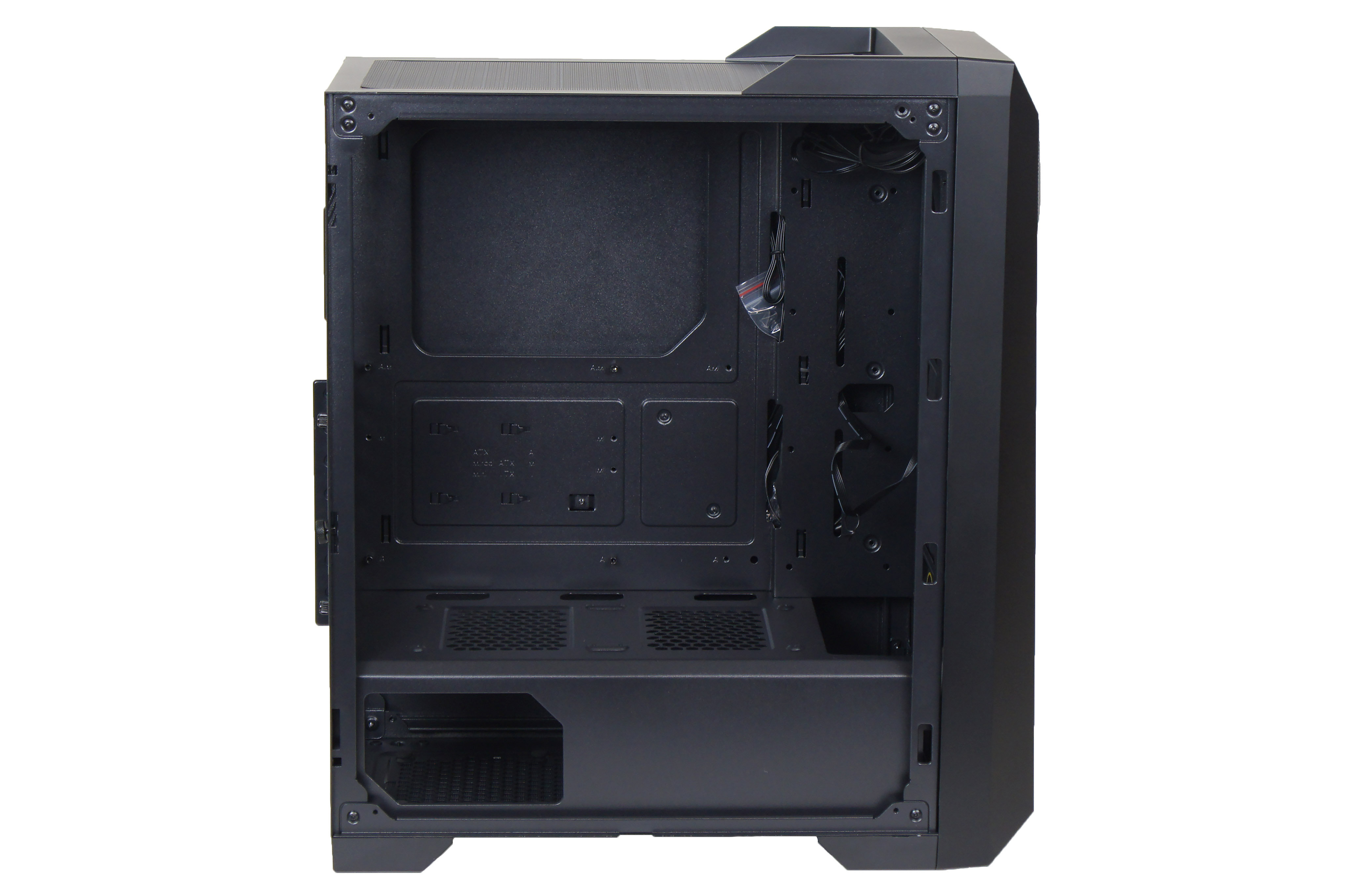

Внутренний объём спланирован двухсекционным, как и у многих современных моделей. Отделяющая блок питания перегородка здесь несъёмная. Под блок предусмотрены мягкие ножки, сверху есть перфорация для доступа воздуха от предполагаемых вентиляторов: на перегородке могут расположиться два по 120 мм.


Сбоку перегородки есть декоративное окно для визуального присутствия блока питания в системе.


На передней стенке хватит места для размещения двух комплектных вентиляторов по 200 мм или 3-х по 120 мм/ 2-х по 140 мм. Альтернативно можно расположить радиатор форм-фактора 280/360 мм. Для крепления есть место как с наружной стороны, так и с внутренней, за передней стенкой, так что можно расположить много элементов, если заранее всё продумать.

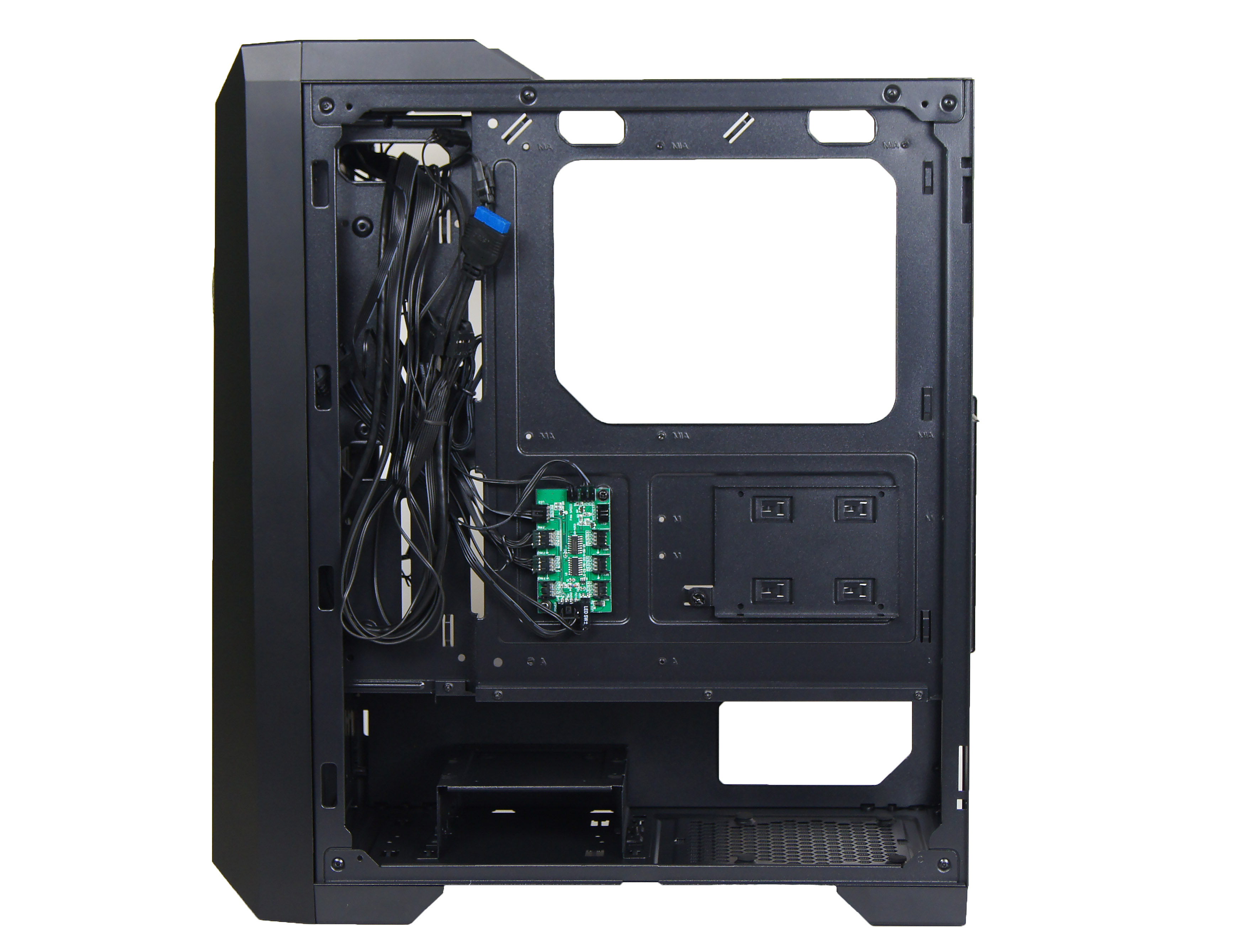

Сняв правую стенку, добираемся до пространства для кабель-менеджмента. Его здесь очень немного - всего около 30 мм, что может фатально не хватить для толстых кабелей. Единственная глубокая ниша для прокладки крупных кабелей и связок находится у передней стенки.

В центре перегородки есть единственное отдельное место под накопители 2.5”.

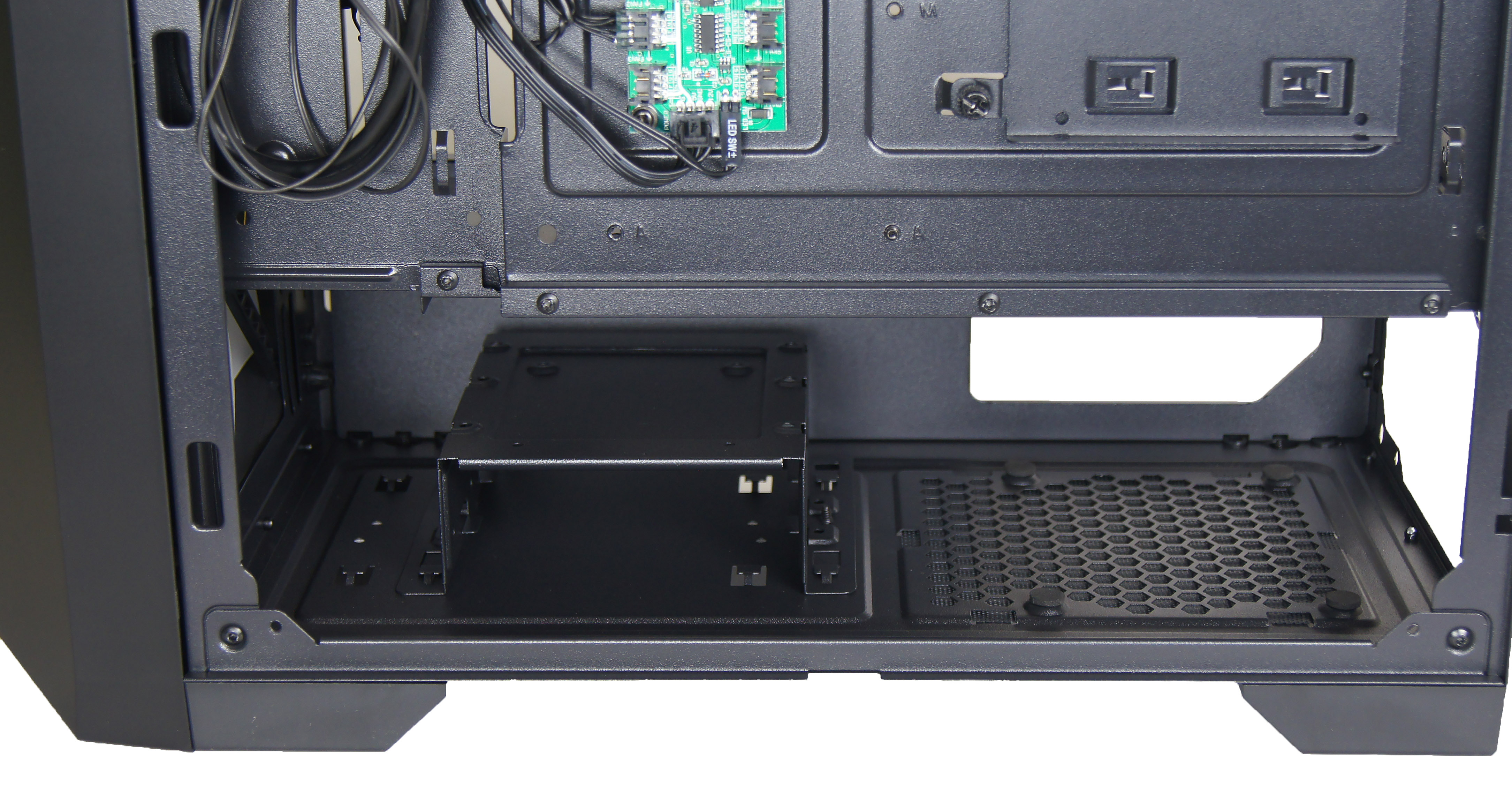

Внизу открывается доступ к нижнему «отсеку». В нём расположена корзина под накопители, которая может менять положение, оставляя больше места под блок питания. В корзину могут поместится два диска 3.5” или по одному 3.5” и 2.5”, что очень негусто.

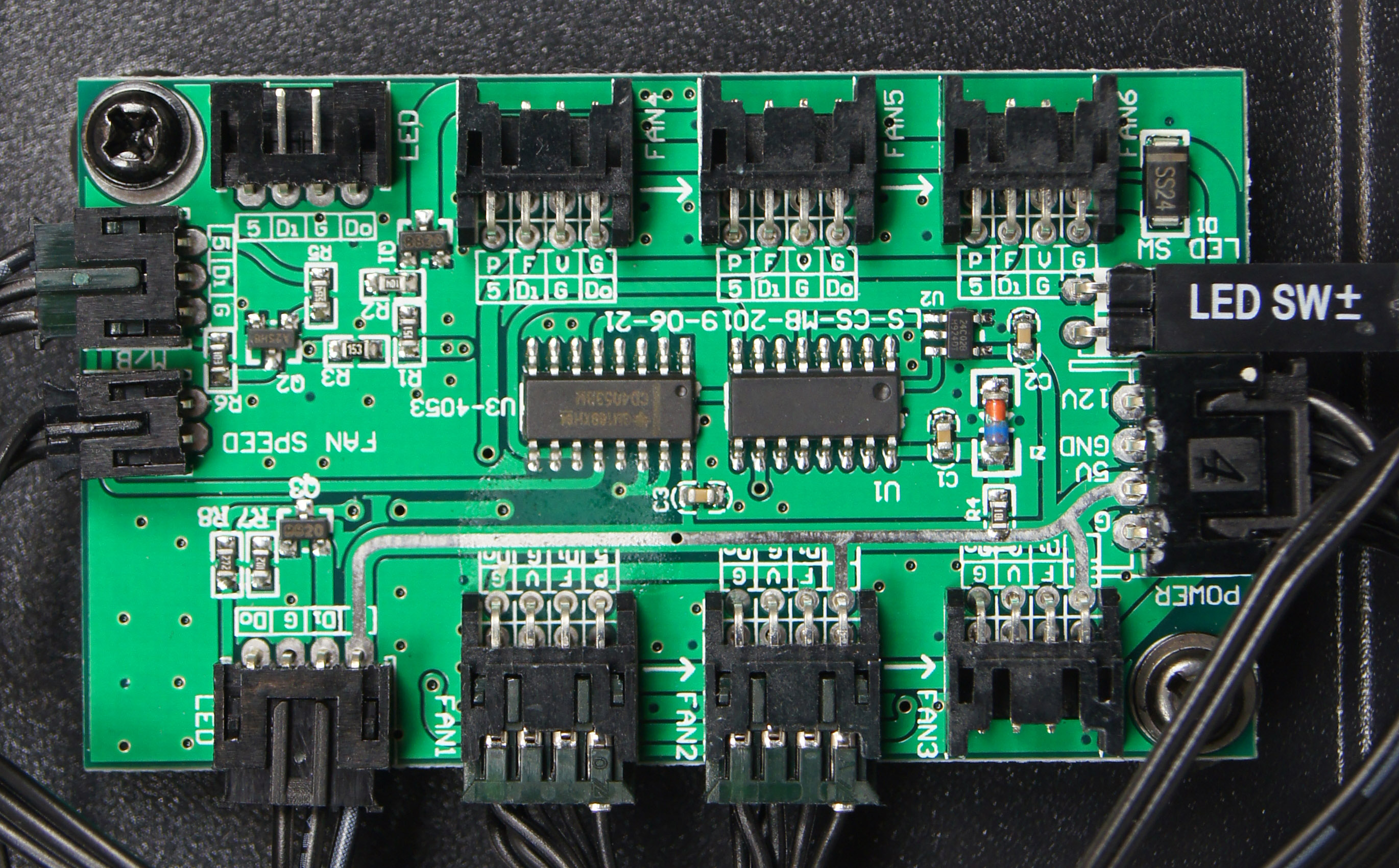

Также на перегородке расположена контрольная плата синхронизации RGB-подсветки. К ней подключается свитч с передней панели для переключения режимов подсветки, а также все корпусные вентиляторы и радиаторы с RGB.

Всего можно подключить до 6-ти вентиляторов и 2-ух светодиодных лент RGB. У платы есть возможность синхронизации подсветки с материнскими платами с разным софтом – по данным производителя поддерживаются: Asus Aura Sync, Gigabyte RGB Fusion, MSI Mystic Light Sync, ASRock Polychrome Sync. Питается плата от SATA разъёма, синхронизация же осуществляется через стандартные для этого разъёмы: на выбор GDV 3pin разъём либо RGB Header.

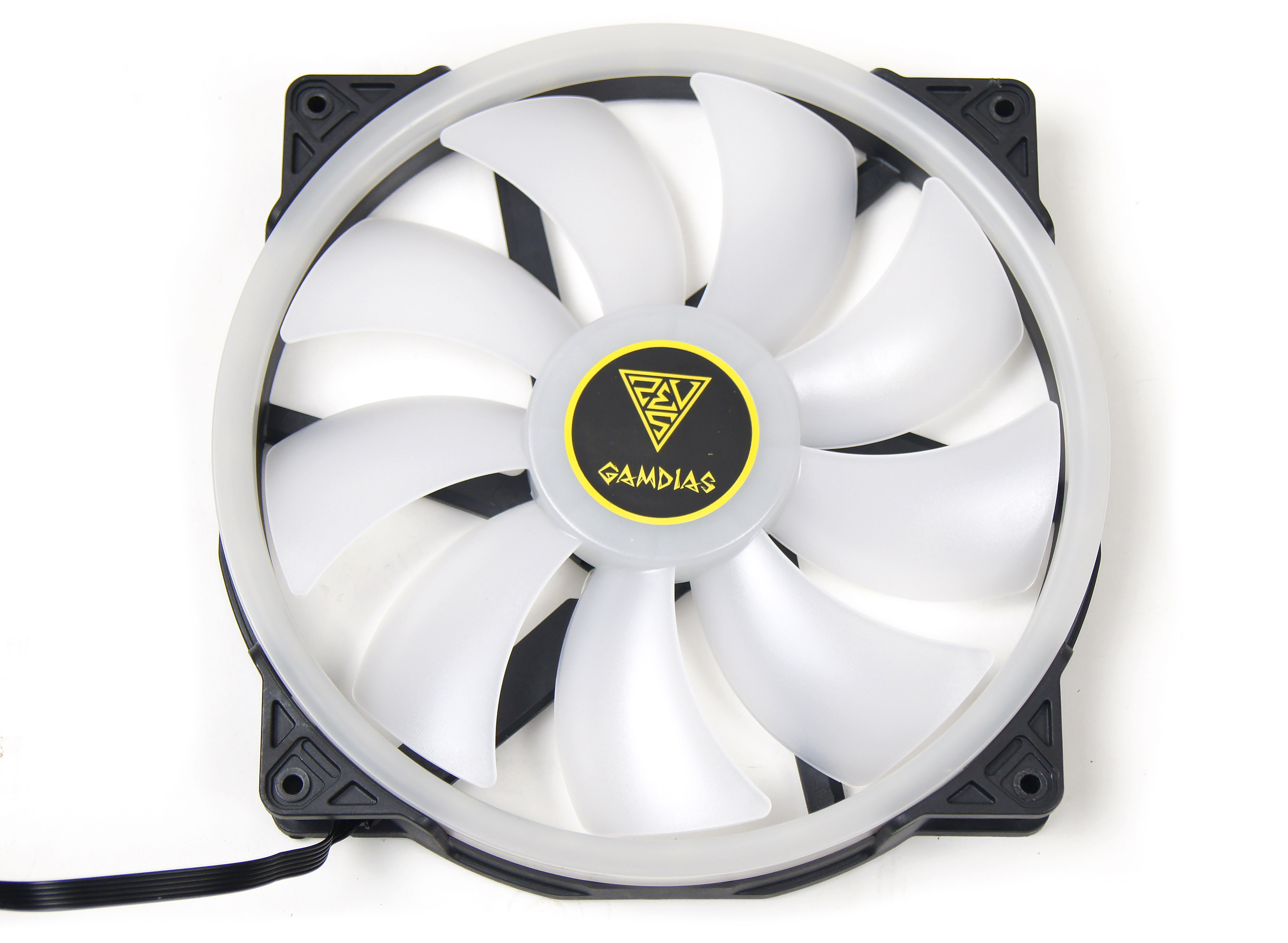

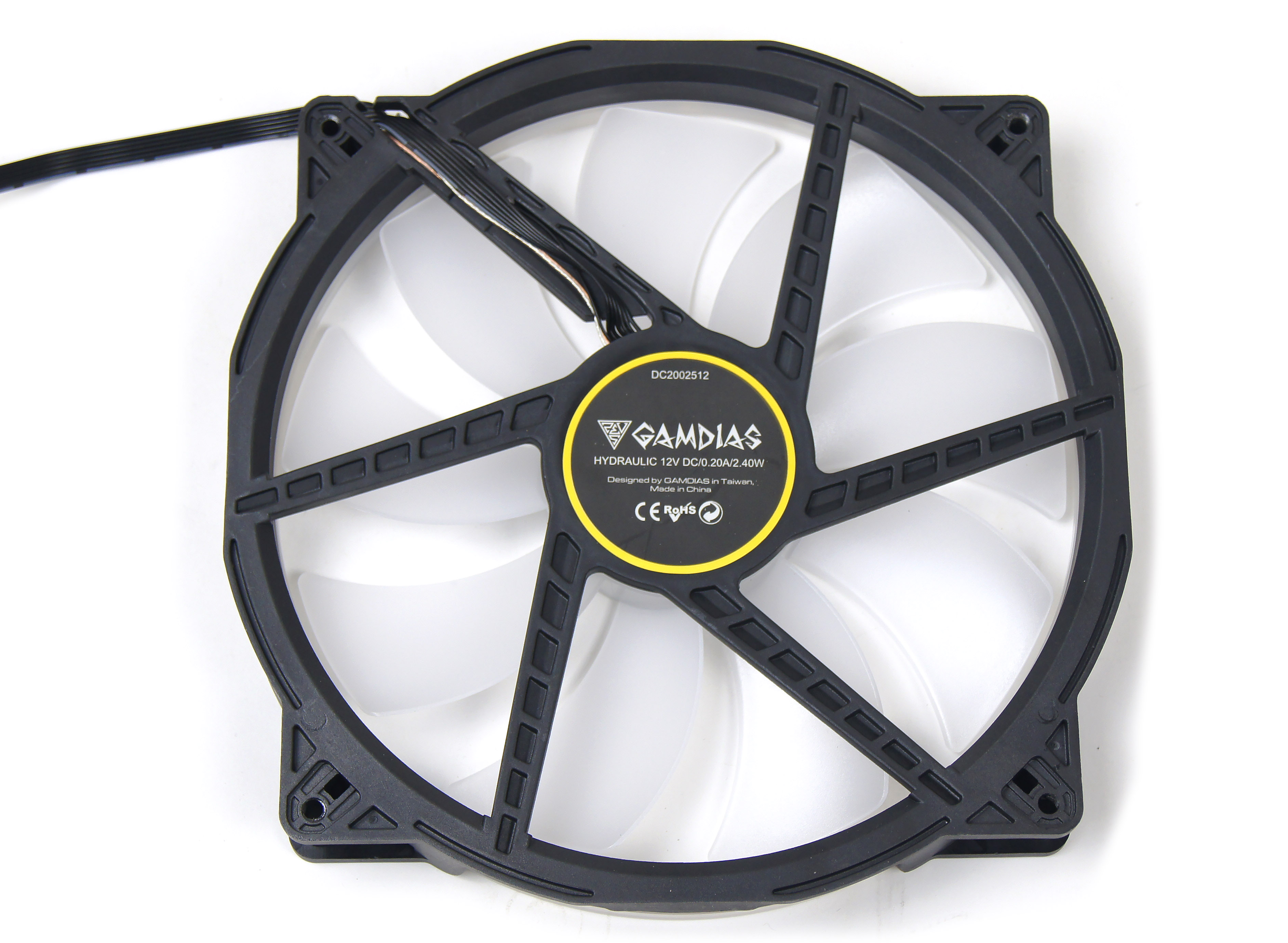

Вентиляторы, расположенные на передней стенке, в свободной продаже отсутствуют, так что заполучить их можно только с корпусом в комплекте (пока есть только младшие их версии – 120/140 мм). Кулеры достаточно качественные, с антивибрационными креплениями, плюс оснащены адресными светодиодами. Цветов подсветки правда всего 7, зато с большим разнообразием эффектов.

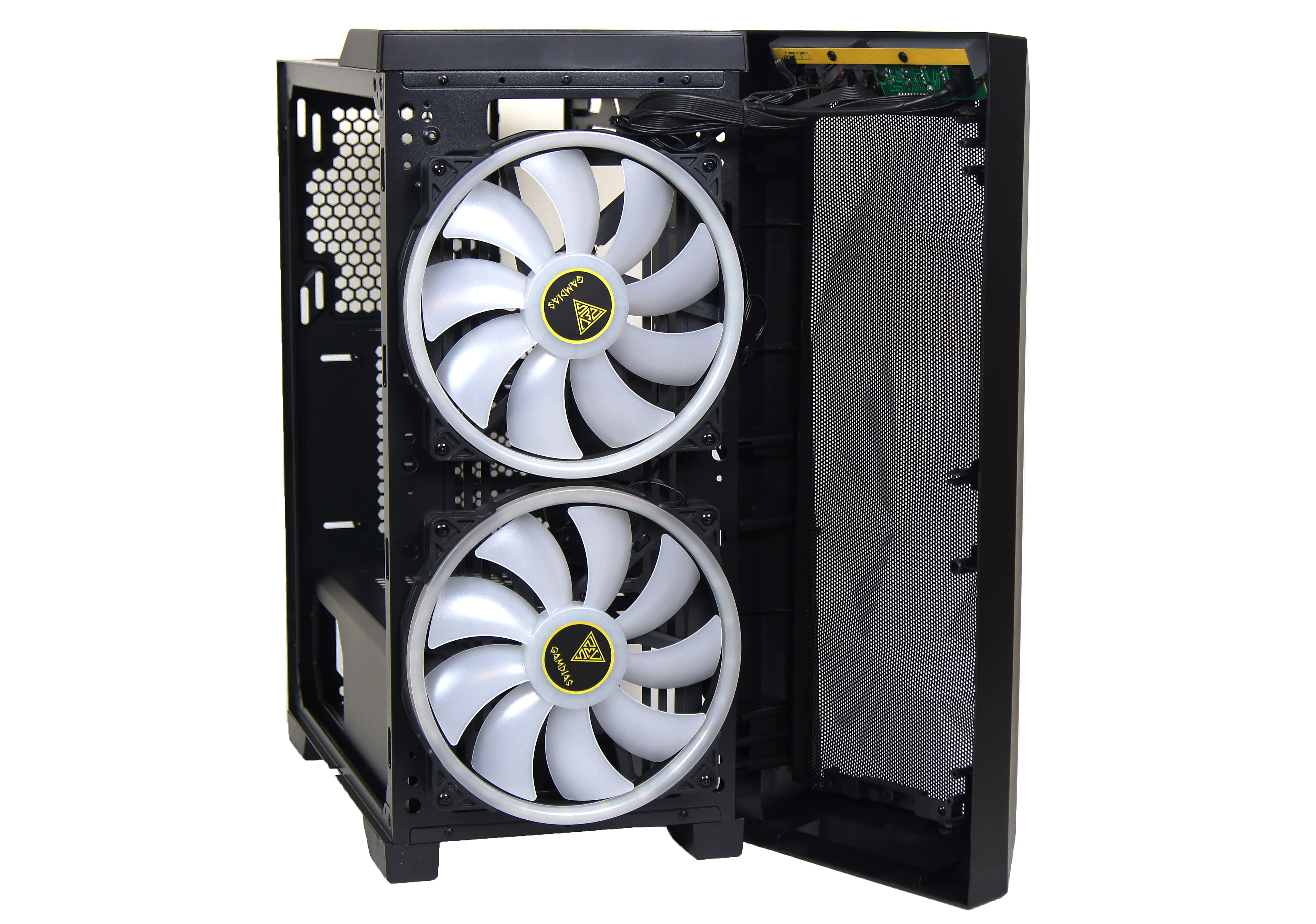

Чтобы получить доступ к передней стенке, решётку можно легко отсоединить – держится она на пластиковых защёлках.

Светодиоды располагаются вдоль контура лопастей под полупрозрачным рассеивателем.

Сборка системы

Для сборки системы в APOLLO M1 будем использовать следующее железо:

  • Блок питания Enermax REVOLUTION 87+ 1000 Вт
  • Материнская плата ATX, ASUS Z270 PLUS
  • Процессор Intel Celeron G3900, box
  • Оперативная память DDR4 Patriot 2666 МГц 2х8 ГБ
  • Видеокарта GTX 1070 KFA2 Hall of Fame
  • SSD 2,5” Goodram 512 ГБ
  • HDD 3,5” WesternDigital 320 ГБ 7200 rpm

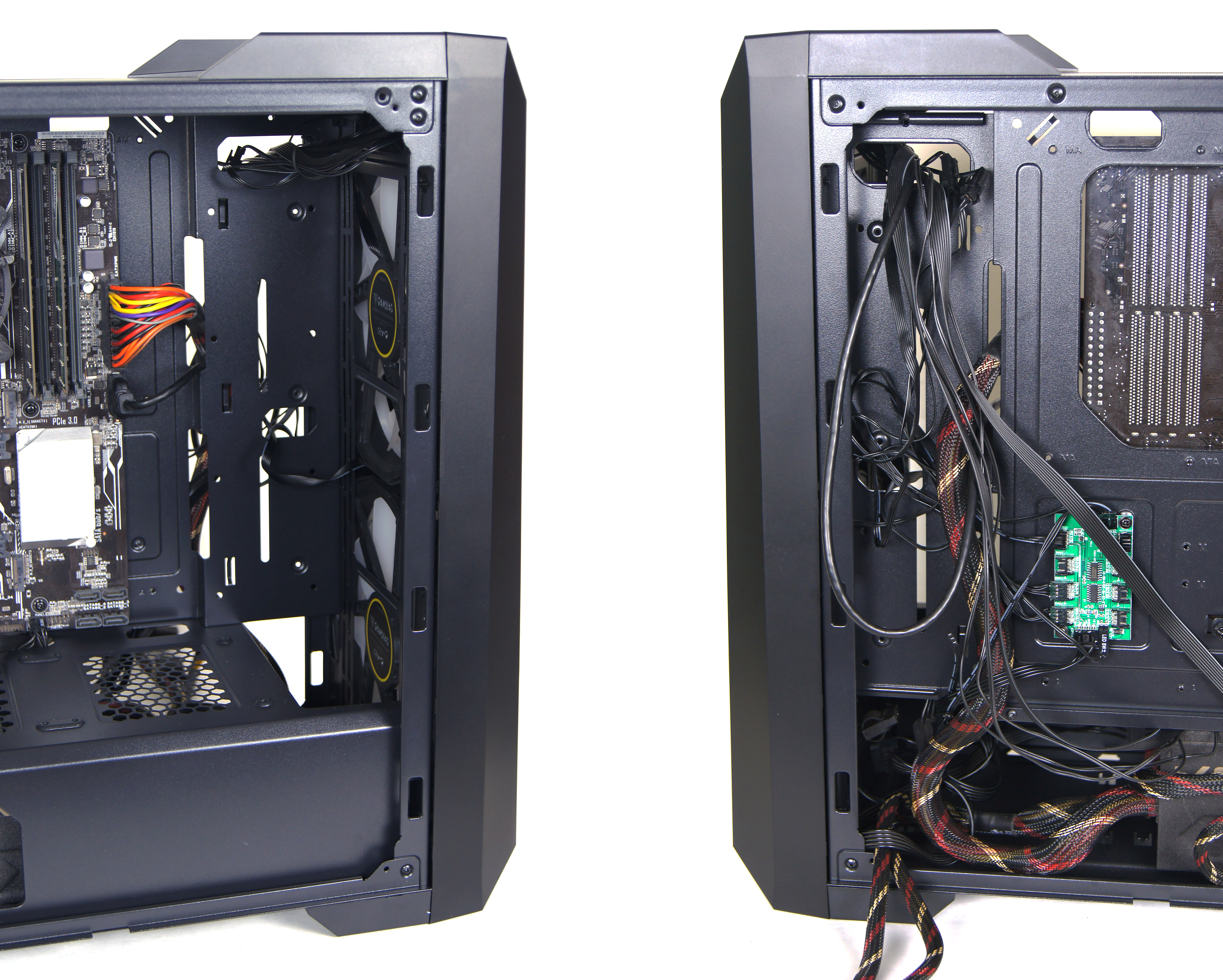

Начнём с установки блока питания. В силу скромных размеров корпуса даже стандартной длины ATX-блок занимает половину нижней секции. Если кабели питания не отсоединяются, то проложить всё аккуратно рядом с корзиной под HDD будет не так просто.


Стоит также учесть, что круглые толстые кабели не удастся проложить напрямую, например, 8pin к процессору. Их придётся прокладывать в обход из-за выступающего ребра у границы нижней секции, где стенка почти вплотную подходит к внутренней перегородке. Поэтому кабели должны быть достаточной длины, либо, в идеале, иметь плоский профиль – это сильно упростит вам кабель-менеджмент в данном корпусе.

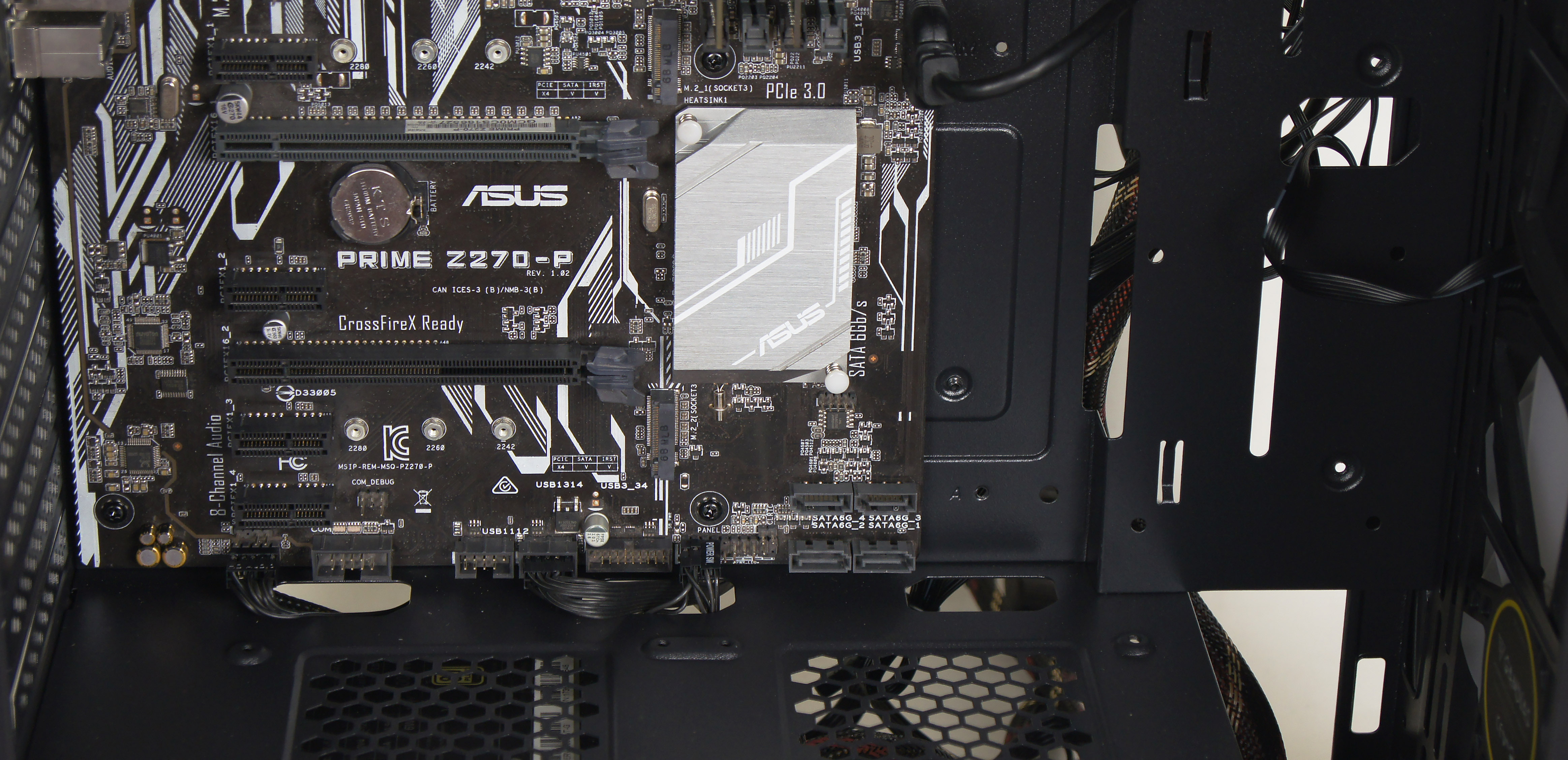

Под материнской платой предусмотрены сквозные отверстия для протягивания кабелей от контрольной панели и подключения накопителей.

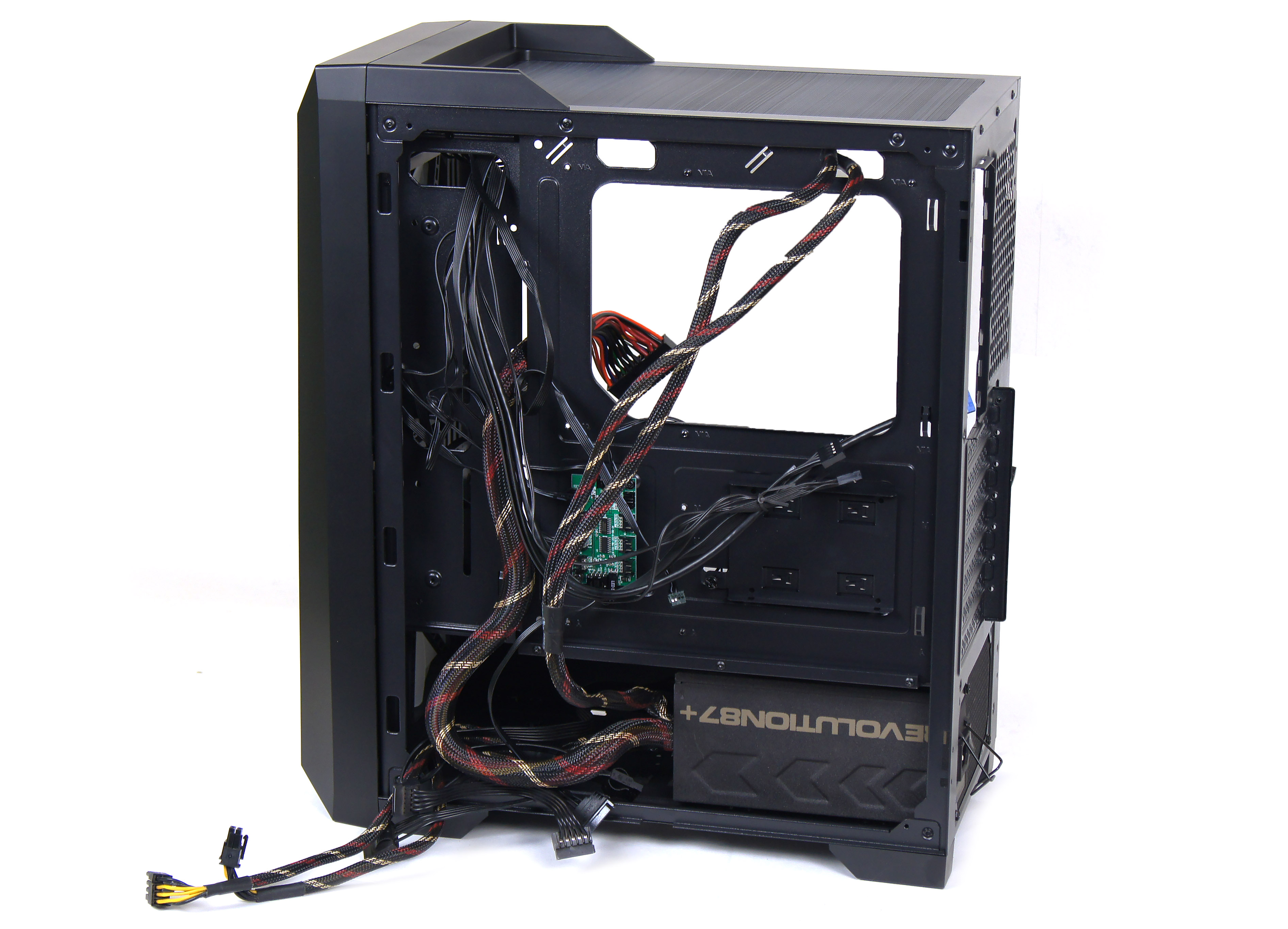

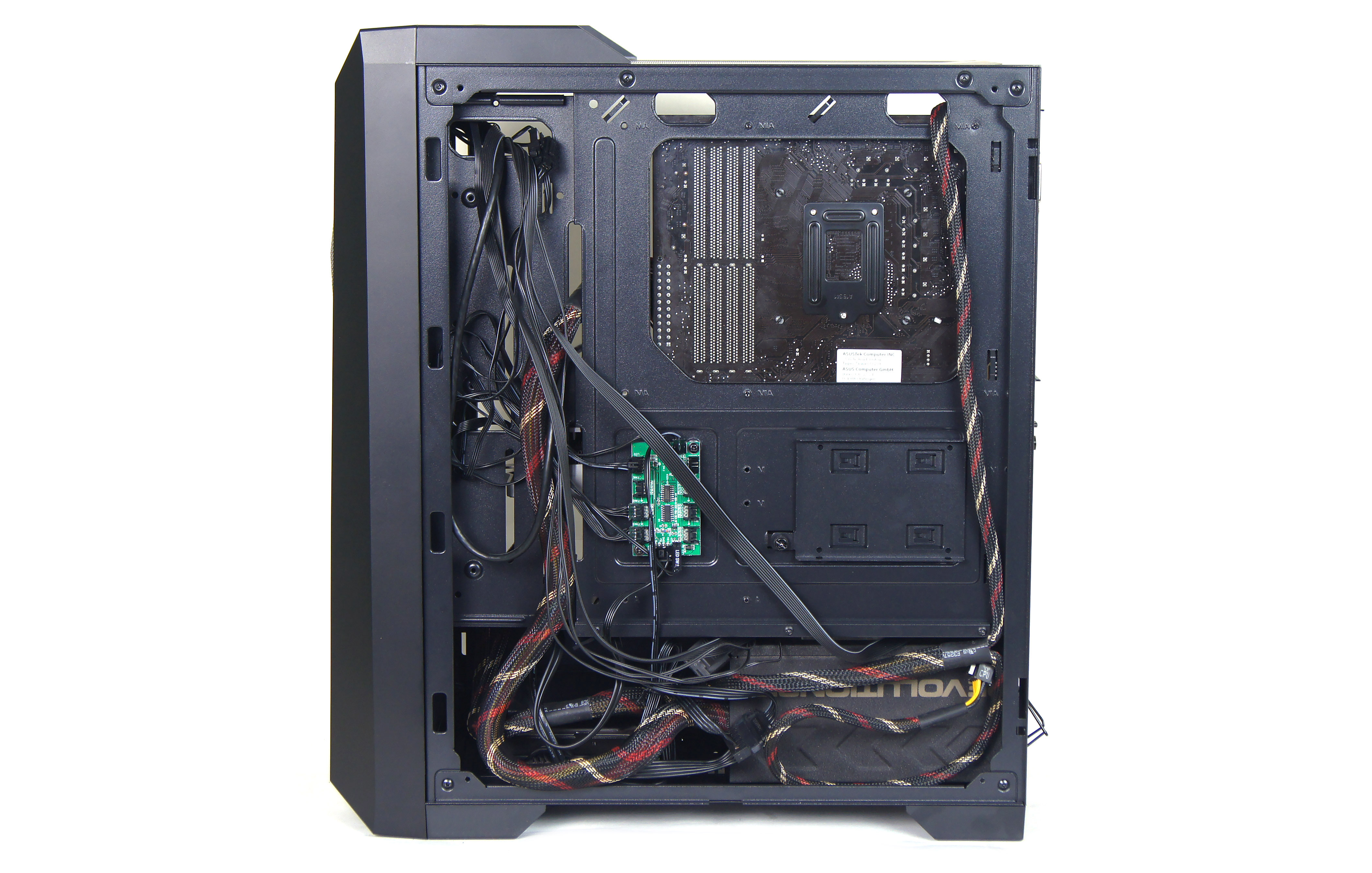

За перегородкой ситуацию спасает только ниша у передней стенки, через неё удаётся провести кабель питания материнской платы 24pin.

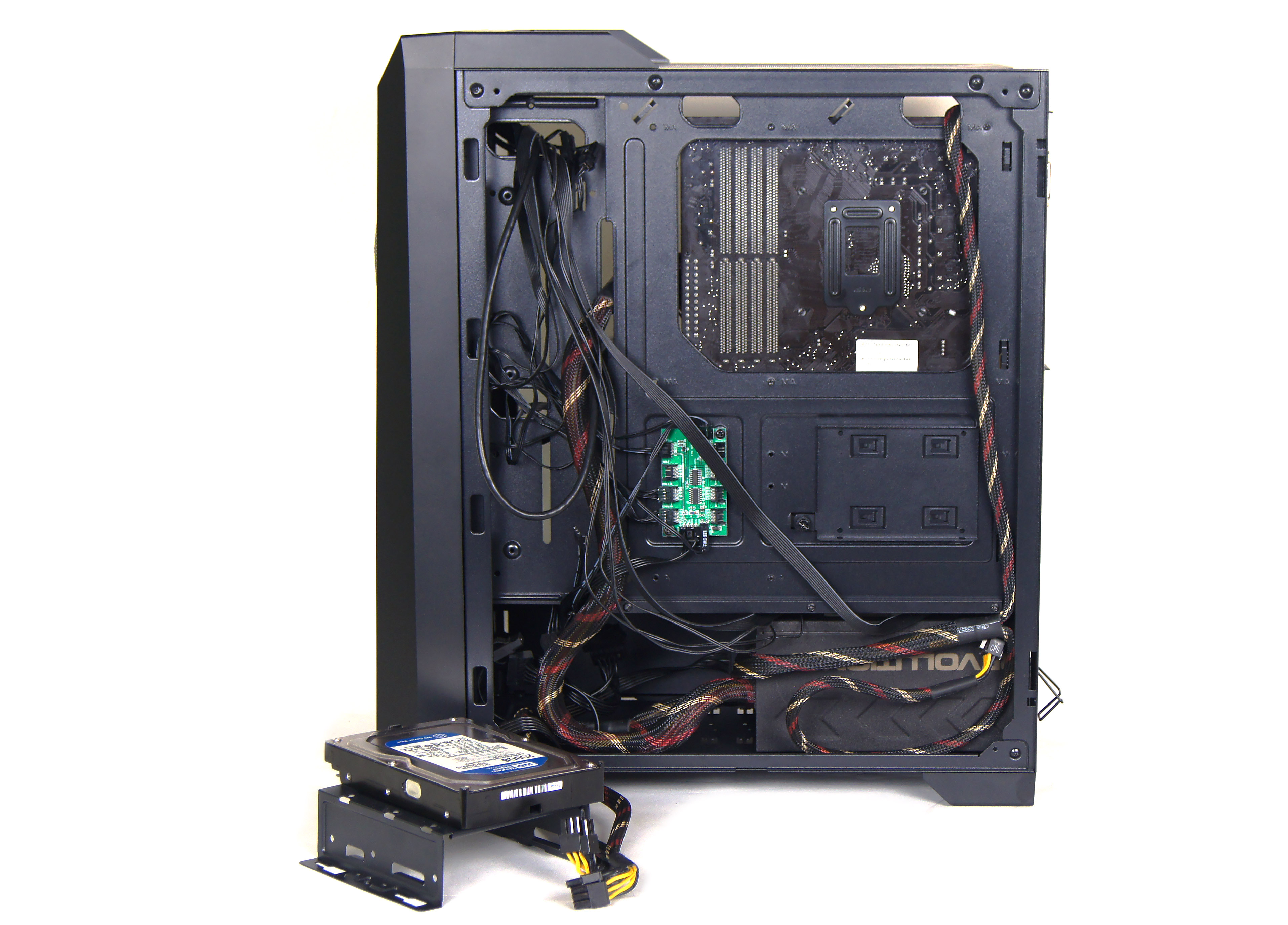

В районе же корзины с накопителями создаётся путаница из проводов, избежать которой будет трудно. Так что лучше установить корзину предварительно и вытаскивать её только в крайнем случае – чтобы сделать это, придётся поиграть во что-то, напоминающее «кубик-рубик».


Питание процессора удалось проложить почти напрямую, длины стандартного кабеля хватило буквально впритык.

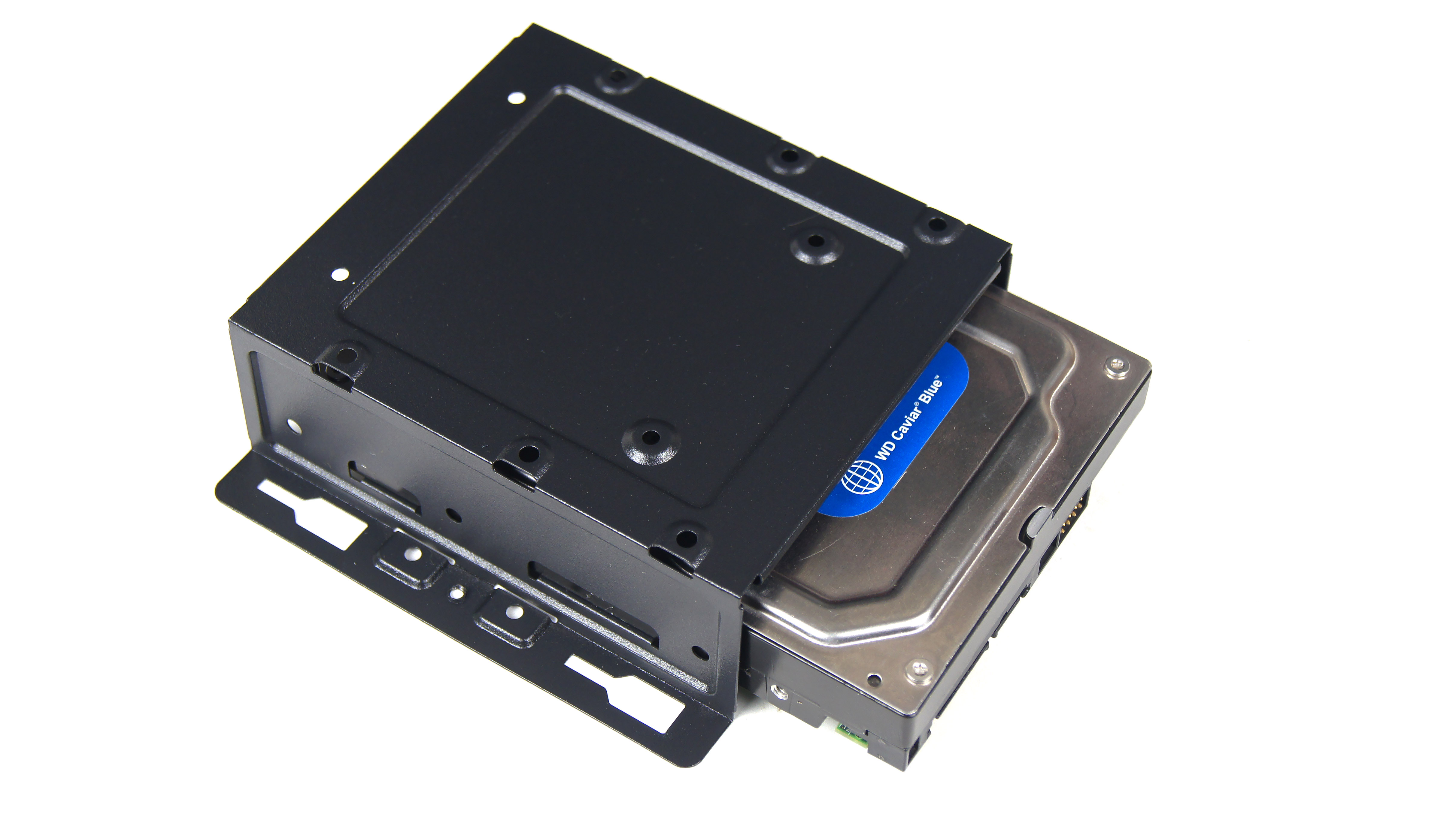

Корзина накопителей достаточно компактная и простая – это просто металлическая пластина с отверстиями под крепёж, где можно разместить два 3.5” диска, либо один 3.5” и один 2.5”. Антивибрационные прокладки в ней не предусмотрены. Посадочных мест под накопители у корпуса откровенно мало, даже учитывая одно дополнительное для 2.5”. Да и доступ к ним будет скорее всего затруднён, особенно к закреплённым в корзине.


За неимением лучшего на процессор был установлен боксовый кулер высотой в 70 мм. Максимально корпус может уместить башенный кулер высотой до 170 мм, чего достаточно почти для большинства моделей.

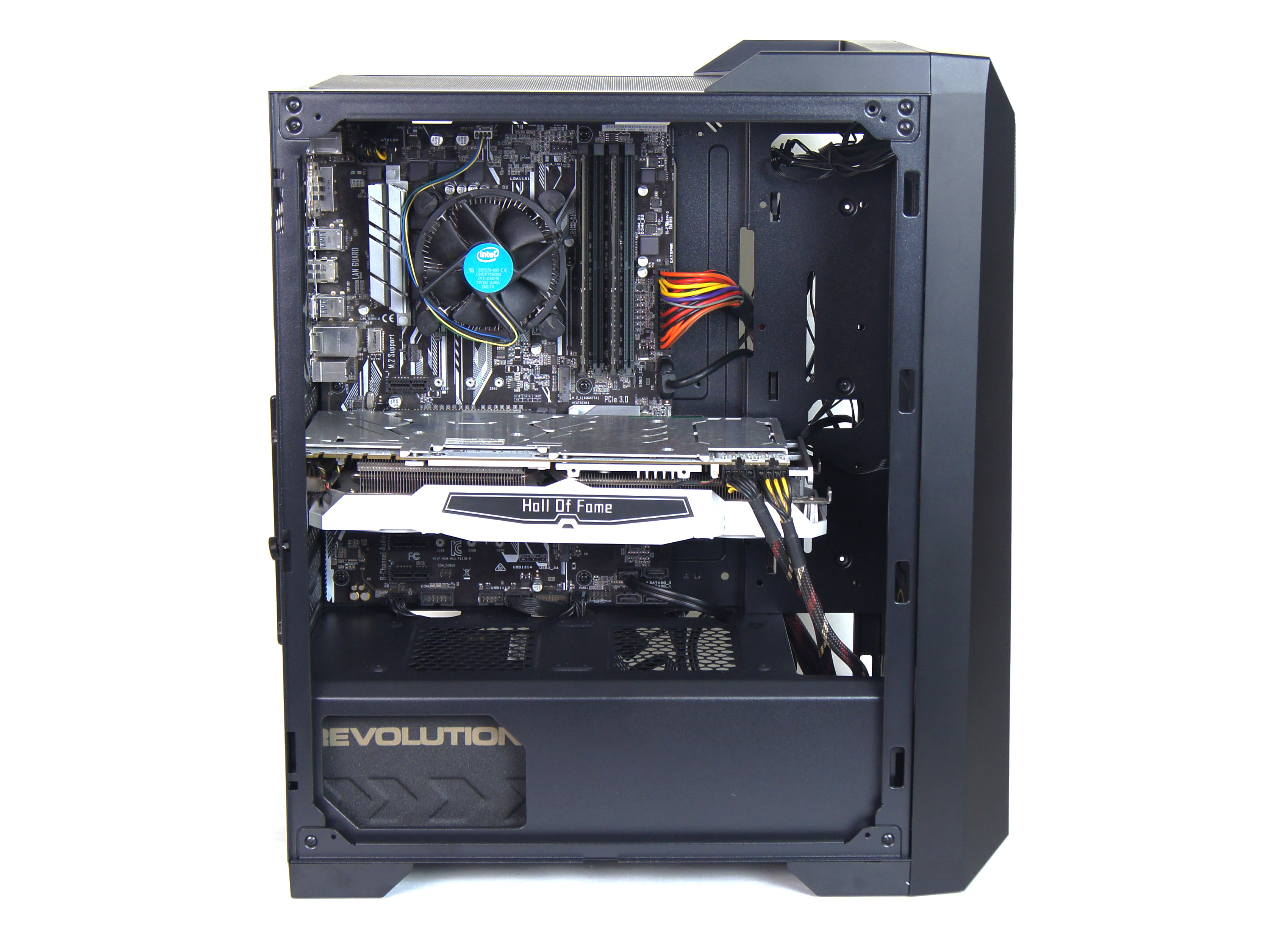

Видеокарта может быть установлена длиной до 330 мм. В нашем случае это - 318-мм 1070. Видно, что после установки осталось достаточно места – несколько сантиметров, как минимум. Возможно в корпус встанет даже карта, слегка превышающая 330 мм (правда, такую придётся хорошо поискать).



Подсветка

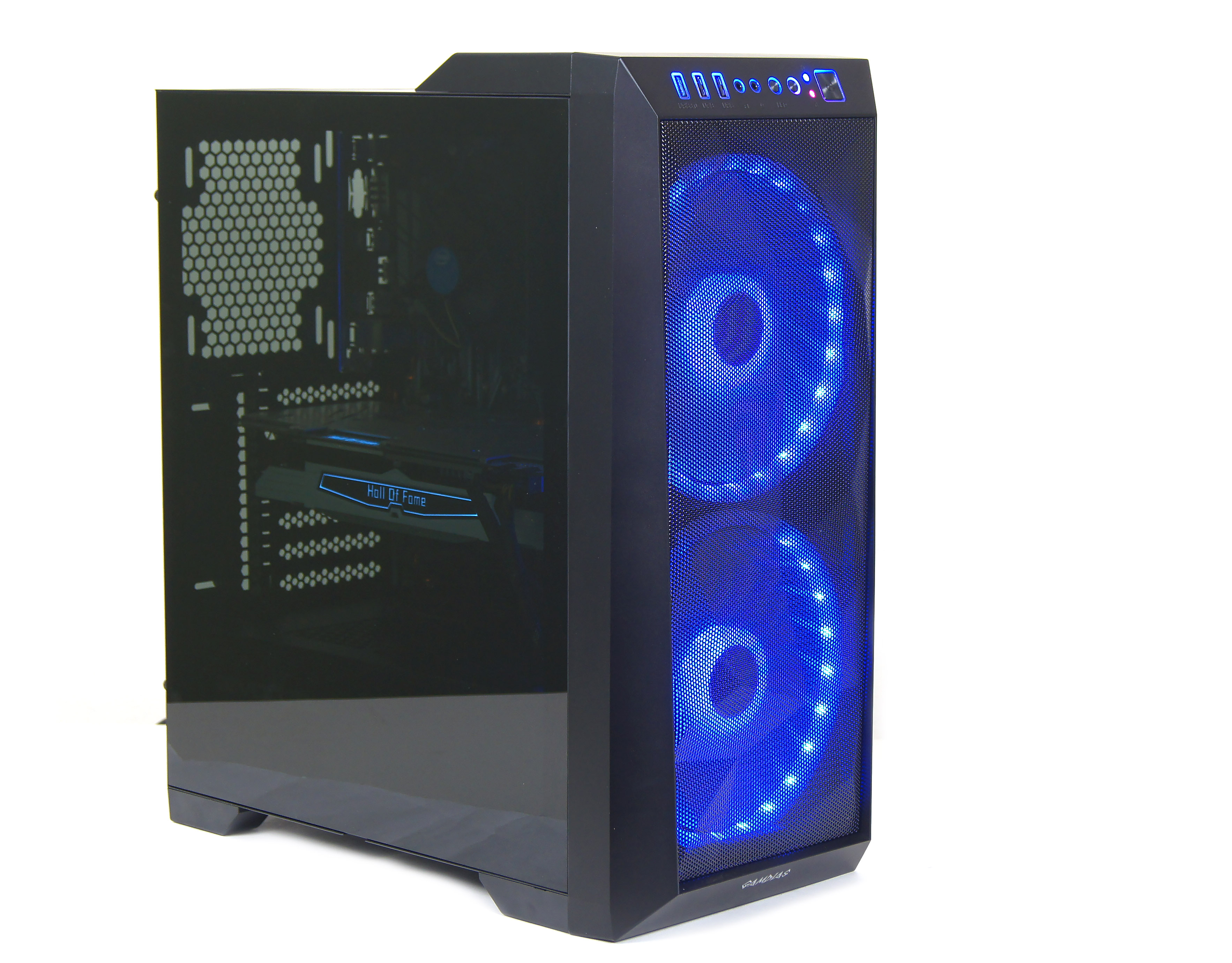

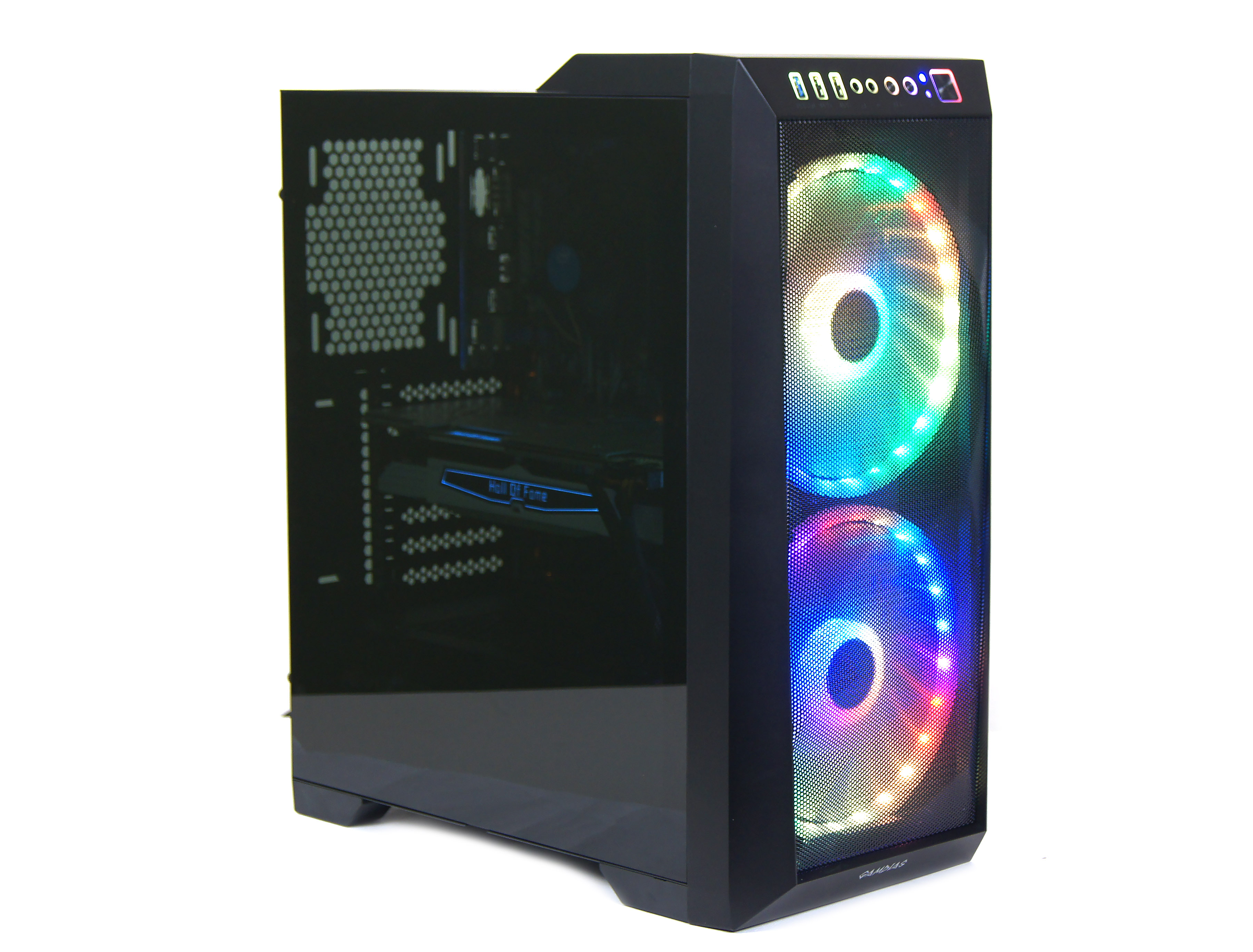

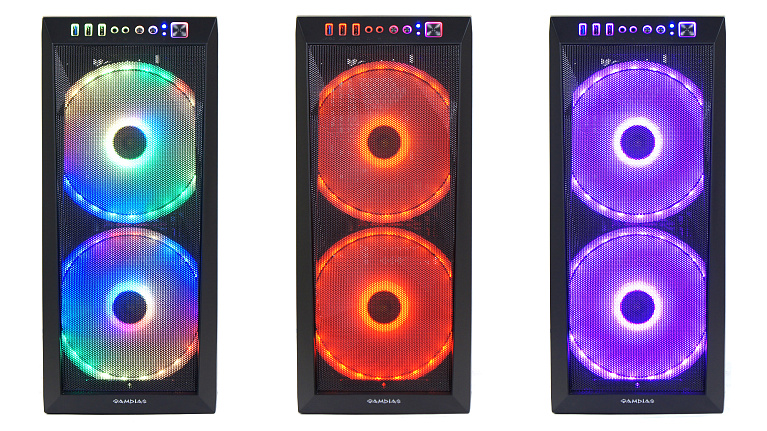

Хотя в корпусе всего лишь семицветное «RGB», смотрится оно очень неплохо, благодаря большому набору эффектов и удобному переключению. Каждый найдёт себе расцветку и режим по вкусу, либо отключит её вовсе. Корпус с подсветкой выигрывает во внешнем виде – светодиоды яркие и красиво подчёркивают геометрический рельеф передней стенки.


Все эффекты и комбинации представлены в видео. В большинстве своём это - привычное дыхание, мерцание, перетекание цветов друг в друга, либо статичный цвет.


Контрольная панель с разъёмами подсвечивается синхронно с кулерами. Вокруг каждого элемента создаётся светящийся контур. Светодиоды установлены здесь точно такие же, как и в вентиляторах.


Тесты

В ходе тестирования корпуса APOLLO M1 должна выясниться его продуваемость с дефолтными 200 мм кулерами, а также нужно оценить шум, который они создают.

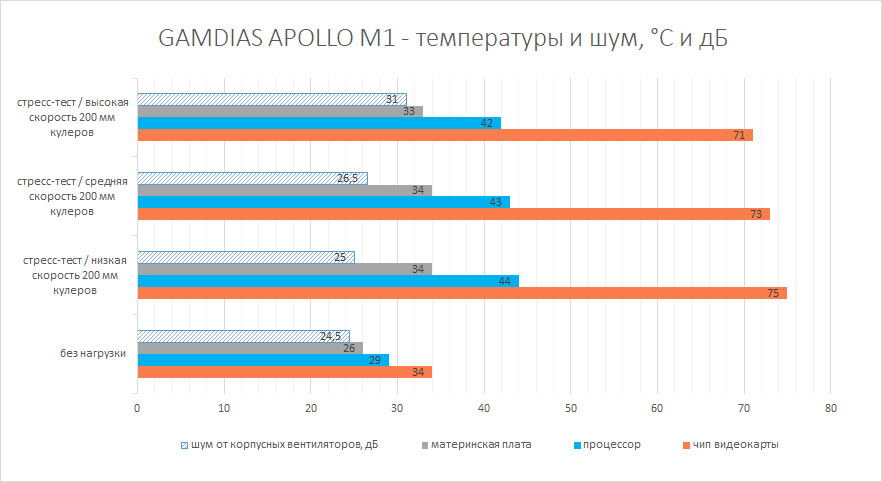

Для этого будем нагружать видеосистему стресс-тестом Furmark (FHD), процессор – стресс тестом из набора инструментов AIDA 64. Нагрузка давалась в пределах 20 минут, чтобы зафиксировать наиболее корректные показатели.

По результатам можно сказать, что у корпуса очень неплохая продуваемость, температуры сравнимы с отрытыми тестовыми стендами. Шумоизоляцией корпус, конечно, не обладает, но зато предустановленные вентиляторы оказались очень тихими – на низкой и средней скоростях они не превышают 25 дБ (шум системы при этом - 24,5 дБ, под нагрузкой шум вентиляторов уже легко поглощается системой).

Заключение

Корпус APOLLO M1 показался достаточно интересным и универсальным решением для сборки, но с некоторыми оговорками: среди минусов корпуса -тесное и моментами не продуманное пространство для укладки кабелей и катастрофически малое количество мест под накопители вкупе с неудобным их расположением. Из незначительного – отсутствие руководства и достаточно бедный комплект, дешёвая реализация корзины накопителей.

Приятными же плюсами являются: наличие синхронизируемой с материнской платой системы подсветки и сразу двух огромных кулеров 200 мм с ARGB, и это при крайне невысокой цене модели. Благодаря даже комплектной системе охлаждения, корпус отлично продувается и обеспечивает оптимальные температуры комплектующих на уровне открытых стендов. Вдобавок 200 мм кулеры очень тихие и на малой и средней скорости не будут выделяться на фоне шума системы, всё равно создавая при этом мощный воздушный поток. Стоит отметить и регулировку скорости вентиляторов в одно нажатие кнопки на панели.

Ко всему прочему, APOLLO M1 обладает и тонированной стенкой из стекла, так что все атрибуты корпуса для сборки систем с обилием RGB у него в наличии – остаётся только приложить фантазию (плюс прямые руки и немного терпения) и создать свою конфигурацию, благо что выбор вариантов модель даёт широкую, обладая богатым набором площадок для радиаторов до 360 мм.

Достоинства

  • Хорошее качество сборки и материалов
  • Соотношение цена/функционал
  • Отличная продуваемость корпуса
  • Два 200-мм тихих вентилятора с ARGB в комплекте
  • Синхронизация подсветки с Asus Aura Sync, Gigabyte RGB Fusion, MSI Mystic Light Sync, ASRock Polychrome Sync
  • Подсветка контрольной панели
  • Регулировка скорости передних вентиляторов кнопкой
  • Смена режимов подсветки кнопкой
  • Радиаторы СЖО до 360 мм
  • Тонированная стенка из закалённого стекла

Недостатки

  • Тесное пространство для укладки кабелей
  • Мало мест под накопители и их неудобное расположение
  • Скудный комплект крепежа
