Как разрабатываются и создаются процессоры? Часть 2: Процесс проектирования процессора

Теперь, когда мы знаем, как работают процессоры на высоком уровне, пришло время заглянуть внутрь процессора, чтобы понять, как устроены его внутренние компоненты. Эта статья является второй частью нашей серии, посвященной устройству процессоров. Если вы не читали первую часть, советуем ознакомиться с ней прежде, чем вы начнете читать дальше, поскольку в этой статье мы будем использовать понятия, освещенные ранее.

Как вы, вероятно, знаете, процессоры и большинство других современных цифровых технологий основаны на транзисторах. Самый простой способ представить транзистор – это управляемый переключатель с тремя контактами. Когда затвор включен, ток пропускается через транзистор. А когда выключен, транзистор ток не проводит. Точно так же, как и выключатель света на вашей стене, только транзистор гораздо меньше, гораздо быстрее и может управляться электрически.


В современных процессорах используются два основных типа транзисторов: pMOS и nMOS. Транзистор nMOS позволяет току течь, когда подается ненулевое напряжение на затвор, а транзистор pMOS – наоборот, проводит ток, когда напряжение на затворе стремится к нулю. Комбинируя эти типы транзисторов, мы можем создать логические вентили CMOS. В третьей части серии мы ещё остановимся подробней на физике работы процессоров.

Логический вентиль (логический элемент, гейт) – это простейшее устройство, которое принимает входной сигнал, выполняет некоторые операции и выводит результат в виде выходного сигнала. Например, вентиль AND (И) включит свой выход тогда и только тогда, когда все входы в вентиль включены. Инвертор или вентиль отрицания NOT (НЕ) включит свой выход, если вход отключен. Объединив эти два гейта, мы получим логический элемент NAND (И-НЕ), который включает свой выход, если и только если ни один из входов не включен. К другим логическим гейтам, с иной логической функциональностью, относятся OR (ИЛИ), NOR (ИЛИ-НЕ), XOR (Исключающее ИЛИ) и XNOR (Исключающее ИЛИ с инверсией).

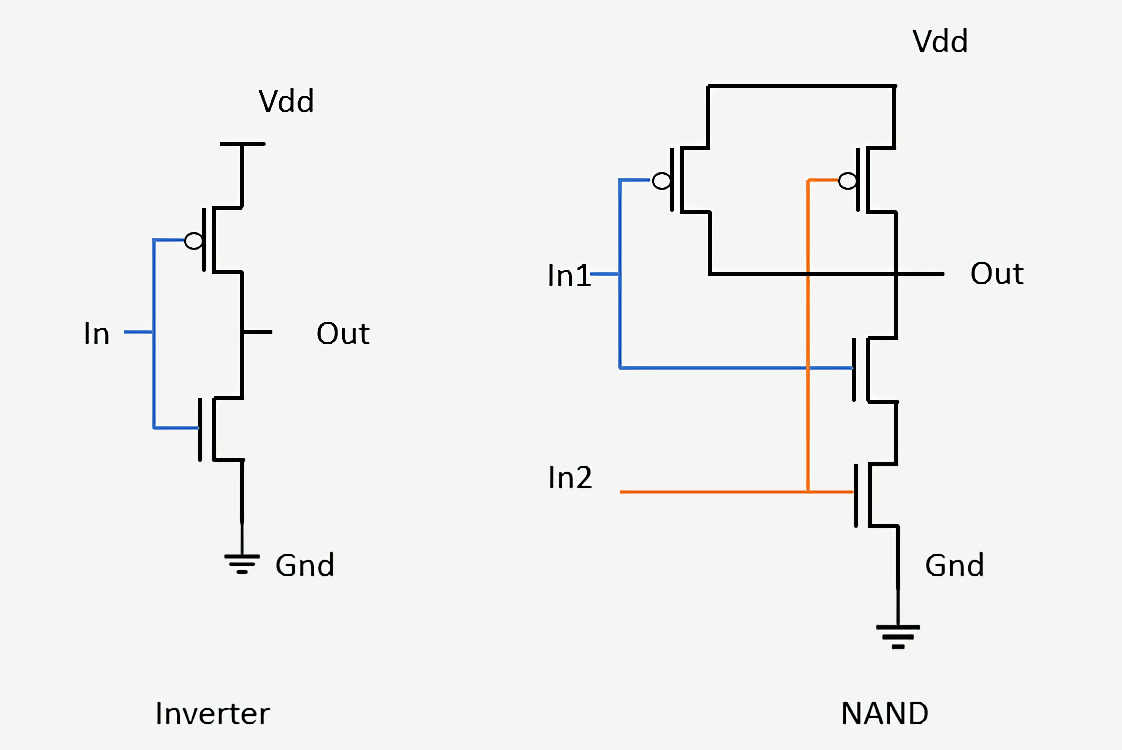

Ниже показаны схемы двух основных логических элементов, реализованных с помощью транзисторов: вентиль отрицания (инвертор) и вентиль NAND (И-НЕ). В инверторе сверху находится транзистор pMOS, подключенный к питанию, а снизу транзистор nMOS, подключенный к земле. Транзисторы pMOS обозначаются с небольшим кружочком на затворе. Поскольку устройства pMOS срабатывают при отключенном входе, а устройства nMOS наоборот – при включенном, то несложно понять, что сигнал на выходе всегда будет противоположным сигналу на входе. Глядя на вентиль NAND, мы видим, что для него требуются четыре транзистора и что выход будет включен, пока хотя бы один из входов отключен. По такому же принципу, как формируются приведенные примеры элементарных транзисторных схем, проектируются и более сложные логические гейты и прочие схемы внутри процессоров.

Трудно представить, как из таких простейших кирпичиков – логических элементов – может получиться функционирующий компьютер. Сперва из нескольких отдельных вентилей создаётся простейшее устройство, способное выполнять какую-то простую функцию. Затем из нескольких таких простых устройств создаётся более сложное, выполняющее более сложную задачу. Процесс объединения отдельных компонентов для получения требуемой функциональности – это именно то, что применяется сегодня при создании чипов. Современные чипы имеют миллиарды транзисторов.

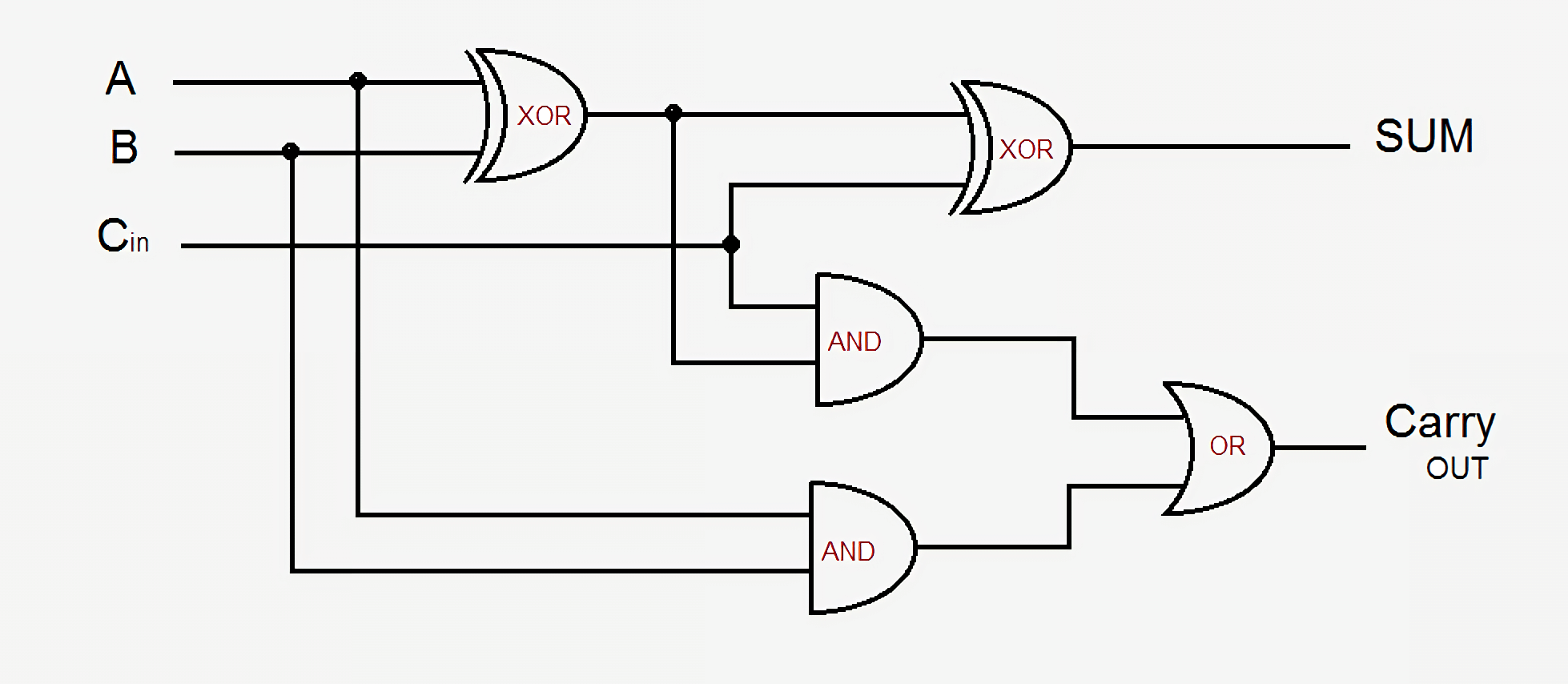

В качестве примера, взглянем на простой полный одноразрядный сумматор. Он имеет три входа – А, B и Вход переноса (Cin), и два выхода – Сумма (Sum) и Выход переноса (Carry out). Базовая схема такого сумматора строится на пяти логических гейтах, которые можно сгруппировать для получения сумматора требуемого размера. Современные схемы вносят некоторые улучшения, оптимизируя работу логики и работу с переносами, но суть остаётся прежней.

Вывод Суммы (Sum) включается, если A или B включены (но не оба сразу), либо если есть сигнал переноса (Cin), при этом A и B одновременно включены или выключены. Вывод переноса (Carry out) функционирует несколько сложнее – он срабатывает либо при одновременном включении A и B, либо если есть сигнал переноса и один из A или B (но не оба сразу). Чтобы соединить несколько однобитных сумматоров в один более широкий, нам попросту нужно последовательно соединить вывод переноса предыдущего бита с входом переноса текущего бита. Чем сложнее схемы, тем сложнее логика, но это самый простой способ сложить два числа. Современные процессоры используют более сложные сумматоры, рассматривать их в нашем обзоре будет излишним. Помимо сумматоров, процессоры также содержат узлы для деления и умножения, включая версии всех этих операций с плавающей запятой.


Объединение групп логических элементов для выполнения какой-либо функции, подобное этому, называется комбинационной логикой. Но этот тип логики не единственный, что встречается в компьютерах. Было бы мало толку, если бы мы не могли хранить данные или отслеживать состояние чего-либо. Для этого нам нужна секвенциальная логика, которая обеспечивает возможность хранить данные.

Секвенциальная логика строится путем подключения инверторов и других гейтов таким образом, что их выходы возвращают сигналы на вход гейтов. Эти контуры обратной связи используются для хранения одного бита данных и известны как статическое ОЗУ или SRAM (Static RAM). Статическим оно называется в противоположность динамическому (DRAM), поскольку сохраняемые в нём данные всегда напрямую связаны с положительным напряжением или землей.

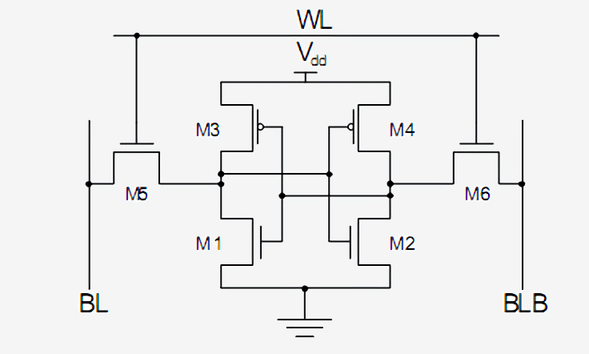

Ниже показан стандартный способ имплементации одного бита SRAM на шести транзисторах. Верхний сигнал WL (Word Line, словная линия) является адресным, и когда он включен, данные, хранящиеся в этой 1-битной ячейке, подаются на битовую линию BL (Bit Line). Вывод BLB (Bit Line Bar, шина битовой линии) это просто инвертированное значение битовой линии, но физически это одна и та же линия. Помимо двух типов транзисторов, мы видим и знакомые нам схемы инверторов, выполненные на транзисторах M3/M1 и M2/M4.


SRAM используется для создания сверхбыстрых кэшей и регистров внутри процессоров. Такая память очень стабильна, но требует от шести до восьми транзисторов для хранения каждого бита данных. Это делает его чрезвычайно дорогим по стоимости, сложности и площади чипа по сравнению с Dynamic RAM. DRAM, в свою очередь, хранит данные в крошечном конденсаторе, а не с помощью логических вентилей. Динамическим оно называется потому, что напряжение на конденсаторе может динамически изменяться, поскольку оно не подключено напрямую к питанию или земле.

Поскольку для доступа к данным, хранящимся в конденсаторе, требуется только один транзистор на бит и конструкция схемы очень масштабируема, DRAM может быть «упакован» компактно и дешево. Одним из недостатков DRAM является то, что заряд в конденсаторе настолько мал, что его необходимо постоянно поддерживать. Именно поэтому при выключении компьютера все конденсаторы разряжаются и данные в оперативной памяти теряются.

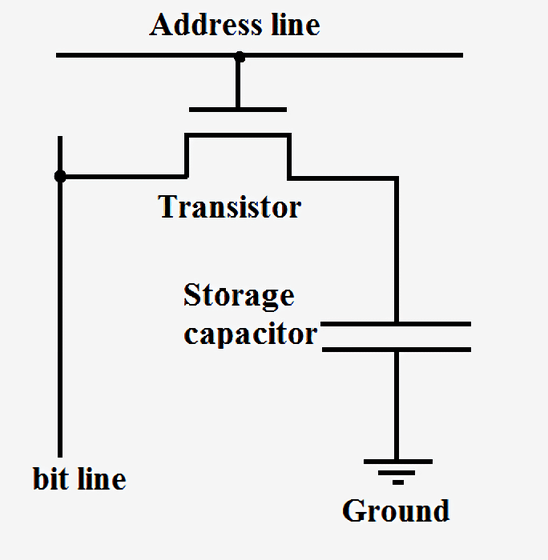

Принципиальная схема DRAM. Address Line – адресная шина (словная линия); Bit Line – битовая шина (битовая линия); Transistor – транзистор; Storage capacitor – конденсатор; Ground – земля.

Такие производители, как Intel, AMD и Nvidia, не публикуют схем работы своих процессоров, поэтому и мы не можем предоставить точные схемы узлов современных процессоров. Однако этот простой сумматор позволяет получить достаточное представление о том, как даже самые сложные части процессора можно разбить на составляющие логические элементы, элементы памяти, и в конечном итоге – на транзисторы.

Теперь, когда мы знаем об устройстве некоторых компонентов процессора, нам нужно выяснить, как они соединяются и согласуются между собой. Все важнейшие узлы процессора подключены к тактовому сигналу (синхросигналу), который представляет собой чередование верхнего и нижнего уровня сигнала с заданным интервалом, называемым частотой. Логика внутри процессора обычно переключает значения и выполняет вычисления в момент переключения синхросигнала с низкого уровня на высокий. Синхронизируя все вместе, мы можем быть уверены, что данные всегда распределяются корректно по времени, тем самым исключая сбои в работе процессора.

Многие, наверное, слышали о так называемом «разгоне» – увеличении тактовой частоты процессора с целью повысить его производительность. Этот выигрыш в производительности достигается за счет более быстрого переключения транзисторов и внутрипроцессорной логики, чем предусмотрено производителем. Поскольку число тактов в секунду становится больше, то и операций может быть произведено больше, отчего и повышается производительность процессора. Но это справедливо лишь до определенного предела. Большинство современных процессоров работают с частотой от 3,0 до 4,5 ГГц, и за последнее десятилетие ситуация не сильно изменилась. Точно так же, как металлическая цепь не прочнее её самого слабого звена, процессор не может быть быстрее его самой медленной части. К концу каждого такта каждый из элементов процессора должен завершить свою работу. Если какой-то элемент не успевает, значит заданная частота слишком высока, и процессор не сможет работать. Разработчики называют эту самую медленную часть «критическим путем», и именно по ней производителем задаётся максимальная частота процессора. Выше определенной частоты транзисторы просто не могут переключаться достаточно быстро и начинают глючить или давать неправильные выходные сигналы.

Мы можем ускорить переключение транзисторов, повысив напряжение питания процессора, но это тоже срабатывает до определённого предела. Если подать слишком большое напряжение, то мы рискуем сжечь процессор. При увеличении частоты или повышении напряжения процессора, усиливаются его нагрев и потребляемая мощность. Это происходит потому, что мощность процессора прямо пропорциональна частоте и пропорциональна квадрату напряжения. Чтобы определить энергопотребление процессора, мы рассматриваем каждый транзистор как маленький конденсатор, который нужно заряжать или разряжать при изменении его значения.

Подача питания — настолько важная часть процессора, что в некоторых случаях до половины физических контактов на чипе может использоваться только для питания или заземления. Некоторые чипы при полной нагрузке могут потреблять больше 150 ампер, и весь этот ток должен крайне аккуратно управляться. Чтобы представить такое количество энергии, заметим: центральный процессор производит больше тепла на единицу площади, чем ядерный реактор.

Тактовый сигнал в современных процессорах отнимает примерно 30-40% от его общей мощности, потому что он очень сложен и должен управлять множеством различных устройств. Для сохранения энергии большинство процессоров с низким потреблением отключают части чипа во время их бездействия. Это реализуется отключением тактового сигнала (Clock Gating) или отключением питания (Power Gating).

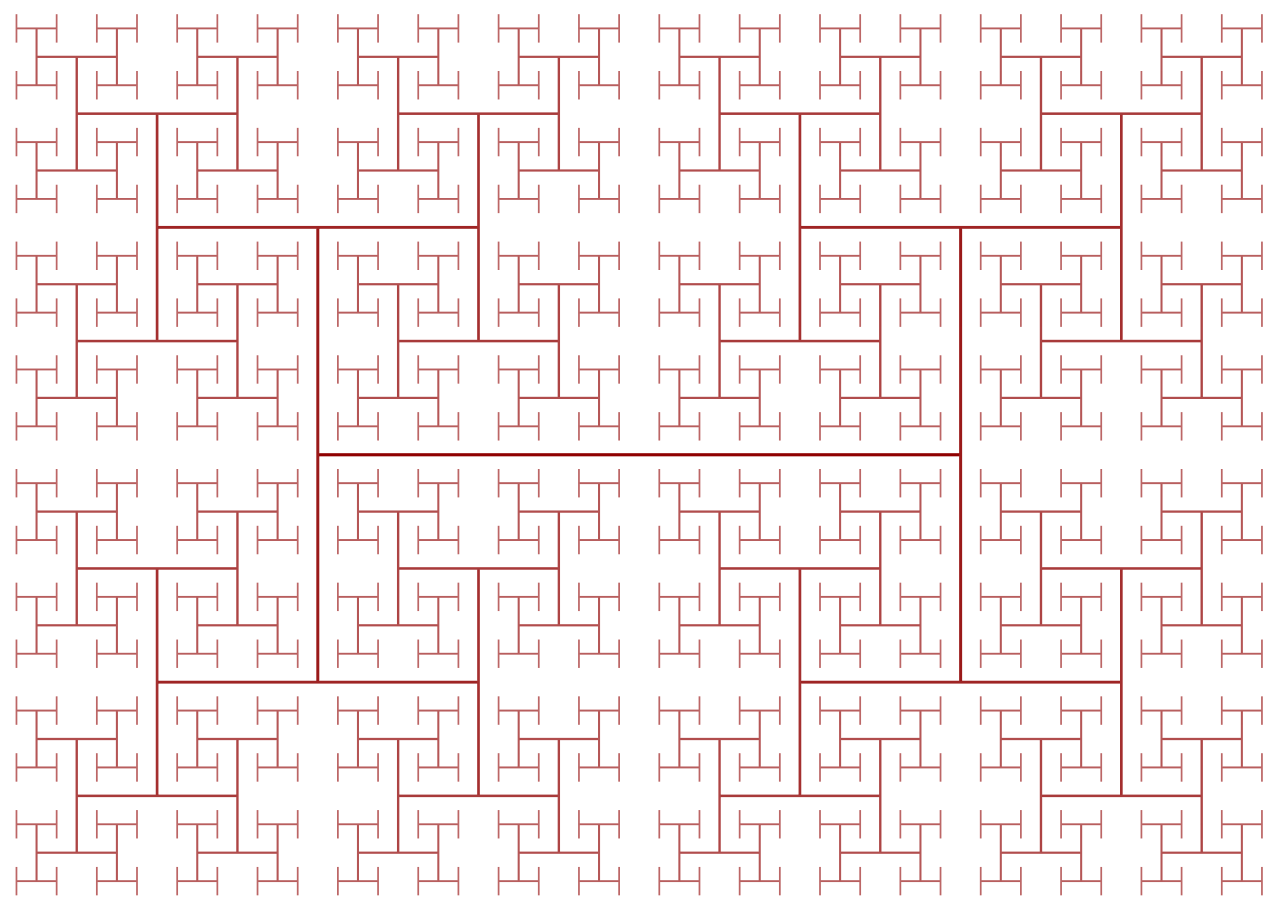

Тактовые сигналы имеют ещё одну сложность при разработке процессора: так как их частоты постоянно растут, на их пути начинают вставать законы физики. Хоть скорость света и чрезвычайно высока, она недостаточно высока для высокопроизводительных процессоров. Если подключить тактовый сигнал к одному из концов чипа, то ко времени, когда сигнал достигнет другого конца, он уже будет значительно рассинхронизован. Чтобы синхронизировать все части чипа, тактовый сигнал распределяется при помощи так называемого H-дерева (H-Tree). Это структура, обеспечивающая равноудаленность всех конечных точек от центра.


Может показаться, что проектирование каждого отдельного транзистора, тактового сигнала и контакта питания в чипе – чрезвычайно монотонная и сложная задача, и это в самом деле так. Даже несмотря на то, что в таких компаниях, как Intel, Qualcomm и AMD работают тысячи инженеров, они не смогли бы вручную спроектировать каждый аспект чипа. Для их проектирования они используют различные специальные инструменты, помогающие создавать необходимые конструкции и схемы к ним. Такие инструменты обычно получают высокоуровневое описание того, что должен делать компонент, и определяют наилучшую аппаратную конфигурацию, удовлетворяющую этим требованиям. Зародилось технологическое направление под названием "Синтез высокого уровня" (High Level Synthesis), которое позволяет разработчикам задавать в коде желаемую функциональность, после чего компьютеры определяют, как оптимально достичь её в оборудовании.

Точно так же, как вы можете описывать компьютерные программы с помощью кода, проектировщики могут описывать кодом аппаратные устройства. Такие языки, как Verilog и VHDL позволяют разработчикам оборудования выражать функциональность любой создаваемой ими электрической схемы. После успешного выполнения симуляций и верификации таких проектов их можно материализовать в конкретные транзисторы, из которых будет состоять электрическая схема. Хоть этап верификации и не кажется столь же увлекательным, как проектирование нового кэша или ядра, он значительно важнее их. На каждого нанимаемого компанией инженера-проектировщика может приходиться пять или более инженеров по верификации.

Верификация нового проекта чипа зачастую требует гораздо больше времени и денег, чем создание самого чипа. Компании тратят так много времени и средств на верификацию, потому что после отправки чипа в производство его невозможно исправить. В случае ошибки в ПО, можно просто выпустить патч, а вот с ошибками в оборудовании такого не сделаешь. Например, компания Intel обнаружила баг в модуле деления с плавающей запятой у некоторых чипов Pentium, и теперь этот баг обошёлся компании в 2 миллиарда долларов.

Непросто осмыслить то, что в одном чипе может быть несколько миллиардов транзисторов и понять, что все они делают. Если разбить чип на его отдельные внутренние компоненты, становится немного легче. Из транзисторов составляются логические вентили, логические вентили соединяются в функциональные модули, выполняющие определённую задачу, а эти функциональные модули собираются вместе, образуя архитектуру компьютера, о которой мы говорили в первой части серии.

Бо́льшая часть работ по проектированию автоматизирована, но изложенное выше позволяет нам осознать, насколько сложен только что купленный нами новый процессор.

Эта вторая часть нашей серии посвящена процессу проектирования процессора. Мы рассмотрели транзисторы, логические элементы (они же вентили, гейты), подачу питания и синхронизирующих сигналов, синтез конструкции и верификацию. В третьей части мы узнаем, что требуется для физического производства чипа. Все компании любят хвастаться тем, насколько современен их техпроцесс (Intel 10 нм, Apple и AMD 7 нм, и т.д.), но что же на самом деле означают эти числа? Об этом мы расскажем в следующей части.
